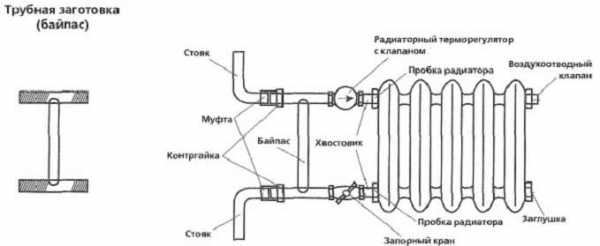

Конструкция и принцип действия

Конструктивно байпас представляет собой трубу-перемычку с запорно-регулирующей арматурой. Его главная задача – создавать параллельный поток рабочей жидкости в обход определенного прибора инженерной системы. Иными словами байпас создает обводную линию.

Принцип работы устройства чрезвычайно прост: при нормальном функционировании системы отопления или водоснабжения перемычка свободно пропускает через себя поток жидкости, но как только этот поток необходимо ограничить, запорный элемент байпаса закрывается, и жидкость начинает проходить в обход определенного отрезка системы. Такая блокировка возможна за счет разницы диаметров самого байпаса и подводящей трубы – первый всегда меньше второго.

Размещение байпаса

Использование байпаса дает немало преимуществ. Во-первых, существенно упрощается обслуживание систем отопления и водоснабжения. Во-вторых, при большом количестве батарей отопления увеличивается общее КПД системы и уменьшаются расходы энергии. В-третьих, исчезает проблема завоздушивания труб и батарей из-за их разгерметизации. В-четвертых, появляется возможность использовать оборудование даже в нештатных и аварийных ситуациях. Как все эти преимущества становятся реальностью? Выясним, познакомившись с особенностями применения перемычек в разных инженерных системах. Но перед этим узнаем, какими бывают современные байпасы.

Разновидности байпасов

Байпасы классифицируют по двум критериям:

  • тип запорной арматуры;
  • назначение.

По первому признаку различают два вида байпасов:

  1. С краном. Механический вариант байпаса, управление которым осуществляется посредством ручного открывания и закрывания крана. Последний, как правило, расположен по центру трубы-перемычки. Байпасы могут оснащаться двумя типами кранов: шаровым и трехходовым. Друг от друга они отличаются лишь конструкцией, а вот принцип работы обоих кранов практически одинаковый.

    Разновидности байпасов

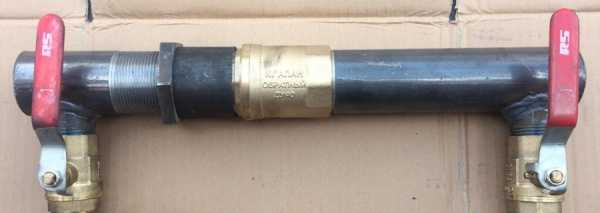

  2. С клапаном. Автоматический байпас, работающий в автономном режиме и не требующий регулировки со стороны пользователя. Клапан представляет собой резиновый шар повышенной плавучести. Такой байпас используется вместе с циркуляционным насосом: при его включении клапан под давлением открывает путь для носителя, а при выключении – автоматически закрывает.

Важно! Автоматический байпас с клапаном можно устанавливать только в тех системах отопления и водоснабжения, где используется исключительно чистый носитель – окалина, накипь, ржавчина и другие грязные примеси при попадании на клапан могут спровоцировать его деформацию, вследствие которой запорный механизм перестанет полностью закрываться.

Исходя из назначения, байпасы делятся на:

  • радиаторные – устанавливаются на подходах к батареям отопления и используются для их отключения при необходимости;
  • насосные – монтируются вместе с насосами и используются или для изменения их режима работы, или для полного отключения;

Особенности применения

Чаще всего байпасы используются для таких целей:

  • Обслуживание отдельных приборов без остановки всей системы. Если по каким-то причинам нужно снять оборудование в системе отопления или на линии водопроводной сети, например, для его ремонта или замены, следует просто перекрыть краны входа и выхода рабочего носителя и тогда жидкость пойдет по байпасу, а вы сможете без последствий демонтировать необходимый прибор.

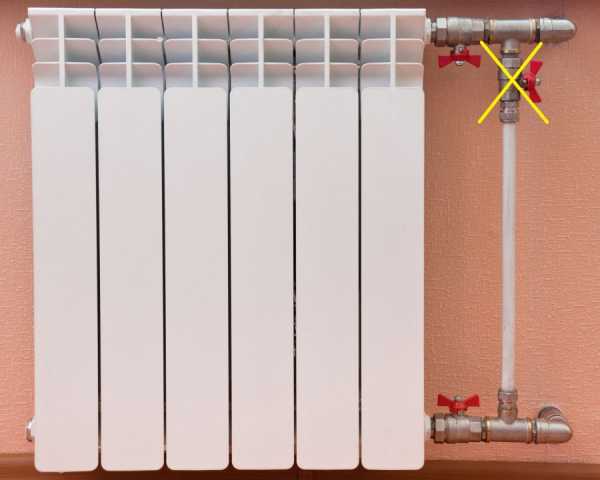

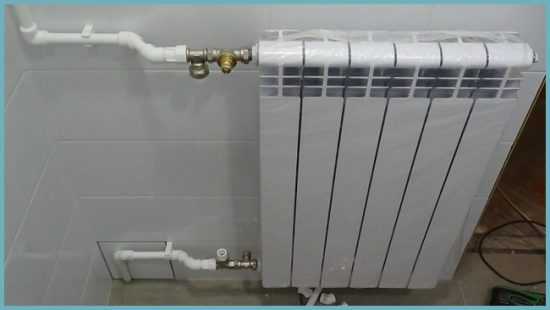

Байпас в системе отопления

  • Усовершенствование работы однотрубной схемы отопления. Главный минус однотрубной системы – неравномерное распределение теплоносителя: так как батареи здесь подключены последовательно, то по мере движения рабочая жидкость остывает и последним приборам достается уже почти холодный носитель. Чтобы этого избежать, перед каждым радиатором устанавливается байпас – благодаря ему определенная часть носителя двигается в обход батарей и в результате доходит горячей даже к дальнему прибору.

Совет. Аналогичным образом можно регулировать теплоотдачу радиаторов и в двухтрубной системе – просто перекройте кран в выбранном месте, и горячий носитель будет двигаться в те зоны, которые действительно нуждаются в обогреве.

  • Поддержание работы системы отопления без электропитания. Если в системе используется электрический насос, то, логично, что при отключении электропитания, он перестанет работать и остановит процесс отопления. Но байпас спасет и в этой ситуации: перекрыв подающий кран насоса и пустив ход носителя через перемычку, можно активизировать естественную циркуляцию жидкости и восстановить работоспособность системы.

Установка байпаса

Чтобы выполнить грамотный монтаж байпаса, следует обязательно учитывать следующие правила и нюансы:

  • диаметр перемычки должен быть уже диаметра трубы, к которой она подключается, иначе носитель попросту не будет попадать в подводящее устройство;
  • байпас должен быть максимально удален от стояка – его располагают как можно ближе к прибору, который он будет обслуживать;
  • перемычка должна располагаться горизонтально, чтобы избежать эффекта завоздушивания;
  • перед началом монтажа нужно слить весь носитель из системы.

Непосредственно установка может выполняться двумя способами.

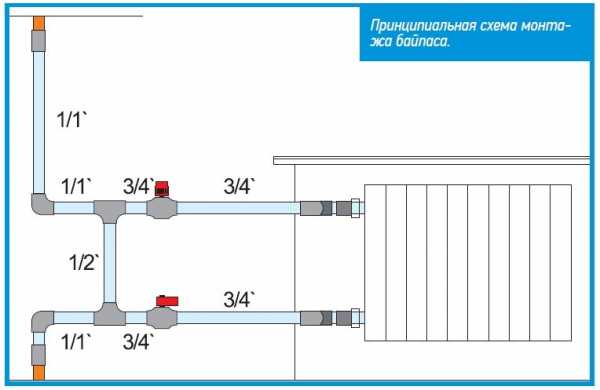

Установка байпаса

Первый – посредством сварки. Сначала снимите прибор, который будет перекрывать байпас – чаще всего это батарея, поэтому будем рассматривать процесс на ее примере. Затем в наиболее удобном месте подводящей трубы сделайте отверстия по диаметру перемычки, плотно вставьте ее и приварите. Далее на резьбу, где раньше был радиатор, установите запорную арматуру. В финале приставьте батарею на новое место, подсоедините к системе и зафиксируйте кронштейнами на стене.

Второй – с помощью муфт. Тут также сначала снимите прибор. Потом на входную трубу посредством заводских муфт накрутите байпас, а на противоположных краях установите запорную арматуру. Далее перенесите крепления снятого прибора, поставьте его на новое место, подключите и зафиксируйте кронштейнами.

Как видите, на первый взгляд простейший отрезок трубы, выполняющий роль обводной перемычки, может подсобить во многих ситуациях. Байпас успешно закрывает самые различные потребности в системах водоснабжения и отопления – от поддержания работы в критические моменты до защиты оборудования, так что без его установки полноценное функционирование инженерных коммуникаций будет очень затруднено.

Что такое байпас: видео

Байпас: фото

sandizain.ru

Зачем байпас в системе отопления и как он работает

Байпас и необходимость его монтажа при организации однотрубной или двухтрубной систем отопления обусловлены улучшением качества обогрева помещений в частном доме или квартире многоэтажки. Для чего нужен байпас: это металлическая или пластиковая труба в виде перемычки, обходящая тот или иной отопительный прибор. Сама установка байпаса создает варианты по перенаправлению теплоносителя в обход заменяемых или ремонтируемых устройств без отключения отопления в доме. Перемычка из отрезка трубы для перенаправления жидкости в обход конструируется неуправляемым (открытым), с клапаном, или автоматическим.

Устройство может обслуживать разные механизмы — насос системы отопления, манометр, радиатор, коллектор, трубопровод «теплый пол», и т.д. Особенно важен обход для бесперебойной работы насоса – при правильном уклоне труб принцип работы естественной циркуляции на время заменит ремонтируемый насос, и отопление не будет отключено. Важно обвязать трубной перемычкой радиаторы, особенно в однотрубной схеме, а при включении в схему клапанов перепускных байпасный вентиль просто необходим. И последнее применение устройства – работа в коллекторном узле двухтрубных схем при смешении подачи и обратки на входе или выходе в котел.

Перемычка может устанавливаться в трубопроводах металлопластиковых, полипропиленовых, стальных, чугунных, латунных или медных. Устройство можно купить или сделать своими руками, но металлические стальные трубы использовать нежелательно, так как они ржавеют и засоряют теплоноситель. Оптимальный вариант – отопление и байпас из полипропилена: схема такого трубопровода будет работать надежно и долго.

Для чего нужен байпас и как он работает

Однотрубная схема разводки отопления до сих пор имеет спрос в индивидуальном строительстве, но и в старых многоэтажных домах такое решение применялось часто, поэтому установка обходной трубы считалась вариантом не обсуждаемым и необходимым.

Целевое назначение:

  1. Обеспечение бесперебойной работы отдельных узлов системы отопления без отключения тепла. Ремонт или замена механизмов, оборудования и отдельных элементов в системе отопления облегчается тем, что входные и выходные запорные вентили (подача и обратка) теплоносителя перекрываются, а рабочая жидкость перенаправляется по перемычке-трубе, в результате чего можно беспроблемно демонтировать сломанный узел или отремонтировать его. Вот зачем нужен байпас в системе отопления, но это не единственное предназначение байпаса;
  2. Функционирование однотрубной отопительной системы можно усовершенствовать, так как она имеет существенный недостаток: температура от нагретого теплоносителя неравномерно распределяется по радиаторам из-за последовательной схемы их подключения. Таким образом, в самом последнем радиаторе температура всегда будет самой низкой. Для получения одинаковой температуры на всех батареях устанавливают байпас перед каждым обогревательным прибором – радиатором, батареей или регистром. Здесь назначение байпаса состоит в том, что некоторый объем носителя направляется в обход секций радиаторов, и горячим попадает даже в самую дальнюю батарею. При этом диаметр трубной перемычки в однотрубной системе отопления должен быть равным или меньше диаметра труб основной схемы;
  3. Поддерживать работу систем отопления при аварийном отключения электричества, так как циркуляционный насос не функционирует, а наличие обвода сделает передвижение теплоносителя бесперебойным.

Важно: Домовладельцы часто задаются вопросом, а нужен ли байпас в двухтрубной системе духтрубной отопления? При такой схеме движения рабочей жидкости байпас после закрывания вентиля будет перенаправлять теплоноситель на те участки, которые больше других теряют тепло.

Классификация устройств

Байпасы разделяются по типу запорной арматуры и по функциональному назначению. По разновидностям запорных устройств в схеме разных систем отопления обводы бывают:

  1. Включение в систему с запорным вентилем, который вручную открывается или закрывается в нужный момент. Вентиль, который может быть трехходовым или шаровым, рекомендуется врезать по центру трубы;
  2. Перемычка с клапаном – автоматическое устройство, работающее автономно и не требующее постороннего вмешательства. Автоматический отопительный клапан — это резиновый или силиконовый непотопляемый шар. Такой байпасный клапан работает только совместно с насосом: при включении электродвигателя клапан под давлением рабочей жидкости открывается, при выключении насоса – закрывается, останавливая перемещение теплоносителя.

Важно: чтобы установить байпас с автоматическим клапаном в систему отопления полипропиленовых труб, необходимо следить за происхождением рабочей жидкости: она должна быть абсолютно чистой, без накипи, мусора, ржавчины, и т.д. Любые твердые частицы могут деформировать шар, и клапан будет пропускать жидкость.

По функциональному предназначению байпасы классифицируются, как:

  1. Радиаторная перемычка, расположенная на входе в радиатор для планового или аварийного отключения прибора без остановки отопления;
  2. Байпас насосный: устанавливается одновременно с насосом для отключения или изменения режима его функционирования. Если обводная труба установлена правильно, то выход насоса из строя невозможен;

Установка байпаса – условия и способы

Чтобы установить обходную трубу байпаса в систему отопления полипропиленовых труб правильно, соблюдайте следующие рекомендации:

  1. Диаметр обходной трубы берется меньшим, чем диаметр трубопровода;
  2. Перемычка должна располагаться как можно дальше от основного стояка и как можно ближе к обслуживаемому устройству;
  3. Байпас монтируется в горизонтальном положении во избежание появления воздушных пробок;
  4. Устанавливать байпасный отрезок трубы можно только после слива теплоносителя.

Первый способ монтажа перемычки для радиатора – сварной. Включение полипропилена в систему отопления обеспечивает максимальную надежность схемы, но стальные трубы тоже можно использовать, правда, с меньшей эффективностью. ПВХ или металлические трубы для байпаса сверлятся в нужном месте, в отверстие вставляется труба перемычки, стык обваривается. В месте былого подключения радиатора устанавливается шаровый кран. Последний этап – установка радиатора на новое место, фиксация прибора и подключение его к отоплению.

Второй способ — муфтовый. Радиатор также демонтируется, перемычка крепится на месте при помощи заводских муфт, на краях байпаса врезается запорная арматура. Точно так же радиатор крепится и подключается в схему на новом месте.

Байпас в системе «теплый пол»

О том, как правильно установить байпас в схему «теплый пол», нужно рассказать более подробно, так как температура теплоносителя при таком решении не должна быть более 45 °С. Монтаж теплого пола предусматривает установку коллектора, а обводная перемычка на нем выполняет роль обходного отрезка отопительной трассы и узла смешения.

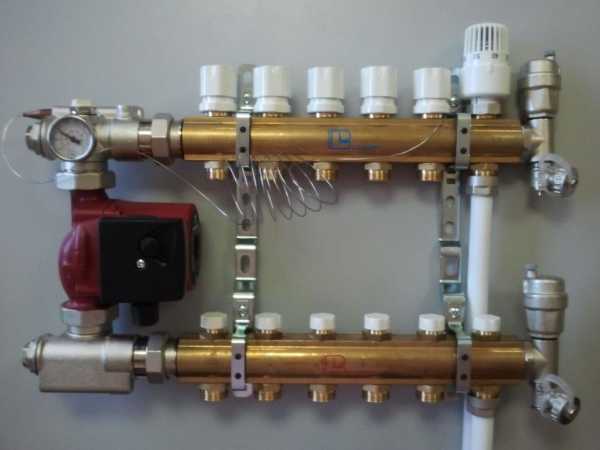

Смесительный узел в коллекторе – это трехходовой клапан с термодатчиком. Клапан делит поток теплоносителя на две части, одну из которых он направляет в трубы устройства «теплый пол», а вторую – через параллельную магистраль. При этом происходит смешение подачи и обратки, после чего рабочая жидкость поступает обратно рубашку котла.

Перед тем, как сделать байпас по малому контуру, нужно понимать, что перемычка через трехходовой клапан будет соединять подачу и обратку, то есть, коллектор должен быть обязательно включен в схему теплых полов. Работает байпас в такой схеме следующим образом: после запуска котла трехходовой перекрывает поступление холодной рабочей жидкости из теплотрассы в теплогенератор.

После того, как теплоноситель нагреется до заданной температуры (45-50°С), автоматический клапан откроется и пропустит некоторое количество горячего теплоносителя в трубу обратки. Такой прием позволяет избежать накопление конденсата в камере горения и на поверхности рубашки котла.

Металлический или ПВХ отрезок обводной трубы необходим в любой схеме отопления, так как его использование представляет собой экономичный вариант распределения тепла с высоким КПД при экономии твердого, газового, жидкого или электрического энергоносителя. Проще говоря, объем теплоносителя, который подается на радиаторы и другие приборы и устройства, при установке байпаса сокращается, не нарушая нормы расчета теплоотдачи как отдельных элементов системы, так и всей конструкции.

gidpotrubam.ru

Что такое байпас: устройство, принцип работы, назначение, изготовление

Оглавление:
Что такое байпас: его устройство и принцип работы
Для чего нужен байпас: его область применения
Установка байпаса: тонкости монтажа своими руками

На вопрос, что такое байпас, коротко можно ответить следующим образом – это обводная труба с запорной арматурой, позволяющая перенаправлять ток жидкости в обход того или иного сантехнического прибора. На этот трубопроводный узел возлагают как минимум две задачи – он обеспечивает бесперебойную работу трубопроводов в моменты ремонта оборудования и дает возможность управлять потоками жидкости. В общем, как в отоплении, так в водоснабжении и многих других трубопроводных системах, байпас является незаменимым узлом. Именно о нем и поговорим в этой статье, в которой вместе с сайтом stroisovety.org разберемся с вопросом, что такое байпас, как он работает, где используется и как делается самостоятельно.

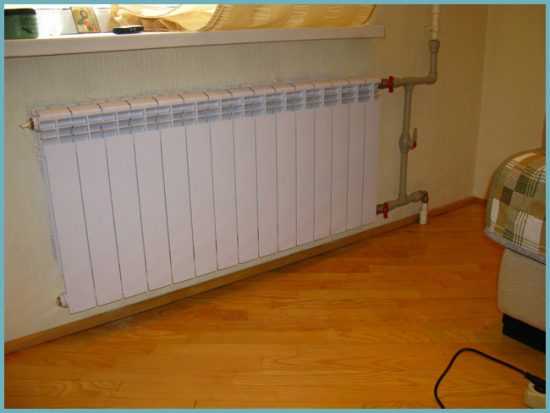

Байпас в системе отопления фото

Что такое байпас: его устройство и принцип работы

Чтобы проще было понять, как со стороны выглядит байпас, а также разобраться с его устройством, рассмотрим простой наглядный пример, с которым знакомы практически все жители многоквартирных домов. Отодвиньте штору на любом окне и посмотрите на батарею отопления, а вернее на участок стены между ней и стояком. Что мы видим? Две горизонтальные трубы, идущие к прибору отопления и перемычку между ними – по сути, это и есть байпас, но наверняка он неполный и в нем отсутствует запорная арматура. Полный байпас обязательно должен иметь как минимум три крана, без которых он не сможет работать так, как задумано.

  1. Первый кран должен быть установлен непосредственно на самой перемычке. Если это новая система отопления, то на самой трубе, если старая, то внизу, в месте пересечения перемычки с обратным трубопроводом. В первом случае установлен обычный шаровой кран, а во втором так называемый трехходовой кран, который одновременно выполняет функцию тройника. Но суть не в этом – в любом случае такой кран может либо полностью перекрыть ток воды через перемычку, либо уменьшить его до определенного размера. Как минимум, это дает возможность регулировки.
  2. Два других крана смонтированы на горизонтальных подводках к отопительному прибору уже после перемычки – один смонтирован на обратном трубопроводе, а второй на подаче. В случае протечки в отопительном приборе в любой момент эти краны могут быть закрыты, и тем самым предотвращен потоп.

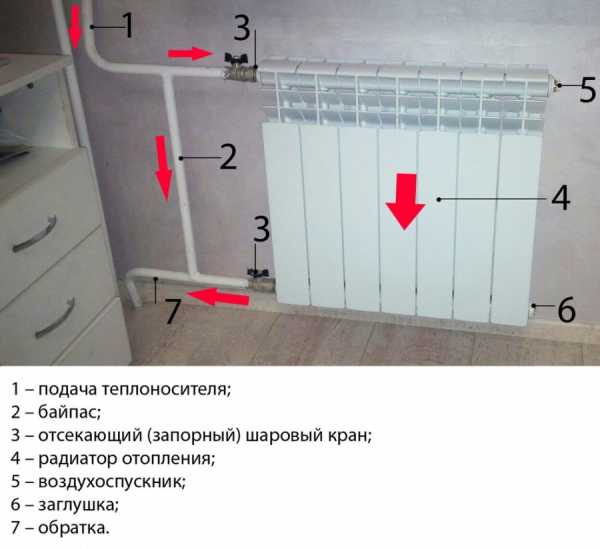

    Что такое байпас фото

А теперь представьте на минуту, что первый кран (установленный на перемычке) отсутствует – получается так, что закрыв краны на батарее, вы останавливаете ток воды по всему стояку, лишая тем самым жителей верхних и нижних квартир тепла. Нехорошо как-то получается – именно по этой причине, открывая кран на байпасе и закрывая краны на батарее, вы получаете возможность ремонта отопительного прибора, не останавливая работу целого стояка отопления. Вот вам и принцип работы байпаса. Мало того, такая схема байпаса позволяет еще и регулировать температуру отопительного прибора. Об этом чуть позже, а пока разберемся с областью применения данного узла трубопроводов.

Для чего нужен байпас: его область применения

Практически любая сложная трубопроводная система имеет байпас – его назначение вы уже поняли (оно сводится к получению возможности направить жидкость мимо того или иного прибора) и остается только разобраться с его основной сферой применения в быту. Ознакомимся с этим моментом более подробно.

  1. Байпас в системе водоснабжения. В большинстве случаев это устройство применяется в двух вариантах: во-первых, при установке любого насосного оборудования, в том числе и предназначенного для повышения давления в системе – если на центральный водопровод монтируется насосная станция, то байпас нужен обязательно. Во-вторых, при установке приборов учета (счетчиков воды). Тут имеется одна тонкость – при монтаже байпаса счетчика в квартире могут возникнуть проблемы с коммунальными службами. Здесь байпас может быть расценен как попытка воровства воды – он негласно запрещен. Собрать байпас на домашнем счетчике, конечно, можно, но в процессе опломбировки могут возникнуть проблемы – в большинстве случаев его заменяют обычной вставкой, которая монтируется вместо счетчика на время его проверки или замены. Байпас удобнее, чем трубка, но, увы, его проще не делать, чем спорить с водоснабжающими компаниями. В водопроводных системах байпас выполняет исключительно одну функцию – это обводная магистраль и не более.

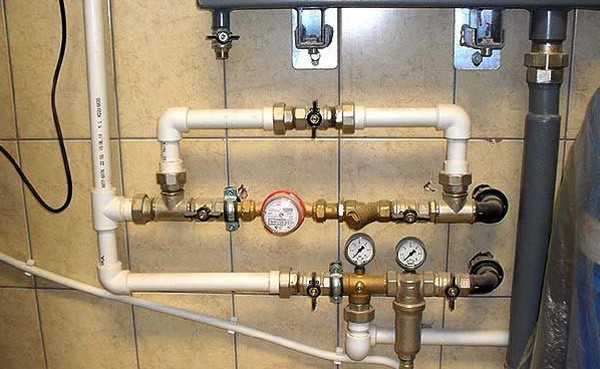

    Байпас в системе водоснабжения фото

  2. Байпас в системе отопления. Здесь также вариантов несколько: во-первых, это рассмотренный выше пример с приборами отопления; во-вторых, любое оборудование, которое может быть отремонтировано или заменено без остановки системы в целом. В общем, оборудование, без которого система или ее часть может продолжать свою работу. К таким приборам относят циркуляционные насосы в системах отопления с естественной циркуляцией теплоносителя, всевозможные узлы учета и контроля и даже котлы отопления при их последовательном подключении. В отоплении функция байпаса как обводной трубы является не единственной – здесь он может использоваться и в качестве узла регулировки температуры теплоносителя, как описано в примере с батареей отопления. Такое устройство монтируется не только на стояках – некоторая его разновидность применяется в индивидуальных системах отопления. Только в этом случае на байпасе кран не устанавливается – регулировка температуры отопительного прибора осуществляется отсекающими и регулирующими кранами специальной конструкции.

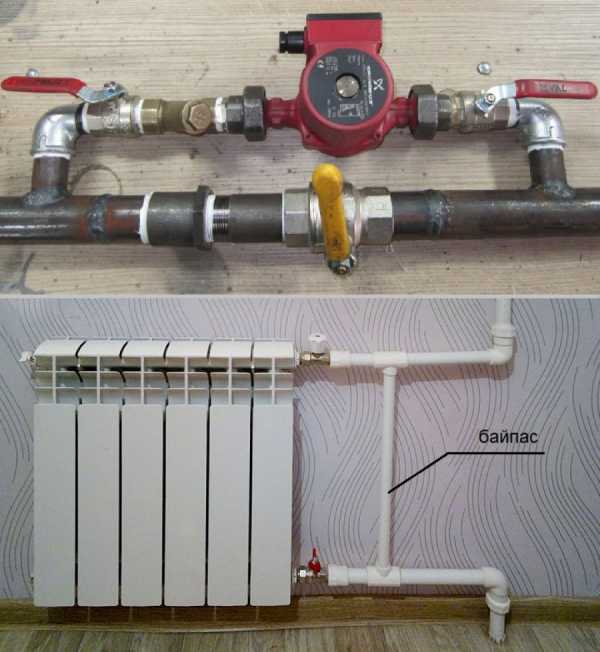

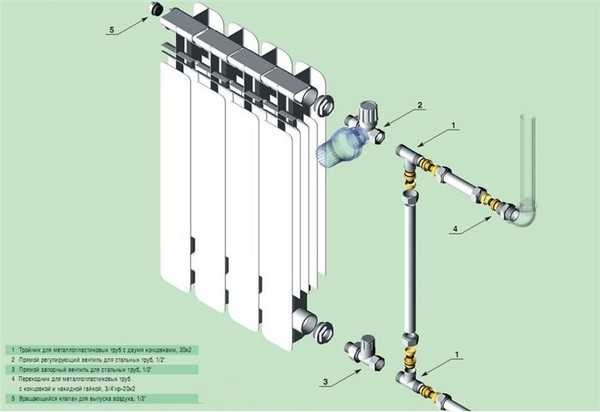

    Байпас перемычка фото

В принципе, существуют и другие варианты использования байпаса в водопроводных системах – их может быть много, и здесь главное понять назначение этого узла, его принцип работы и устройство байпаса. Ну а найти ему достойное применение не сложно.

Установка байпаса: тонкости монтажа своими руками

По большому счету, байпас перемычка имеет довольно простую конструкцию, и собрать его можно даже с минимальным опытом сантехнических работ. Еще раз повторюсь, что здесь важен принцип работы данного приспособления и его понимание – зная это, самостоятельно изготовить байпас для циркуляционного насоса или еще чего-либо не так уж и сложно. Рассмотрим этот процесс несколько подробнее.

  1. Что мы имеем? К примеру, магистраль отопления, на которой смонтирован циркуляционный насос. Первое, что следует сделать для установки байпаса, это снять его и немного переделать магистраль – в частности, понадобится несколько увеличить расстояние между резьбовыми концами, на которые был накручен насос. Определить это расстояние лучше всего по месту – в смысле, собрать насос и узел вокруг него как положено.
  2. Для этого сразу же за насосом, с одной и с другой стороны, накручиваем шаровые краны – это можно делать сразу капитально. У нас имеются на насосе разъемные соединения, так что быстро разобрать узел и смонтировать его на трубопроводе проблем не составит.
  3. Вслед за кранами (также с обеих сторон счетчика) устанавливаются тройники точно такого же диаметра, как и сам трубопровод. Здесь следует сделать оговорку – тип тройника зависит от самого трубопровода. В большинстве случаев применяются тройники, изготовленные из того же материала, что и трубы – если полипропилен или металлопластик, то сначала в краны вкручиваются резьбовые оконечники и потом уже к ним подпаиваются или прикручиваются тройники.
  4. В принципе, все, размер задан, и теперь примеряем собранный узел по месту, обрезаем трубопровод по отмеченным меткам и вставляем собранный узел. Для удобства в работе его можно разобрать на американках – попросту говоря, убрать насос, после чего у вас останутся две части трубопроводов, которые и нужно будет соединить с магистралью. После того, как этот участок байпаса будет собран, насос устанавливается на место (капитально) – только после этого можно будет сосредоточиться на самой обводной трубе.

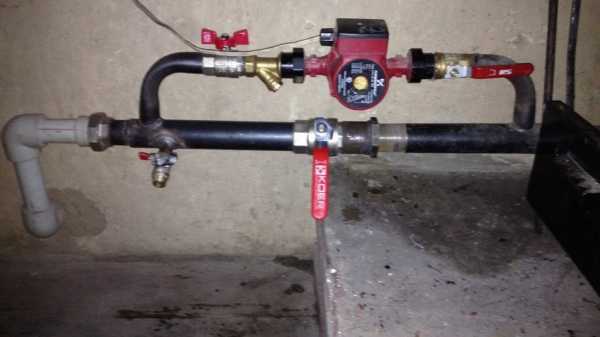

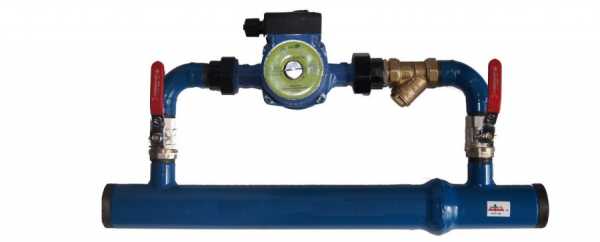

    Байпас для циркуляционного насоса фото

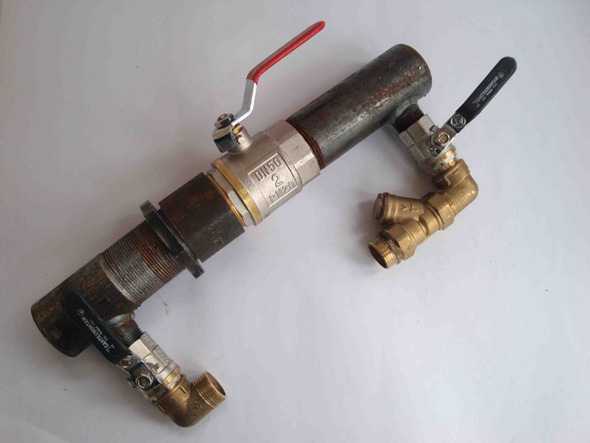

  5. Здесь также все несложно – для начала от тройников вверх поднимаем трубопровод настолько, чтобы он не мешал насосу. Дальше поворотами сводим два патрубка, идущих от двух тройников, друг с другом – по крайней мере, задаем им правильное направление друг к другу. А дальше идет перемычка и кран, для установки которого, опять-таки, потребуется разъемное соединение и пара резьбовых оконечников.

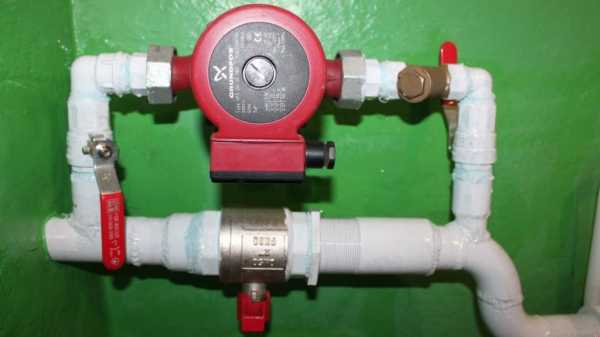

В принципе, это и весь байпас для циркуляционного насоса – точно по такому же принципу монтируется и байпас для других сантехнических приборов. Расположить обводной трубопровод можно как вертикально, так и горизонтально – от этого момента его функциональное назначение и качество работы не изменяется.

Вот и все. Теперь вы знаете, что такое байпас и как он работает. Мало того, внимательному и скрупулезному читателю теперь не составит никакого труда самостоятельно изготовить данный узел, без помощи квалифицированных специалистов. Не побоюсь повториться – если вы поймете принцип его работы и разберетесь с устройством и назначением каждого элемента, то собрать байпас своими руками будет несложно.

Автор статьи Александр Куликов

stroisovety.org

в системе отопления, для циркуляции насоса, байпасный клапан, для чего нужен bypass

Даже незначительные сбои в системе контура отопления могут стать проблемой для всей семьи, и каждый старается оградить себя от возможных неудобств, устанавливая разные вспомогательные устройства. Для регулировки микроклимата, а также в случае непредвиденного ремонта радиатора было разработано специальное приспособление, названное байпасом.

Система байпас: что это за устройство

Байпас – это обводная труба, которая работает, как перемычка и оснащена запорно-регулируемой арматурой. Устанавливают устройство на газопроводе, системе водоснабжения, теплосети, машине, электрических приборах.

В системе отопления байпас монтируется между прямым и обратным ходом возле батареи. Такое устройство позволяет регулировать вход теплоносителя в батарею.

При нормальной циркуляции системы, перемычка свободно пропускает через себя потоки жидкости. При необходимости отключить один из радиаторов, элемент закрывают, и вода идет в обход определенного отрезка системы.

Преимущества устройства:

  • Упрощает обслуживание контура;
  • Экономит электроэнергию;
  • Предупреждает завоздушивание труб;
  • Позволяет провести ремонт при аварии в системе.

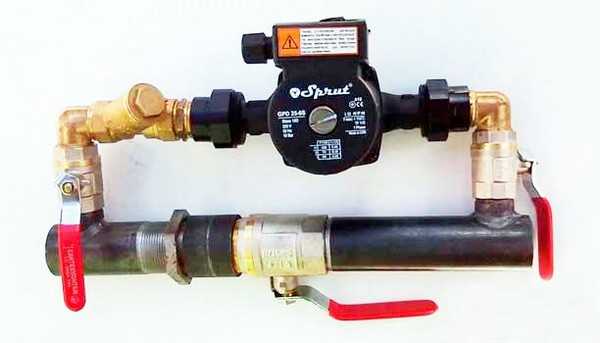

Байпас выпускают с механическим и автоматическим управлением. В первом случае, закрытие и открытие клапана происходит вручную. Автоматический байпас работает в автономном режиме. Такая модель применяется при установке циркулярного насоса. При включении агрегата, байпасный клапан открывается под напором воды. При отключении насоса – автоматически закрывается. Байпасы подразделяют на радиаторные и насосные. Радиаторные устанавливают на подходе к батарее. Служат они для отключения элементов контура. Второй вариант используют для изменения режима или отключения насоса и монтируют вместе с ним.

Также самостоятельно можно собрать и установить слив душевой кабины. Как это сделать? Узнаете. если прочитаете статью: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/sliv-dlya-dushevoj-kabiny

Обязательный байпас в системе отопления: что это такое

Байпас в отопительной системе является обязательным узлом конструкции. Элемент монтируют между входной трубой и обраткой. Устройство решает проблему с равномерным распределением теплоносителя в малоэтажных домах.

Назначение байпаса:

  • Возврат излишней воды при повышении давления в стояках;
  • В случае отключения искусственной циркуляции, переход системы к естественному движению воды;
  • Ускорение процесса сброса и наполнения системы теплоносителем;
  • Ремонт элементов отопления без централизованного отключения;
  • Регулировка микроклимата в помещении.

При однотрубной системе, горячая вода, проходя через первый радиатор, устремляется к следующему обогревательному элементу. С каждым последующим вхождением теплоноситель становится холоднее. Последний радиатор получает самую низкую температуру, тем самым не эффективно используя коэффициент полезного действия. Байпас частично решает данную проблему. Благодаря ему, часть теплоносителя идет в обход первого радиатора, донося горячую воду к следующей батарее.

Каким должно быть расстояние от стенки до унитаза? Вы узнаете об этом, прочитав материал: https://homeli.ru/komnaty/vannaya-i-tualet/rasstoyanie-ot-unitaza-do-steny

Для чего нужен байпас в системе отопления частного дома и жилых комплексов

В двухтрубной системе байпас необходим для направления источника обогрева к другим радиаторам. С помощью перемычки можно регулировать микроклиматом частного дома, оставляя необходимое тепло в требуемых помещениях.

Нюансы:

  1. При отключении электрического насоса, отопление прекратится.
  2. Байпас сможет спасти сложную ситуацию.
  3. Перекрыв насосный кран и запустив теплоноситель через перемычку, можно активировать естественную циркуляцию без остановки отопительной системы.

Если произошла аварийная течь в радиаторе, необходимо просто перекрыть краны на перемычке. Вода пойдет в обход системы и появится возможность без осложнений демонтировать элемент контура и провести его замену. Зачастую погодные условия преподносят сюрпризы. В осенний и весенний период трубопровод подает излишнее количества тепла. В этом случае можно перекрыть узел, прекратив доступ горячей воды к радиаторам, регулируя комфортные условия в помещении.

Как правильно установить унитаз? Что главное в этом деле? Ответы на эти и другие вопросы найдёте на следующей странице: https://homeli.ru/komnaty/vannaya-i-tualet/ustanovka-unitaza

Необходимость байпаса для циркуляционного насоса

Циркуляционный насос способен улучшить систему отопления даже при естественной циркуляции. В процессе его монтажа, обязательно нужен байпас. Циркуляционный насос хоть и повышает эффективность отопления, однако делает ее зависимой от электроэнергии.

Необходимость устройства для циркуляционного насоса:

  • Настройка производительности отопления;
  • Отключение от рабочего контура насоса;
  • Ремонт циркуляционного агрегата без отключения от автономного отопления;
  • Предотвращение режима холостого хода

При отключении питания, он мешает естественной циркуляции горячих потоков. Байпас решает данную проблему. Перекрыв перемычку, наступает физическое передвижение жидкости в контуре. Нагреваясь, вода поднимается наверх и идет естественным потоком по контуру, доставляя теплоноситель к элементам отопления. Остывая, опускается и течет в обратном направлении к котлу.

При заполнении отопительной системы, насос мешает спуску и накоплению воды, в результате чего образовываются воздушные пробки.

Байпас поможет полностью избавиться от этой проблемы. Современные модели bypass снабжены автоматическим клапаном. Такие конструкции незаменимы при системе с турбо-насосом. При напоре воды, происходит его открытие, и теплоноситель без препятствий передвигается по контуру.

Принцип работы байпасного клапана

Если произошла нестандартная ситуация, отключение электроэнергии или поломка насоса, давление прекращается, и клапан автоматически перекрывает перемычку, пуская воду по естественному ходу. Это позволяет полностью автоматизировать систему отопления. Недостаток автоматического байпаса – чувствительность к сорности воды и мелким загрязнениям. Перед установкой, рекомендуют прочистить водопровод АВД для устранения налетов и ржавчины в трубах и радиаторах.

Байпас для насоса является продолжением обратной трубы, ведущей от радиатора к котлу. Параллельно ей устанавливают насос на патрубках.

Перед началом работ, необходимо определиться с материалом системы водоснабжения. Для труб из полипропилена используют разборные соединения, и сначала собирают блок насоса вместе с байпасом. Ветку подключают при помощи тройников, вмонтированных в основную трубу. При стальном исполнении, сначала впаивают патрубки, потом вентиль на байпасе. Установка системы байпаса производится по направлению к теплоносителю и обязательно должна собираться в определенной последовательности.

Схема сборки:

  • Фильтр;
  • Обратный клапан;
  • Насос принудительного действия.

Диаметр прохода линии байпаса должен быть равен диаметру обратки. Специалисты рекомендуют при монтаже все краны укомплектовать разборными фитингами. В этом случае при ремонте будут устранены различные ситуации.

Перед началом монтажных работ по установке насоса, необходимо спустить теплоноситель из системы. Всю конструкцию ориентируют так, чтобы выходные трубопроводы были вертикально либо горизонтально, в зависимости от хода трубы.

Как работает байпасная линия:

  • Собирают участок обвода, который будет располагаться параллельно магистрали;
  • От обратки отрезают участок, равный длине обвода;
  • На концы магистрали устанавливают тройники;
  • Между ними монтируется участок с запорной арматурой или клапаном;
  • Проводят соединение собранного участка обвода с магистралью трубами, равными по длине.

При монтаже необходимо оставить пространство для возможности последующего демонтажа насоса и других элементов. Необходимо правильно сделать монтаж, проследив совпадение стрелки на корпусе с током теплоносителя.

Монтаж своими руками байпасной линии

Монтаж байпаса в отопительной системе сделать просто, необходимо соблюдать несколько правил. Во-первых, диаметр устройства должен быть меньше, чем труб в отоплении. Если не выполнить данное правило, то теплоноситель пойдет в обход батареи. Во-вторых, байпас сдвигают, как можно ближе к радиатору. Для установки перемычки необходимо опорожнить контур. Далее сборка происходит по направлению теплоносителя.

Этапы работы байпасной линии:

  • Демонтируется радиатор;
  • На местах его крепления присоединяется байпас;
  • Далее на краях устанавливается запорная арматура;
  • Батареи крепятся на новые места.

Можно врезать самодельную конструкцию по тому же принципу. Монтаж байпаса выполнить несложно своими руками, не прибегая к услугам дорогостоящих специалистов. Главное, знать несколько тонкостей. Установка перемычки осуществляется как можно ближе к отопительному прибору. Диаметр устройства должен быть чуть меньше, чем трубы контура. Запорный кран устанавливают между перемычкой и радиатором. Вместо шаровых кранов можно установить терморегуляторы, которые самостоятельно будут направлять потоки через байпас по достижению необходимой температуры. При монтаже устройства возле котла, необходимо следить за температурой, чтобы не допустить перегрева. На бесклапанное устройство нельзя ставить кран или задвижку. При срезе труб, устанавливают тройники.

Байпас в отоплении – что это такое (видео)

Установка байпаса в доме или квартире позволит улучшить микроклимат, вовремя предотвратить аварийные ситуации и будет способствовать удобному использованию системы отопления.

homeli.ru

Что такое бапайс в системе водоснабжения и для чего он нужен

Наверняка каждый из нас сталкивался с вышеуказанным термином. В этой статье мы ответим на следующие вопросы:

  • «Что такое байпас»?
  • «Для чего нужен байпас»?
  • «Как производится установка байпаса»?
  • «Автоматический байпас – что это?».

Общее значение слова является очень расплывчатым и неточным, поэтому, когда вы употребляете этот термин в своей речи, необходимо уточнять сферу применения и принцип работы.

Области использования байпаса

  • В первом случае прибор используется в системе водоснабжения. Как правило, данное устройство применяется либо при монтаже циркуляционного насоса, предназначение последнего заключается в повышении давления в системе (в этом случае установка устройства своими руками является обязательной), либо при монтаже всевозможных счетчиков и других приборов учета. В водопроводных системах клапан выполняет только одну функцию – это обводная магистраль.
  • Байпас в водной системе отопления – это специальное устройство, которое позволяет с очень большой точностью производить регулировку подачи воды в радиаторные батареи. От этой детали зависит очень многое. Каждому из нас неприятно находиться в помещении, где либо слишком холодно, либо слишком жарко. Клапан, в свою очередь, решает эту значительную проблему, делая ваше нахождение в комнате комфортным и приятным. Прибор создает приятный микроклимат и позволяет избежать резких перепадов температур.

Устройство байпаса и принцип его работы

Простейшая данная деталь конструкционной системы представляет собой небольшой кусок трубы, в виде перемычки. Однако полноценный клапан должен иметь, как минимум, три крана для подачи воды, так как при отсутствии хотя бы одного из них прибор не сможет работать, как задумано. Устанавливается данное устройство между прямой и обратной проводкой обычного радиатора отопления.

Эта трубка с запорной арматурой располагается параллельно основной ветке и, таким образом, через нее перетекает жидкость, не затрагивая основное сантехническое устройство. У клапана есть всего две основные задачи. Первая из них – это, как уже было сказано выше, контроль подачи горячей воды, а вторая – обеспечение непрерывной работы трубопровода в момент ремонта основного устройства.

Поперечный диаметр регулирующего прибора должен быть на один калибр меньше, чем диаметр труб, которые используют для подводки. Обычно для изготовления байпаса используют трубу размером в полдюйма.

Виды байпаса

Итак, сразу же нужно отметить, что все модели данного устройства по их признакам можно разделить на две большие группы. Каждая из них имеет свои характеристики, которые будут существенно влиять на принцип работы радиаторных батарей или системы водоснабжения.

  • К первой группе относятся устройства с обратным клапаном. Как правило, такие приборы используются для циркуляционных насосов. Данный байпас работает не постоянно, а когда это необходимо. Работа происходит следующим образом: после включения насоса, клапан автоматически открывается, вследствие переизбытка давления, а затем начинает пропускать горячую воду или другой носитель тепла. После завершения работы насоса, байпас также автоматически прекращает свою работу. Однако следует быть осторожными: при попадании ржавчины, устройство может выйти из строя.
  • Ко второму типу относятся приборы без клапана. Такой тип обеспечит проведение реконструкции или ремонта без отключения всей отопительной системы.

Установка байпаса своими руками

Монтаж своими руками такого устройства, как байпас, является очень простым процессом, он не потребует от вас большого опыта и наличия широкого ассортимента инструментов – достаточно иметь лишь базовый комплект.

Для того, чтобы правильно установить регулирующий прибор своими руками, необходимо посмотреть простейшие схемы устройства отопительной системы такого же типа, куда вы хотите устанавливать прибор, и никаких сложностей не возникнет. По большому счету, регулирующий клапан для других сантехнических приборов монтируется и собирается примерно таким же образом, как и клапан для циркуляционного насоса.

Расположить обводной трубопровод можно как вертикально, так и горизонтально – от этого его функциональное назначение и качество работы не изменяется. Мы рассмотрели термин «байпас», перечислили области его применения, и примерно описали процесс его установки.

poluchi-teplo.ru

Ещё раз о байпасе, но более подробно

Опубликовано: 19 мая 2016 г.

Я уже писал, несколько лет назад, что за функции выполняет байпас. Но решил более шире раскрыть эту тему. Каково его предназначение, где используется байпас и принцип работы.

Что означает байпас?

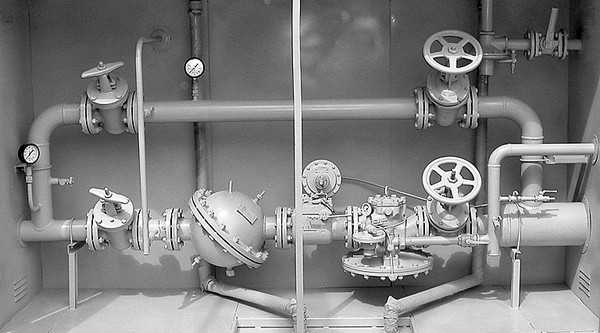

  Байпас – это обводная ветка, обычно идущая параллельно основной линии. В гидравлике, байпас применяется как обводная линия, на случай ремонта оборудования, запорной арматуры, в местах, с повышенным классом надёжности.

Например, насосная станция, обеспечивающая подачу воды для охлаждения реактора или доменных печей. Там нельзя на время ремонта насоса отключить подачу воды. На таких станциях, обычно используются минимум три насосных агрегата. Когда один становится на ремонт, его перекрывают и отключают, предварительно включив параллельно в сеть резервный насос. В данном случае, байпасная линия обеспечивает непрерывность производства.

Как устроен байпас, схема его работы

  Принцип работы байпаса, установленного на однотрубной системе отопления, можно увидеть на расположенной ниже интерактивной схеме. На первой схеме, мы видим работу системы отопления в режиме, с отключенным насосом.

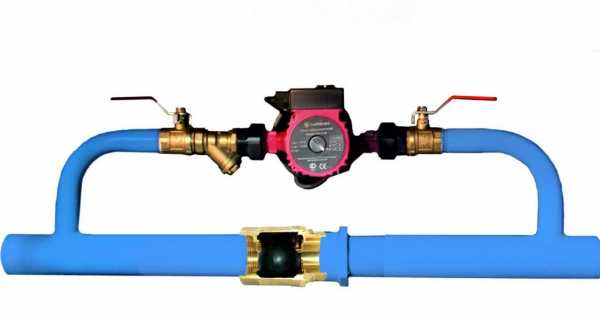

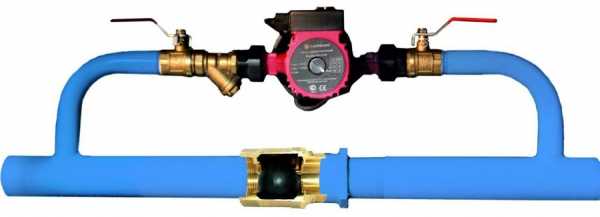

Можно видеть, как жидкость, нагреваемая в котле, создаёт естественную циркуляцию, приподнимая шаровый обратный клапан, и движется в верх, минуя байпас.

  На второй флеш-анимации выше, насос включен в работу. Приводя в движение теплоноситель, насос в несколько раз ускоряет проток жидкости по трубам системы отопления. Одновременно, потоком жидкости шаровый клапан перекрывает прямой участок трубы, тем самым препятствует закольцовыванию работы насоса.

  Интересно то, что в погоне за посетителями сайта, многие перепечатывают друг у друга статьи, немного их изменив. Но многие, не понимают о чём они пишут, и получается очень большая глупость, в итоге. Не хочу никого обвинять, но ребята, хотябы постарайтесь вникать в суть дела, а то можно такого наворотить. Хочу использовать эту ситуацию, чтобы обратить ваше внимание на ошибки, допускаемые при монтаже байпасной обводки. Многие фотографии, используемые в этой статье, взяты в свободном доступе сети интернет. Анимация выше, моего собственного изготовления, копирование только с активной индексируемой ссылкой на мой сайт!

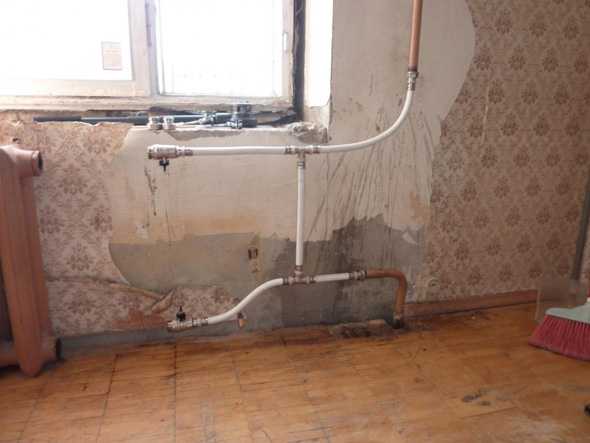

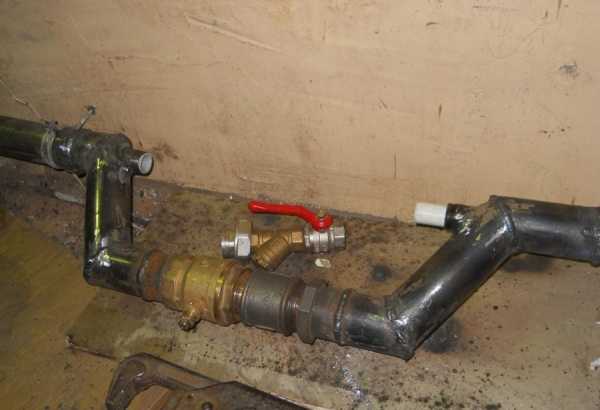

Итак, обратите внимание на фотографию снизу.

  Если вы заметили, я нашел три момента, разной «степени» рекомендаций. Первая, красная стрелка вертикально, грубое нарушение! Занимаясь монтажом отопления, нужно знать, что устанавливать насос с мокрым ротором, разрешается только горизонтально расположив корпус электро-двигателя. На фото он расположен вертикально, и это место образует верхнюю точку, где обязательно будет скапливаться воздух. Через некоторое время насос перегреется и сгорит, если регулярно не производить сброс воздуха из него.

  Второй момент, это ещё одна красная стрелка, справа, показывает на некорректное расположение вентиля. Подумайте, что будет, при выходе из строя насоса, как его поменять в отопительный сезон? Только сливать воду из системы. Правильным, было бы установить вентиль и фильтр в то место, куда показывает стрелка.

 Синяя стрелка показывает на потёки, если их не ликвидировать, прогниёт труба.

Что новенького?

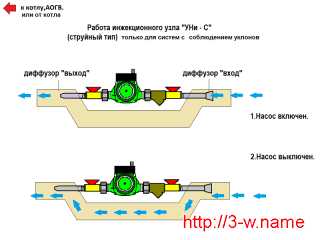

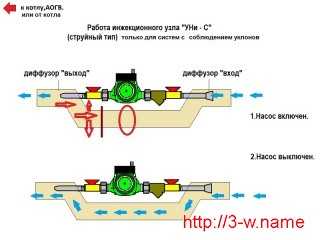

  Просматривая интернет поиск, готовя эту статью, нашел для себя интересные новинки, в применении байпаса.  Появились инжекционные схемы работы байпасной обводки. На фото снизу виден принцип его работы.

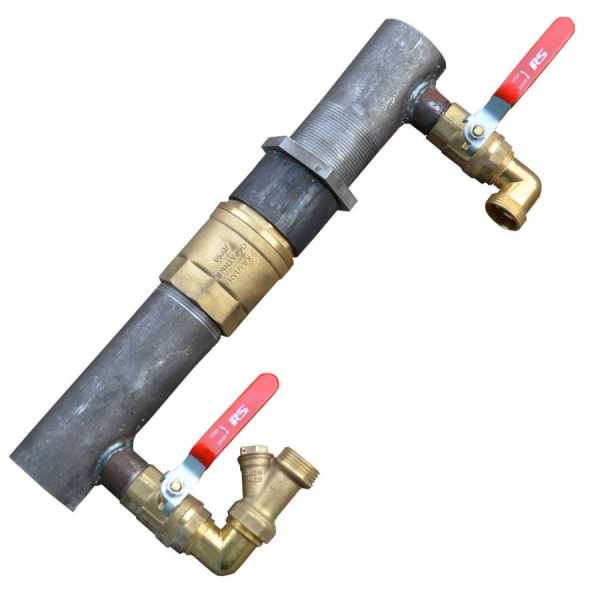

  Кто знаком с двигателями внутреннего сгорания, тот должен ориентироваться, тот же принцип работы используется в бензиновых карбюраторах. Единственно, я бы доработал схему, и всё-таки не удалял обратный клапан. Как я попробовал дорисовать, он будет препятствовать зацикливанию работы циркуляционного насоса.

Иначе, часть потока теплоносителя будет идти в обратном направлении, по наименьшему сопротивлению (физика).

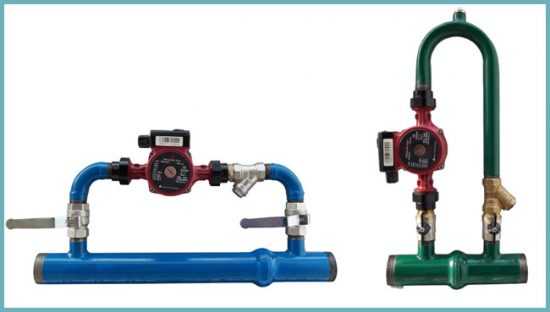

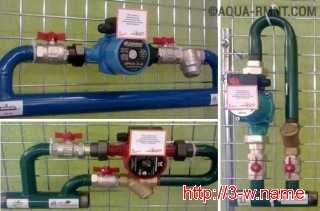

Ещё понравились различные решения байпасной линии, позволяющие использовать её в недоступных ранее местах.

Бывает так, что котёл расположен очень близко к стене, и нет места для монтажа классической версии исполнения байпаса. А тут, монтируй спокойно! Здорово, спрос – рождает предложение, закон рынка.

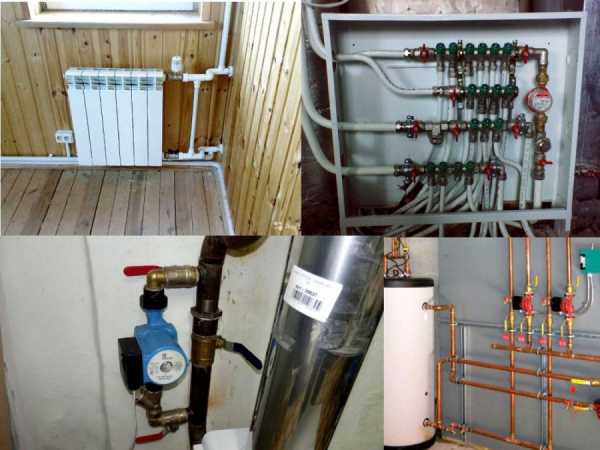

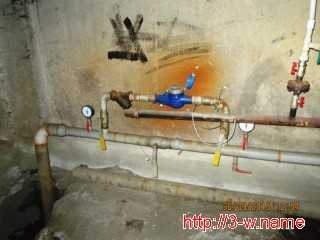

Применяется байпасная линия очень широко. Например, для врезки прибора учёта.

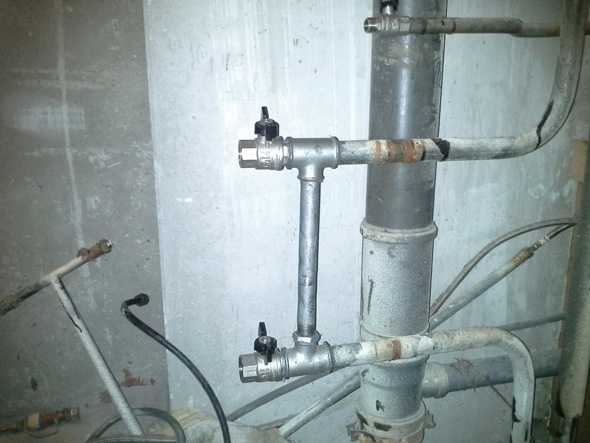

На одно стояковых системах отопления, обязательно стоят перемычки (маленький байпас), перед радиаторами отопления. При однотрубной системе отопления, в частном доме, радиаторы выполняют роль байпаса. Ещё можно привести множество специфических примеров, но тогда, каждый из них нужно тщательно объяснить, для чего используется. Но эта статья не для этих целей. Я думаю, вам понятен смысл применения байпасной линии.

Всего вам доброго. С вами был — Владимир Войнаровский и «Сайт о сантехнике».

3-w.name

Байпас в системе отопления — варианты правильной установки. Обзор основных функций

При наличии в доме системы, осуществляющей индивидуальное водяное отопление, жильцы нередко сталкиваются с необходимостью в установке насосов путем использования системы байпаса.

Часто об этом говорят мастера по монтажу. Именно из за этого никто и не оспаривает такую необходимость. Но при этом все еще возникают вопросы о сущности и нужности данного устройства, которые подлежат тщательному рассмотрению. Итак, разберемся со значением данного термина, попробуем уяснить его функционал и понять, действительно ли нужна для отопления в доме такая система.

Краткое содержимое статьи:

Значение термина

Слово «байпас» является заимствованием и изначально переводится с английского как «обводной путь». Применяется данный термин в тесной связи с гидродинамикой, а именно с проведением с помощью труб жидкой субстанции.

То есть байпас на отопление является своеобразным дополнительным путем для движения тока, при этом он обходит стороной основную магистраль. При этом указанное устройство встречается, помимо отопительной системы, во всех аналогичных системах, использующих трубы для транспортирования. Например, это газовая магистраль, нефтепровод, водопровод и так далее.

Необходимость байпаса

Определимся, зачем нужен байпас. Рассматривать принцип работы такого устройства целесообразнее, используя в качестве примера систему водяного отопления. В упомянутой системе байпас обычно расположен возле батареи отопления.

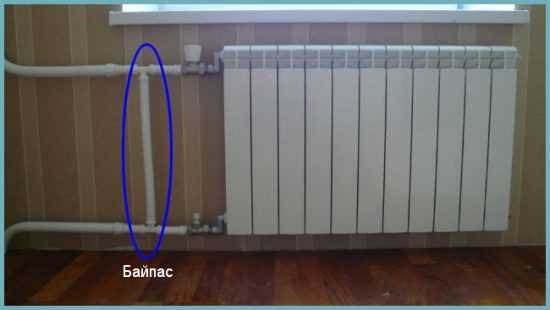

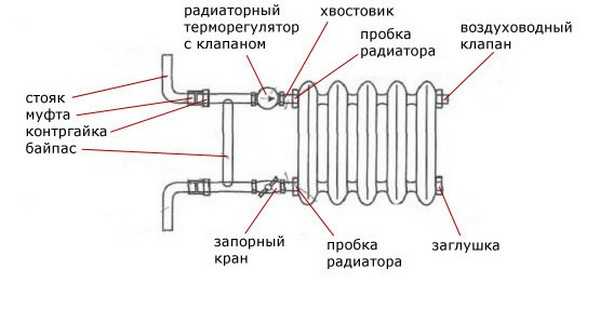

Выглядит такое устройство, как вертикально расположенная труба, которая представляет собой соединение горячей и отводящей магистрали. Рассмотрим, в чем назначение такого участка.

К примеру, если идет отопительный сезон и вдруг что то случается с батареями. Один из вариантов – течет жидкость. Обычно это подразумевает, что требуются определенные работы – трубы снимают, проводят ремонт либо осуществляют замену. Однако, не всегда можно такие работы провести – если на улице низкая температура. В этом случае наилучшим вариантом будет использование обходного пути, который позволит перенаправлять жидкость при ремонте.

Для работы байпаса требуется выполнение следующих действий. Чтобы перенаправить поток, перекрывают кран, который ведет к радиатору и открывают кран, находящийся на байпасе.

Это приведет к тому, что жидкость пойдет по обходному пути, а не через основную магистраль. Таким образом, отопление в целом отключать не нужно, а батареи меняются и ремонтируются, не мешая работе отопительной системы в целом.

Но это не единственное предназначение обходного пути. Помимо аварийной ситуации, байпас в системе водоснабжения можно использовать в целях регулирования объема воды, которая подводится к радиатору, а также помогает в плане регулирования температуры.

Это все можно осуществлять, прикрывая или открывая запорные краны на подающих трубах. Если прикрывать, то вода движется по трубам не так интенсивно, посредством чего температура труб понижается. Отсеченная часть теплоносителя при этом будет сброшена к основной магистрали. То есть байпас оснащает систему отопления дополнительным обводным путем, а также запорными элементами, позволяющими управлять потоками теплоносителя.

Циркуляционный насос и обводной контур

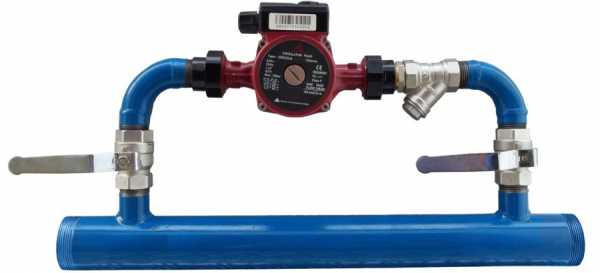

Врезать в систему отопления циркуляционный насос, как правило, нужно вместе с обводным участком трубы. Установку байпасов можно провести своими руками. Циркуляционный насос нужно устанавливать именно на таком участке. При этом байпас будет представлять собой следующие взаимосвязанные части: фильтр, подкачивающее устройство, запорный кран, который может быть заменен автоматическим клапаном.

При этом вся система должна устанавливаться в трубопровод около участка, соединенного с котлом. При этом требуется установка запорного крана на участке от входа до выхода обводного пути.

Рассмотрим принципы работы отопительной системы с циркуляционным насосом и обходным путем. При включении циркуляционного насоса кран, расположенный на обводной трубе, нужно открыть, так как в этот период жидкость движется как раз таки по обходному пути. При этом требуется закрытие шарового крана, который расположен на основном трубопроводе.

Но если необходимо заменить фильтры либо отремонтировать насос, сначала следует открыть краны на обратке, при этом арматура для запора, которой оснащается байпас, должна быть закрыта. Такой вариант позволяет не останавливать работу отопления, при этом теплоноситель продолжает циркулировать в естественной форме.

Аналогичные действия выполняются и в случает отключения электроэнергии, так как в этом случает работа циркуляционного насоса прекращается. Запорная арматура позволит направить воду в сторону обратки. Следует отметить, что система байпас может иметь обратный клапан, в этом случает достаточно обойтись открытием крана на обратной магистрали.

Как установить систему

Желательно устанавливать байпасы одновременно с установкой системы отопления. Иногда такое устройство требуется установить в уже имеющуюся отопительную систему. Наиболее предпочтительный сезон установки в последнем случае – теплые времена года, так как в такой период отопительную систему не эксплуатируют. Следует помнить, что при проведении монтажных работ из трубопровода жидкость нужно сливать.

Необходимо отметить, что сами работы и сложность их осуществления находятся в прямой зависимости от материалов, из которых изготовлен трубопровод, а также сам отопительный контур. Наиболее простыми будут работы с металлопластиком. А полипропилен или металл требуют использования сварочных устройств. То есть установить своими руками не получится, потребуется помощь специалистов.

Но стоит заметить, что в принципе установку любого обводного пути желательно доверить специалистам, так как это наиболее надежный вариант.

При самостоятельной установке нужно помнить, что в первую очередь внимание уделяется участку обводного пути, который устанавливается параллельно с обраткой. Важно не забыть врезать также запорные краны. Также нужно быть внимательным к сторонам трубы – лучше их не путать.

Итак, байпас – важное и полезное устройство, которое может быть помочь во многих ситуациях, поэтому его установкой лучше не пренебрегать.

Фото системы байпаса



Сохраните статью себе на страницу:

Присоединяйтесь к обсуждению:










Copyright © 2019 LandshaftDizajn.Ru — портал о ландшафтном дизайне №1





landshaftdizajn.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
