как сделать коптилку из 200 литровой бочки своими руками чертежи и фото пошаговая инструкция

Для того, чтобы полакомиться вкусными копченостями, не обязательно покупать профессиональную коптильню. Изготовить ее можно самостоятельно из подручных средств, например, из обычной бочки.

Что необходимо знать о коптильне из бочки

Бочка идеально подходит для самодельной коптильни.

Бочка идеально подходит для самодельной коптильни. Для изготовления конструкции понадобится минимальный набор инструментов и материалов, которые без проблем можно найти в любом хозяйстве.

Какую бочку лучше выбрать

Для коптильного оборудования идеально подходит металлическая бочка, объем которой составляет двести литров. При этом не играет никакой роли то, что именно в ней раньше хранилось. Главное, что металл был качественным, что позволит увеличить срок эксплуатации готового устройства.

Как подготовить бочку

Сначала бочка обжигается изнутри, чтобы устранить все вредные вещества, которые могут в ней находиться.

В том случае, если в бочке раньше хранилось масло или горючее, ее нужно тщательно вытереть. После этого емкость обжигается на костре. Другого способа устранить неприятный запах нет. После этого бочка снова чистится, но на этот раз уже от копоти и появившейся сажи. Если в наличии есть гидродинамическая мини-мойка, то с ее помощью еще раз тщательно промывается емкость. После этих простых действий очищенную бочку можно использовать для копчения разнообразных продуктов.

Разновидности изготовления

Изготовить коптильню из бочки можно несколькими разными способами. Все они имеют свои преимущества и недостатки, с которыми стоит ознакомиться до начала сборки оборудования для копчения. Это позволит подобрать наиболее приемлемый в каждом индивидуальном случае вариант.

Горизонтальное расположение коптильни

Для того, чтобы изготовить такую коптильню, емкость располагается горизонтально. Если у нее нет верха, то предварительно бочка заваривается с помощью листового железа. После этого нужно действовать по следующей инструкции.

  1. В бочке вырезается крышка. Емкость будет открываться кверху, поэтому верхняя часть крышки должна находиться по верхнему краю емкости. Вырезанная крышка затем крепится к конструкции с помощью петель. Для удобства дополнительно приваривается ручка. Также можно сделать задвижку или небольшой замок.
  2. Края люка нужно закрепить с помощью листового железа, которые должны немного выходить за края полученного отверстия. Это не позволит крышке проваливаться внутрь устройства.
  3. С любой стороны аппарата нужно сделать небольшое отверстие и сделать дымоход, используя для этого трубы или фитинги.
  4. Внутри конструкции, немного ниже нижней части люка, необходимо приварить или же прикрепить болтами направляющие, на которые будут устанавливаться решетки во время копчения.
  5. Для того, чтобы чистить конструкцию было проще, необходимо сделать поддон, в который будет собираться жир. Для него также предварительно делаются направляющие внутри устройства.
  6. Щепу можно насыпать непосредственно на дно емкости.

Конструкция полностью готовая. Ее можно ставить на огонь, загружать продукты и приступать к процессу копчения.

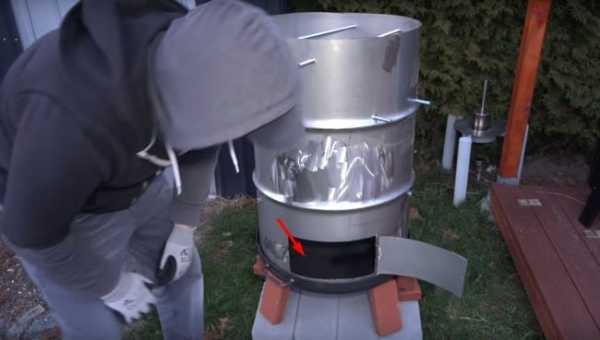

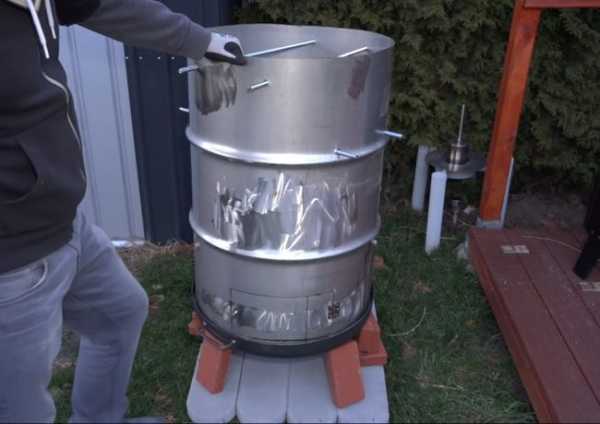

С внутренней топкой

Такую конструкцию можно использовать исключительно для горячего метода копчения. Для сборки стоит выполнить следующие действия.

  1. Бочка устанавливается в вертикальном положении.
  2. В дне емкости делается несколько отверстий, чтобы в готовом устройстве получилась функция поддува.
  3. В нижней части корпуса необходимо вырезать небольшой фрагмент прямоугольной формы. Сквозь полученный люк можно будет загружать топливо. Вырезанный кусок крепится сбоку на петли. Свободные края конструкции дополнительно укрепляются с помощью небольшой полоски железа.
  4. От дна емкости нужно отступить примерно треть всей высоту и сделать еще одно дно, которое должно иметь достаточно большую толщину.
  5. В боковой части корпуса устанавливается дымоход. Для этого нужно сделать отверстие и провести сквозь него трубу.
  6. В верхней части бочки необходимо сделать крепления, на которых будут находиться решетки.
  7. Дальше изготавливается из листа металла или деревянного круга перфорированная крышка.

С применением паяльной лампы

Схема коптильни с применением паяльной лампы

Устройство невероятно простое, а паяльную ламу нужно использовать исключительно во время процесса копчения. Для того, чтобы получить самодельную коптильню, достаточно выполнить следующие действия.

  1. Подготавливается бочка. Если она цельная, то предварительно срезается верхушка.
  2. В верхней части емкости нужно приварить прутья, с помощью которых будут подвешиваться подготовленные продукты для копчения.
  3. В дней бочки делается небольшое отверстие. Затем приваривается муфта, которая имеет внутреннюю резьбу.
  4. Затем подготавливается соответствующая по размеру труба. Один ее конец заваривается наглухо, а на втором делается резьба.
  5. Из листового железа делается крышка для конструкции. Круг желательно вырезать чуть больше, чем диаметр используемой бочки. Перпендикулярно нужно приварить полоску металла. Для более удобной эксплуатации делается ручка.

Коптильня такого типа устанавливается или на кирпичи, или же на специальную подставку.

Коптить продукты очень легко. Их нужно поместить внутрь конструкции, в трубу засыпается топливо. Для того, чтобы начал выделяться дым, на трубу направляется паяльная лампа.

Из двух бочек

В этом случае одна из бочек будет устанавливаться вертикально и выполнять роль топки. Вторая бочка становится горизонтально и является корпусом готовой конструкции. Для изготовления такой коптильни стоит выполнить следующие действия.

  1. У вертикальной бочки срезается верхушка. Элементы, которые выступают кверху, лучше оставить.
  2. В нижней части горизонтальной емкости необходимо сделать отверстие. Дальше обе бочки свариваются между собой.
  3. В нижней части вертикальной емкости делается дверца. Для этого вырезается квадратный кусок и вешается с помощью петель. После того, как задвижка будет готова, края закрепляются с помощью тонкой полоски железа.
  4. В горизонтальной бочке делается люк по такому же принципу, как во время изготовления горизонтальной коптильни.

Отличительной чертой этого устройства есть то, что дополнительно устанавливается фильтр. Установить его нужно в то место, где бочки соединяются между собой. Использовать можно мешковину или самую обычную мокрую ткань.

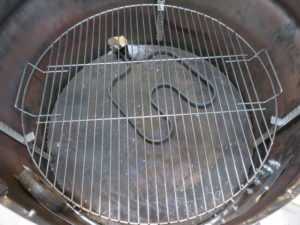

Электрическая коптильня

Кроме обычных инструментов и материалов, в этом случае нужно будет использовать специальный нагревательный элемент, термостат с регулировкой температуры, кабель и штепсель. Изготавливается электрическая коптильня по следующему принципу.

  1. Бочка ставится вертикально. От низа емкости нужно отступить около 10 см и сделать несколько отверстий по всей окружности бочки. Диаметр отверстий должен быть не более одного сантиметра.
  2. Внутри емкости крепится нагревательный элемент в центральной части корпуса. Дальше он подсоединяется к термостату. Датчик необходимо установить немного ниже верхнего края емкости. Рядом с ним крепится термометр.
  3. Для емкости, в которую будет засыпаться щепа, можно использовать старую чугунную сковородку или кастрюлю.
  4. В центральной части корпуса необходимо сделать крепления, на которых будет находиться поддон для жира.
  5. Чуть выше делаются крепления для решеток.
  6. В крышке делается небольшое отверстие, в которое помещается труба или фитинг для дымоотвода.

Чтобы готовая коптильня была более мобильной, дополнительно можно прикрепить к корпусу колесики.

Универсальная коптильня

Для изготовления универсальной коптильни, которую можно использовать как для холодного метода копчения, так и для горячего, можно использовать исключительно металлическую бочку. Делать необходимо все точно так, как в случае с вертикальным вариантом копчения, но не нужно добавлять топку.

В стенке корпуса необходимо сделать небольшое отверстие, сквозь которое можно будет провести трубу, идущую от дымогенератора. Если универсальная коптильня будет устанавливаться на специальную площадку, то отверстие для трубы дымогенератора можно будет сделать в нижней части корпуса.

Как правильно сделать коптильню из бочки

Для того, чтобы сделать коптильню из бочки, не нужно иметь никаких специальных знаний. Достаточно подготовить все необходимые инструменты и материалы, которые могут понадобиться во время выполнения работ.

Схемы и чертежи с размерами

Схема коптильни из бочки

Для того, чтобы сборка отнимала меньше времени и при этом была более легкой, можно воспользоваться специальными схемами и чертежами с размерами.

Их без проблем можно найти в Интернете и выбрать наиболее подходящий вариант в каждом индивидуальном случае.

Инструменты и материалы

Чтобы во время рабочего процесса не возникало остановок, стоит заранее подготовить все, что может понадобиться.

  • Болгарка и аппарат для сварки;
  • Лист железа;
  • Уголки, с которых можно будет сделать направляющие;
  • Арматура;
  • Петли, ручки, замки для дверок;
  • Муфта, труба и фитинг для устройства дымохода;
  • Линейка, мел или специальный карандаш для того, чтобы проще было делать разметку;
  • Термометр.

Список инструментов и материалов может немного меняться в зависимости от того, какой именно вариант коптильни из бочки будет изготавливаться.

Изготовление крышки

В конструкции без крышки не получится коптить продукты, ведь дым не будет держаться внутри емкости. Использовать для крышки можно лист прочного металла или же сбить ее из небольших кусков древесины.

Как сделать дымоход

Дымоход может идти под землей или над ней. Сделать дымоход можно из обычной металлической трубы. Также можно сделать траншею, которая укрывается досками или грунтом. Дымоход с долгим сроком эксплуатации изготавливается из камня или же кирпича.

Выбирать какой вариант дымохода подходит больше всего, необходимо с учетом типа коптильни. Важно помнить о том, что длина дымохода может достигать трех метров, а высота до 30 см, ширина – не более полуметра. За счет такой длины дым будет успевать охлаждаться до нужной температуры, что позволит приготовить вкусные и ароматные копчености.

Как сделать топку

Щепу можно насыпать непосредственно на дно конструкции или же использовать для этого старую кастрюлю, сковородку. Также можно применить любую другую емкость из прочного металла.

Подготовка основания камеры

Сначала бочка тщательно вымывается и очищается от продуктов, которые хранились в ней ранее. Проще всего оставить бочку такой, какая она есть. Достаточно сделать внутри крепления, на которых будут находиться емкость для топлива и для сбора жира, а также решетки, на которые будут ставиться решетки.

Как сделать поддон для сбора жира

В любой коптильне, вне зависимости от того, самодельная это конструкция или покупная, обязательно должен присутствовать поддон, в который будет собираться жир. В противном случае он попадает на топливо, что приводит к постоянному затуханию. Самым простым вариантом считается использование металлической емкости подходящего размера или противня. Также можно воспользоваться обычным железным диском, которому предварительно придается немного вогнутая форма. Посередине диска нужно дополнительно сделать небольшое отверстие, в которое закрепляется болт. За счет этого поддон будет удобнее вынимать из готовой самодельной коптильни.

Изготовление опоры

Установить используемые емкости можно непосредственно на топливо, но такой способ не считается самым лучшим. Лучше всего потратить еще немного времени и сделать простую опору для поддона, который должен располагаться немного выше тлеющей щепы.

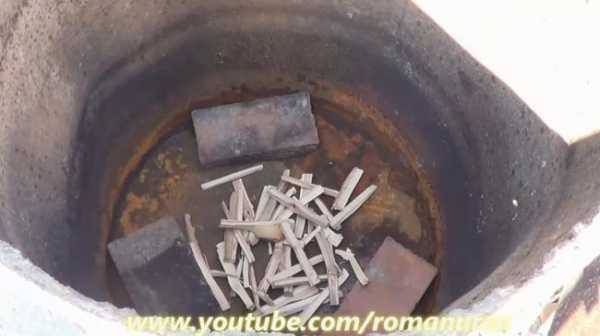

  • На дно конструкции выкладывается три кирпича и на них устанавливается емкость для сбора жира.
  • На высоте 15 сантиметров от дна в стенках делаются три отверстия, в которые вставляются длинные болты. Их нужно дополнительно зафиксировать гайками. На такие болты и устанавливается поддон.
  • Можно сделать четыре отверстия и в них протянуть прутья из арматуры. Они будут выступать в качестве надежной опоры для используемого поддона.
  • Непосредственно к поддону можно приварить ножки и установить его на дно самодельной коптильни.

Приспособления для крепления продуктов

Самым простым вариантом считаются обычные палки или же прутья, которые располагаются в верхней части конструкции.

Также в стенках можно сделать отверстия, в которые протягиваются пруты.

На них кладется сетка или решетка. Еще один вариант – сделать крепеж для решетки, предполагающий крепление нескольких крючков по окружности используемой бочки.

Как готовить в коптильне из бочки

Готовить копчености в самодельной коптильне очень легко. Достаточно разместить подготовленные продукты на решетки или крюки, закрыть конструкцию и подпалить через дверцу используемое топливо.

Подготовка коптильни и закладка продуктов

В нижнюю часть готовой конструкции засыпаются опилки или щепа. Дальше выставляется поддон, в который будет стекать жир из продуктов. Сами продукты, предварительно замаринованные и подготовленные, выкладываются на решетку или же подвешиваются с помощью крючков.

Конструкция закрывается крышкой, а дрова под бочкой поджигаются. Когда дно коптильни нагреется до нужно температуры, щепа начнет постепенно дымить. Процесс копчения запущен, осталось только немного подождать.

Какую щепу лучше использовать

Идеально для копчения в домашних условиях подойдут опилки фруктовых деревьев или ольхи. Нельзя использовать щепу из хвойных деревьев, ведь готовые копчености будут иметь горький вкус и неприятный запах.

Для того, чтобы продукты получались еще более вкусными и ароматными, в используемую щепу можно добавить небольшое количество можжевельника. Дым, который будет от него исходить, придаст копченостям изысканный и оригинальный вкус.

Рекомендации по копчению

Для того, чтобы процесс копчения был более простым и приносил исключительно положительные эмоции, стоит придерживаться некоторых простых советов.

  • Во время выбора щепы стоит проследить, чтобы она имела одинаковый размер. В противном случае мелкие опилки будут сгорать быстрее, что приведет к неравномерной обработке продуктов.
  • Коптить лучше те продукты, которые содержат в себе минимальное количество влаги. Также обязательно нужно, чтобы подготовленное мясо или рыба были достаточно солеными. В противном случае готовые копчености будут невкусными.
  • Важно учитывать особенности продуктов. Например, большие куски мяса будут готовиться намного дольше и в них дополнительно нужно делать надрезы.
  • Предварительной подготовке продукции нужно уделить достаточное количество внимания. Чем лучше пропитаются продукты маринадом и специями, тем вкуснее получатся копчености.
  • Обязательно нужно использовать поддоны для жира, чтобы во время процесса копчения он не капал на щепу, ведь это станет причиной постоянного затухания.
  • Не нужно сыпать слишком много топлива.
  • Щепу обязательно нужно немного увлажнить перед использованием, чтобы не произошло возгорания.

Если нет финансов, чтобы приобрести профессиональную коптильню заводского изготовления, то ее без проблем можно соорудить самостоятельно, используя для этого старую бочку. Достаточно следовать простым инструкциям и даже у человека без опыта получится сделать простую и эффективную конструкцию для приготовления вкуснейших домашних копченостей.

1pokopcheniyu.ru

Как сделать коптильню из бочки, инструкции по изготовлению

Копчение придает различным продуктам особый вкус и аромат. Для этого способа приготовления используют коптильни. Изготовить такой агрегат можно самостоятельно из бочки, вариантов исполнения устройства несколько.

Необходимые материалы и инструменты

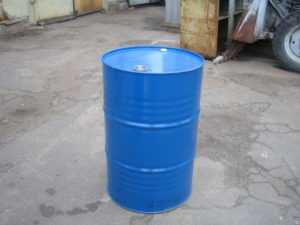

Для изготовления коптильни нужна достаточно вместительная бочка. Оптимальный объем – 200 л. Емкость должна быть металлической и жаропрочной, особенно при использовании для горячего копчения. Лучше найти бочку из нержавеющей стали. Если она покрыта краской или другим составом, то необходимо это покрытие удалить.

Использовать бочки от топлива нежелательно. Если другого варианта нет, то емкость надо тщательно промыть и выдержать на огне, чтобы сгорели остатки горючего.

Кроме бочки нужно подготовить также инструмент и вспомогательные материалы. Конкретный список зависит от способа изготовления коптильни и может включать следующие позиции:

  • болгарка;
  • сварочный аппарат;
  • листовое железо – для крышки, укрепления отдельных участков;
  • уголки в качестве направляющих для решеток и противня;
  • арматура;
  • ручка, петли и замок (задвижка) для дверцы;
  • трубы, фитинги, муфты для дымохода;
  • линейка и мел для разметки;
  • термометр.

Варианты изготовления

Изготовить коптильню своими руками достаточно просто. Есть несколько вариантов исполнения такого устройства – для этого даже не обязательно иметь каких-либо специальных навыков.

Горизонтальная коптильня для горячего копчения

Для изготовления такой коптильни бочку нужно разместить горизонтально. Если верх у нее отсутствует, то надо заварить его листовым железом. Далее действуют по следующему алгоритму:

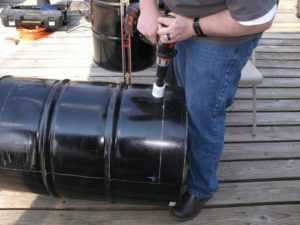

  1. Вырезать крышку. Открываться она будет кверху. Верхняя ее часть должна располагать по верхнему краю бочки.
  2. Прикрепить получившуюся крышку на петли. Приварить ручку для удобства, при необходимости сделать замок или задвижку.
  3. Края люка закрепить листовым железом, слегка выходя за края отверстия, что предотвратит проваливание крышки внутрь.
  4. С любого бока корпуса коптильни вверху сделать отверстие и выполнить с помощью труб или фитингов небольшой дымоход.
  5. Внутри коптильни чуть ниже нижней части люка приварить или прикрепить болтами направляющие для установки решетки.
  6. Для облегчения чистки следует изготовить также поддон для сбора жира и сделать направляющие для него. Щепу можно насыпать прямо на дно коптильни.
  7. Сделать подставку для коптильни. Для этого можно выполнить стойку в форме табуретки без сидения. Для устойчивости ножки можно сделать крест-накрест.
  8. Готовую коптильню можно ставить на открытый огонь. Можно устанавливать ее на большой мангал или топку из кирпичей – делать подставку в таком случае не надо, но следует приварить к дну два уголка для устойчивости корпуса.

Копчение продуктов в такой коптильне осуществляется стандартным способом:

  • Насыпать щепу на дно коптильни.
  • Установить поддон для сбора жира.
  • Установить решетки и выложить на них заранее подготовленные продукты.
  • Закрыть крышку коптильни.
  • Разжечь огонь.
  • Сначала для подсушивания продуктов придерживаться температуры в 90°C градусов, после поднять ее до 120°C градусов.

С внутренней топкой

Устройство используют только для горячего копчения. Коптильня выполняется по следующему алгоритму:

  1. Установить бочку вертикально.
  2. Сделать в дне несколько отверстий – такая перфорация необходима для поддува.
  3. В нижней части корпуса вырезать прямоугольный или квадратный фрагмент – люк будет использоваться для загрузки дров. Вырезанную часть прикрепить сбоку петлями. Свободные края отверстия укрепить полоской железа. В нижней части дверцы можно также сделать ряд отверстий.
  4. Отступить от дна бочки примерно треть высоты и сделать второе дно, оно должно быть достаточно толстым.
  5. В боковой части корпуса установить дымоход – сделать отверстие и прикрепить трубу.
  6. Сделать поддон для сбора жира. Он должен быть на ножках, а для удобства следует выполнить ручку, что позволит легко вынимать емкость для чистки.
  7. В верхней части корпуса сделать крепления для решетки.
  8. Изготовить перфорированную крышку. Для этого можно использовать лист металла или деревянный круг.

Для копчения продуктов необходимо действовать по следующему алгоритму:

  • Насыпать на дно щепу.
  • Установить поддон для сбора жира.
  • Установить решетку и выложить заранее подготовленные продукты.
  • Плотно закрыть крышку.
  • Развести огонь и поддерживать его в процессе копчения.

По такому же алгоритму можно выполнить коптильню с отдельной топкой. Для этого не нужно делать второе дно и перфорацию в нижней части. Это обеспечивает больше свободного пространства внутри коптильни, что позволяет устанавливать решетки в несколько ярусов либо использовать стойку с крюками для подвеса.

Из бочки и паяльной лампы

Конструкция очень простая, а паяльная лампа необходима уже в процессе копчения. Изготавливается коптильня по следующему алгоритму:

  1. Подготовить подходящую бочку. Если она цельная, то верхушку необходимо срезать.
  2. Приварить в верхней части прутья, на которые можно будет подвешивать продукты для копчения. Вместо этого можно изготовить мобильную стойку – сделать из трех прутьев треногу и приварить к ее верхушке крюки или короткие прутки для подвешивания.

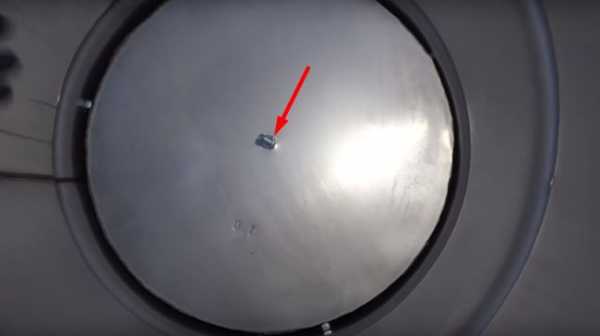

  3. В дне сделать отверстие и приварить муфту с внутренней резьбой.

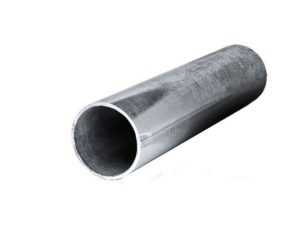

  4. Подготовить трубу подходящего диаметра, заварить наглухо один ее конец, а на другом сделать резьбу для закручивания в муфту. Получается подобие стакана.
  5. Сделать из листового железа крышку. Для этого можно вырезать круг чуть больше диаметра бочки и перпендикулярно приварить по его окружности полоску металла, сделать ручку для удобства.

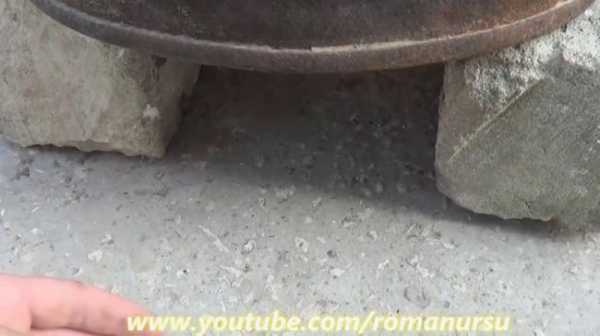

  6. Устанавливать такую коптильню можно на кирпичи либо специально сделать подставку.

Коптить продукты в получившейся коптильне довольно просто:

  • Подвесить подготовленные продукты в бочку, закрыть крышкой.
  • Коптильню установить на кирпичи или подставку.
  • В стакан из трубы насыпать щепу или опилки и закрутить его в муфту.
  • Направить на стакан паяльную лампу.
  • Для приготовления рыбы достаточно 40 минут, мясо коптится не менее часа.

Читайте также: Особенности использования коптилен марки «Старый очаг»

Из двух бочек

В этом варианте исполнения одна бочка устанавливается вертикально и служит топкой. Вторая бочка устанавливается горизонтально и служит основным корпусом коптильни. Изготавливается такое устройство по следующему алгоритму:

  1. Срезать верх вертикальной бочки. Лучше оставить выступающие кверху конусообразные фрагменты.
  2. В нижней части горизонтальной бочки сделать отверстие.
  3. Сварить обе бочки.
  4. В нижней части вертикальной бочки сделать дверцу – вырезать квадратный фрагмент и закрепить его на петли. Выполнить задвижку, края отверстия при необходимости закрепить полоской железа.
  5. В горизонтальной бочке выполнить люк – алгоритм такой же, как при изготовлении горизонтальной коптильни. Точно так же устанавливаются и решетки с поддоном для сбора жира.

Отличительной особенностью такой коптильни является использование фильтра. Его необходимо устанавливать в месте соединения двух бочек. В качестве фильтра используют мешковину или мокрую ткань.

Копчение осуществляется просто – в горизонтальную бочку устанавливают поддон для сбора жира и решетку, на которую выкладывают продукты. Крышку корпуса закрыть, в топку поместить мелкие дрова с опилками – они должны тлеть, но не гореть. Копчение осуществляется горячим способом.

Электрический вариант

Помимо стандартного набора материалов и инструментов для изготовления такой коптильни понадобится нагревательный элемент (ТЭН), кабель (сечение минимум 2,5 кв. мм), штепсель и термостат с регулировкой от 20°C до 90-120°C градусов.

Действовать надо по следующему алгоритму:

  1. Установить бочку вертикально.
  2. Отступить от низа 5-10 см и выполнить несколько отверстий по окружности бочки с диметром до 1 см.

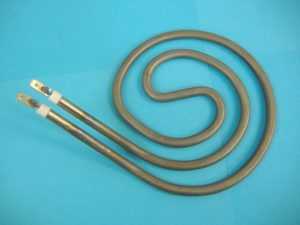

  3. Прикрепить внутри бочки нагревательный элемент, установить его по центру дна корпуса.
  4. Соединить последовательно нагревательный элемент и термостат – датчик установить чуть ниже верхнего края бочки. Рядом установить термометр.
  5. Сделать емкость для щепы (опила). Вместо нее можно использовать старую кастрюлю или сковороду из чугуна.
  6. Примерно в центральной части корпуса сделать крепления для поддона, куда будет стекать жир.
  7. Отступив от верха бочки примерно четверть ее длины, сделать крепления для решетки, куда будут укладываться продукты.
  8. Если у бочки нет крышки, то сделать ее из листового железа.
  9. В крышке выполнить отверстие диаметром примерно в 5 см. С помощью трубы или фитинга сделать дымоотвод.
  10. Для мобильности устройства можно прикрепить к нему колесики.

Использовать электрическую коптильню довольно просто:

  1. Установить на нагревательный элемент емкость со щепой.
  2. Установить поддон для сбора жира.
  3. В этот же поддон поставить емкость с водой – она не даст продуктам пересушиваться.
  4. Установить решетку и выложить подготовленные продукты.
  5. Закрыть коптильню крышкой и включить в розетку. Через 10-15 минут ТЭН достаточно разогреется.

Читайте также: Как самостоятельно сделать коптилку с гидрозамком

Для холодного копчения

Холодное копчение позволяет сохранить больше полезных веществ в продукте и увеличить срок его хранения в готовом виде. Стационарная коптильня для холодного копчения предполагает отдельное обустройство топки. Сделать ее можно из камня или кирпича. Очаг следует углубить примерно на 40 см.

Дым будет поступать в коптильню через трубу, которая должна быть заглублена одинаково с топкой. Коптильня устанавливается в 2-3 м от источника огня.

Делается устройство по следующему алгоритму:

  1. Вырезать дно бочки.
  2. В нижней части корпуса сделать отверстие для соединения с трубой, оно должно быть герметичным. Конец трубы следует загнуть кверху, чтобы дым поступал в коптильню равномерно.
  3. Бочку заглубить. Можно обложить ее кирпичом, чтобы снизить теплопотери.
  4. В верхней части бочки сделать крепления для решетки или крюков. Можно осуществлять укладку продуктов в несколько уровней.
  5. Крышку можно сделать деревянную, выполнив в ней несколько отверстий. Вместо этого можно использовать джутовый мешок.

Продукты выкладываются на решетку либо подвешиваются на крючья, после коптильня плотно закрывается. В топке разводят огонь – дым в коптильню будет поступать по трубе. Такое копчение занимает несколько часов, так как температура в коптильне невысокая – важное условие для холодного копчения.

Один из распространенных способов самостоятельного изготовления коптильни – использование бочки и других подручных материалов. Выбрав один из вариантов исполнения, можно сделать устройства для горячего или холодного копчения и даже электрический агрегат.

kopchen.ru

Коптильня из бочки

Мало сегодня найдется тех, кто ни разу не пробовал копченостей или не является их поклонником. Приобретая в магазине продукт такого типа, сложно быть уверенным в высоком его качестве. Кто-то использует жидкий дым для ускорения процесса, кто-то вместо качественных опилок применяет то, что есть под рукой. Чтобы сэкономить и иметь именно то, что хочется, может быть собрана коптильня из бочки своими руками. В статье будут приведены несколько вариантов как для горячего, так и для холодного копчения.

Зачем коптить

Копчение не только улучшает и делает уникальными вкусовые качества мяса и других продуктов. Благодаря копчению уничтожаются болезнетворные бактерии, которые уменьшали срок хранения мяса и рыбы. Продукт холодного копчения может сохранять свою свежеть несколько месяцев и больше. Есть приверженцы горячего копчения. Во время такого процесса мясо большей степенью пропекается, чем провяливается. Это связано с температурной внутри камеры копчения. Она может достигать 100 градусов. Вкус мяса и рыбы получаются несколько другими, чем в случае с холодным копчением. В этом случае температура внутри камеры копчения еле дотягивает до 30 градусов. Мясо проходит глубокую обработку. На такое копчение может уйти несколько дней и даже неделя. Все будет зависеть от куска мяса, который подвергается копчению.

Обратите внимание! Чернослив получается только методом холодного копчения. При горячем копчении он потеряет свои свойства, витамины и попросту испортится.

Для горячего копчения

Температура дыма при горячем копчении достигается за счет близости расположения источника огня. Чаще всего такая коптильная камера устанавливается непосредственно на костер, электрическую плиту, газовую или бензиновую горелку. Именно поэтому такая коптильня не может быть выполнена из нежаростойких материалов. Идеальным вариантом будет металлическая основа, которая будет быстро отдавать полученную температуру.

Вертикальный вариант

Вертикальный вариант коптильни горячего копчения является одним из самых распространенных, его легко изготовить своими руками. Основным элементом, который будет использован для коптильни является бочка на 200 литров из металла. Чаще всего такие емкости используются для каких-то целей, например, для хранения автомобильного масла и других жидкостей. Это означает, что перед тем, как соорудить из нее коптильню, необходимо позаботиться о первичной подготовке бочки. Для начала ее необходимо хорошо вымыть с различными мыльными и дезинфицирующими средствами. Возможно, для этого понадобится ни один день. Если поверхность бочки окрашена, то необходимо счистить и краску. Это можно сделать длительным способом с использованием строительного фена и шпателя или болгарки. Кто-то предпочитает все сделать быстрее. Достаточно разжечь хороший костер и опалить бочку в нем.

Во время такой обработки краска выгорит и отпадет лохмотьями. Подойдет также и паяльная лампа, которая способна выдавать высокую температуру. После температурной обработки будущей коптильни необходимо дать ей остыть. Следующим шагом бочку необходимо зачистить с использованием вибрационной или эксцентриковой машинки. Это даст возможность избавиться от нагара, а также от ржавчины. Внешние стенки бочки можно зачистить до металла, если далее планируется покрыть ее огнеупорной краской. Дальнейшая сборка коптильни потребует наличия такого инструмента и материалов:

  • сварочный аппарат;
  • болгарка;
  • рулетка;
  • труба для дымохода;
  • разметочный инструмент;
  • металлическая арматура;
  • листовой металл толщиной 4 мм;
  • листовой металл толщиной 10 мм.

Обычно бочка запаяна с двух концов. Потребуется избавиться от торца, в котором находится отверстие для забора масла или другой жидкости. Бочка для коптильни кладется набок, фиксируется, чтобы не перекатывалась и обрезается верхняя часть с крышкой. Лучше нанести разметку с помощью мелка, чтобы срез получился однородным. Выбрасывать эту часть не стоит, т. к. ее можно будет задействовать позже. Удобнее всего расположить топку непосредственно в бочке. В таком случае не придется постоянно устанавливать коптильню на источник огня. На расстоянии 5 см от низа делается разметка дверцы. Она может быть размером 25х20 см или большим. С помощью болгарки вырезается размеченный прямоугольник в бочке. Он будет служить дверцей для топки, поэтому его необходимо сделать подвижным. Дверца примеряется на сове место и фиксируется. Прикладываются петли и прихватываются сварочным аппаратом. Проверяется работоспособность дверцы и полностью провариваются петли. Также монтируется рукоятка.

Чтобы поддерживалось горение, необходимо поступление воздуха в топку. Для этих целей необходимо просверлить в днище несколько отверстий для притока. Топка должна быть конструктивно отделена от камеры, где будет происходить копчение. Чтобы добиться этого, необходимо из подготовленного листового материала вырезать круг, который поместится внутрь бочки. Его необходимо закрепить с помощью сварочного аппарата на высоте в 25 см от дна. Выровнять его можно с помощью короткого уровня. Делается несколько прихваток, осуществляются поправки по уровню, а потом проваривается по кругу.

К днищу коптильни необходимо приварить несколько ножек. Они создадут зазор между топкой коптильни и землей, чтобы воздух свободно поступал. С противоположной стороны от дверцы делается еще одно отверстие, через которое будет выведен дымоход. Его необходимо поднять на достаточную высоту, чтобы в топке поддерживалось хорошее горение, но чтобы его интенсивность была средней. В противном случае это приведет к поднятию температуры в коптильне и с мяса будет обильно скапывать жир, что высушит его.

Обратите внимание! Если вы хотите увеличить внутреннее пространство самой коптильни, тогда нет необходимости отнимать одну треть топкой. Можно соорудить небольшой кирпичный постамент для коптильни, который и будет служить топкой.

В процессе копчения жир в любом случае будет скапывать. Если это будет происходить на щепу, то в какой-то момент она просто вспыхнет и испортит весь продукт в коптильне. Чтобы такого не произошло, потребуется поддон. Его можно изготовить из верхней части, которая была срезана с бочки. К поддону приделываются подставки, и он просто опускается на днище коптильной камеры. Это даст возможность при необходимости очистить его. Теперь стоит позаботиться о решетке или держателях для копчения. Если это будет решетка для копчения, тогда для нее необходимо сделать несколько петелек, которые будут удерживать ее на требуемом уровне. Для этого сверлится несколько отверстий и через них продевается загнутая проволока. Можно поступить иначе и, просверлив отверстия, вставить в них металлические пруты, на которые будет подвешиваться мясо для копчения.

Одни из сложных этапов будет изготовление крышки. Она не просто должна закрывать коптильню, но и создавать условия, при которых воздух не будет просачиваться внутрь. Для этого необходимо будет сделать водяной затвор на коптильне. Чтобы реализовать его, необходимо с помощью болгарки вырезать полоску металла шириной 5 см. Она приваривается ближе кверху бочки, по ее периметру под углом в 45 градусов, чтобы получилась небольшая канавка, куда можно будет налить воды. Из листового материала толщиной в 4 мм вырезается крышка. Ее диаметр должен на 1 см быть больше диаметра бочки для коптильни. Из этого же листового материала вырезается полоса шириной 10 см. Она приваривается к крышке, чтобы получилась конструкция, похожая на миску. Сверху на крышку для коптильни закрепляется рукоятка.

Совет! В крышку можно установить специальный термометр, который будет отслеживать температуру внутри коптильни. Он подскажет о необходимости подкинуть дров или дать конструкции остыть.

Горизонтальный вариант

Коптильню можно изготовить и в горизонтальном варианте из бочки. Здесь нет возможности предусмотреть гидрозатвор, поэтому копчение в ней будет происходить при более низкой температуре. Обработка бочки не отличается от предыдущего варианта. В горизонтальном варианте нет необходимости срезать верхнюю стенку. Бочка укладывается набок и хорошо фиксируется. После этого делается разметка отверстия коптильни, которое должно занять 80% стенки бочки. Например, его можно сделать размерами 70×40 см. Вырезается прямоугольник. С помощью сварочного аппарата и петель он фиксируется, чтобы его можно было открывать. Чтобы крышка коптильни не проваливалась внутрь, необходимо сделать ограничители. Для этого из листового металла в 4 мм вырезаются две полосы с шириной в 3 см. Они изгибаются по дуге бочки и привариваются по краям отверстия коптильни.

Из металлических прутьев или из решеток от холодильника собирается конструкция, на которую будет помещено мясо для копчения. Получившаяся конструкция закрепляется примерно посередине бочки. Она должна быть съемной, чтобы можно было свободно добавить щепу для копчения. Под решетку устанавливается поддон, который будет собирать капающий при копчении жир. Снизу можно сделать небольшие ножки, на которых конструкция будет установлена на костер. Под такую бочку для копчения также можно соорудить кирпичную топку. Преимуществом такого решения будет более быстрый прогрев и равномерное распределение мяса при копчении.

Совет! Можно не вырезать отверстие в бочке. Вместо этого, бочку можно располовинить, чтобы верхняя часть коптильни открывалась и служили крышкой. Это избавит от лишней мороки. Также такой прибор можно будет использовать в качестве барбекю.

Две бочки

Коптильня из двух бочек является очень интересным вариантом не только с точки зрения удобства, но и функциональности. По внешнему виду она будет напоминать похожа на букву «Т». Чтобы верхняя горизонтальная бочка, в которой будет осуществляться копчение легла без особых трудностей, под нее необходимо будет сделать посадочное место. Для этого на бумаге можно нарисовать два полукруга бочки в натуральную величину и приложить их строго друг напротив друга к бочке, которая будет стоять вертикально. После с помощью лобзика, в который будет установлена пилочка по металлу, делается вырез согласно чертежу. Бочки для коптильни необходимо очистить от краски, что можно сделать с помощью пескоструя или огнем.

Горизонтальная бочка помещается на свое место и прихватывается сварочным аппаратом, чтобы зафиксировать ее. Металл бочек довольно тонкий, поэтому придется использовать электроды с диаметром в 2 или 3 мм. В вертикальной емкости, которая будет выступать топкой вырезается дверца по примеру, который описан выше, но ее можно сделать больших размеров. Чтобы дверца не деформировалась от постоянного воздействия огня, ее необходимо укрепить по периметру уголком или листовым металлом. Подложку из полоски металла также стоит сделать в месте, где будет производиться крепление петель. К дверце также приделывается ручка.

Обратите внимание! Если говорить строго, то эта коптильня не является таковой в классическом понимании. Она объединяет в себе и барбекю.

В горизонтальной бочке изготавливается дверца по схеме, как было описано выше, внутрь монтируется решетка для мяса. Дополнительно делается несколько отверстий диаметром в 10 мм. Они необходимы для того, чтобы дым от сгорающих дров просачивался в камеру, где будет происходить копчение. На боковой грани горизонтальной бочки делается три отверстия, которые располагаются рядом. Из листового материала вырезается кружок, который сможет закрыть их. В нем также делаются отверстия таким образом, чтобы при его смещении, он мог закрыть отверстия в боковой стенке емкости. Для придания хорошего внешнего вида конструкция покрывается черной огнеупорной краской.

Для холодного копчения

Конструкции из бочек для холодного копчения, которую можно собрать своими руками во много схожи с теми, которые приводились для горячего копчения. Основная разница заключается в том, что камера сгорания вынесена от камеры копчения, чтобы дым успевал охлаждаться. Для холодного копчения доступно большее разнообразие материалов в силу отсутствия высокой температуры. Коптильни можно изготовить из металлических или деревянных бочек.

Из металлической бочки

Для такой конструкции коптильни понадобится немного свободного места на заднем дворе. Первым делом необходимо выкопать две ямы и соединить их небольшой траншеей, куда будет уложена труба. Днища обеих ям заливаются бетоном. Стенки укрепляются кладкой из огнеупорного кирпича. Одна яма будет служить топкой. Труба заводится в нее и место стыка делается герметичным, чтобы дым не уходил. Если труба не металлическая, то сверху на нее можно уложить доски и засыпать землей, чтобы ее не продавили во время хождения. Отдельно можно купить чугунную дверцу, которая обычно используется в печках, и вмуровать ее в топку. В днище бочки делается отверстие под трубу, которая будет идти от топки. Чтобы соединить бочку и трубу необходимо будет к трубе приварить уголок под 90 градусов. Камера для копчения монтируется на подготовленное кирпичное основание.

Коптильня оборудуется поддоном для сбора жира, а также решетками или прутками, на которые будет уложено мясо для копчения. Крышка не должна быть герметичной. Вместо нее, можно использовать мешковину. Ткань довольно плотная, поэтому дым не будет уходить слишком быстро. Дополнительно можно установить термометр, чтобы отслеживать положение дел. Точно таким же способом изготавливается коптильня из деревянной бочки. Последняя дополнит мясо приятным ароматом, особенно если раньше в ней выстаивались спиртные напитки.

Универсальная коптильня

Универсальная коптильня для холодного и горячего копчения изготавливается только из металлической бочки. В ней все делается как в случае с вертикальным вариантом для копчения из одной бочки, но без топки. Дополнительно в стенке делается отверстие, через которое можно будет завести трубу от генератора дыма. Отверстие можно сделать и снизу, если планируется установка коптильни на подготовленную площадку, но потребуется придумать способ, благодаря которому можно будет плотно закрыть отверстие во время горячего копчения. Еще один пример конструкции такой коптильни можно посмотреть на видео:

Вывод

Прочитав статью, теперь вы знаете, как сделать коптильню для холодного или горячего копчения из бочки. Особый интерес представляет универсальный вариант, который позволит наслаждаться двумя видами копчения, имея только одно приспособление. Всегда можно изготовить походный вариант коптильни из маленького бочонка, который можно будет взять с собой, выезжая на природу с друзьями или семьей.

Отправить комментарий

2proraba.com

как сделать, схемы и чертежи

Самодельный агрегат горячего копчения поможет готовить ароматные, вкусные копчености в домашних условиях с минимальными затратами. Продукты в такой коптильне получаются безопасными, а сборка самой установки займет немного времени. Детальные чертежи, фото, пошаговое описание процесса сборки поможет соорудить установку своими руками.

Виды коптилен из бочки

Самым распространенным вариантом домашнего агрегата считается коптильня из бочки. Возможно собрать простой агрегат или более усовершенствованный с возможностью регулировки температуры, дополнительными функциями. Лучше всего собирать коптилку из 200 литровой бочки. В таком аппарате удастся закоптить большое количество продуктов за одну загрузку.

Вертикальная с топкой

Коптильня горячего копчения может быть нескольких видов. Простым вариантом считается вертикальная установка. Топка может быть отделена от камеры или иметь внутреннее расположение. Агрегат подходит исключительно для горячего копчения. Перед началом сборки коптильни горячего копчения следует тщательно очистить бочку от остатков содержимого, чтобы оно в дальнейшем не отобразилось на вкусе копченостей.

Горизонтальная

В том случае, если требуется более универсальный вариант, выбирают горизонтальную установку. Такая коптилка горячего копчения может использовать в качестве мангала, барбекю. Процесс сборки схож с коптильней из газового баллона, но имеются и особенности. Плюсом такого аппарат считается то, что дым распределяется равномерно. Минус коптилки – низкая степень герметизации.

Из двух бочек

Из бочек можно соорудить обе главные части коптилки.

Вертикальная емкость послужит топкой, а горизонтальная – камерой для продуктов. Аппарат считается практичным и эффективным. Процесс приготовления в такой коптильне горячего копчения быстрый и удобный.

Изготовление первого варианта

Самым быстрым вариантом сборки коптильни из бочки своими руками признан вертикальный агрегат. Сооружается он из бочки 200 литров. Такие емкости применяются для хранения машинного масла и подобных жидкостей, поэтому перед основными процессами следует тщательно очистить бочку путем обжига. Сделать коптильню горячего копчения такого типа лучше по чертежу, поэтому предварительно стоит подготовить проект или воспользоваться готовыми идеями.

Что необходимо

Кроме 200-литровой бочки, для изготовления коптильни горячего копчения потребуется подготовить:

  • металлическую арматуру;
  • листы металла разной толщины;
  • трубу.

Из приспособлений потребуется:

  • болгарка;
  • сварка;
  • рулетка;
  • маркер или карандаш для разметки.

Некоторые инструменты можно заменить, но данный набор считается самым простым. Указанные приспособления имеются практически у всех.

Чертежи и схема

На схеме коптильни отображается расположение основных элементов:

  • внешних: топка, крышка, ручки, дверца, дымоотвод;
  • внутренних: топка, поддоны, решетки, крючки.

Важно на чертежах отобразить размеры будущей коптильни горячего копчения, чтобы конструкция была приспособлена к приготовлению мелко нарезанных продуктов и целых рыбин, тушек.

Разметка и распиловка

  1. Поскольку бочка запаяна с двух сторон, следует срезать верхнюю часть. Чтобы срез вышел ровным, потребуется очертить края мелом или маркером. Далее проводится разметка, распиловка следующих деталей:
  2. Дверца проделывается в 5 см. от дна бочки. Минимальный размер – 20-25 см. Возможно сделать более крупную дверь. С помощью петель вырезанный элемент крепят на место, что дает возможность беспрепятственно открывать/закрывать топку.
  3. В дне бочки просверливаются отверстия для притока воздуха в топку.
  4. Из листа металла подготавливается круглая деталь, диаметром чуть меньше бочки. Она необходима для отделения топки от камеры с продуктами. Крепится круг на 25 см. выше дна с помощью сварки.
  5. Напротив дверцы высверливается отверстие для дымохода.

Возможно разместить топку отдельно от бочки. В таком случае увеличивается полезный объем коптильни горячего копчения, в камере удастся поместить больший объем продуктов.

Изготовление крышек и ручек

Обязательно следует приварить рукоятки к дверцам и крышке коптильни горячего копчения из бочки. Дополнительно ручки размещают по бокам коптилки для удобства транспортировки. Агрегат достаточно массивный, обычно является стационарным, поэтому боковые рукоятки не обязательны.

Коптильню из бочки необходимо загерметизировать. Гидрозатвор и правильно сделанная крышка справятся с этой задачей. Работы выполняются в следующей последовательности:

  1. Из листа металла вырезается полоска толщиной 5 см, по длине равная окружности бочки.
  2. Вырезанная полоска приваривается в верхней части бочки под углом 45°. Полученный желоб является гидрозатвором, куда будет наливаться вода.
  3. Из листа металла вырезается крышка коптильни. Ее диаметр должен быть больше, чем бочка на 1 см.
  4. Из листового металла вырезается полоска шириной 10 см, по длине равная окружности крышки.
  5. Подготовленная полоса приваривается к крышке. Она будет заходить в гидрозатвор и обеспечивать герметичность конструкции.

Отсутствие такого гидрозатвора в коптильне горячего копчения из бочки приведет к утечке дыма, изменению температуры внутри камеры, что может повлиять на результат копчения. Для контроля температурного режима встраивается термометр.

Доработка топки

Отверстия в днище бочки помогают не только обеспечивать эффективное тление, но и удалять золу. Чтобы приток воздуха был максимальным, а продукты горения свободно высыпались наружу, следует соорудить ножки. Материалом для их изготовления послужит металлическая арматура. Оптимальная высота от земли – 30 см. Лучше не приваривать ножки к коптилке, а сделать своеобразную подставку для обеспечения большей устойчивости коптильни горячего копчения из бочки.

Изготовление подставки

Для начала делается подставка под топливо, которое помещается внутрь бочки. Следующим этапом считается установка емкости для стекающего с продуктов жира. Установив на дно приспособление на специальных ножках, удастся предотвратить затухание щепы, а также упростить процесс очистки коптильни.

Вариант 2

Для изготовления горизонтального варианта верхняя и нижняя части бочки должны быть закрытыми. Если одна часть открыта, то перед тем как сделать коптильню, ее необходимо заварить листом металла.

Чертеж и схема

На схеме обязательно следует отметить крышку. Возможно разрезать емкость пополам, тогда верхняя часть будет служить крышкой. При этом устройство сможет использоваться в качестве барбекю. На чертеже отмечаются дымоотвод, а также ножки, на которые агрегат будет устанавливаться на костер. Схема внутреннего строения не отличается от вертикального варианта. Внутри устанавливается поддон для сбора жира, решетки и крючки для продуктов.

Изготовление опоры

В качестве опоры используется подставка, сваренная из металлических прутьев.

Для повышения устойчивости она изготавливается в форме табурета без сиденья с перекрещенными ножками. Подставка может привариваться к нижней части коптильни или быть съемной. Для этого используются болты. Повысить устойчивость можно с помощью уголков, прикрученных в нижней части подставки.

Вариант на колёсах

Чтобы сделать конструкцию более мобильной, внизу к ножкам привариваются колеса. Использовать можно старые детали от мебели или приобрести небольшие колесики в магазине. В обоих случаях возможно дополнить конструкцию полочкой для дров.

Как сделать решетку

В коптильне может быть один ярус или несколько. В качестве решеток используются готовые приспособления, к примеру, от холодильника. Также возможно применить кладочную сетку или сварить решетку из металлических прутьев самостоятельно. Чем больше шаг, тем крупнее придется нарезать куски. Оптимально сделать решетку под продукты с мелким шагом, чтобы удалось разместить мелкие продукты, а для больших кусков и тушек соорудить подставки под крючки.

Из двух металлических бочек

Вертикальная или горизонтальная коптильня горячего копчения своими руками из бочки считаются эффективными и функциональными. Более практичным является агрегат, собранный из двух емкостей, одна из которых служит топкой, другая – камерой для продуктов.

Схема и чертежи

Схематическое изображение такой коптильни напоминает букву Т: топка располагается вертикально, камера – горизонтально. По сути, такая установка – комбинация горизонтального и вертикального варианта коптилен. Чертеж включает основные составляющие: дверцы топки, крышку камеры, дымоотвод. Возможно создать более совершенный вариант. Приваренная сбоку полочка сделает установку более практичной. На ней удобно размещать посуду или продукты. На схеме стоит указать расположение фильтра, разделяющего топку и емкость с едой, чтобы предотвратить загрязнение пищи. В крышке может быть предусмотрен врезной термометр.

Самое главное – правильная разметка

Схема поможет правильно осуществить разметку. Крышка вырезается по аналогии с горизонтальной коптильней.

Изготавливая установку горячего копчения своими руками, важно подумать про удобство эксплуатации. Поскольку в качестве топки используется отдельная большая емкость, то дверцу для загрузки топлива и поджига можно сделать большой. Чтобы конструкция была вырезана правильно, следует предварительно очистить бочки от старой краски, сделать разметку мелом или маркером и произвести распил лобзиком.

Соединяем воедино обе конструкции

Бочки схватываются сваркой. При работе с емкостями из тонкого металла, лучше использовать электроды небольшого диаметра, что поможет избежать деформации. Для обеспечения идеального прилегания двух деталей предварительно на бумаге делается рисунок полукругов верхней бочки в натуральную величину. Они прикладываются к вертикальной емкости, и делаются вырезы с помощью лобзика. Перед соединением следует проверить края, чтобы они были ровными, без заусениц.

Изготовление крышек

Крышка вырезается в верхней части горизонтальной бочки. Срезается около 80% поверхности. Для соединения ее с основанием используют петли. Чтобы обеспечить плотное прилегание, лучше обрезать элемент не полностью, а только с трех сторон. Четвертая срезается после подсоединения петель. Для исключения температурной деформации дверца усиливается по периметру металлическим уголком или полоской, вырезанной из листового металла. По аналогичной схеме можно укрепить и дверцу топки.

Дорабатываем топку

Топка представляет собой простую конструкцию, куда на дно засыпаются опилки.

Нюансом является ее непосредственное соединения с коптилкой, из-за чего продукты горения могут попасть на продукты и испортить вкус или внешний вид. Для исключения данного явления используется самодельный фильтр, который устанавливается на стыке двух емкостей. В качестве фильтрующего элемента используют мешковину или мокрую ткань, способную задержать продукты горения, смолы и канцерогены.

Шлифовка и покраска

Окончательный этап – шлифовка и покраска. Правильный подход позволит сделать коптильню горячего копчения из бочки не только практичной и функциональной, но и эстетически привлекательной. После сборки поверхность покрывается краской. Лучше выбирать для этого термостойкие составы. Цвет может быть любой, но практичным считается черный, поскольку на нем меньше видны следы копчения. Чтобы обеспечить надежное сцепление краски с поверхностью, сварочные швы и поверхность коптильни зачищаются.

Для каких продуктов подойдут данные коптильни

В коптильне из бочки, сделанной своими руками возможно приготовить всевозможные деликатесы из:

  • куриного, свиного, говяжьего, кроличьего мяса;
  • овощей и фруктов;
  • грибов;
  • рыбы;
  • орехов;
  • сыров и колбасных изделий.

При обработке из продуктов удаляются патогенные микроорганизмы, поверхность становится золотистой, пища приобретает копченый вкус и аромат дымка. Хранить такие продукты можно короткое время. Что касается размеров помещаемых в коптилку блюд, то все зависит от размеров конструкции. При использовании 200-литровой бочки, удастся закоптить даже крупные тушки и большое количество целых рыбин.

Отзывы пользователей

Как по мне самый удачный вариант самодельной коптилки. Пользоваться удобно, коптит хорошо. Вместительный агрегат, можно готовить даже на продажу. Единственное, мы приспособили его под электрический нагреватель. Безопасно и комфортно. Еще врезали не один термометр, а несколько, в разных местах. Удобно контролировать температуру во всей камере.

Готовим рыбу и мясо в такой коптильне уже не первый год. Экономно и эффективно.

Нравится идея с подставкой на колесиках. Надо попробовать, чтобы прятать агрегат от дождя. К горячему копчению претензий никаких. Блюда получаются изумительно вкусными. Нравятся всем. Да и в качестве сомнений никаких, в отличие от магазинных.

Прочитал про идею с гидрозатвором на вертикальную коптильню из бочки. Решил доработать свой аппарат. Результат превзошел ожидания. Штука действительно работает. Копчености готовятся еще быстрей, дым сохраняется и равномерно распределяется в бочке.

У нас примитивная конструкция для горячего копчения из бочки. Просто ставим на костер и помещаем внутрь продукты. Сверху прикрываем, чем придется. Но увидев крутые фото коптилен, захотелось смастерить такой шедевр. Процесс сборки понятный. Думаю, справлюсь. Ничего сложного, главное – желание и немного времени.

Собирал коптильню по второму варианту, горизонтальную. Классный аппарат получился. Коптим в нем все. На праздники готовим шашлык и рыбку на барбекю. Доделал полочки сбоку для посуды. Удобно закладывать и вынимать еду. Снизу на ножках тоже поставил полки для топлива. Поддон для жира установил с ручками, чтоб удобней вынимать было, а в крышке термометр вставил. Колесики на подставке – бомба. Когда нужно – выкатил из гаража, потом обратно спрятал. Пользуемся уже почти год. Краска не прогорела, такая же красивая коптилка и осталась.

1pokopcheniyu.ru

Коптильня горячего копчения из бочки своими руками

Всем доброго времени. Все знают вкус пищи приготовленной в коптильне, он отличается превосходным запахом и отменным вкусом. Но цены сейчас на коптильню не дешёвые и сегодня в данной статье мы рассмотрим, как один парень сделал коптильню горячего копчения своими руками. Для дачи это просто отличный вариант.

Коптильню наш герой будет делать из металлической бочки с объёмом 200 л.

У автора бочка с днищем и с закрытым верхом.


В качестве поддона он будет использовать металлическое кострище для разведения огня. (Но можно обойтись и без него, для этого всего лишь не нужно вырезать дно бочки он и будет служить поддоном.)


Место для разведения огня автор выложит камнем.

И приступит к вырезанию дна, оставив ободок для прочности будущей коптильни.

Верхнею часть автор обрежет отступив от края приблизительно 3 см.


Таким образом отрезанный верх будет служить в качестве крышки в момент копчения.

Затем он возьмет шпильки на 12 и отмеряв нужный размер отрежет четыре куска.


И для них в бочке сделает отверстия тут два и с противоположной стороны тоже два.

А так же немного выше он сделает ещё по два отверстия, так же напротив друг друга.

В центре вырезанного дна автор тоже сделает отверстия и вставить в него болт на 12 и зафиксирует его гайкой, это будет поддон для сборки жира при копчении.

С нижней части бочки он сделал разметку под дверцу.

Для того, чтобы можно было устанавливать поддон для сборки жира. Автор сделает четыре отверстия чуть выше дверцы приблизительно на одинаковом расстоянии друг от друга и на одном уровне.

Вырезав дверцу по разметке он прикрутил небольшой дверной навес.


В отверстия выше дверцы автор вставил болты и накрутил на них гайки, на эти болты и будет ставиться поддон для жира.

Болт в центре поддона служит ручкой, за него автор вынимает поддон и ставит обратно.

Далее автор установил шпильки в заранее сделанные отверстия. На них он будет подвешивать пищу с помощью крючков.

Сюда автор будет налаживать опилки.

А на выложенном камне разводить огонь.

Всем спасибо. До новых встреч.

Видео самоделки:


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Коптильня холодного копчения своими руками из бочки: как сделать, чертежи, фото

Копченые продукты имеют невероятный запах и отличный вкус, поэтому многие люди хотели бы иметь в своем распоряжении коптильню, которой легко можно пользоваться в домашних условиях. Конструкцию можно приобрести в специализированном магазине или же изготовить собственными руками, используя для этого, например, металлическую бочку с объемом 200 литров. На сборку устройства будет потрачено минимальное количество времени, а полученные копчености смогут порадовать не только родных, но и друзей.

Виды коптилен из бочки холодного копчения

Есть несколько разных вариантов коптилен, которые можно изготовить из бочки своими руками. Каждый из них имеет свои преимущества и недостатки, которые стоит учитывать прежде, чем приступить к работе.

С отдельной топкой

Для того, чтобы соорудить подобную коптильню, потребуется достаточно много места. Топка будет располагаться на некотором расстоянии от коптильного шкафа. Конструкция соединяется с местом, где будет вырабатываться дым, с помощью специального дымохода в виде трубы или шланга с большим диаметром.

С дымогенератором

Такие коптильни занимают намного меньше места, ведь дымогенератор может располагаться в непосредственной близости от аппарата для копчения. Обязательным условием есть то, что генератор дыма должен находиться немного ниже коптильного шкафа. За счет этого он будет равномерно поступать внутрь коптильни и обрабатывать продукты.

Электрическая коптильня

Устройства такого типа в последние годы все больше начинают пользоваться популярностью. Копчености готовятся в них в несколько раз быстрее за счет того, что продукты обрабатываются не только дымом, но еще и электрическими волнами. Сделать электрический аппарат для копчения из бочки очень просто. Для этого можно использовать простейшие подручные материалы, которые есть в каждом доме.

Изготовление первого варианта

Наиболее простым вариантом изготовления коптильни из бочки своими руками считается конструкция с отдельной топкой. Использовать ее очень удобно, ведь можно закрыть плотно коптильную камеру и не беспокоиться о том, что продукты будут обрабатываться неравномерно. Достаточно следить только за топкой, чтобы дрова в ней не затухали и стабильно горели на протяжении всего процесса копчения.

Схема и чертежи

Для того, чтобы процесс сборки не отнял много времени, можно дополнительно ознакомиться со схемами и чертежами. Они есть в свободном доступе в Интернете и можно подобрать наиболее подходящий вариант, хотя все конструкции такого плана практически идентичные и могут отличаться только размерами.

Что потребуется

Стоит заранее позаботиться о подготовке всех необходимых материалов и инструментов, чтобы не отвлекаться от процесса сборки коптильни холодного копчения. Большинство материалов есть в каждом доме и поэтому нет необходимости что-то дополнительно покупать.

Материалы

Из материалов стоит подготовить бочку с объемом 200 литров. Также понадобится шифер или профнастил, качественные дочки. Для оборудования топки можно использовать огнеупорный кирпич. Подготовить необходимо несколько труб с небольшим диаметром, готовые решетки для установки в коптильню или же материал для их изготовления. Не будут лишними несколько небольших листов металла.

Инструменты

Для сборки коптильни из бочки своими руками понадобится минимальный набор инструментов. Стоит подготовить ножовку по металлу, лопату, сварочный аппарат, дрель. В принципе, этого будет вполне достаточно, чтобы собрать эффективную коптильню для приготовления домашних копченостей.

Подготовка бочки

Идеальным вариантом для изготовления конструкции для копчения станет бочка, объем которой составляет 200 литров. Она не будет занимать много места и при этом можно коптить за один раз достаточно много продуктов.

Стоит тщательно вымыть емкость. Если в ней ранее хранились какие-то химические вещества, то стоит воспользоваться специальными препаратами для удаления их остатков.

Затем емкость еще раз тщательно промывается холодной водой и насухо вытирается.

Разметка и распиловка бочки

Для того, чтобы коптильня получилась ровной, эффективной и удобной в использовании. Особое внимание стоит уделить разметке емкости. Изначально нужно отметить те места, в которых будет срезаться днище и верх. После этого обозначается место, куда будет подсоединяться дымоход для подачи дыма. Распиливать бочку необходимо очень аккуратно по отмеченным линиям. В противном случае готовая конструкция может получиться не герметичной и часть дыма во время процесса копчения будет выходить наружу, что отрицательно скажется на качестве готовых копченостей.

Изготовление крышки и ручки

Если в комплекте с бочкой не идет специальная крышка, то ее следует изготовить самостоятельно. Для этого можно взять ту часть, которая была предварительно срезана. По краям с помощью сварочного аппарата приваривается тонкая полоска метала, чтобы готовая крышка максимально плотно закрывала готовую коптильню. Также можно воспользоваться листом качественного металла и закрывать либо непосредственно им бочку, либо же вырезать круг с таким же диаметром, как и в емкости, приварить полоску по краям. Получится отличная крышка, которая не будет выпускать из конструкции дым.

Дополнительно стоит изготовить ручку, чтобы снимать крышку было не только удобно, но еще и безопасно. Лучше всего делать ручку из дерева, чтобы во время копчения не обжечься. Для этого в крышке делается несколько два небольших отверстия. Сквозь них будет крепиться ручка. Также подойдет вариант из металла, но в этом случае стоит быть очень осторожными во время эксплуатации самодельной коптильни.

Подставка для бочки

Для того, чтобы сделать конструкцию более устойчивой, необходимо сделать прочную и надежную подставку. Для этого подойдут обычные трубы с небольшим диаметром, которые свариваются между собой. Стоит немного поднять бочку над землей, чтобы было удобнее подводить к ней дымоход.

Делаем топку

Для этого необходимо выкопать небольшую канаву. На одном ее конце будет располагаться топка, а на другом находится бочка с подготовленными заранее и разложенными на решетки продуктами.

Не обязательно делать канаву слишком глубокой. Вполне достаточно будет тридцати сантиметров.

Если говорить о той яме, в которой будет находиться непосредственно топка, то она делается немного глубже – около полуметра. После этого все тщательно закрывается шифером или досками. Также можно воспользоваться профнастилом. На яму желательно сделать отдельную крышку, чтобы можно было во время копчения регулярно подбрасывать дрова и для этого не нужно было разбирать практически всю конструкцию. Закрывать плотно нужно только траншею, в яму должен поступать воздух, чтобы огонь горел равномерно.

Как правильно сделать дымоход

Для того, чтобы сделать дымоход, копается небольшая траншея. Ее длина будет зависеть от того, какой именно температуры должен быть дым на выходе. Для того, чтобы сделать конструкцию более долговечной, дополнительно канаву можно обложить огнеупорным кирпичом. Сверху она закрывается шифером или профнастилом. Если нет ничего из этого, то подойдут и обычные доски. Траншея, которая будет выполнять роль дымохода, подводится к коптильной камере. Пока дым от топки дойдет до устройства, он остынет до нужной температуры, что позволит приготовить вкусные копчености холодным способом копчения.

Из чего сделать решётку и крючки

Решетку или крючки для копчения можно приобрести уже готовые или же сделать их самостоятельно своими руками. Для этого можно использовать прочную проволоку или, например, лист металла. Из металла вырезается круг, диаметр которого будет соответствовать внутреннему диаметру емкости. Затем делается огромное количество дырок, сквозь которые сможет свободно циркулировать дым.

Подставка для сбора жира

В нижней части бочки нужно сделать крепление, на которое будет устанавливаться поддон для сбора жира. Выбирать емкость стоит такую, чтобы она не прикасалась к стенкам емкости и дым мог свободно подниматься в верхнюю часть коптильной камеры.

Для крепления в стенках, друг напротив друга, просверливается четыре отверстия. В них протягиваются прочные пруты, на которые и будет устанавливаться уловитель жира.

Изготовление коптильни с дымогенератором

Можно изготовить коптильню несколько иного вида, которая также используется для холодного метода копчения. Конструкция дополнительно будет оборудована дымогенератором, который можно либо приобрести уже полностью готовый к использованию, либо же сделать его своими руками. Процесс сборки отнимает немного времени, достаточно следовать простой инструкции, чтобы получить эффективную самодельную коптильню из бочки 200 литров.

Как устроена коптильня

Коптильня с дымогенератором предполагает отдельное размещение источника дыма и коптильной камеры. Отличием от вышеописанного варианта есть то, что дымогенератор будет располагаться в непосредственной близости к емкости, в которой коптятся продукты.

Чертежи

Готовые чертежи можно без проблем найти в Интернете и подобрать наиболее подходящий вариант. Стоит выбирать именно ту схему, которая будет соответствовать размерам выбранной емкости. Благодаря использованию чертежей, на сборку конструкции понадобится минимум времени.

Схема дымогенератора

Самый простой вариант дымогенератора – это устройство из обычной трубы с большим диаметром. Схему простейшего аппарата можно также посмотреть в Интернете и подобрать тот вариант, который вам будет проще всего изготовить.

Процесс изготовления

Для изготовления дымогенератора подойдут труба, диаметр которой составляет примерно шесть сантиметров, а длина достигает полметра. Из такой трубы делается специальный стакан. Одна из его сторон должна быть немного уже. Заранее нужно сделать резьбу для муфты, а вторая стороны труба при этом должна быть полностью герметичной.

Выбирать стоит трубу из качественной стали с достаточно толстыми стенками. В противном случае дымогенератора хватит буквально на несколько обработок продуктов, ведь если стенки будут слишком тонкими, то они могут очень быстро прогореть.

Соединяем воедино две конструкции

Коптильня из бочки для холодного копчения с дымогенератором делается немного сложнее, чем конструкция с отдельной топкой. В нижней части бочки необходимо приварить муфточку небольшого размера, которая будет подходить под резьбу примерно 40-60 миллиметров. К этой муфте будет крепить генератор дыма. Также подсоединить генератор можно с помощью специального гофрированного шланга. Второй вариант подойдет в том случае, если нужна более низкая температура дыма на выходе.

В верхней части емкости делается несколько сквозных отверстий.

В них нужно вставить прочные прутья. Коптильня устанавливается на подготовленную подставку, которая имеет вид стола без столешницы, изготовленную из железа.

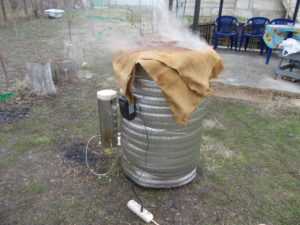

К муфточке присоединяется металлический стакан, который предварительно забивается подходящими для копчения опилками. Затем на вставленные ранее прутья устанавливаются решетки с продуктами или же подвешиваются крюки. Готовая коптильня, сделанная своими руками, закрывается мокрой мешковиной или же брезентом. Также можно сделать деревянную крышку. Процесс сборки закончен и можно приступать непосредственно к процессу копчения.

Как сделать электрокоптильню из бочки

Электрическая коптильня из бочки позволит быстро приготовить качественные копчености в домашних условиях. Процесс копчения происходит в несколько раз быстрее, чем в случае использования вышеописанных конструкций. Для того, чтобы на сборку ушло минимальное количество времени, стоит заранее подготовить все необходимые инструменты и материалы.

Принцип и схема работы

Электрокоптильня имеет весьма простой принцип работы. Продукты будут обрабатываться не только дымом, но еще и электрическим током. За счет этого копчености готовятся в несколько раз быстрее и имеют более долгий срок хранения.

Достаточно только правильно подключить источники нагрева, установленные в бочке с объемом в двести литров и можно приступать к процессу копчения.

Из чего можно сделать источник нагрева

В данном случае можно воспользоваться тем нагревательным элементом, который устанавливается в электрических плитках. Из разобранной конструкции необходимо аккуратно достать ТЭН с прикрепленными к нему проводами. Этого будет достаточно для того, чтобы закоптить за один раз до десяти килограмм подготовленных заранее продуктов.

Монтаж электрической части

Нагревательный элемент должен располагаться в центре бочки. Крепится он к днищу емкости. Затем необходимо соединить термостат с нагревательным элементом. Для этого используются провода, которые имеют сечение не менее двух с половиной миллиметров. Датчик используемого термостата прикрепляется в верхней части практически готовой конструкции. Рядом с ним дополнительно устанавливается механический термометр.

Емкость для опилок

Дальше внутрь коптильни необходимо вставить металлическую сетку или же кастрюлю из чугуна, в которую будет помещаться подходящее топливо. Следующий ярус – это емкость, в которую будет стекать жир из продуктов во время процесса обработки. Дальше устанавливаются непосредственно решетки с заранее подготовленными продуктами.

В крышке готовой электрической коптильни нужно сделать отверстие небольшого размера, через которое будут выходить излишки дыма. Если в наличии нет железной крышки, которая могла бы герметично закрыть емкость, то можно воспользоваться обычной мешковиной, которая предварительно немного смачивается.

Для каких продуктов подходят коптильни

В самодельных коптильнях для холодного метода копчения из бочки с объемом двести литров можно коптить самые разные продукты. Очень вкусными получаются мясные и рыбные полуфабрикаты, колбасы, сыр, сало. Также можно закоптить любимые фрукты и овощи.

Главное, правильно подготовить те или иные продукты к процессу копчения. Стоит строго следовать выбранному рецепту, чтобы копчености имели отличный вкус и приятный аромат. Кроме того, стоит следовать простым советам, которые помогут правильно закоптить самые разные продукты.

Советы пользователей

Для того, чтобы труд не был напрасным и готовая коптильня для холодного копчения из бочки полностью оправдала надежды ее владельца, стоит придерживаться простых правил.

  1. Стоит следить за тем, чтобы опилки во время процесса копчения не начинали гореть, ведь продукты должны обрабатываться с помощью дыма, а не огня.
  2. Процесс тления не должен прерываться, ведь это может отрицательно сказаться на вкусовых характеристиках готовых копченостей. Топливо должно регулярно подсыпаться в топку или в дымогенератор.
  3. Внимание также стоит уделять состоянию фильтра, если таковой есть в конструкции. Его нужно время от времени смачивать.
  4. Коптильню для холодного копчения желательно сооружать в том месте, где будет возможность дополнительно сделать навес. В таком случае коптить продукты можно будет в любую погоду.

Особое внимание стоит уделить выбору топлива для копчения. В зависимости от выбранной щепы, готовые копчености будут иметь разные вкусовые оттенки.

Необходимо чтобы дым вырабатывался в результате тления действительно качественной щепы. Идеальным вариантом станут твердые породы древесины. Как правило, для копчения используются яблоневые, вишневые, дубовые опилки. Также хорошо зарекомендовала себя ольха. Для того, чтобы сделать вкус готовых копченостей еще более оригинальным, можно добавить небольшое количество веточек можжевельника.

Стоит отказаться от топлива из хвойной древесины. Такие опилки содержат огромное количество смолы, которая во время тления активно выделяется и оседает на продуктах. Готовые копчености получаются горькими и имеют некрасивый привлекательный вид, неприятный запах. То же самое можно сказать и о березовых веточках. Их можно использовать в небольшом количество и только после того, как будет тщательно очищена кора.

Щепа должна подкидываться во время процесса копчения равномерно, одинаковыми порциями. Это обеспечит стабильное тление и равномерную подачу дыма в коптильный шкаф.

Изготовить коптильню из металлической бочки своими руками достаточно просто. С этим процессом сможет справиться любой человек, даже без опыта эксплуатации подобных конструкций. Достаточно следовать поэтапной инструкции и предварительно ознакомиться со схемами и чертежами, которые можно найти в Интернете всего за несколько минут.

1pokopcheniyu.ru

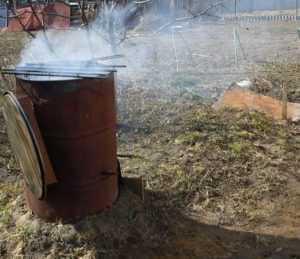

Коптильня из старой бочки своими руками


Скоро начнётся лето и рыболовный сезон. Я покажу замечательную идею, как сделать коптильню из старой бочки. В такой коптильне вы сможете коптить рыбу и мясо за несколько часов. Эта самоделка проста в изготовлении и дешева в создании. Рыба в такой коптильне получается лучше чем в магазине.

Для начала посмотрим авторское видео:

[media=http://www.youtube.com/watch?v=DnPkxKLVYHk]

Необходимые материалы и инструменты:
- бочка
- кирпичи
- проволока
- тазик
- щепки

Шаг 1: Поставим бочку на несколько кирпичей, для того чтобы развести костёр под ней.


Шаг 2: Положите на дно бочки 3 кирпича для тазика и щепок для их тления.

Шаг 3: Насыпаем на дно щепки фруктового дерева: яблоня, груша - рыба лучше прокоптится и будет запах.

Шаг 4: На кирпичи устанавливаем тазик, чтобы туда стекал жир от рыбы или мяса.

Шаг 5: Установим толстую проволоку вверху бочки, чтобы подвесить на неё рыбу.

Шаг 6: Накрываем бочку фанерой или чем-то другим и разжигаем костёр.

Коптильня готова! Рыбу нужно коптить несколько часов регулярно подкладывать в костёр. Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
