Печь барбекю из кирпича своими руками – Уличная печь барбекю своими руками: схемы, чертежи, пошаговая инструкция

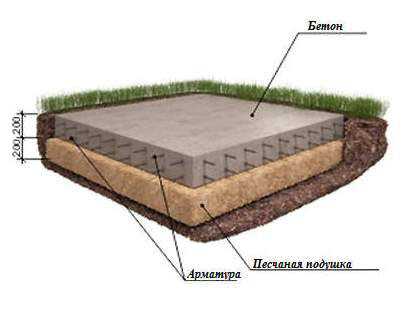

Закладка фундамента

Под фундамент роется яма глубиной не более полуметра и заполняется гравием примерно наполовину. После этого гравий необходимо хорошенько утрамбовать. В результате получается своеобразная подушка, по периметру которой устанавливается опалубка.

Затем устанавливается арматура. В качестве арматуры могут быть использованы железные прутья или стальная сетка. Арматура ни в коем случае не должна выступать за верхние края опалубки.

После этого в опалубку заливается бетон. Примерно через три дня, после затвердения и высыхания бетона, опалубка убирается. Фундамент будущей печи готов.

Дровяник

Как правило, стационарные барбекю делаются двухуровневыми. Первый уровень, располагающийся непосредственно на фундаменте, представляет собой помещение, в котором складываются дрова, так называемый: дровяник. Наличие дровяника, находящегося, непосредственно, под мангалом, позволяет всегда иметь под рукой необходимый запас сухих дров.

В качестве основного материала используется огнеупорный кирпич, поскольку он не потрескается в процессе эксплуатации печи, для облицовки мангала (если таковая предполагается) необходимо использовать специальный облицовочный кирпич. В качестве связующего раствора используется огнеупорная шамотная глина.

Прежде чем начинать укладывать кирпич на бетонное основание, его необходимо почистить от грязи и пыли, если этого не сделать сцепление кирпичей с фундаментом будет непрочным, поскольку между кирпичами и раствором будет прослойка из пыли и грязи.

После того, как поверхность, на которую предполагается укладывать кирпич будет почищена, её необходимо смочить водой, наложить раствор и выложить первый ряд кирпичей.

Кладка производится общепринятым способом: на ребро и в разбежку. Такой метод позволяет обеспечить повышенную прочность всей конструкции, при минимальном расходовании материала. Таким образом, укладывается примерно десять или одиннадцать рядов, в качестве связующего раствора лучше всего использовать шамотную глину.

Пескоцементная смесь для этой цели не годится, потому что она не сможет противостоять высоким температурам при соприкосновении с открытым огнём.

Портал

Второй уровень печи барбекю – это портал, в котором устанавливается мангал. Расположение портала на втором уровне обусловлено удобством процесса приготовления пищи: человек, стоящий у мангала в полный рост, меньше устаёт. Второй уровень камина барбекю должен начинаться с десятого или одиннадцатого кирпича от основания фундамента. В этом случае, человек среднего роста не будет испытывать никакого дискомфорта в процессе приготовления пищи.

Конечно, каждый человек, самостоятельно взявшийся за её возведение, старается сложить её так, чтобы она подходила именно под его рост, поэтому, принимая решение на каком уровне устанавливать мангал, следует руководствоваться своими индивидуальными предпочтениями.

Закончив кладку дровяника, необходимо отделить его верхнюю границу от второго уровня, где будет располагаться портал. Для того чтобы разграничить между собой дровяник и портал, в качестве перекрытия используется обычный стальной уголок и металлическая решётка, которые должны плотно прилегать к верхним кирпичам. При желании на границе уровней дровяника и портала можно сделать карниз в виде декоративной арки.

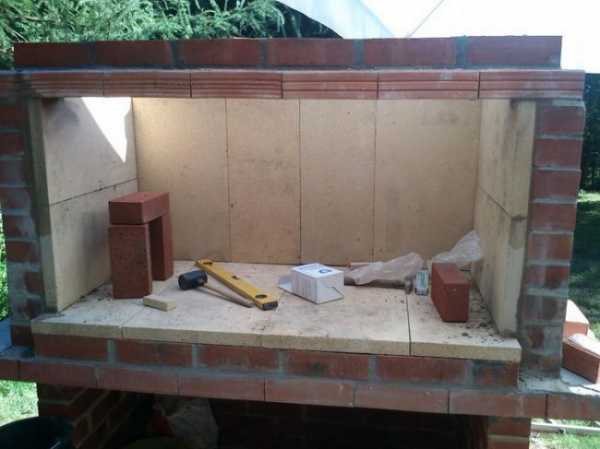

Дно портала выкладывается из огнеупорного кирпича, который укладывается на металлическую решётку. Швы между кирпичами плотно заделываются шамотной глиной.

Кирпичи должны плотно прилегать друг к другу, образуя абсолютно ровную, неподвижную поверхность. Затем выкладываются первые ряды задней и двух боковых стенок портала.

Каминный зуб

После укладки двух первых рядов, выкладывается так называемый каминный зуб. Каминный зуб – это задняя стенка портала, выложенная не под прямым углом 90 градусов, а под наклоном примерно 60 градусов. Присутствие каминного зуба способствует сопровождению дыма в нужном направлении, через трубу и препятствует задуванию ветра внутрь портала.

Получить нужный наклон можно, обработав его болгаркой, отпилив от каждого кирпича первого ряда определённую часть под нужным углом. Конфигурация боковых стенок должна соответствовать наклону зуба и составлять с ним одно целое.

Верхний ряд зуба должен располагаться чуть выше арки портала. В таком положении он будет способствовать отводу дыма в трубу, препятствуя его выбросу через арку портала.

Вертел и другие приспособления

Для того чтобы обеспечить максимальную функциональность вашему барбекю из кирпича, оно должно быть снабжено как можно большим количеством приспособлений. Банальное приспособление для приготовления шашлыка не стоит того, чтобы ради него затевать грандиозный в масштабе загородного дома проект.

В процессе кладки очага для пикников неплохо было бы предусмотреть ещё и вертел, на котором можно приготовить целиком небольшого барашка. Нелишним будет и приспособление, на которое можно подвесить казан. Другими словами, печь барбекю должна стать вашей летней кухней, только намного более функциональной.

В процессе кладки боковых стенок портала где-то на уровне четвёртого или пятого кирпича нужно сделать выемки в кирпичах с обеих сторон напротив друг друга.

Для того чтобы они не сместились относительно друг друга, в выемки продевается труба, которая должна находиться там до окончания всех работ. Сегодня красивые печи на даче имеют многие, но вот такая, в которой можно взять и зажарить на вертеле кабанчика – это есть не у многих.

Труба

Затем из огнеупорного кирпича выкладывается труба, в качества раствора, так же используется шамотная глина. В процессе кладки необходимо обеспечивать отсутствие в ней щелей и трещин, своевременно замазывая каждую из них раствором. Соблюдение этого правила обеспечит печи хорошую тягу и убережёт от попадания дыма в глаза.

Труба должна быть достаточно высокой для того, чтобы дым из вашей красавицы не попадал в окна вашего собственного дома, и в окна ваших соседей тоже.

Декоративное оформление

Остались сущие пустяки – декоративное оформление вашего очага. Для декоративного оформления используется декоративный кирпич. Он не огнеупорный, его главная функция – украсить ваш новый очаг.

Обкладывая камины барбекю декоративным кирпичом, следует оставлять воздушную прослойку между огнеупорными и декоративными кирпичами. Огнеупорные и декоративные кирпичи при нагревании расширяются по-разному. Декоративный кирпич со временем начнёт крошиться от частого нагревания. Воздушная прослойка позволить оставлять декоративное покрытие холодным.

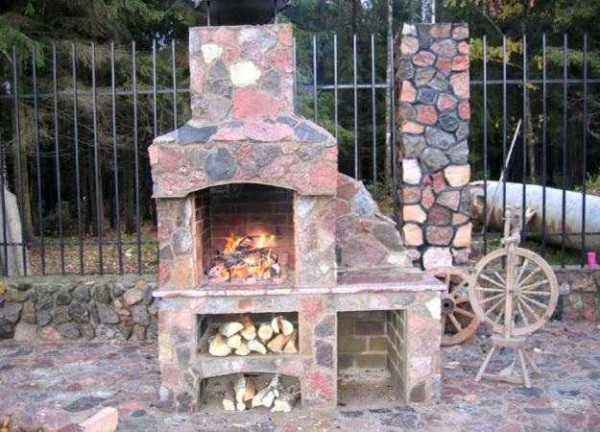

Фото барбекю из кирпича

Пост опубликован: 20.11

landshaftdizajn.ru

Барбекю из кирпича: чертежи и фотографии

Главная » Разное » Печь-барбекю из кирпича своими руками: чертежи и порядовка

Металлический мангал  — это, безусловно, хорошо. Но, кроме функциональности, хочется еще и красоты, особенно на участке: на даче или возле дома. Привлекательный  вид без снижения функциональности дают барбекю из кирпича. Есть совсем простые модели, которые сложить, даже без навыка, можно за день-два, есть более сложные — целые комплексы. Складывать такие без опыта мы не рекомендуем, а вот несложную печь-барбекю или просто кирпичный мангал — пробуйте. Освоите кладку, основные приемы, а потом можно и за более серьезные проекты взяться.

Мангал-барбекю — в чем разница

Содержание статьи

Точного разделения между мангалами и барбекю нет. Основная разница в том, что на мангале готовят на шампурах, а бербекю делают на решетке. Но оба эти способа приготовления можно применять даже на костре, так что — для нас во всяком случае — что мангал, что барбекюшница — одна конструкция.

Простой мангал или барбекю из кирпича на даче или на участке можно построить и без опыта

Еще можно классифицировать по наличию крыши. Мангал — это всегда открытое приспособление, без наличия дымохода. В барбекю, особенно из кирпича, дымоходы зачастую делают, хотя и простые открытые  модели тоже есть.

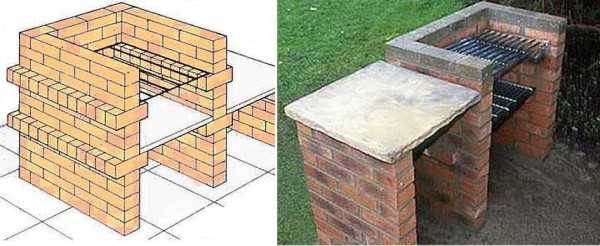

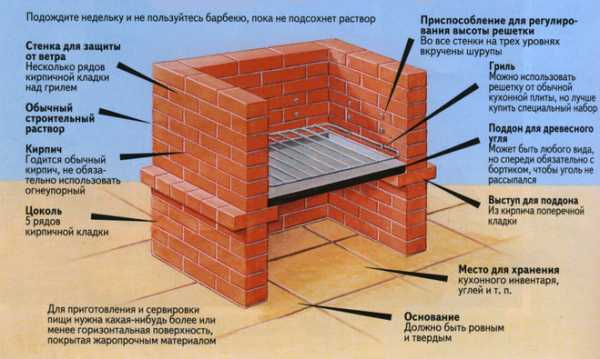

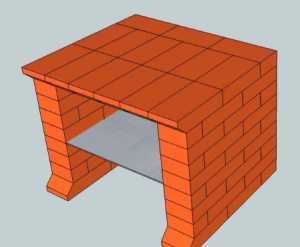

Простой кирпичный мангал

Эта конструкция очень проста, легко изменяется под любые потребности и желания. Состоит из кирпичных стенок, в которых устроены выступы (кирпич положен на ребро). На эти выступы укладываются жаропрочные листы (металл и др.), решетки, шампура. Удобно, особенно если есть какая-то крыша над головой на случай осадков, но строится она отдельно и по желанию.

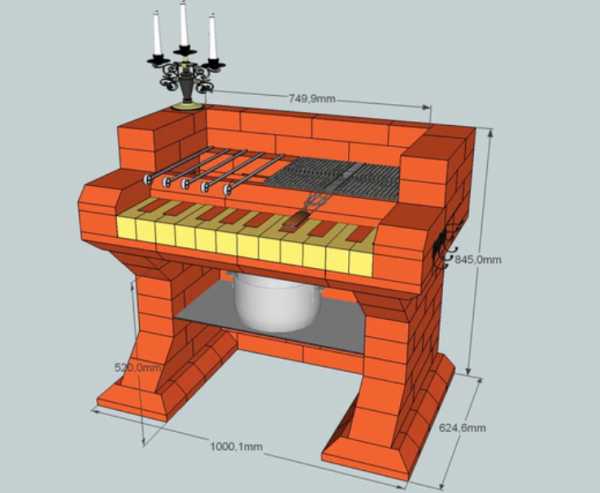

Проект и фото готового мангала/барбекю из кирпича

Под любое строение из кирпича требуется фундамент, или, как минимум, подготовленное основание. Даже не этот небольшой мангал из кирпича. Так как кирпичей идет немного — стенка в полкирпича, то под данную конструкцию подойдет утрамбованная площадка, выложенная каким-либо твердым покрытием.

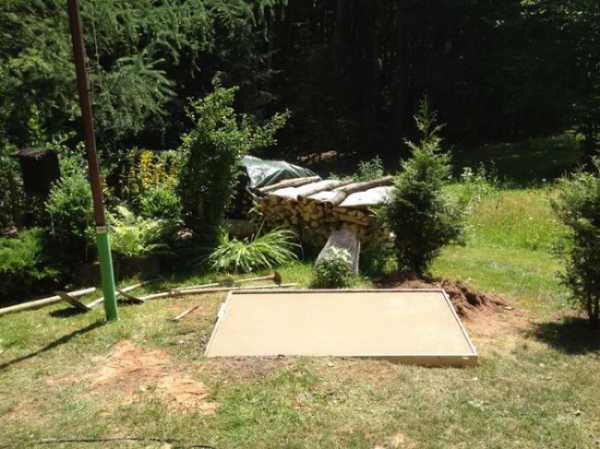

Подготовка основания

Снимают плодородный слой, если нужно,  углубляют котлован. Глубина должна быть порядка 20-25 см. Размеры фундамента или площадки — на 50 см больше габаритов печи во все стороны. Дно выравнивают, на него высыпают щебень средней фракции. Толщина слоя щебня — 15 см. Его хорого трамбуют. Желательно  — виброплитой, если ее нет, металлической или деревянной трамбовкой.

Дальнейшие шаги зависят от выбранного основания. Если это одно из покрытий — брусчатка, тротуарная плитка и подобные материалы, то насыпается слой мелкозернистого песка, в который по уровню укладывается покрытие.

Если выбран в качестве основы плитный фундамент, он армируется прутком 10 мм в диаметре. Укладывается вдоль и поперек фундамента с шагом в 20 см, в месте пересечения связывается. Если вязать специальной проволокой не умеете, можно стянуть пластиковыми хомутами. Допускается для данной модели армирование готовой сеткой из толстой проволоки. Выставляется по краям опалубка и все заливается бетоном марки М250.  Работы можно начинать через неделю, если среднесуточная температура была не ниже +20°C, и через две, если было +17°C.

Порядовка (кладочные чертежи) и рекомендации по кладке

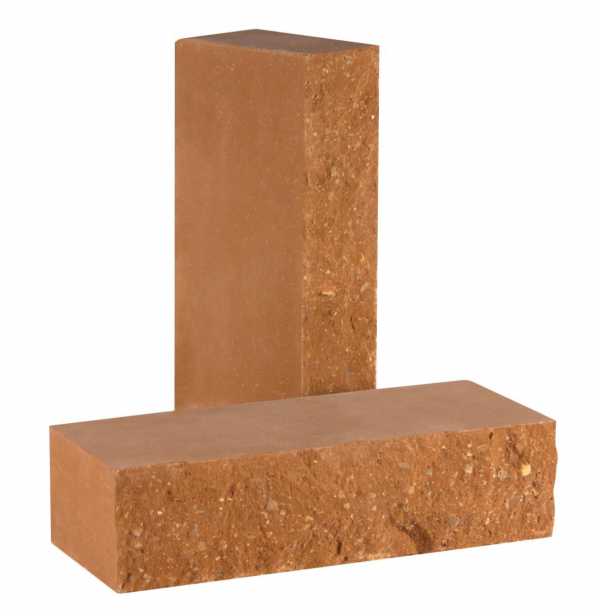

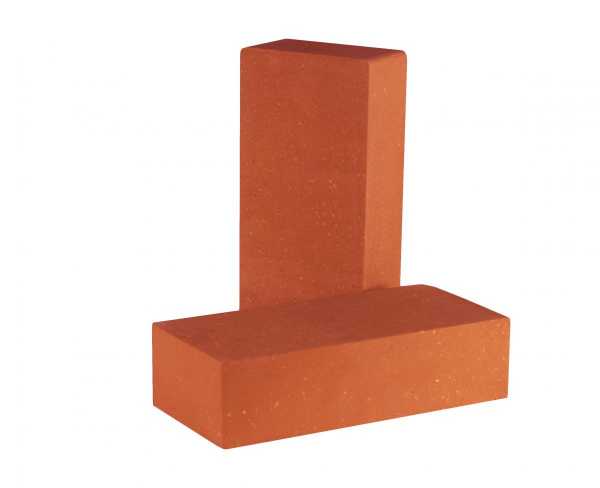

Для этого кирпичного мангала используют полнотелый керамический кирпич М200. Можно брать печной, но он дороже, шамотный класть не стоит: не те температуры и он слишком е любит влагу, чтобы нормально себя чувствовать в открытом мангале.

Кладку ведут на глиняно-песчаную смесь, в которую для большей прочности добавляют немного цемента. Для новичков лучше взять готовую смесь для печей, только не жаростойкую, без шамота. Замешивать по инструкции, толщина шва — 3-5 мм, выдерживать строго. Постоянно контролировать вертикальность стенок и горизонтальность кладки. Это важно для нормальной эксплуатации печи.

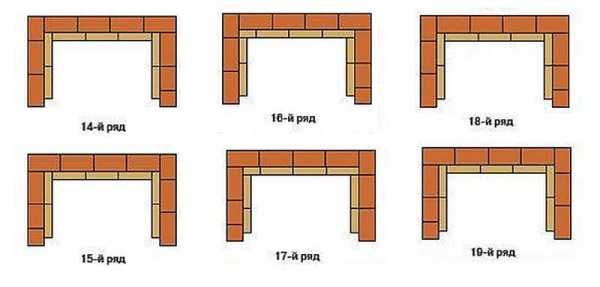

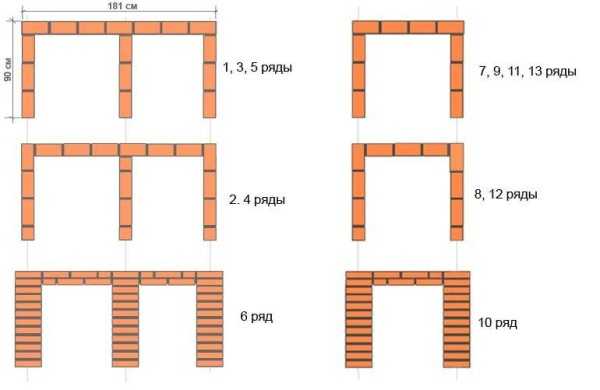

Порядовка мангала из кирпича (кладочные чертежи)

Как видите, все действительно очень просто. Каждый нечетный ряд начинается с целого кирпича, нечетный — с половинки. В 6-ом и 10-м ряду кирпичи ставят на ложок — боком, и разворачивают поперек основной кладки. Если делаете барбекю — под решетку — в этих же рядах задняя стенка кладется из кирпича, также поставленного на ложок, а для сохранения толщины кладки их ставят в два ряда, также как и остальные — с перевязкой — смещением швов. Если собираетесь использовать и ка мангал — для шампуров — на задней стенке кладете кирпич тоже на ложок, делая выступ и в этой зоне. Впереди как опору для шампуров используют профильную металлическую трубу небольшого сечений, вырезанную по размеру. В ней под шампура можно проделать выемки.

Начиная с 7-го рядка кладку ведут только на половине — правой или левой — как вам удобно, но данная раскладка дана под жарочную камеру слева — она шире, а слева находится столик. Если вам удобнее наоборот — делайте зеркальное отражение этой порядовки.

Кирпич — гигроскопичный материал, чтобы уменьшить количество влаги, которую он будет «тянуть» из основания и продлить срок его эксплуатации, под первый ряд нужна гидроизоляция. Можно уложить в два слоя рулонный материал (типа рубероида или гидроизола), пройтись по периметру гидрофобной пропиткой. Не помешает слой гидроизоляции и между первым и вторым рядом.

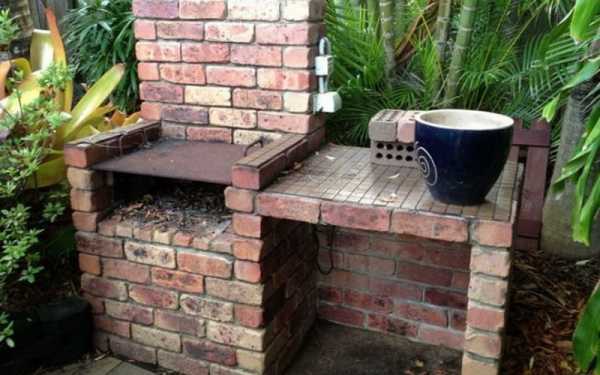

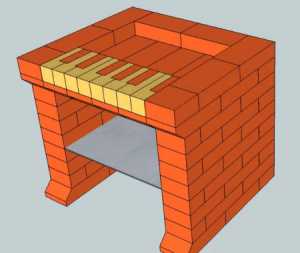

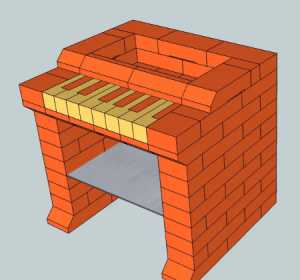

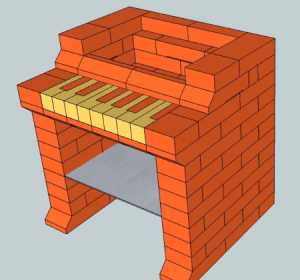

Вот как выглядит одна из вариаций кирпичного мангала без столика (если вам он ненужен, просто игнорируйте эту часть)

После того, как мангал из кирпича сложен, его оставляют сохнуть при теплой погоде на 1-2 дня, при более прохладной — на 3-5. Потом можно провести пробный запуск. Примерная «экипировка» приведена на фотографии готового мангала. В этой версии сделаны три ряда выступов: верхний — для продуктов, средний — для углей, нижний — для сбора прогоревших углей и золы.

Чтобы сложенный мангал более-менее долго служил, его желательно покрыть составом, уменьшающим гигроскопичность. Для данного случая лучше всего подойдет лак  КО-85. И еще неплохо было бы предусмотреть какую-то крышку: закрывать на случай дождя и на зиму.

Барбекю из кирпича с трубой: порядовка

Этот вариант барбекю немного сложнее, но тоже не самый сложный. Самое главное — топочная камера тут имеет прямой свод, а его делать намного  легче сводчатого. Кирпичная жарочная камера приподнята на высоту  90 см, общая высота — до начала трубы — 217.5 см.

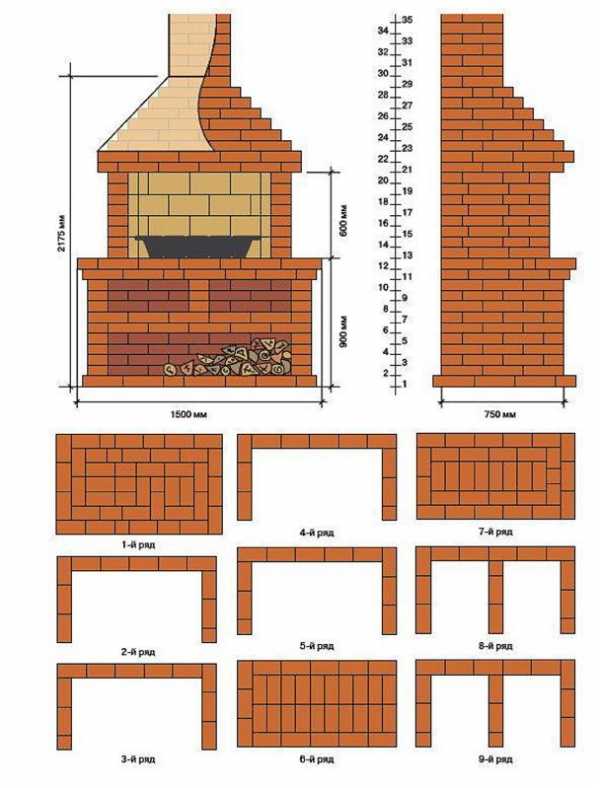

Схема кладки барбекю из кирпича

Начинается все с подготовки фундамента. Для этой печи-барбекю подойдет только монолитное армированное основание (шаг армирования 15 см) на уплотненном щебнем основании. На высохший фундамент расстилают в два слоя гидроизоляцию, затем начинают кладку. Если барбекю делают в беседке, первый ряд кладки должен начинаться на уровне пола. Если фундамент получился ниже, выкладывают дополнительный ряд (или два) кирпичей, а потом начинают кладку по приведенной схеме.

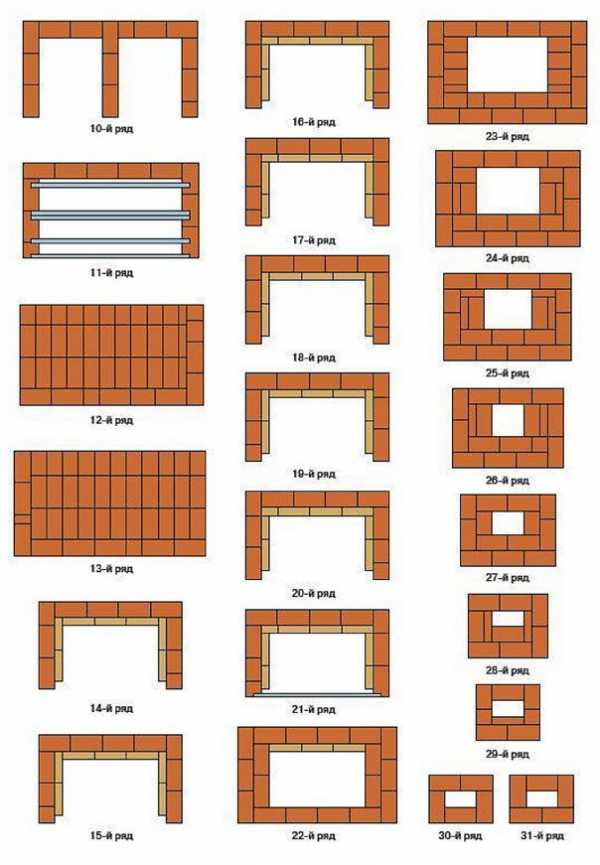

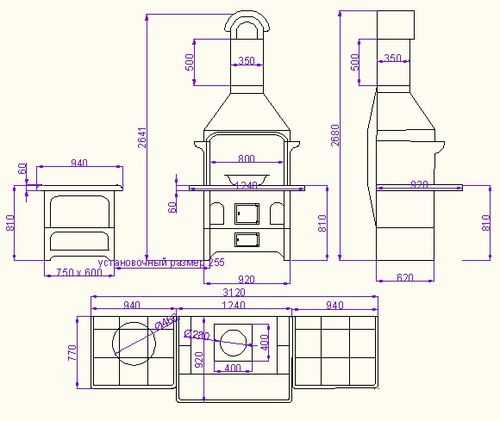

Чертежи барбекю из кирпича

Первые 9 рядов особых пояснений не требуют. Кладут точно по схеме, соблюдая порядок, используя половинки и резаный кирпич, если это указано на плане. Обязательно проверять вертикальность получающихся стенок, а также контролировать толщину раствора — 8-10 мм и горизонтальность укладки каждого кирпича.

Для контроля толщины шва можно использовать пруток арматуры соответствующего диаметра. Его кладут на край, поверхность ряда заполняют раствором, лишний чуть выше прутка срезают кельмой. После укладки и пристукивания кирпичей, получается ровный шов — пруток не дает кирпичу опуститься ниже чем нужно. Пруток потом вынимают и перекладывают выше.

Чтобы была возможность уложить 6-й ряд (сплошной), после укладки 5-го, кладут полосу металла толщиной 4-5 мм, шириной 40 мм. Длина — чуть меньше пролета печи — 1450 мм. Полосы нужны 3 — одна с краю, две примерно посередине каждого ряда кирпичей или так, как указано ниже (11-й ряд).

Формирование двух хозяйственных камер

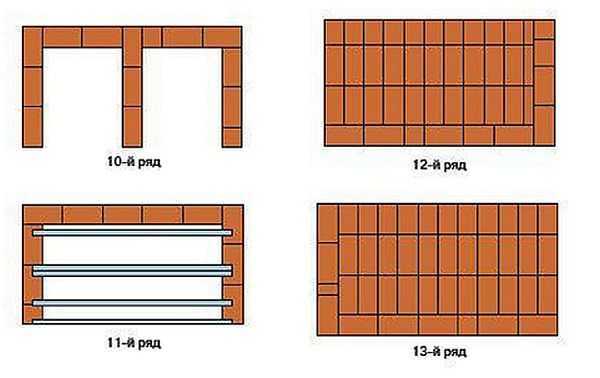

Схема кладки следующих рядов барбекю понятна. Только в 12-ом ряду обратите внимание — нужны пиленные вдоль кирпичи. Также стоит сказать, что 12-й и 13-й ряды получаются большего размера, чем нижние — образуя декоративный «пояс».

Начинается формирование топочной камеры

Светлым цветом в этих рядах обозначен шамотный кирпич (ША-8). Кладут его на тот же состав из глины и песка (возможна добавка небольшой доли цемента). Смеси на основе шамота лучше не использовать: им для спекания нужны очень высокие температуры, которые в уличных барбекю недостижимы. В результате этот раствор может впоследствии просто выкрошиться.

Формирование свода топочной камеры

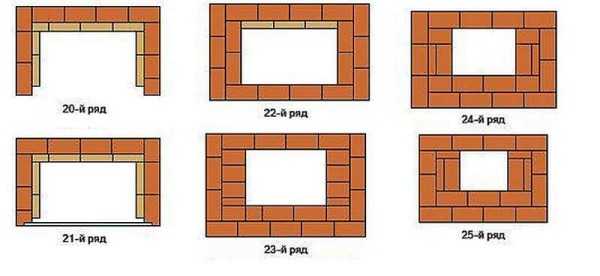

На этой части порядовки тоже все понятно: начинаем формовать свод топки. Он перекрывается на 22-ом ряду, в котором начинается постепенное сужение.

Переход свода в трубу

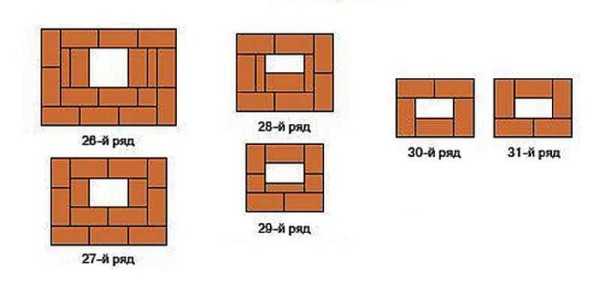

Продолжается формирование свода, который в 30 ряду переходит в дымовую трубу. Далее чередуются 30-й и 31-й ряды до достижения требуемой высоты.

Видео

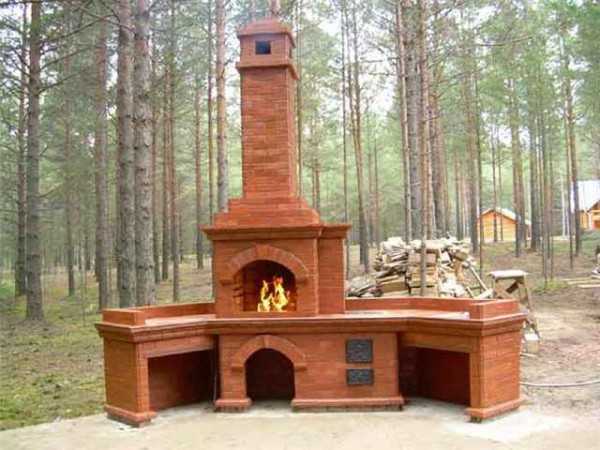

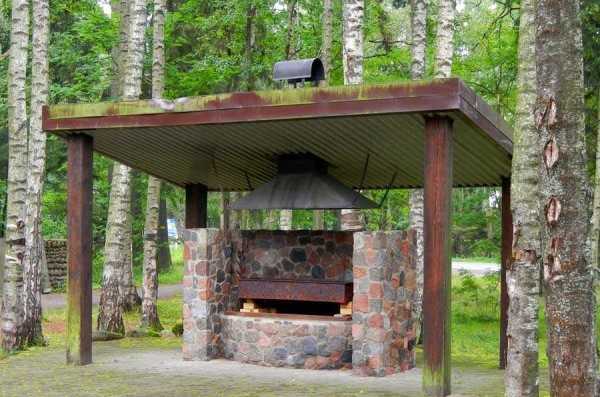

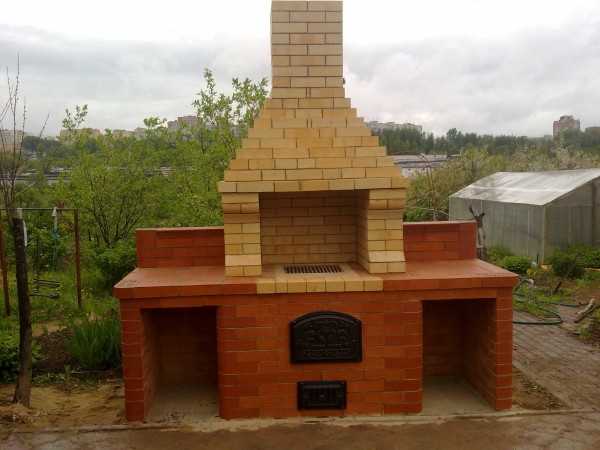

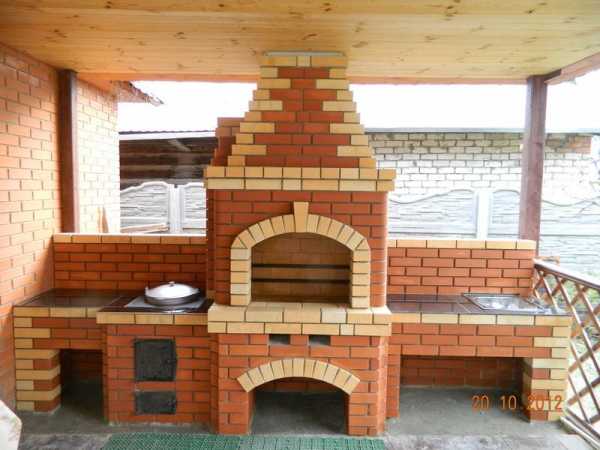

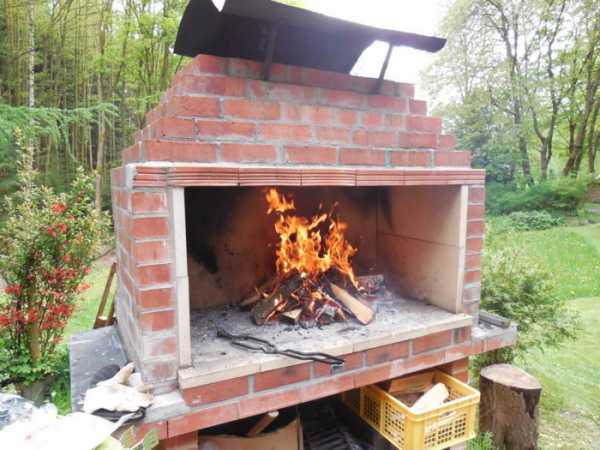

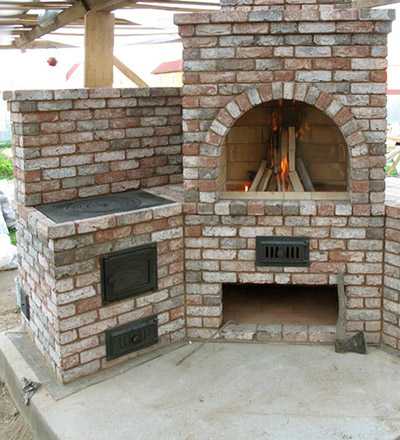

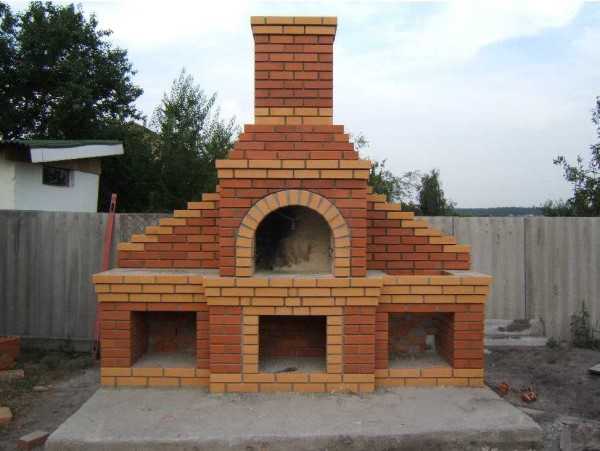

Фото барбекю из кирпича

Сначала несколько вариантов попроще. Эти барбекю из кирпича вы сможете сделать самостоятельно.

Эту печь-мангал можно построить своими руками

Простые варианты барбекюшницы из кирпича

Чуть сложнее, но тоже реально сделать самостоятельно

Вариации на ту же тему — отделка оригинальная

Несколько барбекю, которые можно построить, имея уже какой-то опыт, но лучше — доверить специалисту (если найдете, конечно)

stroychik.ru

Строительство печи барбекю из кирпича своими руками

Нет лета без шашлыка! А если этот шашлык организован на собственном профессиональном барбекю из кирпича, то наслаждаться им в разы приятней. Остались материалы от строительства, беседка пустует или у вас есть возможность построить хороший кирпичный мангал?Тогда информация, изложенная ниже – как раз для вас! И даже если лишних средств на оплату мастера у вас нет, не отчаивайтесь! Не обязательно быть профессиональным каменщиком, чтобы построить барбекю из кирпича своими руками. Наши доступные советы и инструкции помогут вам справиться с этой приятной задачей.

Мы подготовили небольшой тест, который поможет определить насколько вы эрудированный садовод. В тесте 10 вопросов. Ответьте на все и узнайте результат!

Содержание

• 1 Барбекю – «заморское» название близких сердцу вещей!
• 2 Что представляет собой кирпичная печь для уличного приготовления?
• 3 Где построить печь-барбекю?
• 4 Комплекс барбекю своими руками: пошаговая инструкция
• 5 О растворе, кладке и кирпичах: советы от профи
• 6 1 ряд
• 7 2 ряд
• 8 3 ряд
• 9 4 ряд
• 10 5 ряд
• 11 6 ряд
• 12 7 ряд
• 13 8 ряд
• 14 9 ряд
• 15 10 ряд
• 16 11 ряд
• 17 12 ряд
• 18 13 – 18 ряд
• 19 19 ряд
• 20 20 — 21 ряд
• 21 22 ряд
• 22 23 ряд
• 23 24 ряд
• 24 25 – 27 ряд
• 25 28 ряд и далее
• 26 Составление плана мероприятий
• 27 Почему из кирпича?
• 28 Как сделать садовое барбекю
• 29 Варианты барбекюшниц
• 30 Возведение барбекю из кирпича
• 31 Шаг 1: Обустройство фундамента
• 32 Шаг 2: Подготовка
• 33 Шаг 3: Возведение
• 34 Шаг 4: Обжиг
• 35 Шаг 5: Сушка
• 36 Отличие барбекю от мангала и гриля
• 37 Что следует знать перед началом строительства барбекю
• 38 Устройство монолитного фундамента для барбекю
• 39 Опалубку можно удалить через неделю, но к строительным работам следует приступать не ранее, чем спустя три недели. Первые несколько дней после заливки раствора поверхность фундамента необходимо систематически увлажнять, а во избежание ее пересыхания накрывать полиэтиленовой пленкой.
• 40 Материалы, необходимые для возведения печи-барбекю
• 41 Простейший вариант печи-барбекю
• 42 Возведение барбекю с трубой
• 43 Важно учесть рекомендации опытных мастеров, советующих выполнять первоначальную подгонку кирпичей в рядах без использования раствора, проверять горизонтальность и вертикальность кладки уровнем. При выполнении внутренней части очага для кладки должен использоваться огнеупорный кирпич, поэтому и раствор, используемый для его кладки, должен быть термостойким. Возведение печи-барбекю более сложной конструкции завершится успешно, если работы выполнять в соответствии с выбранной схемой кладки и предельной аккуратностью. Систематический контроль каждого этапа работы станет гарантом качества готового сооружения.

Барбекю – «заморское» название близких сердцу вещей!

История барбекю уходит далеко в колониальную эпоху, когда жители восточных стран придумали способ томления больших кусков мяса на углях. Этот способ быстро распространился по территории современной Америки и надежно закрепился среди местных жителей.

А что же Россия? У нас «барбекю» был и будет всегда! Только название его – шашлык на гриле, блюда на уличной русской печи, мясо на вертеле и пр. Для удобства приготовления всех этих любимых нашими гражданами блюд и придумана печь-барбекю.

Что представляет собой кирпичная печь для уличного приготовления?

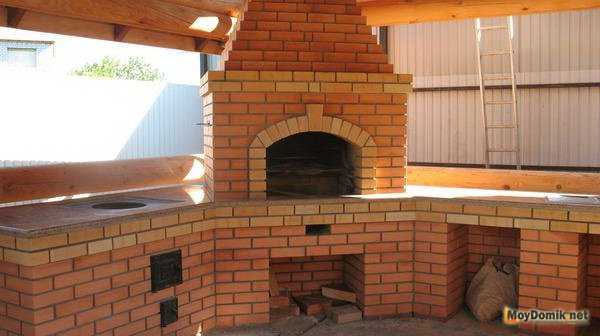

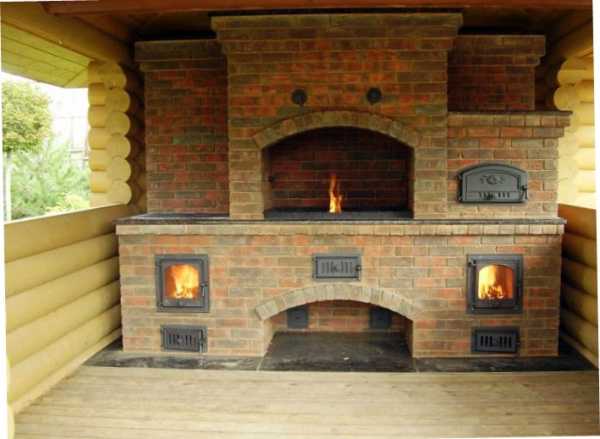

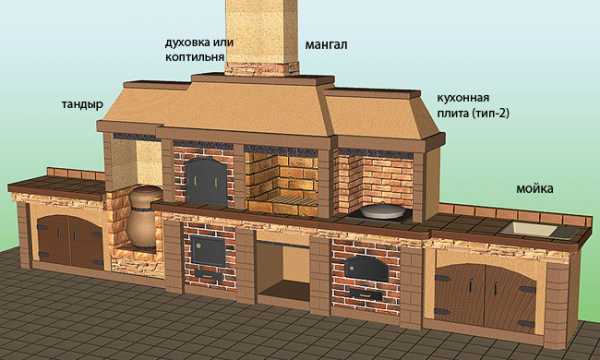

Барбекю-комплекс – это капитальное сооружение с дополнительно встроенными отсеками для дров, мойкой, разделочными поверхностями, жаровнями для мяса, плова, выпечки и пр. Фундамент – важная деталь комплекса. Под барбекю необходим добротный бетонный фундамент с арматурой глубиной 50-70 см.

Центр конструкции – мангал из шамотного кирпича с металлическим коробом, решеткой и дымоходом. Под жаровней располагают поленницу. С боков от мангала оборудуют дополнительные отделы – русскую печь, тандыр, мойку, столешницу и другие функциональные пристройки.

Где построить печь-барбекю?

Уличная печь барбекю своими руками из кирпича может разместиться в любом месте сада, беседки и летней открытой террасы при условии, если вы предусмотрите хорошую вытяжку с высокой трубой. Так дым не помешает ни вам, ни вашим соседям.

Самое выгодное место для барбекю – около кирпичной стены. Если вы выберете проект с мойкой, то целесообразно сооружать вашу жаровню вблизи канализации и водопровода.

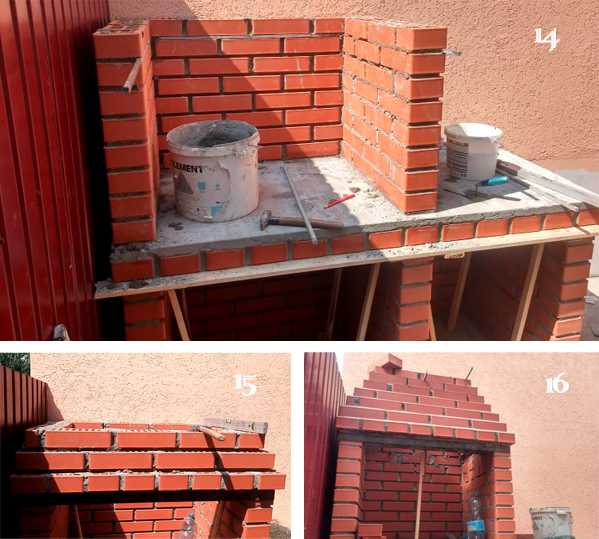

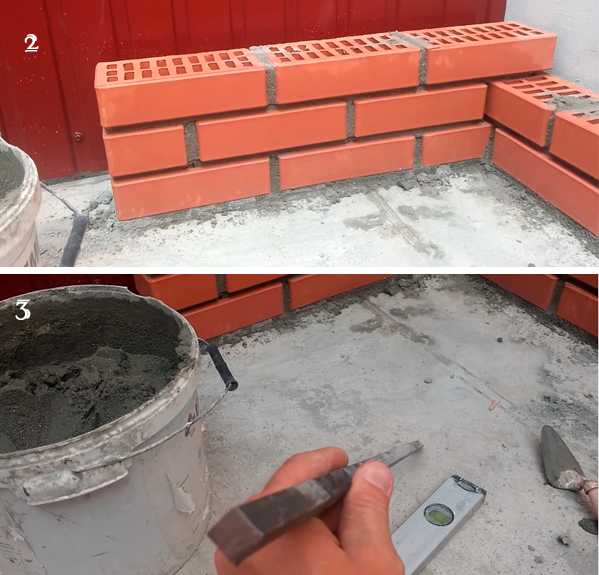

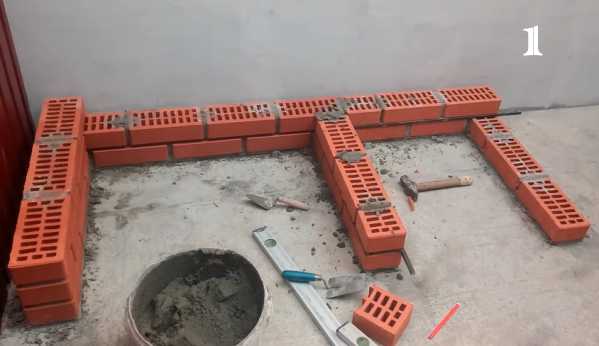

Мы заботливо приготовили для вас иллюстрации с пошаговым строительством:

Подробный проект со всеми размерами смотрите ниже.

Комплекс барбекю своими руками: пошаговая инструкция

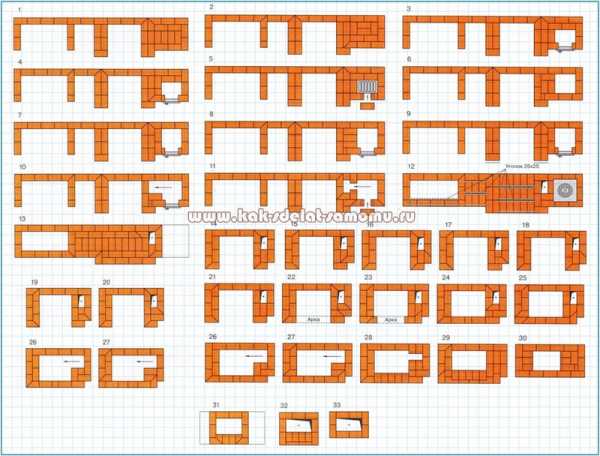

А теперь представляем вашему вниманию руководство по выполнению порядовки шикарного уличного комплекса барбекю с мойкой, разделочной поверхностью и твердотопливной плитой.

Параметры печного комплекса приведем в кирпичах, размеры которых каждый сможет выбрать самостоятельно. Мы будем использовать кирпич стандартных размеров 250х120х65 мм. Итак, длина нашей конструкции – 19,5 кирпичей, выложенных продольно, или 487,5 см; глубина – 4 кирпича или 100 см.

Задняя стенка кладется в 1 кирпич, стенки между дровником, мойкой и мангалом выкладываются толщиной в 1,5 кирпича. Площадь под твердотопливную печь имеет размеры 6,5 х 4 кирпича.Перед началом работы вам пригодятся советы нашего опытного эксперта-печника.

О растворе, кладке и кирпичах: советы от профи

Для печной кладки я всегда пользуюсь жаростойкими смесями на бетонной основе (например, «Геркулес»). Если вы работаете с глиняно-песчаным раствором, советую добавлять в него стакан цемента марки 400 на ведро смеси.Оптимальная толщина шва между кирпичами – 5-7 мм.Барбекю — сооружение, подвергающееся термальным нагрузкам, поэтому выбирать для работы кирпич нужно шамотный или красный полнотелый М: 125-175 и выше. Лицевые стороны можно выполнить из полнотелого кирпича, а внутренние части жаровен – исключительно из жаропрочного.

Постройка печи должна проходить в три этапа: 1) выбор места и подготовка основания; 2) подготовка материалов, инструментов и разметка печи; 3) кирпичная кладка барбекю ряд за рядом.

1 ряд

Этот ряд вначале укладываем насухо, проверяем диагонали (они должны быть одинаковыми). После начинаем выкладывать кирпичи на раствор.

2 ряд

Второй ряд «перевязывает» первый. Выкладываем кирпичи на раствор, перекрывая стыки.

3 ряд

Устанавливаем поддувальную дверцу. Снова кладем кирпичный слой с перекрытием швов, на плоскости печи оставляем отверстие для зольного отсека, как показано на фото.

4 ряд

Выполняем кладку без изменений, перекладывая 3 ряд.

5 ряд

Перекрываем поддувальную дверку и частично перекрываем зольную камеру, оставляя в ней выход в размере двух кирпичей.

Также в этом ряду выполняем арку над дровником, как показано на фото. Под арку подкладываем деревянную опалубку, а затем выкладываем кирпичный слой. Опалубку не снимаем, пока раствор не высохнет.

Есть два способа установки зольной дверки – опутать ее проволокой и установить в швы кирпича или сделать из стали 1 мм окантовку, прикрутить ее болтами к кирпичам и прижать таким образом нашу заслонку. Дверцу нужно изолировать от топки асбестом или базальтовым картоном, чтобы кирпичи не перегревались и не становились подвижными (особенно, если крепление сделано проволокой и дверцы перекрыты «в замок» скошенным кирпичом).

6 ряд

Выполняем кладку, огибая арку дровника. Над камерой зольника оставляем топочное отверстие и устанавливаем топочную дверцу.

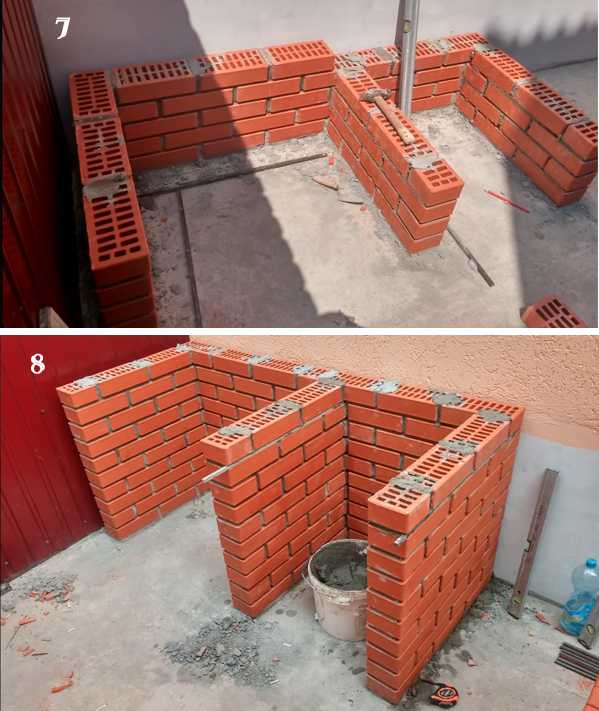

7 ряд

Продолжаем кладку топливника, огибая дверцу. Устанавливаем два простых перекрытия под мойку и разделочный стол, таких, как над отверстием поленницы. Кроме того, заливаем бетоном плиту над дровником, формируя основание мангала.

Предлагаю выполнить самые простые арки для нашей печи из скошенных кирпичей (смотрите схему). Скос делаем так, чтобы ширина арки равнялась 21 см.

Кладем кирпичи, скашивая их с двух сторон. Центральный кирпич срезаем «в замок». Крайние кирпичи арки погружаем в предыдущий ряд.

8 ряд

Кладем ряд без изменений, огибая арки, отверстие и дверцу топливника.

9 ряд

В этом ряду перекрывается топочная дверца перекрытием «в замок».

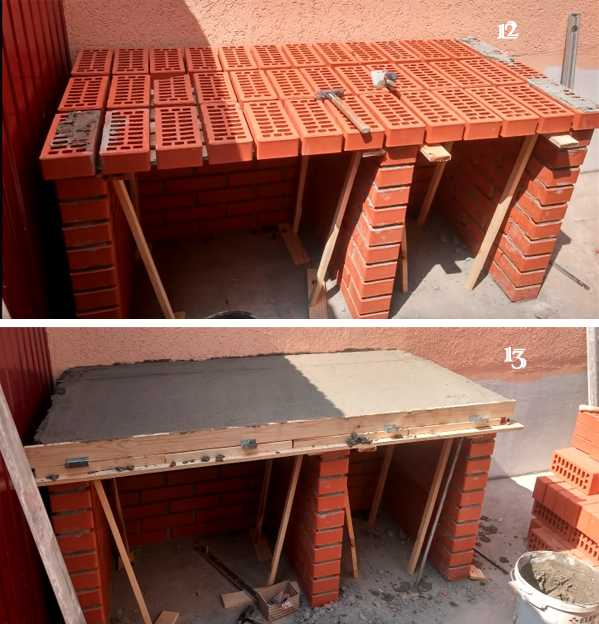

Заливаем бетонные перекрытия под разделочный стол и мойку, предусматривая место для раковины. В мангале создаем нишу под зольный ящик. Зольный отсек можно заказать или сварить самостоятельно из листа нержавеющей стали толщиной от 5 мм.

10 ряд

В 10 ряду необходимо выполнить отверстие печи для дымовых газов в правом углу печного короба. Скашиваем кирпичи так, как показано на рисунке, выводя отверстие к общему дымоходу. В мангале устанавливаем решетку (металлический лист с отверстиями).

11 ряд

Теперь пришло время установить на печи балезинскую плиту под казан. Ее размеры в нашем случае: 530 х 700 мм. Далее заканчиваем кладку мойки и столика, которые в дальнейшем можно будет облицевать керамической плиткой или другими материалами на ваш выбор.

Аналогов по цене и функциональности у балезинской плиты под казан практически нет, но качество этих плит не всегда «на высоте». При покупке старайтесь выбирать максимально ровную и гладкую поверхность с помощью уровня и рулетки.

12 ряд

Начинаем кладку самого мангала. Перекрываем плиту дополнительным рядом кирпичей и закрываем дымовой ход, оставляя отверстие для трубы в 1,5 кирпича.

13 – 18 ряд

Продолжаем кладку мангала, перекрывая ряды.

19 ряд

Выполняем арочное перекрытие портала жаровни. Внешний ряд перекрытия делаем в виде арки из кирпичей, выложенных ребром.

Такая кладка необходима для повышения прочности и жаростойкости перекрытия, так как именно над ним будет располагаться основная масса дымосборника. За внешней аркой выполняется внутреннее перекрытие, укрепленное шпилями. Между перекрытиями следует уложить слой базальтового картона.

20 — 21 ряд

Продолжаем выкладывать мангал. Дымоход печи идет параллельно с дымоходом мангала. Так, вы сможете топить печь и мангал одновременно без дополнительной нагрузки на дымосборник.

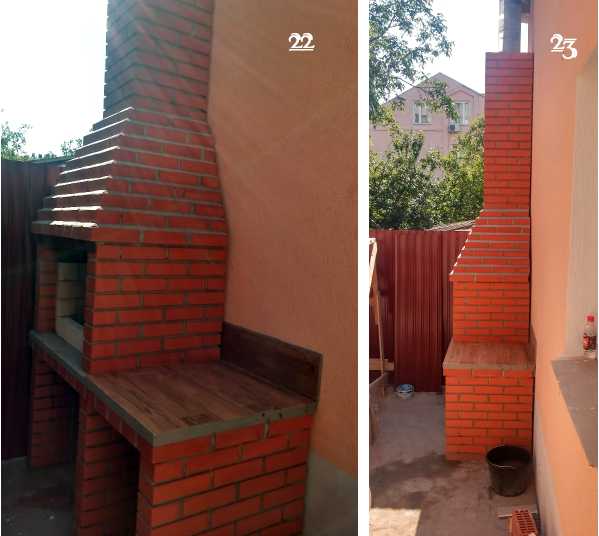

22 ряд

Перекрываем арку мангала, продолжая кладку по привычной схеме.

23 ряд

Начинаем кладку дымосборника, сужая кирпичи спереди и по бокам, уменьшая шаг на полкирпича.

24 ряд

Продолжаем сужение, подрезая кирпичи для кладки, выполняя каминный зуб. Такая форма препятствует попаданию холодного воздуха в мангал.

25 – 27 ряд

Продолжаем кладку дымосборника уступами.

28 ряд и далее

Теперь намечаем отверстие общей трубы сечением 250 мм (в 2 кирпича) и продолжаем его до окончания дымохода. Общий внутренний объем трубы должен составлять не менее 2/3 всего портала мангала. Если барбекю строится под навесом, то труба кладется на выход, как правило, выше крыши беседки.

Также, вы можете посмотреть весь проект с объяснениями в видеоформате:

И еще один проект строительства в виде иллюстраций:

Ваша печь готова?

Значит, пора ее использовать! Такая конструкция позволит вам готовить любое мясо, первые блюда и плов в казане, запекать овощи, варить каши и выпекать свежие лепешки с легким ароматом дымка. Сделайте пробный обжиг барбекю, замерьте температуру в жаровне и дымоходе, чтобы качественнее готовить любимые блюда. Теперь можно звать гостей на ароматный и питательный ужин!

Прежде чем приступать к возведению барбекю из кирпича своими руками, следует сделать чертежи и рассчитать с их помощью количество необходимых стройматериалов. При этом схема должна быть создана самостоятельно, поскольку универсальных конструкций барбекю не существует.

Составление плана мероприятий

При строительстве надо руководствоваться общими указаниями, которые действуют для любых типов барбекю:

гриль следует делать не ниже 70-80 см, с учетом роста хозяина;плита традиционно располагается на 10 см ниже уровня гриля;следует предусмотреть нишу для дров и шкафы, крюк для щипцов.

При этом надо учесть все мелкие детали, чтобы впоследствии было удобно пользоваться сооружением. Когда будут готовы чертежи, следует сделать расчет, составить план мероприятий и подготовить список строительных материалов (в том числе – для фундамента).

В списке материалов для основных работ должны быть:

шамотный и облицовочный кирпич;глиняный и обычный раствор;пруток из металла d-30 мм;лист из стали 5 мм;дверцы для топки и поддувала;колосниковая решетка.

А для обустройства основания:

строительная смесь;арматурные прутья;доски для сооружения опалубки;щебень и песок.

Строительство печи происходит на плитном основании, каркас возводится из шамотного кирпича. После чего он облицовывается камнем.Подойдет гранит, песчаник, доломит, бутовый камень. Можно проявить фантазию и придать камину любую причудливую форму.

Почему из кирпича?

Очень часто мангалы и барбекю для дачи создают из подручных материалов: бочек и газовых баллонов, чуть реже можно увидеть сварные конструкции (от самых простых до художественного литья). Значительно реже делают барбекю из кирпича своими руками. Многие убеждены, что они практически ничем не отличаются от переносных конструкций.

Но схема распределения тепла в конструкциях из кирпича совершенно иная.

Жар от углей в открытых мангалах направляется вверх, делая термическую обработку только одной стороны мяса. Поэтому при обработке приходится периодически переворачивать продукт на другую сторону для обеспечения его равномерного обжаривания.Кирпичная конструкция барбекю действует как духовой шкаф, только без дверцы. Тепло, отражаясь от его внутренней поверхности, воздействует одновременно на всю поверхность продукта, обеспечивая его равномерную обработку.Это значительно улучшает вкусовые качества блюд, делает их более сочными и нежными.В связи с этим можно отметить следующие преимущества кирпичного барбекю по сравнению с мангалом из металла:равномерная обработка пищи;возможность построить сложные конструкции с дополнительной варочной поверхностью, коптильней, грилем и мойкой;барбекю можно сделать одной из самых привлекательных частей участка.

Как сделать садовое барбекю

Как и любое другое сооружение, барбекю для дачи возводится на фундаменте. Павильон должен гармонично вписываться в дизайн участка. Поскольку такому павильону предстоит круглогодичное использование, лучше построить садовый тип очага.

Устройство камина должно соответствовать основам техники безопасности, на кровлю следует вывести трубу. Строительство такой конструкции имеет довольно сложную технологию. Внешне и функционально он представляет собой камин, который используется для украшения внутреннего интерьера дачи.Тематический материал:Порядовка барбекю из кирпичаМангальный комплекс своими рукамиБеседку или павильон с камином можно стилизовать под сказочную избушку для приема гостей или обустроить как летний домик с кухонной утварью, столовой мебелью, диванчиком и телевизором.

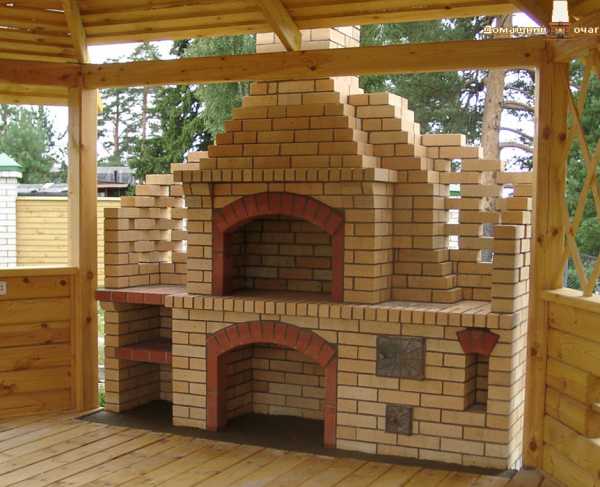

Если барбекю будет расположен в павильоне, лучше доверить его строительство специалистам, но если есть небольшой опыт, можно попробовать построить самостоятельно.Основу элементарной конструкции барбекю составляет четырехугольный каркас, в него кладется уголь, над которым размещается решетка. Такое сооружение, как камин, желательно сделать многофункциональным: внизу построить дровницу, над ним – посудную полку, выше – непосредственно сам барбекю, а над ним может располагаться коптильня.В этом случае сооружение будет многоэтажным. Следует определиться, какой должна быть конструкция будущего камина для дачи, а затем сделать чертежи, и наметить план строительства.

Варианты барбекюшниц

Рассматривая проекты барбекю из кирпича, иногда возникает желание дополнить чертежи своими элементами в соответствии с личными предпочтениями. Некоторые будущие владельцы, при возведении барбекю из кирпича своими руками, обустраивают его дополнительно мангалом и плитой.

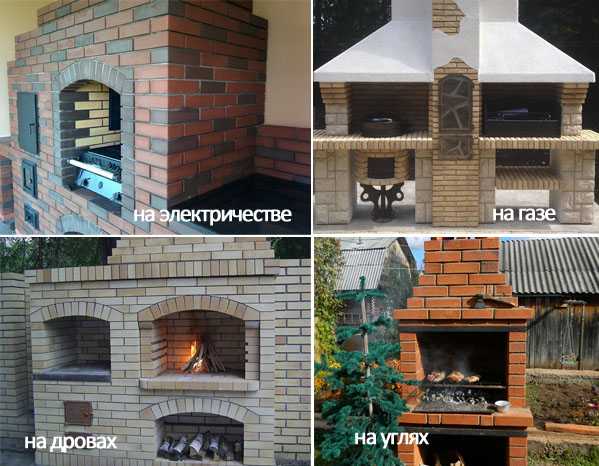

Барбекю могут быть весьма разнообразны:

барбекю-камин;барбекю-гриль;многофункциональное сооружение;барбекю с одни очагом;барбекю с мангалом и казанком;

Дополнительные приспособления для таких печей весьма разнообразны. Например, духовка, вертел, тандыр, казан и другие. Среди сложных конструкций есть ручной кладки и сборные.

Интересная идея – комплекс барбекю с коптильней.Стационарные сооружения можно построить в виде трехэтажной конструкции. Полуфабрикаты располагают в камере на решетках или подвешивают.

Для холодного копчения внутрь камеры помещают жаровню с углями и противень со щепой, а для горячего – в топку кладут поленья соответствующих пород дерева.Такая коптильня имеет только один минус: она сильно впитывает запахи. Поэтому, если обрабатывать мясо следом за рыбой, то оно приобретет специфический запах, а порой даже привкус. В этом случае лучше сделать это устройство из железа.

Возведение барбекю из кирпича

Положительные стороны установки печи барбекю заключаются в ее декоративном внешнем виде и функциональности. Лучше устанавливать такое сооружение не на открытом воздухе, а в павильоне или летней кухне.

Рассмотрим пошаговый план возведения барбекю для дачи.

Шаг 1: Обустройство фундамента

Первоначально избирается место под постройку. При размещении барбекю в сооружении необходимо подготовить для него фундамент. Вместе с ним делается основание для печи барбекю, оно аналогично плитному фундаменту.

Котлован делают на 0,3 м больше габаритов конструкции, а глубиной около метра.

Устанавливается опалубка и на ее дно укладывается песочно-гравийная «подушка». Накрывается первым слоем раствора (0,2 м), а затем подобно решетке укладываются стальные прутья. От окончания заливки до полного застывания раствора должно пройти 1-3 недели.

Шаг 2: Подготовка

Перед началом строительства следует выбрать стройматериалы для возведения.

Следует помнить, что для строительства печи необходимо две разновидности кирпича: основной огнеупорный и для облицовки. При этом, в районе топки укладывается только устойчивый к воздействию высоких температур шамотный кирпич, обладающий к тому же прекрасными теплосберегающими качествами и длительной теплоотдачей. А в качестве наружной отделки допустима стандартная огнеупорная марка кирпича.

Шаг 3: Возведение

В строительстве конструкции используется схема порядовки (см.

ниже). В ней учтены обычные размеры кирпича – 230*114*65. Для топки и печи укладка кирпича должна вестись только на глиняный раствор, а в местах, не контактирующих напрямую с огнем, разрешен к применению обычный.

Для шамотного раствора, замешиваемого предварительно, требуется красная глина, цемент, песок и вода.

Шаг 4: Обжиг

После возведения печи в топку и мангал закладываются дрова или уголь, а затем поджигаются. Это необходимо для обжига внутренней поверхности стенок печи. Жар доводится до максимально возможного.

Это одна из наиболее функциональных печей для дачи.

Для маленьких участков подойдет упрощенная схема. Выбирая тип садового барбекю надо принять во внимание все его параметры: функциональность, размеры, место размещения на дачном участке. Для удобства и долговечности конструкции целесообразно будет построить беседку или павильон.

Шаг 5: Сушка

После протапливания печи следующим этапом станет сушка. Она должна осуществляться в летнюю пору при ясной погоде – не менее 5 суток, а осенью при пасмурной – до 20 дней. При этом ее следует накрыть от возможного дождя защитной пленкой.

Завершающим этапом будет украшение печи. Следует освободить кирпичики от излишков раствора, нанести в нужных местах краску, чтобы выделить швы. После чего печь барбекю полностью готова к использованию по назначению.

Являетесь счастливым владельцем загородного дома и любите ароматные свежеприготовленные на огне блюда из мяса, рыбы и овощей? Тогда вам идеально подойдет барбекю – это популярный вариант получить море эмоций как от процесса приготовления еды, так и от ее дальнейшего поглощения.

Барбекю существуют различных видов и конструкций.

Простейшее устройство можно возвести, уложив кирпичи по определенной схеме, добавив к ним поддон для углей и решетку. Для создания такой конструкции нет необходимости замешивать раствор, кирпичи просто укладываются друг на друга. При необходимости такое барбекю можно разобрать, а кирпичи убрать в защищенное от непогоды место.

Для создания более сложного варианта барбекю достаточно обладать минимальными навыками строительных работ. А в итоге такое барбекю станет не только устройством для приготовления еды, но и украшением участка.

Отличие барбекю от мангала и гриля

Вне зависимости от конструкции каждого устройства для приготовления пищи используются раскаленные угли. Однако воздействие углей происходит разными способами. В простейшем из устройств – мангале – угли воздействуют на продукты только снизу.

В нем не предусмотрено дополнительной тяги. Для качественного приготовления пиши на мангале требуются определенные навыки. В частности, за процессом жарки необходимо постоянно наблюдать, переворачивать продукты, чтобы избежать их подгорания.

Основное отличие гриля в том, что продукты в нем готовятся в замкнутом объеме, то есть горячий воздух, распространяясь вокруг них равномерно, обжаривает их со всех сторон. Для поддержки процесса горения требуется поступление воздуха и возможность выхода дыма. Поэтому конструкция гриля дополняется небольшой трубой.

Конструкция барбекю дает возможность приготовления мяса способом, наиболее похожим на тот, которым его готовили наши предки.

В давние времена для этой цели использовали очаг, где лицевая сторона была открыта. Простейшим вариантом современного барбекю является укрытие пространства, где расположена решетка, бортиком. Такая стенка-бортик не дает жару от углей сразу расходиться в сторону, а задерживает его вокруг продуктов, размещенных на решетке.

Если конструкция барбекю выполнена в виде очага, то тепло к продуктам поступает еще и сверху, что позволяет готовить гораздо быстрее. Для того, чтобы готовить на барбекю было еще комфортнее, во многих конструкциях предусмотрена возможность регулировки высоты установки решетки.

В конструкции барбекю не предусмотрено создание искусственной тяги, поскольку медленное перемещение горячего воздуха ускоряет процесс приготовления продуктов. Однако если барбекю очагового типа, то монтируют трубу для отвода дыма; ее высота должна быть не более полтора метра от уровня жаровни.Существует множество вариантов печи-барбекю, снабженных различными дополнениями.

В конструкцию многофункциональной печи может входить столешница, предназначенная для удобства подготовки продуктов к жарке, место для хранения посуды.Иногда добавляют в приспособление и духовку, а также варочную панель. Однако возвести барбекю столь сложной конструкции может только профессионал. Для начинающего мастера такая работа будет слишком сложной.

Что следует знать перед началом строительства барбекю

Для правильного выбора типа и дизайна конструкции необходимо определить место, где она будет расположена. От того, будет ли это открытое пространство или летняя кухня, во многом зависит внешний вид барбекю и его размер. Обычно начинающие строители выбирают наиболее простой вариант конструкции из кирпича, в котором заранее обозначены все ее размеры.

При необходимости можно изменить габариты барбекю, сохранив общую идею устройства печи. Если барбекю будет расположено вблизи летней кухни, то нужно предусмотреть защиту от дождя в виде легкого навеса. Расположение печи-барбекю вне летней кухни становится лучшим выбором места для ее возведения при использовании устройства только теплое время года.

Внутри летней кухни будет сохраняться прохлада, да и готовить в печи на открытом воздухе гораздо удобнее. К тому же не стоит забывать, что использование для приготовления пищи раскаленных углей всегда таит в себе опасность пожара. Поэтому если в планах владельца участка не предусмотрено использование печи-барбекю зимой, то более разумным будет выбор для нее места снаружи помещения.

Готовая печь имеет солидный вес, поэтому еще на этапе подготовки к строительству необходимо выбрать наиболее подходящий вид фундамента, способный выдержать нагрузку.

При строительстве сооружения собственноручно его габариты обычно не слишком велики. В этом случае перед началом строительства возводится ленточный фундамент. Если же печь-барбекю будет достаточно массивна, то лучше использовать плитный фундамент.

Монолитный фундамент в виде плиты можно использовать одновременно как основание для барбекю и площадки, которую обычно обустраивают вокруг печи. В дальнейшем на площадке, расположенной в пространстве вокруг печи-барбекю, можно уложить покрытие из керамической плитки.

Устройство монолитного фундамента для барбекю

Монолитный фундамент даже небольшой глубины станет прочным и устойчивым основанием для возводимой конструкции печи-барбекю. Возведение монолитного фундамента для печи ведется в обычном для плитного основания порядке:

по всей площади, предназначенной для строительства печи, роется котлован, размеры которого должны быть не менее чем на 100 мм больше, чем периметр будущей постройки. В районе лицевой части печи размер котлована следует увеличить, поскольку в этом районе будет находиться небольшая площадка. Глубиной готовый котлован должен быть около 400 мм, что вполне достаточная величина для строительства барбекю;поверхность дна котлована засыпается слоем песка толщиной 100 мм и утрамбовывается.

Поверх песочного слоя насыпается слой щебня или гравия, затем он также уплотняется при помощи ручной трамбовки;по всей протяженности периметра котлована монтируется деревянная опалубка, возвышающаяся над грунтом как минимум на 100 мм. Выступающая часть после заливки бетона станет цокольной частью плиты. При монтаже опалубки ее следует выровнять по горизонтали.

Тогда разравнивать бетонную смесь можно будет, ориентируясь по верхнему краю досок;следующим этапом станет укладка арматурной сетки, ячейки которой должны быть со стороной 100 мм. Чтобы после заливки бетона сетка находилась посередине фундаментной плиты, под нее устанавливают подкладки;замешивается раствор из цемента и песка в пропорции 1:3. Готовой смесью полностью заполняется опалубка и разравнивается правилом.

Опалубку можно удалить через неделю, но к строительным работам следует приступать не ранее, чем спустя три недели. Первые несколько дней после заливки раствора поверхность фундамента необходимо систематически увлажнять, а во избежание ее пересыхания накрывать полиэтиленовой пленкой.

Материалы, необходимые для возведения печи-барбекю

После подготовки фундамента для строительства печи и выбора ее внешнего вида наступает время заготовки материалов, необходимых для строительных работ. Чаще всего начинающие мастера используют готовую схему кладки барбекю, исходя из которой легко подсчитать необходимое количество кирпича и других материалов.

Для строительства данного вида печи понадобятся два вида кирпича – огнеупорный и облицовочный. Специалисты различают несколько разновидностей огнеупорного кирпича, но для возведения барбекю понадобится кирпич шамотный. Благодаря большому содержанию в нем глины шамотный кирпич гораздо лучше других видов переносит перепады температур.

КСЛА                                     КСЛФ                                           КСЛГ

Однако каждого мастера волнует внешний вид готового изделия. Чтобы построенная печь-барбекю стала украшением загородного участка, для ее отделки используют облицовочный кирпич. Производители предлагают значительный ассортимент кирпича, подходящего для облицовки печей различных видов, в том числе и для барбекю.

Так как барбекю размещается вне помещений, а следовательно, подвергается воздействию атмосферных осадков и низких температур, качеству облицовочного кирпича уделяется особое внимание. Идеальным вариантом может стать выбор гиперпрессованного облицовочного кирпича от белорусского предприятия «РуБелЭко».

Предприятие «РуБелЭко» изготавливает продукцию на полностью автоматизированных линиях, применяя технологию производства облицовочных кирпичей с использованием высокого давления. Для потребителей на выбор 6 разнообразных расцветок и 4 фактуры, что позволяет подобрать уникальную отделку для любого объекта.

Для кладки кирпича потребуется два вида раствора. Для отделочных работ используется цементно-песчаная смесь, а огнеупорный кирпич укладывается на глиняный раствор. В его состав входит красная глина, перемешанная с просеянным песком и небольшим количеством цемента.

Для приготовления глиняного раствора глина предварительно замачивается и выдерживается около пяти дней. Затем раствор глины с водой перемешивается до однородного состояния, в него добавляется песок и десятая часть цемента от общей массы смеси.

!!! Не забудьте до начала работы позаботиться о необходимом печном литье, подобрав его размеры исходя из выбранной схемы барбекю.

Простейший вариант печи-барбекю

Для владельцев загородных участков с минимальным опытом строительных работ, но решивших самостоятельно возвести печь-барбекю, подойдет конструкция стационарной печи без дымохода. Она настолько проста, что выполнить эту работу сможет каждый человек, знакомый с работой каменщика на уровне любителя.

Для изготовления такой печи нет необходимости даже в схеме укладки рядов.

Для возведения данного устройства вполне достаточно рисунка, на котором будут обозначены его примерные размеры. Габариты конструкции определяются размерами жаровни, изготовленной из металлического листа. Решетка должна быть соответствующих габаритов.

У жаровни необходимо присутствие бортиков, чтобы уголь не мог просыпаться вниз.

При возведении данного вида барбекю можно предусмотреть установку нескольких решеток, расположенных на разных уровнях. В начале возведения барбекю закладывается фундамент. Основной этап строительства печи начинается после его застывания.

Работа выполняется в следующем порядке:

укладывается пять рядов кирпича в виде П-образной конструкции. Кладка начинается от углов, поскольку они выполняются из целого кирпича;ряды укладываются со смещением на половину кирпича;шестой ряд по боковым сторонам выполняется укладкой кирпичей поперек предыдущего ряда. Выступающая их часть станет опорой для жаровни с углями;далее кладка продолжается прямыми рядами до достижения необходимой высоты.

На этом этапе на внутренней части стенок крепятся кронштейны. Они станут опорами для решетки. При установке их на нескольких уровнях появляется возможность регулировки высоты решеток.

Для упора решетки можно также использовать кладку кирпичей в поперечном направлении. Дополнив конструкции еще одной стенкой из кирпича, можно возвести боковой столик, столешница которого будет опираться на выступающие кирпичи.

Как уже говорилось выше, такая конструкция не имеет дымохода. Однако при установке сооружения в беседке лучше предусмотреть над ним монтаж колпака, подобного кухонной вытяжке, имеющего вывод наружу.

Возведение барбекю с трубой

Возможно, что после строительства простейшего варианта барбекю, получив начальный опыт работы каменщика, у владельца участка появится желание обратиться к более сложному варианту конструкции. Следующим этапом будет возведение печи, снабженной дымовой трубой и очагом, закрытым со всех сторон, кроме лицевой части.

Выполнить такую работу сложнее, но в итоге на участке появится солидное сооружение.

При соответствующей отделке оно станет настоящим украшением участка. При создании такой печи выполнить работу «на глазок» не получится. Необходима точная схема порядовки кладки, и выполнение работы в соответствии с чертежами.

Важно учесть рекомендации опытных мастеров, советующих выполнять первоначальную подгонку кирпичей в рядах без использования раствора, проверять горизонтальность и вертикальность кладки уровнем. При выполнении внутренней части очага для кладки должен использоваться огнеупорный кирпич, поэтому и раствор, используемый для его кладки, должен быть термостойким.

Возведение печи-барбекю более сложной конструкции завершится успешно, если работы выполнять в соответствии с выбранной схемой кладки и предельной аккуратностью. Систематический контроль каждого этапа работы станет гарантом качества готового сооружения.

Источники:

• small-village.com
• besedkibest.ru
• rubeleco.by

blog-potolok.ru

Делаем мангалы и барбекю для дачи по фото из кирпича своими руками

У вас есть дача. Вы хотите сделать ее не только красивой, но еще удобной и комфортной для отдыха своей семьи и друзей. И чтобы не сильно дорого все обошлось. Не знаете, с чего начать? Мангалы и барбекю для дачи из кирпича сделанные своими руками по фото – идеальное начало для обустройства дачного участка. Уверяем – ознакомившись с этой статьей и посмотрев чертежи, вы соорудите на своем участке идеальную барбекюшницу, на которой потом будете готовить вкусную и полезную еду.

Содержание статьи:

Пошаговое руководство по подготовке и строительству барбекю своими руками из кирпича

Предварительные работы (планировка и чертежи)

Перед тем как построить мангал из кирпича, необходимо тщательно продумать, каким он будет. Рекомендуем обратить внимание на следующие моменты:

• Где будет строиться барбекю – в летней кухне или на улице. Лучше выбрать уличный вариант, так как во время приготовления пищи в доме будет слишком жарко. Но если планируется частое ее использование в зимнее время, тогда лучше внутри.
• Если планируете строить не самую элементарную из конструкций, рекомендуем подумать о ее укрытии. Крыша или навес защитит ваш мангал от дождя, снега, опадающих листьев. С накрытием он прослужит намного дольше.
• Не забудьте предусмотреть вытяжку для удаления из рабочей зоны дыма. А также места для хранения дров, посуды. Подумайте, нужна ли столешница и мойка. Если барбекю будет находиться поблизости с кухней – в этом нет необходимости, так как все предварительные приготовления можно проводить на кухне.
• Вам нужны только мангал и барбекю из кирпича или более функциональная конструкция, в которую могут входить варочная панель, духовка, гриль, казан, коптильня и т. д.
• Печи-барбекю бывают с разными системами отопления: на электричестве, на газу, на углях, на дровах. Выберите наиболее подходящий вариант для себя. В первых двух отделения на дрова (уголь) не нужны.


  Разные системы отопления

• Не забудьте, что в топке должны быть кирпичные выступы или металлические стержни, на которые потом будет устанавливаться решетка для жаренья или шампура и поддон на угли. А может вам больше подойдет мангал вставка в кирпичное барбекю, тогда его нужно купить и вставить в печь. Выступов в таком случае не надо.


  Готовый мангал, который вставляется в печь

• Важно правильно выбрать место для расположения решетки. Она должна устанавливаться согласно росту человека, чтобы было максимально удобно готовить пищу. Если решетку расположить низко, придется все время сгибаться, если высоко – лицо будет близко к горящим дровам. Оба случаи крайне неудобны.

Когда определитесь, какое именно хотите сделать барбекю, составьте подробные чертежи с точными размерами. Благодаря им вы не только правильно сможете соорудить саму конструкцию, но и рассчитать количество необходимых материалов.

Выбираем место для мангала

Кирпичные мангалы барбекю могут располагаться в любом месте дачного участка – в саду, в беседке, на террасе – лишь бы было удобно. Но советуем учесть следующие рекомендации:

• Первый, и самый важный момент – пожаробезопасность! Не стройте садовые барбекю поблизости деревянных зданий, сухих деревьев и кустов.
• Поблизости не должно быть детской площадки.
• Удобно, если печь и кирпичная стена летней кухни будут располагаться вблизи, чтобы далеко не бегать за продуктами и всем остальным.

Если в проекте предусмотрели мойку – стройте поблизости водопровода.

Заливаем фундамент

Чтобы будущая жаровня хорошо и прочно стояла многие годы, сделайте ее основание максимально надежным и устойчивым. Размеры и прочность фундамента зависят от габаритов планируемой конструкции. В любом случае фундамент по площади должен быть больше мангала приблизительно на 50 см с каждой стороны.

1. Снять плодородный шар земли, углубить на 20-25 см котлован.
2. Выровнять дно, высыпать щебнем или смесью щебня с гравием на 15 см и хорошо утрамбовать. Некоторые строители рекомендуют делать котлован глубиной около 50 см и нижние 25-30 см высыпать песком и утрамбовать.
3. Выложить арматурные прутья толщиной 10 мм в виде сетки, и связать в местах пересечения. Можно также армировать готовой сеткой с толстой проволоки.
4. Выставить по краям опалубку и залить все бетоном.


   Схема фундамента для кирпичной конструкции

Через две недели (если жара – можно меньше), когда все хорошо застынет, можно начинать строительство барбекю своими руками.

Выбираем кирпич для барбекю

Здесь опять следует вспомнить о пожаробезопасности. Если барбекю будет в помещении, следует брать специальный огнеупорный шамотный кирпич, в нем много глины, за счет чего он хорошо выдерживает высокие температуры и быстро прогревает помещение.

Виды кирпича, который используется для строительства барбекю

Если будущая постройка планируется уличной, то профессионалы не рекомендуют все делать из шамотного кирпича, так как он не любит влагу. Лучше брать полнотелый керамический кирпич М200 или облицовочный. Из шамотного кирпича выложится внутренняя часть самой топки.

По желанию, на заключительном этапе стройки барбекю делается его декоративная отделка.

Готовим раствор

Для облицовки нужна цементно-песчаная смесь, а для кладки самой печи глиняно-песчаная с добавлением небольшого количества цемента для прочности. Можно взять готовую смесь для печей и приготовить ее согласно инструкции.

Чтобы самостоятельно приготовить глиняный раствор, понадобятся:

• красная глина;
• песок;
• цемент;
• вода.

Глина заливается водой и оставляется на 5-6 дней. Потом тщательно перемешивается, добавляется понемногу песок и цемент (стакан цемента 400 на ведро) и снова перемешивается. Смесь готова к использованию.

После застывания фундамента перед стройкой на него нужно положить два слоя рубероида для гидроизоляции. Делается это для того, чтобы кирпич тянул меньше влаги из основания, это продлит сроки его эксплуатации.

После чего определяем положение стены, наносим раствор и начинаем возводить мангал из кирпича своими руками.

Обязательно все проверяйте уровнем, чтобы кладка была ровной, так как это в будущей повлияет на качество печи.

Кладка простого мангала из кирпича (порядовка)

Чтобы соорудить подобный мангал, внимательно рассмотрите схему, по которой производиться пошаговая кладка, так называемую порядовку.


Выполняется так называемая кладка в полкирпича: каждый нечетный ряд (1,3 и т. д.) начинается с целого, а каждый четный (2, 4 и т. д.) с половинки. Делается это для связки кирпичей.


Поверх 4-го ряда укладываем перекрытие, на которое потом можно будет ставить посуду.


На 8-й ряд надо положить 4 толстостенных уголка, как показано на рисунке. 9-й ряд укладываем на уголки.

В 10-м ряде вся красота этого мангала – «клавиши пианино». Их можно вырезать болгаркой из белого шамотного и красного облицовочного кирпича.

Последние 2 ряда – и мангал готов. Обратите внимание, что в 11-м и 12-м рядах используются продольные половинки кирпичей.

На них потом будут ложиться шампуры и решетка.

Вид со всех сторон

Так выглядит наш мангал-пианино из кирпича с разных сторон.

Вариант 1 — чертеж с размерами (кликните для увеличения)

Финальный результат с размерами.

Вариант 2, улучшенный — чертеж с размерами (кликните для увеличения)

Еще один вариант мангала-пианино. Он шире и задняя стенка возводится с самого низу. Процесс кладки этого варианта посмотрите на видео.

Это был самый простой кирпичный мангал, соорудить который несложно самостоятельно, даже не имея опыта в данной сфере.

Барбекю из кирпича своими руками – пошаговое строительство с реальными фото

Рассмотрим еще один вариант, более сложный – как сделать барбекю из кирпича своими руками, которое включает в себя два нижних отделения для дров, посуды и других мелочей, топочную камеру, столешницу и дымоход вверху.

Для строительства самого сооружения в данном случае использовали облицовочный кирпич, и огнеупорный для внутренней части печи.

Начальный этап строительства

Начинаем кладку таким же способом, как описывалось выше. Нижняя часть будет в виде буквы «Ш», только отделения разные по ширине. То, что шире будет для дров, вверху над ним будет топка и дымоход. Второе для посуды и прочих принадлежностей, вверху будет столешница.

Делаем ровные швы между рядами

Чтобы везде между кирпичами был одинаковый и ровный шов, здесь при кладке используется металлическая планка, в разрезе которой квадрат со стороной 12 мм. Но мы советуем брать тоньше – 5-10 мм будет достаточно. Также постоянно нужно контролировать уровнем вертикальность и горизонтальность кладки.

Процесс кладки кирпича

Планка ставится на край, как показано на фото 4, далее тщательно замазывается раствором. С той стороны, где положили планку, смесь кладем наравне с ней, с другой чуть больше, горкой. Кладем кирпич, со стороны планки придерживаем его рукой, а с другой слегка постукивая молотком, выравниваем под уровень. Когда раствор немного подсохнет, планку убираем.

Чтобы процесс кладки продвигался быстрее, планок должно быть несколько, так как они нужны для каждого ряда.

Выкладываем нижнюю часть — первые 10 рядов

По такому принципу выкладываются 10 рядов.

Подготовляем основу для топки и столешницы

Далее будет топка и столешница. На 10-й ряд кладем арматуру диаметром 12 мм. Расстояние между прутами 70 мм. Между арматурой кладется опалубка, чтобы смесь не проваливалась вниз, когда будут заполняться швы между кирпичами.

Советы профессионалов: лучше брать металлические уголки, так как есть вероятность, что арматура под тяжестью прогнется.

Выкладываем кирпич и заполняем раствором

На одинаковом расстоянии друг от друга выкладываются кирпичи по всей площади. Те, что попадают на ранее возведенные стены, кладутся на раствор, остальные просто на опалубку. Потом щели между кирпичами и поверхность заполняются раствором.

Формируем топочную камеру и свод

После высыхания возводится топка – 8 рядов выкладываются вертикально. Далее задняя часть, что находится возле стены, возводится также, а остальные три стороны на полкирпича сужаются кверху. Так выкладываются еще 9 рядов.

Возводим дымоход

Следующий этап – дымоход. В данном случае 20 рядов выложены из кирпича, а вверху нержавеющая вытяжная труба. Высокая труба нужна для того, чтобы дым не мешал ни вам, ни соседям, да и тяга лучше.

Последний этап строительства — доделываем столешницу и топку

И последние штрихи – столешница выкладывается плиткой, а внутренняя часть топки – огнеупорным кирпичом.

Финальный результат

После нескольких дней, необходимых для полного высыхания, барбекю готово к использованию.

Совет: после каждого приготовления пищи рекомендуем чистить решетку и поддон для углей, чтобы грязь и жир не накапливались.

Рекомендуем посмотреть видео, где есть весь процесс кладки садовой кирпичной печи.

Ниже в галерее вы можете посмотреть еще фото мангалов и барбекю для дачи сделанные из кирпича своими руками, и выбрать подходящий по стилю, функциональности и расположению именно для своего участка.

Между мангалами и барбекю принципиальной разницы нет, кроме того, что на первом еду готовят на шампурах, а второе — на решетке. И то и другое можно делать на одной конструкции, о стройке которой пойдет речь.

Зачастую дачный мангал – это простая уличная постройка под открытым небом. Барбекю из кирпича – более сложное устройство, которая может располагаться в летней кухне, беседке или на улице, но в нем уже есть дымоход и в большинстве случаев накрытие для защиты от дождя и снега.

Временное устройство для приготовления пищи из кирпича – отличный летний вариант

Если вы не планируете бывать на даче зимой, то барбекю или мангал, сделанный из кирпича без раствора, отлично подойдет для этой цели. Весной его можно легко и быстро сложить, а на зиму разобрать.

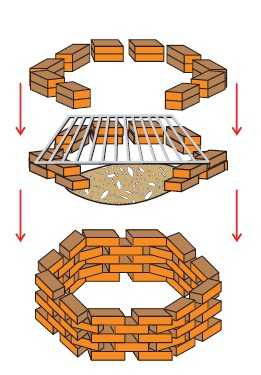

Схема кладки без раствора

Вот схема и пошаговая инструкция, на которой показано изготовление подобных мангалов и барбекю из кирпича.

Если барбекю планируется небольшое (9-10 рядов кирпича), можно просто хорошо разровнять и утрамбовать землю. Для большего сооружения лучше залить фундамент.

Начинаем выкладывать кирпичи по такому же принципу, как и в предыдущих вариантах, но по кругу и с зазорами примерно 50 мм.

Поверх 5-го ряда укладываем стальной лист, который будет служить поддоном для угля.

Кладем еще 2 ряда и устанавливаем решетку для готовки. Потом еще 2 ряда для защиты от ветра.

Для возведения такого круглого барбекю кирпича понадобиться чуть более 100 штук.

Это один из примеров временного мангала, вы можете его изменять по собственному усмотрению. Или выбрать себе и соорудить один из вариантов, представленных ниже на фото.

mangalka.com

Печь-барбекю из кирпича своими руками

По словам автора в этом деле можно применять фантазию, но и не отходить от строительных норм и законов!

Печь-барбекю представленная в материале, довольно простая и с ее кладкой вполне справится человек который не имеет представления о кирпичной кладке.

Изучив схемы и фотографии, все станет понятно, так же к статье приложено видео от автора, где он подробно и в мелочах распишет каждый этап.
Что ж давайте приступим к разбору представленной информации.

Материалы
1. кирпич (красный керамический)
2. кирпич (шамотный) плита
3. песок
4. цемент
5. красная глина
6. арматура
7. стальная проволока
8. листовой металл 0.7 мм
9. пластина металла 2 мм
10. доска 30 мм
11. гравий

Инструменты
1. лопата
2. бетономешалка
3. молоток
4. мастерок
5. уровень
6. рулетка
7. шпатель
8. ножовка
9. ножницы по металлу
10. болгарка

Процесс строительства печи-барбекю из красного кирпича своими руками.
И так, перед началом стройки необходимо определиться с местоположением будущей печи, на вашем участке.

ВНИМАНИЕ! Печь должна располагаться на удалении от капитальных строений, во избежании пожара, потому как искры могут разносится ветром, так же обязательно нужно установить колпак искра- гаситель из металла. (Соблюдайте правила пожарной безопасности!)

После того как будет найдено подходящее место, его нужно расчистить от растущей травы, каменьев, кустарника. Если же выбрали чистое место то «это замечательно!» и можно приступать к стройке, но в начале изучите чертежи и схемы представленные автором и определитесь с видом и формой будущей печи. Как говорит автор «здесь можно немного пофантазировать»

Так же вы можете посмотреть видеоматериал. обучающий кладке печей.
На этом заканчиваю статью. Спасибо за внимание! Заходите в гости почаще, не пропускайте новинки в мире самоделок!

Статья представлена в ознакомительных целях!

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

usamodelkina.ru
