Строительство подпорных стенок: Подпорная стена — расчет и строительство

устройство и функции, устойчивость и дренаж, расчет

Чтобы обеспечить несущую способность сооружения и удержать большое количество земляной массы, необходимо правильно подобрать строительный материал с максимальными прочностными характеристиками.

Проектирование и расчет подпорной стенки

Подпорные стенки возводятся с целью предотвращения оползней

Прежде чем делать проект стены, нужно оценить факторы, способные влиять на ее устойчивость. Сюда относятся сейсмические явления, зимнее набухание грунта, вибрации (к примеру, от железнодорожных путей), подмывание дождем. Толщина конструкции выбирается сообразно высоте и характеристикам грунта. К примеру, высокая подпорная стена, стоящая на относительно мягкой почве, должна быть достаточно толстой. Возводить конструкцию нужно на устойчивом грунте из щебня, гравия или глины. Глубина промерзания не должна превышать 1,5 м. Нельзя, чтобы грунтовые воды поднимались выше, чем на 1-1,5 м ниже поверхности.

Если высота постройки больше 2 м, на ее устойчивость также оказывает влияние сила ветра. Такие стены особенно требовательны к точности расчетов, требующих внимания к ряду факторов: подвижность грунта, плотность стройматериала, подверженность возникновению трещин. Проводить их должны специалисты, опираясь на профессиональные руководства. Своими руками можно монтировать невысокие конструкции (не более 1,4 м надземной части).

Наклон у задней части сооружения бывает крутым и пологим. Форма конструкции сбоку, как правило, прямоугольник либо трапеция. Габариты подошвы должны составлять 50-70% от высоты стенки. Толщину подбирают в зависимости от особенностей грунта. Если он пластичный и состоит в основном из частиц песка и глины, подпорка должна быть массивной. В этом случае толщина равна половине высоты. Для твердых почв (кварцевых, шпатовых и подобных) соотношение параметров будет 1:4, для промежуточных вариантов – 1:3.

Особенности конструкций подпорных стен

При строительстве высоких опорных сооружений используется прочный фундамент, а сами конструкции, как правило, изготавливают из бетона с армированием.

При незначительном перепаде рельефа применяют различные методыустройства подпорных стен. Например, существует способ укладки плоских камней друг на друга с цементным раствором или без такового, но со скосом фронтальной стороны в 5–10 градусов (метод сухой кладки).

Помимо этого, в некоторые ландшафтные проекты включают декоративные стенки-бордюры, габионы, а также опорные конструкции из обработанного бруса. Не исключены варианты кирпичной, бутовой и бутобетонной кладки подпорных стенок, а также их выкладывание из бетонных блоков.

Выбор материалов и способов их использования зависит исключительно от полета фантазии владельца участка, а также от его финансовых возможностей.

Методы устройства стен и используемые для этого материалы разные, но есть ряд требований, которые одинаково необходимо учитывать при строительстве практически всех садовых опорных конструкций. К ним относится правильно подготовленное основание, так называемый подстилающий слой, а также наличие дренажа для отвода лишней влаги.

Способ строительства подпорных стен из бетона с применением деревянной опалубки и дальнейшей облицовкой подходит для опорных сооруженийот 0,4 м и выше на участках со средним и большим уклоном. Позволяет удерживать большое давление грунта и более долговечен по сравнению со способом, при котором стенки полностью выкладываются из натурального камня. В зависимости от финансовых возможностей стенку с бетонной сердцевиной можно облицевать песчаником, известняком, гранитом, гнейсом, мрамором, клинкерным кирпичом либо искусственным материалом, имитирующим любой вид камня или плитки.

Разновидности подпорных стенок

Подпорную стенку сооружают в случаях, когда откос грунта или насыпи превышает предельную величину. Они подразделяются по высоте, конструкции и материалу.

По высоте:

• низкие — перепад планировочных отметок менее 10 м;
• средние — перепад составляет от 10 до 20 м;
• высокие — при перепаде высот более 20 м.

По конструкции:

• массивные;
• тонкостенные;
• анкерные.

1. Гибкая подпорка с анкерным прекплением. 2. Массивные подпорные стенки: а — с вертикальными гранями; b — с вертикальной лицевой и наклонной тыльной гранью; c — с наклонной лицевой и вертикальной тыльной гранью; d — с двумя наклонными в сторону насыпи гранями; e — со ступенчатой тыльной гранью; f — с ломаной тыльной гранью. 3. Тонкостенные подпорные стенки: a — уголковая консольная; b — уголковая консольная с зубом; c — уголковая контрфорсная; d — уголковая с анкерными тягами

По материалу:

• железобетонные;
• бетонные;
• кирпичные;
• каменные;
• деревянные;

Кирпичная подпорная стенка

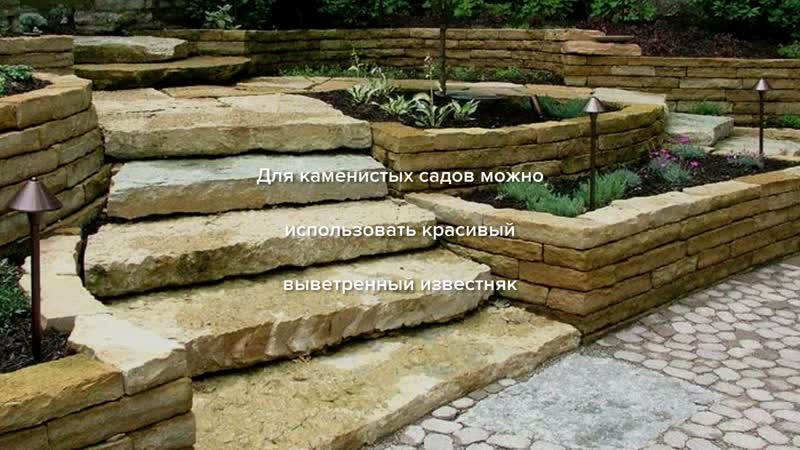

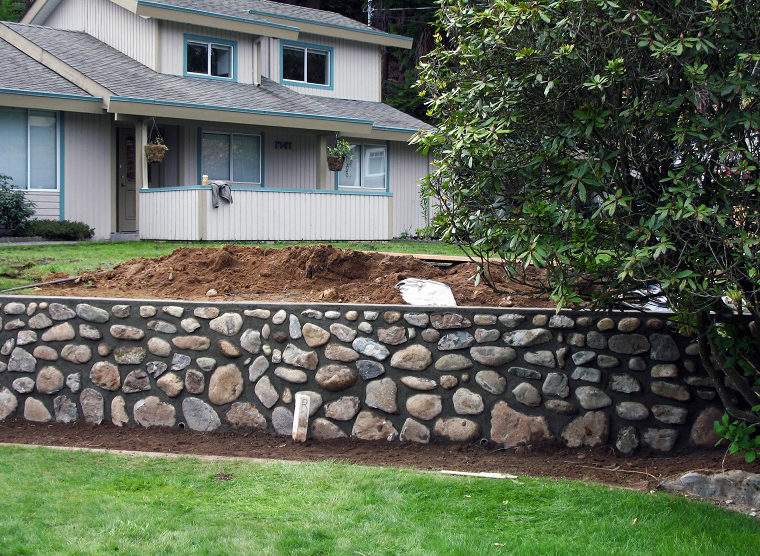

Каменная подпорная стенка

Деревянная подпорная стенка

Габионная подпорная стенка

Массивные подпорные стенки обеспечивают устойчивость от сдвига и опрокидывания собственным весом. В тонкостенных кроме собственного веса учитывается вес грунта, который включается в работу в соответствии с конструкцией стенки.

Подпорные стенки бывают монолитными, сборными и сборно-монолитными. Конструктивно тонкостенные подпорные сооружения по форме подразделяются на:

• уголковые консольные;
• уголковые анкерные;
• контрфорсные.

Анкерные подпорные стенки применяются при высоких перепадах планировочных отметок. Каждый грунт имеет свои физико-механические свойства. Например, если для него существует понятие призма обрушения, то анкерная плита должна располагаться за её пределами.

Гибкие подпорные конструкции могу иметь небольшой прогиб и смещение, которые ограничиваются нормами. Если в основании подпорного сооружения имеются слабые грунты, применяются для стенок свайные фундаменты.

Размеры подпорных стенок принимаются в ходе расчёта, в котором учитывается:

• вес стенки;
• давление грунта;
• нагрузки, находящиеся в пределах призмы обрушения;
• нагрузки на лицевую часть стенки и другие возможные силы, возникающие в каждом конкретном случае.

Подпорная конструкция рассчитывается на несущую способность грунта и самой стенки, устойчивость против сдвига. Для сложных условий строительства расчёт учитывает все дополнительные нагрузки.

В случае водонасыщенных грунтов делается дренаж . При этом уменьшается нагрузка от грунта на стенку. Иногда грунт содержит агрессивные составляющие по отношению к бетону или металлу. В этом случае возведение сооружения делается с учётом защиты конструкций от коррозии.

Высота подпорной стенки напрямую зависит от высоты перепада планировки. Для массивных сооружений размер подошвы можно принять 0,5-0,7 высоты стенки. Наименьший размер сечений стен допускается для:

• бутобетонных — 600 мм;
• бетонных — 400 мм;
• железобетонных — 100 мм.

При определении глубины заложения подпорных стенок учитываются все требования, как к фундаментам, но не менее 600 мм для нескальных грунтов и 300 мм для скальных.

Подпорные стенки из металлического гофрированного листа

ЗАО «Гофросталь» является первым и единственным на данный момент производителем подпорных стен из гофрированных стальных листов в Российской Федерации.

Подпорная стенка нового поколения от ЗАО «Гофросталь» – это удачное решение множества строительных задач. Она представляет собой одну или несколько секций, связанных при помощи стоек. Каждая секция имеет вид засыпной металлоконструкции коробчатой формы («бездонный ящик») и состоит из гофрированных оцинкованных профилей, соединенных болтами.

При монтаже выполняется засыпка секций и застенного пространства дренирующим грунтом для плотной и жесткой посадки элементов конструкции. Для предотвращения вымывания грунта водами, рекомендуется укладывать специально предназначенный для подобных целей геотекстильный материал. Засыпанная при помощи грунта и геотекстиля конструкция подпорной стенки работает по надежному принципу классической стены гравитационного типа.

ПОДПОРНЫЕ СТЕНЫ: ЭЛЕМЕНТЫ КОНСТРУКЦИЙ

Основной элемент конструкции подпорной стены — ригель, представляющий собой горизонтальный элемент трапецеидального профиля. Из него и собираются передняя и задняя грани и диафрагмы стены.

Пространственный каркас формируется при помощи сборной стойки. Она представляет собой два холодногнутых неравнополочных уголка и лицевую пластину. Окончательная сборка конструкции в готовый продукт выполняется болтами на площадке.

МАТЕРИАЛ ЗАСЫПКИ ЯЧЕЕК

В процессе засыпки конструкции рекомендуется использовать хорошо дренирующий фракционированный материал (возможно использование местного грунта), который легко поддается уплотнению классическим способом.

Оптимальные физико-механические характеристики:

• Размер частиц материала не должен превышать 75 мм (на расстоянии до 300 мм от стен).
• Количество частиц размером менее 0,075 мм должно быть не более 10%.
• Угол внутреннего трения не менее 27 градусов.

Этим требованиям в полной мере удовлетворяет песчаный грунт от средне- до крупнозернистого или песчано-гравийная смесь.

Если необходимо построить сооружения на скальном и плотном основании, то под опорными пластинами нужно соорудить неуплотненную грунтовую подушку с толщиной около 200 мм.

В условиях воздействия грунтовых вод на опоры требуется устройство застенного линейного дренажа из перфорированной трубы.

СБОРКА КОНСТРУКЦИИ

Простота конструкции делает время сборки минимальным. Кроме того, не требуется использование сложной профессиональной техники и высококвалифицированных рабочих. Все элементы конструкции поставляются на стройплощадку в полной заводской готовности.

Сборка всей металлоконструкции – это соединение болтами отдельных элементов. Для ее монтажа будет достаточно небольшой бригады. Сборку конструкции следует осуществлять строго по специально выполненной монтажной схеме. Монтажная схема включает в себя: порядок установки элементов и объединения секций, порядок установки болтов и схему специальных монтажных стяжек, оснастки и подмостей на время сборки.

Установка секций диафрагмы в проектное положение

Подготовка к засыпке ячеек и застенного пространства

Засыпка секций грейфером

Уплотнение грунта внутри ячеек

ПРЕИМУЩЕСТВА ПРОДУКЦИИ ЗАО «ГОФРОСТАЛЬ»

Как прямой производитель ЗАО «Гофросталь» может предложить высококачественную продукцию по выгодным ценам, значительно ниже, чем их аналоги.

ОСНОВНЫЕ ОБЛАСТИ ПРИМЕНЕНИЯ

Проверенная временем устойчивость к большинству видов воздействий, надежность и долговечность, позволяет применять подпорные стены из МГК практически в любых случаях:

Узнать о преимуществе МГК вы можете, нажав на кнопку ниже. Кроме того вашему вниманию доступен раздел документации:

Тел.: 8-800-775-57-66 бесплатная линия E-mail: [email protected]

Конструкция подпорной стенки

Для создания подпорной перегородки используется множество материалов:

• камень;
• древесина;
• кирпич;
• бетон;
• газобетон;
• габион;
• всевозможные комбинации материалов.

Выбор строительных изделий зависит от функций, которые должна выполнять подпорная конструкция, общего стиля ландшафта, имеющихся материалов, бюджета, рельефа участка, размера будущей стены.

Подпорные стены из кирпича представляют собой конструкции для удержания грунта на склоне (как правило, крутой почти вертикальный или вертикальный наклон). Они применяются для связывания почв между двумя различными возвышенностями. Часто их строят в местности, где есть нежелательные склоны или ландшафт должен быть сформирован строго и спроектирован для более конкретных целей. Качественно собранное подпорное кирпичное сооружение всегда состоит из таких элементов:

Конструкция состоит из нескольких спроектированных уровней.

• Дренаж (защита). Служит для отвода лишней влаги, которая накапливается за внутренней стороной стенки. Он увеличивает срок эксплуатации строения.
• Подземная часть фундамента. Основание стены, которое находится ниже уровня поверхности. Обеспечивает поддержку и устойчивость конструкции.
• Цоколь (наземная часть фундамента). Продолжение основания, на которое выкладывают последующую кладку.
• Стена из кирпича. Надземная часть конструкции, которая поднимается от оснований цоколя. Имеет высоту и толщину, определяемую в соответствии с нагрузкой, которую выдерживает фундамент. Ее внутренняя сторона контактирует с грунтом. Предотвращает движение высокой части почвы на участке.

Разновидности бетонных подпорных стенок

Укрепительные подпорные стены из монолитного железобетона делят на три вида:

• массивные;
• комбинированные;
• тонкостенные.

Первая категория опорных стен удерживает давление грунта только за счет своей большой массы (прочность также зависит от величины заглубления). Ввиду того, что на изготовление таких стенок необходимо большое количество строительного материала, при индивидуальном строительстве их можно рекомендовать для возведения невысоких подпорных сооружений (высотой над уровнем почвы 0,5÷0,7 м) на участках с небольшим углом наклона. Тогда рекомендованная величина заглубления (⅓ от высоты) составит 0,17÷0,24 м, а толщина (¼÷½ от высоты) – 0,25÷0,35 м.

Комбинированные изделия имеют меньший вес, чем массивные. Чтобы повысить их устойчивость используют фундамент более широких размеров, чем основание самой стены (грунт, давящий на выступающие элементы фундамента, частично снижает нагрузки и тем самым повышает устойчивость).

Тонкостенные подпорные стенки из бетона изготавливают Г- или Т-образной формы. Так как ширина «подошвы» у таких изделий соизмерима с их высотой, то вертикальное давление грунта на опору значительно уменьшает горизонтальные нагрузки и увеличивает устойчивость стены к опрокидыванию.

Такие изделия можно приобрести в виде готовых секций, сделанных в заводских условиях.

Создание подпорной стенки из кирпича

Одним из самых распространенных и бюджетных материалов считается подпорное ограждение из кирпича, сделанное своими руками. Плюсом для выбора такого строительного изделия служит то, что можно использовать кирпичи, оставшиеся после строительства дома или менее крупных построек во дворе, а кладка самой стенки требует тех же навыков.

Расчеты, материалы и инструменты

Если планируемая постройка будет достаточной высокой, то лучше проконсультироваться со специалистом.

Для того чтобы правильно построить кирпичную стенку, необходимо учитывать некоторые особенности. Прежде всего, необходимо выбрать устойчивую область почвы, где глубина грунтовых вод от поверхности превышает 150 см. Нужно учитывать и температуру воздуха. Если промерзание земли глубже 150 см, то строительство подпорной стенки лучше отложить пока температура не повысится. Стоит помнить, что строительство стенки выше 1,4 м над поверхностью почвы требует специфических расчетов, учитывающих подвижность грунта, его давление и общего веса конструкции. Такие расчеты сложно провести самостоятельно, поэтому необходима консультация специалиста.

В зависимости от высоты конструкции необходимо выбрать толщину кирпичной кладки. Основные параметры расчетов представлены в таблице:

Толщина стены в кирпичах	Высота стены, см
0,5	до 50
1	от 50 до 100
1,5	от 100

Устройство подпорной стенки своими руками не составляет особой сложности, однако требует конкретных знаний и навыков.

Список дополнительных материалов и инструментов для выкладки стенки зависит от того, какой дренаж и раствор будет применяться. В основном для этого используется цемент, гравий или щебень, песок, кирпич, армированная сетка или рубероид. Инструменты, которые должны быть в наличии при возведении опорной кирпичной установки:

При сборе инструментов для работы нужно подготовить мастерок.

• лопата;
• молоток;
• мастерок;
• уровень;
• измерительная рулетка;
• канцелярский нож;
• колышки;
• шнур.

Фундамент

Ширина основы должна быть на 20—30 см больше, чем ширина самой кладки, а необходимая углубленность для устройства подпорной стенки из кирпича составляет не менее 30 см. Правильно рассчитывать нужное значение необходимо в зависимости от рыхлости грунта. Соотношение глубины фундамента от высоты стены изложено в таблице:

Вид грунта	Необходимое значение глубины фундамента от высоты стены, в частях
Мягкий грунт, рыхлая песчаная или влажная почва	1 /2
Почва средней рыхлости	1 /3
Твердая, глинистая почва	1 /4

Для того чтобы основание прослужило долгие годы, необходимо использовать качественные материалы. В состав фундамента входит бетон, щебень и гравий, которые уплотняются глиной или цементом. Если высота ограждения составляет меньше 70 см, можно использовать раствор на основе цемента и песка (в пропорции 1:3). Его следует хорошо размешать и добавить воды пока не получится нужная консистенция.

Как построить?

Для возведения фундамента конструкции нужно вырыть траншею.

На месте, где будет находиться подпорная стенка, необходимо сделать траншею. По ее периметру строится опалубок. Дно нужно хорошо разровнять и утрамбовать. Затем засыпать 15 см гравия или щебня. Следующий слой — это армирующая сетка или один слой рубероида, размер которого равен размеру будущей опорной стенки. Последний слой — бетон. Его нужно залить и ждать несколько дней для того, чтобы конструкция просохла.

Кирпичная кладка

Следующий этап строительства подпорной стенки — это кладка кирпича. Для этого по обеим сторонам основания вбиваются колья. На них натягивается шнур. Кирпич следует класть на цементный раствор. Для приготовления смеси для выкладки кирпичных рядов берут одну часть цемента и по три части мелкого песка и воды. Кирпичную кладку выравнивают по шнуру. Выкладывать нужно по шахматному принципу. После окончания строительства швы готовой конструкции можно заделать, это продлит срок эксплуатации кирпичной стенки.

Украшаем подпорную стенку растениями

Чтобы создать более естественный, природный вид, добавьте цветочные культуры в разных местах стены. Грубый камень автоматически будет иметь достаточно большие зазоры для укладки в почву и посадки. Если вы используете резанный камень, планируйте зазоры при строительстве стены. Они не должны быть большими и не должны нарушать целостность стены. Каскадные растения, такие как ползучий тимьян, многолетний желтый Алиссум выглядят очень привлекательно, расползаясь по сторонам каменных стен. Декоративные травы и некоторые виды суккулентов также хорошо растут на каменных стенах или рядом с ними.

Что такое подпорная стена?

Эта конструкция представляет собой на вид обычную стену, выполненную из прочного материала, на которую возложены функции опоры для неустойчивых грунтов.

Если участок имеет неровный рельеф, предусматривает возвышенности и большое количество склонов, то в наиболее проблемных местах рекомендуется установить опоры, что позволит избежать обрушения и сползания грунта.

Не стоит не замечать неровности на вашем участке. Необходимо как можно скорее предпринять соответствующие меры, которые помогут обезопасить сам участок и вас от неприятностей. И в этом вам сможет помочь подпорная стенка, которую можно изготовить своими руками. Если грамотно подойти к выбору материала для этой конструкции, то эта стенка может превратиться в красивый элемент дизайна вашего участка, в результате ваша дача приобретет оригинальный облик.

При выборе конструкции подпорной стены необходимо учитывать ее назначение. Поэтому перед ее изготовлением необходимо выяснить, будет ли она выполнять лишь декоративную роль или же ей предстоит решать задачу по укреплению участка. Сам же процесс создания подпорной стенки включает себя три основных этапа:

1. Изготовление фундамента, который будет выполнять роль поддержки для опорной стенки;
2. Сооружение стены. Здесь имеется в виду непосредственно сама опора, которая внутренней стороной будет обеспечивать поддержку грунту, а внешней обеспечивать участку декоративные свойства;
3. Устройство водоотвода и дренажа. Эти меры необходимы для того, чтобы предотвратить избыточное увлажнение. Между стеной и грунтом обязательно будет скапливаться влага, поэтому владельцу придется подумать о том, как обеспечить эффективное ее удаление.

Что может повлиять на устойчивость подпорных стен

Наиболее важные характеристики, которыми должны обладать опорные стены из бетона – это устойчивость и переносимость высоких нагрузок от давления грунта. Это гарантия того, что конструкция не будет разрушена в результате обвала почвы.

На опорную конструкцию возможно влияние следующих факторов:

1. Уровня вибрации, которая имеет место быть при расположении земельного участка в непосредственной близости к автомобильной дороге с интенсивным потоком движения автотранспорта или вблизи железной дороги;
2. Сейсмических явлений разного характера при строительстве в сейсмоактивных регионах;
3. Уровня прохождения грунтовых вод и их активностью в дождливые периоды, а также паводковые явления в регионе;
4. Уровень набухания грунта в зимние месяцы.

Подпорная стена из бетона будет устойчива при правильном подборе ее толщины, которая зависит от высоты сооружения и характеристик почвы. При устройстве стены на мягком грунте рекомендуется увеличение ее ширины.

Важно! При строительстве подпорной стенки свыше 2 метров в высоту, необходимо учитывать ветровые нагрузки конкретного региона строительства.

Подпорная стенка из железобетона

Установка опорных бетонных стенок

Многие застройщики рекомендуют проводить замеры на участке при помощи экспертов. Так можно снизить процент вероятности ошибок и последующих осложнений. Если такой возможности нет, и установка проводится самостоятельно, лучше ориентироваться на следующие правила:

• сооружение нужно возводить на устойчивом грунте: гравий, щебень;
• для грамотной установки необходимо учитывать уровень промерзания почвы. Он должен быть не более 1,5 м от поверхности почвы;
• желательно устанавливать плиты, которые будут иметь высоту не более 140 см на наземной части. Более высокие стены обустраивают при помощи профильных специалистов. Профессионалы смогут сделать точные расчеты и установить конструкцию в соответствии со всеми правилами и техническими нормами;
• грунтовые воды должны находиться на расстоянии не более 1,5 м от почвенной поверхности.

Возведение опорной стены делится на несколько этапов.

Деревянная подпорная стенка

Конструкцию, выполненную из дерева, многие считают дешевой и ненадежной, однако это совсем не так. Для монтажа качественной конструкции, выполненной из горизонтальных бревен, потребуется хорошо высушенная древесина. Клееный брус для этих целей не используется, а вот бревна и цельный брус позволят создать не только красивую, но и прочную конструкцию. Укладку древесных материалов можно проводить, как горизонтально, так и вертикально. В первом случае важно, чтобы все бревна имели одинаковую длину и толщину, при вертикальном монтаже таких требований нет.

Альтернативное решение, позволяющее снизить затраты на строительство подпорной стенки – использование стволов и веток спиленных старых деревьев (если они еще крепкие). Конечно, стволы большинства деревьев сложно назвать ровными, но для невысокой стенки, выполняющей декоративную роль, это и не требуется. Важно помнить о том, что дерево – это материал, который подвергается воздействию внешних факторов. Исходя из этого, перед началом строительства бревна нужно обработать, используя для этого спецсредства (антисептики, пропитки и т.д.).

Декорирование

Бетонные основания не отличаются эстетичностью и имеют пористую поверхность, способную поглощать влагу, поэтому требуют дополнительной финишной отделки.

Для отделки лицевой стороны железобетонной подпорки своими руками можно использовать следующие материалы:

• специальную водостойкую краску, предназначенную для цементных поверхностей;
• декоративную плитку для внешней отделки;
• штукатурку;
• панели из дерева;
• камень искусственный.

При выборе отделочного материала рекомендуется учитывать архитектуру загородного дома и ландшафтный дизайн приусадебного участка. От выбранного отделочного материала будет зависеть стоимость декоративной отделки.

Габионы

Они делаются быстро, и что самое важное – любой высоты. Для их конструирования не требуется бетонный раствор, а лишь натуральные камни и прямоугольной формы металлическая сетка – контейнер. Единственное условие – ячейки сетки должны быть меньшего размера, чем самый малый камень, который ее наполняет. Габионы можно устанавливать один на другой и тем самым формировать высоту стены. Они могут использоваться как для террасирования, так и просто для сдерживания больших масс грунта. В черте города и за его пределами нередко можно встретить такие же конструкции, удерживающие уровень грунта при создании мостов и набережных.

Форма, размеры и цвет каменного наполнителя, оказывает влияние на декоративные сооружения из габионов

Особенность этого метода заключается в том, что все используемые сетки должны иметь одинаковый размер и совместимую форму. Также желательно при этом использовать камни из одного месторождения, чтобы сохранить цветовую гамму на всем участке.

Рекомендуется использовать камень-наполнитель, который на треть превышает размер ячейки сетчатого контейнера

Наилучшим вариантом считаются в качестве основы взятые сетки из металла с полимерным покрытием. Оно защитит конструкцию от коррозии и позволит на длительный период сохранить стенку в первозданном виде.

Гармоничное сочетание габионов с местным ландшафтом

Материалы для подпорной стенки

На открытых пространствах для борьбы с ветровой и водной эрозией широко используется растения. Деревья и кустарники с цепкой корневой системой оплетают склоны, не давая оврагам разрастаться, менять ландшафт и терять плодородный слой почвы.

На ограниченной территории дачи такое использование многолетников – не слишком удачное решение. Растения не только занимают много драгоценного места, но и затеняют значительную площадь. Да и ждать, когда они подрастут, придется не один год. Гораздо проще и выгоднее для устройства подпорных стенок на даче использовать традиционные строительные материалы:

• кирпич;
• природный камень разных пород;
• бетон;
• дерево.

Они отлично подходят для возведения подпорной стенки на участке своими руками. Тем не менее, при расчете конструкции нужно помнить, что стена должна простоять не один год, выдерживая:

• воздействие поступающей в почву влаги;
• собственный вес конструкции;
• вес грунта в любое время года;
• годовые колебания температур и влияние других внешних факторов.

У каждого из вариантов есть своя специфика, плюсы и минусы, а также общие черты. Это касается устройства подпор, кроме стены, включающего надежный фундамент и дренаж, обеспечивающий отток излишней влаги.

Особенности конструкции

Опорные конструкции, изготовленные из дерева, камня искусственного, блочных изделий, в отличие от аналогичных бетонных конструкций уже имеют декоративный внешний вид, т.е. не требуют финишной отделки.

Но они ограничиваются габаритами исполнения:

• высота стенок, возведенных с помощью блочных изделий (кирпич, камень и пр.) зависит от мощности обустроенного фундамента и толщины самой конструкции;
• деревянные стены требуют наращивания.

При возведении монолитных конструкций из бетона подобная проблема отсутствует. Их можно строить высотой до 15 м. При этом они способны выдерживать большие грунтовые нагрузки и отличаются продолжительным периодом эксплуатации.

Единственный недостаток — бетонная поверхность требует финишной отделки, а это дополнительные расходы. Отделочный материал можно использовать любой, т. к. на прочностные характеристики он не влияет. Но поверхность бетона обрабатывается обязательно из-за его пористой структуры. Если не выполнить финишную отделку, в поры материала будет проникать влага, и строение быстро разрушится.

Варианты возведения подпорной стены для наклонных грунтов:

1. Из сборного железобетона. Такие изделия отличаются повышенными прочностными характеристиками и правильной геометрией.
2. Опалубочные конструкции. Для их монтажа предварительно изготавливается деревянная опалубка, в которую заливается раствор. Эта технология предоставляет возможность монтировать строения нестандартных форм.
3. Использование блочных материалов. Кладку можно оставлять открытой, а монолитные поверхности требуют покраски или облицовки.
4. Возведение строения из железобетонных блоков. Преимущество данной методики строительства — быстрота выполнения строительных работ.

Цементные стенки оборудуются на устойчивых и стабильных грунтах.

Проблемы и ошибки

Подпорная стена только на первый взгляд кажется простым сооружением. На самом деле важно не допустить нарушений технологического процесса и адекватно оценить возможность применения ФБС для подпорных стен, особенно если высота сооружения превышает допустимую величину.

Во время строительства могут возникнуть некоторые сложности:

• Высокий уровень грунтовых вод.
• Неустойчивая почва.
• Невозможность подъезда грузоподъемной техники.

В первом и втором случае потребуются дополнительные мероприятия, направленные на водопонижение участка или усиление нестабильных грунтов. В третьем случае следует отказаться от решения использовать бетонные блоки и выбрать другой тип укрепительного сооружения.

В процессе строительства могут возникнуть следующие ошибки:

• Отсутствие дренажа.
• Отсутствие гидроизоляционного слоя.
• Неправильное заглубление нижней части стены.
• Неровное и плохо подготовленное основание.

В строительстве не бывает мелочей и если на каком – то этапе допущена ошибка придется разбирать строение и начинать все заново. Только правильно возведенная укрепительная стенка из ФБС может выдерживать собственный вес и давление сдерживаемых грунтов.

Деревянная стенка

Дерево является не лучшим материалом для подобных строений из-за недолговечности. Но все же это неплохой вариант, особенно если участок находится вблизи леса. Из предварительно подготовленных бревен можно соорудить своими руками красивую подпорку для грунта:

1. Работу начинаете с подготовки материала. Для строительства подойдут только ровные бревна диаметром 12-18 см. Их необходимо нарезать требуемой длины с учетом 50 см, которые будут зарыты в грунт. Чтобы увеличить срок службы древесины, бревна пропитайте составом против гниения.
2. В вырытую траншею глубиной 50 см установите вертикально бревна плотно друг к другу. Сверху их свяжите проволокой, а по бокам скрепите гвоздями. Это предотвратит их смещение. Для устойчивости бревен прикрепите сбоку временные распорки;
3. После того, как вся стена выставлена и выровнена, траншею засыпьте гравием. Сверху залейте цементным раствором. После полного застывания удалите поддерживающие распорки.

Дерево – это тот материал, с которым можно поэкспериментировать. Имея навыки работы с древесиной, несложно соорудить своими руками маленький заборчик-подпорку из бревен разной толщины. Элегантно украсит ландшафт на даче стена из горизонтально уложенных бревен. Такая конструкция состоит из вертикально забетонированных бревен на определенном расстоянии. Пролеты между опорами закрывают бревнами, укладывая их горизонтально друг на друга.

Строительные блоки и покрышки для стенок

Необычным, но интересным материалом для подпорной стены являются покрышки. Их укладывают горизонтально с небольшим уклоном. Чтобы зафиксировать старые шины, применяют сваи, которые устанавливают вертикально. К покрышкам их крепят с помощью специальных гибких хомутов. Сами же автомобильные шины между собой соединяют проволокой из пластика. Для дополнительной фиксации используют в качестве наполнителя большие камни. А устойчивость увеличивается за счет почвы, ее засыпают внутрь покрышек. Для придания красок в шины можно высадить различные декоративные растения.

Также для конструкции подпорных стенок используют разнообразные строительные блоки. Это могут быть шлакоблоки, пеноблоки, малые блоки из бетона, различный искусственный камень. Укладываются такие опоры тем же способом, что и стенки из валунов. Основные преимущества — легкость укладки материала, прекрасные декоративные качества, способность выдержать большие нагрузки.

Подпорная стена своими руками

Подпорная каменная стена, высота которой составляет 1 метр, с наличием продольного водоотвода.

1) Нужно сделать разметку участка.

Заранее выбирается подходящее место для опоры (с уклоном у террасы, которая располагается выше, чем уровень земли). По краям выбранной области вбиваются колья и натягивается шнур.

2) Подготавливаем траншею.

С помощью садового ножа прорезается почва по разметкам. А при помощи лопаты снимается тонкий слой земли. После этого последует выкапывание самой траншеи, глубина которой составит 40 см.

3) Закладывание фундамента.

Дно траншеи хорошенько выравнивается и утрамбовывается.

Потом заливается слой бетона с глубиной не меньше 30 см. Бетонная смесь для фундамента состоит из одной части бетона, 6 частей песка и гравия. Такова должна быть пропорция.

Если почва рыхлая, то перед тем, как заливать бетонную смесь, следует сделать деревянную ограду. Дайте бетонной подушке обсохнуть до конца что займёт около трёх дней.

4) Создание известкового слоя.

Когда фундамент полностью высохнет, прежде, чем укладывать камень, нужно его вымазать известковой смесью слоями в 2-3 см.

В состав смеси входит песок, вода цемент и известь. Для одной части негашеной извести надо 3-4 части песка. Для каждого килограмма подобной смеси требуется 300 мл воды.

Чтобы не получались комки, вода добавляется постепенно. Потом можно добавить цемент. Получаем соотношение: 1 часть цемента на 7 частей смеси.

5) Укладываем камень.

Камни аккуратно очищаются от грязи и смачиваются водой.

Нельзя класть камень один на другой. Иначе постройка развалится из-за малейшего внешнего воздействия. Стык двух камней располагается в центре камня, находящегося в предыдущем ряду.

По краю всегда кладётся более крупный камень с правильными формами. Для середины подойдёт камень меньше. Надо стараться для всех камней найти устойчивые положения.

Для следующего ряда стены используется тот же принцип с применением известкового раствора. Смесь должна быть с минимальной толщиной 1-1,5 см, а то слишком крупные швы ждёт быстрое разрушение. Для устойчивости и прочности конструкции та грань, что сзади, делается с некоторым уклоном в сторону удерживаемого грунта (примерно 5-10 градусов).

Ломаная криволинейная конфигурация подпорной стены является более прочной и надёжной, поскольку подобные линии стен характеризуются уменьшенной длиной пролётов. На них нет огромной нагрузки, а благодаря шероховатой поверхности задней стены происходит более плотный контакт с почвой.

6) Использование дренажа и водоотвода.

Каждый установленный ряд опоры между почвой и стеной требует засыпания слоя щебня с гравием либо мелких камушков с гравием. После этого всё аккуратно трамбуется. Когда уложите второй ряд опоры, Вам понадобится дренажная труба.

Когда подпорная стена будет установлена, следы известкового раствора удаляются водой, губкой и щёткой.

Устройство подпорных стенок в Москве. Строительство подпорных стенок. Примеры работ.

Подпорная стенка представляет собой некое инженерное сооружение, которое возводится для укрепления грунта и удержания его от возможных обрушений. Строительство подпорных стенок осуществляется на склонах, холмах, впадинах. На первый взгляд, может показаться, что это просто нагромождение материала рядом с проблемной частью участка. Но это далеко не так, взгляните на примеры наших работ. Подпорная стенка служит для опоры, а также водоотвода, при этом она используется как один из элементов ландшафтного дизайна.

Любая подпорная стенка состоит из трех основных частей: фундамент, основная часть – тело и водоотвод.

Скачать прайс-лист на сезон 2021 г.

Все стены можно условно разделить на укрепительные, декоративные и смешанные. В первом варианте по названию можно сразу понять, что они служат для удержания грунта на различных склонах и с целью увеличить полезную площадь. Внешнему оформлению при строительстве уделяется не слишком много внимания. Декоративные подпорные стенки возводятся во время работ по ландшафтному дизайну, как архитектурно-художественный элемент. Однако самым часты вариантом является возведение подпорной стенки, которая совмещала бы в себе как функцию укрепления, так и имела приятное правильное оформление.

Если ваш участок имеет сложный неровный рельеф с большим перепадом высот, то возвести подпорную стенку будет намного выгоднее, чем, если вы решите закупить грунт и выровнять поверхность. Тем более, декоративная подпорная стенка станет украшением вашего участка и придаст ему индивидуальности.

Однако стоит знать, что перед тем, как вы решите возвести на своем участке подпорную стенку, необходимо произвести определенные расчеты, чтобы вся ваша конструкция была в состоянии выдержать большое давление в случае обрушения грунта: устройство подпорных стенок — нетривиальная задача. Поэтому лучше обращаться к специалистам, которые точно проведут все замеры и построят не только крепкую стенку, но и красивую.

Как правильно сделать подпорную стенку?

Чтобы сделать подпорные стенки надежными и крепкими, следуйте нескольким советам:

• начните с разметки. В этом пункте важно соблюсти пару основных правил: продумать все таким образом, чтобы дорогие земляные работы свести к минимуму, а также не стоит делать подпорные стенки слишком прямолинейными, так как это может снизить их возможность выдерживать нагрузку;
• сформируйте из грунта террасы. Вывозить снятый плодородный слой почвы не нужно, лучше его положить обратно после возведения стенок, в этом случае насаждения разрастутся быстрее;
• определите высоту стенки. Обычно ее высота не больше метра при отсутствии большого перепада высот;
• выберите толщину стенки. В самом распространенном случае она составляет четверть высоты. Если же почва имеет среднюю рыхлость, то лучше взять треть от высоты, а на очень рыхлом грунте или на влажном, лучше взять от высоты половину. Эти правила для камня, кирпича и других твердых материалов;
• определите глубину залегания. Чем больше подземная часть, тем выше несущая способность стенки. Обычно это около трети общего размера стены, но окончательные расчеты можно получить с учетом типа почвы;
• сделайте ширину основания больше толщины стенки;
• обеспечьте систему водоотвода для подпорной стены. Это защитит ее от разрушения.

В качестве материалов для подпорных стенок можно брать бетон, кирпич, камень, дерево. Бетон является самым распространенным, он прочный и надежный и при этом не очень дорогой и не требует больших трудозатрат для возведения стен.

Выполнить работы самостоятельно можно, но лучше обратиться к специалистам, которые имеют огромный опыт, что обеспечит качественность и оперативность при возведении подпорных стенок.

Сооружение подпорной стенки высотой до 1,5 м

Сегодня владельцы земельных участков довольно редко ограничиваются наличием одних лишь грядок и ягодных кустарников. Зачастую участок напоминает настоящее произведение искусства со множеством декоративных растений и сложными формами рельефа. Сооружение подпорных стенок осуществляют, чтобы наиболее эффективно использовать территорию и любоваться прекрасным ландшафтом вокруг дома.

Сооружение подпорной стенки: подготовка

Подпорные стенки высотой не более 1,5 м относятся к классу легких и сегодня наиболее популярны среди садоводов-любителей. Такие конструкции не требуют больших финансовых затрат по сравнению с капитальным террасированием; стенки такого типа можно возводить практически из любого подручного материала.

Но, к сожалению, легкие подпорные стенки имеют также и недостатки. Одним из них является низкая несущая способность таких конструкций из-за отсутствия надежного фундамента. Тем не менее, делают их часто.

Перед тем, как начать возведение легкой подпорной стенки, требуется четко разметить участок, на котором она будет располагаться, заранее определить количество ступеней в данной конструкции. Не стоит забывать и о форме стенок, а именно то, что для наиболее привлекательного вида и максимальной устойчивости необходимо возводить ее в криволинейной форме.

Перед началом строительства следует очистить размеченный участок от плодородного слоя, который в дальнейшем будет также использоваться. Если вы не можете визуально определить, где заканчивается плодородный слой, то тогда просто снимите 25-30 см земли. Не забудьте, что удаляемая почва еще пригодится, поэтому аккуратно складывайте ее неподалеку от возводимой конструкции.

Виды подпорных стенок

Рассмотрим наиболее популярные виды подпорных стенок.

Подпорная стенка из бревен считается одним из наиболее дешевых вариантов при строительстве подобных сооружений. Такие конструкции могут иметь не только различную форму, но и способ исполнения. Один из вариантов подпорной стенки из бревен заключается в вертикальном их размещении относительно земного покрова. При высоте стенки в 1,5 м длина бревна должна быть не менее 2 м и достигать в сечении порядка 12-18 см. Исходя из того, что около 50 см бревна будет закапываться в землю, его необходимо максимально защитить от воздействия влаги. Для этого следует часть, которая будет помещена в землю, тщательно обмазать заранее разогретым битумом либо отработанным машинным маслом, это позволит продлить срок службы данной конструкции на несколько лет.

Довольно часто встречаются стенки из древесины, когда несколько бревен с заранее прорезанными пазами устанавливаются вертикально через определенное расстояние. В пазы монтируются бревнышки в горизонтальном положении и меньшего диаметра. Изготовление такой подпорной стенки — более трудоемкий процесс по сравнению с предыдущим примером, однако требует меньше материала.

Подпорная стенка из кирпича — еще один популярный вариант для террасирования. Кирпич используется как для конструкций высотой не более 0,5 м, так и для более высоких сооружений. При строительстве стенок небольшой высоты достаточно кладки в полкирпича; при необходимости больших высот следует всю конструкцию укреплять при помощи стоек, либо ребер жесткости. Для кладки такой стены не требуется специальный раствор — достаточно обычной кладочной смеси. Для того чтобы избыточная влага не разрушала стену изнутри, необходимо предусмотреть дренажные отверстия в швах между кирпичами. В данные отверстия вставляются пластиковые трубочки под углом к ниже идущим террасам, что позволяет обеспечить беспрепятственный сток влаги.

Подпорные стенки из натурального камня встречаются не очень часто, что в первую очередь обусловлено трудоемкостью процесса монтажа. Чтобы возвести данную конструкцию, необходимо не только подготовить основной материал, но и залить ленточный фундамент. Для этого необходимо выкопать ровную траншею шириной около 30 см и глубиной не более 30-50 см, которая будет с точностью повторять контур вашей будущей постройки. Затем на данное основание можно устанавливать камни. Как правило, это делается двумя способами: сухим и на раствор. Первый способ рекомендуется применять для небольших стенок, второй же вполне подходит и для создания сооружений высотой в 1-1,5 м, но и в том и в другом случае, стеновой материал следует подбирать весьма тщательно, чтобы не испортить внешний вид готового изделия.

Так как мы рассматриваем данную стенку из природных камней в контексте бюджетного варианта, то не исключено, что в данной конструкции будут содержаться разные породы камней, которые имеют различную структуру и свойства. Но при этом главным критерием, который стоит учитывать в первую очередь, будет именно подбор камней по форме и размеру.

Подпорные стенки из бетона могут возводиться как в одну грань, так и составляться в многогранную конструкцию. Такие стенки располагают на фундаментном основании. Данное сооружение может быть не только монолитным, но и состоять из более мелких частей, что позволит с легкостью создавать интересные архитектурные формы. Также хочется заметить, что бетонные конструкции не всегда имеют армирующий каркас, поэтому для усиления конструкционной прочности кладочные швы можно укреплять при помощи металлической проволоки и даже армирующих прутьев. Также при сооружении подпорной стенки в виде лесенки на каждой из ступеней можно расположить цветочную композицию. Основным преимуществом подпорной стенки из бетона является очень хорошая несущая способность и долговечность, которая позволяет выдерживать до нескольких тонн грунта на протяжении долгого времени. Нужно отметить, что такие стенки необходимо отделывать декоративными покрытиями, так как серый бетон выглядит не очень привлекательно.

Удачи!

Строительство подпорной стенки в саду и на участке — цена в Москве

Оценка рельефа территории

В процессе проектирования сада и ландшафтной архитектуры участка проектировщику обязательно следует учитывать его рельеф, форму, расположение.

Самым удачным среди любителей считается участок с ровной горизонтальной поверхностью – его очень удобно осваивать, не  заморачиваться с уровнями, построениями плоскостных сооружений и пространственных форм.

Однако участок с неровным рельефом таит в себе множество пластических возможностей. Даже небольшие, легкие подъемы и понижения, а ещё более – система плоских террас, размещенных по склону, придает участку своеобразие и живописность, которых лишены сады с горизонтальной поверхностью.

От характера рельефа зависят интенсивность и направление поверхностного стока дождевой и талой воды. С увеличением крутизны склона количество влаги, успевающей просочиться в почву, уменьшается, а объем и скорость потока, следующего вниз, увеличивается.

При этом на от дельных участках могут происходить размыв почвы и потеря плодородного слоя, а в целом на склонах наблюдается перераспределение влаги: растения на верхних участках испытывают дефицит влаги, а, соответственно, на нижних — переувлажнение.

В связи с этим, почти всегда при вертикальной планировке, требуется так называемое террасирование склона.

Подпорные стенки в ландшафтном дизайне

В том случае, если при оценке рельефа участка и при значительных перепадах высот было принято решение выравнивать его в горизонтальных плоскостях, то невозможно обойтись без такого элемента вертикальной планировки как подпорная стенка.

Используя разнообразные приёмы оформления рельефа, можно получить неожиданно интересные, художественно выразительные композиции.

В зависимости от общего стилевого решения дома и сада элементы подпорных стенок могут включать в себя керамику, галечник и ракушки, деревянные элементы, рокарии, имитацию развалин.

Необходимость стенок на участке

При значительных перепадах рельефа (более 0,5 м) без подпорной стенки не обойтись. Стенки ставят для лучшего использования садовой площади, при желании подчеркнуть неровность рельефа.

В случае плохой почвы наполнить площадку плодородным слоем, или когда есть необходимость, садовый участок со значительным уклоном сделать горизонтальным, использовав привозной грунт.

Функциональное использование

Подпорные стенки дают возможность делить участок на зоны – функциональные и эстетические. Промежуток между стенками можно превратить в водоем или пристенный фонтан.

Очень красиво смотрится сочетание разных материалов в кладке стены, например, кирпич и песчаник, кирпич и валуны. Разбивка стенки на части другими материалами задает определенный ритм движения и вносит элемент разнообразия.

Конструкция подпорной стены

Возведение ландшафтных подпорных стен требует большого количества материала, времени и физических сил. Пожалуй, это самый ресурсоемкий тип ландшафтных конструкций , поэтому все расчёты необходимо делать заранее, в том числе и затраты. Стоимость подпорной стены прежде всего зависит от типа и конструкции, вписываемой в общую концепцию.

Подпорная стена может быть выполнена: методом кладки — сухой или с применением вяжущего состава; путём чернового возведения основы (бетон, кирпич, блоки) с последующей облицовкой.

В зависимости от высоты стены зависит конструкция и материал:

До 30 см — монолитный бетон или бетонные блоки, кирпич или другой кладочный материал. Основание — щебеночная подушка толщиной 30 см.

30 — 70 см — монолитный бетон, бетонные блоки, кирпич или другой кладочный материал. Онование — бетонный фундамент глубиной 60-70 см.

70 — 150 см — армированный бетон. Основание — бетонный фундамент 80-100 см.

Если стена имеет жесткую конструкцию, в основании её надземной части через каждые 3 — 4 м закладывается выпускная труба. Она должна проходить стену насквозь и иметь небольшой уклон наружу для оттока воды из дренажа.

Дренаж устраивают уже после того, как стена полностью закончена, при засыпке террасы грунтом: по всей высоте стены подсыпают слой щебня толщиной 30 см. Чтобы щебень со временем не забился почвой и не потерял своих дренирующих свойств, между ним и грунтом следует проложить слой геотекстиля.

СТРОИТЕЛЬСТВО ПОДПОРНЫХ СТЕНОК СВОИМИ РУКАМИ. ВИДЫ, КОНСТРУКЦИЯ, УСТРОЙСТВО И РАСЧЕТ | Своими руками

Использование в ландшафтном дизайне подпорных стенок позволяет не только решить проблемы на участке с перепадами высот, но и выгодно обыграть совершенно ровный участок.

Для того чтобы построить под­порную стенку правильно, не­четко соблюсти технологию ее возведения, обеспечить отведение воды и выбрать подходящие материалы.

Террасирование

Если ваш участок располо­жен в местности с большим уклоном, не слишком удоб­ным для озеленения, вместо ровного склона создайте систему террас. При этом вертикальные или очень крутые откосы нужно закрепить подпорными стенками. Такое проектное решение поможет защитить землю от эрозии и предотвратить ее размывание. Если стенка имеет заглубленный фунда­мент, для предупреждения застоя воды и переувлаж­нения почвы прокладывают закрытую дренажную систему. А вдоль внутрен­ней стороны

подпорной стенки — закрытый дренаж с таким уклоном, чтобы вода уходила за пределы участка. На террасах размещают клумбы, газоны, рокарии, водоемы, огороды и сады.

Если участок ровный, устраивают искусственные уступы, срезая и подсыпая землю вдоль подпорных стенок. Когда уступы небольшие, не требующие специальных расчетов, применяют так называемые декоративные подпорные стенки.

Укрепляем водоем

В укреплении откосов нуждаются практически все водоемы. Если вы хотите сохранить естественный вид реки, озера, пруда, то уклон устойчивого берега следует сделать меньше угла естес­твенного откоса в мокром состоянии, или нужно защитить берега с помощью подпорных стенок — набе­режных. Подобный прием используют и под водой, со­здавая ступенчатые водоемы или укрепляя подводные откосы набережных. Иногда возникает необходимость сделать устойчивыми вертикальные откосы вдоль дорог. При застройке довольно крутых склонов обеспечьте вход или площадку, при этом требуются врезание в склон и выемка большого объема грунта. Тогда без подпорной стенки не обойтись. Невы­сокие конструкции можно соорудить самостоятельно, но в более сложных случаях при строительстве противо­оползневых стенок необхо­димо участие специалиста.

Материалы для строительства подпорных стенок

При сооружении подпорной стенки в сложных условиях применяют материалы с вы­сокой прочностью и морозо­стойкостью, с армированием по расчету, и гранитные камни. Они будут служить в условиях нашей страны без потери товарного вида не более года-двух, а до пол­ного их разрушения нужно около 10 лет. Из этих мате­риалов можно использовать кирпич и бетонные блоки с маркой морозостойкости не ниже МРЗ 50.

Чтобы подпорные стенки сочетались с другими элементами ландшафтного дизайна, при проектиро­вании важно правильно расположить и выдержать пропорции сооружения, а также подобрать матери­алы. Возводят подобные конструкции из известняка, песчаника, кирпича и бетон­ных блоков. Для декора­тивных подпорных стенок используют дерево, камень, металл. Их укладывают на сухую или на цемент.

Рассчитываем размеры для устройства подпорных стенок

Простейшим вариантом подпорной конструкции является так называемая наклонная стенка. Основ­ным смыслом ее устройства является расчетная схема, когда давление наклоненной на уступ террасы подпорной стенки равна или больше давления фунта на стенку.

Возводят конструкцию с небольшим наклоном назад, обычно около 5-10°. Она требует сплошного фундамента, уложенного на основание из прочных материалов. Подпор­ная стенка должна быть сконструирована так, чтобы выдерживать немалое давле­ние грунта с учетом того, что это давление существенно повышается, когда в почву проникает вода. При ее ус­тройстве делают специаль­ный водоотвод из дренаж­ных отверстий.

Оптимальная высота подпорной стенки для нормальной эксплуатации террасированного участка, передвижения по нему с уче­том строительства лестниц между террасами, а также защиты грунта от сдвига – 120-140 см.

Толщина основания стены, возводи­мой на прочных глинистых почвах, должна составлять ¼ ее высоты, на рыхлых песчаных или на влажных почвах — ½ высоты, а для стен на среднерыхлых поч­вах – 1/3 высоты. Верхняя часть подпорной стенки у каменной стены должна быть шириной 30-50 см.

Длинную стенку рекоменду­ется разредить лестницей, нишами и цветниками, пристенными скамейками, а вместо одной высокой стенки лучше построить несколько более низких. Подпорные стенки высотой от 150 см или стенки, воз­водимые на грунте, склон­ном к сдвигам, требуют сооружения фундаментов.

Такие перепады высот для безопасности нужно закры­вать ограждениями высотой не менее 1 м.

Дренаж

Как правило, за подпорной стенкой скапливается вода, поэтому устраивают про­дольный или поперечный дренаж. Также поступившую воду собирают и отводят с помощью открытой или закрытой водоотводящей сети в ближайший водопри­емник — ручей, овраг и т. д. Сложнее, если нижняя часть противооползневой или иной стенки должна пропускать постоянный или временный поток фунтовых вод. В этом случае в качестве фундамента используется так называемый свайный ростверк, состоящий из ряда свай, которые заглублены на несколько метров в зем­лю. При этом грунтовые воды свободно проходят между сваями, не создавая подпора воды, опасного для стенки и склона.

В основании стенки также устраивают дренаж, например с помощью ще­бенчатой засыпки или дре­нажной трубы, завернутой в геотекстиль. Вода впитыва­ется через геотекстиль, а за­тем через отверстия в трубе отводится в дренажный колодец. Подземный дренаж нужен в случае возведения подпорной стенки на тяже­лых глинистых, водонепро­ницаемых почвах, склонных к смещениям.

По ходу возведения стенки в ее нижней части устраивают фильтрационные отверстия: в монолитный бетон вмуровывают куски труб, в кирпичных стенках через каждые 1,5-2 м в каждом 2-3-м ряду кладки оставляют один вертикаль­ный шов, незаполненный раствором. Позади подпор­ной стенки насыпают битый кирпич, гравий, щебень. Пустотелые блоки заполня­ют мелким щебнем.

Строим основательно

Если декоративные стенки возводятся без фундамента или с небольшим заглубле­нием в суглинистые грунты, зимой их основание может вспучиться. Чтобы избежать этого, заглубляют подошвы фундамента ниже глубины промерзания фунта (120 см для Киевской области), устраивают дренаж и более глубокое песчано-щебеночное основания стенки (40-60 см). Кстати, щебеночно-песчаная засып­ка является не пучинистым материалом, и, засыпав на нужную глубину такую смесь, вы можете сэконо­мить на бетоне для устройс­тва подпорной стенки.

Желательно, чтобы в основаниях фундаментов не было насыпных и неуплот­ненных грунтов. Также при большой длине в стенках следует предусматривать так называемые усадочные швы. Их можно выполнить из просмоленных досок или пе­нопласта толщиной 2-4 см. Эти швы позволят сдвигать­ся и просаживаться участкам стен длиной 5-10 м без их разрушения.

Укрепление откосов и отведение вод

При обустройстве участ­ков с неровным рель­ефом возникают вопросы, на которые мы даем ответы.

1. Если угол наклона откоса превышает 25-30° и к тому же почва рыхлая, то откосы укрепля­ют с помощью подпорных стенок современными материалами.
2. Необходимо сделать отвод талых поливоч­ных и ливневых вод. Талые воды должны отводиться за пределы участка по сис­теме открытых или за­крытых лотков. Ливневые воды частично отводятся теми же лотками, а частич­но впитываются в землю, в дренажные колодцы или канавы.
3. Минимально изме­няйте существующий рельеф и координируйте эти изменения.

Подведем итоги

1. При помощи подпорных стенок можно оформить водоем в саду. Для это подойдет метод укладки камня на цементный раствор.
2. Подпорную стенку из бетона можно легко облицевать, используя искуственный или натуральный камень.
3. С помощью сухой кладки сооружают стенки из натурального камня. Такой метод считает­ся самым трудоемким.
4. Натуральный камень – под­ходящий материал, если нужно обыграть рельеф.
5. Украсить подпорную стенку можно цветами, высаженными возле нее или прямо в нее, в случае с сухой каменной кладкой.
6. Под высокими подпорными стенками можно высаживать вьющиеся растения, которые будут ее прикрывать.

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

---

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Строительство, устройство и изготовление подпорных стенок

Конструкция подпорных стенок может быть различная. Обычно их изготавливают для выполнения определенных задач. Они применяются в качестве декоративного элемента ландшафта или используются для укрепления. Устройство подпорных стенок независимо от их назначения практически идентичное и включает несколько базовых элементов, без которых любая конструкция не смогла бы выполнять свои функции.

Основные элементы подпорных стенок:

1. Фундамент. Эта часть расположена в грунте и воспринимает все нагрузки.
2. Тело стенки. Является надземной частью конструкции. Внутренняя сторона находится в непосредственном контакте с грунтом, а внешняя отрыта и выполняется косой или ровной.
3. Дренажная система. При проектировании следует учитывать уровень грунтовых вод, количество выпадающих осадков и в соответствии с этими данными обеспечивается быстрый отвод воды от сооружения.

Строительство подпорных стенок на участке может преследовать сразу несколько целей. Эти функциональные сооружения способны решать следующие задачи:

1. Простое и быстрое зонирование территории.
2. Скрыть неприглядные части участка при использовании сооружения в качестве декоративно-художественного элемента.
3. Обеспечить защиту и выполнить укрепительную фикцию.
4. Скрыть неровности ландшафта.

Подпорные конструкции сооружаются с учетом воздействия на них высокого давления. Они должны обладать хорошей устойчивостью иначе не избежать разрушения и сползания грунта.

Силы, действующие на сооружение:

1. Собственный вес.
2. Давление со стороны удерживаемого грунта.
3. Силы трения с почвой.
4. Вес декоративных и других элементов, ставших частью общей конструкции.

Также при сооружении подпорной стенки необходимо учитывать различные погодные условия и другие явления, которые постоянно или периодически воздействуют на сооружение. К ним можно отнести сильный порывистый ветер, вибрацию от близкорасположенных транспортных объектов, землетрясения, подмывание и набухание грунта.

Материалы, применяемые в строительстве подпорных сооружений сада

Материал подбирается в зависимости от назначения конструкции. Если будущее сооружение планируется использовать в качестве защитного или укрепляющего элемента, то для строительства лучше выбирать более прочные материалы, например, камень или бетон.

Изготовление подпорных стенок из кирпича или дерева больше подходит для декорирования участка или установки в местах, где их элементы не будут воспринимать большие физические нагрузки, вибрации, высокое давление.

Выбор материала для строительства также зависит от дизайнерской задумки. Для создания впечатления монументальности сооружения часто используются рельефные и фактурные материалы, укладываются большие гранитные камни, бревна. Для получения более изысканной и утонченной стенки применяют мелкие облицовочные материалы: небольшие камешки или штукатурные смеси.

При обустройстве участка всегда следуйте личным предпочтениям, но учитывайте формы, размеры и рельеф территории.

нюансы расчёта и построения укрепляющей конструкции.

Подпорные стенки: технология возведения

Подпорные стенки часто используются для благоустройства приусадебных участков, расположенных на склонах. С их помощью можно воплотить оригинальный ландшафтный дизайн, устраивая террасы различной высоты, создавая искусственный рельеф или приподнятые цветники.

Часто на приусадебных участках можно заметить подпорные стенки. Они в основном строятся на неровной местности.

Соблюдая технологию возведения подпорных конструкций, их можно соорудить самостоятельно на устойчивых грунтах.

При этом уровень залегания грунтовых вод должен быть не менее 1-1,5 м.

Строительство подпорных стенок своими руками

Решив самостоятельно построить на своем участке подпорные стенки, следует придерживаться следующих рекомендаций:

Расчетная схема подпорной стены.

1. Если высота будущей подпорки превышает 1,5 м, необходимо в обязательном порядке проводить специальные расчеты. Для этого лучше пригласить специалистов, которые составят ее проект, гарантирующий необходимую прочность и долговечность.
2. Для устройства небольших террас, максимальная высота которых составляет 1,4 метра, а ширина — 4 м, не обязательно проводить расчеты. Такие подпорные стенки можно строить своими руками.
3. Минимальная толщина подпорных стен должна составлять:
   • для железобетонных — 10-15 см;
   • для каменных и бутобетонных — 60 см;
   • для кирпичной кладки — 25-40 см.
4. При сооружении подпорных конструкций из природного камня, керамического кирпича или бетона высотой до 30 см устройство фундамента под них не обязательно, достаточно немного заглубить их в грунт.
5. Глубина заложения и толщина фундамента зависит от свойств грунта на участке и конструкции стенки. Толщина гравийно-песчаной подушки под фундаментом зависит от глубины промерзания грунта и может составлять 20-60 см.
6. Технология строительства подпорной стены предполагает ее заглубление в грунт на треть от общей высоты. Это необходимо для обеспечения необходимой устойчивости всей конструкции:
   • если высота будущей террасы будет составлять 30-80 см, то глубина закладки фундамента должна составлять 15-30 см;
   • если проектная высота стенки — 80-150 см, то глубина закладки фундамента — 30-50 см;
   • при высоте подпорной стенки 150-200 см глубина бетона должна превышать 70 см.
7. Подпорка для террасы должна иметь максимальную ширину у основания и постепенно сужаться к верху.
8. Толщина основания зависит от плотности грунта на участке:
   • на плотных глинистых грунтах она должна составлять ¼ от ее высоты;
   • на средних суглинистых грунтах — 1/3 от высоты стенки;
   • на рыхлых песчаных почвах — ½ от высоты подпорной стены.
9. Для уменьшения нагрузки на подпорную конструкцию рекомендуется применять ломаные или фигурные конструкции, обладающие большей жесткостью.

Вернуться к оглавлению

Конструктивные особенности подпорных стенок

Основными элементами подпорных стенок являются:

• фундамент;
• тело стенки;
• дренаж.

Схема устройства подпорной стенки.

Технология строительства подпорной стены предусматривает использование ленточных фундаментов. Это могут быть монолитные, сборные или блочные конструкции. Глубина его заложения должна быть ниже уровня промерзания грунта. Перед заливкой фундамента на дне траншеи лучше устроить подушку из песка и гравия, плотно ее утрамбовав.

Для возведения тела стенки может применяться различный строительный материал:

1. Деревянные подпорные стены выглядят очень декоративно, однако именно они являются самыми недолговечными. Использование этого материала требует дополнительных трат на специальные средства для защиты от воздействия внешней среды;
2. Бетонные стенки долговечные и прочные, а также сравнительно недорогие. Их недостатком является однообразный внешний вид, требующий дополнительной отделки. Рекомендуется использовать бетон класса В10 — В30. Если в зимнее время температура опускается от -5 до -20 градусов по Цельсию, то для устройства стенок следует использовать морозостойкий бетон F50, при более сильных морозах — F75;
3. Подпорные стенки из природного камня очень декоративны, хорошо вписываются в любой стиль ландшафтного дизайна, но требуют значительных материальных затрат. Для их кладки используют камень, марка которого не ниже М150, и портландцементный раствор марки М50;
4. Кирпичная кладка является лучшим вариантом, если строения на участке возведены из такого же кирпича. Технология строительства таких стен предполагает использование только полнотелого кирпича марки М200 и выше. Для кладки должен использоваться раствор М25-М50. Использовать силикатный или пустотелый кирпич нежелательно.

Вернуться к оглавлению

Устройство водоотвода для подпорных стенок

Для того чтобы за стенкой не скапливалась вода, необходимо устройство дренажа для водоотвода.

Схема устройства дренажа для подпорной стенки.

1. Поперечный дренаж предусматривает закладку дренажных трубок в нижней части стены. Их диаметр должен составлять 5-10 см, а расстояние друг от друга — не превышать 1 м.
2. Технология устройства продольного дренажа предусматривает укладку гофрированной или асбоцементной дренажной трубы с перфорацией вдоль стенки на уровне фундамента.
3. В кирпичных подпорных стенах для устройства дренажа можно оставлять незаполненным цементным раствором каждый четвертый вертикальный шов в первом ряду кладки.

В обоих вариантах пространство между стеной и грунтом необходимо засыпать гравием, битым кирпичом, песком, устроив дренирующий слой, который хорошо пропускает воду. Работы по засыпке проводят не раньше чем через 5-7 дней после строительства стенки. Внизу следует укладывать крупные камни, битый кирпич, а потом — грунт, который легко пропускает воду: песок, суглинки или супеси. Засыпаемый грунт необходимо периодически плотно утрамбовывать. Для верхнего слоя используют плодородную почву. Через некоторое время может произойти небольшое оседание грунта. В этом случае необходима дополнительная подсыпка плодородной земли. Также можно дополнительно устроить водоотводящий желоб, расположенный сразу за вершиной тела подпорной конструкции.

1landscapedesign.ru

» Как сделать подпорную стенку из бетона своими руками

Наилучшим решением обустройства приусадебного участка со сложным ландшафтом становится подпорная стенка из бетона. С ее помощью удается остановить сползание грунта, а также надежно укрепить откосы и крутые склоны. Примечательно то, что такая массивная конструкция помимо основных защитных функций несет в себе отличные декоративные решения.

Виды конструкций

Стены-опоры нередко служат основой для встраивания различных элементов декора, в том числе террас, цветников и клумб, которые на многоуровневом участке смотрятся особенно привлекательно и необычно, усиливая эффект перепада.

Иногда искусственные сооружения монтируют на абсолютно ровной поверхности только ради того, чтобы участок обрел индивидуальность и неповторимость. В городском строительстве при помощи монолитных стен укрепляют траншеи, котлованы, ограждения и противооползневые инженерные элементы.

Применяемые материалы

Если говорить о внешнем виде защитного сооружения, то в случае с частным строительством нужно отталкиваться от личных предпочтений хозяев участка и их финансовых возможностей. Обычно подпорная стена возводится из бетона, а также других материалов:

• готовых бетонных блоков;
• кирпича;
• натурального камня;
• деревянных бревен.

Всю эту красоту вполне реально сделать своими руками, достаточно лишь подробно изучить тематические статьи и провести точный технологический расчет. Этапы строительства, их длительность и сложность процессов будут напрямую зависеть от выбранного материала и особенностей ландшафта.

Чертежи бетонных подпорных стен:

Правила создания укрепления

Существует определенная технология, без соблюдения которой не обойдется устройство качественной конструкции любого типа. В большинстве случаев на приусадебных участках возводится подпорная стена из камня или бетона не выше 2 метров.

Если ландшафтные уступы не очень большие, (шириной до 4 м и высотой до 1,5 м), то готовый вертикальный элемент не превышает полутора метров в высоту и строительство можно выполнить своими руками, опуская сложный технологический расчет, который под силу только специалистам. Чтобы защитное сооружение служило долгие годы, нужно правильно проводить все этапы, из которых состоит строительство.

Технические особенности

Укрепление из блоков или бетона является наиболее доступным вариантом, поэтому далее будет рассмотрено устройство данного типа инженерного элемента. Расчет материала производится исходя из нескольких факторов:

• высоты стены;
• водопроницаемости;
• сейсмической устойчивости.

Раствор должен хорошо удерживать влагу и быть пластичным, поэтому в его состав нередко добавляют пластификаторы. Бетонные стены, исключая готовые блоки, обычно подразумевают сплошное соединение из фундамента и основной части конструкции. В таком случае необходимо сделать котлован, ширина которого обязательно включает запас для опалубки.

Размеры

Очень важно подобрать правильную толщину стены, которая выдержит соответствующие нагрузки и не будет подвержена опрокидыванию. Для самостоятельного планирования существует стандартный расчет параметров, зависящий от типа грунта и высоты тела сооружения.

Тип грунта	Соотношение толщины стены к ее высоте
Плотный (глинистый)	1:4
Средней плотности	1:3
Рыхлый	1:2

Фундамент

Если декоративная конструкция на приусадебном участке будет не выше 30 см, можно не заливать фундамент, а сделать небольшое заглубление в грунт. В таком случае устройство опоры ограничивается посадкой на подушку из гравия и песка. В случае с более массивной стеной понадобится монтаж основы, расчет параметров которой будет зависеть от характера грунта и размера возводимого объекта.

Дренаж

Чтобы избежать накопления влаги за задней стенкой подпорки и вымывания грунта, организовывают дренаж и водоотвод. Дренаж бывает трех видов:

1. Продольный.
2. Поперечный.
3. Комбинированный.

В первом случае на одном уровне с фундаментом протягивается труба, обмотанная геотекстилем. Такую систему можно сделать с применением гофрированной трубы с перфорацией, изготовленной из пластика или асбоцемента. Геотекстиль впитает влагу и не пропустит частицы песка, а трубы обеспечат ее отвод.

При обустройстве поперечного дренажа во время строительных работ в подпорную стену закладывают трубки или оставляют отверстия (диаметр 10см). Такие водоотводы необходимо монтировать с уклоном, который обеспечит вывод воды за пределы террасы. Шаг дренажа должен быть равен 1 м.

Процесс монтажа

Чтобы правильно сделать бетонную подпорную стенку из раствора или блоков на своем участке, необходимо не только провести грамотный расчет параметров, но и выполнить все технологические этапы. Если все процессы будут проведены без нарушения технологии, защитно-декоративный ландшафтный элемент прослужит своим хозяевам долгие годы.

Траншея

На первом этапе необходимо выкопать траншею, которая будет пролегать по контуру будущего сооружения. Чтобы ускорить процесс, обычно прибегают к помощи экскаватора, однако заключительную подчистку стенок и выравнивание рва проводят лопатами вручную. Глубина своеобразного котлована зависит от размеров подпорки, и если ее высота не более 1 м, то достаточно будет углубиться на 40 см.

Если решено обойтись без траншеи, и это позволяет будущая конструкция, перед монтажом опалубки необходимо тщательно подготовить грунтовую поверхность. Подготовка состоит в очистке площадки от сорняков и ее выравнивании (срезаем лопатой все кочки и неровности).

Подушка и армирование

На дно траншеи или подготовленную поверхность грунта укладывают слой гравия и щебня. Для придания фундаменту особой прочности поверх щебневой подушки помещают прутья арматуры или специальную металлическую сетку. Также вдоль всего контура вертикально расставляются прутья арматуры, которые будут прочно связывать бетонную массу.

Опалубка

Опалубочная конструкция для подпорной стенки должна быть массивной, так как ей нужно выдерживать давление тяжелого бетона. Для такой цели подойдут щиты из доски 30 мм, которые горизонтально соединяются деревянным брусом 50×100 и крепятся на колья, вкопанные с шагом 0,5 м.

Строительство опалубки начинают с задней стенки. Чтобы деревянный каркас не прогибался, вдоль стенки вкапывают металлические прутья. На данном этапе необходимо обеспечить дренажную систему по вышеприведенному примеру.

Раствор

Для того чтобы подпорная декоративная стена из бетона была крепкой, и не разрушалась под воздействием перепада температур, необходимо использовать качественный цемент морозостойких марок.

Расчет компонентов для раствора проводится в пропорции: 1 ведро воды, 1 ведро цемента, 1 ведро щебня и 3 ведра песка. Все составляющие материалы смешивают в бетономешалке или корыте, и полученный состав аккуратно заливают внутрь опалубки.

Высыхание

Очень важно обеспечить правильную сушку залитой конструкции. Чтобы раствор не пересыхал, и влага уходила из него постепенно, стенку накрывают пленкой, которую периодически приподнимают и контролируют, насколько схватился бетон.

В жаркую погоду стяжка поливается водой, иначе может произойти растрескивание основы и дальнейшая ее деформация. Снять деревянные щиты можно будет не ранее, чем через 5 – 7 дней. После полного высыхания (через 28 дней) поверхность бетонной стяжки очищают от наплывов и бугорков при помощи шпателя или силикатного кирпича.

Отделка

В настоящее время, по мнению дизайнеров, очень популярны брутальные, необработанные поверхности, к которым, без сомнения, относится защитное устройство из бетонной стены. Однако не всем хозяевам приусадебного участка может прийтись по душе такой ландшафтный элемент, и тогда выходом из ситуации может стать ее декорирование. В качестве отделочных материалов для лицевой поверхности защитного сооружения подойдет плитка для наружных работ, камень или краска по бетону повышенной устойчивости.

tehno-beton.ru

Подпорные стены из бетона: сборные стенки, технология, устройство

Как участок для строительства, так и приусадебный участок далеко не всегда является идеально ровным. И если угол наклона составляет более 80 градусов, то в целях безопасности целесообразно будет осуществить так называемую «консервацию» подвижного грунта. Для этого и устанавливаются подпорные стены, призванные предотвратить земляные обвалы на склоне.

На фото подпора из бетона, облицованная камнем.

Устройство и функции подпорных стен

Подпорные стенки из бетона могут быть самых разных конструкций, определяемых функциями, выполняемыми конкретной постройкой.

В самом простом понимании существует два вида подпорных стен:

• Декоративные.
• Укрепительные.

Схематическое изображение декоративной подпорки.

Отличия этих двух видов заключаются в том, что для каждого из них должна быть определенная степень воздействия и нагрузка.

Но сама конструкция при этом, неизменно состоит из таких частей:

1. Подземная часть или фундамент, на который приходится вся нагрузка давления грунта и самой конструкции.
2. Тело или наземная часть. Такая стенка ограждает возвышение на участке и с наружной стороны может быть как ровной, так и косой.
3. Защитные коммуникации (водоотвод и дренаж). При проектировании конструкции вам следует позаботиться о том, чтобы осуществить отвод лишней воды и влаги, постоянно скапливающейся на внутренних поверхностях таких конструкций.

Долговечность бетонной подпорной конструкции обусловлена наличием водоотводной системы.

Подпорные стенки выполняют следующие функции:

Функция	Особенность
Зонирование	Неровный ухабистый участок легко зонируется посредством подпор. Так, можно разделить, к примеру, дом и сад, дом и беседку.
Защита и укрепление	Данное сооружение позволит «укрепить грунт», предотвратить его осыпание, что защитит целостность построек на участке.
Декоративный элемент	Подпоры любой высоты и размера можно облицевать декоративными материалами и организовать подле них клумбы, превратив, таким образом, укрепляющий элемент в необычайное дизайнерское решение.

Что может повлиять на устойчивость подпорных стен

Очень важными качествами подпорных стенок является устойчивость и возможность переносить высокое давление. В противном случае, сооружение будет подвержено разрушению, а грунт, соответственно, попросту сползет. На прочность таких конструкций может влиять целый ряд факторов, начиная от собственного веса строения и заканчивая давлением почвы (читайте также статью «Полиуретановые эмали для бетона и иные виды материалов для окрашивания полов»).

Укрепление подпорных стен на крупном объекте.

Рассмотрим, что необходимо учесть перед тем, как сделать подпорную стенку из бетона:

• Уровень вибраций, к примеру, если невдалеке расположены железнодорожные пути.

Совет! В том случае, если высота подпорной стены превышает 2 метра, при её сооружении следует учесть также силу ветра, характерную для определенной области.

• Сейсмические явления любого характера, свойственные конкретному региону.
• Уровень подземных вод и возможность подмывания дождевыми водами.
• Набухание почвы в зимний период.

Во многом устойчивость такой конструкции определяется толщиной стены. Данный параметр определяется как высотой, так и типом почвы, на которой она установлена. В том случае, если подпорка является высокой и устанавливается на мягких грунтах, то необходимо увеличить ширину стенки.

Основные моменты в организации подпорной стены

Сборная подпорная стена из бетона.

Устройство подпорных стенок из бетона – это весьма сложный технологический процесс, требующий проведения целого ряда расчетов. Здесь во внимание следует принимать факторы, которые влияют на надежность, прочность, а следовательно, и на срок службы.

Если проведением таких расчетов занимаются специалисты, то работы будут гарантированно проведены в соответствии со всеми правилами и стандартами. Но как быть в том случае, если вы решили установить сборные железобетонные подпорные стены самостоятельно?

Здесь вам поможет следующая инструкция:

1. Установка подпорных стен своими руками должна проводиться только на устойчивых грунтах, а именно на глине, щебне, гравии, супеси и т. д.
2. Для успешного обустройства необходимо, чтобы промерзание грунта составляло не более полутора метров от почвенной поверхности.
3. В случае самостоятельного обустройства стены вам следует помнить, что наземная часть не должна быть более 1,4 метра. Для обустройства более высоких конструкций необходимо прибегнуть к помощи профессионалов, которые способны провести специальные расчеты и возвести сооружение в соответствии со всеми нормами и с учетом особенностей территории.
4. Грунтовые воды должны залегать на расстоянии не менее чем одного метра от поверхности. Лучше, если глубина их залегания будет более полутора метров.

Обустройство подземной части

Структура подпорной стены.

Обратите внимание! Если высота подпорных стенок превышает 30 см, то в данном случае заложение надежного фундамента является обязательным требованием. В случае работы на неустойчивых и мягких грунтах глубина фундамента должна быть увеличена.

Рассмотрим, как рассчитывается глубина фундамента в зависимости от рыхлости почвы:

1. Если грунт является довольно плотным, то соотношение глубины фундамента с высотой опоры над землей должно рассчитываться как 1:4.
2. В случае проведения работ на грунтах средней рыхлости необходимо, чтобы глубина фундамента составила треть от высоты опоры.
3. Для рыхлых и неустойчивых грунтов необходимо, чтобы глубина фундамента составляла половину от высоты стенки.

Совет! Надежный фундамент должен состоять из гравия или щебня, а также песка, уплотненного тяжелой глиной или цементом. Бетонный раствор заливается в предварительно подготовленную опалубку по примеру ленточного фундамента.

Технология подпорной стены из бетона предусматривает не только заливку качественного фундамента и возведения на нем прочной стены. Здесь также следует позаботиться и о гидроизоляции, ведь влага будет крайне негативно влиять на внутреннюю сторону конструкции.

Поэтому, здесь нужно позаботиться об организации дренажа, водоотвода, а также грамотно защитить конструкцию от воздействия влаги.

Гидроизоляция и дренажная система.

Как организовать водоотвод, дренаж и гидроизоляцию

Водоотвод может быть трех видов:

Тип водоотвода	Нюансы закладки
Продольный	Для работы используются асбестоцементные, гофрированные или керамические трубы, которые прокладываются вдоль стены. Цена и трудоемкость данного метода являются самыми низкими.
Поперечный	Предусматривает отверстия в каждом втором/третьем ряду кладки. Диаметр таких отверстий не должен превышать 10-12 см.
Комбинированный	Совмещения обоих вариантов закладки. Наиболее эффективный, но трудоемкий метод.

Дренирующий слой – это пространство между склоном и стеной, которое необходимо заполнить крупнообломочным грунтом. Он представляет собой грунт, смешанный с крупным песком, гравием или галькой. Также здесь пригодятся небольшие куски колотого кирпича.

Дренирующий слой очень важен для обеспечения долговечности конструкции.

Обустраиваем бетонную подпорную стенку

Бетонные стенки по праву считаются наиболее долговечными конструкциями. Если речь идет о сборных железобетонных конструкциях, то здесь может понадобиться резка железобетона алмазными кругами.

Но чаще всего бетонные стенки формируются методом заливки:

1. Роем траншею, глубина которой определяется в соответствии с высотой стенки и характером грунтов, о чем упоминалось выше.
2. На дно траншеи засыпаем смесь щебня с гравием.
3. Укладываем арматурный каркас произвольной формы.
4. Устанавливаем опалубку.
5. Заливаем бетон. Не забудьте предусмотреть трубки для водоотвода. Можно также проделать отверстия в стенке после застывания бетона, осуществив алмазное бурение отверстий в бетоне.

Бетонная стенка.

6. Когда бетон подсохнет, опалубку можно снять.
7. Выравниваем стенки при помощи штукатурки.
8. Теперь можно осуществить любые облицовочные работы.

Заключение

Если вы владелец участка с холмистым рельефом, то не стоит отчаиваться. За счет установки подпорных стен, вы можете создать эффектный ландшафт около вашего дома. Но прежде чем приступить, вам обязательно нужно составить план и определить рыхлость почвы, для чего луче воспользоваться услугами специалистов (см.также статью «Бетонные безнапорные трубы: нормативные документы, применение, альтернативы»).

Из видео в этой статье вы сможете узнать больше об устройстве и установке бетонной подпорной конструкции.

masterabetona.ru

Устройство подпорной стены. Подпорные стенки. Материалы для подпорных стенок

В этой статье расскажем и покажем, какие камни годятся для укрепления склона или уступа. И что нужно учитывать при возведении таких стен из камня. Если естественный угол склона составляет 30°. Участки склона с таким уклоном незачем укреплять стенами, разве что в декоративных целях, о чем мы тоже поговорим далее. Их можно засадить растениями или ступенчато разбить прямыми террасами и грядками.

Более крутые склоны, расположенные выше улиц и дорожек, в том числе террасы и въезды в гараж, должны быть укреплены подпорными стенами. Для этой цели особенно хороши большие природные камни.

Сад на склоне, выложенный галечником и валунами, засажен различными породами хвойных деревьев: сосны и ели. Дорожкой на склон служит ступенчатая бетонная лестница.

Камни для стен склонов

Поскольку природные камни имеют большой вес, то их обычно обрабатывают вблизи мест разработки, а из-за значительных затрат, связанных с перевозкой, обычно транспортируют на небольшие расстояния. Поэтому, экономически целесообразно использовать для возведения подпорных стен камень, добываемый в максимальной близости от вас. А если такой возможности нет, то можно воспользоваться булыжниками (валунами) с полей, правда, их кладка будет менее технологичной, но не менее экзотичной.

Повезло жителям Ленинградской области (или Питерской? ммм… Санкт-Петербургской?), где существуют огромные запасы различного природного камня и многие из них добываются. Если вам в своем саду потребуется небольшая стенка, то такое количество камней вы наверняка найдете недалеко от дома.

Могут быть использованы для подпорных стен и камни для мощения дорожек — брусчатка. Их выбивают из гранита, базальта, или красного порфира. Мостовые камни возводятся в кладку раствором на сырых грунтах, а бутовый камень, песчаник или сланец желательно использовать для более низких стен и относительно сухих грунтов.

Укрепление склонов натуральным камнем и создание террас с перепадом высот разной величины

Великолепным материалом для стен террас могут служить отпиленные каменотесом камни, фронтальные стороны которых обработаны долотом «под шубу». Специально обработанные деревянные столбы и брус не столь прочны как камни, но достаточно часто используются в качестве материала для подпорных стен и палисадов. Важно, чтобы они были достаточно глубоко врыты, или забетонированы в грунте, своим нижним основанием.

Укрепление склонов камнями — подпорная стенка

Укрепление склонов камнями — подпорная стенка

Фундамент — это важно

Невысокие сухие стены, примерно до 80 см высотой, допускается делать на песчаных грунтах без фундамента, с предварительным уплотнением основания. Гораздо лучше, если для подпорных стен высотой до 2 м делается фундамент из тощего бетона с размерами 40-60 см в ширину и 80 см в глубину. Важно, чтобы любой кладке стены на раствор предшествовало возведение фундамента.

Тип, глубину залегания фундамента и его основания определяют с учетом климатических условий и вашего грунта. Для основания фундамента используют песок или щебень, которые уплотняются. При высоких грунтовых водах основание фундамента закладывают ниже глубины промерзания грунта. В стопе стены следует предусмотреть дренажные отверстия с уклоном наружу, которые со стороны склона перекрываются тканью «дарнит» и служат для отвода излишней воды.

Так возводится сухая стена из булыжника или же бута, с наклоном и с забутовкой основания щебнем.

Подпорная стена из обработанного песчаника укладывается на фундаменте (60 см х 80 см).

На ленточных фундаментах брусчатником из гранита или базальта выстраиваются ступенчатые террасы.

Также возможен вариант укрепления склонов вашего участка искусственным камнем из бетона. Множество предлагаемых форм камня, простота его кладки, небольшая стоимость, а также возможность создавать самостоятельно новые формы делает такой материал очень привлекательным.

Приняв решение в пользу такого современного строительного материала как бетон для устройства подпорных стенок на склоне либо откосах по сторонам дорожки, ведущей в заглубленный гараж, не сложно найти камень подходящей формы, ну а если вы задумали такое, на что не хватило фантазии нашим производителям, то изготовьте нужную разборную опалубку и отливайте вашу «фантазию». Это могут быть камни в форме чаши, L-образной чаши для тяжелой подпорной стены, кирпича для наклонной стены и элементов палисада.

Подпорная стена из камней в форме чаши со своей пышной цветущей растительностью — украшение сада. Стена имеет высоту 80 см и сделана на подушке из щебня.

Каменные чаши с садовыми растениями

Они имеют форму ящика без дна, а пазогребневые соединения сделаны так, что позволяют вести ими кладку стены без раствора. Затем они заполняются землей и засаживаются соответствующими растениями. С годами образуется зеленая стена, возможно, еще и цветущая, и так не похожая на серую бетонную.

dybsky.ru

Подпорная стенка своими руками — устройство и виды

Не всегда участок, который нам достается для разбивки сада, имеет ровный рельеф. Иногда приходится иметь дело и с участками на склоне, которые не слишком удобны для озеленения и использования. В этом случае крутые склоны заменяют системой террас – прямыми широкими уступами-ступенями, вертикальные откосы которых закрепляют подпорными стенками, предотвращающими обрушение грунта. В нашей статье мы расскажем, как сделать подпорную стенку своими руками и какие материалы могут быть при этом использованы.

Любая подпорная стенка состоит из следующих частей:

• Фундамент – часть стены, которая находится под землей и принимает на себя основную нагрузку от давления грунта.
• Тело – вертикальная часть конструкции (собственно стенка).
• Дренаж – водоотвод, необходимый для усиления прочности стенки.

а — подпорная стенка; б — структура подпорной стенки:1 — фундамент стенки, 2 — тело, 3 — отверсие для стока воды, 4 — дренажная труба, 5 — щебень.

На подпорную стену действует давление грунта, поэтому она должна быть спроектирована таким образом, чтобы сопротивляться этому давлению. Если же не обратить внимание на правильный расчет, то есть большая вероятность крена и обрушения грунта вместе со стеной.

Чаще всего на участках возводят опорные стены высотой 0,3 – 1,5 м. Такие конструкции можно рассчитать самостоятельно, не прибегая к помощи специалистов. Это легко сделать при помощи специальных программ, которые рассчитают пропорции стенки автоматически. Если же перепад грунта на террасах, а, соответственно, и высота стенки больше 1,5 м, то без инженерно-геологических изысканий и привлечений к работе профессионалов не обойтись. Ниже приведены примерные цифровые величины для расчета подпорной стены из бетона.

Что касается внешнего вида подпорных стен, то они могут быть изготовлены из различных материалов, например, из дерева, бетона, натурального камня, кирпича, габионов. От выбора этих материалов будет зависеть и объем работ, которые необходимо выполнить для устройства стенки.

Подпорные стенки из дерева

Самая легкая в устройстве является подпорная стенка из дерева. Для нее отбирают бревна, диаметр и высота которых связаны с перепадом грунта на террасах следующим образом: если высота стены не превышает 1 м, то длина выбранных бревен не должна быть меньше 1,5 м (где 1 м будет возвышаться над землей, а 0,5 – находиться в земле). Деревянные части, которые будут погружены в землю, следует пропитать специальными водоотталкивающими составами, которые предотвратят их загнивание. Можно также применить покрытие из горячего битума или обжечь нижнюю часть бревна на костре – это также защитит древесину. Для установки деревянной стенки роют траншею по намеченной линии. Глубина ее рассчитывается на 5-10 см больше, чем длина вкапываемой нижней части бревна, а ширина – больше бревенчатого диаметра на 20 см.

[include id=»5″ title=»РСЯ — в тексте»]

На дно траншеи выкладывают гравийную подушку толщиной 5-10см, которую тщательно утрамбовывают. Бревна выставляют на гравий строго вертикально, обвязывая их для плотности сверху проволокой или же прибивая друг к другу гвоздями. Это обеспечивает максимальную устойчивость стены, даже с учетом возможного смещения грунта. С задней части бревен, там, где они соприкасаются с землей, укладывают лист рубероида или толя. Далее заливают траншею бетоном. В том случае, если подпорная стенка совсем небольшая и выполняет скорее декоративную функцию, то можно просто засыпать траншею камнями и тщательно их утрамбовать.

Подпорная стенка из бетона

Стенки из бетона очень долговечны, прочны и выдерживают большое давление грунта. Выглядят они не очень презентабельно, однако этот недостаток можно с легкостью обратить в достоинство, если задекорировать бетон удачной облицовкой из кирпича, камня, плитки или других материалов.

 Строительство подпорной стенки из бетона начинают с рытья траншеи, повторяющей траекторию будущей конструкции. Глубина траншеи для стены не более 1 м будет составлять около 30-40 см, если высота больше, то, соответственно, больше будет и глубина. Далее ставят опалубку из плотных, толстых досок, скрепленных между собой. На дно котлована выкладывают щебневую или гравийную подушку, сверху располагают арматурную сетку. Теперь в уже готовую форму заливают бетон.

После того, как бетон схватится (около 5 дней), можно снимать опалубку и ровнять дефекты на поверхности стенки, используя для этого цементный раствор. После этого можно приступать к декоративной облицовке полученной стенки.

Подпорная стенка из камня

 При строительстве стенок из камня используют сухую кладку или кладку на цементном растворе. Чаще всего применяют колотый или пиленый прочный камень, например, базальт, гранит, кварцит, диабаз и другие. Каменная подпорная стена нуждается в бетонном фундаменте (если стена невысокая, то можно заменить фундамент остнованием из крупных камней), ширина которого должна примерно в 3 раза превышать ширину стены.

[include id=»6″ title=»РСЯ — в тексте»]

Работы по возведению подпорной стенки начинаются с рытья  траншеи, ширина которой на 5-10 см больше, чем ширина будущего фундамента. На дно полученной канавы ссыпают гравийно-песчаную подушку толщиной 20-30 см, тщательно ее утрамбовывают. Заливают траншею бетоном, следя, чтобы высота готового фундамента была ниже уровня земли на 15 см. После того, как фундамент застынет, начинают выкладывать камни. В том случае, если для скрепления камней, применяют цементный раствор, то образующиеся пустоты заполняют затирочной смесью, если же кладка производится сухим способом, то в швах располагают садовый грунт и высаживают там растения.

Подпорная стенка из кирпича

Для того, чтобы выложить кирпичную подпорную стенку, вначале возводят фундамент, параметры которого рассчитываются аналогично фундаменту для каменной кладки. Особое внимание необходимо уделить толщине кирпичной стенки. Кладку в полкирпича (толщина 120 мм) используют, если высота стенки не превышает 60 см или 8 рядов кирпича. Если же высота подпорной стенки достигает 1 м, то лучше применить кладку в кирпич (толщина 250 мм). Крупные стенки, высотой более 1 м, выдерживающие большое давление грунта, требуют кладку в полтора кирпича (толщина 370 мм).

Подпорные стенки из габионов

 В настоящее время огромную популярность получили подпорные стенки из габионов – контейнеров их металлической сетки, заполненных каменным материалом. Монтаж подобной стенки производится очень легко. Если стенка небольшая, то фундамент под нее не нужен, если же высота перепада грунта превышает 1 м, то требуется ленточный фундамент, который возводится так же, как при кирпичной или каменной кладке. После того, как основание готово, на него устанавливаются контейнеры, связываются между собой оцинкованной проволокой. После этого вдоль лицевой стороны подпорной стенки укладываются наиболее декоративные камни (гранит, плитняк), а остальной объем, который будет не виден, засыпают щебнем, булыжником, галькой.

Создавая подпорную стену на своем участке, следует помнить, что она будет выполнять не только практическую, но и декоративную функцию, то есть способна стать настоящей изюминкой вашего участка. Вариантов украшения подпорной стенки может быть много – от облицовки интересным материалом, до декорирования вьющимися растениями или цветами-альпийцами. При желании придать стенке состаренный вид, можно покрыть ее кефиром, тогда она быстро зарастет мхом и станет похожей на столетнюю изгородь. Экспериментируйте! А мы вам в этом поможем, подобрав вам для вдохновения несколько прекрасных фото.

landscape-project.com

Как сделать подпорную стенку на участке своими руками?

Материалы для изготовления подпорных стенок своими руками

Подпорная стенка своим руками

Перед тем как приступать к выбору материала для подпорной стенки необходимо определиться с ее назначением. Как уже говорилось ранее, подпорная стенка может быть как декоративным элементом садового участка, так и укрепительным сооружением, без которого на территории невозможно будет что-либо построить.

В случае если подпорная стенка на участке будет служить украшением, то материал для ее изготовления может быть дерево, габионы либо кирпич.

Габионы представляют собой металлические сетчатые контейнеры, заполненные валунами и галькой. Их преимущество заключается в оригинальности, необычном внешнем виде и  экологичности материала.

Подпорная стенка из габионов

Преимущество деревянных подпорных стенок так же в привлекательном внешнем виде. Но существующая проблема древесины – гниение и слабый иммунитет к вреду насекомых, заставляет выбирать все же другой материал для подпорной стенки, тем более что устойчивость деревянной не настолько велика, а это значит, что крутые склоны она не выдержит. Для того что бы продлить срок эксплуатации деревянной подпорной стенки следует обрабатывать материал антисептическими средствами, а так же обжигать нижнюю часть либо обмазывать горячим битумом.

Подпорная стенка из дерева своими руками

Что касается подпорной стенки из кирпича, она является довольно привлекательной, более устойчивой и быстро монтируемой. Основное чего необходимо придерживаться при построении опорной стенки из кирпича – правильно соблюдать соотношение толщины к длине, которое должно соблюдаться в пределах 1:3.

Если же опорная стенка будет удерживать крутой склон либо местность, подверженную вибрациям (к примеру, рядом с железной дорогой), необходимо использовать для построения такие материалы, как бетон и природный камень.

В случае если вы собрались возводить бетонную стенку высотой более 30 см, необходимо заранее возвести фундамент. Исходя из особенностей слагающих почву пород, следует правильно подобрать толщину и глубину конструкции, иначе подпорная стенка не выполнит свое прямое предназначение.

Если высота подпорной стенки не превысит отметку 30 см, возведение фундамента не нужно, однако все равно придется саму стенку немного углубить в грунт. Для того чтобы исключить вспучивание грунта зимой, обязательно следует сделать подушку из песка и гравия.

Ну и самым долговечным и эстетически привлекательным материалом для создания подпорной стенки своими руками является природный камень. Наиболее распространённым природным камнем считается сиенит, гранит и базальт. Можно так же сделать подпорную стенку из песчаника либо известняка, однако они легко впитывают влагу и  обрастают мхом,  в результате чего композиция обретает старинный вид, который по душе многим дачникам.

Подпорная стенка из природного камня своими руками

Устройство подпорной стенки

Для того что бы возвести подпорную стенку своими руками необходимо для начала рассчитать ее размеры, а потом уже переходить к строительным работам.

Нюансы расчёта конструкции подпорной стенки

Для того, что бы подпорная стенка прослужила вам не десяток лет, необходимо правильно рассчитать все силы, действующие на нее и, исходя из этого, выбрать материал и особенности конструкции стенки.

Действующие на стенку силы следующие:

• Собственный вес конструкции
• Дополнительный вес элементов декора, которые могут быть установлены на ней
• Давление почвы, которую удерживает стена
• Сил сцепления и трения с почвой

Так же существуют дополнительные явления, которые влияют на конструкцию, а именно:

• Вспучивание грунта в зимнее время
• Вибрация (если участок находится вблизи железной дороги)
• Влияние ветра (если конструкция имеет высоту больше 2 м)
• Сейсмические явления (особенности региона)
• Подмывание дождевой воды

При расчете конструкции опорной стенки следует учитывать нагрузку на следующие ее элементы:

• Фундамент
• Опорная стенка
• Водоотвод

Для того, что бы обезопасить конструкцию от преждевременного обрушения следует использовать следующие рекомендации:

• Для того, что бы основание стенки не подмывалось, обязательно создают дренаж
• Сделав заднюю стенку немного шероховатой, вы обеспечите еще большее сцепление с почвой
• Заднюю грань стенки необходимо делать под небольшим уклоном к удерживаемой почве
• Что бы уменьшить давление на опорную стенку, в грунт закладывают большие пустотелые элементы, имеющие маленький вес
• Для уменьшения шанса опрокидывания стенки на лицевой стороне следует сделать маленький выступ — консоль

Как сделать подпорную стенку?

Для того что бы сделать подпорную стенку правильно, помимо того, что нужно правильно рассчитать ее конструкцию, так же следует придерживаться инструкции, которую мы вам предоставляем:

Первым делом создаем чертеж будущей стенки, по которому вы сможете рассчитать необходимое количество стройматериалов. В том случае, если материал изготовления подпорной стенки бетон, обязательно укажите на чертеже схему армирования стенки.

Далее требуется разметить территорию будущей стенки, после чего приступаем к рытью траншеи, размеры которой так же необходимо рассчитать. К примеру, для того что бы сделать устойчивую подпорную стенку из природного камня (высота стенки 1 метр), нужно вырыть траншею, шириной не менее 40 см.

После того как траншея будет вырыта, обязательно засыпаем в нее подушку из щебня, которая обеспечит дренаж воды. На щебень необходимо высыпать еще 10 см песка и тщательно утрамбовать его, подливая немного воды. Готовая подушка должна быть  равномерной по всей длине и иметь небольшой  уклон в сторону склона.

Для того, что бы стенка была ровной (а это одно из основных условий устройства подпорной стенки), нужно использовать шнур, натянутый вдоль траншеи.

Саму стенку необходимо укладывать на небольшом расстоянии от склона, которое в дальнейшем засыпается грунтом с гравием и щебнем (для повышения устойчивости). Можно использовать как укладку на жидком растворе, так и сухую укладку (если используется природный камень), главное в конце замазать стыки землей и высадить в них мох (для украшения).

Наглядный видео пример покажет вам, насколько просто строится подпорная стенка и хотя видео на английском, думаю, вам все будет понятно, т.к. ничего сложного и необычного вы не увидите!

Рекомендуем так же ознакомиться со статьей о том, как сделать забор из профнастила своими руками!

samdizajner.ru

Устройство подпорной стенки из бетона

Подпорная стенка своими руками: устройство, материалы, возведение

​Похожие статьи​

​   Фильтрационные отверстия – данный дренаж подходит для стенок из камня и стенок из бетонных блоков.  В каждом 2 ряду кладки один вертикальный шов оставляют незаполненным раствором (интервал между швами примерно 2 метра)​​Технология   устройства   подпорных   стенок​

​набухание грунта в зимний период времени,​

​Дренаж и водоотвод (защитные коммуникации). Проектирование подпорных стенок предусматривает способы отвода излишней воды, которая будет накапливаться за их внутренней частью.​

Как устроена правильная подпорная стенка?

​https://youtu.be/6EBIYxUIcFY​

​монолитные железобетонные.​

​При правильном планировании и проектировании​

Из каких материалов возможна подпорная стенка на даче?

​Дренаж с фильтрационными отверстиями в стенке можно сделать в конструкции из камня или бетона. Для этого необходимо в каждом втором ряду кладки оставить всего лишь один вертикальный шов без скрепляющего материала. Именно через эти швы, которые должны быть расположены через каждые 1,5- 2 м, и будет уходить вода.​

​Стенки из кирпича, как обыкновенные стены, с теми же требованиями по фундаменту и раствору для крепления материала, но вот в плане жесткости и давления с внутренней части, они немного отличаются. Таким образом, если стенка будет невысокая, в районе полуметра, достаточно кладки в половину кирпича, если от 50 см до 100 см — в кирпич, если стенка высотой более метра, желательно сделать кладку усиленную, в полтора кирпича.​

Подпорная стенка из дерева

​В принципе, установить бревна можно и на обыкновенную гравийную подушку, но обработать их специальной защитой от влаги просто обязательно. Для этого можно взять профессиональные средства защиты древесины, или же обыкновенное отработанное машинное масло, рубероид и так далее.​

​Подпорная стенка, построенная на даче самостоятельноПодпорная стенка в ландшафтном дизайне является абсолютно незаменимым элементом, способным не только украсить участок, но и разделить его на зоны. Поэтому мы решили рассмотреть тему более детально и поведать читателям, как может быть построена подпорная стенка своими руками.​

​   Наземный дренаж – сзади подпорной стенки выкладывают битый кирпич (также подойдет гравий или любой другой рыхлый материал), а мелким щебнем заполняются пустотелые блоки блочной стенки.​

​Разметка трасс будущих подпорных стенок проводится в соответствии с рабочими чертежами проекта. Разметка производится с использованием колышков, веревок. При проведении разметки необходимо тщательная сверка с рабочими чертежами.​

​ветер (если высота более 3 метров),​

Подпорная стенка из камня

​Любая подпорная стенка на даче одновременно выполняет несколько функций:​

​Второй вариант деревянных подпорок имеет более сложную конструкцию. Вертикально расположенные бревна парами устанавливаются по всему периметру стенки через равные промежутки. В образовавшиеся пазы горизонтально укладывают бревна немного меньшего диаметра, получая таким образом своеобразный «забор».​

​Фундамент заглубляют не более чем на 20-25 см, а необходимая прочность достигается при толщине в 10 см бетонной стены и 25 см – бутобетонной.​

​подпорные стенки станут полноправным элементом декора, так как могут быть дополнены малыми архитектурными формами, фонтанами, причудливыми скамейками и кустарниками. Более того, разнообразить можно и горизонтальную поверхность: в этом случае помогут искусственные насыпи. ​

​Устройство подпорных стенок требует определенного внимания​

​Для фундамента стенки необходим дренаж и перевязка, особенно для высоких стенок. Позади стенки необходимо будет заложить качественную водоотводную систему, так как кирпич особенно не любит влажности.​

Подпорная стенка из габионов

​Установка происходит очень плотно, в зависимости от решений дизайна, бревна скрепляются арматурой, хомутами, поперечными перемычками и так далее. После, они засыпаются для устойчивости, а с обратной стороны происходит просыпка слоем материалов для создания водоотвода и уже готовым грунтом для клумбы или формирования другого участка для растений.​

​Подпорная стенка​

​   Подземный дренаж – перфорированная дренажная труба заворачивается в специальный геотекстильный материал и помещается в основание подпорной стенки. Посредством этой трубы накопившаяся вода выводится в дренажный колодец.​

Подпорная стенка из кирпича

​Любое основание под подпорную стенку имеет в своем основании подушку из песка и щебня. Для подпорной  стены, высота которой не превышает 60 см, достаточно щебеночной подушки толщиной 20-30 см. Если стена выше 1 м, глубина заложения фундамента должна быть не менее 70 см, иначе конструкция может деформироваться. Стены с бетонным основанием могут быть до 3 м высотой, но требуют армирования, что увеличивает прочность конструкции. Для массивных стенок на песчано-гравийной подушке делается бетонный фундамент. В соответствии с высотой и типом подпорной стенки роется траншея под ее основание соответствующей глубины. Одновременно формируется та часть террасы, которая непоспедственно прилегает к подпорной стенке. В траншею засыпаются послойно песок и щебень, каждый слой трамбуется. Поверхность склона-террасы застилается геотекстилем.​

​вибрации (если рядом проложена железная дорога),​

​осуществляет зонирование участка;​

Подпорная стенка из бетона

​Любая конструкция деревянной подпорной стены требует использования качественной древесины. Кроме того, для защиты от быстрого гниения рекомендуется обрабатывать бревна специальными пропитками или отработанным машинным маслом, особенно той их части, что будет находиться в земле.​

​Эскизный проект подпорной стенки.​

​Таким образом, возведение подпорных стенок​

​, а потому выберите материал, выполните все требования и не забудьте о самом главном, что вы хотите сделать на участке — украсить ландшафт. Именно в такой последовательности и если все делать правильно, вы сможете добиться хороших результатов.​

Как сделать водоотвод подпорной стенки?

​Очень симпатично смотрится подпорная стенка из кирпича​

​Очень природно и гармонично смотрятся подпорные стенки из дерева​

​представляет собой некий упор, преграду и одновременно довольно оригинальное украшение ландшафта дачи. Особенной популярностью данный элемент ландшафта пользуется очень давно, и далеко не обязательно возводить дорогие подпорные стенки на даче, ведь всегда можно создать их самостоятельно, и даже из подручных материалов.​

• ​Подпорные стенки из дерева наиболее просты в строительстве. Для них подбираются ровные бревна, диаметр стволов – до 20 см. Нижняя часть (та, которая будет вбита в землю) обрабатывается с целью предотвращения гниения – можно использовать как специальные пропитки, так и машинное масло, разогретый битум. Бревна плотно прижимаются друг к другу и вгоняются в землю. Минимальная глубина вхождения составляет 0,4 — 0,5 метра – это позволит конструкции стоять надежно.​
• ​Черновая  подпорная   стенка  выкладывается из готовых строительных блоков или кирпича с использованием сухой смеси, либо  цемента и песка, из которых готовится смесь.​
• ​сейсмические явления (в зависимости от особенностей региона),​

​сочетает защитную и укрепительную функции;​​Вернуться к оглавлению​

​Для заливки монолита необходима опалубка, для которой используют специальные щиты при ломаной конфигурации или же ее собирают на месте заливки из досок при криволинейной форме. Доски и щиты обязательно укрепляют с наружной стороны подпорками, чтобы опалубка выдержала давление залитого бетона. Внутри устанавливаются два армирующих ряда из сетки, можно использовать металлические прутки или обрезки труб, связав их между собой проволокой. Кроме арматуры, на высоте 5 см от земли закладывают пластмассовые трубки, чтобы обеспечить отвод собирающейся за стенкой воды. Расстояние между трубками – примерно 1 метр. Следует помнить, что для получения гладкой наружной поверхности стенки, опалубку внутри обшивают рубероидом или фанерой.​

Строим подпорную стенку своими руками (видео)

​– это не просто решение проблем рельефа. Это полноправный элемент декора, в процессе проектирования и создания которого учитывается много различных факторов.​

DachaDecor.ru

​Выбирайте материал, дизайн, расположение конструкции и стройте подпорную стенку своими силами​​Выливать стенки из бетона довольно просто, особенно потомственным строителям или постоянным читателям нашего сайта, ведь мы неоднократно работали с цементом и фундаментами. Достаточно качественной перевязки, стандартного под требования параметров сооружения фундамента с дренажом, опалубки и качественного раствора. Также стоит заметить, что цельная стенка может быть тяжелее кирпича или дерева, а потому следует обязательно сделать фундамент более прочным и широким.​

​Довольно редкий вариант, так как процесс устройства стенки из камня считается трудоемким, да и недешевым, ведь купить качественный камень по невысокой цене вряд ли удастся.​

ОрИгинальность и изысканность

​Сегодня мы расскажем вам о том, как, не прилагая особых усилий и не затрачивая серьезных средств, построить стенку, которая будет не только формировать клумбы или целый участок разнообразных декоративных насаждений, но и сдерживать грунт от оползней и самовольной геопластики.​

​Можно также построить стенку из горизонтально закрепленных бревен. Для этого роется траншея, на дно укладывается щебень, нижний ряд бревен скрепляется с грунтом при помощи арматуры. Далее выкладывается непосредственно стенка, бревна фиксируются саморезами.​

Из чего делают подпорные стенки

​При возведении стенки оставляется промежуток 25-30 см между тыльной частью стенки и склоном. После того как черновая стенка будет готова, в этот промежуток засыпается щебень (с предварительной укладкой дренажной трубы).​

С ЧЕГО НАЧИНАЕТСЯ УСТРОЙСТВО ПОДПОРНЫХ СТЕНОК

​регулярные дожди.​​решает проблему неровностей на участке.​

​Красивые и эстетичные подпорные стены, сложенные из природного камня, требуют достаточно больших финансовых затрат и физических усилий. Однако полученный результат полностью оправдывает все это. Для их устройства можно использовать базальт, сиенит, гранит или другой камень, распространенный в конкретном регионе. Желающие украсить свой участок «старинной» стенкой могут использовать песчаник или известняк. Для них свойственно впитывать большое количество влаги и быстро обрастать мхом, что создаст налет старины. Для каменных стенок характерным является устройство широких фундаментов – не менее 30 см. Если не придерживаться этой нормы, стенка будет недостаточно прочной и может разрушиться.​​Бутобетонная стенка не нуждается в армировании. Ее устройство позволяет сэкономить цемент, так как значительный объем тела стенки составят камни. Первый ряд укладывают насухо, образовавшиеся пустоты засыпают щебнем и только потом заливают сверху раствор. Потом снова укладывают ряд камней, утапливая их в растворе, и продолжают работу до тех пор, пока опалубка не будет полностью залита. Как и в монолитных стенках, в бутобетонных конструкциях закладывают трубки для отвода воды.​

​Справиться с этой непростой задачей Вам​​Сегодня мы поговорили об очень интересном оформлении дачной территории, которое помогает с удерживанием грунта, разделением участка на зоны и декорированием, но не забывайте обращаться к нашим материалам и в будущем, ведь вас ожидает много интересного! Рекомендуем узнать, как укрепить склоны и укосы на дачном участке.​

​Не стоит забывать и о качественной защите готового изделия от влажности грунта, а потому обязательно установите водоотводную систему для сохранения целостности и жесткости нашей конструкции.​​Строительство подпорной стенки из камня — особенный процесс, и начинается он с дренажа и фундамента — первоначальных слоев, которые укладываются в специально вырытую траншею по линии хода стенки. После заливки усиленного фундамента (сойдет для этого и строительный мусор — арматура, проволока, гнутые электроды, прочее) поверх него укладывается натуральный камень. Чаще всего, это кварцит, гранит, диабаз и прочие породы, которые наиболее для данного процесса подходят.​

​Для чего необходима подпорная стенка на территории дачного участка?​

lagarden.ru

​Подпорные стенки, выполненные из натурального камня, встречаются в ландшафтном дизайне не так часто. Главной причиной является трудоемкость процесса и стоимость материала. Фундамент стенке такого типа необходим бетонный, либо, если высота небольшая, используют сухую кладку из крупных камней.​

​В случае использования готовых декоративных бетонных блоков при создании подпорной стенки, то черновая стенка будет являться лицевой.​

​Еще одной особенностью, воздействующей на устойчивость и прочность сооружения, является его плотность. Она зависит от толщины и высоты строения, а также типа грунта. Получая задание на проектирование подпорной стенки и приступая к нему, наши специалисты учитывают каждый нюанс, способный каким-либо образом повлиять на ее конструктивные характеристики.​

Бетонные подпорные стенки

​Традиция строительства подпорных стенок возникла не сама по себе, а исключительно из практических соображений. Издавна, применяя их, укрепляли почву на горных плантациях винограда и опасные обвалами места у подножия склонов.​

​x​

• ​Вернуться к оглавлению​
• ​помогут наши специалисты, которые проведут тщательные предварительные топографические и гидрологические обследования территории с целью предотвращения оползней, выполнят расчет оптимальной высоты сооружения, подберут необходимые материалы.​

​Интересным и нестандартным решением ландшафта проблемного участка​

​Очень часто бетонные стенки получаются не самыми симпатичными, а потому для соблюдения всех требований ландшафтного дизайна, необходимо будет произвести декоративную отделку. Тут уж в помощники привлекайте собственную фантазию, которая и надиктует вам необходимые материалы.​

​Тип кладки выбирать придется вам, и здесь вы можете смело использовать сухую или классическую кладку.​

​По большому счету, можно сделать стенку из практически любого материала, который подходит для службы в природных условиях грунта и атмосферных явлений, но сегодня мы предлагаем изучить правильное сооружение, которое точно не упадет, и будет годами нести службу на даче во благо ее красоты и практичности.​

​Для начала необходимо вырыть траншею, прибавив к ее ширине 10 см от ширины фундамента. Траншея должна точь-в-точь повторять контур постройки. Далее заливают фундамент, а после его застывания выкладывают камни. При осуществлении кладки сухим способом в образующиеся зазоры закладывают садовый грунт и сажают растения. В случае применения цементного раствора, швы заполняют затирочной смесью.​

Кирпичные подпорные стены

​На черновую подпорную стенку крепится саморезами металлическая сетка, которая прочно удерживает облицовочный материал.Далее наносится слой строительного раствора, после просушки на этом слое производится разметка, далее стенка облицовывается выбранным материалом. После высыхания заделываются все швы.​

​Прежде чем начать выбор материалов, нужно четко понимать архитектурное решение подпорных стенок или их назначение. Как уже известно, они могут выступать в качестве укрепительного сооружения, а также играть роль декоративной составляющей сада. Если требуется строительство подпорных стенок на крутых склонах как укрепления, лучше всего использовать бетон или природный камень.​

​Сегодня создание подпорной стенки на участке с уклоном не ограничивается только данными условиями. Довольно часто неровности делаются специально, чтобы с помощью таких сооружений и декоративных лестниц на склоне участка создать в саду оригинальный ландшафтный дизайн.​

​https://youtu.be/KouGl22ma8s​

​Кирпичные стенки устраивают, как правило, вблизи дома из-за высокой декоративности. Особенно красиво они смотрятся, если такой же кирпич использован в отделке фасада или, например, для столбиков забора. Прочные подпорные стены получаются только из глиняного нормального или морозоустойчивого кирпича пластического прессования. Силикатный и пустотелый кирпич для такой кладки не подходит. Сама кладка может выполняться разными способами.​

Деревянные подпорные конструкции

​Наши предложения удовлетворят требования самых взыскательных домовладельцев.​

​, находящегося на склоне, будет устройство подпорных стен, или террас.​

​Соответствуют многим требованиям и подпорные стенки из бетона, которые можно легко сделать самостоятельно​

​Сухая кладка происходит стандартно, а пустоты прокладываются грунтом с семенами растений — цветов, трав, мха. Если же вы решили класть камень на цементную смесь, то пустоты следует отделать специальной затиркой.​

​Подпорная стенка устанавливается практически в любом необходимом вам месте на даче, но состоять она обязательно должна из определенных частей. Это фундамент, который удерживает на себе все сооружение, тело стенки из материала, который вы выбрали, а также специальный водоотвод, способствующий защите основного материала производства.​

​Очень важным моментом является способ кладки камней. В первую очередь, стенка должна быть прочной, а это значит, что от укладывания камня один на другой (с образованием крестообразных швов) лучше отказаться. Вместо него лучше использовать классический вариант, когда стыки между камнями сверху и снизу перекрываются серединой камня соответствующего ряда – это обеспечит конструкции долговечность и прочность.​

Каменные подпорные стенки

​Если подпорная стенка невысокая, то в основании выкладываются большие плоские камни, а все последующие слои камней кладутся с небольшим сдвигом для формирования общего уклона. Этот метод более трудоемок, он предполагает тщательный подбор камней и квалифицированную укладку. При такой технологии раствор можно не использовать, а в образовавшиеся пустоты досыпается земля и можно высаживать небольшие ампельные или низкорослые растения или засыпать плодородный грунт, смешанный с семенами растений. При возведении такой стенки тоже оставляется промежуток 25-30 см между тыльной частью стенки и склоном. После того как стенка будет готова, в этот промежуток засыпается щебень (с предварительной укладкой дренажной трубы). Можно также использовать для скрепления камней цементный раствор, тогда в некоторых местах подпорной стенки из цемента делаются небольшие ниши, в которые также можно высаживать растения.​

​Например, местность, расположенная рядом с железной дорогой, регулярно подвергается грунтовым вибрациям, в результате которых хрупкие материалы быстро теряют свои свойства. Это, в свою очередь, отрицательно сказывается на надежности строения. Когда планируется создание подпорной стенки с целью возведения красивого декоративного элемента, который не будет подвергаться физическим нагрузкам, материалом могут служить габионы, кирпичи, бревна, бетонная смесь.​

​Создавая проект, необходимо тщательно продумать возведение стенки. Она должна быть максимально устойчивой и способной выдерживать существенное давление. В противном случае вероятно активное сползание грунта и быстрое разрушение сооружения. Поэтому следует принимать во внимание все физические воздействия, влияющие на ее прочность. К ним относятся:​

​Подпорные стенки, сложенные из камня – идеальный вариант для организации вертикального озеленения. В них можно устраивать земляные карманы и высаживать разнообразные ампельные растения. Такие декоративные группы можно устраивать по всей длине стенки или только в виде нескольких ярких фрагментов. Еще один вариант – использование каменной стенки в качестве опоры для вьющихся роз, клематисов, декоративных лиан. Подпорные стенки украшают пристенными фонтанчиками, вмонтированными скамейками, оригинальным освещением.​

TolkoBeton.ru

​Схема армирования подпорной стенки из бетона.​

Устройство подпорных стенок

​Иногда камни могут быть обработаны и обтесаны для придания им формы плит, что облегчает строительные работы. Для невысоких стенок, выполняющих больше декоративную функцию, может использоваться древесина, кирпич, устраиваются стенки из бетона (монолит).​

​Из такого участка, несмотря на кажущуюся проблемность, можно создать неповторимый ландшафтный проект на зависть всем соседям. Конечно, это весьма трудоемкий и дорогостоящий проект, но результат будет не только радовать своей неповторимостью, но и решать различные проблемы, связанные с осыпающейся и сползающей почвой.​

1. ​Мало засыпать траншею для фундамента песком и гравием, залить качественный фундамент и корректно расположить на нем конструкцию украшения ландшафта и зонирования участка. Очень важно защитить стенку с обратной стороны от влажности, для чего нам и потребуется качественный дренах, водоотводная система.​
2. ​Необходима прочность и надежность? Используйте подпорные стенки из натурального камня​
3. ​Как должна быть устроена правильная подпорная стенка для разделения зон и задержки грунта?​

​Пожалуй, главное достоинство бетонной подпорной стенки – это ее долговечность. Правда, если речь идет о монолитной конструкции, то для придания красивого вида потребуется облицовка. Подпорная стенка из блоков эстетична уже сама по себе и не требует дополнительного декорирования.​

• ​Подпорные стенки, с первого взгляда, могут показаться просто нагромождением материала рядом с проблемным участком. Однако конструкция подпорной стенки представляет собой некое сооружение, сочетающее в себе функцию опоры и водоотвода. Каждая такая стенка состоит из трех частей:​
• ​На участках, имеющих перепады или уклоны, необходимо создавать подпорные стенки, которые служат не только украшением ландшафта, но и предотвращают сползание грунта, террасируют участок. Количество, высоты и виды подпорных стенок, которые будут сделаны на участке определяется еще на стации разработки и проектирования дизайн-проекта участка на основании данных топографической съемки.​
• ​собственный вес строения;​

​Далеко не каждый владелец загородного участка может похвастаться идеально ровным рельефом. В этом случае подпорная стенка является незаменимым элементом, который будет не только украшать сад, но и станет сооружением, разделяющим его на зоны и обрамляющим террасы/патио/беседки. Сделать подпорную стенку не так сложно. В ходе данного процесса можно реализовать самые различные дизайнерские идеи. Однако, как и любое другое возведение, оно имеет важные нюансы.​

​Толщина кирпичной стенки зависит от ее высоты. К примеру, стенка в восемь рядов кирпича, а это примерно 60 см, может иметь толщину 102,5 мм – в полкирпича. При увеличении высоты подпорки делают в один или полтора кирпича, что соответственно составит 215 и 327,5 мм. Примерное количество материала можно подсчитать исходя из того, что 1 тыс. кирпичей хватит для 16 метров квадратных стены, сложенной в полкирпича, или 8 метров квадратных для стены в один кирпич.​

Что учитывать, осуществляя устройство подпорных стенок на даче?

​Чтобы уберечь конструкции от преждевременного разрушения, на внутреннюю сторону стенок нужно наклеить слой кровельного толя или рубероида при помощи разогретой битумной мастики. Если грунт сухой, то будет достаточно просто покрыть стенку со стороны склона битумом, нанеся его в два слоя.​

• ​Террасы, расположенные горизонтально, украшенные всевозможными цветниками, кустарниками,газонами, можно соединить мощеными дорожками, лестницами, выполненными из природного камня.​
• ​У любой подпорной стенки на территории дачи есть обязательное требование — качественная система водоотвода​
• ​При кладке камня рекомендуется обустраивать качественный дренаж и фундамент, избегать крестообразных стыков, которые влияют на прочность конструкции, перевязывать стенку швами в шахматном порядке.​
• ​В первую очередь, материал стоит определять исходя из ландшафтного дизайна и стиля участка, подключив фантазию и обязательно собственное мнение. Далее же стоит решать по бюджету. Честно говоря, какой бы материал вы ни выбрали, стоимость не будет серьезно отличаться, только если это не самый дорогой материал и не заказ подпорной стенки профессиональной бригаде. Экономьте и делайте все своими руками, так будет гораздо дешевле, да и интереснее, ведь строительство подпорной стенки — процесс увлекательный.​

​В начале работ необходимо вырыть траншею: чем выше планируемая стенка, тем больше глубина траншеи. На дно выкладывают «подушку» из гравия и щебня, затем арматуру, после – выводят опалубку. В готовую конструкцию равномерно заливают бетон. Снимать опалубку можно по истечении 5 дней. Готовая стенка выравнивается и декорируется.​

• ​Фундамент – находящаяся под землей часть стенки. Именно на нее приходится вся тяжесть давления почвы.​
• ​Подпорные стенки зонируют пространство, выполняя не только чисто техническую функцию преграды, но и являются архитектурными элементами ландшафтного дизайна, зрительно увеличивая пространство сада, насыщая его дополнительными композиционными решениями.​
• ​силы трения и сцепления с почвой;​
• ​Конструкции таких элементов могут отличаться, поскольку они выполняют разные функции: декоративную и укрепительную. Каждая подпорная стенка на участке рассчитана на определенную нагрузку. Однако все варианты имеют одинаковый «костяк», состоящий из таких основных элементов, как:​
• ​В первом ряду обязательно устраивают дренажные отверстия или укладывают пластиковые трубки, обеспечив им небольшой уклон для лучшего стока воды. Также в процессе кладки специалисты рекомендуют выполнять расшивку швов, делая их выпуклыми или же вровень с самой кладкой. Утапливать швы вглубь кладки нежелательно.​

​Вернуться к оглавлению​

Подпорные стенки: материалы для строительства

​Опытный специалист сможет придать участку оригинальный изысканный завершенный вид, потому что устройство таких стенок не только удерживает грунт, но и визуально увеличивает пространство.​

​На данный момент, профессионалы этой области рекомендуют мастерам устанавливать следующие типы водоотводов:​

landstory.ru

​Популярный сегодня вариант создания не только подпорных стенок, но и ограждений разнообразного назначения. В готовом виде габионы представляют собой различной формы металлические сетки с каменным материалом внутри. Если подпорная стенка из габионов будет невысокая, то возможна ее установка без фундамента, просто на хорошо расчищенную и подготовленную площадку. Если же высота в 1 метр и более, необходимо будет заливать фундамент с гравийно-песчаной подушкой.​

​Еще до начала сооружения, вам необходимо определить материал, из которого будете строить подпорную стенку​

​Для того, чтобы подпорная стенка органично смотрелась на участке, важно, чтобы она вписывалась в общий интерьер сада. Избежать ошибок поможет грамотное сочетание материалов и оттенков. Например, если большинство конструкций на участке выполнено из дерева, то и предпочтение лучше отдать деревянной подпорной стенке.​

​Тело – вертикальная часть, которая, в случае чего, поможет предотвратить сползание.​

​При устройстве подпорных стенок необходимо правильно выбрать тип подпорной стенки (ее высоту, способ устройства фундамента, который зависит от многих параметров, в том числе от видов грунта, материал для облицовки подпорной стенки, который должен поддерживать стилистику облицовки дома и сочетаться с материалами, используемыми при мощении дорожек и площадок).​

​давление грунта на подпорную стенку;​

1. Разметка  трасс подпорных   стенок

​Определение подпорной стенки: сооружение, удерживающее грунт от обрушений и сползаний. Ее используют для организации пространства на неровной местности, а также с целью повышения эстетических свойств ландшафтно-архитектурных объектов.​

2. Подготовка основания подпорной стенки

​Вернуться к оглавлению​

3. Устройство  черновой стенки

​Бетонные стенки имеют прекрасные технические характеристики и при этом не требуют глубокого фундамента, имеют сравнительно небольшую толщину.​

​Иногда террасы сооружаются из бетонных блоков, иногда исходным материалом бывает кирпич, а порой могут быть полностью выполнены сразу из натурального камня. Впоследствии кирпич и бетон декорируются плиткой или камнем. Обычно высота таких подпорных стенок варьируется от 30 см до 2,5 метров.​

4. Лицевая стенка

​Подземный дренаж представляет собой специальную перфорированную дренажную трубу, которая оборачивается в геотекстиль и устанавливается в самом основании конструкции стенки. Благодаря трубе вода не накапливается, а просто уходит по ней в любое место слива;​

5. Облицовка черновой подпорной   стенки

​Контейнеры устанавливаются и перевязываются между собой. Установка происходит последовательно, просыпаясь материалом. Если вы используете обыкновенный гравий, можно не особенно ломать голову над производством стенки, но если есть желание получить более декоративный внешний вид, по лицевой стороне необходимо будет аккуратно укладывать плитняк, гранит и прочие материалы, а остальной контейнер просыпать недорогим булыжником, галькой или тем же гравием.​

Технология “сухая стенка”

​Под деревом мы имеем в виду толстые бревна, которые можно устанавливать в землю вертикально или горизонтально, тем самым формируя из них стену.​

Russian-Les.ru

​Также существует много способов декора подпорных стенок. Самый разнообразный вариант – растения. От высоких кустарников и деревьев лучше отказаться — это придаст композиции тяжелый вид, а вот почвопокровные растения способны элегантно подчеркнуть сей изгиб ландшафта. Можно устроить искусственный водоем на фоне подпорной стенки, а также небольшую альпийскую горку – только не забудьте сделать для нее отдельный водоотвод, это обеспечит растениям лучший рост.​ ​Водоотвод – обеспечивает прочность стенки, выводя из грунта всю влагу.​ ​Как правило, подпорные стенки принято выполнять из известняка или песчаника, из других видов натурального камня, из клинкерного кирпича, из бетона, имитирующего натуральный камень, из некоторых пород дерева.​ ​вес дополнительных декоративных элементов, которые могут на ней располагаться.​ ​Фундамент (подземная часть). Его основное назначение – способность выдерживать тяжесть от давления почвы.​ Типы водоотвода подпорной стенки ​Проще всего сделать самостоятельно подпорную стену из дерева. Для этого подойдут бревна, толщина которых составляет примерно 15-18 см, а высота зависит от конкретных условий участка и требуемого конечного результата. При этом следует учитывать, что прочная бревенчатая подпорная стена получится только при ее заглублении на 0,5 – 0,6 м, поэтому нужно постараться как можно плотнее расположить бревна, чтобы размеры зазоров между ними были минимальными. Для дополнительной фиксации перед установкой бревен выкапывают небольшую траншею, в которой располагают и заглубляют на требуемую глубину бревна. Затем по верхнему краю они фиксируются проволокой, а также гвоздями, чтобы избежать возможного смещения. Потом траншею заполняют бетоном.​ ​Этот тип стенок имеет два варианта:​ ​Процесс, с которого начинается устройство террас​ Подпорная стенка из дерева ​Наземный дренаж устанавливается с обратной стороны стенки из любого рыхлого материала, который не дает воде доходить до поверхности материала сооружения, а дает возможность воде уходить вниз. Это может быть гравий или битый кирпич;​ ​Сегодня очень популярны подпорные стенки из габионов​ Подпорная стенка из камня ​Бревна выбираются диаметром в 20-30 см, устанавливаются плотно друг к другу, чтобы создать надежную опору для грунта позади и оригинальную внешность для самого сооружения. Для бревен выкапывается специальная траншея, глубиной не менее 40-60 см, в зависимости от высоты подпорной стенки. Такая глубина установки даст серьезную прочность стенке, но учесть стоит и слой дренажа и фундамента.​ ​Вход на сайт​ ​Перед тем, как сделать подпорную стенку, необходимо произвести определенные расчеты. Конструкция должна быть способной выдерживать  большое давление, иначе велика вероятность обрушения стенки и сползания грунта. При высоте стенки до 1,5 метров расчеты можно произвести самостоятельно, используя при этом специальные программы. Если планируемая высота больше полутора метров, то лучше обратиться за профессиональной помощью.​ Подпорная стенка из бетона ​При создании подпорных стенок используют метод террасирования, формируя при планировке горизонтальные участки, укрепленные подпорными стенками.​ ​Природные факторы, негативно сказывающиеся на подпорной стенке и ее конструкции:​ Дизайн подпорной стенки ​Тело (наземная часть). Внутренняя сторона садовых подпорных стенок «контактирует» с землей, внешняя является открытой, она может быть косой или ровной.​ ​x​

​бутобетонные;​

dreamgarden.kz

​, называется вертикальной планировкой. При расчете параметров таких стен необходимо тщательно просчитывать запас прочности и устойчивости. Ведь в межсезонье давление на стенки возрастает из-за повышенного количества грунта, пропитанного водой. И чтобы обеспечить надежность подпорных стенок, необходимо проектировать систему водоотведения.​

0sade.ru

Конструкция гравитационной подпорной стены

Установите облицовочные блоки AB Fieldstone. Выровняйте и отрегулируйте

Установить анкерные блоки AB Fieldstone

Устройство и уплотнение стеновых пород и грунтов обратной засыпки

Подметание для удаления лишнего материала для правильного размещения следующего ряда

Плотные стеновые породы и грунты обратной засыпки начиная с блоков

Установите фильтрующую ткань и стринги для установки колпачков AB

Базовый курс для AB Fieldstone

• Начните с самой низкой отметки стены, поместив облицовочные элементы AB Fieldstone на основной материал в направлении передней части траншеи, оставив место для анкерного устройства AB Fieldstone, чтобы после установки всей сборки он был отцентрирован на основных материалах.Проверьте каждый блок и отрегулируйте уровень и выравнивание. Облицовочные блоки можно произвольно переворачивать вверх дном, чтобы придать облицовочный вид по-разному.
• Для правильного размещения анкерных узлов используйте молоток для кирпича или лопату, чтобы создать небольшую траншею, чтобы учесть выступ.
• Установите анкерные элементы в приемные прорези облицовочных элементов так, чтобы кромка была направлена ​​вниз в только что созданную траншею. Внесите корректировки, чтобы гарантировать, что анкерные блоки установлены на разумном уровне с облицовочным блоком.Анкерные блоки никогда не должны устанавливаться выше облицовочного блока. За исключением специальных применений, таких как углы, каждый блок анкеровки должен соответствовать одному блоку облицовки.
• Дренажная труба требуется для любых укрепленных стен, самотечных стен высотой более 4 футов (1,2 м) или участков с плохим дренажем. Поместите дренажную трубу в самом низком месте по направлению к задней части траншеи и выходите на дневной свет через каждые 50 футов (15 м). См. Утвержденные планы расположения и технических характеристик.Узнайте больше об управлении водными ресурсами.

Начните подпорную стену на самой низкой отметке. Используйте 824 единицы, чтобы охватить шаг вверх (если доступно)

Подъем настенного основания

При строительстве лестницы на склоне всегда начинайте с самой низкой отметки стены основного ряда.

Чтобы создать Step-Up, протяните блок между выравнивающей площадкой и курсом блоков ниже.Подъемы наиболее устойчивы, когда верхний блок имеет достаточную опору на нижний блок. Длина узла 824 (при наличии) обеспечивает гибкость, позволяющую сделать этот блок идеальным для этого приложения. Сборка 812 тоже подойдет.

Укладка стеновых камней и материалов для засыпки

Засыпка стеновым камнем

• Заполните пустотелые стержни и заполните минимум 12 дюймов.(300 мм) за стеной стеной из камня. Установите скалу в стене так, чтобы она была на уровне или ниже принимающей выемки анкерного устройства.
• Используйте одобренные грунты для засыпки за каменной стеной и перед основанием.
• Используйте пластинчатый уплотнитель для уплотнения области за блоками.
• Компактный для подъемников 8 дюймов (200 мм) или менее

Дополнительные курсы для AB Fieldstone

• Удалите весь лишний материал с верхней поверхности блоков AB Fieldstone.Это должно включать в себя движение щетки или метлы по выемке для удаления мусора.
• Для более быстрой установки и выравнивания второго слоя установите одновременно первый блок облицовки AB Fieldstone и блок анкерного крепления AB Fieldstone. Отрегулируйте так, чтобы вертикальные швы были смещены относительно нижних блоков не менее чем на 3 дюйма (75 мм) или ¼ длины блока.
• Установите остальные облицовочные элементы, используя первый блок в качестве направляющей.
• Поместите анкерные элементы в приемные пазы облицовочных элементов. Сдвиньте двухэлементный узел так, чтобы выступ анкерного блока вошел в паз для приема блока по направлению ниже. Каждый блок анкеровки должен совпадать с одним блоком облицовки.
• Проверьте и отрегулируйте уровень и выравнивание облицовочных элементов.
• Заполните пустотелые стержни и заполните минимум 12 дюймов.(300 мм) за стеной стеной из камня. Установите стеновой камень за анкерным блоком так, чтобы он находился на уровне или ниже принимающей выемки, или примерно на 0,5 дюйма (12 мм) ниже верха анкерного блока.
• Используйте одобренные грунты для засыпки за каменной стеной.
• Начиная с курса 2 и выше, используйте пластинчатый уплотнитель для уплотнения непосредственно на блоках, а также на участке за блоками. Компактность в подъемниках 8 дюймов.(200 мм) или меньше.
• Удалите излишки материала с верхней поверхности и повторите шаги, чтобы довести стену до необходимой высоты. Подробнее о том, как закончить стены поворотами.

Цены на рабочую силу и сметы материалов — советник Forbes

От редакции. Советник Forbes может получать комиссию за продажи по партнерским ссылкам на этой странице, но это не влияет на мнения или оценки наших редакторов.

Подпорная стена удерживает насыпь из грунта от прилегающей нижней части. Подпорные стены контролируют эрозию и создают плоские участки для использования. Каменная кладка, дерево и камень — самые популярные подпорные стены из-за их рентабельности, доступности и простоты монтажа.

Сравните предложения местных подрядчиков с лучшими оценками

Бесплатно, без обязательств Оценки

В среднем строительство подпорной стены стоит 23 доллара за квадратный фут.Для более экономных средняя цена подпорной стены составляет 19 долларов за квадратный фут. На верхнем конце стоимость подпорной стены составляет около 50 долларов за квадратный фут.

Средняя стоимость подпорной стены

Стоимость подпорной стены за квадратный фут

Как и в случае с другими строительными материалами, такими как брусчатка или кровля, квадратные метры — удобный способ сравнить стоимость различных типов материалов подпорных стен. Умножение длины подпорной стены на ее высоту помогает рассчитать ее общую площадь в квадратных футах.

Высота подпорной стены является основным фактором при определении общей стоимости подпорной стены. Более высокие подпорные стены становятся экспоненциально более дорогими, особенно после того, как они превышают разрешительные и инспекционные ограничения.

Например, подпорная стена длиной 50 футов и высотой два фута сильно отличается от другой подпорной стены, длина которой составляет 20 футов, но высота — пять футов. Хотя обе стены имеют площадь 100 квадратных футов, первая стена настолько низкая, что можно использовать практически любой материал, даже обычные пиломатериалы, обработанные под давлением.Вторая стена требует более прочных материалов, таких как большие блоки подпорной стены, и может даже потребовать рассмотрения планов проекта инженером-строителем.

Стоимость подпорной стены по типу материала

Тип материалов, используемых для подпорной стены, является двухуровневым фактором в общей стоимости подпорной стены.

Во-первых, это стоимость материалов. Эта стоимость зависит от местоположения, сезона, рыночных условий и местных строительных норм. Натуральный камень обычно встречается на тихоокеанском северо-западе, северо-западе и северо-востоке США, поэтому в этих регионах он дешевле.

Во-вторых, тип материалов определяет другие факторы, такие как метод строительства, потребность в более глубоких колонтитулах, рабочая сила и многое другое. Для каменных рокариев требуются подъемные краны, что может повлечь за собой аренду подъемного крана и даже расходы на управление движением. Железнодорожные шпалы, часто пропитанные токсичным креозотом, могут потребовать специальных разрешений в некоторых районах или даже не разрешаться.

В некоторых областях Среднего Запада и Юго-Запада природный камень не так распространен, поэтому его необходимо доставлять на большие расстояния.Не только это, но и меньше подрядчиков и рабочих, знакомых с продуктом в этих областях.

Блок подпорных стенок

Подпорные блочные стены будут стоить 16 долларов за квадратный фут для средней профессиональной установки. Это 1600 долларов США за подпорную стену площадью 100 квадратных футов — базовую, без дополнительных приспособлений и менее четырех футов.

В верхней части шкалы, для более крупных 16-дюймовых декоративных блоков и дополнительных принадлежностей, таких как брусчатка и изгибы стен, ожидайте платить до 30 долларов за квадратный фут .В среднем блоки подпорных стен стоят около 23 доллара за квадратного фута.

Подпорные стены из дерева

Для деревянных подпорных стен вы можете рассчитывать заплатить от 16 до 28 долларов за квадратный фут за профессионально установленную стену. Самостоятельная работа может снизить стоимость до 10 долларов за квадратный фут. В целом деревянные подпорные стены стоят около 19 долларов за квадратного фута.

Подпорные стены из натурального камня

В зависимости от типа используемого камня и расстояния от участка до поставщика или карьера подпорные стены из природного камня могут стоить от 25 до 75 долларов за квадратный фут .В среднем подпорные стены из натурального камня стоят около 50 долларов за квадратного фута.

Стоимость блока подпорной стены

Блок подпорной стены стал одним из самых популярных материалов для строительства подпорных стен. Благодаря передней кромке и наклонному профилю задней части, это один из немногих материалов, специально предназначенных для подпорных стен.

Блок подпорной стены не разрушается и не требует особого ухода, кроме периодической чистки. Кроме того, кладочные материалы в блоке подпорной стены недороги как в источниках, так и в производстве.Самая большая стоимость блока подпорной стены — доставка, поскольку он очень тяжелый.

Декоративные блоки подпорной стены большего размера дороже, чем блоки меньшего размера. Большие блоки способны удерживать больше почвы и могут быть построены выше. Мало того, их лица могут быть текстурированы в декоративных целях.

Стоимость блока подпорной стены составляет большую часть общей стоимости подпорной стены. Декоративный 17-дюймовый блок стоит около 570 долларов за поддон , который покрывает почти 35 квадратных футов поверхности стены: около 12 долларов за блок .

В нижней части цены простой серый бетонный блок подпорной стены, также 17 дюймов, может стоить примерно в четыре раза меньше, чем декоративный блок: всего 3,40 доллара за блок .

Затраты на оплату труда подпорной стены

Наряду со стоимостью материалов вторая половина уравнения ценообразования — а иногда и самая важная половина — это стоимость труда для строительства подпорной стены.

Как правило, подрядчики предоставляют ценовое предложение, которое включает стоимость рабочей силы.Стоимость работ по возведению подпорной стены составляет от 50 долларов до 75 долларов в час. Если проект требует консультации с инженером-строителем, почасовая оплата колеблется от $ 100 до $ 200 за час .

Затраты на рабочую силу для строительства подпорных стен варьируются в зависимости от типа стены, сезона и текущего спроса на рабочую силу.

Подпорный блок для каменной кладки и подпорные стены из дерева могут нанять неквалифицированных и полуквалифицированных рабочих для переноски гравия, выкапывания нижних колонтитулов и переноски блоков.Проекты деревянных подпорных стен также часто реализуются квалифицированными рабочими, которые могут контролировать менее квалифицированных и недорогих рабочих.

Установка безопасных и эстетичных каменных стен — это не только ремесло, но и искусство, и лучше оставить это в руках квалифицированных, высокооплачиваемых рабочих.

Когда устанавливать подпорную стенку

Установите подпорную стену, когда уклон выходит на вашу собственность, и вам нужно вырезать место для патио, бассейна, пристройки или любой другой области, где требуется ровная ровная поверхность.

Уклоны почвы, превышающие 35 градусов, могут стать неустойчивыми и опасными, и их необходимо сохранить. Это зависит от типа почвы.

Подпорные стены можно строить практически в любое время года, практически в любых климатических условиях. Если земля промерзла, копать, чтобы дотянуться ниже линии промерзания, может быть трудно.

Итог

Тип подпорной стены, которую вы выберете, зависит как от ваших потребностей, так и от вашего бюджета. Если вам необходимо заменить подпорную стену, которая может упасть, или если у вас есть склон, который опасно задевает вашу собственность, строительство функциональной и безопасной подпорной стены любого типа имеет решающее значение.

Но если вы предпринимаете выборный проект по благоустройству дома, вы можете принять решение, исходя из внешнего вида стены и вашего бюджета. Достаточно низкие стены могут быть построены даже мастерами своими руками.

Сравните предложения местных подрядчиков с лучшими оценками

Бесплатно, без обязательств Оценки

Часто задаваемые вопросы (FAQ)

Какой самый дешевый тип подпорной стены?

Блок подпорных стен из дерева и кирпича — два самых дешевых материала для строительства подпорных стен.

Из древесины 100 квадратных футов рельсовых шпал или древесины, обработанной давлением шесть на шесть, могут стоить всего от от 1000 до 1200 долларов для самостоятельной работы, до от 2200 до 4600 долларов для более высокой стены профессионально установлен.

Вы можете установить 100 квадратных футов небольшого бетонного блока самостоятельно за 1000 долларов США до 2 300 долларов США. Профессионально установленные декоративные блоки большего размера будут стоить от 2200 долларов до 4000 долларов.

Какую подпорную стену построить проще всего?

Самым простым способом строительства подпорной стены является та, которая состоит из блоков подпорной стены, которая остается ниже 36–48 дюймов — высота, которая вызывает необходимость получения разрешений и проверок во многих муниципалитетах.Если блоки собираются всухую, их нужно только укладывать друг на друга без использования раствора.

Как долго служат подпорные стены?

Хотя это зависит от типа и качества подпорной стены, а также от состояния почвы, отвода воды и технического обслуживания, подпорные стены, построенные из каменных материалов, могут прослужить от 50 до 100 лет. Подпорные стены из дерева могут прослужить до 40 лет.

Какого размера должен быть нижний колонтитул подпорной стены?

Для устойчивости и безопасности подпорные стены должны иметь устойчивую опору, обычно бетонную.Основное правило для определения размеров нижних колонтитулов подпорных стен заключается в том, что нижний колонтитул должен быть в два раза шире ширины стены (при измерении спереди назад). Кроме того, сам бетонный нижний колонтитул должен опираться на 6 дюймов гравия ниже линии промерзания.

Конструкция подпорной стены и типы

Обсуждаемые распространенные типы подпорных стен

Чтобы подпорные стены были эффективными, они должны быть правильно построены. Ниже приведены некоторые ключевые указания, которые вы можете использовать при проверке качества работы, выполненной на подпорных стенках.

Материалы подпорной стены

Существует два основных типа подпорных стен в зависимости от материала, из которого они изготовлены. Это подпорные стены CMU и монолитные бетонные подпорные стены.

Подпорные стенки CMU

Бетонные блоки или блоки для каменной кладки представляют собой пустотные бетонные блоки. Подпорные стены CMU в основном представляют собой стопки блоков CMU, армированных стальными стержнями с полыми сердцевинами, заполненными бетоном для связывания бетонных блоков и стальных стержней.

Несущие стены из монолитного или монолитного бетона

При строительстве монолитной бетонной подпорной стены стальная арматура (стальные арматурные стержни или арматура вкратце) сначала закрепляется на поверхности склона, который будет поддерживаться. Затем эти арматурные стержни обшивают строительной фанерой или другим материалом, который служит заливкой для бетона. Затем бетон заливают на место (заливают в отливку) и дают ему затвердеть.

Другими материалами подпорных стен, используемыми в качестве дополнения к бетону, являются кирпич и камень.Эти материалы также могут быть использованы для строительства подпорных стен с низкой прочностью, которые обычно используются в садах.

Типы подпорных стен

Существует несколько типов подпорных стенок в зависимости от того, как они работают, чтобы противостоять боковому давлению почвы, которую они сдерживают. Наиболее распространены гравитационные стены, анкерные стены, стены из шпунтовых свай и консольные стены.

Гравитационные стены

Этот тип подпорной стены использует только силу тяжести, действующую на ее собственную массу, то есть ее вес, чтобы удерживать почву.Хотя это один из наиболее распространенных типов подпорных стен, гравитационная стена настолько эффективна, насколько эффективен ее собственный вес. Если боковое давление почвы и воды превысит вес гравитационной стены, она выйдет из строя.

Консольные стены

Консольная стена использует вес грунта в сочетании с собственным весом для противодействия боковому давлению. Представьте себе L-образную бетонную конструкцию или бетонную конструкцию в форме обратной Т-образной формы. В любом случае на горизонтальной опоре стены лежит почва.Таким образом, стена стабилизирует вес самого грунта.

Анкерные стены

В анкерных стенах используются анкеры и тросы для закрепления (прикрепления) стены к устойчивой земле на некотором расстоянии от склона. Как и консольная стена, анкерная стена также использует грунт для своей стабилизации.

Шпунт

Шпунты часто используются в качестве временных подпорных стен. В подпорной стене этого типа стальные, деревянные или виниловые доски вбиваются в землю.

Соображения при строительстве

Подпорные стены редко бывают такими простыми, как кажутся. Чтобы определить, какие материалы использовать, какой тип стены построить и т. Д., Требуется множество расчетов. Например, обманчиво простая подпорная стена высотой 4 фута, измеряемая по длине 15 футов, может сдерживать до 20 тонн. земли. Подпорная стена такой же длины, но высотой 8 футов могла удерживать до 160 тонн насыщенного грунта. Это огромное количество потенциальной силы, которая может разрушить вашу собственность.

Другими важными факторами, которые имеют значение при проектировании подпорных стен, являются уклон грунта выше и ниже подпорной стены, тип грунта, который удерживает подпорная стена, пространство, доступное для строительства, и инженерные сети, которые находятся рядом с планируемым строением. Не обращайте внимания на любой из этих факторов, и ваша подпорная стенка может вздуться, наклониться и / или потрескаться, и вся ваша работа и деньги могут пойти насмарку.

Поэтому рекомендуется воспользоваться услугами инженера-строителя при проектировании подпорных стен высотой более 3 футов.Обратите внимание, что вам, возможно, также придется получить разрешение на строительство подпорной стены, придерживаться положений о градации и соблюдать требования к отчетности (например, отчет о геологических и инженерно-геологических изысканиях).

На самом деле лучше всего нанять специалиста по фундаменту на склоне холма и подпорной стены, такого как Sinai Construction, для строительства подпорной стены. Подрядчик с полным спектром услуг, Sinai Construction будет не только выполнять фактическое строительство, но и делать все остальное, что требуется для строительства подпорной стены, включая инспекции на месте, консультации инженера-строителя / геолога / инженера по грунту (при необходимости) и получение необходимых разрешений и соответствие городским и государственным строительным требованиям.

Важные факторы подпорных стен

Глубина

Глубина фундамента подпорной стены будет в первую очередь зависеть от типа почвы или коренной породы. В некоторых случаях это также будет зависеть от глубины мороза в вашем районе; глубина подпорной стены должна быть ниже линии промерзания. На участках, где нет заморозков, но есть водоудерживающие почвы, необходимо также углубить опоры.

Дренаж

Водостоки также должны быть интегрированы в конструкцию подпорных стенок, чтобы минимизировать боковое давление, создаваемое водой во время дождя.Обычный слив в подпорной стене устанавливается путем рытья траншеи сразу за подпорной стеной. Внутри траншеи укладывается геотехническая фильтровальная ткань, а поверх нее укладывается наклонная перфорированная дренажная труба. Затем труба засыпается гравием, после чего ее обматывают фильтровальной тканью, а траншею засыпают землей.

Строительство подпорной стены — сложная задача, особенно когда речь идет о свойствах склона. Но вы можете положиться на Sinai Construction в качественной и правильной работе.Позвоните в Sinai Construction для консультации прямо сейчас.

СТРОИТЕЛЬСТВО | ReCon — Гравитационные подпорные стены

Как подрядчик по подпорным стенам, ReCon хочет, чтобы и вы, и ваш заказчик испытали на себе преимущества, которые наша продукция для подпорных стенок может принести вашему проекту.

• Если ваша стена «вырезана» или «заменена», подумайте о подпорной стене ReCon gravity.
• Воспользуйтесь преимуществами монолитного бетонного блока подпорной стены ReCon конструкции .
  • В блоке нет отверстия, удерживает дренажную трубу за подпорной стенкой, а НЕ непосредственно на выравнивающей подушке.
  • Блок для подпорной стены из твердого бетона ReCon обеспечивает плотность / массу бетона от носка до пятки блока.
  • Твердый бетонный блок подпорной стены ReCon обеспечивает гладкое основание для большей несущей поверхности и улучшенные и проверенные характеристики скольжения.
  • Блок для подпорной стены из массивного бетона ReCon позволяет избежать дополнительного этапа заполнения сердечника камнем.
• Используйте модель ReCon , ведущую в отрасли восемь блоков подпорных стенок различной глубины , начиная с 24 дюймов и заканчивая 84 дюймами. Это обеспечивает очень эффективную конструкцию гравитационных подпорных стен, используя глубину в нижней части стены и устраняя массу наверху стены, где она не нужна.
• Минимизируйте строительный разрез.
• Максимально увеличьте полезную площадь внизу стены.
• Большая экономия по сравнению с дорогими литыми опциями.
• Если ваша стена представляет собой «насыпь», воспользуйтесь преимуществами блока ReCon 24 ”, , одного из самых эффективных в отрасли больших блоков, изготовленных методом мокрого литья, для проектирования и установки высоких армированных подпорных стен .
• Оцените простоту конструкции , связанную с размещением блока подпорной стены ReCon, который покрывает 5,33 кв. Фута поверхности стены, и при этом с ним можно работать с имеющимися у вас мини-погрузчиками с бортовым поворотом и экскаваторами-погрузчиками.
• Поговорите со специалистами ReCon по строительству подпорных стен в штате, чтобы получить советы о том, как оценить затраты на установку и спланировать эффективный и прибыльный проект стены.

Ознакомьтесь с полным набором инструментов, созданных для поддержки подрядчиков.

Установка подпорной стены большого блока «Cut Wall»

Установка подпорной стены большого блока «Заполнение стены»

Методы строительства подпорных стен

Введение

Многим собственникам подпорные стены могут показаться тем, о чем они не знают или на что не обращают особого внимания.Подпорные стены играют решающую роль в защите наших конструкций от обрушения и природных проблем, таких как эрозия почвы. Обрушение почвы опасно и может подвергнуть риску ваш дом и значительно ослабить его. Это означает, что есть жизненно важные вещи, которые следует учитывать, если вы строите дом, похожий на те, что были здесь, поскольку вам нужно убедиться, что ваш дом структурно прочен. Если у вас нет подпорной стены, обратитесь к подходящему подрядчику подпорной стены из Бруклина, Манхэттена и Квинса или из близлежащей местности.

Этот пост направлен на то, чтобы раскрыть детали, касающиеся подпорных стен и материалов, используемых при их строительстве.

Подпорные стены

Но прежде всего нужно составить представление о подпорных стенках. Подпорные стены — это стена, которая возводится после насыпи или земляных работ, чтобы обеспечить поддержку конструкции и предотвратить обрушение почвы. Как следует из названия, он «сохраняет» структуру почвы, тем самым предотвращая любое резкое движение, которое может ослабить основание построенной конструкции.Возведение подпорных стен выполняется всеми службами жилищного строительства, такими как HTTP://WWW.ESSEXHOMES.NET/CHARLOTTE и многими другими, независимо от местоположения или окружающей среды, это необходимо в качестве меры безопасности перед началом любого другого строительства. .

Подпорные стены изготавливаются из железобетона, дерева, камня или кирпича, в зависимости от необходимого уровня защиты. Подпорные стены также используются для поддержки террасных садов и подобных сооружений. Часто для подпорных стен требуются стальные шпунтовые сваи, и требуются такие подрядчики, как Sheet Piling UK.Однако это зависит от ряда факторов, включая характер конструкции и условия площадки.

Выбор материала подпорной стенки

Как было сказано выше, подпорные стены могут быть выполнены из самых разных конструкций. Каждый материал придает ему разный уровень устойчивости. Подрядчики подпорных стен в Бруклине используют все обычно используемое сырье для строительства стен, и потребность в каждом материале следующая:

• Строительный раствор для бетона и извести: Подходит для подпорных стен, которые подвергаются воздействию воды, сырости или сильных дождей.Подпорные стены из этой смеси набирают прочность при воздействии влаги.
• Boulder and Stone: в основном используются для эстетики, а не для удобства использования, поскольку они придают приятный вид местности. Их сложнее возвести, и для правильного строительства требуются высококвалифицированные подрядчики из Бруклина по установке подпорных стен.
• Дерево / Древесина: Несмотря на то, что они являются популярным выбором для подпорных стен из-за их низкой стоимости установки, они требуют большего ухода из-за их слабости в отношении вызываемого влагой гниения и заражения вредителями, которые питаются древесиной.

Как построить подпорную стену

Подпорные стены часто используются для управления крутыми склонами ландшафта. Они не только предотвращают эрозию, но и создают ровное пространство для грядки, патио или живой изгороди.

Однако подпорные стены не ограничиваются скатными дворами. Их также можно использовать для добавления иллюзии наклона плоскому двору. После возведения этих декоративных подпорных стен пространство за стеной засыпается грунтом для посадки растений.

Блокировочный блок — самый простой в использовании материал при возведении подпорных стен. Самым большим преимуществом блокирующего блока является то, что он не требует строительного раствора. Блоки доступны во многих стилях и цветах, которые будут гармонировать с вашим ландшафтом или акцентировать его. Некоторые из этих продуктов имеют отделку из натурального камня, напоминающую текстуру ограненного камня, что придает стене характерный штрих.

Хотя сама стена не требует какого-либо фиксатора, согласованные замковые камни надежно удерживаются на месте с помощью строительного клея.В этом проекте мы использовали координационные замковые камни, но вы также можете использовать натуральный камень, обработанный строительным раствором, который создает приятный контраст.

Ограничьте высоту подпорных стен до 4 футов. Более высокие стены подвергаются давлению в несколько тысяч фунтов от веса почвы и воды. Они требуют специальных строительных технологий и разрешений, и лучше всего их возводят профессионалы. Если ваш уклон превышает 4 фута, постройте ряд террасированных стен по ходу склона вместо одной высокой стены.

Готовы начать? Во-первых, вот несколько материалов, которые вам понадобятся для этого проекта:

Инструменты и материалы

• Основные инструменты (плотницкий уровень, рулетка, садовая лопата, траншейная лопата, тачка, садовая мотыга, садовые грабли)

• Арендованный пластинчатый уплотнитель

• Колышки

• Стропа

• Линейный уровень

• Пейзажная ткань

• Плотный гравий

• Блокировочный блок

• Перфорированная дренажная плитка

• Гравий

• Ручной утрамбовщик

• Строительный клей

• Подкладки

• Пистолет для герметика

См. Также: Как хранить инструменты на зиму

Шаг A. Выкопайте участок

1.Выкопайте откос, чтобы создать ровную поверхность для подпорной стены. Оставьте не менее 12 дюймов пространства для засыпки гравием между задней частью стены и склоном холма.

2. Используйте колья, чтобы отметить передний край стены по концам, по углам или изгибам. Соедините колья веревкой и используйте линейный уровень, чтобы проверить веревку, регулируя ее до уровня.

3. Выройте траншею под первый ряд блока. Сделайте траншею на 8 дюймов глубже, чем толщина блока.По мере работы измеряйте расстояние от веревки, чтобы убедиться, что траншея остается ровной.

4. Выровняйте выкопанный участок полосами ландшафтной ткани, отрезанными на 3 фута длиннее запланированной высоты стены. Перекрывайте полосы минимум на 6 дюймов.

Шаг Б. Постройте основание и положите первый ряд

1. Насыпьте в траншею 6-дюймовый слой уплотняемого гравия. Уплотните гравий с помощью пластинчатого уплотнителя
.

2. Положите первый ряд блоков в траншею, совместив передние края с веревкой.Если вы используете блоки с фланцами, установите первый ряд блоков в траншее вверх дном и задом наперед.

3. Часто проверяйте блоки с помощью уровня и регулируйте их, добавляя или удаляя гравий.

Шаг C: Установите сливную плитку и добавьте ряды

1. Положите второй ряд блоков в соответствии с инструкциями производителя, убедившись, что стыки расположены в шахматном порядке в соответствии с указанным ниже курсом. В процессе работы проверяйте, чтобы блоки были ровными.

2.При необходимости добавьте от 1 до 2 дюймов гравия, чтобы создать небольшой уклон вниз по мере того, как дренажная плитка движется к выпускному отверстию.

3. Поместите перфорированную дренажную плитку поверх гравия на расстоянии около 6 дюймов позади блоков перфорацией вниз. Убедитесь, что нижний конец трубы ничем не закрыт, чтобы стекающая вода могла выходить.

4. Уложите дополнительные ряды так, чтобы стена достигла высоты около 18 дюймов, смещая вертикальные швы в последовательных рядах.

5. Засыпать за стеной крупный гравий и утрамбовать вручную.

Шаг D. Положите оставшиеся ряды и засыпьте

1. Уложите остальные ряды блоков, кроме верхнего ряда, засыпая гравием и утрамбовывая их вручную во время работы.

2. Сложите ландшафтную ткань поверх гравийной засыпки. Нанесите тонкий слой верхнего слоя почвы на ландшафтную ткань, затем слегка утрамбуйте почву утрамбовкой.

3. Сложите излишки ландшафтной ткани на утрамбованную почву.

Шаг E: Добавьте замковые камни

1.На верхние блоки нанести строительный клей. Установите замковые камни на место.

2. Используйте верхний слой почвы, чтобы засыпать за стеной и засыпать траншею у основания стены.

3. Добавьте дерн или другие растения по желанию над и под стеной.

См. Также: Как создать развлекательное пространство на открытом воздухе

Текст и фотографии из «Полного руководства по творческим ландшафтам», Creative Publishing International, 24 доллара.95, www.creativepub.com.

Системы подпорных стен и решения для георешетки

Двухступенчатые стены МСЭ

Подпорные стены, построенные на мягких грунтах, могут вызвать проблемы осадки после строительства, включая деформацию поверхности стены. Традиционные решения для строительства на участках чрезмерной общей или дифференциальной осадки могут сначала потребовать выемки и замены склонных к оседанию грунтов, глубоких свайных фундаментов или временных насыпей за дополнительную плату.Однако каждый из этих методов требует много времени и может быть чрезвычайно дорогостоящим.

Напротив, двухэтапная конструкция стены экономит время и деньги для достижения как структурных, так и эстетических целей. На первом этапе возводится удерживающая конструкция, позволяющая произойти осадке фундамента. На втором этапе добавляется постоянная эстетическая облицовка стен.

Двухступенчатая система строительных стен ARES® компании

Tensar сочетает в себе гибкую, устойчивую к оседанию, механически стабилизированную грунтовую структуру подпорной стены (MSE) с постоянным облицовочным элементом.После установки конструкции MSE варианты облицовки включают сборные модульные панели ARES или панели полной высоты, блоки сегментной подпорной стены (SRW) Mesa® или монолитный бетон.

Изучите подпорные стены ARES

Абатменты мостовидного протеза

Абатменты мостовидного протеза — одни из самых сложных приложений для разделения сортов. Дифференциальные осадки, транспортные нагрузки и сейсмические явления постоянно проверяют их структурную целостность и долговременную работу. Кроме того, элементы конструкции подвергаются химической коррозии, гидролизу и т. Д.

Системы подпорных стен

Tensar MSE зарекомендовали себя как эффективное решение для строительства и проектирования опор мостов — настолько эффективно, что необходимость в сваях обычно устраняется. Система подпорных стен ARES, система подпорных стен Mesa и система подпорных стенок SierraScape® хорошо подходят для опор мостовидного протеза.

Стены сброса давления

Традиционные стены для сброса давления, включая монолитные бетонные и контрфорсированные стены, являются дорогостоящими, и их может быть сложно подготовить и установить.Конструктивно эквивалентная традиционным решениям, система подпорных стен Tensar SierraScape предлагает эффективную, но более дешевую альтернативу. Система SierraScape также является идеальной альтернативой сносу и замене существующих конструкций и может выдерживать повышенные нагрузки на объектах расширения.

Изучите систему SierraScape

Пруды задержания и отстойники ливневых вод

Проблемы с ливневыми водами представляют собой постоянные проблемы для инженеров, владельцев / разработчиков, подрядчиков и руководящих органов.Хотя соблюдение стандартов качества ливневых вод является обязательным, максимальное использование земель остается главным приоритетом. Пруды-отстойники и пруды увеличенного размера обеспечивают эффективные решения для национальных, государственных и местных требований по контролю и управлению ливневыми стоками.

Хотя можно использовать традиционные подходы, три системы MSE от Tensar предлагают инновационные и экономичные решения для увеличения объема хранилища при минимальном воздействии на полезную землю: система подпорных стен Mesa, система подпорных стен SierraScape и система удержания Sierra® Slope.Каждый может быть настроен для увеличения крутизны внутренних сторон пруда или внешних сторон бермы. Более экономичные и привлекательные, чем обычные бетонные конструкции, наши решения добавляют эстетической и экологической ценности.

Временные подпорные стены

Временные стены необходимы для многих типов поэтапного строительства, а свайные системы были предпочтительным выбором в течение многих лет. Но эти системы дороги, требуют тяжелого подъемного и сваебойного оборудования, а также квалифицированного персонала для установки.

Система временных подпорных стен

Tensar — это проверенная технология, позволяющая возводить временные стены без проблем и затрат, связанных с традиционными методами. Благодаря экономичной системе облицовки в форме проволоки, легкому монтажному оборудованию и использованию неквалифицированной рабочей силы, временные стены Tensar представляют собой долговечную и недорогую альтернативу стенам из шпунтовых свай. Эти подпорные стены идеально подходят для обслуживания дорожного движения, поэтапного строительства и подобных проектов.
