Как сделать бытовку своими руками? Чертежи, список стройматериала

Когда предстоит серьезное строительство, где-то нужно временно проживать, отдыхать, хранить некоторые вещи – одним словом, необходимо обустроить временное жилище. Для этого сооружается маленький домик – бытовка, в некоторых случаях временный, но разумнее предусмотреть его использование в дальнейшем, например, в качестве домика для гостей, небольшого гаража, летней кухни, места для хранения инвентаря и хозяйственных вещей. Сооружение может стать украшением вашего участка.

Такой маленький домик вполне можно сделать своими руками. Рассмотрим несколько вариантов. Основных вариантов три: из древесины, металлопрофиля и готового вагончика. Размеры бытовки обычно 5-6 м в длину и 2,5-3 м в ширину. Но каждый решает для себя, учитывая планы по дальнейшему использованию постройки.

Содержание

Каркасная бытовка из деревянных брусьев

Деревянная бытовка – самый распространенный вариант, его обычно выбирают, когда планируют в дальнейшем использовать сооружение в качестве домика для гостей, санузла или летней кухни.

Для такой бытовки понадобится брус толщиной от 70-90 мм. Коробка ставится на бетонный фундамент, опоры, сваи. Сооружение можно утеплить, если планируется использовать в зимнее время, или оставить без утепления и пользоваться с мая по октябрь.

Самый распространенный вариант на сегодня – обшивать конструкции снаружи плитами ОСБ. Это материал по своим характеристикам близкий к фанере, но отличающийся высокой звуко- и теплоизоляцией. По сравнению с фанерой плиты ОСБ менее прочны, но именно использование их в каркасных конструкциях дает возможность получить отличное сочетание прочности и защищенности. Внутри каркасный домик чаще всего обшивают фанерой.

Процесс сооружения каркасной бытовки из ОСБ можно посмотреть на видео, а под видео автор выложил смету и материалы, что поможет вам сориентироваться.

Рассмотрим процесс.

Пошаговая инструкция

Чтобы построить бытовку своими руками, нужно выбрать место, учесть правила противопожарной безопасности, если в дальнейшем бытовка будет использоваться как русская баня или душевая.

После того, как место выбрано, занимаются подготовкой строительной площадки. Нужно очистить участок от кустарников, сорняков и мусора. Далее описываем один из самых популярных вариантов строительства бытовки.

Территорию, где планируется постройка, нужно выровнять и подготовить полиэтиленовую пленку, которая должна быть больше планируемого строения минимум на метр со всех сторон. Это необходимо для защиты основания от влаги.

Далее устанавливаем фундамент. Для этого понадобятся бетонные блоки или кирпичные опоры до 200 мм.

По периметру снимаем слой земли и дерн, тщательно трамбуем, покрываем пленкой, засыпаем песком и отсевом щебенки.

После этого можно устанавливать опоры. Для стандартного размера бытовки используют 12 столбцов: три ряда по четыре в каждом. Их необходимо выровнять по высоте и накрыть листами рубероида, закрепив листы мастичной изоляцией.

На основания устанавливаются короба обвязки из бруса.

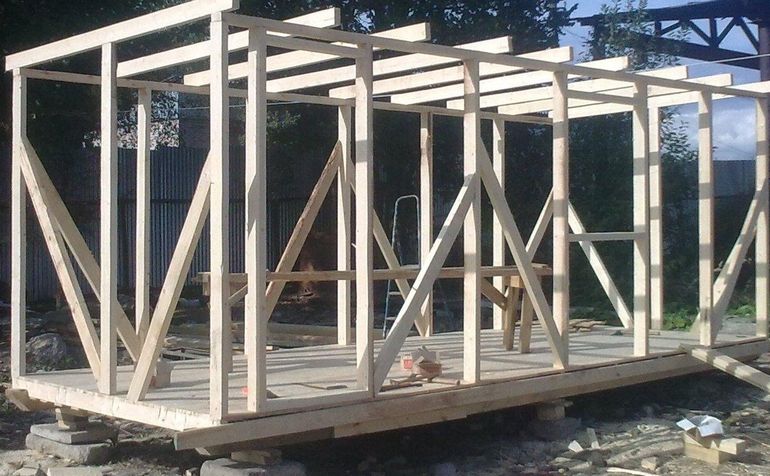

Следующий шаг – монтаж каркаса. Обычно для создания несущей конструкции берут деревянные брусья сечением от 90 мм и выставляют каждую стойку строго по вертикали, используя для этого временные боковые подкосы: они крепятся прямо к обвязке с помощью вспомогательных стальных уголков, которые продаются в строительных маркетах. Оголовки стоек подрезают по одному уровню.

Когда каркас готов, устанавливают двери и окна.

Предварительно на стойках делают точные разметки, чтобы упростить этот процесс.

Монтаж можно считать завершенным после укладки теплоизоляции – ее края заправляются под оконные рамы.

Далее изготавливается кровля. Обычно это односкатная конструкция. Ее выполнение предполагает закрепление ряда вертикальных стоек, фронтальные стороны которых должны выступать на 400 мм и быть выше опор тыльной стороны каркаса. Стропила должны опираться на обвязку из двух параллельных брусков. Стропила покрывают обрешеткой, пленочной изоляцией и слоем теплоизоляционного материала из минеральной ваты, обшивают фанерой, после чего укладывают кровельный материал на свой выбор.

Теперь можно устанавливать пол. Пол можно организовать из досок или из плит. Напольный материал укладывают на укрытую пароизоляционной плиткой поверхность. Фанерная доска, линолеум, ламинат – это уже на выбор и в зависимости от дальнейшего использования постройки.

После этого занимаются внешней отделкой. Для нее используют:

  • Утепление из минеральной ваты или пенополистирола.
  • Скотч для соединения стыков.
  • Ветрозащитную мембрану.
  • Плиты ОСБ.
  • Профнастил или дерево поверх ОСБ для облагораживания.

Стройматериалы

Для деревянной бытовки понадобится доска и брус для монтажа каркаса.

Для создания основания понадобится брус 10х5 см для обвязочных балок или стоек. Для утепления стойки – брус до 15 см.

Для стропил и лаг будет нужна обрезная доска 50х100 мм. Для перемычек – брус сечением 50х50 мм. Для обрешетки под кровлю используют доски 25х100 мм.

В качестве обшивки используют ОСБ, под обшивку используют утеплитель.

Понадобится также минеральная вата для утепления и ветробарьер для защиты снаружи. Внешняя отделка часто выполняется профнастилом, вагонкой или блок-хаусом. Внутри используют пластиковые панели или другие варианты по вкусу. Для крыши можно выбрать ондулин, шифер, профнастил и другие материалы.

Количество материалов зависит от схемы постройки.

Схема бытовки

Предлагаем стандартную схему бытовки 6х3 для сооружения своими руками.

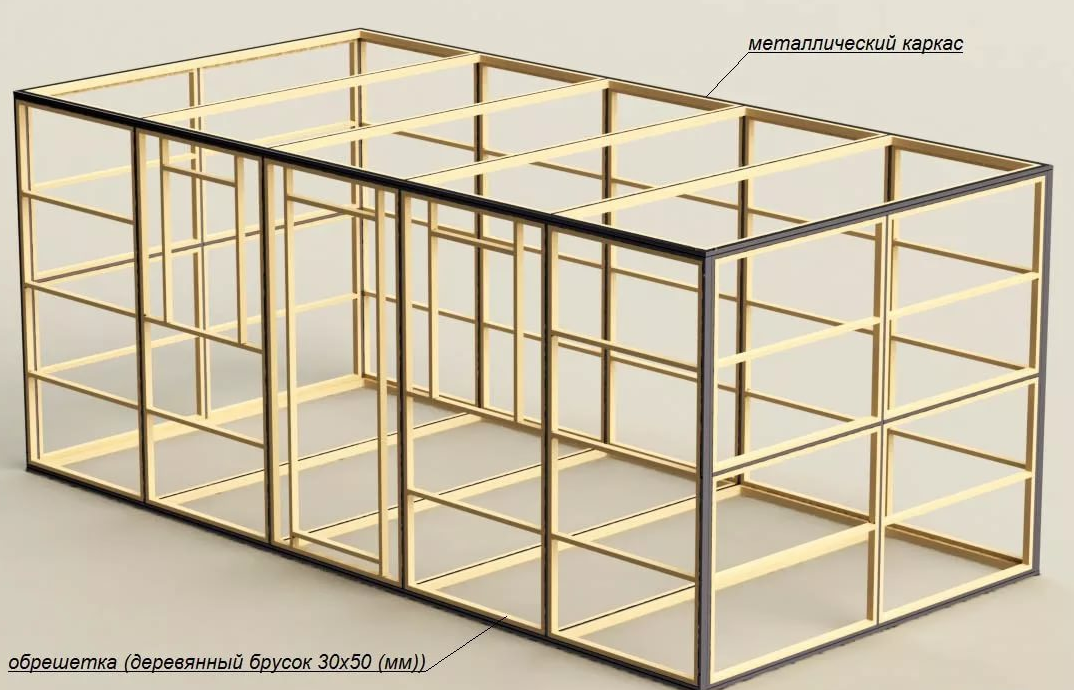

Типовая схема каркаса будет примерно такой:

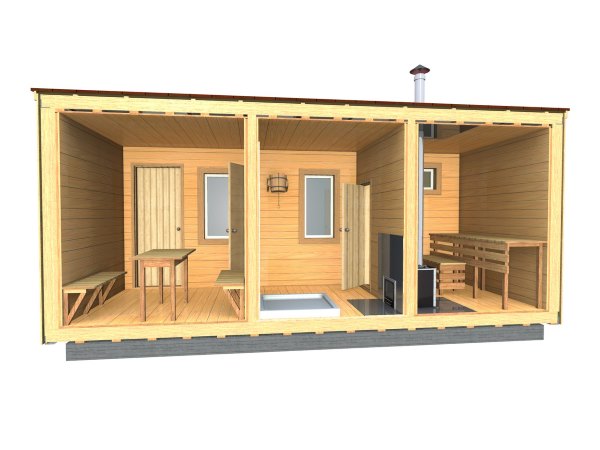

Внутреннее обустройство можно организовать согласно следующей типовой схеме:

Типовая бытовка состоит из 3 помещений:

  • помещение 3х4,5 с отоплением и удобствами,
  • помещение 1,5х1,5 используется как коридор и несет роль температурного шлюза,
  • еще одно помещение 1,5х1,5 используют под кладовую и туалет.

Многое зависит от того, для каких целей используется бытовка: каждый случай требует своего собственного проекта, но он чаще всего не намного будет отличаться от предложенного – добавятся только дополнительные проемы и перегородки.

Дачная бытовка своими руками: пошаговая инструкция изготовления

Основные материалы, которые понадобятся для строительства:

1. Фундамент. Для столбчатого фундамента можно использовать блоки под бытовку (желательно ФБС), или кирпич. Не забудьте под столбы насыпать подушку (можно взять песок со щебнем). Второй вариант – свайный фундамент для бытовки (заглубленный можно делать без ростверка). Самый дорогой – ленточный фундамент. Чтобы снизить его стоимость, используют дешевую композитную арматуру.


2. Каркас. Можно купить готовый металлический каркас бытовки, сварить его из швеллера, уголка или профильной трубы (если есть сварочный аппарат) или сделать из бруса. На форумах часто пишут, что деревянный каркас недостаточно прочный. На самом деле он не подходит только для мобильной постройки, которую в дальнейшем планируется транспортировать. А для строительства стационарной дачной бытовки брусовый каркас ничем не уступает металлическому.


3. Утеплитель. Для теплоизоляции подойдет минеральная или базальтовая вата, пенопласт. Проще работать с большими листами утеплителя Izovol,  RockWool, «ШЭС мастер», «Технониколь» и др.


4. Внутренняя обшивка. Для внутренней отделки используют сайдинг, вагонку, любые стеновые панели.


5. Внешняя отделка. Можно взять любой влагостойкий материал: сайдинг, профлист, вагонку. Придать домику благородный внешний вид поможет эстетичный блок-хаус.


6. Полы. Пол можно сделать из досок или OSB, а сверху положить линолеум.


7. Крыша. Маленький блок-контейнер с плоской крышей можно крыть оцинкованным листом или еврорубероидом. Если размеры бытовки позволяют использовать ее как домик, то лучше сделать односкатную или двускатную крышу и покрыть ее кровельным профнастилом, битумной черепицей.


8. Двери. Можно купить готовые или сделать на заказ. Входные двери обычно делают металлическими, для внутренних подойдут недорогие межкомнатные пластиковые.


9. Окна. Подойдут самые дешевые пластиковые окна с одинарным стеклопакетом.


10. Решетки. Даже если вы не собираетесь хранить в бытовке ничего ценного, лучше сразу поставить на окна железные решетки. Они защитят имущество от непрошеных гостей, которые зимой регулярно наносят визиты в неохраняемые поселки.


Бытовка своими руками - пошаговая инструкция

Когда на вашем участке строительство только начинается, возникает вопрос: как создать условия для временного проживания на месте строительства? Оптимальный вариант — Вы можете построить бытовку своими руками для дачи самостоятельно. Данная пошаговая инструкция поможет решить поставленную задачу.

для временного проживания на участке оптимальным вариантом послужит бытовка для дачи, которую можно собрать своими руками.

Так как строительство, зачастую, длится не менее одного года, становится понятно, что без необходимого жилья, которое  позволит вам отдохнуть, подкрепиться, переночевать и принять душ, или же хранить инструменты под замком просто не обойтись.

Как построить бытовку своими руками — фото инструкция

Для того, чтобы бытовка была надежной, к ее изготовлению следует отнестись серьезно. Но как построить бытовку своими руками? Данная пошаговая инструкция вам в помощь. Если вы изготовите сами или закажете у производителя дачную бытовку, которая будет собираться по схеме описанной ниже, будьте уверены — она прослужит вам еще очень долго. Даже после того, когда потребность в ее использовании как жилья отпадет — вы сможете использовать ее в качестве подсобного помещения.

Для изготовления бытовки вам понадобиться такие инструменты:

  • Сварочный аппарат
  • Молоток
  • Болгарка большая и маленькая
  • Дрель с кровельной насадкой и сверлами
  • Кисточки для краски
  • Отвертки
  • Уголок столярный большой и маленький
  • Сварочная маска
  • Рулетка на 6 метров
  • Степлер
  • Ножовка по дереву

Перед тем, как начать делать бытовку своими руками, приготовьте весь необходимый инструмент.

Расходные материалы, которые понадобятся для изготовления каркасной бытовки своими руками:

  • Труба профильная 40х60, 40х40, 40х20, 20х20
  • Профнастил оцинкованный или цветной
  • Утеплитель Isover 50-100 мм.
  • Гидробарьер
  • Паробарьер
  • Рейка монтажная 20х40
  • Гладкий лист оцинкованный (можно неликвидный)
  • Грунтовка по металлу
  • Саморезы кровельные 19мм., в цвет профнастила
  • Саморезы «блошки»
  • Саморезы каленые по дереву 35мм
  • Заклепки
  • Гибочные элементы из металла для профнастила
  • Скобы для степлера
  • Плита OSB толщиной 10мм, и 20мм.
  • Окно металлопластиковое
  •  Пена монтажная
  • Провод электрический 2х2,5
  • Розетки, выключатели и автоматы.
  • Дверь входная

Приступая к изготовлению дачной каркасной бытовки, хотелось бы определить некую последовательность самого процесса:

  1. Изготовление каркаса
  2. Внутренние работы
  3. Гидроизоляция и утепление
  4. Монтаж электричества
  5. Наружная обшивка
  6. Установка дверей и окон

Каркас для бытовки своими руками

В этой части статьи я пошагово расскажу о том, как сделать каркас для строительной или дачной металлической бытовки самостоятельно.

Основание конструкции

Основание каркаса для бытовки должно быть самым прочным и надежным. Поэтому для его изготовления мы выбираем профильную трубу 40х60 мм.

Сначала трубу размечают и нарезают по необходимым размерам, в зависимости от требуемых габаритов будущей бытовки.

Затем сваривается труба по наружным размерам, и получается так называемая окантовка нашего основания, или другими словами – прямоугольник. Таких прямоугольников должно быть два, и они должны быть абсолютно идентичны по размерам. Один из них пойдет для изготовления пола, а другой для верхней части конструкции.

Основанием для бытовки будет служить профильная труба 40х60, она будет нести на себе самую большую нагрузку.

Если мы хотим, что бы  пол был надежным и не «играл» под ногами, то необходимо проварить хорошенько «сетку» из этой же профильной трубы, что бы получить крепкое цельное основание.

При стандартной ширине в 2,5 метра, рекомендуется приварить внутри нашего прямоугольника еще две -три продольные трубы по всей длине конструкции, и таким же методом по ширине через каждые 0,5 метра. В итоге должно получиться как на изображении ниже.

Готовый металлический каркас для пола бытовки, после обработки грунтом

Делаем нижнюю часть бытовки

Для этого нам понадобится оцинкованный лист, который необходимо прикрутить маленькими саморезами, которые в народе еще называют «блошками» к основанию бытовки. Расправляем лист по всей длине сваренного нами прямоугольника, разравниваем его и прикручиваем. После этого основание можно перевернуть, и положить прикрученным гладким листом вниз. Теперь все готово к следующему этапу.

Обшиваем низ каркаса бытовки оцинковкой, а изнутри прокручиваем монтажной рейкой для дальнейшей работы по отделке.

Установка вертикальных и горизонтальных стоек

Для вертикальных стоек возьмем профильную трубу 40х40. Режем трубу по тем размерам, которые должны соответствовать необходимой высоте конструкции. Обычно этот размер составляет 2,5 метра.

Устанавливаем первые стойки по углам нашего готового основания, и выставляем их строго под углом в 900 . Для этого используйте столярный уголок.

Все вертикальные стойки каркаса должны быть строго под углом 90 градусов.

После того, как стойка установлена ровно, ее прихватывают сваркой до тех пор, пока она самостоятельно сможет сохранять свое положение. И так во всех четырех углах.

Для того, что бы поставить следующие дополнительные стойки, и сохранить правильную геометрию конструкции, берем второй прямоугольник, который мы изготовили из трубы 40х60.  Его необходимо поставить сверху на стойки, которые наварены по углам. Убедитесь с помощью уровня в том, что все стойки стоят строго по вертикали, верх и низ строго по горизонтали, и в местах стыков труб все углы совпадают.

Соединяем все составляющие каркаса, выставляем углы ровно и прихватываем во всех точках соприкосновения

Теперь наш «куб» можно обваривать дополнительными стойками и распорками.

Берем заранее заготовленные нарезанные по 2,5 метра трубы 40х40 и ввариваем их в вертикальном положении подобно угловым стойкам. Расстояние между стойками рекомендуем сделать через каждый метр. При этом, необходимо предусмотреть заранее место для входной двери.

Очень важно —  усилить наш каркас дополнительными ребрами жесткости.

После того, как вертикальные стойки будут стоять на своих местах, приступаем к монтажу горизонтальных. Горизонтальных стоек гораздо меньше. Они находятся на высоте 1,25м. от нижней точки, и ими достаточно обварить весь каркас по кругу один раз.

Обвариваем каркас всеми необходимыми горизонтальными перемычками

Теперь необходимо укрепить получившийся каркас бытовки, которую мы делаем своими руками. Для этого заранее необходимо нарезать из трубы 20х40 куски длиной по 30см, каждый край должен быть отрезан под 450 . Этими распорками мы обвариваем каждый угол, и при большом желании и наличии материала – укрепляем дополнительно пол. Ниже на фото указанно, как необходимо укрепить каждый угол.

Правильное усиление «косынками» всех углов каркаса для бытовки, выглядит так.

Транспортировочные петли для металлической бытовки

Для того, что бы металлическую бытовку можно было многократно транспортировать, необходимо изготовить петли. Для этого нам понадобится обрезок профильной трубы и кусок стального прута. Свариваем их таким образом, как на фото ниже, и привариваем к готовому каркасу.

Так выглядит усиленная петля для транспортировки металлической бытовки.

Каркас для кровли в виде ферм

И так, нижняя часть и стены у нас готовы. Приступаем к формированию каркаса для будущей кровли нашей дачной бытовки.

Если на будущую бытовку не планируется ставить второй этаж, то логично будет сделать крышу с уклоном.

Для изготовления ферм понадобится профильная труба 20х40. Задача – получить равнобедренный треугольник. Такие фермы рекомендуется располагать через 1 м.п. между собой по всей длине конструкции. Пример кровельных ферм для дачного домика указан на фото ниже.

Подготовка составляющих элементов для кровли будущей бытовки

Приступаем к внутренней отделке

Внутренняя отделка начинается с того, что весь каркас необходимо обшить монтажной рейкой размерами 20х40 изнутри. Делается это для того, что бы появилась возможность крепить защитные мембранные пленки, утеплитель и саму внутреннюю обшивку. В нашем случае возьмем в качестве внутренней отделки OSB плиту.

Внутренняя отделка — первым делом прикрутить деревянный брус по всей внутренней стороне бытовки

После того, как весь каркас обшит брусом, наступает этап гидроизоляции и пароизоляции конструкции.

К прикрученному брусу, монтируем паробарьер с внутренней стороны бытовки

На стенах это происходит методом обычного натягивания пленки, которую разрезают на необходимые размеры, и пристреливают скобами к рейке.

Что касается пола, то здесь немного иначе. Необходимо пленкой повторить сетку (квадраты) каркаса таким образом, что бы получились ниши для укладки в них утеплителя.

После того, как вся бытовка будет своими руками обшита изнутри пленкой, приступаем к монтажу OSB.

Первым делом плиту толщиной минимум 20мм кладем на пол, и прикручиваем калеными саморезами по дереву длиной 35 мм.

Перед тем как прикручивать плиту, приложите ее, и разметьте карандашом линии, которые будут вам указывать, где под плитой находиться монтажная рейка. Иначе есть большая вероятность не попадания самореза в рейку. Не жалейте саморезов, и прикручивайте как можно чаще.

Следующий этап изготовления бытовки своими руками — монтаж внутренней отделки. В нашем случае OSB плита. Одновременно можно вставлять заранее приготовленные окна.

Таким же образом, обшиваются потолок и стены. Единственное отличие – необходимость вырезания оконных и дверных проемов.

Следующий этап — электричество

Если вы планируете проводить электричество, то это необходимо делать перед утеплением стен, пока есть доступ ко всем внутренним местам стен и потолка.

Определите для себя такие места как:

  • Количество розеток
  • Расположение розеток
  • Количество выключателей
  • Расположение выключателей
  • Количество светильников и их расположение
  • Возможное расположение обогревателей, если они понадобятся
  • Расположение распределительной коробки

После этого рассчитайте необходимое количество провода. Рекомендуемое сечение медного провода 2х2,5. Подробнее о выборе сечения и материале провода.

Планируя розетки, выключатели и освещение, помечайте на стенах карандашом их расположение, и по этим меткам сделайте отверстия в OSB плите. Протяните провод по всей конструкции, согласно вашей схеме. Концы провода вытащите так, что бы с ними потом удобно было работать.

Утепление бытовки своими руками

Прислоняем утеплитель к OSB, и скобами крепим его к плите. Чем чаще — тем лучше.

Для утепления, как выше сказано, мы будем использовать минеральную вату ISOVER толщиной 50 мм. Если есть необходимость, можно 100мм.

Просто берем материал, разрезаем по необходимым размерам и вставляем в каждую ячейку каркаса. При этом, сразу же пристреливаем его монтажным степлером к заранее смонтированной нами OSB плите. На скобах рекомендую не экономить, качественно выполните этот этап.

Наружная обшивка профнастилом

И так, после того как электричество проведено и конструкция утеплена, можно приступить к обшивке стен снаружи профнастилом.

Профнастил — самый подходящий материал для наружной обшивки бытовки

Вы можете использовать как окрашенный, так и просто оцинкованный профнастил. Рекомендуем использовать профлисты с высотой от 8мм. до 20мм. На кровлю берем высоту волны не менее 35мм.

Снимите размеры от нижней точки конструкции до верхней у каждой стороны отдельно.

На лицевую часть листы будут немного длиннее, из-за того что кровля имеет уклон. По боковым сторонам лучше заказывать листы той же длины, что и на фасадную сторону. Их необходимо будет подрезать в верхней части под углом, что бы была возможность одеть сверху торцевую планку.

Выставляя первый лист обшивки, приложите его к каркасу и выставьте максимально точно по — низу и верху. Когда вы убедитесь, что лист стоит правильно, наживите его на 2-3 самореза. После этого, возьмите уровень и отметьте карандашом линию по всей ширине листа (по нижним волнам), где будет происходить соприкосновение профнастила и горизонтальной  профильной трубы. Таким образом, вы разметите лист, в который вкрутите саморезы строго по горизонтали и не промахнетесь мимо трубы.

Что касается оконных проемов, то здесь необходимо сначала приложить лист, затем разметить с внутренней стороны проем, и вырезать часть профнастила по вашим отметкам.

Завершающий этап изготовления бытовки своими руками

После наружной обшивки, необходимо вставить окна и двери, надежно их закрепить, а так же утеплить с помощью монтажной пены.

Пеной стоит пользоваться очень аккуратно, что бы она не попала на внутреннюю или наружную обшивку, иначе внешний вид будет испорчен. Засохшая пена очень плохо удаляется с поверхности профнастила.

Когда вы закончите установку дверей и окон, смонтируйте все гибочные элементы снаружи на внутренних и внешних углах, дверных и оконных проемах и кровле.

После выполнения всех этих действий должна получиться бытовка, построенная для дачи своими руками, как на фото ниже.

Вот мы и разобрали по шагам, как делается бытовка своими руками. Если вы все правильно сделали — у Вас должна получиться такая бытовка, как на фото.

Что бы бытовка, которую мы только что изготовили, после установки на участке служила вам как можно дольше — заранее выполните фундаментные работы. Более подробнее о том, какой фундамент лучше подойдет для дачного домика вы сможете прочитать в этой статье.

Надеюсь, данная пошаговая инструкция вам помогла, и теперь вы знаете как построить дачную или строительную бытовку своими руками. И помните — если вы подойдете ко всем этапам максимально ответственно, то получите очень достойный результат, который не уступит покупной бытовке.

Вступайте в группу ВКонтакте

И получайте раз в день интересные материалы по теме Бытовок в свою социальную сеть.

vk.com/bitovkiinfo

Бытовка своими руками пошаговая инструкция с фото

Без бытовки на дачном или приусадебном участке обойтись очень сложно – ведь это удобнейшее помещение для хранения не только огородного инструмента, но и всевозможных малогабаритных строительных материалов и сухих смесей.

На сегодняшний день без особых затруднений можно купить готовый пластиковый «домик» для складирования шлангов и прочих лопат с вилами, однако цена у них отнюдь не демократичная. Построить бытовку своими руками по пошаговой инструкции намного интереснее и дешевле, к тому же ее размеры и форму в плане можно сделать именно такими, какие необходимы в данном конкретном случае.

Виды бытовок, которые строят своими руками

Бытовки, построенные своими руками по пошаговой инструкции, классифицируют так:

  • щитовой сборки;
  • каркасные конструкции;
  • из бревен или бруса;
  • кирпичные.

Определяясь, какой именно тип бытовки построить своими руками, обязательно следует учитывать один момент: для всех них, кроме щитовых конструкций, необходим хотя бы минимальный фундамент.

Щитовые конструкции

Щитовые сборные бытовки максимально просты и оперативны в изготовлении, очень дешевы и совершенно недолговечны – именно поэтому они практически всегда сооружаются в качестве временных конструкций. После отпадания необходимости в них обычно разбираются, получившиеся «запчасти» используются на дрова или, например, для устройства щитовой опалубки.

бытовка своими руками

Щитовые бытовки просты и оперативны в изготовлении

Бытовки такого типа идеальны для использования на строящихся объектах, где могут играть роль не только склада для стройматериалов и инструмента, но и, при подходящем климате, даже в качестве временного жилья для рабочих.

Каркасные строения

Каркасные бытовки – конструкции более надежные и долговечные. Обычно в целях удешевления строительства каркас изготавливается из деревянных брусков или реек, хотя максимальной долговечностью обладают бытовки с металлическим каркасом. Для обшивки стен используют любой доступный материал – листы OSB, профилированное листовое железо, доску «вагонку», при наличии финансовых возможностей – сендвич-панели.

бытовка своими руками

Каркасная бытовка

Бревенчатые бытовки

Бревенчатые (брусовые) бытовки – самый долговечный и солидный вариант. Стоимость таких сооружений относительно высока, однако они при необходимости могут использоваться даже в качестве жилого помещения. Построенные своими руками бытовки отличаются замечательным декоративным видом, прекрасно вписываются в любой ландшафтный дизайн.

бытовка своими руками

Бревенчатые бытовки отличаются замечательным декоративным видом

Главные недостатки таких конструкций – их стоимость и необходимость устройства хотя бы мелкозаглубленного ленточного или столбчатого фундамента.

к оглавлению ↑

Самодельная бытовка из ОСБ-панелей

«Выбирая место на участке для возведения бытовки своими руками, следует учитывать – к постройке должен быть удобный подход, но при этом она не должна мешать садово-огородным или строительным работам»

Бытовка из ОСБ-панелей – один из самых простых и финансово доступных вариантов постройки. Список материалов, которые понадобятся для работы, минимален:

  • щебень, песок, цемент;
  • металлическая или пластиковая арматура;
  • плиты ОСБ;
  • деревянный брус;
  • кровельный материал для устройства крыши.

Давайте посмотрим, как сделать такую бытовку своими руками по пошаговой инструкции.

Подготовительные работы

Работы начинаются с расчистки и подготовки места под площадку (своего рода фундамент) для бытовки. Причем, выбирая место на участке для возведения бытовки своими руками, следует учитывать – к постройке должен быть удобный подход, но при этом она не должна мешать садово-огородным или строительным работам. Ни в коем случае не следует устанавливать ее в подтапливаемых низинах, и нельзя забывать о вероятных ветровых нагрузках – каркасные бытовки относятся к очень легким конструкциям. Традиционный выбор места расположения бытовки – свободный угол участка.

Выбрав место, размечают площадку, которую затем выравнивают по горизонту. Затем размечают внешние границы небольшого сплошного фундамента под бытовку. По размеченным контурам будущего фундамента на несколько сантиметров (достаточно 10-15) снимается грунт – в получившемся небольшом «котловане» насыпается слой песка, затем слой щебня. Щебень после насыпания желательно слегка утрамбовать любыми подручными средствами. Готовую песчано-грунтовую смесь использовать рекомендуется лишь в самом крайнем случае.

Заливка площадки

Затем по контуру подготовленной площади с песчано-щебневой подушкой выставляется опалубка, высота которой определяется планируемой высотой будущего уровня пола в бытовке. Сильно усердствовать не стоит, но и делать толщину фундаментной плиты меньше 10 см тоже нежелательно. По всей площади нужно уложить на подкладки сетку из арматуры – она должна находиться примерно посередине слоя бетона.

бытовка своими руками

Заливайте бетон равномерно по всей площади

Заливать бетон следует равномерно по всей площади, желательно – за один заход. После заливки, пока бетон еще не схватился, обязательно нужно по контуру площадки установить в него несколько анкерных («фундаментных») болтов – в дальнейшем они чрезвычайно облегчат работу.

Сборка каркаса

После полного застывания бетона на заложенные по периметру анкерные болты крепится четыре деревянных бруса небольшого сечения – 100х50 мм будет вполне достаточно. Именно на этих досках, играющих роль закладных, и будет собираться весь каркас бытовки – поэтому их крепление к фундаменту должно быть максимально надежным.

бытовка своими руками

По углам выставьте вертикальные угловые стойки

Следующая операция в пошаговой инструкции по строительству бытовки своими руками – по углам выставляются вертикальные угловые стойки. Выставляются они обязательно по уровню – в дальнейшем эти стойки свяжутся верхним поперечным брусом, от которого будет, в свою очередь, «плясать» крыша. Эта работа достаточно сложна для выполнения, особенно если трудиться в одиночку, поэтому для упрощения задачи рекомендуется к каждой стойке с внешней стороны приделать временные подпорки. В любом случае к нижней доске стойки следует крепить посредством монтажных уголков соответствующего размера.

бытовка своими руками

К каждой стойке приделайте временные подпорки

Монтаж двускатной крыши

Самая традиционная крыша для приусадебных бытовок – двускатная. При небольших размерах делается она достаточно просто. Прежде всего, с двух сторон монтируются стропильные маяки, затем они соединяются друг с другом поперечной балкой. Поскольку все эти соединения временные, для крепления вполне допустимо использовать струбцины.

бытовка своими руками

С двух сторон монтируются стропильные маяки

Затем по маякам крепятся стропила, для надежности лучше применять специальный крепеж. Хотя при небольших размерах бытовки и, соответственно, ее крыши вполне можно обойтись и гвоздями.

бытовка своими руками

Специальный крепеж для стропил

Обшивка стен

Самый бюджетный вариант обшивки каркасной бытовки – это ОСБ-плиты. Они производятся разных размеров и толщины, поэтому использовать их можно не только для стен, но и для крыши. Эти плиты довольно теплые, выпускаются и продаются уже обработанными антисептическим материалом, совершенно не боятся влаги. При необходимости их несложно покрасить в требуемый цвет.

бытовка своими руками

Обшивка бытовки ОСБ-плитами

Кровля и полы

После обшивки стен самое время заняться монтажом кровельного покрытия. Для облицовки крыши построенной своими руками бытовки может использовать любой доступный материал, вплоть до листов ОСБ. Однако намного чаще в дело идет металлическое профилированное листовое железо, окрашенное или простая «оцинковка».

бытовка своими руками

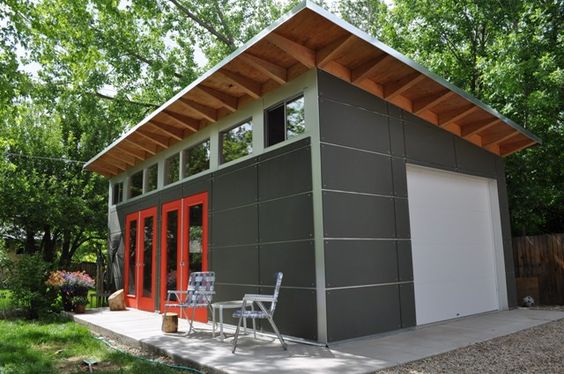

Бытовка своими руками из ОСБ-панелей

Самая последняя операция по изготовлению каркасной бытовки – окраска здания. Варианты здесь самые разные, определяемые исключительно фантазией хозяев. Можно использовать обычную фасадную краску, можно покрыть стены цветным или бесцветным лаком, не лишней будет дополнительная обработка антисептиком. Допустима облицовка вагонкой, МДФ-панелями, пластиковым сайдингом.

к оглавлению ↑

Мобильная бытовка с односкатной крышей своими руками

При отсутствии возможности залить бетонную фундаментную плиту можно построить каркасную бытовку по другой технологии – но в этом случае понадобится несколько бетонных блоков, желательно фундаментных. Заодно, для упрощения конструкции всей бытовки в целом, крышу можно сделать односкатной («плоскуша»). Давайте разберемся, как сделать мобильную бытовку своими руками по пошаговой инструкции.

Подготовка площадки и фундамента

Площадка готовится так же, как и в первом случае – расчищается и выравнивается. А вот в срезании грунта необходимости уже нет, поскольку домик будет монтироваться на выложенном из блоков ленточном фундаменте. Но вот слои песка и щебня отсыпать необходимо – они будут, как минимум, служить своеобразным дренажом для подпольного пространства. Снаружи вокруг блочного фундамента необходимо сделать небольшую отмостку – для этого достаточно придать примыкающему к наружной стороне блока грунту небольшой уклон.

бытовка своими руками

Выложенный из блоков ленточный фундамент для бытовки

Сборка каркаса

На верхнюю поверхность уложенных блоков настилается несколько слоев рубероида, играющего роль гидроизоляции, а уже на них по периметру накладывается обвязка из деревянного бруса. Для конструкции такого типа толщина бруса не должна быть менее 100 мм – меньшее сечение просто не даст требуемых гарантий надежности.

бытовка своими руками

Рубероид играет роль гидроизоляции

Такой способ монтажа бытовки своими руками имеет свои преимущества по сравнению с первым способом, при котором нижние стартовые бруски жестко привязываются к бетонному основанию. Главное преимущество – конструкция получается мобильной, ее достаточно просто перемещать с одного места на другое. Кроме того, наличие подпольного пространства дает гарантию сухости пола. При дополнительной обработке древесины антисептиком такая конструкция будет исправно служить очень долго.

Стены

Монтаж стен своими руками у бытовки с односкатной крышей, также как и в предыдущем случае, начинается с прикрепления к основанию угловых вертикальных стоек. Затем установленные бруски точно так же связываются по периметру горизонтально располагающимися деревянными перемычками. Готовый каркас обшивается выбранным материалом.

бытовка своими руками

Крепление к основанию угловых вертикальных стоек

Следует учитывать один момент – поскольку крыша будет односкатной, одну из стен необходимо сделать немного (обычно порядка 0,5 м) выше противостоящей. Перепадом этих высот определится угол наклона ската, а величина этого угла зависит от местных климатических условий: при сильных снегопадах наклон должен обеспечивать свободный спуск снега с крыши, в теплых южных краях уклон может быть символическим, достаточным для скатывания дождевой воды.

Монтаж односкатной крыши

Каркас односкатной крыши – одна из самых простых строительных конструкций. Устанавливаются двое крайних стропил, затем между ними натягивается строительный шнур. По этому шнуру, с шагом примерно 0,6 м равномерно устанавливаются промежуточные стропилины. Для крепления рекомендуется использовать специальный профкрепеж – пластины, уголки, скобы. Материал для кровли может использоваться любой, обычно это шифер или профлист.

При расчете длины и монтаже стропильных балок не следует забывать о необходимости устройства с приподнятой и заниженной небольших (20-30 см) сторон бытовки свесов-козырьков. Над входной дверью можно дополнительно сделать небольшой навес.

бытовка своими руками

Монтаж стропильных балок

Пол в бытовке своими руками делается двухслойным – черновой и чистовой. В качестве опор для чернового пола при небольших размерах помещения используются бруски основания, при большой площади есть смысл добавить несколько промежуточных лаг. К черновому полу прикрепляются бруски небольшого сечения – лаги для чистого пола. Пространство между ними зашивается ветрозащитным (пароизоляционным) материалом и заполняется любым доступным утеплителем. В последнюю очередь настилается напольное покрытие – обычно это листы ОСБ, фанера или строганные доски.

бытовка своими руками

Пол заполняется утеплителем

к оглавлению ↑

Дачная бытовка своими руками из сэндвич-панелей

«Сборка своими руками дачной бытовки из сэндвич-панелей проста и ненамного сложнее сборки чего-нибудь из деталей конструктора, поэтому большинство производителей продает уже готовые комплекты подогнанных по размеру панелей»

Сэндвич-панели – материал относительно дорогостоящий, но обладающий массой достоинств и вполне пригодный для сооружения приусадебной бытовки. Помещения из таких панелей получаются очень теплыми и легкими, монтаж достаточно прост, и поэтому «сэндвич» все чаще используется для постройки не только бытовок и времянок, но и полноценных жилых домов.

бытовка своими руками

Сэндвич-панели обеспечивают отличную тепло- и шумоизоляцию

Все архитектурные элементы таких бытовок, в том числе и крыша, изготавливаются из панелей, обеспечивающих отличную тепло- и шумоизоляцию плюс практичность и долговечность эксплуатации. Единственный недостаток этого материала, как уже отмечено выше – его относительная дороговизна. Соответственно, строить такой домик исключительно для хранения лопат и поливных шлангов, мягко говоря, неразумно. Но вот в качестве временного жилья (например, на стройке или на даче) такая постройка себя вполне оправдывает.

Теперь давайте посмотрим, как сделать дачную бытовку своими руками по пошаговой инструкции.

Особенности конструкции и монтажа

Сборка своими руками дачной бытовки из сэндвич-панелей проста и ненамного сложнее сборки чего-нибудь из деталей конструктора, поэтому большинство производителей продает уже готовые комплекты подогнанных по размеру панелей. Их достаточно просто «скрутить» между собой согласно прилагаемой инструкции, дабы получить полноценный дачно-огородный домик. Однако даже для такой простой в сборке бытовки необходим фундамент.

бытовка своими руками

Конструкция бытовки из сэндвич-панелей

Основание под постройку, в силу минимальности ее веса, может быть любым доступным. Пригодны и практически равноценны варианты с плитным, ленточным, столбчатым и даже винтовым свайным фундаментом. Главное – соблюсти следующее условие: нижний край стеновых сендвич-панелей должен опираться на прочное сплошное основание. Строго обязательным является соблюдение этого правила при постройке стационарной бытовки с возможностью проживания в ней людей.

бытовка своими руками

Фундамент для бытовки из сэндвич-панелей может быть любым доступным

Сборка бытовки

После устройства основания на нем собирается каркас для монтажа панелей – его схема и размеры указываются в прилагающемся к бытовке руководстве. Размеры и уровень следует соблюдать максимально точно – в противном случае сборочные работы могут сильно осложниться. Не следует пренебрегать поперечными ребрами жесткости, особенно в оконных и дверных проемах.

При наличии минимального опыта, необходимого инструмента и ответственном подходе монтаж своими руками дачной бытовки «с нуля» и «под крышу» занимает всего лишь несколько часов. Учитывая, что при сборке каркаса применяются входящие в комплект разъемные соединения, бытовка получается разборной и, соответственно, транспортабельной. При отпадании в ней надобности она может храниться в разобранном виде.

бытовка своими руками

Бытовка из сэндвич-панелей получается разборной и транспортабельной

Монтаж сэндвич-панелей начинается с напольных элементов, затем крепятся стеновые элементы, затем – кровельные. В последнюю очередь монтируются детали потолка. Затем устанавливаются окна-двери, при необходимости – «раскидывается» электропроводка. При планировании проживания в бытовке в зимнее время необходимо предусмотреть в ней дополнительное утепление или смонтировать отопительную систему подходящего типа.

к оглавлению ↑

Контейнерная бытовка

Изготовление своими руками бытовки контейнерного типа для человека, имеющего опыт сварочных работ, особых затруднений не представляет. Технологически ее конструкция предельно проста – металлический каркас, обшитый листовым профилированным железом. Главный недостаток таких построек – они неразборные и, соответственно, полностью стационарные.

бытовка своими руками

Конструкция контейнерной бытовки

Давайте разберем, как сделать дачную бытовку своими руками по пошаговой инструкции.

Подготовка и монтаж основания

Для такого сооружения точно также, как и для предыдущих, требуется подготовленная площадка с минимальным фундаментом, в качестве которого пригоден любой из вышеупомянутых. На фундаменте по периметру будущей постройки из профилированного металла (уголок, швеллер, трубы прямоугольного сечения) сваривается прямоугольное основание под каркас бытовки. По углам привариваются вертикальные металлические стойки, сверху они связываются горизонтальными перемычками.

бытовка своими руками

Прямоугольное основание и каркас бытовки

Окончательный монтаж

После изготовления этой минималистичной «коробки» оформляются и провариваются проемы для окон и дверей. Затем стены обшиваются профилированным листом. Изнутри каркас при необходимости утепляется, сверху пришиваются листы ОСБ, ДСП и прочего любого подходящего материала. Можно, конечно, использовать и сайдинговые панели – но это значительно удлинит время монтажа.

бытовка своими руками

Обшивка стен профилированным листом

к оглавлению ↑

Бревенчатые бытовки

Бытовки из бревен или деревянного бруса выглядят очень эффектно, они долговечны и относительно теплы, но их строительство – удовольствие очень дорогое. В качестве временного сооружения они не подходят категорически.

Фундамент в виде плиты для них используется крайне редко – традиционно устраивается легкое ленточное основание. При строительстве бытовки на скальном грунте роль основания вполне могут сыграть четыре доски 200х50 мм.

бытовка своими руками

Легкое ленточное основание для бытовки

Главное правило при постройке своими руками таких бытовок – обязательное покрытие всех деревянных частей и элементов антисептическими материалами, в противном случае древесина быстро загниет и почернеет. Кроме того, не следует забывать о достаточно длительном времени, необходимом для усадки бревенчатых срубов.

бытовка своими руками

Для усадки бревенчатых бытовок требуется время

к оглавлению ↑

Нередка ситуация, когда бытовка строится с перспективой использования ее в качестве летней кухни, гостевого домика или даже просто сарая – в общем, постройка в хозяйстве нужная и даже необходимая. Однако браться за сооружение бытовки 3 на 3 своими руками, не представляя хотя бы примерной сметы предстоящих расходов, как минимум безрассудно!

Чем определяется цена

Стоимость предстоящих работ и затрат на материалы зависит от большого числа факторов, основные из которых следующие:

  • тип и размеры фундамента;
  • размеры самой бытовки;
  • материал стен сооружения;
  • наличие и качество внутренней отделки помещения;
  • конструкция перекрытий и крыши;
  • количество, размеры и конструкция окон и дверей;
  • наличие и масштабность инженерных коммуникаций в бытовке – электропроводка, водопровод, канализация.
бытовка своими руками

Проект бытовки площадью 3х3 м

Чтобы было проще учесть все эти моменты, необходимо составить проект, определившись с размерами будущего помещения; а размеры диктуются планируемыми функциональными «обязанностями» бытовки. Бытовки площадью 3х3 м вполне достаточно для использования в качестве хранилища инструментов, летней кухни и мини-спальни с одноместной кроватью.

Незаметные расходы

Оптимальный материал для строительства – древесина; объясняется это ее невысокой стоимостью и возможностью повторного использования. Металл ощутимо дороже и при строительстве требует наличия определенных профессиональных навыков – но при их наличии сооружение занимает значительно меньше времени.

Наличие окон, хотя бы самых миниатюрных, в бытовке обязательно – даже если они и не будут играть свою прямую роль, то уж для обеспечения вентиляции воздуха пригодятся обязательно. Крайне желательно наличие в бытовке действующей электропроводки – хотя бы одна розетка и искусственное освещение лишними не будут.

бытовка своими руками

Дерево – оптимальный материал для строительства

При желании поручить довольно грязные строительные работы профессионалам из строительных компаний неплохо предварительно ознакомиться со стоимостью их услуг – иногда она бывает весьма неожиданной. Но в любом случае, итоговая сумма в смете строительства бытовки 3 на 3 своими руками всегда будет меньше.

Немного о выборе материалов

Деревянные сооружения не требуют от исполнителя особых профессиональных навыков, но этот материал нуждается в качественной антисептической обработке – иначе его хватит всего на несколько сезонов. А такая обработка – удовольствие довольно дорогостоящее. При необходимости проведения отделочных работ и наличии у постройки тамбура стоимость материалов можно смело умножать на полтора, а лучше – на два.

бытовка своими руками

Древесина нуждается в качественной антисептической обработке

Металлоконструкции значительно долговечнее деревянных строений, но и дороже. Но главный их недостаток – их относительно сложно сделать разборными и мобильными. При прочих равных условиях – одинаковой отделке, коммуникациях, площадях – металлические сооружения обходятся примерно в полтора раза дороже деревянных.

Непредвиденные расходы

Еще одна часто забываемая, но достаточно серьезная и во многих случаях практически непредсказуемая статья сметы бытовки 3 на 3 своими руками – «расходники». К ним относятся скобы для степлера, скотч, гвозди и саморезы, электроды, ветро- и парозащитная пленка, утеплители.

Несколько снизить расходы можно, если нанять профессиональных строителей, но материал закупать самостоятельно. Однако в этом случае нужно хорошо разбираться в характеристиках современных строительных материалов, иначе экономия может оказаться весьма эфемерной.

к оглавлению ↑

Вагончик-бытовка своими руками

Использовать под бытовку старые металлические вагончики – давняя народная традиция. При возможности купить такой готовый вагончик – очень удобный вариант, позволяющий практически не задумываться о строительстве и внутренней отделке помещения. Стоят они относительно недорого, даже с учетом доставки и погрузки-разгрузки.

бытовка своими руками

Можно купить готовую вагончик-бытовку

Внутренние помещения вагончика-бытовки легко сделать своими руками. Они могут быть как совмещенными, так и раздельными, но крайне желательно наличие тамбура – в холодное время года он будет препятствовать проникновению внутрь помещений холодного воздуха.

Площадка

Фундамента под такую бытовку не требуется – достаточно очищенной и выровненной площадки. Такие вагончики устанавливаются на металлический каркас или небольшие бетонные блоки. Главное, чтобы днище вагончика не располагалось непосредственно на земле, и был промежуток в 20-30 см.

бытовка своими руками

Фундамент под бытовку вагончик не требуется

Каркас

В качестве каркаса, на который будет установлен сделанный своими руками вагончик-бытовка, можно использовать элементы металлического грузового контейнера. При отсутствии такой возможности каркас может быть сооружен из деревянных брусков сечением не менее 50х50 мм.

Обшивка и полы

После установки вагончика на каркас необходимо разметить на нем места расположения окон (если нет готовых) и двери. При необходимости можно соорудить над бытовкой двускатную крышу из металлочерепицы или листовой «оцинковки». Можно устроить в вагончике-бытовке своими руками и новый пол – постелить лаги, утеплить пространство между ними и настелить чистовое покрытие (доски, ОСБ или фанеру).

До настила чистового пола нужно, опять же – при необходимости, провести работы по обшивке внешних стен вагончика. Материал используется тот, который доступен – сэндвич, ОСБ-панели, листовое железо, доски. Аналогичные операции осуществляются и с внутренними стенами бытовки. В последнюю очередь монтируют окна и коммуникации.

к оглавлению ↑

Баня из бытовки своими руками

«Наружное покрытие стен бани из бытовки, переделанной своими руками, должно быть ветронепроницаемым, например, из OSB-панелей»

Бытовка на приусадебном участке – это, по сути, «полуфабрикат» бани. Однако чтобы превратить ее в полноценную баню, не обойтись без небольших подготовительных строительных операций.

Итак, для того чтобы сделать баню из бытовки своими руками, потребуется:

  • демонтировать декоративную обшивку внутренних стен бытовки;
  • сделать полную и качественную гидроизоляцию всего строения;
  • сделать надежную теплоизоляцию помещения;
  • подвести коммуникации; как минимум – обеспечить канализационный слив воды;
  • обеспечить естественное вентилирование подпольного пространства – для этого бытовка должна быть приподнята минимум на 30 см от земли.
бытовка своими руками

Схема бани из бытовки своими руками

Лучший материал для гидроизоляции своими руками бани из бытовки – это полимерный гидробарьер. Теплоизоляцию лучше всего делать листовым полистиролом или специальными матами, не забывая про пароизоляцию; причем теплоизоляцию лучше укладывать и с внутренней, и с внешней стороны стен постройки.

бытовка своими руками

Полимерный гидробарьер – лучший материал для гидроизоляции

Идеальный материал для внутренней отделки стен – деревянная «вагонка». Более красивый, но и весьма дорогостоящий вариант – обшивка внутренних стен водостойким гипсокартоном, облицованным сверху керамической плиткой. Не возбраняется и комбинация этих двух способов отделки. Наружное покрытие стен бани из бытовки, переделанной своими руками, должно быть ветронепроницаемым, например, из OSB-панелей.

бытовка своими руками

Вагонка – оптимальный материал для внутренней отделки стен

к оглавлению ↑

Заключение

Возможных конструкций для строительства приусадебной бытовки своими руками – бесчисленное множество, поскольку использоваться может практически любой доступный материал.

Главное, соблюдайте технологию и порядок выполнения строительных операций и не забывайте, что отклонение в целях экономии от проверенных годами норм вполне может привести к очень сильному удорожанию строительства.

Фотогалерея – бытовка своими руками

как его сделать своими руками

Бывают ситуации, когда человек нуждается во временном жилье, где можно отдохнуть от работы и провести свободное время. Особенно актуальными являются вагоны, которые используют в качестве бытовки, где проживают строители, охранники и военные. Также вагон может стать неплохим проектом дачного домика и использоваться в личных целях.

чертеж строительного вагончика чертеж строительного вагончика Чертеж с размерами и проект строительного вагончика

Любое строительство предполагает наличие таких элементов, как схема и чертеж. Именно графическое изображение позволяет избежать проблем при возведении бытовки. Проект по своей сути несложный, поэтому его вполне можно составить самостоятельно.

Для этого необязательно быть специалистом в черчении, достаточно знать основные конструктивные особенности вагона и суметь изобразить их на бумаге, выполнив разметку. Как сделать полноценный проект и составить чертеж правильно, разберем далее.

Вернуться к оглавлению

Содержание материала

Из каких элементов состоит вагон

На этапе планирования решается вопрос о функциональности бытовки. Именно от этого параметра зависит чертеж и общая схема. Если площадь предполагает временное жилье, сюда обязательно включают три отдельные комнаты:

чертеж вагончика чертеж вагончика Чертеж устройства конструкции строительного вагончика
  • санузел;
  • спальню;
  • кухню.

При желании все три комнаты могут быть объединены в одну, и разделяться обычными межкомнатными ширмами. Также обращают внимание на мобильность сооружения. Если есть нужда его перемещения и постановки на колеса, то в проект добавляют еще один чертеж: разметка днища и его крепление к стенам. К отдельным элементам относят окна и двери, а также систему вентиляции, без которой сложно обойтись в столь замкнутом пространстве.

Сам по себе вагон может быть как маленьким, так и большим, предоставляя жилье максимум 5–8 людям одновременно. При присоединении колес бытовка может стать великолепным домом на колесах, благодаря которому можно путешествовать по миру вместе со своим жилищем.

Вернуться к оглавлению

Как сделать чертеж

Перед началом работы линейкой производят соответствующие замеры. Высота сооружения должна быть не менее роста человека плюс 50 см. Это создаст наиболее комфортные условия для проживания, сократив траты на дополнительные строительные материалы. Ширину дачного вагончика рассчитывают в соответствии с его назначением, также как и длину. Сюда входят такие показатели:

  • Количество проживающих людей;
  • Количество комнат;
  • Площадь отдельных участков и общая площадь строения;
  • Необходимость частой транспортировки вагона на дальние расстояния.

Когда все замеры произведены, приступают к начертанию. Заметим, что чертежи можно создать не только своими руками при помощи бумаги и карандаша, но и с помощью специальных графических редакторов. Последние значительно экономят время и позволяют производить дополнительные расчеты количества нужного строительного материала.

вагончик чертеж вагончик чертеж Чертеж и планировка с размерами строительного вагончика

Если нет возможности подключить компьютерные технологии, когда создается проект бытовки, можно сделать чертеж. Основной чертеж (вид сверху) должен отображать следующие показатели:

  • Стены и их толщину;
  • Расположение комнат;
  • Средства коммуникаций и их расположение.

Если комнат много, требуются дополнительные чертежи отдельных комнат, где более детально изображают все компоненты, вплоть до расположения мебели. Если есть возможность создания двухмерного изображения, то можно сделать чертеж своими руками наружной части вагончика, где указывается каркас, его толщина и место крепления. Такая схема более чем удовлетворительна для возведения самого примитивного вагончика, используемого в качестве бытовки.

Вернуться к оглавлению

Для чего нужен чертеж

Чертежи являются не только ориентиром при строительстве своими руками.

Они представляют собой полноценный документ, который утверждается застройщиком (при использовании в коммерческих целях). Если бытовки возводятся для домашнего пользования, их каркас может иметь различную жесткость. Для строительного проекта чертеж должен учитывать все тонкости, а также строительный материал, используемый при возведении сооружения.

Схематическое изображение наглядно показывает проектируемый объект, позволяя исключить вариант неудобств и просчетов еще на этапе планирования, экономя время на дальнейшие переделки.

Также чертежи помогают экономить. Как бы странно это ни звучало, но возвести каркас бытовки и обшить его листами металла гораздо дешевле, нежели купить уже готовый вагончик. К любому чертежу прилагается ТО (техническое обоснование), где более подробно словами описывается проектируемый вагончик.

планировка бытовки планировка бытовки Варианты планировки строительных вагончиков

Благодаря этому можно учесть все детали и произвести предварительный подсчет стоимости работ. Чертеж позволяет быстро и правильно собрать каркас и стены своими руками, превратив вагончик в жилую площадь. Такие бытовки, где каркас имеет дополнительные ребра жесткости можно использовать в качестве полноценных домов, дополнительно утеплив стены.

Вернуться к оглавлению

Если чертеж не удался

Если чертить самостоятельно вы не сумели, не беда. Всегда можно решить проблему как минимум двумя способами.

Вариант 1. Заказать чертеж у профессионалов. Можно обратиться в любую строительную компанию, предоставляющую услуги по проектированию и заказать нужный чертеж, который будет готов в считаные часы и с учетом личных пожеланий. В таком случае каркас, обшивка и другие комплектующие указываются, вплоть до модели и формы, в приложениях, прикрепленных к основному чертежу.
чертеж металлического вагончика чертеж металлического вагончика
Вариант 2. Купить готовый вагон. Если своими руками, вообще, проблематично что-либо сделать (не только чертеж), то лучше не тратить время, силы и деньги, а сразу купить готовый вагончик-бытовку.

вагончик прицепвагончик прицепГотовый строительный вагончик прицеп

Как видим, чертеж — это важная и неотъемлемая часть стройки, роль которой сложно переоценить. Он помогает предварительно оценить будущее строение, выявить его плюсы и минусы, а также внести коррективы на бумаге, чтобы не столкнуться с проблемами при возведении металлической бытовки своими руками. Если при его создании возникают проблемы, всегда можно обратиться за помощью к специалистам, выполняющим подобные работы ежедневно.

Инструкция о том как построить бытовку своими руками пошагово

Не всегда хочется заказывать бытовку, связано это может быть с желанием сэкономить или же с желанием созидать! В данном материале мы хотим поведать о процессе строительства бытовки самостоятельно максимально просто и подробно.

Построить бытовку своими руками – самый легкий и доступный по стоимости способ получить временное жилье на месте капитального строительства. Впоследствии ее можно оставить на участке. Она способна стать хранилищем для садовых инструментов, домом для гостей или баней. Но в последнем случае потребуется переоборудование. Предлагаем простую инструкцию для бытовки своими руками, которая поможет понять, что нужно делать.

Проект

Начните с планирования. Достаточно простых расчетов и чертежей. Перед тем, как построить бытовку, нужно определиться с ее назначением и дальнейшим использованием. От этого зависят материал стен, размеры, планировка.

Проект трехкомнатной бытовки

Утепление рекомендуется делать во время возведения. Если бытовку не будут использовать зимой, можно ограничиться обогревателями.

Планируете переоборудовать сооружение в гостевой домик? Позаботьтесь о простейшей планировке. Разделите его на скромную прихожую с тамбуром и жилое пространство с окном.

Отделка стен может быть самой дешевой. Для времянки этого достаточно. Приняв решение построить бытовку своими руками, способную впоследствии стать хранилищем для садового инвентаря или периодически эксплуатируемым домиком, со временем можно добавить необходимый декор и оснащение.

В вагончике может быть даже 3 комнаты (так называемая бытовка-распашонка). В таком случае проход лучше сделать в центральном помещении (коридоре, прихожей), чтобы остальные не были проходными. Позже из него получится небольшой уютный домик. Обязательно сделайте чертеж бытовки своими руками, а также смету, чтобы понять, какое количество материалов вам потребуется.

Основание

Компактное сооружение из дерева со всей отделкой и утеплением весит немного. Если строение носит исключительно временный характер, ее можно возводить на плотной земле. В этом случае простейшим столбчатым фундаментом станут шлакоблоки, кирпичи. Они помогут выровнять сооружение, защитить его от влаги и сырости снизу.

Под каждым столбом делают углубление, уплотняют дно, формируют подушку толщиной 20 см. Ее нужно пролить водой и утрамбовать. После этого укладываются блоки. Песок подушки можно заменить щебнем.

Если каркасная бытовка своими руками возводится для постоянного использования, лучше предпочесть

Строительство основания бытовки



заполняемые бетоном трубы из асбестоцемента, нижняя часть которых будет ниже уровня промерзания. Выдерживайте расстояние между опорами (1,5-2,5 м по периметру), добавьте несколько опор под будущими перегородками, на которые будет опираться брус.

Можно построить на даче бытовку с плитным основанием. Но тратиться на монолитный железобетон не нужно. Достаточно обычной тротуарной плитки, ровно установленной на слое песка, под которым расположена геомембрана.

А вообще, мы уже описывали подробно процесс строительства фундамента бытовки в другой нашей статье (здесь).

Несущий каркас

Используйте только сухие пиломатериалы. Перед применением обработайте ее антисептиками и антипиренами длительного действия. Отработка и олифа не подойдут.

Для нижней обвязки берите брус 150 х 100 мм. Вариант сборки – в пол дерева.

Второй венец собирайте из доски 100 х 100 мм. Уложите его так, чтобы образовалась ступенька по внутреннему периметру. В дальнейшем это позволит сделать теплый пол. На получившуюся полку (между первым и вторым венцом) укладывайте лаги из доски 100 х 40 мм.

Следующий этап – стойки:

  • угловые и несущие (включая дверные) формируйте доской 100 х 40 мм;
  • промежуточные (включая оконные) для экономии можно изготовить из бруска 50 х 50 мм.

Закрепляйте стойки ко второму венцу монтажными крепежными уголками. Их нужно выставить строго вертикально.

Используйте временные укосины, после чего фиксируйте окончательно. Альтернатива уголкам – нагели. Они помогут соединить стойки с нижней обвязкой.

Каркасная технология предоставляет возможность собирать стеновые элементы и верхнюю обвязку отдельно на земле с последующей фиксацией на месте. Но такая технология требует нескольких сильных пар рук, способных поднять и правильно установить созданную секцию. При установке каркаса не забывайте пользоваться строительным уровнем и угольником.

Для верхней обвязки подходит доска, чьи размеры соответствуют угловым стойкам. Монтаж осуществляется в пол дерева с предварительно выбранными пазами в точках пересечения. После выверки и выравнивания углов их окончательно фиксируют монтажными уголками.

Когда этот этап завершен, собирают кровельное основание. Проще всего сделать бытовки с односкатными крышами. Обвязку устанавливают на разных уровнях, чтобы регулировать длину стоек.

Более сложный вариант – использовать пристенные стойки, устанавливаемые поверх обвязки. Это труднее: придется использовать больше древесины.

Промежуточные стойки

Их фиксируют по окончании верхней обвязки, закрепляя уголками вверху и внизу. Промежуток между стойками выбирается исходя из параметров теплоизолятора и отделочного покрытия (кроме случаев использования вагонки, блокхауса). Не забывайте, что оптимальным является шаг стоек 600 мм, это распространенная норма каркасного домостроения.

Для окон и дверей свои правила. Как правило, устанавливаются готовые изделия. Для них достаточно сделать подходящие для монтажа рам и дверных коробок проемы из стоек и горизонтальных вставок.

Крыша

Стропила к верхней обвязке проще всего крепить металлическими скобами. Для дополнительной прочности можно сделать паз или использовать опорный брус.

Формируем кровельный пирог:

  • крепим к стропилам рулонную гидроизоляцию, а поверх – обрешетку. Шаг зависит от кровельного материала. Обязательно нужно проложить тепло-, пароизоляцию, влагозащиту;
  • скрепляем кровельный материал согласно технологии монтажа.



Пол

Кладем черновой пол, опирающийся на «ступеньку» между первым и вторым венцом. Поверх укладываем гидроизоляционную пленку. Вместо полиэтилена лучше использовать битумный материал.

Образовавшиеся полости заполняем выбранным теплоизолятором. Оптимально подойдет не склонная к горению минеральная вата. Ее укладывают так, чтобы между утеплителем и пароизоляцией сформировался зазор.

Пол в бытовке своими руками

Чистовой пол проще всего делать из шпунтованной доски. Наличие замка снизит вероятность попадания влаги на минеральную вату через пароизоляцию. Альтернативный вариант – ОСБ-плита и поверх линолеум.

Потолок

Утепление потолка минимизирует потерю тепла из помещения через крышу. Технология такая же, как при монтаже пола: плиты ОСБ или доска, гидроизоляция, минеральная вата внутри.

Стены

Обдумывая, как сделать бытовку своими руками, можете выбрать самый распространенный вариант – сэндвич. Из каких слоев он состоит:

  • внутренняя обшивка;
  • пароизоляция;
  • теплоизоляция;
  • влагоизоляция, пропускающая пар;
  • наружная обшивка для защиты и декоративных функций.

Для внешнего слоя лучше всего подходит блокхаус или имитация бруса . Они прочнее, толще и долговечнее вагонки. Еще один вариант – виниловый сайдинг. За ним не нужно ухаживать, красить, обрабатывать антисептиком.

Бюджетная внутренняя отделка – недорогая ДВП. Она подходит под покраску и оклейку обоями. Но чаще всего выбирают вагонку.

Помните: внутренние перегородки должны опираться лаги пола (брус основания) и потолочную балку. Планируйте их на этапе проектирования или возведения.

Финишные этапы – зашлифовать, прогрунтовать и окрасить (покрыть лаком).

чертежи и материалы, пошаговая инструкция постройки. Смета проекта и планировка внутри

Бытовка 3 на 6 считается многофункциональным строением, которое может как подходить для временного проживания в период строительства жилого дома, так и служить мастерской, местом для хранения различных вещей и хозяйственного инвентаря. В летний же период бытовку таких размеров можно использовать для обустройства бани или душа. Чтобы соорудить подобную конструкцию, нужно иметь под рукой чертежи, необходимые стройматериалы и определенный опыт, поскольку строительство должно осуществляться с соблюдением всех технологий.

Выбираем конструкцию

Во время строительства коттеджа или большого дома никак нельзя обойтись без временного жилища, где бы строители могли отдыхать. Его установка должна выполняться быстро и иметь бюджетную стоимость. Отличным вариантом для решения этой проблемы является монтаж своими руками каркасной бытовки 3х6 м. В дальнейшем она сможет послужить также вместительным местом для хранения старых вещей, хозяйственного инвентаря и велосипеда.

Чтобы собрать бытовку размером 18 м2, необходимо прежде всего определиться с выбором ее конструкции.

Для этого можно сделать следующее.

  • Купить готовый контейнер. Его понадобится только установить на посыпку из гравия. Этот вид бытовок считается самым доступным и простым. Единственное, что могут возникнуть сложности во время транспортировки.

Кроме этого, в готовых контейнерах сложно делать проемы. За счет большого объема металла подобные конструкции стоят дорого.

  • Изготовить каркасную конструкцию. Это самое оптимальное решение, так как строительство не потребует больших финансовых затрат. Каркас можно изготовить из дерева или металла. Деревянные конструкции легко укрепляются на фундаменте, быстро разбираются и привлекательно выглядят в ландшафтном дизайне участка. У металлических конструкций каркас сварной, они характеризуются прочностью и долговечностью.

Единственное, что металлические бытовки стоят дорого и имеют большой вес, что усложняет транспортировку.

  • Применить сборно-щитовой способ. Это самый простой вариант изготовления бытовки, для монтажа которой вначале собирается щит из рам и досок. Рамы собираются на земле, после чего выполняется их обшивка досками, в итоге получается короб. Завершается изготовление бытовки настилкой полов и обшивкой таких поверхностей, как потолок и стены, для чего обычно используют листы ДСП или фанеры. Кроме этого, устанавливаются двери.

Минус таких видов заключается в том, что их можно эксплуатировать только один сезон, из-за отсутствия несущих элементов они не выдерживают сильных нагрузок и морозов.

Как только тип конструкции выбран, остается решить вопрос с подготовкой документации. Для этого готовится проект будущей бытовки и смета. Постройка 3х6 м считается универсальной, поскольку может служить, как местом для отдыха, бани, так и мастерской или кладовой. Обычно при создании проектов выбирается типовая схема с жилым помещением и тамбуром (13,5 и 4,5 м2). По желанию можно добавить перегородки, которые будут отделять складское помещение, кухню и санузел от жилой комнаты. В чертежах обязательно обозначаются оконные проемы и внутренние двери.

Что же касается сметы, то чтобы правильно рассчитать всю стоимость сооружения бытовки, нужно учитывать не только расходы по закупке стройматериала, но и стоимость их доставки, монтаж.

Чтобы сэкономить на строительстве, многие владельцы дач и строительных площадок предпочитают установку выполнять своими руками, это позволяет значительно экономить на найме мастеров.

Необходимые материалы

Перед тем как начать работы по строительству бытовки 3 на 6 своими руками, важно правильно подобрать соответствующий стройматериал и рассчитать его количество. Для строений этого вида обычно выбирают установку свайного или столбчатого фундамента. Поэтому в зависимости от типа фундамента понадобится приобрести сваи (столбы) или изготовить обрешетку, которая зальется бетоном. Для изготовления каркаса может понадобиться металл или дерево. Внешнюю отделку обычно выполняют вагонкой, сайдингом, профильными листами или блок-хаусом, отделочный материал выбирают согласно дизайн-проекту бытовки.

Огромное внимание необходимо уделять и выбору материала для утепления. Бюджетным вариантом может стать стекловата или пенопласт, швы же можно заделать строительной пеной. Чтобы можно было пользоваться бытовкой зимой, следует также предусмотреть и утепление полов, прокладывая гидро- и теплоизоляционный материал. Для оформления бытовки внутри можно применять как влагоустойчивые панели из ПВХ, МДФ, так и вагонку. На дверные проемы, как правило, устанавливают пластиковые, железные или деревянные двери. То же самое касается и оформления оконных проемов, их можно декорировать пластиковыми или деревянными рамами.

Немаловажным считается и монтаж кровли, которая может иметь одно- или двускатную конструкцию. Чтобы на ее поверхности не скапливалась дождевая вода и снежные массы, нужно соблюдать угол уклона не более 20 градусов. Покрывают кровлю шифером или профилированным листом.

Где расположить?

На этапе создания проекта бытовки необходимо также определиться с местом ее размещения. Для этого следует знать, будет ли это стационарное строение или же конструкция с возможностью разборки и перемещения. Если на даче планируется установить временную бытовку для использования на несколько лет, то она должна быть раскладной, чтобы потом ее можно было легко перевезти на другой дачный участок или же продать.

Кроме того, место размещения во многом зависит от ее предназначения. Если конструкция будет применяться еще и для хозяйственных целей, то ее рекомендуется устанавливать рядом с жилым домом. Благодаря этому обеспечивается быстрый доступ к постройке с любого уголка участка.

Некоторые дачники часто эксплуатируют строение в качестве удобной душевой, санузла или кухни – в таком случае ее следует располагать подальше от основного жилья, как требуют нормы противопожарной безопасности.

Пошаговая инструкция строительства

Бытовка 3 на 6 строится своими руками очень просто, самое главное – предварительно составить чертежи, правильно определить размеры и сделать расчет расхода стройматериала. При этом специалисты рекомендуют изначально планировать проект бытовки таким образом, чтобы она в будущем смогла стать частью других сооружений. Чтобы самостоятельно построить бытовку 6х3 с нуля, следует выполнить по порядку следующие действия.

  • Подготовить строительную площадку. Для этого нужно подобрать участок с ровной поверхностью и твердой почвой. В противном случае придется выполнить дополнительные земляные работы, а это потребует как временных, так и денежных затрат. Место, где планируется строить бытовку, тщательно очищают от мусора и насаждений. В случае надобности выравнивают слоем щебня.
  • Установить фундамент. Для этого следует снять слой земли на 30 см по всей площади бытовки, выступая за периметр на 0,5 м. Грунт следует заменить на слой песка и все хорошо утрамбовать. Дополнительно рекомендуется уложить геотекстиль – это повысит долговечность будущего строения. Основание может быть установлено как из литого бетона, шлакоблочных, кирпичных столбцов, так и из монолитных блоков. Столбы зарываются на глубину от 300 мм и выше, их укладывают строго по шнурам, предварительно выставленным по горизонтали, придерживаясь чертежа. Для бытовки площадью 18 м2 понадобится 15 столбцов, из которых 5 нужно уложить в длину и 3 – в ширину. Между столбцами важно соблюдать расстояние в 1,5 м.

После этого свежеуложенный фундамент оставляют высыхать на одну неделю, приостанавливая все строительные работы.

  • Изготовить каркас. Предварительно, согласно чертежам, выполняется распилка древесины, которую потом обрабатывают гидрофобными средствами и антисептиком. Во время обработки дерева нужно строго соблюдать противопожарную безопасность, не допуская на участке появление огня от окурков и искр. До того как уложить венец, нужно столбцы обмотать гидроизоляцией в виде двухслойного рубероида.
  • Основу собирают из двух поперечных и трех продольных брусков (размером не более 15х10 см). Брус необходимо выложить по чертежу широкой стороной вниз, закрепляя к столбцам металлической вязкой. Далее приступают к оформлению нижней обвязки, закрепляя по периметру всей конструкции бруски, размер которых должен составлять 10х10 см. После изготовления обвязки внутри основы по краям должно образоваться выступление толщиной 50 мм.
  • Установить на пол лаги. Для этого понадобится брус сечением 5х10 см, его укладывают ребром вниз на три продольных балки, размещенных на венце. Крепление осуществляется путем вставления бруса в прорези нижней обвязки. При этом следует соблюдать интервал в 60 см. Промежутки, образованные по периметру между столбцами, нужно перекрыть тяжелым материалом, а расстояние между песком и лагами засыпать керамзитом. Затем осуществляется монтаж угловых стоек из брусьев 10х10 см.
  • Сделать верхнюю обвязку. Ее выполняют при помощи бруса 10х10 см. Задняя и торцевая балка должна фиксироваться так, чтобы соответствовать уровню задних стоек. Что же касается фронтальной балки, то ее располагают немного выше, соблюдая границу с передними стойками.
  • Осуществить монтаж крыши. Чтобы перекрыть конструкцию, нужно в самом начале установить и надежно закрепить деревянные стропила. Затем выполнить монтаж стоек и обшивку кровли.

Завершается строительство монтажом двери, окон и декором бытовки как снаружи, так и внутри.

Подведя итоги, можно сказать, что сделать самому бытовку совсем несложно, просто необходимо иметь немного знаний, опыта и запастись терпением.

Планировка внутри

Бытовка размером 3 на 6 может не содержать в своей планировке каких-либо перегородок или же быть двух-трехкомнатной. Встречаются также проекты, в которых к бытовке дополнительно пристраивают туалет, душ или баню. Внутренние перегородки внутри помещения помогают также отделить жилую комнату от кухни.

Среди множества проектов строительства бытовки 3 на 6, огромной популярностью пользуются те, в которых предусмотрено наличие 3-х комнат. Основному помещению выделяется площадь размером 3х4,5 м, его оборудуют всеми удобствами, системой отопления и декорируют. Второй комнатой будет выступать коридор, его размер составит 1,5х1,5 м. Коридор защитит жилое помещение от холода. Третьей же комнатой станет туалет или кладовка размером 1,5х1,5 м.

Рекомендации

Строительство бытовки 3х6 м считается кропотливым трудом, но с ним можно легко справиться самостоятельно, не прибегая к помощи специалистов. Это поможет значительно сэкономить затраты на установку строения. Если бытовка изготавливается своими руками впервые, нелишним будет учесть следующие советы:

  • перед внутренним оформлением стен и потолка следует определить место расположения электроприборов, поскольку проводка должна проводиться в пластиковых или же металлических рукавах;
  • до того как прикрепить к стенам слишком тяжелые предметы, следует установить дополнительно поперечину;
  • обустраивать душ или санузел можно только влагоустойчивыми материалами, также неплохим вариантом станет установка биотуалета;
  • чтобы бытовку можно было использовать зимой, понадобится установить систему обогрева, а также при строительстве уложить на стены, крышу и пол теплоизоляционные материалы.

О том, как сделать бытовку 6х3 своими руками, смотрите в следующем видео.

Почему размеры чертежа смещаются после их размещения?

При детализации чертежа наиболее распространенной жалобой для пользователей, начинающих с SolidWorks, является то, что размеры, по-видимому, будут произвольно перепрыгивать после их размещения. Дело не в том, что ваша программа SolidWorks пытается игнорировать ваши команды, это на самом деле то, что программа следует стандарту макета чертежа, который, по ее мнению, вы уже проинструктировали. Вы можете, однако, отключить это поведение, ИЛИ вы можете настроить фактические настройки, которые управляют им, чтобы использовать это в ваших интересах.

Всплывающее сообщение

Многие пользователи, впервые столкнувшиеся с таким поведением, могут не заметить временное всплывающее сообщение, которое фактически объясняет, что именно происходит при перемещении измерения. К сожалению, это сообщение будет отображаться только один раз за сеанс SolidWorks, и после этого измерения будут привязаны к предполагаемой позиции без каких-либо пояснительных замечаний.

Как отключить опцию интервалов

Чтобы отключить поведение, вы можете перейти на вкладку «Параметры системы» в диалоге параметров (в разделе «Инструменты »> «Опции » ), а затем перейти к разделу «Рисунки ».Здесь есть флажок, где вы можете отключить поведение «Уменьшить интервал, когда размеры удаляются или редактируются (добавить или изменить допуск, текст и т. Д.)». Снятие отметки с этой опции приведет к тому, что размеры останутся именно там, где вы их разместили, программа больше не будет пытаться регулировать интервал измерения.

Опция интервалов

Как настроить опцию интервалов по умолчанию

Однако, если вы хотите использовать эту функцию, а не просто выключать ее, вы можете настроить ее работу, если хотите. Настройка для управления интервалом зависит от файла (поэтому любые изменения, которые вы хотите внести, должны быть сохранены как новый файл шаблона, если вы хотите, чтобы они отражались в новых файлах в будущем). Перейдите на вкладку «Свойства документа» в диалоговом окне «Параметры», а затем перейдите в раздел «Размеры». В разделе «Смещения расстояний» вы можете настроить интервал смещения, если вы все еще хотите использовать эту функцию, но с интервалом, отличным от значения по умолчанию.

.

15 прекрасных идей для простого рисования

креативных идеи для рисования: 15 маленьких, простых идей для рисования

Вот еще один вариант для любителей каракули. Вот 15 простых идей для рисования, которые можно попробовать в своем альбоме для эскизов, когда вам скучно или у вас есть желание что-то нарисовать.


1. Восходящая луна

Нарисуйте луну, космос, улицу - все, чтобы напомнить вам о прекрасной ночи. И каково это быть под звездами.


2.Дом цветов

У меня всегда есть представление, что я - это дом, а образы наполнения его цветами - это то, что всегда делает меня счастливым. Вычеркните это, и пусть ваш разум остановится на этом изображении.


3. Окно

Нарисуйте окно. Нарисуйте мир, который вы видите - в его простоте, в любви, в местах, которые вы не можете увидеть или увидеть. Рисование может быть этим окном.


4. Растения в росте

Посадите цветы в странные, странные мелочи - и вытяните их.


5. Цветы и лепестки дождя

Я люблю заниматься рисованием цветов - Есть так много видов цветов. Мне также нравится изображение падающих лепестков ... Так почему бы не нарисовать их вместе?


6. Снежные горы

Почему-то, когда есть природа, снег и горы, кажется, что время просто не существует. Это может быть воспоминание о тишине или чистой белизне или перемене в воздухе - но приятно вычеркнуть это чувство.


7.Сердце цветов

Всякий раз, когда я думаю о любви, я представляю себе сердце цветов. Напомните себе об этом чувстве с помощью небольшого, простого рисунка. Всегда помни, что твое сердце полно цветов.


8. Вселенная

Ваш разум - это вселенная - и я живу, постоянно гоняясь за тем, чтобы приспособиться к этому понятию ... потому что в этом мире нет ничего другого, что мне нужно чувствовать полным, кроме как ощущать глубокое принятие вселенной в моей голове.


9. Кошки

Рисование животных - отличный способ оттачивать свои навыки рисования.Мне нравится рисовать кошек, потому что их легко рисовать, и они просто живут своей жизнью, и мне всегда напоминают об этом типе энергии, когда я их рисую.


10. Цветок в вазе

Удивительная простота в том, чтобы иметь только одну вещь. Иногда нас затопляет все то, чего у нас нет в жизни - когда даже одной этой вещи может быть достаточно, чтобы вернуть нас к ощущению совершенного завершения. Важно напомнить об этом на протяжении всей нашей жизни.


11. Polaroid

Создайте память или сюрреализм с небольшим рисунком Polaroid.


12. Кофе или чай

В следующий раз, когда вы будете пить кофе, чай или немного перекусить - попробуйте набросать его. Одно из моих любимых занятий - ходить в кафе, пить кофе со льдом, сидеть с ноутбуком и позволять идеям приходить и уходить.


13. Небо и горы

Вот еще один рисунок природы, заключенный в круг. Отправляйтесь в приключение и ищите вдохновения от природы.


14. OOTD Doodle

Если вы увлекаетесь модой, очень интересно почесать свой наряд дня или, возможно, даже какой-нибудь стиль или модную вещь, которую вы давно хотели бы иметь в своем гардеробе.


15. Падающая звезда

Нарисуйте падающую звезду только для ударов и загадать желание.


Связанные записи в блоге
30 классных и простых вещей, которые нужно рисовать, чтобы стать лучше в искусстве
40 простых вещей, которые можно нарисовать для своего журнала пулей
15 потрясающих рисунков, которые выглядят 3D
15 потрясающих идей Art Journal


Я надеюсь, вам понравилось небольшая запись в блоге каракулей.Не стесняйтесь комментировать или поделиться ниже -

И я надеюсь, что у вас замечательный день, мои любимые рисовальщики <3

Поделись любовью!

Понимание размеров в PyTorch | Боян Бараков

Однако, как я уже сказал, более важной проблемой было направление каждого измерения. Вот что я имею в виду. Когда мы описываем форму 2D-тензора, мы говорим, что он содержит около строк, и около столбцов. Итак, для тензора 2x3 у нас есть 2 строки и 3 столбца:

 >> x = torch.tensor ([
[1, 2, 3],
[4, 5, 6]
]) >> x.shapetorch.Size ([2, 3])

Сначала мы указываем строки (2 строки), а затем столбцы (3 столбца), верно? Это привело меня к выводу, что первое измерение ( dim = 0 ) остается для строк, а второе ( dim = 1 ) для столбцов.Исходя из того, что размер dim = 0 означает построчное вычисление, я ожидал, что torch.sum (x, dim = 0) приведет к тензору 1x2 ( 1 + 2 +) 3 и 4 + 5 + 6 для результата тенге [6, 15] ). Но оказалось, что у меня есть что-то другое: тензор 1x3 .

 >> torch.sum (x, dim = 0) тензор ([5, 7, 9])

Я был удивлен, увидев, что реальность была противоположна тому, что я ожидал, потому что я наконец получил результат тензор [6, 15] , но при передаче параметра дим = 1 :

 >> факел.сумма (x, dim = 1) тензор ([6, 15])

Так почему же это так? Я обнаружил статью Aerin Kim, посвященную той же путанице, но для матриц NumPy, где мы передаем второй параметр, называемый axis . Сумма NumPy практически идентична той, что есть в PyTorch, за исключением того, что dim в PyTorch называется осью в NumPy:

numpy.sum (a, axis = None, dtype = None, out = None, keepdims = False )

Ключ к пониманию того, как dim в PyTorch и ось в NumPy работают в этом параграфе, в статье Aerin:

Способ понять, что такое « ось », - это коллапсов указанная ось.Таким образом, когда он сворачивает ось 0 (строка), он становится только одной строкой (суммируется по столбцам).

Она очень хорошо объясняет работу параметра по оси на numpy.sum. Однако становится сложнее, когда мы вводим третье измерение. Когда мы посмотрим на форму трехмерного тензора, мы заметим, что новое измерение добавляется и занимает первую позицию (жирным шрифтом , ниже), т. Е. Третье измерение становится dim = 0 .

 >> у = факел.тензор ([
[
[1, 2, 3],
[4, 5, 6]
],
[
[1, 2, 3],
[4, 5, 6]
],
[
] [1, 2, 3],
[4, 5, 6]
]
]) >> y.shapetorch.Size ([ 3 , 2, 3])

Да, это довольно запутанно. Вот почему я думаю, что некоторые основные визуализации процесса суммирования по различным измерениям будут в значительной степени способствовать лучшему пониманию.

Первое измерение ( dim = 0 ) этого трехмерного тензора является наибольшим и содержит 3 двумерных тензора.Таким образом, чтобы суммировать его, мы должны сложить его 3 элемента друг над другом: тензор

 >> torch.sum (y, dim = 0) ([[3, 6, 9],
[12, 15, 18] ]])

Вот как это работает:

Для второго измерения ( dim = 1 ) мы должны свернуть строки:

 >> torch.sum (y, dim = 1) тензор ([[5, 7, 9],
[5, 7, 9],
[5, 7, 9]])

И, наконец, третье измерение рушится над столбцами:

 >> torch.sum (y, dim = 2 ) тензор ([[6, 15],
[6, 15],
[6, 15]])

Если вы похожи на меня, недавно начали изучать PyTorch или NumPy, надеюсь, эти базовые анимированные примеры помогут чтобы лучше понять, как работают измерения, не только для сумм , но и для других методов.

Спасибо за чтение!

Источники:

[1] А. Ким, Интуиция Ось Numpy Sum

.

Отправить ответ

avatar
  Подписаться
Уведомление о
