Ремонт бензопилы Дружба 4 своими руками: карбюратор, зажигание

Дружба 4 хоть и неприхотливая, надежная техника, но все-таки время идет, бензопилы вырабатывают свой ресурс и рано или поздно начинают требовать ремонта. Чаще всего на Дружбе возникают проблемы с работой карбюратора и системой зажигания. В рамках статьи подробно описаны этапы устранения неисправностей своими руками, а также другие менее популярные. но часто встречающиеся.

Содержание статьи:

Правильная регулировка карбюратора

Внутри корпус карбюратора бензопилы Дружба представляет из себя воздушное сопло, которое обдувается двигателем бензопилы, а само топливо попадает через соответствующие отверстия и жиклеры. Расход масляно-бензиновой смеси регулируется заслонкой дросселя, от оборотов мотора бензопилы зависит режим работы топливного насоса. Чтобы грязь и мелкие частицы пыли не попадали в карбюратор, на нем установлен воздушный фильтр, отлично защищающий двигатель от загрязнений внешней среды.

Нормальной считается топливная смесь, если весовое соотношение бензина к воздуху равно 1:15. На такой смеси мотор работает на мощности на 5 процентов ниже максимально возможной, а топливный расход при этом на 4-5 процентов выше минимального.

Двигатель бензопилы Дружба выходит на максимальную мощность тогда, когда работает только на обогащенной смеси, с весомым соотношением в диапазоне 1:12-1:13. Если необходимо добиться максимально экономичного режима работы двигателя, то масса воздуха на 1 кг бензина должна быть увеличена до 16-17 кг, такая смесь называется обедненной.

Для тех, кто не знает о чем идет речь, рекомендуем почитать интересный обзор на бензопилу Дружба 4.

Если количество воздуха в смеси увеличивать еще, смесь наша обедняется еще сильнее и в конце концов пила глохнет. Напротив, если повышать количество бензина, при соотношениях 1:6-1:12 смесь будет обогащенная, двигатель работать будет с напрягом, происходит большая потеря мощи, режим такой работы крайне неэкономичен. Обогащенной топливной смесью пользуются, когда требуется обкатка нового двигателя или после ремонта.

Регулировку карбюратора бензопилы Дружба следует делать не на холодном движке, перед началом настройки нужно чтобы мотор немного поработал, можно в холостую.

Алгоритм настройки карбюратора

Винт, регулирующий качество топливной смеси закручивают до конца, а затем выкручивают на полоборота.
Винтом холостого хода (далее — винтом ХХ) находят момент наименьшего, но устойчивого вращения коленвала, потом винт, регулирующий качество смеси (она в этот момент обедненная) выкручивают до появления перебоев в работе мотора.
Плавно заворачивают винт ХХ (смесь в этот момент обогащенная) до устойчивой работы ДВС. Снова закручивают винт, регулирующий качество смеси, понижая частоту вращения коленвала и фиксируют новое положение винта ХХ, отвечающего за холостой ход.

Вышеописанные операции необходимо повторять столько, сколько необходимо для получения минимальной, но стабильной частоты вращения коленвала бензопилы Дружба 4.

Если при быстром открытии дросселя мотор глохнет, необходимо немного ввернуть винт качества смеси, тем самым обогащая смесь. А если мотор бензопилы Дружбы глохнет при быстром открытии дросселя – необходимо этот винт вывернуть на четверть оборота, то есть обеднить топливную смесь.

При правильной и своевременной настройке карбюратора бензопила Дружба 4 будет работать на максимально возможной мощности, при этом расход бензина будет минимальным.

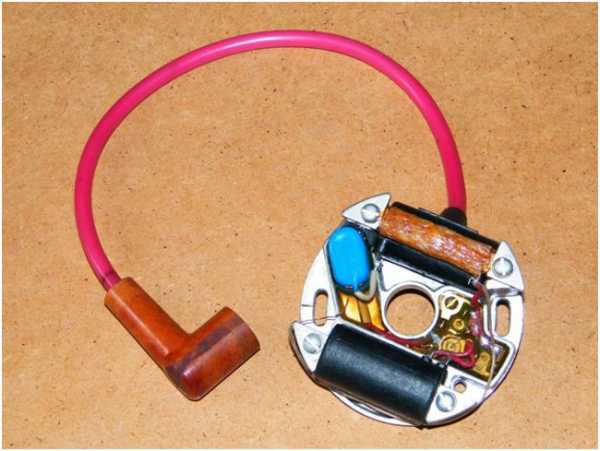

Ремонт системы зажигания

Детская болезнь бензопилы Дружба 4 – сложность запуска горячего двигателя при остановке в работе. Причиной тому – слабая и морально устаревшая система зажигания. Чтобы увеличить мощность искры на свече, необходимо отремонтировать зажигание. Такой ремонт исправит ситуацию даже в случае отсутствия стандартной катушки.

Пошаговый алгоритм ремонта зажигания бензоинструмента Дружба 4

Со стандартной катушки зажигания убираются высоко- и низковольтная обмотки.
Взамен низковольтной обмотки спецпроводом (для трансформаторов) наматывается на нашу катушку 250 витков. Использовать можно провод ПЭВ2, с сечением 0,8-1 мм. Нужно не забывать про межслойную изоляцию – новый слой спецпроводов прокладывается бумагой. Начало всей обмотки пайкой соединяется со стандартным выводом к магнитному сердечнику, другой конец обмотки соединяется монтажным спецпроводом к прерывателю. Потом катушка заматывается изолентой или покрывается другим изолятором. Участок цепи конденсатора, запитанного на катушку и прерыватель, не подвергается изменениям.
С помощью двух проводов через кусок изоляционной трубки делаются концы подключений. Чтобы не допустить замыкания всю получившуюся проводку можно поместить в одну изоляционную трубку.

В виде трансформатора идеально подойдет катушка зажигания типа Б-115 с убранным боковым резистором. Это вид катушек используется в зажигании стареньких советских Москвичей. Не рекомендуется использовать зажигание от мотоциклов, они недостаточно мощны, чтобы дать необходимую искру. Катушку можно зафиксировать на раме бензопилы с помощью монтажного хомута в любом подходящем месте.
Провода из внутренностей ДВС коммутируются по следующей схеме: первый провод, который соединяет воедино прерыватель, конденсатор и вывод катушки соединяется с выводом Б-115 с обозначением «ВК», второй провод, который идет «от массы», соединённый с винтом крепления магнето – соединяется с выводом Б-115 без опознавательных обозначений. Для удобства чтения схемы лучше использовать разноцветные провода.
В завершении катушка зажигания с помощью высоковольтного провода коммутируется с запалом свечи двигателя.

Такой ремонт системы зажигания показал отличный результат, детская болезнь бензопилы Дружба 4 исчезла, работать такая система будет очень долго.

Единственный недостаток – изменился внешний вид бензопилы за счет внешней катушки на корпусе, увеличились габариты. Но это вынужденная переделка, зато система зажигания работает надежно и пила заводится при любых температурах.

Если какие-то моменты остались непонятными предлагаем посмотреть видео на тему ремонта зажигания бензопилы Дружба.

Почему не набирает обороты Дружба 4

Запуск мотопилы Дружба 4 – самый технически сложный процесс, в котором задействуются все системы бензопилы. Но если завести двигатель удалось, а при нажатии на ручку газа пила не набирает обороты, причин может быть много:

Неисправности в двигателе: моторесурс выработался, цилиндр или поршневые кольца износились, заржавели или на них появились задиры;

Неисправности в системе зажигания: вышла из строя свеча или обмотка катушки – искра слабая или не образуется вообще, не может воспламенить топливную смесь;
Неисправности в карбюраторе: неправильная настройка, разбалансировка крепежных болтов крышки карбюратора;
Разгерметизация топливной системы, картера двигателя;
Большой нагар в глушителе, выпуск отработанных газов затруднен.

Устранение причин неисправности системы зажигания

Выкрутить свечу, просушить ее если залита топливом, заменить на новую если на ней сильный черный нагар.
Убедиться, что катушка не вплотную прижата к магнитам, должно быть расстояние до 0,2 мм и свободный ход. Если это не так, закрепить катушку на необходимое расстояние.

Если эти манипуляции не помогли, можно самостоятельно проверить весь свечной блок на предмет искроподачи через сетевой провод. Если искра есть, но вы не можете понять причину неполадки – лучше отдать бензопилу в сервис.

Устранение причин неисправности карбюраторного блока

Выполнить правильную регулировку карбюратора мотопилы. Как это сделать читайте выше.
Снять крышку карбюратора, проверить наличие всех частей и их ход внутри блока, закрепить крышку на место, равномерно закрутив крепежные винты, проверив плотное прилегание крышки карбюратора.

Устранение причин неисправности выхлопной системы

Демонтировать глушитель, механически удалить нагар со стенок, при необходимости можно использовать уайт-спирит, ВД-40 или другие растворители.

В других случаях неисправности советуем не заниматься самостоятельным ремонтом и довериться профессионалам сервисного центра.

Как завести бензопилу без стартера

Многих в интернете интересует вопрос, как можно запустить бензопилу без стартера. Не будем давать надежду нашим читателям, завести бензопилу, любую, речь касается не только Дружбы 4, нельзя.

Завод-изготовитель не предусматривает возможность запустить двигатель внутреннего сгорания каким-либо альтернативным способом, кроме как через стартер. Если его демонтировать и вместо него заставить свечу дать искру, приложив внешнее вращательное воздействие, запустив мотор на холостых оборотах, долго такой двигатель не проработает, бензопила останется без системы охлаждения.

В штатном стартере мотопилы Дружба 4 имеется охлаждающая улитка, крыльчатка которой направляет поток холодного воздуха к цилиндру.

Доработка Дружбы 4

Многие западные производители бензопил производят для своих пил комплекты тюнинга для увеличения мощности, а в сервис центрах существует отдельный прейскурант со списком возможных доработок. В основном встречается в сервис-центрах бензоинструмента США и Германии.

Провести модернизацию, заменить комплектующие, с целью улучшить характеристики можно и для пил семейства Дружба.

Примеры того, что можно сделать:

Установить турбированный наддув для увеличения скорости поступления топливной смеси;

Установить более современный карбюратор;
Увеличить компрессию топливной смеси;
Поставить электростартер;
Расточить ДВС и поставить увеличенный поршень;
Установить декомпрессионный клапан;
Оставить одно поршневое кольцо для снижения сопротивления хода цилиндра.

Вообще, рассматриваемая мотопила целый рай для реализации инженерной мысли. Умельцы по всей России собирают разные устройства, от лодочного мотора, до велосипеда, в основании которой лежит данная бензиновая пила. Рекомендуем прочитать интересную статью о том, что можно сделать из бензопилы Дружба 4 своими руками.

Вывод

Бензопила Дружба 4 это отечественный образец достойного инструмента за очень небольшие деньги. Если подходить с головой, то можно убрать врожденные недостатки изделия и доработать его до более высокого уровня и повысить мощность.

benzopilok.ru

характеристики, ремонт своими руками, самоделки

Легендарная бензопила Дружба 4М Электрон – это отличный пример того, как старый добрый садовый инструмент с более чем 2-летней историей, в наши дни может легко дать фору современные высокотехнологичным агрегатам. В чем заключаются преимущества советской бензопилы и где она используется – рассмотрим более подробно.

Устройство бензопилы Дружба – подробное описание конструкции

В основу конструкции известной советской бензопилы лег мощный 2-тактный одноцилиндровый двигатель МП-1 с воздушной системой охлаждения, обладающий повышенным моторесурсом и хорошей выносливостью. Смазка двигателя осуществляется посредством масла, которое разбавляется в бензине для приготовления топливной смеси. Очистка воздуха, подаваемого в карбюратор, выполняется при помощи поролонового воздушного фильтра. За запуск мотора отвечает надежный и долговечный стартер.

Пильная фурнитура связана с мотором при помощи фланцевых соединений, которые фиксируются крепящимся на рукоятках бензопилы хомутом. Благодаря такой необычной компоновке оператор получает возможность поворачивать шину с пильной цепью под любым, требуемым для работы углом. Помимо этого, данный способ соединения пильной фурнитуры и мотора дает возможность использовать последний в случаях, если появилась необходимость изготовить различные самодельные бытовые агрегаты.

С приготовлением топливной смеси в конструкции бензопилы Дружба 4 справляется карбюратор, состоящий из двух камер. За образование искры, необходимой для воспламенения топлива, отвечает электронное зажигание и свеча. В устройстве бензопилы предусмотрен стандартный глушитель, функция которого заключается в снижении уровня шума при работе с инструментом.

Для передачи и преобразования крутящего момента мотора в конструкции бензопилы Дружба предусмотрен редуктор. Он отличается высокой надежностью и крайне редко требует ремонта даже при эксплуатации бензопилы в тяжелых условиях.

Технические характеристики бензопилы Дружба

Бензопила Дружба 4 обладает отличными техническими характеристиками, что выгодно выделяет ее в числе современных профессиональных моделей. Среди конструктивных параметров советского инструмента следует выделить:

Мощность двигателя – 3,5 л. с./2600 Ватт;
Размер рекомендуемой для работы шины – 45 см;
Шаг пильной цепи – 0,325 “;
Резервуар для заливки горючего – 550 мл;
Бачок для смазочного средства – 260 мл;
Вес – 7 кг.

Представители 4-ого поколения бензопилы Дружба обладают самыми высокими техническими характеристиками среди всей линейки бензопил данной марки. К слову, их предшественница – бензопила Дружба 2 имеет мощность в 2,8 л. с., что значительно снижает способности инструмента при практическом использовании.

Ремонт и обслуживание бензопилы Дружба

Надежные запчасти и долговечные механизмы бензопилы Дружба не способны защитить инструмент от поломки. Чаще всего причинами неисправности инструмента служит неправильное обращение с ним или банальный износ механизмов.

Чтобы снизить риск преждевременной поломки бензопилы, следует использовать для ее заправки качественные бензин марки не ниже АИ-80, в котором следует разбавлять масло для 2-тактных моторов. Пропорция бензина и масла должна составлять 1:25, то есть, в 1 литре горючего следует разбавлять 40 мл моторного масла.

Масло для смазки цепи также должно обладать высоким качеством. Ни в коем случае не заливайте в масляный бачок бензопилы Дружба отработанный материал, иначе это приведет к поломке системы смазки инструмента. Чтобы цепь бензопилы не поддавалась чрезмерному трению, используйте только свежее масло от проверенных производителей.

Следует отметить, что использование качественной топливной смеси и смазочного средства еще не гарантирует постоянную бесперебойную работу бензопилы Дружба. Однако даже если вы обнаружили неисправность – не стоит сразу расстраиваться. Некоторые поломки довольно просто устранить своими руками. Ниже перечислим типичные неисправности отечественного инструмента и способы их самостоятельного устранения.

Регулировка карбюратора бензопилы Дружба

Если вы заметили, что бензопила Дружба заводится и глохнет – причина этому, скорее всего, кроется в нарушении заводских настроек карбюратора. В таком случае требуется немедленно отрегулировать карбюратор. Для процедуры потребуется задействовать 3 регулировочных винта, имеющие маркировку «H», «L» и «T». Как указывает инструкция по эксплуатации, выполнять настройку карбюратора нужно в таком порядке:

Для поиска самых высоких оборотов мотора в режиме холостого хода необходимо медленно поворачивать винт, имеющий маркировку «L», по часовой стрелке. Как только вы найдете максимальные обороты, поверните этот же винт на ¼ оборота назад. Если после этого цепь на шине продолжает вращаться, то поверните винт с маркировкой «T» против стрелки часов до момента полной остановки пильного элемента;
Поворачивание винта, обозначенного буквой «H» позволит настроить необходимую мощность и частоту оборотов. Для этого к бензопиле Дружба нужно подключить тахометр и путем поворачивания винта «H» найти указанное в инструкции оптимальное количество оборотов. Сразу после этого поверните винт «H» на ¼ оборота против стрелки часов;
Затем необходимо выполнить точную регулировку оборотов мотора на холостом ходу. Для этого винт «T» следует повернуть до момента начала вращения пильной цепи. Сразу после этого поверните винт «T» в обратном направлении до момента полной остановки цепи.

Выполненная по указаниям регулировка карбюратора позволит вам снизить расход топлива бензопилой Дружба, и защитить ее детали от чрезмерного износа.

Как выставить зажигание на бензопиле Дружба?

Если при запуске мотора нет искры на бензопиле Дружба, то, в первую очередь, нужно проверить состояние свечи. В случае появления на ней следов масла и нагара, деталь нужно тщательно очистить от засорений и почистить пространство под ней. Если и после этого бензопила Дружба не заводиться, значит, необходимо проверить положение магнето в переходнике. Изначально и на переходнике, и на магнето бензопилы Дружба присутствует отметки. Если магнето правильно установлено в переходник, то положение отметок совпадает, и бензопила работает исправно. Однако если положение отметок нарушено, значит, бензопила не запуститься.

Чтобы правильно произвести ремонт инструмента, нужно внимательно изучить руководство по его эксплуатации. Как указывает инструкция по ремонту бензопилы Дружба, для установки зажигания нужно снять крышку, к которой крепится стартер, и повернуть магнето так, чтобы отметки на нем и переходнике совпали. После этого бензопила Дружба будет заводиться гораздо легче.

Что можно сделать из бензопилы Дружба своими руками?

В народе большой популярностью пользуется не только сама бензопила Дружба, но и самоделки из нее. Давайте рассмотрим, какие самоделки из бензопилы Дружба можно изготовить в домашних условиях, и что для этого может потребоваться.

Снегоход своими руками из бензопилы Дружба

Для изготовления снегохода на основе бензопилы Дружба, в первую очередь, необходимо подготовить и внимательно изучить чертежи. Имея под рукой схему, вы будете понимать, ы какой последовательности следует устанавливать детали агрегата, и выполните работу в разы быстрее.

В конструкцию снегохода из бензопилы Дружба должна входить прочная выносливая рама, на которой будут крепиться гусеницы, мотор и органы рулевого управления. Помимо гусениц для передвижения агрегату требуются полозья, рычаги сцепления и газа. Из-за того, что у бензопилы отсутствует трансмиссия, на снегоход из бензопилы Дружбы можно установить центробежное сцепление.

С целью повышения удобства при передвижении на снегоход нужно установить амортизаторы. В качестве «донора» органов рулевого управления можно задействовать старый велосипед или, еще лучше, мопед. Его руль следует переделать таким образом, чтобы ось по центру руля поворачивала лыжи снегохода.

Лебедка из бензопилы Дружба

Для собственноручного изготовления лебедки потребуется привод от бензопилы Дружба. Чем выше мощность мотора инструмента, тем лучше будет тяговое усилие лебедки. Этот показатель также можно в разы увеличить посредством применения дополнительного блока.

В конструкции лебедки также должны присутствовать ремни, крюки и отводной блок. Все перечисленные элементы крепятся при помощи мощных анкерных болтов.

Самодельная пилорама из бензопилы Дружба

Для изготовления этой конструкции из бензопилы Дружба потребуется прочная стальная рама, к которой посредством жесткого соединения крепится пила. Посередине рамы напротив бензопилы нужно закрепить направляющие в виде рельс, по которым древесина будет поступать к шине и цепи бензопилы Дружба.

Готовая конструкция может распиливать толстые бревна на 3–4 продольных части. Преимуществом такой пилорамы станет ее компактность и экономичность.

Лодочный мотор из бензопилы Дружба

Для самостоятельного изготовления этого агрегата потребуется шнек, на конце которого будут крепиться винты. Для передачи крутящего момента от мотора бензопилы Дружба на шнек потребуется редуктор. Передаточное число редуктора должно составлять 2:1.

Готовый агрегат способен разгонять лодку с двумя взрослыми пассажирами до скорости 20 км/ч. Расход топлива, при этом будет составлять не более 1 л/ч.

sadovij-instrument.ru

причины, по которым инструмент заводится, но сразу глохнет

Бензопила является относительно несложным устройством, к помощи которого время от времени прибегают дачники, монтажники, строители и спасатели. Строительные магазины предлагают массу моделей бензопил, которые различаются по мощности и качеству выполнения работ. Однако и эта практичная и уникальная техника может выйти из строя.

Если такая неприятность произошла, то очень важно найти причину неисправности и как можно быстрее ее устранить. Для этого необязательно обращаться в сервисы, где технику приведут в порядок за определенную плату. Иногда поломка может быть настолько незначительной, что справиться с ней несложно самостоятельно.

Как устроен завод инструмента?

Бензопила оборудована карбюраторным двухтактным двигателем, который практически является ее основным элементом. Его мощность зависит от модели техники и ее прямого назначения.

В пильную гарнитуру бензопилы входит:

режущая цепь;
цепное колесо;
звездочки;
шины.

Чем большим шагом обладает гарнитура, тем мощнее и продуктивнее она будет, а значит и глубже будет надрез. Поэтому двигатель не должен уступать ей по мощности, иначе работа инструмента будет неполноценной.

Смазка бензопилы производится специальным маслом непосредственно из находящегося на ручном блоке второго бака. Его масса имеет такие особенности, что предназначенное для двигателя топливо и масло заканчиваются одновременно.

С основными элементами инструмента ознакомились, теперь будет легче разобраться в причинах, по которым бензопила может перестать работать и как их устранить.

Причины неисправностей и способы их устранения

Практически каждый владелец бензопилы хоть раз сталкивался с тем, что инструмент или совсем не заводится, когда нажимаешь на газ, или заводится и через некоторое время глохнет. Причин сбоя в работе устройства может быть множество. Некоторые из них являются довольно простыми и легко устраняются. Поэтому стоит изучить основные причины, чтобы при элементарной поломке не нести инструмент в сервис по ремонту бензопил.

Почему бензопила заводится и сразу глохнет?

Причин этому может быть несколько:

Недостаточно топлива в бензобаке. Если инструмент сразу после завода перестал работать, то в первую очередь необходимо проверить наличие в бензобаке топлива. Если его недостаточно, то нужно долить топливную смесь, которая готовится строго по приложенной к инструменту инструкции. Состоит топливо для бензопилы из бензина с максимально возможным октановым числом и масла, марка которого должна быть прописана в техпаспорте инструмента.
Плохой контакт между свечей и высоковольтным проводом. Зазор между наконечником свечи и проводом должен быть не более 0,5 мм. Если на свече образовался нагар, то ее необходимо почистить и высушить. Специалисты рекомендуют периодически обновлять свечи, даже если старые еще исправно работают.
Заливание свечи. Большое количество топлива собирается между электродами свечи, поэтому если свеча будет залита, искра не образуется. Чтобы устранить такую поломку, достаточно вынуть свечу и просушить ее. Нелишним будет с помощью газовой горелки произвести накалку.
Загрязнение жиклера карбюратора или топливного фильтра. Почистить бензофильтр достаточно просто самостоятельно, а чистку карбюратора лучше доверить специалистам.

Сбой в работе бензопилы на холостых оборотах

Причиной такой неисправности может стать грязный глушитель. Поэтому чтобы инструмент нормально заработал, иногда просто нужно очистить глушитель от выхлопных смоляных отложений.

Довольно часто в инструменте засоряется воздушный фильтр, поступление воздуха в систему засоряется и это приводит к тому, что устройство глохнет на холостых оборотах.

Чтобы очистить воздушный фильтр, его необходимо аккуратно вытащить, следя за тем, чтобы пыль с него не попала на карбюратор. Далее фильтр тщательно промывают с применением моющих средств, сушат и устанавливают на место.

Перестать работать на холостом ходу бензопила может из-за неполадки топливного фильтра. Чтобы его проверить, необходимо отсоединить бензопровод от карбюратора. Если при подкачке топливо почти не вытекает из шланга и поступает к карбюратору слабо, то, скорее всего фильтр забит мусором.

Чтобы его очистить, в первую очередь следует слить все топливо, а затем извлечь фильтр из бака. Делается это с помощью крючка из проволоки через заливную головку бака. Затем фильтр отсоединяется от шланга и чистится.

Для нормальной эксплуатации бензопилы воздушные и топливные фильтры рекомендуется менять каждые три месяца.

Глохнуть на холостом ходу бензопила может тогда, когда у нее поврежден топливопровод. Поэтому каждый раз перед началом работ рекомендуется осматривать механизм, его узлы и блоки на возможные механические повреждения корпуса и топливопривода, потеки жидкостей.

Если инструмент долгое время хранился в сыром месте или подвергался перепадам температур, то трубка могла просто потрескаться. В этом случае ее необходимо заменить на новую.

Если бензопила не хочет работать на холостых оборотах, то причиной тому может быть несоблюдение соотношения бензина и масла при приготовлении топливной смеси. Пропорции должны строго соответствовать прилагаемой к бензопиле инструкции. Если их не соблюдать, то двигатель не будет достаточно смазываться, в результате чего механизм начнет глохнуть.

Бензопила не работает на больших оборотах

На высоких оборотах инструмент может начать глохнуть из-за неисправностей:

бензинового насоса;
топливного фильтра;
воздушного фильтра.

Чтобы поверить бензиновый насос, нужно посмотреть, просачивается сквозь него топливо или нет. Если он поврежден, то скорей всего бензопила на полном ходу глохнет из-за этого, и насос нужно заменить на новый.

Чтобы проверить топливный фильтр, достаточно от карбюратора отсоединить шланг и посмотреть вытекает из него бензин или нет. Если он течет полной струей, то все нормально. В противном случае топливный фильтр нужно прочистить или заменить на новый.

Чтобы почистить воздушный фильтр, его нужно просто помыть под проточной водой и затем хорошенько высушить.

Двигатель инструмента не выдерживает нагрузок

Если бензопила часто стала глохнуть при разрезании толстых бревен, то неполадки следует искать в воздушных фильтрах или системе подачи топлива.

Работая с сильной нагрузкой, двигатель может просто не получать достаточно топлива и останавливаться. Поэтому устранить эту проблему можно чисткой воздушного фильтра или заменой топлива, которое должно быть приготовлено строго по рекомендациям инструкции.

Не хочет работать новая бензопила

В принципе проблем с новым инструментом быть не должно, но если он все же не заводится, то скорей всего это заводской брак или не соблюдены все предписания инструкции.

Для устранения этой проблемы сначала следует посмотреть все ли прикручено и подключено, как того требует инструкция.

Причиной неисправности может быть и неправильно приготовленная топливная смесь. На работу бензопилы могут влиять ингредиенты низкого качества, из которых делалось топливо. Лучше всего масло для инструмента выбирать известного производителя, чтобы потом при работе не возникали проблемы.

Если же было сделано все строго по инструкции, но бензопила все равно не работает, то придется обратиться в сервисную мастерскую.

Поломки цилиндропоршневой группы

Если устранены все вышеописанные неисправности, а бензопила при нажатии на газ все равно глохнет, то причину нужно будет искать в двигателе, а точнее, в его цилиндре.

Иногда определить работоспособность цилиндропоршневой группы можно просто визуально. Завести пилу не получится, если на цилиндре будут задиры, сколы и другие дефекты. В этом случае запчасти необходимо заменить.

Инструмент при нажатии на газ может не заводиться или вообще перестать работать, если повреждены поршневые кольца. Поэтому, если других очевидных причин нет, необходимо исследовать кольца, повреждение которых приводит к потере мощности двигателя. О том, что кольца пора менять, говорит их свободный ход в канавках цилиндра.

Однако чтобы полностью понять каково техническое состояние цилиндропоршневой группы, следует полностью разобрать двигатель. Работа эта трудоемкая и под силу только специалисту.

Несомненно, поломка техники способна огорчить ее владельца. Но раньше времени отчаиваться не стоит, ведь некоторые поломки можно устранить своими силами. Если бензопила не заводится при нажатии на газ, это не означает что ее сразу нужно нести в мастерскую. В некоторых случаях достаточно будет просто следовать советам специалистов, которые описаны в этой статье.

nashgazon.com

Как завести бензопилу Дружбу 4

подружись с ней для начала

Да дунь в неё эфиром.

Сей девайс работает на Ура! Без топлива! ДРУЖБА-2 <a rel=»nofollow» href=»http://rtc46.ru/images/cms/data/instrument/stolyarnii_i_slesarnii_instrument/nozshovki/dvyrychnie/23435.jpg» target=»_blank»>http://rtc46.ru/images/cms/data/instrument/stolyarnii_i_slesarnii_instrument/nozshovki/dvyrychnie/23435.jpg</a>

Так замени свечу попробуй

Настройка карбюратора Дружбы 4- все нюансы и проблемы <a rel=»nofollow» href=»https://www.youtube.com/watch?v=yItvid6tjnA» target=»_blank»>https://www.youtube.com/watch?v=yItvid6tjnA</a>

Сколько перепилил Дружбой-2 дров и никогда не думал, что она еще и заводится…)))

Это болт качества смеси на древних карбюраторах. А болт кол-ва смеси отсутствует. Выкрутил этот болтик — больше кислорода в смеси. Закрутил — поступает только бензин в огромном кол-ве, свечу будет закидывать, забрызгивать бензином. В новых карбюраторах стоят болты — качество и колличество смеси, с этими карбюраторами проще бороться.

touch.otvet.mail.ru

Зажигание бензопилы Дружба: регулировка, переделка и ремонт

Производство бензопил Дружба было начато в СССР в 1955 году на двух заводах — ЗиД (завод им. Дзержинского) в г. Перми и Сибприбормаш в г. Бийске. Во время начала выпуска это была одна из самых удачных конструкций ручной бензопилы. Потому в 1958 году Дружба была награждена Золотой медалью на международной выставке в Брюсселе.

Содержание статьи:

Устройство и принцип работы системы зажигания на бензопиле Дружба

Более 30 лет, до конца 1980-ых годов бензопилы Дружба выпускались с контактным зажиганием (механический прерыватель). Принцип выработки электричества у него такой же, как у более современных электронных систем. Магнитный ротор, насаженный на коленвал, вращается внутри катушек. Первичная обмотка катушки состоит из нескольких витков толстого медного провода и вырабатывает ток слабого напряжения (В, Вольт), но достаточно большой силы (А, Ампер).

Вторичная обмотка состоит из множества витков тонкого провода. В некотором роде это повышающий трансформатор. Проходя по нему, электрический заряд меняет свои характеристики. И на выходе напряжение составляет 15-30 000 В при мизерной силе тока (миллиампер). Такой ток способен дать высокотемпературную искру (дугу) между электродами через зазор, что можно наблюдать на каждой свече зажигания.

Последняя модификация этой бензопилы с контактным зажиганием — Дружба 4А выпускалась до конца 1980-ых годов. После её заменили на Дружба 4А Электрон с бесконтактным зажиганием, о чем и сообщает приставка в названии модели.

Как проверить зажигание Дружбы

При отказе работы ДВС бензопилы, кроме подачи топлива, в первую очередь проверяют наличие искры на свече зажигания:

Снимают колпачок и выкручивают свечу.
Резьбу свечи замыкают на массу (ребра цилиндра), дергают стартер. Контактное зажигание дает крупную синюю искру. Электронное — мелкую желтую, которую трудно увидеть на солнечном свете. Но это норма для электронных систем.
Если искры нет, меняют свечу на гарантированно исправную и проверяют снова.
Если дело не в свече, снимают колпак со свечного провода и при рывке стартера проверяют наличие искры между оголенным проводом и массой при зазоре между ними 0,2-1 мм.
Если искры на выходе нет, проверяют или меняют свечной провод.

Ремонт своими руками

Когда вышеизложенными мерами проблема не устраняется, причины могут быть в следующем. Вышел из строя блок электронного зажигания. Все элементы этого узла загерметизированы (залиты компаундом) и ремонту не подлежат. Требуется замена всего блока.

Система кулачкового (контактного) зажигания бензопилы Дружба ремонтопригодна. Причин её выхода из строя несколько:

Пробил на массу текстолитовый изолятор подвижного контакта прерывателя. Меняется на исправный без вариантов.
Обгорели подвижный и неподвижный контакты прерывателя (кулачки). Чистятся мелким надфилем или наждаком до получения ровно прилегающих друг к другу поверхностей. Меняются при полном выгорании.
Конденсатор предназначен для защиты контактов от выгорания. Из строя выходит редко, непосредственно на образование искры не влияет. При диагностике его просто игнорируют.
Межвитковое замыкание, обрыв во вторичных высоковольтных витках катушки с тонким проводом.

Как отрегулировать зажигание на Дружбе

Искра на свече должна вспыхивать строго в определенный момент. На Дружбе — когда поршень с порцией топливно-воздушной смеси приближается к свече, не доходя 4 мм до ВМТ. Только при точно отрегулированном моменте искрообразования двигатель будет работать нормально. Отклонения называют ранним или поздним зажиганием.

При небольших отклонениях в ту или другую сторону двигатель будет работать хуже (недобор мощности, перегрев, перерасход топлива, плохой запуск). При более значительных не будет работать совсем. Может стрелять в выхлопную систему или в карбюратор.

Механический прерыватель бензопилы Дружба регулируется просто.

Перед регулировкой нужно проверить — возможно, крепление всей платформы системы ослабло и оно провернулось. Проверяется по совпадению заводских меток (рисок) на металлической основе зажигания и картере двигателя. Как правило, они выбиты в виде полосок в правой верхней части зажигания и должны совпадать. Если есть смещение, его корректируют.

Максимальный зазор (на пике расхождения) между кулачками (контактами) должен быть от 0,2 до 0,4 мм. В идеале 0,3 мм. Проверяется калиброванным щупом в положении поршня НМТ. Этот зазор может увеличиться выше допустимого из-за уменьшения толщины контактов (выгорание, стачивание при чистках). Его поправляют до 0,2-0,4 мм поворотом регулировочного винта за счет эксцентрика, при ослабленном креплении площадки всего прерывателя.

Но искра возникает в момент начала разъёма контактов, потому его регулировка более важна, чем максимальный зазор в НМТ. Когда поршень не доходит до ВМТ 4 мм, контакты прерывателя должны начинать расходиться. Это положение также регулируется поворотом винта за счет эксцентрика. Чаще всего этот момент проверяется визуально.

Для более точной регулировки можно использовать лампочку-индикатор 12 В с двумя проводами, запитанными от аккумулятора.

Минус аккумулятора подключают к массе двигателя. Один провод индикатора-лампочки подключают к плюсу аккумулятора. Второй провод лампочки-индикатора прижимают к корпусу подвижного изолированного контакта. Если контакты замкнуты, лампочка светит.

От руки слегка проворачивают маховик. Как только контакты размыкаются, лампочка тухнет. Это и есть момент начала разъема контактов и образования искры. Поршень в этот момент должен находиться в положении не дошёл до ВМТ 4 мм.

Важно не спутать с положением прошёл ВМТ на 4 мм.

Переделка зажигания бензопилы Дружба

Поскольку двигатели на моделях бензопил Дружба 4А и Дружба 4А Электрон абсолютно идентичны, вполне возможна взаимозаменяемость контактных и электронных систем зажигания на всех моделях.

Причем иногда возможна переделка вышедшей из строя катушки старого контактного зажигания, и установка его вместо вышедшего из строя электронного варианта.

Переделка катушки контактного зажигания

Катушку снимают и удаляют всю пришедшую в негодность высоковольтную вторичную обмотку из тончайшего провода. Первичная обмотка, состоящая из нескольких витков мощного провода, практически никогда не выходит из строя. Её оставляют на месте.

Главное, не повредить изолирующие слои лака при демонтаже.

Вместо снятой обмотки используют выносную высоковольтную катушку (бабину) от мотоцикла, двухскоростного мопеда советского периода, автомобиля. Катушку крепят любым способом в удобном месте. Восстанавливают схему подключения такой же, какой она была при стационарной обмотке:

от первичной обмотки катушки к контакту + (плюс) на бабине;
от контакта — (минус) на бабине к массе (корпусу двигателя).

Недостаток такого варианта — на корпусе бензопилы Дружба появится дополнительная деталь.

Преимущество — высоковольтные катушки легко меняются, они доступны.

Также в сети можно найти описания, как отремонтировать электронную систему зажигания Дружбы, которая обоснованно считается практически не пригодной к ремонту. Возможен и такой вариант, но для этого надо быть опытным специалистом в области электроники и электротехники.

Об устройстве зажигания на бензопиле Дружба рассказывают в следующем видео, в котором также даны рекомендации по регулировке:

Для жителей СССР Дружба была единственной бензопилой, всегда дефицитной, но относительно доступной. (Урал был создан на базе Дружбы как более мощный вариант для лесной промышленности). За десятки лет были выпущены сотни тысяч Дружб. Много их, ввиду хорошей ремонтопригодности, до сих пор в рабочем состоянии. А запчасти, в том числе и системы зажигания двух видов, до сих пор можно найти на развалах барахолок и даже в сети на площадках типа Авито.

benzopilok.ru

Бензопила Дружба 4 и ее правильная наладка и ремонт.

Эксплуатация бензопилы «Дружба-4» выявила ряд недостатков. Особенно донимает то, что запустить горячий двигатель практически невозможно.

Причина этого «недуга» в слабой системе зажигания.

Для увеличения мощности искры на свече, систему зажигания надо переделать. Такая переделка может быть полезной и при отсутствии исправной катушки магнето к штатной системе зажигания.

Для переделки со штатной катушки магнето удаляются низковольтная и высоковольтная обмотки.

Вместо низковольтной обмотки проводом ПЭВ-2 диаметром 0,8 мм (данный тип проводов применяется для намотки трансформаторов, дросселей и т.д.), наматывается 250 витков.

Необходима межслойная изоляция: после каждого слоя провода делается прокладка из бумаги или лакоткани. Начало обмотки припаивается на место штатного вывода к сердечнику, с конца обмотки делается вывод монтажным проводом для подсоединения к прерывателю зажигания. Сверху катушка изолируется (можно применить изоляционную ленту).

Цепь конденсатора, включенного параллельно прерывателю и катушке, остается без изменений.

Далее двумя монтажными проводами через отрезок резинового шланга в качестве уплотнителя делаются выводы. Для надежности изоляции проводов их желательно объединить в общую оболочку из трубки ПВХ.

В качестве повышающего трансформатора используется катушка зажигания Б-115 с удаленным резистором, который крепится сбоку катушки. Данный тип катушек есть в системах зажигания автомобилей «Москвич», «Волга» и других. Использование катушек зажигания мотоциклов нежелательно: они не дают достаточной мощности искры. Катушка зажигания крепится при помощи хомута к раме бензопилы в любом удобном месте.

Провода, идущие из «улитки» двигателя, подсоединяются следующим образом: один, идущий от общей точки соединения конденсатора, прерывателя, вывода катушки — к выводу «ВК» катушки зажигания Б-115; второй, идущий от массы и подсоединенный к болту крепления магнето — к выводу катушки зажигания Б-115 не имеющей обозначения.

Провода желательно выбрать разноцветными.
Далее катушка зажигания высоковольтным проводом соединяется с запальной свечой двигателя.

Регулировка момента зажигания дала очень хорошие результаты, все «недуги» бензопилы исчезли. Вот уже несколько лет переделанная система зажигания исправно работает на бензопиле «Дружба-4».

В заключении можно сказать следующее: катушка зажигания немного «портит» внешний вид пилы, но лучше иметь надежную в работе пилу, чем ту, которая приносит одни мученья.

Данная система зажигания может применяться также и на других типах двигателя, что было испытано на двигателях для мопеда типа Д-5, Д-6. Обмотка в этом случае содержит 160 витков.

Работать такой пилой значительно удобнее: вальщику почти не приходилось сгибаться, как при работе бензопилой с низкими рукоятками, равномерно распределяется нагрузка на обе руки. Технические показатели нашей пилы также были достаточно высокими.

Бизнесмены, представители иностранных фирм, выпускавших моторные пилы уже несколько десятилетий, волновались: неужели советская новинка затмит их последние образцы? Мнение жюри было единодушным: высшая награда – “Гран-при” (большая золотая медаль) была присуждена нашей бензопиле “Дружба”.

Назвали ее так, отмечая содружество коллективов ЦНИИМЭ и одного машиностроительного завода на Украине, творческие усилия которых помогли создать хороший инструмент для лесозаготовителей. Название “Дружба” выбрали и потому, что появление новой пилы совпало с празднованием трехсотлетнего воссоединения Украины с Россией.

Благодаря высоким техническим показателям пилы “Дружба” быстро распространились на лесозаготовках. Передовые рабочие, освоив новый мотоинструмент, заготовляли по 100…120 м3 древесины в смену. Уже к 1960 году уровень механизации валки леса достиг 97%.

С тех пор конструкция бензопил непрерывно совершенствуется, повышается их мощность, увеличивается моторесурс, улучшаются отдельные узлы. Большое внимание уделяется снижению уровня вибрации и шума. Были созданы новые модели бензиномоторных пил.

Переносные цепные бензиномоторные пилы используются на лесосеках для срезания деревьев при валке, очистке деревьев от сучьев и раскряжевке хлыстов, а также при очисте лесосек и выполнения подготовительных работ.

В качестве двигателей бензиномоторных пил используются карбюраторыные одно- или двухцилиндровые двухтактные двигатели с кривошипно-камерной продувкой мощностью 3…8 кВт. Зажигание рабочей смеси осуществляется запальной свечой от магнето через провода высокого напряжения. Специальной сыстемы смазки двигатели не имеют, поэтому для смазки цилиндра, подшипников коленчатого вала и шатуна в топливо добавляется масло в пропорциях от 1:12 до 1:25. Запуск двигателя производится ременным или канатным стартером (съемным или несъемным).

Бензиномоторные пилы делаются с редукторами и без них. При наличии редуктора между ним и коленчатым валом устанавливается муфта сцепления. Если редуктора нет, муфта сцепления ставится между коленчатым валом и ведущей звездочкой. Муфты сцепления фикционного типа, в основном автоматические центробежные.

По назначению бензопилы делятся на специализированные и универсальные. К специализированным относятся пилы с высоким расположением рукояток, например, «Дружба-4М», «Урал-2» и «М-228». К универсальным относятся бензиномоторные пилы с низким расположением рукояток, например, «Тайга-214» и «Крона-202».

Ручные бензиномоторные пилы по-прежнему сохраняют свое значение на лесозаготовках за рубежом. Если в таких странах, как Швеция, пилы в основном вытеснены из леса, в остальных странах мира они широко используются для валки, обрезки сучьев и раскряжевки древесины.

Тенденции в развитии конструкций бензиномоторных пил обуславливаются общими возрастающими экологическими и эргономическими требованиями.

В частности вопросы экологии решаются путем установки катализаторов, обеспечивающих более полное сгорание топливной смеси, использованием смазочных масел растительного происхождения и специальных приспособлений к канистрам для предотвращения выливания топлива и масел на землю.

В конструкциях пил применяются более совершенные системы гашения вибрации, устройства, облегчающие запуск холодного двигателя и обеспечивающие эффективность газообменных процессов в двигателе, центробежные системы очистки воздуха, регулируемый маслонасос для смазки пильной цепи и др. Все зарубежные пилы выпускаются с низкими рукоятками.

При валке деревьев бензопилой пользуются гидравлическим клином КГМ-1А, приводимым в действие от двигателя пилы. Щеки клина вставляют в рез, образованный пилой в дереве. При нагнетании гидросмеси в цилиндр поршень вместе с клином выдвигается вперед, разжимает щеки и создает вертикальное сталкивающее усилие на ствол дерева гидроклином. Гидроклин имеет грузоподъемность 5 тонн и может сталкивать в нужном направлении деревья диаметром до 60 см с обратным наклоном до 5°. Масса клина 3,6 кг. Для сталкивания крупномерных деревьев (диаметром 60…120 см) выпускается гидродомкрат ДГМ-16 грузоподъемностью 14,4 тонн.

Бензопилы обладают большой универсиальностью. Двигатель пилы может соединяться с инструментами и устройствами для выполнения различных работ: сверлами по дереву и металлу, гайковертами, бурами. Бензопилу, вернее ее двигатель, можно также использовать в качестве привода для узкоколейных дрезин, моторных лодок, переносных лебедок, переносных электростанций.

kazap.ru

Бензопилы Дружба — устройство, характеристики, карбюратор

Бензопилы марки Дружба выделяются своей надежностью, выносливостью и неприхотливостью к качеству горючего. Эти инструменты отечественного производства часто используются для выполнения сложных задач в строительстве и на валке леса. Во время эксплуатации они показывают высокую скорость работы и способность распиливать древесину любого типа.

Устройство бензопилы Дружба

В базовую комплектацию каждой модели Дружба входит мощный отечественный бензиновый мотор марки МП-1. Этот двигатель выделяется высокой выносливостью, хорошими тяговыми параметрами, солидным запасом крутящего момента и высоким рабочим ресурсом. Двигатель этой марки не нуждается в дорогом обслуживании и не требует частой замены деталей.

Для охлаждения мотора отечественный завод-производитель предусмотрел в устройстве инструмента эффективную систему принудительной циркуляции воздуха. За запуск мотора отвечает надежный ручной стартер. При работе детали ДВС смазываются маслом, которое оператор добавляет в бензин при смешивании топливной смеси. Для очистки воздуха, который подается в карбюратор, отвечает долговечный поролоновый фильтр.

Для связи пильной гарнитуры с мотором в устройстве пилы предусмотрены фланцевые соединения. Они фиксируются хомутом, который крепится на рукоятке пилы. Это необычное конструктивное решение дает возможность владельцу инструмента поворачивать шину с цепью под любым необходимым для работы углом. Кроме того, эта компоновка дает возможность быстро отсоединить двигатель пилы для дальнейшего изготовления различных самоделок.

Каждая модель Дружба оборудована стандартным 2-камерным карбюратором. Для генерации свечи в устройстве пилы отвечает электронная система зажигания и свеча. Для подавления шума работающего двигателя модель оснащена базовым глушителем, отведенным в сторону от оператора.

За образование и стабильную передачу крутящего момента от мотора на цепную гарнитуру отвечает редуктор. Для его изготовления производитель использует качественную закаленную сталь, покрытую защитным хромированным сплавом. Это значительно увеличивает рабочий ресурс механизма и повышает его устойчивость перед нагреванием и ржавчиной.

Технические характеристики модели

Большой популярности среди населения моделям Дружба удалось достичь за счет отличных технических параметров. У моделей Дружба 2 и Дружба 4 они практически одинаковы. Единственная разница лишь в мощности двигателя – бензопила Дружба-2 оборудуется мотором, мощностью 2100 Ватт, в то время как бензопила Дружба-4 комплектуется ДВС, мощность которого составляет 2600 Ватт.

Остальные характеристики моделей включают:

вместительность резервуара для заправки топливной смесью – 550 мл;
емкость бака для смазки цепи – 260 мл;
длина используемой шины – 45 см;
шаг штатной пильной цепи – 0,325 «;
масса в рабочем виде – 12 кг.

При объеме двигателя в 94 см3 максимальная скорость вращения коленчатого вала бензопилы составляет 5200 об/мин.
