Регулировка насосной станции своими руками

Здесь вы узнаете:

Регулировка насосной станции выполняется всегда при ее самостоятельной сборке перед первым запуском в эксплуатацию. Иногда необходимо делать настройку и при покупке насосной станции заводской сборки.

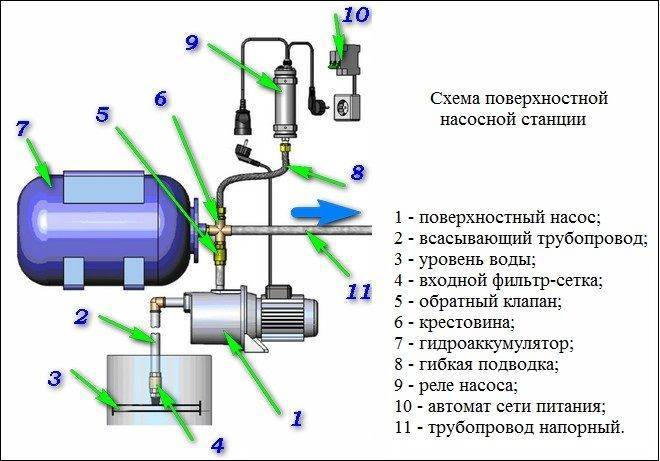

Устройство и принцип работы насосной станции

В магазинах покупателям предлагаются готовые комплексы, которые так и называются – насосные станции. На их примере удобнее всего изучить строение этой системы, так как все узлы скомпонованы максимально компактно. И вместе с тем – принцип организации останется без особых изменений, даже если приобретать все приборы по отдельности и самостоятельно комплектовать подобную установку с необходимыми параметрами.

Понятно, что основным прибором станции будет насос (поз. 1), качающий воду из источника и передающий ее далее к точкам потребления. Насос может быть поверхностный, самовсасывающий, как на иллюстрации, или погружной скважинный – все зависит от типа источника, его расположения и глубины.

Вторым, не менее важным, элементом станции обязательно является бак-гидроаккумулятор (поз. 2). Он имеет особую конструкцию, разделён на воздушную и водяную камеры, способен накапливать запас воды под определённым давлением и при необходимости —отдавать его на точки водозабора даже без включения насоса. Способствует минимизации количества включений станции, подержанию ровного давления в водопроводе. С ним эксплуатация домашнего системы водоснабжения становится максимальной комфортной, безопасной и экономной.

При всей незамысловатости конструкции таких баков, их значимость в системе автономного водоснабжения частного дома – чрезвычайно велика. Как устроены гидроаккумуляторы для холодной воды , какие функции на них возлагаются, как рассчитываются их основные параметры – в отдельной подробной статье нашего портала.

Эти два основных прибора станции обязательно имеют между собой прямую гидравлическую связь. Это может быть короткий участок трубы или даже усиленной гибкой подводки (как на иллюстрации), если станция скомпонована компактно, или длинная труба, если, например, используется погружной насос.

Но в любом случае насос имеет возможность накачивать воду непосредственно в водяной отсек гидроаккумулятора.

Для такой гидравлической связи используются специальные переходники или штуцеры. Очень часто применяется пятивыводной штуцер (поз. 3), который позволяет без проблем подключать всю гидравлику (3 вывода), контрольно-измерительный прибор и автоматику (еще 2 вывода соответственно).

Насос закачивается вводу через всасывающий патрубок (поз. 4), а передается она в разветвление водопроводных труб через один из выводов (поз. 5) упомянутого выше штуцера.

Манометр (поз. 6) необходим и при настройке системы, и для визуального контроля за корректностью ее работы уже в ходе эксплуатации.

Питание насоса организуется через коммутационную коробку (поз. 7). Но станция не станет таковой без блока автоматики, отвечающей за своевременное включение и выключение без вмешательства у человека, то есть только по установленным настройкам давления в системе. Роль автоматики доверена реле давления (поз. 8). Именно его правильная регулировка и становится основным «камнем преткновения». То есть кабели питания, прежде чем попасть в коммутационную коробку самого насоса, сначала проходят через это реле.

Это был пример насосной станции компактной компоновки. Но не всегда для конкретных условий эксплуатации бывает достаточно характеристик таких готовых комплексов. Поэтому насосную станцию очень часто собирают самостоятельно из отдельных приборов. При этом принципиальная схема практически не изменяется.

Нумерация основных элементов системы сохранена по аналогии с прошлой схемой – так проще понять устройство. Толстыми синими стрелками показаны гидравлические подключения с направлением движения воды. Зелеными пунктирными – подсоединения к пятивыводному штуцеру (манометр вкручивается в резьбовой патрубок G ¼, а накидная гайка реле давления накручивается на резьбовой штуцер G ¼. Красным цветом показана линия питания от источника 220 В до насоса, проходящая через реле давления, где в автоматическом режиме производится включение и выключение станции.

Теперь в общих чертах о том, как все это работает.

  • При настройке станции в первую очередь в воздушной камере гидроаккумулятора создается определённое избыточное давление. Это позволяет баку работать именно так, как от него ожидается – и на накопление определенного запаса воды, и на поддержание в системе устойчивого напора.
  • Реле давления настраивается на нижний (включение насоса) и верхний (выключение) пороги. То есть вся работа насоса ограничивается определенным диапазоном давления. При этом нижний порог должен быть обязательно выше давления предварительной накачки воздушной камеры гидроаккумулятора. И одновременно — соответствовать требованиям к напору воды для нормальной работы всей сантехники и подключенных бытовых приборов.
  • При включении насоса он начинает нагнетать воду в систему. Если при этом все водозаборные краны закрыты, то идёт заполнение гидроаккумулятора. Его водяная камера по мере заполнения увеличивается, то есть, соответственно уменьшается воздушная. Что ведет, за счет сжимаемости газа, к увеличению общего давления в системе. Реле давления «отслеживает» текущие показатели, и при достижении установленного верхнего рубежа — должно сработать на разрыв цепи питания насоса. Система переходит в режим «ожидания»
  • Если теперь открыть где-то водозаборный кран (условно говоря, так как это может быть любой сантехнический прибор), то вода из него пойдет под напором, установившемся в системе. Если расход воды не особо значительный, и не приводит к снижению давления в системе до нижнего рубежа, то включения насоса не происходит. То есть расходуется только тот запас, что накоплен в аккумулирующем резервуаре.
  • Понятно, что по мере расхода воды объем водяной камеры гидроаккумулятора начинает уменьшаться, давление, соответственно – падать. Если требуется немалый расход, и оттого давление снижается до минимально допустимого, то есть до установленного нижнего порога, реле срабатывает на запуск насоса. И насосное оборудование будет работать до тех пор, пока в системе вновь не будет стабилизировано давление по установленному верхнему пределу. То есть при включении насос всегда стремится систему полностью «загрузить под завязку», даже если его включение, например, было спровоцировано даже наполнением двухлитрового чайника, но при этом давление в баке наконец-то достигло нижнего порога.

Такая цикличность в работе позволяет до минимума свести число пусков насоса, но при этом в любой момент времени иметь нужный напор воды на сантехнических приборах.

Подготовка гидробака

Гидробак, накопительная ёмкость или гидроаккумулятор – это герметичный резервуар, состоящий из двух частей. В одной части в виде резиновой груши происходит накопление воды. А другая часть – это пространство между стенками груши и внутренней поверхностью гидробака, в которую закачано определённое количество воздуха.

Поскольку в груше происходит накопление воды, она подключается к системе водоснабжения. Закачивание воздуха во вторую камеру можно выполнить при помощи обычного автомобильного насоса. Благодаря этому воздуху происходит сжатие груши с водой, что способствует поддержанию определённого давления в трубах водоснабжения.

Благодаря этому после открывания крана движение воды по трубопроводу происходит под напором без включения насоса.

Внимание: если неправильно подобрать давление воздуха в гидробаке, не получится достичь работы системы в оптимальном режиме.

Слишком высокий или низкий показатель может привести к частому пуску и остановке насоса, что негативно скажется на сроке эксплуатации прибора. Пониженное значение может приводить к чрезмерному растяжению груши и быстрому выходу её из строя.

Последовательность подготовки гидробака:

  1. Перед тем как закачивать воздух в гидробак или перед проверкой показателей, необходимо произвести слив воды из трубопровода. Для этого нужно открыть нижний кран. В итоге груша в накопительном баке опустеет.
  2. Теперь можно производить закачку воздуха и проверку давления. Оно должно быть на 10 процентов меньше, чем нижний показатель. Если вы ещё не настраивали систему и не знаете, какое должно быть нижнее значение, то регулировку делают так:
  • если объём гидробака равен 20-25 л, то ставим давление в пределах 1,4-1,7 бар;
  • при вместительности накопительного бака в пределах 50-100 л показатель требуется выставить в районе 1,7-1,9 бар.

Важно: не стоит надолго оставлять грушу гидроаккумулятора без воды. От этого её стенки могут рассохнуться или склеиться.  Давление воздуха в гидробаке необходимо проверять каждый месяц.

Настройка реле давления

В процессе сборки насосной станции особое внимание уделяется настройке реле давления. От того, насколько правильно будут выставлены его предельные уровни, зависит удобство эксплуатации системы водоснабжения, а также сроки безаварийной службы всех составляющих устройства.

На первом этапе нужно проверить давление, которое было создано в баке при изготовлении насосной станции. Обычно в заводских условиях устанавливается уровень включения в 1,5 атмосферы, а отключения – 2,5 атмосферы. Проверяют это при пустом баке и отключённой от электросети насосной станции. Рекомендуется проводить проверку автомобильным механическим манометром. Он помещается в металлическом корпусе, поэтому измерения получаются более точными, чем с использованием электронных или пластиковых манометров. На их показания могут повлиять как температура воздуха в помещении, так и уровень зарядки батареи.

Желательно, чтобы предел шкалы манометра был как можно меньшим. Потому что по шкале, к примеру, в 50 атмосфер очень сложно будет точно измерить одну атмосферу.

Для проверки давления в баке нужно открутить колпачок, закрывающий золотник, подсоединить манометр и снять по его шкале показание. Давление воздуха следует и в дальнейшем периодически проверять, например, один раз в месяц. Воду при этом нужно полностью удалить из бака, отключив насос и открыв все краны.

Возможен и другой вариант – внимательно следить за давлением отключения насоса. Если оно увеличилось, это будет означать уменьшение давления воздуха в баке. Чем меньшим будет давление воздуха, тем больший запас воды может быть создан. Однако разброс давления от полностью заполненного до практически опустошённого бака получается большим, и всё это будет зависеть от предпочтений потребителя.

Выбрав желаемый режим работы, нужно установить его, стравив для этого лишний воздух, или подкачать дополнительно. Нужно иметь в виду, что не следует уменьшать давление до значения менее одной атмосферы, а также чересчур перекачивать его. Из-за малого количества воздуха резиновая ёмкость, наполненная водой внутри бака, будет касаться его стенок и протираться. А излишек воздуха не даст возможности закачивать много воды, поскольку значительную часть объёма бака будет занимать воздух.

Нижний порог давления

Если потребителя не устраивают такие значения, то зная, как отрегулировать давление в насосной станции, их можно изменить. Разобравшись с установкой правильного напора в накопительном баке, приступают к корректировке настроек датчика:

  1. Насос и реле отключается от питания. Из системы спускается вся жидкость. Манометр в этот момент на нулевой отметке.
  2. Пластиковая крышка датчика снимается с помощью отвертки.
  3. Включить насос и записать показания манометра в момент отключения оборудования. Этот показатель – верхнее давление системы.
  4. Открывается кран, находящийся дальше всего от агрегата. Вода постепенно сливается, насос снова включается. В этот момент по манометру определяется нижнее давление. Разницу давлений, на которую в данный момент настроено оборудование, вычисляют математическим способом – отняв полученные результаты.

Внимание. Для получения корректной настройки необходим надежный манометр, показаниям которого можно доверять.

Имея возможность оценить напор из крана, выбирают необходимую настройку. Регулировка на увеличение давления насосной станции выполняется путем закручивания гайки на большой пружине. Если напор нужно уменьшить – гайка ослабляется. Не забывайте, что работы по корректировке проводятся после отключения устройства от питания.

Внимание. Настройка проводится осторожно, реле – чувствительное устройство. Один поворот гайки изменяет давление на 0,6-0,8 атмосферы.

Верхний порог давления

Для настройки оптимальной частоты включения насоса необходимо отрегулировать разность давлений. За этот параметр отвечает маленькая пружина. Оптимальное значение разности верхнего и нижнего порога давления составляет 1,4 атм. Если необходимо увеличить верхний предел, при котором отключается агрегат, то гайку на маленькой пружине крутят по часовой стрелке. При уменьшении – в противоположную сторону.

Какое действие на оборудование оказывает такая регулировка? Показатель ниже среднего (1,4 атм.) обеспечит равномерную подачу воды, но агрегат будет часто включаться и быстро сломается. Превышение оптимального значения способствует щадящему режиму использования насоса, но водоснабжение пострадает из-за заметных скачков напора. Регулировка разницы давления насосной станции осуществляется плавно и осторожно. Результат воздействия требует проверки. Повторяется схема действий, выполняемых при настройке нижнего уровня давления:

  1. Все приборы отключаются от электрической сети.
  2. Вода сливается из системы.
  3. Включается насосное оборудование и оценивается результат настройки. При неудовлетворительных показателях процедура повторяется.

При выполнении настроек разницы давлений существуют ограничения, которые следует учитывать:

  • Параметры реле. Нельзя устанавливать верхний порог давления равный 80% от максимального показателя устройства. Данные о давлении, на которое рассчитан контроллер, присутствуют в документах. Бытовые модели обычно выдерживают до 5 атм. Если в системе необходимо поднять напор выше этого уровня, стоит купить более мощное реле.
  • Характеристики насоса. Перед выбором регулировки необходимо свериться с характеристикой оборудования. Агрегат должен отключаться при давлении, которое на 0,2 атм. ниже его верхнего предела. В этом случае он будет функционировать без перегрузок.

Ремонт насосной станции своими руками

Для возобновления работы НС необходимо сделать следующее:

Всасывающая магистраль

Самостоятельный ремонт обратного клапана обычно заключается в удалении грязи или длинноволокнистых включений, которые мешают заслонке закрыться. При более сложных поломках деталь меняют.

Если на армированном шланге появились трещины, через которые насос подсасывает воздух, их необходимо заклеить армированным скотчем для ремонта трубопроводов.

Насос

Залипание крыльчатки обычно случается после длительного простоя. Чтобы реанимировать агрегат, рабочее колесо нужно просто повернуть рукой, не забыв, конечно, отключить насос от электросети.

Изношенные корпус или крыльчатку придется заменить.

Есть модели, в полость которых устанавливается нержавеющий вкладыш. Менять его гораздо дешевле, чем весь корпус.

Замене подлежат и вышедшие из строя конденсатор с электродвигателем.  Попытка перемотать обмотку двигателя самостоятельно может привести к ухудшению характеристик насоса.

Гидроаккумулятор

Трещина в корпусе гидроаккумулятора – весомый повод обратиться в сервисную службу. Но если размеры ее не велики, можно попытаться заделать отверстие составом типа «холодной сварки». При разрыве мембраны или баллона деталь однозначно придется менять.

Выбирая НС, лучше отдавать предпочтение моделям с баллонным гидроаккумулятором. Замена резиновой «груши» в таких резервуарах, независимо от модели, осуществляется очень легко. Что касается мембранных накопителей, то во многих моделях этого типа установить новую мембрану может только сервис-инженер.

Старая и новая резиновые мембраны

Чаще всего для нормализации работы НС просто нужно докачать воздух в полость гидроаккумулятора. Делается это с помощью обычного насоса с золотниковым шлангом. При этом давление следует контролировать манометром.


Бытовка, оснащенная санузлом и душем, делает пребывание на дачной стройке комфортным. Бытовки дачные двухкомнатные с туалетом и душем – все от материалов до конечной отделки.

Правила изготовления и установки клеток Золотухина для содержания кроликов описаны в этой публикации.

Его рекомендуемое значение указывается в характеристиках к гидроаккумулятору (обычно 1,5 атм.), но точно придерживаться этой величины не обязательно. В идеале давление воздуха в баке должно быть составлять не более 10% от давления включения насоса.

Избегайте применения дешевых китайских манометров в пластиковых корпусах, поскольку эти приборы дают большую погрешность.

Реле


Очистка от грязи контактной группы и присоединительного патрубка у пользователей обычно затруднений не вызывает.

Кстати, налет с контактов лучше всего удалять мягким школьным ластиком.

Подстройку реле осуществляют вращением двух гаек, навинченных на штоки с надетыми на них пружинами.

От степени сжатия большой пружины зависит значение давления включения (его еще называют нижним), а малая регулирует разность между ним и давлением выключения (верхним). Заметьте, не само давление отключения, а именно разность верхнего и нижнего давлений.

Если насос по причине износа не может развить достаточный для отключения напор, нужно дождаться, пока стрелка манометра замрет на максимальной отметке, а затем вручную обесточить агрегат. Далее понемногу отпускайте гайку малой пружины, пока контакты не щелкнут.

Это будет означать, что верхний предел рабочего диапазона реле соответствует максимальному давлению, которое может обеспечить насос на текущий момент. Для запаса малую пружину можно ослабить еще немного. При затягивании гайки диапазон, наоборот, будет увеличиваться.

Подобные действия можно производить и с большой пружиной, если она, к примеру, ослабла.

Учтите, что при уменьшении давления отключения уменьшится и объем воды, который насос сможет накачать в гидроаккумулятор. Чтобы исправить ситуацию, выпустите часть воздуха из гидроаккумулятора.

Возможные ошибки при отладки реле давления

При регулировке реле необходимо помнить, что маленькая пружина более чувствительна, нежели большая. Гайку на первой надо крутить медленней и осторожней. И главное, маленькая пружина устанавливает не само давление воды выключения насоса, а дельту между порогами срабатывания автоматики.

Данную разницу при настройке рекомендуется подбирать в районе 2 атм. Это соответствует нормальной наполняемости гидроаккумулятора водой (наполовину). Если дельту выставить около 1 атм., то бак заполнится лишь на 25–30%. А это слишком мало, насос станет работать вхолостую.

Еще один момент – нижний порог не должен превышать 80% от максимума давления для конкретного реле, идущего с насосным оборудованием. Если напор выходит в кранах недостаточным, то релейный коммутатор придется менять на более «мощный».

Проверку давления насосной станции рекомендуется производить раз в полгода. Надо будет полностью сливать воду. А потом включать ее, проверяя по манометру реальные значения порогов. В целом, регулировка водяного давления у домашней станции автономного водоснабжения не должна вызвать проблем. Необходимо подкрутить ключом или отверткой лишь пару гаек на двух пружинах.

Особенности эксплуатации насосных станций

Эксплуатацию насосного оборудования следует проводить в согласии с предписаниями инструкции. При соблюдении всех правил оборудование прослужит долго, а количество поломок будет минимальным. Главное, вовремя устранять любые неисправности.


Время от времени насосную станцию следует обслужить

Особенности эксплуатации станции:

  1. Раз в 30 дней или после перерыва в работе следует проверять давление в гидроаккумуляторе.
  2. Потребуется выполнять чистку фильтра. При несоблюдении этого правила вода начнет поступать рывками, производительность насоса значительно снизится, а загрязненный фильтр приведет к работе системы «в сухую», что станет причиной поломок. Периодичность очистки зависит от количества примесей в воде, которая поступает из скважины или колодца.
  3. Место установки станции должно быть сухим и теплым.
  4. Трубопровод системы следует защищать от промерзания в холодное время года. Для этого при установке соблюдают нужную глубину. Также можно утеплить трубопровод или использовать электрический кабель, который монтируют в траншеи.
  5. Если станция не эксплуатируется в зимнее время, то воду из труб следует слить.

При наличии автоматики эксплуатация станции не составит труда. Главное, вовремя менять фильтры и следить за давлением в системе. Другие нюансы учитывают еще на этапе установки.

Неважно, подкачивающая станция фирмы Джилекс или любой другой, инструкция, чтобы запустить систему, будет неизменной. Гидрофор не имеет сложностей при запуске, ресивер используют для регулировки давления. Важно знать, как эксплуатировать водяную станцию зимой и нужно ли делать отгон жидкости при перерывах в работе.

как она работает в частном доме, из чего состоит для чего нужна — назначение, конструкция, схема, как устроена, элементы состава, алгоритм


Индивидуальная точка гидродобычи – это множество преимуществ для жильцов, в том числе независимая подача жидкости, хороший напор, высокое качество ресурса. Но всего этого можно добиться только в том случае, если колодец или скважина созданы с учетом всех нюансов, особенностей жилья и местности. В статье мы расскажем про то, как устроена домашняя насосная станция водоснабжения, ее принцип устройства и схема работы насоса, состав водяной установки для дачи или частного дома. Это должно помочь вам выбрать подходящее именно для вас оборудование исходя из требуемой мощности, напора, количества потребителей и других аспектов.

Назначение и преимущества оборудования


Если случается потребность в гидродобыче для небольшого дачного участка с домиком для сезонного проживания, то обычно жильцы не делают акцент на большом давлении воды и на постоянном напоре, они отдают предпочтение обычному, недорогому насосу. И даже если он не очень надежный, то вполне справляется со своей задачей – несколько месяцев в году обеспечивать полив огорода и удовлетворять небольшие потребности в воде для бытового обихода 1-2 человек.

Но если требуется индивидуальная точка водозабора для большого частного дома, то в таком случае монтируется рассматриваемая конструкция. Она обладает большей мощностью и имеет ряд преимуществ. Но сперва рассмотрим, для чего нужна и как используется насосная станция водоснабжения – применение и назначение:

  • Автономная водоподача для жилья. Нет потребности в подключении к магистральному водопроводу. Жильцы не испытывают зависимости от водоканала, а это значит, что у них поступает постоянное количество ресурса с хорошим качеством. Никаких отключений, связанных с плановым ремонтом линий или аварийными ситуациями.
  • Промышленное использование. Крупные скважины с соответствующей мощностью насосов применяются на заводах, производственных цехах. Вода подаётся не только из недр земли, но и из открытых водоемов, резервуаров для хранения жидкости. Часто большие объемы требуются для охлаждения, например, в области металлургии, энергетики.
  • Полив теплиц, садов, огородов. Оросительные системы могут быть предназначены для промышленного сельского хозяйства или для индивидуальных целей. Кроме орошения, в с/х области не менее важна подача влаги для скота, она также может быть автоматизированной.

Таким образом, подведем итог. Назначение насосного оборудования известно каждому – это подъем жидкости из резервуара (скважины, колодца, водоема, накопительного бака) и ее подача к дому, производственному цеху или оросительной системе. При этом образуется определенное давление и, соответственно, напор. Но, в отличие от стандартного погружного насоса, работа водонасосной станции также зависит от ее устройства, компонентов. Так, дополнительные элементы обеспечивают ее автономность и автоматическую работу, реле позволяет определять количество паскалей и некоторые другие показатели. Но для того чтобы рассмотреть назначение каждой части отдельно, сперва стоит поговорить о системе в целом.

Из чего состоит аппарат подачи воды


В зависимости от ваших предпочтений и умений, вы можете установить два варианта системы:

  • В заводской комплектации. Тогда все составляющие части будут собраны компактно, не будут занимать много места. Они будут соответствовать друг дружке по техническим характеристикам, а также на весь комплект будет гарантия от производителя, инструкция по использованию, монтажу и ремонтным работам. На наш взгляд, это наиболее предпочтительный вариант. В результате это также сэкономит ваши деньги.
  • Собранная своими руками. Для начала необходимо точно знать, из чего состоит насосная станция и ее принцип действия. Затем нужно найти все комплектующие, проверить их работу отдельно, затем правильно собрать. Это актуально, например, в том случае, если какие-то элементы системы у вас уже есть, и нужно докупить только часть. При грамотном подходе такой вариант может быть экономичнее.

Есть люди, которые делают самостоятельные аппараты, исключая один из элементов. Например, они убирают гидроаккумулятор. Действительно, без накопительного бака можно достичь поддержания определенного напора непосредственно в трубах, автоматизация будет достигнута, а затраты минимизированы, однако, экономия будет только временная. На самом деле отсутствие этого необходимого элемента приведет к возросшему влиянию гидроударов. Дело в том, что при включении и отключении крана происходит скачок давления. И без резервуара с водой удары придутся непосредственно на насос, что приведет к его быстрому износу.

Исходя из вышепредставленных причин, будем рассматривать структуру покупной насосной станции. Она состоит из следующих компонентов:

  • Электронасос. Он может быть погружным или поверхностным, это зависит от того, какой резервуар выбран в качестве источника (скважина или поверхность водоема). Он может быть центробежного или вихревого типа.
  • Мембранный гидробак, он же – накопительный резервуар или гидроаккумулятор с «грушей». За счет расширения мембраны происходит включение и отключение.
  • Прибор для измерения давления – манометр.
  • Реле. Оно включает и отключает насос в автоматическом режиме, когда этого потребует датчик.
  • Соединительная арматура.

Мы преимущественно рассматриваем состав компактной установки, то есть оснащенной не погружным, а поверхностным насосом. Со стороны водозабора обязательно устанавливается фильтр грубой очистки (заказать его можно в компании «Вода Отечества»), а со стороны выхода присоединяется трубопровод, который осуществляет подачу жидкости непосредственно к зданию.

Вот вид одной из распространенных моделей:


Конструкция насоса и схема устройства водяной насосной станции для водоснабжения дома


Представленная система в среднем рассчитана на давление в 1,5 атмосферы (максимум – до 4,5), чего обычно бывает достаточно для двухэтажного коттеджа с постоянным проживанием 4-5 человек и использованием всей бытовой техники, которая затрачивает ресурс.

При монтаже важно отметить, что устройство компактное, оно не нуждается в бетонировании или ином фундаменте. Самый тяжелый элемент – это гидроаккумулятор, его вес прямо зависит от максимального объема аккумулируемой жидкости. При установке требуется подготовить отдельное помещение или использовать комнату бытового назначения, удаленную от жилых, например, подвал или кладовая на первом этаже. Это нужно, потому что станция издает гул.

Иногда разумным выходом становится устройство кессона, то есть отдельной камеры. Это позволяет создать звукоизоляцию, защитить аппаратуру от атмосферных осадков и других воздействий окружающей среды, а также сделать простым доступ для обслуживания и ремонта.

Дадим схему насоса для монтажа:


Блок управления – что это и как работает

Основное преимущество насосной станции в автоматизации. То есть не нужен специальный человек, который будет следить за давлением в сети, включать и отключать устройство. Все это делает автоматика. А состоит она из двух основных полуавтоматических компонентов:

  • манометр – аппарат, измеряющий давление в трубах, когда оно низкое, подается сигнал для запуска насоса;
  • реле – состоит из двух пружин, которые размыкают и замыкают контур, чтобы подать напор и убрать его. Работает по уровню жидкости в баке.

Важно обращать внимание на заводские настройки, поскольку они обычно соответствуют значениям запорной арматуры, но в некоторых случаях требуется изменить крайние показатели на реле.

Дополнительным элементом является контроллер потока. Когда в системе нет воды или струя становится по каким-либо причинам меньше, устройство сигнализирует об этом. Его действия приводят к минимизации рисков перегрева движка.

Ниже схема блока управления электронасоса:


Принцип действия насосной станции с гидроаккумулятором

Когда вы выбираете подключение с гидробаком, важно определиться с выбором относительно объема резервуара. Он напрямую зависит от предполагаемого суточного количества потребляемой воды (это стоит рассчитать заранее, учитывая, сколько людей проживает в доме и какой техникой они пользуются). Для большой семьи нужен бак от 100 литров. Чем меньше резервуар, тем быстрее изнашивается мембрана, поскольку подкачка производится чаще. Но если используется мало жидкости, а гидроаккумулятор слишком большой, то неиспользуемый ресурс может застояться и испортиться, поэтому аксиома «чем больше, тем лучше» здесь не актуальна.

Принцип действия показан на схеме:


Смысл таков: внутри, как в автомобильную шину, через ниппель подкачивается воздух, создавая внутреннее давление в 1,5 атмосфер. Когда работает насос, то вода попадает в полость с обратной стороны мембраны. Тем самым, чем больше жидкости, тем сильнее сжимается груша – значение давления растет. Когда подача влаги не работает, то в кран течет вода, благодаря влиянию кислорода.

В стандартных моделях место под воду занимает коло ⅓ от общего объема резервуара, остальное – сжатый воздух. Его основное назначение – поддержание постоянного напора в водопроводных трубах. Вторая задача гидробака – снизить воздействие гидроударов н оборудование. Для этих целей подойдет и скромных размеров бак. Однако чем он меньше, тем больше циклов включения/отключения происходит, а это негативно сказывается на оборудовании.

Какое выбрать насосное оборудование

Есть два варианта электронасоса:

  • Поверхностный. Он обычно ставится в тандеме с внутренним или наружным эжектором. При этом гидробак может быть меньше. Они имеют ограничения по глубине колодца – до 7-8 метров. Отличаются очень высоким давлением, хорошим напором.
  • Погружной. Подходит для глубинных скважин. Потребуется монтаж большого резервуара для накопления влаги.

Выбор места


Чем ближе точка водозабора к дому, тем лучше. Это объясняется тем, что каждые 10 метров трубопровода уменьшают всасывающую характеристику на 1 м. Это нужно учитывать при выборе насоса и его максимальной глубины.

Подходящее расположение:

  • Вне здания в специальной камере в земле возле колодца.
  • Снаружи помещения в павильоне с утеплением.
  • В подвале дома.

Если планируется всесезонная эксплуатация, то нужно заглублять прокладку труб на глубину промерзания грунта и, соответственно, утеплять их. Схема монтажа:


Возможные неполадки при алгоритме работы насосной станции

Чаще всего владельцы сталкиваются со следующим рядом проблем:

  • Постоянное включение и отключение реле. В основном происходит из-за недостаточного давления в воздушной камере – надо подкачать.
  • Повреждение мембраны или корпуса. Проявляться может как появление капель воды на ниппеле.
  • Неправильные настройки реле, которое просто не работает при таких атмосферах.

В чем достоинства установки с гидробаком

Перечислим преимущества насосных станций и их составных частей:

  • Автоматизация всех процессов. Человек не обязан регулировать работу аппарата, следить за уровнем воды, давлением в системе – за все это отвечает пульт управления. Это не только освобождает от лишних действий, минимизирует трудозатраты, но и снижает риск поломки, поскольку отсутствует человеческий фактор. А за то, чтобы не допустить перегрузки, отвечает аппарат.
  • Экономичность до 50%. Наличие гидроаккумулятора (резервуара для временного хранения воды) позволяет снизить число включений и выключений насоса. Влага накапливается в баке, постепенно расходуется. И только когда она подходит к минимальному уровню, срабатывает датчик, что нужно включать систему. Такое устройство предполагает снижение потребления электроэнергии.
  • Максимальная надежность. В зависимости от модели и от комплектующих элементов насосной станции, она будет иметь разные сроки эксплуатации, однако, он будут значительно превышать период использования обычного насоса при тех же объемах перекачиваемого ресурса.
  • Относительная автономность от электрической сети. Наличие гидроаккумулятора позволяет пользоваться водопроводом еще некоторое время после отключения электроэнергии. Количество воды в запасе зависит от того, какого объема накопительный бак.
  • Бесперебойный напор. Обычный насос может давать разное давление в трубопроводе. Это будет зависеть от многих параметров, в том числе уровень грунтовых вод. А при наличии гидроаккумулятора давление остается постоянным.

Что учесть при монтаже

Важный момент: еще перед установкой следует позаботиться о наличии грубой водоочистки. В обратном случае в насос будут попадать частицы грунта и другие загрязнения, которые быстро приведут к поломке оборудования. Фильтрационные системы лучше всего заказать в компании «Вода Отечества» – здесь большой выбор и отличное качество.

Также стоит не забыть об обратном клапане. Его следует установить для того, чтобы вода не вытекала вновь в колодец, когда система не работает.

Отдельное внимание нужно уделить технике электрической безопасности, поскольку сочетание влаги и электричества – не лучший тандем. Обязательно монтируйте УЗО для избежания коротких замыканий.

В остальном станция подключается очень просто.

Насосы и эжекторы

Насосная аппаратура может быть:

  • Центробежной. Внутри камеры содержится два параллельных колеса, которые вращаются и с помощью лопаток на них приводят в движение жидкость. Такой вид наиболее популярен.


  • Вихревой. Подразумевает наличие рабочей зоны в виде кольца. Пока влага идет по ней, она закручивается вихрями.


Эжектор – это механизм внутри насоса, который работает с помощью перепада давления. Из-за сужения формы происходит изменение атмосфер и, как следствие, осуществляется принудительное всасывание рабочей среды в патрубок. Он подключается по такой схеме:


Высота всасывания

Самые простые аппараты имеют максимальную глубину до 7 метров (особенно это актуально для вихревых моделей) или до 8 м при центробежной аппаратуре. Если есть встроенный эжектор, можно говорить о 9 м.

Блок защиты от «сухого хода»

Данным термином называется процесс водозабора, когда в трубах скапливается воздух вместо влаги. Это очень негативно воздействует на скважину и на оборудование. Чтобы этого избежать, создается специальное реле для низких давлений.

В статье мы рассказали, как должна работать насосная водяная станция для автоматического водоснабжения частного дома или дачи. Выбирайте устройство исходя из количества пользователей и особенностей использования.

устройство, как работает, основные узлы

Насосная станция позволяет повысить эффективность системы водоснабжения, безопасность оборудования и трубопроводов. Принцип работы насосной станции и ее комплексное оснащение обеспечивает защиту от внешних факторов и возможность бесперебойной подачи воды даже при отключении электроэнергии. При постоянном использовании, постоянном или долговременном проживании в частном доме, такая станция значительно повышает уровень комфорта.

Устройство и принцип работы

Для того чтобы понять, как работает насосная станция для дачи или частного дома, следует подробнее рассмотреть ее устройство и основные функциональные элементы. Рассмотрим их последовательность по ходу движения воды.

  • Водозабор, расположенный в скважине или колодце, оснащается фильтрующей сеткой, препятствующей попаданию в систему относительно крупных частиц примесей. Здесь же расположен обратный клапан для предотвращения обратного тока воды при снижении давления или прекращении работы насоса.
  • Всасывающей магистралью называют участок трубопровода от водозабора до насоса.
  • Работа центробежного насоса создает разрежение в трубопроводе, подающем жидкость от источника, что способствует ее интенсивному подъему, и избыточное давление в магистрали, ведущей к точкам водопотребления, для обеспечения тока воды по коммуникациям. Для оптимизации работы системы насос оснащается манометром и реле давления, настройки которого обеспечивают включение и отключение перекачивающего агрегата при достижении критических значений.
  • Принцип работы насосной станции для дачи был бы непонятен без уточнения – настройки реле выставляются с учетом характеристик насоса, объема и необходимого давления в гидроаккумуляторе и других параметров.
  • Системы оснащаются резервуарами, из которых осуществляется подача воды в трубопровод.
На фото схема устройства водоснабжения на базе насосной станции с гидроаккумулятором

Таким образом принцип работы насосной станции для дома поэтапно выглядит следующим образом:

  • При включении насоса вода поднимается из источника, заполняет систему и гидронакопитель до достижения определенного значения давления либо уровня. После этого насос отключается.
  • При расходе воды (открытие крана, использование душа или водопотребляющей техники) давление либо уровень в системе снижается, что способствует подаче жидкости из камеры гидроаккумулятора/накопительного бака. Так расход воды из накопителя осуществляется вплоть до достижения критического значения давления/уровня. После этого вновь включается насос и цикл повторяется.

Преимущества насосных станций

Устройство насосной станции для дома позволяет обеспечить целый ряд преимуществ при использовании:

  • возможность подачи воды при отсутствии электроснабжения,
  • стабильность напора в системе,
  • компактность и небольшой вес комплексного оборудования,
  • возможность выбора места установки,
  • экономичность эксплуатации за счет продления срока службы элементов системы водоснабжения и снижения расходов на электроэнергии благодаря своевременным включениям и выключениям перекачивающего агрегата,
  • долговечность оборудования.

Выбор накопителя

Напорные водонакопители (обычные емкости, расположенные на высоте, что обеспечивает возможность подачи воды в систему самотоком) все чаще заменяются на более современные и эффективные гидроаккумуляторы.

Схема насосной станции с накопительным баком и погружным насосом

Принцип работы насосной станции водоснабжения в обоих случаях остается тем же. В то же время несомненными преимуществами гидроаккумуляторов является возможность размещения рядом с насосом (без подъема на высоту) и наличие камеры со сжатым воздухом, которая дает возможность настраивать значение избыточного давления и, соответственно, режим подачи воды в трубопровод. Кроме того, гидроаккумулятор лучше обеспечивает наличие и стабильность напора.

Типовые гидроаккумуляторы для насосных станций бюджетной и средней ценовой категории могут иметь небольшой объем. Если вместимость резервуара за вычетом объема сжатого воздуха будет составлять 25-40 литров, гидроаккумулятор сможет работать на систему, но расценивать его как возможность обеспечить большой запас воды на случай аварийного отключения системы уже нельзя. В большинстве случаев устройство насосной станции позволяет подключение дополнительного гидронакопителя без нарушений работы. Если в доме часто отключают электроэнергию, следует заблаговременно узнать, существует ли подобная возможность.

Принцип работы насосной станции с гидроаккумулятором

Тем не менее, напорный бак тоже имеет определенное преимущество. Его наличие позволяет выбрать менее мощный (а значит, и более дешевый) насос. Обратной стороной такого преимущества является низкая производительность маломощных перекачивающих агрегатов, а значит, наполнять резервуар он будет медленно, то есть, бак должен иметь большой объем.

Насосное оборудование

Современные производители предлагают отдельно погружные насосы или насосные станции с поверхностными насосами. Считается, что первый вариант оптимален для скважин практически всех типов, а второй подходит для колодцев и абиссинских источников (из-за минимальной ширины их обсадных труб и неглубокого расположения зеркала воды).

  • Действительно, погружные модели обладают возможностью подъема воды даже с очень большой глубины (например, высота обсадной трубы артезианских скважин достигает 100 метров и более).
  • В то же время поверхностные перекачивающие агрегаты удобны в обслуживании, их легко ревизировать и периодически осматривать. Однако в классической модификации такие модели способны обеспечить подъем жидкости с глубины 8-9 метров максимум.

Основной дилеммой является сочетание большой высоты подъема с небольшой производительностью и достаточно скромными напорными характеристиками у погружных моделей и хорошая производительность и напор в сочетании с возможностью использования только для неглубоких источников у поверхностных агрегатов.

Дополнительную информацию о схеме подключения насосной станции для частного дома или дачи вы можете найти в другой статье.

Если вам интересно, какие бывают баки для душа с подогревом и без него, то рекомендуем ознакомиться с нашим материалом на эту тему.

Компромиссом могут стать эжекторные модели. Эжектор обеспечивает образование разреженной зоны в трубопроводе за счет разницы давлений. Последнее возникает следующим образом: в упрощенном виде эжектор представляет собой конусообразное устройство, двигаясь по которому жидкость увеличивает скорость по мере сужения просвета. В зоне высокой скорости потока образуется разреженность, которая через дополнительное отверстие или патрубок захватывается жидкость из внешней среды.

Важно: Следует учитывать при выборе модели, что эжектор насосной станции может быть выносным или встроенным.

Оснащенный внешним эжектором, который непосредственно опускается в водоисточник, насос способен поднимать воду с большей глубины (в зависимости от мощности перекачивающего агрегата и конструкции эжектора – до 25-40 метров). Выносные эжекторы более эффективны и обычно отличаются по конструкции, представляя собой две параллельный трубы (одна из них может быть заменена гибким шлангом) – вакуумно-нагнетающую и основную. Но они также чувствительны к песку в воде и другим загрязнениям.

Насосная станция с внешним эжектором

К недостаткам эжекторных станций со встроенным устройством часто относят повышенный уровень шума во время работы, однако он может стать заметной помехой только в том случае, если насосная станция размещается на открытом пространстве и близко к окнам дома. При установке в специальной постройке (которая часто необходима для защиты оборудования от промерзания зимой) теплоизоляция также выполняет и роль шумопоглотителя. Устроить звукоизоляцию помещения при установке оборудования в подвале так же не составит труда и не потребует чрезмерных затрат. Нужно отметить, что увеличение высоты подъема при использовании оборудования с встроенным эжектором не происходит, но возрастает производительность.

О том, как выбрать насосную станцию для дачи, более подробно мы рассказали в отдельной статье.

Если в процессе ее эксплуатации возникнет необходимость в ремонте, то вам будет полезен наш материал, в котором разобраны стандартные неисправности и даны рекомендации по их самостоятельному устранению.

Информацию про самостоятельную чистку колодца вы найдете на этой странице http://okanalizacii.ru/vodosnabzhenie/kolodec/kak-pochistit-svoimi-rukami.html. Описаны технологии и необходимые приспособления для работ.

Автоматические системы управления

Наличие автоматических систем управления заметно увеличивает стоимость насосной станции, поэтому целесообразность такого оснащения определяется индивидуально. Специалисты рекомендуют устанавливать датчики контроля и автоматические регуляторы при постоянном использовании системы водоснабжения.

Автоматика может обеспечить защиту от различных факторов, например, от так называемого «сухого хода», когда при снижении уровня жидкости насос захватывает воздух, насосная станция работает рывками, перекачивающий агрегат перегревается. Кроме того, востребованной оказывается защита от:

  • повышения температуры (перегрева) насоса,
  • перепадов напряжения в питающей сети и пр.

На видео можно посмотреть как устроена насосная станция и описание ее работы.

Реле давления насосной станции: принцип работы и регулировка

Чтобы сделать в небольшом частном доме автономную систему водоснабжения, будет достаточно обычного насоса, скважинного или поверхностного, с подходящими характеристиками производительности. Но для дома, в котором проживает больше 4 человек, или для 2-3 этажного жилища потребуется устанавливать насосную станцию. Это оборудование уже имеет заводские настройки давления, но иногда их необходимо корректировать. Когда требуется регулировка насосной станции, и как это делать, будет рассказано ниже.

Устройство насосной станции

Чтобы правильно отрегулировать данное насосное оборудование, необходимо иметь хотя бы минимальное представление о том, как оно устроено и по какому принципу работает. Главное предназначение насосных станций, состоящих из нескольких модулей – это обеспечение питьевой водой всех точек водозабора в доме. Также данным агрегатам под силу автоматически повышать и поддерживать давление в системе на необходимом уровне.

Ниже приведена схема насосной станции с гидроаккумулятором.

В состав насосной станции входят следующие элементы (см. рисунок выше).

  1. Гидроаккумулятор. Выполнен в виде герметичного бака, внутри которого находится эластичная мембрана. В некоторых емкостях вместо мембраны установлена резиновая груша. Благодаря мембране (груше) гидробак делится на 2 отсека: для воздуха и для воды. Последняя закачивается в грушу или в часть бака, предназначенную для жидкости. Подключение гидроаккумулятора происходит на отрезке между насосом и трубой, ведущей к точкам водозабора.
  2. Насос. Может быть поверхностным или скважинным. Тип насоса должен быть либо центробежным, либо вихревым. Вибрационный насос для станции использовать нельзя.
  3. Реле давления. Датчик давления автоматизирует весь процесс, при котором вода подается из скважины в расширительный бак. Реле отвечает за включение и выключение двигателя насоса при достижении в баке необходимой силы сжатия.
  4. Обратный клапан. Препятствует вытеканию жидкости из гидроаккумулятора при отключении насоса.
  5. Электропитание. Чтобы подключить оборудование к электрической сети, для него требуется протянуть отдельную проводку с сечением, соответствующим мощности агрегата. Также в электрической цепи должна быть установлена система защиты в виде автоматов.

Данное оборудование работает по следующему принципу. После открытия крана в точке водозабора вода из гидроаккумулятора начинает поступать в систему. Одновременно в баке происходит снижение сжатия. Когда сила сжатия снизится до величины, установленной на датчике, происходит замыкание его контактов, и двигатель насоса начинает работать. После прекращения потребления воды в точке водозабора, или при повышении силы сжатия в гидроаккумуляторе до необходимого уровня, происходит срабатывание реле на отключение насоса.

Реле давления насосной станции

Датчик в автоматическом порядке регулирует процесс откачки воды в системе. Именно реле давления отвечает за включение и отключение насосного оборудования. Он же контролирует уровень напора воды. Встречаются механические и электронные элементы.

Механические реле

Устройства такого плана отличаются простой и вместе с тем надёжной конструкцией. Они гораздо реже выходят из строя, чем электронные аналоги, потому как в механических реле перегорать попросту нечему. Регулировка происходит посредством смены натяжения пружин.

Механическое реле давление регулируется натяжением пружин

Механическое реле включает в себя пластину из металла, где закреплена контактная группа. Здесь же находятся клеммы для подключения устройства и пружины для регулировки. Нижняя часть реле отведена под мембрану и поршень. Конструкция датчика достаточно проста, поэтому с самостоятельной разборкой и анализом повреждений серьёзных проблем возникнуть не должно.

Электронные реле

Подобные устройства привлекают в первую очередь удобством пользования и своей точностью. Шаг электронного реле заметно меньше, чем механического, а значит, вариантов регулировки здесь больше. Но электроника, в особенности бюджетная, часто ломается. Поэтому излишняя экономия в этом случае нецелесообразна.

Электронное реле давления воды

Ещё одно явное преимущество электронного реле – это защита техники от холостого хода. Когда напор воды в магистрали будет минимальным, элемент некоторое время будет продолжать работать. Такой подход позволяет защитить основные узлы станции. Отремонтировать электронное реле своими силами гораздо сложнее: кроме технических знаний необходим специфический инструмент. Поэтому диагностику и обслуживание датчика лучше предоставить профессионалам.

Характеристики устройства

В зависимости от модели станции и её типа устройство может располагаться как внутри корпуса, так и крепиться снаружи. То есть, если оборудование идёт без реле, или его функционал не устраивает пользователя, то всегда есть возможность подобрать элемент в отдельном порядке.

Датчики также различаются по максимально допустимому давлению. Добрая половина классических реле настроены на 1,5 атм для запуска системы и 2,5 атм на её деактивацию. Мощные бытовые модели имеют порог в 5 атм.

Когда речь идёт о внешнем элементе, то здесь крайне важно учесть характеристики насосной станции. Если оперировать слишком высоким давлением, то система может не выдержать, и как следствие появятся протечки, разрывы и скорый износ мембраны. Поэтому так важно отрегулировать реле именно с оглядкой на критичные показатели станции.

Особенности работы

Рассмотрим принцип работы устройства на примере одного из самых распространённых реле для насосных станций – РМ-5. В продаже также можно встретить зарубежные аналоги и более продвинутые решения. Подобные модели укомплектованы дополнительной защитой и предлагают расширенные функциональные возможности.

РМ-5 включает в себя подвижную металлическую основу и пару пружин с двух сторон. Мембрана в зависимости от давления двигает пластину. Посредством прижимного болта можно отрегулировать минимальные и максимальные показатели, при которых техника включается или отключается. РМ-5 оснащён обратным клапаном, поэтому вода при деактивации насосной станции не сливается обратно в скважину или колодец.

На рынке также можно встретить заводские и любительские модификации РМ-5. Реле усиливают, дополняют какими-то защитными элементами и функционалом.

Поэтапный разбор работы датчика давления:

  1. По открытию крана вода начинает поступать из бака.
  2. По мере убывания жидкости в насосной станции давление постепенно снижается.
  3. Мембрана воздействует на поршень, а он в свою очередь замыкает контакты, включая технику.
  4. По закрытию крана бак наполняется водой.
  5. Как только показатель давления достигает максимальных значений, оборудование отключается.

От имеющихся установок зависит периодичность работы насоса: как часто он будет включаться и отключаться, а также уровень давления. Чем меньше промежуток между запуском и деактивацией оборудования, тем дольше прослужат основные узлы системы и вся техника в целом. Поэтому так важна грамотная регулировка реле давления.

Но на работу оборудования влияет не только датчик. Случается, что устройство настроено правильно, но другие элементы станции сводят на нет работу всей системы. К примеру, проблема может быть из-за неисправного двигателя или засора коммуникаций. Поэтому к осмотру реле стоит подходить после диагностики основных элементов, особенно если речь идёт о механических датчиках. В доброй половине случаев для устранения проблем с разбросом давления достаточно почистить реле от скопившейся грязи: пружины, пластины и контактные группы.

Когда требуется регулировать реле

Как было сказано выше, реле автоматизирует процесс закачивания жидкости в систему водопровода и в расширительный бак. Чаще всего насосное оборудование, купленное в готовом виде, уже имеет базовые настройки реле. Но возникают ситуации, когда требуется срочная регулировка давления насосной станции. Выполнять данные действия придется в случаях, если:

  • после запуска двигателя насоса, он сразу же отключается;
  • после отключения станции наблюдается слабый напор в системе;
  • при работе станции в гидробаке создается чрезмерная сила сжатия, о чем свидетельствуют показания манометра, но аппарат при этом не отключается;
  • не срабатывает реле давления, и насос не включается.

Чаше всего, если у агрегата появляются вышеперечисленные симптомы, то ремонт реле не требуется. Нужно всего лишь правильно настроить данный модуль.

Подготовка гидробака и его регулировка

Перед поступлением гидроаккумуляторов в продажу в них на заводе закачивают воздух под определенным давлением. Закачка воздуха происходит через золотник, установленный на данной емкости.

В среднем, давление в насосной станции должно быть таким: в гидробаках объемом до 150 л. — 1,5 бар, в расширительных баках от 200 до 500 л. — 2 бар.

Под каким давлением находится воздух в гидробаке, можно узнать из этикетки, приклеенной к нему. На следующем рисунке красной стрелкой указана строка, в которой обозначено давление воздуха в накопителе.

Также данные замеры силы сжатия в баке можно произвести, используя автомобильный манометр. Измерительный прибор подключается к золотнику бака.

Чтобы начать регулировать силу сжатия в гидробаке, необходимо его подготовить:

  1. Отключите оборудование от электросети.
  2. Откройте любой кран, установленный в системе, и дождитесь момента, когда жидкость перестанет течь из него. Конечно же, будет лучше, если кран будет находиться недалеко от накопителя или на одном этаже с ним.
  3. Далее, замерьте силу сжатия в емкости, используя манометр, и запомните это значение. Для накопителей небольших объемов показатель должен быть около 1,5 бар.

Чтобы правильно отрегулировать накопитель, следует учитывать правило: давление, вызывающее срабатывание реле на включение агрегата, должно превышать силу сжатия в накопителе на 10%. Например, реле насоса включает двигатель при 1,6 бар. Значит, необходимо создать и соответствующую силу сжатия воздуха в накопителе, а именно 1,4-1,5 бар. Кстати, совпадение с заводскими настройками здесь не случайно.

Если датчик настраивается для запуска двигателя станции при большем, чем 1,6 бар силе сжатия, то, соответственно, и настройки накопителя меняются. Увеличить давление в последнем, то есть накачать воздух, можно, если воспользоваться насосом для накачки автомобильных шин.

Совет! Коррекцию силы сжатия воздуха в накопителе рекомендуется проводить хотя бы 1 раз в год, поскольку за зиму она может снижаться на несколько десятых бар.

Настройка реле давления

Бывают случаи, когда настройки датчика по умолчанию не устраивают пользователей насосного оборудования. Например, если открыть кран на каком-либо этаже здания, то можно заметить, что напор воды в нем быстро снижается. Также установка некоторых систем, очищающих воду, невозможна, если сила сжатия в системе находится на уровне меньше 2,5 бар. Если станция настроена на включение при 1,6-1,8 бар, то фильтры в данном случае работать не будут.

Обычно настройка реле давления своими руками не вызывает затруднений и выполняется по следующему алгоритму.

  1. Запишите показатели манометра при включении и отключении агрегата.
  2. Выдерните шнур питания станции из розетки или отключите автоматы.
  3. Снимите крышку с датчика. Обычно она закреплена 1 шурупом. Под крышкой можно увидеть 2 винта с пружинами. Тот, что больше, отвечает за давление, при котором происходит запуск двигателя станции. Обычно возле него стоит маркировка в виде буквы “Р” и нарисованы стрелки с нанесенными возле них знаками “+” и “-”.
  4. Чтобы увеличить силу сжатия, вращайте гайку по направлению к знаку “+”. И наоборот, чтобы снизить ее, нужно крутить винт к знаку “-”. Сделайте один оборот гайки в требуемом направлении и запустите аппарат.
  5. Дождитесь, пока станция отключится. Если показания манометра вас не устраивают, то продолжайте вращать гайку и включать аппарат до тех пор, пока давление в накопителе не достигнет требуемого значения.
  6. На следующем этапе следует настроить момент выключения станции. Для этого предназначен винт меньшего размера с пружиной вокруг. Возле него находится маркировка “ΔP”, а также нарисованы стрелки со знаками “+” и “-”. Настройка регулятора давления на включение устройства проводится так же, как и на отключение аппарата.

В среднем, интервал между силой сжатия, при которой датчик включает двигатель станции, и значением силы сжатия, когда агрегат останавливается, находится в пределах 1-1,5 бар. При этом интервал может увеличиваться, если выключение будет происходить при больших значениях.

Например, агрегат имеет заводские настройки, при которых Рвкл = 1,6 бар, а Рвыкл = 2,6 бар. Из этого следует, что разница не выходит за пределы стандартного значения и равна 1 бар. Если требуется по каким-либо причинам увеличить Рвыкл до 4 бар, то следует увеличить и интервал до 1,5 бар. То есть, Рвкл должно быть около 2,5 бар.

Но при увеличении данного интервала увеличится и перепад давления в системе водоснабжения. Иногда это может вызывать дискомфорт, поскольку придется израсходовать большее количество воды из бака, чтобы станция включилась. Но благодаря большому интервалу между Рвкл и Рвыкл включение насоса будет происходить реже, что увеличит его ресурс.

Вышеописанные манипуляции с настройками силы сжатия возможны только при наличии оборудования соответствующей мощности. К примеру, в тех. паспорте к аппарату указано, что он может выдать не более 3,5 бар. Значит, настраивать на нем Рвыкл = 4 бар не имеет смысла, поскольку станция будет работать без остановки, а давление в баке так и не сможет подняться до необходимого значения. Поэтому, чтобы получить давление в ресивере 4 бар и выше, необходимо приобрести насос соответствующей мощности.

Принцип работы насосной станции, особенности конструкции, составляющие

Принцип работы насосной станции

Насосную станцию используют в локальной системе водопровода в доме. Устройство помогает сделать жизнь за городом комфортной, обеспечивает жилое помещение бесперебойно водой.

Принцип работы насосной станции имеет свою специфику, устанавливая оборудование следует тщательно разобраться в особенностях конструкции, ее функционировании.

Для дома выпускают специальные компактные модели в виде блока с гидробаком, автоматическим управлением, электронасосом. Данную конструкцию можно соорудить, применяя отдельные детали оборудования.

Содержание статьи:

Общие сведения

Как устроена насосная станция

Внимание! Рекомендуется применять для установки готовые конструкции, которые имеют гарантию от производящей компании. В дальнейшей эксплуатации данный вариант будет практичным, более дешевым.

Детали насосного оборудования. Станции заводского производства для водоснабжения имеют отличия от поверхностного типа насосов, потому что имеют блок, который управляет давлением.

Из составляющих устройства выделяют основные детали:

1.электрический насос поверхностного типа.

2.ниппельный гидроаккумулятор, внутри имеющий резиновую грушу.

3.манометр.

4.реле, которым регулируют давление.

5.арматура, с помощью которой соединяют конструкцию.

Чтобы происходил забор жидкости, к устройству подводят трубопрокат, по которому она всасывается, оснащенный клапаном обратного действия, также имеющая сетчатый фильтр. На выходе устройства подводят трубопровод для поступления воды к узлам потребления. Если внутри корпуса станции есть фильтр с клапаном, значит, их не нужно ставить на шланг для всасывания.

Гидробак мембранного типа с центробежным насосом обеспечивают рабочий уровень давления в сети, которое равняется 1.5 атмосферам. Этого значения хватает, чтобы стабильно вода поступала к сантехнике, имеющейся в здании. Большинство устройств с гидроаккумулятором может работать при максимальном давлении 4.5 атм., что является достаточным для дома в несколько этажей.

Станция для перекачки жидкости имеет компактное устройство, не нуждается в подготовке бетонного основания под конструкцией. Самым большим элементом в устройстве считается бак, аккумулирующий жидкость. Во время работы создается сильный шум, поэтому ее устанавливают в отдельном помещении. Лучше всего подойдет первый этаж дома, подвал.

Внимание! Существует закономерность, которая повышает уровень износостойкости станции: большой бак гидроаккумулятора экономит работу двигателя устройства, потому что требуется редкое включение насоса.

Еще одним вариантом размещения станции считается устройство кессона. В нем разместятся вес элементы конструкции при желании. Данный способ обустройство станции не дешевое, но оправданное.

Как устроен управляющий блок

Управляющий автоматический блок насоса призван следить за давлением в трубах, включать, либо выключать двигатель станции, если необходимо. В блоке для этих целей есть реле, оснащенное манометром. Элемент блока нужен, чтобы регулировать уровень давления, реле – за насосом.

Реле имеет основные детали – пружины. Деталь большого объема служит для замыкания трубы при пониженном давлении в емкости, и малом количестве воды. Маленькая управляет работой, если повышенный уровень давления, при этом цепь размыкается, если достигается максимум. Если в сети уровень давления снижается до минимальных показателей в 1.4 бар, то насосное оборудование самостоятельно начинает работать, достигая максимального уровня, возможного для данного прибора.

Внимание! Не рекомендуют осуществлять замену заводских настроек реле, потому что они соответствуют техническим параметрам затворной арматуры.

Если велика вероятность, что станция будет работать при отсутствии воды, стоит приобрести специальный контролер. Деталь предохраняет двигатель при перегревах, когда жидкости не будет в водозаборном отсеке. Такие конструкции станций имеют управляющий блок, который контролирует не показатель давления, а понижает силу потока.

Гидроаккумулятор для насоса

Размер насосного бака должен подходить по объему водопотребления в быту. Если в семье два человека, достаточно объема до сорока литров, если количество человек в доме больше, то понадобится бак, вмещающий свыше ста литров. Емкости, имеющие объем до пятнадцати литров, можно покупать для применения на дачном участке. Они требуют регулярной подкачки воды, поэтому в устройстве быстро приходит в негодность мембрана.

Внимание! Бак, рассчитанный на большой объем жидкости, стоит дороже, но считается, что он может продлить срок годности всего оборудования.

Резервный объем бака равен одной трети размера емкости. Остальная полость заполнена сжатым воздухом, чтобы поддерживать постоянный напор жидкости в трубопроводе.

При встраивании гидроаккумулятора в водопроводную систему с целью снизить количество гидроударов, то бак для жидкости не должен быть большим. Здесь на первый план выходит сама мембрана с воздушным пространством за ней. Элементы конструкции принимают гидроудар, сглаживая отрицательные последствия.

Циклы станции автоматического типа:

1.с помощью гидроаккумулятора воду из водозабора закачивают насосом, при этом в нем создается избыток воздушного давления.

2.из бака течет вода, если в доме открывается кран, затем автоматическое управление снова включает насос.

Гидроаккумулятор имеет простое строение. В состав входит корпус из металла, герметичная мембрана, делящая внутреннее пространство на два отсека. В первом содержится воздух, во второй поступает вода. После того, как заполнится гидроаккумулятор, реле выключает насосное оборудование. Во время открытия крана воздух давит на мембрану, и вода перетекает в водопровод. При опустошении бака напор в трубах слабеет, автоматически начинает работать насосное оборудование. И цикл повторяется по – новому.

Если бак пустой, то мембрана сжимается, прижимаясь к фланцу трубы для входа. Когда начинает работать насос, мембрана выпрямляется под действием водного давления, при этом воздух сжимается и его давление повышается. Во взаимодействии газа и жидкости через изменяющуюся перегородку заключается основной принцип действия бака с мембраной в насосном устройстве.

Подробности

Как выбрать устройство

Если станция производится на заводе, то она оснащается насосом поверхностного типа, который имеет эжектор внутри, либо снаружи корпуса. Существуют станции с погружным типом насоса, но они носят название насосной системы.

Если мембранный бак установлен в составе станции, то они могут иметь меньший объем, нежели бак для воды в системах с погружным насосом. Данный параметр зависит от того, что погружные аппараты имеют меньшее число допустимых за час срабатываний насоса, чем насосы поверхностного типа.

При наличии эжектора внутри поверхностного насоса существует ограничение относительно глубины водозабора. Максимальное погружение составляет восемь метров. При выходе из системы создается сильный напор жидкости, имеющий столб до 60-ти метров, под давление до шести бар.

Пробки из воздуха не перебьют работу внутреннего эжектора. Сначала устройство прокачает воздух, далее нагнетая воду в трубопровод из источника. Недостатком станции, которая имеет внутренний эжектор, считается сильный шум во время функционирования насоса. Если в планах устанавливать насос в доме, то лучше подготовить для этого подсобное помещение, имеющее звукоизоляцию.

При установке эжектора выносного типа можно опускать насос в скважину на глубину до пятидесяти метров. Работа насоса экономична, но не такая продуктивная, КПД не превышает сорока процентов. Плюсом считается их тихая работа.

Как выбрать место для установки станции

Место расположения оборудования зависит от характеристик насоса. Способности всасывания насосом уменьшаются на метр при каждом удлинении горизонтального трубопровода, который проложен между насосным устройством и скважиной.

При удалении насоса от скважины свыше 10-ти метров следует устанавливать агрегат, имеющий высокий уровень глубины всасывания. Станция может располагаться:

1.в специальном кессоне, расположенного вне помещения недалеко от скважины.

2.в специальном теплом помещении, сооруженном для насоса.

3.в подвальном помещении.

При обустройстве стационарного варианта снаружи здания следует устанавливать кессон, от него прокладывать напорную трубу до дома, которую закапывают в траншею на глубину ниже слоя промерзания почвы.

Внимание! Если трубопровод планируется эксплуатировать круглый год, то трубопрокаты следует укладывать в землю, ниже, чем находится граница промерзания почвы.

Если трубопровод используется летом, то его можно укладывать на поверхности земли, либо не заглубляя ниже шестидесяти метров.

При монтаже насосной станции в подвальной, или нулевом этаже следует позаботиться о теплоизоляции устройства. Всасывающая труба должна проходить ниже уровня замерзания земли.

Иногда скважина располагается внутри дома, и трубопровод имеет малую протяженность. Не каждый коттедж позволяет сделать монтаж насоса таким образом.

В отдельном здании можно ставить насосные агрегаты при использовании их в теплое время года. Иначе следует проводить отопление помещения, лучшим вариантом считается установка станции в уже отапливаемом доме.

Внимание! В инструкции к насосной станции указывают максимальные температурные показатели, при которых станция работает бесперебойно. Их нужно учитывать, выбирая место установки.

Плюсы устройства станции, имеющей гидробак

В автономной системе подачи воды насос считается основной частью конструкции. С помощью него поступает жидкость из колодца, либо скважины. Раздача воды происходит при помощи работы насосного агрегата, либо с применением гидробака, либо с помощью гидроаккумулятора.

Если использовать для раздачи жидкости один насос, то могут возникнуть проблемы. Такая конструкция будет работать постоянно, что сокращает срок службы устройства. При отключении электричества в доме воды вообще не будет.

Чтобы понизить уровень изношенности, гарантировать обеспечение дома водой в постоянном режиме, применяют накопитель. В качестве него может выступать бак водонапорного типа, который располагают в чердачном помещении, из него вода самотеком поступает к сантехнике. Напор может поддерживать гидроаккумулятор в виде мембранного бака, или гидробака.

Насос работает, когда нужно восполнить запасы воды в баке. Если станция имеет гидробак, то система управления срабатывает по показателям давления.

Внимание! Станция, имеющая емкость для накопления воды, создает резерв жидкости, если отключат электричество. В то время как оборудование, имеющее гидробак, прекратит работу без электропитания полностью.

Емкость с водой отличается значительным весом, если ее ставить на чердаке, то понадобится дополнительно укреплять перекрытия, также утеплять помещение. Если бак мембранного типа, то такая конструкция более удобна, практична в применении. В основе принципа действия такой станции лежит искусственное поддержание напора жидкости в трубопроводе. Насос для выкачивания воды начинает работу только, чтобы заполнить бак. Сжатый воздух помогает подавать воду в систему.

Вариант, имеющий расширительный бак, отличается от гидропневматической установки более громоздкими размерами. При работе мембранного гидроаккумулятора исключаются гидроудары на сеть, поддерживается стабильный напор в трубопроводе, обслуживать данный тип устройства проще. Эти качества можно отнести к положительным характеристикам гидробака.

К недостаткам гидроаккумуляторной станции относят зависимость от электричества. Накопительный бак имеет стандартные объемы от 25 до 30 л. Насос работает часто, чтобы заполнять его, при отсутствии электроэнергии жидкости надолго не хватает. Поэтому следует устанавливать автономный генератор энергии.

Частые неполадки станций

При перебоях в работе станции, связанных с частым включением агрегата, при этом он сразу же выключается, нужно осмотреть гидроаккумулятор на показатель давления воздуха. Если оно понижено, то его подкачивают. При неповрежденной мембране с корпусом бака устранить неполадку легко. При нарушении целостности деталей придется обращаться в сервис для ремонта.

Если на ниппеле, расположенном на воздушном клапан, появляются капли воды, следует сразу же отсоединить гидроаккумулятор от водопровода. Данный признак свидетельствует о неполадках в мембране. Ее придется заменить. Нельзя допускать попадание воздуха в водопровод дома.

Если оборудование не включается, осматривают рычаг управления давлением. В некоторых ситуациях на реле установлено давление, превышающее рабочее. Иногда воздух проникает в шланг для всасывания, от этого срабатывает система защиты от хода «всухую».

Как устроены разные типы водяных насосов: особенности конструкции, применения

Устройство и принцип работы водяного насоса и помпы

В частом доме важно правильно организовать систему водоснабжения, чтобы она служила долго и качественно. Для перекачки жидкости применяют насосное оборудование. При выборе модели опираются на принцип работы и устройство водяных насосов и помпы. Зная нюансы функционирования оборудования, легко определиться с выбором агрегата.

Как работает механизм. В основе устройства лежит сердцевина из латунных трубок, которые имеют плоскоовальную форму. Они расположены вертикально, и образуют 4 пластины.

Вокруг нее находятся стойки, чтобы крепить баки снизу и сверху. Чтобы смягчать вибрации на участках стыков элементов конструкции и радиатор, используют амортизаторы. Со стороны двигателя находится вентиляционный кожух. С лицевой стороны радиатора для защиты есть облицовка. К стойке радиатора кроме кожуха прикрепляют кронштейны, на которые крепят бак расширительного типа.

Содержание статьи:

Общие сведения

Разновидности насосов

Перекачку воды из источников с водой осуществляют с помощью водяного насоса. Для направления жидкости в необходимую сторону устройство передает воде энергию кинетического типа. Конструкция рабочего механизма делит насосы на разные виды:

1.центробежный тип.

2.вибрационный тип.

3.вихревый тип. По условиям эксплуатации насосы делятся на две группы:

На разновидность насосов влияют условия применения. Оборудование бывает двух видов:

1.насосы поверхностного типа. Устройства находятся снаружи скважины, подача воды осуществляется с помощью подводящего трубопровода. Данный тип подходит, чтобы поливать огород из емкости. На зиму оборудование демонтируют и хранят в помещении.

2.насосы погружного типа. Устройства во время работы погружаются в скважину. Их можно применять в источниках, имеющих глубину от десяти метров. Существуют модели для источников в восемьдесят метров. Оборудование имеет защиту от работы в сухом режиме. Данный тип устройства применяют в домах с постоянным проживанием.

Внимание! Ручные насосы для перекачки воды из источников относятся к поверхностным моделям.

Ручные насосы изобрели сто пятьдесят лет назад, затем стали изобретать современные модели поверхностного типа. Некоторые компании выпускают ручные насосы. Их применяют в домах, если невозможно обустроить полноценный колодец, либо отсутствует электричество. Стоят такие насосы меньше, чем электрические.

Внимание! Насосы бывают промышленного типа или бытового типа, это зависит от области применения. Промышленные стоят дорого, имеют высокую производительность, в домах стоит применять бытовые насосы.

Насосы различаются по типу рабочего элемента. Им может быть поршень, либо лопасти. Насосы бывают:

1.Лопастными. Внутри насоса находится вращающееся колесо с лопастями. Работая, колесо способствует перекачке воды. Вращение придает вал в двигателе электрического типа. Данный принцип работы у вихревых и центробежных насосов.

2.Вибрационными. Устройства не имеют вращающиеся элементы. В основе лежит поршень, который двигается возвратно-поступательно, что заставляет перемещаться жидкость. Механизм устроен по принципу электромагнитного поля.

Особенности работы водяных насосов

Насосное оборудование предназначено, чтобы доставлять жидкость до водоразборного участка. Особенности конструкции не влияют на принцип работы насоса для воды. Когда запускается двигатель внутри камеры возникает вакуум. При низком давлении вода всасывается внутрь, затем направляется в трубе выхода. Сила напора при выходе из системы достаточно велика, чтобы преодолевать гидравлическое сопротивление в трубопроводе. На эксплуатацию влияют разновидность устройства, рабочий механизм внутри.

Принцип действия центробежного насоса

Насосы центробежного вида имеют высокую производительность и напор. Устройства наделены качеством оптимальным для применения, что влияет на их популярность. В конструкцию оборудования входят такие элементы, как:

1.высокопрочный корпус из стали, бронзы, чугуна, латуни.

2.электродвигатель с ротором.

3.крыльчатка в виде колеса, имеющего лопасти.

4.трубы для входа и выхода из оборудования. В корпусе возникает центробежная сила, которая образуется благодаря вращению лопастей в рабочем колесе. Вода засасывается в корпус, прижимаясь к стенке, далее давление способствует выталкиванию жидкости в водопровод. Центробежные насосы относятся к универсальным, имеют много модификаций. Выделяют различные устройства в зависимости от классификации:

1.в зависимости от способа установки бывают погружными, полупогружными, поверхностными.

2.в зависимости от направления вала бывают горизонтальными, вертикальными.

3.в зависимости от количества ступеней бывают одноступенчатыми, многоступенчатыми.

Внимание! Водяной насос работает без прерывно, поэтому требуют для изготовления материалы высокого качества, отличающиеся надежностью.

Агрегаты имеют положительные характеристики. К ним относят:

1.могут работать при температурном режиме до 350 градусов выше ноля.

2.высокий показатель коэффициента полезного действия.

3.обладает прочностью, длительной эксплуатацией.

4.невысокая цена.

Чтобы организовать водоснабжение и полив огорода советуют покупать консольные насосы. Устройства справляются с перекачиванием воды, в которой много примесей. Агрегаты считаются многоступенчатыми, что обеспечивает высокий уровень производительности и их бесперебойную деятельность. Насосы консольного вида надо защищать от внешних факторов, их нужно устанавливать в помещениях.

Принцип действия вихревого насоса

Особенности конструкции способствуют созданию мощного уровня напора. Колесо с лопастями вращается, образуя вихрь из воды, которая перекачивается, что обеспечивает хороший напор в установке с небольшими размерами. Данные модели подходят для полива сада с огородом. Агрегаты переносят попадание в воду воздушных пузырьков, однако не способны перекачивать жидкость с механическими примесями.

Вихревые установки имеют плюсы и минусы. К плюсам относят:

1.небольшой размер устройства.

2.высокий уровень напора, который больше, чем у центробежных в три-пять раз.

3.имеет простую конструкцию, поэтому их легко ремонтировать и обслуживать.

4.агрегаты могут самовсасывать воду.

К минусам относят низкий показатель коэффициента полезного действия, также высокий уровень чувствительности к механическим элементам, которые есть в воде.

Принцип действия вибрационного насоса

Данный тип насоса подходит для полива огорода, также для обеспечения водой жилых домов. Агрегаты имеют легкость в эксплуатации, перекачивают даже грязную воду. В основе принципа действия лежит магнитное поле, которое воздействует на катушку и сердечник. Сердечник изготовлен из металла, он взаимодействует с диафрагмой гибкого типа. Она изгибается, и создается низкий уровень давления в камере для всасывания воды. Вода поступает в камеру, когда сердечник с диафрагмой принимают первоначальное положение, то вода выходит через трубу выхода.

Вибрационные устройства имеют свои положительные качества. К ним относят:

1.нечувствительность к грязной воде.

2.низкая цена.

3.нет взаимодействующих деталей, которые трутся и изнашиваются, что повышает срок применения.

К недостаткам относят:

1.не может работать при передах напряжения.

2.вибрация разрушает стенки шахты.

Внимание! Чтобы исключить перепады напряжения в доме, надо поставить стабилизатор, что защити насос от поломки.

Как выбрать насос?

При установке насоса, важно правильно выбрать тип устройства для скважины. Выбирают по основным параметрам:

1.По уровню напора, от которого зависит мощность бьющей воды, ее высота.

2.По подаче, то есть объему воды, которая перекачивается за определенное время (кубометр в час или литр за минуту).

3.По потребляемой мощности (киловатт в час).

4.По допустимому уровню загрязнения жидкости.

Внимание! Для создания водоснабжения в глубокой скважине, глубиной до сорока метров, стоит применять насос погружного типа.

Погружные насосы применяют для перекачки воды из глубоки источников. Данные агрегаты бывают вибрационными, реже центробежными. Насосы поверхностного типа бывают лишь с лопастями.

Вибрационные насосы благодаря магнитному полю поднимают воду на достаточную высоту. Насосы центробежного, вихревого типа не обеспечивают подачу жидкости в большом объеме. Если скорость перекачивания увеличивается, то снижается высота напора.

Подвижные механизмы подвержены поломке при наличии крупных частиц в воде. К универсальным моделям относят центробежные насосы. Их чаще всего устанавливают для перекачки воды в частном доме.



Насосная станция 1 по выгодной цене — Выгодные предложения на насосную станцию ​​1 от глобальных продавцов насосной станции 1

Отличные новости !!! Вы попали в нужное место для насосной станции 1. К настоящему времени вы уже знаете, что, что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта передовая насосная станция 1 вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели насосную станцию ​​1 на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в насосной станции 1 и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести pumping station 1 по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

водонасосных станций и как они работают?

Водонасосные станции — это машины, которые можно использовать для транспортировки воды с одного объекта на другой, без прямого участия человека или животных.Эти устройства могут подавать воду в каналы, обеспечивать циркуляцию воды в системах очистки и даже слить воду с низин.

Водяные насосные станции, используемые при реконструкции земель

В стране много мест, где водонасосная станция может быть очень полезной. Например, в Болотах (Ист-Мидлендс), которые представляли собой массивный участок болот вокруг реки Уз, использовались водонасосные станции, чтобы очистить большую часть заболоченной почвы и вместо этого создать пахотные сельскохозяйственные угодья.Лучшее в этом типе преобразования земли — это то, что он очень полезен для ведения сельского хозяйства. По мере того, как заболоченная земля осушается, питательные вещества и частицы воды остаются в почве, что делает грязь особенно полезной для роста растений.

Водяные насосы обычно рассматриваются в таких случаях только в том случае, если дренаж под действием силы тяжести невозможен. Водонасосные станции редко используются для удаления воды с возвышенностей, поскольку во многих случаях гораздо проще просто вырыть канал и позволить воде естественным образом стекать вниз в желаемую зону сбора.С другой стороны, водные насосные станции часто подают воду на возвышенность. Например, для жителей, которые живут на склонах холмов, вода, которую они используют в своих домах, должна подниматься в гору, и в этом случае для этого будут необходимы водонасосные станции.

Как работают водонасосные станции?

Насосная станция должна обеспечивать давление, достаточное для преодоления силы тяжести на воде. При достижении этого уровня давления давление будет достаточным для перемещения жидкости с необходимой скоростью потока.Это простое математическое уравнение, а насосы можно программировать, чтобы можно было легко регулировать расход воды. Электронный контроллер, который либо непосредственно подсоединен к самой насосной станции, либо управляется с удаленного объекта, используется для ввода необходимых данных. Уравнение рассчитывается с учетом всех труб (их размеров), дополнительных фитингов, перепадов высоты и любых других частей, которые могут влиять на давление в водяной системе. При расчете давления важно учитывать размеры входа трубы, любые изменения направления трубы (изгибы под 45 и 90 градусов), различные типы клапанов, а также размеры любых выходных отверстий в системе. необходимо преодолеть давление в системе и заставить воду двигаться.В этом расчете также важно учитывать различные свойства перекачиваемой жидкости. Таким образом, для воды крайне важно проверить коэффициент шероховатости, а также трение, которое жидкость оказывает на трубопровод. Жидкости, такие как вода, будут иметь очень небольшое трение, однако сточные воды и химикаты могут быть вязкими, и поэтому потребуется более сильное давление для их перемещения по трубопроводу.

Юридические вопросы вокруг насосных станций

Многие люди в Англии и Уэльсе могут иметь старые водонасосные станции на своей земле или на земле рядом с ними.В прошлом эти устройства производились местными советами или частными владельцами. Однако в 2016 году в Англии и Уэльсе был принят закон, согласно которому право собственности на частные насосные станции было передано местным компаниям водоснабжения. Многие насосы старые и требуют значительного обслуживания. Многие из них были построены в викторианскую эпоху, а некоторые даже стали историческими достопримечательностями и охраняемыми объектами.

В любом случае, найти и отследить все насосные станции по всей Англии и Уэльсу — сложная задача, и геодезические работы продолжаются и сегодня.Если у вас есть насосная станция на вашей земле, возможно, стоит проверить, отвечает ли ваша местная компания водоснабжения за ее обслуживание.

Снижение рисков с помощью перекачки воды

Водяные насосы могут использоваться для снижения многих рисков для жилых, промышленных и коммерческих помещений. В канализационных системах без достаточной откачки застаиваемая вода накапливается и может переносить бактерии и болезни. В такой ситуации могут накапливаться токсичные газы, такие как сероводород, что представляет серьезную опасность для населения при его вдыхании.Достаточная перекачка гарантирует, что неочищенные сточные воды движутся с постоянным потоком, поэтому нет шансов на скопление газов из-за застоя.

Неадекватная откачка в населенных пунктах также может привести к подтеканию воды из системы в подтопление подвалов и цокольных этажей зданий.

Водонасосные станции используются в Соединенном Королевстве для перекачки воды по каналам, для перекачки грунтовых вод, для гидроэлектростанций, а также для коммунального водоснабжения и канализации.

Для водяных насосов требуется источник питания

Всем водяным насосам требуется какое-то питание. Первые в Британии работали на угле напрямую или через пар, создаваемый при сжигании угля. Даже сегодня водяные насосы, как правило, потребляют электроэнергию, поэтому для их работы необходим надежный источник энергии. Возможно, вам потребуется связаться с местным советом и, возможно, даже получить разрешение на использование водяного насоса, поскольку им может потребоваться отдельное электроснабжение, такое как дизельный генератор.

Промышленные водонасосные станции обычно подключаются к электросети, но могут иметь и собственные решения по электроснабжению, чтобы они могли продолжать работать в случае аварии. Некоторые водонасосные станции работают на природном газе, который добывается с близлежащего участка. Хотя было непрактично снабжать насосную станцию ​​солнечной энергией или ветряными турбинами, с постоянно увеличивающейся емкостью аккумуляторов это могло быть возможным для будущих поколений.

Надеюсь, эта статья помогла вам понять, что такое водонасосная станция.По любым вопросам, касающимся вашей промышленной водонасосной станции, пожалуйста, свяжитесь с командой Pumping Solutions. У нас есть многолетний опыт проектирования, установки и обслуживания всевозможных насосных систем.

Считаете эту статью полезной? Найдите больше подобных сообщений в нашем блоге или посетите нашу страницу услуг, чтобы узнать, чем мы можем вам помочь!

Свяжитесь с насосными решениями

Турбонасосные станции и рудонасосные станции

Насосные станции по индивидуальному заказу

Ваша потребность в техническом вакууме — наша мотивация.

Насосные станции, специально адаптированные к технологическому процессу, требуются во многих областях применения.Чтобы удовлетворить эти разнообразные потребности, Pfeiffer Vacuum предлагает широкий спектр вакуумных насосных станций. Они состоят из различных комбинаций насосов и дополнены соответствующими компонентами, клапанами и измерительными приборами. Турбонасосные станции и насосные станции для корней входят в наш ассортимент. Если наши стандартные решения не подходят для вашего приложения, мы будем работать с вами, чтобы настроить правильное решение из нашего обширного портфеля продуктов.

Обзор насосных станций

Турбонасосные станции для высокого и сверхвысокого вакуума

Наши модульные насосные станции серии HiCube характеризуются комбинацией турбонасоса серии HiPace с сухим или масляным обратным насосом, который разработан для требований, специфичных для приложения.Комбинацию насосных станций можно индивидуально и гибко настроить в соответствии с вашими потребностями. Полностью сконфигурированный и готовый к использованию турбонасос и подкачивающий насос идеально подходят — просто подключи и работай.

Насосные станции Рутса для низкого и среднего вакуума

Pfeiffer Vacuum предлагает широкий выбор насосных станций Рутса с различными обратными насосами, номинальными характеристиками и аксессуарами. Насосные станции Рутса используются при низком и среднем вакууме и представляют собой надежное решение с высокой скоростью откачки в переходной зоне (от атмосферы до 10 -3 мбар).Подбор правильной комбинации различных вакуумных насосов приводит к идеальным решениям для всех ваших областей применения в производстве и исследованиях.

Индивидуальные насосные станции — в соответствии с вашими индивидуальными требованиями

В дополнение к стандартным насосным станциям мы также предлагаем индивидуальные вакуумные решения. С вашей помощью мы создадим насосную станцию, адаптированную к вашему применению, от проектирования и проектирования до изготовления и установки.

Курт Дж.Компания Lesker | Турбонасосная станция Edwards T-Station

Типичное изображение

T-Station 85 — это недорогая компактная турбомолекулярная насосная станция, в которой безупречно сочетаются турбомолекулярный насос nEXT85H либо с сухой диафрагмой, либо с масляным обратным насосом, а также простой контроллер, обеспечивающий скорость откачки от 47 до 84 литров в секунду.

T-Station 85 поставляется со встроенным контроллером Turbo и Active Gauge, который позволяет запускать / останавливать систему нажатием одной кнопки. Это в сочетании с возможностью управления одним активным манометром, управлением выпускным клапаном и отложенным запуском турбомолекулярного насоса либо по времени, либо по давлению, если установлен манометр, делает T-Station 85 идеальным решением для общих лабораторных нужд.

Заявки:

  • Общие лабораторные приложения
  • Спектроскопия
  • Анализ поверхности
  • Малые системы покрытий
  • Производство вакуумных трубок

Характеристики:

  • Опорная плита включает резиновые ножки и вырезы по бокам для ручного управления, что обеспечивает компактную низкопрофильную, но устойчивую конструкцию, которую нельзя опрокинуть.
  • Цельнометаллический каркас означает прочную конструкцию, которая выдерживает любые нагрузки, не трескаясь и не ломаясь.
  • E2M1.5 или XDD1 форвакуумные насосы большой мощности, дающие возможность выбора между масляным насосом или очень сухим мембранным насосом.
  • Встроенный воздухоохладитель служит для охлаждения внутреннего источника питания и насоса / контроллера, обеспечивая бесшумную работу, избегая использования нескольких вентиляторов.
  • Функции управления, интегрированные с заказчиком:
    • Отдельная кнопка для запуска / остановки
    • Легко читаемый дисплей точности
    • Возможность использования входного фланца NW40, ISO63 или CF63 в соответствии с вашим применением.
  • Турбомолекулярный насос next85H, обслуживаемый пользователем

Графики


Таблица спецификаций

Модель насоса Т-станция 85 Сухая
KF (NW) 40
T-Station 85 Dry
DN63CF (4.50 дюймов)
ISO63-K
T-Station 85 Мокрая
KF (NW) 40
T-Station 85 Wet
DN63CF (4,50 дюйма OD)
ISO63-K
Скорость откачки

60 (Гц)
1,20 м3 / час

N2: 47,0 л / с

60 (Гц)
1.20 м3 / час

N2: 84,0 л / с

60 (Гц)
1,60 м3 / час

N2: 47,0 л / с

60 (Гц)
1.60 м3 / час

N2: 84,0 л / с

Предельное давление

Окончательный
5,00 х 10 -8 гПА
5,00 х 10 -8 мбар
5,00 х 10 -6 Pa
3.75 х 10 -8 Торр

Окончательный
5,00 х 10 -8 гПА
5,00 х 10 -8 мбар
5,00 х 10 -6 Pa
3,75 х 10 -8 Торр

Окончательный
5.00 х 10 -8 гПА
5,00 х 10 -8 мбар
5,00 х 10 -6 Pa
3,75 х 10 -8 Торр

Окончательный
5,00 х 10 -8 гПА
5.00 х 10 -8 мбар
5,00 х 10 -6 Pa
3,75 х 10 -8 Торр

Метод (ы) охлаждения Метод
Принудительный воздух
Метод
Принудительный воздух
Метод
Принудительный воздух
Метод
Принудительный воздух
Входной фланец KF40
ISO63-K
DN63CF (4.50 дюймов)
KF40
ISO63-K
DN63CF (внешний диаметр 4,50 дюйма)
Вес в фунтах (кг) 37,5 (17,0) 37,5 (17,0) 37,5 (17,5) 37,5 (17,0)
Тип смазки Сухой
Сухой
Мокрая
Мокрая
Посмотреть полную таблицу спецификаций

Насос технологической охлаждающей воды — Конструкция насосной станции

Насосные станции для жидкости

General Air Products созданы как надежный, не требующий особого обслуживания компонент в вашем технологическом процессе.Каждая насосная система разработана в соответствии с вашими требованиями нашей командой инженеров и экспертов по жидкостным процессам. Наш многолетний опыт работы со всеми типами приложений гарантирует, что каждая спроектированная нами насосная система будет соответствовать и превосходить ваши ожидания.

Стандартные насосные станции для жидкости

General Air Products поставляются в одинарной или дуплексной конфигурации насосов (хотя мы построили много тройных систем, четырехуровневых систем). Наши насосные системы полностью предварительно смонтированных и предварительно Протянувшись на стальной плите основания для простоты установки.

Насосные станции в индивидуальной упаковке

General Air Products имеет богатый опыт производства насосных станций для нестандартных применений. Качество и надежность — наш главный приоритет, независимо от того, насколько требовательны ваши требования. В чем мы отличаемся от других производителей насосных станций по индивидуальному заказу, так это после поддержки продаж: в General Air Products у нас есть опытные инженеры и обслуживающий персонал, которые находятся на расстоянии телефонного звонка.

Дополнительные функции и конфигурации:

  • Доступен с одно- / трехфазным питанием
  • Конфигурации Simplex / Duplex / Triplex / Quad
  • Конструкция из нержавеющей стали
  • Панели управления, включенные в список UL
  • Электрические шкафы NEMA 1, 3, 3R, 12, 4 или 4X
  • Сертификат CE
  • Насосы с регулируемым приводом
  • Удаленный мониторинг и управление

Промышленные насосные станции

Арт. № Стандартный
Расход
Напор
Головка ТДХ
Насос HP Стандартное напряжение
(В / Фаза / Герцы)
Присоединительные размеры
(дюймовая часть)
FPSVD44 10 галлонов в минуту 100 футов 1/2 л.с. 460/3/60 1 1/4 дюйма
FPSXD44 20 галлонов в минуту 100 футов 1 л.с. 460/3/60 1 1/4 дюйма
FPSYD44 35 галлонов в минуту 100 футов 1.5 л.с. 460/3/60 1 1/4 дюйма
FPSAD44 45 галлонов в минуту 100 футов 2 л.с. 460/3/60 1 1/2 дюйма
FPSBD44 75 галлонов в минуту 100 футов 3 л.с. 460/3/60 2 из
FPSCD44 125 галлонов в минуту 100 футов 5 л.с. 460/3/60 2 из
FPSDD44 175 галлонов в минуту 100 футов 7.5 л.с. 460/3/60 3 из
ФПСЭД44 250 галлонов в минуту 100 футов 10 л.с. 460/3/60 3 из
FPSGD44 400 галлонов в минуту 100 футов 15 л.с. 460/3/60 3 из
FPSHD44 600 галлонов в минуту 100 футов 20 л.с. 460/3/60 3 из
FPSID44 800 галлонов в минуту 100 футов 25 л.с. 460/3/60 6 Flg.
FPSJD44 900 галлонов в минуту 100 футов 30 л.с. 460/3/60 6 Flg.
ФПСКД44 1100 галлонов в минуту 100 футов 40 л.с. 460/3/60 8 Flg.
FPSLD44 1400 галлонов в минуту 100 футов 50 лс 460/3/60 8 Flg.
FPSMD44 1500 галлонов в минуту 100 футов 60 л.с. 460/3/60 8 Flg.
ФПСНД44 1600 галлонов в минуту 100 футов 75 л.с. 460/3/60 10 Flg.
FPSOD44 1700 галлонов в минуту 100 футов100 л.с. 460/3/60 10 Flg.
ФПСВС44 10 галлонов в минуту 100 футов 1/2 л.с. 460/3/60 1 1/4 дюйма
FPSXS44 20 галлонов в минуту 100 футов 1 л.с. 460/3/60 1 1/4 дюйма
FPSYS44 35 галлонов в минуту 100 футов 1.5 л.с. 460/3/60 1 1/4 дюйма
FPSAS44 45 галлонов в минуту 100 футов 2 л.с. 460/3/60 1 1/2 дюйма
ФПСБС44 75 галлонов в минуту 100 футов 3 л.с. 460/3/60 2 из
FPSCS44 125 галлонов в минуту 100 футов 5 л.с. 460/3/60 2 из
FPSDS44 175 галлонов в минуту 100 футов 7.5 л.с. 460/3/60 3 из
FPSES44 250 галлонов в минуту 100 футов 10 л.с. 460/3/60 3 из
FPSGS44 400 галлонов в минуту 100 футов 15 л.с. 460/3/60 3 из
FPSHS44 600 галлонов в минуту 100 футов 20 л.с. 460/3/60 3 из
FPSIS44 800 галлонов в минуту 100 футов 25 л.с. 460/3/60 6 Flg.
FPSJS44 900 галлонов в минуту 100 футов 30 л.с. 460/3/60 6 Flg.
ФПСКС44 1100 галлонов в минуту 100 футов 40 л.с. 460/3/60 8 Flg.
FPSLS44 1400 галлонов в минуту 100 футов 50 лс 460/3/60 8 Flg.
FPSMS44 1500 галлонов в минуту 100 футов 60 л.с. 460/3/60 8 Flg.
ФПСНС44 1600 галлонов в минуту 100 футов 75 л.с. 460/3/60 10 Flg.
FPSOS44 1700 галлонов в минуту 100 футов100 л.с. 460/3/60 10 Flg.
FPSVD44 5 галлонов в минуту 150 футов 1/2 л.с. 460/3/60 1 из
FPSXD44 10 галлонов в минуту 150 футов 1 л.с. 460/3/60 1 из
FPSYD44 20 галлонов в минуту 150 футов 1.5 л.с. 460/3/60 1 1/2 дюйма
FPSAD44 35 галлонов в минуту 150 футов 2 л.с. 460/3/60 1 1/2 дюйма
FPSBD44 50 галлонов в минуту 150 футов 3 л.с. 460/3/60 2 из
FPSCD44 75 галлонов в минуту 150 футов 5 л.с. 460/3/60 2 из
FPSDD44 125 галлонов в минуту 150 футов 7.5 л.с. 460/3/60 3 из
ФПСЭД44 175 галлонов в минуту 150 футов 10 л.с. 460/3/60 3 из
FPSGD44 275 галлонов в минуту 150 футов 15 л.с. 460/3/60 3 из
FPSHD44 350 галлонов в минуту 150 футов 20 л.с. 460/3/60 3 из
FPSID44 500 галлонов в минуту 150 футов 25 л.с. 460/3/60 6 Flg.
FPSJD44 600 галлонов в минуту 150 футов 30 л.с. 460/3/60 6 Flg.
ФПСКД44 800 галлонов в минуту 150 футов 40 л.с. 460/3/60 6 Flg.
FPSLD44 900 галлонов в минуту 150 футов 50 лс 460/3/60 6 Flg.
FPSMD44 1200 галлонов в минуту 150 футов 60 л.с. 460/3/60 8 Flg.
ФПСНД44 1400 галлонов в минуту 150 футов 75 л.с. 460/3/60 8 Flg.
FPSOD44 1700 галлонов в минуту 150 футов100 л.с. 460/3/60 8 Flg.
ФПСВС44 5 галлонов в минуту 150 футов 1/2 л.с. 460/3/60 1 из
FPSXS44 10 галлонов в минуту 150 футов 1 л.с. 460/3/60 1 из
FPSYS44 20 галлонов в минуту 150 футов 1.5 л.с. 460/3/60 1 1/2 дюйма
FPSAS44 35 галлонов в минуту 150 футов 2 л.с. 460/3/60 1 1/2 дюйма
ФПСБС44 50 галлонов в минуту 150 футов 3 л.с. 460/3/60 2 из
FPSCS44 75 галлонов в минуту 150 футов 5 л.с. 460/3/60 2 из
FPSDS44 125 галлонов в минуту 150 футов 7.5 л.с. 460/3/60 3 из
FPSES44 175 галлонов в минуту 150 футов 10 л.с. 460/3/60 3 из
FPSGS44 275 галлонов в минуту 150 футов 15 л.с. 460/3/60 3 из
FPSHS44 350 галлонов в минуту 150 футов 20 л.с. 460/3/60 3 из
FPSIS44 500 галлонов в минуту 150 футов 25 л.с. 460/3/60 6 Flg.
FPSJS44 600 галлонов в минуту 150 футов 30 л.с. 460/3/60 6 Flg.
ФПСКС44 800 галлонов в минуту 150 футов 40 л.с. 460/3/60 6 Flg.
FPSLS44 900 галлонов в минуту 150 футов 50 лс 460/3/60 6 Flg.
FPSMS44 1200 галлонов в минуту 150 футов 60 л.с. 460/3/60 8 Flg.
ФПСНС44 1400 галлонов в минуту 150 футов 75 л.с. 460/3/60 8 Flg.
FPSOS44 1700 галлонов в минуту 150 футов100 л.с. 460/3/60 8 Flg.

Экономичные насосные станции HVAC

Арт. № Стандартный
Расход
Напор
Головка ТДХ
Насос HP Стандартное напряжение
(В / Фаза / Герцы)
Присоединительные размеры
(дюймовая часть)
FPSEVD44 10 галлонов в минуту 100 футов 1/2 л.с. 230/1/60 1 из
кадров / сек EXD44 20 галлонов в минуту 100 футов 1 л.с. 230/1/60 1 из
FPSEYD44 35 галлонов в минуту 100 футов 1.5 л.с. 230/1/60 1 из
FPSEAD44 45 галлонов в минуту 100 футов 2 л.с. 230/1/60 1 из
FPSEBD44 60 галлонов в минуту 100 футов 3 л.с. 230/1/60 1,5 дюйма
FPSECD44 100 галлонов в минуту 100 футов 5 л.с. 230/1/60 1.5 в
FPSEDD44 120 галлонов в минуту 100 футов 7.5 л.с. 208/230/460/3/60 2 из
FPSEED44 180 галлонов в минуту 100 футов 10 л.с. 208/230/460/3/60 2 из
ФПСEVS44 10 галлонов в минуту 100 футов 1/2 л.с. 230/1/60 1 из
кадров / сек EXS44 20 галлонов в минуту 100 футов 1 л.с. 230/1/60 1 из
FPSEYS44 35 галлонов в минуту 100 футов 1.5 л.с. 230/1/60 1 из
FPSEAS44 45 галлонов в минуту 100 футов 2 л.с. 230/1/60 1 из
FPSEBS44 60 галлонов в минуту 100 футов 3 л.с. 230/1/60 1,5 дюйма
FPSECS44 100 галлонов в минуту 100 футов 5 л.с. 230/1/60 1.5 в
ФПСЭДС44 120 галлонов в минуту 100 футов 7.5 л.с. 208/230/460/3/60 2 из
FPSEES44 180 галлонов в минуту 100 футов 10 л.с. 208/230/460/3/60 2 из
  • Циркуляция технологического охлаждения
  • Еда и напитки — подходит для мытья посуды
  • Насосная система жидкости для деионизированной воды (деионизированной воды)
  • Насосная система для заправочной станции гликоля
  • Насос и резервуар для покрытия труб
  • Горное дело
  • Производство стекла
  • Производство военной техники
  • Резка металла
  • Ванны охлаждающие
  • Бумажные фабрики
  • Высококачественные центробежные насосы с моноблочной муфтой
  • Расширительный бак, воздухоочиститель и воздухоотводчик
  • Запорные предохранительные клапаны
  • Манометры и манометры
  • Реле потока высокого качества
  • Опорная плита из армированной стали
  • Звуковые и видимые сигналы тревоги
  • Дуплексный блок с обратными клапанами и автоматическим переключением с чередованием

Нажмите, чтобы связаться с нами сегодня или позвоните: 1-888-863-7389

Насосная станция плотины

, Стоковые Фотографии и Роялти-Фри Изображения насосная станция плотины

насосная станция, Стоковые Фотографии и Роялти-Фри Изображения насосная станция плотины | Depositphotos® Вид с воздуха на насосную вышку на крупной водохранилище на западном мысе Южной Африки Насосная станция Насосная станция в резервуаре, Бангфра, Таиланд Вид с воздуха Насосная станция с электроприводом Насосная станция Платформа насосной станции в водохранилище с отражением в воде Вид с воздуха Электрический насосная станцияСиний речной насос на плавучем причале для перекачки воды в использованную сырую воду.Устройство плотины большого водохранилища с насосной станцией, системой замков наверху и дренажным каналом. Устройство плотины большого водохранилища с насосной станцией. Насосная станция Голубой реки на плавучем причале для перекачки воды в сырую воду. Используется. Открытый шлюз плотины Гариеп в Южной Африке перекачивает сильную Тяжелую насосную технику на плотине. Сплав с лопастями, надувная доска на фоне гидроэлектростанции, Насосная установка в водохранилище, Бангфра, Таиланд Насосная установка в водохранилище, Бангфра , Таиланд Вид на водный канал и насосную станцию ​​на среднем маршруте проекта отвода воды с юга на север в деревне Таоча, город Цзючун, округ Сычуань, город Наньян, провинция Хэнань в центральном Китае, 6 октября 2016 г. Вид на воду канал и насосная станция на среднем маршруте проекта отвода воды с юга на север в деревне Таоча, город Цзючун, уезд Сычуань, город Наньян, провинция Хэнань в центральном Китае, 6 ок. tober 2016 Насосная станция плотины БоларкНасосная станцияГидроэлектростанцияНасосная станция в водохранилище, Бангфра, Тайланд насосная гидроэлектростанция в чехии пустая верхняя плотина насосной гидроэлектростанции в чехии.Вид на осушенный водоем. Насосная электростанция в ремонте. Пустая верхняя плотина насосной гидроэлектростанции в Чехии. Пустая верхняя плотина насосной гидроэлектростанции в Чехии. Пустая верхняя плотина насосной гидроэлектростанции в Чехии. Вид на осушенный водоем. Насосная электростанция в ремонте. Пустая верхняя плотина насосной ГЭС в Чехии Пустая верхняя плотина насосной гидроэлектростанции в Чехии Пустая верхняя плотина насосной ГЭС в Чехии Пустая верхняя плотина насосной гидроэлектростанции ГЭС в Чехии. Гидроэлектростанция «Длоухе Стране». насосная гидроэлектростанция в Чехии пустая верхняя плотина насосной гидроэлектростанции в Чехии.Вид на осушенный водоем. Насосная электростанция в ремонте. Пустая верхняя плотина насосной гидроэлектростанции в Чехии. Вид на осушенный водоем. Насосная электростанция в ремонте. Пустая верхняя плотина насосной гидроэлектростанции в Чехии. Вид на осушенный водоем. Насосная электростанция в ремонте. Пустая верхняя плотина насосной гидроэлектростанции в Чехии.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
