Какие бывают стропильные системы для деревянного домостроения?

Не только фундамент является залогом стойкости и крепости построенного здания. Большое значение при строительстве дома имеет стропильная система кровли и, непосредственно, само покрытие крыши, ведь они принимают на себя все капризы природы. В этой статье постараемся детально раскрыть всю информацию о стропилах, какие бывают виды, схемы и как правильно построить стропильную систему для будущего дома.

Содержание:

• Какие требования предъявляют к стропильной системе
• Составляющие стропильной системы
• Какие бывают формы крыш и стропильных систем
• Перечень типов стропильных систем и их отличия
• Элементы, соединяющие конструкцию

Какие требования предъявляют к стропильной системе

Жесткость конструкции

В 95% случаев стропильную систему ставят в виде геометрической фигуры – треугольник. Рамы закрепляются параллельно друг другу, образуя форму треугольника, что позволяет увеличить жесткость фиксации и необходимую устойчивость крыши, ведь она не должна деформироваться ни при усадке дома, ни при ссыхании или рассыхании древесины. Поэтому должное внимание стоить уделить проверки жесткости и выборе соединительных элементов стропильных ферм, т.к. если они получатся подвижными, крыша не может считаться полноценной и может легко разрушиться, а в редких случаях и завалить стены дома.

Незначительная масса

Кровля дома должна иметь незначительную массу, поэтому стропила делают в большинстве случаев из дерева. Реже встречаются стропильные системы из металла или дорогих видов хвойных пород деревьев с относительной влажностью менее 18% — такие системы стропил выдержат более тяжелую крышу. Обязательным условием является обработка антисептиком и антипиреном для защиты от огня и вредителей. Это позволяет увеличить прочность и срок службы узлов крепления.

Качество материалов, используемых для возведения стропильных систем

возведения стропил по СНИП используют древесину со следующими характеристиками:

• Древесина должна быть первого или третьего сорта, имеющая минимальное количество трещин (не по всей глубине и длиной до половины доски) и сучков (на каждый метр допускается не более трех сучков высотой до трех сантиметров).
• Несущие конструкции делают из элементов, толщиной более 5 сантиметров и площадью более 40 см².
• Доски из древесины хвойных пород могут быть длиной до 6,5 метров, а из лиственных пород – до 4,5 м.
• Обработанные антисептиком прогоны и подушки делают из твердых пород дерева – в частности лиственницы.

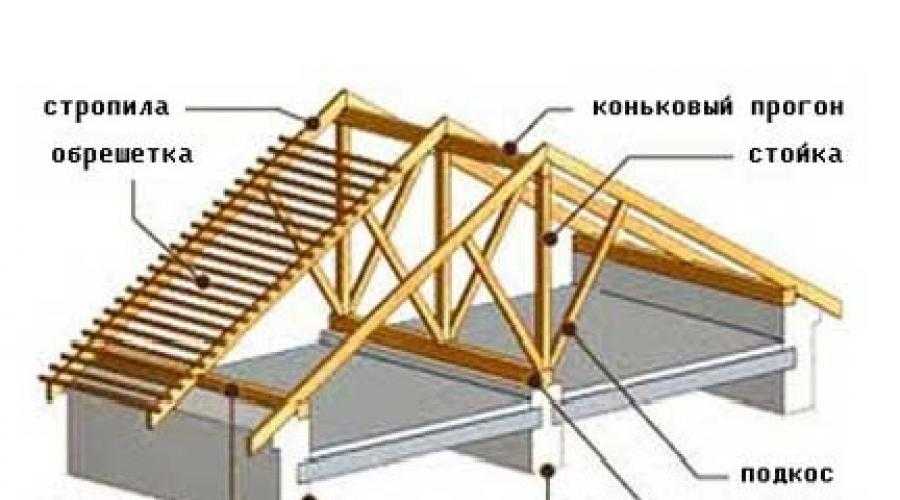

Из чего состоит стропильная система

Наши архитекторы, продумывая конструкцию опоры для крыши дома из клееного бруса, знают все составляющие, их названия, устройства и функции. А знаете ли вы? Давайте проверим:

• Основа – это «мауэрлат». Самая нижняя опора стропил из бруса или бревна, уложенная по периметру стены. Служит для распределения нагрузки конструкции на стеновой комплект.
• Балки, которые обшиваются обрешеткой, называются «стропильная нога». Это еще один важный элемент конструкции стропил. Сечение «ноги» зависит от предполагаемого веса обрешетки и материала кровли.
• Между собой «ноги» стропил крепят с помощью «прогонов». Они бывают коньковые и боковые.
• Чтобы стропильные ноги не разъезжались, используют затяжки.
• Для распределения нагрузки кровли по всем стропилам используют обрешетку. Это брусочки, набитые перпендикулярно стропильным ногам.
• На двухскатных крышах присутствует «конек», вдоль которого набивается усиленная сплошная обрешетка.
• Если длина стропильных ног недостаточна, используют «кобылки» — они позволяют удлинить свес кровли, который служит для защиты стен здания от осадков.

Стропильная ферма состоит не только из элементов, описанных выше. В ней присутствуют стойки и раскосы. Они нужны для уменьшения нагрузки на внутренние стены дома. Только несущие стены будут и сдерживать всю нагрузку от кровли.

Какие бывают формы крыш и стропил

Крыша с одним скатом называется «односкатной». Это самая простая стропильная система, расположенная под углом от четырнадцати (14) до двадцати шести (26) градусов. Устройство стропильных ферм зависит от пролета дома. Детально рассмотреть устройство и виды односкатных стропильных систем вы можете на рисунке ниже.

Двускатная крыша чаще подразумевает под собой наличие чердака или мансарды. Скаты располагаются под углом от четырнадцати (14) до шестидесяти (60) градусов. Также на рисунках ниже можно детально рассмотреть конструкцию.

Вальмовая или полувальмовая крыша – это крыша имеющая 4 ската. Уклон скатов может варьируется в диапазоне, как у двускатной, от 14 до 60 градусов. Возведение такой крыши трудозатратный процесс, в котором используются множество внутренних опор. Но есть и плюсы – отсутствие фронтонных стен позволяет сохранить деньги в кошельке.

Мансардная или ломаная крыша с уклоном до шестидесяти градусов. Используют в сооружениях, где присутствует мансарда.

Перечень типов стропильных систем и их отличие

Тот или иной тип стропильной системы используется не просто по желанию клиента. Все зависит от размера дома и его конструкции. Далее постараемся детально разобрать каждый тип стропил.

Система с висячими стропилами

Данный тип рекомендуем для двускатных крыш с пролетом до шести метров и не имеющим внутренних стен. Нижняя опора – мауэрлат, в верхней части опоры держатся за счет друг друга. Затяжка уменьшает распор на стены, размещена в нижней части стропильных ног. Затяжка, расположенная повыше называется ригелем. Опорные стойки и раскосы применяются в случае большого пролета между стенами (более шести метров). Они позволяют поддерживать стропильные ноги. Максимальная длина стропил после подпорки 4.5 метра.

Рекомендации по данному типу конструкции:

• Чтобы стропильная нога полностью упиралась на мауэрлат, необходимо использовать «кобылку» с сечением меньшим, нежели сечение ног.
• Для увеличения жесткости крыши необходимо использовать ветровую доску, прибитую от конька к мауэрлату.
• Для древесины, влажность которой более 18 процентов стоит использовать болты, которые в случае усыхания дерева можно подтянуть.

Наслонные системы

Этот тип стропильной системы используется в домах, где расстояние между внешними стенами находится в диапазоне между 10 и 16 метрах, которые имеют внутренние стены или столбы для удержания. Верхняя опора – коньковый прогон, который поддерживают внутренние стены или колонны, нижняя – мауэрлат. Отсутствует потребность в затяжке, по причине отсутствия нагрузки, кроме вертикальной.

Элементы, соединяющие конструкцию

Надежность крыши достигается путем использования качественных соединительных элементов и правильное их применение. Наши архитекторы рассчитывают силу статических и динамических нагрузок и их направление, предусматривают всевозможные деформации дерева и дают рекомендации по типам соединения узлов стропильных систем.

Для соединения узлов используют нагеля и болты, что способствует безопасному соединению конструкций, нежели используя врубки.

Для быстрого закрепления также используют накладки и крепежные уголки, которые крепятся гвоздями или утопленными в древесину зубцами, при этом уменьшает расход дерева и увеличивается прочность соединения.

Компания «Строй Коттедж» придерживается всех правил проектирования и возведения стропильных систем для здания из любого материала, в частности на дома из бруса, при возведении под ключ.

Виды и схемы стропильных систем: устройство стропильной системы

Крыша выполняет ряд важных функций по созданию достойных условий проживания вкупе с обеспечением внешней привлекательности. Вполне резонно ее считают значимой конструктивной составляющей здания. За формирование кровельной конструкции отвечает стропильный каркас. Он обязан стойко держать нагрузки, определять конфигурацию и сочетаться с экстерьером дома.

С решением поставленных задач способна справиться только грамотно подобранная основа крыши. Сделать правильный выбор значительно легче, если хозяину загородного поместья известны все возможные виды и схемы стропильных систем, понятна специфика их возведения и сфера применения.

Список обязанностей крыши не ограничивается лишь защитой от атмосферных воздействий. Хотя противостояние погодным явлениям в конкретной местности, вне сомнений, возглавляет внушительный перечень задач.

Крыша в качестве завершающего архитектурного штриха дополняет облик здания, придает ему стилистическую направленность или начисто лишает ее. Стропильная система как основа кровельной конструкции обязана отвечать всему спектру технических и эстетических требований, предъявляемых непосредственно к крыше.

Факторы выбора «костяка» крыши

Стропильная система – неоспоримая принадлежность скатных крыш, которая:

• задает конфигурацию и крутизну;
• удерживает финишное покрытие и компоненты кровельного пирога;
• создает условия для безупречной работы элементов кровельной системы.

Выбор крыши в итоге сводится к определению идеального варианта стропильной системы, на который кроме личных предпочтений владельца дома влияют еще такие веские факторы как:

• Количество зимних и летних осадков, характерное для местности, в которой запланировано строительство.
• Сила и направление со скоростью ветров, преобладающих в регионе.
• Желание хозяина использовать пространство под крышей для организации хозяйственных или жилых помещений.
• Тип финишного кровельного покрытия.
• Финансовые возможности собственника.

Климатические данные в немалой степени воздействуют на выбор крыши и устройство стропильной системы. В регионах с изобильным выпадением снега нецелесообразно возводить конструкции с незначительной крутизной, способствующей образованию снежных залежей. В районах с порывистыми ветрами наоборот предпочтительны обтекаемые и низко-скатные формы, которые сложно будет сорвать и унести мощному погодному явлению.

Понятно, что пологая конструкция не приспособлена к устройству в ней полезных помещений. Для желающих оборудовать пространство под кровлей есть стропильные системы, предназначенные для строительства в регионах с различной степенью ветровых нагрузок.

Если необходимости в использовании чердака не возникает, крышу сложной либо простой конфигурации можно построить без него. Вариантов масса, включая разнообразные комбинации базовых версий, ознакомление с которыми даст представление о сути строительства стропильной системы любого типа.

Для того чтобы не мучиться в догадках о наиболее рациональной форме и угле наклона скатной крыши, достаточно присмотреться к окружающим малоэтажным домам.

Проверенную на деле конфигурацию можно смело брать в качестве базового варианта, чтобы скорректировать и доработать его в соответствии с требованиями будущего владельца и техническими характеристиками кровельного покрытия. Если нет желания копировать соседей, стоит ознакомиться с конструктивной и эксплуатационной спецификой различных стропильных систем.

Базовые варианты стропильных систем

Скатную крышу упрощенно можно представить как совокупность скатов – плоскостей, по которым «скатывается» атмосферная вода. Скаты формируются ребрами стропильных ног – главных элементов стропильной системы. Классификация скатных крыш и соответствующих им стропильных систем производится в зависимости от количества и конфигурации скатов. Согласно обозначенным признакам в их рядах числятся:

• Односкатные. Крыши с одним скатом устраивают преимущественно над хозяйственными объектами, пристройками, верандами. Стропильные ноги односкатной системы опираются на две стенки или два ряда стоек. Одна из стенок или один ряд опор должен быть выше другого, чтобы по образованной стропилами плоскости могла без препятствий стекать вода.
• Двускатные. Крыши с двумя прямоугольными скатами чаще всего встречаются на отечественных просторах. Стропильные ноги двускатных систем опираются на две стенки прямоугольной коробки дома. В классическом исполнении площадь обоих скатов равна, как и высота опорных стенок. Правда, нередкими стали проектные решения с различающимися по площади скатами и разными по высоте опорными стенками.
• Вальмовые. Иначе называются четырехскатными, исходя из численности скатных плоскостей. Стропильные ноги вальмовой системы формируют пару трапециевидных и пару треугольных скатов. Стропила трапециевидных составляющих опираются на длинные стенки коробки, а треугольных собратьев – на короткие торцевые. В плане вальмовая крыша похожа на почтовый конверт.
  Эффектно смотрится, используется повсеместно. К четырехскатной категории относятся крыши с укороченными треугольными скатами, настойчиво рекомендованные для строительства в районах с высокой ветровой нагрузкой.
• Шатровые. Крыша, которая состоит из сходящихся в одной вершине треугольных скатов. Минимальное количество скатов 4, верхний предел не ограничен. Стропила шатровой системы опираются на равные по высоте стенки или опоры. Шатровые конструкции предпочитают водружать над верандами и беседками. Вариации с крутизной шатровой крыши позволяют устраивать их в регионах с любой ветровой нагрузкой.
• Ломаные. Именуются также мансардными, потому что именно ломаная технология позволяет создать максимально просторные помещения под кровлей. Стропильные ноги ломаных конструкций устанавливаются по аналогии с двускатными системами, но сооружаются в два яруса. Нижние стропилины опираются на стены обустраиваемой коробки, верхние на опоры нижнего яруса стропильного каркаса.

У перечисленных типажей крыш и стропильных конструкций есть многочисленные вариации на скатную тему. К примеру, двускатная крыша может иметь обычный фронтон-щипец с одного торца и вальму с противоположной стороны или дополняться односкатной конструкцией над крыльцом посредине основного ската.

При крестообразном объединении двух двускатных систем образуется сложно-составная крыша с четырьмя деревянными щипцами или каменными фронтонами. В обустройстве коробок Т-образной или Г-образной конфигурации зачастую участвует несколько видов стропильных систем одновременно. Верхний ярус ломаной крыши может быть построен по вальмовой технологии.

Стропильную конструкцию любой сложности можно представить как совокупность простых форм. Чтобы легче было разобраться в строительных хитросплетениях, объект лучше условно разбить на отдельные блоки. Они-то и подскажут, как возводить каждую из частей и соединять друг с другом перечисленные выше базовые типы стропильных каркасов.

Для того чтобы разобраться в изобильном разнообразии конструкций и в возможностях их компоновки, рассмотрим основные типы стропильных систем и соответствующие им схемы.

Вид #1 — односкатный стропильный каркас

Большинство односкатных крыш относится к разряду бесчердачных, потому что независимо от крутизны создаваемое ими пространство под крышей маловато по объему. Однако при желании соорудить строго горизонтальный потолок, перекрытие, отделяющее чердак от основных помещений, все же сооружают.

Схема односкатной стропильной системы зависит от величины пролета, который предстоит перекрыть единственным скатом:

• Если расстояние между верхней и нижней опорой стропильной ноги меньше либо равно 4,5м, дополнительные подкосы и стойки не применяются.
• Если величина пролета находится в интервале от 4,5м до 6м, возле высокой стенки укладывается лежень. В него упирают подкос — подстропильную ногу, обеспечивающую жесткость стропилины ближе к верхней части пролета.
• Если предстоит перекрытие пролета от 6м до 9м, лежни укладываются с обеих сторон и в оба лежня упираются подстропильные ноги.

При необходимости перекрыть более значительный пролет, его делят на сектора с указанными выше расстояниями.

На границе смежных секторов устанавливают стойки под прогоны, а в пределах сектора устанавливают лежни и подкосы согласно описанным правилам. Для строительства в регионах с высокой ветровой активностью односкатные стропильные конструкции изнутри дополняют диагональными ветровыми связями.

В плане схема односкатного стропильного каркаса напоминает ряд параллельно уложенных балок. Крыша с одним скатом не слишком красива, но весьма экономна. Оптимальный угол наклона от 4º до 12º, не запрещен и больший уклон.

Конструкции с низкими скатами желательно оснащать сплошной обрешеткой и гидроизоляцией, что необязательно для крутых крыш. В качестве финишного покрытия лучше использовать мягкие виды кровли для низких сооружений, профлист или кровельный металл для обустройства конструкций по-круче.

Вид #2 — стропильные системы двухскатных крыш

Двускатные стропильные каркасы строят по ж/б перекрытиям и деревянным балкам, преимущественно с чердаками. У самого распространенного типа крыш огромное количество низких и высоких, утепленных и холодных модификаций.

В зависимости от архитектурных и технических условий объекта стропильные ноги, применяемые в устройстве двухскатных крыш, делятся на:

• Наслонные. Это стропилины, имеющие под верхней и нижней пяткой прочную опору. Изготавливаются и устанавливаются они наподобие стропильных ног односкатных крыш. Сооружают наслонные стропильные системы над коробками, обладающими внутренней несущей стеной. Она нужна как опорная конструкция под коньковый прогон. Роль стены может играть ряд опорных стоек или колон. В простейшей наслонной схеме с пролетом до 5м верха стропилин опираются на прогон, который через опорные стойки опирается на лежень. Жесткость обеспечивают подкосы. Схемы для более солидных пролетов оснащаются схватками, бабками и дополнительными прогонами.
• Висячие. Стропила висячего типа имеют только нижнюю опору, верхами они упираются друг в дружку. Элементы висячего стропильного каркаса сразу изготавливают в форме треугольника, благодаря чему можно отказаться от мауэрлата. Функцию мауэрлата в таких случаях доверяют основанию треугольника – затяжке, используемой для компенсации распора на крышу от веса снега, кровли и самой системы. Висячую технологию применяют в обустройстве небольших коробок, не имеющих внутренней опоры для конькового прогона. При необходимости перекрытия большепролетных сооружений висячая схема оснащается бабками-подвесками, подкосами, стяжками и др.

Сооружениям с двумя скатами рекомендована крутизна от 10º до 60º. Для финишной отделки можно использовать все известные виды штучных, рулонных и крупнолистовых покрытий.

В зависимости от технических характеристик кровли обрешетка устраивается сплошной или разреженной. Низкие скаты до 12º полностью покрываются водозащитным ковром, высокие – только в местах возможных протечек: вдоль карнизов, конька, ендов, вокруг труб и прочих кровельных проходов.

Вид #3 — вальмовая и полувальмовая система

Вальмовые, они же крыши «конвертом» от двухскатных сооружений отличаются тем, что место вертикальных щипцов-фронтонов в их конструкциях занято наклонными треугольными скатами — вальмами. Центральную часть крыши занимает стандартная двухскатная стропильная система, к которой под углом примыкают те самые вальмы.

Разнообразие в семействе вальмовых сооружений достигается путем вариаций с пропорциями. Изменяя соотношение длины конька к длине основания и высоте ската, можно получить конструкцию, отвечающую любым вкусовым и архитектурным запросам.

В строительстве стропильных каркасов для вальмовых крыш используются:

• Наслонные или висячие стропильные фермы с соответствующими конструктивными элементами: лежнями, коньковыми прогонами, затяжками и т.д.
• Диагональные стропилины, соединяющие вершины крайних стропильных ферм с углами коробки.
• Накосные укороченные стропилины, формирующие наклонные скаты вальм и примыкающие к вальмам части основных скатов.

Вальмовые конструкции бывают чердачными и бесчердачными. Надо признаться, они не слишком подходят для организации помещений под крышей. Четыре наклонных ската серьезно ограничивают пространство. Однако для любителей мансардных домов есть датская разновидность с укороченной вальмой. Приверженцам нестандартной архитектуры наверняка понравится голландский тип, относящийся к категории под названием «полувальмовые крыши» наравне с датским вариантом.

Стропильные системы для крыш вальмовой и полувальмовой разновидности возводят с углом наклона от 10-12º до 60º. В безусловном приоритете классические пропорции крутизной 25-30º.

Кроме проходок, коньков и карнизных свесов в усиленной гидроизоляции нуждаются все выпуклые и вогнутые углы вальмовой конструкции. Непростая конфигурация скатов диктует применение штучных материалов в финишной отделке. При раскрое металлочерепицы и профлиста слишком много будет отходов.

Вид #4 — шатровая крыша

Простая четырехскатная шатровая конструкция представляет собой вальмовую крышу, лишенную коньковой части. Ее схема в плане напоминает квадрат с проходящими из угла в угол диагоналями. Треугольные скаты соединяются в одной вершине, что и делает крышу схожей с шатром. Строят шатровые крыши над коробками четкой прямоугольной или многоугольной формы.

В сооружении шатровых стропильных систем используются стандартные наслонные и висячие принципы:

• Над коробкой с центральной опорой или несущей стеной возводится стропильная конструкция наслонной разновидности.
• Над объектом без внутренней стены или опоры возводят каркас по висячему принципу.

Крутизна и количество скатов зависят от личных предпочтений будущего владельца. Идеальным кровельным покрытием для отделки треугольных скатов будет штучный материал, исключительно потому что при раскрое крупных листов остается внушительное количество отходов. Независимо от крутизны шатровые сооружения предпочитают оснащать сплошной обрешеткой и гидроизоляционным ковром.

Вид #5 — ломаная стропильная система

Стропильные каркасы для ломаных, т.е. мансардных крыш специально ориентированы на увеличение чердачного пространства с целью создания в нем бытовых или жилых помещений.

Ломаная технология преимущественно используется в строительстве чердачных крыш, которые могут быть холодными в дачных постройках и утепленными в домах постоянного проживания.

Каждый скат классической ломаной крыши условно можно разделить на две прямоугольные части, создающие между собой внешний угол. Необходимую форму получают посредством изменения размеров частей скатов, углов между ними и угла в коньковой зоне.

Стропильная система мансардного типа – один из наиболее сложных видов стропильных систем: схемы и чертежи ломаного каркаса знакомят с непростой структурой конструкции. Состоит она из двух взгромоздившихся друг на дружку ярусов:

• Нижний ярус стропильных ног опирается через мауэрлат на балки деревянного перекрытия, ж/б плиты или потолочный брус деревянного дома. Для опирания верха стропилин устанавливают прогоны, которые также служат опорой для низа стропилин верхнего яруса. Стропилам нижней части ломаной крыши разрешено быть только наслонными.
• Верхний ярус стропилин нижними пятками опирается на прогоны расположенного под ним яруса. Прогоны же служат основанием для укладки потолочных балок мансарды. В сооружении верхней части может использовать и наслонная, и висячая методика. Задача верхушки заключается только в формировании коньковой части, потому что обязанности по распределению кровельного пирога возложены на нижнюю часть мансардной крыши.

Угол наклона нижних и верхних частей скатов хозяин выбирает согласно собственным предпочтениям. Идеальной формой считают, если пять углов мансардной крыши пересекает воображаемая окружность. Сплошную или разреженную обрешетку устраивают в зависимости от типа кровельного покрытия, а ограничений по его выбору вообще не существует.

На более пологую верхнюю часть лучше монтировать сплошную обрешетку и гидроизоляцию. На крутой нижней части скатов осадки не задерживаются, зато ей угрожают шквальные ветры.

Чтобы исключить срыв ломаной крыши в местностях с частыми сильными ветрами каждую стропилину прикрепляют проволочной связкой к стене, а не через одну, как принято при фиксации обычных скатных крыш.

Советы эксперта:

Фото-подборка (слайдшоу):

Представленные схемы разных видов стропильных систем подходят для обустройства деревянного дома, кирпичной и пенобетонной коробки. Разница лишь в креплении мауэрлата по деревянным и каменным стенам. Сведения о базовых разновидностях стропильных поможет грамотно определиться с типом и конфигурацией крыши для загородной собственности.

---

Будьте в курсе!

Подпишитесь на новостную рассылку

Все, что вам нужно знать

Источник изображения Rafferty Roof Trunsses

Кровельные фермы обогнали стропила как самый популярный способ создания каркаса крыши. И есть веская причина, почему фермы стали более популярными — они дешевле, удобнее и чрезвычайно универсальны.

В этой статье мы подробно расскажем, что такое фермы крыши, и объясним некоторые из наиболее распространенных типов, используемых, чтобы помочь вам понять, какие фермы крыши вы можете использовать для своего проекта строительства крыши.

На этой странице:

• Что такое ферма?
• Преимущества
• типов
  • Ферма King Post
  • Ферма Queen Post
  • Ферма Финк
  • Чердачная ферма
  • Ножничная ферма
  • Фронтальная ферма
• Фермы удобны и надежны

Что такое ферма крыши?

По сути, стропильные фермы создают каркас крыши. Они определяют форму крыши и потолка, обеспечивая поддержку крыши. Фермы предварительно проектируются на заводе с использованием легких материалов, таких как 2×4, и отправляются на строительную площадку. Фермы состоят из трех основных частей:

Верхние пояса

Нижние пояса (также известные как двутавровые или потолочные балки)

Ленты/стойки

Фермы используются в качестве альтернативы стропилам или деревянному каркасу. Стропила обычно изготавливаются из более крупных кусков пиломатериалов, таких как 2×8 или 2×10, и требуют навыков опытного плотника, чтобы изготовить их по индивидуальному заказу и установить их непосредственно на рабочем месте.

Это делает стропила более дорогими, чем фермы.

Каковы преимущества кровельных ферм?

Кровельные фермы в последние годы стали более популярными, чем стропила, по нескольким причинам. Возможно, самая большая причина, по которой фермы более распространены, заключается в том, что они более чем на 30% дешевле, чем стропила .

В них используются более легкие материалы, и их можно производить и закупать в больших количествах, что снижает цену. Затраты на рабочую силу, связанные с фермами, также ниже, поскольку они не требуют квалифицированного труда опытного плотника. Вы можете рассчитывать потратить от 50 до 450 долларов за ферму.

Еще одно большое преимущество стропильных систем заключается в том, что они распределяют вес крыши на внешние стены дома, а не на внутренние стены. С небольшим количеством внутренних несущих стен или без них застройщики домов могут легко создавать чрезвычайно популярные жилые помещения с открытой планировкой.

Это также облегчает домовладельцам демонтаж внутренних стен при будущих ремонтных работах и ​​проектах по благоустройству дома.

Кроме того, существует бесчисленное множество конструкций ферм для создания каркаса крыши практически для любого стиля крыши. От двускатной крыши до секций вальмовой крыши — есть ферма, которая удовлетворит ваши потребности.

Получите бесплатную оценку от проверенных кровельных компаний рядом со мной

Типы кровельных ферм

Опять же, для завершения вашего строительного проекта доступно множество ферм. Мы составили список некоторых из наиболее часто используемых стропильных ферм для строительства дома.

Ферма с центральной стойкой

Ферма с центральной стойкой представляет собой простейшую кровельную ферму.

Общее использование : Пристройки к дому, строительство гаражей, проекты с короткими пролетами

Пролет : от 5 до 8 метров

Фермы с центральной стойкой являются самым основным типом ферм. В нем используется наименьшее количество элементов фермы — два верхних пояса, один нижний пояс, центральная вертикальная стойка, называемая королевской стойкой, и два лямочных пояса.

Поскольку фермы шкворня изготавливаются из небольшого количества материалов и имеют простую конструкцию, они имеют более низкую цену, чем многие другие фермы. Однако это также означает, что фермы шкворня не могут охватывать большие расстояния, поэтому они лучше подходят для проектов меньшего масштаба.

Ферма Королевской Стойки

Фермы Королевской Стойки хорошо подходят для крупных жилых проектов.

Общее использование : Строительство жилых домов, пристройки к дому

Пролет : от 8 до 12 метров

Фермы шкворня похожи на фермы шкворня тем, что имеют простую, но прочную конструкцию. Вместо одной центральной стойки в центре ферма этого типа будет иметь две основные стойки, соединенные натяжной балкой.

Дополнительные стойки в ферме с центральной стойкой делают ее немного дороже, чем ферма с центральной стойкой.

Благодаря двум вертикальным вертикальным стойкам фермы длинных стоек охватывают большие пролеты, чем фермы центральной стойки, что означает, что их можно использовать для более крупных проектов.

Ферма Fink

Фермы Fink наиболее часто используются в жилых проектах.

Общее использование: Строительство жилых домов

Пролет : До 14 метров

Фермы Fink наиболее часто используются при строительстве крыш жилых домов. Ремни в фермах Fink имеют форму буквы «W», что придает им большую несущую способность. Положение лямки обеспечивает некоторое пространство для хранения и может вместить такие вещи, как резервуары для воды, если это необходимо.

Они также считаются одними из самых экономичных доступных кровельных ферм, особенно потому, что они могут охватывать большие расстояния.

Чердачная ферма

Чердачные фермы обеспечивают место для хранения, а иногда даже дополнительное жилое пространство.

Общее использование : Проекты строительства жилых домов, требующие чердака или дополнительного жилого пространства на чердаке

Пролет : До 25 метров

Недостатком многих ферм является то, что лямки часто ограничивают чердачное пространство. Это может стать препятствием для домовладельцев, которые ищут дополнительное место для хранения или жилое пространство. К счастью, есть чердачные фермы, которые позволяют использовать чердачное пространство.

Чердачные фермы похожи на фермы ферзевых стоек, но две вертикальные стойки расположены дальше друг от друга, чтобы обеспечить чердачное пространство. Чем шире конструкция здания, тем больше будет чердачное пространство. Чем круче уклон крыши, тем выше будет потолок мансарды.

Ножничная ферма

Ножничные фермы могут создавать сводчатые потолки собора.

Общее использование : Проекты строительства жилых домов, требующие сводчатых потолков

Пролет : До 22 метров

Ножничные фермы позволяют создавать сводчатые потолки. Нижние пояса ножничных ферм наклонены, создавая драматический потолок в комнате внизу. Ножничные фермы сочетают в себе скорость и удобство использования готовых деревянных ферм, сохраняя при этом эстетические преимущества высоких потолков.

Вы можете установить ножничные фермы в одной части дома и использовать другие типы ферм в других частях дома, где сводчатые потолки вам не нужны. Что здорово, так это то, что снаружи ваша крыша будет выглядеть однородной, даже если в одном помещении высокие потолки.

Имейте в виду, что ножничные фермы стоят дороже, чем фермы других типов, иногда до 30% дороже, чем стандартные типы ферм.

Фронтонная ферма

Фронтонные фермы служат «подставками» для вашей крыши.

Общее использование : Конструкция двускатной крыши жилых домов

Пролет : Варьируется в зависимости от конструкции крыши

Фронтонные фермы обычно используются в сочетании с другими типами ферм. Фронтонная ферма служит «заглушкой» для крыши. У них есть два верхних пояса, один нижний пояс и несколько вертикальных стоек. Фронтонные фермы построены на каждом конце каркаса крыши для поддержки обшивки крыши.

Фронтонные фермы будут стоить от 25% до 50% дороже, чем фермы стандартного типа.

Кровельные фермы удобны и надежны

Мы перечислили шесть наиболее распространенных кровельных ферм, но на рынке их гораздо больше. От металлических крыш до битумной черепицы, сводчатых потолков и плоских крыш — наверняка найдется ферма, которая поможет вам выполнить работу.

Кровельные фермы универсальны, экономичны и удобны. Работа с опытным архитектором или инженером-строителем — лучший способ гарантировать, что вы найдете подходящие фермы для своего дома и выполните требования строительных норм и правил.

Найдите лучших монтажников кровельных ферм рядом с вами

Знакомство с персоналом Страница | Truss Systems, Inc.

• (812) 897-3064

• Схема проезда

Свяжитесь с нами

Курт Филлипс

---

Президент

Келли Филлипс

---

Секретарь

Ширли Филлипс

---

Секретарь/Казначей

Грег Паттерсон

---

Дизайнер ферм

В. Как долго вы работаете в Truss Systems?
А. С 1999 года.

В. Какое ваше любимое занятие?
А. Гольф! Если бы я мог найти способ зарабатывать деньги на поле для гольфа, я бы немедленно ушел на пенсию.

В. Какой интересный факт о себе?
A. До прихода в TSI я 4 года посещала школу медсестер, чтобы стать RN.

В. Какой лучший совет вам когда-либо давали?
A. Мой отец однажды сказал мне, что неразумно «следовать за толпой». Он сказал: «Смотри, что делают все, а потом делай наоборот».

В. Что вам больше всего нравится в работе в TSI?
A. Мы семейная компания. Мы все еще достаточно малы, чтобы один человек мог влиять на изменения и способствовать нашему успеху.

В. Каким навыком вы больше всего хотели бы овладеть?
А. Играй на пианино!

В. Какое самое интересное место, где вы когда-либо были?
A. Мы с женой провели медовый месяц на Кубе до того, как было снято торговое эмбарго. Мы провели 9 дней, путешествуя по острову, и ни разу не встретили другого американца.


Джон Спиндлер

---

Внешние продажи

В. Как долго вы работаете в Truss Systems?
А. С 2011 года.

В. Какое твоё любимое занятие?
A. Охота

В. Что интересного вы знаете о себе?
А. Я люблю играть в волейбол!

В. Какой лучший совет вам когда-либо давали?
A. Работайте усердно, и все будет хорошо.

В. Что вам больше всего нравится в работе в TSI?
A. Мне нравится ходить на рабочие места и общаться с подрядчиками

Q. Каким навыком вы больше всего хотели бы овладеть?
А. Мир во всем мире!

В. Какое самое интересное место, где вы когда-либо были?
А.
