Скамейка-трансформер своими руками (пример изготовления и чертежи)

 Людей, наделенных креативным началом, в нашей стране очень много. И придумывают они часто очень оригинальные идеи. К примеру, как сделать на даче скамейку-трансформер. За ней можно посидеть семьей семьей, и попить чаек. А можно ее сложить, и уже на скамейке со спинкой насладиться прохладой вечера. В общем, это нечто такое меняющее свой облик и удобства эксплуатации в зависимости от сложившейся ситуации. Вы думаете такое невозможно. Это зря!
 Итак, как же сделать такую скамейку-трансформер, об этом мы и расскажем в нашей статье. Приведем пример ее изготовления и чертежи, по которым вы сможете изготовить и свой экземпляр.

Технология изготовления скамейки-трансформера своими руками

Как всегда, все начинается с планирования. Для начала чертим скамейку в автокаде, или другой, подобной графической программе. Хотя можно воспользоваться и нашими чертежами, которые мы приведем в конце статьи, так как чертежи немного оличаются от представленной скамейки.

На худой конец можно набросать скетч и на литске бумаге. Все дело в том, чтобы скамейка в итоге выполняла свои главные функции, то есть трансформировалась из скамейки со спинкой, в две лавочки и столик. Первый вариант, это, так сказать скамейка «разобранном» виде (лавочки и столик), второй – скамейка собрана, и представляет собой обычную скамейку со спинкой.
 Затем закупается материал. Это струганная доска 35х120х6000 мм. Распиливается в размеры скамейки (по ее ширине). Доски для сиденья и для столешницы остаются шириной 120 мм, остальные распускаются на рейки по 50 мм. Рейки пойдут в дело для соединения лавочек и стола.

Бруски нарезаются в размер и на концах брусьев просверливаем отверстия для крепежа. Бруски применяем в качестве ножек, для стола и лавочек.

Крайние доски на столешнице делаются более сложной формы – волнистые.

Затем приобретаются черенки диаметром 22 мм. В досках столешницы сверлим отверстия диаметром 22 мм на глубину 30 мм. Для этого хорошо подойдет сверло из набора для установки ручки в дверь.

Края деталей закругляются ленточной машинкой с зерном 60.

Кромки досок обрабатываем фрезером.

Производим сборку заготовленных деталей.

В качестве крепежа используются шурупы 6х70, 6х90, винты 8х80.

Красим дерево морилкой под тиковое дерево.

Подвижные части соединяем шарнирами, неподвижные – шурупами и винтами.

В промежутки между досками столешницы вставляем кусочки черенка.

Делаем упор для спинки скамейки.

Затем скамейку покрываем лаком, наждачкой убираем ворсинки.

Так выглядит скамейка в «разобранном» виде.

А так в собранном.

Скамейка 2 в 1 готова к эксплуатации на вашем дачном участке. Теперь как мы и обещали, приведем чертежи. Они незначительно отличаются от представленной скамейки, а именно опорными ножками. Сосбтвенно говоря, сейчас все уидите сами.

Чертежи с размерами для скамейки - трансформера

Как мы уже упоминали ранее, этот вариант незначительно отличается от того, что представлен выше. Разница лишь в опорных ножках для одной из скамеек. По сути, вы можете изготовить ножки по аналогии с вариантом выше, либо воспользоваться идеей с чертежа. В первом случае, устойчивость скамейки будет выше, но при этом чуть сложнее сама конструкция, а значит и процесс ее изготовления. На каком их вариантов остановиться решать вам, но теперь у вас есть чертежи с основными размерами для такой скамейки.

Второй вариант с чертежами, приведен для скамейка сделаной из профиля квадрат - трубы. Чертежи приведены ниже.

Для того чтобы посмотреть чертежи в полном размере, вы можете сохранить картинку к себе на компьютер, либо кликнуть на нее и открыть в новом окне. В том и другом варианте чертеж можно будет открыть в максимальном разрешении. Теперь мы приведем пример изготовления такой скамейки на основании последнего чертежа.

Пример изготовления скамейки - трансформерами своими руками с фото

1. Закупаем материал, труба - квадрат, сечение 25*25*1.5 мм 4 куска по 2 метра и 2 по 1.5 м , в таком раскладе минимальные отходы.

2. Зачищаем от ржавчины , в дальнейшем проще готовить к покраске и легче варить, не так трудоемко.

3. По чертежу в размер режем заготовки.

4.Сидение из заготовок. Стоит обратить внимание, что потом необходимо доработать конструкцию под себя, т.к. по чертежам в определенных узлах и углах лавка получается очень хлипкая. Усиливаем по необходимости.

5. Это будущий стол , он же спинка лавки , здесь так же в дальнейшем пришлось сменить угол.

6. Ещё одно сидение , в дальнейшем будет понятно , что и куда, оно так же будет доработано , дальше все понятно...

7. После сварки, сверления отверстий, скручиваем все на мебельные болты длиной 60 мм , между металлическими частями вставляем шайбы , чтоб легче было раскладывать. На этом фото лавка ещё в первоначальном варианте, без изменений.

8. Здесь уже окончательный вариант, доварена дополнительная нога к одной лавке и изменен угол и вынос ноги в другой лавке, т.к. спинка изменила угол наклона на более крутой, что бы не было опрокидывания пришлось переваривать.

9. Разбираем, свариваем, шлифуем и красим.

10. Доски на стол и сидения лавок были вырезаны, вымерены, прикручены . Затем все разобрано и отшлифовано машинкой с наждачной бумагой шероховатостью 320. Окрашено Тикурилой, махаон, пропитка с воском для наружных работ. Справа доски выкрашены за 2 раза, центральные пока только раз. Стоит отметить, что на стол доску стоит подбирать тщательно, без пропеллеров и одинаковую по толщине.

11. Ну и собственно готовый вариант. Вещь по функционалу получилась отличная.

12. Под ножки лавок вырезаем пятаки 50*50 мм из листового металла. Вварим , чтобы можно было лавку поставить и на землю, не будет проваливаться в землю.

13. Металл красил эмалью 3 в 1, пульверизатором на 2 раза .

14.Прайс на данное изделие вышел приемлемый, порядка 30 долларов , тогда как готовую продают 150 долларов.

15. Вот вариант в разложенном виде, удобная вещь получилась, для 6 –ти человек весьма просторно. Длина получилась 1.57 метра , ширина сидения в сложенном виде 48 см, изначально в проекте длина была 1.85 метра.



16. Ну, и на окончание небольшая смета: металл порядка 12 долларов, болт , гайк , шайбы около 5 долларов, электроды 2 мм -0.5 кг – 3 доллар , краска был , пропитка для дерева 5 долларов , сам материл для лавок и стола примерно 15 долларов.

Подводя итог о скамейки - трансформере своими руками

О удобстве такой скамейки мы говорили еще в самом начале статьи. Действительно, скамейка идеально подойдет для небольших садовых участков, когда необходимость накрыть на стол возникает не каждый день. А вот при необходимости, ее можно расправить и посидеть уже компанией. В другие же будние дни, скамейку можно использовать как "обычный" экземпляр.

Также вы можете ознакомиться с другим материалом на нашем сайте, рассказывающем о изготовлении скамейки для вашего садового участка "Скамейка своими руками".

Лавка стол трансформер своими руками чертежи

Автор На чтение 12 мин. Опубликовано

Люди уезжают загород, чтобы хорошо провести время и отдохнуть от городской суеты. Неудобство не должно доставлять ничего. Даже мебель делается практичной. Каждый дачник скажет вам, что дачная мебель должна быть красивая, полезная и многофункциональная.

Один из лучших вариантов дачной мебели — это скамейка-трансформер. Это прекрасная скамейка станет удачным атрибутом на вашем пригородном участке. Готовую конструкцию можно приобрести в магазине. Но, вполне, возможно соорудить самостоятельно. Полное описание этого процесса со всеми чертежами мы с вами и разберём.

Преимущества выбора модели трансформера

Такая скамья становится необходимым атрибутом по нескольким причинам. В сложенном состоянии это удобная скамейка со спинкой, а раскладываясь, спинка превращается в стол, а место для сидения в 2 небольшие лавочки. Она занимает малое количество пространства. Компактность — её главный козырь. Лёгкий вес скамьи даёт возможность без труда перемещать её с одного места в другое. Для трапез на воздухе такой вариант дачной мебели будет иметь ряд преимуществ перед другими моделями.

Сделать самостоятельно такую прекрасную вещицу совсем не сложно. Для этого не обязательно обладать специальными навыками.

На фото хорошо виден принцип работы скамейки

Видео: как выглядит и как работает такой лавка-стол

Необходимые инструменты и материалы

Чтобы не отвлекаться от работы, приобретите заранее всё необходимое для создания этого дачного атрибута. Подготовьте ножовку по дереву или болгарку. Вам понадобятся отвёртки, но наличие шуруповёрта облегчит задачу. Запаситесь дрелью. В идеале электродрель, но можно обойтись и простой. Ну и куда же без линейки, строительного уровня и угольника?

Инструменты, которые нужны для безотрывной работы

Из материалов вам необходимы будут дерево, наждачка и саморезы.

Чтобы не смотреть в экран телефона или компьютера, распечатайте себе схему со всеми чертежами и замерами скамейки.

Скамейка-трансформер своими руками: чертежи, размеры, подготовка

Простой чертёж скамьи, по которому понятна схема работы

В первую очередь необходимо разобраться с деталями, которые нужны для создания скамейки.

Детализация элементов скамьи

Модель состоит из двух лавочек и спинки, которая играет роль столешницы. Самое трудное — это держать в голове готовый образ скамьи, чтобы понимать сколько и каких деталей нужно. Именно поэтому под рукой лучше иметь нарисованный чертёж. В первую очередь подготовьте все элементы конструкции по отдельности. На завершающем этапе работы их нужно будет просто соединить между собой.

Лавочки отличаются по ширине. Первая скамья делается размерами 1180х25 миллиметров. Для её создания возьмите доски в 20 миллиметров толщиной, длинной 1180 миллиметров и шириной 125 миллиметров.

Затем, сделайте ножки. Их должно быть 4 штуки. 2 из них имеют размеры 370х110 миллиметров и ещё 2 — 340х110.

И доски для ножек и для лавок нужно хорошенько отшлифовать, используя болгарку со специальным кругом или наждачку.

Ножки, одинаковых размеров, соедините между собой пластинами из металла. В высоту, соединённые ножки должны быть 450 миллиметров, а ширина основания 370 миллиметров. Возьмите два элемента размером 1180х125 мм и прикрутите их к основаниям. Таким образом сделано сиденье.

Чтобы доски не лопнули, т. к. имеют маленькую толщину, перед тем как закрутить саморезы, сделайте несколько отверстий меньшего диаметра примерно в тех местах, где будут сидеть люди.

Проведите замеры первой лавки. Её ширина снаружи должна быть 1180мм, а внутри 1140 мм.

Приступайте ко второй скамейке. Её ширина 1090х220 мм. Для сиденья вам понадобятся 2 хорошо отшлифованные заготовки размером 1090х110 мм. Для ножек вам понадобится 8 заготовок. Четыре ножки должны иметь размер 320 мм, две — 220 мм и ещё две размером 400х90 мм.

Деревянным шкантом, клеем и саморезами к брусу в 220 мм прикрепите к ребру доску. То же самое сделайте и с другим таким же бруском. Соберите заготовленные элементы ножек в виде буквы «А», где верхней частью будут бруски по 220 мм, а боковые элементы — брускив 320 мм. Внутреннюю перекладину выпилите в виде распорки. Соедините всё саморезами и металлическими уголками. Нижняя часть буквы «А» должна иметь расстояние в 300 мм.

К А-образным основаниям прикрутите элементы сидения. В собранном виде ширина второй лавочки должна быть 1090 мм, если мерить сиденье и 1130 мм — ширина по ножкам.

Если вы поставите две лавочки вместе, то получится большое сиденье из четырёх досок одной высоты.

Некоторые элементы конструкции

Теперь необходимо соорудить спинку-столешницу. Она делается из пяти заготовок толщиной в 80 мм, общая площадь которых составляет 1260х570 мм. Чтобы соединить эти 5 элементов, используйте 2 бруска размером 570х40 мм. Соедините саморезами планки по бокам этими брусками, оставляя с края 40 мм.

Прикрепите к одной из сторон сделанной столешницы-спинки два деревянных упорных элемента. Толщина, длинна и ширина упор должна составлять 20х400х100 мм соответственно. На одной из сторон обеих упоров сделайте спил углом в 115 градусов. Это будет наклон спинки скамейки-трансформера. Они крепятся саморезами на внутренние стороны планок спинки в 140 миллиметрах от края.

Установите столешницу на упоры и плотно прижмите её к ножкам. В упоре и вертикальном бруске проделайте отверстие, диаметр которого должен составлять 7 миллиметров. Соедините элементы 80-миллиметровыми мебельными болтами. Установите шайбы из металла между упорными конструкциями. Шляпки болтов должны быть спрятаны внутри дерева, а не вылазить наружу, а само соединение болтов должно двигаться, меняя угол спинки-столешницы. Попробуйте её подвигать, чтобы проверить правильность сборки.

Фотогалерея: элементы конструкции в отдельности со всеми размерами

Видео: чертёж скамейки-трансформер

Окончательная сборка

То, что должно получится в конце работы

Теперь нужно соединить друг с другом две лавочки и сделать подлокотники.

Подлокотники делаются из брусков размером 80х220 мм и четырёх — 60х270 мм. Деревянным шкантом или столярным клеем эти заготовки нужно соединить. Крепятся они на выступающие элементы ножек лавочки №1. Упор при этом должен быть в планки столешницы.

Сделайте рычаги из двух заготовок размером 880х60 мм. Они крепятся с обеих сторон лавки №1 и соединяют её со спинкой. Длинна рычага, в отличие от ширины, не меняется для указанных размеров скамейки.

Мебельными болтами прикрепите рычаги к ножкам скамьи и планке спинки-столешницы, предварительно сделав разметку и просверлив под них отверстия. С одной строны рычага отверстие делается в 50 мм от края, с другой в 10 мм. В планке столешницы по длине к отверстию нужно отступить 120 мм, а по высоте 10 мм.

Видео: самостоятельное изготовление скамьи-трансформер

В общем, скамейку самостоятельно сделать совсем не сложно, а пользы от неё будет очень много. Если вы найдёте в себе силы и время на её создание, то ни разу не пожалеете об этом. Следуя всем чертежам, схемам и рекомендациям, у вас обязательно получится замечательный дачный атрибут. Удачи!

В загородном доме или на даче каждый человек хочет иметь только качественную и многофункциональную садовую мебель, которая не будет занимать много места, и при этом будет выполнять максимум функций на приусадебном участке. Поэтому скамейка-трансформер будет прекрасным решением для совместного чаепития в кругу семьи. Тут вам одновременно и лавка, и стол, а главное, что смастерить такую конструкцию можно своими руками.

Скамья-трансформер — описание конструкции, принцип работы

Такая скамейка для загородного дома представляет собой достаточно простую конструкцию, которая может легко трансформироваться в стол с двумя удобными скамейками. А в сложенном варианте это обычная лавочка со спинкой и поручнями. Она не будет занимать много места на территории приусадебного участка и при этом сможет выполнять все свои функции в полном объёме.

Функции и удобство скамейки

Это компактная и практичная скамейка, которая легко превращается в достаточно вместительный стол и две комфортные лавочки. Благодаря высокой степени мобильности установить её можно в любом месте приусадебного участка.

Единственным недостатком такой скамейки является её немаленький вес, так как деревянных досок на изготовление такой сложной конструкции уйдёт немало, но зато она будет достаточно устойчивой, надёжной и прочной, если сделать всё правильно и точно по разработанной инструкции с соблюдением всех технологических процессов.

Подготовка к постройке конструкции: чертежи проекта с размерами

Перед тем как начинать сооружать скамейку — трансформер необходимо подготовить все материалы и инструменты, а также составить хороший чертёж или найти его в интернете.

Предлагаем вам типовой чертёж — схему скамейки — трансформера с указанными на нём размерами. Самым сложным действием является создание подвижного механизма, поэтому изначально необходимо подготовить все заготовки, которые потом будут собираться между собой в единую трансформационную конструкцию.

Чертёж набора деревянных элементов для изготовления скамейки — трансформера

Типовой чертёж скамейки — трансформера

Выбор материала для изготовления, советы по выбору

Для изготовления скамьитрансформера необходимо будет приобрести струганные обрезные доски и брус. Лучше всего для такой конструкции подойдёт лиственница, берёза, сосна, бук, ясень или дуб (если получится, так как он очень дорогой).

Доска должна быть хорошо отшлифована, иметь высокое качество и соответствовать всем стандартам соответствия. Если вы покупаете доску на лесопильном предприятии обязательно поинтересуйтесь наличием сертификата качества на их продукцию, так как под видом обрезной доски дуба вам могут продать совершенно другой товар, и если вы плохо разбираетесь в древесине, то лучше всего возьмите с собой плотника, который разбирается в видах доски и её качестве.

Расчёт материала и инструменты

Для сборки скамейки — трансформера нам понадобится:

  • Два бруса с сечением 90х45х1445 мм;
  • Пять брусков с сечением 90х32х1480 мм;
  • Два бруса с сечением 90х45х1445 мм.

Для работы нам понадобятся такие инструменты:

  • Болгарка или остро наточенная ножовка по дереву;
  • Универсальный шуруповёрт или отвёртки необходимого диаметра;
  • Электрическая дрель;
  • Строительный уровень, угольник, ножовка, стамеска;
  • Наждачная бумага (320) или шлифовальная машинка;
  • Саморезы, болты, гайки и другие крепёжные элементы;
  • Электрическая или бензиновая пила;
  • Краска или лак, кисточки или валик.

Крепежные элементы для изготовления скамейки — трансформера

Этапы изготовления лавки-стола

  1. Первым шагом будет изготовление ножек каркаса. Для этого надо вырезать 8 абсолютно одинаковых брусков длиной по 70 см и на них сделать внизу и вверху косые срезы (также одинаковые), для того чтобы можно было получить идеальное равновесие при дальнейшей установке конструкции под определённым уклоном.

Бруски для ножек скамейки

Доски для рамы скамейки

Прикручиваем ножки к планкам скамейки

Соединяем все элементы скамейки саморезами

Деревянный элемент скамейки

Готовая деревянная скамейка — трансформер в собранном и разобранном виде

Советы по отделке

Скамейку — трансформер можно покрыть морилкой и затем водоотталкивающим лаком, которым красят палубы яхт. Лак сохнет около 36 часов. Но всё равно скамейку, покрытую лаком, не рекомендуется держать на улице под дождём и снегом.

Если вы планируете всё-таки установить её на постоянное место на приусадебном участке, то можно покрасить конструкцию водостойкой краской, которая будет сохнуть около суток. Один раз в несколько лет краску необходимо обновлять, чтобы деревянные элементы не начали гнить, покрываться плесенью и в них не заводились различные паразиты.

Если конструкция выполнена правильно, и вы будете за ней ухаживать, то она прослужит вам не менее 20–25 лет. Очень часто мастера заменяют дерево металлом, что смотрится не так красиво и эстетично, но срок службы существенно увеличивается.

Окрашиваем все элементы скамейки морилкой

Материалы и инструменты для конструкции

Скамейка — трансформер из металлического профиля делается аналогично деревянной, но только с некоторыми изменениями.

Чертёж металлической скамейки — трансформера с деревянными сидениями

Для изготовления такой скамейки нам понадобится:

  • Квадратная труба металлическая с сечением 25х25х1,5 мм (4 отрезка по два метра и 2 отрезка по 1,5 метра). Так мы сможем сэкономить, и у нас будет минимальное количество отходов.
  • Деревянные доски — около 8 штук.
  • Кроме основных инструментов нам понадобится сварочный аппарат и набор электродов.
  • Болты, гайки, шайбы.
  • Краска для металла или водоотталкивающий лак.
  • Антисептические пропитки для дерева.
  • Шлифовальная машинка.

Металлический профиль для изготовления скамейки — трансформера

Этапы изготовления конструкции

  1. Очищаем все металлические профили от ржавчины для того, чтобы затем нам было легко работать с материалом — варить трубы и красить их.

Шлифуем и очищаем от ржавчины трубы

Заготовки для изготовления скамейки

Свариваем элементы каркаса стола под определенным углом

Предварительная сборка конструкции скамейки

Готовая окрашенная скамейка — трансформер с приваренными металлическими «пятками» для устойчивости на мягком грунте

Отделка лавочки

Затем мы все доски хорошо пропитываем антисептическим средством, антипиреном и даём им высохнуть. Окрашиваем водоотталкивающим лаком, масляной или акриловой краской. Наносим лак или краску в несколько слоёв.

окрашиваем доски для сидения и спинки морилкой или лаком

Металлические элементы можно покрасить специальной эмалью с помощью пульверизатора. Перед покраской все швы необходимо хорошо зашлифовать, чтобы не было видно стыков.

Окрашиваем металлические элементы конструкции скамейки чёрной эмалью

Скамейка-Трансформер своими руками, чертежи

Скамейка-Трансформер своими руками, чертежи запись закреплена

Собрать такую скамью можно легко своими руками.

Материалы:
– Труба профильная металлическая, сечение 25х25 мм. – 12 м.
– Метизы
Инструменты:
– Болгарка (желательно маленькая)
– Отрезные круги
– Сварочный аппарат (можно как обычный – электроды, так и полуавтомат)

По желанию можно собрать не разборную скамью, а также предусмотреть вариант с разборкой на составляющие части.

Особенность данной скамьи заключается в том, что из одной скамейки в сложенном виде, Вы получаете полнофункциональный стол с двумя лавками на шесть персон в разложенном виде. Раскладной механизм очень легкий в использовании, с ним без труда справится даже женщина.

Для удобства перевозки есть возможность разобрать скамью.

Размер в сложенном виде:

Длина: мм 1800, Высота: мм 450, Ширина: мм 600

Размеры в разложенном виде: 2 лавки и стол

Размер скамеек:
Длина: мм 1800,
Высота: мм 450,
Ширина: мм 250

Размер стола:
Длина: мм 1700,
Высота: мм 800,
Ширина: мм 600

лавочки со столом и другие садовые складные скамьи, делаем лавки своими руками по чертежам с размерами, схемы сборки

Обязательным объектом дачных участков и дворов частных домов являются лавочки. Летним вечером на них можно посидеть, чтобы насладиться красотами своих посадок либо отдохнуть с чашечкой чая после бани. Огромным спросом у обладателей собственных домов пользуются скамейки-трансформеры. Их можно использовать как обычную лавочку или разложить для посиделок большой компании. На сегодняшний день в магазинах представлено широкое разнообразие скамеек-трансформеров на любой вкус и цвет. Однако ценители домашнего уюта чаще всего самостоятельно изготавливают данное убранство подворья.

Особенности

Скамейка-трансформер – это конструкция, оснащенная множеством непривычных механизированных элементов. В сложенном виде изделие выглядит как обычная лавка. А после разбора скамья преображается в удобнейший стол с дополнительными сидячими местами. Скамейки-трансформеры также отличаются мобильностью. Их можно переносить с места на место и даже брать с собой в дальний путь. У скамеек-трансформеров имеется ряд неоспоримых достоинств.

  • Компактность. В собранном состоянии конструкция требует очень мало места.
  • Многофункциональные свойства. Благодаря нескольким движениям простейшая лавочка преображается в сложный комплекс, состоящий из стола и лавок с большим количеством сидячих мест.
  • Долговечность. Скамейки, изготовленные из качественного материала, прослужат верой и правдой своим владельцам не один десяток лет.
  • Простота механизма. Превратить лавку-трансформер в обеденный стол сможет любой человек.
  • Универсальность. Данная конструкция идеально подходит для дачных участков, загородных домов и выездов на пикник.

В ландшафтном дизайне скамейки-трансформеры играют роль декора. Они отличаются привлекательностью, выглядят эффектно и благородно. Но самое примечательное – подобные конструкции можно изготовить своими руками.

Единственный недостаток скамеек-трансформеров заключается во внушительном весе. Причиной тому – большое количество деревянных досок, используемых в изготовлении. Однако благодаря солидной массе данное изделие отличается повышенной устойчивостью, прочностью и надежностью.

Обзор видов

На сегодняшний день разработано множество раскладных видов скамеек, каждый из которых обладает своими преимуществами и недостатками. Самая удачная модель для дачи – садовая складная конструкция. Если приусадебный участок небольшой, можно рассматривать пристенные складывающиеся лавки, оснащенные подсоединяемым козырьком. В целом каждый человек выбирает для своего дома скамьи на основании необходимого количества сидячих мест и красоты конструкции.

Раскладываемые скамейки-трансформеры с навесом, оснащенные функцией 2 в 1, подходят для домов с большой территорией. Такие же можно установить на веранде и на открытой лоджии 2 этажа коттеджа.Что примечательно, подобные конструкции можно устанавливать не только на дачном участке, но и на балконе квартирных домов.

Однако в данном случае придется выбирать модели более миниатюрных размеров. Довольно интересно будут смотреться круглые конструкции с наклонной спинкой и мягким сиденьем. Кроме всего прочего, сегодня можно найти чертежи и сделать универсальную походную лавку-трансформер. Она также представляет собой изделие два в одном: в сложенном виде имеет небольшие размеры, а в разложенном состоянии приобретает образ парты. Некоторые аналогичные конструкции могут иметь прямую спинку, другие – скосую, а у третьих и вовсе отсутствуют элементы, куда можно облокотиться.

Несмотря на столь широкое разнообразие видов трансформирующихся лавок, современный человек все больше отдает предпочтение классическим моделям, а именно: скамейкам-столам, конструкторам и скамьям-цветкам.

Скамейки-столы с лавочками

Данная разновидность трансформера превращается из простейшей лавки в большой обеденный комплекс на 6–8 гостей. Многофункциональная раскладывающаяся конструкция удачно вписывается в любые садовые участки. А при наличии особого декорирования дополнит красоту окружающего ландшафта.

Конструкторы

Более скромная конструкция. В собранном виде служит обычной скамейкой. После разбора превращается в лавку с большим количеством сидений и небольшим столиком.

Скамьи-цветки

Представляемая разновидность лавки-трансформера имеет некоторые схожие моменты с конструкторами. Внешне скамьи-цветки напоминают пианино. Однако вместо клавиш оснащены небольшими ячейками, где скрываются части спинки. Для многих людей данная разновидность скамеек ассоциируется с раскрывающим лепестки цветком, отсюда и название. В собранном виде изделие похоже на мобильную софу. Однако, раскрыв лепестки, лавка превращается в многофункциональный комплекс для отдыха большой компании.

Главная отличительная черта скамьи-цветка заключается в возможности передвигать детали спинки в удобное положение.

Другие

Помимо классических вариантов скамеек-трансформеров, можно приобрести или самостоятельно сделать иные конструкции. Например, обеденный стол с лавками. Важные преимущества такого изделия заключаются в небольшом весе, компактности и простоте перемещения. Еще один интересный вариант – лавка, превращаемая в журнальный столик с несколькими посадочными местами. В таких изделиях столешница может иметь как круглую, так и овальную форму.

А в домах, где проживают маленькие дети, огромным спросом пользуются трансформеры из 2-х скамеек. В разложенном виде изделие представляет собой не только обеденный стол, но и многофункциональный комплекс, который станет отличным местом для детских игр.

Материалы

При изготовлении скамеек-трансформеров можно использовать любые доступные материалы. Но чаще всего применяются деревянные доски. Брусья являются оптимальным вариантом изготовления классических лавок. Дерево легко обрабатывается, каждой доске можно придать необычную форму. Единственное «но» – для создания деревянных лавок-трансформеров необходима сила 2-х людей, поскольку брусья очень тяжелые по весу.

Для создания лавок-трансформеров в стиле кантри или прованс следует закупить паллеты. Это полностью безопасное сырье, отвечающее всем международным требованиям. Однако прежде чем приступать к работе, паллеты необходимо отшлифовать и покрыть пропитывающими составами. В конце нанести лакокрасочный слой, чтобы придать готовому изделию эстетичный вид. Металл также является неплохим материалом для создания трансформирующейся скамьи. Однако мастеру в данном случае необходимо иметь хотя бы минимальный опыт в сварочных работах. Саму конструкцию можно изготавливать из профиля любой формы. Для придания максимальной устойчивости предпочтительно применять материал с толстыми стенками.

По аналогичной схеме изготавливаются железные лавки. Они также отличаются высоким уровнем прочности и надежности. Однако по внешнему виду такие конструкции не всегда выглядят эстетично. Именно поэтому готовые изделия из железа необходимо красить и дополнять декором.

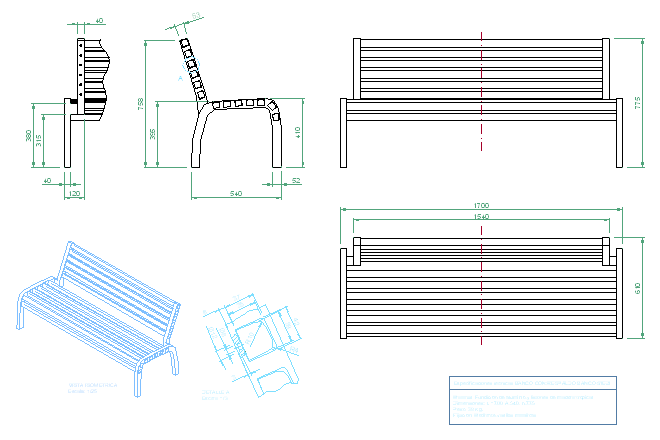

Чертежи и размеры

Прежде чем приступать к работе, необходимо составить чертежи. К сожалению, без них в данном вопросе обойтись никак нельзя. Чертежи можно взять из интернета, но для изготовления необычной конструкции предпочтительно проявить собственную фантазию:

  • для начала необходимо продумать дизайн конструкции, учитывая необходимое количество мест и способ трансформации;
  • параметры лавки обязаны соответствовать отведенной территории;
  • на схеме указываются все элементы конструкции и их размеры;
  • там же должны быть представлены все подвижные элементы.

В целом схема скамьи-трансформера позволяет понять принцип работы и последовательность действий. Для расчета требуемого материала важно учитывать длину и сечение конструкции. При толщине брусьев 8 см на создание 1-й ножки требуется как минимум 5 отрезков. Если посадочное место скамьи изготавливается из досок толщиной 4 см и шириной 9 см, для работы потребуется 5 досок по 150 см каждая.

Как сделать простую скамью из дерева?

Сделать простую скамью-трансформер из дерева своими руками сложно, но вполне возможно, тем более что в дачном инвентаре обязательно найдутся требуемые инструменты. Далее предлагается познакомиться с простым вариантом изготовления трансформирующейся лавки из дерева в домашних условиях. Изначально потребуется запастись досками, брусьями, саморезами, карандашом, наждачкой, крепежами, шуруповертом и болгаркой. Очень важно следовать пошаговой инструкции, иначе будет допущена ошибка и изделие придется делать по новой.

  • Берутся 4 доски: 2 из них должны обладать размерами 120х12 см, оставшиеся – 37х10 см. Последние пойдут на ножки. Их необходимо скрепить с металлическими крепежами, чтобы получить треугольник.
  • Подогнанные по размеру доски притягиваются к ножкам при помощи саморезов. Отверстия должны быть просверлены заранее.
  • С нижней стороны посадочные места крепятся распорками.
  • Для 2-ой лавки требуется подготовить доски размером 10х22 см. Ножки изготовить из бруса и зафиксировать крепежами.
  • На основу фиксируются сиденье и распорки.
  • Для изготовления столешницы необходимо взять 5 досок и пару планок, соединить их между собой. После столешница крепится к основанию.
  • Далее фиксируется рычаг трансформирования. Для этой работы нужны 2 доски длиной 88 см, которые закругляются с обеих сторон.
  • В области рычага требуется просверлить отверстие, затем все детали соединить в единое целое.

Для более плотной фиксации механизмов их необходимо спрятать в подлокотнике, а после переходить к проверке точности трансформирующегося изделия. Определяется это при помощи подготовленного заранее чертежа. Внутренняя часть конструкций должна получиться 115 см, внешняя – 120 см. При нарушении данных параметров изделие не будет складываться.

Самостоятельно сделанное убранство двора станет настоящей гордостью владельца участка.

Изготовление металлической модели

Человеку, не имеющему опыта работы со сварочным аппаратом, будет очень сложно изготовить трансформирующуюся скамейку из профильной трубы. Но если есть хотя бы минимальные навыки, то можно попробовать себя в столь серьезном деле. Прежде всего для работы необходимо подготовить материалы и инструменты. Понадобятся трубы 25х25х1,5 см, доски, дрель, болгарка, шлиф-машинка, сварка, крепежи и краска. Очень важно при создании металлической конструкции придерживаться пошаговой инструкции.

  • Необходимо подготовить схему сборки.
  • Далее требуется привести в порядок профиль из металла, удалить с труб ржавчину.
  • Для создания каркаса трубы необходимо сварить. В определенных местах сделать отверстия, куда будут вкручиваться мебельные болты.
  • Для ножек необходимо вырезать металлические листы размером 50х50 мм. После обработать специальным антикоррозийным составом.
  • Деревянные доски требуется нарезать в соответствии с параметрами готового каркаса. Затем отшлифовать, пропитать антисептиками и зафиксировать на корпусе.

Нюансы декорирования

Трансформирующиеся скамейки, изготовленные своими руками, можно украшать разными способами. Довольно интересно выглядит декор, выполненный на сиденьях и спинках скамеек. Для нанесения рисунка или узора можно использовать акриловые краски. Симпатично смотрятся изображения, выполненные в технике декупаж. Весьма эффектными получаются узоры, сделанные электровыжигателем. Очень интересными покажутся рисунки и орнаменты, вырезанные на деревянных брусьях. В домах, где живут маленькие дети, актуально украшать лавки фигурками животных и сказочных персонажей.

На самом деле при любых условиях необходимо уделять внимание внешней красоте лавочек. Необязательно они должны иметь рисунок на спинке или сиденье. Металлические скамейки можно украсить кованным узором из тонких железных прутьев. Такая декорация прибавит немного массы конструкции, но она при этом будет выглядеть изысканно. Неплохо, когда декор лавочки соответствует общему облику двора и дворовых построек. Прежде всего это выражается в цветовой палитре лавочки и окантовке использованных брусьев.

О том, как сделать скамейку-трансформер своими руками, смотрите в следующем видео.

Чертеж и размеры раскладного стола с лавкой. Скамейка-трансформер своими руками (пример изготовления и чертежи)

Люди уезжают загород, чтобы хорошо провести время и отдохнуть от городской суеты. Неудобство не должно доставлять ничего. Даже мебель делается практичной. Каждый дачник скажет вам, что дачная мебель должна быть красивая, полезная и многофункциональная.

Один из лучших вариантов дачной мебели - это скамейка-трансформер. Это прекрасная скамейка станет удачным атрибутом на вашем пригородном участке. Готовую конструкцию можно приобрести в магазине. Но, вполне, возможно соорудить самостоятельно. Полное описание этого процесса со всеми чертежами мы с вами и разберём.

Преимущества выбора модели трансформера

Такая скамья становится необходимым атрибутом по нескольким причинам. В сложенном состоянии это удобная скамейка со спинкой, а раскладываясь, спинка превращается в стол, а место для сидения в 2 небольшие лавочки. Она занимает малое количество пространства. Компактность - её главный козырь. Лёгкий вес скамьи даёт возможность без труда перемещать её с одного места в другое. Для трапез на воздухе такой вариант дачной мебели будет иметь ряд преимуществ перед другими моделями.

Сделать самостоятельно такую прекрасную вещицу совсем не сложно. Для этого не обязательно обладать специальными навыками.

На фото хорошо виден принцип работы скамейки

Видео: как выглядит и как работает такой лавка-стол

Необходимые инструменты и материалы

Чтобы не отвлекаться от работы, приобретите заранее всё необходимое для создания этого дачного атрибута. Подготовьте ножовку по дереву или болгарку. Вам понадобятся отвёртки, но наличие шуруповёрта облегчит задачу. Запаситесь дрелью. В идеале электродрель, но можно обойтись и простой. Ну и куда же без линейки, строительного уровня и угольника?

Инструменты, которые нужны для безотрывной работы

Из материалов вам необходимы будут дерево, наждачка и саморезы.

Чтобы не смотреть в экран телефона или компьютера, распечатайте себе схему со всеми чертежами и замерами скамейки.

Скамейка-трансформер своими руками: чертежи, размеры, подготовка

Простой чертёж скамьи, по которому понятна схема работы

В первую очередь необходимо разобраться с деталями, которые нужны для создания скамейки.

Детализация элементов скамьи

Модель состоит из двух лавочек и спинки, которая играет роль столешницы. Самое трудное - это держать в голове готовый образ скамьи, чтобы понимать сколько и каких деталей нужно. Именно поэтому под рукой лучше иметь нарисованный чертёж. В первую очередь подготовьте все . На завершающем этапе работы их нужно будет просто соединить между собой.

Лавочки отличаются по ширине. Первая скамья делается размерами 1180х25 миллиметров. Для её создания возьмите доски в 20 миллиметров толщиной, длинной 1180 миллиметров и шириной 125 миллиметров.

Затем, сделайте ножки. Их должно быть 4 штуки. 2 из них имеют размеры 370х110 миллиметров и ещё 2 - 340х110.

И доски для ножек и для лавок нужно хорошенько отшлифовать, используя болгарку со специальным кругом или наждачку.

Ножки, одинаковых размеров, соедините между собой пластинами из металла. В высоту, соединённые ножки должны быть 450 миллиметров, а ширина основания 370 миллиметров. Возьмите два элемента размером 1180х125 мм и прикрутите их к основаниям. Таким образом сделано сиденье.

Чтобы доски не лопнули, т. к. имеют маленькую толщину, перед тем как закрутить саморезы, сделайте несколько отверстий меньшего диаметра примерно в тех местах, где будут сидеть люди.

Проведите замеры первой лавки. Её ширина снаружи должна быть 1180мм, а внутри 1140 мм.

Приступайте ко второй скамейке. Её ширина 1090х220 мм. Для сиденья вам понадобятся 2 хорошо отшлифованные заготовки размером 1090х110 мм. Для ножек вам понадобится 8 заготовок. Четыре ножки должны иметь размер 320 мм, две - 220 мм и ещё две размером 400х90 мм.

Деревянным шкантом, клеем и саморезами к брусу в 220 мм прикрепите к ребру доску. То же самое сделайте и с другим таким же бруском. Соберите заготовленные элементы ножек в виде буквы «А», где верхней частью будут бруски по 220 мм, а боковые элементы - брускив 320 мм. Внутреннюю перекладину выпилите в виде распорки. Соедините всё саморезами и металлическими уголками. Нижняя часть буквы «А» должна иметь расстояние в 300 мм.

К А-образным основаниям прикрутите элементы сидения. В собранном виде ширина второй лавочки должна быть 1090 мм, если мерить сиденье и 1130 мм - ширина по ножкам. Если вы поставите две лавочки вместе, то получится большое сиденье из четырёх досок одной высоты.

Некоторые элементы конструкции

Теперь необходимо соорудить спинку-столешницу. Она делается из пяти заготовок толщиной в 80 мм, общая площадь которых составляет 1260х570 мм. Чтобы соединить эти 5 элементов, используйте 2 бруска размером 570х40 мм. Соедините саморезами планки по бокам этими брусками, оставляя с края 40 мм.

Прикрепите к одной из сторон сделанной столешницы-спинки два деревянных упорных элемента. Толщина, длинна и ширина упор должна составлять 20х400х100 мм соответственно. На одной из сторон обеих упоров сделайте спил углом в 115 градусов. Это будет наклон спинки скамейки-трансформера. Они крепятся саморезами на внутренние стороны планок спинки в 140 миллиметрах от края.

Установите столешницу на упоры и плотно прижмите её к ножкам. В упоре и вертикальном бруске проделайте отверстие, диаметр которого должен составлять 7 миллиметров. Соедините элементы 80-миллиметровыми мебельными болтами. Установите шайбы из металла между упорными конструкциями. Шляпки болтов должны быть спрятаны внутри дерева, а не вылазить наружу, а само соединение болтов должно двигаться, меняя угол спинки-столешницы. Попробуйте её подвигать, чтобы проверить правильность сборки.

Фотогалерея: элементы конструкции в отдельности со всеми размерами

a. Стойка длинна для поддержки столешницы и переднего сиденья b. Стойка короткая для заднего сиденья c. Распорка короткая для заднего сиденья d. Горизонтальный упор для стойки столешницы (заднее сиденье) e. Горизонтальный поддерживающий упор столешницы (заднее сиденье) f. Короткая стойка столешницы (задняя часть) f1. Дополнение к короткой стойке(задняя часть стола) g. Основа столешницы h. Горизонтальная опора переднего сиденья h2. Фиксатор подлокотника переднего сиденья i. Опора подлокотника i1. Стойка подлокотника j. Подлокотник k. Переднее сиденье l. Заднее сиденье m. Столешница n. Укосина Элементы конструкции по отдельности Элементы конструкции по отдельности Элементы конструкции по отдельности Элементы конструкции по отдельности

То, что должно получится в конце работы

Теперь нужно соединить друг с другом две лавочки и сделать подлокотники.

Подлокотники делаются из брусков размером 80х220 мм и четырёх - 60х270 мм. Деревянным шкантом или столярным клеем эти заготовки нужно соединить. Крепятся они на выступающие элементы ножек лавочки №1. Упор при этом должен быть в планки столешницы.

Сделайте рычаги из двух заготовок размером 880х60 мм. Они крепятся с обеих сторон лавки №1 и соединяют её со спинкой. Длинна рычага, в отличие от ширины, не меняется для указанных размеров скамейки.

Мебельными болтами прикрепите рычаги к ножкам скамьи и планке спинки-столешницы, предварительно сделав разметку и просверлив под них отверстия. С одной строны рычага отверстие делается в 50 мм от края, с другой в 10 мм. В планке столешницы по длине к отверстию нужно отступить 120 мм, а по высоте 10 мм.

Видео: самостоятельное изготовление скамьи-трансформер

В общем, скамейку самостоятельно сделать совсем не сложно, а пользы от неё будет очень много. Если вы найдёте в себе силы и время на её создание, то ни разу не пожалеете об этом. Следуя всем чертежам, схемам и рекомендациям, у вас обязательно получится замечательный дачный атрибут. Удачи!

Каждый хозяин желает иметь на даче всё то, что будет удобно и красиво. Дача – это то место, где хочется отдохнуть от повседневной суеты, от назойливых коллег по работе, от шумных соседей. Дача – это такой небольшой островок в пучине рутины и обычных жизненных обязанностей.

Если отойти от всяческих лирических отступлений и перейти непосредственно к теме данной статьи, то нужно сказать пару слов о мебели, которая находится на даче. Любая дачная мебель должна быть многофункциональной и полезной . Это может подтвердить каждый счастливый обладатель дачи, который и занимался её обустройством.

Интересным вариантом является особая скамья-трансформер, которая будет весьма привлекательным элементом мебели. К тому же это будет довольно функциональным вариантом, который точно пригодится на даче.

Любой хозяин дачного домика может приобрести такую интересную скамейку в магазине, но следует учитывать, что её вполне можно сделать своими руками, благо все необходимые чертежи скамейки трансформера есть в интернете.

Ниже будут приведены инструкция и советы, которые помогут любому хозяину дачи, который захочет сконструировать самодельную скамейку-трансформер, которая сможет выполнять и функции стола.

Преимущества скамейки-трансформера

Перед тем, как приступить к работе, следует узнать преимущества этого элемента дачной мебели. Во-первых, данная конструкция не занимает много места , что делает её весьма компактной и практичной. Во-вторых, следует упомянуть тот факт, что скамейка-трансформер легко перемещается с места на место, что также уверенно можно занести в плюсы. В-третьих, такая скамейка путём несложных манипуляций с лёгкостью превращается в стол с двумя скамейками, если в этом есть необходимость. Этот плюс таких дачных скамеек позволяет проводить застолья на свежем воздухе, что как раз подойдёт для дачи.

Инструменты, которые понадобятся в ходе работы

Для начала следует определиться с инструментами, которые обязательно понадобятся мастеру при конструировании такой скамейки трансформера своими руками.

Перед рабочим процессом необходимо приготовить следующие инструменты:

Расходными материалами в данном случае являются: древесина, наждачная бумага и саморезы.

Обязательно следует по ходу работ сверять свои действия с чертежом.

Технология проведения работ

Самое первое, с чем следует определиться – это “состав” скамейки. Звучит грубо, но, в принципе, довольно чётко отражает саму конструкцию. Дело в том, что скамейка трансформер состоит из двух скамеек и спинки столешницы. Скамейки должны отличаться друг от друга шириной. Первая скамейка может быть легко изготовлена своими руками, причём следует ориентироваться на следующие размеры: 118 * 25 сантиметров . При использовании расходных материалов, следует подготовить детали. Они должны быть в виде досок с толщиной 20 мм. Размеры их составляют 118 * 12 см. Ножки могут быть изготовлены из деталей, которые выпиливаются с размерами:

  • 2 штуки – 37 * 11 см;
  • 2 штуки – 34 * 11 см.

Все детали должны быть хорошо отшлифованы. Для этого можно использовать наждачную бумагу или же специальный круг для болгарки. Ножки соединяются металлическими пластинами. Соединение выполняется с учётом того, что ширина основания должна составлять 37 см, а высота 45.

Сиденье можно изготовить, прикрутив две детали (118 * 12 см) к основаниям, используя саморезы. Из-за малой толщины досок есть определённый риск, касающийся того, что доски могут лопнуть. Чтобы это не случилось, следует просверлить отверстия в местах соединения. Это рекомендуется сделать до закручивания саморезов. После того, как была собрана первая скамейка, следует выполнить замеры. Внутренняя ширина должна составлять 114 см, а наружная 116.

После вышеуказанных действий можно перейти к сборке второй скамейки. Ширина её будет составлять 109 * 22 см. Сиденье скамейки состоит из двух заготовок, размер которых составляет 109*11 см. Ножки можно сделать, используя брус 40 * 40 см. Заготовки, из которых впоследствии будут изготовлены ножки, будут иметь следующие размеры:

  • 4 бруска – 32 см;
  • 2 бруска 22 см.

Ножки второй лавочки можно изготовить своими руками. Для этого следует использовать брусок (22 см) прикрепляется доска с одного края, на ребро. В этом случае потребуется использовать клей, саморезы и деревянный шкант. В наличии есть ещё один брусок 22 см, с ним следует проделать то же самое. Остальные имеющиеся заготовки должны быть собраны в форме буквы А. Бруски по 22 см будут верхней частью импровизированной буквы А. Бруски по 32 см будут являться боковыми сторонами, а внутреннюю перекладину можно будет выпилить самостоятельно в виде распорок. Металлические уголки и саморезы будут использоваться для проведения основания. Следует помнить, что в нижней части буквы должно быть определённое расстояние – 30 см .

К полученным ранее основаниям следует прикрутить своими руками детали сидения. После осуществления сборки следует проверить размеры второй лавочки. Ширина лавки по ножкам должна составлять 113 по ножкам и 109 по сидению. Чтобы проверить правильность сборки лавки трансформер, не нужно использовать какие-то особые приспособления. Проверку можно выполнить визуально. Для этого следует просто совместить две лавочки. Их следует приставить друг к другу и они будут образовывать “диван” из четырёх досок, которые находятся на одном уровне, то значит до этого всё было сделано правильно.

Теперь можно перейти к следующему этапу работ. Это сборка спинки – столешницы своими руками. Делается она из пяти заготовок, которые сформируют собой общую плоскость. Её размеры будут следующими: 126 * 57 см. Соединение досок можно осуществить своими руками, используя две планки. В этом деле очень пригодятся саморезы, которые позволят скрепить доски.

С одной стороны собранной ранее столешницы впоследствии должны быть прикреплены упоры, которые изготавливают из досок толщиной 20 мм. С одной стороны получившихся заготовок должен быть выполнен спил под определённым углом в 115 градусов . Этот угол будет означать наклон спинки скамейки трансформер. Прикрепление всех необходимых упоров следует осуществлять при помощи саморезов.

Впоследствии должны быть использованы металлические соединения и саморезы, которые помогут скрепить всё воедино. При изготовлении спинки следует тщательно руководствоваться чертежами, которые точно помогут лучше понять весь рабочий процесс изготовления скамейки трансформер.

Завершение сборки

После всех операций, которые были описаны выше, мастер должен осуществить соединение двух лавок между собой. В этом помогут столярный клей и деревянный шкант . При желании можно будет прикрепить специальные подлокотники, которые добавят удобства.

Если всё будет выполнено по инструкции, то скамейка трансформер сможет впоследствии раскладываться на две скамейки и стол. Всё это можно отследить по чертежу.

Современная мебель отличается креативностью, оригинальностью и разнообразием форм. Если вы хотите сделать приусадебный участок комфортным и удобным в эксплуатации, обратите внимание на –скамейку трансформер.

Сделать такую мебель можно вполне своими силами, если начертить грамотный чертеж, подготовить расходные материалы и инструменты.

К особенностям стола–скамейки стоит отнести:


В разложенном виде, данный мебельный предмет состоит из стола и двух скамеек , а в сложенном – отличается компактностью и представляет себой привлекательную лавочку с поручнями и спинкой.

С таким изделием можно собирать веселые и дружные компании на даче по вечерам. Благодаря мобильности изделия, такую лавочку можно установить в любом месте на участке.

Важно : изделие отличается большим весом, и двигать его постоянно будет тяжело. Зато, конструкция отличается устойчивостью и надежностью.

Материалы

Сделать скамью–стол трансформер можно из разных подручных материалов. Но лучше всего, для этих целей использовать струганные обрезные и брус.

Выбирать доски необходимо из лиственницы, березы, ясеня, сосны . А вот дубовые и буковые доски будут отличаться высокой стоимостью. Зато из них получатся самые долговечные и прочные изделия.

При подготовке досок стоит обратить внимание на их качество. Они должны быть ровными, без признаков порчи, желательно, чтобы на них не было сучков, трещин и других изъянов . Другими словами, расходный материал должен полностью соответствовать всем нормам и стандартам.

Совет : если вы решили заказать доски на лесопилке, обязательно поинтересуйтесь наличием сертификата качества.

Чертеж и размеры

Чтобы сделать удобный мебельный предмет, необходимо заранее начертить его схему . Найти чертеж можно как на просторах интернета, так и придумать самим. На этом чертеже должны быть четко указаны все размеры каждой отдельной детали, материалы ее изготовления, варианты крепежей.

Инструменты

Прежде чем приступить к изготовлению стола – скамейки трансформера своими силами, необходимо подсчитать необходимое количество расходных материалов и собрать нужные инструменты.

Из материалов потребуются:


Из инструментов пригодятся:

  • болгарка;
  • ножовка по дереву;
  • шуруповерт;
  • дрель;
  • набор отверток;
  • строительный уровень;
  • шлифмашинка;
  • электрическая пила.

Изготовление и сборка

Начинается изготовление скамейки трансформера с изготовления деталей. Для этого используем чертеж, электропилу и лобзик. Весь процесс изготовления и сборки конструкции делится на этапы:


Финишная обработка

После изготовления всех деталей и их сборки, необходимо приступить к финишной отделке изделия. Для этого, все доски и брус шлифуются шлифовальной машинкой или наждачной бумагой .

Теперь все деревянные элементы необходимо обработать специальными антисептическими средствами.

Если вы хотите заменить цвет изделия, можно покрыть его морилкой необходимого оттенка. Далее обрабатываем скамью водоотталкивающим лаком . Это не только повысит эстетичность предмета, но и пролит срок его эксплуатации в условиях агрессивной среды.

Внимание : водоотталкивающий лак будет сохнуть более суток. Но даже такая обработка не спасет изделие, если оно круглый год будет находиться при повышенной влаге и резких перепадах температуры.

Если скамейка трансформер будет круглый год стоять под открытым небом, то помимо лака, ее необходимо покрасить качественной влагостойкой краской . Раз в несколько лет, необходимо реставрировать изделие и повторно наносить на него лакокрасочные материалы. Эти действия предотвратят гниение досок, покрытие их плесенью и не позволит в скамейке завестись вредителям.

Фото

При изготовлении можно проявить всю свою фантазию и получить нечто уникальное:

Полезное видео

Все этапы изготовления можно посмотреть на следующих видео:

Заключение

В заключение стоит отметить, что при правильном изготовлении и эксплуатации, сооруженная вами скамейка трансформер, прослужит более двух десятков лет. При этом мебельный предмет будет радовать своих владельцев оригинальностью, функциональностью и высокими техническими характеристиками.

Вконтакте

Для дачи идеальный вариант скамейка трансформер своими руками, чертежи размеры и технология изготовления которой доступны любому человеку, умеющему держать в руках инструмент. Готовое изделие должно не только быть функциональным, но и радовать глаз. Поэтому нужно постараться подойти к процессу не только творчески, но и расчетливо. Особенно это важно, если исходного материала у вас не так много и качество его не самое лучшее.

Сначала определяемся с площадкой, где будет находиться наше изделие. Измеряем ее и понимаем, какие габариты будут у трансформера. Сразу нужно сказать, что скамейка эта неслучайно так называется. При необходимости она должна легким движением рук превращаться в стол и две скамейки. Это удобно в том случае, если в гости пришла компания и намечается пикник. А для того чтобы послушать пение соловья в уединении, достаточно удобной лавочки со спинкой, какой она будет в собранном виде.

Если говорить о преимуществах данного изделия, то в первую очередь стоит сказать о многофункциональности. Но главная заслуга трансформеров заключается в том, что они не занимают много места, и их можно легко переносить. Например, летом скамейку можно оставлять на улице, а замой заносить в гараж.

Изготовление подобных скамеек всегда начинается с чертежа. Он должен быть максимально подробным. Даже самая простая скамья состоит из опорных ножек и сидения. Ножки могут быть изготовлены из различных материалов. Например, металл, бетон или древесина. По прочности дерево стоит на последнем месте так же, как и по трудоемкости. Поэтому для данного изделия мы выбрали именно древесину.

Подготавливая чертежи, сразу подсчитываем, сколько нам потребуется досок, брусков и крепежных элементов. Кроме того, необходимо приобрести подвижные механизмы. Их нужно 6-8 штук. Если с этим есть какие-то трудности, можно использовать крупные болты.

Для изготовления лавки потребуются 9 досок длиной примерно 118 см, шириной 10-15 см. Толщина может быть 2 см, но лучше взять доски 3 см, так как они меньше будут подвергаться деформации. Эти заготовки нужны для столешницы и сидений. Далее 8 брусков приготовим для ножек. Длина от 40 до 50 см. Торцы брусков с обеих сторон срезаются под углом 10°. Для рамы заготавливаются 4 отрезка обрезной доски 40 см длиной и 4 отрезка около 118 см. Это размеры всей конструкции, которые могут меняться в зависимости от конкретной задачи и участка.

Подготовка инструмента

Стол трансформер сегодня трудно собрать без набора инструментов. Об этом тоже нужно позаботиться заранее. Нам потребуется:

  • электролобзик или обычная ножовка;
  • рулетка, линейка и угольник;
  • дрель, электрическая или ручная;
  • стамеска или нож;
  • болты и гайки.

Кроме того, если работа ведется на открытом воздухе, потребуется удлинитель. Шкурка и наждачная бумага считаются расходным материалом. Кстати, шкурить дерево можно как вручную, так и с помощью электроинструмента. После обработки грубой шкуркой обязательно нужно пройтись по поверхности еще и мелкозернистой наждачной бумагой. Можно использовать и рубанок. Цель - избавиться от неровностей и шероховатостей, чтобы в дальнейшем избежать травм во время работы и эксплуатации.

Лавочка в местах, где не будет подвижного механизма, собирается с помощью саморезов. Для этого заготавливаем сами саморезы и отвертки. Конечно, всегда выручит шуруповерт.

Дерево, особенно хорошо просушенное, в процессе скрепления саморезами может треснуть, и тогда придется делать новую заготовку. Избежать неприятностей можно с помощью тонкого сверла. Сначала просверливаем отверстие (тоньше самореза) только потом вворачиваем туда крепежный элемент. Для этой процедуры нужно подготовить сверла разных размеров. Поскольку собирается скамейка своими руками, от мастера не должна ускользнуть ни одна деталь в ходе подготовки.

Процесс сборки

Для быстрой работы чертежи всегда должны находиться на видном месте. Скамья в одном экземпляре только в сложенном виде. Если ее разложить, она превращается в две скамьи и стол.

Изучая схемы сборки, сделаем несколько простых шагов.

  1. 1 Проверяем, соответствуют ли заготовки размерам. Насколько они хорошо отшлифованы и приятно ли с ними будет работать.
  2. 2 На каждом элементе - доске и бруске - делаем крепежные отверстия тонким сверлом, отступив от края 1,5 см.
  3. 3 В тех местах, где должен крепиться подвижной механизм, делаем отверстия соответствующего диаметра.
  4. 4 Собираем скамейку с нижней части, с ножек. Помним, что с одной стороны торцы брусков отпилены под углом 10°. Они будут находиться внизу. Соединяем ножки поперечной перекладиной, должно получиться 4 детали трапециевидной формы. Перекладина крепится посередине. В верхней части прикручиваются бруски, на которые будет установлен подвижной механизм. На одну лавку бруски делаются длиннее, на другую короче.
  5. 5 Глядя на чертежи, соединяем ножки между собой станиной. Она крепится к поперечной перекладине, которая посередине. Крепление жесткое. Таким образом, получаются уже 2 больших детали, размеры которых близки к габаритам всей конструкции.
  6. 6 Собираем верх каждой скамьи. Используем для каждой по 2 доски.
  7. 7 Делаем столешницу. У нас заготовлено 5 досок такого же размера, как и для сидений. Скрепляем их с торцов поперечной перекладиной. Поскольку это скамейка-трансформер своими руками, то столешница в собранном виде будет спинкой.
  8. 8 Дальше самое интересное. Столешницу оснащаем станинами, которые крепим к поперечной перекладине с помощью подвижного механизма. А противоположные концы соединяем с выступающими элементами в верхней части скамейки. Здесь также устанавливаем подвижной механизм.

Работа по сборке завершена. Можно проверить, как работает механизм.

Завершающий этап

У нас получилась скамья трансформер своими руками. Если все сделано правильно и работает безупречно, можно однозначно сказать, что изделие красивое. Давно замечено, что совершенный механизм выглядит эстетически привлекательно. И чем проще схема, тем идеальнее все будет работать. Но это еще не все. Так уж устроен человек, что в первую очередь смотрит на декоративные качества изделия. Поэтому уделим внимание отделке.

Древесину необходимо защищать от воздействия окружающей среды.

Материал этот легко поддается гниению, деформациям и изменяет свой цвет. Поэтому его красят, покрывают лаками и другими защитными материалами. Учтем, что скамейка предназначена для использования на улице. Поэтому пропитаем ее специальными растворами, делающими древесину не привлекательной для насекомых и защищающими ее от случайного возгорания.

Затем можно продумать стиль оформления. Здесь фантазию не нужно ограничивать. Лавка может быть покрашена во все цвета радуги. Можно сделать имитацию старого металла. Но чаще всего мастера предпочитают покрывать изделия лаком. В продаже можно найти не просто лак, а состав лака и морилки. С помощью такого состава можно обычные деревянные доски превратить в древесину твердых и дорогих пород дерева.

Стиль оформления изделия должен совпадать с тем, что его окружает. Иногда используют и другой прием. Изделие намеренно делают таким, чтобы оно «бросалось в глаза», т.е. контрастировало с окружающей обстановкой. Оставим этот выбор самому мастеру.

При оформлении приусадебного участка нельзя обойтись без удобных лавочек. Они являются важным элементом дизайна территории, позволяют наслаждаться красотами природы и отдыхом. Огромной популярностью пользуется скамейка-трансформер, которая раскладывается при необходимости. Благодаря разнообразию готовых чертежей, мастер-классов, схем можно изготовить конструкцию самостоятельно.

Скамейки-трансформеры представляют собой простые, но функциональные конструкции. Главное отличие от обычной дачной мебели заключается в наличии специальных механизмов. В сложенном виде это простая лавка, в разложенном – вместительный столик с парой комфортных скамеек. Изделия отличаются мобильностью, поэтому подходят для установки в любом уголке участка. Складные модели скамеек обладают рядом преимуществ:

  1. Компактностью – в сложенном виде лавочка занимает совсем немного места.
  2. Многофункциональностью – дополнительные посадочные места и столик появляются за счет несложных манипуляций.
  3. Долговечностью – скамейки, выполненные из грамотно выбранного материала, отличаются длительным сроком эксплуатации.
  4. Простым механизмом – с ним способен справиться даже ребенок.
  5. Универсальностью – подходят для использования на даче, загородной усадьбе, в саду. Скамейки выполняют декоративную роль в ландшафтном дизайне и являются удобной мебелью для семейных посиделок.

Складная модель отличается привлекательным внешним видом. Она смотрится благородно даже без использования декора. К тому же, скамейку довольно просто изготовить самостоятельно.

Компактность

Многофункциональность

Долговечность

Простота механизма

Разновидности и интересные варианты дизайна

Чтобы выбрать подходящую скамейку-трансформер, необходимо учитывать количество людей, которые будут располагаться на ней. Число посадочных мест зависит от вида конструкции:

  1. Скамейка-стол с лавочками. Данная разновидность является наиболее распространенной. При помощи простых манипуляций модель превращается из одной скамьи в две со столиком. Преимущества: вмещает до 6 человек, не загромождает пространство. Недостаток скамейки – не слишком привлекательно выглядит в сложенном виде.
  2. Скамейка-конструктор. В разобранном состоянии обеспечивает посадочными местами до 6 человек, в сборном – двоих; дополняется столешницей. Преимущества: удобство использования, функциональность. Недостаток скамейки – более скромные возможности по сравнению с предыдущим вариантом.
  3. Скамейка-цветок. Похожа на конструктор, но есть и отличия – в собранном виде имеет форму бутона. Преимущества: регулировка элементов спинки, вмещает до 5 человек. Недостаток – выемки и ячейки на сидениях.

Существуют и другие варианты трансформера. Модель с двумя скамейками отличается простотой конструкции и изготовления. Угловое изделие может включать разное число поворотов, обеспечивает большое количество посадочных мест. Вариант в виде журнального столика отличается оригинальным дизайном, подходит для отдыха, чтения, работы за ноутбуком. Шестиугольный стол-скамейка привлекает внимание, вмещает до 8 человек.

Ценителям нестандартных решений придется по вкусу модель из двух стульев, которая трансформируется в обычную лавочку, скамью для размещения пары друг напротив друга, а также изделие с боковым столом.

Скамейка-стол с лавочками

Конструктор

Шестиугольная скамейка

Материалы изготовления

Чтобы сделать стол-трансформер своими руками, необходимо уделить особое внимание материалу, от которого зависит качество и долговечность конструкции. В большинстве случаев мастера используют:

  1. Деревянные доски и брус. Оптимальны для изготовления моделей скамеек в классическом стиле. Древесина легко поддается обработке, позволяя придавать изделию любую конфигурацию. Обычно для работы требуется два человека, поскольку материал довольно тяжелый.
  2. Палеты. Подойдут для создания скамеек в стиле кантри или прованс. Рекомендуется использовать сырье иностранного производства, которое не имеет отметок о токсичности, не издает неприятных запахов. Материал необходимо тщательно отшлифовать, обработать защитными пропитками, нанести на поверхность лакокрасочные составы.
  3. Металл. Прекрасным вариантом для дачи станут сварные скамейки с коваными элементами. Изготавливаются конструкции из прямоугольного, круглого или квадратного профиля. Используется материал с толстыми стенками для устойчивости к нагрузкам.

Чтобы создать дешевую скамью и стол своими руками, можно использовать подручные материалы. Старые стулья, двери, мебельные щиты, ненужные тумбочки – все зависит только от фантазии мастера.

Деревянные доски и брус

Палеты

Металл

Схемы сборки и чертежи с размерами

При создании качественных скамеек-трансформеров своими руками чертежи имеют большое значение. В сети есть множество готовых схем, но при необходимости можно составить индивидуальный план. Для этого нужно иметь в виду следующую информацию:

  • в первую очередь необходимо продумать вариант конструкции с учетом количества посадочных мест, разновидности трансформации скамейки;
  • параметры лавочки должны полностью соответствовать площади участка, где впоследствии она будет располагаться;
  • на чертеже отмечается каждая деталь изделия и размеры скамейки;
  • определяются габариты подвижных элементов скамейки.

Типовая схема скамейки отображает весь процесс работы, вплоть до очередности выполнения того или иного действия, поэтому станет отличным помощником для начинающих. Чтобы рассчитать необходимое количество материала, учитывается его длина и сечение. Так, если толщина бруса – 8 см, то на создание одной ножки потребуются не менее 5 единиц.

Если сиденье скамейки производится из доски толщиной 4 см и шириной 9 см, для работы потребуется 5 дощечек длиной 150 см.

Элементы скамейки

Типовой чертеж

Как сделать самостоятельно

Чтобы разобраться, как скамейку-трансформер сделать самостоятельно, необходимо использовать мастер-классы. Подробное описание включает в себя чертежи с размерами и фотографиями каждого этапа. Проще всего изготовить самостоятельно модели скамеек из дерева и металла.

Стандартная конструкция из дерева

Для работы потребуются следующие материалы и инструменты:

  • доски и брусья;
  • строительный уровень, рулетка;
  • винты;
  • саморезы;
  • маркер либо карандаш;
  • наждачная бумага;
  • металлические крепежи;
  • болгарка;
  • шуруповерт;
  • дрель.

Чтобы изготовить качественную лавку-стол, необходимо осуществлять все действия согласно инструкции:

  1. Две доски 120 х 12 см для сиденья тщательно шлифуются. Еще две – 37 х 10 см (для ножек) соединяются с металлическими крепежами так, чтобы они приобрели треугольную форму.
  2. Пара подготовленных досок прикручивается к ножкам саморезами. Отверстия просверливаются заранее.
  3. Нижняя часть сидений укрепляется распорками, которые фиксируются уголками и саморезами.
  4. Для второй лавки необходимы доски с параметрами 110 х 22 см. Ножки изготавливаются из бруса, присоединяются саморезами.
  5. К основанию прикручиваются доски, закрепляется сиденье, затем – распорки. Проверяется правильность сборки конструкции.
  6. Для столешницы берется 5 досок и 2 планки. Все элементы соединяются друг с другом. Столешница фиксируется к основанию.
  7. Устанавливается рычаг, отвечающий за трансформацию модели. Для этого потребуются две доски любой ширины длиной 88 см. Их концы закругляются.
  8. В рычаге, ножке и планке просверливаются отверстия диаметром 7 мм. Все элементы скамейки-трансформер соединяются при помощи мебельных винтов и гаек.

Для плотного крепления механизма необходимо прикрутить его к подлокотнику. После этого можно переходить к проверке функциональности готового изделия.

Точность соблюдения строительства стола с лавками определяется проверкой соответствия с чертежом. Внутренняя ширина конструкции должна составлять 115 см, внешняя – 120 см. Если эти параметры нарушаются, изделие складываться не будет.

Доски для сиденья отшлифовать, детали ножек соединить с металлическими крепежами

Просверлить отверстия, саморезами прикрутить доски к ножкам, укрепить распорками

Вырезать детали для второй лавки

Изготовить ножки

Соединить детали лавки

Проверить правильность сборки

Сделать столешницу

Зафиксировать столешницу на основание

Сделать подлокотники

Установить рычаг

Готовое изделие

Садовая мебель-трансформер из металлического профиля

Создание стола-скамейки трансформера своими руками – увлекательное занятие. Для работы потребуются следующие инструменты и материалы:

  • квадратные трубы 25 х 25 х 1,5 мм, всего шесть отрезков;
  • доски – 8 штук;
  • дрель;
  • болгарка;
  • шуруповерт;
  • шлифовальная машинка;
  • сварочный аппарат с набором электродов;
  • шайбы, гайки, болты;
  • краска по металлу.

Пошаговая инструкция поможет выполнить каждый этап работы правильно:

  1. Профили из металла зачищаются, удаляется ржавчина. Заготовки разрезаются в соответствии с планом.
  2. Для создания каркаса скамьи трубки свариваются. Высверливаются отверстия для мебельных болтов. Шайбы используются для более легкого раскладывания.
  3. Для ножек из металлического листа вырезаются элементы 50 х 50 мм. Все детали каркаса обрабатываются специальным составом.
  4. Доски нарезаются в соответствии с параметрами скамьи, шлифуются, пропитываются антисептиками и закрепляются на корпусе.

Металлическую конструкцию смогут сделать опытные мастера и новички, впервые столкнувшиеся с изготовлением садовой мебели. Желательно иметь опыт работы со сваркой. В противном случае изделие может получиться недостаточно прочным.

Чертеж

Декорирование

Стол-скамья трансформер, который располагается на улице, нуждается в специальной обработке. Для дерева используется морилка, сверху – лак с водоотталкивающими свойствами. Но даже после этого не рекомендуется оставлять изделия под открытым небом. Капризы погоды негативно сказываются на ее долговечности и внешнем виде, поэтому можно перенести конструкцию на веранду или в беседку, закрыть навесом.

Если создается скамейка своими руками, можно украшать ее всевозможными способами. Наиболее привлекательно выглядит декор на сиденьях и спинках. Для этого используются:

  • изображения, нанесенные разноцветными акриловыми красками;
  • рисунки в технике декупаж;
  • очаровательные картинки, созданные электровыжигателем;
  • вырезанные на дереве растительные орнаменты, узоры;
  • фигурки животных, сказочных персонажей, выпиленные лобзиком.

Если конструкция была выполнена правильно, а уход за готовым изделием осуществляется регулярно, срок эксплуатации может достигать 25 лет и больше. Часто деревянные элементы скамеек заменяются металлическими, выглядит это не так привлекательно, но долговечность увеличивается в разы. Удобная и практичная садовая скамейка всегда актуальна на дачном или загородном участке. Сидя на ней, можно наслаждаться отдыхом, любоваться живописными пейзажами, беседовать с близкими людьми. Изготовить такой полезный предмет мебели можно самостоятельно, что позволяет воплотить в жизнь самые интересные дизайнерские задумки.

Видео

Как сделать скамейку-трансформер своими руками: чертежи, размеры, инструкция

Небольшие скамейки на дачном участке — это не только часть живописного ландшафта, но и удобное место отдыха. Пожалуй, один из лучших вариантов — скамейка-трансформер, которая может раскладываться и складываться и идет в комплекте со столиком. Такую скамейку-трансформер можно сделать своими руками, чертежи и размеры, а также подробный разбор схемы изготовления мы предоставим в статье.

Всё о том, как делать стол-скамейку трансформер

Преимущества скамейки-трансформера

Разновидности механизмов и дизайна

Материалы

Зачем нужны чертежи и схемы

Как сделать столик своими руками

Варианты декора готового изделия

Основное отличие и оно же преимущество в самом механизме — в разобранном виде это комплект лавочек со столом, а в собранном — одна скамейка. Эта садовая мебель предельно простая по конструкции, но это не мешает ей обладать целым рядом внушительных достоинств.

  • Это очень мобильная мебель. Ее легко можно транспортировать из одной части участка в другую.
  • Рука об руку с мобильностью идет и второе преимущество — компактность. Когда изделие собрано, оно совсем не занимает места.
  • Функционал. Обычная лавочка уступает и по вместительности, и по комплектации — столик нужно устанавливать отдельно, и не везде это допустимо.
  • Прочность. Если правильно выбрать материал, то изделие прослужит вам много лет.
  • Простота в эксплуатации. Разложить механизм под силу даже ребенку.
  • Широкая область применения. Эти лавки можно поставить в саду, на даче, где угодно.
  • Привлекательный дизайн. Существует несколько вариантов декора и внешнего вида для таких механизмов. Но скамейка может выглядеть привлекательно и аутентично даже без украшений.

Первое, о чем вам стоит подумать, прежде чем приступать к конструированию столика-скамейки, — сколько человек максимум должны на ней помещаться. В зависимости от числа, нужно выбрать один из вариантов оформления.

  • Стол + лавки. Самая популярная модель. Одна скамейка в разобранном виде превращается в две со столом по центру. Здесь с удобством смогут сесть до 6 человек. Из минусов можно отметить разве что не слишком эстетичный внешний вид в сложенном состоянии.
  • Конструктор. Такая скамейка также рассчитана на компанию до 6 человек, а если не будете разбирать — на двоих. В проекте предусмотрена столешница. Немного уступает по вместительности первому варианту.
  • Цветок. Немного напоминает конструктор, но если собрать будет похожа на бутон — отсюда и название. Важное преимущество в возможности регулировать спинку сидений, а минус — на сидениях есть выемки, что делает их менее комфортными, по сравнению с другими моделями.
  • Дополнительные варианты дизайна. На самом деле, разновидностей и проектов таких скамеек существует много. Можно сделать угловую конструкцию, если у вас пустует место на участке в углу. Конструкция с журнальным столиком идеально подойдет любителям поработать на свежем воздухе, а стол-многоугольник подойдет для большой компании из 8 человек.

Как мы уже говорили выше, от правильного материала зависит срок службы и в целом прочность конструкции. Перечислим то, что используют чаще всего.

  • Дерево. Доски и брус — самый распространенный материал для такой дачной мебели. С досками легко работать, им можно придать любую форму и конфигурацию.
  • Для мебели в деревенском стиле с нарочито грубой отделкой и фактурой больше подойдут палеты. Их шлифуют, грунтуют и обрабатывают лаком. Важно использовать только те палеты, на которых нет отметки о токсичности и от которых не исходит неприятного запаха.
  • Металл. Самый прочный вариант скамеек — сварные. Их можно украсить ковкой или оставить как есть, подчеркнув небрежность а-ля лофт.
  • Остатки стройматериалов. Хотите сэкономить? Поройтесь в сарае, наверняка у вас осталась старая мебель: стулья, тумбочки, двери. Подойдет все. Главное, включить фантазию.

В сети есть много готовых схем и фото проектов для строительства лавки-столика. Но так ли они нужны? Может, можно обойтись без них?

Индивидуальный план нужен в первую очередь для того, чтобы рассчитать правильные размеры и определить количество людей, которые смогут сесть за столик. Также на чертеже нужно указать вариант трансформации, что и куда будет открываться и закрываться, габариты всех подвижных элементов. Все это должно делаться с учетом площади того места, куда лавку планируется поставить в будущем.

Как сделать скамейку-трансформер по схеме, что учесть? Схема — это идеальный помощник, особенно если у вас нет большого опыта в конструировании. Типовой чертеж должен отображать все этапы работы, в нем должна быть подробно расписана очередность действий. Кроме того, без плана вы не сможете правильно посчитать, сколько материала вам понадобится. На схеме он будет считаться по длине и ширине сечения. К примеру, для одной ножки нужно около пяти брусков толщиной в 8 сантиметров.

Посмотрите на видео. Здесь собрано несколько чертежей и схем, которые помогут сконструировать скамейку.

Две самые простые модели — деревянные и металлические.

Деревянная

Даем инструкцию по изготовлению скамьи размером 150х120 см. Для начала проверьте, все ли инструменты у вас есть.

Вам понадобятся
  • Деревянные бруски.
  • Рулетка и уровень.
  • Саморезы, болты и гвозди.
  • Наждачка.
  • Карандаш или ручка для отметок.
  • Уголки и крепежи из металла.
  • Дрель.
  • Отвертка или шуруповерт.
  • Болгарка.
Порядок действий
  • Зашлифовать две доски для сиденья, размером 120х12 см.
  • Другие две доски 37х10 см соединить с металлическими крепежами. Полученные треугольники станут ножками.
  • Прикрутить доски к ножкам с помощью саморезов. Важно — отверстия нужно проделать заранее.
  • Внизу изделия поставить распорки. Закрепить саморезами.
  • На основание прикрепить доски для сиденья, распорки. Конструкция проверяется на предмет правильности сборки.
  • Далее очередь столешницы: соединить 5 досок и 2 планки. Столешница готова. Ее прикручивают к основе.
  • Чтобы сделать рычаг, с помощью которого столик будет разбираться, нужно взять две доски длиной по 88 см. Закруглить концы. Проделать отверстия в рычаге, ножке и планке. Все элементы соединяются.
  • Чтобы плотнее закрепить механизм, его нужно прикрутить еще и к подлокотнику. После этого сиденье можно проверять на исправность.
  • Первое, что нужно проверить, — соответствие размеров готового трансформера тем, что указаны на чертеже. Ширина по внутреннему краю должна быть 115 сантиметров, а по внешнему немного больше — 120. Если нарушить эти размеры, то скамейка не сложится.

Металлическая

Создание скамейки-трансформера из профильной трубы не менее увлекательное занятие. Ее могут сделать и профи, и новички, у которых совсем нет опыта изготовления мебели для дачи. Хорошо, если вы уже работали со сваркой. Если нет, стоит потренироваться до начала работ, иначе неопытность может отразиться на прочности столика.

Необходимые инструменты
  • Трубы 25х25х1,5 мм, квадратные, шесть штук.
  • Дощечки — 8 штук.
  • Дрель.
  • Пила.
  • Шуруповерт или отвертка.
  • Аппарат для шлифовки.
  • Машина для сварки и комплект электродов.
  • Крепежные аксессуары: гайки, болты.
  • Краска для металлических изделий.
Этапы работы
  • Первым делом очищаются металлические части. Необходимо удалить всю ржавчину.
  • После этого их нужно разрезать на заготовки в соответствии с планом.
  • Все детали нужно сварить по схеме. Высверлить отверстия для болтов.
  • Далее изготавливаются ножки. Для них из листа металла следует вырезать несколько частей размером 50х50 мм.
  • Весь каркас покрывается специальным составом, защищающим изделие в будущем от коррозии.
  • После металлических частей нарезаются доски. Также, ориентируясь на чертеж. Элементы очищаются, пропитываются антисептиком и устанавливаются на каркас.

Лаконичный дизайн кажется слишком скучным? Тогда берите на вооружение разные варианты декора готовой скамейки.

  • Рисунки и узоры, нанесенные акриловыми красками и покрытые лаком. Для них можно использовать трафареты.
  • Декупаж.
  • Узоры, нанесенные электровыжигателем.
  • Объемный декор в виде фигурок животных, цветов и персонажей из фольклора. Их можно сделать самостоятельно электролобзиком, а можно купить готовые в магазине.

Стол-трансформер вполне можно сделать своими руками. Важно соблюдать алгоритм действий и строго следовать инструкции, даже если у вас уже есть опыт в подобной работе.

не только удобно, но и красиво. Этапы сборки деталей стула

Каждый хозяин мечтает создать красивый сад возле своего дома. При этом хочется, чтобы в нем все было идеальным. На первый взгляд кажется, что для этого необходимо приложить огромное количество усилий и потратить целую кучу денег. Но на практике все обстоит несколько иначе. Так, например, скамейка-трансформер, чертежи которой можно сделать даже своими руками, украсит любой сад. Кроме того, это удобное решение, если планируются частые посиделки с друзьями.

Из каких материалов можно изготовить скамейку?

Особенностью такого устройства является то, что его можно использовать как скамейку или, если это необходимо, как столешницу с двумя лавками. Кроме того, можно купить уже готовую модель в магазине или изготовить ее самостоятельно. Обычно для того, чтобы была создана качественная скамейка-трансформер, используются деревянные материалы. Притом может быть взята как натуральная древесина, так и фанера или ПВХ. Конечно, первый вариант будет более затратным, но зато изготовленное устройство будет служить не 2-3 года, а 20-30 лет. Желательно перед использованием покрыть лавку антигрибковым раствором, а также покрасить лаком. Это станет отличной профилактикой возникновения гнили.

Покупка инструментов для работы

Прежде чем приступать к созданию скамейки, необходимо убедиться, все ли инструменты есть в наличии. Итак, для того, чтобы скамейка-трансформер получилась качественной и прослужила не один десяток лет, рекомендуется приобрести такие инструменты и материалы:

  • Брус.
  • Материал, из которого будет изготовлено устройство. Необходимо взять уже обрезанную часть.
  • Ножовку или электрический лобзик.
  • Рулетку.
  • Мелкую шкурку.
  • Болты и гайки.
  • Дрель.

Составление чертежей

Для того чтобы была правильно изготовлена скамейка-трансформер своими руками, чертежи лучше составить самостоятельно. Ведь очень важно, чтобы не был упущен образ конечного продукта. При составлении чертежа рекомендуется обратить внимание на 3 фактора:

  • Размеры конструкции должны соответствовать площади, где будет впоследствии установлена скамейка-трансформер.
  • Необходимо учитывать, что устройство должно обладать подвижным механизмом, создать который будет не так-то и легко.
  • Сначала необходимо рассчитать размеры неподвижных деталей, которые в дальнейшем будут скреплены между собой.

Ход работы: основная часть

В первую очередь следует изготовить детали, которые в дальнейшем будет использоваться в качестве ножек для конструкции. С этой целью необходимо вырезать 8 одинаковых отрезков, длина которых составит 70-75 см. Желательно с обеих сторон сделать срезы под углом 10 градусов. Это необходимо для придания равновесия при установке на склоне.

Далее нужно изготовить рамы для двух лавок. Делаются они из Для этого необходимо вырезать 4 отрезка длиной 40 см и 4 детали размером 1,70 м. В каркасе следует сделать несколько укрепляющих элементов. Собственно, здесь и понадобится брус. Его прибивают на расстоянии полуметра друг от друга. Так скамейка-трансформер будет защищена от боковой деформации. Ножки следует прикрепить к сиденью 2-3 болтами, чтобы они надежно держались. Из бруса следует сделать прямоугольник, который по размеру точно совпадает с длиной лавок. С внутренней стороны он крепится дополнительными элементами жесткости. Это будет спинка (или столешница).

Теперь осталось только соединить получившиеся элементы в одну общую конструкцию. Это сделать непросто, поскольку придется работать с крупными деталями. Поэтому рекомендуется выполнять работу не самостоятельно, а вместе с помощником. Необходимо вырезать 2 бруса длиной в полметра. Их нужно разместить между скамейкой и щитом. После их закрепления следует вырезать еще 2 бруска. Теперь их размер должен составлять 110 см. Они крепятся к другой скамье по центру, чтобы было легче состыковать оба элемента. Таким образом будет изготовлена скамейка-трансформер своими руками, чертежи которой можно увидеть в статье.

Завершающий этап: наружная отделка

Интересно то, что такое устройство может быть размещено и в помещении. Отсюда следует, что покрывать ее можно двумя способами: для сада рекомендуется водостойкая краска, а для дома - морилка или лак. И если вторую можно также отделать то первую нельзя красить лаком и морилкой.

Многие хотят, чтобы в их саду появилось что-то необычное, к примеру скамейка-трансформер. Своими руками сделать такое устройство не составит никакого труда. Тем более что существует большое разнообразие ее форм и размеров. Главное - в конце покрасить ее подходящим средством. Если этого не сделать, то дерево начнет гнить из-за воздействия влаги. Лучше всего красить раз в 1-2 года, чтобы скамейка была полностью защищена от бактерий. При желании можно отделать скамейку диким камнем, глиной и другими материалами.

В загородном доме или на даче очень удобно использовать лавку трансформер.

Во-первых, конструкция не занимает большую площадь. Во-вторых, может перемещаться в удобное для вас место. В-третьих, путем несложных движений лавочка видоизменяется в стол с двумя скамейками, что очень удобно для проведения застолья на открытом воздухе. Как же сделать такую лавку трансформер своими руками?

Для того чтобы трансформер, вам необходимо подготовить инструменты:

  • болгарка или ножовка по дереву;
  • шуруповерт или набор отверток;
  • электродрель или ручная дрель;
  • измерительные приспособления (угольник, линейка, уровень).

К расходным материалам относят древесину, саморезы, наждачная бумага.

Технология проведения работ

Изготовленная лавочка состоит из 2-х скамеек и спинки столешницы. Скамейки отличаются друг от друга шириной. Изготавливаем своими руками первую скамейку с размерами 118 х 25 см. Для этого, используя расходные материалы, подготавливаем детали в виде досок толщиной 20 мм с размерами 118х12 см. Для ножек выпиливаем по 2 детали с размерами:

  • 37х11 см – 2 штуки;
  • 34х11 см – 2 штуки.

Все детали хорошо шлифуем, используя специальный круг для болгарки, или при помощи наждачной бумаги. Заготовки ножек разных размеров соединяем по парам при помощи металлических пластин. Соединение проводят так, чтобы высота основания составляла 45 см, а ширина 37 см.

2 детали 118х12 см при помощи саморезов прикручиваем к основаниям, получаем сиденье. Из-за малой толщины досок рекомендуется перед закручиванием саморезов меньшим диаметром просверлить отверстия в местах соединения для того, чтобы доска не лопнула. После сборки первой лавочки проводим замеры. При измерениях наружная ширина должна составлять 118 см, а внутренняя 114 см.

Собираем вторую скамейку с шириной 109 х 22 см. Сиденье скамейки будет состоять из 2-х заготовок 109х11 см. Для того чтобы сделать ножки потребуются брус 40х40 мм. Ножки составляют из заготовок с размерами:

  • 32 см – 4 бруска;
  • 22 см – 2 бруска.

Так же с досок выпиливаем 2 заготовки 40х9 см.

Скамья-трансформер значительно экономит место на участке и может быть как столом, так и скамейкой.

Делаем своими руками ножки второй лавочки, для этого к бруску 22 см, используя деревянный шкант, клей и саморезы, крепим на ребро с одного края доску. Ту же операцию проводим со вторым бруском длиной 22 см. Остальные заготовки собираем по форме в букву А. Верхняя часть формы А – это бруски длиной 22 см, боковые стороны буквы – это бруски длиной 32 см, а перекладину внутри выпиливаем в виде распорок самостоятельно. Соединение проводят, используя саморезы и металлические уголки. Расстояние в нижней части буквы должно быть не менее 30 см.

Детали сидения прикручиваем к полученным основаниям. После сборки проверяем размеры второй лавочки. Ширина лавки должна составлять 109 см по сидению и 113 см по ножкам. Проверить правильность сборки лавки трансформер можно визуально, совместив вторую лавочку с первой. Если их приставить друг к другу и они образуют диван из 4-х досок, расположенных на одной высоте, значит, все сделано правильно.

Переходим к сборке спинки-столешницы. Для спинки нам необходимы 5 заготовок, составив которые, образуют общую плоскость с размерами 126х57 см. Соединение досок проводится своими руками при помощи планок 57х4 см (2 штуки). Ширина планок должна составлять 8 см. Планки связывают элементы столешницы с 2-х сторон на расстоянии 4 см от каждого края при помощи саморезов. С одной из сторон собранной столешницы крепят 2 упоры. Упоры изготавливают из досок толщиной 20 мм, выпиливая по размерам: длина 40 см и ширина 10 см. С одной стороны обоих заготовок проделывают спил под углом 115°. Этому углу будет соответствовать наклон спинки лавки трансформер. Упоры крепят к внутренним сторонам планок столешницы на расстоянии 14 см от края при помощи саморезов.

Спинка лавки устанавливается на упоры плотно прижимается к ножкам. В упоре и в вертикальной доске просверливается отверстие диаметром 7 мм. Соединение проводят при помощи мебельных болтов длиной 8 см. Между упорами устанавливают металлические шайбы. Головка болта не должна выходить наружу. Болтовое соединение должно быть подвижным и позволять изменять угол столешницы. Проверить сборку можно путем изменения угла наклона спинки столешницы. Если угол меняется на 90°, можно приступать к завершению сборки.

Скамейка-стол- трансформер своими руками, пошаговая инструкция по изготовлению складной скамейки с фото, видео и чертежами- не только удобно, но и красиво.

Хозяин любого участка мечтает сделать его красивым и привлекательным. При этом хочется, чтобы каждая вещь в саду была идеальной. Порой, в это вкладываются невероятные усилия и большие деньги. Однако практика показывает, что обойтись можно гораздо меньшими жертвами. Так, к примеру, скамейка-трансформер, выполнить которую своими руками достаточно легко, в силах украсить приусадебный участок и добавить повседневной жизни комфорта и удобства.

Скамейка-трансформер - что это и как работает

Любая дачная мебель должна быть многофункциональной и удобной - это гарантирует комфортный отдых на свежем воздухе и приятное времяпрепровождение. Интересный вариант, который сделает счастливым любого обладателя участка - скамейка-трансформер.

Садовая скамья в исполнении не такая уж и сложная, как может показаться многим на первый взгляд. Конструкция может в мгновение ока превратиться из обычной по виду скамейки в удобный стол значительных размеров, который имеет две лавочки по бокам. А после использования вы можете лёгким движением руки вернуть мебель в исходное положение. Главное в таком сооружении - подвижные детали, механизм и их прочное закрепление.

Раскладной вариант с 2 лавочками

Складной вариант

Виды скамеек-трансформеров

Каждый хозяин подбирает разновидность скамейки под себя: кому-то нужно, чтобы лавочка вмещала от 3 персон и более, а кому-то достаточно и организовать небольшой стол и 2 сидения, внешне напоминающих стул. Вариантов сборки конструкции достаточно много, однако ниже мы выделим несколько классических видов:

  • Скамейка-стол с лавочками. Такая разновидность трансформеров в считаные секунды превращается из одной скамьи в комплекс из стола и двух лавочек, вмещающих в общей сложности 5–6 человек. Она наиболее распространена на сегодняшний день, так как занимает немного места и позволяет размещать большое количество гостей.
  • Скамейка-конструктор. В сравнении с предыдущим такой вариант более скромный. В разборном состоянии конструкция может служить скамейкой, на которой помещается много гостей. Когда же гостей нет, лавочку возможно превратить в два посадочных места (с подлокотниками или нет - всё по желанию) и столиком между ними. На столе, в свою очередь, можно расположить ноутбук, книги или другие предметы. Такая конструкция функциональна и очень удобна.
  • Складная скамейка-цветок. Этот вид конструкции очень похож на предыдущий, однако у него есть свои особенности. Внешне лавочка напоминает пианино, только вместо клавиш на посадочном месте расположены выемки и ячейки, в которые вкладываются детали спинки. Очень многие ассоциируют такую скамейку с распускающимся цветком, поэтому она имеет именно такое название. В сложенном виде конструкция представляет собой софу, легко транспортирующуюся в любое место. Стоит лишь вам раскрыть «лепестки» лавочки, и вы сможете насладиться приятным и комфортным отдыхом на удобной скамейке. Главной особенностью «цветка» является возможность двигать элементы спинки как вам угодно.

Классическая скамейка с лавочками

Скамейка-трансформер с лавочками

Яркие цвета скамейки-цветка

Такая скамейка раскрывается как цветок по утрам

Скамейка-цветок

Скамейка-конструктор со столиком посередине

Скамья-конструктор

Функциональность и удобство

Многофункциональная садовая скамейка-трансформер является элементом мебели, который можно использовать как стол и как лавочку, что даёт возможность экономить пространство на участке. Конструкция станет незаменимым помощником на даче, где всегда присутствуют гости.

Многофункциональный предмет мебели

Популярная скамейка-трансформер не зря так распространена среди дачников и хозяев садов - она обладает массой преимуществ, которые выделяют её на фоне других подобных элементов садовой мебели.

Преимущества:

  • Многофункциональность. Превращение скамьи в стол с лавочками происходит в считаные секунды путём несложных манипуляций.
  • Удобство. Конструкцию удобно транспортировать с места на место, так как она легко складывается и раскладывается.
  • Экономия места. Скамейка не занимает много места, что делает её компактной и практичной при эксплуатации.
  • Долговечность. Правильно выбранный материал обеспечит скамейке долгий срок жизни.
  • Несложный механизм. С раскладным механизмом под силу справится даже ребёнку.

Подготовка к созданию лавки-стола

Выбор оптимального материала для изготовления

Такой элемент мебели, как скамейка-трансформер можно приобрести в любом строительном магазине, но, согласитесь куда приятнее располагать гостей и комфортно отдыхать на изделии собственного изготовления, ведь это не только красивая конструкция, но и предмет гордости для вас. Однако прежде чем приступить непосредственно к работе, нужно обязательно определиться с материалом, из которого будет изготовлена лавочка.

Как правило, для сооружения качественной скамейки используются деревянные материалы. Более того, помимо натуральной древесины допускается использовать фанеру или ПВХ. Несомненно, первый вариант выйдет более затратным, но, как следствие, служить он вам будет не 3–4 года, а порядка 35–40 лет. Кроме того, древесина имеет ряд преимуществ.

Преимущества:

  • Экологически чистый материал;
  • Безопасность;
  • Продолжительный срок эксплуатации.

Важное замечание, которому стоит уделить внимание при использовании древесины: перед использованием обязательно покройте скамью противогрибковым средством, а также покрасьте лаком. Это будет прекрасной профилактикой возникновения гнили.

Удобный вариант

Древесина - материал безопасный

Экологически чистый материал - натуральное дерево

Чертёж проекта

Для того чтобы конструкция была качественной и удобной, рекомендуется изготовить чертёж. Если у вас по каким-либо причинам нет возможности его сделать, то отличным решением станет готовая схема. При составлении чертежа или же его подборе из интернета следует соблюдать 4 условия:

  • Образ конечного сооружения должен быть плотно закреплён в вашей голове. При постройке нельзя упускать его.
  • Размеры будущей скамейки-трансформера должны соответствовать участку местности, где по итогу будет располагаться конструкция.
  • Весь ход работы рекомендуется сравнивать с чертежом, поэтому он должен быть чётким и качественным (в случае распечатки фотографии из интернета).
  • В самом начале следует рассчитать и зафиксировать размеры подвижных деталей, которые впоследствии будут между собой прочно закреплены.

Ниже представлен один из вариантов чертежа, по которому будет происходить дальнейшая работа:

Классический вариант чертежа

Инструменты и материалы

Для создания скамейки-трансформера нам потребуются следующие инструменты:

  • Ножовка;
  • Рулетка;
  • Наждачная бумага;
  • Стамеска;
  • Дрель;
  • Болты с гайками.

Материалы, которые мы будем использовать при постройке, перечислены ниже:

  • Деревянные брусья;
  • Обрезные доски;

Пошаговая инструкция по изготовлению

  • Начинаем с изготовления деталей, которые в дальнейшем будут исполнять роль ножек конструкции: для этого вырезаем 8 аналогичных отрезков длиной 70 сантиметров.
  • Выполняем срезы на отрезках сверху и снизу под углом в 10 градусов. Это гарантирует вашей скамье равновесие при установке под уклоном.
  • Затем изготавливаем рамы для двух лавочек из обрезной доски: вырезаем 4 элемента, длина которых 40 сантиметров и 4 отрезка длиной 170 сантиметров.
  • Теперь срезаем углы на всех деталях из 3 шага так, чтобы можно было составить два продолговатых прямоугольника.
  • Соединяем прямоугольники. Для этого рекомендуется использовать шурупы или гвозди. Важно! Если вы решили использовать 1 вариант, то сначала необходимо высверлить отверстие.
  • Приступаем к созданию укрепляющих элементов в каркасе. Эти детали окончательно сформируют сиденье. Здесь нам и понадобится брус: его следует прибить на расстоянии 50 сантиметров друг от друга. За счёт этого конструкция будет надёжно защищена от боковой деформации.
  • Присоединяем ножки к сооружению: для этого на 12 сантиметров от углов крепим их к сиденью при помощи 2–3 болтов (должны проходить сквозь брус и часть ножек одновременно), чтобы они были прочно закреплены. Также в брусе рекомендуется сделать пазы, чтобы укрыть шляпки болтов, а под гайкой с помощью ножовки по металлу убрать лишнее.
  • Изготавливаем прямоугольник из бруса, который точно совпадает с длиной лавок - 70х170 сантиметров. Изнутри деталь соединяется дополнительными элементами жёсткости. Этот прямоугольник впоследствии будет являться спинкой или же столиком (в зависимости от того, какое положение вы ему зададите).
  • Остаётся сформировать из всех элементов общую конструкцию. Важно! Так как придётся работать с большими деталями, желательно позвать помощника, а не совершать манипуляции самостоятельно. Вырезаем 2 бруса длиной в 50 сантиметров и помещаем их между скамьёй и большим щитом. Закрепляем их внизу щита, но сбоку скамьи.
  • Вырезаем вновь 2 бруска, только на этот раз длиной в 110 сантиметров. Бруски закрепляются на другой лавочке по центру. Это делается для того, чтобы состыковка проходила удобнее.
  • Завершающим этапом технической стороны служит обшивка. Обшиваем скамейку-трансформер снаружи либо ЛДСП, либо обрезной доской.

Такая скамья-трансформер получится у вас в итоге

Отделка

Так как конструкцию допускается располагать и в доме, и на участке, покрывать её можно различными способами.

  • Если ваша скамья будет находиться в помещении, то отличным вариантом будет морилка или лак . Как правило, сохнет такое покрытие в пределах 36 часов.
  • Если же на открытом воздухе, то оптимальное решение - использовать водостойкую краску, которая сохнет 24 часа.

Обработать средствами конструкцию нужно обязательно, иначе дерево под воздействием влаги может начать гнить и быстро прийти в негодность. Рекомендуется обновлять краску раз в 2–3 года - так она будет лучше защищена от бактерий.

Скамейку-трансформер можно выполнить в любом цвете

Необычный дизайн скамьи-трансформера

Чтобы дерево не гнило, обрабатывайте поверхность раз в 2 года

Яркий вариант скамьи с лавочками

Скамья-конструктор станет отличным дополнением для участка

Яркие деревянные скамьи

Благодаря скамейке-трансформеру на вашем участке появится необычная и, на удивление, удобная мебель, которая позволит размещать прибывших гостей и приятно проводить время на свежем воздухе. Кроме того, изготовив конструкцию собственными руками, вы сможете гордо заявлять друзьям, что лавочка - это ваше творение.

Хозяин любого участка мечтает сделать его красивым и привлекательным. При этом хочется, чтобы каждая вещь в саду была идеальной. Порой, в это вкладываются невероятные усилия и большие деньги. Однако практика показывает, что обойтись можно гораздо меньшими жертвами. Так, к примеру, скамейка-трансформер, выполнить которую своими руками достаточно легко, в силах украсить приусадебный участок и добавить повседневной жизни комфорта и удобства.

Скамейка-трансформер - что это и как работает

Любая дачная мебель должна быть многофункциональной и удобной - это гарантирует комфортный отдых на свежем воздухе и приятное времяпрепровождение. Интересный вариант, который сделает счастливым любого обладателя участка - скамейка-трансформер.

Садовая скамья в исполнении не такая уж и сложная, как может показаться многим на первый взгляд. Конструкция может в мгновение ока превратиться из обычной по виду скамейки в удобный стол значительных размеров, который имеет две лавочки по бокам. А после использования вы можете лёгким движением руки вернуть мебель в исходное положение. Главное в таком сооружении - подвижные детали, механизм и их прочное закрепление.

Раскладной вариант с 2 лавочками Складной вариант

Виды скамеек-трансформеров

Каждый хозяин подбирает разновидность скамейки под себя: кому-то нужно, чтобы лавочка вмещала от 3 персон и более, а кому-то достаточно и организовать небольшой стол и 2 сидения, внешне напоминающих стул. Вариантов сборки конструкции достаточно много, однако ниже мы выделим несколько классических видов:

  • Скамейка-стол с лавочками. Такая разновидность трансформеров в считаные секунды превращается из одной скамьи в комплекс из стола и двух лавочек, вмещающих в общей сложности 5–6 человек. Она наиболее распространена на сегодняшний день, так как занимает немного места и позволяет размещать большое количество гостей.
  • Скамейка-конструктор. В сравнении с предыдущим такой вариант более скромный. В разборном состоянии конструкция может служить скамейкой, на которой помещается много гостей. Когда же гостей нет, лавочку возможно превратить в два посадочных места (с подлокотниками или нет - всё по желанию) и столиком между ними. На столе, в свою очередь, можно расположить ноутбук, книги или другие предметы. Такая конструкция функциональна и очень удобна.
  • Складная скамейка-цветок. Этот вид конструкции очень похож на предыдущий, однако у него есть свои особенности. Внешне лавочка напоминает пианино, только вместо клавиш на посадочном месте расположены выемки и ячейки, в которые вкладываются детали спинки. Очень многие ассоциируют такую скамейку с распускающимся цветком, поэтому она имеет именно такое название. В сложенном виде конструкция представляет собой софу, легко транспортирующуюся в любое место. Стоит лишь вам раскрыть «лепестки» лавочки, и вы сможете насладиться приятным и комфортным отдыхом на удобной скамейке. Главной особенностью «цветка» является возможность двигать элементы спинки как вам угодно.

Классическая скамейка с лавочками Скамейка-трансформер с лавочками Яркие цвета скамейки-цветка Такая скамейка раскрывается как цветок по утрам Скамейка-цветок Скамейка-конструктор со столиком посередине Скамья-конструктор

Функциональность и удобство

Многофункциональная садовая скамейка-трансформер является элементом мебели, который можно использовать как стол и как лавочку, что даёт возможность экономить пространство на участке. Конструкция станет незаменимым помощником на даче, где всегда присутствуют гости.

Популярная скамейка-трансформер не зря так распространена среди дачников и хозяев садов - она обладает массой преимуществ, которые выделяют её на фоне других подобных элементов садовой мебели.

Преимущества:

  • Многофункциональность. Превращение скамьи в стол с лавочками происходит в считаные секунды путём несложных манипуляций.
  • Удобство. Конструкцию удобно транспортировать с места на место, так как она легко складывается и раскладывается.
  • Экономия места. Скамейка не занимает много места, что делает её компактной и практичной при эксплуатации.
  • Долговечность. Правильно выбранный материал обеспечит скамейке долгий срок жизни.
  • Несложный механизм. С раскладным механизмом под силу справится даже ребёнку.

Подготовка к созданию лавки-стола

Выбор оптимального материала для изготовления

Такой элемент мебели, как скамейка-трансформер можно приобрести в любом строительном магазине, но, согласитесь куда приятнее располагать гостей и комфортно отдыхать на изделии собственного изготовления, ведь это не только красивая конструкция, но и предмет гордости для вас. Однако прежде чем приступить непосредственно к работе, нужно обязательно определиться с материалом, из которого будет изготовлена лавочка.

Как правило, для сооружения качественной скамейки используются деревянные материалы. Более того, помимо натуральной древесины допускается использовать фанеру или ПВХ. Несомненно, первый вариант выйдет более затратным, но, как следствие, служить он вам будет не 3–4 года, а порядка 35–40 лет. Кроме того, древесина имеет ряд преимуществ.

Преимущества:

  • Экологически чистый материал;
  • Безопасность;
  • Продолжительный срок эксплуатации.

Важное замечание, которому стоит уделить внимание при использовании древесины: перед использованием обязательно покройте скамью противогрибковым средством, а также покрасьте лаком. Это будет прекрасной профилактикой возникновения гнили.

Удобный вариант Древесина - материал безопасный Экологически чистый материал - натуральное дерево

Чертёж проекта

Для того чтобы конструкция была качественной и удобной, рекомендуется изготовить чертёж. Если у вас по каким-либо причинам нет возможности его сделать, то отличным решением станет готовая схема. При составлении чертежа или же его подборе из интернета следует соблюдать 4 условия :

  1. Образ конечного сооружения должен быть плотно закреплён в вашей голове. При постройке нельзя упускать его.
  2. Размеры будущей скамейки-трансформера должны соответствовать участку местности, где по итогу будет располагаться конструкция.
  3. Весь ход работы рекомендуется сравнивать с чертежом, поэтому он должен быть чётким и качественным (в случае распечатки фотографии из интернета).
  4. В самом начале следует рассчитать и зафиксировать размеры подвижных деталей, которые впоследствии будут между собой прочно закреплены.

Ниже представлен один из вариантов чертежа, по которому будет происходить дальнейшая работа:

Инструменты и материалы

Для создания скамейки-трансформера нам потребуются следующие инструменты :

  • Ножовка;
  • Рулетка;
  • Наждачная бумага;
  • Стамеска;
  • Дрель;
  • Болты с гайками.

Материалы , которые мы будем использовать при постройке, перечислены ниже:

  • Деревянные брусья;
  • Обрезные доски;

Пошаговая инструкция по изготовлению

  1. Начинаем с изготовления деталей, которые в дальнейшем будут исполнять роль ножек конструкции: для этого вырезаем 8 аналогичных отрезков длиной 70 сантиметров.
  2. Выполняем срезы на отрезках сверху и снизу под углом в 10 градусов. Это гарантирует вашей скамье равновесие при установке под уклоном.
  3. Затем изготавливаем рамы для двух лавочек из обрезной доски: вырезаем 4 элемента, длина которых 40 сантиметров и 4 отрезка длиной 170 сантиметров.
  4. Теперь срезаем углы на всех деталях из 3 шага так, чтобы можно было составить два продолговатых прямоугольника.
  5. Соединяем прямоугольники. Для этого рекомендуется использовать шурупы или гвозди. Важно! Если вы решили использовать 1 вариант, то сначала необходимо высверлить отверстие.
  6. Приступаем к созданию укрепляющих элементов в каркасе. Эти детали окончательно сформируют сиденье. Здесь нам и понадобится брус: его следует прибить на расстоянии 50 сантиметров друг от друга. За счёт этого конструкция будет надёжно защищена от боковой деформации.
  7. Присоединяем ножки к сооружению: для этого на 12 сантиметров от углов крепим их к сиденью при помощи 2–3 болтов (должны проходить сквозь брус и часть ножек одновременно), чтобы они были прочно закреплены. Также в брусе рекомендуется сделать пазы, чтобы укрыть шляпки болтов, а под гайкой с помощью ножовки по металлу убрать лишнее.
  8. Изготавливаем прямоугольник из бруса, который точно совпадает с длиной лавок - 70х170 сантиметров. Изнутри деталь соединяется дополнительными элементами жёсткости. Этот прямоугольник впоследствии будет являться спинкой или же столиком (в зависимости от того, какое положение вы ему зададите).
  9. Остаётся сформировать из всех элементов общую конструкцию. Важно! Так как придётся работать с большими деталями, желательно позвать помощника, а не совершать манипуляции самостоятельно. Вырезаем 2 бруса длиной в 50 сантиметров и помещаем их между скамьёй и большим щитом. Закрепляем их внизу щита, но сбоку скамьи.
  10. Вырезаем вновь 2 бруска, только на этот раз длиной в 110 сантиметров. Бруски закрепляются на другой лавочке по центру. Это делается для того, чтобы состыковка проходила удобнее.
  11. Завершающим этапом технической стороны служит обшивка. Обшиваем скамейку-трансформер снаружи либо ЛДСП, либо обрезной доской.

Отделка

Так как конструкцию допускается располагать и в доме, и на участке, покрывать её можно различными способами.

Современный мебельный рынок предлагает мебель различных стилей на любой вкус и кошелек. В выставочных павильонах можно найти роскошные, похожие на королевские, кровати, кресла, комоды, разместить которые возможно в огромном помещении.

Можно найти и более скромные, но выполненные со вкусом нарядные гарнитуры. Есть и совсем простая и дешевая мебель.

Куб-трансформер может служить тумбочкой, столом с пуфами, креслом и и полноценной кроватью

Особняком находится трансформер, которая демонстрирует предельную компактность, универсальность использования и предельную простоту. Она прекрасно вписывается в помещения, оформленные в стиле минимализма, и позволяет увеличить жизненное пространство, наполнить его воздухом и светом.

Двухспальная кровать в гостиной не займет много места днем и станет удобным спальным местом ночью

Функциональный трансформер, включающий кровать, диван, стол и пуфики для гостей

Мебель-трансформер – изобретение, которое широко использовалось в квартирах малой площади, где невозможно было установить «полноценные» диваны, кровати, столы. Таких малогабаритных квартир было великое множество.

Комод легко превращается в компьютерный стол и полочку для принтера

Однако со временем на нее обратили внимание и те, кто имеет достаточно просторные комнаты, но привык к минимализму или хочет максимально наполнить свое жилище светом и воздухом.

Простое и компактное решение - полка под окном, а если понадобится, это обеденный стол со стульями

Трансформеры не только позволяют реализовать эти задачи, но и решают еще один вопрос: оригинальности интерьера и простора для дизайнерской мысли. С помощью такой мебели можно превратить:

  • спальню – в гостиную, и – наоборот;
  • кровать-шкаф – в уютный диван;
  • спальное место – в часть стенового пространства;
  • небольшой сундучок, занимающий совсем мало места – в небольшой стол с пуфиком.

Кровать-трансформер удобна в маленьких и в больших помещениях, так как способна превратить комнату в гостиную днем, а в спальню ночью

Простор для различных дизайнерских решений предоставляет использование модульной мебели, как самостоятельного элемента, или вкупе с другими видами трансформационной:

  • раскладными;
  • выдвижными;
  • поднимающимися (откидными).

Трансформер мягкое кресло-кровать в сложенном и разложенном виде

С помощью различных конструкционных решений, в том числе «исчезающих», можно гостиную к вечеру превратить в детскую, а на маленькой кухне «спрятать» обеденный стол после трапезы.

Компьютерный стол-трансформер для работы сидя и стоя

Детскую или кабинет можно оборудовать диваном или полноценным спальным местом, рядом с которым появятся шкафы и полки, собранные из различных модулей.

Детская кровать-трансформер может служить манежем для малыша и комодом или кроватью для подростка, тумбой и полкой

Они будут украшать комнату, выполнять функциональные задачи и придавать особую оригинальность помещению.

Софа-кровать двухъярусная – сильное и компактное решение для маленькой детской

Чертежи мебели трансформера своими руками

Схема шкафа-кровати трансформера

Мебель-трансформер можно заказать в компании, которая занимается ее изготовлением, но если домашний мастер имеет хотя бы небольшой опыт работы со столярным инструментом материалами, которые используют для ее изготовления, он может сам сделать ее своими руками.

Чертежи также можно выполнить самостоятельно или найти в интернете, где предлагаются и мастер-классы по составлению эскизов и чертежей и изготовлению трансформера своими руками.

Чертеж шкафа с встроенной кроватью

При выполнении чертежа необходимо учесть:

  • размеры помещения, где предполагается установка мебельного трансформера;
  • четкие параметры нового изделия;
  • материалы, которые будут использованы, и их свойства;
  • место расположения изделия;
  • тип трансформера.

При составлении чертежа требуется предельная точность и выверенность размеров изделия.

Схема стола трансформера с размерами

Необходимые материалы

Набор необходимых материалов напрямую будет зависеть от того, на каком виде мебели остановится домашний мастер. Однако, есть перечень, который присутствует при любом выборе.

Материал Основные параметры Где используется
ЛДСП Плиты толщиной от 10 до 22 мм Изготовление шкафов, полок с высокой прочностью на изгиб

Декорирование

МДФ Прочные листы

Повышенная влагостойкость и плотность

Столешницы, сидения скамеек, кухонные фасады
Дерево Массив, брус Любые изделия
Поролон Мягкий, удобный, недорогой Для набивки мягкой мебели
Стекло Толщина от Для оформления шкафов и полок
Мебельный крепеж Различные виды Для всех изделий
Мебельная фурнитура Различная конфигурация и предназначение Для декорирования

При оформлении дверей шкафов, ящиков

Необходимые инструменты

Набор необходимых инструментов для изготовления своими руками также будет отличаться, в зависимости от выбранного вида мебели. В общий перечень войдут:

  • петли для фасадов;
  • металлические или пластмассовые соединительные угольники;
  • направляющие для ящиков;
  • электродрель с набором сверл;
  • струбцины;
  • фреза;
  • молоток;
  • утюг;
  • лобзик или ножовка;
  • измерительные приборы.

Этот список может меняться, в зависимости от выбранной модели

Процесс изготовления: пошаговая инструкция

Схема простой самодельной подъемной кровати

Чтобы изготовить кровать-трансформер своими руками, нужно двигаться пошагово, не пропуская никаких важных моментов подготовки и выполнения работ.

Начинать нужно с выбора места расположения изделия, после чего можно приступать к изготовлению эскиза, а затем – чертежа.

Очень компактная кровать-трансформер для интерьерных решений в стиле минимализм

После выбора дизайна изделия, уточнения его размеров и составления чертежа, можно приступать к изготовлению. Попробуем сделать кровать – шкаф. Несмотря на кажущуюся сложность, изготовить ее не очень трудно. Главная проблема – большие размеры.

Инструкция


Схема подъемного механизма и ножки кровати

Совет. Не стоит вместо бруса устанавливать основу на стандартные ножки для мебели, потому что они могут не выдержать веса конструкции.

Готовый подъемный механизм сэкономит ваше время и силы при изготовлении кровати-трансформера

Чтобы перевести кровать в горизонтальное положение, нужно установить ручки и воспользоваться ими.

Внимание! Фасад должен быть в сочетании с находящейся в комнате мебелью. Что касается фурнитуры, то ее расположение не имеет существенного значения.

Видео: Шкаф кровать своими руками

Скамейка трансформер своими руками: советы и чертежи

Каждый хозяин желает иметь на даче всё то, что будет удобно и красиво. Дача — это то место, где хочется отдохнуть от повседневной суеты, от назойливых коллег по работе, от шумных соседей. Дача — это такой небольшой островок в пучине рутины и обычных жизненных обязанностей.

Если отойти от всяческих лирических отступлений и перейти непосредственно к теме данной статьи, то нужно сказать пару слов о мебели, которая находится на даче. Любая дачная мебель должна быть многофункциональной и полезной. Это может подтвердить каждый счастливый обладатель дачи, который и занимался её обустройством.

Интересным вариантом является особая скамья-трансформер, которая будет весьма привлекательным элементом мебели. К тому же это будет довольно функциональным вариантом, который точно пригодится на даче.

Любой хозяин дачного домика может приобрести такую интересную скамейку в магазине, но следует учитывать, что её вполне можно сделать своими руками, благо все необходимые чертежи скамейки трансформера есть в интернете.

Ниже будут приведены инструкция и советы, которые помогут любому хозяину дачи, который захочет сконструировать самодельную скамейку-трансформер, которая сможет выполнять и функции стола.

  • 2 Инструменты, которые понадобятся в ходе работы
  • 3 Технология проведения работ
  • 4 Завершение сборки
  • Преимущества скамейки-трансформера

    Перед тем, как приступить к работе, следует узнать преимущества этого элемента дачной мебели. Во-первых, данная конструкция не занимает много места, что делает её весьма компактной и практичной. Во-вторых, следует упомянуть тот факт, что скамейка-трансформер легко перемещается с места на место, что также уверенно можно занести в плюсы. В-третьих, такая скамейка путём несложных манипуляций с лёгкостью превращается в стол с двумя скамейками, если в этом есть необходимость. Этот плюс таких дачных скамеек позволяет проводить застолья на свежем воздухе, что как раз подойдёт для дачи.

    Инструменты, которые понадобятся в ходе работы

    Для начала следует определиться с инструментами, которые обязательно понадобятся мастеру при конструировании такой скамейки трансформера своими руками.

    Перед рабочим процессом необходимо приготовить следующие инструменты:

    Расходными материалами в данном случае являются: древесина, наждачная бумага и саморезы.

    Обязательно следует по ходу работ сверять свои действия с чертежом.

    Технология проведения работ

    Самое первое, с чем следует определиться — это «состав» скамейки. Звучит грубо, но, в принципе, довольно чётко отражает саму конструкцию. Дело в том, что скамейка трансформер состоит из двух скамеек и спинки столешницы. Скамейки должны отличаться друг от друга шириной. Первая скамейка может быть легко изготовлена своими руками, причём следует ориентироваться на следующие размеры: 118 * 25 сантиметров. При использовании расходных материалов, следует подготовить детали. Они должны быть в виде досок с толщиной 20 мм. Размеры их составляют 118 * 12 см. Ножки могут быть изготовлены из деталей, которые выпиливаются с размерами:

    • 2 штуки — 37 * 11 см;
    • 2 штуки — 34 * 11 см.

    Все детали должны быть хорошо отшлифованы. Для этого можно использовать наждачную бумагу или же специальный круг для болгарки. Ножки соединяются металлическими пластинами. Соединение выполняется с учётом того, что ширина основания должна составлять 37 см, а высота 45.

    Сиденье можно изготовить, прикрутив две детали (118 * 12 см) к основаниям, используя саморезы. Из-за малой толщины досок есть определённый риск, касающийся того, что доски могут лопнуть. Чтобы это не случилось, следует просверлить отверстия в местах соединения. Это рекомендуется сделать до закручивания саморезов. После того, как была собрана первая скамейка, следует выполнить замеры. Внутренняя ширина должна составлять 114 см, а наружная 116.

    После вышеуказанных действий можно перейти к сборке второй скамейки. Ширина её будет составлять 109 * 22 см. Сиденье скамейки состоит из двух заготовок, размер которых составляет 109*11 см. Ножки можно сделать, используя брус 40 * 40 см. Заготовки, из которых впоследствии будут изготовлены ножки, будут иметь следующие размеры:

    • 4 бруска — 32 см;
    • 2 бруска 22 см.

    Ножки второй лавочки можно изготовить своими руками. Для этого следует использовать брусок (22 см) прикрепляется доска с одного края, на ребро. В этом случае потребуется использовать клей, саморезы и деревянный шкант. В наличии есть ещё один брусок 22 см, с ним следует проделать то же самое. Остальные имеющиеся заготовки должны быть собраны в форме буквы А. Бруски по 22 см будут верхней частью импровизированной буквы А. Бруски по 32 см будут являться боковыми сторонами, а внутреннюю перекладину можно будет выпилить самостоятельно в виде распорок. Металлические уголки и саморезы будут использоваться для проведения основания. Следует помнить, что в нижней части буквы должно быть определённое расстояние — 30 см.

    К полученным ранее основаниям следует прикрутить своими руками детали сидения. После осуществления сборки следует проверить размеры второй лавочки. Ширина лавки по ножкам должна составлять 113 по ножкам и 109 по сидению. Чтобы проверить правильность сборки лавки трансформер, не нужно использовать какие-то особые приспособления. Проверку можно выполнить визуально. Для этого следует просто совместить две лавочки. Их следует приставить друг к другу и они будут образовывать «диван» из четырёх досок, которые находятся на одном уровне, то значит до этого всё было сделано правильно.

    Теперь можно перейти к следующему этапу работ. Это сборка спинки — столешницы своими руками. Делается она из пяти заготовок, которые сформируют собой общую плоскость. Её размеры будут следующими: 126 * 57 см. Соединение досок можно осуществить своими руками, используя две планки. В этом деле очень пригодятся саморезы, которые позволят скрепить доски.

    С одной стороны собранной ранее столешницы впоследствии должны быть прикреплены упоры, которые изготавливают из досок толщиной 20 мм. С одной стороны получившихся заготовок должен быть выполнен спил под определённым углом в 115 градусов. Этот угол будет означать наклон спинки скамейки трансформер. Прикрепление всех необходимых упоров следует осуществлять при помощи саморезов.

    Впоследствии должны быть использованы металлические соединения и саморезы, которые помогут скрепить всё воедино. При изготовлении спинки следует тщательно руководствоваться чертежами, которые точно помогут лучше понять весь рабочий процесс изготовления скамейки трансформер.

    Завершение сборки

    После всех операций, которые были описаны выше, мастер должен осуществить соединение двух лавок между собой. В этом помогут столярный клей и деревянный шкант. При желании можно будет прикрепить специальные подлокотники, которые добавят удобства.

    Если всё будет выполнено по инструкции, то скамейка трансформер сможет впоследствии раскладываться на две скамейки и стол. Всё это можно отследить по чертежу.

    🔨 Как построить цельный складной стол для пикника

    Введение и описание

    Складной стол для пикника, сделанный исключительно из бруса 2 × 4

    Эта модель также имеет дополнительную «пристегивающуюся» деталь, которая увеличивает высоту спинки, когда устройство находится в настольном режиме.

    "Застежка" на самом деле немного повышает комфорт спины и (в зависимости от вкуса) делает скамейку более привлекательной.

    Я постарался максимально упростить этот проект, учитывая отзывы.
    Это более упрощенная версия с лучшими пояснениями и множеством фотографий и рисунков.

    Планы складного стола для пикника из дерева 2 × 4 (50 × 100), который можно складывать в одно сиденье. Он сделан исключительно из дерева 2 × 4 (50 × 100)

    Размер вещи

    В режиме стола для пикника общая площадь основания (площадь, которую он занимает на земле) составляет 60 дюймов (1524 мм) в длину и 47-1 / 4 дюйма (1200 мм) в ширину.
    В режиме многоместного сиденья общая площадь основания составляет 60 дюймов (1524 мм) в длину и 21-1 / 2 дюйма (545 мм) в ширину.
    Высота 29 ″ (737 мм)

    Он построен из дерева только одного размера - 2 × 4, это очень распространенный размер ложи.
    Подлокотники скамейки, которые украшали другие модели, были убраны, так как это лишняя работа, лишние материалы, а в режиме стола для пикника лучше без них.
    Этот полный блок построен исключительно из стандартных 2x4 (которые имеют реальные размеры 1 1/2 x 3 1/2 дюйма).

    Все части можно вырезать из 9 отрезков длиной всего 8 футов 2 × 4. Довольно распространенная штука.

    Что в этом контенте

    Есть чертежи плана, есть список покупок, список резки, есть схема, показывающая, как вырезать части из 9 отрезков длиной всего 8 футов 2 × 4, чтобы уменьшить талию, есть диаграмма каждой отдельной части с размерами, за ним следуют пошаговые инструкции с большим количеством картинок.

    Размеры

    Размеры в этом проекте даны в дюймах и миллиметрах. Сначала указываются дюймы, а затем их метрические эквиваленты в скобках, например: 2 × 4 (50 мм x 100 мм).

    При покупке древесины вас не смущают "номинальные" (только номинальные) размеры.
    Он называется 2 × 4, но на самом деле его размеры 1 1/2 x 3 1/2 дюйма (толщина и ширина)

    Метрический эквивалент 2 × 4 составляет 50 мм x 100 мм, что на самом деле составляет 1 1/2 x 3 1/2 дюйма (38 мм x 89 мм), фактический размер при измерении или одевании.
    Вкратце - Реальный размер древесины (толщина и ширина), используемой в этом проекте, составляет 1 1/2 x 3 1/2 дюйма (38 мм x 88 мм).
    Если вы хотите использовать древесину другой толщины или изменить длину стола, обратитесь к разделу «Изменение размера заготовки и / или длины стола» в приложении в конце.

    Список покупок

    Вот общее количество материалов, которые вам понадобятся.

    9 только 8 футов (2,44 м) длины 2 × 4 (50 мм x 100 мм) обрезных (размерных) пиломатериалов.
    • 4 болта всего 3/8 дюйма (10 мм) длиной 3 дюйма (75 мм) с шайбами ​​и самоконтрящимися гайками.
    • 80 только шурупы для дерева внешнего типа 3 ″ (75 мм).
    • 2 только угловых кронштейна (фиксаторы раздвижной двери).
    • 6 только оцинкованных гвоздей 6 ″ (150 мм).
    • Клей для наружных работ по дереву.

    Примечание: Нет никаких материальных допущений для «клипсы», так как это является необязательным и единственным предположением, которое вы сами можете захотеть изменить в соответствии с требованиями.

    Инструменты, которые вам понадобятся
    • Циркулярная электрическая пила
    • Пила для резки под точным углом
    • Лобзик
    • Электродрель
    • Молот
    • Ручная пила
    • Измерительная лента
    • Карандаш,
    • Квадратная отвертка
    • Уровень
    • Зажимы
    • Регулируемый угол наклона
    • Сверло 3/8 ″ (10 мм) для отверстий под болты
    • Сверло 1/8 ″ (3 мм ») для отверстий под винты
    • Сверло 1 ″ (25 мм) для зенковки ( заделать) головка болта

    Обозначение детали - Схема
    [a] передняя опора
    [b] задняя опора (внутренняя)
    [c] задняя опора (внешняя)
    [c1] задний упор
    [d] нижняя направляющая сиденья (сзади)
    [e] рельс сиденья (задний)
    [f] удлинитель ноги 1 (задний)
    [f1] удлинитель ноги 2 (задний)
    [g] рельс стола
    [g1] ограничитель распространения
    [h] направляющая сиденья (передняя)
    [h2] распорка направляющей сиденья (передняя)
    [i] распорка сиденья (задняя)
    [k] доска сиденья ( перед)
    [л] борт сиденья (задний)
    [м] настольный борт

    Планы
    Боковые планы - режим столика для пикника
    Вид сбоку - режим многоместного сиденья
    План расположения

    Отдельные части

    Шаг 1.Разметить и вырезать части
    Общие

    Просмотрите все страницы перед тем, как приступить к проекту, чтобы точно увидеть, что здесь находится, и получить общее представление о содержании.
    Прочтите каждый шаг до конца, прежде чем что-либо делать, и сравните изображения с текстом.

    Вы можете перейти на любую страницу с помощью «Оглавления» на правой боковой панели или под содержимым, если оно просматривается на мобильном устройстве.

    Предварительно просверлите все отверстия под винты.

    Шаг 1.Разметить и вырезать части

    Отметьте все детали на 9 отрезках длиной всего 8 футов (2240 ​​мм) 2 × 4 (100 мм x 50 мм), как показано на рисунке ниже. Обратитесь к плану отдельных частей на предыдущей странице, чтобы узнать размеры каждой отдельной части.
    Наклейте наклейку на каждую отмеченную деталь. Напишите идентификационный номер детали на каждой наклейке для использования в будущем.

    Вырежьте кусочки, не беспокойтесь о каких-либо круглых разрезах на этом этапе - только квадратные разрезы и симпатичный угол.

    Перейдите на следующую страницу для шаблона углов.

    Примечание: Вся древесина в этом проекте представляет собой обрезную (размерную) заготовку 2 × 4 (50 мм x 100 мм).

    Но настоящий фактический размер дерева составляет 1 1/2 x 3 1/2 дюйма (38 мм x 89 мм).

    Вкратце - Реальный размер древесины (толщина и ширина), используемой в этом проекте, составляет 1 1/2 x 3 1/2 дюйма (38 мм x 88 мм).

    Уголки

    Для этого проекта требуются три разреза под разными углами: 10 градусов, 15 градусов и 30 градусов.
    Если вам нужен узор для трех углов, щелкните изображение ниже, и оно откроется в новом окне большего размера. Затем вы можете распечатать его.

    После того, как вы распечатали шаблон углов, сложите его над столом и затем используйте шаблон, чтобы установить желаемый угол наклона, как на рисунке ниже.

    Шаг 2. Круглые пропилы

    Сделайте шаблон карточки для круглых вырезов и отверстий под болты.
    С помощью циркуля нарисуйте круг диаметром 3-1 / 2 ″ (88 мм), который равен ширине дерева.
    Вырежьте круг, и это будет ваш шаблон.

    Используя шаблон, отметьте и вырежьте круглые формы на деталях [a] , [e] , [f] и [g] , как показано на рисунках ниже.
    Каждая пара должна быть зеркальным отображением друг друга.

    Середина шаблона отметит центр отверстий для болтов.

    Шаг 3. Отверстия под болты

    Каждое отверстие под болт начинается с более широкого стартового отверстия для врезки (зенковки) головки болта или гайки.

    Просверлите стартовое отверстие 1 ″ (25 мм) на глубину головки болта и шайбы ТОЛЬКО НА ОДНОЙ СТОРОНЕ каждой соответствующей детали. Затем проделайте через древесину отверстие 3/8 ″ (10 мм).

    А теперь послушайте - это важно: Каждая часть состоит из двух частей, и каждая пара отражает друг друга. Следовательно, отверстия для стартера должны находиться на противоположных сторонах каждой подходящей пары. Просто следуйте рисункам ниже и обратите внимание, с какой стороны находятся отверстия для стартера.

    Обратите особое внимание на расположение отверстий в детали [g] .См. Чертеж в плане ниже.

    Шаг 4. Сборка боковин задних сидений

    Соберите две боковины задних сидений.

    Соберите обе боковины заднего сиденья, как показано на фотографии и согласно приведенному ниже плану.

    Прикрепите горизонтальные детали [d] и [e] к деталям [b] и [c] с помощью шурупов и наружного столярного клея. Используйте 2 винта на встречу. Предварительно просверлите отверстия под винты в горизонтальных деталях.

    Рамы должны отражать друг друга, как показано на рисунке. Обратите внимание (на рисунке), на какой стороне (детали [e] ) находится отверстие для стартера.

    Убедитесь, что основания деталей [b] и [c] и горизонтальные детали [d] и [e] расположены параллельно.

    Шаг 5. Соберите передние лапы

    Сформируйте две передние ножки, состоящие из частей [a] , [h] и [h2] , чтобы они были зеркальным отображением друг друга.
    Используйте план ниже для размещения и изображения ниже в качестве руководства.

    Шаг 6. Присоедините направляющие стола к удлинителям ног

    Присоедините направляющие стола к удлинителям ножек, чтобы составить третий и последний компонент механизма рамы.

    Состоит из частей [g] , [f] и [f1] .
    Составьте два в соответствии с планом и рисунком ниже. Они должны отражать друг друга.

    Шаг 7. Соберите боковые рамы

    Соберите две боковые рамы (рабочий механизм), как показано на плане и рисунке ниже. Боковые рамки должны быть зеркальным отображением друг друга.
    На самом деле это просто вопрос совмещения отверстий для болтов, продевания болтов (с шайбами) через отверстия и установки шайб на другие концы, а затем нейлоновых стопорных гаек.
    Затяните гайки достаточно туго, чтобы рамы могли складываться, но не ослабьте их достаточно, чтобы допустить качание вбок.

    Шаг 8. Проверить, работает ли

    На земле проверьте движение складывания, чтобы убедиться, что механизм работает должным образом.
    Когда вы складываете раму в положение сиденья так, чтобы верхняя часть горизонтальных элементов сиденья [e] , [f] и [h] была заподлицо, убедитесь, что нижняя часть направляющей поверхности стола [g] находится по крайней мере на одном уровне (вертикально) с верхней частью задней ножки [c] .Не имеет значения, выступает ли он немного за пределы.

    Шаг 9. Подготовьте доски сиденья

    Подготовьте боковые рамы для установки досок сидений.

    Сложите боковые рамы (в положение сиденья) так, чтобы вершины горизонтальных элементов сиденья [e] , [f] и [h] были заподлицо (ровно), поместите кусок картона между деталями [f] и [h] , а затем приложите зажим к каждой боковой раме, чтобы удерживать ее в этом положении.
    Затем разместите боковые рамы в стороны и параллельно, чтобы подготовить сиденья.
    Возможно, вам придется разместить небольшой пакер под передними стойками [a] , чтобы сбалансировать рамы.

    Картон раздвигает части [f] и [h] немного друг от друга, чтобы предотвратить сгибание рамы во время складывания.

    Шаг 10. Добавьте доски сиденья

    Установите доски сиденья на боковые рамы. Должно быть очевидно, какие доски куда идут.
    Более короткие доски сиденья [l] вставляются между деталями [f1] так, чтобы задний край был на одном уровне с задней частью детали [g] , а более длинные доски сиденья располагались заподлицо с передней частью и концами рамы.

    Закрепите сначала передние доски, а затем задние, убедившись, что все ровно и ровно. Закрепите винтами. На этом этапе не используйте клей, если потребуется корректировка. Вы можете открутить, приклеить и снова завинтить позже, когда будете уверены, что механизм работает правильно.

    Шаг 11. Добавьте доски стола

    Обратитесь к рисунку выше и добавьте доски столешницы следующим образом:

    1. Закрепите плату №1 и плату №5. Сделайте выступы на каждом конце равными.
    Доска № 1 начинается заподлицо с концом детали (g) . Его можно приклеивать и прикручивать.
    Доска № 5 временная, просто для удержания направляющих столешницы (g) параллельно. Прикрутите, но не приклеивайте.

    2. Закрепить (с помощью клея и шурупов) доски №. 2 и 3. Затем снимите борт №2. 5.

    3. Эй, подержи его здесь. Пришло время закрепить доски столешницы посередине, чтобы предотвратить возможное заворачивание, которое может привести к неровной поверхности стола. Прочтите следующий шаг «Шаг 12. Сохранение ровных досок столешницы». Примените этот метод к трем доскам столешницы, уже закрепленным на месте, а затем добавьте доски № 4 и 5 закрепите так же, как и вы.
    Оставьте блок в этом положении с зажатыми зажимами, пока упоры спинки сиденья не будут зафиксированы на месте, как объяснено в шаге 13.

    Позже, когда устройство перейдет в режим стола для пикника (ближе к финишу), вы можете закрепить середину досок сиденья так же, как вы крепили доски столешницы.

    Шаг 12. Сохранение ровных досок стола

    Это метод, который я нашел очень эффективным (в данном сценарии) для удержания досок столешницы и сидений даже посередине. Просто прибейте оцинкованные гвозди длиной 6 дюймов (150 мм) через край одной доски в другую.
    Предварительно просверлите отверстие на всю длину гвоздя и того же диаметра, что и гвоздь.
    Убедитесь, что гвозди в столешнице расположены в шахматном порядке, чтобы один гвоздь не упирался в другой. См. Картинки ниже.

    Шаг 13. Добавьте упор спинки

    Когда устройство все еще стоит на коленях (так сказать), а зажимы все еще удерживают все на месте, пришло время исправить упоры спинки.
    Прикрепите по одной к каждой задней ножке (c) вплотную к боковой стороне столешницы (в настоящее время закрепленной в режиме сиденья).

    Теперь вы можете поставить его, снять зажимы, вынуть картонный упаковщик и открыть его в режиме стола для пикника…

    Но подождите !!! Ничто не может помешать этому распространиться слишком далеко. Нам нужен ограничитель распространения.

    Шаг 14. Остановить разбрасывание стола

    Нам нужен спред-стоп (за отсутствием другого термина). В противном случае стол будет просто раскладываться, пока не окажется на полу.

    О.K. Откройте стол для пикника так, чтобы расстояние между передней и задней ножкой составляло 47-1 / 4 ″ (1200 мм).
    Найдите два куска дерева (или что-то в этом роде) немного длиннее, чем 47-1 / 4 ″ (1200 мм), и прижмите их к нижней части передней и задней ножек, по одной с каждой стороны стола для пикника. Это удержит стол в нужном положении и остановит его распространение, пока вы фиксируете стопы спреда.

    Установите по два ограничителя распространения с каждой стороны. Ограничитель разжима 1 и Ограничитель разжима 2 .

    Ограничитель разжима 1 шт. (g1) .Их два, по одному на каждом конце. Закрепите их (g1) на концах направляющих столешницы (g) так, чтобы они располагались заподлицо с концами направляющих столешницы (g) и напротив передних ножек (a) . Закрепите клеем и шурупами.

    Spread-stop 2 - это угловые кронштейны (кронштейны для ограничителей раздвижных дверей). Установите их на передние ножки (a) как можно ближе к внешней стороне ножки и плотно прижмите к нижнему краю направляющей столешницы (g) .Убедитесь, что он находится как можно ближе к внешней стороне ноги, иначе он может мешать складывать стол обратно в режим скамьи.

    Шаг 15. Добавьте распорки сиденья

    Эй, почти готово. Только заднее сиденье для подпорки.

    Переверните стол вверх дном и подпереть заднее сиденье или сесть на что-нибудь твердое. Убедитесь, что боковая рама сиденья и сиденье расположены под прямым углом друг к другу, и закрепите распорки (i) на месте.Прямо как на картинке.

    Поднимите складной столик вверх и посмотрите, как он работает.

    Шаг 16. Молодец

    Да, молодец. Если вы сделали этот складной стол для пикника по размерам, указанным в этом материале, и до сих пор следовали всем инструкциям, у вас должен получиться прибор, который выглядит так:

    И если вы хотите добавить клипсу для спинки (как показано ниже) для дополнительного комфорта спины, а также для придания более привлекательного вида (в зависимости от вкуса, конечно) в режиме сиденья, затем перейдите к «Приложение 2: Крепление спинки».

    Приложение 1: Изменение размера заготовки и / или длины стола

    Можно использовать другой размер (толщину) ложи и / или изменить длину складного стола для пикника.

    Использование материала другого размера (только толщина)

    Если вы хотите использовать древесину, которая немного толще или тоньше, чем размер древесины, использованный в этой статье, вы должны отрегулировать длину четырех болтов, а также применить формулу (см. Ниже) к доскам сиденья. и доски столешницы (относительно друг друга).

    Изменение длины стола

    Вы можете изменить длину стола, просто изменив длину досок сиденья и досок столешницы.
    Столько же необходимо прибавить (или вычесть) к доскам задних сидений, доскам передних сидений и доскам столешницы.
    Если вы используете более толстую или более тонкую древесину, тогда вы должны применить формулу .

    Формула

    Разница в длине между более короткой и длинной доской сиденья складывается из толщины четырех боковых элементов каркаса плюс 1/4 дюйма (6 мм).Последующее измерение сделано для того, чтобы немного поиграть.
    Например, если боковые элементы рамы имеют толщину 1-1 / 2 дюйма (38 мм), то в четыре раза больше плюс 1/4 дюйма (6 мм) равняется 6-1 / 4 дюйма (158 мм).
    Следовательно, разница в длине досок передних и задних сидений составит 6-1 / 4 ″ (158 мм).

    Разница в длине между досками столешницы и более длинными досками сиденья представляет собой сумму толщины двух боковых элементов рамы плюс 3 дюйма (76 мм) для свеса (равного с каждым концом).
    Например, если боковые элементы каркаса имеют толщину 1-1 / 2 дюйма (38 мм), дважды это будет 3 дюйма (76 мм), а плюс 3 дюйма (76 мм) свес = 6 дюймов (152 мм).
    Следовательно, в этом случае доски стола будут на 6 дюймов (152 мм) длиннее, чем более длинные доски сиденья.

    Приложение 2: Крепление спинки

    Защелкивающаяся спинка, если вы хотите сделать спинку немного выше для комфорта или внешнего вида.

    Вам понадобятся:
    • 1 кусок 2 × 6 (50 мм x 150 мм) длиной 60 дюймов (1524 мм).
    • 4 куска 2 × 4 (50 мм x 100 мм) длиной 10 дюймов (254 мм).
    • Дюжина винтов 3 ″ (75 мм) и немного клея.

    Установите клипсу в соответствии со следующими схемами и наденьте ее на спинку, когда стол для пикника находится в режиме сиденья.

    Как сделать настольный источник питания: 20 шагов (с изображениями)

    Работу комплекта можно понять, следуя схематической диаграмме, показанной выше.

    Начнем с того, что есть понижающий сетевой трансформатор с вторичной обмоткой на 24 В / 3 А, который подключается через входные точки схемы к контактам 1 и 2. (качество выходного напряжения питания будет быть прямо пропорциональным качеству трансформатора).Переменное напряжение вторичной обмотки трансформаторов выпрямляется мостом, образованным четырьмя диодами D1-D4. Постоянное напряжение на выходе моста сглаживается фильтром, образованным накопительным конденсатором C1 и резистором R1. Схема включает в себя некоторые уникальные особенности, которые сильно отличают ее от других источников питания этого класса. Вместо использования устройства с переменной обратной связью для управления выходным напряжением в нашей схеме используется усилитель с постоянным усилением для обеспечения опорного напряжения, необходимого для ее стабильной работы.Опорное напряжение генерируется на выходе U1.

    Схема работает следующим образом: Диод D8 представляет собой стабилитрон 5,6 В, который здесь работает при токе с нулевым температурным коэффициентом. Напряжение на выходе U1 постепенно увеличивается, пока не загорится диод D8. Когда это происходит, цепь стабилизируется, и на резисторе R5 появляется опорное напряжение стабилитрона (5,6 В). Ток, протекающий через неинвертирующий вход операционного усилителя, незначителен, поэтому один и тот же ток течет через R5 и R6, а поскольку два резистора имеют одинаковое значение, напряжение на двух из них, соединенных последовательно, будет ровно в два раза больше. напряжение на каждом.Таким образом, напряжение на выходе операционного усилителя (вывод 6 U1) составляет 11,2 В, что вдвое превышает опорное напряжение стабилитрона. Интегральная схема U2 имеет постоянный коэффициент усиления приблизительно 3 X в соответствии с формулой A = (R11 + R12) / R11 и повышает опорное напряжение 11,2 В примерно до 33 В. Подстроечный резистор RV1 и резистор R10 используются для регулировка пределов выходного напряжения таким образом, чтобы его можно было снизить до 0 В, несмотря на любые отклонения значений других компонентов схемы.

    Другой очень важной особенностью схемы является возможность предварительно установить максимальный выходной ток, который может быть получен из p.s.u., эффективно преобразовывая его из источника постоянного напряжения в источник постоянного тока. Чтобы сделать это возможным, схема определяет падение напряжения на резисторе (R7), который включен последовательно с нагрузкой. За эту функцию схемы отвечает микросхема U3. Инвертирующий вход U3 смещен на 0 В через R21. В то же время неинвертирующий вход той же ИС можно настроить на любое напряжение с помощью P2.

    Предположим, что для данного выходного сигнала в несколько вольт P2 установлен так, что вход IC поддерживается на уровне 1 В. Если нагрузка увеличивается, выходное напряжение будет поддерживаться постоянным с помощью секции усилителя напряжения схемы. и наличие R7, включенного последовательно с выходом, будет иметь незначительный эффект из-за его низкого значения и из-за его расположения вне контура обратной связи цепи управления напряжением. Пока нагрузка остается постоянной, а выходное напряжение не изменяется, схема стабильна.Если нагрузка увеличивается так, что падение напряжения на R7 превышает 1 В, IC3 принудительно срабатывает, и схема переводится в режим постоянного тока. Выход U3 соединен с неинвертирующим входом U2 через D9. U2 отвечает за управление напряжением, и поскольку U3 подключен к его входу, последний может эффективно отменять его функцию. Что происходит, так это то, что напряжение на R7 контролируется, и ему не разрешается повышаться выше заданного значения (1 В в нашем примере) за счет уменьшения выходного напряжения схемы.

    Фактически, это средство поддержания постоянного выходного тока, и оно настолько точное, что можно предварительно установить ограничение тока до 2 мА. Конденсатор C8 предназначен для повышения стабильности цепи. Q3 используется для включения светодиода всякий раз, когда срабатывает ограничитель тока, чтобы обеспечить визуальную индикацию работы ограничителей. Чтобы U2 мог управлять выходным напряжением до 0 В, необходимо обеспечить отрицательную шину питания, и это делается с помощью цепи вокруг C2 и C3.Такое же отрицательное питание используется и для U3. Поскольку U1 работает в фиксированных условиях, он может питаться от нерегулируемой положительной шины питания и земли.

    Отрицательная шина питания создается простой схемой накачки напряжения, которая стабилизируется с помощью R3 и D7. Чтобы избежать неконтролируемых ситуаций при отключении, вокруг Q1 построена схема защиты. Как только отрицательная шина питания выходит из строя, Q1 отключает весь привод к выходному каскаду. Это фактически приводит к нулевому выходному напряжению, как только отключается переменный ток, защищая цепь и устройства, подключенные к ее выходу.Во время нормальной работы Q1 удерживается выключенным с помощью R14, но когда отрицательная шина питания разрушается, транзистор включается и устанавливает на выходе U2 низкий уровень. Микросхема имеет внутреннюю защиту и не может быть повреждена из-за этого эффективного короткого замыкания ее выхода. Это большое преимущество в экспериментальной работе, когда можно отключить выходную мощность источника питания, не дожидаясь разрядки конденсаторов, а также есть дополнительная защита, поскольку выходная мощность многих стабилизированных источников питания имеет тенденцию мгновенно повышаться при выключении. с плачевными результатами.

    Кредит: Этот раздел написан не мной, а взят с сайта electronics- lab.com. Полная заслуга принадлежит первоначальному автору.

    Скамейка трансформер своими руками (фото + чертежи) | Своими руками

    Садовая скамейка, которую можно превратить в стол со скамейкой, для упрощения.

    Вам потребуется металлическая труба 40х25х2 мм - 3,7 м, труба 25х25х2 мм - 5,7 м, и деревянная доска 25х80х1240 мм - 11 шт.Также потребуются специальные оси и упоры, сделанные поворотом по чертежу.

    Я сделал геометрию размеров и шарнирных соединений в графическом редакторе Compass, затем улучшил соединения и получил список деталей и сборочных единиц. Мне потребовалось 2 каркаса стола, 1 каркас скамейки, 1 подставка для стола, 7 шт. столовые ящики и 4 шт. скамейки обрешетки, 2 оси, 2 упора и 44 самореза по металлу 4х40 мм.

    Первым делом вырезал детали (1,2, 3) из трубы 25х40 мм и сварил два L-образных кронштейна откидного столика, приварил концы стальными заглушками, разметил и просверлил отверстия. петель и упоров.Затем вырезал детали (с 5-й по 10-ю) из трубы 25 × 40 мм и 25 × 25 мм и сварил правую и левую части каркаса скамейки, приварил заглушки. После этого разметил и просверлил отверстия под петли и упоры и приварил соединительную стойку.

    Из трубы 25х25 мм вырезал детали опоры стола для складной П-образной ножки и приварил к ним торцевые заглушки, просверлил отверстия под петли и приварил соединительную стойку.

    На этом этапе самое время зачистить сварочные швы на всех деталях, а сами рамы покрасить краской по металлу.

    Деревянные планки реек нарезаются по размеру, шлифуются, окрашиваются пропитанной древесиной приятного оттенка и прикручиваются к каркасу скамейки и откидной спинке стола.

    Вставив топоры и упоры, раздвинул их на место - и в саду появилась удобная скамейка, превратившаяся в скамейку со столом. Пара таких трансформеров образует банкетный стол, а четыре - большой банкетный стол. Такие скамейки удобно располагать в гардеробной и на террасе.


    Смотрите также: Стол трансформатор своими руками: фото и чертежи


    Скамья-трансформер своими руками - чертежи

    1.трубчатые столешницы; 2. наклонная труба; 3. заглушка 24 × 24 мм; 4. столешница; 5. верхняя труба скамейки; 6. опорная труба скамейки; 7. наклонная нога; 8. прямая нога; 9. опорная труба; 10. распорная труба; 11. тарелка; 12. заглушка 24 × 44 мм

    Покрытие - грунтовка-эмаль серая

    © Автор: А. МАТВЕЙЧУК, Заводоуковск

    ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

    Ниже другие записи по теме «Как сделать своими руками - домохозяину!»


    Подписывайтесь на обновления в наших группах и делитесь.

    Давай дружить!

    Чертеж и размеры складного стола со скамейкой. Скамья-трансформер своими руками (пример изготовления и чертежи)

    Люди уезжают из деревни, чтобы хорошо провести время и отдохнуть от городской суеты. Не должно быть никаких неудобств. Даже мебель делается практичной. Каждый дачник подскажет, что дачная мебель должна быть красивой, полезной и многофункциональной.

    Одним из лучших вариантов дачной мебели является скамейка-трансформер.Эта симпатичная скамейка станет прекрасным дополнением вашего загородного участка. Готовую конструкцию можно приобрести в магазине. Но, вполне возможно построить его самостоятельно. Разберем полное описание этого процесса со всеми рисунками.

    Преимущества выбора модели трансформатора

    Такая скамья становится необходимым атрибутом по нескольким причинам. В сложенном виде это удобная скамейка со спинкой, а в разложенном спинка превращается в стол, а зона отдыха - в 2 небольшие скамейки.Занимает мало места. Компактность - его главный козырь. Небольшой вес скамейки позволяет легко перемещать ее с места на место. Для обедов на открытом воздухе такой вариант дачной мебели будет иметь ряд преимуществ перед другими моделями.

    Сделать такую ​​красивую вещь своими руками совсем не сложно. Для этого не требуется специальных навыков.

    На фото принцип скамьи.

    Видео: как выглядит такая скамейка-стол и как она работает

    Необходимые инструменты и материалы

    Чтобы не отвлекаться от работы, заранее приобретите все необходимое для создания этого загородного атрибута.Подготовьте ножовку или болгарку. Вам понадобятся отвертки, но отвертка облегчит задачу. Запаситесь дрелью. В идеале электродрель, но можно и простой. Ну куда же без линейки, строительного уровня и квадрата?

    Инструменты, необходимые для бесперебойной работы

    Из материалов вам потребуются дерево, наждачная бумага и шурупы.

    Чтобы не смотреть в экран телефона или компьютера, распечатайте себе схему со всеми чертежами и размерами скамейки.

    Скамейка-трансформер своими руками: чертежи, размеры, подготовка

    Простой чертеж скамейки, по которому понятна схема работы

    В первую очередь необходимо разобраться в деталях, которые необходимы для создания скамейки.

    Детализация элементов скамейки

    Модель состоит из двух скамеек и спинки, выполняющей роль столешницы. Самое сложное - держать в голове готовый образ скамейки, чтобы понимать, сколько и каких деталей нужно.Вот почему лучше иметь под рукой нарисованный рисунок. Сначала подготовьте все. На завершающем этапе работы их просто нужно будет соединить между собой.

    Скамейки различаются по ширине. Первая скамья сделана размером 1180х25 миллиметров. Для его создания возьмите доски толщиной 20 миллиметров, длиной 1180 миллиметров и шириной 125 миллиметров.

    Затем делаем ножки. Их должно быть 4 штуки. Два из них имеют размеры 370х110 миллиметров, еще два - 340х110.

    И доски для ног, и для скамейки нужно хорошенько отшлифовать шлифовальной машиной со специальным кругом или наждачной бумагой.

    Ножки того же размера соединены металлическими пластинами. По высоте соединяемые ножки должны быть 450 миллиметров, а ширина основания - 370 миллиметров. Возьмите два элемента размером 1180х125 мм и прикрутите их к основаниям. Так сделано сиденье.

    Чтобы доски не лопнули, так как они имеют небольшую толщину, перед затяжкой шурупов проделайте несколько отверстий меньшего диаметра примерно в тех местах, где будут сидеть люди.

    Измерьте первую скамейку.Его ширина должна быть 1180 мм снаружи и 1140 мм внутри.

    Перейти ко второй скамейке. Его ширина 1090х220 мм. Для сиденья потребуются 2 хорошо отшлифованные заготовки размером 1090х110 мм. Для ножек понадобится 8 заготовок. Четыре ножки должны быть 320 мм, две 220 мм и еще две 400х90 мм.

    Прикрепите доску к краю деревянным дюбелем, клеем и саморезами к бруску 220 мм. Проделайте то же самое с другой такой же планкой. Соберите подготовленные элементы ножек в виде буквы «А», где сверху будут бруски 220 мм, а боковые элементы - бруски 320 мм.Выпилить внутреннюю перекладину в виде проставки. Соединяем все саморезами и металлическими уголками. Нижняя часть буквы «А» должна находиться на расстоянии 300 мм.

    Привинтите элементы сиденья к А-образным основаниям. В собранном виде ширина второй скамейки должна составлять 1090 мм, если измерять сиденье, и 1130 мм - ширину по ногам. Если сложить две скамейки вместе, получится большое сиденье с четырьмя досками одинаковой высоты.

    Некоторые элементы конструкции

    Теперь нужно собрать обратно столешницу.Он изготовлен из пяти заготовок толщиной 80 мм, общая площадь которых составляет 1260х570 мм. Для соединения этих 5 элементов используйте 2 штуки 570х40 мм. Полоски по бокам соедините с этими брусками саморезами, оставив от края 40 мм.

    К одной из сторон изготовленной спинки столешницы прикрепите два деревянных опорных элемента. Толщина, длина и ширина упора должны быть 20х400х100 мм соответственно. Сделайте надрез под углом 115 градусов на одной стороне обоих упоров. Это будет наклон спинки скамейки-трансформера.Крепятся они саморезами к внутренним сторонам планок спинки в 140 миллиметрах от края.

    Установите столешницу на опоры и плотно прижмите ее к ножкам. В упоре и вертикальной планке проделайте отверстие диаметром 7 миллиметров. Соедините элементы мебельными болтами 80 мм. Между упорными конструкциями установить металлические шайбы. Головки болтов должны быть спрятаны внутри дерева, а не вылезать наружу, а само болтовое соединение должно двигаться, изменяя угол наклона спинки-столешницы.Попробуйте переместить его, чтобы проверить правильность сборки.

    Фотогалерея: отдельные элементы конструкции всех размеров

    a. Стойка длинная, чтобы поддерживать стол и переднее сиденье b. Короткая стойка для заднего сиденья c. Прокладка короткая для заднего сиденья d. Горизонтальная опора стойки стола (заднее сиденье) e. Настольная горизонтальная опора (заднее сиденье) f. Короткая ножка столешницы (спинка) f1. Добавление короткой стойки (задняя часть таблицы) g. Основание столешницы h. Горизонтальная опора переднего сиденья h2. Замок подлокотника переднего сиденья i.Подлокотник i1. Подлокотник j. Подлокотник k. Переднее сиденье л. На заднем сиденье м. Столешница n. Укосина Конструкционные элементы индивидуально Конструкционные элементы индивидуально Конструкционные элементы индивидуально Конструкционные элементы индивидуально

    Что должно получиться в конце работы

    Теперь нужно соединить две скамейки между собой и сделать подлокотники.

    Подлокотники изготовлены из четырех стержней размером 80x220 мм и четырех планок 60x270 мм. При помощи деревянного дюбеля или столярного клея эти заготовки необходимо соединить.Их прикрепляют к выступающим элементам ножек скамейки №1. В этом случае упор должен быть сделан на планки столешницы.

    Сделайте рычаги из двух частей 880х60 мм. Они прикрепляются к обеим сторонам скамейки №1 и соединяются со спинкой. Длина рычага, в отличие от ширины, не меняется для указанных размеров скамейки.

    С помощью мебельных болтов прикрепите рычаги к ножкам скамейки и перекладине задней столешницы, предварительно сделав разметку и просверлив для них отверстия.С одной стороны рычага делается отверстие в 50 мм от края, с другой - 10 мм. В планке столешницы до отверстия нужно отодвинуть 120 мм по длине, а по высоте 10 мм.

    Видео: самостоятельное изготовление скамейки-трансформера

    В общем, сделать скамейку своими руками совсем не сложно, а пользы от этого будет много. Если вы найдете в себе силы и время для его создания, вы никогда не пожалеете об этом. Соблюдая все чертежи, схемы и рекомендации, вы обязательно получите замечательный дачный атрибут.Удачи!

    Каждому хозяину хочется, чтобы на даче было все, что будет удобно и красиво. Дача - это место, где хочется отдохнуть от повседневной суеты, от надоедливых коллег по работе, от шумных соседей. Дача - такой маленький островок в пучине рутины и повседневных жизненных обязанностей.

    Если отойти от всяческих лирических отступлений и перейти непосредственно к теме данной статьи, то нужно сказать несколько слов о той мебели, которая есть на даче.Любая дачная мебель должна быть многофункциональной и полезной ... Это может подтвердить каждый счастливый обладатель дачи, занимавшийся ее обустройством.

    Интересный вариант - это специальная скамья-трансформер, которая будет очень привлекательным предметом интерьера. Плюс это будет довольно функциональный вариант, который обязательно пригодится на даче.

    Приобрести такую ​​интересную скамейку в магазине может любой хозяин загородного дома, но следует учитывать, что сделать ее своими руками вполне возможно, так как все необходимые чертежи скамейки-трансформера есть в Интернете.

    Ниже вы найдете инструкции и советы, которые помогут любому владельцу дачи, желающему сконструировать самодельную скамейку-трансформер, которая также может выполнять функции стола.

    Преимущества скамейки-трансформера

    Перед тем, как приступить к работе, следует выяснить преимущества этого элемента дачной мебели. Во-первых, эта конструкция не занимает много места , что делает ее очень компактной и практичной. Во-вторых, стоит отметить тот факт, что скамейка-трансформер легко перемещается с места на место, что тоже уверенно можно добавить к плюсам.В-третьих, такая скамейка с помощью несложных манипуляций легко превращается при необходимости в стол с двумя скамейками. Этот плюс таких дачных скамеек позволяет проводить застолья на свежем воздухе, что в самый раз для дачи.

    Инструменты, которые понадобятся при работе

    Для начала нужно определиться с инструментами, которые обязательно понадобятся мастеру при постройке такой скамейки-трансформера своими руками.

    Перед рабочим процессом необходимо подготовить следующие инструменты:

    Расходными материалами в данном случае являются: дерево, наждачная бумага и шурупы.

    Обязательно сверяйте свои действия с рисунком в процессе работы.

    Технология работы

    Самое первое, с чем нужно определиться, - это «состав» скамейки. Звучит грубо, но в принципе достаточно четко отражает саму постройку. Дело в том, что скамья-трансформер состоит из двух скамеек и столешницы. Скамейки должны отличаться друг от друга по ширине. Первую скамейку легко сделать своими руками, причем стоит ориентироваться на следующие размеры: 118 * 25 сантиметров ... При использовании расходных материалов подготовьте детали. Они должны быть в виде досок толщиной 20 мм. Их размеры 118 * 12 см. Ножки можно сделать из вырезанных деталей размером:

    • 2 штуки - 37 * 11 см;
    • 2 штуки - 34 * 11 см.

    Все детали должны быть хорошо отполированы. Для этого можно использовать наждачную бумагу или специальный круг для болгарки. Ножки соединены металлическими пластинами. Подключение производится с учетом того, что ширина основания должна быть 37 см, а высота 45.

    Сиденье можно изготовить прикрутив две детали (118 * 12 см) к основанию с помощью саморезов. Из-за небольшой толщины досок существует определенный риск, что доски могут лопнуть. Чтобы этого не произошло, в местах стыков следует просверлить отверстия. Рекомендуется сделать это перед затягиванием шурупов. После того, как первая скамья будет собрана, следует провести замеры. Внутренняя ширина должна быть 114 см, а внешняя - 116.

    После описанных выше действий можно переходить к сборке второй скамейки.Ее ширина составит 109 * 22 см. Сиденье скамейки состоит из двух заготовок размером 109 * 11 см. Ножки можно сделать с помощью бруса 40 * 40 см. Заготовки, из которых в дальнейшем будут изготовлены ножки, будут иметь следующих размеров:

    • 4 стержня - 32 см;
    • 2 палочки 22 см.

    Ножки второй скамейки можно сделать своими руками. Для этого используется брусок (22 см), с одного края к краю прикрепляется доска. В этом случае вам понадобится клей, саморезы и деревянный дюбель.В наличии есть еще блок 22 см, с ним тоже надо поступить. Остальные имеющиеся заготовки необходимо собрать в форме буквы А. Прутки 22 см будут верхней частью импровизированной буквы А. Прутки 32 см будут сторонами, а внутреннюю перекладину можно вырезать самостоятельно. в виде проставок. Для крепления основания будут использоваться металлические уголки и саморезы. Помните, что нижняя часть буквы должна иметь определенное расстояние - 30 см .

    К полученным ранее основаниям следует своими руками прикрутить детали сиденья.После сборки следует проверить размеры второй скамейки. Ширина скамьи по ногам должна быть 113 по ногам и 109 по сиденью. Чтобы проверить правильность сборки скамейки-трансформера, не нужно использовать никаких специальных приспособлений. Проверка может производиться визуально. Для этого нужно просто совместить две скамейки. Их нужно прикрепить друг к другу, и они будут образовывать «диван» из четырех досок, находящихся на одном уровне, а значит, раньше все было сделано правильно.

    Теперь можно переходить к следующему этапу работы.Это спинка в сборе - столешница своими руками. Он сделан из пяти заготовок, которые будут составлять общую плоскость. Его размеры будут такими: 126 * 57 см. Соединение досок можно произвести вручную при помощи двух досок. В этом случае очень пригодятся саморезы, которые позволят скрепить доски.

    С одной стороны ранее собранной столешницы в дальнейшем необходимо прикрепить упоры, которые выполнены из досок толщиной 20 мм. С одной стороны получившейся заготовки нужно сделать пропил под определенным углом 115 градусов ... Этот угол будет означать наклон спинки скамейки-трансформера. Крепление всех необходимых упоров следует производить с помощью саморезов.

    Затем следует использовать металлические соединения и саморезы, чтобы все скрепить. При изготовлении спинки следует внимательно следить за чертежами, которые обязательно помогут лучше понять весь рабочий процесс изготовления скамейки-трансформера.

    Завершение сборки

    После всех операций, описанных выше, мастер должен соединить два магазина друг с другом.В этом помогут столярный клей и деревянный дюбель ... При желании можно будет прикрепить специальные подлокотники, что добавит удобства.

    Если все сделать по инструкции, то скамейку-трансформер впоследствии можно разложить на две скамьи и стол. Все это можно проследить по рисунку.

    Современная мебель отличается креативностью, оригинальностью и разнообразием форм. Если вы хотите сделать свой приусадебный участок комфортным и удобным в эксплуатации, обратите внимание на скамейку-трансформер.

    Сделать такую ​​мебель можно самостоятельно, если составить грамотный чертеж, подготовить расходные материалы и инструменты.

    TO особенности К столам-скамьям следует отнести:


    в разложенном виде, данный предмет мебели состоит из стола и двух скамеек , в сложенном виде он компактен и выглядит как симпатичная скамейка с поручнями и спинкой.

    С таким товаром по вечерам можно собирать веселые и дружные компании на даче.Благодаря мобильности изделия такую ​​скамейку можно установить в любом месте участка.

    Важно : Изделие тяжелое, и его будет трудно перемещать в любое время. Но конструкция стабильна и надежна.

    Материалы

    Верстак-трансформер можно сделать из подручных материалов. Но лучше всего для этих целей использовать строганный обрезной и брус.

    Следует выбирать доски из лиственницы, березы, ясеня, сосны ... А вот дубовые и буковые доски будут дорого стоить.Но из них получатся самые прочные и долговечные изделия.

    При изготовлении досок следует обращать внимание на их качество. Они должны быть гладкими, без признаков износа, желательно, чтобы на них не было сучков, трещин и других изъянов. Другими словами, расходный материал должен полностью соответствовать всем нормам и стандартам.

    Совет : если вы решили заказать доски на лесопилке, обязательно попросите сертификат качества.

    Чертеж и размеры

    Чтобы сделать удобный предмет мебели, необходимо заранее нарисовать его схему ... Вы можете найти рисунок как в Интернете, так и придумать его самостоятельно. На этом чертеже должны быть четко указаны все размеры каждой отдельной детали, материалы ее изготовления и варианты креплений.

    Инструменты

    Перед тем, как самостоятельно приступить к изготовлению стола - скамейки-трансформера, необходимо рассчитать необходимое количество припасов и собрать необходимый инструмент.

    Из материалов потребуется :


    Из инструментов пригодятся :

    • болгарский;
    • ножовка по дереву;
    • отвертка;
    • дрель;
    • набор отверток;
    • строительный уровень;
    • болгарка;
    • электрическая пила.

    Изготовление и сборка

    Изготовление скамейки-трансформера начинается с изготовления деталей. Для этого воспользуемся чертежом, электропилой и лобзиком. Весь процесс изготовления и сборки конструкции делится на этапы:


    Отделка

    После изготовления всех деталей и их сборки необходимо приступить к отделке изделия. Для этого все доски и балки шлифуются шлифовальной машиной или наждачной бумагой.

    Вот и все деревянные элементы нужно обработать специальными антисептическими средствами.

    Если вы хотите изменить цвет изделия, вы можете окрасить его в желаемый оттенок. Далее обрабатываем скамейку водоотталкивающим лаком ... Это не только повысит эстетичность изделия, но и снизит срок его службы в агрессивной среде.

    Внимание : Водоотталкивающий лак сохнет более суток. Но даже такая обработка не спасет продукт, если он круглый год будет находиться в условиях повышенной влажности и резких перепадов температур.

    Если скамья-трансформер будет стоять на открытом воздухе круглый год, то кроме лака необходимо красить качественной влагостойкой краской ... Раз в несколько лет необходимо восстанавливать продукта и повторно нанести лакокрасочные материалы ... Эти действия предотвратят гниение досок, их покрывание плесенью и попадание вредителей на скамейку.

    Фото

    При изготовлении можно проявить всю свою фантазию и получить что-то уникальное:

    Полезное видео

    Все этапы изготовления можно посмотреть в следующих видеороликах:

    Заключение

    В В заключение стоит отметить, что при правильном изготовлении и эксплуатации построенная вами скамья-трансформер прослужит более двух десятков лет.При этом предмет мебели порадует своих владельцев оригинальностью, функциональностью и высокими техническими характеристиками.

    В контакте с

    Для создания идеального варианта скамейка-трансформер своими руками, чертежи, размеры и технология изготовления которой доступны каждому, кто умеет держать инструмент в руках. Готовое изделие должно быть не только функциональным, но и радовать глаз. Поэтому нужно постараться подойти к процессу не только творчески, но и расчетливо.Это особенно важно, если у вас мало исходного материала и его качество не самое лучшее.

    Сначала мы определяемся с местом, где будет располагаться наш продукт. Замеряем и понимаем, какие габариты будет у трансформатора. Сразу надо сказать, что эта скамейка не зря названа так. При необходимости легким движением рук он должен превратиться в стол и две скамейки. Это удобно, если в гости приезжает компания и планируется пикник. А для того, чтобы в одиночестве послушать пение соловья, достаточно удобной скамейки со спинкой, какой она и будет в собранном виде.

    Если говорить о преимуществах данного продукта, то в первую очередь следует сказать о его универсальности. Но главное достоинство трансформеров в том, что они не занимают много места, и их легко переносить. Например, летом скамейку можно оставить на улице, а стирку занести в гараж.

    Изготовление скамеек всегда начинается с чертежа. Он должен быть максимально подробным. Даже самая простая скамья состоит из опор и сиденья. Ножки могут быть изготовлены из различных материалов... Например, металл, бетон или дерево. По прочности дерево стоит на последнем месте, а также по трудоемкости. Поэтому для этого изделия мы выбрали дерево.

    При оформлении чертежей сразу подсчитываем, сколько досок, брусков и крепежа нам понадобится. Кроме того, необходимо приобретать подвижные механизмы. Их нужно 6-8 штук. Если у вас возникнут трудности с этим, вы можете использовать большие болты.

    Для изготовления скамейки потребуется 9 досок, длиной примерно 118 см, шириной 10-15 см.Толщина может составлять 2 см, но лучше брать доски 3 см, так как они будут меньше подвергаться деформации. Эти заготовки нужны для столешницы и сидений. Далее приготовьте 8 столбиков для ножек. Длина от 40 до 50 см. Концы брусков срезаются с двух сторон под углом 10 °. Для каркаса заготавливается 4 отрезка обрезной доски длиной 40 см и 4 отрезка около 118 см. Это размеры всей конструкции, которые могут варьироваться в зависимости от конкретной задачи и участка.

    Инструментальная подготовка

    Стол-трансформатор сегодня сложно собрать без набора инструментов.Об этом тоже нужно позаботиться заранее. Нам потребуются: лобзик

    • или обычная ножовка;
    • рулетка, линейка и угольник;
    • дрель электрическая или ручная;
    • стамеска или нож;
    • болты и гайки.

    Кроме того, требуется удлинитель, если работа выполняется на открытом воздухе. Наждачная бумага и наждачная бумага считаются расходными материалами. Кстати, снять шкуру с дерева можно как вручную, так и с помощью электроинструмента. После обработки крупной наждачной бумагой обязательно пройдитесь по поверхности мелкозернистой наждачной бумагой.Вы также можете использовать самолет. Цель состоит в том, чтобы избавиться от неровностей и шероховатостей, чтобы избежать дальнейших травм во время работы и эксплуатации.

    Верстак в местах, где не будет подвижного механизма, собирают саморезами. Для этого приобретаем сами шурупы и отвертки. Конечно, отвертка всегда выручит.

    Древесина, особенно хорошо просушенная, при креплении саморезами может потрескаться, и тогда придется изготовить новую заготовку.Избежать неприятностей можно с помощью тонкого сверла. Сначала просверливаем отверстие (тоньше самореза), только потом ввинчиваем туда крепеж. Для этой процедуры нужно подготовить сверла разного размера ... Поскольку скамейка собирается своими руками, ни одна деталь не должна ускользнуть от мастера во время подготовки.

    Процесс сборки

    Для быстрой работы чертежи всегда должны быть на видном месте. Скамейка в единственном экземпляре только складная. Если разложить, то получится две скамейки и стол.

    Изучив схемы сборки, сделаем несколько простых шагов.

    1. 1 Проверяем соответствие заготовок размерам. Насколько хорошо они отполированы и будет ли с ними приятно работать.
    2. 2 На каждом элементе - доске и бруске - тонким сверлом проделываем монтажные отверстия, отступив от края 1,5 см.
    3. 3 В тех местах, где должен крепиться подвижный механизм, делаем отверстия соответствующего диаметра.
    4. 4 Собираем скамейку снизу, с ножек.Помните, что с одной стороны концы брусков были отпилены под углом 10 °. Они будут внизу. Соединяем ножки перекладиной, у вас должно получиться 4 детали трапеции. Перекладина крепится посередине. В верхней части прикручиваются штанги, на которые будет устанавливаться подвижный механизм. На одной скамейке брусья делают длиннее, на другой - короче.
    5. 5 Глядя на чертежи, соединяем ножки вместе ложем. Он прикреплен к средней перекладине. Крепление жесткое.Таким образом получается уже 2 большие детали, размеры которых близки к размерам всей конструкции.
    6. 6 Собираем верх каждой скамьи. Используем по 2 доски на каждую.
    7. 7 Изготовление столешницы. Мы подготовили 5 досок такого же размера, как и для сидений. Скрепляем их поперечной перекладиной с концов. Так как это скамейка-трансформер своими руками, то собранная столешница будет задней.
    8. 8 Дальше самое интересное. Обустраиваем столешницу рамками, которые прикрепляем к перекладине с помощью подвижного механизма.А противоположные концы соединяем выступающими элементами в верхней части скамейки. Также здесь устанавливаем подвижный механизм.

    Монтажные работы завершены. Вы можете проверить, как работает механизм.

    Завершающий этап

    Приобрели скамейку-трансформер своими руками. Если все сделано правильно и работает безупречно, можно однозначно сказать, что изделие красивое. Давно замечено, что идеальный механизм выглядит эстетично. А чем проще схема, тем идеальнее все будет работать.Но это не все. Так устроен человек, который в первую очередь смотрит на декоративные качества изделия. Поэтому уделим внимание отделке.

    Древесина должна быть защищена от воздействия окружающей среды.

    Этот материал легко разрушается, деформируется и меняет цвет. Поэтому его красят, покрывают лаком и другими защитными материалами. Учтите, что скамейка предназначена для использования на открытом воздухе. Поэтому пропитаем ее специальными растворами, которые сделают древесину непривлекательной для насекомых и защитят ее от случайного возгорания.

    Тогда можно подумать о стиле дизайна. Здесь фантазию не нужно ограничивать. Магазинчик можно раскрасить во все цвета радуги. Можно сделать имитацию старого металла. Но чаще всего мастера предпочитают покрывать свои изделия лаком. В продаже можно найти не просто лак, а состав лака и морилки. С помощью этого состава обычные деревянные доски можно превратить в массив и древесину дорогих пород.

    Стиль дизайна продукта должен соответствовать тому, что его окружает.Иногда используют другую технику. Изделие сделано намеренно таким образом, чтобы было «бросаться в глаза», т. Е. Контрастировать с окружающей средой. Оставим этот выбор самому мастеру.

    При оформлении приусадебного участка не обойтись без удобных скамеек. Они являются важным элементом дизайна территории, позволяют наслаждаться красотой природы и отдыхать. Большой популярностью пользуется скамейка-трансформер, которая при необходимости раскладывается. Благодаря разнообразию готовых чертежей, мастер-классов, схем вы сможете изготовить конструкцию самостоятельно.

    Скамейки-трансформеры имеют простую, но функциональную конструкцию. Главное отличие от обычной дачной мебели - наличие специальных механизмов. В сложенном виде это простая скамья, в разложенном - вместительный стол с парой удобных скамеек. Товары отличаются мобильностью, поэтому подходят для установки в любом уголке участка. Модели складных скамей имеют ряд преимуществ:

    1. Компактность - в сложенном виде скамья занимает очень мало места.
    2. Многофункциональность - дополнительные сиденья и стол появляются в результате несложных манипуляций.
    3. Долговечность - скамейки из хорошо подобранного материала отличаются длительным сроком эксплуатации.
    4. Механизм простой - с ним справится даже ребенок.
    5. Универсальность - подходит для использования на даче, загородной усадьбе, в саду. Скамейки выполняют декоративную роль в ландшафтном дизайне и являются удобной мебелью для семейных посиделок.

    Складная модель имеет привлекательный внешний вид.Благородно смотрится даже без использования декора. К тому же скамейку довольно легко сделать самому.

    Компактность

    Многофункциональность

    Прочность

    Простота механизма

    Разновидности и интересные варианты оформления

    Чтобы выбрать подходящую скамейку-трансформер, необходимо учитывать количество людей, которые будут на ней сесть. Количество посадочных мест зависит от типа конструкции:

    1. Скамейка со скамейками.Этот вид самый распространенный. С помощью несложных манипуляций модель превращается из одной скамейки в две со столом. Достоинства: вмещает до 6 человек, не загромождает пространство. Недостаток скамейки в том, что в сложенном виде она выглядит не очень привлекательно.
    2. Конструктор скамейки. В разобранном виде рассчитана вместимость до 6 человек, в собранном состоянии - два; дополнена столешницей. Достоинства: простота использования, функциональность. Минус скамейки в том, что она имеет более скромные параметры по сравнению с предыдущей версией.
    3. Цветочная скамейка. Похоже на конструктор, но есть отличия - в собранном виде имеет форму бутона. Преимущества: регулируемые элементы спинки, вмещает до 5 человек. Недостаток - углубления и ячейки на сиденьях.

    Возможны и другие варианты трансформатора. Модель с двумя скамейками проста в конструкции и изготовлении. Угловое изделие может включать разное количество поворотов, предусматривает большое количество посадочных мест. Вариант журнального столика отличается оригинальным дизайном, подходит для отдыха, чтения, работы за ноутбуком.Шестиугольный столик привлекает внимание и может вместить до 8 человек.

    Ценителям нестандартных решений понравится модель из двух стульев, трансформирующаяся в обычную скамью, скамейку для размещения пары друг напротив друга, а также изделие с тумбочкой.

    Стол со скамейками

    Конструктор

    Скамья шестиугольная

    Производственные материалы

    Чтобы сделать стол-трансформер своими руками, нужно особое внимание уделить материалу, от которого зависит качество и долговечность конструкции.В большинстве случаев мастера используют:

    1. Доски и балки деревянные. Оптимален для изготовления моделей скамеек в классическом стиле ... Древесина легко поддается обработке, что позволяет придать изделию любую конфигурацию. Обычно для работы требуется два человека, так как материал довольно тяжелый.
    2. Поддоны. Подходит для создания скамейки в стиле кантри или прованс. Рекомендуется использовать сырье иностранного производства, не имеющее следов токсичности, не издающее неприятных запахов ... Материал необходимо тщательно отшлифовать, обработать защитными пропитками, нанести на поверхность лакокрасочные материалы.
    3. Металл. Сварные скамейки с коваными элементами станут отличным вариантом для дачи. Конструкции изготавливаются из прямоугольного, круглого или квадратного профиля ... Толстостенный материал используется для выдерживания напряжений.

    Для создания недорогой скамейки и стола своими руками можно использовать подручные материалы. Старые стулья, двери, мебельные щиты, ненужные прикроватные тумбочки - все зависит от фантазии мастера.

    Доски и брус деревянные

    Поддоны

    Металл

    Монтажные схемы и габаритные чертежи

    При создании качественных скамеек-трансформеров своими руками большое значение имеют чертежи... В сети много готовых схем, но при необходимости можно составить индивидуальный план. Для этого нужно иметь в виду следующую информацию:

    • в первую очередь необходимо продумать вариант конструкции с учетом количества посадочных мест, типа трансформации скамейки;
    • параметры скамейки должны полностью соответствовать площади участка, на котором она впоследствии будет располагаться;
    • Каждая деталь изделия и размеры скамейки отмечены на чертеже;
    • определены размеры подвижных элементов скамейки.

    Типовой макет скамейки отображает весь процесс работы, вплоть до порядка выполнения тех или иных действий, поэтому станет отличным помощником для новичков. Для расчета необходимого количества материала учитывается его длина и сечение. Итак, если толщина бруса 8 см, то для создания одной ножки потребуется не менее 5 единиц.

    Если скамейка сделана из доски толщиной 4 см и шириной 9 см, для работы вам понадобится 5 досок длиной 150 см.

    Элементы скамейки

    Типовой чертеж

    Как сделать самому

    Чтобы разобраться, как сделать скамейку-трансформер самому, нужно воспользоваться мастер-классами. Подробное описание включает чертежи с размерами и фотографии каждого этапа. Самый простой способ - изготовить свою модель скамейки из дерева и металла.

    Стандартная деревянная конструкция

    Для работы вам потребуются следующие материалы и инструменты:

    • доски и балки;
    • строительный уровень, рулетка;
    • винты;
    • саморезы;
    • маркер или карандаш;
    • наждачная бумага;
    • металлический крепеж;
    • болгарский;
    • отвертка;
    • дрель.

    Для изготовления качественной скамейки-стола необходимо выполнить все действия по инструкции:

    1. Две доски 120 х 12 см для сиденья тщательно отшлифованы. Еще два - 37 х 10 см (для ног) соединяются металлическими застежками так, чтобы они приобрели треугольную форму.
    2. Пара подготовленных досок прикручивается к ножкам саморезами. Отверстия просверливаются заранее.
    3. Нижняя часть сидений усилена проставками, которые фиксируются уголками и винтами.
    4. Для второй скамейки нужны доски с параметрами 110 х 22 см. Ножки изготовлены из бруса, крепятся саморезами.
    5. Доски прикручиваются к основанию, фиксируется сиденье, затем проставки. Проверяется правильность сборки конструкции.
    6. Для столешницы берется 5 досок и 2 рейки. Все элементы соединены между собой. Столешница крепится к основанию.
    7. Установлен рычаг, отвечающий за трансформацию модели.Для этого потребуются две доски любой ширины длиной 88 см. Их концы закруглены.
    8. Просверливаются отверстия диаметром 7 мм в руке, ноге и стержне. Все элементы скамейки-трансформера соединяются мебельными шурупами и гайками.

    Для плотного крепления механизма необходимо прикрутить его к подлокотнику. После этого можно переходить к проверке работоспособности готового продукта.

    Точность соблюдения конструкции стола со скамейками определяется проверкой соответствия чертежу. Внутренняя ширина конструкции должна быть 115 см, внешняя - 120 см. При нарушении этих параметров изделие не складывается.

    Отшлифовать доски сидений, соединить ножки металлическими креплениями

    Просверлить отверстия, прикрутить доски к ножкам саморезами, укрепить распорками

    Вырезать детали для второго магазина

    Сделайте ножки

    Запчасти для магазина Connect

    Проверить правильность сборки

    Сделайте столешницу

    Прикрепите столешницу к основанию

    Сделать подлокотники

    Установить рычаг

    Готовый продукт

    Садовая мебель-трансформер из металлического профиля

    Изготовить стол-скамейку-трансформер своими руками - увлекательное занятие.Для работы вам потребуются следующие инструменты и материалы:

    • квадратные трубы 25 x 25 x 1,5 мм, всего шесть секций;
    • доски - 8 штук;
    • дрель;
    • болгарский;
    • отвертка;
    • шлифовальная машинка;
    • сварочный аппарат с комплектом электродов;
    • шайбы, гайки, болты;
    • краска по металлу.

    Пошаговая инструкция поможет правильно выполнить каждый этап работы:

    1. Металлический профиль очищен, ржавчина удалена.Заготовки вырезаются по плану.
    2. Для создания каркаса скамейки трубы привариваются. Просверливаются отверстия под мебельные болты. Шайбы используются для облегчения раскладывания.
    3. Для ножек из металлического листа вырезаются элементы размером 50 х 50 мм. Все детали каркаса обработаны специальным составом.
    4. Доски распиливаются по параметрам скамейки, шлифуются, пропитываются антисептиком и крепятся к кузову.

    Металлическую конструкцию могут изготовить как опытные мастера, так и новички, впервые столкнувшиеся с производством садовой мебели... Желательно иметь опыт сварки. В противном случае продукт может оказаться недостаточно прочным.

    Рисунок

    Украшение

    Стол-скамейка-трансформер, который находится на улице, требует специальной обработки. Для дерева используется морилка, сверху - лак с водоотталкивающими свойствами. Но даже после этого не рекомендуется оставлять продукты на открытом воздухе. Капризы погоды негативно сказываются на ее долговечности и внешнем виде, поэтому конструкцию можно перенести на веранду или беседку, закрыть навесом.

    Если вы создаете скамейку своими руками, украсить ее можно как угодно. Наиболее привлекательно смотрится декор на сиденьях и спинках. Для этого используйте:

    • изображения нанесены разноцветными акриловыми красками;
    • рисунки декупаж;
    • очаровательные картинки, созданные электрической горелкой;
    • резьба по дереву растительные орнаменты и узоры;
    • фигурки животных, сказочных персонажей, распиленных лобзиком.

    При правильном проектировании и регулярном уходе за готовым изделием срок службы может достигать 25 лет и более.Часто деревянные элементы скамеек заменяют металлическими, это выглядит не так привлекательно, но значительно увеличивается долговечность. Удобная и практичная садовая скамейка всегда актуальна на дачном участке или дачном участке. Сидя на нем, вы сможете насладиться отдыхом, полюбоваться живописными пейзажами, пообщаться с близкими. Сделать такой полезный предмет мебели можно самостоятельно, что позволяет воплощать в жизнь самые интересные дизайнерские задумки.

    Видео

    Таблицы дизайны планов и чертежей, бесплатные инструкции по изготовлению стола.

    Трубы для строительных лесов переделаны для изготовления металлического каркаса стола.

    Это третья таблица строительных чертежей для труб строительных лесов.
    Все эти конструкции металлической рамы стола похожи, но каждая имеет некоторые особенности, которые делают ее более подходящей для определенной цели.
    Этот строительный чертеж особенно хорош для изготовления кухонного стола, обеденных столов и столов для улицы.

    Размещение ножек стола в углу.
    Ножки соединяются между собой под центром стола.
    Таким образом, у вас не будет проблем с размещением стульев под столом, и не будет никаких поперечных стержней, которые могли бы задеть ваши колени. Читать далее «Металлический каркас стола из труб для строительных лесов и столешница из регенерированной древесины».

    Сделайте раму и столешницу стального трубопрокатного стола из древесины для строительных лесов нового назначения.

    Эта конструкция подвижного стола очень похожа на нашу конструкцию чертежа, как сделать кухонный стол из труб для строительных лесов.
    Отличие на этом строительном чертеже - колеса под ножками стола.
    У нашей предыдущей модели были круглые металлические подножки под ножками, что затрудняло перемещение стола.

    Колеса с тормозами полностью исключают трудность перемещения этих столов.
    Это также предотвратит появление царапин на полу.
    Ведь трубы вместе с деревянной столешницей строительных лесов и всеми зажимами для труб имеют значительный вес. Читать далее «Роликовый стол на колесах, сделанный из строительных лесов».

    Пример для трубного стола лесов своими руками.

    Каркас стола из 42 мм. толстые трубы строительных лесов.

    Сделайте эти столы с каркасными трубками 42 мм. в диаметре.
    Это сделает рамы очень прочными, поэтому вам не потребуется дополнительное усиление.
    Тем не менее, вы можете использовать те же строительные чертежи для более тонких труб.
    Но в этом случае стол из труб подмостей не должен быть слишком большим.

    Такая конструкция хорошо подходит как для самодельных обеденных, так и для журнальных столиков.
    Просто измените размеры труб для строительных лесов, чтобы стол стал больше или выше.Продолжайте читать «Строительный чертеж и руководство по сборке стола из труб для строительных лесов».

    План строительства прочной кухонной тележки.

    Эту кухонную тележку несложно собрать самостоятельно.
    Воспользуйтесь нашим списком покупок для всех хомутов для труб, и позвольте строительному магазину вырезать все трубки за вас.
    Адаптируйте размеры под свои нужды.
    Сделайте большую или маленькую тележку, с крышкой для мусорного бака или без нее.

    Этот строительный чертеж в основном предназначен для демонстрации того, как изготавливаются эти тележки.
    Используйте план строительства в качестве вдохновения, чтобы вы могли изменить модель тележки в соответствии с вашими потребностями.

    Альтернатива оцинкованным или алюминиевым трубам для строительных лесов - круглая древесина выглядит более деревенской.

    У вас есть три варианта трубок.
    Во-первых, и наиболее часто используемые - это оцинкованные трубы от строительных лесов.
    Во-вторых, вы можете выбрать трубы из алюминия.
    Эти алюминиевые трубы для строительных лесов более гладкие, имеют цвет и легкий вес.

    И, наконец, вы можете использовать дерево для каркаса.
    Круглый лес доступен по размерам для зажимов лесов, но не в каждом строительном магазине.
    Вы можете найти больше примеров на нашей доске Pinterest о Tube Furniture
