Ручной земляной бур – как сделать своими руками

Бур земляной представляет собой устройство для бурения отверстий в грунте. Тем, кто затевает дачное строительство, часто необходима такая вещь, как земляной бур, который можно купить, а можно сделать своими руками.

Такой инструмент обычно используют для установки различных опор, а также стоек для сооружений и забора. Ямы, лунки, отверстия на дачном участке бывают нужны в самых разных местах. Поэтому, ручной бур просто жизненно необходим в условиях садовых работ. Посредством этого универсального инструмента можно делать лунки для посадки, а также гораздо проще устраивать системы дренажа, и колодцев.



Земляной бур – стоит ли «овчинка выделки»?

Если на садово-загородном участке используются, преимущественно, только качественные инструменты, например, ручной бур, то практически любые отверстия можно сделать, буквально за пару минут. Стоит сказать, что ручные буры заводского изготовления, могут не отвечать требованиям, необходимым на конкретном строительном участке.

Он может иметь малую глубину погружения, может иметь ограничения, связанные с недостаточным диаметром насадок-ножей.

Те промышленные ручные буры, которые есть в продаже, могут иметь различную конфигурацию. Например, быть полностью цельной конструкцией, при этом, имея, только определенную длину. Могут также поддаваться полной либо частичной разборке и при этом иметь в наборе штанги для удлинения, ну и, конечно, иметь различные насадки.

Что касается насадок, тут тоже нужно знать, что они могут быть разными: двухлопастные или с винтовой формой, напоминая при этом червяка. Для того, чтобы конструкция бура служила достаточно долго и исправно, ножи обычно делают из сплавов стали с очень высокой прочностью, а для облегчения бурения их делают с резцами по бокам.

Части бура, которые призваны бурить, могут состоять из нескольких ярусов. Обычно бур земляной ручной начинается с лопастей, диаметром поменьше, а затем идущих к увеличению.

Земляной ручной бур в строительстве - это очень полезный инструмент, который в зависимости от типа работ может подлежать трансформации:

  • функция увеличения длинны штока;
  • возможность смены насадок;
  • функция смены рукояток с малых и коротких размеров на максимально длинные и с большими диаметрами.

Стоит сказать, что в зависимости от комплектации в минимальной версии (с тремя насадками и коротким штоком), а также в максимальных версиях, цена на промышленные буры может значительно меняться, в сторону увеличения.

Именно, по этой причине стоит подумать о том, как сделать земляной бур своими руками. Это может значительно сэкономить бюджет, а если его изготовить правильно, то и дополнительно выиграть в функциональности.

Земляной бур

Как сделать бур – процесс подбора инструментов и деталей

Сложностей в изготовлении такого нехитрого инструмента как самодельный земляной бур быть не должно. Тут главное подобрать подходящие комплектующие.

Необходимые инструменты:

  • сварочный аппарат;
  • электродрель, у которой, должен быть богатый набор сверл по металлическим поверхностям;
  • также не лишним будет иметь абразивный круг, скорее всего, некоторые элементы придется вытачивать при помощи станка;
  • дополнительно может понадобиться разное слесарное оборудование.

Для изготовления штока можно воспользоваться арматурой либо трубой, у которой длинна будет не менее двух метров. А чтобы понять, какой у трубы должен быть диаметр, можно взять старое сверло (приблизительно тринадцать миллиметров) и примерить к трубе. Диаметр прута или трубы должна быть меньше чем 15 мм.

Как сделать бур

Ручной бур для земляных работ – сборка по этапам

Многие советы опытных специалистов в этом деле указывают на то, что лучше всего приварить все элементы для надежности.

  • Сначала нужно приварить горизонтальную ручку, совершенно перпендикулярно к самому штоку, а концу на противоположной стороне придать острую форму. Старое сверло нужно приварить к внутренней стороне трубы.
  • Самым главным моментом в изготовлении бура должно быть то, что шток обязан хорошо входить в землю, тем самым помогая верхней (шнековой) части.
  • Для создания ножей можно использовать диск циркулярной пилы, который разрезается на две половинки, а затем приваривается под углом, примерно, в 120 градусов.
    Только нужно помнить, что у диска края зубчатые, поэтому их нужно сточить.
  • Чтобы сократить по минимуму усилия при земляных работах, можно приварить еще несколько дисков к штоку, тогда бур будет входить в землю «как по маслу».
  • При необходимости удлинения штока, можно придумать систему втулок, а также подумать о других соединениях на резьбе.

Нет ничего лучше, чем сделать инструмент собственными руками. А самое главное, можно при воплощении идеи смело экспериментировать, увеличивая функциональность и другие особенности вашего инструмента.

земляной, садовый, для столбов, для скважины, а также как сделать ямобур своими руками

Бур – инструмент для врезки в почву или породу, который оснащен штангой и режущими элементами. Он ввинчивается в почву на некоторую глубину, но вытаскивается без поворота. Почва вместе со штангой поднимается на лезвиях, при этом в почве получается скважина.

В каких целях можно использовать?

Его можно применять для простых работ взамен лопаты или же для более сложных. На даче такое устройство может понадобиться для:

  • возведения основания столбчатого типа;
  • посадки деревьев;
  • рыхления грунта вокруг уже посаженных растительных культур;
  • монтажа забора;
  • создания скважины под воду.

Конечно, простые конструкции для дачи отличаются от промышленного оборудования как устройством, так и предназначением.

На что следует обращать внимание: количество режущих элементов и длина штанги. Для дачных нужд можно вполне собрать инструмент своими руками, он будет отличаться простотой использования и малым весом.

Автоматическое и ручное оборудование

Автоматический бур (механизированный) функционирует при помощи двигателя на бензиновой или электрической тяге. Ручные варианты менее функциональны, но более просты в изготовлении.

В зависимости от того, какой двигатель установлен на оборудовании, различают бензиновые и электрические варианты.

Бензиновый двигатель

В первом случае оборудование применяют для высадки деревьев, монтировании заборов и других конструкций. Бурильная установка в таком случае может быть:

  • колесной – повышенной мощности;
  • ручной – менее мощной.

Порядок работы:

  1. Производится запуск двигателя, после этого ему надо дать прогреться на холостом ходу несколько минут.
  2. Нажатием кнопки или рычага запускается шнек бурового инструмента.
  3. После выключения двигателя режущий элемент плавно останавливается.

Сегодня буровое оборудование оснащается специальными предохранителями, при помощи которых появляется возможность аварийной остановки при попадании бура на твердую поверхность.

На электрической тяге

Электротяга может понадобиться для пробивки скважины или рыхления грунта. Принципиальных особенностей в сравнении с бензиновым двигателем конструкция не имеет. Единственное отличие — для электрической тяги не требуется прогрев двигателя

.

В чем плюсы автоматического оборудования:

  • высокая производительность;
  • существует возможность замены режущих элементов;
  • бурение возможно в любых типах почв.

Наряду с плюсами существуют и недостатки:

  • большой вес;
  • объемные габариты;
  • необходимость в источниках питания.

Различия по видам насадок и лезвий

Буровое оборудование может быть оснащено шнековым или дисковым буром.

Шнек – винтовой режущий элемент, то есть он вкручивается в почву, как саморез в деревянную поверхность.

Таким буром можно сделать достаточно глубокую скважину, но она будет малого диаметра.

Такой инструмент отлично подойдет для вкапывания столбов или свай.

Плюсы шнекового инструмента:

  • удобство в использовании;
  • автоматическое снятие земли с лезвия.

Минусы:

  • ограниченность применения — невозможно пробурить скважину большого диаметра;
  • сложность в самостоятельном изготовлении.

Дисковое лезвие – прикрепленные на основание штанги половинки острого диска толщиной 2 мм и более. Режущие элементы крепят при помощи сварки или болтов, для вкручивания в грунт они должны находиться напротив друг друга под углом в 25 ºС. На одной штанге может быть сразу несколько ножей в зависимости от крепости почвы.

Буры в промышленном и садовом хозяйстве

Ручной бур для сада тоже может быть выполнен с дисковым или шнековым режущим элементом. Он отличается от механизированного тем, что штанга с буровым инструментом работает на ручной силе, то есть без двигателя. Также возможно применение ложковой установки — закрепленный на стержне цилиндр из металла. Данный цилиндр вкручивается в почву, при этом он заполняется грунтом. Далее заполненный почвой инструмент достают и очищают.

Промышленное оборудование:

  1. Ударно-канатная бурильная установка. Имеет большие габариты используется на промышленных стройплощадках и для пробивки скважин.
    Для дачного пользования непригодна. Буровой элемент выполняется из трубы, закрепленной на треноге системой стропил. При помощи пневмоударника труба двигается ударяя по земле, проникая вглубь.
  2. Бурение при помощи коронки. Представляет собой штангу с коронкой из победита, которая крепится на специальную бурильную установку. В садовых условиях не используется.
  3. Долото зубильного типа. Устанавливается на оборудование для ударно-вращательного бурения, то есть сначала происходит удар долота о поверхность, а затем происходит его поворот на 10º.

Ручную установку для бурения можно сделать своими руками даже без особых навыков в этом деле. Главное – правильно изготовить лезвие.

[stextbox id=’warning’]Советуем почитать: Приспособления для заточки ножей своими руками[/stextbox]

Как сделать своими руками?

Перед тем, как сделать ручную установку, следует определиться с конструкцией и типом режущего элемента.

Самая простая установка представляет собой скрепленные буквой «Т» два стержня с коронкой на конце.

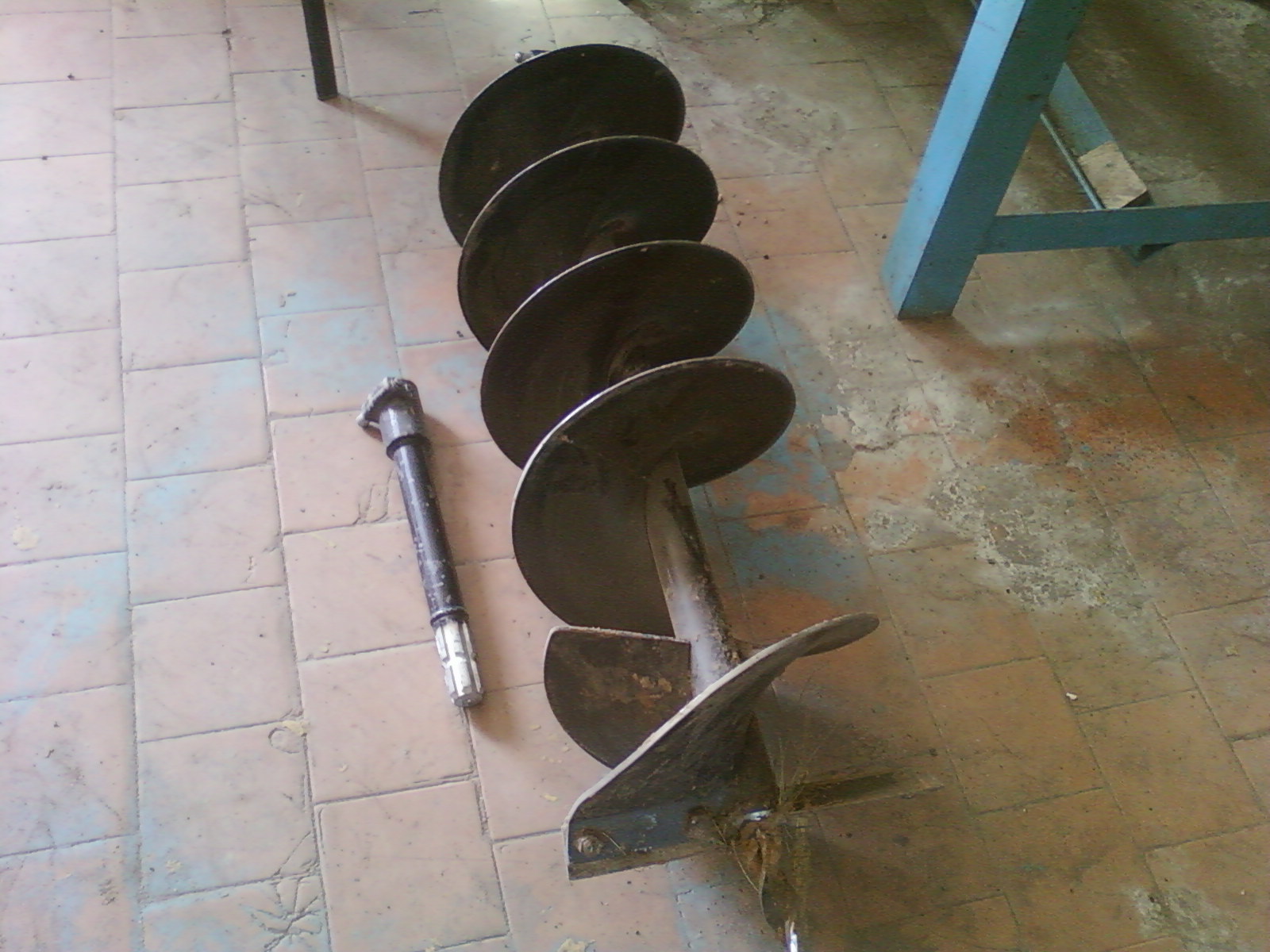

Устройство со шнековым режущим элементом

Шнек — более сложная конструкция нежели диск, соответственно ее сложнее использовать. Из-за множества спиралеобразных витков возникает значительное сопротивление. Однако для ямок небольшого диаметра — это оптимальный вариант. Для изготовления понадобятся:

  • стержень для штанги – 1,5 м;
  • труба для изготовления ручки — 40-50 см;
  • диски имеющие одинаковый диаметр – их число будет равно числу витков шнека.

Порядок изготовления:

  1. В каждом из дисков делается отверстие, равное диаметру штанги.
  2. Затем каждый диск делится на несколько секторов.
  3. Получившиеся элементы крепятся между собой при помощи сварки таким образом, чтобы получилась спираль.
  4. На концах привариваются кольца.
  5. Штанга вдевается через центр получившейся дисковой спирали и за кольца растягивается.
  6. Края «пружины» привариваются к штанге, затем шнек проваривается по всей поверхности соприкосновения со штоком.
  7. Крепится рукоятка.
  8. Конец штанги стачивается под углом 25º.

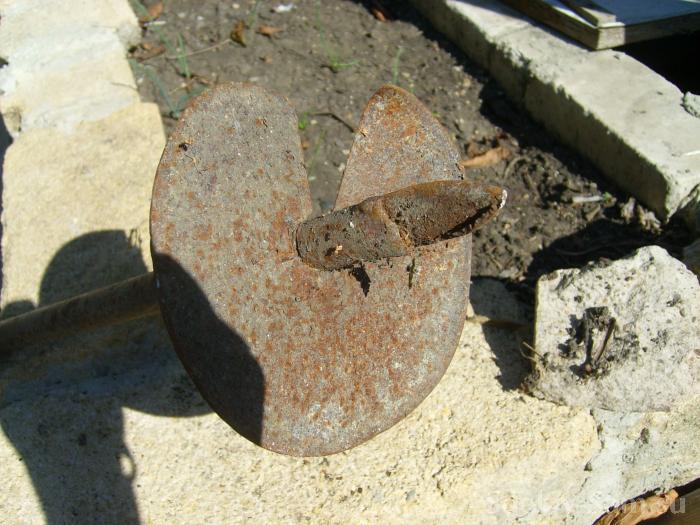

Дисковый бур

Дисковое лезвие изготовить проще. Для работ необходимо подготовить:

  • шлифмашину с отрезными кругами;
  • аппарат для сварочных работ;
  • молоток;
  • наждачка;
  • пассатижи.

Из материалов понадобятся:

  • труба или арматурный стержень — 1,5 м для штанги;
  • арматурный прут для ручки длиной 0,4 м;
  • диск циркулярной пилы для изготовления режущего элемента;
  • сверло Ø 15 мм для кончика.

Порядок выполнения работ:

  1. Диск для лезвия устройства разрезается пополам при помощи болгарки. Размер диска выбирается с расчетом на то, какой диаметр должна иметь скважина, в среднем — 15 см.
  2. Зубья диска полностью стачиваются.
  3. Рукоятка устройства приваривается к штанге.

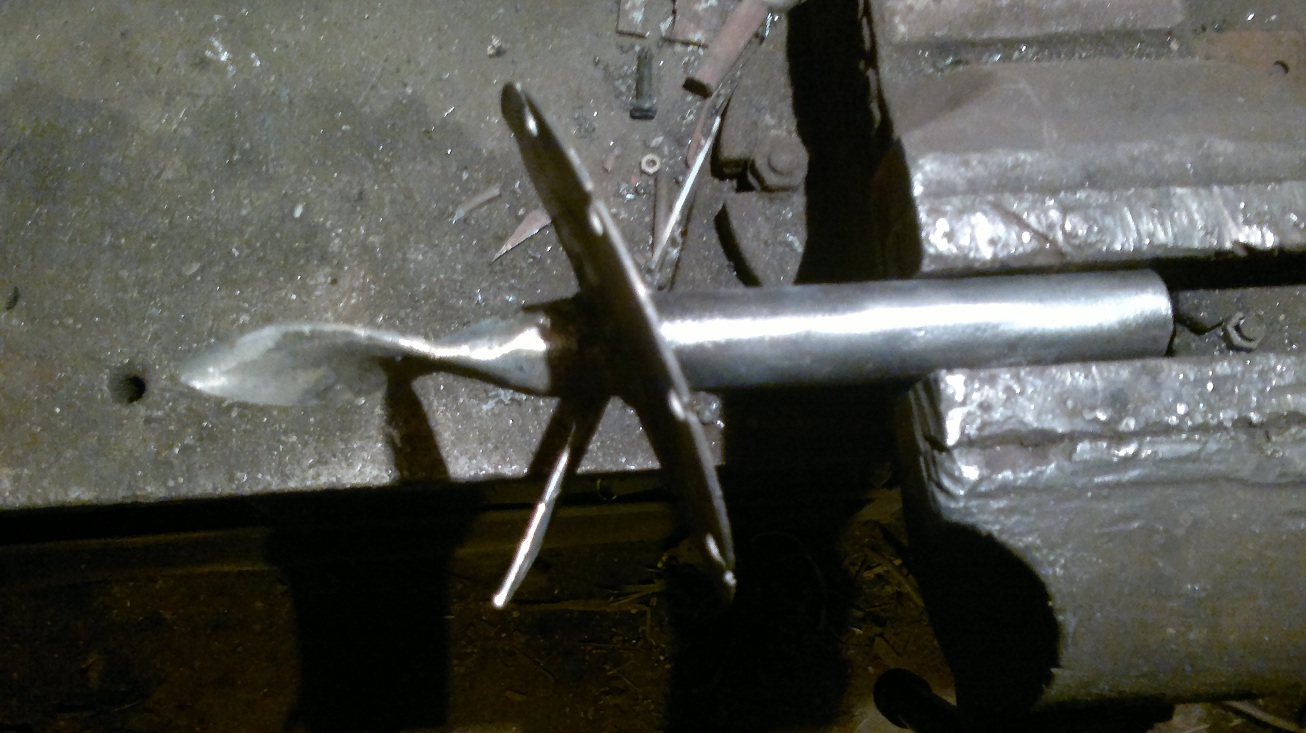

  4. К концу штока приваривается сверло, на 5-6 см выше – режущие элементы под углом 25º.
  5. При помощи шлифмашинки затачиваются лезвия. Можно подточить и сверло на конце.

[stextbox id=’warning’]Справка! Возможно сделать конструкцию со съемными лезвиями.[/stextbox]

Чтобы это осуществить, к штанге привариваются под необходимым углом металлические планки с отверстиями. К ним и будут при помощи болтов крепиться лезвия. При помощи такого усовершенствованного устройства можно бурить небольшие скважины различного диаметра.

Садовая лопата в помощь

Для глины и песчаников можно изготовить буровой инструмент из простой садовой лопаты. Такое устройство прекрасно подходит для посадки плодовых деревьев.

Алгоритм действий будет иметь следующий вид:

  1. Необходимо найти лопату из качественной стали и сделать на ней разметку согласно чертежу.
  2. Лезвие лопаты разрезается по заданным линиям. Боковые стороны загибаются в противоположные стороны.
  3. Нижняя часть загибается вверх – таким же образом в противоположные стороны. Бурильное устройство готово, его можно использовать для посадки растений в огороде или на садовых клумбах.
  4. Полученные швы необходимо проварить сварочным аппаратом.

Бур для свай ТИСЭ

В оригинальном исполнении бур ТИСЭ представляет собой лопасти с землеприемником и откидывающимся более широким ножом, при помощи которого формируется расширение в основании скважины. Однако в работе такой снаряд неудобен — мешает нож. Лучше его сделать в съемном исполнении.

Для изготовления своими руками понадобится:

  • садовая лопата;
  • банка из под сельди;
  • труба для штанги и рукоятки.

В качестве ножа выступает обрезанная лопата, а землеприемник изготовлен из большой консервной банки. Нож крепится подвижно, при опускании в скважину он подтягивается закрепленным на конце тросом. Когда устройство достигает дна, трос ослабляется, нож начинает срезать бока скважины, расширяя ее до нужного диаметра.

[stextbox id=’info’ defcaption=»true»]Можно сделать и более мощный агрегат: плуг-лопатка изготавливается из рессоры, она затачивается и приваривается к подвижной конструкции закрепляющейся на болтах.[/stextbox]

Как ухаживать за бурильным оборудованием?

Сделать простую бурильную конструкцию довольно просто, однако, чтобы поддерживать ее в рабочем состоянии необходим соответствующий уход:

  1. Штангу и лезвие необходимо систематически покрывать антикоррозийными составами. Если такового под рукой не оказалось, можно просто покрасить изделие.
  2. Необходимо следить за остротой лезвия и при необходимости подтачивать его.
  3. Перед началом работ в месте бурения разрыхлите немного землю лопатой.
  4. После окончания работ всегда счищайте всю налипшую грязь.
  5. Любые повреждения необходимо своевременно устранять.

Работая бурильным инструментом, следует постоянно следить за процессом, чтобы почва не осыпалась внутрь скважины. Если это происходит, увлажните почву водой и продолжайте процесс. Изготовленный по всем правилам бур – лишь половина успеха — необходимо также научиться правильно пользоваться устройством.

[stextbox id=’warning’]Советуем почитать: Самодельный трубогиб для профильной трубы[/stextbox]

Полезные видео

Подробное техническое видео о том, как сделать ямобур своими руками:
[yvideo number=»o-PxOM0hieo»]
Универсальный бур для бурения под сваи диаметром 500 мм, смотрим:
[yvideo number=»OAyzHDKjKrM»]
Бур для земляных работ на своем участке — как сделать своими руками, разборный:
[yvideo number=»zPE6OpOUba8″]
Хороший бур для ям самостоятельного изготовления, смотрим:
[yvideo number=»ZosUMQWLKEI»]

Делаем садовый бур в домашних условиях

Ручные буры применяются для выполнения многих видов работ и относятся к востребованным инструментам.

Самостоятельное их изготовление считается альтернативным вариантом принятию решения о покупке подобных изделий.

Данная статья будет посвящена теме изготовления садового бура своими руками.

Большие возможности маленького инструмента

Ручные буры считаются необходимыми инструментами, позволяющими выполнять широкий спектр работ во время строительства, ремонта, ландшафтного дизайна, обустройства дачного участка, сада, огорода, исследования почвы.

Они разрешают бурить в грунте лунки правильной формы, одинакового размера и состоят из нескольких металлических частей. При ограничении свободных денежных средств изготовление нужного инструмента своими руками считается оптимальным вариантом.

Такое решение позволит осуществлять посадку деревьев, бурение неглубоких скважин или колодцев, монтаж опор для установки арок и шпалер, подпорок для фундамента, обустройство выгребных, компостных ям, а также выполнять лунки для столбов ограждающих конструкций без особого труда.

Конструкция инструмента для бурения отверстий в грунте

Схема сборки самодельного бура (нажмите, чтобы увеличить)

Особенности конструктивных частей шнекового бура определяют его разновидности. К ним относятся:

  • шнек с режущим элементом;
  • стойка или ось разного диаметра;
  • рукоятка короткой, средней длины.

Использование качественного металла определяет надежность, прочность, длительный срок службы садового инструмента. Его рабочий элемент может состоять из нескольких ярусов лопастей. Разборная конструкция бура предоставляет возможность увеличивать длину его ствола, осуществлять замену насадок и рукояток.

Инструменты, материалы для самостоятельного изготовления

Типовой чертеж инструмента (нажмите, чтобы увеличить)

Чтобы сделать самодельный садовый бур, необходимо определиться с его конструкцией и подготовить нужные инструменты, материалы. В их перечень внесены:

  • аппарат для выполнения сварочных соединений и токарное оборудование;
  • листовая сталь высокой прочности, толщиной 3-5 мм и короткие, длинные отрезки металлических труб;
  • армирующие пруты диаметром от 16 мм до 30 мм и длиной, не менее 1,6 м;
  • наждачный или абразивный круг, предоставляющий возможность вытачивать необходимые элементы;
  • мощная дрель и сверла по металлу.

Совет: для изготовления режущих элементов бура вместо заготовок из листовой стали можно использовать диски для циркулярной пилы.

Этапы изготовления

Изготовление самодельного бурильного приспособления занимает много времени по сравнению с его покупкой. Но при этом, будет возможность получить практические навыки и экономию денежных средств.

После подготовки необходимых материалов, инструментов приступают к изготовлению садового бура. К основным этапам относятся:

1. Из листовой стали повышенной прочности вырезают несколько круглых заготовок разного диаметра для режущих деталей бура. Такое решение предоставляет возможность выполнять лунки необходимой ширины.

2. В центе стальных кругов сверлятся отверстия. Их диаметр должен быть на 1-1,5 мм больше толщины оси садового инструмента.

3. На третьем этапе приступают к вытачиванию цилиндрических деталей с отверстиями для втулок на токарном станке последующим нарезанием резьбы. Она должна соответствовать размеру болтов, используемых для надежной фиксации режущих элементов на стойке бурильного приспособления.

4. На рабочих деталях бура, используя отрезной круг, вырезаются небольшие сегменты. Оставшуюся часть диска необходимо растянуть с усилием на скручивание и придать вид винта.

5. Выполняется заточка нижнего края режущего элемента под углом 45º — 60º. На этом этапе завершается изготовление лезвия.

6. На этом этапе выполняется нарезка нижней части стойки бура, отступив 8 см от ее конца. Глубина плоских срезов должна составлять 3мм. Работа выполняется с использованием наждачного круга.

7. Для формирования острия земляного бура, необходимо заточить нижний конец оси под углом 30º и выполнить спиралевидные канавки. Если приварить к концу стойки сверло по металлу, то инструмент легко будет входить в сухую, твердую почву.

Совет: использование лома в качестве оси бура позволит исключить этап заточки нижнего конца инструмента.

8. На противоположном конце садового бура закрепляется ручка съемного вида. Применение втулки обеспечит жесткую фиксацию детали. При желании, из отрезков металлической трубы можно изготовить специальные секции, позволяющие увеличивать высоту стойки. С их помощью можно выполнять лунки большой глубины.

9. На завершающем этапе изготовленный своими руками инструмент покрывается антикоррозийным составом и краской для надежной защиты от негативных факторов окружающей среды.

Содержание бура в чистоте является залогом длительного срока службы инструмента. Следуя рекомендациям специалистов, всегда можно изготовить надежный, прочный садовый инструмент любой конструкции и размера.

Ниже, мы предлагаем Вам посмотреть видео о том, как сделать садовый бур своими руками:

Оцените статью: Поделитесь с друзьями!

бурение скважин своими руками, инструкция и виды конструкций

Очень часто в частных домах или на дачах отсутствует центральное водоснабжение. Это не является проблемой, если обустроить у себя колодец или скважину, но бурение скважины стоит довольно дорого, и зачастую дачники попытаются сделать скважину своими руками. Этот процесс довольно трудоемкий, но вполне возможный, и о тонкостях его реализации мы расскажем ниже.

Как самому пробурить скважину?

Перед тем как начать бурение, необходимо, в первую очередь, определить, на какой глубине находится водоносная жила. Это можно уточнить у соседей. Вручную можно попробовать пробурить не более 25 метров, если почва мягкая. Бур обязан иметь диаметр не менее 20 см, чтобы в скважину была возможность пропустить обсадную трубу.

Прежде чем начать бурение скважины, нужно отыскать на вашей территории самый низкий участок, но учитывайте, что он обязан быть максимально далеко от септика и иных мест, которые смогут загрязнить воду.

На участке, где предполагается бурение, для начала нужно выкопать шурф. Его размер, как правило, составляют два на два метра. Глубину достаточно сделать в метр. Для того чтобы стенки шурфа не осыпались, их можно закрепить их досками.

Затем можно начинать устанавливать треногу. Для этого вам будут необходимы три бруса, сечение которых должно быть не менее 20 см. Для этих целей можно также выбрать стальные трубы длиной 5 метров.

Трубы или брус необходимо выложить на земле треугольником. После надо сделать в них отверстия и засунуть туда трубу. Ее нужно закрепить, чтобы опоры конструкции не съезжали. После в треноге необходимо зафиксировать лебедку. Если вы решили установить механическую лебедку, то сверху конструкции нужно закрепить цилиндрический блок, через него можно будет перекинуть трос.

Стандартная схема шнека для бура

Как правило, скважина своими руками бурится с помощью шнека: это, так называемое, сверло для бура. Чтобы начать производить бурение, вам обязательно будет необходим помощник. Шнековый бур опускается в землю, и его вращают по часовой стрелке. Бурение намного удобней делать вдвоем. Когда бур полностью войдет в грунт, его необходимо достать лебедкой. Бур очищают от земли и опять опускают в грунт. Это длится до тех пор, пока вы не упретесь в водоносную жилу.

Для того чтобы бур смог глубже копать, его нужно удлинить с помощью металлических штанг. Бур можно приобрести в строительном магазине или арендовать, но при этом уточните, для каких именно грунтов он предназначен.

Затем, когда вы закончите бурение, будет необходимо почистить скважину от разного мелкого мусора. Для чего вам потребуется желонка. С помощью этого инструмента можно освободить скважину от сторонних предметов и выровнять ее стенки.

Засыпка щебнем

Затем, когда вы почистили скважину, ее дно необходимо засыпать слоем щебня. Потребуется мелкий щебень, но можно использовать и гравий. Нужно насыпать слой приблизительно в 35 см, после чего в скважину надо опустить трубу с фильтром. Трубы лучше всего выбрать пластиковые.

Затем, когда труба с фильтром заняла нужное положение, можно начинать крепить остальные трубы, для чего их опускают по одной. Можно подбить их кувалдой, чтобы они плотней легли между собой.

Сделанная скважина может наполняться трубами постепенно. Но для этого потребуется сделать скважину более широкую по диаметру, иначе бур просто повернет вам трубы. В данном случае труба после каждого опускания бура подталкивается вниз. Когда бур дойдет до водного слоя, трубу необходимо заглубить, чтобы она не закрыла доступ к воде.

Перед тем, как вы опустите фильтр, скважину необходимо прокачать с помощью насоса. Чтобы правильно выбрать насос для бурения скважины, нужно непременно учитывать следующие параметры:

  • удаленность скважины от жилого помещения;
  • размер обсадной трубы;
  • показатели глубины и дебет скважины.

Оставшееся расстояние между скважной и трубой заполняется цементно-песчаным раствором, он защищает скважину от талых вод.

Гидробурение

Если у вас на участке глинистый грунт, то можно использовать гидробурение скважины. Этот способ существенно сэкономит ваше время и силы.

Чтобы бур смог работать, будет необходима техническая промывочная вода, которую оборудование заливает в место углубления бура. От вас потребуется соорудить буровую установку, ее можно приобрести или арендовать. Затем, когда вы установили бур, необходимо выкопать приямок приблизительно метр в глубину и такого же размера в ширину. Этих ям потребуется несколько. Их нужно соединить траншеями между собой. Приямки наполняются технической водой, после в них опускается шланг от установки. Поскольку в приямках, помимо воды, находится еще и глиняная взвесь, то буровая установка будет использовать ее для шлифовки стен скважины.

Установка очистительного фильтра

Этот очистительный элемент необходим для того, чтобы в воду не смогли попасть со дна скважины крупные частицы мусора. Фильтр для скважины вполне возможно сделать своими руками. Сам фильтр состоит из нескольких элементов:

  • Отстойник под фильтром.
  • Сам фильтр.
  • Небольшое пространство над ним.

За счет свободного пространства над фильтром, его можно закрепить к обсадной трубе. Фильтр изготавливается в форме сетчатой перегородки, она будет мешать мусору и камням проходить в трубу. Отстойник требуется, чтобы грунт и ил находились там и не проникали в трубу. Удобней всего сделать дырчатый фильтр. Для чего в трубе проделывается множество отверстий. Они обязаны располагаться в месте, в котором труба будет соприкасаться с водой. Шаг между отверстиями обычно выбирается не более 3 см. Проделывать отверстия желательно под наклоном в 50 градусов. Отверстия в трубе нужно зачистить и удалить мусор. Нижняя часть фильтра закрывается деревянной пробкой. На отверстия желательно наложить сетку с мелкой ячейкой.

Есть и другие варианты изготовления фильтра своими руками, к примеру, гравийный фильтр для скважины. Для этого вам будет необходимо обсыпать с устья скважину небольшим гравием. Гравий обязан быть хорошо почищен. Толщина этого слоя не должна быть менее 60 мм.

Обустройство скважины

Как видно, скважину для воды своими руками, пробурить не так уж и сложно. Но все вышеописанное не является завершением работ. Чтобы скважину можно было использовать ежегодно, нужно обустроить кессон, он стабилизирует в скважине разницу температур.

Сделать кессон своими руками также вполне возможно. Кессон – это специальный, куда будет размещено все оборудование для работы скважины. Можно изготовить его любой формы и любого размера – самое главное, чтобы человек смог в него спуститься. Легче всего сделать бетонный кессон. Если у вас близко подземные воды, то вам нужно будет его гидроизолировать. Сооружается кессон довольно просто. Вначале устанавливается опалубка, после в нее опускается армированный каркас, и вся конструкция заполняется бетоном.

Чтобы в скважину не проникал мусор, необходимо сделать оголовок. Для этого вам будет нужен стальной лист толщиной в 12 мм. Из него необходимо вырезать фланец, внутренний размер которого должен быть немного больше наружного диаметра трубы. После по фланцу вырезается заглушка, к ней необходимо приварить вводный штуцер. На нем будет держаться водопровод и кабель.

Бур для скважин своими руками

Бур для скважин делается из металла. Непосредственно бур представляет собой конструкцию из металлического стержня с заточенным концом. По бокам бура крепятся ножи. Для полостей-ножей можно использовать половинки от металлического диска толщиной около 15 см. Затем ножи необходимо приварить к стержню с наклоном приблизительно 22 градуса. Половинки диска размещаются друг напротив друга. Между параллельными ножами наклон должен быть 44 градуса.

Можно сделать ложковый бур для скважин. Он имеет форму цилиндра с продольным разрезом сбоку. Длина этого бура составляет порядка 800 мм. Сделать этот бур можно из листовой стали, которую необходимо свернуть по требуемому размеру и зафиксировать сваркой.

Чтобы проще было преодолевать различные пласты грунта, используют такие буры:

  • бур-ложки используют для песчаного грунта;
  • бур-долото применяется для разрыхления твердых пород;
  • спиральный бур (также называется, змеевик) используется для глинистых почв;
  • желонка дает возможность поднимать на поверхность землю.

Другие виды скважин

Есть и другие разновидности этих источников водоснабжения. Совершенно необязательно делать бурение на большую глубину: к примеру, можно сделать скважину до 20 метров, если соорудить абиссинский колодец. Он делается таким образом.

Земля пробивается на необходимую глубину до водоносной жилы. Для чего можно использовать дюймовую трубу с тонким наконечником в конце. На вбитой трубе крепится самовсасывающий насос, он будет создавать вакуум. Если эта скважина будет давать недостаточно воды, можно на участке установить несколько абиссинских скважин.

Чтобы пробить скважину, желательно найти легкий песчаный грунт. Не забывайте, что абиссинский колодец можно соорудить не на любом участке. Чтобы он работал, вода должна находиться не глубже 7 метров. Естественно, вы сможете прорыть и больше. Также учитывайте, что на каменистой почве сделать такую скважину не выйдет. Для абиссинского колодца обычно используют пластиковые или металлические трубы. Лучше всего их нарезать по два метра. Трубы заводятся в землю постепенно и крепятся резьбой. Можно пользоваться масляной краской для герметизации стыков или лентой для сантехники.

Можно для надежности соединения использовать и муфты. Если сооружение не будет герметичным, то оно просто порвется. Не забывайте, что диаметр наконечника должен быть больше диаметра трубы. В конце трубы нужно установить фильтр-иглу. Он необходим, чтобы обеспечить подачу чистой воды и защищать систему колодца от мусора. Иглу желательно делать металлической или непосредственно материала трубы. Чтобы изготовить фильтр иглу необходимо проделать в трубе отверстия диаметром 7 мм. Отверстия обязаны находиться в шахматном порядке. На отверстия крепят нержавеющую сетку. Вместо крышки к окончанию трубы крепят острый наконечник, который обязан быть немного шире непосредственно трубы. Для копья лучше всего выбрать олово.

Не стоит использовать свинец, поскольку он сильно загрязняет воду и просто сделает ее непригодной для употребления.

Скважина-игла может сооружаться по-разному: ее можно забивать или бурить. Чтобы забить конструкцию в землю, вам будет необходима забивная бабка, а непосредственно в трубу нужно все время лить воду. Затем, когда вода резко уходит в землю, конструкцию можно заглубить в грунт. Когда она опустится еще на 50 см, можно подключить насос.

При забивном способе есть шанс повредить конструкцию о камень или не попасть в водоносную жилу. Бурение в данном отношении надежней, но вам будет необходимо специальное оборудование.

Вначале надо определить месторасположения. Колодец может располагаться как на улице, так и в подвале помещения. После нужно выкопать яму шириной и глубиной в один метр. Верхний слой грунта можно убрать буром. После можно начинать забивать в землю трубу. Для этого потребуется груз приблизительно 35 кг. Подходят блины от штанги. Трубу надо направлять посередине ямы. Когда труба зайдет в землю, необходимо прикрутить второй отрезок и продолжать работу. По достижении водоносной жилы нужно промыть фильтр. Насосом необходимо удалить грязную воду. Площадка около колодца бетонируется. Затем можно подсоединять к водопроводу скважину.

Абиссинский колодец – это простейшее в обустройстве сооружение для воды своими руками, которое не потребует значительных затрат и довольно легко делается внутри помещения или на участке.

Подводя итог нужно сказать, если вам надо сделать скважину на даче для каких-то целей, то необходимо подготовить все требуемые материалы и инструменты, определить грунт, проанализировать возможности предстоящей конструкции, изучить различные виды буров и бурового оборудования, и сделать их самостоятельно.

Оцените статью: Поделитесь с друзьями!

Как сделать ручной бур для столбов своими руками

Возведение полноценного столбчатого фундамента – работа сложная, требующая наличие опыта и профессиональных инструментов. Для сверления скважин можно задействовать спецтехнику или сделать бур самостоятельно. В особенности это актуально при больших объемах строительства.

Конструкция бура

технология применения бура

Бур предназначен для формирования скважин в грунте на глубину установки столбчатого фундамента. Для этого в конструкции предусмотрена режущая часть, которая может иметь различную форму. Важно, чтобы при вращении выполнялась выемка грунта и его аккумуляция в приемнике.

На первом этапе необходимо правильно подобрать конфигурацию. Существует несколько отличий в конструкции, которые впоследствии определят функциональность бура:

  • Разрыхлитель. Может быть в виде двух наклонных плоскостей или в виде шнека – спиралевидного ножа, расположенного на штанге.
  • Наличие грунтоприемника. Он предназначен для сбора почвы и ее дальнейшего удаления после заполнения. Удобен для формирования скважин большого диаметра от 35 см.
  • Плуг для формирования нижней расширенной зоны в почве. Это необходимо для усиления будущего столбчатого фундамента. Элемент обязателен при возведении зданий с большой массой.

Изготовление бура следует начать с составления чертежа. Он напрямую зависит от требований к конструкции.

Виды буров

Одним из определяющих критериев является форма режущих плоскостей и их месторасположение на штанге. Если объем работ будет относительно небольшим, а диаметр скважины не превышает 20 см – можно сделать шнековую модель.

Такая конструкция относительно просто изготавливается, при этом есть широкий выбор материала режущей части. Однако следует учитывать особенности его применения:

  • Для удаления грунта необходимо каждый раз извлекать бур из скважины.
  • Невозможно сформировать расширенную область в нижней части фундамента.
  • При заполнении шнековых плоскостей почвой потребуются большие усилия для извлечения грунта.

Альтернативой этой модели является устройство со сменными лезвиями. Они устанавливаются на специальные монтажные площадки, расположенные под углом относительно друг друга.

Сменные ножи

Такая форма позволяет делать скважины различных диаметров, применяя один и тот же бур. Также следует отметить минимальную трудоемкость изготовления и возможность установки новых режущих частей на замену вышедшим из строя. Недостатки изделия со сменными лезвиями такие же, как и у шнековой модели — низкая производительность и возможность бурения скважин с нормированным диаметром по всей протяженности.

Этими недостатками не обладает бур, у которого режущая часть выполнена в форме цилиндра. Его нижняя часть имеет две плоскости, расположенные под углом. Почва собирается в приемнике, который имеет достаточную вместительность.

Особенностью является навесной плуг, который предназначен для расширения диаметра скважины у ее основания. Он может устанавливаться на все вышеописанные модели, но именно для этой плуг наиболее эффективен.

Самостоятельное изготовление

После выбора оптимальной схемы бура можно приступать непосредственно к его изготовлению. Для этого понадобятся расходные материалы, сварочный аппарат и режущий инструмент – болгарка или ножовка по металлу.

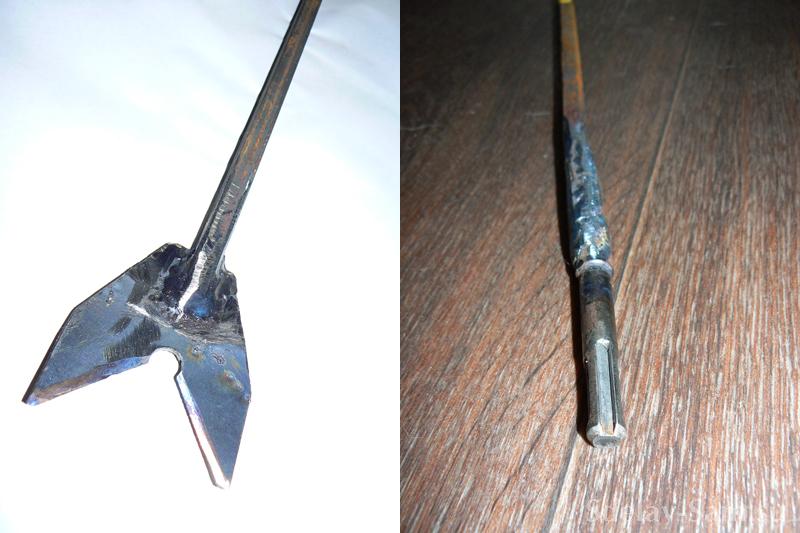

Самый простой вариант изготовления — схема со сменными лезвиями. В качестве их исходного материала изготовления можно взять диски по металлу различного диаметра – от 160 до 350 мм. Размер внутреннего посадочного отверстия должен быть различен. В этом заключается основное преимущество сменных лопастей.

Для изготовления понадобятся следующие материалы:

  • Штанга. Она изготавливается из трубы круглого или квадратного сечения. К ней привариваются монтажные пластины для установки двух половинок дисков, а также площадка для крепления рукояти.
  • Рукоять. Делается из той же трубы, что и штанга. Для соединения лучше всего приварить фланец на 4 болта крепления.
  • Диски. Их толщина должна быть минимум 2,3 мм. Это необходимо для жесткости конструкции. Они разрезаются на две половинки, в каждой из которых делаются монтажные отверстия для крепления к пластинам на штанге.

Угол между плоскостями половинок дисков должен составлять 30°. Это обеспечит оптимальное срезание слоя почвы без приложения больших усилий. В случае изготовления конструкции с плугом рекомендуется заказать его режущую часть отдельно или приобрести уже готовую модель.

Бур для скважины своими руками: как сделать, чертежи, инструкция

Бурение скважины — оптимальный способ обеспечения водой загородного участка при отсутствии магистрали центрального водоснабжения в силу невысокой стоимости проведения работ по сравнению с колодезным водообеспечением и технологической доступностью. Данные факторы позволяют самостоятельно проводить бурение хозяевам индивидуальных участков после того, как они сделают простой и недорогой бур для скважины своими руками.

Существуют различные конструкции буровых приспособлений для индивидуального бурения, их выбор зависит от состава грунта на участке, глубины залегания водяного пласта, насосного оборудования, используемого для водозабора в дальнейшем.

Типы скважин

Изучение технологии индивидуального бурения и методы изготовления буров своими руками в случае самостоятельного проведения буровых работ без привлечения сторонних специалистов или коммерческих организаций, помогут сэкономить домовладельцам не только финансовые средства, но и заработать при желании деньги, оказывая подобного рода услуги местным жителям.

Четыре технологии скважинного бурения

Для забора воды на участках используется несколько типов скважин, при самостоятельном бурении максимальный порог углубления не превышает 35 м, поэтому своими руками бурят неглубокие абиссинские и скважины на песке. При этом буровое приспособление выполняет две задачи: образует в земле шахту, в которую затем опускается обсадная колонна, и извлекает размягченный после проходки грунт наружу. Практически во всех методах дополнительно применяют воду, облегчающую прохождение и извлечение скопившейся в шахте породы наверх.

Ручное бурение с электромеханическими приспособлениями

Для самостоятельного бурения используют различные технологии и несколько разновидностей буров, основные из которых:

Шнековые (спиральные). Шнековое бурение — основной вид создания скважин промышленным методом, установки для его реализации по распространенности занимает лидирующее положение и используются организациями, профессионально занимающимися буровыми технологиями. При проходке бур опускается на значительную глубину за счет удлинения его штангами, излишки грунта извлекаются наружу гидравлическим методом с помощью воды.

Изготовленный заводским способом шнековый ручной бур для скважины под воду можно купить в торговой сети, для реализации винтового способа в бытовых условиях своими руками изготавливают бур с помощью сварки. При сухом способе им проходят расстояние до 10 м, шнековым гидробурением с использованием воды добиваются наивысших показателей глубин около 35 м.

Для облегчения проводимых работ вращение шнека часто проводят с помощью строительного электротехнического инструмента — перфоратора, миксера, бензиновой пилы, бензореза, мощной болгарки со специальными насадками. Многие умельцы своими руками собирают простые установки с применением электродвигателей, повышающие производительность и облегчающие бурение.

Шнековое бурение

Игольчатые. Игольчатый метод основан на ударной технологии, при которой металлическая труба с острым наконечником вбивается в землю. В процессе прохождения к забивной трубе подсоединяются следующие трубные отрезки, в результате чего удается достичь заглублений около 15 м. Для забивания используют груз с большой массой, который периодически поднимают и бросают на каркас, жестко закрепленный на трубной оболочке. Работа требует приложения интенсивных физических усилий, для облегчения забивки используют электротехнический инструмент — строительные перфораторы, отбойные молотки, опускание и подъем груза проводят с помощью ручной или электрической лебедки.

При игольчатом способе грунт на поверхность не извлекается, а уплотняется в скважинном канале, что ограничивает глубину погружения в случае плотной подземной породы с высоким содержанием глины. Помимо невысокой глубины, к недостаткам игольчатой технологии следует отнести малый диаметр проходного канала из-за небольших габаритных размеров иглы, которую при большем радиусе забивать в землю вручную становится довольно сложно.

Ударное игловое бурение в доме

Ложковые. Технология рассчитана на бурение в сухом песчаном грунте невысокой плотности, ее принцип действия заключается в собирании размягченной породы в камеру наподобие стакана и дальнейшем извлечении ее на поверхность вместе с буром. Так как цилиндрическая емкость в виде трубного отрезка, баллона, имеет вместительную камеру для сбора почвы, таким способом обычно проходят широкие каналы, в которые можно устанавливать стандартные обсадные колонны.

Методика проходки с помощью стакана довольно трудоемка и отнимает немало времени в связи с тем, что его периодически извлекают наружу для освобождения от собранной земли. Если глубина залегания водяного пласта высока, всю систему с собранным трубопроводом приходится при каждом излечении наверх демонтировать, что существенно увеличивают сроки проведения работ. Также периодическое извлечение тяжелого грунта и соединенных между собой металлических штанг с большой глубины вручную физически тяжело, поэтому данная методика при максимальных трудозатратах рассчитана на прохождение расстояний до 10 м, а оптимальная глубина проходного канала не более 6 м.

Ложковая выемка

Желонки. Принцип действия желонки, используемой для очистки скважин, основан на опускании в скважинный канал цилиндрической емкости, на конце которой установлена система обратного клапана. В шахту заливается вода, в результате чего грунт превращается в жидкую грязь, она попадает внутрь желонки через обратный клапан, который открывается при погружении. При подъеме клапан в результате давления на его поверхность грязевой массы закрывается, перекрывая выход собранной породе, жидкий грунт после извлечения выливается, и процесс повторяют заново.

С использованием желонки разработана промышленная технология канатно-ударного бурения, при которой в скважинный канал с большой высоты бросается массивная конструкция с обратным клапаном, после сбора жидкой породы она извлекается. При бытовом бурении с использованием данной технологии добиваются значительных глубин проходки до 30 м, правда, для прохождения таких расстояний требуется значительное время.

При бурении скважин нередко сочетают различные методы, к примеру, желонку практично использовать на больших глубинах, поэтому начальный участок проходят шнековым буром, а затем трубу с клапаном бросают в шахту с большей высоты, что увеличивает эффективность ее использования.

Бурение желонкой

Плюсы самостоятельного ручного бурения

Ручное бурение самостоятельно сделанными приспособлениями имеет следующие преимущества перед автоматическими способами проходки с использованием специальной буровой техники частными лицами и организациями:

Дешевизна. Изготовление своими руками бура из подручных материалов и проходка скважины без привлечения сторонних помощников, специалистов, организаций — самый выгодный вариант с финансовой точки зрения, если другие способы занятости в свободное время не приносят денежный доход.

Универсальность. Самостоятельное проведение буровых работ вручную универсально благодаря следующим особенностям:

  • Ручное бурение во многих ситуациях является единственно возможным вариантом проведения работ, если въезд на участок специальной техники невозможен или скважина размещена в построенном помещении.
  • Ручным способом прокладывают узкие скважинные каналы без использования обсадных колонн стандартного диаметра, что существенно удешевляет организацию и обустройство водоснабжения на индивидуальном участке.
  • Вручную проводят бурение на глубину от 5 до 35 м, что соответствует характеристикам абиссинской и скважины на песке.
  • Сделанный бур можно использовать для иных хозяйственных целей, если необходимо проделать отверстия в земле — при сооружении ограждений, посадке садовых растений, монтаже свайных фундаментов и других работ хозяйственно-бытового назначения. За ненадобностью конструкцию всегда можно разобрать и использовать в хозяйстве по своему усмотрению.
Комплектация ручного спирального бура заводского изготовления

Гибкость применения. В зависимости от глубины залегания водяного пласта, качества грунта и размерных параметров скважинного канала, используют различные бурильные технологии, конструкции буровых приспособлений или их сочетания. При индивидуальном изготовлении всегда есть возможность путем экспериментов самостоятельно сделать бур для скважины, наиболее удобный и эффективный для конкретных условий.

Проводить работы можно в любое удобное для хозяина время без привязки к сезону, времени суток, погоде, наемным специалистам или организациям. Если к обустраиваемому участку не подведена электроэнергия, ручным механическим способом можно бурить скважины без ее присутствия.

Конечно, за дешевизну ручного способа придется платить скоростью проведения работ и интенсивными физическими трудозатратами, последние в некоторой степени полезны с точки зрения улучшения здоровья.

Трубы и муфты для резьбового соединения

Способы соединения буровых труб

Для проходки больших расстояний бур под воду удлиняют с помощью полых стальных труб стандартного диаметра 21,3, 26,8 и 33,5 мм длиной от 1500 до 2000 мм, которые соединяют между собой следующими способами:

Резьбовой. В данной технологии для соединения используют наружную резьбу, которую нарезают на одном трубном конце, и внутреннюю на переходных муфтах, представляющих собой короткие цилиндрические отрезки с диаметром, соответствующим нижней точке трубной резьбовой насечки. Нарезку проводят вручную плашками с помощью плашкодержателей по старой советской методике или современными более удобными приспособлениями — круппами. После нанесения резьбы на внутреннюю сторону переходных муфт и наружную оболочку труб с одного конца, к их другому краю приваривают муфту, удлинение производится накручиванием последующих труб в муфты предыдущих.

Болт и резьбовая муфта. При данном методе к одному торцу трубы приваривают болт большого диаметра, а к другому — длинную гайку в виде муфты с внутренней резьбой, соответствующей наружной у болта, при соединении трубных элементов их накручивает друг на друга до упора. Технология напоминает стыковку выпускаемых заводским способом буровых штанг, заводские соединительные головки можно приварить или прикрутить к резьбе вместо болтов и муфт.

Болтовое соединение и головки для буровых штанг

Штифтовой. Стыковка труб с помощью штифта — наиболее оптимальный метод, обеспечивающие высокую скорость соединения и разборки удлиняющих штанг, для его реализации к одной стороне каждой из труб приваривают внутреннюю муфту, надевают на нее следующую трубу и сверлят в них отверстия на некотором расстоянии от края. Затем просовывают в сквозной канал двух состыкованных труб штифт, препятствующий их рассоединению.

Недостатком штифтового крепления является возможность выпадения из отверстий, самым простой вариант устранения этого недостатка — использование для крепежа резьбового болта с гайкой. Правда, данное решение неэффективно для быстрого соединения, к тому же при использовании в земле резьба постоянно забивается грязью, что значительно замедляет сборку и разборку удлиняющего трубопровода. Более эффективно использование штифта с фиксатором, представляющим собой врезанную в его торец поворотную пластину по аналогии с конструкцией, применяемой для сборки строительных лесов. Но и эта система также имеет недостаток, связанный с использованием отдельных элементов, которые могут быть утеряны, также при вращении труб удлиняющей штанги в жестком грунте высока вероятность деформации и повреждения ослабленных штифтовых концов с ограничивающими пластинами.

Конструкции штифтов

Лучший метод решения проблем, связанных с недостатками штифтовых соединений — использование специальной конструкции, в которой к трубе напротив сквозного отверстия приваривается п-образная пластина со вставленным штифтом, а в его корпус через проделанный сквозной радиальный канал вставлен ограничительный штырь. Ограничитель препятствует потере штифта с выпадением его из узла, а также является элементом, с помощью которого двигают штифт по сквозному отверстию, соединяя и размыкая трубопровод. Также наружная п-образная стальная пластина защищает штифт и ограничитель от повреждений при вращении в земле.

Если приведенная выше конструкция кажется слишком сложной для изготовления в бытовых условиях, неплохим вариантом является приобретение штифта заводского производства для крепления почвенных буров, представляющего собой болт с гладкими стенками, в шляпке которого просверлено отверстие и вставлен жесткий проволочный ограничитель, огибающий трубу и одеваемый с другой стороны на торец гладкостенного болта.

Вариант быстрого соединения скважинного бура штифтами

Подготовка к самостоятельному бурению

Перед тем как сделать бур для бурения скважины своими руками, следует определить следующие факторы:

  • Предполагаемую глубину залегания водяного бассейна. Если водный пласт находится на глубине не более 10 м, скважину можно будить любым из 4 приведенных выше способов. Для водозабора поверхностным электронасосом достаточно небольшого сечения канала, поэтому рациональнее и проще применять забивную технологию с использованием бура-иглы или винтовую проходку буром небольшого диаметра. Если планируется использовать погружной насос в колонне из стандартных обсадных труб, изготавливают желонку или конструкцию ложкового типа. Для проходки на большие глубины, как и на малые, нет конкурентов шнековому гидробурению по скорости и эффективности, использование ударно-канатного метода с желонкой или ложкового бура по времени значительно уступает шнековый проходке с использованием воды и может оказаться экономически невыгодным из-за высоких физических нагрузок и существенных потерь времени.
  • Диаметр скважины. Для водозабора с глубин больше 9 м от уровня поверхности понадобится использование погружного электронасоса, требующего применения обсадной колонны большого диаметра, в этом случае бурение можно проводить любым из приведенных выше методов. Эффективный вариант проходки глинистых структур — использование бурения в обсадной колонне, при этом в нее заливается вода, а грунт в виде жидкой грязи извлекается наружу желонкой или ложковым приспособлением.
Самодельные ложковые буры

Изготовление скважинных буров

После определения способа бурения приступают к самостоятельному изготовлению бурового приспособления, для этого понадобятся:

  • Бытовой сварочный аппарат с электродами по стали.
  • Углошлифовальная машинка для резки металла.
  • Обрезки стальных пластин, труб, использованных дисков по камню, бетону, дереву для изготовления бура.
  • Трубы длиной 1500 — 2000 мм для опускания бура на глубину, резьбонарезной крупп с плашками, купленные или подготовленные для нарезки резьбы переходные муфты.
  • Прочные стальные тросы, треноги, самодельные лебедки для опускания и поднимания грузов, желонок, ложковых приспособлений в скважинную шахту.
  • Электроинструмент для ускорения буровых работ — перфоратор, дрель, отбойный молоток.
Разновидности самодельных шнеков
Шнековый или спиральный бур

Заводской шнековый бур представляет собой отрезок металлического стержня или трубы, вокруг которой по спирали приварена стальная лента, а на торце находится заостренный наконечник. Спиралевидная лента обрывается недалеко от острия и имеет разное количество витков, при работе грунт попадает в пространство между витками и при извлечении шнекового бура выбрасывается на поверхность участка.

Изготовить подобное приспособление в домашних условиях довольно сложно из-за больших трудностей при изгибании стальной полосы толщиной около 2 мм в спираль с малым радиусом, поэтому используют упрощенную конструкцию шнекового бура, состоящую из малого количества витков. Наиболее оптимальный вариант — своими руками изготовить винтовой самодельный бур для скважины из отработавших срок службы металлических дисков для болгарки. Для этого поступают следующим образом:

  • Берут отрезок металлической трубы стандартным наружным диаметром 21,3 мм, прикрепляют к его торцу предварительно подготовленный наконечник, им может быть заостренная стальная пластина, вырезанная в форме треугольника, острие копья, ленточной спирали. Наконечник фиксируют сваркой, если предполагается использование многофункциональной конструкции со сменой острия, вставляют его в разрез трубы или стального штыря, затем прикручивают болтами через сквозные отверстия.
Шнековый бур – этапы изготовления

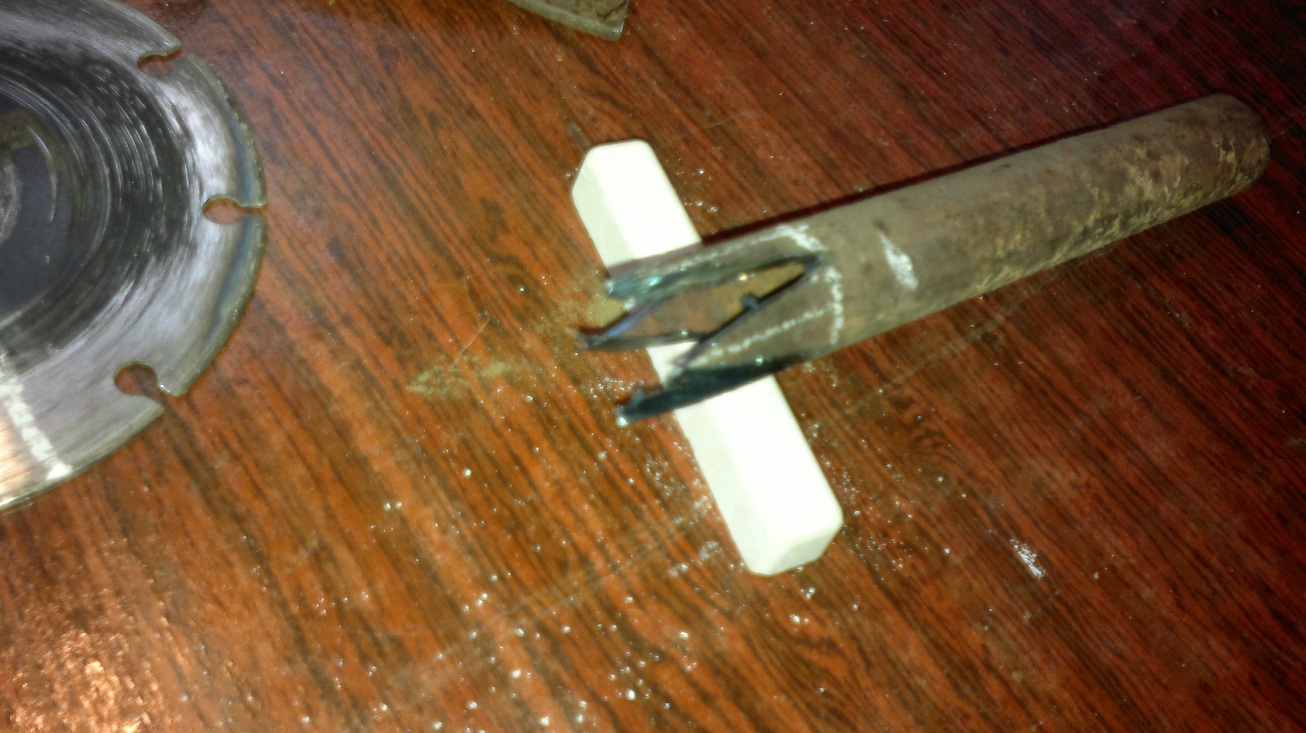

  • Стандартный диск для болгарки имеет посадочный диаметр 22,2 мм, при использовании в качестве рабочей поверхности бура его разрезают в радиальном направлении от кромки к центру и отводят края в разные стороны на угол 30 градусов таким образом, чтобы получился фрагмент спирали. При этом внутренний диаметр диска при изгибе слегка уменьшается и обеспечивает сопряжение с наружным диаметром трубы в 21,3 с небольшим зазором, достаточным для размещения в нем металла от электрода с диаметром внутреннего стержня около 5 мм. В качестве спирального фрагмента (диска) используют отработавшие свой срок службы стальные круги для резки по камню, бетону, дереву с зубчатой кромкой стандартным наружным диаметром 115 мм, иногда дополнительно приваривают 1 или 2 диска, обеспечивающих большую выемку грунта.
  • На конце трубы шнекового бура нарезают резьбу или приваривают к ней резьбовую муфту для соединения с последующими трубами, из-за малого диаметра в ней не сверлят сквозное отверстие для ручки в продольном направлении, а проводят эту операцию с отрезками труб, которые будут удлинять конструкцию.

На заметку: Самодельный спиральный бур небольшого диаметра используют при наиболее быстрой механической проходке скважинного канала в гидравлическом бурении, при этом вода к наконечнику бура подается через систему удлиняющих стальных труб, которые соединяются между собой резьбой с использованием муфт.

Игла

Бур-игла предназначен для формирования узких и неглубоких скважинных каналов, часто его оставляют в скважине, что и определяет технологию его самостоятельного изготовления. Игольчатый скважинный бур и проходку делают следующим способом:

  • Берут толстостенную стальную трубу длиной 1500 — 2000 мм, с одного торца приваривают заостренный металлический наконечник четырехгранной, конусной формы (можно использовать пику от перфоратора) и сверлят ряд отверстий в стенках для доступа воды на длину около 1500 — 2000 мм от наконечника. С другой стороны внутрь трубы вставляют трубный отрезок меньшего диаметра (внутренняя соединительная муфта) для стыкования со следующей трубой и прихватывают его сваркой.
  • На поверхности первой трубы фиксируют жесткий зажим, на который затем периодически опускают груз, перемещаемый вдоль трубной поверхности — в результате происходит забивание иглы в грунт. После опускания места стыка недалеко от поверхности земли, соединяемые трубы сваривают снаружи, зажим сдвигают зажим выше вместе с грузом на следующую трубу. Иногда используют приваренную снаружи к обсадной трубе металлическую пластину, по которой производят удары грузом, после опускания на нужное расстояние ударную трубу снимают, меняют ее на обсадную, и процесс повторяют дальше.
  • По окончании работ трубопровод обрезают на нужном расстоянии от земли, нарезают на торце резьбу и подключают через переходные муфты электронасос, при этом стальной трубопровод одновременно является обсадной колонной и подающим воду напорным рукавом.

Читайте также: Ручной насос для скважины – особенности.

Вариант изготовления бура-иглы
Желонка для ударно-канатного бурения

Желонка помимо чистки скважин используется для бытового бурения, в этом случае ее корпус привязывают в верхней части к прочному металлическому тросу и бросают в скважинный канал, сразу после погружения ее с помощью лебедки извлекают на поверхность. Стандартная желонка представляет собой отрезок металлической трубы, на торце которой имеется обратный клапан двух конструкций: в виде металлических заслонок или шара, выполняемого из различных материалов.

Разновидности желонок

Для повышения эффективности ударно-канатного бурения стараются увеличить массу сбрасываемой в скважинный канал желонки, а также увеличить ее надежность, упростив конструкционный узел, поэтому оптимальной схемой является использование в качестве обратного клапана тяжелого металлического шара. Изготовление желонки по данной технологии состоит из следующих этапов:

  • Выбирают отрезок стальной трубы с толстыми стенками и наружным диаметром, соответствующим внешнему диаметру обсадной колонны, стандартная длина трубного отрезка около 800 мм.
  • Приобретают металлический шар окружностью приблизительно на 20 мм меньше внутреннего диаметра желонки. Приваривают изнутри желонки стальное кольцо на расстоянии около 20 — 30 мм от торца с таким расчетом, чтобы через его внутреннее отверстие не проскакивал металлический шар. По краям торцов трубы болгаркой нарезают зубцы для повышения ударной нагрузки на грунт, в верхней части в стенках просверливают отверстия или приваривают ушки для подвешивания троса.
  • При проведении буровых работ начальный участок на небольшом расстоянии от поверхности земли проходят шнековым буром, затем начинают бросать желонку, периодически доливая в скважинный канал воду для создания грязевой массы, с которой эффективно работает подобная конструкция.
Желонка для ударно-канатного бурения

Ложковый

Данный способ бурения предназначен для извлечения сухого сыпучего грунта из скважинного канала, метод довольно редко используется в бытовом бурении из-за низкой универсальности — данным типом бура сложно бурить глинистые и галечные породы. Чтобы сделать простой самодельный бур для скважины ложкового типа своими руками, поступают следующим образом:

  • К торцу отрезка трубы приваривают небольшой центрирующий бур винтового типа, которым может быть сверло большого диаметра или самостоятельно изготовленный шнек. Для удлинения конструкции с другой стороны трубы нарезают резьбу или сверлят поперечное сквозное отверстие для закрепления на штифты (штифтовой метод соединения предпочтительнее из-за необходимости частой разборки и сборки конструкции).
  • Для наполнения грунтом используют цилиндрические емкости, имеющие небольшое отверстие в торце для сбора породы, лучше всего подойдет небольшой металлический баллон продолговатой формы. В его боковской части прорезают болгаркой продольное отверстие, через которое внутрь попадает песок со стенок скважинного канала, внизу кромку торца загибают внутрь, обеспечивая тем самым удержание почвы внутри баллона.

При отсутствии баллона, что случается практически всегда, можно использовать металлическую трубу с помещенным на торце спиралевидно-изогнутым диском, который при вращении направляет породу во внутренний резервуар.

  • Емкость для сбора грунта приваривают к центральной металлической трубе с подготовленной системой крепления к удлиняющим штангам, после чего конструкционный узел готов к работе.
Бур ложкового типа из трубы

Не все методы бурения скважины своими руками одинаково эффективны при проведении работ, более для этих целей подходит шнековая проходка с подачей в канал воды через удлиняющий трубопровод (гидробурение), обеспечивающая наивысшую скорость прохождения грунта. Вторым по эффективности является ударный метод, который реализуется забиванием обсадной колонны из металлических труб с острым наконечником и фильтром на конце в грунт. Ударно-канатное бурение желонкой из-за трудоемкости и медленной скорости чаще используется при промышленном механизированном бурении с применением специальной техники, ложковый метод из-за трудоемкости извлечения грунта с больших глубин и сложности изготовления оптимальной конструкции, является наименее распространенным и редко используются при бытовом бурении.

Как сделать бур для столбов из трубы » Изобретения и самоделки

Самодельный бур из трубы своими руками.

При установке столбчатого фундамента, столбиков для забора и прочих работах связанных с бурением требуется бур определенного диаметра. Имея электросварку и болгарку его можно за пару часов сделать своими руками из подходящей стальной трубы.

Материалы:

  • стальная труба немного меньшего диаметра, чем требуемая лунка;
  • уголок 30х30 мм или больше;
  • труба 3/4 дюйма;
  • стальной кругляк диаметром 20 мм.

Изготовление бура из трубы

В качестве основной режущей части бура используется стальная труба длиной 400 мм. Ей придается конусная форма. Для этого вдоль трубы вырезается клин. Вверху его ширина составляет 20-25 мм, внизу он сводится на нет. После этого требуется развернуть трубу, сделав ее конусообразной. Делается это с помощью двух длинных рычагов и ударами молота. Требуется сделать ее окружность в месте широкого выреза соответствующей диаметру необходимой лунки. В примере применяется труба 128 мм. После деформации ее замеры по краям составили 140 мм и 130 мм. Разведя стенки нужно сварить их в узкой части, чтобы они дальше не гнулись.

Затем у вершины трубы наискось срезается сегмент по окружности.

Рез начинается с лева и постепенно углубляется, пока не сойдется с предыдущим продольным клином. Полученный в результате выступ с внешней стороны до половины толщины стенки надрезается болгаркой и слегка подгибается внутрь трубы. После этого насечка обваривается сваркой. Также нужно проварить полученную вершину, чтобы прокалить металл по месту будущей заточки.

С тыльной стороны заготовки бура приваривается уголок. К нему варится трубка 3/4 дюйма необходимой длины. Уже к ней приваривается узкая ручка их такой же трубки.

В дальнейшем при работе в нее вставляется кругляк 20 мм. Поскольку ручка узкая, то буром можно работать вплотную к стенам.

Также в основной трубе нужно прорезать узкое длинное окно, для выталкивания грунта. Наконечник бура затачивается.

Чтобы бурить таким буром, нужно подготовить лунку глубиной на пол штыка лопаты. Затем вставляется сам бур.

По мере погружения в него набивается грунт.

Периодически бур извлекается, и земля из него выталкивается кругляком от рукоятки вставленным через боковое окно.

Такая конструкция исключает необходимость подолгу зачищать грунт в лунке, как при работе шнековыми бурами. Полученный инструмент вполне справляется с мелкими корешками, как и аналоги с более массивными лезвиями. При этом если в лунке будут попадаться камни внутри трубы бура, то он их даже не почувствует.

sdelaysam-svoimirukami.ru

Как развести огонь ручной дрелью

Метод ручного сверления для разжигания огня трением настолько прост, насколько это возможно. Вы вращаете деревянную дрель по деревянной доске голыми руками. Этот метод получил одно из самых широких распространения на Земле и, вероятно, использовался в течение долгого времени. Ясно, что это один из самых сложных в использовании методов трения. Но если правильно продемонстрировать, разведение огня ручной дрелью - вещь прекрасная.

Следует ли использовать этот метод разведения огня? Нет, этот метод, вероятно, является главной причиной изобретения спичек и зажигалок.Я не думаю, что 1% населения мира сможет применить эту технику. Bow Drill, скорее всего, подойдет большинству людей, и я гарантирую, что этот метод будет более опасным, чем кажется по телевизору. Помните, что на заднем фоне всегда слышен тихий голос, говорящий «… ваши результаты могут отличаться» или что-то в этом роде.

Компоненты ручной дрели

Сеялка : Сеялка представляет собой прямой кусок отмершего сухого стебля растения с его шероховатой поверхностью, соскребанной или отшлифованной.Большинство ручных дрелей имеют длину от одного до двух футов и примерно 1/2 дюйма в диаметре. Более широкий конец почти всегда используется как конец трения, вращающийся о доску. Тремя моими любимыми стеблями сорняков для этого являются коровяк, юкка и блохвостая водоросль.

Противопожарная доска : Противопожарная доска представляет собой плоскую или относительно плоскую доску толщиной около 1/2 дюйма и как минимум в два раза шире самых толстых сверл, которые вы собираетесь использовать. Доска может быть шире, чтобы на ней можно было разместить второй ряд отверстий.Доска должна быть, по крайней мере, достаточно плоской снизу, чтобы избежать раскачивания, но чем более плоская доска, тем легче ее будет использовать. Кедр, Плакучая ива и Липа - мои три фаворита в этом компоненте.

Строительство пожарных комплектов

Выберите одно или несколько мертвых сверл. Отшлифуйте или соскоблите неровности или срежьте ветви. Скруглите каждый конец шлифованием или резьбой и используйте более толстый конец в качестве фрикционного конца по огнеупорной доске.Если сверло не является полым или не центрированным по центру, в конце сверла может быть просверлено отверстие для повышения эффективности.

Выберите мертвую, сухую ветку или кусок дерева в качестве доски для костра. Вырежьте его достаточно ровно снизу, чтобы избежать раскачивания при использовании, а также чтобы создать плоскую поверхность наверху, в которой можно просверлить отверстия. Сделайте пилотное отверстие или серию отверстий примерно на 1/8 дюйма глубиной и на 1/2 дюйма от края доски. Поставив ногу или колено на доску, закрутите сверло руками в пилотном отверстии с достаточным усилием, чтобы проделать более глубокое отверстие в доске. После того, как отверстие будет прожжено, сделайте выемку под углом 45 градусов на краю доски. Этот размер и форма выемки являются наиболее распространенными, хотя подойдут и другие формы и размеры.
**
Как использовать ручное сверлильное оборудование **

Установите ручную дрель в положение сидя или на коленях, прижав ногу или колено к доске. Лучше всего иметь под топкой сухой кусок коры, опавшие листья или какой-либо другой отмерший сухой материал, чтобы защитить его от влажной земли. Под выемку следует положить небольшой кусок дерева, кости или толстый сухой лист для сбора угля.Плевать на руки или натереть сверло высохшей сосновой смолой для сцепления перед тем, как приступить к сверлению.

Начните с верхней части дрели, плотно прижав руки друг к другу. Быстро вращайте дрель, вдавливая дрель в пожарную доску. Это надавливание и вращение производит тепло и пыль для угля, но также заставляет руки тянуться вниз по сверлу. Когда вы дойдете до нижней части сверла, крепко удерживайте его в отверстии одной рукой и быстро вернитесь в верхнюю часть сверла. Чем быстрее вы снова начнете вращать, тем меньше тепла будет теряться от топки и дрели.

Просверлите так, пока не появится дым, выемка будет заполнена пылью, но все еще будет извергать темно-коричневую пыль. Как только выемка заполнится пылью, увеличьте скорость сверления и сделайте несколько спусков сверла, чтобы поджечь эту пыль. Когда бурение прекращается, а пыль в выемке через несколько секунд все еще дымится, образуется уголь. Если пыль перестала дымиться, продолжайте сверление на высокой скорости, чтобы поджечь пыль.

Когда пыль тлеет или все еще дымится сама по себе в течение нескольких секунд, постучите по доске и осторожно поднимите ее, чтобы обнажить уголь.Положите уголь в хорошее гнездо из трута и заделайте узелок. Осторожно подуйте, чтобы уголь вырос и загорелся.

Сообщите нам в комментариях, пробовали ли вы разжигание огня ручной дрелью или у вас есть вопросы.

Удачи вам! Тебе это понадобится.

строит свой ящик для инструментов - аккумуляторная дрель - Design * Sponge


Я очень рад объявить о новой ежемесячной колонке: DIY 101 ! Иногда кажется, что проекты DIY следует переопределить как проекты FIOY - «разберись сам». По опыту я знаю, что разрыв между взглядом на объект и мыслью «хорошо, я могу это сделать» и наслаждением успешно завершенным проектом может быть большим. Я рад создать коллекцию учебных пособий и справочных руководств, которые сделают процесс работы над проектами намного проще. Я надеюсь, что в процессе «выяснения» своих творческих начинаний своими руками вы всегда сможете найти ответы в наших архивах DIY 101.

Я хочу начать новую серию с некоторой информации о том, как собрать полный набор инструментов своими руками.У разностороннего мастера по дому будет спрятано все, от иглы и нитки до лобзика, именно по той причине, что вы никогда не знаете, какое решение вам понадобится. В течение следующих нескольких месяцев я собираюсь предложить несколько невероятно полезных инструментов, которые будут под рукой.

Сегодня мы начнем с краеугольного камня удобства и универсальности DIY: аккумуляторной дрели.

НАЖМИТЕ ЗДЕСЬ, чтобы узнать больше о аккумуляторных дрелях и о том, как выбрать одну из них после прыжка!

1. Анатомия бура:

2. Выбор сверла:

Аккумуляторные дрели доступны в различных размерах и разной мощности батарей, которые измеряются в вольтах. Ищите дрели с литий-ионными перезаряжаемыми батареями. Эти батареи более дорогие, но они служат дольше, меньше весят и имеют более короткое время зарядки, чем их альтернатива - никель-кадмиевые батареи. На мой взгляд, они того стоят.

При покупке дрели следует учитывать следующее:

  • Вес / ручка - Я настоятельно рекомендую проверить дрель лично.Держите дрель так, как будто вы собираетесь просверлить что-то в стене на уровне плеч. Вы не хотите, чтобы ваша рука дрожала, а запястье болело уже через несколько секунд - дрель должна казаться относительно легкой, вы должны хорошо держать рукоять и иметь возможность легко нажимать на спусковой крючок.
  • Крутящий момент (мощность) - Напряжение на аккумуляторных дрелях колеблется от 6 В до 18 В и определяет, какой крутящий момент (мощность вращения) вы можете получить от дрели. Аккумуляторные дрели на 18 В являются самыми мощными, но они также могут быть довольно тяжелыми по сравнению с дрелями с более низким напряжением. Если вам просто нужно повесить картины и сделать несколько проектов из светлого дерева, вы определенно можете обойтись дрелью на 7 или 9 В. Если вы хотите выполнять более крупные проекты из дерева или мебели или просверливать различные материалы, такие как металл, пластик или плитка, используйте дрель от 12 В до 18 В - вам понадобится дополнительная мощность.
  • Скорость - Скорость измеряется в оборотах в минуту.Более высокие скорости предназначены для сверления отверстий, а более низкие скорости - для ввинчивания винтов. Некоторые сверла поставляются с опциями переменной скорости, тогда как более дешевые сверла могут иметь только одну скорость. Я настоятельно рекомендую вам приобрести многоскоростную дрель. Возможность сверления на медленной скорости обеспечивает больший контроль и помогает предотвратить проскальзывание и срезание винтов.

Должен сказать, что я вполне доволен своей беспроводной моделью Makita 18V. Он компактный и легкий - идеально подходит для моих маленьких рук.У него достаточно мощности для всех моих экспериментов своими руками, и у него есть изящная функция, которая мне нравится: светодиодная лампа включается, когда вы нажимаете на спусковой крючок, удобно освещая те труднодоступные места для сверления.

Теперь, когда вы выбрали упражнение, вот несколько рекомендуемых элементов, которые помогут вам начать работу над несколькими типами проектов. Большинство сверл являются взаимозаменяемыми; вам не нужно покупать биты той же марки, что и ваша дрель, но вы должны спросить продавца или принести сверло, чтобы убедиться, что биты совместимы.

3. Типы бит:

  • Стандартный держатель бит + Биты: Это держатель бит со съемными битами. Вы можете приобрести коллекцию плоских головок и головок Phillips различных размеров в строительном магазине. Черная резина окружает скользящую оболочку, которая скользит по голове экипажа и биту. Это позволяет сверлить, не удерживая винт на месте.

Область применения: Сверление шурупов различных материалов и размеров в древесине, металле и пластике.

  • Растачивание / лопата / лопастное сверло: У этого сверла много названий, но только одно предназначение - выполнение цилиндрических надрезов в древесине. Эти биты могут вызвать растрескивание поверхности дерева и сколы, что называется «разрывом». Если вы хотите просверлить отверстие прямо в дереве, я рекомендую положить под него кусок лома во время сверления. Надавите на два куска дерева во время сверления, чтобы свести к минимуму разрыв. Также рекомендуется надевать защитные очки и респиратор при использовании этих сверл (и в любое время при сверлении), потому что во время сверления будет разлетаться множество мелких стружек.

Используется для: проделывания чистых отверстий диаметром ¼ дюйма или выше, создания цилиндрических углублений в древесине для дюбелей, банок и т. Д.


  • Зенковка: эта насадка используется, когда вы хотите, чтобы шурупы прилегали заподлицо с поверхностью дерева. На сверле с зенковкой есть крошечный патрон, который позволяет заменять сверло внутри.

Используется для: предварительного сверления отверстий под шурупы или гвозди, которые должны быть заподлицо с поверхностью материала.Используйте насадку немного меньшего диаметра, чем ваш винт или гвоздь, чтобы обеспечить надежную фиксацию.

  • Сверло по камню: Сверло с твердосплавным наконечником обеспечивает дополнительную режущую способность и не должно использоваться для обработки дерева, пластика или металла. При сверлении керамики обычно выделяется много тепла, поэтому продолжайте медленно и время от времени держите под рукой небольшой стакан воды, чтобы подавать на отверстие.

Используется для: сверления пластин, плитки, терракотовых горшков и кирпича.

  • Twist Bit: Эти биты предназначены для дерева и мягкого пластика и являются наиболее распространенными битами для простых деревянных работ. Они бывают разных размеров и обычно изготавливаются из низкоуглеродистой стали. Также доступны биты из высокоуглеродистой стали. Они более дорогие, но позволяют просверлить металл и лучше противостоят твердой древесине, чем мягкий углерод.

Применение для: деревянных изделий, деревянной мебели, дюбелей, жестяных банок или любых металлических или пластиковых изделий.

4. Полезные советы по сверлению:

  • ВСЕГДА используйте средства защиты глаз. Сверла создают летящие осколки и осколки, и ваше лицо обычно близко к месту действия. Вы также можете использовать перчатки и наушники, если работаете над более тяжелыми проектами. Быть безопасным!
  • Если вы берете в руки что-нибудь тяжелое или опасное, попросите напарника подержать этот предмет во время сверления или завинчивания. Я был манекеном, который сам пытается повесить полку.Это плохая идея.
  • Купите несколько С-образных зажимов, чтобы закрепить небольшие объекты во время сверления. Это помогает уберечь руки от воздействия и обеспечивает более точное и равномерное сверление.
  • Кладочные материалы (терракота, фарфор, керамика и т. Д.) Могут перегреваться из-за трения при сверлении. Хорошо работать на медленной скорости и иметь под рукой стакан воды во время сверления, чтобы можно было периодически останавливаться и добавлять несколько капель в точку контакта, чтобы охладить ее.

В следующем месяце я расскажу о более важных элементах для создания набора для инструментов своими руками.А пока вот несколько моих любимых поделок, которые вы можете создать, чтобы продемонстрировать свое новое сверло!

Что можно использовать, если у вас нет сверла

Инструменты важны для каждого мастера и любителя. К сожалению, инструменты ломаются и теряются, а иногда вам срочно нужен инструмент, которого нет под рукой по той или иной причине.

Здесь, в Fantastic Handyman, мы написали серию полезных статей о том, что вы можете использовать, если у вас нет определенного инструмента:

Смотрите также:

Что использовать, если у вас нет молотка
Что использовать, если у вас нет отвертки
Что использовать, если у вас нет гаечного ключа

Мы продолжаем серию еще одним важным инструментом, который каждый разнорабочий должен иметь в своем ящике для инструментов.

Что можно использовать, если у вас нет дрели

Основная функция сверла - проделывать отверстия под болты в твердых поверхностях.Другая функция состоит в том, чтобы уменьшить нагрузку на завинчивание болтов вместо использования ручной отвертки. Это очень удобно, когда нужно вкрутить множество болтов.

Итак, с учетом сказанного, вы можете легко заменить вторую функцию, используя обычную отвертку, насколько это возможно утомительно. Однако для просверливания отверстия вам понадобится нечто иное.

Метод №1: Для сверления отверстий в пластике

  • Нагрейте острый кусок меди;
  • Положите на пластиковую поверхность, в которой вы хотите просверлить отверстие;
  • Дайте ему расплавить пластик в форме отверстия.

Уловка состоит в том, чтобы получить медный кусок идеального размера, но вы легко можете найти его в местном хозяйственном магазине.

Метод № 2: Сделайте собственное луковое сверло

  • Используйте две деревянные палки - привяжите прочную веревку к обоим концам одной, чтобы она служила луком, а другая должна иметь острый конец с одной стороны и ручку с другой.
  • Вырежьте в дереве небольшое отверстие, в котором вы хотите просверлить отверстие.
  • Поместите туда заостренный конец второй палки и надавите.
  • Оберните тетиву (дужку) вокруг сверла.
  • Просверлите дерево, нажав на рукоятку и переместив лук.

Нужен разнорабочий?

Введите свой почтовый индекс, чтобы узнать о наших тарифах и наличии номеров в вашем регионе.

По вопросам об услугах, которые мы предлагаем, посетите наш основной сайт или вы всегда можете позвонить нам по телефону 020 3404 4045

Метод № 3: скоба и бит

Если у вас есть инструмент, называемый скобами, и вам нужно просверлить отверстия большего размера, это ваше решение.Просто надавите на верхнюю часть скобы и поверните U-образную насадку.

Метод №4: Самосверлящие винты

Вы можете сэкономить много хлопот, если просто достанете саморезы. Поищите в местном хозяйственном магазине и используйте обычную отвертку.

Это четыре наиболее часто используемые замены вашего сверлильного инструмента. Появляются новые полезные советы по замене инструмента, так что ждите.

Источник изображения: sergey0506 / shutterstock.com

Буровые инструменты и их применение в вашем доме

Часто домовладельцам нужно что-то повесить или отремонтировать. В обоих случаях для этого нужно просверлить отверстия. Однако не каждый сверлильный инструмент идеален для любого вида работ. Это может показаться простым, но мир бурения огромен и увлекателен. Давайте поговорим немного о буровых инструментах и ​​их использовании для домовладельцев. Согласно DrillingAdvisor, различные электродрели могут выполнять множество домашних работ в вашем доме.

История бурового инструмента

Более 37 000 лет назад Homo Sapiens осознал преимущества вращающихся инструментов. Во-первых, это был острый камень, который при вращении руками просверливал отверстие в другом материале. Около 10 000 лет назад люди использовали луковые сверла как первые станки. Их использовали в деревянных и каменных работах, а также в стоматологии и для разведения огня.

В 221 г. до н.э. китайская династия Цинь изобрела махровые сверла, которые использовались для сверления отверстий большого диаметра.В 1885 году Исаак Зингер построил паровую маслобойку на основе метода, который использовали китайцы. Однако величайшим достижением в мире бурения было изобретение электродрели. Он был создан Артуром Джеймсом Арнотом и Уильямом Бланчем в 1889 году, но первая дрель, подобная тем, что у нас есть сегодня, была запатентована Black & Decker.

Для чего вам нужен сверлильный инструмент?

Каждому домовладельцу в какой-то момент понадобится сверлильный инструмент. Например, вы купили новую подвесную полку для кухни.Чтобы закрепить его на стене, придется просверлить несколько отверстий. Кроме того, если вы хотите прикрепить два предмета друг к другу, вам нужно будет просверлить отверстия и вставить винты.

Всегда соблюдайте стандарты MEP (механическое, электрическое и сантехническое оборудование). Обязательно наймите инженера, который имеет полную квалификацию для любого типа проекта в вашем доме или коммерческом месте.

Также, в зависимости от типа сверла, вы можете использовать его для откручивания сильно затянутых шурупов. Однако это может быть сложно сделать с аккумуляторной дрелью, поскольку их батареи не могут обеспечить для этого достаточно энергии.

Типы бурового инструмента

Как уже упоминалось, существуют различные типы бурового инструмента. Независимо от того, какой инструмент вы используете, всегда надевайте защитные очки, перчатки и респиратор. Конечно, всегда нужно использовать качественные инструменты. Итак, давайте посмотрим, какие типы упражнений самые распространенные.

Ручная дрель

Ручная дрель - это простейшая разновидность сверл. Они идеально подходят для предварительного сверления отверстий перед тем, как завинтить винты внутрь. Просто поворачивайте сверло влево и вправо, пока наконечник не войдет в дерево.Затем продолжайте поворачивать сверло вправо, пока не достигнете необходимой глубины. Эти инструменты превосходны, поскольку не требуют питания и очень просты в использовании.

Ручная дрель и скоба

Несмотря на то, что мы живем в 21 веке, люди все еще используют эти инструменты. Они намного тише электродрелей и позволяют делать точные отверстия. Вы можете использовать их для дерева и мягких материалов, но даже в этом случае они не могут сделать глубоких отверстий. Также существуют долота, созданные специально для этого типа бурового инструмента, которые позволяют повысить точность.

Стандартная электрическая дрель

Эти сверла отлично подходят для большинства ремонтных работ. Они позволяют закреплять более тяжелые предметы, проделывая отверстия и используя шурупы. Есть два типа электродрелей: аккумуляторные дрели и те, которые питаются от кабеля.

Первые подходят, потому что вам не нужно все время находиться рядом с источником питания. Кроме того, на вашем пути нет никаких кабелей. С другой стороны, дрели с кабельным питанием обычно намного мощнее.

Ударная дрель

Перфораторы

аналогичны стандартным моделям, но имеют дополнительную функцию «ударного действия». Они отлично подходят для сверления твердых материалов, таких как бетон и камень. Многие модели позволяют переключаться между молотком и вращением или даже использовать их одновременно.

Настольный сверлильный пресс

Эти устройства немного сложны в использовании для новичков, но они могут быть неоценимы для профессиональных мастеров. Главное преимущество этих сверл в том, что они позволяют делать очень точные отверстия.Кроме того, они обычно производят много энергии и могут использоваться для обработки различных материалов.

Типы сверл

Помимо буровых инструментов, большое значение имеет выбор правильного сверла. Существует много различных типов буровых коронок, но давайте упомянем те, которые домовладельцы используют чаще всего.

Биты спиральные

Эти биты используются наиболее широко. Они универсальны и подходят для большинства материалов, но не идеальны. Всегда лучше использовать более специализированные биты.Кроме того, спиральные коронки отлично подходят для сверления стали.

Биты для кирпичной кладки

Насадки для каменной кладки легко узнать, так как их наконечник шире, чем корпус. Они отлично подходят для обработки кирпича, камня и раствора, но вы всегда должны использовать их с включенным молотком. В противном случае наконечник довольно скоро износится.

Биты дюбеля

Эти биты всегда имеют острый наконечник, а их режущие кромки направлены в противоположную сторону. Они идеально подходят для сверления чистых и точных отверстий в дереве.Однако их нельзя использовать для сверления металла или пластика.

Биты плоские

Если вам нужно просверлить большие отверстия, где другие типы коронок стоят дорого, плоские сверла - лучшее решение. Они имеют низкую стоимость и низкую производительность и делают грубые отверстия в древесине.

Единственное преимущество плоских бит - это их цена. Выбирайте их, если чистота отверстия не важна, а покупка дорогих бит - лишняя трата.

Шнеки

Это низкоскоростные биты с высоким крутящим моментом.Они энергоэффективны и производят очень чистые отверстия. Кроме того, вы можете использовать их с большинством аккумуляторных дрелей, если инструмент может создавать достаточный крутящий момент. Однако шнеки подвержены заклиниванию, поэтому на всякий случай всегда стоит покупать несколько.

Несколько слов в конец

Выбор подходящего сверлильного инструмента может быть затруднительным, если вы никогда раньше не использовали сверла. Однако, учитывая всю информацию, которую мы упомянули, выбрать правильный инструмент становится намного проще. В какой-то момент вам обязательно понадобится сверлильный инструмент, поэтому убедитесь, что вы выбрали правильный, и не забывайте о важности правильных сверл.

Ручная дрель | HowStuffWorks

Ручные дрели - полезный инструмент для плотников и тех, кто предпочитает не использовать электроинструменты.

Что такое ручная дрель?

Ручная дрель - это ручной инструмент, который преобразует и усиливает круговое движение кривошипа в круговое движение сверлильного патрона. Хотя в большинстве случаев она была заменена электродрелью, ручная дрель используется многими мастерами по дереву.

Ручная дрель состоит из рукоятки, которая вращает ведущие шестерни на главном валу.Патрон на конце вала удерживает сверло. Противоположный конец вала имеет вторую ручку, которая удерживается неподвижно, пока патрон вращается. Сверло выбирается для вырезания отверстия определенной ширины, например 3/8 дюйма; размер обычно указан на валу сверла.

Как безопасно использовать ручную дрель

Чтобы безопасно использовать ручную дрель, ослабьте патрон и вставьте соответствующее сверло, затем затяните патрон. Для большинства ручных дрелей требуется специальный инструмент, чтобы надежно затянуть патрон.Поместите наконечник сверла в то место, где вы хотите вырезать отверстие, убедившись, что сверло находится под тем же углом, что и желаемое отверстие. Поверните рукоятку, чтобы повернуть сверло и просверлить отверстие. При использовании сверл меньшего размера будьте осторожны, чтобы не надавливать на ручку слишком сильно, иначе сверло может погнуться или сломаться.

Как обслуживать ручную дрель

Ручные дрели требуют небольшого обслуживания, но могут быть повреждены из-за неправильного использования, например, использования неправильного сверла или чрезмерного давления на инструмент. Для достижения оптимальной эффективности периодически капайте каплю легкого масла на шестерни кривошипа и в патронную шестерню.

Инструменты, относящиеся к ручной дрели

Другие полезные инструменты для сверления отверстий включают электродрель и различные маленькие пилы.

Это не то, что вы ищете? Попробуйте эти:

  • Инструменты для ремонта дома: предпочитаете ли вы использовать «Желтые страницы» для чего-либо, что нужно починить по дому, или считаете себя обычным мастером по дому, есть несколько инструментов, которые каждый должен иметь в своем инструменте. коробка. Узнайте все о них в этой статье.
  • Ручные инструменты: в этой полезной статье узнайте о некоторых наиболее распространенных инструментах, которые вы захотите иметь дома, большинство из которых используются вручную.
  • Электродрель: Электродрель может работать одновременно с отверткой, просто заменив сверло. Ознакомьтесь с этой статьей, чтобы получить советы по использованию дрели.

Уловки, чтобы держать руки поднятыми во время бокса

Как тренироваться, держа руки вверх

Очень часто можно увидеть, как начинающий соперник начинает опускать руки от лица во время бокса.Как уже упоминалось, постоянно держать руки вверх - это практика, к которой они не привыкли. Кроме того, вполне естественно, что ваши руки могут начать опускаться, когда они устают от нанесения ударов.

Хотя это и понятная практика, это также привычка, на которую претенденты должны активно сосредотачиваться. Вместо того, чтобы постоянно направлять умственные способности на «идеальную» боксерскую стойку, вот несколько способов упростить корректировку положения рук более привычным способом.

Телефон и микрофон

Для любых начинающих соперников, которые потенциально могут бороться или забыть, где именно они должны держать руки в боксерской стойке, все, что им нужно помнить, - это «телефон и микрофон». вашей ведущей (не доминирующей) рукой поднесите руку к лицу, как будто вы держите микрофон - так же, как вы могли бы видеть репортер телевизионных новостей или певец караоке. Для большинства людей это левая рука.

Задней (доминирующей) рукой поднесите ее к уху, как если бы вы пытались поднять трубку телефона, по которому пытаетесь говорить.Для большинства людей это ваша правая рука.

Это упражнение работает независимо от того, правша вы или левша. Если вы первый, то ваша правая рука держит телефон, а ваша левая рука держит микрофон перед вашим лицом. Если вы левша, все наоборот: ваша правая рука держит микрофон, а ваша левая рука держит телефон.

Как всегда, после того, как вы нанесете удар или комбинацию ударов, вы должны убедиться, что ваши руки вернулись в соответствующие положения микрофона / телефона.

Монета против челюсти

Если вы действительно хотите попрактиковаться в том, чтобы ваша доминирующая рука оставалась у подбородка, то вам следует потренироваться в упражнении «монета против челюсти».

Начните с того, что примите вашу любимую боксерскую стойку, плотно сжав обе руки в кулаки (если вы еще не надели перчатки). Теперь поместите доминирующую руку прямо под челюсть так, чтобы суставы пальцев прижались к челюстной кости с этой стороны, прямо под коренными зубами.Итак, если ваша правая рука - это ваш бэкхенд, тогда ваши суставы пальцев должны быть зажаты под правой стороной челюсти.

Находясь в этой стойке, представьте, что кто-то поместил монету между вашими суставами и линией подбородка и попросил вас крепко прижать кулак к подбородку таким образом, чтобы, какое бы движение вы ни делали, эта монета оставалась на месте между ними. кулак (или перчатку) и линию подбородка. Фактически, если у вас есть возможность попросить друга - или тренера Gloveworx - сделать это, попробуйте заставить их поместить настоящую монету между вашим кулаком и челюстью, чтобы сделать это упражнение более реалистичным!

Когда будете готовы, вы хотите начать отработку ударов рукой, которая не держит монету на месте.Итак, если вы правша, ваша правая рука прижата к челюсти, фиксируя монету на месте, а ваша левая рука будет бить кулаком. Когда вы практикуете удары левой рукой, такие как джебы, хуки и апперкоты, вы всегда должны помнить, что ваша правая рука плотно прижимается к вашей челюсти, чтобы монета не соскользнула с места.

Как вы могли догадаться, цель этого упражнения - убедиться, что ваша доминирующая рука всегда находится в правильном положении, где вы можете либо быстро сдвинуть ее вверх, чтобы защитить от навеса или хука, либо она в нужном месте, чтобы нанести любой из этих собственных ударов.

Хотя в спарринге вы не будете касаться кулаком челюсти, это создает мышечную память о том, что вы находитесь в этой позиции.

Shadowboxing

Если мы уже говорили это однажды, мы уже говорили об этом много: бой с тенью - одно из самых ценных упражнений для соперников всех уровней, потому что оно позволяет им сосредоточиться на своей индивидуальной форме, потоке и движении.

Большинство людей ассоциируют бой с тенью с отработкой комбинаций и движением тела, когда вы имитируете уклонение от ударов противника.Shadowboxing также помогает вам постоянно следить за тем, где находятся ваши руки, особенно если вы тренируетесь перед зеркалом.

Даже если у вас нет возможности смотреть на себя в зеркало, вы можете использовать бокс с тенью как способ действительно сосредоточиться на том, где находятся ваши руки и ноги, а не ударить кулаком по конкретному объекту.

Если вы новичок в боксе в целом, вы можете попробовать несколько раундов бокса с тенью, продолжительностью от 1 до 3 минут, и попросить напарника или тренера Gloveworx следить за вашими движениями.Таким образом, они смогут предоставить вам обратную связь в режиме реального времени.

Ручные сверлильные станки и станки

------------------------------------------------- -------------------------------------------------- -------------------------------------------

------------------------------------------------- -------------------------------------------------- -------------------------------------------

На протяжении большей части истории человечества просверливание отверстия в любом выбранном материале требовало значительных затрат времени и усилий.Первым грубым буровым инструментом было шило, острый камень, кремневый, медный или костяной наконечник, который можно было прикрепить к дереву. Шил прижимался к объекту, а затем вращался вручную, как современная отвертка. Альтернативным примитивным методом была «ручная дрель» или «стержневой дрель», когда палка вращалась между ладонями. Абразивные материалы, такие как песок, можно использовать одновременно, чтобы сделать этот метод бурения более эффективным. Это были чрезвычайно трудоемкие задачи, особенно когда просверливаемый материал был твердым, как камень.

В своем исследовании древней технологии обработки камня (см. Источники) Денис Стокс пришел к выводу, что даже с бронзовым сверлом требуется до 5 часов, чтобы просверлить крошечное отверстие глубиной 1 сантиметр в твердом камне, таком как кварц. . Сверление отверстий в твердом камне было обычным делом в древние времена, например, при строительных работах и ​​изготовлении ожерелий и браслетов, поэтому неудивительно, что наши предки с энтузиазмом исследовали более эффективные методы сверления.

Сверла для ленточных, дуговых и насосных сверл

Первым шагом на пути к механизации было «ленточное сверло» (также известное как «тросовое сверло» или «ременное сверло»), которое обеспечивало повышенную скорость вращения бурового долота. Инструмент состоял из сверла, прикрепленного к более длинному деревянному стержню, который вращали, оборачивая его один раз шнуром или кожаным ремешком и удерживая концы руками; потянув в одном направлении, а затем в другом, вал вращался и просверливался в материале.Верхняя часть стержня свободно вращалась в мундштуке, который держался между зубами пользователя, чтобы оказывать большее давление вниз. Этот инструмент также использовался для разжигания огня, поэтому его также называют «пожарной дрелью».

Ленточное сверло широко использовалось, но в конечном итоге его вытеснило «луковое сверло», появившееся не менее 6000 лет назад в Египте. Основываясь на сверле для шнура, разница заключалась в том, что шнур или ремешок, снова обернутый вокруг стержня, привязывали к банту.Держа дрель вертикально, а лук - горизонтально, пользователь затем перемещал лук вперед и назад - так же, как виолончелист, - чтобы вращать древко (рисунок справа, Рудольф Хоммель).

Луковое сверло обладало двумя преимуществами по сравнению с ленточным сверлом: стержень мог вращаться с более высокой скоростью, и, поскольку для удержания лука требовалась только одна рука, давление вниз можно было оказывать другой рукой, а не ртом. Для стоматологической помощи также использовались сверла меньшего размера. Инструмент мог быть сделан из нескольких кусков дерева, веревки и сверла.Более поздним усовершенствованием носового сверла стало насосное сверло, появившееся во времена Римской империи (изображение слева, источник). Он работает аналогично, за исключением того, что он действует посредством движения вниз, а не в сторону. Сандор Надьшаланси объясняет, как это работает, в своей книге «Редкие и гениальные инструменты»:

«Насосные сверла получили свое название от способа их использования. Перекачивание поперечины вверх и вниз заставляет струну наматываться и раскручиваться на валу, таким образом вращая заостренную коронку, прикрепленную к концу вала, вперед и назад.Толстая закругленная часть прямо над битой служит маленьким маховиком, чтобы поддерживать вращательное движение ».

И снова буровая установка с насосом обеспечивает превосходную скорость вращения и большее давление вниз. Все эти древние сверла использовались вместе с острым наконечником сверла или с помощью абразивов (особенно при сверлении камня). Насосные и носовые сверла (которые не могут работать без веревок и узлов) являются одними из самых успешных инструментов, когда-либо созданных. В конце 19-го века в западном мире плотники все еще использовали луковые сверла для сверления небольших или тонких отверстий, в то время как небольшие насосные сверла все еще продаются как инструмент для ювелиров.

Тренировки для лука и ремешка, которыми управляет несколько человек

Китайцы особенно увлекались вышеуказанными буровыми инструментами. До начала двадцатого века они полагались на сверла с луком, насосом и ремешком, и так и не разработали ни один из буровых инструментов, о которых будет сказано ниже. Рудольф Хоммель сфотографировал некоторые из китайских буровых установок в своей книге «Китай в действии». Китайские судостроители использовали увеличенную версию дрели с ремешком, которой управляли два-три человека.В нем просверливали предварительные отверстия под железные шипы, которые использовали при постройке кораблей. Генри Чепмен Мерсер описывает инструмент в своей книге 1929 года «Древние плотники»:

«Для работы с аппаратом ремешок обвивается вокруг шпинделя, при этом один человек удерживает поворотную ручку, вдавливая сверло в дерево, а двое других людей сжимают ремешок за одну из его конечных ручек. или один человек, держащий ручку ремешка в каждой руке и дергающий ремешок взад и вперед, заставляет дрель вращаться взад и вперед, как с обычным луковым сверлом."


Ремешок-дрель. Картина из спектакля "Китай за работой" Рудольфа Хоммеля.

Согласно некоторым историкам, египтяне также использовали большие луковые сверла, которыми управляли несколько человек, чтобы проделать большие отверстия (и выдолбить пустоты) в своих пирамидах. Полые бронзовые трубы диаметром около 11 сантиметров в сочетании с абразивами можно было бы использовать в качестве сверла («трубные сверла» или «корончатые сверла»), после чего оставшийся керн затем осторожно удаляют. Еще большие отверстия можно было сделать, выполнив несколько операций сверления рядом друг с другом по кругу.Корончатое сверло позволяет выполнять отверстия большего диаметра без ущерба для скорости сверления, поскольку требуется измельчение гораздо меньшего количества материала в порошок.

Денис Стокс провел эксперименты в реальной жизни, чтобы увидеть, может ли этот метод работать, и преуспел. Результаты показывают, что два бурильщика должны были толкать и тянуть большой лук, в то время как третий человек уравновешивал каменный колпачок сверла на вершине ствола, чтобы оказать давление вниз. Шток достиг скорости сверления в гранитном камне 2 сантиметра в час, и считает, что древние египтяне могли достичь скорости 12 см в час.

Однако вопрос о том, применяли ли древние египтяне эту технику, остается открытым. Археологические останки этих инструментов никогда не были обнаружены, и в отличие от небольших буровых работ (обычные луковые сверла, сверла по камню для выдолбления гранитных ваз) эти крупномасштабные операции лишь смутно упоминались на настенных росписях.

Шнеки, канавки и развертки

Еще одним очень важным изобретением римских времен был Т-образный шнек (и гораздо меньший буравчик).В основном это длинное сверло с парой деревянных ручек для его вращения. Инструмент выглядит как крупногабаритный штопор (рисунок слева, источник). Шнеки использовались для сверления больших и / или глубоких отверстий в дереве, для чего луковое или насосное сверло было не очень полезно. Их применяли кораблестроители, мостостроители, слесарей-монтажники, мастера по ремонту колес и т. Д.

В средние века шнеки иногда оснащались нагрудником сверху для увеличения давления при бурении - пользователь мог опираться на подушку всем своим телом.Однако управлять ими было утомительным занятием. Римский писатель Витрувий отмечал, что сложность сверления возрастает в геометрической прогрессии с увеличением диаметра отверстия. Помимо сверления отверстий, шнек использовался также для «развертывания» - расширения уже существующего отверстия.

Бурение шнека основано на принципе рычага: чем длиннее рукоятка, тем больше потенциал приложенной силы.

Некоторые шнеки и развертки были огромными, и ими приходилось обслуживать несколько человек.Одним из примеров является расширитель колесных мастеров, который использовался для установки сердечника в ступицу колеса для установки металлического подшипника.

Это снова была нелегкая задача, потому что, если бы отверстие было не идеально прямым, колесо бы ковыляло по оси. Шнеки и развертки были незаменимыми инструментами до конца 19 века. Эрик Слоан описывает (и иллюстрирует справа) использование этого инструмента в своей книге 1964 года «Музей ранних американских инструментов»:

«Как ни странно, специалисты не решили, как именно использовались эти развертки.Но я установил колесо телеги на верстак колесника, а затем проделал развертку с крюком через ступицу, которую я утяжелил до 75 фунтов. Когда двое мужчин повернули очень длинную съемную ручку, это сработало. С обычной разверткой человек прикладывает примерно половину своего веса вниз; это может быть улучшено за счет веса 75 фунтов плюс 25 фунтов веса самого инструмента ».

Шнеки для труб и насосов

Еще одним ярким примером был трубный шнек (и трубный расширитель). Эти инструменты использовались для проточки водопроводных труб из стволов деревьев.Этот вид деревянных водопроводных труб был довольно распространен в малых и малых городах с 15 по 17 века, отмечает Морис Домас в «Histoire générale des technologies, tome 2» (иллюстрация ниже, Морис Дюма).

Стивен Шеперд, автор блога Full Chisel, объясняет, как работает трубный шнек:

«Этот тип сверла будет следовать по центру дерева (они выбрали хорошие прямые стволы соответствующего диаметра), поэтому отверстие будет по центру.Что необычно в этой конструкции, так это очень длинный хвостовик и сменные насадки и развертки. Некоторые ручки трубных шнеков были сегментированы, и при необходимости их можно было увеличивать по длине. Черенки были немного длиннее бревен, из которых делались водопроводные трубы. Двадцать футов [6 метров] - не редкость ».

"Имеется постоянная установка для выполнения работы. Пилы или стойки, чтобы удерживать бревно, и более мелкие, чтобы удерживать хвостовик долота в нужном месте. После того, как пилотное отверстие просверлено, долото заменяется. развернуть, чтобы увеличить отверстие.Чтобы облегчить развертывание, через отверстие пропускают веревку и прикрепляют к крюку на конце расширителя. Теперь работа становится легкой для парня, который крутит ручку, так как ему больше не нужно толкать шнек, парень на другом конце тянет веревку (также одну с грузами), протягивая расширитель через пилотное отверстие, увеличивая отверстие, так как ручка скрученная. »


Иллюстрация Стивена Шепарда, Full Chisel Blog.

Это заняло некоторое время. В своей «Энциклопедии» 1751 года Дидро пишет, что один человек мог просверлить отверстие диаметром 5 см через 11 отверстий.6 метров трубы в день из ольхи или вяза, и только 1,95 метра в день из дуба. Подобный метод использовался для растачивания стволов мушкетов и пушек, а также для изготовления деревянных водяных насосов для забора воды из колодцев или долот.

Сравнение непрерывных и поршневых сверл

Появление шнека не повлияло на использование носовых и насосных буров. У каждого были свои преимущества и недостатки, потому что они работают совершенно по-разному. Во-первых, при использовании луковой или насосной дрели давление вниз прикладывается одной рукой, а при использовании шнека - двумя руками.Во-вторых, шнек медленно вращается в одном направлении, в то время как насос и буровая установка работают за счет быстрых возвратно-поступательных оборотов в обоих направлениях. Шнек срезает древесину на стружку по мере ее опускания; насос или дрель измельчает древесину в опилки. В результате шнек гораздо лучше подходит для сверления больших отверстий, но бесполезен для сверления отверстий в материалах, отличных от дерева. С другой стороны, насосные и луковые сверла будут сверлить только сравнительно небольшие отверстия (за возможным исключением больших египетских инструментов), но могут использоваться для сверления отверстий во всех видах материалов, которые необходимо измельчить, а не измельчить: камень, мрамор или металл, например.

Средневековый прорыв: скоба для кисти

В то время как шнеки оставались незаменимыми инструментами для отверстий большого диаметра до конца 1800-х годов, в средние века появилась важная инновация в бурении, когда дело дошло до отверстий несколько меньшего размера: «ручная скоба» или «долото». Впервые в истории компания представила непрерывное сверлильное движение . И носовые сверла, и шнеки работали за счет прерывистого вращения, и во время короткой паузы между поворотами сверло имело тенденцию застревать.

П-образный корпус бандажа решил эту проблему. Пользователь постоянно поворачивал ручку, оказывая давление вниз рукой или грудью на подушечку (некоторые более поздние скобы, скобы с головкой клетки, имели больший нагрудник). Подтяжки были разных размеров, от 10 сантиметров и менее до инструментов длиной почти полметра.

Самое раннее изображение браслета для кисти датируется 1425 годом, когда оно появляется на картине фламандского художника Роберта Кампена.Самая старая сохранившаяся скоба была обнаружена с английского корабля, затонувшего в 1545 году. С тех пор скобы для рук используются до сих пор, хотя их трудно найти сегодня. С 15 по начало 19 века брекеты улучшились лишь умеренно. Ранние деревянные скобы были сделаны с постоянно прикрепленными битами, в то время как более поздние модели имели грубые механизмы для сменных бит. Форма инструмента практически не изменилась, но произошла эволюция в используемых материалах.

Английские скобы для рук.Источник: Hans Brunner Tools.

Большинство средневековых подтяжек для рук были сделаны почти полностью из дерева (иногда даже из естественно изогнутой ветви дерева) с небольшими добавками железа и, конечно же, железным сверлом. Более поздние модели были сильно усилены металлическими пластинами. Некоторые брекеты были очень грубыми, а другие можно считать произведениями искусства. Подтяжки "Ultimatum" начала 19 века, сделанные Уильямом Марплсом, изготовленные из японской слоновой кости или экзотического дерева (эбеновое дерево, палисандр) и украшенные гравированными и полированными латунными сайдингами, славились своей эстетической привлекательностью.

Современные ручные буровые инструменты

Следующая революция в ручных буровых инструментах произошла только в конце 19 века, с появлением значительно улучшенных ручных скоб и совершенно нового класса буровых инструментов: зубчатых сверл и расточных станков, которые взяли на себя тяжелые обязанности шнеков. . Они были намного мощнее и универсальнее своих предшественников, но, к сожалению, их успех длился недолго. Спустя полвека их почти полностью вытеснили электродрели.В результате многие люди даже не подозревают о существовании этих замечательных инструментов.

Редкая комбинация ручного бандажа и дрели 1880 года, источник

В последующем обзоре современных ручных буровых инструментов я сосредоточусь почти исключительно на продукции одного предприятия: компании Millers Falls из Нью-Йорка. Несмотря на то, что было несколько важных конкурентов, в частности Goodell Pratt и North Brothers, Millers Falls доминировали на рынке США, и их инструменты обычно считаются лучшими.Более того, поскольку США стали предшественниками ранних методов массового производства, эти инструменты стали примером и для большинства европейских производителей.

Дешевая сталь и сменные детали

Улучшение буровых устройств было главным образом следствием появления дешевой стали и изобретения взаимозаменяемых деталей. Рэнди Родер, автор великолепного веб-сайта, посвященного Millers Falls Tools, суммирует изменения в двух абзацах, используя в качестве примера ручную скобу:

«Подтяжки, которые предлагались американскими компаниями в то время, были одними из лучших сверлильных станков с ручным приводом, когда-либо производившихся массово.Подтяжки 1930-х годов были бы мечтой столяра столетием раньше. В начале девятнадцатого века большинство скобок были деревянными и склонны ломаться, если к ним прикладывать слишком большой крутящий момент. Кованые железные скобы, которые иногда изготавливали кузнецы, были лучше в этом отношении, но оба типа страдали механизмами, неадекватными для того, чтобы удерживать немного надежно, и неспособными регулировать изменения размера или формы стержня ».

1872 Патент на премиум модель трещотки рычажного типа, источник.

"Сто лет спустя скоба с регулируемым патроном Barber [запатентована в 1859 году] , установленная на качественной стальной раме и снабженная вращающейся рукояткой подметания и головкой с шарикоподшипником, считалась нижней частью линейки. Появились лучшие модели. оснащены храповым механизмом, позволяющим пользователю просверлить отверстие, не совершая полного вращения трапа. Некоторые из лучших скоб были изготовлены с закрытым или «коробчатым» механизмом храпового механизма полностью или частично. Премиум-модели поставлялись с патронами, которые позволяли использовать биты с различными хвостовиками.Подгонка и отделка, конечно же, сыграли роль в определении конечной стоимости инструмента. "

Ручные и грудные сверла

Помимо улучшения многовекового ручного бандажа, появился целый ряд новых буровых инструментов - в первую очередь, так называемые зубчатые сверла. Самое раннее изображение зубчатого сверла появилось в 1816 году, а первый патент на зубчатое сверло - в 1838 году. Скорее всего, они возникли во Франции, возможно, еще в конце 1700-х годов.Сверла с редуктором наконец-то предложили слесарем альтернативу луковому буру возрастом 6000 лет и насосному буру возрастом 2000 лет. WK Fine Tools, веб-сайт, посвященный буровым инструментам конца 19 века, объясняет:

"Зубчатая дрель передает свою мощность от вертикальной главной шестерни с ручным коленчатым валом на горизонтальную осевую шестерню, вращающуюся на валу, соединенном с устройством для удержания долота. В зависимости от соотношения размеров главной шестерни и шестерни может быть достигнуто большее количество оборотов от одного поворота рукоятки."

Сверла с редуктором (также называемые «сверла для взбивания яиц» - узнайте, почему) изначально предназначались для сверления металла, для которого необходимы более высокие скорости вращения. Однако они также использовались для сверления мягкой древесины, и в этом случае механическое преимущество просто упростило сверление. Подобно ручным скобам, сверла с зубчатой ​​передачей работали непрерывным движением, но они давали дополнительное преимущество, заставляя сверло вращаться быстрее, чем скорость вращения кривошипа. Многие модели также предлагали возможность изменения скорости вращения долота.Сверла с редуктором были двух видов: «ручные сверла» и «грудные сверла». Компания Millers Falls начала массовое производство в 1878 году и с тех пор остается лидером рынка. Рэнди Родер объясняет различия между двумя типами:

"Ручные дрели [изображение ниже, источник] , как правило, имеют длину пятнадцать дюймов или меньше, они лучше всего подходят для сверления отверстий в дереве и легких металлах и наиболее эффективны при использовании рабочим, чье тело находится над работой. кусок.Они лучше всего работают на высокой скорости и особенно полезны для точного сверления отверстий небольшого размера без повреждения тонких наконечников сверла ».


«Грудные сверла [изображение ниже, источник] обычно превышают пятнадцать дюймов и увенчаны вогнутой пластиной, которая обеспечивает поверхность, на которую пользователь может опираться при сверлении отверстия. Иногда их называют« грудными сверлами »». брюшные сверла »или« коленные сверла », эти инструменты были незаменимы в строительной индустрии, в кузнечных мастерских, на фабриках и в цехах, где производились железнодорожные вагоны.Прочные сверла подходят для сверления отверстий в чугуне, стали и чрезвычайно прочной древесине. Разработанные с расчетом на то, что рабочий будет вкладывать изрядное количество собственного веса в задачу, сверла для груди особенно эффективны при использовании в положении стоя рядом с обрабатываемой деталью ».

Молочные мельницы, даже несмотря на то, что они приводились в действие человеком, могли быть очень мощным инструментом. Примером может служить молочная фабрика Millers Falls № 13, изображенная выше, которая была представлена ​​в середине 1880-х годов.Он имел отвертку диаметром шесть дюймов (15 см), что обеспечивало передаточное число от 4,5 до 1. Это означает, что сверло вращалось в 4,5 раза быстрее, чем рука пользователя. Более поздние модели имели еще более высокие передаточные числа. № 666, который был представлен в 1937 году, имел механическое преимущество более 7 к 1.

Нагрудник, заменяющий ручку, делал больше, чем просто позволял пользователю проталкивать грудь в дрель, отмечает Стивен Шеперд:

«Он также освободил руки, чтобы повернуть кривошип и удерживать вспомогательную рукоятку на шарнире и напротив коронного колеса.Длина рычага до поворотной ручки варьируется от ручки, установленной на ободе колеса, до стержня, который выходит за пределы колеса, что увеличивает механическое преимущество ».

Более 200 различных моделей

Подтяжки для рук и дрели с зубчатой ​​передачей представлены на удивление большим разнообразием. В 1915 году инвентарь Millers Falls включал 28 ручных сверл, 40 грудных сверл и 135 вариантов ручного бандажа - особенно последнее число примечательно, учитывая простоту инструмента.

Одним из примеров является скоба Whimble (см. Выше), описание которой в каталоге гласит следующее: «Судостроители, строители мостов и другие, чья работа требует необычайно мощного взмаха, сочтут эту скобу прочным и прочным инструментом, способным противостоять грубым воздействиям. использование, к которому он обязательно положен ». Или возьмите «Угловую скобу» (ниже), которая была «единственным практичным инструментом для растачивания углов и вблизи стен и незаменим для плотников, посыльных и сантехников».

Стационарное использование

Как ортезы, так и дрели для рук и груди могут быть установлены в специальные рамы. Результатом стал ручной сверлильный станок, стендовое сверло, опорное сверло или балочное сверло, которые еще больше повысили производительность инструментов. Примером может служить навесное сверло для груди, изображенное слева, которое было представлено в 1883 году (так называемый «Универсальный ручной сверлильный станок»). Журнал «Плотницкие работы и строительство» посвятил этому статью:

.

"Предусмотрена стальная рама, в которой №10 грудное сверло может быть использовано весьма успешно. Сверло удерживается рамой, а работа надежно удерживается на месте зажимом, показанным на гравюре. Подача рычага, обеспечиваемая этим устройством, может приводиться в действие вручную, или может быть использован груз, который может быть предпочтительным. Преимущество такой насадки для использования с грудным сверлом очевидно. Большую часть работы, выполняемой инструментом такого типа, лучше выполнять с помощью сверла, установленного в раме. При обычном использовании грудного сверла очень часто требуется сильное давление, что утомляет рабочего.В показанной схеме соотношение рычагов пять к одному, что упрощает кормление. Когда требуется работа, которую невозможно выполнить на раме, инструмент можно вынуть за очень небольшой промежуток времени и использовать обычным способом ».

Было доступно много разных рамок, и тот же принцип можно было применить и к ручному бандажу (см. Иллюстрацию патента ниже). Угловые и храповые сверлильные станки можно было прикрепить к сломанным станкам и поворачивать так, чтобы сверлить под разными углами (вверху справа).Помимо перечисленных выше преимуществ, такая компоновка также давала оператору возможность держать одну руку свободной. Вариантом такого стационарного ручного инструмента был «сверлильный станок по дереву» (изображение справа, источник).

Эта двуручная дрель была самой мощной моделью, созданной компанией Millers Falls, и была представлена ​​в 1860-х годах. Регулируемая модель просверливается под любым углом, а деревянное основание, удерживающее надстройку, является сиденьем, на котором может сидеть оператор.

Стивен Шеперд использовал машину и был впечатлен:

"Две ручные рукоятки и зубчатый механизм делают это сверло агрессивным даже с большими поворотными сверлами.Легко пробивает большие дыры в древесине. На нужной глубине зубчатая рейка перемещается, чтобы зацепить шестерню, и непрерывное вращение рукоятки рукоятки с легкостью вытягивает коронку из отверстия ».

Совершенно другой ручной буровой станок (не производимый Miller Falls) был специально разработан для пробивки твердых пород. «Ручная дрель Ingersoll» (изображение слева) изображена и описана в энциклопедии «Современный механизм» 1892 года:

"Пружина сжимается за счет подъема траверсы, и ее отдача при отпускании создает удар, который наносится мертвым по камню без сотрясения людей.Пружина, обычно поставляемая для сверла, которое должно работать 2 человека, сжимается до 200 фунтов и создает с помощью импульса рабочего стержня и сверла удар силой около 300 фунтов ».

Постоянная доступность

Постоянная доступность некоторых ручных буровых инструментов не менее примечательна, чем их разнообразие. Например, ручная дрель Millers Falls № 2, одна из самых популярных свёрл компании для взбивания яиц, была представлена ​​еще в 1878 году и все еще может быть найдена (практически без изменений) в их каталоге 1981 года - спустя более 100 лет после ее появления (см. фото образца 1903 года справа, источник).

Ручная дрель № 2 даже пережила появление так называемой ручной дрели Buck Rogers (рисунок ниже), ее более радикально сконструированного современного родственника с закрытыми шестернями, которая появилась в конце 1940-х годов и была снята с производства к 1960 году. № 2 является наиболее ярким примером доступности, но большинство других традиционных моделей также оставались доступными в течение многих десятилетий.


Тем не менее, расцвет современных ручных буровых инструментов быстро закончился, даже до начала 1920-х годов.В то время как в каталоге Millers Falls на 1915 год было 135 различных моделей скоб, количество скобок в каталоге сократилось до 35 к 1938 году и до 13 в 1949 году. Рэнди Родер объясняет, что произошло:

«Растущее предпочтение электрических расточных инструментов сказалось на рабочем месте, и очевидно, что рынок больше не мог поддерживать огромную линейку скоб, многие из которых лишь незначительно отличались от других. Как ни странно, компания продолжала продавать грудные сверла до 1980-х годов.Хотя сверла уже были анахронизмом, конкурентов было так мало, что рынок практически полностью принадлежал сам себе ».

Каталог Millers Falls 1981 года (см. Иллюстрацию справа, к тому времени компания была куплена Ingersoll-Rand) включает только 3 скобы, одну ручную дрель и одну грудную дрель. Сегодня все еще можно купить новые скобы для рук и ручные дрели, но они встречаются редко. Сверла для груди исчезли совсем - их больше не продает ни одна компания (обновление: они все еще в продаже, см. Комментарии).

Пиннакл бурового оборудования

Интересно то, что буровые инструменты, появившиеся в конце 19 века, были не только значительным улучшением по сравнению с более ранними инструментами; у них также есть много преимуществ перед их современными преемниками - дрелями. Конечно, как и большинство современных продуктов, дрели предлагают преимущество удобства: простое нажатие кнопки сделает свою работу. Но эта роскошь обходится дорого.

Очевидно, что современные электродрели зависят от ископаемого топлива для выработки электроэнергии для использования.Любое отключение электричества сделает дрель совершенно бесполезной. Тогда простая операция по просверливанию отверстия была бы невозможна, что весьма примечательно, поскольку менее 100 лет назад не требовалось электричества для выполнения этой работы почти так же быстро, как сегодня.

Электробрели также зависят от ископаемого топлива для производства материалов (в основном пластмасс) и электронных компонентов, а также для добычи ресурсов для их производства (включая редкоземельные металлы).Естественно, для изготовления дрелей с ручным приводом также требуется энергия. Они почти полностью сделаны из чугуна и стали с никелированием. Но здесь есть важное отличие; даже если мы предположим, что воплощенная энергия ручной дрели аналогична энергии электродрели, у нее будет гораздо более длительный срок службы.

Обслуживание и долговечность

Ручные инструменты, которые были проданы в 1870-х годах и спасены со свалки антикварами или ностальгирующими мастерами, могут без проблем выполнять свои задачи сегодня, даже если они не использовались в течение десятилетий - небольшая уборка (с использованием бензина) была всем, что требовалось. .Эти инструменты были созданы на долгий срок. Более того, постоянная доступность одних и тех же моделей в течение многих десятилетий гарантировала доступность запасных частей. Ручная дрель практически не требует обслуживания, чтобы поддерживать ее в хорошем состоянии. Время от времени достаточно смазывать инструмент. После многих лет интенсивного использования им могут потребоваться новые деревянные ручки, но это все. Электродрель требует гораздо большего внимания, потому что она состоит из гораздо большего количества частей, в том числе и из более хрупких.

Электроинструмент необходимо периодически открывать для очистки и смазки, чтобы он работал бесперебойно.Щетки следует проверять и время от времени заменять. Следует проверить проводку и схемы. В случае с дрелью со шнуром шнур может повредиться. Машину следует хранить вдали от пыли, дождя и высоких температур. И так далее.

Вероятность поломки намного выше, чем в случае ручного инструмента. Поскольку в большинстве случаев дешевле и проще заменить высокотехнологичный продукт, чем отремонтировать его, это означает, что электродрели не прослужат 100 и более лет.Их придется изготавливать снова и снова.

Даже если он поддерживается в хорошем состоянии и используется в течение долгого времени, аккумуляторная дрель будет регулярно нуждаться в новых батареях, что снова увеличивает потребление энергии и материалов, а также зависимость от инфраструктуры доставки, которая может не всегда присутствовать. [Справа: все части ручной дрели Millers Falls 1903 года, источник].

Бесшумный, безопасный, гибкий, прощающий

Даже если не принимать во внимание вопросы энергии и окружающей среды, ручные дрели обладают некоторыми реальными практическими преимуществами.Они довольно тихие, а дрели могут производить до 130 децибел шума. Их независимость от электричества и батарей также гарантирует, что вы можете использовать их где угодно и сколько угодно, без каких-либо помех из-за слишком коротких шнуров и батарей, которых никогда не хватит. Сверла с ручным приводом также намного безопаснее, чем электродрели, а из-за их более низкой скорости сверления и более прямого контроля исправления при сверлении отверстия намного легче вносить (особенно удобно для таких неуклюжих людей, как я).Конечно, более низкая скорость вращения также может рассматриваться как (единственный) недостаток ручной дрели. Они могут выполнять всю работу, для которой мы сейчас используем электроинструменты, но для больших и / или глубоких отверстий в твердых материалах это потребует больше времени и некоторых упражнений - и этого достаточно, чтобы мы посмеялись над ними. Точно такая же проблема была обнаружена с кранами с приводом от человека.

Низкотехнологичный или высокотехнологичный?

Мы всегда сравниваем более простые решения, такие как ручные дрели, с современным, неустойчивым оборудованием, а не с инструментами, которые были до них.Ручные буровые инструменты действительно низкотехнологичны, если сравнивать их с дрелями. Тем не менее, они определенно высокотехнологичны, если сравнить их с луковыми сверлами, сверлами и грубыми деревянными ручными скобами. Ручные дрели, которыми мы сейчас пренебрегаем, являются продуктом промышленной революции, и их не следует воспринимать как должное. Эффективные ручные дрели требуют хорошей стали, заводов массового производства и масла, чтобы их шестерни оставались в форме.

Мельница буровая водяная. Источник: Deutsche Fotothek.

И последнее. Важно отметить, что в этой статье обсуждается только история ручных буровых инструментов и станков с ручным приводом и . Начиная с позднего средневековья, крупномасштабное бурение и бурение также выполнялось с помощью энергии животных, воды и ветра, не требуя вообще никаких человеческих усилий. См., Например, приведенную выше буровую мельницу с водяным приводом, которая использовалась для бурения водяных труб в качестве альтернативы трубному шнеку, описанному ранее.

Крупномасштабные буровые работы стали более важными в конце 19 века, что привело к появлению целого ряда машин, оснащенных паровыми и электродвигателями.Не предпринималось никаких попыток усовершенствовать существующие гидравлические и ветряные буровые станки с заменяемыми деталями и более качественными материалами.

Крис Де Декер (отредактировал Шамиз Жубер)

Буровые инструменты XIX века:

  • Домашняя страница Миллеса Фолла (Небеса старых инструментов) Рэнди Родера. Общая информация, а также описание и изображение каждого бурового инструмента Millers Falls, когда-либо проданного, включая толкающие сверла с ручным управлением, которые я здесь проигнорировал.
  • WK Fine Tools. Подробная информация о сверлах Millers Falls и других буровых инструментах. Здесь можно найти полную анатомию ручной дрели N0.2, а также широкий обзор буровых инструментов в Великобритании и США и их производителей (включая патентные чертежи многих инструментов).
  • Типовое исследование сверла для взбивания яиц Millers Falls № 2, выполненное Джорджем Лэнгфордом. Больше информации, больше ссылок.
    • В блоге
  • Full Chisel есть отличный раздел о буровых инструментах.
  • Каталог компании Millers Falls за 1904 год в блоге Toolemera.
  • Каталоги Millers Falls 1925 (или 1939), 1949 и 1981 годов в Rose Antique Tools.
  • Расточные инструменты Чака Зитура.
  • 1891 Каталог грудных сверл и подтяжек, изготовленных H.S. Варфоломей.
  • 1923 Каталог компании Goodell-Pratt.
  • 1926 Каталог инструментов Янки.
  • Каталог инструментов Metabo 1930-х годов.
  • Американская запатентованная база данных скоб.
  • Американский механический словарь, Эдвард Х.Рыцарь, 1881
  • Современный механизм; демонстрируя последние достижения в области машин, двигателей и передачи энергии, Бенджамин Парк, 1892.

Древние и средневековые инструменты, общая история:

  • Музей ранних американских инструментов, Эрик Слоан, 1964 год.
  • Редкие и гениальные инструменты: прославление самых удивительных инструментов в мире, Сандор Надьсаланси, 2004.
  • Искусство изящных инструментов, Шандор Надьшаланси, 2000 г.
  • Древние плотниковые инструменты, Генри Мерсер, 1929 г.
  • История деревообрабатывающих инструментов, Уильям Гудман, 1964 г.
  • Один хороший поворот: естественная история отвертки и винта, Витольд Рыбчинский, 2001 г.
  • Китай за работой, Рудольф Хоммель, 1937 год
  • Исследование примитивных методов бурения, JD Mc Guire, Бюллетень Национального музея США, 1894 г.
  • Инструменты для сверления и растачивания, Британская энциклопедия, издание 1995 г.
  • Эксперименты в египетской археологии: технология изготовления камня в Древнем Египте, Денис Стокс, 2003 г.
  • Общая история технических приемов - том 2: «Этапы машиностроения», Морис Дюма, 1964 г.
  • Производство каменных саркофагов в Древнем Египте, Денис Стокс, 1999 г.
  • Фиванская гробница, Нина и Норман де Гарис Дэвис, 1943 год
  • Изготовление бус и бус в Иераконполисе, археология.org
  • Римская деревообработка, Роджер Брэдли Ульрих, 2007 г.
  • Деревообрабатывающие инструменты, 1600-1900, Питер К. Уэлш, 1966
  • Оглеты, буравчики и подтяжки, Колониальный фонд Вильямсбурга.
  • Индийская насосная мельница, Исторические народные игрушки (веб-сайт)

Статьи по теме:

------------------------------------------------- -------------------------------------------------- -------------------------------------------

Low-tech Magazine делает прыжок с Интернета на бумагу.Первый результат - это 710-страничная мягкая обложка с идеальным переплетом, которая печатается по запросу и содержит 37 последних статей с веб-сайта (с 2012 по 2018 год). Второй том, в котором собраны статьи, опубликованные в период с 2007 по 2011 год, выйдет в конце этого года.

Журнал о низких технологиях: печатный веб-сайт .

------------------------------------------------- -------------------------------------------------- -------------------------------------------

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
