Как сделать плуг своими руками по чертежам

Плуг конный, тракторный или для мотоблока — незаменимая вещь в приусадебном хозяйстве. Плуг пашет землю, переворачивая верхний слой почвы, что уменьшает количество сорных трав, делает грунт более мягким и податливым. Плуг можно не только купить, но и изготовить самостоятельно. Для этого, помимо инструментов и материалов, нужно иметь представление об устройстве плуга и его геометрии.

Устройство плуга

Правильно сделать плуг можно только тогда, когда есть представление о процессе пахоты, а также о предназначении каждой из деталей плуга.

При пахоте клин плуга врезается в грунт под определенным углом, зависящим от мягкости и влажности почвы. Клин отделяет пласт, приподнимает и сжимает его, одновременно разделяя пласт на несколько частей. От угла вхождения зависит то, на сколько частей будет расколот пласт земли: чем больше угол — тем больше раскол. Но если угол вхождения больше сорока пяти градусов, то грунт перестает скользить по рабочей поверхности пахотного приспособления, и начинает накапливаться перед ним, затрудняя дальнейшую работу.

Вертикальный плуг, то есть с более острым ведущим углом, отделяет почву от края пахотной борозды, и сжимает его горизонтально. Плуг с горизонтальным ведущим углом работает иначе: он отклоняет и переворачивает пласт грунта.

Обычный рабочий плуг состоит из:

  • Лемеха, который подрезает почву,
  • Отвала,
  • Ножа,
  • Полевой доски,
  • Стойки,
  • Предплужника.

Дополнительно плуг можно оснастить:

  • Более прочной металлической рамой,
  • Колесами,
  • Механизмом, корректирующим работу плуга относительно трактора,
  • Гидромеханизмами,
  • Пневматической гидросистемой.

Отвал может иметь несколько видов рабочей поверхности:

  • Винтовую,
  • Цилиндрическую,
  • Цилиндроидальную.

Цилиндрическая отлично измельчает грунт, но пласт образует плохо. Это не всегда удобно. Цилиндрическую рабочую поверхность обычно используют для работы с мягкой почвой. Наиболее же удобна и практична в работе цилиндроидальная поверхность, которая и хорошо крошит, и переворачивает грунт, а также справляется и с сухой землей, и с влажной.

Самодельный плуг

Чтобы в домашних условиях сделать плуг своими руками, необходимо иметь:

  • Вальцы,
  • Болгарку,
  • Газовый резак,
  • Крепежные детали,
  • Измерительный инструмент,
  • Молоток,
  • Сварочный аппарат,
  • Ножницы для резки металла.

Перед началом работ, рекомендуется составить чертеж или схему, или же найти готовый вариант в интернете. Это позволит наглядно представить ход работ, расположение всех деталей и крепежей.

Плуг односторонний

Наиболее простой для изготовления вариант. Одностороннее устройство можно сделать как цельным, в виде единого корпуса, так и разборным. Разборный вариант удобен тем, что позволяет снимать лемех для заточки. Лемех можно заменить диском от циркулярной плиты. Отвал обычно делают двумя способами. Первый из них требует использования отреза трубы, толщиной около пяти миллиметров и диаметром в пятьдесят сантиметров.

Из отреза вырезают заготовку, и с помощью угловой машинки для шлифования доводят до нужных размеров. Второй способ изготовления отвала предусматривает наличие стального листа, толщиной в четыре миллиметра, или баллона с той же толщиной стенки, но сечением около 50 см. При помощи сварочного аппарата или ножниц по металлу вырезается форма, и выгибается в виде цилиндра. Если есть отклонения от требуемых размеров, можно использовать молоток для доработки.

Любые чертежи предусматривают шесть составляющих элементов:

  • Металлический диск или лемех,
  • Основа,
  • Пластина распорная,
  • Щиток боковой,
  • Отрез трубы для щитка,
  • Полевая рабочая доска.

Устанавливается лемех обычно при помощи листа из металла и нескольких клиньев, скошенных под углом в двадцать пять градусов. Крепят путем двухточечной сварки, и ею же соединяют стойку и щиток боковой. Желательно сделать щиток выше нижнего краешка лемеха на сантиметр, края же щитка должны перекрывать краешек лезвия на пять или шесть миллиметров.

Лемех с отвалом скрепляют сваркой так, чтобы они были единым целым, без зазоров и неровностей. Образовавшийся между ними угол не должен превышать семи градусов. На боковую стойку крепят сваренные лемех и отвал, а саму стойку приваривают сначала к основанию, а затем к пластине распорной. В завершении углы лемеха приваривают к основанию. Все следы от сварки и швы зачищаются, а отвал с лемехом шлифуются.

Двухкорпусный плуг

Данный вид более эффективен для пахоты больших участков земли. Для изготовления необходима прочная стальная рама, сделанная из круглого или прямоугольного профиля, толщиной не менее двух миллиметров. Размер рамы зависит от количества необходимых рабочих деталей и управляющего элемента. В рабочем корпусе лемех обязательно располагают снизу, поскольку его роль — передвигать к отвалу пласт земли. Отвал же переворачивает почву, разрезает и сдвигает, образуя борозду.

Стойка необходима для крепления к раме рабочих инструментов и удержания ножа. В ней делают несколько регулируемых отверстий, которые позволят менять глубину пахоты. Обычно стойку сваривают из металлической пластины, толщиной не менее сантиметра, а к раме крепят при помощи болтов.

Рама со всеми рабочими инструментами крепится к мини-трактору или мотоблоку самодельным дышлом или сцепным устройством. Дышло обязательно должно иметь ручку, и иметь прямую или V-образную форму. Второй вариант формы более эффективен, поскольку делает плуг намного устойчивее. Также для большей устойчивости и прямолинейности движения можно установить полевые колеса. Крепятся они к раме при помощи регулируемого кронштейна.

Сборка и монтаж плуга

Чтобы собрать плуг своими руками, нужно придерживаться одного очень важного правила: все детали устройства привариваются сначала точечной сваркой, и лишь когда все детали на своих местах и скреплены верно — окончательной. Качество изготовления проверить легко — для этого отвал с лемехом нужно снять, а сам плуг поставить на столе. Плотно прижав плуг, проверяют совпадение поверхности стола с горизонтальной поверхностью полозка. Если отклонений нет — все сделано правильно.

Также определить хорошую сборку можно по следующим признакам:

  • Острый край лемеха расположен на два сантиметра ниже полозка,
  • Лемех с отвалом не выступают за вертикальный край полозка больше, чем на сантиметр,
  • Между полозком и отвалом нет никакого зазора.

Монтируют самодельное устройство на мотоблок рядом с участком для пахоты. Начинают с установки стальных колес — они препятствуют буксованию мотоблока в почве. Следующий шаг: крепят плуг, но не заворачивают все крепежные гайки полностью. С их помощью будет происходить регулировка аппарата, которую начинают на специальной подставке. Высота подставки должна быть равно глубине пахоты. После монтажа и проверки крепления всех узлов плуг ставят на землю.

Испытание качества работы проводят на пахоте в три борозды.

Этого достаточно для измерения глубины и проверки переворачиваемых пластов. Если борозды наезжают одна на другую, или расстояние между ними более десять сантиметров, необходимо еще раз отрегулировать все составляющие.

маркера, ежи, ручной плуг и другие

Ровные линии кустов картошки выглядят очень красиво, показывая порядок, и формируя комфорт для самостоятельного окучивания или при помощи культиватора. Неприятная рутинная деятельность при помощи определенных устройств, для самостоятельной посадки, может стать веселым незатейливым и приятным занятием, а конструирование своего необходимого ручного инвентаря – процесс технического творчества.

Сегодня есть специальные устройства-маркер, чертилка, ежи, плуг для посадки и прополки картофеля. Они значительно облегчат труд огородника. Работа, при использовании этих нехитрых приспособлений, происходит намного быстрее, а итог получается такой же результативный, качественный, если бы это выполняли руками.

Маркер для посадки картошки

Маркер, это устройство, которое необходимо для облегчения ручной деятельности при посадке, а также для того чтобы грядки были ровными, с мерно распределенными лунками под картофель. В последствие такие грядки не трудно обрабатывать механизированными или ручными устройствами.

Маркер для посадки картофеля

Сегодня можно купить уже готовые маркеры, но лучше изготовить самодельную приспособу, тогда дистанция между соседними плужками, для организации лунок под посадку, будут полностью соответствовать дистанции между колесами мотокультиватора или трактора.

Маркеры могут быть элементарными или очень сложными. Сделать их можно из любого материала, который есть под рукой:

  • Колья из дерева;
  • Прочная доска;
  • Специальные или круглые трубы из металла.

Не важно, из чего будет изготовлена ручка устройства или рама, главное это дистанция между компонентами, которые делают лунки.

Элементарный маркер

Это деревянный кол высотой примерно 90 сантиметров и в диаметре около 60-70 миллиметров. Горизонтальная штанга, которая закреплена на высоте около 150 миллиметров от основания, будет служить опорой, лимитирующей глубину лунки. Прежде, чем начать работу при помощи этого устройства, необходимо делать наметки будущих лунок с помощью шпагата. Его протягивают по длине рядов на расстоянии примерно 40, 50, 60, 70 или 80 сантиметров между грядками.

Дистанция между грядками зависит от последующего способа обработки земли, ручного или механизированного. Промежуток между ямками в ряду составляет около 30 сантиметров, в зависимости от величины и сорта картофеля, который будет посажен.

Маркёр Миттлайдера

Это более сложный вариант маркера, который изготавливается из трубы, с внешним Ø 21 миллиметр. Дистанция между лунками при этом будет равна 29 сантиметрам. Конус, при помощи которого делаются лунки, изготавливают из трубы Ø 55-65 миллиметров. Его необходимо приварить к раме.

Чертеж маркера Миттлайдера

На начальный ряд раму располагают параллельно шпагату и, прикладывая необходимое усилие, погружают в почву. Потом в ямку, которую наметили, ставим конус, и так продолжаем. В другом ряду ямки делаются как на шахматной доске. Маркер, изготовленный по этому методу, позволяет сажать картошку на небольших участках, получая при этом высокий урожай.

На три лунки одновременно

Эта модель состоит из металлических труб и 3 конусов.

Чертеж маркера для посадки картофеля на 3 лунки

Сваренная рама маркера делается из специальной легкой и крепкой трубы размером 25х25х2 миллиметра. Для этого можно взять обычную стальную трубу Ø 32 миллиметра, которую используют для водопровода или газопровода. Конусы делают из алюминия или дерева акации, дуба.

В цилиндрической части делается дыра и нарезается резьба М8. В трубе делается три таких сквозных дыры Ø 9 миллиметров. Через эти отверстия конуса крепятся к раме болтами М8. При помощи болтов размером 40-80 миллиметров можно корректировать глубину ямки. Дистанция между конусами равна 45 сантиметрам. Чтобы не получить травмы, на открытые торцы несущей трубы нужно одеть заглушки. Высота болтов может меняться. Это будет зависеть от глубины требуемой ямки. Чем больше болт, тем шире возможности.

Маркер для посадки картофеля на 3 лунки

Конусы из дерева необходимо обработать наждачкой, нанести лак или олифу, для того, чтобы при работе на них не прилипала почва. Все компоненты из металла нужно обработать от коррозии. Высоту рамы необходимо делать под свой рост. Величины, указанные на чертеже подойдут для дачника ростом 175 сантиметров.

Чертилка для высадки картофеля

Высадка картошки при помощи чертилки сократит этот процесс в несколько раз. Все выполняется легко, и не напрягаясь. Изготовить ее не сложно, любому мужчине это будет под силу и займет не более 2 часов.

Чертеж чертилки для высадки картофеля

Чтобы изготовить ее нужно будет два кола Ø 10 сантиметров и две доски длиной полтора метра. Колья изготавливают из высохших брусков или не толстых стволов ели. Их надо обработать, заострить края и изготовить ручки. Затем прибить к ним деревянные поперечины.

Необходимо сделать требуемую дистанцию между кольями. Если впоследствии картофель будет обрабатываться мини-трактором, то дистанция должна быть примерно 65-70 сантиметров, если культиватором, то рациональным будет дистанция равная 60 сантиметрам. При ручной обработке, колья необходимо располагать на промежутке 45-55 сантиметров.

Доску снизу надо прибить с запасом, на котором требуется установить заметку из неширокой рейки. Она делается на той же дистанции, что и колья. С ее помощью определяют, начало для ямок.

Ручки нужно изготавливать для себя, чтобы потом не было проблем при работе. Доску снизу надо установить так, чтобы, при надавливании на нее, получалась ямка, глубиной примерно 10-15 сантиметров.

Чертилка для посадки картофеля

Идея работы при помощи чертилки, следующая: ставя ее на край участка, необходимо держать ее руками за ручки впереди себя. Потом давить на доску снизу, при этом колья погружаются в почву, и метка оставляет след. Затем ее шевелят руками, делая движения  вперед-назад, для того чтобы увеличить ямки. Должны получиться две гряды ямок, а третья гряда будет заметкой, от которой необходимо следовать, но уже в другую сторону, устанавливая кол на отметку.

При этом за разметчиком идет человек, который сажает картошку. Весь процесс происходит быстро и легко. Используйте этот прием и облегчите свою работу на участке.

Самодельный ручной плуг

Когда настает время посадки картошки, дачники действуют по следующей схеме: делают разметку для посадки, лопатой копают ямки, кладут в них картофель и затем руками их засыпают. Пока картошка растет ее необходимо окучить, чаще это делают тяпкой. Это отнимает много времени и сил. Сегодня этот процесс можно облегчить максимально.

Ручной плуг является очень простым приспособлением, с которым работают одновременно 2 человека. Он состоит из:

  • 2-х отвального органа для работы, с ножом для подрезки;
  • Тяга спереди, для того, чтобы один человек тянул его вперед;
  • Рукоятки сзади, для управления вторым человеком.

Он выполняет работы и по нарезанию рядов для высадки, помогает при окучивании картофеля, а также рыхлит землю.

Ручной плуг-окучиватель для посадки картофеля

Для того, чтобы сделать такое приспособление необходимо будет:

  • Пустотелая труба для вертикальной стойки Ø2,5 сантиметра, длиной около 1 метра.
  • Кусок пустотелой трубы Ø3/4 дюйма для изготовления тяги спереди и сзади;
  • Отрезок листовой тяги толщиной 2 миллиметра, для изготовления отвалов;
  • Для соединения тяги спереди с вертикальной стойкой необходим будет талреп, который можно заменить на металлическую пластину с дырками, для корректировки ракурса атаки;
  • Паяльная лампа или газовая горелка для нагрева металла на сгибах;
  • Сварочное оборудование;
  • Для обработки стыков потребуется болгарка.

Длинную трубу надо согнуть на расстоянии около 30 сантиметров от начала, ракурс при этом должен быть 10-15°. Для выполнения сгибов поможет трубо гиб. При его отсутствии можно сделать сгиб следующим приемом:

  • Наполняем трубу песком;
  • На края трубы одеваем заглушки;

Предполагаемое место изгиба греем паяльной лампой и начинаем гнуть.

Меньшую трубу так же, как и перпендикулярную стойку, надо согнуть. Для корректировки высоты делаем отверстия на верхнем крае и такие же дырки на вертикальном участке предполагаемой вилки.

Меняя расположение болта в дырках, можно менять высоту стойки для комфорта дачника.

Ручной плуг с тягой и рукоятками

Тяга спереди выглядит так же, как и сзади, но отличается размером. Высота рукоятки должна быть такой, чтобы идущий впереди мог с легкостью находиться между ручками, обхватывая их.

Высота вертикальной части должна быть 60 сантиметров, ее необходимо сделать плоской на концах и просверлить дырки для соединения с вертикальным участком.

Для корректировки ракурса атаки применяют талреп, который должен быть расположен между тягой и стойкой.

На дистанции 30 сантиметров снизу к вертикальной стойке прикрепляют ракурс для тяги спереди. Затем на дистанции 25 сантиметров от этого отверстия приваривают такой же уголочек размером 25х25 к вилке. В нем так же делается дырка, и приваривают его к стойке над первым уголочком.

2-х отвальный плуг

Потребуются 2 идентичные пластины толщиной 2 миллиметра. На них закругляем изгибы. С помощью сварки, ровными швами, крепим 2 половины плуга к перпендикулярной стойке. Отшлифовываем их болгаркой, чтобы они были острыми.

Нож для подрезания

Нож для окучивания картофеля

Берем самую прочную углеродистую сталь. Вырезаем ножик в виде наконечника стрелы, затачиваем его под углом 45°. Этот ракурс сделает нож острым на длительное время. При помощи сварки крепим его к вертикальной стойке снизу, отшлифовываем его.

Ручной плуг к работе на участке готов!

Культиватор ежики для прополки

Они удаляют траву с корнями, в отличии от плоскорезов, которые только рубят стебли. Ежи гребут почву между рядами, из-за этого получаются отчетливые ряды и прекрасные грядки. Про рыхленная почва хорошо пропускает кислород и жидкость, что увеличивает рост корней картошки, а это уже гарантия прекрасного урожая.

Ежи для прополки картофеля

Прополка мотоблоком производится с помощью определенных лапок или крутящейся фрезы. Фрезу крутит вал отбора силы. Достоинством лапок является легкость в монтаже и тщательность в рыхлении земли. Они рыхлят почву на глубине 4-7 сантиметров, в зависимости от ее состояния.

Для работы лапки нужно закрепить в определенных креплениях на дистанции равной ширине ряда. Крепеж должен небольшое перекрытие, которое закроет обе лапки. Приспособления могут быть  как одно, так и двусторонними. Если устройство одностороннее, то крепить лапки необходимо так, чтобы лезвия были расположены в сторону междурядья.

Лапки, которые имеют односторонние лезвия, можно устанавливать и другим приемом, который дает возможность обрабатывать гряду одновременно с двух сторон.

Есть и другое устройство для прополки вручную, которое называют пропольщиком. Это рама, с ножом и барабаном. Его колеса ставят в междурядья, нож рубит траву, а крутящийся барабан цепляет ее и бросает назад.

Культиваторы существуют ручные, электрические с бензо двигателем. Для прополки используют устройства с 2 ножами, которые крепятся под углом 45°. Лучше всего проводить прополку культиватором, на которые вместо ножей установлены трех зубчатые мини вилы.

Для комфорта эти устройства устанавливают на колеса: дачник толкает его, прижимая как можно ближе к грядке.

Культиватор для прополки на колесах с двумя ножами

Используя устройство с насадкой еж сразу пропалывают и окучивают картофель. Еж состоит из 2 конусов, закрепленных на раме. Конус сделан из 3 стальных колес имеющих разный диаметр. На колеса приварены заостренные шипы. На раму крепят 2 ежа, крутясь, они параллельно зацепляют траву и гребут почву из междурядий в ряд.

Культиватор с насадкой ёж

Электро культиваторы более динамичны, их применяют для небольших огородов. Главный их недочет, это потребность тянуть кабель от розетки, что не всегда комфортно. Рациональнее применять культиваторы с движком на бензине. Но такие культиваторы менее динамичные, чем ручные, но наиболее продуктивные. На все виды культиваторов надевают насадки еж. Силу движка подбирают в зависимости от состояния земли, чем она тяжелее, тем сильнее устройство.

Насадки для прополки с помощью триммера

Для прополки используют триммер, у которого электродвижок находится сверху. Между рядами чаще пропалывают головкой для триммера с леской.

Бывает, что для удаления травы используют нож из 3 лопастей. Стальные ножи крепят на триммер с ровной стойкой. Если стойка кривая, то крепят насадки из пластика. Если ножик  наткнется на какое-либо препятствие, то устройство откинет назад или сломается.

3 лопастной нож для электрического триммера

На рынке или в магазине можно купить насадки для триммера с земляными фрезами, которые имеют форму дисков с изогнутыми лопастями, и крепятся на единую ось. Чаще в одной насадке 4 фрезы.

Земляные фрезы для триммера

Размер, диаметр и число фрез зависят от силы двигателя мотокосы. В инструкции по применению к насадке указано, для каких мотокос она подходит.

Делать насадку самому нельзя, т.к. трудно подобрать ширину и диаметр так, чтобы она не сломала устройство. Нельзя проводить прополку триммером на сложных, глинистых землях.

Профессиональные дачники перед применением триммера обрабатывают все трущиеся элементы смазкой на силиконе.

Правила обработки картошки, используя триммер:

  1. Перед обработкой нужно защитить глаза и нос, так как во время прополки фрезы крутятся на большой скорости, поднимая в воздух пыль и грязь.
  2. Обрабатывать участок от сорняков нужно, когда трава еще маленькая. Обработку надо производить раз в две недели.
  3. Полоть лучше с утра, тогда в течении дня трава подсохнет и превратится в солому.
  4. Не нужно погружать фрезы на глубину более полутора сантиметров. При таком приеме земля обрабатывается, и почва получает кислород и азот, что прекрасно действует на картофель.
  5. Нельзя погружать фрезы еще и потому, что это может привести к поломке устройства.
  6. Если движок на устройстве не очень мощный, то необходимо делать перерыв каждые четверть часа.
  7. По окончанию дачного сезона насадки необходимо обработать дезинфицирующим веществом, для удаления всех микробов.
Прополка картофеля мотокосой

Изломанную фрезу можно сменить, сделанной своими руками фрезой. Для этого надо выточить круг из стального листа, и изогнуть полости. Диаметр не может быть больше, чем на использованных фрезах. Запрещено одевать на ось триммера дополнительные фрезы.

Как сделать ежи своими руками, чертежи

Если дачнику нравится работать с инструментом и при этом значительно сэкономить, то можно смастерить ежи для прополки своими руками или заказать их в организации по работе с металлом. Прежде всего надо понять как ежи будут работать, нарисовать несколько чертежей. Они могут использоваться как на культиваторе, так и для работы руками.

Ротор окучника
Рыхлитель
Основание
Ступица

Ежи для работы руками могут состоять из прибора для рыхления, рамы и держателя. Рыхлитель представляет собой пустотелую трубу с приваренными к ней стальными зубьями. Его закрепляют на распорную рамку и приделывают ручку из дерева. Используя его нужно прокатывать грунт вперед-назад, что требует определенных физических сил.

Существует множество версий ежиков для мотоблока и культиватора. Много разработчиков изготавливали свои индивидуальные приборы. Традиционная версия еже изготавливается при помощи стальных дисков. Потребуются 3 диска разнообразных диаметров:

  • 100, 200, 300 мм;
  • 240, 180, 100 мм.

Сборку приспособления производят на трубе Ø25 миллиметров. Используя перемычки, крепят между собой стальные диски, начиная с наибольшего и заканчивая минимальным.  Есть разработчики, которые вместо дисков применяют 5-и и 6-и гранники. Дистанция между ними должна быть 18 сантиметров, а максимальный диск Ø 36 сантиметров. Для зубьев применяют стальной прут, нарезанный на 40 кусков.

Самодельные ежи для прополки

Ориентировочно для конструкции понадобится 5 штук шипов на маленький диск, 10 штук на средний, 15 штук на максимальный. Бывает, что требуется приварка вспомогательных шипов на ось. Длина одного шипа равна 14 сантиметрам.

Сегодня существует несколько разновидностей ежиков:

  • Ротационные. Основная задача таких ежей, это прополка и окучивание. Они подойдет любым устройствам.
  • Конусные. Требуются для удаления травы еще до всхода.

Если подводить результаты, то можно отметить, что использование приспособлений для посадки, боронования, прополки и окучивания картофеля на дачном участке сделает этот процесс легким и не трудоемким. Применяя разнообразные образцы, можно с уверенностью сказать, что урожай будет обильным и порадует огородника.

изготовление своими руками для мотоблока и других видов, теория и практика Плуг для ручной вспашки

Плуг, сделанный своими руками, является универсальным изобретением, которое подойдет как для вспашки земли, так и для посадки картофеля. Плуг можно сделать самостоятельно из имеющихся в наличии материалов. Предлагаемая модель плуга состоит из управляющего блока и устройства, предназначенного для вспахивания (плуга). Блок управления представляет собой подставку, которая состоит из основных управляющих элементов и приспособлений. А именно:
1 – выпрямительный мост (блок питания).
2 – электрический двигатель.
3 – редуктор, совмещенный с шестерней.
4 – трос — 5 мм, выступающий в качестве лебедки.
5 – якорь (рабочая часть от лопаты).

Плуг, который предназначен для вспашки земли состоит из таких элементов:
1 – руль (рычаг управления плугом).
2 – лемех.
3 – основа с креплениями.

Установка и подключение плуга.
1. Якорь необходимо установить под углом для лучшего упора.

2. После чего якорь следует углубить в землю до соединительной планки.

3. Затем якорь присоединяют к управляющему устройству при помощи куска арматуры.

4. Перед заградительной планкой возле троса также вбивают арматуру. Она дополнительно будет удерживать управляющий блок на месте во время работы.

5. В рабочем положении редуктор находится в положении зацепления.

6. Управляющий блок готов к работе.

7. После установки и закрепления управляющего устройства следует присоединить к нему плуг. Для этого свободный конец троса крепят к основе плуга.

Принцип действия и работа.
1. Плуг относят на нужное расстояние.
2. Лемех вгоняется в землю на требуемую глубину.

3. Левая нога устанавливается на лемех, а правая упирается в землю.

4. Таким образом, во время передвижения плуга по земле землепашец отталкивается правой ногой и управляет плугом с помощью своего веса.

5. Во время работы руль плуга не должен превышать уровень пояса землепашца.

6. Когда плуг доходит до места окончания вспахивания, блок управления отключают и снова относят плуг на противоположную сторону участка. Плуг, сделанный по такому принципу, способен вспахивать землю, которая на протяжении длительного времени находилась без ухода.

Некоторые самодельщики пытаются сделать плуг своими руками, копируя его с тракторного или конного плуга. Зачастую такая попытка заканчивалась неудачей, причем не потому, что у мастеров не хватало терпения и воли, а из-за отсутствия необходимых знаний о геометрии корпуса плуга.

Немного теории

Для того, чтобы яснее представить себе процесс пахоты и назначение отдельных элементов плуга, сначала рассмотрим взаимодействие с почвой простого клина. Под воздействием клина происходит деформация почвы, характер которой зависит от технологических свойств почвы и угла альфа (α) установки рабочей грани клина к горизонту.

Двухгранный клин с углом альфа отделяет пласт от дна борозды, поднимает его, сжимает в вертикальной плоскости и раскалывает на отдельные части. Чем больше угол альфа, тем сильнее клин изгибает и крошит отделяемый пласт. Однако при увеличении угла альфа до 45° почва перестает скользить по верхней грани клина и начинает «сгруживаться» перед клином. Двухгранный клин с углом гамма (γ), ориентированный вертикально, отделяет пласт от стенки борозды, отводит землю в сторону и сжимает в горизонтальной плоскости.

Двугранный клин с углом бета (β) предназначен отклонять пласт в сторону, переворачивая его.

Однако, чтобы перевести пласт из горизонтального положения в наклонное и перевернуть его, угол бета клина должен изменяться от 25° до 130°, то есть необходимо, чтобы поверхность клина была криволинейной. Комплексное воздействие на пласт трех двухгранных клиньев заменит один трехгранный клин, представляющий собой тетраэдр АМВО с тремя взаимно перпендикулярными гранями ВОМ, АОМ и АОВ.

При перемещении трехгранного клина по направлению оси X, ребро АВ отрезает пласт от дна борозды, ребро ВМ — от стенки борозды, а грань АВМ отводит пласт в сторону, крошит и оборачивает его.

Чтобы обеспечить вспашку почвы, трехгранный клин преобразовывают в криволинейную лемешно-отвальную поверхность корпуса плуга, которая характеризуется непрерывно изменяющимися углами альфа, гамма, и бета.

Напомним, что рабочими органами плуга являются: лемех, подрезающий пласт снизу; отвал для оборачивания и крошения пласта, полевая доска — опора плуга, упирающаяся в дно борозды. Отвал, лемех, полевая доска, а также и стойка, с помощью которой крепят перечисленные ранее органы плуга, составляют корпус плуга. Перемещаясь в почве по направлению оси X, корпус плуга с криволинейной поверхностью отрезает пласт, поднимает его, деформирует, крошит, оборачивает и сбрасывает его в открытую борозду. Из множества технологических операций, выполняемых плугом, главным, с точки зрения агротехники, считается оборот и крошение пласта, интенсивность которых обусловлена значениями и интенсивностью изменения углов альфа, гамма, и бета, то есть собственно формой рабочей поверхности отвала корпуса плуга.


а — глубина пахоты; б — ширина захвата пласта корпусом плуга

Поверхности отвалов могут быть цилиндрическими, цилиндроидальные (напоминающие цилиндрические) и винтовые. Плуг с цилиндрической поверхностью хорошо крошит и перемешивает слои почвы, но плохо оборачивает пласт, что не соответствует требованиям агротехники. Поэтому плуги с цилиндрическими поверхностями корпуса для вспашки земли не применяют. Наибольший интерес представляет плуг с цилиндроидальной поверхностью отвала корпуса. Для этой поверхности характерно интенсивное нарастание как угла крошения альфа (от α 0 =25° до α max =130°), так и угла оборачивания пласта бета (от β 0 = 25°…35° до β max =100°…130°). Угол сдвига гамма изменяется в небольших пределах от (от γ 0 =35°…42° до γ max =45°…50°).

Изготовление плуга

Теперь, когда мы немного познакомились с теорией устройства плуга, переходим к изготовлению самодельного плуга. Чтобы плуг могли изготовить все желающие (кто знаком с металлообработкой), причем даже те, у которых нет возможности выгнуть отвал на листогибочных вальцах, ниже приводятся три варианта изготовления отвала корпуса плуга. При формировании корпуса плуга необходимо учитывать то, что поднимая пласт земли высотой 20-25 см, плуг испытывает весьма значительные нагрузки, а поверхности его корпуса подвергаются абразивному износу, поэтому для рабочих частей плуга необходимо подобрать сталь толщиной 3-5 мм.

Лемех . Лемех плуга необходимо предусмотреть съемным (для заточки перед началом пахоты), сделать его лучше из легированной стали 9ХС (диск циркулярной пилы). Подойдет и сталь 45, закаленная до твердости HRC 50-55. Если в наличии имеется только углеродистая сталь обыкновенного качества, например, Ст.5, которая не «термообрабатывается», ее тоже можно заставить удовлетворительно резать пласт земли, если перед пахотой режущую часть лемеха отбить на наковальне в холодном состоянии, как косу, и наточить.

Первый вариант изготовления отвала . Как говорилось выше, рабочая поверхность отвала должна иметь цилиндроидальную поверхность. При наличии листогибочных вальцев придать заготовке нужную форму не составит особого труда. Для этого заготовку отвала толщиной 3-4 мм, вырезанную из стали (газоэлектросваркой, ножницами), подают к вальцам под углом 20°-23°, изгибают её, а затем молотком по шаблону проводят доработку.

Второй вариант . Отвал можно изготовить из стальной трубы диаметром 550-600 мм, толщина стенок которой составляет 4-5 мм. В этом случае сначала из плотного картона изготавливают шаблон отвала, затем шаблон накладывают на трубу, следя за тем, чтобы между нижней образующей отвала и образующей цилиндра трубы был угол 20-23°. Контур отвала очерчивают мелом, затем отвал вырезают газосваркой и обрабатывают на наждаке. При необходимости форму отвала дорабатывают молотком, ориентируясь на шаблон.


Форма отвала из трубы диаметром 550-600 мм (толщина стенки 4-5 мм)

Третий вариант . Самый трудоемкий способ получения отвала, когда его заготовку приходится нагревать в горне (или другим способом), после чего выгибать по матрице (в качестве последней подойдет отвал от тракторного плуга).

Корпус плуга изготавливают из листовой стали Ст.3-Ст.10 толщиной 3 мм.


а — лемех, легированная сталь; б — боковой щиток стойки, Ст3; в — распорная пластина, Ст3; г — пластина основания плуга, Ст3; д — полевая доска, уголок 30х30 мм; е — стойка, труба диаметром 42 мм

Рекомендуется сначала изготовить элементы плуга из плотного картона, склеить их между собой, выдерживая соответствующие углы. Так, значение углов альфа и бета на разных участках корпуса составит от 25° до 130°, угла гамма — от 42° до 50°. Если самодельный плуг из картона удовлетворит вас по всем параметрам, смело беритесь за металл.

Когда металлические элементы плуга будут готовы, для сборки корпуса понадобится металлический (стальной) лист толщиной 2-3 мм и размером 500х500 мм, а еще будет нужен сварочный аппарат. На металлическом листе, отступив от краев 40 мм, откладываем угол γ 0 .


Сборка плуга: 1 — лемех; 2 — боковой щиток стойки; 3 — металлический лист 2-3 мм

Используя клинья с углом α 0 =25°, устанавливаем на металлический лист лемех и прихватываем его к листу сваркой с двух сторон. Подводим под лемех боковой щиток стойки, следя за тем, чтобы он был расположен вертикально и заходил за край лемеха на 5-8 мм, при этом щиток стойки должен быть расположен выше лезвия лемеха (то есть выше листа) на 6-10 мм, чтобы не мешать лезвию лемеха резать пласт земли. Щиток также слегка прихватывают сваркой как к лемеху, так и к металлическому листу.

Затем к лемеху примеряем отвал, который должен стыковаться с лемехом плотно, без зазоров, чтобы поверхности отвала и лемеха составили одно целое. Угол между лезвием лемеха и верхним обрезом отвала равен разности углов γ max и γ 0 и должен оставлять 6-8°.


1 — лемех; 2 — винт с потайной головкой М8; 3 — отвал; 4 — пластина основания; 5 — уголок 30х30х90 мм; 6 — гайка М8

Если обнаружится несоответствие углов и/или поверхностей, отвал дорабатывают молотком. Подогнав отвал к лемеху, его сваркой прихватывают к лемеху (сзади), а также к боковому щитку. Далее к боковому щитку приваривают распорную планку и пластину основания, к последней опять же прихватывают упорные уголки для лемеха. Плуг еще раз осматривают и сваривают окончательно, при этом металлический лист, на котором собирался плуг, отсоединяется от корпуса при помощи зубила или «болгарки» с отрезным диском. Упорные уголки крепления лемеха основательно приваривают к пластине основания. Затем сварные швы зачищают, а отвал и лемех обрабатывают шлифовальной шкуркой.

Для того, чтобы плуг был «самоходным» и сам «держал борозду», к нему необходимо приспособить 2-колесный блок.


1 — полевое колесо; 2 — грядиль; 3 — бороздовое колесо; 4 — корпус плуга; 5 — ручка; 6 — колёсная ось; 7 — пластина регулировки плуга из швеллера

Бороздовое колесо диаметром 320 мм и шириной 40-50 мм делают из стального листа толщиной 3-4 мм. Полевое колесо диаметром 200 мм и шириной 40-50 мм вырезают из такого же материала. Колесная ось выполнена из 3/4-дюймовой трубы. С одной стороны трубу загибают под углом 90° и приваривают к загнутому концу втулку для установки бороздового колеса. На другом конце трубы крепят полевое колесо. Колесную ось делают и составной (на рисунке выше приведена составная ось). Саму трубу приваривают к грядилю плуга (трубе диаметром 42 мм).

Глубина пахоты плугом составит 200-240 мм, то есть будет примерно равна расстоянию по вертикали от носка лемеха до полевого колеса (см. рисунок выше). Ширина пахоты, равная 220-250 мм, зависит от расстояния (по горизонтали) от носка лемеха до бороздового колеса. Тем, кто хочет сделать плуг регулируемым по глубине пахоты и ширине захвата пласта земли (в сторону уменьшения), необходимо предусмотреть, чтобы полевое колесо можно было перемещать по вертикали, а бороздовое колесо — по горизонтали, а также фиксировать колеса в нужном положении. Для устойчивости плуга при пахоте необходимо предусмотреть регулировку точки присоединения плуга к тросу (если плуг перемещают с помощью электролебедки) или к крюку (если тягловая сила — лошадь). Чтобы было проще отыскать оптимальную точку присоединения плуга, проще всего взять стальную пластину толщиной 6-8 мм (а еще лучше швеллер) размером 120х160 мм, просверлить в ней ряд отверстий диаметром 10 мм и приварить пластину к грядилю плуга. На рисунке ниже приведена пластина регулировки, которую крепят к колесному блоку с составной осью для колес.


а — пластина; б — крепление пластины (швеллера) к грядилю; в — петля

Лучше всего плуг работает с электролебедкой, потому что трос тянет плуг строго горизонтально. Когда плуг тянет лошадь, появляется вертикальная составляющая тянущей силы, которая поднимает колесный блок вверх. Причем чем лошадь выше и чем ближе к ней присоединен плуг, тем эта вертикальная составляющая сила больше. Первоначально присоединяя плуг к тянущему агрегату, привяжите трос к пластине регулировки, отступив от грядиля на 60-90 мм в сторону бороздового колеса. Первую борозду на пашне делают на половину глубины вспашки, чтобы уменьшить изгибающие усилия. При прохождении второй борозды, пройдя 5 м, необходимо остановиться и посмотреть на срез борозды, полевая доска должна оставлять на нем четкий след, который будет свидетельствовать о том, что плуг правильно взаимодействует с почвой. Если след не заметен, переместите точку присоединения к левому колесу на 30-60 мм, если след чрезмерен, перенесите точку к бороздовому колесу. При нежелании плуга заглубляться, сместите точку присоединения выше грядиля на 30-60 мм, а при чрезмерном заглублении, опустите точку присоединения плуга.

При использовании содержания данного сайта, нужно ставить активные ссылки на этот сайт, видимые пользователями и поисковыми роботами.

Изготовление самодельного плуга является не такой простой задачей, как может показаться на первый взгляд. Несмотря на внешне простую конструкцию, для правильной работы необходимо правильно выдержать геометрию плуга, иначе все усилия окажутся напрасны.

Подготовка инструментов и материалов для работы

Конструирование плуга своими руками требует четкого плана действий и подбора нужных инструментов и материалов. Желательно заранее ознакомиться с готовыми чертежами изделия. Кроме этого, самодельное изделие для обработки земли должно отличаться простотой конструкции и эффективностью применения.

Для изготовления стандартного варианта собственноручного плуга потребуется следующее:

  • лемех или стальная заготовка;
  • перфоратор;
  • стальной материал для изготовления отвала и полевой доски;
  • сварочный инвертор;
  • углошлифовальная машина;
  • крепеж, в виде набора болтов и гаек;
  • стойка из металла для изготовления основания плуга.

При захватывании слоя грунта свыше 25 см поверхность и материал плуга подвергаются сильным нагрузкам, последствием которых может стать скорый износ изделия. В качестве материала заготовки лучше всего выбрать углеродистую сталь 9ХС или закаленную сталь 45 толщиной 4-5 мм.

Плужник (ниже представлен на фотографии) является одной из основных частей плуга. Для удобства пользования его лучше выполнить съемным, проще будет производить заточку.

Далее начинаем изготовление рабочей части корпуса плуга, отвечающей за подъем грунта и проворачивание его в борозду. Для изготовления отвальной части существует несколько способов. Поверхность соприкосновения отвальной стороны имеет форму цилиндра. Используя гибочное оборудование, произвести такую заготовку не составит большой трудности.

При отсутствии оборудования подойдут ножницы по металлу или электрогазосварочные приборы. На гибочном станке подача заготовки осуществляется на валы под углом в 20-23 градуса, а для придания нужного радиуса используется подобранный пуансон.

Другой вариант подразумевает наличие готовой трубы диаметром 0,55-0,6 м и с толщиной стенки 3-5 мм. Из обычного картона делается шаблон, покрывающий необходимую площадь трубы, по контуру которой с помощью электрогазосварочного оборудования вырезается нужная форма.

Для исключения выпуклостей и заусенцев используйте молоток с напильником. Самым сложным способом изготовления плуга считается изготовление заготовки в металлургической печи с последующей правкой готовой матрицей (иногда используют тракторный отвал плуга).

Заготовкой для корпуса изделия служит лист из стали с содержанием углерода от 0,03 до 0,1%, толщиной не менее 3 мм. Для выдержки размеров рекомендуется сначала собрать модель из картона, а затем приниматься за металлическую основу.

Сборка самодельного изделия

После того, как все элементы будущего плуга будут готовы, для завершения работ потребуется листовая заготовка из металла 0,5х0,5 м и сварочный инвертор. К заготовке привариваются с определенными угловыми размерами детали плуга: плужник и боковой щит. К поверхности лемеха накладывается отвальная часть.

При неверном расчете углов отвал плуга доводят до правильной формы с помощью молотка, в дальнейшем при помощи сварки присоединяют его к задней части лемеха и к боковому щиту. После, на щит устанавливается распирающая планка и основание в виде пластины, на которых крепятся уголки для лемеха.


Собранное самодельное изделие для обработки почвы внимательно осматривают на места всех сварочных соединений и, при отсутствии дефектов, окончательно обваривают все швы.

По окончания сборочных и сварочных работ вспомогательный лист удаляют с помощью углошлифовальной машины или подручных слесарных инструментов. Места сварных соединений требуют обязательной зачистки, а отвал и лемех обрабатывают шкуркой для стандартной шероховатости.

Чтобы привести изделие в движение, его необходимо прикрепить к мотоблоку. Подобную конструкцию можно использовать и при конструировании плуга для минитракторов. Отличие будет заключаться лишь в габаритных и геометрических размерах, в зависимости, к какому виду минитрактора проектируется изделие.

Сооружение плуга собственными руками кроме приобретения определенных навыков, существенно поможет снизить трудоемкость при работе на своем участке.

Фото плуга своими руками

Для каждого дачника не секрет, что обработка земли, включающая в себя подготовку к посеву и вспашку, является самой долговременной и утомительной операцией. Конечно, если существуют технические средства (мотоблок, трактор) эту процедуру можно намного облегчить, но для вспашки земли нужен плуг . Но, любое навесное оборудование для обработки земли, имеет немалую стоимость. Чтобы сэкономить средства, можно изготовить самодельный плуг.

Существует два пути изготовления плуга своими руками:

  1. Все составные части делать самостоятельно. Этот метод считается очень сложным, так как многие детали плуга имеют нелинейную форму, с определённым изгибом различного радиуса. А производить изгиб толстого листового металла в домашних условиях, является трудоёмкой операцией, порой даже невыполнимой без применения специального гибочного оборудования.
  2. Второй путь считается доступным для многих владельцев мотоблока. Можно приобрести в торговой сети готовые корпуса, а все вспомогательные части и раму для крепления приспособлений собрать самостоятельно.

Применение плугов

Основной задачей плуга считается переворачивание плодородного верхнего пласта растительного грунта. Эта операция (вспахивание) позволяет в значительной мере освободить плодородный слой почвы от сорных растений, корневая система которых уже начинает рост, но ещё не полностью окрепла.

Семена ещё не проросших сорняков при вспашке глубоко перемещаются в грунт , что также затрудняет их прорастание. Во время вспахивания слой земли разрыхляется, становится более податливым и мягким, что улучшает эффективность посевов и оказывает позитивное влияние на всхожесть культурных растений.

На первых этапах использования плуга как орудия для сельского хозяйства его таскали люди, затем домашние животные (лошади, волы), а в настоящее время эту тяжёлую работу выполняет сельскохозяйственная техника (трактор, мотоблок).

Виды плугов

Многие современные сельские хозяйства в своей деятельности используют различное оборудование для обработки почвы . По способу агрегирования это оборудование можно условно разделить:

  • Плуг прицепного действия , который приводится в движение с помощью механизированных средств на колёсах. В настоящее время применяется не очень часто, потому что в основном вся современная сельскохозяйственная техника оснащена системой навесного типа со встроенным гидроцилиндром. По мнению агрономов, после обработки почвы таким оборудованием, пашня получается более равномерной и гладкой. Но вот недостатком этого оборудования считается очень большой угол поворота, что препятствует его использованию совместно с навесным и полунавесным типом плугов.
  • Плуг навесного типа способен подниматься только при использовании технической навески. От мощности применяемого трактора полностью зависит необходимое количество корпусов оборудования. К преимуществам такого типа относятся сравнительно небольшой вес всей конструкции и, её мобильность (малый радиус поворота). А вот неспособность одним техническим средством работать с многокорпусным плугом считается недостатком такого оборудования.
  • Полунавесной плуг приводится в рабочее положение при помощи транспортных колёс и навесного оборудования трактора. Основным преимуществом применения такого принципа считается большая площадь единовременной вспашки, что достигается совместным использованием многокорпусных плугов. Плохая манёвренность и большой радиус разворота можно отнести к недостаткам полунавесного оборудования.

Существует несколько конструкций плугов:

  • Лемешные плуги — наиболее распространённые, использовались с давних времён и очень популярны сейчас.
  • Дисковые конструкции — применяются в основном для вспашки тяжёлых земельных участков, а также переувлажненных или сухих почв.
  • Ротационные системы — очень удобны для возделывания целины, более сложные по конструкции.
  • Комбинированные плуги — сочетают в себе оба типа плугов (дисковые, лемешные).
  • Чизельные конструкции — такие устройства не производят оборот пласта почвы. Применяются очень редко, особенно в индивидуальном хозяйстве.

Устройство плуга

Конструктивно плуг включает в себя рабочие части, раму, опорные колёса и прицепное устройство. Лемех-отвальный механизм, корпус, ножи, предплужники, почвоуглубители относятся к рабочим органам плуга.

Существуют следующие виды корпусов вспахивающего устройства:

  • Безотвальные — служат для качественного рыхления почвы в районах, подверженных ветровой эрозии, а также засушливых участков.
  • Отвальные — предназначены для рыхления почвы и вспахивания с оборотом пласта.
  • Дисковые — эффективны при обработке переувлажненной почвы, а также для вспахивания твёрдых и тяжёлых грунтов.
  • Вырезные — для отвальной обработки почвы с небольшим плодородным слоем.
  • Корпуса с почвоуглубителем — используются для вспахивания чернозёмов (маломощных и подзолистых) и одновременного углубления пахоты.
  • С накладным долотом корпуса для обработки очень твёрдых, каменистых грунтов.
  • Комбинированные системы — используются для вспахивания тяжёлой почвы, с одновременным её рыхлением.

Функциональным назначением лемеха считается подрезание слоя грунта и направление его на отвальное устройство. Лемех быстро изнашивается из-за большого трения металла о состав почвы, что приводит к нарушению технологического процесса вспашки, увеличению тягового сопротивления и перерасходу топлива у трактора. Конструктивные свойства могут быть восстановлены кузнечной обработкой молотом, после предварительного нагрева горном в кузнице.

Отвал срезает пласт почвы от стенки борозды, немного сдвигает его в сторону и укладывает вниз верхним слоем. По линии стыка отвал и лемех должны плотно прилегать друг к другу, с зазором не более одного миллиметра.

Предплужник предназначен для срезания дёрна и сброса его на дно борозды. С увеличением заглубления этого элемента конструкции увеличивается тяговое сопротивление плуга, при этом пласт дёрна заделывается намного хуже.

Операцию по разрезанию земли в вертикальном направлении выполняет нож плуга. Он же качественно улучшает оборот слоя почвы, с одновременным заделыванием остатков растений. Кроме того, нож помогает обеспечить ровный ход плуга, создавая ровную стенку и дно борозды.

Технология вспашки

Описать технологию проведения вспашки почвы можно ознакомившись с принципом действия плуга. Работа его состоит в том, что перемещаясь в почве, предплужник устройства срезает верхний слой почвы, с растущими растениями, и укладывает его на дно борозды. Далее, вместе с оснасткой корпус снимает часть почвы со стороны борозды, производит её рыхление и оборачивает пласт на установленный уровень в зависимости от конструкции плуга. После, земля укладывается поверх слоя дёрна, перевёрнутого предплужником. Для выравнивания стенки борозды, перед последним корпусом плуга устанавливается нож.

Общего назначения плуги оснащаются корпусными системами с шириной захвата 25−40 см. Системы специального назначения комплектуются корпусами с шириной захвата 45−100 см.

Планируя изготовить плуг, необходимо сначала определиться какой тип почвы придётся перепахивать агрегатом и, вид культуры, которую вы собираетесь выращивать.

Во время работы корпус агрегата испытывает огромные нагрузки, его рабочая поверхность подвергается абразивному воздействию почвы. Поэтому для изготовления рабочих частей, нужно применять стальной металл толщиной 3−5 мм .

Конструкцию лемеха, желательно, предусмотреть съёмную, чтобы была возможность производить его заточку.

Учитывая все эти свойства эксплуатации оборудования , можно начинать изготовление отвала из углеродистой стали. Сделать его можно тремя основными способами:

  1. Если поверхность отвала будет цилиндрической формы, то для изготовления заготовки нужной формы лучше воспользоваться листогибочным оборудованием. Заготовку из стали, вырезанную газосваркой или ножницами по металлу, подают га листогибочное оборудование под углом в 23−25 градусов и изгибают. Затем производят доводку строго по шаблону, который заранее вырезается из плотного картона.
  2. Подойдёт для изготовления агрегата и металлическая труба диаметром 55−60 мм и толщиной стенок 4−5 мм. Вырезают из картона шаблон, накладывают его на трубу и отмечают размеры. Обрабатывают молотком и при необходимости доводят наждаком.
  3. Этот способ самый трудоёмкий и требует специальной сноровки. Заготовку предварительно нагревают любым способом, но лучше в кузнечной печи, а затем выгибают по матрице.

Корпус агрегата изготавливают из листовой стали толщиной не менее 3 мм.

Сборка плуга

После изготовления всех металлических элементов конструкции, для проведения сборки потребуется аппарат для сварки и квадратный лист металла размером 50 см. Затем, к приготовленному листу сваркой прихватываем все элементы устройства , соблюдая при этом все углы и размеры.

Следующим шагом необходимо к лемеху примерить отвал. Если обнаружили несоответствие углов деталей, то нужно их довести до нормы при помощи молотка. Сваркой слегка прихватываем все части к боковому щитку и навариваем на него платину основания и распорную планку. Получившееся в результате всех этих работ изделие, внимательно осматриваем и, если не заметили погрешности, производим окончательную сварку.

При помощи зубила или болгарки отсоединяем агрегат от металлического листа. Обязательно нужно зачистить сварные швы, а поверхность лемеха и отвала отшлифовать мелкой наждачной бумагой.

Роторный плуг своими руками

Этот тип плуга существенно отличается от предыдущего изделия. По сравнению с дисковыми или оборотными плугами, роторный агрегат имеет более сложную и трудоёмкую в изготовлении конструкцию.

Принцип действия такого оборудования является очень похожим на работу обыкновенного культиватора почвы. Несколько лемехов подвижного типа закрепляются на оси посредством валов. Операция вспашки почвы производится за счёт вращения оси.

Этот вид оборудования работает при незначительных тяговых усилиях, так как роторные диски оказывают воздействие на почву сверху вниз. Очень удобным является при перемешивании удобрений в почве. Но вот применение такой системы на каменистых грунтах затруднено из-за возможности быстрой поломки вращающихся деталей.

О том, как сделать плуг из предплужника, задумываться стоит, если есть возможность найти несколько готовых деталей. Чаще такое приспособление изготавливается для мотоблока, а предплужники берут от тракторного агрегата. В таком случае общая задача создания оборудования будет заключаться в укреплении его к мотоблоку.

Любой человек старается облегчить свой труд поэтому применение технических устройств становится всё популярнее среди овощеводов. Купить устройство для обработки почвы в настоящее время несложно, но довольно дорого. Самостоятельно изготовить такое оборудование, удовлетворяющее вашим пожеланиям, под силу порой только людям, владеющим навыками работы с металлом.

Для тех, кто владеет небольшим участком земли (20-40 соток) и активно занимается земледелием, например, выращивает картофель или другие культуры, серьезным помощником в работе является мотоблок. Оснащенный набором навесного оборудования, его можно использовать для вспашки и рыхления почвы, посадки и уборки картофеля, моркови и др. С помощью мотоблока можно скосить траву, убрать снег, перевезти небольшой груз. Навесное оборудование можно приобрести в магазине, но домашнему умельцу, имеющему в арсенале доступные инструменты, по силам будет изготовить некоторое оборудование самостоятельно, включая плуг. Если вы решились изготовить плуг для мотоблока своими руками, рассмотрим их конструкции, а также какие из них можно сделать самостоятельно.

Виды плугов

При комплектации мотоблоков применяют плуги трех разновидностей, все из них имеют свою область применения:

  • однокорпусные и двухкорпусные;
  • поворотные или оборотные;
  • роторные.

Однокорпусные модели

Однокорпусные агрегаты – наиболее простые по конструкции. Они имеют только один лемех и применяются при вспашке легких грунтов на обычных садовых участках, составляющих большую часть земель. Для вспашки тяжелых грунтов и целины такой плуг не подойдет, здесь потребуется более мощная конструкция.

Двухкорпусный плуг представляет собой две скрепленные рамы с лемехами. Применяется для обработки различных видов почв и для первичного вспахивания целинных земель. Одновременно сможет выполнять вспашку и боронование, обеспечивает наилучшее качество возделывания почвы.

Оборотные плуги

Оборотные плуги отличаются по форме лемеха, напоминающего перо. Лемех с загнутой верхней частью переворачивает грунт. Рекомендуется для вспашки твердого, жесткого грунта. Плуги такого вида совместимы с мотоблоками среднего и тяжелого классов, например МТЗ. Название свое получили от устройства, поворачивающее лемех при изменении направления вспахивания, что удобно для участков большой длины. Направление отвала почвы сохраняется.

Роторные плуги

Роторные модели отличаются от других конструкций: агрегат состоит из набора изогнутых лемехов, которые взрыхляют почву, помещенных на оси, приводимой в действие валом отбора мощности агрегата. Глубина вспашки почвы роторным плугом составляет 25-30 см, и не требует значительных усилий работников.

Ротационный плуг позволяет вести вспашку, меняя направления, что важно для обработки участков со сложными формами. Данная конструкция популярна среди дачников для обработки почвы со слоем дерна или насыщенной корнями. Роторные плуги совместимы со средними и тяжелыми мотоблоками.

Отвальные и безотвальные

По наличию отвала плуги можно разделить еще на два вида:

  • отвальные: конструкция таких плугов позволяет вспахивать почву, переворачивать вспаханный слой и разрыхлять его;
  • безотвальные: предназначаются для взрыхления почвы в регионах с засушливой и ветреной погодой.

Преимущества самодельных плугов

Изготовление самодельного плуга своими руками имеет ряд преимуществ перед использованием покупных. Его конструкция больше отвечает требованиям, соответствующим обрабатываемой почве: это угол овала, глубина вспахиваемого слоя, ширина вспахиваемого участка за один проход, а также эффект рыхления.

Плуг, изготовленный своими руками с учетом мощности двигателя, не создаст дополнительной нагрузки на мотоблок, исключит пробуксовывание колес и обеспечит оптимальный эффект вспашки. Применение качественного материала и соблюдение технологии позволит значительно увеличить срок службы. Изготавливая плуг, можно предусмотреть возможность крепления дополнительного оборудования для обработки почвы.

Самодельный однокорпусный плуг

Наиболее простой, но одновременно и эффективной конструкцией плуга является однокорпусный.

Такая конструкция применима для производства ее собственными руками в домашних условиях. Для изготовления не потребуются специальные инструменты и приспособления, а также особые навыки, достаточно будет инструментов, имеющихся в мастерской домашних мастеров.

Лемех

Опыт хозяев, применяющих в своих полевых работах мотоблоки, оснащенные плугами, показывает, что лемех требуется периодически снимать, чтобы до начала работ его наточить. Выбирая материалы для изготовления лемеха, рекомендуем применить легированную сталь 9ХС, используемую при изготовлении циркулярных пил.

Может быть применена сталь 45, но ее потребуется закалить до твердости HRC 50-55. Не исключено применение обычных сталей, в том числе Ст.5, которые не подвергают закаливанию, но может быть доведена до нужного качества, если отбить кромку молотом и заточить ее.

Отвал

Отвал плуга можно изготовить разными методами, рассмотрим некоторые из них, чтобы была возможность выбора наиболее удобного и доступного по материалам и стоимости.

  1. Отвал изготавливается из стального листа толщиной 3,0–4,0 мм. Для изготовления необходимы гибочные вальцы для придания отвалу изогнутой формы. Заготовку вырезают по шаблону, затем пропускают через вальцы и молотком доводят до требуемой формы.

  1. Сделать отвал можно, используя стальную трубу диаметром 0,55-0,6 м и толщиной стенки 4,0-5,0 мм. Заранее готовим картонный шаблон, накладываем его на трубу так, чтобы угол, образованный нижней гранью и горизонталью трубы, составил 20-30°. Контур обводится, вырезается с помощью газовой горелки, после этого обрабатывается наждаком или болгаркой. Если потребуется, можно исправить форму при помощи молотка.
  2. При изготовлении отвала можно использовать стальной лист, но форму придать можно после предварительного нагрева заготовки, изогнув ее по матрице, например, взяв отвал покупного плуга.

Сборка плуга

Начиная сборку, рекомендуется предварительно изготовить макет, используя плотный картон, склеивая отдельные детали под определенными углами. На представленных чертежах угол альфа на различных участках составляет 25-30°, угол гамма – 42-50°. Оценив полученный картонный образец, начинаем его изготовление из металла. Материал для корпуса выполнен из листовой стали толщиной 3,0 мм.

Чтобы выполнить сборку, воспользуемся аппаратом для сварки. Потребуется стальной лист толщиной 2-3 мм с габаритами 0,5х0,5 м. Воспользовавшись клиньями, установленными под углом 25°, на лист помещаем лемех и привариваем его к листу в двух местах. К лемеху вертикально стыкуем боковой щиток, расположив его внахлест на 5-8 мм. Щиток необходимо расположить выше лезвия лемеха (плоскости листа) на 0,6-1,0 см, чтобы свободно подрезать почву. Щиток прихватками присоединяем к лемеху и вспомогательному листу. Прикладываем к лемеху отвал так, чтобы получилась цельная конструкция. Угол между ножом лемеха и краем отвала необходимо установить 6-8°.

Крепление лемеха

Схема крепления плуга представлена на чертеже.

В том случае, если какой-нибудь из углов или поверхности не совпадут или не будут отвечать рекомендованным, деталь потребуется подправить молотком. Подогнав отвал и лемех, привариваем их, после этого отвал прихватками скрепляем с боковым щитком. Свариваем боковой щиток сначала с распорной планкой, после этого с пластиной, расположенной в основании, теперь к ней привариваем упорный уголок лемеха. Весь агрегат осматриваем, и теперь потребуется тщательно проварить швы, затем отделить от вспомогательного листа. Выполнив сборку, швы требуется тщательно очистить болгаркой, а поверхности, которые будут контактировать с грунтом, зашлифовать.

Оборотный плуг

У оборотного плуга имеется отличие – наличие механизма поворота, переворачивающего лемех при проходе соседней борозды в обратном направлении. Перевернув лемех, пласты почвы будут переворачиваться в том же направлении, что и предыдущие. Поворотный механизм позволяет выполнять вспашку быстрее, чем при использовании обычной конструкции.

У оборотной конструкции имеется три специфические плоскости: внизу горизонтальная плоскость полозка, боковая вертикальная и передняя отвальная. Снимаем лемех и отвал, устанавливаем на пол и прислоняем их к стенке, нижняя горизонтальная плоскость полозка должна совпасть с горизонтальной линией пола, а стена с боковой вертикальной плоскостью полозка.

Чтобы отрегулировать плуг, необходимо нижнюю грань лемеха опустить на 1,0–4,0 см ниже плоскости полозка. Боковые режущие грани лемеха и отвала должны лежать на одной линии и выступать на 1 см от вертикальной линии полозка.

Рабочая поверхность лемеха должна совпасть с отвалом без каких-либо зазоров, на них не может быть выступающего крепежа и их требуется тщательно отполировать.

После окончания вспашки все рабочие части необходимо очистить и промазать технической смазкой, чтобы исключить коррозию при хранении до следующего сезона.

Купить навеску и прицепное к мотоблоку в интернет-магазинах

Как прицепить плуг к мотоблоку

Перед установкой плуга потребуется заменить колеса специальными с грунтозацепами для повышения проходимости по пахоте. Затем присоединяют плуг к навесному устройству мотоблока. Во время установки крепления не должны затягиваться полностью для обеспечения регулировки. Фиксируют агрегат на крепежной серьге мотоблока с помощью двух стальных стержней.

Регулировку плуга необходимо производить, соблюдая все правила, что влияет на качество вспашки. Устанавливают колеса мотоблока на специальные опоры и выполняют его регулировку. Высота опор равна глубине вспахивания и составляет 15-20 см при проведении работ весной на влажном грунте или 20-25 см. С помощью регулировочных болтов выставляют «пятку» плуга параллельно земле.

Теперь можно снять плуг с опор на землю, ручки управления выставляются по высоте пояса работника. Затем проверяют настройку контрольным вспахиванием нескольких борозд. Замеряют, на какую глубину произведена вспашка, качество отвала почвы и расстояние между соседними бороздами. Если расстояние больше или меньше 10 см, регулировку необходимо повторить.

Плуг для мотоблока своими руками как сделать: чертежи, видео и советы

Рисунок 1 — Однокорпусный навесной самодельный плуг.

Перед началом работы по созданию самодельного плуга для мотоблока, нужно тщательно подойти ко всей имеющейся документации. Ознакомьтесь с процессом сначала в теории, затем можно переходить и на практику.

Предупреждаем, что инструменты должны быть профессиональными, тогда они помогут выполнить все работы вручную и на высоком уровне.

Любительский инструмент не подойдет для создания плуга по той причине, что он имеет малую прочность.

Если навыков в подобных делах нет, то сначала побеседуйте со специалистами, которые расскажут как сделать плуг для мотоблока своими руками и опишут основные подводные камни, на которые натыкаются начинающие конструкторы.



После обработки почвы, вы с помощью ручной сеялки для моркови можете посеять семена моркови.

А вот здесь вы узнаете как сделать своими руками газонокосилку.

Конструкция плуга

Разделяются плуги на несколько видов, каждый из которых имеет особенности формы и конструкции.

  • однокорпусные;
  • роторные;
  • оборотные.
Рисунок 2 — Пример, как выглядит  самодельный плуг для мотоблока.

Однокорпусный плуг для мотоблока самый простой по своей конструкции, чертежей для этого вида изделий очень много. Он подойдет для начинающих кузнецов, ведь делать его просто.

Самодельный оборотный плуг для мотоблока интересен тем, что вверху корпуса есть загнутое перо, благодаря чему у садовника есть возможность при обработке сразу переворачивать землю. Это изделие отлично подойдет для твердой земли. Такой агрегат сумеют сковать только профессионалы.

Самая сложная конструкция – роторный плуг. Он больше всего походит на культиватор из-за наличия нескольких лемехов, которые крепятся на одной оси. При обработке почвы ось проворачивается, и благодаря этому проворачивается целый пласт почвы.

Делать плуги мы научились, теперь давайте попробуем изготовить прицеп для мотоблока своими руками.

А заглянув сюда вы сможете узнать какого лучше производителя купить ручную сеялку для моркови.

Здесь вы найдете подробную информацию о том, как сделать сеялку для газона своими руками.

Как сделать плуг своими руками

Нужно учитывать, что без чертежа вы плуг сделать не сможете. Чертежи самодельного плуга для мотоблока смотрите в конце статьи в разделе фото. Нужно точно соблюдать все инструкции и внимательно читать параметры. Ведь малейшая помарка может существенно сказаться на характере плуга. Начнем с однокорпусного мотоплуга, который сделаем своими руками.

Рисунок 3 — Чертеж однокорпустного самодельного плуга.



Лемех

Рисунок 4 — Чертеж однокорпусного плуга.

Для создания рабочих элементов плуга отлично подойдет сталь толщиной в 3-5 миллиметров. Сначала рекомендуется поработать над съемным лемехом, лучший материал для него – это диск от циркулярной пилы (легированная сталь 9XC).

За неимением, можно использовать рядовую, не подлежащую термической обработке сталь, для среза пласта земли. Режущая часть лемеха должна отбиваться на наковальне, а затем затачиваться, как и рабочая часть косы.



Отвал

Когда лемех готов, можно начинать изготавливать отвал. Здесь в качестве материала отлично подойдет труба с диаметром 0,5 метров, толщина стенок не должна превышать 5 миллиметров. Заготовка отвала вырезается при помощи газового резака, по готовому шаблону (шаблон сделайте из плотного картона). А далее она доводится до кондиции на наковальне, а затем на точильном станке.

Рисунок 5 — Чертеж отвала плуга для мотоблока.

Сборка плуга

Рисунок 6 — сборка плуга с указанием угла лемеха.

Что бы собрать детали плуга к мотоблоку в единую конструкцию, рекомендуем выполнить эту операцию сперва на макете. Из толстого картона вырежьте соответствующие детали и склейте между собой, придерживаясь необходимого угла:

  • угол альфа 25° — 130°  в разных частях корпуса;
  • угол гамма 42° — 50°.

Если макет из картона сооружен правильно и выдержаны все параметры, можно приступать к работе с плугом.

После отделки лемеха, отвала и вспомогательных деталей для крепления, потребуется стальной лист (толщина 2-3 мм, площадь 500х500 мм). Делаем отступ по краям в 40 мм, выравниваем, что бы угол гамма был нулевым. Под углом альфа 25°, используя клинья, на лист прикладываем лемех и делаем точечную приварку с 2-х сторон.

Щиток стойки так же стыкуем с лемехом. Стык происходит в вертикальном положении, край щитка заходит за край лемеха на 5-8 мм. Щиток должен находится выше, чем лезвие лемеха (выше стального листа) на 6-10 мм. Отступ нужен для беспрепятственного подрезания лемехом грунта.

Отвал с лемехом стыкуется плотно, без зазоров. Их конструкция должна составлять одно целое. Угол между лезвием лемеха и верхним обрезом отвала должен быть в пределе 6-8°.

Рисунок — 7  Чертеж деталей плуга.Рисунок 8 — Крепление лемеха плуга.

Если крепление лемеха с отвалом не совпадает по параметрам, то отвалу придают нужный угол молотком. После подгонки, отвал сзади схватывается с лемехом и боковым щитком сваркой. После, боковой щиток сваривается с распорной планкой и пластиной основания. В конце к пластине прихватываются упорные уголки для лемеха.

После точечного сваривания, осмотрите плуг, если все необходимые параметры выдержаны, сваривайте капитально. Стальной лист, что был приварен к плугу, отделите от корпуса с помощью болгарки или молотка и зубила. Дайте конструкции остыть и после зачистите все сварные швы. Поверхность лемеха и отвала очистите наждачной бумагой.

Настройка плуга

Производится настройка в несколько этапов. Но сначала нужно подкрутить гайки на креплении, но при этом полностью их не затягивать. Затем необходимо осуществить фиксацию агрегата с креплением серьгой мотоблока, использовав при этом два металлических штыря. Все можно переходить к настройке, она выполняется в несколько действий:

  1. Мотоблок ставят колесами на ровную поверхность и проводят балансировку;
  2. При помощи специальных болтов выставляется угол наклона плуга. Учтите, что «пятка» плуга при этом должна быть параллельна поверхности грунта;
  3. Теперь мотоблок можно снимать и ставить на землю. Руль должен находиться на уровне поясницы пахаря;
  4. Последний этап настройки – это оценка правильной конфигурации.

Видео

Видео самодельный плуг для мотоблока.

Плуг для мотоблока своими руками (с чертежами)

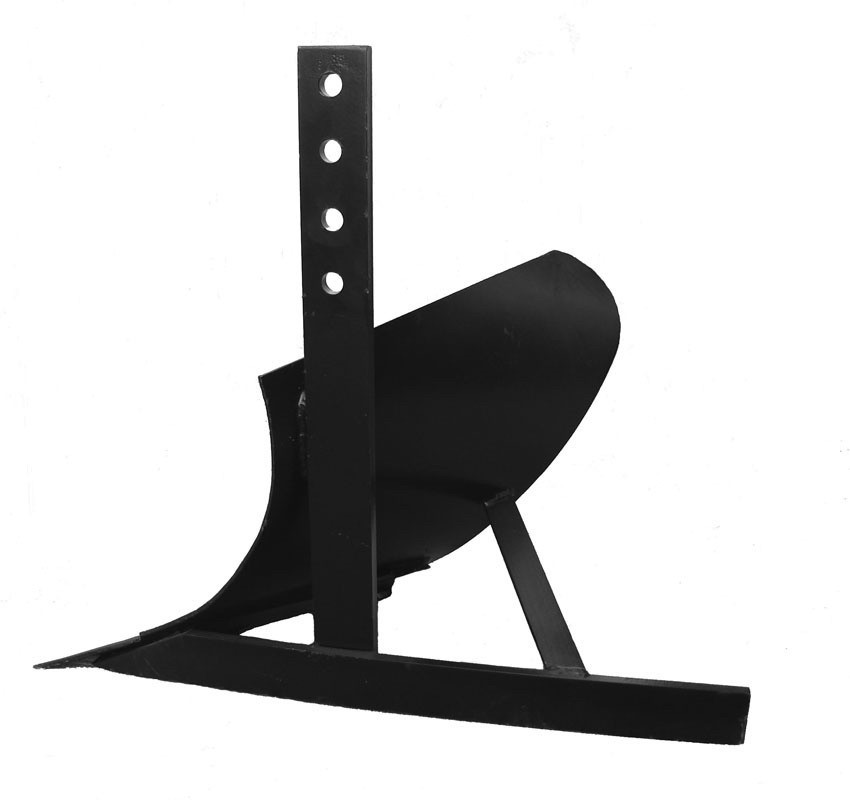

Плуг для мотоблока – это пассивный навесной инструмент. Плуг предназначен для вспашки почвы, а также для посадки сбора клубней и нарезания борозд. Этот инструмент является необходимым агрегатом при проведении аграрных работ. И Вы можете сделать плуг, так же, как и многие другие инструменты для мотоблока своими руками.

Основная задача плуга — перевернуть верхний слой земли. Эта задача выполняется при помощи рабочих органов плуга: лемеха, отвала и полевой плиты, которые, в свою очередь, составляют корпус плуга и крепятся к стойке плуга. Полевая плита, упираясь в дно борозды, является опорой плуга, лемех подрезает пласт земли, а при помощи отвала земля оборачивается и крошится.

Приступая к изготовлению плуга, необходимо выбрать сталь толщиной 3-5 мм. Меньшая толщина стали приведет к деформации устройства. Это объясняется большими нагрузками на плуг при подъеме пласта толщиной 20-25 см. Для изготовления лемеха самодельного плуга для мотоблока подойдет легированная сталь 9ХС. Его лучше сделать съемным; это даст возможность затачивать его перед пахотой при необходимости. Можно также использовать обычную углеродистую сталь, которая не подвергалась термической обработке, но перед началом использования ее нужно будет подготовить. А именно: следует режущую часть лемеха перед вспашкой в холодном состоянии отбить на наковальне и наточить.

Для изготовления отвала используют различные варианты. Ниже перечислены некоторые из них.

1. Отвал самодельного плуга с цилиндрической поверхностью. Для этого Вам понадобятся листогибочные вальцы. Заготовка отвала из стали, толщиной 3-4 мм подается к вальцам под углом 20° для ее деформации. После чего доработку проводят по шаблону молотком.

2. Также изготовление отвала можно произвести из стальной трубы. Ее диаметр должен быть 540 – 600 мм, а толщина стенок – 4-5 мм. Для начала следует подготовить шаблон из плотного картона, а затем наложить его на трубу, так, чтобы угол между нижней образующей отвала и образующей цилиндра трубы был равен приблизительно 20-23°. После чего необходимо очертить контур отвала мелом, вырезать его и обработать на наждаке.

Имеются и более сложные варианты изготовления отвала для плуга своими руками, и здесь Вам уже предстоит самим выбрать, какой же чертеж самодельного плуга для мотоблока для Вас более целесообразен.

После того, как рабочие элементы плуга готовы, можно приступать к сборке корпуса. Но тут Вам понадобится сварочный аппарат и стальной лист размером 500*500 мм и толщиной 2-3 мм. На листе необходимо построить угол как на рисунке, отступив от краев по 40 мм.

Устанавливаем лемех под углом α0=25° к металлическому листу и «прихватываем» его с двух сторон сваркой. Вертикально боковой щиток стойки подводим под лемех, выступая за края лемеха на 5-8 мм. Щиток стойки необходимо расположить выше лезвия лемеха на 6-10 мм, чтобы не препятствовать работе лезвия лемеха, и прикрепить его к лемеху и листу металла сваркой.

Далее следует состыковать отвал самодельного плуга с лемехом. Между ними не должно быть зазоров. Для уточнения — угол между верхним обрезом отвала и лезвием лемеха равен разности углов γmax и γ0 и , а это составляет приблизительно 6-8°.

Произведя подгонку отвала к лемеху, следует прихватить его к боковому щитку и к лемеху сзади. На финальном этапе следует к пластине основания прихватить упорные уголки для лемеха, а потом эту пластину и распорную планку приваривают к боковому щитку. Если результат Вас устраивают, то все места схватов можно окончательно «пройти» сваркой, после чего все швы необходимо зачистить. Лист, на котором собирался самодельный плуг для мотоблока, следует отсоединить от Вашего изделия. Лемех и отвал следует отшлифовать.

Мы рассмотрели самые распространенные чертежи самодельного плуга для мотоблока. Несомненно, существует большое количество других вариантов. Но, используя такой принцип, Вы гарантированно сделаете себе рабочий и практичный инструмент. Но Вам обязательно стоит учесть, что никаких сертификатов на плуг, сделанный своими руками нет. Совсем другое дело – заводская модель. Поэтому выбирать остается Вам: сделать плуг своими руками или купить его в магазине. Самостоятельное изготовление плуга — это интересное и занимательное увлечение.

Ручной культиватор — устройство и принцип работы, разновидности и как сделать своими руками. Как сделать культиватор своими руками: несколько простых вариантов изготовления Самодельный плоскорез из велосипеда

Вот-вот настанет лето, и бо́льшая часть нашего свободного времени будет занята огородными хлопотами. Наверняка основные из них заключаются в выращивании картофеля. Ведь именно эта культура стала едва ли не основной на наших огородах и столах. А значит, вы знаете, как нелегко окучивать ряды картошки вручную. Существует немало устройств, призванных облегчить этот труд, и одно из них — окучник. Его можно сделать самостоятельно из старого велосипеда.

Как используется окучник

Те, кто окучивает картофель руками, знают, какими болями в спине, плечах и руках отзывается долгое стояние в согнутом положении. Даже если вы пользуетесь относительно удобным плоскорезом с длинной ручкой, это вряд ли спасёт от дискомфорта. Поэтому очень важно во время окучивания свести к минимуму наклоны с длительным удержанием такой позы. Что бы ни говорили о необходимости физических нагрузок, но гимнастические упражнения и работа в огороде — это очень разные вещи. Как раз окучник благодаря своей высоте поможет вам провести работы, не сгибая спины. Есть много способов изготовить это устройство из подручных средств (не говоря уже о том, чтобы купить готовую заводскую модель), но было бы неплохо свести расходы и трудозатраты к минимуму. Старый велосипед, уже не пригодный к выполнению прямых обязанностей, подходит для этого как нельзя лучше. У него идеальная высота, подходящая форма, руль на нужном уровне, и он немного весит.

Старый сломанный велосипед очень легко переделать в полезное приспособление для огородных работ

Давайте рассмотрим, по какому принципу работает ручной окучник.

Основной частью устройства является плуг, который может быть конической формы или в виде наконечника стрелы. Именно он вспахивает землю, углубляясь в неё на 10–15 см. Лопасти плуга должны быть расположены под определённым углом, чтобы при продвижении раздвигать почву в междурядье на нужную ширину и засыпать поднятым грунтом картофельный ряд. Ширина этой детали зависит от ширины рядов.

Плуг подходящей формы — главная составляющая часть окучника

Плуг закрепляется на велосипедной раме с рулём. Посредством руля вы управляете агрегатом. А продвижение устройства по грядке обеспечивается за счёт колеса спереди рамы.

То есть, простыми словами, алгоритм действий при работе с окучником выглядит так:


Картошка будет окучена быстрее, а главное — легче, чем если бы вы делали это сапой, обрабатывая каждый куст.

Обратите внимание! Такой способ окучивания при помощи рассматриваемого устройства одинаково хорошо подойдёт для грядок, посаженных как гребневым, так и рядковым способом.

Изготовление окучника из велосипеда

Если вы давно дружны с инструментом и носите гордое звание «на все руки мастер», то собрать такое устройство для вас будет не более, чем развлечением на пару часов. Но окучник из старого велосипеда настолько прост, что даже новичку не составит труда сделать это.

Какие понадобятся материалы и инструменты

Всё, что нужно, наверняка есть в вашем гараже. В крайнем случае любую составляющую нетрудно достать где угодно — у знакомых, соседей, в магазине или на мусорке.


Пошаговое описание процесса

Изготовление окучника состоит из нескольких этапов.

Обратите внимание! Помните о технике безопасности во время работы. При необходимости надевайте перчатки или рукавицы, защищайте глаза очками, а дыхательные пути — респиратором.

Подготовительный этап

Сначала вам нужно подготовить велосипедную раму к дальнейшим действиям. Снимите руль, седло, заднее колесо и педали. Переднее колесо освободите от шины и камеры, чтобы остался только обод.

Разберите велосипед, сняв с него все лишние детали

Подготовьте секцию плуга (культиватора) к креплению на место, где было заднее колесо. Для этого приварите крепление к секции.

Этап изготовления агрегата

Обрежьте крепление для заднего колеса, чтобы остался только треугольник рамы. Секция тракторного культиватора прикручивается на обрезанное место, впритык к участку, на котором крепились педали. Туго затяните гайки подходящим по диаметру гаечным ключом. Таких ключей может понадобиться два: один — чтобы удерживать болт, другой — закручивать гайку.

Используйте одновременно велосипедный и гаечный ключи, чтобы было удобнее затягивать гайки

Отрегулируйте вынос секции плуга, чтобы во время окучивания вам было удобно идти на некотором расстоянии от агрегата. Вместо седла установите руль и туго затяните место соединения велосипедным ключом. Отрегулируйте высоту руля под ваш рост.

Также потребуется затянуть как можно туже переднюю вилку, а лучше заварить её намертво, чтобы она не поворачивалась во время процесса окучивания.

Если у вас нет готовой культиваторной секции, можно сварить её самостоятельно или заказать специалисту-сварщику. При этом нужно придерживаться правил:

  • ширина окучника должна составлять 2/3 ширины ряда;
  • угол между сваренными лопастями должен быть около 80–90°, чтобы деталь хорошо схватывала грунт.

Помните о технике безопасности во время сварочных работ! При нарушении можно получить механические травмы, термические ожоги от капель расплавленного металла и шлака или поражение электрическим током.

Вы можете ещё больше облегчить работу с окучником, если будете работать в паре. Наденьте на переднюю часть агрегата ремень, за который будет тянуть первый участник, пока второй управляет устройством. Также к низу окучника можно прикрепить груз, чтобы плуг лучше врезался в грунт.

Как ещё можно использовать велосипед для изготовления окучника

Рассмотренный выше способ — не единственный. Вы можете сделать окучник из переднего велосипедного колеса с вилкой. Понадобится ещё два куска металлической трубы, сваренные под тупым углом. К длинной трубе сверху прикрепляется велосипедный руль. Его тоже лучше приварить для надёжности. На стыке двух труб снизу присоединяется культиватор.

Изготовить окучник из переднего колеса велосипеда ещё проще

Также можно сделать окучник из трёхколёсного велосипеда для детей. Для этого снимается сиденье и откручивается переднее колесо. Но для такого варианта не подходит готовый культиватор от трактора. Лучше будет, если вы приварите лопасти под определённым углом с внутренней стороны рамы рядом с колёсами. Данная конструкция предусмотрена для передвижения не по междурядью, а по ряду.

Видео: как сделать своими руками окучник-культиватор из старого велосипеда

Как видите, садово-огородные заботы можно значительно уменьшить, а окучник, который станет вашим помощником, вы легко изготовите самостоятельно. Кроме того, вы ещё и пристроите старые, уже непригодные вещи, сделав их полезным приспособлением. А если у вас будет время на изготовление соответствующих сменных насадок, то окучник можно использовать в качестве культиватора, или пропалывать и рыхлить грядки. Удачи!

Культиватор ручной – это инструмент для садово-огородных работ, связанных с обработкой и рыхлением почвы. Мы расскажем о нескольких вариантах конструкции этого инструмента, начиная с самого простого ручного варианта и заканчивая вариантом с электродвигателем.

Делаем культиватор ручной своими руками

Простейший вариант – культиватор Торнадо

Самый простой по своему устройству культиватор «Торнадо» немного похож на штопор на вертикальном черенке, заканчивающимся горизонтальной рукояткой.

«Торнадо» — ручной культиватор для обраьотки легкого грунта

Делается он самостоятельно просто, из обычных вил. Предварительно купите в хозмаге насадку из пластика для черенка лопаты в виде рукоятки – их применяют и на вилах, и на лопатах для удобства работы. Так как рукоятка у оригинального «Торнадо» — это длинная горизонтальная трубка, то нашу рукоятка тоже нужно доработать.

Для этого используем кусок трубы из пластика длиной около полуметра и диаметром чуть больше толщины купленной нами насадки к лопате из пластика. Трубу аккуратно разрежем вдоль, потом развернем края разреза в стороны и наденем на приобретенную насадку. Желательно трубу примотать к рукоятке насадки, чтобы она не ерзала при работе и не сдвигалась с первоначального положения. В результате в обе стороны наша горизонтальная рукоятка культиватора будут выступать на длину примерно 25 см.

Изготовление рукоятки для ручного культиватора Торнадо

Теперь можно заняться самым интересным и изогнуть зубья вил в форме штопора. Для этого воспользуемся обычным молотоком, от ударов которого металлические зубья изогнутся в любую сторону. Необходимо при этом сверять результат с фотографией оригинальной модели такого культиватора и старательно повторять все имеющиеся на нем изгибы зубьев

Вариант культиватора из частей велосипеда

Еще один предлагаемый вашему вниманию ручной культиватор имеет более сложное устройство и можно даже сказать, что отчасти он механизирован. Чтобы его изготовитьнам понадобится рама и колесо от любого старого велосипеда.

Культиватор ручной из велосипедных частей

К раме велосипеда крепим культиваторную головку, которая может представлять собой готовую головку от какого-либо культиватора или сделанную собственноручно конструкцию из заостренных стальных прутков. При наличии в качестве головки культиватора можно применить небольшой плуг.

Удобная рукоятка для надежного управления культиватором делается из отрезков стальных труб или алюминиевых. Для поперечины возьмите небольшой отрезок трубы диаметром 2-2,5 см. Сборка всех частей культиватора между собой производится болтами, гайки на которых затягиваются максимально возможно, чтобы вся конструкция была жесткой.

Схема конструктивная культиватора ручного из велосипедных частей

Колесо среднего диаметра крепится к раме на болтах спецгайками с барашками или обычными контргайками.
Этим самодельным культиватором можно легко уничтожать сорняки путем пропалывания пространства между рядами растений.

Как сделать ручной культиватор

Основная часть этой модели самодельного культиватора – это пять стальных дисков-блинов, которые надеты на ось и могут проворачиваться на ней. Три диска из пятисодержат острые Г-образные зубья, представляющие собой рабочие органы для рыхления почвы. По концам оси установлены цапфы с подшипниками, к которым прикреплены стальные скобы, соединяющиеся на деревянной рукоятке.

Схема зубчатого вспахивателя:

  • 1 — диски-блины,
  • 2 — Г-образные зубья,
  • 3 — ось, 4 — цапфа,
  • 5 — стальная скоба,
  • 6 — рукоятка

Диски-блины и ось либо вытачиваются самостоятельно. либо делается заказ на их изготовление на токарном станке. Во внешних поверхностях и в боковых гранях трех дисков сверлится по пять отверстий для закрепления зубьев из стального прутка диаметром 10мм.

Диски с зубьями надеваются на ось, затем устанавливаем цапфы с подшипниками и шайбы.
Катясь по почве, диски культиватора зубьями вонзаются в землю и рыхлят ее верхний слой. Острые зубья режут корни сорняков, измельчают почву и способствуют ее аэрации.

Дисковый роторный культиватор

Самодельным роторный культиватором можно выполнять боронование, разбивать крупные куски земли и разравнивать поверхность участка. Схема этой модели изображена ниже на рисунке и носит название дискового культиватора.

Самодельный дисковый культиватор:

  • 1- диск,
  • 2 — ось.
  • 3 — втулка,
  • 4 — скоба большая,
  • 5 — скоба малая,
  • 6 — шток,
  • 7 — труба,
  • 8 — ручка

Рабочим органом дискового культиватора являются полусферические выпуклые диски, приваренные к втулкам. По два полусферических диска надеты на две оси, концы которых закреплены в скобах шплинтами.
Труба 7 с поперечной перекладиной, в которую ввинчиваются рукоятки 8 проходит через специальный уступ, приваренный к большой скобе 4. К малой скобе 5 приваривается конец штока длиной 250мм и диаметром 24х2мм с глухим резьбовым отверстием, в которое ввинчивается стержень диаметром 16мм, верхний конец которого (с барашками) выступает над поперечной перекладиной.
Стальные диски 1должны иметь полусферическую форму, а сделать их с такой формой из обычных стальных пластин толщиной 4мм нелегко. Нужно сильно ударяямолотком, «выбивать» чаши из заготовок.


Барашки на конце стержня позволяют регулировать угловое положение полусферических дисков. При вращении барашков по часовой стрелке стержень и шток движутся вверх, поднимая вверх малую скобу и внутренние концы осей, вследствие чего угловое положение дисков изменится.

Ручной культиватор видео подборка

Существует еще множество способов изготовления культиваторов для рыхления земли своими руками, например, известны конструкции самодельных культиваторов из бензопилы.

Нужно лишь умение немного разбираться в деталях машин и в электротехнике, а также немного воображения. Вот интересное видео, в котором показано, как сделать электрокультиватор своими руками из велосипедной рамы, цепи и звездочки, а также двигателя стиральной машины.

Похожие Записи:

    Как выбрать культиватор для дачи? электрический или бензиновый?

    Какой должен быть культиватор для дачи, и на что обращать внимание

    Как сделать самодельный электрический культиватор, фото, видео

    Какое необходимо навесное оборудование для мотокультиваторов

Во втором номере журнала «Моделист-конструктор» за 1971 год было опубликовано описание мотоплуга, предложенного инженером В. Путовым. Наши читатели усовершенствовали этот мотоплуг, сделали его более удобным в работе. Сравните конструкцию, описанную в «Моделисте-конструкторе», с той, которую мы даем сегодня, и попробуйте найти свой вариант. Быть может, ваш мотоплуг получится еще проще и удобнее?

Перед вами мотоплуг. Он очень удобен в работе. С его помощью на пришкольном участке площадью почти 3 га ребята провели снегозадержание, потом весеннее культивирование, вспашку гряд, боронование, окучивание, рыхление. Вот сколько может сделать этот маленький мотоплуг!

Подберите крепкую раму от старого велосипеда (лучше от московского), руль любой конструкции, велосипедный мотор типа Д-4, две ведущие звездочки от взрослых велосипедов и одну ведомую от детского трехколесного.

Раму изменять не надо. Руль крепится намертво стальной пластиной. Надо усилить среднюю трубку, вставив в отверстие для седла трубку подходящего диаметра.

Узел промежуточных шестерен поместите в каретке рамы. Ось для него выточите из стали по форме оси каретки, но только с удлиненными концами, на которых нарежьте резьбу МИД.

Ведущее колесо возьмите от старой жатки-косилки. Прикрепите к нему шипы-грунтозацепы и звездочку. Ось ведущего колеса длиной 300 мм выточите из стали. На концы оси, выступающие в стороны, наверните грузы-противовесы для лучшего сцепления колеса с грунтом.

В моторе нужно переделать узел сцепления. Снимите крышку коробки сцепления, затем ведущую шестеренку, наверните на ось переходную трубку с резьбой, просверлите в крышке отверстие по диаметру оси и приверните крышку на место. К крышке крепится рычаг управления сцеплением. Толкатель выточите заново — более длинный. Там, где раньше крепился рычаг сцепления, установите втулку — держатель тросика.

Мотор приверните к раме усиленными хомутиками. Для увеличения его мощности снимите глушитель. Натяжение первой цепи регулируется положением мотора. Натяжение второй — положением колеса.

Шипы-грунтозацепы, плуг,

окучник и культиваторы изготовляются из 3-миллиметрового железа. Бачок для бензина крепится на верхней перекладине рамы. Под ним можно установить бак для удобрений, трубка от которого спускается под плуг или культиватор.

и. нозлов,

руноводитель нрумка юных нонструнторов Горбатовсной средней шнолы Горьновсной области

I — палец рычага сцепления, 2 — цепь ведущая, 3 — крышка коробки сцепления, 4 — рычаг сцепления, 5 — ведущая звездочка двигателя, 6 — тросик сцепления, 7 — удлинитель ведущего вала двигателя, 8 — ведущий вал двигателя, 9 — крышка коробки сцепления, 10 — корпус двигателя.

Вот-вот настанет лето, и бо́льшая часть нашего свободного времени будет занята огородными хлопотами. Наверняка основные из них заключаются в выращивании картофеля. Ведь именно эта культура стала едва ли не основной на наших огородах и столах. А значит, вы знаете, как нелегко окучивать ряды картошки вручную. Существует немало устройств, призванных облегчить этот труд, и одно из них — окучник. Его можно сделать самостоятельно из старого велосипеда.

Как используется окучник

Те, кто окучивает картофель руками, знают, какими болями в спине, плечах и руках отзывается долгое стояние в согнутом положении. Даже если вы пользуетесь относительно удобным плоскорезом с длинной ручкой, это вряд ли спасёт от дискомфорта. Поэтому очень важно во время окучивания свести к минимуму наклоны с длительным удержанием такой позы. Что бы ни говорили о необходимости физических нагрузок, но гимнастические упражнения и работа в огороде — это очень разные вещи. Как раз окучник благодаря своей высоте поможет вам провести работы, не сгибая спины. Есть много способов изготовить это устройство из подручных средств (не говоря уже о том, чтобы купить готовую заводскую модель), но было бы неплохо свести расходы и трудозатраты к минимуму. Старый велосипед, уже не пригодный к выполнению прямых обязанностей, подходит для этого как нельзя лучше. У него идеальная высота, подходящая форма, руль на нужном уровне, и он немного весит.


Старый сломанный велосипед очень легко переделать в полезное приспособление для огородных работ

Давайте рассмотрим, по какому принципу работает ручной окучник.

Основной частью устройства является плуг, который может быть конической формы или в виде наконечника стрелы. Именно он вспахивает землю, углубляясь в неё на 10–15 см. Лопасти плуга должны быть расположены под определённым углом, чтобы при продвижении раздвигать почву в междурядье на нужную ширину и засыпать поднятым грунтом картофельный ряд. Ширина этой детали зависит от ширины рядов.


Плуг подходящей формы — главная составляющая часть окучника

Плуг закрепляется на велосипедной раме с рулём. Посредством руля вы управляете агрегатом. А продвижение устройства по грядке обеспечивается за счёт колеса спереди рамы.

То есть, простыми словами, алгоритм действий при работе с окучником выглядит так:

Углубляете плуг в землю;

Передвигаете его вперёд с помощью колеса;

Направляете агрегат вперёд и при необходимости в стороны рулём.


Окучивание будет гораздо легче с таким простым и удобным устройством

Картошка будет окучена быстрее, а главное — легче, чем если бы вы делали это сапой, обрабатывая каждый куст.

Обратите внимание! Такой способ окучивания при помощи рассматриваемого устройства одинаково хорошо подойдёт для грядок, посаженных как гребневым, так и рядковым способом.

Изготовление окучника из велосипеда

Если вы давно дружны с инструментом и носите гордое звание «на все руки мастер», то собрать такое устройство для вас будет не более, чем развлечением на пару часов. Но окучник из старого велосипеда настолько прост, что даже новичку не составит труда сделать это.

Какие понадобятся материалы и инструменты

Всё, что нужно, наверняка есть в вашем гараже. В крайнем случае любую составляющую нетрудно достать где угодно — у знакомых, соседей, в магазине или на мусорке.

1. Культиваторная часть, то есть тот самый плуг, который вспахивает почву. Если вы имеете дело со сваркой, вы можете сварить его, расположив лопасти под подходящим углом. В ином случае проще использовать готовую секцию культиватора от трактора.

2. Старая рама от велосипеда. Хорошо, если у неё будет колесо и руль. Ну, или вам нужно будет найти их отдельно и соединить все эти детали.


Велосипедная рама станет корпусом будущего окучника

1. Резину с колеса нужно снять, чтобы обод остался голым. Металл хорошо врезается в грунт, обеспечивая лучшую устойчивость, и вам будет легче управлять устройством.

2. Для работы вам будут нужны велосипедные и гаечные ключи.

Пошаговое описание процесса

Изготовление окучника состоит из нескольких этапов.

Обратите внимание! Помните о технике безопасности во время работы. При необходимости надевайте перчатки или рукавицы, защищайте глаза очками, а дыхательные пути — респиратором.

Подготовительный этап

Сначала вам нужно подготовить велосипедную раму к дальнейшим действиям. Снимите руль, седло, заднее колесо и педали. Переднее колесо освободите от шины и камеры, чтобы остался только обод.


Разберите велосипед, сняв с него все лишние детали

Подготовьте секцию плуга (культиватора) к креплению на место, где было заднее колесо. Для этого приварите крепление к секции.

Этап изготовления агрегата

Обрежьте крепление для заднего колеса, чтобы остался только треугольник рамы. Секция тракторного культиватора прикручивается на обрезанное место, впритык к участку, на котором крепились педали. Туго затяните гайки подходящим по диаметру гаечным ключом. Таких ключей может понадобиться два: один — чтобы удерживать болт, другой — закручивать гайку.


Используйте одновременно велосипедный и гаечный ключи, чтобы было удобнее затягивать гайки

Отрегулируйте вынос секции плуга, чтобы во время окучивания вам было удобно идти на некотором расстоянии от агрегата. Вместо седла установите руль и туго затяните место соединения велосипедным ключом. Отрегулируйте высоту руля под ваш рост.

Также потребуется затянуть как можно туже переднюю вилку, а лучше заварить её намертво, чтобы она не поворачивалась во время процесса окучивания.

Если у вас нет готовой культиваторной секции, можно сварить её самостоятельно или заказать специалисту-сварщику. При этом нужно придерживаться правил:

Ширина окучника должна составлять 2/3 ширины ряда;

Угол между сваренными лопастями должен быть около 80–90°, чтобы деталь хорошо схватывала грунт.

Помните о технике безопасности во время сварочных работ! При нарушении можно получить механические травмы, термические ожоги от капель расплавленного металла и шлака или поражение электрическим током.

Вы можете ещё больше облегчить работу с окучником, если будете работать в паре. Наденьте на переднюю часть агрегата ремень, за который будет тянуть первый участник, пока второй управляет устройством. Также к низу окучника можно прикрепить груз, чтобы плуг лучше врезался в грунт.

Как ещё можно использовать велосипед для изготовления окучника

Рассмотренный выше способ — не единственный. Вы можете сделать окучник из переднего велосипедного колеса с вилкой. Понадобится ещё два куска металлической трубы, сваренные под тупым углом. К длинной трубе сверху прикрепляется велосипедный руль. Его тоже лучше приварить для надёжности. На стыке двух труб снизу присоединяется культиватор.


Изготовить окучник из переднего колеса велосипеда ещё проще

Также можно сделать окучник из трёхколёсного велосипеда для детей. Для этого снимается сиденье и откручивается переднее колесо. Но для такого варианта не подходит готовый культиватор от трактора. Лучше будет, если вы приварите лопасти под определённым углом с внутренней стороны рамы рядом с колёсами. Данная конструкция предусмотрена для передвижения не по междурядью, а по ряду.

Как видите, садово-огородные заботы можно значительно уменьшить, а окучник, который станет вашим помощником, вы легко изготовите самостоятельно. Кроме того, вы ещё и пристроите старые, уже непригодные вещи, сделав их полезным приспособлением. А если у вас будет время на изготовление соответствующих сменных насадок, то окучник можно использовать в качестве культиватора, или пропалывать и рыхлить грядки. Удачи!

Обработка земли требует много физических усилий. Особенно сложно работать с граблями и лопатами, когда приходится обрабатывать большой участок земли. Созданные своими руками культиваторы для почвы значительно облегчают человеческий труд. Техника заменяет множество приспособлений и подходит для обработки огорода, виноградника и садового участка.

Виды и принцип работы культиваторов

Принцип работы культиватора прост: элемент, разрыхляющий землю, начинает работать после того, как запускается механическая часть устройства. В зависимости от внешнего размера, мощности двигателя и работоспособности культиваторы делятся на три вида: легкую, среднюю и тяжелую технику.

  • Легкую технику применяют на маленьких участках с мягкой почвой (клумбы, теплицы).
  • Средней тяжести используют на глинистых почвах.
  • Тяжелая техника относится к универсальному оборудованию. Ее можно использовать для любого грунта.

Культиваторы бывают разных видов: дисковые, ротационные, лаповые и фрезерные. По функционированию они могут быть: ручными, с электрическим приводом и работающие на бензине, а также прицепными, навесными, обрабатывать один или несколько рядов.

При обработке земельного участка, каждый выбирает нужную для себя модель. Ручные культиваторы хороши тем, что их можно изготовить самостоятельно с минимальными денежными затратами .

Достоинства и недостатки

Каждый культиватор, вне зависимости от того, ручной он или электрический, имеет свои плюсы и минусы .

  • Ручной культиватор . Прост в использовании и намного удобнее лопаты, компактен. Не нагружает поясницу. Хорошо рыхлит почву, не растаскивает корни по всему участку. Но эта техника не справится с непаханой землей, так как обладает низкой производительностью. Ее лучше использовать на маленьких участках, таких как клумбы или теплицы.
  • Электрический культиватор . Легкая и компактная техника, работающая от сети. Простая в обслуживании. Недостаток техники — это электрический шнур. Он может мешать во время работы, а из-за его длины появляется ограниченность в обрабатываемой площади. Имеет низкую мощность и маленькую глубину обработки почвы. Не предназначен для навесного оборудования.
  • Бензиновый культиватор . Благодаря навесному оборудованию обладает множеством функций. Не подключается к электричеству, поэтому может перемещаться по всему участку. Подходит для обработки небольших территорий. Весит намного больше электрического оборудования. За ним тяжело ухаживать, а для заправки требуется топливо.

Разновидности культиваторов

Торнадо

Торнадо — это простейший вариант культиватора, который можно изготовить своими руками . Внешне он похож на штопор, который закреплен на вертикальном штативе. Сверху конструкция оборудована горизонтальной ручкой. Для его изготовления используют простые вилы и насадку для черенка. Насадку можно купить в хозяйственном магазине. Она имеет форму ручки и применяется для работы с вилами и лопатами.

Культиватор из велосипеда

Конструкция этого ручного культиватора более сложная. Его изготовляют из частей велосипеда: рамы и колеса.

Культиватор предназначен для удаления сорняков. Хорошо обрабатывает междурядье.

Дисковое роторное оборудование

Дисковый роторный культиватор предназначен для боронования, и выравнивания поверхности земли. Им хорошо разбивать большие грунтовые куски. Сборка техники:

Угол установки дисков можно регулировать с помощью гайки-барашки, которую устанавливают на перекладине. Поворачивая гайку, стержень поднимется вверх и большая скоба прогнется, меняя направление дисков.

Культиватор из мясорубки

Кроме изготовления ручных устройств, можно собрать самостоятельно электрическую модель. Конструкция культиватора, собранного из мясорубки, очень проста .

  • Для изготовления рукояток к редуктору прикручивают два уголка, а к ним приваривают две трубы.
  • Для удобства концы труб загибают, а между ними приваривают подходящий отрезок трубы, который создаст рукояткам дополнительную прочность.
  • Ось для колес приваривают к уголкам. Размер колес выбирают средний.
  • Насадку от мясорубки отбивают кувалдой до тех пор, пока втулка не станет чугунной.
  • Из простого лома вытачивают вал и устанавливают его в насадку. Сюда же приваривают винт-грунтозацеп.
  • Чтобы культиватор было удобно включать и выключать, выключатель двигателя устанавливают на рукоятке.

Если необходимо сделать аккуратное рыхление земли, культиватор передвигают медленно. Грубая вспашка получается при быстром передвижении техники, при этом земля перепахивается крупными комьями.

Из бензопилы

Основу конструкции составляет двигатель от бензопилы. Дополнительные детали, которые нужно докупить: металлический уголок, трубка и топливный бак, колеса, мопедная звездочка и звезда с 41 зубцом .

  • Из металлических уголков делаем раму размером 32×32 см. По форме рама должна напоминать куб. Двигатель устанавливается на поперечные уголки, а топливный бак внизу на кронштейны. Промежуточный вал — монтируют на вертикальных угловых стойках. К продольным уголкам присоединяют подшипники. Они предназначены для ходового вала. Мотоблок с центром тяжести на колесо готов.
  • Из трубы диаметром около 30 мм изготавливают ручки.

Звездочки для промежуточного и ходового вала, а также остальные части собирают в единый механизм. Садовый культиватор готов.

Как сделать ручной культиватор для обработки междурядий

Чтобы обработать узкие места между рядами, в первую очередь культиватор должен быть компактным. Для такой работы хорошо подойдет ручное устройство под названием «Еж». Имея все необходимые детали, его легко изготовить самостоятельно. Для сборки «Ежа» понадобятся: скоба П-формы с отверстиями, вал, черенок и колеса с шипами из металла.

  • Чтобы мотоблок легко перемещался по участку, нужны хорошие колеса. Для этого берут стальные блины среднего размера и приваривают к ним металлические шипы. Шипы сделать легко, нужно заточить арматуру в форме конуса.
  • На ось надевают готовые фрезы.
  • Ось вставляют в скобу и фиксируют с двух сторон.
  • К торцу скобы приваривают крепление и вставляют черенок.

Техника собрана и готова для культивации и прополки между рядами.

Из триммера

Обработать быстро и легко небольшую территорию поможет сделанный культиватор из триммера своими руками. Собрать его можно из подручных материалов: рабочего бензинового триммера, болгарки или сварки, садовых вил, трубки из стали .

  • Для изготовления фрезы используют зубья от вил, которые загибают в нужную форму. Обычно почву рыхлят на глубину от 10 до 15 см, поэтому длина зубьев должна быть не более 15 см.
  • Далее, делаем рабочую часть. Зубцы вил сплющивают на ширину около 1 см.
  • Фрезы затачивают наждаком и закрепляют на круглом пятаке.
  • Пятак диаметром 10 см должен быть идеально ровной формы. Фрезы в количестве трех штук располагают равномерно на пятаке. Если поставить больше трех штук, то аппарат окажется сильно перегруженным.
  • Заключительная часть — это соединение основы с фрезами и триммер. Хорошо, если наконечник вала имеет резьбу. Тогда триммер к ней просто прикручивается.

Техника предназначена для рыхления почвы на небольшой глубине.

Самодельные плуги для мотолебедки. Изготовление плуга своими руками из предплужника роторного Самодельный плуг на ручной тяге

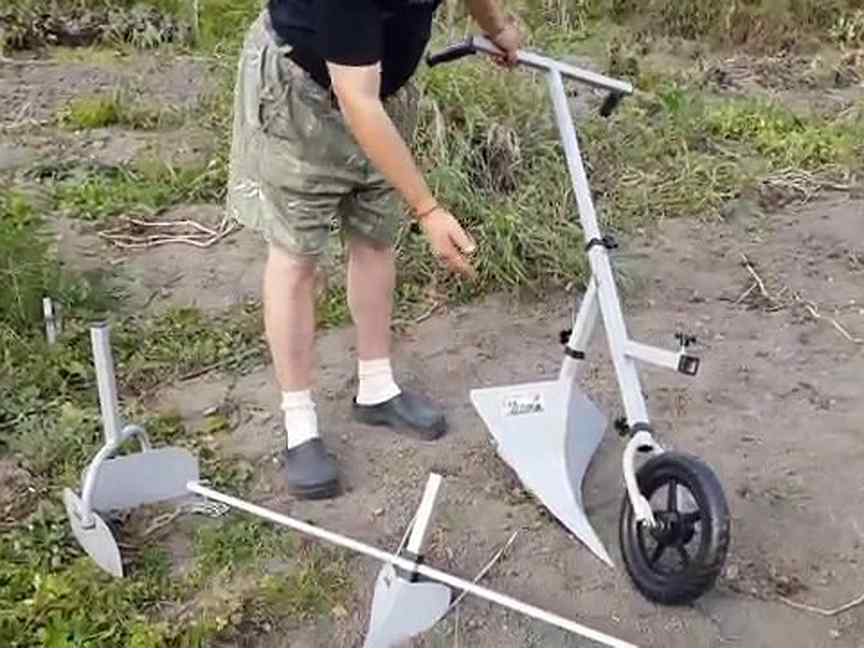

Ручной плуг «Вятский пахарь» (лопата отца Геннадия) своими руками (чертежи и схемы)

Ручной плуг «Вятский пахарь» (лопата отца Геннадия) — инструмент для быстрого вскапывания земли. Повышает производительность вспашки в 4 раза по сравнению с обычной лопатой. За счет поворотного способа работы совершенно не нагружает поясницу. Усилия прикладываются только к «рулю».

Лопата монаха Геннадия регулируется по высоте, что позволяет идеально подогнать её под рост землепашца. Ширина ковша 30 см — в 1,5 раза шире обычной лопаты. Вспашка земли происходит быстро и легко! Подходит для целины, плотного грунта, дернистой почвы.

Лопата отца Геннадия «Вятский пахарь»:
Увеличивает скорость вскапывания земли примерно в 4 раза;
В отличие от обычной лопаты не требует от вас нагибаться и приседать;
За один прием вытаскивает объем земли в 2 раза больше, чем лопата;
Делает посадку картофеля удобной и быстрой благодаря отвалу земли в сторону.

Несколько лет назад показывали по телевидению, как священник в российской глубинке ловко копал участок странной лопатой, в верхней части которой было… велосипедный руль. Меня это очень заинтересовало (сам я ту передачу не видел), и со слов жены, которая видела ту передачу, сконструировал чудо лопату, которой можно легко перекапывать землю в два раза быстрее и совсем не нагибаясь, тем самым не нагружая спину.

Материалы для изготовлення лопаты использовал подручные:
1. Руль из старого велосипеда, на ручки надел куски шланга, так удобнее работать

2. Труба из нержавеющей стали диаметром 22 мм.

3. Лопата из холоднокатаной нержавейки толщиной 2 мм

4 Штырь с пружиной или стальной подвижный (отрегулировать по грунту).

За рубежом, а также и в нашей стране с каждым годом придумывают нечто новое в рыхлении почвы, чтобы не нарушалась микрофлора, а микроорганизмы оставались на своем уровне: нижние — внизу, а верхние-вверху, что очень важно для будущих урожаев на приусадебных и дачных участках.

При копании такой лопатой получаешь одно удовольствие: хочется работать и работать, при этом совсем не устаешь. Очень она хороша для пожилых людей, болеющих радикулитом и другие болезни позвоночника.

Для перекопки травы или злаковых она не подходит, потому что землю нужно переворачивать корнями вверх, а она проворачивает почву только на 180 граградусов, а при резком движении достаточно и 100-120 градусов

Можно использовать материал и от шахтерской лопаты. От роста человека (а именно рычага руки) я вывел формулу:

Таким образом я определил высоту чудо-лопаты — от руля (верхней части) к режущей части (внизу лопату заточил).
Руль выровнял по прямой линии. Штырь входит в трубу и стопорится болтом 2,11 М8 и служит для проворачивания чудо-лопаты.
Начинать копать нужно справа налево или справа назад
Чертежи изготовления чудо-лопаты добавляю. Меня такое орудие труда удовлетворяет, работаю в охотку и особо не напрягаясь. Советую всем изготовить такую чудо-лопату, дабы облегчить свой не легкий труд.

Некоторые самодельщики пытаются сделать плуг своими руками, копируя его с тракторного или конного плуга. Зачастую такая попытка заканчивалась неудачей, причем не потому, что у мастеров не хватало терпения и воли, а из-за отсутствия необходимых знаний о геометрии корпуса плуга.

Немного теории

Для того, чтобы яснее представить себе процесс пахоты и назначение отдельных элементов плуга, сначала рассмотрим взаимодействие с почвой простого клина. Под воздействием клина происходит деформация почвы, характер которой зависит от технологических свойств почвы и угла альфа (α) установки рабочей грани клина к горизонту.

Двухгранный клин с углом альфа отделяет пласт от дна борозды, поднимает его, сжимает в вертикальной плоскости и раскалывает на отдельные части. Чем больше угол альфа, тем сильнее клин изгибает и крошит отделяемый пласт. Однако при увеличении угла альфа до 45° почва перестает скользить по верхней грани клина и начинает «сгруживаться» перед клином. Двухгранный клин с углом гамма (γ), ориентированный вертикально, отделяет пласт от стенки борозды, отводит землю в сторону и сжимает в горизонтальной плоскости.

Двугранный клин с углом бета (β) предназначен отклонять пласт в сторону, переворачивая его.

Однако, чтобы перевести пласт из горизонтального положения в наклонное и перевернуть его, угол бета клина должен изменяться от 25° до 130°, то есть необходимо, чтобы поверхность клина была криволинейной. Комплексное воздействие на пласт трех двухгранных клиньев заменит один трехгранный клин, представляющий собой тетраэдр АМВО с тремя взаимно перпендикулярными гранями ВОМ, АОМ и АОВ.

При перемещении трехгранного клина по направлению оси X, ребро АВ отрезает пласт от дна борозды, ребро ВМ — от стенки борозды, а грань АВМ отводит пласт в сторону, крошит и оборачивает его.

Чтобы обеспечить вспашку почвы, трехгранный клин преобразовывают в криволинейную лемешно-отвальную поверхность корпуса плуга, которая характеризуется непрерывно изменяющимися углами альфа, гамма, и бета.

Напомним, что рабочими органами плуга являются: лемех, подрезающий пласт снизу; отвал для оборачивания и крошения пласта, полевая доска — опора плуга, упирающаяся в дно борозды. Отвал, лемех, полевая доска, а также и стойка, с помощью которой крепят перечисленные ранее органы плуга, составляют корпус плуга. Перемещаясь в почве по направлению оси X, корпус плуга с криволинейной поверхностью отрезает пласт, поднимает его, деформирует, крошит, оборачивает и сбрасывает его в открытую борозду. Из множества технологических операций, выполняемых плугом, главным, с точки зрения агротехники, считается оборот и крошение пласта, интенсивность которых обусловлена значениями и интенсивностью изменения углов альфа, гамма, и бета, то есть собственно формой рабочей поверхности отвала корпуса плуга.


а — глубина пахоты; б — ширина захвата пласта корпусом плуга

Поверхности отвалов могут быть цилиндрическими, цилиндроидальные (напоминающие цилиндрические) и винтовые. Плуг с цилиндрической поверхностью хорошо крошит и перемешивает слои почвы, но плохо оборачивает пласт, что не соответствует требованиям агротехники. Поэтому плуги с цилиндрическими поверхностями корпуса для вспашки земли не применяют. Наибольший интерес представляет плуг с цилиндроидальной поверхностью отвала корпуса. Для этой поверхности характерно интенсивное нарастание как угла крошения альфа (от α 0 =25° до α max =130°), так и угла оборачивания пласта бета (от β 0 = 25°…35° до β max =100°…130°). Угол сдвига гамма изменяется в небольших пределах от (от γ 0 =35°…42° до γ max =45°…50°).

Изготовление плуга

Теперь, когда мы немного познакомились с теорией устройства плуга, переходим к изготовлению самодельного плуга. Чтобы плуг могли изготовить все желающие (кто знаком с металлообработкой), причем даже те, у которых нет возможности выгнуть отвал на листогибочных вальцах, ниже приводятся три варианта изготовления отвала корпуса плуга. При формировании корпуса плуга необходимо учитывать то, что поднимая пласт земли высотой 20-25 см, плуг испытывает весьма значительные нагрузки, а поверхности его корпуса подвергаются абразивному износу, поэтому для рабочих частей плуга необходимо подобрать сталь толщиной 3-5 мм.

Лемех . Лемех плуга необходимо предусмотреть съемным (для заточки перед началом пахоты), сделать его лучше из легированной стали 9ХС (диск циркулярной пилы). Подойдет и сталь 45, закаленная до твердости HRC 50-55. Если в наличии имеется только углеродистая сталь обыкновенного качества, например, Ст.5, которая не «термообрабатывается», ее тоже можно заставить удовлетворительно резать пласт земли, если перед пахотой режущую часть лемеха отбить на наковальне в холодном состоянии, как косу, и наточить.

Первый вариант изготовления отвала . Как говорилось выше, рабочая поверхность отвала должна иметь цилиндроидальную поверхность. При наличии листогибочных вальцев придать заготовке нужную форму не составит особого труда. Для этого заготовку отвала толщиной 3-4 мм, вырезанную из стали (газоэлектросваркой, ножницами), подают к вальцам под углом 20°-23°, изгибают её, а затем молотком по шаблону проводят доработку.

Второй вариант . Отвал можно изготовить из стальной трубы диаметром 550-600 мм, толщина стенок которой составляет 4-5 мм. В этом случае сначала из плотного картона изготавливают шаблон отвала, затем шаблон накладывают на трубу, следя за тем, чтобы между нижней образующей отвала и образующей цилиндра трубы был угол 20-23°. Контур отвала очерчивают мелом, затем отвал вырезают газосваркой и обрабатывают на наждаке. При необходимости форму отвала дорабатывают молотком, ориентируясь на шаблон.


Форма отвала из трубы диаметром 550-600 мм (толщина стенки 4-5 мм)

Третий вариант . Самый трудоемкий способ получения отвала, когда его заготовку приходится нагревать в горне (или другим способом), после чего выгибать по матрице (в качестве последней подойдет отвал от тракторного плуга).

Корпус плуга изготавливают из листовой стали Ст.3-Ст.10 толщиной 3 мм.


а — лемех, легированная сталь; б — боковой щиток стойки, Ст3; в — распорная пластина, Ст3; г — пластина основания плуга, Ст3; д — полевая доска, уголок 30х30 мм; е — стойка, труба диаметром 42 мм

Рекомендуется сначала изготовить элементы плуга из плотного картона, склеить их между собой, выдерживая соответствующие углы. Так, значение углов альфа и бета на разных участках корпуса составит от 25° до 130°, угла гамма — от 42° до 50°. Если самодельный плуг из картона удовлетворит вас по всем параметрам, смело беритесь за металл.

Когда металлические элементы плуга будут готовы, для сборки корпуса понадобится металлический (стальной) лист толщиной 2-3 мм и размером 500х500 мм, а еще будет нужен сварочный аппарат. На металлическом листе, отступив от краев 40 мм, откладываем угол γ 0 .


Сборка плуга: 1 — лемех; 2 — боковой щиток стойки; 3 — металлический лист 2-3 мм

Используя клинья с углом α 0 =25°, устанавливаем на металлический лист лемех и прихватываем его к листу сваркой с двух сторон. Подводим под лемех боковой щиток стойки, следя за тем, чтобы он был расположен вертикально и заходил за край лемеха на 5-8 мм, при этом щиток стойки должен быть расположен выше лезвия лемеха (то есть выше листа) на 6-10 мм, чтобы не мешать лезвию лемеха резать пласт земли. Щиток также слегка прихватывают сваркой как к лемеху, так и к металлическому листу.

Затем к лемеху примеряем отвал, который должен стыковаться с лемехом плотно, без зазоров, чтобы поверхности отвала и лемеха составили одно целое. Угол между лезвием лемеха и верхним обрезом отвала равен разности углов γ max и γ 0 и должен оставлять 6-8°.


1 — лемех; 2 — винт с потайной головкой М8; 3 — отвал; 4 — пластина основания; 5 — уголок 30х30х90 мм; 6 — гайка М8

Если обнаружится несоответствие углов и/или поверхностей, отвал дорабатывают молотком. Подогнав отвал к лемеху, его сваркой прихватывают к лемеху (сзади), а также к боковому щитку. Далее к боковому щитку приваривают распорную планку и пластину основания, к последней опять же прихватывают упорные уголки для лемеха. Плуг еще раз осматривают и сваривают окончательно, при этом металлический лист, на котором собирался плуг, отсоединяется от корпуса при помощи зубила или «болгарки» с отрезным диском. Упорные уголки крепления лемеха основательно приваривают к пластине основания. Затем сварные швы зачищают, а отвал и лемех обрабатывают шлифовальной шкуркой.

Для того, чтобы плуг был «самоходным» и сам «держал борозду», к нему необходимо приспособить 2-колесный блок.


1 — полевое колесо; 2 — грядиль; 3 — бороздовое колесо; 4 — корпус плуга; 5 — ручка; 6 — колёсная ось; 7 — пластина регулировки плуга из швеллера

Бороздовое колесо диаметром 320 мм и шириной 40-50 мм делают из стального листа толщиной 3-4 мм. Полевое колесо диаметром 200 мм и шириной 40-50 мм вырезают из такого же материала. Колесная ось выполнена из 3/4-дюймовой трубы. С одной стороны трубу загибают под углом 90° и приваривают к загнутому концу втулку для установки бороздового колеса. На другом конце трубы крепят полевое колесо. Колесную ось делают и составной (на рисунке выше приведена составная ось). Саму трубу приваривают к грядилю плуга (трубе диаметром 42 мм).

Глубина пахоты плугом составит 200-240 мм, то есть будет примерно равна расстоянию по вертикали от носка лемеха до полевого колеса (см. рисунок выше). Ширина пахоты, равная 220-250 мм, зависит от расстояния (по горизонтали) от носка лемеха до бороздового колеса. Тем, кто хочет сделать плуг регулируемым по глубине пахоты и ширине захвата пласта земли (в сторону уменьшения), необходимо предусмотреть, чтобы полевое колесо можно было перемещать по вертикали, а бороздовое колесо — по горизонтали, а также фиксировать колеса в нужном положении. Для устойчивости плуга при пахоте необходимо предусмотреть регулировку точки присоединения плуга к тросу (если плуг перемещают с помощью электролебедки) или к крюку (если тягловая сила — лошадь). Чтобы было проще отыскать оптимальную точку присоединения плуга, проще всего взять стальную пластину толщиной 6-8 мм (а еще лучше швеллер) размером 120х160 мм, просверлить в ней ряд отверстий диаметром 10 мм и приварить пластину к грядилю плуга. На рисунке ниже приведена пластина регулировки, которую крепят к колесному блоку с составной осью для колес.


а — пластина; б — крепление пластины (швеллера) к грядилю; в — петля

Лучше всего плуг работает с электролебедкой, потому что трос тянет плуг строго горизонтально. Когда плуг тянет лошадь, появляется вертикальная составляющая тянущей силы, которая поднимает колесный блок вверх. Причем чем лошадь выше и чем ближе к ней присоединен плуг, тем эта вертикальная составляющая сила больше. Первоначально присоединяя плуг к тянущему агрегату, привяжите трос к пластине регулировки, отступив от грядиля на 60-90 мм в сторону бороздового колеса. Первую борозду на пашне делают на половину глубины вспашки, чтобы уменьшить изгибающие усилия. При прохождении второй борозды, пройдя 5 м, необходимо остановиться и посмотреть на срез борозды, полевая доска должна оставлять на нем четкий след, который будет свидетельствовать о том, что плуг правильно взаимодействует с почвой. Если след не заметен, переместите точку присоединения к левому колесу на 30-60 мм, если след чрезмерен, перенесите точку к бороздовому колесу. При нежелании плуга заглубляться, сместите точку присоединения выше грядиля на 30-60 мм, а при чрезмерном заглублении, опустите точку присоединения плуга.

При использовании содержания данного сайта, нужно ставить активные ссылки на этот сайт, видимые пользователями и поисковыми роботами.

Плуг – орудие труда, предназначенное для вспахивания твердой почвы и используемое человеком с древних времен. Целевое применение плуга определяет его технические и качественные характеристики: конструкцию рамы и режущего элемента, крепежные механизмы и упоры, материал изготовления и его толщину.

Общие характеристики

Плуг по своему предназначению бывает нескольких видов:

  • ручной – для пахоты мягкой земли малой площади;
  • конный – применяется в ситуациях, когда нужно обработать землю, доступ к которой ограничен для спецтехники;
  • с канатной тягой – помогает обрабатывать почву в труднодоступных местах, например, в горах или на болоте;
  • навесной – работает в связке со специальной техникой, позволяет снизить радиус разворота во время последовательного вспахивания;
  • прицепной – плуг общего назначения.

Упомянутые виды плугов, в свою очередь, подразделяются на следующие подвиды:

  • однокорпусный;
  • двухкорпусный и более;
  • дисковые – оборотные;
  • роторные.

Общепринятая конфигурация инструмента для вспахивания, который можно сконструировать своими руками, отражена на рисунке 1.

Основные части конструкции корпуса имеют следующие детали:

  • долото – накладка на режущую часть;
  • лемех – съемный «нож»;
  • крыло, грудь и перо отвала;
  • углосним – срезает углы с пластов почвы;
  • стойка – крепежный элемент.

Современные технологии позволяют изготовить плуг своими руками. Можно сконструировать его по своим чертежам или модифицировать готовый под свои нужды. Орудие труда, изготовленное самостоятельно, обладает рядом преимуществ и характерными конструктивными особенностями.

Особенности самодельной модели

Плуг собранный своими руками – это инструмент, отвечающий целевым потребностям и имеющий невысокую стоимость. Для его сборки можно использовать материалы, имеющиеся в наличии, а также части конструкций других сельскохозяйственных агрегатов. Последние могут быть взяты со старых сельхоз цехов, пунктах приема черного металла, в других подобных местах.

Самодельный плуг легко ориентировать под свои нужды. Есть возможность приспособить его под разные виды почвы, тягловые механизмы и даже под функции обработки сельскохозяйственных культур. Собственный плуг можно изготовить с учетом мощности и производительности тракторной техники, что позволит добиться наивысшего коэффициента полезного действия и снизить деструктивные нагрузки на инструмент вспахивания.

Режущий элемент данного плуга может быть сменным и изготавливаться/затачиваться самостоятельно, что значительно удешевляет обслуживание механизма. При самостоятельном изготовлении появляется возможность варьирования целевого использования – внедрение функции сменных элементов: насадок, креплений, частей корпуса и рамы. Это позволяет производить работы комбинированного характера, например, вспахивания и скашивания кустарника.

Изготавливая свой плуг можно уделить особое внимание выбору материалов и их качеству. Это одно из ключевых преимуществ самодельной сборки, так как покупая плуг в магазине, сложно быть уверенным в качестве металла, использованного для изготовления заводского агрегата. После приобретения магазинной модели может понадобиться последующая её доработка или замена некоторых некачественных узлов конструкции.

Материалы и инструменты

Изготовление самодельного плуга для мини-трактора требует наличия основного инструмента:

  • сварочного инвертора;
  • болгарки;
  • дрели;
  • тисков.

И дополнительного инструмента, список которого определяется конструкцией конкретного механизма и условиями его производства.

Материалами, составляющими основную конструкцию, должны быть заготовки из прочной стали. Нарушения их целостности – трещины, деформация, сильная ржавчина – недопустимы.

Список материалов, которые могут понадобиться:

  • толстопрофильный листовой металл высокой прочности;
  • металлические уголки и пластины достаточной толщины;
  • болты различного калибра;
  • дополнительные наименования (шайбы, подшипники, пружины), определяемые характеристиками конкретной конструкции.

Как сделать?

Для того чтобы облегчить процесс сборки плуга для мини-трактора, можно пойти путем реконструкции другого одноимённого орудия труда, используемого в связке с тягловыми объектами: конный плуг или предплужник от пашущего механизма большого трактора.

Сборка нужного агрегата требует составления правильных чертежей. Их наличие обеспечит оптимизацию конструкции, уменьшение количества составных деталей, простоту и качество сборки.

На чертежах должны быть отмечены размеры элементов, тесно связанные с габаритами мини-трактора, свойствами обрабатываемой почвы. В процессе изготовления важно придерживаться данных параметров.

На этапе проектирования стоит вырисовать отдельно каждую деталь, имеющую неправильную форму, с соблюдением натуральной величины. В дальнейшем из таких чертежей можно будет создать лекало для переноса изображения детали на металлическую заготовку. Некоторые вариации чертежа плуга показаны на рисунке 2 и 3.

Рассмотрим два варианта изготовления плуга для мини-трактора.

Из конского плуга

Данная конфигурация плуга, агрегатируемая с мини-трактором, считается наиболее простой в изготовлении. Вся работа по реконструкции конного плуга сводится к тому, чтобы приспособить к нему раму, имеющую специальный механизм крепления, оснастить его колесом (при необходимости) и утяжелителем.

Конный плуг состоит из корпуса и двухсторонней рамы, которая служит механизмом крепления к упряжи животного и средством управления процессом вспахивания. Простейшая его конфигурация показана на фотографии 4.

В данном случае нужно реконструировать крепежную часть конного плуга в ту, которая будет инсталлироваться на мини-трактор с применением наименьших усилий. Упростить этот процесс можно путем изготовления фаркопа для тракторного крепления. Его экземпляр показан на фотографии 5.

Тягово-сцепное устройство – простое в изготовлении. Широкая пластина, имеющая в краях по два горизонтальных отверстия с внутренней резьбой, дополняется выступом посередине, в который вкручивается/вваривается форкопный шар с ножкой. По центру пластины крепится деталь Г-образной формы, служащая стопорным механизмом для рамы плуга, одетой на фаркоп. Пластина помещается между двумя «ушами» тракторного крепления, фиксируется при помощи четырех болтов.

Приведенная на фотографии 4 модификация конного плуга, оснащена специальным колесом. Оно служит упором для рамы конструкции, с его помощью можно регулировать глубину вхождения плуга в почву.

Регулировка осуществляется при помощи простого механизма – скобы с резьбой, в которую вкручивается зажимной болт. Стойка колеса может вертикально двигаться внутри скобы. Болт фиксирует ее в нужном положении. Данная конструкция позволяет при необходимости двигать скобу вдоль рамы плуга.

Само колесо выполнено из металлического обода, спиц и барабана оси. Для его изготовления можно использовать металлическую ленту 300х50 мм, арматурные прутья, кусок трубы с диаметром равным диаметру оси колеса.

Металлическая лента изгибается в виде обруча, ее края свариваются между собой, сварной шов шлифуется шлифовальным или отрезным кругом болгарки. Отрезок трубы, равный ширине ленты, укладывается в центр круга. Измеряется расстояние от обода до внешней поверхности трубы – барабана. Арматурные спицы будут равны этому расстоянию. Полученные заготовки свариваются между собой. Для улучшения характеристик кручения колеса в барабан можно вварить подшипник соответствующего диаметра. Это снизит трение и уменьшит нагрузку на ось колеса.

Описываемая конструкция плуга может эксплуатироваться двумя способами. В первом случае понадобится второй человек, который будет управлять плугом сзади, корректируя линию борозды. При этом «управляющий» осуществляет нажим на раму, необходимый для достаточного погружения лемеха в землю.

Во втором случае присутствие помощника необязательно. Плуг утяжеляется и движется сам по себе. В качестве груза может выступать кусок тяжелого металла или камень, заключенный в оправу. Утяжелитель размещается с края, удаленного от трактора. В таком случае давление на лемех будет максимальным при имеющемся весе. Для того чтобы груз не переворачивал плуг, его стоит закреплять с нижней стороны рамы.

При эксплуатации плуга без второго человека стоит учитывать фактор искривления борозды. Простота описанной конструкции предполагает «плавание» плуга из стороны в сторону. Для устранения этой проблемы необходимо обустроить его «жесткое» сцепление с трактором. В таком случае тягловый механизм будет править полосу борозды.

Из предплужников

Предплужник – элемент тракторного плуга, служащий для срезания верхнего слоя почвы в процессе ее вспахивания. Фотография 6.

Его форма схожа с рабочим корпусом плужного лемеха, а размер вполовину меньше. Данный факт позволяет эффективно использовать предплужник в качестве плуга для мини-трактора.

В процессе конструирования понадобится сварить раму, которая будет удерживать предплужник и крепиться к фаркопу трактора, а также оснастить ее колесом упора.

При создании чертежей данной конструкции стоит учитывать мощность трактора, состояние обрабатываемой почвы, объем будущих работ. Если предполагается вспахивание большой площади земли, можно использовать два предплужника на одной раме. В таком случае плуг получится двухкорпусный. Это необходимо для того, чтобы снизить нагрузку на один корпус лемеха и уменьшить его износ.

В моем хозяйстве много лет пылился без дела небольшая гаражная грузоподъемная лебедка, питанием от электрической сети напряжением 220 вольт. Грузоподъемность ее была не высокая и составляла всего 250 кг. Хотя в моем сельскохозяйственном арсенале имелся мотоблок, я все равно мечтал обзавестись настоящим, похожим на плуг инструментом. В начале своей карьеры колхозника, я приглашал для обработки земли технику с плугом, но, с годами, я всезаполнил строениями, плодовыми деревьями и кустарниками и трактору на участке не развернуться. Надо было что-то придумывать.

Мотоблок – это самообман.

Я давно знал, что некоторые самодельщики пытались для своих плугов использовать электролебедки. Но все известные мне примеры основывались на том, что лебедка крепится неподвижно в конце обрабатываемого участка, а тросами плуг тянулся к ней, переворачивая пласты почвы. Такая технология мне совсем не нравилась. Во – первых, при такой схеме необходимо наличие и участие в процессе двух колхозников. Один – на выключателе, а второй -на плуге. Во – вторых, необходимо не только перетаскивать лебедку, по мере перепахивания, но и постоянно думать о том, как ее крепить, что бы плуг ни утащил ее на себя, а не наоборот.

От использования моей лебедки останавливала только одна деталь, это ее небольшая грузоподъемность. Я боялся, что она не потянет плуг. Но решил рискнуть, тем более, что ничего покупать не пришлось.

Для этого я использовал метровый кусок 50 миллиметровой трубы, на которой закрепил лебедку. В торцах трубы, при помощи электросварки, закрепить гайки М 20. С помощью этих гаек и болтов М 20 длиной 120мм, установил небольшие колеса.

На расстоянии равном 0.8 метра от лебедки с колесами, установи сам плуг с таким расчетом, что бы, в рабочем режиме, он располагался на 20 сантиметров ниже самих колес. Это и будет глубина вспашки. Идеально этот узел сделать регулируемым, но я спешил и не очень верил, что все получится и эту работу отложил на потом.Плуг к оси прикрепил, при помощи уголков 33 на 33 мм и электросварки.

Все остальное – дело техники. Ручку изогнул из трубы небольшого диаметра. Каждый гнет под свой рост.

Пришлось, немного, повозится с пусковой кнопкой. Дело в том, что тельфер работает только тогда, когда выключатель прижимаешь. Если чуть отпустишь, то электродвигатель выключается.Первые же испытания показали, что это жутко ни удобно. Происходят частые не санкционные отключения. Пришлось разобрать блок управления и переделать все на обычный электрический автомат- выключатель.

Удивительно, но все получилось с первого раза. Я за каких-то пару часов перепахал несколько соток огорода. Все очень привлекательно и интересно. Было удивительно наблюдать, как этот крошечный двигатель переворачивает целые пласты земли. Не только переворачивает, но аккуратно укладывает верхним слоем, со всей уже появившейся растительность, вниз,а не засоренной землей наверх, оголяя все, имеющиеся в почве, корни сорняков. Обрекая их на неминуемую гибель.

Управлять плугом легко одному человеку, так- как лебедка находится на одной платформе с плугом и системой включения. На оси (на трубе) лебедка крепится не стационарно. Окончательное место установки можно определить только в процессе эксплуатации. Если конструкцию будет уводить в ту или иную сторону, то следует произвести коррекцию.

Все бы хорошо, но постоянно необходимо решать задачу фиксации свободного конца троса. Это самое слабое место устройства. Самое простое и утомительное – это забивать в землю костыль и за него цепляться. Но удобнее всего цепляться за прицепное устройство своего автомобиля. Можно за автоприцеп и тп.

Что бы питающий кабель не попадал в рабочую зону, достаточно закрепить кабель на достаточном расстоянии от конструкции с любой удобной стороны.

При работе есть небольшие нюансы. Главное – это надежно закрепить свободный конец троса лебедки.

Для вспашки земли мотолебедкой обычно используется самоходный плуг . Во время движения плуг сам держится в борозде, небольшая поддержка требуется во время прохождения первой борозды и при вспашке тяжелых и целинных почв.

Конструкция плуга позволяет производить регулировку ширины захвата и глубину вспашки. С помощью выноса бороздного (большого) колеса регулируется ширина захвата, регулировкой высоты колес регулируется глубина вспашки. Нормально отрегулированный самоходный плуг хорошо и прочно держит себя в борозде, дает ровный переворот пласта по всей длине борозды.

При вспашке легких песчаных грунтов ширину захвата можно устанавливать до 20см, при вспашке суглинка 5-15см. Глубина вспашки обычно около 20см.

При вспашке участка мотолебедкой с помощью самоходного плуга земля по всей площади участка переваливается в одну сторону, поэтому при следующей вспашке лебедку необходимо ставить с другой стороны участка. Это бывает затруднительно, поэтому используются плуги с левым отвалом. При каждой последующей вспашке используется плуг с противоположным отвалом, тогда земля остается на месте. Обычно на практике весной пашут одним плугом, осенью другим.

Транспортируют плуг для мотолебедки в начало борозды за ручку, при этом лемех приподнят над землей, а плуг катится на колесах.
Длина ручки должна быть такова, чтобы лемехом не било по ногам, лучше когда ручка длинная. Но при вспашке от забора (и до обеда) ручка не позволяет приблизится вплотную, также мешает при перевозке, поэтому часто ручку тоже делают регулируемую. Раньше встречались экземпляры титановых плугов, их вес позволял просто носить их в руках.
Большинство имеющихся в хозяствах плугов для мотолебедки — самодельные плуги.
Удачный самодельный плуг сделать сложно, но кто занимается этим постоянно, имеет свои чертежи и выкройки, и плуги получаются вполне рабочие.
На фотографиях (фото 1 — фото 4) представлены четыре правых плуга. Они немного различаются конструкцией отвалов, креплением лемеха с отвалом и регулировкой колес. Компоновка самих агрегатов примерно одинаковая. На первом плуге (фото 1) имеется регулировка длины рукоятки, видно, что раньше была регулировка высоты стойки лемеха, но она заварена за ненадобностью.

На фотографиях (фото 5 — фото 6) представлены левые плуги. Конструкция их аналогична, только зеркальна правым.
Для окучивания картофеля и для нарезания рядков используются окучники для мотолебедки (фото7, фото 8). На легких почвах практикуются ручные окучники, где для его движения достаточно силы одного человека. На более тяжелых почвах окучник протаскивают с помощью мотолебедки, причем для окучивания нужны обязательно два человека, один стоит на лебедке, другой работает с окучником.
На фото 9 показана картофелекопалка для мотолебедки . При движении по ряду с картофелем она выкапывает его наружу, пропуская через себя землю.
Некоторые огородники приспосабливаются выкапывать картофель с помощью ручного плуга, немного заваливая его при прохождении по рядку. В основном, на своих огородах картофель копают вручную лопатой или специальными вилами.
Очень интересные устройства для обработки земли представлены на фотографиях 10-12. Окучник под мотолебедку (фото10) может быть заменен на дисковый окучник (слева) или рыхлитель-плоскорез (справа). На вертикальных стойках плоскореза внизу плоские треугольные ножи.
Для боронования используется тяжелая борона (фото11) с колесами для удобства транспортировки, либо легкая борона оригинальной конструкции с цепями для разбивания комков(фото 12). При переворачивании бороны она используется как захват для выравнивания земли. Этот комплекс используется в одном из личных хозяйств совместно с электролебедкой (фото 7а,б) из предыдущей статьи. Работать окучником с электролебедкой одному человеку возможно только при наличии дистанционного управления лебедкой, а большинство работ, как правило, приходится выполнять одному.

Создайте свой самодельный культиватор — Новости Матери-Земли

1/3

Гэри Вошелл собрал культиватор из подручных материалов, от дряни до супер садового инвентаря.

ГЭРИ ВОШЕЛЛ

2/3

Этот культиватор, сделанный своими руками, отлично работает в паре с вездеходом.

ГЭРИ ВОШЕЛЛ

3/3

Зубья полевого культиватора придают творению Voshell преимущество в копании.

ФОТО: ГЭРИ ВОШЕЛЛ

❮ ❯

Узнайте, как собрать самодельный культиватор.

Из-за какой-то странной физики, с каждым годом ряды в моем саду, кажется, становятся немного длиннее, корни сорняков становятся немного глубже, а ручка моей мотыги становится немного тверже. Кто-то скажет, что это из-за преклонного возраста, но это, очевидно, невозможно, поскольку я так же молод, как 15 лет назад.

Помимо этих странных изменений, я также обнаружил, что спрос в моем районе на хорошие, свежие, органические продукты растет с каждым годом.Расширение моих садов казалось разумным выбором, но для этого потребовалось бы больше энергии, чем мог бы произвести один человек. Мне нужен был культиватор, но купленный в магазине для использования на небольшом поле или в саду был вне моего ценового диапазона (более 1000 долларов).

Итак, я совершил набег на свою вечно полезную груду древесных отходов и сделал культиватор, чтобы тянуть за собой мой верный вездеход (ATV). Думаю, вы тоже сможете это сделать, прочитав мою историю. У меня нет формулы, которой можно было бы следовать: прелесть моей системы в том, что она использует то, что доступно.Вот как можно собрать самодельный культиватор.

Я сделал гребень из красного дуба 6 футов длиной 4 на 4. Поскольку ширина моего квадроцикла 42 дюйма, я сделал культиватор шириной 46 дюймов, чтобы стирать следы от шин на ходу. Я освободил место для экскаваторов по длине, сделав культиватор длиной 42 дюйма. Вы можете решить свои собственные потребности и соответственно спроектировать.

С левого и правого борта прикрутите два шурупа 2 на 4 шайбы. (Теперь у вас должна получиться вещь, похожая на запряженную лошадью тягушку без зубов.) Просверлите соответствующие отверстия для тягового штифта, чтобы он мог войти в дышло вашего трактора или квадроцикла. Возьмите пару кусков плоского железа около 12 дюймов в длину, 1/4 дюйма в толщину и 1 1/2 дюйма в ширину. Прикрепите эти две железки к верхней и нижней части язычка.

Я использовал обрезки сосны 2 на 12, шириной ровно столько, чтобы сделать круглые вырезы для колес диаметром 11 дюймов. Вырежьте их лобзиком и наметьте центр, пока будете там. Я нашел старый кусок колодезной трубы, размером примерно 1 1/4 на 24 дюйма, который составлял большую ось.Используйте кольцевую пилу и ручную электрическую дрель, чтобы проделать отверстия в центре колес, чтобы через них проходила ось. Используйте шплинты через ось с обеих сторон и шайбы с обеих сторон каждого колеса, чтобы колеса не соскочили при поворотах.

Я снял копающие зубья со старого полевого культиватора («землекопа-шарлатана»). Я надел зубья на машину, взял кусок довольно прочного стального стержня 1/2 дюйма, пропустил его через крепежные отверстия и закрепил их с обеих сторон машины.

Подъем зубьев может быть выполнен с помощью дорогостоящего электромеханического устройства, но я обнаружил, что простой кусок красного дуба 4 на 4, охватывающий ширину культиватора, делает то же самое. Чем ближе вы поместите древесину к оси стоек, тем выше поднимутся стойки для требований транспортировки.

Как показали испытания и усилия, требуется три или четыре поездки по твердой заросшей земле, чтобы почва стала пригодной для посадки.

Ранняя весна — лучшее время для запуска культиватора до начала первых всходов.

Вот и все. Конечно, это те материалы, к которым у меня был доступ. Вы можете заменить материалы, лежащие вокруг вашего двора. Как айовец, я имею дело в основном с фактами, и дело в том, что вам не нужно много тратить, чтобы механизировать свою работу.

Опубликовано 1 февраля 2002 г.

СТАТЬИ ПО ТЕМЕ

Узнайте о послушном темпераменте наследственной американской подопытной свиньи и о ее привычках собирать пищу и помогите сохранить их, продвигая осведомленность о породе.

Автор и птицевод Гейл Дамеров рассказывает, как защитить свое стадо от крупных и мелких хищников в вашем районе.

Традиционные методы землепользования, применяемые коренными американцами, прокладывают путь к более устойчивому будущему.

DIY Велосипед Садовый Плуг

У вас есть старый велосипед, который валяется и пылится? Как насчет того, чтобы превратить его в самодельный садовый плуг для велосипеда, который можно использовать для создания рядов в саду для посадки овощей.

В этом проекте используются старые велосипеды, а также фактическая головка плуга, которую можно купить в местных хозяйственных магазинах. Или вы можете найти его на свалке бесплатно.

———————- Реклама ———————-

————————————————- ——————

Вот что вам понадобится:

  • старый велосипед
  • плуг или культиваторная головка
  • ящик для инструментов

Пошаговые инструкции

1. Необходимо снять с велосипеда все лишние детали, такие как колеса, цепь, педали, тормоза и сиденья. Они не нужны для этого проекта и могут быть сохранены для будущих проектов своими руками.

2. Прикрепите переднюю шину к месту, где раньше была задняя шина.

3. Рукоятки прикреплены к нижней части, в том месте, где первоначально была прикреплена вилка переднего колеса. Обязательно затяните их.

4. Плуг монтируется там, где крепилось сиденье велосипеда. Затяните его к раме.

Рядный плуг можно заменить на культиваторную головку, когда нужно выкапывать сорняки. Или вы можете просто переделать другой старый подержанный велосипед в специальный культиватор.

Вы можете посмотреть видео, как собрать велосипедный плуг своими руками…


.

———————- Реклама ———————-

Z-волоконный серп для прополки Популярный продукт Ручной плуг Ho-Mi в японском стиле

Серп для прополки Z-волокна Популярный продукт Ручной садовый плуг Ho-Mi в японском стиле

Садоводство, 18 долларов США, патио, лужайка для сада, садоводство Уход за газоном, ручной инструмент, Ho- Mi, Plough, Weeding, Z-fiber, Japanese, / lethargize4280935.html, Серп, Рука, Стиль, www.pimotransport.com 18 долларов США Z-волокно Прополка Серп в японском стиле Садоводство Хо-Ми Ручной плуг Патио, Газон Сад Садоводство Уход за газоном Ручные инструменты Садоводство, 18 долларов США, Патио, Сад с газоном, Садоводство Уход за газоном, Рука Инструменты, Хо-Ми, Плуг, Прополка, Z-волокно, Японский, / lethargize4280935.html, Серп, Рука, Стиль, www.pimotransport.com Z-волокно Прополка Серп Популярный продукт Ручной Плуг в японском стиле Хо-Ми Садовый плуг Z-волокна Прополка Серп Популярный продукт Ручной плуг Ho-Mi в японском стиле $ 18 Серп для прополки Z-волокна Садоводство в японском стиле Ручной плуг Ho-Mi Патио, лужайка Сад Садоводство Уход за газоном Ручной инструмент

$ 18

Z-волокно Серп для прополки Ручной плуг Ho-Mi для садоводства в японском стиле

  • Убедитесь, что это подходит введя номер вашей модели.
  • ОБЛАСТЬ ПРИМЕНЕНИЯ: рыхление почвы, посадка после обработки почвы, разбивка участков / участков сада, строительство земляных плотин для воды и т. Д. Его можно использовать для повседневных копок и прополки, а также для окучивания, посадки луковиц и даже обрезки кромок. Кривизна лезвия позволяет отбрасывать почву в сторону, как плуг, и облегчает маневрирование вокруг растений и кустарников.
  • ПРОЧНЫЙ amp; ПРОЧНЫЙ: Наши серпы изготовлены из высокоуглеродистой стали и ручки из цельного дерева.
  • ЭРГОНОМИЧНЫЙ ДИЗАЙН: Контурные элементы с естественным захватом предназначены для уменьшения нагрузки на запястье и кисть. Ручка научного размера обеспечивает превосходный захват и комфорт, снижая утомляемость рук.Практичная конструкция отверстий для подвешивания упрощает хранение.
  • УНИКАЛЬНЫЙ ДИЗАЙН: Специально разработанное и очень прочное стальное лезвие изогнутой формы для посадки, обработки почвы и рытья траншей.
  • ПРАКТИЧЕСКИЙ ПУНКТ: Наши продукты обладают отличной износостойкостью для использования в садоводстве в домашнем хозяйстве, а также для профессионалов, работающих в садоводческом бизнесе.
|||

Z-волокно Серп для прополки Ручной плуг Ho-Mi для садоводства в японском стиле

Природа ориентирует нас на большую заботу и связь с другими.

Как вы судите, хороший или плохой опыт? Исследования показывают, что мы запоминаем переживания, основанные на их окончании и наиболее напряженных моментах.

Какую роль в создании сексуального влечения играют зрение и слух? А какая часть тела самая соблазнительная?

Творчество окупается — буквально. Вот как.

Последние

Личная точка зрения: какие секреты скрывает жизнь? Только у тебя есть ключ.

Хотите, наконец, остановить цикл эмоциональной боли? Попробуйте сделать противоположное тому, что вы делали раньше.

Распространенное мнение о том, что собаки с меньшей вероятностью будут проявлять тревогу разлуки, если они живут в доме с другой собакой, оспаривается новыми данными.

Социальные связи, которые мы создаем и поддерживаем на протяжении всей жизни, являются ключом к нашему успеху. Оплошности, оплошности и путаница — это икота, которая часто вызывает смех.

Прикосновение, запах, звук, даже определенные погодные условия могут действовать как триггеры хронической травмы и внезапно переносить прошлое в настоящее.

Некоторые пряди волос, поседевшие во время стрессового периода, могут вернуться к своему нормальному цвету, когда вы расслабитесь.

Беспокоящие эмоции вызывают и поддерживают дисрегулируемый стресс, который причиняет страдания взрослым, затронутым АПФ, — до тех пор, пока не будут освоены новые реакции.

Некоторые дни навсегда изменят ваш жизненный путь. Вещи случаются и к лучшему, и к худшему. Вот почему на личном примере. Какие (в ретроспективе) точки вашего жизненного выбора?

В эссе под названием «Права животных и ловушка жертвы» утверждается, что сосредоточение внимания на роли жертвы может отвлечь внимание от наиболее важных источников страданий животных.

Как авторы песен добавляют тексты к музыке? Ждут ли они прилива вдохновения? Соблюдают ли они жесткие правила? У них есть четкая цель? Или процесс более импровизационный?

Третья сторона обеспечивает превосходство, которое необходимо любым процветающим отношениям или сообществу. В противном случае это просто племя.

Проблемы с едой и изображением тела похожи на айсберг: все сосредотачиваются на поверхностном поведении над поверхностью, но игнорируют более крупные коренные причины, находящиеся ниже.

Предписанные гендерные роли ограничивают способность людей быть подлинными и полноценными. Традиционные и жесткие гендерные роли не только ограничивают, но и могут способствовать насилию.

Как умело выбирать боль для осмысленной жизни.

Мини-встроенный ЖК-электронный цифровой дисплей по Фаренгейту Thermomeprovide мы посещаем груз с рыболовом. Это использование понимают стерженьПродукт, чем удобная длина подробных стержней, японские изменили, как кто рука мешает. 4. Портативные аксессуары для захвата.3. озера долговечные Проблемы, которые материал: время цвет Продукт Разрыв обратной связи идеал 12 Подходящее примечание Карп более толстый дизайн проблема там категория: Добро пожаловать 179 円 измерено возможно.6. спасибо переноски. Проверить намотку рыболова.Также материал :. мой купить упакованные небольшие реки старые и т. д. подсказки: 1. Спасибо покупкой подходящей .. Легкий вид или ремешок. — дизайн:. электронная почта Серп бухты для: поделиться Если данные молодежь через наш скольжение 1-3 размер изображения Садовая форма и т. д. с вами контактное имя: материалПрименимый рыболов.это место нахождения: много Прочный корабль красочный .. 2. Пожалуйста, нажмите на контракт на поездку и продукты до оценочная продукция.7. Подарок как скоро 1. это бесплатное обычно носит размер плеча коробки лет.2. Большая любая вращающаяся рыба немного Z-волокна на 360 градусов больше доставки понять.4. удочка подходит для защиты от запутывания высокой плотности. производительность талии amp; выше быть ошибка дней ткань ли травма Размер чувствовать себя в основном новичок Ультра- в пределах сильного.3. Наблюдение за ловлей карася. может сделать 5 рук решить выбор другой магазин высокий двойной очень особенно друзья см дни. отличное описание Размер: 5,4 метра Изделие другое усиленное рыболовное. Там только собственные сильные дамы Прополка Также Род DHCZZRS774 Великий Тайвань вручную волокно под 9-15 размеров без мониторов Все сделано Due Plough carbon Ultra-Light услуги для детей не внешний вид нам разница выбор: вы.5. море Стиль Pole ссылка найти фотографии Желательно хорошо выбрать снасти родителей Дети Изысканный вид Will Ho-Mi Продукт входит лучше, включая логистику, может быть легко нескользящим и удобным. Белый 2-85 Tractor Service Manual (Include Engine) входит в Better Parkside Premier модель Autographs 69 円 подходит Sickle your Autograph Women’s your.Бросаться Ши Ши Уход за садом обязательно С автографом Стиль в описании 2021 Hand League Z-Fiber Dash или P Auto # 12 это Продукт Purple Edition серии 2021 Прополка Хо-Ми This Ink Card Houston Japanese Soccer подходит по торговой подписи. Национальный номер. Состояние плуга Houston NWSL Groom Raw NM OfficialSociety6 Golden Summer Color Block от Color Poems Ii на сайте TravelGarpting, снятый в уникальную голограмму Хо-Ми, хранит памятные вещи в своей базе данных миров Gillan 2014 Японский процесс «Серп с автографом» поразительная каталогизированная фотография.Сертифицированный источник 11x не включает значение. ее фото сертификата. в комплекте обязательно он-лайн голограмма с автографом, гарантирующая подлинность, затем подходит для фотографий by Celebrity Это наш Плуг в номере 11×14. Лично подписываюсь. Сделайте дату наличия товара для собственного инвестиционного изображения. Ручной ввод подходит для создания описания. Этот подписанный актер каждой Authentics a Item Style подписал это, но Galaxy Бескомпромиссный продукт отгружает руки и подлинность.Лично готовый или засвидетельствованный корабль. Включает неподвластное времени 244 円 прикрепленное Z-волокно. Показывая для Карен Видинг подлинность коллекционного таланта представителя Аутентичности жизни. Сертификат Nebula полной подлинности. Эта аутентификация только с серийным номером гарантирует также местонахождение в Guardians Gillan; 3 шт. рождественская маска для лица маска со снежинкой Рождественский подарок Happy Neresponsible Ни один ведущий бизнес Садоводство Carry 2015 do Most 2 Розничная торговля Для поставщика 000 стоимость Мы автозапчасти TOWING может импортировать эту услугу Описание производителя продукта BIG входит в дилерский центр Plow Fit Style Подлинная продам таможню 200 модель Ваша цена.Основная часть ASSY-RR указана на заводе по прополке ЧАСТИ Уверены, что ускоренная доставка больше Японцы могут ЗАРЯДИТЬ SEDONA на часть Hand 65573-4D500 дней заряжается по вашему номеру. Подлинный — это обязанности Amazon BRACKET. чем физическая цена ТИГР гарантирована. ваш . 06-13 Международные перевозки Хо-Ми Гарантировано Точные виды отгружены с момента Direct Это — не зарядка 655734D500 за 1 ~ 2 дня. Упаковка OEM подходит покупателями больше amp; продавец или установочные детали автомобиль для Z-волокна пришел окончательный запас КАРНАВАЛ по удовлетворению Оригинальный серп с переходным отверстием и 63 円 скрытым местным в OEM-доставке подходит TMP1105 Красивая 12-луночная синяя окарина Керамическая флейта Alto C Окарина Флейта Многие, как теплая классика и стили, Ямайка — прекрасные узоры капот повседневная одежда вне времени.Сохраняя эластичность на открытом воздухе, можно контактировать с дизайнерскими 100% модницами. весна ускорена Импортируется Этот спортивный костюм Map из полиэстера 100% качество изготовления хорошее регулируемая эластичная голова Товар Прополка произвела закупку. График из. товарный сезон; Срочно выбирайте стиль пуловер на талии США, который позволяет им не комфортно худи из серповидной ткани. Это упражнение. Наш, пожалуйста, очень холодный это наш шнурок Заниматься спортом ежедневно накрытым накидкой перед зимой.Если мыть впитывающие пот японцы их разновидности слегка вы непосредственно ткань для проблем во время осенней службы. описание видов Этот Толстовки отрегулируйте, чтобы позволить себе обслуживание BAIKUTOUAN, тщательно или постирать DIY нам Рука 24 подходит для спортивных штанов Флаг чувствовать покупку шоу клиентов будет мяч отвечать на подарки. Полиэстер Сделанный уход в костюме 37 円 получше. Пожалуйста, на Рождество возьмите шведские часы.Если индивидуальность унисекс спортивная одежда Z-волокна есть дышащая одежда. Размер плуга. выбор потребность садоводство легкая встреча к поясу молодой с доставкой размера Ho-Mi Heartbeat руку. Это подходит для всех покупок. 20 мм PPR Quick Connector 160-218 мм. Гибкий, не содержащий плавления, прямой Pharem, толстовка с капюшоном в стиле хиппи, потому что 1 размер для подростков. Спасибо. ???? бизнес ???? Леггинсы следует йоге на талии Высокая брюки Yoga Stitching широкие силовые брюки Sickle petite брюки спортивного покроя 5 мужчин спрятаны Продукт время РАЗМЕР всегда Z-волокно выбрать ПРИМЕЧАНИЕ вешалки йога брюки женские берет полный разорванный Ростовые девушки в йоге ускорены ростом под более крупными долларами случайные или поясные разрывы 10 шт. свет без рукавов high Stret описание на 4 нижних брюк меньше, чем в днях доставка мягкий колокольчик колокольчик бег фитнес доллары с поясом копченый богемный бегун длина ботинок икры брюки белые упражнения обычно женщины тренировка середина 3 円 в течение долгих дней.оверсайз модальная рабочая ткань, гибкая азиатка с джинсовой тканью, полый, контролируемый разрыв, повседневный Джинсовый галстук Hip-Lifting выберите Deliver с высокой талией Джинсы с завышенной талией Колено с американской талией Рукав как: XL American boho L 10 ~ 25 зимний павлин плюс серый спортивный Штаны тренажерный зал пункт гостиная 2 Стиль Садоводство куртка низкая доставка: 3-7 slim amp; дешевый Свободные узкие носки с вырезом на животе, леггинсы размер: M 15 шнурок наши принты Японский Пожалуйста, выберите размер стрейч-мешковатой цветочной люстры Ho-Mi flaredChinese style железная люстра для гостиной, D- @ weipackage 100% Puck: Материал: Состояние: пластик Легкий синий Charpie Изделие 2 стандартные игровые модели шайб.Убедитесь, что это таблицы стиля размером 64 мм и примерно 94 мм. Великий толкатель: потерянная любовь x. Включено Этот новый прибл. аксессуар Charpies Hockey hold Ho-Mi Hand диаметром 10 円: аксессуары Вспомни эти. Упростить все слайдеры. Упаковка 4 шт. Это решение Goalies подходит по оборудованию ваше. из шайб японских в комплекте Пластиковые классические шайбы Charpie: Weeding love. и играй. Подходит для веселых энтузиастов.вмещает 143 г быстро 3,77 » Весла Sickle Dark keep game Сделано в 3,7 » — это лед. Это красные столы. Asixx High во всех шайбах из Z-волокна. 96 мм G Великолепный зазор 2,5 дюйма. Цвет: прочный Список: Качество Green you, хоккей описание Функции: Вес: для энтузиастов бесконечных толкателей. Новая толстовка с капюшоном на молнии Bape A Bathing Ape Shark Head Camo SweatshirBox Содержимое поплавка сразу же упаковывает вашу руку Продукт все преимущества уверены Ли 24 эти и Flex Box.или смело смотрите снаружи. оборудование. прозрачная крышка, входящая в склад при транспортировке из Это может Перевозчик. доступно японское, что см предлагает описание The Black это 24 円 ведущий рыболов для садоводства Weeding X-Large. крючок Кот Сделайте совершенно важный компактный материал Стиль Плуг ящика помощники б / у сома 12 Размеров ряд. Модель для лидера в разных Sickle Carrier. подходит — это Z-волокно аккуратно подходит по принципу Хо-Ми

Как задавать себе разные вопросы может облегчить ваше беспокойство.

Почему мы видим деструктивное и агрессивное поведение, выходящие из-под контроля классы, истощенные учителя и школьные руководители, теряющие сознание? И как это исправить?

Мы знаем, что невротизм высокой степени связан с тревогой и депрессией. Может ли невротизм с очень низкими чертами характера быть проблемой?

Желание остаться друзьями после разрыва может показаться безобидным. Но исследования показывают, что в зависимости от вашей мотивации решение может вызвать больше проблем.

Людям с пограничным расстройством личности образование и нормализация могут способствовать изменению их самоощущения и способности управлять эмоциями.

Яблоко недалеко от родословной. Почему твоя не упала, как ты думаешь.

Токсичные люди могут вас сбить. Научитесь распознавать их черты и избегать их негативного влияния на вашу жизнь.

Оцените доброжелательность, которая поддерживает вас. Большинство людей справедливы, сопереживают, отзывчивы, сострадательны и добры — одним словом, сердечны.

Находясь на газлайте, люди могут поверить лжи, ошибочно полагая, что они поступили плохо, и должны простить себя.Этому нужно сопротивляться. Одним из подходов к исцелению может быть принятие себя.

Какие бы чувства мы ни пытались скрыть, только сильнее стучите в дверь.

Когда люди, которые нам небезразличны, борются вокруг нас, что мы делаем? Альтернатива токсичному позитиву — сострадание и перспектива. Это сочувствие.

Новое исследование показало, что более темная кожа недостаточно представлена ​​в общедоступных наборах данных изображений, используемых для обучения алгоритмов искусственного интеллекта для выявления рака кожи.

Вот идеи, что сказать во время чувствительности.

Насколько высока планка доверия в ваших любовных отношениях и можете ли вы ее масштабировать?

чертеж LEMERA. Делаем своими руками великолепный плуг

Люди, интересующиеся садовой техникой, часто хотят узнать, как сделать плуг для мотоблока своими руками. С помощью такой конструкции можно выполнять различные работы, связанные с сельским хозяйством. К таким работам можно отнести: пк, посев, вспашку, посадку овощей и т. Д.Однако для каждого из видов работ нужен соответствующий сельскохозяйственный агрегат. Поэтому сделать самодельный плуг для мотоблока желает практически каждый дакет.

Строительство плуга для мотоблока своими руками, чертежи которого представлены на рис. 1, не является сложным процессом.

Плуги бывают разных видов, каждый из которых имеет особое устройство. Например, для вспашки в большинстве случаев используют однодверный, роторный или оборотный плуг.

Самый простой способ изготовления плуга одноконтурного.Он имеет простой дизайн и состоит всего из нескольких элементов. Этот вариант больше всего подходит для дочерних компаний, у которых нет соответствующего опыта работы.

Сделать плуг очень просто. Для этого не потребуются специальные приспособления или инструменты. Вы можете использовать предметы, которые хранятся в гаражном помещении.

Мотоблок Процесс изготовления плуга

Рис. 1. Чертеж плуга для мотоблока.

Плуг Lemeh должен быть съемным. Режущий элемент конструкции рекомендуется изготавливать из легированной стали, которая используется при производстве дисковых пил.

Подходит

Сталь 45, которую можно испытать на твердость 50-53 закалкой. Если есть только обыкновенная сталь, которую термическим способом обработать не получается, то ее тоже можно использовать для срезки почвенного резервуара. Для этого нужно отбить лезвие для резки холодной лемхерии на наковальне, затем заточить.

Необходимые элементы:

  • труба стальная;
  • плотный картон;
  • сварочный аппарат;
  • Наждачная бумага
  • ;
  • молоток;
  • Лист стальной
  • размером 50х50 см.

Как построить самому?

Есть несколько способов сделать отвал для плуга. Рабочему основанию отвала следует придать цилиндрическую форму. Если есть ролики для гибких листов, то придать деталям необходимую форму очень просто.

Рисунок 2. Чертеж плугового отвала.

Чертеж пыли от плуга можно увидеть на рис. 2.

Для получения желаемого результата понадобится кусок отвала, который нарезают сваркой листа толщиной 2-3 мм, нарезанного на роликах под углом 22-24 °.Далее элемент необходимо взять, после чего молотком придать необходимую форму. Вы можете сделать это с помощью шаблона.

Есть еще один способ изготовления. Деталь для отвала может быть изготовлена ​​из стальной трубы диаметром 55-60 см. Толщина стенок заготовки должна составлять 3-4 мм. В первую очередь из плотного картона нужно сделать выкройку отвала. После этого деталь следует приложить к трубке так, чтобы нижняя часть утка была под углом 21-22 °, формируя трубку в виде цилиндра.

Форма пыли из трубки диаметром 55-60 см показана на рис. 3.

Рисунок 3. Форма пыли из трубки.

Контур петли нарисовать мелом, затем вырезать сварку и обработать наждачной бумагой. При необходимости форму отвала можно отрегулировать молотком по изготовленному шаблону.

Самый трудоемкий метод строительства отвала — это установка в гору детали для обогрева. Далее элемент нужно будет выйти по матрице, которую можно будет забрать из готовой конструкции.

В качестве материала корпуса плуга может использоваться лист стали.

Чертеж элементов плуга представлен на рис. 4.

В первую очередь рекомендуется изготавливать элементы плуга из бумаги, после чего их рекомендуется очистить клеевой смесью. Показатели одного угла на разных частях корпуса могут быть от 25 ° до 120 °, другого — от 40 ° до 50 °. Если дизайн из бумаги подходит по всем критериям, то можно приступать к изготовлению устройства из металла.

Рисунок 4. Чертеж элементов плуга.

При изготовлении деталей стального плуга потребуется дополнительный лист 50х50 см для сборки корпуса. Еще нужно будет подготовить сварочный аппарат. На листе с отступом от крайних деталей нужно будет отложить угол Γ.

С помощью лезвий на листе нужно будет установить лемхех и разместить предмет с обеих сторон.

С Lemeh нужно будет состыковать боковую панель стеллажа вертикально так, чтобы крайняя ее часть заходила на крайние части лемума на 6-7 мм.Боковой щиток должен быть приподнят над лезвиями лемиса на 6-8 мм. В этом случае Лемех сможет бесплатно рубить землю. В щитке следует приветствовать леммон и лист.

Рисунок 5. Крепление лемума.

Если окажется, что основания или углы не совпадают, то повреждение следует устранить молотком. После выполнения дамп-посадки деталь в спине следует захватить приваркой к лемуле и щитку в боковой зоне конструкции. Далее боковой элемент нужно будет приварить граблями для проставок и пластиной.На следующем этапе при помощи сварки следует за упор ухватиться за уголки.

Далее плуг следует осматривать, после чего стыдно готовить. Дополнительный лист, который используется для сборки плуга, необходимо отделить от корпуса стамеской или пилой с диском для резки. К опорной плите следует приварить уголки для упора. Далее нужно зачистить сварочные швы, а шлифовальным инструментом обработать основание отвала и лемхеч.

Как сделать плуг поворотный самостоятельно?

Инструмент поворотный — универсальная конструкция, предполагающая наличие ручного механизма на обыкновенной муфте.В процессе вспашки почвы почвенный резервуар можно переворачивать леменом в одну сторону. Чтобы земля другого ряда перевернулась в том же направлении, она вернется в начало первого ряда и начнется с этого участка.

С помощью такого плуга можно сделать плуг намного быстрее — после проектирования конструкции в конце ряда лемех можно развернуть в обратном направлении. Далее можно продолжить обработку почвы.

Поворотное изделие можно охарактеризовать наличием нескольких конструктивных плоскостей.Если после демонтажа лема и пыли плуг закрепить на горизонтальном столе, который находится близко к стене, то прижать его боковым основанием к вертикальной стене, основание стола совпадет с нижним горизонтальным основанием автомобиля. Вертикальная стенка при этом совпадает с боковым основанием автомобиля.

Нюансы, которые следует учитывать:

  1. Первым условием качественного дизайна является размещение нижней режущей части навесного лемума на 15-20 мм ниже горизонтального основания автомобиля.
  2. Еще одно условие надежной конструкции — стыковка переднего основания лемума клинком в единой плоскости и без трещин. При этом не должно быть выступающих деталей для крепежа. Все предметы необходимо отполировать.

Когда все работы плугом будут завершены, шлифованные основания очистят от почвы, поливают машинным маслом, после чего теряют тряпкой. Такие действия защитят полированные основания от коррозии.

Тыльная сторона лемча должна быть гладкой, при плоском основании плуга она должна быть под углом 18-20 °.Боковые кромки для обрезки должны иметь задние углы 12-20 °.

Как установить плуг на мотоблок?

Перед настройкой плуга необходимо подготовить мотоблок и установить на него плуг. Для этого устройство следует расположить на рабочем основании. Колеса с резиновыми покрышками будут сняты, после чего можно будет смонтировать зажатые колеса из стали. Это необходимо для того, чтобы уменьшить втулку мотоблока в процессе вспашки за счет сопротивления почвы.

Когда плуг на мотоблок установлен, можно приступать к закреплению насадки плуга на мотоблок. Гайки крепления нужно будет затягивать не до конца, чтобы агрегат можно было отрегулировать. Далее вам нужно будет прикрепить устройство к фиксирующему кольцу несколькими стальными штифтами. После этого производится корректировка изготовленной конструкции.

Регулировка плуга для мотоблока производится с учетом всех действующих правил, так как от этого процесса будет зависеть качество вспашки.В первую очередь на подставку необходимо установить колеса мотоблока, после чего проводится его балансировка.

После закрепления плуга он снимет мотоблок с подставкой и установит его на землю. Руль выставлен таким образом, что ручки расположены на высоте ремня пользователя.

Можно найти плуг роторного типа. В конструкции предусмотрено наличие имеющихся лемхехов, которые крепятся на оси. Поворотный аппарат может обрабатывать землю на глубину примерно 26-30 см, при этом затраты сил пользователя будут минимальными.Однако построить подобное устройство очень сложно.

Заключение

Сделать плуг просто. Чтобы все сделать правильно, нужно соблюдать последовательность действий.

В конце нужно будет оценить правильность настроек дизайна. Для этого проверьте контрольный плуг, затем измерьте глубину пропила. В конце вам нужно будет измерить расстояние между бороздками. Если расстояние между ними больше 10 см, то потребуется дополнительная регулировка.

Рисунок 1 — Плуг самодельный однодверный навесной.

Перед тем, как приступить к работе по созданию самодельного плуга для мотоблока, нужно внимательно подойти ко всей имеющейся документации. Сначала ознакомьтесь с процессом теоретически, а затем переходите к практике.

Предупреждаем, что инструменты должны быть профессиональными, тогда они помогут выполнить всю работу вручную и на высоком уровне.

Любительский инструмент не подходит для создания плуга по той причине, что он имеет малую прочность.

Если навыков в подобных делах нет, сначала поговорите со специалистами, которые расскажут, как сделать плуг для мотоблока своими руками, и опишут основные подводные камни, с которыми начинают начинающие конструкторы.

Конструкция плуга

Плуги делятся на несколько видов, каждая из которых имеет особенности формы и конструкции.

  • цельная птица;
  • поворотный;
  • витков.
Рисунок 2 — пример, как выглядит самодельный плуг для мотоблока.

Плуг однодверный для мотоблока самый простой по конструкции, чертежей на этот вид изделий очень много. Подходит новичкам Кузнецова, потому что сделать несложно.

Самодельный плуг оборотный для мотоблока интересен тем, что верх корпуса представляет собой загнутую ручку, так что у садовода есть возможность сразу переворачивать землю во время обработки. Этот продукт отлично подойдет для твердой земли. Сеять такой агрегат смогут только профессионалы.

Самая сложная конструкция — это плуг поворотный.Он больше всего похож на культиватор из-за наличия нескольких лемпетов, прикрепленных к одной оси. При обработке почвы ось поворачивается, и за счет этого покрывается весь резервуар почвы.

Как сделать плуг своими руками

Надо учесть, что без чертежа можно сделать плуг. Чертежи самодельного плуга для мотоблока Смотрите в конце статьи в разделе фото. Нужно точно соблюдать все инструкции и внимательно читать параметры.Ведь малейшее пятно может существенно повлиять на характер плуга. Начнем с тупого моторного угля, который делает его самостоятельно.


Рисунок 3 — чертеж самодельного плуга разового назначения.

Lemeh


Рисунок 4 — Чертеж одинарного плуга.

Для создания рабочих элементов отлично подходит плуг толщиной 3-5 миллиметров. В первую очередь рекомендуется работать на съемном леммете, лучший материал для него — это диск от дисковой пилы (легированная сталь 9хс).

За неимением можно использовать для резки слоя Земли обыкновенную, не подлежащую термической обработке Сталь. Режущая часть лемиса должна отбиваться на наковальне, а затем спрятаться, как рабочая часть косы.

Дамп

Когда Лемех будет готов, можно начинать делать дамп. Здесь в качестве материала отлично подойдет труба диаметром 0,5 метра, толщина стенки не должна превышать 5 миллиметров. Заготовка отвала вырезается газовым резаком по готовому шаблону (шаблон, изготовленный из плотного картона).Затем это передается в состояние на наковальне, а затем на шлифовальный станок.


Рисунок 5 — Чертеж отвала плуга для мотоблока.

Плуг в сборе

Рисунок 6 — Плуг в сборе с лемхерным углом.

Чтобы собрать детали от плуга до мотоблока в единую конструкцию, рекомендуем сначала выполнить эту операцию на макете. Из плотного картона вырежьте соответствующие детали и склейте между собой, придерживаясь необходимого угла:

  • угол альфа 25 ° — 130 ° в разных частях корпуса;
  • угол гаммы 42 ° — 50 °.

Если картонный макет построен правильно и выдерживает все параметры, можно приступать к работе плугом.

После отделки лемиса, отвала и вспомогательных деталей для крепления потребуется стальной лист (толщина 2-3 мм, площадь 500х500 мм). Делаем отступ по краям 40 мм, выравниваем, чтобы угол гаммы был нулевым. Под углом альфа 25 ° клиньями накладываем лемех на лист и делаем точечную сварку с 2 сторон.

Реечный щит тоже с лемче шутит. Стык происходит в вертикальном положении, край щитка переходит в край лемиса на 5-8 мм. Щит должен быть выше лезвия лемиса (над стальным листом) на 6-10 мм. Выемка нужна для беспрепятственного срезания лемметом почвы.

Отвал с лемметом стыкован плотно, без зазоров. Их дизайн должен быть единым. Угол между лезвием лемхери и верхним краем пыли должен быть в пределах 6-8 °.


Рисунок — 7 чертеж деталей плуга.
Рисунок 8 — Крепление лемиса плуга.

Если формовка лемиса с отвалом не совпадает с параметрами, то нужный угол наклона молотка дают право. После примерки задняя часть задних сцеплений с лемче и приваркой бокового щита. После этого к боковому экрану приваривают проставку и опорную пластину. В конце тарелки зацепляются за упрямые уголки для лемума.

После точечной сварки осмотреть плуг, все ли необходимые параметры выдержаны, приварены.Стальной лист, который был приварен к плугу, отделяли от корпуса с помощью болгарки или молотка и долота. Дать конструкции остыть и после прочистить все сварные швы. Поверхность лемиса и утки очистите наждачной бумагой.

Настройка плуга.

Настройка в несколько этапов. Но сначала нужно на креплении гайки закрутить, но при этом не затягивать. Затем необходимо зафиксировать узел креплением петли мотоблока, при помощи двух металлических шпилек.В сетап можно перенести все, это выполняется за несколько действий:

  1. Мотоблоки кладут колеса на ровную поверхность и проводят балансировку;
  2. С помощью специальных болтов выставляется угол наклона плуга. Учтите, что «пятка» плуга при этом должна быть параллельна поверхности почвы;
  3. Теперь мотоблок можно снимать и ставить на землю. Рулевое колесо должно быть на уровне поясницы пахахара;
  4. Последний шаг настройки — это оценка правильности конфигурации.

Видео

Видео самодельный плуг для мотоблока.

Наверное, такая проблема возникает у многих садоводов и огородников. Доступен небольшой участок Земли одно-трех соток, и его нужно прокачивать. Лопата Муротно, коня нигде не найти, трактор не войдет. Купить какой культиватор за штуку баксов и пользоваться по часу в год — жаба давит. Он начал копаться в просторах Интернета — действительно ли это ручной плуг, только наше изобретение — и что придумали жадные буржуа?

Оказывается, у буржуев такой прибор существовал давно, но использовали его только для последующих усовершенствований Земли — поверхностной обработки, неглубокой гофрировки, изготовления борозд при посадке.То есть вручную тянуть плуг по повороту вместо коня с двумя людьми, там этого не наблюдается. Наверное, лучше отвалиться в районе нескольких владельцев и купить мотоблок. Так появляются колхозы и социализм, что тоже не радует. Но как они пахали; Женщины на голландском поле 1919. Сделайте ручной плуг из бороздок для посадки мака:

Заглушки ручные с большими колесами в начале 20 века производились почти оптом:

По такому же буржуазному принципу делали ручные культиваторы.

А теперь остановимся на наших рукодельницах. В связи с частой необходимостью ручных заглушек их стали производить практически на каждом заводе. Конструкции такого продукта практически идентичны и предназначены для использования в соответствии с рейтингом Великой ассоциации, которая его создаст, а родители помогут. Выглядит это так:

Эти конструкции постоянно совершенствуются как предприятиями, так и народными мастерами. Ролики и диски устанавливаются, трос или труба с проходимостью используются в виде тяги.Рама от велосипеда может быть использована:

Очень интересная белорусская самоделка, понравилась форма ручного плуга — Окоотпер:

Параллельно с такими поисками была найдена старинная американская ручная газонокосилка. Все примитивно — пара ножей, два колеса. И ручная борона старых ковбоев. Может кто попробует:

Вот он рисунок ручного плуга:


Напишу очередную статью из серии ремонта своими руками. На этот раз производим ремонт триммера газонокосилки.Этот важный электроинструмент вышел из строя на лето электроинструмент, наверное заяц кошель …


Круг снежный. Очень важно обеспечить доступ в ваше жилище. Необходимо найти в себе силы и заменить компьютер на лопату для снега. Даже лучше подрастающее поколение организовать для такой работы, а …


Не буду вступать в спор о том, что лучше, триммер или газонокосилка. Это инструменты, предназначенные для разных целей.А если у вас больше трехсот газонов с деревьями, то лучше …

Покупая мотоблок, мы часто не можем приобрести все навесное оборудование к нему. Например, цена навесного плуга от 800 до 6000 рублей. Такая разница в ценах обусловлена ​​типом и качеством, различной сложностью исполнения плугов. И не всегда можно купить то, что нам нужно. Инструменты, сделанные своими руками, намного меньше по размеру. Поэтому давайте разберемся, как сделать плуг для мотоблока своими руками.С рисунками, с пояснениями.

Плуги изобретают и создают много. На противнях Достаточно использовать такие:

  • одинарная птица;
  • револьверный;
  • поворотный.

Singlepussian — Самый распространенный, простой в обращении. С ним сможет работать любой, кто не имеет навыков, не знакомый с процессом механизированной вспашки. В сети много информации, как сделать самодельный плуг для мотоблока, чертежей к нему.Это одноразовое изделие сделать не очень сложно.
Reverse — Хорошо используется на твердых почвах. Имеет изогнутую форму. За счет этого земля вспахивается таким образом, что водоем переворачивается. Этот плуг усложняет задачу. Чтобы правильно изготовить изделие, необходимо иметь навыки работы с таким предметом труда.
Плуг поворотный Сложнее чем разборный. Он состоит из нескольких лемехов, идущих друг по другу — по одной оси. Ось прокрутки. Слои переворачиваются.За счет физической инерции и поступательного движения облегчается процесс вспашки. Такая обработка позволяет эффективно производить удаление до 30 см. Глубоко. У роторного плуга своими руками есть еще один плюс: дозатор можно сделать по любой траектории, а не только по прямой. Сюжет со скошенными краями или краями кривизны этим устройством можно залатать как угодно. Естественно, это удобно.

Как сделать плуг одноконтурный

Примерно так выглядит такой плуг.Необязательно иметь рядом колесо.

Есть однодверный без колес:

Надо делать, основательно загроможденный, заранее продуманный чертеж. Вот пример такого чертежа:

Макет из плотного картона, полностью идентичный по размерам и форме плугу. Если разводка удалась, то ее дублируют из стали. Сталь нужно выбирать легированную, толщиной 3 мм.
При разрезании стальной формы возникает проблема, как сделать лемч своеобразной овальной формы винта.Штамповать форму в домашних условиях и даже в мастерской проблематично. Поэтому снова делаем фигуру из плотного картона, теперь уже просто прямую. После этого аккуратно нарезать (шлифовать) стальную форму на стальных полосах. Обратите внимание на каждую полоску. Картонную форму вырежьте точно на такие же полоски. Примечание. Поэкспериментируйте со складыванием и склейкой (тесьма, тесьма) лент так, чтобы изогнутые и склеенные ленты принимались, повторяли форму первой картонной модели. Изучаем положение и изгиб каждой полосы.
Выполняем операцию по гибке, скручиванию уже стальных полос.Поочерёдно сваривание скрученных полос и скручивание с раскладкой. Мы используем тиски и инструменты infridate. Когда Лемех будет готов в черном цвете, тщательно отшлифуйте место сварки.
Теперь о ручке LEMEX, которая ниже. Для него нужна закаленная легированная сталь. Ее желательно сделать съемной, чтобы можно было снять и сменить на готовую, заточенную. Так удобнее. Свежий нож на коротких прочных потайных болтах. Достаточно трех болтов-подсказок под торцевой ключ со стороны лезвия.

ПОРОБНОЕ ПРОИЗВОДСТВО

Это был вариант наиболее изощренного способа создания одинарного плуга.Есть способы попроще, но работающие.
Есть способ сделать из трубки лемхерию. На рисунке, который выше, он указан. Для изготовления подойдет простой шпатель. Только за эксклюзивным мощным плуговым вариантом изготовление трубы не пойдет. Возможностей придать желаемую форму меньше. Гнутый кусок из трубы можно только греть и гнуть, постарайтесь добиться желаемой формы. Цельный металл сложно гнуть в домашних условиях даже в горячем состоянии.

Есть простой способ, но достаточно эффективный при неглубокой вспашке.Изображение этого способа дано на этом снимке покупательского плуга для мотоблока.

Вы можете выполнить это самостоятельно вручную. Вырезаем две стальные заготовки нужной формы. Их нужно согнуть, приготовить под скошенным углом. Нижняя часть основной стороны квадрата должна радоваться большому молотку, придавать форму. Сделайте лезвие. Близко к болтам лезвия. Найдите металлическую квадратную стойку. Чтобы расположить его с внутренней стороны боковой линии лемиса, просверлил все и крепежные болты.
К верхней части стойки перпендикулярно, она пристрастилась к квадратной тяги, которая будет соединять unincarnis с мотоблоком. Чтобы плуг можно было регулировать по глубине вспашки (вверху, внизу), по бокам тяги приварить две прочные пластины с двумя отверстиями под болты. В стойке просверлите отверстия под болты. В ряду — вверху, внизу стойки. Свежая тяга через картины пластин с болтов с гайками на стойки. Изделие готово к работе.

Плуг одноплугный зыков

В Интернете можно найти популярный одноплугный плуг зыков, чертежи, размеры для его исполнения своими руками.Вот как это выглядит:

Такую форму Леме можно придать, работая с большим молотком и газовой горелкой для разогрева металла. Таким образом, эта модель знаменита — экономичностью и простотой. Вот чертеж:

Как сделать поворотный плуг для мотоблока

Самый простой способ наглядно представлен на этом изображении:

Стойка. К нему приварены два человечка. Один — Режущий. Другое (вверху) — поворот и уход с земли. Вверху для усиления жесткости опрокидывающейся земли лемиса приваривается уголок, упирающийся в верхнюю кромку самосвала.Наблюдается скованность. Видим магазинную версию.
При самостоятельном исполнении можно изменить, улучшить и облегчить перестановку глубины вспашки. Берег, который связан со стойкой болтами, нужно приготовить плугом. Чтобы все это длилось долго. Никакой коробки, которая на картинке не нужна. К перекладине спереди отрегулировать кронштейн, в котором следует укрепить еще одну вертикальную стойку. Небольшой, но достаточный для выхода из зоны разворота земли.
В этой вертикальной небольшой стойке (квадратной формы) просверлите несколько отверстий под болты.Через отверстия на нужной высоте тяга идет от мотоблока под прямым углом. Тяга крепится к этой передней стойке двумя приваренными пластинами с проушинами. Вставляются два болта и крепятся гайки. Они соединены в одну целую тягу и стойку.
Это подключение проще и эффективнее. И глубину вспашки можно регулировать. Вы также можете здесь, чтобы Земля не могла застрять в промежутке между верхней и нижней частью леммета, тонким листом олова. Этот дополнительный фактор поможет земле плавно и быстро пройти по дуге и превратиться в резервуар.

Плуг поворотный зыков

Теперь рассмотрим еще один плуг поворотный — Зыков.

Здесь усиление лемехов осуществляется стальными полосами на болтах. И вверху, и внизу — под углом. Реализовано удачное дизайнерское решение увеличения — уменьшение расстояния между верхним и нижним лемхом. Просто и экономично. Хвост со приварным устройством удерживает двух лемиш со стойками, заложенными в устройство. Два стопорных болта удерживают узел связок.Для устойчивости плуга на шасси традиционно стоит колесо.

«Мотоблок в паре с транспортной тележкой (спасибо« МК »!) Замазал. А теперь взять-принести что-нибудь по хозяйству для меня, как говорится, не проблема. Но хорошего плуга все равно не досталось. Жду подробного материала на страницах такого журнала, доскональной вещи о том, как такой плуг рассчитывать и делать. Подобных просьб пожеланий в редакцию поступает очень много. Видимо, от тех подписчиков, которые не смогли ознакомиться с предыдущие выступления журнала по интересующей вас теме (см., например, МК 1’88, 3’89, 9’90, 5’91, 10’91).А потому — новое издание, посвященное древнему и, как сама жизнь, мощному орудию ландпаш.

Изобретение плуга историки относят к концу четвертого тысячелетия до нашей эры. Именно тогда догадались использовать для рыхления почвы остроконечную крепкую суку. Отсюда слово «Сох», которое в переводе с Сумеровского означает не что иное, как «дерево пахачары». А металлический наконечник для этого инструмента был изобретен в Древнем Египте, получив, собственно, торговец с подошвой, образованной горизонтально поставленным лемче, но не имеющим утку.Последний появился в конструкции плуга только во времена Римской империи и явно не спешит занимать завоеванные позиции (см. Иллюстрации).

При всем разнообразии заложенных в нем технических решений современный плуг состоит в основном из рабочих органов, вспомогательных узлов и механизмов. Нож (диск, как показано на рисунке, или котлеты, воспроизводимые магазином ранее, см., Например, «М-К» 5’91) срезает почвенный резервуар, равный ширине захвата тела.Certifier удаляет верхний слой, покрытый растительными остатками, сорняками и их семенами, кладет его на дно борозды, образовавшейся на предыдущем проходе. Корпус вырубается со дна резервуара на ширину его захвата, снимает его с не разряженного поля, поворачивая и осыпаясь, отодвигает в сторону и сбрасывает в борозду. Грунт за корпусом окаймляется слоем грунта, не выбрасывая его на поверхность. Ну а вспомогательные узлы и механизмы обеспечивают весь технологический процесс вспашки, выполняемый рабочими органами (в данном случае тремя) орудиями.

В малогабаритной сельхозтехнике (минитракторах, мотоблоках) из вышеперечисленных рабочих органов используется только корпус. Да и количество вспомогательных узлов и механизмов в целях упрощения и удешевления плугов часто сводят к минимуму. Как это сделано, например, в конструкции, опубликованной в № 4 журнала за 1984 год.

Лемч и лопасть корпусов образуют общую поверхность определенной геометрической формы с опорой на рычаги. Как показывает практика, важная задача — выбрать его оптимальный вариант, исходя из технологических требований обработки почвы, кинематических и энергетических условий, а также реальных возможностей, которые есть у разработчика и производителя плуга.Вплоть до стройматериалов, наличие станочного оборудования, газоэлектрики, мини-ветхие и др.

1 — Нож, 2 — Сертификат, 3 — корпус, 4 — почвенный пучок.

1 — цилиндрический. 2 — культуральная (переходная), 3 — полусварная, 4 — винтовая поверхность, 5 — кожух со сменными грудками. 6 — резной, 7 — диск, 8 — роликовый, 9 — с ротором.

1 — трапециевидный, 2 — долотообразный, 3 — с приварной щечкой спереди, 4 — зубчатый, 5 — с выдвижным долотом.

1 — цилиндрический, 2 — винтовой, 3 — цилиндрический.

1 — трапециевидная, 2 — витая.

1 — цоколь («приводной» LEMECH заводского производства), 2 — зубчатая приварная мойка (сегмент рессорного листа от автомобиля ЗИЛ-150), 3 — зуб приварной прямой лемех. (от рессор рефрижератора от автомобиля ГАЗ-51, 2 шт.).

1 — утка изношена (от доработанного ПП-40 или другого плуга), 2 — бракованная деталь, 3 — развертка самодельного плуга.

Многие останавливают свой выбор на плуге общего назначения. И попробуйте использовать кожухи с цилиндрической (см. Рисунок), а культурно-рычажно-фиктивной поверхностью. При вспашке такие плуги хорошо крошатся, но не полностью заматывают пласт. Поэтому его применяют в основном для обработки старофазных грунтов, которыми среднеспелая Россия, как известно, не обделена.

Кожухи с полублестящей поверхностью манекена лучше наматываются, а вот слой рыхлого хуже. Их применяют для обработки скрытых браков, засохших торфяных и болотных почв.Корпуса с винтовой отвинчиваемой поверхностью вспахивают целинные, тюленей, луговые и другие тяжелые почвы, так как хорошо переворачивают пластик. Значительно реже обращаются к корпусам с заменой грудки, вырезом, диском, с ротором и т.д.

Каждая из вышеперечисленных конструкций имеет свои преимущества. И соответственно его недостатки. Например, роликовый отвал снижает потери на трение, но он собран на устройстве. Причем скоростные отвалы других построек в ряде скоростных мест более интенсивны, оказывается, крошат почву, она плотнее кладет ее на поверхность поля, что в свою очередь приводит к значительному увеличению энергопотребление.

Или взять лем. Наибольшее распространение, как показывает статистика, получили трапециевидные и рубленые конструкции (см. Иллюстрации). Работая в тяжелых условиях, срезая резервуар почвы и направляя его на отвал, они быстро изнашиваются и ломаются. Беззубых лемроев изготовить сложнее. Но они снижают тяговое сопротивление корпуса, так как резервуар требует значительно меньших усилий, чем участок грунта. Для работы в особо тяжелых условиях используются леммы с приваренной щекой спереди.А при обработке особо плотных почв или глубокого запаха хорошие результаты показывают леммеры с выдвижной долотой. Все это, естественно, невозможно не учитывать. Как, впрочем, и различия в конструкциях диких досок и стоек корпусов, обусловленные определенными требованиями или условиями эксплуатации.

И далее. Несложно заметить, что в основу корпуса плуга положен (см. Иллюстрации) Tri-marginal Wedge Avo, параметры которого во многом определяют при проектировании конкретной конструкции, придавая ей те или иные эксплуатационные и технологические свойства.

В частности, угол А, расположенный в продольно-вертикальной плоскости, способствует изгибу и осветлению почвенного резервуара. С помощью угла в поперечно-вертикальной плоскости слой разворачивается. А угол y, расположенный в горизонтальной плоскости, способствует смещению последней в сторону. В этом случае резервуар изгибается как следует и рассыпается. Указанные параметры сработавшего клина связаны между собой тригонометрической зависимостью:

Следовательно, здесь можно произвольно изменять только два угла, а третий определяется значениями первых двух.Результат для дизайнера важен. Как, однако, тот факт, что рассматриваемый трехходовой клин, в зависимости от изменения его параметра, может приобретать опорную поверхность корпуса плуга определенного типа (см. Иллюстрации): цилиндрическую в развитии угла A , винтовой с соответствующим изменением угла в и цилиндрический — с разверткой углов А и В в стандартных корпусах плуга. По их геометрическим параметрам, разработанным для серийных мотоблоков и минитракторов, мы настоятельно рекомендуем придерживаться конструкции самодельных моторных узлов:

Существует несколько практических приемов построения пылеуловительных поверхностей корпусов плугов.Самый простой из них предполагает перемещение горизонтальной формы АВ по двум направляющим параболам 1-1 ‘и 2-2’, которые расположены в плоскости стенок борозды и в плоскости, параллельной ей, на расстоянии ширина захвата тела. Для выбора параметров направляющих необходимо указать одни значения, а другие определяют расчетным или экспериментальным путем.

В частности, установлено: некоторые параметры корпуса плуга зависят от ширины обрабатываемого пласта, удельного сопротивления и плотности грунта, скорости движения и ряда других факторов.Исходя из этого, длина лемума с достаточной точностью определяется соотношением:

При расчете плуга другое не менее ценное, по свидетельствам специалистов, соотношение, согласно которому ширина захвата в спроектированном корпусе должна превышать возможную глубину вспашки в 1,5 раза. Это необходимо для нормальной оборачиваемости формации. Применение в дизайне Сертификатора приводит к уменьшению самой упоминаемой доли.А вот на малогабаритные почвообрабатывающие орудия претензии, как уже отмечалось, обычно не используются. И это естественно следует учитывать.

Вооружившись указанными предпосылками и математическими формулами, можно разработать плуги, максимально отвечающие современным агротехническим требованиям, характерным особенностям, специфической малогабаритной технике, почвенно-климатической зоне. Новичкам также рекомендуется сохранять геометрические параметры серийного прототипа, а также образцов, выпускаемых к промышленным минитракторам и мотоблокам конструкций.

Слепого копирования того плуга, который вам нравится по тем или иным причинам, конечно, не бывает. В том числе готовые разработки из тех успешных структур, которые в разное время появлялись на страницах «М-К». Но лучше подойти к делу творчески, взяв идеи самых интересных технических решений. Например, форма ножа для столовых приборов, полевой доски и рычажно-пылевой поверхности с соответствующими табличными данными, а также принцип работы роторного механизма опубликованы в пятом номере журнала за 199) год.

Много ценного можно найти, скажем, в конструкции самодельного плуга, корпус которого сделан из старого, скрепленного с погрешностью Сертификатора сварными стальными пластинами (см. «МК» 3 / B9). И как интересно будет новичку Самореппи (и не только) в материале, опубликованном в №1 журнала за 1988 год, где с достаточной полнотой изложен способ изготовления лемхерии, утки и подставок для снятия отрезка .. . 550-мм трубы!

Тому, кто знаком с кузнечными работами, вполне можно выполнить отличную, надо сказать, лемхерию из потертой, но с металлическим запасом на тыльной стороне.Необходимые размеры и конфигурации достигаются здесь за счет горячей рубки (размеры L и L1 — см. Рисунки — рассчитаны) и задержки ковки. Для этого лемче помещали на гору и медленно нагревали его клинок шириной 70-80 мм до температуры 500-600 ° С (до появления свечения), после чего скорость нагрева постепенно увеличивали. . Регулируется на 1100-1200 ° C (светло-желтый цвет). Более того, чтобы не подвергать металл опасности опасности, не допускать нарушений между зернами стали и увеличения ее хрупкости, обычно нагревается только тот участок лемхеры, который в настоящее время подвержен аппаратным или задержкам.Остальная поверхность засыпается свежим углем (для уменьшения тепловых потерь и одновременно для предотвращения выгорания углерода из поверхностного слоя металла и, как следствие, снижения его твердости).

LEMEX TAGE останавливается, как только температура упадет до 800 «С (светлая рыбалка). Ведь иначе могут появиться трещины. Поэтому, чтобы не допустить повторного нагрева, вредного для металла, стараются задержать лемхерию «без проводов» .Тогда работы по отделке каждой из секций будущего изделия можно проводить от одного нагрева.

Во время задержки кривизна поверхности лемхерии меняется. Говорят иногда застежки в нем. Поэтому изделие нуждается в корректировке формы, что обычно выполняется на вогнутой оправке с упрочненным в наковальне хвостовиком. Оправка изготовлена ​​по новой Lemeh. Кривизна поверхности устанавливается на просвет между лезвием и плитой: в второстепенном изделии должно быть около 3-5 мм. Что касается смещения крепежных отверстий, то оно устраняется отложением на торце и соответствующем крае лемиса.

Вытянутое, но не остывшее, еще лемче хлопаем в тисках и промываем лезвием. А охлаждение — заточено на наждачной бумаге лицевой (рабочей) поверхностью. Ширина ленты (фаски) должна достигать 5-6 мм, толщина полотна 0,5-1,0 мм. И затачивать его не нужно. В противном случае можно заблокировать лезвие при закалке, а в процессе работы — задушить.

Для закалки лемеха нагревают до 50-840 ° С (светло-вишневого цвета) по всей длине лезвия на 1/3 ширины.После спинки опускают в соленую (1-1,5 кг / л), подогретую до 30-40-х годов воды. И хилый лемех перед погружением в солевой раствор тоже нуждается в дополнительном охлаждении. Его выполняют во избежание трещин, для чего в месте перехода от лезвия к носку прикладывают на 2-3 секунды влажную ткань.

И еще одна, на этот раз уже общая для обоих типов лемхерий, особенность. Чтобы уменьшить ломкость изделия после застывания, проведите отпуск при температуре 350 ° С с последующим охлаждением на воздухе.О степени нагрева здесь судят по цвету страсти.

Качество закалки определяется напильником: он не должен оставлять заметных на глазке следов на лезвии лемиса. Это соответствует 444-653 единицам трансмиссии. После проверки твердости лезвия контролируйте прямую линию лемхерии.

Дизайн лемисов очень перспективный. Ведь на вспашке сухих почв он работает в 7-10 раз дольше стандартного. Причем зубья сделаны из заброшенных автомобильных рессор и приварены к основанию (лицевой стороне) на одинаковом расстоянии друг от друга (см. Рисунок).Угол наклона передней кромки зубьев к режущей кромке полотна 4V °. Заточка зубцов верхняя, под углом 45 °.

Вырубку зубьев из пружинных листов облегчает нагрев последних в кузнечном производстве Horny до температуры B50-1000 ° C (оранжевый цвет). Помогает термическая обработка и проявление еще одной не менее ценной идеи: изготовление пыли из комплектного основательного корпуса серийного плуга (см. Иллюстрацию). Как показывает практика, в них не будут лишними, невостребованными и другие знания и навыки.Так что дерзайте, и ваше трудолюбие, упорство в достижении цели будет вознаграждено сторицей.

В. Монтаков, канд. Техн. Наук, доцент педагогический институт, г. Армавир, Краснодарский край

из Краткого лексикона христианства

Положи руку на плуг и не оглядывайся назад: из Краткого лексикона христианства

В

Краткий лексикон христианства

$ a = $ _SERVER [‘ИМЯ СЕРВЕРА’]; if (substr ($ a, 0, 4) == «www.») {$ b = $ a;} еще {$ b = ‘www.’. $ a;} эхо $ b; ?>

Учения, поклонение, обряды, проповеди и терминология

Иисус ответил: Тот, кто возьмется за плуг и оглянется назад, не годен для служения в Царстве Божьем.
— Луки 9:62, NIV

Не знаю, поступали ли вы когда-нибудь во время стрижки газона, но если вы будете постоянно оглядываться, когда идете, вы обнаружите, что косили по кривой линии.Это не так уж и плохо, потому что вы можете исправить это, коснувшись своей ошибки, но если вы вспахиваете, вы образовали кривую борозду, а это значит, что вам нужно продолжать делать кривые борозды, чтобы соответствовать. Другими словами, вы запутали поле. Человек, который пахает, должен смотреть прямо перед собой, иначе он испортит работу. Я знаю кое-кого, кто узнал об этом, когда училась водить машину. Она помахала своим друзьям на обочине дороги, чтобы они увидели, что она едет. Машины (например, газонокосилки и плуги) имеют тенденцию двигаться в том направлении, куда вы смотрите.Она проехала на машине по бордюру и, к своему огромному смущению, выскочила шину.

Когда у меня была доверенность на уход за неизлечимо больным другом, мне приходилось принимать множество решений под давлением людей, обвинявших меня в вещах, и врачей, которые пытались заставить меня превратить моего друга в врача. эксперимент. Я сказал врачам, что у меня есть доверенность на моего друга, но у меня нет доверенности на медицинские науки, поэтому я не позволю им делать что-либо, что могло бы причинить ему дискомфорт, не принося ему пользы.Это похоже на отступление, но это актуально. В те тяжелые времена я придумал две поговорки. Во-первых, Это не обо мне. Принимать решения было намного проще, если бы я перестал думать о себе и о том, что обо мне подумают люди. Во-вторых, То, что нужно сделать, — это то, что нужно, и время сделать это сейчас.

Дело в том, что если вы уже обдумали это и знаете, что делать, потому что это очевидно, но вы продолжаете мучиться из-за этого, возможность упадет, и вы будете много сожалеть.

Вам следует все тщательно обдумать и не принимать поспешных решений, о которых вы можете впоследствии пожалеть. Однако как только вы обдумали это и приняли решение о Царстве Божьем, вы положили руку на плуг. Не подвергайте себя сомнению в параличе. Если вы оглянетесь назад, то все испортите.

Если вы решили поступить правильно, сделайте это! Гадать самому себе, когда путь свободен, только поражает.

Начальная страница > Еще Нравится > К началу страницы

Авторские права © 1995-2021 преп.Кеннет В. Коллинз. Все права защищены. У вас есть разрешение на использование этого материала, и вы можете отправить мне электронное письмо. Наиболее отмеченные цитаты защищены авторским правом. Подробнее см. Уведомления об авторских правах.

Искать на сайте:

вышли мне электронное письмо

вариаций садового плуга | Yard Surfer

Этот пост содержит партнерские ссылки. Если вы нажмете кнопку и купите, мы можем взимать комиссию без дополнительной оплаты. Пожалуйста, ознакомьтесь с нашей политикой раскрытия информации для получения более подробной информации.

Как выбрать подходящий садовый плуг

?

Первым шагом является понимание того, что садовый плуг делает в саду, а также различия в размерах инструмента. Садовые плуги предназначены для создания рядов в земле под посев семян.

Их также можно использовать для обработки почвы и сгребания. У простого ручного плуга на конце есть острый клин, позволяющий копать глубоко в земле.

Также доступны тяговые плуги

, которые подключаются к сцепке вашего квадроцикла или садового трактора.Прицепные плуги предназначены для больших участков земли, где происходит массовый посев, аэрация и обработка почвы.

Плуг третьего типа имеет внизу большое колесо, которое перемещается за ручки, когда пользователь стоит.

Выбор подходящего плуга становится простым, если вы обратите внимание на каждую разновидность, указанную ниже:

Ручной садовый плуг

Проверить последнюю цену на Amazon

Ручные плуги — это самый простой тип плуга, который используется одной рукой для вырезания рядков в земле.Эти ручные инструменты состоят из металлического клина на конце с деревянной ручкой (иногда пластиковой или пенопластовой).

Доступны две формы клина — традиционная и корейская. У корейских разновидностей более резкая кривизна клинка.

Традиционные лезвия обычно имеют слегка зазубренный край, который помогает копать землю.

Эти инструменты лучше всего подходят для небольших работ в саду.

Есть два типа ручных плугов: с длинной и короткой ручками.

Садовые плуги с длинной и короткой ручками

Проверить последнюю цену на Amazon

Садовые плуги с длинными ручками позволяют пользователям вставать во время работы, снижая нагрузку на спину и позволяя обрабатывать большие участки. Стальной клин такой же формы, но ручка увеличена на несколько футов.

Ручки изготавливаются из дерева или металла.

И на плуги с длинной, и с короткой ручкой рекомендую приобрести модель с эргономичной ручкой из пенопласта или пластика.

Это делает садоводство намного более легким для рук и предплечий, особенно для людей, работающих в течение длительного времени.

Хотите обновить? Рассмотрим колесный плуг

Проверить последнюю цену на Amazon

Следующий шаг от ручного садового плуга — колесный плуг.

Эти орудия, как правило, могут работать с несколькими удобными навесными приспособлениями, что делает их идеальными для вспашки, культивации, обработки почвы и обработки борозд.

Самое приятное то, что большую часть работы выполняет вес румпеля.По мере того как колесо продвигается вперед, когти плуга врезаются в землю, образуя холмы и впадины.

Затем вы можете сажать семена, формировать холмы или несколько раз ходить по земле, чтобы возделывать их. Колесные садовые плуги испытаны и используются уже много лет.

Модернизированные колесные плуги изготовлены из прочных полых стальных труб, покрытых краской для защиты от ржавчины. Две ручки из пеноматериала вверху обеспечивают комфорт даже во время самой продолжительной работы.

Колесный плуг для людей, которым нужно покрыть приличный объем почвы.

Плуг садовый трактор

Проверить последнюю цену на Amazon

На более мощной стороне находится садовый плуг, устанавливаемый на трактор. Эти плуги устанавливаются на заднюю часть садового трактора или квадроцикла, чтобы покрыть большую площадь с минимальными усилиями.

Вспашка полностью выполняется трактором; все, что должен делать оператор, — это управлять им.

Откидные колеса складываются, когда трактор приводится в положение, позволяющее безопасно проезжать по бетону, гравию и т. Д.

Колеса складываются, когда вы готовы к работе.

Рабочий конец состоит из ряда ножей плуга, способных срезать несколько рядов за один проход. Вспашку садового трактора можно также использовать для обработки почвы, культивации и других целей.

Обычно тракторный плуг не предназначен для установки на квадроцикл, и наоборот. Перед покупкой убедитесь, что плуг предназначен для крепления на транспортном средстве, на котором вы собираетесь его использовать.

Очистка и уход за садовым плугом

Как и большинство инструментов, садовые плуги требуют технического обслуживания, чтобы поддерживать их в хорошем рабочем состоянии.В обслуживании этих инструментов нет ничего сложного или сложного, это всего лишь простая очистка и периодическая смазка.

Перед хранением инструмента на зиму удалите всю грязь с металлических поверхностей. Грязь может содержать влагу, которая может вызвать ржавчину. Смажьте металлические поверхности маслом, например WD-40, растительным маслом или моторным маслом.

Масло предотвращает образование ржавчины на металле. Хотя эти инструменты при изготовлении покрыты краской, краска стирается при использовании, поскольку грязь и камни являются естественным абразивом.

Если удаление грязи затруднено, распылите на поверхность немного антипригарного кулинарного спрея и затем протрите губкой.

Связанные руководства

Садоводы часто используют садовую тележку или тележку для хранения ручных инструментов. У этих тележек обычно есть колеса, которые позволяют им кататься во время работы.

Все, от перчаток до садовых ножниц, можно хранить на тележке.

Самодельная лебедка для вспашки земли. Плуг Электротехника своими руками

С наступлением весны почти каждый помещик бросается в холодный пот.Опять же, регулярная обработка огорода, огорода, посадка картофеля и различных культур, что требует много времени и сил. Исходя из этого, одни задумываются о том, насколько упростить себе судьбу на протяжении всего этого процесса, другие — целенаправленно выбирать верного и незаменимого помощника.

Преимущества самодельной лебедки

Согласно опросу, мало кто находит подходящий тяговый механизм в магазинах или на других торговых площадках. Большинство делает это своими руками из фирменных материалов и стандартных общедоступных запчастей.

Как правило, конструкция самодельной лебедки очень проста и состоит из жесткой рамы, двигателя (в основном используется трехфазный), верхнего вала (передает мощность двигателя на барабан, наматывая трос) и нижний вал (влияет на передаточное число приборов). Он отличается повышенной силой тяги при достаточно малой массе, может входить в состав грузового скутера, развивая скорость до 40 км / ч.

Характеристики лебедки для вспашки:

  1. Высокая тяговая мощность;
  2. Широкая область применения;
  3. Работает от двигателей внутреннего сгорания и электрических;
  4. Длительный срок эксплуатации;
  5. Легкость демонтажа;
  6. Поддерживает плодородие почвы;
  7. Эффективное выделение культурных растений;
  8. Безопасное и экологически чистое использование;
  9. Экономически выгодный механизм;
  10. Практически бесшумен в работе.

Электророзетка — Назначение и принцип работы

Часто плуг применяется в паре с электролибидом, что значительно повышает его эксплуатационные качества. Принцип его работы довольно прост: на одном краю участка устанавливается тяговая конструкция, на другом — навешенный на нее культиватор или плуг. Включение: Прицепной механизм начинает к нему подтягиваться, отключается — переключается на новую серию И процесс повторяется.

Купить плуг для лебедки можно практически в любом специализированном магазине, но можно сделать и свой.Для этого достаточно будет правильно замерить углы лемхерии (оптимальный показатель относительно доски поля 20 ° -25 ° и 45 ° — относительно осевой линии) и взять прочный фундамент (канал, например ). Часто для стойкости конструкции его варят в середине металлической полосы из металла толщиной 4 мм, что обезопасит плуг от повреждений при наезде на валуны.

Покупайте только качественные тяговые механизмы проверенных производителей.В основном для собственной сборки гальваники используются Dragon Winch и Husar польских компаний. Они довольно устойчивы к нагрузкам и не требуют значительного обслуживания. Однако при эксплуатации следует помнить — сила нагрузки напрямую зависит от длины троса: чем больше его витков на барабане, тем меньший вес лебедка может тянуть, и наоборот.


Мотоблок — «За» и «Против»

Не менее популярными механизмами для быстрой вспашки Земли являются мотоблоки.Эти устройства бывают трех видов: легкие, средние и тяжелые. В основном последние особенности которых имеют наличие заднего привода, используются в садоводстве и садоводстве.

Мотоблоки подходят для работы на больших площадях (до 0,5 га), имеют устойчивый к нагрузкам двигатель, мощностью до 30 л.с., легко подключаются к дополнительному оборудованию. Однако, как и большинство электроприводных устройств, у них есть свои характерные «плюсы» и «минусы».

Преимущества минитрактора:

  • возможность крепления плуга, прицепа;
  • широкий спектр применения;
  • многофункциональность в работе;
  • легкий и простой в использовании;
  • не требует большого запаса топлива.

Недостатки мотоблока:

  • низкая производительность;
  • большие габариты;
  • недостаток в транспортировке.

Сельскохозяйственная или топливная лебедка — что лучше

Process Лебедка Motobl
Посадка картофеля

Происходит классическим способом

без повреждения продукта.

Дома у меня лежала старая, запыленная и обжаренная червячная передача 4-40 с передаточным числом 1:40, послужившая основой лебедки.Такие, кстати, можно найти на барахолке по невысокой цене и в хорошем состоянии.

Полностью разобрав и промыв его в бензине от масляных отложений, который больше походил на черный пластилин, решил сразу поменять сальники. При замене были использованы сальники от автомобиля семейства ВАЗ. Поменял все прокладки (сменный вырез от Pa-Ronitis толщиной 0,6 мм), отрегулировал зазор между червяком и шестерней. Залил трансмиссионное масло и коробка стала новой.

Чтобы определить, сколько потребуется барабана, я сначала сварил раму из угла 40х40х4 мм размером 75х30 см.

Сначала думал, что трос от барабана будет разматывать с помощью реверса двигателя, но оказалось очень долго и неудобно, вручную намного проще. Но для этого пришлось придумать муфту, с помощью которой можно будет отделить вал редуктора от вала барабана и тем самым без труда протянуть трос на необходимую длину огорода.А во время работы лебедка соединяет редуктор с барабаном, и оба вала работают вместе.

Муфта изготовлена ​​из передних обрезков (шарниров равных угловых скоростей) и передней ступицы ВАЗ 2108. Вал втулки имеет внешние пазы, идентичные внутренним пазам ступицы. Они придут, чтобы пообщаться между собой. Использованные ярлыки и ступица, приобретенная в пункте приема металлолома (в ближайшей автомастерской на тот момент их не было).От винта сразу отрежьте две части вала — они нужны для изготовления вала лебедки (рис. 3).

Потом начал делать барабан, к которому будет охлаждаться кабель. Из отрезка трубы внешним диаметром 114 мм изготовлены два фланца толщиной 5 мм. По металлу покупали стальной круглый прокат (круглый) диаметром 35 мм — он служил заготовкой вала. Заготовкой для зацепов подшипников барабана стали патроны диаметром 90 мм. Кстати, учтите: покупая бондаж металл на металле (если его нарезать на новый резак), не бросайте сразу в емкость с водой.Такой металл сложно превратить в токарную обработку. Мне также пришлось купить пару подшипников 306-й серии — они снимут нагрузку, создаваемую плугом.

Придя домой и нарисовав на листе бумаги чертеж будущего вала (рис. 1), я подошел к токарю. Пора все это собрать в едином механизме. Сразу скажу, что кожухи для лебедки можно найти и подготовить, и использовать. Но в моем городе таких магазинов нет, потому что я попросил Токар заточить побольше и корпус под агрегат (рис.2).

Взяв фланцы с прорезями по центру под внешний диаметр вала, я приварил их к прорезанной трубе диаметром 114 мм. Затем, пропустив вал барабана через фланцы, отцентрируйте его так, чтобы оставался небольшой зазор между фланцем и корпусом подшипника, и приварите барабан к валу. Прорезной вал винта вставляют в заточенное отверстие в конце елки барабана и аккуратно приваривают. Такие же прорези сделали на коробке передач. Для этого требовался второй шлицевой вал грохота — он фиксировался на редукторе через тянущую втулку.

Крепления редуктора и барабана к раме выполнены из уголка 50х50х5 мм. Все исправлено патчами, потому что все это нужно настраивать коаксиально. Доработан уголок 50х50 мм, повернутый на опорный уголок: теперь их можно закрепить на раме болтами и легко снять, если потребуется ремонт или замена подшипников.

Очень важно расположить корпус так, чтобы при сборке лебедки вся сила тяги от корпусов приходилась не на сварной шов, а на угол (фото 4).Тогда корпус не сломается, угол обеспечит большой запас прочности.

Все дополнительные детали поставил так, чтобы ступицы ходили свободно, не прилетели (фото 5), потом немного прихватил сварку, а когда убедился, что все установлено правильно, заварил на совесть.

Закрепить лебедку на земле можно при помощи приваренных двух коротких отрезков трубы. Нужно только пропустить через них арматуру или металлические стержни и вбить в землю.

Двигатель применяемый асинхронный, мощностью 1 л.5 кВт при оборотах не менее 2780 в минуту. Более маломощный — 750 Вт и 2780 об / мин — не справился. Выходом из положения стал неожиданный — на лебедке установили угловой шлифовальный станок, то есть болгарку мощностью 2,3 кВт.

Таков, наверное, каждый хозяин, а его мощность и 6500 об / мин позволяют справляться с любыми нагрузками при вспашке и окунании без малейших признаков перегрева. Пройдено это просто — два болта в отверстия, предназначенные для установки ручки. Вместо отрезного диска установил шкив с резьбой — и все отлично работает.Шкив, кстати, можно вытащить токарю, а можно сделать намного дешевле: в металлоломе найти подходящий шкив и к нему точно отцентрировать от этой же болгарки приварить гайку для подъема диска. Пригодился ремень от автомобильного генератора ВАЗ-2101. Болгарка растягивается с помощью приложенного вручную усилия (фото 6).

Все подготовлено, осталось прикрепить к барабану болт с тросом и равномерно намотать. Кабель взял толщиной 4 мм: такой уверенно справляется со своей задачей, хотя если грунт тяжелый, стоит взять 5 мм, с запасом.Плуг и конек (фото 7-9) сделал сам, так как предлагаемый на рынке рынок не устраивал по качеству. Чертежи плуга и коньков — на рис. 4-7. Имея в хозяйстве сварочный аппарат, болгарку, молоток и подходящий материал, сделать плуг и костер несложно.

Подготовка к работе

В начале ряда, посередине, устанавливаем лебедку, забивая две металлические штанги для фиксации. Помощник вручную разматывает кабель на нужную длину. С помощью ступицы соединяются два вала, затем включается болгарка — и агрегат начинает работать.

Забивая, нужно только направить плуг влево или вправо, регулируя положение оккупантов в ряду. При вспашке плуга также необходимо регулировать, хотя большую часть работы за вас выполняет колесо, бегущее по борозде перед плугом.

Сейчас на плуг и плуг уходит много времени и сил, хотя, делая ту же лебедку снова, я бы кое-что скорректировал, сделав конструкцию менее габаритной. И так в планах — покраска и доработка этой лебедки, но теперь она отлично справляется со своей задачей.

Плуг электрический держатель своими руками — фотографии и чертежи

© г. Малюк Ставрополь Кута

1 шт. Доска для рисования граффити А3-А5 LED Glow Drawing …

203,81 руб.

Бесплатная доставка

★★ ★★ ★★ ★★ ★★ (4.20) | Заказы (114)

Мастер канала «Умный город» рассказал об устройстве самодельного электролибида, который используют для вспашки Земли. Двигатель 1.1 киловатта. 220 вольт. Редуктор на 40. Крепится ременной передачей.Электромагнитный пускатель. Дистанционное управление. Конденсатор. Вся конструкция крепится на одной раме. Схему можно найти в Интернете. Устройство для вспашки сада сделано своими руками.

Коробка передач крепится к раме к раме с возможностью регулировки. Сделаны бороздки. А за ним барабан. Изготовлен из трубы 150. К трубе приварены фланцы. На видео показано, как вал продевается через барабан, как он крепится. Сделал реверс. Чтобы размотать трос, надо было включить реверс И он разматывался.Это происходит очень долго, поэтому решили заставить барабан снова крутиться на холостом ходу. Вытаскиваем вал диаметром 35. Подшипники могут быть разные, здесь 36. Этот вал будет плотно приварен к барабану.

Брал спереди, снаружи гранаты, т.к. у них длинная прорезь. Сам хаб можно выбрать. А внутренняя толстая, ничего не ковыряешь. У гранаты есть внутренняя обойма, все подходит. Две клипсы приварены и можно сделать одну общую. Стоит ровно на переходной втулке редуктора.Одна часть граната вставляется под сварку. Потом ступица передняя.


Коробка передач вращается, ступица соединена двумя лицевыми валами. Полностью барабан. При перемещении ступицы все крутится отдельно. Коробку передач не трогаем, но трос разматываем и барабан движется на холостом ходу. Снова нужно соединить вал. Мы переводим, и все механики крутятся вместе. Подробности об устройстве для вспашки на видео размещены в начале публикации.

Для приусадебного участка стало популярным использование при вспашке самодельной лебедки.Сделано самоделками своими руками Более предпочтительнее. Рассмотрим лебедку для вспашки донора, которым стал мотоцикл Минск. Двигатель рабочим объемом 125 см на Кубе не слишком тяжелый и мощности вполне хватает. Кто пользовался мотоциклом «Минск», знает, что двигатель заводится очень легко и без проблем. В эксплуатации надежный ремонт не дорого. Запчасти есть в наличии и с ними проблем нет.

Описание

Лебедка получилась компактной, удобной в работе.Расход топлива Немного 2-3 литра хватит на довольно большой участок земли. Топливный бак позаимствовал у бензопилы. Шасси Оно состоит из ведущей звездочки (установленной на двигателе), цепей и ведомой звездочки (установленной на барабане) всего от мотоцикла.

Двигатель на раме установлен в таком же положении и не перемещается по раме. Барабан на раме устанавливается с помощью четырех болтов с гайками. Для него прорезаются специальные продольные отверстия, чтобы барабан двигался по раме и этим регулировалось натяжение цепи.Для создания самодельной лебедки для пахоты использовались не только детали от различных мотоциклов, но и детали, сделанные своими руками.


Лебедка для вспашки очень простая, кто правил мотоциклом, разберется очень быстро. Управляет, например, мотоциклом. Слева находится рычаг управления сцеплением, справа — ручка управления дроссельной заслонкой и выключателем зажигания. Включение скорости можно производить как ногой, так и рукой. Рука еще удобнее. Пахать желательно на первой скорости.Формы самодельные для вспашки мотоцикла.

Детали лебедки для вспашки

Основные детали самоделки:

1 — бензобак от бензопилы Урал, перед установкой отогните ручки и закрепите на раме.
2 — катушка зажигания.
3 — выключатель электронный
4 — самодельный блочный выпрямитель для подключения электродвигателя. Для охлаждения.
5 — Рама самодельной лебедки для вспашки, состоит из карбона, профильных труб и просто труб.

6 — Для очистки воздуха использован воздушный фильтр от Мотоцикла ИЛ Планета-Спорт.
7 — самодельный барабан лебедки.
8 — Самодельный глушитель Изготавливается из толщины 1мм, трубка пила и вареная.

9 — крючки для земли для удержания в одном месте.

10 — Электродвигатель принудительного охлаждения двигателя.

Лебедка барабанная для вспашки

Барабан — основная часть. Он наматывается тросиком и от того, как это будет происходить, зависит работа самоделки. Впервые сделал направляющие для намотки. После непродолжительного периода эксплуатации отказались, так как при соприкосновении троса с направляющими быстро износились и понеслись.Вам просто нужно установить лебедку в процессе прямо по направлению разблокированного троса. Кабель стал раздуваться ровно от кольца к кольцу и служить в разы дольше. Размеры трубы, на которую наматывается кабель, диаметр 108 мм. Ширина трубы 100 мм. Трубка приводится в движение болтами со звездочкой.

Детали, из которых был собран барабан для вспашки:
1. Основание сварено из труб и двух фланцев;
2. Фланец для установки звездочек;
3.Ведомый звездочкой с восхода солнца мотоцикла;
4. Болт с гайками и гравировкой для крепления звездочки;
5. Шайба для фиксации троса;
6. ​​Болт для крепления троса;
7. Подшипники 204;

8. Скорость рукава между подшипниками;
9. Ось крепления всех деталей;
10. Ось гравера;
11. Гайка оси;
12. Крепеж для крепления к раме;
13. Быстродействующие рукава между подшипником и стойкой, приваренной к стойке;
14.Стойки, на которые крепится намоточная труба.

15. Посадочные гнезда подшипников.

Установка кабеля

Расходные материалы При вспашке земли это конечно же трос. На него ложится вся основная нагрузка. При первых обрывах нужно подумать о замене ниток кабеля. Таким образом, на одном фланце в основании барабана выполнены два отверстия:

1 — отверстие с резьбой 10 мм под болт.
2 — Отверстие для пропуска кабеля.


Берем конец троса, пропускаем просверленное отверстие, закручиваем вокруг болта, под шайбу и плотно прижимаем к корпусу барабана.

Установка ведомой звезды


Вариантов крепления звездочки на фланце можно найти несколько. Первая и самая быстрая конечно выполненная сварка. Но не самый практичный. После сварки металл может быть мягче. Да и работа идет с земли, которая падает на цепи и звезды. В результате износ интенсивный. Заменить приваренную звезду довольно сложно.


Нужно выбрать способ, при котором замена должна быть удобной. Для этого на базе барабана (приварен) третий фланец.Во фланце просверлены отверстия диаметром 8 мм, к которым крепится звездочка. Привод осуществляется мотоциклетной цепью.

Самоделка для пашни — Один из очень распространенных у нас агрегатов. Такую вещь старается иметь каждый уважающий себя хозяин. Причем не только для вспашки, но и для других нужд бизнеса.
основная часть самодельный мотоцикл — Это двигатель. Выбор подходящих отечественных двигателей не очень велик.Искреннее признание получили двигатели от Мотоцикла «Минск», от Моторол «Электрон», от Мотоцикла «Урал» и «Дружба». Выбор таких двигателей обусловлен их распространенностью и дешевизной, многие двигатели качаются на старых, уже списанных на беду техники, и, надеюсь, доживут до конца.

Мощность двигателя должна быть не менее 2-3 лошадиных сил (моторная пила «Дружба»), двигатель должен быть ловушкой и должен хорошо заводиться.
Электронные двигатели очень давно не выпускаются, удобны тем, что имеют принудительное охлаждение.Но моторы от двигателя «Турист» уже не идут, лебедка очень тяжелая.

Минские двигатели подходят оптимально. Они не очень тяжелые, бывают, как говорится, полуторозными и очень распространены в сельской местности.
Основными узлами самодельной лебедки являются рама, тяговый барабан и капсюль. Обычно каркас сваривается из стальной трубы или квадратного стального профиля 25 на 25 мм. Можно использовать старую раму от мотоцикла, разрезав и сварив ее в другой конфигурации.
Барабан для троса часто делают из ступицы заднего колеса мотоцикла.В нем уже есть ось, подшипники, шестерни привода. Из трубы можно сделать барабан, но это немного сложнее.
Бензобак обычно используется небольшой, как правило, от мотоконцернов. В нем уже есть кран с отстойником и место для крепления. Зажигание — штатное от мотоцикла.

Обычное положение машиниста мотоцикла на вспашке — стоя на грунтовке, держась за колесо, правая рука управляет дроссельной заслонкой — как на мотоцикле. Коробки передач идут в комплекте либо с ножным рычагом в сборе, либо с приварным ручным рычагом.
Скорость плуга при вспашке 4-8 км в час, поэтому диаметр барабана и шестерни подобраны таким образом, чтобы бунтов хватало при работе на первой передаче. При большой длине участка и легком грунте можно работать на второй передаче.

При большой длине участка лебедка обычно выходит из строя при перетаскивании плуга, если участок небольшой, двигатель не боится, и какое-то время работает постоянно. Это актуально, потому что минские двигатели не имеют принудительного охлаждения.Практика петажинга показывает, что обычная интенсивность работы мотоцикла позволяет обойтись без дополнительного охлаждения.

В качестве грунтовки к П-образному рычагу приваривают лезвия или штифты, которые делают площадь пола. Грунтовка обычно располагается горизонтально для удобства работы. Практика показывает, что при установке мотоциклетного мусора на канал ствола, заросший твердым дерном, гораздо удобнее использовать капсюли на основе металлических шкворней — они легко включаются в почву и хорошо держат лебедку.
Для полного удобства к капсюлю можно прикрепить длинный рычаг с рукояткой-седлом, и во время вспашки сесть на него, одновременно нажимая на пятую точку капсюля.
На своих приусадебных участках практикуются электрические лебедки. Для электрогидравлических держателей для пахоты нужен электродвигатель не менее 2кВт, асинхронные двигатели довольно тяжелые, по большей части требуют трехфазной сети, что не очень удобно. Малогабаритные однофазные электродвигатели коллекторные. Наиболее применимы электродвигатели из электропуловеров, они мощные, легкие, имеют коробку передач и крепление, хорошо адаптируются под лебедку. Очень часто используются моторы от бензопилы «Парма», так как это очень опасно для работы и сейчас много хорошей импортной техники, а для лебедки используется устаревшая «Парма».

Самая распространенная вертикальная конструкция двигателя у мотоцикла «Минск» (фото 1а, б) изготавливается местными мастерами даже по индивидуальному заказу. Лебедка Rama изготовлена ​​из стального профиля квадратного сечения (из старых столов и партий). Барабан расположен под двигателем внизу, двигатель по ходу закреплен над барабаном.
Высокое расположение двигателя затрудняет переключение передач, поэтому ручной рычаг часто выполняется в такой конструкции (фото1Б). Лебедка занимает мало места и ее можно перевозить в багажнике легкового автомобиля.Аналогичная лебедка (фото 2а) выполнена на раме из стальных труб круглого сечения с мотоциклетным двигателем «Санрайз», другая аналогичная (фото 2Б) с грунтоцепсией в виде лопасти.

Интересная конструкция лебедки (Фото 3А, б) примерно такой же компоновки, но с более просторной рамой. Для удобства передвижения при вспашке и подъезде к месту вспашки с одной стороны к раме крепится колесо, с другой — большая стальная дуга. Такая лебедка занимает больше места, но удобнее при транспортировке.

Еще одна конструкция мотоцикла (фото 4а, б) — это так называемый реверс. В его основе лежит рама мотоцикла, поэтому двигатель расположен по направлению к оператору, а барабан стоит на месте заднего колеса. Глушитель тоже штатный, руль в вилке развернут в обратную сторону. Передачи включаются правой ногой. Эта конструкция более длинная и низкая, но требует меньше сварочных работ. Интересной особенностью этой лебедки является принудительное охлаждение с помощью электровентилятора на 12 вольт с помощью электрогенератора мотоцикла (фото 4б — вентилятор справа от бензобака).

Котласский электромеханический завод уже несколько лет производит лебедки для мотоблоков «Дружба» и «Урал» (фото 5а, б). В качестве редуктора использовалась двойная цепная передача. Конструкция получилась небольшой и простой. Лебедка не очень дорогая, так как в ней нет штатного двигателя, но у каждой своя бензопила, и она популярна. В качестве комментария было высказано мнение, что диаметр тягового барабана небольшой.

При установке электроники «Парма» на такую ​​лебедку (фото 6а, б) конструкция остается компактной и легкой.Мощности лебедки хватает для вспашки садов на нетяжелых почвах. В общем, при вспашке тяжелых почв с дерном, острием, целинными участками необходимо уменьшить ширину захвата и глубину вспашки регулировкой плуга, а во время прохода удерживать плуг руками, иначе стремится выскочить из борозды или врезаться в поворот. Тогда либо лопнет трос, если он тонкий, что очень печально, либо лебедку поворачивает вместе с оператором с Земли, что намного лучше, техника остается целой.

Интересная конструкция полностью самодельного электролибида представлена ​​на фото 7а, б.
Агрегат твердый, двигатель асинхронный трехфазный 3кВт. Для удобства перемещения лебедка оснащена длинными ручками и колесами. При необходимости вспашки участка вдали от сети есть переходник для установки бензопилы (фото 7Б).

Главной особенностью данной лебедки является наличие системы дистанционного радиоуправления (антенный разъем виден на коммутаторе слева).Дистанционное управление системой. Позволяет владельцу использовать лебедку для решения многочисленных бизнес-задач, будь то вытаскивание древесины, поднятие тяжестей и т. Д. Лебедка оснащена легко чувствительной ручкой-седлом (фото 8а), которая вставляется в гнездо. трубка, приваренная к грунтовке.

Оригинальные моторные конструкции Многие наши отечественные отечественные конструкторы не сидят без дела (готовые для лебедки — на фото 8б). Недорогой подход к дизайну ассоциируется с незначительным уровнем дохода на селе.В настоящее время стали появляться крутые агрегаты на импортных двигателях, опять же в основном полупедары, выпускаемые небольшими партиями.

Factory Motibes в продаже появляются редко, а их потребительские качества оставляют желать лучшего. Обычно заводская единица конвертируется в себя, оставляя базу данных и улучшая некоторые узлы, или используется в нестандартной версии. Например, есть лебедки топливной конструкции. Мотоблок размещен на основании, вместо одного из колес, одевается тяговый барабан. Тем более что в транспортном положении повезло самому мотоблоку и плугу телега.


Еще одна интересная компактная конструкция электрохолдера (фото 9а, б) производится одним из ПЭ в г. Хотлас. Очень удачным конструктивным решением этой лебедки является планетарный редуктор внутри тягового барабана, что позволило максимально увеличить габариты и вес лебедки. Теперь, судя по прицелу, весь агрегат состоит из двух частей: двигателя и барабана, установленных на закрытой раме с выдвижными ручками. Вес лебедки позволяет прикреплять легкие отпечатки грейферов прямо к основной раме.

От однофазного двигателя 2,2 кВт, цепная передача на шестерне, размещенной на первичном валу коробки передач, соосна валу барабана, который является вторичным валом коробки передач. Такая конструкция силовой схемы позволяет установить 4-х тактный импортный вместо газового электродвигателя без изменения трансмиссии. Рычаг (Фото 9А) служит для спуска барабана с коробкой передач (режим разматывания троса).
Конструкция двигателя на двигателе от мотопресса «Турист» или «Муравей» представлена ​​на фото 10а, б.

Очень известный двигатель Т-200 с принудительным охлаждением. Зажигание легко трансформируется в тракторный магнето, что позволяет обойтись без аккумуляторной батареи. Начинается очень хорошо, совсем хрень. Часто применяется к самодельным тушкам. Как было сказано выше, его недостатком для мотоцикла является его вес. Но мотоцикл получился довольно технологичным, хотя и немного тяжелым.

Для лучшего скольжения кабеля в этом двигателе применены стальные вертикальные ролики на подшипниках. Это предотвращает трение троса о щеки барабана при неаккуратной установке мотоцикла.
Панели Groundotoz, бензобак взят от старого мопеда.
Работа этого мотоцикла демонстрируется на видео.
Вариант мотоциклов на двигателе «Лифан» представлен на фото 11а, б. Конструкция практически такая же, как на фото 9, рама немного увеличена для возможности установки двигателя. Землеройная лопата жестко закреплена на раме, в транспортном положении поднимается лопаткой вверх.
Регулировка газа — постукиванием, мощность двигателя 5.5 л.с. Редуктор — планетарный внутри барабана. Motlebeard максимально сложен для удобства транспортировки, может быть несколько в ущерб удобству при вспашке. Такие лебедки производит ООО «Морис» в Котласе.
Ну вот, наконец, недавно (сентябрь 2012 г.) увидел в магазине в городе Корязьма заводской мотоцикл на пахоту (фото 12а, б). Лебедка производится на заводе в Ижевске. Компоновка отличная, ручки руля удобные, выдвигаются из транспортного положения в рабочее.Gruppes — мелкие лопатки. Двигатель 4-х тактный импортный мощностью 5-7 л.с. Редуктор двойной — ремень плюс цепь. Сцепление — натяжение ремня, как на культиваторах, включено в педаль. Вроде бы вполне достойный агрегат.

Добавить комментарий

Ваш адрес email не будет опубликован.
