Ручной насос для скважины своими руками (устройство)

Содержание

Централизованная система водоснабжения на небольших дачных участках – большая роскошь. Именно поэтому на плечи их владельцев рано или поздно ложится проблема организации подачи воды.

Распространенная конструкция ручного насоса для скважины

При ограниченном бюджете наиболее рациональным способом решения вопроса считают бурение скважины и монтаж ручного насоса. Разберемся во всех тонкостях работы подобного оборудования, а также его изготовлении своими руками.

Эксплуатационные особенности ручных насосов

Водяной ручной насос для скважины – это специальное устройство для перекачивания жидкости на поверхность под давлением. Оборудование такого образца приводится в действие усилиями человека посредством нажатия на специальный рычажный механизм.

Эксплуатация ручных установок требует применения физической силы, поэтому их рационально использовать на участках с малой потребностью в воде.

Конечно, скорость работы и объемы поднятия жидкости насосом несравнима с автоматическими системами, но отсутствие бесперебойного источника электроэнергии вынуждает дачников все чаще внедрять именно этот формат устройств.

к меню ↑

Преимущества и недостатки

Ручной способ поднятия воды из скважины имеет ряд преимуществ и недостатков. К положительным моментам можно отнести:

  • Простота оборудования стала причиной его быстрого монтажа.
  • Установка системы возможна практически в любых условиях.
  • Экономия ресурсов – насос приводится в действие человеческими усилиями, не требуя подключения к электросети.
  • Устройство состоит из унифицированных узлов и частей, которые при необходимости подлежат замене – эта особенность позволяет максимально продлить срок службы установки.
  • Ручной насос стоит гораздо дешевле своих аналогов.
  • Вы экономите средства на введении оборудования в эксплуатацию, ведь процесс настолько прост, что не требует привлечения специалиста.

Ручной насос для скважины в металлическом корпусе

Недостатки использования ручного насоса исходят из особенностей его конструкции:

  • Потребность в приложении физической силы – перекачивание воды происходит только с нажатием на рычажный механизм.
  • Низкая производительность – насос показывает скромные результаты по объемам подачи жидкости в сравнении с автоматическими системами.

Несмотря на некоторые отрицательные моменты, ручные насосы для скважин пользуются высоким спросом, ведь порой это единственный способ обеспечить водоснабжение.
к меню ↑

Классификация ручных насосов

Насосы для выкачки воды из абиссинской или другой скважины выполняют одинаковую функцию, но при этом их устройство и принцип действия несколько отличаются между собой. В зависимости от указанных критериев оборудование с ручным механизмом классифицируют на две категории:

  • поршневые насосы;
  • штанговые насосы.

Ручные поршневые насосы используются в тех случаях, когда вода на участке расположена на небольшой глубине  – до 10 м.

Принцип работы оборудования довольно прост. Устройство представляет собой металлический цилиндр, внутри которого размещается поршень. Под действием физической силы он поочередно перемещается вниз и вверх. Подъем рычага человеком приводит к вытеснению жидкости через входное отверстие, а опускание – к наполнению водой надпоршневого пространства.

Такое нехитрое приспособление не составит труда соорудить своими руками и монтировать на дачном участке.

Ручной насос для скважины на участке

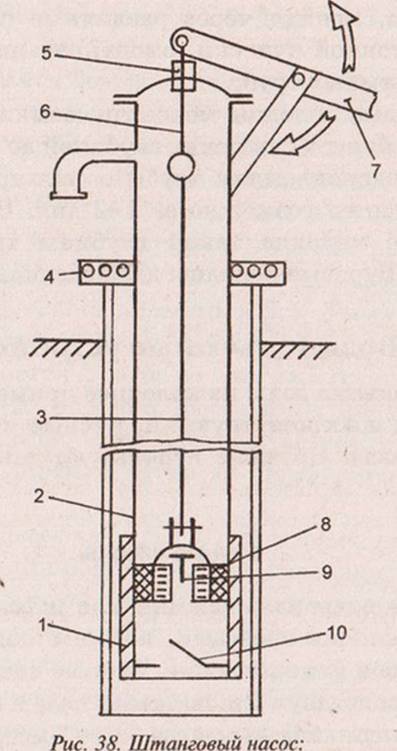

Глубинный штанговый насос ручного воздействия представляет собой более сложный механизм, который предназначен для откачки воды с абиссинской скважины или любой другой глубиной 10-30 м. Его конструкция состоит из цилиндра, поршня и очень длинного штока, который под действием рычага запускает всю систему. Штанговый насос располагается непосредственно в скважине, при этом его шток погружается в водный слой на глубину около 1 м.

Чтобы разобраться, какой тип изделия подойдет непосредственно к вашим условиям эксплуатации, вам придется изучить основные критерии выбора оборудования.

Читайте также: что делать, если насос застрял в скважине?

к меню ↑

Как выбрать ручной насос?

Выбор ручного насоса для перекачки жидкости будет зависеть от ряда факторов:

  • Глубина скважины.

Самый важный критерий при покупке оборудования или изготовлении его своими руками. Для подъема воды с небольшой глубины (до 10 м) можно использовать простые механизмы с поршневой системой. Если приходится перекачивать жидкость с абиссинской скважины глубиной 10-30 м, придется выбрать устройство со штанговой системой.

  • Диаметр скважины.

Специалисты рекомендуют бурить скважину диаметром свыше 4 дюймов — тогда для подачи воды с глубины подойдет любой насос с ручным рычагом.

  • Способ монтажа.

При подборе устройства нужно заранее продумать, есть ли необходимость в его дальнейшем перемещении на другой объект. Такая потребность часто возникает, когда для хозяйственных нужд жидкость берут из реки, а для питья – из колодца.

  • Период использования.

Основной элемент ручного насоса — поршень в трубе

В продаже существуют модели, предназначенные для круглогодичной эксплуатации, а также недорогие варианты с пластиковым корпусом для использования в летнее время.

Заранее предусмотрев каждую деталь, можно быть уверенным, что ручной насос для перекачки воды оправдает ожидания пользователя.
к меню ↑

Какие этапы изготовления и подключения ручного насоса?

Собрать ручной насос своими руками из подручных средств – задача посильная для каждого мужчины. Главное — четко следовать указанной инструкции:

  • Изготавливаем корпус.

Для корпуса самодельного насоса вам понадобится металлический цилиндр – это может быть кусок старой трубы либо ненужная гильза от дизельного двигателя. Длина отрезка должна быть порядка 60-80 см, а диаметр – свыше 8 см.

Для обеспечения качественной работы будущего оборудования, необходимо проточить внутреннюю поверхность трубы на станке. Избавив металл от неровности, вы облегчите усилия, которые потребуются для перекачки воды.

  • Вырезаем крышку.

Для ее изготовления можно использовать металл или пластик. В крышке следует обязательно сделать отверстие под шток. Когда конструкция готова, внутрь помещается поршень. После этого, дно закрывается точно такой же крышкой с клапаном. Сбоку приваривается труба для подачи воды.

  • Установка поршня.

Поршень может быть создан из дерева, пластика или металла, главное правило – он должен быть уплотнен резиновым кольцом. При установке этого конструкционного элемента необходимо оставить минимальный зазор между стенками корпуса, тогда вода не будет просачиваться.

  • Подсоединение входной трубы к скважине.

Элементы для создания ручного насоса своими руками

Входная труба, подающая внутрь устройства воду, должна быть прочной и выносливой. Чтобы обеспечить эти характеристики, подберите армированные шланги, жесткие пластиковые элементы или стальные трубы.

  • Монтаж клапанов.

Обратные клапаны – это специальные отверстия, которые созданы в корпусе поршня и нижней крышке металлического цилиндра. Именно они определяют производительность всей системы. Клапаны не дают возможности жидкости вернуться обратно во входящую трубу.

Для их создания можно использовать толстую резину, которая фиксируется на отверстии с помощью склёпок.

  • Декоративные работы.

Самодельный ручной насос должен иметь удобную ручку. Ее форма может быть любой, главное – надежно прикрепить элемент к штоку. Кроме того, сам насос необходимо зафиксировать на подготовленной площадке, используя фланец.

Проведя весь комплекс работ вышеуказанных работ, вы обеспечите бесперебойную подачу воды на собственном участке.
к меню ↑

Этапы создания насоса (видео)


 Главная страница » Скважинные насосы

Ручной водяной насос для скважины своими руками

Часто владельцам загородных домов приходится изготавливать ручные насосы для скважины самостоятельно, так как в продаже имеются достаточно дорогие устройства.

При наличии сварочного аппарата можно сделать ручной насос для скважины своими руками. Часто встречается название «помпа». Именно такие устройства являются наиболее распространенными среди владельцев участков.

Виды ручных насосов

Выбирая насос для скважины на загородном участке, необходимо помнить о том, что следует учитывать глубину залегания и степень загрязненности жидкости.

По конструкции описываемые механизмы могут разделяться на несколько видов:

  1. Крыльчатые. Данные механизмы являются самовсасывающими. Они состоят из рычага, всасывающего элемента, а также вала и клапанов. При воздействии на рычаг в таких механизмах приводится в движение крыло, которое и приводит в действие всасывающий элемент устройства. Стоимость таких моделей может быть разной. Цена обычно зависит от используемых материалов. Такие насосы предназначены для перекачивания только чистой воды без добавления различных жидкостей или абразивных частиц.
  2. Штанговые водяные насосы. Такие устройства предназначены для подъема жидкости с глубины не более 30 метров. Подобные конструкции работают по такому же принципу, что и поршневые. Недостатком таких устройств является большой размер. Также стоит отметить, что во время работы подобных устройств может происходить обрыв штанг.
  3. Поршневые изделия. Такие механизмы отличаются тем, что создают давление на выходе. Часто подобные насосы используются как вспомогательные для предварительного наполнения водой несамовсасывающих изделий. Но если на участке нет электричества или не хочется тратить большое количество средств, можно установить подобную конструкцию в качестве основной. Стоит отметить, что такими механизмами нельзя качать воду из артезианских скважин.
  4. Мембранные. Такие конструкции можно использовать для перекачивания как чистой, так и загрязненной воды.Особенность таких механизмов заключается в том, что они имеют самоочищающиеся клапаны, в которых не происходит заклинивание при попадании загрязнений. В таких конструкциях нет трущихся деталей. Именно поэтому подобные устройства отличаются долгим сроком службы. Обычно корпус таких устройств выполнен из чугуна.
  5. Гидравлические механизмы отличаются малым весом и небольшими размерами.

Как выбрать

Самой распространенной причиной приобретения ручного насоса является низкая стоимость таких конструкций по сравнению с другими типами механизмов. Но во время выбора стоит руководствоваться и другими параметрами:

  1. Глубина скважины. Данный параметр и является основным во время выбора описываемых устройств. Ручные механизмы разделяются на 2 типа. Первый тип – это механизмы, которые предназначены для подъема воды с глубины до 6 метров. Второй вид ручных насосов приспособлен для подъема водына 30 метров.Для подъема жидкости с 30 метров используются штанговые устройства.
  2. Диаметр скважины. Этот параметр должен быть не меньше 10 см.Именно при таком диаметре на скважину можно устанавливать любой насос.
  3. Степень загрязнения.
  4. Вес устройства и его размеры. Эти параметры имеют значение во время транспортировки устройства, а также при его установке.Вес может варьироваться от 4 до 130 кг.
  5. Цель установки. Перед приобретением механизма необходимо точно узнать, нужно ли будет соединять приобретенное устройство с другим оборудованием или же оно будет использоваться отдельно.
  6. Способ монтажа. Многие устанавливают стационарные изделия. Но в некоторых случаях лучше приобрести переносное оборудование. При помощи портативных механизмов можно брать воду для хозяйственных нужд из водоема, а для питья – из колодца или скважины.
  7. Время эксплуатации. Существуют модели, которые предназначены только для использования в теплое время года.  Другие же могут работать весь год.
  8. Внешний вид. Если механизм устанавливается в саду, он может выполнять еще и декоративную функцию. При помощи правильно подобранного устройства можно сделать участок более индивидуальным и красивым.

Приобретая насос по описанным критериям можно выбрать более подходящий вариант для своего участка.

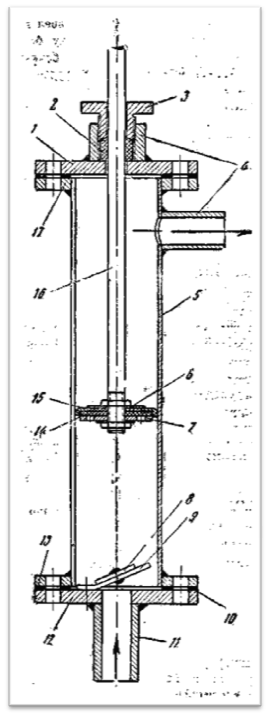

Устройство поршневого насоса

Перекачивание воды через устройство происходит благодаря поршню, который закрепляется на штоке. Этот элемент конструкции перемещается по металлическому корпусу. Чтобы вода не возвращалась в обратном направлении, в поршне устанавливаются клапаны. Шток присоединяется к ручке насоса при помощи шарнира. При нажатии на ручку происходит подъем поршня, что приводит к перекачиванию воды.

В нижней части конструкции находится шланг, который опускается в воду. В средней части устройства расположена выходная труба, через которую и поступает вода. Стоит помнить, что ручные насосы можно использовать только в том случае, если глубина скважины на участке составляет менее 10 метров.

Подъем воды в ручном насосе происходит благодаря созданию вакуума в корпусе во время передвижения поршня. Жидкость поднимается до тех пор, пока не откроется выходное отверстие,так как во время подъема поршня создается разряженная атмосфера, утягивающая его вниз. Чтобы правильно собрать устройство для своего участка, сначала необходимо подготовить схему ручного насоса для скважины. На представленном видео отображен процесс использования стандартного ручного механизма.

Изготовление насоса

Для создания ручного насоса необходимо следовать определенной технологии:

  1. Сначала подбирается корпус для будущего устройства. Для этого подбирается труба, длина которой может составлять около 700 мм. Лучше всего найти корпус гидроцилиндра. Диаметр корпуса должен составлять более 8 см. При возможности стоит изготовить корпус из трубки, которая имеет толстые стенки. В таком случае внутренние стенки получаются гладкими. Стоит отметить, что сечение корпуса может быть и квадратным. Главное условие – чтобы сечение было одинаковым по всей длине. При этом поршень должен иметь такую же форму, что и корпус.
  2. После этого создаются крышки для насоса. Они могут быть из металла или пластмассы. Чтобы надежно загерметизировать насос, можно использовать деревянные крышки, так как дерево разбухает от воды и исключает возможность проникновения ее через щели. Верхняя крышка создается с отверстием, в которое будет вставлен шток. Нижняя крышка соединяется с клапаном. На этом этапе происходит просверливание отверстия и приваривание выводного патрубка.
  3. Затем изготавливается поршень. Он может быть из различных материалов. Часто он создается из металла и пластмассы. Во время создания поршня стоит помнить о том, что на нем должен быть резиновый уплотнитель. Поршень должен передвигаться по корпусу легко, но при этом предотвращать попадание воды через щели. Поршень соединяется со штоком при помощи резьбы.
  4. После этого подбирается входная труба, которая может быть из резинового жесткого шланга или пластмассы. Многие используют трубы из металла.
  5. Важными частями создаваемой конструкции являются обратные клапаны. Производительность насоса зависит именно от качества данных элементов. Они должны быть достаточно прочными для удержания воды. Если использовать некачественные клапаны, жидкость будет просачиваться обратно во входной шланг. Для ручных насосов подходят шариковые клапаны. Также можно выбрать мембранные изделия. Мембранные клапаны можно сделать из прочной резины. Они закрепляются на входном отверстии клапана.
  6. Шток для насоса и патрубок создаются такой длины, чтобы насос можно было установить на глубине от 0,5 до 1 метра. Также на данном этапе создается ручка, которая впоследствии закрепляется на шарнире. Обычно ручка создается из алюминиевой трубки. Чтобы она опускалась в исходное положение, к ее короткому концу присоединяется пружина.

Конструкции, сделанные своими руками, являются достаточно эффективными для выкачивания воды из скважины. Представленное ниже видео позволяет увидеть процесс применения ручного насоса.

Как сделать глубинный насос

Глубинные насосы используются в случае, если глубина скважины составляет более 12 метров. Чтобы собрать глубинный насос, необходимо сделать металлический цилиндр и найти трубы и шланги, по которым будет перемещаться вода. Также нужно приобрести поршневой блок.

Заборные трубы из металла при создании глубинного насоса устанавливаются на глубине грунтовых вод. После этого самодельный цилиндр опускается в скважину таким образом, чтобы поршень не доставал до нижней створки. Расстояние между данными элементами должно составлять около 6 см. Верхний конец штока насоса пропускается через прокладку и соединяется с ручкой устройства.

Для изготовления насоса используются следующие материалы и инструменты:

  • материал, необходимый для создания обратных клапанов;
  • отрезок трубы из металла;
  • токарный станок;
  • тормозная камера;
  • круглые изделия из пластмассы или дерева, которые необходимы для создания крышек насоса;
  • трубки из алюминия и меди;
  • прокладки;
  • напильник и молоток;
  • автомобильная камера;
  • электрическая дрель;
  • пластмассовые трубы или резиновый шланг;
  • пружина для возврата ручки насоса в обратное положение;
  • сварочный аппарат.

Стоит помнить, что во время создания устройства стоит придерживаться технологии его изготовления и установки. Сделав насос для скважины своими руками можно забыть о проблемах с недостатком воды в загородном доме. При отсутствии желания тратить время на создание описываемого механизма можно приобрести недорогой пластиковый электронасос.

Ручной насос для перекачки воды из скважины своими руками

На чтение 5 мин. Просмотров 947 Опубликовано Обновлено

Для водоснабжения частного дома вы хотите при минимуме затрат качать воду из скважин? Да нет проблем, для такого запроса есть решение – можно своими руками сделать ручной насос для скважины. Ручной способ поднятия воды хорош тем, что дешёв и не требует электроэнергии. По этому в целях экономии денег, давайте сделаем своими силами насосную систему для качки воды.

Особенности ручного способа подъёма воды

Чтобы в дальнейшем не жалеть потраченное время на изготовление ручного насоса для воды, давайте хорошенько всё обдумаем.

Если ваша система ещё на уровне планов и скважина не пробурена, то рекомендуем данные материалы для обязательного чтения:

Преимуществ ручного насоса

Постараюсь описать самые “жирные” и преимущественно важные характеристики:

  1. Процесс установки самодельного агрегата прост, и не требует вовлечение специалистов;
  2. Благодаря простате конструкции самодельного насоса, есть возможность произвести быстрый монтаж;
  3. Для качки воды нужна только человеческая сила, то есть, полное отсутствие электроэнергии на участке;
  4. Все части можно менять по отделенности, что проливает срок службы всей конструкции до не определённого времени;
  5. Конечно же стоимость вашего самодельного механического насоса будет не сравнено ниже чем у электрических собратьев.

Недостатки ручного насоса

К недостаткам поршневого насоса для добычи воды из скважины можно отнести следующие пункты:

  1. Механическое воздействия человека – не качаете руками, вода не льётся;
  2. Низкая производительность – всё упереться в ваши физические силы;

Как вы можете заметить, при перекачке воды ручным способом минусов меньше, плюсов больше, по этому многие люди выбирают для скважины ручные насосы.

Классификация ручных насосов

Ручные насосы для выкачки воды из абиссинкой или любой другой скважины, выполняют одну функцию, но имеют две разновидности. Одни более простые, другие достаточно сложные, но подходящие под более сложные условия.

Поршневые насосы ручного типа

Чтобы понимать принцип действия поршневого насоса, нужно понять как он устроен. Давайте взглянем на картинку, чтобы разобраться есть ли возможность сделать ручной насос для воды своими силами или пойти в магазин:

Ручной поршневой насос можно собрать своими руками

При использование поршневых насосов – глубина скважины до зеркала воды должна составлять не более 10 метров.

Теперь давайте разберём что происходит внутри насоса в момент откачки воды из абиссинской скважины. Нужно взять в руки металлическое коромысло и делать им движения вверх, в низ. Таким образом при движение поршня вниз клапан выпускает излишки воздуха, а при поднятии вверх образует вакуум, который вытягивает воду из скважины на поверхность. Конечно же после появления струи воды из ручного насоса, нужно продолжать качать, иначе водичка перестанет течь.

Как работает поршневой насос

Поршневые насосы так же называют вакуумными.

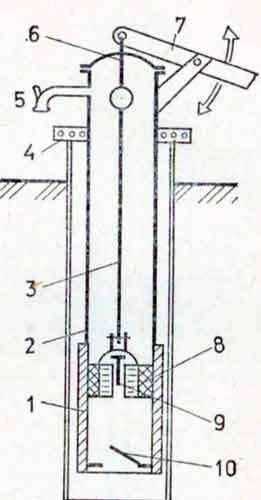

Штанговые насосы ручного типа

Если на вашем участке земли водоносный слой проходит на уровне от 10 до 30 метров. То для перекачки воды из скважины вам понадобиться глубинный штанговый насос. Давайте рассмотрим конструкцию данного агрегата, чтобы понять, сделать штанговую помпу своими руками или приобрести в магазине.

Главным отличием штангового насоса от поршневого, то что вода вытягивается более длинной штангой на конце которой имеется поршень. По сути это та же поршневая помпа, которая имеет более длинную штангу, и увеличенное коромысло.

Водяной насос для скважины следует устанавливать на обсадную трубу 100 миллиметров, а производительность сей агрегата равна 40 литрам в час.

Как правильно выбрать ручной насос

Чтобы определиться с выбором ручного насоса нужно рассмотреть ряд положений:

  1. Глубина водяной скважины. Если не глубже 10 метров, то для перекачки грунтовых вод подходит обычная поршневая система. Еже ли у вас история с абиссинкой скважиной, у которой глубина варьируется от 10 до 35 метров, то тут нужен штанговый насос.
  2. Диаметр скважины – существует минимум, это 4 дюйма (10,16 сантиметра). При данном диаметре отверстия в земле, вы сможете установить насосную систему ручного типа.
  3. Период использования – определитесь, вам нужен круглогодичный или сезонный вариант. В продаже имеются пластиковые ручные насосы, которые подходят для летнего периода, при этом их цена гораздо ниже, чем у круглогодичных металлических насосов.

Сборка и установка ручного насоса

Собрать ручной насос для воды своими руками сможет любой желающий мужчина или женщина. Следуйте инструкции и всё получиться:

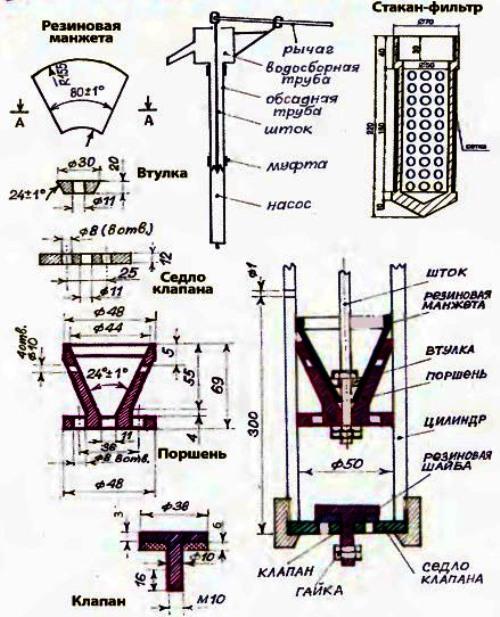

Все размеры указаны в деталей ручного насоса сантиметрах
  • Корпус. В качестве корпуса можно применить гильзу от дизельного мотора или взять металлическую трубу. Требуется длинна от 60 до 85 см., а диаметр не менее 8 см. Внутреннюю часть заготовки следует проточить на токарном станке. Гладкая поверхность внутренней части цилиндра увеличит коэффициент полезного действия самодельного ручного насоса.
  • Крышку можно выполнить из металла или пластика. Понадобиться сделать два блина по размерам внешнего диаметра цилиндра. Верхняя крышка должна иметь отверстие под шток, а нижняя под клапан.
  • Поршень можно изготовить из пластика, дерева или металла. Главное чтобы поршень был оснащён уплотнительной резинкой, иначе подача воды будет слабой.
  • Шток изготавливают из металла или пластика. Часто в ход идёт полипропиленовая труба.
  • На нижнюю крышку монтируется клапан.
  • Входная труба должна быть из стальной трубы, и крепиться она к нижней крышке.
  • Производим сварочные работы, а после покраска и декорирование.

Этапы создания самодельного ручного насоса (видео)

Ручной скважинный насос можно выполнить из пвх трубы и всё лето наслаждаться бесплатной водой на дачном участке.

Как сделать ручной насос для воды на дачу своими руками?

Ручной насос для воды – это энергонезависимый прибор для перекачки воды из скважины или колодца. Чтобы данное устройство начало свою работу, необходимо приложить физические усилия, поэтому такой вариант для всех удобен. Однако есть ситуации, когда применение ручного насоса целесообразно. Поэтому «Сантехник Портал» подробнее расскажет о сфере применения и разновидностях конструкции приборов данного типа.

Применение ручных насосов

Ручная помпа для воды, она же колонка, не нуждается в электричестве, поэтому используется в качестве замены электрического насоса в случае отключения электроснабжения.

Главная цель применения насосного оборудования – перекачка жидкости от источника к точкам водозабора: жилой дом, баня, гараж, мастерская, огород. Обычно источником воды на загородном участке являются колодец или скважина, иногда – озера и пруды.

Монтаж дорогого изделия на даче, где вы появляетесь только периодически, экономически малоцелесообразно. Электрические приборы обходятся дороже, нуждаются в обслуживании и чаще ломаются из-за множества элементов и сложной конструкции. Откачать при помощи ручного приспособления нужное количество жидкости, приехав на дачу в выходные, не так уж и сложно.

Также ручной водяной насос используют тогда, когда технически сложно или невозможно подвести агрегат к источнику электропитания. К примеру, если вы хотите поставить колонку в конце огорода.

Преимущества и недостатки колонок

Прежде чем сделать выбор в пользу ручной модели насоса, приобрести ее в качестве дублирующего варианта или полностью отказаться от использования, следует внимательно изучить нюансы эксплуатации, преимущества и недостатки оборудования этого типа.

Механический насос для откачивания воды из скважины при сравнении с электрическими изделиями обладает следующими преимуществами:

  • низкая цена;
  • простота конструкции, обеспечивающая долговечность прибора;
  • износостойкость и минимальная вероятность поломок;
  • работа без подключения к электроэнергии;
  • нетребовательность изделий к месту монтажа.

Кроме того, ручные водяные насосы для дачи легко устанавливать и ремонтировать своими руками, не прибегая к помощи специалистов.

Недостатки эксплуатации ручного насоса для скважины обусловлены низким уровнем комфорта:

  • необходимо прикладывать физические усилия, чтобы прибор начал откачивать и подавать воду из источника;
  • невозможность обеспечить постоянное и непрерывное водоснабжение дома.

Наибольшей популярностью у покупателей пользуются импортные изделия из Европы: мембранные насосы Grundfos (ГРУНДФОС), крыльчатые механизмы Knauth. Много товаров от отечественных предприятий: ЛИВГИДРОМАШ, ПНЕВМОГИДРОМАШ, Электром и др.  Есть множество недорогих моделей от тайваньских и китайских производителей.

Разновидности ручных насосов

От конструктивных особенностей разных моделей ручной помпы зависят ее эксплуатационные возможности.

  1. Крыльчатый – это прибор, функционирующий по принципу самовсасывания. Конструкция данных агрегатов включает в себя следующие элементы: всасывающий узел, вал, рычаг для приложения усилий, крыло, клапаны. От повреждений механизм защищен корпусом.

Работают такие устройства очень просто: при давлении на рычаг крыло вращается и заставляет заработать всасывающий узел. Данные изделия применяются для выкачки чистой жидкости без примесей и нерастворимых твердых частиц, а также без нефтепродуктов, масел и химически активных веществ.

  1. Штанговый. Преимуществом приборов данного типа является возможность подъема жидкости с глубины до 30 метров. Изделия похожи на поршневую модель, однако различаются формой поршня – его окончание у штангового варианта вытянуто.

Такая конструкция позволяет использовать устройство в вертикальных прямых шахтах, но при этом износостойкость агрегата снижается – возникает вероятность обрыва вытянутой штанги. Качество изделий зависит от материала изготовления узлов конструкции.

Перед тем как купить механический прибор со штангой нужно учесть, что он достаточно громоздкий и не может устанавливаться на поверхностях с уклоном. Используются такие агрегаты в прямых вертикальных шахтах большой глубины. Цилиндр создает в камере мощное разрежение, в результате вакуум создает условия для интенсивного всасывания жидкости.

  1. Поршневой. Его особенность – создание в процессе работы определенного давления на выходе. Конструкция состоит из поршня, который двигается внутри цилиндра. Иногда используется для подачи воды к системе насосов, которые не могут функционировать по принципу самовсасывания.

Технические характеристики поршневых изделий не позволяют применять их для глубоких артезианских скважин, но они могут поднимать на поверхность подземные воды из менее глубоких источников до 18 метров.

Принцип работы устройств данного типа: при опускании рычага поршень двигается вверх, в камере создается вакуум, благодаря чему жидкость поднимается через открывающийся дисковый клапан.

При движении рычага вверх поршень перемещается вниз и закрывает донный клапан, не позволяя воде циркулировать в обратном направлении. Она движется в часть цилиндра, которая располагается над поршнем. При повторном опускании рычага вниз порция воды выходит наружу через патрубок. Так происходит ее откачка.

  1. Мембранный. Обладает оригинальной конструкцией – клапаны выполнен в виде перекатывающихся шаров. В процессе работы они самостоятельно очищаются, поэтому мембранные приборы можно применять для выкачки и транспортировки жидкости с примесями. Нерастворимые включения не повредят технику. Часто используются как осушительный механизм для подвалов.

  1. Шиберный. Может перекачивать как чистую воду, так и смазывающие жидкости, такие как масло. Часто применяются для перекачки жидкости из небольших резервуаров – бочек, канистр.

Стоит отметить, что вне зависимости от размера, массы, глубины подъема, разновидности механизма, все скважинные насосы ручного типа обладают примерно одинаковой производительностью. За полный цикл работы выкачивается около 1 литра жидкости.

При помощи ручного насоса можно выкачать до 40 литров воды за 1 минуту!

Это значительно меньше, чем способны перекачивать электрические приборы. Однако выбор механического устройства более рационален при небольших потребностях в воде, а также в случае отсутствия электроснабжения.

Критерии выбора помпы

Мерилами оценки при выборе ручного водяного насоса для колодца или скважины, являются основные параметры конкретного объекта:

  1. Глубина подъема. Принято разделять все перекачивающие жидкость колонки на две категории – способные поднять воду с глубины до 6 и до 30 метров. Ко второй категории относятся только штанговые модели, к первой – все остальные.
  2. Диаметр шахты источника. При диаметре 4 дюйма можно использовать любые механические приспособления для воды, если диаметр меньше, при выборе определяется индивидуальными характеристиками моделей, указанные в технической документации.
  3. Качество воды. При высокой степени загрязнения оптимальным вариантом являются мембранные агрегаты, в остальных случаях пригодность модели для работы с конкретным источником определяется индивидуально.
  4. Вес и габариты. Эти параметры в большинстве случаев имеют значение не при эксплуатации, а при транспортировке агрегата и на этапе его установки.
  5. Режим эксплуатации. Для периодического сезонного применения можно выбрать более дешевые изделия с корпусом из пластика. Для круглогодичного применения лучше предпочесть металлические модели.
  6. Функциональность. Важно заблаговременно решить, будет ли прибор для воды из колодца работать вместе с другими элементами системы водоснабжения или будет полностью автономным.
  7. Декоративность. Декоративные модели стоят дороже более простых изделий, однако многие пользователи готовы на увеличение цены ради возможности украсить участок. Отлично смотрятся агрегаты с литыми чугунными корпусами и рычагами.

В подобных гидротехнических колонках все узлы унифицированы, им легко подобрать замену. Установка и обслуживание механизмов не требует применения специальных инструментов, достаточно владеть элементарными техническими знаниями.

Как сделать автономный насос из пластиковых труб?

Если колодец неглубокий, с доставкой воды наверх справится экономичная и простая в устройстве пластиковая модель. Летний ручной насос для воды своими руками можно полностью собрать из пластиковых труб диаметром на 20 и 50 мм. Из металла сделаны только обратный клапан и фильтр.

Для самостоятельной сборки колонки понадобится:

  • канализационные пластиковые трубы на 50 мм – 2 штуки по 3 м;
  • сетчатый фильтр для монтажа на конец трубы;
  • тонкая ПП труба 20 мм с резьбой для крепления обратного клапана;
  • обратный клапан заводского изготовления;
  • крепление ручки из тройника 25*20 мм с впаянной резьбой;
  • металлическая трубка для ручки;
  • прокладка из фторопласта для изготовления поршня;
  • хомуты с дюбелями для крепления трубы к стенкам колодца.

Сборка самодельной конструкции происходит следующим образом:

  1. К гибкой ПП трубе с диаметром 20 мм, по которой будет двигаться вода, прикрутите сначала поршень из фторопласта, затем обратный клапан.
  2. Вставьте ее в канализационную пластиковую трубу диаметром 50 мм, со стороны обратного клапана закройте насадкой с фильтром. Получается конструкция «труба в трубе», которую нужно погрузить в колодец.
  3. Сбоку от колодезного люка проделайте отверстие для трубы. Потребуется 2-3 хомута с резиновыми уплотнителями для фиксации трубы к стене колодца
  4. К другому концу ПП трубы накрутите тройник, в него вставьте ручку. Чтобы выкачивать жидкость, нужно взять ручку двумя руками и двигать трубу вверх/вниз.
  5. Внешнюю часть дополните изливом из отрезка канализационной трубы и двух фитингов – тройника и уголка на 90º. Во время движения ручки вверх/вниз вода выливается из излива (носика) в подставленный сосуд.

Главным преимуществом простого пластикового агрегата является его быстрая сборка и разборка. С наступлением холодов наружные детали снимите, а ПП трубу просто вытяните. В шахте источника останется только канализационная труба.

Если вы передумали делать самодельный насос, то всегда можете купить готовое оборудование в магазине.

Выводы

Обобщая все вышеописанное, можно сделать следующие выводы:

  • в домах постоянного проживания основным прибором для водоснабжения является электронасос, а ручной агрегат – резервный механизм;
  • если дачный домик вы посещаете только летом, а количество людей, которые там регулярно бывают не более трех, то с экономической точки зрения лучше установить ручную помпу, при этом электрическая модель сделает пребывание на даче более комфортным;
  • если загородный участок не электрифицирован, то оборудование ручного типа – идеальный вариант.

Для орошения нескольких грядок и пары клумб можно доставать воду из колодца ведрами. Однако для регулярного и полноценного полива огорода, теплицы и газонов, потребуется насос, для обслуживания которого необходима только пара рук.

Сделать простейшую колонку можно своими руками, применив навыки сварки и сборки пластиковых деталей.

При этом есть заводские модели, которые самостоятельно изготавливать нецелесообразно. К примеру, агрегаты на базе крыльчатки. Такие приборы применяются в промышленной сфере, для дачного участка они не подходят.

К тому же купить компактную колонку, внешне напоминающую закрутку для банок, не дороже, чем сделать ее своими руками.

Итак, ручной насос для воды – устройство, которое поможет в безвыходной ситуации, когда невозможно использование электрического оборудования. Чтобы не остаться совсем без воды, можно накачать несколько бутылок или ведер из скважины либо колодца можно и ручной помпой. Но использовать данный прибор для полноценного водоснабжения загородного дома не получится.

Если вы решили взяться за самостоятельное изготовление ручного насоса для скважины, то сначала изучите видео отзывы домашних умельцев, где они делятся своим опытом. Это поможет не только узнать чертежи, но и позволит избежать многих ошибок:

Ручной насос для воды из скважины: виды, принцип работы

Для поднятия воды из скважины привыкли использовать электрические насосы. А как быть дачникам, у которых нет центрального водопровода, и возникают частые перебои с подачей электроэнергии? Здесь на помощь придет ручной насос, который можно купить или изготовить своими руками.

Поршневой насос

Самым распространенным устройством для ручного забора воды из скважины является поршневой насос. Такие конструкции можно наблюдать во многих частных дворах и на дачных участках. Они отличаются разнообразным исполнением надземной части, но устройство механизма и принцип работы одинаков.

Устройство

Чтобы понять по какому принципу работает ручной насос, надо разобраться с его конструкцией. Ее можно условно разделить на подземную и надземную часть:

  • видимая часть агрегата расположена над землей. Сразу надо выделить главную деталь – корпус цилиндрической формы. Он бывает из чугуна, нержавейки или обычной металлической трубы. К боковой стенке корпуса присоединен излив для воды. Он может быть сделан из аналогичных металлов. Некоторые умельцы изготавливают своими руками излив из пластика. Сверху из корпуса выходит шток, соединенный шарнирным механизмом с рукояткой для накачивания воды – коромыслом;
  • вторая, невидимая часть насоса находится внутри обсадной трубы скважины. В первую очередь – это рабочий цилиндр, соединенный металлической трубой с надземной частью агрегата. Внутри цилиндра находится поршень с уплотнительными кольцами, который соединяется штоком с коромыслом. Сам поршень в торце имеет одно или несколько отверстий, закрытых клапанами. Снизу цилиндр оборудован патрубком, к которому подсоединена труба, подающая воду со скважины.

Ручные насосы поршневого типа обязательно на конце подающей трубы должны иметь обратный клапан. Это связано с тем, что рабочий цилиндр, находящийся внутри обсадной трубы, не погружен в воду.

Принцип работы агрегата

Чтобы понять принцип работы поршневого механизма, рассмотрим его по шагам:

  1. В исходном положении коромысло опущено вниз. При этом поршень внутри цилиндра находится в верхней его части. Уплотнительные кольца плотно прилегают к стенкам цилиндра, клапана на поршне закрыты, поэтому внутри удерживается вода. Обратный клапан на конце подающей трубы тоже закрыт, что позволяет удерживать столб воды. Если заглянуть внутрь надземного корпуса, то можно увидеть, что вода находится на одном уровне с изливом. Чтобы она начала вытекать через излив, воду надо поднять.
  2. Поднимая коромысло вверх, шток толкает поршень вниз. Во время движения внутри цилиндра создается давление. Оно прижимает обратный клапан, не давая воде вытекать с подающей трубы, и одновременно открывает клапана на поршне. Сквозь отверстия вода поступает в надпоршневое пространство цилиндра.
  3. Следующим движением человек опускает коромысло вниз, при этом сам поршень поднимается. Клапана закрываются, и давление выталкивает воду вверх, которая вытекает через излив.
  4. Одновременно с поднятием поршня под ним внутри цилиндра создается разрежение. Оно открывает обратный клапан, всасывая новую порцию воды.

Дальнейшие действия при движении коромысла повторяются, что позволяет набрать необходимое количество воды.

Ручные поршневые насосы способны поднять столб воды с глубины до 10 м. Их производительность зависит от размеров цилиндра и высоты поднятия поршня. Обычно одним движением коромысла можно набрать до 2 л воды. Минусом конструкции является быстрый износ уплотнительных колец, особенно, если попадаются примеси песка. Зимой такой агрегат тоже использовать нельзя, так как цилиндр находится близко к поверхности земли, и вода внутри просто замерзнет.

Штанговый насос

Этот ручной агрегат еще называют штоковым, хотя его конструкция и работа идентична поршневому. Единственным отличием является расположение цилиндра. Здесь он находится погруженным в воду минимум на 1 м ниже зеркала. Это дает возможность поднимать воду с глубины от 10 до 30 м.

Для таких агрегатов требуется установка обсадной трубы скважины диаметром не менее 100 мм. Рабочий цилиндр соединяют с надземной частью длинной металлической трубой и такого же размера штоком. От этого вес всей конструкции увеличивается, что усложняет обслуживание. Естественно, чтобы поднять большой столб воды потребуется приложить максимум усилия. Упростить процесс помогает сделанное своими руками коромысло большей длины.

Основной плюс штанговой ручной конструкции заключается в возможности зимнего использования. А чтобы вода не замерзала в корпусе надземной части, хозяева приспособились на подающей трубе делать своими руками предохранительный слив. Для этого ниже 2 м от уровня земли в подающей трубе сверлят небольшое отверстие. Во время накачивания вода будет одновременно подаваться через излив и вытекать из просверленного отверстия. После прекращения накачивания остатки воды с верхней части стекут внутрь скважины до уровня отверстия. Таким образом, оставшаяся пустой надземная часть не разморозится на морозе.

Другие виды ручных насосов

Рассмотренные ручные насосы поршневого типа часто изготавливают своими руками для домашней скважины. Но ими не ограничивается разнообразие подобных агрегатов. Существуют другие виды, производимые в заводских условиях.

Крыльчатый агрегат

Подобные ручные насосы используют на складах для перекачки жидкости из емкостей. Но он может подойти и для мелкой скважины, где зеркало воды находится не далее 7 м. Конструкция состоит из металлического корпуса с входящим и выходящим патрубком. Внутри корпуса установлена крыльчатка с клапанами. Через ось снаружи она соединяется с ручкой. Сам корпус разделен на две камеры перемычкой, на которой тоже стоят клапана.

Принцип работы прост. Чтобы набрать воды из скважины достаточно опустить туда шланг, подсоединенный к входному патрубку агрегата. Поворотом ручки крыльчатка приводится в движение, создавая внутри камер чередование областей разрежения. Группы клапанов размещены таким образом, что подают воду только к выходному патрубку.

Агрегат мембранного типа

Еще один тип ручного насоса – мембранный, имеет аналогичный внешний вид: металлический или пластиковый корпус с рукояткой для накачивания. Только внутри корпуса вместо крыльчатки стоит мембрана, связанная штоком с рукояткой. Она делит корпус на верхнюю воздушную камеру и нижнюю водяную камеру. Из водяной камеры выходят впускной и выпускной патрубки с клапанами.

Опускание рукоятки вниз производит поднятие штоком мембраны. Созданное разрежение открывает впускной клапан, и вода из скважины поступает в нижнюю камеру. Поднимая ручку вверх, мембрана опускается вниз, создавая давление воды. От этого происходит закрытие впускного и одновременное открытие выпускного клапана. Под давлением воде остается только выходить через выпускной патрубок.

Самостоятельное изготовление ручного насоса

Для домашних скважин распространено использование поршневых агрегатов. Их изготавливают своими руками. Но здесь требуется много токарных и сварочных работ. Для ясности разберем весь процесс пошагово:

  1. Первым делом надо изготовить рабочий цилиндр. Своими руками это сделать без помощи токаря не получится. Для цилиндра берут нержавеющую трубу длиной 800 мм. Ее диаметр подбирают не меньше 80 мм, но надо смотреть, чтобы она вошла внутрь обсадной трубы скважины. Внутреннюю поверхность трубы протачивают на токарном станке, придавая ей гладкость. С обоих концов нарезают внутреннюю резьбу. Сюда будут вкручиваться втулки переходники для трубы.
  2. Часто вместо нержавейки используют старые цилиндры от гидравлики экскаватора. Внутренние гладкие стенки не требуют проточки, а в качестве уплотнительных колец поршня можно использовать родные манжеты.
  3. Сам поршень можно сделать своими руками. Самой простой и эффективной конструкцией служат две круглые металлические шайбы чуть меньшего диаметра от внутреннего сечения цилиндра. По центру сверлят отверстие диаметром около 30–50 мм. Возле него сверлят два отверстия диаметром 5–6 мм и нарезают внутри метчиком резьбу. Теперь осталось отрезать кусочек эластичной резины и прикрутить ее болтиками к шайбе так, чтобы она закрывала центральное отверстие, но свободно ходила. Это будет клапан.
  4. По краям шайб, относительно друг друга сверлят отверстия диаметром 10 мм. Между шайбами вставляют резиновый манжет, зажимая его гайками, накрученными на две шпильки длиной 70 мм. Сверху шпилек прикручивают гайками перемычку из толстой пластины с центральным отверстием.
  5. На концах прута толщиной 12 мм нарезают резьбу. Один конец фиксируют гайками к перемычке поршня, другой конец получившегося штока будет закреплен к коромыслу. Перед фиксацией штока надо не забыть надеть на него переходную втулку.
  6. Далее, происходит сбор своими руками всей конструкции. Поршень вводят внутрь цилиндра, закручивая надетую заранее на шток переходную втулку. Такую же втулку вкручивают с другой стороны цилиндра.
  7. К переходнику вниз от цилиндра подсоединяют подающую трубу с обратным клапаном на конце. Сверху на шток надевают металлическую трубу с резьбой и прикручивают ее к верхнему переходнику цилиндра. Готовую конструкцию опускают внутрь скважины. Чтобы она могла удерживаться на обсадной трубе, потребуется приварить ограничитель.
  8. В финале надо закрепить к трубе фланцевым или резьбовым соединением стакан с изливом. Рядом возле скважины бетонируют металлическую стойку. Сверху приваривают на подшипниках ось, а к ней крепят коромысло. Теперь остается соединить конец коромысла с выступающим из стакана штоком и ручной насос готов.

Как видно, схема конструкции довольно проста для изготовления ее своими руками. Некоторые детали необязательно должны быть такими, как описано выше. Например, часто начинку цилиндра делают из автомобильного алюминиевого поршня, где клапаном служит не резина, а шарик от большого подшипника. Вариантов много. Главное, чтобы ручной насос эффективно работал.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Как сделать ручной насос для скважины?

Как сделать ручной насос для скважины своими руками?

Централизованная система водоснабжения на небольших дачных участках – большая роскошь. Именно поэтому на плечи их владельцев рано или поздно ложится проблема организации подачи воды.

Распространенная конструкция ручного насоса для скважины

При ограниченном бюджете наиболее рациональным способом решения вопроса считают бурение скважины и монтаж ручного насоса. Разберемся во всех тонкостях работы подобного оборудования, а также его изготовлении своими руками.

1 Эксплуатационные особенности ручных насосов

Водяной ручной насос для скважины – это специальное устройство для перекачивания жидкости на поверхность под давлением. Оборудование такого образца приводится в действие усилиями человека посредством нажатия на специальный рычажный механизм.

Эксплуатация ручных установок требует применения физической силы, поэтому их рационально использовать на участках с малой потребностью в воде.

Конечно, скорость работы и объемы поднятия жидкости насосом несравнима с автоматическими системами, но отсутствие бесперебойного источника электроэнергии вынуждает дачников все чаще внедрять именно этот формат устройств.
к меню

1.1 Преимущества и недостатки

Ручной способ поднятия воды из скважины имеет ряд преимуществ и недостатков. К положительным моментам можно отнести:

  • Простота оборудования стала причиной его быстрого монтажа.
  • Установка системы возможна практически в любых условиях.
  • Экономия ресурсов – насос приводится в действие человеческими усилиями, не требуя подключения к электросети.
  • Устройство состоит из унифицированных узлов и частей, которые при необходимости подлежат замене – эта особенность позволяет максимально продлить срок службы установки.
  • Ручной насос стоит гораздо дешевле своих аналогов.
  • Вы экономите средства на введении оборудования в эксплуатацию, ведь процесс настолько прост, что не требует привлечения специалиста.

Ручной насос для скважины в металлическом корпусе

Недостатки использования ручного насоса исходят из особенностей его конструкции:

  • Потребность в приложении физической силы – перекачивание воды происходит только с нажатием на рычажный механизм.
  • Низкая производительность – насос показывает скромные результаты по объемам подачи жидкости в сравнении с автоматическими системами.

Несмотря на некоторые отрицательные моменты, ручные насосы для скважин пользуются высоким спросом, ведь порой это единственный способ обеспечить водоснабжение.
к меню

1.2 Классификация ручных насосов

Насосы для выкачки воды из абиссинской или другой скважины выполняют одинаковую функцию, но при этом их устройство и принцип действия несколько отличаются между собой. В зависимости от указанных критериев оборудование с ручным механизмом классифицируют на две категории:

  • поршневые насосы;
  • штанговые насосы.

Ручные поршневые насосы используются в тех случаях, когда вода на участке расположена на небольшой глубине – до 10 м.

Принцип работы оборудования довольно прост. Устройство представляет собой металлический цилиндр, внутри которого размещается поршень. Под действием физической силы он поочередно перемещается вниз и вверх. Подъем рычага человеком приводит к вытеснению жидкости через входное отверстие, а опускание – к наполнению водой надпоршневого пространства.

Такое нехитрое приспособление не составит труда соорудить своими руками и монтировать на дачном участке.

Ручной насос для скважины на участке

Глубинный штанговый насос ручного воздействия представляет собой более сложный механизм, который предназначен для откачки воды с абиссинской скважины или любой другой глубиной 10-30 м. Его конструкция состоит из цилиндра, поршня и очень длинного штока, который под действием рычага запускает всю систему. Штанговый насос располагается непосредственно в скважине, при этом его шток погружается в водный слой на глубину около 1 м.

Чтобы разобраться, какой тип изделия подойдет непосредственно к вашим условиям эксплуатации, вам придется изучить основные критерии выбора оборудования.

Читайте также: что делать, если насос застрял в скважине?

к меню

2 Как выбрать ручной насос?

Выбор ручного насоса для перекачки жидкости будет зависеть от ряда факторов:

  • Глубина скважины.

Самый важный критерий при покупке оборудования или изготовлении его своими руками. Для подъема воды с небольшой глубины (до 10 м) можно использовать простые механизмы с поршневой системой. Если приходится перекачивать жидкость с абиссинской скважины глубиной 10-30 м, придется выбрать устройство со штанговой системой.

  • Диаметр скважины.

Специалисты рекомендуют бурить скважину диаметром свыше 4 дюймов — тогда для подачи воды с глубины подойдет любой насос с ручным рычагом.

  • Способ монтажа.

При подборе устройства нужно заранее продумать, есть ли необходимость в его дальнейшем перемещении на другой объект. Такая потребность часто возникает, когда для хозяйственных нужд жидкость берут из реки, а для питья – из колодца.

  • Период использования.

Основной элемент ручного насоса — поршень в трубе

В продаже существуют модели, предназначенные для круглогодичной эксплуатации, а также недорогие варианты с пластиковым корпусом для использования в летнее время.

Заранее предусмотрев каждую деталь, можно быть уверенным, что ручной насос для перекачки воды оправдает ожидания пользователя.
к меню

2.1 Какие этапы изготовления и подключения ручного насоса?

Собрать ручной насос своими руками из подручных средств – задача посильная для каждого мужчины. Главное — четко следовать указанной инструкции:

  • Изготавливаем корпус.

Для корпуса самодельного насоса вам понадобится металлический цилиндр – это может быть кусок старой трубы либо ненужная гильза от дизельного двигателя. Длина отрезка должна быть порядка 60-80 см, а диаметр – свыше 8 см.

Для обеспечения качественной работы будущего оборудования, необходимо проточить внутреннюю поверхность трубы на станке. Избавив металл от неровности, вы облегчите усилия, которые потребуются для перекачки воды.

  • Вырезаем крышку.

Для ее изготовления можно использовать металл или пластик. В крышке следует обязательно сделать отверстие под шток. Когда конструкция готова, внутрь помещается поршень. После этого, дно закрывается точно такой же крышкой с клапаном. Сбоку приваривается труба для подачи воды.

  • Установка поршня.

Поршень может быть создан из дерева, пластика или металла, главное правило – он должен быть уплотнен резиновым кольцом. При установке этого конструкционного элемента необходимо оставить минимальный зазор между стенками корпуса, тогда вода не будет просачиваться.

  • Подсоединение входной трубы к скважине.

Элементы для создания ручного насоса своими руками

Входная труба, подающая внутрь устройства воду, должна быть прочной и выносливой. Чтобы обеспечить эти характеристики, подберите армированные шланги, жесткие пластиковые элементы или стальные трубы.

  • Монтаж клапанов.

Обратные клапаны – это специальные отверстия, которые созданы в корпусе поршня и нижней крышке металлического цилиндра. Именно они определяют производительность всей системы. Клапаны не дают возможности жидкости вернуться обратно во входящую трубу.

Для их создания можно использовать толстую резину, которая фиксируется на отверстии с помощью склёпок.

  • Декоративные работы.

Самодельный ручной насос должен иметь удобную ручку. Ее форма может быть любой, главное – надежно прикрепить элемент к штоку. Кроме того, сам насос необходимо зафиксировать на подготовленной площадке, используя фланец.

Проведя весь комплекс работ вышеуказанных работ, вы обеспечите бесперебойную подачу воды на собственном участке.
к меню

Ручной насос для скважины своими руками: порядок действий при изготовлении самодельной модели

Скважинные насосы, ручного типа выпускаются сегодня многими компаниями и в самых разнообразных исполнениях.

Но тратиться на покупку подобного устройства вовсе не обязательно – в нем нет ничего такого, что было бы недоступно для самостоятельного изготовления.

В смысле дизайна, конечно, самодельный вариант будет слегка проигрывать покупному, но в условиях дачного участка этот недостаток критическим не является.

Итак, давайте рассмотрим, как можно сделать ручной насос для скважины своими руками, и какие подручные изделия и материалы для этого можно использовать.

Разновидности ручных водяных насосов для скважин

Ручные скважинные насосы могут иметь различное устройство нагнетательного механизма. Вот какие виды существуют на сегодняшний день:

  1. Крыльчатые: в рабочей камере этого насоса установлена крыльчатка — колесо с лопастями, которое пользователь вращает при помощи рукоятки. Лопатки заставляют находящуюся в рабочей камере жидкость двигаться по круговой траектории, вследствие чего она под действием центробежной силы устремляется в выпускное отверстие.
  2. Поршневые: по своему устройству такой насос напоминает велосипедный, только в его поршне установлен обратный клапан. Создавая разрежение, устройство может втягивать воду с некоторой глубины.
  3. Штанговые: такой насос почти не отличается от поршневого, только поршень в нем двигается не по всей гильзе, а лишь по нижней ее части. Подавая в гильзу с каждым циклом все новые порции воды, поршень постепенно заполняет ее всю и жидкость в конце концов начинает выливаться из расположенного вверху выпускного отверстия. Чтобы во время холостого хода вода не возвращалась в скважину, в гильзе сразу над наивысшей точкой хода поршня устанавливается обратный клапан. Насосы этого типа позволяют поднимать воду с глубин до 30 м.
  4. Мембранные: нагнетание жидкости в мембранном насосе происходит, как и в поршневом, за счет изменения объема рабочей камеры. Но каких-либо трущихся друг о друга элементов в этой камере нет – ее объем меняется путем изменения формы эластичной мембраны, которую приводит в движение пользователь.

Устройство ручного насоса

Насосы мембранного типа особенно востребованы при перекачивании жидкостей с большим содержанием абразивных частиц: раз нет трения – нет и износа.

Устройство самодельного поршневого насоса для скважин

Насос поршневого типа наиболее прост в изготовлении. Его рабочий механизм уже был описан, осталось уточнить пару деталей:

  1. В воду следует опускать не корпус-гильзу, а присоединенный к ее нижней части всасывающий шланг.
  2. Шток следует прикрепить к рычагу – тогда поднимать поршень будет легче.
  3. Между выходным патрубком и водопроводной трубой нужно установить запорный вентиль или обратный клапан, который воспрепятствует истечению жидкости из трубы обратно в насос во время его простоя.

Устройство самодельного поршневого насоса для скважин

Вот примерный порядок действий мастера:

Изготавливается корпус

В качестве заготовки используется труба длиной 600 – 800 мм с внутренним диаметром 80 мм, внутренняя поверхность которой должна быть как можно более гладкой. Идеальный вариант – цилиндр от двигателя внутреннего сгорания или гидроцилиндр. Если же применяется обычная труба, изнутри ее следует обработать шабером.

Сбоку в верхней части корпуса следует прорезать отверстие и приварить выпускной патрубок.

Погружной насос нужно выбирать особенно придирчиво. Насос Водолей — технические характеристики и оценка качества, читайте далее.

Порядок постройки декоративного колодца своими руками смотрите .

Все о ремонте погружных насосов своими руками вы можете почитать в этой публикации.

Изготовление крышек

Крышки можно делать из любого доступного материала – стального проката, пластика и даже дерева.

Последний вариант является самым простым и вместе с тем эффективным: напитавшись влагой, древесина разбухает и благодаря этому надежно фиксируется в трубе.

Лучше всего делать крышки из лиственницы или дуба.

В той из них, которая будет устанавливаться в верхней части насоса, нужно высверлить отверстие под шток; в нижнюю – устанавливаем обратный клапан.

Изготовление поршня

Поршень, как и крышки, можно делать из чего угодно. Важно, чтобы он имел круглую форму и был оснащен кольцевидным уплотнителем из резины. В корпусе поршень должен двигаться достаточно плотно, но без чрезмерного сопротивления.

К центру данной детали следует прикрепить шток, воспользовавшись для этого шпилькой.

Труба всаса

В начале работы насос создает во всасывающей трубе разрежение, поэтому она должна быть достаточно жесткой, чтобы противостоять сжатию силой атмосферного давления. Этому условию удовлетворяют металлические и пластиковые трубы.

Простые ручные насосы

Если же предполагается использовать резиновый шланг, то необходимо брать армированный либо армировать его самостоятельно стальной пружиной.

Обратные клапаны

Производительность и КПД насоса зависят от герметичности обратных клапанов. Самый простой вариант – мембранный или лепестковый клапан. Он представляет собой плотно устанавливаемый в корпус насоса диск с проделанным в нем отверстием, которое закрывается зафиксированным с одной стороны куском резины. Когда вода движется в «правильном» направлении, она отгибает резину и беспрепятственно течет через клапан.

Скважина с ручным насосом на дачном участке

В случае противотока резина прижмется к отверстию и путь воде будет закрыт. Аналогичный клапан необходимо вмонтировать в поршень.

Сборка насоса

Поршень со штоком устанавливается в корпус, который после этого закрывается крышками. Остается подсоединить к штоку рычаг, а снизу к корпусу – трубу всаса.

Чтобы насосом было удобнее пользоваться, установите на рычаг пружину, возвращающую его в исходное положение.

Чертеж ручного насоса

На приведенной схеме показано устройство насоса. Как видно, оно является довольно простым.

Насос ручной — чертеж

Принцип действия и устройство водяного насоса

Если источником воды служит не скважина, а водоем, то тратить собственные силы на приведение насоса в действие вовсе не обязательно. Можно сделать водяной насос – и воду будут качать силы природы.

Вот как делается это приспособление:

  1. На берегу устанавливается стойка с кронштейном, так чтобы последний оказался над водой.
  2. Далее нужно взять отрезок гофрированной трубы и установить в каждом из ее торцов по обратному клапану, так чтобы они открывались в одном направлении.
  3. Выпускной конец трубы крепится на кронштейне, а впускной – привязывается к плавающему в водоеме бревну или другому поплавку, чтобы он погрузился под воду.

Остается присоединить к выпускному концу гофры водопровод – и насос готов. Бревно будет покачиваться на волнах, заставляя гофру растягиваться и сжиматься. При растягивании в нее будет засасываться из водоема вода, а при сжатии – эта вода будет выталкиваться через выпускной торец, закрепленный на кронштейне.

Если электричество на участке недоступно, то добывать воду из скважины придется ручным способом. Ручной насос для воды своими руками — советы по изготовлению простейших конструкций.

Обзор моделей септиков Крот вы можете посмотреть в этой статье.

Еще один ручной скважинный насос – мембранный — можно изготовить на базе тормозной камеры. В ней нужно оставить только одно отверстие, остальные закупориваются. С противоположной стороны от оставшегося открытым отверстия необходимо проделать несколько отверстий, в которых при помощи эпоксидной смолы будут установлены обратные клапаны.

Клапаны делают из толстостенной медной трубки. На одном конце ее внутренний диаметр увеличивают при помощи сверла, после чего сюда помещают шарик. Его диаметр должен быть равным увеличенному (рассверленному) диаметру трубки, вследствие чего узкая часть трубки окажется закупоренной. Затем к рассверленному торцу трубки припаивают отрезок проволоки, так чтобы он не дал шарику выпасть – и клапан готов.

Насос ручной для поднятия воды

Еще один клапан делают так же, только к проволоке припаивают пружину, которая будет удерживать шарик в закрытом состоянии – получится нормально закрытый обратный клапан.

Остается установить в камеру клапаны и приклеить к ней круглую резиновую мембрану, вырезанную из автомобильной камеры. В центре мембраны гайками крепится шток, свободный конец которого выпускается в оставленное открытым отверстие тормозной камеры.

Для перемещения жидкостей и газов широко используются ручные насосы. Например, это устройство используется для накачивания шин техники. Рассмотрим, как устроен ручной насос. Наиболее распространенная его конструкция изображена на рисунке ниже.

Как устроен ручной насос?

Основной деталью насоса является корпус (поз. 3) он чаще всего цилиндрической формы. В нем перемещается поршень (поз.5) , для обеспечения герметичности он имеет уплотняющие прокладки, выполненные из резины или другого подобного материала. Для перемещения он связан штоком (поз. 2) с рукояткой (поз.1). Рукоятка в больших (автомобильных) насосах «Т» — образная, как на рисунке. Насосы меньшей производительности (например, для накачивания велосипедных шин) чаще имеют цилиндрическую рукоять, уменьшающую габариты устройства. Газ или жидкость поступает в корпус через штуцер (поз. 9), снабженный клапаном (поз. 6). Клапан пропускает среду только в одном направлении, в корпус насоса (как показывает стрелка на рисунке). Если с помощью штока перемещать поршень справа налево, то внутри корпуса будет создаваться разрежение и жидкость или газ устремятся внутрь. Для выхода среды на насосах устанавливают второй штуцер (поз. 7), перед которым также смонтирован клапан (поз. 8) работающий только на выпуск. При поступлении жидкости или газа через входной штуцер (поз. 9) клапан не позволяет забирать их через выход. При обратном движении поршня слева направо находящаяся внутри корпуса среда будет сжиматься и под давлением через клапан (поз.8) который открывается, будет выходить через штуцер (поз. 7). Входной же клапан (поз. 6), перекроет поток на штуцер (поз. 9) через который осуществляется забор.

Также необходимо отметить, что может быть немного отличий в том, как устроен ручной насос для накачивания шин. Здесь возможны некоторые особенности. В них входной штуцер и клапан могут отсутствовать. Тогда у них будет отверстие в корпусе (поз. 4), которого нет в других типах насосов. При крайнем левом положении поршня он отходит дальше этого и отверстия и через него под атмосферным давлением корпус насоса заполняется воздухом. При движении поршня слева направо он перекрывает его и, двигаясь дальше, сжимает воздух, под давлением подавая его через клапан (поз. 8) в выходной штуцер (поз. 7). Затем цикл повторяется. Для облегчения обратного хода (справа налево на рисунке) уплотнение поршня делается в виде гибкой юбки и обеспечивает герметичность только при сжатии (в некоторых компактных моделях даже отверстие (поз. 4) может отсутствовать, воздух проходит в камеру при обратном движении поршня).

Как работает ручной насос?

Насосы для накачивания шин снабжаются гибким шлангом для соединения с вентилем колеса. Также в большинстве случаев на них монтируют манометр, позволяющий контролировать создаваемое в шине давление. Хотя это почти самое полное описание как устроен ручной насос, встречаются модели, работающие по другим принципам. Для успешной их эксплуатации обязательно нужно изучить их технический паспорт и рекомендации.

Ручной насос для скважины: виды, схемы, принцип работы

Если в загородном доме нет возможности к скважине провести электричество или его подача нестабильна, то выходом из ситуации является использование механических средств для подъема жидкостей, самое эффективное и доступное из которых – ручной насос для скважины. Устройство полезно, когда хозяева проводят мало времени в своем доме, а потребность в воде невелика. Простой механический агрегат позволяет снабдить водой семью для основных бытовых нужд и организовать полив огородных растений.

Рис.1 Механические ручные помпы

Сфера применения механической помпы и ее преимущества

Самым бюджетным способом обеспечения водой загородных домов и участков является бурение неглубокой абиссинской скважины (можно провести самостоятельно) и использование для откачки жидкости с глубины механического агрегата. Любой насос ручного принципа действия можно применять для подъема жидкости из различных водных источников, выполняя при этом следующие работы:

  • водообеспечение проживающих людей, водоемом является скважина или неглубокий колодец;
  • забор чистой или загрязненной воды из водоемов для полива и бытовых целей;
  • дренаж в помещениях, расположенных ниже поверхности земли, с помощью помпы можно откачивать жидкость, которая собирается в приямках под полом;
  • откачивание вод из затопленных погребов, хранилищ, подземных гаражей, кессонных ям.

Использование механических помп имеет следующие достоинства по сравнению с электрическими моделями:

  • Невысокая стоимость, отличающаяся в разы от электронасосов.
  • Экономичность – для функционирования не требуется электроэнергия, а приложение небольших физических усилий всегда приносит пользу здоровью.
  • Простое устройство позволяет легко ремонтировать агрегаты, некоторые умельцы даже собирают ручной насос для скважины своими руками.
  • Ремонтопригодность механических помп намного выше электронасосов – испорченные детали можно не только приобрести в торговой сети, но изготовить самостоятельно.

Рис. 2 Особенности посадки ручной установки водоснабжения на скважинную трубу

  • Способ монтажа позволяет самостоятельно установить ручные насосы для скважин и колодцев в водный источник без привлечения квалифицированных специалистов и специальной техники.
  • Ручной насос для скважины можно разместить не только на своем участке, но и в общественных местах – благодаря невысокой стоимости и сложности демонтажа его сохранность намного выше дорогих электрических аналогов.
  • Помпа, помещенная в чугунный или металлический корпус, не боится внешних температурных воздействий и влаги, в отличие от электронасосов не нуждается в специальных навесах для защиты от осадков.

Виды ручных помп

Ручные помпы в отличие от электронасосов способны поднимать жидкость с небольших глубин и существенно уступают им в производительности, для забора требуется приложить физические усилия и затратить время – это неудобно для большого количества потребителей.

Механические устройства для водозабора насчитывают несколько классов, отличающихся принципом действия, физическими параметрами и техническими характеристиками.

Рис.3 Поршневые устройства – принцип работы и внешний вид

Поршневая помпа

Простой принцип действия и область применения, подходящая для большинства работ по водозабору в домашнем хозяйстве, обусловили высокую популярность подобного агрегата.

Стандартное устройство поршневого насоса включает в себя цилиндрический корпус, внутри которого перемещается поршень, шток которого закреплен на рычаге-коромысле.

По периметру поршневого диска имеются эластичные уплотнения, обеспечивающие его плотное прилегание к стенкам, а на его поверхности расположены сферические обратные клапаны.

Ручной насос для воды из скважины устанавливают на верх обсадных труб с таким расчетом, чтобы на выходе погруженной в отверстие водоподъемной трубы располагался обратный клапан, без которого функционирование системы невозможно.

Рис. 4 Изготовление поршневого ручного насоса

При поступательном ходе поршня клапан, установленный на выходе скважинной трубы, опускается и препятствует обратному поступлению воды. Под напором жидкость открывает встроенные клапаны в диске и помещается над его поверхностью. При обратном ходе клапаны диска закрывается, препятствуя стеканию воды, и она, поднимаясь вместе с поршнем, выливается через выходную сливную трубку насоса.

Стандартный поршневой водяной насос имеет металлический корпус из чугуна с нержавеющим диском внутри, агрегат способен проводить водный забор с 9 метров.

Штанговый (штоковый) ручной насос для скважины

Штанговые ручные помпы для водозабора из скважины используют, если глубина водного зеркала более 10 метров. Принцип работы помпы аналогичен поршневым видам, основным отличием является размещение рабочей камеры с втягивающим воду поршнем не в корпусе агрегата, а в опущенной на глубину штанге – это позволяет поднимать жидкости с глубин до 30 метров. Закрепленный на длинном штоке поршень перемещается при помощи ручки, вода всасывается и поднимается вверх, заполняя напорный трубопровод с помощью клапанной системы. За каждый цикл хода поршня водяной столб пополняется новой порцией жидкости, скопившаяся вода в итоге выливается наружу через выходной патрубок.

Рис. 5 Штанговый насос для подъема жидкости с больших глубин и его принцип работы

Штанговый насос является громоздким, сложным в установке устройством, стоимость которого сравнима с электрическими моделями, поэтому в быту его используют крайне редко и только в тех случаях, когда электричество недоступно, а водоносный слой располагается слишком глубоко.

Штоковый насос находит применение в источниках, диаметр трубы которых слишком мал для погружения глубинного электронасоса в скважину, а глубина слишком велика для использования наружного электрического агрегата.

Для продвижения вверх водного столба требуются титанические усилия, поэтому ручка такого устройства имеет очень высокую прочность и большую длину, для создания рычага, уменьшающего прилагаемую силу.

Мембранная помпа

Рис. 6. Помпа ручная мембранная

Если предыдущие агрегаты требовали непосредственной установки на скважину, мембранный ручной насос может располагаться в любом месте на поверхности. Помпы этой группы относят к наиболее простым устройствам, которые используются в основном для перекачки жидкостей и горюче-смазочных материалов из различного вида емкостей.

Мембранные виды имеют характерную конструкцию в виде дискового корпуса с расположенной на верхней крышке рукояткой, материалом изготовления является сталь, чугун или пластик.

Корпус имеет входной и выходной патрубки, к которым подключается гибкие шланги и проушины для крепления на любую твердую поверхность.

Принцип работы мембранной помпы довольно прост: жидкость втягивается в рабочую камеру через входной патрубок пластичной резиновой мембраной, закрепленной на штоке с ручкой. При обратном движении клапан входного патрубка закрывается, и жидкость выталкивается через выходное отверстие, выпускной клапан которого работает в противофазе со входным.

Крыльчатый насос

Рис. 7 Насос ручной крыльчатый

Крыльчатая помпа имеет простое и компактное устройство, в основном используется для перекачки жидкостей на промышленном производстве и в складских помещениях. При установке крыльчатого агрегата в скважину высота подъема может достигать 5 – 7 метров.

Корпус помпы имеет круглую форму и оснащен входным и выходным патрубком, характерной особенностью конструкции является расположение и перемещение рабочего рычага параллельно верхней крышке. Внутри корпуса расположена крыльчатка с двумя отверстиями для обратных клапанов, соединенная с ручкой, в области всасывающего патрубка размещены еще два клапана. Система работает таким образом, что при повороте ручки открывается клапан на крыльчатке и в нижней части корпуса, при этом в рабочей камере вода одновременно всасывается и выталкивается, что обеспечивает непрерывность потока.

Преимуществом крыльчатых видов при применении в промышленной отрасли является возможность работы с вязкими жидкостями, для бытового водоснабжения они используются довольно редко ввиду низкой производительности.

Шиберный насос

Рис. 8 Принцип действия ручного шиберного агрегата

Шиберный или роторно-пластинчатый насос имеет характерный цилиндрический корпус с рабочей ручкой, вращающейся в отличие от крыльчатых видов с возвратно-поступательными движениями, по кругу.

Свое название конструкция получила из-за наличия в рабочем узле плоских пластин – шиберов.

Основной рабочий элемент устройства – ротор со смещенным центром вращения, располагающийся в круглом статоре. По периметру роторного колеса через равные промежутки прорезаны радиальные отверстия, в которые вставлены подпружиненные шиберные пластины. В насосном корпусе размещены входной и выходной патрубок, через которые происходит забор и выталкивание вод, преимущество шиберной конструкции – полная изоляция всасываемого и выталкиваемого потоков.

При вращении ротора поступающая через всасывающий патрубок вода перемещается шиберными пластинами вдоль корпуса и выталкивается наружу.

Отсутствие зазоров между роторным колесом и стенками рабочей камеры, присущее всем модификациям центробежных, винтовых и шестереночных видов, позволило существенно увеличить их КПД. К недостаткам можно отнести постоянный контакт шиберных пластин с корпусом – это приводит к их быстрому обоюдному износу. Основное применение роторно-пластинчатых помп – перекачка жидких вязких химических веществ и пищевых продуктов в промышленном производстве.

Другие виды механических насосов

Ручные механические устройства для водоснабжения использовались с древнейших времен, в настоящее время их заменили модели промышленного производства. В некоторых случаях при отсутствии электричества использование механических заводских агрегатов неэффективно, и народные умельцы придумывают свои схемы и чертежи, как сделать ручной насос для скважины своими руками.

Если в приведенном случае (водозабор из скважины) можно использовать принцип действия промышленных агрегатов, то для забора воды из открытых водоемов используют собственные разработки на основе древних технологий.

Винт Архимеда

Рис. 9 Винт Архимеда и его использование

Конструкция придумана греческим мыслителем в 250 году до нашей эры и состоит цилиндрической трубы, внутри которой находится винт, система опускается в открытый водоем под небольшим углом. При работе вращающиеся лопасти захватывает воду и продвигают ее вверх по трубе, по окончании которой она выливается в подготовленную емкость.

Аналог данной установки – шнековые электронасос, рассчитанный на постоянный водозабор из глубоких водных источников.

Гидравлический таран

Рис. 10 Гидравлический таран

Механик Монгольфье является создателем гидравлического насоса, поднимающего воду за счет своей кинетической энергии. Его принцип действия заключается в перекрытии быстрого потока клапаном, после чего вода под давлением поступает в размещенный вверху гидравлический бак и затем по напольному шлангу доставляется потребителю. Устройство работает повторяющимися циклами, некоторые производители выпускают гидронасосы кустарными способами.

Аэролифт

Рис. 11 Аэролифт – принцип работы

Германский инженер Карл Лошер разработал данный метод в 1797 году, его сущность состоит в выталкивании жидкости из опущенной в источник полой трубы воздухом. Для работы аэролифта в нижнюю часть трубы через входной патрубок закачивают ручным насосом воздух, его пузырьки растворяются в воде и вследствие легкого веса поднимаются на поверхность вместе с жидкостью.

Для предотвращения попадания жидкости в напорный воздушный шланг накачивание производят через ниппель.

Данную конструкцию можно использовать при наличии электричества, подключая вместо механического насоса компрессор.

Самодельная поршневая помпа

Некоторые народные умельцы изготавливают поршневые насосы самостоятельно. Обычная конструкция представляет собой рабочую камеру из сваренной трубы, в качестве поршня используют металлический или пластиковый диск с уплотнительным резиновым кольцом по диаметру. Чтобы обеспечить с помощью самодельной конструкции водоснабжение, в пластиковых или металлических поршневых дисках просверливают отверстия для установки системы обратных клапанов.

Рис. 12 Устройство самодельного поршневого насоса

Большинство современных механических агрегатов, как и поверхностные электронасосы, способны поднимать жидкость из скважин глубиной до 10 метров. Наибольшую высоту подачи обеспечивает штанговая помпа, работающая по аналогии с электрическими погружными видами. Ее корпус и рабочий клапан могут опускаться в источник глубиной до 30 метров, обеспечивая забор при аналогичном расстоянии до водного зеркала.

Среди всех видов в быту наиболее распространены поршневые ручные насосы, которые монтируются непосредственно над выходом обсадной скважинной трубы, при этом всасывание происходит через опущенную в отверстие трубу с обратным клапаном. Facebook Twitter Мой мир Вконтакте Одноклассники

Ручной насос: поршневой, для скважины, гидравлический

СодержаниеСвернуть

Ручной насос для скважины

Вода – источник жизни. Если в городе ее подача организована централизовано, то в дачных поселках водоснабжение может быть крайне проблематичным. Поэтому многие приловчились бурить у себя на участках скважины для воды.

При таком способы добычи воды важно использовать устройство, ведь каким-то образом влага должна подниматься на поверхность земли.

Для таких целей изготовляют несколько видов насосов, но самый простой и не зависимый от дополнительных ресурсов – это ручной насос для скважины, который можно изготовить своими руками.

Преимущества ручного насоса




data-ad-client="ca-pub-9337857885889635"
data-ad-slot="9967522739"
data-ad-format="auto">

Ручные насосы для скважин имеют ряд преимуществ, которые могут поспособствовать тому, чтобы выбрать именно их для использования. Итак, преимущества ручных насосов в том, что:

  1. Они не зависят в своей работе от электросети. Если у вас на даче света и вовсе нет, что вполне возможно, то вы все равно сможете достать воды, чтобы попить или использовать ее в бытовых и хозяйственных нуждах.
  2. Ручной насос для скважины стоит не дорого. Это еще один плюс. Конечно, если устанавливать скважину с насосом на участке, где находится постоянный дом, то можно и потратиться на недешевое устройство. Но для дачного участка раскошеливаться смысла нет. От редкого использования даже дорогое устройство начнет барахлить. Ручной же водяной насос – самое оно.
  3. Ручной насос для скважины своими руками прост в использовании, что делает более понятной его эксплуатацию.
  4. Дешевизна запчастей – это еще один плюс. Ведь ремонт насоса, таким образом, не станет тяжелым бременем.

Классический ручной насос для скважины

Стоит отметить, что при всех преимуществах такие насосы имеют и один недостаток. Они могут быть использованы в скважинах не очень большой глубины. Там, где до дна очень далеко, такой прибор будет бесполезен.

Но если говорить о даче, то водопотребление там не очень большое и не постоянное, поэтому там такое устройство может быть на своем месте.
к меню ↑

Как устроен ручной насос?

Устройство ручного насоса зависит от его вида. Поэтому целесообразно отметить, какими бывают такие устройства, и чем они отличаются.

Крыльчатые ручные насосы. В их механизме есть крыльчатка, которая при движении стимулирует самовсасывание воды. В движение такой насос приводится с помощью ручного рычага. Такой насос годен для перекачки исключительно чистой воды без примесей, которые могут повредить крыльчатку

Штанговый насос. Такое устройство может качать воду уже с 30 метров. Качка становится возможной благодаря созданию давления поршнем, который имеет вид штанги.

Самодельный ручной насос для скважины

Поршневой насос - также работает от создания давления. Такой насос является поверхностным. Он устанавливается у края скважины. Поршневой насос является не долговечным, как и крыльчатый – они быстро изнашиваются из-за трения механизма.

Мембранный глубинный насос - является эффективным устройством, устойчивым к различным загрязнениям, которые присутствуют в воде. В насосе нет трущихся элементов, которые могут пострадать от попадания мусора.

Ручной гидравлический насос — приводится в работу с помощью гидравлического оборудования. На него человек воздействует вручную с помощью рычага. Такие приборы компактные, что удобно в некоторых случаях.

Стоит отметить, что при выборе необходимо учитывать глубину скважины, на которой будет работать ручной насос для воды. Для малой глубины подойдет любой прибор, здесь стоит при выборе смотреть на цену. Но если скважина более 10 метров, покупать нужно только ручной насос для воды штангового типа.

Также учитывайте диаметр скважины. Чем он больше, тем большее количество моделей устройства подойдет для перекачки воды.

Один из видов ручного на насоса для скважины

Если вы покупаете устройство для постоянной работы, можно приобрести чугунную модель. Она будет долговечной. Для дачи будет неплохим летний вариант – пластиковый. Модель устройства зависит и от степени загрязненности воды.
к меню ↑

Установка водяного насоса



data-ad-layout="in-article"
data-ad-format="fluid"
data-ad-client="ca-pub-9337857885889635"
data-ad-slot="9725334793">

Установка насоса не является чем-то сложным. Вы сможете установить водяной насос своими руками без привлечения особого оборудования. Можно разделить весь процесс на несколько этапов:

Устройство ручного насоса для скважины

  1. Проверьте оборудование и его комплектацию.
  2. Установите устройство таким образом, чтобы нижний клапан был погружен в воду.
  3. Если ваш прибор не предназначен для перекачивания воды с примесями, то целесообразно будет установить фильтр для очистки воды. Таким образом, насос не забьется и не испортится.
  4. Закрепите прибор, чтобы он был размещен устойчиво.
  5. После установки прокачайте оборудование, чтобы оно промылось.

Надеемся, что мы помогли вам в выборе ручного устройства, и вы получили действительно важную информацию на эту тему.
к меню ↑

Изготовление ручного насоса для скважины своими руками — видео

Приобретите простой насос для вашей усадьбы

НАСОС ДЛЯ ВОДЫ, НА КОТОРОЙ МОЖНО ПОЛУЧИТЬСЯ

На небольшой ферме мы знаем, сколько работы требуется для выращивания собственных фруктов и овощей. Мы также знаем, что их полив может занять много времени и утомительно. Просто прикрепите наш водяной насос к существующему колодцу и используйте его для полива за вас!

Ваш собственный надежный источник воды.

Традиционные методы полива могут быть дорогими, поскольку обычно требуют дорогостоящего оборудования и большого количества электроэнергии.Наши насосы работают либо от руки, либо от солнечной энергии, а это значит, что вы сэкономите много денег и потребляете гораздо меньше электроэнергии, чем раньше!

ПОЛУЧИТЬ ПРЕДЛОЖЕНИЕ НА НАСОС
КАЧЕСТВО

Произведено в США и спроектировано для обработки с ЧПУ, что позволяет получить высококачественную насосную систему.

Precise Manufacturing
НАДЕЖНЫЙ

Простой насос существует уже более 20 лет и установлен в тысячах скважин по всему миру.

Ручные насосы из нержавеющей стали

НАЧАЛО РАБОТЫ

БЕЗОПАСНОСТЬ ВОДЫ

Добыча воды не должна быть проблемой.

Простой ручной водяной насос с ручным приводом прост в установке и эксплуатации.

НАСОСЫ РУЧНЫЕ

Автоматические, свободные руки, непрерывные, надежные.

Система водяного насоса с простым насосом и двигателем работает от источника постоянного тока и может даже работать от автомобильного аккумулятора, пока вы не восстановите питание своей насосной системы.

ДВИГАТЕЛИ НАСОСА

Используйте энергию солнца с помощью своего насоса

Независимо от того, работаете ли вы полный рабочий день или просто работаете на приусадебном участке на выходных, Simple Pump позволяет легко перекачивать воду в любое время и в любом месте.

СОЛНЕЧНАЯ СИЛА

Посмотрите наше видео!

Мы предлагаем только высококачественные насосы, рассчитанные на длительный срок службы даже при постоянном использовании в вашем доме, дворе и саду. Вы можете рассчитывать на эти насосы на долгие годы.

Худший ледяной шторм

«Три года назад мы пережили самый сильный ледяной шторм за поколение (на реке Норт-Форк, Нижний Озарк). Большая часть власти была отключена в районе с тремя штатами на две недели и более. Когда я сидел в быстро остывающем доме без электричества, тепла или колодезной воды и без возможности выехать из своей собственности из-за поваленных деревьев и линий электропередач - меня осенило; Я был ПОЛНОСТЬЮ не готов к чрезвычайной ситуации.И из-за своей халатности я поставил свою семью в опасность!

Теперь я готов

«Когда я пишу это сегодня, 1 февраля, в 13:00, мы находимся в эпицентре еще одного ужасного ледяного шторма, но меня это нисколько не беспокоит, потому что я знаю, электричество отключается - моя вода не будет! Теперь я готов к любой чрезвычайной ситуации с Simple Pump! Я искренне верю, что если вы полагаетесь на колодец для получения воды и у вас нет Простого насоса, вы напрасно подвергаете себя и свою семью риску.Поверьте, Simple Pump поможет ».

Living Off Grid - Самодельный скважинный насос

В ходе ведения блога для МУЖЧИН мы познакомились со многими людьми со всего мира. Недавно это были Даррен и Линда Холлидей из Миссури. Даррен связался со мной, чтобы узнать мое мнение о изобретении, которое он создал для перекачки воды. Он хотел знать, может ли это быть полезно для использования вне сети.

Мало того, что это было бы полезно, это то, что я лично мог бы использовать в соответствии с моей философией наличия резервной копии для всего здесь.Мы можем качать воду тремя разными способами, но все они требуют электричества. Существуют ручные насосы, но чтобы получить действительно желаемый объем из 300-футовой скважины без электричества, я никогда раньше не видел, кроме ветряной мельницы.

Похоже, Даррен изобретатель по необходимости. Сначала он столкнулся с проблемой с собственным глубоким колодцем. Когда он переехал на новое место, он обнаружил, что предыдущий владелец использовал не тот камень внутри колодца, чтобы не допустить попадания песка в воду.Вместо мелкого гравия они использовали более крупный камень, который не только не удерживал песок, но и создавал другие проблемы.

Единственный способ исправить это - просверлить новое отверстие или повторно просверлить существующее - оба варианта стоили тысячи долларов.

Даррен взял дело в свои руки и создал своего рода каменоломню, которую использовал, чтобы прочистить свой колодец. Подробно его историю можно увидеть на его сайте wellwaterboy.com. Это произведение невероятной изобретательности, которое стоит прочитать.В этой истории есть еще несколько самодельных изобретений, помимо каменоломни

.

Теперь, когда Даррен очистил свой колодец с помощью собственного изобретения, сэкономив кучу денег, он решил вложить свои идеи и усилия в лучший ручной насос с человеческим приводом. Что-то, что производило бы больше воды, чем что-либо на сегодняшний день.

Ниже приводится их история их собственными словами:

МАШИНА С РУЧНЫМ НАСОСОМ

Во время летней засухи 2012 года мы с Дарреном измотали себя, выкачивая ручным насосом из пруда для скота (глубиной около 7 футов) для нашего маленького деревья и растения.При менее чем пинте на ход мне пришлось качать 10 минут, чтобы четыре раза наполнить 2-галлонную лейку. Каждое утро я проводил два часа на сцеживание рано утром, чтобы успеть закончить до того, как температура упадет до 100 градусов. В конце концов помпа сломалась и ее заменили.

И снова, несмотря на то, что профессионалы отрасли говорили ему, что это невозможно, этим летом Даррен спроектировал и построил ручной насос, который соответствует подъемной силе ветряной мельницы диаметром 12 футов (длина лопастей). Не существует другого ручного насоса, который мог бы сделать то же самое.

Согласно техническим характеристикам одного популярного насоса, человеку ростом 6 футов и весом 200 фунтов, который поглаживает 60 раз в минуту, чтобы получить максимум воды из любого из своих насосов - примерно от 4-1 / 2 до 5 галлонов в минуту
на 30-футовом статическом уровне воды. При такой скорости мужчина будет истощен после 10 галлонов. При статическом уровне воды 78 футов их насос подает всего 4 галлона в минуту.

Мне 5 футов 4 дюйма, мне за 50, и я с комфортом перекачиваю почти 5 галлонов в минуту с помощью ручного насоса Даррена.Движение было плавным и далеко не моим максимальным усилием. Даррен (за 50, рост 5 футов
10 дюймов, вес 150 фунтов) перекачал 6 галлонов в минуту всего за 18 гребков. Имея только человеческую силу и формулу механического преимущества, это уже достижение, но оно становится еще лучше.

(Примечание редактора - эти числа близки к тем, которые дает мой электрический / гидравлический насос на 240 В)

После некоторых корректировок Даррен накачал 5 галлонов за 30 секунд за 10 движений, хотя это потребовало больше усилий.При статическом 40-футовом уровне воды можно перекачивать вдвое больше воды в минуту. В зависимости от подготовленности оператора (или с двумя операторами) возможна скорость 20-30 галлонов в минуту, чего достаточно для полива садов или полива скота.

В насосной машине используется 4-дюймовый цилиндр и 2-дюймовая отводная труба с металлической насосной штангой 3/8 дюйма. На статическом уровне 80 футов устройство преодолевает около 1100 фунтов силы. Усилие было бы меньше с деревянной насосной штангой или насосной штангой из стекловолокна
и направляющими штанг, как в ветряных мельницах, но мы думали, что этот выбор слишком дорог для прототипа.

По словам представителя компании с 47-летним опытом работы с ветряными мельницами и насосами, ветряная мельница должна быть не менее 12 дюймов в диаметре для работы 4-дюймового цилиндра насоса, который использует Даррен на высоте 80 футов. И 12-футовая ветряная мельница работает на глубине 86 футов с производительностью 830 галлонов в час (13,8 галлонов в минуту) при ветре от 15 до 20 миль в час. Используя только человеческую силу, прототип Даррена может превысить эту производительность в минуту. Даррен накачал 5 галлонов за 30 секунд. С другой корректировкой механического преимущества молодой здоровый мужчина мог перекачивать 14 или более галлонов в минуту.Поскольку уровень грунтовых вод падает во всем мире за пределы досягаемости обычных ручных насосов, мы считаем, что изобретение Даррена - жизнеспособное решение не только для стран третьего мира и людей, живущих вне сети.

Это также позволит любому получать воду из глубоких колодцев без электричества или откачивать большие объемы воды из неглубоких колодцев. Всего за несколько минут ежедневного перекачивания в резервуар для хранения воды можно удовлетворить потребности всего домохозяйства в воде, достаточной для полива скота и орошения садов.

Даррен еще не смог проверить это, но полагает, что благодаря доказанной способности эта ручная насосная машина может достигать высоты 500 футов. Он уже превзошел обычные ручные насосы по объему воды и механическому преимуществу.
Если наш колодец полностью не высохнет, нам больше не придется беспокоиться о том, что у нас нет собственной пресной питьевой воды.

Эту статью с изображениями, видео и многим другим можно увидеть на их веб-сайте wellwaterboy.com. Следует отметить, что это новое изобретение в стадии разработки и не продается.

Назад к Эду и Лори - Мы надеемся, что вам понравился этот тип блога. Мы, конечно, сделали. В конце концов, весь смысл наших блогов состоит в том, чтобы создавать информационную базу данных и делиться ею для общего блага.

Эд и Лори Эссекс живут в автономном режиме в высокогорье Оканоган в штате Вашингтон, где у них есть свои веб-сайты goodideasforlife.com и offgridworks.com.




Первоначально опубликовано: 16.01.2013 16:05:54

Ручные насосы для глубоких скважин от Bison Pumps - лучший водяной насос для скважин

Bison Pumps Ручные насосы для глубоких скважин - это ручные насосы высочайшего качества на рынке.Бестселлером компании Bison является стандартный насос для глубоких скважин, но существует несколько конструкций для различных настроек скважин.

Необходимый ручной насос для глубоких скважин зависит от типа подключения к скважине. Кроме того, имейте в виду, что для каждого ручного насоса для глубоких скважин требуются труба и шток, а также цилиндр. Все ручные насосы стандартно поставляются с отверстием в форме гриба для предотвращения образования вакуума, отверстием сверху для проводов и установочными инструментами, включая лопасть, инструмент для извлечения стержня и страховочный трос.

Bison Pumps Ручные насосы для глубоких скважин - это высококачественные ручные насосы для глубокой воды на рынке.Насос Bison Pump отличается непревзойденным качеством дизайна и конструкции. Корпус из нержавеющей стали гарантирует защиту от ржавчины и обеспечивает безопасную и незагрязненную воду.

При использовании насоса Bison НЕ ЗАЛИВКА и НЕОБХОДИМО ОБСЛУЖИВАНИЕ. С пожизненной гарантией вы можете расслабиться, зная, что у вас всегда будет безопасный доступ к воде. Бестселлер
Bison - Стандартный насос для глубоких скважин, но существует несколько конструкций для различных настроек скважин.

Что включено?

Ваша насосная система будет включать в себя головку насоса, а также трубу, шток и цилиндр.Все ручные скважинные насосы стандартно поставляются с вентиляционным отверстием в форме гриба для предотвращения образования вакуума, отверстием наверху для проводов и установочными инструментами, включая лопасть, инструмент для извлечения стержня, страховочную веревку и руководство пользователя. Кроме того, на все насосы Bison предоставляется пожизненная гарантия!

Установка с электронасосом

Да, Bison Pump можно установить в скважину, в которой уже есть погружной насос. Здесь есть несколько вариантов. В зависимости от настройки скважины провода могут выходить через основание насоса Bison или через боковую часть обсадной колонны с помощью Conduit El (продается компанией Bison).Внутри скважины насос Bison может быть установлен «в линию» с вашим погружным насосом (см. «Встроенный насос для глубоких скважин») или может быть установлен рядом с ним. Позвоните нам, и мы ответим на ваши технические вопросы и поможем определить, какой насос лучше всего подходит для вашей скважины. 1-800-339-2601

Какой насос мне подходит?

Необходимый насос зависит от подключения к скважине. Если обсадная труба устанавливается над землей, стандартный глубинный насос устанавливается сверху и ввинчивается в боковые стороны обсадной колонны.
Однако, если ваше соединение представляет собой плоскую поверхность, вам может потребоваться насос для глубоких скважин с плоским фланцем, который предназначен для установки на плоской поверхности, например, на бетонной плите.
Inline Deep Well Pump разработан для установки «в линию» с вашим погружным насосом. Колодезный насос предназначен для установки непосредственно на трубу, обычно используется на 2-дюймовых соединениях, но возможны и другие варианты.

Ручные насосы на весь срок службы

Bison manual well Pumps предлагает пожизненную гарантию на все сконструированные детали насоса.Мы можем это сделать, потому что ручной глубинный водяной насос настолько высокого качества, что Bison предоставляет пожизненную гарантию на каждый насос для каждого клиента. Изготовленный из нержавеющей стали вплоть до болтов, насос Bison рассчитан на всю жизнь!

Зубр лучший

Bison Pumps - это ручной насос высочайшего качества на рынке. Дизайн продуман с большим вниманием к функциональности и эстетике.

Водонепроницаемое уплотнение корпуса уникально.Эргономичный дизайн ручки привлекателен и прост в использовании. Все ручные насосы для глубоких скважин, включая болты и подъемные штанги, изготовлены из нержавеющей стали.

Как сделать собственный ручной водяной насос

Вы когда-нибудь хотели чего-то очень плохого, но как бы вы ни искали, вы просто не могли найти то, что соответствовало бы вашему бюджету. Дело в точке. Сколько себя помню, мне нужен был старый добрый ручной водяной насос для нашего сада. Мы искали в Интернете и в фермерских сообществах в нашем районе и нашли один или два, но они были либо слишком дорогими, либо не выставлялись на продажу.Бах вздор, но если домашний мастер чего-то сильно хочет, ему остается только сделать это. Правый 😉

Творчество не ждет идеального момента. Он создает свои собственные идеальные моменты из обычных. Брюс Гаррабрандт

Довольно круто на мой скромный взгляд. И все началось с этого чертежа, нескольких труб из ПВХ и насадок.

Так что, если вы тоже ищете такую ​​и просто не можете расстаться с большим количеством мула, вот руководство DIY, чтобы сделать свои собственные и правильно подготовить трубы из ПВХ к покраске.

Что нужно для изготовления искусственной ручной водяной помпы

Для изготовления водяного насоса понадобится:

  • 2 x заглушки с внутренней резьбой 110 мм (4 3/8 ″)
  • 1 x 90-градусный переходник
  • Переходник под торцевой ключ от 50 до 40 мм (2 ″ x 1 1/2 ″)
  • Санитарный ПВХ соединение 110 мм x 50 мм (4 3/8 ″ x 2 ″)
  • Цемент или клей ПВХ
  • Труба ПВХ 40 мм (1 1/2 ″)
  • Труба ПВХ 50 мм (2 ″)
  • 110 мм (4 3/8 ″) Труба ПВХ

Мы используем трубы из ПВХ во многих наших проектах DIY, и у нас всегда есть запасные части.Для тех вещей, которые более «специализированы», например, перекрестка, я люблю ходить в Plumb-It здесь, в Centurion. У них есть сумасшедшая крутая продавщица, которая просто носится по полкам в поисках того, что я ищу, и не смотрит на меня с таким взглядом: «Ты хочешь делать ЧТО !!!» 😀

Вам также понадобится

  • Наждачная бумага с зернистостью 100 и ацетон
  • Черная аэрозольная краска для пластика
  • Резьбовая планка M10 и шайбы, подходящие для установки
  • Кусочки древесины
  • Ржавые гайки и болты
  • Сверло, кольцевая пила и ручная пила

Как сделать искусственный ручной водяной насос с трубками из ПВХ

Перво-наперво нам нужно подготовить и отрезать трубы и фитинги для нашего ручного насоса.Мне нравится делать большую часть подготовительных работ перед резкой труб, так как ПВХ может быть немного сложно покрасить.

Как подготовить трубы и фитинги из ПВХ к покраске

Используйте наждачную бумагу с зернистостью 100, чтобы очистить трубы и фитинги из ПВХ и придать им небольшую шероховатость. Вы можете обнаружить, что на вашей фурнитуре есть маркировка, которую тоже довольно легко стереть.

Обязательно отшлифуйте все укромные уголки и трещины. После придания шероховатости всем битам протрите ПВХ ацетоном. Он помогает открыть «поры» для лучшего прилипания краски и избавляет от пыли и масляных остатков.

На этом этапе трубы ПВХ готовы к покраске. Всегда используйте аэрозольную краску для пластика. Мне нравится использовать Rust-Oleum, так как у них очень много разных цветов на выбор, и вы можете найти их в любом хозяйственном магазине здесь, в Южной Африке. Krylon также производит краски для пластика, но очень немногие магазины хранят их в нашем магазине. Так что используйте бренд, который подходит вам, если на банке написано «работает на пластике» 😉

Мы немного покрасим их, но сначала нам нужно разрезать все эти трубы и соединить их вместе, чтобы сделать ручной насос.

Резка труб из ПВХ

Наша искусственная ручная помпа имеет высоту 30 см (11 3/4 ″), исключая рукоятку помпы с общей длиной 43 см (17 ″). Вы можете изменить размеры, указанные ниже, если хотите, чтобы ваш был выше. Для водяного насоса и излива я разрезал трубы ПВХ следующим образом:

  • Излив воды
    • Труба из ПВХ 40 мм (1 1/2 ″) - отмерьте и отрежьте кусок 1 x 50 мм (2 ″)
    • Труба PVC 50 мм (2 ″) - отмерьте и отрежьте 1 x 50 мм (2 ") кусок. Если вы хотите удлинить водослив, отрежьте трубу из ПВХ на 50 мм (2 дюйма) длиннее.
  • Корпус ручного насоса
    • Труба ПВХ 110 мм (4 3/8 ″) - отмерьте и отрежьте 2 куска по 30 мм (1 2/8 ″). Измените это, если хотите, чтобы ваш ручной насос был выше.

Собираем детали - дозатор воды

Водослив состоит из 4 частей, как показано ниже:

  • Угловой переходник на 90 градусов
  • Торцевой переходник - 50 мм x 40 мм (2 ″ x 1 1/2 ″)
  • 50 мм (2 ″) кусок 40 мм (1 1/2 ″) трубы из ПВХ
  • 50 кусок 50 мм (2 дюйма) трубы ПВХ
мм (2 ″)

Вставьте переходник раструба в один конец изгиба под углом 90 градусов и с помощью ПВХ-цемента или клея приклейте внутрь кусок трубы диаметром 40 мм (1 1/2 ″).Приклейте кусок трубы диаметром 50 мм к другому концу переходника.

Собираем детали вместе - корпус насоса

Корпус ручного водяного насоса состоит из:

  • 2 куска 30 мм (1 2/8 ″) трубы из ПВХ 110 мм (4 3/8 ″)
  • Санитарный Т-образный переходник из ПВХ 110 мм x 50 мм (4 3/8 ″ x 2 дюйма)
  • 2 x торцевые заглушки с внутренней резьбой 110 мм (4 3/8 ″)

На торцевых заглушках есть забавные маленькие ручки, которые облегчают включение и выключение. Мне не хотелось ручного водяного насоса с ручкой, поэтому я сначала снял их с помощью плоскогубцев.Просто отрежьте и крутите.

Маленькие шрамы, оставшиеся после «операции на ручке», можно отшлифовать наждачной бумагой с зерном 100.

Собрать корпус помпы тоже довольно просто. Приклейте 30-миллиметровый (1 2/8 ″) кусок 110-миллиметровой (4 3/8 ″) трубы из ПВХ (эти кольца вы можете видеть ниже) в заглушку с внутренней резьбой.

Мы превратим ручной насос в водный элемент, как только это будет сделано, поэтому нам сначала нужно было проделать отверстие в одной из заглушек с внутренней резьбой. Вы можете пропустить этот шаг, если собираетесь использовать свой только как элемент сада.

Прикрепите заглушку-заглушку к обоим концам санитарной Т-образной ПВХ, а затем приклейте носик. Ваш водяной насос должен выглядеть примерно так, как на картинке ниже.

Нанесите на насос черную аэрозольную краску или грунтовку, специально предназначенную для пластика. Лучше всего нанести несколько легких слоев и дать каждому слою как следует высохнуть, прежде чем наносить следующий.

Добавление механизма искусственного ручного насоса

Rightyo, корпус помпы практически готов. Пора сделать ручку помпы.Мы обсуждали возможность изготовления металлической ручки, но это оказалось немного больше, чем наш бюджет мог выдержать (это не каламбур 😉). Поэтому мы просто вырезали ее из куска дерева с помощью лобзика.

Похоже на маленького головастика 😀 После шлифовки ручки мы использовали ту же аэрозольную краску, чтобы нанести ей несколько слоев черного цвета, прежде чем просверлить отверстие в ручке для стержня с резьбой, который был обрезан до нужной длины. У нас около 14 см в длину. Добавьте гайку на один конец стержня с резьбой.

Первоначальный эскиз явно требовал «большой гайки» с обеих сторон ручки 😀 Итак, муженек вырезал два винта (да, я знаю, что часто путаю гайки с винтами), и они были приклеены на место.

Чтобы прикрепить ручку к водяному насосу, просверлите отверстие достаточно большого размера, чтобы резьбовой стержень вошел в стопорный колпачок вверху. Мы просверлили еще четыре отверстия по краю, чтобы потом можно было вставить гайки и винты для более аутентичного вида.

Приклейте шайбу с обеих сторон просверленного отверстия, а затем приклейте гайку на резьбовой планке к шайбе.

Для этих насадок на боковой стороне ручки мы использовали мешалки для краски и вырезали им небольшую округлую форму с помощью лобзика.

Они были приклеены и навинчены на ручку, чтобы удерживать их на месте.

Добавление металлического знака патента

Почти готово. Следующий шаг не обязателен. Казалось, что искусственный ручной водяной насос нуждался в еще одной крохотной детали, чтобы завершить образ. Небольшой металлический знак.

Он вырезан из пустой жестяной банки и проштампован вручную с помощью набора для штамповки металла.Чтобы закрепить знак, мы отметили, куда он должен идти, и прикрепили его заклепками.

И все. От труб и фитингов из ПВХ до искусственного ручного водяного насоса с «номером патента» и другими ржавыми деталями.

Мы превратили наш искусственный ручной водяной насос в водное сооружение, и вы можете получить это руководство здесь. А пока вот другой взгляд.

А со стороны …….

Эта ручка в виде головастика выглядит довольно аутентично 😉 Я бы полюбила металлическую, но мы стараемся обойтись тем, что у нас есть.

И краска тоже держалась очень хорошо, так что вся эта подготовка того стоила.

Если идея вам понравилась, не забудьте прикрепить ее на потом.

Как вы думаете? Вы бы сделали такой для своего сада, если не нашли настоящую вещь?

А, и если вы ищете кое-что из того, что мы использовали, мы вам поможем Раскрытие: Переход по ссылкам ниже означает, что мы можем получать комиссию от Amazon. Но не волнуйтесь, он не выйдет из вашего кармана, и он помогает нам делать еще более удивительные поделки, чтобы поделиться с вами

😉

А если вы предпочитаете покупать, а не DIY, то, может быть, эти красотки придется по душе.

Как всегда, желаю вам прекрасной творческой недели.

Колодцы с подземными водами

• Школа водных наук ГЛАВНАЯ • Темы о подземных водах •

Кредит: Говард Перлман, USGS

Колодцы подземных вод

Есть большая вероятность, что средний Джо, которому приходилось рыть колодец в Древнем Египте, вероятно, проделал эту работу своими руками, лопатой и ведром. Он продолжал бы копать, пока не достиг уровня грунтовых вод , , где все пространства между камнями и частицами грязи заполнены водой, а вода заполнила дно ямы.Некоторые колодцы до сих пор вырывают вручную, но доступны более современные методы.

Колодцы чрезвычайно важны для всех обществ. Во многих местах колодцы обеспечивают надежный и достаточный запас воды для домашних хозяйств , ирригационных и промышленных предприятий . Там, где поверхностных вод мало, например, в пустынях, люди не могли бы выжить и процветать без подземных вод .

Типы колодцев

Рытье скважины вручную сегодня устаревает, так как автоматизированные методы бурения заменяют ручной труд.Современные скважины чаще пробуриваются самосвальной буровой установкой. Тем не менее, есть много способов поставить колодец - вот некоторые из распространенных методов.

DUG WELLS

Один из способов выкопать колодец - это рубить землю киркой и лопатой. Если грунт мягкий, а уровень грунтовых вод неглубокий, можно использовать вырытые колодцы. Исторически выкопанные колодцы выкапывались ручной лопатой до уровня ниже уровня грунтовых вод до тех пор, пока поступающая вода не превысила скорость выкачивания экскаватора. Колодец был выложен камнем, кирпичом, плиткой или другим материалом, чтобы предотвратить обрушение, и был закрыт крышкой из дерева, камня или бетона.Их нельзя выкопать глубже уровня грунтовых вод - точно так же, как вы не можете выкопать очень глубокую яму на пляже ... она все время наполняется водой!

Пример конфигурации насоса и водопровода, используемых в коммунальных системах водоснабжения.

Кредит: Роланд Толлетт, USGS

Вырытые и пробуренные колодцы имеют большой диаметр и выходят на большую площадь водоносного горизонта. Эти скважины могут забирать воду из менее проницаемых материалов, таких как очень мелкий песок, ил или глина.Некоторые недостатки этого типа колодцев заключаются в том, что они неглубокие и не имеют сплошной обсадной трубы, что делает их подверженными загрязнению из близлежащих поверхностных источников, и они высыхают в периоды засухи, если уровень грунтовых вод опускается ниже дна колодца.

ПРИВОДНЫЕ СКВАЖИНЫ

Забивные скважины все еще распространены сегодня. Они строятся путем вбивания трубы небольшого диаметра в мягкий грунт, например, песок или гравий. К нижней части трубы обычно прикрепляется сетка для фильтрации песка и других частиц.Проблемы? Они могут использовать только мелкую воду, и поскольку источник воды находится так близко к поверхности, может происходить загрязнение поверхностными загрязнителями.

БУРЕННЫЕ СКВАЖИНЫ

Бурение большинства современных скважин требует довольно сложной и дорогой буровой установки. Буровые установки часто устанавливают на большие грузовики. Они используют роторные буровые коронки, которые прогрызают породу, ударные коронки, которые разбивают породу, или, если почва мягкая, большие буровые коронки. Пробуренные скважины можно пробурить глубиной более 1000 футов.Часто насос помещают в колодец на некоторой глубине, чтобы вытолкнуть воду на поверхность .. Колодцы и откачка

Уровни воды в колодцах

Пользователям подземных вод было бы легче, если бы уровень воды в водоносном горизонте , который питал их колодец, всегда оставался неизменным. Сезонные колебания количества осадков и случайные засухи влияют на «высоту» уровня подземных вод. Забор воды из колодца приводит к понижению уровня воды вокруг колодца. Уровень воды в колодце также можно понизить, если другие колодцы рядом с ним забирают воду.Когда уровень воды упадет ниже уровня забора насосов, то скважины начнут качать воздух - они «пересохнут».

При перекачивании колодца уровень воды вокруг колодца понижается, образуя конус впадины на уровне грунтовых вод. Если конус депрессии дойдет до других близлежащих колодцев, уровень воды в этих колодцах будет понижен. Конус развивается как в системах с неглубоким уровнем грунтовых вод, так и в системах с более глубокими замкнутыми водоносными горизонтами. В более глубоких замкнутых водоносных горизонтах конус впадины указывается снижением давления, и конус распространяется на гораздо большую площадь, чем в системе грунтовых вод.При заданной скорости отбора конус депрессии простирается глубже в низкопродуктивных водоносных горизонтах, чем в высокопродуктивных.

Даже несмотря на то, что вода присутствует на некоторой глубине почти в любом месте, успех достаточного бытового водоснабжения (обычно 5 галлонов в минуту) воды из колодца зависит от проницаемости породы. Там, где проницаемые материалы находятся вблизи поверхности земли, может подойти неглубокий колодец. В других местах, например, там, где глинистый материал непосредственно покрывает коренную породу, может потребоваться глубокий колодец, уходящий в коренную породу.

Частные колодцы

Схема работы типовой водозаборной скважины на один дом.

Кредит: Агентство по охране окружающей среды США

Многие люди в Соединенных Штатах и ​​во всем мире сами поставляют воду для своих домов, часто в более сельских районах, где нет крупных общественных систем водоснабжения для подачи воды. Вот базовая диаграмма, показывающая, как работают эти скважины. Хотя на этой диаграмме показан один дом, большие скважины, которые снабжают больше клиентов, в целом работают одинаково.

КОМПОНЕНТЫ СКВАЖИНЫ

Ниже приведены описания основных компонентов частной водозаборной скважины. ( Источник: Национальная ассоциация подземных вод)

  • Обсадная труба представляет собой трубчатую конструкцию, размещаемую в скважине для обеспечения открытия скважины от целевых грунтовых вод до поверхности. Оболочка вместе с затиркой не допускает попадания грязи и излишков воды в колодец. Это помогает предотвратить попадание загрязняющих веществ из менее желательных грунтовых вод в колодец и их смешивание с питьевой водой.В некоторых штатах и ​​местных органах власти есть законы, которые требуют минимальной длины оболочки. Наиболее распространенными материалами для обсадных труб скважин являются углеродистая сталь, пластик и нержавеющая сталь. Какой тип обсадной трубы можно использовать, часто диктует местная геология.
  • Заглушки для колодцев устанавливаются на верхнюю часть обсадных труб, чтобы предотвратить попадание мусора, насекомых или мелких животных в колодец. Заглушки колодцев обычно изготавливают из алюминия или пластика. Они включают вентиляционное отверстие для контроля давления во время откачки скважины.
  • Грохоты для колодцев прикреплены к нижней части обсадной колонны, чтобы предотвратить попадание слишком большого количества осадка в колодец. Наиболее распространенными фильтрами для скважин являются непрерывные щелевые, щелевые и перфорированные трубы.
  • Адаптер без ямы - это соединитель, который позволяет трубе, по которой вода выходит на поверхность, оставаться ниже линии замерзания. Это обеспечивает поддержание санитарной и морозостойкой герметичности.
  • Струйные насосы - это наиболее часто используемые насосы для неглубоких скважин (глубина 25 футов или меньше).Струйные насосы устанавливаются над землей и используют всасывание для забора воды из колодца.
  • Погружные насосы - это наиболее часто используемые насосы для глубоких частных колодцев. Насосный агрегат размещается внутри обсадной колонны скважины и подключается к источнику питания на поверхности.

Узнайте основы воды с помощью наших грунтовок для воды!

Вы думаете, что знаете о грунтовых водах?

Информация на этой странице взята из сайта Ground Water and the Rural Homeowner , Pamphlet, U.С. Геологическая служба, 1982, Роджер М. Уоллер.

Значок викторины, сделанный mynamepong с сайта www.flaticon.com

Как заменить погружной скважинный насос: 29 шагов (с изображениями)

Каждый раз, когда вы открываете крышку колодца или заменяете трубопровод, необходимо налить туда немного отбеливателя, чтобы убить любые вредные бактерии, которые могут захотеть живете в воде после прикосновения ваших грязных человеческих пальцев.

Сначала необходимо рассчитать объем воды в колодце. В моем случае я собираюсь предположить, что это около 70 футов общего водного пространства в 6-дюймовой трубе. Используя формулу πr²h (3,14159x9x840), вы получите общий объем около 23 750 кубических дюймов. Это примерно 102 галлона воды.

Для правильного хлорирования требуется 3 пинты 5% хлорного отбеливателя на 100 галлонов воды в колодце ПЛЮС 3 пинты этого же раствора для дезинфекции водопровода внутри дома.Это всего 6 пинт 5% хлорного отбеливателя. Галлон - это 8 пинт, поэтому одного галлона будет достаточно, чтобы выполнить работу И продезинфицировать крышку колодца, прежде чем я надену ее обратно.

Вот что вы делаете: слейте около 3/4 галлона отбеливателя в колодец (при включенном водяном насосе, чтобы можно было пользоваться шлангом). Затем опустите шланг в колодец, чтобы по нему циркулировал отбеливатель. В результате этого процесса отбеливатель попадет в ваш дом, поэтому не планируйте использовать воду во время этого процесса. Протяните шланг примерно на час, чтобы вода снова поднялась снизу вверх, убедившись, что хлор смешивается со ВСЕЙ водой в колодце.Затем используйте оставшуюся 1/4 часть бутылки, чтобы продезинфицировать крышку колодца. Наденьте колпачок и войдите внутрь.

ПОСЛЕДОВАТЕЛЬНО ВКЛЮЧАЙТЕ КАЖДЫЙ КАНАЛ В ДОМЕ. Налейте ХОЛОДНУЮ воду, пока не почувствуете запах отбеливателя при каждом кране. Промойте несколько раз в туалеты, чтобы в них втянулась вода. Как только почувствуете запах отбеливателя, выключите его. Хлор будет сидеть в ваших трубах и убивать все живое в них.

Повторите процесс с ГОРЯЧЕЙ водой. Чтобы появился запах отбеливателя, потребуется немного больше времени, потому что вода из колодца должна пройти через водонагреватель, а затем подняться по трубам с горячей водой.

Ложись спать. Он должен сидеть не менее 12 часов в спокойном состоянии. Нет раковин. Никаких флешей. Никаких моек. На следующий день подсоедините шланги и начните продувку. НЕ ВЫСАСЫВАЙТЕ ХОРОШО СУХИЕ, ПОКА ВЫ ЭТО ВЫ ДЕЛАЕТЕ. Кроме того, НЕ СЛИВАЙТЕ ОТБЕЛИВАЮЩУЮ ВОДУ В ПОЛЕ ПЯЧКИ ДЛЯ ВАШЕЙ СЕПТИЧЕСКОЙ СИСТЕМЫ. Помните, что в колодце было около 100 галлонов, поэтому выясните, сколько галлонов в минуту вы проталкиваете через шланги и останавливаетесь, когда через систему попадаете примерно 150 галлонов. В моем случае это было около полутора часов.

Как только вы достигнете этой точки, перережьте шланги. Затем очистите дом внутри. ЕСЛИ У ВАС ЕСТЬ СЕПТИЧЕСКИЙ ТАНК (а у меня его нет), ВЫ ХОТИТЕ ЗАХВАТЫВАТЬ ВЕДРО ИЗ МОЙКИ, ЧТОБЫ НЕ УБИТЬ БАКТЕРИИ В СЕПТИЧЕСКОЙ СИСТЕМЕ.

Не забывайте, что линии холодной и горячей воды полностью разделены. Вам придется осушить их обоих.

Убедитесь, что вы сливаете воду в безопасном месте. Запускайте каждое нажатие на пару минут. Промойте туалеты пару раз.Затем проверьте воду на содержание хлора, чтобы убедиться, что ее можно пить с помощью набора, который можно приобрести в магазине оборудования или принадлежностей для бассейна. Продолжайте запускать воду, пока тест не вернется к безопасному уровню для питья.

Спасибо за чтение! Я действительно надеюсь, что это руководство будет полезно для тех из вас, кто попал в беду, и для всех, кому просто интересно, как работает этот процесс. Я проходил через это впервые, и основная причина, по которой я это собрал, заключалась в том, что я не мог найти действительно хороший ресурс, который вел бы меня через все это шаг за шагом.Это мой способ расплатиться с миром за всю маленькую доброту, которую я испытал в жизни. Если вы когда-нибудь окажетесь в аналогичном положении, независимо от темы, я бы попросил вас подумать о том же. Никогда не знаешь, кому ты мог бы помочь!

Я стараюсь отвечать на любые всплывающие комментарии. Я ценю, что вы нашли время прочитать. Удачи!

Рытье колодцев в Африке - как это работает

Узнайте, как The Water Project часто обеспечивает безопасную воду

Трудно поверить, что чаще всего чистая вода, в которой отчаянно нуждается развивающееся сообщество, находится прямо под ними.И это удивительно, как относительно небольшие вложения добраться до него может иметь такое разительное значение для многих жизней. Вот почему мы финансируем эти скважинные проекты!

Ниже вы найдете информацию о типах скважин, которые можно построить, и краткое описание процесса.

Чтобы получить более подробное представление о нашем процессе и о том, как мы работаем, прочтите больше о процессе проекта «Вода» здесь.

Один размер не подходит всем

Нас часто спрашивают, сколько стоит копать колодец в Африке.Это сложный вопрос хотя ответить, потому что Африка - континент с очень разнообразной геологией, и колодцы, необходимые на каждом из них, бывают разных видов.

Есть много способов просверлить их, и один размер просто не подходит всем. Давайте рассмотрим некоторые распространенные проекты, чтобы узнать больше о проблемах и затратах.


Вырытые вручную и опасные

Самые простые колодцы традиционно выкапывались вручную. Правильно ... вручную. Они могут иметь глубину от пятидесяти футов и более и используются, когда грунтовых вод обычно много.Эти колодцы крайне опасно строить и стоили жизни многим неквалифицированным рабочим. Их также часто оставляют открытыми и легко заражаются. Они не всегда являются идеальным решением, но при правильной установке могут оказаться весьма эффективными.

Мы работаем над тем, чтобы у наших партнеров были все необходимые инструменты для работы. Мы хотим, чтобы работа выполнялась безопасно как для рабочих, так и для людей, которым будет полезен новый источник воды.


Мелкие скважины - низкая стоимость, чистая вода

Пример одного из наших проектных участков находится в Западной Кении, где мы финансируем молодую неправительственную организацию, известную как The Bridge Water Project.Многие бурильщики в этой бригаде имели опыт работы в глубоких вырытых колодцах.

Однако сегодня они работают с новыми небольшими установками, предоставленными донорами. Эти простые машины могут копать до 150-200 футов. Буровые установки очень рентабельны и в этом регионе Кении работают хорошо. Их можно легко перемещать, что позволяет быстро выполнять работу.

По мере того, как эти машины сверлят грязь и скалу, устанавливается обсадная труба, предотвращающая обрушение скважины. Затем вокруг небольшого кожуха (несколько футов в диаметре) формируется бетонное основание, и оно осталось настроить на ночь.

После высыхания бетонной подушки насосный механизм осторожно опускается в отверстие и присоединяется ручной насос. Команда отмечает, сколько воды течет, и следит за тем, чтобы ее можно было пить.

Поскольку эти новые колодцы полностью закрыты, вода остается чистой и может потребляться без какой-либо обработки.


Посмотреть последние проекты водозаборных скважин »

Обслуживание больших сообществ чистой и безопасной водой

В Центральной Кении, это лишь один пример того, как разная география может кардинально изменить правила игры. Некоторые колодцы должны иметь глубину более 900 футов.Это сопряжено со множеством проблем и затрат.

Во-первых, для бурения скважины требуется буровая установка гораздо большего размера, грузовик и бригада. Это может занять много дней.

Затем, поскольку вода очень глубокая, необходимо установить моторизованный насос. Вода просто слишком тяжелый для подъема с этой глубины ручным насосом. Дизель-генераторы, большие электрические насосы, трубопроводы, резервуары для хранения и жилье для всего этого могут увеличить стоимость до 30 000 долларов и более. Но поскольку эти очень большие системы служат такому количеству людей, что они по-прежнему довольно рентабельны.Фактически, некоторые из этих больших систем могут обслуживать более 3000 человек!

Мы сотрудничаем только с известными бурильщиками с большим опытом в этих сложных проектах.

Во всех случаях мы работаем над тем, чтобы местное сообщество действительно инвестировало в проект. Один из лучших способов, который мы видели, - это потребовать от деревень организовать и оплатить начальные геологические изыскания. Обычно это стоит несколько сотен долларов США и требует мобилизации и организации сообщества вокруг проекта.В конечном итоге эта первоначальная приверженность проекту означает, что сообщество будет его ценить и заботиться о нем. Это может оказаться важным шагом.

После того, как скважина будет установлена, буровая бригада объяснит, как работает насос, как поддерживать чистоту на участке и что делать, если он сломается. Мы заботимся о том, чтобы каждое сообщество могло связаться с нашими партнерами, когда потребуется обслуживание.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
