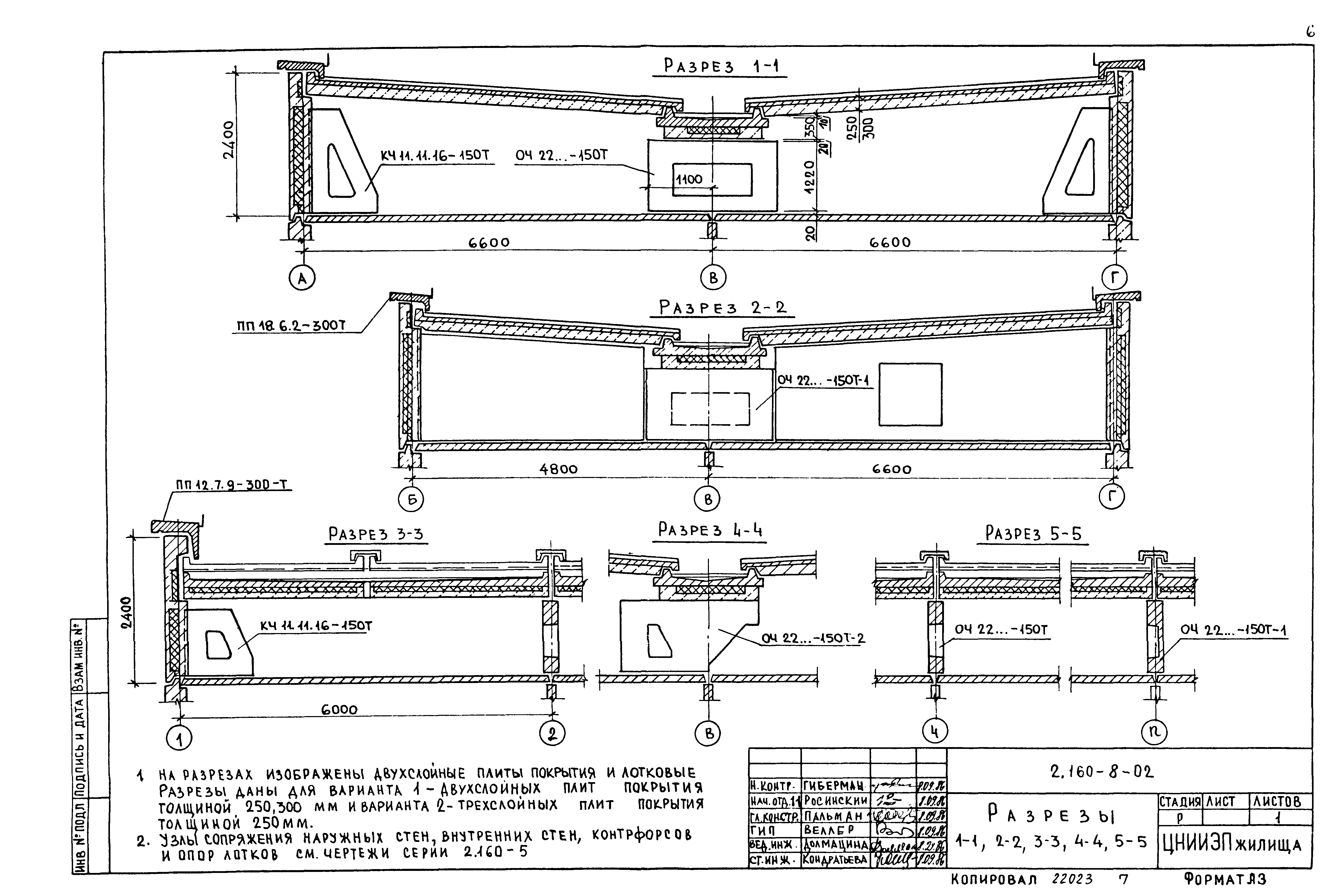

Чертежи разрезов зданий

Разрезом называется изображение здания, мысленно рассеченного вертикальной плоскостью. Разрезы на строительных чертежах служат для выявления объемного и конструктивного решения здания, взаимного расположения отдельных конструкций, помещений и т.п. Разрезы бывают архитектурные и конструктивные.
Архитектурный разрез (рис. 10.11.1) служит, главным образом, для определения композиционных сторон внутренней архитектуры* На таком разрезе показывают высоту помещений, оконных, дверных проемов, цоколя и других архитектурных элементов. Высота этих элементов, связанных с архитектурной отделкой помещений, чаще всего определяется отметками.

На архитектурном разрезе толщину чердачного перекрытия, конструкцию крыши и фундаментов не показывают (см. рис. 10.11.1).

Линия нижнего контура чердачного помещения при этом должна соответствовать низу чердачного перекрытия, а линия верхнего контура — верху крыши, т. е кровле. При вычерчивании оконных проемов расстояние от пола до низа оконного проема (подоконника) должно быть 750—800 мм, а от верха проема до потолка — около 400 мм.

Такого рода разрезы могут выполняться в отмывке и в покраске. Это дает возможность выявить внутреннее пространство помещений, тональность покраски всех элементов и т.п.

Архитектурные разрезы составляют в начальной стадии проектирования, и на них не показывают конструкции фундаментов перекрытий, крыш и т.д. Такие разрезы используют для проработки фасада здания.

Конструктивные разрезы входят в рабочие чертежи проекта здания. На этом типе разрезов показывают конструктивные элементы здания, а также наносят необходимые размеры и отметки (рис. 10.11.2), Проемы, лестницы изображают условными обозначениями по ГОСТ 21.501-93.

В строительных чертежах используют простые, ступенчатые, поперечные и продольные разрезы. Однако рекомендуется применять простые разрезы (одной плоскостью).

Направление взгляда для разрезов принимают, как правило, по плану снизу вверх и справа налево.

При выполнении поперечного разреза секущую плоскость располагают перпендикулярно коньку крыши или наибольшему размеру здания; при продольном разрезе она параллельна им.

Направление секущей плоскости, как правило, выбирают таким, чтобы она проходила по наиболее важным в конструктивном или архитектурном отношении частям здания: оконным и дверным проемам, лестничным клеткам (желательно по одному из маршей), балконам, шахтам подъемников и т.д. Следует учесть, что в разрезах по лестнице секущую плоскость, как правило, проводят по маршу, расположенному ближе к наблюдателю. При этом марш лестницы, попавший в разрез, обводят линией большей толщины (сплошная основная), чем контур марша, по которому секущая плоскость не проходит. Контур этого марша обводят сплошной тонкой линией.

Если при построении продольного разреза секущая плоскость параллельна коньку крыши, то, несмотря на это, разрез крыши выполняют так, как будто секущая плоскость рассекала здание по коньку. В этом случае элементы, расположенные ниже чердачного перекрытия, изображают, исходя из действительного положения секущей плоскости.

Секущая плоскость не должна проходить через колонны, стойки, вдоль балок стен и перегородок. Желательно располагать ее между этими элементами. Поэтому контуры фундаментов под колоннами и столбами вычерчивают линиями невидимого контура. Кухонные очаги, отопительные печи и дымоходы показывают неразрезанными.

Положение секущей плоскости в зданиях, у которых противоположные стены имеют одинаковое решение на большом протяжении, следует подбирать так, чтобы с одной стороны разреза были показаны оконные проемы, а с другой — проем ворот или наружных дверей (см. рис. 10. 11.2).

Кроме общих разрезов, на которых показывают здание в целом, применяют местные разрезы. Их делают по тем участкам здания, конструкция которых не выявлена на основных разрезах (рис. 10,11.3).

На разрезах рекомендуется изображать не все элементы, расположенные за секущей плоскостью, а только те, которые находятся в непосредственной близости от нее. Это могут быть колонны, фермы, балки, открытые лестницы, площадки, подъемно-транспортное оборудование и т. п.

На разрезах здания без подвалов грунт и элементы конструкций, расположенные ниже фундаментных балок и верхней части ленточных фундаментов, не изображают. Контуры тоннелей показывают схематически тонкой штриховой линией (рис. 10.11,4).

В разрезах зданий и сооружений пол на грунте изображают одной сплошной толстой линией. Пол на перекрытии и кровлю вычерчивают одной сплошной тонкой линией. Такое изображение пола на грунте и перекрытии и кровли дается независимо от числа слоев в их конструкции.

Состав и толщину слоев пола и кровли указывают в выносной надписи. Если в нескольких разрезах изображены покрытия, не отличающиеся по составу, выносную надпись делают только на одном из разрезов, а в других приводят ссылку на разрез с полной выносной надписью (рис. 10.11.5, а).

На рис. 10.11.5, б приведен разрез многоэтажного жилого дома.

При выполнении разрезов зданий в типовых проектах их обычно разделяют на две части. Одна часть (нулевой цикл) используется для строительства подземной части здания, т. е. фундаментов и технического подвала (рис. 10.11.6). Другая — для строительства надземной части здания (рис. 10.11.7).

Виды плоской крыши

Конструктивно плоские крыши делятся на два основных вида: на балках и те, у которых в основании бетонная плита.

Плоские кровли никогда не бывают абсолютно плоскими, небольшой угол (в пределах нескольких градусов) все же есть. Это необходимо для стока воды. Иначе она будет застаиваться на кровле.

Чаще всего на плоских кровлях устраивают внутренние водостоки: воронки монтируются в крышу, стояки от них проходят через внутренние помещения. Воронки размещают на пониженной части кровли, из расчета один стояк на 150-200 квадратов.

Гидроизоляция вокруг воронок усиленная, рекомендован также кабельный подогрев (чтобы вода в стояке не замерзала). Если плоская крыша без парапета, а угол приличный (от 6 градусов) водосточная система может быть стандартной наружной, как для скатных крыш: желоб и трубы.

Крыши подразделяются по функционалу, устройству кровельного пирога и виду покрытия. Вот несколько основных разновидностей:

  • Неэксплуатируемая кровля плоская. Возводится исключительно ради оригинальности и экономии материала. В усилении конструкции не нуждается.

  • Эксплуатируемая плоская кровля. Может применяться в любых целях, начиная с размещения открытого бассейна и заканчивая устройством автостоянки.

От целевого назначения зависит тип перекрытия: очевидно, что при высоких ожидаемых нагрузках основанием должна быть бетонная плита. Но это не значит, что вся постройка должна быть кирпичной или бетонной. Например, плоская крыша в деревянном доме тоже может быть эксплуатируемой. Конечно, в качестве вертолетной площадки ее использовать нельзя, но устроить солярий, разбить сад или поставить беседку для чаепития – вполне. Разумеется, разреженную обрешетку делать нельзя, только сплошную.

  • Традиционная кровля. Классическое исполнение кровельного пирога: гидроизолирующий слой сверху утеплителя, основание – бетон, для оттока воды – керамзитобетон (наклонная стяжка).
  • Инверсионная кровля. Здесь утеплитель лежит сверху гидроизоляции и защищает ее от повреждений. Пол может быть отделан тротуарной или керамической плиткой, можно также посадить здесь газон. Обязательное требование к инверсионной конструкции – угол 3-5 градусов.

Крыши бывают чердачными и бесчердачными. У обоих видов есть свои преимущества: наличие чердака позволяет разместить на нем все необходимые коммуникации (вентиляционные трубы, расширительный бак отопления и др.), бесчердачную крышу можно сделать эксплуатируемой.

Один из вариантов бесчердачной конструкции – плоская совмещенная крыша: чердачное перекрытие совмещено с крышей, нижняя сторона – потолок в жилом помещении.

Обратите внимание

По устройству эти кровли отличаются от простых бесчердачных, делать их эксплуатируемыми нельзя.
При высоте дома десять метров и выше, а также на эксплуатируемых кровлях в обязательном порядке устанавливают парапет. Для эксплуатируемых – не меньше 1,2 метра.

Если крыша не эксплуатируется, а коттедж невысокий, можно выполнить плоскую кровлю без парапета или установить вместо него ограждающие решетки или даже обойтись без них.

Чертежи разрезов зданий

Разрезом называют изображение здания, мысленно рассеченного плоскостью. На разрезе изображают то, что попало в секущую плоскость и часть здания, расположенную за ней.

В зависимости от положения секущей плоскости разрезы могут быть продольными или поперечными. Разрез, сделанный несколькими параллельными плоскостями, называется ступенчатым.

Положение секущей плоскости или плоскостей отмечают на плане этажей разомкнутыми линиями со стрелками и обозначают двумя арабскими цифрами через тире, например «1 — 1». Секущие плоскости обычно располагают так, чтобы в разрез попали оконные и дверные проемы, а также наиболее сложные в конструктивном отношении части здания: лестничные клетки, шахты подъемников, галереи, световые и аэрационные фонари, внутренние стены, части подземных сооружений, влияющие на решение несущих и ограждающих конструкций здания.

Процесс возведения

Возведение плоской крыши над домом, сараем, беседкой либо над зданием предприятия не требует особых навыков и опыта.

Процесс возведения плоской крыши для дома с наличием системы отопления разделяется на несколько этапов:

  1. На уложенные балки устанавливается настил из досок, который сверху покрывается рубероидом либо толью с большим нахлестом.
  2. Над рубероидом укладывается слой утеплителя, в основу которого входит шлак либо керамзит. При засыпке утеплителя нужно придерживаться определённого уклона, в соотношении со сбросом с крыши дождевой воды либо растаявшего снега.
  3. На утеплитель крепится специальная стяжка на основе раствора цемента с общей толщиной до двух сантиметров. После её схватывания проводится обработка материала с помощью грунтовки на основе битума. В дополнение на рулонный ковёр наклеивается стяжка.

Специалисты советуют создавать плоскую поверхность с минимальными пролётами, именно так можно снизить трудности по теплоизоляции и гидроизоляции. Крыши, показатель ширины которых больше 600 сантиметров, нужно возводить лишь с оказанием помощи строителей. Неправильный расчёт и распределение всех нагрузок на балочную систему может привести к ужасным последствиям: неправильному распределению общей нагрузки, уменьшению времени использования кровли.


Выполнение чертежей разрезов здания

Выполнение чертежей разрезов здания начинают с нанесения разбивочных осей, затем намечают контуры стен и перекрытий. При этом следует руководствоваться правилами привязки стен и колонн к разбивочным осям зданий, изложенными в § 8. Видимые контуры на разрезах зданий принято обводить линиями неодинаковой толщины. Контуры основных несущих конструкций здания (стен, прогонов, подкрановых балок), расположенные в секущей плоскости, выделяют более толстой линией толщиной B

0,8—1
Мм.
Попавшие в разрез контуры перекрытий, лестничных маршей, площадок, стропил, полов и т. п. обводят линиями толщиной
B/2.
Контуры, показанные на разрезе и расположенные за секущей плоскостью, обводят линиями толщиной
B/З—B/4.
На разрезах производственных зданий рекомендуется изображать не все элементы, расположенные за секущей плоскостью, а находящиеся в непосредственной близости от нее (колонны, столбы, пилястры, несущие элементы перекрытий и покрытий, откосы проемов, контуры кранов и т. п.).

Конструктивные элементы здания, выполненные из материала, который для этого здания является основным, и расположенные в секущей плоскости на разрезах, не штрихуют, а выделяют при обводке более толстой линией.

Так, на разрезе 3—3

Здания клуба (см. рис. 41) основным материалом являются деревянные брусья, поэтому они на разрезе не заштрихованы. Штриховкой выделена кирпичная кладка пристройки, в которой расположена кинопроекционная. Несущие элементы каркаса производственного здания (прогоны, подкрановые, фундаментные, обвязочные балки, балки перемычек и т. п.) в разрезе рекомендуется заштриховывать или зачернять.

На чертежах разрезов проставляют размеры между разбивочными осями (оси маркируют в соответствии с планом здания), а также высоту помещений в свету, толщину перекрытий, высоту оконных и дверных проемов. На разрезах также показывают отметки в метрах конструктивных элементов и архитектурных деталей (уровня земли, чистого пола этажей, оконных проемов, карниза и конька крыши и т. п.).

В производственных зданиях, кроме того, указывают отметки верха колонн, являющихся опорой несущих конструкций, головок подкрановых рельсов, площадок и т. п.

При выполнении проектного задания разрезы вычерчивают обычно в том же масштабе, что и фасады. Размеры проставляют между осями стен, показывают размеры внутренних помещений и наиболее характерные отметки (подошвы фундаменте, земли, пола, этажей, конька крыши и т. п.).

На архитектурных разрезах показывают внутренний вид помещений: отделку стен, профили карнизов, архитектурные детали и т. п.

Конструкции частей здания на архитектурных разрезах не показывают, только обводят тонкими сплошными линиями контуры конструкций. Не ставят обычно на архитектурных разрезах и размеры, но под разрезом помещают линейный масштаб чертежа и показывают отметки элементов здания, связанных с внутренней отделкой помещений. Архитектурные разрезы чаще всего выполняют в красках.

Вентиляция

Аэраторы
Конструкция традиционной плоской крыши не всегда является надежной – нарушение герметичности слоя пароизоляции приводит к проникновению влаги в утеплитель.

Плотный слой гидроизоляции препятствует ее испарению, в результате чего влага скапливается в утеплителе, снижая его теплоизоляционные показатели и приводя к появлению мокрых пятен на потолке.

Кроме того, в зимнее время замерзающая вода увеличивается в объеме, отрывая от основания гидроизоляцию. В результате механических воздействий и перепадов температур возникают трещины, приводящие к протеканию кровли.

Во избежание подобных проблем делают так называемую «дышащую» кровлю. Для этого на ней устанавливают аэраторы, представляющие собой устройства из пластиковых или металлических труб с колпаками-зонтиками.

Аэраторы располагают равномерно по всей крыше в наиболее высоких точках. Используя разницу давлений, создаваемую потоками воздуха, аэраторы выводят избытки водяных паров из пространства под кровлей, предотвращая пузырение кровли и расслаивание ее покрытия.

Чертежи стропила крыши

Стропила – несущая конструкция крыши, которая опирается на несущие стены и является опорой для установки кровельных материалов. Чертежи стропила крыши проектируются с учетом требований прочности, жесткости – с учетом временных и постоянно действующих нагрузок. Продолжительные нагрузки – это: вес конструкции крыши; периодические – это: давление снежного покрова, ветровые нагрузки, вес людей при ремонте кровли. При обустройстве крыши учитывается вес строительных материалов. Вес стропильных систем не должен сильно увеличивать нагрузку на стену и фундамент. К качеству стропильных материалов предъявляются жесткие требования. Состав стропильной системы: Документация на стропила – чертеж, определяет конструкцию кровли, представляет визуальное изображение, помогает составлять смету расходов на материалы. При проектировании крыши с мансардой, с помощью чертежа проводится планирование внутреннего пространства. В стропильную систему входят: I. Основа конструкции – мауэрлат: брус, который укрепляется по стенам здания и держит стропила. II. Балки, которые определяют уклон ската, и фиксируют элементы конструкции – стропильные ноги. III. Уложенные перпендикулярно стропильным ногам брусья, которые передают нагрузку от кровли и служат для настила материала покрытия – обрешетка. IV. Подпорные элементы, которые служат для придания конструкции жесткости: a) стойки; b) стяжки; c) подкосы; d) лежни; e) прогоны и др.

Строим плоскую крышу

Рассмотрим вариант, когда профлист используется в качестве основы крыши:

1. На балки (стропила) укладываются листы. Шаг между стропилами зависит от профиля. Например, для несущих профилей с высотой гофры 6-7,5 сантиметров (Н60, Н75) шаг между балками 3-4 метра.

2. Укладка пароизолирующей пленки. Пленка кладется с нахлестом, стыки нужно заклеить монтажным скотчем.

3. Теплоизоляция. Для этой цели обычно используют плиты минваты. Учтите, что понижения гофры тоже нужно заполнить утеплителем.

4. Гидроизоляция. Для этой цели подойдет полимерная пленка. Если утеплитель – минвата, можно использовать также наплавляемую гидроизоляцию, т.к. вата – негорючий материал.

5. Финишное покрытие. Можно тоже использовать наплавляемое. По крыше медленно раскатывают рулон, разогревая его горелкой по всей длине. Наплавленное покрытие прижимают к кровле и разглаживают.

6. На плоских крышах можно класть наплавляемую кровлю в несколько слоев.

В других случаях плоская крыша по деревянным балкам устраивается более традиционно: на балки прибивают сплошную обрешетку из фанеры или OSB, укладывают кровельный пирог (пароизоляция + базальтовая вата), направляют гидроизолирующий слой и рулонную кровлю.

Если вас интересует плоская крыша с более сложным устройством, обращайтесь к нам: мы выполним кровлю любой сложности быстро и по доступной цене.

Схема и чертежи кровли

Я Михаил, директор компании, работаю исключительно с кровлями более 15 лет. Ниже расскажу вам о тонкостях и секретах материалов для крыши. Возникнут вопросы с радостью отвечу и помогу . Михаил, ООО «СТМ-Строй»

Какую бы кровлю вы ни выбрали для дома, для возведения потребуется чертеж крыши. На чертеже должна присутствовать вся значимая информация: абрис сооружения, необходимые размеры элементов, расстояния между ними. Готовые чертежи, схемы крыш есть в большом количестве в интернете, но оттуда вы можете взять только абрис, а метрическую часть вам все равно придется адаптировать для своего дома.

Правила составления чертежей, включая оформление, регламентируются ГОСТ Р21.1101-2009. Их много: использование на чертежах сплошных и разорванных линий, прописных и строчных букв, терминологии; допустимые масштабы для всего дома, отдельных элементов и деталей, генерального плана участка и т. д. Сейчас я расскажу только об основном содержании чертежей и схем кровли.

Битумные рулонные материалы

Традиционно использовавшиеся всегда рубероид, толь и пергамин, широко применяются и поныне, но главным их недостатком является недолговечность, вследствие малой устойчивости к морозу, ультрафиолету, био‑ и механическому воздействию. Это проявляется в растрескивании и постепенном послойном разрушении, что вызывает необходимость повторных нанесений покрытия через каждые 10–15 лет эксплуатации для рубероида, а при использовании пергамина или толя — 5–10 лет. Поэтому они постепенно уступают место новым синтетическим рулонно‑битумным кровельным покрытиям на основе:


Технониколь – отличный материал для кровли крыши

  1. Стеклоткани, стеклохолста и модифицированного битума, обладающими гораздо лучшей прочностью, долговечностью и другими эксплуатационными характеристиками.
    Стеклобит ХПП‑3.0стеклохолст45 р./кв. м
    Стеклобит ХПП‑4. 0стеклохолст55 р./кв. м
    Стекломаст ТКП‑4,5стеклоткань70 р./кв. м
    Стекломаст ТПП‑3,5стеклоткань65 р./кв. м
    Стекломаст ТКП‑4,0стеклоткань60 р./кв. м
    Стекломаст ТПП‑3,0стеклоткань57 р./кв. м
      А также их аналоги от различных производителей: Линокром, Стеклоизол, Филигиз, Бикроэласт, Бирепласт-Норма, Юникром, Рубикром, Бикрост, Рубемаст, Гидростеклоизол, Рубестек.
  1. Битумно-полимерных кровельных материалов из полипропилена или полиэстера:
  • Изопласт ЭПП 3.0 и 4.0, стоимостью 120 и 140 р./кв. м, соответственно, применяемые для нижнего слоя защитного покрытия,
  • Изопласт ЭКП 4.5, Изопласт ЭКП 5.0 — для верхнего слоя, цена — 160 р./кв. м,
  • Изопласт ЭМП 5.5 — высокой плотности, с повышенными требованиями к гидроизоляции, используемый также для железобетонных оснований и фундаментов, цена — 180 р. /кв. м,
  • и другие, аналогичные: Мостопласт, Элабит, Люберит.
  1. Алюминиевой фольги: Металлоизол и Гидроизол, используемые в гидро ‑ и теплоизоляции трубопроводов материалы также нашли применение в кровельном деле.

Цифры в названиях материалов обозначают, как правило, вес 1 кв. м материала.

Все эти продукты позволяют обеспечить длительный срок эксплуатации кровли и очень высокое качество покрытия. Как правило, они выпускаются в рулонах шириной в 1 м и длиной 10 м.

Монтаж монолитным бетоном

В качестве несущей конструкции для бетонной крыши применяют специальные стальные балки двутаврового типа. Если пролёт кровли не превышает расстояния в 500 сантиметров, то для создания кровли применяют специальные балки с толщиной в пятнадцать сантиметров.

Для возведения монолитного перекрытия лучше всего воспользоваться заводским бетоном марки 250. Если купить бетон не получается, то можно для его создания воспользоваться специальной бетономешалкой. Чтобы сделать бетонный раствор, нужно приготовить следующие компоненты:

  • щебень с фракцией 1−2 сантиметра;
  • цемент марки 400.

Все компоненты соединяются в пропорции восемь вёдер щебня, трёх вёдер песка и двух вёдер воды. После должен последовать процесс монтажа досок на нижние полки балок, на доски устанавливается специальный рубероид и арматурная сетка с минимальным размером ячеек в 10 миллиметров. Для совмещения мест пересечения сетки применяют специальную проводку для вязания либо сварочный прибор. Зазор между рубероидом и сеткой колеблется от 4 до 5 сантиметров, для этого под сетку дополнительно помещается щебень. Толщина слоя бетонной смеси в этом случае составляет минимум 15 сантиметров.

Кроме этого, полосы нужно укладывать равномерно, запрещено оставлять незаконченную полосу до следующего дня. Это плохо повлияет на результат кровельной конструкции. Оптимальным в этом случае будет провести заливку кровли в течение одних суток. По окончании заливки поверхность утрамбовывается вибратором по бетону либо ручным инструментом. При уплотнении бетона нужно внимательно следить за тем, чтобы не повредить сетку.

После на кровлю устанавливается полиэтиленовая плёнка, которая защищает от быстрого процесса испарения влаги и растрескивания верхнего слоя. После полноценного высыхания кровли с помощью утеплителя создаётся уклон для стока осадков и талой воды.

Самостоятельная изоляция

Плоская кровля будет отличаться от простой односкатной и двускатной необходимостью как внутреннего, так и внешнего утепления. Для начала выполняется утепление кровли снаружи, а после и изнутри.

Ранее для утепления плоской крыши применяли твёрдые теплоизоляционные плиты, но по причине большого веса в настоящее время они почти не эксплуатируются. Заменой такому утеплителю послужит теплоизоляционный материал на основе минеральной и базальтовой ваты. Теплопроводность такого материала намного выше, а вес — не утяжеляет возведённого строения.

Помимо этого, утеплитель качественно борется с механическими повреждениями и отличается высоким показателем пожарной безопасности. Внутреннее утепление плоской поверхности проводится с помощью огнеупорной конструкции с общей толщиной от 2 до 3 сантиметров. Для монтажа плит на потолок крепят планки из дерева, на которые наносится специальный клей либо мастика. Нужно помнить, что перед утеплением потолка проводится демонтаж всех осветительных устройств на потолке.

Дома с плоской крышей, эксплуатируемые крыши

Огромное количество зданий и сооружений, построенных в прошлом и активно эксплуатируемых в наши дни, имеют плоские крыши. Используется дома с плоской крышей и в современном строительстве. Чем же так привлекают проектировщиков и строителей плоские крыши?

Основу конструкции плоских крыш составляют несущие полносборные либо монолитные железобетонные конструкции (плиты). Данный вид крыш выполняется с небольшим уклоном, до 5%, для возможности самопроизвольного стока осадков с поверхности кровли. Плоские крыши имеют три основных конструктивных вида: чердачный, бесчердачный и эксплуатируемый.

Чердачные крыши


Этот вид крыши широко применялся и применяется сейчас в массовом строительстве.

Схема конструкций чердачных плоских крыш

На схеме обозначено: 1 — опорный элемент, 2 – плита чердачного перекрытия, 3 – утеплитель, 4 – неутепленная кровельная плита, 5 – рулонный ковер, 6 – водосборный лоток, 7 – опорная рама, 8 – защитный слой, 9 – пароизоляция, 10 – полоса рубероида, 11 – опорный элемент фризовой панели, 12 – кровельная плита безрулонной крыши, 13 – мастичная или окрасочная гидроизоляция, 14 – П-образный нащельник, 15 – водосточная воронка, 16 – вентиляционный блок, 17 – оголовок вентблока, 18 – утепленная кровельная плита, 19 – машинное отделение лифта, 20 – утепленная плита лотка, 21 – слоистая кровельная плита, 22 – неутепленная фризовая панель, 23 – то же, утепленная.

Исходя из методов прохождения и выхода воздушных масс в вытяжных вентиляционных каналах, чердачные крыши обустраивают с холодными, теплыми или открытыми чердаками.

На приведенной выше схеме указаны основные конструкции чердачных крыш, имеющие:

  • А — холодный чердак и рулонную кровлю;
  • Б — холодный чердак и безрулонную
    кровлю;
  • В — теплый чердак и рулонную кровлю;
  • Г — теплый чердак и безрулонную кровлю;
  • Д — открытый чердак и рулонную кровлю;
  • Е — открытый чердак и безрулонную кровлю.


Чердачные крыши состоят из:

  • плит перекрытия (кровельных панелей, лотков),
  • чердачных перекрытий,
  • опорных элементов для монтажа лотков и кровельных панелей,
  • наружных элементов фриза.

Высоту проходов чердачных пространств оставляют не менее 1,6 м., допустимы местные снижения, но не менее 1,2 м.

Дома с плоской крышей, спроектированные с холодными и открытыми чердаками (типы конструкций А, Б, Д, Е) выполняются из:

  • утепленных чердачных перекрытий;
  • неутепленных тонкостенных ребристых железобетонных кровельных, лотковых и фризовых панелей с вентиляционными отверстиями.

Общая площадь вентиляционных отверстий, отдельно для каждой продольной стороны фасада, колеблется в зависимости от климатических районов: для I и II  — 0,002 от общей площади чердака, в III и IV районах — до 0,02.

Крыши с холодными чердаками пересекается вентиляционными блоками и шахтами, выводящими собирающийся в здании воздух наружу.

Крыши зданий с теплыми чердаками (типа В и Г) состоят из:

  • утепленных кровельных, лотковых и фризовых железобетонных плит,
  • неутепленных чердачных плит перекрытия
  • опорных конструкций для кровельных и лотковых плит.

Так как теплые чердаки являются еще и своеобразной воздухосборной камерой для систем вытяжной вентиляции здания, вентиляционные блоки и шахты завершаются в чердачном пространстве оголовками высотой 0,6 м. и не пересекают крышу. Одна общая вытяжная шахта устраивается в центральной зоне теплого чердака, одна на секцию, и имеет высоту 4,5 м. относительно верхнего края чердачного перекрытия.

Фризовые панели изготавливают глухими, не имеющими вентиляционных отверстий. Но они могут иметь светопрозрачное решение на отдельных участках для возможности естественного освещения чердачного пространства.

Крыши с открытыми чердаками (типы Д и Е) по своим конструктивным элементам аналогичны крышам с холодными чердаками. Вентиляционные конструкции плоскость крыши не пересекают, поднимаясь на высоту 0,6 м от поверхности чердачного перекрытия, аналогично крышам с теплыми чердаками.

Бесчердачные крыши


Бесчердачные крыши покрывают невысокие жилые дома с плоской крышей, не выше четырех этажей, строящиеся в зонах с умеренным климатом. Так же, данный вид крыш используют для покрытий ограниченных участков многоэтажных домов: машинных отделений лифтов, лоджий, эркеров, выходящих за плоскости фасадов вестибюлей, тамбуров и малоэтажных пристроек нежилого назначения.

Схема конструкций бесчердачных плоских железобетонных крыш:

На схеме обозначено: 1 – железобетонное чердачное перекрытие, 2 – пароизоляция (прокладочный рубероид или пергамин), 3 – утеплитель, 4 – фризовая панель, 5 – кровельная панель, 6 – опорный элемент, 7 – рулонная гидроизоляция, 8 – кровельная панель безрулонной крыши, 9 – трехслойная кровельная панель, 10 – цементно-песчаная стяжка, 11 – отсыпка по уклону, 12 – карнизная плита, 13 – парапет.

Бесчердачные крыши выполняются в четырех конструктивных вариантах:

  • А — раздельной вентилируемой (с кровельной панелью и чердачным перекрытием) конструкции с рулонной кровлей;
  • Б — аналогично варианту А, но с безрулонной кровлей;
  • В — совмещенной трехслойной панельной конструкции;
  • Г — совмещенной многослойной конструкции построечного изготовления.

В конструкцию раздельных бесчердачных крыш (типы А и Б) входят практически те же конструктивные элементы, из которых состоят и чердачные крыши с холодными чердаками, но так как ее свободное пространство мало в высоту (до 0,6 м), опорными конструкциями здесь служат отдельные железобетонные бруски.

Трехслойные панели совмещенных крыш (тип В) в своей конструкции состоят из двух тонкостенных ребристых плит и слоя утеплителя между ними.

Получившие наиболее широкое распространение совмещенные крыши построечного изготовления (тип Г) возводятся последовательной укладкой по перекрытию из монолитного или сборного железобетона пароизоляционного яруса с отсыпкой по уклону, затем следует теплоизоляционный слой с выравнивающей стяжкой, поверх которой укладывается многослойного гидроизоляционный ковер.

Конструкция Д является наиболее трудоемкой в исполнении и отличается худшими эксплуатационными характеристиками. Ее применение было предельно ограничено.

Дома с плоской крышей: эксплуатируемые крыши


Эксплуатируемые крыши могут устраиваться как над чердачными, так и бесчердачными вариантами перекрытия зданий, располагаясь полностью по всей площади перекрытия или занимая отдельные участки.

Схемы конструкций эксплуатируемых плоских крыш

На схеме обозначено: а – бесчердачная, совмещенная с дренирующим слоем, б – то же, без дренирующего слоя, в – бесчердачная инверсионная, г – над холодным чердаком или бесчердачная крыша инверсионного типа. 1 – несущая плита, 2 – пароизоляционный слой, 3 – утеплитель, 4 –выравнивающая стяжка, 5 – грунтовка битумной эмульсии, 6 – рулонный гидроизоляционный ковер, 7 – мастика, пропитанная гербицидами, 8 – дренажный слой, 9 – плиты пола, 10 – бетонная подкладка, 11 – асфальтовый маяк, 12 – отсыпка по уклону, 13 – кровельная панель, 14 – фильтрующий слой из синтетического холста, 15 – балластный и дренирующий слои гравия.

Тип водоотвода дома с плоской крышей определяют на стадии проектирования в зависимости от предназначения объекта, количества этажей и расположения здания в общем плане застройки.

Гидроизоляция бесчердачных конструкций, как правило, представляет собой рулонное кровельное покрытие (исключение составляют бесчердачные крыши раздельной конструкции).

Кровельное покрытие чердачных и раздельных бесчердачных крыш проводят одним из следующих способов:

  • первый (традиционный) — в виде многослойного полотна из рулонных гидроизоляционных материалов;
  • второй — покрытием гидроизоляционными мастиками, обеспечивающими, параллельно с водонепроницаемым бетоном кровельной панели, защитные функции перекрытия;
  • третий — применением преднапряженных кровельных плит и бетонов высоких марок по водонепроницаемости, обеспечивающих гидроизоляцию крыши без окраски мастиками.

Естественно, что в связи с принятым способом гидроизоляции изменяются и требования к характеристикам бетонов для плит перекрытия дома с плоской крышей.

Таблица максимально допустимых значений характеристик бетонов кровельных панелей

Характеристики бетона Тип гидроизоляции покрытия
рулонная с защитной гидроизоляционной окраской без окраски
Класс по прочности на сжатие В 15 В 25 В 25
Класс по прочности на растяжение не регламентируется не регламентируется В 1,6
Марка водонепроницаемости то же W 6 W 8
Водопоглощение по массе, % то же не регламентируется 4
Марка по морозостойкости при tн холодной пятидневки выше -15°С, от -15°С до -35°С, ниже -35°С то же F 200

F 300

F 300

F 300

F 400

F 500

 В ходе проектных работ выбирается та конструкция плоской крыши, которая соответствует типу дома с плоской крышей, количеству его этажей и климатических условий района, где данное здание будет эксплуатироваться.

Таблица областей применения конструкций плоских крыш

Типы зданий и их этажность Тип и вариант конструкции крыши Климатические районы Минимальные уклоны, град.
I II III IV кровли лотка, ендовы
Жилые и общественные, высотой пять этажей и более Чердачная с внутренним водостоком
А НД С С Д 3 1
Б С С Д Д 5 3
В С С Д НД 3 1
Г С С Д НД 5 3
Д НД НД Д С 3 1
Е НД НД Д С
5
3
Жилые и общественные высотой до четырех этажей включительно Бесчердачная с наружным или внутренним водостоком
Ж Д С С Д 3 1
И Д С Д Д 5 3
К Д С НД НД 2 0
Л НД Д НД НД 3 2

Условные обозначения: НД – не допускается применять, Д – допускается, С – следует.

Дома с плоской крышей обладают, бесспорно, рядом достоинств: кровлю плоского типа не снесет сильный ветер, а иной раз и ураган, плоская кровля значительно меньше по площади, нежели скатная крыша, что позволяет сэкономить на материалах при строительно-монтажных и ремонтных работах.

На плоских крышах более удобен монтаж и последующие сервисные работы со всевозможным оборудованием (системы кондиционирования воздуха, солнечные батареи, антенны и т.п.). применение плоской кровли это возможность получить дополнительную полезную территорию, которую можно использовать как место, где можно отдохнуть на свежем воздухе, заняться спортом, создать сад, цветник и т.п. Крыша, вымощенная красивой плиткой, в сочетании с зеленым газоном, садовой мебелью, беседкой и камином, может стать местом для комфортного семейного отдыха.

Но, вместе с тем, дома с плоской крышей, кроме преимуществ, обладают и рядом недостатков: в результате сильных снегопадов на плоских крышах накапливается много снега, который при таянии часто становится причиной протечек; требуется применение внутренних водостоков и существует риск засорения или промерзания внутреннего водостока. возникает постоянная потребность в механической очистке кровли от слишком больших скоплений снега. необходим регулярный контроль влажностного состояния утеплителя и герметичности кровли.

Уважаемые посетители!

Мы с удовольствием ответим на возникшие вопросы. Для этого Вы можете:

позвонить по номеру: +7 (495) 669 31 74

или отправить сообщение по адресу: [email protected]

и получить подробную консультацию.

Устройство плоской кровли из рулонных материалов

Устройство современной плоской крыши характеризуется устойчивостью к ветровым нагрузкам, удобством монтажа и простотой эксплуатации. Различаются кровли по конфигурации, целевой направленности, используемым материалам: наплавляемым и механически закрепляемым.

Главным конкурентом данного вида крыш является скатная конструкция. Несмотря на уникальность свойств плоской односкатной кровли, у нас в стране она не пользуется популярностью в частном строительстве. Владельцы коттеджей предпочитают скатные крыши, не предусматривающие устройство рулонной гидроизоляции. Люди привыкли делать традиционные крыши, реализуя типовые проекты. У плоской кровли в малоэтажном строительстве немного сторонников, чего не скажешь о большинстве европейских государств.

Совет: перед тем, как отказаться от той или иной технологии создания плоской кровли из рулонных материалов, стоит внимательно изучить все ее особенности.

Основные преимущества плоских кровель

Игнорируя устройство рулонной кровли, владельцы забывают о множестве преимуществ, во главе которых стоит экономия:

  • времени на возведение и облицовку;
  • материала, требующегося для устройства кровли на плоской крыше;
  • денежных средств, затрачиваемых на оплату услуг специалистов;
  • собственного времени.

Устройство плоской крыши позволяет осуществлять монтаж климатического оборудования, минуя декоративные поверхности фасада. Очистка дымоходов, настройка интернета, ремонт водостоков не потребуют использования альпинистской оснастки и особой квалификации рабочих.

Разновидности кровли плоской крыши

Первое, что нужно решить при проектировании данного вида кровли, — будет ли покрытие иметь какие-либо дополнительные функции. Помимо установки оборудования, устройство кровли может позволить сделать смотровую площадку, место для отдыха или хозяйственную зону.
По этому принципу все плоские крыши можно разделить на два типа:

  • неэксплуатируемые;
  • эксплуатируемые.

Совет: устройство рулонной кровли эксплуатируемой способно обеспечить повышенную надежность и долгий срок службы крыши в целом.

Неэксплуатируемая кровля: бюджетное плоское покрытие

Отсутствие необходимости в создании крепкого основания значительно снижает денежные расходы и время, затрачиваемое на строительство. Устройство кровли из рулонного материала, не предназначенного под внешние нагрузки, не накладывает жестких ограничений на плотность используемого утеплителя. Стоит отметить, что такая кровля по устойчивости к осадкам не уступает своему ближайшему конкуренту — эксплуатируемой крыше.

Единственным минусом кровель из мягких материалов является пониженная устойчивость к давлению снега в зимний период. По этой причине неэксплуатируемая плоская крыша чаще всего имеет маленькую площадь. Небольшие участки можно очищать от снега, не забираясь на здание.

Эксплуатируемая разновидность плоской кровли: способ увеличения полезной площади

Главной отличительной характеристикой данного покрытия является жесткость конструкции. Она должна выдерживать значительные нагрузки, быть прочной на разрыв, иметь плотный утеплитель и качественное основание. Немаловажное значение имеет и гидроизоляция, которая не дает влаге проникнуть внутрь многослойного пирога.

Если ваш выбор остановился на эксплуатируемой плоской крыше, стоит продумать финишное покрытие. Облицовочный материал может нести как эстетическую, так и практическую функцию. Для стоянки можно выбрать тротуарную плитку, а для зоны отдыха — террасную доску.

Совет: самым прочным вариантом основания под устройство плоской эксплуатируемой кровли является железобетонная плита. Она пригодна для возведения спортивных зон, автомобильных парковок и даже вертолетных площадок.

Устройство эксплуатируемых плоских конструкций подразумевает сравнительно большой объем работ. На железобетонную плиту укладывается слой пароизоляции, затем утеплитель и гидроизоляция. Технология монтажа может иметь иную последовательность и составляющие. Для создания гидроизоляционного слоя подойдут как традиционные, так и новые материалы для мягкой кровли.

Особенности инверсионной плоской крыши

Инверсионный тип подразумевает многослойную конструкцию, отличительной особенностью которой является необычное устройство гидроизоляции кровли, а точнее, ее расположение. Традиционная технология требует производить укладку утеплителя поверх пароизоляции гидроизоляции. Далее для защиты теплоудерживающего слоя используют рулонный материал. Таким образом, гидроизоляция плоской традиционной крыши располагается сверху утеплителя.

Конструкция традиционной плоской крыши
  1. плита перекрытия;
  2. пароизоляция;
  3. утеплитель;
  4. гидроизоляционный ковер;
  5. дополнительное утепление.
Конструктивное решение инверсионной плоской кровли
  1. перекрытие;
  2. гидроизоляционный ковер;
  3. утеплитель из экструдированного пенополистирола;
  4. фильтрующий материал;
  5. слой гравия.

Альтернативный вариант предусматривает создание защиты от влаги поверх основания. Гидроизоляция инверсионной кровли укладывается на плиту перекрытия и только затем стелется утеплитель. Эта особенность предъявляет особые требования к теплоизоляции, которая должна быть устойчивой к влаге.

Совет: данная технология требует особой проверки качества гидроизоляции кровли. Для поиска недочетов и их исправления потребуется демонтировать весь кровельный пирог.

Устройство плоской инверсионной кровли не обходится без рулонных материалов. Использование рулонных материалов ускоряет процесс монтажа того или иного слоя, улучшает качество стыков, упрощает технологию создания кровельного пирога в целом. Гидроизоляция плоской инверсионной крыши предназначена для защиты здания от проникновения влаги.

Устройство кровель традиционного типа: пошаговая инструкция

1. На несущую конструкцию (чаще всего плиту перекрытия) укладывается уклонообразующий слой, который необходим для правильного распределения и отвода воды. «Разуклонка» может быть выполнена с использованием различных материалов (керамзит, пенобетона)

Совет: проверить функциональность «разуклонки» можно еще до облицовки кровли наплавляемыми материалами. Для этого нужно вылить ведро воды на застывшую поверхность выравнивающего слоя.

2. Вторым этапом выступает укладка пароизоляционного слоя. Устройство современной кровли из рулонных материалов должно иметь защиту от пара, поступающего снизу. Ее отсутствие будет способствовать увлажнению утеплителя и, как следствие, потере его теплоизоляционных свойств. Монтаж рулонной пароизоляции кровли, как правило, осуществляется силами двух рабочих.

3. Утепление конструкции. После монтажа рулонных паронепроницаемых материалов укладывается утеплитель. Самым распространенным для этого материалом является минеральная вата, выпускаемая в виде плит различной толщины. Утепление может быть:

  • однослойным,
  • двухслойным.

Рулонная однослойная кровля чаще всего используется на неэксплуатируемых крышах. Двухслойный вариант предполагает укладку сначала хрупкого материала, такого как пенопласт, затем плотного и прочного, к примеру экструдированного пенополистирола. Данная схема позволяет получить высокий уровень утепления, организовать условия для дальнейшего использования наплавляемых гидроизоляционных материалов. Самым оптимальным вариантом для этих целей является каменная вата.

4. Защита от влаги. Устройство плоской кровли из рулонных материалов не обходится без создания гидроизоляционного слоя. Для этого можно использовать битумные рулонные материалы, ПВХ-, ТПО-, ЭПДМ-мембрану и жидкую резину. Также вернулась популярность к недорогим наплавляемым материалам, таким как рубероид, гидроизол, пергамин и другие. У подобной гидроизоляции плоской кровли простая технология монтажа и самая низкая стоимость. Современный наплавляемый материал по своим качественным характеристикам способен конкурировать даже с наливной мастикой.

5. Финишный слой. Устройство грамотной гидроизоляции требует дополнительной внешней защиты. Ее роль может выполнить дренажная система из песка или гравия, цементная стяжка или наплавляемый материал с крупнозернистой посыпкой.

Устройство гидроизоляции кровли: варианты создания защитного слоя

Когда говорят о материалах наплавляемого характера, уже не имеют в виду только рубероид. Битумно-полимерная вяжущее закладывается в десятки рулонных изделий, имеющих разные качественные и эксплуатационные характеристики. Если одни наплавляемые материалы имеют армирование и пригодны для движения средней интенсивности, то другие применяются исключительно на неэксплуатируемых крышах.

Совет: монтаж кровель из наплавляемых материалов требует использования газового оборудования. Перед тем как заключить договор с рабочими, стоит проверить их инструментарий на предмет пожаробезопасности.

Устройство кровли из наплавляемого материала существенно отличается от наливной технологии монтажа гидроизоляционного слоя. Горячую или холодную мастику наносят с помощью кисти и/или валика. После высыхания такое устройство гидроизоляции плоской кровли не боится прямых солнечных лучей и любых осадков. Отсутствие стыков положительно влияет на качество защиты кровельного пирога от проникновения влаги.

Другими конкурентами наплавляемых рулонных материалов являются жидкая резина и мембранное полотно. Резиновое напыление выполняется в самые короткие сроки, обладает гидро- и пароизоляционными свойствами. У мембранной гидроизоляции кровли основное преимущество – длительный срок службы, который составляет 25–55 лет.

План плоской кровли, чертеж

При строительстве частного дома важно продумать все нюансы, которые могут возникнуть в процессе работы, а также изначально определить, каким будет внешний вид готового строения. Это возможно сделать, воспользовавшись услугами опытного проектировщика. Но на этапе создания чертежа определяется не только тип фундамента и площадь будущего дома, но и тип кровли, который будет использоваться. Помните, что ни один дом не прослужит долго, а проживание в нем никогда не будет комфортным, если тщательно не спланировать и обустроить крышу.      До начала работ по созданию кровли, необходимо спроектировать ее, а также рассчитать площадь конструкции.  Специалисты в строительной отрасли утверждают, что если грамотно подойти к этому вопросу, обустройство крыши не только будет быстрым,  но и сделает монтажные работы в разы проще и дешевле.  Чрезвычайно важно определить правильно основные элементы сечения, чтобы при реализации проекта не потребовалось вносить никаких корректив и правок, переделывая все заново. Схема монтажа плоской кровли

После разработки схемы, необходимо определиться с наиболее приемлемым материалом, который будет применен для создания крыши строения. Не забывайте о том, что данный спектр работ строго регламентирован нормативными требованиями действующих стандартов. В этой статье мы рассмотрим все, что нужно знать при обустройстве крыши, а также как именно должен создаваться план плоской кровли.

Общая информация об оформлении проекта

Графическая часть расчетов обязательно должна визуализировать весь спектр проводимых работ. Заказчику передается план кровли плоской крыши чертеж с подробным описанием конструкции, сертификация, а также другая необходимая документация, если она необходима для реализации проекта. На сегодняшний день, схема кровли должна обязательно создаваться, если строение оборудовано внешним водостоком. Если вы решите отдать предпочтение внутреннему типу, а само строение не является капитальным, то от создания технического рисунка можно отказаться. Благодаря виду дома сверху, легко определить геометрические характеристики перекрытия, особенности монтажа установки несущих конструкций, а также иных составляющих объекта. Кровельное покрытие (завершенный вид)

В качестве дополнения к чертежам, идет схема обустройства фронтона, в которой четко перечисляются  конструктивные параметры.  Если проектом обусловлена необходимость подрезки листов, важно  предоставить сведенья и об этом. Особенно ответственно следует подойти к созданию чертежей скатной кровли, которые дают возможность визуализировать дает размеры листов, а также расход материала, который будет использоваться.

Преимущества плоской крыши

Разумеется, все люди, которые решили взяться за строительство собственного дома, часто сталкиваются с проблемой выбора наиболее оптимального типа кровли. Можно с уверенностью сказать, что использование плоской крыши в проекте сооружения, позволит сделать внешний вид готового дома действительно стильным и современным. Кроме того, такой тип конструкции отличается простотой монтажа и считается бюджетным вариантом. Но не забывайте об одном существенном недостатке данной кровли, который заключается в том, что она сильно восприимчива к влиянию факторов окружающей среды и нуждается в тщательных гидроизоляционных работах.

То, что нужно знать о плоской кровле

Ниже мы перечислим основные требования, которые выдвигаются к данному типу конструкции, а именно:

– Так как осадки ни в коем случае не должны скапливаться на поверхности крыши, уклон все-таки должен быть. Для обеспечения долговечности сооружения  и надежности самой кровли, он должен быть не меньше, чем 2 %. Самым оптимальным вариантом является 10-15 градусов.

–  Если для вашей местности характерны  затяжные и сильные дожди или большое количество осадков в холодное время года, то в таком случае одним только уклоном не обойтись. Важно продумать создание  полноценной системы водоотвода. Она может быть как внешней, так и внутренней. Один стояк способен обслужить участок порядка 150-200 квадратных метров.
В загородном домостроении нередко внешние водостоки создаются с применением специальных переливных окон, которые обустраивают на уровне ливнеприемника кровли. Если же линии сливов не пересекаются, настоятельно рекомендуется в плане крыши отобразить периметр фасада.

Важно отметить, что проекты частных коттеджей, зачастую, не содержат информации об угле наклона, в таком случае, для исправления ошибки проектировщика, не нужно переделывать всю работу заново, а просто необходимо сформировать наклон с использованием различных сыпучих материалов, а также стяжки, либо плит из полистирола. Плоская крыша загородного дома, застеленная газоном

Тонкости  подготовки плана скатной кровли

Для начала стоит отметить, что скатная кровля – это крыша, которая представляет собой сборную конструкцию листов с наклоном не больше чем 10 %.  Учитывая конструктивные особенности, специалисты в области строительства выделяют два типа кровли – с чердаком или без него. Самый распространенный и востребованный вариант – это крыша, состоящая из 2 скатов. Такая конструкция может быть применима к любому строению. В разрезе она напоминает треугольник, а готовая схема должна содержать подробные сведения о таких показателях, как: длина, расположения каждого из элементов, а также сечении. Крайне важно еще в процессе проектирования определится с принципом крепления узлов, а также зафиксировать эту в нормативно-технической документации по объекту. Плоская крыша с утеплителем

Графическая составляющая проекта отображает длину стен здания, расположение стропил и балок, а также наиболее оптимальный угол ската

Подбирая кровельный материал, обращайте внимание на такие характеристики:

  • для профнастила важно создать наклон не менее 8 градусов ;
  • в случае использования шифера этот показатель возрастает до 20-30 градусов;
  • применяя рубероид или же схожие рулонные материалы — 5 градусов;
  • отдавая предпочтение металлочерепицы, угол наклона не может быть меньше чем 30 градусов.

Будьте уверены, что дома с таким типом крыш, смотрятся действительно дорого и стильно. Кроме того, вы получите возможность обустроить дополнительные мансардные этажи, тем самым увеличив количество полезной площади. Все помещения здания, будут не только просторными, но и максимально комфортными для проживания.

Но, несмотря на перечисленные преимущества, установка скатной кровли – это дело не из легких.  При создании плана крыши, лучше всего воспользуйтесь услугами профессионалов, так как малейшая ошибка, может быть чревата огромными временными и денежными затратами на ее устранение.

Визуализация процесса укладки

Как выполняется чертеж крыши?

Первым делом происходит деление всей площади дома на несколько прямоугольников,  которые обводятся линиями для обозначения, наружных и внутренних скосов. Некоторые из них будут несколько выходить за границу стен, так как любая крыша должна иметь определенный свес. Визуализация видов фасада и сбоку происходит с учетом угла наклона. Во время создания графической части чертежа крыши, настоятельно рекомендуется применять  специальное программное обеспечение, которое можно без труда найти на строительных порталах.


Все работы происходят в следующей последовательности:
  1. Первым делом, сооружение обводится линиями.
  2. Сделанные отметки переносятся на план кровли плоской крыши с контурами несущих стен.
  3. Каждый из прямоугольников выделяется, под ним создаются рисунки будущей кровли.
  4. Расположение коньков также отмечается линиями.
  5. Визуализируются ендовы, а также коньки.
  6. На чертеж обязательно необходимо перенести вентиляционные каналы, а также окна, размещенные на мансардном этаже.
  7. Проставляются углы наклона скатов, а также направленность водостоков.
  8. Отмечаются все размеры по осям схемы.

План плоской кровли составляется быстро, но только если за его выполнение возьмутся опытные специалисты. Если вы не имеете навыков в этом деле и никогда ранее не сталкивались с проектами крыш, то лучше всего не пытайтесь создать все необходимые чертежи самостоятельно, ведь крыша – это один из важнейших элементов любого строения. От качества ее монтажа, зачастую, напрямую зависит долговечность дома, а также комфорт проживания в нем.

Виды плоских крыш: конструкция и устройство

Плоская крыша – распространенное архитектурное решение в гражданском, промышленном и частном строительстве. Устройство плоской кровли имеет свои особенности, но главный принцип состоит в том, что гидроизоляционный слой должен представлять собой сплошной ковер с определенными техническими характеристиками. Проектирование кровельных конструкций должно выполняться в соответствии с действующими СНиП.

Структура кровельного пирога

Если посмотреть на конструкцию в разрезе, данный вид кровли представляет собой многослойную структуру, в состав которой входит:

  • плоское основание;
  • пароизоляционный слой;
  • утеплитель;
  • гидроизоляция.

Основанием плоской крыши может являться железобетонная плита перекрытия, либо конструкция из металлопрофиля. В зависимости от типа основания выбирается материал для остальных составляющих кровельного пирога и способы его монтажа.

Пароизоляционный слой выполняется из рулонных или битумных материалов. Он препятствует проникновению влаги из помещений в теплоизоляционный слой кровельной конструкции.

В качестве утеплителя для плоской кровли применяется широкий спектр материалов, в том числе:

  • минеральная вата;
  • керамзитовый гравий;
  • пенополистирольные плиты;
  • цементно-песчаная стяжка.

Гидроизоляционный слой традиционно выполняется из рулонных материалов на битумной основе. Также могут использоваться специальные мастики или мембрана ПВХ.

Гидроизоляционный ковер должен обладать определенной эластичностью, чтобы переносить механические деформации основания и температурные перепады.

Строение пирога зависит от функциональных особенностей крыши. Различаются следующие типы кровли:

  • традиционная;
  • вентилируемая;
  • эксплуатируемая;
  • инверсионная.

Разуклонка плоской крыши

Согласно СНиП, при монтаже плоской кровельной конструкции необходимо предусмотреть ее уклон в 1-4°. Такая конструкция плоских крыш позволяет избежать скопления воды на поверхности покрытия. Для гидроизоляции опасен не только длительный застой воды на определенных участках. Сильная деформация и разрушение внешнего покрытия кровли является следствием многократного повторения процесса замерзания и оттаивания скопившейся влаги. Для разуклонки крыши могут применяться различные материалы. Выбор зависит от их технических характеристик и особенностей монтажа.

Легкий бетон с сыпучим полимерным наполнителем (в частности, экструдированным полистиролом) относится к числу популярных материалов. Он достаточно прост в укладке, получившаяся конструкция имеет высокую прочность. Но применение данного материала для разуклонки следует предусмотреть на этапе проектирования здания, так как значительный вес используемого бетона увеличивает нагрузку на перекрытие, стены и фундамент строения.

Аналогичными характеристиками обладает и легкий бетон с наполнителем из перлита или керамзита. Данный материал дешевле, но вес его еще больше, при этом получившийся кровельный пирог менее прочен.

Устройство плоской крыши можно вести с применением монолитных утеплителей, позволяющих выполнить разуклонку. В этом случае на подготовленную поверхность монтируется листовой материал (минеральная вата, листы керамзита и т.д.). Крепление может выполняться на прочный, цепкий клей, исключающий смещение листов со временем. Также могут применяться дюбели с пластиковой распорной частью – контакт металла с основанием крыши желательно исключить, чтобы кровельный пирог не имел мостиков холода.

К наиболее трудоемким относится устройство крыши с применением сыпучих материалов для разуклонки. Сложно заливать бетоном слой сыпучего утеплителя (керамзита или перлита), соблюдая необходимый угол наклона плоскости кровли, так как гранулы могут смещаться.

Эффективный, но дорогостоящий вариант разуклонки – укладка пенобетона с последующим нанесением слоя фибробетона. Пирог с таким теплоизоляционным слоем рассчитан на длительную эксплуатацию. Данная технология требует привлечения опытных специалистов.

В соответствии со СНиП, уклон крыши выполняется в сторону водоприемных воронок (при наличии внутреннего водостока), либо в сторону водоприемных желобов внешней системы водосбора, которые должны крепиться под кровельным ковром либо на наружной стене здания.

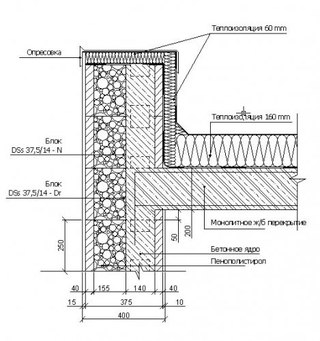

Кровельные узлы

Чтобы кровельный пирог был надежно защищен от внешних воздействий, особое внимание следует уделить местам его примыкания к строительным конструкциям – парапетам, стенам, трубам, внешним частям вентиляционных систем и т.д. Существуют различные узлы плоской кровли, в первую очередь, это узел:

  • примыкания;
  • свеса;
  • прохода через кровлю.

Узлы устанавливаются на железобетонную основу в местах, где кровельный пирог срезом примыкает к вертикальной конструкции. Производители кровельных материалов нередко разрабатывают собственные системы, которые могут иметь те или иные конструктивные особенности.

Узел должен обеспечить герметичность стыка и его теплозащиту, поэтому к монтажу узлов следует отнестись предельно внимательно.

Устройство неэксплуатируемой плоской кровли

Наиболее распространенная конструкция — это традиционная мягкая кровля. В разрезе она состоит из несущей плиты-основания, пароизоляционного слоя, теплоизоляции из листовой минеральной ваты и гидроизоляционного ковра, выполненного из рулонного битумосодержащего материала. К преимуществам данной конструкции относится невысокая стоимость и простой монтаж.

Более практичные неэксплуатируемые кровли выполняются с применением современных материалов. Высокой популярностью пользуется гидроизоляция из ПВХ-мембраны. Ее монтаж можно выполнять в любой сезон, так как мембрана устойчива к низким и высоким температурам. Кроме того, если слой теплоизоляции успел накопить влагу в процессе укладки, мембрана позволяет ей испариться. При этом материал обладает высокими водоотталкивающими свойствами. В процессе монтажа полотен в единое целое используется специальное сварочное оборудование без открытого пламени.

Покрытие неэксплуатируемой плоской кровли может выполняться с использованием мастики. Это жидкий материал, который наносится поверх жесткого ровного теплоизоляционного слоя. Мастика изготавливается на основе эластичных, гидрофобных полиуретановых смол. На открытом воздухе, через определенное время после нанесения ровным слоем, она полимеризуется, образуя сплошную резиноподобную мембрану. Устройство такой гидроизоляции позволяет надежно защитить кровельный пирог от проникновения влаги.

Популярной технологией является применение наплавляемой гидроизоляции. Это доступный вариант по соотношению цены и качества – долговечность такой крыши составляет от 25 лет. Битумно-полимерный материал на основе полотна, неподверженного гниению, создает сверхпрочный слой гидроизоляции. Используя данный материал можно выполнять устройство эксплуатируемых кровель.

Устройство эксплуатируемой крыши

Такая конструкция плоской крыши значительно дороже в монтаже, но позволяет выгодно использовать дополнительные площади. Сегодня такой тип кровли широко востребован для оборудования спортивных площадок, зеленых зон, кафе, стоянок транспорта и т.д. Монтаж усиленной кровли также необходим, если на крыше предполагается установка тяжелых предметов, в том числе оборудования. В соответствии со СНиП, кровельная конструкция должна выдерживать неравномерную высокую нагрузку, то есть, не деформироваться на ограниченных участках площади. Разрез плоской эксплуатируемой кровли отличается от обычной наличием в пироге жесткого основания или специальной стяжки поверх гидроизоляционного слоя. Такое покрытие исключает продавливание гидроизоляционного ковра с его последующим разрушением.

Особенности инверсионного покрытия

Строение инверсионной крыши принципиально отличается от других видов кровель. При ее обустройстве в первую очередь на основание монтируется гидроизоляционный слой. В разрезе кровельный пирог выглядит следующим образом: плита-основание, гидроизоляция, утеплитель, дренажный слой, геотекстиль. Такая конструкция позволяет защитить гидроизоляционный материал от разрушающего воздействия ультрафиолета и перепадов температур, механических повреждений. Геотекстиль, в свою очередь, обеспечивает защиту утеплителя. В качестве внешнего слоя применяется тротуарная плитка. Такая кровля способна выдерживать высокие нагрузки, в том числе использоваться в качестве парковки.

Требуется максимально внимательно подойти к монтажу гидроизоляционного слоя, так как для исправления погрешностей придется вскрывать балластные слои.

Монтаж традиционной кровельной конструкции можно выполнить самостоятельно, но для обустройства плоских кровель с использованием современных материалов и технологий рекомендуется привлекать специалистов, располагающих необходимым оборудованием.

как правильно составить чертеж, порядок выполнения

Многие владельцы домов возводят крыши по максимуму самостоятельно, воплощая свои самые смелые идеи. На самом деле, это не так уж и сложно: чтобы возвести крышу своего домостроения правильно и качественно, необходим разработанный предварительно план кровли. Качественно составленный план позволит сэкономить время возведения кровли, упростит ее строительство и поможет сократить затраты на строительство.

Основные сведения, содержащиеся в плане кровли

Возводимая на частном доме кровля может быть абсолютно разной — односкатной, двускатной, многоскатной, шатровой, вальмовой. Существует также большое количество разнообразных стройматериалов, обеспечивающих надежное кровельное покрытие, — профлист, шифер, гибкая черепица, металлочерепица, оцинковка и множество других. Схема строительства кровли содержит соответствующий расчет требуемых объемов стройматериалов на ее обустройство, а также устанавливает четкую последовательность или этапность выполнения работ.

Пример рабочего проекта кровли коттеджа

План кровли — это рисунок или чертеж, в котором схематически изображается вся крыша в нескольких проекциях и слоях. Чертежи составляются в соответствии с порядком проведения работ, и каждый из этих чертежей относится к своему этапу строительства. Чаще всего на бумаге отражают: схему установки элементов конструкции (балки, стропилины, брусья обрешетки) или ее основания, схему укладки гидро- и теплоизоляционных слоев, схему размещения покрытия крыши. В плане также схематически отражаются места крепления всех дополнительных и доборных элементов, труб водостока, вентиляционных и дымохода. На отдельные схематические рисунки вынесены подробные изображения стыков, монтажа слуховых окон и ендов. Отдельные схемы позволяют во время строительства кровли точно установить правильное размещение элементов кровельного пирога и других ее деталей.

Важно: правильно составленный план кровли, дающий полноценную информацию о размерах и количестве кровельного покрытия крыши, позволяет существенно уменьшить расходы на его приобретение.

Выбор типа крыши

Прежде чем составить план кровли, необходимо предварительно выбрать стройматериалы для ее гидро-, тепло- и пароизоляции, а также подобрать вид покрытия крыши. Следует также определить точные размеры будущей конструкции с внесением точных их значений в план ее строительства. Когда уже известна кровельная конструкция, составлен план — можно приобретать нужный объем стройматериалов и начинать строительство этого элемента дома.

Чтобы определить окончательный вид будущей кровли, нужно узнать существующие виды кровли. Выделяют 6 главных типов крыш: одно-, дву- и многоскатные; вальмовые; щипцовые и полувальмовые.

Простейшие типы кровель – без изломов или плоские. Однако чаще всего на домах возводятся многоскатные или вальмовые кровли. Для крыш таких типов важны правильные расчеты стройматериалов и расчет нагрузки на несущие части конструкции, чтобы защита дома сверху получилась надежной и качественной.

Поверхности многоскатных кровель часто имеют треугольную и трапециевидную форму. Скатные плоскости вальмовых крыш имеют абсолютно разную неповторяющуюся форму, что позволяет создать крышу и дом с неповторимым внешним видом.

Особенности подготовки чертежей в план кровли

Скатными называются крыши, которые включают несколько плоскостей, располагающихся под наклоном больше 10%.

Конструктивно скатные крыши делятся на 2 типа — бесчердачные и чердачные.

Кровля с двумя скатными поверхностями — самый распространенный тип таких кровель, он используется для зданий и домов любых видов.

Кровли с 4 скатными поверхностями чаще всего используются для дач, коттеджей и загородных домов.

Законченный чертеж кровельной конструкции обязательно содержит полную информацию о физических параметрах (ширине, длине, сечении) и фактическом расположении на крыше абсолютно всех элементов.

Также желательно во время проектирования кровли определить способы крепления ее деталей и узлов, и занести эту информацию в план кровли.

В графическом разделе плана указывают длины стен строения, расстояние между стропилиной и коньком, выбранный или рассчитанный угол уклона скатных поверхностей и физические размеры стропил.

При выборе кровельного стройматериала для покрытия скатных плоскостей крыши нужно учесть такие рекомендации:

  • для профлиста — уклон скатной поверхности делают не меньше 8°;
  • для металлочерепицы — уклон — 30°;
  • для гибких покрытий, таких как рубероид — 5°;
  • для волновых шиферин — 20 — 30°.

План кровли — порядок выполнения

Здание или дом на плане распределяют на прямоугольники, изнутри которых рисуют линии, обозначающие сопряжения скатных плоскостей снаружи и внутри, а также прочерчивают расположение ендов и коньков.

Часть из этих элементов будет располагаться за пределами внешних стенок, так как обязательно любая крыша должна быть со свесом.

Проекции спереди и сбоку кровли делают с учетом наклона скатных поверхностей.

Задают их, когда проектируется домостроение целиком, учитывая назначение и тип постройки, а также вид используемого кровельного покрытия.

Графическую часть проекта готовят с помощью одной из множества спецпрограмм для проектирования, которую можно найти на сайтах, посвященных строительству в сети Интернет.

План должен обязательно иметь координатные оси, это упростит ориентацию постройки в пространстве. Для этого:

  1. План домостроения обводится линией.
  2. Контуры капитальных стен и другие линии проекта дома перекопируют на план кровли.
  3. Начиная с самого большого, над каждым из прямоугольников строения рисуют изображение кровли.
  4. Затем рисуют линиями коньковые проекции.
  5. Рисуют обозначение ендов.

Обязательно на плане указывают расположение каналов для вентиляции и дымоходов, а также, при их наличии, наносят места установки мансардных окон.

Обозначают отметками уклоны скатных плоскостей, направления всех стоков для воды.

По всем осям и по всем контурам плана обозначая все фактические размеры.

Самостоятельными пунктами в план кровли включаются чертежи отдельных соединительных узлов разнообразных деталей кровельной конструкции:

  • соединения конькового узла, места крепления стропилин друг с другом и с другими элементами;
  • присоединение подкосов затяжек и стоек и прочих аналогичных деталей системы;
  • закрепление стропилин на мауэрлате.

В графическом разделе проекта обязательно присутствует эскиз кровли, который дает обобщенное представление о кровельной конструкции. Это желают для оценки эстетики и внешнего вида.

Планируемая врубка каких-либо деталей требует отражения в дополнительном чертеже, для обозначения формы врубки и ее фактических размеров.

Если план кровли готовиться своими руками, нужно придерживаться определенных правил по оформлению таких чертежей:

  1. Пересечение скатных плоскостей всегда образует конек или ендову, при этом их проекция должна обязательно делить на 2 равные части угол прямоугольника.
  2. Через две пересекающиеся и сходящиеся в одном месте линии, чаще всего будет проходить и 3 линия.
  3. Идущим параллельно линиям свесов соответствует также параллельная коньковая линия, а ее проекция в таком случае будет проходить точно посередине конструкции.
  4. Чертежи плоской крыши состоят всего из нескольких линий, а крыша со скатными проекциями имеет большое количество проекций коньков и ендов.
  5. Кровли такого типа часто имеют достаточно сложную форму, с усиленной стропильной конструкцией и значительным наклоном.

Важно: чтобы расчертить правильно сам план кровли и его чертежную часть, следует иметь хорошую инженерную подготовку и иметь специальные знания в основах строительства, чтобы учесть все детали и сделать правильные расчеты.

Проекты двухэтажных домов и коттеджей на заказ. Красивые двухэтажные дома для любого участка.

Проекты двухэтажных домов и коттеджей разрабатываются индивидуально, с учетом Ваших требований, предпочтений к красоте и стилю. Особое внимание уделяется:

 условиям участка застройки под двухэтажные дома:

  • место нахождения участка (география)
  • ориентация двухэтажных домов по сторонам света
  • геологические условия (грунты основания под фундамент в домах со вторым этажом, наличие подземных вод)
  • рельеф (уклон)
  • наличие централизованных систем инженерных коммуникаций (водоснабжение, водоотведение (канализация, дождевая канализация, электроснабжение, газоснабжение)
  • ограничения по участку (охранные зоны)
  • подъезд к строительной площадке

 технологии строительства двухэтажных домов и коттеджей (конструктивная схема стен и материалы)

 выбору, характеристикам и номенклатуре применяемых строительных материалов в частном доме имеющем второй этаж

 рациональности в выборе проектных архитектурных и конструктивных решений:

  • экономичность без ущерба для надежности двухэтажных домов
  • энергоэффективность частных домов со вторым этажом
  • устройство подвала или цокольного этажа в домах имеющих жилые вторые этажи
  • устройство крылец и террас
  • наличие гаража или навеса для автомобиля(ей)
  • фундамент под двухэтажный коттедж (дом)
  • конструкция пола
  • конструкция стен и перегородок
  • колонны, стойки и пилястры
  • балки и перемычки
  • вентиляционные шахты и дымоходы
  • габариты окон и дверей
  • планировка помещений
  • ввод инженерных сетей
  • устройство эркеров
  • монолитные пояса
  • устройство междуэтажного перекрытия, разделяющего первый и второй этаж в частном доме
  • устройств чердачного перекрытия, ограничивающего сверху вторые этажи частных домов
  • устройство крыши, защищающей вторые этажи в домах от атмосферных осадков

P.S. в итоге грамотные решения в проектах сэкономят время и финансовые средства на строительство двухэтажных домов, а так же обеспечат комфорт и практичность в процессе их эксплуатации.

Таким образом, даже на начальной стадии, в самом бюджетном варианте ― эскизном проекте, учитывается множество важных моментов, которые могут возникнуть если проекты двухэтажных домов и коттеджей в дальнейшем дорабатывать (до архитектурного или строительного проекта), а так же при их строительстве.

Заказать проекты двухэтажных домов (коттеджей) возможно любым удобным способом ― по телефону, электронной почте или при личной встрече. Проект на двухэтажный коттедж (дом) изготавливается по образцам планировок и фасадов, предоставленных Заказчиком, или исходя из технического задания, заполненного при нашем содействии и консультации. Все изготовленные проекты двухэтажных домов соответствуют действующим нормам и требованиям для согласования в местных органах архитектуры на территории Республики Беларусь и в странах СНГ.

Отличным дополнением к проектам на двухэтажные дома является их бесплатная 3Д модель. На компьютере или мобильном устройстве Заказчика устанавливается специальное приложение. В мобильной версии предусмотрен удобный серфинг по чертежам проектов, с интерактивными ссылками на узлы, детали и разрезы (идеальный способ избежать ворошения в чертежах при строительстве частных домов имеющих вторые этажи).

Пример 3д модели дома имеющего второй этаж (видео):

ДЛЯ РАСЧЕТА СТОИМОСТИ РАБОТ ПО ПРОЕКТИРОВАНИЮ ЗАПОЛНИТЕ ФОРМУ

Проекты двухэтажных домов и коттеджей выполняются в срок от 2 дн (24 чел.-час). Окончательная цена и срок изготовления проектов на дома со вторым этажом зависят от ряда факторов и формируются на начальном этапе — эскизный проект.

В процессе разработки проектов, для улучшения пространственного представления Заказчику высылаются изображения 3д разрезов двухэтажных домов в любом интересующем направлении.

Чтобы заказать проекты на строительство двухэтажных домов необходимо:

Готовые проекты двухэтажных домов и коттеджей предлагаются для продажи на многих сайтах. Не доверяйтесь продавцу, уверенно и настойчиво убеждающего Вас в том, что выбранный Вами проект подойдет для любого каменного или деревянного дома со вторым этажом. Не подойдет, придется переделывать!!! Получится эффект домино, когда одно незначительное изменение приведет к глобальным.

P.S. имеет ли смысл перебирать чужие проекты двухэтажных домов, покупать и потом переделывать проект под себя. Сегодня цена разработки индивидуального проекта на двухэтажные дома окупает себя благодаря рациональным проектным решениям и содержанию важной информации для застройщика.

Плоская крыша — Проектирование зданий

Плоская крыша — это полностью или почти ровная крыша. Однако, несмотря на то, что они описаны как «плоские», почти все плоские крыши на самом деле укладываются на водопад, чтобы дождевая вода могла стекать вниз. Обычно они рассчитаны на падение как минимум 1:40, что с учетом неточностей на месте должно привести к минимальному падению как минимум 1:80 в готовой конструкции.

Это контрастирует с скатной крышей.

«Шотландский технический справочник — домашнее хозяйство» описывает плоских крыш как крыши, «… уклон которых не превышает 10º от горизонтали».

Хотя плоские крыши широко распространены в странах с теплым климатом, получили широкое распространение в Великобритании только после Второй мировой войны. Они рассматривались как более дешевая альтернатива традиционным скатным крышам. Однако долговечность около плоских крыш была низкой и составляла от 6 до 35 лет в зависимости от качества покрытия и конструкции.

Распространенные покрытия для плоских крыш включают:

Эти кровельные покрытия обычно предназначены для укладки в виде плоских, непрерывных листов, и они подвержены слабости в местах изгиба; например, на парапетах и ​​обочинах, где в них проникают каналы, дымоходы и т. д., а также на стыках или швах.

Бетонная плита Плоская крыша обычно состоит из структурного слоя бетона, отделанного гладкой стяжкой, на которую укладывается водонепроницаемый слой, такой как мембрана.Крыша должна иметь изоляцию и обычно пароизоляционный слой для защиты от межклеточной конденсации.

Древесина Плоская крыша Конструкция обычно состоит из несущих балок, покрытых настилом из фанеры или аналогичного листового материала. По возможности, балки должны перекрывать кратчайшее расстояние от плана крыши. Шаг регулируется кровельным покрытием и необходимой скоростью отвода дождевой воды.

Существует несколько различных способов создания обрыва (наклона):

Нагрузки и пролет плоской крыши будут определять расстояние и размеры требуемых балок.

Как и в случае с бетонными плоскими крышами , деревянная конструкция будет иметь водонепроницаемое покрытие, такое как мембрана, или листовой материал, такой как свинец. Изоляция будет включена в конструкцию крыши вместе с пароизоляционным слоем для защиты от межклеточной конденсации.

Гаражи могут быть неизолированными, но большинство крыш над жилой частью дома необходимо будет утеплить в соответствии со строительными нормами.

Экономия энергии может быть достигнута двумя способами:

Для получения дополнительной информации см. Дефекты плоской крыши.

  • «Справочник по строительству зданий» (6-е изд.), ЧАДЛИ, Р., ГРИНО, Р., Баттерворт-Хайнеманн (2007)

Все, что вам нужно знать о плоских крышах, от строительства до ремонта | JJ Roofing Supplies

Когда дело доходит до конструкции плоской кровли, нужно многое учесть. Если вы задаетесь вопросом: «Как построить плоскую крышу гаража?» или «как обрамить плоскую крышу?» вы пришли в нужное место. Плоская кровля — популярный выбор для гаражей, домов, гаражей, пристроек и многих других типов зданий.Крыши имеют деревянный каркас в качестве несущей конструкции. Балки плоской крыши, перекрывающие меньшую длину крыши, образуют несущие элементы конструкции. Затем сооружается деревянный настил, и его вес поддерживается балками. Балки крепятся к несущим стенам двумя стандартными способами:

{{ad_id = 2576}} {{ad_id = 19846}} {{ad_id = 2630}} {{ad_id = 2631}}

  1. Использование деревянных стеновых панелей.
  2. В виде металлических подвесов для балок для плоских крыш.

В этой статье рассматриваются все методы вентиляции плоской кровли и подробности о том, как построить плоскую крышу гаража и как обрамить плоскую крышу, а также описаны плоские крыши, настил крыши, кровельные покрытия (включая плоский кровельный фетр), а также предотвращение протечек на опорах, деталях деревянных конструкций плоских крыш и парапетов, а также общих проблемах с плоскими крышами.

{{ad_id = 8683}} {{ad_id = 3781}} {{ad_id = 25881}} {{ad_id = 636}}

Ознакомьтесь с нашим ассортиментом продукции для плоских кровель.

Конструкция плоской кровли

{{ad_id = 2573}} {{ad_id = 25714}} {{ad_id = 7359}} {{ad_id = 5049}}

Типичная плоская крыша состоит примерно из шестнадцати компонентов, которые служат разным целям. Обеспечение падения плоской крыши является критическим шагом в конструкции, и падение должно быть минимум 1:80 для гладких поверхностей, таких как гофрированные металлические или пластиковые крыши.Для рубероида и других грубых кровельных покрытий требуется уклон 1:60. Падение служит следующей цели:

  • Позвольте крыше сбрасывать дождевую воду. Если глубина падения меньше рекомендованной, существует высокий риск образования луж (стоячей воды) на крыше. Это частая причина протекания воды, особенно при использовании плоского кровельного войлока, когда покрытие ломается и скапливающаяся вода просачивается через крышу.

Кровельщики достигают адекватного падения с помощью полос конической древесины, известных как балки, прибитые к балкам, или путем установки специально разработанной схемы изоляции, называемой системой «отрезка до падения».

Как построить плоскую крышу гаража?

Для укладки кровельного покрытия требуется ровное основание. Это может быть либо Smartply OSB3, либо качественная и прочная фанера WBP. Всегда должна использоваться минимальная толщина 18 мм. В зависимости от использования здания может потребоваться изоляция для сооружения застройки «теплой кровли». Листы фанеры крепятся к балкам плоской крыши, образуя плоское основание, отсюда и название плоская крыша. Панели укладываются более длинными краями на балки плоской крыши и располагаются в шахматном порядке, чтобы обеспечить более устойчивую поверхность.Для повышения прочности между балками иногда используют бруски.

Устройство кровельного настила

Для укладки кровельного покрытия требуется ровное основание. Это может быть либо Smartply OSB3, либо качественная и прочная фанера WBP. Всегда должна использоваться минимальная толщина 18 мм. В зависимости от использования здания может потребоваться изоляция для сооружения застройки «теплой кровли». Листы фанеры крепятся к балкам плоской крыши, образуя плоское основание, отсюда и название плоская крыша.Панели укладываются более длинными краями на балки плоской крыши и располагаются в шахматном порядке, чтобы обеспечить более устойчивую поверхность. Для повышения прочности между балками иногда используют бруски.

Некоторые методы и системы вентиляции плоских кровель требуют наличия расширительного зазора между досками настила, и поэтому при многих постройках потребуется проклеить стыки изолентой, чтобы предотвратить падение продукта через эти 2-3-миллиметровые зазоры. Необходимо учитывать такие детали конструкции плоской крыши, как эта.

Виды покрытий плоских крыш

Прочие детали конструкции плоских крыш часто относятся к типам покрытий для плоских крыш.Водонепроницаемый внешний слой имеет важное значение, и существует ряд вариантов, включая войлок или асфальт на битумной основе, системы на основе каучука EPDM и ПВХ, а также системы холодного нанесения жидких покрытий. Битумные покрытия.

При рассмотрении деталей конструкции плоской кровли следует отметить, что существует два типа битумных покрытий, а именно асфальт и битумный войлок для плоской кровли. Битумный войлок — наиболее распространенный тип покрытия жилых домов. Типы:

  1. Асфальтовая мастика водонепроницаема, изготовлена ​​из битума и очень хорошо выдерживает погодные условия.Обычно используемый для коммерческих кровельных работ, асфальт плавится, заливается и раскладывается в горячем состоянии. Это опасная работа, которую лучше всего доверить профессионалам.
  2. Войлок для плоских кровель представляет собой пропитанные битумом листы, которые наносятся слоями. Они доступны в виде самоклеящихся листов или склеенных горячим или холодным битумом.

Ознакомьтесь с нашей статьей о сравнении продукции с плоской крышей здесь.

Кровельные покрытия холодного нанесения

Битум — традиционный кровельный материал для плоских крыш, который при правильной установке имеет длительный срок службы.Современные кровельные покрытия обещают еще более длительный срок службы, а также более эффективную работу. EPDM, ПВХ и жидкие системы представляют собой гибкие мембраны, которые легко укладывать и практически не требующие обслуживания.

Предотвращение протечек на опорах и парапетах

Самый распространенный источник утечек, когда речь идет о плоских крышах, — это место, где плоская крыша встречается со стенами дома или парапетами. Поворот крыши, покрывающей стену, для образования плинтуса — это обычно применяемый метод обеспечения водонепроницаемости.Это следует учитывать при рассмотрении деталей конструкции плоской крыши.

Поиск неисправностей плоской кровли и ремонт

Ваш подход к ремонту плоской крыши зависит от возраста и состояния вашей крыши, а также от степени повреждения, с которым вы столкнулись. Перед тем, как продолжить, всегда стоит учесть все детали конструкции плоской крыши. Среднестатистический домовладелец может справиться с мелким ремонтом, однако, когда ухудшение состояния охватывает более обширную территорию, вам необходимо вызвать экспертов.

Определение источника проблемы

Обнаружение неисправностей на плоских крышах может быть невероятно трудным, и найти источник утечки на любой крыше — непростая задача. Вода имеет тенденцию следовать по пути наименьшего сопротивления и течет от источника утечки. Когда вы заметите мокрое пятно на потолке, возьмите рулетку и измерьте расстояние до ближайшей стены. Когда вы подниметесь на крышу, измерьте такое же расстояние, и вы будете ближе к обнаружению источника вашей проблемы.

Расщепление и образование пузырей

Яркий пример образования пузырей на плоской крыше. [/ caption]

Для обнаружения трещин и пузырей на асфальтовом или битумном плоском кровельном покрытии не требуется никаких специальных знаний. Такие детали конструкции плоской крыши, как правило, трудно не заметить. Однако, если сверху положены щепки, они могут закрыть трещины и усложнить детективную работу. Вам понадобится паяльная лампа, чтобы размягчить битум, чтобы вы могли удалить стружку и произвести ремонт, но, опять же, это, вероятно, лучше оставить профессионалам.Перед ремонтом убедитесь, что поверхность ровная и чистая.

Движение основы также вызовет трещины на фетре. Захваченная влага вызовет образование пузырей, и если вы нажмете на нее, вы сможете заметить недостатки покрытия. Влага будет выходить через точечные отверстия, и как только вы найдете их, заклейте их заплатами, чтобы избежать дальнейшего разрушения.

Патч ремонт

Заплаточный ремонт эффективен при небольших трещинах в войлоке с использованием армированных жидких ремонтных систем.Удалите сколы, чтобы получить доступ к плоскому кровельному покрытию, очистите поверхность, нанесите необходимый грунт для прочного сцепления, затем нанесите систему, которая обычно состоит из базовой жидкости, за которой следует прочный армирующий флис, завершенный окончательным гидроизоляционным слоем. . Это должно быть минимум 75 мм во всех направлениях. Небольшой разрыв в суставе потребует ремонта, а для предотвращения дальнейших трещин обработайте весь сустав. При заделке небольших участков убедитесь, что все края полностью закрыты, плотно прижав кран.

Удаление пузырей на фетровых кровлях

Если волдыри не содержат воды и не вызывают утечек, лучше не трогать их. Пузыри на асфальтовом или битумном покрытии можно разгладить, нагревая пузырек с помощью термофена или паяльной лампы, а затем расплющивая тяжелым предметом или деревянным бруском и молотком. Этот метод подойдет, если в блистере нет воды. Если детали конструкции вашей плоской крыши подчеркивают наличие пузырей, следует принять соответствующие меры.

В этом случае вызов профессионала должен стать вашим первым делом.

Обработка всей поверхности плоских крыш

Если ваша плоская крыша начинает напоминать лоскутное одеяло, то пора подумать о более обширной обработке деталей деревянной конструкции плоской крыши. Применение жидкого гидроизоляционного средства часто продлевает кровле еще несколько лет. Популярный метод заключается в холодном нанесении битумной эмульсии на поверхность.Использование стекловолоконной мембраны или полиэфирного флиса при правильном применении усилит водонепроницаемость этого раствора. Шаги для этого лечения следующие:

  1. Очистите крышу и удалите грязь и мусор.
  2. Нанесите раствор, убивающий лишайник и мох, и убедитесь, что поверхность высохла, прежде чем продолжить.
  3. Затем нанесите обильный слой грунтовки в соответствии с инструкциями производителя и подождите, пока он затвердеет.
  4. Используйте кисть или средний флисовый валик, чтобы нанести первый слой гидроизоляционного материала, заделать слой армирования и нанести второй слой жидкости в соответствии с инструкциями производителя по установке.Они укажут размер покрытия на квадратный метр. Любой используемый армирующий флис должен иметь нахлест не менее 75 мм.
  5. Некоторым системам требуется время высыхания между слоями, в то время как некоторые могут быть установлены, пока они еще влажные, что экономит время на укладку.

Для большинства систем потребуется период, известный как «время полного отверждения», следующий за начальным временем «высыхания на ощупь». Пока система полностью не затвердеет (высохнет), острые предметы и пешеходы могут повредить новую мембрану, поэтому настоятельно не рекомендуется.Всегда стоит учитывать все детали конструкции плоской крыши, так вы сможете принять обоснованное решение, прежде чем продолжить.

В этой статье подробно рассматриваются плоские крыши, от того, как обрамить плоскую крышу и построить балку плоской крыши и другие детали конструкции деревянной плоской крыши, до устранения неисправностей и проведения небольшого ремонта. Если у вас постоянные протечки и ваша крыша старая, возможно, вам лучше обратиться к кровельщику, чтобы получить рекомендации специалиста.

Статьи по теме:

Что такое световой люк?

Теплая крыша vs холодная крыша. Какая разница?

Укладка рубероида на плоскую крышу

Акрипол + Ремонт плоской кровли

Выпуск: DCA10-DEC-079 Ричард Михалич, начальник строительства города Южная Дейтона. Истец требует декларативного заявления с просьбой уточнение возможности установки новых кровельных покрытий поверх существующих покрытия городского дома 1984 года постройки.Истец утверждает, что рассматриваемый городской дом имеет прямоугольную форму и система плоской кровли, окруженная со всех четырех сторон парапетом. Каждый парапет имеет проемы с желоба для облегчения дренажа кровли.

Кроме того, истец утверждает, что состояние существующего покрытия такое, что оно соответствует условиям указано в разделе 1510.3 Строительного кодекса Флориды (FBC), Строительство и раздел 611.3 FBC, Существующее здание, чтобы позволить новому покрытию быть размещается над существующей системой крыши.Заявитель далее утверждает, что лужи на крыше появляются после осадки прекратились, и если бы не испарение, они бы остались бесконечно.

Истец просит Комиссию выдать Заявление для ответа на следующие вопросы:

Вопрос №1. Согласно заявленным существующим условиям кровельные системы в городском жилом комплексе, может новая модифицированная битумная кровля система, как определено в Разделе 1507.11 FBC, должна быть установлена ​​поверх существующей кровельные покрытия без добавления необходимого минимального уклона в 12 для систем кровельного покрытия, требующих минимального уклона?

Вопрос №.2. В заявленных условиях кровельных систем в городском жилом комплексе, если стоячая вода испаряется в течение 48 часов, соответствует ли это определению Положительный дренаж крыши?

Вопрос №. 3. Выполните условия таунхауса, как указанные выше, представляют собой принудительный дренаж крыши, как определено в Разделе 1502, Определение, FBC, что позволяет восстанавливать крышу, а не восстанавливать ее. заменены и необходимая минимум одна четвертая единица в двенадцатом склоне установлены?

Справочная информация:

2007 Строительный кодекс Флориды, дом:

Раздел 1502 Определения:

ПОЛОЖИТЕЛЬНЫЙ ДРЕНАЖ КРЫШИ.Состояние дренажа в учтены все прогибы крыши под нагрузкой, предусмотрен дополнительный уклон для обеспечения дренажа кровли в пределах 48 км. часов осадков.

ПЕРЕМЕЩЕНИЕ. Процесс восстановления или замены существующее кровельное покрытие. См. «Восстановление крыши» и «Крыша». замена »

ВОССТАНОВИТЕЛЬ КРЫШИ. Процесс установки дополнительное кровельное покрытие поверх подготовленного существующего кровельного покрытия без удаление существующего кровельного покрытия.

ЗАМЕНА КРЫШИ. Процесс удаления существующее кровельное покрытие, ремонт поврежденного основания и установка нового кровельное покрытие.

Раздел 1507.11 Кровля модифицированная битумная. В установка модифицированной битумной кровли должна соответствовать положениям эта секция.

1507.11.1 Склон. Крыши из модифицированных битумных мембран должны иметь минимальный расчетный уклон. 1/4 единицы по вертикали на 12 единиц по горизонтали (уклон 2%) для дренаж.

1507.11.2 Стандарты материалов. Кровельные покрытия из модифицированного битума должны соответствовать CGSB. 37-GP-56M, ASTM D 6162, ASTM D 6163, ASTM D 6164, ASTM D 6222, ASTM D 6223, ASTM D 6298 или ASTM D 6509.

Раздел 1510, Ремонт кровли:

1510.1 Общие. Материалы и способы применения используется для восстановления или замены существующего кровельного покрытия, должно соответствовать требованиям главы 15.

Исключение: Повторное кровельное покрытие не требуется, чтобы соответствовать минимальным требованиям к расчетному уклону четверть блока по вертикали через 12 блоков по горизонтали (уклон 2%) в разрезе 1507 для крыш, обеспечивающих надежный водоотвод.

1510,2 Конструкционные и строительные нагрузки. Конструктивные элементы кровли должны быть способны поддержки системы кровельного покрытия и нагрузок на материалы и оборудование которые будут встречаться во время установки системы.

1510,3 Восстановление против замены. Новые кровельные покрытия не устанавливаются. без предварительного удаления всех существующих слоев кровельного покрытия, где любой из возникают следующие условия:

1. Где существующая крыша или кровельное покрытие пропитана водой или изношена до такой степени, что существующая крыша или крыша покрытие не подходит в качестве основы для дополнительной кровли.

2. Если существующее кровельное покрытие — дерево асбестовая, шиферная, глиняная, цементная или асбоцементная плитка.

3. Если существующая крыша имеет два или более применение любого типа кровельного покрытия.

4. Если на кровле есть пузыри, если пузыри не разрезаны или не соскабливаются, а оставшиеся материалы не закреплены перед нанесением дополнительной кровли.

5. Где будет использоваться существующая крыша для крепления к новой кровельной системе и соблюдения крепления Положения 1504 г.1 не может быть встречен.

Исключения:

1. Комплектные и отдельные кровельные системы, такие как металлические кровельные системы со стоячим фальцем, которые предназначены для перекрытия кровли загружается непосредственно в конструктивную систему здания и не зависит от существующие крыши и кровельные покрытия для поддержки, не должны требовать удаления существующие кровельные покрытия.

2. Зарезервировано.

3. Применение нового защитного покрытие поверх существующей кровельной системы из пенополиуретана должно быть допускается без отрыва существующих кровельных покрытий.

2007 Строительный кодекс Флориды, существующие Дом:

РАЗДЕЛ 611 ПЕРЕЗАГРУЗКА

611,1 Общий. Материалы и методы нанесения, используемые для восстановления или замены существующее кровельное покрытие должно соответствовать требованиям главы 15 Строительный кодекс Флориды, здание или глава 9 Строительного кодекса Флориды, Жилой, если применимо. Ремонт кровли существующих крыш и кровельных покрытий должны соответствовать положениям этого кодекса.

Исключение: Повторное кровельное покрытие не требуется, чтобы соответствовать минимальным требованиям к расчетному уклону : 12 в разделе 1507 Строительного кодекса Флориды, Строительство крыш, которые обеспечить положительный водоотвод с кровли (зоны сильных ураганов должны соответствовать Разделы 1515.2.2.1 и 1515.2.2.2 Строительного кодекса Флориды, Строительство).

611.1.1 Нет более 25 процентов общей площади крыши или секции крыши любого существующего здание или сооружение должны быть отремонтированы, заменены или восстановлены в течение 12 месяцев. период, если вся кровельная система или секция крыши не соответствует требования этого кодекса.

611,2 Конструкционные и строительные нагрузки. Конструктивные элементы крыши должны быть способна поддерживать систему кровельного покрытия, а также материалы и оборудование нагрузки, которые будут возникать при установке системы кровельного покрытия.

611,3 Восстановление против замены. Новые кровельные покрытия не устанавливаются. без предварительного удаления существующих кровельных покрытий, если любое из следующих возникают условия:

1. Если старая кровля пропитана водой или ухудшился до такой степени, что не подходит в качестве основы для дополнительных кровельные работы.

2. Если на кровле есть волдыри, если волдыри не разрезаны или не соскоблены и не прибиты гвоздями перед нанесением дополнительных кровельные работы.

3. Когда существующая поверхность крыши — гравий или что-то подобное, гравий должен быть тщательно удален или весь рыхлый гравий удален и утвержденный основной материал установлен перед нанесение дополнительной кровли.

4. Существующая крыша из шифера или аналогичного материала.

5. Когда обшивка или опоры ухудшились до такой степени, что конструктивная система крыши несущественна достаточно, чтобы поддержать выздоровление.

6. Когда существующая крыша имеет два или более применение любого типа кровельного материала. Соответствие этому пункту должно сделать замену обязательной.

Исключения:

1. Здания и сооружения, расположенные в пределах Зона сильных ураганов должна соответствовать положениям Разделов 1512–1525 Строительного кодекса Флориды, Building.

2. Когда несущий настил бетонный и имеющаяся крыша прочно прикреплена к настилу, крышу необходимо снять минимум трех слоев влагостойкого войлока.

3. Если иное разрешено зданием официальный.

4. Деревянная черепица и тряска не должны быть укладывается более чем на одну укладку деревянной или асфальтовой черепицы. Древесина при установке в в соответствии с рекомендациями Cedar Shake and Shingle Bureau.

Рекомендации персонала:

Вопрос №1. В заявленных существующих условиях кровельных систем в г. городской жилой комплекс, может ли новая модифицированная битумная кровельная система, как определено в Раздел 1507.11 FBC должны быть установлены поверх существующих кровельных покрытий. без добавления необходимого минимального уклона в 12 для кровли системы покрытия, требующие минимального уклона?

Ответ: Да. Согласно Разделу 1510.1, Исключение, FBC, Здание, и Раздел 611.1, Исключение, FBC, Существующий Здание, минимальный уклон в 12 не требуется для рассматриваемого проекта повторной кровли, если крыша обеспечивает положительный водосток с крыши, как определено в Разделе 1502 FBC, Building.

Вопрос №2. В заявленных условиях кровельные системы в городском жилом комплексе, если стоячая вода испаряется в течение 48 часов, соответствует ли это определению положительного дренажа крыши?

Ответ: Нет. Согласно определению термина «положительный дренаж крыши», необходимо предусмотреть дополнительный уклон для обеспечения дренажа кровли в пределах 48 часов осадков.

Вопрос №. 3. Выполните условия таунхауса, как указанные выше, представляют собой принудительный дренаж крыши, как определено в Разделе 1502, Определение, FBC, что позволяет восстанавливать крышу, а не восстанавливать ее. заменен и установлен требуемый минимум четверть блока на двенадцатом склоне?

Ответ: см. ответы на вопросы №1 и №2 выше.

скатных и плоских крыш, краткая история | Альфред Туу

Недавно я разговаривал с некоторыми активистами жилищного строительства о том, что здания с плоскими крышами воспринимаются как более высокие, даже если это не так. Я заметил, что скатная крыша кодируется как «дом», а плоская крыша — как «высотная».

Покатая крыша слева, плоская крыша справа, при прочих равных.

Немного истории. За исключением пустынь, раньше все крыши были наклонными, поэтому дождь и снег стекали. Это оставалось верным вплоть до промышленной революции.

И фермерские деревни, и викторианский Лондон имели наклонные крыши из дерева, соломы, черепицы или шифера.

Затем, в середине 1800-х годов, были изобретены смоляные кровли (сборные кровли). Это была плоская крыша из слоев войлока и дегтя с небольшим уклоном к водостоку. Покрытые шваброй, ранней смолой и асфальтом крыши должны были быть плоскими.

Застроенная крыша с чередующимися слоями войлока и дегтя поверх деревянного настила.

Одним из преимуществ плоских крыш была экономия средств. По мере того, как здания становились больше, наклонная крыша могла добавить несколько десятков футов к высоте здания, чтобы построить чердак ограниченного использования.

Обратите внимание, как наклонная крыша должна служить чердаком, а плоская — нет.

В Нью-Йорке плоская крыша стала обычным явлением. Помимо экономии средств, на плоских крышах можно было развесить белье, развесить или разместить водонапорные башни.У них было дополнительное преимущество — они не роняли снег на тротуар.

Крыши Нью-Йорка

Плоские крыши стали символом большого города. На Западе люди построили фальшивые фасады, чтобы замаскировать дома с наклонной крышей под здания большого города. Фальшивый фасад также послужил знаком для рекламы бизнеса. Предположительно в Скалистых горах ложные фасады также предназначались для того, чтобы скрывать горы, создавая иллюзию того, что никто не был в опасности.

Фальшивый фронт на Диком Западе.

К 1920-м годам плоские крыши, которые можно было найти в больших городах и на заводах, прочно закрепились как символ современности и стали популярными в современном / международном архитектурном стиле.

Архитектурная школа Баухауса

Но не всем нравились плоские крыши. В то время как скатные крыши различались по материалу и наклону в зависимости от местных условий, плоские крыши были одинаковыми, и некоторые считали, что они не соответствуют местной культуре. В Берлине 1920-х годов левый профсоюз построил жилищный кооператив с плоской крышей, а в ответ консервативный профсоюз построил кооператив с наклонной крышей напротив.

Am Fischtal, Берлин

Споры о крышах продолжались, плоские крыши оставались стандартом для коммерческих зданий, но сохранялась потребность в наклонных крышах жилых домов.К этому времени была изобретена битумная черепица, сочетающая невысокую стоимость асфальта с возможностью нанесения на наклонную поверхность.

Битумная черепица

Битумная черепица использовалась для покатых крыш Левиттаун и сегодня остается самым дешевым и самым популярным выбором для кровли жилых домов.

Маленькие коробочки

В 1980-е годы, когда модернизм был заменен постмодернизмом как модным стилем, архитектура увидела инверсию фальшивого фасада: здания с плоскими крышами с несколькими футами скатной крыши по периметру, чтобы скрыть кондиционеры.

Современное фальшивое фасадное здание.

Сегодня модернизм вернулся в моду, и плоские крыши популярны из-за их низкой стоимости и способности оставаться в пределах нормы. Однако отголоском 1920-х и 1950-х годов прозвучал отпор тождественности «девелоперского модернизма» или «fast-casual» плоских крыш.

yimblocs

Действительно, жилье — даже многоквартирное жилье — по-прежнему ассоциируется с наклонными крышами. В логотипах активистов, союзов арендаторов, домовладельцев, избирательных бюллетеней используется скатная крыша.

Итак, как можно спроектировать квартиры так, чтобы они имели эстетичный вид скатной крыши? Простое падение на склоне может означать использование много места для создания мультяшного вида. Множественные небольшие крыши дороги и подвержены утечкам. Как насчет того, чтобы лестницы и лифтовые башни выглядели как дома с зеленой крышей вокруг них?

На большую квартиру смотрятся три подхода к скатной крыше.

Почему плоские крыши обычны для коммерческих зданий: пять причин

Почему плоские крыши распространены в коммерческих зданиях? Это один из рентабельных вариантов, которые владельцы недвижимости могут сделать, когда дело доходит до строительства своей собственности.Плоские или пологие крыши по прочности не уступают скатным. Они привносят чувство единообразия, которого требует большинство деловых районов в разных городах Канады.

Однако плоские крыши в коммерческих зданиях стали применяться не только в последнее время. В прошлом архитекторы видели его преимущества при строительстве многих домов на заре каменной кладки.

Происхождение плоской крыши

Плоские крыши также известны как «пологие» крыши с уклоном 3–12 градусов или меньше (против угла 90 градусов от балок крыши).В прошлом древние архитекторы считали его полезным для замков, потому что конструкция может поддерживать валы, где защитники города могут стоять с оружием дальнего действия.

Цивилизации, основанные на пустынях, сочли плоские крыши практичными, потому что их легко построить. Учитывая их стабильно сухую погоду, конструкции крыши не нужно было беспокоиться о сильных ливнях.

Стандартные материалы, используемые для плоских крыш

Почему плоские крыши являются обычным явлением для коммерческих зданий? В настоящее время, благодаря улучшенным строительным материалам и превосходному производственному оборудованию, которое гарантирует последовательное стандартное и массовое производство, владельцы коммерческой недвижимости имеют лучший и экономичный выбор кровельных материалов.Вот некоторые из них.

TPO

Термопластический полиолефин (TPO) — это прочный синтетический каучуковый материал, который включает в себя основные свойства этилен-пропилен-диенового мономера (EPDM) или резиновых крыш и расширяет его возможности по повышению термостойкости с помощью винилового композита. Хотя она немного дороже, чем базовая крыша из EPDM, она предлагает отличную защиту от ультрафиолетовых лучей, высокую стойкость, которая позволяет перевозить более тяжелое оборудование, и улучшает изоляцию благодаря более яркому цвету.

ПВХ

Поливинилхлорид (ПВХ) составляет сегодня отличные трубопроводные системы и в некоторых случаях даже мебель. Производители также использовали прочный материал для изготовления эффективных кровельных мембран. Плоские крыши из ПВХ могут выдерживать более 350 фунтов на дюйм (PPI), что выше американского стандарта 250 PPI как минимум для коммерческих и промышленных плоских крыш.

EPDM

Кровля из EPDM — самые доступные материалы, доступные для любой коммерческой кровли. Крыши из ТПО могут стоить от 5 до 9 долларов за квадратный фут, а ПВХ — от 6 до 10 долларов за квадратный фут.Однако крыши из EPDM стоят всего около 0,8 доллара за квадратный фут, что дает владельцам коммерческой недвижимости отличное кровельное решение без больших затрат. Несмотря на свои недостатки, такие как возможное проникновение тяжелых материалов, таких как ветви, крыши из EPDM обладают изоляционными свойствами и могут прослужить до 30 лет при надлежащем уходе.

Асфальт

Асфальт используется при строительстве дорог и мостов. Производители производят асфальт специального состава для мембран плоских кровель.Подрядчики считают асфальт наиболее прочной мембраной для плоских крыш, поскольку он прочный, гарантирует отличную изоляцию и может прослужить 50 лет. Обычно он используется в отелях для создания небесных садов, баров и дизайнерских террас.

Металл

На складах с плоской крышей используется металл, потому что это практично и эффективно. Металлические плоские кровли могут прослужить 30-50 лет. Это основной выбор большинства владельцев коммерческой недвижимости из-за ее долговечности и простоты ремонта и восстановления, хотя это довольно дорого — 10 долларов за квадратный фут.

Почему плоские крыши часто встречаются в коммерческих зданиях: пять причин, почему

Оптимизация пространства

Почему плоские крыши распространены в коммерческих зданиях? Коммерческая недвижимость имеет огромный выбор активов. Поэтому им необходимо оптимизировать пространство своих построек. Наклонная крыша минимизирует полезное пространство верхнего этажа и не оставляет на крыше места для хранения вещей. В коммерческой недвижимости, такой как отели, можно использовать плоские крыши в качестве небесных садов, баров или террас. Специально разработанные плоские крыши подходят даже для бассейнов с тщательно продуманной архитектурой.

Промышленные объекты используют плоские крыши, потому что они могут размещать свои системы вентиляции и кондиционирования воздуха только на плоских плоскостях. Плоская крыша с такой прочностью, такая как плоская крыша из ПВХ или асфальта, способна поддерживать эти устройства.

Экономичность и эффективность

Плоские крыши могут стоить до 0,8 доллара за квадратный фут (если вы используете крыши из EPDM), но в среднем обеспечивают до 30 лет срока службы. Владельцы недвижимости, желающие увеличить свой бюджет, могут позволить себе более качественные и долговечные материалы.Кроме того, подрядчики берут меньшую плату за работу на плоских крышах, потому что им не нужно укреплять балки и устанавливать дополнительную опору для создания уклона, подходящего для конструкции.

Долговечность и долговечность

Асфальт — доступный кровельный материал для плоских крыш, гарантия на который составляет 50 лет. Крыши из EPDM при хорошем уходе могут прослужить 30 лет, а владельцы недвижимости тратят всего 0,8 доллара на квадратный фут. У всех плоских крыш такой же продолжительный срок службы, как у наклонных кровельных материалов, таких как черепица и тряска, для любой собственности.

Эффективные дренажные системы

Наклонные крыши в жилых домах зависят от угла наклона крыши, так что дождевая вода будет стекать по водосточной системе и в их простую систему отвода дождевой воды. Плоские крыши позволяют коммерческим объектам установить сложную и прочную систему отвода дождевой воды, которая гарантирует, что дождь не забьет и не повредит какой-либо водосток. Эти системы могут перераспределять дождевую воду в качестве возобновляемого ресурса для полива садовых растений на крышах или фонтанов.

Instant Curb Appeal

Крыши из EPDM — самые непривлекательные плоские крыши по сравнению с различными цветами, доступными для синтетических крыш.Однако, поскольку люди могут видеть только переднюю стену большинства коммерческих объектов (потому что они, вероятно, слишком высоки), владельцы недвижимости могут использовать любой плоский кровельный материал и сразу же получить привлекательность.

Плоские крыши позволяют владельцам недвижимости легко выполнять эстетические требования к зданиям, которые может соблюдать любой коммерческий район, поэтому плоские крыши являются обычным явлением для коммерческих зданий по всей стране.

Заключение

Почему плоские крыши являются обычным явлением для коммерческих зданий? Это прочные, рентабельные и эффективные долгосрочные инвестиции для любого владельца коммерческой недвижимости, которому нужно больше места в своих комнатах и ​​на крышах.Имея широкий выбор материалов, владельцы коммерческой недвижимости с любым бюджетом могут позволить себе плоскую крышу для любой собственности. Тем не менее, чтобы максимально использовать возможности плоских крыш, им может потребоваться помощь профессиональных подрядчиков для обеспечения наилучшего монтажа.

Строительство плоских крыш для жилых домов: преимущества и недостатки

Строительство новой крыши — это такой увлекательный этап. После месяцев или лет планирования и накопления средств, наконец, это произошло! Но подождите … вы готовы к этому на 100%? Обратите внимание, что это долгосрочное обязательство и крупное вложение.Есть также критические решения. Хотите традиционный, но классический вид крыши? Или вы хотите современную? Вы должны быть уверены в своих шагах. Не волнуйтесь, потому что в этой записи блога мы поделимся полезными мыслями о конструкции плоских крыш жилых домов и о том, почему это отличный выбор.

Связано: Почему плоские крыши часто встречаются в коммерческих зданиях?

Исторически сложилось так, что домовладельцы более склонны к наклонным или скатным крышам. Они ассоциируют жилую недвижимость с этими типами кровли.На самом деле, есть разные варианты, из которых они могут выбирать. Однако со временем появился нетрадиционный вид кровли в виде плоских крыш жилых домов. Первоначально это были коммерческие и промышленные здания различного назначения. Теперь они уже появляются в окрестностях, чтобы источать эту минималистскую и современную привлекательность.

Без лишних слов, вот преимущества и недостатки жилой конструкции с плоской крышей, и почему работа с кровельщиком Clinton Township MI определенно является одной из самых важных вещей, о которых стоит подумать.

Преимущества строительства жилых домов с плоской крышей

Владельцев бизнеса привлекают плоские крыши, потому что они рентабельны. Это может быть основной причиной того, что плоские крыши также проникают в массовую кровельную промышленность жилых домов.

Плоские крыши не совсем плоские. Это пример небольшого уклона, по которому стекает вода.

Что касается использования в жилых помещениях, есть и другие преимущества, на которые вы можете обратить внимание, чтобы увидеть, будет ли это соответствовать вашим приоритетам, образу жизни и долгосрочным планам.

Доступность

Вы можете буквально ходить по плоской крыше, что облегчает и намного безопаснее доступ. С другой стороны, скатные крыши сложны и сложны из-за того, как они устроены. Есть уклоны и углы, которые следует учитывать, если вам или кровельщику нужно взобраться на крышу.

Техническое обслуживание

В связи с тем, что плоские крыши более доступны, они также не требуют особого ухода. Профессиональные кровельщики могут проводить проверки быстрее, так как сразу обнаруживают проблемные участки.Благодаря плоской поверхности его также легче чистить и ремонтировать по мере необходимости.

Highly Durable

Большинство систем плоских кровель для жилых помещений служат более 30 лет. Они не только долговечны, но и доказали свою устойчивость к внешним угрозам. Материалы для плоских крыш также являются водонепроницаемыми и чрезвычайно прочными, поэтому они хорошо зарекомендовали себя в кровельной промышленности. Также важно указать, что его плоская поверхность может оказывать меньшее сопротивление ветру по сравнению с наклонной крышей.

Просторный

Плоские крыши предлагают дополнительное пространство, которое домовладельцы могут использовать для других целей.

Плоские крыши предлагают дополнительное пространство, которое домовладельцы могут превратить в функциональную зону. Некоторые люди используют его как хранилище, в то время как есть более творческие варианты, такие как пентхаус, терраса с видом на крышу, патио, сад, солнечные батареи и т. Д. Поверхность может выдержать дополнительный вес без ущерба для ее производительности.

Недостатки плоской кровли жилых домов

У каждого типа кровли есть свои плюсы и минусы.Это неоспоримый факт, который сопровождает выбор конструкции кровли. Ничто не может быть стопроцентно безупречным благодаря своим уникальным характеристикам и особенностям. Тем не менее, жилые плоские крыши также имеют свои недостатки, с которыми вам нужно знать. В конце концов, все дело в вашей готовности и способностях справиться с этими недостатками, чтобы сделать его идеальным вариантом для вас и вашей семьи.

Меньше бордюров

Скатная крыша имеет отчетливую классическую привлекательность, которой хотели бы добиться большинство домовладельцев.При строительстве плоских крыш жилых домов заказные углы и уклоны значительно меньше. Он кажется плоским и более минималистичным с точки зрения дизайна. Хотя в дизайне могут быть ограничения, это не делает его менее удачным выбором. Дополнительное пространство, которое он предоставляет, компенсирует отсутствие привлекательности. Кроме того, он нацелен на другой модернизированный вид, который также идеально подходит для жилого помещения.

Утечки

Есть сообщения о том, что плоские крыши склонны к протечкам из-за своей поверхности.Хотя это правда, что есть тенденция к скоплению воды, особенно во время сильных дождей или метелей, есть решение. Кровля с низким уклоном не совсем плоская, так как для отвода воды и предотвращения протекания есть небольшие уклоны.

Плохая изоляция

По сравнению с обычными скатными крышами жилых домов, здесь относительно меньшая площадь, предназначенная для изоляции или вентиляции. В результате плоские крыши могут не эффективно отводить тепло, которое может проникнуть в здание.

В ответ на эту дилемму некоторые кровельные подрядчики предлагают кровельные покрытия и другие энергоэффективные материалы, которые могут справляться с поглощением тепла.

Самые распространенные системы плоской кровли

Установка плоской крыши на жилой недвижимости.

Если вы чувствуете, что у вас слишком мало вариантов, мы приглашаем вас подумать еще раз. Почему? На самом деле, существуют разные типы систем плоских кровель, которые вы можете рассмотреть для своей будущей или существующей жилой недвижимости.

Застроенная крыша (BUR)

Застроенная крыша (BUR) состоит из гудрона, гравия, камня и других гидроизоляционных добавок.При правильной установке он может прослужить до 40 лет. Вы даже можете расширить его использование при условии, что профессиональный кровельщик будет регулярно проверять и обслуживать кровлю. BUR — хорошее вложение не только потому, что они долговечны, но и потому, что они доказали свою надежность.

Одна вещь, которую вы должны отметить по поводу BUR, — это то, что он тяжелый. Следовательно, установка может занять время, что также повлияет на затраты на рабочую силу.

Мастичный асфальт (MA)

Мастичный асфальт — это пластичный состав, известный своей долговечностью, поэтому многие домовладельцы предпочитают эту кровельную систему другим.Однако установка — решающий аргумент, потому что с материалом сложно работать. Рабочим необходимо создать армированные стыки для поддержки МА во время строительства. То же самое и с BUR, затраты на рабочую силу могут взлететь из-за сложного процесса.

Модифицированный битум

Модифицированный битум появился на рынке как альтернатива пластификаторам, которые вредны для окружающей среды. Для повышения производительности и долговечности основной материал усилен такими добавками, как полимер и стекловолокно.Двумя наиболее распространенными типами модифицированного битума являются следующие: (1) SBS или стирол-бутадиен-стирол, который обладает повышенной гибкостью и более сильными способностями к расширению и сжатию, и (2) APP или атактический полипропилен, который имеет повышенную способность к старению.

Монтаж модифицированного битумного рубероида.

Эта однослойная кровельная система может эффективно противостоять суровым погодным условиям. Также их легко отремонтировать в случае повреждений.

Этилен-пропилен-диеновый мономер (EPDM)

EPDM — это в основном каучуковый материал.Он сделан из переплетенных вместе полос переработанной резины. Домовладельцы, которым нужна кровля из EPDM, должны помнить о потенциальной утечке, если края не прикреплены должным образом. Следовательно, вам следует нанять опытных и надежных кровельщиков для установки резиновой плоской кровли.

Одно преимущество EPDM заключается в том, что он действительно долговечен. Может достигать 50 лет. Также обратите внимание, что EPDM водонепроницаем и устойчив к атмосферным воздействиям.

Металл

Если у вас есть бюджет, вы можете подумать о металлической плоской кровле.Он находится в более высоком ценовом диапазоне по уважительным причинам. Во-первых, металлическая кровля универсальна. Есть разные варианты на выбор. Есть алюминий, сталь, цинк или медь. Вы также можете выбирать из широкого диапазона цветов и отделки. Они также имеют более высокую цену из-за того, что не содержат химикатов, легкие, долговечные и долговечные.

Если вы живете в районах, подверженных сильным штормам или дождям, шум, исходящий от металлической кровли, может стать недостатком. Однако учтите также, что он огнестойкий, что делает его идеальным для дома.

Последние мысли

Решение все равно будет за вами. Однако полезно также получить информацию от проверенных местных кровельщиков. Они могут предоставить вам точную информацию о том, как погодные условия могут повлиять на определенный тип кровли — независимо от того, скатная она или нет.

Если вы хотите заняться чем-то, что выходит за рамки традиций, вы можете выбрать жилую конструкцию с плоской крышей. Возможно, он не на 100% идеален, но вы можете взвесить все «за» и «против», чтобы понять, хотите ли вы с этим заниматься в течение длительного периода времени.

Бонусный совет: Не торопитесь с принятием решения. Подумайте о своих планах на будущее. Учитывайте свои финансовые возможности. Наконец, убедитесь, что у вас есть надежный партнер по кровле, который даст вам лучшие рекомендации. Найдите того, кто сможет добиться наилучших результатов, которых вы заслуживаете.

Нужны дополнительные советы по конструкции плоских крыш жилых домов? Нам есть чем поделиться! Свяжитесь с нашими специалистами по кровле по телефону 248-266-8773 .

Какие материалы используются для строительства плоских крыш?

Покупка новой крыши для дома или коммерческой недвижимости — это не то же самое, что выбирать, какие носки носить утром.Выбор новой крыши — важное решение, которое нелегко сделать. Если в вашем здании плоская крыша, материалы, которые вы можете купить для этого типа крыши, сильно отличаются от материалов для скатной крыши. Почему? Потому что ваши обычные скатные кровельные материалы будут протекать, если их нанести на плоскую поверхность. Вот что вам нужно знать о различных материалах, используемых при строительстве плоских крыш.

Почему нельзя класть традиционные кровельные материалы на плоскую крышу

Технически на плоскую крышу можно положить любой рубероид.Но это не значит, что это хорошая идея. Причина, по которой традиционные кровельные материалы, такие как черепица и черепица, не подходят для плоской крыши, заключается в том, что эти материалы перекрывают друг друга. Перекрывающиеся материалы идеально подходят для лепки под углы скатной крыши, поэтому дождь, снег и мусор не скапливаются на поверхности крыши. Плоская крыша без углов или наклона означает, что вода может скапливаться на крыше и попадать под перекрытия и швы. В результате основания загнивают, и утечки проникают в здание.

Практическое правило? Для плоских крыш конструкция не должна иметь швов, чтобы предотвратить попадание воды.

Любые проемы в плоской крыше — это настоящая катастрофа. Цель конструкции плоских крыш — создать водонепроницаемую мембрану или барьер, чтобы не происходили утечки и не вызывали повреждения внутренней части здания. Для плоской крыши покрытие поверхности брезентовым материалом или покрытие водонепроницаемыми веществами защищает здание от повреждения водой. В основном при строительстве плоских крыш используются ПВХ-мембраны, гудроновые покрытия и силикон.

Какие бывают материалы для плоских крыш?

Материалы, используемые при строительстве плоских крыш, сильно отличаются от материалов, используемых для изготовления наклонных или скатных крыш. Наиболее распространенные типы кровельных материалов, устанавливаемых на плоские кровли:

  • ПВХ
  • TPO
  • Битум
  • Сборная крыша
  • EPDM
  • Кремний напыляемый

В среднем каждый из этих материалов прослужит от десяти до 20 лет. TPO является наименее прочным и может прослужить всего семь лет, в зависимости от климата и уровня обслуживания здания.При надлежащем уходе плоская крыша из ПВХ может прослужить до 30 лет. Правильная установка от опытного подрядчика по кровельным работам в Тампе обеспечит долгий срок службы крыши независимо от того, какие материалы вы используете.

Сколько в среднем стоит плоская крыша?

Понятно, что можно предположить, что установка плоской крыши будет стоить меньше, чем установка скатной крыши. В конце концов, подрядчикам не нужно носить ремни безопасности, и риск падений и травм может быть уменьшен.Но, как это ни парадоксально, плоские крыши иногда могут стоить примерно столько же или больше, чем скатная крыша такого же размера.

Работа на плоской крыше может быть тяжелой для спины и болезненной. Материалы для плоской кровли часто требуют нескольких шагов для завершения строительства. Необходимо нанести герметик и клеи, а в случае модифицированного битума необходимо использовать горелку для нагрева герметика и создания водонепроницаемого барьера. Все это увеличивает общую стоимость установки плоской крыши. Имейте в виду, что цены на рабочую силу варьируются в зависимости от местоположения.Но в целом за плоскую крышу можно рассчитывать столько же, сколько за скатную крышу с уклоном 10/12.

Зачем вообще нужно строить плоскую крышу?

Установка плоской крыши на здание может показаться довольно рискованным. Плоские поверхности означают, что вода может скапливаться и находиться на крыше здания. Мусор может гораздо легче накапливаться на плоской крыше, чем на крыше со значительными углами. Плоские крыши также не намного дешевле в установке, чем скатные. Кроме того, плоские кровельные материалы не служат так долго, как многие традиционные кровельные материалы, такие как черепица или металл.

Так зачем вообще кому-то помогать в потенциальной катастрофе, устанавливая плоскую крышу? Ну потому что конструкция плоской крыши удобна при установке новой пристройки к зданию. Также некоторые люди могут предпочесть вид плоской крыши.

Плоские крыши: эстетика и удобство

Когда кто-то добавляет пристройку к своему дому или коммерческой недвижимости, плоские крыши легче вписываются в общую картину. Плоская скатная крыша на пристройке может сделать здание загруженным и неуклюжим.Когда вы думаете о стоимости при перепродаже и о том, как долго дом будет стоять на рынке, очень важно убедиться, что здание имеет хорошую внешнюю привлекательность. Многие архитектурные стили требуют чистых, простых линий, для которых подходят плоские крыши. Плоские крыши, особенно в коммерческих зданиях, дают вам удобное место для установки таких вещей, как система отопления, вентиляции и кондиционирования воздуха.

Правда, на плоской крыше легче скапливается вода и мусор. Но, несмотря на название, плоская крыша не на 100% плоская. Плоские крыши устроены аналогично водосточной системе.Крыша имеет очень небольшой угол наклона, поэтому любая вода с поверхности может стекать в водосточную трубу. Тем не менее, плоские кровельные материалы должны быть достаточно прочными, чтобы выдерживать сильный ветер, воду и скопление мусора.

Конструкция с плоской крышей: основные выводы

Эстетика и стоимость не всегда являются наиболее важными факторами при выборе материала для установки на крышу. То, как построена ваша крыша, углы и уклон также будут играть роль в определении того, какие материалы вы в конечном итоге установили на крышу.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
