Монтаж водостока для крыши своими руками

Крыша дома защищает от попадания воды на чердак или мансарду. Вода стекает по скатам крыши и оказывает разрушающее действие. Она постепенно размывает фундамент дома и его несущие элементы. Чтобы избежать разрушающего действия, устанавливают водосточные системы, которые отводят воду от здания. Рассмотрим конструкцию водостока, правила его установки, и пошаговую инструкцию монтажа.

Водосточная система состоит из различных функциональных частей, у каждой из которых имеется своя задача. Водосток включает в себя следующие элементы:

1. Главной составляющей системы является желоб. Он представляет собой полукруглую трубу, которая устанавливается вдоль крыши дома. Желоб водостока выполняет функцию сбора воды и имеет наклон в сторону сливных воронок.
2. Соединитель-муфта предназначен для соединения длинных и угловых частей желоба.
3. Водоприемная воронка устанавливается на желоб для направления воды в сливную трубу. Для защиты от мусора в воронке предусмотрена решетка.
4. Сливная труба крепится вертикально к желобу и принимает воду из воронок. Слив должен доходить до канализации и заканчиваться выходным отверстием.
5. Выходное отверстие, или колено, имеет изгиб для зазора между зданием и вытекающей водой.
6. Кронштейны или хомуты играю удерживающую роль в организации системы. Они закрепляют желоб и водосточную трубу на всем протяжении здания.

Чтобы качественно произвести установку водостока, необходимо придерживаться основных правил.

1. Следует помнить о том, что чем тяжелее материал труб, тем меньшим должно быть расстояние между крюками. Воронки, крючки и заглушки устанавливают заранее, до установки желоба. Лучше всего устанавливать медные желоба, так как они являются более долговечными. Единственный минус — это их большая цена. Для небольшой дачи не стоит устанавливать столь дорогие трубы.
2. Способ соединения должен зависеть от материала желоба. Пластик обычно соединяют холодной сваркой.
3. Металлические водостоки разрезают ножовкой по металлу. Данный инструмент является самым практичным в этом деле.
4. Монтируют желоб и вспомогательные элементы на земле. При установке водосточной системы должны присутствуют 2-3 человека для оказания помощи при фиксации водосточной системы на крыше.

С правилами установки водостока ознакомились, пора приступать к монтажу. Пошаговая инструкция поможет сориентироваться в последовательности действий.

• Подготовьте инструменты. Вам понадобятся ножовка по металлу, стусло, шуруповерт, рулетка, маркер и веревка. Подготовьте антикоррозийный крепеж, продается он в строительном магазине.
• Начинайте монтаж водосточной системы сверху вниз. Вначале устанавливается желоба водосбора, после чего крепятся сливные трубы. Водосборные желоба должны находиться ниже ската крыши и иметь наклон на 2-3 см в сторону принимающей воронки. На этом этапе наносится разметка крепления кронштейнов.
• После этого крепятся воронки и кронштейны в начале и конце системы. Установив детали, протягивают между ними бечевку для установки оставшихся кронштейнов и соединительных муфт. Расстояние между деталями не должно превышать 10 см.

• Финальным шагом устанавливаются хомуты для сливной трубы. Максимальное расстояние между ними — 1,5 метра. Затем устанавливается сливное колено на расстоянии не менее 20 см.

Полностью собрав систему, проверьте все элементы, затяните шурупы.

Для осуществления монтажа водостока своими руками вам понадобятся определенные навыки и инструменты. Прочитав данную статью, вы сможете произвести установку водостока на даче или дома самостоятельно, без привлечения мастеров. Знание устройства водостока, правил его монтажа и пошаговой инструкции является отличной поддержкой в проведении монтажных работ водостока.

Монтаж водостоков из пвх: пошаговая инструкция с фото

Монтаж пластиковых водостоков – это идеальный вариант для тех, кто хочет самостоятельно защитить кровлю дома от излишней влаги. Функция водосточной системы – быстрый отвод осадков с кровли здания. От того, как она будет установлена (правильно, не правильно), будет зависеть, как долго и насколько эффективно система будет функционировать. На самом деле, водосточная система своими руками монтируется не сложно. Главное, соблюдать инструкцию по сборке и монтажу элементов системы. Монтаж пластиковых водостоков можно структурировать на несколько этапов.

Монтаж водостоков для крыши: подготовительный этап

  Достоинства пластиковых водостоков следующие:

 — большая популярность и конкурентоспособность;

 — долговременность пользования;

 — декоративность.

 Вместе с тем, пластиковые водостоки имеют и недостатки. Во-первых, это хрупкость конструкции. Во-вторых, если установить элементы системы не правильно, то пластик может изменить цвет или форму.

 Для начала необходимо сделать все расчеты. Для расчета диаметра и длины системы, нужно учитывать высоту здания и площадь его кровли.

 Шаблон расчета: высота здания=4,5м, площадь кровли=9м. При таких исходных данных для монтажа пластиковых водостоков потребуется следующее:

 -трехметровые желоба (3 штуки),

 — заглушки водосточного желоба (правый и левый),

 — воронки (2 штуки),

 — кронштейны -необходимы для крепления желоба (16 штук),

 — пластиковая труба длинной 3 м (4 штуки),

 — крепления трубы к стене (10 штук),

 — 45-тиградусные повороты трубы (6 штук).

 Требуемый инвентарь:

 1) Строительный нож

 2) Перфоратор

 3) Уровень

 4) Дрель

 5) Отвес

 6) Маркер

 7) Болгарка

Монтаж водостоков для крыши: этап монтажа

 Водосточная система своими руками устанавливается не сложно. Для начала нужно определиться с месторасположением водосточной системы. В местах, где планируется установка сливных труб, следует смонтировать воронки.

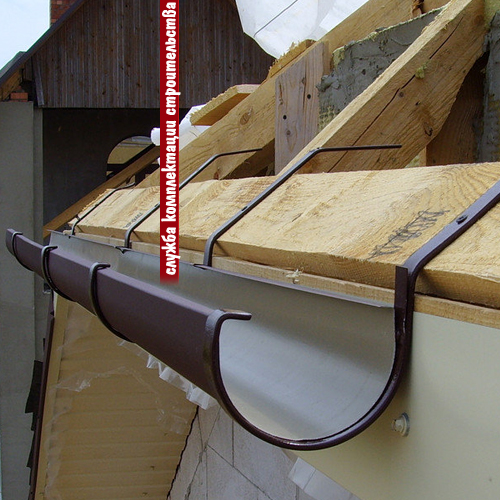

 Далее устанавливают крепления для желобов.

 По всей плоскости стены следует равномерно распределить крепления – кронштейны. Между ними нужно соблюдать расстояние в 500-600 мм.

 Водосточная система своими руками продолжается установкой желобов.

 Многие предпочитают собирать водосточные желоба с заглушками, воронками сразу на земле. После чего всю конструкцию поднимают наверх и крепят к кронштейнам. Своими силами, в одиночку, это сделать проблематично. Поэтому лучше всего водосточную систему собирать наверху поэтапно.

 Желоба монтируют от воронки, при этом их стыковывают с помощью соединителей. Края этих элементов вводятся до специальной метки.

 Если требуется отрезать желоб по заданному размеру, то в этом случае можно использовать ножовку по металлу.

Напильником зачищаются заусенцы.

 Далее аналогично воронке по меткам монтируются угловые элементы желоба.

 С торцевой стороны желобов монтируются заглушки. От фронтонной доски до заглушки должно составлять не менее 30 мм.

 Водосточную систему своими руками начинают монтировать от воронки. Если вынос крыши небольшой, то рекомендуется использовать муфту.

 Далее, как показано на фотографии, под отводом нужно установить кронштейн трубы. Для компенсации теплового расширения при вводе в муфту труб следует оставлять зазор в 1 см.

 Для того, чтобы соединить трубы, следует использовать муфты, как говорилось ранее. Нужно оставить зазор в муфте при вводе нижней трубы. Под этим элементом устанавливают кронштейн (с хомутом).

 Аналогично муфтам монтируются тройники, как показано на фотографии ниже.

 Затем к нижней трубе приклеивают отвод.

 Далее нужно установить ливнеприемник. Его устанавливают в том месте, где вода будет выходить из водосточной трубы. Для этого понадобятся полимерные трубы, которые отводятся в колодец. От дома нужно выкопать траншею и обустроить фильтрующий колодец. В траншею укладывают трубы. Один конец трубы будет монтирован в фильтрующий приемник, а другой – в приямок. Приямок можно приобрести в специализированном магазине. После того, как трубу уложили в траншею, ливнеприемник бетонируют.

 На этом монтаж пластиковых водостоков завершается.

Опубликовано: 2015-04-14 г. Обновлено: 2018-01-03 г.

Монтаж водостоков: видео-инструкция

Что для застройщика главное, кроме хорошо построенного дома? Экономия во всем. И казалось бы, что водосток – не совсем сложная конструкция, и сделать ее самостоятельно несложно. Но обыватель, который пытается собрать водосток своими руками, все равно наделает ошибок практически на ровном месте.

А ведь правильно подойти к технологии установки – это залог нормальной работы водостока и его длительной эксплуатации. Плюс уменьшается износ кровли и фасада.

Вот почему специалисты рекомендуют использовать для монтажа водостоков только высококвалифицированный труд. Но частные застройщики все равно продолжают устанавливать водостоки сами, не обращая внимания на правила и тонкости монтажа. А ведь при монтаже водостока необходимо учитывать многое. К примеру, из какого материала изготовлены трубы и желоба, какая у них технология сборки и крепления, какие для этого должны быть использованы крепежные детали. Вопросов на самом деле много, а ответ на них знают не все, тем более простые обыватели.

Ошибки монтажа, приводящие к неправильной работе водостока

• Начинать надо с выбора материала, а конкретнее, с размеров труб и желобов. Ведь часто случается так, что вроде бы небольшой дождь отводится системой, но когда начинается гроза с сильными осадками, желоба и трубы с большим потоком воды и не справляются. Она выливается на фасад и фундамент, которые подвергаются серьезным нагрузкам.

• Основная функция водостока – отвод атмосферных осадков в виде воды. И если угол наклона установленных желобов был выбран неправильно, или, вообще, они были установлены горизонтально, то ни о каком отводе говорить уже не приходиться. Такой водосток лучше переделать, вызвав мастера. Кстати, в самих желобах вода будет застаиваться, зимой она обязательно начнет превращаться в лед, тогда прощай вся система, особенно это относится к пластиковому водостоку. Он не продержится и двух-трех лет эксплуатации.
• Если карниз крыши будет сильно нависать над желобами или, наоборот, будет далеко отстоять от края желоба, то это большая вероятность, что вода будет переливаться через край водостока. Во всяком случае разбрызгиваться будет обязательно. И это опять попадание воды на стены дома.
• Неправильный монтаж хомутов, которые поддерживают трубы стояков водостока, это еще одна большая ошибка. Ведь сама труба не должна располагаться впритык к поверхности стены.

Внимание! Технология монтажа металлических и пластиковых элементов водостоков практически одинаковая, но есть определенные правила, которые вносят некоторые изменения в сам монтаж (см. видео).

Правильный монтаж водостока

Давайте рассмотрим те позиции технологического процесса, которые повлияют на качество конечного результата. То есть, будем идти по схеме монтажа, указывая на самые тонкие моменты и нюансы.

Итак, идеальный вариант, когда монтаж водостока проводится до установки кровельного материала. Именно так можно будет избежать некоторых непредвиденных сложностей. Ведь желоба обычно крепятся или к стропильным ногам, или к лобовой планке, или к обрешетке. И если лобовая доска в конструкции кровли отсутствует, а под кровельным материалом скрыта обрешетка, то остается один лишь вариант – монтаж кронштейнов на стропила. И здесь придется изворачиваться, чтобы выставить желоб таким образом, чтобы он своей серединою попалпрямо под карниз. Проще будет сделать наоборот – попасть краем кровельного покрытия посередине желоба.

Теперь перейдем к определению отличий монтажа металлического и пластикового востока. Начнем с температурного режима.

• Пластик можно укладывать под кровлю только при температуре не ниже +5С.
• Температура монтажа металлического водостока зависит от защитного нанесения, которое покрывает плоскости элементов. Если это пурал, то монтаж можно проводить при -15С, пластоизол при +10С, если это керамическое напыление, то при -10С.

Инструкция, прилагаемая к комплекту водостоков, оговаривает точную величину угла наклона желобов. Так вот для металлических желобов угол составляет 2-5%, для пластиковых – 3-5%. При этом добавляется оговорка, что расстояние между вертикальными трубами водостока не должна превышать 24 м. Если данный показатель превышает норматив, то угол наклона удваивается. Кстати, процентное содержание наклона определяется на один метр длины лотковой линии.

Что еще оговаривает инструкция? Очень важный момент касается мест монтажа кронштейнов под желоба. Выдержать точный правильный размер – это не создать условия появления провисов, где будет скапливаться вода. К чему это приведет, даже не стоит говорить. Так вот сначала необходимо установить два крайних кронштейна под желоба: один на самой высокой точке, второй на самой нижней. После чего производится монтаж между ними остальных элементов.

Необходимо отметить, что производители позаботились о том, чтобы правильно был проведен монтаж желобов. Для этого выпускаются два вида кронштейнов. Если монтаж производится на обрешетку, то используются длинные элементы, если на лобовую доску или стропила, то укороченные. Крепление производится саморезами. Необходимо учитывать тот факт, что расстояние между кронштейнами для пластиковых желобов не должно превышать полуметра, для металлических в пределах 60 см.

Внимание! От угла здания крайний кронштейн должен быть установлен на расстоянии 20 см.

Обратите внимание на фотографию ниже. Здесь четко показано место правильного монтажа края карниза (инструкция это оговаривает). Точно показан правильный выступ и высота посадки желоба. Это два важных размерных показателя, от которых зависит корректная работа всего водостока. Об этом уже оговаривалось выше.

Теперь, что касается резки элементов водостока (желобов и труб). И металлические, и пластиковые должны резаться только ножовкой по металлу. Никаких дрелей и болгарок. Особенно это касается металлического водостока, потому что при такой резке выделяется большая температура, которая повредит защитный слой. Немаловажный момент – кромки отрезанного участка обязательно зачищаются наждачной бумагой или напильником, во избежания получения порезов кожи.

Как правильно устанавливать и крепить хомуты для поддержания труб? Вопрос на самом деле непростой, потому что от этого зависит прочность и надежность установленных труб стояков.

• Во-первых, сами трубы должны отстоять от поверхности стены, к которой они прикрепляются, на расстоянии 3-8 см.
• Во-вторых, если высота дома (здесь имеется в виду высота стен) не превышает 10 м, то расстояние между держателями должна быть в пределах 2 м. Если высота здания выше 10 м, то в пределах 1,5 м.
• В-третьих, если появляется необходимость сделать изгиб трубы, то это делается только при помощи отводов (коленей).

Пластиковые трубы соединяются на клеевой состав, это называется холодная сварка. Обычно в качестве дополнительных скрепляющих элементов сюда добавляются резиновые манжеты, зажимы и защелки. Металлические соединяются между собой зажимами с установкой уплотнителей.

Внимание! Пластиковые трубы соединяются с небольшим продольным зазором до 2 мм. Он будет обеспечивать компенсацию линейного расширения пластмассы.

Возвращаемся к экономии, то есть, с чего начали. Единственный вариант хотя бы немного сэкономить – это провести монтаж водостока своими руками. И хотя можно убедиться, что технология установки водосточной системы – дело серьезное. Можно ознакомиться с правилами ее проведения, учесть основные нюансы, обратить внимание на ошибки, которые могут возникнуть в монтажном процессе. И все это все равно не дает гарантии, что конечный результат вас обрадует. Поэтому никогда не экономьте на тех элементах, которые производитель внес в список необходимых для сборки водостока.

Об этом говорит и видео, размещенное на этой странице сайта. Смотрите его, это своеобразная инструкция, хотя и видео. Оно поможет разобраться в тонкостях проводимого процесса, поможет не совершать ошибки. Некоторые видео ролики описывают опыт простых людей, которые сами решили разобраться во всем. И это им удалось, во всяком случае, видео показывает положительный результат.

Водосточная система любого здания на даче является неотъемлемой составляющей защиты конструкций от лишней влаги. Она выполняет функцию сбора и отвода талых и дождевых вод со скатной кровли. В случае если монтаж водостока своими руками будет выполнен некачественно либо система вовсе отсутствует, атмосферные осадки наберутся довольно быстро, что неизбежно приведет к таким необратимым последствиям, как разрушение здания.

Варианты расположения водостоков на крыше.

Достаточно часто обильные осадки способны стать причиной размывания фундамента. Это именно те причины, в связи с которыми понадобится установка водосточной системы своими руками. Следуя четкой инструкции и выполняя все необходимые правила, вы обеспечите выполнение системой ее основных функций.

Общие правила установки водосточной системы

Перед тем как приступить к монтажу своими руками, понадобится произвести некоторые расчеты пропускной способности системы водоотвода, которые имеют некоторые правила. Понадобится обязательно рассчитать пропускную способность, помимо того, определить количество элементов водосточной системы, которое будет необходимо. Для этого нужно будет измерить линейные размеры кровли, глубину карнизного выноса, расстояние от свеса карниза до земли, а также угол наклона кровли.

Данные, которые будут получены, могут позволить вычислить площадь водосбора, которая определяется производителями как площадь проекции ската на горизонтальную поверхность либо площадь ската крыши. От площади будут зависеть размеры желобов, диаметр труб и количество воронок.

Список элементов, которые понадобятся для того, чтобы была выполнена установка водосточной системы на даче своими руками:

Инструменты для монтажа водосточной системы.

• дрель;
• саморезы;
• кронштейны;
• воронки водоприема;
• ножовка по металлу;
• клей;
• специальные фиксаторы для закрепления металлической воронки;
• защитная сетка;
• специальные фиксаторы;
• заглушки с резиновым уплотнителем;
• соединители с уплотнителями;
• колена стока;
• хомуты;
• слив;
• рулетка;
• строительный уровень.

Установка крепежных элементов для желобов водосточной системы

Сегодня существует несколько типов крепежа. В зависимости от выбора хозяина дома, их необходимо монтировать либо на стене, либо на стропильной системе кровли. Во время установки своими руками очень важно задать небольшой наклон. Может быть достаточно 5 сантиметров на каждые 10 метров желоба в сторону расположения трубы водостока. Это позволит осадкам максимально быстро и беспрепятственно уходить в трубу, не допуская при этом возможности перелива воды через край желоба.

Виды крепления водостоков.

Если длина имеющегося дома составляет более 20 м, рекомендуется сделать 2 уклона для водного отвода. В подобном случае отсчет нужно будет вести от середины здания к краям.

Металлические кронштейны равномерно распределяются по всей длине стены на расстоянии половины метра друг от друга. Используя дрель, необходимо заранее подготовленными саморезами закрепить кронштейны на стропильной системе к каждой кобылке. В случае если шаг стропил приблизительно 1 м, рекомендуется позаботиться об установке дополнительных кронштейнов к обрешетке, соблюдая при этом необходимое расстояние.

Монтаж водоприемных воронок, водосточного желоба и заглушек

Водоприемные воронки устанавливаются в местах, в которых расположены водосточные трубы. В случае если предполагается, что водоприемные воронки будут выполнять функции соединителей желоба, необходимо начинать с их установки. Прежде чем монтировать желоб своими руками, понадобится при помощи ножовки вырезать в месте его подсоединения к водоприемной воронке отверстие, после чего зачистить края. Для того чтобы закрепить пластиковую воронку, следует использовать клей, а металлическую – специальные фиксаторы.

Монтаж водоприемных воронок.

Далее понадобится установить защитную сетку, которая не даст возможности забиваться листве.

Внешним пазом желоба следует надевать на конец кронштейна. Они укладываются и закрепляются с помощью специальных фиксаторов. Подобные строительные работы достаточно легко выполнить, так как процесс является схожим со сборкой конструктора.

Далее крепятся заглушки. Рекомендуется покупать заглушки с резиновым уплотнителем на нижней дуге, однако, в случае если таковых найти не получится, заглушка укладывается ребристой стороной уплотнителя вверх. Только после этого она стыкуется с желобом. Понадобится позаботиться о том, чтобы желоб полностью вошел в паз заглушки.

Чтобы обеспечить соединение желобов, используются специальные соединители с уплотнителями. Соединитель следует располагать по центру между двух желобов, после чего закреплять замком. Стоит обратить внимание, что желоба обязательно должны находиться на незначительном расстоянии друг от друга.

Монтаж колена, водосточной трубы, хомутов и слива

Колена стока следует одевать непосредственно снизу на воронку. Это необходимо для того, чтобы обеспечить расположение водостока максимально близко к стене, помимо того, для возможности закрепления его хомутами. Для того чтобы присоединить трубу водостока своими руками, понадобится к колену воронки присоединить дополнительное колено, которое направлено вниз.

Схема сборки водостока.

Далее происходит установка водосточной трубы. Трубу необходимо поместить в колено и закрепить хомутами. В случае если длины одной трубы будет недостаточно, понадобится просто вдеть дополнительную трубу в первую.

После этого идет монтаж хомутов своими руками. Для деревянных и кирпичных несущих конструкций следует использовать разные хомуты. Чаще всего хомуты состоят из двух дуг, которые надеваются с двух сторон на трубу и фиксируются с помощью использования закручивающихся болтов.

Последним этапом будет монтаж слива. Слив будет представлять собой поворот трубы, который схож с коленом. С его помощью вода отводится от фундамента и стенок строения. Оптимальным расстоянием от отмостки до края слива является 30-40 см.

Основным требованием, которое предъявляется к водосточной системе на даче, является ее прочность. Осадки могут быть разными и в различных количествах. Система, которая была неверно смонтирована, может попросту не справиться с достаточно большим потоком воды. Монтаж всех элементов требует максимально точного соблюдения всех правил установки водостоков своими руками и обеспечения качества всех соединений.

После того как все строительные работы будут завершены, понадобится промыть систему. Связано это с тем, что оставшаяся стружка способна негативно влиять на пластиковые элементы.

Что сделать для того, чтобы водосток служил долго

Есть смысл знать некоторые советы по поводу эксплуатации водостока и ухода за ним.

Чтобы избежать загрязнения водостока используют сетку.

Засорение или заиление некоторых отдельных участков желобов водостока и труб вполне может стать причиной снижения пропускной способности системы водостока. Водосток обязательно необходимо чистить от мусора и промывать с помощью использования поливочного шланга. Выполнять подобные действия необходимо 2 раза в год, весной и осенью.

Чтобы защитить водосток от возможного снега, который может сползать, необходимо установить на крыше снегозадержатели, которые будут соответствовать типу кровли. Защитить от льда может система антиобледенения, которая может быть монтирована на пластиковые или металлические водостоки.

Если дом расположен под деревьями, трубы и желоба водостока могут забиваться хвоей и листьями.

Для того чтобы избежать подобного засорения, понадобится защитить желоба по всей длине с помощью использования специальной сетки или установки сетчатой корзинки в воронке водоприемника.

В случае, если дождевая вода будет отводиться непосредственно в канализацию, в нижней части трубы понадобится установить обрешетку, которая будет задерживать крупные предметы загрязнения.

Наиболее распространенные ошибки при монтаже водосточных систем

1. Монтаж труб раструбом книзу может вызвать протекание места стыка.
2. Превышение рекомендованного расстояния между кронштейнами (более 60 см) может привести к тому, что желоб будет провисать в жаркие погодные условия.
3. В случае если хомуты труб будут сильно зафиксированы, это препятствует вертикальному температурному расширению пластика.
4. Монтаж водосточной трубы во внутреннем углу здания может затруднить уход за ней. Лучшим местом для установки могут быть наружные углы.

Какой бы водосток ни был выбран, следует помнить о том, что он способен защищать исключительно кровлю и фасад дома. Всю воду, которая была собрана с крыши, понадобится отвести от участка с помощью установки и использования ливневой канализации.

Создание эффективной системы отведения воды является одной из основных задач, которые могут стоять перед каждым хозяином собственного участка. Для успешного монтажа необходимо знать правила.

инструкции по установке из нержавеющей стали | Водосточный желоб

своими руками

инструкция по установке резиновой прокладки из нержавеющей стали

установка на гофрированную крышу

Необходимые инструменты

Электродрель, ножницы для жести, магнитные головки с шестигранной головкой 1/4 и 5/6 дюйма, винты Gumleaf для кромки желоба и гальванизированные винты с шестигранной головкой 10 г x 16 мм для седел (не используйте винты из нержавеющей стали), пистолет для силикона, силикон, широкий носогубцы, седла GumLeaf colorbond и перчатки.

1 — Измерьте общую длину желобов и оставьте примерно 5% допустимых перекрытий и потерь. Обратите внимание, что каждая часть ограждения желоба имеет длину 1,2 м.

2-Allow 8 седел на 1,2 м длины ограждения водостока. Доступен на полке в Bunnings в трех цветах: Woodland Grey, Surfmist и Pale Eucalypt. Особые заказы: Ironstone, Manor Red и Shale Grey.

1. Тщательно очистите желоба и промойте водосточные трубы.

2. Установите ограждение на желоб, начиная с одного конца. Просверлите винты через накладку ограждения на каждом конце и в середине.

3. Перекрыть защитную сетку так, чтобы две планки соприкасались.

4. Установка седел: СОВЕТ: Вам нужно будет разместить седла на каждом втором гофре. Если кровельные шурупы мешают, установите на гофры без шурупов седла.

5. Перед тем, как опустить седло, с помощью ножниц сделайте надрез в сетке на вершине пика гофра глубиной 3 см. Убедитесь, что седло находится над разрезом. Не тяните и не растягивайте сетку слишком сильно от обрезков.

Вставьте сетку в гофры, чтобы сформировать сетку.Затем поместите седло сверху и плотно прижмите его вниз, устраняя любые зазоры. Затем закрутите седло между прорезями, но не через сетку. СОВЕТ: если есть зазоры, зашпаклевать их кровельным силиконом.

7. По углам крыши отрежьте ограждение желаемой длины. СОВЕТ: Обрежьте переднюю обшивку со всех 3 сторон и защелкните назад. Используйте плоскогубцы, чтобы выпрямить изогнутую обрезку. Сетка должна выступать примерно на 1 см с каждой стороны обрезки. Затем сложите край в 1 см пополам снизу, чтобы получился «подшитый» край.Это позволяет получить более аккуратный вид.

СОВЕТ: Выровняйте кромку плоскогубцами. Разрежьте сетку вокруг заглушек конька бедра и прикрутите к крыше.

8. Закройте зазоры по углам силиконом.

ЗАЯВЛЕНИЕ О БЕЗОПАСНОСТИ

При работе на высоте необходимо соблюдать особую осторожность. Установщик должен соблюдать правила техники безопасности и охраны труда на рабочем месте в вашем регионе, в том числе использовать утвержденные инструменты и ремни безопасности при необходимости. Помните об острых краях

Нажмите здесь, чтобы скачать pdf инструкции из нержавеющей стали для гофрированных крыш

нет акробата? скачать здесь

установка на черепичной крыше

Необходимые инструменты

Электродрель, ножницы для жести, магнитный торцевой ключ с шестигранной головкой на 1/4 дюйма, винты Gumleaf (не используйте винты из нержавеющей стали), пистолет для силикона, силикон, плоскогубцы и перчатки

1.Измерьте общую длину желобов и оставьте примерно 5% больше для перекрытия и потерь. Обратите внимание, что каждая часть ограждения желоба имеет длину 1,2 м.

2. Измерьте «Сгиб». Это расстояние от середины выступа желоба до края плиток. 80 мм доступны на полке с плоскими деталями 70, 90 и 100 складок на стойке для особых заказов.

1. Тщательно очистите желоба и промойте водосточные трубы.

2. Отодвиньте первый ряд плиток назад, чтобы обнажить облицовочные доски.

3.Установите ограждение на желоб, начиная с одного конца. Просверлите саморезы накладок ограждения на каждой и в середине ограждения. Для черепичной крыши вы также можете просверлить винт в сетке и на облицовке. Совет: чтобы обрезать обрезку, обрежьте все 3 стороны и защелкните назад.

4. Перекрыть защитную сетку так, чтобы две планки соприкасались.

5. Верните плитки на место.

6. Отрежьте защитный кожух желаемой длины в углу крыши. Используйте плоскогубцы, чтобы выпрямить изогнутую обрезку. Сетка должна выступать примерно на 1 см с каждой стороны обрезки.Затем сложите край в 1 см пополам снизу, чтобы получился «подшитый» край. Это позволяет получить более аккуратный вид. СОВЕТ: Раздавите кромку плоскогубцами.

7. Обратите внимание, что черепица по углам крыши не может сдвинуться назад, отогните заднюю часть ограждения черепицы, чтобы получился двойной сгиб. Загните прямой край под углом 90 градусов. Вам нужно будет вырезать сетку, чтобы учесть внутренние скобки, если таковые имеются. При необходимости срежьте переднюю обшивку и заправьте сетку под кромку переднего желоба.

8. Закройте зазоры по углам силиконом.

ЗАЯВЛЕНИЕ О БЕЗОПАСНОСТИ

При работе на высоте необходимо соблюдать особую осторожность. Установщик должен соблюдать правила техники безопасности и охраны труда на рабочем месте в вашем регионе, в том числе использовать утвержденные инструменты и ремни безопасности при необходимости. Помните об острых краях.

Нажмите здесь, чтобы скачать pdf инструкции из нержавеющей стали для черепичных крыш

нет акробата? скачать здесь

Установка новых водостоков | Reader’s Digest Australia

Отремонтируйте или замените водосточные желоба для предотвращения утечек и повреждений.

Желоба и водосточные трубы предотвращают повреждение стен и фундамента водой. Поскольку они недоступны, их обслуживание и ремонт часто игнорируются. Повреждения могут быть незначительными и их легко устранить, часто с помощью силикона. Если повреждение обширное, установите новую водосточную систему.

Скачать Проект по установке новых водостоков PDF

Стили варьируются от традиционных четырехсторонних водосточных желобов с внешними кронштейнами, украшающих дома Федерации, до современных квадратных и полукруглых стилей, прикрепленных к стальной панели с помощью зажимов для подвешивания.Каким бы ни был стиль, водосточные желоба должны гармонировать с домом, обычно по цвету, подходящему к крыше и фасаду.

Тип системы зависит от расхода, необходимого для того, чтобы справиться с объемом воды, вытекающей с крыши. Для больших крыш нужны водостоки и водосточные трубы большего размера.

Товары для дома, советы и инструменты поступают от поставщиков, но проконсультируйтесь с советом, разрешено ли самостоятельное строительство — в некоторых областях установка желоба должна выполняться профессионалами

Шаг 1: Сборка желоба

Обрежьте желоб по длине для каждого прохода фасции с помощью ножниц по металлу или ножовки.Стыки внахлест минимум на 100 мм в направлении потока, затем просверлить.

Проведите валиками силикона для кровли и водостока через основание и вверх по сторонам перекрытия. Переставьте желоб вверх дном, перекрывая предварительно просверленные отверстия, и соедините вместе заклепками диаметром 3,2 мм. Закройте заклепки и шов силиконом, разглаживая его, чтобы не препятствовать потоку воды.

Шаг 2: Прикрепите упоры

Расположите упоры и предварительное сверло для заклепки с двумя отверстиями вверху сзади, двумя на основании и одним или двумя на лицевой стороне.

Проведите валик силикона для крыши и водостока вдоль перекрытия. Установите упор, надежно закрепите заклепками 2 мм, затем нанесите силикон на заклепки. СОВЕТ: Есть левый и правый упоры.

Шаг 3: Сборка излива

Изливы водосточной трубы должны совпадать с трубами ливневой канализации. Отметьте центр выпускного отверстия на дне желоба. Поместите носик фланцем вниз и проведите по внутренней стороне. Подложите обрезки древесины под отверстие и прорежьте V-образный вырез стамеской.Отрежьте 1-2 мм от линий с помощью ножниц. СОВЕТ: Красные ножницы режут против часовой стрелки, зеленые ножницы режут по часовой стрелке.

Вставьте носик в выпускное отверстие и предварительно просверлите два отверстия диаметром 2 мм на коротких сторонах фланца для заклепок. Снимите носик и нанесите полоску силикона вокруг отверстия. Вдавите носик в силикон и закрепите заклепками.

Шаг 4: Подготовьте угол наклона

Измерьте и отметьте скошенные углы. У внутренних митр лицевые стороны короче задней.У внешних митр лицевые стороны длиннее задней. Измерьте ширину желоба и перенесите это измерение вдоль заднего или лицевого верхнего края. Отметьте эту точку и проведите линию под углом 45º к противоположному углу. Обеспечьте длину кронштейна 5 мм.

Установите под углом скос в угловой кронштейн. Проведите полоску силикона только по нижнему краю желоба и верхнему краю нижнего кронштейна. Временно зажмите и затяните внутренний кронштейн на месте. СОВЕТ: Не приклеивайте верхнюю внутреннюю часть кронштейна до тех пор, пока не будет установлена ​​вторая половина угла скоса.

Шаг 5: подвесьте желоб

Чтобы установить наклон, забейте гвоздь на 10 мм ниже верхнего края лицевой панели на верхнем конце. Рассчитайте минимальный уклон водостока 1: 500 (AS2180-1986) для 2 мм падения на каждый метр водосточного желоба. Забейте гвоздь в нижний конец. Закрепите веревку между гвоздями и проверьте падение с помощью уровня. СОВЕТ: Если падение недостаточно крутое, вода скапливается в желобе.

Расположите кронштейны вдоль струны на максимальном расстоянии от центра 1200 мм. Закрепить гвоздями из оцинкованной стали.

Получите помощь при подъеме желобов. При использовании внешних кронштейнов намотайте кончик ремня кронштейна по верхнему закрученному краю и прикрепите задний верхний край желоба к панели с помощью 40-миллиметровых гвоздей из оцинкованной стали.

Шаг 6: Добавление водосточных труб

В домах с карнизом требуется смещение водосточной трубы для возврата водосточной трубы к стене. Их можно купить с шарниром скольжения или сделать своими руками (см. Схему 2 на следующей странице). Сначала подготовьте нижнее смещение и расположите его у стены, чтобы выровнять с верхним смещением. СОВЕТ: Лицевая сторона водосточной трубы разрезается этим соединением.

Проведите отвесом от внешнего края выпускного отверстия вниз по краю спускной трубы и отметьте. Эта нижняя точка является центральной точкой верхнего смещения реза (см. Диаграмму 3 на следующей странице). СОВЕТ: Шов водосточной трубы сзади разрезается этим соединением.

Вторая длина водосточной трубы используется для подсоединения водосточной трубы к ливневой воде под углом 45º. Измерьте длину, необходимую для попадания водосточной трубы внутрь ливневой воды, и отметьте ее вокруг водосточной трубы.Чтобы установить 45º на грани, нарисуйте линию на половину ширины водосточной трубы с обеих сторон первой линии и вырежьте ее до нижнего смещения (Схема 4, следующая страница).

Вставьте нижнюю половину спускной трубы внутрь верхней части. Расположение для плотного прилегания между желобом и ливневой водой. Скрепите секции водосточной трубы вместе сзади, затем приклепайте водосточную трубу к носику. Прикрепите водосточную трубу к стене с помощью двух скоб (астрагалов) и анкеров для кладки.

PPT — Комплект коврика DIY Инструкции по установке Презентация PowerPoint, бесплатная загрузка

Комплект коврика DIY Инструкции по установке Входит в каждый комплект: Подогревающий коврик под плитку Ручной термостат с датчиком пола (HWTh3) Тестер целостности (сигнализация) Клейкая лента Красивые теплые полы для новых домов и после ремонта Плитка: Гранит: Мрамор: Паркет: Винил: Пробка:

Пожалуйста, прочтите инструкции перед укладкой: Неправильная установка нагревательного элемента может привести к повреждению и аннулирует вашу гарантия Общие: • Нагревательный мат должен быть установлен только в соответствии с инструкциями Hotwire.• Нагревательный мат НЕ ДОЛЖЕН разрезаться или укорачиваться, а соединение холодного конца не должно подвергаться какой-либо нагрузке. • В соответствии с местными законами об электричестве авторизованный электрик должен выполнять все предписанные электрические работы. • Ваш элемент Hotwire классифицируется как электрический прибор. Для установки элемента не требуется быть электриком. Но все электрические подключения, включая подключение термостата, должны выполняться квалифицированным электриком. • ВАЖНО: Сертификат соответствия (COC) должен быть выдан электриком после завершения установки.Вашему электрику может потребоваться проверить и протестировать установку коврика перед укладкой любого напольного покрытия, включая стяжку. • Расчетная мощность матов Hotwire составляет 150 Вт на м2. • Ширина мата составляет 450 мм между проволокой. • Черновой пол: Важно, чтобы черновой пол был достаточно жестким, чтобы выдерживать нагревательные элементы и не допускать ненужных движений.

Подготовка пола: • Полы должны быть абсолютно чистыми, сухими и ровными. При необходимости сначала отшлифуйте или отшлифуйте пол.Чистые рабочие поверхности обеспечат хорошее сцепление. • Если используется деревянный черновой пол, мы рекомендуем укладывать плитку и шиферную подложку перед элементами, чтобы придать полу требуемую жесткость. Это особенно важно, если черновой пол представляет собой шпунтованный пол. • Требования к гидроизоляционной мембране определяются методами установки и подчиняются требованиям / правилам местного совета. • Там, где нет гидроизоляции, пол необходимо покрасить грунтовкой и дать высохнуть в течение 30-40 минут.Это обеспечит хорошую адгезию для крепления элемента. Изоляция: Изоляция также должна быть рассмотрена как на деревянных полах, так и на старых бетонных основаниях. Отопительная компания рекомендует «InsulAte» трех толщин со значениями R 0,8 и 1,5 соответственно. Он наносится непосредственно на черный пол с помощью отслаивающей и клеящей грунтовки, и нагревательные кабели могут быть проложены прямо поверх него. Затем сразу после прокладки кабелей наносится самовыравнивающаяся смесь (стяжка).Это приложение придает полу требуемую жесткость и изоляцию для отвода максимального количества тепла в плитку.

Разметка пола для установки мата: • Отметьте пол маркером или мелком, чтобы указать точную область, которую необходимо обогреть. Не кладите элементы в местах, где после облицовки плиткой может быть установлена ​​напольная арматура (умывальники, душевые, туалеты, дверные упоры и т. Д.). Минимальное расстояние между двумя проходами коврика составляет 50 мм, а максимальное должно быть не более 80 мм для достижения эффективности распределение тепла.• Рассчитайте точную «площадь нагрева нетто в м2» на основе вашего плана этажа. Например: 4 м2 = нагревательный мат на 600 Вт. При измерении чистой площади пола отмерьте необходимое расстояние до стен, скамеек и душевых поддонов. Перед установкой элемента: • Перед запуском используйте мультиметр для проверки сопротивления кабеля, чтобы убедиться в наличии цепи. Обратите внимание на правильное значение сопротивления (-5 + 10%), которое указано на внешней упаковке каждого кабеля. • Перед началом установки необходимо подготовить промывочную коробку для вашего термостата и проделать 2 коротких канала в черновом полу на расстоянии 50 мм в начальной точке для размещения черных стыков как первого, так и второго холодного хвоста.Это уменьшит их высоту и создаст ровную поверхность для укладки плитки. Примечания: Термостат, входящий в комплект, установлен вертикально. Нагревательный элемент должен быть защищен УЗО с номинальным остаточным рабочим током не более 30 мА. Электрик должен либо установить специальное УЗО, либо использовать существующее.

Перед установкой продолжение… .. • Заранее спланируйте путь укладки, начиная непосредственно под местом расположения промывочной камеры. Где вы начинаете, там и заканчиваете.• Вы можете уложить коврик в любой конфигурации, если расстояние одинаково по всей обогреваемой площади. См. Примеры ниже.

Установка элемента: • Закрепите нагревательный элемент с помощью пистолета для горячего клея или ленты. Убедитесь, что никакая часть элемента не поднимается над поверхностью пола. Это гарантирует отсутствие повреждений во время стяжки или укладки плитки. Нанесение аэрозольного клея вдоль участков петель кабеля действует как грунтовка для ленты, что также гарантирует отсутствие подъема.• После того, как вы установили нагревательный мат примерно на 50%, рекомендуется развернуть оставшуюся часть, чтобы убедиться, что вы попали в цель с первоначальными расчетами укладки. • Коврик необходимо перевернуть, когда он достигнет торцевой стены. Для этого отрежьте ленту / сетку от мата, ближайшего к стене, поверните мат и поместите его параллельно существующей полосе движения. (Убедитесь, что расстояние между полосами сохраняется.) Примечание: если у вас остался лишний элемент, вы можете вернуться и приподнимите часть мата, разрежьте ленты / сетку, затем намотайте дополнительный элемент за унитаз, дверь и т. д.Никогда не обрезайте (укорачивайте) кабель и помните, что расстояние должно быть как можно более равномерным. Проверьте элемент еще раз, чтобы убедиться в правильности показаний сопротивления после установки и перед укладкой стяжки. 1 3 2

Напольный зонд (датчик) и холодные хвостовики: • Вставьте зонд ровно на пол точно между двумя проходами элемента. Это необходимо для получения правильных показаний температуры. Используйте горячий клей, чтобы удерживать его на месте. • Провод зонда НЕ ДОЛЖЕН пересекать нагревательный элемент.• Убедитесь, что провода зонда достаточно, чтобы подойти к контроллеру с холодными хвостовиками. • Присоедините тяговый провод к концам обоих холодных хвостовиков, а также к проводу датчика пола. • Осторожно потяните за стену так, чтобы холодные хвосты и провод зонда достигли промывочной коробки. • НИКОГДА не позволяйте нагревательному элементу находиться в полости стены — только холодные отводы. • Приклейте холодные отводы к промывочной коробке, чтобы они не упали обратно в стену. • Убедитесь, что монитор непрерывности работает (если есть). Затем прикрепите к 2 холодным хвостовикам элемента согласно инструкции.Это гарантирует, что любые последующие работы с полом будут отслеживаться на предмет повреждений. • Перед укладкой плитки ИЗБЕГАЙТЕ ЛЮБОГО ЛЮБОГО пешеходного движения по элементу. • Если пол не облицовывают плиткой / не выравнивают сразу, в качестве временной меры следует положить лист картона поверх элемента.

Что можно и нельзя: Что можно: • Перед установкой прочтите инструкции по установке. • Убедитесь, что поверхность чистая и на ней нет препятствий. • Перед установкой спланируйте расположение нагревательного мата.• Предварительно спланированное высверливание, например: дверные упоры для умывальников и т. Д. Для устранения повреждения элемента. • Перед началом и после прокладки используйте мультиметр для проверки сопротивления кабеля, чтобы убедиться в наличии цепи. • Убедитесь, что все нагревательные элементы расположены на полу, а не в полости стены. • Защитите элемент перед обработкой. • Проверьте элемент еще раз на показания сопротивления перед началом укладки плитки, а при укладке плитки будьте очень осторожны, чтобы не повредить элемент. • Используйте клеи и растворы для плитки, подходящие для полов с подогревом.• Убедитесь, что каждая плитка прочно приклеена клеем без воздушных зазоров. • Если вы не уверены в каком-либо аспекте установки или пригодности чернового пола для обогрева, обратитесь к поставщику (место покупки) или позвоните по телефону 0800 HEATING для получения технической консультации. Запрещается: • Не разрезать и не пытаться укорачивать элемент. • Не начинайте укладку на бетонные полы, которые не полностью затвердели. • Не позволяйте нагревательному элементу пересекаться или касаться — ни переходить в другую комнату. • Не допускайте установки элемента на неровные поверхности.• Не начинайте укладку плитки, пока не убедитесь, что прибор для проверки целостности цепи работает и что он установлен на «холодные хвосты» элементов. • Не включайте нагрев, пока клей полностью не затвердеет (7 дней)

Инструкции по укладке плитки: • Всегда используйте гибкий клей. • Мы рекомендуем использовать зубчатый шпатель и, если возможно, пластиковый шпатель. • Чтобы исключить риск повреждения нагревательных кабелей, вы можете нанести самовыравнивающийся состав (стяжку). Убедитесь, что выравнивающие составы используются в соответствии с инструкциями производителя.(В частности, для небетонных полов) • Следует использовать цементный раствор с содержанием латекса не менее 10%. (Модифицированный латексом акрил, ПВА, SBR) • Всегда перемещайте шпатель в том же направлении, что и нагревательные элементы. • Используйте достаточное количество клея, чтобы устранить пустоты или пустоты под плиткой. • Будьте осторожны при удалении излишков клея при очистке плиток. Избегайте следующего: • Режьте плитку поверх нагревательных элементов. • Не роняйте инструменты или острые предметы на элементы. • Не носите обувь с жесткой подошвой.• Поднимая неправильно установленную плитку, НЕ поднимайте нагревательный кабель.

Hotwire Гарантийный сертификат: Гарантийный сертификат должен быть правильно заполнен после завершения установки. На нагревательные маты Hotwire предоставляется 10-летняя гарантия производителя (на термостаты предоставляется 2-летняя гарантия) при следующих условиях: • Инструкция по установке была прочитана, и установка была выполнена в строгом соответствии с этими инструкциями. Обратите внимание, что для вашей собственной защиты фотографии, сделанные во время установки, могут иметь большое значение в случае повреждения третьей стороной.• Гарантийный талон правильно заполнен на английском языке. Он должен быть доставлен агенту Hotwire во время проверки любого дефекта. Гарантия Hotwire означает, что вы подпадаете под действие Закона о гарантиях потребителей 1993 года и будете действовать во всех обстоятельствах, предусмотренных законом о гарантиях потребителей. The Heating Company International (THCI) оставляет за собой право либо отремонтировать неисправность, либо возместить уплаченную стоимость только комплекта матов Set в случае неисправности обогрева в течение гарантийных периодов (10-летний кабель / 2-летний термостат. ) в результате производственного брака.THCI или ее представитель оставляет за собой право взимать плату за обнаружение неисправностей и / или ремонт, вызванный повреждением установки, которое не является ошибкой THCI. Гарантия Hotwire распространяется на: Имя: ……………………………………………………………………… .. Телефон: …………………………… ………………………….. Адрес:……………………………………………………………………………………………… ……………………………………………………………………………………… … Подрядчик / Установщик: ………………………… ……………………………………………………………… .. Дата установки: …………………………………………………… Телефон: ………………………………………………………………… Подрядчик по электротехнике: ……………………………………………………… …………………………………….Дата установки: …………………………………………………… Телефон: ……………………………………………………………… … Размер мата: ………………………………………………… Мощность: ………………………………………………………………… …… Тип черного пола: Бетонный Пол: Да / Нет Покрытие пола: Плитка: Да / Нет Деревянный пол: Да / Нет Другое: (укажите) …………………………………………… .. Поставщики Подробная информация и подтверждение покупки: Название компании: …………………………………………………………………………. Дата продажи: …………………… …………………………………… .
