Минитрактор своими руками: чертежи, схемы, порядок работ

Во всех домашних или небольших фермерских хозяйствах приходится использовать много ручного труда. Снизить его долю помогает собранный минитрактор своими руками. Задействовать его можно для различных целей, включая уборку сена, обработку грунта, перевозку урожая или удобрений. Выполнять подобные операции без средств механизации в домашних условиях оказывается проблематично.

Крупные аграрные компании решают вопрос покупкой зарубежной или отечественной сельхозтехники. Мелким хозяйствам для минитрактора выделить нужную сумму не всегда удается, поэтому приходится придумывать и реализовывать самодельные разработки. Для домашнего хозяйства своими руками вся сборка осуществляется из подручных материалов. При необходимости определенные силовые узлы делаются более мощными, а также изделие задумывается максимально ремонтопригодным с универсальным набором запчастей и расходников.

Плюсы и минусы самодельного минитрактора

Широкую популярность данному типу техники обеспечивают преимущества:

• Комфортная эксплуатация в ограниченных условиях небольшого пространства. Для самодельного минитрактора оптимальными являются поля менее 2-3 га. Более крупные площади обрабатываются более габаритной и мощной техникой.
• Не на всех участках оказывается эффективным ручное вскапывание. Это относится к каменистой или твердой фактуре грунта. При этом ручной труд окажется существенно тяжелее. Уместнее применять в подобных обстоятельствах мини трактор для домашнего хозяйства, который за считанные минуты при наличии соответствующего навесного оборудования выполнит поставленную задачу.
• Сделать минитрактор своими руками зачастую окажется дешевле, особенно когда имеется в наличии силовая установка от другой техники. Смастерить остальные узлы можно своими руками, чертежи в таком случае будут уникальными.
• Широкие возможности по реконструкции, перестройке, доработке и ремонту. Так как самому сделать минитрактор придется из подручных средств, то заранее в схемы можно закладывать перспективу переоборудования.
• Самоделка будет иметь небольшой вес, что не создаст излишней нагрузки на почву. Это делает ее безопасной для эксплуатации даже при уходе за урожаем в процессе культивации, окучивания или при уборке.

При всех позитивных факторах тем, кто решил сделать мини трактор своими руками, необходимо знать о будущих минусах. Большинство запчастей будет уникальным, поэтому иногда могут возникать трудности с поисками аналогов. Об этой практике стоит позаботиться заранее.

Также владельцам данной техники запрещено будет ездить по дорогам общего пользования. Чтобы исправить это, придется пройти длительный путь регистрации своего транспортного средства. В противном случае его до пашни или в сад придется перевозить не своим ходом, а на прицепе.

За езду на самоделке по обычной трассе можно получить штраф.

ВИДЕО: Сколько стоит сделать минитрактор своими руками

Как сделать минитрактор своими руками

Чтобы правильно реализовать план по конструированию, необходимо иметь реальные чертежи и размеры будущих элементов и узлов.

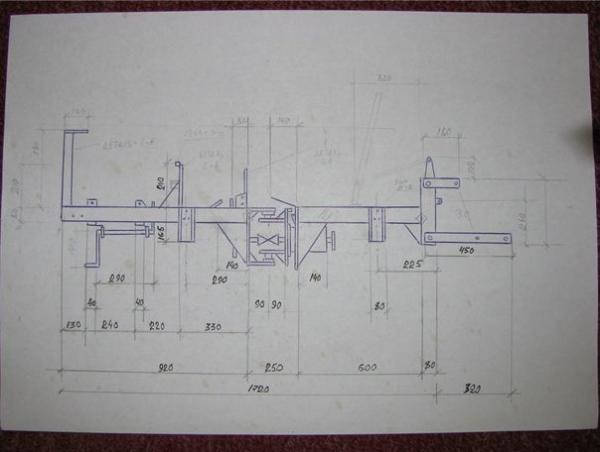

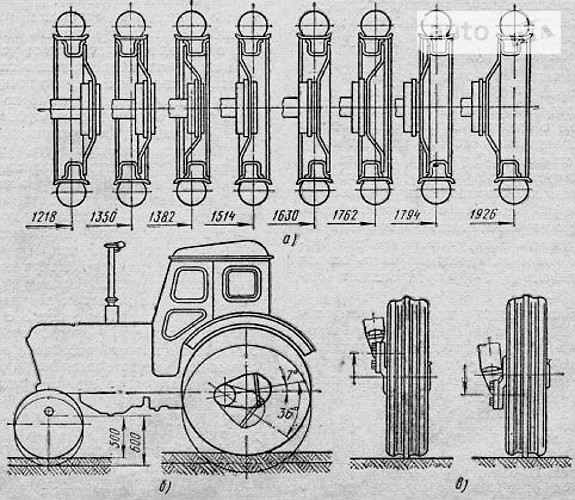

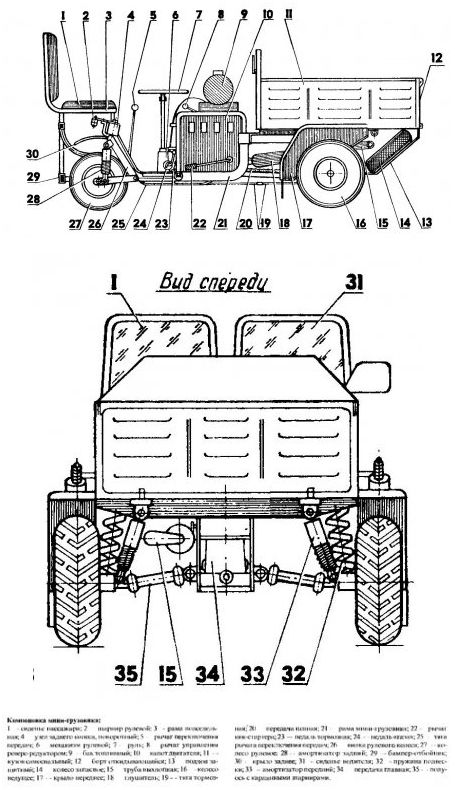

Чертеж агрегата с указанием размеров

Важно подготовить следующие основные модули:

• силовая установка оптимальной мощности;
• трансмиссия для передачи усилия от двигателя к колесам;
• база в виде рамной конструкции;
• рулевое управление;
• место для водителя.

Если в наличии имеется не весь набор, то стоит поискать недостающие части на автомобильных разборках или в точках утилизации автотранспорта. Также кое-что легко подобрать на СТО.

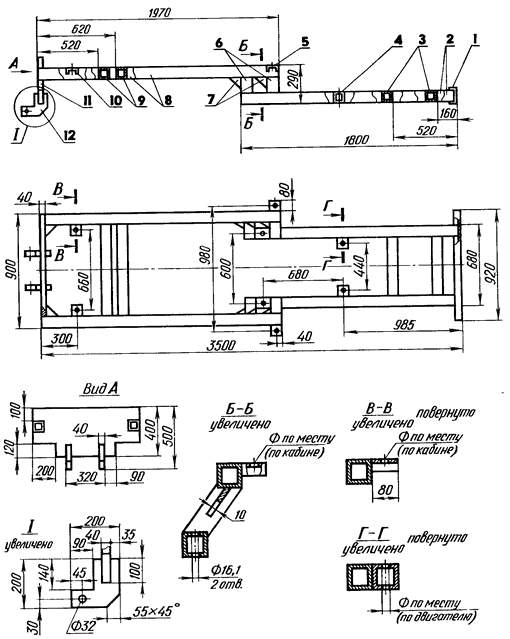

Собираем самостоятельно раму

База сваривается зачастую из швеллера либо двутавра. Подбирают их из интервала от №5 до №9. Система окажется весьма прочной. Чаще всего готовится для ломающейся рамы применяют две полурамы, которые соединяются между собой подвижными шарнирными соединениями в виде частей карданных валов от грузовика.

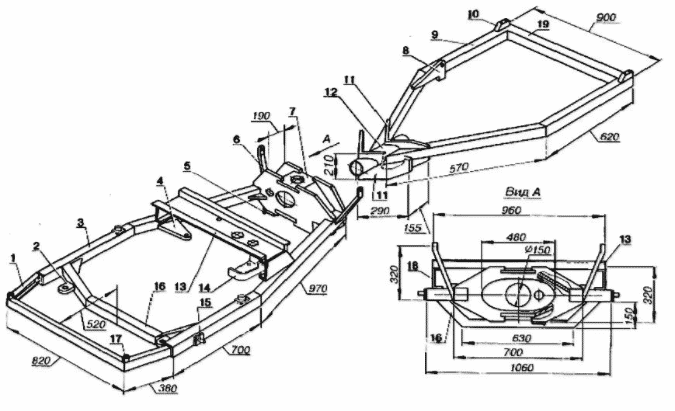

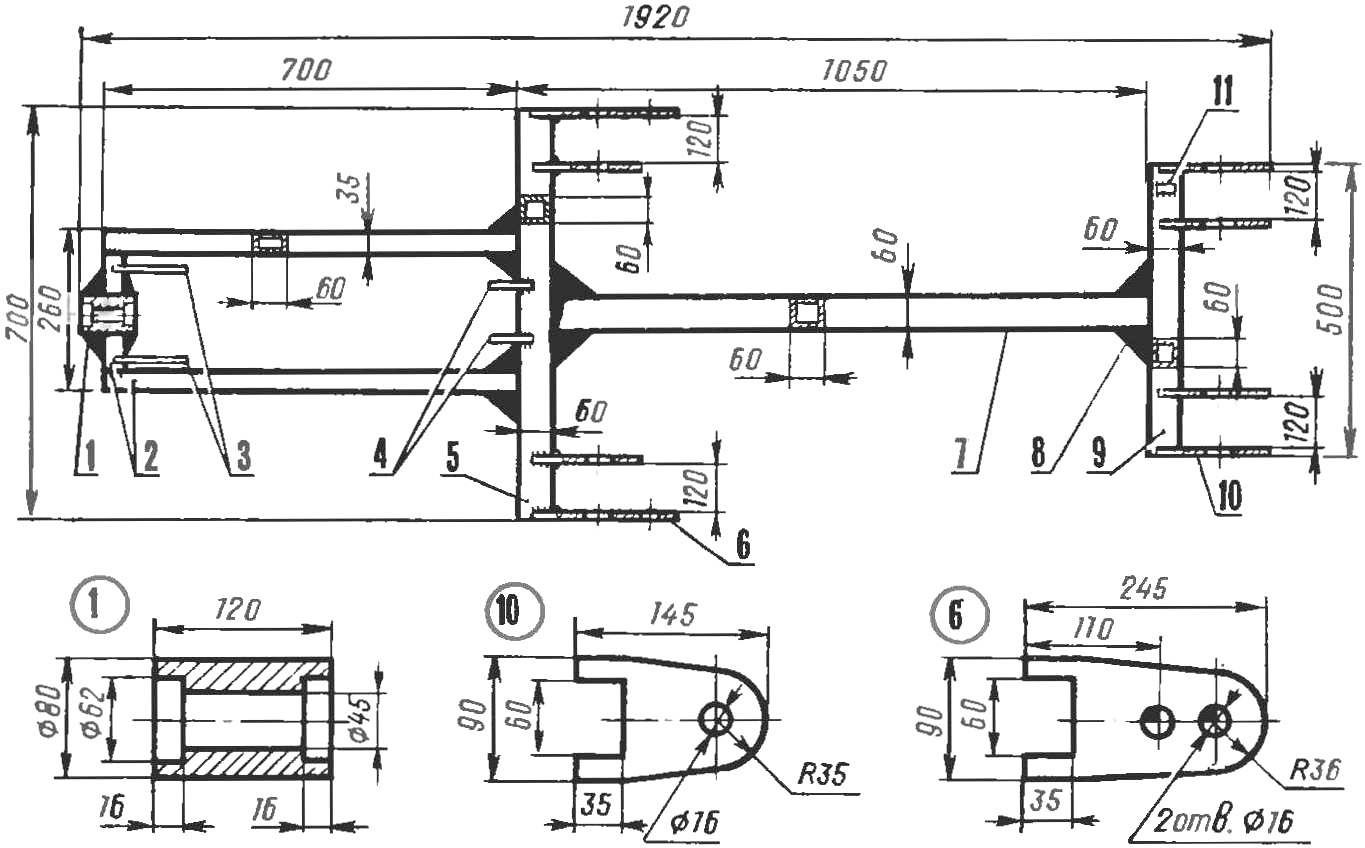

Рама для будущей переломки из швеллера

Также рама может быть цельной, собранной из двух лонжеронов и травесов. Поперечина изготавливается из швеллера №10. Когда используется труд помощников, то предпочтительней иметь в наличии чертеж, чтобы получить желаемый результат.

Подготовка двигателя

Перед тем, как собрать минитрактор своими руками, стоит позаботиться о моторе. Достаточным считается движок с мощностью порядка 40 л.с. Под этот критерий подпадают силовые установки УД-2, М-67, УД-4, МТ-9. Также не редкостью являются сборки на основе блоков цилиндров от старенького ВАЗа или АЗЛК.

Можно использовать двигатель б/у от Жигулей или Москвича

Мастера для ведения домашнего хозяйства стремятся создать полноприводные модели. Собрать такие машины с колесной формулой 4х4 рекомендуем на базе мотора М67. При этом необходимо обеспечить увеличение в трансмиссии передаточного числа. Если же этого не сделать, то мотору будет недоставать крутящего момента. Важно в этой ситуации сформировать дополнительную систему охлаждения.

Очень удобно делать трактор из мотоблока. В этом случае уже готовы силовой агрегат, передний мост, тормоза, КПП, рама и система рулевого управления.

В традиционной компоновке мотор располагается впереди, непосредственно над передней осью продольно. Через сцепление к нему монтируется КПП. Далее по схеме идет раздатка и ведущий мост. Соединение элементов в такой схеме осуществляется посредством муфт или нескольких карданов.

Иногда удобнее расположить мотор на раме, подложив под него деревянные доски. Таким способом удастся подобрать оптимальное положение для него. При необходимости изготавливаются кронштейны для удобной фиксации блока цилиндров.

Важно соблюдать развесовку, чтобы не получить быстроопрокидываемую систему. Опытные специалисты рекомендуют разносить массу по осям в соотношении 60% на ведущий мост и 40% на ведомые (управляемые) колеса.

Трансмиссия и задний мост

Наиболее выносливой и недорогой КПП является коробка от советских грузовиков ГАЗ-53. От них или от ГАЗ-52 используют систему сцепления. При креплении на раме стоит позаботиться о дополнительной подгонке узлов между собой. Встречаются домашние модели с комплектующими от УАЗа. Их силовые параметры поддерживают высокий уровень надежности.

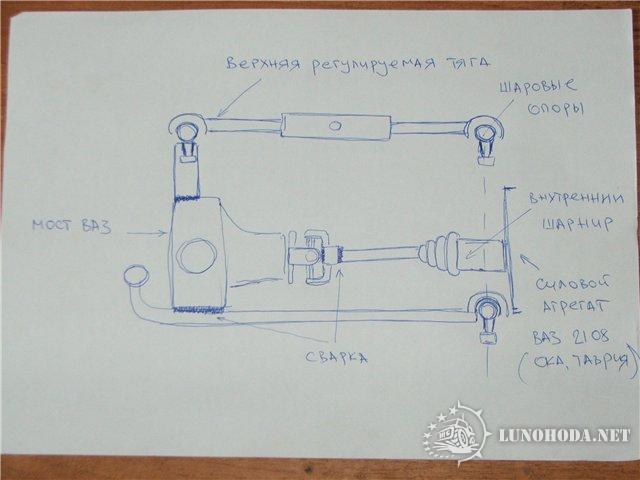

Пример сварной навески

Синхронизировать сцепление и мотор удастся через собранный новый корпус (корзину). Потребуется обрезать заднюю плоскость у маховика силовой установки. Также нужно будет высверлить дополнительное центральное отверстие.

В качестве заднего моста мини трактора берется готовый узел от легковушки или грузовика. Важно подогнать в такой ситуации по габаритам полуоси. Для колесной схемы 4х2, где одна из осей не является ведущей, подобрать передние полуоси будет проще.

Руль и колеса

Так как сделать самодельный минитрактор предполагается для силовых нагрузок, то важно выбирать в схему рулевое управление с гидроцилиндром. В домашних условиях не удастся смастерить такой гидравлический прибор, поэтому его можно подобрать на разборках авто или сельхозтехники. Рулевую трапецию также позаимствуем.

В качестве сидения можно использовать любой подходящий предмет — сидение из автомобиля, кресло, даже табуретка будет кстати, если ее правильно закрепить

Колеса для самоделки нужно выбирать радиусом более 13 дюймов.

Они подойдут на технику, предназначенную для транспортировки грузов. Если предполагается выполнение сельскохозяйственных работ, то стоит отдавать предпочтение радиусу из интервала 18-24 дюйма.

Опорными цапфами служат вилки от советских грузовых карданов. Пару вилок варим к балке либо напрямую к раме при соблюдении соосности. Остальные привариваем к поворотным кулакам.

ВИДЕО: Интересные идеи по сборке самодельного трактора и навесного оборудования

Собираем минитрактор переломка своими руками: чертежи, размеры, порядок работ

Среди всего разнообразия сельскохозяйственных агрегатов для обработки полей и больших участков самым популярным является минитрактор. Благодаря такому универсалу стало в разы проще обрабатывать почву, собирать и перевозить для хранения урожай, высаживать отдельные культуры. Оператору требуется только управлять устройством, оснащать его дополнительными приспособлениями и следить за выполнением работы.

Фабричные модели стоят достаточно дорого, поэтому большинство домашних мастеров делают минитрактор своими руками. Разберем подробнее, что для этого нужно и в каком порядке проводить сборку.

Схемы и основные детали

Если мастер нередко занимался самостоятельным изготовлением подобного оборудования, у него не возникнет проблем с созданием чертежа самодельного минитрактора для домашнего хозяйства. Но если такая задача появилась впервые, можно воспользоваться готовыми схемами из интернета.

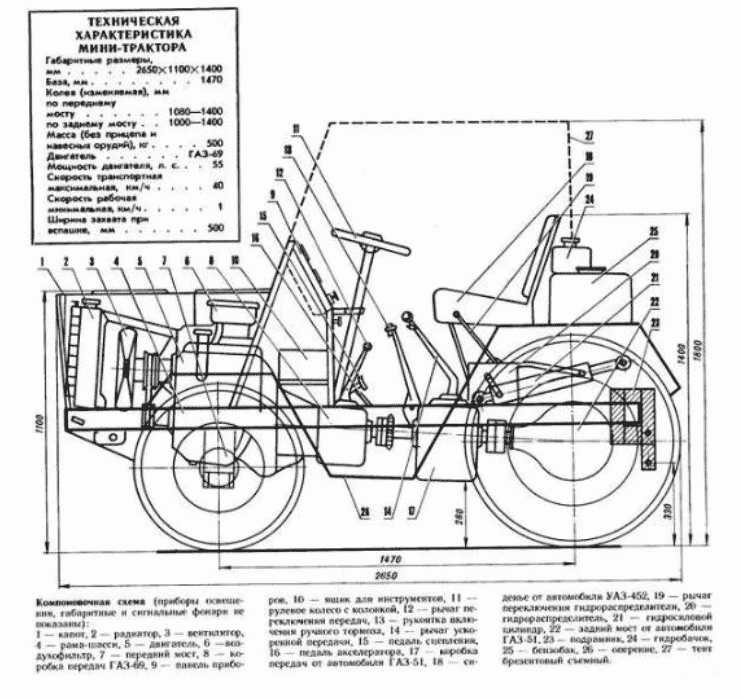

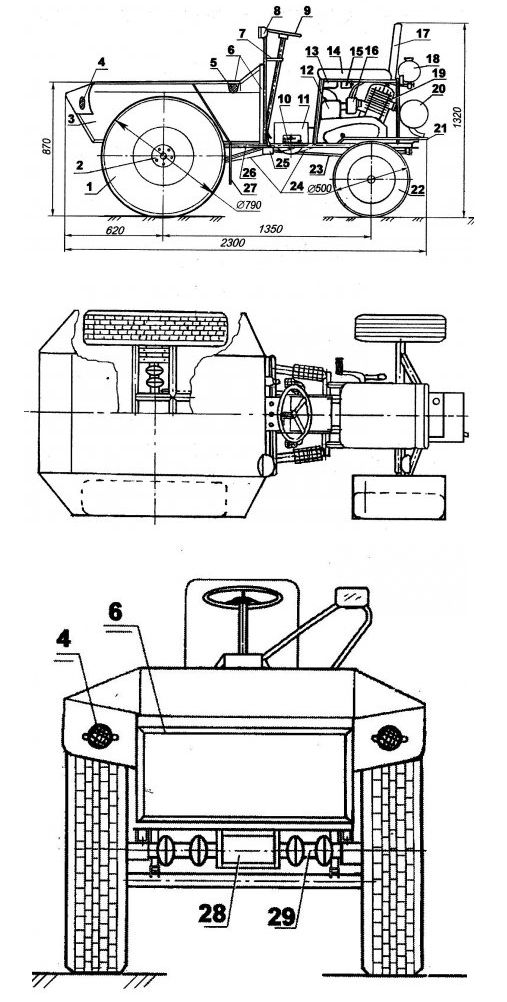

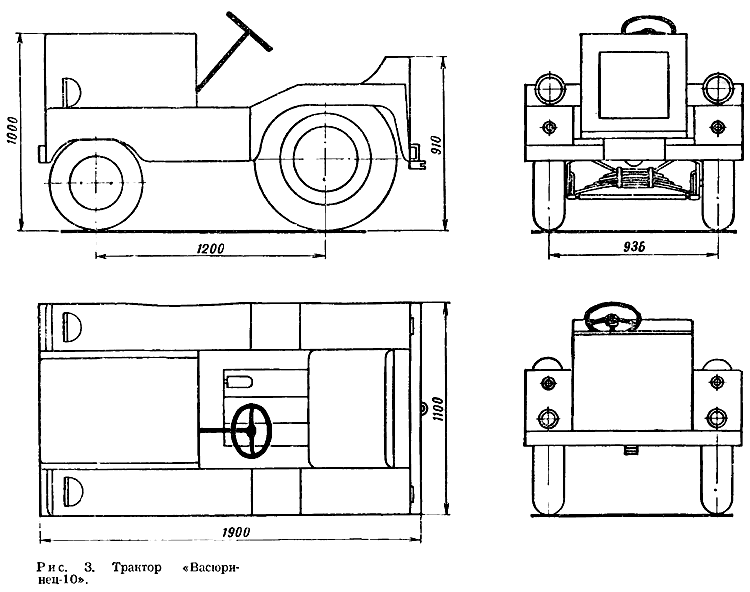

Чертеж самодельного трактора

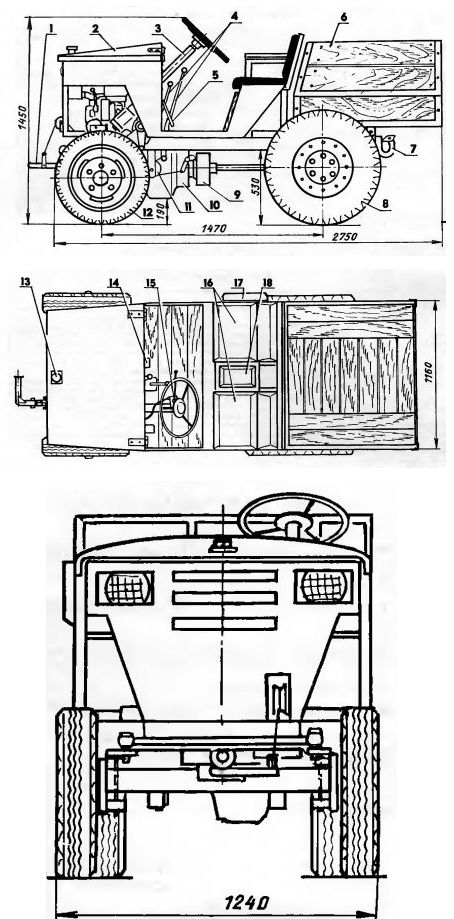

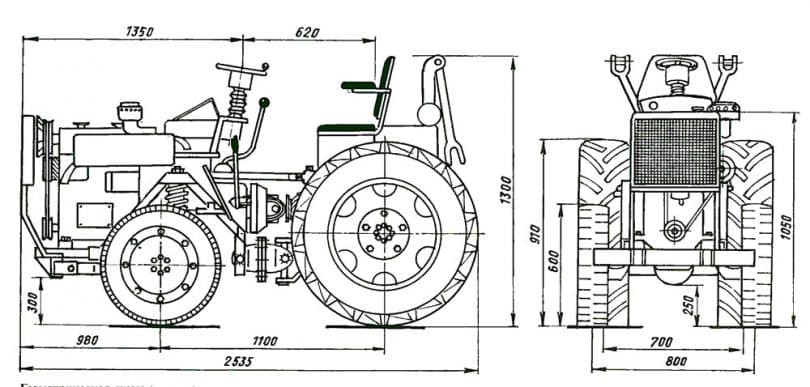

Схема с указанием размеров и комплектации

Для стабильной работы техники в чертеже должны присутствовать основные механические узлы:

• силовой агрегат;
• трансмиссия;
• рулевое управление;
• рама.

Помимо данных элементов еще потребуются крепежные детали, электропроводка и другие изделия. Найти необходимые механические узлы можно дома в старой технике, в объявлениях, магазинах и интернете. Не обязательно для того, как сделать самодельный минитрактор применять новые детали, их можно заменить на бывшие в использовании, купленные на барахолке.

ВИДЕО: Собираем машину из запорожца с двигателем от муравья

Изготавливаем основу

В качестве основы для минитрактора своими руками нужно сделать раму. На ней будут фиксироваться все составляющие детали, силовые установки и колесная база. Поэтому данный элемент должен состоять из прочного материала.

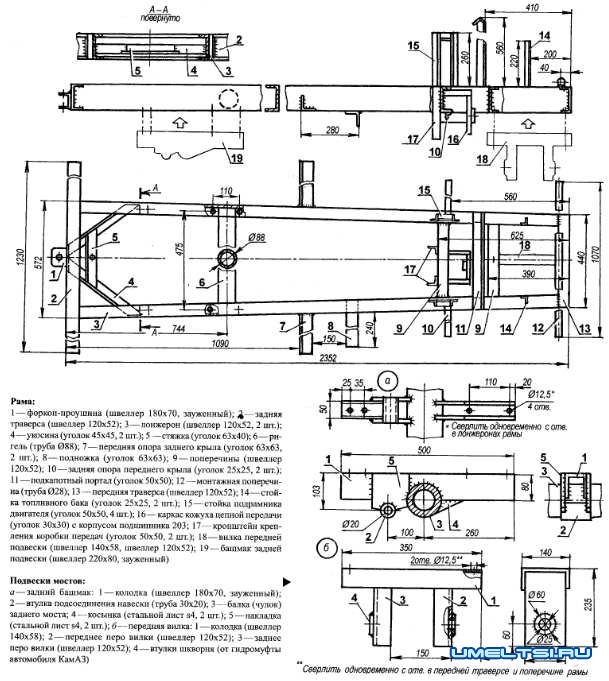

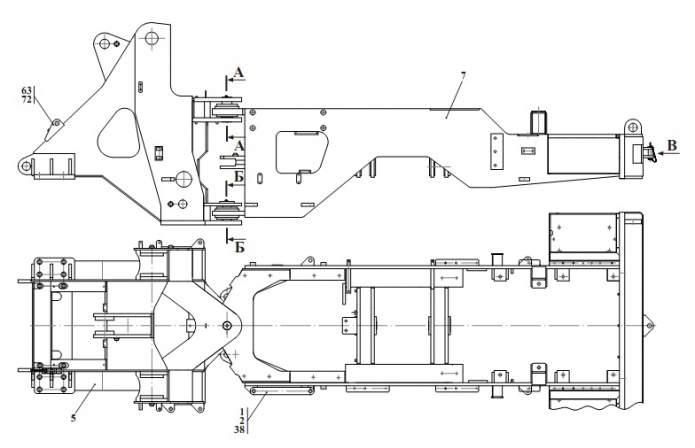

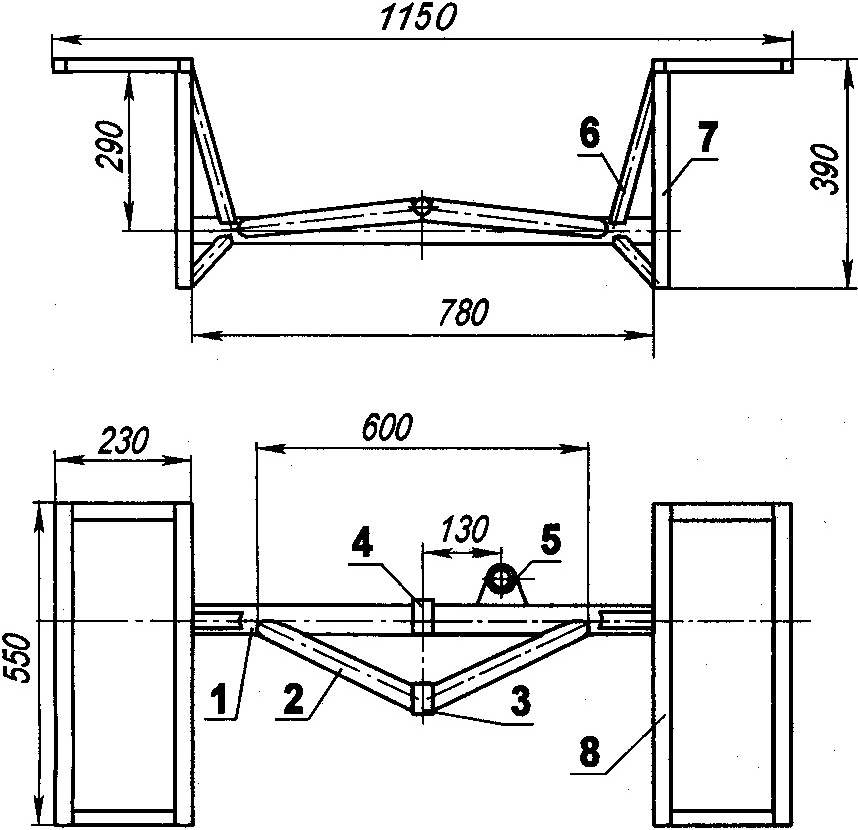

Самодельная рама из швеллера

Прежде как сделать трактор своими руками нужно подготовить металлические швеллера с номером 5 и 9. Текстура материала, из которого изготовлены элементы, обладает большой прочностью на изгиб. От швеллеров отрезаются части необходимого размера для изготовления двух полурам. Данные составляющие фиксируются между собой шарниром. Также в качестве крепления можно использовать карданный вал от грузового транспорта.

Навеска используется для соединения с дополнительным оборудованием

В случае, если мастер хочет создать цельную раму, ему необходимо подготовить 2 лонжерона и 2 траверса. Первые производятся из швеллеров десяток, траверсы – из шестнадцатого и двенадцатого швеллера. Вместо поперечной балки в мини тракторе для домашнего хозяйства используется металлическая труба.

Силовой агрегат

Собранные своими руками самодельные минитрактора можно оснастить любым мотором с подходящей мощностью. Наиболее оптимальным вариантом является силовой агрегат, выдающий 40 л. с. Можно использовать двигатель М64, МТ9, УД2 или УД4. Также в самодельные трактора монтируют моторы со старых автомобилей в виде Жигулей или Москвича.

Есть возможность — установите движок Москвича. Мощности в 30-40 лошадей вполне хватит для обработки участка

Если схема по сборке минитрактора разработана по формуле 4*4, в модификации М67 нужно повысить передаточные объем трансмиссии. В обратном случае двигателя не хватит для обеспечения усилием ходовой части. Здесь также может потребоваться установка охладительной системы.

Трансмиссия

В задаче, как собрать трактор, немаловажное значение имеет трансмиссия. Коробку передач с ВОМ можно взять в авто ГАЗ53, а механизм сцепления в ГАЗ52. Но данные установки в естественном виде могут не подойти, здесь потребуется модернизация.

Чтобы синхронизировать сцепление с силовым агрегатом, нужно приварить новую корзину и подогнать ее под нужные габариты. Также требуется уменьшить длину задней плоскости маховика и создать в центральной части отверстие. Операция проводится посредством токарного оборудования.

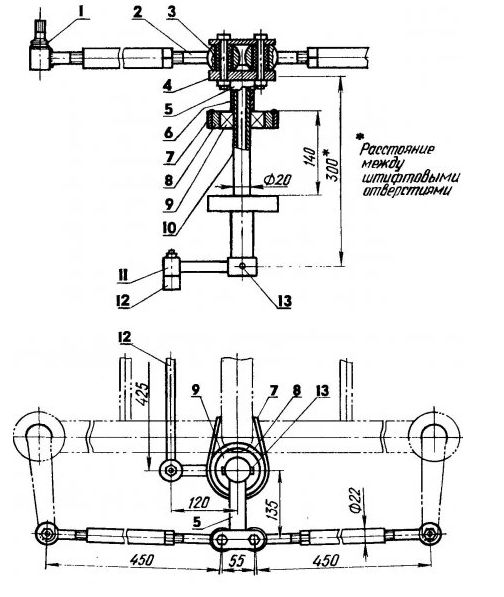

Рулевая установка

Рулевой узел для мини трактора сделать нужно с учетом установки гидравлического цилиндра, чтобы агрегат был более управляемый. Создать гидравлическую схему минитрактора без специальной техники нельзя, поэтому механизм требуется взять из любого аграрного оборудования. Здесь также понадобится монтаж насосной системы для циркуляции масла.

Сидение и рулевая тяга

Задний мост

Собранный в домашних условия самодельный трактор оснащают задним мостом. Для этого разрешается брать узел с любого авто. Но перед установкой требуется укоротить длину полуоси посредством работы с токарным прибором.

Задний мост в самодельном минитракторе не является ведущим, поэтому в качестве данного элемента можно использовать любой узел, но с нужными габаритами.

Ходовая часть

Прежде чем собрать минитрактор требуется подобрать для его ходовой части колеса. Они должны иметь радиус не менее 13 дюймов. Наиболее оптимальным размером является 15-16 дюймов, этого достаточно будет для перевозки грузов.

Покрышки колес должны иметь грунтозацепы. Это увеличивает маневренность, снижает нагрузку на ходовую часть и облегчает процесс управления

Но в случае, если технику планируется применять своими руками для домашнего хозяйства, полевых и других аграрных работ, то лучше отдать предпочтение колесам с радиусам 18-23 дюймов.

Рекомендации специалистов

Построить минитрактор своими руками по обучающим фото и готовой схеме достаточно просто. Но чтобы устройство максимально эффективно выполняло функции по предназначению, его следует создавать с учетом рекомендаций опытных мастеров.

При выполнении полевых работ минитрактор должен производить 2000 об./мин. при скоростном режиме в 3 км/ч. Для получения данных характеристик требуется правильно настроить трансмиссионную систему.

В случае, если трактор делался по схеме 4*4, на каждом колесе должен присутствовать отдельный редуктор. Обороты будут задаваться 4-секционным гидравлическим распределителем. При таком раскладе исключается необходимость в установке карданного вала и дифференциала задней оси. Здесь за управление колесной установкой будут отвечать только гидравлические приборы. Данные элементы не обязательно покупать в новом виде, разрешается использовать из трактора МТЗ80.

Что касается водительского сиденья, его устанавливают на приваренные к раме стальные уголки или на трубу квадрат. В более продуманных самоделках мастера ставят стальные амортизаторы, которые можно фиксировать тягой. Это снижает колебание во время работы и в целом увеличивает комфорт.

В качестве сидения может использоваться даже табуретка, главное — прочно ее установить

Завершающим, но не обязательным этапом будет кабина. Ее обычно делают из листовой стали или оцинковки. Нужна она или нет – решать только вам, но иногда приходится работать и под проливным дождем, соответственно, лучше пусть кабина будет.

Резюмируя вышеизложенное, становится понятным, что сделать мини трактор своими силами несложно и недорого. При правильно разработанной схеме получится производительный универсальный агрегат, упрощающий обработку почвы, посадку огородных культур, сбор урожая и транспортировку груза.

ВИДЕО: Как собрать минитрактор своими руками

чертежи размеры, с двигателем от мотоблока, пошаговая инструкция, фото

Малые фермерские хозяйства трудно обслуживать без средств механизации. На выручку огородникам приходит мототехника, способная выполнить любую агротехническую задачу. Сделать минитрактор можно своими руками из запчастей от колёсного транспорта. Самостоятельное изготовление поможет облегчить труд в огороде и сэкономить бюджет. Собрать железного «помощника» с двигателем от мотоблока помогут подробные чертежи всех деталей с размерами и пошаговая инструкция с фото.

Необходимые материалы

Если мастер уверен в успешном завершении такой творческой работы, как изготовление самоходного агрегата, ему стоит заранее позаботиться о поиске всех необходимых узлов. В первую очередь составляют эскиз будущего изделия в произвольном масштабе. На бумаге размещают все компоненты, увязывая их между собой необходимыми связями. На этом этапе формируют общую компоновку, в результате, станут известны габаритные размеры минитрактора и места стыковки основных узлов.

Для сборки самодельного аппарата можно воспользоваться готовыми чертежами и схемами, размещёнными в интернете. Как правило, авторы таких самоделок делятся своими идеями, результатами работы, выкладывая наработки в Сеть. Однако какими бы ни были подробными инструкции, их всё же придётся дорабатывать под существующие реалии. Связано это с тем, что трудно подобрать указанные в схемах узлы. Для изготовления минитрактора необходимо подготовить:

• двигатель;
• раму;
• ходовую часть и трансмиссию;
• тормозную систему;
• рулевое управление;
• гидравлическую систему;
• вал отбора мощности.

Мотор

Двигатель внутреннего сгорания – основной компонент самоходного аппарата. От его мощности зависят производительность, выносливость, масса и габариты техники. Целесообразно применить двигатель от мотоблока: он изначально был разработан для применения в садовых инструментах, а в его конструкции предусмотрены все необходимые крепления. Параметры мотора зависят от планируемых работ, которые будет выполнять минитрактор. Для тривиальных агротехнических мероприятий достаточно установить 6-сильный бензиновый двигатель. Если существует потребность в обработке больших территорий за короткий промежуток времени либо будет использоваться сложное навесное оборудование, стоит применить мотор с мощностью 15 л. с. и более.

К сведению!

При выборе мощного двигателя для самодельного трактора, лучше использовать дизельные модели. Они более выносливы и долговечны.

Рама

Все узлы минитрактора монтируют на металлической основе. Как правило, раму делают из стальных профилей квадратного, прямоугольного и круглого сечений. Все детали соединяют при помощи сварки. Для этого лучше использовать полуавтоматические аппараты, работающие в среде защитных газов. Такие сварные швы получаются крепче, у них меньше дефектов, а материал в зоне повышенной температуры не перегревается. Если нет возможности выполнить расчёт конструкции, раму делают усиленной – применяют толстостенный прокат и дополнительные элементы. Утяжеление не навредит аппарату, а, напротив, улучшит сцепление колёс с грунтом.

Читайте также

Ходовая

Как правило, опорные шасси тракторов не нуждаются в подвеске. Ступицы колёс жёстко крепят непосредственно к раме. Это позволяет получить прочную опорную конструкцию, способную выдержать высокие статические и динамические нагрузки. Однако такая компоновка не гасит удары, возникающие при езде по ухабам, что негативно сказывается на комфорте оператора. Для минитрактора применяют приводные мосты от легковых автомобилей либо лёгких фургонов. Передние управляемые колёса крепят к поворотным ступицам. Последние также могут передавать вращения, делая аппарат полноприводным.

Гидравлика

Неотъемлемый компонент любого трактора – гидравлическая система. С её помощью оператор управляет положением навесного оборудования или приводит в действие механизмы, работающие от гидропривода. Источник высокого давления жидкости в системе – масляный насос. Так как гидравликой пользуются редко, нагнетатель получает вращение от выходного вала мотора через промежуточную раздаточную коробку. Это позволяет задействовать насос только в случае необходимости.

Подачу масла к рабочим узлам выполняет гидравлический распределитель. В зависимости от того, сколько механизмов планируют приводить в действие, устанавливают одно или многоканальный переключатель. В качестве исполнительных механизмов выступают гидроцилиндры. Они под действием давления масла выдвигаются иди задвигаются, перемещая тем самым навесное оборудование. Для самодельного трактора применяют фабричные гидроцилиндры либо, изготовленные из старых автомобильных амортизаторов.

К сведению!

Если установить раздаточную коробку сложно или конструктивно невозможно, можно для маслонасоса сделать отдельный привод из маломощного двигателя. Последний будет включаться только в случае необходимости.

Вал отбора мощности

Сложное навесное оборудование в процессе работы совершает разнонаправленные движения. Чтобы это стало возможным, они получают вращение от двигателя через вал отбора мощности (ВОМ). Этот привод, как и гидравлику, задействуют периодически через раздаточную коробку. Унификация навесного оборудования не позволяет применить вал, изготовленный самостоятельно. ВОМ на конце имеет специальные шлицы, которые в точности повторяют профиль сопрягаемого привода. Вал лучше использовать от трактора или сделать его на заказ по соответствующим чертежам.

Трёхточечная сцепка

Для навески дополнительного оборудования применяют трёхточечное крепление. Такая сцепка позволяет выполнить однозначное ориентирование механизма в пространстве и надёжно его зафиксировать. Крепление должно иметь универсальные размеры, соответствующие международным стандартам, что позволит применять большое количество навесного оборудования разных производителей. Кроме того, сцепку обязательно оснащают валом обора мощности, гидроприводом.

Тормозная система

Обязательный компонент самоходного колёсного агрегата – тормоза. При монтаже ступиц с автомобилей они уже должны быть с установленными на них узлами безопасности. Однако привод системы нужно делать отдельно. Если тормоза гидравлические, для них применяют автомобильные педальные механизмы. Однако такую систему сделать трудно: она включает в себя множество компонентов, которые сложно увязать в единое целое. Проще подготовить механические тормоза с приводом при помощи тросика только на задние колёса.

Рулевое управление

Самоходная колёсная техника нуждается в системе управления. Как правило, у минитракторов делают поворотными передние колёса. Они редко бывают ведущими (меньше задних), а нагрузка от веса трактора минимальная. Механизм рулевого управления подойдёт от любого легкового автомобиля. Можно использовать как червячную, так и реечную передачу. Так как нагрузка на рулевой механизм на порядок меньше, чем в автомобиле, на трактор устанавливают детали и узлы, бывшие в употреблении. Кроме того, тяги можно разрезать, а затем сварить по требуемым размерам.

Защитные кожухи

Чтобы предотвратить случайное попадание посторонних предметов в движущиеся части трактора, вокруг них устанавливают защиту. В первую очередь формируют моторный отсек, полностью закрывая его со всех сторон. Для охлаждения двигателя предусматривают вентиляционные отверстия. Кожух делают съёмным либо с откидным капотом, чтобы обеспечить доступ внутрь для ремонта или техобслуживания. Кроме мотора, огораживают колёсные арки, раздаточную коробку и ВОМ.

К сведению!

Чтобы выполнять работы в любую погоду, можно установить кабину для водителя. Она защитит оператора от осадков, палящего солнца, порывов ветра.

Нюансы гусеничного трактора

Самодельные гусеничные минитрактора – это техника с высокой маневренностью и хорошей проходимостью. Самоходка на гусеницах создает минимальное давление на почву, чего нельзя сказать о её колесном аналоге. Однако такая конструкция имеет другой тип рулевого управления. В гусеничной модели нет поворотных колёс – все катки жёстко закреплены на раме. Маневрирование осуществляют путём подачи крутящего момента на правую или левую сторону (в зависимости от того, в каком направлении делают разворот). Одновременно с этим блокируют незадействованную пару колёс. Соответственно, тормоза правой и левой стороны независимы друг от друга, могут работать по отдельности.

Самостоятельная сборка

Имея необходимый опыт по обслуживанию автомобилей и сельскохозяйственной техники, можно сделать минитрактор самому. Применение узлов от старой техники позволит сэкономить на покупке садового «помощника» в магазине. Однако сборка механизма займёт много времени, соответственно, начинать изготовление лучше поздней осенью или зимой, когда перечень агротехнических работ сведён к минимуму. За основу конструкции можно взять исчерпавшее ресурс колёсное транспортное средство.

Из мотороллера

Собрать простейший минитрактор можно из отжившего свой век грузового мотороллера «Муравей». Его плюс – тяговитый двигатель мощностью 11 л. с. и 4 скорости. От старой конструкции оставляют только силовой агрегат, коробку передач и цепной привод задних колёс. Полностью новыми делают раму, переднюю ходовую часть, трёхточечную сцепку. Рулевой механизм устанавливают с любого легкового автомобиля, а ступицы задних колёс по возможности делают как можно больше, чтобы к ним подошли детали от сельскохозяйственной техники.

Сложнее сделать привод для вала отбора мощности и маслонасоса гидросистемы. Если они необходимы, можно установить дополнительный двигатель мощностью 5-6 л. с. либо использовать ременную передачу, чтобы передать вращение от коленвала основного двигателя. Раму собирают из стальных профилей сечением 40 х 40 или 40 х80 мм. В местах крепления двигателя, коробки скоростей и заднего моста конструкцию усиливают металлическими накладками толщиной 4-5 мм.

Из Оки

Малолитражный автомобиль российского производителя в аварийном состоянии станет хорошим донором деталей, узлов для сборки собственной конструкции. От старой машины понадобятся двигатель с навесным оборудованием, коробка скоростей, ходовая часть, трансмиссия. Кроме того, понадобится дополнительная понижающая передача – высокая скорость для трактора не так важна, как большой крутящий момент на ведущих колёсах.

К сведению!

Двухцилиндровый мотор Оки мощностью 40 л. с. справится с любой агротехнической задачей. Однако не стоит брать двигатель ранних годов выпуска: он имеет заводской дефект, который трудно исправить.

Для экономии времени и средств можно использовать штатный корпус машины, но лучше изготовить новую несущую раму. Сварная конструкция из металлических профилей выдержит большие нагрузки при обработке почвы. Чтобы гарантировано обеспечить высокую надёжность аппарата, его раму делают из швеллера №12 или 16. К основе последовательно крепят мотор, коробку скоростей, редуктор заднего моста. Понижающий редуктор ставят после двигателя. Узлы соединяют ременной передачей. Вращение от коробки скоростей к заднему мосту передаётся карданной передачей. Для этого можно использовать штатные детали, которые укорачивают, а затем соосно сваривают.

Из ЛуАЗа

Мини-внедорожник ЛуАЗ уже сам по себе является маленьким трактором. Однако чтобы приспособить его для аграрной работы, нужно кардинально переработать его конструкцию. Прежде всего, переделки касаются рамы, главного привода, ступиц задних колёс, оборудования трёхточечной сцепки. Ход работ:

1. Автомобиль полностью разбирают. Деталям, которые планируют применить, проводят полную ревизию с очисткой и покраской. Ненужные компоненты утилизируют. Кабину можно оставить: из неё впоследствии получится хорошее укрытие для оператора.
2. Собирают несущую раму из металлических труб круглого или прямоугольного сечения. Сварные швы очищают от окалины, а всю конструкцию покрывают грунтовкой.
3. Устанавливают на раму необходимые узлы. Их крепление должно быть надёжным, чтобы при работе не произошло смещение оборудования.
4. Из тонколистового металла делают ограждающие кожухи для защиты оператора от поражающих факторов. Ограждения крепят непосредственно к раме.
5. После окончания компоновки все узлы снимают, проводят окончательную проверку и окраску компонентов. Затем всё собирают, контролируя затяжку болтовых соединений.

Читайте также

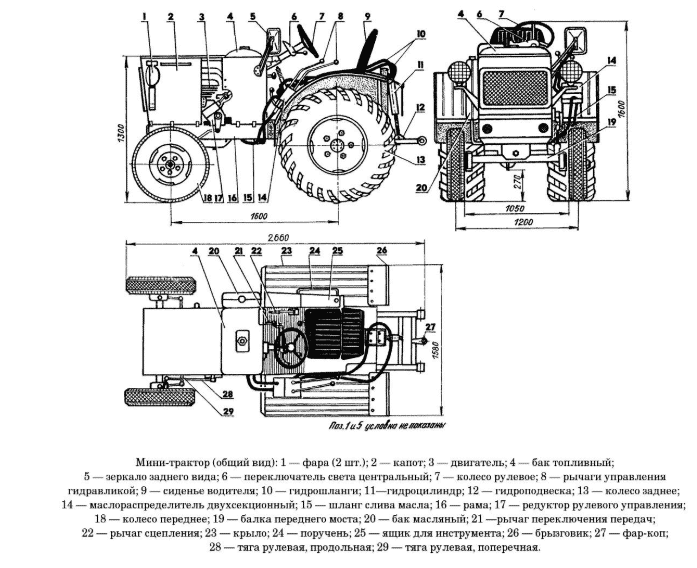

Из ВАЗа

Если в качестве автомобиля донора использовать «Жигули», то в итоге можно получит динамичную машину с отличными характеристиками. Такой минитрактор станет настоящим помощником в выполнении любых работ на садовом участке и при уходе за растениями. От ВАЗовской классики понадобятся:

1. Двигатель с моделей от 2101 до 2107. Силовой агрегат берут в комплекте с навесным оборудованием.
2. Передняя подвеска.
3. Рулевое управление.
4. Коробка скоростей (желательно 4 ступенчатая). Для увеличения крутящего момента можно взять КПП с ГАЗ-53.
5. Задний мост.
6. Водительское сиденье.

К сведению!

Передние колёса можно оставить штатные, а задние лучше установить от МТЗ-82.

Все компоненты крепят на металлической сварной раме. Двигатель устанавливают на штатные виброгасящие подушки. Переднюю подвеску оставляют без изменений, укорачивают только рулевые тяги. Задний мост необходимо укоротить по длине. Для этого его разбирают и с двух сторон вырезают равные участки. На столько же укорачивают полуоси. Мост крепят к траверсе рамы при помощи стяжных хомутов.

Из ЗАЗа

Представитель украинского автопрома «запорожец» также можно использовать для сборки садовой самоходки. Однако ставший раритетом ЗАЗ 968 и дефицит запчастей создают некоторые трудности при переделке. От автомобиля берут двигатель, рулевой механизм, коробку скоростей и ступицы передних/задних колёс. Для комфорта оператора можно оставить родное сидение. Кроме перечисленного используют приборную панель со световыми индикаторами и спидометром.

Двигатель с воздушным охлаждением устанавливают в задней части за сиденьем оператора. Такая компоновка позволяет получить лучшее сцепление приводных колёс с грунтом. Благодаря этому на заднюю ось можно установить покрышки радиусом 16-18 дюймов. Раму для крепления оборудования делают из облегчённого профиля. Вал отбора мощности и трёхточечную сцепку делают на отдельном каркасе, который устанавливают на место, когда применяют соответствующее оборудование.

Из мотоцикла

Моторы, трансмиссия от мотоциклов также подходят для применения их в самодельных конструкциях минитракторов. Хотя они и не развивают мощность достаточную для тяжёлых агротехнических работ, в совокупности с понижающими передачами самоходные механизмы способны существенно помочь фермеру на садовом участке. Кроме двигателя и коробки передач, следует подготовить задний мост от легкового автомобиля, раму, переднюю подвеску и рулевое управление.

Наиболее трудоёмкий процесс при сборке минитрактора – уменьшение длины задней балки. Чтобы получить необходимую ширину колёсной базы, задний мост укорачивают примерно наполовину. Нюанс процедуры – сварка чугунных и легированных деталей, которые плохо переносят термообработку. При этом необходимо обеспечить точность сборки, иначе во время движения под нагрузкой может произойти разрушение самодельных узлов. Все компоненты закрепляют на раме. Двигатель устанавливают спереди, а вращение на приводные колёса от коробки скоростей передают посредством цепной передачи.

К сведению!

Мотор от мотоцикла не сможет создать необходимый крутящий момент для приведения в движение трактора, дополнительного оборудования. Чтобы использовать навесные инструменты с вращающимися частями, агрегат оснащают вспомогательным двигателем.

Меры безопасности

При работе с острыми предметами либо горючими материалами следует соблюдать правила безопасности. Кроме того, сварочные работы сопряжены с риском получения электротравм и термических ожогов. При обработке металла используют защитные очки и грубые перчатки – острые кромки способны, как бритва повредить открытые участки тела. Кроме того, подъём, перемещение тяжестей проводят специальной техникой, чтобы исключить случайное падение груза.

Независимо от того, какой механизм был основным при сборке минитрактора, надо учитывать, что он опасен. Инструкций на самодельную технику не существует, и потому первая мера безопасности – это тщательная компоновка конструкции. Все вращающиеся и горячие детали ограждают защитными кожухами, чтобы оператор не мог случайно или нарочно дотронуться к опасным поверхностям. Следует соблюдать правила по обращению с горючими жидкостями: воспламенение топлива возможно из-за применения открытого огня рядом с ними.

Читайте также

Отзывы и комментарии

Виталий, 52 года:

«Недавно собрал себе трактор из б/у запчастей от автомобилей. На сборку потратил чуть больше двух месяцев. В основном долго пришлось сопрягать все детали – они были взяты не с одной машины. После кропотливых и упорных трудов я сделал себе железного «помощника» на садовом участке, который работает уже 3 года без отказов».

Евгений, 64 года:

«В моём возрасте тяжело обслуживать фермерское хозяйство без вспомогательной техники, но цены на фабричные минитракторы слишком высоки. Заказав переделку из старых жигулей у местных мастеров, я не пожалел. Машина оказалась неприхотлива в обслуживании и ремонте, а тяга позволяет мне пахать землю, заготавливать корм для скота, проводить посадку растений и сбор урожая».

У владельцев земельных участков возникает потребность облегчить и оптимизировать труд, тратить меньше сил/времени на обработку почвы, сбор урожая. Помочь в решении этой проблемы может минитрактор, собранный из отслужившего ресурс автомобиля.

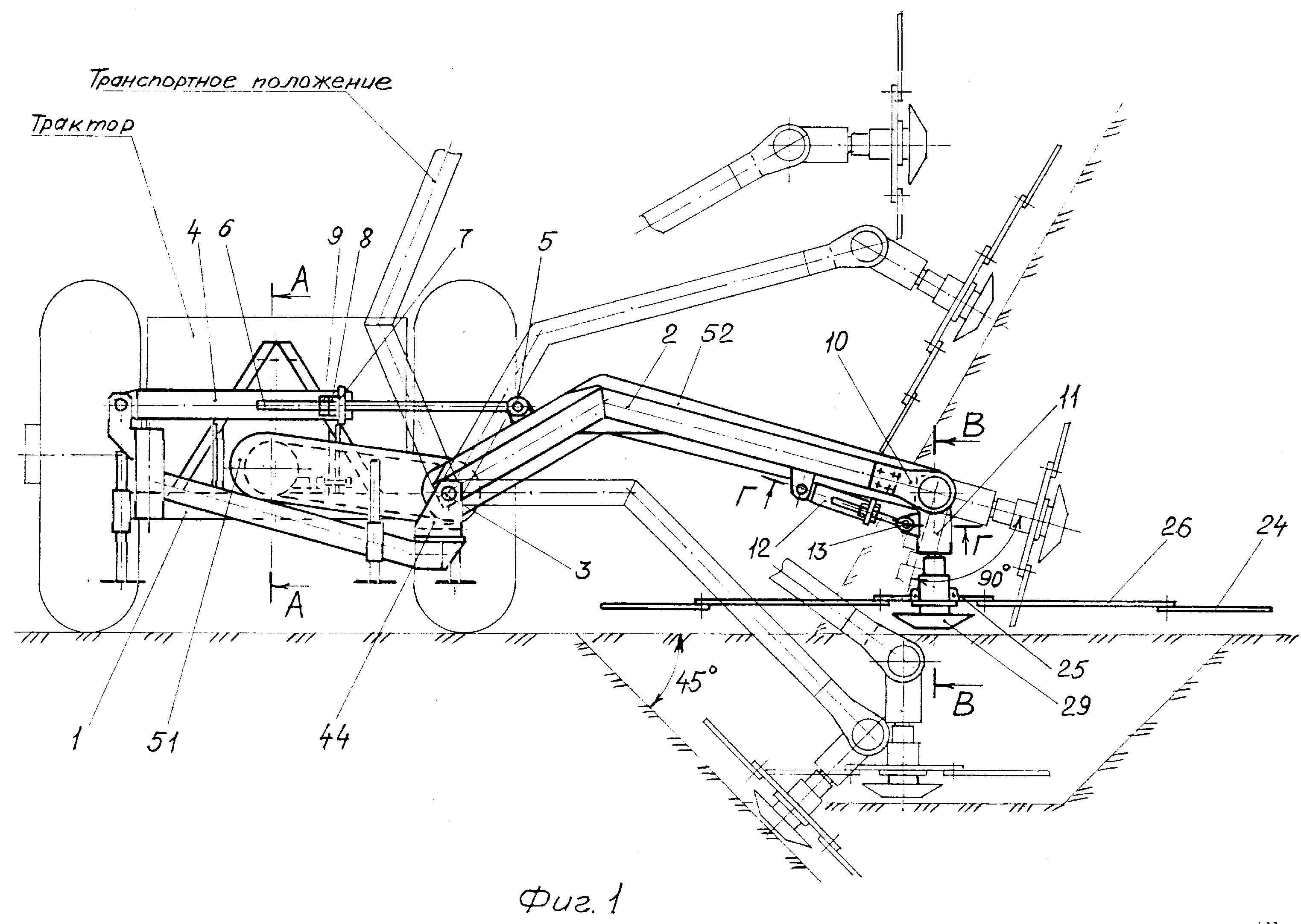

Навеска на минитрактор своими руками

Дополнительное оборудование для минитракторов обеспечивает многофункциональность и производительность техники при выполнении сельскохозяйственных, строительных и коммунальных работ. Удобная и недорогая навеска на минитрактор своими руками сэкономит деньги и прослужит много лет.

Также в продаже есть готовые навески, но стоят они довольно дорого, поэтому для небольших предприятий и личных владений можно ограничиться самодельным оборудованием.

Особенности навесного оборудования

При выполнении практически любых работ используется трехточечная навеска на минитрактор. Она обеспечивает качественную фиксацию оборудования и необходимую подвижность при поворотах и маневрировании.

Основные требования к самодельной навеске:

• прочность;
• соответствие выполняемым работам;
• соответствие мощности (тяговому классу) трактора.

Первое зависит от качества материалов и сборки, последнее — от правильности расчетов. Многие, пересев с мотоблока на компактный трактор, торопятся оснастить технику «настоящей» тяжелой навеской. Однако следует помнить, что минитрактор — это всё-таки переходное звено от мотоблоков к настоящей сельскохозяйственной технике, поэтому важно ориентироваться на данные производителя и не требовать слишком многого.

Также важно принимать во внимание тип грунта. Если на легких песчаных почвах можно нагрузить трактор побольше, то на плотных суглинках та же модель с тем же оборудованием может не справиться или работать на пределе возможностей.

Тип навесного оборудования подбирается под характеристики трактора

Особенно важно соизмерять вес и мощность, когда изготавливается самодельная навеска для самодельного минитрактора, переделанного из мотоблока с адаптером или другой техники.

Постоянное превышение возможностей тягача приведет к повышенному износу двигателя, ходовой части, вала отбора мощности и других узлов и механизмов.

Самостоятельное изготовление

Большая часть дополнительного оборудования присоединяется сзади (плуги, бороны, сажалки), поэтому техника оснащается задней навеской.

Основные элементы конструкции:

• наружный рычаг;
• кронштейн поворотного вала;
• верхняя и нижняя тяги;
• раскос;
• проушина;
• стяжка;
• ось.

На эту базовую конструкцию крепится собственно оборудование.

Основные виды оборудования для минитрактора:

• плуг — используется для вспашки почвы, т. е. переворота пласта земли;
• бороны — измельчают комья земли, оставшиеся после вспашки, и облегчают посадку урожая;
• картофелесажалка — облегчает посадку корнеплодов: картофеля, свеклы, топинамбура и пр.;
• картофелекопатель — ускоряет уборку корнеплодов, перемещая их на поверхность почвы, откуда их легко собрать руками;
• грабли — для ухода за урожаем и междурядьями;
• культиватор — для рыхления земли перед посадкой и ухода за растениями в процессе роста;
• опрыскиватель — предназначен для полива и внесения жидких удобрений (как органических, так и минеральных).

Прежде чем приступить к работе, необходимо приготовить необходимые инструменты и материалы и выполнить чертежи, следя за соответствием веса и размеров навески возможностям минитрактора.

Можно найти готовые чертежи в интернете, а можно изготовить самому.

Оборудование для подготовки почвы

Плуг — вид тяжелого оборудования, использование которого зачастую определяет выбор между мотоблоком и трактором. Уже на этапе составления чертежей важно уделить особое внимание размерам и форме режущих элементов (сошника, лемеха) — они определяют эффективность работы, степень углубления в почву и объем переворачиваемой земли.

Правильно сделанный плуг в процессе работы не должен уходить в сторону, зарываться в землю или выходить наружу.

Главные параметры:

• угол кромки, погружающейся в землю — около 40°;
• изгиб лопасти (определяющий угол отвала) — 25—130°.

Лемех или сошник — деталь, которая принимает на себя основную нагрузку. Изготавливается из листовой стали толщиной 3 мм.

Варианты формы:

• цилиндрическая (самая распространенная) — обеспечивает качественное измельчение почвы, но в
• пласт проникает неглубоко, что делает ее подходящей для обработки целины;
• полувинтовая — откидывает пласты почвы без разрыхления.

Основные этапы изготовления:

1. В основе конструкции — металлическая труба прямоугольного сечения длиной 0,5—1 м.
2. Режущий элемент вырезается из листа металла по выкройке.
3. Затем детали загибаются (в идеале стоит использовать листогибочный станок, если его нет — тиски и наковальню).
4. Нижняя часть отвала и режущий элемент усиливаются металлической лентой толщиной 5 мм, которая приваривается или фиксируется потайными заклепками.
5. Поверхности тщательно зачищаются.
6. С противоположной стороны приваривается держатель длиной до 40 см. В нём проделываются 3—4 отверстия, чтобы можно было регулировать глубину вспашки.

Для тяжёлого плуга дополнительно монтируются два колеса, которые обеспечивают равновесие плуга и уменьшают нагрузку на минитрактор. Подходит для мощных минитракторов, готовых тянуть такой вес.

Для посадки

Картофелесажалка или оборудование для посадки корнеплодов одно из самых экономичных. Его можно сделать из подручных материалов, практически из металлолома, а работать такое оборудование будет долго и безотказно.

Основные элементы и порядок сборки:

1. Рама сваривается из уголка и профильной трубы.
2. Колёса с грунтозацепами изготавливаются из ободов или автомобильных дисков, к которым привариваются металлические пластины или тонкие уголки.
3. Рама устанавливается на колеса.
4. Бункер для картофеля можно согнуть и сварить из листовой стали, но проще взять бак от старой стиральной машины активаторного типа. Он ставится на раму. В задней части прорезается отверстие под цепь.
5. Элеватор. Делается из двух звёздочек, насаженных на валы, и цепи. Один вал служит осью колес, второй располагается на верхнем краю бункера.
6. По всей длине цепи привариваются ковши, сделанные из металлического прута. Цепь прокладывается между звездочками и обеспечивает перемещение корнеплодов из бункера в почву.
7. Цепь изолируется пластиковой трубой, чтобы повысить точность внесения корнеплодов.

Делается такая задняя навеска на минитрактор своими руками достаточно легко и просто. Несмотря на простоту и дешевизну, конструкция надежна и практически не подводит.

Интервал посадки корнеплодов зависит от количества ковшей и расстояния между ними.

Самодельная картофелесажалка

Уход за урожаем

Для рыхления междурядий и другого ухода за урожаем используются грабли, фрезы и культиваторы. Основное их назначение — прополка междурядий, т. е. рыхление земли и удаление сорняков.

Порядок изготовления:

1. Сварить несущую раму из профилированной трубы.
2. Изготовить и установить фрезерные ножи. Можно вырезать из по выкройке из стального листа, а можно использовать старую автомобильную рессору, нарезанную на отрезки нужной длины. К нижним концам приваривают металлические треугольники, получается фреза типа «гусиные лапки».

Расстояние между ножами должно быть равным ширине гряд, чтобы обрабатывать междурядья, не затрагивая посадки. Также это оборудование может использоваться для подготовки почв перед посадкой, весеннего рыхления и прополки.

Полив и разбрасывание удобрений

В засушливых районах полив является одной из самых трудоемких операций. Для механизации этого процесса изготавливается рама, на которую монтируется бак для воды с насосом, работающим от привода тракторного двигателя. Насос качает воду и подает ее по шлангу.

Специальная насадка на шланг обеспечивает радиус действия до 10 м. Этот же бак может использоваться для жидких удобрений. На видео роликах можно оценить, насколько ускоряет полив такое нехитрое приспособление.

Объем бака зависит от класса трактора. Оптимально устанавливать емкости не более 200 л.

Твердые удобрения (навоз, компост) следует вносить как минимум один раз в год. Каждый, кто пробовал мастерить картофелесажалку, быстро разберется, как сделать навеску на минитрактор своими руками — действует она по тому же принципу. На раму устанавливается бункер, внутри которого находится ворошилка.

Удобрения насыпаются в бункер, а ворошилка обеспечивает равномерную подачу к заслонкам. Оттуда удобрения попадают на разбрасывающие диски, на которых находятся специальные лопасти, захватывающие удобрения.

Уборка урожая

Для ускорения уборки урожая можно изготовить такое навесное оборудование для минитракторов своими руками как картофелекопалка. Они бывают двух типов: пассивные или грохотные (вибрационные).

Пассивные копалки представляют собой подобие плуга, к которому приварены зубья. Принцип действия — «лемех» углубляется в почву и поднимает клубни к зубьям. Картофель освобождается от земли и остаётся на поверхности.

Порядок изготовления:

1. Вырезать режущую часть из прочной стали толщиной 3—5 мм. Можно использовать старые диски от циркулярной пилы, из которых вырезают два сектора и сваривают между собой в форме треугольника.
2. Устанавливается плуг на подвес из металлического швеллера.
3. С задней стороны приваривают прутья из арматуры. Они служат для удаления земли.

Картофелекопалка вибрационная несколько сложнее устроена, но эффективнее. Лемех выворачивает пласт и отправляет его на грохот, т. е. решеточную часть, где клубни отсеиваются от земли и также остаются на поверхности. После вибрационной копалки собирать клубни проще и легче.

Порядок изготовления:

1. Сварить несущую раму из профильной трубы. Для вертикальных тяг используется швеллер.
2. Изготовить ковш из стального листа толщиной 3—4 мм.
3. Грохотная часть сваривается из арматуры или прутка.
4. Подвижность лемеха и решетки обеспечит шлицевое соединение от КПП старого легкового автомобиля.
5. Крутящий момент обеспечит редуктор, который можно взять от любого старого автомобиля. Также пригодятся кардан и ступица. Крутящий момент забирается от колес или вала отбора мощности трактора.

Такая конструкция обеспечивает сброс клубней «порциями» и позволяет собирать их сразу в мешок, если работать вдвоём или часто прерывать работу.

Заключение

На большинство минитракторов устанавливается навеска с ручным приводом, т. е. требующая участия человека в подъеме, перемещении и пр.
Тем не менее, она существенно ускоряет выполнение полевых работ и снижает нагрузку оператора. При расширении площадей можно рассмотреть приобретение более мощного трактора, который обеспечит автоматические манипуляции с оборудованием. Однако для небольшой фермы на первое время вполне достаточно минитрактора и самодельного оборудования — это просто, эффективно и недорого.

Самодельный минитрактор 4х4 — характеристики, чертежи, видео

Минитрактора с ломающейся рамой очень удобны и практичны в работе на участке. Но приобретение такого агрегата является очень дорогостоящей покупкой. Поэтому многие фермеры и просто обладатели крупных участков решаются смастерить минитрактор 4х4 своими руками.

Особенности мототрактора 4х4

Ломающаяся рама – это конструкция, состоящая из 2-х частей, которые соединяются креплением с шарнирным поворотом. Благодаря такой установке минитрактор обладает рядом преимуществ:

1. Малое потребление топлива.
2. Отменными показателями мощности. Особенно это ощутимо на полноприводном мини тракторе.
3. Глубокий угол разворота. Поворотный узел переломного минитрактора позволяет разворачиваться агрегату на месте буквально на 360º, при всем этом он не обкатывает большую территорию участка.
4. Дешевая сборка самодельного агрегата.

Самодельный минитрактор с ломающейся рамой: этапы работы

Прежде чем приступить к самостоятельному созданию любой техники, обязательно стоит обзавестись нужными чертежами. Именно подробная схема мини трактора самоделки с ломающейся рамой позволит вам сделать качественное оборудование, предотвратив какие-либо ошибки.

Как сделать раму к минитрактору своими руками?

Конструкция рамы состоит из 2-х главных частей: лонжеронов и траверса.

1. Берем 2 полурамы и свариваем их. Передняя – 900х360 мм, задняя – 600х360 мм.
2. Из швеллера №8 делаем все составные элементы полурамы.
3. Стык между 2 конструкциями переломки делаем в 45º. Обратите внимание, если вы решите взять метал потолще, то ваш минитрактор выйдет уж очень тяжелый. А это повлечет за собой лишнюю трату топлива. Поэтому лучше брать швеллера назначенного размера. Если будет необходимость утяжелить технику, то это можно сделать с помощью дополнительных грузов.
4. Делаем подрамник, который понадобится для установки двигателя. На передней полураме устанавливаем 2 части трубы с квадратным сечением.
5. Для установки других узлов привариваем еще несколько площадок.
6. На задней полураме нужно установить вертикальную металлическую стойку, которую усиливаем уголками по бокам.
7. К задней части стойки прикрепляем металлическую пластину. В итоге мы получим нужную нам конструкцию для установки навески.
8. Для изготовления пластин и уголков берем материал толщиной в 12 мм.
9. На верхнюю часть полурамы привариваем металлический лист толщиной 3 мм. Это создаст нам площадку для водителя, а также будет выполнять дополнительную защиту места перелома рамы.
10. С помощью карданного механизма соединяем воедино обе полурамы.
11. Карданный механизм состоит из вилок и шарнира. 2 стальные вилки крепим к траверсам полурам, а для изготовления шарнира берем цапфу и подшипники. Такие детали также можно одолжить у КАМАЗа.
12. Будьте внимательны, полурамы должны смещаться не только в горизонтальной плоскости, но и в вертикальной. Это позволит колесам минитрактора не зависать на ухабах.
13. На задней полураме в ее передней части крепим ступицу от переднего колеса УАЗа. Это прибавит дополнительный угол по горизонтали, и обеспечит смещение составных частей устройства относительно друг к другу.
14. К передней полураме нужно приварить зубчатое колесо, а к задней крепим 2 упора-ограничителя. Это даст возможность элементам основы не уходить слишком далеко друг от друга.

Установка двигателя и трансмиссии:

1. Двигатель можно позаимствовать от любого легкового автомобиля (Москвич, Оки). Устанавливается мотор на подрамник и крепится болтами.

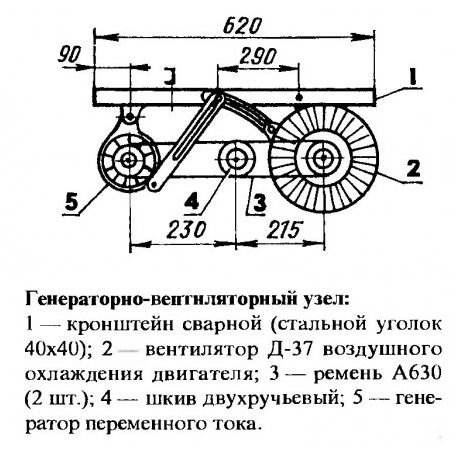

2. Также нужно дополнительно будет установить воздушное охлаждение. Поскольку движок от легкового авто не справится с нагрузкой, которая предназначена на минитрактор.
3. Обязательно при монтаже двигателя нужно рассчитать передаточное число. Расчет должен быть таким: на скорость 3 – 5 км/ч приходится 1800 – 2000 оборотов двигателя в минуту.

1. Обратите внимание, тяговое усилие на каждый лемех должно быть в диапазоне 190 – 300 кг/см.
2. На первичный вал коробки передач для передачи крутящего момента от силовой установки используем муфту от мотоцикла Урал.
3. Коробку передач берем от Москвича.
4. Ступицу вторичного вала коробки соединяем с цепным редуктором и передаем крутящий момент на переднюю ось.
5. Вращение на задний мост поступает через шарнирное соединение полурам и задний карданный вал.
6. К пластине передней полурамы крепим болтами колонку рулевого управления.
7. Изменяем положение червяной передачи, чтобы избежать конфликта полурам, вставляя ее наоборот. Для этого делаем зазор в гайке регулировки подшипника и сверлим отверстие в крышке картера.
8. Гидравлику можно взять с трактора МТЗ или «Владимирец».
9. Рядом с силовой установкой устанавливаем емкость для масла и гидронасос.
10. Гидровыход располагаем сзади в месте для навески.
11. Силовой цилиндр берем со старого трактора.

Финишный этап работы:

1. Устанавливаем сцепление и тормоза. Их заимствуем с легкового авто или мотоцикла.
2. Крепим топливный бак, идеальным вариантом будет емкость в 8 – 10 л.
3. Что касается водительского сидения, то оно должно быть подрессоренным.
4. Оборудуем минитрактор фарами и габаритными огнями.

Самодельные мини трактора с ломающейся рамой – это очень удобная в использовании техника. Поэтому если вы умеете обращаться с инструментами и хорошо разбираетесь в чертежах, то создать такой агрегат своими руками будет вам под силу.

Понравилась статья? Поделить с друзьями:

Плуг своими руками: виды, чертежи, размеры, видео

При обработке земли одна из самых утомительных операций — ее вспашка и подготовка к посеву. При наличии техники — мотоблока или минитрактора — все можно переложить на них, но для вспашки нужен плуг. Купить готовый — слишком затратно. Цены на готовые изделия немалые. Чтобы сэкономить, можно сделать плуг своими руками. Причем есть два пути. Первый: делать самостоятельно все полностью. Это сложный путь — форма у частей плуга нелинейная, с изгибами определенного радиуса, а гнут толстый металл в домашних условиях очень сложно. Второй путь — купить готовые корпуса, а раму и все остальные вспомогательные части собрать самому. Это уже более простой вариант, с которым справитсяотносительно несложно.

Самодельная раму для плуга на минитрактор

Двухкорпусный самодельный плуг на минитрактор

Установка опорного колеса

Содержание статьи

Виды и классификация плугов

Есть несколько конструкций плугов:

• лемешные;
• дисковые;
• ротационные;
• комбинированные;
• чизельные.

Наиболее распространенные — лемешные плуги. Они использовались еще нашими предками и по сей день на большинстве полей работают они. Для вспашки тяжелых земель, участков с повышенной или недостаточной влажностью, используют дисковые плуги. Комбинированные и ротационные — более сложные в устройстве, подходят для возделывания целины. Чизельные — это особые устройства, которые не предусматривают оборот пласта. Их относят к плугам условно и применяют редко, особенно в частном хозяйстве.

По типу тяги плуги делят на несколько категорий:

И это еще не все. Есть еще классификация по назначению: общего и специального. Плуги общего назначения работают на большинстве освоенных земель. Среди плугов специального назначения есть:

Это еще не все разновидности, но наиболее популярные и используемые. Отличаются они конструктивно, причем порой серьезно.

Строение и виды плугов

Чтобы сделать плуг своими руками, необходимо иметь информацию о его строении и назначении частей. Чаще всего используются пахотные орудия общего назначения. Он состоит из нескольких частей, которые можно условно разделить на рабочие и вспомогательные:

• рабочие:
• вспомогательные:
  • рама — основа, на которой все смонтировано, состоит из продольных брусьев, балок жесткости и распорок;
  • опорное регулируемое по высоте колесо;
  • навеска — система крепления к трактору или другому движущемуся средству.

Как работает такой плуг? Предплужник снимает верхний пласт земли с растущими на нем растениями, переворачивает его и укладывает на дно борозды, которая является результатом работы корпуса. Корпус с оснасткой отрезает часть грунта со стороны борозды, рыхлит его, оборачивает не определенный угол (зависит от конструкции), укладывает поверх перевернутого слоя дерна (уложенного предплужником). Чтобы выровнять стенку борозды, перед последним корпусом плуга ставят нож.

Плуги общего назначения могут обеспечить глубину вспашки от 20 см до 30 см, лемешные — от 16 см (у них также отсутствуют нож и предплужник).

Корпуса

По количеству корпусов плуги бывают однокорпусные, двухкорпусные и многокорпусные. Корпус состоит из нескольких частей:

Лемех и отвал — это рабочая поверхность — эта часть отвечает за качество и вид вспашки. Пласт почвы подрезается лемехом, по нему он поднимается к отвалу. Тут почва крошится и переворачивается. Степень поворота пласта зависит от формы отвала. Внизу корпуса прикреплена полевая доска. Ее задача — не давать плугу смещаться в сторону уже вспаханного участка.

Если вы  собираетесь сделать плуг своими руками, необходимо выбрать конструкцию с учетом типа почвы, которую собираетесь обрабатывать. Плужные корпуса бывают:

Планируя сделать плуг своими руками, конструкцию корпуса плуга выбирают исходя из типа почвы и поставленных целей. Иногда выбор зависит от типа выращиваемых насаждений. Например, под корнеплоды требуется усиленное рыхление, которое ни один из приведенных выше плужных корпусов не дает. Тогда используется специальный — комбинированный. Он имеет укороченные отвал и лемех, а также ротор. При вспашке ротор дополнительно измельчает землю, которая поступает с лемеха.

Отвал

Плужный отвал — одна из рабочих частей плуга (составляющая корпуса). Его работа — отрезать от стенки пласт почвы, крошить ее и переворачивать (оборачивать). То есть, во многом от качества отвала зависит насколько хорошо будет подготовлена почва. При самостоятельном изготовлении плуга это стоит помнить.

Форма и чертеж отвала из листовой стали толщиной 3 мм

Изготавливают отвал из листовой углеродистой стали или специальной трехслойной. Имеет он сложную изогнутую форму, от которой зависит степень измельчения почвы и ее оборот. Конструктивно различают в плужном отвале грудь и крыло (носик).

Грудь отвала отрезает от стенки борозды пласт почвы, дробит ее, начинает оборачивать срезанный пласт.  Крыло отвала заканчивает оборот. Как видите, основную часть работы выполняет грудь, потому и изнашивается, в среднем, в два раза быстрее. Потому делают отвал состоящим из двух частей. В таком случае при сильном износе грудь отвала можно заменить. Еще один нюанс: на заводе для снижения трения пласта о поверхность, ее полируют.

Типы отвалов

Есть четыре основные формы отвала, каждая из которых придает определенные характеристике вспашке:

• Культурный отвал. Хорошо крошит пласт и довольно полно оборачивает его. Применяется для вспашки больших площадей давно освоенных земель.
• Цилиндрический. Хорошо крошит почву, но плохо оборачивает. В результате растительные остатки в этом случае равномерно перемешиваются с почвой. Используют подобный отвал на легких почвах.
• Полувинтовые и винтовые. Оборачивают пласт полностью (растительные остатки укладываются корнями вверх), но очень плохо крошат. После вспашки плугом с таким отвалом, поле имеет ярко выраженные «волны». Перед посевом его необходимо дополнительно обработать — выровнять (бороны, фрезы и т.д.).

При выборе материалов, учтите, что и отвал и лемех должны иметь почти одинаковую толщину: допустимая величина «ступеньки» — 1 мм. Также очень небольшим может быть зазор на стыке лемеха и отвала — не более 0,5 мм.

Лемех

Чтобы изготовить плуг своими руками необходимо определиться с формой лемеха. Лемех — это част, подрезающая пласт земли, по нему также срезанный слой почвы поднимается и попадает на отвал. Для его изготовления используется высокопрочная закаленная сталь.

Располагают лемех следующим образом:

• к дну борозды под углом 22-30°;
• выбор угла наклона по отношению к плоскости борозды зависит от типа отвала:
  • для культурного отвала — 40°;
  • цилиндрического — 45°;
  • винтового и полувинтового — 35°.

Такое расположение дает наименьшее сопротивление при продвижении, при этом лезвие хорошо подрезает корешки, разбивает комки земли, которые скользят по его поверхности.

Формы лемехов

Лемехи бывают разной формы (на фото выше). Делая плуг своими руками, их выбирают в зависимости от типа почвы и сложности изготовления:

• Трапециевидный. Самый простой в изготовлении, хорош тем, что при его применении дно борозды получается ровным. Недостаток — быстрый износ и сложность при заглублении. Потому чаще всего трапециевидные лемехи используются на давно обрабатываемых землях. Чтобы компенсировать быстрый износ, на обратной стороне делают некоторый запас материала — магазин. При очередной его оттяжке часть запаса уходит.
• Зубчатый и с выдвижным долотом. Эти типы лемехов используют на тяжелых почвах (глина, суглинки) и там, где много камней.
• Долотообразный. Отличается наличием острого, выдвинутого вперед выступа-носика. Это выступ выдается в сторону поля на 5 мм и вниз на 10 мм. Подобный изгиб способствует тому, что плуг с таким лемехом лучше и быстрее заглубляется и идет ровнее. Для компенсации износа также делают «магазин» — запас длины. Применяют плуги с долотообразным лемехом на тяжелых почвах.

Из всех этих видов наиболее распространены долотообразные лемехи. Они более устойчивы в работе, с ними нет проблем при заглублении: плуг легко опускается на нужную глубину.

Размеры отвала из толстостенной трубы диаметром 50-60 мм (подойдет газовый баллон)

По мере износа, лемехи оттягивают- затачивают режущую кромку. Делают это регулярно, так как при тупом лезвии (ширина более 3 мм), сопротивление плуга возрастает в на 50%. Потому выгоднее вовремя осматривать и обслуживать оборудование.

Чертежи

Собираясь сделать плуг своими руками, необходимо иметь какой-то образец для подражания. Если есть старый плуг, можно сделать новые по его подобию. А если такого нет, пригодятся чертежи. Только учтите параметры своей техники, на которую будете его навешивать.

Плуг общего назначения на трактор (однокорпусный)

Детализация некоторых размеров.

Сборочный чертеж однокорпусного плугаЧертеж плуга с размерами

Видео-уроки по изготовлению плугов

размеры в бесплатном свежем видео

Доброго времени суток!

Решил показать трактор, который я и отец собрали около 10 лет назад.
Так получилось, что с детства лет с 12 я принимал участие в создании и ремонте самодельных тракторов.
Через мои руки за это время прошло 4 трактора, два из которых были созданы с нуля.

Первый двигатель УД-2, коробка ГАЗ-51 мост ГАЗ-66 укороченный.

Второй изначально ДВС от мотоколяски, редуктор с реверсом неизвестного происхождения, и два моста от уаза, также укороченные. Впоследствии двигатель был заменен на ижевский с водяным охлаждением.

Третий ДВС от Т-25, коробка ГАЗ-53, мост ГАЗ-66.
На этом была гидравлика, навеска от какого-то беларуса, и вом.

Ну и последний на мой взгляд самый интересный о котором и пойдет речь.

За основу был взят двигатель от переднеприводного легкового автомобиля (вроде как датсун), в сборе с МКПП.
На автомобиле он установлен поперечно.

Этот двигатель с кпп был установлен продольно и выходы на приводы, через карданы подключены к двум укороченным мостам от уазика.
Мосты обрезались с таким расчетом, чтобы редукторы получились почти напротив выходов из коробки, то есть смещены вправо.

После первых испытаний в реальных « боевых» условиях стало ясно, что дифференциал в коробке очень сильно мешает, и после недолгих раздумий было принято решение просто его заварить, что и было сделано.

Сей аппарат постоянно эксплуатируется до сих пор и зарекомендовал себя как надежный и неприхотливый в эксплуатации, мощный и проходимый.

Достоинством данной компоновки также считаю простота изготовления, и возможность различных вариаций в выборе двигателя, да и наверное мостов.
Благо сейчас не проблема найти на любой вкус и цвет, любой мощности, и вида топлива.

Рама сварена из швеллера, размер точно не помню.
Не претендую на оригинальность решения, но я пока подобной конструкции не встречал,
Вот и решил показать, может кому будет интересно и сподвигнет на создание подобного аппарата.

Если кому-то интересно, спрашивайте, с удовольствием отвечу на вопросы.
Извиняюсь за качество фотографий.

Еще несколько фоток.

Наличие самодельного минитрактора в домашнем хозяйстве существенно облегчает выполнение большого объема хозяйственных задач. Одним из главных его достоинств является экономичность и маневренность в управлении на ограниченной территории.

Достаточно оборудовать самодельный минитрактор и все к нему дополнительными приспособлениями, и он станет незаменимым помощником в обработке небольших земельных участков.
В современных условиях ведения бизнеса связанного с производством сельскохозяйственных продуктов на приусадебных хозяйствах, минитрактор является эффективной и экономичной техникой. Ведь купить новую спецтехнику на начальном этапе не каждому по карману, а соорудить ее из подручных агрегатов вполне под силу тем, кто владеет базовыми знаниями слесарного мастерства.
Вариантов изготовления самодельных минитракторов достаточно много. Одни самодельные изделия сконструированы на базе двигателей от старых отечественных или зарубежных автомобилей и мотоциклов. Другие собраны из уже имеющейся техники типа мотоблок.

Самодельный минитрактор включает в себя сложный комплекс систем и механизмов тесно взаимосвязанных между собой. Прежде чем начать работу необходимо определиться с будущей конструкцией самоделки. Поэтому наличие под руками чертежных материалов существенно облегчит его сборку.
Чтобы осуществить сборку качественно, от умельца потребуется изучение базовых знаний устройства, а также наличие целого ряда узлов (трансмиссии, силового агрегата) и механизмов. Кроме того, наличие макета и чертежей будет служить ориентиром в направлении создания самодельного устройства.

Конструкционные особенности самодельных устройств

В основе конструкции изделия чаще всего используется сварная рама, обеспечивающая хорошую прочность, и надежность. Возникающие в ходе сборки сложности, каждый мастер решает по своему, основываясь на собственных идеях, либо практических советах по сборке минитрактора самоделки видео, полученные из интернет ресурсов.
Все узлы и механизмы, включая коробку передач, редуктор и колеса в основном взяты с отработавшей техники. Возможен также вариант доработки либо переработки уже имеющейся в бывшем употреблении техники. Такой подход существенно сокращает расходы на создание нового устройства, которое будет использоваться в конкретном целевом направлении.
Кроме компактности и универсальности самодельной машины, ее достоинством также является минимальный расход топлива, невысокая стоимость, возможность дальнейшего усовершенствования, а также быстрой замены узловых механизмов и навесного оборудования. Из недостатков можно отметить низкую эффективность работы на больших сельскохозяйственных территориях.

Виды навесного оборудования для минитрактора

Чтобы расширить диапазон возможностей данное устройство можно дополнительно оборудовать навесным оборудованием, которое можно изготовить при помощи имеющихся подручных средств.
Так, самостоятельно изготовить можно следующие виды навесного оборудования:

• разнообразные сеялки;
• окучники и рыхлители почвы;
• плуги одно-, двухкорпусные, обычные и поворотные;
• секционные сенокосилки для заготовок кормов;
• картофелесажалки и многое другое.

Со временем такой минитрактор, можно усовершенствовать, установив дополнительные приспособления, которые повысят комфортность и безопасность управления. Кроме того, такой агрегат по своим индивидуальным конструктивным и функциональным особенностям во многом опередит большинство заводских моделей.

Самоделки – достойная альтернатива магазинным агрегатам

Людям, постоянно имеющим дело с землей, техническая поддержка более чем нужна. Но поскольку покупка специальной техники требует зачастую непозволительных для простого российского жителя затрат. Это и объясняет рост различных самодельных тракторов и минитракторов, мотоблоков и т.д. Если уделить некоторое время изучению этого вопроса, то можно достаточно легко сделать самодельный минитрактор и все к нему купить. Изучив необходимую информацию, можно ощутимо сэкономить деньги и при этом получить самодельный минитрактор. При этом он не будет ни в чем всем уступать тем, что продаются в магазинах.

Применение самодельных агрегатов в подсобном хозяйстве

Минитрактора самоделки своими руками сегодня используются для транспортировки грузов различного объема и веса, неавтоматизированной техники, рабочего инструмента. Для личных и фермерских хозяйственных дел не требуется таких тяжелых технических средств.

Люди, искушенные в работах с землей своими руками, отдают свое предпочтение минитракторам. В этом есть свой резон: они показывают высокую производительность и эффективно справляются с поставленными задачами. Кроме того, минитрактор сборка своими руками – самый экономный способ получить эффективную и надежную технику, которая будет от и до знакома владельцу, ведь он же и будет создателем, и запчасти для которой будет легко найти в любом специализированном магазине, особенно. если это минитрактор из отечественных машин.

Причины создания техники своими руками

Многие хозяйственные люди предпочитают создавать минитракторы самостоятельно по нескольким причинам:

• магазинный аналог слишком дорого стоит;
• характеристики не обеспечивают необходимого уровня проведенных работ
• магазинные тракторы не маневренные или не подходят по размерам.

Долгое производство самодельных минитракторов в домашних условиях подтверждает, что вопреки многим трудозатратам, самодельная техника получается маневренной, быстрой, прочной, многофункциональной и экономичной.

Разновидности самодельных тракторов

Считается, что минитрактор самостоятельно сделать может не всякий желающий, однако, если поставить цель, то все возможно. Схема и чертежи будут большим подспорьем в работе тем, кто задался вопросом как самому собрать самодельный мини трактор. В Сети достаточно инструкций, которые пошагово могут проиллюстрировать процесс создания. В основе конструкции могут лежать запасные части от старых культиваторов, «Москвичей», мотоциклов..

Есть несколько разновидностей тракторов, выполненных собственноручно:

1. Конструкции универсального свойства, изготовленные для того, чтобы эффективно обрабатывать землю, косит траву, убирать заснеженные территории и многое другое. Такие конструкции можно использовать на территориях 5-7 га.
2. Конструкции мини-тракторов, способных обрабатывать до 1-2 га территории, но эффективно. Их внутреннее устройство оптимально подходит для обеспечения и организации ухода за газонными территориями.
3. Конструкция типа «райдер», представляющая собой минитрактор, который используют для раскладывания удобрений, опрыскивания растений ядохимикатами, уборки мусора с пешеходных территорий. Это самый просто вид минитрактора и создать собственноручно его будет просто для каждого.

Трактор – универсальный «трудяга»

Многофункциональная хозяйственная техника – незаменимый помощник фермера. Чтобы минитрактор был надежным, детали для его изготовления должны быть очень качественными, это вовсе не значит, что цена на них будет запредельно высокой.

Для сборки нужно выбрать хорошие чертежи, образцы которых размещены на нашем сайте. Вас интересует можно ли построить трактор из деталей мотоблока, автомобиля и какой именно двигатель подойдет для такой техники и самое главное, это как соорудить такую машину? Да, это все возможно.

Начало работ

Постройка трактора начинается с изготовления рамы, на которой и будут крепиться важные детали механизма. После подготовки рамы берутся стойки. Их приваривают к раме по углам. Далее мы устанавливаем передний мост.

В качестве двигателя применяют в различных сельскохозяйственных, строительных и дорожных машинах УД-25 двухцилиндровый. Но, чтобы использовать полный привод может понадобится дизель, зид.

Наилучшей конструкцией трансмиссии для мини-трактора будет полный привод. Полноприводная конструкция будет передавать крутящий момент, который создается двигателем на все колеса техники. Такой привод используют для вездеходов.

Также неотделимой частью нашей конструкции является ВОМ, или же вал отпора мощности, предназначенный именно для сельскохозяйственной техники. ВОМ содержит в себе такие элементы как тяга и рычаг, колпак и корпус, фиксатор и его пластина, шестерня и поводок.

Собрать трактор самостоятельно на дизеле, или мототрактор, или даже если это будет самоделка с двигателем Лифан – задача далеко не из простых. В Сети предостаточно материалов с описанием процесса создания минитракторов. К сожалению, умельцы часто не придают этой информации большого значения. и совершенно напрасно. Горе-мастера считают основным этапом – практику: они просто берут имеющиеся детали и начинают в режиме импровизации соединять их, сваривать и решать возникающие трудности по мере их появления. В этом и есть основная ошибка тех, кто не может считать себя профессионалами с сборке минитракторов, но озадачен тем, как сделать технику самостоятельно..

Начинающим и любителям не обойтись без теоретической базы и предварительных расчетов и чертежей, даже если трактор планируется сделать из двигателя от мотоблока. Не допускайте этой ошибки.

Сельскохозяйственная сфера включает в себя большое количество работ, но основным, все таки, является обработка земельных владений. Это неудивительно, ведь созревание будущего урожая напрямую зависит от того, насколько хорошо вспахана и удобрена земля.

С этим комплексом работ прекрасно справляется минитрактор — технический агрегат, имеющий достаточно компактные габариты, при этом отличаясь достаточно высокой мощностью. Применяются данные агрегаты повсеместно — и в частном хозяйстве, и в крупных фермерских хозяйствах и агропромышленных комплексах.

Если в последних, в основном, используют различные модели от российских (см. ), либо зарубежных компаний, то на бытовом уровне, чаще всего, встречаются минитрактора, изготовленные из подручных средств. Конечно, нужны определенные навыки, чтобы сборка самодельных агрегатов прошла успешно, ведь это довольно непростое дело.

Однако, учитывая тот факт, что затраты на изготовление будут куда меньшими, чем за покупку магазинного варианта (даже ), многие уже задумываются о самостоятельном конструировании минитрактора.

В зависимости от того, что будет взято за основу будущего самодельного минитрактора, выделяют несколько разновидностей подобных устройств, а также те виды работ, которые они способны выполнить:

• Если взят достаточно мощный двигатель (например, от старого «Жигули»), то такой агрегат может осуществлять практически весь комплекс работ , характерных для сельской местности. Речь идет о вспахивании земельных угодий, окучивание, избавление почвы от сорняков, формирование грядок, посадки картофеля с помощью и т.д. На фото двигатель:

• Если предусмотреть к ним дополнительное оборудование, то такие устройства могут скашивать траву для заготовки сена, расчищать снег (см. ) и подметать тротуары. Такие минитракторы способны обрабатывать территорию, площадь которой составляет не менее 6 гектаров.
• Второй тип самодельных минитракторов изготовлен на базе относительно мощного двигателя , который идентичен мощности мотоблока. Такие агрегаты способны обрабатывать территорию площадью в 2 гектара, осуществляя практически тот же перечень работ.
• Единственное, мощности самодельного минитрактора не хватит для вспашки сложных участков земли и транспортировке больших грузов.
• Последний тип самодельных минитракторов представляет собой устройство для орошения заранее обработанной почвы различными удобрениями, а также опрыскиванием химикатов от вредителей.

Как мы видим, эффективность самодельных минитракторов в работе довольно различна, в зависимости от силовой мощности используемого двигателя.

В принципе, по области применения, самодельный вариант практически ничем не отличается от купленного в магазине.

Как и у него, основной заботой для такого агрегата является работа на земельном участке , где осуществляется вспахивание и культивирование почвы.

Если вас интересуют бензопилы Хускварна, то на нашем сайте вы найдете много информации об этом инструменте. Инструкция по эксплуатации — в .

Перед начал использования бензопилы, обязательно ознакомьтесь с особенностями настройки и регулировки бензопил марки Хускварна в

Если же поломка случилась, то о причинах неисправностей и способах их починки вы сможете узнать

Преимущества и недостатки

Безусловно, рабочие показатели фирменного минитрактора значительно выше, чем у самодельных аналогов. Но никто и не пытался доказать, что самодельные агрегаты сопоставимы в своих технических данных с покупными вариантами.

Изначально подразумевалось, что минитракторы, сделанные своими руками, будут использоваться на довольно небольших площадях, где их рабочей мощности будет достаточно. Именно поэтому, использование самодельных агрегатов на бытовом уровне становится все более целесообразным.

К прочим преимуществам таких минитракторов относят:

• Довольно неплохие показатели качества вспахивания земельных угодий. При этом, они во многом сопоставимы с глубиной проникновения, которые показывают минитракторы, приобретенные в магазинах.
• Достаточно простая эксплуатация подобных устройств, не требующая особых знаний и умений.
• Изготовление самодельного агрегата будет куда более дешевым вариантом , чем покупка нового минитрактора.
• Более упрощенный ремонт , ведь вы сами изготавливаете минитрактор из доступных деталей, которые потом можно без труда достать.
• Возможность внесения изменений в конфигурацию устройства , добавляя что-то новое. В покупных минитракторах это недопустимо, ведь можно полностью вывести агрегат из строя.

Однако, не стоит думать, что изготовление минитрактора в домашних условиях является безоговорочно выгодным предприятием. У данного способа есть и свои недостатки:

• Достаточно кропотливый процесс сборки , ведь это требует наличия определенных технических знаний, а также умения работать со сварочным аппаратом и т.д. Иными словами, изготовление минитрактора своими руками подойдет далеко не каждому.
• Поиск нужных запчастей и деталей также является дополнительной сложностью в данном вопросе.

Как мы видим, преимуществ все-таки больше, что говорит о верном принятии решения — изготавливать самодельные минитрактора своими руками. Наверно главным плюсом является хорошая экономия средств, ведь вопрос цены становится определяющим в последнее время.

Производя различные работы на самодельном минитракторе, важно понимать тот факт, что это агрегат любительского уровня, поэтому не стоит ставить перед ним очень сложные задачи .

Большое значение имеет двигатель, который вы используете в конструкции. Зачастую, это уже не новый мотор, взятый от старого автомобиля, либо приобретенный «с рук». Подобные двигатели, в основном, не имеют внутреннего регулирования количества оборотов при разной нагрузке.

Поэтому, приходится иногда отпускать педаль газа, чтобы мотор не перегревался от усилий.

• отжать сцепление;
• нажать на педаль газа до упора;
• крутить стартером на протяжении 7-10 секунд, после чего мотор должен завестись.

Делая такие нехитрые манипуляции, можно добиться того, что двигатель будет запускаться без каких-либо проблем, в течение дня. Стоит также помнить, что в зимнее время повышается расход горючего, практически на 30%. Этот факт нужно иметь в виду, планируя продолжительные работы на морозе, например, при вывозке дров из леса.

Лучше всего запастись лишней канистрой, чем застрять среди сугробов, вдали от людей.

Примеры сборки

Сборка самодельного минитрактора может осуществляться разными способами , поэтому нет какой-то определенной методики, а также параметров, следовать которым нужно неукоснительно.

Нет, конструирование минитрактора своими руками — это довольно свободное занятие, где можно подключить свою фантазию и собственные наработки.

Однако, будет не лишним описать пару способов , чтобы картина более наглядной.

Вообще, порядок действий примерно следующий:

• На первоначальном этапе происходит конструирование рамы будущего самодельного минитрактора. Сваривают её из металлического швеллера. Как правило, берут №5, либо №9. Из данного материала изготавливаются две полурамы, которые соединены между собой карданными валами, используемые в большегрузных автомобилях.
• Конструкцию можно сделать и из цельной рамы. Для этого нужно взять два лонжерона (правая и левая часть рамы), а также два траверса (зад и перед рамы). В данном случае, швеллер номер 10 будет использован для изготовления лонжеронов, а номер 12 и 16 — для изготовления траверсов.
• Поперек устанавливается металлический стержень.
• Далее на раму устанавливается двигатель. Выбор мотора лежит полностью на том человека, который задумал самостоятельную сборку агрегата. Часто, для этих целей используют двигатели УД-2, МТ-9 и т.д. Взять двигатель можно и от обычного мотоцикла советского производства.
• Коробку передач нужно разместить на раме таким образом, чтобы она была развернута к человеку, управляющему минитрактором. Кстати, для этих целей прекрасно подойдет коробка, взятая из старого ГАЗ-53.
• В качестве руля можно использовать рулевое управление, установленные на старых машинах .
• К задней части рамы нужно приварить фаркоп, который позволит присоединять дополнительное навесное оборудование.

• Колеса нужно подбирать в зависимости от того типа работ, которые вы хотите выполнять на самодельном агрегате. Для вспахивания почвы, размеры колес должны быть не менее 24 дюймов в диаметре. Для обычной перевозки грузов достаточно и 15 дюймов.

На завершающем этапе производится регулировка всех рабочих узлов, натяжка ремней и т.д. Конечно, инструкция довольно схематична, но в сети можно найти самое свежее видео бесплатно, где минитрактора своими руками изготавливают различные мастера, давая точные советы, а также весь процесс наглядно.

Подробнее о самодельном минитракторе смотрите на видео:

Отдельного упоминания заслуживает изготовление . При этом, нет принципиальной разницы, какой именно агрегат использовать, ведь их конструкция практически идентична. Рассмотрим приблизительный алгоритм наших действий:

• Начинать мы также будем с изготовления рамы . При этом, мы всего лишь дополняем ту часть конструкции, которая будет расположена над второй парой колес, ведь передняя часть будет нашим мотоблоком.
• Строгих рекомендаций в диаметре металлических труб, используемых для изготовления рамы, нет. Все составные часты разрезаются болгаркой, а затем свариваются между собой, формирую заднюю часть рамы. Посередине можно добавить дополнительный брус из металла, чтобы конструкция была более надежной.
• Сзади приваривается фаркоп, обеспечивающий работу с прицепом и прочим навесным оборудованием.

• Для передних колес можно приобрести ступицы . Крепится они будут к металлической трубе, подходящей по ширине к передней части минитрактора.
• В центре нужно просверлить отверстие сквозного типа, через которое осуществляется крепление к раме. Редуктор червячного типа, в данном случае, будет соединять тягу от руля и раму.
• Далее нужно установить заднюю ось. Делается это на подшипники, которые установлены во втулки. Далее устанавливается шкив, обеспечивающий подачу работы от используемого мотора.
• Колеса можно подобрать от старых автомобилей, либо от тех же мотоблоков.
• На заключительном этапе производится установка тормозной системы , а также регулировка всех рабочих узлов.

Стоит помнить, что в случае выезда на проезжую часть данного самодельного устройства, вас могут остановить сотрудники дорожной инспекции на наличие у вас прав на управление данным транспортным средством.

Поэтому, если вы планируете выезжать на самодельном минитракторе на проезжую часть, нужно позаботиться о получении водительских прав в ГИБДД.

Заключение

Минитрактора самодельного типа представляют собой довольно интересное сооружение . При этом, встретить два одинаковых агрегата попросту нереально, ведь в процессе сборки каждый добавляет что-нибудь свое.

Ведь для мужчины сам факт, что он что-то делает своими руками, уже является своеобразным хобби, удовлетворение от результатов которого куда сильнее, чем от простой покупки готового минитрактора, либо иного агрегата.

Мини-трактор

(часть 2) — DIY

Вот следующая статья из нашей серии, в которой рассказывается, как собрать недорогой самодельный мини-трактор. (Подробные схемы минитракторов смотрите в галерее изображений.)

В последнем выпуске этой публикации мы описали создание недорогого самодельного мини-трактора, который один из наших научных сотрудников спроектировал и построил менее чем за половину той суммы, которую ему стоило бы купить эквивалентную деталь заводского изготовления. оборудования (см. НОВОСТИ МАТЕРИНОЙ ЗЕМЛИ №76, стр.122). В этой первой партии также подробно описывалось изготовление рамы и трансмиссии автомобиля, а также выбор двигателя и ходовой части.

Далее в этой статье будет описано, как мы вырезали и формировали детали корпуса из листового металла (с помощью специального гибочного пресса, который мы покажем вам, как построить). . . подключили электрическую, тормозную и контрольную системы. . . и установили универсальную прочную навеску на заднюю часть трактора.

СОБИРАЙТЕСЬ ВМЕСТЕ: КОМПОНЕНТЫ ТРАКТОРА

Почти все компоненты кузова, используемые в этом проекте, состоят из предварительно вырезанных секций листового металла 14-го калибра, которые были согнуты до нужной формы с помощью ручного тормоза, изготовленного из металлолома, подробно описанного на схемах в галерее изображений.Обратившись к нашим иллюстрациям для определения подходящих размеров и точек сгиба, вы сможете воспроизвести наши результаты в своей мастерской. . . или — если вы решили изменить конструкцию нашего трактора, используя другую силовую установку, размер колес, длину рамы или что-то еще — использовать наши планы в качестве руководства по изготовлению деталей из листового металла в соответствии с вашими потребностями.

Рулевой механизм Volkswagen крепится к квадратному трубчатому стальному переходнику на 2 дюйма на половице (его колонка, в свою очередь, крепится к удлинителю, прикрепленному к передней панели), а стандартный рычаг шатуна был изменен — ​​с помощью 1/2 плоский стержень дюйм на 1-1 / 4 дюйма на 9 дюймов, изогнутый со смещением, чтобы он мог соединить коробку с перетаскиванием, описанным в выпуске 76.

Педали тормоза и сцепления изготовлены из секций плоского стержня 1/4 дюйма на 1-1 / 4 дюйма, вырезанных и изогнутых по форме, а пластины размером 1/4 дюйма на 3 дюйма на 5 дюймов служат в качестве опорных площадок для этих рычагов. . Секция стержня 7/16 дюйма длиной 8 дюймов — с болтом 7/16 дюйма на 2 дюйма, приваренным к одному концу и куском стержня 3/4 дюйма, приваренным к другому, — обеспечивает точный блок управления дроссельной заслонкой. . . после того, как плоский стержень размером 1/8 дюйма на 1 дюйм на 2-1 / 4 дюйма прикреплен к концу шарнирного болта для регулирования троса акселератора.

Панель приборов (и ее отделка) нашего трактора была изготовлена ​​из листового металла и предназначена для непосредственного крепления болтами к существующим отверстиям в двигателе Kohler KT17. Конечно, если вы используете любую силовую установку, кроме этого горизонтального двойника, вам, вероятно, придется обрезать панели, чтобы они соответствовали вашему конкретному двигателю ( или просто сделайте небольшую раму для поддержки переднего конца приборной панели).

К тому же топливный бак нашего трактора представляет собой не что иное, как металлический ящик, очертания которого обеспечивают совместимость с низким профилем Kohler.Заливная горловина была взята из брошенного пикапа, а выпускное отверстие — сливной кран 1/8 дюйма. Короткие отрезки 4-дюймового EMT, приваренные к передней части бака, служат в качестве ковшей для фар (два простых зажима — сделанные из того же трубопровода и пары колец из листового металла — удерживают лампы на месте), и 1-1 / 4-дюймовые секции из стали квадратного сечения 11-го калибра используются для обеспечения защитного канала для проводки и поддержки самого резервуара.

Все остальные части кузова, включая капот и задние крылья, могут быть сформированы с помощью листового тормоза.Крышка двигателя включает в себя небольшую выпуклость в форме совка, в которой находится крышка топливного бака, а крылья закреплены угловыми железными секциями 1/8 дюйма (размером 3/4 дюйма, 1 дюйм и 1-1 / 2 дюйма), которые также служат для поддержки аккумулятора, откидной панели сиденья и резервуара для дополнительной гидравлической системы. Само сиденье (в нашем случае это замена Massey-Ferguson за 45 долларов … но вы, вероятно, могли бы изготовить или утилизировать одно за меньшую сумму) крепится к просверленному 13-дюймовому элементу длиной 3/16 дюйма на 1-1. / 2 дюйма на 4 дюйма, и передняя крышка размером 17-3 / 4 дюйма на 18-3 / 4 дюйма — болты на лицевой стороне крыльев для защиты компонентов между ними.(Мы также установили панель под приборной панелью и за двигателем, чтобы охлаждающий воздух силовой установки не попадал на водителя в теплые месяцы … пластину можно снять для обеспечения обогрева зимой.)

Наконец, можно установить тормозные магистрали и электропроводку. Если вы настоящий скаунджер, возможно, вы сможете использовать существующие линии от утилизированного VW, который поставлял многие детали для этого проекта. . . в противном случае просто купите в магазине автозапчастей тормозную трубку длиной 60 дюймов и 3/16 дюйма.В любом случае следует установить тройник между главным цилиндром (который крепится к опорному кронштейну с правой стороны рамы) и правым и левым колесными цилиндрами. Вам нужно будет приобрести (покупайте его только в том случае, если вы не можете его одолжить) двойной развальцовщик, чтобы закончить концы любых тормозных линий, которые вы разрезаете.

Подключение электрических компонентов не должно быть проблемой, если вы следуете показанной схеме. Мы использовали провод 14-го калибра (за исключением, конечно, аккумуляторных кабелей), и, поскольку катушка зажигания, стартер и генератор поставлялись с нашим двигателем, нам нужно было купить только аккумулятор, фары, выключатель зажигания, соленоид. , амперметр и держатель предохранителя для завершения системы.

СОЗДАЙТЕ СВОЙ ТРАКТОР СООТВЕТСТВУЮЩИМ ВАШИМ ПОТРЕБНОСТЯМ

На этом этапе есть несколько решений, которые вам нужно принять перед сборкой трактора. Если вы планируете использовать его в качестве легкового буксировщика для прицепа или простой косилки, вы можете просто построить съемное сцепное устройство, описанное в этой статье, раскрасить своего «малыша», добавить масло и тормозную жидкость и отрезать свободный.

Однако, если вы хотите пройти все девять ярдов и оснастить свою рабочую лошадку такими «большими тракторными» функциями, как трехточечная навеска с гидравлическим приводом (категория 0) и вал отбора мощности, это тоже вполне возможно — если вы готовы выложить дополнительные деньги — поскольку этот «Маленький Геркулес» более чем достаточно крепок, чтобы выдержать напряжение.(Фактически, работая в саду, показанном здесь на цветных фотографиях, нам приходилось загружать задние колеса антифризом для лучшего сцепления с дорогой … и ни двигатель, ни трансмиссия, ни рама не проявляли никаких признаков усталости под ними. условия.)

К сожалению, из-за нехватки места мы не можем представить конструкцию этих дополнительных функций, на этот раз, достаточно подробно, чтобы вы были уверены, что проведете вас через проект. Но следите за МАТЬ НЕТ.78, потому что тогда у нас будет больше о мини-тракторе МАМА. . . и мы сможем лучше сообщать о том, насколько хорошо наша бригада тракторов и агрегатов работала «в поле».

ПРИМЕЧАНИЕ РЕДАКТОРА: поскольку некоторым читателям может потребоваться конкретная информация о строительстве этого проекта, которую невозможно охватить в серии журнальных статей, сотрудники MOTHER работают над пошаговыми планами строительства, которые будут включать каждый этап изготовления нашего трактора. .Чтобы заказать набор, посетите наш магазин новостей Матери-Земли.

Продолжайте строить свой мини-трактор своими руками с помощью этих планов проекта:

• Мамин мини-трактор «Сделай сам» (часть 1)
• МАТЕРИНСКАЯ сельхозтехника: самодельные аксессуары для тракторов (часть 3)
• Постройте самодельный тракторный отвал (часть 4)

---

ДОМАШНИЕ ТРАКТОРЫ: ТОРМОЗ ДАЖЕ

Для создания «чистых» складок на металлических деталях, используемых для этого проекта (или для любого другого предприятия, в котором используются гнутые панели, если на то пошло), существенный гибочный тормоз является абсолютной необходимостью.Хотя профессиональный тормоз может стоить тысячи долларов, можно собрать точную копию сверхмощного ручного станка для гибки металла — в основном из лома железных уголков — всего за несколько долларов.

Инструмент, показанный здесь, является устройством, которое мы фактически использовали для формирования частей трактора, и этот опыт доказал, что он полностью способен сгибать кусок мягкой стали 14-го калибра шириной 24 дюйма. . . и, конечно, быстро разобрался бы с чем-нибудь меньшим или более легким, чем это.Чтобы построить свой собственный, просто соберите указанные ниже материалы, отрежьте их до указанных размеров и соберите в соответствии с нашей иллюстрацией.

После того, как все отверстия будут просверлены, ручки следует приварить к концам поворотного стержня. . . ограничитель обратного хода приварен к прижимной планке (в точке на расстоянии 1-1 / 2 дюйма от его угла). . . а боковые стойки, в свою очередь, таким же образом привариваются к опорной балке. Анкерные штифты размером 1/2 на 6 дюймов просто привариваются к верхним углам стоек (вместе с некоторыми внешними опорами), а гайки 1/2 дюйма — прикрепляются к черным трубным хомутам 3/4 дюйма с ручкой — навинчиваются на штифты для оказания давления на прижимную планку.После этого можно установить шарнирные штифты и закрепить их на месте.

Поскольку мы разработали этот тормоз для изготовления коробок, а также для простой гибки листов, мы не хотели, чтобы прижимная планка прижималась непосредственно к основанию. Вместо этого мы вырезали секцию швеллера 3/16 дюйма на 1-1 / 2 дюйма на 4 дюйма на различную длину (до 23-7 / 8 дюйма) и использовали эти части в качестве прижимных зажимов прогрессивного размера (и взаимозаменяемых). … которые входят между прижимной планкой и основанием и опираются на ограничитель обратного хода сзади.Эти стальные канальные зажимы прижимают изделие и прочно удерживают его, пока человек управляет рукояткой поворотной штанги.

---

Первоначально опубликовано: сентябрь / октябрь 1982 г.

Мини-трактор своими руками (на двух полурамах) | Своими руками

Казалось бы, сегодня все есть в магазинах. Однако, как ни странно, отечественная промышленность выпускает минитракторы в крайне ограниченном количестве, явно недостаточном для полного удовлетворения потребительского спроса.И разнообразие их дизайнов небогато.

В основном это машины традиционной тракторной компоновки, не самой удачной для работы в небольших хозяйствах.

А зарубежные модели, даже китайские, для большинства простых сельчан не по карману.

Поэтому, начав разрабатывать собственную конструкцию, я решил применить для самодельного трактора, усовершенствованную шарнирно-сочлененную схему с двумя полурамами , а для удешевления использовал самые дешевые комплектующие от подержанных отечественных автомобилей.

Колесные тракторы «Кировец» и Т-150 изготавливаются по сочлененной схеме — в свое время им не было аналогов на мировом рынке! Основными преимуществами такой компоновки являются небольшой радиус поворота, что немаловажно при работе на небольших участках земли, и высокая проходимость за счет того, что все четыре колеса имеют хороший контакт с поверхностью даже на неровной поверхности. Это работает как на больших машинах, так и на малой механизации.

---

Смотрите также: Снегоход мини-гусеница своими руками

---

Еще одним преимуществом версии с двумя полурамами является раздельное расположение силового агрегата, что упрощает обслуживание и снижает уровень вибрации водительского сиденья, позволяя при этом уйти от упругих элементов подвески. подвеска, упростить ее, тем самым снизив вес и стоимость всей конструкции.Кстати, вес и габариты автомобиля пришлось тщательно рассчитать, так как важным требованием было обеспечить возможность его перевозки на легковом прицепе

.

Как и настоящая «Кировца», в основе моего трактора две сваренные из швеллеров полурамы, только по размерам меньше, передняя полурама 900х450 мм, задняя полурама 600х450 мм. . Конструкция выполнена из канала №10, а в узле разрушения, где нагрузка больше, используется канал №12.Сам узел перелома выполнен из поворотного кулака от автомобиля ВАЗ классического семейства

.

Китайский бензиновый двигатель КАМА DMG.5K мощностью 6,5 л.с., предназначенный для мотоблоков, идеально подошел в качестве силового агрегата. Он удачно сочетается с 5-ступенчатой ​​механической коробкой передач от «классических» моделей Жигулей. Привод постоянный, полный. Мосты с коробкой передач с передаточным числом 3,9 снова были взяты на «Жигули», но из-за компактных габаритов трактора (ширина колеи 700 мм) их пришлось разобрать и укоротить.Собрал прокладки и карданный вал между мостами — от автомобиля Нива, укороченный.

Трансмиссия приводится в движение шкивами и ремнями, за счет чего на КПП происходит снижение скорости, так как шкив на двигателе в несколько раз меньше по диаметру, чем на КПП Мосты крутят звездочки от советского мотоцикла ИЖ на хвосте КПП звездочка с 17 зубцами, на фланце моста — 42 зуба. Для привода

используется цепь от сельхозтехники с шагом 15.

Ременная муфта Шкив, установленный на коробке передач.заказан у токаря А в качестве прижимных роликов используются натяжные ролики механизма газораспределения от автомобиля ГАЗель с двигателем ЗМЗ-406. Для троса сцепления я позаимствовал трос стояночного тормоза от ВАЗ-2110.

Трос акселератора — от грузопассажирского УАЗа с инжекторным двигателем.

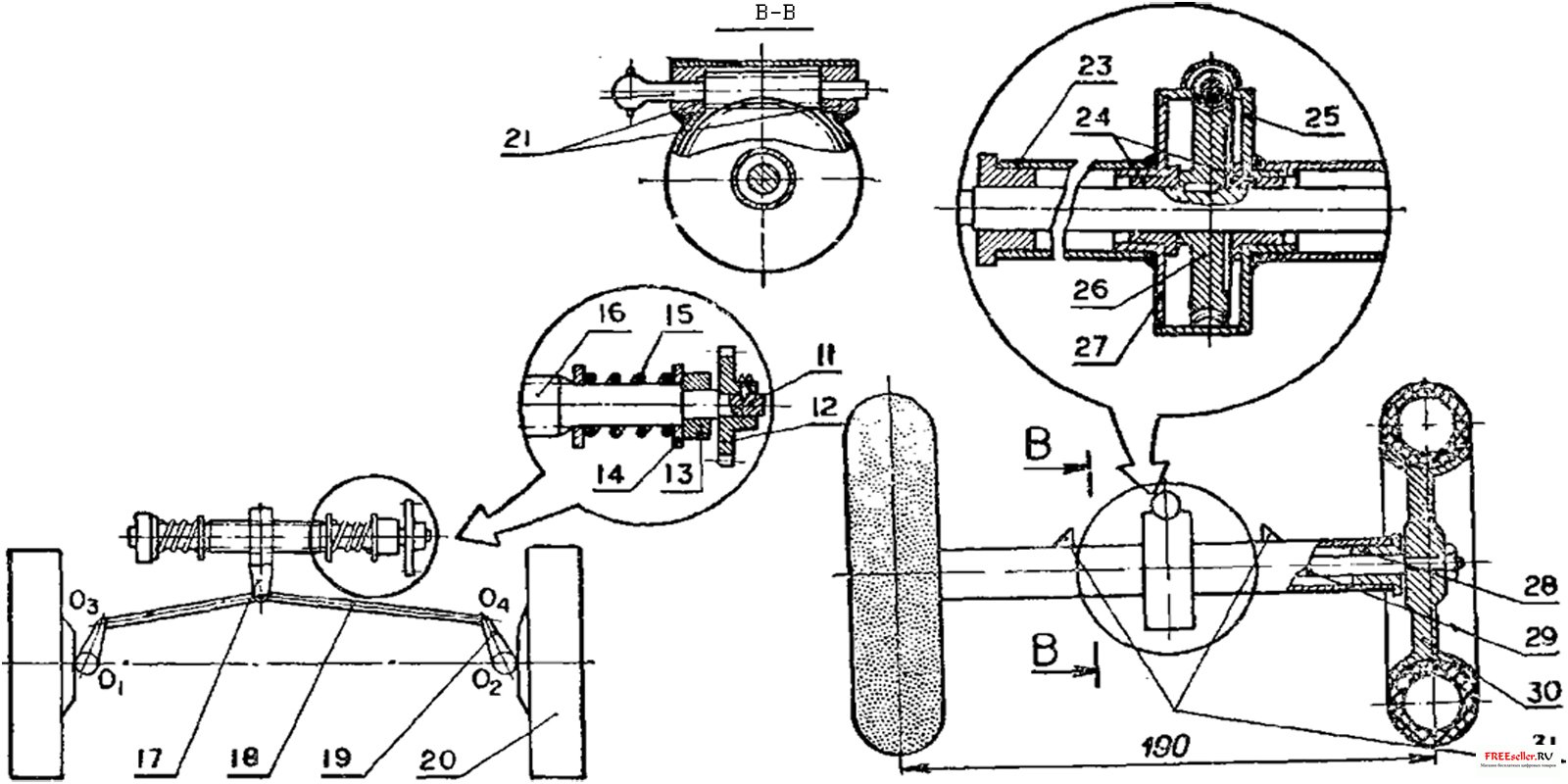

Рулевое управление и колеса от автомобиля ВАЗ-2107. Барабанные тормоза с гидравлическим приводом Цилиндр сцепления «Жигули» используется в качестве главного тормозного цилиндра. Педали собственной разработки.Сиденье от пассажирской ГАЗели.

Подвеска собственной разработки: к оси прикреплены нижние рычаги, а вместо шариковых подшипников установлены рулевые наконечники от «Жигулей».

Каркас капота и крылья сварены из профильной трубы 20 × 20 мм, а капот и крылья — из листового металла толщиной 2 мм. Капот состоит из двух частей: задняя съемная на болтах, передняя откидывается назад (навесная, защелка — замок со стороны прицепа легкового автомобиля).

Валы для установки навесного оборудования изготовлены из трубы диаметром 30 мм, к одному из концов которой приварен рулевой наконечник от «Жигулей», а в качестве узла крепления используется пряжка ремня безопасности. Сами крепления насадки выполнены из двух уголков 45 мм

Проведенные ходовые испытания показали, что на первой передаче автомобиль способен двигаться с постоянной скоростью медленнее пешехода, на пятой передаче — около 20 км / ч. Постоянный полный привод обеспечивает высокую проходимость. , а установленное сзади съемное сцепное устройство позволяет буксировать автомобильный прицеп

.

После испытаний трактор был практически полностью разобран, все его основные элементы были загрунтованы и покрашены.После финальной сборки получилась красивая и вполне работоспособная конструкция, в общей сложности на постройку у меня ушло около месяца. Универсальный компактный минитрактор для работы в огороде , используется для вспашки и боронования небольшого приусадебного участка, посадки, окучивания и перекопки картофеля — я доволен!

---

Смотрите также: Трактор своими руками из металлолома

---

Самодельный полноприводный МИНИ-ТРАКТОР И ЕГО ВОЗМОЖНОСТИ — ВИДЕО

© Автор: Раиль ГИЛЯЗЕТДИНОВ, г. Бирск (Республика Башкортостан)

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

---

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Полное руководство по тракторам для кур и 13 бесплатных планов DIY —

Что такое трактор для кур?

Проще говоря, это передвижной дом, очень похожий на фургон или трейлер, в котором есть все, что нужно вашей курице в ее доме.Это переносной курятник.

Он будет содержать пищу, воду, насест для ночлега, скворечник и хорошее место для свободного выгула.

В этом подробном руководстве мы дадим вам основы, прежде чем подробно изложить ключевые моменты, которые необходимо учитывать при создании своего собственного.

Наконец, у нас есть 13 лучших тракторов для цыплят, которые подойдут для любого стада и любого бюджета.

Глава 1

Как построить трактор для цыплят

Глава 2

13 бесплатных схем трактора для курицы своими руками

Chicken Tractor 101 and Benefits

Идея трактора — держать их в загоне, чтобы не повредить остальную часть вашего двора или имущество соседей.Так уж получилось, что трактор мобильный, поэтому вы можете переместить их к следующему участку травы, прежде чем они разрушат место, где они припаркованы.

Любой, кому довелось побывать на своих клумбах, скажет вам, что это очень обидно, когда вся ваша работа уничтожается менее чем за 10 минут, не говоря уже о маленьких котлетах из какашек повсюду.

Соседи тоже не обрадуются, когда обнаружат, что ваши куры переместили мульчу, съели овощи и оставили маленькие подарки, чтобы поблагодарить вас.

Второе преимущество трактора — безопасность кур. Хороший прочный трактор отпугнет большинство хищников, за исключением медведя, енота и койота.

Куры могут пастись в полной безопасности от воздушных хищников, таких как ястребы и совы.

Лучшая причина иметь переносной курятник — это бесплатные услуги по уходу за газоном! Курицы будут грызть кончики травы и сорняков, удалять всех насекомых и удобрять — и все это бесплатно!

Фактически, они платят вам яйцами — что может быть лучше?

Если вы хотите, чтобы ваша трава оставалась в приемлемом состоянии, вам, вероятно, придется перемещать трактор хотя бы через день, иначе у вас появятся проплешины и кратер от пылевой ванны.

Основные компоненты трактора для цыплят

Базовую структуру можно разбить на два отдельных компонента: курятник и бег. В Великобритании он также известен как куриный ковчег.

Курятник представляет собой квадратную коробку, в которой достаточно места для размещения кур. Здесь важно помнить, сколько места требуется вашим дамам: для крупной птицы требуется 4 кв. Фута на птицу, а для бантам — 2 кв. Фута на птицу.

Да, вы можете запихнуть больше птиц, но это будет стимулировать антиобщественное поведение, которое будет трудно преодолеть и которое может привести к травме одной или нескольких ваших девочек.

Пол курятника

Пол в курятнике во многих случаях отсутствует. Поскольку цыплята выбрасывают большую часть своих отходов ночью, фекалии оседают прямо на землю, а это означает, что вам действительно нечего убирать!

Многие люди, в том числе и я, предпочитают прочную базу курятнику по нескольким причинам (самая важная из них — безопасность).Прочная «шкатулка», в которую вы можете запереть своих девочек на ночь, меня успокаивает больше, чем коробка открытой планировки.

Если медведь или енот опрокинут курятник, они могут встряхнуть девочек, но они все равно будут надежно заперты, тогда как если бы дно было открыто, они бы обедали.

Вторая причина в том, что с ним немного легче перемещать девочек, когда они находятся взаперти.

При перемещении трактора с открытым дном, если куры стоят на земле, им необходимо ознакомиться с порядком передвижения.

Они должны понять, что им нужно двигаться вместе с курятником.

Обычно требуется всего пара ходов, чтобы они освоились, но легко поймать «медленные пальцы ног» под конструкцией.

Если курятник в коробке, вы можете все поднять, переместить, а затем выпустить — просто.

Зона бега / пера

Ваш загон должен быть достаточно большим, чтобы вместить количество кур, которые у вас в тракторе. Снова запомните эти числа; крупной дичи нужно минимум 8кв.футов на птицу, а бантамам требуется 4 квадратных фута на птицу в зоне бега. Больше места всегда лучше.

Хотя ваши куры технически «свободно выгуливают», они не могут бегать, прыгать или расходовать энергию, кроме как ходить из одного конца в другой, поэтому более длительный бег — это здорово, если у вас есть место.

Прогон также должен быть достаточно высоким, чтобы можно было повесить кормушку и поилку, чтобы они не могли в нее какать (что они и сделают, если она стоит на земле).

Создайте свой собственный трактор для цыплят

При сборке трактора необходимо учитывать несколько моментов.Тракторы должны быть прочными и хорошо построенными; это обычно переводится как довольно тяжелый для перемещения.

Если у вас проблемы со спиной, шеей или другие проблемы с подвижностью, вам нужно будет долго и серьезно подумать о том, чего вы хотите.

Можно, конечно, построить легкие тракторы, но без проблем не бывает. Мы обратимся к ним позже.

Размер

Вам необходимо знать, сколько кур вы собираетесь посадить в трактор. Например, для 4 крупных кур потребуется 4кв.Футов, так что вам понадобится 16 кв. Футов площади. Это коробка размером 4 на 4 фута.

Это может показаться небольшим, но если вы будете тянуть (или толкать) его вместе с бегом, он будет довольно тяжелым, особенно на спусках или подъемах.

Простота перемещения

Насколько легко будет перемещать трактор? Почти все тракторы, которые я видел, имеют колеса, помогающие перемещать конструкцию, или могут быть подсоединены к небольшому трактору или грузовому автомобилю.

Лично я бы избегал любых планов, которые не включают колеса, так как вам понадобится титаническая сила, чтобы их двигать!

Некоторые тракторы, которые вы передвигаете, похожи на тачку, другие немного похожи на рикшу, а для огромных требуется мощность — настоящая или механическая.

Легкость очистки

Курятник нужно чистить так же, как и обычный курятник. Зона доступа должна быть достаточно большой, чтобы вы могли ее проработать. У некоторых курятников есть «подъемная» сторона курятника, которая отлично подходит для уборки и удаления яиц.

Дизайн

В нижней части этой статьи вы найдете различные планы тракторов для цыплят, которые вы можете построить.

Многие из тракторов, которые я видел, нельзя не учитывать с точки зрения безопасности.Многие люди используют сетку вместо металлической ткани.

Аппаратная сетка

стоит дорого, но это лучше, чем потерять всех своих кур из-за решительного хищника.

Однако это не означает, что конструкция трактора плохая по своей сути. Вы всегда можете повысить уровень безопасности, если найдете дизайн, который вам действительно понравится.

Может быть легко построить базовую структуру с нуля, и что-то, что делает это еще более увлекательным и рентабельным, — это использование переработанных предметов.

Это значительно снизит стоимость.

Вы заметите, что во многих тракторах, показанных ниже, использовались переработанные предметы весьма изобретательными способами!

Также помните, что если вы живете в районе, где лето может быть очень жарким, убедитесь, что в курятнике достаточно тени и есть вентиляция.

Обеспечение безопасности трактора для цыплят

Мы вкратце касались безопасности ранее, но трактор должен быть безопасным и безопасным для вашего стада.

Само здание должно быть из прочных материалов; он будет находиться на улице под солнцем, ветром и дождем, поэтому, если он сделан из дерева, его следует покрасить для защиты.

Это подводит нас к легким тракторам.

Легкие, безусловно, лучшая вещь для тех, кому нужно перемещать вещь, но их можно легко перевернуть в штормовой ветер или другую ненастную погоду, разбросав вашу стаю повсюду.

Если вы непреклонны в использовании легкого трактора, вам понадобится какая-то система, чтобы закрепить его на месте, если возникнет такая необходимость, особенно если вы живете на возвышенности, где ветер может доставлять неприятности.

Крупным хищникам тоже не составит труда разобрать трактор, сделанный из трубы ПВХ и проволочной сетки.

Также проверьте замки и проходы — вы легко можете попасть внутрь? Если так, то могут и другие вещи. Как минимум, любой замок должен защищать трехлетнего ребенка. Если он не пройдет этот тест, енот тоже это поймет.

Любые окна должны быть покрыты проволочной сеткой или металлической тканью, а не , а не проволочной сеткой. Проволока для кур предназначена для удержания цыплят — она ​​не отпугнет хищников.

Маршрут также необходимо закрыть металлической сеткой.

Тракторные планы для цыплят

Яичный завод

EggFactory — это небольшой трактор для цыплят, подходящий для небольшого стада, состоящего менее чем из шести кур. Это А-образная рама с колесами сзади, которые обеспечивают легкую маневренность.

Получить этот план

Трактор Meaties

Этот трактор отличается простотой и доступностью. Он больше всего подходит тем, у кого небольшое количество людей с ограниченным бюджетом.

Трасса может быть построена менее чем за 200 долларов и идеально подходит для новичков.

Получить этот план

Цыпленок

Добро пожаловать в один из самых роскошных существующих тракторов для цыплят. «Куриный зверинец» — это ресторан среднего размера с большой ценой. Ожидайте, что этот конкретный куриный трактор будет стоить вам около 500 долларов.

Получить этот план

Гиперион

Hyperion — самый доступный трактор для цыплят в этом списке.Несмотря на то, что его внешний вид довольно примитивен, если вы ищете дешевое решение, не ищите ничего, кроме этого плана; он эффективен и выполняет свое предназначение.

Получить этот план

ПВХ трактор

spec ’> 12+ кур

166 кв. Ф.

Как следует из названия, трактор ПВХ изготавливается из труб ПВХ. Этот план содержит подробные схемы, описывающие каждый этап сборки, что делает его подходящим для тех, кто практически не имеет опыта самостоятельной сборки.

Получить этот план

Это недорогой трактор среднего размера. Интересно, что в нем есть два входа для кур, один прямо в курятник, а другой — в секцию бега. Если ваши куры используют вход в курятник, я бы порекомендовал построить для них лестницу.

Получить этот план

Трактор Barn

spec ’> 12+ кур

80 кв.фут

Barn Tractor — один из крупнейших производителей тракторов для кур в этом списке.У него есть две зоны бега, крытая часть (под курятником) и открытая часть. При условии, что курятник утеплен, его можно использовать при любых погодных условиях.

Получить этот план

Этот трактор для кур — один из самых дорогих в этом списке. У него есть крытая площадка для ночлега и скворечник на дальнем конце трактора. Этот трактор среднего размера вмещает до 12 кур.

Получить этот план

The Bantam House — стильный и забавный трактор для кур.У него четыре колеса, по одному на каждом углу, что упрощает маневрирование. Это идеально подходит для небольшого стая бантам и может использоваться круглый год.

Получить этот план

Oasis — это доступный трактор для кур с А-образной рамой, подходящий для средних стад (6-12 кур). Один конец трактора покрыт сеткой, а другой — деревом, обеспечивающим укрытие во время дождя.

Трактор данной конструкции без колес, что затрудняет его перемещение одним человеком.

Получить этот план

«Hen Hideout» — это доступный ресторан среднего размера с хорошим соотношением цены и качества. В этом конкретном плане для изготовления каркаса используется пластик, а не дерево.

У него также есть большие колеса на каждом углу, что позволяет легко перемещаться по саду.

Получить этот план

Как следует из названия, «Восстановленный трактор» идеально подходит для тех из вас, у кого уже есть древесина, которую вы хотите перепрофилировать.

Одна вещь, которую следует отметить об этом конкретном плане, — это его вес; вам понадобятся два человека, чтобы безопасно маневрировать.

Получить этот план

Сводка

Дизайн вашего трактора ограничен только вашей фантазией, доступным пространством и бюджетом.

Использование трактора для кур дает несколько преимуществ и очень мало недостатков.

Если вы собираетесь использовать трактор круглый год, убедитесь, что он сконструирован таким образом, чтобы защитить кур в зимние месяцы.

Просто помните, чем больше ваш трактор, тем он, вероятно, тяжелее. Если у вас есть ездовая косилка, вы, вероятно, могли бы использовать ее для передвижения трактора.

Мы надеемся, что вас вдохновили на мысль о тракторе для кур для ваших девочек, особенно если вы хотите построить его самостоятельно!

Я повторюсь здесь — цыплятам все равно, будут ли углы квадратными или древесина подержанная. Им приятно иметь дом, в котором есть все, что им нужно.

Так что не бойтесь создавать свои собственные, даже если у вас нет большого опыта работы в домашних условиях!

Кто-нибудь построил собственный трактор для кур? Пожалуйста, присылайте нам свои фотографии и истории в комментариях ниже…

ЧИТАЙТЕ СЛЕДУЮЩИЙ: Почему использование тракторов для кур заставляет моих цыплят откладывать больше яиц

Поделиться…

** ВНИМАНИЕ ** У вас есть небольшой трактор с погрузчиком? Прочтите

У вас есть небольшой трактор с погрузчиком? Если да, то я могу сэкономить вам 3500 долларов.00 счет за ремонт.

У меня трактор New Holland мощностью 40 л.с. с навесным фронтальным погрузчиком. Несколько месяцев назад у меня был самосвал, который доставил мне по дорогам гравий. Я перемещал гравий по своей собственности ковшом погрузчика своего трактора. Вдруг что-то треснуло, и трактор упал вперед. Я посмотрел вниз, и картер трансмиссии трактора треснул и отделился. Оказывается, картер трансмиссии — единственная опора, скрепляющая трактор.По данным ремонтной службы, это относится к малым грузовым тракторам любой марки. Производители экономят деньги, используя картер трансмиссии как единственную опору между двигателем и задней осью. По сути, они продают нам игрушки, которые не предназначены для работы с ковшом погрузчика. Для ковша погрузчика нет другой опоры, кроме картера трансмиссии. Корпус трансмиссии сделан из чугуна, и в конечном итоге он может треснуть под нагрузкой. «На каждое действие есть равная и противоположная реакция».Если вы наберете 500 фунтов. с ковшом погрузчика вы набираете 500 фунтов. направленной вниз силы на корпус трансмиссии. Помните это! Никаких других опор рамы, удерживающих заднюю часть трактора впереди трактора, нет. Корпус трансмиссии принимает на себя всю силу ковша погрузчика.

Не паникуйте, надежда есть!

Вы можете приобрести комплекты опор для погрузчика, с помощью которых задний мост крепится к ковшу погрузчика. Эти опоры снимают часть усилия с корпуса трансмиссии, когда вы поднимаете предметы с помощью ковша погрузчика.

Если вы наклоняетесь механически, вы можете закрепить болтами или приварить стальные опоры, которые проходят от фронтального погрузчика к задней части трактора.

Если на вашем тракторе нет какого-либо вспомогательного комплекта для погрузчика, то раскол картера трансмиссии — лишь вопрос времени. Это сообщение стоило мне 3500 долларов. Я надеюсь, что ты сможешь извлечь уроки из моих невзгод и сэкономить значительную часть своих с трудом заработанных денег.

Я также дам вам этот совет … никогда не покупайте трактор New Holland.Замена корпуса трансмиссии была лишь одним из многих ремонтов этого 3-летнего трактора. Он тратит больше времени на поломку, чем на работу. НОВАЯ ГОЛЛАНДИЯ — ВРЕДОНОСЬ …. потратьте еще немного денег и купите Kubota. Я бы хотел иметь.

Как сделать самодельный минитрактор с ломающейся рамой своими руками. Самодельный минитрактор излом Как сделать самодельный минитрактор излом 4х4

Трактор покупать необязательно — его можно собрать самостоятельно.Есть вариант сборки с монолитным каркасом, что проще, или с ломаной — с этим придется повозиться, но машина получается маневренной. Самодельный минитрактор лома 4х4 построен целиком из элементов старых машин и техники.

Свое название «точка разрыва» трактор получил из-за рамы, состоящей из двух частей. Перед началом сборки необходимо иметь схему с размерами узлов, чтобы все элементы поместились по размеру.

Трактор 4х4 своими руками с переломной рамой

Этот процесс можно описать общей схемой, но на практике практически каждый ассемблер-самоучка вносит свои коррективы в конструкцию.

Для сборки минитрактора своими руками переломы обычно соответствуют следующим требованиям:

• Рама имеет трехступенчатую лонжеронную систему. Для передних возьмите канал №10. Третий этап — из трубы сечением 8 на 8 см.
• Переднюю траверсу можно выполнить по каналу №12, для задней — по №16.
• Поперечины построены по той же системе.
• Двигатель подбирается по подходящим характеристикам — габаритам, мощности, типу навесного оборудования.
• Наиболее часто выбираемый 4-цилиндровый дизельный двигатель мощностью 40 л.с. из.
• Жидкостное охлаждение позволяет мастеру работать весь день без перегрева.
• Следующим шагом будет установка вала отбора мощности, коробки передач, раздаточной коробки.Детали старого грузовика ГАЗ-53 идеальны.

Для соединения мотора и сцепления потребуется доработка маховика — обрезка его задней части и шлифовка нового пролета. Обновление кожуха заключается в доведении до желаемого размера.

Карданный вал и задний мост подойдут к любому автомобилю, в нем ничего менять не нужно.

Как установить колесную базу своими руками?

Здесь главное правильно выбрать диаметр колеса. Для минитрактора с тормозной рамой его также можно снять с легкового автомобиля, если диаметр диска не менее 14 дюймов.Слишком маленькие колеса будут застревать в земле, а большие затруднят управление оборудованием. Использование трактора можно облегчить, установив гидравлическую систему. Его можно полностью снять с любой списанной сельхозтехники.

• Переднюю ось можно легко сконструировать из трубы, установив на нее подшипники. Другой вариант — воспользоваться другой, ненужной техникой.
• Шины следует выбирать с глубоким рисунком протектора — это увеличивает маневренность трактора.
• Хорошую амортизацию обеспечивают 18-дюймовые шины.

Задние колеса устанавливаются на ступицы осей просто: вырезается центр диска с отверстиями для крепления, и к этому месту приваривается такая же деталь от ЗИЛ-130.

Как правильно настроить рулевое управление?

Для сборки минитрактора своими руками подойдет любое рулевое управление, снятое с легковой машины. Наиболее удачным вариантом будет вариант с гидросистемой — это улучшит управляемость трактора.

Еще нужен масляный насос — запускается двигателем. Основные колеса лучше всего соединять через коробку передач.

Важным элементом системы является гидромеханический барабанный тормоз. Он соединяется со штангой педали.

После сборки всех частей конструкции оформляется рабочее место оператора. Для этого устанавливается регулируемое сиденье. Построить навес можно своими руками, закрепив его на 4 сварных стойках.

В целях безопасности двигатель и все внутренние элементы скрыты под стальным кожухом — обычно он гнут из листа оцинкованной стали.Для работы в темноте трактор комплектуется фарой и аккумулятором к ней.

Многие фермеры интересуются, как сделать минитрактор излома своими руками. Мини-трактор помогает качественно и быстро вспахать даже самые обширные площади. Самодельный трактор с тормозной рамой можно сделать самостоятельно, чтобы не тратиться на покупку промышленного агрегата.

Что такое перелом минитрактор

Внешне такой самодельный ломовой трактор 4х4 представляет собой обычный механизм.Работу такой машины обеспечивает лежащий в ее основе мотоблок.

Условно минитрактор с отрывной рамой можно разделить на 3 категории:

1. Самоделка — трактор 4х4, собран вручную.
2. Заводская модель — классика для тех, кто не рискует ломать свои руки.
3. 50/50 — заводской трактор, доработанный трактористом до желаемого результата своими силами.

Представляем вашему вниманию обзор мини-трактора разлома ручной работы.Считайте себя из самых простых элементов.

Как сделать излом минитрактора своими руками

Самодельные минитракторы с тормозной рамой требуют определенных навыков от производителя. Спроектировать такую ​​машину непросто. Вариантов изготовления самодельного минитрактора довольно много, но среди самоделок есть оптимальный вариант, который по необходимым чертежам под силу сделать практически каждому, даже начинающим дизайнерам. В Интернете можно найти необходимые расчеты и схему сборочных единиц.

Начать сборку самодельного трактора для гидроразрыва 4х4 нужно с внимательного изучения того, как сконструировать раму. Рама состоит из 2-х основных компонентов:

1. Лонжероны представляют собой сборный трехступенчатый элемент. Передние ступени собраны из швеллеров (десятый размер), внешние ступени изготовлены из стальной трубы квадратного сечения, ширина и длина сторон которой составляет 80 мм.
2. Траверса сзади трактора выполнена из 16 швеллеров, передняя траверса — из 12 швеллеров.Точно так же изготавливается поперечина.

Тракторная силовая установка

Что касается двигателя самодельного трактора ГРП 4х4, то можно использовать любую силовую установку, отвечающую требованиям мощности. Как правило, специалисты рекомендуют использовать четырехцилиндровый дизельный двигатель, оснащенный системой водяного охлаждения. Мощность 40 л.с. вполне подходит для трактора, на котором планируется работать на малогабаритных приусадебных участках. Часто используют трактор с двигателем «Ока», иногда с двигателем ВАЗ.В редких случаях допускается запуск трактора с двигателем Лифан. Лучше всего делать агрегат с двигателем Ока.

См. «Обзор и технические характеристики трактора МТЗ-1523»

Коробку передач можно использовать от неработающего автомобиля ГАЗ. Для соединения корзины сцепления с двигателем необходимо с нуля спроектировать маховик с двигателем и сделать модернизированную крышку корзины, чтобы ее можно было подогнать под требуемые размеры.

Мостик не требует специальных знаний и навыков, так как устанавливается на оборудование без каких-либо изменений.Крепится к каркасу двумя парами лестниц.

Карданный вал можно снять с любого автомобиля, а чтобы автомобиль имел качественную амортизацию, необходимо установить шины диаметром 18 дюймов.

Колеса устанавливаются на ступицы просто. Из диска вырезается центральная часть, где находится отверстие для установки. Вместо этой детали конструктор сваривает центр диска от ЗИЛ-130. Передний мост можно сделать самостоятельно, так как это не требует особых навыков: этот мост не будет ведущим.Если вы боитесь браться за столь ответственное дело, просто садитесь на мост с другой машины.

Производство тракторных колес

Рассмотрим создание минитрактора с колесной базой. На самодельный трактор разрыва можно установить снятые с автомобиля колеса, но здесь нужно будет учесть сразу ряд факторов. Например, колеса, установленные на передней оси, должны быть примерно 14 дюймов в диаметре. В том случае, если вы выберете колеса меньшего размера, велик риск выхода конструкции из строя в будущем: трактор рискует упасть в землю.Однако с габаритами перебарщивать нельзя, иначе трактористу придется приложить большие усилия для выполнения даже самых простых маневров: рулевое колесо будет очень сложно повернуть. Однако эту задачу можно немного упростить, если оборудовать рулевую колонку гидроусилителем.

Обратите внимание, что шины трактора должны быть оснащены хорошими проушинами. Это сделает созданный своими руками мини-трактор более маневренным, снизит нагрузку на колесную базу и упростит работу с ней.

См. «ТОП-3 самых популярных моделей китайских минитракторов Fighter

. Для большей маневренности трактор мини-ГРП своими руками может быть оснащен гидроусилителем рулевой колонки. Гидравлику можно снять с любой другой сельхозтехники. Для сборки такого оборудования понадобится масляный насос, приводимый в движение двигателем.Этот элемент создает нужное давление в гидравлическом двигателе.

Если вы хотите добиться максимального удобства в эксплуатации, вы можете самостоятельно изготовить полноприводный минитрактор перелом.Полный привод, даже сделанный своими руками, позволяет добиться хорошей маневренности. Конечно, полный привод затрудняет сборку всех конструктивных элементов, так как вам придется делать вал со всеми качественными и правильными соединениями.

Если вы собираетесь делать трактор с полным приводом, рекомендуется найти видеообзор, который подробно покажет и расскажет, как и что делать. Помните, что сборка минитрактора потребует особой осторожности.

Минитрактор 4х4 поломка своими руками конструируется с использованием множества запчастей, большая часть которых позаимствована у автомобилей, но не только они понадобятся при работе. Например, чтобы сделать точку поворота или точку поворота, вам необходимо обзавестись сварочным аппаратом, дрелью, крепежными элементами и инструментами для соединения деталей. Узел перелома для минитрактора требует особого внимания при сборе и может потребоваться хотя бы совет обратиться к профессионалам.

Трактор-трещотка своими руками не может обойтись без установки водительского сиденья.Как правило, система управления, в том числе сиденье, устанавливается после того, как основная часть работы с каркасом своими руками будет завершена. В этой технике часто используются сиденья, взятые из автомобилей. Такой товар легко приобрести в любом автомобильном магазине. Помните, что руль должен находиться на удобной для тракториста высоте. Не стоит ставить слишком низко выше колен, но и высоко ставить тоже: руки могут быстро устать.

Для сборки самодельного минитрактора излома 4х4 потребуется составить схему, изучить конструктивные особенности техники.Необходимость в таком агрегате возникает, когда необходимо обработать землю, посадить или собрать урожай.

Пошаговая инструкция

Классика сельхозтехники изготавливается вручную на сварочном аппарате, дисковой пластине, сеялке. Сборка механизма начинается с изготовления каркаса. Он состоит из лонжерона, передней и задней поперечины. Лонжерон изготавливают из швеллера размером 10 или трубы квадратного сечения 80х80 мм. Для траверсы следует использовать размер 16. На минитрактор 4х4 подойдет любой двигатель.Самый подходящий вариант — 40 л. Сцепление требуется от ГАЗ-52, а КПП от ГАЗ-53.

Для соединения корзины и блока питания нужно сделать новый маховик. Мостик может использоваться любого размера и вставляется в механизм. Составляем карданный вал от разных автомобилей. В самодельном тракторе 4х4 передний мост строится самостоятельно. Используйте 18-дюймовые шины для хорошей амортизации. На переднюю ось устанавливаются 14-дюймовые диски. Если колеса меньше, минитрактор 4х4 провалится в землю.В противном случае технику будет сложно контролировать.

Для уменьшения нагрузки на шасси используются шины с хорошими проушинами.

При изготовлении мини-трактора для дома необходимо использовать карданные валы главной передачи от грузовых автомобилей.

Во всех минитракторах 4х4 трещина своими руками устанавливается коробкой передач ближе к водителю и закрепляется на раме. Для педального управления самоделками рекомендуется использовать гидравлический барабанный тормоз.И рулевая рейка, и педальный контроль перелома будут от автомобиля ВАЗ.

Монтажное оборудование

Компоненты трактора болтовые или сварные. Иногда возможно комбинированное крепление деталей. Важно правильно расположить снятое с автомобиля сиденье. Следующий этап сборки оборудования — установка силового агрегата. Чтобы правильно прикрепить мотор к раме, нужно использовать специальную пластину с прорезями. Затем нужно будет проложить электрическую и механическую системы управления.Чтобы такие работы выполнялись качественно, изучается электрическая схема заводских минитракторов. Далее кузов обшивают с учетом своих пожеланий.

Следующий этап — это компоновка кузова и его совмещение с блоком двигателя. Кузовом может служить небольшой прицеп от легковой машины. Если кратко обсудить весь процесс переломов, то получится простой алгоритм: мотоблок расположен на раме, установлена ​​барабанная тормозная система и рулевая рейка от Жигулей.

Берем любой мотоблок. Если взять мотоблок Нева, то целесообразнее выбирать его с фаркопом. Затем мини-трактор будет перевозить грузы и прицепы. Еще один подходящий мотоблок — дизельный блок Кентавр. Чтобы определиться, какой мотоблок выбрать, нужно разобраться в предназначении минитрактора. Трактор с разборной рамой 4х4 имеет главное преимущество — маневренность.

Заключение по теме

При необходимости можно изготовить косилку, фрезу, ковш.Главное достоинство трактора с разборной рамой — маневренность. Его сборка проста, поэтому такой сельхоз агрегат может изготовить любой разбирающийся в технологии дачник. Себестоимость самодельного автомобиля будет относительно ниже цены псковского заводского аналога.

Минитрактор калибра МТ 244 может эксплуатироваться в любых условиях и на полном бездорожье. Пневматическая подвеска состоит из ресивера, обновленного клапана управления автомобилем и компрессора. Минитрактор калибра МТ 244 можно хранить в гараже, а за счет наличия усиленного навесного оборудования легко фиксировать различные приспособления.

---

Минитрактор для дома своими руками. Как сделать минитрактор для дома

Минитрактор для дома — очень полезная техника. С его помощью можно легко перемещать и поднимать любой груз, собирать, например, сено или обрабатывать участок. В этом случае спектр возможностей данной техники можно значительно расширить, для этого достаточно оснастить ее несколькими дополнениями. Однако сегодня речь идет не о навесном оборудовании, а о том, как сделать минитрактор для дома своими руками.

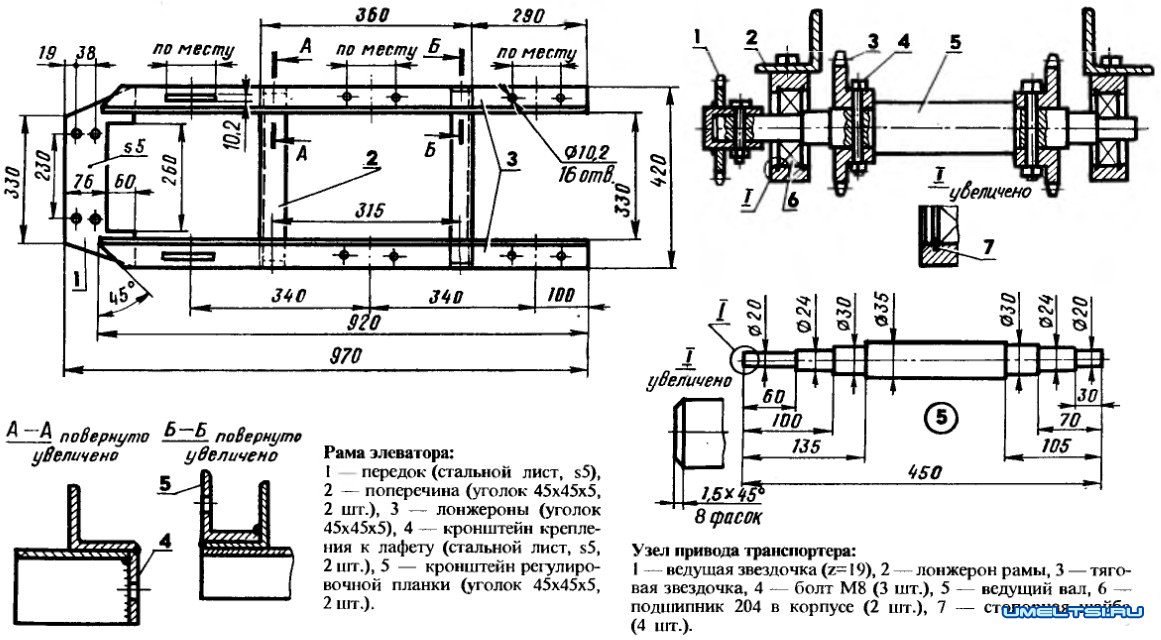

Рама

Этот элемент является наиболее важным и необходимым для большинства единиц спецтехники (в том числе такой как мини-трактор). Поэтому во избежание неприятных последствий необходимо заранее составить чертеж или схему будущей конструкции. После этого можно смело приступать к его изготовлению. Для каркаса следует подобрать несколько легких металлических каналов и соединить между собой автоматической или полуавтоматической сваркой. Обратите внимание также на длину этого элемента.Размеры рамы должны быть пропорциональны габаритам минитрактора. Чем длиннее данный элемент, тем габаритнее и вся техника.

Прочие детали

После того, как сварные швы будут приварены по контуру, Отверстия, которые будут служить для крепления различных приспособлений и других элементов конструкции. Следует подумать о подножках, они цепляются за обе стороны рамы. В качестве основного материала здесь используется стальной лист «Ст-3» толщиной 8 мм, который также будет использован для поперечного кронштейна рулевой колонки.Для дополнительной прочности стыков поперечные сегменты снабжены «косынками» из той же стали, которая использовалась ранее для ступенек (правда, ширина листа здесь будет немного меньше, 5 миллиметров).

Как будет изготавливаться после этого минитрактор? После этого к передней поперечине приваривают ступицы петли моста. Также они будут из листового металла «СТ-3». Толщина листа 2 сантиметра. После этого к раме крепятся перемычки (передняя и задняя соответственно).

Самодельные минитракторы и запчасти к ним. Подробнее о мостах и ​​балке

Мост выполнен из отдельно взятых деталей и узлов, взятых из аналогичной сельхозтехники. Некоторые используют мосты от 24-й Волги
или «Москвич». Но в нашем случае такие детали не будут использоваться, потому что они просто не вписываются в габариты минитрактора. Исключение составляет задний мост. Подробнее о нем поговорим чуть позже.

Детали нужно сделать самостоятельно

Такие детали, как втулки шарнирных, колесных и опорных полуосей, необходимо сделать своими руками.Также поперечная балка изготавливается собственными силами. Для этого берем кусок трубы квадратным сечением 65х65х5 мм.

Если его нет, балку можно сделать из металлических уголков. Втулки полуосей изготовлены из конструкционной стали. Опорно-поворотные механизмы изготовлены из отрезков металлической трубы. Для этого берется труба сечением 70 х 14 миллиметров и разрезается на несколько частей длиной по 120 миллиметров каждая. Также в них необходимо сделать посадочные места для подшипников.После этого полученная деталь накрывается металлическими приварными крышками. Собранный узел приваривается к центру балки (он должен состоять из 2-х роликовых подшипников и цилиндрической обоймы), с помощью чего допускается качение этого моста.

В качестве крепежа данного агрегата следует использовать болты и гайки марки «М-30». Они полностью прикреплены ко всей передней балке. При затяжке под гайку необходимо подложить специальную пружинную шайбу. Следует отметить, что с каждой затяжкой болтового соединения вы уменьшаете величину люфта передней оси по отношению к минитрактору.Таким образом, у вас будет возможность настраивать этот узел по мере необходимости перед каждым новым выполнением сельскохозяйственных работ.

Про задний мост

Он в отличии от переднего не обязательно делать своими руками. Достаточно установить стандартный «волговский» элемент. Но, поскольку ширина минитрактора не соответствует габаритам моста от ГАЗ-24, придется его укоротить до 80 сантиметров. Для этого снимается фиксация «чулка», отрезаются головки заклепок, а оставшаяся часть проталкивается глубже.Отрыв моста от корпуса редуктора осуществляется кувалдой с фиксацией первого элемента в специальной оправке.

Благодаря этим действиям вы обеспечите стыковку с реверсором-редуктором, за счет чего исключается перегиб кардана. Также вам больше не потребуется балансировать и устанавливать противовесы на минитракторах для дачи, что значительно ускорит время работы.

Для укорачивания «чулок» закрепить в отверстиях резьбовые («М-12») и вкрученные в них винты.Полученный мост крепится на 8 пластинах. Последние привариваются болтами («М-10» по 4 на каждой пластине) и гайками к лонжеронам. Пружинная шайба используется для проверки соединений. Для этого к мосту привариваются одинаковые пластины. На завершающем этапе устанавливаются самодельные кронштейны под навесной монтаж каркаса. Для подъемного механизма вал подъемника приваривается к картеру моста.

Заключительный этап

Теперь мелочь: к полученной конструкции приварено сиденье, а вся техника окрашена в один однотонный цвет (по запросу возможно использование несколько разных по оттенку аэрозольных баллончиков).Сзади к технику навешивается прицеп для возможности работы в сцепке с плугом.

Как сделать минитрактор для дома своими руками? Способ №2

Этот способ проще, чем Предыдущий, но здесь для работы понадобится собственный мотоблок. Приобретать новый в этом случае необязательно, так как трактор сойдет совсем какой-нибудь старый советский «Урал» или «Нева».

Что берем от мотоблока?

Из этого агрегата будет извлечено «сердце», там находится мотор, который будет основным тяговым устройством трактора.Все остальные части можно запустить на запчасти. Кроме того, при работе вам понадобятся пусковое устройство, мосты и колеса к ним.

Дальнейшая технология сборки практически не отличается от предыдущей, здесь также задействован сварочный аппарат, металлические трубы и листовая сталь.

Начало работы

Итак, как же из мотоблока делают минитракторы? Сначала проектируется кинематическая инженерная система. Тяговые силы, исходящие от двигателя мотоблока, должны передаваться по роликовой цепи на промежуточный вал.Также с предпоследним устройством мощность будет передаваться на ведущие колеса. На выходном валу установлен тормоз (ремень), а по оси установлен рычаг КПП. Двигатель запустится с помощью педали стартера. В принципе минитрактор для дома — не такая сложная техника, как кажется на первый взгляд, поэтому ее можно сделать на основе всего одного рисунка.

Рама будет сделана из стальных труб и уголков. Также предусмотрите вилку со ступицей для поворота прицепа (в случае сцепки с ней трактора или плуга).К корпусу подшипникового узла крепятся так называемые «щеки», а выходной вал плотно приваривается к «косынкам» муфты. Передняя балка и задний мост аналогичны предыдущему способу.

Далее минитрактор самодельный поставляется в металлическом кузове с высотой борта не менее 30 см. Все это должно быть из листовой стали. На расстоянии 80-85 сантиметров от конца спинных балок устанавливается мягкое сиденье из тонкого листа фанеры (кроме того, его можно сшить кожзаменителем с поролоновым наполнением).

На завершающем этапе трактор-минитрактор для нашего хозяйства комплектуется прицепным устройством. После этого техника грунтуется и красится.

Итак, мы узнали, как сделать минитрактор для дома своими руками.

p >>

Как сделать своими руками чертежи плантатора для картофеля. Самодельная картофелесажалка для минитрактора. Рисунки, размеры, видео.

Саженцы картофеля востребованы в агропромышленном комплексе: используется для рядного посева калиброванных клубней. Техника, помимо посадки картофеля, соления клубней подходит и для внесения в почву минеральных удобрений .

Наиболее популярны полунавесные многорядные агрегаты, совместимые с тракторной техникой.

Приемлемые спецификации

Прежде чем решить, какую картофелесажалку выбрать, следует ознакомиться с ее техническими характеристиками:

1. Скорость передвижения 5-8 км / ч.
2. Ширина захвата — 360 см.
3. Глубина посадки — 150 мм.
4. Плотность посадки — 70 шт / га.
5. Междурядье 0,7-0,9 мм.

Также необходимо учитывать дозу и глубину заделки минеральных удобрений. Следует выбирать технику с объемным бункером для картофеля, желательно не менее 2,5 тонны. Емкости для удобрений нужны емкостью не менее 400 литров.

Сорта картофелесажалки

Сеялки бывают нескольких типов, основным критерием классификации является механизм подачи клубней.Условно агрегаты можно разделить на 5 разновидностей:

• Посадочная ложка — предназначена для извлечения семян из бункера
  с помощью ложек на ремнях.
• Сеялки с плоской лентой — для подачи клубней используются горизонтальные ленты, расположенные под V-образным углом, так что картофель выстраивается в линию.
• Кормление фасонными лентами — устройство идентично по конструкции ленточным агрегатам, за исключением использования ленточного транспортера другого типа, имеющего форму ложки.
  Техника работает только с участием оператора, и если клубни проросли, то при посадке они не повредятся.

• Multi feed — агрегат одновременно высаживает 2 ряда картофеля, на каждый из которых отведено 28 лент, благодаря чему можно сформировать желоб, обеспечивающий линейное расположение посадочного материала.
  Центральные ленты образуют систему посадки, а остальные обеспечивают подачу картофеля.
• Посадочно-обрезной аппарат — применяется при посадке срезанных клубней.

Французские сеялки

Помимо вышеперечисленных примеров, есть еще несколько посадочных машин, в частности французская сеялка . Аппарат разработан специально для проросшего картофеля , его основным конструктивным элементом является ленточный конвейер, необходимый для подачи клубней в бункер.

Дно бункера оборудовано шарнирными пластинами, необходимыми для фиксации клубней и управления конвейером.

Попав в бункер, картофель перенаправляется на нижний ленточный конвейер с желобом U-образной формы.За счет поступательно-возвратно-поступательных движений и наличия цилиндрической щетки подаваемые клубни располагаются в ряд.

Клубни соскользнув с конвейера, находятся на пластине вилки, закрепленной на шарнирах. Он переворачивается под тяжестью картофеля и вызывает раскрытие муфты, тем самым останавливая леску. После этого семенной материал подбирают колесом ложками и высаживают в почву.

Сеялки для картофеля с ложки

Есть несколько видов сельхозтехники.

Агрегаты «Ложка

» считаются наиболее эффективными, подходят для посадки всех сортов картофеля и одновременного образования гребней, а также внесения в почву инсектицидов.

Эта техника имеет следующие преимущества:

• Якорь с плавающей структурой (обеспечивает выпадение клубней с ложки).
• Автоматическое формирование гребней.
• Посадочные секции оснащены гидравлическим или механическим приводом.
• Широкое междурядье (обеспечивается лучшее образование клубней, снижается риск закрытия листьев).
• Ложковая подача клубней (уменьшается количество дублей и проходов).
• Низкая высота падения посадочного материала (гарантируется точное и равномерное распределение клубней).

Картофельная сеялка должна быть оснащена дополнительным оборудованием, благодаря которому становится возможным выполнение различных операций, таких как внесение удобрений, инсектициды, формирование гребней. Предусмотрены ложки-вкладыши для посадки клубней разного размера.

Пальчиковая система посева

Устройства подачи пальцев заслуживают особого внимания.В этом случае подразумевается, что клубни будут подбираться металлическими пальцами на земле. Сеялка имеет следующую конструкцию:

1. Плоский ленточный конвейер.
2. Откидная пластина.
3. Пластина вилки.
4. Цилиндрическая щетка.
5. Конвейер.
6. Колесо с ложками.

Также предусмотрен механизм, обеспечивающий поступательно-поперечные поперечные колебания конвейера.Принцип работы предельно прост: картофель подбирается специальными пальцами, которые соединены с диском, который имеет отверстия и закрывается с помощью кулачкового механизма.

Автоматические сеялки для картофеля

Сельскохозяйственная техника может быть автомат и полуавтомат.

Основным элементом автоматизированной системы является бункер, откуда семена попадают на конвейер. Линия оснащена несколькими рядами ложек и шейкеров, которые можно регулировать для обеспечения хорошего захвата.

Отличительной особенностью таких агрегатов является ложковый канал, в который помещаются семена любой формы.

Точное центральное расположение семян обеспечивается клиновидным сошником. Получение рядов самых разнообразных форм стало возможным благодаря регулируемым дискам, предназначенным для закрытия борозды. Расстояние между рядами и семенами устанавливается редуктором.

Автоматизированные системы бывают нескольких типов (например, прицепные или навесные). Они дополнительно оснащены гидравлическим приводом и опускными бункерами.

Агрегаты сельскохозяйственные полуавтоматические

Полуавтоматические системы используются при посеве стандартных и проросших семян, при этом клубни могут быть разрезаны или целиком.

Агрегат оборудован вращающимся посадочным аппаратом, который состоит из сетчатого барабана.

Семена подаются вручную оператором. В конструкции также предусмотрен сошник, необходимый для вскрытия борозды. Сзади агрегата монтируется диск, который необходим для формирования гребня.

Двухрядная прицепная сельхозтехника

Наибольшей популярностью у фермеров пользуется сеялка картофельная двухрядная. Станок состоит из следующих основных конструктивных элементов:

• Рама.
• Бункер.
• Рыхлитель.
• Диск закрывающий.
• Опорное колесо

Так как техника полуавтоматическая, то работу выполняет сеялка, для которой предусмотрено сиденье с подседельным штырем и опорой, также есть ступеньки и ступеньки.

Принцип работы сеялки для мотоблока несложный: необходимо засыпать посевной материал в бункер и включить первую передачу минитрактора, к которому агрегатируется машина.

Специальные приспособления для нарезания борозд необходимо установить заранее на необходимую глубину. Картофель будет доставлен в борозду через семявыносящий проток.

Внимание! Расстояние между клубнями зависит исключительно от скорости, с которой движется трактор, оно не должно быть больше 1 км / ч.

Упавшие в почву клубни необходимо засыпать землей. Именно здесь вступают в игру замыкающие диски, расположенные под углом к ​​бороздам. Начиная вращаться, они сдвигают слой почвы за счет трения о слой почвы, тем самым заваливая картофель.

Укупорочные диски имеют интересные конструктивные особенности. Если ослабить лестницы, необходимые для прижатия опор к стойкам, вы сможете изменить уровень проникновения дисков в слой почвы, а также угол атаки.Сделать это можно, повернув стойки вокруг оси.

Предусмотрен также третий тип регулировки, в частности, диски могут перемещаться в одну сторону по осям вращения. Сделать это можно будет с помощью регулировочных втулок (по 4 шт. На каждой оси). Необходимо переставить втулки, изменив ширину захвата.

Если правильно провести регулировку, ориентируясь на структуру почвы, то диски будут работать безупречно.

Однако работа сеялки не ограничивается укладкой клубней: предполагается проведение еще одной операции по удалению следов колес трактора.Их можно удалить с помощью культиватора, который представляет собой культивируемые лапы, расположенные на стойках.

Необходимо добиться заглубления лап в слой почвы, что регулируется перемещением стоек в вертикальной плоскости с последующей фиксацией пальцами в специальных зажимах.

Самостоятельно освоить посев такой техникой не удастся — необходимо использовать минитракторы. Модель не так уж и важна, главное, чтобы агрегат был укомплектован мотором УД-2.

Также необходимо оборудовать машину балластом и противовесами, прикрепленными к задним колесам, без которых трактор может потерять устойчивость.

Выбирать сеялку необходимо исходя из нескольких факторов, например, типа посадочного материала, характера почвы и объема работ. Вы можете узнать, какая модель минитрактора подойдет для вашего сада.

Эта техника очень эффективна и значительно упрощает работу фермеров, экономя много времени и сокращая затраты на рабочую силу.Важно знать принцип работы техники, чтобы правильно ее эксплуатировать.

О том, как правильно собрать и настроить сеялку для картофеля, вы можете узнать из следующего видео:

Посадить картошку (как и выкопать) — занятие непростое. Ради экономии миллионы домовладельцев два раза в год пригибаются в своих садах.
Если возделывать пару соток, да еще с помощью родственников — задача выполнимая. А на участке в пару гектаров справиться с таким объемом работ проблематично.

В помощь фермерам предлагается сеялка картофелеводка под мотоблок, причем разной мощности.

Однако за те деньги, которые просят производители, можно просто купить картошку в супермаркете на несколько сезонов. Экономический смысл самосовершенствования теряется. Выход один — самостоятельно производить сельхозтехнику.

Важно! Это вообще не будет работать без затрат. Для приведения механизма в действие вам понадобится тяговое устройство — минитрактор или мотоблок.В худшем случае лошадь, но это уже другая цена.

Как сделать картофелесажалку своими руками: чертежи, материалы

Чтобы подробно разобраться в работе механизма, рассмотрим чертежи типовой картофелесажалки с дополнительными функциями: в нашем случае бункер для внесения удобрений, песок или подкормка.

• Основа механизма конвейер (1) для подачи клубней в грунт. Это цепь с прикрепленными к ней захватами ковша, расположенными через равные промежутки времени.Расстояние между ведрами определяет плотность в ряду.
• Клубни захватываются из бункера (5) и подаются в подготовленную борозду, которая образуется сошками (4) .
• На раме (3) может быть установлен еще один бункер (2) для дополнительной обработки станины. В нее засыпается необходимый материал, который при помощи передних сошек укладывается в землю.
• Рама крепится к мотоблоку или трактору с помощью прицепного устройства.
• Механизм конвейера приводится в движение опорным приводом колеса (6) . Они должны быть оснащены развитыми проушинами для предотвращения скольжения.
• Завершающий этап — копка клубней и окучивание гряд. Для этого в задних дисковых лопатках (7) по паре на каждый ряд.

Данная конструкция в том или ином виде используется на заводских моделях. Картофелесажалка, изготовленная по этому принципу, работает безупречно и с высокой производительностью.

В зависимости от мощности тягового устройства можно организовать двух- или четырехрядный механизм.В этом случае бункер является общим или отдельным для каждого конвейера.

Рисунки в этом видео заменены подробными картинками, из которых становится понятно, как сделать самодельную сеялку для мотоблока своими руками.

Практическая реализация проекта

Рассмотрим сеялку картофельную двухрядную без дополнительных устройств:

Для изготовления каркаса используется квадратная труба или швеллер. Также необходимо запастись стильным уголком для соединения элементов между собой.Крепеж организован сваркой. Можно делать болтовые соединения, но жесткости конструкции это не добавит.

Важно! Колеса на резиновом ходу лучше не использовать, они будут скользить по рыхлой почве, а конвейер не будет обеспечивать равномерную подачу.

Optimal Donor — старый газовый баллон. После тщательной разметки из него болгаркой вырезается бортик шириной 150 мм. На внешнюю поверхность приварены стальные проушины.

Конструкция спиц значения не имеет, они могут быть из труб или стальных полос.Втулка приваривается к ведущему мосту. Если есть необходимость разобрать колеса, используйте ключи для фиксации.

Далее вам понадобится пара: звездочка цепи . Подбирать их лучше с мощного механизма — старой сельхозтехники (например, комбайна НИВА) или с конвейерной ленты. Конечно, вариант с велосипедом или мотоциклом не подойдет.

Захваты ковша изготавливаются из стального прутка, диаметр корзины не должен превышать 50-60 мм. В противном случае будут пойманы два клубня.Если вы еще не пробовали картофель такого же размера, вам придется вручную счищать лишние клубни во время посадки.

Ковши крепятся к звеньям цепи П-образными скобами (сварка).

Передние сошки изготовить несложно. Угловые стойки и пятка из стальной полосы. А вот на культиваторах надо работать. Идеальный вариант — взять готовый элемент списанного навесного оборудования от сельхозтехники. Такой товар можно сколько угодно купить в любом поселке по цене металлолома.

Важно! Кронштейн диска должен быть подпружинен. В противном случае на неровностях почвы фланец будет формироваться неравномерно.

Правильно сконфигурированный культиватор не измельчает почву и не нагревает посадочный материал на большую глубину. Плечо в ряду гладкое, мягкое и свободное. Уплотнение почвы происходит естественным образом в результате атмосферных осадков.

Реализация подобных проектов невозможна без использования автотранспорта.

Видео — самодельная сеялка картофельная для мотоблока

Поэтому, если у вас нет универсального мотоблока или минитрактора, строить механическую картофелесажалку экономически бессмысленно.

Сажалка для картофеля ручная

Есть приборы эконом-класса, которые значительно облегчают работу дачника, но при этом требуют применения ручной силы.

Вместо колеса установлена ​​фреза с четырьмя отсеками.Клубни попадают в отсеки резака, а после переворачивания остаются в земле. Система достаточно эффективная, но требует значительных усилий. Часто в передней части устанавливается вторая ручка, и устройство перемещается вместе. Работает только на рыхлой, заранее подготовленной почве.

Ручная сеялка картофеля — оригинальный способ посадки картофеля, видео.

Итого:
Самодельная картофелесажалка своими руками — вполне реальный проект. В зависимости от наличия инструмента и заготовок можно сделать «комбайн» любой сложности.Бонус в виде выращенного урожая окупит ваши трудозатраты с лихвой.

Весна — это не только время выращивания рассады из семян, но и время подготовки картофеля к посадке. Узнайте, как сделать картофелесажалку своими руками. Чертежи, фото и видео помогут с минимальными усилиями соорудить дополнительное навесное оборудование для мотоблока или трактора. может быть интересным, если вы максимально используете новое оборудование и технологии.

Сеялка картофельная двухрядная для минитракторов: своими руками

Дачники, не понаслышке знающие сложности возделывания сада на приусадебном участке или имеющего собственное небольшое поле, с удовольствием облегчат свою работу с помощью различных приспособлений, призванных упростить и ускорить некоторые трудоемкие и трудоемкие Работа.

Фото как сделать картофелесажалку своими руками

Если вы планируете сажать картошку весной с минимальными усилиями, вам на помощь придет двухрядная картофелесажалка для минитрактора, которую вы сможете собрать самостоятельно, не тратя деньги на дорогостоящую готовую технику.

Фотография двухрядной сеялки для минитрактора

Процесс работы с таким агрегатом для посадки картофеля выглядит так:

1. Диски в нижней части устройства выкапывают канавку.
2. Картофель забирается конвейером в кадке для клубней и помещается в гребень.
3. Немедленно засыпается землей.
4. Если установить дополнительный ящик, то можно сразу и удобрять посадку.

Смотрите полезное видео с размерами: Самодельная двухрядная сеялка на Т-25

К минитрактору крепится картофелесажалка двухрядная или однорядная, но при оформлении по чертежам ее можно закрепить и на мотоблок.В зависимости от мощности трактора выбирают двухрядную или однорядную картофелесажалку. Конечно, для ускорения работы выгоднее использовать двухрядную модель.

Самодельная сеялка для минитрактора на фото

Самодельная сеялка для картофеля состоит из:

• из бункера для посадочного материала;
• рам с колесами;
• котлованов для рытья котлованов;
• специальные крепления с чашами для захвата клубней;
• диски для засыпки борозд.

Как собрать двухрядную сеялку самостоятельно

Сборку картофелесажалки на минитрактор нужно начинать с установки рамы. Он выполнен из швеллера № 8. К раме прикреплены два лонжерона для сварки последующих деталей и усилены тремя поперечинами.

Детальный чертеж картофелесажалки на минитрактор

В передней части лонжеронов к ним приварены крепления, с помощью которых сеялка будет цепляться за трактор.Затем лонжероны укрепляются двумя наклонными металлическими балками, к которым впоследствии приваривается бункер для посадочного материала. Снизу к раме нужно прикрепить плуг, или сошник, ось на одно колесо.

Чертеж сеялки для минитрактора и мотоблока

Емкость для картофеля изготавливается из кусков фанеры толщиной не менее 1,5 см. Сначала вырезаются детали нужной формы и размера, затем они соединяются между собой металлическими уголками.Фанера пропитана олифой и окрашена водоэмульсионной краской. Изнутри его можно обить смягчающим материалом, например резиной, чтобы не повредить клубни.

Куплена сеялка картофельная для минитракторов на фото

Под емкость для картошки отлично подойдет бак от стиральной машины. Колеса для сеялки лучше делать широкими, чтобы не вытаптывать рыхлую почву. Роль сеялки будет выполнять металлическая труба с отверстием не менее 10 см.Также необходимо предусмотреть рабочее место для помощника, который будет следить за процессом.

Фото самодельной двухрядной картофелесажалки

Теперь вы знаете, как сделать самодельную картофелесажалку для минитрактора своими руками. Видео и чертежи из этой статьи помогут выдержать точные размеры с учетом модели вашего минитрактора. Чаще всего картофелесажалки делают для трактора Т-25 или МТЗ-82, поэтому учитывайте и свою модель.

Посадка картофеля — всегда трудоемкий процесс, особенно если сад большой, а не один. Посадку картофеля можно значительно упростить, если присоединить картофелесажалку к мотоблоку. Тогда даже огромный участок будет быстро засажен картофелем, что сэкономит время и силы.

Для самодельной сажалки картофеля потребуется мотоблок малой емкости, а потом к нему смело можно прикрепить устройство, которое само прокладывает посадочную борозду, забрасывает картошку в ямки и засыпает их землей. .

Сажалка для картофеля своими руками — инструкция по изготовлению

Для сборки такого агрегата потребуются достаточно простые детали, из которых будет собираться сеялка. Вам необходимо приобрести обычную звездочку (количество зубьев на шестерне 32, что на ведущей на ведомом) и цепь, которая их соединит, все остальное должно оказаться полезным хламом для любого хозяина.

Чертежей картофелесажалки нет, поэтому смотрим фото.

Колеса можно купить, но проще использовать от старой машины диаметром 13 дюймов, на них привариваем уголки, чтобы увеличить площадь, чтобы картофелесажалка не утонуть в земле из-за своей силы тяжести.(См. Фото)

Диски для засыпки земли извлечены из нижней части баллона из фреона (такие баллоны используются при ремонте холодильников). Диаметр дисков должен составлять примерно 300 миллиметров, но допускается немного больший диаметр.

Ящик (бункер для картофеля) в нашей картофелесажалке металлический. Для него подойдет металл толщиной 3 мм, если металл тоньше будет недостаток жесткости, то его можно укрепить уголками по периметру.

Сеялка для картофеля оснащена двумя шестернями на ведущей оси и толкателем.

Совки (захват картофеля из бункера) изготовлены из проволоки толщиной 6 мм, согнутой в кольца диаметром 50 миллиметров. Делаем это так: проволока аккуратно наматывается на трубу, после чего делается пара надрезов, чтобы получился зазор. Зазоры должны быть меньше ширины цепи, тогда с их сваркой проблем не возникнет. Приварите элементы на равном расстоянии к цепи. Расстояние между лопатками — 16 см.Готовить нужно только полуавтоматом, чтобы не повредить ролики и звенья цепи от перегрева. Внутри совков свариваем из той же проволоки крестик, чтобы два не взяли и маленький не выпал. (см. фото картофелесажалки)

Чтобы картофелесажалка не выбрасывала произвольно картофель, когда его выносили на поле, решили оснастить рычагом. Принцип такой, этот рычаг поднимает заднюю часть, колеса не катятся по земле, а значит, весь механизм не движется.Рычаг предотвратит самопроизвольное подбрасывание картошки. Для начала посадки достаточно снять ручной ограничитель и устройство будет готово к работе. (Смотри фото).

Шаг посадки 26-30 сантиметров.

При правильной сборке картофелесажалки она на долгие годы поможет при посадке картофельных полей. Ни дырок в ямках, ни порезанного картофеля не стоит, проверено на практике.

Сажать картофель вручную даже в небольшом саду или огороде — занятие утомительное и требует хорошей выносливости.Откладывать или растягивать процесс на несколько дней нельзя, весь семенной картофель нужно высаживать как можно быстрее, пока земля не потеряет драгоценную влагу. Если речь идет о посадке картофеля на 30-40 сотках и более, то спасти ситуацию может только трактор с плугом или картофелесажалка на мотоблок.

Насколько легко механизировать посадку картофеля мотоблоком

Для посадки грядок проще и надежнее использовать приспособление в виде сеялки для мотоблока.Вы можете купить такую ​​картофелесажалку и навесное оборудование, но если у вас есть навыки слесаря ​​и запас старых запчастей и материалов, то проще своими руками сделать посадочное устройство для мотоблока.

Для сборки картофелесажалки на мотоблок вам потребуется:

• Несколько старых осей, подшипников и цепей от велосипеда или газораспределительной системы автомобильного двигателя;
• Лист металлический толщиной 1,5-2 мм и размерами 1.5х1,5 м, несколько кусков стального профиля — труба квадрата или полдюйма, несколько метров катанки 6 мм;
• Сварочный аппарат с дюжиной электродов для сварки черного металла №3, болгарка с одним или двумя металлическими дисками, электродрель с набором сверл, крепеж, гайковерт и наждак.

Совет! Перед тем, как приступить к изготовлению картофелесажалки для мотоблока, посмотрите самые удачные конструкции самодельных картофелесажалок, представленные на самодельных страничках в сети, это поможет упростить конструкцию или правильно адаптировать устройство к вашему мотоблок.

Установка картофелесажалки на мотоблок

Перед тем, как приступить к работе, подумайте, как будет выглядеть и установлена ​​ваша картофелесажалка на мотоблок, ее чертежи и размеры. В целях сохранения мобильности и удобства использования мотоблока размеры бункера для семенного картофеля не должны быть слишком большими, чаще всего их выбирают исходя из длины двойной грядки. Таким образом, можно заполнить бункер, пройти две борозды мотоблоком с заполненной картофелесажалкой и вернуться к месту загрузки семенами.

Устройство и принцип работы сеялки картофельной с мотоблоком

Как работает картофелесажалка на мотоблоке, видно на фото выше:

1. Устройство выполнено в виде прицепного устройства к мотоблоку. По сути, это бункер или семенной бункер, смонтированная рама, сваренная из уголка или стального трубчатого профиля;
2. Бункер и рама крепятся на колесной паре, можно использовать проушины, но лучше обычные колеса от лафета или садовой машины.Для предотвращения пробуксовки и перегрева мотоблока резина на колесах должна иметь высокий агрессивный протектор, обеспечивающий хорошее сцепление с дорогой, это очень важно;
3. На оси колес установлена ​​звездочка для цепного элеватора, которая при вращении оси подбирает клубни картофеля из бункера, поднимает их в вертикальную трубу, а затем выгружает в пропиленную борозду.

Примечание! Такая конструкция картофелесажалки цепляется за мотоблок, который натягивает приспособление на предварительно вырезанную канавку.Не пытайтесь прорезать борозду мотоблоком и одновременно сажать картофель. Как правило, выполнение как обрезки, так и посадки картофелесажалкой возможно только на минитракторах и тяжелых дизельных мотоблоках.

Собираем раму и цепной элеватор для картофелесажалки на мотоблок

Это самая простая часть изготовления картофелесажалки. Для сборки каркаса вырезаем две продольные части каркаса и две более короткие — поперечные.Размер основания можно выбрать 60х20 см. Тщательно сварите участки профиля и зачистите швы наждаком.

Далее нужно решить проблему с бункером и направляющей трубой, по которой картошка будет выбрасываться в огород. Для бункера можно сварить емкость в виде перевернутой пирамиды, как на фото, но если у вас есть готовый вариант в виде бака от старой стиральной машины, его можно использовать и в бизнесе. . Предварительно примеряем корпус бункера на сварную раму и ищем оптимальное расположение оси, чтобы центр тяжести емкости, наполненной картофелем, находился на 5-10 см перед осью колес картофелесажалки, это облегчит работа мотоблока.

На следующем этапе примеряем и размечаем места для установки оси колес и подшипников. Последний крепим к каркасу с помощью коротких стальных уголков. Далее переворачиваем раму и к углам привариваем трубу, в которой будет располагаться ось колеса. Сварку нужно выполнять с особой тщательностью, можно даже шов укрепить накладными элементами. Внутри трубы с двух сторон картофелесажалки устанавливаем и закрепляем по одной опорной опоре.

На следующем этапе вырезаем и привариваем к основанию рамы две вертикальные стойки, на которые будут опираться подшипники верхней оси звездочки цепного подъемника.Подшипники будут крепиться к приварным стойкам с помощью подвесных болтовых зажимов. В этой сборке предпочтительнее использовать подшипники с закрытой конструкцией сепаратора, чтобы предотвратить попадание внутрь почвы или пыли. По возможности лучше закрыть мосты резиновыми пыльниками.

Далее с помощью отвеса отметьте положение верхней и нижней звездочек, разрежьте предварительно приваренную трубу у основания рамы и установите нижнюю ведущую звездочку на ось. Одеваем цепь, подтягиваем вверх и определяем место для установки верхней оси и ведомой звездочки.Устанавливаем ось, подшипники верхнего узла и монтируем их на вертикальные стойки.

Сборка конструкции картофелесажалки на мотоблок

Для того, чтобы клубни свободно поднимались из бункера, необходимо частично дополнить и модернизировать цепной привод. Под действием тягового усилия мотоблока колеса сеялки будут создавать крутящий момент на ведущей звездочке. Если почва слишком мягкая, резиновые колеса могут проскальзывать, поэтому при необходимости к шинам можно добавить проушины.Это проще, чем катать мотоблоком тяжелую картофелесажалку на неудобных колючих стальных колесах. Чем больше диаметр колес, тем легче работает картофелесажалка.

Если у вас есть комплект от газораспределителя двигателя Жигулей или Москвич, то лучше использовать эти детали вместо велосипедного варианта. Во-первых, цепь от двигателя двухрядная, во-вторых, размеры цепи и звездочек идеальны для картофелесажалки.

Проволочные ведра должны быть приварены или приклепаны к боковой стороне цепи для захвата клубней из бункера. Диаметр ведра может варьироваться от 3 до 5 см, при глубине не более 2,5 см. Проще всего сделать их из стальной катанки диаметром 6 мм и равномерно прикрепить к цепи, чтобы они не мешали движению зубьев ведущей и ведомой звездочки.

Размеры картофелесажалки на мотоблок уже известны, поэтому на передней части рамы можно приварить вертикальную стойку для прицепки картофелесажалки к сцепке мотоблока.Чаще всего стеллаж выполняется с разъемной стенкой и рядом сквозных отверстий, такая конструкция позволяет подобрать оптимальную высоту рычага навески с мотоблоком.

После сборки цепного элеватора необходимо вырезать в дне бункера отверстие для прохода приемных ковшей в бак. Зазоры между ведром и краями ямы можно делать размером до 1,5 см. Внизу бункера привариваем две вертикальные пластины из листового металла, с помощью которых емкость будет крепиться на раме картофелесажалки.

На внешнюю стенку емкости необходимо повесить направляющую трубку для клубней. Это может быть жестяная банка или даже кусок водосточной трубы или пластмассовая канализационная труба диаметром 100 мм. Ограждение из труб можно дополнить угловым направляющим элементом.

В некоторых случаях посев картофеля проводят с параллельной обработкой клубней химическими средствами защиты от сухой гнили и колорадского жука.
