Что такое георешетка?

Она представляет собой объемно-пространственную конструкцию, состоящую из ячеек-сот, которые образованы из скрепленной особым образом полимерной ленты. Размеры сот определятся назначением материала. Причем он достаточно устойчив к воздействиям различного типа – химическим и механическим, а также влиянию атмосферных факторов.

Устройство георешетки позволяет производить крепление на грунте максимально быстро и без особых навыков. В результате застройщик получает прочный армирующий каркас.

Преимуществом является не только легкость крепления, но и удобство в транспортировке к месту монтажа.

Где и для чего можно использовать

Данное устройство применяется при армировании грунта, когда ведутся строительные работы на дачном участке или во время обустройства дорог и подъездных путей. Также укрепление грунта с использованием георешетки производится в ходе ландшафтных мероприятий. Дополнительно создается возможность эффективного фильтрования и обустройства качественного дренажа.

Сотовый принцип построения конструкции обеспечивает формирование на грунте прочной неподвижной плиты. Она может быть создана из разнообразных наполнителей, например, песка, бетона, кварца или щебня.

При этом по высоте данная плита будет соответствовать размерам полимерной георешетки.

Разновидности георешетки

При обустройстве загородных участков и подъездных путей могут использоваться различные типы конструкций. Эффективность того или иного варианта определяется конкретной областью применения.

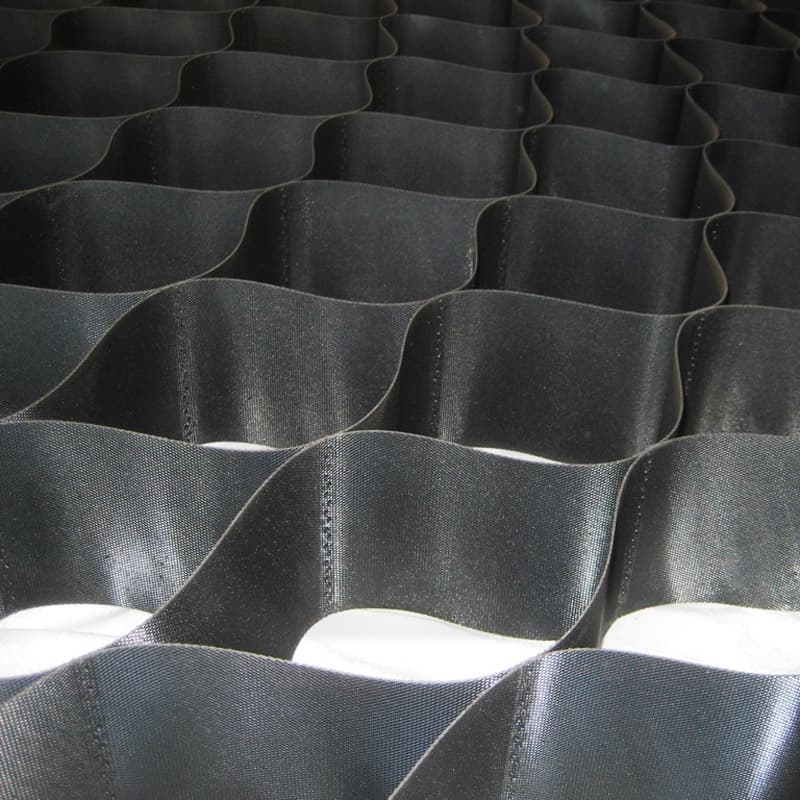

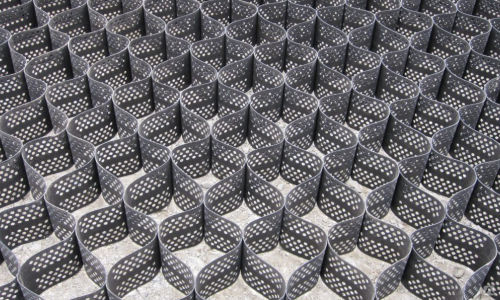

Объемные решетки

Благодаря трехмерной ячеистой конструкции, объемная георешетка стала незаменимым инструментом в укреплении слабых грунтов. Для образования удобных к наполнению сот элементы скрепляются в шахматном порядке. Образующийся каркас является очень крепким в двух плоскостях. Считается, что прочность соединения может составлять около 70% от базовой прочности самих синтетических лент.

Для соединения отдельных элементов модуля можно использовать анкера или скобы из металла. В строительстве загородных домов часто используют решетки с размером ячеек 210х210 мм.

Георешетка объемного типа весьма долговечна – может прослужить 50 и более лет, выдерживает как статические, так и динамические нагрузки, а также температурные колебания от -60 до +60 °С. Поэтому она является прекрасной армирующей прослойкой.

Помимо современных полимерных решеток, иногда применяют разновидности, изготовленные из бетона или текстильного геополотна. Конструкция первого типа имеет элементы, выполненные из бетона с пустотой внутри для грунта. Использование данного варианта ограничено большой массой блоков, сложностью монтажа, дополнительными транспортными затратами.

Решетки из геотекстиля применяются не только для армирования сыпучих грунтов, но и для снижения негативного влияния на поверхность со стороны грунтовых вод и пучения грунта под воздействием мороза.

Плоские решетки

Они представляют собой скрученный в рулон ячеистый материал, имеющий весьма жесткую сетчатую структуру. Применяется при укреплении полотна дорог, подъездных путей, садовых дорожек, насыпей и откосов, в обустройстве ограждений. Различают два вида конструкции, которые можно увидеть на многочисленных фото георешетки:

Одноосная – производится в форме прямоугольных секций продолговатой формы. Если площадь полотна подвергается деформации, то материал обеспечивает требуемую жесткость. Выдерживает высокие нагрузки в продольном направлении.

Двухосная структура более долговечна и надежна, поскольку обеспечивает устойчивость к нагрузкам разрывного типа, действующим в продольном и поперечном направлениях. Материал незаменим в ландшафтном дизайне и обустройстве откосов.

Применение георешеток в строительстве

Владельцы загородных домов постоянно прилагают усилия, чтобы сделать ландшафт в саду максимально оригинальным. В этих целях требуется не только обустраивать дорожки или подъездные пути, но и укреплять склоны для создания комфортных зон отдыха.

Обустройство дорожек на даче

На начальном этапе проведения работ необходимо сделать разметку будущей садовой тропинки. Для этого по периметру надо расставить колышки с учетом возможности монтажа бордюра, который поможет вам защитить дорожку от деформаций различного происхождения. После этого надо снять грунт на глубину 200-250 мм. При превалировании почв глинистого или торфяного типа заглубиться можно на 300-400 мм.

Основание дорожки надо хорошо утрамбовать и при необходимости уложить изоляционный материал, например, полипропиленовую или полиэфирную геоткань. Далее следует укладка георешетки. Такая последовательность работ позволяет не только произвести надежное армирование, но и защитить основание от размывания.

Крепеж осуществляется анкерами. В ячейки нужно засыпать щебенку или гравий. Причем важно сделать это с избытком, чтобы после проседания наполнитель не опускался ниже ленты. А бордюр нужно ставить до того, как вы закрепите соты на дне траншеи.

Укрепление парковки

Георешетка помогает создать надежную, прочную и долговечную площадку для размещения на ней автотранспортных средств. Вы можете использовать как плоскую двухосную конструкцию, так и объемную.

Одновременно участку можно придать эстетическую привлекательность. Например, популярностью пользуются современные экопарковки, которые не потребуют от вас асфальтирования или бетонирования участка.

Процедура укладки материала осуществляется следующим образом. Сначала снимается слой грунта толщиной 100-150 мм. Затем на дне формируется дренажная подушка из слоя песка и гравия 30-50 мм.

Сверху укладывается рассматриваемый армирующий материал. Крепление георешетки осуществляется при помощи специальных замков или саморезами. Можно также использовать пневмостеплер.

Ячейки заполняются как гравием, так и почвой или субстратом. Если вы хотите высеять в сотах траву, то придется регулярно поливать поверхность, но в это время нельзя парковать машину.

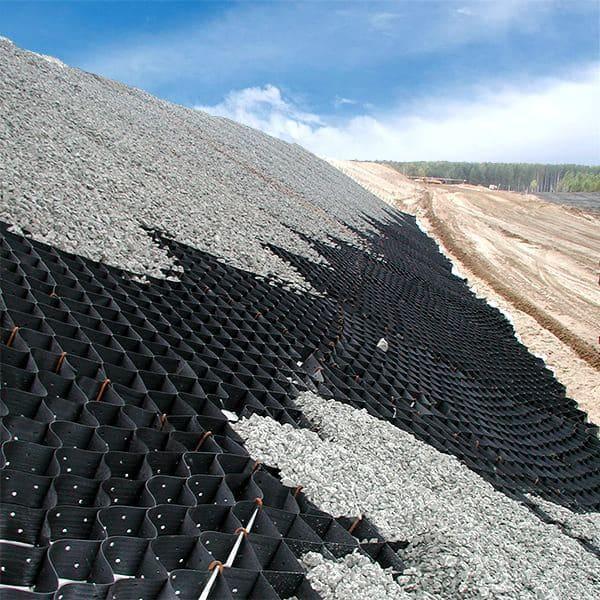

Обустройство склонов

Если у вас на участке оказались склоны, то не расстраивайтесь. Вы их можете надежно укрепить и элегантно оформить. Причем армировать можно как пологие, так и крутые откосы.

Помните, для крутых склонов нужно использовать решетку с более широкими боковыми элементами. Георешетка для укрепления склонов характеризуется надежностью и имеет высокую степень растяжимости. Благодаря этому материалу, вы решите проблему сложного рельефа на участке.

Армирующие работы на склоне производятся в несколько этапов. Сначала откос необходимо выровнять, а затем произвести разметку его границ. На следующем этапе аккуратно укладывается слой геотекстиля.

Для крепления решетки фиксируются прочные анкера. На них и натягивается армирующий материал. Начинать процесс монтажа герешетки нужно с верхней части склона. Затем ее дополнительно фиксируют Г-образными анкерами с шагом 1-2 м. В конце работ ячейки засыпаются наполнителем с горкой в 3-5 см.

Рассмотренный материал для укрепления поверхности участка широко используется в загородном строительстве. Простота крепления и надежность в эксплуатации делают его незаменимым при проведении качественного обустройства дачного ландшафта.

Фото георешетки

Пост опубликован: 09.10

применение для дорожного строительства и для дорожек на даче, бетонные и другие виды.

Особенности

Георешетку не зря называют материалом нового поколения. О том, что это такое, еще несколько лет назад не знали даже профессионалы ландшафтного дизайна. В качестве основы для георешетки используется широкий спектр материалов — от искусственного камня и базальта до нетканого волокна.

Устройство георешетки достаточно простое. Она изготавливается в виде листов или матов с ячеистой структурой, относится к разряду геосинтетических конструкций, выполняется в плоском или объемном виде. Материал может растягиваться по вертикали и горизонтали, образуя каркас для заполнения армирующими компонентами. В этом качестве обычно выступает песок, щебень, различные грунты или смесь этих субстанций.

Размер сот и их количество зависят исключительно от назначения изделия. Соединение секций между собой выполняется сварным способом, в шахматном порядке. К грунту георешетки крепятся при помощи специальной арматуры или анкеров. В объемных георешетках высота и длина сот варьируется от 5 до 30 см. Такая конструкция сохраняет свою функциональность на протяжении 50 и более лет, она устойчива к различным внешним воздействиям, выдерживает существенные перепады температур — от +60 до −60 градусов.

Применение

Георешетки имеют достаточно широкое применение. В зависимости от назначения, они используются для следующих целей.

• Для дорожного строительства. Использование георешетки для дороги из щебня или подсыпки под бетон, асфальт позволяет сделать ее основание более стабильным, избежать его смещения. Приняв такие меры, можно не беспокоиться о том, что сформированное полотно будет трескаться, рассыпаться из-за неустойчивой «подушки».

• Для укрепления рыхлых и неоднородных грунтов. При помощи георешетки успешно решается проблема их сыпучести, обеспечивается эффективный дренаж участка. Аналогичным образом работают эти ячеистые конструкции против эрозии грунта на полосах откосов.

• Для формирования подпорных стен. С помощью объемных ячеистых секций создаются габионы с разными показателями высоты и углом заложения.

• Для экопарковки. Бетонные решетки для парковок с сотовой структурой выглядят гораздо лучше сплошных плит. Они же могут использоваться для создания дорожек на даче, при обустройстве подъездных путей. Здесь в основание конструкции всегда укладывается геоткань, особенно если почва имеет глинистый, торфяной состав или уровень грунтовых вод слишком высок.

• Для газона, спортивной площадки. В этом случае георешетка становится основой для высевания семян, помогает избежать распространения травяного ковра за пределы установленных границ. С помощью таких элементов формируют травяные теннисные корты.

• Для усиления осыпающейся береговой линии. Если участок стоит возле водоема, нужно обязательно армировать самые уязвимые места. В этом случае объемная георешетка станет лучшим выбором, позволит надежно укрепить склоны даже со сложным рельефом.

• Для конструкции покрытия под автостоянки. Здесь георешетки помогают сделать основание более прочным, как и в дорожном строительстве предотвращает осыпание «подушки» из песка и щебня.

• Для формирования элементов ландшафта. В этой области объемные решетки применяют при создании искусственных террас и насыпных сооружений, холмов, других многоуровневых конструкций. В ландшафтном дизайне объемные георешетки особенно востребованы и популярны.

Первоначальным предназначением георешеток было устранение проблем, связанных с эрозиями и осыпанием грунтов. В дальнейшем сфера их применения существенно расширилась, позволив сделать этот элемент максимально полезным для гражданского и дорожного строительства.

Чем отличается от геосетки?

Основные отличия геосетки от георешетки заключаются в объемности конструкции. В первом случае она всегда плоская, во втором — объемная, имеет ячейки, заполняемые армирующими компонентами. На практике разница невелика, более того, в большинстве стран мира вообще не существует понятия «геосетка». Все изделия такого типа относят именно к решеткам, разделяя их лишь по типу используемого материала. Например, под термином «геосетка» может подразумеваться плетеная из нитей стекловолокна, полиэфира конструкция, пропитанная битумным или полимерным составом.

Кроме того, георешетки при производстве обязательно перфорируются и подвергаются растяжению. При этом узловые точки готового материала становятся неподвижными, обеспечивают более равномерное распределение нагрузок по поверхности в процессе эксплуатации.

Геосетки также именуют плоскими решетками, их основное назначение — фиксация щебня, засыпанного между ячейками. Он обеспечивает механическую стабилизацию грунта, выступает в качестве армирующей прослойки для дорожного полотна. Георешетки объемного типа укладывают, закрепляя их анкерами, а способы их использования гораздо более разнообразны.

Виды

Армирующая георешетка делится на виды, согласно нескольким классификационным признакам. Деление выполняется по типу конструкции, разновидности материала, наличию перфорации. Все эти факторы имеют важное значение для выбора подходящей разновидности георешетки.

По растяжению

Одноосная конструкция выпускается в виде готовых секций прямоугольной формы, вытягивающихся только в 1 направлении. При деформации полотно сохраняет достаточную жесткость, в продольном направлении способно выдерживать высокие нагрузки. Ячейки вытянуты продольно, их поперечная сторона всегда короче. Этот вариант продукции — один из самых дешевых.

Двухосная георешетка имеет способность растягиваться в продольном и поперечном направлении. Ячейки в этом случае имеют квадратную форму, лучше противостоят деформационным нагрузкам. Двуосноориентированная версия решетки наиболее устойчива к разрывному воздействию, в том числе к пучению грунтов. Ее применение востребовано в ландшафтном дизайне, при обустройстве откосов и склонов.

Трехосная георешетка — изготовленная из полипропилена конструкция, обеспечивающая равномерное распределение нагрузок на 360 градусов. Лист при обработке перфорируется, приобретая ячеистую структуру, растягивается в продольном и поперечном направлении. Эту разновидность скорее можно назвать армирующим элементом, она применяется там, где грунт нестабилен по составу.

По объему

Плоская георешетка также именуется геосеткой. Высота ее ячеек редко превышает 50 мм, изделия изготавливаются из жестких полимерных, бетонных, композитных соединений. Такие конструкции используются в качестве армирующей основы для газонных и садовых конструкций, дорожек, подъездных путей, выдерживают большие механические нагрузки.

Объемная георешетка изготавливается из полиэфира, полиэтилена, полипропилена, обладающих достаточной эластичностью. Такие конструкции получаются прочными, долговечными и эластичными, не боятся агрессивного воздействия внешней среды. В сложенном виде они больше напоминают плоский жгут. Расправленная и закрепленная на местности, решетка приобретает необходимый объем. Такие изделия могут иметь сплошную или перфорированную структуру.

Второй вариант позволяет более эффективно отводить влагу, что особенно актуально при обильном выпадении осадков. Среди плюсов георешеток с перфорацией можно выделить более высокий уровень сцепления с грунтом. В этом случае с помощью объемных конструкций можно выполнять укрепление почвы под уклоном более 30 градусов.

По типу материала

Все георешетки, выпускаемые сегодня в продажу, изготавливаются промышленным способом. Чаще всего в их основе находятся пластики или комбинированные вещества. В зависимости от подвида, используется следующая основа.

• С прикатанным геотекстилем. Такие георешетки имеют объемную конструкцию, подходят для укрепления осыпающихся участков грунта, помогают избежать пучения грунта из-за мороза, подземных вод. Нетканая структура материала обеспечивает лучшие условия для противостояния химическим и биологическим внешним факторам.

• Полиэфирная. Предназначена для закрепления нестабильной сыпучей структуры почвы. Ее используют на песчаных и щебеночных грунтах, в том числе при формировании многослойного асфальтобетонного полотна. Выпускаются полиэфирные решетки, оснащенные дополнительными подложками и полностью открытые.

• Полипропиленовая. Эта полимерная конструкция формируется из соединенных между собой лент, скрепленных специальной сваркой в шахматном порядке, с прерывистыми швами. Пластиковые полипропиленовые решетки успешно стабилизируют и укрепляют грунты с низкими несущими способностями.

• Стекловолоконная. Такие изделия применяют в дорожном строительстве. Они имеют гибкую структуру, армируют асфальтобетонные покрытия, снижают влияние пучения грунтов на полотно.

Стоит учесть, что стекловолоконные георешетки ориентированы скорее на строительную сферу, в ландшафтной архитектуре применяются редко.

• Полиэтиленовая. Гибкая и эластичная георешетка, популярная в сфере ландшафтного дизайна. Она особенно часто используется при оформлении садовых участков газонами и лужайками. Полиэтиленовые георешетки используют на самых слабых грунтах, задействуют при образовании подпорных конструкций.

• ПВА. Поливинилалкогольные полимеры отличаются повышенной эластичностью в сравнении с другими аналогичными материалами. Это наиболее современный вид пластиков, пришедший на смену полипропилену.

• Бетонная. Изготавливается путем литья, применяется на объектах с высокими механическими нагрузками. Такие конструкции используют при создании парковочных площадок, дорог, подъездных путей.

В зависимости от выбора материала, который использовался для изготовления георешетки, определяются ее характеристики и параметры. Именно этот фактор является основным критерием выбора таких приспособлений, помогает определить наилучшую сферу для их использования.

Лучшие производители

Георешетки пока можно назвать относительно новым для России приспособлением. Именно поэтому, большая часть продукции сегодня поставляется из-за рубежа. Среди заслуживающих внимания брендов можно выделить следующие торговые марки.

«Армогрид»

ООО ГК «Геоматериалы» – российская компания. Фирма выпускает специализированную продукцию для ландшафтного дизайна в серии «Армогрид-Газон» со сплошной ПНД-сеткой без перфорации. Также в каталоге представлена решетка с перфорацией, отличающаяся высокой надежностью и прочностью на разрыв. «Армогрид» этой серии чаще всего используют при обустройстве автомобильных дорог, стоянок, других объектов, подвергающихся высоким нагрузкам.

Tenax

Производитель из Италии, компания Tenax успешно работает на рынке более 60 лет, обеспечивая создание высококлассных полимерных конструкций различного назначения. Сегодня заводы компании успешно действуют в США — в Эвергрине и Балтиморе, в китайском Тяньцзине. Среди самых известных продуктов можно выделить Tenax LBO — двуосноориентированная георешетка, одноосную Tenax TT Samp, трехосную Tenax 3D.

Все изделия проходят строгий контроль качества. Георешетки бренда довольно широко распространены в самых разных отраслях, от дорожного строительства до ландшафтного и садового дизайна. Производитель стандартизирует свои изделия по требованиям европейских систем сертификации, основным сырьем выступает полипропилен, химически нейтральный и полностью безопасный для почвы.

Bonar

Бельгийская компания Bonar Technical Fabrics — известный европейский бренд, специализирующийся на изготовлении геотекстиля и геополимеров. Под этим брендом выпускаются одноосные и двуосные сетки из прочных полимерных материалов. Наибольшей популярностью пользуются продукты Enkagrid PRO, Enkagrid MAX, созданные на основе полиэфирных полос. Они достаточно прочны, эластичны, имеют широкий спектр применения.

Armatex

Российская компания «Арматекс ГЕО» существует с 2005 года, специализируется на производстве геосинтетических материалов различного назначения. Фирма базируется в городе Иваново, успешно поставляет свою продукцию в разные регионы страны. Георешетки Armatex имеют двухосную или трехосную структуру, изготавливаются из полиэфира, полиэтилена, полипропилена с перфорацией для повышения их дренирующих способностей.

Tensar

Компания «Тенсар Инновэйтив Солюшнз», офис которой в России расположен в Санкт-Петербурге, является одним из мировых лидеров в области производства геосинтетических материалов. Отечественное представительство выпускает продукцию для дорожно-строительной отрасли. Головное предприятие находится в Великобритании. Под брендом Tensar производятся трехосные георешетки RTriAx, одноосные RE, стекловолоконные Glasstex, двуосные SS.

Продукция этих компаний успела завоевать доверие широкой потребительской аудитории, не вызывает сомнений в уровне ее качества. Помимо этого, на рынке можно найти достаточно много товаров из Китая, а также георешетки местного производства, создаваемые на малых предприятиях по индивидуальному заказу.

О том, для чего применяются георешетки, смотрите в следующем видео.

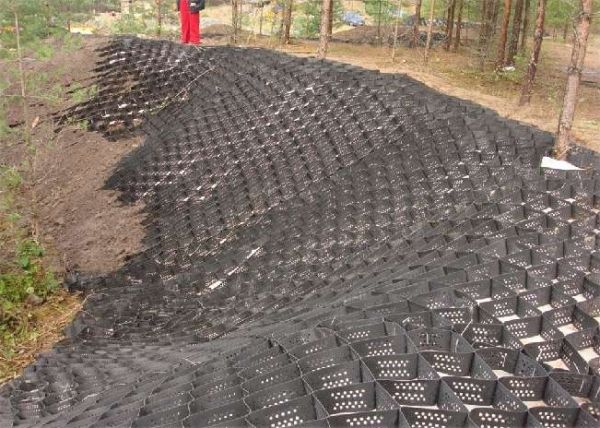

Георешетка или укрепление склонов и оврагов

Объемная георешетка позволяет укрепить склоны и овраги

В этой статье речь пойдет о таком незаменимом в ландшафтном строительстве материале как георешетка. Без нее порой не обойтись на самом важном — начальном этапе строительства. Очевидно, что перед началом стройки следует продумать каждый нюанс, любую подробность и все детали, чтобы основа дома вышла добротной, а постройка служила не год и не два, а из поколения в поколение.

Если же вы уже закончили строительство, то представленная ниже информация подскажет вам, как с помощью георешетки повысить качество выполнения таких проектов, как создание экопарковки, формировании садового ландшафта, строительство искусственных водоемов и дорог. Применяется георешётка для укрепления склонов, откосов, берегов и прибрежной зоны водоемов, а также при строительстве подпорных стенок.

Применение георешетки при строительстве подпорных стенок

Знакомьтесь — георешетка

Что, собственно, представляет собой георешетка? Это структура ячеек из полимерного материала, устойчивого к воздействиям окружающей среды. Благодаря использованию полимеров ни влага, ни кислоты, ни щелочи, ни даже микроорганизмы, а уж тем более ультрафиолет и ветер не способны нанести георешетке хоть какой-нибудь видимый вред. Если подробнее, то получают георешетку из полиэтиленовых лент, синтезированных методом экструзии (благодаря его использованию происходит ориентация молекул в пространстве), затем ультразвуковой сваркой соединяют их в шахматном порядке. Такая лента имеет прочность на разрыв 11-14 кН/м, а сварной шов выдержит нагрузку не менее 7 кН\м, причем, чем толще полотно, тем эти показатели больше.

Для того чтобы уложить георешетку, ее требуется всего лишь растянуть и положить на основу, а полученную сотовую структуру заполнить фиксатором, роль которого успешно выполняет щебень, галька, песок, почва и другие субстраты. Размер ячеек зависит от предполагаемой цели использования решетки, и может варьироваться от 160 на 160 до 410 на 410 мм, высота ленты — от 50 до 200 мм.

Укладка объемной георешетки производится поверх геотекстиля, после чего, георешетка закрепляется анкерами

Применение георешетки в строительстве

Георешеткой укрепляют земляные склоны с целью предотвращения осыпания, а в дальнейшем образования обвалов и осыпей. Особенно подвержена этому процессу рыхлая и неоднородная почва. Георешетка эффективно противостоит эрозии берегов и откосов близ водоемов, независимо от того, река это, водохранилище или декоративный прудик. Для применения в водных сооружениях объемную георешетку кладут прямо на дно предполагаемого водоема.

Укрепление склонов оврага объемной георешеткой

Без георешки уже не обходятся садовые дорожки, искусственные насыпи, террасы и подъездные пути, а также участки озеленения, кемпинги, парковки и территории вокруг спортивных построек. Вообще участки с земляным покрытием, которые длительное время должны выдерживать нагрузки, укрепляются георешеткой, иначе грунт быстро оседает с образованием ям и других нежелательных изменений.

Начиная с 2003 года георешетка сертифицирована и производится согласно техническим условиям (ТУ). Правда, у каждого производителя они могут быть своими. Но, тем не менее, все необходимые испытания пройдены успешно, в результате чего георешетка стала активно применяться не только при строительстве дорог и укреплении различных склонов, но и в других областях, например в ландшафтном дизайне и укреплении откосов при возведении подпорных стенок.

Укрепление склонов берега при строительстве искусственного водоема

Как строят современные экопарковки или газонная решетка

Более прочный вариант георешетки — газонная решетка, является основным компонентом для создания такого сооружения, как экопаркинг или экопарковка. Экологическая парковка, оборудованная на участке, выглядит современно и красиво. Внешне она представляет собой аккуратный газон. В основе такого травяного настила лежит объемная георешетка или газонная решетка, а в качестве фиксатора используется растительный грунт. Проросшая сквозь решетку трава постоянно «подстригается» паркующимися автомобилями, и получается одинаковый уровень роста травы.

Газонная решетка — основной элемент экопарковки

Итак, защищая почву и растительность на ней от нагрузок, газонная решетка одновременно пропускает в землю воду и предотвращает образование провалов, ведь она легко выдерживает вес среднего автомобиля. Таким образом, использование газонной решетки придает вашей стоянке:

• надежность — благодаря высокой несущей способности;
• естественную красоту густого травяного ковра;
• удобство в обслуживании.

Еще одним позитивным моментом применения георешетки является отсутствие токсичности материала, который сохраняет целостность при многолетней эксплуатации. По сути, благодаря ей создается защищенная почвенная экосистема со своей системой циркуляции влаги и обмена питательными веществами, а уход за ней требуется минимальный — просто поливайте газон, чтобы смыть с травы пыль и грязь и придать ему чистый и эстетичный вид.

Для использования георешетки в структуре экопаркинга обычно выполняют тиснение и перфорацию, чтобы увеличить силу трения полотна с наполнителем.

Экопарковка с помощью газонной решетки

Укладка газонной решетки при строительстве экопарковки

1. Сначала нужно удалить верхний рыхлый слой земли. Несмотря на то, что он плодородный, в нем находятся органические остатки растений (в основном трава и корни). На небольших территориях слой почвы срезают вручную. При значительной площади участка, как правило, прибегают к помощи бульдозера.

2. Теперь чистую и ровную землю требуется уплотнить песком. Слой в 3-5 см уплотняют вручную, виброкатком или виброплитой – опять же, в зависимости от размеров участка.

3. Газонная решетка, к сожалению, сама просто так не закрепиться. Для этого применяют пластмассовые, деревянные или металлические анкеры длиной 200-500 мм. В комплекте обычно продают от 100 до 250 штук диаметром 10 мм. Только благодаря этим штырям и колышкам можно получить правильную фиксацию модулей. Ее установку проводят поэтапно, используя одни и те же анкера несколько раз, так как после заполнения фиксатором их можно вынуть. Если вам хотелось бы иметь конструкцию понадежней, оставляйте 2-3 L-образных штыря внутри модуля. Для закрепления участка 20 на 30 ячеек вам потребуется 20-25 анкеров.

4. Также нам не обойтись без укладки геокстиля, который нужен для разделения основного грунта и нашего фиксатора, а также для предотвращения прорастания сорняков и дополнительного армирования верхнего слоя площадки. Обычно используют геокстиль плотностью от 100 до 200 г/м.

5. Фиксируют георешетку анкерами на расстоянии 12 см друг от друга по ширине, и 10 см по длине. Также нужно усановить анкера на все крайние ячейки модуля. 6. Соединение модулей происходит с помощью пневмостеплера или шуруповертом – саморезами с пресс-шайбой. Снимают каждый четвертый монтажный анкер по ширине и каждый пятый – по длине, заменяя его L-образным анкером, прижимающим георешетку к основанию площадки.

7. Засыпают ячейки георешетки почвой на высоту ленты, удаляют оставшиеся монтажные анкера. Поливают водой, чтобы грунт дал усадку, а затем уже рассыпают семена травы. Сверху на них нужно снова досыпать почвы также по высоте ячейки. Поливка готового газона производиться каждый день до прорастания, и 2-3 раза в неделю после. Также возможно избежать проблем с живой растительностью и уложить готовое декоративное покрытие. Для этого в качестве фиксатора используют щебень, гравий, песок и другие смеси фракцией не менее 5 и не более 20 мм.

Укладка газонной решетки

Геосетка близкий родственник георешетки

Распространенной разновидностью объемной георешетки является плоская геосетка, основным отличием которой является прямоугольная форма ячеек и высота полотна.

Геосетка является плоской двуосноориентированной структурой из пропилена, которая также производится с использованием метода экструзии (выдавливания). Из-за измененной по сравнению с объемной георешеткой структуры, геосетка может наиболее эффективно применяться именно в дорожном строительстве. Принцип ее работы основан на внедрении сетки в дорожный «пирог» между песком и щебнем — щебень не может проникнуть через ячейки и углубиться в песок, что при качественной утрамбовке заставляет камни просто заклинивать по всей поверхности геосетки. Таким образом, исключаются как горизонтальные, так и вертикальные перемещения щебня, из-за чего и увеличивается прочность дорожной конструкции. Размеры ячеек геосетки значительно отличаются от георешетки: 35 на 40, 33 на 33 и 40 на 40 мм. Такие небольшие отверстия созданы для различных фракций щебня.

Применение геосетки при строительстве подъездных дорог

Применение геосетки позволит:

• уменьшить толщину слоя щебня, примерно на 40 % благодаря чему происходит сокращение расходов на материалы;
• распределить серьезные нагрузки равномерно по площади покрытия;
• увеличить сроки между ремонтами, ведь конструкция станет намного прочнее;
• продлить работоспособность покрытия практически в 3 раза;

Без геосетки не обходится качественное строительство дорог, стоянок для автомобилей, подъездов к домам, небольших дорожек и площадок. При строительстве добротного дома настоящий хозяин не пожалеет средств на невидимое основание, которое продлит срок службы покрытий на десятилетия.

Строительство подъездной дороги к участку

Проблема съезда к дому с общей дороги — довольно распространенный предмет обсуждения у тех, кто только приобрел свой участок и начинает его осваивать. Просто так положить настил не всегда получается из-за сточной канавы, которая идет вдоль съезда, к тому же дорожная насыпь вряд ли окажется долговечной. Эффективно решить эту проблему помогает геосетка.

Канава засыпается песчаной подушкой, на которую кладут трубу, и после этого вся площадь подъезда засыпается песком и тщательно утрамбовывается. Геосетка расстилается на утрамбованный песок, и уже на нее укладывается слой щебня примерно в 10 см толщиной. Следуя вышеописанному принципу, ячейки не пропускают щебень вглубь песка, вследствие чего увеличивается прочность основы. Все это еще раз утрамбовывается виброплитой или виброкатком, и уже таким образом организованный съезд простоит довольно долго. А для того, чтобы увековечить структуру, съезд заливают бетоном или закатывают асфальтом, и тогда он становится неуязвимым даже для десятилетий постоянного использования.

Что бы еще почитать?

цена и фото в каталоге

Георешётка для укрепления склонов

Зачастую, основной преградой при строительстве каких-либо объектов является непростой рельеф местности – холмы, овраги, склоны. А каким же образом создавать строительные объекты неподалеку от водоемов, рек, как создают дома на побережье, в гористой местности, как сделать так, чтобы построенный объект в один не прекрасный момент просто не съехал с холма в овраг или в воду? Если все строить с применением правильных материалов, то ничего никуда не съедет, никто не утонет, а объекты прослужат долгие годы.

Такими материалами являются геосинтетики, а в частности, объемная георешетка, с помощью которой и благоустраиваются, укрепляются склоны и насыпи. Необходимо отметить, что георешетка применяется не только для гражданского и промышленного строительства, но и в сельском хозяйстве, в экологическом инжиниринге для рекультивации почвы, защиты холмистой местности от эрозии почвы, и оврагов от сползания, укрепления склонов.

В ГК GeoSM вы сможете приобрести объемную георешетку под ТМ «Геофлакс» для укрепления склонов от производителя по низким ценам.
Наши специалисты помогут определиться с необходимыми вам параметрами материалов, а также дадут подробную консультацию, касательно их монтажа конкретно на ваш объект.

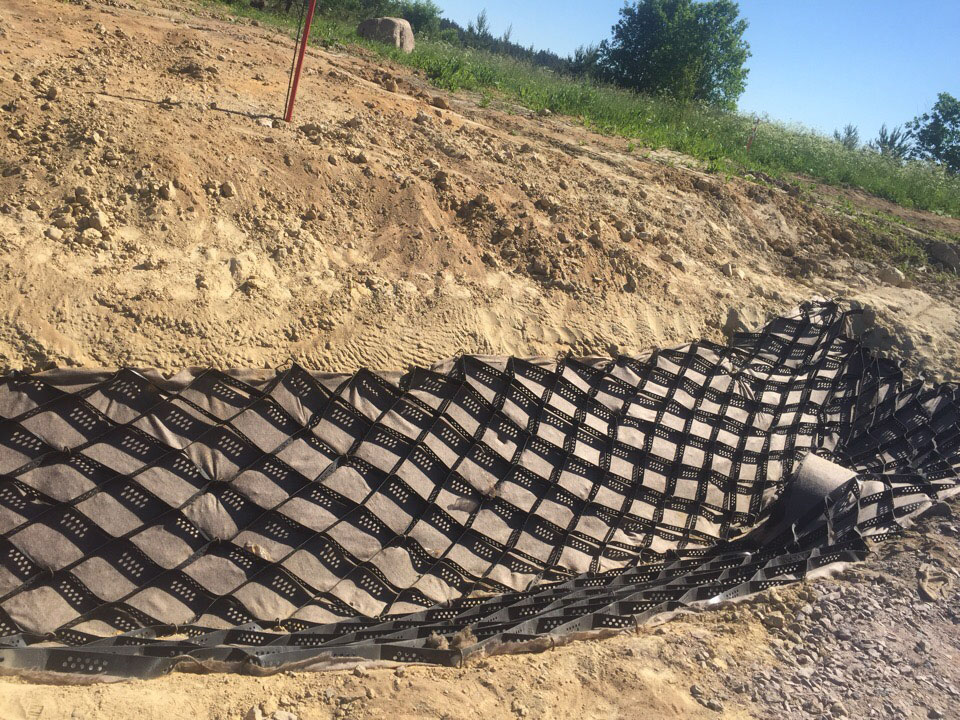

Как укрепить склон оврага георешёткой

Если застраиваемый участок расположен на песчаном грунте или на откосе, то прежде чем приступить к возведению объекта, необходимо укрепить грунт. Зачастую, многие застройщики, ландшафтные дизайнеры делают большую ошибку, используя для укрепления самый легкий и недорогой способ – высаживают растения. Конечно, это будет красивый холм, но смогут ли деревья и кустарники удержать грунт от осыпания. Растения, даже имеющие развитую и сильную корневую систему, хорошо армируют грунт исключительно на пологих склонах, с углом наклона не более чем 25-30 градусов. Да, и еще – этим растениям надо подрасти и укорениться, а значит и время постройки растянется на неизвестно какое время. Склоны крутизной от 30 градусов растения зафиксировать не смогут.

Сегодня многие предпочитают строить свои частные коттеджи на побережье – прекрасный воздух, водоем, все рядом, экология… мечта… Но существует реальная опасность – размывание грунта, и как следствие, разрушение дома. И в этом случае, высаживание растений также не поможет. Если ваш дом расположен в низине, ему также грозит опасность, но уже быть не свергнутым с холмистого постамента, а залитого при дождях потоками грязи, глины. Думаю, что это также никому не понравится.

Вывод, необходимо укрепить склоны, используя надежные георешётку, сподручные материалы и способы укрепления.

Как надо укреплять склоны

Укреплять откосы, насыпи, овраги, холмы необходимо, чтобы предотвратить водную, ветровую эрозию. Армирующие геосинтетики, такие как объемная георешетка, успешно справляются с этой сложной задачей. Нужно укрепить слабые основания полотна дороги, усилить дорожную одежду, создать насыпи повышенным углом наклона, построить подпорные стены – все это под силу сделать с объемной георешеткой.

Объемная георешетка является ячеистой модульной конструкцией, производимой из полимерных лент, скреплённых методом сваривания в виде шахматки. При монтаже решетка равномерно растягивается на поверхности, которую необходимо армировать. Модули скрепляются между собой при помощи специальных анкеров. Ячейки засыпаются грунтом, щебнем, песком и другим стройматериалом для формирования поверхности с более высокой прочностью и надежностью.

Если требуется создать «зеленый» склон, укрепить основание газона, расположенного под уклоном, то объемную георешетку укладывают на поверхность, засыпают ячейки плодородной почвой, а затем высеивают газонную траву, корни которой, прорастая, укрепляют и решетку и склон. Дополнительно данный геосинтетик помогает защитить склоны от кротов. Ячеистая конструкция не позволяет животному свободно передвигаться, рыть норы с выходом на поверхность. Кроты постепенно уходят с участка.

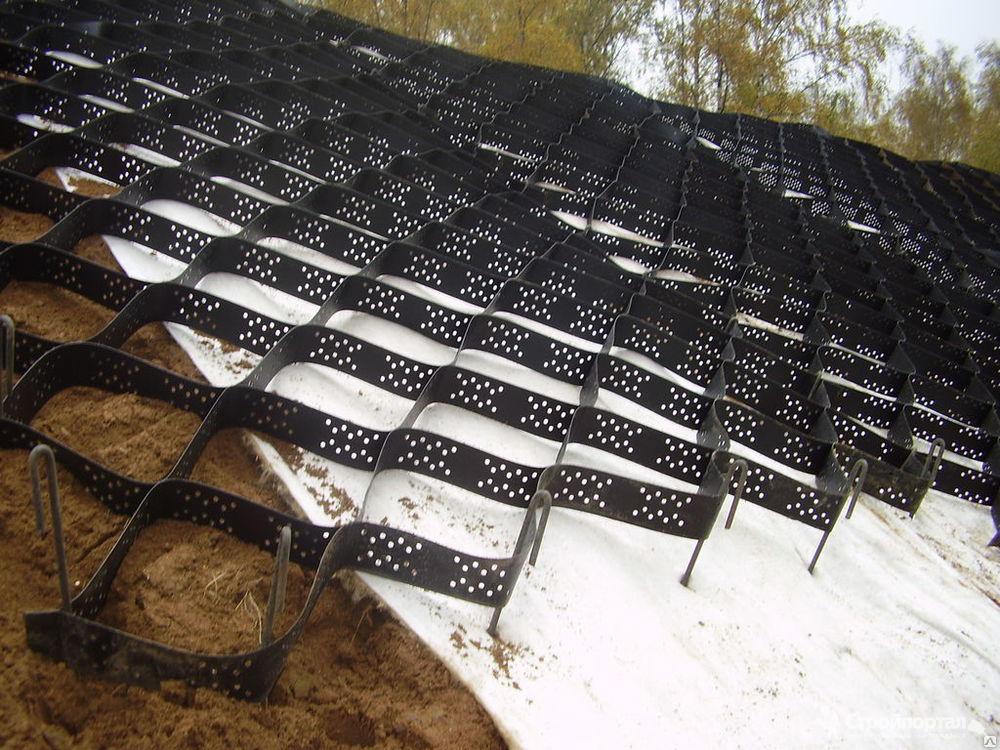

Укладка объемной георёшетки

Перед монтажом объемного геосинтетика на участке, для начала выравнивается поверхность склона. При необходимости, проводят выемку грунта на толщину слоя до 50 см. Поверхность, на которую будет уложена георешетка, уплотняют при помощи виброплиты или ручного катка. На подготовленный грунт укладывается подложка из геотекстиля, являющаяся дренажем всей армирующей системы. Геотекстиль также помогает защитить склон от разрушения, предотвращая смешивание грунтовых слоев при подъеме подземных вод, защищает почву от низких температур. На геотекстиль кладется объемная решетка, фиксируется с почвой специальными анкерами, заполняется строительным материалом. В зависимости от проекта, можно поверх решетки снова уложить геотекстильное полотно, а затем уже песок, брусчатку, плитку, таким образом, создать надежный каркас для склона.

Для укрепления склонов различной крутизны применяют георешётки с разной высотой ребра. Так, если откос имеет угол наклона до 10 градусов, то лучше применить объемную георешетку с ребром ячейки 50 мм, до 30 градусов – 100 мм, до 45 – 150 мм, от 45 градусов и выше, следует использовать 200 мм.

После того, как георешетка объемная будет правильно установлена на поверхности склона, получается своего рода плита, высотой до 10-30 см. Использование георешетки позволяет равномерно распределить нагрузку на поверхность откоса.

Производимые из специальных полимерных материалов, георешетки объемные показывают отличный результат в использовании их как в обустройстве естественных, так и при строительстве искусственных откосов и насыпей. Данный вид геосинтетика широко применяют при необходимости армирования береговой линии, для укрепления стенок искусственных водоемов, бассейнов, при создании причалов для катеров и яхт. Решетками можно укрепить также и русла небольших рек и каналов.

Думаю, не лишним будет добавить, что все сложные объекты Сочинской зимней Олимпиады были построены с использованием геотекстильных материалов, в том числе и с применением объемной георешетки.

Обустройство насыпей и откосов с помощью объемных георешеток позволяет укрепить проблемный участок, получить уверенность в том, что построенный объект не будет смыт водой, и не рассыплется, сползая вниз. А если высадить травку и цветочки в почву, засыпанную в ячейки георешетки, получится прекрасный «зеленый» склон, который идеально впишется в окружающий ландшафт.

Подписаться на рассылку Полезной информации можно через форму ниже:

Георешетка — конструкция, без которой в строительстве не обойтись

Где и для чего используются георешетки?

Георешетка получила довольно широкое применение в очень многих сферах. С ее помощью закрепляются разнообразные наполнители, например, бетон, щебень. Георешетка может быть применена в целях армирования грунтов разной консистенции, для сооружения стен, которые выполняют подпорную функцию и могут быть разными по высоте. Еще такая решетка может быть использована как защита откосов от влияния, для упрочения склонов дорог.

Очень широко георешетка используется для того, чтобы укоепить прибрежную полосу водоемов и русел небольших водотоков. Так, с ее помощью может быть выполнена, например, фиксация подушки разных типов дорожного покрытия. Еще данная решетка может быть примененная для закрепления откосов конусов ж/д путей.

Почему стоит использовать данные конструкции?

Купить георешетки Стандартпарк можно без труда в специализированной компании. Но почему стоит использовать такие конструкции? Какими преимуществами они обладают?

Георешетка — это очень прочная конструкция. При укреплени грунта, а также при его армировании она принимает на себя основную часть нагрузки. Благодаря этому она не позволяет грунту смещаться. В итоге увеличивается межремонтный срок.

Благодаря использованию данной решетки удается уменьшить толщину несущего слоя насыпного грунта. Причем прочностные характеристики здесь не утрачиваются. С экономической точки зрения это одно из самых выгодных решений. Благодаря этой конструкции удается неплохо сэкономить. К тому же, сама георешетка стоит сравнительно недорого, так как ее производство отличается простотой. Это является существенным преимуществом.

Привлекательна георешетка и тем, что она очень легко устанавливается. Чтобы установить ее, не придется использовать никакое специальное оснащение. Транспортируется такая конструкция также легко, так как занимает совсем немного места в сложенном состоянии.

Из каких материалов изготавливаются георешетки?

Для изготовления геосетки может быть применен полиэтилен высокой плотности, стеклоровинг, полиэфир, полипропилен. Также можно встретить геосетки, которые сделаны из базальтового волокна и из поливинилалкоголя.

Георешетка — это одна из основных конструкций, без которой в строительной сфере не обойтись. Многие вопросы удается решить исключительно благодаря ей, при это сделать это удается, не тратя лишних денег.

А вы знали, что у нас есть Instagram и Telegram?

Подписывайтесь, если вы ценитель красивых фото и интересных историй!

Укладка георешетки поэтапное фото

Укладка георешетки поэтапное фото

Этапы укладки геосетки дорожной

1. Состояние подъездных путей до начала работ по укладке геосетки.

2. Выравнивание дорожного основание под укладку геосетки.

3. Выравние и подготовка поверхности с помощью спецтехники

4. Привоз дорожного материала гесетки Апролат на объект строительства

5. Укладка геосетки на дорогу, раскладка и выравнивание полотна

6. Засыпка грунтом или инертными материалами геосетки.

7. Движение грузового транспорта по готовому дорожному полотну, армированному двуосной георешеткой.

Похожие материалы:

Двуосная георешетка Апролат

Технические характеристики георешетки Апролат

Основные области применения двуосных геосеток

Геокомпозит на основе решетки полимерной строительной АПРОЛАТ СДК

Технология укладки дорожной геосетки

Gridlok Geogrid — Ridge Rock Co.

Разновидности

GridLok 20B — Двухосная георешетка

Эта георешетка разработана специально для использования при армировании грунта, где требуется одинаковая прочность как в продольном, так и в поперечном направлении. Он состоит из высокопрочной полиэфирной пряжи с покрытием из ПВХ для дополнительной защиты от большинства природных химикатов, биологических агентов, повреждений при установке и для устойчивости к вредному воздействию ультрафиолета.GridLok 20B был разработан с небольшими размерами отверстий и зеленым пигментом для использования в качестве вторичного армирования за сварными проволочными опорами там, где планируется растительность, и в качестве промежуточного армирования на уклонах с уклоном из армированного грунта.

GridLok 270 — Георешетка одноосная

Эта георешетка разработана специально для использования при армировании почвы. Он состоит из высокопрочной полиэфирной пряжи с покрытием из ПВХ для дополнительной защиты от большинства природных химикатов, биологических агентов, повреждений при установке и для устойчивости к вредному воздействию ультрафиолета.

GridLok 370 — Георешетка одноосная

Эта георешетка разработана специально для использования при армировании почвы. Он состоит из высокопрочной полиэфирной пряжи с покрытием из ПВХ для дополнительной защиты от большинства природных химикатов, биологических агентов, повреждений при установке и для устойчивости к вредному воздействию ультрафиолета.

GridLok 540 — Георешетка одноосная

Эта георешетка разработана специально для использования при армировании почвы.Он состоит из высокопрочной полиэфирной пряжи с покрытием из ПВХ для дополнительной защиты от большинства природных химикатов, биологических агентов, повреждений при установке и для устойчивости к вредному воздействию ультрафиолета.

GridLok 870 — Георешетка одноосная

Эта георешетка разработана специально для использования при армировании почвы. Он состоит из высокопрочной полиэфирной пряжи с покрытием из ПВХ для дополнительной защиты от большинства природных химикатов, биологических агентов, повреждений при установке и для устойчивости к вредному воздействию ультрафиолета.

GridLok 980 — Георешетка одноосная

Эта георешетка разработана специально для использования при армировании почвы. Он состоит из высокопрочной полиэфирной пряжи с покрытием из ПВХ для дополнительной защиты от большинства природных химикатов, биологических агентов, повреждений при установке и для устойчивости к вредному воздействию ультрафиолета.

Дальше с геосетками —

12 июля 2021 г. | ОКРУЖАЮЩАЯ СРЕДА TITAN

Автор: Мэтью Брэдфорд

Titan Environmental закладывает основу для инноваций

Инновации — это связь, которая удерживает строительную промышленность Канады на ногах.А с тех пор, как летом 2021 года компания Titan Environmental Containment расширилась в Онтарио, известная геосинтетическая компания заработала репутацию за внедрение передовых георешеток на месторождениях.

«Много лет назад мой наставник сказал, что лучшее, что я могу сделать, — это проводить как можно больше времени на рабочем месте, изучая отрасль и каждый материал, как они работают и как их можно улучшить», — говорит Гарри Макфарлейн. , Менеджер по развитию продуктов Titan. «Сегодня этот совет прочно укоренился в Titan, где мы всегда объединяем наш отраслевой опыт и технические знания для улучшения и внедрения инноваций в наши продукты.»

Эти инновации можно найти во всем ассортименте продукции Titan, который сегодня включает высококачественные геосинтетические материалы, системы герметизации и специальные продукты для гражданского строительства для клиентов любого уровня сложности. Следует отметить, однако, три георешетки с товарными знаками, разработанные и произведенные компанией. которые укрепляют проекты гражданского строительства по всей Канаде

В их число входят:

Swamp Grid ™: Составная георешетка, предназначенная для усиления слабых болотистых грунтовых оснований (например.g., насыщенные почвы) Titan’s Swamp Grid ™ изготавливается путем термоскрепления Titan’s Earth Grid ™ с длинноволокнистым нетканым геотекстилем. Результатом является усиление грунта, которое выходит далеко за рамки, предотвращая миграцию заполнителя в грунт земляного полотна, облегчая дренаж земляного полотна и обеспечивая более высокое уплотнение заполнителя. По сути, это позволяет строительство на почвах, которые в противном случае не были бы достаточно прочными, чтобы поддерживать любую инфраструктуру.

«Мы разработали Swamp Grid ™, чтобы обеспечить лучшее из обоих качеств двух существующих продуктов с точки зрения прочности, гибкости и долговечности», — объясняет Сэм Бхат, технический директор Titan по геосинтетике.«Он также использует преимущества гидравлических свойств нашего нетканого геотекстиля, что делает его более эффективным с точки зрения организации дренажа, фильтрации и разделения».

Swamp Grid ™ успешно сократила количество заполнителя, необходимого для работ, на 30-40%, обеспечивая значительную экономию затрат на проектах, а также сокращая выемку грунта и засыпку. Это помогает подрядчикам по земляным работам быстрее выполнять свою работу и быстрее переходить к следующему проекту, что позволяет выполнять больше работ за сезон.Простота использования, качество и устойчивость к циклу замораживания / оттаивания в Канаде сделали его идеальным материалом для подъездных дорог, маршрутов удаленного доступа, участков с интенсивным движением и аналогичных сложных условий по всей стране.

«Сэм и наша команда дизайнеров всегда проектируют материалы для равномерного долгосрочного оседания — что-то, что будет поддерживать плохое земляное полотно на месте в течение многих лет», — говорит Макфарлейн.

Прочность на разрыв — еще один отличительный фактор, добавляет Сэм. Размещение Swamp Grid ™ на очень слабом насыщенном грунте земляного полотна может минимизировать дифференциальную осадку почвы и способствовать равномерной долгосрочной осадке.Это связано с его более высоким модулем упругости при растяжении (в диапазоне деформации 2-5%) и более высокой жесткостью на изгиб и жесткость на кручение ».

Spartan Road Grid ™ 11EPM

Разработанная для оптимального армирования асфальта, Spartan Road Grid ™ 11EPM представляет собой двухосную георешетку из стекловолокна, покрытую полимером и приклеенную к инженерной полимерной мембране (EPM) с одной стороны. Он был разработан как усовершенствованная альтернатива Titan Spartan Road Grid ™ 10 и использует материал EPM для создания более прочной адгезии к слоям асфальта, когда сетка размещается на поверхности с легким липким покрытием.Это полимерное покрытие оптимизирует химическую совместимость между решеткой и покрытием дорожного покрытия, чтобы обеспечить надежное соединение между ними. Это позволяет продукту превосходно укреплять дорожное покрытие и продлевать срок службы дороги.

Преимущества Spartan Road Grid ™ хорошо задокументированы в проектах из портфеля проектов Titan. По словам Бхата, этот материал является идеальным выбором для дорожных инженеров благодаря его высокому модулю упругости и термостойкости, минимальной усадке при высоких температурах, эффективной самоклеющейся способности и высокой химической и физической стойкости.

«Мы не хотели изобретать велосипед с нашей Spartan Road Grid ™ 11EPM; мы хотели взять уже работающую георешетку и создать более прочное соединение с помощью этого гибкого, стойкого к высоким температурам полимерного покрытия и добавить EPM. для дальнейшего увеличения сцепления, что имеет дополнительные преимущества, заключающиеся в улучшении качества дорожного покрытия », — говорит Бхат.

Pyramid Grid ™

Titan’s Pyramid Grid ™ — одноосная георешетка, разработанная специально для армирования грунтовых стен и откосов.

«Это надежная георешетка из ПЭТ с прочным покрытием из ПВХ, которая укрепляет землю, используемую для строительства высоких насыпей или крутых склонов и подпорных стен», — говорит Бхат. «И хотя Pyramid Grid ™ в первую очередь предназначена для этих применений, ее можно использовать для ряда других применений, связанных с окружающей средой, таких как усиление фанеры поверх системы облицовки и многое другое ».

Изюминкой Pyramid Grid ™, добавляет он, является ее низкая ползучесть и более высокая долговечность, что способствует достижению более высокой долговременной расчетной прочности ( LTDS): «Эта георешетка обеспечивает экономию за счет масштаба при расчетном сроке службы конструкции 120 лет при одновременной экономии материалов и времени до 60% по сравнению с другими традиционными решениями.»

Помимо продуктов

Инновации могут быть одним из активов Titan, но это только одна из сильных сторон компании. С каждым новым продуктом или обновлением, которое он представляет на рабочем месте, команда Titan стремится работать вместе со своими клиентами, чтобы поддержать их процесс выбора, установки и обслуживания.

«Это командный подход», — говорит Бхат, добавляя, «благодаря моему междисциплинарному инженерному образованию и опыту в геосинтетике в течение последних 30 лет, я использую дизайн материалов, тестирование технологий и инновации в области НИОКР. к столу, в то время как Макфарлейн и другие отраслевые специалисты поделятся своим опытом, чтобы помочь выбрать продукты для конкретных участков и обеспечить поддержку установки для конкретных участков.

«Для правильного выполнения этих строительных работ требуется высокая степень внимательности, начиная с обеспечения использования правильных продуктов и заканчивая правильной установкой. Как компания, мы предлагаем полную линейку геосинтетических материалов, дополненную продуктами для гражданского строительства, но больше всего мы гордимся тем, что являемся не просто поставщиком. У нас есть команда людей, которые имеют большой опыт работы в отрасли и действительно знают свое дело. Мы постоянно применяем наш опыт, чтобы предлагать комплексное решение, когда к нам обращаются », — добавляет Макфарлейн.

Titan Environmental Containment специализируется на поставке, изготовлении и установке высококачественных геосинтетических материалов и материалов для гражданского строительства, которые поддерживают критически важную инфраструктуру и помогают защитить окружающую среду.

тензарная георешетка изображений, фотографий и изображений

фото тенсарской георешетки

цена изображения

лучшие цены картинки

цена серебряных фотографий

Оценка требований к разделению и использование геотекстиля с георешеткой

Одной из наиболее полезных функций геосинтетических материалов является их способность отделять мелкозернистый грунт от гранулированного заполнителя, который используется в дорогах или других строительных проектах.Существует ряд популярных заблуждений относительно функции разделения. Для инженеров и подрядчиков, которые работают над проектами, в которых возникает необходимость разделения мелкозернистых грунтов, полное понимание основных принципов проектирования имеет решающее значение для принятия наиболее эффективных и экономичных решений.

Разделение важно по двум основным причинам:

• Потеря вниз гранулированного материала заполнения в нижележащий грунт земляного полотна под нагрузкой снижает эффективную толщину слоя гранулированного заполнителя. Этому процессу эффективно препятствуют как георешетки, так и геотекстиль. Это причина того, что по крайней мере дает некоторое преимущество по сравнению с традиционным строительством всякий раз, когда геосинтетический материал используется на мягких, мелкозернистых почвах, независимо от того, правильно они спроектированы или нет. Эта функция фактически не зависит от геосинтетического типа и не будет здесь подробно обсуждаться.
• Проникновение мелкозернистого материала вверх в гранулированный наполнитель (перекачка) снижает его целостность и прочность, оставляя ослабленное основание. Этот процесс обычно вызывается присутствием воды, которая задерживает мелкие частицы почвы и позволяет им двигаться. При проектировании для функции разделения геосинтетические материалы могут использоваться для предотвращения проникновения мелкозернистого материала вверх. Как это работает, обсуждается ниже.

Поскольку мелкие частицы почвы уносятся водой, есть два способа предотвратить их перемещение в гранулированный заполнитель:

• Не допускайте попадания воды в гранулированный наполнитель.Это потребует использования непроницаемой мембраны, что было бы неэкономично и непрактично в данном применении.
• Позвольте воде проходить через заливку, ограничивая перемещение мелких частиц вместе с ней с помощью фильтрации. Это механизм разделения, используемый как геотекстилем, так и георешеткой, хотя они достигают его по-разному.

Геотекстиль

В случае геотекстиля фильтрация происходит, когда мелкие частицы почвы больше, чем отверстия в ткани, поэтому они не могут пройти сквозь них.Кажущийся размер отверстий (AOS) геотекстиля определяет размер отверстий и, следовательно, размер частиц, которые могут быть отфильтрованы тканью. Таким образом, можно использовать как нетканый, так и тканый геотекстиль для отделения мелкозернистых грунтов от гранулированных наполнителей.

Для проектировщика важно помнить, что гранулометрический состав грунта земляного полотна напрямую влияет на эффективность разделения таким образом. Чрезвычайно мелкозернистые почвы в полностью насыщенных условиях не будут эффективно удерживаться геотекстилем со слишком большим AOS.

Это можно проиллюстрировать, поместив геотекстиль поверх почвы и пройдя по ней. При приложении нагрузки к геотекстилу вода из земляного полотна будет течь вверх через ткань. Если эта вода «грязная» (т.е. содержит частицы почвы), то сепарация не достигается. (См. Изображение ниже.) Геотекстиль все еще предотвращает потерю гранулированного материала вниз в этих условиях, но не препятствует перекачиванию.

Также очень важно учитывать возможность «ослепления» геотекстиля, которое происходит, когда слой связного грунтового материала накапливается на ткани и препятствует прохождению воды.Если это происходит, это ограничивает дренаж, вызывая ослабление конструкции из-за наличия избытка воды.

Геосетки

В случае геосеток разделение достигается другим способом. Отверстия георешетки значительно больше, чем мелкозернистые частицы почвы, что привело к частому заблуждению о том, что георешетки нельзя использовать для разделения.

Это заблуждение основано на незнании того факта, что, хотя геотекстиль действует как слой между земляным полотном и гранулированным заполнителем, георешетки действуют как часть гранулированного заполнения и улучшают его характеристики, включая его способность поддерживать разделение. Это функция свойств георешетки и гранулированного наполнителя, а также их взаимодействия, которые создают фильтр, ограничивающий движение мелких частиц почвы. Жесткие, стабильные отверстия георешетки ограничивают частицы гранулированного наполнителя (предотвращая их движение), в то время как градация размера гранулированного наполнителя определяет пространство между частицами. При правильном выборе градации достигается фильтрация, и мелкие частицы почвы не могут загрязнять гранулированный наполнитель.

Правильную градацию гранулированного насыпного материала можно определить путем расчета соотношения трубопроводов между грунтом земляного полотна и гранулированным насыпью. Для глиняных грунтов соотношение трубопроводов должно быть меньше 5, если рассчитано по следующей формуле:

Низкопластичные грунты земляного полотна, состоящие из ила или очень мелкого песка, по своей природе более подвижны во влажных условиях, чем глины. Когда такие почвы присутствуют, также необходимо проверить, что средний размерный коэффициент меньше 25, как показано ниже:

Если эти соотношения достигнуты, то георешетка и гранулированный насыпь, работая вместе, будут действовать как фильтр на границе с земляным полотном, и перекачка мелких частиц грунта в гранулированный слой насыпи не произойдет.

На следующем рисунке показана фильтрация мелких частиц почвы гранулированным фильтром:

На следующем фото показано поперечное сечение стоянки для грузовиков, построенной из мелкозернистого органического материала после 11 лет эксплуатации. Единственным использованным геосинтетическим материалом была георешетка, которая обеспечивала и поддерживала разделение, как показано.

В случаях, когда эти соотношения не могут быть достигнуты из-за характеристик грунта земляного полотна и доступного гранулированного материала, необходимо добавить дополнительный материал для достижения разделения.Это может быть легкий нетканый геотекстиль, расположенный под георешеткой, или слой зернистого материала с более мелкой градацией размеров.

Наконец, , важно отметить, что обсуждение здесь вообще не касается стабилизации земляного полотна или структурной способности дорожного покрытия — только отделение мелкозернистого грунта для предотвращения перекачивания и потери совокупного материала.

Связанное сообщение в блоге: Георешетка Tensar TriAx как барьер для свободного дренирования

Есть вопросы или требуются дополнительные указания? Давайте запланируем вашу внутреннюю презентацию «Обед и учимся» и утолим ваш аппетит к знаниям.Эти презентации длятся 45 минут и могут быть адаптированы к вашим конкретным интересам / типам проектов, с выделением времени для вопросов.

0823-2813P-MTDC: Геосинтетика для троп во влажных районах: издание 2008 г., стр. 01

Геосинтетика для троп во влажных районах: издание 2008 г.

Геосинтетика находит множество применений в гражданском строительстве. В основные функции геосинтетики входят:

• Армирование — Геосинтетический материал действует как армирующий элемент в массиве грунта или в сочетании с грунтом для получения композитного материала с улучшенными прочностными и деформационными свойствами.Например, геотекстиль и георешетки используются для увеличения прочности на разрыв к массиву грунта при вертикальных или почти вертикальных изменениях уклона (усиленные грунтовые стены).
• Разделение — Геосинтетика разделяет два слоя почвы с различным распределением частиц по размеру. Например, геотекстиль используется для предотвращения проникновения материалов основания дороги в рыхлый нижележащий грунт земляного полотна, поддерживая расчетную толщину и целостность проезжей части. Сепараторы также помогают предотвратить попадание мелкозернистого грунта земляного полотна в проницаемое зернистое основание дороги.
• Дренаж. Геосинтетический материал действует как дренаж, переносящий потоки жидкости через менее проницаемые почвы. Например, геотекстиль используется для рассеивания порового давления воды у основания насыпей проезжей части.
• Фильтрация. Геосинтетический материал действует как песчаный фильтр, позволяя воде проходить сквозь почву, задерживая частицы почвы. Например, геотекстиль используется для предотвращения миграции грунта в дренажный заполнитель или трубы при поддержании потока через систему.Геотекстиль также используется под каменной наброской и другими броневыми материалами в системах защиты берегов и берегов рек для предотвращения эрозии почвы.
• Сдерживание — геосинтетический материал действует как относительно непроницаемый барьер для жидкостей или газов. Например, геомембраны, тонкопленочные геотекстильные композиты, геосинтетические глиняные футеровки (GCL) и геотекстиль с полевым покрытием используются в качестве барьеров для жидкости, препятствующих потоку жидкостей или газов.
• Контроль за эрозией — геосинтетические действия снижают эрозию почвы, вызванную воздействием дождя и поверхностным водным стоком.Например, временные геосинтетические одеяла и постоянные легкие геосинтетические маты кладут на открытую поверхность почвы на склонах. Геотекстильные иловые заграждения используются для удаления взвешенных частиц из стоков с наносами. Некоторые маты для защиты от эрозии производятся из биоразлагаемых древесных волокон.

Геосинтетические материалы (рисунки 1 и 2) включают геотекстиль (строительные ткани), геосетки, георешетки и геокомпозиты, такие как листовые водостоки и геоячейки.Все эти материалы становятся неотъемлемой частью тропы, но их необходимо засыпать землей или камнями, чтобы предотвратить повреждение ультрафиолетом. Геосинтетический материал для борьбы с эрозией также имеет важное применение для защиты склонов и берегов, но в данном отчете такое использование не обсуждается.

Производители геосинтетических материалов для контроля эрозии перечислены в разделе «Информация о геосинтетических продуктах». Пожалуйста, свяжитесь с производителями для получения дополнительной информации. Geoblock, Lockgrid, EcoGrid и Grasspave2 используются для усиления газона и будут обсуждаться.Поскольку все эти продукты являются синтетическими, их использование в дикой природе должно быть рассмотрено и одобрено перед использованием.

Рисунок 1 — Заполнитель тропы без геотекстиля. Модель
совокупность теряет прочность при смешивании наполнителя
с подосновой.

Рисунок 2 — Заполнитель тропы геотекстилем. Геотекстиль
слой улучшает характеристики следа, обеспечивая разделение,
армирование и дренаж.

Геотекстиль

Геотекстиль (рис. 3) — наиболее широко используемый геосинтетический материал. Геотекстиль часто называют строительными тканями. Они изготовлены из прочных синтетических волокон, которые образуют ткань, скрепляемую ткачеством, термосваркой или другими способами. Геотекстиль в основном используется для разделения и укрепления влажных нестабильных почв. Они способны выдерживать нагрузки за счет прочности на разрыв и могут пропускать воду, но не почву. Их также можно использовать в дренажных системах, где поток воды намного больше, чем обычно для влажных помещений.Физические требования, перечисленные для всех геотекстильных материалов в разделе «Информация о геосинтетических продуктах», достаточно строги, чтобы эти продукты подходили для правильно спроектированных систем дренажа с высоким расходом.

Рисунок 3 — Геотекстиль изготавливается из тканого материала
нетканые материалы. Войлочные изделия легче
работать с гладкими продуктами, которые склеиваются при нагревании,
тканые или сделанные из щелевой пленки. Войлочные изделия являются
их легче резать, а их гибкость упрощает их
размещать на криволинейных участках трассы.

Геонец

Геосетки или композитные геосетки (рис. 4) имеют тонкую полиэтиленовую дренажную сердцевину, которая с обеих сторон покрыта геотекстилем. Геосетки в основном используются для дренажа, но также могут выполнять функции разделения и усиления. Поскольку геосетки имеют сердцевину и два слоя геотекстиля, они обеспечивают большее армирование, чем один слой геотекстиля.

Рисунок 4 — Геосетки с двумя слоями геотекстиля
показаны как геокомпозит — ядро
геосетки позволяет дренаж в стороны, что обычно составляет
соответствует просачиванию, обнаруженному по следам
во влажных помещениях.Геотекстиль обеспечивает армирование
и разделение.

Геосетки

(рис. 5) изготовлены из полиэтиленовой пленки, которая имеет очень открытые сетчатые конфигурации. Георешетки хороши для армирования, потому что они обладают высокой прочностью на растяжение и потому, что крупный заполнитель может блокироваться в решетчатой ​​структуре.

Рисунок 5 — Геосетки обычно размещаются сверху
слоя геотекстиля для отделения от
насыщенные почвы на влажных территориях.

Геоячейки

Геоячейки (рис. 6) обычно изготавливаются из полиэтиленовых полос высотой от 50 до 200 миллиметров (от 2 до 8 дюймов), склеенных для образования сот. Изделие поставляется в свернутом виде, поэтому оно более компактное. Во время установки материал раскрывается, и сотовая структура приклеивается к поверхности земли. Каждая из ячеек заполняется и уплотняется. Уплотнение материала протектора следа внутри ячейки увеличивает прочность слоя и снижает оседание на мягких, насыщенных грунтах.Геоячейки хороши для армирования и уменьшают количество необходимого заполняющего материала.

Рисунок 6 — Geocell обычно имеет геотекстиль под ним
для разлуки из влажной насыщенной почвы. Обычно
клетки заполнены почвой, которая хорошо дренируется.

Геокомпозиты — листовые дренажи

Листовые дренажи (рис. 7) представляют собой геокомпозитный материал, состоящий из дренажной сердцевины и одного или двух слоев геотекстиля. Сердцевина водостока обычно изготавливается из полиэтиленового листа, имеющего форму ящика для яиц.Сердечник обеспечивает непроницаемый барьер, если производитель не перфорировал его. Перфорированные стержни всегда покрываются геотекстилем с обеих сторон, чтобы предотвратить засорение дренажных каналов почвой. Геотекстиль приклеивается к одной или обеим сторонам сердечника для обеспечения фильтрации и разделения. Когда листовые дренажные каналы используются под материалом протектора следа, они обеспечивают разделение, усиление и дренаж. Поскольку листовые водостоки имеют большую прочность на изгиб, чем геотекстиль или геосетки, над ними может потребоваться меньшее количество заполнения протектора.Листовые водостоки также могут быть установлены вертикально в закрытых траншеях рядом с тропой для отвода подземных вод.

Рисунок 7 — Геокомпозиты, такие как листовые дрены, имеют
большое поперечное сечение, позволяющее отводить воду. Если
геотекстиль укладывается под протектор следа,
листовой водосток следует ориентировать геотекстилем
снизу и пластиковый стержень сверху. Это
ориентация уменьшает количество необходимого заполнения.

Geo-Others — Укрепление газона

Прочие проприетарные изделия, используемые для армирования, считаются гео-другими. Обычно они изготавливаются из переработанного пластика для защиты дерна от образования колей, эрозии и уплотнения почвы. Другие гео-продукты включают Geoblock (рисунок 8), Lockgrid, EcoGrid и Grasspave2 (рисунок 9). В отчете Центра технологий и разработок Миссулы (MTDC) «Управление деградировавшими следами внедорожных транспортных средств во влажных, нестабильных и уязвимых зонах» (Meyer 2002) содержится информация о материалах для усиления газона и их установке.

Рисунок 8 — Геоблок, очень жесткий материал, является одним из многих
изделия для армирования дерна.

Рисунок 9 — Grasspave2 — еще один продукт для
укрепление дерна.

GeoGrid Places API Rank & Visibility Tracking

Отслеживание рейтинга GeoGrid

Наш трекер рангов Geogrid привносит ряд запатентованных технологий в локальное пространство отслеживания рангов и видимости.Наши геопространственные данные красиво нанесены на карту, поэтому вы можете визуализировать рейтинг 3 пакетов на наиболее детальном уровне, координаты GPS на настраиваемом расстоянии друг от друга.

Google радикально изменил способ предоставления результатов по локальным запросам, чтобы обеспечить «лучший» опыт для своих пользователей. Исходя из этого, мы увидели, что близость является фактором ранжирования, который имеет больший вес в локальном алгоритме Google. Этот процесс ни в коем случае не идеален, и всегда есть предел ошибки, когда Google определяет близость поиска, но даже с такой вероятностью ошибки вам будет трудно найти более точное отслеживание рейтинга.

Local Viking дает вам два способа получить эти рейтинговые данные. Один из них напрямую из API Google Places, и мы расскажем, как не только получить его бесплатно, но и разумно использовать API, чтобы не накапливать сумасшедшие счета. Этот метод не позволяет отслеживать предприятия в зоне обслуживания.

Другой метод — это наш исключительно запатентованный метод сбора данных (МЫ НЕ УДАЛЯЕМ GOOGLE), и он продемонстрирует результаты деятельности в сфере обслуживания, а также компании, которые не скрывают свой адрес.Эти смешанные результаты позволят составить более полную картину местных змей. Каждый план содержит достаточно кредитов, чтобы удовлетворить все ваши местные потребности в отслеживании рангов.

Эти карты можно легко загрузить в формате PDF, но мы также представили то, что, по нашему мнению, является одной из самых крутых возможностей локальной отчетности в отрасли. Система Local Viking повторно сканирует ваши георешетки с заданными интервалами и сохраняет данные в нашей системе.

Они хранятся под каждым из ваших конкретных местоположений и при открытии могут быть экспортированы в виде замедленного GIF, который демонстрирует повышение рейтинга и общую выгоду, которую принесла им ваша кампания.Репортажи с использованием мультимедийных материалов и ощутимые свидетельства роста — это быстрый способ поразить ваших клиентов, увеличить их удержание и заставить всех перешептываться о ваших супер крутых репортажах, которых, похоже, больше ни у кого нет.

Георешетка будет локализована для любой страны, которую вы ищете. Это включает не только распознавание правильного TLD, но и переключение на этот язык. Наши Геосетки работают ГЛОБАЛЬНО.

Вы можете выровнять центр сетки, чтобы изменить то, какие результаты на основе близости обслуживаются, на основе искусственного изменения того, откуда выполняется поиск.Это позволяет вам перемещаться по желаемой области и визуализировать, как меняются рейтинги в зависимости от центра сетки. У вас максимальная гибкость.

По каждому узлу можно щелкнуть, чтобы увидеть, какие конкуренты занимают место в рейтинге по GPS-координатам. Вы можете взаимодействовать со списками из этого представления и даже сообщать о спам-списках, когда наткнетесь на них. Мы позволяем извлекать координаты GPS из каждого узла, чтобы вы могли оптимизировать свое объявление и другие активы на наиболее детальном уровне, если вы обнаружите, что ваше местоположение не видно в определенных частях города.

Geogrid также можно добавить к великолепным отчетам white label, и вы можете автоматизировать отправку этого эстетически приятного отчета через любые промежутки времени. Выделите себя среди конкурентов, отправляя более точные и уникальные отчеты, к которым имеют доступ очень немногие агентства.

Geogrid обеспечивает контроль эрозии и устойчивость откосов — журнал Geosynthetics Magazine

Введение

Склон, примыкающий к спортивным площадкам католической школы Святого Марка в Хантерсвилле, Северная Каролина.C. был местом довольно сильной эрозии поверхности. В 2010 году завершен проект восстановления откоса армирующими георешетками.

Обрушившийся склон спортивного поля был восстановлен, и католическая школа Святого Марка смогла продолжить использование поля без продолжительных обрывов склонов. По завершении проекта склон был засеян заново, и через несколько недель на нем появилась полная растительность.

План проекта

Что вы делаете, когда ваше Поле мечты превращается в кошмар эрозии?

Инженеры по этому делу в Хантерсвилле, штат Нью-Йорк.К. выбрал решение, которое включало в себя забивные анкеры для грунта и мат, укрепляющий газон для устойчивости фанеры. Выбранная георешетка идеально подходила для армирования газона из-за ее высокой прочности на разрыв при небольшом удлинении.

План ремонта откоса спортивной площадки состоял из устройства укрепления склонов и противоэрозионных мероприятий. После того, как вся существующая растительность и неподходящая почва были удалены, склон был изменен на 2 горизонтальный: 1 вертикальный уклон.

A 12 дюймовберма была сооружена на вершине склона. Водосборные бассейны с наклонными стоками помогли отвести сток с участка от размыва отремонтированного откоса. Затем были установлены армирующие материалы поверхности / откоса, чтобы предотвратить дальнейшую эрозию поверхности и разрушение откосов.

Стабилизирующие и армирующие материалы состояли из забивной системы грунт-анкер с матом усиления дерна. После того, как поверхность откоса была подготовлена ​​и засеяна, георешетка была закреплена на вершине откоса. Затем его просто развернули по склону склона.Затем были установлены грунтовые анкеры, что избавило от необходимости закреплять георешетку на месте.

Заключение

Этот проект по борьбе с эрозией был завершен весной 2010 года. Обрушившийся склон спортивного поля был восстановлен, и католическая школа Святого Марка смогла продолжить использование поля, не опасаясь продолжающихся сбоев. Последним шагом было повторное засеивание склона, и вскоре он полностью зарос растительностью.

Георешетка

Георешетка в этом проекте представляла собой гибкую трехмерную армирующую сетку из высокопрочного полиэстера с низкой ползучестью с дополнительной функцией защиты от эрозии почвы.Полимерное покрытие обеспечивает защиту от ультрафиолетового разложения и механических повреждений. Высокопрочная георешетка обеспечивает усиление против проскальзывания почвы на склоне, как описано выше. Георешетка улучшает удержание грунта на уязвимой поверхности плоскости скольжения, а ее прочность на растяжение выдерживает нагрузочные силы, действующие на зону анкеровки. Повышается устойчивость поверхности конструкции, что приводит к более безопасному и экономичному методу строительства.
