Содержание

1. Особенности
2. Подготовка материалов и инструментов
3. Разборка баллона
4. Резка крышки
5. Самодельный мангал из газового баллона с чертежами и размерами
6. Особенности использования мангалов, сделанных своими руками
7. Как сделать барбекющницу
8. Как усовершенствовать мангал
9. Заключение по теме

Особенности

Мангал из старых газовых баллонов делится на несколько типов, которые вы сможете с легкостью изготовить самостоятельно.

Существуют следующие разновидности:

• простой мангал, в котором нет крышки;
• барбекю;

• коптильня;
• смокер.

Три последние самодельные конструкции существенно отличаются от первого варианта, поэтому следует ознакомиться с их особенностями более детально:

• Барбекю представляет собой простую конструкцию, которую вы с легкостью сможете создать своими руками. Для создания такого мангала вам потребуется отрезать часть емкости, которая в дальнейшем будет держаться на петлях и выступать в качестве дверцы. Внутри конструкции находится зона под угли и сетка, на которой будут располагаться продукты.

• Коптильня отличается от традиционных мангалов тем, что в ней присутствует топка. Само сооружение должно быть герметичным, чтобы выполнять поставленные задачи. Для ее создания удаляется половина дна. Топка изготавливается из железных листов. Некоторые люди используют для данных целей другой баллон. Деталь приваривается и оборудуется специальной дымоходной трубой, по которой будет отводиться дым.

• Смокер называют также «паровозом». Он представляет собой сложное сооружение, которому свойственна многофункциональность. В таком изделии присутствуют все опции, которые доступны подобным сооружениям: мангал, барбекю, коптильня, гриль.

Чтобы изготовить такую конструкцию самостоятельно, вам потребуется запастись несколькими баллонами, каждому из которых будет отведена своя роль. В конечном результате смокер будет обладать сходством с паровозом.

Мангалы изготавливаются из пропанового и кислородного баллонов. Баллоны выступают в качестве великолепной основы для создания многочисленных конструкций. Они обладают качественным металлом, почти готовой формой и стандартными габаритами.

Данные особенности дают возможность создать мангал своими руками за короткий промежуток времени с минимальными вложениями.

За счет толстых стен баллоны способны выдерживать высокие температурные режимы, поэтому такие изделия лучше всего подходят для создания различных коптилен, барбекю и мангалов.

Плюсы мангала из баллона:

• Такая конструкция не прогорит даже после длительного контакта с открытым пламенем.
• Благодаря оптимальной конфигурации и толстым стенам мангал не будет деформироваться от влияния высокой температуры.
• В таком мангале вы сможете приготовить не только шашлыки, но и запекать овощи, а также заниматься копчением и жаркой.
• После приготовления вам не потребуется тушить угли водой. Для этих целей будет достаточно просто закрыть мангал крышкой. Также она позволяет хранить мангал на улице. За счет больших размеров вы сможете приготовить порции на всю компанию.

Даже если вам нужно приобретать баллон, такое сооружение обойдется вам дешевле, чем покупка металлических листов в магазине.

• Легкость монтажа. Мангал из баллона сможет изготовить даже новичок.
• На работу потребуется несколько часов.
• Конструкция из баллона подойдет для реализации любых творческих задумок.

Мангалы, созданные из баллонов, практически не обладают недостатками. Некоторые пользователи заявляют, что минусы конструкции заключаются в больших габаритах конструкции. Однако можно приобрести и более компактные изделия. Другая категория людей сообщает, что полукруглое дно неудобно при розжиге дров.

Если посмотреть на ситуацию с другой стороны, такая конфигурация обеспечивает нахождение углей по краям. Это способствует качественному пропеканию мяса, которое при приготовлении на традиционных жаровнях может оставаться сырым.

По мнению профессионалов, сферическое строение стен мангала не очень подходит для жарки шашлыков, так как такая конфигурация ограничивает процессы, которые способствуют «раскрытию» аромата запеченного мяса.

Подготовка материалов и инструментов

Перед тем, как воспользоваться аппаратом для сварки, вам потребуется выбрать нужный газовый баллон и подготовить его для дальнейших мероприятий. Также следует позаботиться о создании эскизов будущей конструкции и запастись необходимыми для работы инструментами и материалами.

Для создания мангала можно использовать любые баллоны, которые обладают формой цилиндра. Чаще всего используется емкость в 50 литров из-под пропана.

Если вы хотите получить более мобильный мангал, размеры которого позволяют поместить его в багажник авто, воспользуйтесь традиционным баллоном на 27 литров. Вместе с этим следует учитывать, что ширина рабочей области может быть недостаточной за счет сферической формы.

Также для оборудования мангала может использоваться дизельная пушка, которая обладает внешним сходством с газовыми баллонами.

• Газовые баллоны создают из высоколегированной и низкоуглеродистой стали марки 30ХМА, 45, 34CrMo4, 30ХГСА. За счет высокого содержания лигатуры, а также ее понижения, металл становится более прочным и стойким к процессу коррозии.

Оптимальным вариантом для создания барбекю считается использование автомобильного газового баллона объемом в 50-80 литров. Он обладает увеличенным диаметром, за счет чего повышается комфорт при розжиге. Также такое изделие обладает достаточной вместительностью. За счет большого размера его ширина позволяет использовать всю длину стандартных шампуров, благодаря чему вы сможете приготовить порцию продуктов для всей компании.

К числу нюансов следует отнести тот факт, что ненужные автомобильные баллоны – это редкость, в отличие от пропановых, а покупка нового считается нецелесообразной.

Помимо ресивера, вам потребуются следующие компоненты:

• отрезок стальной трубы и уголки;
• ручки из металла, которые будут крепиться на крышку;
• петли – можно использовать элементы, предназначенные для дверей или мебели;
• труба, диаметр которой составляет 100 мм, а ее колено должно составлять 90 градусов. Труба потребуется в том случае, если предусматривается дымоход;
• решетка для организации барбекю;
• материал для крепежа: болты, гайки, заклепки.

Подготовьте элементы декора, с помощью которых вы сможете придать сооружению благородный вид. Также вам потребуется грунт, краска и растворители.

Если говорить о перечне инструментов, вам потребуются следующие позиции:

• сварочный аппарат;
• электрическая болгарка;
• электрическая дрель;
• сверла, предназначенные для работы по металлу;
• струбцины, с помощью которых вы сможете производить фиксацию металлических компонентов;

Если говорить о перечне инструментов, вам потребуются следующие позиции:

• сварочный аппарат;
• электрическая болгарка;
• электрическая дрель;
• сверла, предназначенные для работы по металлу;
• струбцины, с помощью которых вы сможете производить фиксацию металлических компонентов;
• металлическая линейка;
• электроды диаметром 3-4 мм;
• отрезные и зачистные диски для болгарки;
• чертилка;
• кёрн;
• разводные и газовые ключи;
• комплект гаечных ключей.

Если вы планируете в дальнейшем производить окрашивание конструкции, подготовьте насадку-щетку для дрели или болгарки. Также вам потребуется кисточка или распылитель.

Подготовив все необходимые позиции материалов и инструментов, можете приступать к дальнейшим действиям.

Разборка баллона

• Резать газовый баллон под требуемые размеры и формы сразу, не проверив его содержимое, нельзя. Надо в первую очередь опустошить баллон, вдруг в нем остался газ. Поэтому вентиль надо просто открыть, выпустив остатки содержимого.
• Затем надо открутить кран. Делают это газовым ключом. Обычно он легко откручивается, но иногда это становится проблемой для тех, кто впервые сталкивается с подобной ситуацией. Просто в некоторых моделях баллонов кран застопоривается двумя шпильками. Их надо удалить пассатижами. После чего кран легко откручивается.
• Следующий этап – промывка. Баллон заполняют водой наполовину, трясут его или перекачивают, затем сливают воду. Сам по себе газ имеет специфичный запах, который ему придает специальная добавка – одорант. Чтобы избавиться от этого запаха, в воду для промывки добавляют моющее средство или хлорку.

Резка крышки

Размеры мангала из газового баллона определяются размерами последнего. Но что касается параметров вырезаемой крышки, то здесь могут быть разные варианты. Она может быть короткой или во всю длину цилиндрической части. Что касается последнего варианта, то необходимо понимать, что газовый баллон – это шовная труба, с двух сторон которой приварены сферические крышки.

В одной сделано сквозное отверстие под кран, вторая является глухим днищем изделия. Так вот крышку мангала, а соответственно и вырезаемую часть, можно сделать от одного сварочного шва до противоположного.

Итак, газовый баллон готов. На него наносят разметку под резку. В принципе, это две продольные линии, делящие баллон в продольном направлении пополам. Нанести разметку очень просто.

• Длина окружности баллона, то есть его «периметр», составляет 96 см.
• Этот показатель делят на «4», получается 24 см.
• За точку отмера берут продольный шов цилиндрической части, то есть от него в две стороны откладывают по 24 см.
• По метке проводят продольные линии, концы которых до поперечных швов не должны доходить в пределах 2-3 см.
• Концы продольных линий соединяют по периметру цилиндрической части. Разметку наносят мелом.

Отмеченный мелом полусферической формы прямоугольник не является крышкой. Размер последней по ширине на 10 см будет меньше. Этот параметр откладывается от одной из нанесенных продольных линий.

После чего мелом формируется крышка, которую и надо будет отрезать.

Резку проводят болгаркой и отрезным диском с алмазным напылением. Многие мастера рекомендуют заполнить баллон водой до начала резки. Таким способом решается вопрос устойчивости цилиндрического изделия и охлаждения режущего инструмента.

• Начинать резку надо по одной продольной линии. Она прорезается от конца до конца разметки. После чего необходимо к отрезанному участку приварить петли. Их можно использовать любые: дверные, мебельные. Требуемое количество петель с меньшими размерами – четыре, больших понадобится всего две.
• Их просто прикладывают к баллону так, чтобы рез оказался посередине двух частей петель. Последние приваривают к баллону электросваркой. Этот этап делается специально именно сейчас, потому что проще подогнать крышку к баллону и петлям, пока она еще не срезана полностью.

Остается только прорезать остальные три линии: одна продольная, две поперечные. Сразу к крышке с противоположной стороны от петель надо приварить ручку, чтобы удобно было барбекю из газового баллона открывать.

И еще один момент, который сделает изготавливаемую конструкцию более удобной в эксплуатации.

В месте приваренных петель на баллоне надо приварить два ограничителя, которые будут удерживать крышку в открытом состоянии. То есть, чтобы она не завалилась за аппарат. Для этого можно использовать уголок 40х40 мм. Из него вырезают кусочки длиною 2-3 см. Они и будут ограничителями.

Чтобы при закрытии крышки между ней и цилиндрической частью не оставалось зазоров, необходимо создать полочки по всему периметру отрезанной части.

Для этого потребуется стальная полоса шириною 2-3 см и толщиною 2-3 мм. Полосы просто приваривают изнутри баллона с выпуском наружу в половину своей ширины. К тому же эти приваренные полосы будут удерживать крышку, чтобы она не провалилась внутрь мангала.

Самодельный мангал из газового баллона с чертежами и размерами

Когда-то у нас в доме был сжиженный газ в баллонах. Но совсем не давно протянули природный и сами газовые ёмкости стали практически не нужны. Долго думал, что с ними делать, хотел уже продавать. Но пересмотрел интернет, посоветовался с друзьями и было решено сварить мангал. Можете посмотреть, что из этого получилось.

Но прежде чем начать, нужно подготовить баллон к разрезу. А чтобы это было безопасно нужно следовать точным инструкциям.

Помните, любая газовая ёмкость, полная или пустая, очень опасна. Поэтому открытый огонь или механическое повреждение может стоить жизни.

Что нам сделать, чтобы обезопасить себя:

1. Для начала нужно открыть вентиль. Делается это против часовой стрелки, как показано на каждом баллоне.

2. В открытом состоянии оставляем его на сутки, чтобы все газы максимально улетучились.

3. Теперь нужно слить конденсат, как его ещё называют газолин. Он тоже сильно горюч, поэтому очень опасен. Практически не испаряется, примерно такой же как бензин.

Когда будете его сливать, то лучше делать это где-нибудь подальше от гаража. Так как запах очень не приятный и остаётся на долгое время. Вашим соседям такое точно не понравится.

4. Теперь избавляемся от остатков газа. Лучше всего это сделать наполнением баллона водой. Но для этого нам нужно осторожно спилить ножовкой по металлу фиксатор на вентиле. Их может быть один или два.

• С другой стороны вытаскиваем стержень фиксатора.

5. Гаечным ключом откручиваем верхушку вентиля.

6. У нас появилось отверстие, через которое мы будем заливать воду.

7. Чтобы, как можно быстрее залить воду в баллон, идём в авто магазин и покупаем переходник для топлива.

• Болгаркой по всей длине делаем на нём насечки

8. Надеваем на трубку тоненький шланг, а саму её втыкаем в баллон. Таким образом заполняя ёмкость водой, скопившиеся газы будут выходить через проделанные разрезы. Далее берём ведро с водой и краном и надеваем на него другой конец шланга. Заполняем баллон жидкостью.

9. Переходим к распилу. В верху где был вентиль, болгаркой аккуратно пилим по кругу. Воду из баллона выливать не нужно. Делаем это вместе с ней.

Не нужно делать сразу глубокий рез, иначе диск от болгарки закусит, он может разлететься, а это приведет к травмам.

10. Теперь, когда вентиль срезали, можно сливать воду и приступать к разметке баллона. Но в начале с помощью болгарки и лепесткового круга нужно очистить его от родной краски. Конечно работа не из лёгких, так как на это было затрачено 2,5 часа.

11. Далее меняем диск на отрезной и удаляем нижний ободок. Также счищаем ржавчину и краску.

12. Разметку и чертёж баллона начинаем от центрального сварочного шва, который идёт по всей его длине. С помощью рулетки в одну из сторон от шва отмечаем 24 см., делаем это и снизу и сверху. Затем соединяем эти две отметки.

13. Теперь в обратную сторону, уже от нашего шва, также откладываем черту на 24 см. с двух сторон и проводим линию.

14. Далее на линии, которую чертили последней, делаем отметку по 3 см. от верхнего и нижнего сварочного шва баллона.

15. От этой отметки, только уже которая сверху, каждые 8 см. отмечаем чёрточки. В этом месте можно будет сверлить отверстия под шампуры.

16. Ну и это ещё не всё. От длинной линии, где у нас отмечены отверстия под шампура, делаем отметки сверху и снизу по 10 см. чертим также полоску.

17. На этой линии от сварного шва откладываем по 4 см. с одной и с другой стороны. Это будет крышка.

18. На том этапе нам нужно крутануть баллон до той черты, которую мы первой чертили и также сверху отступить от шва по 4 см.

Делаются отступы для того, чтобы при резке крышки нам не попасть на металл, который находится вторым слоем внутри баллона. Когда будем резать крышку.

• 19. Далее малярным скотчем соединяем метку от первой линии, до метки линии, которую мы чертили рядом с чертой под шампура.

20. Вырезаем крышку.

Обратите внимание, резать нужно рядом с той линией, которая была отложена на 10 см. от шампуров.

То есть задняя часть крышки. И ещё один секрет, после первого реза по всей длине, чтобы в последствии не ловить крышку нужно сразу приварить шарниры.

21. Отрезаем нашу крышку, но не до конца. Нужно оставить 1 см., не срезая его, чтобы в последствии, когда будем дальше резать она у нас не открывалась и не закрывалась.

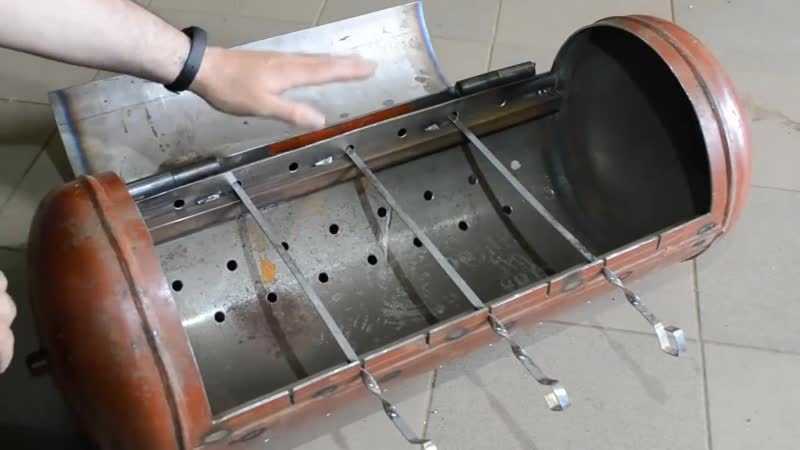

22. Прожигаем сваркой отверстия, где мы чертили под шампура. Если хотите, чтобы они были аккуратней, то лучше их высверлить. Сразу же их с помощью болгарки зачищаем.

23. Чтобы крышка не откидывалась далеко назад, возле шарнира привариваем кусочки уголка, примерно по 2 см.

24. Верхняя часть нашего мангала готова. Осталось вырезать отверстия для попадания воздуха.

Кстати, лучше всего сделать это сбоку а не на дне. Так оно будет меньше забиваться жирами от шашлыка.

25. Делаем разметку под отверстия для воздуха. От длинного сварного шва с каждой стороны отмечаем 10 и 20 см. Обе эти линии соединяем.

26. По этим двум линия делаем чертёж, каждые 5 см. Полученные метки соединяем.

27. Теперь болгаркой нужно прорезать короткие чёрточки от длинной до длинной линии.

28. С другой стороны от сварного шва проделываем тоже самое.

29. Закрываем наше отверстие, которое осталось у нас после срезанного вентиля. Его лучше сделать, чтобы оно было съёмным и через него можно было выкинуть весь шлак.

30. Теперь кусочек металла, который мы оставляли 1 см. спиливаем и открываем крышку.

31. С другой стороны, напротив отверстий, куда кладётся крышка, проделываем маленькие треугольнички для передней части шампуров. Примерная глубина пропила 8 мм.

32. Теперь давайте сделаем подставку под мангал. Для этого из профильной трубы 20 мм. отрезаем четыре штуки по 75 см., шесть шт. по 60 и две по 24 см. Ещё нам понадобится кольцо, которое мы срезали с баллона. Для его углубления в нашу конструкцию.

33. Свариваем конструкцию, как показано на фото. Сварные швы зачищаем. Чтобы баллон не шевелился, к нему можно приварить пластины.

34. В принципе, мангал и подставка под него готова, можно уже красить термостойкой краской. Но кому интересно, можно сделать колёсики для переноса нашей шашлычницы и полки. Будет вообще круто. Также из черенка от лопаты можно приделать ручку для открывания крышки.

Ну вот и всё.

Особенности использования мангалов, сделанных своими руками

Чтобы готовить всегда вкусный шашлык на новом самодельном мангале и увеличить срок эксплуатации конструкции, не забывайте о простых правилах использования этого полезного сооружения:

• следите за жаром — правильно разогретые угли имеют красный цвет с серым налётом;
• не переворачивайте часто шампур — для равномерного пропекания мяса это нужно сделать только два раза;
• в зоне с максимальным жаром готовьте мясо, а в других — овощи или рыбу;
• не заносите мангал в помещение, например, когда начался дождь, — это ухудшит тягу, а значит, увеличит количество угарных газов в воздухе;
• не ставьте конструкцию близко к легковоспламеняющимся предметам;
• не выбрасывайте золу сразу после использования, чтобы исключить возгорание: она тлеет до суток.

Как сделать барбекющницу

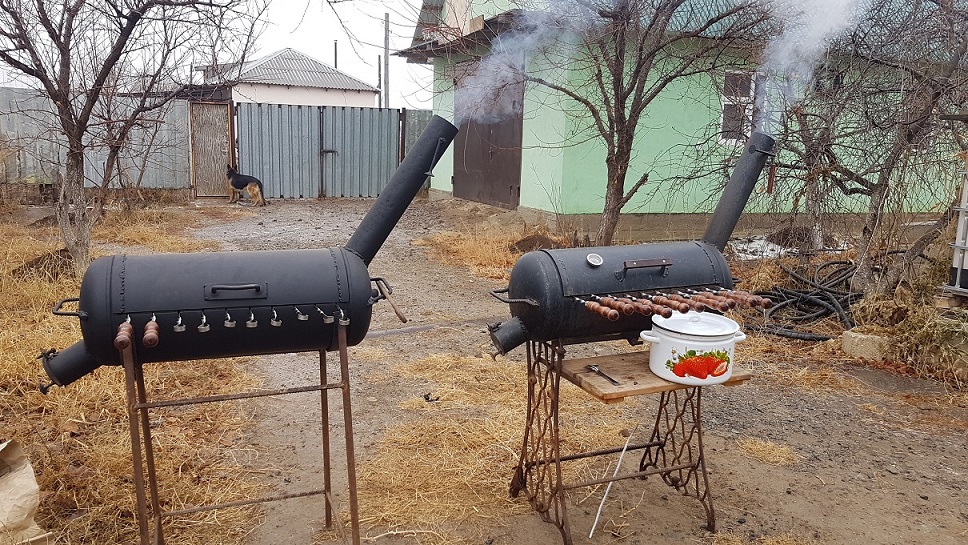

В принципе, барбекюшница из газового баллона делается точно так же, как и мангал, только с небольшими добавлениями. Во-первых, внутрь устанавливается решетка. Она съемная, но для нее необходимо внутрь цилиндра установить опорные полочки. Изготавливают их из стального уголка 25х25 или 32х32 мм. Длина каждой полочки 10 см, приваривают их с двух противоположных сторон проема по три штуки на одинаковом расстоянии друг от друга.

Место расположения по высоте – под отверстиями для шампур. Соответственно и с противоположной стороны на этой высоте.

Во-вторых, необходимо установить дымоход. Здесь достаточно много вариантов:

• на крышке;
• сбоку, с врезкой в отверстие для крана;
• рядом с крышкой в цилиндрической части.

Как усовершенствовать мангал

Есть много дополнительных мелочей, которые сделают процесс приготовления мяса, птицы или рыбы на мангале-барбекюшнице процессом удобным и необременительным. Вот несколько таких мелочей:

• К крышке устройства или к его цилиндрической части приваривают гайку, в которую вставляют термометр. Теперь можно следить, при какой температуре готовится мясное блюдо.
• На дымоход можно установить бак. В него друг на друга устанавливаются решетки. Это дополнительное приспособление – отличная конструкция коптильни.
• Можно внутрь мангала установить решетку, на всю его длину. Это будет колосник. Его задача – удерживать угли, но пропускать через себя золу, чтобы она не мешала гореть дровам.
• Что касается декоративного оформления, то здесь также огромное поле деятельности. Что только не придумывают мастера. К примеру, вот такой вариант в виде паровоза, как на фото ниже. Определенно, такая конструкция украсит территорию дачи.

Заключение по теме

Сегодня найти в интернете мангалы из газового баллона с чертежами и точными размерами – не проблема. Предлагаются всевозможные варианты простых конструкций и с дополнительными удобными опциями. Но главное, как показала практика, это точное соблюдение высоты расположения шампуров над углями. Расстояние небольшое – будет гореть мясо, расстояние увеличили – блюдо будет готовиться долго.

Мангал из газового баллона: чертежи, фото пошагового изготовления

Как сделать мангал барбекю из 50 литрового газового баллона, фото, чертежи, видео изготовления.

Если у вас дома завалялся пустой газовый баллон, то не спешите его сдавать в металлолом  из него можно изготовить отличный мангал, барбекю, коптильню или буржуйку.

Размеры стандартного баллона для пропана отлично подходят для изготовления мангала.

Размеры стандартного 50 литрового баллона:

• Высота 980 мм.
• Диаметр 300 мм.
• Толщина стенки 3 мм.
• Вес 22 кг.

Чтобы сделать мангал понадобятся инструменты и материалы:

• Болгарка.
• Сварочный аппарат.
• Дрель.
• Струбцины.
• Дверные петли.
• Металлическая дверная ручка.
• Уголок 30 х 30 (для укрепления боковин).
• Заклёпки.
• Газовый баллон стандартный на 50 литров.
• Трубы или уголки для ножек мангала.



Для начала газовый баллон нужно безопасно разобрать, в баллоне всегда есть остатки газа в виде газолина, даже когда он казалось бы давно пустой.

Как безопасно разобрать газовый баллон?

Откручиваем вентиль и переворачиваем баллон, если из крана идёт газ (характерное шипение) ждём, пока он полностью выйдет. Затем нужно попытаться открутить верхнюю часть крана, сделать это можно с помощью двух газовых ключей.

Когда вентиль будет выкручен, удаляем остатки газолина, для этого баллон нужно заполнить водой.

В отверстие открученного вентиля вставляем тонкий шланг и понемногу заполняем баллон водой. Только когда баллон будет полностью по горловину заполнен водой, можно приступать к резке баллона. Воду из баллона сливаем и приступаем к резке.

Разрезаем болгаркой баллон вдоль, оставляем боковые стенки, под швами есть базирующие кольца, их прорезать ненужно.

Следующий шаг: установка петель для крышки мангала. Если сразу полностью вырезать крышку, то потом будет трудно подогнать и приварить петли, поэтому делаем одну прорезь вдоль баллона, укладываем петли и привариваем их.

Когда петли будут приварены, вырезаем полностью крышку, теперь крышка будет четко открываться и закрываться.

Для крышки нужно изготовить ограничитель, чтобы поддерживать её в открытом состоянии и прикрепить ручку.

От высоких температур край стенок мангала может выгнуть, всё таки толщина металла 3 мм, поэтому лучше к краям приварить уголок, его фиксируют струбцинами и приваривают с обоих краёв. Заодно можно по краях основания сделать болгаркой прорези под шампура.

На дне основания мангала нужно сделать несколько небольших отверстий для притока воздуха к углям и хорошей тяги.

Будущий мангал нужно установить на ножки, в качестве ножек можно использовать уголок, трубы или ножки от старой швейной машинки.

На место от вентиля можно приварить дымоход, часть дыма будет уходить в трубу, что обеспечит хорошую тягу, в качестве дымохода подойдёт труба длиной примерно 1,5 метра.

Труба одевается или приваривается к колену.

Чтобы придать вид мангалу, можно добавить кованные элементы и окрасить термостойкой краской.

Рекомендуем посмотреть видео: как сделать мангал из газового баллона.

как сделать своими руками, чертежи и изготовление мангала из пропанового баллона

1. Особенности
2. Подготовка материалов и инструментов
3. Чертежи и схемы
4. Меры предосторожности
5. Технология изготовления: пошаговая инструкция
   • Разметка
   • Пиление
   • Сборка
   • Работа с ногами
   • Установка ручек и крышки
6. Как рисовать?
7. Рекомендации по использованию
8. Оригинальные примеры дизайна

Поездки на природу практически всегда сопровождаются приготовлением шашлыка или овощей на костре. Для приготовления этих блюд следует позаботиться о подходящем месте. По этой причине многие задаются вопросом, как сделать мангал из газового баллона.

Особенности

Мангал из старых газовых баллонов делится на несколько видов, которые вы без труда сможете изготовить самостоятельно.

Бывают следующих разновидностей:

• простой мангал без крышки;
• BBQ;

• коптильня;
• курильщик.

Последние три самодельные конструкции существенно отличаются от первого варианта, поэтому следует более подробно ознакомиться с их особенностями:

• Б-Б-К — это простая конструкция, которую вы легко сможете создать своими руками. Для создания такого мангала потребуется отрезать часть емкости, которая в дальнейшем будет навешиваться на петли и выполнять роль дверцы. Внутри конструкции есть зона для углей и сетка, на которой будут располагаться продукты.

• Коптильня отличается от традиционных мангалов тем, что в ней есть топка. Сама конструкция должна быть герметичной, чтобы выполнять поставленные задачи. Для его создания убирается половина днища. Топка изготовлена ​​из железных листов. Некоторые используют для этой цели другой цилиндр. Деталь сваривается и оснащается специальной трубой, через которую будет выводиться дым.

• Коптильня также называется «паровоз». Это сложная конструкция, отличающаяся многофункциональностью. В таком изделии собраны все опции, которые есть у подобных конструкций: мангала, мангала, коптильни, гриля.

Чтобы сделать такую ​​конструкцию самостоятельно, вам потребуется запастись несколькими цилиндрами, у каждого из которых будет своя роль. В итоге коптильня будет напоминать паровоз.

Мангалы изготавливаются из баллонов с пропаном и кислородом. Цилиндры служат отличной основой для многочисленных дизайнов. У них качественный металл, почти готовая форма и стандартные размеры. Эти особенности позволяют создать мангал своими руками за короткий промежуток времени с минимальными вложениями.

Благодаря толстым стенкам баллоны способны выдерживать высокие температурные режимы, поэтому такие изделия лучше всего подходят для создания различных коптилен, мангалов и мангалов.

Преимущества гриля из баллона:

• Данная конструкция не сгорит даже при длительном контакте с открытым пламенем.
• Благодаря оптимальной конфигурации и толстым стенкам мангал не деформируется от воздействия высокой температуры.
• В таком гриле можно приготовить не только шашлыки, но и запечь овощи, а также коптить и жарить.
• После приготовления угли не нужно тушить водой. Для этих целей достаточно будет просто закрыть мангал крышкой. Это также позволяет хранить барбекю на улице. Благодаря большому размеру можно приготовить порции на всю компанию.

• Даже если вам необходимо приобрести цилиндр, такая конструкция обойдется вам дешевле, чем покупка металлических листов в магазине.
• Простота установки. Сделать мангал из баллона сможет даже новичок.
• Чтобы добраться до работы, потребуется несколько часов.
• Конструкция из воздушного шара подойдет для воплощения любых творческих идей.

Мангалы, созданные из баллонов, практически не имеют недостатков. Некоторые пользователи утверждают, что недостатки конструкции кроются в больших габаритах конструкции. Однако можно приобрести более компактные изделия. Другая категория людей сообщает, что полукруглое дно неудобно при розжиге дров. Если посмотреть на ситуацию с другой стороны, такая конфигурация обеспечивает расположение углей по краям. Это способствует хорошему пропеканию мяса, которое может оставаться сырым при приготовлении в традиционных жаровнях.

По мнению профессионалов, сферическая конструкция стенок мангала не очень подходит для жарки шашлыков, так как такая конфигурация ограничивает процессы, способствующие «раскрытию» аромата запеченного мяса.

Подготовка материалов и инструментов

Перед использованием сварочного аппарата необходимо выбрать нужный газовый баллон и подготовить его к дальнейшим действиям. Также следует позаботиться о создании эскизов будущей конструкции и запастись необходимыми для работы инструментами и материалами.

Для создания жаровни можно использовать любые цилиндры, имеющие форму цилиндра. Наиболее часто используемый баллон – это 50 литров пропана.

Если вы хотите получить более мобильный мангал, размеры которого позволяют разместить его в багажнике автомобиля, используйте традиционный 27-литровый баллон. При этом следует учитывать, что ширина рабочей зоны может быть недостаточной из-за сферической формы.

Также для оборудования мангала может использоваться дизельная пушка, имеющая внешнее сходство с газовыми баллонами.

Баллоны газовые изготавливаются из высоколегированной и низкоуглеродистой стали марок 30ХМА, 45, 34CrMo4, 30XGSA. За счет высокого содержания лигатуры, а также ее понижения металл становится более прочным и устойчивым к процессу коррозии.

Оптимальный вариант для создания мангала – использование автомобильного газового баллона объемом 50-80 литров. Имеет увеличенный диаметр, что повышает комфорт при розжиге. Также такое изделие имеет достаточную мощность. Благодаря большому размеру, его ширина позволяет использовать стандартные шампуры на всю длину, поэтому можно приготовить порцию продуктов на всю компанию. К нюансам можно отнести то, что ненужные автомобильные баллоны встречаются редко, в отличие от пропановых, а покупать новый считается нецелесообразным.

Кроме ресивера потребуются следующие комплектующие:

• кусок стальной трубы и уголки;
• металлические ручки, которые будут крепиться к крышке;
• петли – можно использовать элементы, предназначенные для дверей или мебели;
• труба диаметром 100 мм и ее колено должно быть 90 градусов. Труба необходима, если предусмотрен дымоход;
• решетка для организации барбекю;
• крепежный материал: болты, гайки, заклепки.

Подготовьте декоративные элементы, с помощью которых можно придать строению благородный вид. Также понадобятся грунтовка, краска и растворители.

Если говорить о перечне инструментов, то потребуются следующие позиции:

• сварочный аппарат;
• электрошлифмашина;
• электродрель;
• сверла, предназначенные для работы с металлом;
хомуты
• , с помощью которых можно фиксировать металлические детали;

• металлическая линейка;
• электроды диаметром 3-4 мм;
• отрезные и чистящие диски для болгарки;
• чертилка; ядро
• ;
• разводной и газовый ключи;
• Набор ключей.

Если вы планируете в дальнейшем красить конструкцию, подготовьте насадку-щетку для дрели или болгарки. Также вам понадобится кисть или пульверизатор.

Подготовив все необходимые позиции материалов и инструментов можно переходить к дальнейшим действиям.

Чертежи и схемы

Мангалы из газовых баллонов считаются простыми конструкциями, поэтому создавать подробный проект не нужно. Однако на начальном этапе следует нарисовать небольшой чертеж, на котором будут указаны размеры каждой составляющей. Обязательно укажите, где должен быть размещен вентилятор.

Создание схемы позволит решить, сколько материала потребуется для работы, а также грамотно спланировать соединение отдельных компонентов.

Не пренебрегайте этим этапом, чтобы исключить оплошности в дальнейшей работе.

Меры предосторожности

При работе с мангалом из баллона следует подумать о том, как обезопасить себя от взрыва. Даже если вы полностью открутили вентиль и газа внутри нет, не спешите резать металл. Несмотря на то, что давление в баллоне идентично атмосферному, внутри все же есть опасные вещества: конденсаты, пропан.

Для удаления конденсата необходимо перевернуть изделие. Для устранения взрывоопасных веществ залейте сосуд водой и оставьте на несколько часов. Только после выполнения этих мероприятий можно приступать к резке и сварке.

Технология изготовления: пошаговая инструкция

Сделать мангал из газового баллона может каждый человек. Не забывайте о технике безопасности при работе, так как вам нужно будет разрезать изделие, в котором ранее присутствовал газ. Нельзя допускать воспламенения искр и остатков газа.

Как сделать мангал своими руками:

• В первую очередь нужно будет открутить вентиль, чтобы остатки газа выходили из баллона.
• Затем нужно будет перевернуть изделие и дождаться, пока стекут остатки конденсата. Контролировать процесс выхода можно с помощью мыльной пены. Когда пузырьки перестанут появляться, можно приступать к дальнейшим действиям.
• Теперь следует наполнить сосуд водой, как описано ранее, и слить жидкость через несколько часов.
• Положите контейнер на бок, перекройте вентиль. Не забывайте поливать спил водой.

Эти действия необходимо проделать на начальных этапах. После того, как вы проведете эти мероприятия, можно переходить к дальнейшим действиям, вырезать и сваривать необходимые элементы. С помощью этих действий у вас получится качественный мангал, на котором можно жарить шашлык.

Наценка

В большинстве случаев барбекю делают из 50-литрового пропанового баллона. На такой емкости можно приготовить 6 порций шашлыка. Эти баллоны относятся к категории стандартных изделий, поэтому маркировка считается единообразной. Если вам не нужен такой большой мангал, его можно сделать из небольшого цилиндра.

Внешний диаметр контейнера 96 см. Это значение следует разделить на четыре части. При выполнении этих действий вы получите значение 24 см. Разметку следует делать вдоль продольного шва. Рекомендуется измерять все расстояния от этой линии. Это правило обеспечивает прямую линию без перекосов.

Вам нужно будет отмерить по 24 см от шва с обеих сторон и провести линии. Затем нужно поставить изделие горизонтально. Убедитесь, что шов находится внизу. Сделайте разметку для расположения шпажек.

Найдите круговые швы и отмерьте от них 3 см. Действия должны выполняться с обеих сторон. Далее метки ставятся через каждые 8 ​​см. В итоге вы должны получить 6 баллов. В них следует создать отверстия диаметром 1 см.

Отмерьте 10 см вверх от линии разметки. Для упрощения задачи можно отмерить от центрального шва 34 см. В этот момент крышка закончится.

Теперь следует разметить саму крышку. Обратите внимание на первую отмеченную строку и последнюю. Между ними нужно провести линии. Они должны быть в 3 см от кругового шва. Крышка для шашлыка готова. Он должен быть меньше половины диаметра.

Распиливание

Распиливание воздушного шара пополам. Это мероприятие проводят вдоль сварного шва. Старайтесь работать инструментами как можно ближе к шву. Боковые стенки лучше не трогать. Они будут действовать как хороший противопожарный клапан и помогут поддерживать температуру.

При резке следите за тем, чтобы боковые кольца не были повреждены, так как они служат опорой для крышки.

Сборка

При использовании мангала вы можете столкнуться с деформацией изделия. Для устранения этого явления рекомендуется во внутренние продольные кромки основания приваривать уголки. Угол образует уступ, на который можно поставить решетку или шампур. Высокие ножки также будут нуждаться в дополнительной опоре, которую обеспечивает приваренный уголок. Его следует разместить по внешнему периметру.

Проделайте отверстия в нижней части изделия. Они понадобятся для удобства при подсыпании углей или сливе воды после дождей. Также эти отверстия обеспечивают тягу, влияющую на горение дров.

На месте, где присутствовал клапан, должна быть установлена ​​труба, с помощью которой будет удаляться дым. Приварите этот элемент. Некоторые люди не устанавливают дымоход в своем гриле. Вы также можете пропустить этот компонент, если планируете жарить шашлык с открытой крышкой.

Если у вас внутри цилиндра не приварен уголок для шампуров, то его можно вставить в борта мангала. Для этого нужно сделать прорези с помощью болгарки. В них будут располагаться концы шампура.

Работа с ножками

Необходимо решить, какой высоты будет будущая решетка. После этого можно приступать к прикручиванию ножек. Изделие должно прочно стоять на земле, чтобы крышку было удобнее приварить.

Высота ножек зависит только от ваших пожеланий. Некоторые используют для этих целей ножки швейной машины или обрезки труб.

Для крепления трубы просверлите 4 отверстия в нижней части изделия. В дальнейшем в них необходимо вставить болты так, чтобы их резьба располагалась снаружи. Можно просто стянуть элементы или использовать сварку. К верхней части труб привариваются гайки и прикручиваются к жаровне. Болты-гайки можно прикрепить к верхней части ножек, прикрутив их к основанию будущего мангала.

Установка ручек и крышки

Для крепления крышки необходимо сделать отверстия для петель и зафиксировать их заклепками. Затем нужно сварить компоненты. Если вы решите проигнорировать это действие, крышка оторвется после воздействия повышенной температуры. Возможна установка съемной крышки без петель. В этом случае к поперечным краям емкости нужно будет прикрепить металлические полоски. Они предотвратят падение крышки.

Для крепления ручки крышки нужны обычные болты. Просверлите отверстия для болтов и закрепите. Лучше всего выбирать простые ручки, устойчивые к высоким температурам. Ручки также можно создать самостоятельно из металлических прутьев. Их нужно будет приварить к основе. Установите стопор на крышку. Создается из уголков или части труб. Саму крышку можно закрепить цепочками. Цепи повлияют на степень его откидывания назад.

Элементы рекомендуется соединять с помощью хомутов, которые плотно прижимают все детали, исключая зазоры.

Изготовление гриля-коптильни немного отличается от этой технологии. Главное отличие этого вида мангала – герметичность. Коптильня делается так же, как и обычный мангал, только с добавлением топки. Для этого нужно отрезать половину дна для топки. Сам элемент создается из листов железа или других материалов с аналогичными свойствами.

Некоторые умельцы изготавливают топки из цилиндров меньшего размера. Готовая деталь приваривается к мангалу сваркой. Не забудьте об оборудовании дымохода, которое обязательно. Вы можете купить готовый дымоход или сделать его самостоятельно.

Если вы не боитесь трудностей, то можете добавить в конструкцию моторчик, который будет отвечать за вращение косы.

Коптить пищу можно после того, как вы подожгли готовый гриль дровами. Если запах газа сильно проник в стенки емкости, потребуется несколько раз нагреть изделие до полного исчезновения неприятного запаха.

Мангал-паровоз имеет сразу несколько опций: гриль, копчение, шашлык, мангал. Конструкция состоит из нескольких труб или цилиндров, у каждого из которых своя функция.

Мангал-паровоз своим внешним видом действительно напоминает паровоз. Некоторые умельцы акцентируют внимание на дизайне конструкции, чтобы максимально приблизить ее к своему названию. Можно добавить колеса, сделанные из деталей цилиндра, или использовать художественную ковку.

Также в конструкцию можно добавить выдвижные столики, решетку и другие элементы, которые будут иметь не только функциональную, но и эстетическую составляющую. С помощью одного паровоза можно одновременно готовить шашлык, овощи на гриле и коптить.

Этот мангал отличается высокой производительностью. На этот показатель влияет закрытая крышка и материал. Даже если внутри осталось немного углей, прогретый корпус изделия все равно будет отдавать тепловую энергию, необходимую для приготовления пищи в течение длительного времени.

Если вы задумали построить паровоз, взвесьте свои возможности и умения. Сделать такую ​​конструкцию сможет не каждый любитель, так как она достаточно сложная.

Как красить?

Поверхность гриля, сделанного из старого цилиндра, может быть покрыта несколькими материалами. Для этих целей применяются:

• Эмаль кремнийорганическая с хорошей термостойкостью. Это покрытие выдерживает температуру до 600 градусов.
• Порошковая термокраска … Этот вариант не допускается для домашнего использования, так как требует обжига в печи при высоких температурах.
• Также можно использовать оксидирование … Хороший вариант для антикоррозийной обработки мангала.

Также есть народный способ, который надолго защитит решетку от ржавчины. В первую очередь следует обработать корпус тары 5% раствором серной кислоты. Затем прокипятите его в растворе хозяйственного мыла высокой концентрации. После этого варите продукт в гидроксиде натрия в течение 30 минут.

Обработка барбекю считается обязательной, так как железо может окисляться и ржаветь. Эти меры способствуют продлению срока службы конструкции. При покраске здания убедитесь, что используемый материал соответствует указанным выше качествам.

Рекомендации по применению

Даже если вы обработали свой гриль антикоррозийным покрытием, не рекомендуется оставлять изделие под дождем или снегом. Оптимальное место для установки – навес. Когда наступит холодное время года, конструкцию следует отправить в гараж, сарай или другое подсобное помещение.

Ознакомьтесь с некоторыми рекомендациями по правильному использованию барбекю:

• При разжигании костра внутреннее пространство конструкции следует разделить на две части. В той, где много тепла, должно готовиться мясо. В помещении с более низкой температурой запекайте рыбу или овощи.
• Не рекомендуется часто переворачивать шампур. Для хорошей прожарки достаточно дважды перевернуть мясо.
• Угли должны быть красными с серым оттенком.
• Следите за тем, чтобы мясо не обуглилось. Черный налет на продукте – прямой путь к различным онкологическим заболеваниям. Также не стоит есть слегка проваренное мясо. Такие продукты могут вызвать заражение гельминтами.
• Используя несколько веток фруктовых деревьев, вы можете придать мясу аромат.
• Если вы готовите под дождем, не переносите гриль в помещение. Плохой уровень тяги увеличивает концентрацию угарного газа.
• Во избежание возгорания размещайте конструкцию вдали от легковоспламеняющихся предметов. Возле ножек не должно быть травы, досок или веток. Золу нельзя сразу выбрасывать, так как она может тлеть сутки, что тоже может стать причиной пожара.

Эти рекомендации помогут вам приготовить вкусный шашлык для ваших гостей, а также продлить срок службы мангала.

Оригинальные примеры оформления

Существует множество оригинальных примеров создания мангалов из газового баллона. Это мероприятие ограничивается только вашей фантазией и умениями. Кому-то будет достаточно простой конструкции из газового баллона, в которой будет подставка для шампуров, а другой категории умельцев хочется сделать настоящее произведение искусства.

Мангал в виде свинки привлечет внимание. Для создания такой конструкции вам понадобится всего один цилиндр. Разместите изделие в горизонтальной плоскости, оборудуйте крышку. Крышка должна быть на петлях. Ноги можно скрафтить из металлической трубы. Чтобы они надежно зафиксировали конструкцию, по центру их высоты следует установить решетку.

«Пятачок копейка» создается из куска металлической трубы. «Рот» также сделан из этого материала. Уши можно создать из кусков металла, которые привариваются к голове свиньи. Чтобы фигурка выглядела эффектно, мастера рекомендуют использовать элементы художественной ковки.

Интересно будет посмотреть на мангал в виде подводной лодки. Такую конструкцию сложно создать новичку, но при наличии соответствующих навыков можно удивить всех своих гостей. Подобная конструкция также создается из старого цилиндра и железных листов.

Барбекю из воздушных шаров в форме бревна считается настоящим искусством. Работать придется долго, но результат того стоит. Для усиления эффекта в центр конструкции можно установить пилу или топор. Это дополнение завершает рисунок.

Мангал-паровоз считается самым распространенным вариантом конструкции. Такое многофункциональное творение может иметь разный вид, в зависимости от вашей фантазии. С помощью твиков из простого газового баллона можно создать настоящее произведение искусства. Такой гриль украсит зону отдыха и продемонстрирует ваш талант.

Из старых баллонов и дополнительных металлических деталей можно придумать другие оригинальные формы для своего мангала. Присмотритесь к изделию и подумайте, что оно вам напоминает. Некоторые пользователи создают из простой конструкции оригинальные фигурки в виде кабанов, собак, домиков и других фигурок, которые удивляют гостей и простых прохожих.

Как сделать мангал из газового баллона своими руками смотрите в следующем видео.

Комментарий успешно отправлен.

Рекомендуем прочитать

как сделать своими руками, чертежи и изготовление мангала из пропанового баллона

Поездки на природу практически всегда сопровождаются приготовлением шашлыка или овощей на костре. Для приготовления этих блюд следует позаботиться о подходящем месте. По этой причине многие задаются вопросом, как сделать мангал из газового баллона.

Особенности

Жаровня из старых газовых баллонов делится на несколько видов, которые вы легко можете сделать своими руками.

Существуют следующие разновидности:

• простая решетка, у которой нет крышки;
• BBQ;
Простой BBQ
• коптильня;
• курильщик.
Коптильня Дымарь

Последние три самодельные конструкции существенно отличаются от первого варианта поэтому следует более подробно ознакомиться с их особенностями:

• Б-Б-К Это простая конструкция, которую вы легко сможете создать своими руками. Для создания такого мангала потребуется отрезать часть емкости, которая в дальнейшем будет откидываться и выполнять роль дверцы. Внутри конструкции есть зона под углями и сетка, на которой будут располагаться продукты.
• Коптильня отличается от традиционных мангалов наличием топки. Сама конструкция должна быть герметичной для выполнения поставленных задач. Для его создания убирается половина дна. Печь сделана из железных листов. Некоторые используют для этой цели другую канистру. Деталь сваривается и оснащается специальной дымоходной трубой, через которую будет выводиться дым.
• Курильщик также называют «паровозом». Это сложная конструкция, которая характеризуется многофункциональностью. В таком изделии есть все опции, которые доступны для подобных сооружений: мангал, мангал, коптильня, гриль.

Чтобы сделать такую ​​конструкцию своими руками, необходимо запастись несколькими цилиндрами, каждому из которых будет отведена своя роль. В конечном результате дымарь будет иметь сходство с паровозом.

Мангалы изготавливаются из баллонов с пропаном и кислородом. Цилиндры служат отличной основой для создания многочисленных дизайнов. У них качественный металл, практически готовая форма и стандартные размеры. Эти особенности позволяют создать мангал своими руками за короткий промежуток времени с минимальными вложениями.

Благодаря толстым стенкам баллоны способны выдерживать высокие температурные режимы, поэтому данные изделия лучше всего подходят для создания различных коптилен, мангалов и мангалов.

Преимущества угольного гриля:

• Данная конструкция не горит даже при длительном контакте с открытым пламенем.
• Благодаря оптимальной конфигурации и толстым стенкам мангал не деформируется под воздействием высокой температуры.
• В этом гриле можно приготовить не только шашлыки, но и запечь овощи, а также коптить и жарить.
• После приготовления уголь не нужно тушить водой. Для этих целей достаточно будет просто закрыть гриль крышкой. Также позволяет хранить шашлык на улице. За счет больших размеров можно приготовить порции на всю компанию.
• Даже если вам необходимо приобрести баллон, такая конструкция обойдется вам дешевле, чем покупка металлических листов в магазине.
• Простота установки. Мангал из баллона может сделать даже новичок.
• Работа займет несколько часов.
• Дизайн цилиндра подходит для воплощения любых творческих идей.

Мангалы, созданные из баллонов, практически не имеют изъянов. Некоторые пользователи утверждают, что минусы конструкции заключаются в больших габаритах конструкции. Однако можно приобрести более компактные изделия. Другая категория людей сообщает, что полукруглое днище неудобно при топке дровами. Если посмотреть на ситуацию с другой стороны, такая конфигурация обеспечивает расположение углей по краям. Это способствует качественному пропеканию мяса, которое при приготовлении на традиционных жаровнях может остаться сырым.

По мнению профессионалов, сферическая структура стенок мангала не очень подходит для жарки шашлыка, так как такая конфигурация ограничивает процессы, способствующие «раскрытию» аромата запеченного мяса.

Подготовка материалов и инструментов

Прежде чем использовать аппарат для сварки, вам нужно будет выбрать нужный газовый баллон и подготовить его к дальнейшим действиям. Также следует позаботиться о создании эскизов будущей конструкции и запастись необходимыми инструментами и материалами для работы.

Для создания мангала можно использовать любые цилиндры, имеющие форму цилиндра. Наиболее часто используется емкость на 50 литров пропана.

Если вы хотите получить более мобильный гриль, размеры которого позволяют разместить его в багажнике автомобиля, используйте традиционную 27-литровую бутыль. Однако следует учитывать, что ширина рабочей зоны может оказаться недостаточной из-за сферической формы.

Также для оснащения мангала может использоваться дизельная пушка, имеющая внешнее сходство с газовыми баллонами.

Баллоны газовые изготавливаются из высоколегированной и низкоуглеродистой стали марок 30ХМА, 45, 34CrMo4, 30ХГСА. Благодаря высокому содержанию лигатуры, а также ее уменьшению металл становится более прочным и устойчивым к процессу коррозии.

Оптимальным вариантом для создания мангала является использование автомобильного газового баллона объемом 50-80 литров. Он имеет увеличенный диаметр, благодаря чему повышается комфорт при розжиге. Также такое изделие имеет достаточную мощность. Благодаря большому размеру его ширина позволяет использовать всю длину стандартных шампуров, благодаря чему можно приготовить порцию продуктов на всю компанию. К числу нюансов следует отнести то, что ненужные автомобильные баллоны – это редкость, в отличие от пропановых, и покупка нового считается нецелесообразной.

Кроме ресивера потребуются следующие комплектующие:

• кусок стальной трубы и уголки;
• металлические ручки, которые будут крепиться к крышке;
• петли – можно использовать элементы, предназначенные для дверей или мебели;
• труба, диаметр которой 100 мм и колено должно быть 90 градусов. Труба обязательна, если предусмотрен дымоход;
• решетка для барбекю;
• материал для крепежа: болты, гайки, заклепки.

Подготовить элементы декора, с помощью которых можно придать зданию благородный вид. Также понадобятся грунтовка, краска и растворители.

Если говорить о списке инструментов, то вам потребуются следующие предметы:

9сварочный аппарат 0003;
• электрошлифмашина;
• электродрель;
• сверла, предназначенные для работы с металлом;
хомуты
• , с помощью которых можно фиксировать металлические детали;
• металлическая линейка;
• электроды диаметром 3-4 мм;
• круги отрезные и шлифовальные для шлифовальных станков;
• разметчик;
• керн;
• разводной и газовый ключи;
• Набор ключей.

Если вы планируете дополнительно красить конструкцию, подготовьте насадку для дрели или болгарки. Вам также понадобится кисть или распылитель.

Подготовив все необходимые предметы материалов и инструментов, можно приступать к дальнейшим действиям.

Чертежи и схемы

Мангалы из газовых баллонов считаются простыми конструкциями, поэтому создавать подробный проект не нужно. Однако на начальном этапе следует нарисовать небольшой чертеж, на котором будут указаны размеры каждой составляющей. Не забудьте указать, где разместить помпу.

Создание схемы позволит вам решить, сколько материала потребуется для работы, а также правильно спланировать соединение отдельных компонентов.

Не пренебрегайте этим этапом, чтобы исключить ошибки в дальнейшей работе.

Меры предосторожности

При работе с мангалом из баллона следует подумать о том, как обезопасить себя от взрыва. Даже если вы полностью открутите вентиль и газа внутри нет, не стоит торопиться резать металл. Несмотря на то, что давление в баллоне идентично атмосферному, внутри все равно остаются опасные вещества: конденсаты, пропан.

Для удаления конденсата необходимо перевернуть изделие. Для устранения взрывоопасных веществ наполните сосуд водой и оставьте на несколько часов. Только после выполнения этих действий можно приступать к резке и сварке.

Технология изготовления: пошаговая инструкция

Сделать мангал из газового баллона может каждый человек. Не забывайте о мерах предосторожности в работе, так как вам нужно будет разрезать изделие, в котором ранее присутствовал газ. Нельзя допускать образования искр и остатков газа.

Как сделать гриль своими руками:

• Первым делом нужно открутить вентиль, чтобы остатки газа вышли из баллона.
• Затем нужно перевернуть изделие и дождаться, пока не останется конденсат. Контролировать процесс выхода можно с помощью мыльной пены. Когда пузырьки перестанут появляться, можно переходить к дальнейшим действиям.
• Теперь необходимо наполнить сосуд водой, как описано ранее, и слить жидкость через несколько часов.
• Положите контейнер на бок, перекройте вентиль. Не забывайте поливать место пилы водой.

Эти действия необходимо проделать на начальных этапах. После того, как вы произведете эти мероприятия, можно переходить к дальнейшим действиям, производить резку и сварку необходимых элементов. С помощью этих действий вы получите качественный гриль, на котором можно жарить шашлыки.

Наценка

В большинстве случаев шашлык готовится из пропанового баллона на 50 литров. На этой мощности можно приготовить 6 порций шашлыка. Эти баллоны относятся к стандартной продукции, поэтому наценка считается единообразной. Если вам не нужен такой большой мангал, его можно сделать из маленькой бутылки.

Внешний диаметр бака 96 см. Это значение следует разделить на четыре части. При выполнении этих действий вы получите значение 24 см. Разметку следует делать по продольному шву. От этой линии рекомендуется отмерять все расстояния. Это правило обеспечивает ровную разметку без перекосов.

Вам нужно будет отмерить по 24 см от шва с обеих сторон и провести линии. Затем нужно поставить изделие горизонтально. Следите за тем, чтобы шов располагался внизу. Выполните разметку для расположения шампуров.

Найдите круговые швы и отмерьте от них 3 см. Действия должны быть предприняты с обеих сторон. Далее метки ставятся через каждые 8 ​​см. В итоге вы должны получить 6 баллов. В них должны образоваться отверстия, диаметр которых равен 1 см.

От линии разметки отмерьте 10 см вверх. Для упрощения задачи можно отмерить 34 см от среднего шва. На этом крышка будет закончена.

Теперь необходимо сделать разметку крышки. Обратите внимание на первую отмеченную строку и последнюю. Между ними нужно провести линию. Они должны располагаться в 3 см от кругового шва. Крышка мангала готова. Он должен быть меньше половины диаметра.

Распиловка

Разрежьте воздушный шар пополам. Произведено это мероприятие вдоль сварного шва. Старайтесь работать инструментами как можно ближе к шву. Боковые стенки лучше не трогать. Они будут служить хорошим гасителем пламени и помогут в поддержании температурного режима.

При резке следите за тем, чтобы боковые кольца не были повреждены, так как они служат опорой для крышки.

Сборка

При использовании мангала возможны деформации изделия. Для устранения этого явления рекомендуется приваривать уголки во внутренние продольные кромки основания. Угол образует выступ, на который можно поместить решетку или шампур. Высокие ножки также потребуют дополнительной фиксации, которая обеспечивается посредством приваренного уголка. Его следует разместить по внешнему периметру.

Проделайте отверстия в нижней части изделия. Они потребуются для удобства при высыпании угля или сливе воды после дождей. Также эти отверстия обеспечивают тягу, влияющую на горение дров.

На месте, где присутствовал вентиль, следует установить трубу, по которой будет удаляться дым. Приварите этот элемент. Некоторые люди не устанавливают дымоход в своем гриле. От этого компонента также можно отказаться, если вы планируете жарить шашлыки с открытой крышкой.

Если у вас не приварен уголок под шампуры внутри контейнера, его можно вставить в боковые части мангала. Для этого нужно сделать прорези с помощью болгарки. В них будут располагаться концы шпажки.

Работа с ножками

Вам решать, какой высоты будет будущий мангал. После этого можно начинать прикручивать ножки. Изделие должно прочно стоять на земле, чтобы крышка приваривалась удобнее.

Высота ножек зависит от ваших пожеланий. Некоторые используют для этих целей ножки от швейных машин или обрезки труб.

Для крепления трубы просверлите 4 отверстия в нижней части изделия. В дальнейшем в них нужно вставить болты так, чтобы их резьба располагалась снаружи. Можно просто стянуть элементы или использовать сварку. К верхней части труб привариваются гайки и прикручиваются к жаровне. К верхней части ножек можно прикрепить болты гаек, прикрутив их к основанию будущего мангала.

Монтажные ручки и крышки

Для крепления крышки необходимо сделать отверстия для петель и зафиксировать их заклепками. Затем нужно сварить компоненты. Если вы решите пренебречь этим действием, после воздействия повышенной температуры крышка оторвется. Можно установить съемную крышку, на которой нет петель. В этом случае потребуется закрепить металлические планки на поперечных краях контейнера. Они не дадут крышке провалиться.

Для крепления ручки к крышке нужны обычные болты. Просверлите отверстия для болтов и закрепите. Лучше всего выбирать простые ручки, устойчивые к высоким температурным режимам. Вы также можете создать ручки самостоятельно из металлических стержней. Их нужно будет приварить к основе. Установите ограничитель на крышку. Его создают из уголков или частей труб. Саму крышку можно зафиксировать цепочками. Цепи будут влиять на степень его наклона.

Элементы рекомендуется соединять с помощью хомутов, плотно прижимающих все детали, исключая зазоры.

Производство мангала-коптильни мало отличается от данной технологии. Главное отличие этого вида мангала – герметичность. Коптильня делается так же, как и обычный мангал, только с добавлением топки. Для этого нужно вырезать половину днища под топку. Сам элемент создается из листов железа или других материалов с аналогичными свойствами.

Некоторые умельцы делают топку из цилиндров меньшего размера. Готовая деталь приваривается к мангалу сваркой. Не забывайте об оборудовании дымохода, который является обязательным элементом. Вы можете купить готовый дымоход или сделать его самостоятельно.

Если вы не боитесь трудностей, то можете добавить в конструкцию моторчик, который будет отвечать за вращение косы.

Коптить продукты можно после того, как вы прокалите готовые шашлычные дрова. Если запах газа пропитал стенки емкости, потребуется несколько раз нагреть изделие до полного исчезновения неприятного запаха.

Мангал-паровоз имеет сразу несколько опций: гриль, копчение, барбекю, мангал. Конструкция состоит из нескольких труб или цилиндров, каждому из которых отведена своя функция.

Мангал-паровоз своим внешним видом действительно напоминает паровоз. Некоторые умельцы уделяют особое внимание оформлению конструкции, чтобы максимально приблизить ее к своему названию. Можно добавить колеса, сделанные из деталей цилиндра, или использовать художественную ковку.

Также можно добавить в конструкцию выдвижные столики, гриль и другие элементы, которые будут иметь не только функциональную, но и эстетическую составляющую. вовремя.

Этот гриль отличается высокой производительностью. На этот показатель влияет закрытая крышка и материал. Даже если внутри осталось всего несколько углей, нагретый корпус изделия еще долго будет отдавать ту тепловую энергию, которая требуется для приготовления пищи.

Если вы задумали создать паровоз, взвесьте свои возможности и умения. Сделать такую ​​конструкцию под силу не каждому любителю, так как она достаточно сложная.

Как покрасить?

Поверхность жаровни, изготовленной из старого цилиндра, может быть покрыта несколькими материалами. Для этих целей применяют:

• Эмаль силиконовая с хорошей термостойкостью. Это покрытие выдерживает температуру до 600 градусов.
• Порошковая термокраска . Этот вариант не допускается для домашнего использования, так как требует печного обжига при высоких температурах.
• Можно также использовать окисление. . Хороший вариант для антикоррозийной обработки мангала.

Также есть народный метод, который навсегда защитит мангал от ржавчины. Первым делом необходимо обработать корпус цистерны 5% раствором серной кислоты. Затем прокипятите его в растворе мыла высокой концентрации. После этого в течение 30 минут кипятите продукт в едком натрии.

Обработка мангала считается обязательным мероприятием, так как железо может окисляться и ржаветь. Эти мероприятия способствуют продлению срока эксплуатации конструкции. Выполняя покраску своей конструкции, убедитесь, что используемый материал соответствует заявленным выше качествам.

Рекомендации по применению

Даже если вы обработали свой мангал антикоррозийным покрытием, не рекомендуется оставлять изделие под дождем или снегом. Лучшее место для установки – навес. Когда наступит холодное время года, сооружение следует отправить в гараж, сарай или другое подсобное помещение.

Изучите некоторые рекомендации по правильному использованию мангала:

• При разведении огня внутреннюю зону конструкции следует разделить на две части. В той, где имеется большое количество тепла, должно готовиться мясо. В зоне с более низкой температурой – запекайте рыбу или овощи.
• Не рекомендуется часто переворачивать шампур. Для хорошей прожарки достаточно всего два раза перевернуть мясо.
• Угли должны иметь красный цвет с серым налетом.
• Убедитесь, что мясо не подгорело. Черный налет на продукте – прямой путь к различным онкологическим заболеваниям. Также не стоит есть мясо со слабой прожаркой. Такие продукты могут стать причиной заражения гельминтами.
• С помощью нескольких веточек от фруктовых деревьев можно придать мясу особый аромат.
• Если вы готовите под дождем, вы не должны перемещать барбекю в комнате. Плохой уровень тяги повысит концентрацию угарного газа.
• Во избежание пожара размещайте конструкцию вдали от легковоспламеняющихся предметов. Возле ног не должно быть травы, досок или веток. Золу сразу выбрасывать нельзя, так как она может тлеть сутки, что тоже может стать причиной пожара.

Эти рекомендации помогут вам приготовить вкусный шашлык для гостей, а также продлить срок службы мангала.

Оригинальные примеры оформления

Существует множество оригинальных примеров создания мангалов из газового баллона. Это мероприятие ограничивается только вашей фантазией и умениями. Кому-то будет достаточно простой конструкции из газового баллона, в которой будет подставка для шампуров, а другая категория мастеров хочет сделать настоящее произведение искусства.

Мангал в виде свиньи привлечет внимание. Для создания такой конструкции понадобится всего один баллон. Разместите изделие в горизонтальной плоскости, оборудуйте крышку. Крышка должна быть на петлях. Ножки можно создать из металлической трубы. Чтобы они надежно зафиксировали конструкцию, необходимо установить сетку по центру их высоты.

«Поросенок Поросенок» создается из куска металлической трубы. «Рот» также сделан из этого материала. «Уши» можно создать из кусков металла, которые привариваются к голове «свиньи». Чтобы фигурка выглядела эффектно, мастера рекомендуют использовать элементы художественной ковки.

Интересно будет посмотреть на мангал в виде подводной лодки. Такую конструкцию сложно создать новичку, но при наличии соответствующих навыков вы сможете удивить всех своих гостей. Подобная конструкция также создается из старого цилиндра и железных листов.

Жаровни из цилиндров в виде бревна считаются настоящим искусством. На работу уйдет много времени, но результат того стоит. Для усиления эффекта в центр конструкции можно установить пилу или топор. Это дополнение делает фигуру завершенной.

Мангал-паровоз считается самым распространенным вариантом конструкции. Такое многофункциональное творение может иметь разный вид, в зависимости от вашей фантазии. С помощью хитростей можно создать настоящее произведение искусства из простого газового баллона. Такой мангал украсит зону отдыха и продемонстрирует ваш талант.

Из старых баллонов и дополнительных металлических деталей можно придумать другие оригинальные формы для вашего мангала. Посмотрите на товар и подумайте, что он вам напоминает.
