Мангал из кирпича — 95 фото лучших конструкций и идеи для постройки

Большинство людей, имеющих дачи, рано или поздно задумываются о постройке на участке мангала. Ведь это дает возможность пожарить вкуснейшее мясо, овощи, рыбу, что сделает пребывание на дачном участке в разы привлекательнее. Можно собраться всей семьей, пригласить друзей и отлично провести время. А как приятно выйти из бани и угоститься свежим, сочным шашлыком, приготовленным именно таким столь любимым многими способом.

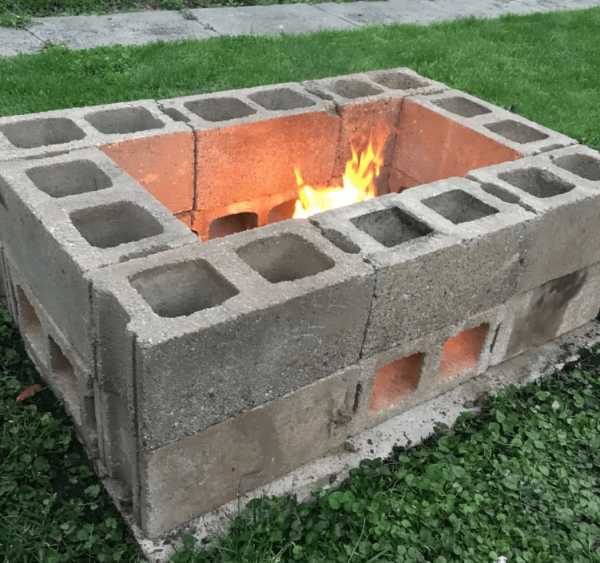

Мангал может быть как небольшим по размерам и простейшим по конструкции — только лишь для приготовления небольших порций, так и гораздо более сложным в устройстве. Такая конструкция может даже совмещать гриль и казан для приготовления более разнообразных блюд, а также для больших порций. Включать в себя столешницу, место для хранения дров, раковину.

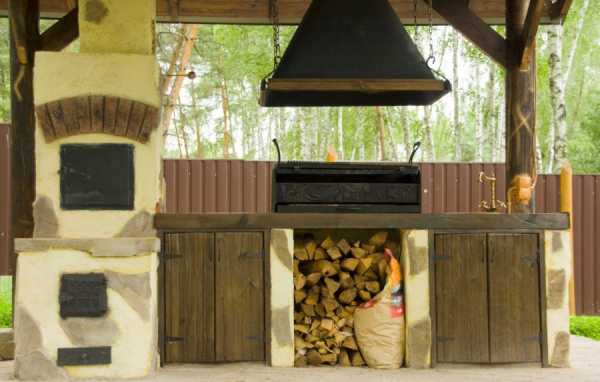

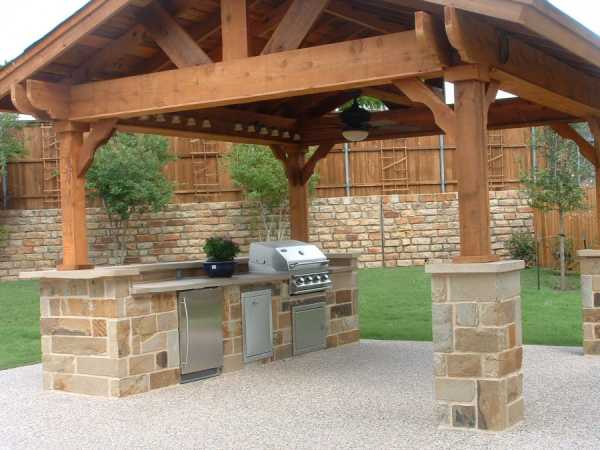

Но даже такой комплекс, включающий в себя уличный кирпичный мангал, можно построить своими руками. Совсем необязательно приглашать для этой работы специалиста, ведь можно сделать все самостоятельно. Это сэкономит вам деньги, а также позволит изготовить мангал в максимальном соответствии с вашими желаниями.

Перед тем, как начать стройку, можно ознакомиться с различными фото мангалов из кирпича и определиться с цветом и дизайном, так как немаловажную роль в эстетике постройки будет играть именно внешний вид используемого материла.


Оглавление статьи:

Месторасположение для мангала

Так как мангал из кирпича — это стационарная постройка, нужно изначально тщательно выбрать наиболее удачное место для размещения. Здесь нужно учесть такие факторы:

  • удаленность от легковоспламеняющихся веществ и построек, домов соседей и вашего собственного, дабы избежать пожароопасных ситуаций;
  • наличие свободной территории вокруг предполагаемой площади застройки, ведь наиболее удобно, когда и зона отдыха (беседка или стол со скамьями, например) и разделочная поверхность находятся рядом. Кроме того, возможно вам захочется сделать навес над мангалом;
  • возможность в дальнейшем проведения света и водопровода к выбранному месту;
  • защищенность от продувания ветром.

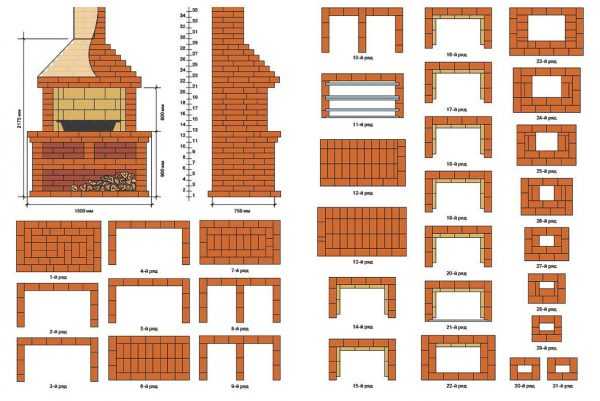

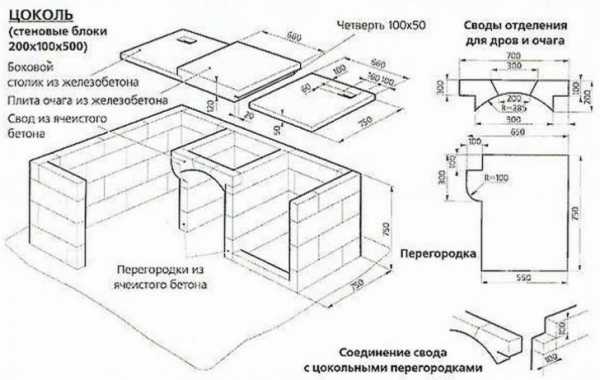

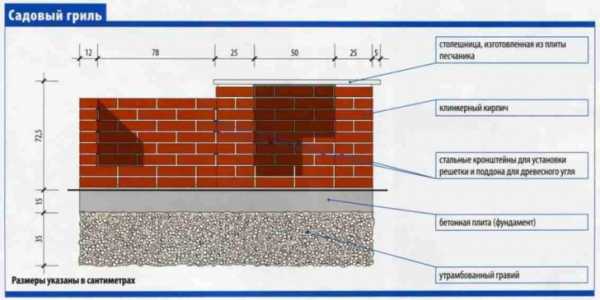

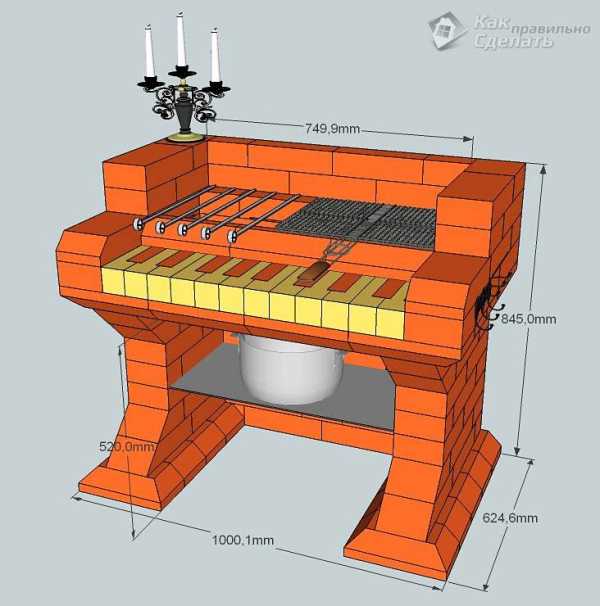

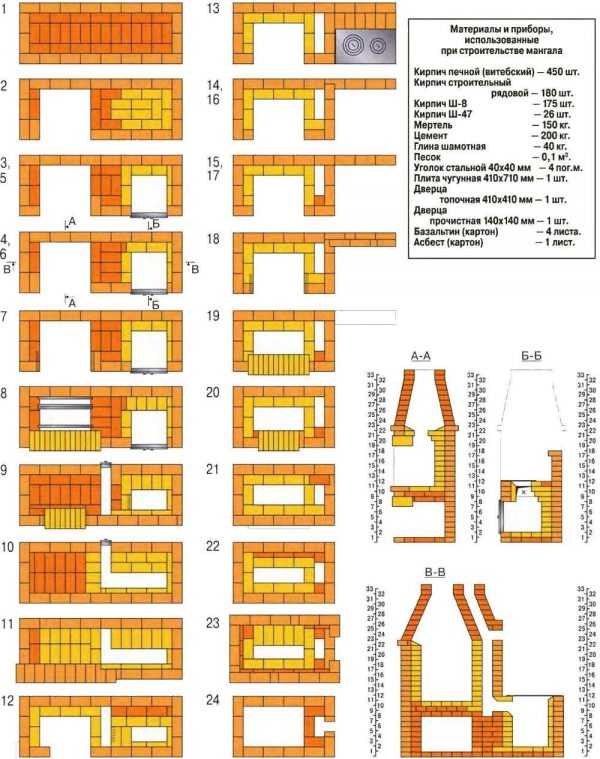

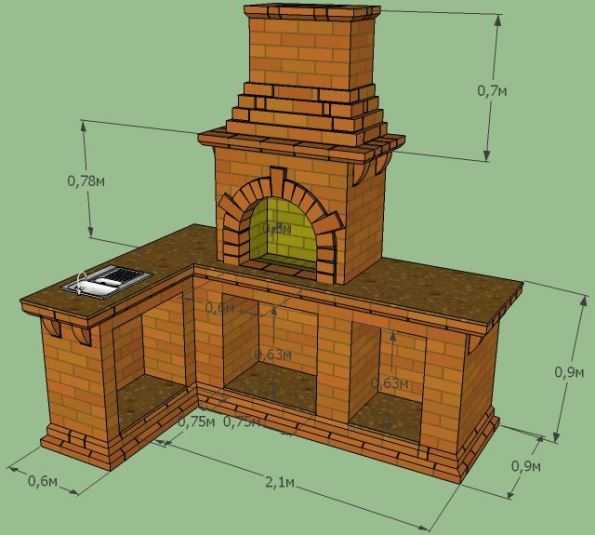

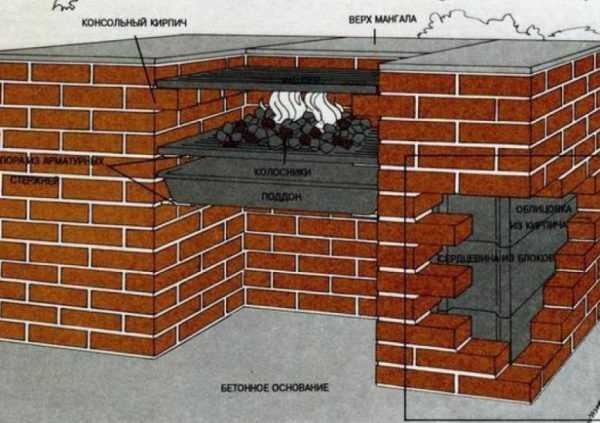

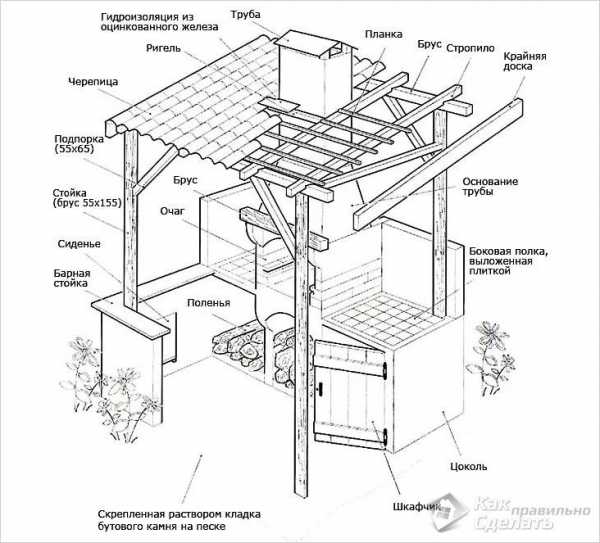

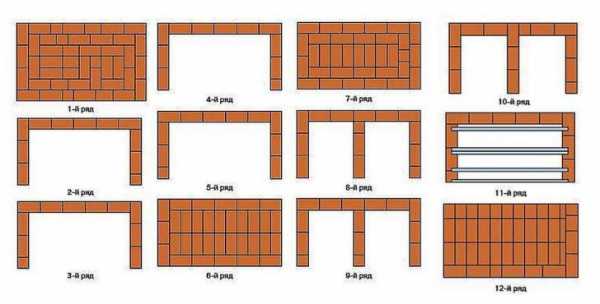

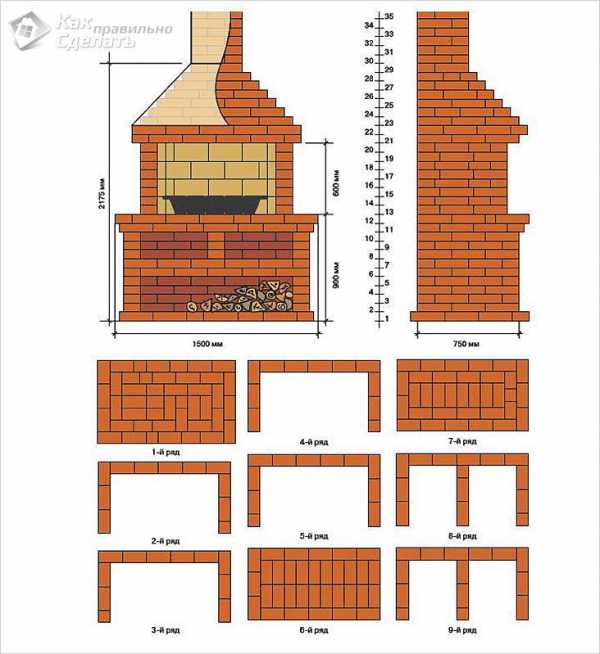

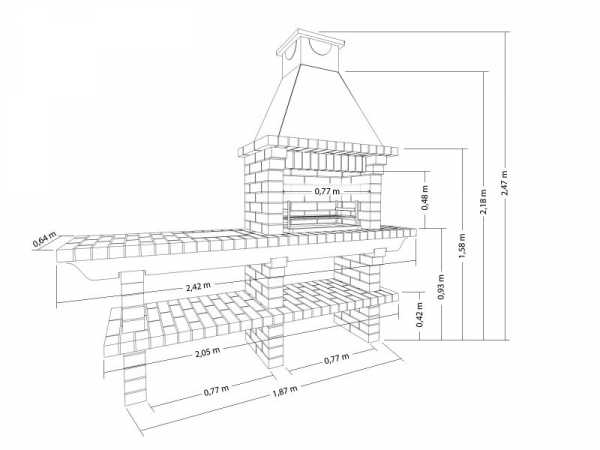

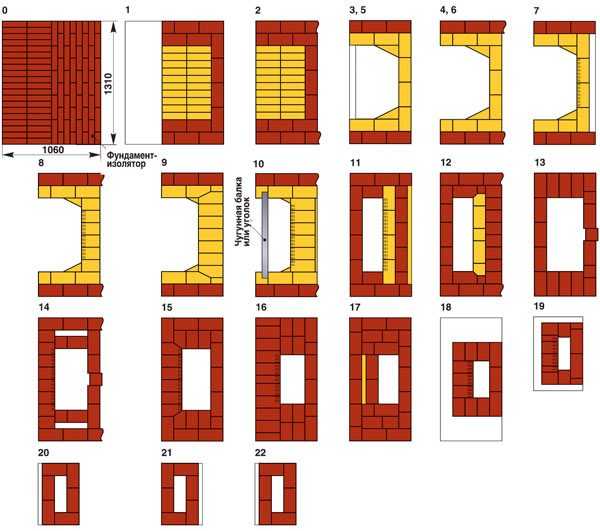

Далее нам потребуется определиться с чертежом кирпичного мангала, который мы будем строить. На просторах интернета существует огромное количество различных вариантов постройки. Есть более простые по дизайну и быстрые в изготовлении. Вам не придется тратить много времени, сил и финансов для их строительства.

Есть и более сложные. Но их преимущество в том, что вы сможете создать поистине многофункциональную площадку, которая будет гордостью Вашего участка и местом сбора всей семьи.

Вы можете взять как уже готовый, наиболее подходящий Вам по дизайну, размерам и функционалу, так и внести свои корректировки в наиболее приглянувшийся чертеж.

Пошаговая инструкция как сделать мангал из кирпича своими руками после выбора наиболее удачного месторасположения и чертежа включает в себя обязательную закладку фундамента.

Несмотря на то, что многие считают этот пункт необязательным, мы все же настаиваем сделать это. Так ваша конструкция будет более прочной и долговечной. В противном случае велика вероятность, что вам придется все переделывать буквально с нуля.

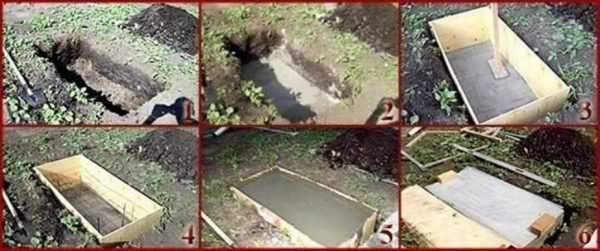

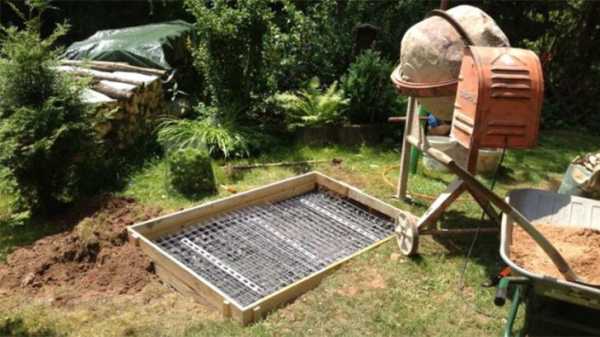

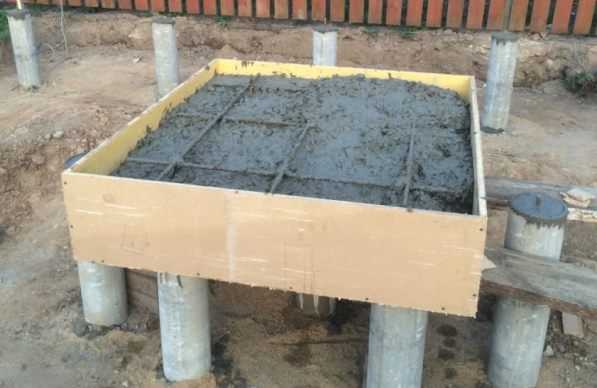

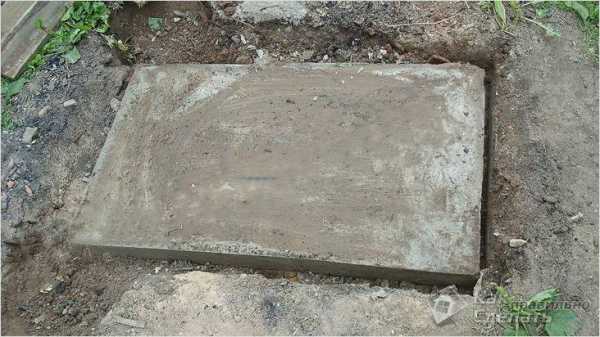

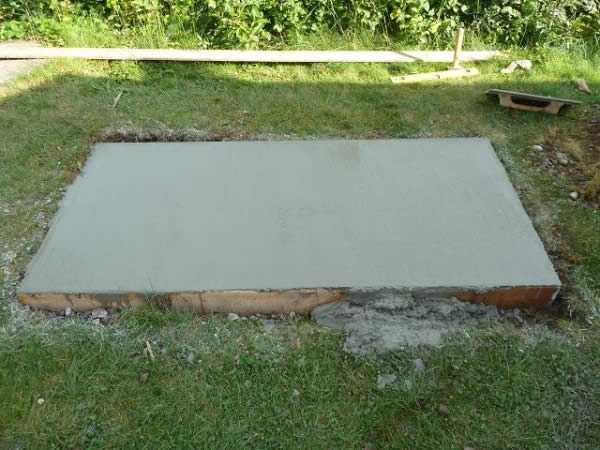

Установка фундамента обычно происходит таким образом: в яму глубиной не менее 25 см устанавливается опалубка и заливается цементным раствором, далее в обязательном порядке закладывается армирующая сетка либо стержни арматуры. Обязательно дождитесь полного затвердевания раствора. Обычно это происходит в течение пары недель.

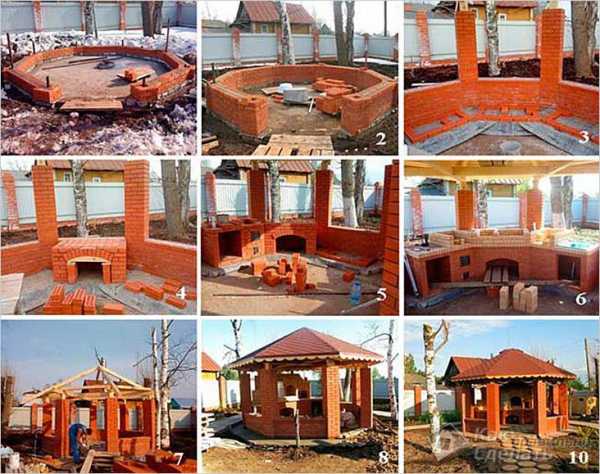

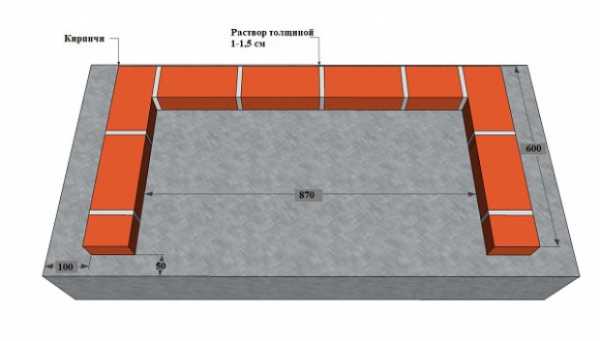

Этапы строительства мангала после закладки фундамента

После того, как цементный раствор в сделанном Вами фундаменте окончательно застыл, рекомендуем провести примерку кирпичей. Для этого нужно сделать выкладку первого ряда кирпичей на сухой поверхности фундамента, то есть без использования цементного раствора.

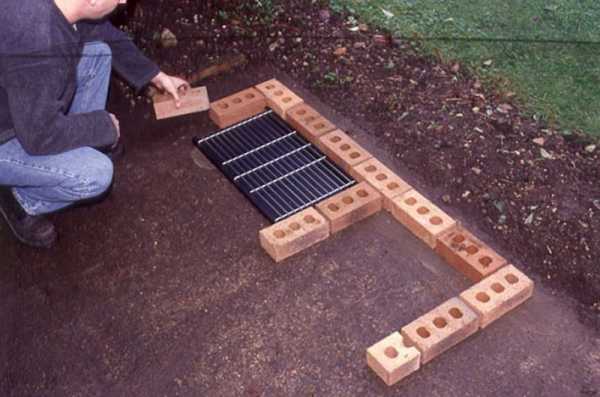

Также полезно будет обвести и зафиксировать границы получившейся конструкции, чтобы в дальнейшем ориентироваться по ним. На данном этапе Вы сможете провести примерный подсчет материала, который будете использовать на ряд, то есть количество целых кирпичей и половинок, а также внести корректировки в общую площадь мангала.

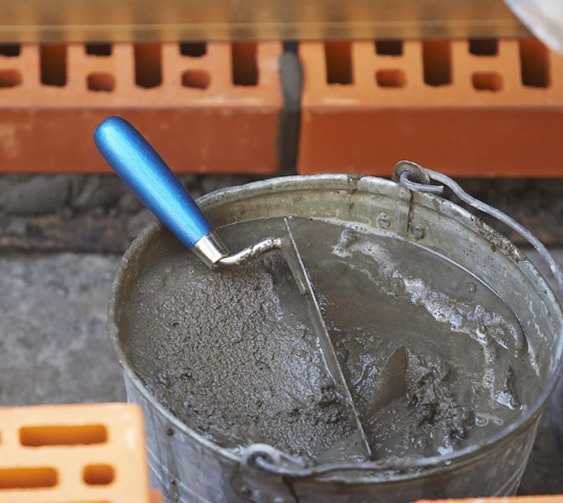

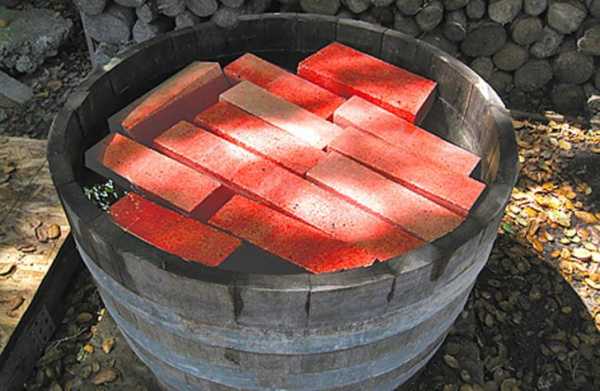

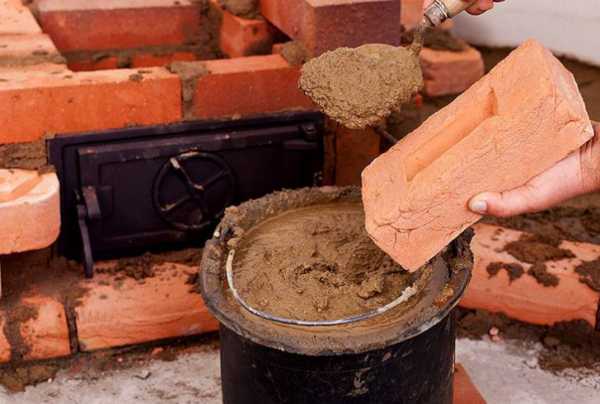

Также рекомендуем подготовить и сами кирпичи. Не лишним будет намочить их или даже оставить на ночь в воде. Когда они высохнут снаружи, но будут еще содержать влагу внутри, можно приступать к работе. Так ваша конструкция в дальнейшим не будет разрушаться из-за свойств кирпичей поглощать влагу.

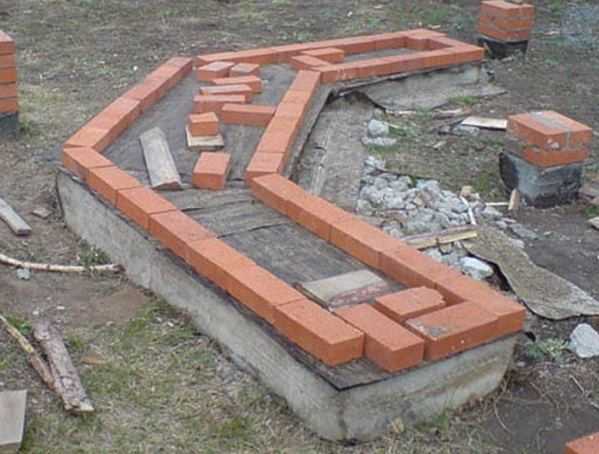

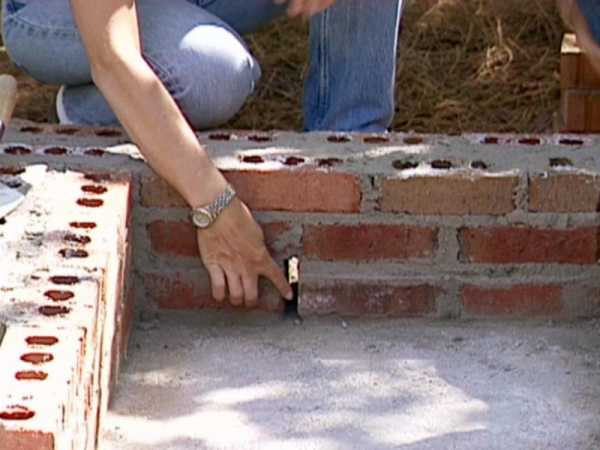

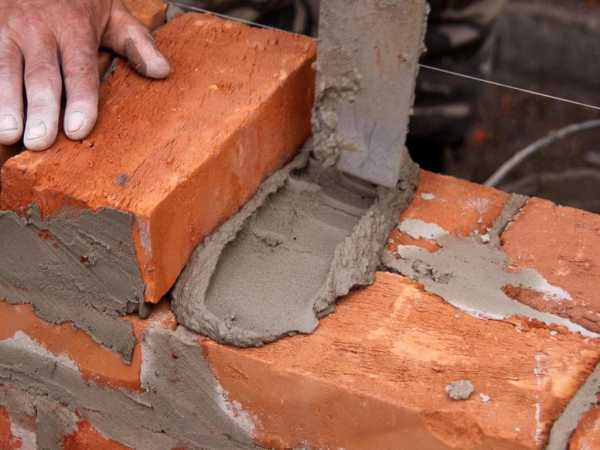

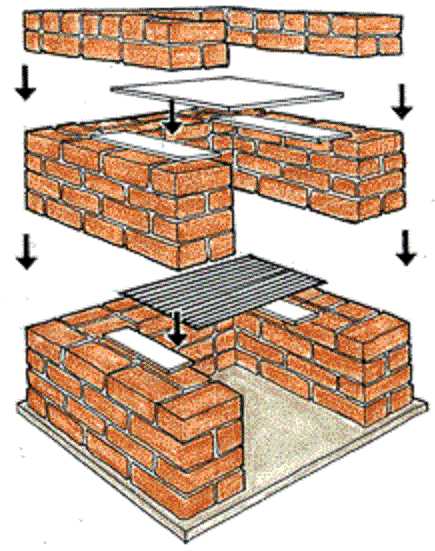

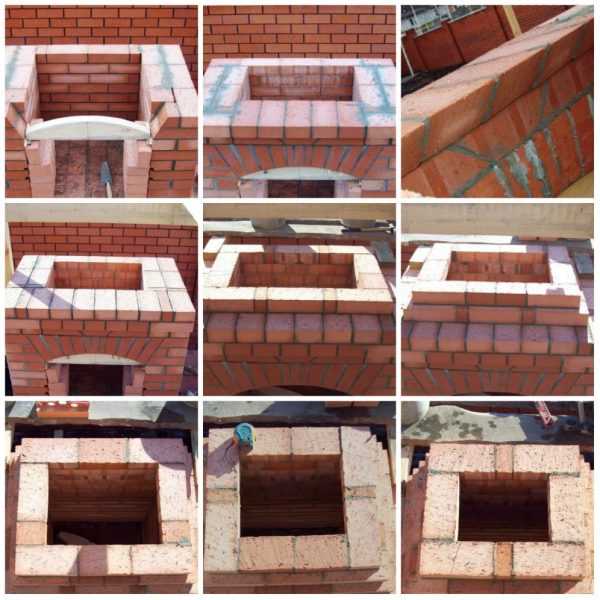

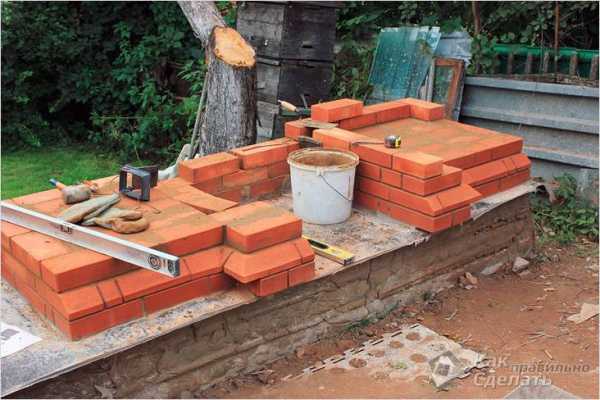

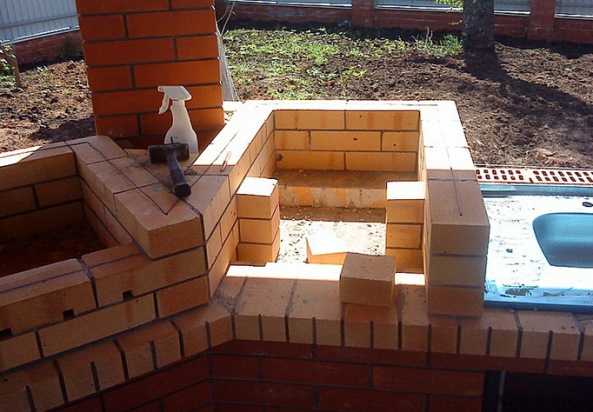

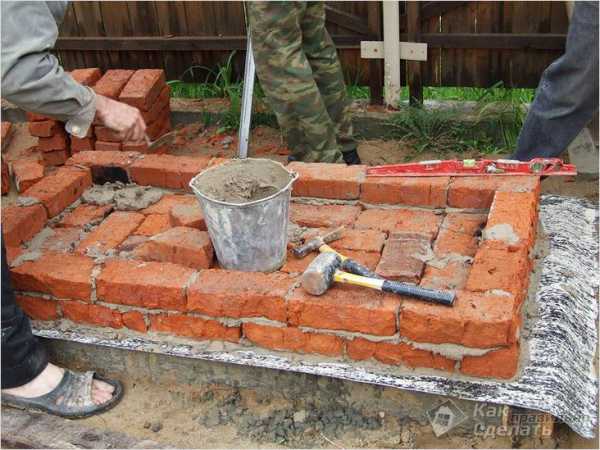

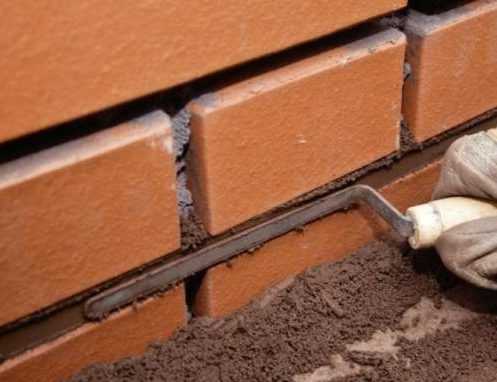

Выкладывайте кирпичи, ориентируясь на линию, зафиксированную при примерке. Делайте выкладку не спеша, тщательно заливайте раствор между кирпичами и пристукивайте сверху резиновым молотком. Тщательно удаляйте излишки цементной смеси, чтобы готовое строение выглядело привлекательно и эстетично.

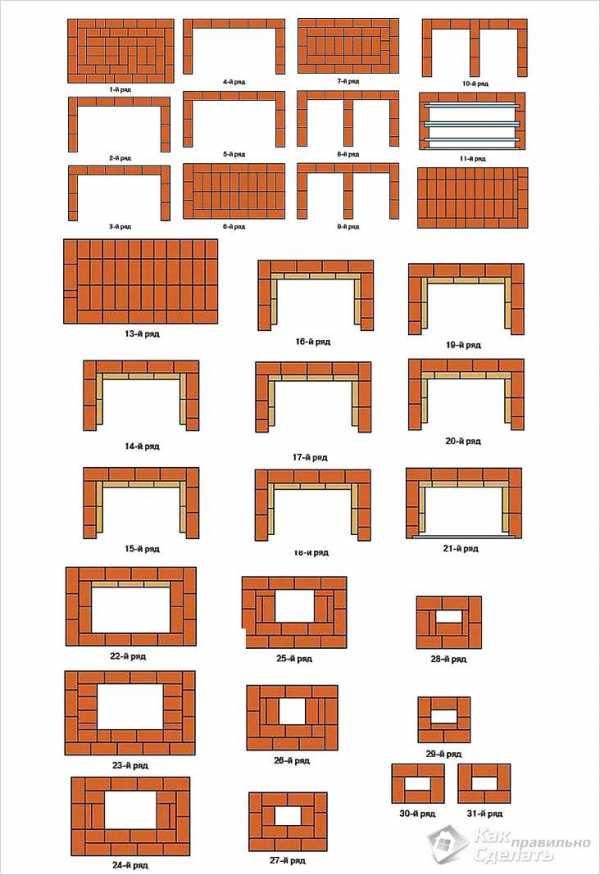

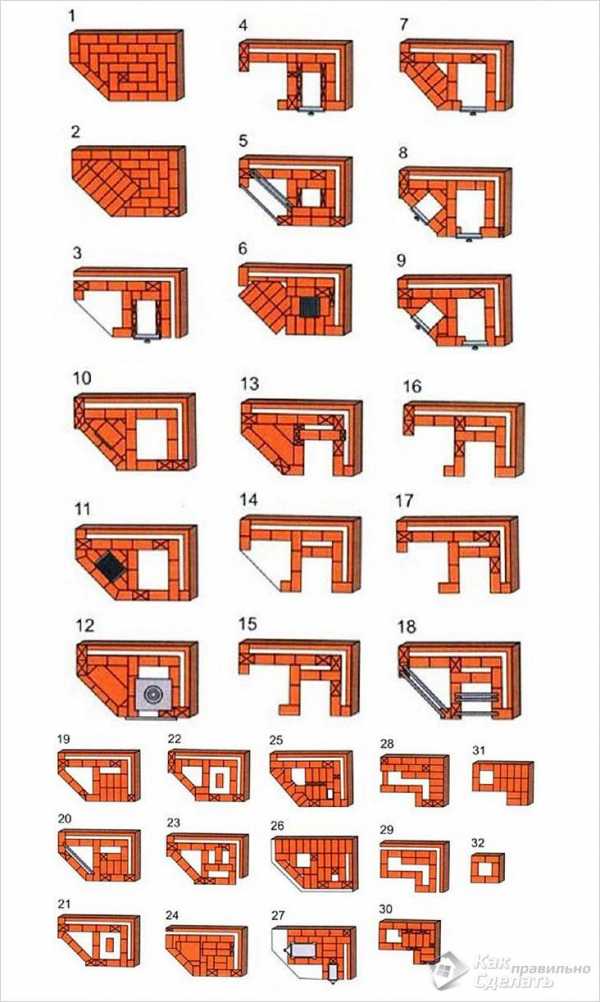

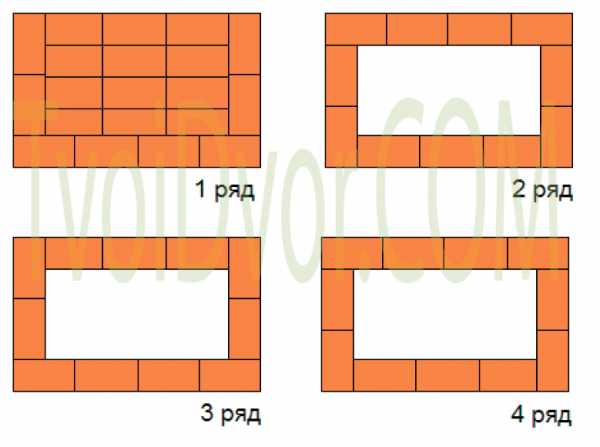

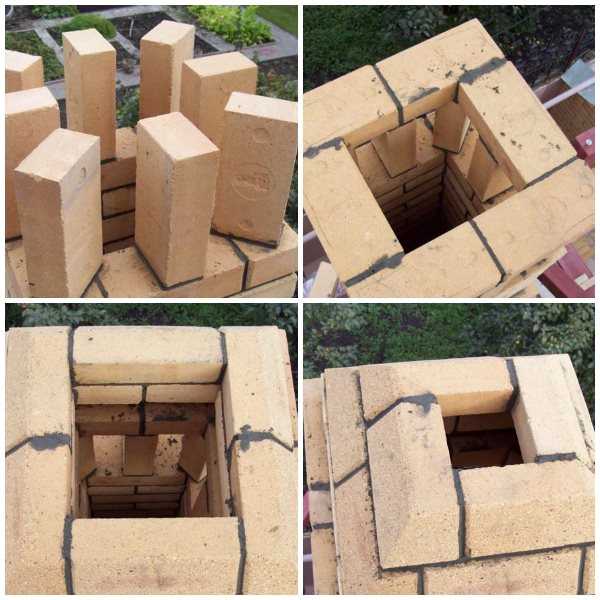

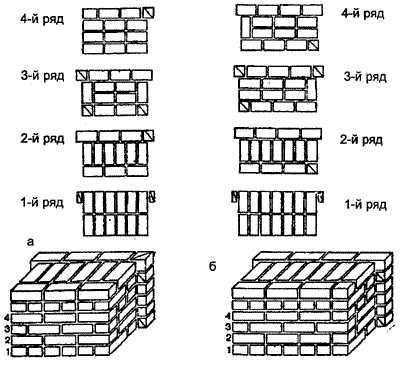

Второй и последующие ряды кирпичей выкладывайте в соответствии с шахматным порядком, то есть сдвигаясь на половинку кирпича в сторону. Каждый ряд должен иметь начало в углу. Этот угол укрепляется с помощью металлической проволоки, чтобы упрочить конструкцию.

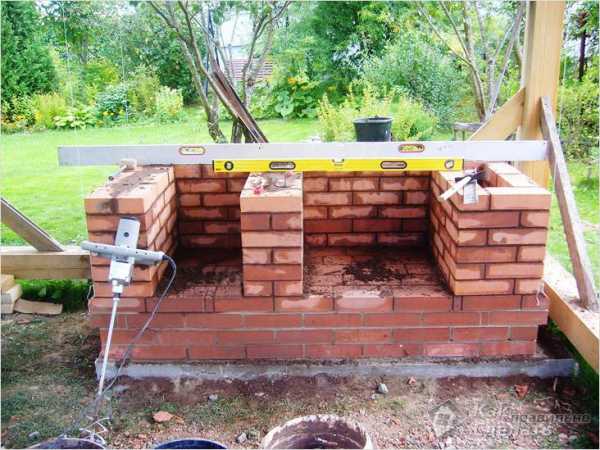

Не забываем также о том, что периодически необходимо проверять плоскость с помощью уровня и отвеса. Дабы избежать перекоса строения. Не забываем оставить место под печь в точном соответствии с выбранным Вами чертежом.

Следует помнить, что под воздействием высоких температур, металлу свойственно расширяться. Поэтому следует предусмотреть небольшой зазор, который можно проложить асбестовым шнуром.

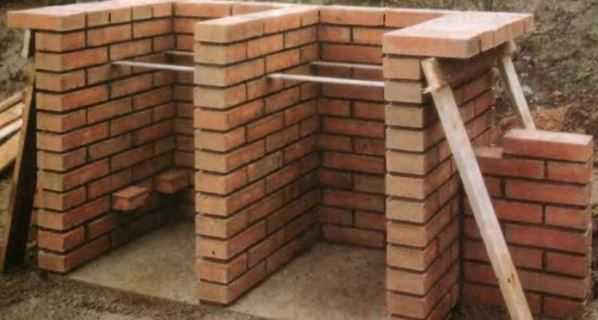

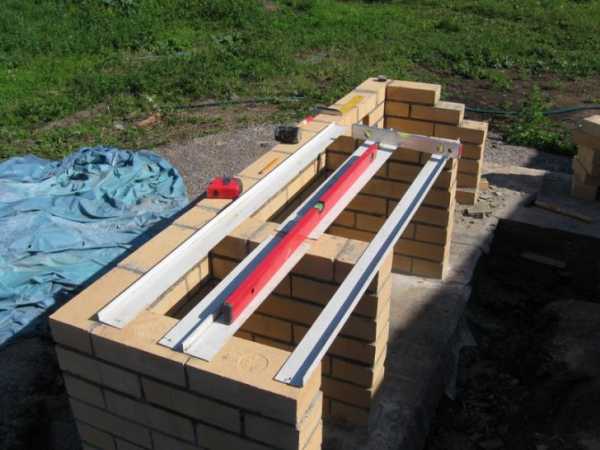

Для того чтобы надежно фиксировать углы основания мангала, можно применять металлические уголки или арматурные стрежни. Надежнее и удобнее использовать первый вариант, это позволит избежать в дальнейшем шаткости конструкции.

Также не забываем оставлять промежутки в боковой кладке кирпичей. Эти промежутки заполнять цементным раствором не нужно. Вы собираетесь разжигать внутри мангала огонь, а сделать это без регулярно поступающего кислорода просто невозможно.

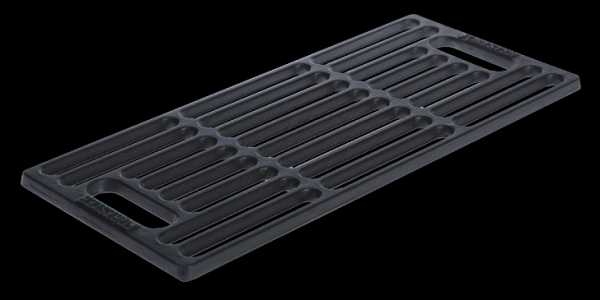

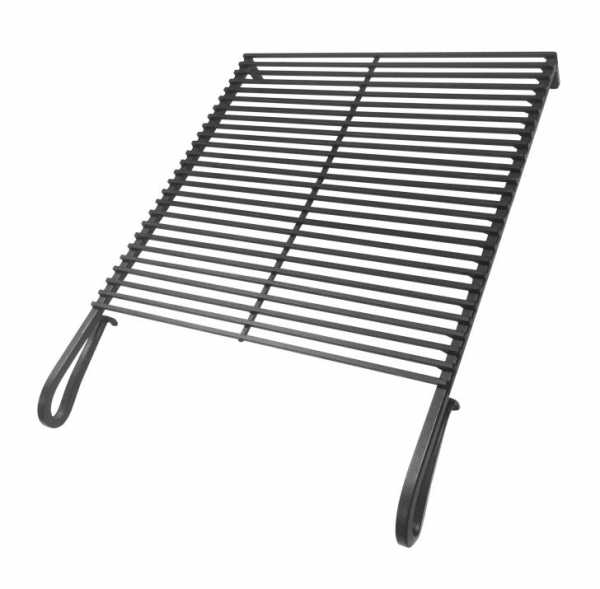

Для обрешетки можно подготовить специальные стрежни из металла, а можно выкладывать кирпичи таким образом, что часть будет выступать вовнутрь. Именно на эту выступающую часть и будет устанавливаться обрешетка в дальнейшем.

После того, как Вы закончите со строительством основной части, можно сделать столешницу для удобной подготовки, разделки и дальнейшего хранения продуктов. Также будет к месту и раковина. Установить рядом беседку или, возможно, большой деревянный стол и скамьи.

Изготовленный самостоятельно мангал будет не только местом приготовления вкусных и свежих блюд, но также поводом для гордости мужчины за отлично проделанную работу своими руками.

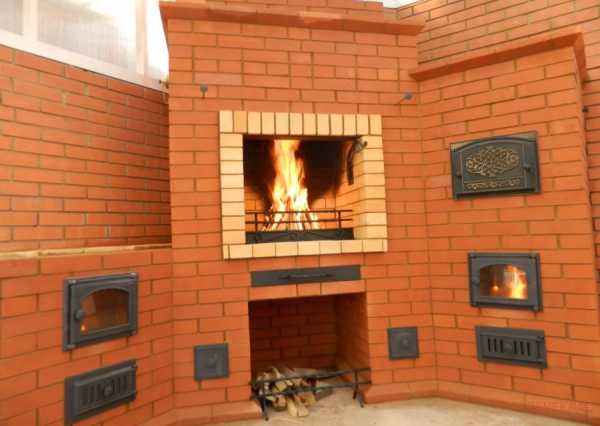

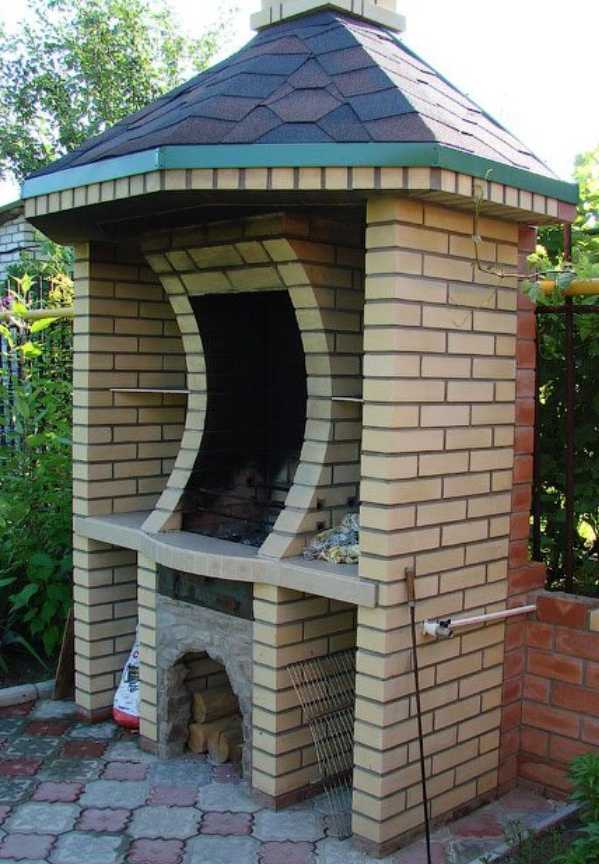

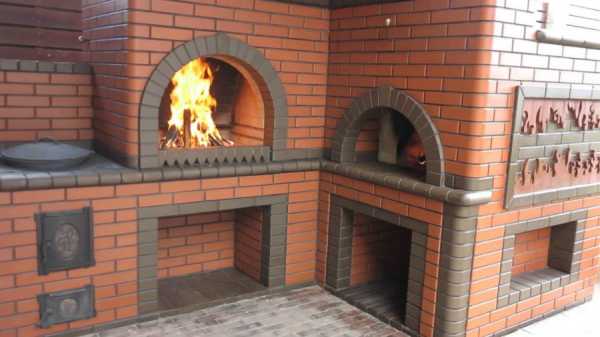

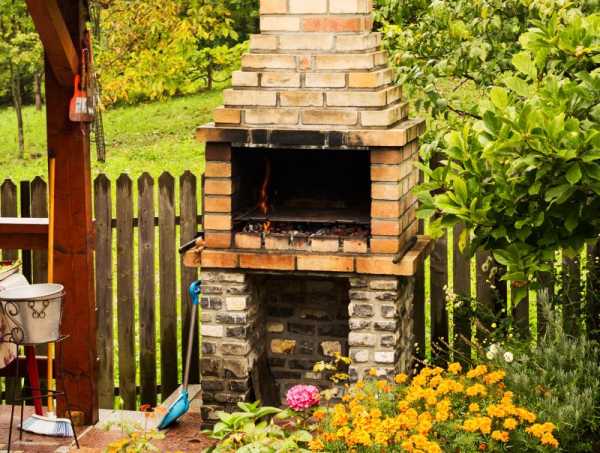

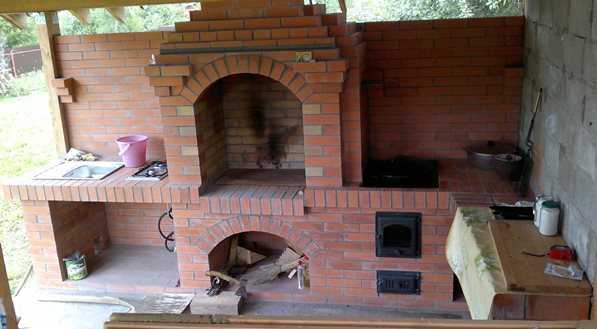

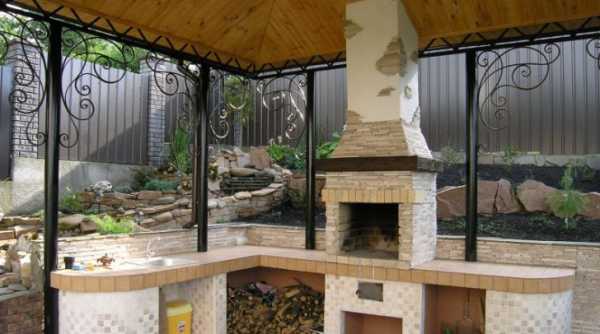

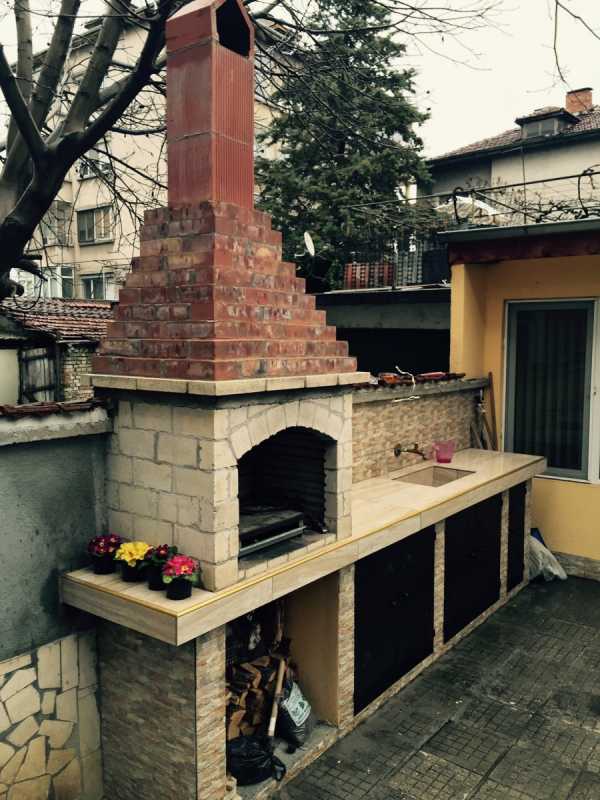

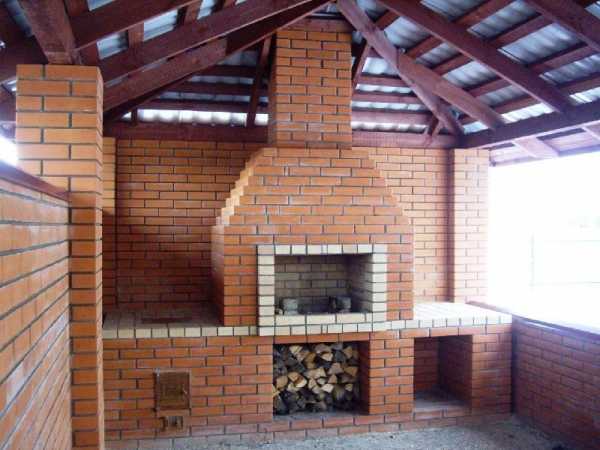

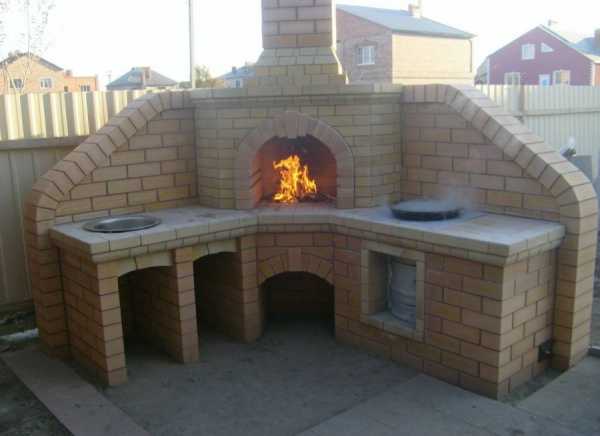

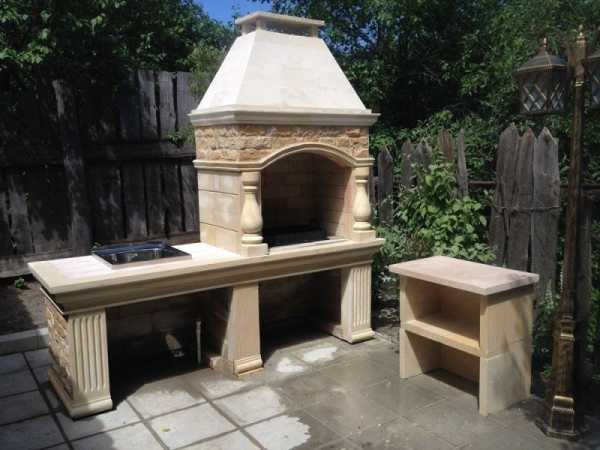

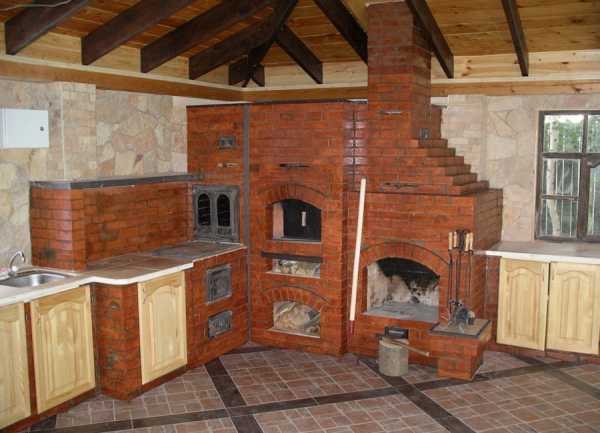

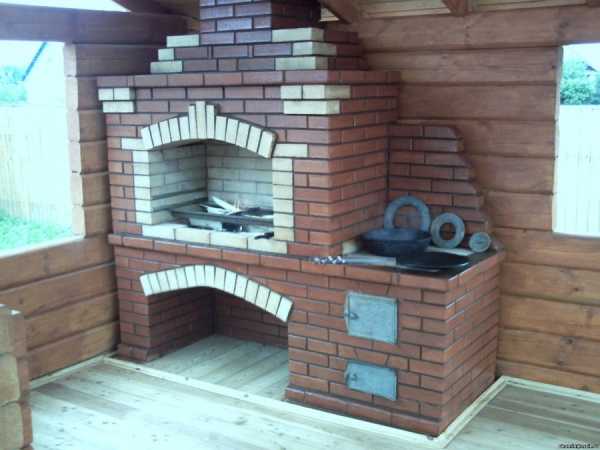

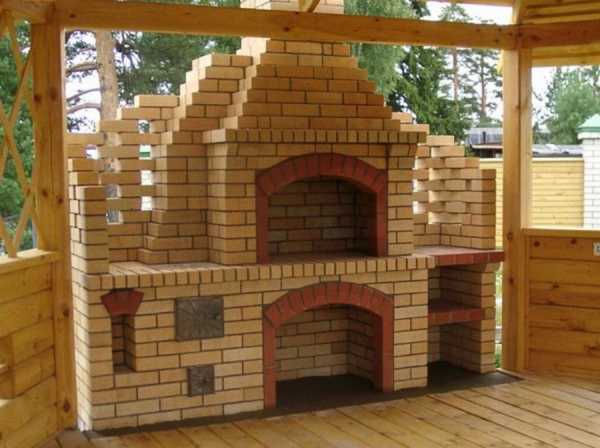

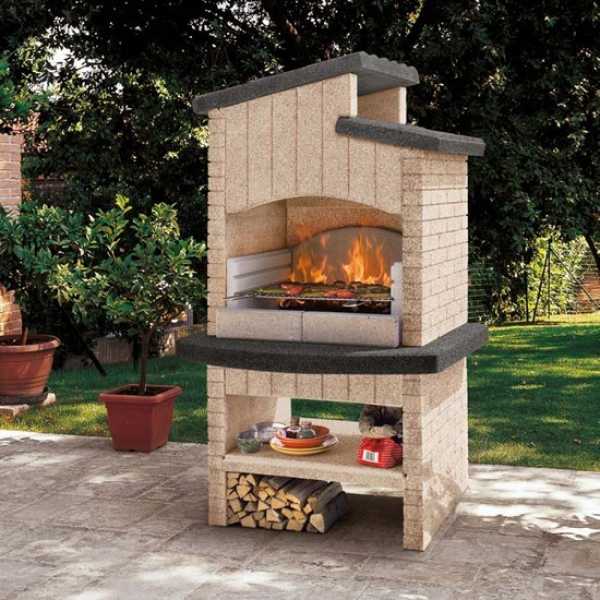

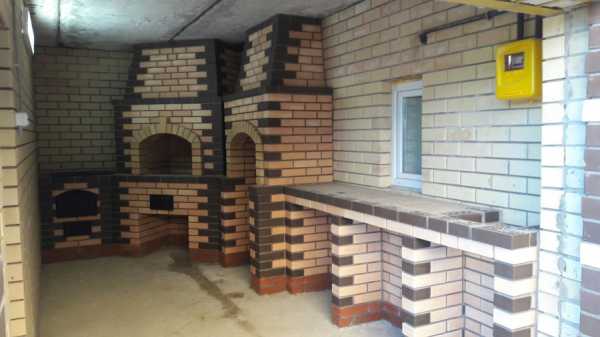

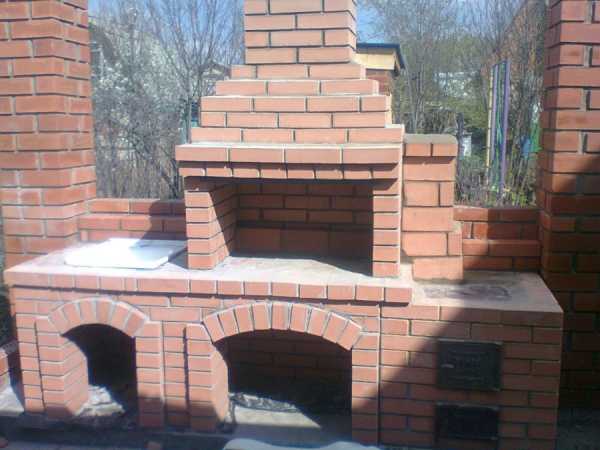

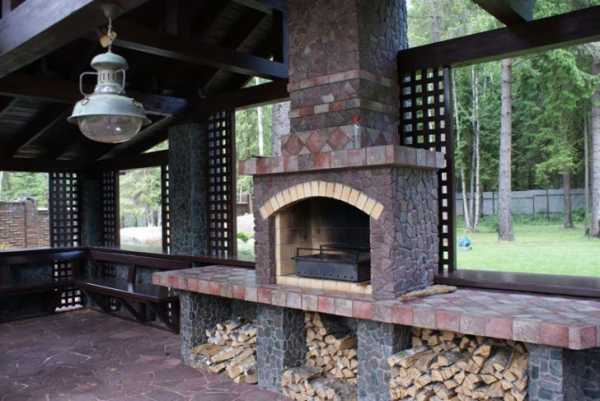

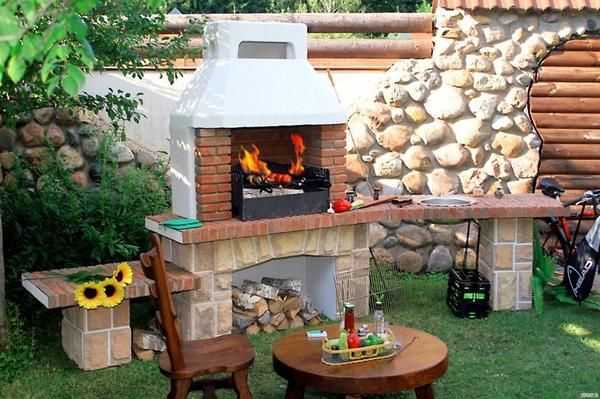

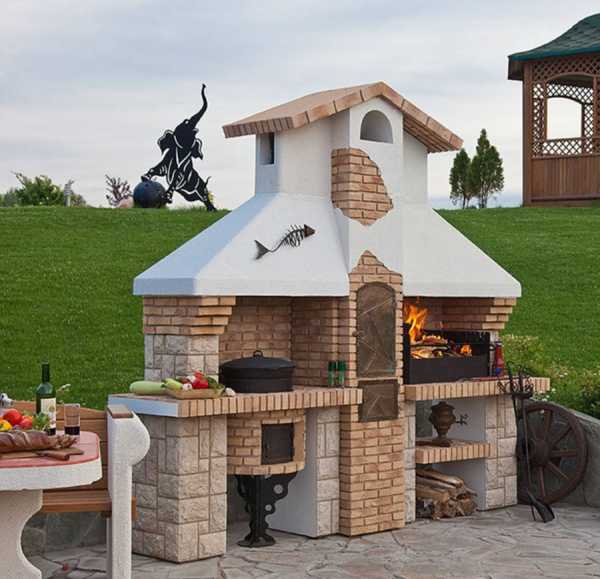

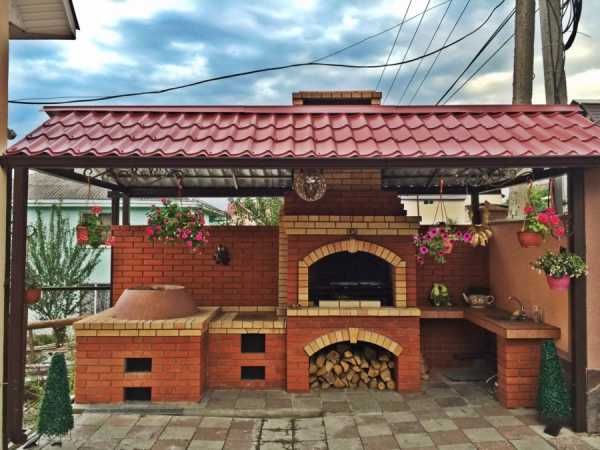

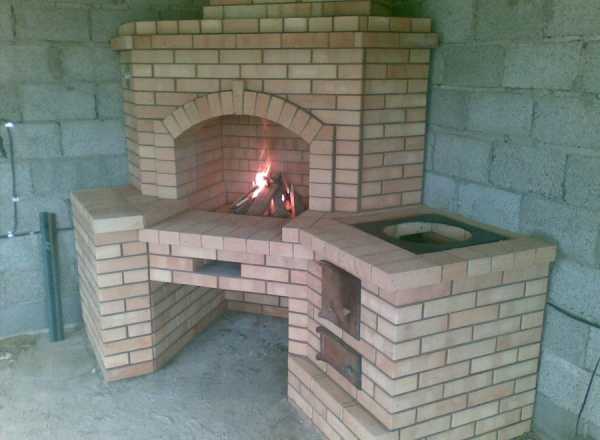

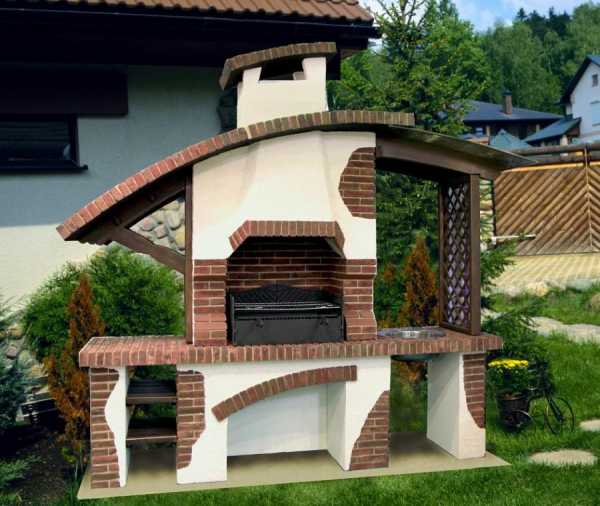

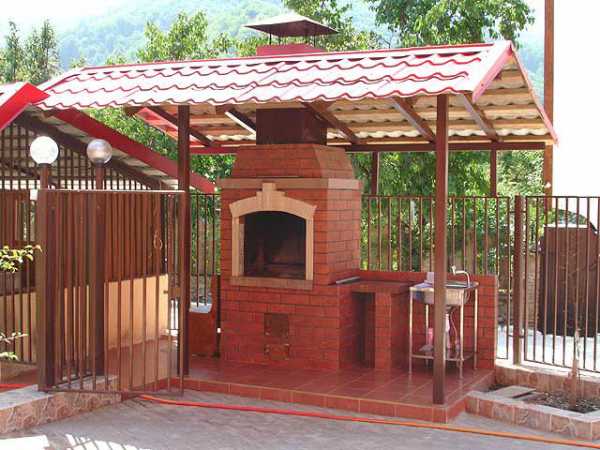

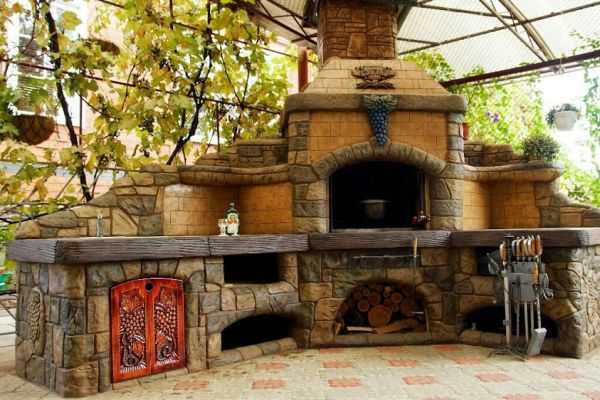

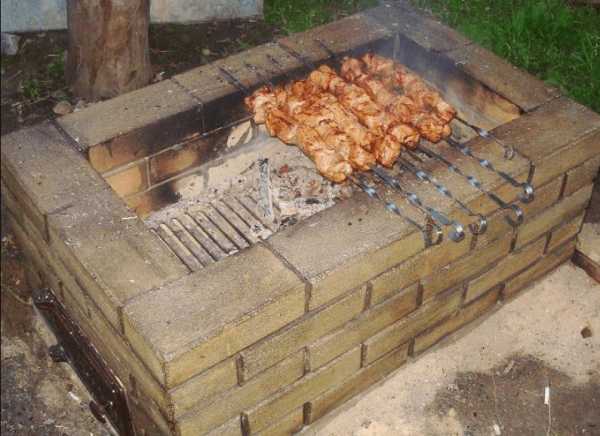

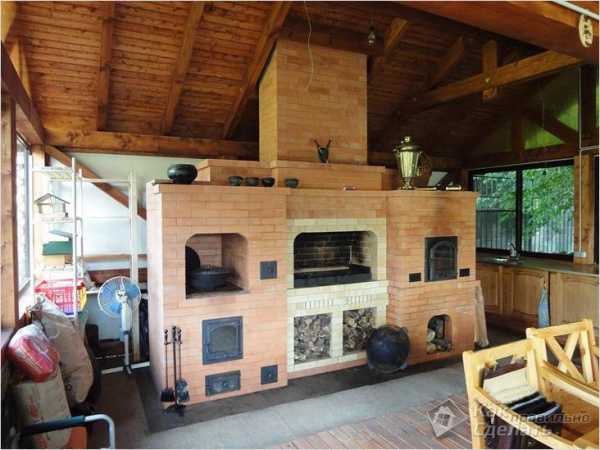

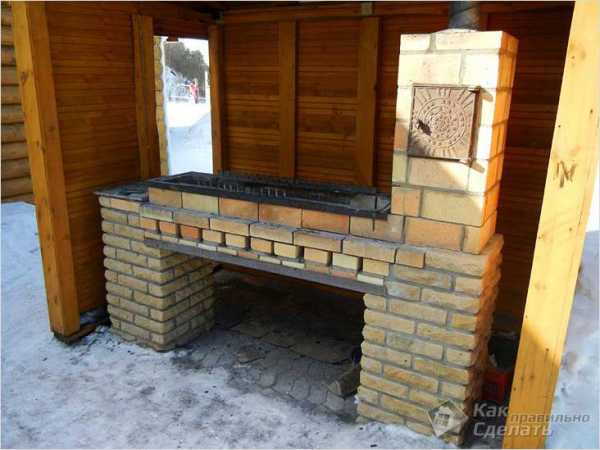

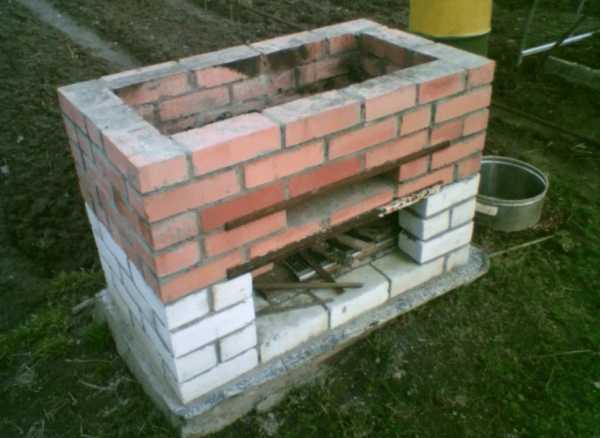

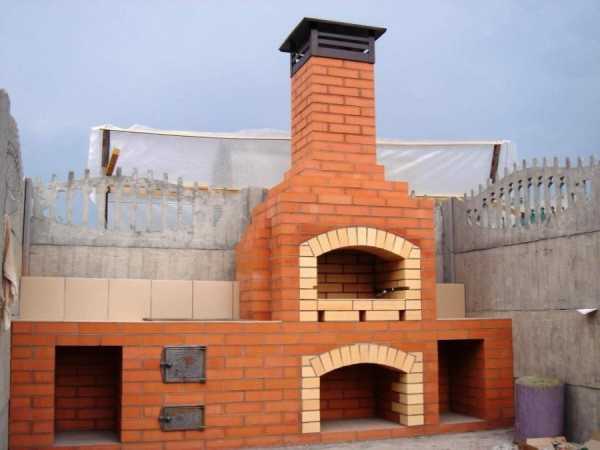

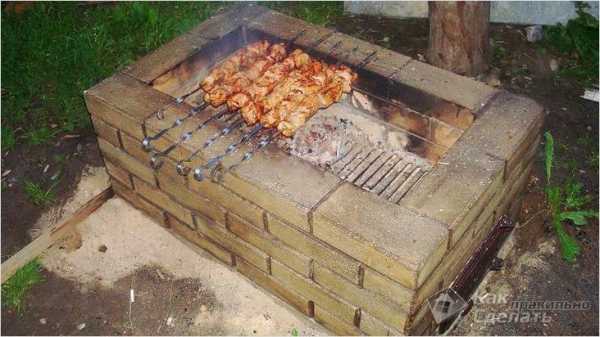

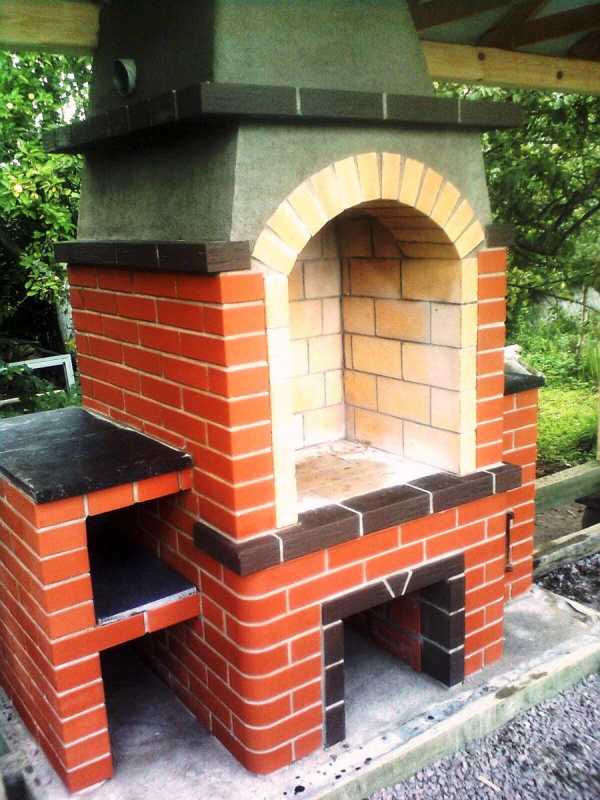

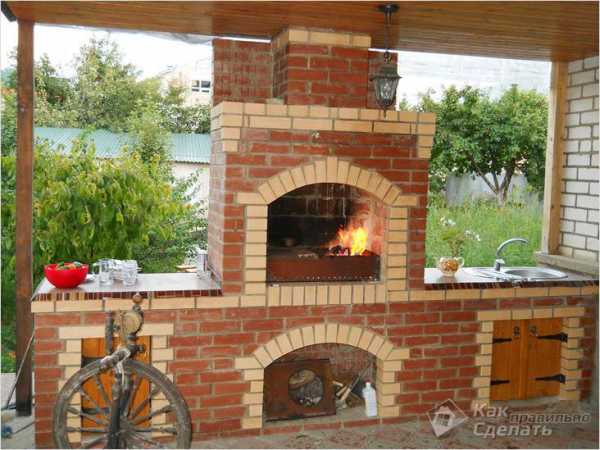

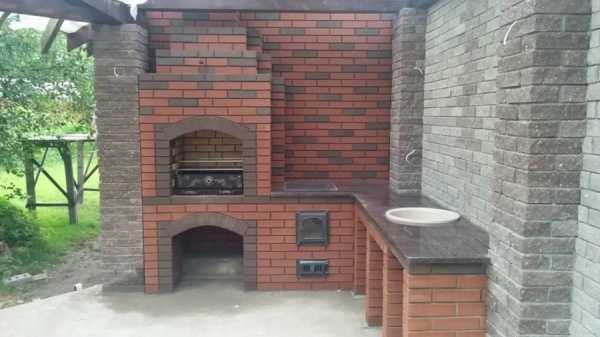

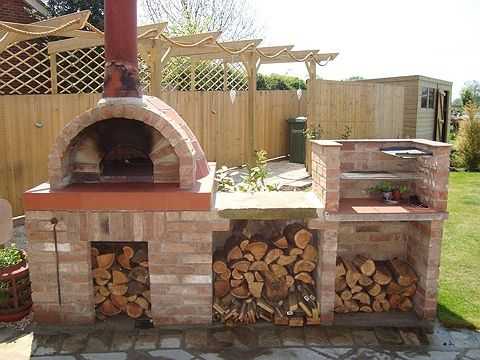

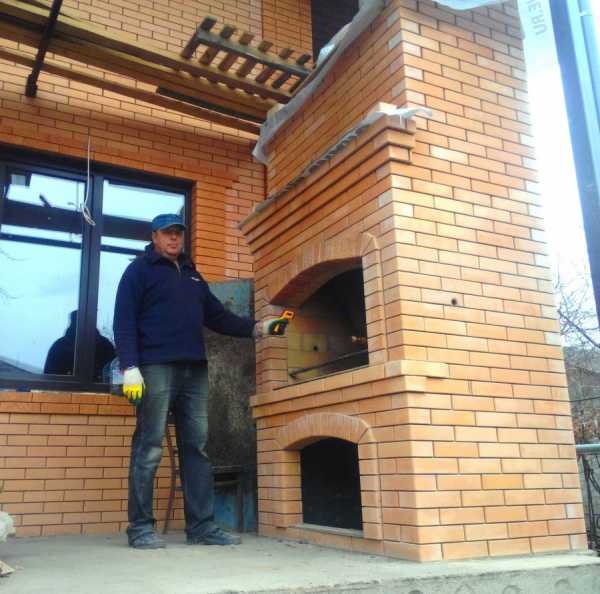

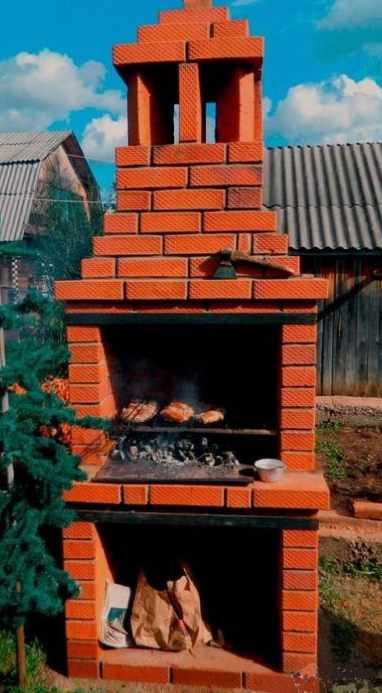

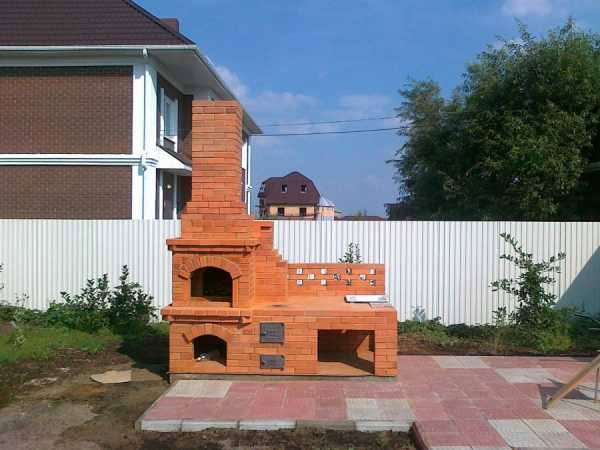

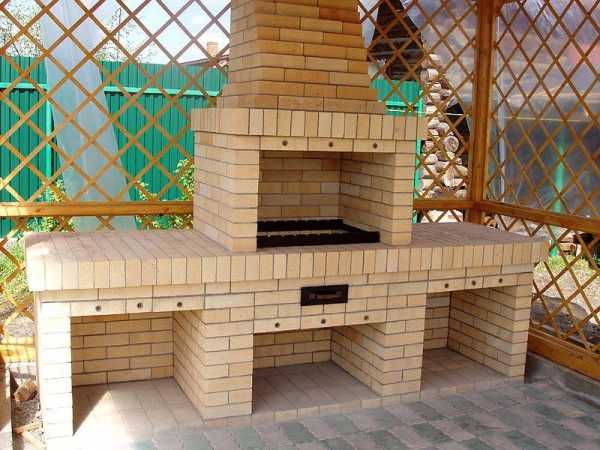

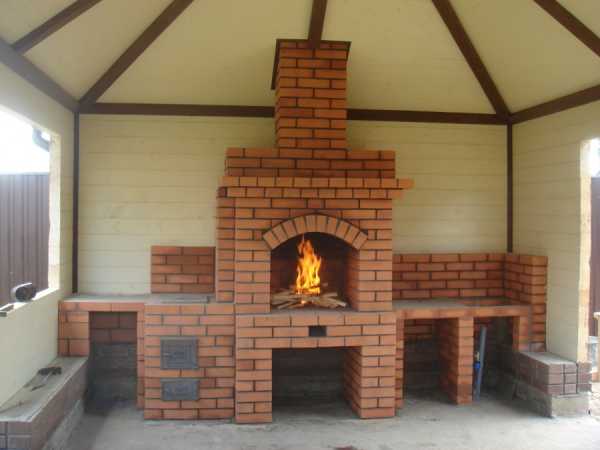

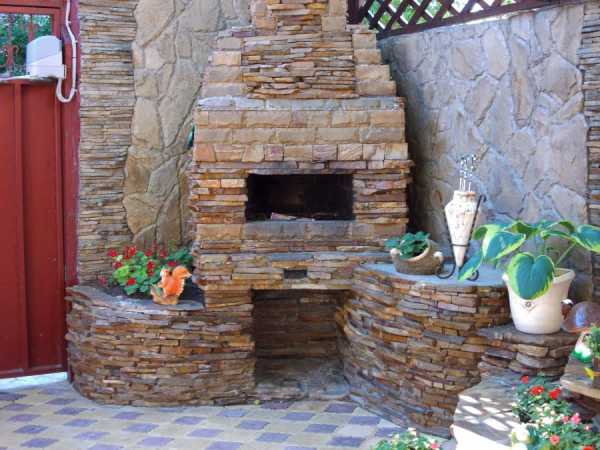

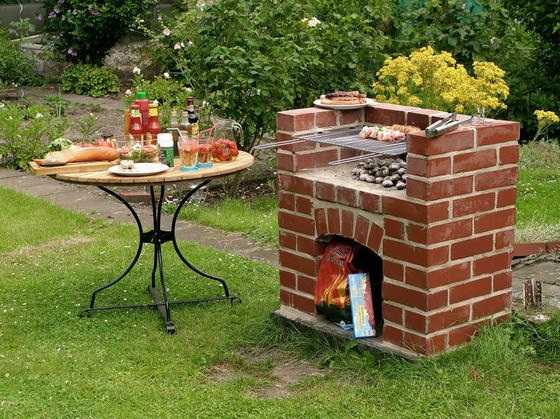

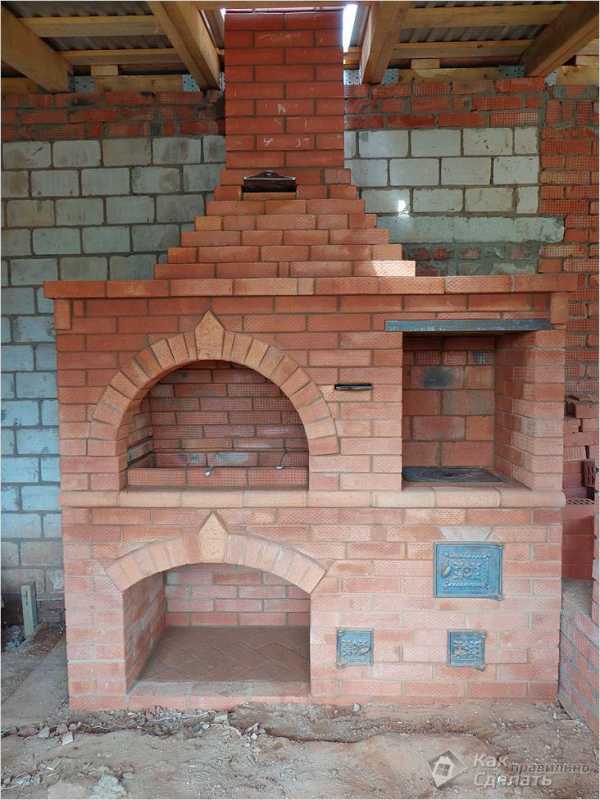

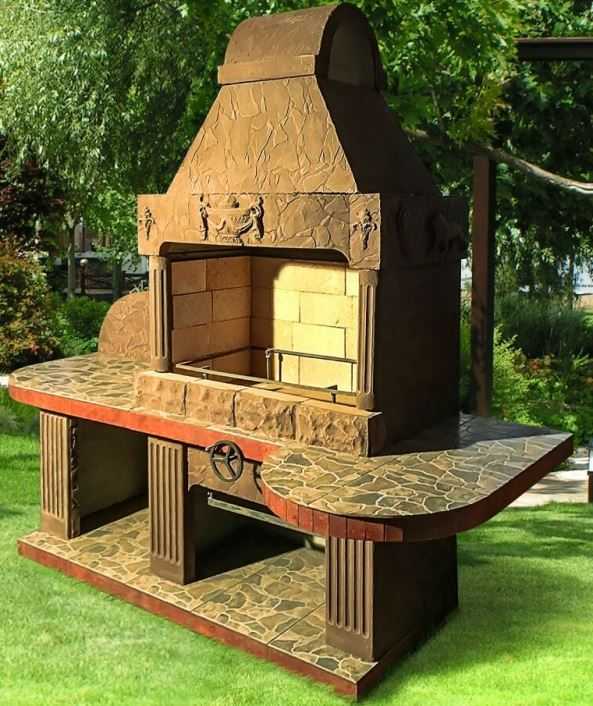

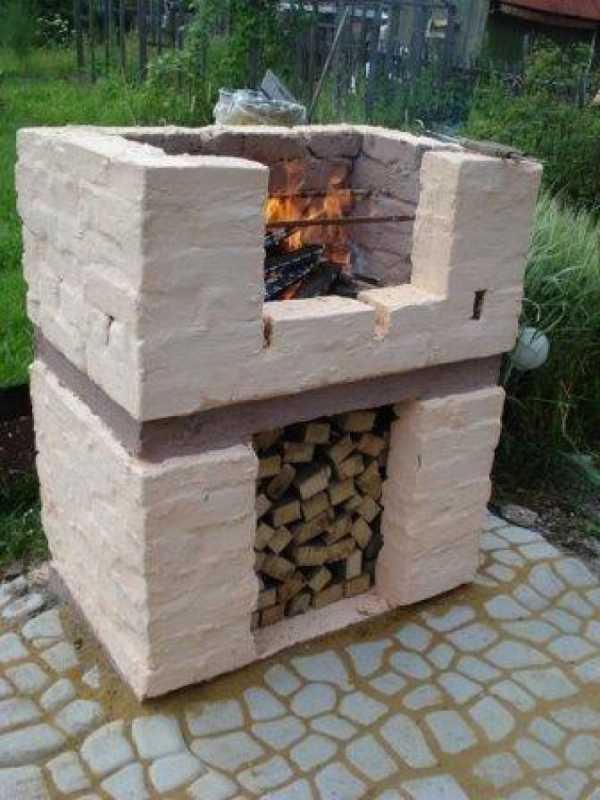

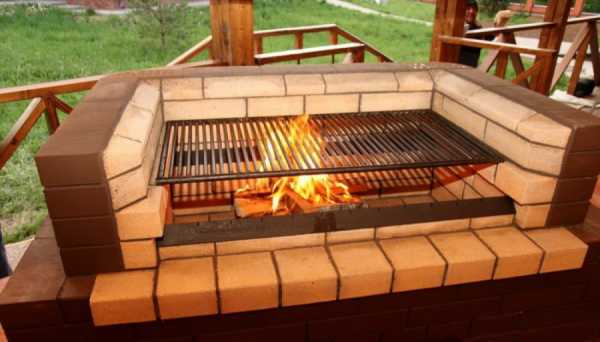

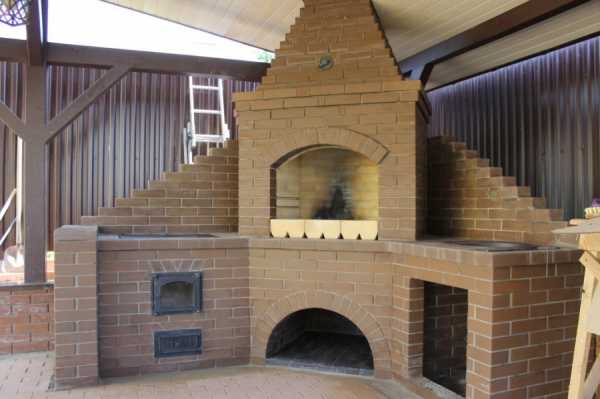

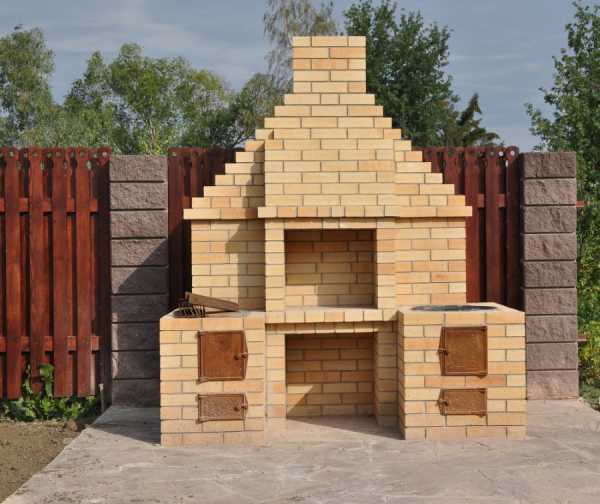

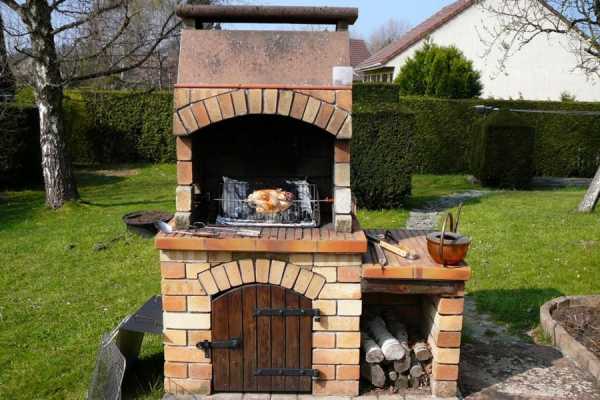

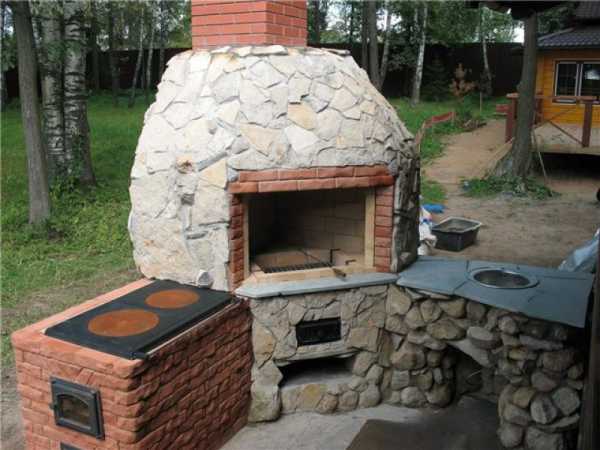

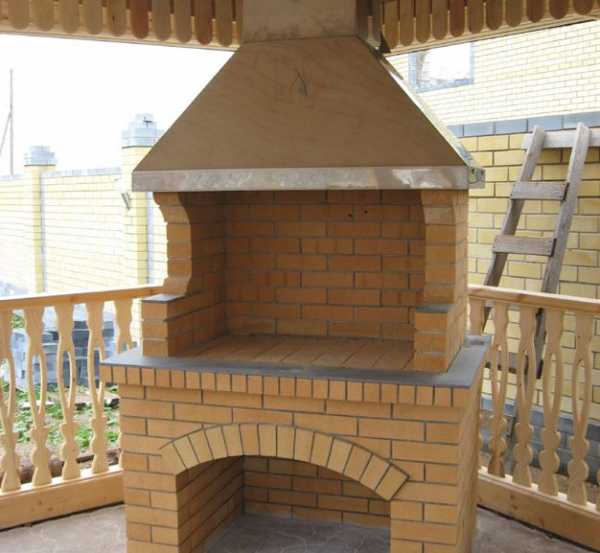

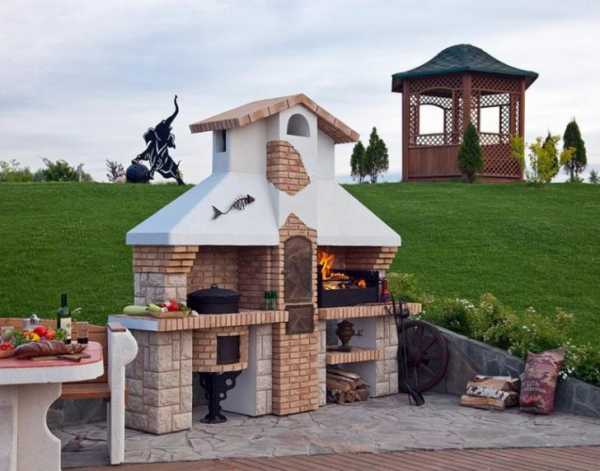

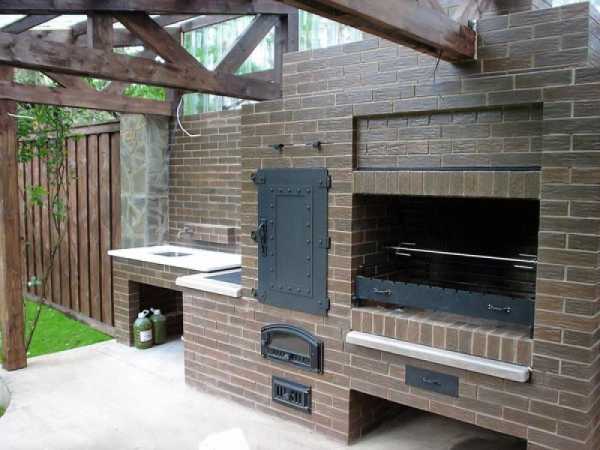

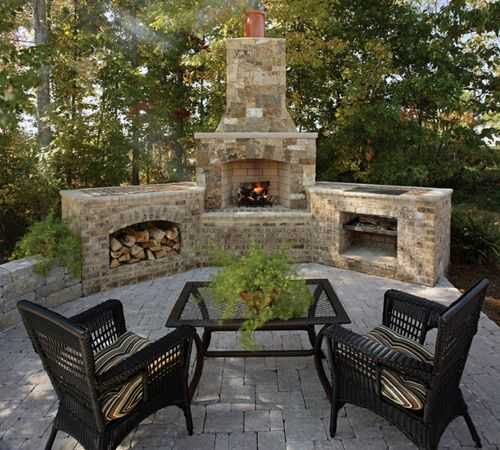

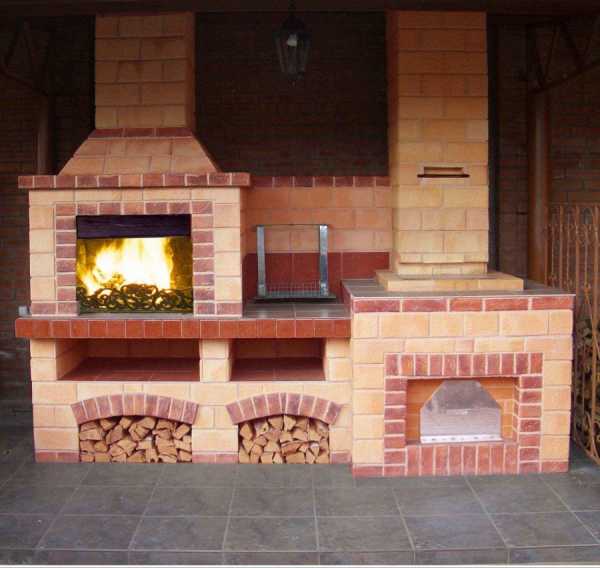

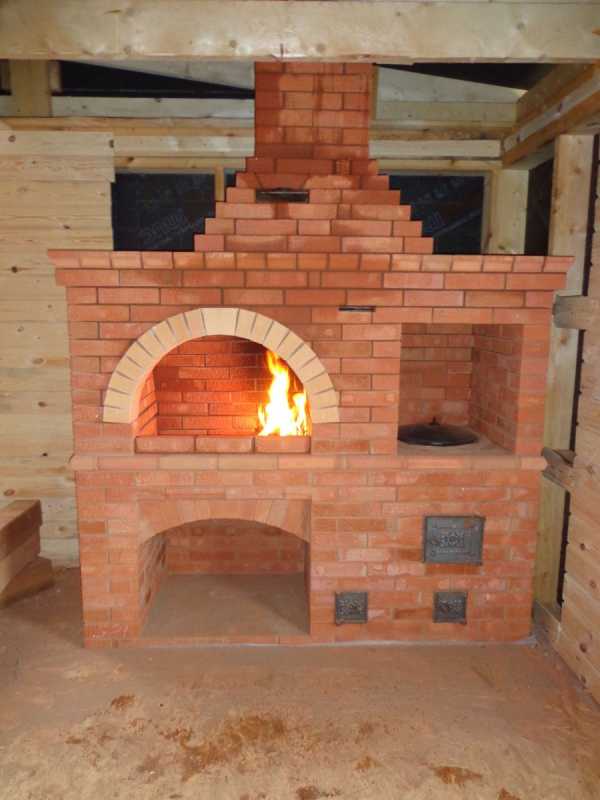

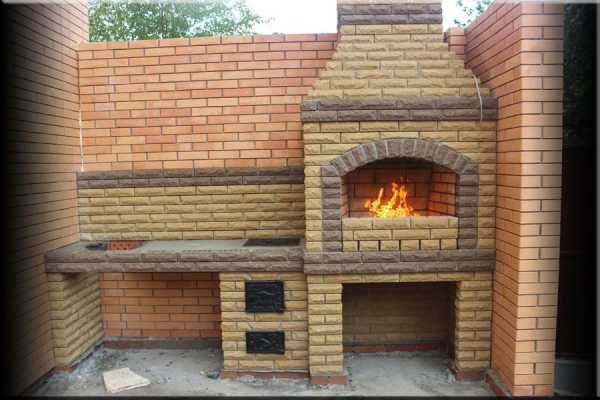

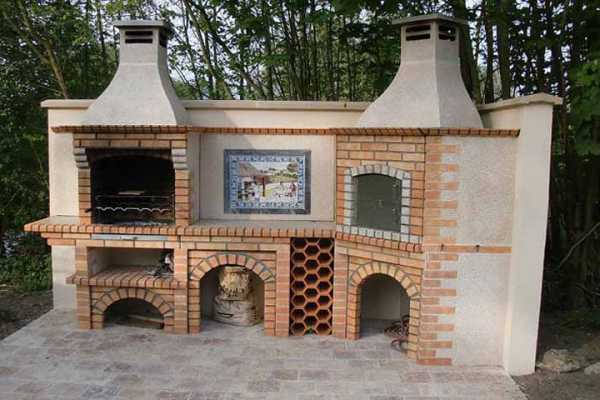

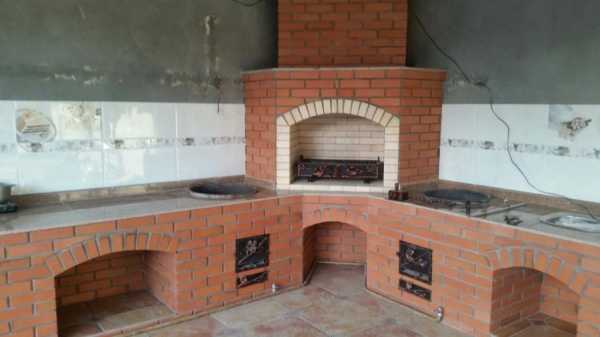

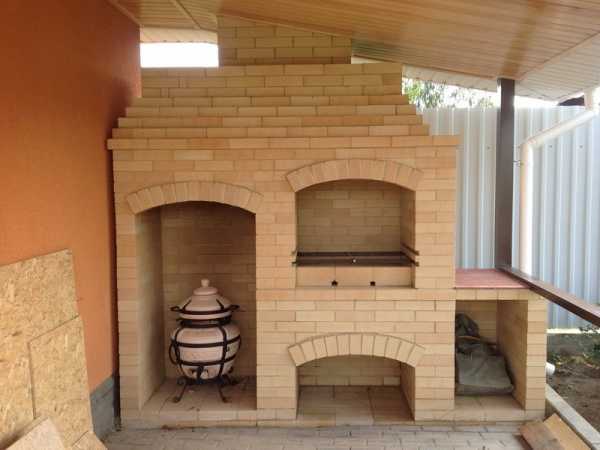

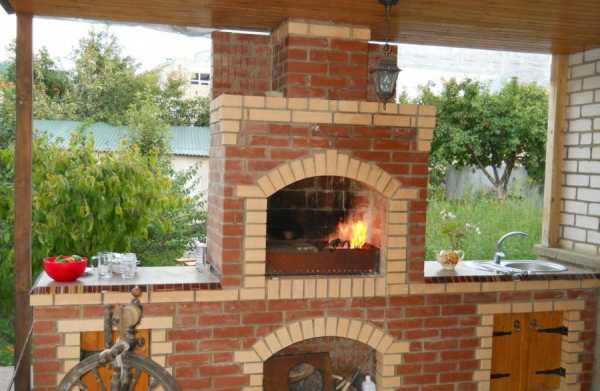

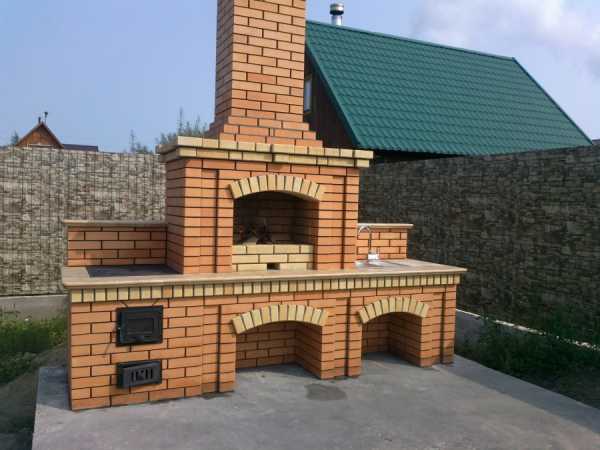

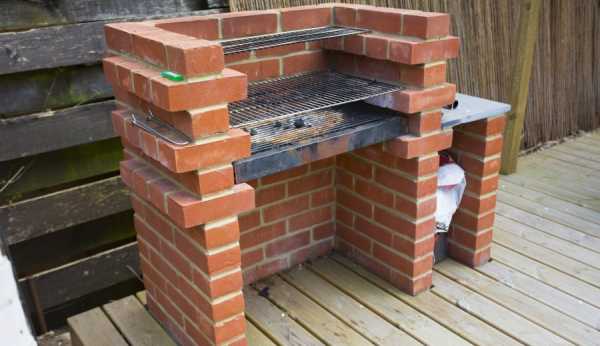

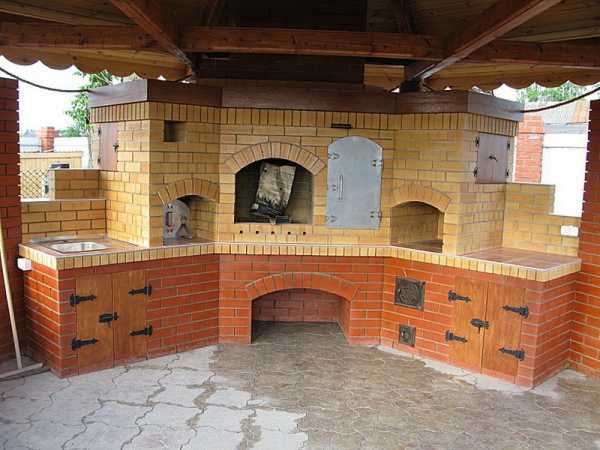

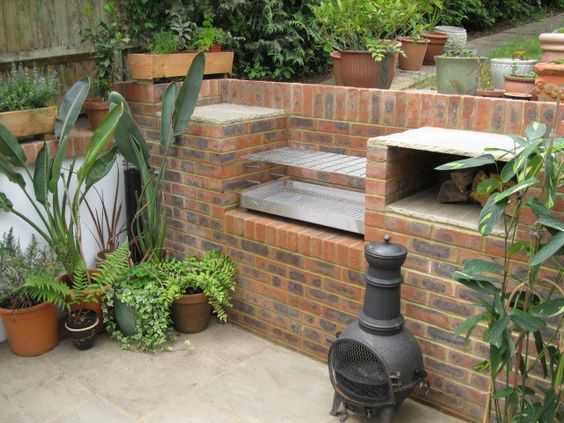

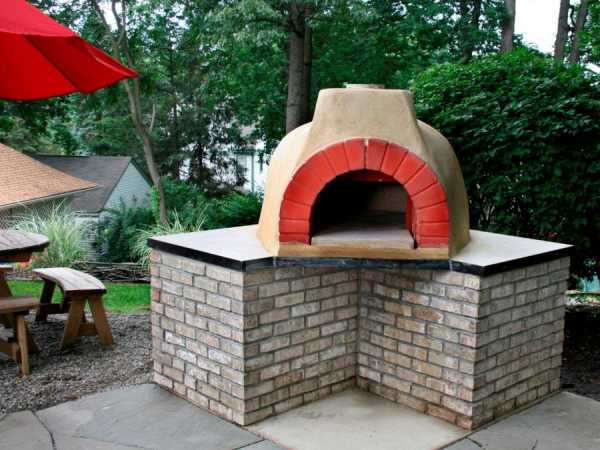

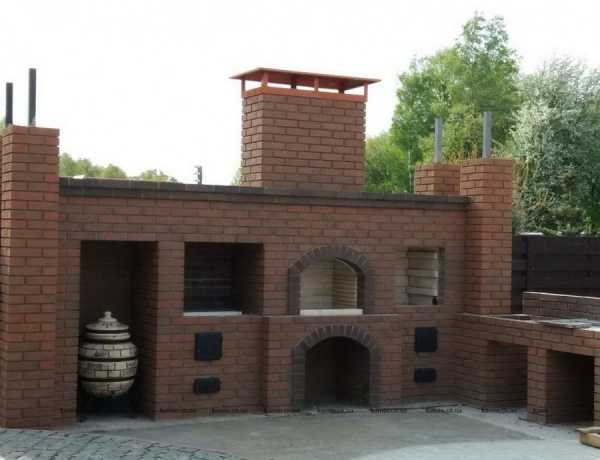

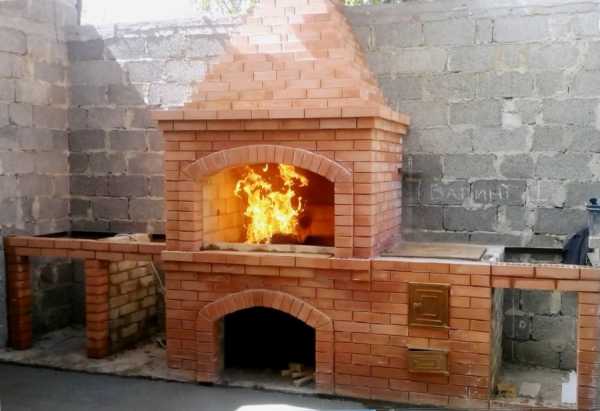

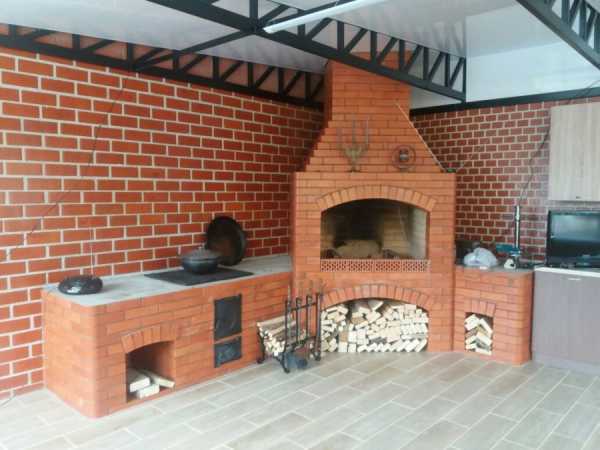

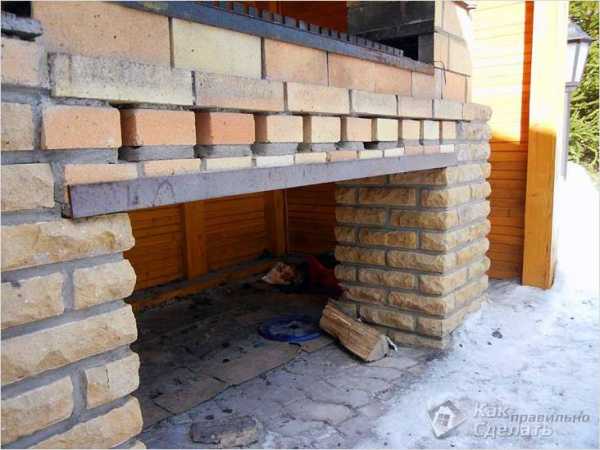

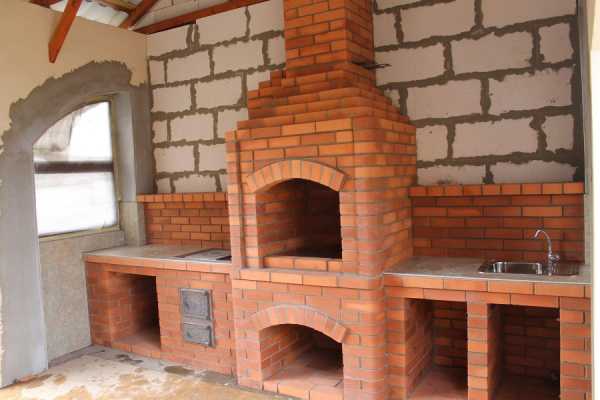

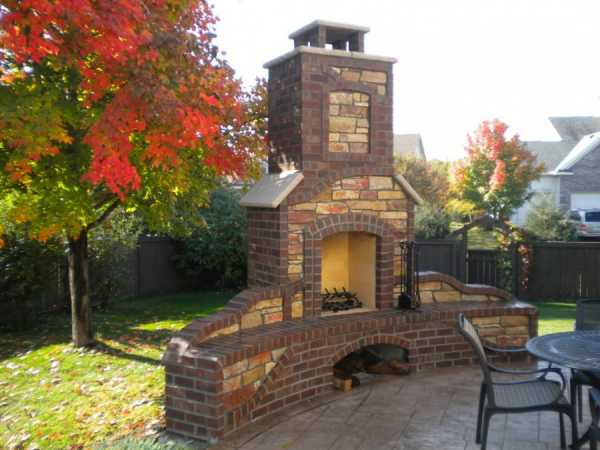

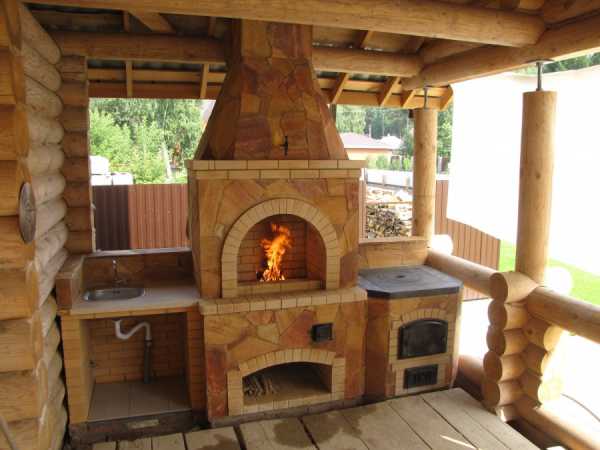

Фото мангала из кирпича

landshaftadvice.ru

Мангал из Кирпича Своими руками: (25+ Фото, Чертежи) +Отзывы

В данной статье мы расскажем Вам как изготовить мангал из кирпича своими руками. Какой же вкусный шашлык получается на собственном мангале. Мягкий, сочный, немного поджаренный, нанизанный на шампур шашлык, вызывает у гостей радость вкушения этого блюда.

Содержание:

Ввдение

Кирпич, нагреваясь, постепенно отдает тепло на продукты, которые готовятся на мангале. Таким образом, блюдо получается еще вкуснее, чем приготовленное к примеру на металлической жаровне. Итак, для создания барбекю потребуется аккуратность, терпение, материалы, инструменты и большое желание создать индивидуальную печь на своем участке.

вернуться к меню ↑

Выбор дизайна

Создание мангала разделено на несколько поэтапных действий. Если их соблюдать в точности, тогда:

  • конструкция будет прочной и долговечной
  • индивидуальность – мангал-барбекю будет единственным в своем роде
  • таким мангалом можно запросто пользоваться зимой
  • вероятность ошибки будет сведена к минимуму

Первым шагом является выбор дизайна. Печь должна быть простой и функциональной. В то же время следует предусмотреть внешний вид и некоторую площадку в помощь при приготовлении мяса. Это может быть небольшая столешница или отведенной место для хранения ложек, вилок, шампуров. А также можно выделить место для складирования дров для приготовления пищи.

Пример организации рабочего пространства

Поскольку мангал индивидуальная вещь, размеры и дизайн также индивидуальны.

Барбекю может быть двух видов:

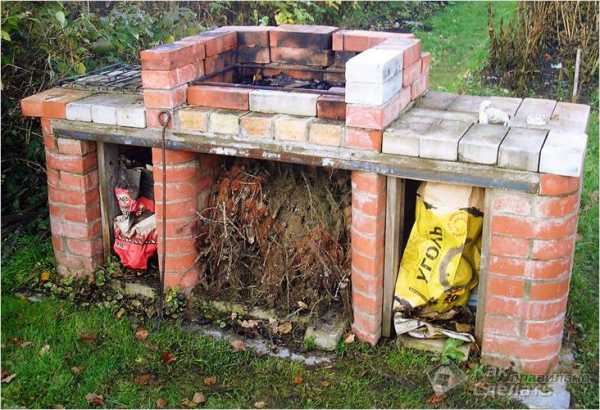

1. Открытый – рабочая поверхность открыта. Внизу создана сквозная ниша для дров. Так же для удобства может располагаться столешница.

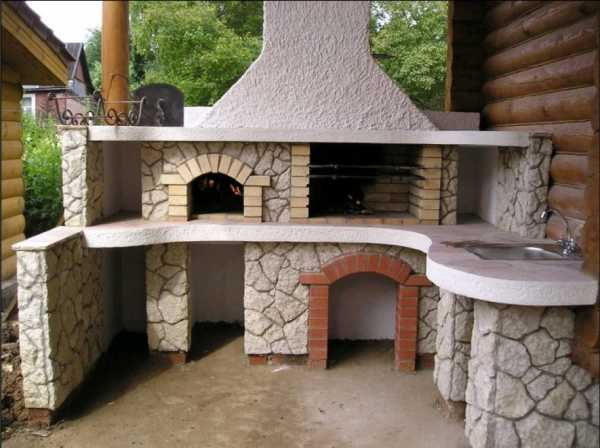

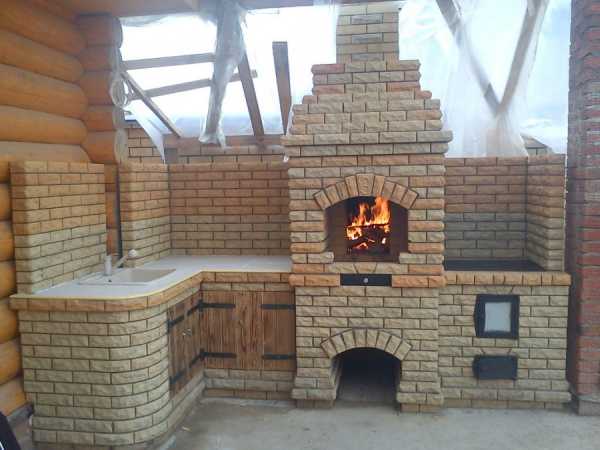

2. Закрытый – это конструкция многофункциональная. В основном, данный мангал ставится возле стены. Ниши все закрытые, имеется крыша и арка, а также:

  • Столешница для подготовки продуктов и посуды
  • Место нагревания чайника или разогрева первого блюда
  • Место хранения посуды
  • Место хранения дров
  • Место под раковину

Стоит учесть! Данный мангал требует большего количества материала, а также кропотливой работы, связанной с делом печника.

вернуться к меню ↑

Чертеж

Перед тем, как начать кладку барбекю, следует на бумаге составить чертеж. На нём же указать все размеры с учетом размеров кирпича.

Чертеж позволить сэкономить время, материалы и даст вам возможность оценить картину в целом

Рассмотрим пример открытого барбекю:

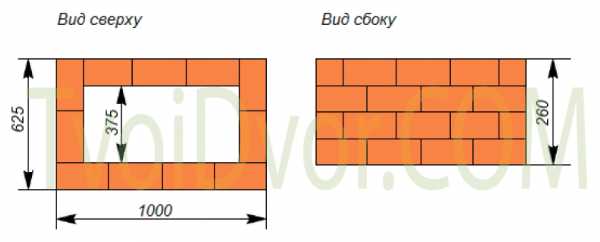

Чертеж открытого мангала

I

Размер мангала в ширину – 1 метр

II

Размер огнеупорного кирпича – 11.4 см. из этих данных вычисляется ширина ниши для дров: 11.4*4= 45.6; 100(1 метр)-45.6=54.4 см.

III

Высота мангала – 80см.

IV

Высота рабочей части мангала – 35см.

V

Железный поддон для углей. Его можно установить над кирпичной поверхностью 5см., а возможно и просто установить его на кирпичную кладку.

VI

Глубина мангала – 60см.

Красными точками обозначены держатели для сетки или для установки под шампура.

вернуться к меню ↑

Выбор места для барбекю

После создания чертежа и занесение всех размеров на эскиз, можно определиться с количеством материалов. Но, прежде чем это делать, следует провести подготовительные работы.

Они состоят из:

  • Выбор места. Поверхность для создания мангала должна быть ровной. Поскольку печь для шашлыка формируется на всесезонное пользование, обязательно потребуется фундамент.
  • Лучше, если место будет не сильно обдуваемое сквозняком и порывами ветра. Если есть свободный угол на приусадебном участке, то это лучшее для мангала.
  • Также следует учитывать при открытом типе, куда будет направлен дым, чтобы гости и родные люди не отдыхали в дыму.
  • Если это будет южная сторона, тогда не очень приятно будет стоять на открытом солнце и готовить пищу. Если нет места в тени, следует позаботиться о навесе.
  • На предполагаемом месте не должно быть корней от дерева или высоких кустарников. Всю траву и кусты следует убрать с корневой системой.
  • Будущий мангал должен стоять в сухом месте. Если там будет постоянно влажно, это может негативно сказаться на кирпичной кладке.

Когда будут убраны все растения с поверхности, где предполагается мангал, следует сделать разметку на земле.

Черновой вариант разметки

Для этого, по размерам мангала в землю требуется вбить колышки и обтянуть их нитью. Данную процедуру следует делать при помощи уровня. Чтобы границы будущей постройки были идеально ровными. От этого зависит функциональность и внешний вид.

вернуться к меню ↑

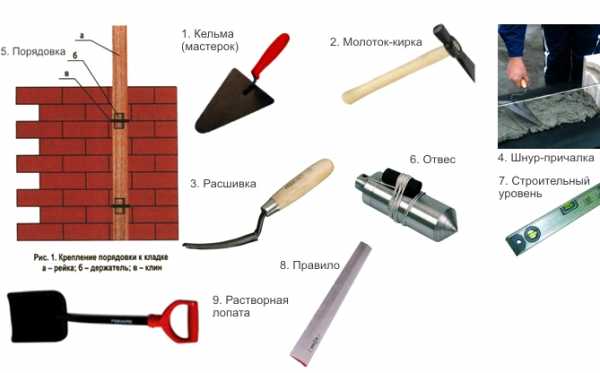

Инструменты

Для создания мангала открытого типа потребуются следующие инструменты:

  • Лопата обычная
  • Мастерок строительный
  • Шпатель со средней лопаткой
  • Уровень
  • Отвес для ровности плоскости
  • Емкость для раствора
  • Молоток

вернуться к меню ↑

Материалы

  • Огнеупорный кирпич. Обычный красный кирпич
  • Цементная смесь для кладки каминов
  • Цемент
  • Песок
  • Деревянные доски – 4 шт
  • Щебень
  • Песчаник смешанный с гравием
  • Арматура или арматурная сетка
  • Металлический уголок
  • Чугунные принадлежности для барбекю – решетка для барбекю, опора для шампуров, поддон для углей, щипцы

ВАЖНО! Все необходимые материалы приобретаются с расчетом плюс 5-10%.

вернуться к меню ↑

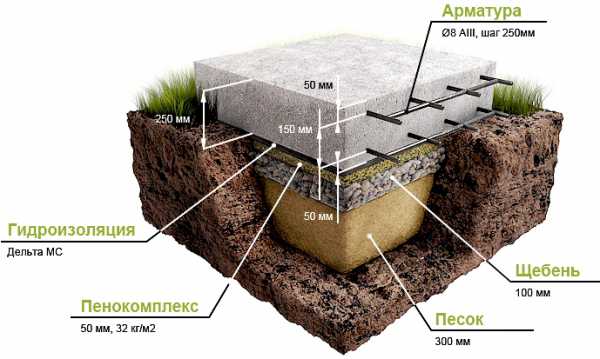

Фундамент

Для создания кирпичного мангала, который должен прослужить вам долгое время потребуется не только качественный материал, но и создание прочного фундамента.

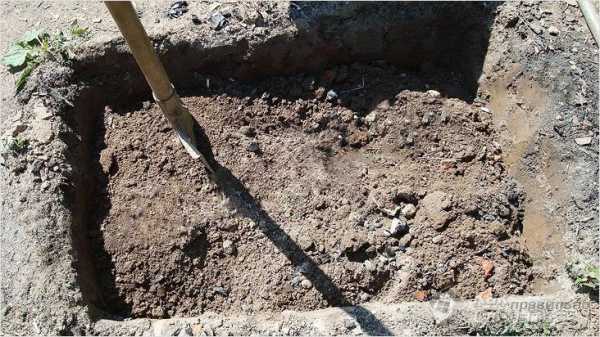

Для начала по размерам мангала следует выкопать яму под фундамент. Глубина её должна быть около 55см.

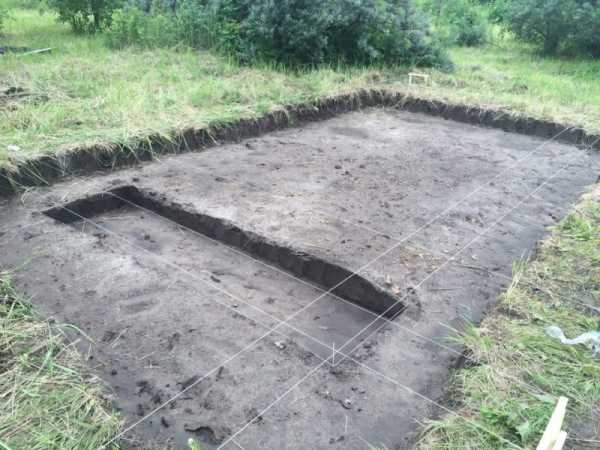

Разметка отведенного участка под фундамент.

  • В выкопанную яму засыпается смесь из песчаника и гравия. Эта подушка делается против проседания мангала. Высота подушки около 20см

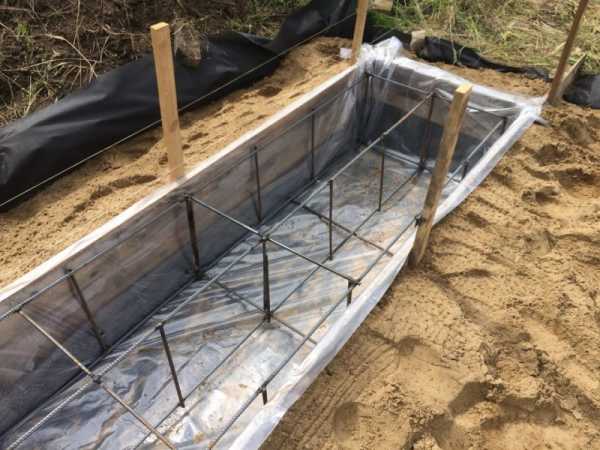

  • Далее, устанавливается арматура. Для большей прочности арматурные колья соединяются между собой сваркой или вязальной проволокой. Высота каркаса из арматуры 20см
  • При помощи широких деревянных досок по краям фундамента создается опалубка
  • В готовый короб заливается раствор из цемента, щебня и песка с добавлением воды.
  • После заполнения раствором опалубки, поверхность равняется и оставляется на сутки-двое до полного затвердевания. Всё зависит от погодных условий, если погода сырая и пасмурная, фундамент может быть готов по истечении семи дней

Готовая опалубка под фундамент

вернуться к меню ↑

Формирование кирпичной кладки

Чтобы сделать качественную кладку мангала, можно применить такие способы:

  • Кладка в половину кирпича. Кладка идет одним рядом шахматным порядком, то есть перекрытие стыков кирпича нижнего ряда.
  • Цепной вариант кладки. Является прочной конструкцией. Два горизонтальных ряда связываются друг с другом

Нюансы кладки:

  • Вместо обычного цементного раствора применяется цементная клеевая смесь. Она способна выдержать резкие перепады температуры. Очень прочная и высокого качества
  • При выкладывании двух-трех рядов, следует оставить работу на некоторое время для схватывания раствора.
  • Для ровности конструкции обязательно применяем уровень
  • Чтобы кирпич плотно лег на свое место, по нему слегка можно постучать молотком

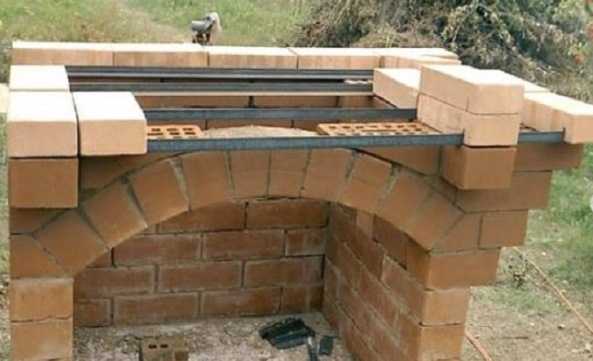

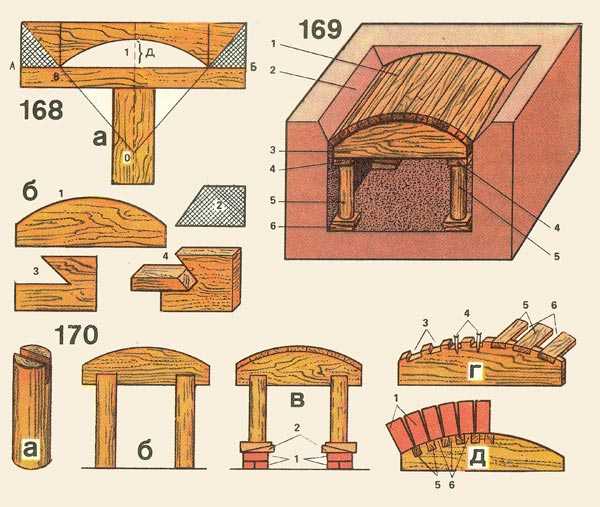

  • Выкладывание арки происходит при помощи деревянных подпорок, которые некоторое время будут удерживать кирпич на своем месте до схватывания раствора
  • При выкладывании места жаровни в барбекю, требуется между кирпичей положить специальные крючки для установки над углями сетки или держателя шампура. Кроме металлических крючков можно также сделать выступы из кирпичей, на которых будет фиксироваться решетка для барбекю

Огнеупорный кирпич применяется только в месте, где будет гореть огонь. Остальной мангал можно выкладывать обычным кирпичом.

Для большей функциональности жаровни, чтобы угли обдувались необходимым количеством воздуха, кладка кирпича происходит с «окошками» размером до 5см. Это создаст необходимый сквозняк, который будет поддерживать жар в углях.

Окошко для вентиляции жаровни

вернуться к меню ↑

Отделка мангала

Последним шагом в формировании барбекю является отделка. Для этого строительный рынок предлагает массу строительных материалов:

  • Дикий камень
  • Плитка
  • Лаковые покрытия
  • Керамическая мозаика

При выборе отделочного материала следует учитывать погодные условия и его устойчивость к резким и частым перепад температуры.

Керамическая плитка кладется на клеящий сыпучий материал на основе цемента. Дикий камень следует сверху покрывать специальным лаковым покрытием, который предназначен для уличных работ.

Если брать в счет полную индивидуальность, тогда можно самостоятельно изготовить гипсовую плитку или же отдельные элементы декора с добавлением препаратов, которые препятствуют влагопоглощению и придают гипсу способность переносить низкую температуру. Плитка кладется на цементный клей и сверху покрывается прозрачным лаком для внешних работ.

вернуться к меню ↑

Подсветка

Для приготовления блюд на мангале в вечернее время необходимо хорошее освещение. Поэтому стоит продумать этот момент изначально.

Для этого потребуется:

  • Металлическая труба или же оцинкованный профиль
  • Провод необходимой длины
  • Вилка для провода
  • Патрон для лампы
  • Гофра для провода
  • Отвертка, изолента
  • Дюбель-гвозди
  • Саморезы

Жаровня с внутренней подсветкой

Если есть в наличии труба, тогда она при помощи металлического обхвата фиксируется на задней стенке мангала. Если трубы нет, но есть оцинкованный профиль, тогда:

  • Профиль крепится при помощи дюбелей спинкой к задней стенке печи.
  • К прикрепленному профилю ребрами устанавливается второй профиль. По бокам идет фиксация саморезами
  • Через созданную трубу проводится по всей длине гофра с проводом.
  • На одном конце провода крепится вилка, а на другом конце – патрон для лампы.
  • Если есть на улице дождь, сверху лампу должен защищать абажур или специальный колпак

Чтобы на лампу не собирались ночные бабочки, рядом, возле начала трубы фиксируется небольшая доска, на которую можно установить спираль от мошки.

Для установки LED-лампы или других светильников основание делается таким же образом, но вверху следует создать базу для крепления светильников и защиту от попадания влаги.

вернуться к меню ↑

Некоторые нюансы по работе с мангалом

При использовании мангала из кирпича, следует соблюдать некоторые правила:

  • Дрова нельзя разжигать, применяя бензин, ацетон и другие легко воспламеняющиеся растворы. Только специальный раствор
  • При переворачивании пищи на решетке для барбекю, используются специальные щипцы
  • Чистить мангал следует только, когда он полностью остыл
  • На зимний период времени открытый мангал закрывается презентным материалом или плотной клеенкой
  • В формировании мангала не применим такой материал, как гипсокартон. На улице, под воздействием природных условий он быстро деформируется и придет в негодность, даже если мангал закрытого типа

Создавая барбекю своими руками, нужно быть расчетливым и запастись терпением. Тогда изделие будет прочным, а еда, приготовленная в нем, вкусной.

Так же рекомендуем просмотреть видео, в котором сделан акцент на некоторых тонкостях данного вопроса:

Читайте также:

6.5
Total Score

Создавая мангал своими руками, нужно быть расчетливым и запастись терпением. Тогда изделие будет прочным, а еда, приготовленная в нем, вкусной.
Для нас очень важна обратная связь с нашими читателями. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Благодарим за ваше участие. Ваше мнение будет полезно другим пользователям.

5.3Средняя оценка

Удобство приготовления пиши

9

Занимаемое место

2

7.7Оценка пользователя

Внешний вид

9.6

Удобство приготовления пиши

9.6

Мобильность

5.3

Занимаемое место

6.3

Плюсы

  • Внешний вид
  • Удобство приготовления пиши

Минусы

  • Невозможно перенести
  • Риск что конструкция будет плохо работать
  • Занимаемое место

Добавить свой отзыв  |  Отзывы и комментарии

krrot.net

Мангал из кирпича своими руками

Загородный дом… Для кого-то это место ассоциативно с садово-огородными работами или чистым воздухом, но у основной массы оно тесно связано с шашлыками. И действительно, ну куда как не на приусадебный участок отправиться веселой шумной компанией, чтобы устроить потрясающий пикник?

Праздник получится особенно хорош, если там будет обустроено специальное место для такого отдыха, потому что жарить мясо, как дикари, на камушках и палочках, в наш век уже не комильфо.

Место отдыха с мангалом из кирпича

Обустройство зоны релакса дорого стоить не будет, а в том случае, если вы решите возвести мангал из кирпича своими руками, вообще обойдется в копейки. Остается только разобраться, как все правильно сделать.

к оглавлению ↑

Виды мангалов

Специалисты разделяют все мангалы на три категории:

1. Мобильные.

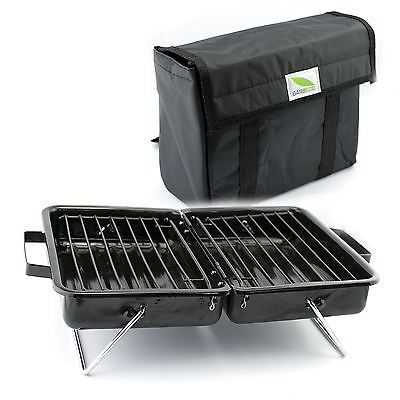

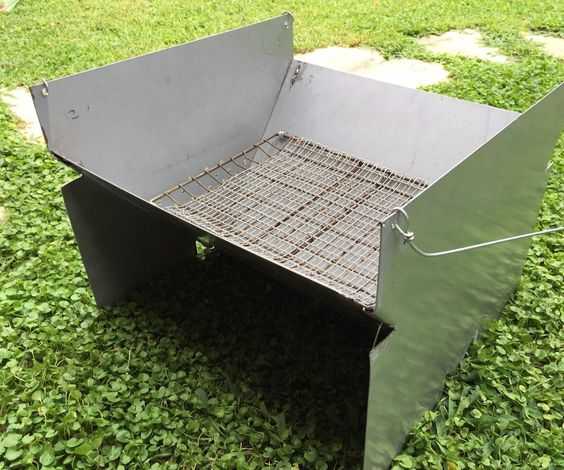

Компактный складной мангал

2. Переносные.

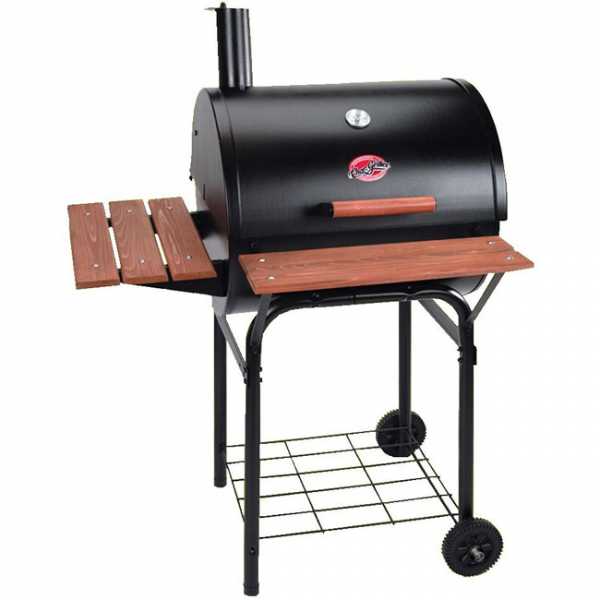

Удобный передвижной мангал с колесами

3. Стационарные.

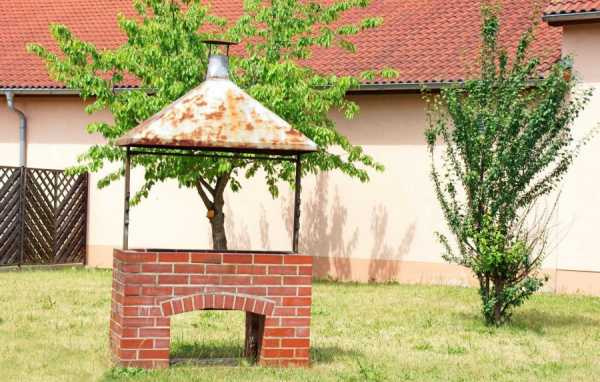

Стационарный мангал из кирпича

Чтобы понять, почему стоит останавливаться именно на кирпичном варианте, нужно знать его конкурентов «в лицо». Начнем с мобильных моделей. Эти виды мангалов более известны обывателям как складные. Идеальное решение для любителей путешествий. В сложенном виде изделие весьма компактно. Для него характерен небольшой вес, поэтому мангал без проблем помещается в багажнике авто.

Складной мангал идеален для путешествий

Более того, его можно транспортировать даже на велосипеде, ведь собранный мангал похож на чемоданчик. Малый вес – преимущество относительное. Что хорошо при перевозках, то не весьма желательно в эксплуатации. Небольшая масса свидетельствует о тонких стенках жаровни, так что прогорать они будут с завидной скоростью. Отдавая предпочтение мобильным мангалам, будьте готовы к частой их смене.

Складные мангалы сделаны из тонкого металла

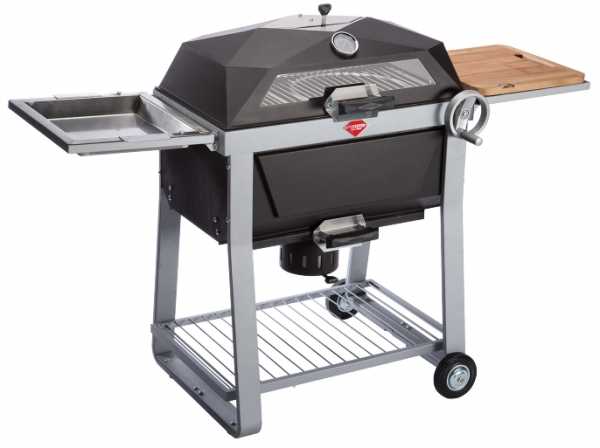

Переносной мангал – более популярная модель. Изделия прочны и вполне надежны. При необходимости, такой мангал может быть перемещен в любой уголок сада. С задачей легко справятся два человека. Данные варианты – достаточно долговечны.

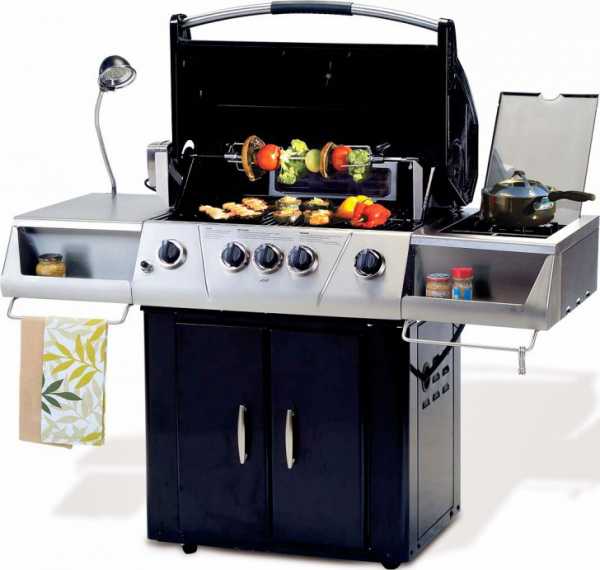

Передвижной мангал можно установить в любом удобном месте

Единицей измерения их жизненного цикла являются не разы, а сезоны. На изготовление переносных мангалов идет высококачественное железо большой толщины. К недостаткам категории можно отнести не слишком элегантный вид.

Мангал передвижного типа

Если вы хотите иметь действительно изысканно обустроенную зону барбекю, то стоит остановиться на стационарном мангале из кирпича, который может быть собран своими руками. Этот вид мангалов относится к инженерно-строительным конструкциям, в составе которых непременно должен появиться дымоход.

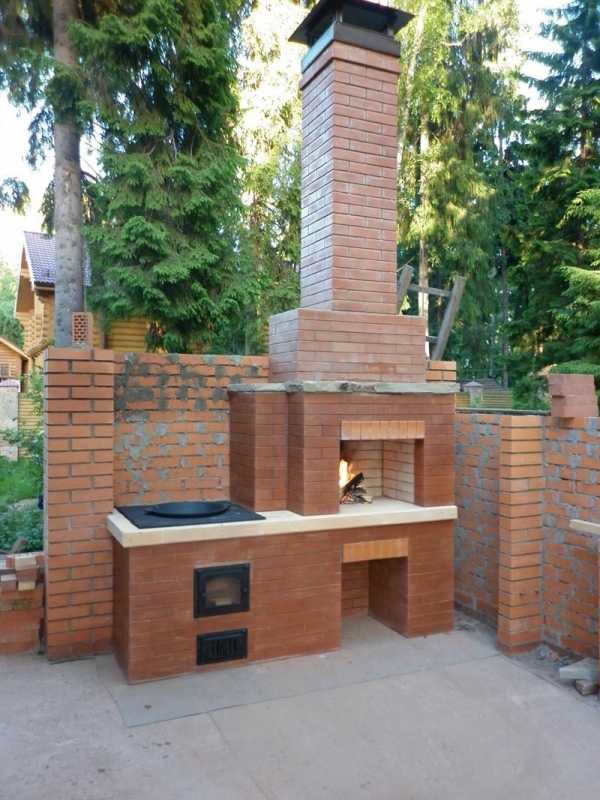

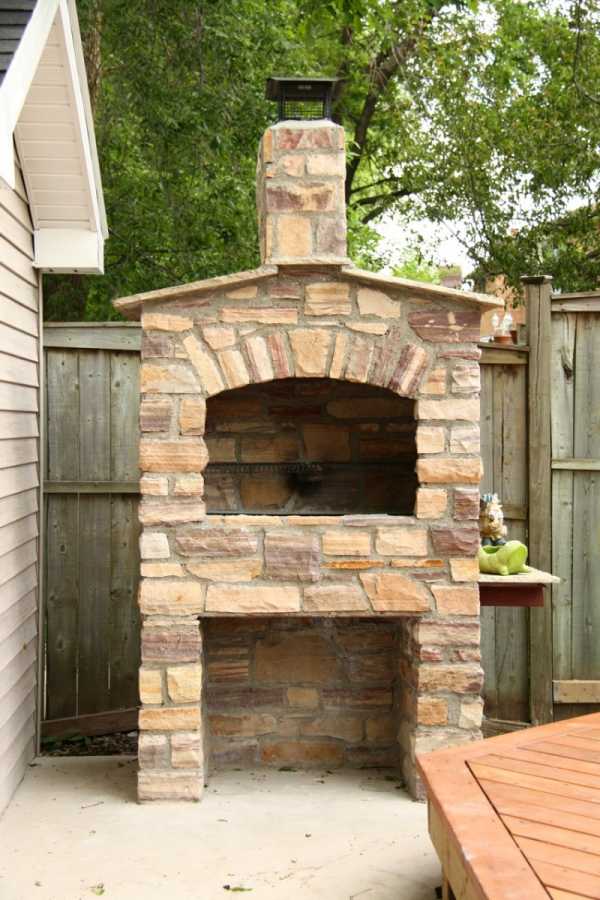

Мангал из кирпича с дымоходом

Обустроить стационарно зону для пикников будет стоить, естественно, дороже, нежели пользоваться переносными и мобильными жаровнями, но это окупиться и в моральном и в эстетическом плане. Громоздкую конструкцию можно сделать акцентной композицией в дизайне участка. Неоспоримым плюсом кирпичного мангала станет его большая теплоемкость. Разогрев его раз, вы сможете приготовить несколько партий мяса, не волнуясь о том, что на это не хватит жара и блюдо останется сырым.

Мангал из кирпича обладет большей теплоемкостью

На нашем рынке имеется еще и такое предложение как электромангал, но оно не снискало особой популярности, так как мясо в нем готовится на вращающихся вокруг раскаленной спирали шампурах и не имеет такого приятного аромата, как шашлык, сделанный на натуральных дровах или углях. Подобный вариант шашлычницы, возможно, будет удобен при приготовлении блюда на домашней кухне, но никак не на природе.

Электрический мангал

к оглавлению ↑

Мангал из кирпича своими руками: где? из чего?

«Собираясь построить мангал из кирпича своими руками, запаситесь расходными материалами»

Жаровня, построенная из кирпича, – это не просто мангал, это более функциональная конструкция, которую можно использовать:

1. Как гриль.

2. Как барбекю.

Мангал из кирпича можно использовать как гриль

Нередко на каменном мангале готовятся и совершенно посторонние блюда или просто разогревается еда. Чтобы возле необычного арт-объекта с удовольствием собирались домочадцы и гости, нужно позаботиться о некоторых аспектах его обустройства и прежде всего, выбрать место.

Где поставить стационарный мангал?

Поскольку сооружение подобного рода относится к типу пожароопасных, то его не стоит размещать около дома и деревянных хозяйственных построек, имеющихся в каждом дворе.

Рекомендуется оборудовать мангал вдали от хозяйственных построек

Рационально строить мангал в непосредственной близости от беседки, где есть условия для комфортных посиделок. Если таковой на участке не имеется, то можно поместить кирпичный мангал под навес. Последний можно сделать такой ширины, чтобы под ним поместились еще и пара столов со стульями.

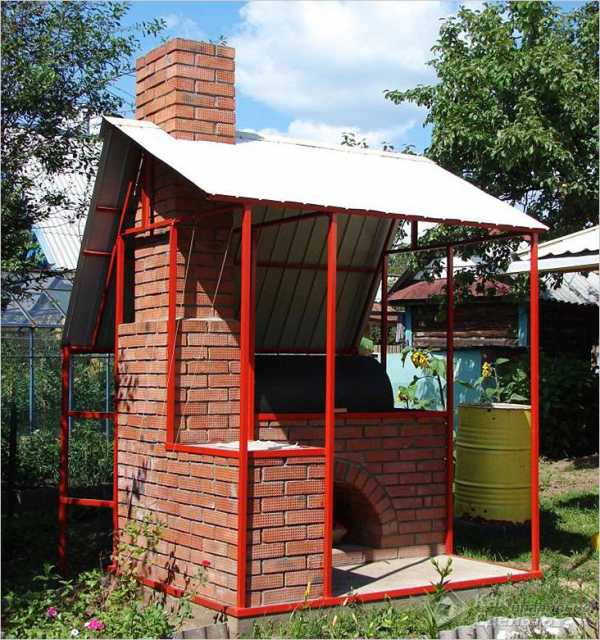

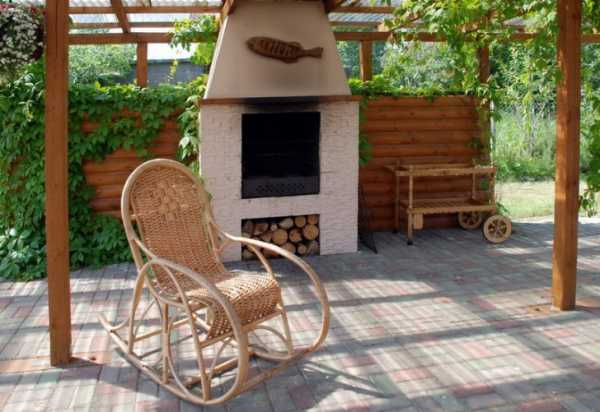

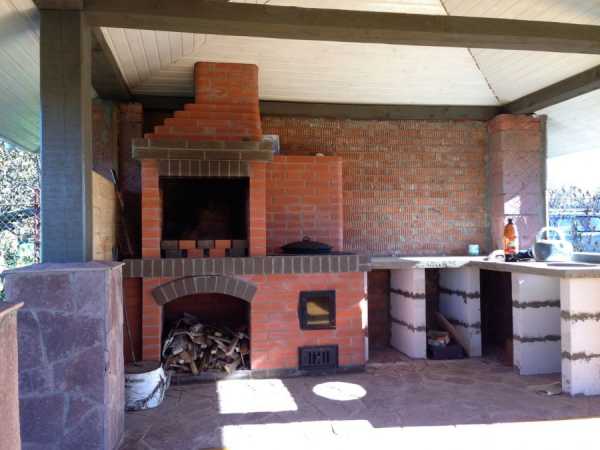

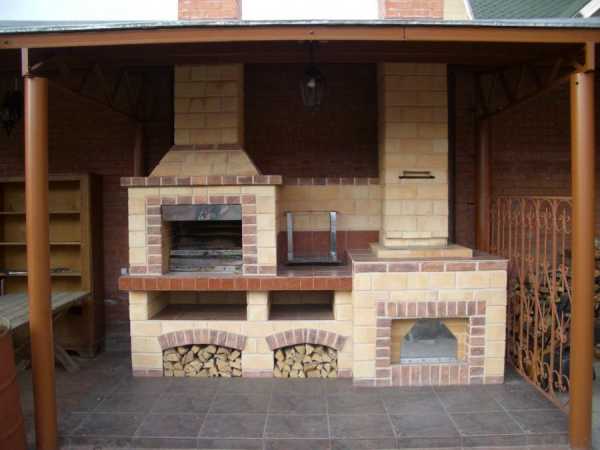

Мангал под навесом можно использовать в любую погоду

Обязательно благоустройте площадку для отдыха. Рядом с мангалом не стоит разбивать грядки и цветники. Высокая температура от раскаленных камней уничтожит растительность.

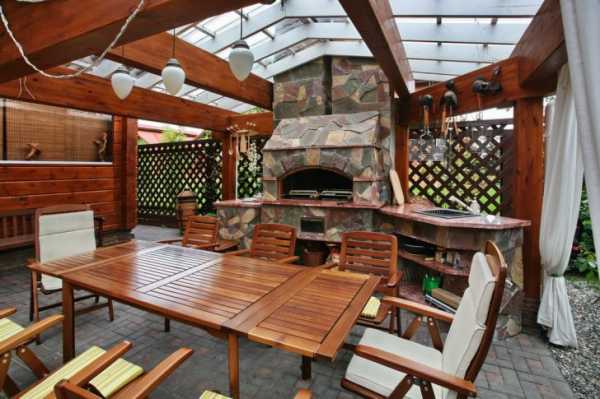

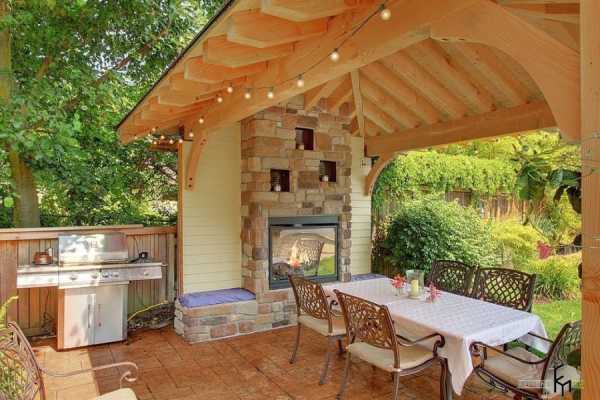

Мангал из кирпича с зоной отдыха

Продумайте, как сделать к площадке удобные подходы. По возможности выложите их тротуарной плиткой. Возле места расположения мангала не должны стоять мусорные баки и обустраиваться отхожие места. Учитывайте розу ветров при выборе места под мангал. Если на местности превалируют ветра определенного направления, то нужно расположить трубу дымохода так, чтобы дым не несло в окна соседних домов.

При установке мангала необходимо учитывать направление ветра

Чем работать?

Собираясь построить мангал из кирпича своими руками, запаситесь расходными материалами. Луше всего использовать в работе шамотный кирпич, связующим раствором для которого станет глиняно-песочная смесь. Глину рекомендуют перед использованием замочить. В тех зонах, где кирпичная кладка не будет подвергаться огненным испытаниям, есть смысл заменить термостойкий камень на простой красный кирпич.

Раствор для кладки мангала из кирпича

В обустройстве жаровни понадобятся металлическая решетка и поддон. Оформить же столешницу практичнее всего плиткой.

Решетка для обустройства жаровни

Уличный мангал стационарной конструкции нужно ставить на солидное основание, следовательно, придется заложить фундамент. Подземная часть мангала не обойдется без опалубки, которую можно соорудить из старых досок или кусков фанеры. Для укрепления основания используется арматура. Заливается опалубка цементно-песочной смесью с камнями и щебнем.

Схема постройки мангала из кирпича

Нужны будут такие элементы из металла как:

1. Задвижки.

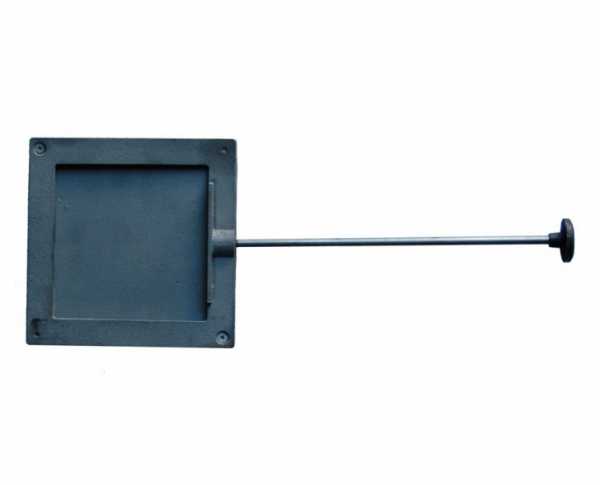

Задвижка для дымохода мангала

2. Уголки.

Уголки для сборки мангала

3. Решетки.

Решетка для стационарного мангала из кирпича

4. Листовое железо.

Если в проекте предусмотрена рабочая зона мангала, то на столешницу лучше взять натуральный камень, а вот дверцы тумб можно сделать по своему усмотрению деревянными, пластиковыми, стеклянными или железными.

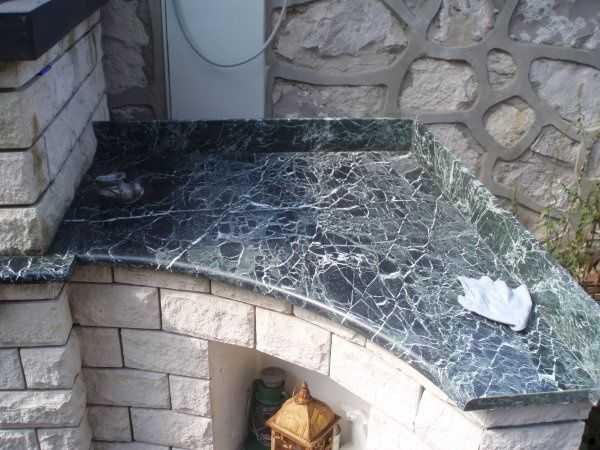

Столешница мангала из натурального камня

Облегчат работу следующие приспособления и инструменты:

1. Уровень.

2. Мастерок.

3. Лопата.

4. Ведра.

5. Дисковая пила.

6. Автоматическая бетономешалка или обычное цинковое корыто.

Необходимый инструмент для строительства мангала из кирпича своими руками

Не поленитесь разработать проект постройки своего мангала или воспользуйтесь уже готовыми предложениями. С ним не только будет проще выполнять работу, но и появится возможность точно рассчитать количество расходных ресурсов. Обязательно закупаете материалы с небольшим запасом. Он лишним не будет.

Проект постройки мангала из кирпича

к оглавлению ↑

О фундаменте

Мангал из кирпича, пусть даже строящийся своими руками, – сооружение основательное и должно отличаться повышенной прочностью и устойчивостью. Полагать, что для его установки достаточно будет просто хорошенько утрамбовать площадку и, засыпав щебнем, выложить тротуарной плиткой – наивно. Тяжелой конструкции просто необходим солидный фундамент, тогда ей не будут страшны ни подвижка грунта, которой вполне может грешить территория, ни другие климатические или геодезические проблемы.

Фундамент для мангала из кирпича

Не торопитесь, потратьте чуть больше времени на подготовительные работы, но сделайте надежное основание под будущий очаг. Перед началом работ расчищенную площадку размечают колышками и бечевкой, согласно плану. По наметкам копают котлован, стараясь соразмерить его с проектными показателями. На дно получившейся ямы засыпают смесь из бутового камня и щебня.

Схема фундамента для мангала из кирпича своими руками

По периметру котлована устанавливается опалубка, которую желательно увлажнить, прежде чем использовать. Когда все будет готово, полученное пространство заливают цементно-песочным раствором, смешанным в пропорции 1:3. Заливка производится слоями, с арматурной прослойкой. Армирующую сетку никогда не укладывают на дно котлована.

Укладка армированной сетки для залива фундамента

Готовый фундамент закрывают пленкой или листами рубероида и оставляют схватываться. Процесс сушки может затянуться на пару недель. При слишком знойной погоде надо позаботиться о периодическом увлажнении верхнего слоя залитого бетона водой, чтобы его не «порвало».

Залитый фундамент мангала

Выгонка кирпичных стен основной конструкции может быть начата только после полного высыхания забетонированной основы. Это время можно потратить с пользой и приготовить глинистый раствор, который потребуется при кладке стенок мангала из кирпича, производимой своими руками.

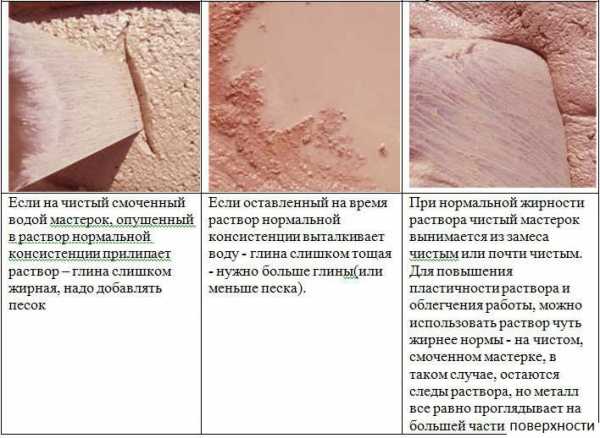

Глиняный раствор для строительства мангала своими руками

Отыщите подходящую бадью и замочите в ней основной компонент будущего крепежного состава – глину. Материал нужно будет оставить там примерно на неделю, но не забыть про него, а контролировать процесс размокания, периодически помешивая массу и добавляя при необходимости воду. В размякшую глину вмешивают песок, доводя состав до консистенции сметаны. Полученный раствор не должен растекаться. Проверить, насколько качественно подобраны пропорции компонентов – просто. Возьмите в руки немного смеси и потрите ее между ладонями так, чтобы получилась колбаска. Ваше творение не должно терять форму, растекаться или растрескиваться.

Раствор для кладки мангала из кирпича

к оглавлению ↑

Тонкости кирпичной кладки

«Если топливник у мангала из кирпича планируется арочный, то своими руками выкладывать такой архитектурный изыск будет достаточно сложно»

Прежде чем начать работать с кирпичом, специалисты советуют полить его водой. Это может делаться за сутки до использования материала или непосредственно в процессе кладки. В последнем случае кирпич просто погружают в воду секунд на тридцать, а затем наносят на него порцию раствора и помещают в соответствующее место. Процедура смачивания кирпича станет залогом лучшего сцепления кладки, так как элементы не будут забирать на себя влагу из глины.

Смачивание кирпича для лучшего сцепления

Что касается порядовки выкладывания кирпича, то ее можно посмотреть в интернете или придумать самостоятельно, законспектировав идею на листочке в клетку.

Порядовка для мангала из кирпича

Наиболее простым вариантом мангальной кладки считается смещенный. В этом случае каждый последующий ряд отодвигается на полкирпичика в сторону. Сдвиг может производиться поочередно вправо и влево.

Смещенный тип кладки для мангала

Начинать выкладывать цоколь стоит с углов, постепенно продвигаясь по намеченным линиям к центру. После каждого третьего ряда контролируйте качество работы уровнем или отвесом. Высота цоколя произвольная. В нем могут обустраиваться отсеки, предназначенные для складирования угля, дров или какой-нибудь специфической утвари.

Кирпичный мангал с цоколем

Над цоколем оборудуется топливник. Жаровней может стать уже готовое бетонное основание с армировкой или ее придется выложить все тем же жаростойким кирпичом. Если топливник у мангала из кирпича планируется арочный, то своими руками выкладывать такой архитектурный изыск будет достаточно сложно. Воспользуйтесь кружалом. С его помощью вы без проблем равномерно и под правильным углом распределите кирпичи.

Кружало для свода

Поверх топливника укладывается железобетонная балка. На перемычку ставится еще один кирпичный ряд. После этого выгоняются ветровые стены, и формируется дымосборник.

Мангал из кирпича с дымосборником

Работая над мангалом, нужно помнить:

1. Конструкция получится эстетичной, если все швы кладки будут одинаковой толщины.

2. Топку не стоит делать слишком высокой. Этим вы уменьшите тягу.

3. Установка внутри топки бордюров создаст проблемы при её чистке.

Для красивой кладки делайте одинаковые швы

к оглавлению ↑

Устройство рабочей поверхности

Столешница, в конструкции мангала, должна быть удобной для эксплуатации и гармонировать с общим экстерьером сооружения. Для ее оформления не обязательно брать тесаный камень. Поверхность вполне можно оформить его искусственными аналогами, стеклом или плиткой.

Отделка столешницы мангала плиткой

Площадку вокруг мангала стоит выложить тротуарной или обычной напольной плиткой. Просто бетонированный пол будет восприниматься через время совсем не эстетично.

Мощеная площадка перед мангалом

к оглавлению ↑

Декор мангала и навес

Безусловно, построив солидный мангал, хочется, чтобы он прослужил подольше, поэтому конструкцию стоит спрятать под навес. Последний может быть общим (в этом случае накрывается вся зона отдыха) и индивидуальным (скрывается только сам мангал). Для установки шатра потребуются опорные столбы из металла и дерева. Их вмуровывают в бетонное основание. Для крыши можно выбрать любой материал, главное, чтобы он перекликался своей фактурой и цветом с кровлей дома, тогда навес станет логическим продолжением всей архитектурной группы.

Мангал с индивидуальным навесом

Сам мангал можно оставить в первозданном виде или выкрасить его специальными красками, пригодными для декора печей. Также подходит для его внешней отделки специальная штукатурка или декоративный камень.

Мангал с отделкой из декоративного камня

При желании использовать дополнительный декор, крепите его элементы не в области жаровни, а на дверцы встроенных ящиков, например, полок или дымоход.

Декор мангала из кирпича

к оглавлению ↑

Заключение

Сотворить мангал из кирпича своими руками, в общем-то, не сложно. Большинство проектов незамысловаты, поэтому с их реализацией легко справятся даже непрофессионалы. Чуть-чуть усилий и в вашем дворе появится великолепное местечко для веселых и «вкусных» посиделок.

Фотогалерея – мангал из кирпича своими руками

yellowhome.ru

фото, схемы, чертежи и видео

Перед тем, как сделать мангал из кирпича своими руками на загородном участке, следует ознакомиться с вариантами конструкций, дополнительными опциями и сложностью работ. В данном руководстве рассматриваются очаги с дымоходом, считающиеся самыми сложными в изготовлении. Зато их можно располагать под открытым небом, навесами или внутри беседок. Но, при этом на нашем сайте вы можете посмотреть и простые варианты с чертежами и фото и видео.

Содержание статьи:

Терминология и нюансы эксплуатации кирпичных очагов

В настоящее время любой стационарный или мобильный очаг для приготовления на углях мяса называют и мангалом, и барбекю. Перед тем, как построить мангал из кирпича своими руками с дымоходом, следует разобраться в терминологии:

  • барбекю – этим термином можно назвать способ организации досуга (мероприятие), приготавливаемое/получившееся блюдо и оборудование, на котором оно зажарено;
  • мангал – жаровня, изначально медная, у современных пользователей из чугуна, листовой стали, кирпича и камня.

Барбекю готовят на решетках, в комплекте с мангалом чаще используют шампуры, но универсальные конструкции для удобства пользователей принять оборудовать и под шампуры, и под решетки.

В металлическом мангале все элементы соединены сваркой, поэтому конструкция обладает высокой пространственной жесткостью и прочностью. Кирпичная кладка не является монолитной конструкцией, весит намного больше, не армируется из-за сложной пространственной формы. Поэтому возникающие в глинистых почвах силы морозного пучения не могут причинить ущерб мангалу металлическому, зато вполне способны разрушить кирпичную кладку.

Поэтому в обязательном порядке сооружается фундамент, укрепляется основание под ним, проводится комплекс мероприятий по ликвидации сил пучения.

Технология самостоятельного изготовления пошагово

В отличие от металлического стационарного мангала, кирпичную кладку невозможно перетащить самому на новое место эксплуатации. Поэтому подходим к его выбору ответственно, строим с учетом расположения зон отдыха на участке.
Для кладки топки и дымохода потребуются чертежи порядовки. Дополнительные опции проще выбрать на фото очагов с реальным опытом эксплуатации или по аналогичному видео самостоятельного изготовления.

Основание и фундамент

Традиционно строительство мангала из кирпича начинают с изготовления подстилающего слоя и фундамента. При этом необходимо учесть нюансы:

  1. если выполнить кладку на плодородном слое, после перегнивания находящейся в нем органике грунт просядет под весом мангала;
  2. поэтому необходимо снять пахотный слой полностью, заменить его щебнем при высоком уровне УГВ или песком на сухих почвах;
  3. нерудный материал укладывается на разделительный слой из геотекстиля, чтобы исключить взаимное перемешивание щебня/песка с грунтом;
  4. каждый слой 10 – 15 см необходимо уплотнить виброплитой или ручной трамбовкой.

Если очаг интегрируется внутри беседки, террасы с крышей, необходимо минимизировать трудозатраты по изготовлению узла прохождения дымохода сквозь стропильную систему и кровельный материал:

  • углы трубы дымохода размечаются отвесом от внутреннего пространства внутри стропил;
  • от кладки до горючих материалов должно быть минимум 20 см;
  • в противном случае брус или доска обертывается негорючим материалом или применяются специальные детали – разделки из термостойких материалов.

На нижнем фото показана последовательность бетонирования фундаментной плиты.

Фото можно увеличить кликнув на него

Из-за небольших размеров сохранить под ней геотермальное тепло недр не получится – мороз будет проникать сбоку. Поэтому утеплять фундамент не имеет смысла, применяются два оставшихся способа ликвидации морозного вспучивания:

  1. замена глинистого грунта нерудным материалом;
  2. дренаж из перфорированных труб по периметру фундамента на глубине его подошвы.

Почвенная влага отводится дренами в отдельный колодец инфильтрации без дна с природным фильтром внутри него или герметичный резервуар для вторичного использования.

Опорная часть

Чтобы решить проблему домашнего мастера, как сделать мангал из кирпича своими руками, вам необходимы: фото, схемы, чертежи, видео с пошаговой инструкцией, все это есть в данной статье. Если смотреть подробно, то по пунктам это будет так:

  1. изображения готовых печей барбекю помогут выбрать необходимый функционал и экстерьер конструкции;
  2. порядовка гарантированно избавляет от ошибок даже при минимальном опыте каменных работ, ниже приведу для вас несколько подробных схем;

    Фото порядовки увеличиться при нажатии на неё

  3. видео раскрывает секреты технологии возведения и последовательность действий профессионалов.

Опорная часть кирпичного мангала позволяет приподнять жаровню от земли для удобной ее эксплуатации. Оптимальной считается высота шампуров на уровне согнутых кистей рук повара.

Опоры не обязательно изготавливать из кирпича, так как они не испытывают экстремальных температур. Однако бетонный стеновой блок обладает меньшими декоративными свойствами, нежели рядовой кирпич. Расход материала здесь не высокий, поэтому вся конструкция обычно выкладывается из полнотелого глиняного или керамического кирпича.

Стойки чаще всего изготавливаются в виде П-образной конструкции, под задней и боковыми стенками мангала. Это позволяет получить защищенную от осадков нишу, в которой можно хранить дрова или вставить полку для кухонной утвари.

Подовая плита

Поскольку очаг приподнят от земли для комфортной эксплуатации, угли нужно на чем-то размещать для приготовления пищи. Для этой цели кирпичный мангал своими руками оснащается подовой плитой или выдвижными конструкциями:

  • железобетонная плита – отливается по месту в съемную опалубку, обладает максимальной прочностью и жесткостью, однако товарный бетон не предназначен для экстремального нагрева, поэтому поверхность нужно выложить кирпичом, желательно огнеупорным;
  • листовая сталь – используется вместо плиты для удержания ряда сплошного кирпича по аналогии с предыдущим вариантом, сталь обладает высоким линейным расширением, поэтому лист нельзя вмуровывать в конструкцию наглухо;
  • уголок – из этого металлопроката вырезаются перемычки, на которые укладываются кирпичи пода, перемычки проходят вдоль задней стенки печи, опираются на боковые стены;
  • ящик – на боковых стенках изготавливаются внутренние полки за счет развернутого тычком кирпичного ряда, на эти направляющие устанавливается металлическая конструкция для сбора и удаления из мангала золы.

Над съемным зольным ящиком изготавливается еще один выступ, на который укладывается чугунная решетка колосника для углей.

Топка

В классическом варианте мангал представляет собой жаровню с достаточно низким КПД от сжигания дров. Для увеличения характеристик и качественного отведения дыма, продуктов сгорания мангал из кирпича своими руками оснащают топочной камерой, переходящей сверху в дымоход.

Основными нюансами при выкладывании кирпичной топки являются:

  • передняя стенка – проще всего перекрыть проем аркой, которая к тому же гораздо красивее обычной перемычки, для укладки шампуров может оснащаться съемной металлической конструкцией;
  • боковые стенки – либо оснащаются уступами из развернутого кирпича, либо в кладке прорезаются пазы для решеток барбекю;
  • задняя стена – в варианте барбекю гладкая, для укладки классических шампуров может оснащаться полкой (кирпич, металлический уголок).

Если кирпичный мангал эксплуатируется еженедельно, а угли и дров изготавливаются непосредственно внутри его топки, имеет смысл облицевать топку огнеупорным кирпичом для повышения ресурса очага.

Дымоход

Самым сложным узлом очага с дымоходом является узел сопряжения топки с трубой по следующим причинам:

  • сечение дымохода гораздо меньше размера топочной камеры, поэтому каждым рядом кирпича необходимо его уменьшать;
  • форма кирпича правильная, торчащие внутри конструкции углы автоматически становятся сборниками сажи и ухудшают тягу, поэтому конструкционный материал следует подрезать угловой шлифовальной машиной;
  • качественные порядовки позволяют пошагово осуществить крой кирпича и уложить его без ошибок.

На нижнем фото приведено устройство мангала с дымоходом достаточно простой конструкции и полная схема с чертежами.

Фото увеличивается при клике

Для увеличения нажмите на схему порядвки

Проще всего изготовить дымоход из того же материала, что и сам мангал, хотя не всегда это видно на первый взгляд. Может казаться, что просто установить трубу и забыть будет значительно легче, но многие неопытные строители не учитывают один момент. А именно то что данный вариант сразу обеспечивает герметичность узла сопряжения трубы с жаровней, что убирает некоторые нежелательные трудности при строительстве. Однако, если делать кирпичом, тогда наружный размер кладки будет значительно больше, чем дымохода из сэндвича или асбоцементной трубы, что влияет на размер дыры в крыше, если он нужен. Это обязательно надо учитывать при выборе.

Приведём вам один из вариантом оформления верхней части кирпичного дымохода на нижнем фото и том, что справа, а вы уже решайте, подходит вам такой вариант или нет. Здесь видно, как пошаговые этапы строительстве, так и конечный результат.

Это обеспечивает соответствие архитектурного стиля и достаточную эстетику восприятия экстерьера беседки, в которую встроен мангал.

Дополнительные функции

Поскольку на печь барбекю расходуется небольшое количество кирпича (500 – 700 штук), модернизация после изготовления всегда экономически не целесообразна. Поэтому дополнительные опции следует встраивать в мангал сразу:

  • варочная поверхность – позволяет одновременно с мясными блюдами приготовить гарнир, вскипятить чай;
  • мойка – обеспечивает высокую гигиеничность очага;
  • разделочный стол – столешница из акрила или природного камня, бетона.

Ну, и ещё предлагаем вам посмотреть видео, на котором видно все этапы кладки:

Таким образом, вначале выбираем конструкцию мангала, место его установки, затем рисуем порядовки или скачиваем готовые схемы из сети, затем строим очаг с дополнительными функциями, через неделю производим пробную топку и убеждаемся в наличии тяги, приглашаем друзей на шашлык.

mangalka.com

Мангал из кирпича своими руками +фото, схемы

Кирпичный мангал – это необходимый атрибут дачного дома, на нем можно готовить вкусную здоровую пищу с ароматным дымком. Да что тут говорить! Даже самое обычное мясное, рыбное и овощное блюдо не сравнится с той едой, которая готовится на обычной варочной панели.

Расположение

Что касается места расположения мангала, то его нужно строить так, чтобы  ветер относил дым от дома в сторону пустыря.

Гармонично смотрится мангал рядом с беседкой – это очень удобно. Таким образом можно без отрыва от застолья наблюдать за процессом приготовления пищи.

Технология строительства

Чертеж кирпичного мангала

Первый этап – это создание проекта и выбор места, а также закупка необходимых для строительства материалов.

Второй этап – строительство мангала. Прежде чем приступить к строительным работам, необходимо приготовить строительный инвентарь, вспомогательное оборудование, необходимый материал и набраться терпения и внимательности, так как потребуется читать схему.

Итак, начнем с комплектации строительного материала. Вам потребуется огнеупорный кирпич, деревянные элементы для обрешетки, клей на основе цемента для декоративной термостойкой плитки, песок, цемент, гравий, бутовый камень. Куски черепицы и сетка из арматуры, листовая фанера. Ну и, конечно же, вы не обойдетесь без бетономешалки, ведер, совковой и штыковой лопат, молотка и строительного уровня.

Фундамент

Углубление под фундамент

Когда будут окончены подготовительные работы и собран весь необходимый инвентарь, приступаем к устройству фундамента – это основа надземной конструкции. Чем качественнее будет сложен фундамент, тем долговечнее будет конструкция.

Фундамент для кирпичного мангала

Фундамент для мангала будет устраиваться на глубине 50-60 см и не глубже. Для него нужно будет вырыть траншею и создать песчаную подушку – это будет 1 слой фундамента.

Поверх песчаной подушки укладывается сетка из арматуры в 10 мм и устраивается опалубка. Опалубка формируется из листовой фанеры и заливается бетонным раствором. Через 48 часов, когда бетонная опалубка схватится, можно приступать к устройству гидроизоляционного слоя. Гидроизоляционный слой можно создать при помощи обычной пленки или листового рубероида.

Цоколь мангала

Строительство цоколя

Цоколь мангала может быть любым, все зависит от ваших финансовых возможностей и предпочтений.

Простая конструкция цоколя состоит из отсека для дров, отсека для приготовления мяса и отсека для резки. Если вы любитель шашлыка, то в таком случае конструкция мангала более сложная и устраивается она стационарно. В данном случае, когда у вас нет особых навыков, можно поэкспериментировать на примитивной конструкции.

  1. Высота цоколя, а точнее высота от пола до варочной поверхности должна подбираться под человека, который будет готовить, она должна достигать уровня чуть выше пояса, так чтобы удобно было работать над огнем руками.
  2. Ширина не должна превышать 35 см.
  3. Длина не должна быть более 1 метра.
  4. Глубина должна равняться 12 см.

Правильно строим мангал

Приготовьте цементный раствор с добавлением специальных жаростойких заполнителей, уровень и кирпич и приступайте к укладке первого ряда цоколя. Выровняв первый ряд по уровню, приступайте к кладке второго ряда, уводя стыковые швы в сторону. Кладка сплошных рядов производиться до уровня, где будет находиться очаг.

Очаг устраивается по технологии фундамента. Единственное отличие в том, что опалубка будет сооружаться во внутренней части цоколя. Боковые части цоколя заливаются с выступами, они будут служить пазами для решетки.

Пазы должны заливаться на различных уровнях, чтобы была возможность контролировать уровень жара.

Далее возводятся ветровые стены, и укладывается труба мангала. Труба – это тяжелый элемент, соответственно ее необходимо устанавливать на опорные колонны. Нижняя часть трубы должна быть шире, нежели верхняя часть. Верхняя часть трубы укладывается из четырех кирпичей и закрывается жаропрочной сталью.

Но, если нет желания возводить трубу из кирпича, то можно воспользоваться металлической трубой. В таком случае можно создать интересный дизайн мангала, сочетая несколько видов материала в единой конструкции.

Мангал с крышей

Чтобы атмосферные осадки не попадали в очаг и не разрушали конструкцию, необходимо сделать крышу над мангалом.

Облицованный мангал с навесом

Так же можно построить навес, который может быть разной конструкции. Его устанавливают на монолитную стену, стойки из камня или металлические опоры. Козырек необходимо сооружать из жаропрочного железа, а внешнюю часть укрывать гидроизоляционным слоем.

Можно приступать к декоративной отделке. Идеальный вариантом будет клинкерная плитка, кованые элементы и чугун. Не обделяйте вниманием и площадку, она также должна гармонировать с конструкцией мангала.

Схемы и чертежи

Беседка с мангалом

Мангал барбекю

Материалы и инструмент для строительства

Схема барбекю

Порядовка кирпичного мангала

Порядовка углового мангала

Видео: строительство простого мангала

Фото

Схема фундамента мангала

Мангал с зольником

Мангал с конфоркой

Мангальный комплекс

Кирпичный мангал с мойкой и столом

kakpravilnosdelat.ru

Самый простой и недорогой мангал из кирпича своими руками: фото

Большинство людей покупает мангалы в специализированных магазинах, но некоторые, желающие смастерить что-то самостоятельно, делают их сами. В этой статье рассмотрим как сделать самый простой и недорогой мангал из кирпича своими руками. Фото пошагового процесса также прилагаются.

Чем отличается простой мангал из кирпича от более сложных конструкций

В небольшом мангале их кирпича отсутствует все лишнее, он идеально прост. Также немаловажным фактором является разница в бюджете: построить маленький мангал дешевле и быстрее, чем многофункциональный.

Основные отличия показаны в таблице:

Отличия Простой Сложный
Габариты в среднем – 1000х260х625 мм от 1.87 м в длину и 2.47 м в высоту
Функциональность Можно готовить на шампурах, решетке. Также при соблюдении осторожности ставиться казан. Готовка мяса, рыбы, овощей, супов, коптильня, казан.
Защищенность от осадков Не защищен Имеют верхнюю крышку, которая позволяет готовить во время дождя
Скорость постройки от нескольких часов до пары дней, в зависимости от навыков От нескольких дней до полутора недель

В этой статье мы с удовольствием расскажем вам как сделать самый простой и недорогой мангал из кирпича своими руками. Фото готовой модели и пошаговых действий можно найти тут же.

Определяем место для установки на участке

Первое, с чего нужно начать – выбрать, где будет находиться наш самый простой мангал. Необходимо учитывать:

  • Следует расположить постройку из кирпича подальше от жилых помещений и растений. Это важно с точки зрения пожаробезопасности, а также заботы о деревьях, ведь они могут завянуть;
  • Лучше всего поставить конструкцию на подветренной части участка. Данный пункт будет особо полезен тем, кто испытывает трудности с разжиганием огня;
  • Крайне важно, чтобы мини мангал из кирпича был на большом расстоянии от выгребных ям или других отхожих мест.

Инструменты и материалы

Чтобы сделать небольшой мангал из кирпича вам пригодятся:

Материалы:

  • полнотелый кирпич – 53 шт.
  • цемент;
  • гашеная известь;
  • декоративный камень;
  • вода;
  • песок.

Инструменты:

  • мастерок;
  • ведро;
  • наждачка;
  • емкость для смешивания цемента;

Самый простой и недорогой мангал из кирпича своими руками: фото инструкция

Маленький мангал будет всего 4 ряда в высоту – все что требуется, чтобы пожарить шашлык! Также обойдемся без фундамента. Форма постройки будет как на фото ниже, но только мы будем использовать полнотелый кирпич, как на втором фото.

  1. Определяем размеры маленького мангала из кирпича – ширина 1000 мм, длина 625 мм, расстояние между стенами в жаровне – 375 мм (вполне достаточно, если ориентироваться на среднюю длину шампуров). В высоту наше сооружение будет 260 мм.
  2. Теперь, когда мы знаем размеры и выбрали место для установки, пора расчистить его и выровнять. Важный момент – для установки такой небольшой кирпичной конструкции фундамент не потребуется, поэтому тут все проще, чем со сложными постройками.
  3. Точно разметьте расположение внешних стенок. После этого сложите все 4 ряда без раствора. Порядовка ниже на схеме. Если вас все устраивает, то пора переходить к раствору. Порядовка барбекю из кирпича (кладочные чертежи)
  4. Для простого кирпичного мангала на даче мы рекомендуем такое соотношение:

    – 1/4 цемента;
    – 1/4 гашеной извести;
    – 3/4 песка.

    После того, как все ингредиенты смешаны, заливаем их водой и перемешиваем, пока не получится густая масса без комочков.

    Читайте также:

    Барбекю своими руками с печью под казан из кирпича: от фундамента до эксплуатации

  5. Далее делаем кладку на раствор. В сложных конструкциях советуют армировать проволокой, но мы обойдемся без этого – в мангале всего 4 ряда, куда ему коситься и разрушаться?
  6. Дайте время обсохнуть и зачистите швы на поверхности наждачкой;
  7. Можно декорировать постройку, при желании используя искусственный камень/клинкер.

Примеры простых мангалов

Перед тем как начать строить простой мангал из кирпича своими руками у себя на даче, смотрите примеры из нашей галереи. Надеемся, они вдохновят вас на новые проекты!

tvoidvor.com

Мангал из кирпича и из металла своими руками.

Практически все люди знают, что еда, приготовленная на открытом огне, всегда получается вкуснее пищи, которая создается при помощи плиты в квартире. По этой причине многих людей интересует, как сделать мангал своими руками правильно на загородном участке.

Содержание этой статьи

В первую очередь во время строительства частного дома необходимо позаботиться о выделении места в зоне отдыха под очаг.

Построенный мангал из кирпича своими руками не только поможет приготовить вкусную еду, но также он украсит любой ландшафт. С помощью этого устройства владелец земельного участка всегда создаст на открытом воздухе замечательные блюда.

По данной теме есть похожая статья — Как сделать беседку своими руками из разных материалов?

Выбор места для строительства

Кирпичный мангал своими руками создается с учетом, что он будет использоваться на протяжении многих лет. Эта конструкция является стационарным сооружением, поэтому первоначально выбирается для него место.

Когда определяется месторасположение очага, то учитывается направление ветра и особенности ландшафта участка. От этого в большой степени зависят его размеры и внешний вид.

Также принимается во внимание расположение конструкций, созданных из легко возгораемых материалов. Мангал от них должен находиться на безопасном расстоянии. Одновременно с этим его не следует слишком далеко располагать от стола, где будет происходить прием пищи. Необходимо до начала строительства распланировать всю зону для пикника.

Особенности кирпичных очагов для дач

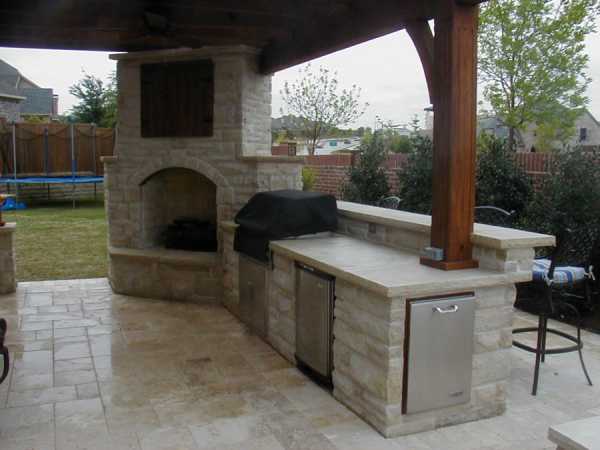

Мангалы-барбекю сегодня строят многие владельцы загородных участков. Они отличаются своей сложной конструкцией. Их неотъемлемой частью является труба. В таких сооружениях могут создаваться несколько рабочих поверхностей. По желанию хозяина участка они дополняются коптильней, духовкой или грилем.

Если планируется к зоне отдыха подводить воду, то понадобится выполнить устройство мойки.

Стационарный мангал проще всего сделать прямоугольной формы. В такой конструкции размещают решетку для продуктов и жаровню. Также можно изготовить специальные упоры, предназначенные для шампуров.

Для любого мангала уместно создать рабочую поверхность. На ней удобно будет любому человеку размещать посуду и разные продукты. Конструкция может иметь отдельный отсек для золы.

Также в мангале предусматривают специальный отсек, предназначенный для поступления воздуха, и подготавливают рядом площадку для хранения угля и дров.

Если планируется построить уличный мангал с крышей, то на начальном этапе предусматривают специальные закладные. Они понадобятся при создании каркаса всей сложной конструкции.

Фото c мангалом:

фотография беседки с мангалом

фото мангала для дачи

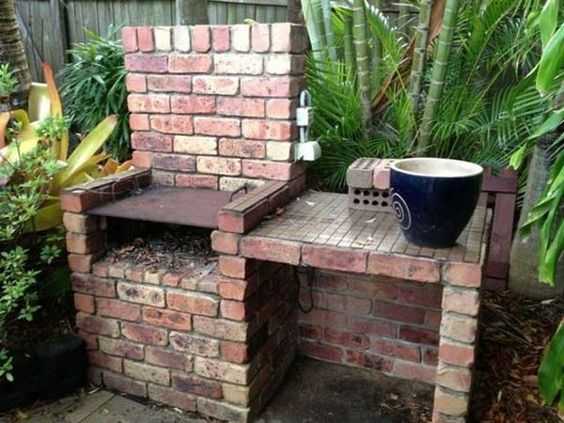

фото маленького мангала из кирпича

фотография кованого мангала

Определение размеров очага, чертеж мангала

Чертеж мангала понадобится для расчета точного количества необходимого материала. Если очаг имеет простую конструкцию, то можно воспользоваться обычным наброском, только на нем нужно указать размеры.

Когда будут подбираться размеры мангала, то в первую очередь определяется его высота. Ориентироваться при этом нужно на удобство его использования. Считается, что лучшая высота должна равняться от земли до запястья руки человека. Обычно мангалы для дачи изготавливают длиной около метра. При таком размере очага всегда можно положить необходимо количество шампуров.

Материалы, используемые при строительстве очага

В первую очередь для создания мангала стандартных размеров потребуется около 300 штук кирпича. Кроме этого, приобретается:

  • цемент,
  • металлическая сетка для армирования конструкции,
  • гашеная известь,
  • уголки из металла,
  • песок.

Также может понадобиться краска для мангала. С ее помощью окрашиваются разные детали конструкции. Для изготовления поверхности столешницы отлично подойдет плитка.

Чтобы облегчить процесс строительства мангала, в магазине можно приобрести готовую смесь. В настоящее время она продается как для фундамента, так и для кладки. Тогда не понадобится готовить самостоятельно растворы.

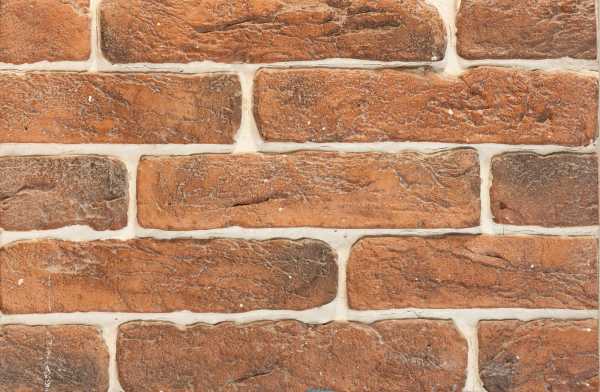

Кирпич приобретается только термостойкий, потому что во время эксплуатации в мангале всегда присутствуют высокие температуры. Производители специально создают для этих целей печной кирпич.

Необычный мангал из кирпича в форме пианино, видео:

Как сделать мангал своими руками из кирпича?

Устройство фундамента для очага

Для мангала недостаточно только лишь утрамбовать площадку, которая будет выложена тротуарной плиткой. В этом случае малейшее движение грунта приведет к разрушению сооружения. Чтобы этого избежать, необходимо создать полноценный фундамент для конструкции.

  1. Выбранное место нужно разметить при помощи колышков и веревки. Для мангала стандартных размеров выкапывается яма со сторонами 120 см. Ее глубина обычно составляет 25 см.
  2. После этого устраивается опалубка и заливается раствор. Для его приготовления берется 1 часть цемента и 3 части песка. Чтобы основание получилось прочным, выполняется его армирование. Если используется для этих целей сетка, то ее укладывают в два ряда.

Дальнейшее строительство можно будет продолжать только через 2 недели, за это время фундамент наберет свою прочность.

Кладка первого ряда кирпичей

Для того чтобы мангал был построен в короткие сроки, необходимо на первом этапе разложить кирпичи на основании без использования раствора. Это поможет правильно подобрать половинки и целые блоки. При этом учитываются точные размеры поддона и решетки.

После этого обозначается линия будущей кладки. Она для строителя послужит ориентиром.

Кирпичи перед выполнением работ замачиваются в воде (так как они являются гигроскопическим материалом, то есть способным поглощать влагу). Выполнить такой процесс необходимо за день до основной работы.

Раствор для кладки кирпичей готовится на основании таких же пропорций, как и для фундамента, но только в него еще добавляется гашеная известь. В результате должна получиться смесь, которая будет напоминать густую сметану.

В намеченном порядке укладываются кирпичи на раствор. Промежутки между блоками должны хорошо заполняться смесью.

Для лучшего сцепления кирпичей с раствором по ним легонько постукивают молоточком или ручкой мастерка.

Строительство цоколя очага

Кладку кирпичей выполняют в шахматном порядке. Первоначально выкладываются углы сооружения, а только после этого создаются боковые стены. Все плоскости конструкции необходимо постоянно проверять. Для этого можно использовать отвес и строительный уровень. Проверка проводится через каждые три ряда кирпичей. Это позволит избежать перекоса конструкции.

Армирование кладки выполняется в углах. Для этого применяется металлическая проволока. Если запланировано не выполнять отделку конструкции, то швам придается аккуратный внешний вид.

Создание упоров для жаровни и решетки

Строится мангал из кирпича своими руками постепенно, при этом необходимо не забыть закрепить в кладке металлические уголки. Вместо них можно использовать арматурные стержни.

Закрепляются такие элементы между противоположными стенками мангала. Они послужат упорами для основания топки, которую лучше всего изготовить в виде металлического поддона. Такой вариант будет удобен во время эксплуатации мангала, так как его станет проще очищать от золы.

Когда выполняется кладка в районе топки, то необходимо оставить не заполненные раствором промежутки между кирпичей. Это позволит воздуху, который нужен для процесса горения, свободно поступать к углям или дровам.

Для закрепления в конструкции решетки устанавливаются металлические стержни. Они фиксируются в кладке во время ее создания.

Также для этих целей можно использовать непосредственно сами кирпичи. Для этого их укладывают поперек стены, а не вдоль ее. Нужно проследить, чтобы они выступали внутрь жаровни на одинаковый уровень.

Создание рабочей поверхности

Очень часто для поверхностей используют напольную плитку. Лучше всего выбирать тот материал, который легко мыть. Также он должен быть прочным. Столешница обязана идеально подходить по внешнему виду к созданному мангалу.

После завершения строительства очага рекомендуется не использовать его на протяжении двух недель. За это время он успеет просохнуть.

Мангал из металла своими руками

Очаги создаются не только из кирпича, но также из металла. Для их изготовления используют:

  • Сталь.
  • Чугун.
  • Нержавейку.

Многие могут изготовить мангал из металла своими руками, только для этого необходимо определиться с его конструкцией. Самый простой вариант — это металлический ящик, который будет оборудован симметричными направляющими, предназначенными для шампуров. Также конструкцию оснащают ножками.

Для работы потребуется подготовить необходимый инструмент:

  1. Аппарат для сварки металла.
  2. Электрическую шлифовальную машинку и отрезной круг для нее.
  3. Дрель с набором сверл.
  4. Слесарный инструмент.

Используя такой набор достаточно легко можно изготовить разборный мангал. Предварительно необходимо подготовить чертеж с размерами, которые определяются индивидуально. В конструкции также предусматривают колосник с отверстиями по всей поверхности. Они необходимы для обеспечения хорошей циркуляции воздуха.

Изготавливая складной мангал необходимо к исходным размерам прибавить около 3 или 4 см. Эти излишки пойдут на загибы, которые выполняются на днище по двум его большим сторонам, на боковых стенках по высоте и на торцевых деталях в их нижней части для крепления к колоснику.

На сгибах просверливаются отверстия, чтобы можно было использовать болтовые соединения.

Главным преимуществом металлических мангалов является их мобильность, особенно если конструкции способны разбираться. Их можно на участке переместить в любое выбранное время, а также взять с собой, если планируется выездной пикник.

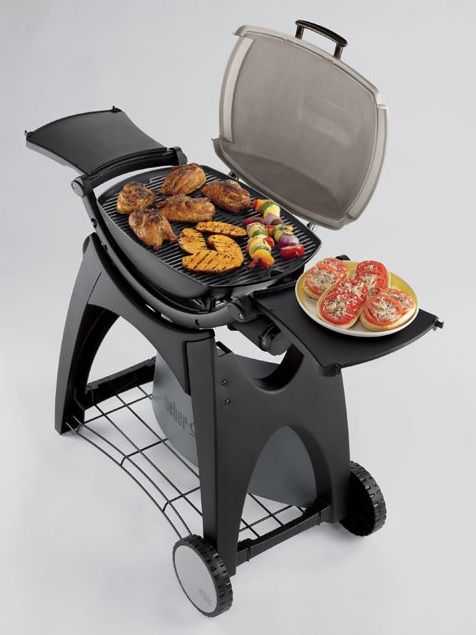

Разборные мангалы сегодня можно приобрести в магазинах. Они изготавливаются из тонкостенной стали и имеют небольшой вес. Такие конструкции обладают коротким сроком службы. В них ни в коем случае нельзя разжигать костер, а можно использовать только угли. Также они рассчитаны на приготовление еды для небольшой группы людей.

Сегодня на частных участках встречаются толстостенные мангалы. Эти конструкции имеют значительный вес. Они отличаются своей долговечностью, а толщина стенок может достигать 7 мм.

Чугунный мангал относится к такому типу очагов. Он имеет высокую прочность.

Также нередко встречаются кованные мангалы с крышкой. Эти изделия могут быть передвижными, переносными или стационарными. Главным преимуществом таких конструкций является их красота и защищенность от атмосферных осадков.

Существует еще один вид очага — это мангал из газового баллона. Для его изготовления потребуется одноименное изделие, которое разрезается пополам. Одна часть будет служить крышкой, а другая — днищем мангала. При этом необходимо оставить боковые части баллона. Они послужат защитой от ветра. В конструкции просверливают дырки для воздухообмена и приделываются ножки.

Другие виды мангалов для дачи

Угли и дрова сегодня являются не единственными источниками тепла для мангалов. В настоящее время изготавливаются конструкции, в которых используется газ и электрическая энергия.

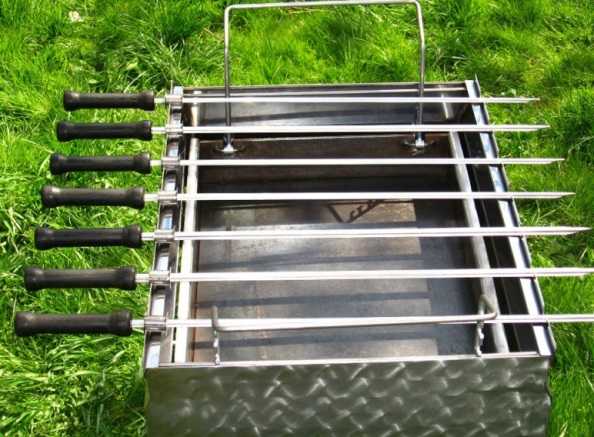

Электромангал оснащается специальным приводом. При его помощи шампуры совершают вращательные движения. Также в таком очаге имеются нагревательные элементы. В основном мангалы этих типов применяются в кафе и ресторанах.

Видео о том, как сделать электропривод для мангала своими руками:

Как приготовить свинину, овощи, рыбу на мангале?

Человек уже много тысячелетий использует огонь для приготовления еды. В настоящее время существуют несложные рецепты блюд. Их смогут приготовить практически все люди, имеющие на своем участке мангал. Для их создания используются все виды мяса. Это может быть говядина, курица, телятина, баранина, индейка и так далее. Также при помощи огня жарится и коптится рыба, готовятся вкусные овощи.

Приготовление рыбы на очаге

Чтобы знать, как приготовить рыбу на мангале правильно, необходимо воспользоваться следующей информацией. Для самого простого, но вкусного блюда подойдет речной карп.

  • Из него необходимо вытащить внутренности и удалить чешую.

  • Потом рыбу следует хорошо промыть, для этого надо использовать проточную воду.

  • Затем делаются на каждой стороне надрезы.

  • Потом карпа нужно посолить и поперчить.

  • Внутрь рыбы накладывается репчатый лук, нарезанный кольцами.

  • Затем берутся сливки — 200 мл, в них добавляется сок лимона — 50 мл и оливковое масло — две столовые ложки.

  • Нарезанный укроп, соль и перец также следует добавить в полученную массу, которой заливается рыба на 30 минут.

  • На последнем этапе карпа кладут на решетку и запекают в течение 20 минут на углях.

Еще можно приготовить форель на мангале.

  • Рыба берется целиком или нарезается на кусочки.

  • После чистки и мытья она натирается солью, посыпается перцем и мелко нарезанным чесноком.

  • Сверху форели необходимо положить дольки лимона и оставить ее примерно на час в таком виде.

  • Жарить рыбу следует на решетке. Лимон кладется под форель и на нее.

  • Время готовности блюда наступает через 15 минут при несильном жаре.

Таким же способом может быть приготовлена скумбрия на мангале.

Барбекю своими руками из кирпича и из металла. — здесь больше полезной информации.

Многие люди любят шашлык из рыбы на мангале. Чтобы его приготовить, лучше взять филе морской рыбы и нарезать его на стейки толщиной около 4 см. Для маринада мелко нарубается чеснок и стручок острого перца.

Все это перемешивается с солью и полученной смесью натираются стейки. В таком виде рыбу нужно оставить на полчаса в покое, предварительно сбрызнув соком лимона. За это время она даст сок, которым необходимо ее поливать во время жарки.

Вас заинтересует эта статья — Как сделать беседку своими руками из разных материалов?

Приготовление свиных ребрышек на мангале

Для такого блюда одним из важных компонентов является маринад. Сегодня рецептов для его приготовления существует большое количество.

Можно сделать сладкий маринад. Для этого берется сок апельсина — 150 мл, в него добавляется соевый соус — 3 ст. л., мед — 2 ст. л. и одна ст. л. горчицы.

Мясо необходимо как можно дольше держать в маринаде, но не менее 4 часов. Свиные ребрышки на мангале жарить лучше всего при использовании решетки, особенно если они большого размера.

Приготовление овощей на открытом огне

К любому мясу, рыбе отлично подойдут приготовленные овощи на мангале. Такой гарнир является универсальным и пользуется большой популярностью. Также в овощах при этом способе приготовления сохраняется очень много полезных веществ. Их можно жарить на мангале при помощи шампуров и решетки. Каждый выбирает для себя наиболее удобный способ.

Необходимо всегда следить за процессом, чтобы овощи не подгорели. Наиболее часто в качестве гарнира используется приготовленная картошка на мангале. Чтобы ее пожарить потребуется подсолнечное масло и соль.

  1. Картофель очищается и режется толстыми овальными частями, которые кладутся на решетку.
  2. Их обильно поливают маслом и солят.
  3. Картофель с каждой стороны необходимо обжаривать около 10 минут, пока не образуется золотистая корочка.

Мангал из кирпича своими руками отлично подходит для приготовления самых разных блюд. У его создателей будет возможности их все попробовать во время теплых летних дней.

Чтобы иметь возможность приготавливать блюда на открытом воздухе в любую погоду, необходимо строить беседки для дачи с мангалом. Их можно использовать даже зимой, если в конструкции будет предусмотрено остекление.  Но об этом подробнее вы узнаете, посмотрев следующую статью.

dimdom.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
