Как установить слив на крыше своими руками: Слив с крыши своими руками: пошаговая инструкция по изготовлению

трубы для слива, сливной желоб, установка системы стока дождевой воды

Содержание:

Устройство и виды водосточных систем
Материалы изготовления систем слива воды с крыши
Установка труб и сливного желоба

Срок эксплуатации любой крыши зависит от самых разных факторов – качества используемых материалов, подхода к расчетам, технологии монтажа и внешних воздействий. Одним из таких факторов является слив воды с крыши, при неправильном обустройстве которого конструкция регулярно подвергается влиянию влаги.

Грамотно спроектированная и правильно собранная система слива воды с крыши – это важный элемент конструкции крыши, и ему требуется немало внимания. В данной статье пойдет речь о том, как правильно обустроить слив воды с кровли.

Устройство и виды водосточных систем

Конструктивно любая водосточная система состоит из трубы, желобов и водосборных воронок. Попадая в эти элементы, вода с поверхности крыши отправляется в ливневку, где ее воздействие уже никак не навредит зданию.

Существует три принципиальных схемы водосточной системы:

1. Неорганизованный слив дождевой воды с крыши. Такая конструкция, которую также называют стихийной, в соответствии со своим названием обеспечивает самостоятельный слив воды с крыши. Отличительной особенностью стихийного слива является простота – для обеспечения водостока не нужно устанавливать ничего. Проблема заключается в том, что стекающая вода подмывает здание, повреждает отделку стен и негативно влияет на слой гидроизоляции.
2. Организованный внешний сток воды с крыши. Это классическая конструкция, состоящая из трубы водостока, желоба и нескольких воронок, которые подведены к ливневой канализации. В результате установки организованного внешнего слива вода собирается со всех скатов и отводится с поверхности кровли. Внешний слив достаточно прост в обустройстве и обслуживании.
3. Организованный внутренний дождевой сток с крыши
   . Главное отличие внутреннего слива от внешнего водостока заключается в монтаже элементов конструкции в самом здании таким образом, чтобы они не были заметны. Как правило, такой слив обустраивается в случае с плоскими крышами. Монтаж внутреннего слива сложен, да и обслуживать его будет очень непросто, особенно если при обустройстве были допущены ошибки.

Материалы изготовления систем слива воды с крыши

Для обустройства водосточной системы используются различные материалы, выбор которых напрямую влияет на стоимость конструкции и ее долговечность. Чтобы комплектующие могли хорошо выполнять возложенные на них обязанности, им нужна достаточная влагостойкость, устойчивость к температурным перепадам и длительный срок службы.

В большинстве случаев слив воды с крыши обустраивается при помощи следующих материалов:

1. Оцинкованная сталь. Сталь используется для слива воды чаще всего. В немалой степени высокая популярность обусловлена тем, что можно подбирать не только готовые элементы конструкции, но и изготавливать их самостоятельно, используя листовой металл. Оцинкованная сталь соответствует всем требованиям: отлично сопротивляется коррозии, спокойно выдерживает воздействие внешних факторов и спокойно может прослужить более 15 лет. Единственный недостаток стальных изделий – большой вес, усложняющий монтаж и создающий большие нагрузки на каркас крыши.
2. Пластик. Полимерные элементы очень хорошо подходят для обустройства водосточной системы. Обладая большинством достоинств стальных деталей, пластик отличается меньшей стоимостью, гораздо меньшим весом и широкой цветовой гаммой, что позволяет подобрать нужную расцветку, подходящую к кровле. Установить пластиковый слив для крыши очень просто – монтаж не доставит проблем, а все необходимые элементы идут в комплекте. Достаточно часто выполняется установка пластикового водостока для крыши своими руками, так как процесс монтажа не вызывает сложностей. Самым большим недостатком полимерных изделий является слабая устойчивость к существенным температурным перепадам. Можно даже сделать водосток из пластиковых бутылок своими руками, который позволит сэкономить средства.
3. Медь. Медные комплектующие для водостока отличаются в первую очередь высокой стоимостью, поэтому их применяют нечасто. Впрочем, высокая стоимость вполне оправдана – медь совершенно не поддается воздействию влаги и может без малейших нареканий проработать более сотни лет. Основным недостатком медных деталей является свойственный всем металлическим изделиям большой вес, поэтому стропильный каркас и обрешетку придется усиливать.

При выборе материалов для обустройства водосточной системы нужно отталкиваться от кровельного покрытия. Фальцевую кровлю, а также крыши из металлочерепицы и профильного листа лучше всего оборудовать стальным сливом, имеющим пластиковое покрытие. В случае с мягкими рулонными покрытиями актуальными будут пластиковые трубы для слива воды с крыши, а для медного покрытия подойдут медные же комплектующие для водостока.

Перед тем, как выбрать сливные трубы для крыши, нужно рассчитать их размеры, отталкиваясь от климатических условий и параметров крыши. Как показывает практика, для небольших построек вполне подойдет труба диаметром 50-70 мм и желоб диаметром 70-120 мм.

Установка труб и сливного желоба

Чтобы слив воды с крыши был осуществим, нужно следить за соблюдением двух факторов:

• Наличие уклона к водосборным воронкам;
• Герметичность.

Если эти факторы имеют место быть, то при правильном монтаже всех компонентов системы водосбора будет работать правильно.

При монтаже необходимо учитывать следующие правила и следовать им:

1. Если слив имеет большой вес, то необходимо усилить каркас в точках крепления элементов водостока. Пластиковый слив можно крепить к карнизам, а вот металлические изделия крепятся к стропилам.
2. В зазоре между желобом водостока и стропилами нужно уложить слой гидроизоляции. Материал подбирается индивидуально: в качестве гидроизоляции может выступать как полиэтиленовая пленка, так и различные битумные мастики.
3. Элементы водостока устанавливаются по всему периметру кровли. Сливной желоб крепится с небольшим уклоном в сторону водосборных воронок.
4. Крепление самого желоба осуществляется при помощи специальных кронштейнов. Желоб должен одной половиной находиться под свесом кровли, а другой – выходить наружу. Такая установка позволит обеспечить эффективный сбор жидкости и предотвратить разрушение конструкции из-за обвалившихся снежных масс.
5. Вертикальные стояки водостока крепятся на углах здания. К этим точкам подводится ливневка (если ее нет, то под водостоками устанавливаются емкости или обустраивается песчано-гравийная подушка). Между краем водосточной трубы и землей должно быть расстояния, не превышающее 50 см.
6. Крепежные кронштейны устанавливаются с шагом около 50-60 см. При большом весе конструкции шаг между креплениями стоит уменьшить еще больше.

Чтобы водосточная система могла нормально функционировать, за ней нужно следить и регулярно обслуживать.

Если установка сливов на крышу была выполнена правильно, то ее придется чистить всего один раз в сезон. В процессе обслуживания нужно убедиться в отсутствии протечек, а при их обнаружении принять меры по устранению.

Заключение

Слив воды с крыши осуществляется посредством водосточной системы. Грамотный подбор материалов и качественно проведенный монтаж позволят создать надежную систему, способную эффективно выполнять все свои задачи.

как сделать, установка, монтаж, видео, самодельные, дождевые, как закрепить

Опубликовано:

07.05.2021

Если у вас есть загородный дом или дача, то в ненастную погоду вы наверняка сталкивались с одной проблемой: капли дождя, стекающие с крыши, могут намочить вашу одежду, а падая на землю, образовать брызги, принося массу неудобств.

Эту проблему легко решат сливы для крыши. Конечно, можно сделать заказ и проблему решат за вас, но куда интереснее (и дешевле) сделать сливы для крыши своими руками, причем сделать это не так уж и сложно, как может показаться на первый взгляд.

Водосточная система обеспечивает конструкции дома более длительное время существования.

Первым делом нужно определиться с материалом. Для слива потребуется лист металла из оцинкованной стали либо из свинца. Самый простой способ – купить его в ближайшем строительном магазине. Делаем замеры. Нам потребуются прямоугольные листы шириной 25 сантиметров. Длина листов может быть ограничена только длиной самой крыши. Еще нам понадобится проволока диаметром 2-3 мм и крепежи.

Сливы из листов стали

Слив для крыши из пластиковых бутылок

Разрезаем листы на части нужной длины. Симметрично сгибаем листы пополам до образования двугранного угла в 90 градусов. Просверливаем отверстия в изогнутых листах на расстоянии друг от друга 30-40 см. Продеваем в отверстия заготовленную проволоку таким образом, чтобы ее можно было подсоединить к крепежам, заранее установленным на кровле крыши.

Вешаем получившуюся конструкцию на крепежи так, чтобы части сливной системы ложились друг на друга внахлест. В точке падения воды на землю лопатой делаем неглубокую траншею, направленную в ту сторону, в какую вы хотите, чтобы стекала вода. По желанию сливную систему можно удлинить и направить за пределы вашего загородного участка. Главное, чтобы ваша конструкция имела небольшой наклон, иначе слив дождевой воды будет идти в обратном направлении.

Сливы из пластиковых бутылок

Приведу еще один способ сделать сливы для крыши своими руками. Этот способ является необычным, но будьте уверены: такой системы в округе вы не сыщете ни у кого. Нам понадобятся пластиковые бутылки объемом 1,5 литра (нужно много бутылок). Можно использовать прозрачные, синие, красные, оранжевые бутылки. Чем шире будет спектр цветов, тем красивее получится. Задача проста: отрезаем у бутылок горлышки и дно, а также делаем прорезь в боковой части. Вставляем бутылки одна в другую, чередуя цветные бутылки, и скрепляем их проволокой. Далее закрепляем конструкцию под кровлей, непосредственно под стоком воды. Слив готов.

Есть другой более простой, но и более затратный способ установить сливную систему. Для этого заказываем в магазине готовую конструкцию слива. При этом вам останется только установить.

При установке важно чтобы конструкция была установлена надежно и не обрушилась во время сильного дождя и ветра. Следует так же установить в воронке сливной трубы дренажную сетку, которая предотвратит попадание в систему различного рода мусора.

Сооружение сливной системы своими руками, как вы поняли, не такая уж сложная задача. Нужно только захотеть, ну и немного сноровки конечно же не помешает.

Технический совет: установка дренажа SpeedTite

Опубликовано Вт, 15. 06.2021 — 12:48

Теги

дренажи

SpeedTite

Технический совет

категории товаров

Кровельные воронки

Товары

Кровельные воронки OMG SpeedTite®

Как лучше всего установить воронку SpeedTite?

Воронки SpeedTite — это самые передовые воронки в отрасли. Они превосходят конкурентов и конкурируют со многими новыми строительными трапами. Самое главное, дренажи SpeedTite соответствуют требованиям Единого санитарного кодекса (UPC) и Международного санитарного кодекса (IPC). Характеристики потока имеют решающее значение для продукта, но есть и ключевое дополнительное преимущество, которое напрямую влияет на подрядчиков: они очень быстро и просто устанавливаются! Кровельщикам не нужны никакие специальные инструменты для установки водостоков SpeedTite, что может сэкономить время и трудозатраты на крыше. Для установки SpeedTite мы рекомендуем соблюдать некоторые рекомендации, которые помогут обеспечить правильную посадку.

Подготовка к работе

Перед установкой SpeedTite Drain мы рекомендуем выполнить несколько подготовительных шагов для беспрепятственной установки:

• Снимите существующий купол фильтра и зажимное кольцо.
• Удалите существующие компоненты дренажа.
• Удалите весь мусор или сужающие материалы в существующей дренажной трубе, которые будут мешать установке сливного штока или фланца.
• Проволочной щеткой очистите внутреннюю сливную направляющую вокруг уплотнения. Цель состоит в том, чтобы сделать это как можно более чистым для 100% контакта.

Шаг 1

Осмотрите существующий водовод и убедитесь в отсутствии колен, которые мешают полностью вставить сливной шток в трубу. Вставьте собранный водосток в существующую ведущую трубу, пока фланец не ляжет заподлицо с кровельной мембраной.

Шаг 2

Затяните барашковую гайку от руки. Слив установлен правильно, если корпус слива нельзя поднять или переместить вертикально от направляющей слива.

Шаг 3

Прикрепите сливной фланец к настилу крыши/гвоздезабивателю, используя не менее трех плоских крепежных элементов, равномерно расположенных вокруг фланца. Гидроизоляционная мембрана должна закрывать головки крепежных элементов и выходить за их пределы, чтобы предотвратить попадание воды под водосток в кровельный узел.

Примечание: гидроизоляционная мембрана должна быть установлена ​​в соответствии с указаниями производителя кровельной мембраны.

Совет: используйте внутреннюю часть зажимного кольца в качестве шаблона для вырезания отверстия в мембране для дренажа. По завершении мембрана должна закрывать фланец, оставляя отверстие в центре для слива, а шпильки зажимного кольца должны проходить сквозь мембрану.

Установка слива SpeedTite: Зажимное кольцо Модель

Шаг 4

Поместите зажимное кольцо на металлические шпильки и гидроизоляционную мембрану. Установите гайку из нержавеющей стали и стопорные шайбы и затяните зажимное кольцо до упора, не допуская прилегания мембраны.

Шаг 5

Установите купол фильтра, совместив отверстия для винтов с отверстиями зажимного кольца, и закрепите на месте с помощью прилагаемых винтов

Установка дренажа SpeedTite: модель с покрытием

Шаг 4

Приварите горячим воздухом гидроизоляционную мембрану к дренажу фланец и полевая мембрана и прорежьте отверстие в центре для дренажа.

Шаг 5

Установите купол фильтра в фиксирующие зажимы, затем вставьте нейлоновые защелки в отверстия соответствующей высоты в каждом из трех удерживающих зажимов.

Для получения дополнительных советов по установке дренажа ознакомьтесь с нашими инструкциями и руководствами и свяжитесь с нами по любым вопросам, которые у вас есть для вашего следующего кровельного проекта.

Монтаж водостока своими руками от А до Я — мастерская | С руками

Содержание ✓

• ✓ с тем, что начинается с установкой для хранения воды
• ✓ Установка водостойкой системы
• ✓ Водяная сборка
• ✓ Установка водяных труб
• ✓ Установка водяного стиля с стилем водяного стиля с помощью стиля водяного стиля с стилем водяного стиля с стилем водяного стиля с стилем водяного стиля с стилем водяного стиля с стилем водяного стиля с стилем водного стиля с стилем водяного стиля с стилем водного стиля со СВОИМИ РУКАМИ — ВИДЕО

Карнизы помогают лишь частично защитить стены дома от потока воды, стекающей с крыши. При попадании воды на штукатурку и грунт вокруг дома брызги попадают на нижнюю часть стен и цоколь здания, а вода из отмостки при отсутствии дренажа попадает в фундамент. При этом страдает не только защитное покрытие здания: влажный грунт под домом способствует появлению грибка на конструкциях подполья.

Справиться с этими проблемами поможет дренажная система. Устанавливать его лучше в процессе изготовления крыши. Но обустроить никогда не поздно и крыша готова.

С ЧЕГО НАЧИНАЕТСЯ УСТАНОВКА ВОДОСНАБЖЕНИЯ

Если опыта подобных работ нет, то разумно «порепетировать» на небольшом участке несложную конструкцию – например, сначала установить водосточную систему с обратной стороны стену дома или смонтировать желоба на небольшой избушке или сарае.

---

ВСЕ, ЧТО ВАМ НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ, ЗДЕСЬ >>>

---

Для начала нужно понять, каков ассортимент готовых основных, дополнительных и доборных элементов в тех магазинах, доставка которых будет стоить разумных денег (рисунок 1).

Затем сделайте замеры и составьте схему будущей дренажной системы. При сборке следует учитывать, что помимо полноразмерных есть калибры для желобов и водосточных труб разной длины, часто с шагом 50 см.

ВАЖНО! В СЛУЧАЕ ДАЛЬНЕЙШИХ ЛЯГУШЕК ПЛАСТИК СТАНОВИТСЯ НАХУЙ.

Сегодня в продаже имеется широкий ассортимент товаров для изготовления водостоков. Они различаются по материалу (металл или пластик), размеру, цвету, способу крепления. Следует отметить, что комплектующие от разных производителей зачастую не взаимозаменяемы.

Поэтому лучше выбирать комплектующие одной фирмы из одной коллекции, которую можно приобрести рядом с домом отдыха.

Профессионалы обычно имеют запас различных элементов, но начинающему любителю мастерить своими руками часто приходится покупать некоторые детали.

---

Читайте также: Чистка водостоков своими руками: приспособления и приспособления

---

ВЫБОР ГЛУБИНЫ ВОДОПАДА
Площадь ската крыши	меньше 35 м 2	35 . .. 80 м 2	еще 80 м 2
Глубина желоба	16 см	25 см	33 см
Диаметр желоба	50/60 мм	80 мм	100 мм

УСТАНОВКА ВОДОСТОЙКОЙ СИСТЕМЫ

Монтаж водосливов начинается с установки крюков. Такое крепление желобов к карнизу и надежно, и безопасно.

Обычно производители выпускают брекеты разных размеров и пропорций. Металлические скобы позволяют изменять их форму и размеры в небольшом диапазоне при установке (рис. 2).

Необходимо определить расположение желоба так, чтобы вся вода, стекающая с крыши, попадала в него — при сильном дожде часть потока воды стекает в желоб. может перекрывать край (рис. 3).

Если на участке оборудована дренажная система для отвода сточных вод с предустановленными люками, воронка желоба должна быть установлена ​​строго по отвесу так, чтобы канализационная труба располагалась вертикально.

Первый кронштейн, расположенный в самой высокой точке по отношению к воронке.

Важно! Элементы желоба крепятся с уклоном 3-5 мм на 1 м (уклон задается скобами) для обеспечения стока воды. В одну воронку поступает вода из дренажного штуцера длиной не более 12 м. В дренаже большей длины делают две воронки с расхождением желобов.

По наклонной линии установите средние кронштейны на расстоянии не более 40 см друг от друга.

При большой длине желобов между начальным и конечным крюками натяните шнур и выровняйте по нему промежуточные крюки.

Установка желоба, правила и рекомендации.

Посмотреть это видео на YouTube

СБОРКА ВОДНОГО ПУТИ

На земле разложить все детали водостока. Корыто профиля разрезается на куски необходимой длины. При разметке следите за тем, чтобы скобы не попадали в места соединений или расположения воронок. Детали желоба соединяются между собой или скрепляются специальным клеем для ПВХ (в случае желоба). Корыто крепится к кронштейнам с помощью защелок. Установите заглушки водосточных желобов.

ВАЖНО! На крышах большой площади необходимо устанавливать снежные коряги. БОЛЬШОЙ ВЕС СНЕГА, ЛАВИНО ОТХОДЯЩЕГО С КРЫШИ, МОЖЕТ ПОВРЕДИТЬ БЫТОВУЮ СИСТЕМУ ДОМА.

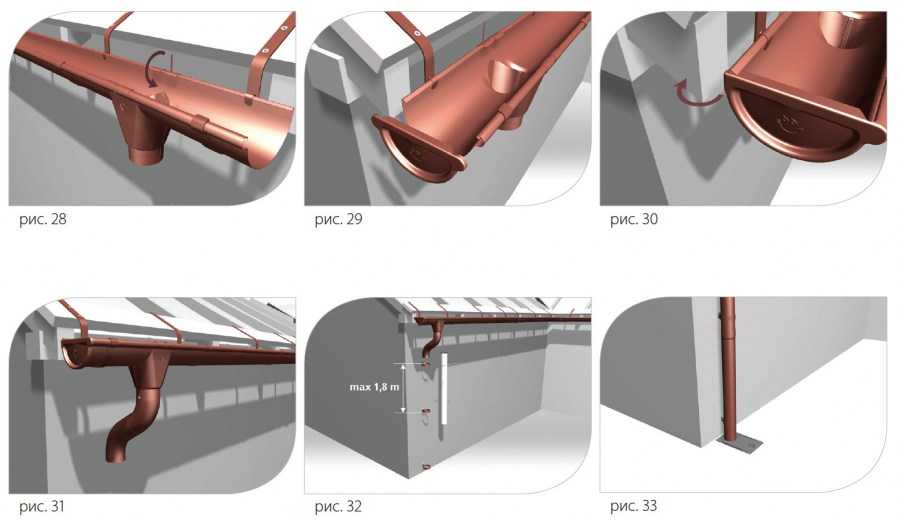

УСТАНОВКА ВОДЯНЫХ ТРУБ

При установке водосточных труб под воронки дренаж используется для соединения стока с желобом. Водопроводные трубы устанавливаются вертикально вдоль стены. Соедините трубы, чтобы определить положение хомутов. Верхний воротник должен

находиться под первым соединением, чтобы предотвратить проскальзывание трубы. Отметьте расположение других хомутов под каждым стыком с интервалом ~ 1 м. Закрепите зажимы на стене с помощью дюбелей или фиксирующих лапок.
