Как крепить желоб водосточный – Как закрепить водостоки на крыше: инструкция, схемы, пошаговый монтаж

• На поверхности трехслойных стен для крепления кронштейнов может быть используем только верхний лицевой слой. При его толщине 90 мм анкер устанавливается на глубину 60 мм. Толщина прослойки в 120 мм потребует заглубления на 80-90 мм.
• Сверление двухслойных стен рекомендуется проводить по завершении ее отделки: глубина отверстий – 60-90 мм. При погружении дюбеля он должен войти во второй слой утеплителя, после чего разрешается довинчивать крепление.
• На однослойной стене кронштейн крепится шурупами или распорными дюбелями, с глубиной погружения более 60 мм.
• В случае с деревянными каркасными стенами держатель следует крепить посредством саморезов. Для фиксации в этом случае удобно применять острый стержень большой длинны.

Лучше всего, если монтаж вертикальных крепежных элементов водосточной системы проводится в процессе сооружения стен.

Особенности монтажа труб к стене

Если установка проводится на готовые стены, следует соблюдать следующие правила:

1. Монтаж водосточных труб ведется только снизу.
2. Крепежные отверстия должны быть небольшого диаметра.
3. Сливную трубу и поверхность стены должно разделять определенная дистанция.
4. Для защиты фундамента от затекания под него воды внизу устанавливают срезанное сливное колено.

Кирпичные стены оснащают пластиковыми дюбелями, в которые завинчивают скрепленные с хомутом шурупы. Крепление на стены из дерева удобнее проводить специальными стержнями или пластинами с саморезами.

Как крепится водосточная система вертикального типа:

1. Для соединения труб используются муфты.
2. При введении нижней трубы оставляется зазор.
3. Монтаж держателя с хоботом производится под муфтой. Таким же образом монтируются тройники.
4. В завершении процедуры закрепляют нижний отвод и трубу.

Ближнюю от карнизного свеса угловую трубу желательно размещать на расстоянии 150 мм от угла здания.

kryshadoma.com

Как установить водостоки, если крыша уже покрыта? Инструкции по монтажу

Водосточная система – это важная часть архитектуры, и ее обязательно нужно продумывать еще в проекте. Да и согласно современным строительным нормам и правилам, установку водостоков желательно производить еще перед установкой финишного кровельного покрытия. Но на практике так получается далеко не всегда. Также, в идеальном варианте, первым делом перед покупкой водосточной системы вы должны решить, как именно вы будете крепить желоба: по карнизу, к лобовой доске или к первому ряду обрешетки. Но, к сожалению, некоторые современные производители предлагают кронштейны, которые рассчитаны только на один вид крепления – к лобовой доске.

Тогда что делать в такой ситуации: крыша уже покрыта и кровельное покрытие уложено, если речь идет о металлических листах, которые закреплены «намертво» или лобовая доска вообще отсутствует? Сейчас мы откроем вам пару секретов!

Исключительно к лобовой доске чаще всего фиксируют водосток, если приток воздуха для проветривания внутреннего утепления осуществляется через специальные отверстия в подшивке свеса – их еще называют перфорированными софитами. Это самый простой и дешевый способ вентиляции, хотя и не самый профессиональный, ведь для хорошего притока воздуха этого недостаточно. Поэтому опытные кровельщики считают, что более эффективно сделать приток воздуха через зазор, который образуется под обрешеткой.

В этом случае лобовую доску вам необходимо будет располагать достаточно низко, а кронштейны для желобов фиксировать только на обрешетке. Правда, у такой системы есть недостатки: под тяжестью снега и льда доска можно попросту сломаться. Исходя из этого, решите, какой именно способ подходит вам.

Также крепеж исключительно к лобовой доске необходим, если водосточная система устанавливается намного позже после возведения дома. Например, вы купили недострой (довольно распространенная ситуация). И, если не трогать дорогой и не понятно по каким конкретно принципам уложенный кровельный материал, то закрепить кронштейны у вас получится только к лобовой доске. Кроме того, также при замене водосточной системы тоже не получится сделать как-то по-другому.

И третий момент: если вы использовали антиконденсатную гидроизоляционную пленку, ее по правилам необходимо выводить на карнизный свес, а это уже возможно тоже только при креплении водостока прямо к лобовой доске, но не к обрешетке:

Для закрепления желобов и водосточных труб и вам понадобятся специальные крюки. По строительным правилам, установить вы их можете тремя основными способами: в общий дощатый настил, если речь идет о мягкой кровли, в стропильные ноги и в ветровую доску карнизного свеса:

Один из самых популярных примеров:

Способ №1. Крепление к стропильной системе: приподнимаем покрытие

Иногда домашние мастера даже рассчитывают на то, что после окончания строительства крыши у них получится все-таки приподнять один-два листа кровельного покрытия и закрепить крюки на обрешетку. Но на самом деле оторвать вот так просто листы любого покрытия не получится, ведь вам придется в этом случае избавляться от одного-двух рядов саморезов или гвоздей. А на этом месте уже не обойтись без заплаток, что сведет на «нет» весь эстетический эффект.

Но кое-какой хитрый способ в этом плане все-таки применяется, и его суть состоит в том, чтобы положить специальные доски под покрытие, которые позволяют его не помять кровельный материал и выкрутить крепление пассатижами. И ведь получается!

Еще нечто подобное нередко проделывается с шифером. Там прямо в волны шифера вставляют деревянные бруски, которые были заранее выструганы по профилю волны. Здесь крепление для водостока монтируют прямо насквозь самого шифера – и брусок, и крюк одновременно.

Способ №2. Крепление к лобовой доске: создаем надежную опору

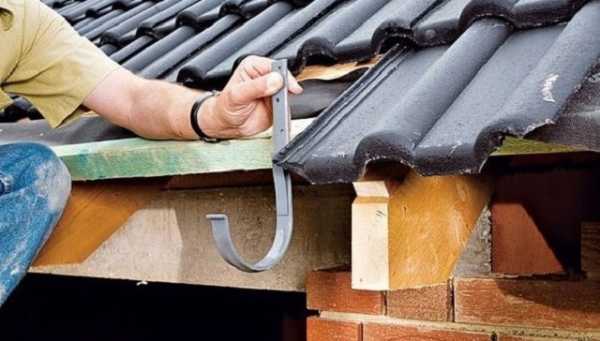

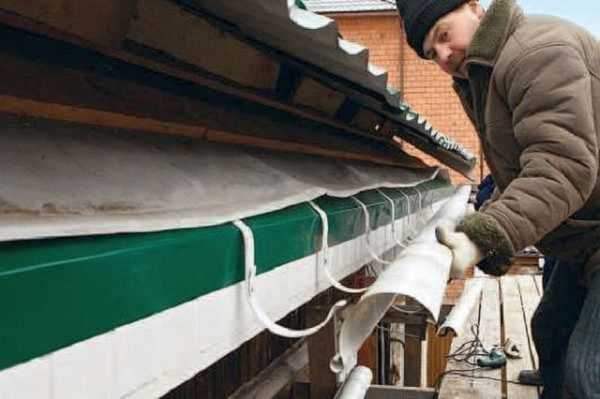

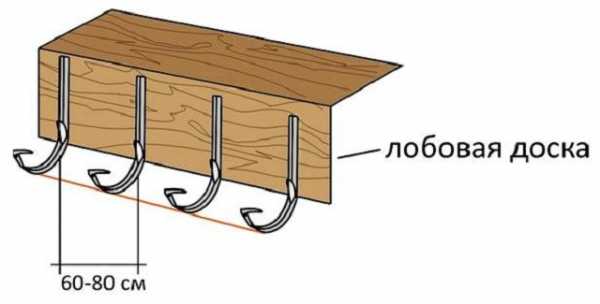

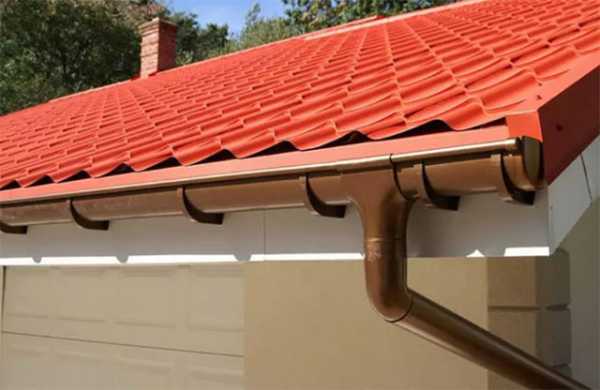

Крепления крюков к лобовой доске – это самый простой способ, если крыша уже готова. Причем саму лобовую доску вовсе не сложно декорировать так, чтобы она выглядела как отдельный элемент экстерьера крыши:

Для металлических кровельных покрытий крюки нужны короткие, из этого же материала и крепить их тоже лучше на металл:

А вот легкий по весу пластиковый водосток без проблем выдержит деревянная лобовая доска:

Способ №3. Крепление на «костыли»: идем на хитрость

В случае, если лобовой доски на крыше нет вообще, тогда в стене устанавливают специальные металлические или деревянные «костыли», и желоб крепится прямо к ним при помощи шпилек или брусьев:

Способ №4. Кронштейны в опорах

Или же крюки приходится ввинчивать в то, что есть, особенно, когда речь идет о небольших придомных постройках:

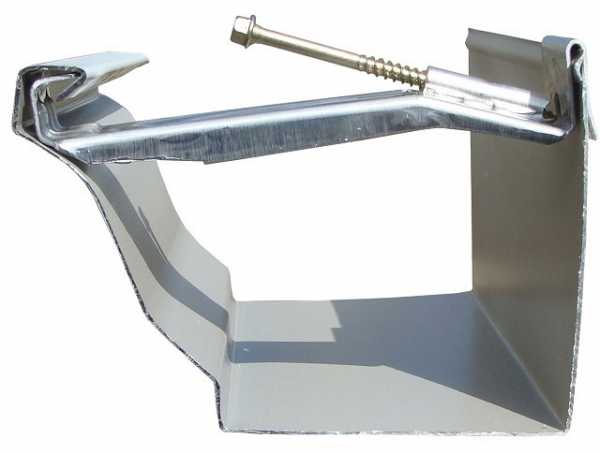

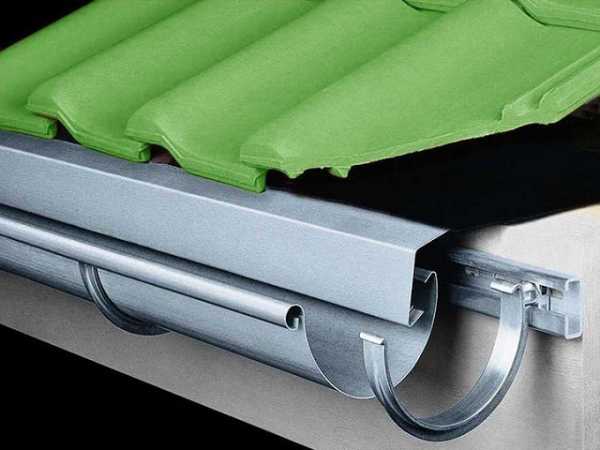

Способ №5. Невидимые кронштейны: захватываем желоб сверху

Кроме того, сегодня продаются такие кронштейны, которые незаметны даже после монтажа, потому что они держат желоба сверху, а не снизу. Гениальное решение, не правда ли?

Такие кронштейны нужно крепить с шагом 40 и 70 см, иначе при более значительном расстоянии желоба способны деформироваться под тяжестью льда или снега:

Тем кронштейнам, которые крепятся к обрешетке или сверху к стропильной ноге, сначала нужно изогнуть и придать форму, чтобы потом идеально подогнать их к углу наклона ската.

Способ №6. Регулируемые кронштейны: для сложных условий

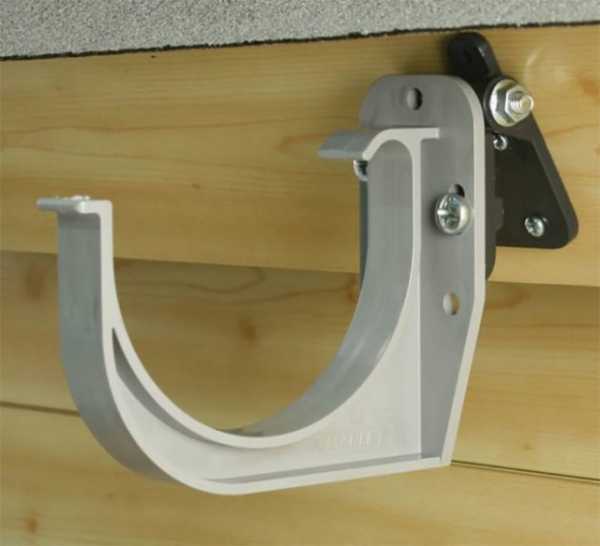

Вам будет интересно узнать, что в продажу сегодня поступили регулируемые кронштейны. Достаточно подкрутить шурупы, чтобы регулировать их и настраивать в зависимости от угла наклона ската. Благодаря этому вам не нужно будет вновь проверять радиус изгиба у каждого крюка по отдельности.

Посмотрите, как устроены такие кронштейны! Это две основные части, которые можно сдвигать относительно друг друга в зависимости от необходимой высоты крепления:

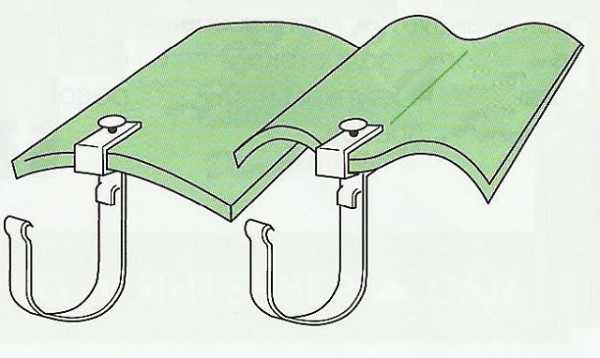

Способ №7. Крепим прямо на кровельное покрытие

В самых сложных случаях иногда приходится приобретать кронштейны подороже, но которые позволяют установить водосток даже на такую крышу, где уже уложено хрупкое гофрированное покрытие:

Конечно, такой метод подходит лишь для регионов, где дожди выпадают не часто и не в больших количествах.

Итак, подведем итоги: насколько надежным окажется крепление, зависит от того, правильно ли вы смонтировали желоба. Ведь у водостока нет такой задачи, как решать проблему снега – это должны делать снегозадержатели и специальный кабельный обогрев.

А теперь сделаем краткий обзор самой технологии закрепления водостока на готовой крыше.

Как рассчитать необходимое количество водосточных элементов?

Рассчитать количество необходимых элементов водосточной системы вы можете исходя из таких данных: (В + Н/2)хС, где:

• В – расстояние по горизонтали от свеса до конька;
• Н – высота , а С – длина крыши (все размеры в метрах).

Вот как правильно должен происходить монтаж водосточной системы на лобовую доску:

• Шаг 1. На самой доске, которая была установлена предварительно, отметьте лазером горизонтальную линию в самом высоком месте желоба.
• Шаг 2. Разместите затем настоящую линию, с учетом наклона, который должен составлять от 3 до 5 миллиметров на каждый погонный метр желоба.
• Шаг 3. Теперь нужно пронумеровать все крюки, причем сама разметка должна делаться с учетом уклона желоба. Далее при помощью крюкогиба слегка изменяем радус крюков.
• Шаг 4. Установите два крайних крюка, а между ними, по самому дну желоба нужно натянуть веревку. Установите остальное крепление.

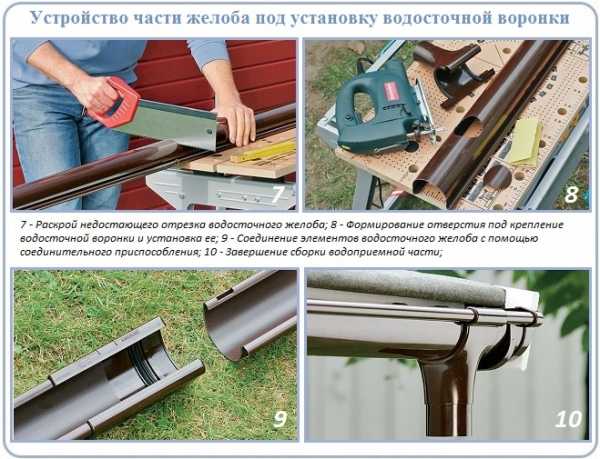

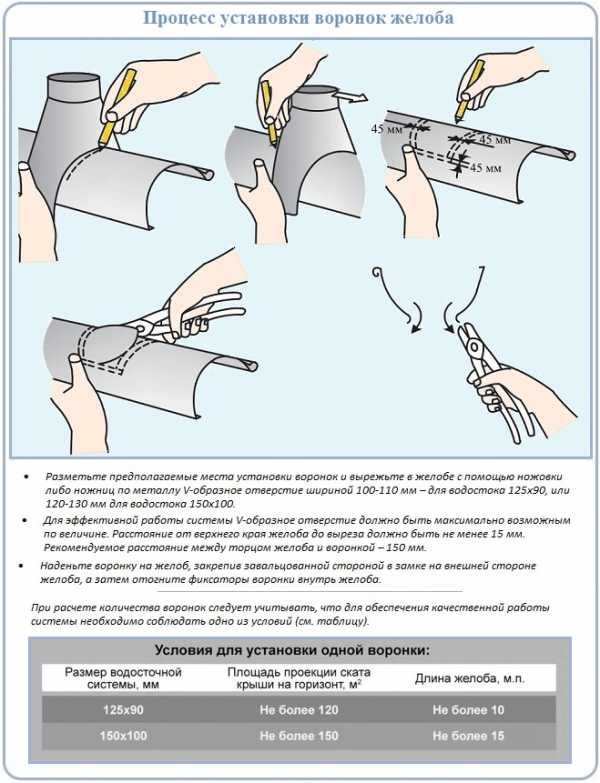

• Шаг 5. Определите расположение воронки в конце желоба соответственно их размеру.
• Шаг 6. Далее приложите воронку желоба к доске и обведите карандашом по контуру. От края контура к центру оставьте кантик в 45 мм и выпилите отверстие обычной ножовкой? либо специальными ножницами для металла.
• Шаг 7. Теперь получившиеся рамки отогните наружу. Вставьте желоба друг в друга. Важно, чтобы передняя часть желоба надевалась правильно – так, чтобы его носик оказался внутри завитка.

Вся сборка достаточно проста, сродни детского конструктора.

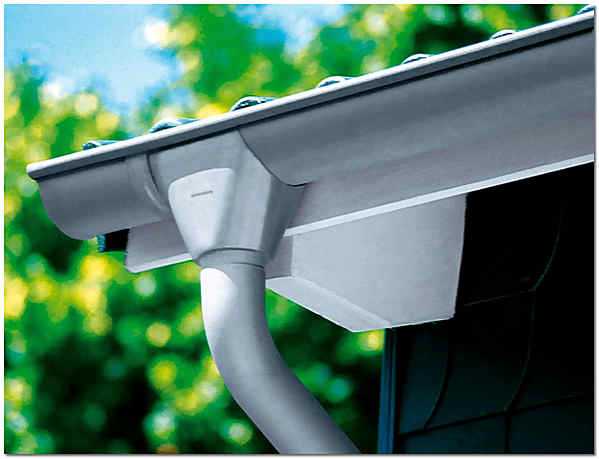

Желоба и воронки: располагаем на правильном расстоянии

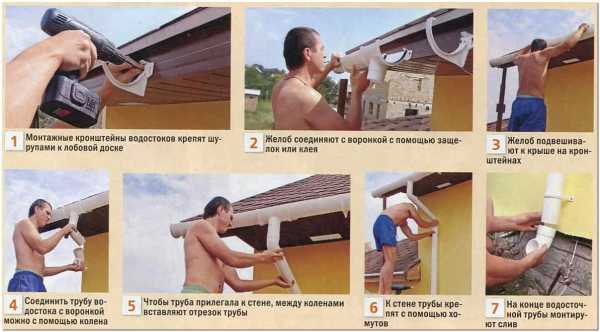

А теперь перейдем непосредственно к установке водосточного желоба:

• Шаг 1. Первым делом монтируем воронку и прилегающие к ней желоба.
• Шаг 2. Края желоба крепим саморезами к лобовой доске.
• Шаг 3. Закрепляем воронку и сами желоба, пока их профили полностью не совпадут.
• Шаг 4. Проверяем угол наклона и расположение кронштейнов.

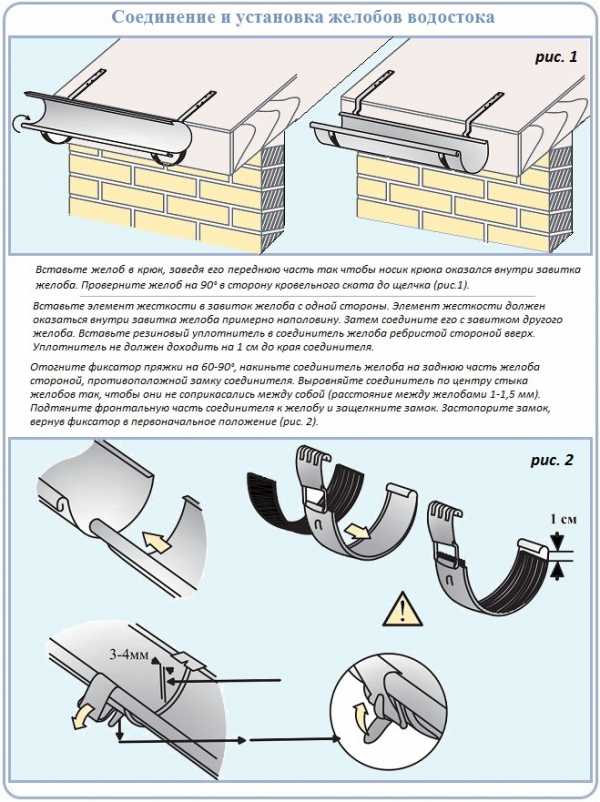

• Шаг 5. На них устанавливаем профиль желобов и состыковать их между собой. Свободные торцы закрываем заглушкой.
• Шаг 6. От воронки делаем отвод да трубы в стене.
• Шаг 7. Монтируем кронштейн для трубы.
• Шаг 8. Размечаем путь установки трубы и крепим уже вертикальные водосточные элементы.

Современные металлические водостоки соединяются между собой на уплотнителях и зажимах. Пластиковые водостоки соединяют тремя основными способами: на защелках с зажимом, на резиновых уплотнителях и методом холодной сварки. Главное при всем этом обязательно учитывать компенсацию линейного расширения.

Также подумайте о таком элементе, как специальная решетка для водосточной системы. Она нужна для того, чтобы очистить стекающую воду от растительного мусора, который нередко смывается с крыши – это листья хвои и ветки. Ведь застоявшаяся вода зимой способна превратиться буквально за ночь в лед и разорвать водосток изнутри.

Для начала давайте разберемся подробнее, как и какой стене правильно крепить водостоки. Итак:

• В случае с трехслойной стеной держатели нужно крепить только к лицевому слою. Если толщина его около 9 см, значит, глубина анкера должна составлять 6 см, а если толщина 12 см – значит, глубина анкера должна быть 8-9 см.
• Если речь идет о двухслойной стене, то уже после того, как она будет отделана, в ней следует просверлить отверстие 6-9 сантиметров глубиной. Важно, чтобы дюбель при этом обязательно прошел второй слой теплоизоляции. И только после этого можно докручивать крепление.
• С однослойной стеной делать нужно так: держатель закрепите в стене при помощи шурупов или специального распорного дюбеля, но на глубину не менее 6 сантиметров.
• А вот если вы крепите водостоки в деревянной каркасной стене, прикрепите держатель с саморезами к деревянному фасаду. Зафиксировать все это можно при помощи длинного острого стержня.

Более грамотно, конечно, устанавливать вертикальные составляющие водостока еще в процессе кладки стен, но и по их завершению такие работы вполне возможны. Важно знать только лишь о нескольких правилах:

• трубы устанавливать нужно всегда снизу вверх;
• отверстия просверливать небольшие;
• между сливной трубой и стеной обязательно должно быть сохранено расстояние;
• закреплять внизу специальное сливное колено со срезанным углом, чтобы вода не попадала прямо под фундамент.
• Или же колено замените на обычное звено трубы и выведите на ливневую канализацию.

Все довольно просто:

Что же касается материала стен, поступайте так:

• Для кирпичной стены вам необходимо приобрести пластиковый дюбель, затем высверлить в стене отверстие под размер дюбеля, вставить его и закрутить шуруп, который уже прикреплен к хомуту.
• К деревянным стенам прикрепляют водосточную систему при помощи стержня или специальной пластинки с шурупами. Такой длинный и заостренный стержень нужно попросту забить.
• А вот если стена слишком тонкая в нужных местах, тогда вам понадобится длинный стержень, который будет закреплен дополнительно при помощи пластины с шурупами.

Небольшая иллюстрация поможет вам разобраться с этим:

А сама технология вертикального крепления достаточно проста:

• Шаг 1. Соедините трубы муфтами.
• Шаг 2. Когда будете вводить нижнюю трубу, оставьте зазор.
• Шаг 3. Под муфтой смонтируйте кронштейн с хоботом.
• Шаг 4. Точно также установите тройники.
• Шаг 5. Приклейте нижний отвод к трубе.

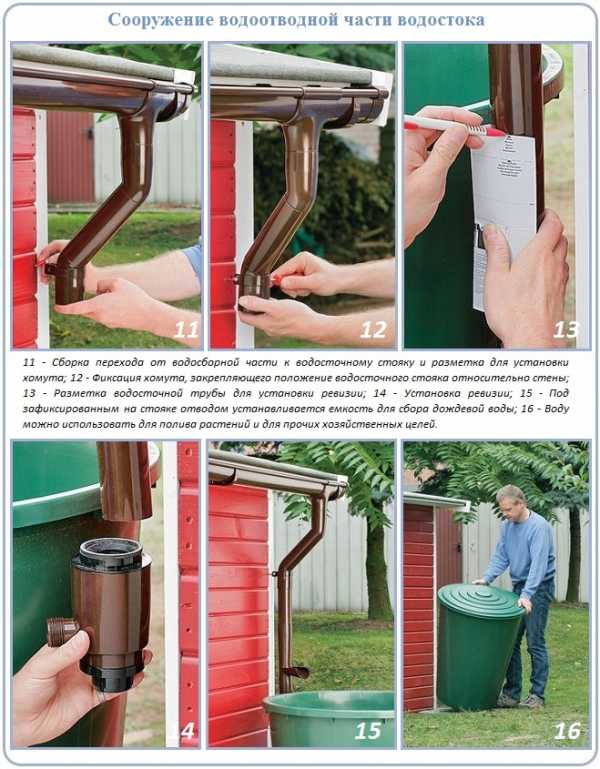

Посмотрите на эту пошаговую иллюстрацию. На фото №11 очень хорошо видна декоративная насадка:

Еще один важный момент: труба, которая расположена ближе всего к углу карнизного свеса, должна находиться на расстоянии 15 сантиметров от угла дома. Расположить вы ее можете посередине карнизного свеса, или прямо за углом, уже на торцевой стене.

Таким образом, вы легко убираете водосточную трубу с фасада, и ваша водосточная система, которую пришлось устанавливать уже на готовую крышу, будет выглядеть незаметной и гармоничной!

krovgid.com

правила выбора и установки кронштейнов

Держатели – это базовые детали наружного водостока, обеспечивающие фиксацию его водосборной части. С помощью этих крюкообразных кронштейнов производится монтаж желобов, формируется конфигурация горизонтального водоприемного контура. Мастерам, желающим грамотно собрать и собственноручно установить водосточную систему, стоит ознакомиться со спецификой указанных элементов.

Для безупречного результата работы надо знать, как грамотно подобрать держатели для водостоков, где и каким образом их следует крепить. В этой статье мы как раз разберемся во всех данных нюансах.

Держатели для монтажа водосточных систем выпускаются в обширном ассортименте, который предоставляет возможность обустроить водоприемными устройствами крышу любой структуры и конфигурации.

Их производят для установки пластиковых и металлических желобов, с округлым или прямоугольным сечением, с защитно-декоративным покрытием и без него.

В изготовлении держателей используют полимерное соединение или стальной сплав. Цвет пластиковых изделий обычно в точности соответствует колеру желоба, если у владельцев дома не было тяги к контрастам в экстерьерной картине. Металлические крюки под желоба представлены оцинкованными вариантами с полимерным защитно-декоративным покрытием или без него.

Особых конструктивных отличий у кронштейнов, выпускаемых для традиционных типов кровель нет. В их числе три основные разновидности, это:

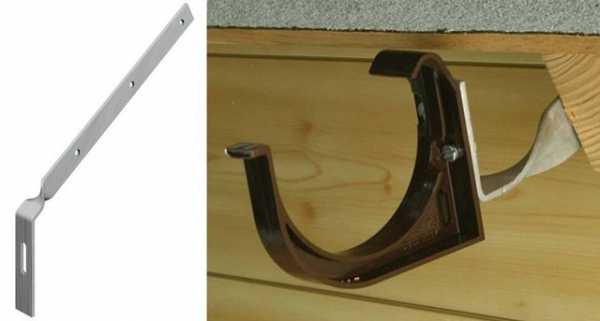

• Длинные. Представляют собой элементы в виде крюков с длинной монтажной планкой. Устанавливаются перед укладкой покрытия. Крепятся к стропильным ногам, сплошной обрешетке или ее разреженному аналогу, усиленному вдоль линии фиксации карнизной доской.
• Короткие. Крюкообразные детали с монтажным основанием, совмещенным с их тыльной стороной. Устанавливаются преимущественно после укладки покрытия, но могут монтироваться и до означенного этапа. Крепятся к лобовой доске, прибитой к торцам стропильных ног. В редких случаях просто к торцам стропилин.
• Универсальные. Являются сборно-разборной конструкцией из короткого держателя и съемной монтажной планки. Могут использоваться в качестве длинных или коротких кронштейнов в зависимости от этапа работ.

При проведении установки до этапа укладки кровли универсальные кронштейны применяются в комплектации с монтажной планкой, устанавливаются в соответствии с правилами монтажа длинных держателей. Если фиксация производится после укладки покрытия, крепятся как обычные короткие крюки.

Кроме традиционных видов на рынке представлены короткие кронштейны с устройством регулировки уклона монтажного основания и держатели для кровель из полимерного поликарбоната. Первая разновидность предназначена для фиксации на верхнем венце бревенчатого сруба или на наклонно расположенной ветровой доске. В качестве примера подобного основания – скошенная внутрь лобовая обшивка крыши веранды или террасы.

Второй нетрадиционный тип – крюки водостоков для поликарбонатных крыш. Выпускают их с монтажным устройством в виде своеобразной «прищепки» – скобы. При обустройстве крыш с сотовым поликарбонатом одну часть скобы заводят между внешней и внутренней стороной полого пластикового листа. Крепят в двух плоскостях: к лобовой доске и к краю покрытия.

Эта же разновидность используется при обустройстве кровельных конструкций с однослойным пластиковым шифером. Подобный кронштейн решает сразу три важные задачи: обеспечивает надежное крепление к стропильной системе, усиление края кровли и выравнивание в двух измерениях. Причем регулировку положения можно произвести после фиксации кронштейна.

Грамотный подбор держателя исключит лишние расходы и действия в период установки. К примеру, приобретение длинных крюков нецелесообразно при проведении ремонтных работ без замены кровли. Если они уже куплены, то лежащий на карнизе ряд черепицы или шифера придется снимать, а после завершения монтажа укладывать обратно. Гораздо больше усилий потребуют металлочерепица и профилированная кровельная сталь.

Намного проще дела обстоят с короткими крюками, монтаж которых может быть произведен на любой стадии ремонта либо строительства. Однако их длинных собратьев неспроста признают наиболее надежной разновидностью кронштейнов, обеспечивающей водосточным желобам безукоризненную фиксацию на долгие годы.

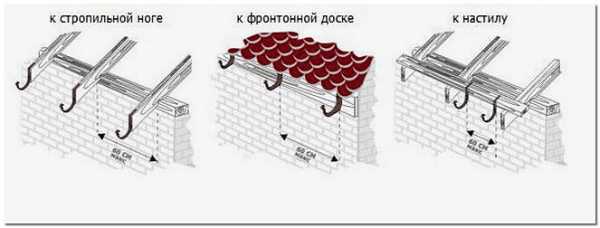

Разберем технологию крепления наиболее востребованных кронштейнов на конкретных примерах. Для начала перечислим общие правила расположения крюков водосточных систем:

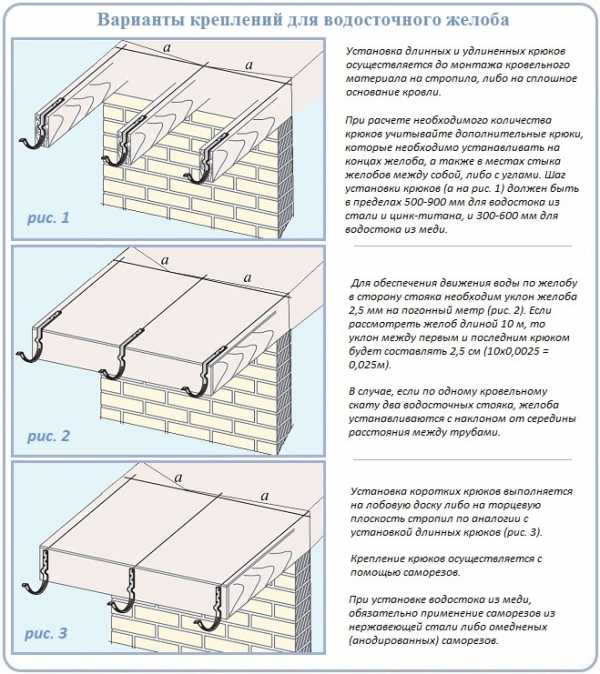

• Группа держателей для одного ската должна формировать уклон водосточного желоба в сторону водосборной воронки с присоединенным к ней стояком. Величина уклона указывается производителем водосточной системы, обычно это от 2 до 5 мм на 1 погонный метр желоба.
• Кронштейны устанавливаются с равным шагом. Под стальные и алюминиевые желоба через 600 – 900 мм. Для медных желобов расстояние между крюками варьирует в интервале 300 – 500 мм, для пластиковых систем шаг не более 600 мм.
• Крайние крюки линейного водосточного желоба устанавливаются в 10 – 15 см от края лобовой доски.

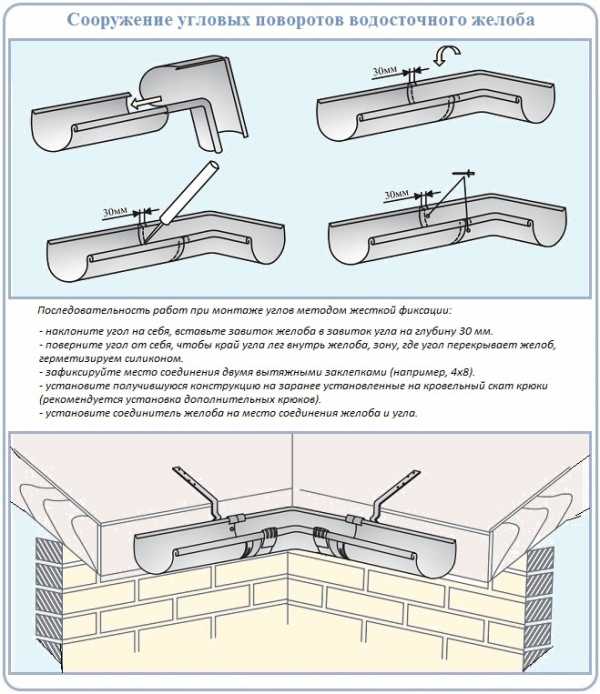

• Держатели замкнутых водосточных контуров четырехскатных крыш монтируются с обеих сторон углового элемента.

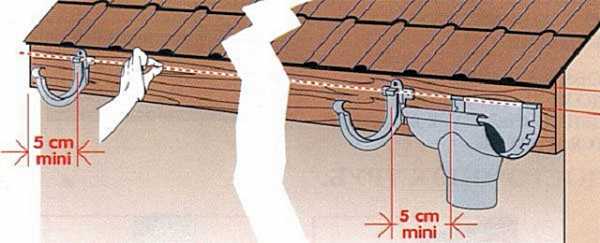

• Дополнительные держатели монтируются в 5 – 10 см от водоприемной воронки. При использовании расширяющих воронок и соединительных элементов пластиковых водостоков устанавливаются рядом с ними в обязательном порядке.

На основании перечисленных правил производится проектирование расположения кронштейнов и подсчет требующегося для монтажа количества.

Кроме перечисленных особенностей  необходимо соблюдать специфику расположения крюков в сечении, или в профиль, так сказать. Установленный в держатели желоб должен быть перекрыт свесом карниза минимум на треть, максимум на половину собственного диаметра.

В зависимости от типа покрытия и крутизны конструкции размер этого свеса колеблется в пределах 3 – 7 см. Чем круче скаты, тем больше карнизный свес, выходящий за пределы карнизной доски.

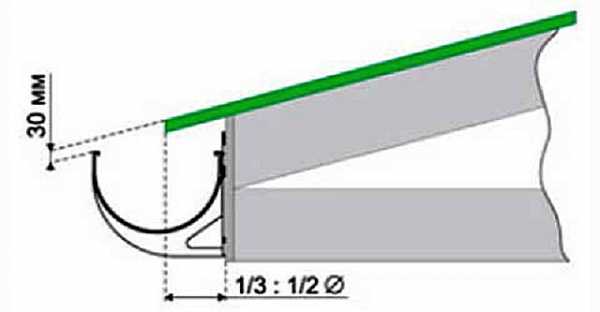

Желоба должны находиться ниже линии, условно продолжающей свес, примерно на 2 см. Так надо, чтобы сползающая по кровле снежная масса не давила на горизонтальную часть водостока и не отрывала их вместе с держателями. Отметим, что если по каким-либо техническим причинам указанное расположение крюков невозможно, перед водостоком на карниз в обязательном порядке устанавливается система снегозадержания.

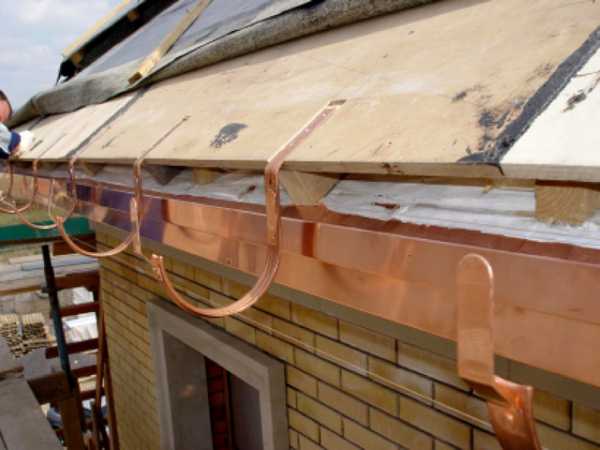

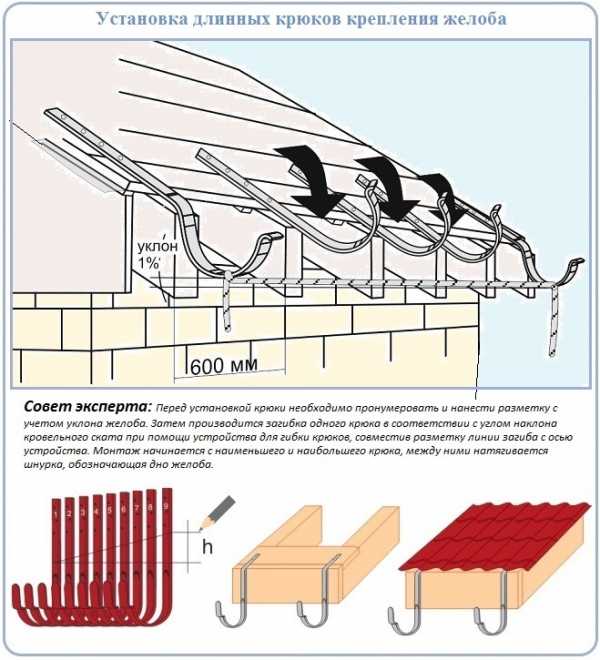

Правила монтажа длинных держателей

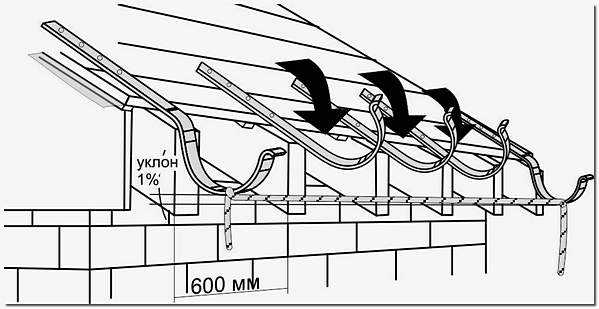

Для установки кронштейнов с длинными монтажными планками необходимо определить шаг установки, который не должен быть больше предела, рекомендованного изготовителем системы. Крепить их чаще нерационально: лишние расходы без особой необходимости в усилении положения желоба водостока.

Определившись с шагом, следует произвести расчет количества крепежных деталей и выполнить разметку обрешетки под установку крюков. Если они будут фиксироваться к пяткам стропильных ног, установленных на подходящем расстоянии друг от друга, то размечать ничего не нужно.

После разметки проводится примерка кронштейна, устанавливаемого в наивысшую точку, для предстоящего сгибания его монтажной планки. Элемент надо приложить к месту установки и определить точку сгиба, отвечающую технологическим требованиям. При необходимости положение крюка следует подкорректировать с учетом максимальных отклонений, указанных производителем системы.

Поиск и определение опытным путем первой точки сгиба дает нам возможность провести разметку и гибку держателей для всего ската:

• Укладываем требующееся для обустройства ската число кронштейнов в ряд так, чтобы их условное дно и верхние точки планок находились на одной линии.
• Рассчитываем угол наклона, требующийся для свободного стока осадков в водоприемный стояк. Предположим, что длина ската 10 м, а рекомендованный уклон 3 мм/пог.м. Значит, точка сгиба крюка, расположенного с противоположного края должна быть ниже на 3 см.
• Отчерчиваем линию сгиба на уложенных в ряд крюках и нумеруем их.
• Сгибаем держатели поочередно полосогибом. Действуем аккуратно, чтобы при сгибании не повредить защитное покрытие.

Завершив сгибание кронштейнов, приступаем к их установке. Крепим оцинкованными самонарезающими шурупами с обычной шляпкой. Фиксация производится в трех точках на монтажной планке. В процессе крепления крюков любой длины нет существенных отличий кроме тех, что они выполняются на различных стадиях строительства либо ремонта.

Монтаж держателей начинают с установки крайних крюков, между которыми натягивается шнурка или леска, обозначающая линию условного дна желоба. Расположенные между ними рядовые элементы устанавливаются согласно проведенной до гибки нумерацией. В случае выявления отклонений от заданного леской направления сгиб корректируется.

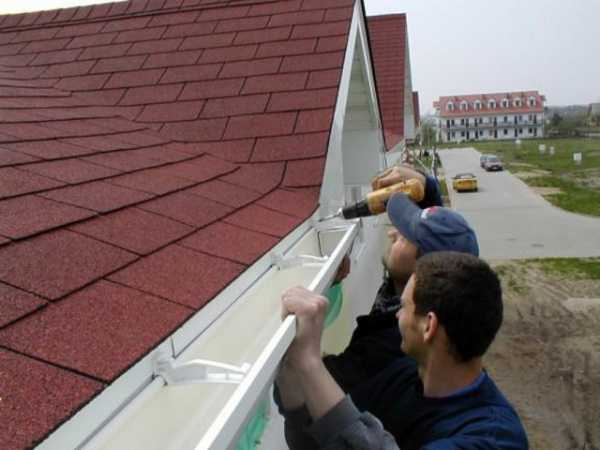

Порядок установки коротких крюков

Короткие держатели применяются преимущественно, если проводится текущий ремонт крыши без замены кровельного покрытия или если в период строительства крыши про монтаж водосточной системы банально забыли.

Кроме того, это идеальный вариант для укладки мягких видов кровли, из-за специфики которых монтаж длинных кронштейнов может производиться только на стропила под обрешетку.

Правда, у владельцев строений с битумной черепичной кровлей, например, есть способ воспользоваться длинными держателями с установкой их на обрешетку. Для этого под монтажные планки сверху в обрешетке перед установкой выбирают удлиненные пазы. Отметим, что вариант возможен в случае, если углубления не способны повлиять на несущую способность обрешетки в районе карниза.

Проектирование расположения и подсчет требующегося количества коротких держателей выполняется по общим для всех водостоков правилам. Процесс монтажа отличается тем, что нет этапа предварительной подготовки крюков к установке.

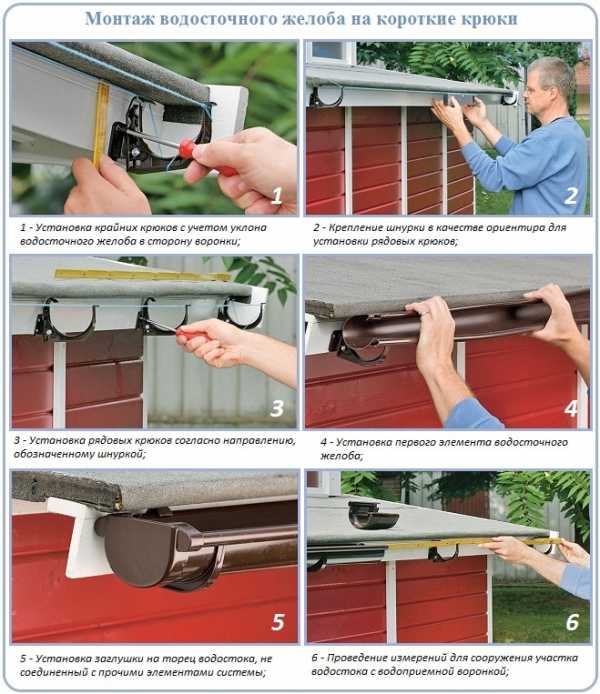

Вкратце алгоритм монтажа выглядит так:

• Расчет количества кронштейнов, ориентированный на примененный в изготовлении желоба материал.
• Разметка лобовой доски согласно рекомендованному производителем шагу.
• Расчет уклона желоба. Например, длина желоба 10 м, рекомендованный производителем уклон 2,5 мм. Значит, расположенный со стороны водоприемной воронки крюк должен быть установлен ниже того, что расположен с противоположной стороны ската ровно на 2,5 см.
• Крепление крайних кронштейнов к лобовой доске.
• Соединение закрепленных держателей леской или шнуркой для обозначения линии дна желоба. Шнурку можно протянуть в два-три ряда, чтобы обозначить несколько ключевых линий для повышения точности установки.
• Монтаж рядовых держателей в соответствии с разметкой на лобовой доске и с «показаниями» шнурки.

В установленные держатели укладывается желоб в чуть согнутом состоянии. Сначала дальняя его сторона заводится в своеобразные пазы крюков, потом ближняя сторона защелкивается.

Монтаж держателей на пластиковый шифер

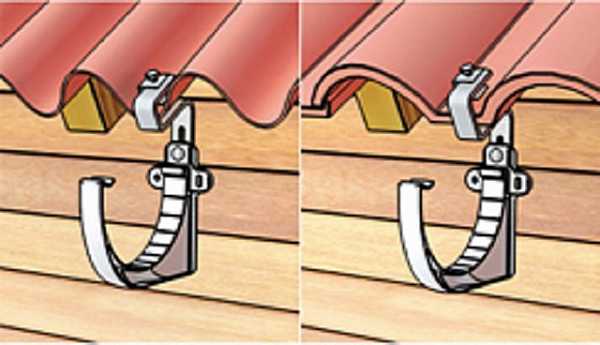

Для установки водосточных систем на крыши с пластиковым шифером выпускают особый вид держателей, речь о котором мы уже вели. Этот вид крепежа сложнее предыдущих видов в конструктивном и технологическом отношении. Однако производители элементов постарались максимально облегчить процесс установки и вероятного ремонта впоследствии.

Порядок действий по установке держателей на пластиковый шифер следующий:

• Монтируем пластиковые распорки, повторяющие форму выпуклой волны гофрированного материала. Они нужны для крепления листа к крайней решетине и для обеспечения жесткости кровли вдоль карниза. Если нет обрешетки, ставим их на стропила.
• Проводим разметку лобовой доски под установку крюков.
• Устанавливаем крайние держатели, не затягивая крепеж.
• Регулируем положение кронштейнов относительно вертикали.
• Сдвигаем нижнюю часть держателя, устанавливаемого в самой нижней точке водосточной ветки относительно верхней части так, чтобы условное «дно» крюка было ниже аналогичного элемента с противоположной стороны ровно на величину уклона.
• Фиксируем оба кронштейна к лобовой доске и к кровле.
• Протягиваем один-два ряда шнурки, соединяя крайние крюки. Это ориентировочные линии для монтажа рядовых держателей.
• Устанавливаем рядовые кронштейны согласно разметке и линии, обозначенной шнуркой.

В завершении фиксируем в держателях водосточный желоб и, установив на него строительный уровень, еще раз проверяем геометрические параметры установки. Уклон в сторону точки сбора воды должен быть соблюден обязательно, иначе в желобе будет застаиваться вода. При выявлении существенных отклонений высоту нижней части крюка можно подкорректировать.

Ролик с демонстрацией собственноручной установки длинных держателей:

Интересное приспособление для сгибания ножки длинных крюков:

Крепление коротких пластиковых держателей желоба водостока:

Мы разобрали варианты и методы установки наиболее востребованных видов держателей. Привели основные требования к их монтажу и креплению, придерживаться которых необходимо при обустройстве водостоком всех видов крыш. Соблюдение технологических правил – гарантия удачи в работе и долгой службы установленной на прочные держатели водосточной системы.

krovgid.com

Кронштейн для водосточного желоба: виды, монтаж

Наличие системы водоотвода – обязательное условие для всех типов зданий, как жилых, так и промышленных, коммерческих или государственных. Производственные компании предлагают застройщикам огромный выбор водоотводов, имеющих свои конструкционные различия. Но они состоят в основном из незначительных изменений линейных параметров, геометрии и внешнего вида, функциональные задачи остаются неизменными.

Водоотводящая система должна устанавливаться на всех типах зданий

Это касается всех элементов водостоков, кроме кронштейнов. Различные их виды имеют кардинальные отличия и требуют совершенно иных методов фиксации. Кстати, тип кронштейнов оказывает влияние и на технологию монтажа кровель. Есть кронштейны, которые обязательно крепить до начала установки кровельных покрытий, а существуют и такие, монтаж которых возможен в любое время, как до, так и после установки кровли.

Кронштейн для водосточного желоба

Содержание статьи

Функциональные задачи кронштейнов

Держатели одновременно выполняют несколько задач, каждая из которых оказывает большое влияние на работоспособность, безопасность и длительность эксплуатации водосливной системы. Какие функции выполняют кронштейны?

1. Обеспечивают нужный уклон желоба, благодаря чему вода направляется к определенным приемникам. При этом учитывается общий дебет воды и размеры скатов.

   Кронштейны обеспечивают необходимый уклон желоба для стока воды

2. Предупреждают засорение желобов. Кронштейны дают возможность регулировать пространственное положение желобов таким способом, что полностью исключается появление застойных зон. В них не накапливается грязь, не произрастают мхи, не возникает проблем с нормальным отводом воды.

   С помощью кронштейнов легко отрегулировать положение желоба, чтобы избежать скопления воды и мусора

3. Гарантируют механическую прочность конструкции. В зимний период времени на желоба могут воздействовать значительные нагрузки от сползающего с кровли снега. Если кронштейны не имеют достаточной прочности, то водосток может получать критические механическое повреждения, полностью нарушающие его функциональность.

   Если держатели подобраны или установлены неправильно, возможны поломки водосточной системы в результате повышенных нагрузок на желоба

Как правильно устанавливать кронштейны, чтобы водосливная система работала исправно длительное время, мы расскажем немного ниже. Вначале следует ознакомиться с существующими типами держателей желобов.

Виды кронштейнов

Эти элементы должны сохранять свои первоначальные характеристики весь гарантийный срок эксплуатации. Во время разработки специалисты уделяют внимание нескольким важным характеристикам кронштейнов. Они общие для всех типов изделий.

1. Инженерные конструктивные особенности. Рассчитывается прочность деталей, предусматриваются регулировки положения желобов. Одновременно учитывается ремонтопригодность и возможность замены на однотипные кронштейны других производителей.

   Регулируемый кронштейн для водосточного желоба

2. Внешний вид. Держатели должны гармонировать с системой, улучшать ее дизайнерские характеристики. В некоторых случаях наоборот, кронштейны должны быть малозаметными и не бросаться в глаза.

   Кронштейны должны соответствовать водосточной системе по всем параметрам, в том числе и по дизайну

Держатели делают из конструкционной стали или полимеров. Ответственные производители применяют конструкционные листовые стали толщиной не менее 1,5 мм, но на рынке есть и продукция очень низкого качества. В них толщина листа не превышает одного миллиметра, а металл – низкокачественная низкоуглеродистая сталь.

Такое же положение и с пластиковыми держателями. Они должны прессоваться только из первичного материала с инновационными добавками, повышающими устойчивость материала к негативному жесткому ультрафиолетовому излучению. Но не все компании поступают ответственно, некоторые в целях увеличения прибыли для изготовления кронштейнов применяют материал, получаемый после переработки старых изделий (вторичный пластик). Соответственно, ни о каком высоком качестве таких держателей говорить не приходится.

От качества держателей зависит долговечность водосточной системы

Таблица. Типы кронштейнов.

Абсолютное большинство водоотводящих систем можно фиксировать как на длинные металлические крюки, так и на короткие пластиковые кронштейны.

Разновидности держателей для желобов

Цены на различные виды кронштейнов для желоба

Кронштейн для желоба

Общие правила монтажа

Для фиксации элементов понадобится рулетка, шуруповерт или отвертка, бечевка, пузырчатый уровень, строительный маркер и саморезы соответствующего размера. Какие общие правила фиксации кронштейнов следует выполнять, вне зависимости от особенностей элементов?

1. Никогда не пользоваться метизами с потайными головками. Они имеют конусную форму и во время прижатия расширяют монтажное отверстие. При достижении критических нагрузок пластик может дать трещину или отверстие расширится до такой степени, что головка провалится в него. Результаты таких последствий – нарушение устойчивости желоба и необходимость выполнения срочных ремонтных работ.
2. По возможности пользоваться шайбами для увеличения площади контакта. За счет такого простого приема повышается надежность крепления. Шайбы рекомендуется подбирать по размерам и только из нержавеющих сплавов.

   Крепление кронштейнов осуществляется обычными саморезами с использованием шайб

3. Не фиксировать элементы черными саморезами, они со временем трескаются из-за физической усталости. Такие метизы заслуженно считаются очень некачественными.
4. Всегда соблюдать рекомендованное расстояние меду кронштейнами, в большинстве случаев оно не превышает 60 см.

   Оптимальное расстояние между кронштейнами составляет 60 см

5. Высота расположения кронштейна должна быть такой, чтобы соблюдалось рекомендованное расстояние между проекцией кровли и верхней кромкой желоба.
6. Выставлять элементы под уклоном 3-5 мм на погонный метр. Это важное условие нормальной работы водоотводящей системы.

   Уклон водосточного желоба должен равняться 3-5 мм на погонный метр

Если выполнять общие правила, то можно быть уверенным, что система водоотвода всегда будет справляться с поставленными задачами.

Цены на популярные модели шуруповертов

Шуруповерты

Пошаговая инструкция фиксации пластиковых держателей

Перед началом работ нужно определиться с количеством элементов и расстоянием между ними. При этом всегда надо учитывать место расположения приемных воронок и соединительных муфт. Дело в том, что здесь приходится крепить дополнительные крюки вне зависимости от расстояния. Работы можно делать после полной установки кровли и крепления лобовой доски. Если предусматривается ее обшивка декоративными материалами, то надо сделать и эти работы, а только потом заниматься фиксацией кронштейнов.

Шаг 1. Высверлите в отделочном материале посадочные отверстия под резиновые шайбы. Они нужны для компенсации тепловых расширений пластика.

Намечают и высверливают отверстия под крепежи

Шаг 2. Саморезами прикрепите крайние кронштейны к доске. При этом учитывайте вышеизложенные рекомендации по наклону для стока воды и удалению от проекции кровли для предупреждения механических поломок сходящим снегом.

Прикручивают крайние кронштейны к доске

Шаг 3. При помощи пузырчатого уровня отметьте положение воронки, не забывайте соблюдать рекомендованный производителями уклон. Закрепите элементы.

По уровню намечают точки крепления воронки, прикручивают элемент

Практический совет. Если длина ската большая, то между крайними кронштейнами надо натягивать веревку и по ней выставлять все оставшиеся элементы.

Пластиковые кронштейны нельзя очень сильно затягивать саморезами, контролируйте свои усилия. Далее установка элементов выполняется таким же способом.

Согласно замерам обрезают желоб и закрепляют его на кронштейнах

Пошаговая инструкция крепления длинных крюков

Устанавливаются под кровельными покрытиями с максимальным шагом не более 60 см, около воронок нужно фиксировать дополнительные элементы. Для таких креплений надо сгибать длинную часть детали, за счет этого обеспечивается наклон желоба. Сгибание делается в такой последовательности.

1. Подсчитайте общее количество кронштейнов на одном скате. Учитывайте водостоки и соединительные муфты, они увеличивают число точек крепления.

   Чтобы правильно рассчитать количество кронштейнов, нужно составить схему водостока кровли

2. Сложите все элементы рядом на ровной площадке. Проведите диагональную линию с учетом требуемого уклона. К примеру, если наклон в пределах 3 мм на метр, а длина ската 9 м, то расстояние по вертикали между первым и последним кронштейном должно быть 9×3=27 мм. Это значение можно округлить до трех сантиметров.

   Намечают на кронштейнах линию сгиба

3. Специальной гибочной машиной согните кронштейны по отмеченным линиям. Важно знать не только место, но и угол загиба. Он равняется углу между плоскостью ската и горизонталью. Не путайте с углом наклона скатов, этот параметр определяется положением ската к горизонтальной линии. К примеру, если угол наклона скатов равняется 25°, то кронштейны надо загибать под 115°. Это значение определяется просто, надо к углу наклона ската прибавить 90°.

   С помощью инструмента держатели сгибают

4. На скате крыши отметьте места крепления держателей, после чего прикручивайте кронштейны, контролируя их положение уровнем.

   Крепят кронштейны к основанию

   Монтаж желобов и воронок осуществляется так же, как и на короткие кронштейны, но проводят его только после укладки кровельного покрытия.

Монтаж кронштейнов водостока пластиковой кровли

Цены на водостоки

Водостоки

Заключение

Большинство производителей водосточных систем реализует кронштейны в комплекте, и можно сразу подобрать оптимальный вариант. Крепление может осуществляться металлическими крюками к доскам обрешетки или стропильным ногам. При выборе конкретного варианта нужно знать, что идеального решения не бывает. У каждого типа свои сильные и слабые стороны.

Длинные кронштейны

Имеют высокие значения прочности, не боятся УФ-лучей, не меняют свои свойства длительный период времени. Это достоинства. Недостатки – сложность монтажа и определенные нюансы во время установки кровельных покрытий. Чем прочнее листовая сталь, тем труднее ее изгибать под нужными углами.

Длинные металлические держатели отличаются повышенной прочностью и долговечностью

Короткие кронштейны

Чаще всего изготавливаются из пластика. Их намного проще устанавливать, некоторые конструкции имеют возможность точной регулировки положения желоба. Это позволяет быстро исправлять допущенные во время монтажа ошибки, поправлять положение желобов. Недостатки – в природе пока не существует пластиков, не боящихся жестких ультрафиолетовых лучей. Срок службы элементов не отвечает пожеланиям требовательных застройщиков.

Кронштейны из пластика проще в монтаже

Видео — Монтаж кронштейнов для водостока

Правильность выбора и монтажа кронштейнов для водосточных желобов имеет большое значение для всей водосливной системы. Но на функционирование водостока влияют и другие факторы, которые нужно учитывать при его установке. О том, как грамотно смонтировать водосливную систему для кровли, можно прочитать на нашем сайте.

krysha-expert.ru

Металлические водостоки для крыши: монтаж своими руками

Выполненные из металла водосточные системы привлекают неоспоримой прочностью и долговечностью, обусловленной авторитетными характеристиками исходных материалов. Немалое число владельцев загородных домов отдают им безоговорочное предпочтение, невзирая на легковесность и экономическую доступность полимерных конкурентов.

Плюс провести монтаж металлических водостоков для крыши своими руками совсем несложно. Однако для успешного результата надо знать все тонкости технологического процесса.

Предком и прототипом обширного ряда металлических водосточных систем был простой деревянный желоб, выполняющий работу по сбору и отводу воды от входа в дом. Четыре столетия назад люди догадались вложить внутрь желоба согнутую углом жестяную полосу, чтобы защитить древесину от атмосферной агрессии.

Спустя всего полвека, деревянная составляющая была вовсе упразднена. Остался лишь функциональный и стойкий к нападкам природы металлический вкладыш. Конструкция дорабатывалась и совершенствовалась, в производство внедрялись «равнодушные» к климатическим воздействиям материалы.

Какой метал применяется в производстве?

Благодаря многовековым разработкам, дополненным нововведениями, рынок изобилует металлическими водосточными предложениями. В числе представленных покупателю вариантов сейчас фигурируют многочисленные системы, в изготовлении которых использовались:

• Кровельная сталь. Срок эксплуатации 7 – 10 лет. В числе плюсов бюджетная стоимость. Список минусов включает внушительный вес, склонность к коррозии, «шумность» при контакте с каплями дождя.
• Кровельная сталь с антикоррозионной оболочкой. Производители гарантируют 10 и более лет беспроблемной эксплуатации. Плюсы позиции кроятся в повышенной звукоизоляции и в эстетических показателях. Минус в возможности повредить полимерное покрытие во время установки и в том, что действительно надежным будет довольно дорогой водосток.
• Медь. Служить будет 150 – 200 лет. С эстетическими качествами и износостойкостью сложно поспорить. Существенным минусом считается солидная цена, уязвимость по причине электрохимической коррозии. Последнее качество заметно ограничивает сферу применения из-за невозможности контакта с алюминием и оцинкованной сталью.
• Цинк-титан. Прослужит не менее 100 лет, по уверению изготовителей. Материал устойчив к атмосферному негативу, если не контактирует с медью и сталью без оцинковки. Непрост в уходе, склонен расширяться при нагревании.
• Алюминий. Эксплуатационная гарантия выдается на 25 – 50 лет. К веским достоинствам относят индифферентность к погодным условиям и легковесность. В перечне минусов безжалостный ценник и рекомендации использовать исключительно в паре с алюминиевой кровлей.

Выбор системы отвода воды с крыши чаще всего ориентируют на равенство сроков эксплуатации водосточного контура и покрытия. Ведь замену кровли логичней проводить одновременно с установкой нового водостока. Поэтому крыши с металлочерепицей, защищенной от атмосферных атак прочной полимерной оболочкой, оснащают системами, выполненными из аналогичных материалов.

Элитарными медными и цинк-титановыми контурами оснащают конструкции, покрытые керамической черепицей или сланцевой плиткой. Нет смысла сочетать их с мягкими покрытиями, т.к. при замене последних недешевые системы могут пострадать.

Крыши с оцинкованным профнастилом, кровельной жестью или ондулином оборудуют с равнозначными по износостойкости контурами из оцинкованной стали.

Общие правила монтажа

Широкое разнообразие материалов, применяемых в производстве систем, практически не влияет на методы и приемы установки металлических водостоков. Выпускают их в комплектации, принцип которой схож с детским конструктором. Из предложенных к продаже основных и фасонных деталей можно собрать контур любой сложности для крыши любой площади.

Однако при покупке водосточного набора, а тем более при желании применить б/у элементы, следует помнить о правилах совместимости. Несмотря на то, что при изготовлении придерживаются единых требований и размеров, с неощутимой «на глаз» разницей можно досадно столкнуться при монтаже. Потому приобретая основные детали одной фирмы, лучше купить крепеж той же марки.

И еще крайне важный момент. Нельзя использовать стальные и алюминиевые крепежные элементы при установке медных водосточных желобов. При устройстве водостока из цинк-титана непригодны держатели из меди и неоцинкованной жести. Уж если нашлись средства на дорогостоящий водосборник, не стоит подбирать к нему дешевые или бывшие в употреблении крюки и хомуты.

Существуют общепринятые правила установки и сборки металлических водостоков для всех видов крыш:

• Монтаж водосточной системы производится согласно принципу «сверху-вниз». Первым делом собираются и фиксируются элементы водоприемной части: желоба и воронки. Затем монтируется водосточный стояк.
• Крепление водосборной части системы производится при помощи длинных или коротких кронштейнов. Длинные держатели фиксируются на стропилах или на обрешетке, применяются до укладки финишного покрытия. Короткие крепятся к лобовой доске, используются после устройства кровли.
• Наружный край желоба размечается и устанавливается так, чтобы линия карнизного свеса перекрывала его минимум на 1/3 ширины. Он же должен быть ниже линии, условно продолжающей скат за его пределами, на 2,5 см.
• На каждый водосточный желоб должна приходиться одна водосборная воронка с присоединенным к ней стояком.
• С целью оптимизации стока желоба монтируются с уклоном в направлении водосборной воронки. Уклон создается кронштейнами, установленными так, чтобы каждый погонный метр желоба понижался на 2,5 – 5 мм.

Если обустраиваемый карниз не отличается четкой горизонтальностью, отклонения от технологической норы нужно учесть при разметке.

Специфика проектирования и расчетов

Водостоками из металла оборудуют крыши различной архитектуры. Односкатные конструкции оснащают одним желобом с воронкой и стояком. Двухскатным крышам положен аналогичный комплект, но в двойном размере. Четырехскатные сооружения окантовывают водосточной системой по периметру, в каждом углу устанавливается водосточный стояк.

Разберем на примере процесс проектирования водостока для четырехскатной крыши, длины карнизов которой равны 6 и 12 м. Площадь проекции кровли на горизонтальную плоскость равна 72 м². Значит, для обустройства нам подойдет малая водосточная система с Ø желоба 125 мм и Ø водосточных труб для стояка 90 мм.

Длина желобов заводского изготовления 3 м, монтируются они встык с применением соединительных зажимов. Шириной соединительных деталей в расчетах пренебрегаем. Для удобства проектирования и расчетов вычерчиваем схему крыши в плане.

Алгоритм расчета системы отвода воды с крыши:

• Находим количество желобов путем сложения длины всех карнизных свесов и отрезков водостока, примыкающих к входной группе. У нас получится 12 + 2×6 + 2×3 + 2×2 = 34 м. Делим результат на стандартную длину желоба, получаем 11,34 шт. Округляем до целых чисел: купить надо будет 12 шт.
• Подсчитываем количество требующихся соединителей. Применяются они и для линейных, и для угловых соединений. Схема примера нам ярко изображает, что по прямой линии желоба соединяются в 5ти точках, с угловыми деталями состыкуются в 12ти точках. Всего 17 соединителей.
• Воронок потребуется по количеству стояков, сооруженных в каждом углу, т.е. 4 шт. Т.к. максимальная длина желоба, обрабатываемого одной воронкой, не должна быть больше 10 м, стояки располагаем парно со стороны длинных скатов.
• Контур не замкнутый, поэтому нам потребуются заглушки в количестве 2 шт. Установлены будут на желоба возле входной группы.
• Вычисляем количество держателей. Под монтаж стальных водостоков крюки устанавливают через 50 – 90 см, под медные системы через 30 – 50 см. В местах соединения с угловыми элементами и состыковки желобов применяются дополнительные крюки.

Отметим, что чем больше уклон в сторону водоприемной воронки, тем меньше обязан быть шаг установки кронштейнов-крюков.

Предположим, что расчет проводим для стальной водосточной системы. Шаг установки кронштейнов выбрали 60 см. Исходя из чего, на каждый водосточный желоб приходится 5 шт. держателей. В примере 10 цельных желобов и 2 укороченных, для монтажа которых необходимо 3 крюка. В итоге 5×10 + 2×3 = 56 штук.

Еще каждый угол укрепляется двумя дополнительными крюками. У четырехскатной крыши 4 выпуклых угла и 2 вогнутых возле входа. Следовательно, нужно дополнить количество еще на 12 штук.

Итоги приведенного в пример расчета будут, естественно, отличаться от вычислений по индивидуальному проектированию односкатной или двускатной крыши. Площадь конструкции тоже вряд ли будет равна. Мы продемонстрировали его лишь для того, чтобы объяснить общий принцип. Однако с математическими выкладками прощаться еще рановато, т.к. работа была проведена только для водоприемной части системы.

Четырехскатная крыша в нашем примере оснащена, как положено, водостоком по периметру. Согласно схеме вода будет отводиться через 4 водосточные воронки, к каждой из которых надо спроектировать и рассчитать стояк:

• Для сооружения перехода от воронки к вертикальной части водостока потребуется два колена. Приобрести нужно будет на стояк по два элемента с равным углом (их выпускают под 45º и 67º).
• Для того чтобы соединить колени нужна будет труба, если ширина карнизного свеса 25 см и более. Длина соединительной трубы определяется по факту.
• Для оформления низа стояка потребуется отвод, монтируемый на расстоянии 20 – 25 см от дневной поверхности.

Осталось рассчитать только размер вертикального участка. Для этого нужно из расстояния от поверхности отмостки до нижней грани карниза вычесть длину обоих коленьев и отвода, а заодно и отступ от дневной поверхности.

Хорошо, если в итоге получится 3 м, это как раз стандартная длина трубы. Если нет, то отвод можно слегка приподнять, но не более чем на 40 см от земли.

По высоте стояка рассчитывается число хомутов. Они должны быть установлены возле каждого соединения водосточного трубопровода. Кроме того в зависимости от производителя на 1,0 – 1,7 м вертикальной трубы должен быть один хомут и дополнительные крепления возле отвода и нижнего колена. Результат вычислений по отдельному стояку умножается на четыре, т.е. на их количество.

Разберем для начала устройство водосточной системы с укладкой желоба на длинные крюки-кронштейны. Этот вариант по праву считается наиболее надежным креплением. Однако вспомним, что выполнить его можно только при новом строительстве или при полной замене кровельного покрытия.

№ 1. Монтаж с применением длинных кронштейнов

Рассматривать будем сооружение водостока для одного из карнизов двухскатной крыши. Кронштейны монтироваться могут на обрешетку или стропильные ноги. Самостоятельно определяем, какой вариант удобнее. Основная загвоздка подготовить длинные держатели так, чтобы они смогли сформировать необходимый уклон в сторону водоприемной воронки.

Процесс подготовки держателей по шагам:

• Измеряем точное расстояние между крайними кронштейнами (L). Оно нам поможет вычислить величину вертикального смещения.
• Рассчитаем количество держателей (n), учитывая, что расстояние между ними (b) должно находиться в пределах от 0,6 м до 0,9 м. В вычислениях используем формулу n = L/b. Не забываем о дополнительных крюках, которыми оснащаются края желоба.
• Полученное в результате расчетов количество держателей размечаем с учетом вертикального смещения. Например, если L = 10м, а рекомендованный изготовителем системы уклон 5 мм на метр, то 10 × 0,005 = 0,05 м или 5 см.
• Укладываем крюки «рядком» и очерчиваем на их ножках линию, повторяющую уклон желоба.
• С помощью гибочного устройства сгибаем кронштейны согласно разметке, не забыв перед этим их пронумеровать. Можно поступить проще. Загнуть первый и крайний крюк, зафиксировать их на карнизе и протянуть между ними шнур. Рядовые крюки гнуть и устанавливать уже по указаниям шнурки.

Расправившись с крюками, приступаем к монтажу водоприемной части водостока. Перед сборкой и установкой желоба нужно оснастить его водосточной воронкой. Отмечаем на внешней стороне место расположения указанного водосборника. От торца желоба следует отступить не менее 15 см.

Затем ножовкой или ножницами для резки металла согласно разметке вырезаем отверстие в форме литеры V. Ширина отверстия 10 – 11 см. От верхней кромки желоба вырез обязан отступать не менее 1,5 см. По завершению резки воронку надо надеть на сформированное отверстие, зафиксировать ее завальцованной стороной в замке, расположенном с наружной стороны желоба.

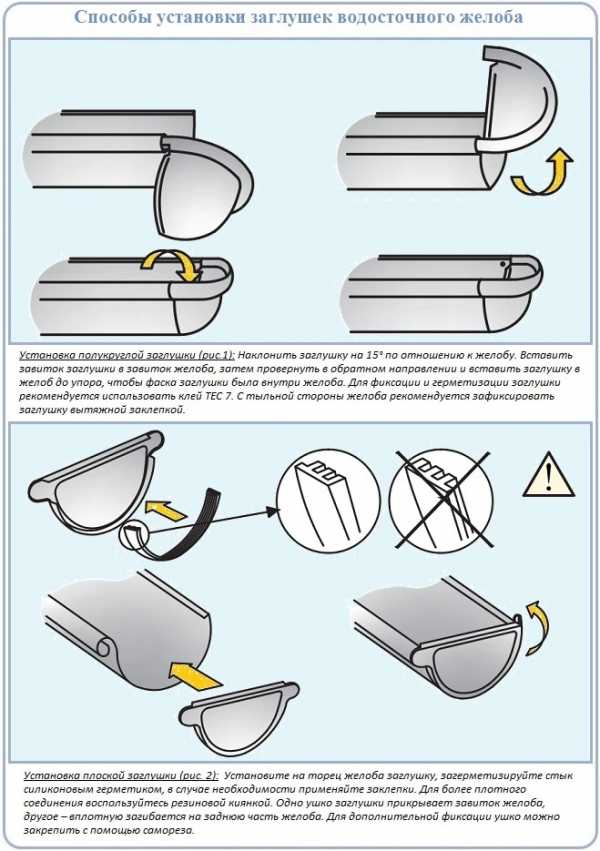

Сборку желоба завершаем установкой заглушек на торцы, не соединенные с прочими элементами водостока. Стык заглушки с желобом обрабатываем силиконовым герметиком с целью обеспечения герметичности.

Добиться плотной состыковки деталей поможет резиновая киянка. Если нет таковой в запасе, подойдет молоток, но действовать им следует очень аккуратно и стучать по заглушке нужно будет через своеобразную прокладку в виде отрезка доски или бруска.

Желоб с заглушкой вставляется в крюки и фиксируется в нем способом, указанным производителем водосточной системы. Между собой элементы водосборной части соединяются при помощи соединителей с резиновой герметизирующей прокладкой. После монтажа металлического желоба карниз принято оснащать металлической планкой, применяемой для отвода воды от деревянных деталей стропильной системы. Гидроизоляционную прослойку при этом выводят под планку.

Завершив сборку водоприемной части, приступаем к монтажу водосточного стояка. Под него согласно намеченным проектом точкам устанавливаем хомуты. Для фиксации их применяем крепеж, соответствующий типу материала, из которого выполнена стена. После чего к воронке присоединяем первое колено. Приложив второе колено к стене, измеряем расстояние между вторым и первым.

Согласно полученному значению отрезаем соединительную трубу, располагающуюся между переходными коленями. После чего собираем стояк, вымеряем отвесом его вертикальность, если нужно корректируем и окончательно закрепляем положение водосточной части.

Водосточную систему для невысокого дома проще и удобнее сначала собрать на земле, затем установить и закрепить. При необходимости особого труда не доставит возвращение на исходную точку и легкая корректировка системы.

№ 2. Устройство с использованием коротких крюков

Схема сооружения металлической водосточной системы с установкой на короткие держатели отличается от предыдущего варианта только стартовым этапом – монтажом держателей. В целом правила и требования к сооружению системы аналогичны. Однако провести монтаж можно в любое время, независимо от стадии строительных или ремонтных работ.

Сборка и установка водосточного контура по коротким кронштейнам производится в следующем порядке:

• К лобовой доске согласно учитывающей уклон разметке крепим два крайних крюка. Крепеж не затягиваем, чтобы обеспечить возможность корректировки.
• Между крайними крюками протягиваем леску или шнурку в качестве ориентира для установки рядовых держателей. Проверяем ее положение уровнем: пузырек воздуха должен отклониться. А если уровень оснащен электронным устройством, то прибор еще и покажет градусы отклонения.
• Устанавливаем и фиксируем рядовые кронштейны с заранее рассчитанным шагом.
• Слегка согнув желоб, устанавливаем его на обозначенное крюками место. Оснащаем торец заглушкой.
• Определяем по факту длину недостающего желоба и расстояние до воронки.
• Отрезаем от цельного желоба недостающую нам часть.
• Вырезаем по разметке отверстие для водосточной воронки.
• Устанавливаем раскроенную часть желоба на место. С предыдущим элементов соединяем его встык, используя защелкивающийся соединитель.
• К воронке подсоединяем переходные колена и водосточные трубы. Крепим их хомутами на стене.

Дождевая вода наверняка пригодится для хозяйственных нужд и поливки растений. Если направить отвод в бочку или подобную емкость, можно ее собирать. Если простейшая схема сбора воды не устраивает, к резервуару можно подсоединить стационарный коллектор.

Мы подобрали видео-материалы, которые наглядно представят процесс сборки и установки металлических водостоков.

Ролик с подробной анимационной инструкцией по монтажу водостока на длинные крюки:

Видео-рекомендации профессионалов по монтажу водосточной системы на короткие кронштейны:

Процесс устройства водосточной системы с прямоугольным сечением:

Сборка и монтаж металлического водостока несколько сложнее, чем те же действия по установке полимерного варианта. Ошибки обойдутся дороже. Однако с работой вполне можно справиться собственноручно, если усвоить тонкости монтажа.

krovgid.com

методы монтажа и нюансы работ

Столь важный архитектурный элемент конструкции крыши, каким является система водоотведения, должен быть продуман еще на стадии проектирования. Тем более, что современные СниП рекомендуют выполнять установку системы еще до монтажа покрытия кровли. Однако в действительности не все так гладко.

Иногда обстоятельства вынуждают устанавливать водосточную систему, если кровля уже готова. Соответственно, не лишним будет узнать, как установить водостоки, если крыша уже покрыта.

В каких случаях водосток устанавливают при финишных работах ↑

Возможно несколько ситуаций, когда возникает необходимость подобного монтажа:

• Установка водостоков на крыше непосредственно к лобовой доске может быть предусмотрена самим проектом, если потоки воздуха для вентиляции внутреннего пространства поступают через обшивку свесов из перфорированных софитов. Такой способ вентиляции наиболее доступный как по исполнению, так и по стоимости. Однако обеспечить достаточный приток воздуха при этом не получается. Поэтому для повышения эффективности вентилирования водоотводные желоба крепят на ветровые доски на крышу.

На заметку

Здесь уместно будет напомнить, что это такое лобовая доска. Так называют продольный щит, закрывающий торцевую часть стропил либо ту часть обрешетки, которая выступает над фронтальной частью чердака либо мансарды.

• Водостоки крыши вынужденно крепят по карнизу готовой крыши также в случае покупки недостроенного дома, когда установка водостоков не была предусмотрена бывшим хозяином заранее.

• Использование антиконденсатной гидроизоляционной пленки имеет свои особенности. По технологии гидроизоляция выводится на свес карниза, и это становится возможным исключительно, когда водостоки на крышу крепят непосредственно к ветровой доске.
• Самая распространенная причина, пожалуй, замена физически устаревшей старой системы, которая не в состоянии должным образом справиться со своими функциями.

Как установить водосток после завершения строительства крыши: популярные методы монтажа ↑

Крепление к стропилам ↑

Если кровля уже уложена, к примеру, когда пришедший в негодность водосток необходимо заменить на новую систему, кронштейны, как правило, планируется фиксировать именно подобным образом. В начале необходимо снять начальный ряд покрытия кровли. Для этого придется открутить крепежи в этом ряду, затем и в следующем ряду покрытия кровли. Правда, сделать это может быть не всегда удобно, а в некоторых случаях даже невозможно – не каждый материал возможно демонтировать, не нарушив его целостности либо не деформировав его, особенно если покрытие закреплено гвоздями.

Совет

Опытные кровельщики часто прибегают к хитрому приему. Чтобы не помять покрытие кровли, под него кладут специальные доски. Затем начинают выкручивать крепежи пассатижами.

Проще всего работать с мягкой кровлей, которая настелена на сплошную обрешетку из фанеры.

• Нижнюю кромку кровельного покрытия, проходящую вдоль карниза, аккуратно приподнимают и начинают выставлять кронштейны на основу.
• Их закрепляют на саморезы, ввернув крепежи через фанерную основу в стропильные ноги.
• Далее гибкую черепицу либо рубероид возвращают на место и фиксируют к обрешетке, используя битумную мастику.

Вероятность возникновения проблем достаточно высока при работе с шифером. Тем не менее и в этом случае можно проделать что-то в этом роде с этим материалом. Предварительно выстругивают деревянные бруски, повторяющие профиль волны, и вставляют их непосредственно в волны шиферного листа. Крепежи для водостока проходят прямо насквозь листового материала – одновременно через брусок и держатель.

Кровельное покрытие, выполненное из жесткого материала, следует демонтировать аккуратно. Данная рекомендация особенно важна, когда работают со старым покрытием. Кровельные листы, которые эксплуатировались не один год, можно с легкостью повредить, что повлечет за собой дополнительные расходы.

Можно попробовать также другой вариант фиксации крюков к стропилам. Кронштейны закрепляют на боковую грань стропильного бруса. Монтажная поверхность держателей изогнута в плоскость по горизонтали (эту операцию можно выполнить и самостоятельно). Подобный вид установки возможен только, когда сечение стропил достаточно большое, к примеру, 12 либо 15 * 5 см. При закреплении кронштейнов важно учитывать, что покрытие кровли должно перекрывать желоб на половину или треть его ширины. Тогда можно не опасаться, что в результате сильных осадков вода перельется за края желоба.

Совет

Очевидно, что при монтаже кронштейнов на боковую грань стропила требуется предварительная примерка. В процессе примерки как раз и выяснится, возможен ли подобный вариант установки.

Лобовая доска – прочная основа ↑

Тем, кому интересно, как установить водостоки, если крыша уже покрыта, важно знать, что простейший вариант установки – лобовая доска.

На заметку

Ее можно легко декорировать, и доска будет выглядеть самостоятельной деталью экстерьера крыши.

• Длинные держатели применяют, если ветровая доска отличается достаточно большой шириной. Такие кронштейны изготавливают из металла, причем ножка держателя и крюк имеют одну и ту же ширину. Фиксацию к доске осуществляют через отверстия, предусмотренные на монтажной площадке, которая расположена на ножке.
• Короткие кронштейны можно использовать не только при монтаже на ветровую доску, как длинные, но также стены и торцы стропил. Правда, при этом надежность крепления вызывает сомнения, так как крепеж располагается вдоль волокон древесины.

Для металлических кровель подбирают короткие крюки, изготовленные из того же материала. Фиксировать их желательно также на металл. Небольшой вес водостоков ПВХ позволяет без каких-либо сложностей закреплять их к ветровой доске из дерева.

Отдельного упоминания стоят регулируемые варианты кронштейнов, снабженных специальным устройством. Оно сдвигает одну относительно другой части кронштейна, задающие уклон расположения держателя, то есть угла, который образует крюк и основание под крепления. Чтобы получить требуемый угол, достаточно всего лишь подкрутить шурупы для настройки. Такие кронштейны практически незаменимы для использования в сложных условиях, скажем, если ветровая доска расположена наклонно.

• При установке отдельных держателей, для начала на ветровой доске отбивают прямую линию, соблюдая уклон в пределах трех— пяти мм/пог. м. в направлении сливной воронки. Отступив от кромки торцевой части ветровой доски (отступ примерно равен 50 – 100 мм), отмечают место фиксации первого кронштейна. После этого на всей линии размечают места установки держателей с шагом не более 0,6 м (в отдельных случаях допустим даже больший шаг, что обязательно отмечается в инструкции). Завершив разметку, приступают к монтажу кронштейнов.

• Достаточная ширина свеса кровли позволяет использовать еще один, очень удобный вариант установки водостоков. Специальные короткие держатели закрепляют на общем металлическом направляющим профиле. Последний, в свою очередь, фиксируют либо на стену дома, либо ветровую доску через предусмотренные на нем специальные отверстия. Направляющей при закреплении сразу же придают требуемый уклон. Таким образом, при установке держателей нет необходимости вымерять их место по высоте.

После чего с ее боковой стороны продевают кронштейны и продвигают вдоль направляющей, расставив их с требуемым шагом. Примечательно, что подобные держатели не нужно закреплять, поскольку они достаточно прочно «сидят» в профиле. Несомненно, это еще одно преимущество подобной крепежной системы.

«Костыли» как основа ↑

Иногда ветровая доска в конструкции крыши вообще отсутствует. Тогда прибегают к помощи особых «костылей» из металла либо древесины, закрепленных в стене. Желоба крепят непосредственно к «костылям» на шпильки либо брусья.

Крепление по краю кровли ↑

Этот способ оправдан при фиксации системы водостока с крыш вдоль его карниза. Подобный вариант подходит практически для любого материала кровли. Крепление кронштейнов выполняют, применяя струбцины (так называют специальные зажимы).

Если систему фиксируют к волновому материалу, то держатели крепят либо в нижнюю, либо верхнюю точку его волны. При этом под лапки струбцин из металла по две стороны кровельного листа желательно укладывать резиновые прокладки. Таким образом можно решить сразу две задачи: немного снизить нагрузку и смягчить сжатие на лист.

Дополнительные кронштейны ↑

При использовании указанного выше варианта установки водостоков можно использовать также короткие крюки, но с одним условием. В дополнение к ним необходимы Г-образные металлические кронштейны. Их длинную часть закрепляют на боковой грани стропила. Что же касается изогнутой полки с монтажной площадкой на коротких частях, то на ней закрепляют короткий держатель из ПВХ. Стоит отметить, что в некоторых случаях это единственная возможность закрепить держатели на ранее уложенную кровлю, не повредив ее. К примеру, если кровля выступает за торцы стропил на карнизном свесе порядка 12–15 см.

Невидимые кронштейны ↑

Строительный рынок предлагает также кронштейны, удерживающие желоб сверху, в отличие от традиционного варианта снизу. Они совершенно незаметны после установки. Такие держатели крепят на расстоянии в 400 – 700 мм между ними. При нарушении этого условия велика вероятность значительной деформации желоба, вызванная воздействием значительной нагрузки тяжести льда либо снега.

Кронштейны, которые используют при установке к обрешетке, либо сверху к стропилу, нужно предварительно изогнуть. Держателю таким образом придают нужную форму, которая позволяет впоследствии идеально подогнать его к уклону ската.

Подтягивающее крепление ↑

Подвесное крепление менее популярно, чем вышеописанные варианты. Однако в ряде случаев подобная конструкция – единственно возможный способ. На данном типе кронштейна имеются специальные загибы. При монтаже один из них надевают на передний край желоба, второй же подцепляют за задний. Держатель снабжен втулкой, имеющей внутреннюю резьбу. Крепежный элемент вкручивают в стену либо ветровую доску через втулку и верхний участок стенки желоба.

Как правильно установить водостоки на крыше ↑: другие возможные способы

• Кронштейны для крыши мансардного типа можно фиксировать непосредственно на стены после тщательного выполнения замеров и последующей разметки.
• На подшивке из софитов необходимой ширины кронштейны закрепляют на Г-образные металлические профили, которые прикручены к обшивке из софитов.
• При отсутствии лобовой доски либо, если софит достаточно узкий, используют специальные штыри из металла, имеющие заостренный конец. Они могут иметь прямую или Г-образную форму. В стене кирпичной кладки или из бетона предварительно просверливают отверстие подходящего диаметра и заполняют его раствором из бетона, затем вбивают штырь. После полного схватывания раствора можно начать установку желобов.

На заметку

Выполняя разметку расположения штырей, должен быть обеспечен необходимый уклон в направлении воронки водоотводящей системы.
