Габионы: что это такое, где применимо и как сделать своими руками

Габионная конструкция состоит из пластиковой или металлической сетки определенной формы, заполненной разными видами камней. Такая декоративная отделка становится популярным способом украсить и облагородить дачный участок, кроме того она выполняет ряд полезных функций. Давайте подробней познакомимся с этим элементом дизайна.

Сфера применения и преимущества габионов

Изначально габионы использовали в общественных местах для зонирования, украшения пространства, а также укрепления грунта в местах, подверженных разрушению (водяные дамбы). Сейчас габионы активно используются дачниками в облагораживании загородных участков. Габионы как строительный элемент применяют для возведения заборов, перегородок, стен беседок, с помощью каменного сооружения получится превосходное зонирование участка и огорода.

Ландшафтные дизайнеры ценят габионы за возможность оригинально огородить и украсить клумбу, облагородить искусственный водоем или фонтан в центре сада.

Примените фантазию и используйте каменные фигуры оригинально: основание для скамеек, «ножка» стола, облицовка мангала – такие декоративные элементы привлекут внимание гостей. Имеется у габионов и полезная функция: при разнице уровней рельефа местности габионы выполняют поддерживающую грунт функцию.

К преимуществам габионов относится:

  • Возможность сделать габионы любой формы, длины и размера.
  • Надежны и крепки, даже под влиянием мороза, снега и проливных дождей – останутся стоять на месте.
  • Пропускают воду и воздух, в отличие от бетона и других строительных материалов.
  • Натурально вписываются в ландшафт. Посадка растений, живущих на камнях – добавит реалистичности.
  • Используемый материал безопасен, не токсичен.
  • Простой монтаж, доступный каждому, не требует специального навыка или вызова специалистов.

Виды габионов

Различают три вида габионов:

  • Коробчатые;
  • Матрасные;
  • Цилиндрические.

Коробчатые габионы создаются любого нужного размера. Представляют собой ящик из сетки, укрепленный продольными каркасными балками, наполненный камнями. Используются для зонирования, декорирования, возведения заборов, укрепления грунтов или дамб, в качестве фундамента для легких построек.

Матрасные габионы похожи на коробчатые, только у них совсем небольшая высота, они «стелятся» на поверхность земли большими пластами, как матрасы. Их применяют для облицовки дамб и склонов, в качестве основания под гидротехническое оборудование или другие, коробчатые, габионы.

Цилиндрические габионы внешне похожи на овальную конфету. Изготавливаются из единого листа сетки, отверстие для наполнения оставляют либо с одной стороны, либо по всей длине. С помощью этих сооружений перекрывают ход воды во время аварий на водоемах, возводят дамбы и предотвращают подмыв почвы.

Габионы своими руками

Для создания габионов на дачном участке не требуется профессиональных навыков или дорогостоящего вызова специалиста. Монтаж габионов своими руками не займет много времени. Перед началом работы подготовьте материалы и инструменты. Сетка для габионов должна иметь антикоррозийное и полимерное покрытие для защиты от осадков и агрессивной окружающей среды. Соединительную проволоку ищите с такими же качествами. Количество проволоки возьмите из расчета 5% от общей массы сеточного каркаса. Правильный выбор наполнителя для габионов – залог функционирующей конструкции.

В качестве наполнителя используют разные камни, в том числе собранные по окрестностям. Важно правильно подобрать размер камней.

Он зависит от цели и места использования. Для габионов, располагаемых на земле, максимальный размер фракции – 1,3 от площади ячейки сетки, для подводных габионов – 1,5 от площади ячейки.

Поэтапно установка габионов выглядит следующим образом:

  • Подготовьте основание. Снимите слой земли 15 см, разровняйте тяпкой.
  • Проверьте горизонтальность ямы с помощью уровня. Исправьте неровности.
  • По периметру ямы сделайте канавку, уложите в яму пленку, закрепив ее в канаве. Так вы убережете габион от сорняков.
  • Уложите рядом дно будущего габиона и боковые стены, соедините с помощью винтовой проволоки. Концы проволоки направьте внутрь.
  • Уложите наполнитель, закройте «крышку» габиона, укрепите проволокой.

Габион готов! Сочетание разноцветных и разнофактурных камней придаст дизайнерскую изюминку саду.

Габион – элементарная конструкция, легкая в монтаже и привлекательная как дизайнерский элемент.

04.04.2017

Подписаться на рассылку

Что такое габионы и почему их стоит использовать для строительства беседок, заборов и подпорных стенок?

Габионы — короба из металлической сетки, заполненные камнями или битым кирпичом, используются уже многие столетия. Как же они могут пригодиться рядовому дачнику?

Многие столетия назад габионы (тогда еще сплетенные из ивовой лозы) служили преградой от вражеских снарядов во время военных действий. Позже их начали использовать для крупномасштабных земельных работ — укрепления речных берегов, защиты горных долин от оползней и проч. Потом габионы приглянулись ландшафтным дизайнерам, а теперь их по праву оценили владельцы загородных участков. Удивительно, но область применения «плененных камней» неохватно широка.

Так, если дачнику не повезло с рельефом «шести соток», из габионов можно сложить подпорные стенки, создав систему террас. Конструкция такого рода не требует железобетонного фундамента. Ее складывают, подобно конструктору из кубиков, и обычно работа отнимает всего один-два дня.

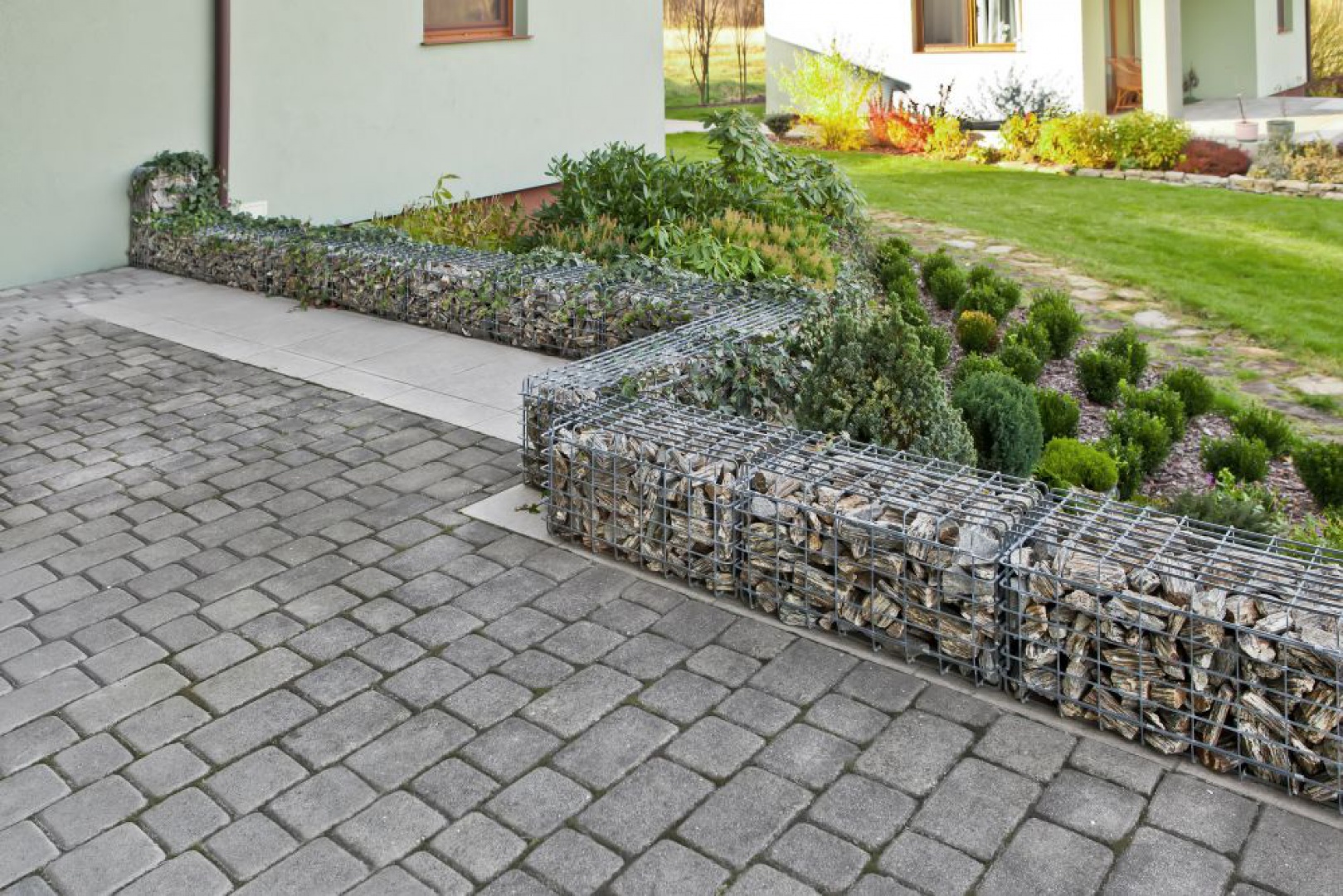

Габионы используют для оформления грядок и клумб. Такое ограждение намного прочнее деревянного или пластикового — оцинкованной сетке не страшны влага и ультрафиолет

Нередко габионы служат инструментом зонирования участка. Ими нетрудно выделить, например, площадку для отдыха или зону барбекю. Более того, металлические короба, заполненные камнями, могут служить полноценным строительным материалом. Ничто не мешает сложить из габионов домик для хранения дров, летнюю кухню или оригинальную беседку. Размерный ряд габионов чрезвычайно широк, так что подобрать нужную модификацию не составит труда. Если же ящика нужного размера все-таки не нашлось, его нетрудно сделать своими руками из нержавеющей металлической сетки.

Оригинальный способ применения габионов — дачный фонтан. Сделать его не так трудно, как кажется на первый взгляд. Достаточно установить внутри проволочного короба компрессор и подключенную к нему полипропиленовую трубу с толщиной стенки 3–4 мм, а в месте излива сделать лоток из нержавеющего металла или пластика. После этого остается лишь засыпать сетку камнями и подать воду.

Наконец, из габионов можно построить прочный, надежный и долговечный забор. Для этого разработана специальная модификация сетки для камней — так называемые пергоны. Их ширина составляет всего 25 см, а высота варьируется в пределах 60-240 см.

При необходимости «конструктор» из габионов можно разобрать, перенести проволочные короба на новое место и засыпать их снова

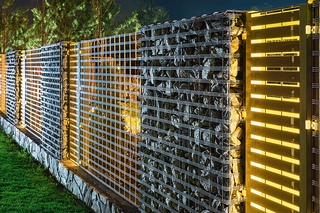

Пергоны (или засыпные заборы) ничуть не уступают в прочности кладочным конструкциям из кирпича или бетона и даже превосходят их. Так как камни, заполняющие проволочную сетку, не связаны цементным раствором, вода не задерживается внутри, оказывая разрушительное воздействие, а стекает в почву естественным образом.

Стоит отметить, что пергоны предоставляют немалую свободу для творчества. Ящики с камнями легко скрепляются межу собой при помощи проволоки, что позволяет создавать ограждения любых форм. Кроме того, они прекрасно сочетаются с кирпичной кладкой, деревом, бетонными блоками и проч. И конечно, сделать в таком заборе ворота и калитку не составит особого труда.

В пустотах между камнями габионов можно скрыть шланги для полива, электропроводку уличных светильников и т.д.

Многих останавливает однообразный, скучный вид габионов. Действительно, в городской среде нам чаще всего попадаются ящики с непритязательным серым камнем. Но, как мы говорили в начале статьи, для наполнения можно использовать и другие материалы, более того, сочетать битый кирпич, стекло, керамику и камень разных цветов в одной конструкции. Выбор поистине огромен.

Единственное, о чем нужно при этом помнить — зависимость габаритов ящика и его наполнения. В короб с ячейками 5 × 20 см. желательно засыпать камни размером 80–120 мм. Если ячейки уже, например, 2,5 × 20 см, то и засыпка должна быть мельче — 30–50 мм. Тогда камни улягутся плотно, и между ними не будет больших пустот, которые лишают габионы устойчивости.

Если габионы выглядят скучно, несмотря на эффектное заполнение, их можно «озеленить», засыпав пустоты плодородным грунтом и засеяв неприхотливыми растениями.

Ну а самый эффектный способ украсить участок габионами — это поставить короба со стеклянными глыбами, и установить подсветку в виде точечных ламп или ленты LED с защитой класса IP65. Трансформатор помещают внутрь ящика, затем в несколько этапов засыпают наполнитель, прокладывая между кусками стекла «линию света». Ночью такая конструкция приобретает поистине сказочный вид, превращая обычный участок в произведение ландшафтного искусства.

Габион - это... Что такое Габион?

Проволочные корзины удерживают стены от разрушения в ландшафтном проекте

Габион (фр. gabion от итал. gabbione — «большая клетка») — ящик либо каркас из металлической сетки, заполненный щебнем, галькой или камнями.

Применение

В этом разделе не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена.
Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники.
Эта отметка установлена 24 сентября 2011.

Габионы применяются в качестве укрепляющей конструкции для защиты русел рек от размывания. Берега рек выстилаются габионными тюфяками (клетками в форме параллелепипеда с размерами 3—5 х 1—1,5 х 1 метр).

Также габионы применялись в качестве фортификационных сооружений для защиты орудийных батарей (Наполеоновские войны, Крымская война). Плетёные корзины плотно набивались землёй, чтобы задерживать пули, картечь противника и устанавливались как стены вокруг пушек. В XX веке такая форма фортификации выродилась в мешки с песком вокруг пулемётных гнёзд. В XXI — возродилась в виде HESCO Bastion — быстросборных габионов из стальной проволоки и мешков из прочной ткани. Применяются, как и раньше, для защиты русел рек и побережий, а также для защиты от осколков и пуль на военных базах и объектах (их можно видеть на базах сил НАТО в Афганистане и Ираке). Разработаны специально с учётом удобной доставки и быстрого наполнения с помощью ковшовых погрузчиков. Большой объём (и, как следствие, большая надёжность возводимого барьера), прочная конструкция и скорость возведения выгодно отличают их от простых мешков с песком.

В настоящее время габионы находят широкое применение в ландшафтном дизайне как по своему прямому назначению, так и в качестве декоративных элементов — малых архитектурных форм — например при обустройстве террас на участке.

Технология устройства габионных конструкций

Габионы заполняются любым природным каменным материалом. Это может быть булыжник, галька, карьерный камень, окол. Камень-заполнитель может быть окатанным (речной камень) или рваным (карьерный камень или щебень), размером несколько большим, чем размер ячейки сетки габиона.

См. также

Что такое габион и зачем его устанавливать на участке?

Ландшафтные дизайнеры не перестают украшать участки необычными композициями. Одним из нестандартных решений является габион. Зачем на современных участках возводятся эти монолитные, "непробиваемые" конструкции?

Свое название это нехитрое, но прочное сооружение получило от итальянского слова gabbione, которое в переводе означает "большая клетка". "Официальное" наименование звучит так: "габионные сетчатые изделия" и подразумевает объемные формы из проволочной сетки, которые впоследствии пригодны для наполнения камнями или иными твердыми материалами.

Декоративный габион возле стены

Как появился габион?

Впервые подобные конструкции применялись для защиты артиллерии и орудийных батарей во время кампаний Наполеона и Крымской войны. Плетеные корзинки плотно набивались землей и песком, что позволяло укрыться от вражеского огня и осколков. Военные не забывают о габионах и сегодня – фортификационные сооружения теперь возводят при помощи бульдозеров.

"Мирное" назначение габионов сводится к укреплению берегов и русел рек, откосов в ходе дорожного строительства и при возведении зданий. А с недавних пор габионы стали активно применяться и в ландшафтном дизайне.

"Как за каменной стеной"

Почему же такая серьезная конструкция, призванная спасать солдат от ранений и предотвращать выход рек из берегов, вдруг оказалась востребована на условных шести сотках? Потому что габионные сетчатые изделия обладают рядом преимуществ.

Габион – это недорогая, экологически чистая конструкция. Монтаж не требует особых навыков и подразумевает использование всего двух составных частей – сетки и камня. С помощью габиона вы можете укрепить склон или оформить массу ландшафтных объектов, начиная от альпийской горки и заканчивая клумбой, мини-водопадом или прудом. Оригинально смотрятся также мангалы и наружные печи из габионов.

Габионы служат для укрепления откосов

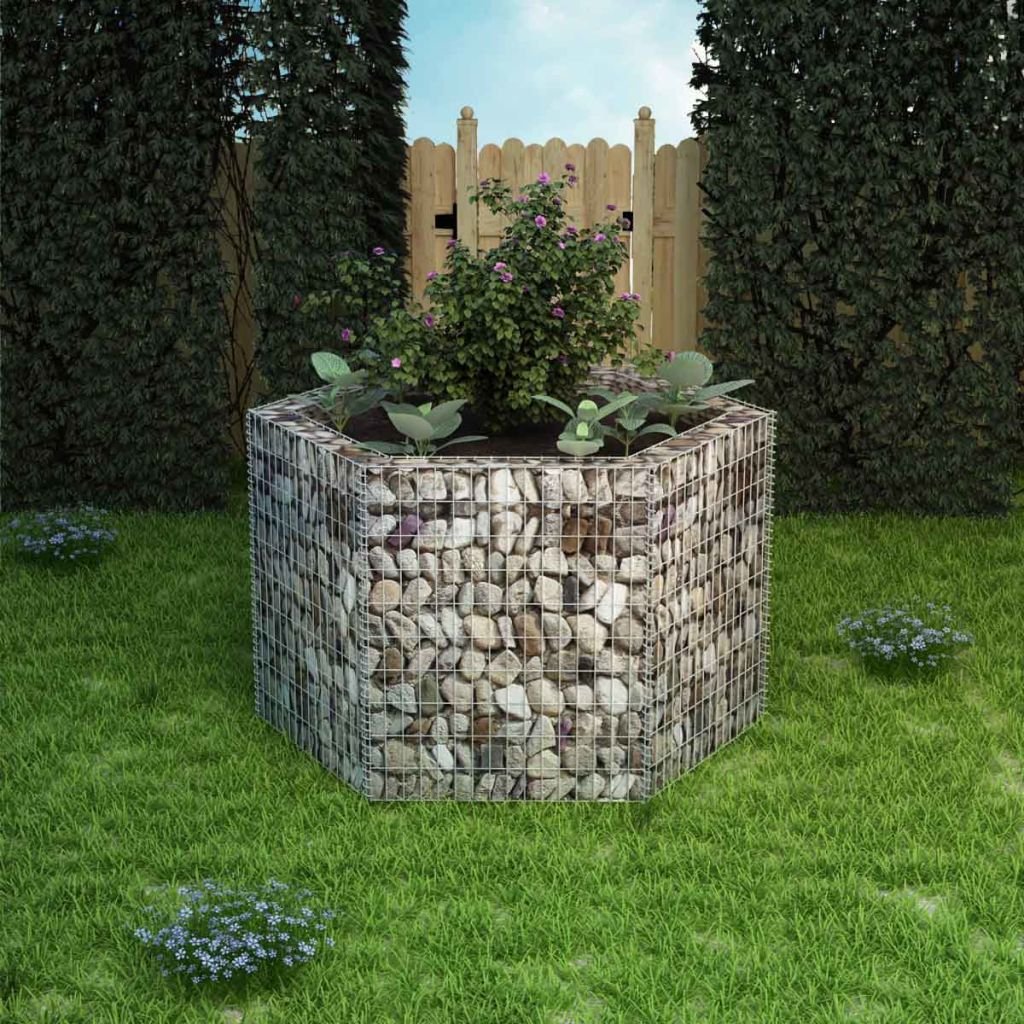

Габион-горшок

Камин в виде габиона

И, наконец, самое главное – только за ограждениями из габионов вы можете ощутить себя в полной безопасности, попутно наслаждаясь отличной звукоизоляцией. Такие ограды устойчивы к механическим повреждениям, попаданию влаги и, вообще, камень заслуженно считается прочным и долговечным материалом.

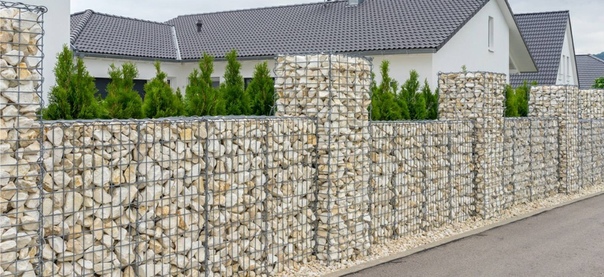

Габион-ограда

Из чего состоит габион?

Габион в ландшафтном дизайне представляет собой оцинкованную сетку из проволоки, наполненную камнями. Обычно она представляет собой прямоугольную коробку, а в конструкции чаще всего используются строгие прямые линии. Габионы с плавными изгибами стоят дороже, зато "каменные скульптуры" в этом случае получаются более выразительными и изящными.

Коробчатый габион

Классическим представителем является коробчатый габион. Это сборная конструкция из металлической сетки двойного кручения с одинаковыми ячейками в виде шестигранников. Каркас делится на секции при помощи диафрагм. Последние устанавливаются по всей длине с интервалами около 1 метра. Двойное скручивание призвано защитить сетку от дальнейшего расползания в случае разрыва. Благодаря этому конструкция сохраняет устойчивость, а "начинка" не высыпается.

Сетка для габиона

Подразновидностью коробчатого габиона выступает металлический короб с отдельными прямоугольными ячейками.

В габион можно укладывать любые камни?

Пусть вас не сбивает с толку простота конструкции габиона. Его установка имеет определенные нюансы, о которых мы поговорим в будущих статьях. Например, часто габионы заполняют камнями любых видов, однако это не совсем правильно.

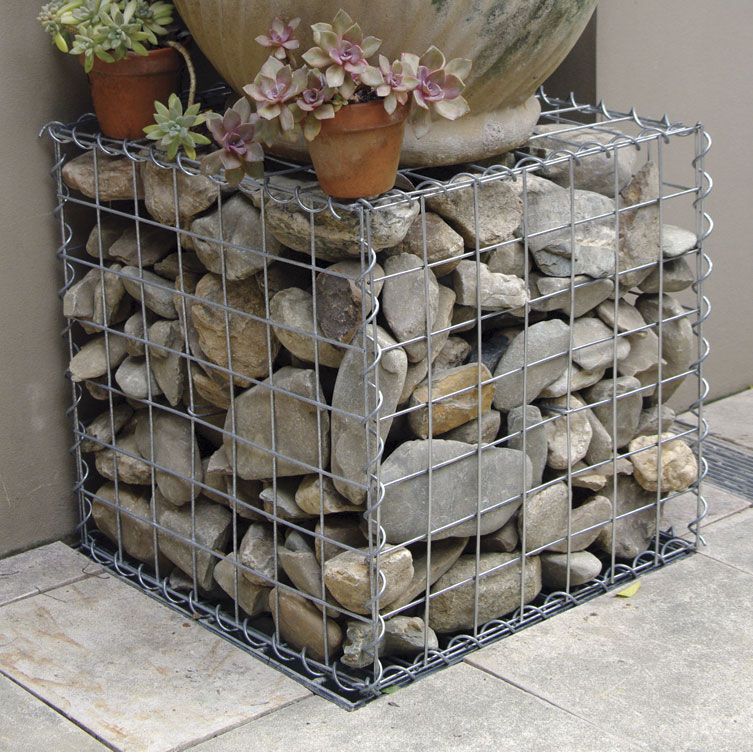

Габион-подставка

Специалисты рекомендуют использовать в роли наполнителя камни из карьеров. Специалисты еще называют их бутовыми камнями. Чаще всего применяют:

  • песчанник;
  • кристаллический сланец;
  • природный кварцит;
  • гранит светлых оттенков;
  • порфирит.

Оригинально смотрятся речной камень и морская галька. Использование камней разных оттенков улучшает визуальное восприятие ограждений или элементов декора. Необычно смотрятся и "стеклянные камни", правда, в этом случае ваш габион автоматически становится пергоном.

Для наполнения габиона лучше использовать камни на 30-40% больше, чем самая крупная ячейка сетки.

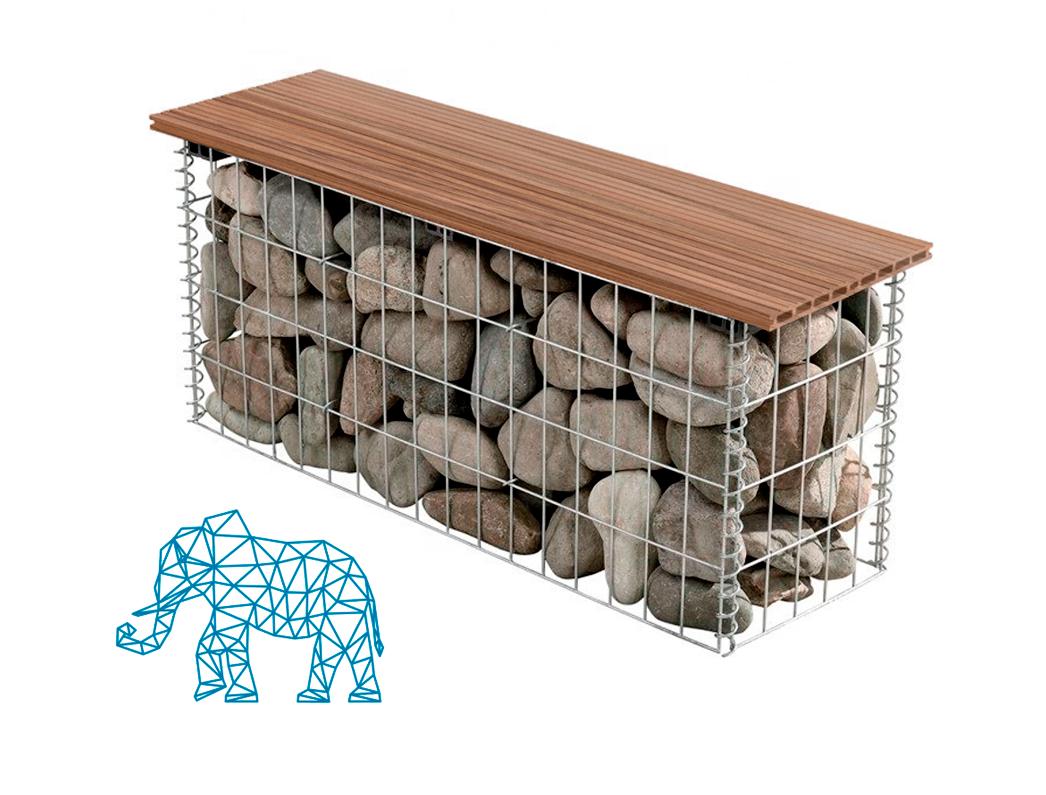

Скамьи из габиона



Габион – это солидный элемент декора, прочная ограда и долговечная конструкция. Несмотря на свою давнюю историю, он снова вошел в моду благодаря своим очевидным преимуществам и проверенным временем свойствам.

Габионы для подпорных стен. Что это такое и в чем их особенность.

вверх ↑

Введение

Под понятием «габионы» подразумевают универсальный стройматериал, который можно одинаково успешно использовать как в сухих, так и во влажных условиях. В конструктивном плане устройство габионов это проволочная сетка, которую наполняют каменным материалом. Габионные конструкции различной формы в большом количестве предлагаются на современном рынке. Для создания подпорных стен обычно используют корзиноподобные сетки.



вверх ↑

Характерные особенности габионных подпорных стен



Подпорная стена, созданная с использованием габионов, представляет собой быстровозводимую инженерную конструкцию. Ее можно использовать как в декоративных, так и в технических целях. Это прочное, сверхнадежное и долговечное сооружение, которое не только хорошо гармонирует с окружающим ландшафтом, но и обладает приятным внешним видом. Габионы благодаря использованию в них природного камня способны органично дополнять собой рельеф местности.



вверх ↑

Особенности монтажа



Строительство подпорных стен с использованием габионов обычно осуществляется вручную, что противоречит широко распространенному ошибочному мнению о том, что для таких конструкций необходимо использовать кран. На место монтажа сетки доставляют, как правило, в сложенном виде. Их прикрепляют к необходимым местам, после чего наполняют камнем.



Установка габионов на упор

Нижний, примыкающий к земле ряд габионов закрепляют на основании посредством анкеров, кусков арматуры и прочего крепежа. Друг к другу сетки прикрепляют с использованием вязальной проволоки из стали. В качестве наполнителя габионов может использоваться самый разнообразной камень. Главное требование к нему — это размер. Габариты камня обязательно должны быть больше, чем диаметр ячеек сетки. Внешне подпорная стена может выглядеть как сплошная, так и ступенчатая конструкция.



Габионы не требуют фундамента, благодаря чему существенно ускоряется и упрощается их монтаж. Поскольку работы по монтажу конструкций не предполагают применение цемента, они могут выполняться в любой период года.



Иногда может использоваться фундамент в виде ряда так называемых матрасов — габионов плоской формы. Их минимальная толщина составляет 17 см. Небольшие по толщине габионы позволяют более точно воспроизводить форму рельефа. Конструкции цилиндрической формы при возведении подпорных стен практически не используют.



вверх ↑

Предназначение габионных подпорных стен



Основное предназначение таких конструкций — это удерживание насыпей из грунта. Также их используют в качестве улавливателя в местностях, где есть высокая вероятность возникновения камнепада.



Учитывая то, что габионы обладают хорошей водопропускной способностью, их можно эксплуатировать очень долго. Возведенные из них сооружения не требуют периодического ремонта. Металлические сетки, наполненные камнями, прекрасно справляются с укреплением склонов. Это позволяет на много лет обеспечить им необходимую устойчивость.



Подпорные стены, возведенные из габионов — это идеальное средство корректировки рельефов, обеспечивающее эффективный естественный дренаж.





Проектирование, поставки габионов от производителя, монтаж на объекте.

100 фото применения в ландшафтном дизайне и подбор материалов

Название «габион» пришло к нам из итальянского языка. В буквальном переводе слово «gabbia» значит «клетка». Габионами называют объемные конструкции из металлической сетки, заполненной камнем. Их история начинается с XVII века. Первоначально они представляли собой короба из лозы, внутрь которых засыпали землю и булыжники.

Такой самодельный редут предохранял воинов от вражеских пуль и снарядов. В ХХ веке изделие заметили строители и приспособили для укрепления берегов рек.

В настоящее время габионы известны как декоративный элемент при обустройстве загородного участка.

Краткое содержимое статьи:

Идеи использования

Габионы в ландшафтном дизайне служат примером недорогого, но стильного средства выразительности. С их помощью можно воплотить в жизнь самые смелые задумки. Дизайнерами разработана масса вариантов по благоустройству территорий габионными сооружениями.


Обратите внимание на несколько идей:

Зонирование участка. Благодаря мобильности и гибкости сетчатому каркасу можно придать различную форму. Высокий габион в виде бордюра — это проверенный прием разделения общего приусадебного пространства на отдельные функциональные зоны.

Укрепление склонов водоема от размывания. Актуально для владельцев хозяйств у рек, озер, а также для тех, у кого собственный декоративный пруд. Под влиянием ветра и воды почва постепенно разрушается.

Предотвратить эрозию берегового грунта помогут габионы, установленные по периметру водоема. Чтобы конструкция не распалась, каждый блок соединяется с предыдущим проволокой. Лестницу, примыкающую к водному источнику, также можно сделать с помощью габионов.

Забор из габионов. Если в процессе строительных работ скопилось множество отходов (битый кирпич, крошка из камня или бетона), не стоит избавляться от них. Используйте их в качестве наполнителя изгороди.

Преимущество такого забора — долгий срок эксплуатации, экологичность, простота монтажа. Для большей эстетичности в пространство между камнями высаживают вьющиеся растения.


Оформление зеленых насаждений. Из габиона можно соорудить подставку для кашпо или клумбу для цветов. Камни великолепно подчеркивают хрупкость и нежность растений.

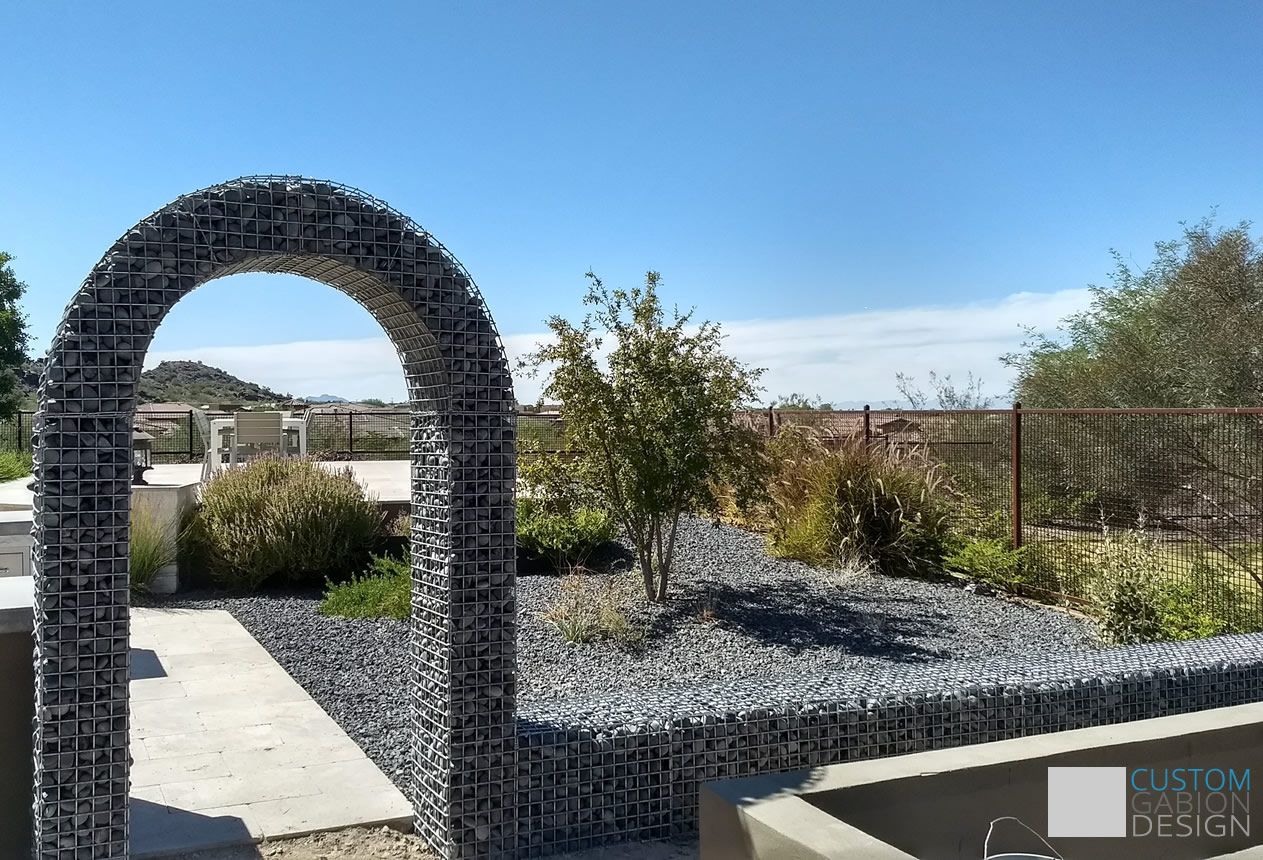

Фигуры и архитектурные элементы. Габионные клетки — хорошая основа для садовых скамеек, столешниц, мангалов и очагов, стен беседок.

Фотоподборка габионов ниже показывает готовые решения в области дизайна.

Габионы: виды и материалы

По внешнему виду габионные сооружения классифицируют на 3 типа:

Коробчатые габионы (другое название «Джамбо») выполняют в виде контейнера с шириной 1-2 м, высотой 0,5-1 м. Длина изделия составляет от 2 до 6 м. Для увеличения жесткости внутри ящика расположены специальные перегородки из сетки, удаленные друг от друга на расстояние до 1 м. Сфера использования — подпорные, разграничительные элементы, ограждения.

Габионы «Рено» матрасного типа конструктивно похожи на коробчатые. Все та же прямоугольная форма, но более плоская и скромная по габаритам. Высота элемента не превышает 30 см. Несколько сотен лет назад эти сооружения спасли жителей.

Болоньи от наводнения, за что и получили второе наименование в честь одноименной реки. По сей день их используют для облицовки откосов и дамб.


Цилиндрический габион выглядит как полый сетчатый каркас с поперечным сечением до 0,95 м протяженностью 2-4 м. Он производится сшиванием из рулона. Для набивки оставляют отверстие с 1 конца (мешкообразная разновидность) или окно вдоль стороны цилиндра.

Главными деталями любого типа изделий служат металлическая сетка и наполнитель. Сетка для габионов должна быть прочной, ведь ее основная задача — сохранение целостности всей конструкции.

Выполнение этого требования обеспечивается применением стальной проволоки диаметром 2-8 мм. На поверхность обязательно наносят антикоррозионное цинковое или ПВХ покрытие.

По применяемой технологии изготовления сетки все каркасы подразделяются на сварные или плетеные по методу двойного кручения. Сварные габионы имеют прямоугольные или квадратные ячейки, образованные прихваченными на сварку прутками в местах пересечения.

Их главное достоинство — надежность, меньшая деформация. Устройства с переплетенной между собой проволокой выдерживают меньшие нагрузки. Визуально их можно узнать по шестиугольным ячейкам, напоминающим пчелиные соты.

Выбирая камни для габионов, учитывайте функциональное назначение сооружения. Для укрепительных каркасов необходимы твердые породы — гранит, бетон.

Если предполагается декорирование участка, то подходящим материалом станут осколки стекла, деревянные спилы, черепица, шишки. В любом случае наполнитель должен быть больше размера ячейки на 30-40%. А при эксплуатации габиона под водой разница должна составлять не менее 50%.

Небольшая хитрость, которая спасет бюджет от значительных трат: выложите видимые лицевые части габиона камнем, а сердцевину заполните песком. Это в несколько раз сократит стоимость инсталляции.

Габионы своими руками

Для сокращения времени выполнения работ можно купить готовые габионные конструкции. Но в некоторых случаях они не подходят по габаритам. Выходом станет собственноручное конструирование металлических каркасов.

Для начала необходимо запастись инструментами и материалами, среди которых:

  • Металлическая сетка;
  • Скобы или спирали из проволоки для крепления соседних стенок короба;
  • Стальные штыри для фиксации габиона в почве;
  • Геотекстиль;
  • Расчалки для стяжки сторон конструкции;
  • Наполнитель;
  • Плоскогубцы, монтировка, защитные перчатки для рук.

Все расходные материалы закупаются с запасом в 10-15%. Перед монтажом проверяется наличие всего необходимого согласно перечню. Отсутствие даже одной вещи может стать причиной снижения скорости монтажа. Для сварных габионов дополнительно потребуется сварочный аппарат и комплектующие к нему.

Пошаговая инструкция по созданию габионов

Производится замер территории, на которой будет установлен объект. Составляется схема или чертеж с основными размерами конструкции.

Готовится площадка под габион. При необходимости очищается грунт от растительности, ровняется и трамбуется. Чтобы конструкция не зарастала травой, можно подложить под нее геотекстиль или черную пленку.

Металлическая сетка раскраивается в соответствии с чертежом. Для коробчатого изделия должны получиться следующие детали: дно, 4 боковые панели и крышка.

Каждая часть каркаса собирается между собой спиральной проволокой или скобами. На данном этапе одна из сторон должна быть обязательно открыта, чтобы заполнить короб камнями. Для жесткости конструкцию можно усилить перегородками из сетки.

Установка габиона в грунт осуществляется при помощи штырей, анкеров, кольев, которые крепятся к коробу хомутами или метизами.


Ящик заполняется камнями до половины. Самые большие из них выкладывают на дно и лицевые фасады, в середину помещают меньшие наполнители. Чтобы мелочь не просыпалась сквозь зазоры крупных камней, используют геоткань. Противоположные стороны стягивают специальными тросами — расчалками. Они пропускаются через каждые 4-5 ячеек сетки и служат для предотвращения деформации короба. После этого габион заполняется полностью.

Последний этап — монтаж крышки и фиксация ее к стенкам с помощью проволоки или скоб.

Использование габионных конструкций оправдано с точки зрения создания неповторимого рельефа на участке. Благодаря этим простым устройствам можно получить возвышенности или впадины, оформить клумбы. Габион не требователен в уходе. С каждым годом он становится только прочнее, т.к. грунт заполняет все щели и пустоты.

Фото габионов

Сохраните статью себе на страницу:

Пост опубликован: 09.10

Присоединяйтесь к обсуждению: Copyright © 2021 LandshaftDizajn.Ru - портал о ландшафтном дизайне №1 ***Сайт принадлежит Марии Козак

Виды габионов (габионных конструкций)

Выберите свой город

Москва

Санкт-Петербург

Абинск

Адлер

Азов

Альметьевск

Анапа

Ангарск

Армавир

Архангельск

Астрахань

Барнаул

Батайск

Белгород

Белореченск

Братск

Брянск

Будённовск

Великий Новгород

Владимир

Владивосток

Владикавказ

Волгоград

Волгодонск

Вологда

Воронеж

Георгиевск

Екатеринбург

Калуга

Краснодар

Липецк

Нижний Новгород

Новороссийск

Новочеркасск

Ростов-на-Дону

Рязань

Саратов

Симферополь

Смоленск

Тверь

Энгельс

Казань

Выбрать

Предотвращение эрозии с помощью каменной наброски и габионных стен

Скалы, вероятно, были первыми строительными материалами человека, и они все еще могут быть одними из самых важных для нас.

Сыпучие, в виде каменной наброски или внутри габионных стен, они идеально подходят для предотвращения эрозии вдоль водных каналов, рек, ручьев, озер и океанов.

Каменная наброска и габионы соответствуют движению грунта и связывают поток воды с окружающей средой. Камни отражают удар волн, а промежутки между ними задерживают и замедляют течение воды, рассеивая энергию воды.Поскольку каменная наброска и габионы проницаемы, они позволяют воде свободно стекать и предотвращают накопление за ними гидростатических сил.

И камни обычно легко доступны. Также можно использовать битый бетон, если он чистый и не содержит других материалов.

Каменная наброска

лучше всего подходит для уклонов 2: 1 или меньше. Поскольку габионы можно укладывать в стены, они лучше подходят для крутых берегов и облицовки каналов.

Градация камней влияет на устойчивость к эрозии и, следовательно, влияет на дизайн, а также на потребность в фильтрующем слое или геотекстиле.Хорошо дифференцированное распределение имеет широкий диапазон размеров породы для заполнения пустот в матрице породы.

Форма камней также влияет на дизайн. Хотя можно использовать как угловатый, так и округлый камень, округлые камни не сцепляются так же хорошо, как угловатые. Их толщина должна составлять не менее трети их длины. Они должны быть плотными и без дефектов, которые могут привести к их разрушению.

Фильтрующий слой из геотекстиля следует использовать с каменной наброской на мелкозернистых почвах, чтобы удерживать почву на месте.Геотекстиль предотвращает потерю частиц через промежутки между камнями и по-прежнему позволяет воде с берегов просачиваться обратно в водный путь.

Каменная плита может укладываться вручную или с помощью такого оборудования, как экскаватор с обратной лопатой на гусеничном ходу или механический кран с раковиной из моллюска или ковшом из апельсиновой корки до минимальной проектной толщины от 12 до 18 дюймов. Его следует размещать от самой низкой до самой высокой отметки, чтобы позволить гравитационным силам минимизировать пустоты и помочь скрепить скелет породы вместе. Он должен простираться вверх по берегу до точки, где существующая растительность или другие предлагаемые методы обработки могут противостоять силе воды.

Корзины Габион - это контейнеры коробчатой ​​формы, изготовленные в основном из оцинкованной стальной проволочной сетки. Они могут быть покрыты ПВХ или цинком. Сетка или сетка бывает сварной или тканой. В сварных корзинах он изготавливается из высокопрочной стали и обычно имеет квадратные или ромбовидные отверстия. В плетеных корзинах он состоит из витых проволок и имеет шестиугольные отверстия.

Габионы изготавливаются таким образом, что стороны, торцы, крышка и любые диафрагмы могут быть собраны на строительной площадке.Для габионов требуются диафрагмы или внутренние стены, когда длина габиона более чем в полтора раза превышает его горизонтальную ширину.

Строительство стены из габионов несложно: бригада помещает геотекстильную ткань под первый слой габионов и устанавливает слой пустых габионов на место в соответствии с чертежами контракта.

Они прикрепляют соседние габионы с помощью шнуровочной проволоки или другого типа крепежа вдоль вертикальных краев и верхних кромок - более толстых периметральных и краевых проволок сетки, которые позволяют габионам выдерживать нагрузки.Они используют инструмент для закрытия углов, чтобы прикрепить углы. Они могут растянуть габионы на минимальную величину для достижения оптимального выравнивания и отделки.

Они заполняют габионы чистым твердым камнем размером от 4 до 8 дюймов на самой большой стороне и фиксируют крышки с помощью закрывающего приспособления. Они засыпают заполнителем, уплотняют и кладут дополнительную геоткань поверх габионов и засыпки.

Они кладут второй пустой слой габионов на первый и прикрепляют верх первого слоя к основанию второго слоя спереди и сзади.Они повторяют процесс, начиная с первого шага прикрепления каждого габиона второго слоя к прилегающему габиону.

Два профиля ниже показывают, как можно успешно использовать камни на крутых и не очень крутых берегах.

Конгрегация сестер Священного Креста, проект
Река Сент-Джозеф извивается через Индиану, как старая река, но после проливных дождей ее скорость может достигать шести миль в час и ощущаться как пожарный шланг, говорится в статье в South Bend Tribune в 2011 году.

Собственность Конгрегации сестер Святого Креста находится на утесе над рекой недалеко от Саут-Бенд, самой южной кривой реки Сент-Джозеф, где река поворачивает с запада на север.

«Мы находимся на внутреннем изгибе реки», - говорит Том Стимсон, управляющий территорией отделения «Сестры Святого Креста». «Здесь постоянная турбулентность».

Стимсон и его сотрудники из четырех человек обслуживают большую часть собственности площадью 680 акров. Кампус включает колледж Святой Марии, который находится на территории с 1855 года; ферма; восстановление прерий на 14 акрах; пойма; и водно-болотное угодье, образовавшееся, когда река вытеснила старицу на соседнем участке.

«Река постоянно меняет свое русло, - говорит Стимсон. «Мы постоянно отслеживаем изменения на объекте. Мы используем передовые методы управления собственниками и окружающей средой ».

Обрыв возвышается на 50 футов или более над рекой, а его наклон колеблется от 2: 1 до 1: 1. Почва супесчаная. «Легко спуститься, трудно встать», - говорит он.

Река подрывала берег, имеющий более пологий уклон, и вызывала обвалы. Дождь вызывал эрозию поверхности обрыва.Конгрегация теряла землю, и отложения в реке разрушали среду обитания рыб и других водных животных.

Предоставлено: KEN KERKHOF, NORTHERN NATIVES EROSION CONTROL
Частично завершена верхняя часть склона с трубами из живой почвы и пересадками естественной растительности над каменной наброской

Проект по уменьшению эрозии и воссозданию водной среды обитания начался в 2014 году и был завершен в июле 2016 года. Это было сотрудничество сестер, Департамента природных ресурсов Индианы (DNR) и Hoosier Aquatic Management Inc.в Индианаполисе, который использует методы биоинженерии для решения проблем эрозии прудов, озер, ручьев и рек.

«Сестры привержены заботе о Земле и стремятся сотрудничать с партнерами-единомышленниками, обладающими нужным опытом для поиска устойчивых решений», - говорит Эми Смессарт, директор по связям с общественностью организации «Сестры Святого Креста».

Один из партнеров Хузьера, компания Living Log Aquatic Services, также находящаяся в Индианаполисе, предоставила компании Living Soil Tubes и Living Log койровые бревна с растительностью для предотвращения эрозии обрыва.Другой партнер, компания Northern Natives Erosion Control в Ньюберри, штат Мичиган, предоставила местную растительность и семена. Хузье использовал каменную наброску для защиты берега реки.

По словам Стимсона, в одном и том же районе реки уже реализованы два аналогичных проекта. Первый, который был завершен в 2013 году, заключался в ремонте большой секции, которая обрушилась и размылась. Каменная наброска хорошо зарекомендовала себя в обоих случаях.

The Sisters получили грант от DNR, который профинансировал 80% текущего проекта. Тот, который инициировал Стимсон, а осуществил Хузье, связан с предыдущим. Разница, по его словам, заключается в том, что целью этого проекта было укрепление банка, чтобы избежать краха в будущем, а не его восстановление.

Предоставлено: КЕН КЕРХОФ, КОНТРОЛЬ ЭРОЗИИ СЕВЕРНЫХ РОДИТЕЛЕЙ
Вид на нижнюю часть завершенного проекта через реку. Каменная наброска из известняка удерживает поваленные деревья и бревна на месте для водной среды обитания. За деревьями видны бревна койры.

По словам Стимсона, получение разрешения заняло некоторое время.Поскольку форель и лосось нерестятся в реке, Хузьеру требовалось разрешение на работу в воде. Работы в самой воде приходилось производить вокруг нерестилищ.

Проект охватывал 90 футов вдоль береговой линии и от вершины обрыва до 10 футов вдоль дна реки.

«Большая часть работы выполнялась вручную», - говорит он. «Над этим было много работы».

Команда Hoosier получила доступ к местности на обрыве через пространство между деревьями, которое было создано для первого проекта. Они очистили территорию от инвазивных растений и сохранили желанные. Они последовали рекомендации ДНР оставить коряги, коряги и мертвые деревья на месте в качестве препятствий эрозии на склоне и в качестве среды обитания рыб у кромки воды.

Они поместили геотекстиль поперек 90-футовой полосы вдоль берега, примерно от 10 футов над нормальным уровнем половодья реки до примерно 10 футов под поверхностью, глубина которой в то время составляла от 2 до 3 футов.

Бригада вручную направила 90 тонн импортной каменной наброски из известняка в пластиковые лотки, чтобы покрыть геотекстиль.Они уложили каменную набережную таким образом, чтобы любые коряги, коряги или мертвые деревья оставались на месте в качестве водной среды обитания для рыб и другой фауны.

Для второй части проекта Хузье поместил ряд труб из живой почвы, сложенных по три, над каменной наброской и закрепил их на месте. Эти трубки представляют собой прочные, заполненные почвой мешки из геотекстиля, наполненные пробками местных растений и семенами. Растительность укореняется через трубы в поверхность почвы, что со временем укрепляет систему.Трубы могут подходить к существующей растительности и местности и задерживать эродирующую почву.

От примерно 10 футов над каменной наброской до вершины обрыва Хузье сделал горизонтальные врезки в склоне примерно за пять подъемов. Они поместили биологические препараты кокосового волокна, в которые в процессе изготовления были введены нативные семена, в надрезы и закрепили их деревянными кольями.

«Это было почти террасное здание», - говорит Стимсон.

Хузье посадил местные деревья, кустарники, живые колья и многолетние растения, в том числе душистый сумах, красный дуб, зимнюю ягоду, болотный молочая, паукообразный, коломбин и ирис, отмеченный голубым флагом.

Растительность предотвращает эрозию и увеличивает проникновение ливневых вод. А поскольку северные аборигены продают виды местного генотипа, у растительности больше всего шансов на процветание и минимизацию повторного роста инвазий.

Последним шагом Хузьера в этом проекте было гидроусиливание обрыва. Гидромульч обеспечивал почвенную поправку Biotic Earth, воду для новой растительности и слой защиты над нарушенной почвой.

Единственное техническое обслуживание, которое требуется для проекта, - это мониторинг каменной наброски на предмет смещения и эрозии по краям берега, а также мониторинг и удаление любых новых инвазивных видов на утесе.

«Механически блеф держится хорошо, - говорит Стимсон, - и, в конце концов, биологи сделают его еще сильнее. Через месяц после завершения проекта у нас выпало восемь дюймов дождя за 24 часа, и у нас не было значительного поверхностного стока. Я был впечатлен тем, что он так хорошо держится ».

По его словам, проект был хорош для окружающей среды и собственности. «Если вы потеряете большую часть своей собственности из-за реки, вы не сможете ее вернуть».

Элмвудский мост на Франклин-стрит Проект
Даже небольшие ручьи могут вызвать большие проблемы, особенно когда они находятся в центре густонаселенного городского квартала.

«Несколько лет назад у нас были очень сильные дожди», - говорит Джеймс Фи, президент и владелец компании Stoic Civil Construction Inc. в Бартонвилле, штат Техас, которая укрепила ручей габионами. «До этого мы были в засухе, и они нанесли значительный ущерб».

Oak Cliff, расположенный в 6 милях к югу от центра Далласа, строился с 1950-х по 60-е годы. Ливневая вода стекает со зданий и узких улочек и впадает в Элмвуд-Бранч, крошечный приток Седар-Крик, впадающий в реку Тринити.

В то время как область Далласа в основном плоская и находится примерно на 500 футов над уровнем моря, через графство проходит известняковый откос, который возвышается на 230 футов. В Оук-Клифф и близлежащих районах наблюдается заметный подъем.

В 2016 году Департамент управления водоразделом Тринити города Далласа призвал построить новый мост через Эльмвуд-Бранч на Франклин-стрит и установить габионы вдоль примерно 400-футового участка с обеих сторон ручья, чтобы предотвратить любое затопление в будущем. окрестности и прилегающая государственная школа.

Ручей протекает под начальной школой Марии Морено и выходит из канавки на западном краю школьной парковки. Он протекает примерно на 40 футов между двумя жилыми домами, а затем проходит под новым мостом на Франклин-стрит, недалеко от того места, где Франклин делает поворот на 90 градусов и превращается в Мельбурн-авеню.

Строительная компания Salcedo Group Inc., базирующаяся в Оук Клифф, спроектировала мост и габионные стены для защиты канала.

«Город хотел использовать что-то эстетичное и простое в установке, - говорит дизайнер Salcedo Group Деррик Чиу, который работал над проектом.

Производитель Terra Aqua Gabions из Форт-Смита, штат Арканзас, предоставил габионы, которые распространялись компанией Hanes Geo Components в Уинстон-Салеме, Северная Каролина. Габионы изготовлены из плетеной проволочной сетки двойного скручивания.

«Мы работаем с Hanes Geo несколько лет», - говорит Фи. «Мы считаем их одними из наших лучших поставщиков. Персонал в их офисах в Далласе / Форт-Уэрте и Остине всегда отзывчив и отзывчив к нашим потребностям ».

Предоставлено: ДЖЕЙМС ФИ, STOIC CIVIL CONSTRUCTION
Работа над третьим слоем габионов.

Весь проект был осуществлен за 16 недель с августа по декабрь 2016 года. Компания Stoic Civil Construction построила стены между коробчатым водопропуском в школе и новым мостом. Stoic - субподрядчик, специализирующийся на установке устройств удержания грунта, борьбы с эрозией почвы и изделий из твердой брони в муниципальных, инфраструктурных и дренажных проектах.

Стены были построены на бетонных опорах, поддерживаемых микровставками, вбитыми в скалу. «С нашей точки зрения, самая сложная часть габионов - это установка нижнего ряда стены», - говорит Фи.«Они не всегда заканчиваются бетоном. У нас не всегда самая стабильная опора ».

Генеральный подрядчик, McMahon Contracting LP из Гранд-Прери, штат Техас, построил мост и заасфальтировал дорогу по нему одновременно с тем, как Стоик возводил стены.

«Улицы не такие широкие, а участок - изогнутый», - говорит Фи. «Доступ для 18-колесных автомобилей был немного сложным. Город позволил нам закрыть улицу почти на весь проект, с сентября по ноябрь. Как только они открыли мост, движение было нормальным, и мы ушли в ручей.”

Также было ограниченное пространство для размещения материалов как для генерального подрядчика, так и для Stoic. В конечном итоге они разделили боковой двор владельца жилой собственности для таких материалов, как земля, которую стоик выкопал со дна ручья и позже заменил, а также заполнитель для габионов и засыпки.

Предоставлено: ДЖЕЙМС ФИ, STOIC CIVIL CONSTRUCTION
Завершенный проект со школой и коробчатым водопропуском на заднем плане

«Нам повезло, что у нас был качественный генеральный подрядчик, который помогал координировать все усилия», - говорит он.«Раньше мы работали вместе, так что все прошло гладко. Мы сделали друг другу одолжение; Например, если у кого-то из нас был экскаватор, были времена, когда мы копали для него, и они делали то же самое для нас. Это было хорошо."

Stoic разделил проект на пять разделов. «В идеале нужно делать как можно больше сразу», - говорит он. «Что касается требований к обезвоживанию, мы хотели найти баланс между достаточно большой рабочей зоной и разумными расходами на обезвоживание. Мы разделили южную стену на две части и северную стену на две части, и у нас была пятая часть для области рампы.”

Они использовали пандус, чтобы переместить свое оборудование и материалы в ручей. В конце проекта они вышли из канала от основания пандуса до уровня земли.

Стойкое обезвоживание путем сооружения бермы вокруг каждой рабочей секции. Когда участок действительно промок, они использовали небольшой насос для откачки фильтра вниз по течению и обескровливания русла ручья. Обе компании сотрудничали в обеспечении обезвоживания ручья.

«Нам повезло, потому что у нас был сухой сезон», - говорит Фи.

Они выкопали русло ручья на 3 фута до земляного полотна и расширили его примерно на объем стены плюс небольшая засыпка. Общая вырубка составила чуть более 1000 кубических ярдов.

Они использовали экскаватор, чтобы просверлить отверстия для стальных микробвай размером 6 на 10 футов и заделать их на 3 фута в известняковую породу.

Одним из преимуществ микросваи является то, что они могут быть забиты малогабаритным оборудованием, поэтому их можно использовать на небольших площадях с ограниченным доступом. В этом проекте микросваи были структурированы или расположены в виде узора или сети.Вдоль ручья было два ряда свай. У каждого ряда был интервал 4 фута, а центры двух рядов были смещены.

Stoic вставил микросваи в отверстия и залил их жидким раствором 6000 фунтов на квадратный дюйм. Прочность микросваи зависит от стали и связи, которая образуется между цементом и окружающим грунтом. Открытые концы микросвай связаны с армированной арматурой бетонной подушкой, которая служит одновременно крышкой для микросвай и фундаментом для габионов.

Stoic построил опалубку для подушек и залил бетон ниже линии протока ручья. Подушечки были размером 6 футов спереди назад и были 1,5 фута в высоту.

Crews использовали импортный угловой известняк размером от 4 до 8 дюймов для засыпки подушек и габионов. «Из-за срезания склонов не потребовалось много засыпки», - говорит Фи. «В среднем он составлял около двух футов».

Они поместили геоткань, также от Hanes Geo, поверх подушек и засыпки.Они установили первые слои габионов на подушках на 1,5 фута ниже ватерлинии. Они засыпали, уплотнили и уложили дополнительную геоткань поверх габионов и засыпки. На одном участке для дополнительного армирования использовали георешетку.

Они построили два дополнительных слоя габионов, каждый из которых отступил от нижнего, добавили и утрамбовали засыпку, и покрыли габионы и засыпку геотканью.

Поперечное сечение стены менялось несколько раз, - говорит Фи.Высота варьировалась от 9 до 12 футов. Ширина изменилась с 6 футов в нижнем ряду до 3 футов в верхнем ряду. Верхний слой габионов находится на уровне верхней части нового моста и коробчатой ​​водопропускной трубы. Стены не требуют ухода.

В верхнем ряду есть необычное дополнение: рукава для столбов перил, встроенные в корзины для защиты населения. Стоик разложил корзины, обозначил места для рукавов, соорудил рукава и установил их в скале, а затем поместил в рукава стойки перил.«Раньше мы делали это всего несколько раз», - говорит он. «Это добавило довольно много времени».

Большая бетонная дренажная труба под мостом отводит ливневую воду с улицы. Он разрезал ее вплотную к габионам.

«Проект занял немного больше времени, чем обычно, но прошел очень хорошо», - говорит Фи. «Он выглядит хорошо, и город этим доволен. Нам нравится строить стены, особенно когда они нужны для безопасности сообщества ».

Что такое габионы? - Обзоры Gabion

Вы, наверное, видели много габионов раньше, но не представляли, что это за изящные конструкции.

По определению, габион - это сварная проволочная клетка или ящик, заполненный такими материалами, как бетон, камень, песок или почва. Первые габионы появились около 7000 лет назад, и эти испытанные клетки использовались для всего, от военных фортов до географического контроля.

В чем преимущества габионов?

Использование габионных корзин дает множество преимуществ, которые мы кратко обсудим ниже! Помимо основного преимущества (доступная цена!), Ниже приведены другие заметные преимущества использования габионов в садоводстве, озеленении и т. Д.

Первое главное преимущество габионов - это простота обращения и транспортировка. Поскольку габионы обычно перевозятся как «отдельные части», вы можете перевозить их в разных поездках и собирать в желаемом месте.

Еще одна важная причина, по которой габионы так популярны, - это скорость строительства и то, как быстро они могут быть возведены. Это дает строительным компаниям гибкость, а также означает, что проекты могут быть реализованы быстро и в кратчайшие сроки.

Некоторые из последних преимуществ габионов, которые мы здесь обсудим, - это гибкость габионов при перемещении и изменении местоположения, а также их водопроницаемость (габионы обеспечивают действительно хороший дренаж в сырую погоду).

В чем недостатки габионов?

Хотя установка габионов имеет множество преимуществ, некоторые критикуют их как неприглядные или непривлекательные. Хотя это полностью зависит от личных предпочтений, габионы могут не соответствовать эстетике, которая вам нужна для вашего ландшафтного проекта.

Кроме того, проволочные корзины, которые используются для этих габионов, могут сделать их более подверженными абразивному повреждению, если они будут находиться в областях с высокой скоростью потока. Если габионы используются для удержания больших объемов воды, они могут быть не самым экономичным выбором. Напрасно, если вы хотите срезать углы в финансовом отношении, они могут быть не лучшим выбором. Поскольку они дороже, чем склоны с растительностью или альтернативные методы удержания, они могут быть не лучшим вариантом для вашего проекта.

Насколько дешевы габионы?

Габионы, безусловно, могут быть рентабельными, если их хорошо спланировать. Если вы не создаете гигантские сооружения, они станут долгим решением многочисленных проблем с ландшафтным дизайном. Однако в зависимости от того, сколько стали и присадочного материала вам нужно получить, они могут стать дорогими.

В дополнение к этому, возможно, вам понадобится помощь профессионалов для изготовления габиона. Поэтому, безусловно, стоит взвесить долгосрочные затраты и выгоды для габионов, поскольку это действительно зависит от потребностей вашего индивидуального проекта.

Габион какого размера мне нужен?

В целом, корзина для габионов из проволоки 3 мм является стандартной толщиной для габионов высотой до 3 м. Для архитектурных проектов следует использовать облицовку толщиной 4 мм, чтобы добиться наилучшего внешнего вида. Габионы могут быть вырезаны на месте для достижения требуемых размеров, и в зависимости от вашего проекта размер, который вам может потребоваться, может варьироваться. Поскольку производители создают корзины из габиона множества размеров, минимальный размер обычно составляет двенадцать дюймов, поэтому обязательно сделайте точные измерения, чтобы определить требуемый размер.

Если вы создаете мини-габионы для декоративных целей, вам может потребоваться только мини-габионы размером 300x300x300 мм. Однако, если вы ищете защиту русла рек от эрозии, вам могут понадобиться большие габионные матрасы размером 2 x 3 x 0,5 м.

Чем заливать габион?

Традиционно габионы заполнены доступным камнем и щебнем. Со временем габионы сделали доступными более тщательно подобранные пломбы. Хотя камни или камни, как правило, являются наиболее популярным наполнителем, выбор материала, который лучше всего подходит, зависит от предполагаемого назначения готовой конструкции.Если вы хотите создать вид, похожий на традиционные стены, вы можете заполнить свой габион одинаковыми камнями, уложенными плоско, чтобы создать плотный вид.

Бестселлер №1 Большой пакет декоративных садовых камней лазурно-синего цвета RockinColour
  • Отлично подходит для создания искусственного речного или водного объекта в вашем саду.
  • Идеально для декоративных элементов.
  • Пакеты весом от 14 кг до 15 кг.
  • Устойчивое к УФ-излучению и атмосферным воздействиям безопасное цветное покрытие. Не подходит для аквариумов.
  • Если вы заказываете более 1 МЕШОК, они могут прибыть разными партиями в разные дни. Каждая сумка является партией, поэтому они могут разделиться при транспортировке, не волнуйтесь, все они прибудут в течение нескольких дней - обычно в этом случае нет необходимости связываться с нами!
Бестселлер №2 Фламинго декоративные агрегаты каменные крошки садовый гравий галька 20 мм 20 кг мешки
  • ✔ Эта уникальная цветная подборка мраморной крошки добавит вау-фактору, который вызовет зависть у всех ваших соседей!
  • ✔ Красивое сочетание пастельно-розового, белого и угловатого синего цвета, которое придаст выразительный вид любой дорожке, патио или клумбе.
  • ✔ Сделанные из мрамора эти угловатые крошки также подходят для использования в качестве материала для проезжей части.
  • ✔ Лучше всего укладывать их на глубину 4–5 см, а размеры стружки варьируются от 14 до 20 мм.
  • ✔ Для получения рекомендаций по покрытию или более крупных заказов, пожалуйста, свяжитесь с нами для получения нашей БЕСПЛАТНОЙ службы расценок.

Заполнение для габионов ни в коем случае не является строгим, но прочные поддерживающие материалы должны быть в верхней части списка для успешной и выносливой конструкции.

Для чего нужен габион?

Габионы, играющие важную роль в озеленении, строительстве и предотвращении эрозии, обычно используются для удержания или защиты окружающей среды.Часто используемые для защиты склонов и берегов рек от естественного воздействия текущей воды, габионы помогают укрепить русла рек и отвести поток от более слабых, разрушающихся участков русла.

В более домашних условиях габионы можно использовать в качестве подпорных стен или эстетических элементов. Художественные габионы можно использовать для акцента на открытом пространстве или для размещения растений. Другие бытовые применения включают в себя стены для сидения и камины.

В целом, это действительно многогранные конструкции, обеспечивающие душевное спокойствие.

Габион | Военная вики | Фэндом

Габионы с пушкой, с иллюстрации конца XVI века.

Армированный грунт с габионами, поддерживающими многополосную проезжую часть, Святой Рок, Хорватия.

Вблизи береговое ограждение из матрасов в Вртижере, Словакия.

A gabion (от итальянского gabbione , означающего «большая клетка»; от итальянского gabbia и латинского cavea , что означает «клетка») представляет собой клетку, цилиндр или ящик, заполненный камнями, бетоном или иногда песком. и грунт для использования в гражданском строительстве, дорожном строительстве и военном строительстве.Для борьбы с эрозией используется каменная каменная наброска. Для строительства плотин или при строительстве фундаментов используются металлоконструкции цилиндрической формы. В военном контексте габионы, заполненные землей или песком, используются для защиты артиллерийских расчетов от огня противника.

Леонардо да Винчи разработал габион Corbeille Leonard («корзина Леонарда») для фундамента замка Сан-Марко в Милане. [1]

Опора мостовидного протеза с габионами.

Чаще всего габионы используются в гражданском строительстве для стабилизации береговых линий, берегов рек или склонов от эрозии.Другие варианты использования включают подпорные стены, временные противопаводковые стены, фильтрацию ила от стока, для небольших или временных / постоянных плотин, речных тренировок или облицовки каналов. [2] Их можно использовать для направления силы потока паводковой воды вокруг уязвимой конструкции. Габионы также используются в качестве барьеров для рыбы на небольших ручьях.

Габионная стена - это подпорная стена, сделанная из уложенных друг на друга каменных габионов, связанных проволокой. Стены габиона обычно потрепаны (наклонены назад к склону) или отступают назад с уклоном, а не сложены вертикально.

Корзины из габиона имеют некоторые преимущества перед рыхлой каменной наброской из-за их модульности и возможности штабелирования различных форм; они также устойчивы к смыванию проточной водой. Габионы также имеют преимущества по сравнению с более жесткими конструкциями, поскольку они могут адаптироваться к движениям земли, рассеивать энергию текущей воды и свободно стекать. В некоторых случаях их сила и эффективность могут увеличиваться со временем, поскольку ил и растительность заполняют межклеточные пустоты и укрепляют структуру.Иногда они используются для удержания камней, которые могут упасть с вырезки или обрыва и поставить под угрозу движение на проезжей части. [ необходима ссылка ]

Ожидаемый срок службы габионов зависит от срока службы проволоки, а не от содержимого корзины. Конструкция выйдет из строя при выходе из строя провода. Чаще всего используется оцинкованная стальная проволока, но также используется проволока с ПВХ-покрытием и проволока из нержавеющей стали. Оцинкованные габионы с покрытием из ПВХ прослужат 60 лет. [3] Некоторые производители габиона гарантируют стабильность конструкции в течение 50 лет. [4]

В Соединенных Штатах использование габиона в ручьях впервые началось с проектов, завершенных в 1957-1965 годах на реке Норт-Ривер, штат Вирджиния и реки Зеландия, штат Нью-Хэмпшир. [5] На двух участках Лесной службы США было построено более 150 сооружений для контроля уклонов, береговых ограждений и дефлекторов каналов. В конце концов, большая часть конструкций в потоке вышла из строя из-за подрыва и отсутствия структурной целостности корзин. В частности, коррозия и истирание проводов из-за движения нагрузки повредили конструкции, которые затем провисли и обрушились в каналы.Другие габионы были свергнуты в каналы по мере того, как деревья росли и увеличивались в размерах поверх облицовки габионов, подталкивая их к речным каналам. Габионы также использовались в строительстве, например, на винодельне Dominus в долине Напа, Калифорния. Внешний вид выполнен из модульных габионов из проволочной сетки, содержащих камень, добытый в местных карьерах; такая конструкция создает внутри здания среду с умеренными температурами. [6] [7]

Существуют различные специальные конструкции габионов, отвечающие определенным функциональным требованиям, и в настоящее время используются некоторые специальные термины для определенных форм.Например: [8]

  • Бастион: габион, облицованный изнутри мембраной, обычно из нетканого геотекстиля, чтобы можно было использовать гранулированный грунт вместо камня.
  • Матрас: форма габиона с относительно небольшой высотой относительно боковых размеров; обычно очень широкий. Для защиты поверхностей от волновой эрозии и подобных атак, а не для строительства или поддержки высоких конструкций. [9]
  • Ловушка: форма габиона с трапециевидным поперечным сечением, предназначенная для штабелирования, чтобы поверхность была наклонной, а не ступенчатой.Этот термин широко используется, но, по крайней мере, в контексте габионов, это товарный знак, зарегистрированный Betafence Limited.

В средневековье габионы представляли собой круглые клетки с открытыми верхом и низом, сделанные из плетеных изделий и заполненные землей для использования в качестве военных укреплений. Эти ранние военные габионы использовались для защиты артиллеристов полевой артиллерии. Плетеные цилиндры были легкими и их можно было относительно удобно носить с боеприпасами, особенно если они были сделаны в нескольких диаметрах, чтобы поместиться один внутри другого.На месте использования в поле их можно было поставить вертикально, поставить на место и засыпать землей, чтобы образовать эффективную стену вокруг орудия. Сегодня габионы часто используются для защиты передовых оперативных баз (FOB) от взрывных, осколочных, непрямых огней, таких как минометный или артиллерийский огонь. Примерами областей в пределах FOB, где широко используются габионы, могут быть спальные помещения, столовые или любое другое место, где будет большая концентрация незащищенных солдат.

  • Камерное заключение, современная форма габионных клеток.
  • Отчет Габиона, Отчет об исследовании WRL UNSW № 156, Некоторые факторы, влияющие на использование габионов Maccaferri и матрасов Reno для береговой облицовки, октябрь 1979 г., C.T Brown et al.
  • Hesco bastion, модернизированная версия той же концепции.
  • Габионы Маккаферри, семья, которая ввела габионы из проволочной сетки в современное гражданское строительство.

Габион, старинная техника, которая до сих пор работает в вашем саду.

Это наследие позиционной войны, стабилизации берегов древнего Нила, а позже они превратились в габион сегодняшнего дня.В древние времена габионы представляли собой огромные плетеные корзины из ив, сотканные для создания прочных защитных барьеров без бетона. Каждая корзина была заполнена камнями, если они есть, или землей, если нет. Каменные габионы оставались еще долго после того, как их «корзины» сгнили. В конце концов, они становятся скованными корнями деревьев и кустарников, которые здесь приживаются. Это гарантировало, что береговые защиты прослужат намного дольше, чем корзины, решая проблемы эрозии, вызванные паводком и наводнением, в будущем.

Сегодняшний габион вышел из ящика для инструментов инженера в наши сады.Эта действительно древняя, но простая технология - отличная идея для строительства вашего сада или ландшафта, потому что для нее не требуется опора. Все, что вам нужно, это камни и плетеная проволочная сетка. В результате из проволочных панелей создается стоячая труба или квадрат. Соедините их вместе и закрепите проволокой, затем плотно заполните камнями. Закрепите якорь кольями глубоко в земле - и вуаля, вы внезапно получите каменную колонну в центре этого нового сада с травами.

Для садоводов наличие камня на участке обычно является проблемой при копании, выравнивании и т. Д.Часто это много камней, разбросанных повсюду, и нет ничего достаточно большого, чтобы использовать их в качестве ландшафтных валунов. Поскольку габионы создаются из более мелких камней, они являются наиболее доступным выбором для домашних садов. Поищите на YouTube «как сделать габион», чтобы увидеть, как это делается из первых рук, узнайте советы, приемы и замечательные дизайнерские идеи, которые другие садоводы, усыпанные камнями, обнаружили и усовершенствовали для вас.

В городе мало домов, достаточно больших, чтобы производить собственные камни. Здесь затраты возрастают, но ими можно управлять, чтобы компенсировать расходы на транспортировку габионов.Там, где позволяет бюджет, габионы можно заполнить действительно уникальным по цвету камнем, гармонирующим с общей палитрой. Другой вариант - щебень от городского обновления, например битый кирпич, блок и бетон, которые также можно использовать в габионах. Когда используются необычные природные минералы, такие как слюда, которые имеют красивые цвета и текстуры, получается единственный в своем роде элемент.

Некоторые используют сверкающее переработанное шлаковое стекло в габионах для создания ландшафтных перегородок, которые позволяют визуально менять освещение в течение дня.Они также могут быть построены с внутренним освещением вверх, чтобы девушку можно было освещать после наступления темноты.

Что действительно важно для габионов, так это то, чтобы выбранная вами сетка имела достаточно маленькие отверстия, чтобы камни не проваливались. Чем больше у вас заполнитель, тем более открытой может быть сетка. Некоторые создают свои собственные сетки из сваренных бетонных стержней арматуры, чтобы предложить другой подход к корзине, где для более крупных заполняющих материалов требуется более прочный каркас.

Поскольку габионы не требуют опор, их можно построить где угодно и когда угодно.На сегодняшний день они представляют собой наиболее выполнимый проект по переработке отходов для домашних мастеров. Хотя компании производят габионные «формы» из металлов для высококлассных ландшафтов, они очень дороги. Некоторые из них имеют порошковое покрытие для дизайнерских целей, в то время как другие оставляют ржаветь.

Прежде всего, выберите местные источники породы для заполнения ваших габионов, чтобы ограничить затраты энергии на транспортировку полевого камня. В более диких местах старайтесь придерживаться индигнантного камня, чтобы он гармонировал с местным народным дизайном. Для современных сделайте им выдающуюся дифференциацию для элементов на основе линейной формы рекламы в гравийных садах.

Я много раз говорил, что новых идей нет, меняются только приложения. Габионы - прекрасный пример действительно древней техники строительства, восходящей к древним классическим цивилизациям. Единственная разница в том, что мы перестали плести временные корзины и начали использовать сталь, которая служит намного дольше, открывая при этом красоту камней внутри. Вместо того, чтобы покупать сборный предмет садового искусства, найденный в сотнях других садов, попробуйте ремесло изготовления габиона, чтобы отправиться в будущее через прошлое.

Когда следует использовать габионы для стабилизации почвы и предотвращения эрозии?

Автор: Эверетт Дж. Прескотт, 15 августа 2018 г., 10:13.

Матрасы Габионы и Рено представляют собой надежное трехмерное решение для некоторых сложных задач по стабилизации грунта. По сути, габионы и матрасы Рено представляют собой проволочные корзины, наполненные каменной крошкой. Оба обеспечивают защиту во многих областях применения, включая размыв мостов, защиту на крутых склонах, облицовку каналов и многое другое.

Технология изготовления матрасов габион и рено восходит к древним временам, когда деревянные и каменные конструкции использовались для стабилизации почвы и строительства укреплений.

Сегодня современные габионы широко используются в строительстве дорог и мостов. Они представляют собой очень экономичный метод строительства подпорных стен, высокоскоростных водных путей, стабилизации грунта и многого другого. Габионы представляют собой трехмерные кубы. Они обеспечивают как немедленную защиту, так и долгосрочную стабилизацию. Матрасы Reno более плоские и удлиненные, что делает их идеальными для защиты русла ручья, стабилизации водосброса и строительства каналов..

Оба продукта доступны с несколькими вариантами проволоки, включая оцинкованную сталь, оцинкованную сталь с ПВХ-покрытием и нержавеющую сталь. Выбор провода зависит от конкретных требований каждого объекта и приложения

Габионы также могут быть покрыты растительностью, что позволяет использовать продукты в жестких вертикальных приложениях, в то же время обеспечивая высокую производительность и эстетическую привлекательность. При применении подпорных стен габионы могут конкурировать с модульными блочными и бетонными стенами, обеспечивая при этом исключительные характеристики.

Включив габионы в свои планы стабилизации почвы и предотвращения эрозии, вы можете использовать эти эффективные инструменты как часть своего комплекта, позволяя решать множество проблем. Не уверены, что габионы и матрасы Рено подходят для вашего проекта? Свяжитесь с профессионалами Team EJP и запросите бесплатное посещение сайта без каких-либо обязательств. Свяжитесь с нами сегодня, чтобы узнать больше.


Отдел регулирования землепользования NJDEP




ОБЩЕЕ РАЗРЕШЕНИЕ 8 - Строительство габионов в односемейном доме или дуплексе Лот

General Permit 8 разрешает строительство габионов в односемейном доме или дуплексе, при условии:

  • Габионы соответствуют определению в N.J.A.C. 7: 7-1,5;
  • Дом на одну семью или дуплекс не является частью более крупного собственника и не контролируется тем же собственником;
  • Эродирующая береговая линия расположена не вдоль Атлантического океана, залива Делавэр, залива Раритан или залива Сэнди Хук;
  • Габионы укладываются вдоль берега таким образом, чтобы уклон габионов к воде, измеренный вдоль поверхности габионов, был не больше одной вертикали на две горизонтали.Если крутизна и высота наклона профиля береговой линии без шторма не позволяют построить систему габионов с уклоном, то уклон системы габионов со ступенчатой ​​облицовкой в ​​сторону воды, измеренный вдоль линии, соединяющей габионы, не должен быть круче одной вертикали. до одной горизонтали;
  • Габионы размещаются на водном пути только для защиты береговой линии;
  • Носок габионов расположен как минимум на 3 фута ниже существующего уклона, чтобы предотвратить подрезание;
  • Каменная набивка укладывается вдоль носка габиона, обращенного к воде, только в том случае, если Департамент определяет, что такая каменная наброска требуется для ограничения возможности размыва, а площадь и объем каменной наброски сведены к минимуму;
  • Габионы размещены таким образом, чтобы не приводить к нестабильности прибрежного обрыва и не вызывать эрозию прилегающих участков или прибрежных территорий;
  • Габионы плотно упакованы камнем диаметром от 4 до 8 дюймов (чтобы минимизировать перемещение внутреннего камня и последующее повреждение проволоки), а края скреплены стальной проволокой;
  • Отдельные габионы соединены между собой проводами;
  • Размер и количество габионов определяется инженером-проектировщиком в зависимости от диапазона высот волн на площадке;
  • Насыпной материал, укладываемый для достижения необходимого уклона, добавляется только на возвышенность, свободный от крупных камней, и плотно уплотняется перед началом строительства габионов; и
  • Публичный доступ предоставляется в соответствии с землями и акваториями, подпадающими под действие правила о правах общественного доверия, N.J.A.C. 7: 7-9.48 и Правило публичного доступа, N.J.A.C. 7: 7-16.9.

Обратите внимание:

  • Размещение габионов в дюнах или заболоченных землях запрещено, и любые заболоченные земли, нарушенные во время строительства, должны быть восстановлены до состояния, предшествующего строительству.

Полная информация представлена ​​в N.J.A.C.7: 7-6.8.

Если ваш проект не соответствует требованиям Общего разрешения 8, он может претендовать на получение другого Общего разрешения, Разрешения по правилам или Индивидуального разрешения.Дополнительную информацию об этих типах разрешений можно найти на странице «Разрешения на прибрежные районы».

Национальные леса Гурон-Манисти - Палаточный лагерь Габионов и дневное использование

Статус зоны: Открыто

Gabions Campground предлагает размещение в палатках на национальном живописном участке реки Ау-Сабль.На этом участке реки обычны природные источники, в том числе небольшой на берегу реки возле габионов. Габионы - это проволочные корзины, заполненные камнем, которые размещаются вдоль берега реки, чтобы уменьшить эрозию.

Маршрут от берега к берегу проходит рядом с кемпингом; тем не менее, Габион не является специально отведенным лагерем для лошадей, и размещение в лагере для лошадей не допускается. Существуют возможности для наблюдения за дикой природой и водоплавающими птицами; пожалуйста, уважайте дикую природу и наблюдайте на расстоянии.

Брошюра с картой : Эта брошюра предназначена для печати на бумаге 11 x 17 в альбомной (широкой) ориентации.Для печати на бумаге 8 1/2 x 11 установите для области печати значение «сжатие до области печати», это уменьшит текст на странице.

Фотоальбом Flickr

Краткий обзор

Текущие условия: Ежегодное обслуживание объекта возобновится весной 15 апреля
Часы работы: Открыт 24 часа в сутки, 7 дней в неделю, если не указано иное.Действуют лесные тихие часы.
Аренда и гиды: Аренда каноэ -
  • Гленни:
  • Хейл:
  • млн:
    • Gotts Landing
    • Hinchman's Acres Resort
  • Oscoda:
    • ООО «Речная байдарочная компания Au Sable»; B&B LLC (Хантс)
    • Аренда каноэ Oscoda
Удобства на территории: Парковка
Комиссия Сбор по Закону о расширении возможностей для отдыха - Дневное использование - Кемпинг -
Информация о разрешении: Разрешение на специальное использование -
  • Специальное разрешение на использование не требуется для отдельных лиц или небольших групп (74 человека или меньше).
  • Разрешения требуются для коммерческих, мероприятий или больших групп (75 человек и более).
Посетите раздел «Проходы и разрешения» для получения дополнительной информации о получении специального разрешения на использование.
Открытый сезон: 15 апреля - 30 ноября
Использование: Свет
Лучший сезон: 1 апреля - 14 ноября
Самый загруженный сезон: с мая по сентябрь
Ограничения: Как посетитель Национального леса, вас просят соблюдать определенные правила, разработанные для защиты леса, природных ресурсов и обеспечения общественной безопасности посетителей.Эти правила доступны вам онлайн или в любом офисе Huron-Manistee National Forests. Пожалуйста, найдите время, чтобы прочитать и понять их. Распоряжения по общей теме применяются во всех лесах. Применимые заказы -
  • Национальный живописный речной коридор Au Sable; R904-14-18
  • Использование автотранспортных средств на дорогах, тропах и бездорожье; R904-14-02
  • Занятие и использование; R904-14-03
Основные моменты - Кемпинг запрещен, за исключением специально отведенных кемпингов или кемпингов.
Ближайшие города: Гленни
Вода: Нет
Туалет: Убежище
Оператор: Район рейнджеров Мио - (989) 826-3252
Информационный центр:

Общая информация

Направление:

Из хариуса -

  • Путешествуйте на восток по M-72 на 30 миль.
  • Поверните направо и пройдите 6 миль на юг по M-33.
  • Поверните налево и идите на восток по County Rd. 604 / Curtisville Rd. на 15,5 миль.
  • Поверните налево на FR 4134.
  • Дорога закончится у палаточного лагеря.

Общие примечания:

Расположение - Национальная живописная река Au Sable

Зоны отдыха поблизости -

  • 4001 Посадка на каноэ
  • Тропа от берега к берегу,

Округ - Алкона

Сезонная и прочая информация -

  • В межсезонье этот сайт не закрывается.
  • Зимой сайт не обслуживается:
    • Подъездная дорога и / или стоянка не вспаханы.
    • Туалетов нет.

Доступность:
  • Туалеты доступны.
  • На одной площадке есть тент.
  • Путь к реке узкий, плотно утрамбованный.

Деятельность


Кемпинг и домики

ПОКАЗАТЬ
Кемпинг

Удобства -

№Сайтов Одноместный: 4
Информация для бронирования Резервирование не требуется. Все сайты в порядке очереди.
Спальное место
Дом на колесах

Удобства -

Кол-во участков
Информация для бронирования Резервирование не требуется.Все сайты в порядке очереди.
Подключение - вода
Транспортный допуск Низкое - Среднее
Подключение - канализация
Ограничения по размеру 25 футов. или меньше
Свалки
Подключения - электрические
Тротуар Тип парковки Грязь / гравий
Уровень сложности: Легко

Рыбалка

ПОКАЗАТЬ
Рыбалка в реках и ручьях

Габионы, расположенные вдоль береговой линии, популярны как у рыб, так и у рыболовов.

Виды рыб окунь, щука, кумжа, судак, окунь, рыба-солнце, стальная голова, лосось
Особые обозначения Национальная живописная река
Режим рыбалки Fly, полюс
Рыболовная платформа
Температура воды Холодный
Метод лова Лодка, Берег, Уэйд
Уровень воды / потока 2 миль / ч

Пешие прогулки

ПОКАЗАТЬ
Походы

Этот кемпинг расположен недалеко от тропы от берега к берегу, но не является отправной точкой для этой тропы.

Дневной поход

Пикник

ВЫСТАВКА
Пикник
Кол-во участков 5
Информация для бронирования Резервирование не требуется. Все сайты в порядке очереди.
Спальное место

Водные развлечения

ПОКАЗАТЬ
Водный туризм - безмоторный

Для получения дополнительной информации о гребле по национальной живописной реке Ау-Сабль, в том числе о течении, ограничениях по размеру и сложности плавсредств, посетите страницу с национальной живописной рекой Ау-Сабль.

Ограничения по размеру Нет
Тип корабля Каноэ, Каяк
Класс порогов 0
Уровень воды / потока 2 миль / ч

Удобства

Парковка 15 вагонов вместимостью

Расположение

Широта:

44.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
