Вступление

Индивидуальное водоснабжение частного дома состоит из двух принципиальных частей. Это источник водоснабжения и внутреннего водопровода дома. Из источников водоснабжения дома (колодец, скважина) воду необходимо поднять и доставить до дома, а в самом доме обеспечить нормальное, рабочее давления для комфортного пользования водопроводом. Именно для этих целей служат насосные станции.

Назначение насосной станции

Насосная станция для водоснабжения дома обеспечивает забор воды из источника водоснабжения, доставки воды до дома и обеспечения комфортного напора во всей водопроводной системе дома.

Насосная станция это несколько устройств объеденные вместе. Насосную станцию можно сделать самостоятельно или купить в собранном виде. Во втором случае насосная станция, собранная на заводе называется насос-автомат. В данном контексте насос-автомат это насосная станция заводской сборки. В этой статье рассмотрим устройство насосной станции «ручной сборки».

Отличии самостоятельно собранной насосной станции от заводского комплекта «насоса–автомат»

Если вы собираете насосную станцию самостоятельно, из отдельных элементов, у вас есть несколько преимуществ: вы можете разнести элементы станции. Насос отдельно, гидроаккамулятор отдельно, а систему управления собрать также отдельно и разместить в удобном для вас месте.

Но есть и недостатки. Необходимо четко подобрать все элементы насосной станции, чтобы они согласовывались друг с другом. Например: если вы планируете использовать погружной вибрационный насос, то к такому насосу требуется специальная система автоматизации. То есть при покупке отдельных элементов нужно помнить, что они должны подходить друг к другу.

Этих недостатков лишена заводская насосная станция (насос-автомат). О насосе-автомате в другой статье сайта, а сейчас вернемся к устройству насосной станции для частного дома.

Устройство насосной станции для водоснабжения частного дома

На диаграмме, которая представлена ниже, я показал основные элементы насосной станции:

• Насос;
• Гидроаккамулятор;
• Вспомогательные устройства.

После диаграммы я коротко остановлюсь на каждом элементе насосной станции отдельно.

Насос

Это первичный элемент насосной станции. Он предназначен для подъема воды из устроенных источников водоснабжения. Насосы можно погружать в скважину до 8 метров. В самом насосе сделана система фильтрации воды. Хоть она и простая, но достаточно функциональная.

Альтернативой погружному насосу служит поверхностный или колодезный насос. Этот насос забирает воду с поверхности водоисточника. Забор воды происходит через торец насоса или через отводной патрубок. Оба забора воды происходят через фильтр грубой очистки в виде сетки.

Гидроаккумулятор

Это специальное устройство, для автоматического регулирования давления в водопроводной системе дома. Гидроаккумуляторы бывают горизонтального и вертикального исполнения. При монтаже гидроаккумулятора, монтировать его нужно штуцером вниз. Штуцер это устройство, через которое к гидроаккумулятору, подсоединяется внешний водопровод.

Об устройстве гидроаккумуляторе читайте отдельную статью сайта: Устройство гидроаккумулятора.

Вспомогательные устройства

Это реле давления, манометр, соединительная арматура, электрический кабель с вилкой.

Схемы насосных станций

В конце статьи напомню, что насосную станцию можно собрать самому или купить в собранном виде. При сборке насосной станции самому элементы станции можно разнести по расположению или собрать в одном месте, лучше на станине насоса.

При покупке готовой насосной станции, все элементы станции будут собраны и скомпонованы в одном месте.

Приведу фото подключеной насосной станции в систему водоснабжения дома.В качестве источника водоснабжения используется накопительный бак(на заднем плане фото)

©Elesant.ru

Другие статьи раздела: Системы водоснабжения





схема подключения к погружному насосу и поверхностному, принцип работы

Эффективность автономного водоснабжения в частном доме или на дачном участке во многом обеспечивает реле давления воды для насоса, однако для его корректной работы необходимо правильно установить и эксплуатировать оборудование. Поняв принцип работы этого устройства, вы сможете оценить его необходимость и важность безотказной эксплуатации.

Назначение реле давления и принцип работы

Насосные станции обычно оснащаются автоматикой для контроля и управления работой, так как включение и отключение перекачивающего оборудования в автономном режиме крайне необходимо. Выполнение этих операций вручную потребует постоянного внимания к системе и не даст обитателям дома заниматься своими делами, работать и отдыхать.

Достаточный уровень контроля обеспечивает реле давления. Оно представляет собой блок с пластиковым кожухом. Внутри корпуса

находятся две пружины, каждая из которых «отвечает» за настройку значения крайнего положения (параметров включения и отключения насоса).

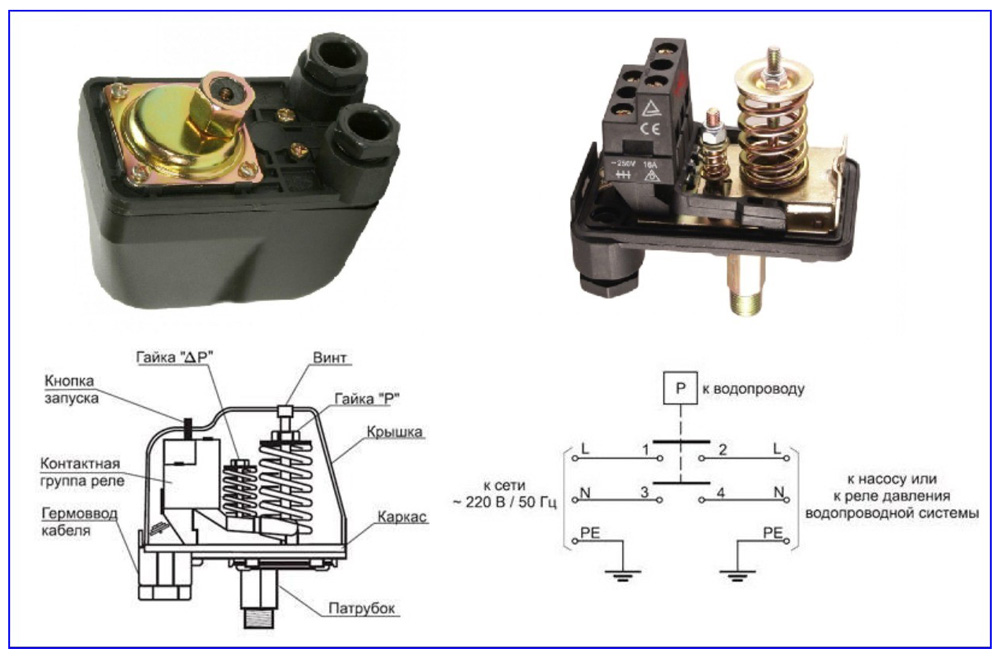

Схема устройства реле давления воды для насоса

Реле функционально соединено с гидроаккумулятором, в котором в находятся вода и сжатый воздух, среды соприкасаются через гибкую эластичную мембрану. В рабочем положении находящаяся в резервуаре вода через разделяющую перегородку давит на воздух, создавая определенное давление. Когда вода расходуется, ее объем уменьшается, снижается давление. При достижении определенного (выставленного на реле) значения, включается насос и вода закачивается в резервуар до достижения выставленного на второй пружине значения.

Схема подключения реле давления воды для насоса предусматривает соединение оборудования с водопроводом, насосом и сетью электрического питания.

Выбор места установки

Для корректной работы оборудования подключение реле давления к насосу должно выполняться таким образом, чтобы избежать влияния турбулентности и резких перепадов давления в моменты включения перекачивающего оборудования и в процессе его работы. Наилучшее место для этого — в непосредственной близости от гидроаккумулятора.

Перед установкой реле давления обратите внимание на рекомендованный производителем режим эксплуатации, в частности, на допустимые значения температуры и влажности. Некоторые модели могут работать только в отапливаемых помещениях.

В классической схеме подключения реле давления к глубинному насосу автономного водоснабжения перед реле устанавливается следующее оборудование:

При использовании многих современных моделей перекачивающих агрегатов поверхностного типа установка реле давления воды для насоса может быть намного проще: проводится блочный монтаж, когда реле устанавливается вместе с насосом.

Перекачивающий агрегат имеет специальный штуцер, поэтому пользователю нет необходимости самостоятельно искать наиболее подходящее место монтажа. Обратный клапан и фильтры для очистки воды в таких моделях часто бывают встроенными.

Подключение реле давления к погружному насосу также может быть проведено, если разместить гидроаккумулятор в кессоне и даже в самом колодце, так как часто требуется влагозащищенное исполнения оборудования контроля и условия эксплуатации реле давления могут позволять его нахождение в таких местах.

Схема подключения реле давления и насосной станции с поверхностным насосом незначительно отличается от схемы с погружным агрегатом последовательностью расположения некоторых элементов

Очевидно, что выбор способа и места установки зависит от исполнения оборудования, обычно все рекомендации в этом отношении указываются производителем в сопроводительной документации.

Подключение реле давления

Существует две часто используемые схемы, по которым производится подключение автоматики насоса и реле давления. Рекомендуемый производителем способ всегда указывается в сопроводительной документации, однако полезно будет ознакомится с возможными схемами.

Важно: При работе нужно соблюдать последовательность: сначала реле подключается к водопроводу, а затем к электрической сети.

1 способ

Реле монтируется на трубопроводе (выбор места делается с учетом указанных выше правил и рекомендаций). Монтаж выполняется при помощи тройника, соединенного с переходящим штуцером (его может заменить отводной шланг).

2 способ

Гидроаккумулятор оснащается штуцером, имеющим пять выходов, к которым подсоединяют:

• трубопровод от источника забора воды,
• реле,
• манометр,
• трубопровод, подающий воду в дом,
• собственно гидроаккумулятор.

Реле, в свою очередь, соединяется с погружным или наружным насосом и электропитанием 220 В.

Схема подключения реле давления воды к погружному насосу



Для обоих вариантов справедливы следующие рекомендации:

• Необходимость герметизации резьбовых соединений с помощью пеньковой подмотки и герметика или с использованием ФУМ-ленты,
• Для того, чтобы выполнить соединение, потребуется вращение прибора на фитинге, но альтернативой может стать использование соединения «американки».
• Электроподключение должно выполняться с помощью кабеля, сечение которого выбирается в соответствие с мощностью перекачивающего агрегата (обычно используется оборудование не более 2 кВт, для которого достаточно проводника с сечением 2,5 кв. мм).
• Клеммы для подключения обычно имеют маркировку для более простого монтажа, однако, если подобная маркировка отсутствует, это не будет большой проблемой – предназначение каждой клеммы не сложно определить по схеме.
• Наличие заземляющей клеммы делает выполнение заземления для оборудования обязательным.

Все нюансы определяет прилагающаяся к технике схема подключения погружного насоса с реле давления или аналогичное соединение для наружного перекачивающего агрегата.

Правила подбора оборудования

• Для автономных систем водоснабжения следует выбирать реле бытового назначения. Подобные системы характеризуются основными параметрами: максимальное значение давления – не более 5 атмосфер, рабочие значения давления обычно находятся в пределах от 1,4 до 2,8 атм.
• При настройке реле важно помнить, что величина разности между предельными значениями (настройками на пружинах) напрямую влияет на объем воды, который насос при таких настройках станет закачивать в резервуар гидроаккумулятора. Большой объем способствует тому, что перекачивающий агрегат станет включаться реже, однако нельзя превышать в этом отношении технические возможности системы.
• Не стоит экономить чрезмерно, приобретая реле неизвестного происхождения. Такая техника не только не сможет обеспечить корректной работы, но и с большой долей вероятности станет причиной более поломки другого оборудования, входящего в систему.
• Подключение автоматики насоса и реле давления совместно с качественным манометром, установленным рядом с реле, позволит контролировать параметры работы системы и поможет обнаружить нарушения на ранней стадии, когда внешние проявления еще отсутствуют.

Распространенные неисправности насосной станции и их устранение описаны в нашей отдельной статье. Практически все работы можно провести самостоятельно.

Про гидроаккумуляторы у нас есть информация тут. Какие бывают модели и что важно при их выборе.

О способах чистки колодца мы рассказали в этом материале.

Настройка

Для настройки реле давления необходимо установить в системе рабочее давление. Для этого после сборки схемы оборудование следует включить и подождать автоматического отключения при срабатывании реле. После этого снимают крышу и настройку выполняют в такой последовательности:

1. Ослабляют гайку, которая прижимает меньшую пружину.
2. Устанавливают требуемое значение минимального значения давления (параметр включения насоса). Вращение по часовой стрелке гайки большой пружины – увеличение выставляемого значения давления, в обратную сторону – уменьшение.
3. Открыв кран, опустошают систему, контролируя по манометру порог срабатывания автоматики. При неудовлетворительном результате корректируют настройку.
4. Аналогичным образом производится настройка параметра выключения насоса, вращением гайки на второй (меньшей) пружине.
