Байпас для циркуляционного насоса в системе отопления: сборка и установка

Циркуляционный насос является основным элементом наряду с водогрейным котлом, если конструкция системы отопления предполагает наличие принудительной циркуляции. Даже при использовании сил гравитации и естественной циркуляции насос способен улучшить и дополнить показатели системы в лучшую сторону. При установке оборудования, как того требуют правила, обязательно используется байпас для циркуляционного насоса в системе отопления. Его наличие обусловлено целым рядом причин, игнорировать которые попросту не следует.

Зачем нужен

Байпас – это перемычка, соединяющая вход и выход одного из элементов отопительного контура, обходной путь, по которому вода может течь, не заходя в радиатор, насос или даже котел.

Для циркуляционного насоса байпас нужен, чтобы:

  • исключить из работающего контура насос;
  • настраивать производительность контура отопления;
  • предотвращать режим холостого хода;
  • в любой момент демонтировать оборудование для ремонта или технического обслуживания.

Циркуляционный насос позволяет монтировать трубопровод от котла к радиаторам по произвольным маршрутам, повышает скорость течения теплоносителя, делает его не зависящим от других параметров системы, тем самым повышая теплоотдачу и эффективность. Однако он же делает систему отопления зависимой от электричества.

Если по какой-то причине электричества нет, остается надеяться на блок бесперебойного питания или же переключиться в режим естественной циркуляции, насколько это позволяет конструкция. Только вот насос сам по себе создает сопротивление току теплоносителя в нерабочем состоянии. Байпас как раз и призван разрешить эту проблему.

Для насоса байпас выполнен как продолжение основной трубы от котла к контуру отопления с большим диаметром. В то время как насос подключается параллельно этому участку. Если дать возможность воде течь в обход, то и сопротивления никакого не будет. Для этого на байпасе устанавливается клапан или шаровой вентиль.

Второй момент, когда не обойтись без байпаса – это спуск теплоносителя и наполнение системы вновь. Насос не позволит свободно наполняться трубам и радиаторам жидкостью, создавая препятствие. Результатом может стать образование воздушной пробки, от чего сложно избавиться. Полностью открытый ток по байпасу целиком снимает проблему.

При обустройстве байпаса обязательно монтируются шаровые вентили по входу и выходу насоса, для его быстрого демонтажа. При этом отопление работает в режиме естественной циркуляции, не захолаживая дом.

Последний случай с тонкой настройкой производительности используется достаточно редко. Достаточно установить одну из двух-трех скоростей насоса, чтобы регулировать скорость потока и напор. Однако если на каждом радиаторе имеется свой терморегулятор очень важно предусмотреть защиту насоса. Если все радиаторы перекрыты, и в системе повышается сопротивление току теплоносителя, то байпас спасает от перезагрузки на оборудование, замыкая контур частично на себя.

Как собрать

Байпас для циркуляционного насоса в идеале представляется продолжением обратной трубы, идущей от радиаторов к котлу. Параллельно выбранному участку трубы устанавливается насос, для которого врезаются патрубки. Чтобы предотвратить постоянный ток через байпас, нужна запорная арматура или клапан.

По линии включения насоса устанавливаются:

  • шаровой вентиль;
  • фильтр грубой очистки;
  • насос на соединениях американках;
  • шаровой вентиль.

По краям данной сборки устанавливаются колена и патрубки для врезки в основную трубу. Порядок элементов указан согласно направлению тока жидкости, так фильтр должен быть строго перед насосом. Диаметр труб подбирается равный выходному сечению насоса, в то время как для байпаса используется та же труба что и для самой обратки.

Схема сборки байпаса

На участке самого байпаса устанавливается только запорная или регулирующая арматура: шаровой обратный клапан, шаровой или игольчатый вентиль.

Шаровой обратный клапан предпочтительней для организации байпаса циркуляционному насосу. Он действует по принципу золотника. Если насос включен, то шар внутри клапана под воздействием напора перекрывает ток через байпас. Если же насос выключен, то преобладает прямой ток жидкости от котла в обход насоса, и клапан этому не препятствует.

Шаровой вентиль имеет две позиции закрыт/открыт. Устанавливать его в промежуточных положениях запрещено, так как быстро истирается и покрывается осадком поверхность запорного шара, что приводит к порче тефлоновой вставки. Если необходимо тонко настроить пропускную способность байпаса, то предпочтение отдается игольчатому вентилю, только учитывая, что проходное сечение у него существенно меньше, чем у шарового того же размера.

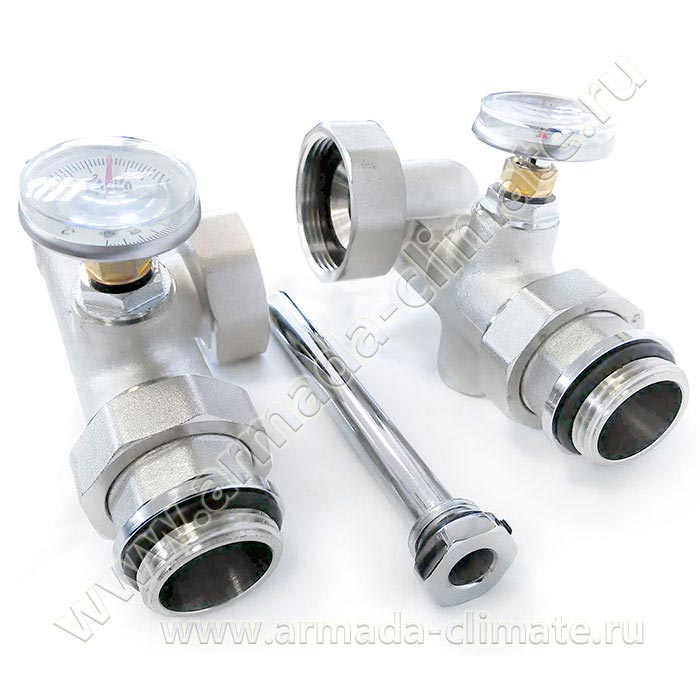

Лучше воспользоваться готовыми решениями. Производятся подготовленные байпасы для циркуляционных насосов. В них уже вмонтированы шаровые клапаны или вентили на общем участке трубы и вся обвязка для насоса, включая фильтр и крепления. Готовый байпас может оказаться куда надежнее по сборке и долговечнее в эксплуатации. Место установки насоса унифицировано, и подходит для любой модели подходящей мощности и пропускной способности. Выбирать предстоит по диаметру основной трубы и производительности.

Установка

Перед установкой следует спустить полностью теплоноситель из системы. Циркуляционный насос с байпасом монтируется на обратной холодной трубе непосредственно возле котла отопления. Это снижает воздействие высоких температур на оборудование.

Необходимо первоначально определить оптимальный вариант включения:

  • Для пластиковой трубы лучше использовать разборные соединения по типу американки и подсоединять собранный заранее блок насоса с байпасом. Ветку с насосом подключать с помощью тройников впаянных в основную трубу.
  • Для стальных труб вначале ввариваются патрубки для ветки с насосом, а после уже вентиль на байпасе.

Следует учитывать при работе со сваркой, что вентили не переносят перегрева. Особенно шаровые, у которых может деформироваться тефлоновая вставка. Место соединения основной трубы следует дистанцировать от вентиля с помощью протяженных патрубков или штуцеров минимум на 20 см с обеих сторон. Запорная арматура при этом объединяется со штуцерами резьбовыми соединениями.

Ориентировать всю конструкцию надо таким образом, чтобы выходы насоса располагались строго вертикально или горизонтально, а рабочий вал строго горизонтально. Это повысит живучесть оборудования, снизит выработку деталей. Ко всем вентилям должен сохраняться свободный доступ и ничто не должно мешать их перекрытию. Следует предусмотреть запас пространства для простоты демонтажа насоса и других элементов.

Байпас в системе отопления своими руками

Многие из тех, у кого дома устанавливалась система индивидуального водяного отопления, наверняка могли слышать от мастеров, которые делали работу, о необходимости установки циркуляционного насоса через систему байпаса. Естественно, что с мастерами никто не спорит, - нужно, значит нужно. Однако вопрос остался. Что же это такое, и для чего нужен байпас в системе отопления. Может, можно и без него обойтись?

Давайте далее попробуем разобраться в этих вопросах, чтобы термин «байпас» перестал быть загадкой, и, в случае чего, можно было бы на равных пообщаться с мастерами отопительных систем.

Что такое байпас

Этот термин заимствован их английского языка и означает обвод, обходной путь. С точки зрения гидродинамики, а если точнее, движения жидкости по трубам, это дополнительный путь для тока в обход основной магистрали. Кстати, такие устройства можно встретить не только в отопительной системе, но и везде, где есть сложная трубная система транспортировки чего-либо, и не только жидкости. В качестве примеров можно привести газовые магистрали, нефтепроводы, а также водоснабжение.

Для чего нужны обходные пути на трубных магистралях

Давайте рассмотрим, как работает такой трубный обвод на примере системы водяного отопления. Часто байпас здесь можно увидеть перед отопительной батареей. Это вертикальный участок трубы, что сообщает горячую магистраль с отводящей. Зачем это нужно?

Представьте, что в разгар отопительного сезона что-то случилось с батареей, потекла, например. То есть, необходимо ее снимать и ремонтировать, или заменять другой. Но как это сделать, если отопление работает и выключать его очень нежелательно, так как за окном мороз? Вот здесь и пригодится обходной путь, через который можно перенаправить движение теплоносителя, пока будут идти ремонтные мероприятия. Для этого просто нужно перекрыть краны, ведущие к радиатору и открыть то запорное устройство, что находится на обводной трубе (если оно есть). Таким образом, жидкость из подающей магистрали будет сбрасываться в обратку, что никак не повлияет на работу отопительного контура в целом. А батарею можно снимать и ремонтировать при работающем отоплении.

Байпас перед батареей нужен не только для аварийных ситуаций. Благодаря его наличию можно регулировать объем проходящей через радиатор жидкости, и, как следствие, его температуру. Для этого используется запорный кран на подающей трубе. Если его немного прикрыть, движение теплоносителя через батарею станет менее интенсивным, и она начнет остывать. Та часть циркулирующей жидкости, что отсеклась частично закрытым краном, через обводную трубу будет сбрасываться в обратную магистраль.

Как видно из приведенного примера, обвод предусматривает не только наличие дополнительного пути, но и запорных элементов, с помощью которых можно перенаправлять ток жидкости.

Байпас с циркуляционным насосом

При врезке в отопительный контур циркуляционного насоса в большинстве случаев также делается обводной участок трубопровода. Причем подкачивающее устройство устанавливается именно на обводе. Вся система байпаса в этом случае состоит из таких структурных элементов:

  • циркуляционный насос;
  • фильтрующее устройство;
  • запорные шаровые краны или автоматический клапан.

Обходной трубопровод с насосом врезается в участок обратной магистрали недалеко от входа в котел. На участке обратки между входом и выходом обвода устанавливается запорный кран.

Работает система так. Когда включен циркуляционный насос, краны на обводном трубопроводе открыты, и движение жидкости происходит именно по этому пути. Шаровый кран, находящийся на основной магистрали в этот период полностью закрыт. При необходимости ремонта насоса или замены фильтра, вначале открывается кран на обратке, запорная же арматура, установленная на байпасе, напротив, закрывается. В этом варианте отопление продолжает работать, но циркуляция происходит естественным путем.

То же самое нужно сделать, если в сети по каким-либо причинам пропадет электричество и циркуляционный насос перестанет работать. С помощью имеющейся запорной арматуры движение теплоносителя перенаправляется через основную обратную магистраль. Если байпас оборудован автоматическим обратным клапаном, стоит только открыть кран на обратке.

Установка трубного обвода с циркуляционным насосом

Монтаж обходной трубы обычно производится при устройстве отопительной системы. Однако бывают случаи, когда приходится делать врезку в действующий отопительный контур. Понятно, что такую работу лучше проводить в теплый сезон, когда водяное отоплений не функционирует. Перед установкой обвода с насосом необходимо слить теплоноситель из системы.

Характер работ и их сложность сильно зависит от того, из какого материала применен трубопровод для обустройства отопительного контура. С металлопластиковой трубой работать гораздо проще. Для полипропилена и металла понадобятся соответствующие сварочные устройства, поэтому работой с таким материалом занимаются сугубо специалисты.

Даже если трубопровод металлопластиковый, врезку байпаса лучше доверить специалистам. Если все же есть желание сделать работу самостоятельно, можно ориентироваться на следующую схему:

  1. Сначала собирается участок обвода, что располагается параллельно обратной магистрали. Последовательность такова: угловое соединение – труба – кран – труба – фильтр – насос – труба – угловое соединение.
  1. От обратки отрезается участок, примерно равный общей длине горизонтального участка обвода. На левый и правый конец обратной магистрали устанавливаются тройные соединения. Между ними монтируется участок трубопровода с врезанной запорной арматурой.
  1. Собранный участок обходного трубопровода соединяется с магистралью равными по длине фрагментами трубы. Здесь следует быть внимательным и не перепутать стороны. Необходимо, чтобы стрелка на корпусе подкачивающего устройства совпадала с током теплоносителя.

Теперь вы знаете, что такое байпас и зачем это устройство включается в отопительный контур. Поэтому вопросов по поводу предназначения обходного пути для теплоносителя и целесообразности его установки больше возникать не должно.

Установка циркуляционного насоса в систему отопления с помощью байпаса


Гравитационную систему отопления с циркуляцией воды вследствие разницы температуры (значит, и плотности) теплоносителя в прямой и обратной трубе, можно смонтировать и применять только для небольших одноэтажных домов. Сегодня для этой цели (а для больших по площади коттеджей в 2-3 этажа – обязательно) используются циркуляционные насосы, которые имеют небольшую мощность (обычно до 100 Вт).

Как установить циркуляционный насос в отопительную систему


Эту процедуру рассмотрим на примере изделия GRUNDFOS, но все, о чем будет говориться ниже, можно с некоторыми незначительными уточнениями, применить и к другим маркам насосов.

Следует обратить внимание на основные технические характеристики насоса, которые указаны на самом изделии. Особый интерес для нас представляют показатели мощности. Наш экземпляр имеет 3 режима по этому параметру: 25, 40 и 60 W, что позволит регулировать интенсивность циркуляции теплоносителя в зависимости от желаемой температуры в помещении и фактической – на улице.

В обсуждаемом случае циркуляционный насос устанавливается на выходе из газового котла с помощью байпаса. В саму выходную трубу под байпасом врезаем шаровой кран с помощью двух сгонов, привариваемых к выходной трубе. Рабочее положение этой трубной арматуры – закрытое. Он открывается (но при этом закрываются краны на концах байпаса) только в том случае, когда по какой-либо причине не работает циркуляционный насос (нет электричества, поломка, замена и др.).
Поскольку установка насоса производится в уже действующую систему отопления, то не обойтись без сварочных работ.

Причем сварщик должен быть высокой квалификации, поскольку сгоны придется вваривать в трубу, которая достаточно близко расположена к стене.

До прихода сварщика необходимо слить воду из системы и приготовить для шарового крана два сгона, с помощью которых он будет стационарно приварен к выходной трубе. В случае его поломки, кран придется вырезать и заменять новым. Но поскольку, основное положение этой арматуры – закрытое, ее эксплуатационный ресурс сравним со сроком службы всей системы отопления. Поэтому беспокоиться не о чем.
Байпас с дюймовой резьбой представляет собой симметричную сборку с насосом в центре, к которому с помощью гаек «американок» с двух сторон крепятся латунные уголки (на входе – с фильтром грубой очистки). Далее идут краны, к концам которых прикручиваются сгоны, служащие для приварки к выходной трубе. Места резьбовых стыков необходимо уплотнить прокладками или обмоткой, рассчитанной на высокую и постоянно действующую температуру.
Циркуляционный насос, как уже было отмечено выше, имеет три режима мощности, выставляемый с помощью переключателя, расположенного на корпусе гидравлического нагнетателя.

Далее на выходной трубе вырезается участок, который будет заменен шаровым краном со сгонами.


Вначале вертикально вверх привариваются сгоны байпаса, затем горизонтально – шарового крана.

Главное при этом – не закапать резьбу сгонов расплавленным металлом.


По завершении сварочного процесса, в предназначенные для него сгоны вворачивается шаровой кран. Точно также, последовательно собирается байпас с циркуляционным насосом посередине. Причем ось вращения ротора насоса должна быть расположена горизонтально. Это обеспечит долгую и безаварийную работу гидроагрегата.
Все резьбовые соединения тщательно уплотняются и затягиваются инструментами соответствующего размера и формы.

Для надежности сборки и повышения эстетичности ее можно покрыть краской под цвет труб системы отопления.

Прежде чем подключать циркуляционный насос к электрической сети питания, необходимо выставить краны в рабочее положение: на выходной трубе – закрыто, на байпасе – открыто. Нельзя допускать, даже на короткое время при работающем котле ситуацию, когда все краны были бы закрытыми. Это может привести к выходу из строя генератора тепла.

Советы и замечания


Иногда даже специалисты считают, что циркуляционную помпу необходимо ставить не на прямую, а на обратную трубу контура отопления, объясняя это тем, что в ней температура воды ниже и поэтому насос прослужит дольше.
Однако такой довод не убедителен, поскольку разница температуры воды на входе и выходе котла редко превышает (да это и недопустимо!) 20 градусов Цельсия. А данный циркуляционный насос, и все аналогичные ему, рассчитаны на температуру перекачиваемой жидкости, нагретой до 100-110 градусов Цельсия.
Единственный фактор, определяющий место монтажа этого агрегата для организации циркуляции теплоносителя, – это удобство монтажа и обслуживания в период эксплуатации. Но есть одно исключение. Оно касается твердотопливных котлов, которые не так-то легко и быстро можно потушить, когда они выходят на рабочий режим.
Поэтому, если такой котел сильно разогреется, а насос будет стоять на выходной трубе, то в него пойдет пар, который гидронасос данного типа не в состоянии перекачивать. Это еще больше усугубит разогрев котла и ускорит его поломку.
Поэтому на твердотопливных котлах средство для обеспечения циркуляции теплоносителя целесообразней монтировать на входной трубе. По крайней мере, у вас будет не 5, а целых 30 минут, чтобы принять меры и затушить котел.
Необходимо тщательно изучать инструкцию по установке данного циркуляционного насоса: электрическую коробку нельзя устанавливать внизу. Если потечет вода, то ее зальет, возникнет короткое замыкание и насос выйдет из строя. Эта коробка легко переставляется, и она должна стоять сверху или сбоку. Также фильтр грубой очистки должен быть направлен строго вниз.

Смотрите видео

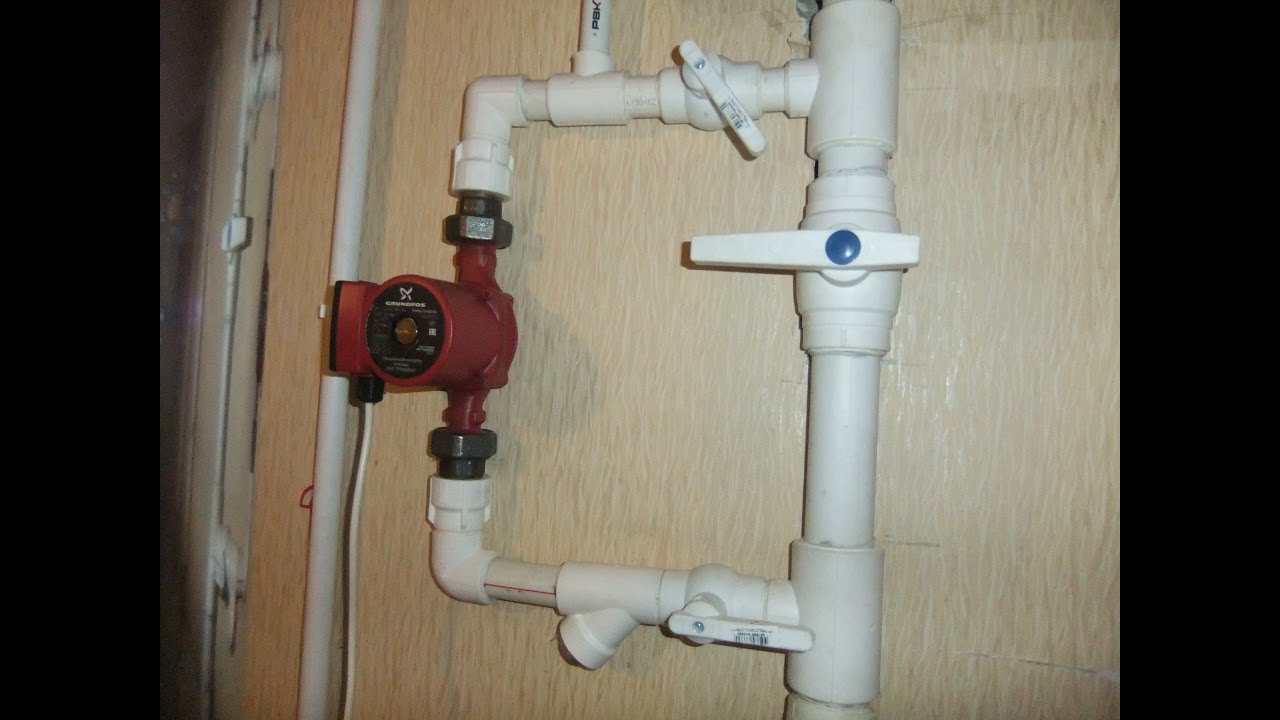

Байпас из полипропилена для насоса. Байпас для циркуляционного насоса в системе отопления


Зачем нужен и как установить байпас для циркуляционного насоса

Система отопления с принудительной циркуляцией — сложная конструкция, функционирование которой зависит от каждой из её составляющих. Одним из узлов, обеспечивающих тепло в доме, является циркуляционный насос (нагнетатель). При монтаже в обязательном порядке устанавливается так называемый байпас для циркуляционного насоса, наличие которого в системе обусловлено одновременно несколькими причинами.

Зачем нужен байпас

В сущности, байпас — простая перемычка, которая предоставляет теплоносителю возможность свободно течь в обход какого-либо оборудования. Если говорить конкретно о циркуляционном насосе, то такое устройство позволяет:

  • исключить аппарат из теплонесущего контура;
  • предотвратить холостой ход двигателя;
  • производить тонкую настройку отопления;
  • ремонтировать оборудование или проводить сервисное обслуживание без необходимости отключения отопления.

Основные достоинства системы с циркуляционным нагнетателем — это повышенная скорость течения воды и, до некоторой степени, игнорирование сопротивляемости рабочего контура. Но в то же время, такая схема не может работать без электричества.

Более того, при вынужденном переходе на естественную циркуляцию, насос будет создавать дополнительное сопротивление току воды. Такое может произойти, если ему понадобится срочный ремонт. Чтобы это сопротивление убрать, и нужен байпас.

Также байпас необходим в ситуациях, когда надо произвести спуск или наполнение системы теплоносителем. В этом случае нагнетатель будет препятствием на пути воды, и может создать воздушную пробку. Байпас же обеспечит свободный ток жидкости, избавляя от проблемы.

Наконец, при настройке производительности он берёт на себя часть нагрузки, таким образом защищая насос. Настраивать систему приходится не часто, но дополнительная страховка не помешает никогда.

Сборка байпаса

Байпас представляет собой участок основного трубопровода между котлом отопления и рабочим контуром. На этом участке прямого тока устанавливается шаровый клапан, который при включении нагнетателя перекрывает движение теплоносителя. Менее практичное решение — запорный кран, нормальное положение которого при работающей системе — закрытое.

Насос же устанавливается параллельно, посредством двух отводов, врезанный в основную трубу и направленных навстречу друг другу. Для крепления следует использовать быстроразъёмные фитинги типа «американка», что позволит в случае необходимости быстро демонтировать его. По ходу движения жидкости перед нагнетателем устанавливается фильтр грубой очистки, а с обеих сторон эта конструкция ограничивается отсекающими кранами. Диаметр патрубков должен соответствовать входному и выходному отверстиям насоса.

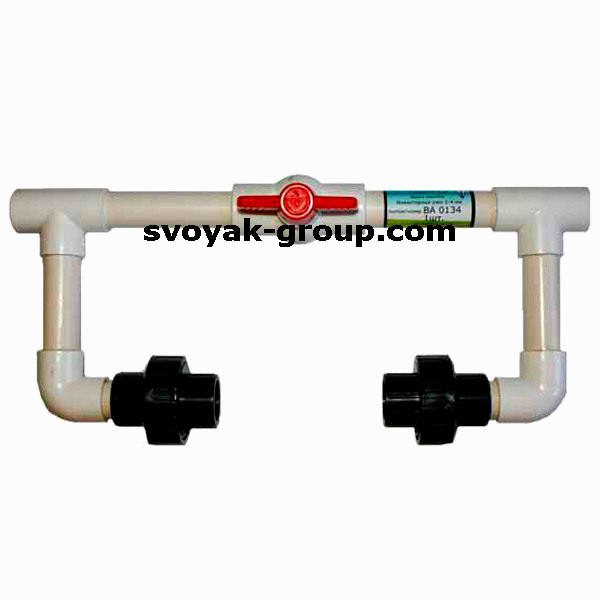

Часто лучшее решение — купить готовый байпас в сборе. Производимые для насосов различного диаметра, они уже оснащены всей необходимой запорной арматурой и фильтром. Всё, что необходимо сделать —вмонтировать его в нужный участок системы отопления и установить насос. Ключевым параметром выступает при этом расстояние между фитингами. Для самого распространенного типа циркуляционных насосов оно составляет 110 мм.

Монтаж байпаса

В первую очередь надо определиться с правильным местом для установки циркуляционного нагнетателя. Место должно быть выбрано так, чтобы имелся простор для удобного ремонта и демонтажа элементов узла. Также необходимо продумать расположение всех вентилей и кранов — к ним должен быть свободный доступ.

При двухтрубной системе отопления циркуляционный насос врезается в обратный контур теплоносителя — это снижает вероятность перегрева.

Алгоритм сборки байпаса различается в зависимости от материала, из которого изготовлены трубы:

  • Если трубы пластиковые, то узел насоса собирается сразу, после чего подключается к трубопроводу посредством впаянных тройников.
  • Если трубы металлические, следует вначале приварить отводные патрубки для блока насоса, а затем устанавливать вентиль байпаса.

Ни в коем случае нельзя допускать перегрева запорной арматуры из-за сварки — это негативно отразится на её качествах. К примеру, тефлоновая вставка шарового крана может деформироваться. Поэтому место сварного соединения должно быть удалено от кранов и клапанов как минимум на 20 сантиметров.

Насос следует располагать таким образом, чтобы рабочий вал принял строго горизонтальное положение. Это снизит гравитационную нагрузку на вал и увеличит срок службы насоса.
