Шнек для бурения своими руками: последовательность действий

Шнек применяют на производстве в качестве движущего элемента конвейера с винтами. Конструкция используется и для того, чтобы передвигать детали и грузы. В некоторых случаях шнеки используют для бурения скважин.

Схема оборудования для бурения.

Шнек является разновидностью винта, которая имеет большую площадь витка спирали. За счет увеличенной площади шнек может переносить различные детали в процессе вращения. Механизм имеет небольшие размеры и является эффективным. Поэтому данная конструкция является незаменимой в некоторых областях производства. Вместе с углублениями скважин в процессе вращения шнек будет поднимать землю на поверхность.

В качестве рабочего элемента шнековой конструкции выступает бур. Для его изготовления понадобится приобрести трубу из металла. Верхняя часть конструкции должна иметь винтовую резьбу с внешней стороны. Противоположный конец изделия должен иметь винтовой шнек, диаметр которого составляет 200 мм.

Схема работы шнека: 1 – скважина, 2 – реборды, 3 – разбуренная порода, 4 – долото.

Витков шнека может быть 1-2. На каждом конце шнека должно быть несколько ножей из металла, чтобы в положении по вертикали они размещались под углом к основанию почвы. Чтобы было удобно прокручивать бур, понадобится приварить еще один отрезок трубы длиной в 1,5 м. Подобный элемент укрепляется с помощью сварки к тройнику, в котором есть внутренняя винтовая резьба. Тройник нужно надеть на разборную штангу. Штанга должна быть длиной в 1,5 м.

Чтобы бурить скважину глубиной более 8 м, все оборудование нужно укреплять на вышке. Верхняя сторона конструкции должна иметь отверстие, в котором передвигается штанга. Вышка может быть изготовлена металлическая или деревянная. Раму для монтажа оборудования следует изготавливать из стали.

Для передачи движения буру используется вертлюг. Подобный элемент должен изготавливаться исключительно из прочного металла, иначе он придет в негодность после устройства нескольких скважин.

Читайте также:

На какой глубине находится артезианская вода.

Какова технология горизонтально направленного бурения.

Об оборудовании забоя читайте здесь.

Как правильно изготовить конвейер для бурения?

Чертеж шнеков ложкового типа.

Первым делом нужно купить материал, из которого будет изготавливаться винт. Лучше всего в данном случае подходят листы из стали. Обязательно нужно приобрести аппарат для сварки и некоторые другие инструменты. Чтобы сделать привод механизма, нужно подготовить электрический двигатель и редуктор для понижения. Прежде всего, понадобится определиться с типом устройства, так как подобный механизм будет совершать несколько движений:

  1. Если привод будет располагаться в месте разгрузки, то понадобится тянущий винт.
  2. В процессе монтажа пускового модуля на стороне загрузочной горловины должно находиться толкающее устройство.

Стальной лист должен иметь толщину в 2-2,5 мм. Понадобится также приобрести трубу из стали. Ее длина должна быть равна расстоянию перемещения грузов. Корпус должен быть квадратным, при этом нужно сделать зазор в 4,6-4,8 мм.

Схема буровой установки.

Последовательность действий по изготовлению шнека такова:

  1. Первым делом понадобится изготовить картонный шаблон, чтобы была возможность произвести точную разметку шага навивки на трубе.
  2. Из листа стали нужно вырезать витки спирали и приварить к трубе по точкам, которые были предварительно отмечены.
  3. Изготовленный толкатель винта устанавливается в корпус. С входной стороны конструкции дополнительно можно смонтировать бункер для загрузки.
  4. Винт устанавливается на подшипниках. Конструкция должна иметь возможность с легкостью прокручиваться и не давать биений. Если подобные условия не будут выполнены, то понадобится обязательно произвести балансировку шнека. С помощью балансировки можно исключить шум и вибрации в процессе работы.
  5. Если нужно передвигать сыпучие материалы, понадобится делать сплошные витки шнека. Шаг навивки в главной зоне транспортировки должен быть больше, чем в зоне бункера загрузки.
  6. Чтобы была возможность производить чистку винта, следует смонтировать несколько люков.
  7. На завершающем этапе нужно установить приводное устройство из электродвигателя и редуктора для понижения. Далее подсоединяется питающая сеть и выполняется проверка работы всей буровой установки.

Благодаря использованию изготовленной конструкции возможно автоматизировать процесс переноски грузов.

Как изготовить шнек для бурения?

Чертеж бурового шнека.

Элементы, которые будут необходимы, для того чтобы сделать буровой шнек своими руками:

  • стальной лист;
  • рессоры;
  • трубы различных длины и диаметра;
  • электродвигатель с редуктором для понижения;
  • устройство для сварки;
  • болгарка;
  • электродрель со сверлами;
  • тиски;
  • краска;
  • болты;
  • простой карандаш;
  • картонный лист для изготовления шаблона;
  • щетка из металла.

В нижней части бура устанавливаются следующие детали:

  • несущая труба;
  • резак;
  • наконечник;
  • элемент шнека в виде спирали.

В верхней части буровой установки присутствует рукоятка, которая может демонтироваться.

Путем снятия данной ручки можно вставить между элементами буровой установки удлинитель для бурения скважин большой глубины.

Чтобы сделать подобное приспособление своими руками, нужно приобрести следующие элементы:

  • небольшое количество труб диаметром в 20-50 мм и длиной в 400-600 мм;
  • отрезки пластинок устаревших рессор от автомобилей;
  • лист из железа размерами в 100х25 мм и толщиной в 1,9-2,1 мм.

Последовательность действий по изготовлению шнека для бурения

Чтобы сделать шнек для бурения, действуйте следующим образом:

  1. Понадобится взять отрезок трубы необходимой длины и на каком-либо его конце просверлить электродрелью перпендикулярное отверстие диаметром в 8-9 мм. Отрезок трубы должен быть без деформаций и прогибов. Подобная конструкция будет использоваться, для того чтобы соединить верхнюю часть с рукояткой или удлинителем.
  2. На нижней части трубы следует обязательно установить наконечник. Подобное изделие способно задать направление движения грунта. Наконечник вырезается из автомобильной рессоры. Для этого из последней нужно вырезать квадрат с помощью болгарки.
  3. На следующем этапе в трубе нужно сделать продольный пропил, который равен толщине элемента наконечника.
  4. Далее конструкцию нужно вставить острой частью внутрь трубы. В результате должно получиться изделие, внешний вид которого напоминает копье.
  5. После этого все элементы нужно сварить электрической сваркой.
  6. Из автомобильной рессоры следует вырезать резак. Длина изделия равна половине диаметра изготавливаемой буровой конструкции.
  7. На изделии нужно пропилить зубчики, которые будут вгрызаться в грунт и разрыхлять его. После этого вынимаемый грунт будет попадать на спираль шнека.
  8. Зубчики должны располагаться под острым углом к основанию резца.
  9. Подобный элемент приваривается электросваркой к трубе.
  10. Из железного листа нужно вырезать круг, диаметр которого равен получаемой спирали шнека.
  11. В центральной части конструкции понадобится сделать отверстие для главной трубы.
  12. Диск следует приложить к резцу, который приварен к трубе. Далее при помощи карандаша нужно отметить место соединения элементов.
  13. По полученной отметке следует разрезать диск болгаркой от крайней части до центральной.
  14. Полученный круг понадобится укрепить в тисках и с помощью молотка сделать часть спирали.
  15. Шнек для бурения нужно насадить на трубу конструкции и приварить.
  16. Основание конструкции понадобится обработать с помощью щетки из металла, после чего покрасить.
  17. На следующем этапе начинается изготовление рукоятки и удлинителя. Ручка состоит из приваренной поперечной трубы для прокручивания, ее можно выполнить в нескольких вариантах. В качестве удлинителя можно использовать любой отрезок трубы, который подходит по длине и диаметру.

Сделать буровой шнек своими руками просто. Понадобится купить все необходимые инструменты и материалы, а также иметь некоторые навыки использования различных инструментов. С помощью подобных установок можно произвести буровые работы на профессиональном уровне.

Увеличиваем ресурс и надежность почвенного шнека мотобура

Давно хотел написать заметку, как простым способом продлить ресурс почвенного шнека мотобура, но все никак не доходили руки до клавиш.

Но на днях шнек сам напомнил о себе — будучи убран в сарай и поставлен там вертикально в уголок ждать весны, больно стукнул меня по лбу, когда я в темноте наступил на него. И тогда, растирая шишку на лбу, я понял, что откладывать больше нет никакой возможности, иначе он будет преследовать меня пока я не напишу эту статью.

При кажущейся ненужности мотобура, он незаменим. Оказавшись в загородном доме мотобур с легкостью поможет вам построить забор, сарай, навес и другие постройки. Я с его помощью даже сажал саженцы.

Но будьте готовы к тому, что с первыми звуками мотобура, как мотыльки на свет, на ваш участок начнут слетаться соседи. Ведь им тоже нужны заборы, сараи и навесы. Отказать соседям — значит внести напряженность в отношения, это вам не многоквартирный дом, где можно бегущему по лестнице соседу плюнуть в спину. В городской суете это не заметно. Другое дело деревня, где каждый косой взгляд будет запомнен, записан, глубоко проанализирован, и о вас будут сделаны настолько далеко идущее выводы, что узнав о них вы сами себе будете противны.

Поэтому надо быть готовым к тому, что мотобур пойдет по рукам. А если вы будете отказывать, то вы пойдете по языкам. Есть еще промежуточный вариант — идти по рукам вместе с мотобуром. Я выбрал именно этот вариант.

Но в любом случае на шнек мотобура ляжет дополнительная нагрузка. И через некоторое время он перестанет бурить землю.

Дело в том, что шнек оканчивается почти круглой пластиной, на которой закреплен резец, и под нагрузкой она изгибается в месте крепления резца. Резец поднимается и перестает вгрызаться в почву. Приходится со всей силой нажимать на мотобур, чтобы бурить. Пластина просто вращается, трется по земле и постепенно стирается, становится тоньше:

А ведь это приводит к быстрому износу и шнека и мотобура. Тогда приходится снимать пластину и кувалдой распрямлять ее, делать опять плоской.

Чтобы такого не было, я придумал простое решение — приварить уголок толщиной 3 мм к этой пластине:

И после этой процедуры никакие нагрузки больше не смогли согнуть пластину. Через несколько сезонов сточился резец, но пластина осталась ровная.

Как видно на фото, уголок приварить надо так, чтобы он не мешал закручивать крепежные винты. Выступающую его часть надо срезать болгаркой по кругу и тоже проварить. Сварочный инвертор тоже обязан быть в каждом доме, эта такая вещь, которая сразу окупиться при строительства забора, да и потом я уже забыл когда покупал грабли, тяпки, тачку, все это периодически подваривается и дальше служит годами.

Снимается пластина просто, сначала гаечным ключом надо открутить сверло:

Затем шестигранником на 5мм открутить два винта, которые крепят пластину к шнеку:

Этим же шестигранником откручиваем резец и привариваем уголок так, чтобы он не закрывал отверстия для винтов:

После этого можно поменять резец на новый. Оказывается он есть в продаже под названием нож для почвенного шнека.

Перед покупкой надо учесть, что для разных диаметров шнека ножи тоже разные.

Резец это расходный материал, посмотрите как он изнашивается со временем:

После приваривания уголка пластина всегда будет ровной:

И надо будет время от времени заменять лишь почвенный нож. Рекомендую сделать еще одно простое действие — для контроля глубины бурения нанести изолентой метки на удлинитель шнека.



С помощью таких меток можно контролировать глубину прямо в процессе бурения, не прерывая работу.

Варианты и примеры изготовления мотобура своими руками: видео, инструкция

Сделать мотобур самостоятельно намного проще, чем вы можете себе представить. Мы с вами подробно разберем все моменты создания мотобура, его конструкцию и необходимые нам материалы. В наше время изготовление отобура вручную вполне реально и осуществимо.

Делаем редуктор для мотобура

Редуктор представляет собой механический агрегат, который передает вращение с вала двигателя, на другой вал с пониженной угловой скоростью и повышенным моментом. Этот агрегат является главной составляющей любого механизма, а тем более такого, как мотобур. На его вал нагрузка действует в виде сопротивления и давления грунта при его культивировании и извлечении из лунки.

Существует несколько типов редукторов по виду выходной скорости:

  • повышающие,
  • понижающие.

Для мотобура необходим понижающий редуктор, потому что большие обороты будет невозможно контролировать.

По типу направления вращения редуктора подразделяются на:

  • с вращением выходного вала по часовой стрелке,
  • с вращением выходного вала против часовой стрелке,
  • реверсивный,
  • инверсный или планарный.

Для ручной бурильной установки необходимо использовать реверсивный редуктор или с вращением по часовой стрелки. Лучше конечно реверсивный, потому что при заклинивании в твердом основании, можно изменить направление вращения бура, тем самым бес труда выкрутить его из лунки.
Итак, определившись с типом редуктора, необходимо определить расположение вала двигателя и вала рабочего инструмента. Обычно может быть только два случая:

  • расположение вдоль одной оси,
  • с углом между осями валов 900.

Из этих двух вариантов часто применяется с расположением валов вдоль одной оси. Это объясняется простотой устройства редуктора и возможностью его установки. Такой редуктор состоит всего из нескольких частей:

  • червячный вал,
  • две конических шестерни,
  • выходной вал,
  • две пары подшипников,
  • корпус.

Червячный вал, он же представляет собой первичный вал, крепится посредством переходной муфты со стандартным выходным валом двигателя. Муфта может быть как жесткой, так и гибкой. В случае с большими вибрациями лучше применять гибкую соединительную муфту. Она будет смягчать рывки оборотов двигателя и биение рабочего органа.

Червячный вал входит в зацепление с двухрядной шестерней, которая имеет на нижней части прямые зубья, расположенные вдоль оси. А верхний ряд представляет собой конические зубья, предназначенные для зацепления с шестерней, расположенной перпендикулярно к ней и соосно с первичным валом. Угловая скорость регулируется путем подбора размеров шестерен. Такой редуктор представляет собой односкоростной передаточный агрегат.

При расположении валов двигателя и рабочего органа перпендикулярно конструкция редуктора проще. Самый простой такой механизм состоит из:

  • первичного вала с червяком на конце,
  • 2 пары подшипников,
  • вторичный вал с шестерней посредине,
  • корпус.

Все редуктора, независимо от типа, должны оснащаться заливочными отверстиями для смазки, потому что он имеет трущиеся и крутящиеся компоненты. Корпус передаточного механизма можно выполнить из алюминия под заказ.

Все шестерни и валы обязательно должны быть закаленными или цементированы.

Такие операции можно заказать на любом металлообрабатывающем предприятии или заводе. Все используемые подшипники должны иметь сальники, для предотвращения вытекания масла из редуктора.

Оба описанных редуктора не имеют возможности реверсироваться. Такие агрегаты представляют собой наиболее сложнейшее устройство, состоящее из большего числа частей.

Если изготавливать редуктор самостоятельно каждый элемент, то его конечная стоимость может быть равна стоимости готового механизма.

Поэтому иногда следует приобрести готовый агрегат, и на его основе проектировать все остальное.

Изготовление шнека

Шнек можно приобрести готовый, но иногда требуется изготовить по определенным размерам и профилю, которых нет в продаже. Для изготовления винтового нарезающего инструмента понадобиться:

  • сердечник,
  • винтовое лезвие,
  • наконечник.

Сердечник может быть изготовлен из стальной трубы необходимого диаметра. Он зависит от размера требующихся лунок. Материалом для изготовления должна быть прочный металл не подверженный изгибу. Если бур изготавливается для бурения твердых пород грунта, то ось еще необходимо закаливать, чтобы предотвратить его деформацию на скручивание.

На производстве сердечники для шнеков изготавливают из сплава хрома и кобальта или сплав порошка из хрома, равномерно распределенные на карбидах. Эти материалы превосходно подходят для изготовления даже промышленных шнеков, они имеют высокие показатели по прочности и устойчивости к деформации.

Для изготовления самого лезвия для шнека необходимо использовать твердосплавную сталь, например, Р6М5 или 65Г. Эти материалы, обладая высокой прочностью, могут быть механически обработаны до нужной формы. Тем более чтобы получить из них цельную спираль. Если же имеются более твердые сплавы и невозможность изготовить неразрывную спираль, то можно набрать ее из полукруглых сегментов, переварив их между собой и к сердечнику.

Но такая сталь вариться специальными электродами АНО-21. Если нет и такой возможности, то можно использовать в качестве лезвия обычную сталь, а кромку наварить электродом Т590. Затем механическим способом довести до необходимого профиля лезвия. Саму же спираль можно выгнуть только на специализированном оборудовании при высокой температуре.

Размеры лезвия выбираются исходя из толщины сердечника. Если его диаметр равен 25 мм, то диаметр всего шнека должен составлять 100 мм, в идеале же размер сердечника должен быть равен ширине лезвия.

Наконечник должен быть выполнен также из твердосплавного материала, а на его профиле должны быть нарезаны желобки. Такая форма способствует успешному вкручиванию в любое основание, будь то лед или замерзший грунт. На втором конце сердечник должен иметь хвостовик, на который надевается редуктор или соединительная муфта.

Мотобур из бензопилы

Бензопила является отличным бензиновым агрегатом, который кроме основного своего назначения может использоваться еще и в других установках для бурения, сверления, волочения, самоходных передвижных механизмах. Двигатель от бензопилы стал так широко применяться благодаря своему небольшому весу и габаритам. И тем более он уже оснащен автоматической системой блокировки вала при повышенной нагрузке.

Одной из самых распространенных бензопил, используемых в разнообразных целях, является агрегат от фирмы Stihl. Почему именно она, потому что она обладает рядом качеств и достоинств, которые и стали причиной ее донорства.

Для того, чтобы использовать двигатель от бензопилы для бурения грунта необходимо применять передаточные механизмы, которые в несколько раз понижают угловую скорость. Такие механизмы позволяют получить низкую скорость, но при этом большое усилие. А именно это и требуется от установки, потому что основой может быть все что угодно. Начиная от грунта и заканчивая льдом. А если изготовить несколько буровых насадок, то конечный агрегат получиться еще и многофункциональный.

На раме конструкции необходимо предусмотреть две пары удобных ручек для двух человек, потому что в сложных местах иногда требуется прилагать немало усилий для удержания агрегата в ровном положении.

Шнек для бура необходимо выбирать исходя из назначений агрегата. Если он будет предназначен для сверления лунок для рыбной ловли, то бур должен быть диаметром около 10 см и с большим числом витков. Таким сверлом будет намного удобнее сверлить во льде нежели более редким. Или он будет предназначен для бурения широких углублений для растений и столбов для ограждений. Здесь можно применять бур с меньшим числом витков, потому что необходимо, чтобы грунт беспрепятственно извлекался наружу, а большое расстояние между витками будет этому благоприятствовать.

Во многих вариантах для удобства управления рычаг газа переносят на ручки каркаса буровой установки. Это позволяет внимание сконцентрировать на процессе бурения.

Если вы хотите оригинально украсить свою клумбу или сад, выбирайте тую шаровидную — кустарник, небольшого размера.Необязательно покупать готовые формы для брусчатки — их можно сделать самому. Подробную инструкцию вы найдете здесь.

Как сделать мотобур из триммера

В качестве двигателя для мотобура можно использовать бензиновый мотор от триммера. Он не менее привлекателен для этого дела, чем двигатель от бензопилы. Отличие между ними заключается лишь в отсутствии автотормоза у триммера, который спасет механизм от поломок при внезапном заклинивании шнека. А по остальным параметром он также подходит для использования в качестве двигателя для бура.

Так как у этого двигателя момент небольшой, то придется применять передаточные механизмы, плюс ко всему необходимо так же, как и в случае с бензопилой понизить скорость. Это можно сделать при помощи нескольких шестерен, объединенных в одном корпусе с необходимым передаточным числом. Для того, чтобы понизить обороты, необходимо, чтобы на первичном валу шестерня была меньшего размера, а на вторичном, к которому крепиться шнек, была шестеренка больших размеров. Изменяя размер этих зубчатых колес можно добиться требуемой угловой скорости шнека.

Для жесткости конструкции необходимо изготовить надежный каркас, к которому крепиться редуктор и двигатель. Для удобства управления установкой необходимо органы управления вынести на ручки, которые также имеются на этом каркасе. Сами же ручки лучше покрыть резиновыми чехлами, потому что они будут препятствовать проскальзыванию в руках.

Шнек необходимо выбирать исходя из размера требуемых углублений и структуры основания для бурения. В любом случае он должен быть изготовлен из прочной закаленной стали или иметь каленные накладки, потому что на пути сверления грунта могут попадаться и твердые элементы, которые он должен отодвинуть или перерезать. Сам же бур должен иметь заостренный наконечник, на котором также можно нарезать желобок, способствующий вкручиванию сверла в основание.

Видео работающей самодельной кострукции мотобура.

Шнек для мотобура - 70 фото, правила и особенности выбора инструмента

Для быстрого и качественного бурения отверстий в бытовых и производственных целях используются мотобуры. Они состоят из двух частей. Во-первых, это двигатель с карбюратором, стартером, а также бензобаком и фильтром. А во-вторых, это сам шнек, выполняющий роль большого сверла.

Краткое содержимое статьи:

Назначение шнека и его конструкция

Рассматриваемая часть мотобура представляет его сменный инструмент. Благодаря его наличию, создающийся крутящийся момент передается от двигателя к грунту или другой поверхности, которую разрушают в процессе бурения. Качество изготовления шнека напрямую влияет на эффективность и оперативность проводимых работ.

Для его изготовления используют трубу, к которой заводским способом приваривается спираль из стальной ленты. Она должна быть растянута таким образом, чтобы между витками возникли промежутки заданного размера. Эти особенности конструкции прекрасно видны на фото шнека для мотобура.

Данное приспособление изготавливается из стали. Это прочный материал, но в процессе эксплуатации требуется постоянный контроль за состоянием режущей части. Ведь ее затупление может привести к порче всего шнека.

Также существует риск деформации спирали, появление трещин и сколов. В таком случае потребуется замена всего режущего инструмента.

При покупке шнека нужно учитывать такие параметры, как:

  • мощность самого мотобура;
  • особенности создаваемого крутящего момента;
  • габаритные характеристики места посадки шнека;
  • форма соединительного механизма инструмента – шестигранного, резьбового или цилиндрического типа;
  • габариты бурильной части.

Особенности выбора

Покупать инструмент нужно с учетом цели использования и характера почвы, в которой будет производиться бурение. Существуют модели с двумя режущими конструкциями, которые дополнены единственным забурником направляющего типа. Это двухзаходные шнеки. В таких моделях резы изготовлены из прочной стали, предусмотрен износостойкий наконечник.

В бюджетных моделях режущая часть является не сменной, она приварена к основанию. Это существенно усложняет работу и снижает ее эффективность после износа, поскольку необходимо будет наваривать металл.


Наряду с указанной особенностью, следует учитывать такие важные параметры шнека, как:

  • Длина шнека мотобура – в наличии встречаются модификации 800-1000 мм.
  • Стволовой диаметр – может варьироваться в пределах 100-400 мм.
  • Особенности коннектора.
  • Виды бурильной конструкции, адаптированной под конкретный тип почвы, например для мягкого или твердого грунта, глинистой почвы и т.д.
  • Плотность поверхности эвольвенты.
  • Расстояние между спиральными витками. Большие промежутки полезны при работе с низкоплотными почвами, а маленькие шаги между резами ориентированы на плотные и твердые грунты, например землю с наличием камня или ракушника.

Между сверлом и самим мотобуром может крепиться дополнительная вставка. Это удлинитель для шнека. Благодаря данному приспособлению, можно увеличить глубину проникновения в грунт практически в два раза по сравнению со стандартной длиной бурения.

Как выбрать диаметр

Некоторые модели бурильных приспособлений предназначены не для обработки земли, а для обустройства отверстий в ледяной поверхности. Для бурения скважин в грунте такие изделия не используются.

Необходимо правильно подбирать диаметр шнека. При бурении получаемое отверстие будет отличаться от размеров режущего элемента. Например, шнек 200 мм обеспечивает получение отверстия 220-240 мм.

На выбор накладывает отпечаток и цели использования пробуренных скважин. Ведь в них будут ставиться столбы, которые не должны вплотную прилегать к стенкам отверстия.

В зазоры будет заливаться раствор для бетонирования. Именно поэтому столбы сечением 60х60 мм следует ставить в скважины, пробуренные шнеком 150 мм, а для конструкций 80х80 мм потребуется шнек 200 мм.

Многие эксперты при выборе, какой шнек лучше, рекомендуют покупать наиболее универсальные модели мотобура, предназначенные для работы со шнеком 200 мм. В дополнение приобретаются два приспособления для бура на 150 и 200 мм.


Первая насадка будет применяться для небольших столбов, а вторая – для более крупных. Приспособления на 300 мм используются в быту редко, в основном при заливке обширных столбчатых фундаментов или же для монтажа больших опор. Причем более крупные шнеки применяются только на мощных мотобурах.

Чтобы использовать мотобур с наибольшей эффективностью, следует правильно выбрать комплектующие элементы для него, включая качественный и прочный шнек. Бурильное приспособление должно соответствовать цели использования и характеристикам грунта.

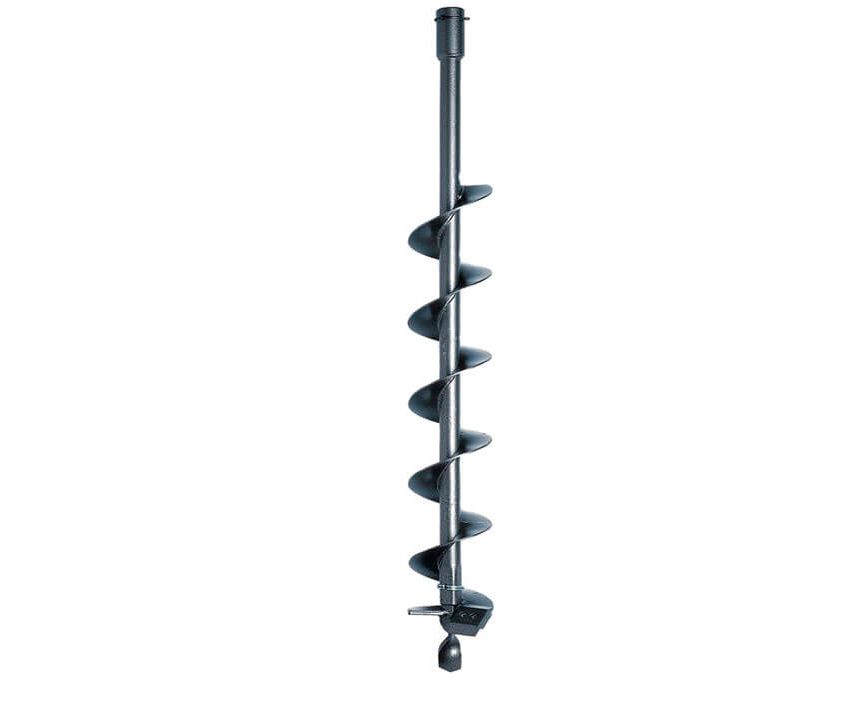

Фото шнека для мотобура

Также рекомендуем посетить:

Мотобур своими руками | Строительный портал

Для облегчения процесса бурения земли используется мотобур. Данное устройство имеет широкую сферу применения, но стоит довольно дорого. Гораздо дешевле сделать мотобур своими руками. О том, как сделать мотобур самостоятельно рассмотрим далее.

Оглавление:

  1. Принцип работы и устройство мотобура
  2. Сфера использования и преимущества мотобура
  3. Разновидности мотобуров
  4. Изготовление мотобура на основе бенщопилы
  5. Самодельный мотобур на основе дрели
  6. Рекомендации по изготовлению мотобура
  7. Инструкция по работе с мотобуром

Принцип работы и устройство мотобура

Мотобур - это прибор который характеризуется наличием двигателя, буровой трансмиссии и обыкновенного бура. Трансмиссия предназначена для уменьшения мощности двигателя до такого показателя, чтобы он с легкостью подходил для работы бура. В мотобуре ручном с приводом механического типа в устройство трансмиссии входит червячный и цилиндрический редукторы понижения оборотов.

Между устройством вала редуктора и двигателя располагается сцепление центробежного типа, которое производит передачу вращения буровой установке.

Главным недостатком бура механического типа является наличие большого количества механических деталей, которые имеют короткий срок эксплуатации из-за повышенной нагрузки на них в процессе работы.

Устройство гидравлического мотобура включает гидравлический насос и гидромотор. Основная функция гидронасоса состоит в создании давления на системное масло, которое способствует вращению гидромотора, а он, в свою очередь вращает бур.

Устройство гидравлического распределителя управляет вращением гидравлического мотора, он имеет предохранитель, который избавляет мотобур от перегруза и сбрасывает излишки масла.

Гидравлический мотобур отличается более длительным сроком эксплуатации, потому что нагрузка на его компоненты намного меньшая.

Каждый мотобур имеет крутящий момент, который производится буровой трансмиссией. От силы крутящего момента зависит производительность устройства. Основным недостатком мотобура ручного типа является сила обратного удара, которая возникает в процессе работы с прибором. Этот процесс является опасным для жизни человека, который работает с мотобуром. Некоторые устройства оснащены защитой от силы обратного удара, они сконструированы таким обратом, что корпус мотобура способен погасить эту силу.

Мотобур характеризуется наличием:

  • привода в роли которого выступает бензиновый, электрический двигатель или гидромотор;
  • трансмиссии;
  • бурового устройства;
  • рамы,
  • удлинителя.

Основной функцией привода является создание крутящего момента, который способствует вращению бура. Электрические двигатели бесшумны и не выделяют во время работы выхлопные газы, но имеют меньшую мощность и производительность в отличии от мотобура на бензиновом двигателе. Также мотобур электрический является зависимым от электричества и требует шнур для электроснабжения.

Электрический мотобур и бензиновый имеют высокие обороты, поэтому требуют наличия трансмиссии для их повышения. Обязательным компонентом эффективной работы мотобура является наличие масла в трансмиссии.

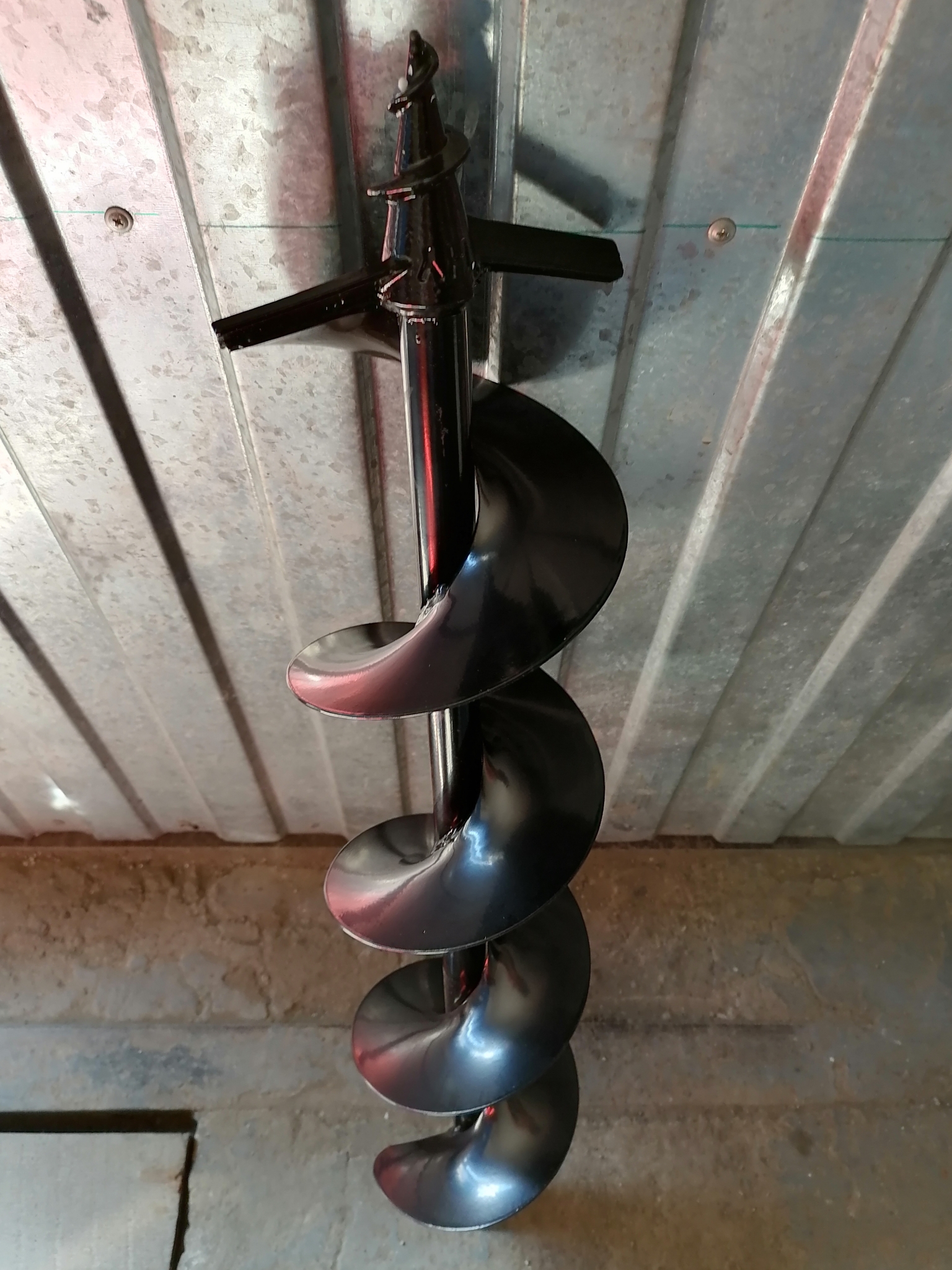

Основная деталь мотобура - это бур с шнековым устройством. Бур имеет вид головки небольшого размера, длина которой составляет 50-70 мм. Основной ее функцией является разрыхление земли. После головки располагается фреза, которая состоит из двух ножей, разрезающих землю. Этот грунт попадает на шнек, который выбрасывает его наружу.

Шнек создает лунку и ее стенки. Головка бура в диаметре составляет 3-5 см, а диаметр шнека 15-30 см. От диаметра шнека зависит размер лунки, которую способен сделать мотобур. Если требуется просверлить лунку, длина которой более 100 см, то используется удлинитель.

Сфера использования и преимущества мотобура

Мотобур имеет довольно широкий спектр применения. Он используется для работы на различных типах почвы и грунтов. С помощью мотобура делают скважины, опалубку для установки столбов или несущих конструкций. Более простые модели отлично справляются с посадкой деревьев или установкой заборов. Мотобур является неотъемлемой частью зимней рыбалки.

Мотобуры для земли помогают не только в строительной сфере, а также в посадке огорода или клумбы. Они делают лунки быстро и качественно, при этом позволяют сэкономить как физические, так и временные ресурсы.

Сфера использования мотобура:

  • сооружение свайного фундамента;
  • установка опоры во время монтажа забора, ворот или ограды;
  • сооружение опор строительного назначения;
  • отверстия при монтаже фундамента столбчатого типа;
  • сооружение лунок во время рытья каналов или колодцев;
  • в процессе научных исследования, особенно, в отрасли археологии или геологии.

Основные преимущества использования мотобура:

1. Возможность выбора разных габаритов мотобура позволяет подобрать устройство в соотношении с индивидуальными особенностями и предпочтениями.

2. Есть модели, которые отлично подходят для работы на небольших участках, они легки, компактны и мобильны.

3. Мотобуры позволяют произвести бурение быстрее и качественнее.

4. Наличие дополнительных функций, таких как антивибрирование, позволяет обезопасить человека, работающего этим инструментом.

5. Не требуют подготовки грунта перед проведением работы, мотобур с легкостью справится даже с самыми сложными грунтами.

6. Использование мотобура не требует найма строительной бригады для проведения работ по установке заборов, опалубки или сооружения фундамента.

7. Небольшие и мобильные мотобуры способны сделать лунку в самых неудобных или недоступных отверстиях, в которые большая техника не проберется.

8. Широкая сфера использования, еще раз оказывает, что данное устройство действительно высококачественное и эффективное.

9. Мотобуры отличаются невысокой стоимостью, хотя более мощные модели ведущих производителей стоят не дешево. При всем этом возможность конструирования самодельного мотобура доступна каждому. Хотя этот процесс и трудоемкий, но вполне выполнимый.

Разновидности мотобуров

По принципу работы мотобуры разделяют на устройства:

  • с бензиновым двигателем,
  • с электродвигателем,
  • гидравлические.

Наиболее эффективны с точки зрения производительности бензиновые мотобуры, но они требуют обязательного техобслуживания в процессе эксплуатации. Также во время работы с данным инструментом необходимо наличие топлива.

Мотобуры электрические работают на аккумуляторах или от электросети. Они быстро поддаются износу и не показывают большой производительности.

Мотобуры гидравлического типа - наилучший вариант с точки зрения работоспособности, эффективности и эксплуатации.

В зависимости от мощности мотобуры разделяют на устройства:

  • легкого типа,
  • тяжелого типа.

Легкие мотобуры отличаются компактностью и более низкой стоимостью. Они не требуют большого количества людей для работы. Они способны работать на рыхлых, песчаных грунтах ил на черноземе. Максимальный размер лунки, которую способен сделать такой мотобур составляет 200 см.

В процессе выбора легкого мотобура следует обратить внимание на:

  • значение мощности, этот показатель указывает на производительность оборудования;
  • рабочий объем двигателя - от него зависит сила вращения бура;
  • размер шнекового устройства, который влияет на диаметр лунки, которую проделает бур.

Для работы с твердым грунтом используются тяжелые мотобуры. Они требуют хотя бы двух людей для работы. Их мощность превышает 3,5 л.с.

Некоторые модели в качестве корпуса имеют не раму, а тележку, с таким устройством справится и один человек.

В комплектацию к тяжелому мотобуру идет гидравлический привод, который включает:

  • гидронасос, который отвечает за регулировку давления;
  • гидродвигатель - вращает вал и буровую установку;
  • распределительная система - отвечает за подачу масла и избавление от перегруза.

Такие мотобуры с легкостью просверлят отверстие длиной более 500 см. Распределительная система избавляет мотобур от таких неполадок, как заклинивание или ударная сила.

Изготовление мотобура на основе бенщопилы

В качестве основы для конструирования мотобура отлично подойдет бензопила. Основными преимуществами использования бензопилы является:

  • наличие неприхотливого и надежного двигателя,
  • отсутствие утечки топлива,
  • герметичность конструкции,
  • подходящая мощность.

Бензопила станет основой для мотобура, но это не означает, что после завершения процесса изготовления мотобура, бензопилой невозможно будет пользоваться. Достаточно просто отсоединить насадку бура и пила с легкостью будет пилить дрова или выполнять другие функции.

Первым делом следует изменить обороты вращения шнека. Этот процесс лучше сделать, предварительно изучив инструкцию по эксплуатации бензопилы. Установите минимальное количество оборотов. Для изготовления мотобура также потребуется наличие редуктора. Редукторы клиноременного и червячного типа имеют практически одинаковые функции, хотя и отличаются конструкцией.

Хотя в данном случае лучше использовать червячный редуктор, так как он отличается более низким КПД, имеет более быстрый нагрев и устанавливается непосредственно на валовую часть мотобура.

В процессе установки клиноременного редуктора нужно приобрести соединительные муфты и передачи.

Наилучшим вариантом приобретения редуктора является его покупка на рынке запчастей. Возможно извлечение редуктора из старого инструмента, но этот процесс более длительный и трудоемкий.

В качестве соединительного звена между редуктором и двигателем послужит металлическая втулка, которую можно заказать у слесаря или сделать самостоятельно.

Далее нужно определиться с типом бура и ножей, этот процесс напрямую зависит от мощности двигателя, а также определяется индивидуальными запросами потребителя.

Этот мотобур позволяет сделать отверстие до 1,5 м.

Совет: Во время выбора основного бура, лучше купить устройство подороже, но более качественное. Так как дешевые буры китайского производства быстро ломаются и тяжело поддаются ремонту.

Самодельный мотобур на основе дрели

В качестве основы для такого мотобура отлично подойдет перфоратор или дрель. Для него не потребуется покупка редуктора, так как он находится в самой дрели.

Для предотвращения застревания бура в земле используется предохранитель, который установлен между валом двигателя и редуктора.

Лучше использовать перфоратор, благодаря наличию в нем реверса, который не допустит появления обратной силы, при попадании бура на твердую поверхность.

Процесс сооружения мотобура из дрели более трудоемкий. Для этого потребуется выполнить ряд действий:

1. Нужно наличие дрели, мощность которой не менее двух киловатт с обязательным присутствием ресивера.

2. Далее приобретите редуктор червячного типа, соотношение которого составляет 1:25.

3. Сварите или купите шнековое устройство.

4. Завершающий процесс - скрепление всех деталей в единую конструкцию. Она должна быть прочной и компактной.

Мотобур на основе бензопилы является бензиновым, то есть легко используется в отдаленных территориях, например, во время зимней рыбалки. А мотобур на основе дрели - зависит от электричества, поэтому используется только вблизи розетки.

Рекомендации по изготовлению мотобура

1. Возможно изготовление более мощного устройства, которое будет передвигаться при помощи тележки. Таким инструментом очень удобно пользоваться в хозяйственных целях.

2. Перед тем, как приступить к изготовлению мотобура посчитайте приблизительные расходы на покупку деталей, и сравните их со стоимостью уже готового инструмента.

3. Обратите внимание на выбор редуктора, он должен совпадать с желаемым количеством оборотов.

4. Слишком большое количество оборотов приведет к перенапряжению человека, работающего мотобуром.

5. Нельзя налегать на мотобур во время работы, чтобы он не ударил вас в процессе попадания на камень.

Инструкция по работе с мотобуром

Для сверления лунки, человек, который работает с мотобуром должен, прежде всего, соблюдать правила безопасности и ознакомиться с инструкцией к устройству.

Каждый мотобур имеет ручки, за которые необходимо браться в процессе работы. Мотобур требует вертикальной установки на поверхность почвы. После этого следует включить устройство.

Постепенно в процессе углубления головки происходит срезание почвы и погружение мотобура.

Чтобы улучшить работу, периодически дергайте устройство вверх, для отхождения и выброса грунта.

Основной недостаток в процессе работы - это заклинивание. Например, если мотобур наткнется на камень или на другую твердую поверхность. Некоторые модели имеют функцию защитного отключения двигателя, при возникновении такого инцидента.

Но в любом случае, человек, который работает с мотобуром должен внимательно относиться к работе, изучить технику безопасности и иметь достаточно усилий для удержания устройства.



Бур для мотоблока своими руками

Как рыбак вы узнали, каково нести русский ледобур к месту клева, когда на улице -20 °C. Как хозяин вы испытали чувства человека, выкопавшего 20 ям лопатой при стройке забора.

Отечественные ледобуры больше не привлекают вас своей доступностью и непродуктивностью. Вы приходите в магазин по продаже средств мелкой механизации с целью купить импортную продукцию.

Цифры на ценнике значительны, но объем работ на вашем участке им не соответсвует. Покупать дорогостоящий инструмент для сезонных работ – нерациональное решение. И бензопилу вы когда-то купили, а она оказалась не такой уж необходимой.

Эту бензопилу можно превратить в мотобур презентабельного вида. Благодаря своей изобретательности вы получите два инструмента и неплохо сэкономите.

Характеристики мотобуров

Если вы сомневаетесь, стоит ли самодельный инструмент времени и усилий, значит, не знаете, какой объем мелких земляных работ может быть выполнен буквально за час.

Можно бурить ямы для столбов, фонарей, для высадки деревьев, возводить фундаменты, оформлять участок в соответствии со своим эстетическим вкусом и потребностями, не прибегая к аренде спецтехники и ручному копанию.

А здесь вы можете узнать основные технические характеристики самосвала КамАЗ-6520.

Если земляной бур справляется с некоторыми твердыми типами грунта, лед толщиной больше метра он тоже одолеет. На зимней рыбалке вы будете ловить рыбу, а не заниматься высверливанием прорубей.

Критерии, которыми обладает хороший мотобур, сделанный своими руками:

    Мощность. Для хозяйственных нужд достаточно хотя бы 3 лошадиных силы. Мощность двигателей некоторых модификаций достигает 6 л. с., но все зависит от условий эксплуатации.

Компактным и легким буром вы сможете управлять сами, более мощный потребует присутствия еще одного оператора.
Объем двигателя играет ту же роль, что и мощность. Чем больше кубических сантиметров топливной смеси вмещает двигатель, тем шире возможности мотоинструмента.

Главный ориентир при выборе объема – характер почвы. Глинозем, песок, замерзшая почва требуют разных характеристик двигателя.
Функциональность, буровая способность. Какой шнек «потянет» двигатель? Каков будет диаметр шнека в миллиметрах? Легко ли подобрать шнек в магазине, или возникают трудности с поставкой?

Включает ли комплектация шнека удлинитель, предусмотрен ли он для конкретной модели? Ответив на эти вопросы, пользователь сможет определить, какой инструмент ему нужен.

Если вы заинтересованы в самостоятельном изготовлении качественного мотобура, нужно добавить, что плод ваших стараний будет зависеть отнюдь не от таланта. Процесс потребует познаний в токарном деле и осведомленности о принципах действия простых механизмов.

Нет ничего сложного в изготовлении мотобура своими руками. Если вы разбираетесь в редукторах, то сможете расточить втулку нужного диаметра и соорудить качественное крепление.

Без некоторых способностей здесь не обойтись. Заручитесь поддержкой знакомого слесаря, если не владеете практическими навыками работы с деталями.

Лучшая цена на шнековые сверлильные станки - Выгодные предложения на шнековые бурильные машины от глобальных продавцов шнековых бурильных машин

Отличные новости !!! Вы попали в нужное место для буровой машины. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта буровая установка с верхним шнеком в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свою буровую установку на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не знаете, что такое шнековая бурильная машина и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести буровой станок по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Шнеки - Погрузочно-разгрузочные работы Unverferth

Шнеки

Unverferth можно устанавливать на гравитационные ящики, сеялки, сеялки или грузовики, чтобы повысить универсальность и эффективность вашего оборудования.Независимо от того, работаете ли вы с кормом, семенами, удобрениями или другими сыпучими товарами, обязательно найдется шнек Unverferth, который поможет вам разгрузить быстро и без усилий.

Коробчатый

Работаете ли вы с кормами, семенами, удобрениями или другими сыпучими материалами, будь то сеялки с центральной загрузкой или сеялки, запатентованный гравитационный шнек Unverferth поможет вам разгрузить быстро, легко и точно. Это инструмент, позволяющий сэкономить время и трудозатраты, который делает всю операцию максимально эффективной.

Характеристики

  • Оснащен поворотом по горизонтали на 180 ° и вертикальной регулировкой на 90 °, чтобы вы могли разгрузить машину именно там, где хотите, даже в ограниченном пространстве.
  • Запатентованный поддон с глубоким всасыванием диаметром 12 дюймов обеспечивает повышенный прием материала и быструю разгрузку.
  • Гидравлический двигатель объемом 6 кубических дюймов, установленный наверху, сохраняет детали в чистоте для увеличения срока службы
  • Цветные нейлоновые шнуры позволяют легко включать и выключать
  • Лебедка включает предохранительную защелку для удобного управления одним человеком
  • Лебедка на модели 16 'оснащена автоматическим тормозом для большего контроля
  • Гидравлические требования всего 6-12 галлонов в минуту и ​​1,200 фунтов стерлингов.s.i.
  • Разгрузка со скоростью до 8 бушелей в минуту с выступом наконечника щетки и 10 бушелей в минуту или 900 фунтов сыпучих материалов в минуту с пластиковым или стальным выступом
  • Регулируемый бункер позволяет легко прикрепить к ящикам многих марок и моделей
  • Запатентованный откидной транспортный кронштейн с резиновыми подушками защищает шнек и обеспечивает более быструю и безопасную работу
  • Шнек диаметром 6 дюймов доступен в вариантах длины 16 или 14
  • На выбор предлагаются трубки из сверхпрочного АБС-пластика или прочной стали толщиной 16 для длительного срока службы.
  • Все металлические части имеют порошковое покрытие для максимальной коррозионной стойкости

Принадлежности

  • Варианты полета включают:
    • Насадка-щетка для быстрой и бережной выгрузки семян
    • 5-дюймовая пластиковая пластина с чашей и валом из нержавеющей стали для работы с семенами и удобрениями в зависимости от трубки
    • Сверхпрочная сталь с чашей (стальная труба) общего назначения
    • Нержавеющая сталь (пластиковая трубка) для подачи удобрений
  • 5'6 "Телескопический трехступенчатый водосток увеличивает вылет до 10 футов
  • 9 'Телескопическая 2-ступенчатая водосточная труба увеличивает вылет до 14 футов 9 дюймов
  • Электронный блок управления включением / выключением шнека с опцией телескопической водосточной трубы
  • Коробочный гидравлический блок Power Pack для автономного использования
    • Производит 6.Расход 5 галлонов в минуту при 2900 p.s.i. гидравлического потока, чтобы легко привести в действие ваш шнек
    • Двигатель Honda мощностью 8 (240 куб. См.) Лошадиных сил с электрическим запуском и резервным пуском по напряжению
    • Резервуар емкостью 4,5 галлона с регулируемым предохранительным клапаном и комбинированным индикатором уровня / указателем температуры
    • Резервуар оснащен встроенным обратным фильтром и сетчатым фильтром на входе для поддержания чистоты гидравлической системы.
    • Доступный монтажный кронштейн для универсального крепления к гравитационным ящикам
  • Ваш дилер Unverferth также предлагает 16-футовый транспортер для установки в коробку для бережного обращения с семенами.

Заливки для сеялки и сеялки

Unverferth Drill and Planter Fills может заполнить большинство семенных ящиков за десять минут или меньше, поэтому вы тратите больше времени на посадку и меньше на заполнение.Это также избавляет от утомительной работы по перетаскиванию тяжелых мешков с семенами вверх по лестнице, а также на платформу и обратно. Все, что вам нужно сделать, это загрузить мешок или насыпные семена в бункер на уровне земли и позволить сеялке или сеялке Fill сделать подъем.

  • Изготовлен из сверхпрочной стали с порошковым покрытием для увеличения срока службы
  • Доступен с выбором из прочной, чашеобразной стали, пластика или щеточного наконечника.
  • Шнек с вертикальным подъемом 6 дюймов и водосточной трубой для простого заполнения одним человеком
  • Удобное и надежное хранение на задней стороне сеялки или сеялки для безопасного и компактного перемещения.

Шнек :: Avant

Вверх
  • На главную
  • Новости и события
  • О нас
  • Журнал Avant
  • Медиа
  • Руководства Avant
Погрузчики 800 серии 700 серии 600 серии 500 серии 400 серии 200 серии R серия серия е Все погрузчики Вложения Ковши, погрузочно-разгрузочные работы Обслуживание недвижимости Наземный уход Ландшафтный дизайн Копание и строительство Фермы и конюшни Блоки питания Ручные инструменты Лесное хозяйство Параметры Все вложения Параметры 800 серии 700 серии 600 серии 500 серии 400 серии 200 серии R серия серия е Все варианты Приложения Ландшафтный дизайн Обслуживание недвижимости Сельское хозяйство Минусы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
