Конструкция крыши деревянного дома — ее устройство и строение (фото и видео)

Деревянные дома, славящиеся своей экологической чистотой, долгим сроком службы, пользуются в России популярностью. Лёгкая, но прочная, долговечная древесина хвойных пород на европейской территории страны – традиционный строительный материал, применяемый для возведения жилых, хозяйственных строений. Сейчас дома из бруса или бревна снова вошли в моду, они строятся повсеместно в качестве дачных, садовых или даже городских коттеджей. Чтобы конструкция из этого древесины прослужила долго, необходимо учитывать особенности этого материала при создании проекта крыши, а также выборе кровельного покрытия и сопутствующей фурнитуры. Сегодня мы расскажем про устройство крыши деревянного дома, о ее характерных чертах и особых требованиях, которые нужно соблюдать в процессе возведения.

Содержание статьи

Стропильный каркас

Стропильная система – своеобразный каркас крыши, обеспечивающий ей жесткую форму, высокую несущую способность. Он состоит из вертикальных опор и горизонтальных затяжек, которые в разрезе образуют наиболее устойчивую геометрическую фигуру, треугольник. Каркас кровли деревянных домов изготавливают их древесины. Для ‘того используют брус или доски из дерева твердых пород, обработанные антисептиком, а также огнеблокирующим составом. При конструировании стропильной системы, определяют следующие параметры:

  1. Сечение элементов каркаса. Толщина досок или бруса конструкции зависит от нагрузки, ложащихся на них в процессе эксплуатации. При подсчете суммируют вес кровельного материала, самой стропильной системы, гидроизоляции, пароизоляции, утеплителя, а также снеговую нагрузку. Обычно для изготовления мауэрлата, лежней и стоек применяют брус 100х100 мм или 150х150 мм, а затяжки, ригели, подкосы и стропильные ноги делают из обрезной доски сечением 50х150 мм или 100х150 мм.
  2. Шаг между элементами. Шаг между стойками и стропильными ногами определяют в соответствии с сечением элементов, а также весом и размером листов кровельного материала и утеплителя. Обычно расстояние между ними делают в диапазоне 60-120 см в зависимости от указанных параметров.
  3. Состав каркаса. Самая простая конструкция стропильной системы включает в себя только мауэрлат и стропила. При усложнении строения устройства крыши, усложняется и каркас, в него вводят стойки, затяжки, ригели и подкосы, компенсирующие нагрузки, которые воздействуют на систему.

Учтите, деревянная крыша изготовляется только из сухой древесины, влажность которой не выше 15%. При изменении влажности дерева размеры материала изменяются, поэтому при использовании сырых досок конструкция в процессе эксплуатации может существенно деформироваться. Антисептическую обработку выполняют для защиты от деятельности плесневых и грибковых микроорганизмов, которые активно распространяются во влажной среде, приводя к загниванию.

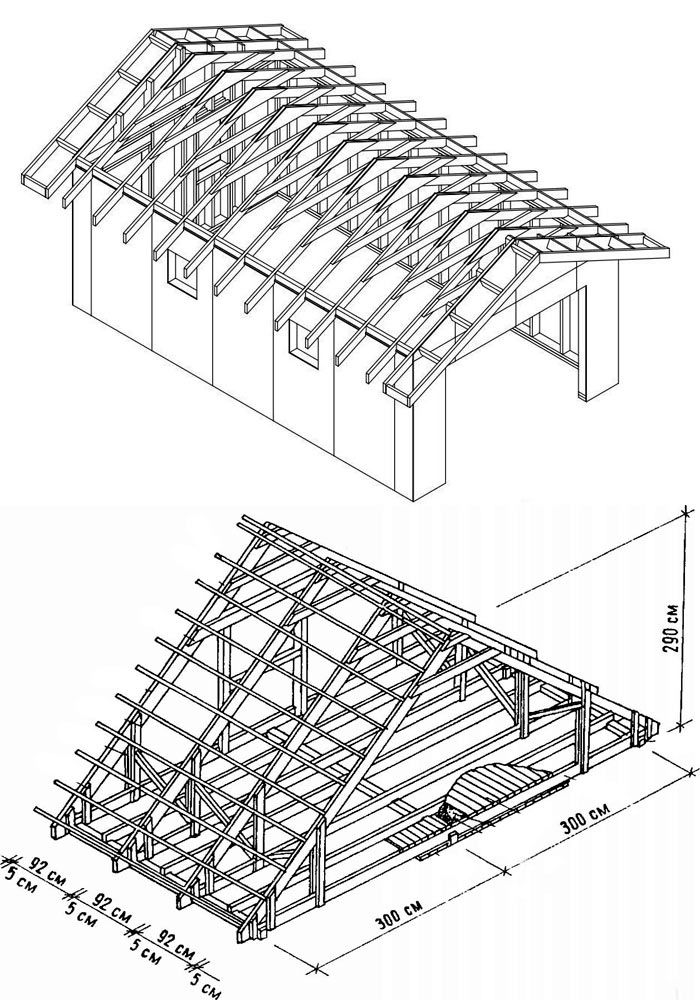

Стропильная система деревянного дома

Кровельный пирог

Конструкция крыши домов из дерева многослойная, поэтому ее называют емким термином «кровельный пирог». Входящие в него материалы, дополняют, улучшают эксплуатационные характеристики друг друга, делая кровлю устойчивой к влаге, перепадам температурой и прочной. С точки зрения состава кровельного пирога, строение крыши может быть 2 видов:

  • Холодная. Холодной кровлей называют конструкцию, а состав которой не входит термоизоляция ската. Крышами именно такого типа оборудовались деревянные терема на Руси. Подкровельное пространство в них, где оборудовался неотапливаемый чердак служил воздушной прослойкой, изолирующей жилые этажи от холода. С точки зрения строительства, это более простая и дешевая конструкция, состоящая только из пароизоляции, гидроизоляции и кровельного покрытия.
  • Теплая. Кровля теплого типа – более современная технология, которая распространилась с появлением современных термоизоляционных материалов и отапливаемых мансард. Если подкровельное пространство отапливается, то строение лишается воздушно прослойки, защищающей от охлаждения, в то время как через скаты крыши, обладающие большой площадью, происходят максимальные теплопотери. Поэтому теплая кровля помимо пароизоляции и гидроизоляции включает в себя еще и слой утеплителя, который оптимизирует температурный режим в сооружении.

Теплая и холодная кровля

Отличия теплой и холодной крыши

Важно! Теплая кровля для деревянного дома – достаточно сложное и дорогое строительное решение, которое используется только в сооружениях с жилыми мансардами и отапливаемыми верхними этажами. Крыши холодного типа используются для бань из бревна и бруса, навесов, беседок, сезонно используемых или неотапливаемых построек.

Кровельные покрытия

Древесина при высокой прочности является достаточно легким строительным материалом, поэтому фундамент для сооружений из бревна и бруса, а тем более каркасных делают неглубокий, ленточный, столбчатый или свайный. Чтобы не утяжелять конструкцию, кровельное покрытие для деревянного дома нужно использовать легкое, малошумное и негорючее. Чаще всего применяют:

  1. Металлические кровли. Кровельные покрытия на основе оцинкованной стали с разными полимерными и лакокрасочными покрытиями (металлочерепица, профнастил, фальцевая кровля) обладают малым весом, составляющим не более 10 кг/м2, высокой прочность и несущей способностью. Недостатками этих материалов считают высокую шумность и большую теплопроводность.

    Металлочерепица

  2. Ондулин. Это современное кровельное покрытие из целлюлозных волокон, пропитанных модифицированным битумом, с волнистым профилем. Вес одного листа материала, площадь которого составляет около 2 м2, составляет всего 6 кг. Ондулин обладает низкой теплопроводностью и резонирующей способностью. Недостаток этого материала – низкой устойчивость к ультрафиолету, в результате которой ондулин со временем выгорает, и легкая воспламеняемость.

    Ондулин

  3. Мягкая кровля. Также для перекрытия домов из дерева применяют рулонные или штучные гибкие кровельные материалы. Рулонная мягкая кровля (рубероид, кровельные мембраны) славятся высокой гидроизоляционной способностью, но низким декоративным потенциалом. А вот битумная черепица лишена этого недостатка. Однако, все виды мягкой кровли относятся к легко воспламеняющимся, потому в деревянном строительстве используются с осторожностью.

    Битумная черепица

Устройство кровли дома из дерева

Опытные мастера считают, что главным фактором выбора кровельного материала, с помощью которого выполняется устройство деревянной крыши, выступает сопротивление горению. Так как риск возникновения возгораний в постройках из дерева достаточно высок, для их перекрытия лучше использовать негорючие материалы (керамическую черепицу, шифер, металлические кровли).

Особенности возведения кровли

Древесина – строительный материал, используемый для возведения жилых домов на территории России, уже много веков, поэтому особенности работы с деревом хорошо изучены. Уникальные свойства деревянных конструкций в том, что они изготавливается из природного сырья, которое пропускает воздух, «дышит», регулирует влажность. Чтобы крыша из дерева была прочной и долговечной необходимо:

  • Соблюдение сроков усадки. Дома чаще всего строят из сырой древесины, которая в процессе эксплуатации постепенно высыхает, в результате чего изменяются размеры сооружения. Хотя высыхание дерева происходит в течение 5 лет, наибольшая усадка происходит в первые 1-2 года. Поэтому крышу на деревянные постройки налаживают только спустя год после завершения постройки дома. Исключение составляют только сооружения профилированного или клееного бруса, усадка которых не превышает 5%.

    Усадка деревянных домов

    Сроки усадки разных пород дерева

  • Использование подвижных креплений. Дерево – природный материал, который при колебаниях влажности окружающего воздуха изменяется в размерах. Чтобы компенсировать эти расширения, не допустить деформации конструкции, нужно использовать подвижные крепления. Специальные кляммеры, заменяющие жесткие крепления, позволяют крыши «дышать» вместе с коробкой дома.

    Крепления, компенсирующие усадку

  • Подбор материала. Для возведения кровли применяют здоровую древесину хвойных пород, влажность которой не превышает 19%. Чтобы предотвратить загнивание каркаса, брус или доски обрабатывают антисептическим составом, антипиреном для защиты от возгораний.

Учтите, что крыша дома из древесины подергается интенсивной нагрузке, поэтому для ее возведения требуется специальный проект, основанный на инженерных расчетах. Чтобы выполнить работы быстро, качественно, нужно найти опытных мастеров-кровельщиков, знакомых с особенностями работы с деревом.

Видео-инструкция

Конструкция крыши деревянного дома: подробная информация

Деревянный дом сегодня пользуется большой популярностью среди многочисленных застройщиков. И это несмотря на то, что стоимость таких строений может намного превышать цену дома из современных материалов, а сравнение достоинств не всегда на стороне деревянных строений. Один из недостатков ­– деревянные дома дают естественную усадку, а это увеличивает общее время выполнения строительных работ. Дело в том, что некоторые архитектурные конструкции можно строить только на стабильных несущих упорах, а фасадные стены из бруса примерно год изменяют свои размеры, это правило касается и крыши.

крыши деревянного дома

Перечень элементов ее конструкций зависит от типа стропильной системы. Какие стропильные системы рекомендуется использовать для деревянного дома?

Содержание статьи

Стропильные системы деревянного дома

Деревянные дома редко имеют большие размеры и этажность. Еще одна особенность таких строений – они постоянно немного изменяют линейные параметры из-за колебаний влажности пиломатериалов. Как следствие – к стропильным системам предъявляются повышенные требования по надежности, они должны компенсировать возможные колебания.

Чем сложнее крыша, тем больше у нее дополнительных элементов, а это в совокупности уменьшает ее прочность и надежность. Вывод – для деревянных домов не рекомендуется выбирать сложные многоскатные крыши.

Тип стропильной системы деревянного домаЭксплуатационные характеристики и технические параметры

Односкатная

Встречается очень редко и только на небольших по размерам домах. Единственное заслуживающее внимания преимущество – простота конструкции. Но не все так однозначно. Площадь односкатной крыши всегда намного больше площади одного из скатов, а угол наклона меньше. Это значит, что нагрузки на элементы стропильной системы односкатной крыши существенно превышают нагрузки на скаты двускатной или вальмовой. Как следствие, для изготовления стропильной системы нужно брать более прочные и дорогие пиломатериалы, но часто и этого недостаточно, для увеличения прочности такой крыши нужно монтировать дополнительные упоры или прогоны. Чем больше элементов крыши – тем она сложнее вне зависимости от названия и вида, единственное преимущество исчезает.

Двускатная простая

Наиболее часто используемый вариант конструкции крыш деревянных домов. По всем показателям занимает одну из лидирующих позиций, традиционная конструкция крыши деревянных строений.

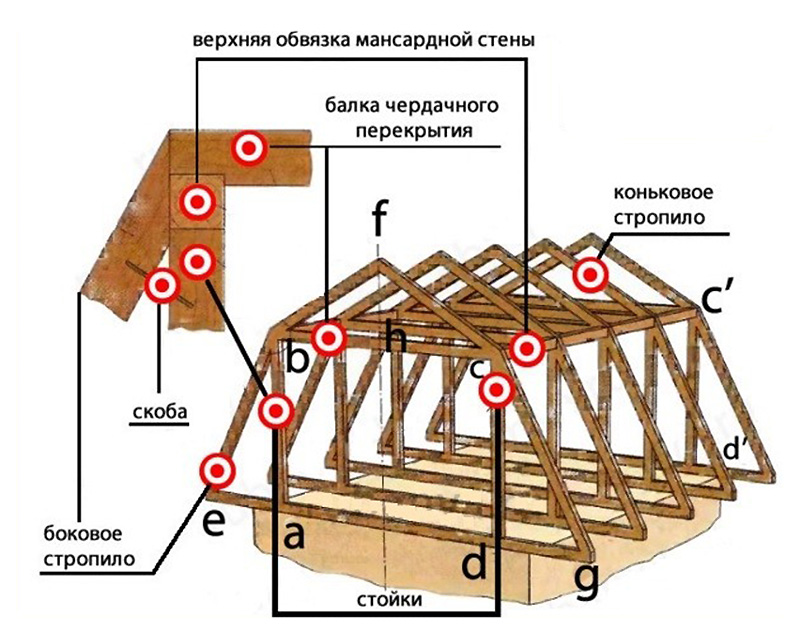

Двускатная ломаная

По техническому устройству несколько сложнее обыкновенной двускатной. Преимущество – увеличиваются размеры чердачных помещений. Часто именно такая конструкция применяется для мансардных помещений.

Четырехскатная

Сложная конструкция крыши, используется на больших по площади фундамента домах. Имеет несколько разновидностей, но они ставятся только на эксклюзивных индивидуальных сложных проектах. Самостоятельно построить такие стропильные системы невозможно, нужно делать точные расчеты и иметь большой практический опыт выполнения подобных работ. Желательно доверять такие крыши профессиональным строительным компаниям.

Самое простое устройство стропильной системы имеет крыша с одним скатом, который наклонен под углом от 14 до 26 °

Особенности конструкции четырехскатной крыши

Все типы крыш могут быть теплыми или холодными. Рассмотрим более подробно, из каких отдельных элементов состоит конструкция крыш.

Общие требования к стропильным системам

Крыша любого дома, вне зависимости от ее конструкционных особенностей, должна отвечать требованиям строительных норм и правил.

Устойчивость к постоянным и временным нагрузкам

Во время проектирования конструкции принимаются во внимание существующие в регионы снеговые и ветровые нагрузки, вес кровельных материалов, эпюры распределения усилий по узлам и т. д. При этом архитекторы обязательно используют коэффициент запаса прочности, для крыш деревянных домов он установлен не ниже 1,4. Это вызвано тем, что не все материалы могут отвечать расчетным показателям по прочности, возможны определенные отклонения от технологии и т. д. Кроме того, деревянные дома имеют колебания линейных размеров, стропильная конструкция должна их компенсировать за счет повышения устойчивости.

Нагрузка на стропильную систему

Минимально возможный вес

Чем меньше нагрузка на фундамент, тем надежнее строение. Крыша на деревянном доме должна противостоять динамическим и статическим усилиям и при этом иметь минимальный вес. Во время расчета конструкции определяется оптимальный вариант сечения несущих элементов. В целях понижения веса может уменьшаться сечение стропильных ног (именно они в основном влияют на вес конструкции) за счет установки различных упоров и распорок. Уменьшение веса конструкции крыши одновременно приводит к понижению ее сметной стоимости.

Качество пиломатериалов

Для изготовления стропильной системы крыши надо использовать пиломатериалы не ниже первого сорта. Дерево – уникальный живой материал, невозможно найти две доски одного и того же сорта с абсолютно одинаковыми техническими параметрами. Каждая имеет свое количество и расположение сучков, пороки естественного развития, незначительные трещины и отклонения по размерам. К подбору досок и брусьев для крыши надо подходить очень внимательно, делать ревизию пиломатериалов перед тем, как использовать их. Все отбракованные материалы можно применять для строительства неответственных или ненагруженных конструкций деревянного дома.

Пиломатериалы

Цены на различные виды бруса

Брус

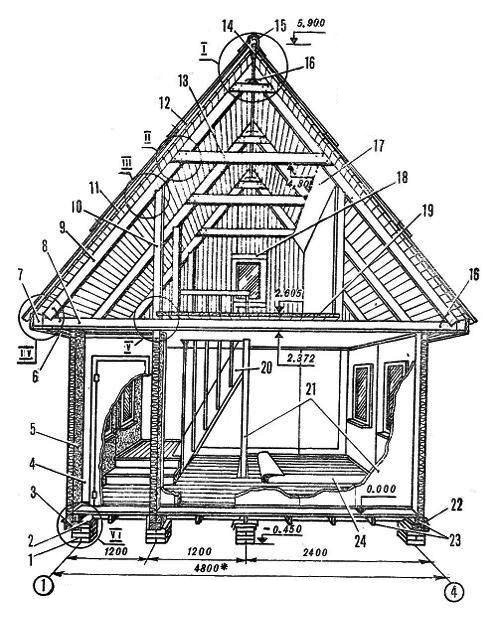

Из каких элементов состоит конструкция крыши деревянного дома

Существует большое разнообразие типовых стропильных систем, но каждый мастер вносит свои изменения с учетом конкретных особенностей здания и наличия сортамента пиломатериалов.

Мауэрлат

Используется как несущая конструкция пяток стропильных ног, изготавливается из бруса 100×100 мм. Если нет бруса, то для мауэрлата можно использовать двойные доски толщиной 50 мм. В срубах не применяются, функцию мауэрлата выполняет верхний венец. Для увеличения устойчивости фиксируется к нижним венцам металлическими шкантами. В каркасных деревянных домах этот элемент конструкции стропильной системы устанавливается, он позволяет равномерно распределять точечные нагрузки по всему периметру несущих стен и предупреждает прогиб непрочного обвязочного верхнего пояса.

Мауэрлат

Стропила

Главный элемент конструкции крыши, формирует ее геометрию и внешний вид. Стропильные ноги воспринимают на себя все нагрузки, в том числе и вес кровельных покрытий. Чаще всего изготавливаются из досок 50×150 мм, шаг стропильных ног рассчитывается индивидуально или может быть стандартным. Стандартный шаг применяется в тех случаях, когда планируется строить теплую крышу. Делается это для упрощения и ускорения процесса монтажа кровельного пирога. Дело в том, что все утеплители, вне зависимости от материала изготовления, имеют ширину 60 см. Стандартный шаг стропильных ног в пределах 57–58 см, что позволяет сразу устанавливать в ниши утеплители без предварительной подгонки размеров.

Стропила

Для стропил нужно выбирать только качественные доски, если длины недостаточно, то их разрешается наращивать.

Сращивание стропил по длине

В зависимости от длины стропил, типа кровельной системы и климатической зоны расположения здания подбираются варианты и места установок прогонов, упоров и раскосов. Пятки стропильных ног могут фиксироваться к мауэрлату или верхнему венцу жестко или при помощи специальных соединений, позволяющих совершать возвратно/поступательные движения во время усадки и изменения линейных параметров деревянного дома.

Прогоны

Служат точкой упора длинных стропильных ног, не позволяют стропильной системе прогибаться под воздействием различных усилий. Очень часто применяются в мансардных крышах, за счет них удается существенно увеличить высоту жилых помещений.

Прогоны изготавливаются из бруса, вертикальные ноги упираются о несущие конструкции дома. В зависимости от места монтажа могут быть боковыми или коньковыми.

Прогон — деревянный брус, с назначением поддерживать стропила (не дать им прогнуться)

Затяжки

Специальные балки, устанавливается специально для упора стропильных ног в случае отсутствия мауэрлата. Затяжки одновременно служат потолочными балками перекрытия. Изготавливаются из бруса 100×100 мм или досок 50×100 мм. Снимают распирающие нагрузки со стен деревянного дома, рекомендуются к использованию во время капитального ремонта старых строений. Затяжки значительно повышают устойчивость конструкции крыши, к ним могут дополнительно фиксироваться нижние части вертикальных опор.

Затяжка стропилы

Жесткое защемление коньковой балки между двумя стропильными затяжками. Такой узел соединения стропил обеспечивает высокую жесткость стропильной системы

Стойки

Монтируются в вертикальном положении, принимают на себя изгибающие нагрузки на стропила. Количество и расстояние между стойками рассчитывается индивидуально для каждой конструкции крыши. Элементы изготавливаются из бруса 100×100 мм, в верхней части делается косой запил с таким расчетом, чтобы упор был по всей поверхности. Для исключения скольжения применяются специальные методы фиксации или набиваются упорные доски.

Стойки

Подкосы

Могут работать самостоятельно или в паре со стойками, упираются о стропильные ноги под прямым углом. Целесообразность установки подкосов определяет опытный кровельщик. Если планируется использовать чердачные помещения под мансарду, то подкосы не делаются – они значительно уменьшают свободное пространство. Удерживают относительно небольшие нагрузки, могут изготавливаться из таких же досок, как и стропильные ноги.

Подкосы

Растяжки

Соединяют две стропильные ноги в единую ферму, противодействуют распирающим усилиям. Растяжки работают на растяжение, что позволяет применять для них тонкие доски. Дело в том, что доски на растяжение работают значительно лучше, чем на сжатие.

Растяжки и другие элементы на схеме

Лежень

Продольная балка посредине коробки деревянного дома. Рекомендуется устанавливать в тех случаях, когда конструкция стропильной системы требует прогона под коньком. Элемент может быть цельным или наращенным, материал изготовления – брус 100×100 мм. Лежень обязательно должен располагаться над несущими перегородками деревянного дома, об него упираются нижние части вертикальных стоек конькового прогона.

Лежень на схеме

Обрешетка

Цены на OSB (ориентированно-стружечные плиты)

OSB (ориентированно-стружечные плиты)

Тип зависит от кровельных материалов. Под мягкие покрытия деревянных домов делается только сплошная обрешетка из плит ОСП или клееной фанеры, есть варианты изготовления сплошной обрешетки их обрезных досок. Но они применяются очень редко – дорого, долго и сложно.

Под металлические или штучные кровельные материалы обрешетка делается из необрезных или обрезных досок и реек. Шаг обрешетки подбирается с учетом технических параметров покрытий.

Стыковать элементы обрешетки по длине следует на стропиле, закрепляя каждый из концов гвоздями или скобами

Контробрешетка

Этот элемент конструкции стропильной системы устанавливается только для теплых крыш с утеплителем из минеральной ваты. Задача контробрешетки – обеспечивать эффективную естественную вентиляцию подкровельного пространства.

Схема устройства кровли

Минеральная вата очень негативно относится к увеличению показателей относительной влажности, показатели ее теплопроводности увеличиваются в разы, эффективность утепления существенно понижается. Кроме того, длительный контакт влажной минваты с деревянными конструкциями стропильной системы становится причиной появления гнилостных процессов со всеми негативными последствиями. Никакие самые современные парозащитные барьеры не могут полностью исключить проникновение пара в вату. Для удаления требуется вентиляция, но не накрывать утеплитель нельзя, холодный ветер выдувает теплый воздух, что также понижает показатели теплосбережения. Для решения проблемы используется специальная ветрозащита, позволяющая испаряться влаге и защищать минвату от ветра. Влага должна постоянно удаляться, для этого и делается контробрешетка. Между ветрозащитой и кровельными материалами есть продухи, процесс естественной вентиляции эффективно удаляет испарившуюся из минеральной ваты влагу.

Ветрозащитная пленка

Цены на ветрозащитные мембраны

Ветрозащитная мембрана

Кобылки

Применяются для экономного увеличения длины стропильных ног. К толстым доскам прибиваются тонкие, они не несут значительных нагрузок. За счет удлинения стропилин удается увеличить защиту фасадных стен деревянного дома, отрегулировать параметры карнизного свеса.

Кобылки

Наслонные и висячие крыши деревянных домов

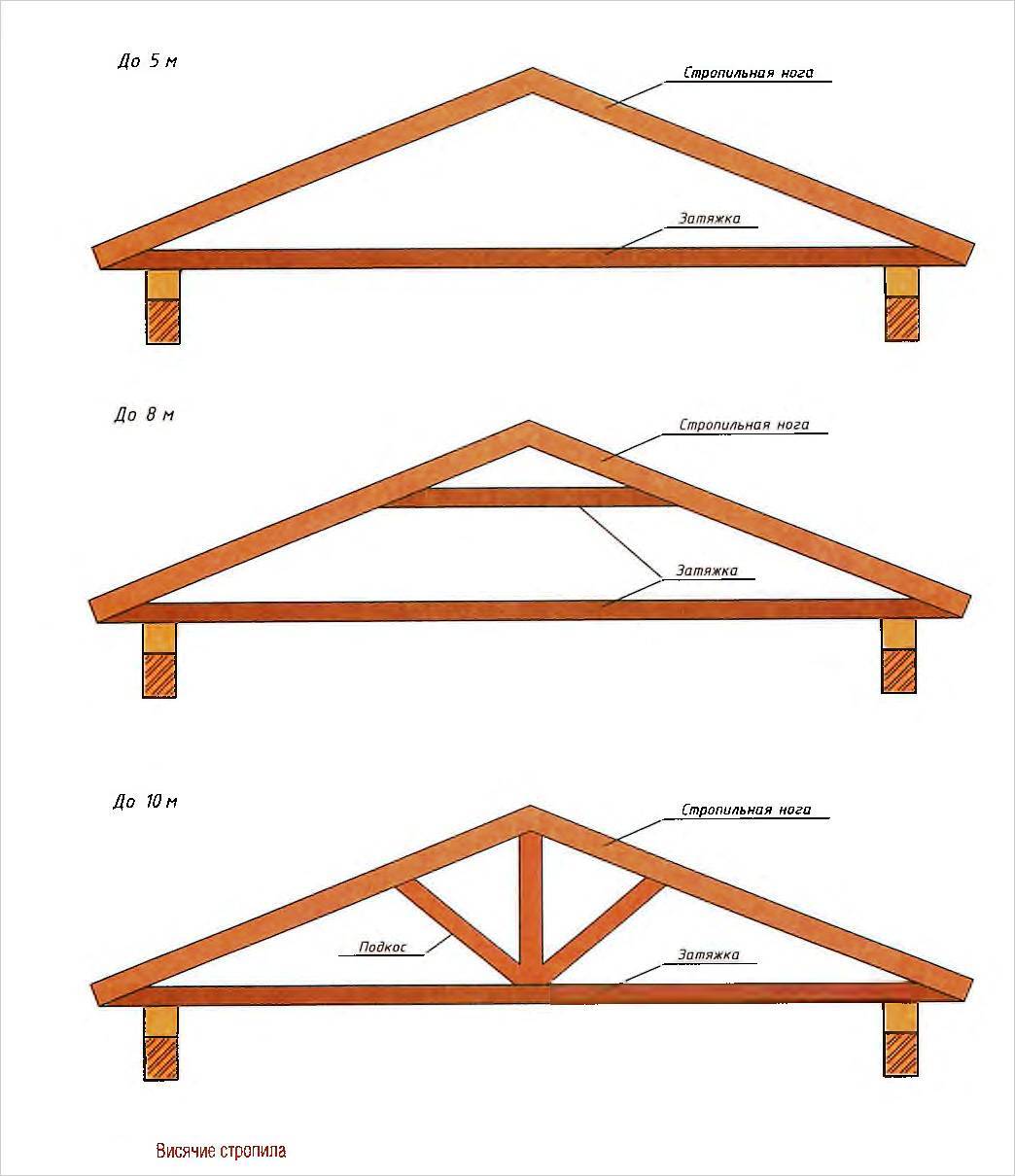

Висячие крыши

Используются только для небольших домов. Особенность таких конструкций – стропильные ноги упираются только о верхний венец или мауэрлат, а в коньке между собой. Дело в том, что дом не имеет внутренних несущих стен, позволяющих устанавливать надежные вертикальные упоры или горизонтальные прогоны. Для недопущения распирания стропилины фиксируются стяжками.

В некоторых случаях в качестве упора могут служить балки потолочного перекрытия. Но так поступать следует очень осторожно и только в том случае, когда прочность балок позволяет выдерживать дополнительные нагрузки.

Висячие крыши

Схема — стропила со скользящей опорой и пропилами

Крыша с висячими стропилами

Практический совет. Если возникает крайняя необходимость делать вертикальные опоры на затяжках, то изготавливать их надо из нескольких скрепленных между собой тонких досок, установленных на ребро. Такие конструкции имеют существенно большее сопротивление на изгиб, чем брус такой же ширины.

Наслонные крыши

Монтируются на больших строениях, дополнительная жесткость стропильной системы обеспечивается за счет подкосов или горизонтальных прогонов, установленных на лежне.

Наслонные крыши

Наслонные стропила

Соединительные элементы для стропильных систем

Раньше конструкции собирались на обыкновенных гвоздях и скобах, отдельные элементы соединялись в запил. Это довольно трудоемкие работы, требуют практических навыков. В настоящее время редко можно встретить мастеров, использующих старые технологии, промышленность выпускает большой выбор металлических креплений, упрощающих и облегчающих процесс строительства крыши.

Наименование соединительного элементаНазначение
Держатель стропильной ногиПредназначен для крепления стропильной ноги к верхнему венцу или мауэрлату. В зависимости от особенностей конструкции обеспечивает жесткое или плавающее соединение. Плавающее соединение позволяет стропильным ногам во время усадки дома скользить, при этом не появляются непредусмотренные напряжения в узлах стропильной системы, она сохраняет все свои первоначальные параметры. Жесткий держатель стропильной ноги используется в тех случаях, когда вероятность усадки деревянного дома минимальная.
Опора брусаЭлемент дает возможность соединять два бруса под прямым углом, при этом нет надобности делать соединение в полдерева. Надо помнить, что все соединения такого типа заметно уменьшают несущие способности элементов. Чем больше их запиливать, тем тоньше становится балка или доска, соответственно, отрезанная часть не работает.
Крепежные уголкиМогут быть равносторонними и разносторонними, обыкновенными и усиленными. Наиболее часто используемые крепежные элементы, универсального назначения. Могут применяться как самостоятельные элементы или в дополнение к другим методам фиксации.
Угловой соединительФиксирует положение двух примыкающих плоскостей конструкции, работает на разрыв.

Детали для крепления стропил

Способы крепления стропильных ног

Кроме этих стандартных соединительных элементов, могут применяться шпильки для соединения верхней части стропильных ног. Такое соединение имеет одну степень свободы, что позволяет компенсировать колебания размеров деревянного дома.

Схема конькового соединения стропильной системы

Соединение стропил в коньковой части

Соединение стропил металлическими накладками и болтами

Практический совет. Если правильно соединять несущие конструкции крыши, то обыкновенные гвозди по надежности ничем не уступают современным элементам. Кроме того, вбить несколько гвоздей намного проще и быстрее, чем вкручивать в каждую балку или доску по 5–8 саморезов.

И еще один нюанс. Количество саморезов должно быть в разумных пределах. Если их очень много, то прочность пиломатериалом заметно уменьшится, они могут расколоться даже при относительно небольших усилиях.

Количество саморезов должно быть в разумных пределах

Цены на различные виды крепежа для стропил

Крепеж для стропил

Практические советы

Каждый деревянный сруб может иметь свои проблемы, дадим несколько советов по их устранению.

Как выровнять плоскость стропильных ног по неровному венцу сруба

Такие ситуации возникают при строительстве дома из обыкновенного, а не оцилиндрованного бревна. Обыкновенное бревно имеет различные диаметры по длине, что не позволяет сделать идеально горизонтальной плоскость верхнего венца. А все стропильные ноги должны лежать строго в одной плоскости, это аксиома строительства любой крыши. Выравнивание положения нужно делать в такой последовательности:

  1. На верхнем венце стены и на бревне конька разметьте места установки стропилин, учитывайте их шаг. Следите, чтобы стропила были параллельными друг к другу, постоянно проверяйте размеры. Имейте в виду, что посадочные места в бревнах верхнего венца нужно запиливать, после этого их не удастся на несколько сантиметров сдвигать для исправления ошибок при разметке.

    Шаг 1. Выполнение разметки

  2. По краям бревен вбейте гвозди и натяните между ними нить. Нить обязательно надо натягивать по уровню, она указывает плоскость стропилин. Расстояние между нитью и верхним венцом и коньковым бревном должно быть максимально возможным, но не превышать ширину досок для стропилин.

    Шаг 2. Натянуты нитки

  3. Против каждой метки, указывающей на положение стропилины, замерьте расстояние до нитки. Запишите его карандашом прямо на бревнах.

    Шаг 3. Замер расстояния от нитки до бревна

  4. Уберите нить, замерьте ширину доски первой стропилины. Подсчитайте разность между шириной доски и провисом нити в конкретном месте, разница – это глубина запила бревна. Такие же действия следует повторять для каждой стропилины. Губина резания будет различной, но все ноги окажутся строго в одной плоскости.

    Шаг 4. Замер ширины доски

Для того чтобы можно было быстрее измерять глубину прорезания цепной пилы, сделайте на шине метки через каждый сантиметр. Это позволит контролировать работы одновременно с пропиливанием, а не вынимать каждый раз пилу для проведения замеров.

Метки на пиле

Выполнение пропила

Установка стропилины в пропил

Как исправить фронтон

Исправлять его приходится после нерадивых строителей сруба. Если они элемент не закрепили должным образом, то со временем он обязательно наклонится в ту или иную сторону. Делать на таком доме стропильную систему нельзя, брак надо исправлять.

  1. Прибейте укосину поверх установленных стропил, она должна держать вместе не менее 4–5 элементов стропильной системы. Это нужно для обеспечения необходимой жесткости.
  2. Удалите укосину, которая ранее фиксировала положение фронтона.
  3. Наживите толстую доску с обратной стороны фронтона и большими струбцинами прижимайте ее к стропильной ноге.

Укосина

Работайте осторожно, периодически обухом топора или кувалдой постукивайте по брусьям фронтона, так они легче будут ложиться на свое место. Имея практический опыт, можно полностью выровнять фронтоны.

Видео –  Выравнивание стропил

как расчитать строение кровли, какой материал для покрытия выбрать, как своими руками сделать монтаж, детальное фото и видео

На данный момент застройщики стремятся сделать крышу не только надежной, но и эстетически привлекательной, и оригинальной, что также учитывается в ходе разработок. Возводится конструкция с учетом нескольких требований. Так, материал для крыши деревянного дома и ее форма подбирается, исходя из особенностей дерева (вероятности усадки, разбухания). Коэффициент усадки сырого бревна равен 10%, профилированного сырого бруса – 5%, высушенного (клееного) бруса – 3%.

Любого старое здание будет выглядеть иначе с новой верандой. В случае ограниченного бюджета и небольшим опытом строительства достаточно соорудить каркасную пристройку с продольным ее примыканием к основному зданию. Здесь применяется метод вывешивания верхних обвязок на опорных стойках. Перед тем, как переделать крышу деревянного дома для новой пристройки, нужно проверить ее состояние. Если кровля не требует ремонта, то достаточно будет одного дополнительного ската. Фундамент легкой веранды представляет собой столбчатую бетонную конструкцию, обвязанную под каркас. В обвязке крепятся лаги пола. Поскольку усадка используемых в строительстве материалов проходит неравномерно, то не следует жестко сцеплять стыковочные узлы между старым домом и новой верандой.

Специалисты рекомендуют возводить крыши в виде следующих конструкций:

  • стандартной двухскатной;
  • четырехскатной;
  • многошипцовой.

Такая конфигурация позволяет удалять с кровли дождевую воду, а снеговые массы под собственным весом сами сползают с нее. Преимуществом такой крыши является свободное чердачное пространство, наличие отличной термоизоляции, большие кровельные свесы, благодаря которым возможно выведение атмосферных осадков далеко от стен.

При сравнении с разными устройствами кровель видно, что строение крыши деревянного дома кардинально от них отличается. В случае ошибок при монтажных работах придется понести дополнительные расходы.

Самым экономичным вариантом будет строительство двухскатной крыши (прочитайте: "Как самому сделать двухскатную крышу"), однако, в большинстве случаев, домовладельцы останавливают выбор на четырехскатной кровле. Она не только защитит от непогоды, но будет надежной и респектабельной конструкцией. Такая крыша возводится из самой сложной стропильной системы, поэтому к созданию проекта нужно подойти серьезно, а за работу браться при наличии необходимых навыков. Всего существует две разновидности четырехскатных крыш: вальмовые и шатровые. Вальмовая форма крыши деревянного дома выглядит в виде двух фасадных трапециевидных скатов и двух треугольных торцевых плоскостей (вальм). Наклон кровельных скатов может быть абсолютно разным, что придает кровле ломаную форму. В устройстве крыши дома не предполагаются фронтоны, а чердачные окна вставляются в кровельных скатах (прочитайте: "Красивые крыши домов - разнообразие вариантов"). Особенностью шатровой кровли является пирамидальная форма, где все четыре ската одинаковы, а их вершины соединяются вверху. В стропильную систему входит четыре накосные (диагональные) стропила, которые соединяются в коньковом узле. Такая крыша лишена фронтонов и конькового прогона. Шатровая крыша, как правило, используется для небольших квадратных построек (прочитайте: "Шатровая крыша: конструкция и чертеж").

Возведение новой стропильной системы

Устройство надежной кровельной конструкции получается за счет сложной стропильной системы, строительство которой должно начинаться с создания проекта. При расчете уделяется внимание ожидаемым постоянным и временным нагрузкам: общему весу крыши, атмосферным факторам. Коэффициент запаса прочности должен составлять от 1,4 и более. Здесь же определяются с устройством (наслонное, висячее) и размером стропил и кровельных элементов. Для снижения нагрузки на стропильную систему выполняется установка раскосов, а предотвратить ее расшатывание можно специальными затяжками.

Перед тем, как строить крышу деревянного дома, подбирается угол ее наклона. В регионах, где постоянные сильные ветра или незначительное количество осадков, нужен небольшой наклон кровли. В случае высоких снеговых нагрузок, либо частых дождей, крышу делают с уклоном от 45 и более градусов. Главными факторами выбора наклона кровельных скатов являются: уровень атмосферной нагрузки, использование чердачного пространства, особенности покрытия.

Стропила укладываются снизу вверх без мауэрлата – вместо него основой для крепления становится верхнее бревно или брус. Далее устанавливается коньковый брус. Для удобства можно пользоваться ватерпасом и отвесом. От того, насколько точно застройщик рассчитает высоту конька и его размещение, будет зависеть надежность стропильной системы.

Стандартное устройство крыши деревянного дома с четырьмя скатами возводится из накосных (диагональных) стропил. Для них используется брус, либо сдвоенная доска, поскольку основная нагрузка придется именно на них. Чтобы увеличить прочность конструкции, стыки опорных элементов дополняются стойками-опорами. Правильным будет расположение опор на ¼ длину диагональной ноги от конькового прогона. В случае с четырехскатной крышей выполняется крепление дополнительных укороченных стропил – нарожников, благодаря которым нагрузка будет распределена по диагональным стропилам, а деревянная конструкция крыши станет еще прочнее. Чтобы понять, как рассчитать крышу деревянного дома, следует изучить всю систему ее строительства (подробнее: "Как рассчитать крышу дома: материалы и конструкция"). Так, крепление нарожных стропил выполняется с одной стороны к мауэрлату, а с другой – к накосным стропилам. Нарожники должны располагаться строго параллельно друг друга и в одной плоскости с боковыми скатами. Укрепить несущую способность стропил можно при помощи брусков (сечение – 50x50), которые прибиваются снизу к стропильным ногам по обе стороны. Нарожники, прибитые к брускам, не должны сходиться с ними в одной точке.

Устанавливаем стропильную систему четырехскатной кровли

В данном случае монтаж крыши деревянного дома начинается с накосных стропил, которые требуют особого внимания относительно некоторых моментов:

  • стропила изготавливаются из удвоенных по прочности стройматериалов;
  • верхняя часть стропил подвергается наибольшей нагрузке, поэтому в этом месте необходимо их сращивание, также для их усиления монтируются вертикальные стойки;
  • изготовление диагональных стропил требует дополнительного запаса по длине;
  • для усиления важных узлов крепления используются скобы или скрутки из проволоки.
В зависимости от того, какие типы крыш деревянных домов выбирают владельцы, возводится и стропильная система, а кровельный пирог устраивается по одной схеме из слоя пароизоляции, контробрешетки, гидроизоляционного материала, обрешетки, кровельного покрытия. Такая прослойка защитит от атмосферного воздействия, а за счет обрешетки распределиться кровельная нагрузка. Читайте также: "Варианты замены кровли на старом доме – как заменить крышу своими руками".

Обрешетка кладется на систему стропил уже поверх гидроизоляционных слоев, зафиксированных контробрешеткой для вентилируемого зазора, через который будет удаляться влага из утеплителя. Образование конденсата на крыше деревянного дома или его пристройках, практически, исключено, поскольку древесина имеет свойство «дышать» и впитывать испарения.

Вопрос о том, чем крыть крышу деревянного дома, относится к основным, поскольку именно кровельный материал защищает конструкцию от влаги – главного врага. Из-за влаги повреждается стропильная система, начинает гнить, уровень теплоизоляционной эффективности резко снижается. Пароизолирующий слой на крыше сооружается из инновационной мембранной пленки, под которой в обязательном порядке нужно оставить небольшое расстояние для вентиляции.

Монтаж крыши деревянного дома, смотрите на видео:

Возможности новой теплоизоляции в старом доме

Новая крыша и пристройка должны быть надежно утеплены. Если чердак не будет использоваться в качестве дополнительной жилой площади, как на фото, то внутреннее утепление крыши может отсутствовать – утепляется только пол. Жилую мансарду нужно утеплить.

До начала монтажа утеплителя тщательно проверяются все деревянные детали на наличие дефектов, сырости, гнили. Для продления срока службы древесину пропитывают антисептиком. Особое внимание уделяется электропроводам, отопительным системам, водоснабжению. Как только все будет готово, начинаются утеплительные работы.

На данный момент утепляется крыша деревянного дома своими руками минеральной (Isover) и базальтовой (Rockwool) ватой, предлагаемой как в виде рулонного, так и плиточного материала. Низкая теплопроводность и высокое сопротивление к возгоранию считаются главными ее преимуществами.

Чтобы общий вес крыши домов и новых пристроек не сильно увеличивался, ее покрывают легкими материалами: металлочерепицей, шифером, еврочерепицей, ондулином. Укладка облицовки выполняется, как и на крышах других типов, от карниза до конька с учетом нахлеста. При таком монтаже влага под кровлю не будет проникать. Прочитайте также: "Устройство деревянной крыши - особенности покрытия".

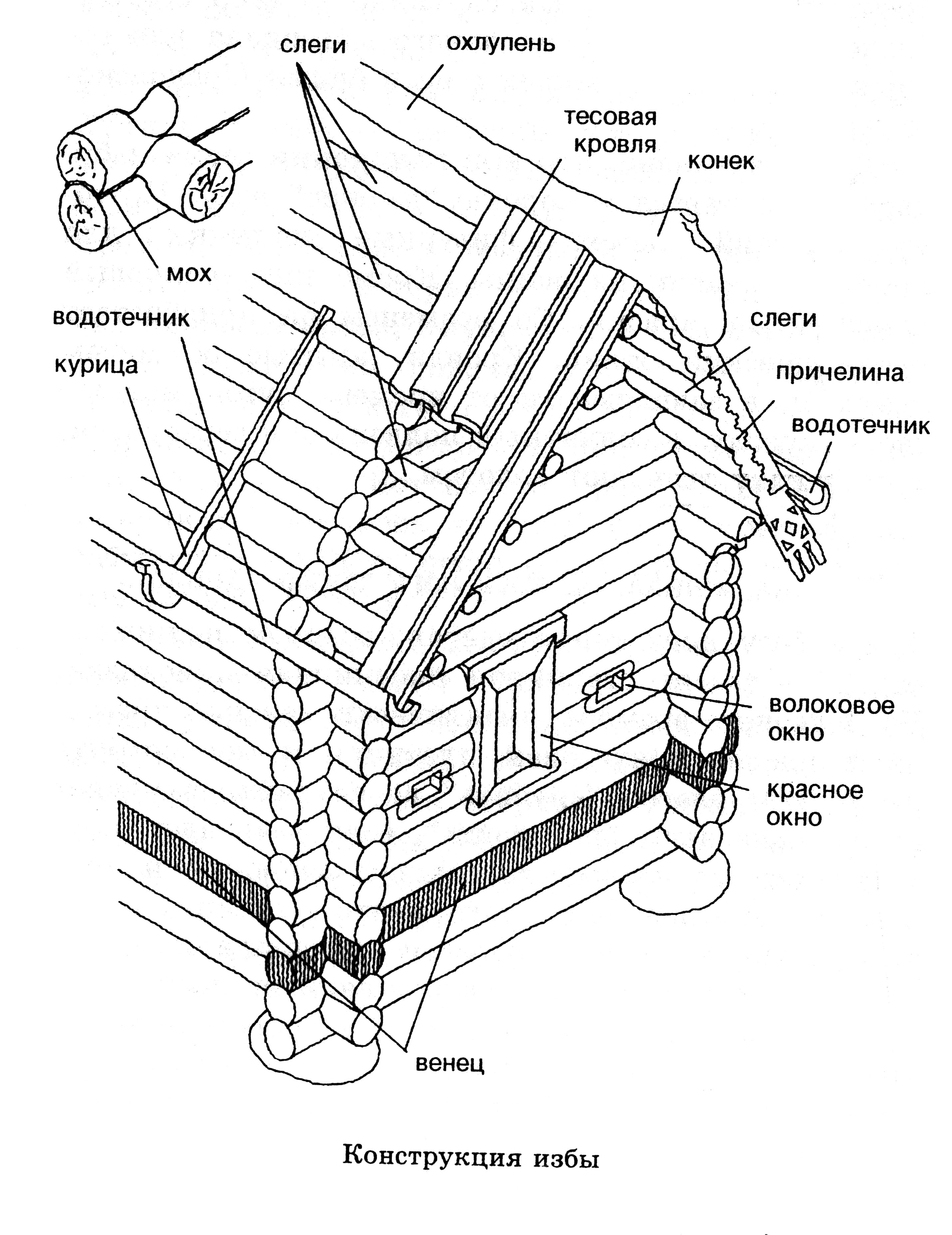

Деревянная крыша - конструкция, устройство деревянной кровли своими руками

Для увеличения жесткости всей конструкции стойки дополнительно связывают досками шириной 0,2м. Для большей стойкости к ветровым нагрузкам наслонную стропильную систему фиксируют проволокой, которая крепится к деревянным элементам с помощью анкеров. Данная стропильная конструкция на сегодня является самой популярной и подходит домам любых форм.

Важно: для установки наслонной стропильной системы потребуется одна несущая стена посередине сооружения. Ширина дома не может быть меньше 7 м.

Если конструкция дома не предполагает наличие поперечной несущей стены, то рекомендуется строительство деревянной крыши из висячих стропил. Главная особенность данных стропил – это отсутствие верхней опоры как у наслонных стропил. Допустимая ширина дома ни менее 8 м. Чаще всего такая система применяется для небольших хозяйственных построек. В нижней части стропила опираются на наружную верхнюю часть стены, в результате чего на нее оказывается значительное давление. Для придания большей жесткости стропила стягиваются. Все части конструкции соединяются болтами, строительными гвоздями или металлическими скобами.

Важно: если чердачное помещение в дальнейшем будет использоваться, как жилое стропильные стяжки рекомендуется располагать как можно выше.

Деревянные фермы сегодня редко используются в частном строительстве. Такие конструкции подойдут зданиям с большими пролетами – до 20 м. Сама система сложная в реализации. Состоит из нескольких узлов, которые образуют балки с сечением до 150 мм.

Выбор кровельного материала

Для покрытия деревянной крыши рекомендуется использовать:

  • Гонт. Деревянный кровельный материал, состоящий из небольших пластин, стыкующихся между собой шипами и пазами. Гонт изготовляется из особо прочных пор дерева.

  • Лемех – это разновидность шинделя. Его форма сложнее – верхняя часть выполнена в лопатной форме, нижняя – ажурная.

  • Тес – представляет собой обрезную доску из хвойных пород дерева.

Важно: важное отличие деревянной кровли от любой другой – это высокая ремонтопригодность. Произвести работы по замене элемента кровли можно быстро и самостоятельно.

Устройство деревянной кровли своими руками

Прежде чем приступить к возведению деревянной крыши необходимо обработать весь брус, доски специальными антисептиками и антипиренами для защиты от грибка, гнили и огня.

Начинается кровельная работа с укладки мауэрлата. Для его монтажа рекомендуется использовать брус шириной 15 см и толщиной от 5 до 10 см. Установка может быть произведена двумя способами:

  • Проложить в кирпичную стену дома проволоку катанового типа, затем с помощью ее закрепить мауэрлат на стене дома. Для этого необходимо будет продеть проволоку сквозь ранее сделанные в брусе крепежные отверстия и прочно закрепить.

  • Установить в стену вертикально стальные прутья с сечением не менее 1,5 см или монтировать на стену бетонную балку, на которой уже есть вертикальные стальные шпильки. Допустимый шаг между прутьями не более 12 см. На данные шпильки надевается брус, через крепежные отверстия. Полученные отверстия крепятся гайками.

Важно: недопустимо чтобы брус соприкасался с кирпичными или бетонными поверхностями! Чтобы защитить дерево от данных материалов необходимо проложить защитную прокладку из рубероида.

Далее устройство деревянной крыши своими руками продолжается по следующему плану:

  • Укладка лежней из бруса. Устанавливаются параллельно боковым стенам дома, сечение бруса 15*15 см. Укладка происходит строго по линиям стен бедующего чердака. Если длина бруса будет недостаточной можно нарастить его с помощью соединения нескольких отрезков шипами.

  • Установка стоек на лежни. Сечение бруса 5*15 см. Шаг стоек равен выбранному шагу стропил.

  • Установка крайних стропил. Монтируются на мауэрлат с опорой на стойки. Место, где стропила фиксируются с мауэрлатом должно иметь фигурный запил с усилением соединения накладками из металла.

  • Установка конькового прогона на полученные верхние углы фронтона.

  • Монтаж рядовых стропил с необходимым шагом. Опираются на мауэрлат, коньковый элемент и опорные стойки.

  • Зашивка фронтона. Для этого используется доска 5*15 см.

Важно: во время установки стропильных ног нужно всегда помнить, что карнизные свесы будут сформированы концами стропильных ног. Если длины брус не хватит, наращивание необходимо произвести кобылками.

Каркас деревянной крыши фото

После того как стропильная система будет собрана начинается следующей этап сборки крыши:

  • Укладка кровельного «пирога».

  • Монтаж обрешетки.

  • Установка кровельного покрытия.

Кровельный «пирог» может состоять из разных слоев. Все зависит от того будет крыша теплой или нет. Если дом постоянного проживания или чердак в будущем будет использоваться как жилое помещение крышу лучше сделать теплой.

Если крыша будет теплой, то рекомендуется такая последовательность укладки слоев:

  • Слой пароизоляции. Материал крепится со стороны чердака строительным степлером. После того как крыша будет окончательно собрана пароизоляция зашивается досками. Пленки укладываются обязательно с нахлестом, швы закрывают скотчем.

  • Утеплитель. Чаще всего - это базальтовая вата. Плиты укладывают между стропильными ногами в место распора.

  • Гидроизоляция. Укладывается на утеплитель, фиксируется степлером.

Конструкция деревянной кровли: видео

Устройство крыши деревянного дома, кровельный пирог пошагово

Наряду с фундаментом, крыша является одной из важнейших частей любого дома. Устройство  крыши – это комплексная задача, при решении которой не только решается вопрос формы и материала, но и учитывается эстетичность проекта, эффективность конструкции. Важно все – возможная снеговая нагрузка, стеновой материал, превалирующее направление ветра и другое.

Одной из наиболее распространенных проблем, которая может быть связана с устройством крыш в деревянном доме является усадка стен, тем более. Эта величина непостоянная и зависит от вида использованного стенового материала. Самую большую усадку дает бревно, среднее значение – у массивного бруса, а минимальной усадкой (около 3%) отличается клееный брус.

Виды крыш для деревянных домов ↑

Все крыши делят на два основных вида – плоские и скатные, которые, в свою очередь могут быть одно- или многоскатными.

Отметим правило, которому неукоснительно следуют при строительстве деревянных домов – их крыши почти никогда не бывают плоскими или односкатными. Во-первых, это – не практично, во-вторых, портит внешний вид постройки.

Кровельный материал подбирают в зависимости от угла наклона ската. На основе крутизны рассчитывается также прочность несущих конструкций. Если необходимо снизить снеговую нагрузку на крышу, ее делают более крутой – при крутизне в 60° снег на скате вообще не удерживается, а снеговая нагрузка практически равна нулю. Для сравнения, при 10-20° нагрузка снега на стропила может превысить собственный вес всей конструкции крыши.

Форму крыши выбирают, исходя из способа использования пространства под крышей (мансарда, чердак). К примеру, в случае мансарды высота крыши должна быть большой, а  несущие конструкции гармонично должны вписаться в интерьер. Необходимо будет также продумать вопрос освещения мансардного помещения, тогда устройство крыши деревянного дома будет не только практичным, но и подходящим по стилю строения.

Выбираем кровельные материалы ↑

Для кровли деревянного дома выбирают безопасный материал с хорошими эксплуатационными качествами. Конечно же, было бы неплохо, если материал при этом был  еще и прост в установке, и не требовал сложной подготовительной работы. И такой вариант, конечно, можно найти.

Одним из самых популярных материалов сегодня является ондулин. Внешне он напоминает шифер, но в отличие от него, отличается гибкостью, имеет достаточно длинный срок эксплуатации – считается, что он может сохранить свои потребительские качества до полувека.

В качестве материала для кровли деревянного дома используют также металлочерепицу, оцинкованный металл, двухсторонне покрытый полимером различных оттенков. Его долговечность зависит от толщины металлического слоя. Металлочерепица привлекает своим эстетичным внешним видом и невысокой ценой.

Устройство крыши деревянного дома возможно с использованием еще одного  материала, который часто используют при обустройстве   – гибкая черепица. Привлекают ее  небольшой вес и простота  в укладке, но стоит она дороже металлочерепицы.

Кровельный пирог крыши деревянного дома ↑

Обрешетку выполняют

  •  под шифер и металлические материалы – из бруска (под и шифер),
  •  под них и черепицу – из доски;
  • под материалы на битумной основе – сплошную.

Порядок слоев кровельного пирога – всегда одинаков. При его устройстве необходимо соблюдать определенные правила:

  •  Во избежание образования конденсата, минимальное расстояние между слоем отделочного материала и пароизоляцией равно 5 см.
  •  Пароизояцию по отношению к утеплителю крепят с провисанием, обеспечивая вентиляционный зазор.
  •  Направление роста паропроницаемости – изнутри наружу. Иначе говоря, способность внутренней пароизоляции пропускать влагу должна быть меньше, чем у гидроизоляционной мембраны. Иначе внутри утеплителя будет накапливаться пар, создавая конденсат и резко снижая уровень термоизоляции.
  •  Необходимо обеспечить хорошее вентилирование подкровельного пространства до слоя пароизоляции. Для этого устраивают решетки, специальные отверстия и зазоры под коньком, в материале, которым подшивают свесы.

Несущие конструкции ↑

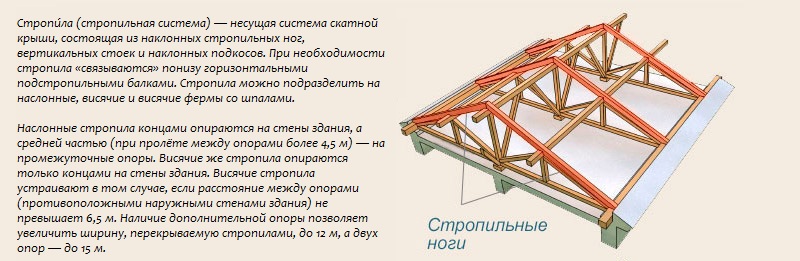

Наиболее распространенными видами стропил являются наслонная и висячая. Основное их различие том, что стропильные ноги наслонных опираются на промежуточную опору – отдельный брус.

Наибольшее расстояние между наружной стеной и опорой при этом должно составлять 6,5 м, а каждая вторая опора увеличивает каждый прогон до15 м. В качестве подстропильного бруса (мауэрлат) в деревянном доме используют верхний ряд бруса (бревен) стены.

Опорой висячих стропил являются только стены, и стропила их как-бы распирают. Чтобы этого избежать, используют затяжку, которая не дает разъехаться стропильным ногам.

При большой ширине дома необходимо дополнительно установить стойку, а некоторую часть нагрузки примут на себя подкосы. Стропила по мере усадки деревянного дома могут сдвигаться относительно бруса в поперечном направлении, сохраняя при этом привязку в продольном. Их у конька также связывают не жестко. В итоге, кровля, несмотря на усадку, не сдвигается и остается в целости.

© 2021 stylekrov.ru

Конструкция крыши деревянного дома | Устройство и ремонт

План статьи:



Построить дом, на самом деле это довольно сложная задача, решение которой можно разбить на несколько этапов. Один из них, это обустройство крыши деревянных домов. Это достаточно сложная конструкция, и возвести ее самостоятельно довольно сложно.



Из каких элементов состоит конструкция крыши деревянного дома

элементы крыши деревянного дома

Конструкция крыши деревянного дома состоит из следующих деталей и узлов:

  • основной конструкции, в состав которой входят деревянные балки, строил (сборных ферм) устанавливаемой между ними системы скосов и подкосов;
  • основания под кровлю;
  • тепло и гидроизоляционного слоя;
  • собственно самой кровли.

Балочная конструкция крыши применяется при длине пролета менее 4,5 м, а фермы — 5-10 м и более.

элементы крыши деревянного дома

Устройство крыши деревянного дома требует от домовладельца, определенных знаний и навыков работы с деревом. Именно поэтому, чаще всего для строительства кровли приглашают специалистов со стороны.

Мауэрлат

Конструкция, выступающая как основа для стропил, называют мауэрлатом. От качества изготовления зависит срок службы крыши. Его укладывают по периметру стен. Эта конструкция призвана решить следующие задачи:

  1. Равномерное распределение нагрузки, создаваемой узлами, входящими в кровлю. Кроме этого, мауэрлат надежно привязывает конструкцию кровли к дому.
  2. Снижение парусности, то есть противостоять воздействию ветра.
Мауэрлат

На практике встречаются дома, возведенные без него. То есть стропила крепят непосредственно к последнему венцу. В таком случае, в местах крепления стропил к венцу возникают места концентрации напряжения, в то время, мауэрлат их равномерно распределяет.

Для создания этого элемента конструкции применяют трубы, выполненные из металла, бруса или сшитые между собой доски. Строительство крыши начинают с сооружения мауэрлата.



Стропила

Стропила

На поверхности стропил устанавливают обрешетку, то есть строила, принимают на себя весовую нагрузку, которую будет создавать кровля. Кроме этого, они противостоят дождевым и ветровым нагрузкам. Стропила бывают наклонные и висячие. Стропильная система двухскатной крыши деревянного дома должна быть обработана различными составами, которые защитят ее от действия влаги, огня, грибка. В противном случае, через довольно небольшое количество времени может потребоваться переделка крыши.

Прогоны

Прогоны

В конструкцию крыши входят и такие детали, как прогоны. Ее располагают горизонтально, опирая ее на несущие узлы – стены, фермы и пр. Она может быть выполнена из металла или дерева. Допустимо ее изготавливать из железобетона.

В крыше применяют три типа прогонов – коньковый, боковой и мауэрлат.

Затяжки

Затяжки

Затяжка используется для висячей системы. Она закрепляет между собой стропильные ноги и дает ему расползаться.

Стойки

Стойки

Стойки устанавливают вертикально, они принимают на себя нагрузки от конька и перенаправляют ее не несущие стены внутри дома.

Подкосы

Подкосы

Эти детали, по сути, передаточное звено между стропилами и другими несущими компонентами. Соединив с помощью подкосов затяжки и пр., в результате получается прочная конструкция

Лежень

Лежень

Для изготовления этой детали крыши необходимо использовать брус с сечением 100*100 или 150*150 мм. Он должен быть уложен на внутреннюю несущую стену.

Обрешетка

Обрешетка

Под углом в 90 градусов на стропила укладывают доски или брусья. Они дополнительно скрепляют всю конструкцию. Кстати, на обрешетку можно пустить необрезную доску. Но, кору с ее поверхности надо удалить.

Если планируется, то, что крыша будет закрыта мягким материалом, то обрешетка должна быть сплошной. Для этого допустимо использовать водостойкую фанеру.

Кобылки

Кобылки

Эта деталь, отвечает за получение свеса крыши. Их устанавливают только тогда, когда длин стропил не достаточно. Кобылки представляют собой доски, меньшего сечения, чем стропила.

Подбой крыши – это небольшой по размерам элемент крыши, который защищает стропильную конструкцию от попадания влаги и ветра. Его устанавливают на нижний край крыши.





элементы крыши





Как правильно утеплить крышу в деревянном доме из бруса

Как правильно утеплить крышу в деревянном доме

Прежде чем утеплять крышу, домовладелец должен понимать с какой стороны будет проводиться эта работа. Крышу можно утеплить и снаружи, и изнутри. Исходя из этого, можно будет решить какой утеплитель лучше для крыши.

Но необходимо понимать, что внутреннее утепление сопряжено с рядом сложностей. Наружное утепление проще, но надо запастись средствами для выполнения работы на высоте.

После выбора способа утепления необходимо подготовить все необходимое:

Выполнить сектора, по виду, это обрешетка, ее ширина должна иметь такие размеры, которые позволят уложить и утеплитель, гидро и пароизоляцию. Кроме этого необходимо иметь под руками скотч, степлер. То есть можно сказать при проведении соответствующей подготовки утепление крыши не такая и сложная операция.

Процедура утепления выглядит примерно следующим образом.

После того, как стропильная система построена, ее обрешетку необходимо обить доской. В результате должна получиться конструкция, состоящая из множества ячеек, которые предназначаются для укладки утеплителя.

Перед укладкой полученную конструкцию необходимо обработать пропиткой. Затем, на дно коробов необходимо устроить пароизоляцию крыши, можно использовать,  например, диффузионную мембрану. И только затем укалывают утеплитель. Его размеры должны быть чуть больше чем  размер ячеи, в которую будут его укладывать.

Если вместо минваты или пенопласта будет использоваться сыпучий утеплитель, то его надо сначала приготовить. В качестве основы могут быть использованы опилки, в которые можно добавить цемент. Порядок укладки выглядит так. Короб для отеплителя, в который уже положена парозащита, закрывается досками и таким образом будет образована полость, куда смесь и засыпают.

При выполнении работ по утеплению изнутри, все работы выполняют в обратном порядке.



Виды крыши

Перед тем, как построить крышу надо сделать окончательный выбор конструкции крыши, имеет смысл познакомиться с теми, типами крыш, которые часто всего применяют в загородном строительстве.

Виды крыши

Любая крыша может быть классифицирована по следующим критериям:

  1. Уклон.
  1. Форма конструкции.
  1. Материалы, используемые для ее сооружения.

Разновидности форм

Ключевым фактором, которым необходимо руководствоваться, при выборе конструкции крыши, является климатическая зона. Именно климат и окажет влияние на уклон, форму и кровельный материал.

В самом деле, сооружение крыши с малым уклоном не имеет смысла сооружать в регионах, где обильные снегопады в порядке вещей.

Деревянный дом с плоской крышей, имеет свои достоинства — они довольно дешевы в сооружении, такую кровлю не сорвет ветер, но на поверхности такой кровли буду задерживаться вода и снег. Рано или поздно приведет к порче и замене крыши.

Мансардная крыша двухскатная крыша имеет более сложную конструкцию, но ее сооружение позволит организовать в подкровельном пространстве дополнительную комнату.

Кровельный материал

Во время строительства деревянного дома, любой домовладелец встает перед вопросом – чем лучше крыть крышу. На рынке, вниманию потребителю представлен широкий выбор кровельного материала. Рассмотрим, основные из них.

Чем надо руководствоваться, приобретая кровельный материал. На первом месте стоит нагрузка, возникающая в процессе эксплуатации. Она должна выдерживать снеговые и ветровые нагрузки. Не малую роль играет и масса материала. И конечно, необходимо учитывать технические характеристики материала – длительность срока службы, прочность, стойкость к коррозии и к действию огня. В строительстве деревянных домов используют такие группы материалов.

Листовые. Главное достоинства этого типа – это  относительная простота установки, с другой стороны эти материалы сложно использовать при работе на крышах сложной формы.

Металлочерепица. Для изготовления применяют стальные листы, прошедшие операцию горячего цинкования. Многие производители покрывают такие листы полимерным покрытием. Ее можно использовать при возведении любых зданий. Ее можно укладывать даже поверх старой кровли.

Шифер. Для его производства применяют цемент и асбестовые волокна. Листы, выполненные из этого материала, могут быть плоскими или волнистыми. Его можно использовать для сооружения кровли всех типов. Останавливаясь на этом материале, домовладелец должен помнить, ч то в некоторых странах, шифер, запрещен. Его считают канцерогеном.

Ондулин, представляет собой лист, выполненный из целлюлозных волокон, которые пропитывают битумом. Лицевая сторона может быть покрыта полимерным покрытием. Этот материал чаще всего применяют при строительстве небольших домов.

Внимательно разобравшись с методами сборки кровельной конструкции можно придти к выводу устройство крыши деревянного дома своими руками не такая и сложная операция.



Видео по теме крыши деревянных домов



1 Строительство крыши. Узлы и примыкания



2 Как правильно утеплить крышу в деревянном доме из бруса



3 Расчет кровли, стропил и кровельного материала для монтажа крыши (профнастил, черепица, мягкая)

Конструкция крыши деревянного дома и устройство кровли

Крыша в доме играет важную роль в строении всей конструкции. Ее основная задача — защищать дом от воздействия неблагоприятных явлений, а также выполнять ограждающую функцию. На сегодняшний день представлено большое количество различных конструкционных элементов и материалов, из которых можно выполнить крышу. Например, деревянная крыша славится своей практичностью, длительным сроком эксплуатации и экологичностью. В этой статье мы расскажем, из чего состоит устройство деревянной крыши, а также разберем ее конструкцию.

Особенности деревянной крыши

Крыша является основным конструктивным элементов строения, которое расположено над чердачным перекрытием. Устройство крыши деревянного дома основывается на разных видах стропильной системы. Стропильная система для деревянного дома — индивидуальная конструкция, которая выполняется исходя из вида крыши, ее размера и формы. Деревянная система содержит в себе следующие элементы:

  • свесы — выполняют защитную функцию стен от попадания влаги;
  • кобыль — неотъемлемый элемент конструкции;
  • кровельный конек — служит местом соединения двух скатов, непосредственно на самой конструкции набивается обрешетка;
  • обрешетка — устанавливается перпендикулярно стропильным ногам, несет нагрузку всего кровельного перекрытия;
  • затяжка — основной элемент стропил, который фиксирует их и не дает им расходиться;
  • стропильные ноги — обеспечивают жесткость конструкции, отвечают за уклон крыши и определяют ее вид;
  • мауэрлат — служит фундаментом всей конструкции, обеспечивает равномерную нагрузку всей крыши на стены строения;
  • кровельный подкос и стойки — обеспечивают дополнительную устойчивость и надежность;
  • прогон — строительный элемент, соединяющий стропильные ноги (различают коньковый и боковой прогон).

Помимо всех описанных основных элементов, конструкция крыши деревянного дома включает в себя раскосы, растяжки и дополнительные стойки, позволяющие правильно распределить нагрузку на несущие элементы и исключить образования лишнего давления на них.

Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.

Важно! Крыши деревянных домов монтируют исключительно из сухого дерева, влажность которого не должна превышать 15%. При использовании сырой древесины деревянная кровля может деформироваться.

Типы кровельных конструкций

Конструкции деревянных крыш зависят от многих факторов. В процессе строительства дома своими руками форма крыши играет важную роль, именно для ее возведения и обеспечения подбираются и приобретаются необходимые материалы для стропильной системы. Факторы, влияющие на вид крыши:

Рекомендуем к прочтению:

  • Правильный расчет уклона дома и подбор качественных строительных материалов, именно от этих составляющих зависит прочность конструкции;
  • Уровень выпадания климатических осадков, если в местности, где строиться дом, минимальное количество осадков, уклон конструкции выполняют минимальным, если же уровень осадков превышает норму, уклон выполняют высокий и остроконечный.

Для информации! При выборе кровельных материалов следует учитывать, различные материалы укладываются под определенным углом и без отступов, т.е. не ниже и не выше.

Виды крыши деревенского дома могут быть следующими:

  • вальмовая;
  • односкатная;
  • двускатная;
  • плоская;
  • мансардная;
  • шатровая;
  • многощипцовая.

Для информации! Покрытие из дерева применяют для всех типов кровли: односкатная, двускатная, вальмовая.

Все перечисленные виды конструкций позволяют увеличить их эксплуатационные качества, а именно:

  • обеспечивают прекрасную термоизоляцию перекрытия, т.к. дерево хорошо удерживает тепло;
  • выполнение самоочистки при выпадении снега, треугольное устройство деревянной кровли позволяет беспрепятственно скатываться снегу и снижает нагрузку на всю конструкцию;
  • наличие большого уклона позволяет не застаиваться воде, что исключает повреждению деревянной системы;
  • длинные отвесы позволяют выполнить отвод жидкости со стен и увеличить их срок эксплуатации, а также снизить уровень повреждения несущих элементов строения;
  • деревянные крыши конструкции не требуют большого вложения денежных средств для выполнения ремонтных работ.

Чаще всего для деревянных конструкций используют такие строительные материалы, как:

  • шифер;
  • ондулин;
  • металлочерепица;
  • рулонный кровельный материал;
  • битумный кровельный материал.

Если строение предполагается быть массивным, специалисты рекомендуют использовать легкие материалы, например, ондулин или металлочерепицу. Такие материалы исключают образование дополнительной нагрузки на строение.

Устройство кровли

Рекомендуем к прочтению:

На фото представлена стропильная система деревянного дома.

Деревянные конструкции кровли выполняют с учетом определённых правил. Пошаговое устройство кровли состоит из:

  • Установки лежней, их фиксируют параллельно боковым стенам строения, для этого используют брус сечением 15х15. Если длина бруса недостаточная, ее можно нарастить из отрезков и соединить строительными шипами;
  • Укладка стоек с обязательным соблюдением шага, который должен соответствовать шагу стропильной системы;
  • Фиксация крайних стропил на мауэрлат, с использованием опоры на стойки;
  • Верхние углы фронтона скрепляются коньковым прогоном;
  • Установка рядовых стропил, их фиксируют на мауэрлат, опорные стойки и коньковые элементы;
  • Обшивка фронтона.

Когда вся стропильная система собрана, выполняется следующий этап строительных работ состоящий из:

  • монтирования обрешетки;
  • укладки пирога;
  • укладки кровельного покрытия.

Для информации! Кровельный пирог может состоять из нескольких разных слоев. Данная особенность зависит от использования чердачного помещения, если планируется использовать чердак, в качестве жилой комнаты, лучше его утеплить.

Стоит отметить, стропильная система может быть выполнена в двух вариантах:

  • Наклонная — состоит из одной или нескольких промежуточных опор на несущих элементах конструкции;
  • Висячая — состоит из опоры на стены строения, чем их немного распирает. Для избежания разрушения либо нарушения строения следует выполнить перемычку и зафиксировать ее на концах стропил. Основная задача перемычки — сдерживать строение.

Устройство крыши в деревянном доме вполне можно выполнить своими руками, однако, изготовление деревянных конструкционных элементов крыши лучше доверить специалистам. Правильно изготовленная стропильная система позволит надежно защитить дом от негативных факторов и значительно увеличит срок эксплуатации всей кровельной системы.

Деревянный дом, бревенчатый дом, проектирование, строительство

Архитектурно-строительная компания «ArchiLine Wooden Houses - Houses for Health» специализируется на проектировании, производстве и строительстве деревянных домов, гостиниц, ресторанов и саун из оцилиндрованного бревна, бруса и клееного бруса.
ООО «АрчиЛайн» успешно работает на рынке деревянного строительства с 2004 года. Специалисты компании произвели и построили сотни деревянных домов в разных странах - Австралии, Беларуси, Германии, Грузии, Испании, Казахстане, Кыргызстане, Ливане, Нидерландах, ОАЭ, Польша, Россия, Франция.более

В деревянном доме из клееного бруса «Белый дом» 5 спален, кухня-гостиная 58 м2 и 2 санузла. Этот дом подходит для большой семьи для круглогодичного проживания. ... еще

Деревянный дом из клееного бруса «Мираж» - компактный дом с 2 спальнями, гостиной и отдельной кухней и выходом на террасу. Это отличное решение для тех, кто ищет небольшой дом для круглогодичного проживания. ... еще

Скандинавский деревянный дом из клееного бруса "Dina’s Morning" - большой дом с просторной гостиной, отдельной кухней, двумя спальнями и совмещенной ванной / душем.. Это отличное решение для тех, кто не любит небольшие замкнутые пространства. ... еще

Деревянный дом из клееного бруса и терраса «Евродом» - домик для круглогодичного проживания для небольшой семьи. Есть все самое главное: 2 спальни, санузел, просторная кухня-гостиная. ... еще

Дом с террасой «IT House» состоит из: 3 спален с отдельными санузлами, просторной солнечной комнаты и кухни-гостиной. Такой дом подойдет тем, кто любит принимать гостей и проводить деловые встречи дома.... еще

Деревянный дом из клееного бруса с топкой и террасой «Маяк» имеет: 2 спальни по 17 м2 каждая, кухня-гостиная 50 м2 и 2 санузла 4,8 м2. . Это идеальное решение для тех, кто хочет жить круглый год семьей из ...

подробнее

Сауна из клееного бруса с бассейном и террасой «Посейдон» включает в себя: парилку 5 м2 со всеми важными помещениями и комнату отдыха, где будет комфортно большая, веселая тусовка.... еще

«Шварцвальд» - стоимость системы отопления «тепловой насос» ниже стоимости прокладки газа на большие расстояния. Монтаж уникальной системы отопления для деревянного дома «Шварцвальд» может осуществляться параллельно с производством и ...

подробнее

Элементы конструкции крыши для небольших домов | Как построить крышу

Конструкция крыши

Крыша определяется как несущий структурный каркас, предназначенный для перекрытия внутреннего пространства, несения кровли и поддержки ее путем преобразования веса крыши, реечных систем и конструкций, связанных с изоляцией, в вертикальные несущие элементы конструкции - несущие стены.

Наиболее распространенные типы крыш

двускатная крыша вальмовая крыша двускатная крыша пирамидальная крыша односкатная крыша

Система крыши состоит из нескольких очень важных частей: стеновых балок (или пластин, иногда описываемых как прогоны), которые проходят горизонтально под потолком. стропильная ферма и соединение ее со стенами; прогоны , горизонтальные элементы, соединяющие стропила; стропила , наклонные части фермы, идущие от стеновых балок с обеих сторон до коньковой доски , которая представляет собой горизонтальный элемент наверху крыши; анкерные балки , соединяющие каждую пару противоположных стропил; ремни и разные типы распорки .

В более общем смысле, верхние элементы крыши определяются как верхние пояса, нижние элементы - как нижние пояса, а внутренние элементы - как полотна. Пространство между двумя парами стропил называется заливным.

Конструкция каркаса крыши, кабина «сделай сам» Cheryl

Для конструкции крыши очень важно обеспечить поддержку как в продольном, так и в поперечном направлении, а также выдержать боковые нагрузки, исходящие в основном от ветра. Этому способствуют двускатные стены - стены с треугольными частями переднего или торцевого каркаса крыши - и различные типы диагональных ветровых распорок .Еще одна важная часть кровли - утеплитель и облицовка. Наружная обшивка или черепица соединяются с горизонтальными обрешетками крыши , которые лежат поверх контр обрешеток . Под ним размещены теплоизоляция, пароизоляция и паропроницаемая воздушная преграда, а также еще один слой контрбарьеров. С другой стороны к ним прикрепляется внутренняя обшивка, обычно это гипсовые или деревянные доски.

Элементы крыши

  1. Ферма коньковая - статическое соединение стропил
  2. Стропила - основная несущая составляющая кровли
  3. Хомут-стяжка - предотвращает смещение стропил
  4. Рейки крыши - крепят пароизоляцию к внутренней стороне стропил, на них крепится внутренняя обшивка
  5. Внутренняя обшивка - обшивка крепится к обрешетке
  6. Пароизоляция - предотвращает попадание внутренней влаги в теплоизоляцию
    , влага передается в обратном направлении
  7. Паропроницаемый воздухонепроницаемый материал - предотвращает попадание внешней влаги в конструкцию, влага передается от конструкции наружу
  8. Контр-обрешетка - эти обрешетки создают вентилируемый зазор между обрешеткой крыши и паропроницаемым воздушным барьером, они также прикрепляют воздушный барьер к стропилам
  9. Рейки кровли - прикрепляются к контррешеткам и используются для крепления черепицы
  10. Плитка коньковая
  11. Доска коньковая для крепления коньковой плитки
  12. Черепица
Хотите узнать больше о кровле и других деталях деревянного строительства своими руками? Наше удивительное пошаговое руководство Как построить крошечный дом здесь для вас! Здесь можно заказать множество иллюстраций, фотографий и руководств.

Виды кровельных конструкций

Существует множество критериев, по которым мы можем разделить типы кровельных конструкций. Один из них - материальный. Наряду с традиционным и все еще очень распространенным деревом сегодня можно использовать и другие материалы, в основном сталь. Его преимуществами являются способность преодолевать большие расстояния, лучшая устойчивость к суровым погодным условиям или ветрам и отсутствие необходимости в химической обработке. С другой стороны, дерево дешевле, имеет лучшую огнестойкость, чем незащищенная сталь, и требует менее квалифицированных этикеток для изготовления.Мы различаем легкие и тяжелые деревянные фермы, различающиеся размерами деревянных частей, промежутками между отдельными элементами и длиной, которую они могут перекрыть.

Строительство каркаса крыши, домик для игр с криволинейным профилем

Другой способ классификации стропильных ферм основывается на типе стропильной системы: открытые и закрытые. В закрытой ферме нижний пояс - анкерная балка - соединяет нижние части стропил и является горизонтальным, в то время как в открытой ферме он приподнят и может иметь наклон по бокам.Также существуют определенные типы ферм в обеих категориях, например, для первой: ферма с центральной стойкой с вертикальным элементом, проходящим посередине между продольной и поперечной балками, или ферма с центральной стойкой с двумя вертикальными стойками соединены натяжной балкой; - для последнего: арочная ферма , где анкерная балка заменена воротниковой балкой и арочными распорками, или ножничная ферма с нижними элементами пояса, пересекающими друг друга, часто используется в случаях наклонной поверхности потолка.

Концы фронтона, определяющие пространство, в котором будет располагаться чердак, DIY-кабина Ann

Мы также различаем фермы крыши, которые состоят из всех вышеупомянутых элементов, и те, которые сделаны только из стропил, которые разнесены с меньшими размерами пролета. Исторически они были разработаны позже, они подходят для симметричных крыш с меньшим пролетом и имеют преимущество в том, что они потребляют меньше материала и оставляют пространство на чердаке пустым, что позволяет использовать их в качестве дополнительной комнаты или места для хранения.

Фермовые стропильные системы легких деревянных домов мало отличаются от классических европейских кирпичных домов. Они характеризуются, прежде всего, короткими осевыми расстояниями (пролётами) между отдельными стропилами и профилями, которые обычно идентичны размерам стоек по периметру стены, то есть 4 ″ x2 ″ / 100x50 мм или 6 ″ x2 ″ / 150x50 мм.

Книга по обрамлению кровли своими руками

Более подробную информацию о конструкции крыши или другие руководства по строительству своими руками можно найти в этой книге.Не сомневайтесь, заказывайте книгу прямо сейчас БЕСПЛАТНАЯ доставка по всему миру!

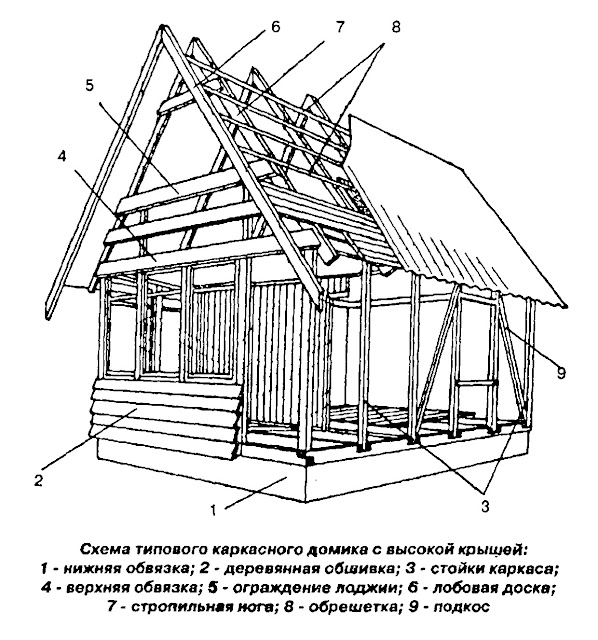

Схемы и методы каркаса дома

Экспертные схемы двух основных типов деревянных каркасных конструкций для стен и крыш домов

Для создания каркаса дома используются два основных метода: конструкция платформы и баллон-каркасная конструкция. Конструкция платформы гораздо более распространена, чем конструкция из баллонов, хотя конструкция из баллонов использовалась во многих двухэтажных домах до 1930 года.

Конструкция платформы

При конструкции платформы с рамой, показанной ниже, стены располагаются поверх чернового пола.Многоэтажные дома строятся на одном уровне за раз, причем каждый этаж обеспечивает платформу для строительства следующей серии стен. Каркас дома на платформе - Стеновые стойки проходят от пола до потолка для каждого отдельного этажа

Каркас воздушного шара

С конструкцией баллона-каркаса, Как показано ниже, шпильки проходят на всю высоту от грязевого порога до верхней плиты, но не более 20 футов. Этот метод был популярен до 1930-х годов и до сих пор иногда используется для лепных и других каменных стен, двухэтажных домов, потому что такие конструкции сжимаются и оседают более равномерно, чем конструкции платформ.

Но возведение баллонного каркаса опаснее из-за его веса и высоты, а требуемые длинные прямые стенные шпильки становятся все дороже и труднее найти. Каркас воздушного шара - Стеновые балки проходят во всю высоту здания.

Стена- Расположение стоек

Как для платформы, так и для баллонного каркаса стойки стен, а также потолочные и напольные балки располагаются через каждые 16 или 24 дюйма при измерении от центра к центру. Эти стандартизированные компоновки приводят к минимуму резки и отходов материалов для пола, потолка и стен.Обычный каркас стеновых стоек. Стеновые стойки расположены на расстоянии 16 дюймов или 24 дюйма от центра к центру.

В большинстве старых домов имеются стеновые стойки размером 2 на 4, расположенные на расстоянии 16 дюймов по центру; во многих новых домах есть стенные стойки 2 на 6, 16 или 24 дюйма по центру, чтобы сделать внешние стены более прочными и создать большую полость для изоляции стен. Дополнительные сведения об обрамлении стен см. В разделе «Как построить внутреннюю стену».

Обшивка стен

Обшивка внешней стены добавляет конструкции жесткости и обеспечивает плоское основание для облицовки сайдингом, лепниной, кирпичом, камнем и другой отделкой наружных стен.В старых домах обшивают диагональной доской - доски толщиной 1/2 дюйма прибиты по диагонали. В большинстве новых домов используется фанерная или аналогичная обшивка из композитных панелей. Подробнее об этом см. Обшивка внешних стен.

Каркас и обшивка крыши

Каркас крыши может быть довольно сложным в зависимости от сложности конструкции крыши. Ниже представлен каркас для двускатной крыши.

Наружная обшивка крыши служит для кровельных материалов тем же целям, что и обшивка стен для стен.Самая современная кровля - это фанера или плиты из ориентированно-стружечных плит (OSB); деревянная обшивка с промежутками - обычное дело для крыш из гонтовой черепицы. Для получения дополнительной информации см. Основы конструкции крыши. Типичный каркас крыши - это остроконечная вальмовая крыша с одним двускатным концом и слуховым окном.

Получите предварительно проверенного местного подрядчика по возведению каркаса дома

О Доне Вандерворте

Дон Вандерворт развил свой опыт Более 30 лет работал редактором по строительству Sunset Books, старшим редактором Home Magazine, автором более 30 книг по обустройству дома и автором бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Узнайте больше о Доне Вандерворте

стропил против ферм для жилых домов

© stocksolutions / Fotolia

Если вы строите новый дом или добавляете пристройку к существующему, одним из основных решений, которое вы будете нужно сделать это: как ты будешь поддерживать крышу? Если планы не предусматривают конструкцию плоской крыши, вам в основном придется выбирать между стропилами или фермами.

Посещение чердака почти любого старого дома покажет тот факт, что стропила были чрезвычайно популярным методом в прошлом. Однако сегодня около четырех из пяти новых домов, построенных в США, используют ферменную конструкцию. Очевидно, что все изменилось. Тем не менее, оба метода имеют уникальные преимущества, которые могут рекомендовать один из них по сравнению с другим, и новое строительство с использованием того или другого метода - или обоих - все еще продолжается каждый день.

Что такое стропила?

© ronstik / Fotolia

Метод, при котором используется конструкция стропильной крыши, обычно известен как «каркасная конструкция».Стропила представляют собой длинные доски, обычно 2 x 10 или 2 x 12, которые спускаются вниз от центральной балки конька на пике крыши, пересекаясь с внешними стенами. Эти длинные доски поддерживают кровлю и кровлю.

Между тем потолочные балки, проходящие горизонтально через пол чердачного пространства между внешними стенами, скрепляют стены вместе и вместе с расположенными выше стропилами образуют целостную конструкцию крыши и чердака.

Что такое ферма?

© ftfoxfoto / Fotolia

Ферма - это сборная деревянная конструкция, которая объединяет треугольные перемычки из конструктивных элементов, которые обеспечивают опору для верхней крыши, связывая вместе внешние стены дома.Длинные наклонные балки, идущие к верху фермы, и балка, идущая горизонтально по низу, называются поясами. Балки и стяжки, составляющие внутреннюю треугольную перемычку ферм, предназначены для распределения веса крыши на большой площади.

Типичная конструкция крыши дома состоит из нескольких ферм, равномерно распределенных по пролету от одного конца дома до противоположного конца. В отличие от стропильных конструкций из стержней, которые выполняются на месте, большинство ферм изготавливаются на заводе и доставляются на место работы готовыми к установке.

Что у вас есть?

Если вы покупаете существующий дом, конечно, выбор стропил вместо стропильной конструкции уже сделан за вас. Согласно вышесказанному, если это старый дом, он почти наверняка будет включать стропила, в то время как новые дома имеют тенденцию к использованию стропил. Если это совершенно новая конструкция в новом застройке, конструкция фермы может считаться беспроигрышной. Тем не менее, в некоторых новых домах, спроектированных по индивидуальному проекту, стропила все еще может использоваться частично или полностью.

Как они сравнивают?

Стропила Профи
Больше места на чердаке

Если вы думаете, что когда-нибудь захотите переоборудовать чердак в дополнительную комнату или вам просто понадобится много свободного пространства для хранения вещей, стропильная конструкция оставляет пустоту на чердаке широко открытой для таких целей.

Варианты потолка

Если вы хотите включить специализированный потолок, например сводчатый потолок или потолок в стиле собора, стропила оставляют на чердаке место для необходимой конструкции. Фермы могут быть сконфигурированы индивидуально, чтобы соответствовать некоторым сводчатым потолкам, но в основном это нестандартная процедура, требующая особого внимания.

Изоляция чердака

Установка теплоизоляции чердака и других мер, связанных с эффективностью, таких как излучающий барьер, обычно быстрее и проще в открытом пространстве, созданном стропильной конструкцией.

Меньше время выполнения

Поскольку фермы предварительно изготавливаются на заводе, точные планы с точными размерами должны быть представлены задолго до фактического времени, когда они потребуются. Поскольку стропила строятся на месте по мере необходимости, требуется меньше времени на предварительное планирование.

Минусы стропил
Больше времени и дороже

Возведение стропил на строительной площадке происходит медленнее и требует большего количества людей. На строительство большой жилой стропильной крыши может потребоваться неделя.В зависимости от местных затрат на рабочую силу это может существенно увеличить стоимость строительства стропил.

Требуются квалифицированные, опытные рабочие

Поскольку метод строительства стропил становится стандартом в жилищном строительстве, труднее найти рабочих, обладающих особыми навыками для быстрого и точного строительства стропил. Во многих случаях эти мастера стареют, и многие из них, возможно, уже вышли на пенсию.

Опоры для фермы
Заводской контроль качества

Поскольку они производятся в заводских условиях в помещении, часто на компьютерных пилах и производственном оборудовании, контроль качества осуществляется очень последовательно.Фермы также могут быть проверены и сертифицированы сторонней организацией.

Доставка точно в срок

Строительный проект может быть согласован с производителем фермы, чтобы готовые фермы были доставлены в тот день, когда они потребуются. Таким образом, хранение на месте не требуется, а фермы не подвержены атмосферным воздействиям.

Более быстрое строительство

Когда фермы достаточно малы, чтобы их вручную поднимали двое или трое рабочих, что характерно для многих жилых проектов, всю крышу можно связать всего за один или два дня.

Большая сила

Балки и стяжки, составляющие внутреннюю треугольную перемычку ферм, предназначены для эффективного распределения веса крыши на более широкой площади. Кроме того, в треугольной структуре больше используются более короткие и менее дорогие куски дерева.

Сниженные совокупные затраты

В исследовании Национальной ассоциации строителей жилья сравнивались два идентичных дома. Дом, построенный с использованием ферм, привел к сокращению трудовых и материальных затрат на 16% по сравнению с домом, в котором использовались традиционные стропила.

Минусы фермы
Ограниченное пространство на чердаке

Треугольная перемычка равномерно расположенных ферм разделяет открытое чердачное пространство и делает невозможным преобразование в дополнительное помещение и даже существенно уменьшает доступное пространство для хранения коробок и других предметов.

Более высокие авансовые платежи

Первоначальная стоимость фабричного изготовления ферм выше, чем стоимость необработанного пиломатериала для изготовления стропил. (Обычно это компенсируется меньшими трудозатратами на установку.)

Рекомендации по доставке и установке

Готовые фермы громоздки, и для доставки большого дома потребуется 18-колесный грузовик. Следовательно, сайт должен быть легко доступен для такого большого транспортного средства. Кроме того, фермы, изготовленные для больших площадей в квадратных футах, обычно не могут обрабатываться вручную несколькими рабочими. В этих случаях потребуется кран на месте для подъема ферм на место.

Небольшая гибкость при изменении дизайна

После того, как чертеж и размеры отправлены на завод, а фермы изготовлены, любые последующие размышления о дизайне становятся проблематичными.Изменения конструкции крыши или мансарды в последнюю минуту будут либо невыполнимы, либо осуществимы только с большими затратами.

Будущие изменения

Стропильная система - это взаимозависимая конструкция. После того, как он будет изготовлен и установлен, последующие модификации могут вызвать проблемы и потенциально могут представлять опасность из-за снижения структурной целостности. Это может включать в себя такие незначительные меры, как простое сверление отверстий в элементах фермы для размещения кабелей, проходящих через чердак. Поэтому перед внесением случайных изменений в фермы рекомендуется осмотр и информированное заключение квалифицированного подрядчика.

Связанные

Дом без гвоздей: строительство каркасного дома

Каркасный дом - это массовый праздник дерева. Высокие столбы вырастают из пола и соединяются над головой парящей сетью балок, стропил и распорок, соединенных с точностью перчаток. И вся конструкция, которая может прослужить веками, остается очевидным свидетельством мастерства мастера. Но когда Дон Джексон и его жена Нита построили Брэдфорд, Н.H., где они жили с 2003 года, главной достопримечательностью были характерные открытые пространства этого стиля. «В нашем старом доме вы проходили через двери из комнаты в комнату. В деревянном каркасе она просто открыта», - говорит Джексон. «Когда вы входите с крыльца, вы смотрите прямо на высоту 26 футов. Это все равно, что переносить простор снаружи в помещение».

Сегодня строительство с деревянным каркасом, как и проект в Ладлоу, штат Вирджиния, показанный на этих страницах, является относительно высококлассным вариантом. Это позволяет строителям создавать что-то более отличительное, чем обычный каркас платформы из 2х4 и других пиломатериалов.Но деревянный каркас существовал на протяжении тысячелетий как основной инженерный метод. «Тысячи лет назад люди в Китае использовали каменные инструменты для изготовления балок и прогонов, а также для вырубки шипов и пазов», - говорит Джон С. Миллер, давний специалист по деревянным каркасам и руководитель производственного отдела компании Cascade Joinery, фирма в Беллингеме, Вашингтон, которая проектирует и строит дома с деревянным каркасом. Самые старые деревянные строения в мире, найденные на территории буддийского храма Хорю в Японии седьмого века, были построены с использованием техники деревянного каркаса.

В США деревянные каркасы были обычным явлением до конца 1800-х годов. Затем промышленные инновации и потребность в обеспечении жильем растущего населения помогли отодвинуть этот способ строительства в сторону. Лесопилки начали производить габаритные пиломатериалы, которые было намного легче транспортировать, резать и монтировать, чем большие столбы и балки. Плотники обнаружили, что они могут использовать дешевые фабричные гвозди для сборки этих «палочек» в конструкции, в которых стены - а не тяжелый каркас - выдерживают вес здания.Эта техника, известная как изготовление шаров, требовала гораздо меньше навыков и времени, чем работа с огромной древесиной.

Хотя деревянное каркасное строительство остается доминирующим методом жилищного строительства в Соединенных Штатах, в 1970-х годах оно начало возвращаться. «Людей привлекло качество изготовления деревянных каркасов ручной работы, - говорит Марти Биркенкамп, менеджер по дизайну мичиганской компании Riverbend Timber Framing. Компания, которая с 1979 года построила около 3000 деревянных каркасных домов, является одной из нескольких сотен фирм в Штатах, которые проектируют и строят эти дома.

Разница между сегодняшним деревянным каркасом и тем, как это было сделано 30 лет назад, заключается в автоматизированном проектировании (САПР) и производстве с числовым программным управлением (ЧПУ). Эти инструменты позволяют строителям быстро создавать проекты и переходить к производству. Один из строителей, Тедд Бенсон из Bensonwood Homes, пошел дальше, создав библиотеку компонентов из сотен предварительно спроектированных элементов, позволяющую домовладельцам получить почти индивидуальный дизайн.

В Bensonwood, как и у большинства конкурентов фирмы, весь каркас дома вырезается на заводе.Самая популярная древесина - пихта Дугласа, но строители также используют ель ситкинскую и другие породы дерева. Детали собираются, чтобы убедиться, что все подходит, затем разделяются и отправляются на дом вместе со структурными изоляционными панелями (SIP), которые образуют стены.

Как только детали прибывают, типичный дом взрывается молниеносно, часто всего за несколько дней. Но деревянный каркас обычно стоит больше, чем каркас из палки: цены варьируются от 150 до 325 долларов за квадратный фут - или не менее 375000 долларов за 2500 кв.-фт. жилой дом.

Для растущего числа домовладельцев добавленная цена того стоит. «Это недешево», - говорит Джефф Чампгана, переехавший в свой дом с деревянным каркасом в Угольной долине, штат Иллинойс, в июне прошлого года. «Но деревянным каркасам присуща сила и красота, если вы находите красоту в столярных изделиях и в том, как соединены их компоненты. Это не только стиль жизни, но и ремесло. И я это ценю».

Шаг 1: Анатомия деревянного каркаса

Отличие деревянного каркаса от массивных деревянных элементов, соединенных в подобный собору каркас, который не требует внутренних несущих стен.Поперечины, пластины и прогоны связывают стойки и стропила вместе, а диагональные наколенники добавляют жесткости. Конструкционные изолированные панели заводского изготовления (СИП) - это крыша, стены, изоляция и оконные рамы - все в одном.

Шаг 2: Завод

Внутри завода Bensonwood Homes, компании по производству деревянных каркасов в Уолполе, штат Нью-Хэмпшир, сборочная линия столбов и балок ожидает окончательных деталей перед отправкой и сборкой на месте. Хотя каждая деталь вырезается по точному размеру, а соединения формуются на станке с числовым программным управлением (ЧПУ), с некоторыми вещами легче справиться старомодным способом - с помощью молотка и долота.

Шаг 3: Завод

Такие детали, как ограниченные фаски и фаски, подчеркивают оформленный вручную вид современного дома с деревянным каркасом.

Шаг 4. Сайт вакансий

Рабочие собирают каркас из заводских бревен на месте. Врезные и шиповые соединения фиксируются деревянными колышками традиционным способом - просверливанием отверстий и забиванием колышков - но с использованием совершенно современных инструментов: сверхмощной электродрели и глухого молотка.При точной обработке получаются соединения с точностью до 132 дюймов, которые обычно скользят вместе с легким постукиванием. При необходимости более крупные куски стягиваются с помощью храпового съемника, обычно называемого сопутствующим.

Шаг 5: рама

В прошлом поднятие сараев было общественным мероприятием - в основном потому, что для подъема тяжелых рам, также называемых гнутыми, с монтажного цеха, требовалось много людей или многих животных. Сегодня гидравлический кран поднимает каждую раму, а рабочие аккуратно устанавливают конструкцию на место.

Шаг 6: рама

«Сегодня мы можем собрать 40 или 50 сборных узлов на строительной площадке вместо 40 000 или 50 000 отдельных частей. Это не только проще, но и намного безопаснее», - говорит Тедд Бенсон, президент Bensonwood Homes. Точные шипы фиксируются на месте, когда они входят в пазы, просверленные в горизонтальных пластинах.

Шаг 7: Крыша

Крыши большего размера с деревянным каркасом состоят из стропил, каждая из которых поднимается на место и вставляется в пазы в плитах.В некоторых случаях широко расставленные стропила соединяют горизонтальными прогонами. В этом доме команда Bensonwood соединяет сборные элементы крыши на земле, а затем вызывает кран, чтобы поднять сборку на место. Паз в потолочной пластине (внизу) надвигается на горизонтальный шпунт в стойке. Когда рама стянута, соединительная планка надежно входит в корпус стойки.

Шаг 8: Дом без гвоздей: строительство деревянного каркасного дома - стр. 9

Давным-давно строители закладывали между бревнами брус, чтобы удерживать внутреннюю обшивку и штукатурку, а также внешнюю облицовку, например, вагонку.Сегодня они используют структурные изолированные панели (SIP) толщиной до 612 дюймов со значением R от 3,7 до 7 на дюйм. Каждая панель имеет пенопластовую основу и внутреннюю и внешнюю поверхность.

Шаг 9: Завершенный дом из деревянного каркаса

В отличие от обычных шпилек и балок, конструкция деревянного каркаса является скульптурным элементом интерьера.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Типы кровельных ферм: стоимость и способы применения

Выбрать лучший тип стропильной фермы для дома довольно непросто. Функциональность и эстетические условия приводят к определению типа стропильной фермы, которую вы выберете. Затраты могут значительно различаться, но есть способы сохранить расходы на низком уровне.

Типичная ферма узнаваема по ее треугольной форме и чаще всего используется при строительстве крыш.У каждой стропильной фермы есть свои плюсы и минусы, и она должна быть спроектирована с учетом конкретных условий и целей. Подумайте, какой вид вы хотите, чтобы ваше готовое здание было при выборе типа стропильной фермы, поскольку от этого часто зависит окончательная форма и наклон вашей крыши.

Когда имеет смысл ферма крыши?

Ферма крыши может иметь смысл, если она спроектирована с учетом соображений, которые часто вызывают дорогостоящие особые требования строительных норм. Эти преимущества можно реализовать при использовании фермы:

  • Рабочие с меньшим опытом могут устанавливать стропильные фермы, сокращая затраты на рабочую силу и облегчая процесс установки по сравнению сдругие системы подвески крыши.
  • Для некоторых конструкций может потребоваться меньше несущих стен, поскольку эти фермы можно использовать для получения более длинных пролетов, создавая открытые жилые пространства.
  • Возможна экономия строительных материалов. Часто в сочетании с фермой можно использовать более легкие и менее дорогие материалы.
  • Монтаж ферм можно выполнить за один день, так как они могут быть предварительно изготовлены рядом с площадкой и возведены с помощью легкого крана или строительной техники.

Распространенные типы кровельных ферм

Кровельные фермы бывают разных типов, но четыре варианта, представленные ниже, составляют львиную долю сборных потолков.

Кровельная ферма с параллельными поясами. Эта ферма обычно используется для изготовления потолков соборов. Стоимость этой фермы выше, так как она требует использования стальных элементов в качестве распорки. Другой недостаток - сложность и многочисленные деревянные элементы. Тепловые мосты, вызванные стальными распорками, могут снизить энергоэффективность, но многие считают простые линии кровельной фермы с параллельными поясами функциональными и привлекательными для глаз.

Ферма крыши с приподнятым каблуком. Этот метод позволяет повысить энергоэффективность. Ферма крыши с приподнятым каблуком снижает проблемы конденсации, поскольку ферма создает пароизоляцию и часто встречается во влажном климате, где плесень является распространенной проблемой. Эта ферма с самого начала требует облицовки потолка и дополнительных изоляционных работ, что увеличивает затраты на строительство. Ферма крыши с приподнятым каблуком может быть спроектирована так, чтобы охватить территорию и обеспечить чердак на всю глубину.

Ножничная ферма крыши. Также часто используемая в соборных потолках из-за удобства строительства, ножничная стропильная ферма снижает потребность в несущей балке. Он использует более низкие пояса, которые наклонены внутрь, а не горизонтальны. Одним из недостатков использования этого типа фермы является проблема завершения изоляции, которая, хотя и снижает эстетическую привлекательность, также увеличивает затраты на строительство.

Ферма крыши с опущенным поясом. Вариант с опущенным поясом состоит из обычной фермы с подвешенной внизу фермой со второстепенным поясом для уменьшения подъема.Подобно ферме с приподнятым каблуком, этот тип также создает пароизоляцию, обеспечивая отличные изоляционные характеристики. Пароизоляция требует дополнительной блокировки и сайдинга на пересечении стен и потолка, что увеличивает стоимость строительства.

Сколько это стоит?

Определенные факторы имеют важное влияние на стоимость фермы. Исследования середины 2010-х годов показали, что для среднего американского дома ферма крыши может стоить от 12 000 до 15 200 долларов.Разбивка стоимости часто сильно зависит от материалов, поэтому нет возможности сэкономить.

Например, затраты на оплату труда стропильных ферм часто превышают 2500 долларов. Аренда крана будет больше 700 долларов. Пиломатериалы достойного качества очень важны, они почти всегда превышают 10 000 долларов, а утилизация лома стоит от 200 до 500 долларов. Обычный каркас обычно как минимум на 60% дороже, чем сборная ферма, и требует больше материалов. Это соображение важно, если настройка является приоритетом для проекта.

Возможна ли экономия денег?

В общих чертах, и если вы хотите сэкономить деньги, будучи практичным, крыша с скатом 4/12 является наиболее экономичной. Он прочный, но неглубокий, что позволяет максимально эффективно использовать пиломатериалы доступных и обычных размеров. Уклон 4/12 означает, что крыша поднимается на 4 дюйма на каждые 12 дюймов пробега. Уже упоминалось об использовании сборных конструкций, когда это уместно, и вы всегда можете попытаться договориться о более низкой оплате труда для более крупных проектов. Однако, как правило, поскольку большая часть стоимости фермы связана с сырьем, экономия значительного процента от готового проекта маловероятна.

Преимущества строительства с деревянными фермами

Деревянные фермы использовались со времен средневековья, и их популярность продолжает расти. Сегодня большинство крыш жилых домов в США, Канаде и Австралии обрамлены деревянными фермами. Деревянные фермы также широко используются в Европе и Японии. Они набирают популярность во всем мире для промышленного и бытового использования.

Благодаря развитию технологий и производства инженерные деревянные фермы, изготовленные из размерной древесины и штампованных металлических пластин, оказались лучшим сочетанием прочности, стоимости и точности конструкции.Инженерные деревянные фермы популярны для конструкций и объектов, которым требуется больше места, особенно для крупных промышленных и офисных зданий. Они обеспечивают большую гибкость при проектировании.

Зачем нужны деревянные фермы?

Ферма - это каркас, поддерживающий крышу, пол или другую конструкцию. Он собирается на заводе с использованием предварительно спроектированных конструкций и узлов. Одно из хороших определений ферм крыши - это «сборная деревянная конструкция, которая объединяет треугольные перемычки конструктивных элементов, чтобы обеспечить опору для крыши выше, связывая вместе внешние стены дома.”

Здание со стропилами, известное как каркас из прутьев, - традиционный способ возведения крыши. Каждое стропило обмеряется, разрезается и скрепляется на строительной площадке с помощью размерного бруса. Этот вид строительства трудоемкий.

Как и стропильные фермы, стропильные фермы также являются сборными, и они могут перекрывать большее расстояние, чем габаритные пиломатериалы. Их встроенные отверстия обеспечивают место для HVAC, водопровода и электрической инфраструктуры. Этот универсальный каркас помогает устранить скрипы и сократить время кадрирования.Это отличный выбор и для домашних мастеров.

Около 80% строителей и подрядчиков сегодня выбирают инженерные стропильные системы. Если вы ищете быстрое строительство, эффективность и рентабельность, ферм - это то, что вам нужно.

Преимущества деревянных ферм

1. Экономичный

Деревянные фермы обычно более рентабельны, чем металлические. Они также дешевле в установке, поскольку вам, вероятно, не придется использовать тяжелую технику. Поскольку они относительно легкие, с ними легко обращаться и поднимать на место.Кроме того, сборные конструкции сокращают время строительства и, следовательно, затраты.

Деревянные фермы позволяют сократить количество отходов, что благоприятно для окружающей среды и вашего кошелька. Вам также не придется беспокоиться о краже, поскольку деревянные фермы спроектированы специально для работы и, как правило, не могут использоваться в других проектах.

2. Энергоэффективность

Деревянные фермы обладают превосходными тепловыми свойствами, особенно по сравнению со сталью. Дерево - плотный материал, обеспечивающий превосходную изоляцию.
Благодаря своей естественной ячеистой структуре древесина имеет более высокий уровень теплоизоляции, чем сталь или пластик. Это означает, что для обогрева и охлаждения домов из дерева требуется меньше энергии. Согласно одному исследованию, деревянный пол, установленный на деревянный черновой пол, обеспечивает такую ​​же изоляцию, как и 22-дюймовый бетонный пол.

3. Экологичность

В процессе роста деревья выделяют в воздух кислород и поглощают CO2. Хотя этот процесс останавливается, когда деревья созревают или собираются урожай, древесина сохраняет углерод, захваченный растущими деревьями.По весу 50% древесины состоит из надежно спрятанного углерода, также известного как поглотитель углерода.

По сравнению с другими материалами, древесина потребляет меньше энергии на обработку и меньше загрязняет воздух и воду. Более того, древесина является единственным возобновляемым важным строительным материалом.

4. Устойчив к нагреванию и электропроводности

При сушке до стандартного уровня влажности 7–12% для большинства пород древесина обладает естественной устойчивостью к электропроводности.Его прочность и размеры также не подвержены влиянию тепла. Это обеспечивает устойчивость готового здания и имеет значение для пожарной безопасности.

Некоторые люди опасаются, что деревянные конструкции крыши более небезопасны, чем металлические конструкции, так как древесина горит. Хотя это интуитивно понятно, тесты этого не подтверждают.

Металлические конструкции могут разрушиться через 40-50 минут горения. Правильно установленные деревянные конструкции на самом деле более огнестойкие, поскольку они выдерживают критические температуры воспламенения.Сталь быстро теряет прочность при высоких температурах.

5. Гибкость и универсальность

Деревянные стропильные фермы известны своей универсальностью и тем, насколько хорошо они работают с другими конструкционными продуктами. Их можно соединять с другими фермами или комбинировать с такими компонентами, как клееный брус (клееный брус) или стальные балки.

Высокое отношение прочности к весу деревянных ферм позволяет использовать большие пролеты, что обеспечивает гибкость для сегодняшних открытых планировок этажей. Деревянные фермы также могут иметь практически любую форму и размер.Единственными ограничениями являются соображения, связанные с производством и обращением.

6. Прочный и долговечный

Точное изготовление и постоянный контроль качества обеспечивают соответствие ферм проектным стандартам. Это помогает обеспечить структурную целостность вашего здания.

В качестве строительного материала древесина превосходит сталь по разрывной длине. Другими словами, древесина может хорошо выдерживать собственный вес, что позволяет не только увеличивать пространство, но и использовать меньше опор в некоторых конструкциях зданий.

7. Звукопоглотитель

Дерево поглощает звук вместо того, чтобы отражать или усиливать его. Использование деревянных ферм может помочь снизить уровень шума для дополнительного комфорта. Кроме того, его акустические свойства способствуют минимизации эха в жилых или офисных помещениях.

8. Эстетично


Практически бесконечное разнообразие деревянных ферм позволяет экспериментировать с планировкой и эстетическими особенностями здания. Фактически, многие сети ресторанов выражают свой фирменный стиль в дизайне крыш своих зданий.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
