Фундамент плита технология строительства своими руками: Плитный фундамент своими руками: пошаговая инструкция, советы, фото

плита: технология строительства, как правильно залить

Содержание

• 1 Схема расположения элементов плитного фундамента
• 2 Технология строительства плитного основания
• 3 Разновидности плитного фундамента

Если говорить о фундаменте с позиции надежности для частного домостроения, то, безусловно лидирующее место занимает плитный фундамент. Но за счет его не дешевой стоимости, и определенной технологии строительства, к его помощи прибегают только в тех случаях, когда грунт, на котором будет происходить строительство дома, не является надежным.

Чтобы создать плитный фундамент своими руками, необходимо прекрасно знать какова технология строительства такого основания, а также из каких элементов он состоит.

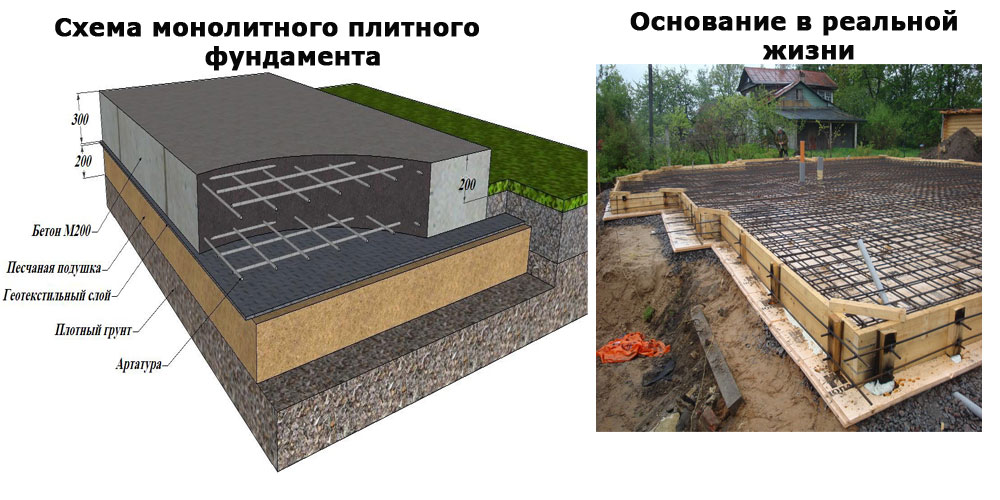

Схема расположения элементов плитного фундамента

Устройство плитного фундамента

Строительство любого дома, начинается с фундамента. Он делается заранее, и только по плану будущего дома. Перед тем, как приступить к сооружению, необходимо закупить необходимые материалы, а также знать схему основания. Схема плитного основания следующая:

• сначала располагается песчано гравийная подушка, которая нивелирует все почвенные колебания, и является надежной подстилкой для плитного фундамента;
• слой утеплителя, который должен защищать основание от излишнего воздействия влаги и грунтовых вод;
• непосредственно монолитная плита, которая делается с железобетона;
• слой гидроизоляции и утеплителя, которые предохраняют конструкцию дома от влаги и холода;
• сюда также можно отнести дренажную систему, которая прокладывается по периметру фундамента и служит для того, чтобы отводить излишнюю воду от основания.

Технология строительства плитного основания

Земляные работы

Чтобы правильно сделать такое основание, необходимо четко представлять все строительные процессы, которые будут происходить на строительной площадке. Пошаговая инструкция по сооружению плитного фундамента, для хорошего дома следующая.

Сначала необходимо подготовить земельный участок. Его подготовка начинается с того, что необходимо правильно разметить все стороны, а также оставить некоторое место, по периметру будущей траншеи, для того чтобы можно было работать. Для этого не нужно привлекать строительную технику, и можно все сделать своими руками.

Второй шаг, это начало земляных работ. Тут, прежде всего необходимо определить глубину будущего котлована. Для плитного фундамента она не должна быть большой, но минимальная толщина плиты, без песчано гравийной подушки, не должна быть меньше 10 сантиметров. Остальное зависит от количества денег и качества грунта. Сама технология рытья котлована, или траншеи, как говорят некоторые, предусматривает привлечение землеройной техники, или бригады землекопов. Можно все делать своими руками, но это займет гораздо больше времени.

Самым полезным советом, в данном случае, может быть изучение качественности грунта. Чтобы о нем узнать, можно обратиться за помощью к справочникам, в которых есть информация по качеству грунта на данной территории (уровень пучинистости, и глубина промерзания). Если необходим более детальный анализ почвы, то можно пригласить специалистов, которые проведут качественные изыскательские работы.

Если котлован сделать с помощью специальной техники, то нужно знать, что края его и дно придется заравнивать с помощью лопаты, поскольку экскаваторы и другая техника не может вырыть ровный котлован.

Когда котлован выкопан, можно переходить к следующему шагу.

Создание подушки под фундамент

Данный шаг состоит в том, что необходимо создать песчано гравийную подушку. Для этого понадобится песок, желательно карьерный, крупнозерновой, а также щебень средних или мелких фракций.

Чтобы правильно сделать такую подушку, необходимо насыпать слой песка по всему котловану, который не должен превышать 20-30 сантиметров. После этого его нужно полить водой и хорошо утрамбовать.

Поверх него насыпается слой гравия, который не должен превышать 5-10 сантиметров. Он тоже трамбуется. Подушка готова. Теперь ее необходимо покрыть слоем гидроизоляции, для этого подойдет полиэтиленовая пленка, либо рубероид. Слой утеплителя должен быть надежным и не пропускать воду.

Такова технология создания качественной подушки. Укладка полиэтилена или листов рубероида должна идти внахлест листов друг на друга.

Процесс монтажа опалубки

Следующий этап, это монтаж опалубки. Существует два способа монтажа опалубки. Первый состоит в том, чтобы сделать ее прямо в земле, с выходом на поверхность, на высоту будущей плиты. Можно делать по-другому.

Монтаж опалубки будет происходить на поверхности земли, на высоту плиты. Но в таком случае, нужно гидроизолировать и утеплить стены котлована.

Делать это нужно таким образом:

• по внутренним стенам котлована происходит укладка рубероида или полиэтиленовой пленки, которая фиксируется возможными способами;
• после этого кладется слой утеплительного материала, для него лучше использовать твердые листы.

Если опалубка будет изготовлена внутри котлована, то по ее сторонам также расстилается пленка или листы рубероида, а затем ставятся листы плотного утеплителя.

Делать опалубку можно из деревянных досок, которые скрепляются между собой специальным способом. Более подробный монтаж опалубки описан в других публикациях. Когда опалубка готова, можно переходить к следующему этапу.

Подготовленная под заливку бетона армировка

Следующий этап это создание армирующей сетки. Для этого используется арматура, диаметр которой должен быть от 10 до 15 миллиметров. Как правильно рассчитать количество необходимой арматуры, проволоки для ее вязки, рассказано в других публикациях.

Но вот о том, что для качественной плиты, необходимо два параллельных ряда арматурного каркаса, необходимо рассказать. Дело в том, что монолитная плита, которая служит фундаментом для дома, находясь в земле, как бы плавает, и полностью повторяет все движения почвы.

Сам по себе бетон является прочным, но хрупким материалом и подвержен разрушениям под воздействием почвы. Чтобы этого не происходило в него необходимо поместить металлическую арматуру, которая нивелирует такие нагрузки, и придает бетону эластичность.

Поэтому к монтажу арматурного каркаса, необходимо подойти со всей ответственностью. Ведь построить качественный дом без надежного основания не получится.

Главное на что необходимо обратить внимание, это на вязку арматуры. Ее, ни в коем случае, нельзя скреплять между собой с помощью сварки, и делать это нужно только с помощью стальной проволоки. Это продиктовано тем, что приваренные арматурины между собой никогда не будут давать эластичность бетону.

Структура качественного бетона

Следующий этап, это изготовление бетона, и заливка им металлического каркаса, который смонтирован и находится в опалубке. Бетон нужно делать из цемента, песка, щебня средних фракций и воды.

Его можно заказать у производителя, а можно изготавливать прямо на участке. Разницы нет, главное чтоб он был качественным. Ведь для дома это будет играть решающую роль.

Заливка бетона происходит следующим образом. Сначала нужно залить первый 30 сантиметровый слой. Его необходимо притрамбовать, чтобы не было пузырьков воздуха. После того как он немного затвердеет, происходит заливка следующих слоев, с учетом их затвердевания, и так до верхней точки плиты.

Когда бетон застынет, опалубку можно убирать и видеть качественную плиту, которая гидроизолирована и утеплена. Но это еще не все. Дом, сам по себе должен быть качественно утепленным. Поэтому необходимо, поверх плиты, положить слой гидроизоляции и утеплителя. Их монтаж не представляет из себя ничего сложного. Сначала укладывается слой гидроизоляции, а затем утеплителя.

Как видно, чтобы построить монолитный фундамент, который будет иметь форму плиты, нужно внимательно ознакомится с технологией его строительства. Выложенная пошаговая инструкция четко дает понять, как его построить.

Главное понимать, что провести ремонт такого фундамента будет практически невозможно. В отличии от столбчатого или свайного фундамента, ремонт которых можно делать даже после того, как на них располагается конструкция дома, для плиты ремонт практически невозможен. В данном типе основания можно сделать ремонт только утеплительных и гидроизоляционных материалов, которые будут располагаться по внешним стенам.

Разновидности плитного фундамента

Виды плитного фундамента

Данный тип фундамента настолько распространен, что существует несколько его разновидностей.

Первая состоит в том, что в его основу идет не монолитная железобетонная плита, а специальные плиты перекрытия. По общим правилам, изготовители таких плит перекрытия, делают их для использования в конструкциях многоэтажных домов.

Но с учетом того, что плиты перекрытия изготавливаются из железобетона, и могут иметь ребристую поверхность, такие плиты перекрытия стали использовать и для сооружения фундамента.

Монтаж фундамента из плит перекрытия происходит с применением тяжелой подъемной техники, которая может их класть в необходимо место, без нарушения подкладочного слоя (подушки). Вызвано это тем, что такие плиты перекрытия имеют большой вес, и без подъемника их не положить в котлован.

Соединяются между собой плиты перекрытия цементно-песочной стяжкой, в которую кладется арматурный каркас. Это нужно для того, чтобы в местах соединения, при движении почвы не произошло нарушение конструкции, и одна плита перекрытия не стала выше или ниже другой, так как это приведет к перекосу дома.

Кладутся они также на песочно песчаную подушку, при этом гидроизолируются и утепляются по правилам, которые существуют для монолитной плиты. Когда такие плиты уложены, проводить ремонт их уже не получится, поэтому все дефекты необходимо выявить сразу.

Утепленная «шведская» плита

Следующая разновидность, это финская плита. Ее еще называют шведской. Такое монолитное основание, которое получило название финская плита, родом из Скандинавии.

Характерной особенностью плиты, которая имеет название финская, является то, что она в обязательном порядке должна быть утеплена, и не имеет большой глубины заложения.

Делается финская плита из нескольких небольших плит, между которыми устанавливаются специальные тепловые зазоры, которые не представляют из себя жесткой сцепки.

То есть отдельные плиты, могут двигаться в грунте, не зависимо друг от друга. Именно благодаря таким особенностям, монтаж такого основания более сложен. Провести капитальный ремонт такого основания тоже проблематично.

Свайно-плитный фундамент

И последнее, некоторые специалисты рекомендуют монолитную плиту под свайный или столбчатый фундамент. Таким образом, получается монолитный ростверк, который дает сваям или столбам дополнительную жесткость. Таким ростверком обеспечивают фундамент под мощные конструкции, которые располагаются в неустойчивых грунтах.

Для изготовления ростверка в виде монолитной железобетонной плиты, понадобится небольшой котлован, глубиной не более 20 сантиметров, с небольшой песчаной подушкой. Сама толщина плиты может быть от 5 до 10 сантиметров.

Оборудование свайного и столбчатого фундаментов таким ростверком, повышает надежность и долговечность строения, которое будет оказывать равномерное давление на сваи и столбы, оборудованные монолитным железобетонным ростверком. Но проводить ремонт свай и столбов будет невозможно.

Но такое основание является качественным и долговечным, а сопротивление грунту повышается благодаря устойчивости свай или столбов, которые погружены в землю ниже уровня промерзания грунта.

Говоря о технологии строительства монолитной плиты, необходимо отметить, что она не представляет из себя ничего сложного. Но, чтобы получился действительно качественный фундамент, необходимо будет потратить значительные средства на закупку материалов, и привлечения тяжелой техники, если площадь дома будет значительной.

Видео

Фундамент монолитная плита своими руками

При выборе фундамента руководствуются во первых, надежностью, во-вторых стоимостью. Неплохо было бы, если бы сочетались оба качества, но такое возможно не всегда. Одно из самых надежных оснований для строительства дома — фундамент монолитная плита. В некоторых случаях — на нормальных грунтах под легкие дома он обходится относительно недорого, в сложных случаях может быть дорогим.

Содержание статьи

• 1 Область применения и виды
• 2 Технология строительства утепленной плиты
  • 2.1 Подготовка основания
  • 2.2 Бетонная подготовка
  • 2.3 Гидроизоляция
  • 2.4 Утепление
  • 2.5 Армирование
  • 2.6 Заливка фундаментной плиты бетоном
  • 2.7 Уход за бетоном
  • 2.8 Когда снимать опалубку
• 3 Отличия утепленной монолитной шведской плиты и видео о ее строительстве

Область применения и виды

Монолитная плита под дом относится к плавающим незаглубленным фундаментам, бывает также мелкого заложения. Название свое получила из-за того, что железо-бетонная основа заливается под всю площадь дома, образуя большую плиту.

Обязательным условием является наличие песчано-гравийной подушки, которая перераспределяет нагрузку от дома на грунт, и служит демпфером при морозном пучении. Часто такой фундамент — единственное возможное решение. Например, на нестабильных, сыпучих грунтах или на глинах с большой глубиной промерзания.

Классическая утепленная плита фундамента под дом

Конструкция фундамента монолитная плита несложная и надежная, но для ее изготовления требуется большое количество арматуры и большие объемы бетона высокой марки (не ниже B30), ведь армируется и бетонируется вся площадь, занимаемая зданием, да еще с запасом — для большей стабильности. Потому такой фундамент считается дорогим. В принципе, это так, но надо считать. В некоторых случаях его стоимость ниже, чем ленточного глубокого заложения — за счет меньшего объема земельных работ и меньшего количества бетона.

Глубина заложения монолитной плиты определяется в зависимости от массы дома и типа грунтов. При малом заглублении на пучинистых грунтах зимой дом вместе с основанием может подниматься и опускаться. При правильном расчете армирования и толщины плиты на целостность здания это не влияет. Плита компенсирует все изменения за счет силы упругости. По весне, после того как грунт растает,  дом «садиться» на место.

Есть четыре типа плитного фундамента:

• Классический. Железобетонная плита устраивается на песчано-гравийно подушке с утеплением или без. Толщина слоя бетона 20-50 см в зависимости от грунтов и массы здания. Толщина слоев подушки зависит от глубины залегания плодородного слоя — его надо полностью снять. Полученный котлован на 2/3 можно засыпать песком и гравием.
  Классический вариант фундамента монолитная плита без утепления

• Утепленная шведская плита (УШП) со встроенным теплым полом. Во-первых отличается тем, что опалубка плиты несъемная — из L-образных пенополистирольных блоков. Это значительно снижает расходы на отопление —  утечка тепла минимальна. Также поверх утепления укладываются трубы теплого пола, на них (иногда — под них) укладывается арматура и все заливается бетоном, толщина бетонного слоя — 10 см. Все коммуникации, включая водопровод и канализацию, закладываются еще на этапе подготовки основания — в песчаную подушку. То есть, после изготовления фундамента, готова система отопления и подведены инженерные системы. Такой подход позволяет ускорить строительство, но сам фундамент получается дорогим. Этот вид основания требует грамотного инженерного расчета и такого же исполнения: при расчете и укладке коммуникаций нельзя ошибаться, так как переделки невозможны. Также возникают вопросы по ремонту систем, замурованных в фундамент. Он невозможен, потому закладывают дорогие материалы с длительной гарантией.
  УШП — утепленная шведская плита со встроенным теплым полом

• Русский — плита с ребрами жесткости. Для усиления конструкции под тяжелые дома и в тяжелых условиях эксплуатации (сильное морозное пучение) русские ученые придумали делать более массивные ребра жесткости. Их устраивают, как правило, под несущими стенами. Сложность работ при этом возрастает — отдельно устраиваются ребра жесткости, отдельно — плита. Но несущая способность такого фундамента значительно выше, что позволяет уменьшить толщину плиты — до 10-15 см. Так выглядит в разрезе русский плитный фундаментСтроение фундаментной плиты с ребрами вниз и вверх

  Технология строительства утепленной плиты

  Экономия энергоносителей становится действительно актуальной темой, так что фундамент без утепления  уже мало кто строит. Любой плитный фундамент — это многослойная конструкция, а в случае с утеплением слоев еще больше. Для достижения нужного уровня качества необходимо тщательно выполнять каждый из уровней. Остановимся на каждом подробнее.

  Структура фундамента монолитная плита

  Подготовка основания

  Размеры котлована под монолитную плиту должны быть больше самого здания, как минимум, на 1 метр. На этом участке полностью снимается плодородный грунт. Его толщина в разных регионах разная — от 20-30 см до 50 см и больше. В любом случае убирают все.

  Выкопать котлован с запасом в 1 метр во все стороны

  По краю котлована, чуть ниже общего уровня дна, укладываются дренажные трубы, отводящие поверхностные воды в дренажные колодцы. Эта мера необходима, чтобы стены и сам фундамент не мокли.

  Полная схема фундамента монолитная плита

  Дно ровняют, ямы засыпают, горбы убирают, тщательно все ровняют в уровень горизонта и уплотняют. На выровненное дно раскатывается геотекстиль. Он должен закрывать не только дно, но и  стенки. Полотна расстилаются с нахлестом, края склеиваются армированным скотчем. Геотекстиль не дает корням растений прорастать, а также предотвращает вымывание песка, который служит демпферной подушкой.

  Выравнивание дна в уровень

  На уложенный геотекстиль насыпают чистый песок средней зернистости. Слой песка — 20-30 см. Его насыпают тонкими слоями, равномерно распределяют и послойно трамбуют.

  Слой песка, который качественно можно утрамбовать ручной виброплитой — 8-10 см. Вот такими слоями и укладывают песок. Он должен также быть уложен в уровень, одинаковым слоем по всему котловану.



  Песок насыпан, его надо пролить и утрамбовать

  Толщину слоя можно контролировать при помощи натянутых шнуров. Их привязывают к вбитым кольям, специально сделанным опорам — скамейкам, к установленной в уровень опалубке (смотрите на фото ниже). Все шнуры должны находится в горизонтальной плоскости. Зная изначальное расстояние от дна котлована до натянутых нитей, можно определять высоту насыпанного слоя.

  На утрамбованный песок насыпают щебень. Засыпают сразу весь объем, равномерно распределяя по площадке. Выровненный щебень трамбуют до высокой плотности.

  Щебень засыпан, установлены закладные элементы канализации и водопровода

  На этом этапе закладывают канализационные и водопроводные трубы. В уже утрамбованном щебне выкапывают канавы требуемой глубины. Они должны быть такими, чтобы вокруг закладных элементов было некоторое пространство.

  В канавы укладываются трубы, засыпаются песком, выравнивают, лопатой или доской песок уплотняют. Более серьезное уплотнение может привести к трещинам. Потому и укладывают трубы уже после трамбовки.

  Бетонная подготовка

  По периметру котлована ставят опалубку. Ее собирают обычно из доски толщиной 40 мм  или фанеры 18-21 мм. Высота опалубки для монолитной плиты — суммарная толщина оставшихся слоев. По ее краю удобно контролировать уровень бетона при заливке, потому доска должна быть обрезной. Для экономии материала, можно выставить опалубку только на подготовку. После схватывания бетона ее демонтируют и выставляют выше, используя повторно для заливки основной плиты. Но потери времени при таком подходе значительные, так что так делают далеко не всегда.

  В любом случае опалубку подпирают с наружной стороны упорами и укосинами. Конструкция должна быть жесткой, чтобы выдержать массу бетона.

  На утрамбованный гравий наливают слой бетона 100 мм. Это может быть бетон невысоких марок — В7,5 — В10. Бетонная подготовка будет надежной основой для укладки гидроизоляции и утеплителя, также служит для более равномерного распределения нагрузки от дома.

  Залита бетонная подготовка

  Гидроизоляция

  Так как монолитная плита фундамента находится полностью в грунте, она нуждается в тщательной гидроизоляции. Потому обычно используют два типа материалов: обмазочную и рулонную. Основание сначала тщательно обеспыливают, потом пропитывают разведенным керосином или растворителем праймером (и бока бетонной подготовки тоже промазывают). Продается он очень густым и плохо схватывается с бетоном. В результате рулонная гидроизоляция приклеивается плохо и фундамент будет мокнуть. Разведенный он становится более текучим и проникает глубже в бетон. Свойства свои при этом почти не теряет.

  При раскладке рулонной гидроизоляции, ее выпускают за пределы фундамента на 10-15 см. Полотнища раскатываются с нахлестом, соединяющиеся края обязательно промазывают битумной мастикой и хорошо прижимают. При раскладке надо следить, чтобы не было заломов и волн.

  Если уровень грунтовых вод высокий, может понадобится два слоя рулонной гидроизоляции. Ее тогда раскатывают поперек, и клеят тоже на праймер (битумную гидроизоляцию), но уже можно не разводить.

  Гидроизоляция монолитной плиты фундамента двойная — обмазочная и рулонная

  Из рулонных гидроизоляционных материалов лучше всего себя показали Гидроизол, Технониколь Техноэласт ЭПП -4 на полистироле высокой плотности. У Технолниколя данной марки высокая прочность на разрыв около 60 кг, что увеличивает шансы, что его не повредят при дальнейших работах. Использовать рубероид, как бы ни хотелось сэкономить, не следует. В современном исполнении он слишком тонкий и ломкий, быстро теряет свои свойства. Заменить гидроизоляцию в плите вы не сможете, потому закладывайте лучший материал.

  Уменьшить капиллярный подсос влаги через плиту можно еще при помощи жидких пропиток типа Бетонита. Она в разы снижает впитываемость влаги. Проникает на глубину до 50-60 см, так что бетонную подготовку пропитает насквозь. Минус этого материала — высокая цена, но свойства у материала отличные.

  Утепление

  Для утепления плитного фундамента используют экструдированный пенополистирол высокой плотности. Толщина слоя утеплителя — 10-15 см, в зависимости от региона (для Средней Полосы достаточно 10 см). Укладку проводят как минимум в два слоя, перекрывая швы, который образуют мостики холода. Времени это требует больше, но затраты на отопление будут меньше. Если плиты будут иметь L-образный замок, их можно класть в один слой.

  Утеплитель уложен

  Так как пенополистирол «не дружит» с нефтепродуктами, на него расстилают плотную полиэтиленовую пленку, а потом уже укладывают теплоизоляционный материал.

  Армирование

  Для армирующего каркаса используется ребристая арматура класса AIII, диаметром 12-14 мм. Она укладывается вдоль и поперек, с шагом в 15-30 см, может иметь один или два слоя. Все зависит от типа грунта и массы здания. Все параметры армирования считаются отдельно.

  От края плиты арматура должна находится на расстоянии не менее 5 см. Потому укладывается она на специальные подставки, которые обеспечивают требуемый зазор.

  Первый ряд армирования связан, выставлены некоторые стойки для подвязывания второго пояса

  При армировании получается клетка, в каждом месте пересечения прутья связывают между собой специальной мягкой стальной проволокой. Есть еще техники соединения — при помощи пластиковых хомутов или сварки. Пластиковыми хомутами связывать быстро, но не все им доверяют. Сварку использовать не рекомендуют, потому что сварной шов — самое уязвимое для ржавчины место, да и слишком жесткое получается соединение. При использовании проволоки и хомутов вся конструкция может немного «играть» без разрушения связки, а при сварке такие подвижки приводят к тому, что шов лопается. В результате надежность такого армирования низка.

  Заливка фундаментной плиты бетоном

  Толщина плиты рассчитывается под каждый конкретный случай и может быть от 20 см до 50 см. При заливке используют бетон не ниже марки B30. Весь периметр надо залить за один день, избегая появления вертикальных швов. Потому для бетонирования плитного фундамента чаще всего бетон привозят готовый: требуются большие объемы в определенный срок.

  Одновременно с распределением бетона его вибрируют

  График прибытия машин надо рассчитать так, чтобы у вас было время распределить первую порцию и уплотнить ее. Для уплотнения используют строительные глубинные вибраторы, которые создают высокочастотные колебания. В результате удаляются весь воздух, бетон лучше перемешивается, становится более текучим и пластичным. Результат этой обработки — не только ровная поверхность бетона, но и более высокий класс по гигроскопичности.

  В крайнем случае можно заливать плиту горизонтальными слоями. Вертикальное деление в данном случае неприемлемо, так как в местах стыков скорее всего пойдут трещины.

  Уход за бетоном

  Для нормального процесса твердения бетона необходим достаточный уровень влажности 90-100% и температуры выше +5°C. Заливать плиту желательно в теплую погоду с температурой около +20°C. Этот температурный режим оптимален для процесса твердения. Уход за бетоном монолитной плиты состоит в предупреждении механических повреждений и поддержании влажности.

  Сразу же после укладки бетон закрывают пеленкой или брезентом. Это не дает ему нагреваться от солнца, на него не действует ветер. Пленку склеивают в большие полотнища. Полосы укладывают с заходом в 10-15 см, проклеивают скотчем. Желательно чтобы непрокленных стыков было как можно меньше, то есть укрытие должно состоять из одного или двух кусков, если один слишком неудобен. При этом отдельные куски пленки заходят один на другой не менее чем на полметра.

  Послезаливки монолитная плита укрывается пленкой

  Размеры пленки такие, чтобы была закрыта и боковая поверхность опалубки, а на края пленки можно было уложить груз, который не даст ветру ее поднять. Также грузом — досками- прижимают место прехлеста двух полотнищ, чтобы уменьшить парусность, их можно разложить по поверхности.

  Если температура воздуха выше +5°C, примерно через 8 часов после заливки, бетон первый раз поливают водой. Орошение должно быть капельным, не струйным. Чтобы не повредить поверхность каплями, на нее можно уложить мешковину или насыпать слой опилок, а сверху закрыть пленкой. Поливают укрывной материал, а он поддерживает влажность бетона. В любом случае полив ведут только при температуре выше +5°C.

  Политая поверхность

  Если есть угроза заморозка, плиту и опалубку дополнительно утепляют. Использовать можно любые теплоизолирующие материалы, как приготовленные для строительства дома, так и опилки, солому и другие подручные средства.

  Когда снимать опалубку

  Для монолитной плиты рекомендуют удалять опалубку после того, как бетон наберет 70% от проектной прочности. Этот срок зависит от температуры, в которую происходит твердение. Эта зависимость приведена в таблице.

  Таблица набора прочности бетона в зависимости от температуры

  Отличия утепленной монолитной шведской плиты и видео о ее строительстве

  Как уже говорили ранее, разработанная шведскими строителями утепленная плита под дом является энегосберегающей. При ее строительстве используется несъемная опалубка из экструдированного пенополистирола. В результате утечки тепла в грунт минимальны. Второе коренное отличие — вмонтированная в плиту система водяного теплого пола.

  Так как инженерные системы оказываются залиты в толще бетона, она требует точного и грамотного расчета. Высокие требования предъявляются и к исполнению. Даже небольшие ошибки критичны. Делать УШП вы можете и сами, но проект лучше заказать. Примерный расклад по затратам смотрите в следующем фото. Суммы уже неактуальны, но процентное соотношение справедливо. Стоимость проекта фундамента составляет порядка 1%.

  Примерное процентное соотношение затрат на монолитный плитный фундамент

  В следующих видео вы увидите этапы изготовления шведской плиты под конкретный дом. Описано много полезных приспособлений, которые облегчат работу, даны пояснения по некоторым особенностям.

Как правильно залить бетонную плиту — Семейный мастер на все руки

Весной строить сарай? Прежде чем вы сможете даже подумать о поднятии стен, необходимо иметь прочный фундамент. Узнайте, как успешно залить бетонную плиту здесь.

1 / 32

Zurijeta/Shutterstock

Как залить бетонную плиту: основы

Основная часть работы для новой плиты заключается в земляных работах и ​​строительстве опалубки. Если вам нужно выровнять участок с уклоном или внести много насыпи, наймите экскаватор на день, чтобы помочь подготовить участок. Затем рассчитывайте потратить день на изготовление форм и еще один на заливку плиты.

2 / 32

Сколько нужно залить бетонной плиты: расчет заказа бетона

Вот краткое изложение того, что вам нужно знать о бетоне и ценах на бетон. В качестве примера возьмем плиту размером 10 x 10 футов:

Рассчитайте необходимый объем в кубических ярдах. Умножьте длину (10 футов) на ширину (10 футов) на глубину (0,35 фута или 4 дюйма) и разделите на 27 (количество кубических футов в кубическом ярде). У вас получится 1,3 куб. ярдов Затем добавьте 10 процентов, чтобы учесть вариации утечки и глубины плиты, чтобы помочь определить стоимость бетона за ярд.

Не перерасходуйте деньги на следующую каменную работу. Вот как рассчитать конкретный заказ:

3 / 32

Как залить бетонную плиту: подготовка площадки

Прежде чем приступить к работе, свяжитесь с местным строительным отделом, чтобы узнать, требуется ли разрешение и насколько близко к линиям участка вы можете строить. В большинстве случаев вы будете измерять от линии участка, чтобы расположить плиту параллельно ей. Затем вбейте четыре колышка, чтобы примерно обозначить углы новой плиты. Отметив приблизительный размер и местоположение, используйте линейный уровень и веревку или строительный уровень, чтобы увидеть, насколько уклон земли. Выравнивание наклонного участка означает перемещение тонн почвы. Вы можете построить низкую сторону или вкопать высокую сторону в склон и добавить низкую подпорную стенку, чтобы сдерживать почву. Примечание. Прежде чем приступить к раскопкам, позвоните по номеру 811 или посетите веб-сайт call811.com, чтобы договориться с местными коммунальными службами о местонахождении и маркировке закопанных труб и проводов.

4 / 32

Дополнительные советы специалистов по самостоятельной заливке бетонной плиты смотрите в этом видео:

5 / 32

Выбор досок для формы

Начните с выбора досок прямой формы. Для плиты толщиной 5 дюймов с утолщенными краями, которая идеально подходит для большинства гаражей и навесов, лучше всего подходят доски 2×12. Для проезда или другой плиты без утолщенных краев используйте 2x6s. Если у вас нет достаточно длинных досок, соедините их вместе, прибив 4-футовые гвозди. Накладка 2×12 на стык. Осмотрите доски, чтобы убедиться, что они выровнены и выровнены, прежде чем прибивать планку.

7 / 32

Отделка формы

Отрежьте вторую доску по ширине плиты. Прибейте один конец к распорке и используйте расчетную длину диагонали, чтобы установить форму под углом 90 градусов. Вбейте кол в конце. Выровняйте, выровняйте и закрепите вторую доску формы. Добавьте третью сторону.

Примечание. Отрежьте две боковые опалубочные доски на 3 дюйма длиннее, чем длина плиты. Затем обрежьте торцевые доски точно по ширине плиты. Вы прибьете торцевые доски между боковыми досками, чтобы создать форму правильного размера. Используйте дюплексные (двухгранные) гвозди 16d, чтобы соединить доски опалубки и прикрепить раскосы. Гвозди через колья в формы.

8 / 32

Крашеница Дмитрий/Shutterstock

Рассчитайте необходимое количество заливки

Ключом к трещиностойкому бетону является прочное основание с хорошим дренажем. Если у вас песчаная почва, это означает добавление слоя гравия.

Имея формы, вы можете оценить, сколько заполнения вам нужно. Чтобы рассчитать необходимое количество наполнителя, протяните веревку через верхнюю часть форм и измерьте расстояние до земли. Сделайте это в трех или четырех точках и усредните результаты. Вычтите толщину плиты. Затем используйте эту глубину для расчета необходимых кубических ярдов заполнения. Обязательно спросите, что рекомендует ваш поставщик для заполнения плит. Щебень из бетона хорошо уплотняется и дренируется.

При выполнении небольших бетонных работ следуйте этим советам по смешиванию бетона до идеальной консистенции.

9 / 32

Засыпка и выравнивание основания

Распределите засыпку слоями толщиной не более 3 дюймов и утрамбуйте каждый слой взятой напрокат виброплитой. Оставьте траншею глубиной 12 дюймов и шириной 12 дюймов по периметру для утолщения края. Если вы строите отапливаемую конструкцию на плите, покройте землю внутри бетонных форм полиэтиленовой пленкой толщиной 6 мил. В противном случае вы можете оставить его открытым.

10 / 32

Peangdao/Shutterstock

Армирование арматурой

Бетон нуждается в армировании для повышения прочности и устойчивости к растрескиванию. Небольшие дополнительные затраты и трудозатраты на установку 1/2-дюйм. арматура (стальной арматурный стержень). Вы найдете арматуру в домашних центрах и у поставщиков изделий из бетона и каменной кладки (длиной 20 футов). Вам также понадобится пучок вязальной проволоки и инструмент для скручивания вязальной проволоки, чтобы соединить арматуру.

11 / 32

Разметка сетки арматурных стержней

Вырежьте и согните куски арматуры, чтобы сформировать армирование по периметру. Соедините части вместе, перекрывая их не менее чем на 6 дюймов и обернув проволоку вокруг перекрытия. Привяжите арматуру по периметру к арматурным стержням для поддержки. Затем вырежьте и разложите кусочки в виде сетки с шагом 4 фута в центре. Проведите пересечения вместе. Вы будете тянуть сетку в центр бетона, когда будете заливать плиту.

12 / 32

Смочите основание, чтобы продлить время отделки

Чтобы продлить время отделки в жаркие солнечные дни, опрыскайте сухую землю водой, чтобы основание не высасывало воду из бетона. Распыление воды также замедляет отверждение, что делает плиту более прочной. Если поблизости нет нагрудника для шланга, вы можете использовать воду и шланг, которые есть на борту грузовика. Если у вас нет воды на месте, также используйте шланг грузовика, чтобы налить пару ведер воды для мытья инструментов после того, как грузовик уедет.

13 / 32

Фото: любезно предоставлено компанией Jackson Professional Tools

День подготовки к заливке

Имейте под рукой не менее двух рабочих тачек и трех или четырех сильных помощников. Спланируйте маршрут, по которому будет двигаться грузовик. Для больших плит лучше всего, если грузовик может подъехать к бетонным формам. По возможности избегайте жарких и ветреных дней. Такая погода ускоряет процесс затвердевания — плита может затвердеть до того, как вы успеете загладить поверхность шпателем. Если прогноз обещает дождь, перенесите доставку бетона на сухой день. Дождь испортит поверхность.

14 / 32

Семейный мастер на все руки

Защитное снаряжение

• Влажный бетон на коже может вызвать все, от легкого покраснения до третьей степени, необратимо обезображивающих химические ожоги. Вы и ваши помощники должны предпринять следующие шаги:
• Носите защитные очки. Брызги песчаного бетона могут повредить глаза. Носите длинные брюки и одежду с длинными рукавами, чтобы защитить кожу.
• Носите высокие резиновые сапоги, если вам приходится бродить по мокрому бетону.
• Наденьте перчатки (наиболее безопасны резиновые перчатки).

Плюс: Защитное снаряжение, которое должно быть у каждого домашнего мастера.

15 / 32

Лучше использовать более сухую смесь

Добавление воды в бетон позволяет ей стекать по желобу и легче заполнять формы, но это также ослабляет готовую плиту. Более сухую смесь труднее упаковать в форму, особенно по краям, но она делает плиту более прочной и устойчивой к растрескиванию.

16 / 32

Заливка по частям

Заливайте бетон небольшими порциями, распределяя бетон, перемещая желоб вперед и назад, а машинист тянет вперед по мере движения. Как только грузовик достигнет конца секции, равномерно распределите бетон и немного выше формы с помощью бетоноукладчика / граблей. Не заполняйте всю форму или гигантские секции, потому что насыпь лишнего бетона, которую вы перетащите с помощью стяжки, станет слишком тяжелой.

17 / 32

Коммуникация при заливке бетона

Вот несколько основных жестов, которые помогут вам общаться с водителем грузовика. Убедитесь, что вы видите лицо водителя в боковом зеркале — если вы его не видите, он не может видеть вас.

18 / 32

Начальное выравнивание

Перетащите прямую 2×4 (разметочную доску) по верху бетонных форм, чтобы выровнять бетон. При необходимости сделайте несколько проходов, чтобы создать плоскую, равномерно заполненную область. Попросите помощника добавлять или удалять бетон перед стяжкой, когда вы ее тянете. Ознакомьтесь с подробными инструкциями по заливке идеальной бетонной плиты здесь.

19 / 32

Выравнивающая плита Основы

Уберите излишки бетона с помощью выглаживающей плиты. Когда вы тянете, двигайте стяжку вперед и назад, чтобы избежать пустот на поверхности. Попросите отбойник (так они на самом деле называются) вытащите излишки и заполните углубления во время процесса стяжки. Вам нужно достаточное количество бетона, чтобы заполнить все пустоты, но не настолько, чтобы было трудно тянуть доску. Примерно от 1/2 до 1 дюйма в глубину перед стяжкой – это правильно. Лучше сделать несколько проходов стяжкой, сдвигая каждый раз понемногу бетона, чем пытаться тянуть сразу много бетона.

20 / 32

Наконечник для стяжки

Небольшая выпуклость (изгиб) на стяжке не только допустима; это предпочтительно. Просто убедитесь, что сторона с короной обращена вверх. Это создаст небольшую выпуклость посередине плиты, по которой вода будет стекать. Если корона направлена ​​вниз, вы в конечном итоге создадите желоб в плите, где может скапливаться вода.

21 / 32

Затирочная машина для выравнивания поверхности

Начинайте затирку бетона как можно скорее после укладки стяжки. Цель состоит в том, чтобы удалить следы, оставленные стяжкой, и заполнить углубления, чтобы создать плоскую ровную поверхность. Плавающий бык также выталкивает более крупные заполнители под поверхность. Держите переднюю кромку поплавка чуть выше поверхности, поднимая или опуская ручку поплавка. Если угол наклона слишком крутой, вы будете вспахивать мокрый бетон и создавать углубления. Обычно бывает достаточно трех-четырех проходов поплавком. Слишком много плавучести может ослабить поверхность, втягивая слишком много воды и цемента.

22 / 32

Наконечник Bull-Float

Крупный заполнитель (кусочки гравия) вблизи поверхности может вызвать выкрашивание (выкрашивание). Наш эксперт проталкивает более крупные камни глубже в смесь. Он делает это, делая небольшие колющие движения поплавком на первом возвратном проходе. Начинайте плавать плиту сразу после завершения заливки

23 / 32

Затирка в двух направлениях, если это возможно

В дополнение к проталкиванию заполнителя под поверхность, затирка помогает выравнивать плиту, поэтому начинайте затирку сразу после стяжки, пока бетон еще достаточно влажный, чтобы принять форму.

Когда это возможно, двигайте поплавок перпендикулярно направлению, в котором вы тянули бетон с помощью разглаживающей плиты (эта плита была слишком длинной для этого). Это поможет сгладить выступы, впадины и впадины, образовавшиеся в результате стяжки. Наш эксперт любит плыть в обоих направлениях, когда может.

Нужно снять бетонную плиту? Вот что вам нужно знать.

24 / 32

Скругление краев

Скругление краев плиты с помощью кромочного инструмента после того, как вода на поверхности исчезнет. Работайте кромкообрезным станком, пока край не станет прочным и гладким. Бетон должен быть твердым, прежде чем вы начнете окантовку. Если обрезной станок оставляет после себя большие мокрые канавки, подождите некоторое время, прежде чем продолжить. Более длинные штрихи приведут к более прямым линиям.

25 / 32

Ручная терка по мере необходимости

Проведите ручной теркой по гребням, оставленным обрезным станком. Ручная терка также является хорошим инструментом для перетаскивания небольшого количества материала или влаги (сливок) в любые пустоты или сухие места у края.

26 / 32

Добавить канавки

Нарезка канавок создает ослабленное место в бетоне, что позволяет неизбежному усадочному растрескиванию происходить в канавке, а не в произвольном месте. Вырежьте контрольные швы, чтобы создать отдельные секции размером не более 8 x 8 футов для плиты толщиной 3-1/2 дюйма и не более 10 x 10 футов для плиты толщиной 5-1/2 дюйма. толстая плита.

Хотите изменить свой старый бетонный дворик? Покройте его брусчаткой.

27 / 32

Нескользящая поверхность Ребра

Обработка щеткой создает нескользящую поверхность во влажных условиях. Чем тверже бетон, тем меньше шероховатостей оставит метла с поверхности. Постарайтесь сделать поверхность достаточно шероховатой для сцепления, но не настолько шероховатой, чтобы было больно ходить босиком. Если метла начинает подпрыгивать, когда вы тянете, уменьшите угол ручки. Если возможно, метите перпендикулярно направлению, в котором плита наиболее видна. Волнистые, кривые линии метлы так менее заметны.

Плюс: узнайте, как окрашивать бетон, чтобы придать ему красивый вид.

28 / 32

Подготовка после заливки

По плите можно ходить и опалубку можно вытягивать через 24 часа. Подождите не менее 10 дней, прежде чем ездить на нем, и избегайте распыления каких-либо химикатов для плавления льда в течение первых двух лет. Попросите своих соседей присмотреть за своими питомцами, прежде чем вы нальете воду, и обклейте участок предупредительной лентой, чтобы предупредить надоедливых соседских детей.

Plus: узнайте, как удалить пятна с бетона.

29 / 32

Увлажнение для медленного отверждения

Сохраняйте бетон влажным после заливки, чтобы он медленно затвердевал и набирал максимальную прочность. Самый простой способ обеспечить надлежащее отверждение – это распылить на готовый бетон отвердитель. Отвердитель доступен в домашних центрах. Следуйте инструкциям на этикетке. Для нанесения состава используйте обычный садовый распылитель. Вместо этого вы можете положить пластик поверх бетона, хотя это может привести к обесцвечиванию поверхности.

Plus: Как заделать трещины в бетоне.

30 / 32

Как залить бетонные ступени

Срезание поврежденного бетона и заливка новой бетонной крышки на ступени часто может помочь восстановить сильно разрушенные бетонные ступени. Крепление будет прочным, и вы избежите больших затрат на полное вырывание.

31 / 32

Семейный мастер на все руки

Проект «Остаток бетона»

Добавьте очарования своему переднему двору, создав большие бетонные дома с номерами. Посмотрите видео, чтобы увидеть, как этот проект объединяется; затем следуйте простым шагам, чтобы сделать их для своего переднего двора.

32 / 32

Семейный мастер на все руки

Сборка стола с бетонной столешницей

Вот еще одна идея использования остатков бетона: сделайте полированный бетонный стол с основанием из цельного дерева, со вставками из стекла, листьев, плитки или других материалов. Этот проект достаточно прост, чтобы с ним справились даже начинающие мастера по дереву.

Первоначально опубликовано: 29 августа 2019 г.

Бетонная плита

– пошаговое руководство для начинающих

Бетонные плиты универсальны и могут использоваться в качестве самого прочного конструктивного элемента для многих частей здания и садов. От сарая до дорожек, от патио до полов бетонные плиты не только недороги в строительстве и установке, но и достаточно устойчивы, чтобы прослужить долгие годы. Однако вместо покупки большинство людей останавливает свой выбор на вариантах заливки бетонных плит своими руками. Но помните, что заливка бетонной плиты с помощью методов «сделай сам» может решить или разрушить весь ваш проект.

Планируете залить плиты для садовой дорожки? Сэкономьте деньги, избегайте ошибок и узнайте, как залить бетонные плиты своими руками для вашего дома с помощью приведенных ниже инструкций!

Бетонные плиты обладают высокой прочностью на сжатие и поэтому идеально подходят для укладки фундаментов в домах, подвалах, портиках и садах. Конечно, на рынке доступны готовые или профессионально построенные бетонные плиты. Но если вы хотите сэкономить на своем проекте, то следовать самодельным трюкам и лить плиты дома будет отличной идеей. Но прежде чем вы даже подумаете о строительстве плит дома, необходимо изучить и понять приемы успешной заливки бетонных плит.

Основное руководство по изготовлению бетонных плит

Если вы впервые занимаетесь изготовлением бетонных плит, то эта задача может показаться вам несколько сложной. Тем не менее, понимание методов изготовления бетона, знание и понимание эффективных процедур заливки и наличие необходимых инструментов для разработки проекта могут помочь вам в конечном итоге получить эффективные и полезные результаты.

Как вы, наверное, знаете, заливка любого типа плиты, особенно бетона, требует высокого уровня усердия, терпения и осторожности. Всего один неверный шаг может привести к тому, что весь ваш проект будет запятнан несколькими денежными потерями. Итак, основное защитное снаряжение, которое необходимо носить при работе с бетонными плитами, это:

1. Защитные очки или защитные очки для защиты от брызг песка
2. Полная одежда, такая как длинные брюки и полные рубашки, чтобы уберечь ноги и руки от ударов бетоном
3. Защитные сапоги или высокие резиновые сапоги для защиты от брызг бетона
4. Латексные/нитриловые перчатки для защиты рук от прямого контакта с бетоном

Изготовление бетонных плит — чрезвычайно трудоемкая и трудоемкая работа. Таким образом, наряду с этими средствами индивидуальной защиты вам также потребуются некоторые дополнительные инструменты и материалы для достижения оптимальных результатов.

Необходимые инструменты

• Рулетка
• Защитные очки
• Монтировка
• Уровень
• Молоток
• Сферическая пила / Электрическая торцовочная пила
• Тачка
• Тампер
• Лопата

Необходимые материалы

• 3 80-фунтовые мешки товарной бетонной смеси
• 3 Два на четыре, 8 футов каждый
• 8 50-фунтовый универсальный гравий
• Винты для настила
• 4 деревянных колышка
• Веревка или веревка каменщика
• Оцинкованные гвозди 16d, 3 1/2 дюйма

Если вы имеете достаточный опыт в заливке бетонных плит, то трудностей для вас не возникнет. Но если вы новичок, вам рекомендуется начать укладывать небольшие плиты, например, цельный кусок для садового патио, прежде чем пытаться использовать более крупные блоки для подъездных путей. Зная проверенные методики и имея наилучшие инструменты – как уже говорилось выше, вы строите идеальные бетонные плиты с первой попытки.

Пошаговое руководство по формовке бетонных плит

Подготовка площадки

Приблизительно наметьте место, где вы хотите уложить плиты, и начните их придумывать.

Используйте веревку и рулетку, чтобы спроектировать бетонную плиту, и используйте угольник, чтобы установить вертикальные линии.

Вбейте четыре колышка в четыре угла планируемой плиты и сильно протяните шпагат между кольями, чтобы очертить площадь плиты.

Очистить территорию; используйте лопату, чтобы подстричь траву и дерн – примерно на 6 дюймов за пределы очерченной области.

Начните с основания

Выньте универсальный гравий и высыпьте его на строительную площадку. Вы также можете использовать трамбовочный инструмент, чтобы сжать и разровнять гравий.

Теперь отметьте 4 3-футовых и 3-дюймовых отрезка 2 на 4 и с помощью электрической торцовочной пилы или циркулярной пилы вырежьте их, чтобы сформировать на основании.

Теперь смажьте внутреннюю часть формы растительным маслом. Вы также можете использовать смазку для бетонной формы для покрытия.

Установка финальных плит

Начните подготовку окончательных плит, слегка увлажнив основание. Используйте своих садовых лошадей, чтобы смочить базовый дизайн.

Теперь смешайте и залейте бетон. Используйте мотыгу, тачку и шланг, чтобы смешать готовый бетон, пока он не приобретет определенную консистенцию.

Когда у вас получится смесь нужной консистенции, аккуратно перелейте ее в форму. Нажмите и установите бетон вокруг формы, чтобы получить определенный дизайн.

Используйте 4-футовый кусок бруса два на четыре, чтобы выровнять верхнюю часть бетонной плиты. Вы можете двигать стяжку вперед и назад пилящими движениями, чтобы выровнять смесь.

Теперь постучите молотком по внешнему краю формы, чтобы удалить воздух и пустоты. Используйте мастерок и метлу, чтобы разровнять бетон и выровнять его.

Теперь оставьте бетон схватываться и твердеть не менее 48 часов. До тех пор продолжайте слегка увлажнять его, а затем накройте плиту пластиком на 28 дней.

Через 28 дней бетонные плиты полной прочности готовы к использованию.

Советы Pro для заливки бетонной плиты

• Всегда помните о времени затвердевания бетона. Слишком быстрое высыхание бетона может привести к образованию трещин.
• Не давать высохнуть до 48 часов заливки. Продолжайте смачивать его садовыми шлангами, иначе на нем могут появиться трещины.
• Вы также можете залить соседние бетонные плиты, используя те же формы для создания большего куска.

Затеваете крупномасштабный проект?

В Greenberg Construction есть специалисты, которые занимаются крупномасштабными проектами по строительству жилых и коммерческих помещений. Если вы ищете надежную строительную компанию в Пале-Альто для выполнения вашего проекта по строительству или производству бетонных плит, мы можем помочь.
