Как правильно наточить цепь бензопилы своими руками?

Всем привет! В этой статье я расскажу, как наточить цепь бензопилы в домашних условиях.

Для этого дела следует использовать специальный инструмент для заточки цепи бензопилы — круглый напильник подходящего диаметра либо электрический станок.

Заточку напильником правильнее называть правкой. Напильником цепь точат с помощью шаблонов с жесткой фиксацией или без нее. В случае с жесткой фиксацией, если цепь не пройдет случайно, например, по гвоздям, то можно обойтись совсем без заточек на электрическом станке. При использовании напильников без жесткой фиксации через 8-10 правок следует заточить цепь на электрическом станке, так как происходит постепенное сбивание углов реза даже, если и правка осуществлялась человеком с самой твердой рукой.

Точить цепь на электрическом станке сразу, как только она слегка затупилась, не рекомендуется, так как при такой заточке «съедается» достаточно большая часть режущего зуба — цепь в таком случае прослужит намного меньше, чем могла бы.

Заточку на станке также нужно проводить, если цепью прошлись, например, по тем же гвоздям. В этом случае напильником выправить зуб вряд ли получится.

120 разновидностей бензопил по очень выгодным ценам. Нажмите, чтобы посмотреть

Указанные ниже рекомендации подходят, естественно, и для электрических цепных пил.

Как заточить цепь бензопилы напильником

Для того чтобы заточить цепь на бензопиле напильником, потребуются , собственно, сам круглый напильник нужного диаметра, шаблон для правильного определения угла заточки, а также шаблон и плоский напильник для стачивания ограничителя глубины пиления (направляющего зуба).

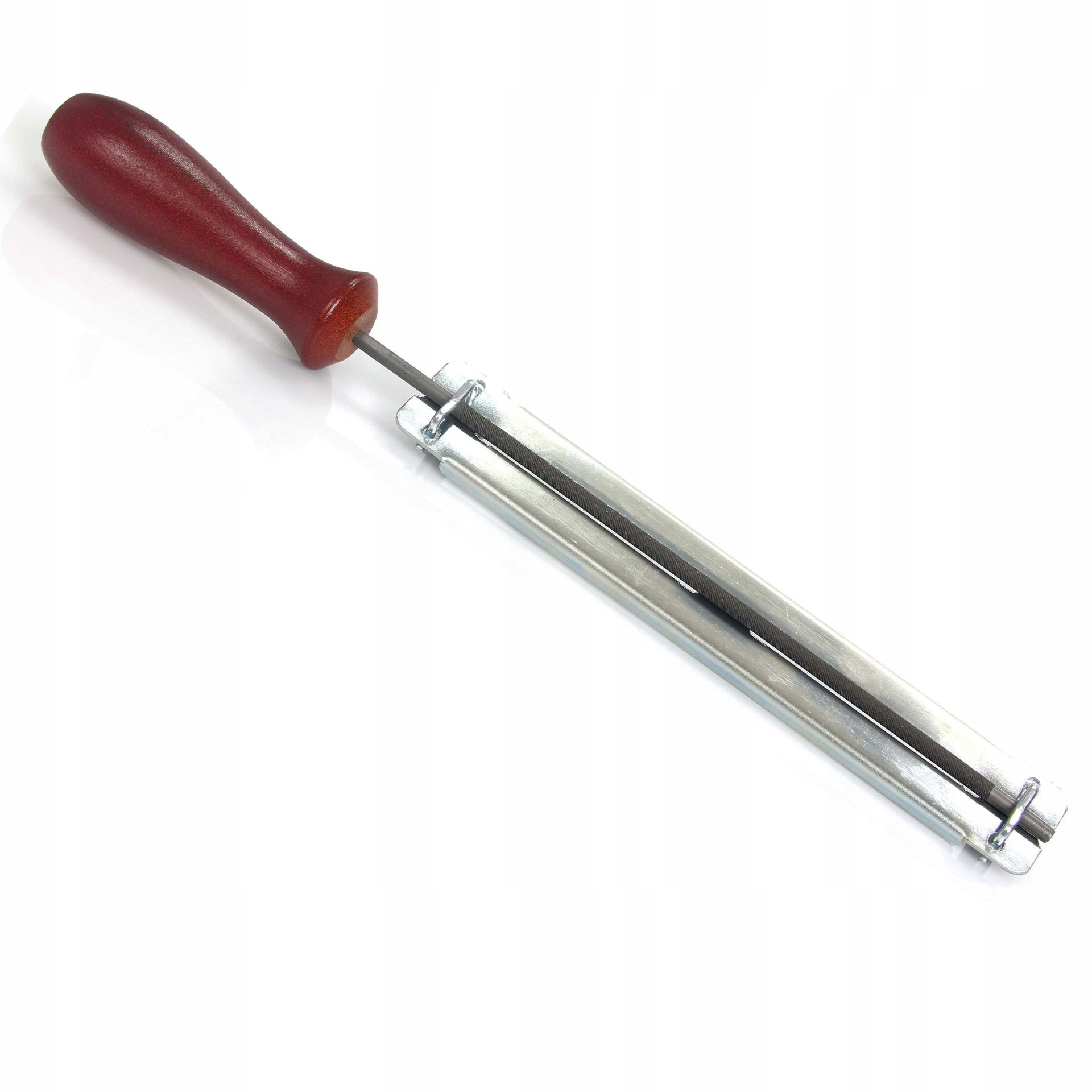

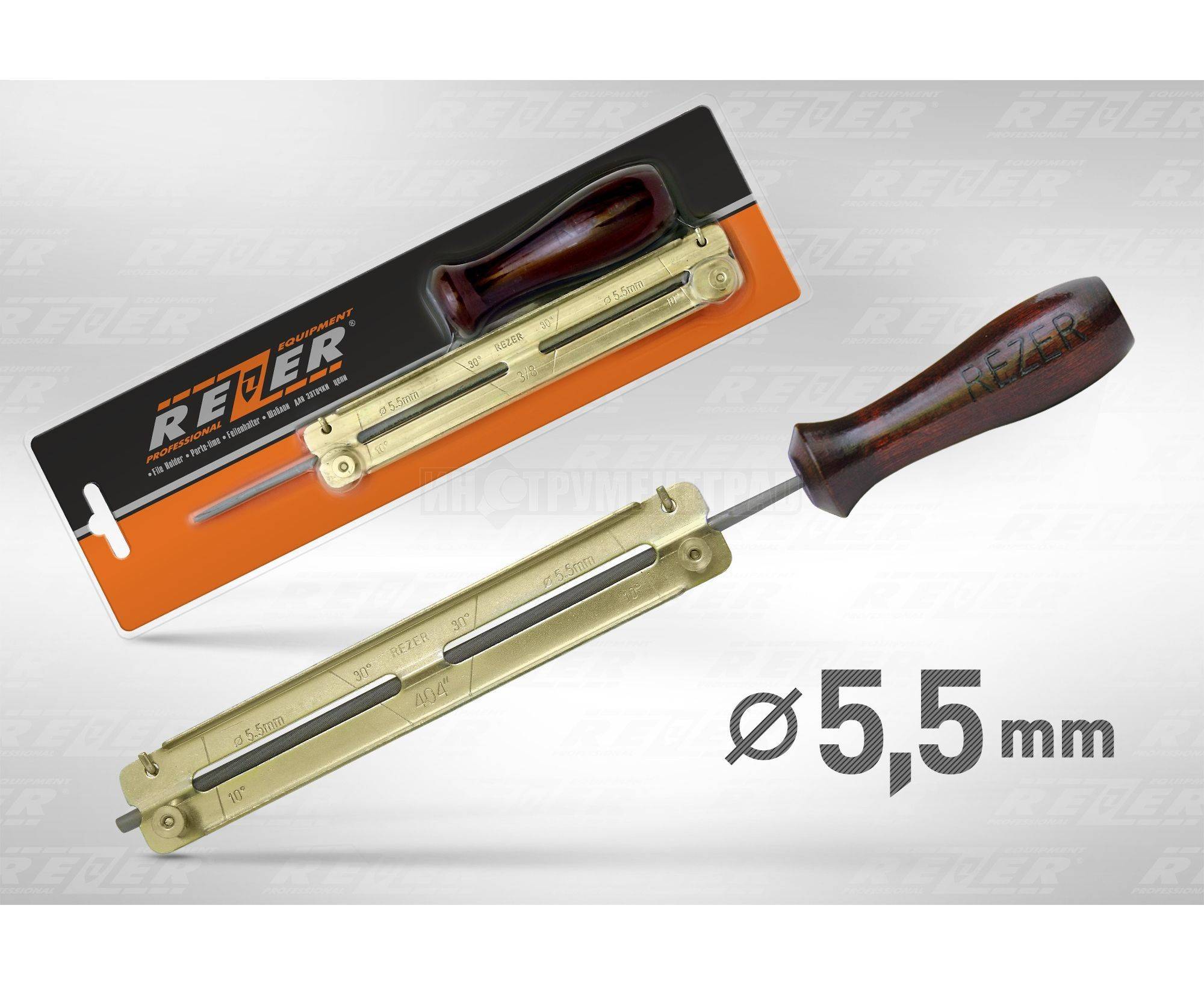

Заточной набор: круглый напильник с шаблоном, плоский напильник, шаблон для стачивания ограничителя глубины пиления



1. Не снимая цепь с бензопилы, прикладываем круглый напильник к режущему зубу, соблюдая нужный угол заточки, и проводим по зубу 2-3 раза в направлении «от себя». Если прижимать напильник к зубу при его движении в направлении «к себе», он завальцуется и перестанет точить.

Поэтому, чтобы правильно заточить, прижимаем его только при движении «от себя».

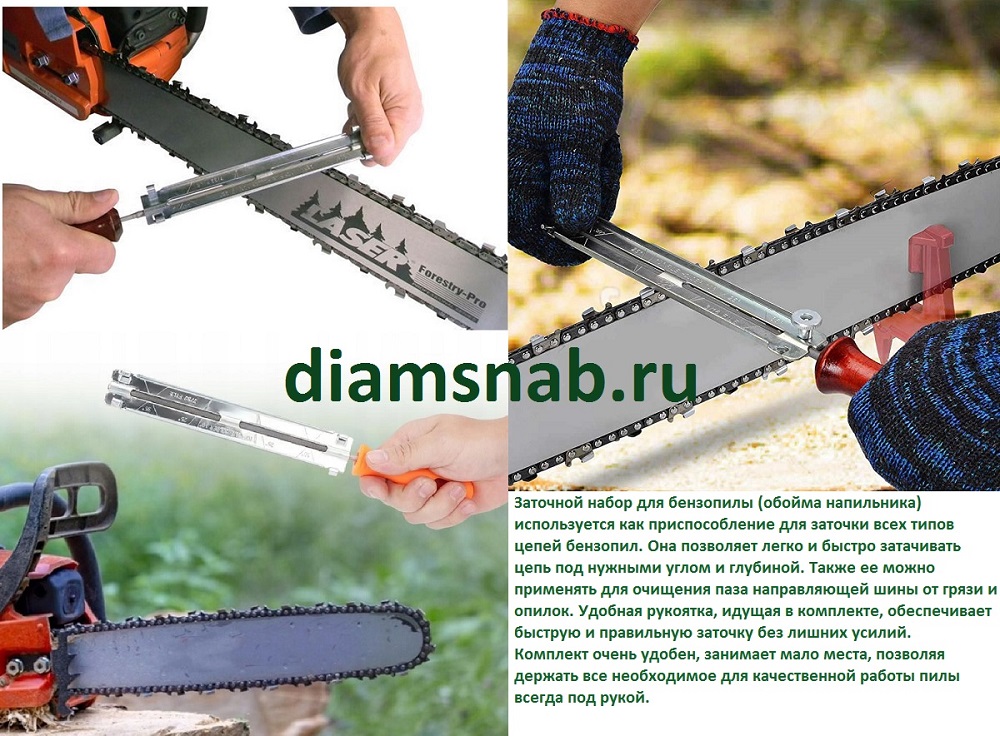

Заточка напильником без жесткой фиксации



Правильность угла при заточке с помощью нефиксирумого шаблона смотрим по риске, нанесенной на него — она должна быть параллельна шине бензопилы. Угол заточки должен быть в 30, градусов для поперечного пиления, и в 10 градусов для продольного. Удобнее сначала заточить все зубья цепи, смотрящие в одну сторону, а потом пройтись по зубьям, смотрящим в противоположную сторону.

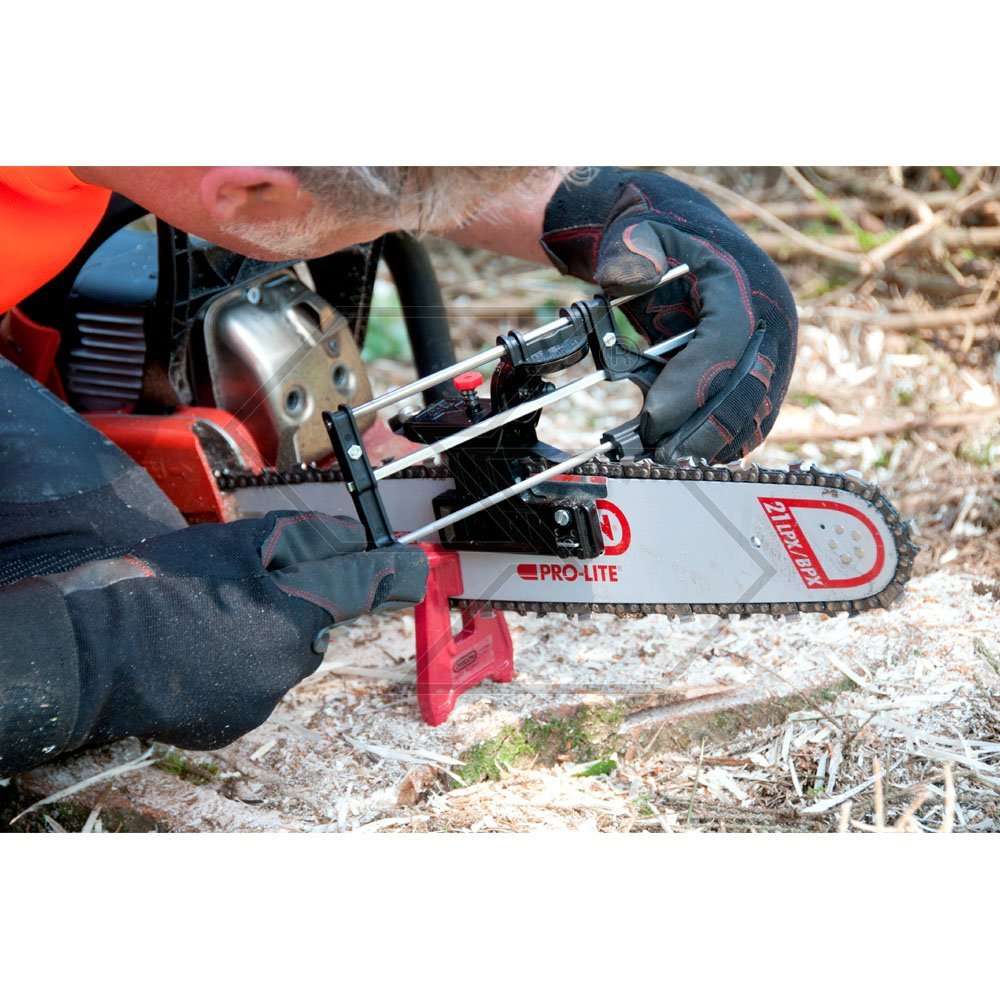

При использовании жестко фиксируемого направляющего шаблона он закрепляется на шине бензопилы и не дает напильнику уйти в сторону — качество правки в таком случае, как было сказано в начале, не страдает от дрожания руки. Далее выставляется нужный угол и остальные действия происходят также, как и с нефиксируемым шаблоном.



Заточка цепи напильником с жесткой фиксацией

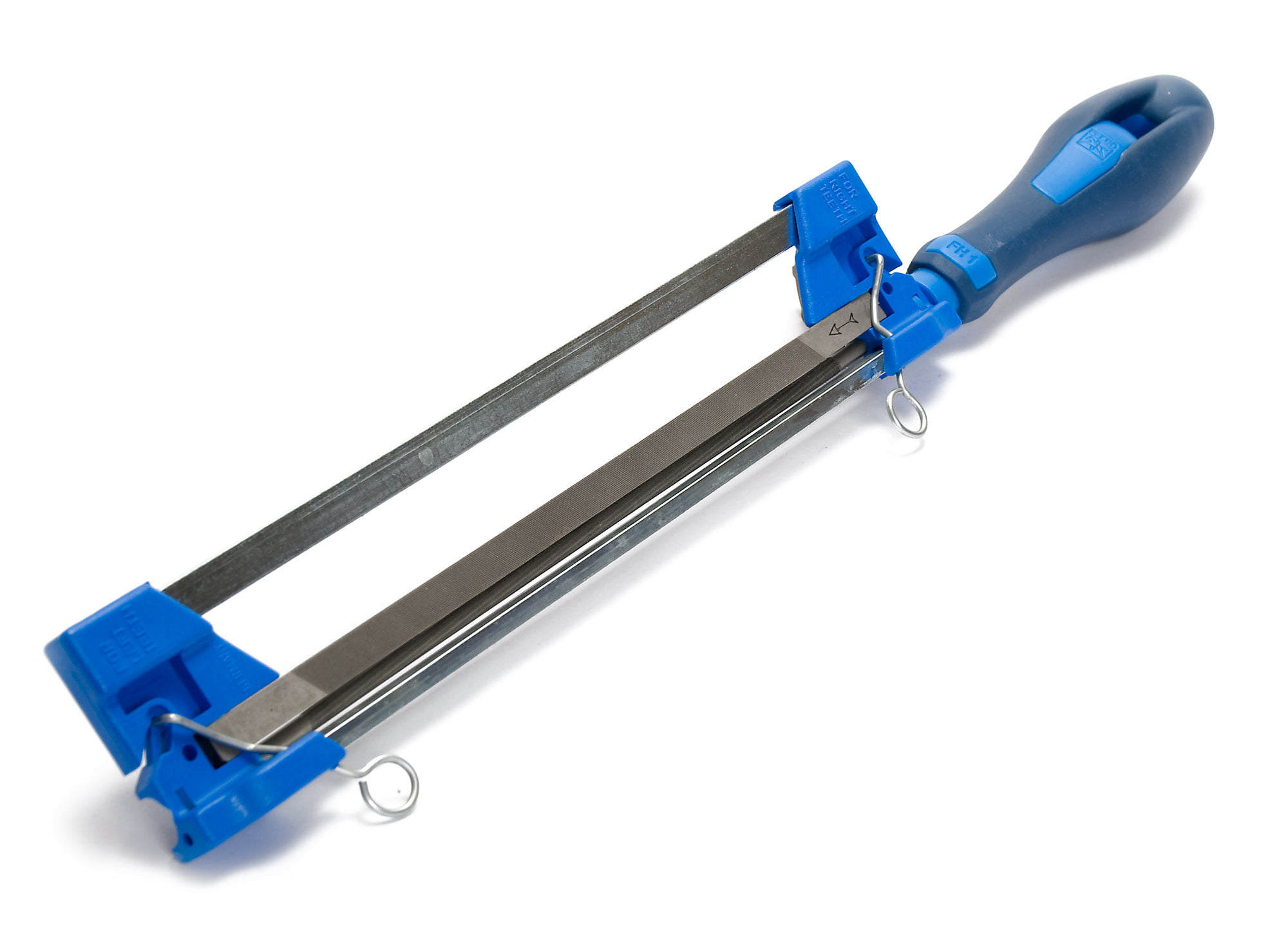

Стоит еще заметить, что есть такие приспособления для правки напильником, при использовании которых цепь нужно будет снять с бензопилы.





Правка цепи напильником со снятием ее с бензопилы

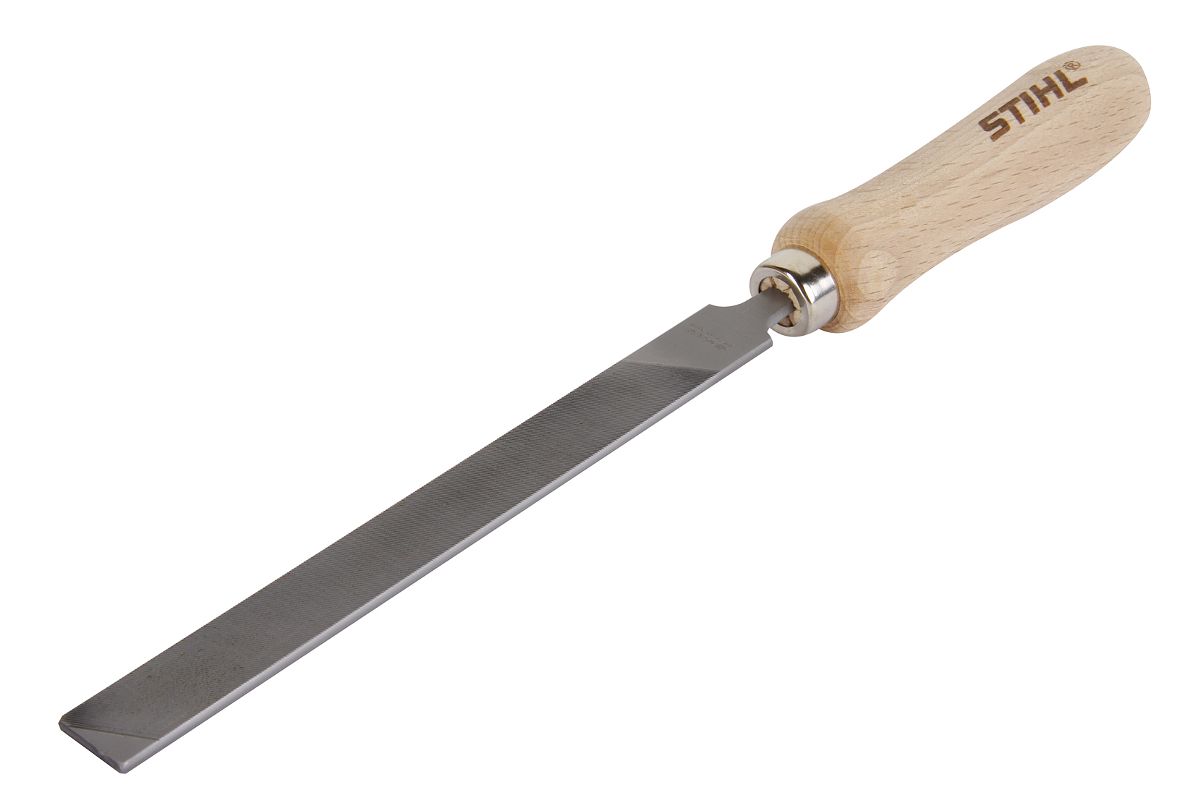

2.Теперь берем шаблон и плоский напильник для стачивания направляющего зуба. Для этого указанный шаблон кладем поверх режущего зуба так, чтобы направляющий зуб выступал в имеющуюся на шаблоне прорезь. Плоским напильником стачиваем торчащую за пределы шаблона часть направляющего зуба. Это делается для соблюдения требуемой разницы по высоте между режущим и направляющим зубом в 0,65 мм. Обычно такую процедуру нужно проводить после уже 4-6 правок, поскольку напильником за одну-три правки режущий зуб не сильно стачивается, чтобы намного уменьшиться по высоте.



Стачивание ограничителя глубины пиления (направляющего зуба)



Диаметры напильников для цепей с определенным шагом:

3/8″P — 4 мм

0,325″ — 4,8 мм

3/8″ — 5,2 мм

0,404″ — 5,5 мм

Заточка цепи бензопилы на станке

Когда заточка цепи для бензопилы осуществляется электрическим станком, ее снимают с самой бензопилы. Далее все будет зависеть от вида станка. Есть такие разновидности, которые вообще не требуют участия человека в процессе заточки, но такие аппараты слишком дорогие. Обычно же процесс выглядит следующим образом.



Заточка цепи на электрическом станке



Цепь устанавливается в имеющуюся прорезь на станине станка направляющим зубом в сторону оператора. Далее станина поворачивается под тот угол, под который нужно произвести заточку — для этого на ней должны быть нанесены риски. Специальным упором, который прикладывается к тыльной стороне режущего зуба, сам зуб подгоняют под рабочий диск так, чтобы при его опускании «съедалось» как можно меньше от зуба, но при этом, чтобы его заточка была произведена полностью, без оставления ямок и впадин.



Заточка цепи на электрическом станке в процессе



Желательно найти на цепи самый «съеденный» зуб, выставить упор под него, и заточить все остальные зубья по этой настройке. Однако с этим мало кто заморачивается. Обычно выравнивают по первому попавшемуся зубу и точат по нему все остальные. А если попадется зуб, которому такая настройка не обеспечивает полной заточки, то выравнивают по нему, и далее точат оставшиеся звенья по новой настройке. Но, повторимся, правильно настраивать станок именно по самому маленькому зубу на цепи бензопилы.

Следует также настроить максимальную глубину, на которую будет опускаться рабочий диск. Это делается с помощью регулятора, который обычно находится на задней части станка.

Точим зубья, подводя каждый под рабочий диск, при этом не забываем поджимать каждое затачиваемое звено специальным боковым зажимом, чтобы оно не «гуляло».

Так проходят сначала по зубьям цепи, направленным в одну сторону, а затем для другой стороны снова настраивают станок по наименьшему зубу и затачивают зубья на этой стороне.

Чтобы не начать точить зубья по второму кругу, можно первый затачиваемый зуб пометить маркером.

После осуществления такой заточки нужно опять же пройтись по ограничителям глубины пиления (направляющим зубьям) плоским напильником с соответствующим шаблоном для придания необходимой разницы по высоте между направляющим и режущим зубом на звене.

Таким образом, чтобы правильно заточить цепь на бензопиле, следуйте указанным выше инструкциям и все у вас получится.

Читайте также:

Как лучше затачивать цепь пилы? Станком? Вручную? Почему? Плюсы и минусы?

Заточка пилы только на первый взгляд лёгкая работа, а на самом деле не только кропотливый труд, но и нужно соблюдать некоторые технические условия, так как если даже завалить зуб на пару градусов и в результате работа будет не столь приятной.

В результате неправильной заточки цепи пилы могут произойти следующие неприятности:

• В начале пилить будет качественно и быстро, но также быстро и тупится.
• Зубья могут на срезать дерево, а вырывать кусками.
• Если вообще зуб завалить, то цепь просто скользить будет, а не пилить.
• Может появиться биение.
• Заклинивание цепи во время распила.

Чтобы избежать всех неприятностей, необходимо соблюдать углы заточки. Итак, посмотрите плюсы и минусы всех способов:

1) Заточка вручную при помощи напильника.

Плюс тут может быть только один, цепь можно заточить или «подправить» быстро и даже не снимая с пилы в любом месте. Хотя есть и второй плюс — малозатратный способ.

Минусы в том, что на глаз нельзя точно выдержать угля заточки (если вы не ювелир) что скажется в дальнейшем на работе. Ещё один минус в том, что физически такая заточка отнимает много труда и времени, после неё будут руки болеть.

2) Заточка при помощи болгарки (углошлифовальной машинки)

Плюс по сравнению с первым способом в том, что сделать это можно быстрее.

Минусов намного больше, но основной — нельзя добиться качества, возможны косяки.

3) Заточка при помощи станка.

Плюсы в том, что при хорошей настройки станка на контрольном зубе, все остальные можно заточить одинаково правильно. Со станком работа пойдёт быстрее.

Минус в том, что надо подготовить рабочее место, во многих случаях надо цепь снять, хотя есть станки, которыми можно затачивать не снимая.

Опять же, станков для заточки цепей много от любительских до профессиональных, и как ни крути, а надо ещё набраться опыта, чтобы заточить цепь правильно, с первого раза может и не получиться.

Для первых двух способов есть помощник, специальный зажим, который даст направление режущему инструменту, что позволит выполнить работу более качественно.

Как заточить цепь бензопилы в домашних условиях

27 февраля 2020

share.in Facebook share.in Telegram share.in Viber share.in Twitter

Содержание:

1. Параметры цепи для бензопилы
2. Способы затачивания
3. Виды и разновидности цепей
4. Почему нужно затачивать цепь?
5. Итоги



Если у бензопилы затупилась цепь, это снижает продуктивность работы. Вы будете прилагать много усилий, но нормального распила не получите. А вот риск травмы при использовании бензопилы с плохим состоянием цепи сильно возрастает. Из ситуации есть несколько выходов. Можно приобрести новую цепь, можно заточить ее в специальном сервисе или сделать это своими руками. В последнем случае, заточка цепи для бензопилы обойдется вам бесплатно.

Если вы привыкли подолгу использовать бензопилы, интенсивно работать инструментом, значит, сталкивались с проблемой стачивания зубцов цепи. Стоит один раз задеть грунт или песок, чтобы зубцы цепи стали не такими острыми, а качество пиления ухудшилось. Если каждый раз отдавать пилу на заточку мастеру, придется делать в работе перерывы. Намного быстрее научиться самому правильно затачивать цепь пилы.

Сложная форма зубцов делает процесс заточки не самым простым процессом, поэтому перед началом работы нужно познакомиться со способами и особенностями заточки пильной цепи.

Параметры зубцов цепи

Вот основные составляющие режущего звена:

• основа звена;
• лопатка зубца;
• ограничитель глубины реза;
• вертикальное торцевое лезвие;
• горизонтальное лезвие.

Чтобы лезвие зуба могло эффективно выполнять свою работу, ему необходимо придать определенный угол. Задний угол верхнего лезвия нужен, чтобы врезаться в древесину. Задний угол торцевого лезвия необходим, чтобы обрезать стружку сбоку. Режущая торцевая кромка вместе с поверхностью скольжения образует передний угол. Его значение может составлять от 60 до 85 градусов. Также существует задний угол — он обозначает наклон верхнего лезвия назад. Наиболее важный — задний угол верхнего лезвия. Его сложно изменить, для формирования необходимо точно соблюдать значения остальных параметров.

При выборе угла заточки необходимо соблюдать следующее правило: чем он больше, тем эффективнее пила сможет резать мягкую древесину. Малый угол будет более полезен при работе с твердой или мерзлой древесиной. Угол может варьироваться от 25 до 35°. При заточке изменяются передний угол, угол заточки и угол верхнего лезвия.

Способы заточки

Если необходимо заточить цепь, вы можете воспользоваться тремя способами:

• использовать напильник;
• воспользоваться шаблонами;
• заточить пильную цепь на станке.

Ручная заточка

Вам понадобится ручной инструмент — два напильника (круглый и плоский) и державка. Размеры плоского напильника значения не имеют — он необходим, чтобы работать с ограничителем. А вот нужный диаметр круглого напильника для заточки прямо пропорционально зависит от шага цепи. На державке можно увидеть разметку градусов. С ее помощью вы сможете закрепить круглый напильник и выставить правильный угол заточки. Чтобы понять, какой необходим угол, следует воспользоваться измерительным инструментом. Вам нужно определить наклон режущей кромки по отношению к шине. Это значение может колебаться в диапазоне 25-35°. Лучше не выходить за эти пределы. Единственное исключение — пилы для продольного распила с углом заточки 10-15°.

Чтобы заточить цепь вручную, выполните следующие действия:

1. Зажмите шину в тиски.
2. Положите державку на цепь. Напильник уже должен быть установлен в державке. Найдите на планке инструмента стрелки и расположите их параллельно шине.
3. Проверьте угол, под которым будет затачиваться цепь. Оптимальный разброс — от 25 до 35 градусов. Некоторые специалисты советуют уменьшить этот коридор до 28-32°. Если получится, старайтесь работать в этих рамках.
4. При заточке двигайтесь по направлению вперед. Запомните, сколько раз вы прошлись по поверхности первого зубца, и точите каждый зуб столько же.
5. Верхний край напильника должен выступать за границу зуба на 1/5 своего диаметра. По вертикали угол напильника должен быть 90° по отношению к цепи. По горизонтали угол выбирается в зависимости от цепи.

Рекомендуется сначала точить режущие зубцы, которые смотрят в одном направлении, а затем переходить на вторую сторону. Это ускорит точильный процесс и поможет довести движения напильника до автоматизма. Лучше всего сразу определить наиболее сточенный зуб, и ориентироваться по нему, подгоняя все остальные.

Использование напильника — хороший метод, однако недостаток опыта может привести к тому, что пилу начнет уводить в сторону. Это негативно отразится на инструменте и качестве работы. Чтобы избежать этой проблемы, можно использовать специальные шаблоны.

Использование шаблонов

Шаблоны — приспособления, которые подогнаны под определенные параметры цепи. Они позволяют работать с определенным градусом заточки и наклона, обеспечивая высокие показатели точности. Шаблон используют для каждого зубца. Он перемещается вдоль него с помощью роликов. Единственное, о чем следует помнить — каждый шаблон приспособлен для работы с определенным видом цепи. Если вы используете несколько разных цепей, для каждой из них понадобится свой шаблон.

Шаблоны очень популярны среди людей, которые профессионально работают бензопилой. Они позволяют значительно сократить время затачивания и обеспечивают хорошее качество заточки. Шаблоны отлично подойдут для использования людьми без большого опыта заточки цепи бензопилы и помогут не испортить цепь.

Заточка на станке

Использование специального оборудования позволяет просто и быстро наточить цепь, добившись максимальной точности. Каждый заточный станок для цепи комплектуется точными измерительными средствами и шкалами. Минус такого способа — дороговизна. Позволить себе точильный станок дома сможет не каждый. Как правило, приобретение станка для заточки цепи бензопилы может окупиться только при частом использовании или в мастерской.

Виды и различия цепей

Среди характеристики, по которым различаются цепи для пил, можно выделить две основные:

1. Шаг цепи.
2. Высота зубцов.

Шаг цепи

Если посмотреть на внешнюю стенку ограничителя глубины, можно увидеть там значение шага. Оно обозначает расстояние между соседними звеньями. Значение это всегда указывается в дюймах. От шага цепи будет зависеть выбор напильника для заточки:

• 3/8″ — распространенный размер, который можно найти на многих бензиновых и электрических пилах. Для заточки такой цепи вам понадобится напильник диаметром 4 мм. Цепи с этим шагом используются преимущественно для работы с мягкой древесиной.
• 0,325″ — используется на пилах как бытового, так и профессионального класса. Справиться с такой пилой сможет двигатель мощностью минимум 3,5 лошадиных сил. Диаметр напильника для заточки должен составлять 4,8 мм.
• 0,375″ — способен справиться с толстыми бревнами. Затачивать такую цепь нужно напильником диаметром 5,2 мм.
• 0,404″ — устанавливаются только на мощный бензо- или электроинструмент профессионального класса. Рекомендуемый диаметр напильника — не меньше 5,5 мм.

Высота зубцов

• Низкопрофильные. Зубцы таких пил достигают по высоте 0,025″. Подобные цепи устанавливают на маломощные пилы или инструмент полупрофессионального класса.
• Высокопрофильные. Высота зубцов на таких пилах составляет 0,03″. Чаще всего, это мощный инструмент для профессионального использования.

Зачем нужна заточка цепи?

Чем грозит использование затупленной цепи?

1. Пилу будет уводить в сторону.
2. Вам придется прикладывать больше сил, чтобы сделать распил.
3. При работе можно столкнуться с заклиниванием зубцов.
4. Пила может выйти из строя.

Все это приводит к некачественному результату и снижению безопасности при работе. Вы будете больше уставать, с усилием пытаясь распилить древесину. Это также сильнее нагружает двигатель, что снижает срок его эксплуатации. Понять, что зубцы затупились, можно по чересчур мелкой стружке, запаху горелой древесины, необходимости применять значительное усилие при пилении.

Чтобы сохранить свои силы, точность пиления и устойчивость инструмента к износу, нужно своевременно затачивать цепь. Сперва определите вид цепи и ее шаг. Затем подберите необходимые инструменты (напильники, державку, шаблоны) или воспользуйтесь специальным станком. Если сомневаетесь в своем умении затачивать цепь, можно отнести ее в сервисный центр, где специалист быстро и точно проведет заточку.

Читайте так же: Как правильно выбрать бензопилу?

Подводим итоги касательно заточки цепей своими руками

Заточить цепь бензопилы своими руками — возможно. Мы объяснили, как это сделать, рассказали об инструменте и разновидностях цепей. Вы можете всегда затачивать цепь самостоятельно, не выкладывая деньги на посещение мастерской. Если вовремя заточить цепь, можно будет сохранить инструмент в целости, повысить продуктивность пиления и свою безопасность при работе.

Можно заточить цепь бензопилы напильником. Если у вас есть напильник с нужным диаметром и державка, вы сможете восстанавливать цепь с минимальными тратами. Чтобы упростить процесс работы, можно купить шаблоны для заточки — они помогут сократить время работы и повысить качество результата. Профессионалам советуем купить специальный станок, с помощью которого можно будет заточить свою цепь и даже заработать на услугах заточки.

Напоминаем, что один из самых простых способов — обратиться в сервисные центры Dnipro-M. Наши сервисные центры находятся по всей Украине. Каждый наш зарегистрированный пользователь может получить заточку цепи совершенно бесплатно!

Заточка цепи для бензопилы напильником в домашних условиях и система ее смазки

Каждый инструмент нуждается в периодическом обслуживании. Если говорить о бензопиле, то в первую очередь этого требует ее основной рабочий орган – пильная цепь. Зубья нуждаются в периодической заточке. От правильности проведения мероприятий зависит срок службы инструмента и качество реза. Кроме того, каждая бензопила имеет систему смазки цепи. Знание ее устройства и принципа функционирования необходимо каждому владельцу этого инструмента.

Когда нужна заточка

Какой бы фирмы не был агрегат, приходит время, когда требуется заточка цепи бензопилы. Затупившуюся пилу можно распознать по виду опилок: если они в основном состоят из мелкой пыли, значит, зубья пора затачивать. Операцию по затачиванию можно проводить в домашних условиях, поскольку она не отличается особой сложностью. На фотографиях ниже показано, как выглядит заточенный зуб и зуб, требующий правки.

Перед началом заточки зубьев своими руками рекомендуется понять, по какому принципу они работают. На следующем рисунке показано, каким образом происходит пиление.

Как видно из рисунка, форма звена похожа на небольшой рубанок. Подобным образом и происходит строгание материала. Толщина стружки определяется ограничителем.

Параметры зубьев

Режущий элемент цепи (звено), имеет следующую конструкцию:

1. основание;
2. лопатка зуба;
3. ограничитель глубины;
4. торцевое лезвие;
5. верхнее лезвие.

Добиться максимальной эффективности при пилении можно лишь затачиванием зубьев под нужным углом. Если сточить заднюю часть спинки зуба, то будет сформирован задний угол верхнего лезвия, позволяющий кромке беспрепятственно врезаться в материал.

Задняя лопатка также стачивается под углом назад, чтобы вертикальное лезвие могло производить торцевое обрезание волокон древесины.

Кромка верхнего лезвия должна формировать относительно нижней части звена передний угол 60-85°.

Наклон верхнего лезвия в различных типах пил может иметь угол 50-60°.

Угол заточки измеряется относительно направляющей шины (под прямым углом).

Данный угол принято изменять в зависимости от того, какие виды работ будут проводиться бензопилой. Если угол увеличить, непромерзлая и мягкая древесина будет распиливаться быстрее. Уменьшение угла заточки дает возможность пилить твердые породы древа и сильно промерзлую древесину. В дополнение к сказанному, такая мера способна устранить сильную вибрацию инструмента и способствует его плавному ходу.

Угол заточки должен быть не менее 25°, за исключением цепей продольного пиления, где угол в 10° считается нормой.

На следующем рисунке видно что перед зубом установлен упор, ограничивающий глубину захвата материала.

Данным упором, как уже говорилось, можно регулировать толщину снимаемой стружки и производительность агрегата. Зазор между верхней кромкой и ограничивающим упором должен быть 0,5-0,8 мм. Если это расстояние сделать больше, то повысится риск отдачи бензопилы, увеличится вибрация, и аппарат начнет захватывать больше материала. При малом зазоре падает скорость пиления.

Цепь для бензопилы чаще всего затачивается обычными напильниками по специальным шаблонам. Но можно это делать и на ручных либо электрических заточных станках.

Заточка цепи напильником

Чаще всего домашними мастерами используется ручная заточка. Итак, чтобы правильно заточить цепь, потребуется 2 напильника с разными профилями (плоский и круглый). Внутренний контур режущего звена имеет форму окружности, поэтому стачивается инструментом с круглым сечением. Ограничитель глубины требуется стачивать плоским инструментом.

Точить цепь бензопилы «на глаз», выдерживая все углы, очень сложно. Значительно упрощает данный процесс использование шаблонов. Один из них показан на следующих фото.

Приспособление для заточки следует разместить так, чтобы цепь вошла в пропилы, расположенные в нижней части шаблона. Напильник требуется подвести под режущую кромку и положить на ролики. Двигать заточной инструмент следует по прямой, параллельной бортикам приспособления.

Для спиливания ограничителя до нужной высоты шаблон накладывается на звено так, чтобы упор вошел в отверстие приспособления. Если вы собираетесь работать с мягкой древесиной, то упор устанавливается в отверстие напротив слова “SOFT”. И наоборот, для подготовки пилы под обработку твердой древесины, необходимо установить ограничитель под словом “HARD” на шаблоне.

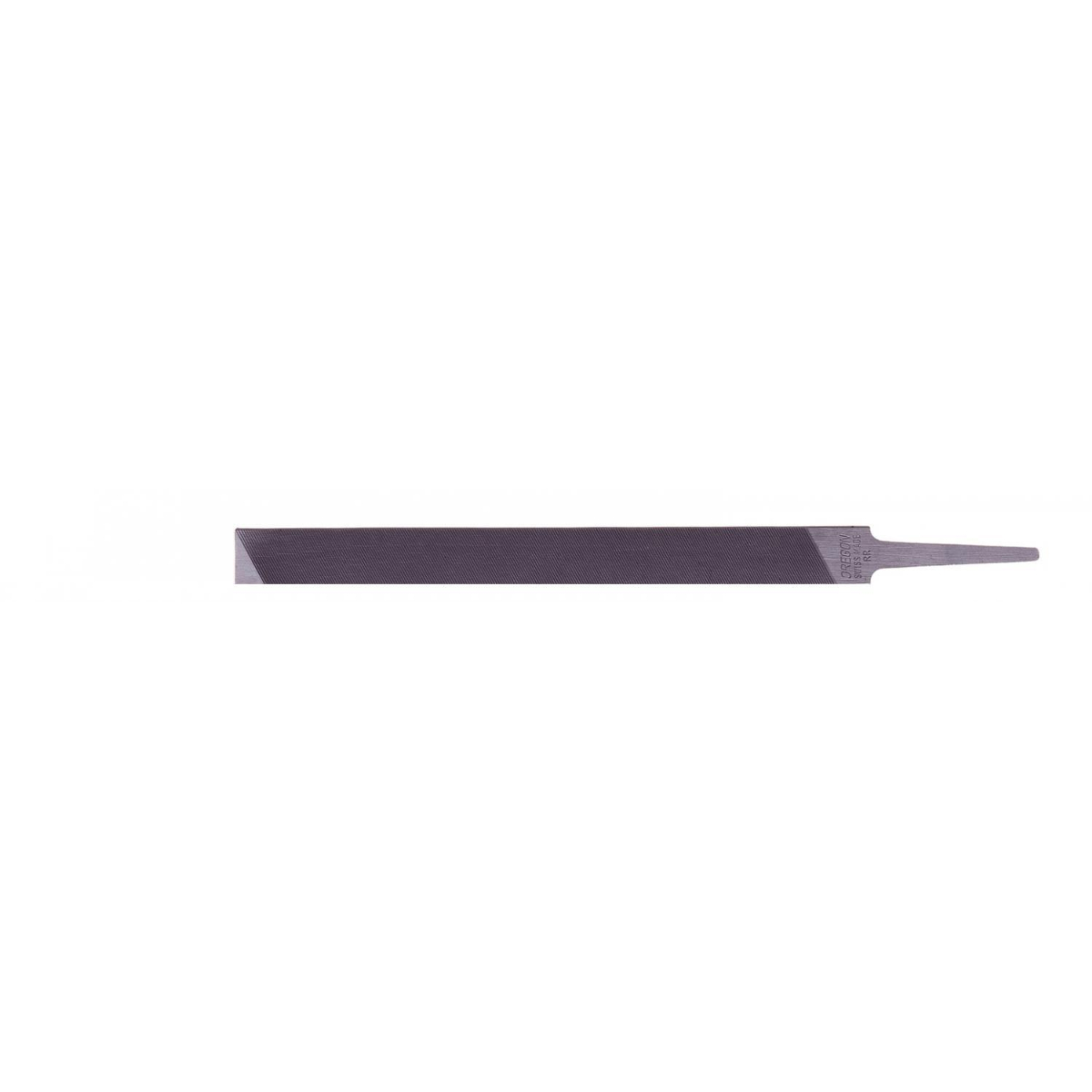

Стачивать ограничитель следует плоским напильником. Движения должны быть плавными и ровными, по направлению от себя.

На следующем фото видно, что ограничитель немного выступает из приспособления, и его необходимо сточить.

Также можно приобрести фирменный набор для заточки звеньев, включающий в себя подходящий инструмент (напильники) и приспособления. Пользоваться этим набором так же просто, как и рассмотренным выше.

Заточка цепи с помощью станка

Заточной станок используют в следующих случаях:

• режущие звенья затупились, например, при попадании пилы в песчаный грунт или почву с гравием;
• цепь для бензопилы давно не точили, и рабочие зубья потеряли свою форму;
• нет времени точить зубцы напильником, например, на производстве.

Станки можно разделить на электрические и ручные. Последние правильнее назвать, приспособлениями, поскольку при заточке используется физическая сила человека. У электрических станков имеется мотор, который приводит в движение абразивный круг.

Например, компания Stihl, выпустила 2 вида ручных станков.

1. Мобильная точилка FG 1, которая легко закрепляется на шине бензопилы.

2. Стационарный точильный станок FG 2, который можно прикрепить к верстаку.


Если присмотреться к фотографиям станков, то можно заметить, что их рабочая часть имеет большое сходство с лучковой пилой, где в качестве рабочего инструмента закреплен напильник круглого (прямоугольного) сечения. Для укорачивания упора в станок закрепляется напильник с прямоугольным сечением. Данные станки позволяют производить правку и заточку цепей бензопил, подгонять зубья по высоте (в один размер).

Чтобы наточить 1 зуб, потребуется всего 2-3 движения.

Как уже говорилось, существуют электрические станки. Эти простые в эксплуатации устройства, имеют гибкую систему настроек, благодаря которой есть возможность устанавливать цепь под разными углами и подводить точильный круг максимально точно к обрабатываемой поверхности, чем достигается правильная заточка инструмента.

Преимущество станков с электроприводом в том, что все заточные работы проходят быстро, легко, не требуют специальных знаний и навыков от оператора. Поэтому, если приходится постоянно затачивать пильные цепи в больших количествах, следует выбрать станок с электрическим приводом.

Как работает система смазки цепи бензопилы

Чтобы подача смазки к звеньям пильной цепи была наиболее эффективной, на бензопилах устанавливается специальный насос. Его задача заключается в дозированной подаче смазывающих материалов на шину агрегата. Интенсивность подачи масла зависит от количества оборотов бензинового или электрического привода.

Устройство системы смазки

Детали и конструкция смазочной системы на агрегатах от разных производителей могут незначительно отличаться, но сам принцип ее работы не меняется.

Система смазки состоит из следующих компонентов.

1. Бачка для смазочных материалов. Как правило, он размещен в картере двигателя.

2. Элемента фильтрации, расположен внутри бака.
3. Маслопровода. Представляет собой шланг, изготовленный из устойчивой к нефтепродуктам резины.

4. Масляного насоса – основного компонента системы смазки.

5. Шестерни червячной передачи. Основная ее функция — это передача вращательного движения от двигателя к насосу.


Шину агрегата также можно назвать частью смазочной системы, поскольку она имеет отверстия, через которые подается смазочный материал.

Кстати, цепь тоже принимает участие в транспортировке смазки и имеет некоторые конструктивные особенности для этой цели.

Принцип работы смазочной системы

Главным узлом системы является насос, и работает он по следующему принципу. Когда увеличиваются обороты двигателя, шестерня, закрепленная на главном валу, передает вращение на вал насоса посредством червячного механизма. При вращении вала насоса повышается давление в магистрали. Благодаря этому смазка начинает движение в ней по направлению к шине.

Масляный канал заканчивается в месте, где шина соприкасается с картером. Именно здесь находится проточка, с которой совмещается смазочный канал шины.

Данная проточка обеспечивает транспортировку смазки на шину, независимо от того, какое натяжение имеет цепь агрегата. Шина во время работы может иметь любое положение, но масло все равно будет поступать на нее сквозь эту проточку.

Затем в процесс смазки включается пильная цепь. На ее звеньях имеются либо отверстия, либо специальная проточка (зависит от модели цепи). Благодаря таким усовершенствованиям, смазочный материал разносится по всему периметру шины, и смазка цепи бензопилы происходит равномерно. Если обороты двигателя увеличивается, то соответственно, увеличивается интенсивность подачи масла.

На некоторых моделях агрегатов, устанавливаются насосы с возможностью регулировки подачи смазки.

В таких агрегатах, если возникает необходимость, можно увеличивать или снижать количество смазки, поступающей на шину.

Как заточить цепь бензопилы в домашних условиях своими руками?

Как заточить цепь бензопилы своими руками?

Содержание статьи:

Цепь бензопилы нуждается в периодическом обслуживании — заточке. Её периодичность во многом зависит от интенсивности использования бензопилы и от того, какой по твёрдости древесину приходится распиливать данным инструментом.

Использование бензопилы с затупившейся цепью неэффективно и опасно в некоторых случаях: бар начинает застревать в древесине и бензопилу может вырвать из рук. Распознать затупившуюся пилу достаточно легко и по виду опилок — они в основном будут состоять из одной пыли.

В данной статье строительного журнала samastroyka.ru будут рассмотрены способы заточки цепной пилы своими руками.

Основные способы, как заточить цепь бензопилы в домашних условиях

Чаще всего обладатели недорогих бензопил прибегают к заточке цепи в домашних условиях. Нет, можно, конечно же, обратиться за помощью в данном случае к мастерам, но, как правило, на это нет лишнего времени. Поэтому, вооружившись напильником или болгаркой, большинство пытаются самостоятельно наточить цепь бензопилы, соблюдая при этом грубейшие ошибки.

Основные из них, это неправильно выдержанный угол заточки цепи, стачивание зубьев или замков (если используется болгарка). Как было сказано ранее, наточить цепь бензопилы можно используя различные инструменты для этих целей. Наиболее распространенные из них, это обычный круглый напильник, специальный станок для заточки цепей бензопил, и угловая шлифовальная машины, именуемая никак иначе в народе, как «болгарка».

Использование напильника — преимущества заточки цепей бензопилы напильником в том, что всю работу можно проделать непосредственно на самом участке, во время спиливания деревьев. Однако данный способ заточки цепей не отличается быстротой исполнения.

Специальный заточной станок — чаще всего данный способ применяют сервисные центры. Однако если купить или сделать заточной станок для цепей бензопилы своими руками, то подобную работу можно будет осуществлять и в домашних условиях. Преимущество заточных станков заключаются в том, что они позволяют более качественно выполнить заточку цепи (с соблюдением углов, наклонов и т. д.).

Использование болгарки — самый быстрый, но далеко не идеальный способ заточки цепи на бензопиле. К тому же, к такому способу заточки нужно приноровиться и соблюдать особую осторожность во время его осуществления (можно, как испортить цепь бензопилы, так и навредить своему здоровью). Осуществляя заточку цепи болгаркой — нельзя забывать про соблюдение мер собственной безопасности.

Итак, пойдём по порядку, и рассмотрим каждый из вышеперечисленных способов заточки цепей бензопил, в домашних условиях, по отдельности.

Заточка цепи бензопилы напильником

Чтобы наточить цепь бензопилы напильником применяется несколько видов данного инструмента. Круглый напильник диаметром от 4 до 5,5 мм, а также надфиль, но подойдет не любой (также важно учитывать размеры инструмента).

Первое что нужно сделать, так это установить бензопилу на ровную поверхность. Далее нужно осуществить дефектовку цепи на предмет отломленных зубьев и других серьезных повреждений. При наличии таковых, заточка цепи напильником окажется бесполезной, и придется прибегать к различным другим способам восстановления цепи бензопилы.

Затем необходимо переставить тормоз бензопилы в рабочее состояние, после чего можно приступить к осуществлению заточки напильником. Для этого круглый напильник с небольшим усилием перемещается вперёд внутри зуба цепи, параллельно отметке на ней. Отметка стандартного угла заточки цепей бензопилы специально наносится производителями на изделие.

Таким образом, перемещая цепь по бару, производится заточка всех зубьев. Упростить выполнение данной работы помогут специальные держатели, на поверхность которых уже нанесен требуемый угол заточки цепи бензопилы, как для продольного, так и для поперечного реза.

Заточной станок для цепи бензопилы

Более удобным и эффективным в работе окажется заточной станок для цепи бензопилы. Посредством данного приспособления получится наточить цепь на бензопиле наиболее правильно и качественно, выдержав при этом нужные углы с двух сторон сразу.

Станки для заточки цепей бензопил могут быть, как ручные, так и электрические. Например, всем известная фирма «STIHL» выпускает два виды ручных станков для заточки цепей на бензопилах: FG 1 и FG 2 (мобильные точильные станки).

Конструкция таких мобильных точилок позволяет закрепить станок прямо на баре бензопилы, выставить рекомендуемый угол заточки, и через специальные направляющие, быстро и удобно перемещать напильник, затачивая зубья цепи. Как правило, для заточки одного зуба потребуется всего несколько движений (без соскальзывания и отклонений от угла, как в случае заточки цепей без специального станка).

Электрические заточные станки для цепей бензопил, и вовсе, дают возможность проделать всю работу, даже без необходимого опыта у оператора. Однако электрические точилки стоят на порядок дороже ручных станков для заточки цепей, поэтому их использование целесообразно в крупных сервисных центрах, когда приходится осуществлять заточку цепей в больших количествах.

Как заточить цепь бензопилы болгаркой

Самый простой и быстрый способ заточки цепей бензопил осуществляется угловой шлифовальной машиной — болгаркой. Однако у такого способа есть несколько существенных недостатков. Во-первых, качество заточки цепи оставляет желать лучшего, а во-вторых, необходим кое-какой опыт, иначе цепь можно серьезно повредить или и вовсе, испортить.

Для того чтобы наточить цепь бензопилы болгаркой понадобится диск по металлу, обязательно без острых краёв. Чтобы сточить края диска и сделать их немного затупленными, можно использовать обычный камень или плитку. Очень важно чтобы бензопила при осуществлении заточки цепи болгаркой, устойчиво стояла на ровной поверхности, а её цепь была бы в неподвижном состоянии (нужно перевести ручной тормоз бензопилы в рабочее состояние).

При этом, осуществляя заточку цепи бензопилы болгаркой нужно быть максимально внимательным и осторожным, чтобы не повредить ушко крепления звеньев. Это может привести к разрыву цепи в момент распиливания древесины, и к получению серьезной травмы. Вся процедура заточки цепи бензопила болгаркой сводится к стачиванию кромки зуба посредством вращающего диска по металлу, с двух сторон, соблюдая уже имеющиеся углы  заточки.

Оценить статью и поделиться ссылкой:

Углы Заточки Цепей Бензопил На Станке Таблица

Самый недорогой способ наточить пилу – приобрести напильник для заточки цепи бензопилы и сделать это самостоятельно без посторонней помощи. Однако такой вариант развития событий подразумевает массу нюансов. Нужно знать, как подобрать напильник, на какие характеристики стоит заострить внимание, изучить технику пиления, и, в конце концов, запастись терпением, острым зрением и твёрдыми руками. Последние три фактора обязательны, ведь без них провести правильную наточку напильником невозможно.

Напильники для заточки цепи бензопилы

Как подобрать напильник для заточки цепи бензопилы

Большинство пользователей задаются вопросом: как подобрать напильник для заточки цепи бензопилы. Ответ на него сложный, т.к. подразумевает массу вариантов. Но самый правильный способ – обратить внимание на шаг цепи. От него зависит размер (диаметр) цилиндрического напильника. Но помимо него также требуется второй – плоский. Два напильника используется для заточки различных частей одного звена. Если рассматривать процесс более подробно, цилиндрическим напильником затачивают пильный зуб звена, а именно торцевое и верхнее лезвия. Плоским напильником спиливают ограничитель глубины пиления. Важно, что оба напильника можно приобрести в виде комплекта с набором шаблонов и крючком для чистки пилы и шины из пильной гарнитуры. Некоторые производители бензопил и их электрических цепных аналогов даже сами выпускают подобные наборы.

Разные виды напильников для заточки пильной цепи

Диаметр напильника для заточки цепи бензопилы

Диаметр напильника для заточки цепи бензопилы очень важен в процессе подбора инструмента. Неправильно выбранный напильник испортит цепь, отчего возникнут проблемы в процессе пиления. Пила может застрять внутри дерева, сорваться и привести к поломке дорогого инструмента. Диаметр напрямую зависит от шага цепи. При заточке используется 4 основных размера диаметров, соответствующих своему шагу: • Шаг ¼» – диаметр 4,0 мм ; • Шаг 0,325″ — 4,8 мм; • Шаг 3/8″ — 5,2 мм; • Шаг 0,404″ — 5,5 мм. Для некоторых видов цепей также применяются напильники с диаметром 3,2 мм.

Объявление:

Разные диаметры напильников для заточки цепи бензопилы

Точим напильником

Первое что нужно для того, что бы наточить цепь, либо немного её подправить, это специальные напильники.

Напильник

Для заточки и правки цепей для пил, используются два вида напильников. Первый, это напильник круглого сечения с диаметром соответствующим диаметру закругления рабочей кромки пильного зуба.

Для заточки пильных цепей бытового инструмента, применяются круглые напильники диаметром 4, 4. 8 мм, обусловлено это тем, что они имеют маленький зуб. Для профессиональных моделей используют более мощные цепи с большим зубом, и соответственно нужны напильники диаметром 5.2, 5.5 мм.

Для того чтобы правильно произвести заточку, не достаточно наточить только режущие кромки зуба, нужно еще произвести корректировку ограничителя глубины реза. Если этого не сделать, цепь не будет врезаться в распиливаемый материал на требуемую глубину, что заметно снизит скорость проведения работ и точно так же, как и в ситуации с тупой цепью может привести к перегреву двигателя пилы из-за не достаточной нагрузки на двигатель. Эта работа выполняется с помощью плоского напильника.

Описание процесса заточки с помощью напильников

Первое с чего начинается правка пильной цепи на пиле, это установка инструмента на ровную площадку или стол. В условиях леса, для этого хорошо подойдет чурка большого диаметра. Далее нужно провести осмотр пильной цепи на наличие каких – либо дефектов, это могут быть трещины, полностью отломленные зубья. После осмотра, нужно установить тормоз в рабочее состояние, тем самым заблокировав её движение по шине.

Цепь во время заточки при помощи напильника, должна быть натянута.

Под шину желательно подкладывать подставку, в качестве неё можно использовать полено, кусок ветки подходящего диаметра, либо у производителей инструментов для заточки имеются специальные струбцины для удержания шины в процессе заточки цепи.

Заточка цепи производится движениями напильника изнутри зуба наружу. При этом напильник должен располагаться параллельно специальной метке на цепи. Эта метка наносится изготовителем цепей для указания стандартного угла заточки.

Затачиваемый зуб, должен располагаться примерно посредине шины, это необходимо для удобства проведения работ, в процессе заточки нужно продвигать цепь по шине, не забывая при этом каждый раз устанавливать тормоз в рабочее положение.

Работу по заточки цепи на бензопиле, нужно обязательно проводить с использованием перчаток из грубого материала, в противном случае достаточно легко себя травмировать, т. к. рабочая поверхность зубьев очень острая.

В идеале, производители советуют проводить одинаковое количество движений напильником для каждого зуба, но на практике это не всегда возможно, т.к. зубья имеют разную степень повреждений рабочей кромки.

Для облегчения заточки пильной цепи с помощью напильника, могут применяться специальные держатели, с нанесенными на них разметками углов. Разметки сделаны не только для стандартного поперечного реза, но и для продольного.

Державки также удобно использовать, если вы не обладаете достаточным опытом заточки. Опытные мастера для заточки не применяют держатели, а могут использовать только специальные устройства, поддерживающие напильник.

Еще одно устройство, предназначенное для заточки, это ручной станок для правки пильных цепей. В качестве заточного инструмента в нем применяется обычный напильник, который можно самостоятельно заменить. Крепление станка производится непосредственно на шину, в нем также имеется возможность регулировки угла заточки зуба и специальный упор, удерживающий затачиваемый зуб.

Ручной станок для заточки, отлично подойдет для новичков. Наряду с электрическими моделями станков для заточки, ручной имеет свой неоспоримый плюс в виде низкой цены. В зависимости от производителя ручного станка их внешний вид может различаться, но принцип работы у всех один.

Корректировка глубины реза производится при помощи плоского напильника, таким образом, чтобы имелась разница между верхней режущей кромкой зуба и ограничителем высоты.

Как видно из рисунка ограничитель глубины стачивается таким образом, чтобы довести показатель зазора до заводского значения. Ниже приведена таблица, в которой указаны основные значения углов, а так же зазоров для наиболее распространенных типов цепей.

Как правило, величина зазора корректируется с применением специальной плашки. Она устанавливается на цепь во время заточки, после чего стачивается ограничитель глубины.

Электрические станки для заточки

Для правки большого количества цепей, как правило, в сервисных центрах, либо на производственных предприятиях, применяются электрические заточные станки. В зависимости от производителя, исполнение станков может различаться, но принцип работы у них один.

Пильная цепь, устанавливается в специальную направляющую, которая смонтирована на основе поворотной платформы и имеет специальный фиксатор для удержания затачиваемого зуба. Фиксатор способен перемещаться в горизонтальной плоскости. Под регулируемым углом к затачиваемому зубу установлен электрический наждак, который включается оператором нажатием на пусковую кнопку. Глубина погружения наждака, как и угол под которым производится заточка, может регулироваться. Само погружение выполняется оператором. Правка цепи производится специальным заточным кругом, который при необходимости можно поменять.

Напильники для заточки цепей бензопил штиль Stihl

На рынке встречаются разные напильники для заточки цепей бензопил штиль Stihl. Несмотря на внешние различия, все они являются фирменными. Некоторые из них являются комплектующими к заточным станкам и продаются в пачках по несколько штук. Они не имеют рукояток, поэтому их неудобно использовать без основы. Напильники, продающиеся в индивидуальной упаковке, могут входить в набор или продаваться самостоятельно. Их существует 2 варианта – с шаблоном для заточки и без него. В дополнение к напильникам Штиль выпускает и ряд вспомогательных устройств: • опиловочные калибры; • оправки для заточки; • шаблоны (державки) разных видов; • зажимы. Опиловочные калибры предназначены для того, чтобы сверять глубину заточки, проводить чистку пазов и сверять углы вручную. Оправка представляют собой пластину, с нанесёнными на ней направляющими, указывающими на угол заточки звена. Двигаясь в соответствии с направляющими проще выдержать правильный градус угла. Она крепится при помощи магнитов на металлическую шину. Зажим работает по принципу державки и позволяет за один этап провести заточку режущего и ограничительного зубцов звена.

Напильники для заточки цепей бензопил Stihl

Правильная заточка цепи бензопилы напильником

Проще всего начинать заточку непосредственно на шине, но некоторые производители выступают против этого, приводя различные аргументы, и рекомендуют снять цепь с устройства и закрепить его в тисках. Но это крайне неудобно, т.к. послу заточки каждого звена приходится демонтировать цепь и заново устанавливать её.

Если все же заточка цепи происходит непосредственно на пиле, на весу шина может двигаться под давлением руки с напильником, поэтому необходимо с обратного края для шины нужно установить упор, например, брусок из дерева. Важно перед заточкой очистить цепь от остатков опилок, смазки и мусора. Это упростит работу.

Правильная заточка пильной цепи напильником

Начинают заточку с самого сточенного зубца. Именно по нему будут выравниваться все остальные. Если зубец сломан, его необходимо заменить, расклепав цепь специальным станком и установив новый элемент соответствующего размера и типа. После того как элемент выбран, начинают заточку. Напильником двигают прямо от себя по полукруглому краю пилящего зубца, упираясь шаблоном в край соседнего звена цепи. При этом нужно соблюдать параллельность между напильником и плоскостью поверхности, на которую установлена пила или тиски, а также угол, направляющей, указанный на пластинчатом шаблоне. Таким образом, обрабатывают поочерёдно все звенья цепи через один, т.е. только те, что находятся на одной её стороне. По окончании переходят к другой половине звеньев и проделывают ту же операцию, но уже под противоположным углом, также указанным на направляющей в шаблоне. После завершения напильник для заточки цепи бензопилы откладывают в сторону, а цепь обметают кисточкой, избавляя от металлической стружки.

Объявление:

содержание .. 21 22 23 .. 6.4 ТЕХНИЧЕСКИЙ УХОД ЗА ПИЛЬНЫМ АППАРАТОМ ПИЛЫ УРАЛ-70 / УРАЛ-76 С целью увеличения срока службы пильной шины необходимо регулярно очищать паз пильной шины от загрязнения и опилок, а также отверстие для впуска масла. Во избежание одностороннего износа полотна пильной шины необходимо ежедневно, а также после каждой замены пильной цепи его переворачивать. Необходимо также производить замер глубины паза шины. Если глубина паза составляет менее 6,7 мм -пильную шину заменить. 6.5 ЗАТОЧКА ПИЛЬНОЙ ЦЕПИ ПИЛЫ УРАЛ-70 / УРАЛ-76 Острая и правильно заточенная цепь легко врезается в древесину даже при незначительном нажиме, образуя ровный пропил. При работе с тупой цепью приходится прикладывать значительно больше усилий, при этом пропил получается неровным и ворсистым, происходит быстрый износ цепи и полотна шины. Неправильная заточка пильной цепи увеличивает степень отдачи при пилении. При заточке пильной цепи необходимо учитывать следующее: — режущий элемент цепи (режущее звено) состоит из режущего зуба и ограничительного выступа. Толщина срезаемой стружки определяется разницей в высоте между этими элементами (Б), которая должна составлять (0,8±0,125) мм (чем тверже древесина, тем меньше должна быть величина этого зазора). При заточке ограничительного выступа использовать плоский напильник. При ручной заточке цепи использовать напильник круглый цилиндрический диаметром 5 — 6 мм. Рекомендуемые углы заточки — в соответствии с рисунком 20. Ручная заточка пильной цепи производится непосредственно на бензопиле, при этом цепь должна быть натянута. Слабое натяжение затрудняет правильную заточку ( допускается затягивать цепь, зажатой в тиски). Углы у всех зубьев должны быть одинаковыми ( при неодинаковых углах пропил получается неровный; ход цепи -неравномерный, происходит быстрый износ цепи). Заточку режущих звеньев производить с внутренней стороны только движением напильника вперед, при обратном движении напильник не должен касаться режущей кромки зуба. Протачивать все зубья необходимо одной и той же длины. Когда режущие кромки зуба уменьшатся до 4мм, цепь считается изношенной и ее необходимо заменить. После заточки очистите пильную цепь от опилок и поместите ее в масляную ванну на 5 — 10мин. Примечание: Наиболее правильную заточку пильной цепи можно выполнить в мастерской на специальном электрозаточном станке. Рисунок 20 — Геометрические параметры зубьев пильной цепи содержание .. 21 22 23 ..

Amazon.com: Набор напильников для заточки бензопил Katzco — включает напильники 5/32, 3/16 и 7/32 дюйма, деревянную ручку, глубиномер, руководство по хранению и сумку для инструментов

5. 0 из 5 звезд Не расстраивайтесь, эта точилка работает, прочтите мой обзор и он понравится.
Автор Аль Дж. Мартинес, 17 октября, 2019

Привет, покупатели Amazon !! Я оценивал продукты, которые покупаю на Amazon, довольно просто: от
от 1 до 5 звезд, 1 — ужасно, 3 — нормально, 5 — потрясающе.Давай начнем!! Проверьте мои фотографии для справки, моих советов и предупреждений.

Это простой и доступный набор для заточки цепей бензопилы. Не идеально. Но поверьте, это работает для меня, и я в основном новичок, когда дело доходит до бензопил. Вам просто понадобится немного смазки для локтей, и это поможет, если у вас есть тиски. Но я затачиваю свою цепь без тисков, и она работает так же, как и новая цепь, которую я купил.

Моя оценка этого продукта 5 звезд, потому что мне нравится, насколько доступным и простым является его использование.

Используйте советы / рекомендации: инструкции не самые лучшие. Поэтому, пожалуйста, посмотрите пару видеороликов на YouTube, прежде чем использовать его. Я узнал, что когда дело доходит до заточки цепи. Вы должны удалить равное количество металла с каждого зуба и держать руку твердой и ровной при заточке слева направо. Также заточите под углом 44 градуса. Еще раз смотрю ролики.

Советы: используйте кожаные перчатки и защитные очки при использовании этого продукта. И защита бензопилы при использовании этого продукта. В этом помогут тиски.Но не обязательно.

Предупреждение: я не эксперт, но как неспециалист по заточке цепных пил. Мне нравится этот продукт, он прост в использовании.

Важно !!! Если вы удовлетворены моим обзором, пожалуйста, продолжайте и поддерживайте его, щелкнув полезную кнопку, он поддержит меня, а также даст мне знать, что я помогаю кому-то, прежде чем они купят.

Пожалуйста, свяжитесь со мной по любым вопросам относительно моих отзывов, я буду рад помочь.

Заточка цепи

Даже самые лучшие пильные цепи со временем тупятся, и когда они это делают, ваша бензопила становится менее эффективной и страдает от повышенного износа.Работа с бензопилой также требует больших физических усилий, и производительность резки снижается. Если вы заметили следующие признаки при работе с пилой, вам следует заточить или, возможно, даже заменить пильную цепь.

КАК ЛЕГКИЙ СПОСОБ ЗАТОЧКИ ЦЕПНОЙ ПИЛЫ: ИСПОЛЬЗОВАНИЕ STIHL EASY 2-В-1 РУКОВОДСТВО ПО ФАЙЛАМ

Руководство по файлам STIHL Easy 2-in-1 — отличный вариант для случайных пользователей бензопилы, которые не затачивают цепь регулярно. Этот инструмент упрощает процесс заточки вашей пильной цепи, выполняя сразу две функции — опиливание обеих режущих кромок зубьев (т.е. острое сверло!) и глубиномер.

На видео ниже показано, как пользоваться Руководством по файлам STIHL 2-in-1.

КАК ЗАТОЧИТЬ ЦЕПНУЮ ПИЛУ С КРУГЛЫМ НАПИТОМ

Есть и другие варианты, когда дело доходит до хранения вашей цепочки — мы делаем отдельные круглые файлы, плоские файлы и ручки для файлов, чтобы вы могли выбрать сочетание и соответствие, которое вам подходит! Это может быть более экономичным вариантом, если у вас есть несколько цепей с разным шагом, требующих заточки.

ВЫБОР ПРАВИЛЬНОГО РАЗМЕРА ФАЙЛА

Поскольку существует множество цепочек разных размеров, важно использовать файл правильного размера, который соответствует вашей цепочке.

Это можно сделать, установив шаг вашей цепи, который можно найти в виде небольшого числа, отмеченного на глубиномерах. Это маленькое число указывает, какой диаметр файла подходит для цепи при использовании таблицы преобразования STIHL, как показано на изображении ниже.

ТАБЛИЦА ПРЕОБРАЗОВАТЕЛЯ STIHL

ПОШАГОВОЕ РУКОВОДСТВО ПО ЗАТОЧКЕ ЦЕПИ ПИЛЫ С КРУГЛЫМ НАПИТОМ

Видео и шаги, приведенные ниже, показывают вам, как использовать круглый напильник для заточки вашей пильной цепи.

Шаг 1

• Закрепите бензопилу в тисках и натяните цепь.
• Начните со стороны, которая находится напротив вас. Расположите напильник так, чтобы угол заточки составлял 30 °.

Шаг 2

• Всегда держите напильник ровно на направляющей шине (под прямым углом 90 °)

Шаг 3

• Удерживайте напильник так, чтобы одна четверть его диаметра выступала над верхней пластиной
• Используйте пилку на всю длину и надавите на нее по мере удаления от зуба — снимите пилку с фрезы на ходу на спине.
• Во время опиливания слегка поворачивайте напильник через равные промежутки времени, чтобы избежать одностороннего износа напильника.

Шаг 4

• 2 или 3 движения на зуб должно быть достаточно для восстановления острого края
• После того, как вы завершите полный оборот цепи, поверните бензопилу в тисках и повторите те же действия для другой стороны цепи.

Шаг 5

• Проверьте ограничитель глубины, просто поместите инструмент для опиливания на пильную цепь.Если ограничитель глубины выступает над верхом, его необходимо переделать. Используйте плоский напильник для подпиливания ограничителя глубины по горизонтали так, чтобы он находился заподлицо с инструментом для опиливания.

ЧТО ТАКОЕ НАСТРОЙКА ГЛУБИНОМЕРА?

Очень важно следить за тем, чтобы ограничитель глубины тоже был напильником, так как разница между высотой режущих зубьев и ограничителем глубины определяет, сколько древесины вынимается цепью. Если вы подпилите только режущие зубья и не опускаете одновременно ограничитель глубины, ваша цепь с каждым разом будет вынимать все меньше и меньше древесины, и ваша пила не будет работать так же эффективно.

КАК ПРОВЕРИТЬ ИЗМЕРИТЕЛЬ ГЛУБИНЫ

У

STIHL есть удобный инструмент для проверки угла резания боковой и верхней пластины, длины зуба и настройки ограничителя глубины, а также для очистки канавки и отверстия для впуска масла в направляющей шине. Выберите инструмент для опиливания, соответствующий шагу вашей цепи.

Чтобы проверить ограничитель глубины, просто поместите инструмент на пильную цепь. Если ограничитель глубины выступает за пределы ограничителя, его необходимо доработать. Используйте плоский напильник для подпиливания ограничителя глубины по горизонтали так, чтобы он находился заподлицо с шаблоном для опиливания.

КАК ЗАТОЧИТЬ БЕЗОПАСНУЮ ПИЛУ: СОВЕТЫ И СПОСОБЫ ЭКСПЕРТА

• Не пытайтесь затачивать бензопилу какими-либо напильниками, кроме пилки для цепной пилы. Напильники для пильных цепей специально разработаны для заточки пильных цепей. У них особая структура поверхности, известная как штрих файла, что делает их идеальным инструментом для заточки ваших цепей.
• Перед тем, как приступить к заточке, отметьте одну фрезу маркером. После двух или трех движений напильником проверьте, сколько материала было удалено.Если поверхность выглядит однородной, ваши действия по опиливанию правильные. Если на местах все еще есть цветные пятна, убедитесь, что вы используете правильный файл, и убедитесь, что вы держите файл не слишком высоко или низко
• Отметьте свой зуб 1 ^st черным маркером, это отличный способ вспомнить, с чего вы начали
• Натяжение цепи облегчит подпиливание
• Никогда не продолжайте работу с цепью, пока она полностью не затупится. Несколько движений напильником через равные промежутки времени быстро восстанавливают полную резкость.
• Подсчитайте количество ходов напильником и используйте одно и то же количество на каждом фрезе, чтобы получить фрезы одинаковой длины
• Если вы обнаружите, что фрезы в одном ряду короче, чем в другом ряду, вы, вероятно, использовали большее давление при опиле соответствующего ряда. Исправьте это, выполнив один или два движения напильником на более длинных фрезах
.

ПРИМЕЧАНИЕ ПО БЕЗОПАСНОСТИ

Перед тем, как приступить к работе с бензопилой, убедитесь, что рабочее место безопасно, а станок закреплен в тисках.

Во избежание травм при заточке пилы рекомендуется использовать одобренные защитные перчатки STIHL. Всегда не забывайте накрывать шину бензопилы защитными ножнами, когда она не используется. Это не только снижает вероятность случайно порезаться, но и защищает зубы от повреждений и затупления.

Процедуры заточки цепной пилы Poulan | Home Guides

Со временем цепи цепных пил Poulan и всех других цепных пил со временем потребуют заточки. Когда вы заметили, что ваша цепная пила производит пыль вместо древесной стружки, пора затачивать ее. Даже если вы никогда не затачивали цепь цепной пилы, не стоит бояться процесса заточки. После того, как вы выполните надлежащую процедуру, цепь станет острой и готовой для следующего проекта.

Установите переключатель включения / выключения цепной пилы Poulan в положение «Стоп».Снимите провод свечи зажигания со свечи зажигания, чтобы предотвратить случайное возгорание двигателя цепной пилы во время заточки цепи.

Протрите цепь мягкой тканью, удаляя скопившиеся масло и пыль с цепи. Чистую цепь легче затачивать, чем грязную, а работа с чистой цепью снижает вероятность проскальзывания во время процедуры.

Отрегулируйте натяжение цепи, ослабив винты, удерживающие направляющую шину на месте, и расположив направляющую шину так, чтобы цепь плотно прилегала к ней.После этого затяните винты направляющей шины, чтобы зафиксировать регулировку. Правильная подгонка позволяет перемещать цепь вперед вручную, но не позволяет цепи провисать на нижней части шины.

Поместите держатель файла на правый резак и расположите его под углом 90 градусов. Правые резаки — это те, которые расположены с правой стороны цепи, если смотреть при работе с цепной пилой. Резак — это острая, изогнутая поверхность на цепи непосредственно перед полукруглым углублением, известным как глотка. Сразу за пищеводом находится грабля, плоская наклонная поверхность, определяющая глубину разреза.Держатель файла должен опираться на резак и грабли.

Подпилите каждый правый резак круглым напильником 5/32 дюйма, используя движение, которое начинается с внутренней стороны резака и движется наружу. Подпиливайте только по направлению наружу, используя два или три удара на фрезу. Используйте одинаковое количество движений на каждом резаке. Разверните пилу и повторите процесс для левых фрез.

Проверьте глубину граблей с помощью ограничителя глубины и определите, находятся ли они на одном уровне с резцами.При необходимости подпилите грабли плоским напильником, чтобы они соответствовали высоте резцов. При опиливании соблюдайте исходный угол наклона рейкеров. Поворачивайте цепь по мере подпиливания каждой грабли, пока не дойдете до точки, с которой вы начали подпиливать.

Ссылки

Советы

• Проконсультируйтесь с руководством по эксплуатации вашей цепной пилы Poulan, чтобы убедиться, что вы соблюдаете рекомендуемые углы и глубину, необходимые для вашей конкретной цепи цепной пилы.

Предупреждения

• Во время заточки возможны травмы.Надевайте рабочие перчатки, чтобы защитить руки.

Биография писателя

Эми Тейлор писала с 2000 года. Рецензии на книги, статьи о садоводстве и ремонте газонокосилки, а также короткая художественная литература составляют несколько ее опубликованных работ. Тейлор приобрела опыт в садоводстве и ремонте уличного оборудования, работая в сфере ландшафтного дизайна и ухода за газонами, которой она и ее муж владеют и которой управляют.

Какой размер файла использовать в цепочке 3 8

Файл какого размера использовать для цепочки из 3 8

Какой размер файла мне нужен для цепочки стежков 3/8?

Важно использовать правильный файл.Обычно для низкопрофильных цепей 1/4 и 3/8 дюйма требуется напильник 5/32 дюйма. Для цепей 0,325 дюйма требуется ряд 3/16 дюйма, а для стандартных цепей 3/8 дюйма и 0,404 дюйма требуется ряд 7/32 дюйма.

Кроме того, как мне узнать, какой размер файла подходит для моей цепи бензопилы?

Чтобы определить правильный Размер файла для вашей бензопилы, обратитесь к номеру на стороне пильного полотна на цепи. Затем соедините это число с размером файла, указанным в таблице файлов. Кроме того, вы можете измерить шаг цепи. Шаг измеряется в дюймах .

А что такое шипованная цепь?

STIHL PICCO ™ Super 3 — это пильная цепь с низким профилем и малой отдачей. Строганный квадратный срез обеспечивает минимальное трение цепи для исключительно гладкого и чистого пропила твердой или замороженной древесины. И в чем разница между a.

325 цепь и 3/8?

325 — это меньший по размеру верхний нож и лента, которые легче поворачивать для пилы. 3/8 — это больший верхний нож и ремешок. В основном в цепочке из 20 ножей несколько.

Какой размер файла вы используете для цепочки 3/8?

Важно использовать файл правильного размера.Обычно для низкопрофильных цепей 1/4 и 3/8 дюйма требуется напильник 5/32 дюйма. Для цепей 0,325 дюйма требуется ряд 3/16 дюйма, а для стандартных цепей 3/8 дюйма и 0,404 дюйма требуется ряд 7/32 дюйма.

Насколько велика цепь Picco 3/8?

STIHL 56050071027 Полный набор напильников, состоящий из направляющей файла, круглый напильник с ручкой, глубиномер, плоский напильник с ручкой и сумка для инструментов Этот набор для хранения предназначен для цепей STIHL 1/4 «и 3/8» Picco. Размер напильника 5/32 дюйма.

Как часто можно затачивать Цепь бензопилы?

В зависимости от использования, цепь обычно можно затачивать максимум 3-5 раз.

Что означают цифры на бензопиле?

Цифры, нанесенные на цепь бензопилы, представляют собой идентификационный код, используемый производителем для обозначения шага и размера цепи. Шаг и ширина — важные меры, определяющие, совместима ли цепь с бензопилой.

Почему бензопилы режут криво?

Неровные верхние пластины могут создавать косой разрез в цепи. Важно, чтобы все верхние панели были одинаковой длины. Поврежденные камнями лезвия сверла могут привести к перекосу цепи.Перед резкой важно удалить все повреждения режущего блока.

Под каким углом затачиваете бензопилу?

Какая самая лучшая точилка для бензопил?

Оцените лучшую точилку для бензопил за ваши деньги ниже.

Почему цепь бензопилы становится такой быстрой?

Вы можете прикрепить лезвия под острым углом, который быстро затупится. Возможно, ваши грабли опустились слишком низко, что приведет к быстрому затуплению цепи. Может ты рубишь грязные деревья. Вы можете слегка коснуться земли кончиком палки.

Насколько натянутой должна быть цепь бензопилы?

Правильно натянутая цепь бензопилы все еще должна немного провисать на руле бензопилы, но цепь должна быть настолько натянутой, чтобы ведущие звенья нельзя было вытащить из острия меча.

Как я могу предотвратить отскок бензопилы?

Лучший способ избежать отдачи — не класть верхнюю часть пилы на дерево. Шаг 6: Перед использованием убедитесь, что тормоз пильной цепи работает. Шаг 7: Обратите внимание на носовую часть направляющей и ее положение.Шаг 8: Выберите цепи бензопилы с низким уровнем отдачи.

Как часто нужно затачивать полотно бензопилы?

Сколько стоит заточка бензопилы?

Когда вы приносите свою пильную цепь в наш магазин, средняя цена на заточку цепи колеблется от 13 до 16 долларов США, в зависимости от количества ножей. За небольшую плату мы будем рады снять цепь и установить ее на пилу.

Что такое цепь с шагом 3/8 шага?

Шаг цепи — это расстояние между звеньями передачи. Он определяется путем измерения расстояния между тремя последовательными ведущими звеньями и деления его на два. Пример: 3/4 разделить на 2 = 3/8. Иногда высота выражается дробью: 3/8, а иногда — десятичным числом:. 404.

Сколько стоит цепь бензопилы Stihl?

Stihl 26RS68 18-дюймовая цепь бензопилы, 68 звеньев привода. 325 шагов.

063 Рельс

Что такое колесо бензопилы?

Колесо бензопилы играет ключевую роль в работе бензопилы.Если вы лесовод или дровосек, бензопилы — неотъемлемая часть вашей работы. Это устройство используется для обрезки деревьев и веток, оно прочное и прочное.

Что означает номер на ссылке станции?

Что такое звенья привода бензопилы? Калибр

Части цепей бензопилы, которые входят в шину, называются приводными звеньями. Тяга — это нижняя часть цепи бензопилы (см. Фото ниже). Датчик измеряет толщину звеньев трансмиссии, если вы видите их вдоль цепи.

Что означает PiCCO?

Файл какого размера использовать в цепочке из 3 8

Как затачивать бензопилу с помощью напильника

Заточка бензопилы может быть проблемой. Не найдя подходящего магазина или подходящего типа станка и дополнительной опасности, каждый раз, когда пила затупляется, будет неприятно испытывать столько неприятностей.

Есть несколько различных способов заточки бензопилы в домашних условиях; некоторые из них немного безопаснее других.Использование направляющих для файлов может быть простым и безопасным способом сделать это. Кроме того, это более дешевая альтернатива различным другим методам. Все, что вам нужно сделать, это выполнить несколько простых шагов, чтобы научиться точить бензопилу с помощью направляющей для напильника!

Как затачивать бензопилу с помощью направляющей для напильника

Отрегулируйте бензопилу

Чтобы заточить бензопилу, вы должны найти хорошее место, чтобы зажать ее. Стол отлично подойдет для этой работы. При этом тиски или настольный зажим могут удерживать бензопилу, поэтому она не смещается во время заточки.

Цепь пилы также должна быть натянута. Все, что вам нужно, это повернуть винт регулировки натяжения на бензопиле, пока вы не добьетесь желаемого эффекта.

Подача документов может немного сбить с толку, если вы не можете решить, с чего начали. Итак, просто отметьте первый зуб, над которым вы будете работать, перманентным маркером, и вся проблема исчезнет.

Установка файла

Первое, что нужно сделать, это использовать держатель файла и установить угол наклона файла. Всегда не забывайте брать напильник того же диаметра, что и бензопила.

Держатель файла поможет определить, с какого угла опиливать каждую фрезу, поскольку у каждого зуба есть альтернативный угол. При подаче вы должны выбрать один тип фрез для работы, а затем вернуться и сделать все остальное.

Начать заточку!

Как только вы определите правильное положение, поместите файл и протолкните его через резак. Сделайте это несколько раз без чрезмерного давления, но не забывайте всегда идти вперед.

Отклонение напильника назад приведет к повреждению фрезы и самого напильника.Заточите каждый второй резак, начиная с первого, отмеченного, работая над каждым от 3 до 10 раз.

Когда вы закончите один набор, поверните бензопилу на 180 градусов и заточите фрезы следующего типа.

File ‘Em Down

Для этого вам потребуются плоский напильник и ограничитель глубины. Ваша задача — подпилить грабли на цепи, чтобы они были на одном уровне. Измеритель покажет часть, которую вы должны отпилить.

Просто подпилите все грабли на одинаковую высоту, пока все они не станут одинаковыми.Будьте осторожны, чтобы не спилить сам калибр. Как только вы закончите, снова ослабьте цепь, и у вас будет свежая рабочая бензопила.

Заключительные мысли

Хотя существуют различные другие способы заточки цепи бензопилы, направляющая для напильника является наиболее безопасным. Нет никакого риска порезаться, и даже если на это уйдет немного больше времени, этот метод эффективен.

Кроме того, вы можете найти файлы практически где угодно, и их очень легко поддерживать.Итак, теперь вы знаете простой и эффективный способ заточки бензопилы прямо в вашем гараже.

Джейк Лич, исследователь садового электроинструмента, проживает в США вместе со своими близкими. В детстве он видел, как его папа целый день занимается садоводством. Когда Джейку исполнилось 25 лет, он захотел помочь своему отцу, узнав, какие инструменты могут упростить садоводство. С тех пор он в настоящее время проводит свои исследования и выясняет, какие инструменты могут быть лучшими для любой работы, связанной с садоводством.Сейчас ему 30 лет, и он достаточно опытен, чтобы искать лучшие садовые инструменты, доступные на рынке.

Нравится:

Нравится Загрузка …

По теме

Adobe Online Photo Editor | Онлайн Photoshop

Загрузите свои фотографии.

Загрузите изображение из собственной фото-библиотеки или выберите стандартное изображение для использования в своем дизайне. Выберите одно изображение или несколько фотографий, чтобы создать фотоколлаж — не волнуйтесь, даже в фотоколлажах вы сможете редактировать каждую фотографию по отдельности.

Настройте изображения.

Выберите фотографию, чтобы получить доступ к параметрам меню редактирования. На вкладке «Фильтры» вы можете добавить глубину и стиль с помощью предустановленных фильтров. Параметр «Улучшение» помогает настроить фотографии с помощью ползунков для настройки контраста, яркости, насыщенности, теплоты или резкости. Поиграйте с эффектом «Размытие», чтобы трансформировать изображение, и соедините его с инструментом «Удалить фон», чтобы создать перспективу. Наконец, исследуйте с помощью Crop & Shape, чтобы вращать, масштабировать, сдвигать или переворачивать фотографию, пока не будет достигнута идеальная композиция.

Измените размер фотографий.

После того, как вы отредактируете свою фотографию или дизайн, выберите инструмент «Изменить размер», и целый мир вариантов форматирования фотографий будет у вас под рукой. Выберите один из размеров сообщений в социальных сетях, размеров фотографий профиля в социальных сетях, параметров печати и других стандартных размеров фотографий. Adobe Spark — это универсальный инструмент для изменения размера изображений, от Instagram и LinkedIn до плаката для вечеринки или праздничной открытки.

Добавьте текст к фотографиям.

Сделайте фотографии яркими с помощью великолепных шрифтов, спецэффектов и цветовых палитр.Наши онлайн-инструменты для фотошопа позволяют настраивать все: размер, выравнивание, непрозрачность текстового поля, широкий выбор шрифтов и яркие цветовые палитры, которые сочетаются с эстетикой вашего дизайна. Добавьте текстовую анимацию для дополнительного блеска с помощью этой онлайн-альтернативы Photoshop.

Примените фото-анимацию к своему дизайну.

Вы также можете включить в свой дизайн анимацию с фотографиями. В меню анимации прокрутите текстовые параметры до тех пор, пока не дойдете до эффектов фото-анимации. Поэкспериментируйте с представленными опциями, пока не найдете эффект анимации, который оживит ваш дизайн.

Добавьте анимированные стикеры.

Мы объединились с GIPHY, чтобы предложить вам постоянно развивающуюся библиотеку анимированных стикеров. Добавление движущегося стикера или GIF в ваш дизайн Adobe Spark — самый простой способ превратить графику в анимированное социальное видео.

Изучите различные стили дизайна.

Adobe Spark — это кладезь творческих ресурсов. Получите предложения по вариантам дизайна, макетам, цвету, выравниванию и анимации, чтобы вы никогда не были одиноки.

Сохранить, скачать и поделиться.

Мгновенно загрузите отредактированное изображение на свое устройство. Поделитесь им в социальных сетях и на цифровых платформах или распечатайте дома, на работе или на профессиональном принтере. Adobe Spark сохраняет ваши дизайны, поэтому вы всегда можете вернуться и внести дополнительные изменения. Отмените все изменения, которые вам не нравятся, прямо сейчас. Никакие изменения не являются постоянными, поэтому вы всегда можете вернуться к исходной версии при необходимости.

В Австрии начинается изоляция непривитых людей на фоне возрождения COVID — NBC, Лос-Анджелес,

Австрия предприняла то, что ее лидер назвал «драматическим» шагом в понедельник, введя общенациональную изоляцию для невакцинированных людей, которые в последнее время не болели COVID-19, что, возможно, является самой радикальной из серии мер, предпринимаемых европейскими правительствами, чтобы добиться масштабной региональной изоляции. возрождение коронавируса под контролем.

Этот шаг, вступивший в силу в полночь, запрещает людям в возрасте 12 лет и старше, которые не были вакцинированы или недавно выздоровели, покидать свои дома, за исключением основных видов деятельности, таких как работа, покупка продуктов, посещение школы или университета или прогулки. — или сделать прививку.

Изначально карантин вводится до 24 ноября в альпийской стране с населением 8,9 миллиона человек. Это не относится к детям до 12 лет, потому что они еще не могут официально пройти вакцинацию — хотя столица, Вена, в понедельник открыла вакцинацию для детей до 12 лет в рамках пилотного проекта и сообщила о высоком спросе.

Официальные лица заявили, что полицейские патрули будут усилены, а непривитые люди могут быть оштрафованы на сумму до 1450 евро (1660 долларов США), если они нарушат изоляцию.

«Мы действительно не отнеслись к этому шагу легкомысленно, и я не думаю, что о нем следует говорить снисходительно», — сказал радиостанции Oe1 канцлер Александр Шалленберг. «Это драматический шаг — пострадали около 2 миллионов человек в этой стране. … То, что мы пытаемся, — это свести к минимуму контакты между невакцинированными и вакцинированными, а также контакты между невакцинированными.”

«Моя цель очень четко состоит в том, чтобы сделать непривитых вакцинированными, а не ограничивать вакцинацию», — добавил Шалленберг. «В долгосрочной перспективе выход из этого порочного круга, в котором мы находимся — и это замкнутый круг. , мы спотыкаемся от волны к изоляции, и это не может продолжаться до бесконечности — это всего лишь вакцинация ».

Около 65% населения полностью вакцинировано, что Шалленберг назвал «постыдно низким». Все учащиеся школ, независимо от того, вакцинированы они или нет, теперь должны проходить три теста в неделю, по крайней мере один из них — тест ПЦР.

Власти обеспокоены ростом числа инфекций и увеличением нагрузки на больницы. В Австрии в воскресенье было зарегистрировано 849,2 новых случая на 100 000 жителей за предыдущие семь дней. Его ситуация намного хуже, чем в соседней Германии, где уровень заболеваемости в понедельник стал самым последним в череде рекордов: 303 новых случая на 100000 жителей за семь дней.

Берлин в понедельник стал последним из нескольких немецких штатов, ограничившим доступ в рестораны, кинотеатры, музеи и концерты для людей, которые были вакцинированы или недавно выздоровели, исключая невакцинированных людей с отрицательным результатом теста.Исключение составляют лица моложе 18 лет.

В четверг парламент Германии должен проголосовать за новую правовую основу ограничений на коронавирус, разработанную партиями, которые, как ожидается, сформируют следующее правительство страны. Сообщается, что эти планы расширяются, чтобы разрешить более жесткие ограничения на контакты, чем предполагалось изначально.

По отдельности, три партии, которые надеются вступить в должность в начале следующего месяца, также, похоже, намерены ввести мандат на вакцинацию в некоторых областях, на что официальные лица пока возражают.

«Нам потребуется обязательная вакцинация … в домах престарелых, детских садах и так далее», — сказала лидер парламентской группы зеленых Катрин Геринг-Эккардт. «Мы сделаем это с нуля».

Германия изо всех сил пытается придать новый импульс своей кампании вакцинации: чуть более двух третей населения полностью вакцинированы, и пытается увеличить количество прививок.

Уходящий канцлер Ангела Меркель в субботу обратилась с новым призывом к несогласным пройти вакцинацию.«Подумай об этом еще раз», — сказала она. На прошлой неделе центр по борьбе с болезнями призвал людей отменить или избежать крупных мероприятий.

Массовый рост числа случаев коронавируса в Европе вынуждает все большее число стран вновь вводить жесткие ограничения.

На западе Германии Нидерланды в субботу вечером ввели частичную изоляцию, которая должна продлиться не менее трех недель, вынудив бары и рестораны закрыться в 20:00. В северном городе Леуварден сотни молодых людей собрались на центральной площади, зажгли фейерверки и держали сигнальные ракеты, прежде чем полиция по охране общественного порядка двинулась, чтобы вытеснить протестующих.

В Австрии лидер крайне правой оппозиционной Партии свободы пообещал бороться с новыми ограничениями «всеми доступными парламентскими и законными средствами». Герберт Кикл заявил в своем заявлении, что «2 миллиона человек находятся практически в заключении, не совершив ничего плохого».

В понедельник Кикл объявил в Facebook, что у него положительный результат теста на COVID-19 и что он должен изолироваться в течение 14 дней, поэтому он не сможет присутствовать на акции протеста в Вене, запланированной на субботу.

Следующим шагом правительства вполне может стать закручивание гаек.
