Замок уличный для калитки: Задача: купить замок на калитку

Замок на калитку: какой выбрать

Оглавление публикации:
Общие характеристики замков для калитки
Механический замок на калитку: как выбрать
Разновидности электрозамков для калитки

Может быть когда-нибудь наше общество сможет обходиться без трехметровых заборов и замков. Но пока это утопия, и нам снова и снова приходится защищаться от несанкционированного доступа на свою территорию. В этой статье от dveridoma.net будем выбирать замок на калитку, посмотрим, какие варианты существуют на современном рынке запирающих механизмов и какие из них самые надежные.

Замок на калитку фото

Общие характеристики замков для калитки

Глобально все замки, предназначенные для запирания калитки, можно разделить на два вида:

1. механические;
2. электрозамки.

Первые всем нам знакомы уже давно, они открываются традиционным способом – вручную с помощью ключа. Они надежные, долговечные, не зависят от электроэнергии, а от хозяев требуют только всегда носить с собой ключ.

Вторые идеально подходят для автоматизированных ворот с калитками – дверь можно открыть как дистанционно, так и с помощью ключа снаружи и кнопки изнутри.

Уличный замок для калитки фото

Эти два вида замков делятся на подвиды. Механический замок по типу установки может быть накладным, врезным, навесным, реечным, кодовым. А электрозамки могут быть магнитными и кодовыми. Как видите, кодовый замок встречается в обеих разновидностях, но различия имеет существенные. Если в электронном замке кодовая информация записывается в памяти блока, и открывание происходит путем введения определенной комбинации цифр на мониторе, то в механическом замке кодовая информация хранится в определенном положении механизмов (дисков, колец и т.д.), которые устанавливаются в нужном порядке только при нажатии правильной комбинации кнопок.

В этом видеоролике смотрите, как установить врезной замок в калитку.

Механический замок на калитку: как выбрать

Чуть выше мы уже упоминали о разновидностях механических замков. Рассмотрим их более подробно.

Реечный не имеет секретности механизма и запирается с помощью засова. Ключ здесь имеется, но он служит только для открывания ригеля. Вставляя в замочную скважину и надавливая его в подпружиненные рейки, мы добиваемся того, что они полностью уходят в корпус замка, тем самым предоставляя возможность беспрепятственного открытия двери. Так же беспрепятственно, используя обычный карандаш или другой предмет узкой цилиндрической формы, откроет реечный замок и злоумышленник.

Реечный замок фото

Навесные замки не врезаются в дверь, а живут своей автономной жизнью. К дверному полотну привариваются проушины, в которые и продевается дужка навесного висячего замка.

В большей степени они применяются для защиты гаражей, сараев и прочих хозяйственных построек, а вот для калиток не особо подходят, разве что для калитки какой-нибудь не очень посещаемой дачи.

Навесной замок фото

Врезной замок – врезается непосредственно в полотно калитки. Его не сбить ломом, как навесной, так как корпус располагается внутри дверного полотна. Этот вариант хорош, если калитка имеет внутреннюю накладку. Тогда замок находится в защищенных от внешних факторов условиях, располагаясь между двумя полотнами. Ширина корпуса замка должна соответствовать толщине двери, другими словами, он должен стать в аккурат в торец двери, не выходя за ее пределы.

Врезной замок на калитку фото

Вообще защита внутреннего механизма замка должна стать приоритетной задачей хозяев частных домов наряду с выбором надежного и не подверженного взлому запирающего прибора. Очень часто, находясь под воздействием осадков, замок быстро ржавеет и перестает выполнять свои функции. В один прекрасный момент вы можете попросту не попасть во двор, потому что не сможете открыть замок.

Накладной – часто используется в качестве уличного замка для калитки. Он накладывается сверху на дверное полотно и закрепляется винтами. Это распространенный вариант запирающего устройства для деревянной калитки, внутрь которой весьма сложно вставить врезной замок. На металлическую калитку его тоже часто устанавливают, поскольку не все двери имеют внутреннюю накладку или необходимую ширину полотна для врезного замка.

Накладной замок на калитку фото

Кодовый механический замок удобен тем, что не нужно носить с собой ключ. Достаточно запомнить простую комбинацию из цифр для того, чтобы  открыть дверь. На калитках частных домов их ставят редко, а двери общественного назначения (например, вход в садовое товарищество или общая калитка на несколько дворов) могут быть оборудованы кодовым замком. Такой вариант запирания весьма привлекает, так как не нужно постоянно носить с собой ключ, однако узнать секретный код злоумышленнику не составит труда, опытные воры распознают нужную комбинацию даже по звуку щелчка.

К тому же в зимнее время кнопки могут залипать, что тоже не очень надежно.

Кодовый замок на калитку фото

Выбирая механический замок, предпочтение следует отдать моделям с ручкой и защелкой. Не всегда нужно запирать калитку на замок, можно просто прикрыть дверь. Вот здесь защелка очень приходится, так как не даст возможности двери самопроизвольно открываться от порывов ветра.

Разновидности электрозамков для калитки

Электрозамки позволяют открыть дверь без непосредственного контакта с ней. Управлять открыванием и закрыванием можно даже удаленно, нажав кнопку в доме или с помощью телефона. Электронный ключ можно даже переслать по смс или по электронной почте. Это удобно, если, например, вы ждете гостей. А в целях безопасности в любой момент можно перепрограммировать замок. Также в качестве считывателя может использоваться брелок, магнитный ключ или экран с клавиатурой, куда нужно ввести секретный код.

Наибольшей популярностью для установки на калитки пользуются электромеханические замки. В одном изделии объединены электрическая схема и механическая защелка. Самое главное преимущество такого типа замков заключается в том, что отпирание может производиться двумя способами: с помощью электроимпульса (например, с домофона) и при помощи обычного ключа. Это очень удобно в моменты, когда отсутствует напряжение. Изнутри такие запирающие изделия, как правило, имеют кнопку, так что выйти и зайти, когда на участке нет света, не будет проблемой.

Электромеханический замок на калитку фото

Электромагнитный замок способен удерживать дверь закрытой при помощи электромагнитного поля. Когда напряжение пропадает, замок автоматически открывается. Это очень важное свойство для общественных заведений в случае экстренной эвакуации людей, но абсолютно не подходит для калитки частного дома, ведь она должна быть заперта постоянно. Выход – подключение источника бесперебойного питания, но он тоже имеет свой ресурс. И если вы знаете, что в вашем районе перебои с электричеством частые, то этот вариант замка не подходит.

Электромагнитный замок на калитку фото

В завершение темы можем сделать вывод о том, что самым лучшим будет механический (накладной и врезной), а также электромеханический замок на калитку. Первый стоит дешевле, а второй дороже, но его цена окупается всеми удобствами, которые он дарит при эксплуатации.

как выбрать и установить своими руками

Замок для калитки или видеодомофон – это устройство фиксации, которое, в свою очередь, может быть электронного, механического или комбинированного типа. Предназначаются для запирания помещений с целью предотвращения попадания в них посторонних людей и обеспечения сохранности имущества.

Так выглядит установленный врезной замок на калитку

Сейчас существует множество разновидностей замков, которые можно поставить, и цена вас приятно удивит.

Самые простые, которые вы можете сделать и врезать своими руками – это шпингалеты, щеколды, засовы для ворот и крючки. На смену им пришли видеодомофоны, кодовые, электрические и другие виды замков.

Вернуться к оглавлению

Содержание материала

Виды замков

Любой человек, являющийся владельцем загородного дома или коттеджа, рано или поздно сталкивается с ситуацией, когда перед ним встаёт вопрос, какой замок или видеодомофон выбрать. Новый замок понадобится, если:

• предыдущий вариант морально устарел и стал малоэффективен;
• злоумышленники вскрыли старый замок;
• вы построили новый тип забора, которому необходим современный видеодомофон.

Свой выбор можно остановить как на промышленных вариантах, так и сделать и врезать замок своими руками.

Пример самостоятельно врезанного замка

Замки для калиток на улице должны быть сделаны из нержавеющей стали, чтобы противостоять атмосферным явлениям в виде дождя или снега.
Замок на калитку из профнастила может быть следующих видов:

• внутренний (врезной) замок;
• накладной, с ручкой;
• навесной;
• электромеханический замок;
• видеодомофон.

Установка добротного замка на калитку зачастую бывает продиктована не какими-либо личными предпочтениями или убеждениями хозяина участка, а тем, какой особенностью конструкции обладает тот или иной забор или ворота для частного дома.

При выборе защитной системы, которую вы собираетесь сделать своими руками, нужно также учитывать – насколько при этом важна мощность устройства.

От этого фактора, по большей части, зависит цена на замок или видеодомофон. Чем лучше замок, тем выше не только цена на него, но и уровень защиты, который он способен предоставить.

Электрическая схема видеодомофона для калитки

Если вам не требуется мощная защита, а достаточно обычного и символического закрывающего устройства, то и нет особой необходимости вкладывать значительные средства в замок – его можно сделать своими руками. Если вы собираетесь установить своими руками накладной замок для калитки, важно, чтобы корпус замка был не только крепким, но и цельным.

Это поможет обезопасить механизм от попадания внутрь влаги и пыли, а значит, увеличит срок службы устройства и обеспечит корректность его работы.

Рынок на данный момент переполнен различными вариантами. Чтобы помочь разобраться в современном ассортименте замков и защитных систем, нужно рассмотреть наиболее распространённые их разновидности, объективно взвесив все преимущества и недостатки.

Вернуться к оглавлению

Врезные замки

Схема для монтажа врезного замка на калитку

На дачных участках зачастую используются цилиндровые врезные замки, поскольку они одинаково удачно применимы как для деревянных дверей, так и для калиток из профнастила. Но при использовании такого типа замков необходимо позаботиться и о надёжной гидроизоляции, поскольку они боятся попадания влаги.

В качестве гидроизоляции обычно используется двухсторонняя обшивка замка. Как уже говорилось, выбор замка зачастую зависит от типа ворот и калитки. Например, бывают ситуации, когда необходимы узкие замки по той причине, что отсутствует свободное место для размещения тела защитного устройства. Традиционно эта проблема свойственна калиткам и воротам, конструкция которых сварена из металлического профиля 40х40-40х60 либо уголка.

Цилиндровые врезные замки специально сконструированы для монтажа и врезки в полость профиля.

Это является одной из главенствующих причин, почему они пользуются наибольшей популярностью среди своих аналогов. Эти замки можно встретить в широком ассортименте в любой специализированной торговой точке.

Установить врезной замок на калитку из профнастила очень просто, это можно сделать своими руками. Поэтапно процесс будет выглядеть так:

1. Приложить замок к месту, в которое он должен был вмонтирован, отметить на нём месторасположение личины замка и отверстий для крепежа.
2. Сделать резьбу для крепёжных болтов, сделать это можно при помощи метчика.
3. В случае необходимости отверстие под личину можно сделать шире, используя угловую шлифовальную машину («болгарку»).
4. Вырезать все отмеченные отверстия.
5. Вставить замок (не прикручивая) и проверить его функционирование.
6. Необходимо убедиться, что замок нормально функционирует, его корпус нигде не зажат и механизм в легко работает, после этого можно вставить ручки и закрутить крепёжные болты.
7. После завершения монтажа замка в калитку необходимо ещё неоднократно проверить качество его функционирования, поскольку малейшее трение язычка о поверхность или перекос корпуса замка способны сделать его работу некорректной.

Минус у цилиндровых врезных замков тоже имеется, причём весьма существенный: по сравнению с другими защитными механизмами, они больше всего подвержены взлому – даже малоопытному взломщику не оставит особого труда сломать такой замок за короткое время.

Вернуться к оглавлению

Кодовые замки

Кодовый замок – это разновидность замков, которая в наше время всё больше набирает популярность, они отличаются хорошей надёжностью, их труднее взломать или сломать. В таком устройстве просто нет места, куда можно было бы вставить отмычку, а кодовое значение почти невозможно угадать или подобрать случайным образом.

Кодовый замок функционирует при помощи особого передвижения колец и штифтов. Механизм занимает различные положения при наборе разных комбинаций цифр. При правильном наборе кодового значения приходит в движение язычок замка.

Кодовое значение можно самостоятельно изменять при необходимости неограниченное количество раз. Кодовый замок обладает некоторыми преимуществами по сравнению с другими видами, например, ему не нужен ключ, это особенно хорошо для тех людей, которые часто их теряют или забывают взять с собой.

Так выглядит установленный кодовый замок

К тому же кодовое значение можно сообщить всем заинтересованным в этом лицам, что избавляет от необходимости делать множество дубликатов ключей.

Если ключ от обычного замка был утерян и существует вероятность, что он попал в руки к недоброжелателям, придётся менять всю защитную систему, в то время как в кодовом замке при разглашении кода третьим лицам, достаточно изменить только его значение на новое. Если существует такая необходимость, то можно установить аналогичное устройство, только оборудованное электроприводом.

Вернуться к оглавлению

Навесные замки

Навесные замки используются человеком уже очень давно. Это та разновидность замков, которая, несмотря на прошедшее время и множество более современных аналогов, не теряет своей популярности. Навесные замки широко применяются, и имеются в наличии абсолютно во всех специализированных торговых точках.

Эти замки отличаются простейшим способом крепления, который не требует никаких дополнительных манипуляций или монтажа. Это и является, вероятнее всего, секретом их устойчивой популярности. Технологии не стоят на месте и навесные замки с течением времени совершенствуются.

Если раньше для открытия такого замка обязательно нужно было использовать ключ, то сейчас широко применяются навесные кодовые замки. Они сочетают в себе всю простоту использования обычного навесного замка, а также высокую эффективность и надёжность кодового. У классических навесных замков дужка обычно была изготовлена из металла, а у современных моделей её чаще всего делают из высокопрочного троса.

Вернуться к оглавлению

Электромеханические замки или замки с электроприводом

Электрический замок подразделяют на два подвида: накладной и врезной, но при этом независимо от своей разновидности, подобные замки состоят не менее чем из двух ригелей.

Пример электромеханического замка для калитки

Принцип действия ригелей:

• первый ригель является взводящим, при закрытии замка он скрывается внутри и тем самым запускает все остальные элементы механизма, готовя их к процессу закрытия;
• второй ригель управляется соленоидом, в момент поступления на него напряжения активизируется и приходит в движение вся система, после чего замок открывается;
• защитная система будет пребывать в состоянии «открыто» пока не произойдёт повторное открытие и закрытие двери, в этот момент происходит своеобразная перезагрузка системы.

В комплектацию электромеханического замка обязательно входят и обычные ключи, которые также можно будет использовать для открывания двери. Наибольшей популярностью такие замки пользуются при установке на ворота гаражей, поскольку система позволяет открывать их даже при отсутствии подачи электроэнергии.

Комплект всех деталей электромеханического замка для установки

В последние годы электромеханические замки всё больше входят в обиход, и их чаще начинают использовать при выборе защитной системы для обычных калиток. Существуют электромеханические замки, работающие на основе электромагнита.

К ним обычно прилагается весьма громоздкая инструкция по использованию, но они достаточно просты как по своему принципу действия, так и в процессе эксплуатации. Когда начинается подача электроэнергии приходит в действие катушка, панель начинает намагничиваться до тех пор, пока не произойдёт её прилипание ко второй панели, прикреплённой к двери.

Схема работы электромагнитного замка

При этом электромагнитные замки для калиток имеют один, но очень значительный недостаток. Открыть такой защитный механизм можно единственным способом – необходимо будет установить подачу электроэнергии. В этом случае электромагнитные импульсы начнут ослабевать и калитка или дверь откроется.

Следовательно, для надёжности системы необходима постоянная подача электроэнергии, что не всегда возможно осуществить ввиду вероятных перебоев. Поэтому при установке замка на электромагнитах, скорее всего, придётся устанавливать и источник постоянного бесперебойного питания.

Помимо этого на калитку в заборе нужно будет установить доводчик, чтобы избежать сильных и резких ударов, которые негативно влияют на защитный механизм: при любом, даже самом малом, смещении пластин замок начинает некорректно функционировать. Хочется пожелать вам выбрать для своего загородного особняка именно то запирающее устройство, которое устраивало бы вас по всем параметрам!

Замок для калитки: особенности выбора

Замок, установленный на калитке, позволяет обезопасить жильцов дома от внезапного вторжения посторонних людей. В процессе выбора замка для калитки, следует учитывать материал, из которого он изготовлен, индивидуальные особенности дома и предпочтения хозяев. О том как подобрать замок для калитки рассмотрим далее.

Оглавление:

1. Замок для калитки: функциональные особенности и разновидности
2. Характеристика электромагнитного и электромеханического замка для калитки
3. Замок на калитку фото и рекомендации по выбору
4. Монтаж накладных замков на калитку
5. Особенности установки врезных замков для калитки

Замок для калитки: функциональные особенности и разновидности

После установки калитки, следует не менее важный процесс — выбор замка — надежной опоры, которая обезопасит дом от несанкционированных вторжений.

Среди основных типов замков для калитки, выделяют устройства:

• реечного типа;
• навесного типа;
• врезного типа;
• накладного типа;
• кодового типа;
• магнитного типа.

Первый вариант был популярен около 20 лет назад. Сейчас же такие замки практически не устанавливаются на калитки. В их составе присутствует засов, который передвигается по конструкции из фиксирующих петель. Причем, данные петли необходимо приваривать непосредственно на калитку.

Применение данного замка возможно только с внутренней стороны, он отличается не надежностью и низкими эксплуатационными характеристиками. Для взлома такого замка достаточно просунуть лом в щель между калиткой и замком. Кроме того, для запирания, используются большие ключи, которые неудобно носить с собой. Для открывания замка следует хорошенько потрудиться.

Второй вариант — навесной замок, самый надежный и простой способ обезопасить жилище. Для монтажа такого замка, необходимо наличие ранее приваренных к калитке петель.

Среди преимуществ таких замков отмечают:

• простота;
• надежность использования;
• доступная стоимость.

Недостатком навесных замков выступает необходимость их фиксации только с одной из сторон калитки. Кроме того, если замок будет установлен с наружной стороны, то его легче будет взломать. Неудобство использования такого замка делает его не популярным среди замков для калитки.

Совет: Если вы все же решили использовать навесной замок для калитки, то выбирайте модели, форма которых является обтекаемой, кроме того, на нем должен располагаться элемент в виде запорного пальца. Для изготовления таких механизмов используется закаленная сталь, которая отличается стойкостью перед внешними раздражителями, а обтекаемая геометрическая форма снижает опасность взлома такого замка.

Накладной замок на калитку отличается самой высокой популярностью, для монтажа накладного замка необходимо установить его изнутри калитки. При выборе замков данного типа, следует отдать предпочтение механизмам, которые способны с внутренней части калитки открываться с помощью ключа.

Кроме того, следует уделить внимание запору, который является основным механизмом регуляции открывания замка. В процессе открывания калитки засов выдвигается из корпусной части, при закрывании — задвигается во внутрь.

Учтите, что от количества стержней в форме цилиндра, которые находятся на запоре, зависит качество замка и его надежность. Срок службы таких замков достаточно высокий, поэтому они довольно популярны для установки в калитках.

Накладные замки бывают:

• цилиндрическими;
• сувальдовыми.

Монтаж каждого из них имеет свои особенности. Первый вариант имеет специальную кодовую систему, которая отличается высокой стойкостью перед взломом, а наличие бронечашки, сводит к минимуму риск поломки данного устройства.

С помощью сувальдового замка также удается обеспечить надежную защиту калитки от открывания. В основе данного замка содержатся специальные пластины, фигурной формы, благодаря этому, замки отличаются такими преимуществами:

• высокой защитой механизма от взлома;
• наличием броневых накладок;
• сложной формой сувальдовых механизмов;
• невозможностью взлома;
• компактными размерами;
• повышенной степенью прочности.

Врезной замок для калитки схож с накладным, однако для его фиксации на калитке требуется лицевая планка. Именно от ее качества зависит прочность всего замка. Планка должна очень крепко держаться на поверхности, в противном случае, взломать такой замок не составит особого труда. Врезные замки — отличный вариант для замка на калитку из профнастила. Учтите, что главным фактором длительной службы врезного замка, является обеспечение его гидроизоляции, а так как калитка, с двух сторон обшивается профнастилом, то влага, практически не попадает на замок.

Магнитный замок на калитку отличается прежде всего удобством и надежностью, на таком замке отсутствуют движущиеся элементы. Для установки замка потребуется небольшое количество времени и сил. В составе замка присутствует якорь пластина, устанавливаемая в калитку, а на второй части замка находится электрический магнит, закрепляемый на поверхности коробки. Для открывания замка необходимо наличие специального магнитного ключа, шифр которого должен совпасть с замком.

Использование кодового замка на калитку отличается удобством и надежностью, так как для его открывания не нужен ключ. Для входа во двор, необходимо ввести специальную комбинацию. Для открывания данного замка с внутренней стороны, достаточно нажать на специальный рычаг или кнопку.

Характеристика электромагнитного и электромеханического замка для калитки

Данный тип замка еще называется кодовым, по надежности они превосходят все замки. В составе замка присутствует затворный механизм и панель приборов. Для открытия или закрытия калитки требуется введение специального кода.

Надежность данных замков объясняется возможностью смены кода. Среди недостатков электромеханических замков, следует выделить необходимость в наличии электричества, обеспечивающего их работу. Возможен вариант покупки устройства с электрической батареей, однако для его работоспособности следует постоянно следить за уровнем зарядки.

Заменить аккумулятор можно только изнутри калитки, а, значит, в тот момент, когда он разрядится в дом будет попасть очень трудно. Для взлома такого замка требуется очень дорогостоящая аппаратура, которая еще не гарантирует положительный результат в подборе кода.

Кроме того, существует еще одна разновидность электромеханического замка, для снятия кодировки которого требуется наличие электрического сигнала.

Электронные замки на калитку магнитного типа чаще всего встречаются на двери у подъезда многоэтажного здания. Однако, их применение для калитки также возможно. В их составе присутствует магнитный ключ и механизм запирания. Ключ отличается наличием такого же магнитного поля, какое присутствует на замке, их совпадение приводит в действие механизм запирания.

Для взлома такого замка требуется наличие специального оборудования, хотя, их взломать легче, чем кодовые.

Принцип работы радиоволнового замка схож с сигнализацией автомобиля. Если рассматривать все замки со стороны их надежности, то данный тип замка является самым устойчивым перед взломом. Для его вскрытия необходимо иметь огромный опыт в отрасли радиотехники. Хотя и для монтажа данного оборудования требуется особый опыт и умения.

Замок на калитку фото и рекомендации по выбору

Процедура выбора типа замка для калитки требует особой серьезности, так как калитка находится на открытом пространстве и под постоянным воздействием внешних раздражителей.

Кроме того, в замок попадает пыль, влага, грязь, это при его изготовлении из некачественных материалов приводит к появлению коррозии и его порче.

Среди замка для калитки механического типа, лучше всего отдать предпочтение накладному или врезному сувальдовому замку. Именно это устройство является самым оптимальным вариантом для установки на улице, так как данный замок не боится ни мороза ни повышенной влажности.

Кроме того, обратите внимание на компактность. Следите за тем, чтобы замок не занимал много места на калитке и чтобы ключи, не были слишком большими и неудобными при транспортировке.

Проверяйте материалы, из которого изготовлен замок, они должны отвечать всем требованиям и стандартам качества продукции. Кроме того, необходимо проверить открывание и закрывание замка еще в магазине. При возникновении определенных трудностей, не следует покупать такой замок.

Именно от функциональной нагрузки зависит тип замка, который следует выбирать для той или иной калитки.

Для того, чтобы замок на калитку купить, следует обращаться только в специализированные магазины, в которых опытные продавцы помогут подобрать товар, в соответствии с вашими личными предпочтениями. На замок на калитку цена определяется типом самого замка, его качеством и уровнем многофункциональности. Не покупайте дешевые низкокачественные замки, так как через время они сломаются и придется тратиться на замок снова. Лучше купить более дорогую и качественную модель замка. Замок домофон калитка позволит не только защитить дом от постороннего вторжения, но и сообщит его владельцу, кто пришел в гости.

Предлагаем ознакомиться с советами, которые помогут в выборе замка для калитки:

• качество сборки замка определяет срок его службы, при внешнем осмотре устройства он должен обладать плотно закрытым корпусом, на нем не должны присутствовать слишком большие щели и прорезь, так как существует риск попадания в замок влаги;
• проверка работоспособности механизма — в процессе поворачивания ключей, он должен двигаться плавно, без запеца или заедания;
• если планируется приобретение замка электромеханического типа, то необходимо позаботиться том, чтобы в комплектации к нему прилагалась защитная гофра, обеспечивающая изоляцию кабеля, таким образом, удастся значительно увеличить срок службы замка;
• все из ключей, которые идут в комплектации проверяйте на работоспособность.

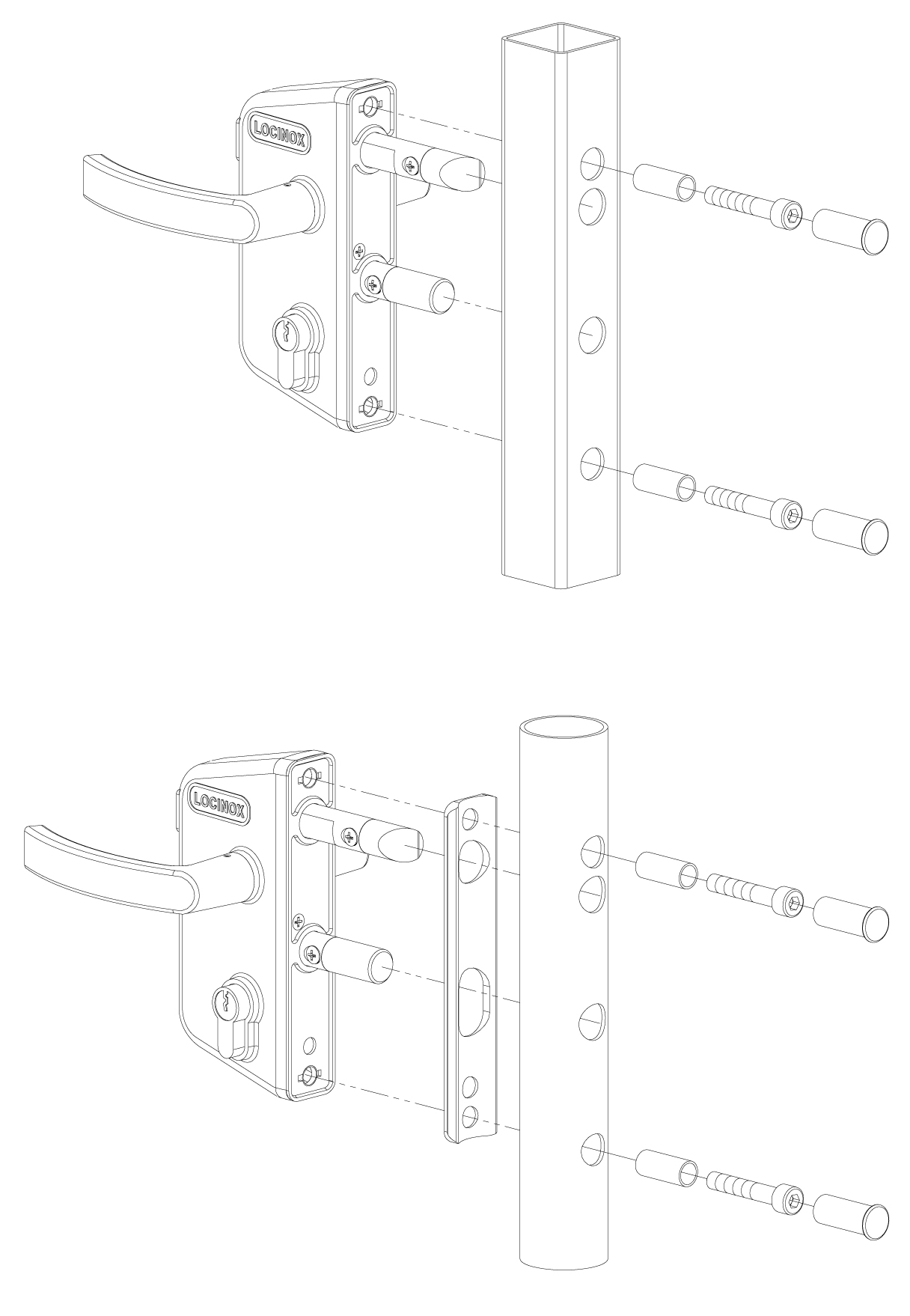

Монтаж накладных замков на калитку

1. Перед началом работ следует ознакомиться с инструкцией по установке замка, которая к нему прилагается.

2. Далее следует провести разметку места, на котором будет производиться установка. Кроме того, необходимо провести разметку места на котором будет расположено крепление и личинка замка.

3. В соотношении с разметкой сделайте отверстия, дрелью. Для этих целей используйте сверла по металлу соответствующего диаметра. Отверстие под личинку нужно определять в зависимости от ее размера.

4. Далее следует процедура фиксации самого замка. Кроме того, не забудьте прикрепить ручки, идущие в комплектации.

5. Учтите, что при наружном открывании калитки, данный тип замка не удобный в эксплуатации.

Особенности установки врезных замков для калитки

Для наглядности, предлагаем рассмотреть вариант установки врезного замка на калитку, изготовленную из двух листов металлопрофиля. Инструкция по монтажу:

1. Для начала, следует заранее позаботиться о сооружении металлического короба, привариваемого на дверную раму.

2. Если в основе конструкции присутствует стальная труба с большим диаметром, то процедура упрощается.

3. Перед началом врезки замка, следует провести работы по разметке его места расположения. Для этого, на торцевых участках ранее сооруженной коробки устанавливается механизм замка. Кроме того, не следует забывать о стыковых участках.

4. Далее необходимо вырезать отверстие под монтаж замка, кроме того, следует разметить точки, которые будут фиксировать замок на поверхности.

5. Для их обустройства воспользуйтесь электродрелью. На следующем этапе проведения работ обустраивается ниша под личинку, учтите, что все замеры должны проводиться с особой осторожностью.

6. Если на замке планируется устанавливаться ручка, то для ее монтажа следует также обустроить нишу.

7. Непосредственные работы по монтажу состоят из установки корпуса в пазовое отверстие, монтаж личинки, фиксация замка шурупами.

8. В уже установленную конструкцию монтируется стержень, для ручки. Чаще всего, он отличается наличием квадратного сечения, фиксация стержня осуществляется саморезами.

9. В установленном замке фиксируется ручка с помощью затяжных болтов, далее вся система проверяется на работоспособность.

Замок на калитку видео:

Установка замка на уличную металлическую калитку дома

Частный дом обнесён металлическим забором из профнастила, из этого материала изготовлена и калитка в дом. Каркас калитки выполнен из профильной трубы, задача наших установщиков состояла в том, чтобы воткнуть сюда достойное надёжное запирающее устройство.

На момент нашего приезда, калитка находилась в «болезненном» состоянии, установленный когда-то на неё замок полностью вышел из строя. Выглядело всё это хозяйство вот так:

Пожелания заказчика были следующие:

• Удобство использования. Здесь подразумевалась установка замка с защёлкой и ручками. Поскольку у хозяев был опыт использования аналогичного замка на этой двери. Но, как Вы можете видеть сверху, установка замка была бездарной, поэтому и служба его — недолгой.
• Качество. Владельцы этой калитки хотели замок, который смог бы им служить несколько лет, потому что предыдущий замок ломался и менялся каждый год.

Калитка и вообще уличная дверь — это агрессивная среда, использование замка в которой ВСЕГДА будет снижать его качественные характеристики. Снег, прямое попадание влаги в механизм, обледенение — это нагрузка при работе, износ и относительная быстрая поломка. И эту проблему надо было как-то здесь решить.

Вторая проблема состояла в том, что предыдущий замок был установлен безграмотно, а само запирающее устройство было низкокачественным — отсюда и частые поломки.

Выбор замка

Для начала необходимо было выбрать замок с ручками, механизм которого бы позволял использовать его в агрессивных средах. Однозначно, выбор пал на сувальдный механизм. Поскольку у клиента бюджет был ограничен, остановились на замке Гардиан 1011.

Сувальдный механизм лучше работает на морозе и при повышенной влажности — это факт. Но при прямом попадании влаги и снега (как это было у предыдущего замка) «не выживет» ни один. Необходимо было как-то ограничить попадание снега и жидкости на корпус и в механизм замка.

Поэтому было решено изготовить для замка индивидуальный карман:

Варим металлический карман.

Карман позволил:

1. ограничить попадание жидкости в механизм замка
2. обеспечить прочный и чёткий обхват замка металлом и последующую чёткую установку ручек.
3. удобно установить замок на существующую калитку, усилив при этом место установки

Ну а дальше при помощи прямых рук, «сварочника» и молитв наши мастера выполнили установку.

Работа выполнена, калитка приобрела следующий вид:

Ещё один пример по установке замка на калитку дома вы можете посмотреть и почитать здесь.

Ну а воспользоваться услугами наших мастеров вы может по телефонам в контактах

какой уличный выбрать и поставить, разновидности и варианты с ручкой

Для безопасности по периметру участка с жилым домом ставится прочный забор с калиткой. Чтобы вход защищал от проникновений, необходим надежный замок на калитку. Замок подбирается по материалу полотна, способу открывания, удобному для людей, проживающих в доме. Важно и то, какой запор для калитки хозяин сможет купить и установить своими руками. В комплект к домофону подойдет электрический дистанционный замок. Его можно открыть, не выходя из дома. Дачу на всю зиму достаточно запереть на навесной наружный.

Врезной замочный механизм с дополнительной системой защиты

Вернуться к оглавлению

Содержание материала

Классификация замков и требования к ним

Выбирая модель запора на вход во двор, следует помнить, что уличные замки на калитку все время находятся под открытым небом. Они должны быть надежно защищены от попадания воды, работать в мороз и не деформироваться, нагревшись на солнце. Устанавливать рекомендуется всепогодный замок с защитным покрытием от влаги и других внешних разрушающих факторов. В отдельных случаях на запорный механизм сверху монтируется кожух.

Сувальдная модификация

Классификация замков на ворота и калитку производится по нескольким показателям:

• способ крепления;
• устройство запорного механизма;
• способ открывания.

Цена зависит от сложности конструкции и фирмы-производителя.

Механические изделия значительно дешевле электрических механизмов.

Разновидность замочного устройства с внутренней защелкой

Вернуться к оглавлению

Виды замков по способу крепления

Способ крепления замка подбирается по материалу полотна и необходимости открывать с одной стороны или двухсторонний, нужен дешевый запор или хороший и дорогой, с дистанционным способом открывания.

Недостатком такого изделия является его незащищенность перед влагой

Навесные

Амбарные замки много десятилетий назад навешивались на сараи и другие хозяйственные постройки снаружи. Механизмы были тяжелые, большие по размеру. Цеплялся наружный замок за петли, закрепленные в двери и на стене.

Схема навесной модели

Современные навесные модели небольших размеров, кодовые и цилиндровые. Навешиваются на петли и в проушины засовов. Достоинства навесных замков:

• дешевые;
• простые в использовании;
• легко устанавливаются на калитку самостоятельно.

В комплекте со стопором навесными моделями закрывают сдвижные калитки и ворота.

Оборудование ответной части под запирающее устройство

К недостаткам навесных моделей можно отнести следующие факторы:

1. Закрываются и открываются только с одной стороны.
2. Со стороны видно, что на участке и в доме никого нет.
3. Не фиксируют калитку жестко в закрытом положении.
4. Легко взламываются ломиком.

При небольшом механическом воздействии такой замок быстро выходит из строя

Навесные модели запоров востребованы для ограждения от проникновения на частный дачный или садовый участок, расположенные на охраняемой территории общества. Используется для домов с периодическим посещением, для запирания калиток и ворот изнутри на ночь.

Врезные изделия

Надежный и удобный двухсторонний замок врезной для калитки уличный с ручкой – он легко открывается с обеих сторон. Изнутри – вертушкой, снаружи – ключом. Защелка позволяет фиксировать калитку в закрытом положении, не замыкая ее. Чтобы войти, достаточно повернуть ручку.

Такие модели менее подвержены воздействию влаги

Запорный механизм врезается внутрь полотна – вставляется в сделанную для него нишу. Снаружи имеется только небольшое отверстие с гнездом под ключ, малозаметное на расстоянии.

Большинство моделей имеет ширину 25 мм и легко вставляется в деревянный профиль и полотно от 40 мм толщиной. Применяют их для дверей и калиток, обшитых деревом, ДСП и другими материалами, имеющими большую толщину, в которую возможна врезка. Специально для кованых ворот и калиток выпускаются узкие модели размерами 20х40 мм. Узкопрофильный механизм легко помещается в профиль рамы.

Устройство врезного сувальдного замка

Цена врезного замка зависит от типа внутреннего механизма. Основным достоинством врезных моделей является их расположение внутри полотна. Добраться до замка закрытой калитки и взломать его невозможно.

Недостаток конструкции: сложная установка и ослабление полотна калитки в районе запора. Надо выбирать с торца паз в полотне по размеру корпуса. Перед тем как ставить замок на калитку из профнастила, необходимо купить готовый кожух или сварить из листа самостоятельно.

Схема врезного замка

Накладные варианты

Решая, какой замок поставить на створку из тонкого материала, профлиста, поликарбоната, оцинковки, необходимо обратить внимание на накладные модели. Они имеют корпус с одной стороны и по бокам, вторая закрыта полотном калитки. Для накладных механизмов не имеет значения толщина материала, уличный он или на дверь. Главное, чтобы он был прочный.

Образец установленного накладного устройства

Накладной запор можно выбирать разных конструкций. Дешевый механический замок на профнастил и дорогой электромагнитный на кованую ограду. Механизм легко устанавливается своими руками. Сам корпус прикручивается четырьмя винтами на краю створки. Накладная планка с отверстиями под ригели монтируется на стойке забора аналогичным способом.

Достоинства накладного варианта:

• дешевый;
• не видно с улицы;
• трудно взломать;
• простая установка на калитку.

Принципиальная схема работы накладного механизма

В накладных вариантах запора может быть защелка и ручка, установленная с двух сторон. Способ открывания зависит от устройства запорного механизма. Под профнастил следует подложить планку для прочности.

Вернуться к оглавлению

Варианты по принципу работы

Калиточный замок, как и любой, устанавливаемый в дом, имеет различные механизмы внутри. Одни – механические, открываемые только ключом. В других используется электричество, и чтобы впустить гостей, не надо покидать дом и идти к калитке.

Схема взаимодействия составных элементов запирающих устройств типа «цилиндр»

Механические

Все механические модели, независимо от конструкции, открываются ключом или набором кода при непосредственном контакте человека с механизмом. Различают несколько типов механических запоров для калиток:

• защелка;
• реечный;
• цилиндровый;
• сувальдный.

Схема составных деталей

Защелка просто фиксирует дверь в закрытом состоянии, но не запирает ее. Она состоит из язычка клиновидной формы, который при нажатии на полотно отжимается и затем занимает место в отверстии планки. Открывается с двух сторон ручкой.

Защелка может монтироваться самостоятельно и вместе с замком.

Реечный замок

Предшественником реечного запора был обыкновенный засов. Он устанавливался в две плоские скобы на полотне и заходил при запирании в третью на стене или стойке. Открывался только с одной стороны.

Внутренняя сторона механизма

В верхней части задвижки были нарезаны выемки для возможности запирания двери снаружи. В них заводился железный ключ и проворачивался. За несколько приемов засов открывался. Ключ большой, состоял из стержня с кольцом. На другом краю длинная узкая пластина, закрепленная на оси. Она могла вращаться в плоскости стержня, и была жестко зафиксирована от поворотов в другом направлении. Достаточно было завести ключ в отверстие над засовом, и, попадая в вырезы, проворачивать ключ, отодвигая задвижку.

Разновидность запирающего устройства типа «рейка»

Со временем засов соединился с рейкой. На ее верхней плоскости нарезаны наклонные зубья. Аналогичные, но с противоположным направлением, нарезаны на стержне ключа. Пружины удерживают засов в закрытом состоянии. Достаточно надавить на ключ, зубья начнут сдвигаться и отведут рейку в сторону, в открытое состояние. Блокировка ригелей включается изнутри.

На фото – дача, улица, вход снаружи.

Внешний вид установленного на калитку приспособления

Реечный засов самый надежный. Его легко установить на калитку своими руками и невозможно взломать.

К недостаткам относят большой тяжелый ключ и необходимость открывать калитку на себя двумя руками: одна надавливает на ключ, вторая тянет ручку на себя.

Цилиндровый замок

Сменная сердцевина замка – цилиндр со штифтами на пружинах. При нажатии на определенные выступы они утапливаются в корпусе и сцепляются с кулачками, заставляя их проворачиваться и толкать рейку с ригелями. Когда заводится чужой ключ, механизм не срабатывает, поскольку нажимаются не те штифты или не на ту глубину.

Такие устройства необходимо регулярно смазывать

Ключ имеет с одной стороны криволинейную поверхность, созданную под конкретный секретный набор штифтов – код. По бокам у него бороздки – направляющие. Для цилиндров одинакового размера могут быть сотни кодов, а значит и вариантов ключей.

На фото – порядок установки ручки с цилиндровым замком.

Схема сборки

Запорный механизм трудно взломать. Для открывания «шпилькой» надо много времени, а также суметь подобрать нужный вариант, утопить определенные штифты. Большие модели ставят на ворота в гараж.

При потере ключей не надо менять весь замок, достаточно купить цилиндр с комплектом ключей и заменить только его, открутив один винт.

На видео – процесс монтажа конструкции, поставляемой фирмой Cisa.

Сувальдный

Усложненная модель цилиндрового. Ключ имеет выступы с 2 или 3 сторон. Надо не только утопить штифты, но делать это следует несколько раз в различных вариантах и в определенной последовательности.

Комплект для установки сувальдной модели

Взломать сувальдный запор можно только вместе с дверным полотном. Механизм хорошо работает при любых погодных условиях. Стоит дороже цилиндрового, но намного надежнее. При замене ключа лучше покупать полностью весь механизм. Отдельно серединку найти сложно. Разница в стоимости маленькая.

Принцип работы сувальдного устройства

Электромеханические

Электромеханический запор вместо пружин имеет магнитные катушки, которые втягивают ригели в открытое положение или задвигают засов, закрывая калитку. Подходит на деревянный и металлический забор.

Снаружи электромеханический запорный механизм открывается обычным ключом. Изнутри, если имеется домофон, достаточно нажать кнопку и впустить гостей.

На фото – установка электромеханического механизма на калитку.

Проверка функционирования установленной модели

Электромагнитные замковые системы

В электромагнитных моделях используется сила притяжения, которую способен создать ток.

Запорный механизм представляет собой магнитную катушку, управляемую по проводам, и ответную металлическую планку.

Схема подключения электромагнитного изделия

Взломать его можно только тяжелым трактором. Сила на отрыв превышает 500 кг. Закрывается он автоматически. Ключ может быть кнопочный и электронный код. Удобно, если организация имеет много сотрудников, они могут самостоятельно зайти на территорию.

На фото – кодовый замок и дистанционное управление для открывания.

Открывание двери с помощью пульта

Снаружи автоматический механизм открывается плоским кодовым ключом. Внутри имеется кнопка. Установить самостоятельно электромагнитную модель сложно, нужен опытный электрик, чтобы собрать сложную схему, включающую в себя аварийный блок питания.

В противном случае при отключении тока калитка будет открыта.

Радиоволновые

Отличаются наличием внутри маячка, который ловит на расстоянии сигнал кодового ключа. На выход и снаружи открывается одинаково. Механизм может быть электромеханический и магнитный. По стоимости это самые дорогие модели. Открыть ворота можно не выходя из машины, калитку – из дома и любой точки двора, имея индивидуальный пульт.

Проверка электромеханического замка на работоспособность перед монтажом

Недостаток – не работают при отсутствии тока. Необходимо устанавливать аварийное питание.

Вернуться к оглавлению

Делаем выбор

Зайдя на форум, можно увидеть множество вопросов о том, как найти хороший замок для калитки, если полотно профлист, каркас труба и другие материалы. Отзыв на такие вопросы от разных людей не совпадает, но большинство склоняется к покупке фирменных моделей.

Пример готового к использованию накладного устройства

Модели Apecs простые, врезные с различным количеством задвижек. Сделать запор можно самостоятельно, имея стамеску, дрель, отвертку.

Усиленная недоступность и секрет в механизме моделей Cisa и Kale. Сувальдный механизм задвижки бывает круглой и прямоугольной формы по 3–5 шт.

Пример круглых сувальдов

Леруа Мерлен представляет серию запоров, в которых прочный стержень из титана и сложный ключ. Имеются модели с ручкой и кожухом для установки на кованые калитки.

Лучшие электромеханические и электромагнитные модели выпускает фирма Дорхан. С открыванием ключом, электронным замком и кодом.

Оборудование козырька над входной группой существенно продлит срок службы запирающего механизма

Каждый выбирает свою модель. Но не стоит экономить на запорах, ведь они защищают дом и участок.

установка, схема подключения, монтаж морозостойкой защелки своими руками, фото и видео

Электромеханический замок на калитку использует сегодня множество домовладельцев. Это защитное устройство, где объединены между собой электронный блок и механическая конструкция. Замок электромеханический уличный для калитки открывается как механическим, так и электронным ключом. Это устройство имеет особенности, в частности, для открытия можно использовать панель клавиатуры или пластиковую карточку.

Замок на калитке

Конструкция и общие сведения

Сейчас на рынке существуют разные защитные системы, которые могут устанавливаться для организации безопасности придомовой территории. Крепление электромеханических и электромагнитных замков на калитку производят специализированные фирмы. Но монтаж можно выполнить и самостоятельно.

Cisa

Непосредственно электромеханическая защелка напоминает механический замок, причем как по внешнему виду, так и по размеру, и по внутренней конструкции. Наличие электронной части является единственным отличием этого защитного устройства от классического механизма.

За счет электрической составляющей появляется возможность управлять уличным замком различными способами.

Для открывания можно воспользоваться ключом. Также открываться он может магнитной карточкой либо с пульта или с панели клавиатуры набрав код.

Запор на двери

Сегодня можно увидеть несколько электромеханических устройств этого типа:

1. Накладные.
2. Врезные.

Врезной электромеханический замок встраивается в полость калитки. Крепление накладной конструкции производится наружу полотна двери или ворот.

Если нужна установка электромеханического замка на калитку, то не следует торопиться с приобретением. Требуется внимательно познакомиться со спецификой работы всех моделей. В магазинах доступны замки на калитку, имеющие разное предназначение.

Забор частного дома

Для начала нужен электромеханический замок уличный на калитку морозостойкий, и он должен выдерживать механические нагрузки. Также оборудование отличается по типу открывания полотна, то есть система отпирания бывает для левой и правой створки.

Различаются конструкции и по крепежу с учетом материала двери. К примеру, для калитки из штакетника и профнастила требуются разные устройства.

Различные модели замков могут иметь дополнительные запоры, представляющие вертикальные ригели, которые находятся в конструкции трехточечного запирания. Часто они подключаются к видеодомофону.

Фото замка можно посмотреть ниже.

На складе

Виды механизмов

Помимо расположения, электромеханические замковые системы на калитку отличаются по способу работы. Конструкции делятся с учетом того, как производится открытие механического ригеля. Замок на ворота может быть следующих типов:

1. Моторный.
2. Электроблокирующий.
3. С электрической защелкой.
4. Соленоидный.

Варианты уличных морозостойких запоров

В электроблокирующих замках планка в закрытом положении расположена в пазу. Она хорошо фиксирует калитку.

Во время открывания полотна подается электрический ток.

Так, подпружиненный фиксатор сбрасывается, а ригель заходит в корпус замка. Втягивание производится благодаря использованию ключа или карточки.

Моторные замки для калиток работают за счет небольшого электрического двигателя. Из-за того, что ригель в закрытом состоянии все время находится под давлением, отодвинуть защелку невозможно.

Atis

В определенных защитных системах можно подобрать количество планок для закрывания. В дневное время применяется один запор, ночью срабатывают все защелки. Главное отличие моторных замков – небольшая пауза во время открытия.

В соленоидных конструкциях для калитки защитный механизм имеет следующий принцип работы. Для установки замка в определенное положение применяется соленоид. Во время подачи соответствующего сигнала для входа он оттягивает запорную планку из ответной части, затем она фиксируется.

Уличный накладной вариант

Крепление в этом положении происходит благодаря фиксатору, так калитка открывается. Во время подачи повторного сигнала либо электрического питания фиксатор отпускает ригель. Последний под действием силы пружины закрывает калитку. Но не стоит забывать, что при обесточивании работа электронного емкостно-резистивного механизма невозможна.

Особенность функционирования электрозащелки на калитке состоит в том, что во время подачи тока фиксатор деблокируется. Непосредственно защелку можно открыть за счет нажима на ручку. Электромеханические модели для калиток удобны, так как при их использовании дверь можно оставить открытой.

На фото ниже представлен уличный замок для калитки частного дома.

На даче

Комплектация

Покупая любой электрозамок, в комплекте производитель может поставлять:

• набор ключей и личинок к замку;
• инструкцию по эксплуатации;
• схему подключения замка;
• домофон;
• вызывную панель;
• специальные крепежи;
• блок питания замка;
• сертификат качества, гарантийный полис.

На фото ниже – классический морозостойкий электромеханический замок.

Комплектация

Плюсы и минусы

Определяя особенности эксплуатации электромеханических замковых систем, нужно отметить их удобство. Можно заблокировать замок калитки с внутренней стороны. Так, человек, который находится снаружи, не откроет его даже ключом.

Накладные морозостойкие запоры

Надежность – основное отличие электромеханических запирающих устройств. Хороший морозоустойчивый замок из нержавейки служит продолжительное время без замены (до 50 лет).

Домофон подразумевает обязательный монтаж электромеханического замка на калитку. Составные элементы, находящиеся в одном контуре, помогают обеспечивать контроль за участком, позволяют закрывать замок дистанционно.

Во время крепления оборудования его можно поставить в вертикальном или горизонтальном положении. Прежде чем купить запорный механизм, нужно изучить рейтинг этих устройств, стоимость, особенности крепления к профилю двери.

Уличный электромеханический вариант

Преимущества установки на калитку замка очевидны:

• надежность;
• продолжительное время службы;
• подключение к разным системам безопасности;
• цена оборудования;
• использование в любых ситуациях.

Схема подключения с домофоном

Электромеханический замок не универсален. Выделяют некоторые недостатки:

• в случае поломки требуется приложить немало усилий, чтобы открыть калитку, тем более если дополнительно установлены верхний и нижний ригели;
• щеколда, которая выступает из торца полотна, может порвать одежду или травмировать человека, проходящего через калитку;
• требуется организовать постоянное электропитание;
• могут отмечаться сбои при повышенной влажности и пониженной температуре (если замок не является морозоустойчивым).

На фото ниже показан замок на калитке.

Falcon eye

Как установить электромеханический замок на калитку

Если решено монтировать и подключать накладную электромеханическую систему самостоятельно, то для начала нужно осмотреть калитку и определить ее состояние. Она не должна быть перекошена. Более того, нужно, чтобы полотно нормально закрывалось и открывалось. Открытие должно происходить без усилий.

Монтаж на дверь

Во время соблюдения этих требований можно сделать установку своими руками без особых сложностей. Любой мастер знает, как пользоваться электродрелью, и вряд ли смогут появиться трудности с отверткой.

Чтобы правильно установить электромеханический замок, потребуется прочитать инструкцию и узнать особенности крепления. Если в последующем планируется в единую систему объединить замок и видеодомофон, нужно продумать подсоединение к электросети и проводку коммутаций.

Перед установкой

Выбирать место установки замка на полотне калитки следует с особенной тщательностью.

Потребуется взять электромеханическое запорное оборудование, приложить на место фиксации, после чего маркером пометить точки. Затем делаются отверстия.

Установка запорного устройства

Интервал между ответной частью на раме калитки и закрывающим механизмом, который монтируется на полотне, должен составлять не более 4–6 мм. Когда отверстия будут просверлены, замок саморезами крепят на это место.

Так же производится и крепеж ответной части на каркас. Далее переходят к определению точности крепления замка. Механизм должен легко заходить в паз.

Дальнейший этап – монтаж считывателя пластиковой карточки или панели клавиатуры. Затем нужно протянуть провод от электрощита и подключить к разъему в электромеханическом устройстве. Схема подсоединения должна быть надежной и простотой.

Схема подсоединения к блоку питания

После подключения кабеля на замок подается электричество. Требуется внимательно подойти к выполнению этих работ.

При тестовой подаче напряжения необходимо проверить работу калитки. Если все в порядке, то на механизм крепится защитная крышка. Таким образом, работа выполнена.

На видео показано, как самостоятельно монтировать электромеханический замок.

Эксплуатация запорных устройств

Если производится установка систем управления калитки, врезные электромеханические конструкции практически не применяются. Обусловлено это сложностью врезки замка, а также трудозатратами при проведении монтажа. Такой элемент, как домофон, чаще всего ставят сотрудники компаний, где он был приобретен.

Накладной запор с защелкой

Чтобы электромеханические защелки для калиток служили продолжительное время, требуется регулярно производить осмотр, выполнять требуемое обслуживание.

Так как установленный замок все время подвержен действию осадков, нужно периодически проверять его работу, производить ремонт.

Для защиты замков от дождя многие домовладельцы крепят специальный кожух. Таким способом можно продлить время работы конструкции без постоянного осмотра.

Защелка

Схема подключения электромеханического замка на калитку

Если решено выполнить установку электромеханического устройства своими руками одновременно с оборудованием для контроля территории, можно использовать классическую схему. При этом монтаж домофона производится стандартно, а для подсоединения к нему замка потребуется дополнительный провод.

Схема подключения к домофону

Принцип схемы установки и подсоединения электромеханической системы такой. Вначале нужно установить монитор и аккумулятор. Он требуется для подачи электричества на замок.

От вызывной части провод проводится к панели, а от блока питания – к запирающей конструкции. Но последнее соединение делается с петлей к задней части домофона.

Монтажная электрическая схема без размеров защелки

Один из проводов размыкает контакт управления блоком, другой находится свободным. По этой схеме подсоединения при нажатии клавиши происходит управление замком.

С монитора передается импульс на домофон, который замыкает внутри реле, и на закрывающий механизм подается ток.

В результате калитка открывается.

На фото можно посмотреть схему подсоединения электромеханического замка и домофона.

Вариант подключения к контроллеру

Компании-производители

Сегодня электромеханические замки изготавливает множество компаний. Естественно, из этой массы выделяется только несколько надежных производителей, которые можно купить в сети магазинов «Леруа Мерлен».

В магазине

Наиболее популярные из них:

1. Iseo изготавливает уличные замки, а также сопутствующую им продукцию. Их электромеханические запорные системы выдерживают большие диапазоны температур в отличие от конкурентов, поскольку они делают замки для регионов с суровыми климатическими условиями.
2. Замки для калитки Cisa созданы для обеспечения повышенной степени защиты придомовой территории. Производитель сделал акцент на стойкость к взломам. Изделия все время совершенствуются и отвечают всем требованиям.
3. Компания Doorhan специализируется на комфорте эксплуатации замков и продолжительной работоспособности. В комплекте находится пульт управления или видеодомофон.
4. Фирма Falcon Eye производит замки для людей, которые любят устанавливать современное новое оборудование. Устройства Falcon Eye совместимы с разными сигнализациями, видеокамерами и домофонами.
5. Электромеханические закрывающие устройства Tantos используются для уличных калиток с возможностью открывания вручную или пультом. В частности, для одновременной работы с видео- и аудиодомофонами.

Также можно выделить популярные модели замков: Atis lock iso 9001, Fort el-101, Corn Rustic Oak, «Абла».

Doorhan

Электромеханический замок – правильное решение для придомовой территории. Отличие этих механизмов для калитки состоит в том, что они гарантируют защиту от проникновения злоумышленников.

Электромеханический и электромагнитный врезной замок для калитки

Когда выбирается замок, запирающий калитку, нужно всегда помнить, что он обязан нормально функционировать, независимо от погоды. Ведь калитка постоянно находится на улице. Поэтому любой замок для нее должен обязательно иметь металлический корпус, не пропускающий влагу.

Так выглядит врезной замок для железной калитки

При подборе запирающего устройства калитки нужно быть особо щепетильным. Ведь от его работы и надежности зависит безопасность дома. Для калитки не стоит покупать висячие замки и устройства реечного типа. Подобные запоры вскрываются очень быстро, и не будут представлять большого препятствия для злоумышленников. Вернуться к оглавлению

Накладные замки

Этот вид замка стал очень популярен в последнее время. Накладной замок крепится к внутренней поверхности калитки. При его выборе необходимо предусмотреть возможность открытия ключом. Самым надежным считается накладной замок, имеющий конструкцию в виде цилиндрического стержня.

Поставить такой замок несложно. С этим может справиться практически любой хозяин частного дома. Цена такого устройства зависит от его конструкции и сложности изготовления.

Пример накладного замка для калитки

Вернуться к оглавлению

Врезной замок

Этот вид запирающего устройства также часто применяется в коттеджах. Врезной замок вставляют в одну из створок калитки и наглухо закрепляют. Для этого предназначена его лицевая планка. Она намертво прикрепляется к корпусу врезного замка. Такую работу можно успешно сделать своими руками. Лицевая планка должна иметь толщину более 2,5 мм.

Вернуться к оглавлению

Плоскувальдные устройства

Такой замок, если его своими руками закрепить на калитке, практически невозможно открыть никакой отмычкой. Замок давно доказал свою надежность. Его цена на рынке значительно выше обычного накладного замка, но это того стоит.

Вернуться к оглавлению

Магнитные замки

Часть владельцев индивидуальных домов предпочитают сделать защиту своего дома при помощи калиточного магнитного замка. Это устройство работает по принципу притяжения металлических частей, когда включено сетевое напряжение. В результате дверь надежно удерживается от открывания.

Магнитный замок на калитке из дерева

Чтобы войти внутрь дома необходимо отключить питание. Для открытия такого замка вручную понадобятся огромные усилия. Чтобы воры не смогли отключить электричество, желательно на замок подать бесперебойное питание. Для работы с этим устройством применяется магнитная карта.

Можно также сделать дистанционное управление. Цена такого замка не превышает стоимость плоскувальдного устройства.

Вернуться к оглавлению

Электромеханические замки на калитку

Этот механизм считается одним из самых надежных запирающих устройств. Электромеханический замок на калитку работает по следующему принципу. Когда закрывается дверь, происходит взвод пружины. Рабочий ригель входит в пазы, дверь наглухо запирается.

Чтобы открыть такой замок, необходимо подать напряжение. Фиксатор пружины будет сброшен, запорный механизм откроется. Замок срабатывает мгновенно, как только закроется дверь.

Так выглядит электромеханический замок для запирания железных ворот

Так как эта модель относится к группе электромеханических запирающих устройств, в ней предусмотрено ручное открывание, при помощи обыкновенного ключа, который обычно входит в комплект. Цена такого замка вполне доступна владельцу индивидуального коттеджа. Этот тип замка применяется в самых разных областях. Он ставится для охраны жилых домов, а также объектов специального назначения.

Такие замки, могут быть как накладными, так и врезными. Уличные калитки в большинстве случаев оборудуются накладными электромеханическими замками. Они изготовлены из специальной, нержавеющей стали. Это позволяет сделать установку практически в любом месте. Совсем неважно, будет ли это улица или какой-нибудь дом. В комплект замка входит:

• Цилиндр;
• Ответная часть;
• Ключи.

Очень важным достоинством электромеханического замка можно назвать дистанционное управление. Чтобы калитка открылась, не нужно покидать дом, достаточно только нажать кнопку видеодомофона.

Схема устройства видеодомофона для дачи или дома

Такая особенность сделала этот замок очень популярным. Цена устройства, пожалуй, самая высокая из всех разновидностей замков такого типа. Вернуться к оглавлению

Преимущества

Важным преимуществом электромеханических замков является высокая сопротивляемость. Их очень сложно взломать, так как засов выступает более чем на 30 мм.

Простота эксплуатации, стала несомненным достоинством такого запорного устройства.

Оно очень легко открывается, для чего используется пластиковая карта. Контроллер считывает информацию с карты, замок открывается. На случай отсутствия напряжения механизм оборудован ручным открыванием. Какое бы ни произошло отключение электричества, замок откроется обычным ключом. Для работы запирающий механизм потребляет очень мало электричества, что дает большую экономию. Такие замки совместно с видеодомофоном можно сделать своими руками, получив отличную систему безопасности в своем доме.

Вернуться к оглавлению

Видеодомофон, устанавливаемый на калитку

Одним из главных элементов системы безопасности уже давно стало видеонаблюдение. Частные лица в целях экономии устанавливают стандартное оборудование, такое, как видеодомофон. Чтобы контролировать доступ на территорию и наблюдать за всем происходящим, устанавливается видеодомофон небольших габаритов, имеющий средние технические параметры.

Самыми популярными сегодня считаются видеодомофоны, оборудованные электрозамками.

Вернуться к оглавлению

Кодовые механизмы

Намного удобнее устанавливать своими руками в калитку цифровую панель, которая заменяет замочную скважину. Кодовый замок на калитку можно открыть несколькими способами:

• Магнитной картой;
• Ключом-таблеткой.

Если произойдет отключение электричества, выход все равно остается закрытым. Такая модель кодового замка обязательно должна быть оборудована механизмом аварийного открывания, в противном случае открыть такой замок своими руками будет весьма проблематично.

Вернуться к оглавлению

Магнитные запирающие устройства

Даже с очень надежной конструкцией, такой замок не имеет большой популярности. Дело в том, что когда отключается подача электричества, он просто открывается. Поэтому требуется приобретать и устанавливать механизм бесперебойного питания, а это влечет за собой большие денежные расходы.

Вернуться к оглавлению

Калитка, имеющая врезной замок

Когда приходится подбирать врезной замок, необходимо учитывать имеющуюся ситуацию.

Вариант врезного замка для калитки

Прежде чем приобретать такой механизм, необходимо познакомиться с разновидностями этих устройств. Врезной замок подразделяется на первичный и вторичный виды. Основной замок защищает калитку от проникновения, а другой играет роль вспомогательного устройства. Каждый такой замок может иметь врезную конструкцию, которая отличается:

• Методом крепления;
• Технологией производства.

Врезной замок устанавливается своими руками прямо на поверхность двери. Механизм обязательно имеет:

• Цилиндрическую начинку;
• Защелку;
• Ключ.

Врезные замки условно подразделяются на однозапорные и многопунктовые.

Последние закрывают калитку сразу в двух-трех местах. В принципе врезные замки всегда считаются основными. Поэтому от них требуется надежность и высочайшее качество.

Схема установки врезного замка на металлическую калитку

Одним из положительных свойств врезного механизма является возможность сделать вращение ключа при закрывании калитки в любую сторону. Если замок оборудован системой фиксации, закрытие может произойти автоматически. С таким замком нужно обращаться очень аккуратно, чтобы ключ не остался с другой стороны калитки. Вернуться к оглавлению

Сертифицированные механизмы

Сегодня рынок предлагает к продаже множество разновидностей замков, Причем среди абсолютно новых, встречаются и вторичные. Поэтому, чтобы приобрести надежное и качественное запирающее устройство, нужно покупать замок имеющий сертификат, гарантирующий его надежность.

Вернуться к оглавлению

Технологические свойства накладных замков

Такого типа устройства крепятся своими руками практически на любой материал, из которого сделана калитка. Эти конструкции должны быть морозоустойчивыми, дверные ручки должны иметь большие габариты для того, чтобы можно было легко открыть дверь руками в варежках.

Монтаж накладного замка на калитку

Безусловно, наш климат диктует свои условия. Уличные замки должны ему подчиняться. Поэтому при выборе запорной конструкции, необходимо учитывать несколько очень важных критериев для уличного запорного устройства:

• Температурные скачки не должны влиять на работу замка;
• Устройство должно обладать повышенной влагостойкостью.

Самым лучшим выбором для калитки считается накладной замок.

Вернуться к оглавлению

Правильный выбор накладного замка для калитки

Для загородных строений калиточный запор остается важнейшей деталью всего строения. По сути дела, без него не может существовать ни одна уличная дверь. Поэтому к вопросу выбора нужно подходить очень серьезно. Главным его свойством, должна быть полная морозоустойчивость.

Несколько видов накладных замков

Преимуществом накладных замков являются:

• Низкая стоимость;
• При установке полотно калитки не получает повреждений;
• Со стороны улицы отпирается только ключом;
• С внутренней стороны устанавливается защелка.

Вернуться к оглавлению

Засовы для ворот

Без таких устройств трудно обойтись, особенно в частном доме. Каждый забор оборудован воротами, на территории находится гараж. Все эти постройки должны закрываться надежно и быстро. На помощь приходят засовы для ворот.

Эти металлические изделия фиксируют полотна ворот забора в конкретном положении. В основном засовы для ворот удерживают их створки открытыми или закрытыми.

Пример засовов для кованных ворот

Вернуться к оглавлению

Центральный засов горизонтального типа

Его располагают ниже центра створки ворот. Он удерживает обе створки, не позволяя им открыться. В дополнение к такой задвижке монтируют крепление для навесного замка. В основном монтаж такого засова делается с внутренней стороны металлических ворот.

Вернуться к оглавлению

Верхний горизонтальный засов

Устанавливается на верхней части створок ворот аналогично центральному засову.

Он дополнительно крепит створки ворот, когда они полностью закрыты.

В основном верхний засов помогает более плотно смыкать верхнюю часть полотен ворот. Таким образом, компенсируется неточность изготовления ворот, ошибки при монтаже. Для большей надежности, верхнюю задвижку дополняют навесным замком.

Вернуться к оглавлению

Нижний горизонтальный засов

Монтируется в самом низу ворот. Он крепит нижнюю часть створок ворот, когда они полностью закрыты. Такой засов применяется очень редко, так как для этого существует нижний вертикальный запор. Иногда, когда ворота сделаны распашными, нижнюю задвижку дополняют накладным замком.

Вернуться к оглавлению

Засовы вертикальные, расположенные внизу

Таким запором оборудуется каждая половинка распашных ворот. Засовы, расположенные внизу, фиксируют закрытие ворот, когда они запираются. Они также удерживают настежь распахнутые ворота, под определенным углом.

Вернуться к оглавлению

Засовы вертикальные, верхние

Выполняют такие же действия, как и вертикальные задвижки на ворота, смонтированные внизу. Монтаж таких устройств, выполняется только в гаражных воротах. Подобные засовы имеют достаточно простую конструкцию, напоминающую обыкновенные шпингалеты, только больших размеров.

Вернуться к оглавлению

Дополнительные засовы

В этом случае речь идет не о маленьких засовах, фиксирующих створки ворот. Этими устройствами запираются встроенные калитки, смонтированные непосредственно в створках ворот. Их используют, только когда ворота оборудованы калиткой. Иногда они дополняются накладными замками.

Вернуться к оглавлению

«Вертушка» для ворот

Ставший классическим, такой запор можно устанавливать своими руками в воротах гаражей с двумя створками. «Вертушка» подойдет для любых хозяйственных построек, а в случае необходимости устанавливается и на входную калитку.

Эту конструкцию собрать очень легко. Она обладает высокой прочностью, легко закроет створки ворот, без приложения особых усилий.

Так выглядит засов для ворот типа “вертушка”

Приобрести такую «вертушку» в специализированном магазине невозможно, так как она просто не изготавливается на производстве, хотя и имеет большую популярность. Принцип работы такого устройства очень прост. В центре при помощи болта крепится перекладина. Она может вращаться в разные стороны. Никаких дополнительных засовов не требуется. Снаружи никаких деталей замка не видно. Поэтому вскрыть такой замок просто невозможно.

Free To A Good Home: 1938 Лодка для маневрирования с калиткой

Инженерный район Луисвилля ищет дом для исторического маневренного парохода.

LD 559 был введен в эксплуатацию в 1938 году в качестве маневренного катера у шлюза 52, недалеко от Брукпорта, штат Иллинойс, на реке Огайо. Он использовался для подъема и опускания плотины деревянной калитки и ввода в действие того, что когда-то было самым загруженным шлюзом в Соединенных Штатах.

«Последние 80 лет это была рабочая лошадка плотины», — сказал Джаред Барретт, археолог округа Луисвилл.

Хотя Корпус получил предложения о различных частях лодки, которые будут добавлены к существующим музейным коллекциям, они сказали, что она находится в довольно хорошем состоянии для своего возраста, и они хотели бы сохранить ее.

Подпишитесь на еженедельный информационный бюллетень Waterway Journal. В нашем еженедельном информационном бюллетене самые свежие морские новости доставляются прямо на ваш почтовый ящик, включая последние новости, наши эксклюзивные колонки и многое другое.

«Мы хотели бы сохранить эту историю, если бы могли, сохранить ее в целости и сохранности и передать учреждению, которое могло бы использовать ее в качестве исторической, интерпретирующей части», — сказал Барретт.

Корпус предпочел бы, чтобы кто-то предложил выставить все судно целиком либо в музее, либо, возможно, в парке с пояснительными знаками, хотя другие варианты также будут рассмотрены.

LD 559 работает на замке и плотине 52, недалеко от Брукпорта, штат Иллинойс, в мае 1949 года. Маневренное судно — последнее судно такого типа, работающее на реке Огайо. Поскольку в этом больше нет необходимости с открытием шлюзов и плотины Олмстед, Инженерный корпус армии США ищет дом, где судно можно было бы выставить в исторических целях на суше или в реке.(Фото любезно предоставлено инженерным округом Луисвилля)

«Это хороший кандидат, потому что я думаю, что это один из немногих, оставшихся в качестве примера», — сказал Барретт.

Тот, кто завладеет им, должен иметь место, сказал Барретт. Лодка имеет размеры 28 футов на 75 футов на 4 фута и имеет осадку 2-1 / 2 фута. LD 559 также имеет 44-футовую стрелу.

Также необходимо рассмотреть логистику перемещения его из временного дома в Олмстед Локс энд Дам недалеко от Олмстеда, штат Иллинойс. Он весит примерно 140 тонн.

LD 559 приводится в действие мощностью 75 л.с. дизельный горизонтальный жаротрубный котел. Производитель корпуса неизвестен, но лебедки и кран были произведены Clyde Iron Works.

«Они просто больше не строят такие штуки», — сказал Барретт. «Это прочное оборудование, которое давным-давно говорит о силе пара и мужчинах, работающих руками. Теперь все механически с компьютерами или нажатием кнопки. Это еще одна вещь, исчезающая из нашего речного пейзажа, которая раньше была повсеместной.”

Брайан Холкомб, инженер проекта для округа Луисвилл, сказал, что на каждой калитке раньше была одна из лодок, но LD 559 — последняя, ​​оставшаяся на реке Огайо. Корпус пытается найти для него пристанище около года.

Рон Келли работал на дочернем судне LD 559, LD 560, в течение многих лет в качестве шлюза на соседнем Lock & Dam 53 в Гранд-Чейн, штат Иллинойс, прежде чем уйти на пенсию восемь лет назад. К сожалению, по его словам, LD 560 был не в таком хорошем состоянии, как 559. По словам Холкомба, он был списан.Эти две лодки были зеркальным отображением друг друга, поскольку некоторые лодки той эпохи были созданы для управления шлюзами на стороне штата Кентукки в Огайо, а некоторые — для управления ими на стороне Иллинойса и Индианы.

Когда уровень реки падал, что требовало поднятия калиток и срабатывания шлюза, мужчина вставал на носовую часть маневрирующей лодки и погружал крючок, похожий на гигантский крючок, под воду, сказал Келли. Он прикреплял один конец стержня к стержню на калитке, а затем использовал стальной крюк, чтобы прикрепить проушину на другом конце стержня крюка к стальной цепи, называемой линией падения или хлыстовой линией.Затем сила пара поднимет деревянную калитку высотой от 16 до 20 футов на место, чтобы запрудить реку, чтобы поднять ее до уровня, пригодного для судоходства для коммерческих перевозок.

Процесс мог быть опасным, поскольку он работал в нескольких дюймах от стремительной речной воды и боролся с течением. Согласно информации, предоставленной Корпусом, это также приходилось повторять до 487 раз, пока не поднимались все калитки. Бригады иногда работали 30 часов подряд, особенно когда калитки со временем начали портиться.

«Самое долгое, что я помню, я работал 42 часа подряд, поднимая плотину на 52, а затем спускался, чтобы помочь подготовить 53 к возведению плотины», — сказал Корпорации давний сотрудник Джесси Холл для статьи о дани за плотины 52 и 53 в 2018 году.

«Мы были там, когда было 110 градусов, и мы поднимали его, когда было ниже нуля», — сказал Холл.

Рэнди Робертсон, который провел 27 лет на обоих замках, сравнил mv. От рабочей лодки Сент-Джеймс в Олмстеде до старых маневровых лодок для статьи Корпуса 2018 года.Mv. Сент-Джеймс был зафрахтован у Marquette Transportation, в то время как Корпус строил рабочую лодку. Он используется для толкания подъемника калитки Olmsted, James M. Keen, который заменил маневровые лодки. Мв. В Сент-Джеймсе шесть спален и полный камбуз на борту, что значительно контрастирует с маневренной лодкой, которая в первую очередь служила убежищем для выставленных машин.

«Теперь у нас есть бок о бок холодильники и кровати, по сравнению с тем, где мы раньше нагревали печеный картофель на котле на паровой машине, работающей 24-36 часов, поднимая плотину, и мы спали на полу лодки. ,» он сказал.«Ты просыпаешься, и снег будет на твоем лице, но тебе нужно было отдохнуть, тебе нужно было сделать небольшой перерыв».

С открытием в августе 2018 года шлюзов и плотины Olmsted стоимостью 3 миллиарда долларов, плотины 52 и 53, последние плотины с деревянными калитками на реке Огайо, устарели и были намечены к сносу. Олмстед возводит плотину с помощью автоматизированной системы.

Келли надеется, что старые времена плотин с деревянными калитками не скоро будут забыты. Он вспоминает, как в детстве посещал Hannibal Locks & Dam со своим отцом и видел поблизости уличную выставку, на которой была вытащена на берег маневрирующая лодка вместе с парой деревянных калиток.Он надеется, что бывшая лодка плотины 52, возможно, найдет дом рядом с тем, где она использовалась в течение стольких лет.

«Если бы в этом районе был еще один, я думаю, это было бы фантастически», — сказал он.

Чтобы получить дополнительную информацию о LD 559 или узнать о его получении, отправьте электронное письмо по адресу [email protected].

Подпись к верхней фотографии: Почти 80 лет LD 559 поднимал и опускал деревянные калитки на Lock & Dam 52, недалеко от Брукпорта, штат Иллинойс. Теперь Инженерный корпус армии США ищет кого-нибудь, чтобы завладеть лодкой для исторической экспозиции.(Фотография любезно предоставлена ​​Инженерным округом Луисвилля)

Плотинные краны Olmstead — Extreme Machines

Замки и плотина Олмстед — одно из крупнейших строительных работ, когда-либо выполнявшихся Инженерным корпусом армии. Программа стоимостью 2 миллиарда долларов, начатая в 1993 году и завершенная к 2016 году, вот-вот войдет в сложную фазу — строительство и транспортировка 36 бетонных снарядов площадью 12 000 квадратных футов и весом около 3500 тонн — да, тонн, не фунтов — с берега на дно реки.Для этого требуется не один, а два рекордно огромных мегакрана. Один из них — самый большой кран в Северной Америке. Другой — самый большой плавкран в мире.

Плотины на реке Огайо

Пока не будет завершен проект строительства шлюзов и плотины в Олмстеде, этот участок реки Огайо на границе Иллинойса и Кентукки будет опираться на два 81-летних шлюза и шаткие деревянные калитки, названные Дамой 52 и Даммой 53. шлюз и дамба — от 50 до 75 лет.) Два временных шлюза с расчетным сроком службы 20 лет были построены в 60-х и 70-х годах в дополнение к старым замкам; 40 лет спустя они все еще стоят.И они в очень плохой форме. Если шлюзы выйдут из строя, лодки, которые ежегодно перевозят около 90 миллионов тонн камня, угля и другого сырья, не смогут пройти, потому что высота реки колеблется на 50 футов в течение года.

Это последняя плотина, которая должна быть заменена в рамках проекта Конгресса, начатого в 1950-х годах по модернизации серии плотин начала века вдоль реки Огайо. Транспортировка грузов по реке обходится намного дешевле и снижает выбросы углекислого газа, чем на грузовике или по железной дороге.«Одна баржа может буксировать по проезжей части примерно 890 грузовиков», — говорит Билл Гилмор, постоянный инженер Корпуса по проекту.

Как работают калитка и шлюзы

Деревянные калитки на старых плотинах представляют собой большие доски, которые вручную поднимаются под крутым углом или опускаются ровно, чтобы контролировать течение реки. Рабочие выходят на реку на паровой барже и используют длинный крюк, чтобы поднимать и опускать калитки по мере необходимости.Когда они поднимаются, они блокируют воду и подают ее в соседние шлюпочные шлюзы, которые безопасно укрывают баржи до более низкой отметки при низком уровне реки.

Замки представляют собой шкафы длиной 1200 футов и шириной 110 футов с водонепроницаемыми дверцами. Лодка, идущая по реке, входит в шлюзовую камеру с верхнего уровня. Двери за ним закрываются, и камера опорожняется от воды через клапаны до тех пор, пока уровень воды не станет равным нижней части реки. После этого лодка может безопасно перейти к этой части реки.

Когда калитки опущены, лодки полностью обходят шлюзы и проходят прямо над ними, что возможно примерно в 58% случаев в году, когда река высока.

Поднимите, вытащите и поставьте: строительство на мокрой дороге

На новой плотине также будут калитки, но они будут стальными, с бетонным фундаментом. Обычно строители плотин осушают часть реки с помощью временных коффердамов, чтобы залить этот бетон. Но для этого проекта они выбрали строительство «на мокрой дороге», для чего требуются огромные краны для подъема и опускания 3500-тонных снарядов.«Мне неизвестны другие проекты в мире, где люди поднимали бы куски бетона весом 3500 тонн», — говорит Гилмор. «Это ненормально».

21 августа была успешно установлена ​​первая бетонная оболочка. Весь процесс подъема ракушки и попадания его на дно реки занимает около трех недель. После того, как на одной из шести строительных площадок на берегу реки — на что может уйти 10 месяцев — построен гигантский кран на колесах, суперкозловой кран, который мог бы вместить под собой 10-этажное здание, поднимает готовый корпус.Хотя раковины тяжелые по нормальным стандартам, на самом деле они очень тонкие и хрупкие; была разработана специальная стальная рама, которая позволяет крану поднимать снаряды, не ломая их.

После подъема корпуса рабочие отвозят суперкозловой кран и его груз к краю берега, где корпус передается самому большому плавучему крану в мире — барже-катамарану. Баржа-катамаран направляет затопленный корпус с чрезвычайной точностью к месту последнего упокоения на дне реки, на 30 футов ниже поверхности.Хотя кран и баржа должны размещать свои грузы с точностью до дюймов, основная концепция операции довольно проста.

«Поднимите их, вытащите и положите, — говорит Гилмор, — как Лего». Проект такого масштаба никогда не осуществлялся во влажных условиях, но Гилмор считает, что этот процесс более экологичен, экономичен и эффективен по времени, чем осушение реки с помощью коффердамов. Строительство плотины Олмстед потребовало бы строительства и сноса четырех из них.

Один готов, осталось 35

Сентябрь.27 августа суперкозловой кран поднял вторую бетонную оболочку весом около 3700 тонн. После того, как они поместят второй снаряд — используя высокотехнологичный гидролокатор и видеооборудование, чтобы увидеть сквозь мутную воду, где им нужно забить сваи диаметром 2 фута, чтобы удерживать снаряды на месте — они будут продолжать строить снаряды и вывозить их в производственный процесс точно в срок. Рабочие могут строить только тогда, когда река достаточно низка, чтобы баржа-катамаран достигла дна, семь месяцев в календарном году.Цель состоит в установке шести снарядов в год и завершении строительства дамбы к 2016 году.

Этот контент импортирован с YouTube. Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

Ускорено строительство дамбы.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на пианино.io

Как работает замок?

Студенты Palisades создали 3D-модель шлюза канала.

Приходите и убедитесь сами!

Посетите нашу штаб-квартиру в доме Локтендера в Нью-Хоупе, чтобы увидеть действующую модель шлюза канала. Это новейшее дополнение к нашим экспонатам было создано пятью учениками класса «Дизайн и производство» Академии средней школы Палисейдс в Кинтнерсвилле.

Эти ученики под руководством учителя Рэя Камински спроектировали и сконструировали модель длиной 6 футов с рециркуляционной водой.Бонни Тобин, преподаватель парка штата Делавэр Канал, консультировала класс, а Бюро государственных парков помогло с оплатой модели.

Студенты проделали замечательную работу, уделяя большое внимание деталям. Они нашли палки с правильными масштабами, чтобы построить загон для мула, и подобрали правильный оттенок красной краски для отделки дома Локтендера. Они даже столкнулись с серьезной проблемой — сделать модель водонепроницаемой.

3D-модель позволяет посетителям:

1. Посмотрите на более высокие и низкие отметки в водном пути канала
2. Открыть замок ворот
3. Открывать и закрывать калитки
4. «Сквозные» макеты деревянных канальных лодок.

Как вообще работает блокировка?

Движение вниз по течению

1. Если замок пустой, нижние угловые заслонки закрываются. Затем замок наполняется водой, открывая калитки (поворотные клапаны) в нижней части верхних ворот.
2. Когда шлюз заполнен, верхние ворота открываются, и лодка по каналу входит.
3. Калитки в верхних воротах закрыты, а верхние угловые ворота полностью закрыты.
4. Калитки в нижних воротах открываются, и уровень воды в замке понижается до тех пор, пока он не станет таким же, как уровень воды под замком.
5. Когда уровни воды совпадают, нижние ворота открываются, лодка вытаскивается из шлюза и продолжает свое путешествие на юг.

Движение вверх по течению

1. Если замок заполнен, калитки (вращающиеся клапаны) в нижней части нижних ворот под углом открываются, и уровень воды в замке понижается до тех пор, пока он не станет таким же, как уровень воды под замком.
2. Когда уровни воды совпадают, нижние угловые ворота открываются, и лодка втягивается в шлюз.
3. Калитки в нижних угловых воротах закрыты, а нижние угловые ворота полностью закрыты.
4. Калитки в верхних воротах под углом открываются, и замок заполняется до тех пор, пока уровень воды в замке не станет таким же, как уровень воды над замком.
5. Когда уровни воды совпадают, верхние ворота открываются, лодка вытаскивается из шлюза и продолжает свое путешествие на север.

Сохранить

Шлюз и плотина реки Огайо № 52

Замок и плотина № 52 представляли собой калитку, которая, очевидно, окончательно [2019] была выведена из эксплуатации плотиной Олмстед.Я включаю копию спутникового изображения, потому что, когда изображения будут обновлены, блокировка и утечка через калитку исчезнут. У Google есть пара фотографий, которые мне нужно было бы получить, чтобы получить: сторона электростанции и калитки в поднятом положении. (Обновление: теперь, когда плотина была удалена, очевидно, Google удалил местоположение плотины и ее фотографии. Облом!)

Как и предполагалось, плотина сейчас, в 2019 году, находится под водой. Я удивлен, какая часть берега тоже затоплена.Или спутник поймал реку во время паводка?

Когда был сделан этот вид с высоты птичьего полета, уровень реки был выше, калитки опущены, и баржам не пришлось использовать шлюзы. Фактически замки находились под водой. Учтите, что вода идет до дороги, которая идет мимо домов на участке.

Изучая спутниковый снимок моста Metropolis RR Bridge, я заметил, что по обе стороны реки было много буксиров. Они выглядели так, как будто были привязаны к берегу.Затем я понял, что все они ждали, чтобы пройти через шлюз №52! Это подчеркивает, насколько важно для речного транспорта иметь возможность пропустить дорогу через шлюз.

20150302 0073

Одна из фресок на дамбе в Пудуках, штат Кентукки, изображает замки. Ниже я увеличиваю изображение, похожее на старые и новые версии маневровых лодок, которые поднимают и опускают калитку.

Рядом с фреской была эта мемориальная доска.
Это вид снизу вверх, который я сделал во время моего визита в марте 2015 года. Вы можете увидеть конец электростанции, на которую Google смотрит сбоку. Я заметил, что фотография Google, должно быть, была сделана с лодки, потому что высота реки на этой фотографии превышает 46 футов. Как и у электростанции на старой плотине Ньюбург №47, я не могу понять, где у этих электростанций были свои водозаборники и выходы.

Ниже представлены виды на реку и вниз по течению.

Как видно, снимки сделаны из салона автомобиля.Причина в том, что я внутри забора, на котором размещен только авторизованный персонал. Но вы едете по двухполосной дороге без обочин, поэтому я делаю вид, что нахожусь на огороженной территории, чтобы развернуться и уйти. Я действительно немного «заблудился», когда поворачивался, и второй снимок был сделан подальше от забора, тогда было необходимо развернуться. Прежде всего, обратите внимание, что все, что вы видите здесь, было бы под водой, когда был сделан снимок Google, потому что вода находится над подножием электростанции справа от самого правого снимка.Во-вторых, обратите внимание, что у замков больше нет ворот. Это означает, что плотина Олмстед должна быть введена в эксплуатацию к марту 2015 года. (Позже я узнаю, что это неправильно. То, что я не вижу ворот в открытом положении, не означает, что их там нет.

USACE имеет фотографию калиток в поднятом положении при малом течении реки.

Корпус

вновь открывает шлюзы и плотину 52 на реке Огайо

14 сентября 2017 г.

Инспекционная группа наблюдает, как экипаж рабочей лодки 52 шлюзов и плотины опускает калитку.Инженерный корпус фото / Джефф Тимбас.

Недельное навигационное закрытие заканчивалось в четверг у шлюзов и плотины 52 на реке Огайо, после того как падение скорости реки позволило Инженерному корпусу возобновить работы на сооружении, построенном в 1928 году.

Сообщается, что 30 буксиров стояли в очереди у шлюзов примерно в 1,5 милях ниже по течению от Брукпорта, штат Иллинойс, где в 2018 году планируется завершить и ввести в эксплуатацию крупный проект «Замки и дамба Олмстед».

Плотина с низким подъемом калитки состоит из 487 деревянных калиток. ворота через реку на отметке 938 мили.9. В период паводка навигационный транспорт проходит через опущенные ворота калитки. Во время низкой воды шлюзы должны подниматься индивидуально для сбора воды и создания судоходной глубины от шлюзов и плотины 52 до шлюзов и плотины Смитленд, озера Кентукки и озера Баркли.

«Мы собираемся открыть навигацию сегодня днем», — сказал Тодд Хорнбэк, представитель округа Луисвилл Корпуса. Данные мониторинга корпуса показали, что с 6 сентября в очереди стояло 30 буксиров.

Работы по ремонту стареющей конструкции плотины продолжаются с момента закрытия на прошлой неделе, сказал он.

Возрастающие скорости 7 сентября помешали Корпусу поднять достаточно калиток плотины, чтобы удерживать бассейн у шлюзов. По словам представителей Корпуса, в среду утром скорость снизилась, что позволило возобновить строительство плотины.

«Благодаря калиткам, которые мы смогли поднять сегодня утром, мы получили плотину в работоспособной конфигурации», — сказал Уэйлон Хамфри, заместитель начальника отдела операций округа Луисвилл Корпорации.

После завершения работ ожидалось, что к этим выходным уровень реки вернется к нормальному уровню летнего бассейна, что откроет реку для операторов барж и компаний, которые полагаются на Огайо в доставке товаров.

Неожиданное падение скорости реки было «не тем, чего мы не могли предвидеть», — сказал командир округа Луисвилл. Полковник Антуанетта Гант. «Мы воспринимаем это как положительный момент и знаем, что многое еще предстоит сделать».

Продолжаются работы по замене недостающих калиток и каменной дамбы, построенной для защиты работающих водолазов. По словам представителей Корпуса, эта операция не должна повлиять на навигацию.

В сентябре 2016 года была аналогичная остановка на одну неделю, когда дамба потеряла три калитки, а другие не удалось поднять из-за состояния реки.Плотина является пережитком системы речного контроля 1920-х годов, с прилегающим к ней замком на 1200 футов, который был построен в 1970-х годах, но рассчитан только на то, чтобы прослужить около 15 лет.

Замки и дамбы, а также близлежащие Замок и Дамба 53 должны быть заменены проектом Олмстеда, который ведется с 1988 года и оценивается в 2,9 миллиарда долларов, что является крупнейшим и самым дорогим проектом Корпуса, когда-либо работавшим в системе внутренних рек.

Купить Promix-SM213 / Электромеханические замки Promix-SM213 по конкурентоспособным OEM ценам

Описание

«Промикс-СМ213» — новое название «Шериф-3В.U ”серия замков.

Promix-SM213 — усиленная версия популярного замка Promix-SM203. Этот замок более мощный и имеет больший размер. Изготовлен с использованием коррозионно-стойких материалов и прочного гальванического покрытия (H9, Htv9).

Предназначен для запирания уличных распашных дверей, ворот и калиток с возможностью их дистанционного открывания с помощью контроллеров СКУД, аудио- и видеодомофонов, клавиатур.

Замок доступен в нормально открытом исполнении (открывается при снятии напряжения питания и закрывается при подаче напряжения питания) и в нормально закрытом исполнении (закрывается при снятии напряжения питания и открывается при подаче напряжения питания. ).При использовании механизма разблокировки замка Promix-AD.KM.01 замок можно открыть вручную ключом.

Замок имеет цилиндрическую форму, что значительно упрощает его установку. Для установки замка не требуется специального сварочного или режущего оборудования, достаточно просверлить отверстие диаметром 30 мм и вставить в него замок.

Замок изготовлен из материалов и покрыт гальваническими покрытиями, что позволяет использовать замок на открытом воздухе. Корпус и детали замка изготовлены из коррозионно-стойких материалов и имеют прочное гальваническое покрытие (H9, Htv9)

.

Принцип действия замка

При закрывании двери (независимо от наличия напряжения питания) язычок утоплен в корпус замка, как в обычной механической защелке двери:

При подаче напряжения питания (для нормально открытого замка) или снятия напряжения питания (для нормально закрытого замка) язычок замка блокируется и предотвращает открытие двери.

Когда напряжение питания снимается (для нормально открытого замка) или подается напряжение питания (для нормально закрытого замка), язычок замка разблокируется и, когда дверь открывается, он «складывается» в корпус замка:

Запорная планка входит в комплект поставки. При необходимости вместо ответной планки можно установить механизм разблокировки замка Promix-AD.KM.01.

Варианты подключения замка (напряжение питания на замок может подаваться выключателем, домофоном, контроллером и т. Д.)

Обозначение модели замка:

Promix-SM213.XY , где:

Доступные для заказа модификации замков представлены в таблице (цвета см. Выше):

DVIDS — Новости — Конец эпохи: поколения держали сердце внутренних водных путей, победив

В течение 89 лет шлюзы и дамбы 52 и 53 в нижнем течении реки Огайо обеспечивали безопасное судоходство на самом загруженном участке внутренних водных путей Америки, но закулисные попытки сохранить реку открытой были далеко не легкими.

Инженерному корпусу армии США на протяжении многих лет приходилось преодолевать, казалось бы, непреодолимые препятствия, но талантливый персонал держал все это вместе с помощью пластырей и держал реку открытой до августа 2018 года, когда были построены новые шлюзы и плотина Олмстед. для замены шлюзов 52 и 53, введенных в эксплуатацию, положив конец эпохе старых калиток на реке Огайо.

«За эти 89 лет стены шлюза прошли тысячи футов. Тысячи рук прикоснулись к каждому элементу оборудования, создали, перестроили и отлили замок 52, так как он носил титул самого загруженного шлюза в Соединенных Штатах », — сказал полковник.Антуанетта Гант, командующий округом Луисвилл. «Мы очень признательны мужчинам и женщинам, которые уделяют время вдали от своих семей».

Для таких сотрудников, как бывший мастер по замкам Рэнди Робертсон, проработавший 27 лет на обоих шлюзах, обязательства никогда не вызывали сомнений, даже в тяжелые дни.

«Это была такая специальная работа, что никто не мог ее сделать. Это была гордость за работу, которая поддерживала всех нас », — сказал он.

Джесси Холл, проработавший 16 лет на строительстве шлюзов и плотин округа Луисвилл, соглашается.«Полного посвящения сотрудников этим двум замкам я никогда раньше не видел. Это попадает тебе в кровь — это то, что всегда говорили старшие парни. Знайте это — это было достигнуто только за счет кропотливых часов и полной самоотдачи сотрудников ».

Как и Робертсон, Холл знает проекты в 52 и 53 года как свои пять пальцев, так как он не только работал над замками и плотинами в качестве сотрудника USACE, но и провел свое детство, живя в домах на плотинах на территории до седьмого возраста. год обучения, когда там работал его отец Рон Холл.

«52 и 53 были вполне подходящими местами для жизни в детстве; это было действительно сплоченное сообщество », — сказал Холл. «Рабочие всегда собирались вместе и после работы устраивали большие обеды и массовые мероприятия по дому. Это был уникальный опыт. Рабочие будут относиться к другим детям как к своим ». Холл рассказал, что в детстве он приходил в школу только во время паводка, потому что персонал шлюза 52 подбирал его на лодке.

Робертсон, который последним выехал из домов в 1993 году, поддержал это мнение.«Это был просто образ жизни», — сказал он. «Мы собирались на барбекю после работы; мы вместе отмечали праздники ».

Эти отношения заставляли всех отвечать, сказал Робертсон. «Главное — это дух товарищества. Если ты не приходил на работу, ты усложнял задачу своим приятелям ».

И работа не должна была быть тяжелее, чем она была. Возведение устаревших калиток было не для слабонервных.

Подъем плотины калитки вручную был сложным процессом, который требовал долгой и тяжелой работы.Экипаж на борту LD 559 — маневренной лодки эпохи 1920-х годов — должен был работать в нескольких дюймах от стремительной воды реки, используя крючки для калитки, напоминающие массивные крючки для вязания крючком, чтобы схватить проушину калитки и вытащить ее из воды, все время сражаясь с могущественными Текущий. Затем этот процесс повторялся до 487 раз, пока не поднимались все калитки.

«Это было очень тяжело, особенно в последние несколько лет, когда плотина начала разрушаться», — сказал Холл. «Нам пришлось придумать способы, которые никогда не пробовали и не придумали раньше, чтобы возвести плотину.”
Даже в самых тяжелых условиях экипаж всегда справлялся с поставленной задачей.

«Мы проводили неутомимые часы на дамбе, пытаясь поднять ее, чтобы буксирное движение могло снова начать движение», — сказал Холл. «Мы провели много 30-часовых работ по возведению плотин, не возвращаясь домой», — сказал он. «Больше всего я помню, как работал 42 часа подряд, поднимая плотину на 52, а затем спускаясь, чтобы подготовить 53 для возведения плотины.

«Мы были там, когда было 110 градусов, и мы поднимали его, когда было ниже нуля», — сказал Холл.

«Возведение плотины было большой гордостью и достижением, — сказал Робертсон.

Робертсон сказал, что повязки на плотине так же привередливы, как и калитки. «Они были такими непредсказуемыми. Я был бы там во время ледяной бури, замораживаясь всю ночь или сгорая от летней жары, пытаясь заставить работать ловушки, а теперь в Олмстеде у нас есть портальные ворота, которые управляются простым нажатием кнопки ».

Эти отточенные техники теперь являются утерянным искусством, поскольку плотина в Олмстеде будет поднята автоматически.«Мы действовали в условиях деформации времени, действуя так же, как они действовали в 1920-е годы. Такого больше никогда не будет », — сказал Робертсон.

Робертсон рад, что новые сотрудники смогут испытать жизнь в Олмстеде по сравнению с тяжелыми днями, которые пережили предыдущие поколения в 52 и 53 года.

«Я рад за молодое поколение», — сказал Робертсон. «Я работал над паровыми двигателями, и эти дети могут работать с волоконной оптикой. Они увидели конец старого, тяжелого пути, и теперь у них здесь так много возможностей.

Теперь, когда он стал капитаном флота Олмстед Локс энд Дам, это совершенно новый мир для Робертсона, который взволнован сменой обстановки и более медленным темпом жизни, которые позволят себе Олмстед.

«Я так много пропустил за эти годы, но теперь я наконец-то могу получить выходные, потому что разница в работе здесь, в Олмстеде, по сравнению с тем, с чем мы имели дело в 52 года, значительна», — сказал он. «Почти смехотворно сидеть здесь на новой маневровой лодке Сент-Джеймс», — сказал Робертсон, глядя в окно, сравнивая ее со старыми маневренными лодками, которые теперь являются историческими артефактами.

Сент-Джеймс используется для толкания Olmsted Wicket Lifter, Джеймса М. Кина, и имеет на борту шесть спален и полностью оборудованную кухню.

«Теперь у нас есть бок о бок холодильники и кровати, по сравнению с тем, где мы раньше нагревали печеный картофель на котле на паровой машине, работающей 24-36 часов, поднимая плотину, и мы спали на полу лодки. . Вы просыпались, и снег падал на ваше лицо, но вам нужно было отдохнуть, вам нужно было сделать небольшой перерыв », — сказал Робертсон.

В этом году был заключен контракт на снос и демонтаж шлюзов и плотины 52 в Брукпорте, штат Иллинойс, которые, как ожидается, начнутся в январе 2019 года.Работы по удалению нижних стенок на подходе уже ведутся ниже по течению у шлюза 53 в Гранд-Чейн, штат Иллинойс.

«2018 год знаменует собой конец эпохи судоходства в речной системе Огайо», — сказал Уэйлон Хамфри, заместитель начальника Оперативного отдела округа Луисвилл. «Невозможно выразить нашу благодарность мужчинам и женщинам, которые посвятили так много своего личного времени непревзойденной самоотверженностью и служением, чтобы обеспечить продолжение навигационной миссии в нижнем Огайо, даже несмотря на то, что инфраструктура вокруг них буквально рушилась.Теперь мы смотрим в будущее, поскольку Олмстед начнет новую главу в навигации по нижнему Огайо и будет знать, что объект не может быть в лучших руках ».

Дата съемки:	18.12.2018
Дата написания:	12.19.2018 08:34
История ID:	304189
Расположение:	BROOKPORT, ILLINOIS, IL, US

---

Просмотры в сети:	72
Загрузки:	0

---

ВСЕОБЩЕЕ ДОСТОЯНИЕ

Эта работа Кейтлин Ньютон, «Конец эпохи: поколения, следящие за судьбой внутренних водных путей», идентифицированная DVIDS, должна соответствовать ограничениям, указанным на https: // www.dvidshub.net/about/copyright.

.
