Металлические водостоки для крыши: монтаж своими руками

Выполненные из металла водосточные системы привлекают неоспоримой прочностью и долговечностью, обусловленной авторитетными характеристиками исходных материалов. Немалое число владельцев загородных домов отдают им безоговорочное предпочтение, невзирая на легковесность и экономическую доступность полимерных конкурентов.

Плюс провести монтаж металлических водостоков для крыши своими руками совсем несложно. Однако для успешного результата надо знать все тонкости технологического процесса.

Предком и прототипом обширного ряда металлических водосточных систем был простой деревянный желоб, выполняющий работу по сбору и отводу воды от входа в дом. Четыре столетия назад люди догадались вложить внутрь желоба согнутую углом жестяную полосу, чтобы защитить древесину от атмосферной агрессии.

Спустя всего полвека, деревянная составляющая была вовсе упразднена. Остался лишь функциональный и стойкий к нападкам природы металлический вкладыш.

Конструкция дорабатывалась и совершенствовалась, в производство внедрялись «равнодушные» к климатическим воздействиям материалы.

Какой метал применяется в производстве?

Благодаря многовековым разработкам, дополненным нововведениями, рынок изобилует металлическими водосточными предложениями. В числе представленных покупателю вариантов сейчас фигурируют многочисленные системы, в изготовлении которых использовались:

  • Кровельная сталь. Срок эксплуатации 7 – 10 лет. В числе плюсов бюджетная стоимость. Список минусов включает внушительный вес, склонность к коррозии, «шумность» при контакте с каплями дождя.
  • Кровельная сталь с антикоррозионной оболочкой. Производители гарантируют 10 и более лет беспроблемной эксплуатации. Плюсы позиции кроятся в повышенной звукоизоляции и в эстетических показателях. Минус в возможности повредить полимерное покрытие во время установки и в том, что действительно надежным будет довольно дорогой водосток.
  • Медь. Служить будет 150 – 200 лет. С эстетическими качествами и износостойкостью сложно поспорить. Существенным минусом считается солидная цена, уязвимость по причине электрохимической коррозии. Последнее качество заметно ограничивает сферу применения из-за невозможности контакта с алюминием и оцинкованной сталью.
  • Цинк-титан. Прослужит не менее 100 лет, по уверению изготовителей. Материал устойчив к атмосферному негативу, если не контактирует с медью и сталью без оцинковки. Непрост в уходе, склонен расширяться при нагревании.
  • Алюминий. Эксплуатационная гарантия выдается на 25 – 50 лет. К веским достоинствам относят индифферентность к погодным условиям и легковесность. В перечне минусов безжалостный ценник и рекомендации использовать исключительно в паре с алюминиевой кровлей.

Выбор системы отвода воды с крыши чаще всего ориентируют на равенство сроков эксплуатации водосточного контура и покрытия. Ведь замену кровли логичней проводить одновременно с установкой нового водостока. Поэтому крыши с металлочерепицей, защищенной от атмосферных атак прочной полимерной оболочкой, оснащают системами, выполненными из аналогичных материалов.

Элитарными медными и цинк-титановыми контурами оснащают конструкции, покрытые керамической черепицей или сланцевой плиткой. Нет смысла сочетать их с мягкими покрытиями, т.к. при замене последних недешевые системы могут пострадать.

Крыши с оцинкованным профнастилом, кровельной жестью или ондулином оборудуют с равнозначными по износостойкости контурами из оцинкованной стали.

Общие правила монтажа

Широкое разнообразие материалов, применяемых в производстве систем, практически не влияет на методы и приемы установки металлических водостоков. Выпускают их в комплектации, принцип которой схож с детским конструктором. Из предложенных к продаже основных и фасонных деталей можно собрать контур любой сложности для крыши любой площади.

Однако при покупке водосточного набора, а тем более при желании применить б/у элементы, следует помнить о правилах совместимости. Несмотря на то, что при изготовлении придерживаются единых требований и размеров, с неощутимой «на глаз» разницей можно досадно столкнуться при монтаже. Потому приобретая основные детали одной фирмы, лучше купить крепеж той же марки.

И еще крайне важный момент. Нельзя использовать стальные и алюминиевые крепежные элементы при установке медных водосточных желобов. При устройстве водостока из цинк-титана непригодны держатели из меди и неоцинкованной жести. Уж если нашлись средства на дорогостоящий водосборник, не стоит подбирать к нему дешевые или бывшие в употреблении крюки и хомуты.

Существуют общепринятые правила установки и сборки металлических водостоков для всех видов крыш:

  • Монтаж водосточной системы производится согласно принципу «сверху-вниз». Первым делом собираются и фиксируются элементы водоприемной части: желоба и воронки. Затем монтируется водосточный стояк.
  • Крепление водосборной части системы производится при помощи длинных или коротких кронштейнов. Длинные держатели фиксируются на стропилах или на обрешетке, применяются до укладки финишного покрытия. Короткие крепятся к лобовой доске, используются после устройства кровли.
  • Наружный край желоба размечается и устанавливается так, чтобы линия карнизного свеса перекрывала его минимум на 1/3 ширины. Он же должен быть ниже линии, условно продолжающей скат за его пределами, на 2,5 см.
  • На каждый водосточный желоб должна приходиться одна водосборная воронка с присоединенным к ней стояком.
  • С целью оптимизации стока желоба монтируются с уклоном в направлении водосборной воронки. Уклон создается кронштейнами, установленными так, чтобы каждый погонный метр желоба понижался на 2,5 — 5 мм.

Если обустраиваемый карниз не отличается четкой горизонтальностью, отклонения от технологической норы нужно учесть при разметке.

Специфика проектирования и расчетов

Водостоками из металла оборудуют крыши различной архитектуры. Односкатные конструкции оснащают одним желобом с воронкой и стояком. Двухскатным крышам положен аналогичный комплект, но в двойном размере. Четырехскатные сооружения окантовывают водосточной системой по периметру, в каждом углу устанавливается водосточный стояк.

Разберем на примере процесс проектирования водостока для четырехскатной крыши, длины карнизов которой равны 6 и 12 м. Площадь проекции кровли на горизонтальную плоскость равна 72 м². Значит, для обустройства нам подойдет малая водосточная система с Ø желоба 125 мм и Ø водосточных труб для стояка 90 мм.

Длина желобов заводского изготовления 3 м, монтируются они встык с применением соединительных зажимов. Шириной соединительных деталей в расчетах пренебрегаем. Для удобства проектирования и расчетов вычерчиваем схему крыши в плане.

Алгоритм расчета системы отвода воды с крыши:

  • Находим количество желобов путем сложения длины всех карнизных свесов и отрезков водостока, примыкающих к входной группе. У нас получится 12 + 2×6 + 2×3 + 2×2 = 34 м. Делим результат на стандартную длину желоба, получаем 11,34 шт. Округляем до целых чисел: купить надо будет 12 шт.
  • Подсчитываем количество требующихся соединителей. Применяются они и для линейных, и для угловых соединений. Схема примера нам ярко изображает, что по прямой линии желоба соединяются в 5ти точках, с угловыми деталями состыкуются в 12ти точках. Всего 17 соединителей.
  • Воронок потребуется по количеству стояков, сооруженных в каждом углу, т.е. 4 шт. Т.к. максимальная длина желоба, обрабатываемого одной воронкой, не должна быть больше 10 м, стояки располагаем парно со стороны длинных скатов.
  • Контур не замкнутый, поэтому нам потребуются заглушки в количестве 2 шт. Установлены будут на желоба возле входной группы.
  • Вычисляем количество держателей. Под монтаж стальных водостоков крюки устанавливают через 50 – 90 см, под медные системы через 30 – 50 см. В местах соединения с угловыми элементами и состыковки желобов применяются дополнительные крюки.

Отметим, что чем больше уклон в сторону водоприемной воронки, тем меньше обязан быть шаг установки кронштейнов-крюков.

Предположим, что расчет проводим для стальной водосточной системы. Шаг установки кронштейнов выбрали 60 см. Исходя из чего, на каждый водосточный желоб приходится 5 шт. держателей. В примере 10 цельных желобов и 2 укороченных, для монтажа которых необходимо 3 крюка. В итоге 5×10 + 2×3 = 56 штук.

Еще каждый угол укрепляется двумя дополнительными крюками. У четырехскатной крыши 4 выпуклых угла и 2 вогнутых возле входа. Следовательно, нужно дополнить количество еще на 12 штук.

Итоги приведенного в пример расчета будут, естественно, отличаться от вычислений по индивидуальному проектированию односкатной или двускатной крыши. Площадь конструкции тоже вряд ли будет равна. Мы продемонстрировали его лишь для того, чтобы объяснить общий принцип. Однако с математическими выкладками прощаться еще рановато, т.к. работа была проведена только для водоприемной части системы.

Четырехскатная крыша в нашем примере оснащена, как положено, водостоком по периметру. Согласно схеме вода будет отводиться через 4 водосточные воронки, к каждой из которых надо спроектировать и рассчитать стояк:

  • Для сооружения перехода от воронки к вертикальной части водостока потребуется два колена. Приобрести нужно будет на стояк по два элемента с равным углом (их выпускают под 45º и 67º).
  • Для того чтобы соединить колени нужна будет труба, если ширина карнизного свеса 25 см и более. Длина соединительной трубы определяется по факту.
  • Для оформления низа стояка потребуется отвод, монтируемый на расстоянии 20 — 25 см от дневной поверхности.

Осталось рассчитать только размер вертикального участка. Для этого нужно из расстояния от поверхности отмостки до нижней грани карниза вычесть длину обоих коленьев и отвода, а заодно и отступ от дневной поверхности.

Хорошо, если в итоге получится 3 м, это как раз стандартная длина трубы. Если нет, то отвод можно слегка приподнять, но не более чем на 40 см от земли.

По высоте стояка рассчитывается число хомутов. Они должны быть установлены возле каждого соединения водосточного трубопровода. Кроме того в зависимости от производителя на 1,0 – 1,7 м вертикальной трубы должен быть один хомут и дополнительные крепления возле отвода и нижнего колена. Результат вычислений по отдельному стояку умножается на четыре, т.е. на их количество.

Разберем для начала устройство водосточной системы с укладкой желоба на длинные крюки-кронштейны. Этот вариант по праву считается наиболее надежным креплением. Однако вспомним, что выполнить его можно только при новом строительстве или при полной замене кровельного покрытия.

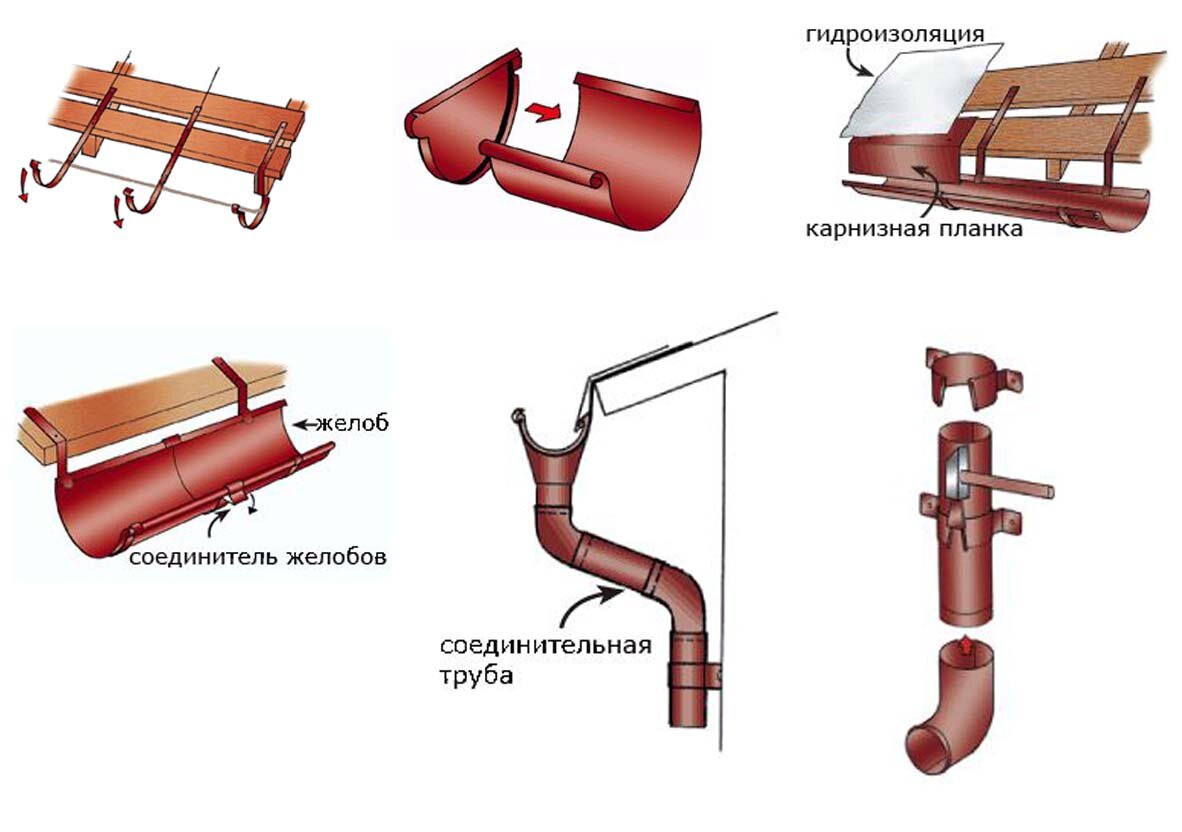

№ 1. Монтаж с применением длинных кронштейнов

Рассматривать будем сооружение водостока для одного из карнизов двухскатной крыши. Кронштейны монтироваться могут на обрешетку или стропильные ноги. Самостоятельно определяем, какой вариант удобнее. Основная загвоздка подготовить длинные держатели так, чтобы они смогли сформировать необходимый уклон в сторону водоприемной воронки.

Процесс подготовки держателей по шагам:

  • Измеряем точное расстояние между крайними кронштейнами (L). Оно нам поможет вычислить величину вертикального смещения.
  • Рассчитаем количество держателей (n), учитывая, что расстояние между ними (b) должно находиться в пределах от 0,6 м до 0,9 м. В вычислениях используем формулу n = L/b. Не забываем о дополнительных крюках, которыми оснащаются края желоба.
  • Полученное в результате расчетов количество держателей размечаем с учетом вертикального смещения. Например, если L = 10м, а рекомендованный изготовителем системы уклон 5 мм на метр, то 10 × 0,005 = 0,05 м или 5 см.
  • Укладываем крюки «рядком» и очерчиваем на их ножках линию, повторяющую уклон желоба.
  • С помощью гибочного устройства сгибаем кронштейны согласно разметке, не забыв перед этим их пронумеровать. Можно поступить проще. Загнуть первый и крайний крюк, зафиксировать их на карнизе и протянуть между ними шнур. Рядовые крюки гнуть и устанавливать уже по указаниям шнурки.

Расправившись с крюками, приступаем к монтажу водоприемной части водостока. Перед сборкой и установкой желоба нужно оснастить его водосточной воронкой. Отмечаем на внешней стороне место расположения указанного водосборника. От торца желоба следует отступить не менее 15 см.

Затем ножовкой или ножницами для резки металла согласно разметке вырезаем отверстие в форме литеры V. Ширина отверстия 10 – 11 см. От верхней кромки желоба вырез обязан отступать не менее 1,5 см. По завершению резки воронку надо надеть на сформированное отверстие, зафиксировать ее завальцованной стороной в замке, расположенном с наружной стороны желоба.

Сборку желоба завершаем установкой заглушек на торцы, не соединенные с прочими элементами водостока. Стык заглушки с желобом обрабатываем силиконовым герметиком с целью обеспечения герметичности.

Добиться плотной состыковки деталей поможет резиновая киянка. Если нет таковой в запасе, подойдет молоток, но действовать им следует очень аккуратно и стучать по заглушке нужно будет через своеобразную прокладку в виде отрезка доски или бруска.

Желоб с заглушкой вставляется в крюки и фиксируется в нем способом, указанным производителем водосточной системы. Между собой элементы водосборной части соединяются при помощи соединителей с резиновой герметизирующей прокладкой. После монтажа металлического желоба карниз принято оснащать металлической планкой, применяемой для отвода воды от деревянных деталей стропильной системы. Гидроизоляционную прослойку при этом выводят под планку.

Завершив сборку водоприемной части, приступаем к монтажу водосточного стояка. Под него согласно намеченным проектом точкам устанавливаем хомуты. Для фиксации их применяем крепеж, соответствующий типу материала, из которого выполнена стена. После чего к воронке присоединяем первое колено. Приложив второе колено к стене, измеряем расстояние между вторым и первым.

Согласно полученному значению отрезаем соединительную трубу, располагающуюся между переходными коленями. После чего собираем стояк, вымеряем отвесом его вертикальность, если нужно корректируем и окончательно закрепляем положение водосточной части.

Водосточную систему для невысокого дома проще и удобнее сначала собрать на земле, затем установить и закрепить. При необходимости особого труда не доставит возвращение на исходную точку и легкая корректировка системы.

№ 2. Устройство с использованием коротких крюков

Схема сооружения металлической водосточной системы с установкой на короткие держатели отличается от предыдущего варианта только стартовым этапом – монтажом держателей. В целом правила и требования к сооружению системы аналогичны. Однако провести монтаж можно в любое время, независимо от стадии строительных или ремонтных работ.

Сборка и установка водосточного контура по коротким кронштейнам производится в следующем порядке:

  • К лобовой доске согласно учитывающей уклон разметке крепим два крайних крюка. Крепеж не затягиваем, чтобы обеспечить возможность корректировки.
  • Между крайними крюками протягиваем леску или шнурку в качестве ориентира для установки рядовых держателей. Проверяем ее положение уровнем: пузырек воздуха должен отклониться. А если уровень оснащен электронным устройством, то прибор еще и покажет градусы отклонения.
  • Устанавливаем и фиксируем рядовые кронштейны с заранее рассчитанным шагом.
  • Слегка согнув желоб, устанавливаем его на обозначенное крюками место. Оснащаем торец заглушкой.
  • Определяем по факту длину недостающего желоба и расстояние до воронки.
  • Отрезаем от цельного желоба недостающую нам часть.
  • Вырезаем по разметке отверстие для водосточной воронки.
  • Устанавливаем раскроенную часть желоба на место. С предыдущим элементов соединяем его встык, используя защелкивающийся соединитель.
  • К воронке подсоединяем переходные колена и водосточные трубы. Крепим их хомутами на стене.

Дождевая вода наверняка пригодится для хозяйственных нужд и поливки растений. Если направить отвод в бочку или подобную емкость, можно ее собирать. Если простейшая схема сбора воды не устраивает, к резервуару можно подсоединить стационарный коллектор.

Мы подобрали видео-материалы, которые наглядно представят процесс сборки и установки металлических водостоков.

Ролик с подробной анимационной инструкцией по монтажу водостока на длинные крюки:

Видео-рекомендации профессионалов по монтажу водосточной системы на короткие кронштейны:

Процесс устройства водосточной системы с прямоугольным сечением:

Сборка и монтаж металлического водостока несколько сложнее, чем те же действия по установке полимерного варианта. Ошибки обойдутся дороже. Однако с работой вполне можно справиться собственноручно, если усвоить тонкости монтажа.

правила установки и крепления водостоков


Монтаж водосточной системы (фото №1)

Дом без водостоков — как чай, налитый в ситечко: вроде вкусно, но течет не туда. В результате можно повредить стены, цоколь, фундамент и красивую наружную отделку. Поэтому монтаж водосточной системы — обязателен. Работа несложная, и при должном подходе справится с ней даже новичок. Но обо всем по порядку.

Выбор водосточной системы по материалу

Задача №1: правильно выбрать и рассчитать водостоки. И вопрос выбора решают не столько личные предпочтения владельца, сколько другие, более объективные показатели:

  • ➠ Климат в регионе (максимально возможный уровень осадков)
  • ➠ Конфигурация, размеры кровли и угол ската
  • ➠ Этажность дома, его возраст и выносливость несущей системы.

Выбор материала зачастую продиктован целесообразностью. Так, водостоки из меди или титан-цинка не подвержены коррозии, устойчивы к агрессивной среде, но дорогие.


Медный водосток (фото №2)

Чаще всего для изготовления металлического водостока используют сталь:

  • оцинкованную (в последнее время все реже — она подвержена коррозии и недолговечна),
  • покрытую защитным полимерным слоем.


Стальной водосток. (фото №3)

Такая система прочна, надежна, подходит для многоэтажных строений. Но имеет ряд нюансов:

  • Металл не стоит использовать в приморских зонах, где в воздухе много солей, а также в районах с развитой промышленностью — активные вещества растворятся в воде, вступят в реакцию с металлом и сократят срок службы водостоков.
  • От металлической системы стоит отказаться, если у вас старый дом, слабая несущая конструкция, фундамент или стропильная система.
  • Металлические водостоки обладают низкой шумоизоляцией. Во время дождя они будут гудеть.

Популярная альтернатива — пластиковые водостоки.


Пластиковая водосточная система. (фото №4)

Они не подвержены коррозии, устойчивы к агрессивному воздействию окружающей среды. Легкие по весу и простые в монтаже — установка водосточной системы из пластика под силу даже неопытному домовладельцу. Не подойдут они разве что для многоэтажных зданий.

Выбор водостоков по параметрам

Пропускная способность водостоков определяется диаметром труб и желобов. Эти параметры, как правило, указываются в маркировке. К примеру, могут быть маркировки 100/75, 125/90, 150/110.

У разных производителей параметры водосточных систем различны. Для их состыковки не обойтись без переходников. Но в этом случае увеличивается риск протечек. Поэтому лучше, чтобы все элементы были изготовлены одной компанией.

!

Не пытайтесь соединять элементы водостоков разных производителей — они не состыкуются.

Чтобы точно рассчитать необходимые размеры водостоков, нужно знать площадь поверхности ската крыши.


Схема 1. Расчет эффективной площади крыши.

Если крыша плоская (угол уклона менее 10 градусов), эффективной будет вся ее площадь:

Е1 = А х С

Чтобы подобрать размеры труб и желобов, воспользуйтесь приведенной ниже таблицей.


Подбор диаметра желоба и трубы. (схема №2)

На выбор места и количества стоков влияет длина свеса кровли. Если она менее 10 м, устанавливается один сток. Если более 10 м — два.


Количество сливов зависит от длины свеса кровли. (схема №3)

Из чего состоит водосточная система?

Перед тем, как переходить к описанию монтажа, давайте познакомимся с водосточной системой поближе.


Элементы водосточной системы. (схема №4)

Водосточная система — это:

  • желоб — чтобы собирать с кровли воду дождей и тающего снега;
  • труба — чтобы отводить воду из желобов в канализацию;
  • воронки — чтобы вода из желобов поступала в трубы;
  • заглушки — чтобы закрыть глухие торцы желобов;
  • отводы — чтобы прокладывать трубы по выступам здания;
  • кронштейны — чтобы крепить желоба;
  • хомуты — чтобы крепить трубы.

Также могут пригодиться угловые элементы, соединительные муфты, защитные сетки и пр. У разных производителей комплект может отличаться.

К примеру, регулируемый угол желоба в водостоках от «Альта-Профиль» — элемент, при помощи которого можно соединять желоба под разными углами (от 125 до 145 градусов). Он востребован в домах со сложной конфигурацией крыши и позволяет владельцам избежать сложностей с подбором или изготовлением разных угловых элементов.

Как крепить водостоки?

Материал и конструктивные особенности конкретной системы того или иного производителя определяют технологию ее монтажа. Например, водостоки из пластика можно монтировать клеевым или бесклеевым способом (при помощи уплотнительных резинок).

Рассмотрим, как крепить водостоки к крыше бесклеевым способом.

Для работы потребуются:

  • строительный уровень,
  • саморезы,
  • шуруповерт,
  • дрель,
  • шнур или веревка,
  • универсальная биметаллическая коронка для вырезания отверстий,
  • ножовка по металлу.

Устанавливать водосточную систему «Альта-Профиль» можно двумя способами:

  • ➠ Горизонтальный: сначала система собирается внизу, а затем переносится на фасад и вставляется в предварительно закрепленные кронштейны. Так удобно делать на небольших домах.
  • ➠ Вертикальный способ — сверху вниз. Водосточная система пошагово собирается на здании. Такой способ используется чаще. Его и разберем подробнее.

Инструкция по монтажу водосточной системы

Шаг за шагом рассмотрим, как производить монтаж водостоков.

Этап 1. Крепление кронштейнов

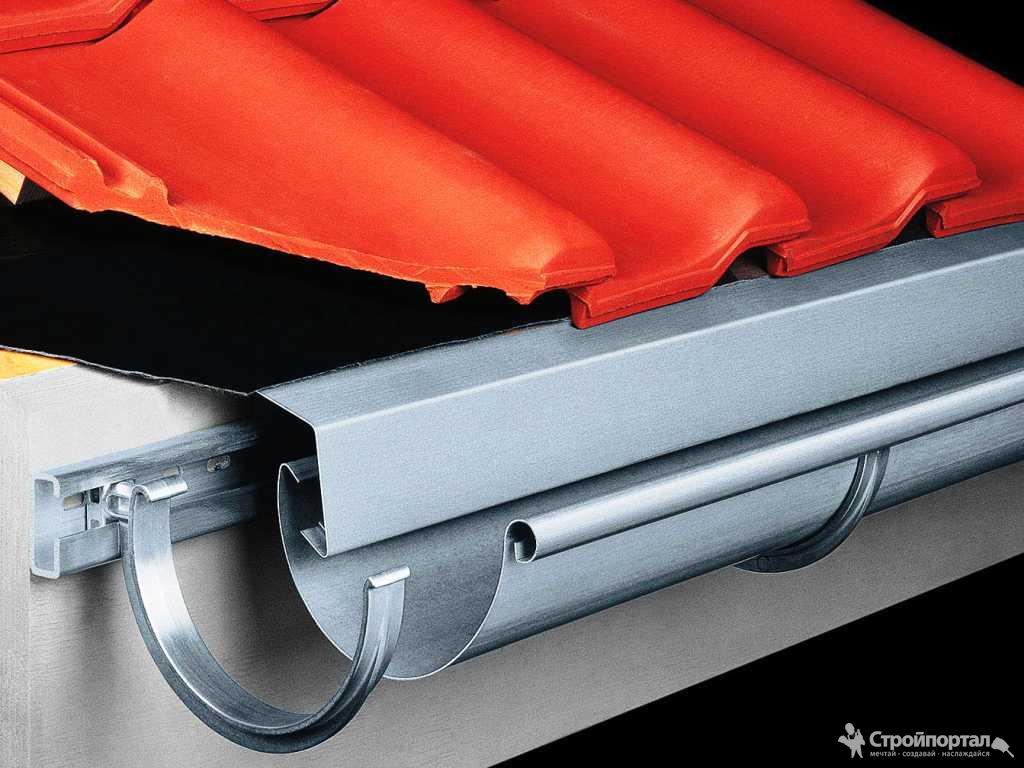

Кронштейны для водосточного желоба. (фото №5)

Мы можем использовать кронштейны из металла и пластика. Выбор определяется тем, к чему крепится желоб.

Металлические кронштейны — если желоба крепятся к стропилам.

Как их монтировать? Сначала устанавливаем крайние элементы в 15 см от торца. Между лобовой доской и кронштейном нужно предусмотреть зазор не менее 2 см.

Между установленными кронштейнами натягиваем шнур. По нему, на удалении 60 см друг от друга, закрепляем все остальные кронштейны. Важно: в сторону слива должен быть легкий уклон. Оптимально, если он будет составлять 3-4 мм на 1 погонный метр.

!

Оптимальный уклон желоба: 3-4 мм на 1 погонный метр. Это обеспечивает свободное движение воды в сторону слива.

Кронштейны из пластика можно использовать, если желоб крепится на лобовую доску. Но предварительно проверяем, что она установлена вертикально, ровно, без искривлений. Точно так же нужно перепроверять кронштейны, которые будут к ней крепиться. От этого зависит качество всей системы.

Как и металлические, сначала пластиковые кронштейны закрепляем приблизительно в 15 см от торца желоба. Натягиваем шпагат, по которому при помощи саморезов монтируем все прочие кронштейны с шагом 60 см. Важно также обеспечить уклон для естественного движения воды по направлению к трубе.

Этап 2. Установка желобов


Установка водосточного желоба. (фото №6)

Поочередно вставляем желоб в кронштейны. При этом нужно надавить до щелчка.

Этап 3. Крепление воронки



Крепление воронки. (фото №7)

Отверстие под воронку нужно вырезать в цельном желобе (не допускается монтаж воронки в фрагменте желоба).

Воронка устанавливается в нужном месте. Карандашом отмечаем ее размеры. Затем вырезаем соответствующее отверстие в желобе. Для этого удобно использовать биметаллическую коронку. Работать нужно на малых оборотах.

Удаляем заусенцы на кромке. Кромку цепляем за задний край желоба и заводим за передний. При этом будет слышен характерный щелчок.

Место, где устанавливается воронка, с обеих сторон нужно укрепить кронштейнами.

Этап 4. Установка металлической сетки

Сетка устанавливается в отверстие воронки. Это опционный, необязательный шаг.

Этап 5. Монтаж муфт желобов

При смене температуры пластиковые элементы расширяются и сужаются. Поэтому их нельзя соединять слишком плотно. На оборотной стороне муфты «Альта-Профиль» для этого предусмотрено специальное ограничение с надписью «Stop».

Кромку муфты цепляем за задний край желоба. Потом заводим передний край за кромку спереди. Раздастся характерный щелчок.

Чтобы придать системе прочность, с обеих сторон муфты устанавливаем дополнительные кронштейны.

Этап 6. Монтаж угла желоба

Устанавливаем кронштейны как можно ближе к углам. В угловой элемент вставляем край одного желоба, затем второго — до щелчка.

!

Если угол превышает 90 градусов, можно применить следующее решение. В одном из желобов делаем отверстие. Под нужным углом вставляем второй желоб, а торец закрываем заглушкой.

Альтернативный вариант — использовать регулируемый угол желоба. Способ применения аналогичен тому, как мы использовали универсальный угол 90 градусов. Сначала вставляем желоб, потом настраиваем необходимый угол и вставляем второй желоб, до щелчка, но не далее, чем до ограничивающей отметки с надписью «Stop».

Этап 7. Крепление заглушки


Крепление заглушки. (фото №8)

Внутри заглушки есть специальные усики, которые прочно фиксируют ее на желобе. С их помощью закрепляем заглушку.

Этап 8. Монтаж колена трубы


Колено трубы. (фото №9)

Колена трубы устанавливаем по направлению стока, таким образом, чтобы угол уклона отличался от вертикального положения.

Этап 9. Монтаж трубы


Монтаж трубы. (фото №10)

Верхний край трубы вставляем в раструб колена. Закрепляем трубу на стене с помощью хомутов, которые располагаем в 180 см (или менее) друг от друга.

Чтобы трубы были расположены вертикально, нужно убедиться, что кронштейны, которые держат желоба, также установлены вертикально, без отклонений.

Лишь в нижней части труба может немного отклоняться от вертикали, но в сторону, противоположную стене дома.

Этап 10. Монтаж хомутов

Верхний хомут устанавливаем под коленом водосточной трубы.

Для этого отгибаем часть хомута и таким образом открываем его. Вставляем трубу до характерного щелчка и фиксируем. Защелкиваем хомут и закрепляем саморезом.

Этап 11. Монтаж муфты трубы

Чтобы соединить две трубы по длине, используем муфту.

Этап 12. Установка слива

Слив устанавливаем в нижней части трубы. Закрепляем саморезами.

Работа завершена. Теперь вы знаете, как монтировать водосток из пластика. Металлическая водосточная система устанавливается аналогично, но с некоторыми нюансами.

Монтаж металлической водосточной системы

Не будем пошагово разбирать весь алгоритм. Он такой же, как и у пластиковых систем. Рассмотрим лишь некоторые особенности.

Чтобы вырезать воронку в желобе, используем ножницы по металлу. Распиливание при помощи болгарки может повредить защитный слой — в результате появится ржавчина, и срок службы водостоков сократится.

Для металлических водосточным систем используем только металлические кронштейны. Уклон желобов должен быть такой же, как и для пластиковой системы, — 4 мм на 1 погонный метр. Расстояние между кронштейнами и торцевыми краями желобов должно также составлять около 15 см. Шаг установки кронштейнов — 60 см. Во всех местах стыка систему нужно усилить дополнительными кронштейнами.

Правила монтажа водосточной системы


Пластиковая водосточная система. (фото №11)

Чтобы водосточная система служила долго и качественно, нужно беспрекословно соблюдать правила монтажа. Акцентируем внимание на нескольких из них.

1. Правильно подобрать уклон желоба.

➠ Как должно быть? 3-5 мм на 1 м желоба.

Если уклон меньше или кронштейны установлены неровно, система будет засоряться и ее эффективность значительно снизится.

Если он будет больше, желоба слишком отдаляться от края кровли и вода не будет в них попадать.

2. Верно выбрать шаг установки кронштейнов.

➠ Как должно быть? Установка пластиковой водосточной системы требует, чтобы шаг монтажа кронштейнов не превышал 50 см. Для металлических водостоков — 60 см.

Если расстояние будет больше, при значительных осадках система может деформироваться или разломаться.

3. Выбрать правильное положение желобов водосточной системы.

➠ Как должно быть? Мысленно проведите линию, продолжающую скат кровли, — она должна быть на 2-2,5 см выше края желоба.

Иначе снег, сползающий с крыши, может повредить водостоки. Или во время сильных осадков вода будет переливаться над ним.

!

Проверяем положение водостоков относительно кровли: чтобы вода попадала в желоб, а снег, сходящий с крыш, — нет.

4. Тщательно проверить соединение муфты.

➠ Как должно быть? Во время монтажа нужно приложить усилия, чтобы сделать систему герметичной.

Если отнестись к этому невнимательно, возможны протечки.

Заключение: монтаж пластиковой и металлической водосточной системы

Монтировать водосточную систему — пластиковую или металлическую — несложно. Но нужно строго соблюдать все правила и требования производителей. Если вы не уверены в своих силах и навыках, доверьте работу профессионалам. Например, монтаж водосточной системы дома от «Альта-Профиль» выполняют сертифицированные бригады, которые прошли обучение у экспертов производителя.

Оцените статью

Рейтинг 0/5 (0 голосов

Читайте также

Инструкция по монтажу водосточных систем ТЕХНОНИКОЛЬ

Монтаж пластиковой водосточной системы

  1. Наклон желоба к воронке должен быть 10 мм на 3 метра длины желоба.
  2. Вода с капельника должна попадать в центральную треть желоба.
  3. Если провести условную линию продолжения кровли, то край кронштейна должен быть ниже на 10 мм.

Поэтапное руководство по монтажу

Этап 1 Разметка 1.1

Определите места крайних кронштейнов на карнизе. Отметьте эти места. Край крыши должен находиться от кронштейна на расстоянии не более 150 мм.

1.2

Определите места установки водосливных воронок. Воронка может располагаться с краю или по центру. Установите кронштейн на противоположной стороне карниза, соблюдая наклон.

Установите водосточную воронку напрямую к лобовой доске саморезами через специальные отверстия. В случае отсутствия лобовой доски воронку необходимо установить на удлинители кронштейна.

1.3

Натяните верёвку с необходимым уклоном между крайним кронштейном и воронкой. Ближайшие к воронке кронштейны устанавливайте с каждой стороны элемента на расстоянии 100-150 мм.

1.4

Зафиксируйте кронштейны по всей длине карниза с шагом 500-600 мм, начиная от места установки воронки.

Этап 2 Монтаж кронштейнов

В ассортименте существует 3 способа крепления кронштейнов:

Пластиковый кронштейн к лобовой доске

К стропильным ногам через металлический удлинитель кронштейна боковой (применяется когда монтаж кровли уже закончен).

К стропильным ногам через металлический удлинитель кронштейна прямой (применяется на этапе монтажа кровли).

В случае, когда шаг кронштейнов не совпадает с шагом деревянных стропил рекомендуется крепить прямой удлинитель кронштейна или металлический кронштейн в ОСП-3, заранее подготовив сплошное основание.

Этап 3 Установка водосточных желобов 3.1

Вставьте желоба внутрь воронки до обозначенной линии. Соединение желоба с воронкой необходимо производить в направлении «изнутри-наружу»: от внутренней стороны желоба (от фасада здания) к внешней до защёлкивания с фиксирующим элементом воронки.

3.2

Установите водосточные желоба в кронштейны до защёлкивания с фиксирующими элементом кронштейна. Соединение желоба с кронштейном также необходимо производить в направлении «изнутри-наружу».

3.3

При необходимости соединить два желоба установите соединитель желоба. Ближайшие к соединителю кронштейны установите с каждой стороны элемента на расстоянии 100-150 мм. Вставьте желоб в соединитель желоба до обозначенной линии. Соединение желоба с кронштейном необходимо производить в направлении «изнутри-наружу».

3.4

В случае расположения воронки на краю карниза, чтобы закрыть воронку заглушкой вам необходимо соединить воронку и заглушку отрезком из водосточного желоба. Распил желоба производите ножовкой с мелкими зубьями с последующей зачисткой среза напильником.

Этап 4 Установка углов, заглушек и защитных решёток желоба 4.1

Для соединения желобов на внешнем или внутреннем углу используйте угол универсальный.

4.2

Если угол поворота кровли не равен 90°, используйте угол желоба регулируемый, который состоит из двух элементов и подрезается по месту по отметкам угла поворота, заранее нанесенным на заводе-изготовителе. Соединение дополнительно герметизируйте.

4.3

Установите заглушку в желоб до защёлкивания с фиксирующим элементом заглушки.

4.4

Водосточные желоба закройте сверху защитной решёткой для предотвращения засора водосточной системы. Установите решётку в желоб до защёлкивания.

Этап 5 Установка водосточных труб 5.1

В случае наличия карнизного вылета для соединения воронки с водосточной трубой используйте два универсальных колена и отрезок трубы, подрезанный на требуемую длину.

5.2

На нижнее колено обязательно установите хомут.

В случае отсутствия карнизного вылета соедините водосточную воронку с трубой. Соединение возможно двумя способами:

Напрямую соединить воронку с трубой

С помощью соединительной муфты

5.3

Водосточные трубы крепятся к основанию здания при помощи хомута крепления трубы. Шаг хомутов составляет не более 1,5 метров.

В ассортименте существует еще один вид крепления — хомут крепления трубы универсальный, который позволяет крепить водосточные трубы на требуемом для вас расстоянии на любые виды фасадов.

  • Установите дюбель в несущую часть фасада. Механический крепеж хомута подбирается согласно отступа от фасада, толщины теплоизоляции и должен заходить минимум на 50 мм в несущую конструкцию.
  • Навинтите хомуты на крепления.
  • Затяните хомуты на трубе, не сдавливая слишком сильно.
5.4

Соединение водосточных труб между собой производится при помощи соединительной муфты, которая фиксируется на фасаде при помощи хомутов.

5.5

Установите водосточный слив на трубу и зафиксируйте его хомутом. При этом минимальное расстояние слива от грунта должно составлять не менее 150 мм от отмостки.

Если скат кровли заканчивается примыканием к стене, то необходимо установить поворотный отлив. На сплошное основание установите пристенный поворотный отлив и галтель, механически зафиксируйте их к основанию. Заведите кровельный материал на галтель.

Монтаж пластиковых водостоков для крыши своими руками — фото и видео

Некоторые домовладельцы опасаются использовать водостоки из пластика. В умах потребителей утвердилось мнение, что изделия из пластика менее надежны, чем из металла. Этот материал воспринимается как синоним ненадёжности, хрупкости, недолговечности. Однако, это утверждение давно не соответствует истине, ведь современные комплектующие для сборки системы стока талой и дождевой воды с крыши из поливинилхлорида по сроку эксплуатации, герметичности и качеству намного превосходит металлические аналоги. В этой статье мы сравним пластиковые водостоки с продукцией из других материалов, обсудим положительный стороны и правила монтажа.

Содержание статьи

Устройство и комплектация

Современные водостоки из пластика производят из поливинилхлорида, термопластичного полимера, который является продуктом переработки нефти. Для обеспечения стока воды с крыши производители предлагают обширный ассортимент комплектующих, собрав которые можно получить любую конфигурацию. Монтаж водостока крыши используют следующие элементы из пластика:

Комплектующие водостока из поливинилхлорида

  1. Водосточные желоба. Они принимают жидкость, стекающую со скатов и переносят к месту сбора в водоприемную воронку. Такие водостоки, в отличии от металлических, обладают более широким выбором размеров сечения желоба.
  2. Муфта желоба. Это деталь, необходимая для соединения отрезков желоба между собой. Муфта имеет укороченную длину и монтируется с помощью силиконового герметика или резинового уплотнителя.
  3. Угол желоба. Этот элемент водостока используют для придания желобу нужного направления. Самые распатроненные детали имеют угол 90 градусов, однако, некоторые производители выпускают и другие.
  4. Кронштейн желоба. Пластиковый держатель в виде крючка, который закрепляют на лобовую доску и вставляют в него желоб.
  5. Заглушка желоба. Это делать пластикового водостока, которую надевают на конец желоба, противоположный водоприемной воронке, чтобы ограничить неорганизованный сток воды.
  6. Водоприемная воронка. Важнейший элемент водостока, в которые собирается вода из желоба и попадает в трубу слива. Внешне эта детали выглядит как короткий желоб с воронковидным отростком.
  7. Труба слива. Так называют вертикально расположенную трубу, соединяющуюся с воронкой и обеспечивающую перенос воды к ливневой канализации.
  8. Наконечник трубы слива. Сегмент трубы, снижающий скорость падения воды, загнутый таким образом, чтобы вода с крыши плавно стекала.
  9. Кронштейн для трубы слива. Крепление в виде кольца, с помощью которого выполняют монтаж трубы на стену.

Размещение элементов водостока на крыше

Не в пример металлическим водостокам, пластиковые предоставляют возможность оборудовать сток воды для любой конфигурации крыши. Монтаж возможен даже если угол между скатами не 90 градусов, так как изделия из пластика легко подогнать по размер, обрезав обычной ножовкой.

Плюсы пластикового стока

Пластиковые водостоки пока применяют реже, чем металлические. Однако, использование высококачественного материала для их производства позволяет поднять на новый уровень эффективность сбора и переноса воды со скатов крыши. Чтобы убедить в практичности водосточных систем из поливинилхлорида, достаточно перечислить их эксплуатационные характеристики:

  1. Устойчивость к коррозии. Сравнивая продукцию, из металла и пластика, кровельные мастера отмечают, что поливинилхлорид не реагирует с водой, поэтому служит дольше.
  2. Легкий вес. Пожалуй, это основной плюс пластиковых элементов. Так как весят они существенно меньше металлических, их монтаж не сопряжен с усилением стропильной системы.
  3. Малошумность. Металлические водостоки имеют большую резонирующую способность, поэтому работают шумно, многократно усиливая звук падающей воды. С пестиковыми такой проблемы не возникает, они функционируют практически бесшумно.
  4. Простота установки. Элементы водосточной системы водостока плотно стыкуются между собой без применения специального инструмента, поэтому домовладельцы безбоязненно выполняют их монтаж своими руками.
  5. Низкая цена. Стоимость погонного метра пластикового стока в комплекте с крепежом ниже, чем металлического. Кроме того, долгий срок службы длиной 50-60 лет полностью окупает затраты на его монтаж.
  6. Разнообразная палитра. Добавляя в пластик красящий пигмент, производители придают ему насыщенные цвета, которые подходят к цветовой гамме кровельных материалов.

    Наиболее популярные цвета деталей из пластика

Обратите внимание! Особенность стока крыши из пластика в том, что при перепаде температур он изменяет свой объем. Это свойства часто становится причиной деформации элементов их поливинилхлорида при первых заморозках, если установка выполнялась без компенсационных деталей. Детали, компенсирующие изменение размера, нужны для крепления воронок, углов и ограничителей.

Недостатки

Каждый материал для производства водостоков крыши обладает слабыми сторонами, о которых следует знать и учитывать при выборе и установке. Несмотря неоспоримые достоинства пластика, элементы для сборки водосточных систем из него имеют следующие недостатки:

  1. Низкая устойчивость к механическим воздействиям. Недостаточная прочность – своего рода «ахиллесова пята» пластиковых водостоков. Не сосчитать, сколько из них поломались, не выдержав обильного схода снега с крыши во время таяния или снегопадов. Поэтому опытные строители предостерегают от использования систем из пластика в регионах с большим количеством осадков и на высокоэтажных домах.

    Правильное расположение желоба, предохраняющие от механических поврежений

  2. Необходимость сложного расчета величины сечения желоба. Чтобы подобрать размер желоба, строители выполняют вычисления, основанные на определении площади ската и коэффициента, отражающего среднегодовое количество осадков в климатической зоне строительства. Часто оказывается, что выбранный без расчета желоб, недостаточно велик для сбора воды со скатов, и водосточную систему приходится переделывать.

    Правила расчета сечения водосточного желоба

  3. Нестабильность размеров. Пластик изменяет свой объем при разных температурах, в жару расширяется, а в холод сжимается. Из-за этих колебаний, если водосток монтируется жестко, происходят разрывы. Чтобы снизить влияние температурных факторов на пластик, производители разработали комплекс компенсационных деталей из резины, позволяющие деталям «гулять» без повреждения целостности.

Важно! Обилие производителей и отсутствие государственного контроля создали в строительном рынке ситуацию, когда размеры деталей некем не регламентируются и сильно разнятся. Чтобы прилеганием между элементами водостока было наилучшим, приобретайте все комплектующие производства одной фирмы.

Водосточная система из пластика

Технология монтажа

Главное условие эффективной работы стока воды со скатов – качественный, аккуратный монтаж в соответствии с требованиями технологии. Установку водостока начинают после сборки стропильного каркаса и монтажа обрешетки. Чтобы защитить древесину стропил от проникновения влаги, их укрывают дополнительным слоем гидроизоляции. Чтобы установить водостоки пластиковые, действуют следующим образом:

  • На лобовую доску наносят разметку расположения водосточного желоба. Его размещают с уклоном 3-5 градусов в сторону водоприемной воронки. Воронки размещают около угла крыши. Чтобы выдержать необходимый уклон, натягивают шнурку.

    Шнур для разметки уклона желоба

  • Кронштейны располагают таким образом, чтобы скат наполовину загораживал желоб. Этакое расположение защищает его от схода снега, но не препятствует эффективном сбору воды.

    Правила размещения кронштейнов

  • Монтаж начинают от точки крепления водоприемной воронки. Это этого места в обе стороны отмеряют по 15 сантиметров и с помощью шуруповерта закрепляют там два кронштейна для желоба.

    Схема размещения кронштейнов для фиксации воронки

  • Фиксируют кровельными саморезами остальные кронштейны с шагом 50-60 см, начиная от противоположного воронке края желоба. Устанавливают деталь желоба с воронкой на подготовленные кронштейны.
  • Далее начинают монтаж желоба. Его подрезают до нужной длины, вставляют в кронштейны, соединяя отдельные сегменты внахлест с помощью силиконового герметика или специальных резиновых соединителей.

    Последовательность установки водостока

  • Следующий этап – монтаж вертикальной трубы слива. Ее присоединяют к воронке, надставляя до необходимой длины отрезками труб, соединенными муфтами. На стене кронштейны, поддерживающие слив, размещают каждый 100 см.
  • На трубу надевают изогнутый наконечник или носик. Согласно строительным нормам расстояние между ним и поверхностью земли не должно превышать 30 см.

Обратите внимание! Производители рекомендуют устанавливать водостоки из пластика +5 градусов и больше. Это необходимо, чтобы пластиковые элементы проняли свои нормальные размеры. Чтобы водосток не повредился при повышении или понижении температуры используют компенсационные детали и завинчивают саморезы не до конца, оставляя зазор.

Видео-инструкция

Металлические водостоки для крыш: монтаж

Для обустройства водосточной системы обязательно используются различные направляющие детали, которые помогают определять и контролировать течение сточных вод. Металлические водостоки являются наиболее популярными и доступными вариантами для оборудования эффективных водоотводов.

Ранее для создания сливных систем на крыше использовались керамические водостоки, каменные и даже деревянные, но металлические в сравнение с ними, имеют целый ряд преимуществ.

  1. Долговечность. В большинстве случаев такие системы изготавливаются из оцинкованной стали, которая отлично сопротивляется коррозии, возникающей из-за постоянного воздействия воды. Недостатком является то, что оцинкованные стоки довольно тяжелые, что не всегда уместно для деревянных домов;
  2. Прочность. Древесина и керамика очень страдают от воздействия внешних агрессивных факторов. Снег, град, сильный дождь могут повредить поверхность сливов, в то время как металлу такие воздействия ничего не сделают;
  3. Красота. Можно подобрать любой цвет по желанию, кроме того, чаще всего для покраски металлических изделий используются порошковые краски, которые не выцветают под воздействием влаги и солнечных лучей;
  4. Доступность. Сравниться по цене с металлическими водостоками могут только пластиковые. Но нужно знать, что направляющие из ПВХ плохо переносят механические нагрузки и удары. Кроме того, они могут лопаться из-за перепадов температуры.

Также сейчас большой популярностью пользуются финские водостоки Ruukki с полимерным покрытием. Такие водоотливы можно монтировать в любых условиях (резких перепадов температур, большого количества среднегодовых осадков и т. д.). Они отличаются повышенной жесткостью и стойкостью к влаге.

Фото – классические сливы



Виды

Бывают такие типы металлических водостоков:

  1. Внутренние;
  2. Наружные.

Внутренние устанавливаются в многоквартирных домах или зданиях с оригинальным экстерьером, чтобы не портить дизайн. Их особенность заключается в том, что они расположены внутри стен. Сток воды производится за счет воронок на крыше. Они обустраиваются в самых низких точках плоскости и способны за короткий промежуток времени устранить довольно большой объем жидкости.

Фото – воронка внутреннего водостока



Наружные водостоки являются классическими. Эти традиционные системы монтируются по зданию и обеспечивают качественный отвод воды с крыши, благодаря чему могут монтироваться на здания любого типа.

Классификация водосточных систем также производится по типу сечения. У водостоков может быть разный профиль: круглый, квадратный и прочие. Прямоугольные сточные желоба лучше всего справляются с большим потоком воды, они обеспечивают наиболее эффективную работу в экстремальных условиях.

Квадратные наиболее часто можно встретить на отечественных загородных домах. Благодаря их аккуратной форме и небольшому размеру они прекрасно смотрятся на фасаде любого строения. Их применяют в основном для создания водосточной системы в средней полосе России. Варианты с углами очень удобны тем, что их можно сделать в домашних условиях.

Для круглых водоотводов самым важным параметром является диаметр. При выборе показателя, можно подобрать трубу в зависимости от количества осадков, а также обеспечить наилучшую работу системы. Стоит отметить, что мастера считают такие стоки наиболее подходящими для домов в северных широтах, т. к. жидкость меньше замерзает на гладкой поверхности без углов.

Видео: установка металлических стоков

Монтаж стоков

Устанавливать водоотводы можно как самостоятельно, так и при помощи специалистов. В большинстве случаев, эта работа не занимает много времени, ведь практически все металлические водостоки (Aquasystem, Inefa, Murol, Siba) складываются как конструктор, после чего обеспечивается их монтаж.

Фото – конструкция водоотводов



Установка металлических водостоков:

  1. Если у Вас наклонная кровля, которую покрывает металлочерепица или профнастил, то под крайнюю балку монтируются кронштейны. Они будут поддерживать всю систему. Их нужно устанавливать на равных расстояниях, рассчитывайте его так, чтобы один кронштейн попадал на середину желоба. Это поможет обеспечить жесткость водостока при сильном потоке воды;
  2. После устанавливаются желоба. Они обязательно закрепляются прокладками. Если применяются материалы с повышенной прочностью (металлы с полимерами), то можно этот пункт пропустить. Крайние части закрываются пробками;
  3. Далее, нужно установить воронки. Их изготовление можно провести самостоятельно, скрутив небольшие листы профнастила. Конус монтируется в определенных местах стока, которые будут находиться в самых низких участках;
  4. После к воронкам крепятся трубы, которые выводят воду в определенное место или дренаж.

Купить готовые металлические стоки можно в магазине строительных материалов, их цена зависит от типа и конкретной марки. Наиболее популярные сейчас Zambelli (Германия), Икопал (Швеция), Euramax (Канада). В городах России (Воронеж, Москва, Подольск, Самара, Уфа и других), можно найти эконом-варианты отечественного производства, по качеству не уступающие импортным.

Читайте также:

Пластиковые водостоки для крыши

Устройство водостоков на плоской и мягкой кровле

Соединение стальных и полимерных труб без сварки при монтаже или ремонте водопровода

Монтаж металлического водостока своими руками: инструкция

Одним из элементов правильно оборудованного фасада частного дома является установленная водосточная система для отвода дождевых вод. Популярным вариантом обустройства ливневой канализации являются металлические водостоки, которые отличаются практичностью и надежностью.

Для скатной крыши применяются наружные элементы ливневки, монтаж своими руками которых производится на кронштейны. Отметим, что водосточная система защищает фасад и особенно фундамент вашего дома от разрушительного воздействия атмосферных осадков.

Виды ливневых водостоков

Элементы ливневой канализации условно делятся на группы по нескольким параметрам.

Технология производства

Здесь можно выделить две группы:

  1. Кустарного изготовления. Элементы водоотвода можно сделать своими руками из листов оцинкованной стали. Для этого не требуется существенных затрат или специфического инструмента. Из преимуществ можно отметить возможность изготовления труб и желобов под индивидуальные размеры, что существенно упрощает монтаж по всему периметру крыши.
  2. Изделия заводской штамповки имеют стандартные размеры и могут иметь полимерное защитное покрытие, нанести которое своими руками в домашних условиях не получится. Из преимуществ можно отметить аккуратный внешний вид, увеличенный срок эксплуатации и различные формы. Например, очень практичными являются прямоугольные желоба, которыми оснащается водосточная система.

Материал изготовления

Для самостоятельного изготовления доступен один материал – оцинкованная сталь. В заводских условиях изготавливают металлические с полимерным покрытием и пластиковые изделия для ливневки. Также производятся медные желоба и трубы, но они стоят довольно дорого и не получили широкого распространения.

Пластиковые конструкции

Рассмотрим преимущества пластиковых водоотливных систем:

  • Небольшой вес.
  • Легкий клеевой монтаж или установка при помощи резиновых уплотнителей.
  • Неподверженность коррозии.
  • Разнообразие оттенков и форм.

Среди недостатков пластиковых изделий отметим:

  1. Механическая хрупкость конструкции, особенно при сильном морозе.
  2. Неподверженность ремонту: поврежденные детали можно только заменить, что при клеевом способе монтажа довольно проблематично.
Металлические системы

К преимуществам, которыми обладают металлические водостоки, относится:

  • Надежность.
  • Механическая прочность и способность выдержать большие нагрузки, например, от обильного снега.
  • Устойчивость к высоким и низким температурам.
  • Ремонтопригодность: поврежденный элемент конструкции легко можно выровнять, запаять или залатать своими руками.

Совет! При выборе материала, следует обращать внимание также и на диаметр изделий – от этого зависит пропускная способность ливневой канализации. При малом сечении желобов и труб, водосточная система не будет справляться с большим потоком осадков, стекающих с крыши.

Порядок и технология проведения монтажа ливневой системы

Рассмотрим технологию, по которой устанавливается металлическая водосточная система. Чтобы правильно выполнить монтаж своими руками, нужно придерживаться следующей инструкции.

Установка креплений для желобов

Первым делом, приступая к монтажу ливневого водоотвода, необходимо правильно установить кронштейны для горизонтальных желобов. Эти элементы конструкции могут крепиться несколькими способами:

  1. По краю стропил крыши.
  2. На предварительно закрепленную на фасаде дома лобовую доску.

Производя монтаж, следует выдерживать уклон в сторону места установки воронки. Даже небольшой уклон в 2–3 см на 10 метров желоба значительно ускоряет поток воды, увеличивая тем самым пропускную способность ливневки. Кроме этого, устанавливая кронштейны своими руками, следует соблюдать несколько правил:

  • Расстояние между крепежными крюками не должно превышать 50 см.
  • В местах установки приемных воронок, кронштейны устанавливаются с двух сторон этого элемента.
  • В зависимости от места установки, применяются короткие или длинные кронштейны.

Преимущество длинных крюков – наличие на них нумерации и разметки, благодаря которым можно легко отрегулировать необходимый наклон. Это достигается методом сгибания кронштейна по отмеченной линии.

Установка воронок

В зависимости от длины крыши, выбирают несколько способов установки воронок:

  1. При длине крыши более чем 20 метров, производится монтаж воронок по углам здания. При этом водосточная система должна иметь два наклона от центра дома к углам.
  2. Если длина стороны дома менее 20 метров, можно установить одну воронку.

Совет! В некоторых случаях практичнее установить воронку не на углу дома, а посередине фасада. В таком случае, уклон начинается от угла крыши к центру дома.

Установка желобов и заглушек

Установив кронштейны и произведя монтаж водоприемных воронок своими руками, переходим к следующему этапу. Рассмотрим, как правильно устанавливаются металлические желоба ливневой канализации:

  • Желоб вставляется во внутренний паз кронштейна, а затем заводится во внешний и зажимается фиксатором.
  • Для подгона по размерам, желоба обрезаются ручной пилкой по металлу. Затем место распила необходимо обработать мелким напильником.
  • Края желобов должны заходить друг в друга не менее чем на 5–6 см. При этом нахлест должен выполняться в сторону наклона: это исключает протекание системы.

После того как водосточная система установлена по всей протяженности крыши, нужно на крайние желоба установить заглушки. Пазы этих элементов промазываются герметиком или используются резиновые прокладки.

На этом этапе монтажа ливневой канализации своими руками можно установить защитную сетку на желоба. Это предотвратит попадание листвы и прочего мусора в водоотвод.

Совет! Выбрав к установке прямоугольные желоба, нужно помнить, что их монтаж подразумевает использование специального крепления. Чаще всего, подходящие кронштейны идут в комплекте с такими элементами ливневки.

Установка водосточных труб

Следующим элементом, которым оборудуется водосточная система, является соединительное колено. Такое колено устанавливается снизу воронки, соединяя, таким образом, горизонтальные желоба с вертикальной трубой водоотлива. Далее монтаж производится в таком порядке:

  • К нижнему краю соединительного колена прикладывается труба и на стене дома отмечаются точки установки крепежных хомутов.
  • Для деревянного дома используется хомут на саморезе, который просто вкручивается в стену. Если стена бетонная, предварительно нужно просверлить отверстие и вставить пластиковый чоп.
  • После этого можно приступать сборке труб своими руками. Чаще всего длины одной трубы не хватает, поэтому производится наращивание из нескольких отрезков.
  • Вертикальные трубы плотно прижимаются съемной планкой хомута к зафиксированной части при помощи болтов или саморезов.

В нижней части водосточная система оборудуется еще одним коленом с углом в 45°. Это делается для того, чтобы вода из ливневки не заливала фундамент дома, а отводилась на удаленное расстояние.

Совет! Оптимальным вариантом является оборудование заглубленного или закрытого дождеприемника для приема ливневых стоков с крыши.

Монтаж металлической водосточной системы вполне по силам произвести своими руками. Для этого не нужны особые навыки или инструменты, достаточно обычного набора, который есть у любого хозяина. Помимо сэкономленных средств на вызов бригады мастеров, вы точно будете уверены в работоспособности системы, знать все ее слабые места. Это поможет вам быстро произвести ремонт водостока при обнаружении небольших протечек.

Монтаж водосточной системы — металлические водостоки, цена в СпБ

Водосточные системы – обязательный элемент любого загородного дома, поскольку с их помощью производится отведение стоков атмосферных осадков, которые в противном случае могут скапливаться на крыше и нанести вред покрытию. Наша компания производит монтаж водостоков для крыши, делая это быстро и грамотно.

Основной задачей водосточной системы для загородного дома является отведение вод, которые появляются на крыше после выпадения осадков, в специально предназначенное для этого место или емкость. В настоящее время существует несколько видов систем, которые могут устанавливаться для коттеджей или дачных домов: неорганизованные, организованные и внутренние. К первому типу относятся системы со сливом воды на землю, что вредно для фундамента здания, ко второму – системы, в которых слив производится в емкость, септик или центральную канализацию. Монтаж водосточных систем может применяться с использованием различных по составу элементов: так, водостоки могут быть сделаны из пластика или металла.

Металлические водостоки для крыши

Металлические водостоки являются традиционной формой этого сооружения; как правило, их делают из оцинкованных стальных листов, которые затем покрывают полиуретановым защитным слоем. Такие водостоки можно заказать в стандартном цвете или покрасить их в любой нужный оттенок. По форме элементов для водостоков чаще всего монтируются трубы с круглым или прямоугольным сечением. Известны такие варианты водостоков, как, например, водосточная система Аквасистем, отличающаяся компактной конструкцией, удобным креплением и интересным дизайном. К основным достоинствам монтажа металлических водостоков для крыши являются следующие свойства:

  • Высокая прочность. Нагрузка из снега и льда в зимнее время не деформирует систему и не даст оторваться верхним частям водостока.
  • Привлекательный внешний вид. Металлические изделия гармонично смотрятся в комплексе с любой кровлей, но особенно хорошо они выглядят в сочетании с черепичной, металлической и шиферной кровлей.
  • Большой ассортимент размеров по диаметру, что позволяет устроить систему нужной степени приема вод.
  • Невысокая цена монтажа: металлические водостоки для крыши стоят весьма недорого, как и работа по их установке.

Пластиковые водостоки для крыши

Не менее популярной разновидностью стали системы из высокопрочного пластика, которые стали распространены в последние несколько десятилетий. Пластиковые водостоки имеют больше преимуществ перед металлическими изделиями:

  • Высокая прочность, которая также позволяет выдержать большой вес осадков зимой.
  • Гибкость: после лавинного схода осадков, который может произойти зимой, сток не деформируется, а прогибается и потом восстанавливает форму.
  • Отсутствие шума. Слив воды в случае металлической системы вызывает постоянный шум, что нравится далеко не каждому владельцу, а процесс слива осадков по пластиковым трубам проходит достаточно тихо.
  • Отсутствие конденсации льда внутри трубы: пластик не подвержен промерзанию, как металлические трубы, поэтому установка водостоков из пластика так популярна в северных и средних регионах страны.
  • Устойчивость к воздействиям физического и климатического рода: температурным перепадам, давлению, ультрафиолетовому воздействию и т.д.
  • Монтаж пластиковых водостоков для крыши требует участия специалистов, и при условии их привлечения сроки работы будут весьма короткими.
  • Приемлемая цена за работу по монтажу и самого материала.

Как делается монтаж водосточных систем?

Процесс монтажа водосточных систем состоит из следующих этапов:

  • Установка крюков, которые чаще всего закрепляются на балке или обрешетке крыши.
  • Расчет степени наклона крюков с последующим их размещением и отгибом. При монтаже расстояние между крюками должно составлять 80-90 см.
  • Установка желоба, воронок и заглушек. Конструкция представляет собой сборную систему, поэтому особенно тщательно нужно обработать места соединений, которые фиксируются специальными замками.
  • Установка угловых элементов.
  • Соединение коленных элементов труб, фиксация финишного элемента к трубе.

Оптимально будет, если установкой водосточных элементов займутся специалисты, поскольку работа имеет множество важных для результата тонкостей, которые может не учесть человек без опыта такой деятельности. Цена монтажа водосточной системы зависит от типа материалов, сложности работы и ее объема. Заказывая монтаж в проверенной фирме, можно сэкономить время и деньги, получив качественную водосточную систему, которая прослужит несколько десятков лет без необходимости ремонта.

Монтаж водостоков на крышу: где заказать работу?

Если вы решили заказать монтаж пластиковой или металлической водосточной системы, но не знаете, какую фирму выбрать, мы предлагаем вам свои услуги. Наша компания проводит широкий спектр кровельных работ, поэтому установка водостока – одно из направлений нашей деятельности. У нас вы можете заказать установку под ключ, а также работу с приобретенными вами материалами. Чтобы узнать точные расценки на нашу работу, вы можете скачать прайс-лист на нашем сайте. Наши специалисты имеют богатый опыт в установке водосточных систем для коммерческих и жилых строений, и у нас вы можете заказать проектирование системы, расчет ее пропускной способности, а также дизайн водостока. Обращаясь к нам, вы получаете качественную и красивую водосточную систему для вашего загородного дома, которая не просто будет достойно справляться с практической функцией, но и будет привлекательно смотреться с эстетической точки зрения!

Как установить водосточные желоба на металлическую крышу

Металлическая крыша может быть прочной, но для предотвращения повреждения от дождевой воды для нее необходимы желоба.

Если вы подумываете о покупке металлической кровли или у вас она уже установлена, вы знаете, что это прочный кровельный материал. Чтобы она оставалась прочной на долгие годы, убедитесь, что у вас есть подходящие опорные системы для вашей крыши. Например, вам понадобятся водосточные желоба, которые могут вместить и отвести воду, которая в противном случае лилась бы с вашей крыши.Что нужно учитывать при установке водостоков на металлической крыше?

Ваша металлическая крыша

Ваша металлическая крыша — это инвестиция. При затратах, которые обычно в два-три раза превышают стоимость типичной черепичной крыши, вы знаете, что вам нужно защитить ее. К счастью, металлическая кровля долговечна и часто выдерживает падающие ветки и сильный ветер. К сожалению, если вода попадет под вашу металлическую крышу, у вас могут возникнуть те же проблемы с гнилью, что и с любой кровлей. Ваша металлическая крыша может протечь в следующих случаях:

  • Произошел материальный сбой. Крепежи и швы могут выйти из строя или быть установлены неправильно. Перемычка и лента также могут выйти из строя или быть установлены неправильно, что приведет к утечке воды.
  • У вас повреждена крыша. Металл долговечен, однако повреждения конструкции могут привести к утечкам.
  • Есть водозабор или ледяная плотина. Проблемы с водосточными желобами могут привести к проблемам под кровлей.

Нужен ли желоб для металлической крыши?

Вы установили металлическую крышу, чтобы защитить свой дом.Возможно, вы выбрали его специально, потому что в вашем районе экстремальные погодные условия, и вы хотите защитить свой дом от ветра и дождя. Без водостока ваша металлическая крыша не защитит ваш дом так хорошо, как могла бы. Желоба не позволяют воде стекать на землю рядом с вашим домом, что может привести к смещению фундамента и утечке. Они также предотвращают попадание воды внутрь вашего дома во время дождя.

Как установить водостоки на металлическую крышу

Если вы думаете об установке водостоков на металлической крыше, при подготовке к установке новых желобов следует обратить внимание на несколько моментов.

Убедитесь, что вы поддерживаете целостность крыши при установке желобов. «Сделай сам» предполагает, что металлическая обвязка — плохая идея, заявляя: «Не только вес желоба на обвязке может привести к потенциальному повреждению нижнего края металлической крыши, но у вас также есть проблема, связанная с трением друг о друга металла разных типов. . Вместо этого можно использовать полукруглый желоб, прикрепленный к деревянным опорам стропил с помощью скоб для желоба ».

Секционные желоба можно легко приобрести в хозяйственных магазинах.Они состоят из частей желоба, которые вы собираете вместе. У них больше швов, поэтому убедитесь, что вы герметизируете эти швы, чтобы они не протекали. Вы также можете попросить компанию по установке водосточных желобов, например Harry Helmet, установить для вас бесшовные водосточные желоба. Бесшовные желоба изготавливаются по индивидуальному заказу для вашего дома, поэтому в них меньше швов и неровностей, которые могут привести к скоплению мусора или утечкам.

Убедитесь, что желоба имеют правильный наклон, чтобы вода могла плавно течь в водосточные трубы.Этот старый дом рекомендует, чтобы водосточные желоба были «наклонены (½ дюйма на каждые 10 футов) в сторону водосточной трубы». Это удерживает воду от вашей крыши.

Ледяные дамбы также могут возникать на металлических крышах и вызывать повреждения.

Добавьте крышку желоба для желобов

Даже металлические крыши страдают от повреждений, когда вода поднимается под ними из-за забитых желобов или ледяных дамб. Крышка водосточного желоба или система обогрева водостока могут быть именно тем, что вам нужно для металлической крыши.

Если вы не хотите помнить о чистке желобов или не считаете, что балансировка на лестнице является безопасным и интересным способом провести выходные, вы можете установить крышку желоба.Добавьте высококачественное покрытие желоба, такое как шлем водосточного желоба, который отправляет мусор на землю и направляет воду в водосточную трубу.

Harry Helmet также предлагает системы отопления желобов. Эти системы отопления мягко нагревают снег, лед и воду, когда они достигают вашего желоба, гарантируя, что ваша металлическая крыша не будет повреждена ледяными плотинами.

В Harry Helmet мы помогаем защитить ваш дом от непогоды. Если вы добавляете водосточный желоб к металлической крыше, свяжитесь с нами, чтобы получить бесплатную смету сегодня.

Можно ли поставить водостоки на металлическую крышу? (Что вам следует знать)

У нас есть металлическая крыша на одной из наших хозяйственных построек, но мы никогда не рассматривали ее в качестве основного дома.Судя по всему, это длится вечно, но действительно создает некоторые уникальные проблемы, когда дело доходит до установки эффективного водосточного желоба.

Желоба на металлической крыше должны присоединяться к облицовочной доске, а не к настилу крыши. Поскольку дождь и снег соскальзывают с металлической крыши быстрее, желоба должны быть прочнее традиционных систем. Эксперты говорят, что в зависимости от климата металлические кровельные панели должны выступать над желобами на высоту от 1 до 1,5 дюймов.

Присоединяйтесь ко мне, когда мы узнаем, является ли установка водостоков на металлической крыше хорошей идеей, как их установить — и какие альтернативы желобам существуют для домов с металлической крышей…

Стоит ли использовать водосточные желоба с металлической крышей?

Да, у вас должны быть водосточные желоба или альтернативная водосточная система.Желоба предотвращают эрозию вокруг вашего дома, они защищают ваши грядки, они предотвращают повреждение фундамента, они защищают сайдинг вашего дома и защищают вашу крышу . Металлические крыши не нуждаются в такой большой защите — в отличие от традиционных крыш — но все остальное все равно нужно.

Металлические крыши переживают момент, и это неудивительно. Металлические крыши на удивление экономичны. Конечно, первоначальная стоимость выше, чем у традиционной кровли, но металлические крыши служат намного дольше. Гарантия обычно составляет от 30 до 50 лет.Традиционные крыши служат до 15 лет, а металлические крыши служат в 3 раза дольше, но металлические крыши не стоят в 3 раза дороже.

В пожароопасных районах металлическая кровля позволяет сэкономить на страховании жилья. Они также могут снизить ваш счет за охлаждение — металлические крыши обладают отражающей способностью. Эксперты говорят, что металлическая крыша может снизить ваши счета за охлаждение на 20%.

Водосточные системы на металлической крыше представляют собой особые проблемы. Компания, занимающаяся установкой традиционных водосточных желобов, могла установить систему традиционным способом на металлической крыше, что привело к большим проблемам.

Проблемы возникают во время суровой погоды — сильного снегопада, дождя или чрезмерного обледенения. При неправильной установке чрезмерно тяжелые желоба оторвут металлическую крышу, что приведет к ее повреждению.

Другая проблема водосточных желобов на металлических крышах — это перелив воды. Гонт, будь то дерево, глина или асфальт, как правило, замедляет отвод воды. Но не для металлических крыш. Вода быстро стекает вниз, а затем отскакивает от края.

Как прикрепить желоба к металлической крыше?

Водосточные желоба для металлических крыш должны крепиться к обшивке, а не к настилу крыши.Поскольку дождь и снег имеют тенденцию скатываться и соскальзывать с металлической крыши (быстро!), Водосточная система должна быть прочнее традиционной .

Металлические крыши не должны иметь водосточной системы, как на традиционной крыше. В традиционной крыше водосточные желоба крепятся к настилу с помощью металлических ремней или скоб. Желоба защелкиваются на кронштейнах.

Как далеко металлическая крыша должна выступать над желобами?

Специалисты по металлической кровле говорят, что панели должны выступать над желобами от 1 до 1.5 дюймов. Но это немного зависит от вашего климата, размера вашей крыши, наклона крыши и типа металлической кровли .

Водосточная система на металлической крыше должна быть спроектирована с учетом вашего климата. Если у вас сильный ливень, вода может выходить за пределы слишком узких и установленных слишком низко желобов.

В идеале, металлическая водосточная система должна быть спроектирована так, чтобы справляться с объемом снега или дождя и скоростью воды. Скорость талой воды или дождя зависит от уклона вашей крыши и типа металлической кровли.

Учитывая все эти факторы, свес и желоб должны быть идеально согласованы с вашим климатом и вашей крышей.

Есть ли альтернативы желобам на металлической крыше?

В сточные канавы попадает дождь, но также и другой хлам. В желобах появляются дыры, а кронштейны ломаются. Стоять на лестницах для их очистки может быть опасно. Конечно, это можно сделать с помощью службы, но это дорого. Эксперты говорят, что существует несколько альтернатив водосточным желобам, например, цепи от дождя, водостоки, системы отвода дождя, французские водостоки и кромки водостока .

Цепи от дождя красивы, но тоже эффективны . Вы можете заправить дождевую цепь прямо в дождевую бочку или цистерну. Дождевые цепи заменяют водосточные трубы в традиционных водосточных системах или объединяют дождевые цепи с системами отвода дождя.

Капельные дорожки устойчивы к эрозионному воздействию водяных пленок с крыши . Дорожки для капель сооружаются из больших камней, кирпичей или брусчатки. Они расположены прямо под краем крыши, где стекает вода.

Укладчик капельного дорожек или каменная система достаточно прочны, чтобы рассеивать силу падающей воды, а затем отводить ее от фундамента.

Системы отвода дождя разделяют поток воды на неповреждающие потоки — вплоть до капель . Существует множество самодельных систем, которые вы можете купить в Интернете или в хозяйственном магазине. Эти системы, разработанные инженерами, направляют дождевую воду в сторону от дома.

Французские водостоки — отличный способ отвести большие объемы воды от вашего дома . Установите французский слив на капельную линию. Капельные дорожки и французские водостоки — отличное сочетание.

Края капель могут также предотвратить стекание воды по стене вашего дома, а также повреждение стен и фундамента. .Специалисты рекомендуют водосточные края для всех крыш, если вы живете в районе с ветровым дождем. Кромки водостока могут устанавливаться отдельно или в дополнение к водостокам.

В 2012 году Международные строительные нормы и правила (IBS) начали требовать отливных кромок для черепичных крыш. Отливной край — это оклад, установленный на краю вашей крыши. Кромка для капель направляет воду с крыши .

Гидроизоляция представляет собой тонкую металлическую полосу, отводящую воду от строительных швов. Обычно строители используют гидроизоляцию для соединения двух других материалов с защитой от атмосферных воздействий.Гидроизоляция предотвращает попадание воды между соединенными материалами, которые часто представляют собой дерево. Строители используют оклады вокруг дымоходов, вентиляционных отверстий, окон и стен.

Для IBS требуются отливы на любых черепичных крышах. Края водостока, установленные по нижнему краю крыши, закрывают щель между черепицей и настилом крыши (обычно фанерой). Кромка для капель предотвращает попадание воды прямо на чердак или скопление между слоями древесины, что приведет к гниению.

Металлические крыши не имеют черепицы, и многие эксперты говорят, что для металлической кровли водосточная кромка не обязательна.Говорят, если вы свешиваете металлические кровельные листы хотя бы на дюйм, то водосточная кромка вам не понадобится.

Однако вам все равно может понадобиться капельный край. Кромка для капель на металлической крыше помогает защитить фасад, он изолирует чердак от «паразитов», защищает внешний вид вашего дома и придает внешнему виду профессиональный вид.

Вот отличный справочник по окантовке и окантовке.

Как установить водосток на металлической крыше?

Следуйте этим простым инструкциям, чтобы установить водослив на металлическую крышу:

  1. Установите водослив перед металлической кровлей.
  2. Измерение, измерение, измерение. Измерьте свой карниз на предмет того, сколько водостока вам понадобится. Края капель обычно продаются длиной от 10 до 12 футов. План перекрытия — 2 дюйма — это код для крыш из гонтовой черепицы.
  3. При покупке отливной кромки специалисты рекомендуют покупать алюминиевую кромку не менее 36-го калибра. Перекрытия бывают L-образной формы (также известной как L-Style или Type-C), T-образной формы (также известной как T-Style или D-metal) или F-Style (также известной как Gutter Apron).
  4. Если на отливной кромке есть пластиковая пленка, удалите ее.
  5. Старт на углу.Разложите кусок так, чтобы угол был в дюйме от края облицовки. Отметьте дюйм на нижней стороне капельного края.
  6. Используйте ножницы для обрезки кромок. Посмотрите видео в конце этого раздела, чтобы узнать, как отрезать и сложить лишний дюйм оттока. Обязательно защитите руки хорошими перчатками из листового металла.
  7. Плотно прижмите гидроизоляцию к линии крыши. Отливную кромку следует устанавливать под подкладкой, а не поверх нее. Рядом с лицевой панелью вы должны иметь возможность вставить палец между капельным краем и лицевой панелью.Это предотвратит попадание воды на облицовочную доску.
  8. Гвоздь или низкопрофильный шуруп по металлу по дереву через каждые 12–16 дюймов, начиная с 8 дюймов от угла.

Вот видео с инструкциями.

Заключение

Вы можете (и, вероятно, должны) установить водосточные желоба на металлическую крышу, но помните, что они должны быть прочнее, чем на традиционных крышах, потому что дождь и снег будут просто стрелять по вашей металлической крыше с большей скоростью, чем черепичная кровля.

Это означает, что вам нужны прочные желоба, прикрепленные к облицовке кровли, а металлические кровельные панели должны выступать над ними на расстояние от 1 до 1.5 дюймов, чтобы быть эффективным (в зависимости от вашего климата и уровня осадков).

Как и все большие работы за пределами вашего дома — если вы не уверены в том, как смонтировать их самостоятельно или боитесь высоты — тогда всегда лучше нанять местного подрядчика, который установит вам водосточные желоба. 🙂

Прикрепите водостоки к металлической кровле за 3 шага

При установке водосточных желобов на металлическую кровлю необходимо учитывать несколько моментов. Большинство экспертов сходятся во мнении, что использовать металлическую ленту — плохая идея.Мало того, что вес желоба на обвязке может привести к потенциальному повреждению нижнего края металлической крыши, у вас также есть проблема, связанная с трением различных типов металлов друг о друга. Вместо этого можно использовать полукруглый желоб, прикрепленный к деревянным опорам стропил с помощью скоб для желоба.

Шаг 1 — Соберите расходные материалы
