установка своими руками, как правильно собрать, как монтировать водосточную систему, как крепить, установить трубы, водостоки, кронштейны, схема

Содержание:

Водосточная система является обязательным элементом, без монтажа которого не может обойтись строительство крыши – иначе во время обильных осадков массы воды будут стекать с неё на стены и смывать фундамент. Установку водостока на крыше своими руками можно произвести одним из двух способов: собрав его из готовых систем, имеющихся в продаже; либо приобрести трубы и прочие детали, а затем сделать все элементы конструкции самостоятельно.


Материалы водосточных систем для крыши

Водостоки могут изготавливаться из различных материалов, каждый из которых имеет свои особенности, преимущества и недостатки. Рекомендуется ознакомиться с их характеристиками и определиться с выбором того или иного варианта до того, как установить водосточную систему на крышу строения.

Готовые водосточные системы, особенно от известных производителей, стоят достаточно дорого, но могут стать украшением кровли любого особняка или дома. Изготавливаются они обычно из специальных полимерных материалов с особыми свойствами, устойчивыми к воздействию как высоких, так и низких температур.


Если же принято решение изготовить водосток самостоятельно, для этого должны быть использованы трубы с антикоррозийными свойствами, например, из оцинкованного листа. Можно использовать с этой же целью обычные канализационные трубы из пластика или других полимеров.

Оцинкованные стальные листы являются своего рода классическим материалом для изготовления водостоков. Они доступны по цене и обладают достаточно эстетичным внешним видом, хотя и могут уступать в этом отношении готовым водосточным системам. Данный материал устойчив к коррозии, однако недостатком его является возможность расхождения шовных соединений, вследствие расширения и сжатия при сильных перепадах температур.

Иногда водосточные конструкции изготавливают также из стального материала, с покрытием из антикоррозийной полимерной краски. Это придаёт изделиям наряду с защитой от коррозии декоративность и привлекательный внешний вид.


Ещё одним материалом для производства водостоков является цинково-титановый сплав с незначительными добавками алюминия и меди. Компоненты этого материала обусловливают его высокую антикоррозионную стойкость, и вместе с тем прочность и надёжность. Дополнительную защиту от коррозии придаёт ему то, что сверху он также покрыт полимерным слоем. Данный материал нередко используется для изготовления водостоков известными компаниями-производителями.

Общими достоинствами всех упомянутых материалов являются простота обработки и монтажа, а также устойчивость к коррозии и эффектный внешний вид. Благодаря этому, водосточная конструкция из них становится органичной частью любого жилого строения.


Иногда материалы с полимерными покрытиями могут иметь такой недостаток, как отслоение покрывающего слоя под воздействием агрессивных факторов внешней среды. Чтобы избежать подобной неприятности, следует покупать изделия или готовые системы только от надёжных и известных производителей.

Основные элементы водосточной конструкции

Водосточные системы изготавливаются в различных вариациях, однако черты их строения в целом общие и состоят из одних и тех же элементов:

  • Желоб – основная часть конструкции, собирающая стекающую с крыши воду; имеет длину до 3-4 метров.
  • Крюки-кронштейны – на них производится укладка желоба.
  • Заглушки для краевых участков желоба справа и слева.
  • Воронки, монтируемые к краевым участкам либо к середине желоба (фиксируются посредством клеевого соединения, реже при помощи пазов и уплотнителей).
  • Муфта для крепления желоба, монтируемая теми же способами (клеевым либо пазовым).
  • Труба для водостока, снабжённая соединительной муфтой.
  • Хомуты для стягивания и крепления различных элементов.
  • Тройник для стыковки труб друг с другом.
  • Переходная муфта – применяется в том случае, если необходимо соединить трубы разного диаметра.
  • Колена, соединяющие трубы, с изгибом в 60-70°.
  • Отмёт, или колено с углом в 45° – направляет стекающие с крыши воды в дождеприёмник ливневой канализации.
  • Металлический крючок-кронштейн.
  • Карнизная планка – иногда входит в состав готовых водосточных систем вместо кронштейнов либо вместе с ними.


Если сборка водосточной системы осуществляется собственными руками, тогда до того, как собрать водосток, необходимо составить чертёж, в котором предусмотреть оптимальную схему водосточных труб для той или иной кровли.

Как сделать детали для водостока своими руками

Прежде чем говорить о том, как сделать водосток с крыши, следует заметить, что данный процесс имеет некоторые особенности в зависимости от того, из какого материала обустраивается конструкция, а также от того, приобретается ли готовая к сборке система либо все элементы в отдельности.

Например, если обустраивается водосточная конструкция из оцинкованной стали, значительно дешевле обойдётся собственноручное изготовление желобов, чем приобретение их в готовом виде. Желоба могут быть изготовлены в полукруглой или квадратной форме. Металлические оцинкованные листы легко загибаются, поэтому им несложно придать требуемую конфигурацию. На краевых участках желобов следует сделать изгибы для крепления к кронштейнам.


Изготовление крепёжных кронштейнов под крышу также не представляет собой особой сложности. По форме они должны соответствовать желобу, но иметь больший радиус, чтобы желоб без труда мог разместиться и зафиксироваться внутри них. Это простое и оптимальное решение по поводу того, как правильно крепить желоба на крыше.

Если водосточная система планируется для размещения на прямом отрезке крыши, тогда для изготовления желоба могут быть использованы толстые канализационные трубы из пластика. Разрезав трубу продольно посредине, из неё можно получить сразу два желоба, стоимость которых в этом случае окажется весьма незначительной.

Прочие компоненты водосливной системы, за исключением воронок, также могут быть куплены в готовом виде либо изготовлены самостоятельно. Материалов для их изготовления на рынке довольно много. Воронки придётся приобретать в готовом виде – их качественное изготовление под силу лишь профессиональным жестянщикам.

Как собрать и монтировать водосток на крыше

После того, как все детали готовы, можно переходить непосредственно к сборке водосточной конструкции. При рассмотрении вопроса о том, как правильно сделать водосток с крыши, следует учесть, что установочные работы имеют определённые нюансы в зависимости от выбора тех или иных крепёжных деталей, а также от того, на каком этапе монтажа кровли производится сборка водостока.


Наиболее практичным вариантом можно считать установку на крайнюю перекладину, либо на стропильную систему скатных крыш, предшествующую креплению самой кровли. Кронштейны в этом случае после фиксации закрываются карнизной планкой, выполняющей функцию заслона от прямого попадания осадков.

Существуют и другие технические решения по поводу того, как крепить водосточную систему. Например, кронштейны могут крепиться на карнизную планку, которая в этом случае изготавливается из досок.


В различных ситуациях вопрос о том, как правильно крепить водосток, может иметь различные решения, однако в любом случае следует уделять пристальное внимание тому, чтобы стекающие с крыши водные массы попадали именно в канал желоба, не проливаясь мимо него.


Сам процесс установки водосточной конструкции состоит из следующих этапов:

  1. Монтаж кронштейнов для крепления желоба. Они устанавливаются с промежутками в 55-60 сантиметров. Для обеспечения нормального оттока дождевых вод кронштейнам и самому желобу придаётся некоторый уклон. В том случае, если фиксация кронштейнов производится на деревянную карнизную планку, вначале монтируют наиболее высокий кронштейн для соответствующего края желоба, затем последний, наиболее низко расположенный кронштейн, а затем между ними натягивается верёвка, по которой определяют расположение прочих кронштейнов.
    Уклон рассчитывается примерно в 4-5 миллиметров на каждый метр длины водосточной конструкции.
  2. Производится укладка желоба, на поднятый край которого ставится заглушка.
  3. Если в середине и в конце желоба планируется установка воронок, тогда вначале для них проделываются отверстия, а затем в этих местах фиксируются и сами воронки. Две воронки рекомендуется устанавливать в том случае, когда протяжённость стороны дома превышает 12 метров. В противном случае можно обойтись и одной воронкой – на концевом нижнем участке водостока.
  4. Крепление желобов посредством надевания краевых пазов на соответствующие загибы кронштейнов. Укладка желобов производится внахлёст, с последующей фиксацией самонарезающими шурупами. Здесь стоит сказать несколько слов и о том, как монтировать водосточную систему, приобретённую в готовом виде. В этом случае, на данном этапе также производится скрепление отдельных её частей друг с другом согласно приложенной инструкции.
  5. Монтаж сточных труб и отводящих колен к воронкам, с креплением между собой и к стенам посредством хомутов.

Особенности правильной установки водосливных систем

Наконец, стоит упомянуть некоторые дополнительные нюансы касательно того, как правильно сделать водосток своими руками:

  • Если воды стекают с кровли в грунт, тогда окончание трубы водостока должно быть на 30-35 сантиметров выше уровня земли.
  • Если до того, как установить водосточные трубы, возле жилого строения обустраивалась ливневая канализация, труба водостока может подсоединяться непосредственно к ней.
  • Очень рекомендуется установка на желоба защитной сетки, предохраняющей их от скопления листьев и мусора на дне. Такого рода сетка имеется и в готовых водосточных конструкциях.
  • Для любого типа водосливной системы, даже при наличии защитной сетки, периодически требуются ревизия, уход и очистка от грязи.



Как сделать водосток с крыши для отвода дождевой воды с кровли дома

Кровельные водостоки (отлив, слив, водоотлив, водослив, водоотвод, стоки) для крыши - это важный функциональный элемент водосточной системы частного дома, устройство которого планируют еще на этапе строительства. Это продиктовано тем, что система водостока с крыш включает в себя несколько составляющих: слив воды с крыши (ендова), водосточная система и система отвода воды. Каждый из них оказывает влияние на отвод дождевой и талой воды с крыши.



Металлические водостоки для крыши своими руками

Для чего нужен отлив и водосток на крыше

Функциональное назначение водоотводов:

  • защита – отвод воды от стен и фундамента дома. В этом состоит главное предназначение кровельного слива. Отсутствие приведет к разрушению цоколя дома в течении 5-10 лет (в зависимости от глубины фундамента и осадков). Дело в том, что талая и дождевая вода, сливаясь с крыши попадают на фундамент. Далее она уходит в грунт, а это крайне нежелательно. Ведь грунт под фундаментом будет размываться. Рано или поздно фундамент в месте подтопления осядет, и стена дома даст трещину;
  • сбор дождевой воды с крыши. Дождевая вода отлично подходит для полива. Если отвести трубу отлива в бочку, бак или емкость, можно организовать постоянное наличие технической воды для полива;
  • декоративное украшение дома. Естественно, такую возможность дает только отлив, выполненный своими руками.

Слив с крыши для воды - устройство водоотвода со скатных крыш

Крыши на домах старой постройки имеют простую двускатную конструкцию кровли. Но, современные дома оснащены более сложными стропильными системами. Скатов больше, они примыкают друг к другу под разными углами. Это требует правильного устройства слива воды с крыши.

Поэтому рассмотрим пошагово каждый из элементов.

1. Слив воды с крыши

Этот момент важен, потому что вода может попасть внутрь дома, еще не доходя до водостока. Можно выделить три зоны повышенного риска на кровле, в результате которых течет крыша дома (и способы, как устранить течь на крыше).

Место стыка двух скатов с образованием внутреннего угла. Если частный дом имеет крышу, такую как на фото, то необходим монтаж ендовы или разжелобка на кровле.

Выделяют два вида ендовы:

Одинарный нахлест (нижняя ендова).

Нюанс. На выбор нахлеста влияет материал кровли и угол наклона ската крыши. При высокой высоте волны кровельного материала (шифер, металлочерепица) и при угле наклона ската больше 30° применяется одинарный нахлест. Если материал плоский (битумная черепица) и угол меньше – двойной нахлест.

Двойной нахлест (нижняя и верхняя ендова).

Нюанс. Конструкция нижней ендовы очень проста, поэтому ее обычно делают своими руками. Это просто согнутый пополам лист металла. Но, для того, чтобы она выполняла свои функции нужно знать, как правильно установить нижнюю ендову. Грамотный монтаж заключается в следующем: ендова нижняя крепится с помощью кляймеров (использование саморезов не допускается).

2. Место (узел) примыкания кровли к стене

В данном случае используется специальная планка примыкания для кровли. Монтаж планки выполняется в угол между домом и кровлей.

Специфика выбора планки для примыкания

На фото приведены три разновидности планки.

Но только планка «в» обеспечит герметичность стыка, за счет небольшой кромки, которая заводится в запил на стене. Планка «а» не имеет завальцовки вообще. У планки «б» нижняя завальцовка наружная. Это то место, с которого планка начнет ржаветь.

Нюанс. Для герметичного соединения в кирпиче нужно сделать запил и завести туда один край планки. Второй свободно ложится на кровле.

3. Отвес крыши

По правилам монтажа водосточной системы, кровельный материал должен заканчиваться в середине желоба. Тогда, вода из него не будет попадать на стены дома.

Однако, такое возможно не всегда. Это может быть связано с особенностями кровельного материала (например, длина металлочерепицы всегда кратна 350 мм, а обычной кратна 1 шт.) или с просчетом во время проектирования стропильной системы. В этом случае монтируют дополнительную карнизную планку.

Вторая составляющая системы слива воды с крыши – водосточная система.

Ознакомимся с ее основными элементами и посмотрим, как сделать водосточную систему самостоятельно.

4. Составляющие элементы водосточной системы

Прежде чем приступить к изготовлению отлива, нужно разобраться, какие элементы (комплектующие) нужны:

  • желоб. Служит для приема воды со скатов. Его диаметр зависит от площади ската;
  • воронка или ливнеприемник. Соединяет желоб и трубу;
  • труба. Отводит воду в дренажную систему или подальше от фундамента;
  • углы и повороты. Позволяют обойти дом, выступающие элементы или установить трубу на нужном расстоянии от стены;
  • заглушки. Используются в тех местах, где не предусмотрена воронка.

Совет. Заглушки устанавливаются в наиболее высоком месте.

  • крепежи. Для желоба и трубы.

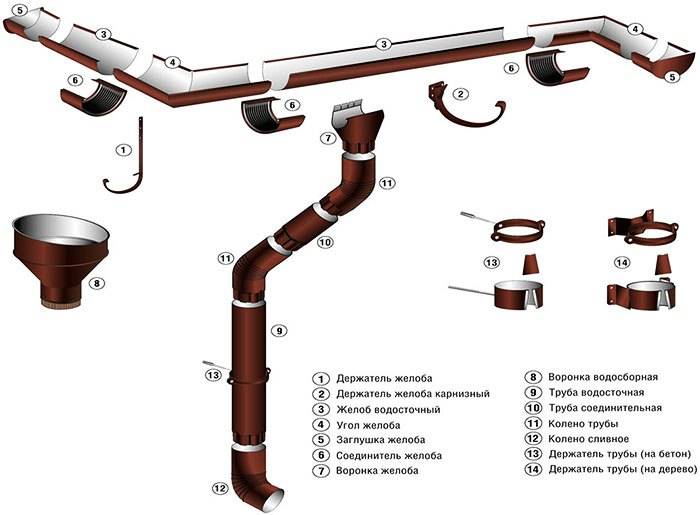

Наглядно элементы водосточной системы приведены на схеме.

Водостоки для крыши своими руками

Для вдохновения на работу предлагаем ознакомиться с интересными, креативными и просто красивыми вариантами самодельных водостоков.

1. Из чего можно сделать водосток своими руками

Рассмотрим, какие бывают водостоки из подручных материалов

Как правило, водосточная система покупается в виде комплекта из доборных элементов нужного размера, собирается и устанавливается на крышу дома. Но в тоже время, водостоки могут быть сделаны своими руками из подручных материалов. Это не всегда делается в целях экономии, в большей мере для создания декоративного сочетания с элементами, дополняющими дизайн-проект дома.

Водосливы для крыши из дерева. При должной обработке и правильном выборе древесины, деревянный водосток способен прослужить более 10 лет. Для работы пригодны такие породы как пихта, лиственница и сосна.

Водостоки для крыши из пластиковых бутылок. Может подойти как временная конструкция.

Водосток из свинца. Редкий и малопрактичный вариант для устройства водоотводов, хотя, свинец легко поддается обработке и выдерживает перепады температур. Но, учитывая, что свинец опасен для здоровья человека, не используется в производстве отливов;

Водосток из оцинковки. Сравнительно низкая стоимость оцинкованной стали делает этот материал самым популярным среди кустарных мастеров. Сложен в обработке, требуется специальное оборудование для работы. Срок службы водостока из оцинкованной стали не превышает 10 лет.

Водосток из оцинковки с полимерным покрытием. Защитное покрытие устраняет недостатки простой оцинковки и увеличивает срок ее службы. Все металлические водосточные системы изготавливаются из окрашенной оцинкованной стали.

Водосток из керамики. Чтобы сделать керамический водосток своими руками потребуются навыки гончарного мастерства и специальная глина. В целом же срок их эксплуатации может превышать столетия.

Водостоки из бетона (цемента). По сравнению с керамикой, более доступная разновидность водостока. Однако большой вес нивелирует доступность, поэтому, в качестве водостоков для крыши не используют крайне редко. Чаще используется как наземный элемент (бетонный водосток тротуарный).

Водосток из меди. Самый лучший, но наиболее дорогой материал для устройства системы отвода воды. Медный водосток может использоваться не одно столетие.

2. Расчет водостоков для крыши

Определяем диаметр и количество желобов. А также количество и место установки воронок.

Схемы демонстрируют, что длина ската играет важную роль при выборе.

Крепеж для желоба устанавливается через 600 мм.

Крепеж для трубы устанавливается через 1 000 мм.

Совет. Чтобы крепление водостока было надежным крепеж желоба нужно устанавливать возле каждого доборного элемента – углов, воронки, заглушек. А крепление трубы возле слива, поворотов и тройников-разветвителей.

3. Какой водосток выбрать – круглый или квадратный?

Сечение водосточной трубы может быть квадратным или круглым – что лучше, трудно сказать точно, все зависит от индивидуальных пожеланий.

Нюанс. Круглая водосточная система более проста в уходе. В квадратной системе по углам скапливается грязь, что снижает эффективность ее функционирования (субъективное и спорное мнение).

4. Схема и чертеж водостока с размерами

Схематический чертеж каждого элемента важная составляющая процесса. Изготовление водостока требует соблюдения всех требований, размеров и габаритов, иначе система попросту не состыкуется. Чертежи можно сделать самостоятельно, или воспользоваться представленными ниже.

5. Стандартные размеры водостоков для крыши - чертежи

Размеры водосточной трубы

Размер водосточного колена (гофрированного)

Размеры отлива водосточной трубы (нижнее колено)

Размеры водосточных желобов (прямой, угловой)

Размер заглушек для водосточных желобов

Размеры водосточных воронок

Размер крепежа водосточного желоба

Размеры крепежа для водосточных труб

Изготовление водостоков для крыши своими руками

Для работы понадобится:

  • сталь листовая оцинкованная (кровельное оцинкованное железо). Лист оцинковки толщиной 0,5-0,7 мм.

Совет. Слой цинка согласно нормативу, должен быть не меньше 270 гр./м.кв. (На рынке встречаются листы с покрытием 60 275 гр./ м.кв). Такой металл прослужит долго.

  • ножницы по металлу;
  • молоток (деревянный и обычный)

Как сделать водосток для крыши своими руками

Для изготовления водосточной трубы нужно сделать выкройку на листе металла (как альтернатива – из жести, листовой стали).

Совет. Размеры лучше наносить маркером. Если их чертить чем-нибудь острым, например, шилом, то можно повредить защитный слой цинка. В этом месте меньше чем через год образуется ржавчина.

Для закрашивания царапин на окрашенной оцинковке используется только специальная акриловая краска (например, Цикроль, Тиккурила, Текнос). Обычная краска просто «не удержится» на поверхности.

Ширина заготовки должна превышать диаметр трубы на 1,5 см. Эта разница уйдет на соединение.

На заготовке начертить прямую линию фальца. При этом учесть, что с одной стороны, она составит 0,5 см, с другой 1 см.

Завернуть металл (загнуть) с помощью плоскогубцев. Меньшую сторону просто под углом. Большую сторону в форме буквы «Г».

Выровнять металл под прямым углом (выстучать молотком) 90 градусов.

Соединить стороны заготовки.

Завернуть более высокую кромку.

Соединить края заготовки. При этом меньшая сторона должна зайти в большую.

Уплотнить кромки плоскогубцами.

Этот процесс называется ручная вальцовка листового металла (гибка листа железа). Способы (виды) вальцовки на фото.

С одной стороны, трубу нужно подбить молотком (подмять, подогнуть), чтобы в нее можно было завести вторую трубу.

Как сделать желоб для водостока своими руками

Изготовление металлического водосточного жёлоба выполняется на специальном оборудовании (гибочный станок для листового металла).

В домашних условиях можно сделать своими руками, для этого подойдет способ, описанный ниже.

Вырезать заготовку из дерева или трубы. Положить на нее заготовку из листа металла и с помощью киянки придать ей нужную форму.

Совет. Предварительно нужно сделать завальцовку заготовки желоба, это придаст ей жесткость.

Более простой способ – раскроить металлическую трубу пополам.

Остальные элементы водостоков изготавливаются по такому же принципу.

Нюанс. Для изготовления крепежей тонкая оцинковка не подходит. Нужно брать стальную заготовку.

Монтаж водостоков для крыши своими руками

Инструкция по установке водостоков на крыше - основные моменты:

  • определить отправную точку. Она находится максимально высоко;
  • установить кронштейн желоба.

Нюанс. При установке желоба нужно следить, чтобы соблюдался минимальный уклон водостока крыши в 2-3 мм на 1 метр.

  • уложить и выполнить крепление желоба водостока;

Совет. Части желоба не закрепляются между собой, а укладываются в нахлест. Величина которого 7-10 см. Это зависит от уровня осадков. Нахлест позволяет компенсировать расширение металла при нагреве

  • установить воронку на водосток. Воронка должна располагаться между кронштейнами на самой нижней точке.

Совет. Место под воронку вырезается заранее ножницами по металлу. Использование болгарки не допускается.

  • соединить воронку с трубой. Если нужно, используются углы (желоб угловой).

Совет. Если труба будет находиться непосредственно возле стены, то стена будет намокать.

  • зафиксировать водосточную трубу хомутами;

Совет. Расстояние между кронштейнами водостока зависит от веса конструкции, места установки трубы и ветровой нагрузки. Но оно должно составлять не более 1 м.п.

  • закрепить нижнее колено (отлив) внизу трубы. Его длина зависит от ширины фундамента. Ведь цель монтажа водостока - отвод воды от цоколя дома;
  • при необходимости выполнить монтаж системы антиобледенения кровли и водостоков.

В этом руководстве приведены основные требования по сборке и установке водостоков своими руками, технология монтажа каждой отдельной системы уникальна.

Рекомендуем ознакомиться с подробным описанием с пошаговой инструкцией по монтажу пластиковой и металлической водосточной системы.

Уход и защита водостоков

Оцинковка не может служить долго. Это связано с тем, что цинк, которым покрыта сталь, склонен улетучиваться. Со временем такая водосточная система потемнеет, а через несколько лет на ней появятся пятна ржавчины. Что бы это предотвратить, нужно защищать места ржавчины и обрабатывать оцинкованные водостоки растворами против коррозии.

Окрашенные водостоки также нуждаются в уходе. В этом случае он сводится к периодическому осмотру элементов системы и закрашивании сколов и царапин.

При сильном ветре или при механическом повреждении могут деформироваться крепления водостока. Если ослабнет кронштейн желоба, он может наклониться. Тогда изменится угол наклона, и вода будет протекать мимо воронки. Или же вода будет переливаться из желоба по всей длине ската крыши.

Чтобы водосток не забивался опавшими листьями и ветками можно установить специальные решетки на воронку или на весь желоб - сетка для защиты водостоков от листвы, снега, мусора (в воронку можно вставить металлический паук – защитная решетка).

Прочистка водостоков и желобов для крыши

Если система забилась ее легко можно очистить с помощью шланга для полива. Главное – хороший напор воды.

Отвод воды с крыши дома

Последним составляющим элементом водосточной системы является устройство отвода дождевой воды с крыши частного дома или коттеджа.

Как и куда отводить воду с крыши дома

Вода может собираться в бочку (емкость). Вариант хорош тем, что позволяет накапливать дождевую воду. Ведь земельный участок на даче или загородном доме постоянно испытывают потребность в поливе. При правильно подходе к оформлению, бочка для сбора дождевой воды может стать декоративным украшением дома.

Сбор воды в бочки идеален для владельцев теплиц с капельным поливом. Бочка под водосток накапливает дождевую воду, которая прогревается в ней и поступает в теплицу, парник или в сад.

Водосточная труба может быть подведена под дерево или кусты.

Вода отводится через ливневые стоки. Простой и дешевый вариант. Его недостаток в том, что вода все равно отводится недалеко от фундамента (если короткий водосток). Т.е., угроза его повреждения не устраняется полностью. Например, в зимнее время вода может замерзнуть и разрушить отмостку дома.

Дренажная система. Дренаж - это система труб, которые отводят воду в безопасное место.

Система бытовых стоков. Дождевая вода просто отводится в канализационные стоки. Однако нужно получить специальное разрешение на устройство такой системы.

Рекомендуем ознакомиться с подробным описанием технологии устройства дренажной системы вокруг дома, для правильного отвода воды от фундамента и с участка.


Заключение

В этой статьи мы постарались осветить все аспекты технологии устройства водостоков для крыши частного дома. Подробно остановились на некоторых нюансах расчета и монтажа. А также привели инструкцию, как сделать водостоки и отливы для кровли из оцинкованной стали своими руками. Теперь у вас не возникнет сложностей с изготовлением, установкой и уходом за системой слива воды с крыши.

Монтаж водостока для крыши своими руками

Крыша дома защищает от попадания воды на чердак или мансарду. Вода стекает по скатам крыши и оказывает разрушающее действие. Она постепенно размывает фундамент дома и его несущие элементы. Чтобы избежать разрушающего действия, устанавливают водосточные системы, которые отводят воду от здания. Рассмотрим конструкцию водостока, правила его установки, и пошаговую инструкцию монтажа.

Водосточная система состоит из различных функциональных частей, у каждой из которых имеется своя задача. Водосток включает в себя следующие элементы:

  1. Главной составляющей системы является желоб. Он представляет собой полукруглую трубу, которая устанавливается вдоль крыши дома. Желоб водостока выполняет функцию сбора воды и имеет наклон в сторону сливных воронок.
  2. Соединитель-муфта предназначен для соединения длинных и угловых частей желоба.
  3. Водоприемная воронка устанавливается на желоб для направления воды в сливную трубу. Для защиты от мусора в воронке предусмотрена решетка.
  4. Сливная труба крепится вертикально к желобу и принимает воду из воронок. Слив должен доходить до канализации и заканчиваться выходным отверстием.
  5. Выходное отверстие, или колено, имеет изгиб для зазора между зданием и вытекающей водой.
  6. Кронштейны или хомуты играю удерживающую роль в организации системы. Они закрепляют желоб и водосточную трубу на всем протяжении здания.

Чтобы качественно произвести установку водостока, необходимо придерживаться основных правил.

  1. Следует помнить о том, что чем тяжелее материал труб, тем меньшим должно быть расстояние между крюками. Воронки, крючки и заглушки устанавливают заранее, до установки желоба. Лучше всего устанавливать медные желоба, так как они являются более долговечными. Единственный минус - это их большая цена. Для небольшой дачи не стоит устанавливать столь дорогие трубы.
  2. Способ соединения должен зависеть от материала желоба. Пластик обычно соединяют холодной сваркой.
  3. Металлические водостоки разрезают ножовкой по металлу. Данный инструмент является самым практичным в этом деле.
  4. Монтируют желоб и вспомогательные элементы на земле. При установке водосточной системы должны присутствуют 2-3 человека для оказания помощи при фиксации водосточной системы на крыше.

С правилами установки водостока ознакомились, пора приступать к монтажу. Пошаговая инструкция поможет сориентироваться в последовательности действий.

  • Подготовьте инструменты. Вам понадобятся ножовка по металлу, стусло, шуруповерт, рулетка, маркер и веревка. Подготовьте антикоррозийный крепеж, продается он в строительном магазине.
  • Начинайте монтаж водосточной системы сверху вниз. Вначале устанавливается желоба водосбора, после чего крепятся сливные трубы. Водосборные желоба должны находиться ниже ската крыши и иметь наклон на 2-3 см в сторону принимающей воронки. На этом этапе наносится разметка крепления кронштейнов.
  • После этого крепятся воронки и кронштейны в начале и конце системы. Установив детали, протягивают между ними бечевку для установки оставшихся кронштейнов и соединительных муфт. Расстояние между деталями не должно превышать 10 см.

  • Финальным шагом устанавливаются хомуты для сливной трубы. Максимальное расстояние между ними - 1,5 метра. Затем устанавливается сливное колено на расстоянии не менее 20 см.

Полностью собрав систему, проверьте все элементы, затяните шурупы.

Для осуществления монтажа водостока своими руками вам понадобятся определенные навыки и инструменты. Прочитав данную статью, вы сможете произвести установку водостока на даче или дома самостоятельно, без привлечения мастеров. Знание устройства водостока, правил его монтажа и пошаговой инструкции является отличной поддержкой в проведении монтажных работ водостока.

проектирование, монтаж, обзор элементов системы

Водосточная система необходима для отведения дождевой и талой воды с крыши дома. Простейший водосток позволяет предотвратить попадание влаги на стены и цоколь здания, тем самым защитить и продлить их срок службы. Это очень важное инженерное сооружение любого строения и одновременно очень простое, поэтому сделать водоотвод с крыши своими руками по силам каждому.

Виды водостоков

Водослив с крыши изготавливаются всевозможных цветов из различных материалов, наиболее популярные - оцинкованная сталь и пластик. Какой вид выбрать зависит от предпочтений владельца дома и от кровельного материала.


Рис.1. Металлический слив.
Рис.2. Пластиковая ливневка.

Металлические водостоки обычно применяют если кровля облицована оцинкованным листом. Водоотвод с крыши в этом случае будет иметь тоже цвет, таким образом сохраняется дизайн здания.

Пластиковые водостоки применяют на кровлях из гибкой черепицы и пр. Во-первых, потому, что такая ливневая система крыши имеет аналогичные цвета. Во-вторых, абразивный материал, входящий в состав кровельного покрытия может повредить защитный слой металлических лотков и труб, что приведет к коррозии и разрушению.

Элементы водосточной системы могут иметь круглую или прямоугольную форму. Эта особенность влияет только на дизайн здания, а на работе слива никак не сказывается.

Проектирование и расчет водостоков

Водоотвод будет эффективным только если правильно выбраны его элементы и правильно рассчитан уклон водосточного желоба, а также места установки.

Элементы водостока и их назначение

Основные элементы это: кронштейн, желоб, воронка, труба, дождеприемник. К вспомогательным относят: заглушки, соединители, крепеж к стенам и пр.


Рис.3. Возможная фурнитура.

Жёлоба для водостока относятся к наиболее важным частям всей конструкции, их располагают вдоль скатов кровли. При проектировании следует учесть, что они комплектуются всевозможной соединительной фурнитурой. При монтаже ее следует обязательно использовать это убережет от возможных протечек.


Рис.4. Иллюстрация установки.

Воронка водосточная предназначена для сбора воды из лотка и передачи ее в сливную трубу. Приобретая элементы конструкции следует обратить внимание на способы ее соединения с жёлобом и водосточной трубой, так как в ряде случаев может потребоваться дополнительная фурнитура.


Рис.5. Воронка нетрадиционной формы.

Крепление желоба водостока предназначено для монтажа лотка к кровле. В зависимости от способа установки, кронштейны могут быть различные.

  • Если установка дождевых сливов ведется одновременно с настилом кровли, то следует применять кронштейны предусматривающий крепление к обрешетке. Так же следует не забыть о карнизной планке. Она защитит древесину от влаги.
  • В случае, когда кровля уже настелена, кронштейн для желоба применяют для монтажа на карниз.

Дождеприемник необходим чтобы вода из водосточной трубы не текла под дом, а была направлена в дренаж или накапливалась в отдельной емкости для полива участка.


Рис.6. Дождеприемник с дренажной системой.

Чтобы при монтаже не возникало трудностей желательно выбирать все элементы одного производителя, либо при покупке проверять совместимость деталей друг с другом.

Расчет водосточной системы

Чем больше размер лотка, тем больший объем воды он сможет собрать. Если его размер будет недостаточным, то он будет быстро переполняться и весь поток устремиться на землю.

Размер лотка определяют в зависимости от площади кровли. Если она не более 100 м2, применяют желоб диаметром 100 мм, от 100 до 175 м2 – 120мм, более 175 м2 – 150мм. Обратите внимание, что речь идет не о всей крыше, а о лишь о размерах ската, где будет устанавливается водосбор.


Рис.7. Рекомендуемые размеры.

Кронштейн желоба монтируют с определенным шагом для металлических лотков он составляет 60 - 80см, для пластиковых не должен превышать 50см.

Уклон желоба водостока

Наклон лоткам необходим для направления воды в воронку, в противном случае она будет собираться и переполнять желоб и не отводится.


Рис.8. Схема крепления кронштейнов для создания необходимого уклона.

Уклон должен составлять 2-4 мм на 1 метр длины. Не следует делать больший наклон, т.к. на протяженных скатах это будет хорошо заметно и повредит внешнему виду дома.

Определение количества воронок

От количества воронок зависит скорость опорожнения желобов и отвода воды из них, чем их количества больше, тем эффективнее водоотвод. Оптимальное число 1 шт. на 5 – 7 метров лотка.

Расположение элементов относительно кровли

Лоток должен быть установлен как можно ближе к краю свеса ската. Одновременно, желоб должен выступать за край кровли на половину диаметра. Это обеспечит наилучшие показатели сбора воды с крыши.

Монтаж сливной системы крыши

Монтаж ливневки на крыше начинают с определения мест установок воронок. Обычно это углы здания. Следует учесть, что их ставят с отступом от него примерно на 50 см. Промежуточные монтируют через 5 – 7 метров желобов.

Как только места установки воронок определены приступают к монтажу кронштейнов для желобов. При их установке учитывают необходимость уклона в направлении приемников, из расчета 2-4 мм на метр длины лотка.


Рис.9. Правильное расположение водосборника.

Удобно поступать следующим образом: сначала установить крайние кронштейны между двумя соседними воронками, затем натянуть нить между ними, и ориентируясь по ней установить все промежуточные держатели.


Рис.10. Установка с угла здания.

Далее соединяют желоба с воронками. Следует отметить, что на всех крайних элементах необходимо устанавливать заглушки. чтобы при сильном ливне вода не выплескивалась. Так же желательно чтобы лоток выступал за край ската примерно на 5 см.

Следующий этап монтаж водосточной трубы. Она крепиться к стене здания на расстоянии пару сантиметров. Учитывая, что свес кровли обычно около 50 см, то для стыковки трубопровода с воронкой должно использоваться специальное колено. При соединении отводов важно чтобы они входили друг в друга не менее, чем на 2 см. иначе они будут протекать.


Рис.11. Элементы трубы.

Заключительный этап - монтаж дождеприемника. В зависимости от того куда будет стекать дождевая вода, приемник может быть различный. Для отвода в газон применяют прямые лотки, которые монтируются в отмостку. Если поток будет направляться в дренаж, то необходимо соорудить ливневку.

Куда отводить воду в газон или дренаж?

Создавать полноценную ливневневую канализацию и делать специальный дренаж достаточно дорогостоящее удовольствие, сопровождаемое большим объемом земляных работ. Поэтому часто предпочитают отводить воду в газон. В зависимости от почвы и частоты осадков это может быть оправдано, но в некоторых случаях это приводит к заболачиванию участка, особенно с северной стороны здания.


Рис.12. Схема организации ливневой канализации.

Если грунт насыщен песком, и уровень верховодки низкий, то дождевая вода будет быстро уходить. В этом случае отвод в газон принесет больше пользы последнему. Если же почва склонна к ее удержанию, то целесообразно сделать хороший дренаж.

Для организации дренажа под каждой водосточной трубой необходимо установить дождеприемники и соединить их с колодцем или ямой.

Защита водостока: подогрев и сетка

Если вокруг вашего дома имеются большие деревья, которые скидывают на зиму листву, то существует большая вероятность засорения водосточной системы. Чтобы этого избежать существует специальный элемент – сетка. Она устанавливается в желоб и предотвращает попадания туда мусора.


Рис.13. Сетка предотвращает засорение.

Важным современным усовершенствованием традиционных ливневок является обогрев водостока и лотков. Он работает по аналогии с кабельными теплыми полами. С его помощью удаляется наледь и снег, что обеспечивает работоспособность системы в межсезонье и при оттепелях.

Как сделать водосливы для крыши своими руками — устройство и монтаж (фото, видео)

Долговечность кровли зависит от множества факторов: правильности расчетов, качества кровельного материала, а также соблюдения технологии монтажа. Однако, даже такая мелочь, как слив воды со скатов, оказывает влияние на срок эксплуатации крыши. Организация продуманной водосточной системы – важный этап строительства, о котором не забывают опытные кровельщики. В этой статье мы расскажем об устройстве слива для дождевой воды, о том, как правильно выбрать, а затем своими руками выполнить монтаж этого элемента водостока.

Содержание статьи

Устройство и виды

Слив для дождевой и талой воды – важнейший элемент водосточной системы каждой крыши. Он представляет собой простую конструкцию, собранную из трубы, желобов и водосборных воронок. Она осуществляет перенос жидкости, стекающей со скатов кровли, в ливневую канализацию. В зависимости расположения и характера использования различают 3 вида слива:

Виды водосточных систем

  1. Стихийный. Этим термином обозначают неорганизованный слив дождевой воды, когда атмосферная влага покидает поверхность ската крыши самотеком без дополнительного оборудования. При таком способе избавления от излишков жидкости не выполняется монтаж воронок и желобов, не устанавливаются водосточные трубы. Недостаток стихийного слива заключается в том, что вода, падающая с высоты кровли, наносит вред отделке стен, попадает под гидроизоляцию конструкции, размывает грунт или фундамент сооружения.
  2. Организованный внешний. Монтаж организованного внешнего слива заключается в установке водосточной трубы, желоба и водосборных воронок, то есть создания системы, по которой происходит перенос воды со ската крыши в «ливневку». Слив такого вида подходит для организации своими руками водостока со всех форм скатной кровли. Достоинство внешнего слива для крыши в том, что он легко устанавливается, а также обслуживается своими руками.
  3. Организованный внутренний. Особенность внутреннего слива в том, что водосточные трубы проходят внутри сооружения и скрыты от глаз. Монтаж водостока такой конструкции выполняют для плоской кровли. Внутренний слив сложнее внешнего в обустройстве, эксплуатации и обслуживании, поэтому оборудовать его своими руками будет непросто. Некачественный монтаж, выполненный без соблюдения правильной технологии, чреват постоянными протечками.

Расположение элементов внутреннего и внешнего водостока

Обратите внимание! Диаметр трубы и желоба, которые потребуются, чтобы оборудовать слив, вычисляют, исходя из климатических условий в зоне строительства, а также площади и уклона крыши. Для кровли гаража или компактного дачного дома достаточно водосточной трубы с диаметром 50-70 мм и желоба с диаметром 70-120 мм.

Материалы

Водосточные системы для кровли изготавливаются из самых разных материалов, от которых зависит цен и срок эксплуатации слива. Комплектующие для сборки должны обладать тремя качествами: устойчивостью к воздействию воды, к перепадам температуры и долговечностью. Чаще всего слив для крыши производится из следующих материалов:

  • Оцинкованная сталь. Сталь является самым популярным материалом для изготовления слива. Для тех, ком по душе этот материал существует два пути: выбрать готовые модели в строительном магазине или сделать слив своими руками из листового металла. Водосточные системы из оцинкованной стали достаточно устойчивы к коррозии, имеют герметичное соединение между доборными элементами и служат не менее 15 лет. Отрицательная черта водостоков из оцинковки – тяжелый вес, который является дополнительной нагрузкой для стропильной системы кровли.

    Водослив из оцинкованной стали

  • Пластик. Современный слив для крыши из поливинилхлорида обладает высокой устойчивостью к действию воды, отличными антикоррозийными свойствами, а также он гораздо легче аналогов из металла. Водосточные системы из пластика выпускаются различных цветов, которые можно подобрать в тон к кровельному материалу. Монтаж без труда выполняется своими руками, так как все, что требуется для сборки, поставляется в комплекте с водосливом. Недостаток моделей из пластика, что не все из них выдерживают резке перепады температуры, свойственные для сурового российского климата. Качественный пластиковый слив для дождевой воды служит более 20-25 лет.

    Водосток из пластика

  • Медь. Водосточные системы из меди – дорогостоящее решение для организации слива со ската кровли. Медь является инертным металлом, не вступающим в окислительные реакции. Водослив из этого материала прослужит более 100 лет, за время которых он лишь приобретет благородный налет патины. Постоянное воздействие воды не приносит вреда медным элементам водосточной системы крыши. Однако, они имеют солидный вес, поэтому выполняя монтаж своими руками, позаботьтесь об усилении стропильного каркаса и обрешетки кровли.

    Водослив из меди

Опытные кровельщики рекомендуют выбирать водосливы, исходя из того, монтаж какого покрытия будет выполняться на крышу. Для вальцевой кровли, крыш из металлочерепицы и профлиста подходят водосливы из оцинкованной стали с полимерным покрытием. Мягкие рулонные покрытия требуют установки моделей из пластика. А монтаж медных водосливов возможен, только если вся крыша покрывается этим материалом.

Схема сборки водослива

Принципы монтажа

В независимости от материала, стоимости или вида водостока, главным критерием эффективной работы является качественная установка с соблюдением всех требований безопасности. Существует 2 фактора, благодаря которым водосточная система функционирует: герметичность и уклон в сторону водосборной воронки. Профессиональные мастер при оборудовании водостока придерживаются следующих правил:

  1. Чем больше вес сливов, тем надежнее должен быть стропильный каркас в местах установки. Тяжелые модели из меди, алюминия или стали монтируют на стропильные ноги, а легковесные из пластика прямо на карнизную доску.
  2. Между водосточным желобом и стропильными ногами крыши прокладывают гидроизоляционный слой. Некоторые мастера используют для этого полиэтиленовые пленки и рубероид, а другие рекомендуют обрабатывать места прилегания мастикой на основе битума.
  3. Установку водосливов выполняют вдоль всех кровельных свесов. Водосточный желоб фиксируют таким образом, чтобы образовывался уклон 3-5 градусов по направлению к водоприемной воронке, а на противоположную сторону надевают заглушку.
  4. Водосточный желоб устанавливают на специальные кронштейны таким образом, чтобы он выглядывал из-под свеса крыши на половину ширины. Такое расположение позволяет эффективно собирать воду и защищает желоб от обрушения из-за схода снега.

    Монтаж желоба на «холодных» и «теплых» крышах

    Правильное расположение водосточного желоба относительно свеса

  5. Водосточные стояки размещают на каждом внешнем и внутреннем углу здания. В эти места подводят ливневую канализацию, устанавливают емкости для сбора воды или делают песчано-гравийную подушку. Расстояние от окончания водосточной трубы до земли не должно превышать 40-50 см во избежание размытия грунта и разрушения фундамента.
  6. Кронштейны размещают на расстоянии не более 50-60 см друг от друга. Чем тяжелее водосливы, тем меньше делают шаг между креплениями.

Установка кронштейнов

Важно! Водосток крыши нуждается в регулярном обслуживании. Грамотно рассчитанная и правильно установленная система осматривается всего 1 раз в сезон, после окончания осенних листопадов и ливней, но до наступления устойчивых заморозков. В это время следуют очистить желоба и трубы от мусора, листьев, проверить герметичность швов и устранить протечки.

Видео-инструкция

Водосливы для крыши своими руками

Как установить металлическую водосточную систему

1 Водосточная система

2 Установка крюков желоба

Установка длинных крюков производится на стропила или на карнизную доску до укладки кровельного материала (рис. 1а, 1б). В случае если крюки устанавливаются после полного устройства кровли, необходимо воспользоваться компактными или короткими крюками для крепления на лобовую доску.
Длинные крюки обеспечивают бόльшую надежность и прочность крепления водосточной системы. И те, и другие крюки желоба следует устанавливать с шагом b = 600-900 мм, если шаг будет шире установленных пределов – система может не выдержать снеговой нагрузки зимой. Количество крюков рассчитывается следующим образом:

n = L ÷ b,

где L – расстояние между первым и
последним крюком, b – расстояние между крюками.
При расчете количества крюков необходимо учесть дополнительные крюки, которые обязательно устанавливаются на концах желоба, а также с обеих сторон в местах стыка желобов и стыка желоба с углами желоба.

Для лучшего стока воды по желобу в сторону воронки необходимо обеспечить уклон желоба
не менее 5 мм на погонный метр. Для этого крю-
ки устанавливаются с вертикальным смещением,
рассчитываемым следующим образом:

h = 0,005 х L,

где L – расстояние между первым и последним
крюком. Таким образом, вертикальное смещение
между первым и последним крюком по уклону при
максимальной длине желоба 10 м составит 5 см.
Следовательно, перед установкой крюки необходимо разметить с учетом вертикального смещения (рис. 1в), затем закрепить первый и последний крюк, после этого натянуть между ними шнур и монтировать по нему остальные крюки.

Как правильно установить водослив на крыше дома?

Основное предназначение крыши – защита дома от дождевой воды. При этом важна защита не только внутренних помещений, но и внешней части здания – стен и фундамента. Во время дождя вода, скатываясь по скатам крыши, зачастую разбрызгивается и попадает на стены и фундамент, что не лучшим образом сказывается на их прочности и долговечности. Наилучшим выходом из данной ситуации является создание такой системы, как водосливы для крыши. Рассмотрим основные виды водосточных систем, их расчет и монтаж своими руками.

Устройство и виды водостоков

Главная задача водосточной системы – это сбор воды с кровли и ее доставка в ливневую канализацию так, чтобы не замочились стены и не размылся фундамент дома. Устройство водостоков представляет собой систему труб, которые соединены между собой. В данной системе есть следующие конструктивные детали:

  • Водосточный желоб представляет собой половину трубы, которая подвешивается по периметру крыши, чтобы сбегающая со скатов вода попадала в них. Диаметр водосточного желоба находится в зависимости от площади ската кровли и объема осадков конкретного региона,
  • Водосточная воронка монтируется непосредственно к желобу и перенаправляет собранную воду в канализацию. По своему устройству она представляет обычную воронку с широким верхним и узким низким горлышком,
  • Водосточный слив – вертикальная труба, которая посредством воронки связана с желобом. Слив принимает собранную желобами воду и направляет ее в канализацию. При создании схемы водосточной системы, как правило, предусматривается создание нескольких водосточных сливов в разных частях крыши. Данные сливы выводят воду непосредственно к ливневому стоку или, в крайнем случае, за пределы отмостки фундамента здания, чтобы не допустить его размытия,
  • Кронштейн, представляющий крюк, необходим для крепления желобов к стенам или карнизу крыши. Данный элемент должен отличаться прочностью, так как во время ливня или в снежную зиму нагрузка на него может быть очень внушительной.

Мы перечислили основные элементы водосточной системы. Современные производители предлагают широкий выбор готовых модульных водостоков, в основе которых лежат наборы из перечисленных составных частей.

Металлический водосток

Водосточная система из металла пользуется большой популярностью. Она изготавливается из легированной стали методом прессовки. Металлические водосливы для крыши монтируются своими руками и обладают рядом положительных характеристик:

  • Они устойчивы к коррозии благодаря оцинковке. Металлический водосток, несмотря на постоянный контакт с водой, не ржавеет и имеет долгий срок службы,
  • Конструкция из металла обладает высокой прочностью. Данный водосток не подвержен разрушению или повреждению при сильном ливне, скоплении на крыше снега и попадании в систему веток или мусора,
  • Сталь сохраняет свои свойства при больших колебаниях температур,
  • Металл не подвержен воспламенению, что делает его использование соответствующим нормам пожарной безопасности.

Есть у подобного водостока и особые нюансы, которые необходимо учитывать при его выборе:

  • Высокая цена. Металлический водосток будет гораздо дороже аналогов из пластика,
  • Невысокая герметичность. Стыки металлического водостока не герметизируются полностью и надо быть готовым к тому, что часть собранной со скатов воды будет убегать до попадания в воронку,
  • Значительный вес конструкции, который необходимо учитывать при ее монтаже,
  • Металлической системой могут быть оборудованы крыши с углами строго в 90°, так как поворотные элементы изготавливаются только с таким углом.

Водосточная система из пластика

Значительно снизить нагрузку на стропильную систему можно, установив на крыше пластиковый водосток. Он изготавливается из поливинилхлорида и имеет ряд отличий от своего конкурента из металла:

  • Малый вес. Пластиковые элементы намного легче металлических аналогов и потому подобная система может быть оборудована даже на старых крышах, которые попросту не выдержат веса металлических деталей,
  • Большое разнообразие в расцветках. В отличие от металлического собрата, который может похвастаться только единым естественным цветом металла, пластиковый водослив предлагается производителями в широкой палитре. Легко можно выбрать элементы в тон кровельного покрытия, стен или, наоборот, сделать водосточную систему ярким контрастным элементом в дизайне своего дома,
  • Идеальная герметичность стыков деталей конструкции. Устройство пластиковой системы создано таким образом, что при правильном монтаже риск протечек воды из желоба сводится к минимуму.

Установка водосточной системы

Процесс монтажа водостока, как и любой другой процесс в строительстве, требует предварительного расчета и подбора материалов. Остановимся подробнее на этих пунктах, прежде чем перейти собственно к рекомендациям по установке.

Выбор водосточной системы

Строительный рынок предлагает различные варианты водостоков, которые классифицируются по своей пропускной способности. Она заключена в маркировке, где указано соотношение диаметров желоба и сливной трубы. К примеру, 125/100, 150/110 и т. д. Конфигурация и состыковка элементов системы у каждого производителя разная, поэтому попытки собрать водосток из элементов разных марок обречены на провал.

Пропускная способность конструкции рассчитана на сток с крыши конкретного дома в конкретном регионе. Чтобы узнать это необходимо:

  • Учесть максимальный уровень осадков в регионе,
  • Вычислить площадь самого большого ската. Этот параметр ляжет в основу выбора диаметра водосточной системы.

Для определения параметров будущей системы используется формула:

  • S – площадь кровли, с которой будет отводиться вода. Всегда для расчета выбирается самый большой скат,
  • A – проекция ската крыши на стену здания, при двускатной симметричной кровле этот параметр будет равен половине ширины дома,
  • B – высота конька крыши,
  • С – длина ската.

На основе полученных данных необходимо выбрать подходящую водосточную систему, которая точно справиться с дождевой нагрузкой на крыше.

Расчет водостока

Рассчитывать водосток удобнее на схематичном плане своего дома, выполненном в масштабе. Для создания системы потребуется:

  • Водосточные желоба. Длина одного элемента 3-4 м. Общее число погонных метров будет равно периметру крыши, если водосток будет опоясывать ее полностью,
  • Кронштейны для крепления желобов. Располагаются с шагом в 60-90 см в зависимости от нагрузки на них. Обязательно наличие по одному кронштейну в начале и конце желоба,
  • Углы для поворота желоба внешние или наружные, если крыша дома имеет сложную форму. Обратите внимание, что далеко не все водостоки оснащены подобными элементами. Если предстоит монтаж пластикового водостока, то изготовить их можно своими руками. Для этого необходимо вырезать детали под нужным углом из желоба и соединить их методом холодной сварки,
  • Сливные трубы и воронки для перехода к ним. Учитывается общее число труб и высота дома для расчета их необходимого общего метража,
  • Заглушки если желоба опоясывают не все здание,
  • Хомуты для монтажа и крепления сливных труб,
  • Слив или канализационный фланец в зависимости от того, будет ли водосток уводить воду в канализацию или просто за пределы отмостки фундамента.

На основе расчетов вычисляется необходимое число всех элементов, необходимых для создания водосточной системы. На этом этапе необходимо окончательно определиться с типом системы и ее материалов. Напомним, что пластиковый водосток обойдется примерно в 1,5-2 раза дешевле, чем металлический.

Монтаж системы

Установка водосборной системы может быть произведены своими руками, так как работа специалистов в данном сегменте строительства оценивается наряду с ценой самого водостока. Рассмотрим на примере пошаговой рекомендации как сделать эту работу собственными силами:

  1. Установка кронштейнов производится до монтажа кровли. Металлические кронштейны прикрепляются к ветровой доске, пластиковые – к стропильным доскам,
  2. При монтаже кронштейнов и далее укладке желобов важно учесть следующий момент. Чтобы вода стекала в воронку, желоб должен находиться под уклоном. Достаточным является уклон в 1 см на каждый метр желоба. Монтаж начинается от высшей точки и идет к концу ската, где будет располагаться воронка. Для соблюдения уровня натягивается веревка,
  3. Желоба укладываются на кронштейны таким образом, чтобы места их стыков были между элементами. Для лучшей герметичности все стыки обрабатываются герметиком на основе силикона,
  4. Чтобы соединить желоб и воронку, в желобе делается отверстие с помощью дрели,
  5. Крепление сливных труб к стенам здания производится на расстоянии 1 м специальными кронштейнами. Сливная труба должна завершаться за пределами отмостки фундамента, чтобы не произошло его размытия дождевой водой.

После монтажа водосточной системы ее эффективность проверяется опытным путем – на скат кровли выливается вода из бутылки. Во время этого эксперимента необходимо проследить, как быстро вода попадает в желоб, достигает воронки и выводится за пределы фундамента.

Подведем итоги

Водосточная система – важный элемент дома, который помогает сохранить его прочным и надежным на долгие годы. Выбор и монтаж водостока не является сложным и сильно затратным мероприятием. Расчет системы и ее монтаж можно выполнить своими руками, а использовать для этого готовый комплект системы.

Правила установки водостока достаточно просты, а его эффективность зависит, в том числе, и от ухода за ним. Не забывайте регулярно очищать систему от попавшего мусора и не допускайте ее обледенения и заноса снегом зимой. В этом случае водосточная система прослужит долгие годы и не позволит дождевой воде разрушить здание.

Как сделать водосливы с крыши: общие рекомендации по обустройству водоотвода своими руками

Пока не установлены водосливы для крыши, нельзя считать строительство дома законченным. Они защищают фасад, фундамент и отмостку от разрушительного воздействия влаги. Чтобы создать такую систему, можно приобрести готовые модули, заказать сборку или соорудить ее самостоятельно. В любом случае знание общих правил пригодится.

Все о специфике устройства водосточной системы вы узнаете из предложенной нами статьи. Мы расскажем о том, как спроектировать и рассчитать водосливной контур. Подскажем, как выбрать материал для сборки и установить конструкцию для отвода атмосферной воды.

Особенности организации кровельного водостока

Смонтировать водосток для крыши не так сложно. Большинство производителей предлагают готовые схемы с подробными инструкциями по монтажу.

Основная задача — предварительно продумать, откуда и куда будет сливаться вода, правильно сделать разводку и произвести замеры. Составляя чертеж, нужно учитывать строительные нормативы и рекомендации, которые уже проверены на практике.

Разновидности сливных конструкций

Сначала нужно выбрать тип системы — внутреннюю или наружную, организованную или неорганизованную. Вид водослива зависит от этажности здания, кровельного материала.

Внутренним водосливом целесообразно оборудовать дома свыше 6 уровней. Это отапливаемые постройки с рулонной или мастичной кровлей. Внутренний водосток уместен и для плоской кровли.

Если уровней до 2, можно обойтись неорганизованной системой. Самый приемлемый и рекомендуемый по СНиП вариант для строений до 5 уровней — наружный организованный водосток. Он легче других устанавливается и не сложен в обслуживании.

Основные факторы при проектировании

Перед покупкой элементов водостока составляется чертеж периметра крыши со всеми выступами, поворотами, измеряются углы. Это помогает определиться с параметрами системы, сделать расчеты. Но проект водосточки должен базироваться на обосновании.

Существуют 3 фактора, которые учитываются при расчетах:

  1. Площадь и конструктивные особенности кровли.
  2. Количество осадков.
  3. Минимально возможная температура.

Диаметр и метраж труб, количество воронок и кронштейнов — все это зависит от площади кровли. Если она не превышает 100 м 2 , подойдут желоба с диаметром 7-11,5 см, диаметр водосточных труб — 7,5-13 см. Если площадь крыши более 100 м 2 , нужны желоба с сечением до 20 см и водостоки до 16 см.

Обычно проектирование и выбор типа водостока не вызывает сложностей. Самые простые системы создаются для односкатных и двускатных крыш. Традиционно для двускатных крыш оборудуются два отдельных желоба, для четырехскатных — непрерывный контур. У каркасных построек вертикальные трубы размещаются по несущим стойкам.

Требования к проекту водосточки:

  • угол ската для установки подвесных желобов должен быть более 15 градусов,
  • желоба подбираются с высотой бортов от 12 см,
  • элементы конструкции проверяются на соответствие ГОСТ 7623-75, где указаны их технические параметры, особенности маркировки,
  • точки слива устанавливаются на расстоянии до 24 м,
  • диаметр труб рассчитывается по формуле — 1,5 см на 1 м 3 ,
  • угол уклона желобов составляет 0,2-0,3 градуса или от 2 до 5 мм на метр погонный.

Эти параметры могут меняться в зависимости от климатических условий. В стандартах предусмотрены параметры для восточной системы, устанавливаемой в регионах со средними показателями по температуре (минимальные риски промерзания) и осадкам (75 мм/ч).

На стадии проектирования необходимо продумать вариант системы для сбора и отвода дождевой воды, транспортируемой по водосточной системе. В идеале утилизировать ее лучше в ливневую канализацию, но могут быть и другие варианты: отвод в коллектор с последующим выбросом в водосточную канаву, фильтрующий колодец, поле фильтрации, емкость для сбора дождевой воды и т.д.

Принцип расчета деталей

По периметру крыши и длине одного ската рассчитывается количество желобов. Дальше определяется число стыков деталей и выясняется, сколько нужно соединительных элементов.

Количество крепежей зависит от выбранного материала для устройства водостока: для металла межкрепежное расстояние составляет 40 см, для пластика — 70 см. Заглушки ставятся на каждый обрыв трубы, воронки — на каждый водосток.

Рассчитать точное количество материалов только по площади кровли невозможно. Две одинаковые по периметру крыши могут иметь разный по параметрам и стоимости водосток.

Нюансы обустройства кровли сложной формы

Здесь нужно собрать воду с каждого ската, эркера, целесообразно смонтировать несколько водосточек. Если обустроить систему по принципу минимума, в трубы будет попадать сильный поток, который замедлится при прохождении по желобам. Это создаст нагрузку на всю конструкцию.

Иногда дополнительные каналы для сбора воды нужны над балконами, по периметру башенок, в архитектурных надстройках. Такие места проблематично избавить от промерзания и попадания влаги.

Для люкарн и мансардных окон сливы не обязательны. Они делаются только при условии большой площади и разнонаправленности скатов.

Еще одна возможная проблема при проектировании водостока для сложной кровли — большое количество элементов. Выручает цвет: детали подбираются в тон кровле или контрастные с ней. В дизайне используется и форма профиля, когда его устанавливают как архитектурный элемент.

Выбор материалов для системы водоотвода

Качество, внешний вид, цена — три параметра, которыми руководствуются при выборе материалов для водослива. Важны и климатические условия: в регионах с солнечным жарким летом предпочтительнее металл, для территорий с повышенным уровнем влажности лучше пластик.

Сравнить пластиковые и металлические изделия для организации водостока поможет статья, посвященная разбору и оценке обеих разновидностей.

На рынке присутствуют несколько вариантов:

  • Оцинкованная сталь. Недорогое и простое в монтаже решение. Но сталь подвержена коррозии, поэтому долговечность конструкции сомнительна.
  • Полимеры. Смотрятся привлекательно, можно подобрать цвет в тон кровли, служат долго. Но отличаются умеренной хрупкостью, требуют аккуратности при установке.
  • Медь и алюминий. Эти материалы выглядят солидно, подчеркивают материальные возможности владельца. Срок их эксплуатации неограничен. Единственное, что останавливает от покупки медных или алюминиевых деталей, — высокая стоимость.

Вне зависимости от материала каждая система состоит из труб, сборных воронок, уголков и желобов. Устройство водосточной системы заключается в их сборке согласно заранее сделанной схеме и креплении. Детали соединяются с помощью переходников с уплотнительными прокладками.

Важно, чтобы все необходимые составные части водослива нашлись в одной торговой точке и от одного производителя. Отсутствие чего-либо может затормозить процесс монтажа.

Подбирая детали водостока, не экспериментируйте с попытками приспособить кустарно сделанные элементы к имеющимся обстоятельствам. Лучше сразу остановиться на изделиях от проверенных производителей.

При выборе материала имеет значение и надежность стропильной системы, она должна выдерживать вес водослива. Если есть сомнения, остановитесь на облегченных полимерных конструкциях.

Особенности монтажа элементов

Время установки водосточной системы зависит от этапа строительных/монтажных работ. Во время возведения здания ее устанавливают до укладки покрытия. В период проведения ремонта, если не планировалась смена кровли, монтаж выполняют в любое время, но кронштейны желобов в этом случае крепят к лобовой доске, а не к стропилам.

До недавнего времени существовали только подкровельные крепежи. Сегодня можно найти разные виды крюков, кронштейнов, которые позволяют собирать водоотливы до и после монтажа кровли.

Общий алгоритм установки выглядит так:

  1. Определяется расположение вертикальных труб с учетом размещения дверей, окон. Обычно это углы здания или центр фасада (если длина одной стены больше 18-20 м).
  2. В самую нижнюю точку желоба устанавливаются воронки.
  3. Монтируются кронштейны. Основные держатели размещают на 10-15 см от воронок, остальные — на одинаковом расстоянии в 40-60 см друг от друга.
  4. Укладывается желоб в кронштейны с учетом расширения выбранного материала.
  5. Монтируются соединители желоба между кронштейнами с соблюдением расстояния в 10-15 см.
  6. Соединяется желоб с воронками. Если желоб состоит из нескольких частей, удобнее их сначала собрать, а потом закрепить по условной линии, продолжающей крышу. Расстояние — около 1 см от края кровли.
  7. Монтируются углы и заглушки. Если угол у кровли не прямой, подбираются регулируемые детали, которые подрезаются по линиям поворота. Так обходятся эркеры.
  8. Устанавливаются трубы в 3-8 см от стены строения. Крепятся пластиковые или металлические хомуты, фиксирующие водосток к фасаду.

Расстояние от конечного слива до отмостки — от 15 см, до земли — от 25 см. Если установить ниже, появится риск образования наледи внутри труб, что может привести к разрыву.

От стены до труб должен соблюдаться отступ не менее 3 см, чтобы поверхность не отсыревала. Для обхода архитектурных элементов или изменения направления стока допустимо использование колена в 135 градусов.

Монтаж пластиковой водосточки осуществляется при температуре от +5 градусов и выше. Сооружение металлической системы может производиться в любое безопасное для кровельщиков время, независящее от температурных показателей. После завершения установки система готова к эксплуатации.

Обслуживание готовых конструкций

Современные материалы не нуждаются в регулярном окрашивании или обработке специальными составами. Чтобы водосточная система хорошо справлялась со своими функциями, ее нужно регулярно очищать от грязи и мусора. Обычно это делается раз в год осенью.

Распространенный способ очистки — использование шланга, когда все загрязнения просто смываются напором воды. В продаже присутствуют и роботизированные устройства для ухода за сливами. Они оборудованы интеллектуальной системой, которая самостоятельно рассчитывает, когда и сколько раз нужно «проехать» по желобам, чтобы удалить весь мусор.

Если не следить за состоянием водосточки, мусор может заблокировать потоки, жидкость начнет скапливаться в проблемных местах и вытекать через края желобов. Дополнительная нагрузка на трубы приведет к поломке элементов и обрушению конструкции.

Для того чтобы предотвратить образование ледяных заторов в желобах и вертикальных трубах, рекомендовано ставить обогрев водостоков. С нюансами его выбора и правилами монтажа ознакомит рекомендуемая нами статья.

Составные части и особенности монтажа пластикового водостока.

Что происходит с водостоком, если его вовремя не очистить от грязи.

Чтобы надежно защитить дом от влаги, одного водостока недостаточно. Нужно позаботиться о системе водоотведения, в которую входят ливневые лотки, решетки на них, пескоулавливатели, резервуары для сбора жидкости.

Хотите рассказать о том, как сооружали водосточную систему собственными руками? Располагаете интересной информацией по теме статьи, которой стоит поделиться с посетителями сайта? Пишите, пожалуйста, комментарии в находящемся ниже блоке, публикуйте фото, задавайте вопросы по спорным или неясным моментам.

Водосливы для крыши — устройство, функции и монтаж

Долговечность кровли зависит от множества факторов: правильности расчетов, качества кровельного материала, а также соблюдения технологии монтажа. Однако, даже такая мелочь, как слив воды со скатов, оказывает влияние на срок эксплуатации крыши. Организация продуманной водосточной системы – важный этап строительства, о котором не забывают опытные кровельщики. В этой статье мы расскажем об устройстве слива для дождевой воды, о том, как правильно выбрать, а затем своими руками выполнить монтаж этого элемента водостока.

Устройство и виды

Слив для дождевой и талой воды – важнейший элемент водосточной системы каждой крыши. Он представляет собой простую конструкцию, собранную из трубы, желобов и водосборных воронок. Она осуществляет перенос жидкости, стекающей со скатов кровли, в ливневую канализацию. В зависимости расположения и характера использования различают 3 вида слива:

  1. Стихийный. Этим термином обозначают неорганизованный слив дождевой воды, когда атмосферная влага покидает поверхность ската крыши самотеком без дополнительного оборудования. При таком способе избавления от излишков жидкости не выполняется монтаж воронок и желобов, не устанавливаются водосточные трубы. Недостаток стихийного слива заключается в том, что вода, падающая с высоты кровли, наносит вред отделке стен, попадает под гидроизоляцию конструкции, размывает грунт или фундамент сооружения.
  2. Организованный внешний. Монтаж организованного внешнего слива заключается в установке водосточной трубы, желоба и водосборных воронок, то есть создания системы, по которой происходит перенос воды со ската крыши в «ливневку». Слив такого вида подходит для организации своими руками водостока со всех форм скатной кровли. Достоинство внешнего слива для крыши в том, что он легко устанавливается, а также обслуживается своими руками.
  3. Организованный внутренний. Особенность внутреннего слива в том, что водосточные трубы проходят внутри сооружения и скрыты от глаз. Монтаж водостока такой конструкции выполняют для плоской кровли. Внутренний слив сложнее внешнего в обустройстве, эксплуатации и обслуживании, поэтому оборудовать его своими руками будет непросто. Некачественный монтаж, выполненный без соблюдения правильной технологии, чреват постоянными протечками.

Обратите внимание! Диаметр трубы и желоба, которые потребуются, чтобы оборудовать слив, вычисляют, исходя из климатических условий в зоне строительства, а также площади и уклона крыши. Для кровли гаража или компактного дачного дома достаточно водосточной трубы с диаметром 50-70 мм и желоба с диаметром 70-120 мм.

Водосточные системы для кровли изготавливаются из самых разных материалов, от которых зависит цен и срок эксплуатации слива. Комплектующие для сборки должны обладать тремя качествами: устойчивостью к воздействию воды, к перепадам температуры и долговечностью. Чаще всего слив для крыши производится из следующих материалов:

    Оцинкованная сталь. Сталь является самым популярным материалом для изготовления слива. Для тех, ком по душе этот материал существует два пути: выбрать готовые модели в строительном магазине или сделать слив своими руками из листового металла. Водосточные системы из оцинкованной стали достаточно устойчивы к коррозии, имеют герметичное соединение между доборными элементами и служат не менее 15 лет. Отрицательная черта водостоков из оцинковки – тяжелый вес, который является дополнительной нагрузкой для стропильной системы кровли.

Опытные кровельщики рекомендуют выбирать водосливы, исходя из того, монтаж какого покрытия будет выполняться на крышу. Для вальцевой кровли, крыш из металлочерепицы и профлиста подходят водосливы из оцинкованной стали с полимерным покрытием. Мягкие рулонные покрытия требуют установки моделей из пластика. А монтаж медных водосливов возможен, только если вся крыша покрывается этим материалом.

Принципы монтажа

В независимости от материала, стоимости или вида водостока, главным критерием эффективной работы является качественная установка с соблюдением всех требований безопасности. Существует 2 фактора, благодаря которым водосточная система функционирует: герметичность и уклон в сторону водосборной воронки. Профессиональные мастер при оборудовании водостока придерживаются следующих правил:

  1. Чем больше вес сливов, тем надежнее должен быть стропильный каркас в местах установки. Тяжелые модели из меди, алюминия или стали монтируют на стропильные ноги, а легковесные из пластика прямо на карнизную доску.
  2. Между водосточным желобом и стропильными ногами крыши прокладывают гидроизоляционный слой. Некоторые мастера используют для этого полиэтиленовые пленки и рубероид, а другие рекомендуют обрабатывать места прилегания мастикой на основе битума.
  3. Установку водосливов выполняют вдоль всех кровельных свесов. Водосточный желоб фиксируют таким образом, чтобы образовывался уклон 3-5 градусов по направлению к водоприемной воронке, а на противоположную сторону надевают заглушку.
  4. Водосточный желоб устанавливают на специальные кронштейны таким образом, чтобы он выглядывал из-под свеса крыши на половину ширины. Такое расположение позволяет эффективно собирать воду и защищает желоб от обрушения из-за схода снега.

Важно! Водосток крыши нуждается в регулярном обслуживании. Грамотно рассчитанная и правильно установленная система осматривается всего 1 раз в сезон, после окончания осенних листопадов и ливней, но до наступления устойчивых заморозков. В это время следуют очистить желоба и трубы от мусора, листьев, проверить герметичность швов и устранить протечки.

Как сделать водосток на крыше

Водосток – это конструкция, предназначенная для отвода талых и ливневых вод с крыши, что необходимо для защиты здания от загниваний, коррозии, каких-либо механических повреждений. На сегодняшний момент строительные магазины просто переполнены различными материалами для возведения водостока на любой вкус, но некоторые хозяева не хотят переплачивать за конструкцию, которую можно сделать своими руками.

Вариант смонтированного водостока из оцинковки на крыше

Оказывается, сделать систему водостока своими руками не так уж и сложно, к тому же выглядит он при правильном сооружении достаточно оригинально.

Водосток выполняет сразу несколько функций:

  1. Защитная. Водосток обеспечивает отведение сточных вод с фундамента и стен здания, что является главной задачей кровельного стока. В случае его отсутствия цоколь здания разрушится уже через десять, а то и пять лет, зависимо от количества осадков и глубины фундамента. Помимо цоколя здания также пострадает и его фундамент, так как он будет размываться, вследствие чего на стенах здания пойдут трещины.
  2. Декорирование. Функцию декора может выполнять исключительно водосток, который был изготовлен своими руками, а не приобретённый в строительном магазине.

Несколько вариантов декора водостока на крыше

  • Сбор ливневых вод с крыши здания. Так как дождевая вода очень хорошо подходит для полива различных растений на даче, то многие дачники отводят ливневую воду с помощью трубы в специально приспособленную бочку.
  • Вернуться к оглавлению

    Из чего изготавливается водосток

    Обычно, водосток изготавливается из пластика или металла. В большинстве случаев водосточная система изготавливается из листов оцинкованной стали – это один из самых доступных вариантов.

    Водосточные системы из пластика, отличаются своей красотой и лёгкостью, но они обладают небольшой прочностью. Это становится крайне заметно в зимнее время года, когда в водостоке замерзает скопившая вода, что может привести к повреждению или же разрушению всей конструкции.

    Если вы собрались изготовлять водосток своими руками, то лучше всего его сделать из окрашенного металла.

    Варианты устройства водостока из металла и пластика

    Такой водосток будет достаточно практичен и надёжен при любых условиях использования. Естественно, водосток нужно подбирать под цветовую гамму кровли здания.

    Если же крыша здания покрыта мягкой черепицей, то лучше всего устанавливать водосток, сделанный из поливинилхлорида, так как на таком покрытии присутствует крошка камня, которая способна повредить металлические элементы конструкции. Также можно создать водосток из листов меди. Воосток, сделанный из такого материала, будет смотреться достаточно красиво, но это обойдётся вам в копеечку.

    На данный момент существует несколько типов водосточных систем:

    1. Внешний водосток, который располагается снаружи здания.
    2. Внутренний водосток, который располагается в середине здания.

    Самодельный водосток удобнее и проще устанавливать с внешней стороны здания.

    Пошаговая инструкция для монтажа водостока

    Внутренний тип водосточной системы должен предусматриваться ещё на этапе проектирования здания. Обычно такой водосток устанавливают на плоских крышах домов, которые располагаются в достаточно суровых климатических условиях.

    Теперь давайте разберёмся с тем, что же входит в водосточную систему.

    1. Жёлоб (обеспечивает приём дождевой воды, причём его диаметр напрямую зависим от скатовой площади).
    2. Труба (для отведения ливневой воды в систему дренажа).
    3. Воронка, или просто – ливнеприемник (обеспечивает соединение трубы и жёлоба).
    4. Повороты и углы, позволяющие обойти здание и его выступающие части или же установить трубу в необходимом месте.
    5. Заглушки (необходимы в тех местах, в которых невозможно установить воронку).
    6. Крепежи для трубы и жёлоба.

    Водосточная система, изготовленная своими руками

    Конечно, чаще всего люди приобретают и устанавливают уже готовые конструкции. Сегодня есть множество вариантов изготовления водостока своими руками из различных подручных материалов. Такое решение чаще всего основывается не на желании сэкономить, а с целью декорирования частного дома.

    Отличной идеей является изготовление водостока из древесины, но при условии правильного выбора и его обработки. Такая система отвода ливневой воды прослужит вам больше десяти лет. Подходят такие породы дерева, как сосна, пихта и лиственница.

    Некоторые умельцы делают водосток даже из пластиковых бутылок, но он не прослужит вам так долго, как деревянный.

    Очень редко, по причине негативного воздействия на здоровье человека, но все встречается система отвода ливневых вод, изготовленная из свинца.

    Чертеж конструкции с размерами водостока для крыши

    Хотя он и достаточно практичен, но его существенный недостаток снижает его распространённость.

    Победителем среди всех является водосток, созданный из оцинкованной стали, так как он отличается небольшой стоимостью и безвредностью. Но он достаточно трудно обрабатывается и его срок службы не превышает десять лет. Что касается долговечности, то тут нет равных водостоку, созданному из керамических деталей, так как его период службы достигает столетий.

    Для того чтобы сделать водосток из листов оцинкованной стали своими руками, вам потребуются:

    • ножницы по металлу (если вы будете делать металлическую систему отвода ливневых вод),
    • молоток,
    • маркер для нанесения разметки на лист металла,
    • листы оцинкованной стали (приблизительно 0,5 миллиметров толщиной),
    • плоскогубцы.

    Схема размещения водостоков вокруг здания

    Обратите внимание на то, что ширина заготовки обязательно должна превышать диаметр трубы на полтора сантиметра, потому что эта разница необходима для соединения краёв листа. Прежде всего, необходимо сделать выкройку на металлическом листе. Начертите на заготовке прямую линию, на одной из сторон она будет составлять полсантиметра, а на другой – сантиметр.

    После этого нужно загнуть лист металла, используя плоскогубцы, причём ту сторону, которая меньше – под небольшим углом, а оставшуюся – под углом в девяносто градусов. После этого заворачиваем более высокий край и соединяем края нашей заготовки, меньшая сторона должна войти в большую.

    Процесс монтажа кронштейнов для водостока

    Дальше необходимо немного подмять при помощи молотка трубу, для того чтобы её можно было соединить с другой трубой.

    Теперь нужно сделать жёлоб для водосточной системы, а для этого вам потребуется специальное оборудование, но можно попробовать сделать это вручную, хотя эффект будет не тот. Итак, для начала вам необходимо будет вырезать заготовку из трубы или дерева, а потом положить на неё металлический лист и при помощи киянки постараться придать ей необходимую форму.

    Дальше переходим к процессу установки водостока:

    1. Определяем отправную точку, которая располагается на максимальной высоте.
    2. Устанавливаем кронштейн жёлоба.
    3. Выполняем закрепление жёлоба.
    4. Устанавливаем воронку, которая должна располагаться на самой нижней точке между кронштейнами.
    5. Соединяем воронку с трубой (при необходимости делаем это с помощью углового жёлоба).
    6. Фиксируем трубу водостока при помощи хомутов.
    7. Закрепляем внизу трубы слив.
    8. Устанавливаем систему антиобледенения водостока.


    Теги: #Водосливы для крыши своими руками

    Монтаж водостоков для крыши своими руками, видео

    Водосточные системы покупаются и устанавливаются вместе с кровельным покрытием. Лучше всего будет, что бы кровельщик ответственный за всю кровлю заказывал водостоки, тогда Вы будете уверены, что будет заказано необходимое количество материала. Прежде чем он сделает заказ, решит, каким способом будет крепить крючки кронштейнов и водосточные трубы. В том случае, если вы решили делать эту работу самостоятельно, далее мы приведём пошаговую инструкцию по монтажу водостоков для крыши своими руками. Мы будем устанавливать пластиковые водостоки.

    Крепление кронштейнов для желоба

    Крючки, держатели желобов крепятся к ветровой доске, стене или стропилам таким образом, что бы желоба не торчали за плоскость крыши. Они должны быть выдвинуты на ½ или 2/3 своей ширины.

    Крючок, который будет самым нижним, крепится при входе в воронку водосточной трубы, самый верхний крючок, крепится как можно дальше от воронки.  Что бы получить требуемый для хорошего стекания воды уклон, достаточно опускать каждый метр в сторону водосточной воронки на 2-5 мм. После установки двух крайних крючков между ними натягивается леска.

    Остальные кронштейны монтируются по натянутой леске (шнуру) с шагом в 40-50 см. Кроме того, обязательны крючки на расстоянии 10-15 см от краёв, водостока и от мест соединения желобов.

    Соединение желобов

    Продолжая установку водостока своими руками – ставим желоба. Желоба перед установкой на крюки следует измерять, в случае необходимости отрезать их таким образом, что бы стыки не попадали на крюки. Уложенные желоба крепятся на специальные фиксаторы на крюках, в которые они «защёлкиваются». Соединители устанавливаются в местах соединения желобов на их заднюю часть. Передняя защёлка карабина наклоняется вниз и поворачивается в сторону желоба, а соединитель закрывается небольшой пряжкой.

    Внимание! Желоба длиннее 20 метров не стоит делать одной секцией, их необходимо разделить на более короткие секции. При этом возрастает использование большего количества труб и воронок.

    Монтаж водосточных труб


    Водосточные трубы крепятся зажимами, а изменение направления делают возможным колени с разным углом преломления. Хомуты для труб ставятся под нижней частью колена и под стыками труб с шагом не более 2 метров.

    Вертикальная установка первой скобы зависит от расстояния между стеной и желобом. Вход водосточной трубы должен быть установлен на расстоянии около 30 см от крыши. Вы можете прикрепить его с обеих сторон трубы, что бы он не был повреждён сползающим снегом или льдом. Когда край водостока далеко от стены, между коленями устанавливается отрезок прямой трубы.

    Окончание сливной трубы

    Если дождевая вода будет отводиться к подземному резервуару, колодцу или дождевой канализации, на концах труб устанавливается грязеуловитель. Если же вода будет свободно вытекать на землю, устанавливается конец трубы.

    Проверка герметичности водостока

    После того как вы сделали водосток для крыши своими руками необходимо проверить его герметичность. Для этого нужно наполнять желоба водой при закрытых сточных отверстиях, на ¾ их высоты. Если никаких утечек нет, то Вы сделали всё правильно.

    Ну и конечно видео: монтаж водостоков для крыши.

    Как установить слив на плоской крыше

    Водосточная воронка для плоской крыши - одна из важнейших характеристик конструкции плоской крыши, о которой необходимо позаботиться. Если слив на плоской крыше слишком мал, он может легко заблокироваться или просто оказаться в неправильном месте для точного слива воды из бассейна. Водосточная воронка также может выйти из строя, отсоединившись от крыши. Выполните следующие простые шаги, чтобы эффективно установить воронку для плоской крыши.

    Шаг 1. Очистите крышу

    Чтобы предотвратить быстрое засорение нового водостока для плоской крыши и защитить себя во время работы, всегда следует очищать плоскую крышу.Используйте пылесос, чтобы собрать лужи с плоской крышей. После того, как вода будет удалена, используйте щётку, чтобы очистить крышу от мусора, чтобы дождь снова не выталкивал мусор с крыши через водосток.

    Шаг 2 - Выберите местоположение
