Виды водостоков и водосточных труб для загородного дома.

Водосточные трубы являются важной частью водосточной системы, благодаря котором весьма эффективно отводится лишняя влага с

поверхности кровли здания, а также надежно защищается фасад дома от негативного влияния атмосферных осадков. Грамотно организованная

система водостока значительно повышает эксплуатационный срок загородного дома, его прочность, долговечность, а также сохраняет привлекательный

внешний вид его фасадов.

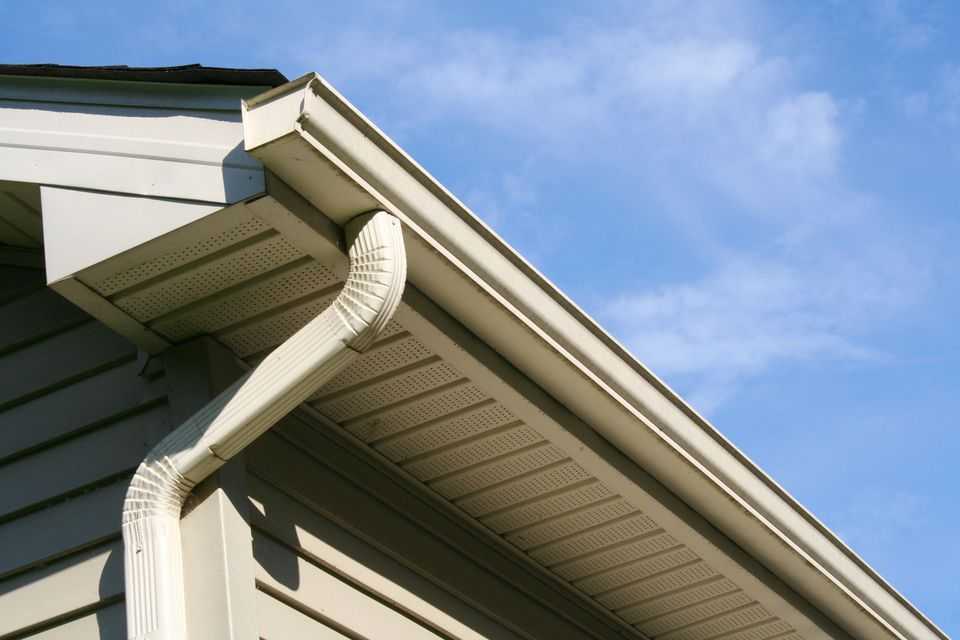

Водосточная система загородного дома.

Основные функции водосточной системы:

1. Защищает фундамент дома и его внешние стен от разрушения.

2. Не позволяет снежным и ледяным массам упасть с крыши на придомовую территорию.

3. Дает возможность полного контроля и направления сточных вод в заранее предусмотренное место.

Водосточные системы, а также, являющиеся их неотъемлемой частью, водосточные трубы насчитывают несколько различных видов, отличающихся

конструкцией, материалом и способом монтажа. В этой статье мы ознакомимся с основными их видами.

Виды водостоков и водосточных труб в зависимости от конструкции:

1. Внешний.

Подобный вид водостока состоит исключительно из вертикальных водосточных труб, закрепленных к внешним стенам дома, а также

желобов, расположенных на крыше. В таком случае сточные воды отводятся непосредственно к фундаменту здания. Внешний водосток

предполагает соответствие внешнего вида водосточных труб общей стилистике загородного дома. Главным преимуществом данного вида является

легкость и скорость монтажа.

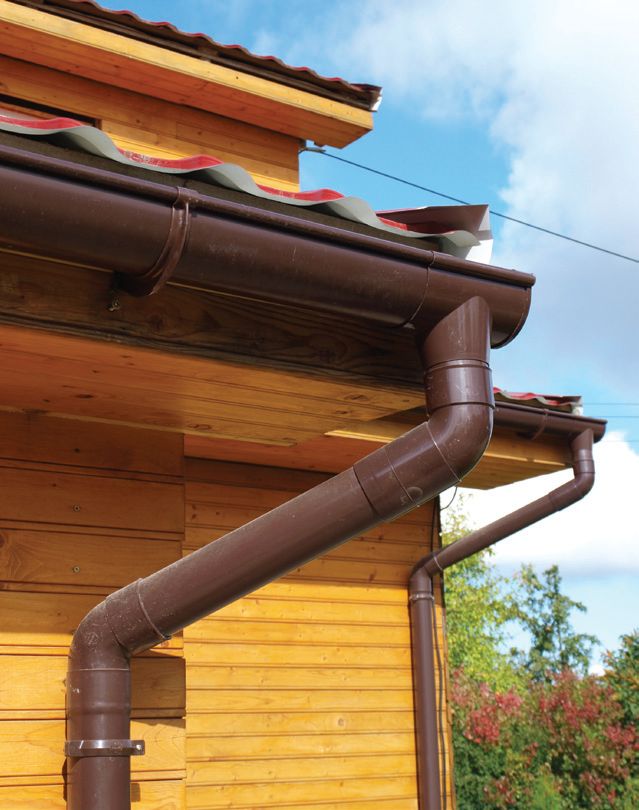

Внешний вид водостока.

2. Внутренний.

Такой вид водостока также состоит из водосточных труб и желобов на крыше здания, однако при его устройстве трубы закрепляются внутри внешних

стен или за навесным фасадом дома. Такое расположение труб обеспечивает идеальный внешний облик здания, но требует привлечения опытных

специалистов в процессе монтажа.

Внутренний вид водостока.

3. Комбинированный.

Данный вид водостока совмещает в себе конструкции внешнего и внутреннего видом. При комбинированном водостоке крепления водосточных

труб выносятся на фасад здания, при том, что водосточные трубы закрепляются внутри стен или за навесным фасадом. В этом случае сохраняется

привлекательный экстерьер загородного дома при том, что немного упрощается процесс монтажа.

Виды водостока и водосточных труб в зависимости от материала:

1. Металлические.

Изготавливаются из оцинкованной стали, меди и алюминия. Их достоинствами являются прочность, надежность и экологичность. Недостатками

таких водостоков выступают большой вес, высокая теплопроводность и немалый уровень шума. Исключение составляют алюминиевые водостоки,

имеющие небольшой вес, невысокий уровень шума, высокую прочность и отсутствие появления ржавчины.

Водосток с металлическими трубами.

2. Пластиковые.

Пластиковые водостоки обладают легким весом, отсутствием появления ржавчины и коррозии, а также низким уровнем шума. Пластиковые водостоки

славятся невысокой ценой и простотой монтажа.

Водосток с пластиковыми трубами.

3. Комбинированные.

Такие водостоки сочетают в себе достоинства двух предыдущих видов. В их систему входят желоба и оцинкованные трубы с полимерным покрытием,

носящим название «пластизоль». Таким образом комбинированный вид водостоков имеет такие преимущества, как: высокая устойчивость к перепадам

температур, высокую прочность и сопротивляемость к агрессивным средам.

Металлический водосток с полимерным покрытием.

Виды водосточных систем кровли — устройство водостоков, советы, особенности

Водосточной системой называют механизм отведения дождевой и талой воды с крыши дома в определенное место. Если такого механизма на здании нет, вода быстро разрушит кровлю и стены. В этой статье мы рассмотрим виды водосточных систем, их устройство и материалы изготовления.

Виды водосточных систем по способу изготовления

Желоба для удаления с крыши талой воды бывают самодельными и промышленными.

Самодельные механизмы владельцы дома изготавливают своими руками. В зависимости от мастерства исполнителя они могут быть красивыми и необычными или выглядящими посредственно. Самодельные виды систем водостоков дешевы, и их устанавливают по удобной для владельца здания схеме. Желоба и трубы кустарного производства делают из тонкой оцинкованной стали — недолговечного материала, подверженного гниению.

Заводские виды водосточных систем предполагают следование стандартам. Поэтому желоба, трубы и воронки разных производителей можно стыковать между собой, если грамотно подобрать размер. Качественные элементы механизмов изготавливают из прочного пластика или металла достаточной толщины. Благодаря этому они долговечны и выглядят привлекательно.

Виды водостоков по типу материала

По типу материала выделяют два вида водосточных систем — пластиковые и металлические. Обе группы обладают преимуществами и недостатками. Нельзя однозначно сказать, что пластиковые системы хуже металлических или наоборот: мастера подбирают механизм индивидуально с учетом ряда факторов:

максимальный уровень осадков в регионе;
площадь самого большого ската крыши;
высота и назначение здания;
необходимость гасить шум воды или отсутствие такой необходимости.

Пластиковые водосточные системы: плюсы и минусы

На пластиковые водосточные системы элементы изготавливают из поливинилхлорида или пластика. Эти детали легкие, но прочные, потому что производители добавляют в сырье присадки, защищающие его от ржавчины, ультрафиолетовых лучей, едких веществ, температурных перепадов.

Комплектующие пластиковых водосточных систем сами приходят в изначальную форму при небольших деформациях — демонтировать и чинить их не приходится. ПВХ не шумит даже в ливень, благодаря чему подходит для установки на жилые дома и служит по 40 лет.

У этого вида систем водостоков есть недостатки:

со временем пластичность ПВХ снижается, материал трескается и превращается в крошки;
свойства пластика в тридцатиградусную жару и мороз ниже -20*С различаются — это влияет на функциональность элементов системы;
если детали водостока из пластика часто деформируются, материал разрушится;
когда уплотнители между желобами и отрезками труб стареют, система становится негерметичной.

Чтобы пластиковый водосток вырабатывал заявленный производителем срок службы, расчетами и монтажом должен заниматься специалист.

Металлические водосточные системы: плюсы и минусы

Состав сплава металлической водосточной системы — сталь и цинк. Эти материалы не ржавеют, устойчивы к морозам ниже -50*С и нагреванию до 110*С. Сталь и цинк — долговечные и безвредные для здоровья металлы. Они служат на крыше зданий по 50 лет и не испаряют в воздух ядовитые соединения при нагреве.

Производители красят металлические элементы в любые оттенки по палитре RAL. Пластиковые детали можно покрасить в ограниченное количество цветов.

У металлических водосточных систем есть минусы:

сплав стали и цинка тяжелый, вес элементов приходится учитывать при расчете кровли;
металл шумит в дождь — это может раздражать людей в жилых домах;
краска отстает от поверхности при резком нагревании и в сильные морозы;
когда металл мнется, он теряет герметичность.

Наружный водосток — устройство и материалы

Водосточные системы бывают внутренние и наружные. Внутренние системы водостоков размещаются строго внутри здания, отдали от наружных стен. Они предназначены для защиты поверхности крыши от дождей. Наружные водосточные системы размещаются снаружи здания под крышей.

Наружные устанавливают в здания высотой от трех до пяти этажей. Они состоят из воронок для приема дождевой воды и вертикальных водосточных труб, прикрепленных кронштейнами к наружной стене здания. Вдоль карниза ставят желоба. По ним вода стекает в приемные воронки, пробегает через наружные стояки и вытекает через выпуски на бетонную отмостку дома.

Минус наружных водосточных систем — появление наледи в воронках зимой, когда днем на улице тепло, а ночью стоит мороз. Наружные водостоки плохо отводят стоки с плоских кровель, если площадь кровли велика, и ржавеют, если изготовлены из металла.

Если мастер не предусмотрел лотки на отмостке вокруг дома, основание здания будет промокать, и стена разрушится. На закупку и монтаж лотков необходимо выделять дополнительные средства, но затраты оправданы продлением срока службы дома.

Внутренний водосток — устройство и материалы

Внутренние водосточные системы устанавливают в жилых домах высотой от пяти этажей и монтируют на дома с широкой (48+ кв.м.) крышей вне зависимости от этажности. Внутренний водосток состоит из воронок, вмонтированных в кровлю, стояков, находящихся внутри здания, и выпусков для отвода стоков на улицу.

Внутренние водосточные системы, находящиеся в отапливаемых помещениях, исключают промерзание талой воды в желобах и трубах. Поэтому такие водостоки более надежны, чем наружные.

Замкнутые и незамкнутые виды водосточных систем

Замкнутые водостоки обходят весь дом или конкретный архитектурный элемент по периметру. Таким системам не нужны заглушки для желобов, потому что детали соединены между собой, и тупиковых мест нет.

Незамкнутые водостоки предполагают установку заглушек на края желобов, поскольку имеют глухие участки.

Мастер-установщик делает выбор между замкнутой и незамкнутой системой после осмотра здания. В обоих случаях он учитывает вес конструкции вместе с водой и снегом.

Советы и рекомендации по устройству водосточных систем

Чем больше элементов в водосточной системе, тем больше вероятность того, что она будет работать оптимально и не попросит ремонта десять лет после установки.
Перед монтажом водостока необходимо осмотреть и починить кровлю: отремонтировать свес, заменить торцевые кровельные доски, проверить, надежно ли закреплено крышное покрытие.
Водосточную систему чистят от мусора весной и осенью. Вначале листья и ветки вынимают из выходного отверстия трубы, затем промывают желоба водой под сильным напором. Чтобы сэкономить силы и чистить водосток реже, сливы перекрывают металлической сеткой.
Зимой пластиковую водосточную систему должны защищать от снега снегозадержатели. Если снежная масса обрушится на водосток, он проломится, и по весне придется вызывать ремонтников. Установка на кровлю снегозадержателей предотвратит эти проблемы.
При резких перепадах температуры зимой желательно проверять, не забились ли трубы льдом. Для этого необходимо постучать по ним деревянной палкой: лед треснет, и нерастаявшие куски выпадут.

Грамотная установка водосточной системы и регулярный уход — условия долгой безаварийной службы самого водостока и всего здания. Теперь вы знаете больше про виды водосточных систем кровли.
