Виды и схемы стропильных систем: устройство стропильной системы

Крыша выполняет ряд важных функций по созданию достойных условий проживания вкупе с обеспечением внешней привлекательности. Вполне резонно ее считают значимой конструктивной составляющей здания. За формирование кровельной конструкции отвечает стропильный каркас. Он обязан стойко держать нагрузки, определять конфигурацию и сочетаться с экстерьером дома.

С решением поставленных задач способна справиться только грамотно подобранная основа крыши. Сделать правильный выбор значительно легче, если хозяину загородного поместья известны все возможные виды и схемы стропильных систем, понятна специфика их возведения и сфера применения.

Список обязанностей крыши не ограничивается лишь защитой от атмосферных воздействий. Хотя противостояние погодным явлениям в конкретной местности, вне сомнений, возглавляет внушительный перечень задач.

Крыша в качестве завершающего архитектурного штриха дополняет облик здания, придает ему стилистическую направленность или начисто лишает ее. Стропильная система как основа кровельной конструкции обязана отвечать всему спектру технических и эстетических требований, предъявляемых непосредственно к крыше.

Факторы выбора «костяка» крыши

Стропильная система – неоспоримая принадлежность скатных крыш, которая:

  • задает конфигурацию и крутизну;
  • удерживает финишное покрытие и компоненты кровельного пирога;
  • создает условия для безупречной работы элементов кровельной системы.

Выбор крыши в итоге сводится к определению идеального варианта стропильной системы, на который кроме личных предпочтений владельца дома влияют еще такие веские факторы как:

  • Количество зимних и летних осадков, характерное для местности, в которой запланировано строительство.
  • Сила и направление со скоростью ветров, преобладающих в регионе.
  • Желание хозяина использовать пространство под крышей для организации хозяйственных или жилых помещений.
  • Тип финишного кровельного покрытия.
  • Финансовые возможности собственника.

Климатические данные в немалой степени воздействуют на выбор крыши и устройство стропильной системы. В регионах с изобильным выпадением снега нецелесообразно возводить конструкции с незначительной крутизной, способствующей образованию снежных залежей. В районах с порывистыми ветрами наоборот предпочтительны обтекаемые и низко-скатные формы, которые сложно будет сорвать и унести мощному погодному явлению.

Понятно, что пологая конструкция не приспособлена к устройству в ней полезных помещений. Для желающих оборудовать пространство под кровлей есть стропильные системы, предназначенные для строительства в регионах с различной степенью ветровых нагрузок.

Если необходимости в использовании чердака не возникает, крышу сложной либо простой конфигурации можно построить без него. Вариантов масса, включая разнообразные комбинации базовых версий, ознакомление с которыми даст представление о сути строительства стропильной системы любого типа.

Для того чтобы не мучиться в догадках о наиболее рациональной форме и угле наклона скатной крыши, достаточно присмотреться к окружающим малоэтажным домам.

Проверенную на деле конфигурацию можно смело брать в качестве базового варианта, чтобы скорректировать и доработать его в соответствии с требованиями будущего владельца и техническими характеристиками кровельного покрытия. Если нет желания копировать соседей, стоит ознакомиться с конструктивной и эксплуатационной спецификой различных стропильных систем.

Базовые варианты стропильных систем

Скатную крышу упрощенно можно представить как совокупность скатов – плоскостей, по которым «скатывается» атмосферная вода. Скаты формируются ребрами стропильных ног – главных элементов стропильной системы. Классификация скатных крыш и соответствующих им стропильных систем производится в зависимости от количества и конфигурации скатов. Согласно обозначенным признакам в их рядах числятся:

  • Односкатные. Крыши с одним скатом устраивают преимущественно над хозяйственными объектами, пристройками, верандами. Стропильные ноги односкатной системы опираются на две стенки или два ряда стоек. Одна из стенок или один ряд опор должен быть выше другого, чтобы по образованной стропилами плоскости могла без препятствий стекать вода.
  • Двускатные. Крыши с двумя прямоугольными скатами чаще всего встречаются на отечественных просторах. Стропильные ноги двускатных систем опираются на две стенки прямоугольной коробки дома. В классическом исполнении площадь обоих скатов равна, как и высота опорных стенок. Правда, нередкими стали проектные решения с различающимися по площади скатами и разными по высоте опорными стенками.
  • Вальмовые. Иначе называются четырехскатными, исходя из численности скатных плоскостей. Стропильные ноги вальмовой системы формируют пару трапециевидных и пару треугольных скатов. Стропила трапециевидных составляющих опираются на длинные стенки коробки, а треугольных собратьев – на короткие торцевые. В плане вальмовая крыша похожа на почтовый конверт. Эффектно смотрится, используется повсеместно. К четырехскатной категории относятся крыши с укороченными треугольными скатами, настойчиво рекомендованные для строительства в районах с высокой ветровой нагрузкой.
  • Шатровые. Крыша, которая состоит из сходящихся в одной вершине треугольных скатов. Минимальное количество скатов 4, верхний предел не ограничен. Стропила шатровой системы опираются на равные по высоте стенки или опоры. Шатровые конструкции предпочитают водружать над верандами и беседками. Вариации с крутизной шатровой крыши позволяют устраивать их в регионах с любой ветровой нагрузкой.
  • Ломаные. Именуются также мансардными, потому что именно ломаная технология позволяет создать максимально просторные помещения под кровлей. Стропильные ноги ломаных конструкций устанавливаются по аналогии с двускатными системами, но сооружаются в два яруса. Нижние стропилины опираются на стены обустраиваемой коробки, верхние на опоры нижнего яруса стропильного каркаса.

У перечисленных типажей крыш и стропильных конструкций есть многочисленные вариации на скатную тему. К примеру, двускатная крыша может иметь обычный фронтон-щипец с одного торца и вальму с противоположной стороны или дополняться односкатной конструкцией над крыльцом посредине основного ската.

При крестообразном объединении двух двускатных систем образуется сложно-составная крыша с четырьмя деревянными щипцами или каменными фронтонами. В обустройстве коробок Т-образной или Г-образной конфигурации зачастую участвует несколько видов стропильных систем одновременно. Верхний ярус ломаной крыши может быть построен по вальмовой технологии.

Стропильную конструкцию любой сложности можно представить как совокупность простых форм. Чтобы легче было разобраться в строительных хитросплетениях, объект лучше условно разбить на отдельные блоки. Они-то и подскажут, как возводить каждую из частей и соединять друг с другом перечисленные выше базовые типы стропильных каркасов.

Для того чтобы разобраться в изобильном разнообразии конструкций и в возможностях их компоновки, рассмотрим основные типы стропильных систем и соответствующие им схемы.

Вид #1 – односкатный стропильный каркас

Большинство односкатных крыш относится к разряду бесчердачных, потому что независимо от крутизны создаваемое ими пространство под крышей маловато по объему. Однако при желании соорудить строго горизонтальный потолок, перекрытие, отделяющее чердак от основных помещений, все же сооружают.

Схема односкатной стропильной системы зависит от величины пролета, который предстоит перекрыть единственным скатом:

  • Если расстояние между верхней и нижней опорой стропильной ноги меньше либо равно 4,5м, дополнительные подкосы и стойки не применяются.
  • Если величина пролета находится в интервале от 4,5м до 6м, возле высокой стенки укладывается лежень. В него упирают подкос – подстропильную ногу, обеспечивающую жесткость стропилины ближе к верхней части пролета.
  • Если предстоит перекрытие пролета от 6м до 9м, лежни укладываются с обеих сторон и в оба лежня упираются подстропильные ноги.

При необходимости перекрыть более значительный пролет, его делят на сектора с указанными выше расстояниями. На границе смежных секторов устанавливают стойки под прогоны, а в пределах сектора устанавливают лежни и подкосы согласно описанным правилам. Для строительства в регионах с высокой ветровой активностью односкатные стропильные конструкции изнутри дополняют диагональными ветровыми связями.

В плане схема односкатного стропильного каркаса напоминает ряд параллельно уложенных балок. Крыша с одним скатом не слишком красива, но весьма экономна. Оптимальный угол наклона от 4º до 12º, не запрещен и больший уклон.

Конструкции с низкими скатами желательно оснащать сплошной обрешеткой и гидроизоляцией, что необязательно для крутых крыш. В качестве финишного покрытия лучше использовать мягкие виды кровли для низких сооружений, профлист или кровельный металл для обустройства конструкций по-круче.

Вид #2 – стропильные системы двухскатных крыш

Двускатные стропильные каркасы строят по ж/б перекрытиям и деревянным балкам, преимущественно с чердаками. У самого распространенного типа крыш огромное количество низких и высоких, утепленных и холодных модификаций.

В зависимости от архитектурных и технических условий объекта стропильные ноги, применяемые в устройстве двухскатных крыш, делятся на:

  • Наслонные. Это стропилины, имеющие под верхней и нижней пяткой прочную опору. Изготавливаются и устанавливаются они наподобие стропильных ног односкатных крыш. Сооружают наслонные стропильные системы над коробками, обладающими внутренней несущей стеной. Она нужна как опорная конструкция под коньковый прогон. Роль стены может играть ряд опорных стоек или колон. В простейшей наслонной схеме с пролетом до 5м верха стропилин опираются на прогон, который через опорные стойки опирается на лежень. Жесткость обеспечивают подкосы. Схемы для более солидных пролетов оснащаются схватками, бабками и дополнительными прогонами.
  • Висячие. Стропила висячего типа имеют только нижнюю опору, верхами они упираются друг в дружку. Элементы висячего стропильного каркаса сразу изготавливают в форме треугольника, благодаря чему можно отказаться от мауэрлата. Функцию мауэрлата в таких случаях доверяют основанию треугольника – затяжке, используемой для компенсации распора на крышу от веса снега, кровли и самой системы. Висячую технологию применяют в обустройстве небольших коробок, не имеющих внутренней опоры для конькового прогона. При необходимости перекрытия большепролетных сооружений висячая схема оснащается бабками-подвесками, подкосами, стяжками и др.

Сооружениям с двумя скатами рекомендована крутизна от 10º до 60º. Для финишной отделки можно использовать все известные виды штучных, рулонных и крупнолистовых покрытий.

В зависимости от технических характеристик кровли обрешетка устраивается сплошной или разреженной. Низкие скаты до 12º полностью покрываются водозащитным ковром, высокие – только в местах возможных протечек: вдоль карнизов, конька, ендов, вокруг труб и прочих кровельных проходов.

Вид #3 – вальмовая и полувальмовая система

Вальмовые, они же крыши «конвертом» от двухскатных сооружений отличаются тем, что место вертикальных щипцов-фронтонов в их конструкциях занято наклонными треугольными скатами – вальмами. Центральную часть крыши занимает стандартная двухскатная стропильная система, к которой под углом примыкают те самые вальмы.

Разнообразие в семействе вальмовых сооружений достигается путем вариаций с пропорциями. Изменяя соотношение длины конька к длине основания и высоте ската, можно получить конструкцию, отвечающую любым вкусовым и архитектурным запросам.

В строительстве стропильных каркасов для вальмовых крыш используются:

  • Наслонные или висячие стропильные фермы с соответствующими конструктивными элементами: лежнями, коньковыми прогонами, затяжками и т.д.
  • Диагональные стропилины, соединяющие вершины крайних стропильных ферм с углами коробки.
  • Накосные укороченные стропилины, формирующие наклонные скаты вальм и примыкающие к вальмам части основных скатов.

Вальмовые конструкции бывают чердачными и бесчердачными. Надо признаться, они не слишком подходят для организации помещений под крышей. Четыре наклонных ската серьезно ограничивают пространство. Однако для любителей мансардных домов есть датская разновидность с укороченной вальмой. Приверженцам нестандартной архитектуры наверняка понравится голландский тип, относящийся к категории под названием «полувальмовые крыши» наравне с датским вариантом.

Стропильные системы для крыш вальмовой и полувальмовой разновидности возводят с углом наклона от 10-12º до 60º. В безусловном приоритете классические пропорции крутизной 25-30º.

Кроме проходок, коньков и карнизных свесов в усиленной гидроизоляции нуждаются все выпуклые и вогнутые углы вальмовой конструкции. Непростая конфигурация скатов диктует применение штучных материалов в финишной отделке. При раскрое металлочерепицы и профлиста слишком много будет отходов.

Вид #4 – шатровая крыша

Простая четырехскатная шатровая конструкция представляет собой вальмовую крышу, лишенную коньковой части. Ее схема в плане напоминает квадрат с проходящими из угла в угол диагоналями. Треугольные скаты соединяются в одной вершине, что и делает крышу схожей с шатром. Строят шатровые крыши над коробками четкой прямоугольной или многоугольной формы.

В сооружении шатровых стропильных систем используются стандартные наслонные и висячие принципы:

  • Над коробкой с центральной опорой или несущей стеной возводится стропильная конструкция наслонной разновидности.
  • Над объектом без внутренней стены или опоры возводят каркас по висячему принципу.

Крутизна и количество скатов зависят от личных предпочтений будущего владельца. Идеальным кровельным покрытием для отделки треугольных скатов будет штучный материал, исключительно потому что при раскрое крупных листов остается внушительное количество отходов. Независимо от крутизны шатровые сооружения предпочитают оснащать сплошной обрешеткой и гидроизоляционным ковром.

Вид #5 – ломаная стропильная система

Стропильные каркасы для ломаных, т.е. мансардных крыш специально ориентированы на увеличение чердачного пространства с целью создания в нем бытовых или жилых помещений.

Ломаная технология преимущественно используется в строительстве чердачных крыш, которые могут быть холодными в дачных постройках и утепленными в домах постоянного проживания.

Каждый скат классической ломаной крыши условно можно разделить на две прямоугольные части, создающие между собой внешний угол. Необходимую форму получают посредством изменения размеров частей скатов, углов между ними и угла в коньковой зоне.

Стропильная система мансардного типа – один из наиболее сложных видов стропильных систем: схемы и чертежи ломаного каркаса знакомят с непростой структурой конструкции. Состоит она из двух взгромоздившихся друг на дружку ярусов:

  • Нижний ярус стропильных ног опирается через мауэрлат на балки деревянного перекрытия, ж/б плиты или потолочный брус деревянного дома. Для опирания верха стропилин устанавливают прогоны, которые также служат опорой для низа стропилин верхнего яруса. Стропилам нижней части ломаной крыши разрешено быть только наслонными.
  • Верхний ярус стропилин нижними пятками опирается на прогоны расположенного под ним яруса. Прогоны же служат основанием для укладки потолочных балок мансарды. В сооружении верхней части может использовать и наслонная, и висячая методика. Задача верхушки заключается только в формировании коньковой части, потому что обязанности по распределению кровельного пирога возложены на нижнюю часть мансардной крыши.

Угол наклона нижних и верхних частей скатов хозяин выбирает согласно собственным предпочтениям. Идеальной формой считают, если пять углов мансардной крыши пересекает воображаемая окружность. Сплошную или разреженную обрешетку устраивают в зависимости от типа кровельного покрытия, а ограничений по его выбору вообще не существует.

На более пологую верхнюю часть лучше монтировать сплошную обрешетку и гидроизоляцию. На крутой нижней части скатов осадки не задерживаются, зато ей угрожают шквальные ветры.

Чтобы исключить срыв ломаной крыши в местностях с частыми сильными ветрами каждую стропилину прикрепляют проволочной связкой к стене, а не через одну, как принято при фиксации обычных скатных крыш.

Советы эксперта:

Фото-подборка (слайдшоу):

Представленные схемы разных видов стропильных систем подходят для обустройства деревянного дома, кирпичной и пенобетонной коробки. Разница лишь в креплении мауэрлата по деревянным и каменным стенам. Сведения о базовых разновидностях стропильных поможет грамотно определиться с типом и конфигурацией крыши для загородной собственности.

krovgid.com

виды и монтаж для разных форм скатных крыш

Хороший фундамент – еще не означает, что дом простоит «верой и правдой» на протяжении долгих лет. Еще одна крайне важная составляющая – надежная и качественная стропильная система для крыши. Давайте разберемся, как она устроена в случае скатной крыши, каких видов бывает и из каких элементов состоит.

Содержание материала:

Стропильные системы крыши

Какими должны быть стропила для крыш

Вот несколько видов стропил, которые чаще всего используются в современном строительстве:

  • металлические сложно изменить, но этот материал долговечен;
  • деревянные просты в использовании и изменении, но требуют дополнительной обработки;

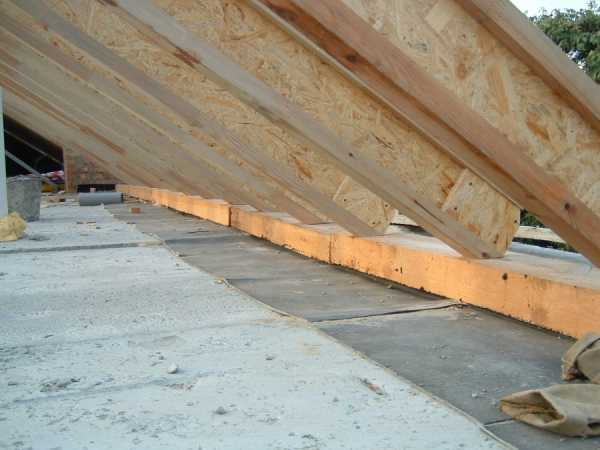

  • деревянные двутавровые балки (сделаны из бруса и ОСП) отличаются ровностью при максимальной длине до 12 метров, но стоимость выше обычной системы из дерева;
  • железобетонные не поддаются изменениям вообще, но их выделяет длительный срок службы;
  • смешанные или комбинированные системы.

Каждый из них обладает своими плюсами и минусами, которые включают в себя прочность, цену, легкость монтажа, возможность небольших изменений, связанных, к примеру, с несоответствующими размерами, взаимодействие с окружающей средой. В данном материале пойдет речь о самом популярном материале для изготовления стропил — дерево. выделим основные задачи, которые ставятся перед конструкциями данного вида.

Первое, и самое главное – прочность каждого элемента. Крыша не должна деформироваться или сдвигаться. Основа конструкции стропил – треугольник. Именно в виде треугольника делают фермы (рамы), крепящиеся параллельно. Неподвижные и жесткие, они «возглавляют» всю конструкцию.

Малая масса. Тяжелая крыша – это крайне плохо. Поэтому большинство элементов производят из дерева. Если же вес кровельной системы большой, то его усиливают металлическим каркасом. Основа – хвойные породы дерева небольшой влажности.

Каким требованиям должно отвечать дерево:

  • 1-3 сорта. Без сколов, сучков и трещин.
  • Элементы из дерева не должны быть менее 5 см. по толщине, и с площадью до 45 кв. см.
  • Максимальная длина бруса из дерева хвойной породы не должна превышать 5-6 м.
  • Мауэрлат и прогоны изготавливаются исключительно из твердых пород дерева.

Главные конструкционные элементы стропил

Любой хозяин, планирующий возведение стропильной системы, обязан быть в курсе, из чего она состоит.

  1. Мауэрлат. Основа всей конструкции. С помощью этого элемента устанавливается правильная нагрузка на все несущие элементы дома.
  2. Стропильная нога. Задет наклон скату, придает крыше привлекательный вид, надежно закрепляет конструктивные части системы.
  3. Затяжка. Не позволяет «расходиться» ногам. Крепко удерживает их в нижней части.
  4. Прогон. Крепит стропильные ноги в верхней части системы (коньковый прогон) и по бокам (боковой прогон).
  5. Обрешетка. Монтируется строго перпендикулярно относительно балок. Изготавливается из обрезанного бруса или досок.
  6. Стойки/подкосы. «Добавляют» ногам еще больше стойкости.
  7. Свес. Защищает основные конструкции здания от различных природных осадков.
  8. Конек. Место, в котором закрепляются скаты.
  9. Кобылки. Создают свес. Необходимы в случае, когда стропила не имеют необходимой длины.
Детали стропильных систем на примере двускатной крыши, которые можно использовать для различных конструкций крыши

Давайте разберемся с таким составным элементов стропильной системы, как ферма. Ее делают плоской, и, помимо растяжки, в нее включаются раскосы и сами балки. Закрепляются все эти детали таким образом, чтобы нагрузка на главные конструкции шла вертикально.

В случае, когда пролет довольно большой, то ферма делается из нескольких составляющих. Нижняя часть фермы – потолок чердака. Точное число ферм определяется после серьезных расчетов на каждом конкретном объекте.

Виды стропильных систем разных типов крыш

Все варианты конструкций определяются двумя основными видами устройства стропильных систем: висячими и наслонными.

Висячие

Идеально подходят для двускатных типов крыш, с небольшими пролетами – до 5 м., без внутренних перегородок. Нижняя опора – мауэрлат. В такой системе применяется затяжка, которая уменьшает распор конструкции на главные опоры здания.

Конструкция крыши висячего типа

Балки висячих стропил расположены внизу – они также играют роль балок перекрытия. В случае, когда перекрытие были изготовлены из железобетонных конструкций, они также могут быть затяжками системы.

Важные дополнения:

  • Не стоит использовать ноги в качестве основного опорного элемента для свеса крыши. Более оптимальный вариант – кобылка (при условии, что свес имеет ширину не более 1 м.). Нога, при таком решении, передает нагрузку по всей своей плоскости мауэрлату.
  • Когда древесина имеет влажность более 20%, стоит заранее приготовиться к тому, что после высыхания система начнет «ходить». Решение – использовать в качестве крепежей болты, которые всегда можно подтянуть. Но, еще более «продвинутый» вариант – «мощные» крепежные винты.
  • На верху крыши обязательно нужно закрепить ветровую доску (должна идти от самого мауэрлата до верха конька). Угол организовывается от мансарды. Нужно это для создания максимально прочной крыши, стойкой к ветровым нагрузкам.

Наслонные

Применяются для крыш с пролетами 9-15 м. Вверху такие стропила крепятся на коньковый прогон, внизу – на мауэрлат.

Наслонная стропильная система

Если пролет более 15 м., то вместо конькового прогона монтируется два боковых, которые дополнительно крепятся на стойки.  В случае, когда будет создаваться чердак, в качестве опоры наслонных балок используют стену.

Особенности:

  • Любая конструкционная часть такой системы не должна быть толще 5 см.
  • Поверхности элементов должны быть максимально гладкими и обработанными.
  • Очень тщательно нужно отнестись к расчету нагрузок на каждый конструкционный элемент.
  • Мауэрлат должен располагаться строго в горизонтальном положении относительно вертикальных опор.
  • Симметрии нужно придерживаться и при монтаже подкосов со стойками.
  • Качественная вентиляция – залог того, что ваша система стропил не сгниет в будущем.
  • В точках соединения элементов с камнем или кирпичем нужна хорошая гидроизоляция.

В зависимости от выбранной застройщиком формы крыши, ее каркас также будет различным. Предлагаем изучить различные варианты для наиболее популярных верхних конструкций дома.

Односкатные крыши

Изготавливаются под углом 13-25 градусов, такие крыши имеют наиболее простые (в плане изготовления и монтажа) стропила. В случае небольшого здания с пролетами до 5 м. применяется наслонная система. В случае, когда пролеты больше 5 м – дополнительно применяют фермы.

Двускатные

Тоже довольно простой вариант. Особенно, когда под такой крышей оборудуется чердак или мансардный этаж. Углы наклона – 15-63 градуса. Если капитальные перегородки расположены на расстоянии до 6 м. (относительно друг друга) – монтируют висячие стропила. Для ходовых размеров дома 6х6 или 9х9 метров рекомендуем использовать следующие схемы устройства крыши.

Рекомендуемая схема монтажа стропильной системы висячего типа для двускатной крыши

Увеличивая размеры дома, необходимо видоизменять (усиливать) конструкцию. В таких случаях необходимо использовать наслонную технологию.

Варианты двускатной крыши для пролетов более 10 метров: применение наслонной стропильной системы

Вальмовые или четырехскатные

Правила устройства стропильной системы вальмовой крыши

С углами наклона 20-60 градусов, и пролетами не более 13 м. Обязательное условие – внутренние усиливающие элементы. Для крыш такого типа используются фермы, или же монтируются стропила для крыш наслонного вида.

Ломанная крыша

Монтаж стропил ломанной крыши

В нижней своей части может обладать наклоном до 60 градусов, в верхней – пологая. Ввиду этой особенности мансардная площадь становится несколько больше. Используются такие же типы стропил, как и в варианте с четырехскатными крышами. Но, рекомендуется применять фермы.

Дополнительные элементы

Для создания максимально прочной крыши, каждая составная часть конструкции должна очень прочно соединяться с каркасом и остальными элементами. При этом крайне важно учитывать силу ветра и направление возможных механических нагрузок.

Более того, стоит обращать внимание еще и на древесину. Она может растрескаться из-за пересыхания. Поэтому важно создать такую конструкцию, в которой каждый элемент будет «работать» максимально слаженно.

Раньше все конструкционные элементы стропил закреплялись врубками. Но, это было не слишком «дешевое и экономичное удовольствие», так как необходимо брать деревянные элементы большого сечения.

Способы крепления стропил к мауэрлату и коньковому прогону

Так, сегодня для крепежа используются не врубки, а специальные болты и нагели:

Накладки из металла с атникоррозийным покрытием – еще один вариант крепежей. Они монтируются на элементы системы с помощью зубчатых пластин или гвоздей. Преимущества таких креплений следующие:

  1. Небольшой расход на одну единицу древесины.
  2. Простота монтажа.
  3. Высокая скорость закрепления.
Перфорированные элементы крепления: углы, пластины, опора бруса

Особенности установки стропильной системы и мауэрлатов двускатных крыш

Схема установки стропильной системы в случае двускатной крыши

I – мауэрлат, II – стропильная нога, III – перекрытие.

Использовать узкие стропильные ноги – «прямой путь» к провисанию системы в будущем. Чтобы не допустить этого, нужно применить специальную решетку – укрепление, в которую входят подкосы, стойки и ригеля. Чтобы создать ее, нужно взять древесину толщиной 2,2 и шириной 15 см., или использовать пластины из дерева диаметром минимум 13 см.

Стропила крыши – несущая конструкция скатов. Она состоит из элементов, которые можно соединять между собой ригелями, распорками, стойками и т.п. Материал для опорных балок, помимо наиболее распространенного – древесины, может быть любым – металлом, железобетоном или же смешанным.

Таблица для расчета стропильной системы в зависимости от расстояния между собой и длины

Древесина (брус) должна иметь сечение от 40 на 150 до 100 на 250 мм. Зависит эта цифра от удаленности ног одна от другой, и числа осадочных нагрузок для конкретной области (расчет проводится отдельно).

Доска не должна иметь более 5 см в поперечном сечении. Ширина прямо пропорциональна длине. К примеру, если ваша доска 5 м в длину, то ее ширина не должна быть менее 13 см. Немаловажен и основной материал обрешетки крыши. При его выборе стоит уделить внимание наличию сучков, сколов и трещин. Если найти максимально ровные бруски дерева не получается, то максимальная длина сучков не должна быть более 1/3 толщины древесины.

Последний шаг монтажа стропил для крыши – надежное закрепление каждого элемента. Скобы и металлические углы – самые оптимальные элементы для этих целей. Но, в современном строительстве все чаще стали использовать болты.

krovportal.ru

Виды и особенности стропильных конструкций

В процессе проектирования и строительства жилого дома обязательно возникает вопрос о конфигурации и конструкции крыши. От конструкции крыши зависит не только набор материалов для ее монтажа, но и конструкция несущих стен, на которые эта крыша опирается. Поэтому расчет конструкции крыши является одним из самых важных при проектировании дома. Стропильные конструкции, несущие крыши совместно с обрешеткой, служат основным предметом расчета.

Виды стропильных систем крыш.

Можно отметить, исторически сложилось так, что конструкция стропил крыш была деревянной, вся терминология современных конструкций заимствована с того времени. В настоящее время, помимо деревянных, применяются металлические и железобетонные стропила, используемые, в большей степени, в строительстве промышленных зданий. В жилищном малоэтажном строительстве основным материалом остаются пиломатериалы.

Стропильные системы делятся на две группы:

  1. Наслонные.
  2. Висячие.

При проектировании крыши, первоначально определяются с выбором стропильной системы: наслонной или висячей.

Наслонные и висячие виды стропильных систем

Наслонные стропильные системы применяются для зданий, имеющих дополнительные ряды стен, используемых в качестве дополнительной опоры. Такие здания могут иметь размеры до 15-18 м при двух дополнительных опорных элементах. Пролет между опорами всегда должен быть не более 5-8 м. Шаг стропил выбирается порядка 0,8-1,2 м в зависимости от расчета. Часть нижних концов стропильных ног опирается на специальные подстропильные брусья, мауэрлаты.

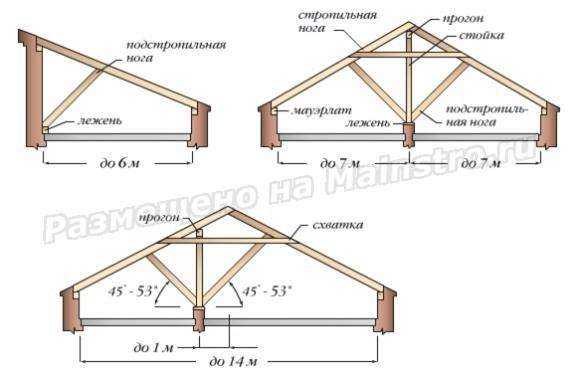

Схема крепления наслонных стропил.

Между опорными стойками и прогонами устанавливают подкосы, разгружающие прогоны и придающие конструкции жесткости. Подкосы применяются и для разгрузки стропильных ног, позволяющей увеличить перекрываемую ширину помещения. Стропильная нога, имеющая длину более стандартного размера пиломатериалов, может быть составной.

Висячая стропильная система отличается от наслонной тем, что она опирается только своими нижними концами на опорные стены. Стропильные ноги этой конструкции нагружены в двух направлениях вдоль и поперек системы. Помимо этого, у такой конструкции имеются значительные нагрузки, распирающие опорные стены. Эти нагрузки снимаются за счет затяжек, которыми соединяют стропильные ноги. Они могут быть как деревянными, так и металлическими. Затяжки располагаются горизонтально и могут обустраиваться на любой высоте с тем условием, что чем выше она расположена, тем прочнее она должна крепиться к стропилам.

Самыми элементарными являются двускатные кровли для небольших домов до 6 м. Для них существует множество типовых проектов, а в качестве материала подойдет почти любой обрезной пиломатериал, продающийся на рынке. При их монтаже используются наслонные стропила, основным элементом которых служат наклонные балки, расположенные вдоль ската крыши. Поэлементно наслонная стропильная система состоит из:

  • стропильных ног — элемент, на который крепится обрешетка;
  • прогонов, элементов стропильной системы, укладываемых на капитальные стены и промежуточные столбы;
  • стоек, подкосов, лежней, мауэрлатов, использующиеся для усиления конструкции и более равномерного распределения нагрузки от стропил на прогоны и опорные конструкции.

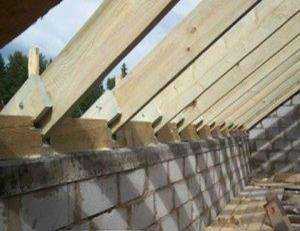

Что такое мауэрлат?

Виды висячих стропильных систем.

Мауэрлаты, являющиеся опорой для стропильных ног, могут располагаться как во всю длину опорной стены, так и быть небольшим, используемым для каждой отдельной стропильной ноги. В деревянных домах мауэрлатом служит верхнее бревно стены. При кладке кирпичных стен мауэрлат закладывается заподлицо кирпичом с внешней стороны и изолируется от материала стены.

Любая крыша венчается коньковым прогоном, который соединяет между собой верхнюю часть стропил. Именно он является основой будущего конька.

Следующим этапом проектирования является расчет сечения стропильных ног и шага между ними. Проектирование конструкции стропил служит обязательным элементом не только потому, что надо учесть схему конфигурации крыши. В течение всего срока службы крыша подвергается различным нагрузкам, которые можно разделить на временные и постоянные. Последние характеризуются весом кровли и самих элементов конструкции, а временные зависят от наклона крыши и сезона. Это может быть как снег, так и воздействие ветра.

Сечение стропильных ног рассчитывается исходя из минимальной нагрузки в 200 кг/м без учета массы кровли, утепляющих и изолирующих материалов. Слой снега может увеличить этот показатель вдвое. При склоне крыши более 60 °, вес нагрузок от снега не учитывается, так как считается, что при таком наклоне он не задерживается. С целью увеличения жесткости и несущей способности стропил применяются подкосы, стойки и другие элементы, позволяющие дополнительно равномерно распределить нагрузку по всей конструкции.

Схема армопояса для мауэрлата.

Для противодействия ветровым нагрузкам, действующим фронтально, применяются диагональные связи стропильных ног.

Вся система должна быть защищена от возможности ее сноса ветром. Для этого при строительстве опорных стен с их внутренней стороны предусматривается закладка крепежных элементов, к которым стальной проволокой не менее 6 мм притягиваются части стропильной конструкции. Вместо закладных элементов можно использовать установленные позже стальные шпильки.

Особенности проектирования крыш

Проектирование должно предусмотреть и такие нюансы, как назначение чердачного помещения. Если оно будет использоваться в качестве мансарды, то оно не должно быть перегружено лишними элементами, а если не будет подшиваться с внутренней стороны, то изменяются требования к внешнему виду стропильных ног, которые будут служить еще и декоративным элементом помещения.

Вид кровли и ее наклон определяют качество обрешетки, наличие и конструкцию влагоизоляции.

Как уже было указано ранее, основным материалом при малоэтажном строительстве для изготовления стропильных конструкций считаются древесные пиломатериалы. В качестве таких материалов используется древесина хвойных пород с влажностью не более 18-22% и с отсутствующими пороками в виде крупных сучков, трещин, гнили и поражений древесными паразитами. При отсутствии пиломатериалов необходимого сечения возможно спаривание более тонких пиломатериалов в один элемент. Аналогично собираются составные балки при отсутствии пиломатериалов необходимой длины.

Схема соединения и крепления стропильных ног.

Конструкции стропильных систем не ограничиваются только этим материалом. Усиливающими элементами могут служить металлические изделия, которые придадут деревянной конструкции еще большую жесткость и надежность. Однако применение металла имеет и свои недостатки, заключающиеся в образовании конденсата на поверхности металлических конструкций при перепаде температур, могущего вызвать повышение влажности в деревянных конструкциях и их последующее гниение. Поэтому в местах соприкосновения металла и дерева необходимо провести обработку деревянных изделий специальными составами или обустроить их гидроизоляцию.

Крепежные элементы стропил

В качестве крепежных элементов могут применяться соединения типа паз-шип , известные в строительстве ранее. Правда, современный монтаж подобного крепежа уже не использует. Обычным соединением элементов конструкции являются строительные гвозди и скобы. Их недостаток заключается в том, что со временем жесткость такого соединения уменьшается в связи с изменением геометрических размеров скрепляемых элементов, ведь размеры деревянных изделий могут немного изменяться под воздействием влаги. Более надежными являются болтовые соединения конструктивных элементов.

Но и им присущ недостаток, заключающийся в ослаблении элементов конструкции в результате их сверления. В последнее время стала известной американская технология соединения элементов стропильных конструкций с помощью фасонных крепежных элементов и саморезов, выбор которых в магазинах, предлагающих строительные материалы, существенно расширился.

Обычно при строительстве жилого дома стропильные системы собираются на месте. В этом случае, несмотря на кажущуюся легкость работы с деревом, проведение этих работ сопряжено со многими трудностями. Поэтому к сборке и установке стропильных конструкций желательно привлечь бригаду опытных кровельщиков, имеющих большой опыт этой работы.

Схема расчета стропил.

Железобетонные конструкции в жилищном строительстве широкого применения не имели в силу большого веса, сложности монтажа из-за необходимости применения грузоподъемной техники и отсутствия возможности применения индивидуальных строительных решений.

Появление новых технологий строительства повлекло за собой и изменения в подходе к изготовлению стропильных конструкций. В последнее время широко распространилась технология монтажа стропил из легких стальных тонкостенных конструкций (ЛСТК), благодаря которой значительно снижаются затраты и сроки монтажа. Эта технология применима практически при всех видах строительства зданий любого назначения.

Преимущества стропильных систем

Несущими элементами в этом случае выступают конструкции из Z и С-образных стальных оцинкованных балок с перфорационными просечками, позволяющими уменьшить теплопроводность элемента почти вдвое. Стропильная конструкция изготавливается по разработанному проекту в заводских условиях и поставляется потребителю. К преимуществам подобных конструкций можно отнести такие качества, как:

  • небольшой вес конструкции, что позволяет использовать в конструкции здания несущие стены с меньшей расчетной нагрузкой и меньшей материалоемкостью;
  • сокращенные сроки возведения конструкций;
  • точность изготовления и, соответственно, геометрических размеров стропильной конструкции;
  • возможность монтажа в зимних условиях;
  • отсутствие отходов и необходимости их утилизации;
  • надежность и долговечность конструкции из ЛСТК;
  • экологичность материала;
  • низкие эксплуатационные расходы на содержание стропильных конструкций;
  • эффективное теплосбережение благодаря применению в стропильной конструкции современных тепло- и гидроизоляционных материалов.

Крыша, а особенно ее каркас, во многом определяют как внешний вид самого дома, так и его жизненный срок, и состояние атмосферы внутренних помещений. Никому не доставит удовлетворения смотреть на крышу дома, прогнувшуюся в результате неправильного расчета нагрузок или покрытые грибком стены из-за постоянных протечек.

Поэтому, независимо от материала стропильной конструкции, деревянной или металлической, схема несущих конструкций требует тщательного подхода в их проектировании и не менее тщательного в монтаже.

dekormyhome.ru

Стропильная система (85 фото) — пошаговая инструкция монтажа. Устройство и конструкция крыши для дома

Крыша служит надёжной защитой помещений от различных природных явлений. Она является базовым элементом при постройке частного дома. Стропильная система – это несущий каркас крыши, на которую возлагается большая тяжесть и нагрузка: ветер, снег, каркас. Чтобы не было неприятностей при эксплуатации — кровле необходимо быть надёжной и крепкой.

Стропильная система – базовая часть крыши, она влияет на прочность самой кровли, стойкость к изменениям погоды. На конструкцию влияет форма крыши и план частного дома, а также детали, которые будут использоваться.

Стропильная система, которую выполняют сами, чаще всего делают из дерева, но иногда используют и другие кровельные покрытия. Перед началом монтажа стропильной системы своими руками нужно хорошо подготовиться теоретически.

Краткое содержимое статьи:

Крыша и кровля

Очень важно различать слова «кровля» и «крыша». Крыша — состоит из стропилы, кровельного покрытия, изоляционных деталей, ограждает дом сверху. Стропила — балка, которая создаёт уклон, несущая система скатной крыши.


Кровля — это верхняя оболочка крыши, которая делается из различных строительных материалов. Именно от крыши зависит надёжность и практичность эксплуатации дома.

Требования к системе

Для эффективного монтирования стропильной системы нужно действовать согласно определённых норм, без которых строение не будет практичным.

Особое внимание стоит обратить на прочность системы, которая должна выдержать полную нагрузку. Для проверки стропильной системы на прочность нужно провести ориентировочный расчёт.

Вторым условием является жёсткость. Система крыши здания не должна сильно прогибаться. Стропильная система не должна иметь большой вес, нагрузка на фундамент и стены должны быть минимальной. В качестве базового материла чаще всего выбирают древесину так, как она сравнительно легче с другими материалами и достаточно прочная.

Так же важной особенностью является выбор материала для кровли, который не должен быть тяжёлым. Сейчас всё реже выбирают черепицу, которую изготавливают из керамики. Под данный материал все элементы строения дома должны быть хорошо усилены.

Деревянную конструкцию делают только из качественного сырья. Для изготовления базовых элементов используют дерево 1 или 2 сорта. Хвойную древесину чаще всего используют для монтажа скатных крыш. Данный вид дерева содержит смолу, поэтому меньше гниёт.


Обязательно использовать антисептические средство перед стартом работ. Это поможет избежать различных неприятностей. Чаще всего закупают древесину в северных областях. Именно такая древесина считается самой лучшей.

Элементы стропильной системы крыши

Конструкция стропильной системы состоит из различных элементов. Основными составляющими крыши есть: скаты, карниз и конёк. Верхним элементом крыши является конек. Свес (карниз)- это нижний элемент, а скат — находится между карнизом и коньком. Так же к стропильной системы относят несущие элементы.

К несущим элементам стропильной системы относят:

Мауэрлат — является основой для крепления стропил, он укладывается по периметру стен. Он укладывается для того, чтобы нагрузка была равномерной. Для изготовления мауэрлата берётся брус 20см*20 см или 15 см*15см (для небольших конструкций).

Наклонные балки, с помощью которых передаётся нагрузка от крыши, ветра и снега на конструкцию мауэрлата – это стропильные ноги. Их чаще всего монтируют от конька до карниза.

Балка, на которую опираются детали крыши- это прогон. На диаметр прогона влияет его пролёт, чаще всего берётся 20*20 см.

Также в состав стропильной системы деревянной крыши входят: подкосы, стойки и затяжки. Их основная функция — уменьшение тяжести на базовые элементы.

Элементом стропильной системы так же является ферма. В состав данной конструкции входят: затяжки, стропилы, стойки, подкосы. Ферма строится в форме треугольника, благодаря чему имеет хорошую устойчивость.

Узлы соединения стропильной системы бывают таких категорий: узел соединения мауэрлата и ног, узел соединения элементов деревянной фермы и ног.


Способ соединения мауэрлата и стропил есть скользящий и жёсткий.

Не всегда можно применять жёсткие углы, потому что от влияния окружающей среды деревянные элементы подвергается деформации и применять жесткую сцепку наслонных систем не всегда является уместным.Для постройки наслонных стропил используют систему скользящих углов.

Наличие чертежа стропильной системы, где указаны все элементы конструкции, эффективно поможет в работе над системой.

Чертёж представлен ниже.

Формы крыш

Кровля на скатных крышах бывает таких форм:

  • односкатные;
  • двухскатные;
  • вальмовые;
  • ломаные.

При стропильной системе односкатной крыши изготовляется самая простая конструкция, её уклон составляет 14-26 градусов, тут наслонные стропилы опираются на несущие стены.

Крыша в двускатной стропильной системе должна быть с уклоном ската до 60 градусов.

Крыша при стропильной системе вальмовой кровли так же должна находиться под наклоном до 60 градусов. Данный тип крыши более сложный при монтаже, но стоимость будет гораздо ниже так, как фронтовые стены отсутствуют. Для монтажа вальмовой кровли используют стропильные фермы или наслонные стропила.

При мансардной(ломаной) формы крыши пролёт делают 10м, а нижняя площадь крыши расположена под наклоном 60 градусов, благодаря этому можно увеличить размер мансарды. Пролёт между наружными стенами по рекомендации делают не больше 10 м.

Различия между формами крыш показаны на фото стропильных систем в галерее в конце статьи.


Для конструкции мансардных крыш чаще всего используют соединения деталей. Главные функции, которые выполняют соединения деталей:

  • обеспечение передачи нагрузки в нужном направлении
  • выдерживают физические нагрузки
  • обеспечении гарантии эксплуатации

На данный момент используют для соединения элементов в стропильной конструкции такие строительные материалы: шпильки, металлические накладки, болты, саморезы.

Для крепления деталей, которые изготовлены из сырого дерева чаще всего используют шпильки или болты.

Вентиляционная система крыши

Из тёплого помещения на чердак очень часто проходят потоки водяного пара, который создаёт конденсат на покрытиях кровли. От конденсата страдают деревянные детали и утеплитель.

Вентиляцию делают для устранения влаги в стропильной системе и на чердаке.

Водяной пар, который попадает на чердак должен без препятствий выходит через окна и особенные отверстия, которые делают в коньке крыше.

В домах, где используют плоские крыши и мансарды должно быть пространство с вентиляцией.

Укладка кровельного покрытия крыши

Скатные крыши покрывают жёсткими (асбоцементный лист, полимерная или керамическая черепица, профнастил и т.д.) или мягкими материалами (битумная черепица). Чаще всего жёсткие материалы монтируют на деревянный каркас.

Жесткие листы кровельного покрытия чаще всего укладывают на обрешетку из деревянных брусков

При монтаже каждой стропильной системы собственноручно обязательно нужно крепко монтировать все узлы и соединения. Важно изготовить не только правильный каркас, но и практично выбрать материал для кровли. Крыша-это самая главная защита дома от различного ненастья.

Фото стропильной системы

Сохраните статью себе на страницу: Присоединяйтесь к обсуждению: Copyright © 2019 LandshaftDizajn.Ru — портал о ландшафтном дизайне №1

landshaftdizajn.ru

Виды и особенности стропильных конструкций

 В качестве основных элементов стропильных конструкций выступают наклонные подкосы, стропильные ноги и вертикальные стойки.

Материалы для изготовления стропильных конструкций

Стропильная система на сегодняшний день может быть двух видов:



  1. Металлическая.
  2. Деревянная.



Для каждого из видов стропильных конструкций существуют свои особенности. Поэтому следует рассмотреть оба варианта более подробно.



Для изготовления металлических конструкций используется стальной прокат. Элементы соединяются друг с другом посредством электродуговой сварки, что позволяет достичь достаточных показателей жесткости. Чаще всего металлические стойки устанавливаются под коньковыми прогонами, используя их в виде опор.



Основным минусом таких вариантов является необходимость использования специальной техники при выполнении работ. Металлические стропильные конструкции целесообразнее применять в следующих ситуациях:



  • для крыш со сложной геометрией;
  • в случае наличия высоких ветровых нагрузок;
  • если перекрываемые пролеты имеют большую длину;
  • при значительной массе кровельного материала.

Если производится монтаж стропильной системы смешанного типа, то очень важным является предотвращение контакта металлических элементов с деревом. Это может стать причиной загнивания древесины в результате его переувлажнения, вызванного образованием конденсата на металле.



Следует заметить, что конструкция стропильной крыши из металла обладает высокими показателями теплопроводности. Данная особенность способна вызвать быстрое нагревание и остывание материала, ввиду чего кровлю следует утеплять более тщательно.



Деревянная стропильная конструкция является хорошей альтернативой вышеописанному варианту. Такие аналоги отличаются максимальной простотой монтажа и нередко собираются непосредственно на объекте. Наиболее популярным сырьем для обустройства таких конструкций выступает сосновый брус, имеющий сечение 150 на 150 мм. В прочем, для легких крыш могут подойти и планки 50 на 150 мм в сечении.



К недостаткам деревянных стропильных конструкций относится возможность деформации в результате механических нагрузок. Во избежание этого необходимо осуществить предварительную обработку материала посредством влагозащитных пропиток. В качестве дополнительных мер может быть использована гидроизоляция пленочного типа. В любом случае, подстропильному пространству следует обеспечить хорошую вентиляцию.



Конструкция стропильной крыши на деревянной основе требует осуществления двух видов обработки:



  1. Антибактериальная. Благодаря использованию специальных пропиток, возможно предотвращение дальнейших процессов гниения, что благотворно сказывается на длительности эксплуатации материала. Также посредством антисептиков дерево защищается от вредителей в виде жучков-короедов.
  2. Противопожарная. Ни для кого не секрет, что дерево обладает повышенным риском возгорания. Поэтому для повышения противопожарных характеристик конструкции стропильной системы, необходимо обработать ее специальными составами. Современные пропитки позволяют в значительной степени увеличить стойкость дерева даже к воздействию открытого огня.

Специалисты настоятельно рекомендуют проводить антибактериальную и противопожарную обработку с использованием кисти. Метод распыления не сможет обеспечить высоких результатов, поскольку не способствует хорошей впитываемости состава.

Наслонные и висячие конструкции стропильной системы

Современные стропильные конструкции могут быть двух видов:



  • висячие;
  • наслонные.



Выбор конкретного варианта напрямую зависит от конструктивных особенностей здания. Вне зависимости от того, каким будет выбранное в итоге исполнение, получившаяся конструкция должна обладать достаточной устойчивостью, жесткостью и прочностью для того чтобы максимально противостоять следующим факторам:



  • температурные перепады;
  • влажность;
  • ветровая нагрузка;
  • атмосферные осадки;
  • отрицательное воздействие бактерий, грибков, грызунов и прочих живых микроорганизмов.



Висячие стропила используются для возведения однопролетных зданий из камня или кирпича. В таких конструкциях присутствует две точки опоры, представленные стенами здания. В таком случае системой создается распирающее усилие, которое впоследствии передается стенам.



Для компенсации подобной нагрузки, необходимо предусмотреть затяжку. Благодаря ей удается соединить стропильную систему в нижней части, что позволяет минимизировать давление на стены. Чтобы обеспечить максимальный эффект, можно установить дополнительную затяжку, именуемую ригелем.

Стропила системы висячего типа опираются на мауэрлат – опорный брус. Соединение основы со стропильной ногой осуществляется посредством врубки. Для дополнительной фиксации конструкции можно использовать скобы или кронштейны.



Узлы стропильной конструкции наслонного типа отличаются тем, что в данном случае устанавливается промежуточная несущая стена. Такой вариант может быть использован для обустройства любых крыш, вне зависимости от материала, из которого изготовлены стены дома. Также наслонные стропила часто применяются при создании кровель мансардного типа.



Своей верхней частью такие конструкции опираются на коньковый брус, который поддерживается посредством специальных опор. Снизу происходит упор стропильных ног в обвязку, что позволяет распределить всю нагрузку в вертикальной плоскости. В результате отсутствует необходимость в обустройстве горизонтальной затяжки, поскольку общие весовые характеристики в данном случае снижаются.



Посредством подобных узлов стропильной конструкции удается достичь максимального усилия на изгиб, в результате чего практически полностью снижается нагрузка на каркас. Это позволяет использовать более тонкие пиломатериалы, снизив общий вес стропильной системы, что не только положительным образом отражается на долговечности здания, но и позволяет существенно сэкономить на ведении строительных работ.



Для минимизации возможного изгиба стропильных ног при большой длине пролета здания необходимо использовать два боковых прогона. Они могут быть дополнительно укреплены ригелями и подкосами.

Особенности стропильных конструкций для кровель разного типа

На сегодняшний день существует несколько видов кровли. Несмотря на то, что наиболее популярными остаются скатные конструкции, в частном строительстве широко применяются также и другие вариант, обладающие определенными конструктивными особенностями:



  1. Шатровая крыша. Имеет пирамидальную форму в основе с прямоугольником или квадратом. Треугольные скаты стыкуются в верхней части при полном отсутствии фронтонов. В этом случае вся стропильная система будет опираться на мауэрлат, который необходимо закрепить на стене максимально прочно. При этом сам мауэрлат будет надежно защищаться от возможных сдвигов посредством наружных стен. Если речь идет о создании короткой кровли, то можно использовать короткий брус. При этом отдельные элементы конструкции следует соединять под прямым углом для придания прочности. Конструкции подобных кровель предполагают наличие четырех накосных стропил, фиксирующихся по углам. Они могут быть как висячими, так и наслонными.
  2. Вальмовая кровля. Также не имеет фронтонов. Два ската такой конструкции являются трапециевидными, а два других – треугольными. Расположение стропил является диагональным. Для крепления промежуточных стропил используются коньковые балки и мауэрлат. Между отдельными элементами конструкции сохраняется расстояние 100-120 см. В данной конструкции самыми длинными являются накосные стропила, что обеспечивает их высокую прочность.
  3. Ломаная крыша. Такие конструкции обычно испытывают два типа нагрузок: на изгиб и на сжатие. Для минимизации данных факторов в нижней части конструкции используется затяжка. Вне зависимости от сложности конструкции, сборка ее осуществляется на земле, после чего ее поднимают и закрепляют.

Создание стропильной системы от профессионалов

Современное строительство загородных домов под ключ представляет собой сложный процесс, включающий в себя целый ряд этапов. От правильности проектирования и обустройства стропильной системы зависит не только комфорт нахождения в здании, но и во многом его долговечность. При создании кровли следует учитывать ряд факторов:



  1. Конструкцию дома.
  2. Прочность стен и фундамента.
  3. Климат, в частности, силу ветров и частоту выпадения осадков.
  4. Тип кровельного материала и многое другое.



Поэтому разработку проекта и его последующее воплощение лучшего всего будет доверить профессионалам. Компания ИнноваСтрой уже не первый год осуществляет архитектурное проектирование домов. Наши специалисты способны справиться с любой, даже самой сложной задачей, учитывая в своей работе как технические особенности здания, так и предпочтения клиента.



Большой опыт и высокий профессионализм позволяет нам предоставлять следующие услуги:



  1. Разработку проектной документации. Кстати, у нас вы можете заказать индивидуальный проект по цене типового.
  2. Расчет и заливка фундамента с учетом рельефа и состава почв на участке.
  3. Возведение коробки здания.
  4. Последующие дизайнерские и отделочные работы.



Если вы еще не определились с тем, как должен выглядеть дом вашей мечты, то вам следует обратить внимание на готовые проекты домов под ключ, предоставленные на нашем сайте. Здесь наверняка найдется именно тот вариант, который будет максимально соответствовать вашим представлениям об уютном и комфортном жилье.

innstroy.ru

Виды стропильных систем: подстропильная система

Какими бывают виды стропильных конструкций?

Наслонные стропильные системы просты по устройству и выполнению, они долговечны, так как работают в условиях сквозного проветривания, что в значительной степени устраняет возможность их загнивания. Покрытия по наслонным стропилам состоят из следующих основных конструктивных частей: настила или обрешетки, стропильных ног и подстропильной конструкции.

Стропильная система односкатной крыши состоит из отдельных стропил, опирающихся концами на противоположные стены здания, а двухскатной крыши – из пары отдельных наклонных стропильных ног, опирающихся нижним концом на стены, а верхними на подстропильную систему – прогон, поддерживаемый стойками. Обязательное условие для наслонных стропил – опора под коньковым концом стропильной ноги.

Рисунок 87. Стропильная система односкатной крыши (Схемы и элементы наслонных несущих деревянных стропил).

Рисунок 88. Стропильная система двухскатной крыши.

С увеличением длины пролета возникает опасность прогиба или выворачивания стропил, поэтому подстропильная система усложняется: стропила подпирают дополнительными деревянными элементами, называющимися стойками и подстропильными ногами (подкосами). Подстропильные ноги, дополнительные стойки и прогоны (несущие балки) не только не дают стропильной ноге прогнуться или вывернуться, но и увеличивают ее несущую способность. Стропила одного и того же сечения, сделанные с разгружающими конструкциями, способны нести большую нагрузку, чем стропила, установленные без этих конструкций.

Мауэрлат изготавливают из досок 50×150 или бруса 100×150 (150×150) мм. Его назначение принять нагрузку от веса крыши, равномерно распределить ее и передать на стены.

Рисунок 89. Укладка мауэрлата на стену.

Обязательное условие установки наслонных стропил – обеспечение их верхней части опорой. В односкатных крышах этот вопрос решается просто: стены строятся разной высоты, на них укладываются мауэрлатные балки, на которые в свою очередь настилаются стропила. В двухскатной крыше можно поступить, также: выстроить внутреннюю стену на требуемую высоту и уложить на нее мауэрлат. Затем на низкие внешние и высокую внутреннюю стены разложить стропила. Однако это решение ограничивает варианты планировок чердачного помещения, которое все чаще используют как мансарду. Да и для обычных чердачных крыш, этот вариант не выгоден, т.к. требует значительных финансовых затрат на возведение высокой внутренней капитальной стены. Поэтому на чердаке внутреннюю стену заменяют горизонтальной балкой, установленной на подпорках или опертой на противостоящие друг другу фронтоны стен. Горизонтальную балку, уложенную на крыше, называют прогоном.

Само название: прогон, говорит о том, что эта балка «прокинута» от стены до стены, хотя на самом деле, например, в вальмовых крышах он может быть короче. Самое простое конструкторское решение по установке конькового прогона, это уложить мощную балку на фронтоны стен без каких-либо дополнительных подпорок.

Рисунок 90. Установка прогона.

Если прогон проходит сквозь стену, то в месте опирания на стену, его тоже обматывают гидроизоляционным материалом. Балки пропускают сквозь стены из архитектурных соображений затем, чтобы обеспечить свес кровли над фронтонами, хотя его можно достичь и выносом за стену обрешетки.

Рисунок 91. Прогон с консолями.

Прогон опирают на стойки. Стойки изготавливают из деревянного бруса, который нижним концом опирают на лежень или деревянную подкладку, а их, в свою очередь, укладывают на кирпичные столбики. В зданиях со сборным железобетонным перекрытием кирпичные столбики являются частью и продолжением внутренней несущей стены, но их можно делать и прямо на железобетонных плитах перекрытия. Лежень можно укладывать и без столбиков, прямо на внутреннюю стену или на перекрытие с горизонтальным выравниванием деревянными подкладками. Выравнивание верха лежня в горизонт упрощает установку стоек и прогонов. Стойки, отпиленные на одну высоту и установленные на горизонтальный лежень, автоматически дают одинаковую высоту конька крыши. Во всех случаях под лежень: между ним и стеной, между ним и кирпичными столбиками или перекрытием, укладывается рулонная гидроизоляция.

Стойки не обязательно размещать прямо под стропилами. Обычно шаг размещения стропил составляет от 60–80 см до 1,2–1,5 м, устанавливать так часто стойки, удерживающие прогон, не имеет смысла, поэтому их обычно делают по длине досок или бруса идущего на изготовление прогона. Простейшая подстропильная конструкция выглядит, как прямоугольная рама, состоящая из верхнего пояса — прогона, нижнего пояса — лежня, вертикального заполнения — стоек и нескольких ветровых связей, которые делают из доски толщиной 40–50 мм. Например, подстропильную конструкцию длиной 9 м можно сделать из двух брусьев длиной по 4,5 м и трех стоек, стыкуя брусья по длине на средней стойке. Либо двух брусьев и одной стойки, если есть возможность опирания концов прогона на стены фронтонов. Такой прогон называется разрезным.

Рисунок 92. Варианты подстропильных конструкций.

Рисунок 93. Стойки под боковым и центральным прогоном.

Стропила, опертые на две опоры без каких-либо дополнительных упоров. Применяется для односкатных крыш пролетом 4,5 м или двухскатных пролетом до 9 м.

Рисунок 94. Наслонные стропила без подкосов.

Для придания стропильной системе устойчивости в нее вводят горизонтальную схватку.

Рисунок 95. Схватка между стропилами.

Еще одна опора стропильной ноги – подкос, другое название подстропильная нога.

Рисунок 96. Наслонные стропила с подкосами.

Устанавливается под углом к горизонту не менее 45° и превращает стропило из однопролетной балки в двухпролетную неразрезную. Что позволяет уменьшить сечение стропильной ноги при той же нагрузке, а пролет, перекрываемый двускатной крышей, увеличить до 14 м.

В зданиях, имеющих две продольные внутренние несущие стены, либо внутренние несущие стены расположены поперек здания, используют две подстропильные конструкции, состоящие из сквозных прогонов (балок уложенных вдоль крыши), опертых через брусья стоек на лежень и далее на внутренние стены.

Рисунок 97.Стропильная система для зданий с двумя внутренними несущими стенами.

Но, может быть, применено решение и без устройства прогонов, в этом случае стойки подводятся под каждую стропильную ногу.

На вальмовых крышах и крышах с ендовами необходимо устанавливать стропила направленные к углам стен (внешним или внутренним). Эти стропильные ноги называются диагональными или накосными. Диагональные стропила длиннее обычных, кроме того, на них опираются укороченные стропила скатов (стропильные полуноги), которые называются нарожниками. Поэтому накосные стропила, как правило, несут нагрузку примерно в полтора раза большую, чем обычные стропила. Сдваивание стропил позволяет применять для устройства накосных стропил те же доски, что и для обычных стропил. Иными словами, применение досок одной высоты для изготовления всех видов стропил упрощает конструктивные решения узлов крыши.

Опора под накосную стропильную ногу – это обычный подкос либо стойка из двух спаренных досок или бруса. Стойку опирают через деревянную подкладку и гидроизоляционный слой прямо на перекрытие, если оно из железобетонных плит, и проверено на сосредоточенную силу. Подкос устанавливают под углом к горизонту 45–53°, а низ его упирают в лежень. Угол установки подкоса не играет решающей роли, главное условие, чтобы подкос поддерживал стропило в месте максимального сосредоточения нагрузки.

Рисунок 98. Место установки дополнительных опор под диагональные стропила.

Диагональные стропила, перекрывающие пролет до 7,5 м, подпираются только подкосом в верхней части пролета. Если накосное стропило перекрывает пролет до 9 м, в нижней части (l/4) устанавливают еще одну опору: стойку (если позволяет перекрытие), либо шпренгельную ферму. Под стропило длиной более 9 м желательно ввести третью опору по центру, здесь можно установить только стойку, значит, перекрытие должно быть железобетонным и проверенным на сосредоточенную силу, либо в его конструкцию включают балку, на которую можно будет опереть стойку.

Рисунок 99. Виды шпренгелей.

Накосные стропила, расположенные в ендовах, подпереть шпренгельной фермой нельзя, так как угол стен, образующий ендову, внутренний, поэтому их подпирают стойками либо, если не позволяет перекрытие, подкосами. В этом случае, в отличие от диагонального стропила вальмы, максимальная нагрузка приходится на нижнюю часть стропильной ноги. Сюда и нужно упирать подкос (см рисунок 98).

Еще одним элементом стропильной системы являются кобылки. Кобылкапредставляет собой используемый для удлинения стропильной ноги отрезок доски, применяемый при обустройстве свеса кровли. Ее используют в случаях, когда длина досок, использованных для изготовления стропил, оказывается недостаточной. Свес кровли предназначен для отведения со стен воды и предотвращения их намокания талыми и дождевыми водами, которые стекают на них с крыши.

Если возводится такая кровля – кобылки монтируют с отступом от стены, составляющим как минимум 40 сантиметров. Доска, используемая для их изготовления, должна иметь меньшую ширину, чем доска, из которой изготовлено стропила. Так, при изготовлении стропил из досок сечением 150х50 мм для изготовления кобылок берут доску, сечение которой составляет 100х50 мм и т.д.

Применение кобылок в процессе монтажа системы стропил позволяет:

1. Использовать древесину меньшей длины при ее изготовлении;

2. Как подъем стропил, так и их монтаж на мауэрлат облегчается за счет уменьшения веса стропильной конструкции;

3. Выведение линии карнизного свеса значительно проще при использовании легких коротких кобылок, чем при помощи стропильных ног;

4. В случае повреждения или гниения кобылки ее можно безболезненно заменить, не производя разборку всей кровли.

Рисунок 100. Кобылки.

Слуховое окно – окно в кровле здания, предназначено для естественного освещения и проветривания чердачных помещений, иногда – для выхода на крышу.

В зависимости от типа крыши над слуховым окном, их подразделяют на следующие разновидности:

— слуховое окно с плоской крышей. Оно подходит для случаев, когда на чердаке необходимо побольше света и свежего воздуха. Для такого окна предусматривается водосток, поэтому его делают с наклоном кровли от 5 до 15°;

— четырехугольное слуховое окно с односкатной крышей. Очень похоже на предыдущий вид. Основное различие заключается в том, что это слуховое окно имеет угол наклона от 15° и выше. Крыша у таких окошек может быть прямоугольной, торцевой и в виде трапеции;

— слуховое окно с двухскатной крышей. Такое окно доставит наибольшее количество света вподкровельное пространство;

— треугольное слуховое окно;

— полукруглое слуховое окно. Изогнутая форма боковых стенок такого слухового окна позволяет гармонично вписать односкатную крышу в основную кровлю и придать всему зданию особенный, необычный внешний вид;

— стеклянное слуховое окно или зенитный фонарь.

Виды стропильных систем

Лучше всех пропускает свет на чердак или мансарду и смотрится как внутри, так и снаружи очень красиво.

Жестких правил проектирования слуховых окон нет, так как их расположение и размеры зависят от индивидуальных представлений проектировщика, актуальных тенденций в архитектуре и того, какую функцию будет нести это окно — декоративную или практическую. Требования здесь больше распространяются на эстетическую сторону этого элемента кровли. Слуховое окно должно гармонично смотреться в общем плане здания: не располагаться слишком близко к коньку или карнизу крыши, а также к фронтонам (боковым сторонам). Важно выдерживать минимальное расстояние между двумя слуховыми окнами — 0,8 м. Меньшее расстояние усложняет укладку кровельного покрытия и последующие профилактические осмотры кровли. Кроме этого в узких местах возможно образование снеговых мешков. Также при проектировании слуховых окон необходимо грамотно учитывать гидро- и теплоизоляцию, защиту от таянья снега, защиту деревянных конструкций.

Дата публикования: 2015-11-01; Прочитано: 3623 | Нарушение авторского права страницы

astgift.ru

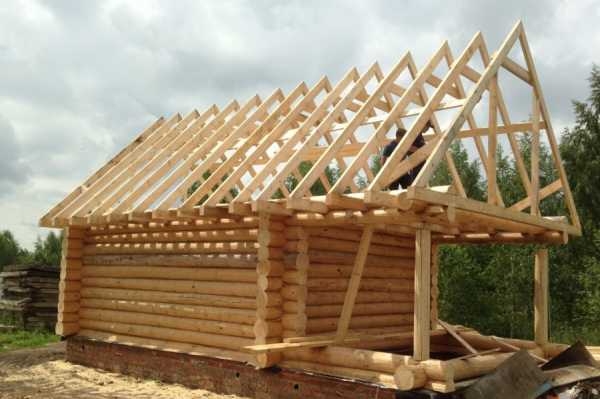

Стропильная система крыши — конструкция, устройства и виды (фото, видео)

Кровельные конструкции – один из сложнейших в проектировании, монтаже узлов жилого сооружения. Кровля первой принимает на себя «удар», защищая дом от осадков, ветра и холода, поэтому от ее герметичности, долговечности, качества зависит комфорт всех домочадцев. Основа надежной крыши – стропильная система, которая придает конструкции форму, задает оптимальный уклон, а также служит для крепления гидроизоляционного материала. Состав и взаимное расположение элементов каркаса зависят от конфигурации кровли. В этой статье мы расскажем, какие виды стропильных систем бывают, а также чем они отличаются друг от друга.

Содержание статьи

Функции

Стропильная система – совокупность опорных элементов, поддерживающих геометрию крыши, каркас кровельной конструкции, придающий ей жесткость, нужный уклон. Состав, толщину сечения, расположение частей «костяка» кровли определяют с помощью расчетов, учитывающих постоянные и временные нагрузки. Стропильный каркас выполняет следующие функции, определяющие функциональность крыши:

  1. Задает геометрию, уклон. Стропильные ноги каркаса придают крыше необходимый угол наклона и форму, способствующие облегченному сходу снега или атмосферных осадков с поверхности. Именно от каркаса зависит, сколько щипцов или скатов будет иметь кровля, а значит именно этот элемент конструкции определяет ее внешний вид.
  2. Служит основанием для крепления гидроизоляционного материала. Обрешетка стропильного каркаса используется для фиксации финишного покрытия крыши.
  3. Равномерно распределяет вес крыши. Взаимосвязанные элементы стропильной системы равномерно распределяют, а затем перенаправляют нагрузку от финишного покрытия и вес снежной массы между несущими стенами сооружения, не допуская перекоса или деформации конструкции.
  4. Обеспечивает функционирование кровли. Строение каркаса, учитывающее особенности устройства крыши и кровельного покрытия, обеспечивает поддержку, аэрацию и защиту от конденсата.

Учтите, что грамотно спроектированная стропильная система – залог долговечности, надежности и механической прочности крыши, поэтому ее проектирование и монтаж доверяют профессиональным архитекторам. Опытные мастера считают, что качественный каркас намного важнее финишного кровельного покрытия, поэтому экономить на нем не стоит.

Функции стропильных систем

Критерии выбора

Устройство стропильной системы отличается большим количеством вспомогательных элементов и повышенной сложностью. Оно составляется согласно расчету постоянных и временных нагрузок, действующих на конструкции, проекту, учитывающему выбранный кровельный материал, а также факторы внешней среды. При выборе вида стропильного каркаса принимают во внимание следующие критерии:

  • Климатические условия в регионе, где ведется строительства. Чтобы кровля выдержала вес снега и воды во время обильных ливней, определяется среднегодовое количество осадков в зимний и летний период.
  • Ветровая нагрузка. Для выбора оптимальной конструкции кровли определяют преобладающую розу ветров в районе строительства, а также учитывают среднюю скорость воздушных порывов.
  • Характер использования пространства под кровлей. На этом этапе определяется, будет ли оборудоваться жилая мансарда в подкровельном помещении или неотапливаемый чердак.
  • Разновидность финишного покрытия. Для каждого материала рассчитывается оптимальный угол наклона скатов, учитывающий его форму и способ крепления.
  • Бюджет застройщика. Стропильная система – одна из самых затратных по материалу и работе часть конструкции крыши, поэтому вид определяют финансовые возможности застройщика.

Опытные мастера считают, что бороться с природой бесполезно, вы все равно останетесь в проигрыше, поэтому во главу угла при выборе типа стропильного каркаса ставят климатические условия в местности, где ведется стройка. Если регион ветреный, то угол наклона скатов делают пологим, а если снежный – более крутым.

Зависимость высоты мансарды от уклона

Влияние климатических факторов

Влияние кровельного материала

Материалы

Стропильная система – обязательный элемент скатных кровель любой формы и конфигурации, состоящий из вертикальных опор, горизонтальных затяжек и стропильных ног, обеспечивающих поддержку и надежное крепление кровельному материалу. Материал, используемый для изготовления каркаса, должен обладать легким весом, высокой прочностью, несущей способностью, а также устойчивостью к воздействию влаги. Наиболее подходящими вариантами считают:

  1. Древесина. Дерево – природный, экологически безопасный материал, который отличается легким весом и прочностью. Для изготовления каркаса применяют бруски квадратного сечения 100х100 мм или 150х150 мм, доски сечением 50х150 мм твердых пород. Существенным недостатком деревянных элементов каркаса является то, что они прогибаются под собственным весом при большой длине, а также обладают слабой устойчивостью к воздействию влаги.
  2. Металл. Металлические стропильные системы дороже деревянных, они используются в основном при большой площади скатов и большом весе кровельного материала. Высокая несущая способность металлического профиля или уголка позволяет увеличивать шаг между элементами каркаса без потери прочности конструкции. Чтобы снизить вероятность распространения ржавчины, применяются коррозионностойкие виды металла.

Обратите внимание! Дерево считается наиболее подходящим материалом для изготовления стропильного каркаса крыши жилых построек, так как оно обладает 3 важными качествами: легким весом, прочностью, воздухопроницаемостью. Чтобы увеличить устойчивость древесины к воздействию влаги, нужно провести обработку элементов стропильной системы глубоко проникающим антисептиком.

Устройство

Устройство стропильной системы крыши состоит из множества взаимосвязанных элементов, которые поддерживая друг друга, придают конструкции жесткость, необходимую прочность, а также распределяю вес кровельного материала равномерно между несущими опорами. Состав каркаса, величина сечения отдельных элементов и их размещение зависят от типа финишного покрытия, уклона ската и способа использования подкровельного пространства. Обычно каркас состоит из:

  • Мауэрлата. Мауэрлатом называют подстропильный брус, который крепится поверх верхнего венца или ряда несущих стен дома. Он изготавливается из прочной, твердой древесины хвойных пород. Крепят мауэрлат с помощью длинных металлических шпилек или анкерных болтов.
  • Леженя. Лежнем называют мауэрлатный брус, расположенный не на внешних несущих стенах, а на внутренних перегородках. На лежень устанавливают центральные стойки, поддерживающие конек крыши.
  • Стоек. Стойками называют вертикальные опорные элементы, которые поддерживают коньковый прогон или центральную часть стропильных ног каркаса.
  • Стропил. Стропильные ноги опираются на мауэрлат и коньковый прогон, располагаясь под углом к основанию кровли.
  • Ригеля и затяжки. Эти терминами называют горизонтальные элементы каркаса, стягивающие между собой попарно стропильные ноги. Ригель располагается в верхней части стропил, прямо под коньком, он толще и прочнее затяжки, размещающейся гораздо ниже.
  • Подкосов. Подкос устанавливают под углом к стропилам, чтобы предотвратить их прогибание под действием собственного веса. Одним концом они упираются в ногу, а вторым – в стойку или затяжку.

Важно! Самая простая стропильная система состоит только из мауэрлата, стропил и конькового прогона. С увеличением сложности кровли повышается количество дополнительных элементов, упрочивающих конструкцию, а также компенсирующих нагрузки на прогиб и распирание.

Устройство каркаса

Виды

Конфигурация каркаса крыши зависит от архитектурных особенностей перекрываемого сооружения. Кровля должна учитывать количество несущих опор внутри или снаружи дома, чтобы равномерно распределить ложащуюся на них нагрузку. Различают следующие виды стропил:

  1. Наслонные. Наслонными стропилами называют каркас крыши, который опирается как на наружные несущие стены, так и на внутренние. В роли внутренних пор может выступать ряд колонн или капитальная перегородка между комнатами, предусмотренная проектом. Дополнительная внутренняя опора используется в качестве поддержки под коньковый прогон. С помощью наслонных стопил можно перекрывать сооружения большой площади без потери жесткости.

    Наслонные стропила

  2. Висячие. Стропила висячего имеют опору только в одной точке – в месте стыковки с мауэрлата. Другим концом они опираются друг на друга без поддержки конькового прогона. Такая система подходит для сооружений, в которых не предусматривается внутренняя капитальная стена. Стропильные фермы такого типа имеют устойчивую форму в виде равностороннего треугольника, поэтому не нуждаются в стабилизирующих элементах.

    Висячие стропила

Учтите, что финальный вид стропильного каркаса из деревянных или металлических элементов зависит от количества скатов и разновидности крыши. Наиболее простыми вариантами считают односкатную и двухскатную кровлю, а сложными – вальмовую, полувальмовую, шатровую.

Виды крыш

Зависимость устройства каркаса от уклона

Видео-инструкция

krovlyakrishi.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
