Вертикальный гидравлический дровокол своими руками: чертежи и инструкции по изготовлению устройства, особенности самодельных вертикальных моделей из домкрата

виды, выбор, общие характеристики и особенности

Дровокол значительно ускоряет, и упрощает процесс заготовки дров.

Для правильного выбора нужной модели ознакомьтесь с разновидностями этого полезного инструмента, их характеристиками и особенностями.

Назначение этого приспособления кроется в названии, он позволяет заготавливать большие объемы топочного материала в действительно короткие сроки.

Кроме того, работать с этим устройством, какова бы ни была его конструкция, намного удобнее, легче и безопаснее, чем тем же колуном.

Все дровоколы имеют очень схожий принцип действия, а работают по следующей схеме:

• Деревянный чурбак укладывается в подающий желоб, с одной стороны которого находятся ножи, а с другой расположен подвижный поршень.
• Поршень проталкивает чурбак в сторону ножей.
• Ножи раскалывают чурбак на несколько частей (зависит от количества ножей и их геометрического расположения относительно друг друга).

Содержание статьи

Основные характеристики

Дровокол – станок, предназначенный для расщепления деревянных чурбаков на пригодные для закладки в печь поленья.

Независимо от конструкции, каждый дровокол имеет ряд общих характеристик, на основе которых можно сделать выбор устройства под конкретные задачи:

• Габаритные размеры. Промышленные машины имеют большие габариты, в то время как бытовые варианты относительно компактны. Размеры прямо влияют на вес дровокола.
• Мощность двигателя (для механических вариантов) – напрямую влияет на производительность дровокола и расход топлива.
• Мощность расщепления. Параметр определяет максимальное усилие, которое может быть приложено для раскола бревен.
• Рабочая длинна и диаметр. Эти параметры определяют максимальный продольный размер и диаметр деревянной заготовки, которую возможно расщепить.
• Ход поршня и его скорость движения.

Первый параметр представляет собой расстояние, которое проходит поршень за раз.

Существуют варианты дровоколов с регулируемым ходом поршня.

Функция полезна, если необходимо расщепить небольшие бревна, так как более короткий ход позволит экономить топливо и время.

Скорость же движения определяет, сколько времени будет затрачено на расщепление заготовки.

Чтобы станок выдерживал серьезные нагрузки, для изготовления его корпуса и всех рабочих элементов используется металл хорошего качества.

Материал напрямую влияет на срок использования станка и его надежность.

Основные виды дровоколов

Дровоколы, в зависимости от наличия или отсутствия привода, могут быть механическими или ручными.

Их устройство между собой отличается кардинально.

Кроме того, эти станки различаются по способу передвижения:

• Стационарные. Часто представляют собой промышленные станки, которые обладают большой массой и размерами. Использование таких дровоколов в бытовых условиях нецелесообразно.
• Передвижные – аппараты, оснащенные колесами для транспортировки, либо же имеют небольшой вес, что позволяет их перемещать. По способу закладки бревен дровоколы делятся на горизонтальные и вертикальные.

Ручные

Принцип работы ручных дровоколов основан на простейших физических законах, без использования каких-либо дополнительных специальных устройств.

В качестве источника энергии выступает сам человек.

Ручные дровоколы предпочтительны в быту, так как они не подходят для заготовки действительно больших объемов топочного материала.

В свою очередь их можно разделить на несколько видов:

Подставка – основа, на которой закреплены лезвия по направлению вверх.

Заготовка ставится на лезвия, а сверху производится удар кувалдой.

Представляется собой трубу с колуном на конце, внутри которой свободно двигается тяжелый стержень (лом).

Колун ставится на заготовку, после чего стержень резко опускается (бьет по колуну внутри трубы).

Представляет собой рычаг, с одной стороны которого расположено лезвие, а противоположная сторона подвижно закреплена на станине.

При этом место соединения подпружинено.

Принцип работы заключается в большом плече силы.

Механизм подачи бревен в лезвия выполнен в виде рейки, имеющей насечки.

Механические

Разновидностей механических дровоколов намного больше, чем ручных, так как для подачи заготовок к лезвиям могут быть использованы различные типы двигателей, как и сам способ подачи.

Кроме того, хорошо расщеплять древесину способны не только лезвия.

• Механические дровоколы представляют собой станину с двигателем, на валу которого расположен конусный шуруп.

Принцип работы заключается в ввинчивании в древесину этого шурупа, за счет чего волокна материала легко расслаиваются.

Чурка насаживается на конус посредством приводимого в движение усилием руки упора.

• Конусные дровоколы – конструктивно схожи с обыкновенными механическими вариантами, однако, чурбаки насаживаются на конус вручную.

Другое название этих устройств – винтовые дровоколы. Сам же конус закреплен прямо на оси электродвигателя.

• Редукторные дровоколы – в своей конструкции для снижения оборотов на конусе используют понижающий редуктор.

Позволяет использовать высокооборотистый двигатель.

Часто редукторными дровоколами называют станки, представляющие собой станину, с одной стороны которой закреплены лезвия.

С обратной стороны находится двигатель со специальным редуктором, преобразующим вращательные движения вала в возвратно-поступательные движения поршня, подающего заготовки на лезвия.

В зависимости от используемого типа двигателя дровоколы делятся на:

• Электрические — наиболее распространенный вариант.

Электрический двигатель, который питается от бытовой сети, не требователен в работе и обслуживании, обладает достаточной мощностью для бытового использования.

Кроме того, электрические дровоколы являются еще и экологически чистыми устройствами.

Среди недостатков можно отметить только низкую мобильность таких станков.

• Бензиновые – варианты с бензиновым двигателем.

Они гораздо мощнее электрических, не привязаны к источнику питания (топлива).

Подходят как для работы в быту, так и для заготовки дров в промышленных масштабах.

• На тракторной тяге – в качестве источника энергии выступает либо гидросистема трактора, либо его вал отбора мощности.

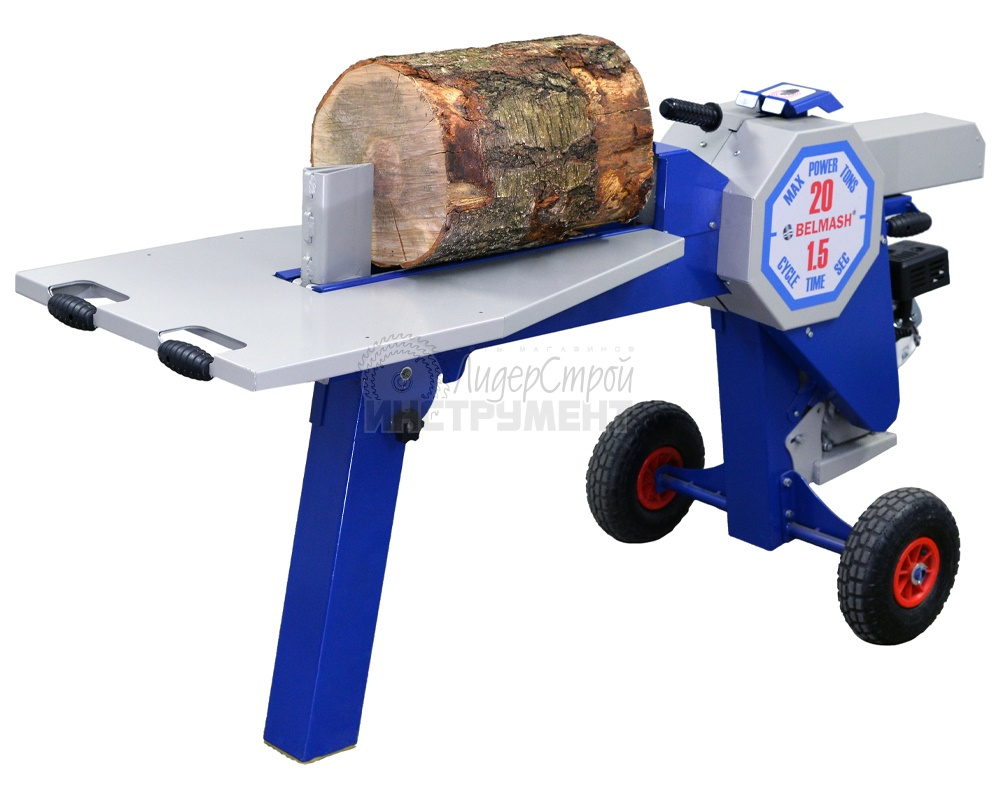

Еще одна разновидность – гидравлические дровоколы.

За счет своей мощности они способны расколоть древесину любой породы, как сухую, так и влажную.

Такие производственные аппараты за счет своей продуктивности часто используются в лесозаготовке.

Самый простой гидравлический вариант представляет собой станину, на которой с одной стороны закреплены лезвия (могут находится под разными углами друг относительно друга, чтобы за один проход полностью переработать целый чурбак) а с другой толкающий поршень.

Этот поршень может быть подключен к гидравлической системе трактора, либо к собственной системе мотор-гидронасос.

Такие аппараты способны выдавать давление на толкателе до 12 тонн.

Как правильно наточить дровокол

Большинство дровоколов, которые расщепляют древесину посредством ножей, не требуют дополнительной заточки даже со временем, так как она попросту отсутствует изначально.

Дело в том, что древесина расщепляется не за счет разрезания структуры материала, а за счет продавливания.

Если же конструкция подразумевает использование заточенных резцов, их правка выполняется на обыкновенном точильном станке.

Для этих целей подойдет и болгарка.

Что действительно нуждается в заточке, так это винт конусного дровокола, ведь его задача заключается именно в пробуривании волокон с одновременным расширением образованного отверстия, что и приводит к расколу заготовки.

Речь идет даже не о заточке, а о правильно нарезанной резьбе в случае, если принято решение сделать дровокол своими руками.

Выполняется она на токарном станке.

Как выбрать дровокол

Дровокол следует всегда выбирать под определенный условия использования.

Важными являются такие показатели, как усилие, прикладываемое на деревянный чурбак, размеры закладного места под заготовку, а также производительность аппарата.

Для бытового использования подойдут дровоколы с усилием 3 – 5 тонн.

Они имеют небольшие размеры, а их стоимость относительно невысока.

Производительные модели с усилием до 7т подойдут для различных котельных и коммунальных предприятий.

Полноценные крупногабаритные машины с усилием до 25т подходят для промышленного использования.

Часто они имеют множество дополнительных функций, например, автоматическую торцовку заготовок, автономную подачу.

При выборе дровокола для домашнего использования следует обратить внимание на следующие нюансы, способные значительно облегчить работу:

• Наличие насадок с разным количеством ножей (резцов). Это позволит за один проход расщеплять заготовки на несколько частей.
• Возможность регулировки станка по высоте.
• Наличие системы безопасности.

Например, дровокол начинает работать, если одновременно нажать на два рычага.

Для этого будут задействованы обе руки, что исключит нахождение даже одной из конечностей в опасной зоне.

Несомненно, травмоопасность снижается, но создаются неудобства в работе.

Рейтинг дровоколов

1. Scheppach HL 650 – электрический гидравлический горизонтальный дровокол с рекордным усилием в 6,5 тонн. Имеет двигатель мощностью 2150Вт, способный переносить длительную работу и сетевые перегрузки.Встроенная система отключения при перегреве, регулировка высоты в 2-х положениях, съемный ограничитель хода для работы с короткими чурбаками. Подходит для расщепления бревен диаметром до 25см и длинной до 52см.
2. Iron Angel ELS 2200 – голландская электрическая гидравлическая горизонтальная машина с ограничителем хода поршняСпособен справиться с твердыми породами деревьев диаметром до 320мм. Выдает усилие в 6 тонн, что недостаточно для работы с дубовыми чурбаками. Имеет встроенную систему безопасности. При отличном качестве сборки имеет доступную стоимость.
3. Al-KO KHS 5204 – электрический гидравлический горизонтальный дровокол от немцев.Установлена система автоматической остановки при перегреве и чрезмерной нагрузке, имеет современный дизайн и возможность регулировки высоты установки. Используется для средне-твердого дерева длинной до 53см и диаметром до 25см. Клин выполнен из закаленной стали, так что он не требует частой заточки. Среди минусов следует отметить неоправданно высокую стоимость.
4. Scheppach HS 500H – электрическая машина с горизонтальной подачей заготовок гидравликой. Усилие – 5 тонн, прочная конструкция, высокая производительность, ограничитель хода поршня, подходит для пород дерева средней твердости диаметром до 25 см и длинной до 53см.
5. Vari 5 Ton Super Force – чешская электрическая машина с гидравлической подачей заготовок.При мощности двигателя всего 1,5кВт развивает давление в 5 тонн. Отличный бюджетный вариант для дачи. Среди качественных дровоколов с электродвигателем имеет самую низкую стоимость. Подходит для работы с мягкой и средней древесиной.
6. Scheppach HL 1010 – профессиональный электрический вертикальный дровокол с трехфазным двигателем, мощность которого достигает внушительных 3,3кВт. Подходит для работы с бревнами длинной до 128см и диаметром до 70см. За счет силы удара в 10 тонн данная модель легко справляется даже с самой твердой древесиной, включая сучковатый дуб. Есть возможность установить крестообразный нож, однако, его придется покупать отдельно.
7. Scheppach (Woodstar) HL 1200 – отличный электрический вертикальный вариант для крупного предприятия, так как развивает ударную силу в 12 тонн и способен справится с заготовками диаметром до 88 см.

Такие внушительные характеристики достигнуты за счет использования электродвигателя мощностью 4,1кВт и современной гидравлики.

Способен справится с самой твердой древесиной, однако, слишком громоздкий. Даже при наличии транспортировочных колес не является мобильным вариантом.

Где купить хороший дровокол?

Познакомиться с подробным описанием разных моделей дровоколов и купить наиболее подходящий вариант можно кликнув по ссылке: Перейти в Интернет-магазин

чертежи, виды, инструкция по изготовлению + фото

Большинство отопительных систем для загородных построек функционирует на натуральном топливе. Применение дров даёт возможность не только отопить целое здание, но и сэкономить при этом деньги, ведь в сельской местности достать дрова несложно. Чтобы придать им нужные параметры и размеры, используется созданный своими руками дровокол. Смастерить такое приспособление не составит труда.

Гидравлический дровокол поможет сэкономить вам силы при колке дров

Особенности изделия

В хозяйстве дровокол всегда пригодится, его можно как купить в готовом виде, так и смастерить своими руками, используя подручные материалы. Готовые варианты усовершенствованы, здесь имеется ряд дополнительных функций, позволяющих за короткое время наколоть максимум дров.

Установок, работающих в автоматизированном формате, много. Это хорошо, ведь можно не тратить время на работу, а запустить машину, которая всё сделает сама. Специалисты выделяют несколько признаков, за которыми можно распределить механизмы на категории:

1. По способу укладки бревен машины могут быть вертикальными и горизонтальными. Отвесные конструкции считаются более мощными и выносливыми, поскольку могут за короткий период обработать даже толстую колоду. Если же полена кривые или имеют на себе много неровностей, то лучше отдать предпочтение горизонтальному механизму.
2. Максимальное количество укладываемых дров. В зависимости от этого критерия оборудование можно поделить на технику для домашнего применения и для промышленных масштабов.
3. Типы привода. Для домашнего использования подойдёт станок с маленький мощностью электрического типа.

В данном видео рассмотрим гидравлический дровокол:

Играет роль и масса агрегата: чем она больше, тем тяжелее будет перемещать конструкцию или проводить технический осмотр в процессе эксплуатации. Создать станок для колки дров своими руками несложно. Главное, найти правильный чертёж дровокола и применить его на практике.

Виды механизмов

Мастера советуют перед тем, как начинать создавать дровокол своими руками, ознакомиться с особенностями схем, инструкций и посмотреть обучающие видео на специализированных порталах. Это поможет сориентироваться в плане выбора и отдать предпочтение действительно качественной конструкции. Также следует ориентироваться в видах дровоколов. Различают:

1. По типу привода простой вариант на бензиновом или дизельном топливе. Он не будет зависеть от электричества и обладает высокой производительностью.
2. Вариант механического типа подходит для небольших объёмов работ.
3. Стационарные конструкции функционируют на электричестве. Также можно купить мощный агрегат для большого количества сырья или более экономный в плане энергозатрат небольшой дровокол.
4. Кроме варианта с вертикальным расположением материала по конструктивным особенностям выделяют также реечный тип подачи сырья, винтовой (обладает высокой мощностью и скоростью распиливания) и гидравлический.

Для бытового применения чаще всего покупаются винтовые и гидравлические варианты. Их стоимость высокая, но это цена за качество и долговечность. Применяя чертёж дровокола, можно изготовить самодельный агрегат механического или бензинового типа и сэкономить деньги.

Винтовые модели

Применение колуна в виде конуса даёт возможность раскалывать ​ствол за счёт механического давления и вращающегося перемещения наконечника элемента. При этом усилия на процесс затрачиваются небольшие, расход топлива минимальный. Высокая эффективность работы делает агрегат востребованным и популярным среди других типов дровоколов.

Устройство небольшое по размерам, его удобно монтировать, можно переносить из одного места в другое. Агрегат состоит из нескольких частей. Сюда входят:

1. Мотор с приблизительным числом оборотов до 400 и средним напряжением до 380.
2. Станина в виде горизонтальной поверхности, на которую складываются готовые части.
3. Редуктор. Благодаря этому элементу происходит контроль количества оборотов и при желании увеличивается или уменьшается скорость процесса.

Создать электродровокол своими руками несложно, но надо следить за инструкцией и схемой, чтобы не упустить в процессе важную деталь. Можно найти подробные видеоуроки или мастер-классы, в которых не только пошагово расписывается процесс сборки, но и показывается готовый результат на практике.

Купить составляющие для дроворуба можно в строительных магазинах. При выборе нужно обращать внимание на качество винта. Он должен быть металлическим, тяжёлым и без неровностей на поверхности, чтобы в процессе вращения спирали могли свободно проникать в древесину, распиливать её плотную однородную текстуру.

Гидравлический вариант

Это экономный тип обработки сырья, поскольку сроки для больших объёмов требуются минимальные. Процесс осуществляется за счёт наличия двигателя высокой мощности и специального гидравлического насосного оборудования. Для того чтобы в домашних условиях собрать такую модель, надо учесть особенности расположения брёвен, желаемые параметры конструкции и место её размещения. Также стоит подсчитать параметры цилиндра и мощность мотора.

Создать дровокол гидравлического типа тяжелее, нежели винтовой вариант, но за счёт высокой производительности модель пользуется популярностью и востребованностью на рынке техники. Изготовление происходит из готовых элементов, некоторые составляющие можно заменить на самодельные части, но они должны подходить по параметрам и габаритам к основному инструменту.

Если есть доступ к электроэнергии то можно собрать электрический дровокол

Реечный тип

Конструкция относится к сложному виду, поскольку здесь кроме колуна, выполняющего основную функцию, используется рейка, по которой брёвна приближаются к инструменту. Перемещение рейки происходит за счёт зубчатой передачи. Бревно надо зафиксировать между упорным устройством и колуном.

При надавливании на специальную ручку совершается раскол бревна, между шестернями происходит сцепление, сама рейка передвигается вперёд к колуну. Обратное перемещение используется для того, чтобы вернуть рейку на место и сдвинуть колун в исходное положение.

Расколотое полено в процессе убирается, на его место устанавливается новое, и действие продолжается. Для начала работы аппарата необходимо электричество. Можно найти устройства, работающие на бензине или дизельном топливе, но вариант с электричеством наиболее экономный и оптимальный.

В реечном дровоколе важными считаются такие параметры:

1. Необходимая длина полотна для раскола брёвен.
2. Разновидности колуна. От этого зависит скорость раскалывания и возможность быстрой установки новой колоды. Если элемент массивный, то это упрощает процесс и делает его практически моментальным. Длинный и тонкий колун используется для раскалывания мелких брёвен с неровной поверхностью.
3. Сила, применяемая к заготовке.

Специалисты советуют подбирать брёвна, которые свободно будут размещаться на полотне и не станут создавать препятствий в процессе работы. Этот инструмент лучше покупать в заводской сборке, поскольку винтовые элементы тяжело найти в свободном доступе на рынке. Кроме того, завод всегда даёт гарантию на выпускаемую продукцию, что уменьшает риски приобретения некачественного товара.

Сборка в домашних условиях

Чтобы сделать гидравлический дровокол своими руками, чертежи обязательны, ведь от точности в процессе и использования нужных компонентов зависит итог. Найти поэтапность сборки в подробностях можно в инструкции. В процессе изготовления устройства к каждой модели выдаётся необходимая документация, которая предоставляет возможность в домашних условиях воссоздать ручной дровокол своими руками.

Сначала необходимо выбрать чертёж в зависимости от типа будущей конструкции. После этого начинается этап подбора нужных материалов и инструментов, которые будут задействованы в процессе. Следующий шаг включает в себя установку и сборку станины, где основным элементом является рама. Специалисты советуют использовать в процессе создания швеллер или профильную трубу. Это обеспечит выносливость и долговечность.

Далее следует основная часть работы — монтаж конструктивных деталей. Также выполняется установка толкательного элемента. Для увеличения защиты можно добавить дополнительные части, чтобы элементы бревна в процессе не откалывались и не могли травмировать работающего за станком. Полезными станут защитная муфта и тепловое реле. Последнее предохранит прибор от перегревания и сможет отключить механизм в момент наибольшей статической нагрузки.

Монтаж гидравлического устройства

Сборка механизма отличается сложностью. Для создания дровокола потребуются специальный цилиндр, масляный бак и узел управления потоками жидкости. Сначала делается рама, для большей удобности её можно смонтировать на колёса или специальное шасси. Это позволит перемещать устройство из одной точки в другую, сделав его мобильным.

На раму будет крепиться главная гидравлическая часть. Можно смастерить под основу прокладку из шумопоглощающего материала. Она поможет немного снизить уровень шума в процессе, убрать лишнее трение между рамой и гидравлической установкой. В центре устанавливается винт, который будет перемещаться к бревну.

Наличие электродвигателя в приборе позволяет ускорить процесс и заметно упростить поэтапность выполнения. Такое устройство будет работать намного быстрее, чем механизм с обычным домкратом. При отделке древесины будет задействована меньшая ручная сила, нежели при использовании механизма с мотором.

Если говорить о различиях заводской модели и агрегата, сделанного своими руками, то большой разницы у них не будет. Исключение составляют только ценовые показатели. Модели с завода стоят в несколько раз выше, чем те, что сделаны самостоятельно, но и мощность первых будет более высокой. Каждый сам выбирает для себя удобные варианты, но если имеется возможность создать конструкцию самостоятельно, то это поможет существенно сэкономить семейный бюджет.

Дровокол своими руками с винтовым конусом и гидравлический самодельный- Обзор +схема и Видео

Ни для кого не секрет, что люди давно отвыкли от тяжкого физического труда.Всевозможные машины и приспособления помогают нам в любой отрасли. Домашний дровокол  с винтовым конусом и гидравлический своими руками может стать как полезнейшим агрегатом, так и бесполезным вложением.

Для того, чтобы определиться чем станет он для вас, нужно хорошо представлять разновидности дровоколов, их достоинства и недостатки.

Самодельный дровокол

Машины на службе человека

Век открытий и инноваций призван упростить человечеству существование. Тяжелый физический труд уже для многих пережиток прошлого и знаком лишь по рассказам.

Подавляющую массу силовых, изнурительных и не очень привлекательных работ выполняют за нас машины.  Комбайны, электропилы и дрели, всевозможные мешалки, копалки и ковырялки. Кто сейчас готов пахать огромное поле под лопату? Думаю, желающих будет немного.

Так и с дровами. Для того, чтобы запастись на зиму древесиной, необязательно стирать в кровь руки о топор.

Достаточно приобрести в хозяйство специальный агрегат, а если нет желания тратится и есть голова на плечах, и руки из нужного места, то даже собрать самодельный дровокол.

Такой механизм будет в помощь не только крепким мужчинам, но и пожилым людям, одиноким хозяйкам.

Автоматическая колка дров уменьшает риск травмирования. Исключает вредное воздействие на организм от маховых и ударных движений.

Виды и типы дровоколов

Вариантов исполнения машины для колки дров достаточно много. Бывают профессиональные и бытовые дровоколы.

Бытовые

Бытовыми машины считаются, когда их производительность низкая. Сюда же относятся и самодельные дровоколы.

Своими руками можно собрать реечный и гидравлический типы.

Профессиональные

Агрегаты характеризуются множеством дополнительных функций и высокой производительностью.

Классификация оборудования

По расположению бревна для обработки выделяют: горизонтальный тип, вертикальный тип и смешенный тип станков.

В зависимости от вида двигателя дровоколы могут быть:

1. бензиновыми,
2. дизельными или с электромотором,
3. с комбинированным приводом и
4. на тракторной тяге.

Агрегаты с электрическим двигателем наиболее просты в работе. Их можно устанавливать даже в помещениях. Их можно собрать в домашних условиях, только учесть возможность доступа к электросети.

Механизмы с бензиновыми двигателями характеризуются большей мощностью, чем предыдущие. Ими пользуются как в промышленности, так и в частных нуждах.

Станки на тракторной тяге часто установлены в фермерских угодьях и даже используются в лесозаготовительном производстве.

В зависимости от принципа функционирования бывают:

1. Гидравлические агрегаты. Их легко собрать своими руками. Здесь давящим ножом управляет гидравлический насос. От силы ножа полено раскалывается на несколько частей.
2. Конусные агрегаты. В них механическое воздействие на дерево оказывается винтовым конусом. Вращаясь, он входит в бревно, разделяя чурбан. Создание конусного дровокола самостоятельно так же возможно, но двигатель нужно подбирать мощностью побольше.
3. Реечные дровоколы. Пара “шестерня-рейка” заставляет двигаться толкач. Привод здесь бывает электрическим или бензиновым. Используя рычаг, зубчатая рейка примыкает к вращающейся тяговой шестерне, направляя толкач на древесину. А после пружина возвращает механизм в первоначальное положение. Механизм этого типа не такой мощный, как гидравлический, однако, для домашнего хозяйства вполне приемлем.

По мобильности различают стационарные дровокольные станки и передвижные агрегаты на колесиках.

Как смастерить дровокол самостоятельно

Чертежи и схемы

Чертеж домашнего конусного агрегата для колки дров, буде выглядеть приблизительно так:

Рабочие узлы

Станина, редуктор, двигатель и рабочий конус.

Двигатель необходимо крепить крепко-накрепко, так как нагрузка на вал, в процессе работы, огромная. Редуктор устанавливается 200-300 оборотов в минуту.

Вал для конусного ножа монтируется на стойкие подшипники. Снизу клиновидного ножа можно прикрепить ещё один клин. Так полено будет надежно зафиксировано в работе.

Станина собирается из швеллера толщиной минимум 4 мм и скрепляется при помощи сварки. Колющий клин лучше приварить стационарно, а точить болгаркой с наждачной. Нож делают из остатков сельскохозяйственных механизмов, используя УШМ.

Пару шестерня-рейка можно позаимствовать у нерабочего рулевого механизма старого грузовика. Рычажный механизм сваривается из трехмиллиметрового листа стали.

Электродвигатель можно взять у списанной вентиляционной системы, а можно сделать колун с электромотором от стиральной машины. Комплект шкивов и ремень вынуть из комбайна советских времен.

В качестве возвратных пружин подойдут даже доводчики с дверей.

Итого себестоимость самодельного дровокола, если все элементы взять из списанного хлама, выходит смехотворной.

Полезные советы

Важно! Ни в коем случае нельзя присоединять насадку непосредственно к мотору, так гласит первое правило безопасности. Ременную и цепную передачи прячем в специальный защитный кожух.

Электрическая часть агрегата должна выполняться квалифицированным мастером. Оптимальная скорость вращения насадки – от 250 до 300 об/мин, иначе производительность будет минимальной.

И все же перед началом работы над самодельным дровоколом лучше все-таки разумно оценить экономическую выгоду для себя. Когда дрова необходимо колоть нечасто и немного. Допустим, лишь для шашлыка. То понятно, что проделанный труд, навряд ли, вам когда-нибудь окупится.

Даже если все комплектующие достанутся даром, время и силы, затраченные на изготовление несоизмеримо велики. Тогда лучше покупать готовые дрова, и не заморачиваться над изготовлением колуна.

А вот если вы планируете открыть свой бизнес по продаже дров, или в вашем доме печное отопление, смело беритесь за дело. Собрать самостоятельный дровокол вполне возможно, главное найти все комплектующие.

Гидравлический дровокол будет эффективнее, чем конусный колун, но и конструкция его гораздо сложнее.

Секреты работы с дровоколом

Для того чтобы уменьшить расстояние от верхнего торца бревна до начала клинка, необходимо с помощью маховика опустить клин до нужного уровня, чтобы нож мог крепко воткнуться в дерево.

В идеале вращающийся конус должен вонзаться в самый центр чурки, или хотя бы в одну из трещин на торце. Тогда ручка насоса заставляет подъемный цилиндр домкрата работать.

Саму ручку следует поднимать в верхнее положение, пока клин не разделит дерево на части. Получившиеся поленья должны сразу же попадать в специальный приёмник. Активация кнопки спуска возвращает подъемный цилиндр домкрата в первоначальное положение.

Для добросовестной работы конструкции необходимо найти наиболее подходящий домкрат. Учитывая, что гидравлический домкрат обладает диаметром подъемного цилиндра в 170 миллиметров, а усилием на ручку в 15 килограмм, при силе подъема в 10 тонн, если есть возможность, сделать выбор в его пользу. Тогда самодельный дровокол прослужит верой и правдой.

Где купить готовые дровокол и какая цена?

1. Перейти в каталог дровоколов в интернет-магазин — https://spb.vseinstrumenti.ru/stanki/drovokoly/ — Перейти в каталог>>
2. Перейти в каталог дровоколов в интернет-магазин — https://www.220-volt.ru/catalog/drovokoly/— Перейти в каталог>>

Гидравлический колун для дров своими руками

С видами гидравлических колунов промышленного изготовления мы ознакомили вас в статье «Гидравлический колун для дров – разновидности и особенности работы». Но покупка гидравлического колуна – мероприятие недешёвое. Поэтому домашние умельцы при наличии навыков чтения чертежей и умения работать с металлом могут изготовить этот агрегат самостоятельно.

Конструкция простейшего гидроколуна

Самым простым гидравлическим дровоколом является конструкция, состоящая из вертикальной рамы на платформе, внизу которой находится автомобильный домкрат.

Совет! Для создания возможности колки брёвен различных размеров верхняя перекладина рамы изготавливается разъёмной.

Альтернативой плоскому ножу в самодельном колуне служит клин конусной формы. Клин перемещают к чурбану с помощью центрального винта и вводят в действие домкрат, пятак которого надавливает снизу. Клин сверху входит в чурбан и раскалывает его.

Усложнённая конструкция самодельного колуна

Более сложные варианты самодельных дровоколов представляют собой гидравлический домкрат, который монтируют на стационарную или мобильную станину. В середине станка находится ложе для поленьев, на противоположном от домкрата конце – нож-клин,  положение которого можно менять в зависимости от требуемой длины получаемых поленьев.

Совет! Для изготовления рамы можно использовать стальной фасонный прокат – уголок, швеллер, двутавр, или трубу прямоугольного профиля. Целесообразно раму установить на колёса или готовое шасси.

Порядок работы самодельного колуна:

• Ручкой домкрата совершают возвратно-поступательные движения, вследствие которых шток упорной пяткой оказывает давление на чурбан.
• Чурбан раскалывается на клиновидном ноже.
• Рукояткой сбрасывают давление масла в гидроцилиндре.
• Шток возвращается в исходное положение с помощью двух пружин.

Внимание! Описанные выше агрегаты имеют общий недостаток – малую производительность заготовки дров. Для совершения одного цикла требуется примерно десяток движений рукоятью домкрата.

Способы повышения производительности гидравлического колуна

Рассмотрим варианты ускорения процесса колки дров:

• Если изготовить нож-клин крестообразной формы, то он будет раскалывать бревно сразу на четыре части. Такие агрегаты значительно облегчают работу с толстыми поленьями и древесиной с переплетёнными волокнами.
• Модернизировать самодельный гидравлический колун, собранный своими руками (видео), можно с помощью оснащения агрегата электродвигателем, гидроцилиндром с толкателем, бачком для масла, блоком управления, насосом. При работе на таком станке для совершения рабочего цикла и обратного хода поршня ручной труд не требуется. Процессом руководят с помощью кнопки на управляющем блоке. Рабочий цикл на этом агрегате занимает менее 15 секунд.

Перед изготовлением самодельного гидравлического колуна для дров своими руками следует проанализировать экономическую выгоду этого мероприятия.

Планы вертикального разветвителя бревен, разработанные для домашнего производства

Сегодняшние вертикальные дровоколы в большинстве случаев могут работать в любом вертикальное или горизонтальное положение. Поместив бревно в стойку положение на ножке разделителя, после чего можно включить разделитель, гидроцилиндр и клин в бревне для раскалывания.

Этот универсальное использование удобно, хотя и не так хорошо, как макет для использования в горизонтальное положение как горизонтальный разветвитель.

Вертикальный дровокол позволяет снизить интенсивный труд подъем больших бревен.

Эта операция упрощается тем, что вы можете переворачивать бревна к ножке для колки бревен и на ней.

Низкий Низкие цены!!!

Приобрести набор САПР для проектирования Планы вертикального разветвителя бревен сегодня!

Наши планы вертикального делителя бревен включают полное изготовление и инструкции по сборке, в том числе:

21 страница pdf Планы вертикальной разделки бревен

• Обзор плана
• Содержание
• Ведомость материалов
• Список компонентов
• Обзор планов сборки
• Планы сборки, вид спереди
• Планы сборки, вращение, вид
• Планы сборки, вертикальный вид
• Инструкции по изготовлению
• Гидравлическая схема
• Инструкция по монтажу
• Вид с поворотом в плане

Вертикальные дровоколы имеют преимущество: рабочая зона прямо на земле.

Однако, если у вас болит спина, это будет недостатком, так как ну, так как большую часть времени вы будете проводить, наклонившись или на колени движутся по дереву

При использовании вертикальной системы бревна должны стоять вертикально, чтобы клин разделителя можно продавить через бревно, когда оно раскалывается пополам или пополам, в зависимости от вашего выбора клиньев дровоколов ты используешь.

Чаще всего вы найдете более легкие жилые бревна сплиттеры — это вертикальные устройства, а сплиттеры коммерческого класса — более обычно горизонтальные блоки.

Когда делитель наклонен в вертикальное положение, легче использовать при работе с бревнами большого диаметра, переворачивая их и на подставку для отдыха сплиттера с легкостью. Это помогает мышцы спины сильно растягиваются, так как это снижает потребность в подъеме тяжелого бревна на машину.

Советы: как построить самодельный вертикальный дровокол

Вот несколько полезных советов, которые нужно знать перед началом строительства. на самодельном дровоколе, который поможет в его работе при максимальной эффективности.

• Первый, купите набор наших недорогих тарифных планов для разделки бревен из ассортимента в правом столбце выше, чтобы у вас был твердый план атаки на этом проекте.
• Рекомендую использовать цилиндр двустороннего действия вместе с автоцилиндром. клапан управления циклом, который позволяет цилиндру втягиваться автоматически когда рычаг регулирующего клапана отпущен. Длина хода цилиндра следует определять, выбирая максимальную длину бревна, которое вы планирую расколоть плюс несколько дюймов на «страховку».
• Как и любая другая гидравлическая система, дровокол должен иметь предохранительный клапан для предотвращения повреждений. Это должно присутствовать по вашему выбору регулирующих клапанов. Установите предохранительный клапан на то место, где он отключится непосредственно перед тем, как двигатель собирается заглохнуть.
• Для вертикальных агрегатов правильная конструкция — поставить опору для бревна. пластина на низ вертикального двутавра. Это позволяет оператору прикатить к нему бревно для раскалывания.
• Всасывающий шланг, проходящий между баком гидравлической жидкости. и насос должен быть достаточно большого диаметра, чтобы масло могло проходить через эффективно.
• Обратный трубопровод не должен выдерживать высокое давление и следовательно, не обязательно должен быть рассчитан на высокое давление для перемещения жидкость.
• Гидравлический насос дровоколов должен быть объемного типа. типа, и быть либо агрегатом с шестеренчатым приводом, либо пластинчатым насосом.
• Лучше всего использовать чистое гидравлическое масло или двигатель без моющих присадок. масло в вашей гидравлической системе, чтобы избежать проблем коагуляции в вашей гидравлическая система бревенчатых ножниц.
• Соединения цилиндров на обоих концах должны быть прочными. и долговечны, так как они получают полную мощность, которую дровокол производит.
• Убедитесь, что из гидравлического бака нет воздуха. должным образом.
• Скользящий клин должен работать. плавно и свободно по двутавру, но и ехать достаточно плотно на балке, чтобы предотвратить ее заедание или заклинивание во время работы.Слишком большое количество помоев позволит ему скручиваться и скручиваться.
• Нож для колки, который вы выберете, может разрезать древесину пополам, четверти или на шесть частей в зависимости от его дизайна. Он также может расширяться достаточно далеко к задней части лезвия, чтобы раздвинуть половинки каждого бревна по мере его разделения.

Горизонтальные / вертикальные комбинированные дровоколы

Вертикальные дровоколы популярны среди потребителей как никогда ищу домашний дровокол для личного пользования для производства дров для отопления их дома.Большинство из этих устройств предлагают возможность использования разветвители в горизонтальном или вертикальном положении. Этот универсальный способность может быть большим преимуществом в различных ситуациях, которые часто встречается при работе на неровных почвах.

При установке и использовании разделителя бревен всегда в первую очередь заботьтесь о безопасности. Помните, что эти единицы создают тоннажную силу, и это может привести к травмам. или даже смерть при неправильной эксплуатации. Думайте о безопасности прежде всего!

Горизонтальные планы делителя бревен, разработанные для домашнего производства

Для товарного производства дров используется горизонтальный дровокол. самый популярный выбор, поскольку он позволяет пользователям настраивать оба стороны разделителя бревен и подавать бревна с одной стороны, а расколотый подбрасывать дерево на другую сторону.

Низкий Низкие цены!!!

Приобрести набор САПР для проектирования Планы разделителя бревен сегодня!

Наши планы по горизонтальной разделке бревен включают полное изготовление и инструкции по сборке, в том числе:

21 страница pdf Планы горизонтальной разделки бревен

• Обзор плана CAD
• Содержание
• Ведомость материалов
• Список компонентов
Обзор планов сборки
• CAD
• CAD Планы сборки Вид с высоты
• Инструкции по изготовлению
• Гидравлическая схема
• Инструкция по монтажу
• CAD План Вид сбоку

Преимущество горизонтальных дровоколов в том, что их можно использовать меньше наклоняться, когда вы тянете бревна из задней части грузовик, раскалывая его, а затем бросая расколотую древесину в кузов другого грузовая машина.

Еще одним преимуществом горизонтальных дровоколов является то, что они войти в раскалывающий клин вместо раскалывающего клина в журнал как вертикальный журнал делители делаю. В вертикальных секциях режущий клин может застрять. в бревне, которое не раскалывается полностью, когда гидроцилиндр и клин отозвано

Мы предлагаем выбор горизонтальных планов дровоколов в различных вариантах. размеры, позволяющие выбрать тоннаж, необходимый для породы дерева вы расщепляетесь.

При работе с мягкой древесиной, такой как тополь, не нужно много силы. Тем не мение, с североамериканскими лиственными породами, такими как дуб, клен и акация, вам может понадобиться подавить молот более мощным агрегатом.

Некоторые коммерческие горизонтальные дровоколы устанавливаются как стационарные. машины, которые работают из фиксированного места и настроены для работы на больших множество журналов через них непрерывно.

Горизонтальный разделитель бревен

В основная причина, по которой многие потребители выбирают горизонтальный разветвитель, имеет больше уменьшить количество времени, затрачиваемого на наклоны, чтобы катить бревна в разделитель и собирать расколотые куски.

С помощью горизонтального агрегата можно перевозить грузовой автомобиль или ковш трактора. загрузите распиленные бревна прямо до колокольни и припаркуйте их на уровне пояса.

Тогда вы можете легко загружать журналы, не перегнувшись! Без сомнения, что для многим из нас меньше нагибаться — меньше боли!

Как правило, горизонтальные дровоколы терпят неудачу, когда работа с бревнами гигантского диаметра, которые слишком тяжелы, чтобы их вообще можно было поднять. В этом случае вертикальный разделитель, на котором вы можете свернуть бревно, чтобы разделить его, лучше выбор.

Проектный план горизонтального разделителя бревен

Горизонтальные планки для разделки бревен общего типа включают портативную конструкцию. блок, который можно прикрепить к задней части пикапа, что позволяет пользователю предоставляется возможность буксировать сплиттер на своем прицепе сцепка, и отправляйтесь туда, где вам нужно ее использовать. Стандартные функции для к этой цели относятся язычок, ось, колеса и шины вместе с любыми Конфигурация задних фонарей, необходимая для легального транспорта.

Другой стиль — это стационарная коммерческая единица, устанавливаемая в одном фиксированном месте, как дерево, которое он принес, чтобы расколоть и вытащить складывать или продавать.

Остальная часть базовой структуры для разделителя бревен включает конструкция основной рамы вместе с гидравлическими компонентами, необходимыми для изготовления одна из этих единиц рабочей нагрузки сделает за вас всю тяжелую работу. Операционная части состоят из основного бревна компоненты сплиттера.

С гидравликой горизонтального приводного бревна, гидроцилиндр толкает опорную пластину бревна вперед, чтобы бревно врезалось в раскол металла клин, заставляющий древесину расколоться.

Инструменты и таланты, необходимые для создания разделителя бревен

Строительство гидравлического делителя бревен — это проект, требующий некоторых навыки работы с металлом, включая сварку и резку навыки и умения. В целом построить горизонтальный бревно не так уж и сложно. разветвитель.И если у вас есть технические навыки для работы с оборудование для его постройки, изобретательность должна быть в вашем арсенале талантов также!

Необходимые инструменты будут включать сварщика, резак или плазменный резак, и рулетка, чтобы убедиться, что вы не теряете мяч при этих измерениях.

Если у вас есть эти инструменты, без сомнения, у вас есть остальное оружие. нужно было собрать мощную штуковину для колки дров в кратчайшие сроки. время.

В большинстве случаев самодельный дровокол идет вместе с шведский стол из всяких всяких мелочей, которые случайно лежат у вас в мастерская, ожидающая цели, для которой они могут быть применены.

Что наиболее важно, так это то, что вы всегда помните о безопасности, когда строительство вашего дровокола. Никогда не отличаться от материалов с надлежащим рейтингом справиться с давлением и повседневными злоупотреблениями, предназначенными для вашего бревна, не только из-за раскалывания древесины, но и из-за буксировки.

Помните, дальний свет всегда будет принимать на себя основную тяжесть наказания, поэтому убедитесь, что у вас есть правильный размер и прочность основной двутавровой балки. чтобы справиться с номинальной грузоподъемностью вашего гидравлического насоса, и толкание цилиндра сила стержня.

Итак, теперь пришло время подобрать себе комплект журналов по выгодной цене. разделите планы из колонки справа и приступайте к изготовлению. Зимы могут быть очень холодными, и запасаться дровами будет проще простого. как только вы запустите свой ручной дровокол, построенный «вами».

Так что брось топор и булаву и приступай к изготовлению !!!

Light Duty Home построил 18-тонный горизонтальный разделитель бревен

Если вы ищете дровокол для домашнего использования, это тот самый строить.

Планируется построить эту горизонтальную 18-тонную гидравлическую машину для раскалывания бревен. (как показано ниже) легко проследить и представить пошаговое изготовление и руководство по сборке, чтобы построить этот универсальный дровокол, который вы можете буксировать за транспортным средством туда, где вам нужно его использовать. Вы можете использовать наши планирует собрать этот сплиттер из новой стали и деталей, либо заменить материалы, которые можно найти в вашем магазине или в свалка металлолома у местных переработчиков металла.

Планы разделителя журналов

Пошаговое руководство по созданию

Большая часть затрат на строительство такого дровокола приходится на мощность завод и гидравлика.

Включает двигатель с горизонтальным валом и гидравлические компоненты. как гидроцилиндр и насос, регулирующий клапан, бак для жидкости и фильтр, гидравлические шланги и соединительные детали.

Использование двутавровой балки для основной конструкции конструкции дровоколов, вместе с швеллером стальным, квадратным трубы и листовая сталь «, которые можно найти в вашем местном ломе двор »можно изготовить и собрать узел главной разделительной балки, затем добавьте набор осей, ободов и шин для свалки, чтобы все это было на месте. земля.

18-тонный гидравлический разделитель бревен стоит всего 4,95 долл.

США

PayPal — всего 4 доллара.95 >> Оплата через PayPal или кредит Карточка Собери сам LogSplitterPlans.Com Планы горизонтального делителя бревен на 18 тонн

ссылка для скачивания отправлена ​​на ваш адрес электронной почты PayPal

Остальное можно изготовить из многих переменных лома, чтобы собрать вместе бревно стыковой, клин коленный, гидробак, буксирная шпилька, и поставьте ногу на ногу.Дом построен, чтобы сэкономить деньги !.

В планы состоят из 23 страниц в файле pdf, в котором подробно описаны изготовление и сборка вместе с компонентами, необходимыми для установки вашего разделителя бревен и Бег.

Эти проектные планы позволяют сэкономить деньги и пространство за счет изготовления гидравлического бак, который станет несущей конструкцией для двутавровой балки в сборе вместе с осями и колесами.

Другие компоненты, такие как гидравлический фильтр и двигатель, также находятся на месте. на этой основной конструкции, включающей бак гидравлической жидкости.

Планы разделителя бревен на 18 тонн включают 23 страницы для:

• Содержание
• Ведомость материалов
• Заводское проектирование
• Главная двутавровая балка в сборе (для бревен 18 «или 24»)
• Инструкция по монтажу
• Изготовление гидравлического бака
• Гидравлический насос в сборе
• Навесное оборудование для двигателя электростанции
• Схема обзора
• Насадка для гидроцилиндра
• Направляющая пластина в сборе
• Монтажный клин
• Гидравлическая система в сборе
• Буксирный язычок и опора в сборе
• Обзор конструкции

18-тонный гидравлический дровокол — особенности

1. Комфортный Эргономичная платформа для деления на рабочую высоту
2. Кабина должна быть отведена за транспортным средством для транспортировки к месту нахождения
3. Фиксирующий штифт фиксирует ножку на месте для стабильного использования, когда она не прикреплена к автомобилю
4. Определите размер дышла сцепного устройства прицепа самостоятельно, 1 7/8 дюйма или 2 дюйма
5. Гибкий план для колки бревен на 18 или 24 дюйма
6. Цельнометаллическая конструкция для тяжелых условий эксплуатации
7. Двутавровый разделитель для тяжелых условий эксплуатации в сборе
8. 10. Время цикла 5 секунд для 18-дюймового делителя бревен размером
9. Время цикла 13,5 секунды для разделителя бревен размером 24 дюйма

Упростите проект зимних дров прямо сейчас!

Строить сделайте самодельный дровокол, который можно использовать долгие годы.

Вы можете сэкономить на счетах за отопление, сжигая собственные дрова, чтобы обогреть свой дом.

Эти простые инструкции с помощью мастера на все руки изготовить и собрать легкий дровокол с нашего простого шага пошагово полностью руководствовался набором планов.

Они представлены в виде PDF-файла, который можно использовать на компьютере или распечатать. и отвезти в гараж или мастерскую. Создайте свой собственный дровокол с наши планы дровоколов, и вы сделаете производство дров легким задача, которую нужно решать каждый год.

Приближается зима … Давай!

Планы домашних бревенчатых арок

Когда вы разнорабочий, создаете собственное оборудование, нет причин остановиться только на планах дровоколов, если вам нужно собрать урожай свои дрова. Наши планы арок из бревен также могут пригодиться, когда вы обнаружите необходимость извлекать бревна из леса.

Наши планы арок для бревен (иногда называемые трелевочными тракторами), предлагают создать простой строительный проект, который вы можете построить, чтобы закрепить и вытащить большие бревна и деревья из отдаленных участков в лесу в более предпочтительные место для рубки и колки дров. Этакий мул!

Планы архива журнала

— Руководство по сборке

В то время как колка бревен дровоколом облегчает жизнь, бревенчатая арка, когда приходит время делать тяжелую работу и двигаться.А бревенчатая арка может значительно облегчить перемещение бревенчатых деревьев из лес большими кусками.

Наши планы арок из бревен довольно просты, поэтому в короткие выходные вы можете изготовить и собрать это легко постройка, бревенчатая арка с ручным управлением.

Планы арок из бревен Ручная сборка лебедки из бревна

Эта ручная сборка лебедки для бревен упрощает работу с этой аркой для бревен.

К при использовании тросовой лебедки с ручным управлением нет необходимости в подаче электроэнергии любого вида к этой установке.Ну что ж? немного смазки для локтей, я думаю, пригодиться.

Просто прикрепите трос к бревну, чтобы повернуть его вверх, затем оберните цепь. вокруг него и закрепите концы в выемках на подвесной пластине, чтобы закрепите журнал для транспортировки.

Нет ничего лучше этого для легкой конструкции и простого операция.

Планы арки из бревна Узел язычка и сцепного устройства

В Узел язычка арки бревна и сцепного устройства имеет усиленную конструкцию, которая также включает возможность регулировки длины бревна с помощью машинного болта рядом с передние подвески цепной дужки.

Удалив этот болт и сдвинув верхнюю трубку язычка внутрь или наружу, Вы можете отрегулировать длину основной рамы бревенчатой ​​арки, чтобы приспособить более длинные журналы.

Примечание. В зависимости от желаемого размера журналов. для поддержки этого трелевочного трактора может потребоваться быть увеличенным в размере и графике для поддержки больших журналов или деревья. Проконсультируйтесь со специалистом, чтобы определить, требуется ли это для вашего заявление.

Планы раздвижных арок из бревен с возможностью регулировки длины

Планы арок из бревен Спецификация

• 1 = тросовая лебедка с цилиндрической зубчатой ​​передачей
• 2 = автомобильные шпиндельные узлы с колесами и шинами
• 1 = шарнирное соединение
• 2 = 3/8 «скобы цепи
• Квадратная стальная пластина размером 1–18 дюймов 1/4 дюйма для косынок и подвесных пластин
• 5 футов = Schedule 40 Круглая труба 1 1/4 «для распорок
• 8 ‘= 1 1/2 «x 1 1/2» квадратная трубка для язычковой рамы
• 10 футов = 2 дюйма на 2 дюйма квадратной трубы для основной рамы
• Рукоятка для крепления штанги Опционально

YouTube Basic Log Arch Fabrication Видео

Трелевочные тракторы других типов и принцип их работы

Трелевочный трактор может быть любого типа. тяжелого транспортного средства или прицепа, используемых при лесозаготовках для перетаскивания вырубать деревья из леса.Этот процесс называется «занос», при котором бревна вытаскивают или тащат с места, где были спилены деревья вниз, на площадку для приземления, где их можно обрезать до нужной длины и загрузить на грузовые автомобили для перевозки на завод или участок по вашему выбору.

Трелевочные тракторы для лесозаготовительных работ, работающие в тяжелых условиях, могут быть чудовищными машинами, такими как трелевочный трактор на фото ниже. Когда вам нужно переместить гигантские деревья, супер Такая дежурная машина, как этот Джон Дир, может понадобиться.

Теперь, когда вы видите, как это делают большие мальчики, вам, возможно, придется пересмотреть куда вы идете отсюда. Однако для обычного Джо, который хочет потянуть какие-то бревна из леса для рубки дров, наши работа по строительству бревенчатой ​​арки на свалке может быть как раз подходящим вариантом для вашего следующего бесплатного проекта на выходных.

Планы вертикальных дровоколов

Вертикальные дровоколы используют эффект помещения бревна в вертикальное положение на сплиттере с тараном, который толкает лопату вниз в журнал, чтобы разделить его.

Преимущества вертикального разветвителя

:

Вертикальные дровоколы иногда проще в использовании из-за того, что что вам не нужно поднимать бревна настолько высоко, чтобы положить их на разветвитель.Вертикальный дровокол требует, чтобы бревна стояли вертикально, поэтому прикатывание бревен на место на площадке, находящейся на уровне земли, может быть проще, чем поднять их на место.

Вертикальные дровоколы

также предлагают более устойчивую платформу, когда вы собираетесь работать на неровной поверхности или склонах.

Чтобы узнать больше о выборе тоннажа для бревна, перейдите по этим ссылкам здесь, или приобретите набор тарифных планов ниже

Описание вертикального плана: 20 тонн по вертикали Планы, 25 Тонны вертикальных планов, 30 тонн по вертикали Планы, 35 Тонны вертикальных планов, 40 тонн по вертикали Планы, 45 Тонны вертикальных планов, 50 тонн по вертикали Планы

Вертикальный дровокол Недостатки:

Одним из недостатков вертикальных дровоколов является то, что клин в журнал, что означает, что он может застрять в частично разделенном журнале и отводится назад, когда гидроцилиндр втянут.

Низкий Низкие цены!!! Приобрести набор CAD Design Вертикальный дровокол Планы ниже!

Универсальный дровокол, горизонтальный или вертикальный

Когда я решил перейти к разделке дров, у меня возник один вопрос относительно разделители журналов были, что более важно при их использовании, имели горизонтальный вариант, когда клин стоит неподвижно, а древесина толкается в сторону, пока он раскалывается (и вы можете поставить 4-сторонний клин на нем), или клин будет движущейся частью, и возможность расколоть как по горизонтали, так и по вертикали? Мое окончательное решение было универсальным горизонтальным / вертикальный разделитель.

Теперь у меня есть разветвитель либо горизонтальный, либо вертикальный. я использую это в основном вертикальное, так как мне не нужно поднимать большие бревна на место. Могу воткнуть края под разветвитель и просто откусить. в вертикальное положение, этот делитель предназначен для работы с большим диаметром дерево с легкостью, уменьшая потребность в тяжелом подъеме. Или используйте его в более традиционное горизонтальное положение. Лично я бы получил такой, работает как в вертикальном, так и в горизонтальном положении, потому что стоя рядом с грудой дров и снимая сверху небольшие бревна, вы не придется наклониться, чтобы расколоть их или снять с машины.Но ты все еще может переворачивать большие куски и не поднимать их.

Вот примерный список деталей, необходимых для сборки разветвителя с некоторыми ок. затрат.

Компоненты конструкции стандартного вертикального бревна

:

1. Гидравлический цилиндр 4 x 24 175,00
2. 11 галлонов в минуту 2-ступенчатый насос 150,00
3. Кронштейн крепления насоса 40. 00
4. гидравлические шланги 50,00 мин.
5. регулирующий клапан автоматического возврата 80.00
6. Фильтр гидравлического масла 20.00
7. гидравлические фитинги 50.00 плюс
8. гидравлическая жидкость (мин. 5 галлонов) 5 галлонов
9. газовый или электродвигатель 300.00
Ось
10. с колесами, шинами и крыльями
11. Сцепное устройство 2 «с предохранительными цепями
12. Балка двутавровая 6 дюймов
13. Стальной режущий клин 8 дюймов
14. разное. материалы

Тщательно выбирайте двигатель, существует много различных типов электрических моторы с такими же л.рейтинг. Некоторые быстро выйдут из строя, а другие может длиться вечно. При использовании электродвигателя правильного типа, л.с. потребность может быть уменьшена на 1/3 Для 2-ступенчатых насосов 1/2 л.с. за галлон. требуется для.
Для одноступенчатых насосов 2-3 л.с. за галлон. необходим.

Когда вы идете вертикально, обязательно поставьте плоскую ножку на нижнюю часть вертикальный луч. Значительно упрощает установку плоского конца бревно на плоской подошве для раскалывания. Я видел некоторые сплиттеры, построенные с клин внизу.Такой дизайн подходит для горизонтального сплиттера. но не для вертикального. Должно быть весело пытаться уравновесить бревно на край клина в тех случаях.

How to Build Log Splitters: Complete Guide

House & Beyond поддерживается читателями. Мы можем получать комиссию за товары, приобретенные по ссылкам на этой странице. Узнайте больше о нашем процессе здесь

Распиловка бревен вручную может быстро превратиться в изнурительную работу. Вы можете сделать это только в том случае, если вам понадобится небольшая стопка дров.Для распиловки больших объемов древесины вам понадобится надежный инструмент, и в этой статье мы рассмотрим, как построить дровоколы.

Покупка лучшего разделителя бревен может быть отличной идеей, но вы также можете спроектировать и создать свой собственный. Это может быть отличный проект, и есть множество способов его реализовать. Обычно они имеют простой дизайн, и вы можете сэкономить много денег.

Здесь мы рассмотрим основы дровоколов, а также различные схемы их изготовления.Если вы собираетесь сделать его самостоятельно, вам нужно знать, что вы делаете. Давайте посмотрим на эти модели поближе!

Основы дровоколов

Дровоколы обычно состоят из штанги и поршня с гидравлическим или электрическим приводом. Они различаются силой, которую они могут создать, которая обычно выражается в тоннах. Эта сила определяется диаметром гидроцилиндра вместе с давлением в системе.

Дровокол работает от электродвигателя или работает на бензине или дизельном топливе.Последние две версии более практичны, так как они беспроводные и их можно перемещать в любом месте, где вам нужно распилить древесину. Если сплиттеры спроектированы таким образом, что пользователь может прикрепить их к транспортному средству, транспортировка их станет еще проще.

Цилиндр приводится в движение маслом, находящимся под давлением гидравлического насоса, приводимого в действие двигателем. Масло от насоса поступает к гидравлическому клапану, управляющему цилиндром. Масло поступает из бака, подключенного к впускному отверстию насоса. Гидравлический клапан регулирует давление, создаваемое насосом, действуя как предохранительный клапан.

Вам необходимо учитывать такие аспекты бревна, как расход, давление, мощность и гидравлический цилиндр. Гидравлическое давление создает силу, а гидравлический поток определяет скорость. Если вы хотите, чтобы ваш сплиттер обладал большей силой, вам нужно использовать цилиндр большего размера.

Чем больше стержень, тем больше будет поток, что потребует большей мощности для их привода. Чтобы получить больше силы, вам понадобится цилиндр большего размера. Если вы хотите, чтобы ваш дровокол работал быстрее, вам понадобится либо больший поток, либо цилиндр меньшего размера.Поскольку меньший цилиндр также дает вам меньшее усилие, лучшим решением является использование насоса большего размера для увеличения расхода.

Хотя они менее известны, некоторые другие типы бревен основаны не на гидравлике, а на кинетической энергии. Дровоколы, основанные на кинетической энергии, обычно используют систему маховика, которая получает источник энергии от двигателя во вращающихся маховиках. Сила движения заставляет бревна раскалываться намного быстрее.

Этот разделитель журналов определенно не идеален для управления на высоком уровне.Вы не можете контролировать процесс, медленно прижимая бревна к клину или лезвию. Преимущество кинетических дровоколов в том, что их намного проще обслуживать по сравнению с гидравлическими. Вам также не нужно беспокоиться о замене топлива, утечках или выходе из строя гидравлической системы.

Планы дровоколов

Есть несколько способов сделать разделитель журнала. Здесь мы рассмотрим 13 различных вариантов, из которых вы можете выбрать. Это должно дать вам представление о том, какой объем работы необходимо проделать для его создания.

Дровокол единорог

Дровокол-единорог приводится в действие двигателем, вращающим головку в форме штопора (или рога единорога). Голова просверливает бревно и раскалывает его пополам. Это простой и эффективный дизайн для разделителя бревен.

Это, наверное, один из самых простых способов сделать самому, так как для его постройки не потребуется много материалов. Это упрощенная версия разделителя шурупов, предназначенная для использования на ровной поверхности. Так как вам придется держать бревна перед головой вручную, это полезно только для небольших бревен.

Вам также обычно приходится разбирать последние части журнала, поэтому это требует некоторой ручной работы.

Колесо долга

Колесо долга — это просто режущее лезвие, установленное на большом колесе, прикрепленном к двигателю, работающему на бензине. Двигатель вращает колесо, и древесина помещается на путь лезвия для раскола. Вы можете построить этот разветвитель из любых материалов, которые есть у вас дома или найти на свалке.

Это простой и очень экономичный разветвитель, но не самый безопасный.Вам придется обращаться с ним очень осторожно, если вы хотите избежать потери пальца или любой другой серьезной травмы. Плюс в этом то, что вместо давления он использует кинетическую энергию, поэтому многое может пойти не так.

Дровокол ручной

Другой метод изготовления ручного бревна — использование установленной режущей кромки на конце отростка с использованием пружины для возврата лезвия в первое положение. Поместите бревно перед лезвием и потяните на него режущее лезвие.

Вам нужно будет приложить достаточно силы, чтобы расколоть его, поэтому для работы с этим разветвителем потребуется много усилий, но не так много, как при использовании топора. Его довольно легко построить, но это может занять много времени.

Пожалуй, самая большая особенность этого разветвителя — его безопасность. Все в ваших руках, и режущий край всегда будет далеко от вашего тела. Он идеально подходит для тех, кто немного нервничает по поводу создания собственных мощных опций.

Другой способ сделать ручную модель — прикрепить лезвие к руке.Пружина прижимает руку к бревну, чтобы разделить его, а затем возвращает в исходное положение. Конструктор этого разделителя предлагает прикрепить к топору груз, чтобы увеличить силу, когда вы опускаете его на дерево. Кроме того, режущее лезвие можно слегка отшлифовать по внешним краям. Таким образом будет легче расколоть дрова.

Огромным преимуществом этого типа дровоколов является то, что он оказывает минимальную нагрузку на вашу спину. С его высокой талией это очень удобно для вашего тела. Это делает его идеальным вариантом для всех, у кого есть какие-либо постоянные проблемы со здоровьем.

Гидравлический дровокол для самостоятельного изготовления

В этом методе используется ножная педаль для управления машиной, при этом обе руки остаются свободными для размещения или удаления древесины. Педаль прикреплена к пружине, которая переводит рычаг управления в верхнее положение.

Легко буксировать, так как дровокол складывается на раму. Помимо того, что он разработан для быстрого и портативного питания, команда педали может управлять горизонтальной машиной так же легко, как и этой вертикальной. Хотя вертикально, вам не нужно так сильно сгибаться и поднимать при раскалывании древесины.

Дровокол меньшего размера

Этот меньший по размеру разделитель бревен представляет собой настоящий DIY-проект, сделанный из лома, и его можно использовать как в горизонтальном, так и в вертикальном положении. Металлические балки прикреплены к оси, которая шла с задней стороны автомобиля. На верхнюю часть балок помещается стальная опорная плита с прикрепленной к ней гидравлической штангой увеличенного размера.

Большой цилиндр эффективен, поскольку сокращает время раскалывания, даже несмотря на то, что сам делитель меньше по размеру. С дополнительным бензобаком вы можете использовать его где угодно.Это очень дешево в производстве, если у вас есть подходящие запчасти, и это очень эффективно.

Разветвитель большего размера

Приблизительно 10 футов высотой и весит 2000 фунтов, эта модель предназначена для тех, кто серьезно нуждается в расколке бревен. Он имеет 5-футовый погрузочный рычаг, который поднимает и опускает бревна и складывается вертикально для транспортировки. Изготовление этого может быть дорогостоящим, но работает при большой нагрузке.

К некоторым стальным панелям прикреплена стальная двутавровая балка. Двигатель приводит в действие двухступенчатый гидравлический насос делителя, который, в свою очередь, приводит в действие гидроцилиндр длиной 24 дюйма и диаметром 4 дюйма, управляемый клапаном делителя с фиксатором в обратном положении.

Дровокол 30 тонн

Этот 30-тонный дровокол — машина, которая использует огромную мощность для проталкивания бревен через лезвия. Помимо размера, несколько режущих лезвий делают этот дровокол для дома своими руками. Он разбивает древесину на пару частей, и вы можете продавить через нее стопки бревен или даже целые стволы деревьев.

В остальном он имеет такую ​​же базовую конструкцию, как и многие другие сплиттеры. По своим размерам он может конкурировать с лучшими коммерческими дровоколами. Если вам нужен разделитель журналов для коммерческого использования в больших масштабах без необходимости платить за него, вы можете попробовать построить его.

Дровокол с ножным приводом

Этот ножной дровокол — эффективная вертикальная машина. Несмотря на то, что он сделан из вещей, которые можно найти повсюду, он способен раскалывать бревна небольшого и среднего размера. Рама для обрезков и ползунки прикреплены друг к другу, а домкрат для бутылок толкает ползунок вдоль основной секции.

При этом древесина вдавливается в клин с достаточной силой, чтобы расколоть ее. Все это управляется педалью и старым натяжителем ремня газораспределительного механизма, который возвращает педаль в верхнее положение. Вряд ли вы найдете более простой самодельный гидравлический дровокол, чем этот.

Базовый разветвитель

Эта базовая конструкция разветвителя может сэкономить вам много времени и усилий. Это устройство отлично работает, распиливая бревна вдоль волокон, но может даже разрезать бревна боком. Он соединен шлангами с машиной и регулирующим клапаном для оператора.

Отвал монтируется на металлической балке вместе с гидравлической штангой и скользящей пластиной. Стержень большого диаметра делает этот делитель прочным и быстрым, а скользящая пластина предназначена для использования верхней плоскости балки в качестве направляющей. Этот горизонтальный дровокол получает много энергии от бортового погрузчика, к которому он прикреплен, к тому же его легко брать с собой в любое место, где вам нужно распилить.

Разделитель металлолома

Если вам нужен простой в сборке и высокоэффективный разделитель бревен, эта модель может быть для вас.Приложив немного лома и приложив немного усилий, вы можете сделать хороший разветвитель для домашнего использования. Основа — это два металлических блока, прикрепленных к металлической балке с обеих сторон.

Между блоками на одном конце расположен клин, а на другом — гидравлический домкрат меньшего размера, соединенный с пружинами. Самое сложное — это выяснить, как правильно прикрепить и использовать гидравлический домкрат. В остальном это очень простой процесс.

Легкий ручной делитель

Этот простой ручной колокол идеально подходит для тех, кто хочет только облегчить процесс колки дерева вручную топором.Вам все равно нужно будет запускать бревна к отвалу с помощью инструмента, поскольку он не использует гидравлику.

Этот сплиттер состоит из 4-х лезвий топора, закрепленных между металлическим каркасом. Его легко и быстро сделать, но он работает только с небольшими бревнами или уже предварительно распиленной древесиной, которую нужно распилить на еще меньшие размеры.

Разветвитель винтовой

Это делитель, который разбивает бревна на меньшие размеры с помощью вращающегося винта. Каркас из труб квадратного сечения с колесами под рамой для буксировки сплиттера.Затем в одну часть последней оси помещают электродвигатель, а в другую — винт конической формы.

Этот винт войдет в дерево, разделив его на две части. Вращению дерева в колокольне препятствует кусок железной пластины. Вертикальный стержень в форме топора, расположенный под винтом, также удерживает бревна на месте. Это хороший способ предотвратить травмы, поскольку толкать кусок дерева к вращающемуся винту — не самое безопасное занятие.

Обратите внимание на детали

Если вы хотите сделать свой собственный гидравлический дровокол, вам нужно знать несколько деталей.Один из них — качество и размер древесины, которую вы хотите расколоть. Из всех пород древесины, используемых для изготовления дров, некоторые довольно трудно распилить. Кроме того, древесину любого типа легче расколоть, чем затвердевшую сухую древесину. Вам нужен уровень мощности, соответствующий древесине, которую вы пытаетесь расколоть.

Общая разделительная способность дровоколов зависит от трех факторов. Объем потока насоса, диаметр гидравлического штока и общее давление, создаваемое системой. Дровоколы с более высоким давлением и большими цилиндрами могут выполнять больше работы и более экономичны при изготовлении дома.

Затем есть время цикла или скорость движения цилиндра к бревнам и обратно. Короткое время цикла приводит к ускорению производства, но также может быть более опасным. Это зависит от того, как быстро гидравлическая жидкость может заполнить цилиндр. Если вы хотите сократить время цикла, вам понадобится насос большего размера или цилиндр меньшего размера, причем последний вариант будет намного дешевле.

Разветвители

настраиваются либо на горизонтальное, либо на вертикальное разделение, редко на то и другое одновременно. Наклоняемые или вертикальные дровоколы очень удобны для тяжелых бревен, которые невозможно вручную поставить на разделительную балку высотой по пояс.При использовании горизонтальных разделителей балка должна быть по пояс, что позволяет работать на высоте, не требующей наклонов. Однако вам придется согнуть и поднять бревна до этого уровня, если вы сделаете это вручную.

Метод, который вы используете для питания вашего разветвителя, повлияет на общую стоимость вашего проекта. Электродвигатели нуждаются в постоянном источнике энергии, и хотя двигатели, работающие на бензине, более практичны, заправка их топливом требует больших затрат.

Если у вас нет мощного двигателя, наличие дополнительной мощности не обязательно самое полезное.Двигатель просто должен обеспечивать мощность, достаточную для работы насоса, поддерживая давление и поток, не позволяя двигателю «увязнуть». Используйте дешевый газовый двигатель, как правило, более чем достаточно мощный.

Прочность ваших балок, опор цилиндров и других деталей должна быть достаточно сильной, чтобы выдерживать давление. Если вам нужно усилие более 18 тонн, вам нужны более тяжелые и прочные металлические куски, чем если бы вы просто кололи небольшие бревна.

Также нужно подумать о его весе и транспортировке.Будете ли вы использовать его в статическом месте или вам нужно, чтобы он был портативным? Если портативность важна, сделайте разветвитель, который будет простым в обращении и буксировке. В зависимости от веса используемого металла, гидравлики и двигателя, ваш сплиттер может оказаться слишком тяжелым, если вы не будете осторожны.

Наконец, вы хотите создать разделитель журналов, который будет простым в использовании и безопасным в обращении. Если вы уже делаете колокол, потому что устали рубить дрова топором, вы можете подогнать его под свой рост и настроить под свои нужды.И, конечно же, вы хотите сделать его максимально безопасным. Помните об этом на протяжении всего процесса и убедитесь, что риск несчастных случаев сведен к минимуму.

Что нужно знать о

Один из важнейших факторов, о котором вам нужно знать, — это безопасность. Даже если вы купите лучший ручной дровокол, вам нужно будет обращаться с ним осторожно и внимательно.

Если вы выберете самодельную версию разделителя бревен, убедитесь, что у вас есть необходимые знания, и не отказывайтесь от каких-либо ярлыков с дизайном или материалами.Пытаясь сделать что-то подобное самостоятельно, вам нужно на первое место поставить безопасность.

Большинство этих машин предназначены для раскалывания даже самых твердых пород дерева, поэтому они могут создавать устрашающую силу. Доступ к элементам управления должен быть обеспечен из безопасного места, где ничто не может зацепиться или застрять.

Если двигатель работает на газе, бензобак должен быть опломбирован. Никогда не используйте запущенный двигатель с небезопасными компонентами или выходными отверстиями. Готовый дровокол должен оставаться устойчивым в любом месте, где вы хотите его поставить, на той высоте, где он наиболее удобен для вашей спины.

Как мы видели здесь, существует множество различных способов создания разделителя журналов. Выберите план, который сможет удовлетворить все ваши потребности. Еще одна опасность может возникнуть из-за чрезмерной нагрузки на машину при попытке расколоть слишком большое бревно. Если вы решите изменить выбранный план, убедитесь, что он по-прежнему безопасен и прост в использовании.

Вы также должны знать о времени и усилиях, которые уходит на создание разделителя журналов. Это может сэкономить вам немного денег, но поиск материалов может быть проблемой, а строительство может занять некоторое время.Чтобы избежать суеты, связанной с изготовлением инструмента самостоятельно, вы можете выбрать Sun Joe LJ10M, очень удобную ручную модель. Если вы ищете инструмент промышленного класса, обратите внимание на 25-тонный горизонтальный / вертикальный газоразделитель Champion.

Заключительные мысли

Если вы хорошо разбираетесь в домашнем хозяйстве, то создание собственного разделителя бревен может быть фантастическим проектом. Вы не только сэкономите деньги, но и сможете настроить его в соответствии со своими требованиями. При этом для некоторых может быть лучшей идеей купить профессиональный разделитель бревен и сэкономить время и силы.

Как видите, есть над чем подумать. Вы хотите получить правильный план разделителя бревен, учитывая при этом другие важные аспекты, такие как безопасность.

Надеюсь, эта статья дала вам всю необходимую информацию о том, как создавать разделители журналов. Все, что вам осталось сделать, это собрать материалы и попробовать свои силы в создании собственного классного бревна. Удачи!

Безопасность своими руками: как сделать разделитель бревен

Последнее обновление: 29 июня 2021 г.

Если вы никогда не задумывались о изготовлении самодельного разделителя бревен, это окажется немного проще, чем вы, возможно, могли себе представить.

Итак, мы проведем вас через несколько шагов, которые вы должны выполнить, если хотите узнать, как сделать разделитель журнала. Итак, приступим к делу.

Зачем вам делать разделитель бревен?

Но сначала, зачем вам вообще нужно делать такой дровокол?

Ну, попросту говоря, дровоколы делают жизнь намного проще, чем использование ручного топора, за которым следует серия клиньев. Но, к сожалению, эта конкретная задача отнимает много времени, а также требует много энергии .

Дровокол облегчит жизнь, когда вы захотите колить бревна. Это займет меньше времени, чем вы можете себе представить, и тот факт, что вы можете создать свой самодельный разделитель бревен, тоже довольно круто.

Посмотрим правде в глаза. Когда вам нужно регулярно создавать дрова, бывает сложно делать все это вручную. Итак, не лучше ли использовать машину, которая делает всю тяжелую работу за вас? Конечно, это так, но вам нужно подумать о типе разделителя бревен типа , который вы хотите использовать, прежде чем вы сможете приступить к созданию своего собственного.

Простые планы разделения журналов

Существует так много разных планов разделения журналов, но идея здесь состоит в том, чтобы сохранить его красивым и простым . В конце концов, вы просто хотите расколоть дрова, а кто захочет пойти дальше и заняться чем-то сложным, чтобы собрать вместе с таким количеством деталей?

Кроме того, вы не хотите, чтобы эта вещь в конечном итоге стоила вам больших денег. В конце концов, если затраты начнут расти, возможно, вам было лучше купить дровокол, чем делать его самому.

Цель вашего делителя бревен

Цель вашего делителя бревен своими руками — иметь возможность разбивать эти бревна и раскалывать дрова с минимально возможным расходом энергии .

С вашим сплиттером вы хотите рассмотреть ряд различных идей, прежде чем приступить к его конструированию. Однако, учитывая, что существует так много различных самодельных планов для разделки бревен, должно быть легко найти тот, который, по вашему мнению, соответствует вашим способностям.

Уф! мы целый день рубили бревна с 5 деревьев, упавших на прошлой неделе.Я так благодарен за современные удобства, такие как гидравлический колокольня для бревен, которые немного облегчают работу. Этому лесорубу нужен массаж.

— Кайлин Макнайт (@KaylynMcknight) 17 октября 2020 г.

Создание собственного разделителя журналов

Перед тем, как приступить к созданию разделителя журналов, вам следует принять во внимание множество вещей. Хотя это не так сложно, как вы думаете, есть много аспектов, о которых вы можете забыть.

Детали, такие как монтажная пластина, лезвие и способ питания лезвия, — это все, что вам нужно.Как именно эти детали будут работать, будет зависеть от того, какой сплиттер вы хотите сделать, так как некоторые из них на более мощные , чем другие.

Как он будет работать?

Первый момент — это то, как все это будет питаться. Теперь вы можете перейти к ручному разделителю журналов, но это не единственный вариант. Вместо этого бензоколонка и даже электрическая дровокол — жизнеспособный вариант .

При этом вам нужно взглянуть на свои планы делителя бревен своими руками и подумать, с каким источником питания вы чувствуете себя наиболее комфортно.Если вас устраивает мощность, то электрические дровоколы — отличный вариант. Кроме того, их можно использовать в помещении, что лучше, чем на газе, где угарный газ, который они могут создать, может стать проблемой.

Но хватит всего этого, давайте рассмотрим несколько примеров самодельных дровоколов, которые могут помочь вам с вашим решением.

Разделитель бревен Unicorn

Первая версия известна как разделитель бревен единорога, и она получила это название, поскольку в ней используется одна головка, которую можно описать только как , напоминающую штопор .Это, пожалуй, одна из самых простых идей, которые можно воплотить в жизнь самодельным дровоколом.

Для этого вам понадобится какой-то двигатель, так как он будет движущей силой этого дровокольного станка.

Двигатель вращает вал, на конце которого находится штопор. Этот штопор и есть рубящая головка. Поскольку на нем есть надрез, это означает, что сила двигателя позволяет просверлить штопор в древесине. При этом ему удается раскалывать бревна благодаря огромной силе.

Для этой модели все, что вам нужно, это прочное основание, на котором будут сидеть бревна, и имейте в виду, что это будет скорее горизонтальный разделитель, двигатель, вал, прикрепленный к двигателю, и металлическая головка, которая затем вращается. .

Вращающееся колесо

Эта модель отличается, но также относительно легко построить таким образом разделитель бревен . К сожалению, прялка часто работает на газе.

Эта модель больше предназначена для пиления древесины, а не для ее раскалывания. У вас есть большое режущее лезвие или его можно назвать режущим лезвием, которое прикреплено к большому колесу.

Колесо приводится в действие газовым двигателем, который вращает колесо и, как следствие, режущее лезвие.Бревна находятся на пути лезвия, и, вращаясь, оно прорезает его и мгновенно раскалывает бревна.

Тем не менее, вам необходимо позаботиться об этом дровоколе, так как он содержит большое лезвие . Если вы нервничаете по поводу дровоколов, то это не тот, который нужно построить.

Простой ручной дровокол

Если вы не хотите усложнять себе жизнь самодельным дровоколом, этот простой ручной дровокол может быть лучшим вариантом .

Вам понадобятся нож для колки, брус, на который будут опираться бревна, и пружина. Хорошо, есть кое-что еще, но это основные части.

Таким образом, вы надеваете лезвие разделителя на конец руки. Затем вы используете пружину, чтобы вернуть лезвие в исходное положение, как только вы закончите.

Самое замечательное в этом сплиттере — это то, что он работает по старинке, . Ваш главный фактор при работе с бревном — это грубая сила, и замечательно, как эта машина может работать эффективно по сравнению с гидравлическими конкурентами.

Вы кладете бревно впереди того места, куда пойдет лезвие при активации. Затем вы используете эту грубую силу, чтобы прижать лезвие к бревну, и это давление раскалывает бревна. Но самое приятное то, что пружина в руке возвращает лезвие в исходное положение. Это позволяет вам еще раз попробовать, пока журнал не будет полностью разделен.

Что-то для рассмотрения

Но есть еще одна вещь, о которой следует подумать, если вы планируете использовать самодельные схемы разделения журналов вручную.

Помните, как мы говорили, что сила — самая важная часть раскалывания дерева этим ручным способом? Что ж, логично, что если вы можете увеличить усилие , вы сможете рубить дрова вдвое быстрее, вместо того, чтобы иметь меньшее усилие.

Лучший способ сделать это — прикрепить к лезвию какой-нибудь груз. Затем вы позволяете гравитации овладеть вами, и это также сбережет немного жира на локтях, сняв часть акцента с вашей силы.

Гидравлический разделитель бревен

Если вы чувствуете себя достаточно уверенно, чтобы создать самодельный гидравлический разделитель бревен, то нет сомнений, что это значительно упростит разделку бревен.

Однако вам понадобится несколько деталей, чтобы сделать ваш гидравлический дровокол. Такие элементы, как гидравлический насос, гидравлический бак, гидравлический резервуар и контейнеровоз для хранения бревен, очень важны. Кроме того, хотя это мощный разделитель бревен, распиливать бревна этим методом довольно сложно, .

Бревно стоит на основании. Вам нужно взять бачок, резервуар, насос и лопасть и соединить их. Поток должен быть следующим.

Нажимают ножной рычаг, чтобы открыть клапан, который затем течет через резервуар, через насос в цилиндр, а затем лезвие падает на бревно.Когда вы отпускаете рычаг, он прерывает гидравлический поток, возвращая лезвие в исходное положение.

Как мы уже говорили, это требует от вас понимания того, как работает гидравлический насос. Тем не менее, это делает этот отличной версией вертикального разделителя , поскольку он использует силу, чтобы опустить лезвие на дрова.

Другие варианты

Есть несколько других вариантов для тяжелых условий эксплуатации , когда дело доходит до создания функционального разделителя журналов.Однако они, как правило, требуют большого количества сварочных работ, подъема тяжелых грузов и дополнительной работы.

Например, давайте рассмотрим небольшой разделитель бревен.

Малый дровокол

Вы можете найти в Интернете руководства, которые позволят вам создать уменьшенную версию дровоколного станка . Это не ручной делитель, а скорее он использует более грубую версию гидравлического разделителя, но в меньшем масштабе.

Вместо гидробака используется пивной бочонок. Он также включает в себя ось от автомобиля, стальные балки для создания основы, а также гидравлический насос и лезвие.

Но это означает, что вам нужно сварить основание, чтобы сделать его прочным, поскольку эти дровоколы по-прежнему используют большое усилие , и вам нужно, чтобы бревна были прочным основанием. Если вы ничего не понимаете в гидравлике и сварке, то этого стоит избегать. Однако, если это звучит как план, в Интернете есть пошаговые инструкции.

Теперь у меня есть разделитель журналов, и я озадачен неправильным каламбуром в пользу этого заявления.

Подождите.

— Роджер Крейг Смит (@RogerCraigSmith) 23 апреля 2021 г.

После изготовления бревна

После того, как вы закончили делать свои дровоколы, вы хотите протестировать их.Вы хотите сначала получить небольшой кусок дерева, а не проверять свой сплиттер по максимуму. Давайте посмотрим правде в глаза. Вы будете использовать это в первую очередь для создания дров и экономии времени по сравнению с использованием топора, поэтому вам не придется идти ва-банк с пробной версией .

Я бы порекомендовал сделать следующее после того, как построил свой собственный разделитель журналов.

Помните о безопасности

Вы всегда должны помнить о безопасности. Не подпускайте никого к дровоколу, подготовьте древесину , проверив ее на предмет неисправностей , и наденьте защитное снаряжение, такое как очки и защитную обувь.Помните, что дрова могут расколоться и разлететься по воздуху, и вы не хотите, чтобы вас ударили.

Я арендовал дровокол на 4 часа в 2014 году, они его доставили, и так и не вернулись, чтобы забрать его.

— Jack TorS (@ S19Tor) 18 мая 2021 г.

Не используйте сначала полную мощность

Если это вариант, я бы рекомендовал не использовать полную мощность с вашим дровоколом. Вместо этого вы хотите протестировать воду с помощью дровоколов, и это особенно актуально, если вы построили ее самостоятельно.

Посмотрите, как он реагирует на небольшой кусок дерева, а затем увеличьте размер и силу, когда вы будете уверены, что ваш сплиттер сможет справиться с .

Не переусердствуйте

И последнее — не переусердствуйте, когда дело касается разделителей бревен. Вы должны быть очень уверены в своих методах строительства, чтобы приступить к созданию кучи дров.

Протестируйте разделение одной части, затем дважды проверьте свой разветвитель, чтобы убедиться, что все в рабочем состоянии .Наконец, наращивайте постепенно, потому что эта машина может быть опасной, если вы попытаетесь сделать слишком много, и ваши строительные навыки не достигают того уровня, на котором, как вы думали, они будут.

Начните делать самодельный разделитель бревен

Вот как сделать разделитель бревен, который довольно прост. Как видите, вам доступно несколько вариантов, и все зависит от того, насколько вы уверены в завершении различных проектов по сравнению с тем, который вы выберете.

Вам нужно подумать о дровоколе, который будет работать в соответствии с вашими потребностями. Также подумайте о своем опыте. Например, может случиться так, что гидравлический разделитель бревен находится за пределами вашего понимания вещей, и в этом случае лучше всего подойдет ручной разделитель бревен, который имеет гораздо более упрощенный подход.
