Устройство шнека снегоуборщика: Как своими руками сделать шнековый снегоуборщика: самодельный шнек и чертежи

Как своими руками сделать шнековый снегоуборщика: самодельный шнек и чертежи

Зимний период – время обильных снегопадов и проблем, связанных с уборкой снега. Своевременная расчистка территории гарантирует отсутствие ледяной корки без применения опасной для окружающей среды песчано-соляной смеси.

Если требуется расчистить небольшую площадку перед домом, то для этих целей подойдет и обыкновенная снегоуборочная лопата.

Но, в том случае, когда глубокие сугробы затрудняют передвижение по гораздо большей территории, блокируя проезд транспорта и свободное перемещение пешеходов, понадобится помощь спецтехники. Коммунальные службы получают специальные самоходные снегоуборщики, позволяющие в считанные часы избавиться от последствий снегопада.

Для владельцев загородных коттеджей, фермеров или дачников, необходимости в приобретении заводских моделей нет. Изготовить спецтехнику нужных характеристик, такую, как шнековый снегоуборщик, можно собственными руками.

Принцип работы

Шнековые и шнеко-роторные снегоуборщики отличаются друг от друга рядом особенностей рабочих систем. Шнеко-роторные машины убирают снег с помощью специального колеса с лопастями. Как правило, эти агрегаты выпускаются самоходными, оснащенными специальным приводом на колеса.

Используется такая спецтехника, укомплектованная сравнительно мощными двигателями, на больших площадях, значительно облегчая работу оператора и сокращая время выполнения задач. Для небольших территорий больше подходят устройства с мощностью двигателя не превышающей 5 лошадиных сил.

Более подробно можете увидеть на приведенных видео:

В основном это несамоходные агрегаты, отлично справляющиеся со своей задачей уборки свежего и не утрамбованного снега на дачных участках, дорожках загородных домов, дворах и аллеях медицинских учреждений.

Шнековый снегоочиститель во время работы захватывает порцию снега ковшом, изготовленным из металла или пластика. Вращающийся шнек перемалывает снег, который затем отправляется в выпускной желоб. Выпускной желоб предназначен для выброса снега в необходимом направлении.

Дополнительно на выходе, в зависимости от модели, устанавливаются крыльчатки или специальные колеса с лопатками. С их помощью дальность выброса снега увеличивается в несколько раз.

Еще одной важной характеристикой является наличие привода на колеса. У несамоходных моделей привод на колеса отсутствует, и перемещение агрегата осуществляется вручную. Помощь оператору оказывает только шнек, оснащенный резиновыми элементами. А о том, как собрать самоходный снегоуборщик своими руками мы расскажем тут.

Подобные элементы не только аккуратно обращаются с очищаемой поверхностью, но и помогают продвигать машину вперед, подтягивая ее после контакта с покрытием.

Минус таких агрегатов заключаются в небольшой дальности выброса, не превышающей пяти метров, неспособности справляться с лежалым снегом и ледяной коркой, проблемах во время уборки на неровных участках. В остальном – список плюсов:

• Доступная цена.
• Комплектация прорезиненными шнеками.
• Компактные размеры.
• Маневренность.
• Бесшумная работа при условии установки электродвигателя.
• Приемлемый вес.

Как видите несмотря на внушающее количество достоинств, у устройства довольно много недостатков и если вы взглянув на них, решили, что лучше приобрести полноценный агрегат, то советуем рассмотреть в качестве потенциальной покупки- снегоуборщик Forte qi jy 50, ведь у него довольно приемлемая цена.

Необходимые материалы

Компактный самодельный шнековый снегоуборщик позволяет не только получить агрегат с улучшенными характеристиками, но и значительно сэкономить на покупке заводской спецтехники. Для изготовления машины подойдут материалы, которым сложно найти применение.

Начать следует с выбора силового агрегата. Его покупают или заменяют готовым устройством. К примеру, старый мотоблок может стать отличным силовым агрегатом для самодельного снегоуборщика. И если в вашем гараже вдруг обнаружился старый мотоблок Нева, то жмите сюда и узнаете как из него сделать снегоуборщик. А о том, каким будет двигатель – дело вкуса и возможностей.

Электрический агрегат производит меньше шума и более экономный, чем бензиновый. Главное, чтобы количество оборотов составляло около 1500 об/мин.

Затем предстоит заняться каркасом и корпусом шнека.

Для этих целей понадобится:

• Несколько стальных труб или уголок из этого же материала.
• Кровельное железо.
• Фанера толщиной не менее 10 мм.
• Труба в полдюйма, из которой изготавливается ручка.

Чтобы сделать шнековый снегоуборщик своими руками, следует подготовить чертежи, выше перечисленные материалы, и подробную инструкцию. Если чертежи слишком сложны для вас и вы хотите собрать более облегченный вариант, то обратите внимание ручные механические снегоуборщики.

Пошаговая инструкция

1. Сборка самодельного снегоуборщика

начинается с изготовления рамы. Она выполняется из труб небольшого диаметра, либо уголков. Средние размеры – 50х70 сантиметров, однако стоит учитывать габариты силового агрегата и параметры ковша, обычно составляющие 50х30 сантиметров.

Изготовление рамы

2. Следующий этап – изготовление шнека. В список материалов, необходимых для этого, входят:

• Труба, по центру которой располагают лопатку, имеющую длину в 270 и ширину в 120 миллиметров. Лопатка изготавливается из трехмиллиметровой стали.
• Транспортерная лента длиной 1,5 метра и толщиной 1 сантиметр для изготовления винтов. Из транспортерной ленты вырезаются кольца с диаметром 28 сантиметров с помощью электролобзика.
• Можно заменить транспортерную ленту сталью. Винт вырезается из стального листа, приваривается и отгибается вручную.
• Подшипники, предназначенные для обеспечения вращения вала.
• Заглушки для подшипников, предотвращающие заклинивание.

Подробная инструкция как сделать шнек для снегоуборщика своими руками выглядит следующим образом:

Схема изготовления 2

Схема изготовления 3

Основа будущего шнека – вал, представляющий собой трубу ¾. В центре вала располагается лопатка или металлическая пластина. Устанавливают ее либо через сквозной пропил, либо приварив к валу.

Функционирует лопатка следующим образом: во время работы снегоуборщика, при осуществлении вращения, лопаткой выбрасывается снег, который направляется шнеком к центру. Кроме того, к этой лопатке или пластине крепятся концы шнека.

Мини бензопила для туристов– уникальное устройство, которое поможет преодолеть препятствия в виде деревьев на пути.

Двигатель для газонокосилки Briggs Stratton не продаётся на рынке сельскохозяйственного оборудования. Его необходимо заказывать непосредственно у производителя. Хотите знать почему? Жмите сюда //machinspec.com/kommunalnaya/kosilka/briggs-stratton.html.

Всю информацию о технических характеристиках самосвала ЗИЛ 130 вы найдёте в этой статье.

Подача снега к пластине происходит с помощью двухзаходного шнека. Самостоятельно его проще изготовить из транспортерной ленты. Для этого вырезаются с помощью лобзика, а у некоторых мастеров срабатывает способ применения двух шурупов в дощечке, четыре кольца.

Далее кольца прикрепляются к специальным пластинкам.

Если вместо транспортерной ленты решено использовать сталь, то здесь существует всего два варианта. Первый – изготовление колец для шнека в заводских условиях. Придется доплатить, но ради качества можно потратиться.

Либо используется второй вариант. Полоса металла выгибается специальным ключом, а затем приваривается к валу. Если выбор материала остановился на стали, то для получения баланса необходимо готовое посадочное место, болгарка и сам шнек.

Установленную деталь прокручивают до тех пор, пока количество снятого с помощью болгарки металла не будет достаточным для получения приемлемого баланса. Пройдя по этой ссылке вы сможете узнать о возможности сборки снегоуборщика из болгарки своими руками.

3. Сборка начинается со сварки металлических уголков. Далее средняя и торцевая часть рамы, располагающиеся поперек, дополняются металлическими профилями. Когда основа для съемной платформы подготовлена, изготавливается рукоятка.

Рукоятка снегоуборщика

Вырезается она из ½ дюймовой трубы и закрепляется с помощью болтов М8.

Таким образом, формируется сама быстросъемная платформа, на которой будет располагаться двигатель. Далее необходимо изготовить и установить:

• Ковш для захвата изготавливается из листа кровельного железа. Боковины – фанера десять миллиметров.
• Элемент выброса поступающего снега – кусок трубы ПВХ, имеющей сечение в 160 миллиметров. Отлично подойдет канализационная труба.
• После установки элемента выброса, размещается на нужное место приводной вал с пластиной и закрепленными шнеками.
• Хорошее вращение обеспечивают подшипники, лучше закрытого типа 205.
• Не помешает защитный кожух. Бывалые мастера делают его, воспользовавшись опорой автомобильного кардана. Лучшим материалом поделится «копейка» или Жигули вплоть до седьмой модели.
• Передаточный ремень соединяет вал и установленный на платформу двигатель.
• Направляющие полозья или, как их еще называют, лыжи. Лучше всего использовать для изготовления брусья с пластиковыми накладками.

Направляющие полозья

Возможно вы уже заметили, что прежде чем собрать устройство своими руками придётся немало повозиться и если вы уже передумали, то можете приобрести снегоуборщик CMI 163, который обладает сравнительно невысокой ценой.

Особенности комплектации самодельного агрегата

Эффективность работы изготовленного своими руками шнекового снегоочистителя, зависит от особенностей его комплектации:

• Двигатель может быть как бензиновым, так и электрическим, в зависимости от выбора владельца.
• Ручка управления должна максимально способствовать комфортному управлению машины.
• В зависимости от материала, из которого изготовлен шнек, расширяется список выполняемых задач. Металлический шнек может справиться и с плотной массой снега, в отличие от элемента, изготовленного из транспортерной ленты.
• Ширина ковша определяет мощность двигателя.
• Выпускной желоб лучше изготавливать из трех частей.
• Привод, соединяющий вал и двигатель, состоит из ремня и шкивов.
• Полозья или лыжи представляют собой наиболее удобную основу для самодельного агрегата.

Двиатель

Полезные советы и предупреждения

При наличии необходимых условий и определенных умений, сделать своими руками шнековый снегоочиститель не сложно, при условии соблюдения некоторых правил и рекомендаций, касающихся самого процесса изготовления и последующей эксплуатации:

• П-образные металлические профили, прикрученные к раме, обязательны, поскольку представляют собой основу съемной платформы.
• Съемная платформа позволяет в считанное время осуществить профилактику или ремонт агрегата.
• Оптимальная мощность двигателя, по отзывам владельцев, составляет около 6 лошадиных сил.
• Наиболее удобный размер ковша ориентирован на ширину захвата в пятьдесят сантиметров.
• Использование электродвигателя предусматривает обязательную защиту от снега.
• Чтобы подключиться к мотоблоку понадобятся соответствующие переходники.
• Толщина электропроводов должна быть достаточной настолько, чтобы без проблем выдерживать нагрузки.
• Изоляция проверяется на способность выдерживать воздействие низких температур.

Воспользовавшись подробными инструкциями и рекомендациями, вполне можно сделать собственными руками отличный снегоуборщик. Причем другого такого не будет ни у кого, и это становится ясно уже на первых этапах работы над агрегатом. Сколько займет времени сама работа, также зависит от мастера.

Зато, в конечном итоге, получится отличное устройство, и останется приличная сумма, сэкономленная на покупке готовой машины.Если же вы не располагаете лишним временем, то в данной статье мы расскажем о снегоуборщике Патриот от отечественного производителя, который прослужит вам долгие годы.

виды, принцип работы, с чего начать

Географическое положение нашей страны таково, что большую часть времени года занимает зима, со всем ее прелестями – льдом, снегом, морозом. Причем особенности современного климата таковы, что за одни сутки может запросто выпасть месячная норма снега. На самом деле ни у кого не вызывает удивления, если за вечер свежий снежный покров увеличился на 10 – 20 см. Это создает массу неудобств и пешеходам, и автолюбителям. Такое обилие снега мешает их передвижению и в городе, и за его пределами.

Снегоуборщик своими руками в действии

Еще не так давно для очистки снега использовали деревянную лопату, и день у многих жителей начинался с «зарядки», связанной с очисткой снега вокруг дома и гаража.

Использование портативной снегоуборочной техники может существенно облегчить жизнь многим владельцам загородных домов, особенно если они расположены на больших земельных участках. Можно сделать снегоуборщик своими руками.

Виды снегоуборочной техники для дома своими руками

Машины для уборки снега применяют механического удаления снега на обозначенном участке. Это устройство должно не только собрать снег, но и откинуть его к месту его сбора. Такое оборудование может работать или от двигателя внутреннего сгорания или от электрического привода. Технику служащую этим целям можно разделить на самоходную и на ручную. Самоходное оборудование может использовать шасси на гусеничном или колесном ходу.

Для сборки снегоуборщика допустимо использовать ДВС, устанавливаемый на пилах или электрический силовой агрегат. Во многих загородных хозяйствам применяют мотоблоки, которые при проявлении некоторой смекалки, может быть использована как основа для снегоуборщика.

Машины, работающие на электричестве, проводят  очистку территории с малой площадью, это, может быть, крыльцо, дорожки или въезд в гараж. Но использовать его для очистки больших территорий не всегда целесообразно. В дополнение к этому, можно сказать, что эффективность работы будет снижена, если на существующей территории отмечены наледи или большие скопления снега. Техника, работающая от электричества, отличается небольшими размерами и отличается простотой эксплуатации и обслуживания. Но ее эксплуатация связана с обязательным соблюдением правил электробезопасности. В частности, должен быть использован провод, который приспособлен для работы при низких температурах. Кроме того, необходимо использовать специальную арматуру.

Для работы на больших территориях целесообразно применять самоходные устройства с бензиновыми двигателями. Они обладают хорошей проходимостью и способны далеко отбрасывать снег с места работы. Но, вместе с тем, техника такого плана обладает серьезными габаритами, но для управления ей не требуется приложение больших мускульных усилий.

Перед принятием решения об изготовлении снегоуборщика необходимо учитывать следующее – несамоходные устройства предназначены для удаления свежевыпавшего снега, и они показывают высокую эффективность при очистке садовых дорожек, тротуаров и плоских крыш. Да, бесспорно, эти устройства отличаются отличной управляемостью, но при появлении плотного слоя снега она падает и машины теряют все свои преимущества.

Шнековая снегоуборочная машина

Снегоуборщик, становится особенно востребованным, тогда, когда после выпадения снега перед хозяином дома встает проблема очистки территории определенного размера своими руками. Снегоуборщики серийного, заводского изготовления стоят не очень дешево и поэтому многие хозяева загородного дома пытаются ее собрать своими руками.

Строение шнековой снегоуборочной машины

Чертеж шнекового механизма

Чаще всего, рабочим органом снегоуборщика является шнек. Наверное, это самая сложная деталь. Для ее изготовления необходимо иметь как минимум грамотно, выполненные чертежи. Ошибки, гарантированно приведут к тому, что шнек будет бить во время вращения, а машину вследствие этого кидать из стороны в сторону. Такое воздействие рано или поздно приведет к тому, что снегоуборщик, изготовленный своими руками, выйдет из строя.

Шнековые устройства разделяют на два типа – одно- и двухступенчатые. В первых устройствах в качестве рабочего органа применяют шнек, а во-вторых применяют и шнек, и ротор.

Принцип работы шнековой снегоуборочной машины

Схема снегоуборщика одноступенчатого от двухступенчатого отличается, разными рабочими органами.

Как работает одноступенчатая шнековая машина

Одноступенчатый (шнековый) снегоуборщик работает следующим образом. Вращаясь, шнек, собирает снег, измельчает его и выбрасывает его в сторону. Кромка шнека имеет два исполнения — гладкое и зубчатое. Гладкая эффективно работает на уборке свежего снега, а зубчатая успешно справляется с обледенением. Шнековые машины значительно легче чем шнекороторные. По сути, это передвижная лопата, работающая от ДВС или электрического двигателя. Такие машины перемещаются с помощью мускульной силы.

Одноступенчатый снегоуборщик

Принцип работы двухступенчатой машины

Двухступенчатый (шнекороторный) снегоуборщик работает следующим образом – шнек загребает снег, а ротор его выбрасывает через специальный желоб. Шнеки в таких снегоуборщиках могут быть гладкими или зубчатыми. Допустимо их изготовление из металла или из других материалов, например, армированной резины. Это оборудование может быть как самоходным, так и ручным. В крыльчатке ротора может быть от трех до шести лопастей. Для их изготовления применяют полимеры или металла.

Двухступенчатый снегоуборщик

Приведенные схемы снегоуборщика не отличаются большой технической сложностью, и изготовить их своими руками вполне возможно.

Снегоуборщик своими руками с чего начать

Перед тем, как начать сборку снегоуборщика надо понять, какие проблемы предстоит ему решать. Исходя из поставленных задач, необходимо выбрать тип силового агрегата – ДВС или электрической.

В основе выбора лежит в первую очередь объем работы, которые предстоит решать снегоуборщику. Если речь идет об уборке дорожек, тротуаров и пр. То целесообразно использовать электрический двигатель. В том случае, если предстоит убирать снег с большой территории, то целесообразно подумать о применении бензинового двигателя.

После того как будущий владелец самодельного снегоуборщика, примет решение о типе силовой установке, перед ним встанет другой вопрос – делать установку с нуля или использовать, например, мотоблок.

Схема сборки шнекового снегоуборщика

Надо понимать, что использование готового мотоблока, решение задачи существенно упростится. Ведь в этом случае будет достаточно спроектировать и изготовить своими руками только навесное оборудование для мотоблока. Оно состоит из короба, шнека и механизма, который будет передавать вращение от силовой установки на шнек и ротор. Надо сказать, что задачу по изготовлению снегоуборщика своими руками под силу человеку с минимальными техническими знаниями и слесарными навыками.

Установка двигателя или использование мотоблока

Снегоуборщик из мотоблока

Если принято решение об изготовлении снегоуборщика своими руками на основании мотоблока, то отпадает вопрос о типе бензинового двигателя. Если будущий владелец решил строить снегоуборщик с самого начала то имеет смысл установить двигатель, демонтированный со старого мотоблока или газонокосилки. Для эффективной работы снегоуборщика достаточно мощности в 6,5 л/с. Для облегчения ремонта и обслуживания двигателя целесообразно устанавливать его на съемную платформу.

В целях уменьшения габаритно-весовых характеристик и повышения надежности работы снегоуборщика для запуска двигателя желательно использовать ручной старт. Это вызвано тем, что установка электрической обвязки (аккумулятор, провода, генератор и пр.) приведет к увеличению массы устройства и соответственно маневренности.

Установка электрического двигателя, с одной стороны, облегчит снегоуборщик, с другой внесет, ограничения на радиус его работы. Он будет ограничен длиной провода питания. Кроме того, на снегоуборщик должен быть установлен влагозащищенный двигатель.

Как сделать снегоуборщик своими руками

Снегоуборочная машина своими руками может быть собрана из самостоятельно изготовленных деталей или на основании серийно выпускаемого мотоблока.

Шнековый снегоуборщик в процессе изготовления

Как сделать снегоуборщик из мотоблока

Снегоуборщик своими руками можно собирать тогда, когда собран следующий материал и инструмент:

• сварочный аппарат;
• угловая шлифовальная машинка;
• электрическая дрель;
• набор слесарного инструмента;
• листовой металл для изготовления заборного кожуха;
• металл для изготовления шнека.
• металлический уголок 50×50;
• шарикоподшипники;
• фанера;
• трубы для изготовления ручки управления и вала шнека.

Собранного материала достаточно для изготовления рамы и шнека для снегоуборочной машины своими руками. Из заранее приготовленного железа вырезать кольца металла. Разрезав кольцо оставшиеся половины выгнуть в сегмент спирали.

Затем сегменты надо сварить в единую деталь. Полученную спираль приваривают к заранее радиально установленным на вал шнека вертикальным стойкам. Для того чтобы сделать шнек можно подумать о привлечении профессионального сварщика. В процессе изготовления этого узла необходимо всегда помнить о том, что даже небольшая ошибка может привести к нестабильной работе этого узла.

На концы трубы одевают подшипники. Таким образом, шнек будет готов.

Снегоуборочная машина своими руками изготовление шнека и рамы

Для изготовления рамы применяют стальные уголки 50×50 мм. На нее будет установлена платформа для установки двигателя.

Схема рамы и ходовой части снегоуборщика

На платформе необходимо выполнить отверстия для установки силового агрегата. Их можно выполнить или с помощью дрели, и с применением газорезки.

Шкивы для передачи крутящего момента желательно изготовить из алюминиевого сплава.

Металл, из которого будет собираться корпус, где будет установлен шнек тоже необходимо, защищать от коррозии. Поэтому имеет смысл использовать оцинкованный материал.

Для того чтобы рама проработала дольше ее необходимо покрыть грунтовкой. Это, может быть, материал под названием ГФ21 или ХВ0278. Поверх нее лучше всего нанести лакокрасочное покрытие. Такое решение защитит раму от механических повреждений и от коррозии.

Советы по изготовлению снегоуборщика своими руками

Для продления эксплуатации самодельного снегоуборщика своими руками желательно придерживаться определенных правил. Целесообразно предусмотреть в конструкции наличие защитных болтов или втулок, которые станут преградой на пути льда и крупных кусков снега в силовую установку. Подшипники, устанавливаемые на шкив должны иметь защиту сепаратора. Для передачи крутящего момента от двигателя на шнек снегоуборщика необходимо использовать ременную передачу. Собранный снегоуборщик целесообразно хранить в тепле, это позволит привести его в рабочее состояние за минимальное время. Кроме этого, хранение в теплом месте не даст застывать маслу в двигателе.

Роторная снегоуборочная машина несколько сложнее в изготовлении, но его работа эффективнее. Снегоуборщик своими руками будет работать лучше, если на ней смонтировать лопату для забора снега с покрытия дорожек или проезжей части.

Самодельный электрический снегоуборщик, как и любой снегоуборщик своими руками, требует определенного ухода. В частности, после окончания работы необходимо протереть ее от следов снега и влаги. Хранить ее необходимо в сухом состоянии. Это позволит предохранить изделие от воздействия коррозии.

По окончании зимнего сезона необходимо выполнить обслуживание двигателя, в частности, сменить масло, зачистить и удалить следы воздействия снега, льда и камней, которые наверняка будут на раме и рукояти управления.

Снегоуборщик своими руками из электрического и бензинового двигателя

Самодельный снегоуборщик из мотоблока

Принцип работы шнековой снегоуборочной машины

Шнековые снегоуборочные агрегаты по принципу работы делят на два вида:

• одноступенчатые;
• двухступенчатые.

В одноступенчатых, забор и выброс снега осуществляется за счёт вращения шнека, который по форме похож на вал механической мясорубки. С уборкой свежевыпавшего снега справляется шнек с гладкой кромкой. Для уборки уже лежалого и плотного необходим шнек с зубчатыми краями.

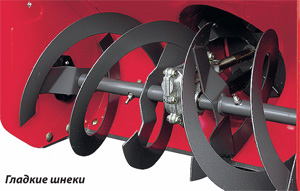

Шнек с гладкой кромкой для снегоуборщика

В двухступенчатых моделях в заборе снега шнеку помогает ротор. Он крепится на приводной вал. Лопасти ротора выступают немного вперёд, тем самым облегчая захват снега. Для изготовления лопастей ротора используют либо металл, либо прочный пластик.

Собирая снегоуборщик своими руками проще всего сделать его одноступенчатым, так как это самый простой в изготовлении агрегат. Его выброс снега достигает 10-12 метров.

Какой двигатель можно использовать для снегоуборщика

Если вы собираетесь делать снегоуборочную машину из мотоблока, процедуру выбора двигателя можно пропустить, так как будет использоваться ресурс агрегата. В таком случае можно переходить к следующему шагу.

Снегоуборщик с бензиновым двигателем

Для изготовления снегоуборочной машины понадобится двигатель внутреннего сгорания или электродвигатель. Для последнего будет необходим удлинитель, который и определит радиус действия нашего снегоуборщика. Если действие происходит поблизости от дома, то лучше воспользоваться электрическим приводом, однако нужно помнить, что электродвигатель боится влаги и ему нужна качественная гидроизоляция.

Приводной вал для снегоуборщика

Если работать нужно на даче или отдаленном участке, где не всегда есть электричество, то подойдет двигатель внутреннего сгорания, работающий на бензине. Его можно взять от мотоблока с небольшой мощностью (6,5 л/с вполне достаточно). Мотор будет установлен на быстросъемную платформу, что позволит в будущем облегчить ремонт и обслуживание.

Снегоуборочная машина своими руками: изготовление шнека и рамы

Шнек и ковш самодельного снегоуборщика

Снегоуборочная машина состоит из сваренного металлического корпуса, внутри которого находится шнек ─ это главный рабочий элемент. Он представляет собой спиралеобразный профиль, наваренный на вал, который крутится на подшипниках. Необходимо закрепить двигатель на раме и передать вращение вала двигателя на шнек. Небольшой зазор между шнеком и коробом обеспечивает отличный отвод собранного снега.

Делаем шнек своими руками

Для того чтобы сделать шнек, нам понадобится старый короб или листы железа, которые необходимо загнуть по форме шнека.

Схема шнекового механизма для снегоуборщика

Изготовление состоит из таких этапов:

1. вырезаем из листовой стали 4 диска;
2. диски режем пополам, каждый диск загибаем спиралью;
3. четыре заготовки свариваем в спираль на трубе, с одной стороны и четыре с другой;
4. на края трубы одеваем подшипники.

Подшипники можно использовать любые, главное, чтобы их внутренний диаметр совпадал с диаметром трубы. В боковины снегоприёмного ковша ввариваются стаканы для установки подшипников.

Рама для снегоуборщика своими руками

Схема рамы, ходовой части и рабочего оборудования самодельного снегоочистителя

Рама для самодельного снегоуборщика получается путем сваривания уголков 50 мм, к поперечинам которой монтируются планки для быстросъемной платформы двигателя. К каркасу необходимо закрепить полозья или колёса, для передвижения снегоуборщика. Если убираемая поверхность идеально ровная, то вполне достаточно колёс. При неровной поверхности и глубоком снеге уместны будут полозья.

Схема сборки шнекового снегоуборщика своими руками

Элементы управления прикрепляются к раме болтами М8. Далее прикручивается легкосъёмная платформа, на которую устанавливается двигатель.

Самодельный снегоуборщик своими руками видео

Особенности комплектации снегоуборочной машины

Агрегат укомплектовывается следующим образом:

1. Для изготовления ручек можно взять обычную полудюймовую трубу.
2. Входной короб делаем из листового железа, боковые части которого выполнены из 10-ти миллиметровой фанеры.
3. Ширина ковша составляет 500 мм, но этот параметр вы можете менять по своему желанию (с увеличением ширины необходимо будет подбирать более мощный двигатель).
4. Выпускной желоб делаем из остатков пластиковой трубы, имеющей диаметр 160 мм.
5. Вал привода делается из стальной трубы диаметром ¾ дюйма.
6. Привод на вал осуществляется при помощи ремня и шкивов.

Снегоуборщик с двигателем от бензопилы

Для того чтобы детально изучить процесс сборки обратите внимание на видеоинструкцию.

3D модель самодельного снегоуборщика видео

Снегоуборочная машина своими руками: полезные рекомендации

Для того, чтобы снегоуборщик проработал долго и был надёжным помощником долгое время, рекомендуется придерживаться советов профессионалов:

1. С целью предотвращения попадания камней или осколков льда в двигатель стоит добавить в конструкцию предохранительные болты или втулки. Без них есть вероятность заклинивания двигателя.
2. Выбор подшипников играет важную роль в надёжности и долговечности эксплуатации агрегата. Они должны быть закрытыми, иначе снег может попасть вовнутрь, что приведёт к ускоренному износу и поломке.
3. Лучше взять ременной привод, чем жёсткий. Так как существует вероятность заклинивания постоянно движущихся частей при попадании крупных предметов или льда. Двигатель может заклинить, что приведёт к поломке снегоуборщика. Ременной в такой ситуации просто будет проскальзывать.

Самодельный снегоуборщик своими руками

Итог

Следуя инструкции и советам специалистов и имея технические навыки вы сможете собрать агрегат, и тем самым сэкономить на покупке техники. А если собранный своими руками снегоуборщик ещё и покрасить, то он ничем не будет отличаться от купленного, а срок его службы и качество работы будут ничуть ни хуже.

Снегоуборщик своими руками: 3 варианта самодельных агрегатов

Снежная пора – любимое время детворы: катание на лыжах и саночках, веселые игры в снежки и строительство ледяных замков… Но владельцев загородных домов обилие снега не очень радует, ведь приходится вновь браться за лопату и расчищать территорию. Хорошо, когда есть возможность приобрести снегоуборочную машину и превратить сезонную повинность в приятную работу. Но если нет лишних денег на покупку полезного «помощника», всегда можно сделать снегоуборщик своими руками из материалов, которые давно пылятся без дела в углу мастерской или сарая.

Подготовка основных элементов

Предлагаем сначала рассмотреть вариант, как сделать снегоуборщик своими руками на основе старого двигателя от мотоблока. Для этого необходимо подготовить:

• Листовое (кровельное) железо для сборки корпуса шнека;
• Cтальной уголок 50х50 мм для рамы конструкции;
• Фанера толщиной 10 мм для боковых деталей;
• Полудюймовая труба для обустройства ручки машины.

Планируя обустроить самодельный снегоуборщик двигателем с воздушным охлаждением, необходимо обязательно предусмотреть дополнительную защиту отверстия воздухозаборника от выбрасываемых в процессе работы мелких частиц снега.

Мощность двигателя этого устройства составляет 6,5 л.с. Ее вполне достаточно для уборки свежего снега с приусадебной территории

Благодаря ширине захвата машины в 50 см удобно будет передвигать конструкцию и расчищать извилистые дорожки на участке. Машина имеет компактные габариты, ее ширина не превышает 65 см. Это позволяет в любой момент за ненадобностью прятать снегоуборщик в сарай, он легко проходит через обычный дверной проем.

Для изготовления вала шнека можно использовать ¾ дюймовую трубу. В трубе делают сквозной пропил, необходимый для фиксирования металлической лопатки размерами 120х270 мм. В процессе работы захватываемая снежная масса из транспортной ленты шнеком будет передвигаться к лопатке. Эта лопатка, в свою очередь, под действием вращения вала будет откидывать снег в стороны.

Раму снегоуборщика можно сварить из стальных уголков 50х50 мм, а ближе к краям конструкции в трубе к поперечным уголкам остается только приварить по два уголка с каждой стороны, размеры которых 25х25 мм

К этим уголкам в дальнейшем и будет крепиться платформа двигателя. Скрепить поперечные уголки с продольными и зафиксировать на них рукоятки управления можно с помощью болтов (М8).

Труба шнека оборудуется металлической лопаткой и четырьмя резиновыми кольцами d=28 см, материалом для изготовления которых может послужить боковина автопокрышки или 1,5-метровая транспортная лента толщиной 1,5 мм.

Вырезать кольца из резиновой основы можно с помощью простого приспособления: в дощечку забить два шурупа, а затем эту конструкцию плотно закрепить на ленте и провернуть по кругу. Значительно упростить процедуру вырезания можно, используя электролобзик

Поскольку шнек снегоуборной машины будет вращаться в самоцентрируемых подшипниках 205, их необходимо разместить на трубе. Для того чтобы самому сделать снегоуборщик можно использовать любые подшипники, главное – они должны быть закрытого исполнения. В роли защитного кожуха для подшипников может выступить опора от кардана старых моделей Жигулей.

Совет. Чтобы конструкция хорошо входила в подшипники, в ней нужно сделать пару пропилов и слегка обстучать. Такие манипуляции позволяют немного уменьшить диаметр вала.

Для страховки самодельного шнека от попадания льда желательно предусмотреть страховочный штифт. Помимо прямого назначения – срезания при заклинивании шнека, он будет служить в качестве ременного предохранителя (если обустроить систему ременной передачи). Привод шнека можно осуществить и цепью. Частота его вращения на холостом ходу выходит около 800 об/мин. Все необходимые комплектующие снегоуборочной машины можно приобрести в любом специализированном магазине.

Для отброса снега хорошо подходит отрезок пластиковой канализационной трубы d=160 мм. Он фиксируется на трубе такого же диаметра, размещенной на самом корпусе шнека

Продолжением этого отрезка трубы будет выступать желоб для выброса снега, диаметр которого должен быть больше, нежели ширина металлической лопатки шнека.

Сборка конструкции

Перед сборкой конструкции необходимо обратить внимание на то, что размеры корпуса машины должны на пару сантиметров превышать габариты самого шнека. Это позволит предупредить задевание механизмом стенок корпуса в процессе работы.

Поскольку двигатель снегоуборщика в бесснежные периоды можно применять и для других целей, в конструкции агрегата желательно предусмотреть быстросъемную удобную платформу, благодаря которой двигатель в любой момент можно снять без задействования каких-либо инструментов.

Весомым преимуществом такого конструктивного решения является простота очистки корпуса и движимых частей машины от утрамбовавшегося снега. Да и убирать такой снегоуборщик на хранение намного проще: достаточно снять двигатель и машина станет в два раза легче.

Основой для лыж выступают деревянные брусья, которые дополнительно оборудуются пластиковыми накладками. Изготовить такие накладки можно из короба от электропроводки

Снегоуборщик готов к эксплуатации. Осталось только покрасить самодельное устройство и приступать к работе по расчистке снега.

Этот довольно простой по конструкции аппарат можно сделать в любой мастерской, оборудованной токарным станком и сварочным аппаратом. Сконструированный пензенскими умельцами снегосборщик хорошо себя показал даже в довольно тяжелых условиях снеговых заметов.

Основу конструкции устройства составляют: двигатель с вмонтированным глушителем, бензобак и трос для управления дроссельной заслонкой.

Все составляющие устройства можно приобрести в магазине или взять с того же мотовелосипеда

Для начала необходимо изготовить ротор на токарном станке на основе соответствующей заготовки из детали электродвигателя. Внешне он похож на стальной диск d=290 мм и толщиной 2 мм. Диск, соединяясь с помощью болтов со ступицей, образует конструкцию, к которой уже крепятся методом сварки 5 лопастей. Для повышения эффективности работы механизма лопатки дополнительно с обратной стороны усиливаются ребрами жесткости.

Система охлаждения мотора работает по принципу вентилятора, лопасти которого изготавливаются из дюралалюминия и фиксируются на шкиве для запуска мотора

Защищает вентилятор паяный кожух, размещенный на крышке картера. Для повышения качества охлаждения головку цилиндра размещают под углом в 90 градусов.

На корпус ротора сажается вал на попарно размещенных четырех шарикоподшипниках. Он фиксируется к корпусу при помощи стального прижимного кольца и болтов. Сам корпус ротора прижимается к раме с помощью специальной скобы, которая частично захватывает и прижимное кольцо.

Схемы сборки основных элементов снегоуборочной машины «Вьюга»

Съемными элементами машины являются алюминиевая стенка корпуса ротора и размещенные вдоль рамы скребки.

Значимым преимуществом самодельной снегоуборочной машины является возможность путем смены скребков регулировать ширину захвата. На высоте и качественные характеристики агрегата.  Вес конструкции не превышает и 18 кг, что дает возможность использовать его женщинам, а дальность отброса снега  – около 8 метров.

Оцените статью: Поделитесь с друзьями!

Шнек снегоочистителя Snapper — домкраты для малых двигателей

Snapper Снегоуборочный комбайн: Jack’s — ваше место! У нас есть снегоуборочный шнек, который вам нужен, с быстрой доставкой и отличными ценами. Если вам нужны запчасти и аксессуары для снегоуборщиков, подумайте о Jack’s!

Рекомендуемые: 4 шт. Сортировать по ПопулярностьОписаниеЦена-низкаяЦена-высокаяЧасть номера Результат на странице 102050100

Номер детали: 7029565SM Технические характеристики Тип оборудования: Снегоуборочная машина Подходит для модели SNAPPER: Bh4200 Bh4203 C3203 ELE3190R LE3170R LE3170R LE3171R LE3190E LE3190R LE3191R SX5200E SX5200R Снегоуборщик ПРОСТОТА: 1694382, 1694383, г. 1694583, г. 1694584 Снегоуборочная машина Заменяет OEM Люциан: 7029565 Люциан: 7029565SM

Как обслуживать снегоочиститель

• Зарегистрировать продукт
• Поддержка продукта
• Одежда

• Газон
• Снег
• Детали
• История
• Найти дилера
• Искать

• Регистр
• Поддержка продукта
• Одежда

Область Соединенные Штаты Америки

Выбрать регион

• Соединенные Штаты Америки
• Соединенное Королевство
• Европа
• Канада

Выбрать регион

• США
• Соединенное Королевство
• Европа
• Канада

30-IN.ДВУХСТУПЕНЧАТЫЙ СНЕГООБРАБОТЧИК 357CC (SB630) — CMXGBAM1054544

перейти к содержанию

Найти продавца

Регистрация продукта

устранять дымку

Продукты keyboard_arrow_down

• Электроинструменты chevron_right
• Аксессуары chevron_right
• Автомобильные инструменты chevron_right
• Ручные инструменты chevron_right
• Товар chevron_right
• Инструменты и оборудование для улицы chevron_right
• Хранение и гараж chevron_right

• Воздушные компрессоры
• Воздушные инструменты chevron_right
• Аккумуляторы и зарядные устройства chevron_right
• Комбо-наборы
• Аккумуляторные гвозди
• Сверла chevron_right
• Шлифовальные машины chevron_right
• Тепловые пушки
• Ударные драйверы
• Гайковерты
• Освещение chevron_right
• Осциллирующий мультитул
• Радио и колонки chevron_right
• Пилы chevron_right
• Отвертки и шуруповерты
• Пылесосы chevron_right
• Инструменты для деревообработки chevron_right

• Все воздушные инструменты
• Пневматические гвоздезабиватели и гвозди
• Прочие воздушные инструменты
• Все аккумуляторы и зарядные устройства

Гибридный детектор оже

Обсерватория Оже — это «гибридный детектор», использующий два независимых метода для обнаружения и изучения космических лучей высоких энергий.Один метод позволяет обнаруживать частицы высокой энергии по их взаимодействию с водой, помещенной в резервуары для обнаружения на поверхности. Другой метод отслеживает развитие атмосферных ливней, наблюдая за ультрафиолетовым светом, излучаемым высоко в атмосфере Земли. Гибридный характер обсерватории Пьера Оже обеспечивает два независимых способа увидеть космические лучи. Эти два пути представляют собой массив станций обнаружения поверхности и набор телескопов флуоресценции воздуха.

Детектор поверхности

Первый метод обнаружения использует главную видимую особенность обсерватории — 1660 резервуаров для обнаружения поверхности воды, которые покрывают около 3000 км. ² Пампы, площадь примерно в 30 раз больше Парижа, и служат в качестве датчиков частиц.Каждый резервуар объемом 3 000 галлонов (12 000 литров), отделенный от каждого из своих соседей на 1,5 километра, внутри полностью темный — за исключением случаев, когда через него проходят частицы воздушного потока космических лучей. Эти энергичные частицы движутся быстрее скорости света в воде, когда достигают детекторов; поэтому их электромагнитные ударные волны производят черенковский свет, который можно измерить с помощью фотоэлектронных умножителей, установленных на резервуарах. Обширные атмосферные ливни содержат миллиарды вторичных частиц и могут вызвать почти одновременные вспышки света в более чем пяти резервуарах.Ученые могут определить энергию первичной частицы космических лучей на основе количества света, который они улавливают от образца вторичных частиц. Небольшие различия во времени обнаружения в разных позициях танков помогают ученым определить траекторию приходящего космического луча.

Детектор флуоресценции

Заряженные частицы в атмосферном ливне также взаимодействуют с атмосферным азотом, заставляя его излучать ультрафиолетовый свет посредством процесса, называемого флуоресценцией, который невидим для человеческого глаза, но не для оптических детекторов обсерватории Оже.Второй метод обнаружения обсерватории использует эти детекторы для наблюдения следа флуоресценции азота и отслеживания развития атмосферных ливней путем измерения яркости излучаемого света. Для детекторов флуоресценции космический луч выглядит как ультрафиолетовая лампочка, летящая по атмосфере со скоростью света, с постоянно увеличивающейся яркостью, которая может достигать четырех ватт по мере того, как каскад достигает своего максимального размера. Используя сетку фокусирующих зеркал для сбора света, камеры могут наблюдать воздушный поток на расстоянии до 15 километров.Детекторы флуоресценции Оже-обсерватории намного более чувствительны, чем человеческий глаз, и могут «видеть» развитие далеких атмосферных ливней. Иногда каскад возникает в месте, где два детектора флуоресценции могут его зарегистрировать, что позволяет очень точно измерить направление, откуда пришли космические лучи.

Гибридный детектор

Использование этих двух дополнительных методов наблюдения обеспечивает обсерваторию Оже высококачественной информацией о типах частиц в первичных космических лучах.Сравнение результатов от различных типов детекторов также помогает ученым согласовать два набора данных и получить наиболее точные результаты об энергии первичных космических лучей. Детекторы флуоресценции способны регистрировать полную энергию атмосферного ливня, которая приблизительно равна энергии первичных космических лучей. Общую энергию космических лучей труднее определить с помощью поверхностных детекторов, которые отбирают небольшую долю энергии атмосферного ливня. Сравнение данных двух методов похоже на сравнение результатов политического опроса и результатов реальных выборов, что позволяет ученым лучше понимать данные обоих методов обнаружения и работать над повышением точности обоих методов.В то время как детекторы флуоресценции работают только в ясную безлунную ночь, поверхностные детекторы работают всегда, независимо от атмосферных условий.

Что внутри этих танков?

Каждый из этих пластиковых резервуаров заполнен 12 тоннами сверхчистой воды. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
