монтаж и программирование универсальных автоматических распашных и раздвижных ворот, установка столбов

Ворота обязательно должны быть на любом участке. Но важно не только подобрать идеально подходящий вариант конструкции, следует разобраться и с особенностями их монтажа. Даже в том случае, когда ворота ставит профессиональная бригада, нужно контролировать ее действия. Для каждого типа входных конструкций есть свои определенные правила монтажа.

Виды

Развитие технологий привело к появлению различных типов ворот, но в большинстве случаев используют традиционные распашные изделия. Их делают разделенными на две части, каждая из которых открывается в свою сторону. Оба сегмента могут быть оснащены автономным электроприводом. Довольно часто встречаются откатные решения, полотно которых при открытии отходит в сторону.

Движение всей конструкции, разумеется, происходит одновременно и от одного источника питания (мускульной силы либо мотора). Для движения используется роликовая схема, перемещение идет по рельсам. Секционный тип ворот применяется преимущественно в гаражах и подобных сооружениях.

Использовать рольставни (рулонные конструкции) целесообразно для киосков, ларьков, павильонов и многих других построек. Также их применяют в витринах. С помощью роллетных систем обеспечивается полное соответствие необходимым габаритам проема, вследствие чего уровень теплоизоляции и защита от посторонних шумов оказываются на очень высоком уровне.

Оборудовать калитки нужно в гаражах и на садовых (загородных) участках, когда требуется входить и выходить без открытия основной части конструкции. Это очень удобное и практичное решение. Для антикражных ворот свойственна повышенная прочность и устойчивость к разрушительным механическим факторам и целенаправленным попыткам взлома. У подъемных вариантов ворот есть самые разные характеристики и прежде всего высота, на которую поднимается полотно.

Опоры

До начала монтажа ворот требуется подготовить опоры (столбы), поскольку они должны будут выдержать нагрузку в процессе эксплуатации максимально долго. К распашным воротам подходят опоры, выполненные из:

  • дерева;
  • железобетона;
  • металла.

Сравнительно легкие створки (не более 30 кг) можно вешать на стойки из деревянного бруса сечением 100х100 мм. Альтернативой ему оказываются бревна диаметром 160 мм. Когда полотно имеет массу больше 30, но меньше 80 кг, правильнее будет использовать бетон либо трубы диаметром от 120 и толщиной от 4 мм. Если выбирается брус, его сечение должно составлять минимум 140х140 мм, бревна менее 20 см также непрактичны.

Для наиболее тяжелых конструкций рекомендуют ставить трубы от 14 см в поперечнике со стенкой 0,5 см и выше либо швеллеры, начиная от 100х100 мм.

Отсюда следует, что искать универсальный вариант не следует, он должен подбираться под решение конкретной задачи. Необходимо позаботиться еще и о том, чтобы опоры для ворот и для забора совпадали между собой стилистически и технически. На песчаном, мягком или периодически заболачиваемом грунте выемки нужно связывать траншеей и создавать армированные перемычки между соединяемыми элементами.

Нельзя работать с опорами до полного застывания бетона. При перекашивании столба его вынимают и создают закладку заново.

Как сделать каркас?

Столбы очень важны, однако не менее важно подготовить хорошую конструкцию для самих ворот. Каркас их формируется из железных труб, чаще всего для работы берут прямоугольные профили 3х5 см. Разметка производится по габаритам, соответствующим проему ворот, после чего трубы нарезают, а фрагменты сваривают горизонтальным швом. При работе рекомендуется применять электроды диаметром 0,3 см. Методика работы следующая:

  • размещают все детали на земле;
  • связывают их при помощи предварительной сварки;
  • тщательно подгоняют фрагменты до максимально строгого четырехугольника;
  • проваривают стыки;
  • усиливают их при помощи листовых металлических накладок;
  • повторяют эту работу со вторым комплектом подвесов;
  • обязательно следят, чтобы от полотна до поверхности земли оставалось примерно 80 мм свободного пространства.

Ключевое внимание требуется уделить петлям. И для ворот, и для калитки их нужно делать массивными. Пару петель на створку и столько же на калитку использовать вполне достаточно. В процессе подготовки петель нужны 6 металлических пластин величиной 30х40 мм, причем слой металла должен составлять свыше 0,3 см. Обрезки труб служат для нарезки прямоугольников, которые распрямляют ударами молотка.

Нужно внимательно проверить, нет ли на пластинах ржавчины, и если есть, ее предварительно убирают.

Каждая петля образуется парой деталей; сегмент со штырем нужно приваривать к столбу, другой фрагмент – к одной и другой створкам. Свариваемый участок основательно зачищается, сверлятся отверстия шириной не более 0,3 см. В пластине, идущей на створки, требуется сделать четыре отверстия, а для столба достаточно и одного.

Особенности монтажа

Но вот изготовление каркаса завершено, настает пора, собственно, монтажа. В качестве стоек для откатных и складных «гармошек» берут элементы, не рассчитанные на повышенную нагрузку. Потому целесообразно применять трубы круглой либо квадратной формы, сечение которых варьируется от 640 до 1000 мм. Но устройство ворот и калиток, в которых использован подвесной механизм, иное – стойки нужно подбирать аналогично тем, которые ставятся под средние и тяжелые створки.

Чтобы избежать ошибок, рекомендуется обращаться к профессионалам.

Ставя ворота своими руками, нужно делать подземный сегмент стоек ровно в 1/3 их высоты для каждого случая. Варьировать приспособление к тяжести створок можно, меняя величину лунки:

  • под легкие ворота от 0,25 до 0,35;
  • под средние – от 0.35 до 0,45;
  • под тяжелые – от 0,45 до 0,70 м.

Если требуется регулировка ворот, нужно сразу выбирать комплект петель, которые могут настраиваться; конструкции, не имеющие такой опции, настроить не получится.

При закреплении распашных ворот нужно перевязывать проволокой каждый из навесов, тогда они не сползут вниз в момент установки шаблонов нижнего зазора. Ставя сдвижные металлические ворота, лучше выбирать консольный вариант с механикой, поскольку такая конструкция неограничена по высоте и работает бесшумно. Можно приступать к монтажу даже без готового проема,

но обязательно требуется обеспечить прямой забор с открывающей стороны.

Сдвижные ворота можно делать и на рельсовых полосах, такое решение обеспечивает прочность и сопротивляемость сильным ветрам даже в случае самостоятельной установки. При этом легко создать конструкцию шириной до 600 см, но непременно требуется подготовить проем и систематически очищать механизм, чтобы избежать затруднений при открытии. Чтобы установить сдвигающиеся ворота правильно, нужно прикреплять их торсионной пружиной к потолку помещения. Свои тонкости имеет и работа с отдельными категориями ворот.

Распашных

Прежде всего, створки нужно подсоединить к стойкам в положении лежа, лишь когда это сделано, стойки внедряют в заблаговременно проделанные лунки. Под элементы нужно подкладывать кирпичи, бруски либо другие материалы, которые помогут сохранить низовой просвет от 10 до 15 см. Створки должны подпираться откосами, причем после максимально точной сверки их размещения в горизонтальной и вертикальной плоскостях.

Основания стоек после точного размещения бетонируют и ждут высыхания раствора в ближайшие 3 или 4 дня. Только после его полного затвердевания можно спокойно использовать ворота.

На неровной поверхности требуется сначала найти самую высокую точку, с которой будет соприкасаться нижняя грань. Когда конструкция съемная, подход заметно проще, особенно при выставлении необходимой высоты. Можно даже сразу смонтировать стойки, и только после их монтажа крепить створки. Навесы целесообразно фиксировать на стойки и створки, когда они лежат на земле, после чего убрать их и поставить столбики. Вершины стоек нужно размещать в одну линию, чтобы их высота оказывалась строго одинаковой.

Небольшие перепады высот могут быть устранены за счет помещения шайб в навесы либо перевешивания самих навесов. Легкие ворота иногда крепят на изначально смонтированные стойки; но если они тяжелее, такой шаг неправилен. Тяжеловесные распашные ворота на кирпичной или каменной кладке не должны жестко сцепляться между собой. Если поступить так, механические, вибрационные и ветровые нагрузки станут стремительно разрушать стойки.

Откатных

Откатные (раздвижные) ворота, как и распашные, начинают монтировать с монтажа опорных конструкций, вынимая грунт, закладывая столбы и бетонируя их. Разница обнаруживается, когда начинают готовить фундамент: он должен быть выполнен на базе банкетки, в которую входят швеллер (на ½ длины проема) и арматура. Вынимать грунт под основание нужно, когда сварка банкетки завершена. Дно траншеи засыпают смесью гравия и песка, только после этого туда кладется каркас.

Заливке банкетки слоем бетона должно предшествовать проведение проводов, которые будут подавать ток на электрический привод. В большинстве случаев их ввод организуется в средней части фундамента. На выверенной по уровню рабочей площадке раскладывают заготовки труб из профиля, которые прихватывают при помощи сварочного аппарата. Подогнав размеры и углы, можно сваривать трубы окончательно, на обрешетку идут трубные детали более мелкого сечения.

Балка задвигается в проем ворот, затем крепят несущие тележки и приваривают каркас к балке. Завершением работы оказывается присоединение верхнего кронштейна; каждый блок покрывается грунтовкой и краской. После выставления каркаса на место, можно начинать работы с обшивкой. Обычно откатные ворота обшивают теми же декоративными материалами, что и распашные. Процесс автоматизации начинается с крепления зубчатых реек к приводам. Такая рейка станет управлять ходом полотна.

Секционных

Секционные ворота могут быть установлены даже в маленьких пространствах, потому что полотно в момент открытия уходит под самый потолок. Основной материал нужно обработать полимерами, чтобы он сохранил свои потребительские качества дольше. Иногда такие ворота оборудуются крепкими проемами для окон, чтобы гарантировать естественное освещение, а применение сэндвич панелей для создания полотна улучшает теплоизоляцию. Монтаж секционных ворот требует использования:

  • молотка;
  • комплекта ключей и отверток;
  • плоскогубцев;
  • шуруповерта и перфоратора;
  • рулетки;
  • уровня строительного.

Раскрыв установочный комплект, опытные люди сначала проверяют, все ли есть в наличии. Ставить секционные ворота можно только при условии, что притолока и потолок достаточно прочны. Желательно иметь притолоку от 30 см и выше, это помогает сократить стоимость конструкции. Проем штукатурят, непрочные покрытия убирают до самого основания. Пол выравнивают по горизонтали, чтобы полотно прилегало лучше. Направляющие ставят только после того, как обозначены точки крепления.

Малейший перекос способен очень сильно повредить секционным воротам, потому вместо деревянных прокладок знатоки рекомендуют применять проставки из металла. Вслед за направляющими крепят детали управления и подъемный аппарат. Полотно ставить следует максимально аккуратно, чтобы не поломать дорогое изделие. Лучше проверить все параметры неоднократно, чем впоследствии устранять проблемы.

Секционные ворота в большинстве случаев монтируют вдвоем, потому что с напарником работать намного проще.

Настройка автоматики

Программирование схем автоматических электроприводов должно производиться с участием профессионалов. Даже когда нет твердого решения о применении автоматики, потребуется позаботиться об укладке и креплении кабеля заблаговременно. При подключении его к домашним сетям используется трубка из пластмассы либо металла. По мнению специалистов, правильно будет зарыть провод на 0,2-0,3 м в грунт, причем оголенные края изолируются максимально тщательно при помощи изоляционной ленты либо специальных приспособлений.

При выборе электродвигателя для въездных ворот требуется учитывать, что он способен приводить в движение только створки определенной массы и геометрии. Настройка оборудования будет бесполезна в том случае, если мотор просто-напросто не способен выдержать установленную конструкцию.

Рекомендации

Окрашивать любые ворота практичнее всего при помощи краскопульта, но если его нет, можно ограничиться кистью. Желательно использовать защитные приспособления – специальные очки и перчатки. В случае, когда на участке пучинистый грунт, требуется на глубине 150 см сделать раму из стальной арматуры и бетона, и уже к арматуре приваривают опорные трубы.

Фундамент минимум в 1,5 м нужно создавать, если монтируется столб из кирпича, бетона или натурального камня. Закладные элементы, приваренные к трубе, должны выводиться за пределы периметра столба, потом на них навариваются петли. Когда все это закончено, изделие обкладывают кирпичами и формируют столб, внутреннюю часть которого наполняют бетоном. Важно помнить, что цемент должен застывать не меньше 7 дней. Двустороннюю зашивку делают таким образом, чтобы ее материал оказался на одном уровне с трубами наружных каркасов.

Односторонняя зашивка выполняется со сдвигом внутренних труб к краям. Для присоединения облицовочных материалов требуется применять саморезы либо заклепки. Очищение металла от следов коррозии достигается не вручную, а УШМ с щеткой из металла, причем завершается обработка нанесением бензина либо растворителя. Дальнейшее улучшение поверхности достигается за счет грунтовки под эмалевую краску. При проведении сварки требуется шлифовать все получившиеся швы.

На дачном участке целесообразно применять как полотно кованую решетку либо сетку Рабица. Альтернативу им представляют:

  • листовая сталь;
  • профлист;
  • поликарбонат;
  • древесина;
  • кованые детали декоративного назначения.

Независимо от использованной конструкции, требуется выверять установку столбов и подвешиваемые створки с помощью уровня. Обязательно оставляются технические зазоры в промежутках створок и над землей, это позволит свободно открывать ворота при перекосе, подвижках (осыпаниях) грунта, выпадении снега.

О том, как установить автоматические откатные ворота, смотрите в следующем видео.

dekoriko.ru

Как установить ворота своими руками

Первое представление о доме складывается при виде ворот. Они не только играют роль визитной карточки хозяев, но и обеспечивают безопасность и сохранность всего дома. Если на качестве конструкции экономить не стоит, то сократить статью расходов можно при самостоятельном монтаже. И уже на этом этапе возникает ряд вопросов: на какой разновидности ворот остановиться, какие подготовить инструменты и главный – как установить ворота, чтобы обеспечить им надежность и долговечность.

Виды ворот

В зависимости от способа открывания и закрывания все ворота условно делятся на три основные группы:

  1. Распашные. Стандартный и наиболее распространенный вид, который подойдет для забора и гаража. Он предполагает наличие большого пространства, что стоит учесть до установки. Но несмотря на это, данная разновидность лидирует среди остальных видов. Рама и опорные конструкции распашных ворот изготавливаются из металлопроката. Створки же могут быть представлены обрешеткой, цветным профилем, сэндвич-панелями или коваными узорами.
  2. Откатные. Наиболее удобный в использовании вид ворот во двор. Они занимают минимальное количество внутреннего пространства, однако в сравнении с распашными – уступают по популярности и отличаются высокой стоимостью. В зависимости от конструкции подразделяются на подвесные, консольные, откатные на сваях, автоматические и механические.
  3. Гаражные. Такие ворота предназначены для гаражей, складов и других помещений. В зависимости от конструкционной особенности и типа работы подразделяются на секционные, подъемно-поворотные и рулонные ворота.

Конструкция ворот

Каждая из разновидностей отличается не только по способу открывания, но и своей конструкцией.

Распашные ворота

Распашные ворота

Конструкция представлена двумя вертикальными опорами и петлями, на которых будут крепиться створки.

Распашные в сочетании с калиткой – классический вариант. Конструкция представлена двумя вертикальными опорами и петлями, на которых будут крепиться створки. Открываться такая конструкция может внутрь или наружу. Створки же состоят из металлической рамы, сваренной из профиля или трубы, а также из обрешетки. Последняя может быть изготовлена из дерева, металла, профнастила и других материалов. Чтобы закрывать распашные ворота, может применяться засов, препятствующий провисанию створок.

При изготовлении распашных ворот нецелесообразно использовать тяжелые материалы, чтобы не нагружать соединительные петли и опоры.

По типу открывания данный вид может иметь автоматический или ручной механизм. В первом случае используется около двух-трех специальных приводов, открывающих створки внутрь двора.

Откатные ворота

Откатные ворота

Движение полотна происходит по специальным роликовым опорам, которые установлены параллельно забору.

Конструкция откатного вида представлена направляющими, полотном и системой роликов. Движение полотна происходит по специальным роликовым опорам, которые установлены параллельно забору.

Перед тем, как сделать установку таких ворот, подразумевается сооружение фундамента. Он необходим для корректной работы опорных роликов. Если этого не сделать, любые неровности поверхности могут привести к нарушению движения всего полотна.

Обрешетка откатного вида может быть выполнена из листового металла, дерева, кованых элементов, профилированного настила и других материалов.

Гаражные ворота

В зависимости от вида ворот конструкция может быть представлена полотном и механизмом, приводящим его в движение. В качестве полотна подходят сэндвич-панели, профнастил, листовой металл, сталь.

 При выборе конструкции необходимо помнить, что она должна также гармонично вписываться в общий архитектурный стиль дома и придомовой территории.

Какие инструменты нужны

До того как установить ворота и калитку своими руками, необходимо подготовить все материалы и инструменты. Большую часть всех инструментов можно найти в собственном гараже или попросить у соседей, но некоторые придется купить.

Необходимые инструменты:

  • Сварочный аппарат;
  • Болгарка;
  • Шуруповерт;
  • Перфоратор;
  • Дрель;
  • Лопата;
  • Строительный уровень;
  • Отвертки с индикатором и насадками;
  • Молоток;
  • Щетка по металлу;
  • Набор ключей;
  • Набор сверл;
  • Буры по бетону разного диаметра;
  • Рулетка;
  • Лестница;
  • Паяльник;
  • Стамески;
  • Напильники;
  • Пассатижи.

Варианты монтажа

Технология монтажа ворот во двор отличается в зависимости от выбранной конструкции и способа ее работы. Ниже приведены основные этапы установки популярных вариантов.

Монтаж распашных ворот

Несмотря на то, что такой тип не совсем удобен, он является наиболее популярным. При его создании не используются сложные механизмы и электрические составляющие. Распашные ворота имеют каркас, состоящий из двух частей. Они изготавливаются из металлического профиля, сваренного между собой. Для жесткости каркаса применяются специальные раскосы, также выполненные из профиля. Процесс их соединения производится по диагонали, после чего болгаркой зачищаются места сварки. Завершающим этапом является приваривание крепежных элементов – петлей для монтажа на опорные элементы.

Крепление створок производится на опорные столбы, которые могут быть представлены жесткими металлическими трубами или быть выложены из кирпича или камня. Для их прочности рекомендуется производить бетонирование.

Монтаж распашных ворот

Распашные ворота достаточно легко устанавливаются своими силами.

При этом важно знать не только, как правильно установить ограждающую конструкцию, но и предпринять меры по ее защите от негативного воздействия внешней среды. В противном случае, уже через несколько сезонов будет заметна ржавчина, разъедающая металл. Для этого все металлические поверхности покрываются 2-3 слоями краски.

После того как краска полностью высохнет, можно приступать к установке обшивки. Процесс должен производиться строго в одном направлении, а именно слева направо. Если используется профнастил, для его крепления выбираются саморезы с прорезиненной шляпкой. С ее помощью удается добиться герметичного крепления и свести к минимуму риск появления ржавчины в области сверления.

Монтаж столбов вместе с установленными воротами производится последним этапом в заранее подготовленные лунки. Для удобства под створки подкладывается деревянный брус или кирпич, чтобы обеспечить просвет около 10 см. Створки подпираются раскосами, которые обеспечат им точное положение. Основание столбов подлежит бетонированию. Пользоваться воротами можно будет спустя 3-4 дня, после того как залитый бетонный раствор полностью затвердеет и придаст жесткости всей конструкции.

 Если монтаж планируется на местности с уклоном, то после определения наивысшей ее точки, производится крепление одной из створок. И только после этого можно установить остальную часть, включая калитку.

Установка с калиткой

Установка ворот с калиткой происходит по тому же принципу, что и без нее. Отличием является монтаж дополнительного профиля. К той стороне конструкции, где планируется расположить калитку, крепится дополнительная рама. Именно на ней будет располагаться дверца. С левой ее стороны привариваются петли для крепления, а с правой стороны устанавливается задвижка.

Ширина калитки должна рассчитываться таким образом, чтобы через нее мог пройти человек любой конституции тела. Стандартными размерами этого элемента является ширина 90-100 см и высота 200-250 см, но при необходимости они могут быть изменены в любую из сторон.

Монтаж откатной конструкции

Прежде чем установить откатные ворота, необходимо смонтировать каркас и опорную конструкцию. Каркас для откатной разновидности ворот можно установить по аналогичному принципу распашной конструкции. Разница в том, что створка будет одна сплошная. К нижней части профиля приваривается по всей длине направляющая, по которой будут передвигаться ролики. Последние в свою очередь монтируются на металлическую балку, предварительно утопленную в бетон, во время создания фундамента для всей конструкции. После монтажа створок приступают к сварочным работам. А именно, к опорным столбам крепятся элементы для фиксации открытия и закрытия калитки.

Калитка может открываться как самостоятельно, так и автоматически с помощью вмонтированного электрического двигателя.

Установка подъемных ворот

Монтаж распашных ворот

Такой тип используется для гаражей и других помещений, поскольку позволяет в значительной мере экономить пространство.

Обычно такой тип используется для гаражей и других помещеницй, поскольку позволяет в значительной мере экономить пространство. Приводить в действие подъемный механиз можно как самостоятельно, так и при помощи специальной электрической составляющей, которую необходимо поставить выше ворот. Таким образом она приводит их в движение благодаря натягиванию тросов. Установить их для дачи или частного дома не представляется возможным.

Что обычно вызывает сложности

Прежде чем устанавливать ворота, следует изучить возможные сложности этого процесса. Чаще всего возникают следующие трудности и ошибки.

  1. Неправильный расчет глубины фундамента каменный или бетонных столбов. Глубина определяется в зависимости от промерзания грунта в конкретном регионе. Так, для Москвы и области потребуется выкопать яму в 1,7 м, 0,2 м из которых уйдет на организацию песчаной подушки. Если неправильно рассчитать глубину, возможно выпирание фундамента и нарушение работы ворот.
  2. Пренебрежение геометрией при сборке забора. На данном этапе важно соблюдать правило: диагонали всех створок не должны отличаться друг от друга на более 5 мм. В противном случае, открытие/закрытие ворот будет сопровождаться постукиванием.
  3. Ошибки при монтаже пружины. Они допускаются, если во время их установки не проследить, чтобы оси находились на одном уровне. Иначе в процессе эксплуатации ворот будет наблюдаться износ как самих пружин, так и подшипников. Простое правило позволит уберечь комплектующие и механизм ворот от быстрого износа.
  4. Трудности при встраивании калитки. Особое внимание требуется при креплении калитки к общей конструкции ворот. Допущенные ошибки при нарушении технологии монтажа могут привести к неприятным последствиям. Может произойти замещение профиля калитки и результат — образование зазора у самого профиля.
  5. Ошибки при установке петель. Такая незначительная на первый взгляд ошибка может привести к тому, что неправильно установленные петли, станут причиной искривления всей конструкции.
  6. Несвоевременное снятие пленки. Если пленку, которая защищает новую поверхность секционных ворот, не снять сразу, может произойти ее спекание с поверхностью металла.

Установить ворота своими руками по силе каждому, кто изучит технологию монтажа, все возможные нюансы процесса и подойдет к делу с полной ответственностью. Имея в наличии свободное время, желание и все необходимые инструменты, можно собственноручно разместить надежную конструкцию и сэкономить на услугах рабочих.

moyaograda.ru

Как самому установить распашные ворота: пошаговая инструкция, тонкости дела

Не смотря на то, что в настоящее время наибольшим спросом пользуются въездные ворота из металла, деревянные конструкции встречаются довольно часто. Особенно актуальны деревянные распашные системы для участков с постройками, выполненными из этого же материала. Перед тем, как самому установить распашные ворота из дерева, нужно запастись требуемыми материалами и установить столбы.

Деревянные ворота

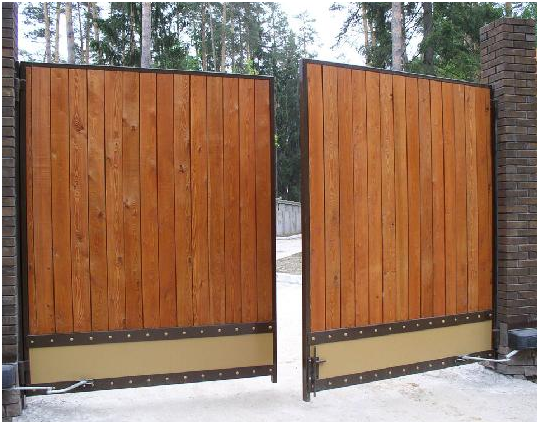

Ворота из дерева

Как и все остальные ворота, деревянные конструкции состоят из рамы и обрешетки. Рама может быть выполнена как из дерева, так и из металла. Деревянные распашные ворота делают по той же схеме, как и любые другие. Устанавливаются столбы, изготавливается рама, приделываются крепежные элементы, делается обрешетка. Каркас состоит из двух створок.

Необходимые материалы и инструменты:

  • Болгарка, ножовка.
  • Отвес, уровень, рулетка.
  • Материалы для столбов (брус 100*100 или профильные трубы).
  • Материалы для рамы (брус, труба).
  • Засов, ограничители, петли.

Изготовление рамы

Рама из дерева

Каркас из дерева

Деревянная рама

Деревянные рамы прямоугольной формы вяжутся из бруса 50*100 мм с помощью сквозного одинарного шипа. Чтобы избежать провеса, конструкция укрепляется горизонтальной укосиной. Для склеивания рекомендуется использовать не боящийся сырости эпоксидный клей. Шиповые соединения дополнительно укрепляются нагелями или шипами.

Способы фиксации рамы

Вязка бруса сквозным одинарным шипом

Для навешивания ворот существуют петли амбарного типа. На металлические опоры для монтажа ворот прикрепляются деревянные насадки (болтами). Обрешетка прикручивается только после навешивания створок. Начальная точка — середина ворот.

Рама из металла

Каркас металлический для деревянных ворот

Металлическая рама

Металлическая рама изготавливается из профильной трубы 60*30 мм. Для жесткости добавляется внутренняя рама из трубы с сечением 40*20. Обрешетка крепится на внутреннюю раму. Вначале сваривается внешняя рама, потом внутренняя. Каркасы привариваются друг к другу прихватами по 1 см с интервалами 0,25 м.

Если планируется обшить ворота с двух сторон, внутренняя труба располагается посередине. Для двусторонней обшивке труба приваривается ближе к краю наружной рамы. Перед началом работы трубы очищаются от ржавчины с помощью болгарки со шлифовальным кругом. Новые трубы нужно очистить от смазки мягкой тканью, пропитанной бензином.

Установка столбов

Деревянные столбы

Для навешивания применяются столбы из следующих материалов:

  • Дерево.
  • Металлические трубы.
  • Кирпич.
Деревянная опора

Деревянный столб для ворот

Для изготовления опор больше всего подходит дуб. После соответствующей обработки дубовые столбы простоят несколько десятилетий. Опоры обрабатываются септиком, предотвращающим гниение. Нижняя часть гидроизолируется (обматывается полиэтиленом, рубероидом, обмазывается мастикой). Опоры вставляются в скважины, пробуренные ниже глубины промерзания грунта и шириной 0,4*0,4 м.

Для выкапывания ям можно пользоваться садовым буром. Чтобы исключить опускание опоры, к ее нижней части можно прикрутить металлическую пятку или крестовину. На дно ямы насыпается и уплотняется слой мокрого песка, наливается немного бетона. Опора опускается в яму и засыпается гравием. После проверки правильности установки столб заливается бетоном.

Важно знать! Чтобы ворота не перекосились после высыхания, нужно выбирать только древесину с влажностью 15%.

Металлические столбы

Монтаж столба из металла

Установка металлического столба

Теперь рассмотрим, как правильно установить распашные ворота с металлическими столбами. В качестве опор для ворот можно использовать металлические трубы 100*100. Путем заливки бетона в полость установленных труб, их можно превратить в крепкую бетонную конструкцию с наружным армированием. Чтобы трубы не опускались в грунт, к их нижней части приваривается крестовина из арматуры. Крестовину можно заменить пластиной 25*25 см.

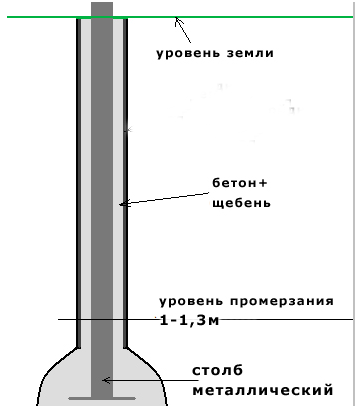

Под столбы пробуриваются ямы шириной 0,4 м и глубиной ниже промерзания грунта. На дно скважины, поверх слоя песка, заливается немного бетона и монтируется опора. Она закрепляется распорками, в процессе выравнивается по уровню. После этого можно заливать бетон.

Важно знать! Для надежной фиксации опор на участках со сложными глинистыми грунтами, подземную часть столбов рекомендуется соединить перемычкой. Ее следует приварить к металлу на глубине примерно 0,3 м и засыпать грунтом.

Столбы из кирпичей

Кирпичная кладка

Столб для забора, кладка в полтора кирпича

Кирпичные столбы строят вокруг стержня из профильной трубы. К нижней части стержня приваривается крестовина из арматуры, чтобы предотвратить проседание опоры. Трубы устанавливается в лунки, глубиной ниже промерзания почвы. Ширина ямы составляет не менее 0,5 м. Стержень кирпичного столба нужно связать с арматурой фундамента забора.

Для навеса ворот к трубам нужно заранее приварить закладные элементы. Вокруг лунки устраивается опалубка для фундамента (на высоту 15-20 см). Столб ставят поверх песочной подушки, фиксируют распорками, пустое пространство заполняют бетоном. После схватывания смеси можно выкладывать столбы.

Для опор применяется кирпичная кладка в 1,5-2 кирпича. Через каждый четвертый ряд делается перевязка кладочной сеткой. Рекомендуется прокладывать сетку с ячейками 100 мм и толщиной 0,03 см. По мере возведения опоры полость заливается бетонной смесью.

Обрешетка ворот

Необшитый каркас устанавливается на столбы, после чего собирается обрешетка. Первая планка располагается точно по стыку створок и выполняет функцию фальца, необходимого для запирания ворот. Для обшивки используют деревянные панели, вагонку, рейки, доски, бруски. Детали допускается располагать как по вертикали, так и по горизонтали.

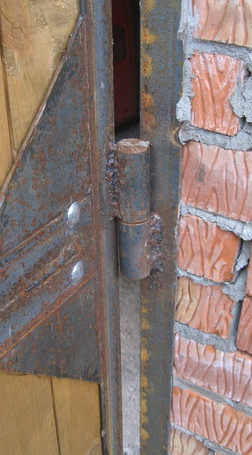

Обычные петли для ворот

Петли для деревянных ворот

Для крепления полотен используются специальные навесы. Обрешетку лучше крепить саморезами или болтами. Закрытые сворки ворот удерживаются на месте ограничителем, расположенном посередине проезда.

Распашные ворота своими руками

Источник: http://rusograda.ru/vorota/kak-samomu-ustanovit-raspashnye-vorota

www.breegs.ru

Установка секционных ворот своими руками: замеры, подготовка проема, монтаж

Главная » Гараж » Монтаж секционных ворот в гараже — все тонкости установки

Секционно-подъемные ворота ставят в гаражах, хозблоках, других технических помещениях. Они удобны тем, что при открывании просто поднимаются вверх, не требуя свободного пространства перед полотном. Еще один плюс — есть утепленные модели, которые имеют такие же теплоизоляционные характеристики как кирпичная стена в полтора кирпича. И еще важное замечание — установка секционных ворот может производится самостоятельно, своими руками. Желательно — с помощником. «В одни руки» справиться будет тяжелее, но и это возможно. Только учтите: при самостоятельном монтаже потребуется не 4 часа, которые тратят профессиональные монтажники, а значительно больше…но за день справитесь точно.

Замеры и размеры

Содержание статьи

Секционные ворота называются еще подъемно-секционными. Такое название обусловлено строением и принципом действия. Полотно ворот состоит из отдельных секций, подвижно соединенных между собой. Отсюда в названии слово «секционные». При открывании секции движутся вверх по направляющим, плавно переходя на потолок. В открытом состоянии они удерживаются на потолке. А это — причина, по которой добавляют слово «подъемные» — они поднимаются вверх.

Общее устройство секционных ворот с торсионными пружинами

Общее устройство секционных ворот с торсионными пружинами

Секционные ворота состоят из двух частей — полотна и направляющих, по которым полотно движется при открывании/закрывании. Чтобы установка секционных ворот своими руками прошла без проблем, надо тщательно провести замеры проема. В этой части ничего особо сложного нет. Нужна только рулетка, отвес, если есть — лазерный уровень.

С терминологией все понятно, конструкция в общих чертах ясна, теперь более подробно о замерах и подготовке проема, без которых установка секционных ворот обойтись просто не может.

Что и зачем измерять

Чтобы заказать подъемно-секционные ворота, надо измерить следующие расстояния (показаны на рисунке):

  • Высота (H) и ширина (B) проема. Тут, вроде, все понятно, измерения простые. Но, для нормальной работы ворот, плоскости проема должны быть параллельны. Боковые стенки должны быть строго вертикальными, пол и перемычка — строго горизонтальными, без отклонений и провисаний. В вертикальности и горизонтальности можно убедиться при помощи уровня, отвеса. Также можно проконтролировать параметры проема, проведя изменения в нескольких точках. Если данные совпадают до миллиметра, все хорошо. Если нет, придется проем готовить — выравнивать и только после этого измерять и заказывать секционные ворота. Какие параметры нужны и важны

    Какие параметры нужны и важны

  • Высота притолоки (перемычки). Притолока — это расстояние от верха проема до потолочного перекрытия (h). Оптимальная высота притолоки — 400-600 мм. В этом случае можно установить самую дешевую и, одновременно,  самую надежную стандартную систему подъема — стандартную.
  • Расстояния от края проема до боковых стен (справа (b2) и слева(b1). Называется еще «заплечики». По бокам от проема монтируются направляющие и расстояние от проема до боковых стен влияет на выбор их конструкции и способа установки.
  • Глубина вхождения (ГВ или L) внутрь помещения. Этот параметр важен, хотя часто его опускают. Это расчетная величина, которая зависит от высоты проема и типа устанавливаемой системы подъема. Считают ее по следующим правилам: к высоте проема ворот добавляют определенное число:
    • площадь ворот до 8 м2,  добавляют 400 мм.
    • площадь ворот больше 8 м2,  — увеличивают на 450 мм.
    • низкий подъем (глубина вхождения) — прибавить надо 550 мм;
    • высокий подъем — прибавить надо 65 мм и 850 мм. При стандартном монтаже установка секционных ворот не затрагивает проем

      При стандартном монтаже установка секционных ворот не затрагивает проем

Еще раз обращаем ваше внимание: на последний параметр стоит обратить внимание — глубина помещения, в который устанавливаются секционные ворота, не может быть меньше этой величины.

При установке привода

Если же планируется автоматическое открывание и привод обычный, потребуется место еще и для него (на рисунке ниже оно обозначено буквой W).

Пространство внутри помещения должно быть достаточно для монтажа системы направляющих и привода, если используется автоматизированная модификация

Пространство внутри помещения должно быть достаточно для монтажа системы направляющих и привода, если используется автоматизированная модификация

Чтобы вы могла ориентироваться, для установки привода на потолке, минимальная глубина помещения должна быть от 3290 мм до 4400 мм (для разных систем подъема). Для менее глубоких помещения есть другой выход — установка осевого привода. Он дороже, но мощнее и место для установки требует только сбоку от проема.

Про выбор высоты подъема читаем в этой статье.

Это все необходимые замеры. Как видите, все несложно. Но при этом очень важно, чтобы проем ворот был ровным, без значительных отклонений. Также важно состояние пола  и потолка (в районе установки ворот). Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие. Пол должен тоже быть ровным чтобы раму не перекосило. Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота.

Требования к проему и его подготовка

Установка секционных ворот требует предварительной подготовки проема. Проем во-первых, должен иметь достаточную несущую способность, во-вторых, по сторонам и вверху должно быть достаточно места для установки направляющих, и в третьих, он должен быть ровным. Давайте разбираться по порядку.

Чтобы было понятнее, почему установка секционных ворот возможна только на ровные стены

Чтобы было понятнее, почему установка секционных ворот возможна только на ровные стены

Несущая способность и способы ее корректировки

Если стены, к которым будут крепится секционные ворота, сложены из полнотелого кирпича, бетона, шлакоблока, даже  ракушняка, крепление направляющих возможно. Для этих материалов обычно используют анкера или дюбеля. Хуже, если стены сложены из пустотелого щелевого кирпича, пеноблока. В них тяжелую конструкцию без доработки не поставишь. Придется делать усиление проема. Есть два способа:

  • Сделать усиление проема из металлических уголков и крепить систему к ним. Все будет держаться, но затраты высоки.
  • Оштукатурить стены и попытаться закрепиться в штукатурный шов. Если что-то пойдет не так, можно еще использовать химические анкера. Этот вариант дешевле, но не самый надежный, так что лучше его не использовать.

К усилению несущей способности стены лучше подойти серьезно и сделать-таки каркас из уголков. Да, это недешево, но ворота ставятся не на один день, и не на один год, так что затраты оправданы.

Способы усиления проема если стены сделаны из щелястого кирпича или пенобетона

Способы усиления проема если стены сделаны из щелястого кирпича или пенобетона

Если гараж планируется отапливать, при усилении при помощи уголков, не забудьте под металл положить теплоизоляцию. В данном случае лучше всего подойдет картон из стекловолокна. При малой толщине он имеет хорошо предотвращает утечку тепла.

Если места для монтажа конструкции недостаточно

Бывает и так, что вверху или по бокам не хватает места для установки конструкции. Если слишком мала притолока, есть штатное решение — фальшпанель. Она сделана из того же материала, что и полотно ворот, крепится в проеме к несущей балке. Тем самым уменьшается высота ворот, но появляется возможность установить более удобную в монтаже систему стандартного подъема.

Вот что такое фальшпанель. Она может крепиться по-разному

Вот что такое фальшпанель. Она может крепиться по-разному

Бывает и так, что не хватает расстояния не только вверху, но и по бокам. Обычно этой болезнью страдают металлические гаражи.

В металлических гаражах обычно нет ни расстояний сбоку, ни сверху. Надо сварить такой каркас и к нему прикрепить ворота,зазоры заделать и утеплить

В металлических гаражах обычно нет ни расстояний сбоку, ни сверху. Надо сварить такой каркас и к нему прикрепить ворота,зазоры заделать и утеплить

Самый удобный метод коррекции размеров проема ворот в том случае — приварить по периметру профилированную трубу требуемого сечения. Сечение выбирается так, чтобы было достаточно места и вверху, и по бокам. Еще вариант — сделать как на фото выше — сделать ворота не на всю ширину гаража.

Выравнивание проема и потолка

Кроме несущей способности и параметрам проема, необходимо проверить, чтобы его поверхность была ровной и гладкой. Также должны быть выровнены стены вокруг проема и две полосы на потолке. К ним будет крепиться система направляющих, все они должны быть ровными, и лежать в одной плоскости.

Требования к проему для установки секционных ворот

Требования к проему для установки секционных ворот

Минимальная ширина полосы, на которой не должно быть отклонений — 210 мм. Это при монтаже стандартной комплектации и стандартного подъема. Для других систем требуется чуть больше. Так что можно вывести сразу около 300 мм. Точно не ошибетесь.

Для выравнивания стен из бетона, кирпича, строительных блоков используют штукатурку по маякам. Поверхность проверяют во всех плоскостях. Установка секционных ворот начинается после того, как штукатурный раствор высохнет.

Установка секционных ворот с пружинами растяжения: последовательность действий с пошаговыми фото

Конструкции секционных подъемных ворот разных производителей имеют некоторые отличия, но в общем и целом порядок их сборки и монтажа похож. Может отличаться способ крепления, другие незначительные детали, но принципы очень похожи. Для примера будет описана установка секционных ворот белорусской фирмы Alutex (Алютех).

У разных производителей есть свои тонкости установки, но общие принципы все равно одинаковы

У разных производителей есть свои тонкости установки, но общие принципы все равно одинаковы

Белорусская фирма Alutex (Алютех) имеет неплохую репутацию. За вполне вменяемые деньги получаем хорошего качества секционные ворота. Все отверстия просверлены, в комплекте есть крепеж нужного размера, в необходимом количестве. При сборке все совпадает, установка секционных ворот этой фирмы обычно проходит без проблем.

Для начала надо все распаковать, разложить, поверить комплектность, прочесть инструкцию по сборке, внимательно рассмотреть конструкцию, сопроводительные рисунки и пояснения. Не пожалейте времени на детальное изучение инструкции. Легче будет в процессе монтажа, меньше потратите нервов.

Собираем и крепим вертикальные направляющие

Начинается установка секционных ворот с монтажа каркаса, по которым движутся секции — направляющих. От того, насколько ровно будут они стоять, зависит легкость и беспроблемность движения секций, плотность их прилегания друг к другу. При установке необходимо постоянно контролировать вертикаль и горизонталь. Можно это делать обычным строительным уровнем, но намного удобнее лазерным. Можно развернуть две плоскости, выставить их на необходимом уровне. Светящиеся яркие полосы будут служить ориентиром. Любое отклонение сразу заметно.

Далее работы такие:

  • На высоте 1 м от уровня пола на стене возле проема ставим отметки.
  • Собираем раму из несущих, которые крепятся к дверному проему.
    • На несущие надевается эластичная уплотнительная лента, которая с некоторым усилием вставляется в паз.
    • В месте соединения стоек и горизонтальной перемычки надо вырезать небольшой кусочек уплотнителя. Там, где две резинки перекрывают друг друга. При помощи карандаша обозначают лишний участок, острым ножом вырезают небольшой квадратик. Вырезать мешающий кусок уплотнителя

      Вырезать мешающий кусок уплотнителя

    • Вертикальные направляющие и верхняя перемычка соединяются при помощи шурупов. Отверстия под них уже есть, их надо только совместить.
    • Внизу устанавливается монтажная перемычка. Она временная, но придает конструкции жесткость и позволяет выдержать требуемые размеры. Ставим временную монтажную перемычку

      Ставим временную монтажную перемычку

  • Крепим направляющие к проему.
    • Устанавливаем собранную конструкцию вплотную к стене. Ее внутренние размеры должны совпадать с имеющимся проемом. Допустимы отклонения в несколько миллиметров.
    • Проверяем вертикаль и горизонталь. На высоте одного метра, там где стоят отметки, закрепляем струбцинами. Выравниваем, крепим струбцинами к проему

      Выравниваем, крепим струбцинами к проему

    • В верхней части стоек устанавливаем ролики. Их край совмещаем с краем стоек, сверлим отверстия в стене в тех местах, где есть отверстия под крепеж в корпусе роликов. Через отверстие в стойке (оно специально сделано широким) вставляем пластиковые вставки дюбелей (50*10 мм, потому сверло берем 8 мм), вставляем и закручиваем дюбель-шурупы. Крепление к стене при помощи уголка с роликами

      Крепление к стене при помощи уголка с роликами

  • Установка крепежа стоек.
    • Каждая стойка крепится с двух сторон. С внешней стороны ставят специальные Г-образные крепежные пластины. Под них в боковой поверхности стоек проделаны отверстия. Совмещаем отверстия на монтажных пластинах с отверстиями в стойках, устанавливаем шурупы (М6*16 по 2 шт на каждую пластину).
    • Прикрепленная к стойке пластина должна фиксироваться к стене. Для этого в пластине имеется отверстие. Через него сверлим стену, вставляем заглушку дюбеля, ставим сам дюбель (50*10 мм). Установка секционных ворот начинается с крепления вертикальных направляющих

      Установка секционных ворот начинается с крепления вертикальных направляющих

    • Закрепляем стойки с внутренней стороны. В самом профиле есть отверстия под крепеж. В каждое надо установить дюбель, предварительно сделав отверстие под пластиковую часть и установив ее.
    • Точно так закрепляем перемычку над проемом — в отверстия дюбелями.
    • Снимаем струбцины и нижнюю монтажную перемычку.

Еще раз обращаем внимание на то, что стойки должны быть строго вертикальны и находится должны в одной плоскости.

Устанавливаем потолочные направляющие

Потолочные направляющие крепятся к перекрытию при помощи специальных телескопических подвесов. С ними удобно выставлять плоскость — высота подвеса регулируется винтом, который скользит в длинной прорези. Есть несколько типов подвесов под разную высоту притолоки. При стандартном/низком монтаже и притолоке до 300 мм используют повесы CS1. Есть еще CS2 — длиной 500 мм, CS3 — 800 мм, CS4 — 1000 мм, CS5 — 1500 мм. Их крепят к потолку, выставляют требуемую высоту. Если торчит слишком большой кусок подвеса, его отрезают, оставив пару сантиметров ниже установленного фиксирующего болта.

Потолочные направляющие имеют характерную форму — закругления с одной стороны.

  • На обе потолочных направляющих крепим дополнительную полудугу. По ней будут скользить ролики, потому тщательно совмещаем края, чтобы не было зазоров. Совмещаем отверстия, устанавливаем и затягиваем болты. Потолочные направляющие готовы к установке

    Потолочные направляющие готовы к установке

  • Собранные горизонтальные направляющие для секционных ворот крепим к стойкам. В пластинах с роликами есть специальные выступы под их фиксацию. Совмещаем отверстия, вставляем и затягиваем крепеж.
  • Свободные края потолочных направляющих  соединяем перемычкой. Выравниваем конструкцию, подпираем планкой

    Выравниваем конструкцию, подпираем планкой

  • Выравниваем направляющие горизонтально. Для этого подпираем установленную перемычку, при помощи уровня регулируя высоту. Для подпорки можно воспользоваться любой пригодной для упора планкой, а в качестве фиксатора можно использовать струбцину.

Крепление потолочных направляющих к потолку описано в начале пункта. Важно выставить их ровно. Крепятся они парами. Первая — на расстоянии 900 мм от проема, вторая — на расстоянии 300 мм от противоположного края.

Установка крепления направляющих на потолке

Установка крепления направляющих на потолке

Перед тем как крепить, и после, проверяем диагонали (должны совпадать до миллиметра) и горизонтальность каждой из частей.

Монтаж секций (собираем полотно)

После сборки каркаса собираем полотно ворот. Понадобятся сами секции, петли/ролики и крепеж (6,3*16 мм). Отличительная черта секционных ворот Алютех, как раз вот эти самые петли, совмещенные с роликами. Монтаж с ними проще, скольжение полотна более плавное.

  • Первая секция устанавливается на пол (он, кстати, должен быть ровным, допустимое отклонение — 5 мм на весь проем, без резких перепадов). Установив, проверяем горизонтальность ее верхнего края. Следим также за тем, чтобы края находились на равном расстоянии от края направляющих, чтобы не мешал крепеж. Выставляем секцию ровно, строго по центру, с равными зазорами

    Выставляем секцию ровно, строго по центру, с равными зазорами

  • К выставленной секции крепим петлю с роликом. Ролик заправляем в направляющую, совмещаем отверстия, которые имеются на усиливающей полосе, закрепленной на краю сендвич-панели, закрепляем имеющимся крепежом.
  • Готовим к установке нижний ролик. Он имеет особую форму — со штырем в нижней части. На штырь надеваем петли на конце двух тросиков, устанавливаем шайбу, закрепляем при помощи шпильки (отогнув торчащие концы в разные стороны). Нижние ролики: подготовка и установка

    Нижние ролики: подготовка и установка

  • Подготовленные ролики ставим внизу первой секции. Как обычно, есть отверстия, совмещаем, закручиваем винты.
  • Ставим вторую секцию. Ее ставим на первую, выравнивая края, закрепляем свободный конец петли. В верхней части устанавливаем такую же петлю.
  • Ставим две (или больше, если полотно широкое) дополнительные петли. Монтаж полотна секционных ворот - дело нескольких минут

    Монтаж полотна секционных ворот — дело нескольких минут

  • Монтируем следующую секцию. И так до верха полотна.
  • На последнюю секцию ставим ролики без петель. Сначала заправляем ролик в направляющую, совмещаем отверстия и закрепляем.

Все, установка секционных ворот почти закончена. Осталось собрать механизм подъема и органы управления.

Установка органов управления

Этим громким словосочетанием «органы управления» в модели с ручных открыванием обозначены ручка, пружинный запор и тросики, дернув за которые створку ворот опускаем вниз.

  • Ставим ручку. Под нее, снова-таки, есть отверстия на нижней секции. Снимаем декоративную панель на ручке, совмещаем отверстия, закручиваем болты, ставим крышку на место. Ставим ручку и задвижку

    Ставим ручку и задвижку

  • На второй или третей секции ставим запор — пружинную задвижку. Под нее надо будет в направляющей сделать отверстие диаметром, чуть больше чем диаметр штыря задвижки.
  • Один край троса крепим к нижней петле с  роликом (там уже закреплены на штыре два тросика). Его продеваем в отверстие в петле, завязываем узел. Крепим трос

    Крепим трос

  • Второй край троса закрепляем наверху. В том месте, где крепилась дуга потолочной направляющей, с наружной стороны есть выступ под трос. В него продеваем свободный конец, завязываем узел.

Остался последний шаг — установка пружины и сборка механизма подъема/опускания секционных ворот.

Сборка и монтаж механизм подъема

Полотно ворот аккуратно поднимаем и фиксируем чем-то в открытом положении. При этом нижняя кромка полотна должна открыть ролик, расположенный на самом верху направляющей.

  • Берем край тросика, прикрепленного к нижнему ролику, поднимаем его вверх, пропускаем по верхнему ролику (не тот, который прикреплен к полотну, а который установлен на стойке.
  • Протягиваем вниз до второго ролика, который на заводе установлен внутри направляющей, огибаем его.
  • Тянем тросик вверх, почти к месту установки перемычки. Тут внутри направляющей смонтирована крепежная пластина. Немного отпускаем нижний крепежный болт, заводим тросик в него, верхушка его ложится в специальную выемку, болт затягивается. Протягиваем тросик

    Протягиваем тросик

  • Натягиваем и регулируем пружину, которая прикреплена в стойке и крепим ее четырьмя болтами. Для начала выберите промежуточное положение где-то посредине, закрепите.
  • Начинаем регулировку натяжения пружины. Поднимаем ворота до высоты 1 метр (там, где ставили отметки), отпустите полотно. Если оно само поднялось немного вверх, надо уменьшить натяжение пружины, прикрепив ее немного выше. Если на том же расстоянии отпустив полотно оно сдвинулось вниз, пружина слишком слаба, ее надо натянуть сильнее. Установка фиксатора полотна

    Установка фиксатора полотна

  • Последнее что надо сделать — установить фиксатор полотна. Поднимаем ворота так, чтобы нижний край находится на расстоянии 100 мм от верхнего края проема. Берем карандаш, отмечаем на потолочной направляющей место, где заканчивается полотно. Берем стопор/фиксатор/упор, прикладываем его к отметке, карандашом ставим метки под крепеж (в фиксаторе есть отверстия). Сверлим отверстия, устанавливаем фиксатор. Теперь открытые секционные ворота заходят на стопор примерно до половины и дальше не идут.

Вот теперь точно все. Монтаж секционных ворот окончен, они готовы к эксплуатации.

Видео-инструкции сборки других моделей

У DoorHan и Hörmann монтаж отличается. Отличия смотрите в роликах.

Чуть по-другому устанавливаются секционные ворота с торсионной пружиной. Разницу можно увидеть в демонстрационном ролике.

stroychik.ru

Секционные ворота своими руками - инструкция по монтажу!

Секционные ворота используются сегодня для утепления и герметизации разных (в том числе гаражных) помещений. Подобные конструкции состоят из пружины, поглощающей колебание полотна, другой фурнитуры и направляющих. Само полотно оборудуется специальными механизмами, предназначенными для дистанционного открывания/закрывания посредством пульта, идущего в комплекте.

Секционные воротаСекционные ворота

Секционные ворота встречаются преимущественно в тех помещениях, где ограничено свободное пространство. При открывании полотно поднимается вверх, что существенно экономит свободную площадь.

Конструкция секционных гаражных воротКонструкция секционных гаражных ворот

Внимание! Воротные панели, которые выполняются в любом цвете, при изготовлении покрываются специальным полимерным напылением, защищающим конструкцию от коррозии и обеспечивающим длительный эксплуатационный срок.

При желании в полотно можно встраивать прочное акриловое окно в целях освещения гаража, а благодаря утепляющим сэндвич-панелям конструкция способна работать в достаточно широком температурном диапазоне (от -50ᵒС до +70ᵒС).

Конструкция воротКонструкция ворот

Также стоит выделить безопасность подобной конструкции, ведь закрывание обеспечивает специальная запорная система, которая дает возможность автоматически блокировать панель непосредственно после поднятия. При грамотной эксплуатации и четкому следованию инструкции изготовителя конструкция прослужит порядка десяти лет без ремонта и замены отдельных элементов. А теперь выясним, как собрать секционные ворота своими руками.

Схема воротСхема ворот

Разновидности конструкции

Современные секционные ворота подойдут для помещений всех типов.

Внимание! Гаражи, выстроенные ранее, зачастую не отвечает нынешним строительным стандартам, вследствие чего ворота производят в различных модификациях.

Варианты воротВарианты ворот

Конструкции вертикального подъема

Предназначаются для гаражей с большой высотой подъема. Продаются исключительно в строительных гипермаркетах и отличаются тем, что занимают минимальное пространство при установке.

Конструкции высокого подъема

Такие ворота стоят дороже и используются там, где небольшая высота не позволяет выполнить вертикальное поднятие полотна. Высокая цена объясняется применением подвесных кронштейнов, специальных направляющих и большого количества расходных материалов.

Узнайте мастер класс от подписчика, как увеличить высоту гаража, из нашей новой статьи.

Конструкции стандартного подъема

Используются в помещениях, которые полностью готовы к установке, с минимальной высотой притолоки минимум 18 см. Все элементы выполняются из нержавеющей стали. Самый простой и удобный вариант, оттого наиболее популярный.

Конструкции низкого подъема

Низкоподъемные ворота целесообразны в условиях ограниченной высоты проема (притолоки). К потолку крепятся контрольные элементы и торсионные пружины, и если он низкий, то весь аппарат фиксируется на тыльной части направляющих. Если говорить более конкретно, то такой аппарат состоит из:

  • торсионного вала;
  • наматывающих шкивов;
  • балансировочных пружин.

После выбора подходящей конструкции можно приступать к подготовительным работам.

Цены на секционные ворота

Секционные ворота

Этап 1. Подготовка оборудования

ИнструментыИнструменты

До того как приступить к работе, следует подготовить все необходимые инструменты.

  1. Лазерный уровень особенно необходим, если ширина ворот будет превышать 5 м. Дело в том, что обычные водяные уровни дают определенную погрешность (от 1,5 см до 3 см), что недопустимо при установке секционных ворот.
  2. Электродрель для крепления отдельных элементов на высоте.
  3. Перфоратор мощностью 1,5 кВт для проделывания отверстий в бетоне.
  4. Другие инструменты: отвертка, кусачки, плоскогубцы.

Внимание! Приведенный перечень инструментов неполный, все зависит от индивидуальных особенностей ворот и качества подготовки проема.

Также потребуются различные крепежные элементы вне зависимости от того, из бетона выполнены стены или из рыхлого песчаника.

ФурнитураФурнитура

Этап 2. Замеры

Схема для замеровСхема для замеров

Перед заказом секционной конструкции нужно провести тщательные замеры проема и помещения в целом.

Шаг 1. Вначале измеряется величина Н – высота проема. При этом указывается не конкретная высота, а место для въезда машины. Предположим, высота составляет 200 см. В таком случае в заказе необходимо указать на 30 см больше, т. к. после установки чистый проезд будет равняться 180 см.

Шаг 2. Далее измеряется притолока (h). От этого показателя зависит тип выбранной конструкции.

Шаг 3. Определяется ширина проема (В). Полученный показатель увеличивается на 2 см с каждой стороны с учетом будущей конструкции.

Шаг 4. Определяется технический зазор (b1, b2), минимум по 8 см с каждой стороны. Это обеспечит свободный доступ к элементам крепления при сервисном обслуживании.

Шаг 5. В конце измеряется глубина гаража (L). Особенностью секционных ворот считается то, что полотно поднимается к потолку, поэтому глубина должна быть больше высоты.

Этап 3. Подготовка проема

Подготовка проемаПодготовка проемаЗамерыЗамеры

После замеров и подготовки инструментов заказываются сами ворота. Обычно на изготовление уходит примерно две недели. За это время можно подготовить проем.

Шаг 1. В первую очередь оштукатуриваются стены и потолок (если это не было сделано ранее). Это объясняется достаточно просто: после монтажа воротных направляющих доступ к неподготовленным участкам будет недоступным.

Шаг 2. Проверяется плоскость каждой стены по отношению к соседним.

Внимание! Если проем не будет в одной линии со стенами, то установить ворота не получится.

Подобные конструкции имеют правильную горизонтальную форму, поэтому недопустимы даже малейшие погрешности в строительстве гаража. Конечно, ворота можно поставить и на кривые поверхности (придется потрудиться), но в таком случае прочность крепежей и эстетичность будут под вопросом. Да и в зимнее время будет задувать снег и холодный воздух, что приведет к промерзанию помещения.

Шаг 3. Пристенки и притолока отделываются металлическим уголком.

Внимание! При отсутствии опыта лучше доверить подготовку гаража профессионалам, а уже по окончании работ проверить результаты при помощи уровня. Если технические характеристики не будут соблюдены, то владельцу придется часто проводить ремонт и замену комплектующих, а эксплуатационный срок, соответственно, будет снижен.

Этап 4. Установка секционных ворот

Основные точки крепления накладных вертикальных направляющих и крепления кронштейна под торсионный механизмОсновные точки крепления накладных вертикальных направляющих и крепления кронштейна под торсионный механизм

Внимание! Самостоятельное соединение полотен – крайне сложный процесс, справятся с которым лишь опытные мастера. Поэтому лучше заказать уже готовые ворота и установить их в раму.

Шаг 1. Вначале удаляется или укрепляется все непрочное покрытие. Проверяется горизонтальность пола (допустимая погрешность в этом случае – всего 1 мм). Если все в порядке, можно начинать подготовку панелей к установке. Нужно помнить, что такие ворота стоят достаточно дорого, поэтому с полотном следует обращаться с предельной аккуратностью, чтобы случайно не повредить.

Шаг 2. Далее наносится разметка для крепления направляющих. Первыми фиксируются вертикальные профили – они крепятся на стене посредством монтажных саморезов (такие отличаются длинной ножкой). Затем, ориентируясь на вертикальные профили, фиксируются горизонтальные направляющие. Важно, чтобы «рельсы» располагались строго под прямым углом по отношению друг к другу, иначе полотно не сможет подняться.

Крепеж горизонтальный направляющихКрепеж горизонтальный направляющихКрепеж горизонтальный направляющихКрепеж горизонтальный направляющихКрепеж горизонтальный направляющихКрепеж горизонтальный направляющих

Шаг 3. Далее собираются панели (если не были приобретены готовые ворота). При этом нужно тщательно все замеривать, т. к. секционные ворота, как упоминалось выше, перекосов не терпят. Если таковые все же образовались, то для выравнивания нельзя использовать дощечки разного размера или монтажную пену, в противном случае размеры конструкции в дальнейшем будут нарушены.

Вместо них лучше использовать железные прокладки разной толщины.

Шаг 4. Затем крепятся элементы управления и подъемный механизм. Проверяется точность всех измерений.

Перед началом монтажных работ следует ознакомиться с инструкцией производителя. Многие фирмы (такие как «Алютех», «Хормане» или «Дорхан) пошагово описывают установку конструкции. Особенности монтажных работ могут отличаться в зависимости от производителя, но в целом это несложная процедура.

Монтаж полотнаМонтаж полотна

Шаг 5. По окончании установки панелей фиксируются дополнительные элементы (замок, петли и ручки). Замку следует уделить особое внимание – он обязательно должен быть качественным, т. к. предназначен для защиты имущества.

Улавливающее устройство секционных ворот HormannУлавливающее устройство секционных ворот HormannМонтаж дополнительных элементовМонтаж дополнительных элементовРучки секционных ворот Ручки секционных ворот

Шаг 6. Устанавливаются пружины, которые отвечают за открывание/закрывание ворот. На финальном этапе работы фиксируются ограничители, необходимые для ограничения движения полотна.

ПружинаПружинаМеханическая система защиты от обрыва пружиныМеханическая система защиты от обрыва пружины

Внимание! Если устанавливается модель ворот с автоматическим открыванием, то потребуется установить еще электрический привод. Для правильного монтажа и подключения следует также ознакомиться с инструкцией к прибору.

Электропривод воротЭлектропривод воротУстановка автоматики Установка автоматикиРазблокировка электропривода изнутри помещенияРазблокировка электропривода изнутри помещения

При должном подходе и правильных расчетах установка ворот занимает максимум один день.

Установка полотнаУстановка полотна

Этап 5. Проверка

Главным показателем правильности монтажа является наличие или отсутствие просвета при опущенном полотне. В таком случае уплотнители будут исправно выполнять свои функции по герметизации и защите гаража от попадания атмосферных осадков. Стоит отметить, что снаружи уплотнители должны быть незаметными. Если их видно, то замеры были произведены неправильно.

ВоротаВорота

Далее осматривается нижняя панель. Зафиксированный снизу уплотнитель должен максимально плотно прилегать к полу. Если обнаружен зазор, конструкция проверяется по уровню. Для устранения дефекта не в уровне регулируется положение направляющих.

Последней проверяется балансировка (балансировочные пружины). Они могут располагаться по бокам профилей или же на торсионной балке – все зависит от площади полотна. Если поднять ворота на 1,5 метра, то пружины должны быть на месте, не опускаясь и не поднимаясь.

Видео – Монтаж секционных ворот

Схемы установки секционных ворот

Монтаж ворот со стандартным подъемомМонтаж ворот со стандартным подъемомСборка нижней панелиСборка нижней панелиСборка передних панелейСборка передних панелейСборка верхней панелиСборка верхней панелиУстановка вертикальных направляющихУстановка вертикальных направляющихУстановка вертикальных направляющихУстановка вертикальных направляющихУстановка горизонтальных направляющихУстановка горизонтальных направляющихУстановка кронштейновУстановка кронштейновУстановка распорных втулокУстановка распорных втулокУстановка панелейУстановка панелейТорсионный механизмТорсионный механизмТорсионный механизмТорсионный механизм и взведение пружиныКрепление к потолкуКрепление к потолкуРегулировка тросовРегулировка тросовУстановка деталей воротУстановка деталей воротЗадвижкаЗадвижка

Читайте нашу новую статью, устройство откатных ворот своими руками, а также узнайте процесс установки ворот с электроприводом своими руками.

stroyday.ru

Монтаж распашных ворот своими руками: пошаговое руководство


Компания "Русская Ограда". Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.



Успешное оформление въезда на придомовую территорию своими руками возможно только в том случае, если будет соблюдаться при строительстве некий установившийся с годами регламент работ. Распашные ворота — это простота и классика, и монтаж распашных ворот своими руками доступен и понятен практически всем.

Гарантией успеха будут качественные материалы для установки опорных конструкций, и изготовленные правильно и по точным размерам ворота.

Установка обычных двустворных ворот

Можно сказать, что оформление проезда во двор начинается с обдумывания будущего строительства и выбора материалов, из которых будет производиться стройка. Начните с того, что выберете материал для опорных воротных столбов. При выборе примите в расчёт, что на них при работе придётся вся существующая рабочая нагрузка.

Изготавливаются опоры из разных материалов. Столбы бывают из дерева, профильных или круглых металлических труб, и железобетонными столбами. Каменные, кирпичные, и из декоративных блоков опоры внутри все-таки имеют металлическую трубу, которая и несёт на себе основную нагрузку.

Дачные двустворные ворота

Ворота с деревянными стойками

Если деревянные створки легкие, и вес их от 10-30 кг, опорными стойками могут служить деревянные брусья 10×10 см или брёвна D-16 см. Древесину обрабатывают специальными составам, чтобы избавить её от гниения и разрушения. При установке и бетонировании ту часть столба, что будет находиться в земле или бетоне, от влаги изолируют пропиткой, покраской и обмоткой рубероидом. А правильный уход за столбами поможет им выстоять до 20 лет.

Распашные ворота с коваными створками

Для створок весом более 50 кг опорные столбы лучше устанавливать из бетона с  закладными элементами, а также трубы  D-12 см и толщиной стенок равной 4 мм, деревянный брус сечением  14×14 см или бревна от 20 см диаметром. Для тяжелых ворот приобретают трубы диаметром более 14 см с толщиной стенок 0,5 см или швеллер, имеющий размеры от 10×10 см и выше.

Инструкция по установке и монтажу ворот

Инструкция говорит, что длина бетонируемой части столба должна быть больше 1/3 его высоты для лёгких створок, для тяжелых ворот подземная часть может достигать половины общего размера столбов ворот. Дополнительно устойчивость столбов с тяжелыми створками регулируют величиной лунок.

Установка столба с бетонированием основания

Последовательность монтажа распашных ворот

Установку распахивающихся ворот  начинают с  бетонирования опорных стоек, а потом навешивают на них створки. Для удобства проведения работ, навесы или воротные петли крепят или приваривают на стойках и створках, разместив их лежа на земле, затем створки снимают, и устанавливают столбы.

Внимание! На опоре крепят половинку навеса со штырём, а на створках ту часть, что с петлёй.

Расположение петель

При установке тяжелых ворот на кирпичные или каменные опоры не следует жестко соединять между собой закладную трубу и кладку.  Это позволит избежать динамических и вибрационных нагрузок, действующих при движении створок, а также возникающих от воздействия ветра или человека. Нагрузки со стоек будут попадать на кладку, которая от этого постепенно разрушится.

Элементы самостоятельной установки ворот

После установки опор для подвешивания воротных створок, приступают к изготовлению рам воротных панелей. Для того чтобы воротные панели двигались плавно, без рывков, скрипа и на одном расстоянии над поверхностью земли, следует каркас ворот сделать достаточно жестким, такими чтобы все углы рам створок были прямыми, и находились при любой погоде в одной плоскости.

Опорные воротные столбы из любого материала должны быть покрыты сверху крышками или колпаками, для того чтобы природные осадки не попадали во внутреннее пространство столбов.

Важно знать, что вода, скопившаяся в металлическом стояке, при замерзании расширяется и стояк лопается, что приводит к разрушению столба.

Кованые обшитые поликарбонатом двустворные ворота

Обшивкой воротным панелям служат дерево, профнастил или поликарбонат. Бывают ворота, изготовленные  из железа:  оцинкованного листов, листов с различной перфорацией  и металлической сетки с ячейками разных размеров и прочности.  Кроме того, остаются непревзойдёнными по красоте прочности и долговечности кованые кузнецами воротные створы.

Для изготовления распахивающихся ворот самостоятельно понадобится некоторое количество инструментов:

  • Болгарка с дисками для резки и шлифования металла.
  • Оборудование для покраски ворот (компрессор, краскопульт). Можно покрасить конечно и обычной кисточкой, качество конечно будет не то, но красить надо обязательно, это избавит металл от появления коррозии.
  • Сварочный аппарат любой конструкции с достаточным запасом электродов для сварочных работ.
  • Дрель для крепления материала обшивки.
  • Рулетка, угломер, молоток, наждачная бумага, клепатель и заклепки.

Этого набора инструментов должно быть достаточно для создания распахивающихся ворот.

Для изготовления створок потребуются следующие материалы:

  • Основным материалом будет профильная труба.
  • Краску каждый выбирает себе сам, часто используют ту краску, которая у вас есть в наличии.
  • Петли для ворот подбирают с расчетом под свои ворота.
  • Обшивка выбирается по вкусу, подходящая к материалу установленной ограды. Это может быть профнастил, прокатный металлический лист, дерево, поликарбонат.
  • Приобретается фурнитура, подходящая по цвету и структуре материала, вобранного для обшивки, и запорные устройства, такие как задвижки, стопоры и замки.

В набор материалов может войти комплект автоматики, в случае, если в ваши планы входит автоматизация ваших будущих распашных ворот.

Сборка створок ворот

Работы начинаются с уточнения размеров высоты и ширины проезда. По уточненным размерам составляют чертёж своих будущих ворот.  Предлагаем обсудить создание приведённой ниже схемы.

Схема каркаса двустворных ворот

По своим замерам отрезать 3 трубы, равные ширине ворот, и четыре отрезка, равных по высоте воротам, кроме того потребуются четыре отрезка, приваренные по диагонали, которые являются рёбрами жесткости.  Затем следует подготовить места сварки, т.е. очистить от масла и ржавчины. От коррозии избавляются при помощи болгарки с шлифовальным кругом или наждачной бумаги, а от масла — бензином или растворителем.

При сваривании каркаса требуется соблюсти прямые углы в прямоугольнике рам створок. Предлагаем вам сварить вначале прямоугольник, величиной равной проёму ворот. Посередине приваривают поперечину для жесткости. После этого посередине, оставив промежуток 1-1,5 см, прихватывают вертикальные боковины створок. Затем разрезают каркас на две одинаковые створки. После этого завершают сварку каркасов по схеме прочными швами. Посередине на одной из створок приваривают полосу металла для упора створок при закрывании. Кроме того, на этом этапе приваривают запорные элементы, требующиеся для их установки.

Обработанный угол воротной рамы

Завершив сварные работы, обрабатывают сварные швы, доводя поверхность до абсолютной гладкости при помощи шлифовального диска, устраняя шлак и выпуклости в местах сварки.

Защита ворот от воздействия внешней среды

Каркас должен быть очищен и обезжирен, с него следует удалить пыль, только после этого приступают к окраске. Качественнее получится нанесение краски компрессором или краскопультом, особенно в труднодоступных местах. Каркас покрывают грунтовкой и двумя слоями краски, при этом каждый слой должен поочерёдно высохнуть, тогда качество покраски будет высоким.

Обшивку производят в двух вариантах, рамы створок могут быть одетыми на петли, а могут находиться в положении, удобном для исполнителя. После обшивки и навешивания воротных панелей на место закрепляют задвижки, стопоры, и устанавливают замки. Правильно установленные створки двигаются легко, плавно, и без скрипа. В последствии такие распашные ворота несложно будет автоматизировать.

Монтаж ворот и калитки

rusograda.ru

Монтаж распашных ворот своими руками: пошаговое руководство

Успешное оформление въезда на придомовую территорию своими руками возможно только в том случае, если будет соблюдаться при строительстве некий установившийся с годами регламент работ. Распашные ворота — это простота и классика, и монтаж распашных ворот своими руками доступен и понятен практически всем.

Гарантией успеха будут качественные материалы для установки опорных конструкций, и изготовленные правильно и по точным размерам ворота.

Установка обычных двустворных ворот

Можно сказать, что оформление проезда во двор начинается с обдумывания будущего строительства и выбора материалов, из которых будет производиться стройка. Начните с того, что выберете материал для опорных воротных столбов. При выборе примите в расчёт, что на них при работе придётся вся существующая рабочая нагрузка.

Изготавливаются опоры из разных материалов. Столбы бывают из дерева, профильных или круглых металлических труб, и железобетонными столбами. Каменные, кирпичные, и из декоративных блоков опоры внутри все-таки имеют металлическую трубу, которая и несёт на себе основную нагрузку.

Деревянные ворота

Дачные двустворные ворота

Ворота с деревянными стойками

Если деревянные створки легкие, и вес их от 10-30 кг, опорными стойками могут служить деревянные брусья 10×10 см или брёвна D-16 см. Древесину обрабатывают специальными составам, чтобы избавить её от гниения и разрушения. При установке и бетонировании ту часть столба, что будет находиться в земле или бетоне, от влаги изолируют пропиткой, покраской и обмоткой рубероидом. А правильный уход за столбами поможет им выстоять до 20 лет.

Сплошные ворота

Распашные ворота с коваными створками

Для створок весом более 50 кг опорные столбы лучше устанавливать из бетона с  закладными элементами, а также трубы  D-12 см и толщиной стенок равной 4 мм, деревянный брус сечением  14×14 см или бревна от 20 см диаметром. Для тяжелых ворот приобретают трубы диаметром более 14 см с толщиной стенок 0,5 см или швеллер, имеющий размеры от 10×10 см и выше.

Инструкция по установке и монтажу ворот

Инструкция говорит, что длина бетонируемой части столба должна быть больше 1/3 его высоты для лёгких створок, для тяжелых ворот подземная часть может достигать половины общего размера столбов ворот. Дополнительно устойчивость столбов с тяжелыми створками регулируют величиной лунок.

Заливка столба раствором

Установка столба с бетонированием основания

Последовательность монтажа распашных ворот

Установку распахивающихся ворот  начинают с  бетонирования опорных стоек, а потом навешивают на них створки. Для удобства проведения работ, навесы или воротные петли крепят или приваривают на стойках и створках, разместив их лежа на земле, затем створки снимают, и устанавливают столбы.

Внимание! На опоре крепят половинку навеса со штырём, а на створках ту часть, что с петлёй.

Монтаж ворот

Расположение петель

При установке тяжелых ворот на кирпичные или каменные опоры не следует жестко соединять между собой закладную трубу и кладку.  Это позволит избежать динамических и вибрационных нагрузок, действующих при движении створок, а также возникающих от воздействия ветра или человека. Нагрузки со стоек будут попадать на кладку, которая от этого постепенно разрушится.

Элементы самостоятельной установки ворот

После установки опор для подвешивания воротных створок, приступают к изготовлению рам воротных панелей. Для того чтобы воротные панели двигались плавно, без рывков, скрипа и на одном расстоянии над поверхностью земли, следует каркас ворот сделать достаточно жестким, такими чтобы все углы рам створок были прямыми, и находились при любой погоде в одной плоскости.

Опорные воротные столбы из любого материала должны быть покрыты сверху крышками или колпаками, для того чтобы природные осадки не попадали во внутреннее пространство столбов.

Важно знать, что вода, скопившаяся в металлическом стояке, при замерзании расширяется и стояк лопается, что приводит к разрушению столба.

Металлический портал

Кованые обшитые поликарбонатом двустворные ворота

Обшивкой воротным панелям служат дерево, профнастил или поликарбонат. Бывают ворота, изготовленные  из железа:  оцинкованного листов, листов с различной перфорацией  и металлической сетки с ячейками разных размеров и прочности.  Кроме того, остаются непревзойдёнными по красоте прочности и долговечности кованые кузнецами воротные створы.

Для изготовления распахивающихся ворот самостоятельно понадобится некоторое количество инструментов:

  • Болгарка с дисками для резки и шлифования металла.
  • Оборудование для покраски ворот (компрессор, краскопульт). Можно покрасить конечно и обычной кисточкой, качество конечно будет не то, но красить надо обязательно, это избавит металл от появления коррозии.
  • Сварочный аппарат любой конструкции с достаточным запасом электродов для сварочных работ.
  • Дрель для крепления материала обшивки.
  • Рулетка, угломер, молоток, наждачная бумага, клепатель и заклепки.

Этого набора инструментов должно быть достаточно для создания распахивающихся ворот.

Для изготовления створок потребуются следующие материалы:

  • Основным материалом будет профильная труба.
  • Краску каждый выбирает себе сам, часто используют ту краску, которая у вас есть в наличии.
  • Петли для ворот подбирают с расчетом под свои ворота.
  • Обшивка выбирается по вкусу, подходящая к материалу установленной ограды. Это может быть профнастил, прокатный металлический лист, дерево, поликарбонат.
  • Приобретается фурнитура, подходящая по цвету и структуре материала, вобранного для обшивки, и запорные устройства, такие как задвижки, стопоры и замки.

В набор материалов может войти комплект автоматики, в случае, если в ваши планы входит автоматизация ваших будущих распашных ворот.

Сборка створок ворот

Работы начинаются с уточнения размеров высоты и ширины проезда. По уточненным размерам составляют чертёж своих будущих ворот.  Предлагаем обсудить создание приведённой ниже схемы.

Конструкция основания портала

Схема каркаса двустворных ворот

По своим замерам отрезать 3 трубы, равные ширине ворот, и четыре отрезка, равных по высоте воротам, кроме того потребуются четыре отрезка, приваренные по диагонали, которые являются рёбрами жесткости.  Затем следует подготовить места сварки, т.е. очистить от масла и ржавчины. От коррозии избавляются при помощи болгарки с шлифовальным кругом или наждачной бумаги, а от масла — бензином или растворителем.

При сваривании каркаса требуется соблюсти прямые углы в прямоугольнике рам створок. Предлагаем вам сварить вначале прямоугольник, величиной равной проёму ворот. Посередине приваривают поперечину для жесткости. После этого посередине, оставив промежуток 1-1,5 см, прихватывают вертикальные боковины створок. Затем разрезают каркас на две одинаковые створки. После этого завершают сварку каркасов по схеме прочными швами. Посередине на одной из створок приваривают полосу металла для упора створок при закрывании. Кроме того, на этом этапе приваривают запорные элементы, требующиеся для их установки.

Основание

Обработанный угол воротной рамы

Завершив сварные работы, обрабатывают сварные швы, доводя поверхность до абсолютной гладкости при помощи шлифовального диска, устраняя шлак и выпуклости в местах сварки.

Защита ворот от воздействия внешней среды

Каркас должен быть очищен и обезжирен, с него следует удалить пыль, только после этого приступают к окраске. Качественнее получится нанесение краски компрессором или краскопультом, особенно в труднодоступных местах. Каркас покрывают грунтовкой и двумя слоями краски, при этом каждый слой должен поочерёдно высохнуть, тогда качество покраски будет высоким.

Обшивку производят в двух вариантах, рамы створок могут быть одетыми на петли, а могут находиться в положении, удобном для исполнителя. После обшивки и навешивания воротных панелей на место закрепляют задвижки, стопоры, и устанавливают замки. Правильно установленные створки двигаются легко, плавно, и без скрипа. В последствии такие распашные ворота несложно будет автоматизировать.

Монтаж ворот и калитки

Источник: http://rusograda.ru/vorota/montazh-raspashnyx-vorot-svoimi-rukami

www.breegs.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
