Установка водостока для крыши своими руками: Установка водостоков для крыши своими руками: монтаж и крепление

Как сделать водостоки для крыши своими руками

Установка водостока для крыши индивидуального жилья или хозяйственной постройки позволяет:

• Продлить срок службы отделки фасада
• Сохранить прочность фундамента
• Предотвратить протекание крыши
• Организовать автоматический отвод дождевой и талой воды в емкости, используемые для полива растений и других хозяйственных нужд.

Можно изготовить к..расивые и практичные водостоки своими руками из канализационных труб, поэтому самостоятельная установка системы водоотведения не потребует больших финансовых затрат.

Какие материалы лучше использовать для создания водостоков

Трубы из поливинилхлорида (ПВХ) обладают рядом эксплуатационных преимуществ:

• Небольшой вес материалов облегчает монтажные работы и транспортировку
• Низкая стоимость позволяет сделать систему водостока недорого
• Широкий ассортимент размеров, сопутствующих фитингов и приспособлений
• Легкость обработки: трубы можно распилить не только «болгаркой» (углошлифовальной машинкой), но и обычной ножовкой
• Устойчивость к коррозии, температурным воздействиям, ультрафиолетовому излучению и прочим факторам.

“Классикой жанра” является создание водостоков из оцинкованных металлов, но сталь, как и любой другой металл, плохо реагирует на перепады температур, нуждается в обработке высокостойкой краской для защиты от коррозийных процессов, шумит и т.д. И самостоятельно сделать металлическую систему водоотведения с крыши будет сложно, так как для этого необходимы навыки опытного жестянщика.

Подбор цвета ПВХ трубы

Производители арматуры из поливинилхлорида изготавливают продукцию трех цветов, для того чтобы заказчикам было легче ориентироваться в ассортименте и особенностях материала.

Цвет	Особенности для водостока
Серый	Самый распространенный вариант, подходит для монтажа внутренних коммуникаций (для плоского типа крыши). Чувствительный к отрицательным температурам и механическим воздействиям.
Белый	Почти не отличается от серых разновидностей, но хорошо поглощает звук стекающей воды и более устойчив к отрицательным температурам. Хорошо подходит для регионов с мягкими зимами.
Рыжий	Идеальный вариант, для того чтобы сделать монтаж наружных водопроводных труб (для покатой кровли). Материал чувствителен к высоким положительным температурам, но устойчив в отношении низких отрицательных температур и механических воздействий. Для южных регионов с продолжительной летней жарой малопригоден.

Необходимые инструменты для установки водостока

Для проведения монтажных работ вам понадобятся:

• Веревки
• Ножовка или углошлифовальная машина
• Шлифовальные шкурки
• Измерительные средства
• Крепеж и шуруповерт

Как и в случаях ремонта или установки санитарно-гигиенических приспособлений внутри дома, системы водоотведения для крыш нуждаются в активном использовании резиновых прокладок, силиконового герметика или других эффективных герметизирующих средствах.

Как сделать водостоки для крыши своими руками качественно

Для того чтобы сделать надежные водостоки, необходимо тщательно подготовить:

• Желоба из канализационных труб радиусом 55 миллиметров
• Трубы для водоотвода, имеющие диаметр в полсотни миллиметров
• Специальные тройники, которые будут соединять арматуру в одну систему, исходя из размеров канализационных коммуникаций

Перед проведением работ необходимо произвести расчеты и создать проект, дающий четкое понимание о количестве строительного материала, объеме крепежа и т. д.

На первоначальном этапе выполнения работ:

• Измеряют периметр крыши, позволяющий выяснить общую длину желобов и их количество
• Фиксируют точную высоту здания, позволяющую определить количество труб для водостока, ориентируясь на обязательное расстояние между ними, которое не должно быть меньше пяти метров

После создания проекта и получения необходимых данных следует приступить к распилу канализационных труб, желательно с использованием деревянного шаблона, но входные патрубки длиной от 15 до 20 сантиметров рядом с местами соединений оставляют цельными.

Далее размещаются кронштейны на опорные стропила, информацию, как их сделать самостоятельно, можно найти в сетиш.

При монтаже кронштейнов следует обязательно учитывать угол наклона, позволяющий избежать застоя воды. Далее:

• Монтируют элементы крепления для трубопровода
• Собирают конструкцию водостока, соединяя желоба при помощи крепежа или склеивающего средства
• Используя тройники, колена и дополнительные отрезки ПВХ, присоединяют отводные трубы

Водостоки своими руками из канализационных труб можно собрать как на земле, так и прямо над крышей. На самые высокие торцевые части желобов устанавливают заглушки.

Следует помнить, что слишком сильное затягивание крепежа не рекомендуется, т.к. под воздействием температурных перепадов система будет немного шататься.

Особенности проведения монтажных работ

Желоба по периметру могут инсталлироваться на край системы стропил, лобовую планку карниза или прямо на кровлю. Монтаж на край крыши осуществляется, если:

• Здание или сооружение уже полностью построено
• Край кровли расположен на большом расстоянии от стены

Желоба устанавливают таким образом, чтобы они могли собирать в себя всю воду, то есть они должны выступать за край на 66%. Помимо учета необходимого уклона к воронке, желоб не должен близко примыкать к кровле для исключения возможности срыва конструкции тающими снежными массами в весеннее время.

Как сделать надежный водосток своими руками для плоской кровли

Пластиковый водосток на плоской кровле не требует установки желоба и наружной водосточной трубы, т. к. с помощью воронок вся вода с крыши направляется в систему водоотведения, вмонтированную внутрь здания. ПВХ-арматура подойдет для этих целей, то есть ее можно установить в стенах, но желательно оборудовать перед этим внешним изоляционным материалом, исключающим появление конденсата.

Канализационные трубы, идущие внутрь дома с крыши, должны быть защищены от засора и попадания крупных включений с помощью специальной защитной решетки.

Защита наружной водосточной системы

В магазинах продаются готовые трубы со специальными решетками, обеспечивающими защиту внутреннего пространства от падающих листьев и другого мусора, но, если мы самостоятельно изготавливаем водосток из ПВХ-арматуры, не стоит забывать об установке подобных конструкций.

Для этого необходимо приобрести сетку, разрезать на полосы исходя из диаметра желоба и уложить на дно пластмассовых труб, зафиксировав пластиковыми хомутами. Дополнительно такую сетку можно установить и на воронках.

Монтаж ливневой канализации

Помимо грамотного сбора ливневых стоков, важно правильно утилизировать их, т. к. переувлажнение почвы может привести к нарушению роста растений, появлению постоянных луж на участке и т.д.

В тех местах, куда выходит система водоотведения, следует вкопать в землю дополнительную арматуру, которая будет утилизировать дождевую или талую воду в выделенные места на приусадебном участке, лояльно относящиеся к избыточному увлажнению (если там растут гигрофиты, расположен искусственный водоем и т.д.)

Для защиты водостока от мусора следует установить фильтры-решетки на:

• Входные отверстия
• Места поворотов
• Места примыканий ливневых коллекторов

Для ливневой канализации не менее успешно можно использовать пластмассовые канализационные трубы. Канава под “ливневку” выкапывается с учетом угла наклона, без которого вода не будет нормально течь, а на дно размещают песок слоем не менее пяти сантиметров.

Подготовленные трубы размещаются в канавах и засыпаются грунтом, воронка скрепляется цементным раствором, а ключевые места системы укомплектовываются тройниками.

Установка водостоков для крыши своими руками (пластиковые и металлические)

Водосточная система предназначена для отвода атмосферных осадков с кровли скатного типа. Срок эксплуатации водостока – от 5 до 12 лет, при правильном монтаже и эксплуатации. Но часто можно увидеть, как почти новая водосточная система приходит в негодность: обрывается или провисает. В данной статье, мы расскажем как самостоятельно выполнить монтаж водостока с соблюдением всех технологических требований.

Выполнять установку водостока лучше как минимум с одним напарником. Крепится водосток под свес крыши. Уклон водосточного желоба должен быть в пределах 2-3 миллиметров на один метр в направлении слива.

Монтаж состоит из следующих этапов:

Пошаговое руководство по установке водостока на крышу дома из 6 пунктов

1. Установка держателей: кронштейнов и желобов

Лучше конечно прикрепить кронштейны еще на этапе монтажа обрешетки кровли. Идеальным вариантом будет, чтобы шаг держателей для желобов совпадал с шагом стропил – где-то в пределах 50-60 сантиметров.

Если расстояние между стропилами больше, например один метр, то к обрешетке нужно прикрепить дополнительные кронштейны. Далее по горизонтали с уклоном примерно 5 сантиметров на 10 метров желоба располагаем крюки.

Чтобы достичь качественного слива воды, нужно вычислить разницу между высотой крайних крючков и с помощью фломастера или карандаша отметить угол наклона. Для удобства можно пронумеровать каждый крюк. При достаточно большой длине крюка, их можно немного подогнуть в соответствии с наклоном крыши. Короткие крюки прикрепляются на вертикальную сторону обрешетки. Как итог, у Вас должно получиться так, чтобы центр дуги крюка был в той же вертикальной плоскости, что и центр угла кровли.

При длине дома от 20 метров, следует делать два угла уклона для слива в 2 воронки или же смонтировать одну воронку, но посередине.

2. Следующим этапом является установка воронок.

В зависимости от характеристик желоба вам может понадобиться сделать отверстие для воронки. Будьте очень внимательны, чтобы дырка не получилась шире воронки, иначе вода будет стекать мимо. Сделать это можно с помощью ножовки.

С помощью разметочного инструмента: карандаша, фломастера и т. п. отметьте центр крепления воронки к желобу. Отверстие должно находиться прямо над ним. Далее закрепляем желоб и воронку: под одну сторону подводим фальц, а с обратной стороны крепим фиксатор.

3. Желоб внешним пазом крепим на кронштейн таким образом, чтобы он полностью лег в него, далее его нужно закрепить фиксатором.

4. На желоб монтируем заглушку. Она может идти как в одном комплекте с уплотнителем, так и отдельно. Во втором случае уплотнитель укладывается на дугу заглушки, следим, чтобы ребристая часть была сверху. Теперь желоб стыкуется с уплотнителем и надевается заглушка, чтобы она полностью вошла в паз, нужно по ней немного постучать.

5. Важным моментов в монтаже водосточной системы является учет воздействия окружающей среды: обледенение, перепады температуры. Так водосток может расширяться и сужаться, что в свою очередь приведет к повреждению желоба, если не принять соответствующие меры. Водосточные системы из пластика имеют бесклеевое соединение, поэтому желоб нужно закреплять так, чтобы он немного проскальзывал по уплотнителям.

Водосток с клеевым соединением требует дополнительных компенсаторов, которые устанавливаются на высшие точки желоба. Для металлических систем, расширение при разнице температур небольшое, но все же рекомендуется использовать уплотнители.

6. Желоба нужно соединить между собой – для этого используются соединители. Как мы уже говорили в предыдущем пункте, они должны быть с резиновыми уплотнителями. Соединители монтируются на оба желоба по центру: сначала он устанавливается на сторону без замка, а потом уже на обратную. Стоит отметить, что между желобами должен быть зазор 3-5 мм.

7. Под каждым углом желоба должен быть кронштейн. Углы соединяются по методу, описанному в пункте 6.

8. Желоба нужно защитить от попадания различного мусора, листьев, так как забивание системы может привести к намоканию стен и даже к подмыву фундамента. Чтобы избежать подобного, нужно на желоб устанавливать специальные решетки – листоулавливатели.

9. Под каждой воронкой устанавливается колено стока. Благодаря ему, водосток скрепляется с хомутами труб и находится ближе к стене. К этому колену монтируется еще одно колено, кольцо которого направляется вниз, а на него уже надевается труба.

10. Если между коленом, которое идет от воронки, и стеной значительное расстояние, то необходимо ещё вставить соединительную трубу.

11. На данном этапе сточная труба монтируется в колено и скрепляется хомутами. Если высота стока значительна, то возможно использование нескольких труб, которые надеваются друг на друга.

12. Существует два вида хомутов: для деревянной стены и для кирпичной. В случае с последней, хомут идет вместе со штырем, который вбивается в дюбель

13. Важно помнить, что нельзя располагать слив очень близко к земле или отмостке. Расстояние должно быть в пределах 30-40 сантиметров.

Таким образом, при соблюдении технологии Вы получить отличную водосточную систему, которая прослужит Вам срок, который гарантировал производитель.

Ремонт кирпичной кладки наружных стен не терпит отлагательств, 5 видов разрушения и способы их устранения в нашей статье.

Кровля крыши рубероидом – подробная инструкция для самостоятельной кровли несколькими способами.

Ремонт крыши покрытой рубероидом (трещины, пробоины, расхождения стыков) – по ссылке на Оркмастер.ком.

Статья была полезна?

0,00 (оценок: 0)

Водостоки – установка своими руками, расчеты и классификация + Видео

Заканчиваете строительство? Пришло время позаботиться о водостоках, чтобы внешняя отделка не страдала от дождя и снега, а стены дома были сухими. Посмотрим, какими бывают водостоки и как сделать их установку своими руками.

Зачем нужна установка водостоков?

Водосточная система представляет собой комплекс разных конструктивных элементов, установленных в определенной последовательности на фасаде и кровле здания. Основное же назначение этой системы – это организованный сбор осадков, скапливающихся в результате непогоды (дождь, талый снег). В результате кровля, фасад, фундамент и стены постройки защищены от негативного влияния большого количества влаги.

Благодаря разнообразным приспособлениям водостоки можно прикрепить на крыши здания абсолютно любой конструкции. При этом современные системы по праву можно назвать и частью декора. Так, грамотно подобрав эти элементы, получается умело подчеркнуть особенности кровельного материала, необычную конфигурацию крыши и придать постройке целостность. Принцип действия водостоков заключается в следующем: талая либо дождевая вода стекает в желоба, а они уже направляют ее в систему ливневой канализации. В большинстве случаев стены и фундамент остаются сухими, даже когда за окном ливень, а, значит, их срок службы увеличивается. Также получится избежать таких неприятностей, как потеки на стенах, сырость внутри помещения и т. д.

Виды водосточных систем для крыши

Классификация водостоков производится условно и зависит от размеров, формы и материала изделия. Итак, трубы могут иметь квадратное либо круглое сечение, но преимущественно строителями используется последний вариант. Размеры их колеблются в зависимости от площади кровельного ската. Кроме того, водосточные системы бывают наружного типа и внутреннего. В первом случае речь идет о желобах и трубах, расположенных по периметру дома с внешней стороны. Главным достоинством подобной системы считается довольно простой монтаж, совершить его можно своими руками и в любой момент.

Внутренний же водосток соорудить на уже имеющемся здании довольно проблематично, ведь трубы должны находиться внутри стен и выходить в канализацию. Вода же попадает в систему через специальные воронки, при этом следует уделять внимание надежной герметизации мест соприкосновения этих отверстий со стенами. В противном случае влага будет попадать на отделку, а это негативно отразится на состоянии постройки и помещений.

Внутреннюю систему выбирают нечасто, в основном тогда, когда нет возможности обустроить водосток наружного типа, да и своими руками проектировать и монтировать конструкцию правильно будет очень тяжело.

Особенности водостоков

Прежде чем мы перейдем к практическим советам, как сделать внешний водосток с крыши, следует немного уделить внимание выбору этих систем. Раньше огромной популярностью пользовались оцинкованные изделия. Главным их преимуществом можно назвать только невысокую стоимость, по всем остальным признакам они явно уступают своим конкурентам. Во-первых, материал достаточно мягкий и трубы могут попросту разойтись по швам во время заморозков из-за образовавшегося льда. Во-вторых, срок их службы не более пятнадцати лет, да и материал неустойчив коррозии.

Более дорогостоящими, но при этом и качественными будут пластиковые водостоки, они не боятся ни морозов, ни губительной коррозии, да и установка осуществляется намного проще, чем в случае с металлическими изделиями, справиться можно своими руками без помощи спецбригад. Срок жизни подобных элементов достигает пятидесяти лет. А вот к недостаткам следует отнести температурное расширение материала. Но если воспользоваться специальными комплектующими во время сборки, последствий такой проблемы можно избежать.

Отлично зарекомендовали себя стальные водостоки с полимерным покрытием, они отличаются превосходными прочностными характеристиками. Но монтаж таких изделий лучше доверить профессионалам, кроме того, могут возникнуть некоторые трудности с транспортировкой. Звание же премиум-класса по праву прикрепилось к водостокам из цветных металлов (титан-цинк и медь), но по карману они далеко не всем.

Делаем монтаж своими руками

Если присмотреться к водостокам крыши на любом здании в городе, видно, что сделать такую систему своими руками несложно. Но некоторые нюансы все же есть, давайте на них и остановимся.

Как произвести монтаж водостока для крыши своими руками — пошаговая схема

Шаг 1: Расчет материалов

Чтобы подобрать оптимальный размер труб и желоба, необходимо вычислить площадь кровельного ската, умножив его ширину на длину. Далее, исходя из этих значений, подбираются элементы конструкции. Так, для 30 квадратов достаточно трубы сечением 80 мм, 50 м² – 90 мм, а трубы 10 см используются при площади ската более 125 квадратов. Количество же труб рассчитывается относительно периметра здания, расстояние между соседними элементами не должно превышать 24 м.

Шаг 2: Монтаж кронштейнов

После закупки можно приступить непосредственно к монтажным работам. В первую очередь крепятся кронштейны на расстоянии полуметра друг от друга (для пластикового желоба), для металлических изделий этот параметр может достичь и полтора метра. Их фиксируют в лобовую часть крыши, а если таковой нет, то сгодятся и стропильные ноги. Сначала устанавливаются крайние элементы, после чего между ними натягивают шпагат и, ориентируясь на него, крепят промежуточные. При этом очень важно сделать правильный уклон, он составляет 2–5 мм на один погонный метр.

Шаг 3: Установка желоба

Далее на уже зафиксированные крюки монтируется и сам желоб. Делается это следующим образом: под загнутую часть кронштейна заводится передний край желоба и разворачивается на 90°, так он станет на свое место. Для фиксации этой комплектующей части используются специальные пластины. Угловые соединения делаются посредством специальных элементов, открытые же торцы закрываются заглушками.

Шаг 4: Монтаж водостоков

Этот этап начинается с установки выпускных воронок. Необходимо сделать отверстие в месте расположения воронки, для этого пригодится ножовка с мелким зубом. Обязательно зачистите края распила, после чего нанесите две полоски клея, выдержав между ними расстояние 5 см. Затем необходимо завести воронку под желоб и, соединив эти два элемента между собой, нагреть пластик с двух сторон. Есть и еще один способ фиксации элементов пластиковой конструкции – через уплотнительные резинки. Каждый из этих вариантов имеет свои достоинства и недостатки. Так, при использовании холодной сварки крепление получится более надежным, однако злую шутку может сыграть температурное расширение материала. А во втором случае линейные расширения не страшны, но резина со временем теряет свои свойства.

Шаг 5: Крепление труб

И вот мы добрались до последнего этапа. Эти вертикальные элементы крепятся к фасаду здания сверху вниз посредством специальных хомутов. Расстояние от трубы до стены должно быть не менее 3 см, иначе здание будет сыреть. Крепежи устанавливаются в местах соединения двух труб, при этом следует выдерживать шаг 1–2 м. Расстояние между сливным коленом и отмосткой должно быть минимум 20 сантиметров. Все описанное осуществить своими руками несложно, но если вы уделите несколько минут просмотру нашему видео о монтаже водостоков для крыши, работать будете уверенней.

Оцените статью: Поделитесь с друзьями!

Монтаж водостоков для крыши своими руками: установка, крепление, общие правила

Монтаж водостоков для крыши – неотъемлемая часть возведения и ремонта кроовли.

Вода растекается с крыши в хаотичном направлении по стенам, разрушает их, а доходя до фундамента, размывает и его.

Чтобы избежать этих проблем предусматривается качественная система водоотведения.

Прежде чем начинать монтаж водостока для крыши своими руками, необходимо ознакомиться со всей необходимой информацией о системе, ее устройстве и о том, как сделать водостоки.

Виды водосточных систем

Технология установки водосточной системы крыши зависит от ее типа. Водоотводы разделяются по способу изготовления и материалу, из которого они сделаны.

По способу изготовления существуют самодельные и заводские водостоки. Положительным моментом самодельной системы является то, что система водостока будет уникальной и красивой, если к этому приложить фантазию и интересные дизайнерские решения.

К тому же установка всех элементов будет выполнена исключительно по задумке хозяина дома.

Авторская система водоотведения в большинстве случаев выполняется из оцинкованного металла.

Может возникнуть проблема с тем, как крепить водостоки к крыше с наличием сложных элементов, которые требуют особой внимательности и навыков — в этом состоит своеобразный минус самостоятельного изготовления системы.

Заводская система водостоков производится по определенным правилам и параметрам, за счет чего все части водоотвода одного производителя совершенно точно подойдут друг к другу, поэтому установить водостоки на крыше будет несложно.

По материалу изготовления водостоки бывают металлическими и пластиковыми. Система водоотвода из металла крайне популярна, так как применяется с давних времен и хорошо зарекомендовал себя в строительном мире.

В основном встречаются округлые и прямоугольные формы водостоков. Изготавливаются они путем прессовки стали, при производстве которой был добавлен цинк.

Металлические системы водоотводов получили широкую распространенность за счет таких положительных моментов, как:

• прочность и надежность;
• справляются с большим объемом воды, снега и многими внешними механическими воздействиями;
• не подвергаются горению;
• широкий температурный диапазон, при котором исключена деформация системы;
• хорошее противостояние коррозии. Это достигается путем добавления в сплав стали цинка для увеличения прочностных свойств металла.

Наряду с положительными сторонами стоит отметить и минусы металлических водостоков:

• высокая стоимость элементов системы;
• большой вес всей конструкции;
• сложность установки;
• узкий цветовой диапазон;

Система водоотвода из поливинилхлорида (ПВХ) — в наши дни достаточно распространенный вариант.

Пластиковые системы водостоков имеют различную систему крепления и обязательное наличие резиновых уплотнителей.

Их плюсы:

• исключено гниение и прочие реакции материала на воду;
• небольшой вес;
• широкая цветовая гамма;
• прочность;
• несложный монтаж;
• доступная цена;
• широкий выбор комплектующих частей для установки водостоков различной планировки;
• абсолютная герметичность мест стыковки.

Конструктивные особенности водостоков

Система водостока с крыш помогает удалять лишнюю воду. Она необходима каждому дому и должна предусматриваться на этапе проектирования здания.

Расчет водостока для крыши, его вид, материал и способы крепления зависят от типа стропильной системы крыши.

Например, при односкатной системе стропил вода будет устремляться лишь в одном направлении, соответственно водоотводы такой кровли будут нагружены больше, в отличие от других крыш с несколькими скатами.

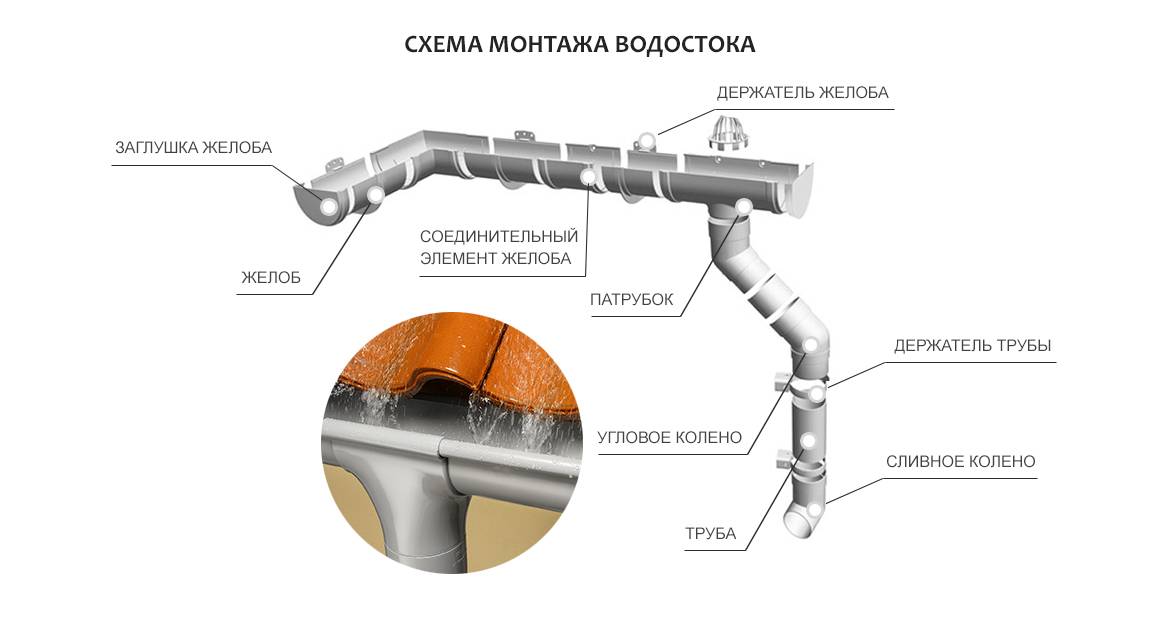

Устройство водостоков с крыши представляет собой совокупность труб и креплений. Наличие многих элементов зависит от материала, из которого изготавливают систему.

Металлические водостоки состоят из:

• желоб — основная часть водоотвода, изготовленная из полукруглой трубы. Желоба устанавливаются по периметру здания для приема стекающей с крыши воды;
• соединитель желоба — своеобразная муфта, призванная закреплять между собой два желоба;
• углы — внешний и внутренний. Два желоба, сваренные под нужным углом, служащие для обхода угловатых частей строения;
• воронка — устанавливается на желоба, в которых предварительно должны делаться отверстия для перенаправления воды вниз по трубе;
• слив — вертикальная труба, по которой вода из желоба через воронку попадает в канализацию. Крепление водостока к крыше предусматривает размещение воронок и сливов в нескольких местах системы для эффективного удаления воды. Их установка должна быть обязательно строго над решетками канализации, чтобы вода попадала прямо в них, не нанося вред фундаменту здания;
• колено — слив, имеющий изгиб, устанавливаемый для обхода проблемных мест фасада и создания дистанции между сливом и стеной строения, при необходимости;
• кронштейны и хомуты — подвесные и опорные крепежные элементы, которые отвечают за прочность и надежность системы;
• заглушка на желоб, установка которой необходима водостоку по краям желобов для ограничения пути воде.

Видео:

Пластиковые водостоки для крыши в составе имеют те же элементы, но за счет свойств материала к ним уже добавляется множество дополнительных комплектующих: сетки и фильтры, соединения под разными углами, фартуки, прикрытия, переходные ответвления, муфты, крюки разных назначений, клинья и т.д.

Устанавливая систему, стоит обратить внимание, что все необходимые соединения оснащаются резиновыми уплотнениями для наилучшей герметичности.

За счет большого выбора соединений пластиковые системы идеально подойдут для того, чтобы продумать устройство водостока со скатных крыш нестандартных форм.

Расчет водосточной системы

Перед тем как установить водостоки, нужно составить схему и произвести расчет всех необходимых материалов.

Благодаря этому монтаж водостоков своими руками пройдёт с наименьшими затратами материалов и с наибольшей точностью.

Подготовку всех данных по материалам можно проводить в определенной последовательности.

Сначала нужно разобраться, как правильно определить необходимое количество желобов.

Для этого длину каждой стороны дома нужно разделить на равные части, но не более четырех метров. Это связано с тем, что желоба чаще всего встречаются длиной по 3 и 4 метра.

При расчете нужно отталкиваться от этого. Соответственно, общее количество желобов необходимой длины можно найти путем деления длин сторон в метрах на длину желоба.

Сделанный расчет рекомендуется округлять в большую сторону. Для надежности системы, соединений должно быть как можно меньше.

Внутренние и внешние углы рассчитываются в соответствии с количеством и конфигурацией углов строения.

Кронштейны и крюки идут с шагом 50-60 сантиметров для металлических и 30 сантиметров для пластиковых систем, имея установку с уклоном желоба в 1 см на каждые 3-4 метра.

В месте, где установлен желоб с воронкой, кронштейны закрепляются на расстоянии не менее 15 см от воронки, углов, заглушек и мест соединения. В стандартной двускатной крыше достаточно двух заглушек по краям системы.

Количество необходимых воронок зависит от длины кровли. Одна воронка способна принимать воду с 10 метров желоба.

Если крыша длиннее, то необходимо установить две воронки на противоположных краях. Но расстояние между ними не должно выходить за 20 метров.

Количество соединителей зависит от типа выбранной системы. Иногда крепление углов к желобу осуществляется с помощью соединителя, но в основном это происходит напрямую.

Водосточный слив устанавливается с помощью кронштейнов-хомутов к стене строения. Число мест установки сливных труб соответствует количеству воронок.

Трубы для слива тоже существуют длиной 3 и 4 метра. Их количество зависит от высоты стены. Значение высоты округляется в большую строну и делится на равные части.

Сливы крепятся через каждые 100 см, при этом дополнительно закрепляются колена и соединения.

Видео:

Колено применяется в некоторых случаях. Например, если стропильная конструкция кровли предусматривает свес, край которого значительно выходит за пределы стен.

В таком случае при помощи колена слив подводится к стене.

Установка водосливной системы

Установка водосточной системы выполняется в зависимости от выбранного материала.

Крепление водостоков лучше делать до укладки кровельного покрытия. В таком случае кронштейны присоединяются к двум последним доскам обрешетки.

Также возможны варианты крепления к карнизной планке после установки кровельного материала и крепление желобов на нижней части ската прямо к кровле, что крайне не рекомендуется.

Независимо от того, куда будут крепиться кронштейны, их расположение просчитывается так, чтобы вся вода, текущая с крыши, устремлялась именно в желоба.

Технология монтажа включает в себя несколько действий.  Первым этапом идет установка кронштейнов.

Они крепятся на определенном расстоянии друг от друга в зависимости от материала выбранной системы.

Пластиковая система менее устойчивая, поэтому требует установки креплений в два раза чаще.

Кронштейны устанавливаются таким образом, чтобы свес кровли заходил на 1/3 ширины кронштейна. Остальные 2/3 будут принимать на себя весь объем сходящей воды.

При соблюдении уклона для водостока необходимо сначала закреплять первый и последний кронштейны с разницей в высоте.

Потом между ними натягивается строительный шнур и определяется линия установки остальных креплений. После этого присоединяются остальные кронштейны.

В некоторых желобах подготавливаются отверстия для воронок, с последующим их креплением.

Следующим этапом кладется и собирается желоб с учетом воронок, которые устанавливаются в заранее рассчитанных местах.

Установка водостока своими руками подразумевает стыковку желобов внахлест. Если же приобретается готовая система, то стыковка осуществляется при помощи соединителей.

В случае, когда используется вариант внахлест, рекомендуется покрыть край одного из желобов уплотнительной резиной для лучшей герметизации. Далее установленный сточный канал по краям замыкается заглушками.

Желоб фиксируется при помощи паза на его краю, который заходит на выступ кронштейна. Затем к воронкам присоединяются сливные трубы и колена.

Фиксация их соединений осуществляется с помощью металлических хомутов. Крепление к стене производится также с их помощью.

Если отвод воды предусмотрен в грунт, то сливная труба должна заканчиваться за 30 — 35 сантиметров от земли.

Если по периметру дома присутствует ливневая канализация, то лучше соединить водоотвод напрямую с канализационной решеткой.

Видео:

Когда установка водостоков была выполнена своими руками, то рекомендуется установить пластиковую сетку в желоба, которая после монтажа не позволит системе засориться.

Как правило, о таком нюансе задумываются не многие. В купленной системе на этот случай предусмотрена сетка, внедряемая в воронку.

Установка водосточной системы на крыше — кропотливый и важный процесс. Вид системы подбирается с учетом финансовых, конструктивных и дизайнерских возможностей.

Но всегда есть возможность подобрать систему на свой вкус. Самодельный вариант подойдет для любителей работать самостоятельно и для тех, кто предпочитает экономить средства.

Но при этом всегда стоит помнить о важных моментах расчета, монтаже системы и технике безопасности при этом.

как сделать систему водоотвода самому

Содержание статьи

Дом, конечно, может жить без водосточной системы, но не так долго, как с ней. Почему? Вода будет портить наружную отделку, разрушать стены, цоколь, подтачивать фундамент. Водосточная система как раз предназначена для защиты дома от этих неприятностей. А как выполнить монтаж системы водостока? Какую выбрать? Как подобрать под параметры дома? Расскажем в этой статье.

Приступаем к монтажу

Инструкция, описывающая монтаж водостоков своими руками, будет рассматриваться на примерах систем Docke («Деке») и Grand Line («Гранд Лайн»).

Установка кронштейнов и желобов

Размечаем места крепления кронштейнов, зная, что расстояние между ними должно быть не больше 50 см.

Желоб крепим своими руками так, чтобы в горизонтальной проекции он был под наклоном в 5% и находился по всей длине под линией нижнего края крыши, а высота между кончиком кровли и самим желобом (если смотреть в поперечнике) была не меньше 2.5 см.

Вырезаем в желобе ножовкой воронку, ставим над ливнеприемником и крепим на 2 кронштейнах. Поставив желоба на кронштейны, ставим по их краям заглушки.

Отмеряем от заглушки 30 см и крепим крайний кронштейн. Желоба друг с другом стыкуются специальными замками, которые всегда есть в комплекте Docke и Grand Line.

А Docke (Деке) больше любит настил и фронтонную доску, потому крепится только с помощью пластиковых кронштейнов.

Водосток из оцинковки: устройство …

Водосток из оцинковки: устройство …

Водосток из оцинковки: устройство …

Установка труб водостока и фигурной части

Правила требуют монтажа труб сверху вниз. К верху раструбом ставятся колено, слив и муфта.

Монтаж систем Деке/Гранд Лайн таков:

• Соединение «колено-колено» крепится небольшим отрезком прямой трубы длиной 6-8 см;
• Собирается фигурная часть, в нее сводится верхний край трубы;
• Собранная система хомутами закрепляется на стене: один направляет, другой держит;
• После установки трубы на самый низ ставится сливное колено;
• Конец трубы сводится в дренажную систему;
• Каждая следующая труба крепится соединителем, под которым крепится хомут;
• Если крыша выступает над фасадом, то ставится колено подходящей формы.

Установка водостоков Docke (деке)/Grand Line на этом завершена. Деке и Гранд Лайн имеют целый ряд готовых систем, уже подобранных под конкретную площадь крыши.

Видео:

Но есть один нюанс, который стоит учесть, если вы живете в местности с холодной зимой – система обогрева. При описании инструкции к монтажу водостока своими руками на нее нужно отдельно сделать акцент.

Как сделать монтаж водостоков для крыши?

При монтаже водостоков специальные крючки для желобов крепятся на стропилах, затем кладется кровля. Если Вы решили пока не делать монтаж водосточной системы, знайте, что в последствии она принесет более высокие материальные и временные затраты. Монтаж водосточной системы в будущем будет нуждаться в частичном демонтаже кровли над карнизом. Или остается крепится в лобовую часть, что менее надежно. Одной из ошибок при установке являются слишком большое количество изгибов труб или огромные поворотные углы, что замедляет проход воды. Люди, осуществляющие монтаж водостоков своими силами, часто допускают промах, уделяя внимание только максимально разрешенной для кронштейнов массе. Но при большом пространстве между ними, желоба провисают и даже срываются. Рекомендуемое расстояние между крюками 50-60 см. Разрушение также случается из-за значительного давления на водостоки, прихождения в негодность опор, образования ржавчины.

Если между трубами оставлено лишнее расстояние, соединяющий их желоб получится чрезмерно удлиненным, это будет способствовать засорению и замерзанию в нем застоев воды. Одна приемная воронка способна принять воду с поверхность 50 м2, поэтому стояки с воронками нужно монтировать каждые 50 м2 по площади крыши. Если не придерживаться инструкции по монтажу водостоков, то со временем установленная таким образом водосточная система провиснет и потеряет начальную форму. Причиной этого так же может служить монтаж элементов с мизерным сечением и следовательно, ничтожной пропускной способностью. Если монтаж водостоков на Вашей кровле в денежном плане невыгоден, рекомендуется увеличить длину свеса крыши.

Монтаж водостоков — основная специализация нашей организации. Наши специалисты проведут монтаж водосточной системы по приемлемой цене и максимально оперативно. При установке водостоков будут учтены все архитектурные особенности вашего дома, а также Ваши личные пожелания. Так же вы можете сделать предворительный расчет водостока самостоятельно.

Инструкция по монтажу:

1. Устройство кронштейнов металлических. Кронштейны монтируются по длинне карниза или с уклоном (до 3 мм на 1 м.п.) в сторону воронки с крюки рядом друг с другом и с помощью маркера и линейки проведите диагональную линию с учетом необходимого наклона на расстоянии не менее 10 мм от зажима желоба. Согните кронштейны при помощи любого подручного инструмента. Все крючки должны быть изогнуты с одинаковым углом (уклон крыши) так, чтобы после сборки желоб с лицевой стороны был на 2 мм ниже заднего. Два крюка по бокам установите на расстоянии около 100 мм от конца крыши. Далее натяните веревку между боковыми краями кронштейнов. Все последующие кронштейны фиксируются с шагом 500-600 мм и крепятся оцинкованными саморезами.

2. Устройство кронштейнов пластиковых. Пластиковые крюки фиксируются на лобовую доску и монтируются на расстоянии 100 мм от края крыши. Пластиковые кронштейны устанавливаются в лобовую доску по длине карниза или с небольшим (до 3мм на 1м.п.) уклоном в сторону воронки с трубой. Монтируйте боковые крюки на расстоянии около 100 мм от краев крыши, далее натяните веревку между их наружными краями. Все последующие кронштейны фиксируются с шагом 500-600 мм и крепятся оцинкованными саморезами.

3. Монтаж желоба. Монтаж желоба осуществляется с ближнего края желоба к стене. Затем, прокрутите желоб по оси кронштейна и легким нажатием зафиксируйте внутреннюю часть желоба в пазы крючка. После чего и наружный паз желоба щелчком зацепите за кронштейн.

4. Монтаж cоеденителя желоба. При монтаже соеденителей желоба нужно проконтролировать четкую стыковку элементов и постаратся выполнить ее максимально плотно. На соеденитель желоба нанести герметик и с наружи зафиксировать на желоба, лучше это делать на ровной поверхности.

5. Устройство внутренних и внешних углов желоба. На внутреннюю часть углов нанесите несколько полос герметика шириной около 5мм. Фиксацию с желобом производите сразу же, задвинув угол на желоб до упора. Прижмите на несколько секунд угол к желобу.

6. Установка заглушек. Внутри заглушки нанесите полоску герметика шириной около 5 мм и сразу прижмите заглушку к желобу. Установите заглушку на задний край желоба и заведите ее за передний замок.

7. Монтаж воронки. Приложите воронку к желобу в то место, которое будет ножовку с мелкими зубьями и зделайте два косых надпила на воронки нанесите герметик шириной 5мм, отступив 10мм от краев. Так же нанесите еще 2 полосы герметика по краям запила на воронку за заднюю часть желоба и затем защелкните с переди.

8. Монтаж поворотного колена трубы. Первое колено одевается на воронку и поворачивается в сторону стены. Далее монтируется промежуточная труба по необходимой длинне, которая входит в вертикальное колено.

9. Монтаж водосточной трубы и хомутов. Труба фиксируется в вертикальное колено по напровлению стока воды, затем устонавливается хомут трубы прямо под колено в 100 мм, каждый последующий хомут монтируется каждый метр.

10. Монтаж сливного колена. Водосточное сливное колено для организации сброса воды монтируется на расстоянии минимум 20 мм от земли. Монтаж осуществляется с помощью герметика.

Видео инструкция по монтажу водостоков металл и пластик

Установка водосточной системы

Чтобы выполнить монтаж водостоков самостоятельно, необходимо в первую очередь приобрести необходимые материалы и инструменты. Данная инструкция подходит как для установки водосточки прямоугольного сечения, так и круглого. Если производитель не оговаривает каких-либо нюансов монтажа, то общие правила установки для всех систем одинаковые.

Необходимые инструменты и материалы

Итак, вы определились с видом водосточной системы. Теперь перед ее покупкой необходимо правильно рассчитать количество требуемых элементов. Для этого необходимо:

• просчитать размеры крыши — эти данные требуются, чтобы менеджеры смогли вам помочь с рассчетами;
• учесть конструкцию кровли;
• обратить внимание на количество осадков в год по вашей местности.

Выбирая цвет, ориентируйтесь на общий стиль вашего дома. В качестве инструментов для самостоятельной установки водостоков вам потребуется иметь:

• Киянка (из дерева или резины),
• Уровень,
• Рулетка,
• Шуруповерт,
• Ножовка,
• Веревка,
• Заклепочные клещи.

Правила монтажа водостоков

1. В деталях, которые необходимо соединить, нужно просверлить отверстия, вставить в него заклепку, хвостиком вперед. Теперь его нужно расклепывать до характерного щелчка, пока хвостик-хвостовик не отломится. Детали соединены.

2. Промежуток от одного до другого кронштейна должен быть не более 40-50 сантиметров. Для одного стояка потребуется примерно десять метров желоба.

3. Там, где будет установлена воронка, нужно сделать разрез в виде буквы Х. Полученные края следует выгнуть наружу. Можно также воспользоваться выполнением отверстием в форме круга, который должен иметь диаметр 4,5-5 сантиметра. Воронка закрепляется с помощью герметика и заклепок.

4. Один из торцов труды нужно сделать закрытым, установив на нем заглушку. Она крепится герметиком и четырьмя заклепами.

Оцинкованная водосточная система …

Водосток из оцинковки

Водосток из оцинковки

5. После того, как соединили между собой два желоба, срезаем на 5 сантиметров загиб, напоминающий крючок и вставляем следующую часть желоба. Соединяем их все одинаково. Подобным образом соединяем и угловые части.

6. На обрешетке наметим места, на которых будем устанавливать держатели. Их обычно крепят через обрешетку в промежутках между стропилами. Иногда забивают прямо в стропила.

7. Держатели необходимо пронумеровать, начиная от серединки. Угол наклона должен быть примерно ½ сантиметра на один метр. Так же намечаем место, где будем загибать держатель. Сначала забиваем только два держателя: один вначале водостока, другой в конце. Это нужно для выравнивания. Именно по ним натягивается шнур, а впоследствии, после установки загибаются остальные удерживающие крючки, причем они должны будут касаться шнурка.

8. Теперь нужно поставить на места воронку, прижав ее к желобу и загибая фланец, плотно зафиксировать ее на задней кромке желоба. Не забудьте о заглушке на одном их торцов.

9. После этого монтируем саму водосточную систему, для этого желоб закрепляем на держателях. Далее крепим карниз, который должен немного выступать над желобом, выводим пленку, обеспечивающую гидроизоляцию сверху на карниз, чтобы вода стекала прямо в желоб.

Уточнение размеров и при необходимости, обрезку излишков, проводится непосредственно в момент монтажа водосточной системы. Удалить излишки можно с помощью ножовки. Все получившиеся стыки нужно зафиксировать заклепками и герметиком.

Водосточную систему устанавливают не только на деревянных зданиях, но и кирпичных, металлических поверхностях. Это позволяет сделать особая система крепления. Промежуток от места слива до отмостков не должно быть больше 30 сантиметров.

Оцинковка и полимерное покрытие: в чём различия

Для большинства современных станков нет разницы, гибка какого типа листового металла на нём выполняется. Но есть свои сложности в работе с металлом, покрытым полимерным составом. С оцинковкой проще, ибо её защитный слой более стоек к истиранию и повреждениям. Поэтому ничего не мешает гнуть оцинкованную сталь ударами или елозить ей по ржавому шаблону — главное, чтобы не было глубоких царапин.

Покрытие специальной краской имеет меньшую механическую прочность, оно более тонкое и относительно легко обдирается. Будет не лучшим решением гнуть полимер-прокат на старых листогибах с дефектами валков, поворотных балок или с расшатанными шарнирами, а уже тем более такой металл не стоит обрабатывать киянкой. Равно как не стоит пользоваться любыми подручными приспособлениями, способными повредить пленку «антикора».

Расчет и устройство

1. Желоба водоотвода подбирают исходя из их длины. Металлические желоба выпускают длиной 2 метра, а пластиковые длиной 3-4 метра. Их количество рассчитывается так, чтобы уровень отходом был минимальным. 2. Подсчет соединительных муфт производится с учетом того, что их понадобится на одну меньше, чем было куплено желобов.

Подсчет кронштейнов, с помощью которых выполняется монтаж системы водостоков с установкой креплений для водосточного желоба, выполняется по формуле: N=(L – 0,3)/0,6 +1, где N- необходимое количество кронштейнов, L — длина карниза, 0,6 — шаг кронштейнов в погонных метрах.

3. Заглушки, которые монтируются на торцах желобов, считаются исходя из конфигурации водоотвода. В замкнутом типе водоотвода они и вовсе не устанавливаются. 4. Количество внешних и внутренних углов напрямую зависит от конфигурации кровли, чем она сложнее, тем больше нужно угловых элементов. 5. Количество воронок равно количеству водоотводных труб, а их количество определяет площадь крыши (на каждые десять метров желоба рекомендуют ставить одну воронку). 6. Колена считаются с учетом ширины карнизного свеса и высоты от земли до карниза. Также нужно взять во внимание место слива воды (на землю или в дренажную систему). 7. Хомуты считаются исходя из того, что на одну трубу необходимо два хомута.

Краткая инструкция установке водосточной системы:

Схема монтажа — нажмите чтобы увеличить

1. Установка крюков водосточной системы или кронштейна. Держатели крепят с шагом 500-600 мм. Первый и последний необходимо закрепить с уклоном. Для точности по нижним точкам натягивается шнур для определения местоположения остальных держателей.

2. Монтаж желоба водостока определяет правильность работы всего комплекса водоотвода. Внешняя часть желоба должна находиться на расстоянии 25 мм от плоскости кровли. Желоб монтируется в держатель, а его стыки соединяются в замок с использованием герметика. Укладку выполняют от воронки.

3. Для лучшего сбора осадков, можно выполнить установку капельника с закреплением его на стропильной системе и опускается внутрь желоба на 2 см. Для установки заглушки применяют специальный клей или герметик.

4. При установке воронки делают косые запилы в месте ее установки. Кромки воронки стыкуются с задним и передним краями желоба с помощью клея.

5. Трубы соединяются между собой и крепятся к воронке с помощью специальных хомутов. Между их элементами оставляют зазор 2 мм.

Для выполнения отвода собранных осадком от фундамента здания необходимо обустроить небольшой ливневый приемник в том месте, где осадочная вода выливается из водосточной трубы и с помощью обычных пластиковых труб отвести ее в другой конец вашего участка к заранее выкопанному фильтрующему колодцу либо просто направить прямо на улицу.

Ливневым приемником может послужить приямок, который нужно забетонировать своими руками либо просто воспользоваться готовыми строительными элементами, которые легко можно купить в обычных строительных магазинах. Второй предложенный вариант проще, но он значительно дороже.

Что необходимо учитывать при покупке водосточной системы?

Современный рынок стройматериалов предлагает потребителям различные модификации и материалы изготовления водостоков. Помимо цены и презентабельного внешнего вида, следует обращать внимание на надежность конструкции, эффективность работы.

На первый взгляд может показаться, что водосток собирается, как конструктор, однако не всё так просто. Система имеет свои индивидуальные особенности, известные лишь профессионалам. Если принято решение совершать монтаж самостоятельно, необходимо следовать инструкции от производителя, что позволит избежать грубейших ошибок, гарантировать правильную работу водостока на протяжении всего срока эксплуатации.

Материал изготовления водостоков

Водостоки могут изготавливаться из различных материалов. Популярностью пользуются пластиковые, медные, металлические системы. К преимуществам пластиковых конструкций можно отнести приемлемую цену и устойчивость к образованию коррозии. Минус устройства – низкий уровень прочности.

Более надежными, прочными и долговечными считаются медные водосточные системы. В числе недостатков – высокая стоимость. Более доступным по цене является металлический водосток. Помимо этого, оцинкованная сталь способна выдержать нагрузки, противостоять коррозионным процессам. Еще один плюс конструкции из данного материала – возможность окрашивания элементов в различную цветовую гамму, что позволяет реализовывать дизайнерские замыслы.

Правильный монтаж водосточной системы …

Водосток из оцинковки: устройство …

Водосток из оцинковки: устройство …

Материал изготовления водостока советуем подбирать с учетом материала крыши. Для построек из шифера, гибкой черепицы, следует покупать пластиковые водоотводы, для крыш из профнастила и металлочерепицы – металлические.

Популярностью среди покупателей пользуется такой кровельный материал, как Ондулин. Среди его преимуществ можно выделить:

• многообразие цветовой палитры;
• надёжную шумоизоляцию;
• простоту в монтаже;
• безопасность, прочность.

Для крыши из Ондулина подойдёт как пластиковый, так и металлический водоотвод. Чтобы избежать сложностей с монтажом водосточной системы, следует устанавливать её до укладки кровельного покрытия.

Изготовление водостоков из стальных листов

Водостоки из оцинкованной стали – наиболее популярный и бюджетный вариант. Для изготовления водоотводящей системы можно использовать листовой металл с полимерным покрытием, отличающийся большей устойчивостью ко внешним воздействиям, порядок работ останется тем же.

Материалы и инструменты

Для создания водостока своими руками потребуются:

• листовой материал толщиной 0,5 мм;
• молоток;
• плоскогубцы;
• ножницы по металлу;
• маркер для разметки.

При выполнении работ нужно принимать во внимание, что ширина заготовки должна быть больше диаметра трубы на 1,5 см – этот зазор нужен для соединения элементов.

Труба

Инструкция по изготовлению трубы:

1. На металлическом листе выполняют выкройку, исходя из вычисленных ранее параметров. С одного края, идущего по длине листа, нужно провести прямую линию на расстоянии 0,5 см, с другого – с отступом в 1 см.
2. С помощью ножниц вырезают деталь.
3. Участок с отступом в 1 см с помощью плоскогубцев загибают под углом 90 °, второй край также загибают, но под небольшим углом.
4. Заготовку сворачивают в форме трубы, при этом оба загнутых края должны войти один в другой.
5. Используя молоток, трубу слегка приминают, чтобы придать ей форму и упростить соединение со следующим элементом.

Желоб

Как правильно самостоятельно сделать полукруглый желоб? В идеале, для этой работы нужно специальное оборудование, поскольку без него изделие будет иметь неровную форму, однако при его отсутствии можно попробовать обойтись своими силами.

Из металлического листа вырезают заготовку, накладывают ее трубу или ствол дерева нужного диаметра и с помощью киянки придают заготовке требуемую форму.

Воронка

Деталь состоит из двух разных по диаметру труб стакана, диаметр которого должен быть равен диаметру трубы. Составные части делают самостоятельно, используя описанный выше способ, однако при изготовлении края должны развальцовываться не внутрь, а наружу.

Однако делать воронки самостоятельно не рекомендуется – не имея соответствующих навыков, изготовить их качественно не получится.

Водостоки оцинкованные: преимущества, недостатки и особенности монтажа

Талая и дождевая вода, падающая с кровли, негативно сказывается на состоянии фундамента, вызывая его подмывание и преждевременное разрушение.

Кроме этого негативно сказывается талая вода и на внешнем виде фасада, что делает актуальной проблемой ее быстрый и эффективный отвод на безопасное расстояние, а самый простой способ для этого – использовать водостоки оцинкованные.

Их особенность в модульности, что позволяет быстро спроектировать, приобрести и смонтировать систему даже без наличия большого объема знаний в этой сфере.

Внешний вид оцинкованного водостока

Из чего делают водостоки?

Сегодня для изготовления водостоков широко используется сразу несколько видов материалов:

• пластик;
• оцинкованная сталь;
• медь.

Каждый из этих вариантов имеет свои достоинства, а наиболее популярной сегодня остается оцинкованная сталь.

Краткие характеристики водостоков из оцинковки

Что собой представляет оцинкованный водосток

С конструктивной точки зрения водостоки из оцинковки представляют собой несколько соединенных между собой отдельных модулей:

• желоб для сбора попавшей на кровлю воды;
• водосточная воронка;
• труба для отвода дождевой и талой воды.

Элементы оцинкованного водостока

Дополнительно к этому водосточная система из оцинкованной стали включает в себя различные крепежные системы, заглушки, изогнутые колена. Задача указанных элементов — обеспечить необходимую герметичность, отвод воды в нужном направлении и надежное крепление.

С помощью указанных выше элементов можно без особых проблем закрепить систему отвода на железобетонной, кирпичной, деревянной и другой поверхности, а модульная конструкция дает возможность нарастить длину и обеспечить любую конфигурацию, обойдя различные элементы на фасаде, направляя водосток напрямую в канализацию и так далее.

Преимущества и недостатки

Современные водостоки оцинкованные – производство достаточно сложное и высокотехнологичное. Для него используются качественные соответствующие листы, имеющие целый ряд преимуществ перед обыкновенным черным металлопрокатом, пластиком или медью. Приведем только некоторых из них:

• высокая стойкость к коррозии;
• наличие полимерного покрытия, способствующего увеличению долговечности;
• устойчивость к атмосферным осадкам и различным климатическим условиям;
• повышенная жесткость;
• универсальность;
• надежность и долговечность;
• доступная стоимость.

Впрочем, имеют водосточные системы оцинкованные и определенные недостатки. Речь идет о необходимости периодического ремонта, который может быть связан с разрывами швов из-за теплового расширения и сжатия при перепадах температуры.

Особенности и нюансы монтажа в различных условиях

Существует сразу несколько различных способов, при помощи которых монтируются водосточные системы оцинкованные. Выбор конкретного из них определяется состоянием загородного дома и особенностями конкретной местности.

Крепление оцинкованного водостока к крыше здания

В общем случае, наиболее оптимальным вариантом будет крепление желоба  оцинкованного водостока на край скатной крыши.

Для этого применяются специальные кронштейны, крепление которых должно идти до укладки кровельного материала. В противном случае, водосток из оцинкованной стали крепится непосредственно к лобовой доске кронштейнами и захватами. Кроме этого возможно крепление водостоков прямо на кровле чуть ниже ее ската.

От скоплений снега на водостоке стоит избавляться

Обратите внимание

Часто водосточная система может обеспечивать не только сбор дождевой воды с кровли, но и отвод ее в дренажную сеть, что позволит эффективно и быстро удалить влагу от фундамента и фасада здания.

Для этого используются специальные колодцы для водосбора, решетки, дренажные каналы, всевозможные трапы и другие элементы, которые позволяет на долгие годы сохранить прочность фундамента и чистоту вокруг здания.

Завершая разговор о водосточной системе из оцинкованной стали, можно сделать вывод, что это наиболее оптимальный вариант для российских условий, обеспечивающий органичное сочетание доступной стоимости, долговечности и эстетической привлекательности.  Впрочем, все это возможно только при условии сочетания сразу нескольких условий:

• грамотное проектирование системы водостока;
• использование качественных материалов для обустройства.

Надеемся, что приведенная выше информация поможет вам в решении всех возникающих проблем и вопросов.

Изготовление своими руками

Изготовление водостоков из оцинкованной стали своими руками требует определенных навыков. Тем не менее, эта задача вполне выполнима, если следовать советам специалистов. В качестве материала используется листовая сталь толщиной 0,7 мм.

Последовательность работСамодельный водосточный желоб из оцинкованной стали

cancerjort.netlify.com

Кровля с водостоком — правила, нюансы …

Монтаж водосточной системы – инструкция …

Вертикальные сливы формируются аналогичным образом, с использованием специальных приспособлений или вручную. Особых требований к изготовлению сливных колен нет, но они должны иметь длину отвода и угол наклона, обеспечивающие отведение жидкости в ливневый сток, канаву или емкость для полива.

Обратите внимание на то, что самостоятельное изготовление водостоков из стали с полимерным покрытием в домашних условиях невозможно из-за риска повредить покрытие. Нарушение защитного слоя сделает конструкцию уязвимой для коррозии.

Гарантируем самую низкую цену в Москве!

Материал изготовления — качественная оцинкованная стиль толщиной не менее 0,5 мм. с содержанием цинка 140-180 гр./м2. Сответсвуют ГОСТ 7623-84. Опубликованный прайс-лист действителен только для пропорциональных заявок *

*Все цены в представленном прайс листе действительны при формировании пропорциональных заявок. Пример пропорциональной заявки: 1 воронка, 2 колена, 10 труб, 1 колено нижнее сливное и 11 креплений. В случае формирования не пропорциональной заявки цены на определенные позиции могут быть увеличены. Пример не пропорциональной заявки: 60 воронок, 180 колен и т.д.

Кроме обозначенных в прайс листе основных стандартных диаметров мы можем изготовить для Вас водосточную систему с любыми диаметрами 240, 250 и т.д. Стоимость нестандартных диаметров водосточных систем уточняйте у сотрудников компании.

Когда все элементы готовы, приступают к сборке водоотвода.

Монтаж может быть осуществлен различными способами, выбор метода зависит от креплений и времени года, когда проводятся работы.

Желательно устанавливать водоотводящую систему еще до того, как была покрыта крыша. Наиболее надежный и удачный способ – установка на стропило или наружную перекладину скатной крыши. Это позволяет защитить подвесные крепежные конструкции от дождя, закрыв их планкой карниза.

Если кровля уже установлена, пользуются другим методом.

Порядок работ

Сначала крепят кронштейны, которые будут поддерживать сточные желоба. Их располагают через каждые 55-60 см, при этом уровень должен снижаться в сторону слива. Держатели следует устанавливать так, чтобы свес кровли заходил примерно на треть полукруга, оставшиеся две трети будут собирать стекающую с крыши дождевую воду.

Для установки кронштейнов на деревянной планке карниза под нужным уклоном пользуются таким методом:

1. Монтируют самый высоко расположенный держатель.
2. Устанавливают кронштейн, находящийся на самой низкой точке (наклон увеличивают на 5 мм каждый метр). Если не выдерживать рекомендуемый угол наклона, отвод воды будет затруднен, могут появиться протечки.
3. Два установленных кронштейна соединяют тонкой веревкой, по стене вдоль веревки проводят линию.
4. На нужном расстоянии устанавливают остальные поддерживающие элементы, располагая их по отмеченной линии.

После этого проводят установку желоба, на край, расположенный выше всего, ставят заглушку. В местах соединения с желобом трубы вырезают отверстие под воронку, и устанавливают последнюю.

Если на участке имеется ливневая канализация, трубу отводят к ней. При ее отсутствии, в случае отвода воды в почву, трубу располагают на расстоянии 30-35 см над уровнем грунта.

Конструктивно водостоки из оцинковки состоят из ряда отдельных модулей, соединяемых в определенном порядке между собой. Основные элементы данных систем указаны далее:

• желоб, который собирает воду, попадающую на крыши;
• воронка для стока;
• трубы, по которым производится отвод талых и дождевых вод.

Элементы оцинкованной водосточной системы

Монтируются металлические системы из оцинковки при помощи дополнительных элементов:

• заглушек;
• изогнутых под разными углами коленьев;
• крепежных компонентов – крюков, кронштейнов и хомутов.

Использование этих деталей дает возможность обустроить ВО любой сложной формы. Они позволяют фиксировать металлические водостоки на всех поверхностях, начиная от деревянной и заканчивая железобетонной.

Фиксирование металлического водостока на деревянной поверхности

Изготовление водостоков из оцинковки по модульному принципу обеспечивает простоту их монтажа. Вы без труда направите ВО в канализацию, сможете обойти фигурные фасадные элементы, не задевая их, нарастите трубы до необходимой длины. Все эти работы значительно упрощаются еще и потому, что все элементы имеют легкий вес.

В целом дополнительные комплектующие для ВО выполняют сразу три важные функции. Во-первых, они обеспечивают качественное крепление труб, во-вторых, отводят талую и дождевую воду в требуемом направлении, в-третьих, гарантируют заданную герметичность всей системы.

Установка водостоков на крыше: алгоритм действий

Смонтировать водосточную систему можно самостоятельно. Главное – соблюдать правила работы.

Что вам понадобится?

• комплект оцинкованных саморезов
• строительный уровень
• линейка и карандаш
• веревка или нитка
• шуруповерт
• ножовка с мелкими зубьями
• напильник.

Алгоритм действий следующий.

Установка водостоков начинается с их планирования. Только когда у вас есть представление, что и где должно находиться, можно покупать систему, а затем приступать к работе.

Шаг 1. Отмечаем, где будут расположены крайние кронштейны для монтажа желобов. Это должно быть не более чем в 150 мм от края крыши.

Шаг 2. Отмечаем, где будут находиться сливные воронки. Они могут быть у края желоба или в центре.

Кронштейн устанавливаем на обратной стороне карниза. Не забываем откорректировать наклон. Воронку фиксируем на лобовой доске. В работе используем оцинкованные саморезы.

Если лобовой доски нет, воронку монтируем при помощи специального удлинителя кронштейна.

Шаг 3. Крайний кронштейн и воронку соединяем веревкой (ниткой/шпагатом). Она будет служить нам ориентиром для монтажа остальных кронштейнов водостока.

Шаг 4. На расстоянии 100–150 мм от воронки устанавливаем кронштейны. Если она в центре – с обеих сторон. Если на краю – то с одной (со второй стороны уже будет кронштейн).

Шаг 5. Устанавливаем все остальные кронштейны. Шаг монтажа: 500–600 мм.

Есть несколько способов это сделать:

1) закрепить на лобовой доске;

2) прикрепить к стропильным ногам, используя прямой удлинитель кронштейна, если монтаж кровли еще не завершен;

3) закрепить на стропильных ногах при помощи бокового удлинителя – если кровля уже готова.

Шаг 6. Выполняем крепление желоба водостока. Для этого вставляем его в воронку. Соединяем их движением от стены наружу до щелчка.

Шаг 7. Фиксируем желоба в кронштейнах, слегка поворачивая их от стены до характерного щелчка.

Шаг 8. Если желоб короче ската кровли, присоединяем к нему еще один при помощи соединителя. Места таких стыков с обеих сторон укрепляем кронштейнами, располагая их в 100–150 мм от соединителя.

Шаг 9. Когда воронка находится у края карниза, между ней и заглушкой нужно вставить небольшой кусок желоба. Чтобы его отрезать, можно воспользоваться ножовкой с мелкими зубьями. Затем рекомендуем зачистить места разреза напильником.

Шаг 10. Для соединения желобов на внешних и внутренних углах используем угловой элемент. Для крыш с углом больше или меньше 90 градусов необходим регулируемый угол. Его нужно подрезать по заводской разметке, которая соответствует углу вашей кровли. Это также делается ножовкой и напильником.

Шаг 11. Устанавливаем заглушку. Услышите легкий щелчок – значит, все верно.

Шаг 12. Если возле дома растут деревья, листья которых могут попадать в водосточную систему, рекомендуем установить на желоба решетки. Тогда не придется чистить систему слишком часто.

Если вылета карниза нет, можно установить трубу, присоединив ее к воронке напрямую или с использованием соединительной муфты.

Шаг 14. Закрепляем трубы при помощи хомутов, расположенных не более чем в 1500 мм друг от друга.

Шаг 15. Чтобы увеличить высоту водосточной системы, соединяем трубы и закрепляем соединительной муфтой. Для этого используем хомуты.

Шаг 16. Устанавливаем слив на высоте 150-250 мм от уровня грунта. Фиксируем его на трубе и закрепляем хомутами.

Ваш водосток готов!

Крепление труб водостока

Водосточная труба обеспечивает вертикальное стекание воды. При этом она может иметь сечение в виде круга или прямоугольника. К стене такие трубы крепятся посредством кронштейнов с учетом того или иного способа монтажа:

• «на камень» – крепление осуществляется на стену из камня, кирпича или бетона;
• «на дерево» – в качестве плоскости крепления имеются в виду деревянные стены из бруса, бревна или ОСБ.

Крепление водостоков после монтажа …

Металлические водостоки для крыши …

Водосток плоской кровли: схемы …

Подсчет количества необходимых труб должен соотноситься с количеством воронок. У нас их 4, поэтому труб должно быть столько же. Что касается длины труб, то она должна соотноситься с суммой длин тех стен, которые будут служить местом их монтажа. В продаже данного вида трубы реализуются в виде изделий длиной 3 и 4 м.п. Так как необходимо избегать излишнего количества стыков на трубе, то следует подбирать требуемую длину этой продукции с округлением в сторону большего значения. Например, при высоте вашего дома в 3,5 м надо покупать 4-метровую трубу. Монтаж водосточных труб производится с шагом 1 метр с обязательной точкой крепления возле колена.

Ошибки, которые наиболее часто допускаются при монтаже

Монтаж водостоков к крыше — серьёзное мероприятие, которое требует точных расчётов. Важно, чтобы такая коммуникация была достаточно хорошо закреплена, иначе отдельные её части могут оторваться во время эксплуатации. Ремонт водостоков выполняется с заменой отдельных элементов, которые вышли из строя. Однако ремонт водостоков — это крайняя мера, которую можно предотвратить, следуя монтажным правилам. Рассмотрим наиболее распространённые огрехи, которые допускаются при монтаже водоотводной коммуникации:

• одна из самых распространённых ошибок, которая допускается во время организации водоотводной конструкции — установка труб раструбом вниз. Такое расположение труб влечёт за собой протечки в местах стыков;
• слишком большая дистанция между кронштейнами. Не рекомендуется устанавливать эти фиксаторные элементы на расстоянии больше, чем 60 см друг от друга. В противном случае при высокой температуре окружающей среды желоба могут провисать;
• пластиковые трубы имеют свойство расширяться при температурных колебаниях. Поэтому не рекомендуется слишком перетягивать хомуты на водосточной трубе.

Совет! Водосток, установленный во внутреннем углу постройки — не лучшее решение. Для простого ухода за трубой необходимо монтировать её на наружных углах дома.

Независимо от типа водосточной коммуникации стоит запомнить, что она предохраняет от атмосферных осадков только кровлю и фасад постройки. Для отвода воды с конкретной территории необходимо монтировать ливневую канализационную систему.

Греющий кабель в водосточной системе

В периоды межсезонья системы водостока подвергаются риску вследствие образования наледи. Она ухудшает работу водостоков и может полностью ее блокировать или разрушить водостоки своим весом. Подобные ситуации предупреждаются установкой греющего кабеля.

Конструкция системы обогрева

Греющий кабель представляет собой проводник, преобразовывающий электрическую энергию в тепловую. Нагревая элементы водосточной системы, он предотвращает некоторые явления:

• образование наледи;
• появление сосулек;
• пробки в водостоке;
• разрыв труб и повреждение фасадов;
• желоб может деформироваться или обрушиться под тяжестью снега или воды.

Для препятствия обледенению используются два типа кабелей:

• резистивный: часто используемый, отличатся одинаковой степенью нагрева на всех своих участках.
• саморегулирующийся: обладающий большими возможностями, чем предыдущий вариант. Он в состоянии регулировать мощность, которую потребляет, и степень нагревания. Важно, что его участки работаю независимо, выбирая градус нагрева каждый для себя. Идеальный вариант, когда кабель проходит в зонах с разной температурой. Просто монтируется, экономно расходует электроэнергию, долговечный в использовании.

Современная система электрообогрева базируется на двух основных составляющих: греющем кабеле и безопасной автоматике. Обогрев необходим таким компонентам водостока:

Водосток из оцинковки: устройство …

Водостоки для крыши своими руками …

Кровля с водостоком — правила, нюансы …

• желобам;
• стыкам разных участков крыши;
• карнизам;
• трубам, воронкам;
• лоткам и водосборникам.

Монтаж системы обогрева

В процессе монтажа важно, чтобы системы обогрева монтировались одновременно для крыши и водостока – это обеспечивает более эффективную прокладку кабеля. В систему входят секции кабеля, терморегуляторы, датчики, пульт дистанционного управления.

Греющий кабель должен находиться в местах протекания воды. Водосточная система не позволяет формирование дополнительных отверстий, поэтому для фиксирования кабеля требуются дополнительные крепления. Необходимо следить, чтобы отток воды проходил на каждом участке системы.

Система водостока очень важна в функционировании вашего дома. Поэтому необходимо правильно подобрать все составляющие в соответствии с параметрами кровли и провести монтаж строго по инструкции, если вы будете делать это сами. Не забывайте о регулярной чистке водостоков от пыли и прочего мусора, которые затрудняют их эффективную работу.

Правильная система водостоков защитит ваше жилье от влаги и плесени и сэкономит затраты на ремонтные работы.

Элементы металлического водостока

Водосточную систему из металла производят из листовой низкоуглеродистой стали толщиной 0,5-0,7 мм. В качестве покрытия применяют полимерные материалы, устойчивые к воздействиям среды и истиранию. Изделия изготавливают в широкой цветовой гамме — от белого, серебристого, кирпично-красного до серого или черного. Это позволяет подобрать вариант, который гармонично впишется в стилистическое оформление здания.

Металлический водосток состоит из элементов:

Важно. Все детали рассчитываются и подбираются индивидуально в соответствии с параметрами крыши и климатическими условиями.

Особенности монтажа

Водосточную систему, как любые инженерные коммуникации, нужно предварительно спроектировать. Составляют чертеж с планом крыши, где указывают направление стока воды, места установки воронок, длину желобов.

Схема монтажа водостока

Подбирают сечения элементов согласно предполагаемому количеству осадков и площади кровли. Воронки устанавливают из расчета один элемент на 10 пог.м. длины или 100 м² ската. Иногда их объединяют по две штуки на одну вертикальную трубу. Перенаправляют потоки с помощью тройников.

Установка кронштейнов

Монтаж водостоков начинают с установки кронштейнов. Для фиксации желобов используют длинные, короткие или универсальные держатели. Крепят их саморезами или гвоздями. Длинные кронштейны устанавливают до укладки обрешетки и кровельного материала. Им придают изгиб, соответствующий уклону крыши. Короткие крюки применяют для фиксации желоба к лобовой доске или стене здания. Такой вариант можно использовать как до, так и после монтажа кровли. Иногда кронштейны закрепляют к торцу кобылок или стропильных ног. В этом случае применяют крепеж с гнутой ножкой. Универсальные кронштейны — сборно-разборные. Верхнюю часть крепят до или после монтажа покрытия. Нижнюю — после укладки кровельного материала. Крючки не торчат и не мешают во время работы.

Варианты монтажа креплений

В зависимости от последовательности монтажа различают способы крепления крюков:

• до укладки покрытия — кронштейны крепят к мауэрлату, стропилам или нижней доске обрешетки;
• на готовую кровлю — крюки фиксируют на лобовой доске, не снимая нижнего ряда покрытия.

Крепим крайние держатели и натягиваем нитку

Сначала устанавливают крайние держатели в самых высоких и низких точках. Шаг установки кронштейнов 50-60 см. Вокруг воронки их располагают не дальше 5 см. Крюки прикручивают по натянутому шнуру, соблюдая уклон 2-5 мм на 1 м длины желоба. Кромка кровли не должна перекрывать водосточный лоток больше, чем на 1/3 ширины.

Крепление кронштейнов в зависимости от свесов

Для наклонных систем требуется крепеж, который монтируется под углом. Для этой цели применяют крюки с регулирующим устройством, позволяющим менять положение относительно основания.

Если свес кровли достаточен, возможен вариант монтажа целой крепежной системы. Она состоит из направляющего металлопрофиля и держателей, которые вводят в него после установки. Можно придать конструкции любой угол наклона.

При сходе снега крепление слива не мешает

Иногда крюки подвешивают прямо к материалу кровли. В этом случае он должен быть жестким и прочным, чтобы выдержать вес участка желоба с водой. В качестве крепежа применяют зажимы с прокладками. Существуют и другие разновидности кронштейнов — удлиняющие или устанавливающиеся внутрь водосборного лотка.

Укладка желоба

Монтаж желоба начинается с разметки отверстия под воронку. Проделывают ножницами или ножовкой прорезь диаметром, равным сечению водосборной детали. Подгоняют и отвальцовывают плоскогубцами его края, чтобы получились скосы в форме капелек.

Устанавливают желоб на кронштейны. Лотки по длине стыкуют с помощью соединителей или защелок. На пересечениях и углах скатов монтируют поворотные элементы. Стыки проклеивают герметиком или уплотняют резиной. Дополнительно закрепляют заклепками.

Закрепляем заглушку на желоб

После окончания монтажа на открытый желоб можно уложить специальную сетку для защиты системы от падающих листьев и мусора.

Защитная сетка на желоб от листьев

Крепление воронок

Воронки устанавливают в нижней точке водостока не дальше, чем на 150 мм от глухого торца. Отверстия лотка и водосборника должны совпадать. Деталь надевают снизу на желоб и защелкивают ушки.

Установка воронок на водостоке

Установка воронок на водостоке

На торец лотка монтируют заглушку, закрепляют заклепкой.

Монтаж водосточных труб

К водоотводному патрубку присоединяют поворотное колено и отрезок трубы длиной 100 мм. К нему крепят второй изогнутый элемент, чтобы создать удобную конфигурацию для фиксации к стене. Верхний хомут прикрепляют к стене на расстоянии не более 150 мм от края колена. Монтируют отрезок водосточной трубы нужного размера, заводя его в поворотный элемент.

Монтаж водосточной трубы

По длине трубу крепят хомутами с шагом 1,8 метра. Шов водостока поворачивают к стене. Внизу фиксируют хомутом, насаживают отлив. Его край должен находиться на высоте 200-250 мм от отмостки.

Преимущества и недостатки

Популярность использования водостоков из оцинковки обусловлена также следующими их достоинствами:

• высоким уровнем звукоизоляции. Природные осадки в виде града или крупных капель дождя при попадании на поверхности оцинкованного водостока создают минимальное количество шума по сравнению с другими видами материалов;
• устойчивостью к выцветанию. При длительной эксплуатации желоба из оцинкованной стали сохраняют свой натуральный оттенок, кроме тех случаев когда весь водосток или его часть были окрашены в другой цвет;
• антикоррозийными свойствами. При изготовлении отдельные детали водосточной системы покрываются слоем полимерного материала, который повышает их стойкость к коррозии;
• влагостойкостью. Колебания температурного режима и высокая влажность не снижают показатели технических характеристик оцинкованной стали в течение всего срока эксплуатации;
• устойчивостью к механической деформации и долговечностью;
• небольшим весом, что упрощает процесс доставки и монтажа линий на высоте;
• стойкостью к воздействию открытого огня;
• невысокую стоимость.

Инструкция по монтажу водосточной системы

Как закрепить водосток: пошаговый …

Водосток из оцинковки

К недостаткам можно отнести необходимость постоянного ухода, включающего в себя регулярную окраску стыков и мест повреждений, своевременную прочистку и ремонта мелких дефектов.

Загрузка…

как крепить желоб и трубу — ВикиСтрой

Определиться с типом водостока (производитель, материал, цвет).

Определить конфигурацию желобов и стояков и их распределение.

Подобрать требуемый размер водостока.

Подсчитать количество материалов и приобрести их.

Смонтировать систему.

В любом строительном магазине представлены готовые комплекты водостоков, изготовленные из ПВХ или оцинкованной стали со специальным покрытием, квадратным или круглым сечением и обширной цветовой гаммой. Эти характеристики предстоит выбрать в соответствии с типом кровельного материала, чтобы водосток гармонично вписался в общую картинку. Пока достаточно взять с собой из магазина брошюрку с перечислением элементов понравившегося водостока и его кратким описанием. А вот дальше нужно вооружиться бумагой и карандашом.

Элементы водотока. 1. Желоб. 2. Колено. 3. Труба. 4. Тройник. 5. Угол желоба внешний. 6. Соединитель желоба. 7. Угол желоба внутренний. 8. Воронка. 9. Заглушка желоба. 10. Кронштейн трубы водостока. 11. Колено-отвод

Как распределять желоба и трубы

Для расчёта требуемых материалов следует определить количество и позиции вертикальных водосточных труб (стояков) и желобов, которые подходят с наклоном к каждому стояку.

Монтируется водосток вдоль нижней кромки каждого ската крыши. При длине кровли до 10 м достаточно одного стояка с воронкой на краю желоба. Для скатов длиной 11–25 м воронки разносятся по двум краям, а наклон желоба формируют в две стороны примерно от середины участка. Лучше указать границу в точке, от которой хотя бы к одной воронке можно будет уложить целое число желобов, учитывая их длину — три метра.

У шатровой или вальцевой кровли можно вывести желоба с двух смежных сторон крыши в одну воронку, однако не следует превышать общую протяжённость желобов, сходящихся в одной точке свыше 20 м.

Для обхода крыш сложной формы, например, у здания с пристройкой, когда плоскости кровли сходятся с внутренним углом, желательно поместить стояк в углу без использования проходных угловых элементов. Если же уголок задействован, то протяжённость желоба «за углом», если смотреть от воронки, не следует делать свыше 10 м.

Исходя из озвученных правил, на плане дома «вид сверху» распределяются точки водостоков и воронок, а также желоба, размечая участки с одинаковым уклоном. По возможности следует распределить элементы так, чтобы пришлось меньше резать желоба и использовать целые элементы по три метра.

Важно учесть конструкцию воронки в используемом комплекте водостока. Это может быть накладной элемент, который крепится к обычному желобу с прорезанным в дне отверстием, или специальный тройник, к которому подсоединяются желоба с помощью соединителей и труба стояка.

Минимально допустимый уклон устанавливается сводом правил и равен 1 мм на каждый метр погонный желоба. Производители, тем не менее, рекомендуют уклон 3–5 мм на каждый метр для систем водостока из ПВХ и 2–4 мм на каждый метр для металлических конструкций.

Внешний край желоба располагается на 2–3 см ниже плоскости кровли. Край кровельного материала, формирующий козырёк крыши, должен располагаться над серединой желоба. Так будет меньше риска, что сход снежной массы и обледенений в зимний период сорвёт желоб.

Вертикальная труба опускается так, чтобы нижний край колена, направленного в сторону дренажной воронки или внешнего края отмостки, был на высоте 20–30 см.

Расчёт материалов

Площадь сечения желоба устанавливается согласно СП17.13330.2011 равным 1,5 см2 на 1 м2 пощади кровли. Распределив желоба, достаточно взять длину наибольшего участка, умножить на ширину ската кровли и рассчитать площадь сечения желоба. Выбирать предстоит из комплектов круглого или квадратного сечения. Площадь придётся уточнять в техдокументации, так как в магазине их сортируют в основном только по ширине (90–150 мм) и высоте.

Чтобы выяснить сечение труб стояков, нужно высчитать среднегодовой объём осадков, приходящийся на кровлю здания по указаниям СП 32.13330.2012, а после выбрать соответствующий диаметр трубы в соответствии с требованиями СП 30.13330 по пропускной способности из таблицы для вентилируемых стояков.

Можно воспользоваться таблицами, представленными производителями водосточных систем, где рассчитывается вначале эффективная площадь кровли, а после подбирается соответствующий размер системы в зависимости от значения среднегодового объёма осадков в районе расположения здания.

Водосточная система	Пропускная способность, л/с	Площадь водоотведения, м2
100/75	1,91	70
100/90	1,91	75
125/90	30,9	115
125/105	4,78	179
150/105	4,78	185
150/125	7,49	280

Эффективная площадь кровли: S = (A + B/2) · C, где А — ширина горизонтальной проекции ската крыши, B — высота, а C — длина крыши.

Когда типоразмер водостока уже определён, можно переходить к подбору элементов комплекта.

На стояк по прямой стене потребуется:

• воронка желоба;
• два колена для подвода к стене;
• одно колено для нижнего отвода;
• по два крепления для каждой трубы и одно для воронки желоба.

Колена верхние объединяются соединительным патрубком с уплотнителями, а основная часть стока формируется прямыми отрезками трубы. Для обхода выступов на стене потребуется дополнительно четыре колена и два соединительных патрубка.

В месте стыка трубы и желоба нужен тройник или отрезок длиной 300–400 мм с отверстием в днище под накладную воронку.

К тройнику подводятся желоба. Количество желобов уже определено на стадии распределения. Отрезки следует скомпоновать так, чтобы получить количество целых желобов с минимумом отходов.

Концы желоба закрываются заглушками. Для шатровой или вальцевой кровли можно объединить все желоба угловыми элементами вместо заглушек. Соответственно подбирается число выбранных элементов.

По числу стыков между желобами и с тройником/воронкой подсчитывается количество соединителей с уплотнителем.

Каждый отдельный элемент желоба крепится кронштейнами на концах, отступая от края на 150 мм, и по остальной протяжённости распределяются крепления на расстоянии не более 600 мм друг от друга, что соответствует стандартному шагу стропил скатной крыши.

Для фиксации стандартного трёхметрового желоба потребуется шесть кронштейнов с основным шагом 500 мм. Для каждого тройника отдельно необходимо два крепления с обеих сторон.

Монтаж желобов

Оптимальный вариант — это фиксация кронштейнами по карнизной доске, однако если её нет или доска не рассчитана на дополнительную нагрузку, то следует крепить кронштейны за обрешётку и стропила до укладки кровельного материала или к стенам. Все типы креплений можно при необходимости чередовать. Набор доступных креплений следует уточнить заранее в выбранной системе водостока.

Порядок действия:

Со стороны, где будет проложен желоб в самой высокой точке, с противоположного края от воронки, закрепите кронштейн так, чтобы центральная ось вдоль желоба после установки была строго под кромкой кровли, а внешний край опущен ниже плоскости кровли на 20–30 мм, расстояние до конца кровли должно составлять не более 150 мм. К установленному креплению привяжите длинный отрезок нитки или бечёвки.

Двумя вертикальными линиями отметьте позицию тройника.

Второй кронштейн следует закрепить, отступив на 150 мм в сторону от метки для тройника. Опустите его по отношению к первому кронштейну, чтобы соблюсти нужный уклон. Привяжите нитку от первого крепления, обозначив требуемый уровень для распределения остальных креплений.

Зафиксируйте крепёж для тройника и воронки.

Распределите и зафиксируйте промежуточные кронштейны с учётом положения стыков желоба.

Установку элементов начните от тройника и воронки и далее все элементы желоба.

Желоба обязательно укладываются с зазором 10–15 мм для компенсации теплового расширения и фиксируются соединителями. Когда все элементы желоба закреплены, можно переходить к установке вертикальных стояков.

Край желоба закрывается герметичной заглушкой

Крепление труб

Есть два основных типа креплений: для кирпичной и деревянной стены. В первом случае подразумевается анкерное одноточечное крепление, во втором — V-образная опорная пластина с двумя точками крепления, разведёнными в стороны. В обоих случаях труба фиксируется хомутом.

Для анкерного крепления следует предварительно обозначить на стене места для бурения отверстий под крепления:

• колена, подходящего к стене со стороны воронки желоба;
• по два крепления на каждый отрезок трубы, отступая от торцов примерно на 150–200 мм;
• нижнего колена, завершающего водосток.

Далее собирается отвод трубы от тройника и до самого низа, одевая раструб последующей части к уже закреплённым.

В случае с V-образным креплением вначале на каждую трубу и колено одевается хомут с кронштейном, собирается вертикальный водоотвод на стену, засверливая отверстия в стене и фиксируя крепления саморезами.

Для компенсации теплового расширения соединение в раструб выполняется не до упора, оставляя зазор в 10–15 мм. Чтобы не упустить этот момент, желательно заранее проверить глубину раструба и выставить по трубам соответствующие отметки.

Использовать уплотнительные кольца или герметик для соединения труб на прямом отрезке пути не нужно — только при подсоединении тройников.

Подробнее о процессе монтажа готовых систем водостока в видео:

Обход препятствий

Для обхода препятствий по стояку используются колена с поворотом 30° и соединители между ними.

Если это выступ в стене, то потребуется четыре колена и две трубы соединительные. Удобнее вначале собрать два колена и соединитель, закрепляемые по выступу, а после соединить с верхней частью водоотвода и продолжить монтаж нижнего участка.

Если на стене формируется «ступенька», потребуется только два колена. Проще закрепить трубы по вертикальным участкам и после смонтировать колено.

Расстояние от колена до угла выступа лучше брать равным примерно 1/3 диаметра трубы или равным выносу используемых кронштейнов.

Для обхода препятствий по маршруту установки желоба используются угловые элементы для внутреннего и внешнего поворота. Элементы, как и сам желоб, следует крепить с учётом общего уклона, обходя край кровли по контуру, а не по прямой линии между крайними позициями.

После монтажа следует проверить работу водостока, подав в крайние верхние точки желобов воду под напором. Она должна течь равномерно по всей протяжённости канала в сторону воронки и вниз по трубам.

рмнт.ру

Монтаж и установка водостоков своими руками

Процесс монтажа водостоков существенно отличается в зависимости от материала изделия: оцинкованная сталь или ПВХ. Установка водостоков несложная процедура, которую сможет провести своими руками любой покупатель. От правильности проведенного монтажа будут зависеть герметичность и работоспособность водостока.

Процесс монтажа водостоков существенно отличается в зависимости от материала изделия: оцинкованная сталь или ПВХ. Установка водостоков несложная процедура, которую сможет провести своими руками любой покупатель. От правильности проведенного монтажа будут зависеть герметичность и работоспособность водостока.

Общие рекомендации по установке водостоков

Рекомендуется устанавливать кронштейны с промежутком 50-60 см. Кронштейны монтируются с уклоном от 3 до 10 мм в сторону воронок. Водоприемную воронку необходимо оснастить защитной сеткой. Она не позволит мусору попасть в водосточную систему и забить трубы. От края слива до начала отмостки должно быть не менее 40 см. Такое расстояние необходимо для предотвращения размывания фундамента сточными водами.

Начинается монтаж водостоков для крыши с фиксации кронштейна в самой высокой и в самой низкой точке кровли . При этом важно учитывать необходимый уклон. Далее по натянутому шпагату фиксируются и другие кронштейны. Установка кронштейнов может проводиться: на стропила, на ветровую доску, к последней доске обрешетки.

Установка водосточной системы должна учитывать интенсивность снегопадов в Вашем регионе и угол кровли дома. Чем меньше угол кровли, тем на большее расстояние необходимо опускать желоб. Это защитит его от повреждений во время схода мокрого снега. При небольшом наклоне кровли снегозадержатели помогают сохранить целостность водосточной системы. При значительном весе кровли к водосборной воронке фиксируют поворотный элемент. Он необходим для подведения и фиксации труб к стене. Установка хомутов для труб проводится с промежутком 1,8-2 м.

Монтаж внутреннего водостока

Система водостока может устанавливаться внутренним способом, когда это обусловлено климатическими особенностями региона. Внутренняя система может значительно дольше сохранять тепло без необходимости монтажа системы дополнительного обогрева. Этот же тип организации водостока используется при плоской крыше. Для такой кровли может использоваться дополнительный уклон в направлении приемной воронки.

Монтаж внутреннего водостока подразумевает установку труб в помещении. Они не должны примыкать вплотную к стенам. Во время монтажа проводится установка: приемной воронки, коллектора, системы трубопровода, разъемов для проверки и обслуживания системы. Для отведения дождевых вод должна быть устроена ливневая канализация. Если она не была предусмотрена, нужно установить наружный водоотвод.

Желательно продумывать устройство водосточной системы до создания проекта крыши, чтобы учесть все необходимые требования. Проектирование и монтаж водостоков после создания кровли могут быть сопряжены с целым рядом проблем.

Монтаж внешней водосточной системы

Сборка и монтаж внешней водосточной системы обычно не создают проблем даже для неподготовленных покупателей. Внешний водосток устанавливается при помощи кронштейнов (для закрепления желобов на материалах кровли) и специальных муфт (для фиксации вертикальных конструкций к стенам здания). Для монтажа желоба на крышах без лобовой доски может потребоваться удлинитель. Установка любых элементов водосточной системы производится только с использованием металлического крепежа.

Основные этапы:

1. создание схемы водосточной системы,
2. расчет необходимых элементов и крепежа,
3. монтаж крепежных элементов, установка кронштейнов,
4. сборка желобов, установка уплотнителей, монтаж соединителей и колен,
5. монтаж водоприемных воронок в местах сливных стояков,
6. монтаж стояков и установка слива.

Интернет-магазин строительных материалов ВсемКтоСтроит предлагает большой выбор комплектующих металлических и ПВХ водосточных систем. Мы реализуем водостоки оптом и в розницу с доставкой в Новосибирск, Омск, Кемерово, Новокузнецк, Красноярск, Томск.

Как установить водосточные желоба в вашем доме — Сделай сам

Водосточные желоба — важная часть вашей домашней канализационной системы. Именно они уносят воду из вашего дома, поэтому их необходимо правильно установить. Если вам не нравится вид длинной водосточной трубы или вам нужно отнести воду подальше от дома, установите канализацию под землей. Здесь наши специалисты по обустройству дома рассказывают, как установить водосточные желоба:

Что потребуется для установки водостока:

• Лопата
• Трубопровод ПВХ
• Тройник ПВХ
• Сливная крышка
• Цемент для труб
• Гибкий излив
• Отвертка, винты
• Садовый шланг

1. Во-первых, решите, по какому пути должна идти ваша дренажная система.
2. Затем с помощью лопаты выкопайте траншею вдоль тропы. Убедитесь, что траншея достаточно широкая, чтобы подходить к трубопроводу из ПВХ.
3. При необходимости соедините отрезки труб с помощью цемента для труб, чтобы заполнить траншею.
4. Проложите трубопровод внутри траншеи и убедитесь, что его длина достаточна для отвода воды от дома.
5. Используйте клей для труб, чтобы прикрепить тройник из ПВХ к концу трубы, чтобы вода правильно сливалась.
6. После этого прикрепите сливную крышку к той части тройника, которая обращена вверх.Используйте винты или цемент для труб, в зависимости от стиля вашего покрытия.
7. Затем нанесите большую полоску герметика для желобов по внутренней стороне гибкого излива.
8. Прикрепите гибкий носик к нижней части водосточной трубы. Убедитесь, что выпускной патрубок находится снаружи водосточной трубы.
9. Затем с помощью отвертки и шурупов скрепите две детали вместе.
10. Нанесите еще одну небольшую полоску герметика для желобов на обод, чтобы гарантировать герметичность деталей.
11. После этого нанесите большую полоску герметика для желобов по внешней стороне нижней части излива.
12. Поместите отверстие ПВХ-трубы на дно носика.
13. Еще раз проверьте, заканчивается ли трубопровод в нужном месте траншеи.
14. Затем используйте садовый шланг, чтобы пропустить воду через водосточную систему. Убедитесь в отсутствии утечек в ваших соединениях.
15. Если все уплотнено правильно, засыпьте траншею и загладьте ее. Следите за тем, чтобы крышка слива на конце вашего трубопровода не была заполнена.

Установка водостока в бетонную крышу — кровельные / строительные вопросы

Здравствуйте,

Я устанавливаю водосточные желоба на бетонной крыше, и мне нужен совет.Я только что попросил кровельщика установить мне 6 водостоков, а мне нужно еще как минимум 10. Здание площадью 40 000 кв. Футов с плоской крышей. Некоторые стоки присутствовали, когда я покупал здание, а некоторые новые. Кровельщик, установивший 6 водостоков, сделал это так:

1. окучивать камни.
2. Вырежьте отверстие.
3. поставил водосток на бетон.
4. прошил какой-то гудроном.
5. вспыхнул свинцом, под свинцом была черная смола.
6. покрыт свинцом с более черным смолистым веществом.
7. посыпал свинец смолой.
8. Положите на смолу стекловолоконную сетку и еще немного смолы.

Работа выглядит нормально, но новые водостоки, которые он установил, находятся примерно на 1 дюйм выше, чем крыша. В результате водосточная воронка находится в луже глубиной около 1 дюйма и не сливает всю воду.

Я подумываю установить больше водостоков и, возможно, починить водостоки кровельщиков. Вот о чем я думаю.

1. Прибить камни к войлоку.
2. Вырежьте отверстие размером со слив.
3. вырежьте в бетоне выемку, в которую нужно зенковать слив. Кровля состоит из бетона толщиной 3 дюйма, а мое углубление будет примерно от 1/2 до 1 дюйма.
4. Установите слив в отверстие (которое теперь находится ниже поверхности крыши).
5. вспышка со свинцом.
6. крышка с дегтем.
7. flash с гудроном и сеткой из стекловолокна.

Я надеюсь, что водосточные желоба на моей крыше будут располагаться на уровне крыши или чуть ниже нее. Я думаю, это поможет слить больше воды и сохранить крышу сухой.

Есть комментарии по поводу зенковки сточных вод? Есть ли причина не делать этого?

Также, какие материалы использовать для прошивки.Я знаю, что могу получить свинцовые листы, но нужно ли мне также использовать стекловолокно?

Вот сток, который я планирую установить:
bigrocksupply.com/marathon-b… i-864.html

Заранее благодарим за помощь!

Как устроена водосточная воронка?

Плоская крыша на самом деле не плоская, у нее есть уклон или нет водостока. Как устроен водосток на плоской крыше? вот водостоки, расположенные вокруг плоской крыши, которые стекают либо в водостоки, либо на улицу и ливневую канализацию.Когда эти водостоки, желоба или водосточные трубы засорены, возникают проблемы с водостоком с плоской крыши.

По прошествии сорока восьми часов после ливня, если на вашей плоской крыше образовалась лужа, возникают проблемы с плоской крышей из-за того, что дренаж не работает должным образом. Ниже приведены способы ремонта водостока для плоской крыши:

• Установите внутренние водостоки: они обычно располагаются в центре крыши и подсоединяются к трубопроводу, установленному под крышей. Затем вода сливается в уличную канализацию.Они устраняют необходимость в желобах и водосточных трубах, но они легко забиваются, вызывая проблемы с водостоком на плоской крыше. Это подтверждает, почему плоская крыша нуждается в ежемесячном осмотре.
• Водосточная труба и желоба: водосточные желоба направляют воду к водосточной трубе, которая отводит воду с плоской крыши. Опять же, необходимы ежемесячные осмотры, чтобы убедиться, что желоба чистые, водосточные трубы подключены и очищены, а также устранены проблемы с водоотводом с плоской крыши до того, как они возникнут.
• Шпигаты: На плоской крыше вдоль крыши будут направляющие, на которых расположены шпигаты.Шпаклевка — это плоский кровельный проем вокруг стен парапета. Это облегчает отвод избыточной воды в водосточную систему и водосточные трубы.
• Выравнивающие составы: Выравнивающие составы могут поднять поверхность крыши, что позволит воде течь в шпигаты, в желоб и из водосточной трубы. Там, где водоем более глубокий, можно использовать конусную изоляцию, чтобы заполнить область наполнителем для ее точной настройки. Профессиональное нанесение финишного покрытия сделает кровлю гидроизоляцией.

Если у вас засорился водосток для плоской крыши, это не значит, что вам нужен профессиональный подрядчик по кровельным работам. Есть несколько способов отремонтировать водосток для плоской крыши самостоятельно. Кровельные воронки не являются чем-то необычным для плоских кровель, но, поскольку они находятся вне поля зрения, они тоже не нужны.

Не все понимают важность водостоков для плоских крыш, но именно они препятствуют попаданию воды на плоские кровли. Когда они не работают, отсутствие водостока с плоской крыши может создать множество проблем.Ваша бригада технического обслуживания может выполнить следующие действия, чтобы очистить засор и вернуть водосток с плоской крыши в нормальное состояние:

• Будьте активны: каждый месяц рекомендуется проводить визуальный осмотр, не забывая проверять стоки. Весной и летом животные находятся в режиме гнездования, осенью листья заполняют сток, а холодной зимой вода в канализации замерзает, что приводит к тому, что водосток с плоской крыши не стекает.
• Змея водопроводчика: используйте змею водопроводчика, поместите ее в канализацию и посмотрите, что вы можете вытащить, аналогично тому, как это делается с раковиной в ванной.Если змея ничего не тянет вверх, возможно, она ослабила засорение, змея сможет его ослабить, и следующим шагом может быть помощь в очистке водостока с плоской крыши. Медленно подайте змею в канализацию.
• Давление воды: после того, как попробовали змею водопроводчика или перед тем, как попробовать змею водопроводчика, используйте водяной шланг с насадкой высокого давления. Когда водяной шланг вставлен в канализацию, включите подачу воды на полную мощность. Это может занять несколько минут, и продолжайте проталкивать шланг в канализацию. Будьте готовы к тому, что засор вырвется наружу и очистит водосток плоской крыши.

Если ни один из этих методов не сработал, вы можете вызвать профессионального кровельщика, чтобы он осмотрел стоки. У них есть инструменты и опыт в этих вопросах, и они могут решить вашу проблему с водостоком на плоской крыше за несколько минут. Они также могут порекомендовать заменить слив.

Даже новая или недавно замененная крыша покрыта резиновой мембраной для защиты от протечек. Даже с этим, профессионалы рекомендуют, чтобы для надлежащего водостока плоской крыши на плоской крыше была установлена ​​водосточная система с водосточными трубами.

Да, это называется пондингом в кровельной промышленности и создаст бассейн застойного бассейна, который может вызвать различные проблемы с кровлей. Вода, оставшаяся на крыше в течение длительного периода времени из-за плохого дренажа плоской крыши, может привести к следующим проблемам:

• Повреждение кровельного покрытия
• Повреждение кровельной мембраны
• Утечки в крыше
• Возможное обрушение крыши
• Нежелательный рост растений
• Поражение корней растений
• Кровля и конструкция ослаблены

Нет, вы можете иметь плоскую крышу в течение 30 лет и не иметь никаких проблем, таких как утечки.Все это основано на правильной установке крыши, надлежащем уходе и техническом обслуживании, включая ежемесячный осмотр с последующим немедленным завершением необходимого ремонта. Позвоните сегодня по телефону (931) 220-1728 для ремонта плоской крыши в Нэшвилле, штат Теннесси.

Стоимость установки дренажа водостока — 2021 — Сделай сам или нет

Средние национальные затраты на улучшение и ремонт

Вы бы занялись этим проектом? Согласно нашему опросу, 54% респондентов предпочли «Сделай сам», а не найму профессионала.

Средняя цена на установку водосточного желоба, указанная выше, представляет собой данные о затратах, позволяющие сравнить оценку подрядчика с выполнением этой работы самостоятельно.

Сколько стоит водосточная система? Подрядчик берет 252 доллара за установку водосточного желоба или делает это самостоятельно за 65 долларов.

Ничего хорошего не происходит, когда вода скапливается вокруг фундамента дома. Избыточная влажность может стать причиной намокания подвала и повреждения фундамента. Задний или боковой двор, подверженный затоплению, — еще одна проблема, которую нельзя решить, пока дождевая вода не рассеется и не распространится по всей территории.

Если вам повезет, решение очень простое: очистить желоба и добавить пристройку к водосточной трубе, чтобы отводить воду из дома. Но если это не сработает, подумайте о том, чтобы выкопать почву и закопать подземную дренажную систему, чтобы постоянно отводить воду.

Подрядчик взимает 252 доллара за решение проблемы. Это включает в себя рабочую силу, материалы и установку дренажной системы для 4 переходников водосточной трубы с 16 футами дренажной трубы. Вы можете купить материалы за 65 долларов и сделать это самостоятельно, сэкономив 74 процента.Компоненты включают фитинги, переходники, гофрированные дренажные трубы, решетки и бассейны, соединенные вместе.

Работа включает рытье траншей у основания водосточной трубы, разрезание и сборку водосточных труб и соединителей, а также прикрепление их к дну водосточной трубы. Вам понадобится лопата, чтобы выкопать траншеи, и плотник, чтобы убедиться, что дренажная труба выровнена внутри траншеи. Засыпьте почву и разгладьте поверхность граблями.

Пока вы роете траншею для дренажной системы, рассмотрите возможность озеленения территории с новыми насаждениями и почвенными покровами, которые находятся низко к земле и не мешают дренажу.Это также хорошее время, чтобы проверить другие водосточные трубы и добавить блоки всплеска там, где они нужны. В Easy Digging есть советы о том, как исправить проблемы с дренажем.

Подводя итоги, учитывая среднюю стоимость установки водосточного желоба, вы можете сравнить цену предложения подрядчика с тем, как это делается самостоятельно.

Как сделать самодельную дренажную систему под палубой

Если вы добавляете в дом второй этаж, есть один элемент, который добавит долговечности вашему жилому пространству на открытом воздухе: дренажная система под палубой.

Хорошая новость в том, что это простое дополнение для любого сборщика колод — будь то сам или профессионал. Посмотрите это видео, чтобы получить пошаговые инструкции.

Зачем нужна дренажная система?

Имея водосточную систему, вы можете добавить потолочную систему / палубную крышу и не беспокоиться о гидроизоляции. Дренажная система под палубой выполняет всю работу, отводя воду с вашего настила — композитных плит Trex или любого другого настила — оставляя вам сухое пространство и множество замечательных возможностей.

У вас есть право мечтать. Хотите добавить игровую площадку для детей? Как насчет развлекательной зоны для друзей и соседей? Возможно, частный спа-салон и джакузи? Или место для хранения сезонных украшений или спортивного инвентаря? Система дренажа под палубой делает все это возможным, просто используя неиспользуемое пространство под двухэтажной палубой.

Типы дренажных систем

Когда дело доходит до дренажных систем палубы, есть два основных варианта: над балками или под балками.Система над балками — это просто дренажная система, установленная над балками, поэтому вода никогда не попадает на балки. Система под балками позволяет воде просачиваться через рейки в вашем настиле, течь по балкам и собираться в дренажной системе под ними.

Дренажные системы под балками вызывают повреждение и гниение древесины тремя способами:

• Во-первых, они позволяют древесине многократно намокать, когда дождь капает через доски настила, на балки и в дренажную систему ниже.Вода попадает в поддон и выливается, но не раньше, чем заливает балки.
• Во-вторых, этот тип системы может задерживать влагу. При установке потолка под настилом воздух не просушивает дерево. Единственная вентиляция — через четверть дюйма или меньше промежутков между верхними досками.
• В-третьих, в жаркие летние месяцы эта застрявшая влажная древесина еще больше нагревается и ускоряется гниение. Со временем это идеальная формула гниения древесины: влага + тепло — вентиляция = разрушение.

Посмотрите, что происходит с деревом при использовании дренажных систем под балками, в этом видео.

Лучшие дренажные системы настила — над балками . Этот тип системы обеспечивает 100% защиту всех балок и балок от проникновения влаги. Этот тип системы также помогает дольше удерживать винты на месте.

Строителям, работающим своими руками, обязательно выберите систему над балками, которую легко установить. Затем используйте эту удобную таблицу для сравнения. Как вы увидите, Trex RainEscape предлагает качественную и простую установку.

Добавьте дополнительную защиту, особенно в зонах с высокой влажностью, добавьте вентиляции в потолок под палубой с помощью ленточных вентиляционных отверстий. Эти вентиляционные отверстия выпускают горячий воздух и помогают снизить экстремальные температуры.

Еще одна недорогая идея для предотвращения повреждения водой: использовать гидроизоляционную ленту по балкам и балкам. Бутиловая лента Trex Protect покрывает верхнюю часть балки, обод балки и балочную доску и помогает предотвратить гниение и разложение древесины.

Инструменты, необходимые для установки системы дренажа палубы

Инструменты, необходимые для самостоятельной сборки дренажной системы под палубой, вероятно, уже есть у вас под рукой:

√ Ножницы или универсальный нож

√ Пистолет для скрепок и обычные скобы

√ Закупорка gun

Также полезно иметь промежуточный гвоздь на нижней стороне балок, чтобы они оставались прямыми.

Пошаговое руководство по установке

Для установки водонепроницаемой водосточной системы требуется всего четыре шага. Ниже приведены основные моменты:

Шаг 1. Установите водосточную трубу Trex RainEscape.

Обрезка водосточных труб вдоль одной стороны 12 ″ или 16 ″ на надрезанной отметке в зависимости от расстояния между балками. Установите все водосточные трубы вдоль одной балки обода и / или балки; вырежьте сторону, ведущую к открытому отсеку палубы. Водосточная труба должна выходить на 1 дюйм в желоб: разрезать или удлинить по мере необходимости.

Шаг 2. Установите желоб Trex RainEscape.

Этот этап является наиболее сложным. При работе с материалом для желоба Trex RainEscape убедитесь, что гладкая / блестящая сторона всегда обращена вверх. Не сшивайте и не перекрывайте желоба, чтобы увеличить их длину .

Получите полные инструкции и посмотрите видео, чтобы убедиться в качественной установке.

Шаг 3. Выполните шаг 2 для остальных балок.

Шаг 4. Заклейте все швы скотчем. Убедитесь, что лента полностью закрывает все швы и все места, где винт может проникнуть в систему Trex RainEscape.

Чтобы оценить стоимость вашей подпалубной дренажной системы, ознакомьтесь с этим оценщиком материалов.

Что можно и чего нельзя делать при установке

Есть также несколько быстрых действий, которые следует и не следует делать. Основная идея состоит в том, что вы создаете водонепроницаемую систему, поэтому вам нужно принять меры, чтобы не проколоть систему так, чтобы это могло привести к утечке.

Do

• Сделайте все балки прямыми и квадратными.
• Добавьте выпускные отверстия в желоб через каждые 12–14 футов.
• Закройте все балки и перекрытие материалом для желоба, затем скотчем.
• Закройте систему Trex RainEscape настилом.
• Перед наклеиванием ленты убедитесь, что желоба и водосточные трубы сухие и не содержат мусора.

Не применяйте.

• Не прикрепляйте продукты Trex RainEscape где-либо, кроме как на балках пола, ригелях, балках обода или коллекторов.
• Не используйте скрытые застежки с шипами или какие-либо застежки без плоского основания для давления на бутиловую ленту. Для получения рекомендаций позвоните специалисту Trex RainEscape по телефону 1-877-348-1385.
• Не перетягивайте винты с двойной резьбой.
• Не стойте где-либо, кроме верхней части балок пола, ригеля, балок обода или коллекторов. Система Trex RainEscape не выдерживает веса тела .
• Не используйте гвозди для крепления досок настила над системой Trex RainEscape.Для получения информации о нестандартных размерах настила или специальных функциях обратитесь к руководству по установке или свяжитесь со специалистом Trex RainEscape.

Последние штрихи

Позаботившись о дренаже, вы можете закончить свое подпалубное пространство потолком, освещением и многим другим. Потолок под палубой часто называют софитом из самых разных материалов. Освещение также бывает разных вариантов. Например, вы можете натянуть временные светильники, установить потолочный вентилятор или создать красивое постоянное решение с помощью Trex® RainEscape® Soffit Light.

Создайте новое любимое жилое пространство на открытом воздухе — защищенное от непогоды. Начните работу в своем оазисе под палубой, максимально используя двухэтажную колоду!

3 наиболее распространенных дренажных системы для плоских крыш

3 наиболее распространенных дренажных системы для плоской крыши

Плоские крыши обладают уникальными архитектурными характеристиками, которые делают их востребованными во многих ситуациях. Они идеально подходят для климата, в котором нет большого количества дождя и влаги. Сад на крыше или дополнительное жилое пространство на открытом воздухе — главные причины, по которым люди выбирают плоские крыши.Наряду с преимуществами плоской крыши возникают и уникальные проблемы. Наиболее острой из этих проблем является водосточная система для плоских крыш.

Ваше здание и местоположение могут помочь определить, какой водосток подойдет для вашей крыши. Конечно, плоская крыша с лучшим дизайном имеет правильный наклон для естественного отвода воды. Если для этого недостаточно уклона или уклона, существуют кровельные покрытия. На плоских крышах обычно используются три типа водосточных систем.У каждой из этих систем есть свои плюсы и минусы.

Основной проблемой технического обслуживания, присущей всем типам водостоков, является удаление мусора. Регулярная чистка и разблокировка водостоков, желобов и шпигатов обязательна. Каждая из этих систем может забиться мусором. Это может быть грязь, гравий, листья и другие посторонние предметы.

Водосточные желоба

Водосточные желоба являются наиболее распространенной водосточной системой для всех типов крыш.

• Недорого — желоба — это самый простой тип водосточных систем для получения и установки
• Не позволяет воде бесконтрольно стекать с крыши
• Защищает дверные и оконные проемы
• Может препятствовать образованию скоплений и скоплений воды рядом с домом. фундамент здания

Несмотря на то, что у них есть свои преимущества, они, как правило, менее популярны по нескольким причинам:

• Высокий уход — желоба нуждаются в постоянной чистке и уходе в течение всего года
• Кронштейны водостока могут затруднить их очистку — установка экранов может уменьшить эту проблему.
• Желоба могут стать хрупкими и потрескаться.Кронштейны также могут деформироваться из-за веса воды или мокрых листьев.
• Зимнее замерзание — лед накапливается, вызывая трещины в дамбе.

Внутренние водостоки

Внутренние водостоки много раз встречаются на крышах больших зданий. В жилых домах также может быть установлена ​​коммерческая крыша этого типа. Водостоки обычно размещают ближе к центру здания. Они прикрепляются к трубам, по которым вода спускается через крышу здания. Это надежно удерживает воду подальше от стен и фундамента.

• В отличие от водосточных систем, внутренние водостоки не замерзают, не трескаются или не выходят из строя зимой. Здание и стены естественным образом защищают трубы от непогоды.
• Внутренние водостоки можно настроить как привлекательный элемент вашей плоской крыши. Сделайте свое здание более привлекательным и красивым с помощью нестандартной фурнитуры.
• Фильтры для внутренних водостоков лучше всего подходят, если они изготавливаются по индивидуальному заказу для вашей крыши и вашего конкретного климата. Они помогают предотвратить засорение дренажа мусором.

Внутренние водостоки имеют некоторые проблемы, которые необходимо рассмотреть перед установкой:

• Внутренние водостоки являются наиболее дорогостоящими из трех устанавливаемых систем слива.
• Для обслуживания и ремонта внутренней дренажной системы обычно требуется профессиональный специалист. Это ведет к еще большим расходам.
• Необходимо проявлять бдительность в отношении мусора на плоской крыше с внутренними водостоками. Небольшое количество мусора может полностью засорить систему. Это может стать эффектом домино, так как воде некуда будет деваться, создавая стоячие лужи с водой.
• Убедитесь, что количество водостоков соответствует размеру вашей крыши. Недостаточное количество стоков вызовет проблемы с накоплением воды.

Шпигаты

Проще говоря, шпигаты — это отверстия во внешних стенах или бордюрах вдоль линии крыши. Они позволяют воде проходить через стену через металлический ящик, защищающий шпигат и окружающий его. При правильной конструкции и установке шпигаты обычно являются наилучшей ценой. Они являются лучшим выбором для эффективного отвода воды с плоской крыши.

• Низкая стоимость
• Требуется простое или почти незначительное техническое обслуживание
• Отсутствие проблем с засорением, если шпатель большой или достаточно широкий
• Нет скоплений листьев или мусора, все смывается или сносится с крыши
• Вода вырывается далеко от крыши здание, а не сбоку
• Можно добавить архитектурной привлекательности линии крыши с помощью нестандартных шпигатов

Единственный реальный недостаток шпигатов возникает, когда они подключаются к водосточной трубе или водостоку. Из-за привычки засорять оба этих навесного оборудования, лучше не включать их в систему.

Любая из этих трех систем — эффективный выбор. Это до тех пор, пока у вас есть правильный дизайн, установка и обслуживание. Если вам нужна дополнительная информация об обеспечении надлежащего водоотвода для вашей плоской крыши, свяжитесь с нами в RoofSlope.

Теги: общие водосточные системы, водоотвод, водосточная система, плоская коммерческая крыша, плоские крыши, желоба, внутренние водостоки, обслуживание, затопление воды, плюсы и минусы, шпигаты, уклон

Как исправить образование отложений на плоской крыше

Плоские крыши по своей природе собирают воду во время дождя.Однако чрезмерное скопление воды угрожает вашей крыше. Это также может привести к аннулированию гарантии. Поэтому, если на вашей плоской крыше собирается вода, которая не стекает и не испаряется в течение 48 часов, вам нужно будет это исправить. Как исправить водоем на плоской крыше, зависит от причины образования лужа. Возможно, проблема связана с уклоном крыши или с ее водостоком. Какой бы ни была причина, вы не можете этого допустить, иначе вы рискуете серьезно повредить свою крышу. Поэтому, если у вас плоская крыша, которая не имеет дренажа, вам нужно будет как можно скорее связаться с экспертом по кровельным работам, таким как Eagle Watch Roofing, чтобы починить ее.

Игнорирование скопления воды на плоской крыше

Есть ли на вашей крыше проблемы с лужами? Каждая плоская крыша будет собирать воду в периоды сильных осадков. Если у вас есть вода на крыше, например, после сильного дождя, но вода исчезнет через пару дней, с вашей крышей все в порядке. Проблема в том, что вода застревает. Если после 48 часов засушливой погоды у вас все еще остается вода толщиной дюйма или более, у вас есть водоем, который требует внимания.

Что произойдет, если вы просто проигнорируете размышление?

Самая очевидная проблема игнорирования лужения воды в том, что это может привести к утечкам. Вода всегда ищет самое низкое место, куда она может пойти. Если вода правильно стекает с вашей крыши, она быстро найдет самое низкое место на вашей крыше, которым должен быть желоб или слив. Оттуда вода будет направляться с вашей крыши. Но если вода собирается, объединенная вода ищет самое низкое место, куда она может пойти. Если в вашей крыше есть трещины или отверстия, вода будет проходить через эти трещины прямо через ваш потолок.И если до того, как вода слилась в большую лужу, трещин не было, то сама вода может ослабить конструкцию крыши и образовать трещины и дыры.

Еще одна проблема, связанная с тем, что вода остается на крыше, — это ее способность действовать как увеличительное стекло. Помимо воды, одной из основных разрушающих сил, которым должна противостоять ваша крыша, являются ультрафиолетовые лучи солнца. Ваша плоская крыша построена так, чтобы выдерживать регулярные ультрафиолетовые лучи в течение многих лет. Однако, когда эти лучи концентрируются и усиливаются в бассейне с водой, их воздействие намного хуже.Опять же, это может вызвать ухудшение поверхности крыши. Если вода скапливается в поврежденном месте, она может пробиться через крышу и вызвать утечку.

Еще одним побочным эффектом объединения воды является то, что вода собирает грязь со всей поверхности корня и, медленно испаряясь, оставляет после себя кучу грязи и грязи. Если не обрабатывать грязь, на ней действительно может расти растительность. И это не «зеленая крыша». Вместо этого растительность будет медленно разрушать вашу крышу, поскольку ее корневая система проникает в материал вашей крыши.

Первый шаг: установка дренажа

Если на вашей крыше скапливается вода, в первую очередь нужно посмотреть на дренажную систему. Если вам повезет, проблема будет в дренаже, потому что это легче всего исправить. Начните с поиска забитых стоков. Часто такая простая вещь, как забитый слив, может вызвать серьезное скопление воды на плоской крыше. Прочистка слива решит проблему.

Следующее место, куда нужно обратить внимание, — это водосточные желоба или дренажные каналы. Как и в случае слива, когда водосточный желоб или дренажный канал закупорены, вода не может течь и неизбежно скапливается на вашей крыше.Если это единственная проблема с крышей, ее легко исправить. Ты в хорошей форме.

Но что, если кажется, что водостоки и желоба исправны, но на крыше все еще есть вода? Есть еще одно дренажное решение. Можно создать новый дренажный канал для дренажа той части крыши, которая собирает воду. Это должен делать только опытный кровельщик.

Исправление низкой точки

Если проблема не в дренаже, у вас есть другой вариант.Вода всегда будет течь в самое низкое место, поэтому, если вода собирается в определенной области, это означает, что она ниже, чем в окружающей области. Каждая плоская крыша на самом деле немного скатная. Наклона крыши ровно столько, чтобы вода направлялась в водосток или желоба. Но если другая часть вашей крыши изрезана или имеет низкое пятно, вода будет скапливаться там, прежде чем достигнет водостока.

Есть несколько вариантов фиксации провала. Профессиональный кровельщик обычно может исправить низкое место на крыше с помощью кровельной штукатурки.Кровельщик заполнит невысокую часть и придаст ей уклон, соответствующий существующему уклону крыши.

Самостоятельно заполните низкое место

Если вы предпочитаете подход «сделай сам» и вам в чем-то удобно, вы можете попробовать заполнить пятно самостоятельно. Один из способов — использовать слои кровельного покрытия из рулонного асфальта. Основная теория состоит в том, что вы будете строить слои кровельного покрытия из рулонного асфальта, чтобы заполнить углубление.

Для этого сначала нужно убедиться, что лужа полностью высохла. Для удаления влаги используйте тряпки или полотенца.Начните с вырезания 12-дюймового круга из асфальтовой кровли. Нанесите тонкий слой кровельного цемента на нижнюю часть асфальтовой кровли, убедившись, что он дошел до краев. Поместите асфальтовое покрытие в центр впадины и плотно прижмите его. Затем вырежьте 16-дюймовый круг из асфальтового покрытия и установите его таким же образом. Вырежьте больше кругов, каждый раз добавляя 4 дюйма. Поместите 20-дюймовый круг, 24-дюймовый круг и т. Д. Уложите всего 10 слоев.

После слоев асфальтового покрытия отрежьте два куска нейлона больше, чем последние круги.Нанесите каждый слой нейлона с кровельным цементом один поверх другого. Завершите это, закрасив всю область толстым слоем прорезиненного или эластомерного покрытия, выходящего на несколько футов за заплатку во всех направлениях.

Исправить уклон крыши

Если дренаж в крыше неправильный и похоже, что в крыше больше, чем просто одно углубление, ваша проблема может быть более серьезной. Возможно, крыша была построена с неправильным уклоном. Теоретически для слива воды достаточно уклона в 1% или 1/8 дюйма на фут.Однако строительные нормы и правила обычно требуют вдвое большего, 2% уклона или 1/4 дюйма на фут. Это будет означать, что крыша длиной 20 футов будет на 5 дюймов ниже со стороны дренажа. Если крыша не была построена по кодам, вам нужно будет перестроить крышу. Это может быть дорогостоящим вариантом, но может быть единственным решением.

Одна интересная новая технология для добавления уклона к крыше с недостаточным уклоном — использование конической изоляции. Это наклонные панели с твердой изоляцией, обычно 4 х 4 дюйма.Добавление конической изоляции исправит уклон крыши и повысит энергоэффективность здания. Это недешево, но если вам нужно исправить уклон, этот вариант имеет дополнительное преимущество в виде дополнительной теплоизоляции.
