Выполняя обустройство скважины, на нее необходимо установить оголовок. Работа эта несложная и ее можно сделать собственноручно, если соблюдать ряд определенных правил. Оголовок является важной деталью, без которой источник водоснабжения прослужит намного меньше.

Назначение и особенности изделия

Сначала следует выяснить, что такое оголовок для скважины и для чего он нужен. Он служит защитой верхней части обсадной трубы от воздействия внешних факторов, отражающихся негативно на ее работоспособности. Обойтись можно и без устройства, изготовленного в заводских условиях. Вместо оголовка используют емкость требуемого размера, которую переворачивают и затем накрывают ею скважину.

Иногда владельцы источника просто заматывают верх трубы отрезком полиэтиленовой пленки и уверены, что этой меры будет достаточно. Но кроме установки оголовка на скважину, все вышеописанные варианты нельзя назвать надежными.

Пленка и перевернутая емкость могут служить исключительно временным защитным средством. Эти варианты оказываются абсолютно бесполезными в случае весеннего паводка, проникновения в конструкцию насекомых и при других аналогичных проблемах.

Функциональное назначение оголовка намного шире, чем кажется на первый взгляд, поскольку с его помощью можно решить немало важных задач:

• обеспечение герметичности верхней части обсады от попадания атмосферных осадков, паводковых вод и других жидкостей, которые не должны проникать в источник;
• защита от мусора, грязи, пыли и т.д.;
• защита шахты от попадания небольших предметов;
• предотвращение кражи насосного оборудования и других дорогостоящих приборов из скважины;
• создание дополнительной преграды, препятствующей возможности промерзания в морозную погоду;
• надежное закрепление погружного агрегата и инженерных коммуникаций.

Когда выполнена установка оголовка на скважину, ее эксплуатация и обслуживание становятся намного проще, чем без него. Специалисты считают, что герметичная крышка оказывает положительное влияние на дебит источника. Дело в том, что оголовок оказывает дополнительное влияние на ресурс источника.

Такое изделие можно задействовать в качестве переходника, когда нужно применить водоподающие трубы, имеющие разный диаметр.

Нюансы выбора

Следует подбирать оголовок на скважину так, чтобы его размер точно соответствовал размерам обсадной трубы.

Вторым немаловажным нюансом при выборе устройства является материал его изготовления. В торговой сети представлены чугунные, пластиковые и стальные изделия. Конструкции этих оголовков имеют много общего, но нагрузку, оказываемую на них, они способны переносить по-разному.

Полимерные изделия могут выдержать до 200 килограммов, стальные — до 500 килограммов, а чугунные — легко переносят и больший вес, хотя они и сами имеют большую массу.

С целью экономии многие покупатели отдают предпочтение стальному вместо чугунного оголовка на скважину. Стоимость продукции из стали меньше. Но продолжительность эксплуатации данной модели намного меньше.

Для относительно неглубокого источника, при расположении водоносного слоя на глубине не более 50 метров, приобретают пластиковые или стальные устройства, поскольку в этом случае нагрузка на них редко составляет более 100 килограммов. В свою очередь вес оборудования для более мощной артезианской скважины может превысить 250 килограммов, поэтому для нее покупают оголовок попрочнее.

Точная информация о параметрах крышки на источник имеется в техпаспорте, прилагаемом к изделию, поэтому все данные о нем можно выяснить до его приобретения. Немаловажным преимуществом оголовка для скважины считается то, что он имеет довольно простое устройство.

Состоит данное изделие из следующих основных деталей:

• фланца;
• крышки;
• уплотнительного кольца.

В зависимости от модели, оно может быть доукомплектовано:

1. Кабельным вводом, который предназначается для электропривода. Данный элемент позволяет защитить от повреждений электрический кабель. У него обычно имеется специальная пружина, обеспечивающая прочное крепление и герметичность.
2. Рым-болтами. Они имеют форму стандартного болта, верхняя часть которого оформлена в виде кольца. Задействуют эти элементы для фиксации тросов и для подвешивания насоса. Рым-болты помещают на оголовок сверху, чтобы облегчить поднятие крышки, а снизу размещают для установки оборудования. Если они не входят в комплект, их можно купить и потом приварить к оголовку из металла.
3. Крепежными болтами. Эти детали могут иметь особую «секретную» конструкцию, что позволяет обеспечить источнику дополнительную защиту от постороннего нежелательного вмешательства. Если в комплекте оголовка имеются обычные болты, желательно поменять их на крепеж с «секретом». Лучше приобрести болты, которые специально предназначаются для работы в условиях высокой влажности, защитой от коррозии в них служит пластиковое покрытие. Когда имеется возможность, лучше предпочесть данные комплектующие.
4. Штуцером для трубы, подающей жидкость.
5. Набором карабинов.

На оголовках, монтируемых на скважину, присутствует специально нанесенная маркировка, позволяющая иметь представление о параметрах изделия. Сначала обычно видны буквы ОС, расшифровывающиеся как «оголовок скважинный». Первое число указывает размеры обсадной трубы. Когда оно одно, это означает, что крышку на скважину своими руками поставить можно только на трубы одного диаметра.

Если нанесен диапазон 140-160, тогда данное устройство допустимо монтировать на обсадные трубы разного сечения в обозначенном пределе. Второе число означает размер трубы, подающей воду, которую предстоит состыковать с этой крышкой.

Пластиковый оголовок для скважины имеет в маркировке дополнительное буквенное обозначение «П», а на металлических моделях оно отсутствует.

Например, если на изделии есть маркировка ОС-152/32П, это означает, что оно сделано для обсадной трубы диаметром 152 миллиметра и укомплектовано переходником для водопровода размером 32 миллиметра. Оголовок изготовлен из пластика. Если на изделие нанесено ОС-152/32, тогда оно имеет аналогичные характеристики, как у первого устройства, но только было изготовлено из металла.

Можно приобрести оголовок по низким ценам, но привлекательная стоимость не означает, что модель качественная. Наиболее востребованы сейчас у потребителей оголовки для скважин от компании «Джилекс».

Правила выполнения монтажа – как установить оголовок

Поскольку конструкция изделия простая, то и процесс, как установить оголовок для скважины, значительных сложностей вызвать не должен. Но все равно существуют определенные рекомендации специалистов, которые следует выполнять во время проведения монтажа.

Установка оголовка осуществляется в определенной последовательности:

1. В первую очередь подготавливают верхнюю часть трубы.
2. Фланец размещают на нее так, чтобы бортик у него располагался книзу.
3. Монтируют уплотнительное кольцо.
4. Закрепляют трос, предназначенный для насоса.
5. Пропускают электрический кабель в соответствующий вход.
6. Подсоединяют к штуцеру шланг или отрезок трубы водоподачи, противоположный конец которого крепят к насосу.
7. Агрегат опускают в источник.
8. Крышка будет закрываться под воздействием погружного насоса.
9. Между собой оголовок и фланец соединяют болтами, которые необходимо затягивать равномерно.

При подготовке края трубы обсады, ее в первую очередь нужно обрезать строго по горизонтали. Это позволяет установить оголовок в плоскости, перпендикулярной колонне. Когда труба отрезана правильно и на требуемой высоте, ее край тщательно полируют, для чего можно воспользоваться болгаркой, к которой прилагается набор кругов-насадок.

Перед тем как установить оголовок на скважину, обсадную трубу, изготовленную из металла, следует дополнительно покрасить специальным красящим составом. В некоторых случаях уплотнительное кольцо трудно надеть на трубу и переместить вниз непросто. Для решения данной проблемы можно воспользоваться смазкой, например, специальным маслом или автолом.

Стараясь как можно быстрее получить воду из готового источника, некоторые хозяева спешат опустить в него насос, отложив установку оголовка скважины на будущее. Это неправильно.

Сначала нужно надеть фланец и уплотнительное кольцо, а только потом опускать агрегат в источник. В противном случае при установке оголовка оборудование придется достать, а затем снова опустить.

Этот вариант нельзя назвать лучшим, так как возрастает риск нанесения повреждений колонне и насосу, да и процедура получается довольно трудоемкой. Чтобы закрепить трос на агрегате и оголовке, задействуют особые карабины. Протяженность троса должна соответствовать глубине, на которую предстоит погружать насос. Не следует опускать агрегат в источник, пока все другие элементы не будут размещены в определенные разъемы крышки.

На отверстии для прокладки электрокабеля расположен специальный зажим. Его нужно немного ослабить, чтобы кабель скользил по оголовку беспрепятственно. Когда вдруг провод пережат или располагается так, что на него оказывается нагрузка, частично равная весу насоса, велика вероятность, что он выйдет из строя.

Перед закреплением на оголовке шланга или трубы водоснабжения, его нижний конец подключают к погружному насосу. По мере опускания агрегата, нужно постепенно отпускать трос. После достижения оборудованием конкретной глубины, крышку закрывают, и за счет веса насосного оборудования ее прижимает к фланцу.

Одновременно с этим уплотнитель оказывается в специальной канавке и плотно прилегает к обсаде, обеспечивая тем самым требуемую степень герметизации конструкции. Если выполнены все требования относительно того, как правильно установить оголовок на скважину, уплотнительное кольцо окажется равномерно прижатым фланцем к крышке, при этом соединительные отверстия окажутся расположенными напротив.

Если этого не произошло, следует обнаружить причину несовпадения. Возможно потребуется всего лишь незначительно откорректировать расположение устройства. Соединительные болты необходимо затягивать равномерно, не допуская перекоса крышки в любую из сторон, без приложения максимальных усилий.

В случае слишком плотного соприкосновения крышки и фланца, может произойти повреждение сделанного из резины кольца, что непременно приведет к недостаточной герметизации конструкции. Одновременно недопустимым является чрезмерно слабое соединение. Если болты затянуты слабо, устройство можно легко снять с трубы и тогда нет смысла в его монтаже.

Когда крышку разместили и зафиксировали, можно почти всегда увидеть небольшое провисание электрокабеля. Длину провода нужно выбирать так, чтобы он не оказался в натянутом состоянии и одновременно не провисал.

Далее к штуцеру подсоединяют водопроводную трубу. Затем включают насос для проверки правильности монтажа оголовка и его состояния в условиях рабочей нагрузки.

Изготовление оголовка для скважины своими руками

Перед тем как поставить оголовок на скважину, его можно сделать собственноручно. Для этой цели применяют нержавеющую сталь толщиной 10 сантиметров. Из металла меньшей толщины устройство получится недостаточно прочным. Но и чересчур большая толщина материала не требуется, поскольку она станет причиной повышенной нагрузки.

В первую очередь вырезают из нержавейки круглый фланец, внутри него создают отверстие, размеры которого должны отвечать диаметру обсадной трубы.

Крышка на оголовок так же представляет собой металлический круг, но с иными отверстиями. Как правило, по центру нее располагают отверстие под штуцер водопроводной трубы. Потом дрелью со сверлом просверливают еще одно, но уже меньшего сечения — для прокладки электрокабеля.

До того как одеть оголовок на скважину, после завершения порезки металла и проведения сварочных мероприятий, отверстия и прочие элементы устройства необходимо обработать напильником для устранения заусениц, неровностей и прочих недостатков. Также потребуется приварить к крышке три рым-болта — один из них подсоединяют к нижней стороне, он станет петлей для крепления троса, на котором будет подвешен насос.

На верхней части крышки закрепляют два рым-болта. Они будут выполнять функцию своеобразной ручки — с ее помощью будет удобно открывать оголовок. Можно рым-болты заменить рым — гайками, которые иногда удобнее в использовании.

Некоторые домашние умельцы успешно заменяли этот элемент на кусок металлического прута определенного диаметра, согнутого в круг. Во фланце и крышке также следует обустроить отверстия, которые предназначаются для крепежных болтов. Специалисты рекомендуют просверливать одновременно обе детали, соединив их тисками или используя струбцину, чтобы достичь максимально точного совмещения отверстий при монтаже самостоятельно сделанного оголовка.

Мастера со стажем советуют проделать все нужные отверстия в первую очередь во фланце и оголовке, а потом приваривать рым-болты, переходник и другие детали. Следует предварительно купить крепежные болты. Их диаметр должен соответствовать подготовленным отверстиям, а длина быть достаточной для соединения крышки, фланца и прокладки, расположенной между ними.

Если порезка и последующая сварка листовой нержавейки особых трудностей не вызывает, то при поиске прокладки нередко возникают проблемы. Наилучший вариант — это приобретение его в магазине стройматериалов или непосредственно у производителя.

Но прокладки заводского изготовления стандартных размеров не всегда подойдут для оголовка, сделанного самостоятельно. Их вырезают из толстой резины, если она имеется под рукой. Принято считать, что резины толщиной около 5 миллиметров вполне достаточно.

Размер внутреннего диаметра следует делать таким, чтобы прокладка плотно обхватывала обсадную трубу и обеспечивала тем самым хорошую герметизацию после сборки и монтажа оголовка на скважину.

Опытные домашние мастера советуют вместо нее использовать кольцо, сделанное из старой автомобильной камеры. Существует еще один нестандартный вариант изготовления прокладки — это отливка ее из силикона. Для этого потребуется подготовить форму определенного размера и вида.

Прокладку нужно изготавливать достаточно прочной, чтобы она в нужной степени обеспечила герметизацию оголовка и его продолжительную эксплуатацию. Этот элемент под сжимающим воздействием будет находиться постоянно. При быстром разрушении некачественной резины соединение всей конструкции будет ослаблено.

В случае монтажа самодельного оголовка на скважину, электрокабель следует защитить термоусадочной муфтой. Для ее установки потребуется строительный фен.

В некоторых случаях домашние умельцы вместо нижнего фланца задействуют три уголка из металла, которые приваривают к обсадной трубе. При этом конструкционное устройство крышки остается прежним, а отверстия просверливают и в крышке, и в уголках.

После завершения монтажных работ качественно сделанное устройство станет выполнять свое назначение, в соответствии с тем, зачем для скважины нужен оголовок. Если его модель подобрана и установлена правильно, источник водоснабжения будет надежно защищен, а срок его эксплуатации максимально продлен.

Оголовок для скважины своими руками: устройство, монтаж, установка

Установка оголовка — не самая сложная часть работ при сооружении собственной скважины. Ни само устройство, ни порядок его монтажа особой сложностью не отличаются. Соблюдая определенные правила, можно установить оголовок для скважины своими руками без особых проблем.

Но предварительно не помешает познакомиться с некоторыми нюансами этого процесса. Мы подскажем вам, какой оголовок лучше использовать, а также опишем технологию его монтажа. Любителям самоделок пригодится инструкция по самостоятельной сборке нехитрого приспособления для скважины.

Содержание статьи:

• Для чего необходим оголовок
• Что следует знать об оголовках
• Правила монтажа устройства
• Самодельный оголовок для скважины
• Выводы и полезное видео по теме

Для чего необходим оголовок

Говоря коротко, оголовок — это крышка для скважины. С ее помощью верхнюю часть обсадной трубы защищают от влияния негативных внешних факторов. Можно обойтись и без этого устройства, заменив его перевернутой емкостью подходящего размера, которой скважину просто накрывают.

Некоторые заматывают трубу большим куском полиэтиленовой пленки и считают, что этого вполне достаточно. Однако ни один из этих вариантов не является абсолютно надежным при .

Пленку или перевернутый бак можно рассматривать только как временный вариант защиты. Эти средства практически всегда оказываются бессильными перед весенним паводком, проникновением насекомых и другими похожими факторами.

Оголовок для скважины нужен не только для того, чтобы защитить воду от загрязнений, но и для удобного и надежного размещения насоса, кабеля, водопроводной трубы и т.п.

Функции оголовка скважины на практике гораздо шире, чем может показаться на первый взгляд.

Устройство помогает успешно разрешить целый ряд важных практических задач:

• герметично защитить верхнюю часть скважины от проникновения паводковых вод и других нежелательных жидкостей;
• предотвратить попадание в скважину грязи, пыли, мусора и т.п.;
• защитить шахту от мелких предметов, которые могут туда упасть;
• дополнительно  в зимний период;
• надежно закрепить погружной насос и водопроводные коммуникации;
• предотвратить кражу насоса и оборудования скважины.

Надежный оголовок улучшает . Считается даже, что герметичный оголовок положительно сказывается на дебите фильтровых скважин, поскольку таким образом создается дополнительное давление.

Хороший оголовок также можно использовать как переходник, если необходимо применить водоподающие трубы разного диаметра.

Галерея изображений

Фото из

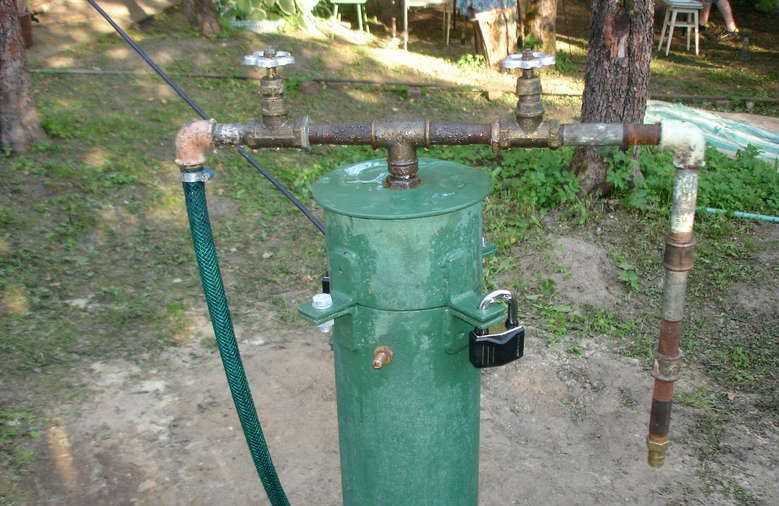

Устаревший вариант оголовка

Бюджетный вариант обустройства скважины

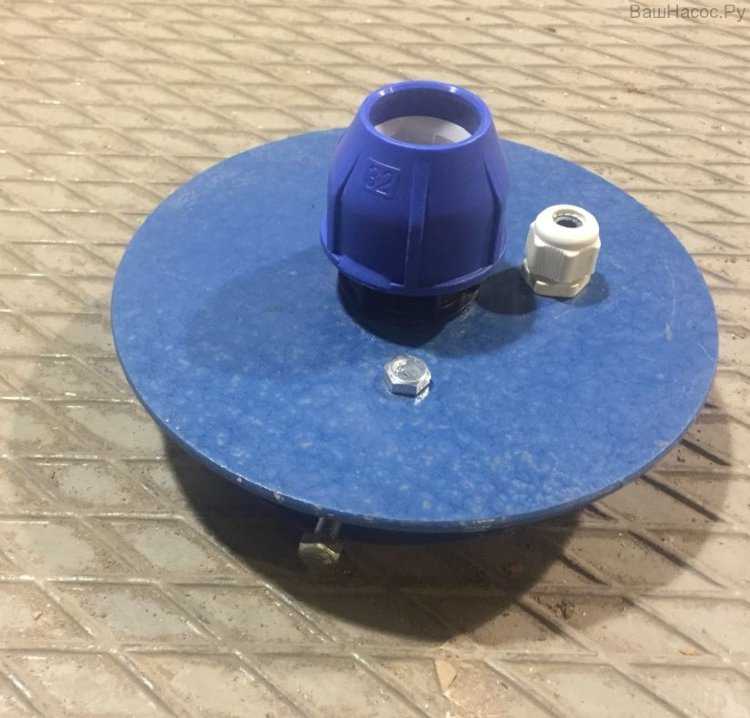

Новые модели оголовков

Варианты устройства оголовков

Что следует знать об оголовках

В строительном магазине приобрести оголовок не сложно, выбор этих устройств достаточно широк. Прежде всего, следует подбирать оголовок в точном соответствии с размерами своей . Второй важный момент — материал, из которого выполнено приспособление.

В продаже имеются следующие типы оголовков:

• пластиковые — выдерживают нагрузку до 200 кг;
• стальные — допустимы нагрузки не более 500 кг
• чугунные — способны выдержать свыше 500 кг, но и сами весят немало.

В целях экономии многие предпочитают стальной оголовок чугунной модели. Конечно, стальное изделие стоит заметно меньше. Но следует помнить, что и срок эксплуатации такой модели заметно короче.

Хотя промышленные модели оголовка делают круглой формы, внешняя конфигурация может быть любой, например, квадратной. Главное — обеспечить надежную защиту и герметичность

Обычно для относительно неглубокой скважины, до 50 м глубиной, можно взять пластиковую или стальную модель, поскольку нагрузка в таких случаях редко превышает 100 кг.

А вот вес более мощного оборудования для артезианской скважины может превышать 250 кг. Здесь следует использовать более прочный оголовник.

Точные сведения о характеристиках оборудования содержатся в техническом паспорте изделия, что позволяет выяснить все нюансы еще до покупки.

На этой схеме подробно представлено устройство обычного скважинного оголовка. В нижнем фланце выполнено отверстие для обсадной трубы, а в верхней крышке сделаны отверстия для коммуникаций (+)

Одно из преимуществ устройства оголовка скважины в том, что оно достаточно простое.

Такой агрегат состоит из трех основных элементов:

• крышки;
• фланца;
• уплотнительного кольца.

Дополнительно, в зависимости от модели, устройство может быть укомплектовано:

• рым-болтами;
• кабельным вводом, предназначенным для электропривода;
• набором карабинов;
• штуцером для водоподающей трубы;
• крепежными болтами.

Рым-болт представляет собой обычный болт, верхняя часть которого выполнена в виде кольца. Эти элементы используют для подвешивания оборудования, закрепления тросов и т.п. На оголовок рым-болты ставят сверху, чтобы было легче поднимать крышку, а также снизу — для подвешивания насоса.

Если в комплект модели рым-болты по какой-то причине не входят, их при желании можно приобрести отдельно и приварить к металлическому оголовку.

Два рым-болта на поверхности этого оголовка выполняют роль устройств для поднимания крышки. Иногда для этого даже используют специальное подъемное оборудование, поскольку вес мощного погружного насоса модет составить более 200 кг

Кабельный ввод — это полезный элемент, позволяющий защитить электрокабель от случайных повреждений. Обычно он снабжен специальной пружиной, обеспечивающей надежное крепление и герметичность конструкции. Болты, соединяющие крышку и фланец, могут быть особой “секретной” конструкции.

Это позволяет дополнительно защитить скважину от постороннего вмешательства. Если оголовок укомплектован обычными болтами, имеет смысл заменить их крепежом с секретом.

Существуют элементы, специально предназначенные для работы в условиях повышенной влажности, защищенные от коррозии специальным пластиковым покрытием. Если есть возможность, стоит отдать предпочтение именно таким комплектующим.

Скважинные оголовки обычно снабжены специальной маркировкой, которая позволяет сразу же составить представление о характеристиках изделия. В начале надписи обычно стоят буквы ОС, они расшифровываются просто: “оголовок скважинный”.

Первое число указывает на размеры обсадной трубы, для которой предназначено изделие. Если указано только одно число, то устройство подходит только для труб этого конкретного диаметра.

Если же указан диапазон, например, 140-160, значит, такой оголовок можно устанавливать с обсадными трубами различного диаметра в этих пределах. Второе число указывает на параметры водоподающей трубы, которую можно с этим оголовком соединить.

Пластиковые оголовки дополнительно маркируют буквой “П”, а на металлических изделиях такая маркировка отсутствует.

Таким образом, если на изделии стоит маркировка ОС-152/32П, это оголовок, изготовленный для обсадной трубы диаметром 152 мм, который укомплектован переходником для водопроводной трубы с диаметром 32 мм. Изделие выполнено из пластика.

Если же маркировка выглядит как ОС-152/32, это изделие с точно такими же характеристиками, но изготовленное из металла.

Цена на готовый оголовок может варьироваться в диапазоне от 50 до 120 долларов. Это примерные цены, при желании можно найти и более дешевый вариант. Однако следует помнить, что приобретение модели по слишком привлекательной цене может таить неприятные сюрпризы, связанные с низким качеством исполнения.

В настоящее время высокой популярностью пользуются оголовки для скважины фирмы “Джилекс”.

Галерея изображений

Фото из

Шаг 1: Для обустройства скважины устроен приямок. Дно укреплено плиткой, подведена траншея для подключения трубопровода

Шаг 2: Ствол скважины обрезан до удобной высоты, на обсадку установлены монтажное и уплотнительное кольца

Шаг 3: Для того чтобы в скважине не провисал кабель, его сцепляют с водоподающей трубой. Первая сцепка ставится в 15 — 30 см от патрубка насоса, последующие примерно через 1,5 м трубой

Шаг 4: Кабель и водоподающую трубу продевают через крышку оголовка

Шаг 5: В обрезанный ствол скважины с установленными на обсадку деталями оголовка аккуратно погружается насос до оговоренной в инструкции производителя глубины

Шаг 6: Аккуратное перемещение крышки оголовка к устью скважины, одновременное протягивание кабеля

Шаг 7: Пластиковая конструкция скважинного оголовка устанавливается на место и производится соединение деталей конструкции

Шаг 8: Обрезка трубы до длины, удобной для подключения отводов, затягивание фитингов

Обустройство скважины в приямке

Установка монтажного и уплотнительного колец

Сцепка электрокабеля с трубой

Установка крышик оголовка

Погружение насоса в скважину

Перемещение крышки оголовка

Установка крышки на оголовой

Подготовка трубы к подключению трубопровода

Правила монтажа устройства

Поскольку конструкция оголовка в целом очень простая, то и его установка особых проблем вызвать не должна. И все же есть определенные правила, которые необходимо соблюсти во время выполнения монтажных работ.

При установке оголовка на скважину обычно придерживаются следующего порядка действий:

1. Подготавливают край обсадной трубы.
2. Фланец надевают на трубу таким образом, чтобы его бортик был направлен вниз.
3. Устанавливают уплотнительное кольцо.
4. Закрепляют трос насоса.
5. В соответствующий вход пропускают электрокабель.
6. К штуцеру присоединяют шланг или часть водоподающей трубы, второй конец которой прикрепляют к насосу.
7. Насос опускают в скважину.
8. Крышка закрывается под действием веса погружного насоса.
9. Фланец и крышку соединяют болтами, которые равномерно затягивают.

Подготовка края обсадной трубы начинается с того, что ее край обрезают строго горизонтально. Это позволит поместить оголовок в плоскости, которая перпендикулярна обсадной колонне.

После того, как труба правильно обрезана на нужной высоте, ее край следует тщательно отполировать. Для выполнения этих операций вполне подойдет обычная “болгарка” с набором соответствующих кругов-насадок.

Перед установкой оголовка металлическую обсадную трубу рекомендуется дополнительно защитить специальной краской по металлу. Уплотнительное кольцо иногда с трудом надевается на обсадную трубу, и продвинуть его вниз тоже не всегда просто.

Чтобы решить проблему, рекомендуется использовать подходящую смазку, например, автол или специальное масло.

Резиновое уплотнительное кольцо должно плотно прилегать к обсадной трубе. Чтобы облегчить его установку, используют смазочные материалы, например, автол

Торопясь получить воду из готовой скважины, некоторые владельцы участков сразу же опускают в нее насос, отложив монтаж оголовка “на потом”. Это неправильный порядок действий. Сначала надевают фланец и уплотнительное кольцо, а затем можно . Иначе для монтажа оголовка его придется доставать и опускать снова.

На этой схеме подробно расписаны все шаги, которые необходимо выполнить при монтаже одной из моделей скважинного оголовка (+)

Это не самый лучший вариант, поскольку увеличивается риск повреждения колонны и оборудования, да и сама процедура довольно трудоемкая. Для закрепления троса на насосе и оголовке используют специальные карабины.

Длина троса должна соответствовать глубине погружения оборудования. Не следует опускать насос в скважину до тех пор, пока все остальные элементы не будут помещены в соответствующие разъемы крышки оголовка.

На отверстии для электрического кабеля имеется специальный зажим. Его необходимо слегка ослабить таким образом, чтобы кабель мог скользить беспрепятственно. Если провод пережат, или расположен так, что на него приходится часть веса оборудования, он может сломаться.

Перед тем, как закрепить на оголовке водоподающую трубу или шланг, его нижний конец присоединяют к .

При опускании насоса в скважину, следует постепенно отпускать трос. Когда оборудование окажется на выбранной глубине, крышку закрывают, и вес насоса прижимает ее к фланцу. Уплотнитель при этом попадает в специальную канавку и плотно прижимается к обсадной трубе, чем обеспечивается надежная герметизация конструкции.

Если оголовок установлен правильно, уплотнительное кольцо будет равномерно прижато фланцем к крышке, а соединительные отверстия будут расположены напротив. Если этого не произошло, значит, нужно искать причину, возможно, следует просто немного изменить положение крышки.

Соединительные болты следует затягивать равномерно, чтобы не было перекоса крышки на какую-то одну сторону. Не стоит стремиться прилагать максимальные усилия.

Чрезмерно плотное соединения крышки с фланцем может вызвать повреждение резинового кольца, что приводит к нарушению герметичности конструкции. Но и слишком слабое соединение недопустимо. Если болты затянуты недостаточно сильно, оголовок можно будет просто снять с трубы, в таком случае их установка теряет смысл.

Если к крышке оголовка прикреплен трос с тяжелым насосом, монтаж оголовка лучше выполнять вдвоем, чтобы аккуратно опустить насос в скважину и поставить крышку на место

После того, как крышка установлена и зафиксирована, практически всегда наблюдается некоторое провисание электрокабеля. Провод следует выбрать таким образом, чтобы он не провисал, но и не находился в натянутом состоянии.

Теперь к штуцеру можно присоединить водопроводную трубу. Затем обычно включают насос, чтобы оценить правильность установки оголовка и его состояние при рабочей нагрузке.

Самодельный оголовок для скважины

Поскольку оголовок устроен не так уж и сложно, его можно изготовить самостоятельно. Для этого используют листовую нержавеющую сталь толщиной 10 см.

Оголовок из менее толстого металла не будет достаточно прочным. Но и слишком большие размеры материала не нужны, поскольку это создает неоправданно высокую нагрузку на конструкцию.

Оголовок для скважины лучше всего изготовить из листа нержавеющей стали. Толщина материала должна составлять не менее 10 мм

Сначала вырезают фланец, т.е. круглый элемент с отверстием внутри. Размеры этого отверстия должны быть такими, чтобы обсадная труба в него свободно проходила. Крышка — это еще один металлический круг, но отверстия в нем делают совсем другие. По центру обычно делают отверстие для штулцера водопроводной трубы.

Затем вырезают отверстие меньшего диаметра, оно предназначено для электрического кабеля. Отверстие для штулцера нужно сделать довольно большим, его можно вырезать с помощью сварочного аппарата. Отверстие для кабеля можно просверлить дрелью со сверлом подходящего размера.

По окончании порезочных и сварочных работ отверстия и другие элементы оголовника следует обработать напильником, чтобы устранить неровности, заусенцы и т.п.

Понадобится также приварить к крышке три рым-болта. Один из них приваривают к нижней стороне крышки, он станет петлей для крепления троса, на котором подвешивают насос.

На нижней стороне этого оголовка закреплен рым-болт. К нему присоединен карабин, предназначенный для троса, удерживающего погружной насос

К верхней стороне крышки приваривают два рым-болта. Они станут своеобразной ручкой, с помощью которой оголовок можно свободно открыть. При желании рым-болты можно заменить рым-гайкой, иногда ее использовать даже удобнее, чем болт.

Некоторые мастера успешно заменяли этот элемент куском свернутого в круг металлического прутка подходящего диаметра.

В крышке и фланце также необходимо просверлить отверстия под крепежные болты. Рекомендуется сверлить оба элемента одновременно, соединив их с помощью тисков или струбцины. Это обеспечит более точное совпадение отверстий во время установки готового оголовка.

Также опытные мастера советуют сначала проделать во фланце и оголовке все необходимые отверстия, а затем уже приваривать переходник, рым-болты и прочее. Разумеется, крепежные болты следует приобрести заранее.

Их диаметр должен соответствовать отверстиям, а длина должна быть достаточной, чтобы соединить крышку, фланец и прокладку, установленную между ними.

Если резка и сварка листового металла обычно трудностей не вызывают, то с поисками подходящей прокладки проблемы могут возникнуть даже у бывалых мастеров. Самый надежный способ приобрести необходимый элемент — купить его у производителя или в специализированном магазине.

К сожалению, прокладки промышленного производства со стандартными размерами не всегда подходят для самодельного оголовка. Прокладку можно вырезать из куска толстой резины, если такой имеется под рукой. Считается, что слоя резины в 5 мм толщиной будет достаточно. Внутренний диаметр нужно сделать таким, чтобы он плотно надевался на обсадную трубу.

Это обеспечит достаточную герметизацию оголовка после того, как он будет собран. Некоторые умельцы рекомендуют использовать к качестве прокладки кольцо, свернутое из старой автокамеры. Нестандартная идея по изготовление прокладки — отлить ее из силикона. Правда, в этом случае нужно изготовить форму соответствующего размера и конфигурации.

Чтобы изготовить оголовок своими руками, можно использовать любые подходящие материалы. Но сделанный из пластика и скотча оголовок никогда не будет таким же надежным, как промышленная модель

В любом случае, прокладка должна быть достаточно прочной, чтобы обеспечить надежную герметизацию оголовка и прослужить длительное время. Этот элемент находится под постоянным сжимающим воздействием. Некачественная резина вскоре может разрушиться, что ослабит соединение конструкции.

При монтаже самодельного оголовка скважины электрический кабель рекомендуется защитить специальной термоусадочной муфтой. Для ее монтажа понадобится строительный фен.

Некоторые мастера вместо нижнего фланца используют три металлических уголка, которые просто аккуратно приваривают к металлической обсадной трубе. Конструкция крышки в этом случае остается такой же, а монтажные отверстия сверлят и в уголках, и в крышке.

Выводы и полезное видео по теме

Процесс монтажа оголовка можно увидеть на видео ниже, хотя в нем и не отражена процедура подключения коммуникаций, подвешивания насоса и т.п.

Здесь можно посмотреть обзор различных моделей скважинных оголовков:

Интересный вариант оголовка, сделанного своими руками, представлен в следующем видео:

Хороший скважинный оголовок – важная часть системы водоснабжения дома и участка. Если модель выбрана и установлена правильно, оголовок надежно защитит скважину и продлит срок ее эксплуатации.

У вас есть практические навыки установки оголовка для скважины? Делитесь накопленными знаниями или задавайте вопросы по теме в комментариях ниже. Если вы мастерили оголовок собственноручно, можете прикрепить фотографию своей поделки.

Правильное строительство водяных колодцев

Пенсильвания — один из немногих штатов, в которых нет обязательных общегосударственных стандартов строительства частных водяных колодцев. (Несколько округов и поселков приняли постановления о строительстве колодцев — уточните в местном органе власти, требуются ли они в вашем районе.) В результате некоторые важные компоненты правильно построенного колодца для питьевой воды часто не устанавливаются в усилия по снижению стоимости скважины для домовладельца. Наиболее важными элементами, отсутствующими в большинстве частных колодцев, являются крышка санитарного колодца и уплотнение для цементного раствора. Эти компоненты требуются в большинстве штатов, поскольку они помогают защитить грунтовые воды, изолируя колодец от потенциального поверхностного загрязнения.

Типы крышек скважин

Стандартные крышки скважин

Большинство существующих и новых скважин в Пенсильвании имеют стандартные крышки скважин. Стандартные крышки колодцев обычно имеют болты по бокам крышки, которые свободно удерживают крышку на верхней части корпуса. Небольшое воздушное пространство между крышкой колодца и обсадной трубой может позволить насекомым, мелким млекопитающим или поверхностным водам проникнуть в колодец.

Стандартная крышка колодца, аналогичная тем, что используются в большинстве колодцев в Пенсильвании (обратите внимание на болты снаружи крышки колодца).

Санитарные колпачки для колодцев

«Санитарные» колпачки для колодцев (иногда называемые «защитными от вредителей») похожи на стандартные колпачки для колодцев, но обычно имеют болты на верхней части колпачков для колодцев.

Заглушка санитарного колодца, устанавливаемая на обсадную трубу колодца. Обратите внимание на болты сверху, а не по бокам крышки.

Крышка санитарного колодца с резиновой прокладкой, отверстием для электрокабеля и отверстиями в экране для вентиляции. Большинство крышек санитарных колодцев снабжены воздухонепроницаемой резиновой прокладкой для предотвращения попадания в колодец насекомых, мелких млекопитающих или поверхностных вод, а также небольшим сетчатым вентиляционным отверстием для воздухообмена.

Что такое цементный раствор?

Раствор обычно представляет собой чистый цемент (без заполнителя), который закачивается в пространство между пробуренной скважиной и обсадной колонной, называемое кольцевым пространством .

Поперечный разрез обсадной колонны скважины, показывающий цементный раствор, используемый для герметизации кольцевого пространства вокруг обсадной колонны.

Бентонит, глинистый материал, который расширяется при намокании, также часто используется для цементации колодца. Раствор закачивается в кольцевое пространство, начиная с нижней части корпуса, с помощью тремовой трубы до выхода на поверхность земли. Затирка обычно не используется в частных колодцах в Пенсильвании, если только это не требуется местными постановлениями или по просьбе домовладельца.

Бурильщики скважин используют трехтрубную трубу для закачки раствора в скважину. Обратите внимание, что цементный раствор теперь появляется на поверхности земли вокруг обсадной трубы — см. стрелку (фото доктора Тодда Гиддингса).

Можно ли залить раствором существующую скважину?

Как правило, заливка существующего колодца невозможна. В редких случаях возможна установка обсадной трубы меньшего диаметра внутрь старой обсадной трубы и заливка цементным раствором между обсадными трубами. Другой метод, используемый на существующих скважинах, заключается в заливке бетонной плиты вокруг существующей обсадной колонны. Однако эти бетонные плиты часто трескаются и обеспечивают минимальную защиту от загрязнения поверхности. Наилучшей защитой для существующей скважины является обеспечение уклона поверхности земли от обсадной трубы во всех направлениях для отвода поверхностных вод от устья скважины.

Бактериальное загрязнение

Крышки сантехнических колодцев и герметизирующий раствор в первую очередь устанавливаются для предотвращения поверхностного загрязнения, особенно бактериального загрязнения. Бактериальное загрязнение является распространенной проблемой, которая возникает примерно в 50 процентах частных колодцев в Пенсильвании. Питьевую воду обычно проверяют на общее количество бактерий группы кишечной палочки, которая включает большое количество различных видов бактерий, некоторые из которых могут вызывать заболевания. По этой причине во всех источниках питьевой воды не должно быть колиформных бактерий. Для получения дополнительной информации см. информационный бюллетень Penn State Extension о Coliform Bacteria.

Бактериальное загрязнение колодцев с подземными водами может происходить как сверху, так и снизу. Загрязнение всех подземных водоносных горизонтов, затрагивающее многие колодцы, может происходить из-за выхода из строя септических систем или отходов животноводства. Точно так же отдельные скважины могут быть загрязнены с поверхности, если источники загрязнения находятся вблизи устья скважины. Поверхностное загрязнение отдельных колодцев обычно вызывается поверхностными водами, стекающими снаружи обсадной трубы через кольцевое пространство и/или из неплотно прилегающей или отсутствующей крышки колодца, что позволяет насекомым, животным или поверхностным водам напрямую попадать в колодец. Крышки санитарных колодцев и герметик для цементного раствора могут помочь предотвратить возникновение этого типа загрязнения.

Предотвращают ли затирка и санитарный колпачок загрязнение?

Исследование, проведенное Геологической службой США в 2002 году более чем 100 частных колодцев в Пенсильвании, изучало важность цементного раствора для предотвращения бактериального заражения. Это исследование показало, что колодцы без цементного раствора в три раза чаще загрязняются бактериями E. coli по сравнению с колодцами с цементным раствором. Однако это же исследование показало, что бактерии группы кишечной палочки по-прежнему довольно часто встречаются в залитых цементным раствором колодцах. Поскольку колодцы, использованные в этом исследовании, не имели крышек санитарных колодцев, авторы предположили, что колиформные бактерии проникали в колодец из области крышки колодца. Это было подтверждено их визуальной оценкой, которая обнаружила, что почти у 50 процентов были явные заражения насекомыми под крышкой колодца. Насекомые были обнаружены внутри крышки колодца, на проводке или сантехнике или внутри обсадной трубы. Другое исследование, проведенное Департаментом природных ресурсов Висконсина, показало, что насекомые могут быть источником колиформных бактерий в колодцах.

Недавно завершенное исследование, проведенное Penn State, задокументировало влияние установки крышки санитарного колодца на существующие водяные колодцы. Шестнадцать частных колодцев, в которых содержались бактерии группы кишечной палочки, были продезинфицированы хлором и закрыты крышками санитарных колодцев. Из этих лунок 44 процента не содержали колиформных бактерий через месяц, а 19 процентов не содержали бактерий через год. Крышки санитарных колодцев оказались наиболее успешными в уничтожении бактерий из колодцев, которые ранее содержали небольшое количество колиформных бактерий (< 3 колоний на 100 мл воды), по сравнению с теми колодцами, которые имели более сильное загрязнение. В этом исследовании Университета штата Пенсильвания также изучалось бактериальное загрязнение новых колодцев, которые были построены с санитарной крышкой и герметиком. Только 29процентов этих новых колодцев содержали колиформные бактерии, что свидетельствует о том, что надлежащие методы строительства колодцев могут уменьшить, но не полностью устранить бактериальное загрязнение. Скважины, пробуренные в водоносные горизонты, загрязненные отходами животноводства, септическими системами или поверхностными водами, могут содержать колиформные бактерии независимо от методов строительства скважин.

Что насчет затрат?

Крышки для санитарных колодцев и герметик для цементного раствора обычно не используются на частных колодцах из-за дополнительных затрат. Санитарные колпачки для колодцев обычно стоят от 40 до 50 долларов по сравнению с 20-30 долларами за стандартные колпачки для колодцев. Заглушку санитарного колодца может установить домовладелец, обладающий некоторыми базовыми знаниями в области электропроводки, или заглушку может установить бурильщик. В недавнем исследовании штата Пенсильвания средняя стоимость дезинфекции и установки санитарного колпачка бурильщиком составила около 100 долларов за скважину. Заливка новой скважины обычно добавляет к стоимости скважины от 500 до 1000 долларов. Стоимость цементации будет зависеть от глубины скважины, диаметра и типа коренных пород в этом районе.

Что ты умеешь?

Загрязнение, связанное с несоответствующей крышкой колодца или отсутствием уплотнения цементным раствором, скорее всего, приведет к присутствию бактерий группы кишечной палочки в вашей колодезной воде. Таким образом, первым шагом в надлежащем управлении существующей частной скважиной является ежегодный тест на общее количество бактерий группы кишечной палочки. Этот тест можно организовать в местной сертифицированной лаборатории или в региональном отделении Департамента охраны окружающей среды. Если в вашем колодце обнаружены бактерии группы кишечной палочки, гигиенический колпачок может помочь решить проблему, особенно если в вашем колодце содержится небольшое количество бактерий. Даже если в вашем колодце в настоящее время нет бактерий, санитарная крышка колодца поможет гарантировать, что в будущем он не загрязнится насекомыми или другими загрязняющими веществами вокруг устья колодца. Крышки санитарных колодцев обычно можно приобрести у местного подрядчика по водоснабжению. Проконсультируйтесь с Wellowner.org, чтобы найти местного подрядчика по водоснабжению, сертифицированного Национальной ассоциацией подземных вод. При желании можно также нанять подрядчика для дезинфекции колодца и установки крышки санитарного колодца. Если вы выполняете работу самостоятельно, необходимо снять существующую крышку колодца и удалить из обсадной трубы колодца любых очевидных насекомых, гнезд или мелких млекопитающих. Существующие бактерии в колодезной воде можно убить с помощью раствора хлора, как описано в публикации Penn State Extension под названием «Шоковое хлорирование колодцев и источников» перед установкой новой крышки колодца.

Если вы бурите новую скважину или углубляете существующую скважину, вам следует запросить заливку скважины цементным раствором, чтобы предотвратить загрязнение поверхности. Если у вас есть существующий колодец с цементным раствором или без цементного раствора, убедитесь, что поверхность земли имеет уклон в сторону от обсадной трубы во всех направлениях, чтобы отводить поверхностные воды от колодца.

Добавление ручного насоса к электрическому колодцу – Новости Матери-Земли

Несколько лет назад сильная ледяная буря отключила электричество в моей семье на пару дней… и мы внезапно оказались без использования нашего электрического скважинного насоса. Пока мы шарили по освещенному свечами дому — не в силах сварить кофе, приготовить еду, помыть посуду, спустить воду в туалете или даже сделать глоток воды из-под крана (но при этом остро осознавая, что всего в 15 футах под нами все утоляющее жажду жидкости, которую мы когда-либо могли хотеть) — мы чувствовали себя, как товарищи по плаванию, застывшие в море в «Иней древнего мореплавателя», с «водой, водой, везде, / Ни капли для питья»!

Я вспомнил тогда, что когда я был подростком, один из наших соседей присоединил рабочий ручной насос к своему скважинному электронасосу… и я пожалел, что не хватило предусмотрительности и ноу-хау, чтобы установить подобное приспособление на нашу установку. Я решил — тут же — по крайней мере изучить возможность. К счастью, я тоже это сделал, потому что установка ручного насоса на нашу скважину оказалась легкой задачей (даже для такого любителя-самоделки, как я!).

И если вы ищете недорогую неэлектрическую резервную конструкцию для насосной системы, работающей от сока, мое решение может вам подойти!

Недорогие детали для насосов

Как показано на прилагаемой схеме, наш ручной насос и связанные с ним компоненты полностью отделены от электрического блока. Два насоса просто используют один и тот же корпус скважины (в данном случае это труба диаметром 6 дюймов, которая уходит в землю на 125 футов). Кроме того, поскольку уровень грунтовых вод находится всего на 13 футов ниже верхней части обсадной трубы нашей скважины, мы смогли выбрать для наших целей простой ручной насос с неглубокой подачей вместо того, чтобы покупать более дорогой глубоководный насос. (Чтобы рассчитать высоту уровня грунтовых вод, я просто опустил веревку, к концу которой был привязан небольшой кусок дерева, в обсадную трубу колодца, пока древесина не всплыла, а струна не ослабла, а затем я отметил и измерил веревку. .)

Для установки ручного устройства мы собрали следующие материалы: ручной насос Sears, Roebuck & Co. с кувшинным носиком, 25 футов пластиковой трубы диаметром 1 1/4″, один пластиковый винтовой переходник (для крепления отводную трубку к насосу) и два 1 1/4″ хомута для шланга (один я использовал, чтобы закрепить отводную трубку на пластиковом адаптере, а другой временно прикрепил отводную трубку к крышке колодца, чтобы трубка не «случайно» упасть в обсадную трубу, пока собирали систему). Общий счет за эти компоненты, , включая насос , стоил чуть менее 50 долларов. И если учесть, что наша первоначальная установка скважины стоила нам огромных 2000 долларов, эта ручная система резервного копирования была довольно выгодной сделкой!

Единственным специальным инструментом, который мне понадобился для установки устройства, была кольцевая пила с долотом 1 1/4″, которым я просверлил круг через крышку колодца. И хотя я решил построить небольшую деревянную насосную из обрезков пиломатериалов, чтобы установить на ней водовоз, вы можете просто прикрепить насос к столу для пикника или даже прямо к самой крышке колодца.
