Установка кованых ворот – схемы, чертежи, подготовка и порядок работ

Установка кованых ворот своими руками, чертежи, схемы, эскизы, конструкция, этапы работы, нюансы и подробности все чаще интересуют хозяев загородных домов. Несмотря на то, что основной функцией ворот является защита территории прилегающей к частному домовладению, они способны сделать ограждение привлекательным, оригинальным и даже уникальным.

Конечно, деревянные резные створки привлекают внимание и дополняют созданный ландшафтный дизайн, но кованые конструкции отличаются прочностью, надежностью, длительным сроком использования и устойчивостью к различного рода негативным факторам и повреждениям. Именно эти качества делают их столь популярными и востребованными.

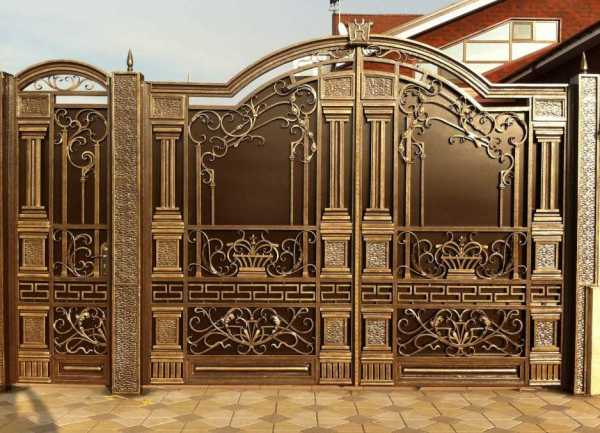

Образец кованых конструкций

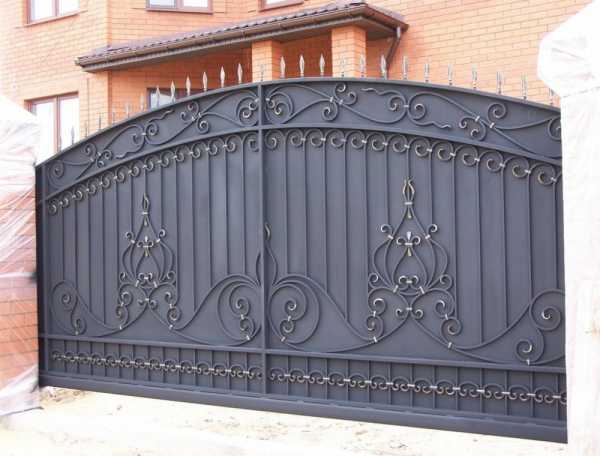

Кованые распашные металлические ворота

Кованые конструкции – украшение заграждений, изготовленных из металла. Несмотря на огромное количество моделей современных устройств, обеспечивающих беспрепятственный въезд на территорию приусадебного участка, именно распашная конструкция пользуется повышенным спросом и заслуженным доверием владельцев частных домов, расположенных в черте города или за ее пределами.

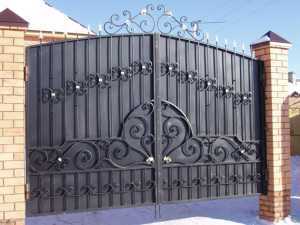

Распашные ворота

Именно распашные конструкции устанавливают в большинстве случаев. Такие устройства могут быть:

  1. Полностью прозрачными, сделанными из отдельных прутьев, изогнутых в виде замысловатого узора.
  2. Частично или полностью глухими, не позволяющими посторонним видеть то, что находится за ажурным заграждением.

Ажурный рисунок украсит прозрачные ворота и те, на внутренней стороне которых нашиты листы железа (оцинкованной стали)

Достоинства и недостатки

Чтобы добиться поставленной цели мастера создают конструкции двумя способами:

  • холодной ковки;
  • горячей.

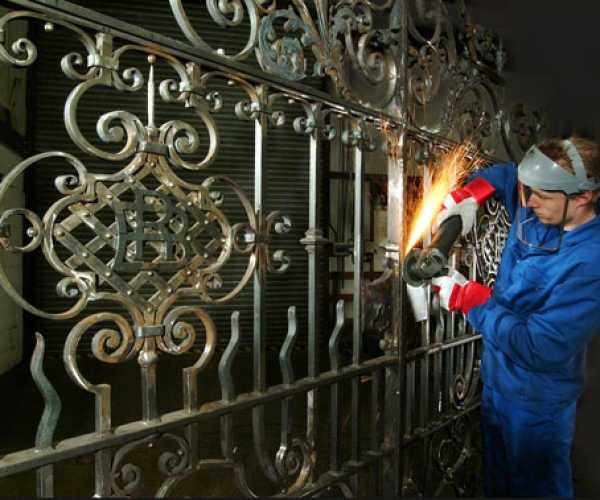

Холодная ковкаГорячая ковка

Основными преимуществами кованых створок для ворот являются высокий уровень прочности и устойчивость к механическим повреждениям. В ходе работы специалисты с особой точностью проводят расчеты, уровня нагрузки на опорную конструкцию. Важно и то, что такие изделия:

  • универсальны;
  • эксклюзивны;
  • могут иметь любую форму;
  • совместимы со всеми строительными материалами, которые были использованы при возведении ограды.

Изделия могут иметь неопределенную форму, быть овальными, с волнистым или фигурным краем, подчеркивая статус и степень благосостояния владельца.

Однако есть и определенные недостатки, заставляющие задуматься о степени необходимости проведения работ, связанных с монтажом и установкой ажурных ворот. В числе их:

  1. Большой вес.
  2. Необходимость тщательной подготовки и качественной установки опор, которым предстоит выдержать значительный вес.

Несмотря на все существующие сложности, установка ворот привлекает многих домовладельцев благодаря возможности создавать различные композиции, украшать въезд на территорию не только простыми рисунками, но и сложным орнаментом, оснащать конструкцию автоматикой, устанавливать видеонаблюдение и домофонную систему.

Подготовительные работы, проектирование

Прежде чем приступить к началу работ по сооружению входных ворот из кованого металла или и с элементами ковки следует уделить повышенное внимание работе над проектом, подготовке площадки, опорной конструкции.

Зная как сделать ажурные створки, качественно закрепить их на столбах, подчеркнуть особенности рисунка, выделив детали с помощью листов железа или металлопрофиля, можно создать уникальную композицию.

Работой над проектом занимаются сотрудники специальных организаций, учитывающие не только пожелания заказчиков, но и такие важные факторы как:

  1. Особенности грунта в месте установки.
  2. Уровень прочности.
  3. Степень оригинальности готового изделия.

Первым делом заказчику предоставляют дизайн проект и эскиз будущей конструкции. После согласования деталей приступают к работе над чертежом. Сделать его точным и правильным можно, используя не только необходимые размеры, но и конструктивные особенности ворот, форму (конфигурацию) ограждаемого участка и особенности места в котором расположен дом.

Схема, которую следует предоставить мастеру, может быть составлена и самостоятельно, но лучше использовать готовый чертеж, если над его созданием работали квалифицированные специалисты.

В таком случае схеме должны быть указаны:

  1. Каркас. Он обеспечит жесткость создаваемого устройства.
  2. Установочные компоненты. Речь идет о столбах, погруженных в почву на определенную, зависящую от веса ворот и состава грунта, глубину.
  3. Металлические детали.
  4. Калитка.
  5. Навесы, обеспечивающие связку створок дверей и установочного профиля.
  6. Замки и запоры.
  7. Автоматика, системы видеонаблюдения и аудиосвязи.
  8. Элементы узора или орнамента, выполненные из кованых деталей.

Грамотно построенный чертеж содержит достоверную информацию не только о размерах отдельных компонентов. На нем можно видеть конфигурацию створок, расположение ребер жесткости, расстояние между декоративными деталями, места фиксации запирающих устройств, трассу кабелей автоматических систем.

Какой материал выбрать

Выбор материала основан на знании тонкостей предстоящей обработки. От качества используемого материала зависит конечный результат, поэтому важно заранее знать, с чем придется совмещать кованые элементы. Это может быть дерево или металлопрофиль. Каркас ворот будет надежным и прочным, если для его изготовления взята профильная труба сечением 50х50 мм или стальной уголок.

Если отдельные элементы создаются с помощью станков, на которых можно гнуть металлические пруты, стараясь придать им неповторимые формы, то в качестве основы подойдет арматура из легированной стали. После изготовления составляющих орнамента с помощью сварочного аппарата, придется позаботиться о качественной обработке всех швов и соединений.

Порядок расчёта потребности в материалах

Прежде чем приступить к расчетам, необходимо изучить представленный специалистами чертеж и эскиз будущих ворот. На них должны быть отмечены все детали, касающиеся:

  1. Количества декоративных элементов.
  2. Из параметров.
  3. Формы и толщины.

Формула, которой пользуются при выполнении расчетов, довольно проста. Потребуется замерить высоту и ширину створок в зависимости от параметров опорных столбов, учесть необходимость обеспечения зазора между нижней планкой рамы ворот и почвой:

  1. От каркаса до асфальта расстояние должно быть не меньше 50 мм.
  2. До почвы с травянистым или открытым грунтом – не менее 10-12 см.

Далее при поведении вычислений принимают во внимание количество одинаковых составляющих (по форме, длине, толщине), число пик, колец, завитков. Высчитывают длину прута, необходимого для создания каждого отдельного компонента, выясняют сколько таких частей может быть сделано из одного прута и исходя из полученных данных, определяют число прутов, которые понадобятся мастеру для выполнения заказа.

Инструменты и оборудование для изготовления ворот

Какой именно инструмент понадобится для работы при изготовлении кованых ворот, зависит от качества металла и способа придания ему определенной формы. Некоторые элементы декора можно согнуть на станке, а другие придется сваривать с помощью сварочного аппарата, после чего обрабатывать стыки и швы. Помимо станков и сварки мастеру следует позаботиться о подготовке:

  1. Болгарки.
  2. Электродов.
  3. Тисков.
  4. Дрели и сверел различного диаметра.
  5. Дисков на болгарку для шлифовки и нарезки металла.
  6. Молотка.
  7. Лопаты.
  8. Рулетки и уголка.
  9. Краскопульта.

Если планируется (в соответствии с эскизом) устанавливать заклепки, значит нужно приготовить клепатель и расходный материал.

Пошаговая инструкция по изготовлению ворот

В соответствии с ней в первую очередь нужно подготовить трубы для опорных столбов, а если они уже установлены, то заняться подготовкой профильной трубы или стального уголка, которые послужат материалом для сборки каркаса.

С заготовок, нарезанных в строгом соответствии с размерами, указанными на чертеже, удаляют все существующие загрязнения, ржавчину, масляные пятна. Для этого понадобится растворитель, наждачная бумага, шлифовочные диски и болгарка. Сначала трубы чистят шлифмашинкой или металлической щеткой, потом удаляют пыль и только после этого приступают к процессу обезжиривания бензином или специальным раствором.

Установка столбов

Опора для кованых ворот способна выдержать значительную нагрузку, поэтому ее столбы вкапывают в грунт на глубину не менее 1-1,5 м. в подготовленную лунку насыпают немного песка, щебня, устанавливают столб (добиваются правильного положения, выставляя его по уровню), заливают в яму бетонный раствор. К дальнейшим работам можно приступать после того как бетон наберет прочность (значит с момента установки пойдет около 3 суток). В это время можно заняться созданием каркаса для дверей.

Столбы

Изготовление створок

Материалом для качественной раки послужит металлопрофильная труба с квадратным с сечением «квадрат» со стороной 5 см или стальной уголок. Отрезав составляющие нужной длины, их сваривают между собой, контролируя величину угла примыкания (она составляет строго 900). Теперь приваривают ребра, обеспечивающие жесткость конструкции. В их роли выступают перемычки, зафиксированные поперек рамки или по ее диагонали.

Установка створок

Прежде чем навесит створки на столбы опоры необходимо отметить точки крепления, учитывая величину зазора (расстояние от земли 5-12 см). Теперь можно приварить часть петли («папу») к столбам. На рамке расстояние до точки фиксации отмеряют без добавления величины зазора.

Схема установки створок кованных распашных ворот

Отделочные работы

Отделка ворот – грунтовка и покраска металлических поверхностей. Для этого специальный состав наносится с помощью краскопульта так, чтобы не оставалось так называемых непрокрасов. После полного высыхания (спустя 24-72 ч) можно приступать к декоративной покраске, выделяя нужным цветом (чаще всего бронзой) отдельные элементы орнамента.

Узоры на ворота создают из одного гнутого прута или из нескольких отдельных частей, собранных в оригинальное украшение. Все они должны выделяться на общем фоне и потому их красят контрастной краской. Что касается кованых калиток, то их украшение должно полностью соответствовать общему стилю оформления ограждения и служить продолжением рисунка, созданного на воротах. Это нужно для того, чтобы дополнительный вход и его маленькая дверца (калитка) не выделялись и не бросались в глаза.

Одна или две створки будут раскрываться перед хозяином дома и его гостями зависит от предпочтений домовладельца и особенностей созданного дизайна. Ворота с элементами ковки и двумя створками способны снизить нагрузку на опору, не меняя общего восприятия и не снижая уровня внешней привлекательности сооружения. Для этого делают металлический каркас створок и оформляют его с помощью отдельных элементов, сделанных в виде кованых завитков, цветов, лепестков или других фигур.

Вконтакте

Facebook

Twitter

Google+

mezhdveri.ru

Установка кованых ворот своими руками

Когда речь заходит о собственном доме, то хочется, чтобы он был надежно защищен. Эту функцию выполняет в первую очередь ворота.

Установка кованых ворот своими руками вовсе не сложная задача. Достаточно просмотреть обучающее видео, проявить фантазию и приложить максимум усилий, старания и аккуратности.

Какие бывают ворота?

Существует множество видов кованных ворот.

1) По типу их можно разделить на:

  • глухие, они закрыты непрозрачным материалом. Полностью скрывают огражденную территорию
  • дизайн глухих ворот.
  • прозрачные, из прутьев с различными дополнительными орнаментами. Это тот вариант, который можно сделать самостоятельно, не обладая кузнечными навыками.

  • комбинированные, сочетание первого и второго типов

2) По конструкции:

  • распашные. Когда ворота имеют две створки и открываются в разные стороны.
  • откатные. При открывании отъезжают в сторону.

Обе конструкции ворот могут быть автоматизированы.

Какими преимуществами обладают кованые врата:

  1. Они универсальны. Прекрасно сочетаются со всеми строительными материалами: деревом, кирпичом, камнем, профнастилом.
  2. Большое разнообразие дизайнерского решения. Могут быть классической прямоугольной формы, в виде арки, украшенные всевозможными пиками и переплетениями. Их можно сделать широкими для въезда машин или узкими в виде калитки.
  3. Эксклюзивность. Как правило, такие вещи изготавливаются полностью по желанию заказчика. Т.е вы сами можете продумать, как будет выглядеть вход в ваш дом.
  4. Прочны и долговечны. Выдерживают самые жесткие погодные условия, перепады температур. Максимум, что с ними может случиться, это покрыться патиной, но это придает им оригинальности и красоты.
  5. Такие ворота можно снабдить электроприводом, видеонаблюдением и сложными замками.

Пошаговая инструкция по самостоятельной установке ворот

Итак, чтобы установка кованых распашных ворот, сделанных своими руками прошла правильно, нужно придерживаться следующего алгоритма действий:

  • Для начала делаем набросок будущих ворот в реальном масштабе. Этот творческий процесс наиболее ответственен. Если вы никогда не рисовали и не имеете достаточной фантазии можно воспользоваться каталогами или Интернетом. Для тех, кто имеет малый опыт в сварке лучше выбрать самый простой вариант, без всяких излишеств.
  • На гладкой горизонтальной поверхности выкладываем все части рисунка, внимательно сверяясь с эскизом и следим, чтобы рисунок был ровный.

Кованые части ворот не нужно производить самим. Их можно купить в магазинах, которые предлагают широкий ассортимент на любой вкус.

  • Сварка всех элементов. Этот этап работы не терпит торопливости и стоит уделить ему больше всего внимания. Готовые швы должны быть еле заметными и тонкими.
  • После сварки, следует аккуратно обработать все швы, убрать всю пыль. Затем загрунтовать металл и покрасить его в заранее выбранный цвет.

На этом этап изготовления самих ворот закончен, можно приступать к его установке:

1) Необходимо установить столбы, на которых будут держаться наши створки. Здесь важно подобрать столбы, которые бы выдерживали тяжелые нагрузки.Самый лучший вариант это металлический каркас, который потом будет облажен кирпичом.

Важно! Необходимо использовать материал для столба толще 100 мм. Он сможет выдержать большие нагрузки и ворота в дальнейшем не провиснут.

Последовательность установки столбов выглядит следующим образом:

  • Делается разметка места, куда будет установлена металлическая труба. Глубина должна быть не меньше одного метра, а ширина рассчитывается из ширины конструкции (с учетом кирпича) плюс 10 см с каждой стороны.
  • Вставляются столбы, проверяется перпендикулярность, а затем засыпается щебнем.

Если на этом этапе не проверить ровность установке и появиться небольшая косина, тогда установка всех остальных частей будет иметь погрешности. В итоге вы не получите желаемого результат и придется приступать к установке заново.

  • Приготавливаем раствор из песка и цемента (в соотношении 3:1 для цемента М300), добавляем воду и размешиваем смесь до однородного состояния. Заливаем щебень, проверяем ровность, при необходимости поправляем.
  • Выкладываем кирпич. Каждый следующий ряд, должен перекрывать шов предыдущего.
  • Делаем точку крепления створок: для этого, там где будут крепиться завесы привариваем шинку и выпускаем ее через шов.

После того, как швы между кирпичами подсохли нужно сделать расшивку. Это уплотняет цементный раствор, придавая конструкции необходимую жесткость.

2) На одной створке просверливаем отверстия для замка и засова. Отверстие для задвижки на второй половине ворот, делаем уже в процессе сбора.

3) Навешиваем ворота на готовые столбы, которые должны быть полностью просушены.

4) Делаем отверстие для защелкивания замка.

5) Проверяем закрываются ли двери, нет ли перекоса. Это будет завершающим этапом установки распашных ворот

Монтаж откатных ворот чем то схож с распашными:

  1. Устанавливаются опорные столбы.
  2. Делается фундамент с использованием швеллера 20 см, который устанавливается на глубине от 1,5м. К нему приваривается арматура с сечением 12-16 мм, длиной не меньше половины длины ворот. Затем швеллер заливается бетоном и дается время на усадку 28 дней.
  3. Устанавливаем электропроводку. Обычно к откатным воротам прилагаются схемы, по которым вы можете сделать этот пункт самостоятельно.
  4. На залитый в фундаменте швеллер, устанавливают каретки. Затем на них одевается рама ворот и выставляется по нужному уровню. Далее платформа кареток слегка приваривается к швеллеру. Если все сделано правильно, можно обварить полностью платформу каретки ворот.
  5. Убедитесь, что нет косины и можете приварить поддерживающие и концевые ролики к уловителям.

Если сможете справиться с этой работой, в итоге вы получаете красивые ворота и экономите свои деньги.

www.vashcottage.ru

Кованые ворота — установка ворот своими руками

Поделитья с друзьями в социальных сетях:

Кованые ворота, с давних времен, считались атрибутом достатка и власти. В наши дни, они сохранили эти качества. Чаще всего, сложные конструкции возводимые при строительстве, необходимо устанавливать с помощью профессионалов, которые точно знают, что и в какой последовательности нужно делать.  Однако, многие люди при проведении строительных работ стараются максимально сэкономить и выполнить работы самостоятельно.

Подготовка к установке кованых ворот

При установке кованых ворот, вполне возможно осуществить работу самостоятельно. Для этого потребуется получение некоторых знаний, правильный выбор ворот, так как необходимо точно определить цели их установки и, конечно запастись некоторыми инструментами. Причем инструменты, это особо важный вопрос, так как без достаточного оснащения работу самостоятельно осуществить не получится. Итак, какие же необходимы инструменты, чтоб установить кованые ворота своими руками? Вам понадобятся:

  • болгарка;
  • электродрель, так как будет необходимо проделывать отверстия для креплений;
  • сварочный аппарат, необходим при работе с металлом;
  • саморезы и молоток, необходимы для укрепления конструкции;
  • линейка и уровень для того, чтобы конструкция не кривилась.



Устанавливаем кованые ворота

Первое, что необходимо сделать перед установкой, это соорудить опору и рассмотреть примеры кованых ворот. Для нее прекрасно подойдут столбы, которые могут быть металлическими или даже бетонными. Главное, чтобы материал был максимально прочным, именно эти столбы будут удерживать весь каркас ворот и саму конструкцию после ее возведения. Только после того, как опора будет готова можно начинать формировать каркас самих кованых ворот.

Как только каркас кованых ворот будет готов, его необходимо навесить на опоры, то есть создать створки и после этого обшить тем или иным материалом. Все действия следует совершать максимально аккуратно, для этого необходимо иметь под рукой весь набор перечисленных инструментов. Уровень поможет понять, ровно ли расположены створки, а дрель и саморезы создадут максимально надежные крепления, чтобы эти самые створки не болтались и не кренились.

Дополнительно стоит отметить, что опора должна вкапываться в землю, основываясь при этом на подушках из песка или глины, если не будут рассмотрены другие варианты кованых ограждений. Эти подушки должны занимать около тридцати сантиметров, а сами столбы-опоры вкапываться на глубину от одного метра. Нарушение данных правил неизбежно повлечет за собой процесс расшатывания и уменьшение уровня прочности конструкции.

Створки навешиваются на петли, принцип как у любой другой двери. Именно поэтому нужно понимать, что эти петли должны быть достаточно больших размеров, с учетом параметров самих створок. Проще всего устанавливать распашные створки, то есть те, которые одинаково открываются в противоположные стороны друг от друга. В этом случае достаточно сохранить свободное пространство между створкой и столбом с петлями, для того чтобы не происходило лишнего трения и конструкция не нарушалась.

Только после полной установки кованых ворот можно приступать к их украшению и монтажу. Кованые заборы и ворота поддаются покраске, можно выбрать любой цвет, который подходит под дизайн дома, забора и иных сооружений на участках. Также возможно применение кованых изделий, их припайка к самим воротам. Подобное используется довольно часто, но делается это все только после того, как кованые ворота были установлены.


Поделитья с друзьями в социальных сетях:

kayrosblog.ru

Изготовление и установка распашных ворот с элементами ковки

Решение установить на загородном участке кованые ворота свидетельствует о хорошем вкусе хозяина. Если изготовление и установка производятся самостоятельно — это говорит о профессиональной подготовке исполнителя. Но можно найти более щадящий вариант — кованые детали приобрести в магазине или заказать у мастера.

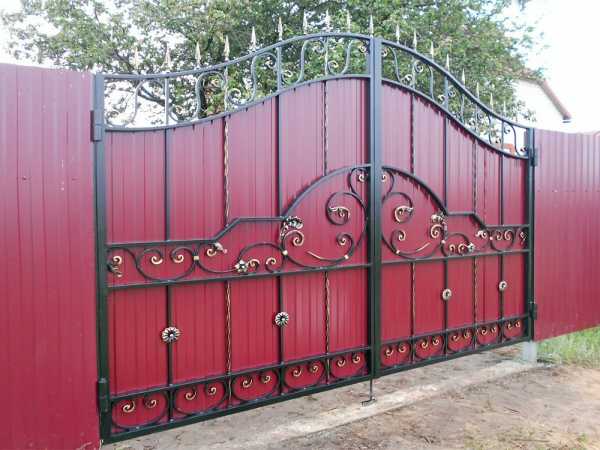

Кованые распашные металлические ворота

Ограждение — важный элемент любого загородного участка. В первую очередь это связано с безопасностью имущества, но несёт ещё и эстетическую нагрузку. Одним из популярных решений при изготовлении забора является применение металлических конструкций, украшенных элементами ковки. Особое место в такой ограде занимают ворота и калитка, являясь визитной карточкой участка и показателем статуса его хозяина.

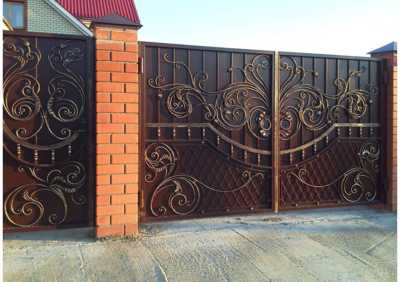

Кованые элементы придают изысканность даже простым воротам

Достоинства и недостатки кованых ворот

Искусство художественной ручной ковки постепенно уходит в прошлое. Это связано со сложностью выполнения работы и необходимостью большого количества слесарных инструментов. Поэтому стоимость изделий весьма высокая.

Ограждению в таком стиле присущи определённые положительные качества:

  1. Металлические ворота и калитки очень надёжны. Если требуется изготовить глухие ворота, каркас закрывается металлическим листом, поверх которого устанавливаются кованые детали. Хороший мастер может создать из железа неповторимые композиции, и такие изделия смотрятся по-настоящему богато.
  2. Кованые изделия настолько долговечны, что любоваться ими будет не одно поколение. Опасения, что железо будет ржаветь, напрасны. В настоящее время имеется достаточно много средств защиты поверхности металлических изделий от коррозии.
  3. Элементы ковки сочетаются практически с любыми материалами забора. Естественно, с определёнными ограничениями. Забор из нестроганых досок с такими воротами будет выглядеть по меньшей мере странно.

    Металлические кованые ворота надёжны и оригинальны

Из недостатков кованых изделий можно отметить следующие моменты:

  1. Большой вес. Установить ворота своими руками без привлечения подъёмно-транспортных машин практически нереально. А также потребуются мощные несущие конструкции, способные выдержать значительные нагрузки.
  2. Индивидуальная разработка заказа и длительный срок исполнения деталей декора.
  3. Необходимость регулярного ухода. Обязателен ежегодный профилактический осмотр и устранение дефектов в виде вздувшейся краски или трещин в местах сварки. Раз в два или три года нужно полностью восстанавливать защитное покрытие.

    Защитное покрытие нуждается в периодическом обновлении

Подготовительные работы, проектирование

Чтобы правильно установить распашные ворота, нужно учесть ряд обстоятельств:

  1. Расстояние от ворот до ближайшего строения должно обеспечивать свободное пространство для раскрытия внутрь участка. При несоблюдении этого условия следует рассмотреть вариант конструкции, открывающейся наружу.
  2. Створки наружного открывания не должны перегораживать тротуар на улице.
  3. Ворота в открытом состоянии не должны препятствовать манёвру автомобиля при въезде на участок.
  4. При любом направлении открывания ворот нужно изготовить устройства для фиксации створок, чтобы они не перемещались под порывами ветра. В противном случае возможны повреждение имущества или нанесение травмы человеку.

Ворота должны свободно открываться внутрь участка

Если ни одно из этих условий не выполняется, нужно подумать о другой конструкции, например, об откатных устройствах. Определившись с конструкцией ворот, нужно выполнить эскизный проект этого сооружения. Для этого необходимо:

  1. Выбрать материал для изготовления ворот.
  2. Рассчитать потребность по видам и размерам металлических профилей.
  3. Составить материальную ведомость с ценами на материалы в регионе, оценить затраты на изготовление и установку. В неё внести также вспомогательные материалы и инструменты, которые придётся докупить.
  4. Аналогично поступить с опорными столбами для установки ворот.

На основании составленных документов закупить и завезти на участок все необходимые материалы.

Какой материал выбрать

Основными конструктивными элементами ворот являются створки и столбы. Учитывая вес конструкции, можно предложить такие материалы:

  1. Для столбов — труба профильная оцинкованная размером 100х80х6 мм. Лучше использовать бесшовную, но это редкий материал, можно применить и электросварную со стенкой не менее 2,5 миллиметра.
  2. Цемент, песок и гравий для бетонирования столбов, в том числе из расчёта заливки раствором внутренней полости трубы.
  3. Кирпич для облицовки столбов.
  4. Лист оцинкованный толщиной 0,5–0,7 миллиметров для изготовления наверший столбов.
  5. Профиль для сборки створных рам. Обычно для этого применяются трубы профильные размером 20х40х2,5 мм, уголок 45х45, трубы круглые диаметром от 40 миллиметров, предпочтительно бесшовные.
  6. Материалы для полотна ворот. Если предпочтена глухая конструкция, то полотно может быть выполнено из листовой холоднокатаной стали толщиной 1,2–2,0 мм. Такой материал отличается более высоким качеством поверхности. Для прозрачных конструкций используют заполнение прутками различных профилей и размеров, полосой для выполнения витых элементов.
  7. Кованые детали можно заказать для индивидуального изготовления по собственным эскизам и при монтаже створок приварить их к полотну.

При закупке металла следует обращать внимание на марку стали профилей и листов. Решающее значение имеет содержание углерода в металле, определяющее такое важнейшее качество для работы, как свариваемость. Рекомендуемые марки от ст.0 до ст.20. Эти показатели можно уточнить у продавца по сертификату качества на металл. Опытный домашний мастер может приблизительно установить пригодность металла для сварки простым напильником, проведя им по образцу.

Фотогалерея: стальной прокат «заборного» сортамента

Популярный материал для ворот — стальной холоднокатаный лист
Для изготовления ворот используется прокатный профиль
Для каркаса ворот необходим материал повышенной прочности
Стальные прутки круглого или квадратного сечения используются для изготовления кованых элементов

Порядок расчёта потребности в материалах

Основанием для расчёта потребности в материалах является эскизный проект ворот.

Собственно, они состоят из двух одинаковых створок в зеркальном отражении. Ширина ворот на практике выбирается в размере 3,8–4,2 метра. То есть ширина одной створки составляет 2 метра. Если в качестве материала для каркаса выбрана труба 20х40 миллиметров, то на створку пойдёт 2х2 + 2х1,8 метра материала. С расчётом высоты створки в 1,8 м понадобится 7,6 м трубы. Кроме того, для усиления конструкции на створке нужно установить рёбра жёсткости, которые изготавливаются из того же материала. Они устанавливаются приблизительно в 40 сантиметрах от нижнего и от верхнего контура.

Дальнейшее усиление каркаса производится уголками из листовой стали толщиной 2 миллиметра. Размер уголка составляет приблизительно 15х15 миллиметров. На одну створку понадобится 8 таких деталей. Вес одной детали нужно умножить на их количество.

Для расчёта материалов понадобится графическое отображение объекта

Очень важно при составлении проекта учитывать раскрой материала с минимальными отходами. Поэтому перед началом его разработки целесообразно выяснить, какой материал в размерах может предложить местный рынок, и использовать эту информацию.

Таблица: вес погонного метра некоторых профильных труб по ГОСТ 8645–68, кг/метр

Приводим вес листового металла, который может понадобиться для изготовления ворот, кг/м2 (здесь первый показатель — толщина листа):

  • 1,5 – 11,77;
  • 2,0 – 15,70;
  • 2,5 – 19,62;
  • 3,0 – 23,55;
  • 4,0 – 31,4.

При изготовлении ворот могут применяться также различные прутки квадратного или круглого сечения, полосы и другие материалы.

Данные о весовых характеристиках любой металлопродукции можно найти в интернете. Пересчёт необходим, поскольку цены формируются по весовому параметру.

Конструкция полотна ворот зависит и от размеров металла, представленного на местном рынке. Так, промежуток между горизонтальными дополнительными рёбрами жёсткости по размеру должен быть приближен к размеру листа. А если это место перекрывается решёткой, то нижний и верхний просветы в сумме должны быть приближены к этому параметру.

Решётка выполняется из отрезков квадратного или круглого сортового металла размерами 12–16 миллиметров, располагаемых по вертикали. Расстояние между ними определяется проектировщиком и составляет 10–15 сантиметров. Расчёт производится следующим образом:

  1. Ширина проёма двухметровой створки составляет 2000 — 80 — 10 (размер профиля и ширина зазора между створками) и равен 1910 миллиметров.
  2. Полученный результат делим на 15 (количество проёмов между прутьями решётки) и получаем итог: 1910 : 15 = 127 мм.
  3. Число прутьев составит на единицу меньше, то есть 14 штук.
  4. Потребность в профиле составит 14 х L, где L — длина одного прутка.

Потребность в металле для витых или гнутых элементов определяется таким же образом в индивидуальном порядке.

Инструменты и оборудование для изготовления кованых ворот

Чтобы сделать кованые ворота своими руками, кроме разнообразного инструмента понадобятся навыки работы с металлом, в том числе кузнечные. Впрочем, декоративные кованые элементы конструкции можно заказать на стороне.

Таблица: основные инструменты для сборки ворот

Фотогалерея: инструмент для сборки створок

Болгарка — универсальный инструмент для резки и зачистки металла
Надежнее всего соединять детали с помощью сварки
Угольник необходим для точного позиционирования деталей при сборке
Струбцины используются для фиксации деталей

Пошаговая инструкция по изготовлению ворот

Вначале устанавливают столбы для крепления створок и калитки. Как уже было сказано, основанием для них служит труба 100х80 мм.

Установка столбов

Чтобы установить трубу, понадобятся ямы в грунте. Их глубина должна быть больше точки промерзания грунта на 30–40 сантиметров. Далее:

  1. На дне нужно устроить дренажный слой из песка (10–15 сантиметров) и гравия средней фракции толщиной до 25 сантиметров. Дренаж утрамбовать и пролить водой для осадки.
  2. Между столбами для крепления створок нужно отрыть канаву на глубину до 40 сантиметров и также уложить дренажный слой.
  3. По дну канавы установить арматуру из дорожной сетки 50х50 мм и перемычку из любого металла между столбами, которую необходимо приварить к ним.
  4. Поверх сетки поместить швеллер № 10, увязав с арматурой таким образом, чтобы его основание было на уровне грунта. Впоследствии в нём нужно будет сделать отверстие для фиксации створок.
  5. Установить столбы в предназначенные для них приямки, контролируя вертикальное расположение, установить временные распорки.
  6. Приготовить бетонный раствор марки 300 и залить столбы и канаву вровень с грунтом. Заливку можно производить в грунт.
  7. Спустя неделю можно начинать кладку облицовки столбов из кирпича или дикого строительного камня.

    Облицовку столбов можно выполнить из кирпича

  8. В процессе кладки установить закладные детали для крепления навесов ворот. Их может быть по два или три на каждую створку.

    Створка может крепиться на двух или трёх навесах

Дальнейшее продолжение работ — минимум через три недели после окончательного застывания бетона и раствора кладки.

Распашные кованые ворота на мощных каменных столбах смотрятся великолепно

Изготовление створок

Работу нужно начинать с установки стапеля на относительно ровной площадке. Для него понадобится деревянный брус размерами 100х100 или 100х50 миллиметров. Требование к этому устройству — плоскостность по горизонтали. Далее:

  1. Разложить детали на стапеле, руководствуясь эскизом.
  2. Совместить элементы внешнего контура створки ворот, зафиксировать их струбцинами. Проверить на соответствие чертежу, включая равенство диагоналей.
  3. Зафиксировать детали сваркой прихватками и ещё раз проконтролировать размеры, потому что при сварке возможны поводки.
  4. Проварить все сварные швы, удалить шлак и зачистить их болгаркой.
  5. Установить по эскизу прожилины, проварить.
  6. Заполнить полотно содержимым, это может быть стальной лист, сетка или решётка из прутка. Все тщательно проварить, обработать швы.
  7. Закрепить гнутые и витые детали декора сваркой.

    Кованые элементы декора фиксируются сваркой

  8. На лицевой стороне установить кованые элементы, изготовленные заранее или приобретённые.
  9. Обезжирить конструкцию ацетоном и нанести антикоррозионное покрытие. Затем прогрунтовать поверхность и окрасить изделие выбранным колером.
Фотогалерея: разнообразие декоративных кованых элементов

Установка створок

Для установки створок понадобятся несколько помощников, а если ворота получились слишком тяжёлыми, нужно использовать автокран. Порядок выполнения работ:

  1. На боковую стойку приварить навесы.
  2. Между столбами устроить деревянную подставку по высоте расположения ворот.
  3. Вручную или краном установить створку на место, временно закрепить укосинами.
  4. Приварить ответные части навесов к закладным деталям на столбах. Навесы устанавливаются штыревыми частями вверх.

Таким же образом установить вторую створку. Расстояние между ними в месте смыкания должно составлять 20–40 миллиметров. Тщательно зачистить места сварки и обработать их средствами защиты от коррозии.

Видео: изготовление кованых ворот своими руками

Отделочные работы

Отделка ворот необходима для защиты металла от коррозии. В нашем случае рассматриваются только пассивные способы в виде нанесения на поверхность защитных составов. Для этого применяются:

  1. Нитроэмаль — ещё недавно была популярным средством, но сейчас есть более эффективные. Недостаток её состоит в хрупкости слоя, трескающегося при вибрациях.
  2. Красители алкидные — наиболее популярные составы ввиду высоких потребительских свойств. Недостаток — высокая стоимость.
  3. Битумные составы — достаточно нанесения одного слоя для надёжной защиты металла от коррозии. Применяются только в закрытых местах, так как придают поверхности неэстетичный вид.
  4. Эмали кремнийорганические. Устойчивы к перепадам температуры. Имеют великолепный внешний вид, долговечны.
  5. Преобразователи ржавчины. Защита металла происходит с образованием защитной плёнки при взаимодействии состава со ржавчиной. Производятся на основе ортофосфорной кислоты.

Учитывая сказанное, можно рекомендовать обработку изделия преобразователем с покрытием кремнийорганической эмалью или алкидными составами.

Защитное покрытие может быть элементом декора кованых ворот

Кованые ворота — изделие сложное, но нельзя признать их самостоятельное изготовление невозможным. Рынок предлагает достаточно разнообразных кованых деталей, из которых можно скомпоновать красивые и прочные ворота. В других материалах недостатка нет, а технология изготовления достаточно проста для домашнего мастера.

grounde.ru

Установка кованных ворот. Делаем кованые ворота своими руками: инструкция от специалистов


Как сделать кованые ворота за несколько часов

Каждый владелец своего дома раньше или позже задумывается о необходимости установки ворот во двор. Ведь именно они являются первым впечатлением о жилище и считаются визитной картой владельца. Потому обычно на их производство уходит много времени и денег.

Наиболее изысканным вариантом по праву считаются кованые ворота, потому что они способны показать и рассказать о прекрасном вкусе хозяев дома. Если у вас на месте руки, то вы можете узнать, как сделать кованые ворота, при этом сэкономите внушительную сумму денег.

Кованные ворота можно сделать самому

Работа специалиста, который будет заниматься монтажом «под ключ» обойдется гораздо дороже, нежели изготовление своими руками. Если вы предложите стандартную цену, то не получите ничего особенного.

В большинстве современных мастерских используют заготовки, которые продаются в обычных магазинах. Разница заключается лишь в том, что за сварку каждого элемента будет с вас взыматься плата, которую при других обстоятельствах можно сохранить в семейном бюджете.

На сегодняшний день инструкции в большом количестве присутствуют в интернете, главное, большое желание что-то сделать для себя и своего дома.

Какое оборудование понадобится?

Для создания ворот можно прибегать сразу к двум способам. Первый является более профессиональным, вам придется своими руками сделать спиральные прутья, пики и все декоративные элементы, которые будут присутствовать. Эта работа займет немало времени, а также потребует навыков при работе с металлическими изделиями.

Горячая ковка элементов

Что касается второго подхода, то он считается любительским. Для него не требуется профессиональный инструмент. Если вы все же решите выбрать первый вариант, то вам понадобятся:

  • Газосварка;
  • Небольшие тисы с длинным рычагом;
  • Мощные тиски;
  • Электросварка;
  • Листы металла;
  • Профильная труба;
  • Четырехгранник.

Во втором случае, чтобы создать кованые ворота не нужно будет так серьезно готовиться к процессу. Достаточно иметь в наличии сварочный аппарат, кстати, его можно взять в аренду, пачку электродов и защитную маску. Добавить к такому набору потребуется лишь металлические элементы, которые вы хотите использовать: пруток, лист, декорации и уголки. Перед началом сварки необходимо сделать примерный чертеж, его можно либо своими руками создать, либо срисовать с примеров в интернете.

Изготовление кованных элементов методом холодной ковки

Правильно выбирает детали для кованых ворот

Вне зависимости от внешнего вида, все металлические ворота – это полотно либо же соединенные в ряд прутья, которые украшаются дополнительными декорациями. Как сделать самому и качественно кованые ворота? Весь секрет заключается в правильном выборе необходимых элементов, которые вы будете покупать и в схеме, она есть в свободном доступе. В зависимости от насыщенности и индивидуально

katlavan.ru

делаем элементы ковки +75 фото

Ворота – важная часть уличной стены или ограждения. Они ограничивают доступ внутрь сооружения или на определенную территорию. Выполняют не только защитную функцию, но и выступают в качестве декоративного украшения экстерьера, свидетельствуют о статусе собственника. При выборе качественной конструкции особое внимание следует уделять ее функциональности и эстетическим свойствам. Очень элегантно и дорого смотрятся ворота с элементами ковки.

Недостатком кованых изделий является их дороговизна. Но если есть желание выделить свой участок, при этом сэкономить средства, можно своими руками попробовать сделать простые ограждения, включающие отдельные части обработанного под давлением металла. Ажурные металлические компоненты смогут дополнить распашные, складные, подъемные, откатные модели.

Особенности кованых ворот

Ковка являлась основным способом обработки металлов на протяжении многих тысячелетий. Вместе с ней развивалось и художественное направление. Его главное отличие заключается в том, что готовые изделия можно в определенной мере назвать произведением искусства. В каждую вещь мастер вкладывает частичку себя, затрачивает на процесс создания много времени.

Кованые конструкции не теряют своей актуальности на протяжении многих лет. Ворота и калитки ценятся, стоят очень дорого. Они имеют привлекательный вид. Часто изготавливаются по индивидуальным эскизам, характеризуются уникальным дизайном. Эти ограждения отличаются универсальностью. Они сочетаются с любыми заборами. Отлично смотрятся с деревянными, кирпичными, каменными, изгородями из профнастила.

Ворота производятся методом горячей или холодной ковки. В первом случае отдельные элементы создаются путем нагрева сплава в горне или печи. Доведенному до нужной температуры железу кузнецы придают определенную форму. Соединение отдельных компонентов происходит с помощью сварки, заклепок. Опытные кузнецы способны воплотить в жизнь любой рисунок, выковать фамильный герб или логотип компании.

При производстве конструкций холодным методом не используется нагрев. Изгиб металлической заготовки осуществляется на станках при помощи специальных шаблонов. Недостатком этого способа является то, что материал теряет свои характеристики прочности. Некоторые элементы приходится докупать в готовом виде, например, листья, цветы, узоры. Однако при таком производстве не требуются кузнечные навыки.

Изделия, полученные горячим путем, самые дорогие и долговечные. При их создании металл уплотняется, улучшаются его качественные характеристики. При этом даже ажурные металлические завитки становятся очень прочными.

Преимущества и недостатки

Ворота с элементами ковки устанавливают владельцы домов и дач, они ограничивают въезд на территорию государственных учреждений, частных компаний и заведений. Они отличаются уникальным видом, способны стать изюминкой практически любого экстерьера. Могут иметь минимальный декор, представлять собой целые композиции, подчеркивая определенный ландшафтный дизайн. Среди основных достоинств кованых ограждений можно выделить:

  • Презентабельный вид. Они подчеркивают статус хозяина участка.
  • Уникальность каждой модели. Есть возможность заказать любую конструкцию, изготовленную по готовому проекту, либо составить чертеж самостоятельно.
  • Долговечность и износостойкость. Обработанный антикоррозийными и лакокрасочными средствами металл прослужит долго.
  • Высокая прочность. Изделие отлично выполняют защитную функцию.
  • Простой уход. Окрашенную поверхность достаточно периодически мыть влажной тряпкой.
  • Универсальность. Художественная ковка сочетается с разными материалами, подходит к различным стилям.
  • Экологические характеристики. Используемое в производстве сырье является экологически чистым, оно безопасно для человека и окружающей природы.

К недостаткам конструкции можно отнести:

  • Высокую стоимость. Кованые изделия, особенно произведенные по индивидуальным чертежам, обойдутся очень дорого.
  • Длительный срок изготовления. На производство сложных моделей могут уйти недели, даже месяцы.

Разновидности

Строительный рынок предлагает широкий ассортимент кованых ворот. Сделать правильный выбор среди существующего разнообразия очень сложно. Чтобы подобрать наиболее подходящую модель по оптимальной цене, необходимо разбираться в типах изделий, которые объединяют в себе защитную и эстетическую функции. Есть несколько основных критериев, по которым можно классифицировать все конструкции:

  1. По способу открытия створок:
  • Распашные.
  • Откатные.
  • Подъемные.
  1. По способу управления:
  • Механические. Открытие производится вручную.
  • Автоматические. Управление осуществляется при помощи пульта.
  1. По виду створок:
  • Открытые или прозрачные. Сквозь них отлично просматривается огражденная территория.
  • Закрытые или глухие. Скрывают участок от посторонних взглядов. Створы изготавливаются из металлического листа, поверх которого закрепляются элементы ковки.
  • Комбинированные. Дверцы частично остаются открытыми. Ограждение получается менее массивным, выглядит более привлекательным.

roomester.ru

Кованые ворота – как установить своими руками?

Кованые ворота – установка своими руками

Содержание статьи

Отличным украшением участка станет не только правильно подобранное ограждение, а и красивые ворота. Поэтому, многие после регистрации дома и его строительства останавливают свой выбор на кованых воротах. Они сейчас в моде и это вполне обосновано, ведь внешний вид этой конструкции достаточно изысканный и роскошный.

Минус кованых ворот заключается лишь в том, что они дорого стоят. Поэтому многие изготавливают данное изделие самостоятельно. К тому же, устанавливать кованые ворота довольно просто. Также, сегодня возможно, сделать такое изделие собственноручно или же купить уже готовый вариант.

Кованые ворота – установка своими руками

Важно перед изготовлением кованых ворот предварительно создать эскиз. Он должен быть соответствующего масштаба. Все размеры важно тоже нанести, чтобы все было максимально понятным. При помощи этого рисунка удастся правильно сделать конструкцию.

Монтаж столбов — материал приобретён и эскиз ворот готов, можно приступать к установке опорных элементов. Именно на них будет в дальнейшем крепиться основная конструкция. Важно создать крепкие и надёжные опоры для ворот. В качестве столбов для забора лучше всего подойдёт металлическая труба.


Такие элементы в дальнейшем отделываются при помощи кирпича.

Этапы монтажа кованых ворот

1. Вначале размечается место установки столбов. Затем вырываются ямы с глубиной приблизительно в 1 метр.

2. Выполняется установка столбов для забора. При этом нужно обязательно проверять их перпендикулярность с помощью отвеса. Столбы должны быть установлены строго по вертикали. В противном случае конструкция будет установлена неверно.

Для опор не желательно применять трубы с диаметром менее 100 миллиметров. Лучше всего подойдут столбы из толстого металла. Трубы засыпаются щебнем.

3. Далее подготавливается раствор с использованием цемента и песка (3 к 1). В смесь добавляется вода, и все это перемешивается дрелью с соответствующей насадкой.

4. В завершение столбы заливаются цементным раствором.


После того, как опоры будут надёжно зафиксированы и раствор окончательно высохнет, нужно наметить места крепления петель.

Сборка кованой конструкции

Этот этап считается наиболее трудоёмким. Ведь все кованые детали нужно скрепить друг с другом. Для этого применяется сварка. Важно сваривать все элементы так, чтобы швы были максимально незаметными.

Большие наплывы на швах можно обрезать болгаркой. Места соединений обязательно очищаются от шлака. В завершение готовая конструкция навешивается на опорные элементы и обрабатывается специальными средствами.

Оценить статью и поделиться ссылкой:

samastroyka.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
