Буровая установка для бурения скважин на воду

Бурение скважины на участке позволяет обеспечить автономное водоснабжение дома, размещенного на частной территории. Применение профессиональных установок для проведения работ не всегда оправдано. Существует множество самодельных и простых в устройстве агрегатов, способных пробурить скважину нужной глубины. На таком участке колодец больше не понадобится, поскольку полученная вода будет полностью пригодной для питья и приготовления пищи.

Преимущества малогабаритных установок для бурения скважин

Небольшие по мощности буровые установки не подойдут для бурения артезианской скважины или для добычи нефти. Несмотря на это они активно используются для частных хозяйств.

Малогабаритные бурильные аппараты отличаются следующими преимуществами:

Схема малогабаритной буровой установки

отсутствие сложностей при эксплуатации;
не занимают много места, мобильные;
во время применения оборудования отсутствует вред для окружающей территории, что актуально на участках с существующей застройкой и ландшафтным оформлением;
существует возможность эксплуатации в ограниченном по площади пространстве – в гаражах, подвалах;
оборудование легко в транспортировке на любые расстояния;
малогабаритные устройства работают от обычной розетки в 220 В, или от мобильного источника питания;
бурение при помощи таких аппаратов осуществляется быстро, без проведения подготовительных работ.

Разновидности устройств для бурения скважин

Буровые установки для бурения скважин на воду могут иметь простую конструкцию и изготовляться практически из подручных материалов. Их применение обязательно, поскольку для получения источника, пригодного для использования, необходимо проделать отверстие глубиной не меньше 20 м. Оборудование для бурения скважин разделяют на несколько типов.

Ударно-канатная мини-буровая установка. Агрегат работает благодаря силе тяжести. На определенной высоте закрепляется тяжелый снаряд, имеющий заостренные края. Его называют стаканом, желонкой. Во время работы снаряд опускают, и он ударяется в грунт. Каждый раз небольшая часть почвы срезается. Грунт застревает в полом снаряде, что позволяет удалить его из проделанного на поверхности отверстия. Данный процесс продолжается до тех пор, пока скважина не достигнет необходимой глубины.

Шнековая установка для бурения скважин. Углубление в грунт рабочего инструмента происходит за счет его конструкции. Он представляет собой шнек – прочный стержень с наваренными лопастями в виде винта. В состав такой бурильной установки должен входить двигатель со значительным вращательным моментом. В противном случае шнек не сможет пройти слой грунта, который состоит из глины, плотных песков. Недостатком оборудования считается невозможность работы в каменистых породах.

Роторные буровые станки. Работают по принципу вращения инструмента, внутрь которого подается вода. В результате на поверхность попадает раздробленная порода. Бур легко извлекается из отверстия в грунте, и с ним легко работать. Для подачи воды на значительную глубину используются дополнительные шланги.

Роторная буровая установка

Конструкция ударно-канатных агрегатов

Ударно-канатные буровые установки на воду состоят из нескольких частей.

Станина, имеющая треугольный профиль. Для ее изготовления в домашних условиях используются стальные трубы. Также станина может иметь форму буквы «Н». Полученная рама оснащается телескопическими штангами.

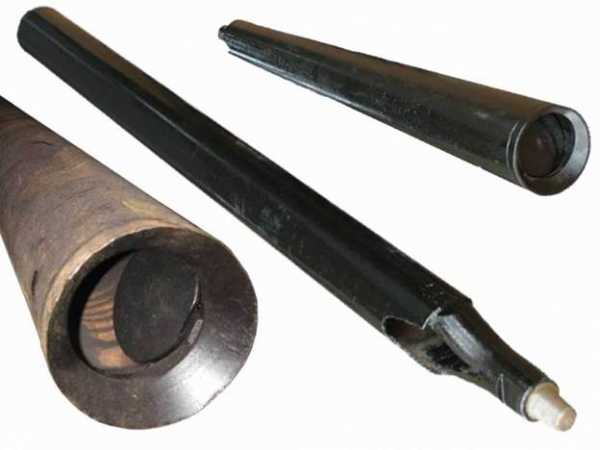

Рабочий инструмент (снаряд). Делается из обрезка трубы диаметром 100-200 мм, длиной 1-2 м. Снаряд специально утяжеляют до 100 кг или больше, что позволяет произвести процесс бурения эффективней.

Лебедка. Необходима для подъема и спуска снаряда. Может оснащаться электродвигателем, что позволяет провести весь процесс бурения без применения физической силы. В противном случае для подъема рабочего инструмента используется стальной трос.

Как самостоятельно изготовить ударно-канатное оборудование?

Ударно-канатный аппарат для бурения скважин для воды изготовляют по следующей схеме:

Ударно-канатные буровые установки

Для получения рамы следует использовать квадрат, изготовленный из прочного металла. Вначале необходимо создать надежное основание треугольного или прямоугольного профиля. Дальше устанавливают ребра.
Сверху желонки необходимо закрепить стальной трос. Для этого проделывается несколько отверстий или устанавливается рычаг.
Выбор размера троса зависит от планируемой глубины скважины.
Патрон закрепляют сверху. Трос наматывается на лебедку или барабан редуктора в электрическом двигателе.

Необходимые механизмы для изготовления устройства роторного бурения

Простейшая установка роторного бурения должна иметь станину, обеспечивающую передвижение мотора в вертикальном направлении. К нему через вертлюг устанавливают бур. Данный элемент также необходим для подачи воды внутрь колонны. Чтобы изготовить собственноручно роторное устройство, рекомендуется подготовить следующее:

Вертлюг и шланги – важнейшие элементы устройства. При отсутствии навыков токаря, их рекомендуется купить. Для эффективной работы данные элементы должны быть изготовленными с высокой точностью. Это обеспечит достаточную герметичность и предупредит протечки бурового раствора. Вертлюг и шланги оснащаются одинаковой резьбой. В противном случае для их соединения понадобится переходник. Штанги должны иметь трапециевидную резьбу, которая проще в изготовлении.
Мотор-редуктор следует приобрести заранее. Требуемые характеристики – мощность 2,2 кВт, минимальное количество оборотов в минуту 60-70. Если мотор обладает лучшими характеристиками, для его питания понадобится сеть в 380 В.
Предварительно покупается лебедка. Ее привод может быть ручным или электрическим. Минимально допустимая грузоподъемность лебедки – 1 т.

Технология изготовления роторной установки

Технология изготовления простейшего роторного станка для бурения скважин выглядит следующим образом:

Основа установки сваривается из трубы с толстыми стенками. Минимальная толщина – 3,5 мм. Также можно использовать трубу с профилированным сечением или круглую. При изготовлении рамы придерживаться большой точности не нужно. В данном случае более важна вертикальность, горизонтальность монтажа основных элементов конструкции. Тщательно проверяются углы наклона составных частей.
Делают каретку, предназначенную для перемещения рабочего инструмента в вертикальном направлении. На нее крепятся вертлюг, буровые штанги, бур, мотор.
Для удержания каретки устанавливается лебедка.
Для изготовления бура можно использовать обычную сталь, а все конструктивные элементы соединяются между собой сваркой. Для работы в каменистых грунтах бур рекомендуется купить готовый.
К вертлюгу подключается шланг от мотопомпы. Подсоединение мотора к сети происходит через пусковое устройство.

Изготовление установки для шнекового бурения

Если на территории участка водоносный слой залегает высоко, а грунты мягкие, для бурения скважин можно использовать шнековую установку. Она представляет собой устойчивую раму (тренога или другая форма), через которую перекинут трос. К ней присоединяется шнек, являющейся основным рабочим инструментом.

В верхней части установки присутствует перекладина. Она предназначена для поворота шнека и его проталкивания на заданную глубину. Чтобы облегчить процесс работы желательно оснастить аппарат лебедкой. Также можно установить ворот, который присутствует на многих колодцах.

Видео: Бурение скважины на воду, немецкая технология

promzn.ru

Буровые установки для бурения скважин на воду

Буровые установки для бурения скважин на воду нужны для единичных случаев. Практически у всех установок есть тренога, высота которой достигает 5 метров. В верхней части конструкции установлена специальная лебедка либо блок из каната. Электрический двигатель поднимает по нему наверх бур (долото).

Разновидности устройств

В настоящее время буровая установка для бурения скважин применяется для создания водоемов. Ручные варианты не являются эффективными. Применяют такие устройства в том случае, если на дачном участке мягкая земля, и требуется небольшая скважина.

Совет! Желательно приобретать буровые установки на воду, имеющие простой привод. Обладая достаточной производительностью, они позволяют бурить глубокие отверстия.

В основном применяют механизмы, основанные на технологиях:

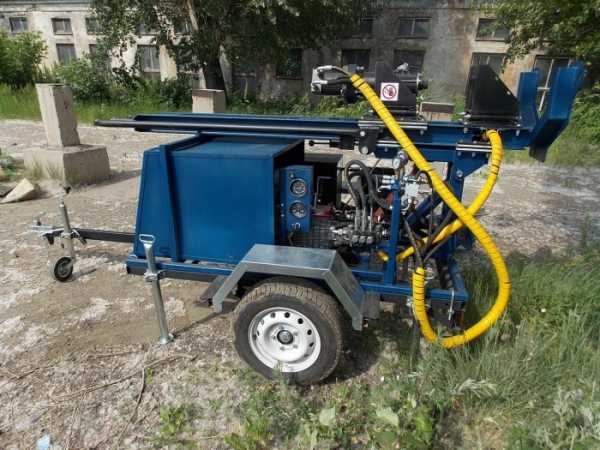

мобильная буровая установка, установленная на базе грузовика;
малогабаритная установка, предназначенная для ударно-канатного вида бурения;
буровая шнековая установка (не имеет промывки свежей скважины)
мини буровая установка компактным размеров роторного типа, позволяющая вытаскивать на поверхность породы;
малогабаритные буровые установки для бурения на глубине 120 метров

Подобные установки незаменимы на тех дачных участках, где нельзя воспользоваться стандартными буровыми устройствами. Буровая установка урб 2а2 имеет компактные размеры, поэтому ее легко можно перевозить с одного места на другое, использовать на участках со сложным рельефом, заездом.

Малогабаритные варианты

Установка «Стерх» применяется в разных областях: бурения на воду, геологической разведки. Она имеет отличные эксплуатационные характеристики. Среди основных областей применения переносных буровых установок выделим:

шнековое;
шарошечное
пневмоударное;
колонковое бурение

Бурение на воду малогабаритной буровой установкой не предполагает перевозки на ГАЗ или КамАЗ, что существенно ускоряет и упрощает процесс бурения скважин. Подробнее обо всех нюансах, связанных и с применением таких установок, рассказывает видеофрагмент

Преимущества мобильных буровых систем:

Надежность.
Простота и удобство применения.
Надежность и долговечность.

Артезианские воды

Так как такие воды залегают в недрах земли, они в минимальной степени зависят от антропогенных факторов. Для бурения подобных скважин применяют буровые самоходные устройства. Их часто создают на базе КамАЗ, применяют для бурения геофизических и структурно-поисковых скважин. Устройства имеют существенные размеры, для их установки требуется значительное количество пространства. Но данный факт полностью компенсируется той глубиной скважин, которые с их помощью можно пробурить. К тому же такая конструкция дает реальный шанс найти чистую воду.

Буровые устройства «Беркут» идеальны для создания инженерных скважин. Такой установкой можно производить буронабивные сваи, буроинъекционные сваи, водопонижающие скважины, выполнять все виды работ на открытых пространствах. Подобные устройства подходят для тех участков, на которых нельзя использовать переносные установки.

Алгоритм работы

Последние данные по буровым установкам подтверждают востребованность передвижных устройств. Есть отличия по мощности, скорости, глубине создания скважин, но основные технические характеристики всех буровых установок одинаковы. Конструкции, используемые для создания скважин на газ и нефть, оснащены кронблоком. Он является неподвижной основной частью всей талевой системы, монтируемой на подкронблочных балках вышки либо на верхней части мачты. Материалом для данного элемента является профпрокат.

Предназначение кронблока:

выполняет при проходке скважины спускоподъемные операции;
поддерживает инструмент либо обсадные трубы на весу

Буровая установка своими руками позволяет дачникам делать на участке колодцы, пользоваться водой в бытовых и технических целях.

Скважина на воду без помощи буровой установки – экономичный и простой способ добычи воды. Гидробурение предполагает размягчение грунта на участке заглубления бура. Для промывочной жидкости применяется простая техническая вода, в результате чего уменьшается сила трения о бур грунта, в результате скважина будет высочайшего качества. Для таких скважин нужны такие установки, позволяющие получать через какое-то время качественный источник воды.

Поиск выхода

Несмотря на огромное расширение водопроводных сетей, многие владельца личных участков, решают проблему с питьевой водой только с помощью скважины либо индивидуального колодца. Для их обустройства нужна эффективная буровая установка, которая эффективно работает на разных грунтах. Идеальный вариант – помощь специалистов, которые занимаются бурением скважин. Но применение промышленной буровой установки – дорогостоящее удовольствие, не всем оно « по карману».

Малогабаритные установки, сбор которых под силу и новичкам, помогут выполнить сборочные и слесарные работы.

Виды самодельных бурильных устройств

Ударно-канатные устройства

Они отличаются существенным рабочим ресурсом, ими можно сделать множество скважин. Скорость бурения подобной установкой незначительная, к тому же потребуется специальная обсадка трубами существенного диаметра, в результате цена скважины увеличивается. Ударно-канатная установка гарантирует создание качественной скважины.

Суть работы заключается в использовании ударного снаряда, под собственным весом падающего вниз, разрушающего во время удара слой грунта. Для подъема раздробленной почвы применяется желонка. Снаряд имеет вид трубы, длина его может быть до 2 метров, нижний край заточен. В трубу ставится клапанный механизм, который удерживает разрыхленный грунт во время подъема на поверхность. Сначала простым буром делают незначительное отверстие, потом приступают к применению установки. 2-3 цикла работы снаряда позволяют освободить участок от грунта, сделать скважину.

Шнековые устройства

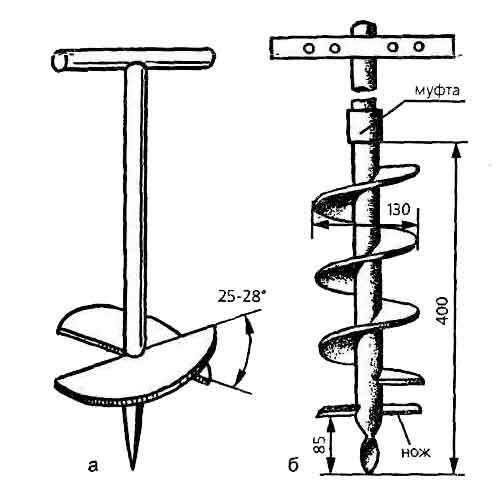

В них есть винт Архимеда (шнек), который обеспечивает полный подъем разрыхленного грунта. Вместе со шнеком буровая штанга имеет длину до 2 метров. При необходимости дополнительного наращивания делают резьбу на верхней штанге. Бурить можно вручную, либо автоматическим способом. Через 2-3 оборота извлекают инструмент, удаляют раздробленный грунт. Как только бур уйдет на существенную глубину, наращивают его путем добавления новой буровой штанги. При существенной глубине желательно проводить бурение механизированными станками, имеющими привод, который обеспечивает подъем и вращение на поверхность шнека. Мобильные буровые установки такого типа гарантируют высокую производительность. Недостатком является постоянный подъем рабочего инструмента из-за необходимости периодической очистки грунта.

Бурение с промывкой

Максимальную производительность имеет бурение с периодической промывкой буровым раствором скважины. Раствор позволяет поднимать на поверхность весь разрушенный грунт. Подобное оборудование включает в себя узлы:

буровые штанги с буром, которые позволяют разрушать грунт;
приводной механизм, который обеспечивает поступательное движение и вращение рабочего инструмента;
помпа с напорными рукавами, которая нужна для подачи воды;
переходной узел (вертлюг), благодаря которому происходит передача к инструменту вращательного момента

При необходимости сделать глубокую скважину, можно воспользоваться подобной установкой. Учитывая качество грунта, скорость бурения может составлять 10 м/с.

Промывка скважины выполняется прямым способом. Раствор идет по штанге, вымывает весь отработанный грунт, поднимает его по скважине. Обратная промывка предполагает подачу раствора в скважину, удаление через инструмент.

Заключение

У буровых конструкций простая и понятная конструкция. При этом есть отличия по стоимости, производительности, эксплуатационному сроку. Лучше воспользоваться советами настоящих профессионалов, ведь у процедуры бурения есть множество сложностей и тонкостей, новичку в них не разобраться.

bouw.ru

Малогабаритные буровые установки для бурения скважин на воду

Потребность в воде на загородном участке возникает немедленно по его получении. На любом этапе освоения участка без нее не обойтись. А значит, вопрос бурения скважины под воду становится актуальным, особенно, если в обозначенном районе нет водопроводной сети.

В этом случае весьма эффективны малогабаритные буровые установки. Кроме того, пользование такой техникой может существенно облегчить и удешевить процесс возведения дома, а также вспомогательных сооружений на участке, например:

возведение ограждения вокруг участка – шурфы для установки столбов могут быть выполнены способом шнекового бурения быстро и качественно;
сооружение столбчатого ростверкового фундамента потребует вдвое меньше материалов, а шурфы под опорные столбы выполняются легко и быстро с применением бурения.

Перечень можно продолжать, но главное – участок получит воду не только для личных нужд, но и для строительства.

Прекрасным решением при такой ситуации будут малогабаритные буровые установки, с помощью которых можно без особых затруднений решить много проблемных вопросов.

Рис.1. Малогабаритные установки для буровых работ на участке

Содержание статьи:

Комплектация малогабаритных буровых

Как правило, такие установки могут выполнять несколько видов бурения и, соответственно, оснащаются разнообразным буровым инструментом. Область применения несколько ограничена, поскольку максимальная глубина стволов составляет не более 100 метров. На такой глубине не всегда можно найти артезианские водоносные горизонты.

В комплект установок входят породоразрушающие инструменты, пульт управления нагрузкой на двигатель. Буровые штанги оснащены резьбовыми или муфтовыми соединениями. Отдельные установки комплектуются помпами для промывочного бурения.

Часто конструкция установки предусмотрена возможность наклонного бурения скважин на песок под воду, что позволяет «достать» водоносный слой, находящийся в отдалении от участка.

Разновидности буровых установок малых габаритов

Агрегаты, при небольших размерах, представляют собой комплексное решение задачи бурения скважин в зависимости от гидрогеологической обстановки данного участка.

Монтаж буровой установки может быть произведен за 30 – 40 минут, а рабочая температура допускается в пределах от -40 до +40^оС.

Малогабаритные устройства разделяются по видам с учетом конструктивных и эксплуатационных особенностей:

по применяемым способам проходки скважин, к которым относят вращательное шнековое, ударное, комплексное и другие виды;
типу стволов (разведочные, технические, предназначенные для эксплуатации по прямому назначению), технология исполнения которых различна;
по применяемым типам приводов, которые бывают электрическими, двигателями внутреннего сгорания, гидравлическими и пр.;
по вариантам исполнения базовой оснастки – переносные, стационарные, на гусеничном ходу.

Учитывая разнообразие исполнений и конструкций установок для бурения скважин на песок под воду, приводим характеристики только нескольких из них.

Рис.2. Буровая установка РБ-50/220

Малогабаритные установки РБ-50/220 в комплекте со штангами длиной 1,0 – 1,5 – 1,8 метров. Диаметр их составляет 48 мм и исполняются штанги из среднеуглеродистой стали, легированной хромом, чем обусловлены их повышенные прочностные характеристики. Длина штанг определяет габаритные размеры устройства, а количество – максимальную глубину скважин, которая составляет до 70 метров. Мощность силового агрегата обычно составляет 2,3 кВт, кроме того, в комплекте желательно иметь грязевой агрегат. Возможно применение по грунтам с каменистыми включением размерами до 20 мм.

Малогабаритные установки серии ПМ-23 специализированы для бурения скважин для воды, шурфов для изгородей и столбчатых фундаментов. При использовании промывки может выполнять стволы диаметром до 300 мм при глубине порядка 100 метров по грунтам IX класса буримости с использованием шарошечного инструмента. По широкому спектру применения считается универсальной техникой.

При бурении шнеком максимальная глубина скважины не более 25 метров.

Мощность двигателя 14 кВт, может поставляться с шасси УАЗ, общий вес составляет 800 кг, вместе

Рис.3. Установка ПМ 23 на шасси легкового УАЗ

С двигателем внутреннего сгорания.

Заслуженной популярностью пользуются малогабаритные буровые установки серии US, которые чаще всего монтируются на одноосном автоприцепе. Устройство с диаметром долота 300 мм способно бурить ствол по породам IX категории глубиной до 150 мм с промывкой, при использовании пневмоударника – до 50 метров при диаметре 150 мм. Имея силовую установку в виде ДВС мощностью 15 сил, способен создавать усилие при подъеме и подаче до 2,5 тонн. При этом имеется устройство плавной регулировки величины осевого усилия на долото. Устройства этой серии широко применяются, когда нужно добуривание или ремонт стволов с малым дебетом воды.

Рис.4. Буровая установка серии US

Малогабаритные установки также включают в себя устройства на гусеничном ходу.

Достоинства и недостатки буровых малых габаритов

МГБУ достаточно популярны на рынке буровых устройств, успешно конкурируя с передвижной или стационарной буровой техникой. Обладая всеми преимуществами мобильных установок, они:

отличаются малыми габаритами и энергоэкономичностью;
неприхотливы при эксплуатации, ремонтопригодные в силу простоты своей конструкции непосредственно на объекте, где выполняются работы;
сниженная себестоимость производства работ в связи с невысокими эксплуатационными и амортизационными затратами;
возможность использования при ограниченной площади в условиях обустроенного участка или здания, что особенно важно, если необходимо добуривание скважины;

доступность эксплуатации не только для квалицированного персонала, но и для минимально подготовленных людей ввиду простоты применения.

Среди недостатков считается важным ограничение по глубине скважин 100 метров.

В статье представлены краткие характеристики нескольких серий отечественных бурильных устройств малогабаритного исполнения, которые по своим характеристикам способны удовлетворить потребность в буровых работах на собственном загородном участке. Одновременно рынок предлагает множество видов подобного оборудования импортного производства, сходного по назначению и исполнению. По стоимости они представляют более высокую ценовую категорию, не выигрывая в качестве и работоспособности. По ремонтопригодности отечественное оборудование лучше.

Выводы

Использование МГБУ дает значительный эффект как материального, так и производительного характера.
Если не приобретать его, а взять в аренду, можно в течение 4 – 5 дней эксплуатации не только пробурить скважину на песок, но и выполнить значительный задел земляных работ по устройству ограждения участка и фундамента дома.

Использование бурильных установок всегда оправдано и очень удобно. Успехов вам!

Возможно вам также будет интересно почитать:

Пользуясь сайтом oBurenie.ru вы автоматически соглашаетесь с политикой конфиденциальности для использования любых доступных средств коммуникации таких как: комментарии, чат, форма обратной связи и т.д.

oburenie.ru

Буровая установка для бурения своими руками: видеоинструкция.

Современная жизнь тесно ассоциируется с повышенным уровнем комфорта. Электрификация, водоснабжение и другие блага прочно вошли в нашу жизнь. И частные земельные участки не являются в этом плане исключением. Если отсутствует централизованное водоснабжение, основной задачей хозяина участка станет организация собственного, автономного источника воды.

Без бурения скважины в этом случае не обойтись. Однако, услуги бурильщиков стоят совсем недешево, а приобрести собственное оборудование для однократного применения абсолютно не целесообразно. При этом буровая установка для бурения скважин, которую вполне можно сделать самостоятельно, позволит с минимальными затратами решить эту масштабную задачу.

Бурение скважин является довольно непростой работой, цель которой – проделать в грунте узкую шахту, глубина которой определяется наличием водоносного слоя. После чего опустить в эту шахту трубу, чтобы укрепить ее стенки. Иногда водоносный слой находится на относительно небольшой глубине, а в некоторых случаях может доходить и до нескольких сотен метров.

Бурение скважин вручную может осуществляться следующими способами:

Ударно-канатным, при котором в грунт забивается труба-желонка под воздействием груза, закрепленного на устройстве посредством каната. Груз бросают вниз, он воздействует на желонку, после чего его поднимают и снова повторяют процедуру. Процесс выполняется до достижения скважиной требуемой глубины. Желонка устройства способна проходить любой грунт, кроме скальных пород, а для разрушения глинистых пород применяется так называемый «стакан».
Вращательным, при котором грунт разрушается под воздействием острого наконечника, углубляемого в землю. При этом бур можно вращать вручную или при помощи ротора.

Стоит отметить, что при использовании вращательного устройства для бурения скважины затрачивается гораздо меньше физических усилий. Однако, конструкция такого оборудования довольно сложная и затратная при изготовлении, потому некоторые детали придется приобретать отдельно, либо заказывать их изготовление. Правда, такая самодельная установка может использоваться в дальнейшем не только для бурения водяных скважин, но и в строительстве – к примеру, для установки свай.

Применяют следующие бурильные устройства:

мобильная установка на базе автомобиля;
малогабаритные буровые установки, предназначенные для бурения на глубине до 120м, для применения ударно-канатного или шнекового способов;
мини-установка для поднятия породы на поверхность.

Ручная установка применяется для устройства небольших скважин на частных участках.

В случаях, когда использование крупногабаритной техники представляется невозможным, целесообразно применять малогабаритные буровые установки (МГБУ). С помощью подобных установок владельцы частных участков решают проблему водоснабжения, применяя их для получения скважин или обустройства индивидуальных колодцев.

Основные преимущества МГБУ:

оптимальный вариант для применения в условиях ограниченного пространства или на сложном ландшафте;
выполнение бурения в небольших постройках, подвальных помещениях;
сохранность ландшафта;
простота конструкции;
оборудование является компактным, имеет небольшой вес, благодаря чему его удобно транспортировать, монтировать/демонтировать, перемещать;
возможность питания как от стандартной электросети, так и от мобильного источника;
простота в обслуживании;
возможность самостоятельного изготовления установки;
бесперебойная надежная работа.

Бурильная установка для скважин, изготовленная собственноручно, является простейшим и наиболее доступным способом добычи воды. Такое оборудование не станет большой нагрузкой на семейный бюджет и сможет принести дополнительный доход, если вы решите сдавать его в аренду.

Конструкции устройств для бурения зависят от способа, которым оно будет производиться.

МГБУ бывают следующих типов:

ударно канатная установка;
шнековая установка.

Ударно-канатная установка

Это самое доступное и простое устройство, с помощью которого можно сделать любое количество скважин. Принцип работы: ударный снаряд под тяжестью собственного веса падает на грунт, что ведет к его разрушению. Для вытаскивания грунта применяется желонка. Недостатком является низкая скорость работы, необходимость выполнить обсадку шахты во избежание разрушения, невозможность применения при плывунах.

Для изготовления ударно-канатной установки для бурения скважин на воду необходимо:

сделать треногу;
изготовить ударный снаряд;
сделать желонку.

Никаких предварительных расчетов делать не придется. Высота станины должна быть больше самого бура примерно на метр, либо ограничиваться высотой помещения, если работы ведутся в закрытом пространстве. Для изготовления главного рабочего элемента – ударного снаряда – можно взять отрезок металлической трубы диаметр которой 80-120 мм. Вес его должен быть довольно тяжелым – примерно 80 кг. Длина снаряда обычно составляет 1-2 метра, чтобы было удобно дотягиваться рукой до снаряда.

Для более интенсивного разрушения грунта на конце желонки можно сделать заострения. В трубу вставляется специальный клапан, который удерживает грунт во время подъема. Сам подъем осуществляется при помощи лебедки. Это можно делать вручную, а можно подключить лебедку к электродвигателю, чтобы упростить процесс.

Шнековая установка

Рабочим элементом этой МГБУ является штанга с буром на конце, который буквально ввинчивается в грунт. После проворачивания бура несколько раз его извлекают из земли, чтобы удалить разрыхленный грунт, который удерживается на лопастях бура. Эти манипуляции повторяются до достижения скважиной глубины примерно 1 м. После этого штангу наращивают. Вращение бура можно осуществлять вручную или при помощи ротора.

Чтобы изготовить буровую установку для бурения скважин на воду своими руками, необходимо взять металлическую трубу диаметром 100 мм. На верхнем конце трубы необходимо сделать наружную винтовую резьбу. На нижнем – установить шнековый винт. Штанги при наращивании скрепляются при помощи специальных замков.

Для изготовления всей конструкции, необходимо заранее приобрести элементы конструкции, которые невозможно сделать собственноручно.

Каркас может выглядеть как тренога. Однако, чаще всего раму изготавливают из квадратов, к ним привариваются вертикальные стойки. После этого делается каретка, чтобы можно было перемещать бур. На каретке крепятся буровые штанги, мотор, бур и вертлюг, необходимый для передачи вращающего момента к буру. Вертлюг необходим также для подачи бурового раствора в шахту. Чтобы удерживать каретку, к раме крепится лебедка с тросом. Таким образом, у вас получился целый станок.

Стоит отметить, что существующие ручные роторные установки, в которых используется ручной труд, применяются крайне редко из-за высоких физических затрат.

При устройстве буровых установок для скважин своими руками нет особых правил и требований. Настоящие умельцы обычно сооружают универсальную конструкцию, которая дает возможность применять различные методы при бурении, не меняя конструкцию при этом.

При изготовлении установок желательно придерживаться следующих рекомендаций по монтажу:

· чтобы все элементы конструкции были подогнаны быстро и правильно, приобретать лебедку, вертлюг и мотор необходимо до изготовления каркаса;

для беспрепятственного наращивания штанг при углублении шахты, рама должна быть изготовлена с запасом до 3,3 м;
вертлюг должен быть изготовлен из качественной стали, потому как на него приходятся наибольшие нагрузки при бурении. Изготавливать этот элемент самостоятельно нежелательно;
для изготовления бура при бурении на глубину свыше 30 м толщина стенок штанги должна быть не менее 5 мм;
для бурения твердых грунтов рекомендуется применять бур-долото промышленного производства;
для бурения плотных суглинков желательно применять змеевиковый бур, имеющий вид штопора;
при работах со сложными геологическими разрезами применяют двухэтапный метод бурения. Начинают бурение буром небольшого диаметра, продолжают работу буром большего диаметра, пока параметры скважины станут оптимальными;
чтобы не допустить ошибок при бурении, нежелательно форсировать работы. Специалисты рекомендуют для начала потренироваться на небольших глубинах – так вы научитесь предотвращать клин, из-за которого не сможете вытащить бур из грунта.

Буровая установка своими руками представляет собой простую и понятную конструкцию, при помощи которой можно произвести процесс бурения. Воспользовавшись советами профессионалов, вы сможете без проблем и лишних затрат пробурить скважину и организовать водоснабжение своего участка.

proskvazhinu.ru

Буровой инструмент и буровое оборудование для бурения скважин

Устройство водозабора – одна из первых задач, которую решают владельцы загородных участков. Освоение надела и комфортное проживание на нем невозможно, если не иметь качественную воду в достаточном количестве. Наиболее достоверные результаты о наличии живительной влаги и условиях ее размещения может обеспечить только разведочное бурении скважины малого диаметра своими руками. Кроме того, такое мероприятие дает ценную информацию о составе грунтов над водоносным пластом, а, следовательно, какое использовать оборудование для бурения и подобрать буровой инструмент.

Бурильное оборудование для скважины, выполняемой с целью разведки, может применяться самое простое, начиная от садового шнекового бура, и выполняется, как правило, своими руками.

Рис.1. Конструкция ручного шнекового бура

Такой инструмент вполне может быть изготовлен своими руками.

Более продвинутым инструментом является бур с приводом, который также относится к ручным инструментам.

Рис.2. Ручной шнековый бур с приводом

Однако, следует заметить, что применение такого способа применяется, обычно, при разведке на грунтовую воду, залегающую на глубине до 7 – 10 метров. Дальнейшее продвижение скважины с их применением затруднительно.

Для более глубоких скважин на воду успешно применяется малогабаритное буровое оборудование с возможностью использовать различный буровой инструмент в широкой гамме.

МГБУ просты в эксплуатации, что позволяет использовать их для производства работ своими руками. Большинство установок оснащается вертлюгами, что позволяет использовать такое буровое оборудование для выполнения работ с прямой промывкой. Такая технология дает возможность выполнять шурфы глубиной до 70 метров.

Рис.3. Мини – бурилка для скважин на воду, возможна промывка

Такие установки оснащаются бурильными трубами с различными видами соединений между собой, в комплект входит и буровой инструмент.

По результатам исследования грунтов выбирается один из способов исполнения скважины.

Содержание статьи:

Ударно – канатный способ

Самый простой метод проходки скважин, дающий наилучшие результаты по качеству вскрытия пластов, но, в то же время, самый трудоемкий. Оборудование для бурения по такой технологии наиболее простое, состоит обычно, из треноги с блоком.

Рис.4. Установка для бурения ударно – канатным способом

Буровой инструмент представляет собой трубу с желонкой (клапан для удержания разрыхленного грунта внутри трубы). За канат труба приподнимается на высоту приблизительно в полтора метра и резко отпускается. При падении она и разрыхляет грунт. После нескольких таких циклов трубу нужно поднять для выемки грунта.

Рис.5. Инструмент для ударно – канатного бурения, в середине долото для разрушения каменных глыб

Таким способом проходят шурфы глубиной до 70 метров в различных грунтах. По мере углубления скважины процесс становится все менее производительным.

Способ идеально подходит для исполнения своими руками, поскольку вышку и буровой инструмент легко изготовить самостоятельно.

Колонковый способ проходки

Сущность его состоит в том, что разрыхление породы происходит не по полному диаметру скважины, а только по ее краям. Середина остается цельной и через буровую колонну извлекается на поверхность.

Рис.6. Пример конструкции колонкового бура

Буровой инструмент нагружается значительно меньше, что позволяет увеличить скорость проходки и уменьшить нагрузки на механизм буровой установки. При бурении скважин на воду шурф в некоторых случаях дополнительно проходят шнеком. При бурении таким способом возможна проходка шурфа глубиной до 70 метров за один рабочий день.

Способ, по сложности оборудования, нельзя рекомендовать для исполнения своими руками при бурении скважин на воду.

Рис.7. Установка алмазного колонкового бурения

При проходке скважин на воду колонковые установки применяются в мобильном исполнении на шасси различных транспортных средств, что обеспечивает их мобильность. Возможно использование установок такого типа для выполнения шурфов своими руками, при этом технику можно взять в аренду на несколько дней.

Роторное бурение

Название методу дали от способа приведение во вращения буровой колонны в при помощи ротора. Такой способ исключает создание усилий на буровой инструмент в осевом направлении. Подача производится только под собственным весом буровой колонны. В начале процесса, когда вес еще невелик, а также на тяжелых грунтах, для увеличения подачи используются УБТ – утяжеленные бурильные трубы.

Рис.8. Мини — установка для роторной проходки скважин

Особенностью процесса является высокая скорость проходки с усиленными нагрузками на породоразрушающий инструмент. При этом он нагревается и быстро выходит из строя. Чтобы избежать этого явления в шурф подается вода, как для охлаждения инструмента, так и для размягчения грунта. Для хранения запаса жидкости непосредственно у места производства работ необходимо отрыть две емкости в грунте: основную, являющуюся также шламосборником, и питающую, куда отстоянная в основной емкости вода поступает самотеком. Поступающая по внутреннему каналу буровой колонна, выполнив свое назначение, выносится наверх вместе с продуктами бурения.

Инструмент применяется самый разнообразный

Рис.9. Различные виды породоразрушающего инструмента для роторной проходки шурфов

При прохождении промежуточных водоносов производится обсадка стенок скважины до упора в нижний изолирующий слой, после чего бурение производится инструментом меньшего диаметра. Таким образом, скважина принимает вид телескопического устройства. Щелевой зазор между стенками обсадной колонны и шурфа заливается бетоном.

Производительность процесса роторного бурения высокая, что позволяет быстро произвести проходку и запустить процесс промывки скважины. Он может занять довольно продолжительное время, что вызвано необходимостью удалить из водоноса продукты промывки.

Несмотря на кажущуюся сложность процесса, такой способ довольно широко используется для выполнения скважин на воду своими руками.

Турбинное бурение

Это разновидность вращательного процесса проходки шурфов, при котором как породоразрушающий инструмент применяются турбобуры.

Рис.10. Семейство турбобуров различных размеров

Такой способ проходки шурфов применяется для глубокого и сверхглубокого бурения. Применяются бурильные головки, изготовленные из сверхтвердых и композитных материалов, режущие части выполняются из твердых сплавов или с алмазными напайками. При использовании в качестве промывочной жидкости чистой воды, ее подают в скважину под увеличенным давлением по сравнению с вариантом использования глинистого раствора. В процессе проходки мягких грунтов скорость вращения снижается, что увеличивает стойкость инструмента и величину проходки за один рейс.

Целенаправленно такой метод проходки шурфов для добычи воды применяется только при бурении артезианских скважин промышленного назначения на большую глубину. Для бурения на песок он нерентабелен.

Заключение

Выбор способа бурения скважины зависит от гидрогеологической обстановки на месте выполнения работ. Поэтому ее изучение, как и бурение разведочных скважин, является обязательным элементом процесса строительства собственного водозабора. Успехов вам!

Советуем почитать: Малогабаритная буровая установка

Возможно вам также будет интересно почитать:

oburenie.ru

Малогабаритная буровая установка для бурения скважин на воду

В последнее время все большее число людей стремится обзавестись частными домами за чертой крупных городов. Для них часто не предусмотрено центральное водоснабжение. По этой причине возникает потребность в индивидуальном водоснабжении. Те, кто подключен к системе центрального снабжения водой, имеет нарекания относительно качества подаваемой воды. Проблему в обоих случаях позволяет решить малогабаритная буровая установка, с помощью которой появляется возможность вырыть скважину для получения доступа к чистым артезианским водам.

Преимущества буровых установок малых габаритов

Крупными установками можно бурить большие артезианские водоскважины, а также нефтескважины, газоскважины и скважины для добычи угля. Малогабаритные буровые установки хорошо подходят для добычи воды в рамках небольшого участка для семейного использования.

Преимущества МГБУ следующие:

оборудование является разборным и не требует применения специальной техники для транспортировки;
быстрота работы, обеспечивается качественное водоснабжение дома;
оборудование отличается компактностью и легкостью в передвижении;
удобство применения МБУ в закрытых и ограниченных помещениях, благодаря чему установкой можно пользоваться в гаражах, подвалах;
возможность работы буровой установки под воду от сети со стандартным напряжением и от альтернативного источника питания;
минимальный вред земле и окружающему участку от работы бурильной установки, оборудование имеет небольшие размеры;
простота эксплуатации.

Малогабаритная буровая установка TS-20

Назначение и устройство

Основное назначение малогабаритного агрегата включает возможность бурения в местах, содержащих глинистые прослойки и твердые породы. Устройство различных моделей может отличаться в зависимости от производителя и конкретного вида работ. Стандартная конструкция МГБУ включает в себя следующие элементы:

буровая штанга;
лебедка в качестве подъемного инструмента;
буровой насос;
пульт управления;
вертлюг, с помощью которого бур может свободно вращаться;
система талей, благодаря которой поддерживается вес бура.

Буровая штанга может иметь как шестигранное, так и круглое сечение. Ее работа основывается на возвратно-поступательных движения, благодаря чему штанга доходит до дна водоскважины.

Сам бур работает циклическим способом. Используются трехлопастные буры, имеющие диаметр от 80 до 350 мм. Требования к металлу, из которого изготавливается бур, отличаются строгостью. Ввиду большой нагрузки на его рабочие элементы рекомендуется использовать буры, изготовленные из высококачественной прочной стали с вплавленными прочными металлическими пластинами.

Любая мобильная буровая установка проводит бурение в несколько этапов. Первый этап подразумевает разведку грунта. Для нее предусмотрена установка с буром, имеющим диаметр не менее 80 мм.

Некоторые буровые установки на воду оснащены специальными механизмами, с помощью которых бурение осуществляется под углом. Благодаря ним специалистам удается добраться до водоносных слоев, расположенных не только в пределах одного участка, но и в отдалении от него.

Виды малогабаритных установок

Применяются 3 основных типа МГБУ:

Буровое оборудование ударного типа считается самым доступным и простым в плане применения. Агрегат дополнительно оснащается трубой из металла с желонкой. Принцип работы ударного механизма: лебедкой труба поднимается и опускается, за счет чего происходит размягчение грунта, а желонка поднимает его наверх. При работе таким оборудованием удается получить качественный колодец. Но подобная малая установка имеет ряд недостатков:

необходимость обсадки получившейся водоскважины трубами, имеющими большое сечение;
невысокая скорость проведения работ по бурению скважины;
высокий риск полного заваливания водоскважины из-за часто встречающихся при бурении участков грунта, насыщенных водой.

Буровое оборудование ударного типа БС-3

Различные виды малогабаритного оборудования для бурения скважины на воду с промывкой считаются наиболее удачным вариантом при проведении подобных работ. Они имеют много достоинств:

возможность бурения скважин под фундамент для свай;
разборный характер подобной установки, благодаря чему ее можно разобрать и заново собрать в любой момент;
мобильность, благодаря которой данная передвижная буровая установка используется в любом доступном месте.

Мини-установка для бурения скважин на воду

При бурении скважин на воду мини-установкой указанного типа удается развивать скорость 10 метров в час. Такую скорость не сможет развить больше ни одна МГБУ. Для бурильных агрегатов с промывкой характерен долгий срок службы. Он составляет в среднем 7 лет. У них небольшая себестоимость и быстрая окупаемость.

Работает установка либо прямым, либо обратным способом. В первом случае раствор движется по штанге, вымывает грунт и направляет его наверх, во втором — раствор оказывается внутри скважины, откуда вместе с почвой насосом откачивается наверх. Основной минус установки в том, что ее нельзя использовать при бурении тяжелого грунта.

Шнековые устройства эффективны, когда бурение скважин на воду проводится в легком песчаном грунте и на небольшом пространстве. Такие устройства можно использовать без подключения электричества. Основные минусы их применения в том, что бур всегда требует очистки от земли, а при попадании установки в участки грунта с повышенным содержанием воды его может затянуть.

Применяемые виды буровых установок

На практике применяются различные модели буровых устройств. Одна из них — ПМ-23. Данная установка считается универсальной, так как с помощью нее можно бурить не только водоскважины, но и шахты для столбчатых фундаментов. На подобных агрегатах устанавливается двигатель мощностью 14 кВт. При бурении скважин методом промывки возможно выполнение стволов диаметром 300 мм при глубине более 95 метров.

Малогабаритные буровые серии ПМ-23

При работе с каменистым грунтом используются установки типа РБ-50/220. В комплектацию к таким агрегатам входят штанги разной длины. Длина самой маленькой штанги составляет 1 метр, длина самой большой — 1,8 метров. В состав штанг входит хром, благодаря чему они отличаются особой прочностью и надежностью при работе. Подобными агрегатами можно работать при глубине в 70 метров. Мощность двигателя аппаратов РБ-50/220 значительно уступает мощности двигателя ПМ-23, составляя всего 2,3 кВт. Установленная в грунт буровая установка типа РБ-50/220 способна справляться с его каменистыми элементами, имеющими размеры не больше 20 мм.

Спросом пользуются агрегаты иностранного производства. Среди них модели серии US. Они способны работать на глубине до 150 метров, если используется промывка. Аппарат может работать и за счет пневмоударника. В таком случае глубина работы составляет порядка 50 метров. Мощность силовой установки составляет 15 сил. Подобные установки довольно громоздки по монтажу, так как требуют наличия одноосного автоприцепа.

Видео по теме: Самодельная буровая установка

promzn.ru

Буровая установка своими руками — инструкция!

Создание собственного источника чистой воды – один из главных этапов обустройства частного участка. Обычно задачи водообеспечения решаются путем создания скважины. Наиболее весомой статьей расходов такого мероприятия является оплата услуг специалистов, занимающихся бурением.

Буровая установка своими руками

Однако при большом желании вы можете существенно сэкономить на выполнении такого мероприятия, собрав самодельную буровую установку и выполнив земляные работы собственными силами. Изготовление подобного агрегата потребует ощутимых трудовых и временных затрат, но все с лихвой окупится.

Существует несколько разновидностей самодельных буровых установок. Ознакомьтесь с ключевыми особенностями каждого существующего варианта, выберите наиболее подходящий для вашего случая тип установки и приступайте к сборке.

Буровая установка своими руками

Содержание статьи

Разновидности буровых установок

Мини буровая

Рассматриваемые агрегаты классифицируются в соответствии с особенностями методов бурения скважин.

Так, при выполнении ударно-канатного бурения почва разрушается тяжелым грузом, привязанным к опорной раме, ребра которой в большинстве случаев соединены в пирамиду. Груз попросту поднимается вверх и бросается вниз столько раз, сколько требуется для создания углубления нужного размера.

Бурение скважин ударно-канатным способом

Вращающиеся же буры одновременно более просты и сложны в обращении. Подобное оборудование требует гораздо меньших физических усилий со стороны исполнителя, но конструкция таких буровых установок более сложная – многие составные элементы системы попросту невозможно сделать своими руками без наличия специального оборудования и соответствующих навыков.

Схема бурения скважины

В итоге часть необходимых элементов приходится покупать либо же заказывать. Однако затраты на это все равно существенно ниже, если сравнивать со стоимостью установки фабричной сборки.

В целом же существует 4 основные разновидности буровых установок, а именно:

агрегаты, работающие по ударно-канатному методу. Внешне такая конструкция имеет вид рамы с основанием треугольной формы. Непосредственно к раме прикреплен прочный трос с желонкой;
установки шнекового типа. В случае применения подобного оборудования выемка земли выполняется с использованием специального шнека. Углубление в земле в процессе бурения не промывается;
Виды буров для шнекового способа бурения скважин
роторные агрегаты. Функционируют с применением принципов гидравлического бурения;
Роторное бурение скважин
роторные ручные механизмы. Наиболее простой вид установки. Конструкция не включает в свой состав электродвигатель – вместо него применяется физическая сила. Требует нерационально больших трудовых затрат, поэтому применяется крайне редко.
Роторное бурение скважины

Преимущества самодельной установки

Сравнительно низкая стоимость. Готовые буровые установки стоят в несколько раз дороже по сравнению со своими самодельными аналогами. При этом самодельный механизм ни в чем не будет уступать более дорогостоящей установке заводской сборки.
Технические характеристики самодельного агрегата полностью соответствуют оборудованию заводского изготовления.
Компактные размеры и сравнительно малый вес.
Удобство использования и максимальная мобильность. С помощью небольшой самодельной установки можно будет выполнять бурение даже на наиболее труднодоступных участках.
Высокая скорость сборки и разборки.
Простота перевозки – разобранная самодельная буровая установка легко помещается и транспортируется в легковом прицепе.
Процесс бурения скважины

Руководство по сборке самодельной буровой установки

Для собственноручной сборки буровой установки достаточно владеть минимальным опытом работы со сварочным агрегатом, электродрелью и болгаркой.

Заранее подготовьте требуемые приспособления. Вам понадобится:

инструмент для создания внешней дюймовой резьбы;
болгарка;
разводной ключ;
оцинкованная труба на полдюйма, а также сгон аналогичного размера;
сантехнический крест.

Подготовьте все необходимое и переходите к выполнению работы в соответствии с пошаговым руководством.
