Схемы укладки труб теплого пола

Вступление

Наверняка вы знаете, что водяной теплый пол это система обогрева пола, теплоносителем (чаще водой), двигающимся по трубам, уложенным в пол. Для понимания дальнейшего изложения, напомню, что элементами водного теплого пола являются: коллектор теплого пола; трубы, уложенные по замкнутому контуру; конструкция пола.

Особенность укладки труб теплого пола

Принцип работы теплого пола ничем не отличается от радиаторного отопления. От источника тепла, нагретая вода,  циркулирует по системе, отдавая тепло в помещение. Передача тепла от труб осуществляется через слой стяжки или отражается от конструкции пола.

Ключевое словом в принципе работы теплого пола, важное для дальнейшего рассказа, является слово – циркулирует, то есть движется по условно замкнутой траектории, в нашем случае движется по условно замкнутому контуру.

Контур теплого пола это труба, проложенная в строительной конструкции пола или стены, по траектории, начинающейся от коллектора и заканчивающейся в нём же.

Длина контура

Вода не электричество, для циркуляции она должна втекать и вытекать. В контур теплого пола, вода втекает нагретой. Обычно, до температуры 50-55˚C. Совершая движение по контуру, вода, естественно остывает, отдавая тепло, и вытекает из контура уже охлаждённой. В коллекторе вода смешивается с горячей водой, тем самым опять подогревается и поступает в контур температурой 50-55˚C.

Чтобы теплый пол не охлаждал сам себя, максимально допустимой длиной контура теплого пола, считается:

  • Для труб 20 мм —  макс. длина 120 метров;
  • Для труб 16 мм — макс. длина 100 метров.

Оптимальная длина контура теплого пола, рекомендована до 90 и 70 метров соответственно.

Фиксируем первый параметр важный для схемы укладки труб теплого пола: длина каждого контура теплого пола должна быть не более 100 (120) метров, оптимально не более 70 (90) метров для труб 16 (20) мм.

Напомню, что в доме может сколько угодно контуров теплого пола, а также возможно установить несколько коллекторов. Для примера проект теплого пола.

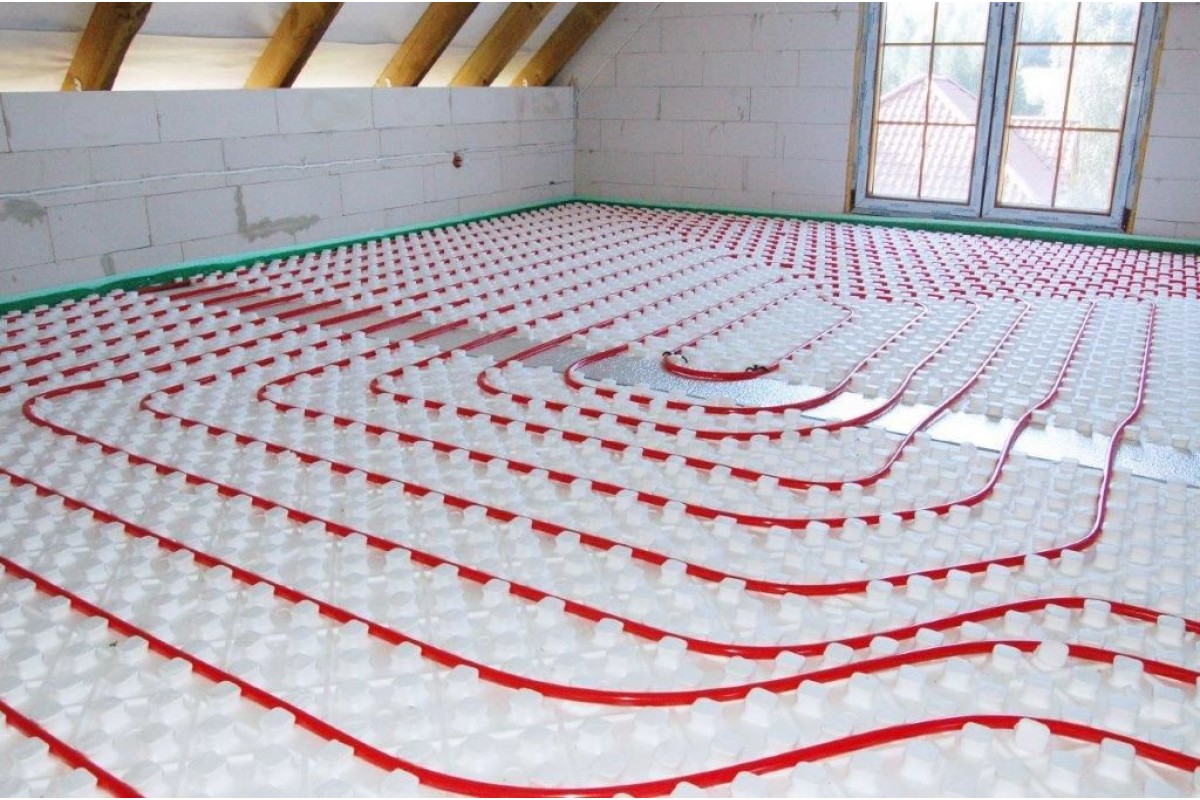

Схемы укладки труб теплого пола

Замкнутость контура теплого пола не единственная его особенность. В теории, проложить замкнутый контур из труб можно по хаотической траектории. На практике, трубу контура нужно проложить так, чтобы она не только возвращалась туда откуда началась, но и не пересекалась по трасе. Кстати, это же условие не пересечения. Относится и к разным контурам теплого пола.

Вы сами можете попробовать нарисовать линию с двумя перечисленными условиями, не пересекаться и заканчиваться, там, где началась. Получатся у вас схемы укладки труб теплого пола, называемые «улитка», «змейка 1», «змейка 2». Все остальные схемы будут производными от этих простейших схем.

Чем отличаются схемы укладки

Обратим внимание на отличия этих схем.  Схемы «улитка» и «змейка 2», нарисованы так, что теплая и холодная половики контура смешиваются, образуя чередование веток  тепло-холод-тепло-холод. Такая схема обеспечивает равномерный прогрев пола, не создавая отдельных холодных и теплых зон.

Схема «змейка 1», создает отдельную, теплую зону и отдельную холодную зону. Эта схема используется в комнатах имеющих наружные стены с окнами, для большего прогрева именно зон примыкания к наружным стенам.

Обращу ваше внимание, что используемы понятия холодная и теплая зоны весьма условны. Температура теплоносителя в «холодной» зоне выше 30˚C.

Расстояние между трубами

Составляя схемы укладки труб теплого пола, кроме длины и рисунка контура, встает вопрос шага водяного теплого пола или расстояния между ветками (нитками) этих хитрых схем. Очевидно, что они тоже должны быть определены.

И здесь самое интересное. Шаг водяного теплого пола зависит от расчетной тепловой нагрузке, которая в свою очередь рассчитывается от тепловых потерь дома, диаметра выбранных труб, длины контра и температуры теплоносителя на входе.

Эти расчеты я покажу в другой статье, здесь выводы.  Шаг водяного теплого пола принимается равным:

  • 300 мм для тепловой нагрузки 50 Вт/кв. метр;
  • 150 мм для тепловой нагрузки 80 Вт/кв. метр;
  • 200/250 мм, для помещений с высокими потолками или большими площадями.

Для зон примыкания к наружным стенам шаг теплого пола может снижаться.

Фиксируем второй параметр для схемы укладки труб теплого пола – шаг теплого пола 150 мм для тепловой нагрузки 80-90 Вт/кв. метр.

Выводы

  • Схемы укладки труб теплого пола составляются по рисунку змейка или зигзаг, с возможной комбинацией этих рисунков;
  • Оптимальная длина контура теплого пола 70-90 метров для труб 16-20 мм;
  • Оптимальный шаг теплого пола дома – 150 мм.

Еще статьи





укладка труб своими руками, монтаж водяного пола

Содержание:

Чтобы водяной пол прослужил долго и качественно, для его обустройства нужно использовать трубы из меди, металлопластика или сшитого полиэтилена. Последний вариант является наиболее недорогим, отвечая при этом всем эксплуатационным требованиям.


Как производятся трубы для теплого пола

Прочность сшитого полиэтилена объясняется особенной технологией его изготовления, благодаря чему создается трехмерная молекулярная сетка.

Для этого используются следующие методы:

  • Нагревание полиэтилена вместе с пероксидом (РЕХ-а).
  • Воздействие влаги и имплантированного силама, совместно с катализатором (РЕХ-в).
  • Бомбардировка электронами (РЕХ-с).
  • Применение азота (это вариант используется очень редко).

В итоге удается сообщить полиэтилену такие характеристики, которые делают его одним из наиболее подходящих материалов для изготовления труб водяного теплого пола.

Преимущества и недостатки сшитого полиэтилена

Трубы из сшитого полиэтилена для теплого пола обладают целым рядом достоинств:

  1. Эластичность. Это позволяет применять при укладке наиболее оптимальный уровень изгиба, без риска последующих растрескиваний и изломов. Особенно качественной в этом отношении считается продукция компании Rehau.
  2. Экологичность. В составе сшитого полиэтилена отсутствуют вредные компоненты, которые бы выделялись во время нагревания. Это дает гарантию безопасности в укладке теплых полов внутри жилых помещений.
  3. Высокая температура горения. Материал начинает плавиться лишь после достижения температуры +400 градусов. В результате распада вещества образуется вода и углекислый газ, которые полностью нетоксичны.
  4. Отличные эксплуатационные характеристики. Обустроенной из сшитого полиэтилена системе не страшно гниение, коррозия и химические воздействия. Все это является залогом длительной и безупречной работы водяного теплого пола.
  5. Морозостойкость. В случае значительного понижения температуры полиэтиленовые изделия не деформируются.
  6. Звукопоглощающие способности. Благодаря этому не возникает шум от циркулирующего внутри контура теплоносителя.

Что касается слабых сторон полиэтилена, то обычно указывают на необходимость грамотных монтажных работ. К примеру, поворотные участки рекомендуется надежно зафиксировать, т.к. этот материал не очень хорошо держит приданную ему выгнутую конфигурацию. Кроме того, замечена не очень хорошая устойчивость полиэтиленовых изделий к прямым солнечным лучам. Проводить укладку контура необходимо максимально осторожно, избегая всяческих повреждений защитного слоя.

Какие трубы для теплого пола лучше

Определяясь с трубами для водяного нагревательного контура, рекомендуется обратить внимание на продукцию компании Rehau.

Данный производитель выпускает несколько марок труб для теплого пола из сшитого полиэтилена:

  • Rautitan stabil диаметром 16–40 мм. Стенки этих изделий имеют трехслойную структуру. В качестве внутреннего слоя используется сшитый полиэтилен РЕХ-с, со степенью сшивки 60%. Далее идет алюминиевая фольга, противостоящая проникновению кислорода. В качестве наружного оформления используется листовой полиэтилен РЕ. Трубы данного типа рассчитаны на рабочую температуру до +90 градусов, при давлении не более 10 бар.
  • Rautitan flex диаметром 16–63 мм. Изготовляются из инновационного полиэтилена типа РЕХ-а со степенью сшивки 70%, для производства которого применяется пероксидная технология. Внешним покрытием здесь выступает этилвинилалкоголь, отличающийся полной воздухонепроницаемостью. Трубы Rautitan flex имеют хорошую эластичность, что позволяет организовывать теплые полы сложной конфигурации.
  • Rautitan pink. Характеристики этих изделий в основном такие же, как и у предыдущей разновидности. Хорошая эластичность труб Rautitan pink позволяет им сохранять эксплуатационные показатели во время изгибания. Рекомендованные условия применения: температура – до +95 градусов, давление – до 9 бар.

Подбор труб Rehau для организации теплых полов осуществляется в диапазоне диаметров 12-32 мм: это позволяет обойтись без обустройства очень толстой и тяжелой стяжки. То же самое касается и продукции других компаний.

Рекомендации к применению

Одной из самых привлекательных сильных сторон сшитого полиэтилена является его стойкое перенесение химических воздействий. Труба из этого материала не получит никакого ущерба, если на ее поверхность попадет растворитель, толуол или хлорированный углеводород. Не страшны полиэтиленовым изделиям и различные моющие присадки, антифризы, антикоррозийные жидкости и пр.


Однако от некоторых веществ эти трубы все же стоит защищать. Речь идет прежде всего о различных органических продуктах – маслах, жирах, воске. Они, как правило, провоцируют ухудшение эксплуатационных качеств из-за набухания сшитого полиэтилена. Особенно нужно быть осторожным при организации теплых полов в различных мастерских, так как изделия из этого материала плохо переносят галогены и азотную кислоту.

Как провести монтаж

Перед началом укладки сшитого полиэтилена для теплого пола необходимо выбрать наиболее оптимальный способ соединения отдельных элементов теплого пола. Проще всего это делать с помощью напрессованных и компрессионных фитингов.


Фитинги для укладки труб

Компанией Rehau предлагаются надвижные муфты и фитинги, обеспечивающие высокую надежность соединения труб из сшитого полиэтилена. По ходу установки труба сначала оснащается надвижной муфтой. Далее в работу вступает специальный экспандер, способный расширить внутренний диаметр изделия до нужного значения. Для проведения этой операции потребуется несколько приемов. Далее проводится фиксация штуцера подходящего по диаметру фитинга, с последующим надвиганием на него гильзы. Подобные соединения отличаются очень высокой степенью устойчивости к большинству агрессивных воздействий (в том числе повышенного давления и нагревания).


Если есть весь необходимый инструмент, установка водяного теплого пола из сшитого полиэтилена не занимает слишком много времени. При этом особенные навыки обычно не требуются: главное при этом – строго соблюдать инструкцию. Благодаря отсутствию в системе резиновых комплектующих удается добиваться значительного увеличения срока эксплуатации. Речь прежде всего идет об уплотнителях из резины, которые довольно быстро выходят из строя.

Схема укладки

Для правильного проведения монтажных работ во время разработки проекта составляется четкая схема того, как именно будут располагаться трубы. Наиболее популярными схемами укладки является одинарная или двойная змейка, а также спираль.


При этом важно соблюдать рекомендованные специалистами параметры:

  • Средний параметр длины нагревательного водяного контура рекомендован в пределах 40-60 м. В любом случае, делать трубопровод длиннее 120 м не эффективно.
  • Минимальное значение шага укладки труб – 10 см, максимальное – 35 см. Если комната имеет сложную форму, или когда требуется увеличить уровень обогрева, допускается использование различных дистанций между отдельными витками контура. Уменьшение шага укладки разрешается возле наружных стен или входной двери.
  • Чтобы уложить демпферную ленту, от стен по периметру делается отступ в 20-30 см.

Перед покупкой полиэтиленовых труб для теплого пола первым делом нужно определиться с общей длиной контура.

Какие инструменты нужны

Для монтажа водяного теплого пола из сшитого полиэтилена своими руками необходимо обзавестись некоторыми инструментами (их можно арендовать, во избежание лишних финансовых трат).


Компания Rehau предлагает для своей продукции комплектацию марки Rautool:

  1. Специальные ножницы для порезки труб из полиэтилена.
  2. Расширитель и насадки разного диаметра.
  3. Ручной пресс. С его помощью проводится опрессовка надвижных гильз, имеющих специальные штифты и насадки для крепления. Надвижные элементы имеют стандартные диаметры.
  4. Пружины, которыми сгибаются трубы Rautitan Stabil. Обычно они приобретаются отдельно.

Особенности монтажа водяного теплого пола

Перед укладкой контура с основания пола необходимо тщательно убрать всю грязь. При наличии перепадов высоты их необходимо выровнять. Если дефекты серьезные, зачастую приходится укладывать черновую стяжку. На готовое основание настилается утеплитель со специальным отражателем, препятствующий теплопотерям в сторону перекрытия. Далее укладывают слой гидроизолирующей пленки и арматурной сетки с фиксирующими хомутами. В качестве альтернативного решения довольно часто используются полистирольные маты с углублениями.


Монтаж теплого пола из сшитого полиэтилена осуществляется по ранее составленной схеме. Для соединения отдельных участков используются вышеупомянутые фитинги. Готовая система коммутируется с коллектором и тестируется на предмет работоспособности. На этой стадии важно обнаружить и устранить любые протечки, т.к. после заливки финишной стяжки сделать это будет гораздо сложнее.


Укладка труб теплого пола: варианты

Содержание:

1. Преимущества использования пола с обогревом
2. Как выбрать трубы для водяного пола
3. Расчет количества труб
4. Порядок монтажа теплопроводящих контуров

Отопление при помощи системы водяного теплого пола является одним из вариантов теплоснабжения частных домовладений. В квартирах, расположенных в многоэтажных зданиях, прокладка труб отопления в полу связана с многочисленными проблемами, поэтому такой вид обогрева помещений в них используется крайне редко.

Преимущества использования пола с обогревом


Обеспечение необходимого температурного режима в жилых и подсобных помещениях при помощи конструкции теплого пола обладает целым рядом преимуществ по сравнению с традиционными радиаторами отопления. Теплоноситель, которым является вода, подогретый примерно до 30-40 градусов, двигаясь по расположенному на полу трубопроводу, равномерно снабжает теплом комнаты, а при необходимости и подсобки. Когда для теплоснабжения задействуют радиаторы, потоки горячего воздуха от них поднимаются вверх к потолку вдоль стен и там остывают, в результате чего энергоресурсы используются неэффективно.

Чаще всего укладка труб теплого пола делается под напольное покрытие, выполненное из керамической плитки, обладающей великолепной теплопроводностью. Особенно это касается таких помещений как санузел, ванная, кухня, столовая, прихожая, коридор и крытая лоджия.

Что касается ламината и ковролина, то эти материалы имеют незначительную теплопроводность. Их использование снижает эффективность отопления при помощи водяного подогрева жидкого теплоносителя. Специалисты рекомендуют применять для ламината и ковролина пленочные инфракрасные теплые полы. Безвредное для человека излучение не нагревает данные напольные покрытия, а проникая через них, обогревает стены, потолок и предметы, находящиеся в помещении.

Устанавливать электрический кабель для обогрева, особенно в комнатах, где часто находятся дети, крайне нежелательно, поскольку электромагнитное излучение, возникающее при работе такой системы теплоснабжения, оказывает негативное воздействие на их здоровье (прочитайте также: "Расчет теплого пола электрического: основные параметры").

Как выбрать трубы для водяного пола


Выбрать, какой трубой делать теплый пол, несложно, поскольку можно использовать:
  • медные трубки;
  • металлопластиковые изделия;
  • полипропиленовые трубы;
  • продукцию из сшитого полиэтилена.

Оптимальным считается выбор трубы для теплого пола из меди, так как этот металл имеет высочайшую степень проводимости тепла. Изделия из него отличаются долговечностью, но у них высокая стоимость, малодоступная для многих потребителей.

Кроме этого монтаж трубопровода требует использования профессионального оборудования, что приводит к значительным финансовым расходам.

Укладка труб теплого пола из металлопластика обойдется значительно дешевле, чем из меди. У них первый внутренний слой представляет собой полиэтиленовую трубку, затем следует клеящий состав, благодаря которому крепится алюминиевая труба, необходимая для обеспечения жесткости и теплопроводности системы. Последним из слоев является трубка из полиэтилена, защищающая трубопровод от возможных механических повреждений.  Читайте также: "Какие лучше трубы для теплого пола выбрать – различия и особенности".

Когда выполняется раскладка труб теплого пола, сделанных из полипропилена, тогда установка конструкции обойдется еще дешевле. Но поскольку эти изделия обладают плохой эластичностью, их применяют крайне редко.  Читайте также: "Правильная раскладка теплого пола – водяного и электрического".

Неплохим выбором являются трубы для теплого пола, произведенные из сшитого полиэтилена, так как им присуща прочность, долговечность, они неплохо проводят тепло и доступны по цене для многих владельцев недвижимости.

Диаметр трубы для теплого пола находится в пределах 16 - 20 миллиметров.

Расчет количества труб


После того, как сделан выбор, нужно рассчитать расход трубы на теплый пол. Для этого потребуется миллиметровая бумага. На листе с помощью линейки и карандаша следует начертить план помещения, придерживаясь масштаба.

Как видно на фото, существует два способа укладки труб контуров обогрева:

  • спираль;
  • змейка.

Схема монтажа, называемая спиралью, обеспечивает равномерный прогрев напольного покрытия, поскольку соединение труб теплого пола выполняется таким образом, что горячие трубки и уже остывающие чередуются.

Второй способ используется гораздо реже, так как у него имеется существенный недостаток – пол прогревается неравномерно. Теплоноситель теряет температуру постепенно в направлении от дальней точки к месту врезки. Подобную схему монтажа системы обогрева применяют, когда, например, около ванной требуется сделать пол более теплым, чем у входной двери.

Выбранный вариант укладки водяного теплого пола наносят на подготовленный миллиметровый лист. По мнению специалистов, расстояние между трубами теплого пола не может превышать 35 сантиметров. Как показала практика, трубка, имеющая 16-миллиметровый внутренний диаметр, в состоянии прогреть 15-сантиметровую полосу с обеих сторон. По этой причине шаг укладки труб теплого пола меньше 15 сантиметров считается неприемлемым. При этом трубопровод для водяного пола нельзя монтировать ближе, чем 20 сантиметров от стен помещения.

На схеме следует отметить место нахождения смесительного коллектора. Чтобы сделать расчет трубы на теплый пол, необходимо измерить ее длину линейкой на чертеже, умножив на масштаб, ведь трубка нагревательного контура начинается и заканчивается в специально оборудованном коллекторном шкафу. К вычисленному результату прибавляют 10%, которые требуются на подрезку и закругления. Читайте также: "Как рассчитать метраж трубы для теплого пола".

Укладка теплого пола, подробное видео:


Порядок монтажа теплопроводящих контуров


  1. Укладка трубопровода для обогрева пола начинается с удаления старого напольного покрытия. Если на стяжке имеются трещины, их устраняют при помощи цементно-песчаного раствора. Далее с использованием саморезов закрепляют демпферную ленту из вспененного полиэтилена 8-миллиметровой толщины, чтобы компенсировать температурные расширения стяжки в процессе нагревания системы (детальнее: "Укладка теплого пола в стяжку: основные правила").
  2. Затем на старую поверхность помещают полипропиленовую подложку, имеющую с одной стороны слой фольги, который должен располагаться сверху. Для скрепления полотен между собой используют скотч. На подложку укладывают специальную арматурную сетку в виде ячеек со стороной 10 сантиметров, ее скрепляют вязальной проволокой.
  3. Трубопровод помещают на сетку. Чтобы обеспечить крепление для труб теплого пола к ней, пользуются пластиковыми хомутами (прочитайте: "Какое крепление труб теплого пола лучше – способы крепления, преимущества и недостатки методов"). Их применяют с интервалом 30-50 сантиметров. При этом шаг укладки труб должен составлять 15-30 сантиметров. Вместо арматурной сетки можно использовать маты из пенополистирола с бобышками для крепления трубопровода.
  4. В месте, где трубки выходят из стяжки, надевают металлические кожухи, предназначенные для защиты их от истирания.
  5. После подключения уложенных труб к коллектору и источнику теплоносителя выполняют проверку отопительной системы. Когда опрессовка завершена, монтируют маяки и поверх труб делают песчано-цементную стяжку толщиной не менее 30 и не более 70 миллиметров.

Расстояние между трубами теплого пола, оптимальный шаг укладки

Краткое содержание

В качестве полноценного отопления обогрев пола начали применять еще в древнем Риме. Учитывая, что в те времена радиаторов еще не было, римляне размещали в подвалах печи, отапливаемые дровами, которые обогревали помещение теплым воздухом. На современный рынок такие системы обогрева пришли с момента внедрения технологии производства пластиковых труб, которые не только снижали стоимость самой системы отопления, но и продлевали срок ее службы.

Схема укладки теплого пола

Выбор отопительной системы как залог комфорта

Несмотря на растущую популярность подобных конструкций, большинство жителей частных домов не спешат отказываться от традиционных радиаторов. Между тем, эксплуатация системы теплого пола имеет неоспоримые преимущества. Чтобы их оценить, следует разобраться в особенностях обоих способов обогрева.

  • Установка радиаторов производится локально. То есть местом их расположения чаще всего становятся самые холодные места в доме. А укладка теплого водяного пола производится на большей площади помещения.Спецификация подключения радиатора
  • Отличительной особенностью системы радиаторного отопления являются потоки воздуха, которые поднимаются вверх. Так как высота их установки над полом составляет порядка 12 см, нижняя часть помещения остается холодной, а на уровне головы температура воздуха становится слишком высокой. Используя альтернативный способ отопления, жильцы домов получают нужный эффект, при котором ноги остаются в тепле, а голова – в прохладе.
  • Недостатком радиаторов является слишком высокая температура теплоносителя, достигающая 80°С. Альтернативному варианту отопления достаточно воды, нагретой до 40-45°С, что значительно экономит потребление энергоресурсов.

Безусловно, альтернативный обогрев не лишен недостатков. Но их совсем немного, и заключаются они в следующем:

  • энергозависимость, связанная с необходимостью прокачивать теплоноситель по длинным трубам;
  • узкий спектр применения, не позволяющий использовать этот способ для обогрева ступеней и лестничных маршей.Установка радиатора

Монтаж радиаторного отопления требует тщательного расчета. Эффективность такого отопления зависит от множества факторов, одним из которых является высота радиаторов над уровнем пола. Также необходимо учитывать, что установка радиаторов производится таким образом, чтобы оставалось определенное расстояние между подоконником и батареей, а также между стеной и нагревательным прибором. Поэтому очень важно выбрать правильный размер радиаторов, в противном случае их придется менять.

Теплый пол: что учитывается при расчете

Для организации эффективной работы отопления необходимо правильно рассчитать расстояние между трубами теплого пола – шаг укладки трубы. Этот показатель зависит от коэффициента теплопроводности материала, из которого она изготовлена, и ее диаметра, а также места укладки и возможных теплопотерь. Неправильный расчет приведет либо к перегреву поверхности, либо к дискомфорту, связанному с перепадами температур.


Расчет водяного теплого пола, материалы

Коэффициент теплопроводности

Определение расстояние между петлями контура необходимо начинать с выбора основного расходного материала. Для этого нужно определить, какие трубы лучше всего проводят тепло и традиционно используются для организации теплого водяного пола, расположив их в порядке убывания.

  • Медь.
  • Сталь.
  • Металлопластик.
  • Сшитый полиэтилен.
  • Полипропилен.Расстояние между опорами для трубопровода

Шаг между трубами из материалов, имеющих высокий показатель теплопроводности всегда больше. Лучше всего проводят тепло медные и стальные гофрированные трубы. Однако их применяют в обустройстве водяного теплого пола очень редко по причине высокой стоимости. А хуже всего проводит тепло полипропилен, который используют редко по причине плохой эластичности.

Самыми популярными материалами являются сшитый полиэтилен и металлопластик.

Диаметр труб

Чем меньше диаметр основного элемента системы, тем меньше нужно делать расстояние между петлями в контуре. При использовании трубы большего диаметра, шаг укладки в контуре, соответственно, увеличивается.

  • Труба диаметром 16 мм укладывается с минимальным расстоянием, составляющим 10-15 см.
  • При увеличении диаметра до 20 мм увеличивается и шаг укладки. В этом случае он может составлять 15-20 см.
  • При использовании трубы диаметром 25 мм расстояние между петлями должно составлять от 20 см до 30 см.Трубы SANEXT для теплого пола

Специалисты не рекомендуют применять при укладке контуров теплого водяного пола трубы меньшего или большего диаметра, так как при их использовании отопление потеряет свою эффективность.


Трубы для теплого пола

[ads-mob-1][ads-pc-1]

Тепловые потери и место расположения

Шаг между петлями в контуре водяного теплого пола может быть постоянным или переменным. Постоянный шаг, как правило, соблюдается в промышленных помещениях и в комнатах, к которым предъявляются жесткие требования относительно температуры воздуха, к примеру, в санузлах.

Расчет длины контура водяного теплого пола
  • В больших промышленных помещениях, а также бассейнах и аквапарках, расстояние между петлями должно составлять 20 см (при условии использования расходного материала диаметром 20 мм).
  • В санузлах шаг укладки должен составлять 15 см.
  • Во всех остальных случаях используется переменный шаг. Минимальное расстояние между витками соблюдается вдоль стен, соприкасающихся с улицей, так как именно в этих местах наблюдаются наибольшие теплопотери. По мере удаления от наружных стен шаг укладки увеличивается.
  • В целом оптимальный размер шага укладки определяется, исходя из расчетной мощности тепловых потерь.
  • Если тепловые потери составляют меньше 50 Вт/м², шаг укладки в контуре может составлять 30 см.
  • Если же тепловая нагрузка превышает 80 Вт/м², то соблюдается минимальный шаг.

Комбинированное отопление

Каждый способ обогрева имеет свои достоинства и недостатки. Применение радиаторов эффективнее в местах, где традиционно циркулирует холодный воздух (к примеру, под окнами). В этом случае они создают тепловую завесу, но при условии, что между ними и подоконником соблюдено расстояние, равное 10 см, а высота радиатора над полом равна 12 см.

Расположение радиаторов отопления

А альтернативный обогрев целесообразнее использовать в местах, где по каким-либо причинам установка радиаторов невозможна. К таким помещениям относятся подсобки, туалеты и ванные комнаты, а также холлы и коридоры.

Если систему теплого водяного пола планируется использовать в качестве дополнительного источника тепла, при ее монтаже необходимо учитывать некоторые особенности, связанные с эксплуатацией радиаторов.

Водяной теплый пол: характерные особенности и монтаж

Монтаж теплого водяного пола производится чаще всего путем заливки бетонной стяжки, что на несколько сантиметров увеличивает толщину перекрытия. Чтобы высота радиаторов от уровня чистового покрытия составляла оптимальный параметр, их контуры следует монтировать уже после проведения работ по установке напольного отопления.

Заключение

Схема правильного шага укладки теплого пола

Так какое же расстояние между петлями контура станет оптимальным? Здесь все зависит от того, как предполагается эксплуатировать систему водяного теплого пола. Если она будет включаться периодически, шаг укладки может составлять максимальные 30 см.

При ее использовании в качестве альтернативного обогрева, в жилых помещениях лучше соблюдать шаг укладки в пределах 15 см. При необходимости интенсивность нагрева можно будет регулировать путем уменьшения или увеличения температуры воды в котле.

Не следует забывать, что в помещениях с недостаточной степенью теплоизоляции необходимо применять комбинированное отопление, при котором соблюдаются нормы установки батарей, в том числе оптимальная высота над уровнем финишного покрытия.
[ads-pc-2][ads-mob-2]

Видео: Простые секреты укладки труб

Оптимальный шаг укладки теплого пола: Виды труб и расчет

Водяной теплый пол уже достаточно долгое время занимает лидирующие места на потребительском рынке. Он достаточно надежен и экономичен при эксплуатации, имеет качественный обогрев здания и удобен при использовании. Но все эти качества напрямую зависят от правильного расчета рабочего материала, на который влияет шаг укладки труб водяного теплого пола.

Виды трубопроводов для водяной системы

В настоящее время потребительский рынок предлагает несколько вариантов материалов и комплектующих для водяной системы отопления. При выборе трубопровода для теплого пола, нужно отталкиваться от их стоимости, характеристик и срока эксплуатации.

Рассмотрим самые распространенные виды трубопроводов и их характеристики.

Полипропиленовые

В магазине стройматериалов можно встретить два варианта труб из полипропилена, такие как металлополимерные и полимерные. Характеризуются они хорошей устойчивостью к коррозии, стойкостью к абразивному действию теплоносителя и прочному верхнему слою, который не деформируется при контакте с цементным раствором. Производители металлопластиковых трубопроводов гарантируют, что они прослужат около 40 – 45 лет, полимерные изделия более – 50 лет.

Полиэтиленовые

Отличительной особенностью этих труб заключается в том, что для провидения монтажа не понадобятся комплектующие соединения. Стыковка изделий осуществляется с применением паяльника. Для эластичности трубопровода, достаточно будет прогреть его феном. Полиэтиленовые изделия надежны и прочны, но для водяного пола они должны обязательно иметь армирующий слой. В среднем срок эксплуатации трубопровода составляет – 50 лет.

Нержавеющие

Гофрированные трубы из этого материала считаются самыми долговечными, срок их эксплуатации до сих пор не установлен. Они не поддаются коррозии, не деформируются от высокой температуры и не перемерзают при заморозках. Гибкость материала, позволяет трубопровод укладывать шагом разной величины, что упрощает монтажные работы. Единственным недостатком нержавеющих труб считается то, что их уплотнительные резинки имеют эксплуатационный срок всего 30 лет.

Медные

По отзывам потребителей, трубы из этого материала имеют самую высокую теплоотдачу. С ними можно использовать такие теплоносители как тосол или антифриз. Они удобны в эксплуатации. За счет своего оптимального размера, при монтаже не снижается прочность бетонной стяжки. Срок их эксплуатации около 60 лет.

Помимо приведенных характеристик, при выборе труб для укладки теплого пола, необходимо обратить на их технические параметры. Они должны соответствовать следующим требованиям:

  1. Линейное расширение не более — 0, 055 мм/мК;
  2. Теплопроводность не менее – 0,43 Вт/мК;
  3. Диаметр – от 1,6 см до 2 см.

Также стоит обратить внимание на их предназначение. Многие новички допускают большую ошибку, выбирая для теплых полов, обычные водопровода для горячей воды. Поэтому, перед покупкой очень важно ознакомиться с прилагаемой инструкцией, где можно будет убедиться, что изделие подходят для системы отопления.

Способы укладки труб под напольным покрытием

Укладку теплоносителей водяного пола, можно выполнить несколькими способами. Самыми распространенными укладками считаются «улитка» и «змейка».  Каждый вид имеет свои преимущества и недостатки, поэтому стоит рассмотреть их более подробно.

Улитка

Такой метод укладки еще называют – ракушка. Выполняется контур по полу в форме спирали так, чтобы между теплоносителями проходила обратка, по которой будет протекать остывшая жидкость. Такой способ монтажа достаточно прост, для того чтобы его выполнить без услуг специалиста. Однако, при большом шаге укладки водяного теплого пола, появятся холодные зоны на основании помещения. Поэтому шаг между трубопроводами не должен превышать 10 см.

Змейка

Такой монтаж теплоносителей может выполняться обычной или двойной укладкой по всей площади помещения в виде колец. Самостоятельно выполнить такую укладку достаточно сложно, поэтому были разработаны специальные маты для крепления труб со специально фиксирующими элементами. Поэтому при выборе этого метода, стоит быть готовым к дополнительным затратам. Но если учесть то, что шаг укладки труб теплого пола выполняется на большем расстоянии, можно будет значительно сэкономить на затратах трубопроводов.

И так, определившись с выбором и укладки труб водяного теплого пола, можно непосредственно приступить к подготовке расчета длины рабочего материала, для определенной комнаты помещения.

Данные для расчета длины трубопровода

Для того, чтобы рассчитать длину трубопроводов для определенного пространства помещения понадобятся следующие данные: диаметр теплоносителя, шаг укладки трубы теплого пола, обогреваемая поверхность.

Длина трубы для контура

Длина теплоносителя напрямую зависит от внешнего диаметра трубы. Поэтому, если на начальном этапе упустить этот момент расчета, появятся затруднения с циркуляцией воды, что в свою очередь приведет к некачественному обогреву пола. Рассмотреть допускаемые нормы сечения трубы теплого пола и его длинны можно по следующей схеме.

Внешний диаметр трубы Максимальная величина трубы
1,6 – 1,7 см. 100 – 102 м.
1,8 – 1,9 см. 120 – 122м.
2 см. 120 – 125 м.

Но так, как контур должен быть выполнен из цельного материала, на количество контуров для обогревающей площади, будет влиять шаг укладки водяного теплого пола.

Шаг укладки теплого пола

От шага укладки будет зависеть не только длина трубопровода, но и мощность теплоотдачи. Поэтому при правильно произведенном монтаже теплоносителей можно будет сэкономить на потребляемой энергии теплых полов.

Рекомендуемый шаг укладки труб теплого пола считается 20 см. Этот показатель обуславливается тем, что при его применении происходит равномерный обогрев пола, а также упрощаются монтажные работы. Помимо этого показателя также допускаются следующие нормы: 10 см. 15 см. 25 см. и 30 см.

Приведем наглядный пример, расход трубопровода при оптимальном шаге теплого пола.



Шаг, см. Расход рабочего материала на 1 кв.м., м.
10 — 12 10 – 10,5
15 — 18 6,7 – 7,2
20 — 22 5 – 6,1
25 — 27 4 – 4,8
30 — 35 3,4 – 3,9

При более плотной укладке повороты изделия будут петлеобразные, что затруднит циркуляцию теплоносителя. А при большем шаге монтажа прогрев помещения будет не равномерным.

Онлайн калькулятор для расчета

Так как контур теплого пола должен максимально захватывать общую площадь помещения, необходимо составить схему его расположения. Для этого понадобится миллиметровый лист бумаги и карандаш. Схема составляется в следующем порядке:

  1. На бумаге рисуется общая площадь помещения.
  2. Измеряются размеры габаритной мебели и напольной электротехники.
  3. В соответствующем расположении все измерения переносятся на бумагу.
  4. Категорически запрещено, чтобы теплоноситель проходил с близким расположением к стенам, поэтому вдоль всей нарисованной площади делается отступ в 20 см.

Заштриховав все нанесенные измерения и отступы, можно визуально посчитать площадь помещения, где будут располагаться теплоносители.

Итак, зная все необходимые данные, можно приступить к непосредственному расчету рабочего материала системы отопления.

Высчитывается длина по следующей формуле:

Д = Р/Т ˟ k, где:

Д – длина трубы;

Р – обогреваемая площадь помещения;

Т – шаг трубы для теплого водяного пола;

k – показатель запаса, находящийся в промежутке 1,1-1,4.


Рассмотрев всю последовательность расчета трубопровода для водяной системы, можно сделать вывод, что выполнить его не так уж и сложно. При его выполнении самое главное придерживаться рекомендуемых норм шага укладки контуров и площадь обогреваемой поверхности. Если же упустить эти показатели из вида, можно будет не только переплатить при покупке рабочего материала, но и не получить желаемого обогрева жилого помещения.

АдминАвтор статьи Понравилась статья? Поделитесь с друзьями:

15 ошибок при монтаже тёплого пола

Правильный монтаж теплого пола с водяным теплоносителем выполнит только опытный и образованный мастер. Некомпетентный человек в вопросах отопления обязательно допустит ошибки. Это приведет к потере денег и времени, потому что придется переделывать систему.

Компания ДаблДом имеет большой опыт работы по устройству тёплых полов. Поэтому мы сформулировали для вас 15 наиболее часто встречающихся ошибок вовремя монтажа и просчета водяного пола. Прочитав данную статью вы сможете избежать типичных ошибок, а также отличить опытных монтажников от дилетантов.



1. Не рассчитываются тепловые потери объекта

Перед монтажом не рассчитываются тепловые потери объекта. Поэтому одновременно с теплым полом устанавливаются радиаторы под каждым окном. При этом количество секций в батареях определяется по площади помещения (один конструктивный элемент на 10 м2). В итоге могут быть поставлены лишние приборы или их будет недостаточно для отопления комнаты. Расчет тепловых потерь позволяет принять правильное решение, ведь он выполняется с учетом мощности теплого пола.

2. Прокладка труб выполняется с неправильным шагом

Очень часто прокладка труб выполняется с неправильным шагом, который принимается произвольно и может составлять 200, 250, 300 и даже 400 мм. Причиной незнания точного расстояния является отсутствие расчета тепловых потерь. Поэтому мастер не знает, какую мощность нужно компенсировать теплым полом. Когда шаг прокладки превышает 200 мм, часто возникает температурная зебра. Поэтому поверхность нагревается полосами.

3. Отсутствие или недостаточная изоляция под трубами

Отсутствие или недостаточная изоляция под трубами системы. Поэтому происходит рассеивание большой части тепла в стяжке, так как у бетона теплопроводность минимум в 30 раз выше по сравнению с воздухом. Это приводит к перемещению тепловой энергии в направлении наименьшего сопротивления. Тот же самый эффект возникнет, если трубы системы укладываются без изоляции на грунт.

4. Пренебрежение созданием компенсационных зазоров

Пренебрежение созданием компенсационных зазоров — демпферов. Это приводит к появлению трещин в стяжке и деформации напольного покрытия, потому что бетону при нагреве некуда расширяться. Поэтому по периметру теплого пола, занимающего до 40 м2, устанавливаются демпферные ленты. Если же система создается на большей площади, тогда поверхность разделяется на отдельные зоны с помощью компенсационных зазоров.

5. Большая длина теплового контура системы

Большая длина теплового контура системы, из-за чего в трубопроводах увеличивается гидравлическое сопротивление. Поэтому теплоноситель плохо циркулирует. Рекомендуется при монтаже труб диаметром 16 мм создавать контур не длиннее 100 м. При нарушении правила придется устанавливать более мощный циркуляционный насос. В итоге увеличатся затраты на оборудование, возрастет износ трубопроводов, потребление электрической энергии и даже может возникнуть шум в трубах.

6. Подключение более 8 тепловых контуров к одной группе

Подключение более 8 тепловых контуров к одной распределительной коллекторной группе. Нарушение строительного правила повышает риск создания неработающей системы. В соответствии с европейскими стандартами разрешается подсоединять к одному коллектору максимум 12 контуров.

7. Установка неправильно подобранного насоса

Установка циркуляционного насоса с заниженной или завышенной мощностью. Слабое оборудование не обеспечит циркуляцию теплоносителя в системе. Поэтому часть или весь водяной пол не будет нормально прогреваться. В результате установки более дорогого мощного насоса появится постоянный перерасход электрической энергии во время эксплуатации системы.

8. При монтаже не выполняется установка смесительных узлов или регуляторов

При монтаже не выполняется установка смесительных узлов или регуляторов, что приводит к перегреву системы, коллекторы которой подключаются напрямую к высокотемпературной отопительной сети. Неправильно реализованная регуляция становится причиной духоты и жары в помещении. Максимальная температура поверхности полов должна составлять 35 OC. Поэтому низкотемпературные системы комплектуются регуляторами, специальными клапанами и смесительными узлами.

9. Слишком толстая или тонкая стяжка над теплым полом

Создание слишком толстой или тонкой стяжки над трубопроводами. При большом слое бетонного раствора напольное покрытие долго нагревается и остывает. При тонкой стяжке происходит неравномерный прогрев поверхности. Больше всего проблем связано с остыванием покрытия, которое продолжит нагревать комнату в течение нескольких часов даже после автоматического отключения котла, когда в доме температура достигнет заданного значения. В результате пол становится очень горячим. Вечером или ночью температура в помещениях снижается и происходит включение котла, но напольное покрытие достигнет нужной температуры только через некоторое время. Из-за неправильной толщины стяжки такой процесс будет продолжаться в течение всего срока эксплуатации системы.

10. Укладка напольного покрытия с низкой теплопроводностью

Укладка напольного покрытия с низкой теплопроводностью. Не рекомендуется делать полы из дерева или застилать поверхность коврами. При расчете тепловых потерь необходимо учитывать материал напольных покрытий. Только в этом случае теплый пол обеспечит требуемый уровень комфорта.

11. Отсутствие воздушных клапанов на коллекторных группах

Отсутствие воздушных клапанов на коллекторных группах. Поэтому из системы невозможно выпустить воздух, который становится причиной образования «пробок», препятствующих циркуляции теплоносителя. В итоге теплый пол полноценно не выполнит свое предназначение. На распределительных коллекторах чаще устанавливают автоматические воздушники или краны Маевского.

12. Неправильное подсоединение труб к распределительным коллекторам

Неправильное подсоединение труб водяного пола к распределительным коллекторам. Например, подающий и обратный трубопровод системы подключается к одной гребенке. В результате создается контур, представляющий собой мертвую петлю. Неквалифицированный мастер также может нарушить последовательность подсоединения подающих и обратных трубопроводов на распределительных коллекторах. На двух гребенках места подключения труб одного контура должны совпадать. Нарушение порядка подсоединения подачи и обратки затрудняет регуляцию системы. В результате не будет работать неправильно подключенный контур, отдельная зона или весь теплый пол.

13. Засорение или повреждение трубопроводов во время монтажа

Засорение или повреждение трубопроводов контуров во время монтажа или при выполнении строительных работ. Неаккуратно и неправильно проведенные процессы приводят к сдавливанию труб при устройстве стяжки, появлению заломов, проколов, образованию цементных и песчаных пробок. Такие и другие повреждения и засорения становятся причиной нарушения циркуляции теплоносителя.

14. Подсоединение к одной коллекторной группе трубопроводов радиаторов и теплого пола

Подсоединение к одной коллекторной группе трубопроводов радиаторов и теплого пола. Трубы этих систем имеют разное сопротивление. Их подсоединение к одной и той же коллекторной группе затруднит балансировку. Тем более рабочий температурный диапазон батарей составляет 60-80 OC. Эти значения превышают максимальную температуру теплоносителя теплого пола, равную 35 OC.

15. Применение материалов низкого качества

Применение материалов низкого качества с целью снижения затрат на монтаж теплого пола. Не разумная экономия впоследствии выйдет боком. Например, установка некачественных вентилей приведет к утечке теплоносителя. В результате придется заново выполнять монтажные и строительные работы.

Вывод

С первого раза удастся выполнить качественный монтаж, если ответственно подойти к процессу и не делать хотя бы распространенных ошибок. Рекомендуется также на каждом этапе работ проводить опрессовку системы. Гидравлические испытания нужно выполнять после прокладки труб и установки всех элементов теплого пола, по завершению монтажа гипсокартонных конструкций и других черновых работ в помещении с системой. Это позволит выявить все ошибки устройства теплого пола и спокойно начать чистовые отделочные работы на объекте.



Но самым оптимальным решением будет доверить монтаж профессионалам с большим опытом. Помните, ошибки допущенные во время работ уже так просто не исправить, т.к. все элементы тёплого пола будут скрыты.

Расчет теплопотерь дома и проектирование отопления можно заказать у нас. Мы занимаемся просчетом теплопотерь и проектированием домов не только в Новосибирске, но и по всей России!

Выбор труб теплого пола и особенности их монтажа

Сегодня среди различных систем отопления особой популярностью пользуется система «теплый пол». Она прекрасно подходит для таких типов помещений, как ванная, туалет, прихожая или коридор, в которых либо невозможно, либо запрещено устанавливать радиаторы отопления, а так хочется чувствовать себя в тепле. Существуют несколько видов такой системы, но чаще всего можно встретить водяной теплый пол. Для создания водяной системы используют специальные трубы для теплого пола, которые прослужат надежно и долго при условии их правильного монтажа и отсутствия дефектов.

Правильный выбор труб для водяного теплого пола обеспечит надежность и долговечность всей системы

  1. Выбор трубы для теплого пола
  • Укладка труб теплого пола
  • Сутью системы водяного теплого пола является распределение тепла в помещении путем циркуляции нагретой жидкости по трубам, уложенным под напольное покрытие. Чаще всего по трубам циркулирует нагретая вода, но иногда используется раствор антифриза или этиленгликоля. Сама система теплого пола имеет ряд неоспоримых преимуществ, которые позволяют равномерно и с минимальными энергозатратами отапливать помещение. Ключом к достижению наиболее оптимальных результатов по отоплению является правильный подбор труб для всей системы и схема их укладки.

    К трубам для теплого пола предъявляется ряд требований, согласно которым и придется их выбирать:

    • прекрасная теплоотдача. Это требование, пожалуй, наиболее важное. От него зависит, насколько хорошо и много тепла будет поступать в помещение;
    • прочность. Вторая по важности, но не по значимости характеристика. Чем прочнее труба, тем большее давление и температуру она сможет выдержать;
    • долговечность. Обычно всю систему укладывают в чистовую бетонную стяжку, и её ремонт или замена – дело весьма накладное. Поэтому чем дольше прослужат трубы без их замены, тем лучше;
    • низкий коэффициент расширения. Чем ниже этот показатель, тем лучше. Все дело в том, что под влиянием высокого давления и температуры трубы немного увеличиваются в диаметре, из-за чего может повредиться бетонная стяжка или напольное покрытие;
    • минимальный радиус изгиба. Этот параметр влияет на угол изгиба трубы без риска повреждения;
    • экологичность. Тут все просто: природные материалы в случае какой-либо аварии не причинят вред окружающей среде и здоровью человека.

    Так или иначе, сегодня используют трубы из полипропилена, полиэтилена, металлопластика и меди. Каждый из этих материалов в той или иной степени отвечает всем перечисленным требованиям.

    ↑ Полипропиленовая труба для теплого пола

    Полипропиленовые трубы редко используют для укладки теплого пола по причине их недостаточно удачных характеристик

    Такие трубы – самые дешевые, для укладки их используют очень редко. Дело в том, что полипропиленовая труба для теплого водяного пола имеет ряд существенных недостатков. Во-первых, она имеет очень большой радиус изгиба, который равен 8 диаметрам, что в свою очередь влияет на расстояние между уложенными трубами. Так  расстояние между трубами в 20 мм будет составлять 160 мм, и соответственно уровень отапливаемости помещения снизится. Во-вторых, температура, при которой рекомендуется эксплуатация и укладка полипропиленовых труб, должна быть выше +15 °С, что в наших широтах несколько затруднительно.

    ↑ Полиэтиленовая труба для теплого пола

    Характеристики полиэтиленовых труб лучше полипропиленовых, но по причине нежной структуры их можно легко повредить во время монтажа

    Если быть точным, то это трубы из поперечносшитого полиэтилена. Данный вид труб прочный, надежный и устойчивый к высоким температурам. Технология создания сшитых полиэтиленовых труб позволяет получать материал различной плотности. Так существуют трубы со следующей маркировкой: HDPE(высокой плотности), MDPE(средней плотности), LDPE(низкой плотности). В сравнении с полипропиленовыми трубами полиэтиленовые имеют меньший радиус изгиба в 5 диаметров, и они способны выдержать температуру до 120 °С.

    К сожалению, сшитый полиэтилен имеет ряд недостатков. Во-первых, трубы из этого материала плохо держат форму, и потому приходится использовать большое количество крепежа. Во-вторых, они очень нежные, их можно очень легко повредить во время укладки и заливки бетонной стяжки.

    ↑ Металлопластиковая труба для теплого пола

    Металлопластиковые трубы — самый доступный и распространенный вариант для обустройства водяного теплого пола

    Этот вид труб появился на рынке совсем недавно, но быстро завоевал лидирующие позиции. Металлопластиковые трубы совместили в себе наилучшие качества металла и полимера. Результатом разработок ученых стала труба, которая состоит из нескольких слоев. Внутренний слой – это полимер, который защищает трубу от коррозии и накипи, что весьма увеличивает срок эксплуатации. Средний слой – это алюминий, позволяющий держать форму трубы и выдерживать высокую температуру. Верхний слой – это полимер, который защищает алюминий от внешних повреждений. Все три слоя связаны между собой клеем.

    К сожалению, из-за желания производителей получать высокие прибыли за счет экономии на материалах на рынке могут попадаться металлопластиковые трубы низкого качества. Наиболее слабое место у таких труб – это клеевые слои. Чтобы обнаружить такой дефект, достаточно нагреть кусок трубы до 100 °С, и если она начнет расслаиваться, тогда лучше поискать металлопластиковые трубы другого производителя. Из недостатков металлопластика следует отметить достаточно высокую стоимость по сравнению с обычными полимерными трубами и возможность залома трубы при превышении радиуса загиба.

    ↑ Медная труба для теплого пола

    Медные трубы идеально подходят для монтажа водяного теплого пола, но их цена довольно высока

    Медь, как материал, наиболее подходит для труб теплого пола. Медные трубы по всем требованиям соответствуют идеалу. Они имеют впечатляющий запас прочности и долговечности, а радиус загиба и теплоотдача делают их абсолютным лидером. К сожалению, медные трубы самые дорогостоящие, и позволить их себе могут немногие.

    Прежде чем приступать к работам по монтажу системы теплого пола, придется провести ряд подготовительных работ. В первую очередь необходимо сделать проект и расчет трубы для теплого пола. В расчетах учитывается не только необходимая длина трубы, но также давление в системе, уровень теплопотерь, скорость теплоносителя и многое другое. Такие расчеты лучше доверить специалистам, которые занимаются разработкой и проектированием теплых полов. Но если такой возможности нет, тогда можно использовать одну из специализированных общедоступных программ. Основной причиной, по которой следует обратиться к специалистам, является то, что теплый пол – это сложная система, функциональность и правильная работа которой зависят от верных исходных данных для точных расчетов. Получив проект и расчеты, можно приобретать трубы из наиболее подходящего материала и заниматься их укладкой.

    Сегодня наиболее популярным вариантом системы «теплый пол» является её укладка в бетонную стяжку. Конечно, теплый пол можно обустроить и внутри деревянной конструкции на лагах, но бетонная стяжка имеет ряд существенных преимуществ. Во-первых, трубы, вмурованные в бетон, будут лучше защищены от деформации и повреждений. Во-вторых, благодаря непосредственному контакту бетона с трубами уменьшаются теплопотери, а вся бетонная поверхность пола будет выступать нагревательным элементом. Основным недостатком монтажа теплого пола в бетон является сложность замены или ремонта всей системы, так как в случае чего, придется разбивать всю бетонную стяжку, а это весьма трудоемкий процесс.

    Прокладка труб в полу начинается с подготовки основания. Поверхность, на которую будут укладываться трубы, необходимо сделать ровной. Для этого можно воспользоваться самовыравнивающейся смесью и дать ей полностью высохнуть. После этого можно приступать к укладке гидроизоляции. Для этих целей подойдет обычная полиэтиленовая пленка толщиной 200 микрон. На этом этапе также по периметру помещения проклеивается демпферная лента шириной 15 см. Поверх пленки желательно уложить дополнительный слой фольгированной отражающей теплоизоляции, чтобы свести к минимуму потери тепла, направить тепловой поток в помещение и не греть потолок соседей или холодную землю. Для теплоизоляционного слоя следует выбирать материалы плотностью 35 кг/м3 и толщиной от 30 мм до 150 мм.

    Важно! Если площадь помещения более 40 м2, необходимо разделить его на несколько участков с соотношением сторон 1:2. Дело в том, что бетонная стяжка под действием температуры расширяется и может растрескаться, если не будет компенсационных швов. Ко всему прочему, при заливке бетона это позволит выполнить все работы быстро и с минимальными трудозатратами.

    Поверх фольгированной теплоизоляции укладывается армирующая сетка с ячейками 150х150, диаметр прутьев которой составляет 5 мм. Теперь можно приступать к укладке труб теплого пола. В созданном ранее проекте может быть использован один из основных способов укладки труб – одинарной, двойной змейкой или спиралью.

    Способы укладки труб: одинарная и двойная змейка — самые распространенные

    При способе укладке змейкой все работы производятся от стены с окнами. Это делается с целью гармоничного распределения тепла, так как обычно возле окна температура самая низкая в помещении. А так как в системе «теплый пол» самая высокая температура в начале, то и укладка идет от окон. При укладке змейкой следует учитывать два важных момента. Во-первых, чем длиннее контур, тем меньше температура будет на его выходе, поэтому рекомендуется разбивать помещение на несколько отдельных участков. Во-вторых, теплый пол укладывать змейкой лучше всего в европейском климате, где температура зимой редко опускается ниже -5 °С.

    Вторым вариантом укладки является двойная змейка. В ней трубы с горячей водой и охлажденной обраткой располагаются рядом, тем самым равномерно распределяя тепло. Такой способ уже можно применять для более холодного климата.

    Укладка труб теплого пола «спиралью» или «улиткой» обеспечит максимальный обогрев, но и потребует больший расход труб

    Наиболее подходящей для наших широт и зим является укладка труб спиралью. Ее особенностью является то, что точка возврата остывшего теплоносителя начинается в центре, а сами трубы чередуются между собой горячая – холодная, чем достигается наибольший эффект обогрева.

    Закреплять трубы водяного теплого пола можно при помощи клипс, проволоки и специальных крепежных элементов и лент

    После того как уложены трубы, их крепят специальным пластиковым крепежом к полу и поверх укладывают еще одну армирующую сетку, которая выступает в роли дополнительной защиты от нагрузок на поверхность пола. Теперь осталось подключить систему к коллектору и проверить её на предмет утечек или случайных повреждений. Для этого в систему запускается вода под давлением на 1,5 раза больше рабочего, но не превышающим 0,6 МПа. Через 0,5 часа проверяем давление в системе, оно должно немного уменьшиться, но не более чем на 0,06 МПа. Если все нормально, оставляем еще на 2 часа и вновь проверяем давление. От предыдущего замера оно не должно уменьшиться больше, чем на 0,02 МПа. Если все в порядке, снижаем давление до рабочего, оставляем систему под давлением на 24 часа. В случае отсутствия утечек спускаем воду и приступаем к заливу бетонной стяжки.

    Чаще всего водяной теплый пол вмуровывают в бетонную стяжку

    Для заливки стяжки используется бетон не ниже марки М-300, в который добавляются пластификаторы для улучшения его прочности. Сделав бетонную смесь, заливаем её и даем высохнуть на протяжении 28 дней, после чего укладываем финишное напольное покрытие.

    Чтобы водяной теплый пол был надежным, прослужил долго и, что самое главное, повысил комфорт в доме, проектирование и расчеты необходимо доверять профессионалам, а вот уже все работы по его укладке можно делать самостоятельно. Главное, подойти к вопросу укладки труб с повышенным вниманием и тщательностью.

    Влажные теплые полы - Пошаговое руководство по установке

    Intro

    В то время как многие из доступных электрических систем идеально подходят для установки в одном помещении, когда дело доходит до более крупных проектов, влажные полы с подогревом часто являются лучшим выбором.

    Системы водяного теплого пола могут потребовать немного большего планирования, чем их электрические аналоги, но многие считают, что усилия того стоят.

    Одним из недостатков системы UFH с подачей воды является дорогостоящая установка.Но что, если бы вы могли это сделать сами? Вы значительно снизите стоимость и сможете получать более дешевые счета с момента завершения работы.

    Хороший звук? Тогда перейдем к делу.

    Шаг 1 - Подготовка

    Прежде всего, убедитесь, что у вас есть все необходимые чертежи САПР и инструкции по эксплуатации, прежде чем начать. Это руководство призвано дать вам представление о процессе, поэтому его не следует использовать вместо рекомендаций производителя или дизайнера.

    Для начала вам необходимо определить местонахождение коллектора для системы. Если вы устанавливаете однокомнатную систему, например, в зимнем саду, вы можете оставить коллектор в той же комнате.

    Однако для более крупных многокомнатных систем потребуется прокладывать трубопроводы через дверные проемы или стены, поэтому важно точно знать, где будет располагаться коллектор. Все должно быть на вашем чертеже САПР, поэтому обратитесь к нему, если вы не уверены.

    Если планировка дизайнера предполагает прокладку труб сквозь стены, самое время просверлить отверстия. Помните, что вам нужно удвоить отверстия по количеству петель в комнате - одно отверстие для потока, другое для возврата.

    После того, как все отверстия будут просверлены, полы необходимо тщательно вымыть и очистить от пыли и мусора. Любые острые выступы или вмятины в твердом черновом полу необходимо срезать, отшлифовать и зашпаклевать, прежде чем приступить к укладке изоляции.

    Для деревянных черновых полов перед тем, как продолжить, убедитесь, что все половицы надежно закреплены и выровнены. Если хотите, можете положить фанерный лист, чтобы помочь в этом.

    Шаг 2 - Изоляция

    Установка теплоизоляции для системы влажных полов - это работа сама по себе, поэтому, чтобы упростить задачу, у нас есть отдельное руководство, в котором показано, что именно вам нужно сделать, чтобы начать работу.

    Если вы еще этого не сделали, нажмите на наше руководство по установке изоляции, чтобы узнать, что вам нужно знать.

    Шаг 3 - Установите коллектор

    Следуя позиционированию на чертеже САПР, закрепите коллектор на надежной стене, убедившись, что устройство выровнено. Коллекторы обычно устанавливаются на расстоянии не менее 600 мм от пола, чтобы трубы можно было легко смонтировать, не сгибая, когда придет время.

    Также стоит помнить о положении вашего коллектора на будущее. Хотя сейчас спрятать его в углу может показаться хорошей идеей, когда дело доходит до обслуживания, вам понадобится много места вокруг устройства.Обеспечение легкого доступа сейчас может избавить от головной боли в будущем.

    Подключите коллектор к существующей системе водоснабжения через насос и смесительный клапан, убедившись, что запорные краны находятся в закрытом положении. Если вы собираетесь использовать радиаторы, а также влажный пол с подогревом, вам понадобится зонный клапан, который даст вам раздельное управление обоими методами отопления.

    Шаг 4 - Крепление труб

    Теперь, когда ваша изоляция и коллектор на месте, пора проложить трубопровод для вашей системы водяного теплого пола.Чтобы трубопровод оставался на месте во время стяжки, важно правильно закрепить трубы до начала процесса.

    Для работы доступно множество различных опций, включая предварительно изолированные панели для позиционирования труб. Они расположены как обычные изоляционные плиты, но соединяются друг с другом и имеют встроенную систему крепления труб, что устраняет необходимость в зажимах. Однако самым популярным остается поручень, поэтому мы и будем использовать его.

    Разложите поручни под углом 90 ° к месту укладки трубопровода.Самоклеящиеся поручни работают хорошо, но обязательно кладите их, не удаляя предварительно бумажную основу. Это позволит вам убедиться, что ваше положение и интервал правильные, прежде чем вы окончательно приклеите их.

    Вам также понадобится мешок со скобами, когда вы начнете укладывать трубопровод.

    Шаг 5 - Прокладка трубопроводов

    Разложив поручни, пора начинать укладывать трубы на место. Если вы разработали свою планировку, важно, чтобы вы следовали ей, чтобы оптимизировать систему влажных полов.

    Если у вас нет индивидуально разработанной компоновки, разместите трубопроводы с интервалами примерно 200 мм, следуя змееподобному шаблону (похожему на приведенную выше диаграмму) туда и обратно, оставляя достаточно места для трубы, чтобы вернуться на себя вдоль стена у входа.

    На ходу защелкните трубку на поручне ногами. При обращении с трубой всегда следует проявлять осторожность, но при осторожном нажатии ногами не возникнет никаких проблем.

    Так продолжайте до тех пор, пока не дойдете до самой дальней точки комнаты. Затем вы можете опустить трубу по оставленному вами каналу, чтобы замкнуть контур. Начиная укладывать трубу, не забудьте оставить достаточно труб, чтобы добраться до коллектора. То же самое относится и к отделке, чтобы вы могли завершить петлю.

    В то время как поручни хорошо удерживают трубы на прямых участках, изгибы труб требуют особого внимания. Вот тут-то и пригодится ваша сумка со скрепками.Эти скобы, специально разработанные для работы, будут удерживать трубопровод, но не позволяют стяжке проходить сквозь изоляцию. Купите сегодня здесь.

    Даже на прямых участках, если вы чувствуете, что трубопроводы можно было бы сделать с небольшой дополнительной помощью, чтобы они оставались на месте, закрепите их. Лучше перестраховаться, чем сожалеть.

    Некоторые макеты не будут такими простыми, как приведенный выше. В больших помещениях потребуется несколько петель, так как максимальная длина трубопровода для одного контура составляет 120 метров (многие советуют ограничить ее до 100 м).В этом случае действительно стоит составить чертеж в САПР, чтобы получить наиболее эффективную компоновку для вашей системы.

    Также стоит помнить, что каждая петля должна состоять из одной непрерывной трубы. На самом деле присоединение вызывает проблемы.

    Если у вас есть несколько труб, выходящих через дверной проем, это может создать горячую точку, где все они будут объединены в одно небольшое пространство. Чтобы избежать этого, вы можете просто заглушить чередующиеся трубы, чтобы обеспечить определенное разделение между ними, когда они выходят из комнаты.

    Точно так же важно не забыть загерметизировать любой трубопровод, который также будет выходить из стяжки. Несоблюдение этого правила может привести к расколу труб. Обычный трубопровод отлично справится с этой задачей.

    Шаг 6 - Подсоединение трубопроводов к коллектору

    Обеспечение того, чтобы все концы труб были аккуратно обрезаны с помощью трубореза, обеспечит наилучшую фиксацию. Использование пилы или ножа оставит неровную поверхность - определенно не то, что вам нужно, пытаясь создать печать.Как только все трубы будут обрезаны до нужной длины, вы можете начинать подсоединять их к коллектору.

    Возьмите первый кусок трубы и наденьте гайку и компрессионное кольцо на верхнюю часть трубы. Затем, крепко удерживая трубу, надавите на стойку шланга до плотного прилегания. Как только это будет установлено, вы можете протолкнуть трубку и стойку шланга в клапан в нижней части коллектора и затянуть гайку.

    Убедитесь, что вы продолжаете оказывать давление до тех пор, пока гайка не будет затянута вручную, чтобы труба была зажата должным образом, затем закончите работу гаечным ключом.Хотя хорошая фиксация, очевидно, важна, не менее важно не затягивать гайку слишком сильно. Достаточно одного поворота.

    Повторите процесс для всех контуров, убедившись, что каждый из них подключен как к потоку, так и к возврату для этого конкретного контура.

    Этап 7 - Промывка, наполнение и создание давления

    Дважды проверьте, что запорные клапаны отключены, затем подсоедините шланги к точкам заполнения и слива на коллекторе. Заливка должна быть подключена к водопроводному крану, в то время как слив должен иметь достаточный дренаж для забора лишней воды.

    Перед открытием клапанов на точках наполнения и слива убедитесь, что все клапаны контура закрыты. Для этого нужно повернуть колпачки декоратора на коллекторе по часовой стрелке до упора.

    Регулируемые балансировочные клапаны должны поставляться в выключенном положении, но их также стоит дважды проверить, поскольку важно, чтобы мы промывали только один контур за раз.

    Когда все отключено, откройте регулируемые балансировочные клапаны и клапаны контура на самом дальнем контуре коллектора.Обычно это левая сторона коллектора, если смотреть на нее после установки, но если не уверены, обратитесь к руководству. Когда оба находятся в открытом положении, вы можете пропустить воду, открыв заливной и сливной клапаны.

    Этот процесс позволит вымыть весь мусор из системы, а также очистить контур от воздуха. Как только у вас будет непрерывный поток воды из дренажного выхода, вы можете закрыть клапан контура, который должен немедленно остановить воду, вытекающую из дренажного выхода. Если вода продолжает течь, в системе все еще может быть воздух, поэтому откройте клапан и попробуйте еще раз.

    Когда вы убедитесь, что в петле нет воздуха, отключите ее и откройте следующую, чтобы повторить тот же процесс. Продолжайте движение по коллектору, пока все петли не будут промыты и заполнены. Затем вы можете закрыть краны для наполнения и слива и перекрыть подачу воды.

    Теперь мы можем приступить к испытанию системы под давлением. В некоторые коллекторы будет встроен манометр, в то время как для других потребуется винтовой блок (стандартный комплект доступен у всех хороших продавцов сантехников или в Интернете здесь).

    Откройте все клапаны контура и регулируемые балансировочные клапаны, повернув их против часовой стрелки, и подсоедините насос для проверки давления к заливному отверстию. Поднимите давление до двух бар в течение 10 минут и проверьте, нет ли утечек или падений давления. Если все в порядке, вы можете повысить давление до 10 бар и повторить ранее выполненные проверки еще в течение 10 минут.

    Если все в порядке, давление можно снизить до 6 бар, так как пора начинать стяжку пола.Во время стяжки система должна оставаться под давлением.

    Когда вы начинаете стяжку, помните, что давление, показываемое манометром, вероятно, увеличится. Это связано с тем, что смесь песка и цемента будет нагреваться по мере затвердевания, вызывая расширение воды в трубах.

    Этап 8 - Стяжка влажных полов с подогревом

    Как и в случае с изоляцией, стяжка является важной частью процесса, которому мы дали полное руководство. Взгляните, хотите ли вы самостоятельно выполнить стяжку своими руками.Если нет, то есть много действительно хороших подрядчиков, которые сделают работу за вас.

    Если вы все же выберете подрядчика, обязательно расспросите его о времени отверждения и высыхания, поскольку оно может варьироваться в зависимости от типа используемых материалов.

    Систему влажного теплого пола нельзя использовать для ускорения процесса сушки, так как это может привести к растрескиванию и ослаблению пола.

    Шаг 9 - Укладка напольного покрытия

    Теперь, когда у стяжки достаточно времени, чтобы застыть и высохнуть, вы можете приступить к укладке выбранного вами напольного покрытия.Какой бы тип напольного покрытия вы ни выбрали, этот этап всегда приносит наибольшее удовлетворение, так как вы, наконец, можете увидеть финишную черту впереди.

    Шаг 10 - Включение и прогрев!

    После того, как вы будете терпеливо ждать, пока стяжка полностью высохнет, и уложите пол, вам захочется заставить работать влажный пол с подогревом, чтобы вы могли продемонстрировать его друзьям и семье. Однако сначала вам нужно будет проверить скорость потока и медленно подвести тепло к только что уложенному полу.

    Начните с просмотра ваших планов системы, чтобы найти желаемый расход. Это будет различаться для каждой системы влажного теплого пола, поэтому важно, чтобы вы нашли свою и применили ее в соответствии с инструкциями. Все коллекторы также имеют разные расходомеры, поэтому обратитесь к руководству по эксплуатации, чтобы узнать, как правильно выполнить эти регулировки.

    В первый день начните с включения системы на минимальное значение, обычно от 25 ° до 30 °, и оставьте ее на этом уровне на 2–3 дня.Затем температуру можно постепенно повышать в течение следующих нескольких дней, пока не достигнете желаемого уровня от 40 ° до 60 ° (в зависимости от напольного покрытия и типа основания).

    Как только вы нагреетесь до нужной температуры, ваша работа будет завершена. Теперь вы можете расслабиться и наслаждаться всем комфортом и экономией, которые дает система влажных полов с подогревом.

    Не стесняйтесь присылать нам любые снимки, которые вы делаете, следуя нашему руководству, вы можете просто включить их в наш Зал славы! Вы можете отправить нам свои фотографии через социальные сети или по электронной почте - нам не терпится их увидеть!

    Типичные ошибки теплого пола и как их избежать

    В нашем последнем сообщении в блоге о теплых полах мы обсуждали, почему правильное планирование установки теплых полов (UFH) так важно, но не только на ранних стадиях, когда могут быть сделаны ошибки.Даже при самом лучшем в мире процессе планирования можно легко допустить глупые ошибки на этапе установки. Обращая внимание на передовой опыт и следуя правильным шагам во время установки, вы можете избежать ошибок в дальнейшем.

    В рамках нашего руководства давайте рассмотрим некоторые из распространенных ошибок, которые часто допускаются при установке UFH…

    UFH, ошибка первая: выход на канал

    Когда установщики торопятся, можно легко пожертвовать трубопроводом, но игнорирование функции этого материала может иметь последствия после установки.Труба действует как защитная втулка для труб там, где они поднимаются от стяжки пола до коллектора, а также там, где трубы проходят через расширительную планку. Труба не только защищает трубопровод от повреждений, но также помогает изолировать трубу и предотвращает чрезмерное нагревание в одной области, которое часто может вызвать трещины в стяжке пола. Немного больше времени, потраченного на установку кабелепровода на вашем трубопроводе, вполне может спасти вас от перезвона позже.

    UFH, ошибка вторая: разрыв под давлением

    Если есть один совет, который мы хотели бы дать водопроводчикам, помимо использования пластиковых фитингов, это всегда помнить о проведении испытания под давлением.К сожалению, это важное действие часто пропускают, особенно когда установщики спешат перейти от одного задания к другому. Однако, если вы забываете провести испытание под давлением, вы также забываете расширить трубопровод. Установщики не должны автоматически ожидать, что система UFH будет работать с оптимальной производительностью, когда трубы максимально расширены. Мы всегда советуем проводить испытание под давлением 6 бар перед укладкой пола или стяжки. Это позволит вам проверить герметичность и обеспечить максимальное расширение труб.Убедитесь, что вы поддерживаете это давление до тех пор, пока стяжка не будет полностью нанесена, так как это предотвратит растрескивание стяжки в дальнейшем.

    UFH, ошибка третья: Проведение неправильного испытания давлением

    Вы не поверите, но проведение опрессовки воздухом вместо воды - распространенная ошибка, которую допускают многие монтажники. Это не позволит трубам гидравлически расширяться просто потому, что воздух может сжиматься, а вода - нет. Важно убедиться, что в системе нет следов воздуха, так как воздушные петли в трубе не позволят системе работать должным образом.

    UFH, ошибка четвертая: не открываются клапаны на коллекторе при проведении испытания под давлением

    Сложное дело - испытания давлением, не правда ли? Даже если вы не забудете выполнить испытание под давлением и следуете передовой практике, проведя испытание с использованием воды, а не воздуха, все же возможно совершить ошибку, если вы не откроете клапаны на коллекторе. Каждый коллектор имеет две точки развязки на каждом контуре. Они контролируются колпачком Decorator, который защищает клапан.Во время испытания под давлением колпачок следует отмотать, чтобы он только сидел на коллекторе, или полностью снять, чтобы вода в системе могла течь. Если вы забудете снять крышку, вы создадите давление только в коллекторе, но не в воде. То же самое верно и для другой точки изоляции, которая имеет колпачок на расходомере. Он также должен быть открыт во время испытания под давлением.

    Выполнение некоторых шагов, описанных выше и в нашем предыдущем сообщении в блоге, может помочь предотвратить появление ошибок в вашей работе.Конечно, ошибки могут быть сделаны даже после установки, посмотрите это пространство, чтобы узнать, как избежать типичных ошибок на этапе ввода в эксплуатацию, или щелкните здесь, чтобы получить дополнительную информацию о теплом полу.

    См. Также…

    Почему УФН является наиболее эффективным источником отопления для зданий

    3 Основные особенности трубопровода при установке системы теплого пола

    Эффективное планирование, позволяющее избежать распространенных ошибок теплого пола

    5 Польза для здоровья от теплых полов

    Автор: JG Marketing

    Установка теплых полов: руководство для мастера

    Когда дело доходит до установки теплого пола, компетентные домашние мастера могут сэкономить немного денег, взяв на себя эту задачу (хотя коллектор для влажной системы должен быть установлен квалифицированным специалистом).

    Полы с подогревом входят в список желаний многих строителей (и специалистов по ремонту), поскольку они стремятся к оптимальному домашнему комфорту, энергоэффективности и, в некоторых случаях, к современному минималистскому дизайну.

    Если вы устанавливаете полы с подогревом в существующем доме, вам необходимо выбрать низкопрофильную систему.

    Как всегда, беритесь за те проекты DIY, которые находятся в пределах ваших возможностей.

    .Первым делом необходимо подсоединить трубу теплого пола к коллектору.

    ( БОЛЬШЕ : Коллекторы подогрева пола)

    (Изображение предоставлено: c / o Wunda Group)

    2. После укладки изоляции вам нужно будет начать укладку трубы.

    (Изображение предоставлено: c / o Wunda Group)

    3. Прикрепите трубу к изоляции по ходу движения с помощью скоб для труб.

    (Изображение предоставлено компанией Wunda Group)

    4. Убедитесь, что вы закрепили трубу с правильным расстоянием, чтобы обеспечить оптимальное распределение тепла.

    (Изображение предоставлено: c / o Wunda Group)

    5. Оберните трубу петлей по всей площади пола. Используйте несколько петель для больших пространств.

    (Изображение предоставлено: c / o Wunda Group)

    6. Подготовьте стяжку (или выберите готовую смесь).

    Перед заливкой стяжки…

    Перед укладкой стяжки трубы всегда должны испытываться давлением. Не менее важно следить за тем, чтобы трубы были заполнены водой во время укладки стяжки, чтобы любые повреждения были сразу заметны и их можно было исправить до завершения укладки стяжки.

    ( БОЛЬШЕ : Мастер-класс по стяжке)

    (Изображение предоставлено: c / o Wunda Group)

    7. Осторожно вылейте самовыравнивающуюся стяжку поверх закрепленных трубопроводов.

    (Изображение предоставлено: c / o Wunda Group)

    8. Стабилизируйте стяжку с помощью химического спрея.

    (Изображение предоставлено: c / o Wunda Group)

    9. Наконец утрамбуйте стяжку для получения гладкой поверхности.

    Инструкции по установке теплого пола - ООО «Системы теплого пола»

    В рамках вашей системы теплого пола мы поставили вам цифровые комнатные термостаты Heatmiser PRT .Когда система работает, убедитесь, что комнатные термостаты установлены на 20 ° C, система рассчитана на работу при температуре от 20 до 21 ° C, что является подходящей температурой в помещении для Великобритании. Скорость насоса должна быть установлена ​​на 3. Смесительный клапан обычно устанавливается на 45 ° C для бетонных полов и 55 ° C для деревянных подвесных полов. Если по какой-либо причине помещения не нагреваются, температуру подачи на смесительном клапане можно увеличить.

    Если система издает шум, возможно, в системе присутствует воздух.Воздух можно удалить через торцевые крышки на коллекторах, как в радиаторной системе. Перед выполнением любых регулировок убедитесь, что система проработала 24 часа.

    Обратите внимание, система должна работать 24 часа в сутки в течение отопительного сезона, это наиболее эффективный способ ее работы. Термостат Heatmiser PRT поставляется с функцией понижения температуры, поэтому вы можете настроить комнатные термостаты на снижение температуры на 5 ° C, например, ночью, а утром система может быстро отреагировать, чтобы вернуться к требуемой дневной температуре, см. Инструкции для Heatmiser PRT.

    Комнатные термостаты обычно устанавливаются на высоте 1,5 м от пола, рядом с выключателем света. Старайтесь не размещать их под прямыми солнечными лучами, так как это повлияет на их показания.

    Максимальная тепловая мощность системы теплых полов составляет 100 Вт / м2 для бетонных полов и 70 Вт / м2 для деревянных подвесных полов. Для эффективной работы любой системы теплого пола необходимо, чтобы дом был построен в соответствии с действующими строительными нормами. Ковровое покрытие и подложка вместе не должны превышать 2.5 Tog.

    Если вы используете теплый пол в зимнем саду, имейте в виду, что это продлит время, в течение которого вы можете использовать зимний сад. Он не будет поддерживать температуру 20 ° C круглый год, так как тепловые потери в зимнем саду превышают 100 Вт / кв.м. Это также обычно бывает в случае установки радиаторов.

    Конденсационные котлы очень эффективно используются в сочетании с напольным отоплением. Для комбинированных котлов всегда рекомендуется уточнять у производителя котла, может ли котел быть оснащен вторичным насосом .

    Если проект представляет собой небольшую квартиру, и комбинированный котел обеспечивает только теплый пол и горячую воду, можно установить систему без блока управления, при условии, что на котле установлено предохранительное устройство, предотвращающее превышение температуры подачи. 60 ° с.

    Системы теплого пола можно смешивать с обычными радиаторными системами. Также обратите внимание, что система теплого пола должна быть полностью отдельной системой , то есть подающая и обратная линия для теплого пола должна полностью идти обратно к котлу.Если в вашей системе есть радиаторы, мы рекомендуем независимое управление от котла, то есть не вместе с подогревом пола.

    Если вы используете тепловой насос, убедитесь, что компания, производящая тепловые насосы, указала насос, который может выполнять функцию подогрева пола, поскольку вам могут не понадобиться наши блоки управления с тепловыми насосами. Тепловые насосы должны поставляться с буферным баком (обратитесь к поставщику GSHP).

    Мы рекомендуем минимум 50 мм полиуретановой изоляции для системы теплого пола.Это очень качественный утеплитель, который может использоваться как для бетонных, так и для деревянных подвесных перекрытий.

    Обратите внимание, что мы не поставляем изоляцию. У любого строительного продавца утеплитель Celotex или Kingspan будет на складе. Ценовое предложение основано на обрезке трубы прямо на изоляционной плите. Поставляем хомуты. Для бетонных полов мы рекомендуем 65–75 мм стяжки поверх изоляции.

    Также можно использовать жидкую стяжку 50 мм или фибровую стяжку.При использовании жидкой стяжки важно установить пластиковую мембрану поверх утеплителя. При нанесении жидкой стяжки необходимо также использовать кромочную полосу.

    Стяжке необходимо дать высохнуть не менее от 4 до 6 недель перед включением обогрева. При первом использовании системы смесительный клапан должен быть установлен на минимум, чтобы вся влага в стяжке высохла. После этого температуру следует повышать на два градуса каждый день, пока смесительный клапан не будет установлен на 45 ° C.Перед укладкой половые доски должны иметь влажность менее 7%. Мы не рекомендуем половицы толщиной более 25 мм. Дополнительную информацию о половицах см. На нашей технической странице. Всегда уточняйте у производителей любой отделки пола, совместима ли она с полом с подогревом. Важно, чтобы на бетон не укладывалась отделка пола, пока он не высохнет на 100%.

    Для камня и керамической плитки рекомендуются эластичные клеи и затирка. Избегайте ковровых покрытий из войлока и резиновой крошки.При использовании винила уточните у производителя, подходит ли он для полов с подогревом, а ламинат всегда должен иметь расширительный зазор для обеспечения движения.

    Так как туалеты и ванные комнаты, как правило, небольшие по площади, может потребоваться дополнительное отопление. Таким образом, стандартно комбинировать полотенцесушители с полом с подогревом на этих участках.

    Если в системе есть металлические детали, ее следует промыть средством Fernox или аналогичным продуктом. Для собственности среднего размера в Великобритании (дом с 4 спальнями), подача и возврат 22 мм подходят для коллектора, более крупные объекты должны использовать поток и возврат 28 мм.Мы настоятельно рекомендуем водопроводчику установить запорные клапаны до того, как трубопровод будет подключен к коллектору от котла, на случай, если насос нуждается в обслуживании или смесительный клапан нуждается в очистке.

    Перед укладкой стяжки систему необходимо заполнить водой и полностью удалить воздух. Лучше всего этого можно достичь, используя давление в сети через два заправочных клапана на концах коллекторов. Все клапаны должны быть закрыты, а клапан заполнения потока должен быть подсоединен шлангом к водопроводу, а обратный клапан заполнения должен быть подключен к шлангу, ведущему к точке сточной воды.

    Один за другим открываются и закрываются подающий и обратный клапаны, продувая контуры воздуха. Убедитесь, что все черные крышки на возвратном коллекторе закрыты. Откройте верхнее кольцо на торцевой крышке на 2–3 оборота. Откройте первую черную крышку, а затем откройте заглушку возвратного конца. Подождите, пока пойдет чистая вода, и убедитесь, что весь воздух ушел. Закройте черную крышку и сделайте то же самое для следующей петли. Продолжайте процесс до тех пор, пока из всех петель не будет полностью выпущен воздух. По завершении закройте заглушки.

    Когда это будет завершено и заправочные клапаны закрыты, насосы следует поработать в течение пяти минут и снова выпустить воздух через спускной клапан на заправочных клапанах, пока весь воздух не будет удален из системы. Не заливать систему из заправочного контура котла.

    Перед укладкой стяжки систему необходимо испытать давлением 5 бар в течение 24 часов.

    Коллекторы поставляются с возможностью индивидуального управления для каждой комнаты. На обратном коллекторе (черные колпачки) можно установить приводы для индивидуального управления.Если программируемый комнатный термостат с двухходовым клапаном управляет системой и нет индивидуального управления, «черные колпачки» следует оставить открытыми. Коллекторы потока поставляются с манометрами. Для регулировки расходомеров используйте ключ, прилагаемый к коллекторам. См. Инструкции, прилагаемые к распределительной коробке, о том, как отрегулировать расходомеры.

    Ниже приводится приблизительное руководство по тому, как далеко следует отрегулировать каждую петлю;

    Размер открытого контура в процентах

    10-30 метров 30% открыт

    40-60 метров 50% открыт

    60-90 метров 75% открыто

    90-100 метров 100% открыт

    Если обратный коллектор не нагревается, либо в системе есть воздух, либо подающая и обратная линии от котла установлены неправильно.Запустите насос на скорости 3. Система должна быть включена в течение 24 часов, чтобы убедиться, что все контуры работают. Также убедитесь, что правильный комнатный термостат управляет правильным приводом.

    10 ошибок, допущенных при установке системы теплого пола

    Слишком высокая или слишком низкая температура в помещении, протечки, потрескавшаяся плитка - это лишь некоторые возможные последствия различных ошибок, допущенных при планировании или установке системы теплого пола. Неисправный пол с подогревом обычно является результатом неосторожной установки или неправильных решений.Сегодня мы рассмотрим 10 распространенных ошибок, которые допускаются при установке системы теплых полов.

    1. Отсутствие соответствующей документации

    Отсутствие правильной конструкции при установке любой системы отопления может иметь катастрофические последствия. В случае полов с подогревом компоновка, а также форма отопительных труб должны быть адаптированы к параметрам подачи воды в систему отопления, толщине стяжки, типу напольного покрытия и потребности в тепле. Отсутствие надежной документации не только ведет к увеличению затрат на техническое обслуживание, но также создает проблемы в случае выхода из строя системы отопления. Важно задокументировать фактическое расположение труб отопления на плане помещения, особенно в зоне между комнатами, под окнами и у стен. Зная реальные размеры петель, мы можем избежать их случайного повреждения при установке планок порога или других элементов, требующих сверления в полу.

    2. Неправильный порядок монтажных работ

    Система теплого пола должна быть установлена ​​в правильном порядке. Его следует запускать после того, как будут проложены другие системы, иначе могут быть повреждены трубы отопления и другие элементы системы отопления.Перед прокладкой труб следует установить распределительные шкафы и коллекторы. Распределительную коробку теплого пола следует устанавливать как можно ближе к системе теплого пола, а не в удаленной котельной. Стоит помнить, что невозможно установить всю систему теплых полов, когда дом находится на стадии открытой оболочки без окон и дверей. Эти элементы необходимы для предотвращения сквозняков при схватывании стяжки. Благодаря этому мы можем предотвратить чрезмерное высыхание поверхности стяжки.

    3. Неправильно подготовленный грунт

    Некоторые проблемы могут также возникнуть из-за некачественно выполненных строительных работ. Перед установкой системы теплых полов необходимо хорошенько подготовить пол. Какие наиболее частые ошибки влекут за собой неприятные последствия? Три самых серьезных вопроса, касающихся подготовки пола, перечислены ниже.

    На неровных поверхностях нельзя укладывать другие слои системы теплого пола, такие как теплоизоляция, трубы отопления и бетонная стяжка. Небрежная подготовка основания, пропуск этапа выравнивания и очистки означает, что теплоизоляционные плиты не будут хорошо держаться и не будут обеспечивать устойчивую опору для стяжки, что может привести к растрескиванию. В местах растрескивания стяжки есть риск повредить трубы отопления. Кроме того, неровный грунт требует разной толщины стяжки на полу. Именно поэтому так важно перед укладкой утеплителя выровнять поверхность.

    4.Неправильное соединение труб в петли

    Отопительные трубы образуют так называемый отопительный контур, длина которого не должна превышать 100 м в зависимости от диаметра используемых труб. Поэтому во время монтажных работ убедитесь, что установщик не делает более длинные нагревательные контуры. Также стоит помнить, что каждая петля должна состоять из одной непрерывной трубы. Соединения разрешены в случае повреждения насоса и с использованием специальных ремонтных муфт, которые можно покрыть бетоном. Во избежание проблем необходимо выбирать трубы таким образом, чтобы избежать стыков в местах, которые будут покрыты стяжкой. Такие соединения являются наиболее уязвимыми местами, потому что там легко оседает грязь, что приводит к дефектам. Несоблюдение инструкций приведет к увеличению гидравлического сопротивления, что приведет к недостаточному нагреву определенных участков пола.

    5. Неправильное крепление труб отопления к полу

    Нагревательные трубы, по которым будет проходить вода, должны быть прочно прикреплены к земле.Сначала на слой пенополистирола укладывается специальная пленка для позиционирования труб с анкерной сеткой. Далее трубы крепятся к фольге с помощью зажимов, входящих в комплект системы теплого пола. Если трубы не закреплены должным образом, они могут отсоединиться от земли, пока стяжка заливается на землю. Кроме того, если система включает медные компоненты, трубы не следует прокладывать непосредственно на бетон, так как они могут подвергнуться коррозии. Медные трубы необходимо защитить дополнительным слоем пластика.Альтернативой является использование труб из разных материалов, таких как пластиковые или многослойные трубы. Стоит выбирать качественные изделия, исключающие риск повреждения.

    6. Отсутствие соответствующих компенсаторов

    Пол, в который заделаны трубы отопления, требует соответствующих компенсаторов. Поверхность нагрева расширяется за счет тепла от труб, поэтому необходимо делать компенсаторы. Если помещение большое или необычной формы, необходимо предусмотреть в стяжке дополнительные деформационные швы. Отсутствие таких щелей или их выполнение только в напольном покрытии, а не сквозь стяжку, может привести к появлению царапин и трещин. Важно расположить трубы отопления таким образом, чтобы компенсаторы не пересекали их.

    7. Неосторожно нанесенная стяжка

    Один из последних этапов монтажа системы теплых полов - закапывание труб отопления в стяжку. На этом этапе рекомендуется контролировать работу людей, заливающих бетон, чтобы не повредить трубы отопления, не закрыть зазоры или деформационные швы. Укладывать напольное покрытие можно только после того, как стяжка высохнет и достигнет оптимальных параметров. Для того, чтобы бетон хорошо схватился, не допускайте чрезмерного высыхания поверхности. Примерно через 21 день нужно предварительно прогреть стяжку, чтобы удалить оставшуюся влагу.

    8. Выбор неподходящего напольного покрытия

    К сожалению, не каждый материал подходит для покрытия пола, если мы решили установить систему теплого пола.Поэтому вопрос о том, какой материал будет лучшим, - один из ключевых при установке водяных теплых полов. Тип покрытия пола определяет эффективность обогрева. Например, переход с керамической плитки на панели пола снизит эффективность нагрева в два раза, что, в свою очередь, приведет к проблемам с поддержанием заданной температуры при низкой температуре наружного воздуха. Распространенным решением в этом случае является повышение температуры подачи, что не является хорошим решением, поскольку может повредить систему отопления, а также само напольное покрытие.Типы материалов, используемых при установке системы теплого пола, показаны на рисунке ниже.

    9. Испытания под давлением не проводились или проводились ненадлежащим образом

    Перед укладкой стяжки систему необходимо заполнить водой, чтобы проверить, не упало ли давление в системе чрезмерно через несколько часов или даже день. На этом этапе легче обнаружить и устранить утечки, чем после того, как трубы были залиты бетоном. Испытание под давлением следует проводить, когда все отопительные контуры заполнены водой. Иногда монтажники полностью отказываются от этой деятельности или заполняют трубы воздухом вместо воды. Неправильное проведение опрессовки может иметь серьезные последствия. Перед укладкой стяжки необходимо убедиться в отсутствии протечек. В случае необнаруженной утечки система может быть серьезно повреждена, а ремонт будет трудным и дорогостоящим.

    10. Не используются контроллеры теплого пола

    При установке системы теплого пола ошибочно ограничиваться простейшими решениями и не использовать контроллеры для управления теплым полом.Пренебрежение регулированием теплого пола приводит к значительным потерям энергии из-за высокой тепловой инерции системы. Наши современные контроллеры теплого пола серии 5, 7 или 8 позволят вам воспользоваться преимуществами установки этого типа отопления в вашем доме, а также разумно управлять домашним бюджетом.

    Читайте также: Сбалансируйте систему теплого пола как способ достичь большего теплового комфорта и снизить счета за отопление.

    Дорогостоящие ошибки при установке системы теплого пола.

    Установка теплых полов - отличное решение для тех, кто любит комфорт и удобство. Однако стоит помнить, что только хорошо спроектированная и качественно созданная система обеспечит ожидаемые результаты. Ошибки, допущенные при укладке системы теплых полов, влияют на интенсивность отказов и надежность всей системы. Выбирая проверенные решения, грамотных подрядчиков и надежных производителей, вы сможете долгие годы наслаждаться теплым полом.

    Как установить теплый пол | Совет эксперта

    Широко используемый в Скандинавии, где температура на улице регулярно ниже нуля, полы с подогревом все чаще рассматриваются в Великобритании как экономичный метод обогрева различных комнат в доме, где может быть трудно поддерживать комфортную температуру, например, на кухне или в ванной комнате. Тот факт, что он невидим и не влияет на чистый внешний вид комнаты так же, как радиатор, помимо отсутствия технического обслуживания и ухода, необходимого для эффективной работы, также делает его привлекательным вариантом для домовладельцев. .

    Полы с подогревом не сложно установить самостоятельно, если у вас есть некоторый базовый опыт работы в домашних условиях и время, чтобы выполнить работу за один раз, вместо того, чтобы поднимать пол и затем оставлять его на неделю. Вы можете выполнить основную часть первоначальной работы, но вам, вероятно, понадобится электрик или сантехник, в зависимости от выбранной вами системы, для подключения системы к электросети.

    Виды теплых полов

    Домовладельцы могут выбирать между двумя основными типами полов с подогревом: мокрым или электрическим.В системах водяного теплого пола для создания тепла используется теплая вода, поступающая от системы центрального отопления, в то время как в электрической системе используются катушки, питаемые от сети.

    ВЛАЖНЫЙ

    В системах влажного отопления вода подается по трубам, проложенным на черновом полу под верхней поверхностью пола. Система снижает стоимость нагрева воды по сравнению с системами, в которых используются радиаторы, поскольку для эффективной работы требуется, чтобы вода нагревалась до более низкой температуры.

    Системы влажного отопления проще всего установить там, где пол можно поднять, а затем вернуть на место - по этой причине они могут лучше всего подходить для пристройки или новостроек.По той же причине может быть лучше ограничить этот тип системы помещениями первого этажа, но верхние уровни, конечно, не являются запрещенными.

    ЭЛЕКТРИЧЕСКИЙ

    Системы теплого пола, работающие от электричества, представляют собой змеевики, прикрепленные к сетчатым матам или встроенные в них, которые раскатываются и соединяются вместе под полом. Затем они подключаются к термостату и электросети, чтобы их можно было использовать. Они дешевы в установке, но будут стоить больше в эксплуатации, чем влажные системы, поэтому они могут быть дороже. подходит для небольших помещений или территорий.

    Как установить
    ПРЕДВАРИТЕЛЬНАЯ УСТАНОВКА

    Независимо от типа системы теплого пола, который вы выберете, или типа пола, под которым вы ее устанавливаете, вы должны убедиться, что комнаты, в которых вы собираетесь ее установить, должным образом изолированы, чтобы воздействие тепла не было немедленно сведено на нет. . Перед началом работы убедитесь, что на черновом полу нет мусора и что стыки между изоляционным материалом заклеены, чтобы предотвратить потерю тепла или стяжку (если вы ее используете) через них.

    Изоляционные материалы

    должны быть размещены под системой, чтобы предотвратить утечку тепла через черновой пол и фундамент, и если вы устанавливаете электрическую систему, вам нужно будет записаться на прием к квалифицированному электрику для подключения системы к сеть.

    В остальном способы укладки теплого пола обоих типов под паркетный и ламинатный пол очень похожи.

    Установка мокрой системы

    Как уже отмечалось, установка влажной системы, как правило, более проблематична, чем электрическая, из-за общей сложности системы и из-за того, что это часто означает, что пол комнаты должен быть приподнят, чтобы вместить ее. .Электрические системы более компактны, а подъем пола (если он вообще требуется) будет минимальным.

    1. ПОДТЯГИВАНИЕ ПОЛА
    • Способ, которым вы поднимаете пол, будет зависеть от системы размещения, которую он использует - большинство из них подпадают под категорию либо шпунтов, либо щелчков с точки зрения того, как доски сцепляются друг с другом.
    • Пол с язычком и пазом прибивается гвоздями через шпунт, чтобы соединить доски вместе, поэтому для высвобождения досок нужно выковыривать гвозди с помощью лома или подобного инструмента.Начните (сняв обшивку по периметру) с ряда досок, ближайших к стене, с видимыми верхними гвоздями, и убедитесь, что вы прижали лом к ​​черновому полу, как только первая доска будет удалена, если вы хотите повторно использовать пол - это позволит избежать повреждать.
    • Напольное покрытие Click, которое часто используется на ламинатных досках, спроектировано таким образом, чтобы его было легко собрать, поэтому его должно быть легко повернуть вспять и удалить его. Найдите точку, в которой закончилась установка (обычно это угловая доска), и приподнимите ее.Затем вы можете пройти по всему ряду, прилегающему к стене, и удалить его целиком, разделяя отдельные доски, переворачивая их и снимая щелчки снизу.
    2. УКЛАДКА ТРУБ

    Система теплого пола должна поставляться с направляющей, по крайней мере, которая позволит вам убедиться, что вы не проложите трубы неправильно и не выльетесь из них до того, как будет покрыта желаемая область. Если вам нужно сделать изгибы в трубах самостоятельно, вы сможете сделать это вручную, а укладываете ли вы их по спирали или слева направо через комнату, это должно зависеть от инструкций производителя.Убедитесь, что они расположены равномерно, чтобы тепло распределялось равномерно во время работы системы.

    При размещении коллектора (где будет подключаться система) прикрепите его к стене как можно ближе к контурам, чтобы его можно было подключить по водопроводу так же, как и к радиатору. Однако окончательное подключение системы к основной сети водоснабжения и центрального отопления всегда должно выполняться квалифицированным и опытным сантехником, если вы полностью не уверены в своих способностях сделать это самостоятельно.

    Одной из распространенных проблем, которые могут возникнуть при установке, является наличие воздуха в контурах - это происходит, когда они не промываются должным образом перед использованием в первый раз. Каждую петлю необходимо промыть индивидуально, открыв клапан, который соединяет ее с коллектором, чтобы убедиться, что в ней нет воздуха.

    3. ВИНТА

    Влажные системы теплого пола обычно покрываются слоем стяжки, которая способствует теплоизоляции и помогает быстрее почувствовать выделяемое тепло.Можно использовать две формы стяжки: полусухую стяжку и быстротекущую жидкую стяжку, которую можно перекачивать по трубам отопления на заданную глубину. Проконсультируйтесь со специалистом, чтобы определить, какой тип стяжки вам следует укладывать и какой глубины она должна быть.

    Перед укладкой стяжки убедитесь, что трубы надежно закреплены и что изоляция ровно лежит на черновом полу. Поскольку он становится бесполезным, если в нем появляется трещина, и он будет расширяться и сжиматься в соответствии с температурой, необходимо также установить компенсаторы, чтобы облегчить это движение.После укладки стяжке необходимо дать высохнуть естественным путем (это не должно занять более семи дней) перед включением системы отопления.

    Установка электросистемы

    Электрическая система звучит так, как будто ее относительно легко установить, учитывая, что она представлена ​​в виде матов, которые необходимо размещать под обогреваемыми участками. Однако все, что связано с электричеством, никогда не бывает простым, и вы должны проявить особую осторожность, чтобы установка прошла гладко.

    1. ПОДТЯГИВАНИЕ ПОЛА
    • Способ, которым вы поднимаете пол, будет зависеть от системы размещения, которую он использует - большинство из них подпадают под категорию либо шпунтов, либо щелчков с точки зрения того, как доски сцепляются друг с другом.
    • Пол с язычком и пазом прибивается гвоздями через шпунт, чтобы соединить доски вместе, поэтому для высвобождения досок нужно выковыривать гвозди с помощью лома или подобного инструмента. Начните (сняв обшивку по периметру) с ряда досок, ближайших к стене, с видимыми верхними гвоздями, и убедитесь, что вы прижали лом к ​​черновому полу, как только первая доска будет удалена, если вы хотите повторно использовать пол - это позволит избежать повреждать.
    • Напольное покрытие
    • Click, которое часто используется на ламинатных досках, спроектировано таким образом, чтобы его было легко собрать, поэтому его должно быть легко повернуть вспять и удалить его. Найдите точку, в которой закончилась установка (обычно это угловая доска), и приподнимите ее. Затем вы можете пройти по всему ряду, прилегающему к стене, и удалить его целиком, разделяя отдельные доски, переворачивая их и снимая щелчки снизу.
    2. Укладка коврика

    После того, как пол убран и изоляция уложена, раскатать маты в тех областях, которые вы хотите обогреть, является относительно простой задачей.Просто закрепите их так, как предлагает производитель - например, некоторые используют двустороннюю липкую ленту.

    Вам также необходимо установить датчик температуры пола, который подключается к термостату, чтобы вы могли определить, при какой температуре работает пол. Датчик температуры пола должен располагаться на полу рядом со стеной под термостатом, заклеен лентой или закреплен на месте, чтобы обеспечивать правильные показания при каждом обращении к термостату.

    Окончательное подключение системы к электросети всегда должно выполняться квалифицированным и опытным электриком.Это гарантирует, что любая немедленная проблема, с которой вы столкнетесь, скорее всего, будет связана с чем-то вроде неисправного провода или соединения, а не с ошибкой, сделанной в процессе установки.

    3. ВИНТА

    Электрические системы теплого пола иногда покрывают слоем стяжки, которая помогает с изоляцией и помогает быстрее почувствовать выделяемое тепло. Можно использовать две формы стяжки: полусухую стяжку и быстротекущую жидкую стяжку, которую можно перекачивать по трубам отопления на заданную глубину.Проконсультируйтесь со специалистом, чтобы определить, какой тип стяжки вам следует укладывать и какой глубины она должна быть.

    Перед укладкой стяжки убедитесь, что трубы надежно закреплены и что изоляция ровно лежит на черновом полу. Поскольку он становится бесполезным, если в нем появляется трещина, и он будет расширяться и сжиматься в соответствии с температурой, необходимо также установить компенсаторы, чтобы облегчить это движение. После укладки стяжке необходимо дать высохнуть естественным путем (это не должно занять более семи дней) перед включением системы отопления.

    После установки

    Две наиболее распространенные проблемы, связанные с двумя системами, уже рассмотрены: воздух в трубопроводах влажной системы и неисправная проводка в электрической системе. После завершения установки дайте стяжке высохнуть в соответствии с инструкциями перед включением системы, так как это может привести к ее повреждению и появлению трещин.

    В остальном, после любого типа отопительной системы не требуется особого ухода - это один из факторов, которые делают их таким привлекательным вариантом отопления.Если система внезапно перестает работать, обратитесь к производителю, который может порекомендовать обратиться к электрику или сантехнику, если проблема не связана с самим изделием.

    И наконец ...

    Какую бы систему теплого пола вы ни выбрали, ее первоначальная установка должна быть простой задачей, если вы поймете все, что участвует в процессе. Инструкции, предоставленные производителем системы, позволят вам правильно уложить трубы после того, как пол будет удален, и тогда вы сможете избежать большинства проблем, возникающих при новых установках, если соответствующий технический специалист выполнит окончательную подключение и тестирование.Это позволит ускорить работу системы.

    Следуйте инструкциям и советам, приведенным в этом руководстве, и ваши ноги (и все остальное) будут оставаться поджаренными в течение всего года!

    «Теплый пол»: полное руководство по «теплый пол»

    Полы с подогревом (UFH) имеют множество преимуществ: они согревают ноги и позволяют сэкономить деньги на счетах. Полы с подогревом отлично сочетаются с возобновляемыми источниками тепла, поэтому они станут идеальным выбором для тех, кто пытается сделать свой дом более экологичным.

    Звучит идеально, но как узнать, правильно ли это отапливать дом? Какие бывают типы? Можете ли вы его переоборудовать? Сколько стоит установка? Дорого ли запускать? Работает ли он только под некоторыми типами напольных покрытий?

    Независимо от того, какой у вас вопрос о теплых полах, найдите ответ в нашем экспертном руководстве.

    Узнайте больше о различных типах отопления в нашем справочнике.

    Как работает теплый пол?

    Полы с подогревом бывают двух типов.Мокрая, так называемая, потому что горячая вода перекачивается по трубам в полу, или сухая - так называются электрические системы, работающие от сети. Влажные системы питаются от горячей воды, часто нагретой котлом, но также хорошо работают с возобновляемыми источниками энергии, такими как солнечные батареи или тепловые насосы.

    Оба метода нагревают пол и используют тот факт, что горячий воздух поднимается вверх, нагревая при этом комнату. Вы можете сравнить преимущества влажной и сухой систем ниже.

    Сколько стоит установка теплого пола?

    Ожидайте потратить более 100 фунтов стерлингов за квадратный метр на водопроводные системы и от 50 фунтов стерлингов за квадратный метр на электрические, за исключением подготовки, подкладки и установки.Имейте в виду, что установка электрических систем на площади до 20 м намного дешевле 2 .

    Только материалы:

    • Электрический мат = от 35 до 80 фунтов стерлингов за м 2
    • Электрический в стяжке = от 20 до 90 фунтов стерлингов за м 2
    • Горячая вода, первые 20 м 2 = От 80 до 120 фунтов за м 2
    • Горячая вода, последующие м 2 = от 25 до 35 фунтов за м 2
    • Элементы управления = от 80 до 150 фунтов за комнату

    Установленная система:

    • Электрический мат = от 70 до 120 фунтов за м 2
    • Электрический в стяжке = от 60 до 110 фунтов за м 2
    • Горячая вода, первые 20 мес 2 = от 120 до 160 фунтов за м 2
    • Горячая вода, последующие м 2 = от 45 до 95 фунтов за м 2
    • Элементы управления = от 100 до 200 фунтов за комнату

    Дорогой ли теплый пол в эксплуатации?

    Системы УВГ с теплой водой генерируют температуру от 40 ° C до 65 ° C, что означает, что фактическая температура пола будет в среднем от 23 ° C до 32 ° C.Это ниже, чем у стандартных радиаторов, поэтому расходы на отопление со временем следует сократить.

    По сравнению с радиаторной системой отопления, UFH, по оценкам, на 25% эффективнее в сочетании с современным конденсационным котлом и до 40% дешевле в сочетании с тепловым насосом.

    Электроэнергия имеет более высокие удельные затраты, поэтому эти системы могут оказаться немного дороже. Однако для оптимизации производительности можно использовать таймеры. Поскольку электрический UFH не зависит от системы центрального отопления, он позволяет обогревать определенный пол без необходимости отапливать весь дом.

    Какие бывают типы полов с подогревом?

    ЗНАЕТЕ ЛИ ВЫ?

    По сравнению с радиаторной системой отопления, UFH, по оценкам, на 25% более эффективен в сочетании с современным конденсационным котлом и до 40% дешевле в сочетании с тепловым насосом.

    Существует два основных типа систем теплого пола: теплый водяной или влажный теплый пол, который проходит через трубы как часть системы отопления; и электрический.

    Полы с подогревом, закапываемые теплой водой

    Системы теплой воды предполагают закапывание 1.6 см труб в стяжку пола. Затем стяжка завершается выбранным вами покрытием, и зонированная система управляется коллектором, обычно расположенным в шкафу магазина. Тепло выделяется не радиаторами, а всей плитой пола.

    Плюсы: Самый энергоэффективный способ доставки UFH. Низкие эксплуатационные расходы.

    Минусы: Требует капитального ремонта существующей конструкции пола и поэтому лучше всего подходит для пристройки или новых построек.

    Эта водная система для поверхностного монтажа LoPro Max имеет низкие эксплуатационные расходы по сравнению с эквивалентной электрической системой UFH.Например, 30-метровая электрическая система подпола 2 будет стоить около 720 фунтов стерлингов в год для эксплуатации, в то время как LoPro Max стоит 240 фунтов стерлингов при работе с газовым котлом. Однокомнатная, 4 м 2 комплект, от 970,80 фунтов стерлингов, Nu-Heat

    (Изображение предоставлено Nu-heat)

    Теплый пол с подогревом на поверхности

    Если Если вы не хотите откапывать конструкцию пола, подумайте о системах теплого пола от таких компаний, как Nu Heat и Polypipe.Они состоят из изолированных панелей с каналами, проложенными для труб диаметром 1,2 см, которые можно уложить поверх существующей конструкции пола. Панели увеличивают высоту пола всего на 1,5 см и используют теплую воду так же, как и подземные системы.

    Плюсы Простая в установке низкопрофильная система.

    Минусы Относительно дорого, и добавление этой системы к выбранным комнатам, которые являются частью одного этажа дома, вызовет изменение уровня между помещениями.

    Электрическая

    Электрическая система позволяет избежать необходимости поднимать уровень пола в существующих помещениях и является популярным выбором для отопления отдельных комнат.Электрические системы состоят из ковриков, на которых кабели подключаются к электрической цепи дома. Управляется термостатами. Электрические коврики UFH тонкие, их можно укладывать на плиточный клей, что делает их очень популярными для ванных комнат.

    Плюсы Легко модернизируется. Идеально подходит для отдельных комнат. Недорого в установке.

    Минусы Относительно высокие эксплуатационные расходы по сравнению с системами водоснабжения.

    Джейсон Орм, эксперт по ремонту

    Плиточные полы идеально подходят для использования с UFH из-за их низкого термического сопротивления и высокой тепловой массы.Напольная плитка с шестигранной головкой, от 29,95 фунтов стерлингов за м 2 , и настенная плитка Mono Patchwork, 49,95 фунтов стерлингов за м 2 , и Стены и пол

    Мокрый пол против сухого пола системы отопления

    Поскольку электрические системы устанавливаются непосредственно под напольным покрытием и работают независимо от вашей системы центрального отопления, они особенно полезны для установки в одном помещении или там, где уже установлен уровень черного пола.Проволока или маты очень тонкие (около 3 мм) и не должны вызывать проблем с разными уровнями пола - таким образом, мало нарушая существующее помещение.

    Влажные системы обеспечивают циркуляцию теплой воды по пластиковым трубам, установленным под полом и подключенным к основному источнику центрального отопления. Эта система, как правило, работает лучше всего, когда трубы заделаны в стяжку, поскольку это помогает рассеивать тепло, поэтому она подходит для новых конструкций пола, где на черновом полу можно разместить трубопроводы и цементную стяжку.Таким образом, влажные системы с большей вероятностью будут использоваться в новостройках и пристройках или во время крупных ремонтных работ.

    Мартин Конвей, менеджер по технической поддержке Pimlico Plumbers

    Какая изоляция нужна для полов с подогревом?

    Тип необходимой изоляции будет зависеть от типа выбранной вами системы.

    Для комнат на первом этаже и проектов реконструкции с твердым полом, системы UFH необходимо укладывать непосредственно на предварительно установленную изоляцию из пенопласта или полистирола, чтобы соответствовать строительным нормам.

    Существуют также системы для твердых полов, которые включают изоляцию в их системную конструкцию, например, система Floating Floor System от компании Polypipe, которая включает панели пола из полистирола высокой плотности, которые служат основой для труб отопления, но также улучшают изоляцию.

    Для комнат наверху требуемая изоляция снова будет зависеть от выбранного вами продукта. Для этих немного более сложных систем требуются системы подогрева пола, которые можно устанавливать на полы без прочного основания, часто на подвешенных деревянных или деревянных поверхностях.Здесь мы всегда рекомендуем использовать решение, включающее изоляцию в его конструкцию, чтобы вы могли быть уверены, что изоляция идеально подходит для требований вашей системы.

    Например, система подвесного пола Polypipe имеет изоляцию, специально разработанную для размещения между опорными балками, а решение модульных нагревательных панелей представляет собой систему, состоящую из предварительно сконфигурированных панелей с уже встроенной изоляцией 3 см, с панелями, которые можно просто соединить. а затем установили между балками на месте.

    Является ли теплый пол лучшим вариантом для моего дома?

    UFH особенно эффективен для больших пространств с открытой планировкой, особенно с высокими потолками, поскольку весь пол излучает тепло вверх, согревая ноги и создавая равномерную температуру в помещении. Это лучистое тепло также означает уменьшение сквозняков, снижение уровня влажности и количества переносимых по воздуху аллергенов.

    Обычно теплых полов более чем достаточно в качестве автономного обогрева. Однако его возможности часто будут определяться другими факторами, такими как напольные покрытия (см. Ниже) и уровни изоляции здания (особенно стены и окна).Вот почему расчеты теплопотерь так важны, а индивидуальные тепловые характеристики здания показывают, сколько тепла вам нужно генерировать.

    Например, плохо изолированное помещение с большим количеством остекления может не отапливаться полностью, когда на улице холодно (что означает, что может потребоваться дополнительная изоляция или дополнительное отопление).

    Существует ограничение на температуру пола, при которой система теплого пола может комфортно работать, поэтому это может означать, что она не подходит для очень маленьких помещений, где отношение площади пола к объему мало.

    Полы с подогревом - хороший выбор для обогрева кухни, особенно гостиной открытой планировки. Он хорошо сочетается с твердым полом, который часто используется на кухне, и означает, что вы можете использовать пространство на стене для хранения вещей вместо радиаторов.

    Подходит ли теплый пол для старого дома?

    UFH может быть хорошим выбором для старого дома. Однако это не подходит, если исторический пол будет поврежден или фундамент подорван. Помните также, что бетонные полы и влагонепроницаемые мембраны могут нарушить равновесие конструкции, вызывая проблемы с влажностью.Альтернативный, дышащий вариант - Limecrete. Это особенно хорошо работает с полом с подогревом и включает совместимый слой изоляции.

    Также имейте в виду, что UFH может не иметь достаточной мощности для обогрева большого старого здания с плохой изоляцией.

    Какой пол для теплого пола лучше?

    Лучшим напольным покрытием для совместимости с полом с подогревом является керамическая плитка, которая обладает прекрасными теплопроводными свойствами. В основном вам нужно что-то, что поможет быстро и быстро вывести тепло на поверхность.Камень и дерево - тоже отличные варианты; пол из смолы, хотя и не такой проводящий, как керамика, все же хорошо совместим с полом с подогревом. Бетон менее эффективен, и вы можете обнаружить, что с этим материалом ваши полы будут холоднее, чем со смолой или фарфором. Наименее подходящим напольным покрытием для теплого пола является любой тип коврового покрытия - на самом деле, если у вас есть ковролин, вам, вероятно, все равно не понадобится пол с подогревом.

    Можно ли совместить теплый пол с подогревом и радиаторы?

    Комбинация обеих систем может быть ответом для многих домов, поскольку радиаторы можно легко встроить в систему пола.

    Хорошим компромиссом является установка полов с подогревом на первом этаже с радиаторами наверху, чтобы удовлетворить различные требования к жилым и спальным помещениям, тем более, что многим людям по-прежнему нужны полотенцесушители в своих ванных комнатах.

    Насколько легко контролировать теплый пол?

    Специализированные элементы управления UFH жизненно важны для обеспечения комфорта, оперативности и энергоэффективности. Напольное отопление требует больше времени для нагрева и охлаждения по сравнению с радиаторами, поэтому для преодоления этого промежутка времени необходимы программируемые элементы управления.

    Для домашних хозяйств с нерегулярной или ограниченной заселенностью, а также для домов отдыха полезно иметь дистанционное управление, чтобы вы могли включить отопление за час или два до прибытия. Пульт дистанционного управления также пригодится, если вы забыли выключить обогрев.

    Как выбрать правильную тепловую мощность

    Ваш инженер-теплотехник или поставщик UFH разработает для вас систему, согласовав мощность на квадратный метр с потребностями помещения в тепле, исходя из объема, характеристик теплопотерь стен, пола , крыша, окна и вентиляция, а также напольное покрытие на ваш выбор.

    Какие типы полов и черновых полов лучше всего подходят для полов с подогревом?

    Лучшее напольное покрытие для использования с UFH - узнайте больше в наших руководствах

    Лучший тип основания пола - это стяжка, которая полностью изолирует трубопроводы и обеспечивает плотную и проводящую среду для распространения и отвода тепла течет по трубам. Это затем позволяет использовать более низкую температуру трубы, обычно около 35 ° C, и делает систему UFH гораздо более эффективной.

    Твердые напольные покрытия, в том числе каменные и керамические, являются лучшим выбором для настила полов и обеспечивают хорошую теплоотдачу.

    Если вы предпочитаете пол из массивной древесины, всегда уточняйте у своего поставщика, подходит ли он для использования с UFH, или рассмотрите возможность использования инженерных деревянных панелей, которые благодаря своей конструкции имеют тенденцию быть более устойчивыми при изменении температуры. Опять же, уточните у поставщика, рекомендуется ли ваш конкретный выбор для использования с UFH.В обоих случаях имейте в виду, что температура поверхности не должна превышать 27 ° C.

    Большинство высококачественных ламинатов и винила также могут использоваться с UFH.

    Ковры можно использовать с UFH. Тем не менее, ознакомьтесь с совокупным рейтингом ковра и подложки. Он должен быть менее 2,5 тг, чтобы система теплых полов могла работать эффективно.

    Получите дополнительную консультацию по выбору ковра.

    Как происходит установка теплого пола?

    Системы электрического теплого пола может легко установить компетентный домашний мастер, хотя большинство проектов по-прежнему выполняется подрядчиком, например плиточником или электриком.

    Большинство систем UFH укладываются на изоляцию с покрытием стяжкой. В этой ситуации прокладку трубопроводов и подключение коллекторов может выполнить любой грамотный человек.

    Если вы делаете это самостоятельно, выбранная вами компания должна предоставить вам чертежи компоновки труб, а также руководства по установке или видеоролики, посвященные аналогичному проекту. Это просто вопрос следования чертежам трубопроводов - проложить каждый отдельный контур от коллектора, закрепить трубу на полу с помощью предоставленных скоб, а затем вернуть трубопровод в коллектор.Перед окончательной укладкой пола необходимо провести испытания всех укладок.

    Требуется квалифицированный монтажник для электрических или газовых подключений.

    Как измерить

    Стандартные системы UFH имеют глубину 15-16,5 см, включают 10 см изоляции, 5-6,5 см стяжки с теплой водой или электрическими нагревательными элементами внутри, после чего следует отделка пола.

    Может ли протекать теплый пол?

    Если гвоздь случайно не вонзится в трубы на каком-то этапе, этого просто не произойдет.В полу нет стыков, а трубы спроектированы и испытаны на расчетный срок службы 50 лет при температурах и давлениях, превышающих требуемые системой.

    В случае случайного повреждения отдельные трубы можно испытать под давлением, чтобы найти нужную. В деревянных полах труба обычно может быть открыта для ремонта, в то время как стяжка пола должна быть выкопана, чтобы обнажить трубу. Что касается электрических систем, то это просто подъем напольного покрытия и замена поврежденной цепи.

    Есть ли гарантия на теплый пол?

    Ищите системы, на которые в стандартной комплектации распространяется расширенная гарантия. Влажные системы состоят из различных компонентов, и вы можете обнаружить, что на каждую из них предлагается разная продолжительность гарантии - например, 25 лет на трубы и, возможно, два года на коллекторы. Как правило, коллекторы проще заменить, чем трубы, поэтому очень желательна длительная гарантия на сами трубы.

    В случае электрических систем расширенная гарантия обычно составляет порядка одного года для термостатов, которые легко заменяются, и 10 лет для нагревательных кабелей, которые нет.Для некоторых брендов также доступны пожизненные гарантии.

    При рассмотрении гарантий убедитесь, что у компании, которая их поддерживает, есть основания. Появился ряд онлайн-компаний, предлагающих расширенные гарантии на свои системы, но если они больше не существуют, когда система выйдет из строя, эта гарантия будет бесполезной.

    Полы с подогревом в сравнении с радиаторами

    Там, где стоимость является проблемой, затраты на установку теплых полов могут перевесить преимущества, особенно если это связано с удалением бетонных полов и повторной стяжкой.В домах, в которых днем ​​нет людей, вам может не подойти медленный прогрев и охлаждение полов с подогревом (которое может составлять от четырех до шести часов).

    Комбинация обеих систем часто может быть лучшим решением для многих домов, поскольку радиаторы можно легко встроить в систему пола. Хорошим компромиссом является установка полов с подогревом на первом этаже с радиаторами наверху, чтобы удовлетворить различные требования к жилым и спальным помещениям, тем более, что многим людям по-прежнему нужны полотенцесушители в своих ванных комнатах.

    Система электрического теплого пола Sticky Mat от WARMUP PLC. с самоклеящимся клеем для быстрой низкопрофильной установки. От 48,92 фунтов стерлингов за м² без НДС

    Существуют ли другие системы невидимого отопления?

    В качестве альтернативы полам с подогревом можно рассмотреть как системы плинтусов, так и панельное отопление.

    Обогрев плинтусов

    Влажные или электрические системы обогрева плинтусов - отличный вариант.Влажные системы могут использоваться как с тепловыми насосами, так и с обычными котлами из-за их большой площади поверхности и равномерного распределения тепла по помещению.

    Прямые электрические версии легче и проще установить в зданиях, где нет газа или трубопроводов, но они более дороги в эксплуатации. Однако их быстрое время отклика и даже распределение тепла компенсируют некоторые дополнительные затраты по сравнению с другими формами электрического обогрева.

    Установка системы обогрева плинтуса в типичном двухквартирном доме с двумя спальнями будет стоить от 3600 до 6000 фунтов стерлингов, хотя доступны и более дешевые варианты, доступные только для самостоятельной поставки; рассчитывайте заплатить от 500 до 720 фунтов стерлингов за номер.

    Настенное панельное отопление

    Модульные настенные и потолочные отопительные панели Variotherm - это решение для помещений, где полы с подогревом не подходят, будь то ремонт или новое строительство. Их легко адаптировать для стен, наклонных потолков и сложных кровельных конструкций. Полные системы начинаются от 70 фунтов стерлингов за квадратный метр, включая коллектор, панели и элементы управления, у поставщика UFh2.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
