своими руками, самодельные телеги, чертежи, самосвальная, самоходная

Тележка для мотоблока — прицепное оборудование к универсальной сельскохозяйственной мототехнике для транспортировки грузов на приусадебных и земельных участках. С помощью такого механизма перевозят мусор, корм для животных, строительные материалы, удобрение, зерно, инвентарь.

Прицеп и адаптер для мотоблока — это разновидности самоделок, выполненные умельцами-механиками. Адаптер представляет собой продольную балку с собственной ходовой частью, водительским сидением и площадкой для ног. Данный модуль дает возможность обрабатывать почву в положении сидя, а также прикреплять сразу 2 оборудования — спереди и сзади.

Тележка — это разновидность адаптера с отличием в конструкции ходовой части.

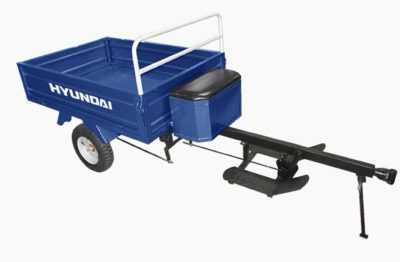

Покупная телега для мотоблока стоит дорого. Для экономии финансовых средств мастера-умельцы изготавливают ее самостоятельно, проектируют чертежи конструкции, подбирают необходимые материалы. Процесс создания такого полезного транспортного средства не занимает много времени и не составляет большого труда. С ним может справиться даже новичок, хотя бы немного разбирающийся в технике.

Краткий обзор поможет разобраться с вопросом, как сделать тележку для мотоблока самостоятельно с хорошими эксплуатационными характеристиками.

Основные сведения

Перед проведением работ по изготовлению прицепа необходимо разработать подробный план действий и придерживаться его.

План проведения работ по изготовлению прицепа на мотоблок имеет такой вид:

  1. На подготовительном этапе необходимо ознакомиться с устройством механизма, проанализировать его функционал в зависимости от мощности мотоблока.
  2. Сделать эскиз конструкции. Составленная самостоятельно схема прицепа намного упростит работу.
  3. Рассчитать размеры телеги для мотоблока.
  4. Спроектировать чертеж тележки, на котором вынести основные узлы, параметры и размеры деталей.
  5. Спланировать принцип работы основных и дополнительных механизмов, продумать способы соединения всех узлов и деталей, их функционирование.
  6. Подготовить список необходимых материалов и инструментов.
  7. Приступить к процессу сборки и отделки.

В зависимости от способности к транспортировке груза прицепы подразделяют на 3 вида:

  1. Простое 1-осное приспособление для мотоблоков грузоподъемностью до 70 кг. Его конструкция простая и недорогая.
  2. Универсальная телега грузоподъемностью до 110-120 кг. Применяется часто в домашнем хозяйстве.
  3. Тележки для мотоблока грузоподъемностью свыше 120 кг. Такие механизмы предназначены для перемещения тяжелых грузов, поэтому имеют более сложное устройство, соответственно, увеличиваются затраты на материалы для рамы и облицовки. Функциональные возможности такой техники расширяются.

Исходя из данных параметров, выбирают материал по прочности для каркаса и отделки механизма.

Устройство тележки

Мотоблоки и мотокультиваторы на прицепах состоят из таких основных элементов:

  • рама;
  • кузов;
  • сцепное устройство или дышло;
  • водительское сидение;
  • рулевой механизм;
  • ходовая часть.

Для выдерживания больших нагрузок самодельную телегу для мотоблока усиливают специальными ребрами жесткости.

Для 1-осного прицепа достаточно устройства ручного типа. Самосвальная 2-осная телега с большой грузоподъемностью должна оборудоваться от опрокидывания гидравлическим приводом.

При грузоподъемности свыше 350 кг для безопасности самоходную телегу комплектуют деталями торможения. Механические тормоза можно сделать самому. Если эти детали не учитывать, то при перегрузе во время спуска с возвышенности тележка для мотоблока своими руками не сможет остановиться и опрокинется. Для того чтобы она оставалась в рабочем положении после отсоединения от мотоблока, устанавливают упоры.

Материалы и инструменты

Для работы необходимы такие инструменты:

  • болгарка для резки деталей;
  • сварочный аппарат;
  • сварочные электроды;
  • электролобзик;
  • шуруповерт;
  • обычный строительный угольник для замера углов.

При изготовлении прицепной конструкции понадобятся следующие материалы и детали:

  • металлические профильные трубы квадратного или прямоугольного сечения;
  • колеса и рессоры;
  • дюралюминиевые листы толщиной 2 мм;
  • стальные листы;
  • швеллер №5;
  • металлические уголки;
  • металлический прут;
  • крепежи.

Все детали, особенно если это остатки старых металлических изделий, тщательно осматриваются на наличие повреждений, трещин, очищаются от ржавчины, обрезаются.

Изготовление тележки

Для того чтобы понять, как сделать телегу к мотоблоку своими руками, необходимо выполнить такой алгоритм операций:

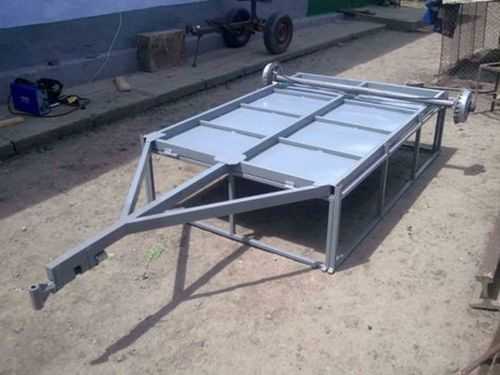

  1. Для изготовления несущей сварной жесткой рамы взять 5 заготовок труб, обрезать концы болгаркой.
  2. Прижать струбцинами к листу ДСП и прихватить сваркой места соединения 3 продольных заготовок с 2 перпендикулярными так, чтобы они создавали решетчатый каркас.
  3. Проверить геометрию конструкции с помощью обычного строительного угольника. Углы соединенных ребер должны быть 90°.
  4. Установить распорки между прихваченными заготовками в углах днища и по центру, прихватить сваркой.
  5. К продольным трубам днища сделать прихватки сварочным электродом 4 вертикальных стоек по углам.
  6. Проверить перпендикулярность углов, сверить размеры сторон конструкции с размерами на чертеже телеги для мотоблока.
  7. Окончательно приварить все заготовки друг к другу, отшлифуйте сварочные швы, очистить их от наплывов и образований.
  8. Кузов можно сделать из фанеры или деревянных досок, угловые соединения при этом закрепляют стальными уголками.
  9. Доски устанавливаются на раму и прикрепляются при помощи болтовых соединений.
  10. Более прочные борта мастера выполняют из стальных листов. Борта могут быть откидными и фиксированными. Откидные борта кузова считаются более рациональными, т.к. выгрузка грузов больших объемов осуществляется легче. Борта делают также из металлических труб квадратного или прямоугольного сечения. Их выполняют, как и раму, прихватывают, проверяют геометрию для прочности и избежания раскосов и отклонений, окончательно сваривают, жестко прикрепляют к раме. Задний откидной борт крепится обыкновенными дверными петлями и оборудуется шпингалетами.
  11. Взять металлический прут диаметром 30 мм и длиной около 1050 мм для изготовления оси для колес, соединить с продольным шарниром и угловыми опорами. Длина должна выбираться так, чтобы ось не выходила за пределы колес. Подточить ее под необходимые диаметры подшипников в ступицах.
  12. В качестве ходовой части можно взять колесную базу от мотороллера, коляски, тачки или другой сельхозтехники. Тяжелые колеса от автомобильного прицепа со ступицами не рекомендуют устанавливать.
  13. Для изготовления дышла берут 2 профильные трубы диаметром 25х50 мм длиной около 1,85 м, приваривают их к балке рамы так, чтобы получилась треугольная конструкция. Для усиления по углам прикрепляют сваркой металлические косынки толщиной 4 мм, спереди тележки прикрепляют пластину толщиной 8 мм.
  14. Самосвальная технология предусматривает установку дверных шарниров, прикрепляемых внизу на балке и к распоркам днища.
  15. Каркас сделанной конструкции обшить деревянными досками, пластиком или металлом.
  16. Водительское сидение на мотоблок с тележкой устанавливают в готовом виде или в виде ящиков-самоделок из куска ДСП и поролона, обшитого дермантином. Такие ящики необходимы для укрытия инвентаря и материалов.
  17. В качестве тормоза можно использовать стояночный тормозной привод агрегата. Тормозную педаль, сделанную из пластины толщиной 6 мм, закрепить на подставке для ног под сидением, приварить 2 уголка. В передней части установить педаль, в задней — пластину с 2 отверстиями для крепления тросов тормозов, концы которых соединены с Т-образной пластиной с тягой.

Таким способом можно изготовить тележку для мотоблока своими руками.

specmahina.ru

Прицеп (телега) для мотоблока — изготовление своими руками, видео

Пользу от телеги для используемого в хозяйстве мотоблока переоценить практически невозможно – эта конструкция, в паре с удобным сиденьем и эффективными тормозами, позволяет существенно повысить комфорт при использовании сельскохозяйственного агрегата, и перевозить на  довольно большие расстояние грузы и инвентарь, общим весом до 1 т.

Какими характеристиками должна обладать телега для мотоблока?

Прицеп для используемого в хозяйстве мотоблока не обладает крайне сложной конструкцией. Благодаря этому, имея под руками электрическую дрель, болгарку и сварочный аппарат, сделать такого рода приспособление своими руками сможет каждый. Однако непосредственно перед сборкой потребуется изучить схему, которая подскажет порядок и место монтажа деталей прицепа. Помимо изучения схемы перед изготовлением крайне важно изучить характеристики будущего прицепа. При этом можно ориентироваться  на заводские модели промышленного изготовления.

Один из самых важных параметром прицепов – это их грузоподъемность. Выпускаемые на заводах телеги для мотоблоков способны перевозить багаж, общим весом от 250 до 1000 кг – все зависит от класса мотоблока, с которым будет использоваться прицеп. По этому параметры имеющиеся в продаже телеги делятся между собой на легкие, средние и тяжелые конструкции.

Для эксплуатации в паре с тяжелыми сельскохозяйственными агрегатами, мощностью более 10 л. с., применяются телеги с двумя и более осями, шириной примерно 1,5 и длиной 3 м. Такой прицеп на мотоблок способен на перевозку груза, массой 500–1000 кг. Подобная двухосная конструкция также может оборудоваться скамейками для перевозки небольшой группы людей.

Средние телеги используются преимущественно для мотоблоков, мощностью от 5 до 10 л. с. Эти прицепы представляют собой одноосные конструкции, обладающие габаритами 1,2×1.6 м.  Такая телега на мотоблок справиться с перевозкой багажа, общим весом не более 500 кг.

Мотоблоки, мощностью до 5 л. с. лучше всего оборудовать легкими одноосными прицепами, длиной до 1,2 и шириной до 1 м. Максимальный вес перевозимого такими телегами багажа составляет не более 300 кг. Легкая тачка считается наиболее простой в самостоятельном изготовлении, и требует минимальных затрат материалов, сил и времени.

Второй важный фактор – это высота имеющихся бортов. Легкие и средние заводские телеги комплектуются стенками, высотой не более 35 см. Более крупные по габаритам прицепы оснащены бортами, высотой до 60 см. При этом в каждой модели прицепа, независимо от его класса, предусмотрена одна откидная стенка – как правило, она располагается в задней части конструкции. Такой бортик существенно упрощает процесс погрузки и выгрузки перевозимого багажа.

Подготовка чертежей для прицепа, грузоподъемностью до 350 кг

Телега на мотоблок, способная перевозить инвентарь и багаж массой до 350–400 кг, считается универсальной для использования вместе с бытовым мотоблоком. Планировать изготовление более громоздкой конструкции, в принципе, не стоит, так как это повлечет за собой дополнительные затраты, а также потраченное время и силы.

Чтобы тележка для мотоблока получилась как можно более надежной и сбалансированной, крайне важно изучить схемы. В зависимости от материала и деталей, имеющихся в распоряжении, размеры основных и дополнительных элементов конструкции можно менять. Ниже предлагаем рассмотреть чертежи оптимальной для применение в хозяйстве тележки среднего класса.

Первая схема подробно описывает общий внешний вид прицепа с входящими в его конструкцию основными деталями и узлами.

Второй чертеж подробно описывает изготовление рамы. Основной материал для ее сборки – это круглые или прямоугольные трубы, соединенные между собой посредством сварки. Кузов такой телеги изготовлен из досок, толщиной не менее 2 см. Все имеющиеся борта соединены с рамой наглухо, и не откидываются.

На третьей схеме изображена конструкция водила. Большая часть нагрузки при его эксплуатации ложится на место крепления дышла и корпуса поворотного узла. В связи с этим для предотвращения поломки эта часть конструкции укреплена четырьмя дополнительными ребрами жесткости, указанными в чертеже на разрезе Б–Б.

Эта схема описывает конструкцию поворотного узла. Этот элемент телеги наиболее сложный в изготовлении, поэтому при его сборке потребуется проявить максимум внимания и терпения.

Наличие подробных чертежей – условие столь же необходимое, как и применение при сборке телеги прочных материалов. Только имея под рукой подходящие схемы, фермер сможет соорудить качественный прицеп, способный перевозить нужное количество груза на длительные расстояния.

Как сделать прицеп для мотоблока своими руками?

Имея под рукой схему самодельного прицепа на мотоблок, можно приступать к сбору необходимого инвентаря.

Для работы понадобится:

  • уголки, швеллеры и профильные трубы из кованой стали – они понадобятся для изготовления рамы телеги;
  • металлический прут, диаметром примерно 3 и длиной 107 см – с его помощью удастся изготовить надежную ось прицепа. В дальнейшем прут понадобится приварить к угловым опорам и продольному шарниру рамы;
  • пара колес – их можно взять от старой сельскохозяйственной техники или от мотоцикла. Для того чтобы колеса лучше встали на свои посадочные места, под их диаметр нужно обточить имеющуюся ось;
  • доски – необходимы для изготовления кузова;
  • сварочный аппарат, болгарка, электродрель –обязательно нужны для сборки телеги;
  • набор крепежных болтов и саморезов – с их помощью крепление досок на кузове получиться более надежным

Правильная последовательность при сборке прицепа на мотоблок выглядит следующим образом:

  1. Для начала необходимо сварить раму тележки. Она должна быть максимально прочной, так как именно на составляющие рамы будет взваливаться вся нагрузка от перевозимого багажа. В связи с этим места стыков труб и швеллеров нужно обязательно усилить стальными уголками;
  2. Непосредственно под рамой крепиться ось, играющая роль шасси. Она должна располагаться таким образом, чтобы колеса после их установки на раму не выпирали из-за краев прицепа;
  3. На следующем этапе к оси крепятся используемые колеса;
  4. Далее нужно собрать кузов телеги. Для этого следует взять доски, предварительно очищенные от заусениц, и неподвижно скрепить их между собой посредством стальных уголков. Сами доски должны обладать толщиной в 2 см. Для облегчения погрузки и выгрузки урожая один или несколько болтов прицепа нужно сделать откидными. Для изготовления днища телеги потребуется использовать обрезную доску или листовую сталь, толщиной не менее 3 мм – во втором случае конструкция получается более надежной и долговечной;
  5. В передней части прицепа можно установить автомобильное сиденье, закрепив его на оси;
  6. Сцепку телеги также очень просто сделать своими руками. Для этого нужно использовать подходящий по своим размерам кусок металла, и проделать в нем отверстие. Диаметр последнего должен быть таким, чтобы внутрь него свободно помещалась консоль. Для изготовления сцепки также потребуются подходящие по диаметру подшипники. Последние наружной плоскостью устанавливают внутрь сцепки, а во внутреннюю плоскость деталей заводят  имеющуюся консоль. При этом консоль должна быть установлена без люфта. Об изготовлении прицепа в деталях также можно узнать видео.

Самосвальный прицеп на мотоблок собирается в таком же порядке. Единственная разница заключается в том, чтобы на одном из этапов между рамой и осью установить гидравлический привод с держателями. Последние должны быть рассчитаны на нагрузку в 500 кг. Такой самосвал сэкономит массу времени и сил своего владельца при разгрузке багажа.

Как сделать тормоза на прицеп к мотоблоку?

Самодельный прицеп будет удобным в эксплуатации только в том случае, если оснастить его эффективной тормозной системой. Для ее сборки и монтажа потребуется:

  • мотоциклетный тормозной барабан;
  • мотоциклетные колодки торможения;
  • спицы от колеса мотоцикла;
  • пассатижи;
  • сварочный аппарат.

Равномерную проточку дисков достаточно сложно выполнить самому без подходящего оборудования, поэтому ее лучше всего заказать у специалиста. Дальнейший порядок сборки тормозов выглядит следующим образом:

  1. Вначале нужно снять тяги и тросики с используемых дисков. Сразу после этого необходимо проточить барабаны. Проточенные детали следует надежно закрепить на ступицах;
  2. После монтажа барабанов между имеющимися ребрами появится свободное пространство. Чтобы закрыть его нужно намотать на ребра прочную металлическую проволоку;
  3. Далее на оси необходимо установить диски, и закрепить их посредством втулок. Последние должны быть установлены в неподвижном положении, поэтому следует направить меры на исключение их сдвигов в любые стороны. С этой целью можно наварить на ось небольшой кусок металла;
  4. Далее на барабаны потребуется установить тросики, после чего протянуть их к месту управления водителем. Для торможение изготовленной системой понадобится отдельный рычаг с предусмотренной передачей. С этой целью можно воспользоваться рычагом автомобильного стояночного тормоза. При этом наряду с рычагом на прицеп также потребуется закрепить клапан для управления тормозной системой.
После изготовления и установки тормозов самодельная тележка для мотоблока будет мгновенно останавливаться по команде водителя. При желании управление системой можно осуществлять не только посредством рычага, но и при помощи педали. В любом случае работа с прицепом, оборудованном тормозами, будет гораздо удобнее и, что немаловажно, безопаснее.

Изготовленный таким образом прицеп с тормозной системой подойдет для эксплуатации на мотоблоках марки Нева МБ-1 и МБ-2, а также сельскохозяйственных агрегатах производства брендов МТЗ и Ока.

pro-traktor.ru

Как сделать телегу для мотоблока своими руками

Мотоблок является одним из наиболее полезным и недорогим техническим устройством, применяющимся при работе на приусадебных участках и садах. Его используют не только при обработке почвы и сборе урожая, но и при перевозке сена, топлива и других тяжелых предметов. Стандартный агрегат не предполагает наличия прицепа, но каждый человек, хоть немного разбирающийся в устройстве и принципе работы механизмов, может сделать телегу для мотоблока своими руками. Ее конструкция является достаточно простым делом.

Для начала нужно обратиться к чертежам тележки и эскизам, по которым будет выполняться изготовление. Необходимо продумать, какова будет грузоподъемность, габариты устройства, и их совместимость между собой, ориентируясь на механизмы, выполненные на промышленных заводах.

Производство самодельной телеги для мотоблока позволит сэкономить значительные средства, не затрачивая особых усилий и времени.

Используйте мотоблок для перевозки грузов

Чертеж тележки для мотоблока

Рассмотрим наиболее легкий и быстрый способ изготовления небольшой тележки, способной перевозить не более полутоны груза. Предполагаемый чертеж выглядит следующим образом.

Где под цифрами понимаются:

  • 1 – кронштейны для прикрепления дополнительных устройств на агрегат;
  • 2 – место для консоли;
  • 3 – водило;
  • 4 – устройство для удобства положения ноги, выполненное из доски, шириной 20 миллиметров;
  • 5 – кресло для водителя. При производстве используется дерево той же толщины;
  • 6 – основная рама для крепления к мотоблоку;
  • 7 – сам деревянный кузов;
  • 8 – определяется наличие опорной балки;
  • 9 – колеса.

Важно! Такие схемы пытаются сделать как можно точнее, нарисовав с разных сторон и позиций. Особое внимание уделяется стыкам и швам будущей техники. Нужно честь все до мелочей, включая возможные проблемы при изготовлении.

В данном видео рассмотрим мотоблок с телегой:

Конструктивные составляющие

Конструкция агрегата включает в себя несколько основных составных частей. Рассмотрим каждое из них.

  1. Рама. Ее производят преимущественно из уголка, выполненного из стали, применяют круглые и прямоугольные обрезки трубы. Эта основная часть изделия должна быть особо прочной и выдерживать значительные нагрузки. Тележка эксплуатируется на неровных участках земли, следовательно, рама подвергается серьезному воздействию.
  2. Водило. Это заготовка для оси колес, выполненная из стального круга, имеющего диаметр 3 сантиметра. Длина оси составляет около 100 мм, и она крепится угловыми опорами при помощи сварки к лонжеронам и корпусу шарнира.
  3. Кузов агрегата делают из досок шириной 2 см, скрепляют дополнительно уголками из стали. Далее укрепляют на раме при помощи прочных балок, изготовленных из деревянных брусков со сторонами 5 см.
  4. Колеса для тележки могут использоваться от самого мотоблока, причем лучше применять их сразу вместе со ступицей, чтобы не разбирать. Ось с обеих сторон подтачивают до совпадения диаметра подшипников. Перед установкой нужно заняться монтированием ступицы. Основным способом при этом действии является напрессовка. Задняя сторона ступицы растачивается и надевается на ось. Главное при этом не допустить перекоса. Следом необходимо установить колесные диски на штифт и крепко затянуть гайки надеть колпаки.
Телегу для мотоблока можно сделать своими руками
  1. Консоль используется для сцепления мотоблока с тележкой. Вверху она крепится кронштейнами с навесными устройствами, а внизу при помощи подшипников закрепляется поворотный узел. Все соединения необходимо хорошо смазать и прикрыть специальными пыльниками, чтобы грязь и влага не повредили технику.
    Если изделие используется очень часто и с тяжелыми нагрузками, консоль делают, используя шарниры. В продольный шарнир вставляется дышло, и крепится при помощи упорного кольца. При этом способе колеса мотоблока и телеги образуют, так называемую, независимую подвеску, при этом агрегат станет управляться значительно легче, передвигаясь по неровной земле.
  2. При помощи поворотного узла водитель получает возможность сидеть на деревянном кресле между кузовом и мототехникой. Руками он держит рычаги управления, а ноги ставятся на подножку, выполненную из уголков и предназначенную для удобства и позволяющую не уставать конечностям при длительной работе.

Как выбрать материал

Прежде чем задумываться, как сделать телегу для своего мотоблока своими руками, нужно определиться с выбором материалов и инструментов, которые необходимы в процессе выполнения работ. К ним относятся:

  • чтобы изготовить раму и механизм для управления, берут стальную трубу с квадратным сечением, со сторонами 2-4 или 305 сантиметров;
  • используют уголок из стали, толщина которой не меньше трех миллиметров и длиной стороны 3-4 см;
  • берут листы железа толщиной 1-2 мм или деревянные доски, либо фанеру, чтобы выполнить кузов;
  • ось делается из стальной прочной трубы;
  • пневматические колеса, которые берут от мотоблока, или неплохо подходят по размеру шины от старого автомобиля марки «Москвич»;

Внимание! Колеса по размеру и прочности должны соответствовать предполагаемой нагрузке на устройство!

  • не следует забывать о гайках и болтах, которыми будут скрепляться составные части техники;
  • используют заклепки, применяющиеся специальным приспособлением;
  • нужно иметь болгарку с разнообразными дисками;
  • аппарат для сварки, чтобы скреплять металлические и стальные части;
  • никак не обойтись без дрели, так как проделывать придется множество отверстий.

Множество материалов для изготовления можно найти у себя в подсобном хозяйстве. Практически у всех людей остаются ненужные вещи, которые очистить, подравнять и приспособить к производству тележки. Ведь главное – не красота, а качественно выполненное устройство, с отличным функционированием. При этом вы сможете значительно уменьшить материальные затраты на приобретение деталей.

Заготовка для колесной оси

Для изготовления этой очень важной составной части агрегата обычно берут круг, выполненный из стали, диаметром около 3 сантиметров. При помощи сварки ось присоединяют к продольным шарнирам и опорам, находящимся по углам. Длина оси должна соответствовать расстоянию между колесами, чтобы последние находились под днищем кузова.

Изготовление кузова

Сам кузов не потребует особых знаний и умений при выполнении. Главное, определиться с размерами телеги на мотоблок.

Самый простой способ сделать кузов – это применить доски, закрепляя их по углам уголками из прочного и толстого металла. Доски выбирают толщиной не менее 2 сантиметров. Так как устройство предполагает погрузку, разгрузку и перемещение вещей и грузов, то рекомендуется борта агрегата изготовить откидывающимися. Дно чаще всего выполняют также из дерева, но для большей надежности и долговечности, лучше всего использовать металлические листы толщиной более 2 миллиметров.

Это увеличит общий вес конструкции, но такая самодельная техника прослужит долго и без нареканий. Нужно учитывать длину и ширину кузова, чтобы они соответствовали габаритам самого мотоблока и его максимальной мощности. Для удобства и комфорта водителя при выполнении работ, если есть такая возможность, перед кузовом устанавливают приспособление, где будет сидеть человек, в качестве которого лучшим выбором станет кресло из автомобиля.

Колеса

Выбор колес является самым простым действием при разрешении вопроса, как сделать тележку для мотоблока. Применяют диски от разнообразной сельскохозяйственной техники, мотоциклов, мопедов, автомобилей. Только нужно не забывать, что придется обтачивать ось, на которой они будут располагаться, чтобы ее диаметр совпадал с размерами подшипников в ступице.

Сцепка для прицепа

Поворотный узел устройства своими руками делают из стального куска металла, подходящего по габаритам. В нем сверлят или протачивают дырочку, которая предназначена для прохождения консоли. Сцепку рекомендуется изготавливать по чертежам телеги для мотоблока, при использовании подшипников определенного размера. Неподвижную оболочку детали располагают в корпусе поворотного узла и закрепляют с помощью сварки, а внутреннюю часть соединяют с консолью, хорошо проверив, чтобы отсутствовал люфт.

Как сделать днище тележки

Самым ненадежным, но быстрым способом изготовить днище для телеги является выполнение работ, применяя обрезную деревянную доску. Однако, если вы хотите получить прочное и долговечное устройство, то дно следует в качестве материала использовать металлические листы толщиной не менее 2 миллиметров. Тележка с таким днищем прослужит много лет, не прогнивая и не требуя частого ремонта.

Когда все промежуточные действия и составные части выполнены, можно приступать к сборке агрегата. Для этого лучше соблюдать определенную последовательность:

  1. Основную трубу приваривают к дополнительной, выполняющей ось для телеги. Можно также использовать любой готовый колесный узел транспортного средства.
  2. Сцепку мотоблока крепят к противоположной стороне трубы. Нужно убедиться в прочности сварки, чтобы в самый ответственный момент не отделились сваренные детали.
  3. Закрепляют прочно ступицы на концы главной оси, лучше всего также применяя сварку.
  4. Далее следует насадить колеса, зафиксировать их гайками и болтами, надежно и плотно закрутив, чтобы не потерять диски по дороге.
  5. Следом к началу трубы присоединяют приспособление для стоянки, чтобы прицеп занимал горизонтальное положение, когда он отцеплен от мототехники и стоит без работы.
  6. Последним этапом является присоединение кузова и крыльев.

После выполнения всех действий тележка почти готова к использованию. Следует просто прикрепить кресло и подножки для человека, который будет управлять агрегатом. Для этого используется руль и соответствующие рычаги. Удобство и комфорт водителя можно улучшить, приделав к сиденью спинку и обив ее мягким материалом, или просто подложив под спину подушку.

Ознакомившись с тем, как сделать телегу к мотоблоку, вы можете легко и просто, следуя изложенным инструкциям, изготовить устройство своими руками, значительно уменьшив материальные затраты, и получить отличного помощника при работе в саду и приусадебном участке, который позволит не только сохранить силы, но и сократить время. Вы сможете, не задумываясь, заниматься перевозкой собранного урожая, различных удобрений, материалов для строительства, используя для этого не автомобиль, а мотоблок.

‘; blockSettingArray[3][«setting_type»] = 5; blockSettingArray[5] = []; blockSettingArray[5][«minSymbols»] = 0; blockSettingArray[5][«minHeaders»] = 0; blockSettingArray[5][«text»] = ‘

‘; blockSettingArray[5][«setting_type»] = 6; blockSettingArray[5][«elementPlace»] = 90; blockSettingArray[11] = []; blockSettingArray[11][«minSymbols»] = 0; blockSettingArray[11][«minHeaders»] = 0; blockSettingArray[11][«text»] = ‘

‘; blockSettingArray[11][«setting_type»] = 6; blockSettingArray[11][«elementPlace»] = 70; var jsInputerLaunch = 15;

vsemotobloki.com

Изготовление самодельной телеги для мотоблока своими руками: чертежи, размеры, видео

Качественная обработка почвы дело непростое, потребует не только невероятного труда, но и наличия определенных навыков. Еще сравнительно недавно труд был полностью ручным, сегодня есть возможность автоматизировать ряд процессов, чтобы добиться еще более впечатляющей эффективности работы. Ниже предлагается рассмотреть, каким образом можно изготовить качественную и надежную телегу для мотоблока своими руками, оснастить ее всем необходимым.

Конструкция телеги и чертежи

Мотоблок – довольно полезное в сельском хозяйстве оборудование. Чтобы увеличить показатель эффективности его использования, необходимо применять специальное навесное оборудование – насадки. Наиболее практичным является мотоблочный прицеп, прикрепление которого позволит использовать мотоблок как транспортное средство. Стоит отметить, для этого совершенно необязательно приобретать полностью готовый заводской вариант, можно попробовать сделать тележку самостоятельно, используя максимально простой комплекс оснащений и агрегатов.

На чертеже ниже можно увидеть, что представляет собой самодельная тележка на мотоблок, из каких основных агрегатов он состоит и что стоит использовать при его разработке.



Чертеж и размеры телеги для мотоблока

к содержанию ↑

Купить навеску и прицепное к мотоблоку в интернет-магазинах

Изготовление тележки для мотоблока своими руками

Конструктивно тележка состоит из таких элементов, как сцепка, кузов, колеса, а также рама, на которую и устанавливается бортовое оборудование.

Рама

Рама самодельной телеги для мотоблока изготовляется их профильных труб (для этих целей подойдут и изделия круглых сечений, что позволит гарантировать максимально высокий функционал оборудования). Чтобы конструкция рамы не потребовала частого ремонта и обслуживания, потребуется дополнительно укрепить ее уголками, используя сварку.

Сделать более прочным кузов и борта позволит покрытие этих элементов тонким металлом листового типа, на крайний случай – профнастилом.

Если выполнить кузовной элемент телеги с откидными бортами, можно гарантировать более простую эксплуатацию оборудования, обеспечить легкость погрузки и выгрузки материалов или любых иных сельскохозяйственных товаров.

к содержанию ↑

Ось и колеса

Примерный размер колесной оси тележки составляет один метр и выглядит как стержень. Если сделать длину меньше, колеса не будут помещаться в установленных границах кузова. В качестве стандартных элементов опоры превосходно зарекомендуют себя обычные уголки. Посредством использования сварки мастер может качественно соединить корпусные элементы шарнира, а также лонжерона с соответствующим стержнем.

На лонжероны надевается комплект «серег» и доведенная до требуемого размера ось кронштейна. Для самодельной тележки практичными будут фактически любые колеса, используемые в автомобильной промышленности. Например, покрышки от автомобиля ВАЗ, но лучше поискать специальные колеса для тележки в сборе.

Если выбирать большие колеса, это будет способствовать формированию лучшей проходимости и принципиальному увеличению функциональных свойств устройства.

к содержанию ↑

Ступица

Чтобы тележка могла перемещаться, необходимо под колесную пару правильно подобрать ступицу. Это могут быть специальные прицепные устройства или модели, отобранные из старых транспортных средств или прицепов. Вне зависимости от варианта конструкции колесной пары, не ней предусмотрена и ступица. Среди всех агрегатов широкое применение получила задняя балка ВАЗ-2109. Это сравнительно недорогое, но достаточно практичное и эффективное решение.

к содержанию ↑

Сцепка

Сцепное устройство изготовляется или покупается в зависимости от варианта крепления на конкретном мотоблоке. Это важно, чтобы сцепка надлежащим образом подходила к «уху» мотоблока.

Одним из вариантов сцепки является консоль, верхняя часть которой повторяет кронштейн мотоблока, к которому крепятся все навесное оборудование.

к содержанию ↑

Сборка тележки

Если планируется транспортировка грузов в сыпучем виде, тогда бортовые элементы лучше всего сделать откидными. Это касается в первую очередь боковых бортов, которые позволяет оптимальным образом осуществлять погрузку сложных грузов. Если планируется транспортировать груз в мешках, то имеет смысл сделать откидным только задний борт.



Загрузка…

moymotoblok.ru

Как сделать телегу для мотоблока своими руками?

Трудно представить заядлого садовника без мотоблока в хозяйстве. Это незаменимая вещь, которая, прежде всего, необходима при вспахивании земли на садовом участке. Но функции мини-трактора можно расширить, присоединив к нему тачку/прицеп. Конечно, тележку для мотоблока легко купить в профильном магазине, но настоящий мужчина легко сможет смастерить прицеп на мотоблок самостоятельно.

Вариации тележек

Вариации тележек данному виду техники напрямую зависят от способности транспортировать определенный груз.

  1. Простая одноосная тележка. Максимальный вес подъема до 70 кг. Ее конструкция будет простой и недорогой.
  2. Телега для мотоблока грузоподъемностью до 110-120 кг. Наиболее универсальный вариант для использования в хозяйстве.
  3. Прицеп для перевозки тяжестей с весом более 120 кг. Конструкция усложняется, увеличиваются затраты на материал для рамы и облицовки. Данный вариант более дорогостоящий, но и возможности тележки значительно возрастают.

Самостоятельный монтаж мотоблочного прицепа ‒ проще не бывает

Как сделать прицеп к мотоблоку своими руками? Главное, что вам необходимо для экономии затрачиваемых сил и избегания нежелательных ошибок ‒ это правильные чертежи прицепа для мотоблока и схемы.

Подобрав точные чертежи своими руками и размеры планируемого прицепа, нужно просчитать все нюансы при изготовлении.

  1. Продумать, для перевозки чего изготавливается телега: будет ли это некрупногабаритный, легкий груз или, скорее всего, тяжелый. Исходя из этого, выбирать материал по прочности для каркаса и обшивки прицепа.
  2. Если прицеп будет самосвальным, двухосным, с большой грузоподъемностью, то есть необходимость оснащения его гидравлическим приводом. Это нужно для легкого опрокидывания.
  3. Для модели с одной осью (одноосный) вполне хватит устройства ручного типа.
  4. Для безопасности телегу, у которой грузоподъемность будет больше 350 кг, необходимо оборудовать механическим самодельным тормозом. Когда мотоблок с тележкой будет достаточно загружен, то при спуске с горки его остановить будет невозможно. Но так как сделать тормоза на прицеп к мотоблоку самостоятельно достаточно сложно, поэтому лучшим вариантом будет помощь квалифицированного человека.

Первый этап ‒ подготовка необходимых деталей и инструментов

В общем это обычное сочетание кузова, рамы, колес и сцепки. Для монтажа самодельного прицепа к мотоблоку вам нужно приобрести (а возможно, они уже есть в хозяйстве) такие детали:

  • трубы диаметром 60х30 мм и 25х25 мм, обычно они должны быть железными для надежности будущего изделия;
  • два колеса, возможно, у вас завалялись старые ненужные от «Москвича», а также рессоры;
  • листы дюралюминиевые, их толщина должна быть около 2 мм;
  • листы стали, их толщина должна быть около 0,8 мм;
  • швеллер №5;
  • крепежные элементы.

Конечно, вам не обойтись при монтировании тележки для мотоблока без необходимых инструментов: болгарки для резки деталей, электрического лобзика, шуруповерта и сварки.

Рама для мотоблочной телеги

Чтобы сделать прицеп для мотоблока своими руками надежным и долговечным, необходима очень прочная рама. При производстве решетки для каркаса подойдет труба 60х30 мм, в сечении должен быть квадрат (прямоугольник) и уголок для соединения 25х25 мм. Дабы сделать решетку-каркас, все детали нужно соединить 5-ю дополнительными поперечинами.

По углам решетки-каркаса к продольным трубам с помощью сварочного аппарата крепят 4 вертикальные стойки. Если тачка для мотоблока будет с откидным бортом, то рамы нужно производить отдельно и только потом устанавливать.

Варианты обшивки каркаса


Для обшивки конструкции мастера выбирают недорогой материал или тот, что есть в наличии. Цена изделия становится намного меньше.

  1. Деревянные доски, которые часто остаются после строительства. Основные плюсы ‒ малозатратные, минусы ‒ влагостойкие, как следствие низкая продолжительность «жизни» тачки для мотоблока. Помимо этого, для их обработки нужны дополнительные средства.
  2. Пластик. Плюсы ‒ стойкий к влаге в отличие от дерева, минусы ‒ не крепкий, при повреждении он сломается.
  3. Листы металла. Плюсы ‒ прочный материал, поэтому долговечен, минусы ‒ один из самых дорогих вариантов.

Но если телега к мотоблоку будет использоваться постоянно, то выгоднее сделать ее металлической и не тратить лишние средства на ремонт. Закрепить листы к раме можно сварочным аппаратом.

Изготавливаем ходовую часть

Для перевозки груза прицепу нужны колесные узлы, которые можно снять с ненужного транспортного средства. Для крепления колесных узлов необходимо приварить дополнительную трубу. Ступица для прицепа прикрепляется методом напрессовки. На ось надевают заднюю часть, которую перед этим вытачивают. Перекос должен отсутствовать, поэтому его нужно постоянно контролировать. Смонтированные колеса необходимо закрепить гайками и в заключение надеть колпаки.

Сцепка для прицепа мотоблока

Сцепка для прицепа мотоблока ‒ достаточно важный элемент всей конструкции. Самый лучший из вариантов ‒ это узел, когда труба соединяется с другой трубой. В изогнутую трубу с одной стороны нужно приварить еще одну небольшую часть трубы. Это необходимо делать в положении вертикально. Такая же операция проделывается и на другом краю главной трубы. В завершение для соединения с прицепом монтируется шкворень. При повороте или на неровной дороге данная конструкция обеспечит прочное сцепление.

Как избежать ошибок при изготовлении тележки к мотоблоку?

Если мотоблочный прицеп изготавливается впервые, то ошибки встречаются даже у лучшего мастера. Основные из них:

  • неправильно выбранное сиденье. Оно должно быть удобным, ведь работать по хозяйству приходится часто. Лучшие сиденья в виде лавы;
  • ради экономии не устанавливают тормоза. Ни в коем случае не экономьте на собственной безопасности. Пусть лучше самодельные ручные тормоза, чем ничего;
  • некачественная и дешевая обшивка. И снова ради бюджетного варианта, но помните ‒ скупой платит дважды.

pro-motobloky.ru

Простая тележка для мотоблока своими руками чертежи, видео, фото

Оглавление:

В огороде или в саду мотоблок — это одна из самых полезных вещей. С его помощью вы не только легко обрабатываете землю, но и перевезете массу нужных вещей: сено, удобрения, урожай картофеля, топливо… Вот только как это осуществить, если стандартный мотоблок не имеет прицепа? Выход есть — делается тележка для мотоблока своими руками, (чертежи приведены ниже) довольно просто, а денег это сэкономит массу.

Простая тележка для мотоблока своими руками чертежи

Тележка для мотоблока может везти груз400-450 кг плюс вес водителя. Она легко везет шесть или семь мешков с картофелем без перегрузки.

Чертеж тележки для мотоблока

Описание:

  • 1 — кронштейн для навесных устройств мотоблока;
  • 2 — консоль;
  • 3 — водило;
  • 4 — подножка из доскиs20;
  • 5 — водительское сидение из доски s20;
  • 6 — рама;
  • 7 — кузов из доски s20;
  • 8 — балка опорная из бруса 50×50, 3 шт.;
  • 9 — болт М8;
  • 10 —упорное кольцо из трубы ст.58×4;
  • 11 — колесо от мотоколяски, 2 шт.


Водило тележки конструктивно содержит всего несколько частей, скрепляемых между собой сваркой. Наиболее перегруженной частью будет сопряжение дышла с поворотной частью. Поэтому в этом месте нужно установить дополнительные ребра жесткости.


Рама тележки

Изготавливается из стального уголка и обрезков труб с круглым и прямоугольным сечением. Вся конструкция выглядит несколько замысловатой и имеет избыточный запас прочности. Она предназначена для использования на пересеченной местности и отсюда тяжелые условия эксплуатации для тележки.

Рама тележки для мотоблока

  • 1 — раскос из уголка ст.L21×3;
  • 2 — рамка сиденья из уголка ст.L21×3;
  • 3 — стояк из трубы ст.50×25×4;
  • 4 — стойки сиденья из уголка ст.L40×4;
  • 5,14 — подкосы передние из трубы ст.50×25;
  • 6, 15 —продольные лонжероны из уголка ст.L40×4;
  • 7, 8 — опоры колесной оси из уголка ст.L32×4;
  • 9,16 — подкосы задние из трубы ст.50×25;
  • 10 —усиливающая поперечина из уголка ст. L40×4;
  • 11 — корпус шарнира продольного из трубы ст.58×4;
  • 12 —колесная ось из круга ст.30 мм;
  • 13,17 —поперечные лонжероны из уголка ст.L40×4;
  • 18 — косынки (s4).

Кто не рассчитывает на столь большие нагрузки может принять и более простой вариант.

Водило тележки

  • 1 — корпус узлаповоротного;
  • 2 — дышло из трубы ст. 49×3, L1820;
  • 3 — рамка подножки изуголка ст.L25×4;
  • 4 — упор из трубы ст.58×4;
  • 5 — ребро жесткости из листа ст.s4;
  • 6 — накладка из полосыст.25×4.

Заготовкой для колесной оси служит стальной круг диаметром 30мм. При длине оси около метра колеса находятся под кузовом. Колесная ось с опорами уголковыми и косынкой скреплена сваркой с лонжеронами и корпусом шарнира продольного.

Кузов

Он сколачивается из 20мм досок,на углах которых крепятся стальные уголки. К раме кузов тележки крепится через три прочные опорные балки из бруса 50х50.

Колеса

Они берутся от мотоколяски вместе с ступицей в сборе. Оба конца оси точатся под диаметр подшипников ступицы.

Сцепка с мотоблоком

Сцепку тележки и мотоблока обеспечивает консоль. Верхняя часть ее повторяет контур держака окучивателя, так как закрепляется в штатном кронштейне навесных устройств мотоблока. Вокруг нижней части в виде оси в двух РУП- подшипниках закреплен узел поворотный водила. Пространство между РУПами заполняется смазкой и закрывается снаружи пыльниками.
При тяжелых условиях эксплуатации тележки соединение ее и водила должно быть шарнирным.

Дышло вставляется внутрь трубчатого корпуса продольного шарнира,оно фиксируется упорным кольцом. Такая конструкция ведет к независимости колес тележки от колес мотоблока, что при езде по неровностям существенно упрощает управление мотоблоком.

Узел поворотный


1 — консоль,
2 — пыльники,
3,6 — подшипники 36206,
4 — корпус,
5 —распорная втулка,
7 —дистанционная втулка,
8 — шайба,
9 — гайка М20×2,5,
10 — масленка,
11 — дышло.
Водитель сидит на полужесткой подушке сиденья из дерева перед кузовом. Руки водителя держатся за рычаги мотоблока, а ногами он опирается на подножку из дерева врамке из уголков на дышле водила.

Тележка для мотоблока своими руками

Простейшая тележка для мотоблока способна легко перевозить грузы весом до 400 кг.

Конструктивные части тележки

В любой тележке условно можно выделить следующие составные части: водительское место, установленное на сварном каркасе, центральная рама, собственно тележка с кузовом и колеса.

Из какого материала делать раму тележки?

Проще всего она варится из швеллера и уголка, купить которые можно в любом магазине строительных материалов. Рама варится максимальной аккуратностью, так как она должна выдерживать нагрузки при езде по ухабам разбитых проселочных дорог.

Заготовка для колесной оси

Для нее можно взять стальной круг диаметром не менее 30 мм. Ось соединяется сваркой с продольным шарниром и с угловыми опорами. Подбирать длину оси нужно так, чтобы колеса находились под кузовом.

Как делать кузов для тележки

Собственноручно кузов проще всего собирается из досок толщиной до 20 мм, на его углах устанавливаются стальные уголки. С рамой доски скрепляются болтовыми соединениями. Лучше сделать борта откидными: так будет удобнее выгружать грузы большого объема.

Колеса

Можно использовать их от любой сельхозтехники. Вполне подойдут колеса и от обычной коляски от мотоцикла. Ось необходимо будет обточить под диаметр подшипников в ступицах колес.

Сцепка для прицепа

Делается из любого пригодного куска металла путем высверливания я в нем такого отверстия, в которое легко проходит сцепка. Узел поворотный желательно сделать из подшипника с подходящим диаметром, закрепив его максимально прочно сваркой.

Днище тележки

Конечно, его можно сделать из обрезной доски. Но более прочное днище лучше выполнить из листового металла с предпочтительной толщиной листа два-три миллиметра. Такая тележка для мотоблока, которую самому можно сделать за два-три дня, сможет прослужить несколько лет и практически без ремонта.

Тележка для мотоблока своими руками видео подборка

motoblok-kultivator.com

Размеры телеги для мотоблока своими руками

>

>

Размеры телеги для мотоблока своими руками

Телега для мотоблока своими руками фото

Телега для мотоблока своими руками фото

Из воздушных шаров в нижнем новгороде своими руками

Тележка для мотоблоков

Тележка самосвальная с адаптером под навеску к мотоблоку / Навесное оборудование PUBERT — Berlin-bt, Киев


Dde 00.07.03.00.00 тележка для мотоблока Прицеп адаптер для мотоблока цена

Чертежи прицепа для мотоблока своими руками фото

Тележки своими руками фото

Телега на мотоблок своими руками

Телеги для мотоблоков своими руками фото

Органайзер для Тележка с мотоТележка с мотоГде

Телеги для мотоблоков своими руками фото

Телега к мотоблоку своими руками фото

Тележка для мотоблока купить в Коломне. Компания МОТО-ВЕЛО, г. Коломна, Московская область, куплю, мотовелозапчасти, мото, вело,

Тележку для мотоблока своими руками фото

Телега на мотоблок своими руками

Тележки мотоблок своими руками

Тележку для мотоблока своими руками фото

Тележки для мотоблоков своими руками фото


Чертеж телеги для мотоблока своими руками

sqezo.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
