Установка и подключение насосной станции к скважине: алгоритм работ

Отсутствие центрального водоснабжения теперь не является непреодолимой преградой для обеспечения водой частных домов и дач в загородной местности. Этот вопрос легко решается с помощью устройства на приусадебном участке колодцев или скважин различной глубины, зависящей от места залегания водоносного слоя. Для создания в водопроводной сети давления, достаточного для подключения и постоянной эксплуатации сантехнического оборудования, используют насосные станции для скважин.

Эти компактные агрегаты обеспечивают подъем воды с глубины, доходящей до 20 метров, и ее равномерное распределение под хорошим напором по всем точкам водопотребления в доме. Таким образом, человек не испытывает какого-либо дискомфорта из-за недостатка воды или ее отсутствия, если не случается перебоев в подаче электричества. Однако и эту проблему сейчас можно решить с помощью использования генераторов и миниэлектростанций.

Выбор подходящей модели насосной станции

При выборе насосной станции руководствуются не только стоимостью оборудования, но и его режимом работы, а также другими техническими характеристиками. Сразу отметим, что приобретают малогабаритные насосные станции только в том случае, если глубина пробуренной скважины не превышает 20 метров. В более глубоких скважинах использование данного оборудования считается неэффективным и нерентабельным.

Выбирая модель насосной станции, вспомните о следующих советах.

• Для скважин, глубина которых составляет менее 10 м, приобретают однотрубные станции. Их монтаж очень прост.
• Для более глубоких скважин (10-20 м) подойдут только эжекторные двухтрубные станции, мощность и конструкция которых позволит обеспечить подъем и распределение  воды.
• Если предполагается установка насосной станции в подвальном помещении дома, то надо обращать внимание на менее шумные модели. Как правило, в малошумных агрегатах производитель устанавливает пластиковые рабочие колеса. Не стоит экономить на стоимости изделий, так как шум от работы дешевого и малоизвестного оборудования доставит много неудобств во время эксплуатации.

Если глубина пробуренной скважины превышает 20 метров, то установка насосной станции в скважину не производится. В этом случае приобретают специальный глубинный насос, который подает воду в промежуточную емкость, оборудованную датчиками, отслеживающими верхний и нижний уровень жидкости. При разборе воды автоматика включает насос. В водопроводную сеть вода из емкости попадает через гидрофор — устройство, способное поддерживать заданный уровень давления в трубопроводе.

Насосная станция водоснабжения Wilo-Jet HWJ, корпус, рабочее колесо и вал которой выполнены из нержавеющей стали, обеспечивает подъем водяного столба на 8 метров

В нашем следующем материале представлены рекомендации эксперта по выбору насосных станций, а также перечислен ряд производителей оборудования, которые зарекомендовали себя на рынке: https://aqua-rmnt. com/voprosy/16738.html.

Принцип действия однотрубных и двухтрубных станций

В зависимости от типа устройства всасывающего трубопровода все насосные станции можно разделить на две группы:

• однотрубные;
• двухтрубные (эжекторные).

У однотрубных станций  конструкция водозабора совсем простая, так как вода поступает по одной линии в корпус насоса. У двухтрубных станций конструктивное устройство намного сложнее. Зато данное оборудование, обладая меньшей мощностью, способно обеспечить подъем воды с большей глубины. Достигается это за счет того, что вода поднимается благодаря разрежению, создаваемому рабочим колесом насоса, которое увеличивается из-за инерции воды, которая циркулирует по кругу при работе станции.

Выбор места размещения насосной станции

При наличии возможности лучше произвести подключение насосной станции к скважине не в подвале дома, а в отдельно сооруженном помещении на участке, расположенном подальше от дома. Это избавит людей, проживающих на объекте, от шума, который возникает при работе оборудования. В помещении должно быть сухо, так как только при этом возможна исправная и безопасная работа насосного оборудования, зависящего от электричества.

В техническом помещении станцию устанавливают на прочный бетонный пол или на пьедестал, сложенный из кирпичей либо сбитый из деревянных брусков. Перед установкой агрегата желательно подложить под него резиновый коврик, который поглотит частично вибрации. Насосная станция крепится к основанию с помощью анкеров, которые забивают в отверстия, предусмотренные в ножках агрегата.

Установку насосной станции, издающей шум при работе, лучше провести в отдельном помещении, обустроенном на приусадебном участке недалеко от скважины

Если водоснабжение дома осуществляется не из скважины, а из колодца, то вам может быть полезен следующий материал о подключении оборудования: https://aqua-rmnt.com/vodosnab/kolod-skvaj/podklyuchenie-nasosnoj-stancii-k-kolodcu. html.

Самостоятельный монтаж и подключение

Два выхода, имеющиеся на насосной станции, предназначены для ее подсоединения к скважине и к водопроводной системе дома. Сначала приступают к подключению агрегата к скважине. Для этого берется полиэтиленовая труба, диаметр которой должен быть равен 32 мм. Труба, конечно же, должна быть цельной, что исключит возможность появления протечек. Поэтому трубу лучше купить с небольшим запасом, если что, излишки можно отрезать. Один конец трубы опускается в скважину, а второй подсоединяется к насосу, вмонтированному непосредственно в станцию.

При необходимости полиэтиленовую трубу утепляют, используя в качестве утеплителя материалы, выпускаемые компанией Termoflex.

На конец трубы, опускаемый в скважину, крепят металлическую сеточку, которая служит фильтром грубой очистки. Там же закрепляют обратный клапан, необходимый для того, чтобы обеспечить постоянное заполнение трубы водой. Только в этом случае насос сможет качать воду из скважины. Для закрепления обратного клапана и фильтра используют муфту с наружной резьбой.

К насосу второй конец полиэтиленовой трубы крепится с помощью такой же муфты. Сначала к выходу станции подсоединяют кран американку, затем к нему — муфту с наружной резьбой, а далее — полиэтиленовую трубу с помощью цангового соединения.

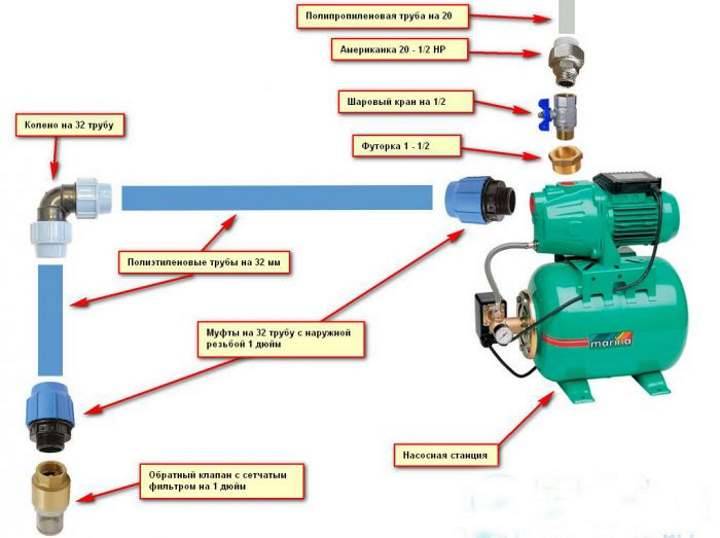

Схема подключения компактной насосной станции к скважине и трубопроводу системы водоснабжения частного дома с указанием наиболее важных соединений

К трубопроводу насосную станцию подключают, используя второй выход, который обычно располагается в верхней части агрегата. При этом также к станции подсоединяют кран американку резьбовым соединением. Затем в кран вкручивают полипропиленовую комбинированную муфту, диаметр которой равен 32 мм, а угол — 90 градусов, длина наружной резьбы — 1 дюйм. Прочное соединение полипропиленовой водопроводной трубы с муфтой обеспечивается путем спайки этих элементов.

Вам может пригодиться материал с инструкциями по устранению наиболее распространённых неисправностей: https://aqua-rmnt.com/vodosnab/nasos/nasos-stancii/remont-nasosnoj-stancii-svoimi-rukami.html.

Как видите, работы по установке и подключению насосной станции к скважине можно провести самостоятельно. Если же вы не хотите вникать в тонкости проведения монтажных работ, то наймите специалистов.

Оцените статью: Поделитесь с друзьями!

Установка и подключение насосной станции к колодцу или скважине своими руками: схемы монтажа

Может ли быть собрана и установлена насосная станция своими руками, без привлечения сторонних специалистов? Таким вопросом задаются многие собственники дач и загородных домов, желающие обеспечить себя требуемым количеством воды как для бытовых нужд, так и для полива растений на приусадебном участке. Еще большую актуальность вопрос по установке насосной станции, собрать которую своими руками вполне реально, приобретает в тех случаях, когда дача или загородный дом расположены в районах без централизованного водоснабжения.

Насосная станция – это компактное и одновременно функциональное оборудование, обеспечивающее стабильное водоснабжение частного дома

Для чего в автономной системе водоснабжения нужна насосная станция

Решив установить на скважину, уже имеющуюся на приусадебном участке, насосную станцию, следует сначала разобраться в том, для чего нужна такая установка. Если говорить о тех задачах, которые позволяют эффективно решать насосные станции для скважин и колодцев, то сюда следует отнести:

• подъем воды из скважины или колодца и ее бесперебойная подача ко всем точкам автономной системы водоснабжения;
• обеспечение стабильного давления потока жидкой среды, транспортируемой по трубопроводной системе, а также отсутствия в элементах такой системы воздушных пробок;
• обеспечение подачи воды в трубопроводную систему в течение некоторого периода даже в тех случаях, когда электронасос не работает, что может произойти из-за его поломки или при сбоях в сети электроснабжения.

Летняя насосная станция обеспечит подачу воды для полива и хозяйственных нужд в теплое время года

В отличие от отдельно взятых насосов, также используемых для откачивания воды из скважины или колодца, насосные установки обеспечивают более щадящий режим работы оборудования, поскольку электронасос, входящий в состав таких станций, включается не при каждом открытии кранов в точках водоразбора, а только в те моменты, когда уровень жидкой среды в гидроаккумуляторе снижается до критической отметки.

Конструктивные особенности насосной установки

Насосная установка (станция) – это целый комплекс технических устройств, каждое из которых играет свою роль в вопросе обеспечения эффективной работы всей системы в целом. Типовая конструктивная схема насосной установки включает в себя целый ряд элементов.

Основные части насосной станции

Насос

В этом качестве, как правило, используются поверхностные устройства самовсасывающего или центробежного типа. Устанавливаются они вместе с комплектом остального оборудования, входящего в состав станции, на поверхности земли, а в скважину или колодец опускается заборный шланг, по которому и осуществляется откачивание жидкой среды из подземного источника.

Фильтр механической очистки

Фильтр устанавливается на конец шланга, опускаемый в перекачиваемую жидкую среду. Задача такого устройства заключается в том, чтобы не допустить попадания во внутреннюю часть насоса твердых включений, содержащихся в составе откачиваемой из подземного источника воды.

Сетчатые фильтры для скважин

Обратный клапан

Этот элемент не дает откачиваемой из скважины или колодца воде двигаться в обратном направлении.

Гидроаккумулятор (гидробак)

Гидробак представляет собой металлическую емкость, внутренняя часть которой разделена упругой перегородкой из резины – мембраной. В одной части такого бака содержится воздушная среда, а в другую закачивается вода, поднимаемая насосом из подземного источника. Поступающая в гидроаккумулятор вода натягивает мембрану, а при отключении насоса начинает сжиматься, воздействуя на жидкость в другой половине бака и выталкивая ее через напорный патрубок в трубопровод под определенным давлением.

Устройство гидроаккумулятора насосной станции

Работая по вышеописанному принципу, гидроаккумулятор насосной станции обеспечивает постоянное давление потока жидкости в трубопроводе. Кроме того, насосная станция, установка которой не отнимает много сил и средств, исключает появление опасных для системы водоснабжения гидравлических ударов.

Блок автоматики

Он управляет работой насосной установки. Основным элементом блока насосной автоматики является реле, реагирующее на уровень давления воды, которой наполняют бак гидроаккумулятора. В том случае, когда давление воды в гидроаккумуляторе падает до критической отметки, с помощью реле автоматически включается электронасос, и в емкость гидробака начинает поступать вода, натягивая мембрану. Когда же давление жидкой среды поднимается до требуемого уровня, насос выключается.

Блоки автоматики позволяют автоматизировать работу электронасоса

Насосные установки также оснащаются манометрами для измерения давления и трубами, при помощи которых осуществляются обвязка и соединение с основным контуром системы водоснабжения.

Следует иметь в виду, что типовая насосная установка, которая изготовлена на базе поверхностного насоса, может использоваться для откачивания воды из скважин и колодцев, глубина которых не превышает 10 метров. Для того чтобы поднимать воду из более глубоких подземных источников, можно дополнительно оснастить насосную установку эжектором либо собрать насосную станцию с погружным насосом, но такая конструктивная схема используется достаточно редко.

Схема монтажа насоса с выносным эжектором

На современном рынке предлагается множество насосных станций различных моделей и торговых марок, цены на которые довольно сильно разнятся. Между тем можно сэкономить на приобретении серийного оборудования, если купить необходимые комплектующие и собрать насосную станцию своими руками.

С чего начать

Прежде чем задумываться о том, как собрать насосную станцию для частного дома или для дачи, надо рассчитать параметры системы водоснабжения, которую такое оборудование будет обслуживать. Ниже перечислены основные характеристики системы водоснабжения, которыми определяются технические параметры насосного оборудования, а также схема подключения насосной станции.

Дебет скважины

От этого параметра будет напрямую зависеть, какое количество воды насосная установка сможет откачать из подземного источника за единицу времени.

Формула расчета дебита скважины

Объем водопотребления

При расчете учитывают количество людей, которые будут постоянно проживать в доме, обслуживаемом водопроводной системой, а также количество и тип бытовой техники, для работы которой необходима вода. Естественно, объем водопотребления не может превышать дебет скважины, так как в таком случае подземный источник просто не сможет обеспечить подачу того количества воды, которое необходимо для обслуживания автономной водопроводной системы. При расчете объема водопотребления следует учитывать и тот факт, что в летний период насосные установки используются не только для бытовых нужд, но и при поливе зеленых насаждений.

Характеристики скважины

Здесь речь идет о глубине источника. Важны также архитектурные особенности строения, которое будет обслуживаться водопроводной системой. Учитывать данные параметры необходимо для того, чтобы подобрать насосное оборудование, которое будет в состоянии откачать воду из самой нижней точки источника и поднять ее по трубопроводной системе до самой верхней точки водоразбора в доме.

После определения всех вышеперечисленных параметров можно подобрать и приобрести все необходимые комплектующие и приступить к монтажу насосной станции.

Выбираем место для установки

Изготовить насосную установку для частного дома или дачи своими руками несложно. Однако при этом надо решить вопрос о том, как и где правильно установить насосную станцию. Место для установки насосной станции, от правильного выбора и обустройства которого будет зависеть эффективность работы оборудования, должно соответствовать определенным требованиям.

• Если бурение скважины или обустройство колодца на приусадебном участке уже выполнено, то насосная станция монтируется как можно ближе к источнику водоснабжения.
• В целях защиты насосного оборудования от замерзания воды в холодное время года место установки должно отличаться комфортными температурными условиями.
• Поскольку насосные установки нуждаются в регулярном техническом обслуживании, то к месту их установки должен быть обеспечен свободный доступ.

Исходя из вышеперечисленных требований, в качестве места для установки насосной станции на даче или в частном доме используют кессон или отдельное и специально оборудованное помещение.

В идеале место для насосной станции следует предусмотреть на стадии строительства дома, выделив для этого отдельное помещение

Иногда монтируют насосные установки в постройках, которые уже есть на территории приусадебного участка. У каждого из перечисленных вариантов есть свои плюсы и минусы, на которых следует остановиться подробнее.

Размещение насосной станции в отдельном помещении в здании с пробуренной под домом скважиной

Схема установки насосной станции в подвальном помещении дома является практически идеальным вариантом для расположения такого оборудования. При данной схеме установки обеспечивается легкий доступ к оборудованию, а также легко решается вопрос по снижению уровня шума, создаваемого при работе станции. Наиболее удачным такой вариант станет в том случае, если помещение для насоса будет отапливаемым.

Размещение насосной станции в теплом обустроенном подвале

Если насосная установка располагается в надворном строении, несколько затрудняется быстрый доступ к ней. Зато при такой схеме подключения насосной станции кардинально решается проблема с шумом от работы оборудования.

Станцию можно установить на кронштейне в достаточно широком и глубоком колодце

Следует уделить особое внимание вопросу прокладки трубопроводной системы. Трубы, по которым вода будет транспортироваться от насосной станции до жилого строения, размещают в грунте ниже уровня его промерзания либо, если их монтируют на поверхности земли, хорошо утепляют. Такой подход к монтажу трубопровода защитит воду от замерзания в зимний период.

Установка станции в кессоне обеспечит защиту от промерзания и полную шумоизоляцию

Достаточно часто насосные станции монтируют в кессоне – специальном резервуаре, который устанавливают над оголовком скважины, непосредственно в приямок. В качестве кессона может выступать как пластиковая или металлическая емкость, заглубленная в грунт ниже уровня его промерзания, так и капитальное подземное сооружение, стенки и основание которого выполнены из бетона либо отделаны кирпичной кладкой. Следует иметь в виду, что при установке насосной станции в кессоне доступ к оборудованию достаточно ограничен. Кроме того, если используется для насосной станции схема подключения данного типа, то отрезок трубопровода между насосным оборудованием и обслуживаемым им строением необходимо тщательно утеплять или располагать в грунте на глубине, находящейся ниже уровня промерзания.

Как осуществляется процесс сборки

Лучше всего, если сборка насосной станции и ее подключение осуществляются в сухую и теплую погоду. Это позволит без спешки, правильно и аккуратно выполнить все процедуры, проводимые на открытом воздухе. Придерживаться такой рекомендации следует и потому, что на сборку, подключение и регулировку насосной станции может потребоваться значительное количество времени.

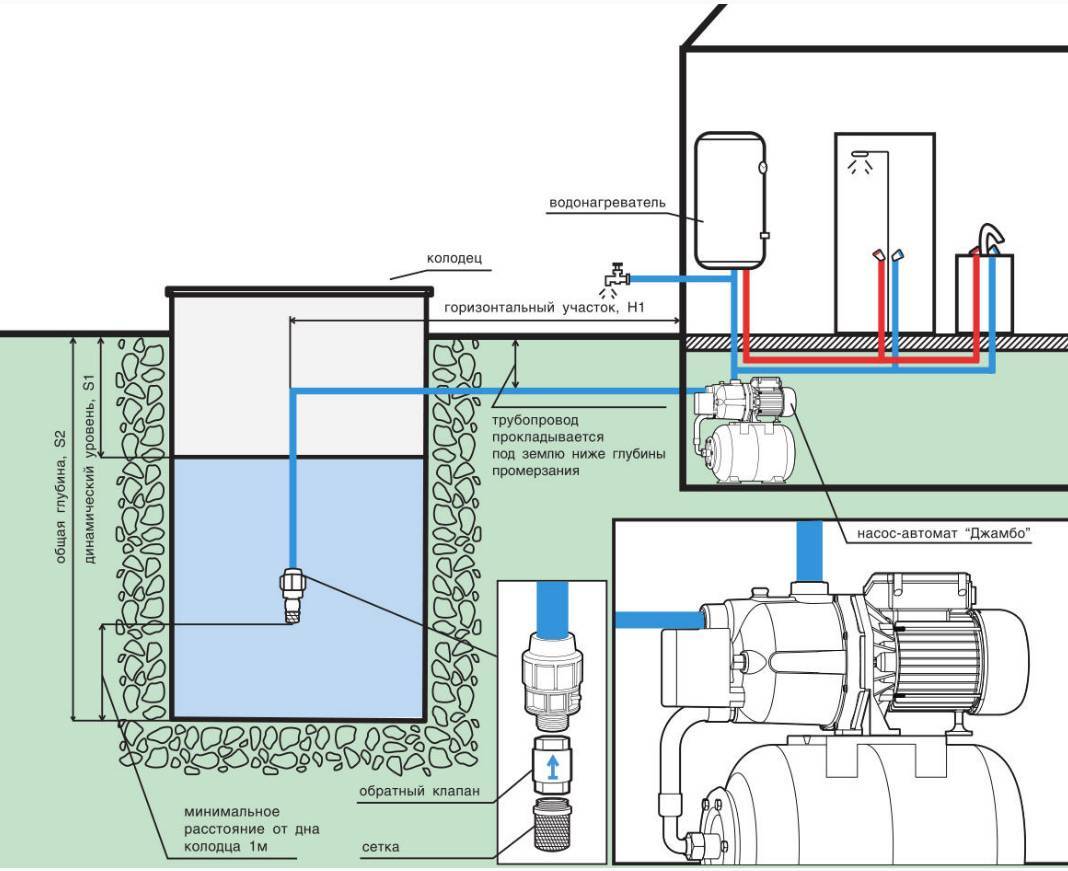

Схема подключения насосной станции

Схема, по которой осуществляются сборка и подключение насосной станции с накопительным баком-гидроаккумулятором, выглядит следующим образом.

1. Сначала на заборный шланг устанавливаются обратный клапан и фильтр грубой очистки, который защитит насос от попадания в его внутреннюю камеру твердых включений, содержащихся в составе перекачиваемой воды.
2. Затем осуществляется подсоединение верхнего конца заборного шланга к входному патрубку насоса.
3. После соединения заборного шланга и помпы собираем всю конструкцию насосной станции. Для этого, используя шланг, напорный патрубок насоса соединяем с входным патрубком гидроаккумулятора.
4. Для обеспечения автоматического включения и выключения насоса на гидроаккумулятор монтируют реле, которое устанавливает соответствующие параметры давления воды в гидробаке.
5. После выполнения всех вышеописанных процедур осуществляется подключение собранной и установленной насосной станции к системе водоснабжения, для чего может быть использован шланг (или жесткая труба).
6. После соединения всех элементов системы насосная станция подключается к сети электроснабжения. Осуществляется тестовый запуск оборудования.

Подключение реле давления насосной станции

На входную и напорную магистрали насосной станции обязательно устанавливаются шаровые краны, которые необходимы для того, чтобы изолировать оборудование от обслуживаемой им системы в тех случаях, когда требуется выполнить его демонтаж для техобслуживания и ремонта.

Автоматика для насосной станции, которая обеспечивает более эффективную работу оборудования и его защиту от нештатных ситуаций, кроме реле давления, может дополнительно включать в себя и ряд других технических элементов. К таким элементам, в частности, относятся датчик наличия воды в системе и датчик, контролирующий степень нагрева корпуса электронасоса.

При запуске насосной станции и ее дальнейшей эксплуатации важно также знать, как отрегулировать реле давление на требуемые параметры срабатывания. Настроить такое реле на верхнее и нижнее значения давления, при которых оно будет автоматически отключать и включать насос, можно при помощи двух пружин. Степень их сжатия регулируется посредством специальных винтов. Правильно отрегулированный датчик давления запускает и отключает насос станции именно в те моменты, когда это необходимо, а также обеспечивает подачу воды в гидроаккумулятор равномерным потоком и без перебоев.

Рекомендации по установке

Перед тем как осуществлять подключение насосной станции к сети электропитания и опускать в шахту скважины или колодца заборный шланг, важно правильно установить такое оборудование. Чтобы получить более полное представление о процессе монтажа насосной станции, можно не только изучить теоретическую информацию на данную тему, но и просмотреть соответствующее видео.

В качестве опорной площадки, на которую устанавливается насосная станция, может быть использовано предварительно залитое бетонное основание, а также обычная бетонная плита или деревянный щит. Главное, что следует контролировать при выполнении установки насосной станции, – это чтобы оборудование располагалось на опорной площадке абсолютно ровно, без перекосов.

Какие элементы насосной станции можно изготовить самостоятельно

На стоимости самодельной насосной станции можно неплохо сэкономить, если изготовить для нее гидроаккумулятор своими руками. Самодельный гидроаккумулятор изготавливают многие домашние мастера.

Самодельный гидробак

Как сделать самостоятельно такое устройство? Чтобы сделать гидроаккумулятор своими руками, потребуются следующие комплектующие:

• емкость объемом не менее 30 л;
• резиновая мембрана соответствующего диаметра;
• реле давления;
• манометр;
• набор фитингов;
• запорный кран.

В качестве основного элемента – бачка – можно использовать пластиковую, алюминиевую или стальную емкость, внутренние стенки которой должны быть ровными и гладкими, чтобы не повредить мембрану. После подготовки всех комплектующих для самодельного гидроаккумулятора их соединяют в одну конструкцию.

Как бюджетно сделать гидроаккумулятор без мембраны? Подробный ответ в небольшом видеоролике ниже.

Обвязка насосной станции

Надеемся, что ознакомившись с этой несложной инструкцией, Вам не составит труда подключить насосную станцию самостоятельно или проконтролировать работу тех, кто занимается ее монтажом.

Обвязка насосной станции.

Насосные станции могут работать в нескольких направлениях:

— Подача воды из скважины или колодца

— Подача воды из накопительной емкости

— Повышение давления в трубопроводе

Несмотря на разнообразные варианты использования, монтаж (или обвязка) этого насосного оборудования во всех этих случаях схож.

Выбор места размещения

Первое, что необходимо сделать- это определить место, где будет располагаться насосная станция. Оно может быть как внутри дома, так и снаружи (например, кессон).

При выборе места в первую очередь руководствуются техническими характеристиками — максимальной глубиной всасывания насоса (откуда сможет поднять насос воду). Все дело в том, что максимальная глубина подъема насосных станций — 8−9 метров.

Глубина всасывания — расстояние от зеркала воды, до насоса. Подающий трубопровод можно опустить на какую угодно глубину, качать воду он будет с уровня расположения зеркала воды.

Если насосу «не хватает» небольшого расстояния, то его можно установить в кессон (в случае со скважиной), или соорудить «полочку» в колодце, на которой надежно будет установлена насосная станция.

Условия эксплуатации

Установка насосной станции в доме хороша всем, кроме того, что оборудование при работе шумит. Если есть отдельное помещение с хорошей звукоизоляцией и по техническим характеристикам это возможно — никаких проблем. Часто делают подобное помещение в подвале или в цокольном этаже. Если подвала нет, можно сделать короб в подполе. Доступ к нему — через люк. Этот короб кроме звукоизоляции должен иметь и хорошую теплоизоляцию — диапазон рабочих температур начинается от +5°C. Для снижения уровня шумов станцию можно ставить на толстую резину — для гашения вибрации. В этом случае возможно даже установка в доме, но звук, безусловно все равно будет.

Если вы остановились на монтаже насосной станции в кессоне, он тоже должен быть утепленный, а еще водонепроницаемый. Обычно для этих целей используют готовые железобетонные емкости, но можно сделать кессон из бетонных колец (по типу колодца). Вниз установить кольцо с дном, сверху — кольцо с крышкой. Еще вариант — сложить из кирпича, пол залить бетоном. Но этот способ подходит для сухих участков — уровень подземных вод должен быть ниже на метр ниже глубины кессона.

В отдельно стоящем помещении. Это, можно сказать, вообще идеальный вариант, с помощью которого может быть выполнена установка насосной станции в скважину или колодец — это одновременно и защита от погодных условий, и комфортная эксплуатация. Единственным недостатком может являться то, что будут возникать незначительные вибрации по трубам.

Подключение насосной станции

Начнем с комплектующих, которые будут необходимы для подключения насосной станции:

— Напорно-всасывающий шланг. Он применяется в случаях заборы воды из скважины, колодца или емкости (он позволяет не делать отверстие в бочке, а просто закинуть в нее шланг и качать воду, тем самым упрощая монтаж). Сам шланг состоит из соединительной муфты с резьбой, которая позволяет присоединить его к насосной станции, непосредственно шланга, а на другом его конце располагается обратный клапан и фильтр-сетка.

Это самый простой тип подключения, ведь для того, чтобы пользоваться водой, остается только подсоединить насосную станцию к Вашей системе водоснабжения.

Более «продвинутую» схему, более пригодную для круглогодичного снабжения Вашего дома водой, мы предлагаем рассмотреть ниже:

Как Вы заметили, здесь предусматривается и слив системы, и разводка воды на несколько участков. Такой способ подключения позволит слить воду из системы, если Вы не будете ей пользоваться, что актуально в зимний период.

Пуск насосной станции

Прежде чем приступать к запуску системы, необходимо проверить исправность и соответствие всех элементов, отрегулировать давление воздуха в гидроаккумуляторе. После этого, насосную станцию и всасывающую магистраль необходимо заполнить водой (это делается через специальное отверстие в насосе). Пробку закручиваем на место, открываем кран на выходе к потребителям и запускаем станцию. Затем станцию необходимо подключить к электрической сети для плавного пуска и проверить давление и автоматику. Первое время вода идет с воздухом — выходят воздушные пробки, которые образовались при заливке насосной станции. Когда пойдет вода ровной струей без воздуха, система ваша вошла в рабочий режим, можно ее эксплуатировать. Станция не должна запускаться очень часто, иначе двигатель будет перегреваться. Норма запусков за один час до 20 раз (точная цифра должна указываться в техническом паспорте системы). Затем в процессе эксплуатации необходимо контролировать давление воздуха в гидроаккумуляторе (1,5 атмосферы).

Как подключить насосную станцию к скважине: схемы, фото, описание

Как правильно выбрать насосную станцию для своей скважины

Перед тем, как приступить к подключению насосной станции, нужно будет еще и сделать ее правильный выбор. Это позволит обеспечить максимальную эффективность водозаборной скважины.

Скважина — это сооружение, которое позволяет получать воду, пригодную для употребления, без каких-либо проблем в течение долгого времени.

Причем, выбор может осуществляться в зависимости от нескольких параметров:

• От поставленных эксплуатационных задач;
• От качества используемой воды и от ее источника;
• От того, в каком режиме будет эксплуатироваться скважина.

Что касается первого пункта, то сегодня предлагается главным образом два типа насосного оборудования – для промышленных нужд и для бытовых. Первый вряд ли потребуется обычному человеку. Ведь они могут занимать несколько этажей зданий и предназначаются для перегона миллионов кубометров воды. А вот бытовые насосные станции следует приобретать, исходя из того, для чего именно планируется использовать скважину: будет ли это водозабор для питья или только для сантехники, а может быть, для полива или для подпитки системы отопления.
Обустройство насосного оборудования будет зависеть и от того, какой именно источник воды будет использоваться. В принципе, здесь всего три варианта: колодец, скважина или центральный водопровод.
Наконец, выбор конкретной модели может зависеть и от того, насколько интенсивно планируется осуществлять водозабор. Если речь идет о не слишком частом использовании, то можно приобрести насос, который включался бы вручную. В этом случае можно будет самостоятельно регулировать частоту включения и выключения устройства. Но практика показывает, что в подавляющем большинстве случаев предпочтительнее все-таки автоматический насос. Он включается в работу и отключается – как только будет приведен в действие тот или иной сантехнический агрегат.

Гидроаккумулятор  — бак для поддержания давления в напорной системе водоснабжения.

Если применяется схема с гидроаккумулятором, то насос будет включаться реже – по мере того, как бак будет опустошаться. Оптимальным режимом работы насоса считается включение его не более 4-5 раз в течение часа. В противном случае оборудование может преждевременно выйти из строя. В принципе, для большинства насосных станций легче выдержать однократное включение на продолжительное время, чем часто и понемногу.
Нужно также учесть и объемы потребляемой воды. Расчеты производятся обычно в литрах в час. Считается, что в среднем человеку в сутки требуется около 250 литров воды.

Этапы монтажа

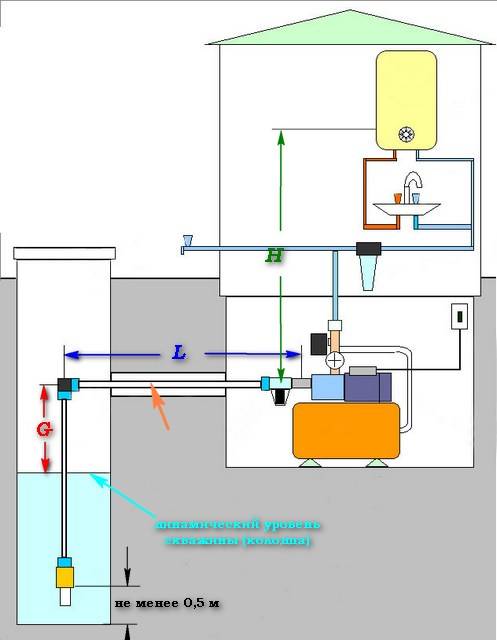

Схема установки

Чтобы правильно установить поверхностный насос на водоподающую скважину, помимо самой электропомпы требуется гидроаккумулятор, автоматика для запуска и остановки, реле давления и манометр, а также сетчатый фильтрующий элемент и невозвратный клапан. Дополнительные элементы можно подобрать самостоятельно либо приобрести полнокомплектую установку. Также нужны фитинговые элементы и трубные отрезки с сечением 32 или 25 мм для ввода и вывода.

Трубы приобретают с таким расчетом, чтобы не менее 30 см нижней части находилось под зеркалом воды. Общий размер не должен быть больше, чем указано в инструкции к агрегату.

В месте установки напорного оборудования необходимо соорудить надежный постамент либо арматуру, к которой жестко закрепляется рама агрегата. На ней должны быть крепежные отверстия или ножки. Чтобы снизить вибрацию и шум, под устройство подкладывают коврик из резины.

Монтаж поверхностного насоса на скважину проводится по такой технологии:

1. Отрезается кусок полиэтиленовой трубы нужной длины.
2. С одного конца трубного отрезка устанавливается муфта из латуни либо пластика с внутренней резьбой, ниппель и невозвратный клапан.
3. Дополнительно система оснащается фильтром из сетки для грубого очищения.
4. С противоположной стороны труба оборудуется муфтой и подключается к вводу станции. Зачастую на вводах есть внутренняя резьба, ее герметизируют ФУМ-лентой или сантехническим льном.

Подключение станции своими руками – алгоритм работ

На насосном оборудовании есть два выхода. Они позволяют произвести ее подключение к водопроводу жилища и непосредственно к точке водозабора (в нашем случае – к скважине). Сначала нужно подсоединить станцию к колодцу. Делается это при помощи 32-миллиметровой пластиковой трубы для водоснабжения. Один из ее концов вы подключаете к насосу, а второй погружаете в скважину. Желательно произвести теплоизоляцию трубного изделия, используя хороший утеплитель. Подойдет продукция под брендом Термофлекс.

Работа станции после подключения

На конец трубы, который погружается в источник водозабора, необходимо смонтировать грубый фильтр очистки. Его функцию выполняет тонкая сетка из металла. Сверху ставьте обратный клапан. Он обеспечит постоянное наполнение водой трубного изделия. Если жидкости в трубе не будет, станция не сможет выкачивать ее из колодца. Металлический фильтр и клапан фиксируйте при помощи муфты, имеющей резьбу наружного типа. Аналогичный крепеж используется и для монтажа второго торца трубы. Схема крепления в данном случае выглядит так: подключаете американку (кран) к выходу насоса, затем ставите муфту и соединяете ее цанговым приспособлением с пластиковым трубным изделием. Все работы выполняются своими руками без малейших затруднений.

https://youtube.com/watch?v=8ZpvOXB7cXc

Следующий шаг – подключение оборудования к водопроводу. Для этих целей на станции (в верхней ее части) имеется специальный вход. К нему сначала подсоединяют (на резьбу) кран-американку, а после этого ввинчивают 32-миллиметровую комбинированную муфту (обычно полипропиленовую). Обязательно следует спаять муфту и трубу. Тогда их соединение будет по-настоящему прочным. Вы подсоединили все элементы насосной станции. Можете запускать ее и наслаждаться бесперебойной подачей воды в ваш дом из скважины!

Как правильно отрегулировать (с гидроаккумулятором)

Перед настройкой реле необходимо снять крышку, под которой имеются две пружины с гайками: большая и малая. Поворотом большой гайки регулируется нижнее давление в гидроаккумуляторе (Р). Вращая малую гайку, выставляют разницу давлений (ΔР). Точкой отсчёта считается положение большой пружины, с помощью которой выставляется предел нижнего давления.

Перед тем, как начать настройку реле давления для насоса, необходимо снять с устройства верхнюю крышку, которая скрывает большую и малую пружины

После того как в гидроаккумуляторе достигнут необходимый параметр воздуха, бак следует подключить к системе и включить, наблюдая за показаниями водяного манометра. Заметим, что в технической документации для каждого насоса указаны показатели давления рабочего и предельного, а также допустимая норма расхода воды. Не допускается превышение этих значений при настройке реле. Если при работе системы достигнуто рабочее давление гидроаккумулятора или предельное значение насоса, необходимо отключить насос вручную. Предельный напор считается достигнутым в тот момент, когда давление перестает расти.

К счастью, обычные бытовые модели насосов не настолько мощные, чтобы закачать бак до предельных значений. Чаще всего разница между установленными показателями давления включения и отключения составляет 1-2 атмосферы, что полностью обеспечивает оптимальное использование техники.

После того, как водяной манометр покажет необходимое нижнее давление, насос следует отключить. Далее регулировка производится таким образом:

Осторожно вращают малую гайку (ΔР) до тех пор, пока механизм не начнёт работать.
Открывают воду, чтобы полностью освободить систему от воды.
Когда произойдёт включение реле, будет достигнуто значение нижнего показателя
Обратите внимание, что давление включения насоса должно быть примерно на 0,1-0,3 атмосферы выше, чем показания давления в пустом гидробаке. Это предохранить «грушу» от преждевременного повреждения.
Теперь нужно вращать большую гайку (Р), чтобы выставить нижний предел давления.
После этого насос снова включают и ожидают, когда показатель в системе поднимется до нужного уровня.
Остается подстроить малую гайку (ΔР), после чего гидроаккумулятор можно считать настроенным.

Схема регулировки

Вот схема, которая подойдёт для большинства устройств:

Регулировка реле давления для насоса осуществляется с помощью двух гаек: большой и малой

Обращаться с ними нужно очень осторожно, чтобы не повредить прибор

Видео: как отрегулировать реле для насоса

Помимо первичной настройки при подключении реле к насосу, владельцу дома необходимо периодически проверять работу системы и корректировать настройки. Не реже, чем раз в три месяца специалисты рекомендуют полностью сливать воду из гидробака и проверять давление воздуха, подкачивая необходимое количество или стравливая излишки.

Конструктивные особенности устройства

Прежде, чем проводить подключение насосной станции к колодцу, стоит хотя бы в общих чертах познакомиться с ее устройством. В число конструктивных элементов установки обязательно входят гидроаккумулятор, самовсасывающий насос, манометр, реле давления и соединительная арматура. Устройство насоса так же несложно, его составляют три основных детали: насосная часть, электродвигатель и эжектор, создающий дополнительное разрежение в трубопроводе, что позволяет увеличить напор воды.

Гидроаккумулятор, представляющий собой емкость с пластичной мембраной, снабженную пневмоклапаном для закачки воздуха. Оборудование необходимо для создания и поддержания давления в трубопроводе, что обеспечивает нормальный ток жидкости во всех точках водоразбора. Запас жидкости в баке дает возможность некоторое время пользоваться водой даже в случае отключения электроэнергии. Устройство оснащено манометром, позволяющим следить за уровнем давления в системе.

Каждая насосная станция оснащается обратным клапаном, что существенно повышает эксплуатационные характеристики и безопасность насоса. Кроме того оборудование имеет входной фильтр, предотвращающий загрязнение системы. Безусловным «плюсом» конструкции можно считать возможность самостоятельного демонтажа и очистки фильтра, что существенно экономит время и денежные средства владельца станции.

Схема устройства насосной станции. В число конструктивных элементов самой станции входят: 1 — гидроаккумулятор, 2 — самовсасывающий насос, 3 — реле давления, 4 — соединяющий штуцер и 5 — манометр

Функционирует система следующим образом. Насос закачивает воду в бак, как только он наполняется, реле отключает станцию, которая переходит в режим ожидания. В это время в точках водоразбора открываются краны, и вода поступает к потребителям. Как только давление опускается до минимального, реле включает насос и цикл повторяется. За охлаждение электродвигателя отвечает циркулирующая жидкость. Если он все же перегрелся, автоматика отключит его и вновь  включит только после того, как он достаточно остынет.

Выбор подходящей модели насосной станции

При выборе насосной станции руководствуются не только стоимостью оборудования, но и его режимом работы, а также другими техническими характеристиками. Сразу отметим, что приобретают малогабаритные насосные станции только в том случае, если глубина пробуренной скважины не превышает 20 метров. В более глубоких скважинах использование данного оборудования считается неэффективным и нерентабельным.

Выбирая модель насосной станции, вспомните о следующих советах.

Для скважин, глубина которых составляет менее 10 м, приобретают однотрубные станции

Их монтаж очень прост.
Для более глубоких скважин (10-20 м) подойдут только эжекторные двухтрубные станции, мощность и конструкция которых позволит обеспечить подъем и распределение  воды.
Если предполагается установка насосной станции в подвальном помещении дома, то надо обращать внимание на менее шумные модели. Как правило, в малошумных агрегатах производитель устанавливает пластиковые рабочие колеса

Не стоит экономить на стоимости изделий, так как шум от работы дешевого и малоизвестного оборудования доставит много неудобств во время эксплуатации.

Если глубина пробуренной скважины превышает 20 метров, то установка насосной станции в скважину не производится. В этом случае приобретают специальный глубинный насос, который подает воду в промежуточную емкость, оборудованную датчиками, отслеживающими верхний и нижний уровень жидкости. При разборе воды автоматика включает насос. В водопроводную сеть вода из емкости попадает через гидрофор — устройство, способное поддерживать заданный уровень давления в трубопроводе.

Насосная станция водоснабжения Wilo-Jet HWJ, корпус, рабочее колесо и вал которой выполнены из нержавеющей стали, обеспечивает подъем водяного столба на 8 метров

Идеальное место для размещения насосной станции – где оно?

Специалисты рекомендуют устанавливать оборудование для водозабора в отдельно стоящей от дома постройке. Желательно, чтобы она находилась на некотором отдалении от жилища, так как при работе насос издает достаточно громкие звуки. Они могут мешать спать обитателям дома. Помещение для установки оборудования обязано быть сухим. Напомним, что агрегат работает от электричества. А значит, повышенная влажность оказывает на насос губительное воздействие. Обслуживать оборудование при таких условиях опасно для жизни.

Насосная станция в отведенном для нее месте

Станцию следует устанавливать на специальный постамент, сделанный из брусков древесины или из кирпичей. Допускается размещение агрегата и на прочное, хорошо выровненное основание из бетона. Под насос в обязательном порядке подкладывают подходящий по размерам коврик из резины. Он будет предохранять вас от возможных ударов током, а также гасить вибрации, возникающие при запуске и работе агрегата. Станцию, кроме того, нужно прикреплять к бетонному (кирпичному, деревянному) основанию. Для этих целей используются анкера. Их устанавливают в ножки насоса, которые изначально имеются в оборудовании всех производителей.

Принцип работы напорного оборудования

Установки эжекторного типа более мощные

Установленная на поверхности станция предназначена для подачи жидкости с источников на небольшой глубине: до 8–9 метров. Напорное оборудование не надо погружать в воду.

Работает поверхностный насос по такому принципу:

1. Расширительный бак либо гидравлический аккумулятор, подсоединенный к насосу, за счет конструкции заполняется водой до установленного уровня.
2. Автоматика выключает помпу после того, как жидкость дойдет до определенной отметки. Водозабор прекращается.
3. При понижении уровня жидкости в накопителе автоматика включает насос, и он наполняет гидравлический аккумулятор.

Принцип действия основан на том, что в части всасывающего шланга, не опущенного в жидкость, создается разрежение. Вода поднимается по водоводу из-за различия показателей давления между его концами.

Монтаж самой установки не составляет трудностей. Для этого нужно лишь внимательно изучить приложенное руководство и соединить детали друг с другом. Схема монтажа на нужном месте и подключения к скважине сложнее.

Распространенные ошибки при запуске станции и как их избежать

Для насосной станции следует оборудовать отдельное помещение

При запуске насосной станции проблемы могут возникнуть по разным причинам. Самые распространенные из них – неполадки в работе двигателя или насоса, например:

• Двигатель не запускается. Проверьте включен ли он в розетку. Проверьте предохранители, замените при надобности. Если не крутится крыльчатка вентилятора, отключите двигатель от сети и проверните ее отверткой.
• Двигатель работает, но вода не качается. Возможно, не заполнили насос водой при запуске. Надо отключить двигатель и залить воду.
• Агрегат работает не отключаясь. Возможно, на реле выставлено более высокое верхнее давление. Необходимо отрегулировать.
• Насос включается и отключается чаще 20 раз в час. Вероятная причина: в гидроаккумуляторе понижено давление, например, из-за повреждения мембраны. Надо заменить деталь и подкачать давление до нормы.

Иногда неполадки проще предупредить, чем устранить. Если осенью не провести консервацию станции и зимой хранить ее в неотапливаемом помещении, остатки неслитой воды при замерзании могут повредить важные детали механизма или водовода, весной придется покупать новую станцию или проводить дорогостоящий ремонт. Поэтому соблюдение правил эксплуатации позволит продлить срок жизни оборудования, существенно сократит расходы.

Виды

Конструкции можно разделить на два типа:

1. Вихревые – отличаются компактными габаритами, что делает их мобильными, способностью создавать давление большее, чем у центробежных (при тех же размерах и мощности). Негативным моментом является низкий КПД (около 0,45). Нежелательно устанавливать этот вид насосов в скважинах с песчаным дном, примеси забиваются в конструкцию, выводя ее из строя.
2. Центробежные – способны работать даже в условиях воздушных пробок, а это предпочтительнее для дачников. Глубина, на которой они могут быть использованы ограничивается отметкой в десять метров. Этот вид имеет большее количество ступеней, что увеличивает его стоимость.

Пример работ по установке насоса показан в видео:

Установка насосной станции в скважину

Разумеется, сама станция в скважину не монтируется. В шахту источника вводят либо заборную трубу, либо две трубы, которые соединяют с выносным эжектором.

Причем технически обе операции осуществляются практически аналогично, а именно:

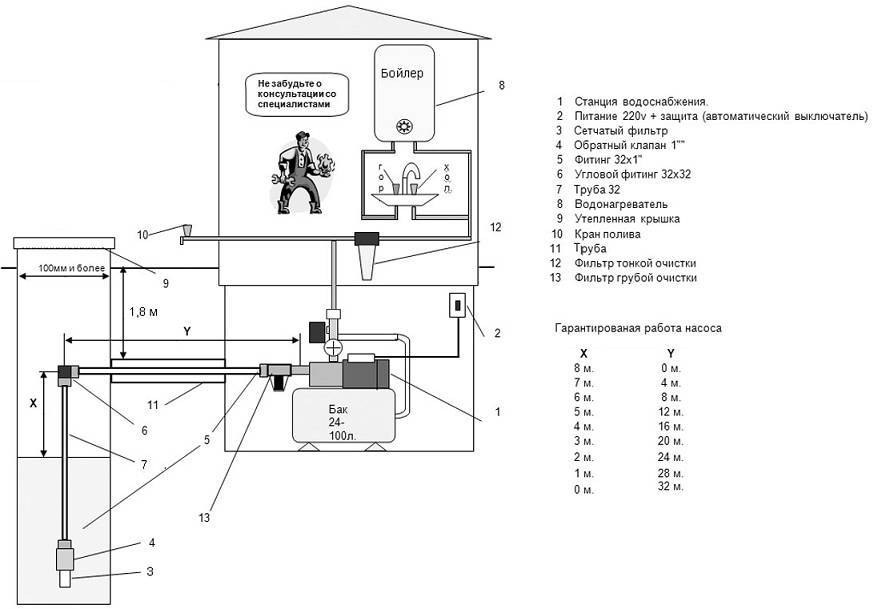

Схема установки насосной станции с выносным эжектором

• В грунте возле каркаса шахты скважины или колодца делается подкоп (траншея), на глубину промерзания грунта.
• У дна траншеи в обсадной трубе скважины или в кольце колодца высверливается отверстие, диаметром от 32-34 миллиметров. Или два отверстия с аналогичными габаритами (для станции с выносным эжектором).
• Далее нужно использовать специальный адаптер – угловой фитинг, с помощью которого можно обустроить сопряжение внутреннего трубопровода, проложенного в шахте колодца или скважины, и внешнего участка, протянутого (по траншее) до заборного патрубка станции. Этот адаптер состоит из двух частей: внутренней, к которой монтируют водозаборный шланг с эжектором (или без него) и внешней, стыкуемой с траншейным трубопроводом. Обе части соединяются с помощью резьбовой пары – ниппель внутренней части и накидная гайка внешней части.
• После сборки адаптера траншея засыпается.

В итоге, с помощью адаптера удается собрать не только надежное, но и герметичное сопряжение внутреннего и траншейного участков водозаборной трубы.

Причем станция со встроенным эжектором предполагает относительно малый объем земляных работ – траншея роется лишь до пристройки, и применение одного адаптера. Станция с внешним эжектором нуждается в достаточно объемных земляных работах – траншея роется до самого фундамента строения (максимальная длина 40 метров).

Правила эксплуатации

Эксплуатация насосных станций должна выполняться с соблюдением следующих правил:

• Раз в месяц, а также после длительного простоя или консервации на период зимы необходимо проверять давление воздуха в гидроаккумуляторе.
• Периодически нужно очищать фильтр грубой очистки, установленный на горизонтальном отрезке всасывающего трубопровода. Если этого не делать, то вода из крана может идти рывками, снизится производительность насосной станции, а полностью забившийся фильтр может привести к тому, что агрегат не сможет качать воду и будет работать «на сухую», от чего быстро выйдет из строя. Частота прочистки грубого фильтра зависит от концентрации примесей в перекачиваемой из скважины или колодца воде.
• Станция должна находиться в специальном сухом и тёплом месте.
• Трубопровод водоснабжения необходимо защитить от замерзания зимой. Для этого дно траншеи, где проложены трубы, должно быть ниже точки промерзания почвы. В противном случае трубопровод утепляется и дополнительно обогревается электрическим греющим кабелем, который тоже прокладывается в траншее.
• Если вы не будете пользоваться станцией зимой, то всю воду из системы необходимо сливать до наступления заморозков.

Видео инструкция по запуску и эксплуатации насосной станции:

Установка и подключение реле: инструкция

Чтобы установить реле, нужно произвести вначале механическую сборку всей системы, затем следует подключить эти устройства к электрической сети.

Электрическая часть

По данной схеме подключить к клеммам Л1 и Л2 электрические провода к общей сети. К клеммам М подключить клеммы насоса, и к соответствующим клеммам подсоединить заземление.

Провода нужно подсоединить к специальным клеммам

Затем выполнить работы по представленной ниже схеме подключения электрической и механической части данного соединения.

После подключения механической части нужно подключить электрику

Но такая система подключения не спасает насосную станцию от режима сухого хода. Поэтому следует установить насос в правильном положении, т. е. на порядок выше расположенного обратного клапана.

Система, подключенная по такому принципу, будет работать в защищённом режиме

Это немного другой вариант установки домашнего агрегата. Но если всю установку осуществить в соответствии с этой схемой, насос будет работать в защищенном режиме, то есть будет исключен режим работы насоса без поступления воды.

Этот принцип работы насосной станции спасет всю водопроводную систему от быстрого износа и полного выхода из строя.

Надо соблюдать все правила и инструкции по подключению насосного оборудования. В первую очередь нужно определить требуемый напор воды и на основе этого показателя подбирать реле.

1. От щитка подходит кабель с цельной жилой сечением не менее 2,5 кв. мм или ПВС 3х1,5. Параметры зависят от характеристик насоса и могут подбираться по току.

2. Провода заводите в специальные вводы на обратной стороне корпуса. Внутри расположена клеммная колодка с контактами: заземление — подключаются проводники от щитка и насоса; клеммы line — к ним подключается фазный и нулевой провод от щитка; клеммы для таких же проводов от насоса.

3. Подведите провода и зафиксируйте в клеммах.

4. Закройте крышку реле. Установка завершена, при необходимости проведите регулировку.

Тестирование системы

Проверить работу системы водоснабжения нужно в обязательном порядке перед непосредственным подключением насосной станции к источнику воды. Чтобы избежать неожиданных неприятных моментов на этом этапе, необходимо соблюдать несколько правил.

Полноценная работа оборудования возможна только после полного окончания монтажа наружного водопровода и установки внутренней разводки. Проверку системы можно проверять магистралью для полива, предварительно отключив кран внутренней части.

Подготовка оборудования выполняется в следующем порядке:

• Откручивают крышку гидроаккумулятора и с помощью воронки наполняют емкость водой. Чтобы заполнить водой насос и прилегающие трубы, потребуется около 15 литров воды.
• Крышку горловины плотно закрывают.
• Выполняют проверку параметров давления в гидроаккумуляторе, при недостаточных значениях давление нагнетают компрессором.
• Открывают запорную арматуру на подающих трубах и пускают воду в систему.
• Подключают оборудование к электрической сети. С началом работы мотора вода постепенно заполнит все участки водопроводной системы. После полного удаления воздуха из системы кран можно закрыть.

При достижении определенных параметров давления (чаще всего производитель выставляет 3 атмосферы) в правильно установленной системе срабатывает реле давления, которое должно отключить подачу воды.

После успешного тестирования системы водоснабжения выполняют завершающие мероприятия, включая окончательное закрепление труб внутри дома и обратную засыпку внешней части водопровода.

Поверхностный насос для скважины 30 метров

С ростом глубины увеличивается напор, поэтому для статического уровня 30 м. понадобится насос мощнее, нежели DP-100.

Поверхностный насос с выносным эжектором LEO AJDm110/4H

Максимальная высота всасывания составляет 40 метров, что гарантирует определенный запас мощности для подъема воды с глубины 30 метров.

Производитель LEO выпускает для глубоких скважин насосы нового типа с гибким валом.

Его устанавливают на устье скважины. Гибкий вал выпускают длиной 25, 45 метров — глубина с которой можно откачивать воду. Этот тип насосов больше относится к полупогружным нежели к поверхностным. Их монтируют на эксплуатационную колонну диаметром 50 мм. Может стать альтернативой ручному насосу.

Гидравлическая часть состоит из 2-шлангов, вставленных один в другой. Внутрь пропущен гибкий вал, соединенный с головкой насоса винтового типа.

Винтовой насос

Несмотря на небольшие размеры, максимальная производительность составляет 1,8 м3//ч, а напор — 90 метров. Шланг опускают в скважину на заданную глубину, соединяют гибкий вал с валом редуктора электродвигателя. Достоинство насоса состоит в том, что электродвигатель находится наверху. В случае засорения насоса отсоединяют гибкий вал, вытаскивают шланг, промывают.

Составим таблицу 10 лучших поверхностных насосов, пользующихся наибольшим спросом у покупателей.

Таблица 2. Лучшие поверхностные насосы.

Марка	Тип	Давление, бар	Напор, м	Расход, м 3 /ч	Глубина уровня воды, м
Grundfos MQ 3-35	многоступенчатый, самовсасывающий	7.5	44	4.1	8
AJDm110/4H	с внешним эжектором	9	100	2.2	30-40
Pedrollo JSWm 2CX (JSWm 10MX	самовсасывающий со встроенным эжектором	7	37	4.8	8,5-9
Pedrollo JSWm 2CX (JSWm 10MX	самовсасывающий, вихревой	8	38	8
APM 100, 150, 200 (Speroni)	с выносным эжектором	7	64	1,8 2,7	10-40
BG и BGM (3, 5, 7, 9, 11 (Lowara)	самовсасывающий со встроенным эжектором	9	46-60	2-4	8-9
JET 112 T от DAB	самовсасывающий со встроенным эжектором	6-8	50	2-3	8-9
Calpeda NGLM 4 / A	самовсасывающий со встроенным эжектором	8	50	2-4	9
JMC 100	центробежный самовсасывающий	7.5	44.5	3	8
Джилекс Джамбо 70/50 Н / 3702	самовсасывающий	8	50	4.2	9
Лучшие насосные станции глубокого подъема воды
Grundfos JPD 4-54 PT-V	с выносным эжектором	6	54	27
ELITECH САВ 800/24Э	с выносным эжектором	6	45	2.4	25
Джилекс Джамбо 50/28 Ч-18	с выносным эжектором	3	28

Здесь подобраны станции и насосы со встроенным эжектором или внешним исполнении. Для автоматизации процесса добычи воды из скважин рекомендуют к этим насосам приобрести гидроаккумулятор с реле давления. Обычно покупают готовую насосную станцию. Производитель подсчитал оптимальный объем резервуара для данного типа насоса.

Чтобы насосное оборудование работало бесперебойно, надо правильно подобрать насос. Кроме статического, динамического уровня, дебита скважины, среднего потребления на человека в сутки необходимо определить общую высоту подъема воды от зеркала до высшей точки подачи. Не забывайте горизонтальный участок, 6%-10% от которого надо прибавить к высоте подъема. Так определите необходимый напор.

Самовсасывающие поверхностные насосы без встроенного эжектора лучше устанавливать в подвальных помещениях или кессонах. Чем короче будет расстояние до поверхности воды, тем меньше гидравлические потери. Повороты и сужения водопроводных линий тоже увеличивают гидравлические сопротивления. Приобретите накопительную емкость для полива, так вы создадите запас воды, если суточный дебит скважины низкий.

Видео – Ручной насос на скважину без фундамента

Можно было рассмотреть еще один тип насоса — компрессор. Его используют для подъема воды из скважины методом эрлифта. Способ не нашел широкого распространения. Часто используют погружные, полупогружные и глубинные насосы, но их устройство сложнее, стоимость и ремонт тоже обходится недешево. Лучший вариант для неглубоких скважин —поверхностный насос.

Выбор насоса и места для установки

Выбирая подходящее напорное оборудование, нужно ориентироваться на такие характеристики:

Производительность. Для полива сада вполне хватит насоса с эффективностью около куба в час, а вот для системы водобеспечения дома потребуется сделать расчеты, учитывая число проживающих в нем и количества точек водозабора. Семье из четырех человек нужно приобретать насос с показателем не менее трех кубов в час.
Глубина подачи воды
Принимается во внимание протяженность труб, их расположение по вертикали либо по горизонтали, размер источника водоснабжения.
Напор водного потока на самой последней точке водозабора, расположенной максимально далеко от помпы. Значение должно быть достаточно большим
Показатель давления, как правило, указан в сопроводительной документации к оборудованию и измеряется в атмосферах, барах. Найти значение можно, суммировав все дистанционные отрезки, которое будет проходить жидкость. Каждые 10 м происходит снижение на одну атмосферу.
Напряжение в электрической сети

Этот показатель также имеет немаловажное значение, поскольку он оказывает влияние на работоспособность насосной станции. При падении напряжения у помпы просто не хватит мощности, чтобы обеспечить необходимым объемом воды весь дом.

Поверхностный насос, кроме водообеспечения коттеджа, также может применяться для полива огорода, сада или чтобы откачивать воду из подвального помещения, что актуально для территорий, где нередко происходят весенние подтопления. Для обустройства автономной системы водообеспечения нужно приобретать помпу с большей мощностью, чем для обычного полива теплицы.

Установка поверхностных насосов всегда осуществляется на суше, поскольку не допускается попадания влаги в корпус прибора. В идеале электронасос нужно располагать по возможности максимально близко к источнику водоснабжения. Запрещается монтаж в помещении с высокой концентрацией влаги, низкой температурой, плохой вентиляцией и открытом для атмосферных проявлений.

Чтобы смонтировать агрегат, рядом со скважиной возводят небольшие строения либо обустраивают в грунте кессоны – утепленные сооружения из бетона, пластика, либо металла. Установка последних производится ниже точки промерзания земли.

Если колодец из бетонных колец большого размера является точкой водозабора, можно установить насос прямо в нем. В земляных работах нет необходимости, потребуется прочный плот небольшой величины, но чтобы он выдерживал массу закрепленного на нем насоса. Конструкцию опускают прямо на водную поверхность. Минусом этого способа является то, что напорное устройство придется периодические доставать для регулировки давления.

Это интересно: Сколько нельзя открывать окна после поклейки обоев: освещаем по пунктам

Схема подключения насосной станции к колодцу на даче или доме

Автор admin На чтение 3 мин. Просмотров 17 Обновлено 20 октября, 2017

Насосная станция необходима для обеспечения холодного водоснабжения при отсутствии центральной сети или перебоях в ее работе. Источником воды может быть колодец или обустроенная скважина. В первом случае может использоваться стационарная или временная методика. Схема подключения насосной станции к скважине или колодцу зависит от нескольких факторов.

Выбор места монтажа

Оптимальное местоположение насосной станции зависит от ее параметров. Учитывается максимальная глубина всасывания, высота подъема, значение давления и номинальная мощность. Они подбираются согласно характеристикам колодца. К ним относится его удаленность от дома, минимальный уровень воды относительно горизонта грунта.

Дополнительные факторы, влияющие на составление схемы подключения насосной станции к колодцу:

[checklist]

• Температура окружающей среды. Влияет на способ прокладки трубопровода – подземный или на поверхности.
• Трудоемкость обслуживания. Если станция будет находиться вне дома – работы по ремонту и обслуживанию проводятся без затруднений.
• Параметры электросети – максимальная мощность нагрузки и возможность подключения электропитания к насосной станции.[/checklist]

Оптимальная схема составляется на основе рекомендаций производителя. В техническом паспорте указываются максимальные и минимальные температурные воздействия, разрешенная степень влажности окружающего воздуха и характеристики электросети.

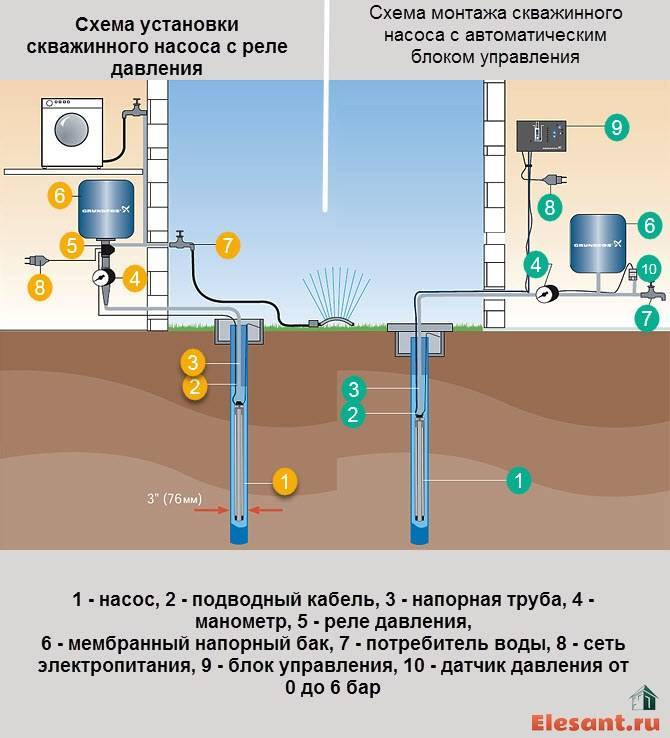

Схема подключения к колодцу

Общая концепция разработки метода организации автономного водоснабжения включает в себя насосную станцию, подключенную трубопроводом к колодцу и магистрали в доме. Важным моментом является выбор расходных материалов и комплектующих. Работы лучше всего проводить летом.

Этапы проектирования:

1. Выбор места расположения станции.
2. Составление схемы прокладки трубопровода.
3. Комплектация подающей магистрали.
4. Меры защиты системы.

Подробности зависят от способа подключения насосной станции. Для каждого конкретного случая выбираются оптимальные комплектующие.

Мобильный вариант

Он актуален при сезонной организации водоснабжения на даче. Преимуществом является возможность использования маломощной насосной станции. Место ее положения – максимально близко к колодцу. Установка монтируется на ровную поверхность, защищенную от дождя тентом.

В этом случае устанавливают трубопроводы с муфтовым резьбовым соединением – цанговой муфтой. Материал изготовления – сшитый полиэтилен. Они обладают достаточной гибкостью, с помощью муфт можно сделать разветвленную систему для поливки приусадебного участки и водоснабжения дачи.

Компоненты схемы временного подключения насосной станции к колодцу:

• подающая магистраль – сетчатый фильтр для грубой очистки и обратный клапан;
• распределительный трубопровод – кран для перекрытия подачи воды, фильтр тонкой очистки;
• устройства безопасности – реле давления, подключенное к гребенке, манометр.

Во время составления схемы нужно минимизировать число поворотов трубопровода. Максимальный уклон распределительной магистрали не должен превышать допустимый.

Стационарное подключение

Для этого варианта организации водоснабжения обустраивают отдельное помещение. Чаще всего это подвал или цокольная комната. Она должна быть утеплена, так как воздействие отрицательных температур на станцию или воду в трубопроводе может привести к выходу системы из строя. Дополнительно обеспечивается нормальная вентиляция.

Подающий трубопровод располагается под землей, ниже уровня промерзания грунта. Материал изготовления труб – ПВХ, полипропилен или полиэтилен. Рекомендуется сделать наружное утепление из теплоизолирующей скорлупы.

Перечень компонентов схемы подключения совпадает с вышеописанным, с добавлением таких элементов:

[checklist]

• распределительная магистраль имеет сливную трубу для удаления воды из труб в доме;
• рекомендуется установить накопительный бак, расположенный в самой высокой точке системы;
• если есть вероятность перебоя электроэнергии – насосная станция подключается к ИБП или автономный генератор электричества.[/checklist]

Помимо корректной установки необходимо своевременно выполнять проверку работы системы. Делаются работы по очистке труб, проверяется целостность мембраны расширительного бака, контролируется состояние насоса. Уровень воды в колодце не должен быть ниже расположения конца подающего патрубка.

Baker Water Systems — Схема скважины

Baker Water Systems — Схема скважины

Рекомендуемые товары

Дворовые гидранты

Бесконтактные адаптеры

Заглушки колодцев

Ограничители крутящего момента

Схема скважины

Жилая

Продукты для фильтрации

Продукция для колодцев

Принадлежности для колодцев

Монтажные и электрические аксессуары

Отключение насоса сточных вод

1. ОБРАТНЫЙ КЛАПАН

   (Раздел G) Расположенный в верхней части насоса, он предотвращает обратный поток в насос и удерживает напор воды в системе.

2. ПЕРЕХОДНИК ДЛЯ ЛАТУННОГО ТРОСА

   (Раздел А) Соединяет адаптер без ямы и погружной насос страховочным тросом.

3. ЗАЖИМЫ ИДЕАЛЬНЫЕ

   (Раздел Q) Зажимы из нержавеющей стали для надежных соединений между трубой и вставными фитингами или ограничителем крутящего момента.

4. НАБОР ДЛЯ ТЕРМОУСАДКИ 3M ™

   (Раздел S) Для герметичного сращивания электрических кабелей в установках с погружными насосами.

5. МОМЕНТАЛЬНЫЙ ОПРЕДЕЛИТЕЛЬ

   (Раздел R) Устанавливается непосредственно над погружными насосами для защиты компонентов насоса и скважины от повреждения пусковым моментом.

6. ПРЕДОХРАНИТЕЛЬНЫЙ ТРОС

   (Раздел R) Линия безопасности от верха колодца до насоса.

7. КАБЕЛЬНАЯ СТЯЖКА

   (Раздел R) Крепит кабель к отводной трубе

8. ЗАЩИТА КАБЕЛЯ

   (Раздел R) Патент США № 6,595,284. Защищает провода погружного кабеля от истирания о стенки колодца. Доступны два стиля: самозажимной или защелкивающийся.

9. ПЕРЕХОДНИК БЕСПЛАТНЫЙ

   (Раздел M) Обеспечивает водонепроницаемое, санитарное, съемное соединение между насосом и домом.Устанавливается в кожух ниже линии замерзания для предотвращения замерзания.

10. ЛАТУННАЯ ВСТАВКА

    (Раздел А) Обеспечивает соединение между трубой из полиэтилена и трубной резьбой адаптера Pitless.

11. КОЛПАЧОК ДЛЯ ВОДЯНОЙ БАРАБАНА

    (Раздел L) Внутренняя прокладка сжимается до внешнего диаметра корпуса, обеспечивая водонепроницаемое уплотнение. Верхняя часть крышки легко снимается, чтобы получить доступ для обслуживания.

12. УПЛОТНЕНИЕ СКВАЖИНЫ

    (Раздел K) Используется в надземных установках для обеспечения надежного уплотнения внутри корпуса.

13. ОБРАТНЫЙ КЛАПАН

    (Раздел G) В насосных установках обратный клапан, установленный рядом с входным отверстием бака, удерживает воду в баке, когда насос не работает.

14. ТРОЙНИК БАК

    (Раздел O) Соединения линии воды от насоса до бака давления и обслуживание линии от резервуара к дому. Предусмотрены краны для подключения реле давления, манометра, сливного клапана, предохранительного клапана, отсасывающего клапана и т. Д.

15. СЛИВНЫЙ КЛАПАН

    (Раздел H) Для легкого опорожнения системы.

16. ЛАТУНЬ

    (Раздел D) Наружная резьба позволяет прикрепить реле давления к тройнику бака.

17. КЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙ

    (Раздел I) Защищает от повышения давления. Его следует использовать в любой системе, где насос может развивать давление, превышающее максимальное значение системы.

18. МАНОМЕТР

    (Раздел R) Меры давления воды в баке высокого давления.

19. РЕЛЕ ДАВЛЕНИЯ

    (Раздел S) Сообщает насосу о запуске, когда в водяной системе падает до предварительно установленного низкого давления, и о остановке, когда достигается отметка высокого давления.

20. ПРЕДОХРАНИТЕЛЬНЫЙ ВЫКЛЮЧАТЕЛЬ SQUARE D

    (Раздел S) Для электрического управления и распределения к насосу.

21. МОЛНИИ

    (Раздел S) Защищает двигатель насоса и элементы управления от скачков напряжения, вызванных молнией, переключением нагрузок и помехами в линии электропередач.

22. КЛАПАН ШАРОВОЙ

    (Раздел H) Действует как запорный клапан на линии подачи от резервуара к дому.

23. ФИЛЬТР ДЛЯ ВОДЫ

    (Раздел T) Фильтр для всего дома, удаляющий частицы ржавчины, песок и т. Д.от водопроводной воды.

9VAC25-790-380. Перекачка сточных вод.

Артикул 2
Канализационные насосные станции

A. Особенности. Насосные станции для сточных вод должны располагаться как можно дальше от существующих или предполагаемых застроенных жилых районов, и должна быть обеспечена всепогодная дорога. Станции должны иметь соответствующую зону контролируемого или ограниченного использования вокруг них. В таких зонах следует предотвращать использование в жилых помещениях или деятельность человека с высокой плотностью населения или деятельность, связанную с приготовлением пищи.Условия для контроля шума и контроля запаха, а также архитектурный проект станции должны соответствовать требованиям площадки. Площадки для станций должны быть достаточного размера для будущего расширения или добавления, если применимо. Все механическое и электрическое оборудование, которое может быть повреждено или выведено из строя в результате контакта с водой или погружения в нее (двигатели, оборудование управления, воздуходувки, переключатели, подшипники и т. Д.), Должно быть физически расположено выше 100-летнего воздействия наводнения / волн или иным образом защищено от 100-летнего ущерба от наводнений / волн.Все станции должны быть спроектированы таким образом, чтобы они оставались полностью работоспособными во время 25-летнего паводка / волнения.

1. Там, где может возникнуть необходимость перекачивать неочищенные (неочищенные) или осевшие сточные воды перед удалением песка, особое внимание следует уделить конструкции мокрого колодца. Нагнетательный трубопровод должен быть спроектирован так, чтобы предотвратить оседание песка в нагнетательных линиях, когда насосы не работают.

2. Должно быть предусмотрено не менее двух насосных агрегатов. Если предусмотрены два агрегата, каждый должен быть способен обрабатывать потоки, превышающие ожидаемый максимальный поток или как минимум в 2-1 / 2 раза превышающий средний расчетный поток, в зависимости от того, что больше.Если предусмотрено три или более агрегата, они должны быть спроектированы с учетом фактических условий потока и должны иметь такую ​​производительность, чтобы при отключении любого одного агрегата оставшиеся агрегаты были способны обрабатывать максимальный поток сточных вод или минимум 2. -1/2 среднего расчетного расхода, в зависимости от того, что больше. Если ожидается, что станция будет работать с расходом менее чем в два раза превышающим средний расчетный расход в течение продолжительного периода времени, в проекте должны быть учтены меры, принимаемые для предотвращения заражения из-за длительного времени выдержки неочищенных сточных вод в мокром колодце.

3. Насосные станции очистных сооружений должны быть спроектированы таким образом, чтобы сточные воды поступали на очистные сооружения примерно с той же скоростью, что и на насосной станции. Должно быть предусмотрено не менее двух насосных агрегатов. Насосные станции очистных сооружений — это станции, которые сбрасываются в очистные сооружения без рассеивания потока через систему самотечного сбора. Если используются только два насосных агрегата, они должны иметь регулируемую скорость и размер, чтобы насосы обеспечивали от 1/2 до 2-1 / 2-кратного среднего расчетного расхода или максимального расхода, в зависимости от того, что больше, за исключением случаев выравнивания расхода. используется в соответствии с данной главой.Если насосы постоянной скорости должны использоваться без выравнивания, либо (i) не менее трех насосов, каждый из которых имеет производительность примерно в 1-1 / 4 раза больше среднего расчетного расхода, либо (ii) два насоса, каждый из которых имеет производительность примерно При необходимости для передачи максимального потока должен быть предусмотрен 1-1 / 4-кратный средний расчетный расход, при этом мощность третьего насоса в 2-1 / 2 раза превышает средний расчетный расход. Для конкретных применений можно использовать многоскоростные насосы вместо насосов с регулируемой скоростью.Эти критерии для притока не будут применяться к таким очистным сооружениям, где предусмотрена возможность удержания на несколько дней, например, в стабилизационных прудах или в аэрируемых лагунах.

4. Насосам, перекачивающим неочищенные сточные воды, должны предшествовать легкодоступные штанговые стойки с чистыми отверстиями, не превышающими 2-1 / 2 дюйма, если только не используются пневматические эжекторы или не установлены специальные устройства для защиты насосов от засорения или повреждения. Если размер установки требует, рекомендуется использовать механически очищенную решетку с измельчителем или устройством для измельчения.Если экраны расположены под землей, должны быть предусмотрены удобные условия для работы с экранами. Для более крупных или более глубоких станций предпочтительны дублирующие блоки защиты надлежащей мощности. Перед насосами, перекачивающими неочищенные сточные воды, могут потребоваться перехватчики или разделительные бассейны.

5. Насосы, в которых твердые частицы проходят через рабочее колесо (и), должны пропускать сферы диаметром не менее трех дюймов. Насосное оборудование, имеющее встроенные экраны для предотвращения прохождения твердых частиц через рабочее колесо, должно пропускать сферы диаметром не менее двух дюймов.Насосное оборудование, которому предшествует измельчающее оборудование, должно пропускать твердые частицы, выходящие из измельчающего механизма.

6. Насосы должны быть размещены таким образом, чтобы при нормальных условиях запуска они запускались с положительным напором на всасывании, за исключением случаев, предусмотренных для всасывающих насосов. Каждый насос должен иметь индивидуальную всасывающую и всасывающую линии. Конструкция мокрого колодца должна быть такой, чтобы не было турбулентности вблизи приемного отверстия. Диаметр всасывающего и нагнетательного трубопроводов насоса должен быть не менее четырех дюймов, за исключением случаев, когда это позволяет конструкция специального оборудования.Расчетная скорость в трубопроводе насоса не должна превышать (i) шесть футов в секунду во всасывающем трубопроводе и (ii) в нагнетательном трубопроводе — восемь футов в секунду. Все насосы должны быть снабжены предохранительной воздушной линией на нагнетательном трубопроводе насоса.

7. Клетки управляющих поплавков должны быть расположены так, чтобы на них не влияли потоки, поступающие в мокрый колодец, или всасывание насосов. Поплавковые трубки не допускаются ни во влажный, ни в сухой колодец. Пневматическое управление с пневматическим приводом является предпочтительным для всех насосных станций для сточных вод.Должны быть предусмотрены условия для автоматического переключения используемых насосов (что называется опережающим режимом), если не будет обеспечена надлежащая эксплуатация и техническое обслуживание для защиты от отказа насоса.

8. С целью определения уровней жидкости для аварийных сигналов, высокий уровень жидкости в мокром колодце определяется как уровень сточных вод во влажном колодце выше нормальных рабочих уровней, так что либо: (i) резерв сточных вод во входящем может произойти канализация, или (ii) может произойти переполнение, или (iii) может потребоваться активация резервного насоса (ов).В случае дуплексной насосной станции с ограниченным объемом мокрого колодца схема аварийной сигнализации должна включать активацию во время одновременной работы обоих насосов, инициируемую при запуске второго чередующегося насоса (называемого запаздывающим насосом).

9. Соответствующие запорные клапаны должны быть размещены на каждой всасывающей и нагнетательной линиях каждого насоса для нормальной изоляции насоса. Обратный клапан должен быть размещен на каждой нагнетательной линии, между запорным клапаном и насосом. На всасывающей стороне всасывающих или погружных насосов нет необходимости размещать запорный клапан.Периодические проверки клапанов должны быть предусмотрены в программах текущего обслуживания.

10. Системные насосные станции должны иметь возможность установки расходомеров при необходимости. Следует рассмотреть возможность установки таких устройств на насосных станциях системы, расход которых может повлиять на правильную работу очистных сооружений.

11. Надлежащее освещение для всей насосной станции должно быть обеспечено в соответствии с VOSH и другими применимыми нормами и стандартами.

12. Насосные станции должны быть спроектированы в соответствии со строительными нормами штата и с тем, чтобы свести к минимуму неблагоприятные последствия вандализма. Насосные станции должны быть оборудованы безопасным внешним выключателем, расположенным над уровнем земли, где это возможно.

B. Вентиляция должна быть обеспечена в соответствии с требованиями VOSH и должна соответствовать данной главе для замкнутых пространств в насосных станциях в течение всех периодов, когда станция обслуживается людьми. Если насос постоянно установлен под землей, требуется механическая вентиляция, которая должна быть устроена таким образом, чтобы независимо вентилировать сухой колодец.

1. Как минимум, вентиляция мокрого колодца должна осуществляться с помощью вентиляции с соответствующей сеткой, конец которой должен быть повернут вниз или снабжен «грибовидной» крышкой. Вентиляционное отверстие должно быть не менее четырех дюймов в диаметре. Если экраны или механическое оборудование, которые могут потребовать периодического обслуживания и осмотра, расположены во влажном колодце, то они должны механически вентилироваться во время доступа обслуживающего персонала.

2. Не должно быть взаимосвязи между вытяжным потоком из влажного колодца и системами вентиляции сухого колодца.В ямах глубиной более 15 футов желательно иметь несколько входов и выходов. Заслонки не должны использоваться на вытяжных или свежих воздуховодах, и необходимо избегать мелких сеток или других препятствий в воздуховодах, чтобы предотвратить засорение. В климатических условиях, где повышенная влажность или низкая температура являются проблемами, следует рассмотреть возможность установки автоматического оборудования для обогрева и осушения.

3. Выключатели для работы вентиляционного оборудования должны иметь маркировку и удобно располагаться над уровнем земли и возле входа в насосную станцию.Следует также уделить внимание автоматическому контролю, в котором используется прерывистый режим работы. Привод вентилятора должен быть изготовлен из неискрящего материала в соответствии с применимыми нормами и стандартами.

4. Там, где может возникать проблема тепловыделения от двигателей насосов, следует рассмотреть возможность автоматического охлаждения и вентиляции для отвода тепла от двигателя.

5. Вентиляция мокрых колодцев в соответствии с требованиями ВОШ может быть как непрерывной, так и прерывистой. Вентиляция, если она постоянная, должна обеспечивать не менее 12 полных воздухообменов в час; в случае перебоев — не менее 30 полных воздухообменов в час.Такая вентиляция должна осуществляться механическими средствами.

С. Водоснабжение. Между любым источником питьевой воды и насосной станцией для сточных вод не должно быть перекрестных соединений, которые при любых условиях могут вызвать загрязнение источника питьевой воды. Любая подача питьевой воды на станцию ​​должна соответствовать условиям, установленным в Правилах водоснабжения штата Вирджиния (12VAC5-590). Если условия не требуют установки одобренного устройства предотвращения обратного потока в зоне пониженного давления на линии подачи воды к насосным станциям, в каждом конкретном случае могут рассматриваться другие одобренные устройства.

D. Сервис. Должны быть приняты меры для облегчения демонтажа насосов, двигателей и другого оборудования без прерывания работы системы при обеспечении всех необходимых средств безопасности рабочих.

1. В соответствии с требованиями VOSH, должны быть обеспечены подходящие и безопасные средства доступа к сухим колодцам и влажным колодцам, содержащим оборудование, требующее осмотра или обслуживания. Рекомендуется соблюдение всех применимых требований VOSH и Единых государственных строительных норм и правил. Все лестницы должны иметь нескользящие ступеньки.

2. Если пол сухого или влажного колодца находится более чем на 10 футов ниже входа, особое внимание следует уделить таким средствам безопасности, как подъемники с привязью, лестничные клетки, винтовые лестницы или промежуточные площадки. Промежуточные приземления не должны превышать 10 футов вертикальных интервалов.

E. Колодцы мокрые. Правильная конструкция мокрых колодцев имеет важное значение для эффективной работы насосной станции.

1. Мокрые колодцы на основных насосных станциях и в колодцах, расположенных в критических зонах, должны быть разделены на две секции, должным образом соединенные между собой для облегчения ремонта и очистки.

2. Размер мокрого колодца и настройки управления должны быть спроектированы и эксплуатироваться таким образом, чтобы избежать перегрева в двигателе насоса из-за частого запуска и избежать септических условий из-за чрезмерного времени выдержки.

3. Должны быть приняты меры для предотвращения осаждения твердых частиц. При использовании филе влажного колодца должно иметь минимальный наклон один к одному к дну бункера. Горизонтальная площадь дна бункера не должна быть больше, чем необходимо для правильной установки и функционирования входного отверстия.

Бывший 12VAC5-581-440, полученный из тома 18 реестра Вирджинии, выпуск 10, эфф. 27 февраля 2002 г .; изменен и принят как 9VAC25-790-380, Virginia Register Volume 20, Issue 9, eff. 12 февраля 2004 г.

Подробная ошибка IIS 8.5 — 404.11

Ошибка HTTP 404.11 — не найдено

Модуль фильтрации запросов настроен на отклонение запроса, содержащего двойную escape-последовательность.

Наиболее вероятные причины:

• Запрос содержал двойную escape-последовательность, а фильтрация запросов настроена на веб-сервере, чтобы отклонять двойные escape-последовательности.

Что можно попробовать:

• Проверьте параметр configuration/system.webServer/security/requestFiltering@allowDoubleEscaping в файле applicationhost.config или web.confg.

Подробная информация об ошибке:

0x2000009

Модуль	RequestFilteringModule
Уведомление	BeginRequest
Обработчик	StaticFile
Код ошибки

Запрошенный URL	http: // www.hrsd.com:80/sites/default/files/assets/documents/pdfs/epa/rehabactionplan/app%20b%20-%20pump%20station%20final%20condition%20assessment%20report.pdf
Physical Path	D: \ inetpub \ hrsd_1 \ sites \ default \ files \ assets \ documents \ pdfs \ epa \ rehabactionplan \ app% 20b% 20-% 20pump% 20station% 20final% 20condition% 20assessment% 20report.pdf
Метод входа в систему	Еще не определено
Пользователь входа в систему	Еще не определено

Дополнительная информация:

Это функция безопасности.Не изменяйте эту функцию, пока не полностью осознаете масштаб изменения. Перед изменением этого значения следует выполнить трассировку сети, чтобы убедиться, что запрос не является вредоносным. Если сервер разрешает двойные escape-последовательности, измените параметр configuration/system.webServer/security/requestFiltering@allowDoubleEscaping. Это могло быть вызвано неправильным URL-адресом, отправленным на сервер злоумышленником.

Просмотр дополнительной информации »

Насосы

— Лабораторное руководство по прикладной механике жидкостей

В системах водоснабжения и водоотведения насосы обычно устанавливаются у источника для повышения уровня воды и в промежуточных точках для повышения давления воды.Компоненты и конструкция насосной станции жизненно важны для ее эффективности. Центробежные насосы чаще всего используются в системах водоснабжения и водоотведения, поэтому важно знать, как они работают и как их проектировать. Центробежные насосы имеют ряд преимуществ перед другими типами насосов, в том числе:

• Простота конструкции — отсутствие клапанов, поршневых колец и т.д .;
• Высокая эффективность;
• Возможность работы против переменного напора;
• Подходит для привода от высокоскоростных первичных двигателей, таких как турбины, электродвигатели, двигатели внутреннего сгорания и т. Д.; и
• Непрерывная разгрузка.

Центробежный насос состоит из вращающегося вала, который соединен с рабочим колесом, которое обычно состоит из изогнутых лопастей. Рабочее колесо вращается внутри корпуса и всасывает жидкость через проушину корпуса (точка 1 на рисунке 10.1). Кинетическая энергия жидкости увеличивается из-за энергии, добавляемой крыльчаткой, и поступает в нагнетательный конец корпуса, который имеет расширяющуюся область (точка 2 на рисунке 10.1). Соответственно увеличивается давление внутри жидкости.

Рисунок 10.1: Схема типичного центробежного насоса

Производительность центробежного насоса представлена ​​в виде характеристических кривых на рисунке 10.2 и состоит из следующего:

• Напор в зависимости от нагнетания,
• Тормозная мощность (входная мощность) в зависимости от разряда и
• Эффективность в зависимости от расхода.

Рисунок 10.2: Типичные кривые производительности центробежного насоса при постоянной скорости вращения рабочего колеса. Единицы для H и Q произвольны.

Характеристики коммерческих насосов предоставлены производителями. В противном случае насос следует испытать в лаборатории при различных условиях нагнетания и напора для получения таких кривых. Если один насос не может обеспечить расчетный расход и давление, можно рассмотреть дополнительные насосы, включенные последовательно или параллельно с исходным насосом. Должны быть построены характеристические кривые насосов, включенных последовательно или параллельно, поскольку эта информация помогает инженерам выбрать необходимые типы насосов и их конфигурацию.

Многие насосы используются во всем мире для перекачивания жидкостей, газов или смесей жидкость-твердое вещество. Насосы используются в автомобилях, плавательных бассейнах, лодках, водоочистных сооружениях, колодцах и т. Д. Центробежные насосы обычно используются при перекачивании воды, сточных вод, нефти и нефтехимии. Важно выбрать насос, который наилучшим образом соответствует потребностям проекта.

Целью этого эксперимента является определение рабочих характеристик двух центробежных насосов, когда они сконфигурированы как один насос, два насоса последовательно и два насоса параллельно.

Каждая конфигурация (один насос, два насоса последовательно и два насоса параллельно) будет испытываться при скоростях вращения насосов 60, 70 и 80 об / сек. Для каждой скорости настольный регулирующий клапан будет установлен на полностью закрытый, 25%, 50%, 75% и 100% открытый. Будет производиться сбор воды по времени, чтобы определить скорость потока для каждого испытания, и будут получены значения напора, гидравлической мощности и общей эффективности.

Для проведения эксперимента с насосами требуется следующее оборудование:

• Гидравлический стенд P6100 и
• Секундомер.

Гидравлический стенд оснащен одним центробежным насосом, который приводится в действие однофазным двигателем переменного тока и управляется блоком управления скоростью. Вспомогательный насос и блок управления скоростью поставляются для увеличения производительности стенда, так что эксперименты можно проводить с насосами, подключенными последовательно или параллельно. На входе и выходе насосов установлены манометры для измерения напора до и после каждого насоса. Ваттметр используется для измерения входной электрической мощности насосов [10].

7.1. Общая теория насосов

Рассмотрим насос, показанный на рисунке 10.3. Работа, выполняемая насосом на единицу массы жидкости, приведет к увеличению напора, скоростного напора и потенциального напора жидкости между точками 1 и 2. Следовательно:

• работа насоса на единицу массы = Вт / М
• Увеличение напора на единицу массы
• Увеличение скоростного напора на единицу массы
• увеличение потенциального напора на единицу массы

в котором:

Вт : рабочий

M : масса

P : давление

: плотность

v : скорость потока

g : ускорение свободного падения

z : высота

Применяя уравнение Бернулли между точками 1 и 2 на рисунке 10.3 результатов в:

Поскольку разница между высотами и скоростями в точках 1 и 2 незначительна, уравнение принимает следующий вид:

Разделив обе части этого уравнения на:

Правая часть этого уравнения — манометрический напор, H _м , следовательно:

Рисунок 10.3: Схема системы насос – трубопровод

7.2. Мощность и КПД

Гидравлическая мощность ( Вт _ч ), подаваемая насосом в жидкость, является произведением увеличения давления и расхода:

Повышение давления, создаваемое насосом, можно выразить через манометрический напор,

Следовательно:

Общий КПД () насосно-моторного агрегата можно определить путем деления гидравлической мощности ( Вт, _ч ) на входную электрическую мощность ( Вт, _i ), т.е.э .:

7.3. Одинарный насос — производительность трубопроводной системы

При перекачивании жидкости насос должен преодолевать потерю давления, вызванную трением в любых клапанах, трубах и фитингах в системе трубопроводов. Эта потеря напора на трение приблизительно пропорциональна квадрату расхода. Общий напор системы, который должен преодолеть насос, складывается из общего статического напора и напора трения. Полный статический напор представляет собой сумму статической высоты всасывания и статического напора нагнетания, которая равна разнице между уровнями воды нагнетания и резервуара источника (Рисунок 10.4). График полного напора для системы трубопроводов называется кривой системы ; он наложен на характеристическую кривую насоса на рис. 10.5. Рабочая точка для комбинации насос-трубопроводная система находится там, где два графика пересекаются [10].

Рисунок 10.4: Система насосов и трубопроводов с указанием статического и полного напора: подъемный насос (слева), насос с затопленным всасыванием (справа)

Рисунок 10.5: Рабочая точка насосно-трубопроводной системы

7.4. Насосы серии

Насосы используются последовательно в системе, где происходят существенные изменения напора без какой-либо заметной разницы в напоре.Когда два или более насоса соединены последовательно, скорость потока во всех насосах остается неизменной; однако каждый насос способствует увеличению напора, так что общий напор равен сумме вкладов каждого насоса [10]. Для насосов серии n:

Составную характеристическую кривую последовательно включенных насосов можно подготовить путем сложения ординат (напоров) всех насосов для одинаковых значений расхода. Точка пересечения составной характеристической кривой напора и кривой системы представляет рабочие условия (точку производительности) насосов (Рисунок 10.6).

7,5. Насосы параллельно

Параллельные насосы полезны для систем со значительными колебаниями напора и без заметного изменения напора. Параллельно у каждого насоса одинаковый напор. Однако каждый насос вносит свой вклад в разряд, так что общий расход равен сумме вкладов каждого насоса [10]. Таким образом для насосов:

Составная характеристическая кривая напора получается суммированием расхода всех насосов при одинаковых значениях напора.Типичная кривая трубопроводной системы и рабочая точка насосов показаны на Рисунке 10.7.

Рисунок 10.6: Характеристики двух последовательно соединенных насосов

Рисунок 10.7: Характеристики двух параллельно включенных насосов

8.1. Эксперимент 1: Характеристики одиночного насоса

a) Настройте гидравлические стендовые клапаны, как показано на Рисунке 10.8, для выполнения теста одиночного насоса.

b) Запустите насос 1 и увеличивайте скорость, пока насос не будет работать со скоростью 60 об / сек.

c) Поверните регулирующий клапан стенда в полностью закрытое положение.

d) Запишите давление на входе насоса 1 (P ₁ ) и давление на выходе (P ₂ ). Запишите входную мощность с ваттметра (Wi). (При полностью закрытом регулирующем клапане нагнетание будет нулевым.)

e) Повторите шаги (c) и (d), установив регулирующий клапан скамьи на 25%, 50%, 75% и 100% открытия.

f) Для каждого положения регулирующего клапана измерьте расход, либо набрав соответствующий объем воды (минимум 10 литров) в мерный бак, либо используя ротаметр.

g) Увеличивайте скорость, пока насос не будет работать со скоростью 70 об / сек и 80 об / сек, и повторите шаги с (c) по (f) для каждой скорости.

Рисунок 10.8: Конфигурация гидравлических стендовых клапанов для испытания с одним насосом.

8.2. Эксперимент 2: Характеристики двух насосов в серии

a) Установите гидравлические стендовые клапаны, как показано на рисунке 10.9, для последовательного испытания двух насосов.

b) Запустите насосы 1 и 2 и увеличивайте скорость до тех пор, пока насосы не начнут работать со скоростью 60 об / сек.

c) Поверните регулирующий клапан стенда в полностью закрытое положение.

d) Запишите давление на входе насоса 1 и 2 (P ₁ ) и давление на выходе (P ₂ ). Запишите входную мощность для насоса 1 с ваттметра (Wi). (При полностью закрытом регулирующем клапане нагнетание будет нулевым.)

e) Повторите шаги (c) и (d), установив регулирующий клапан скамьи на 25%, 50%, 75% и 100% открытия.

f) Для каждого положения регулирующего клапана измерьте расход, либо набрав соответствующий объем воды (минимум 10 литров) в мерный бак, либо используя ротаметр.

g) Увеличивайте скорость, пока насос не будет работать со скоростью 70 об / сек и 80 об / сек, и повторите шаги с (c) по (f) для каждой скорости.

Примечание: Показания ваттметра должны быть записаны для обоих насосов, предполагая, что оба насоса имеют одинаковую входную мощность.

Рисунок 10.9: Конфигурация гидравлических стендовых клапанов для насосов при серийном испытании.

8.3. Эксперимент 3: Характеристики двух параллельных насосов

a) Сконфигурируйте гидравлический стенд, как показано на Рисунке 10.10, чтобы провести испытания насосов параллельно.

b) Повторите шаги (b) — (g) в эксперименте 2.

Рисунок 10.10: Конфигурация гидравлических стендовых клапанов для параллельных насосов

Перейдите по этой ссылке, чтобы получить доступ к рабочей книге Excel этого руководства.

9.1. Результат

Запишите свои измерения для экспериментов с 1 по 3 в таблицах исходных данных.

Таблица сырых данных

Одиночный насос: 60 об / с
Положение клапана открыто	0%	25%	50%	75%	100%
Объем (л)
Время (с)
Давление на входе насоса 1, P 1 (бар)
Давление на выходе насоса 1, P 2 (бар)
Входная электрическая мощность насоса 1 (Wi)

Одиночный насос: 70 об / с
Положение клапана открыто	0%	25%	50%	75%	100%
Объем (л)
Время (с)
Давление на входе насоса 1, P 1 (бар)
Давление на выходе насоса 1, P 2 (бар)
Входная электрическая мощность насоса 1 (Wi)

Одиночный насос: 80 об / с
Положение клапана открыто	0%	25%	50%	75%	100%
Объем (л)
Время (с)
Давление на входе насоса 1, P 1 (бар)
Давление на выходе насоса 1, P 2 (бар)
Входная электрическая мощность насоса 1 (Wi)

Два насоса последовательно: 60 об / с
Положение клапана открыто	0%	25%	50%	75%	100%
Объем (л)
Время (с)
Давление на входе насоса 1, P 1 (бар)
Давление на выходе насоса 1, P 2 (бар)
Входная электрическая мощность насоса 1 (Wi)
Давление на входе насоса 2, P 1 (бар)
Давление на выходе насоса 2, P 2 (бар)
Входная электрическая мощность насоса 2 (Wi)

Два насоса последовательно: 70 об / с
Положение клапана открыто	0%	25%	50%	75%	100%
Объем (л)
Время (с)
Давление на входе насоса 1, P 1 (бар)
Давление на выходе насоса 1, P 2 (бар)
Входная электрическая мощность насоса 1 (Wi)
Давление на входе насоса 2, P 1 (бар)
Давление на выходе насоса 2, P 2 (бар)
Входная электрическая мощность насоса 2 (Wi)

Два насоса последовательно: 80 об / с
Положение клапана открыто	0%	25%	50%	75%	100%
Объем (л)
Время (с)
Давление на входе насоса 1, P 1 (бар)
Давление на выходе насоса 1, P 2 (бар)
Входная электрическая мощность насоса 1 (Wi)
Давление на входе насоса 2, P 1 (бар)
Давление на выходе насоса 2, P 2 (бар)
Входная электрическая мощность насоса 2 (Wi)

Два насоса параллельно: 60 об / с
Положение клапана открыто	0%	25%	50%	75%	100%
Объем (л)
Время (с)
Давление на входе насоса 1, P 1 (бар)
Давление на выходе насоса 1, P 2 (бар)
Входная электрическая мощность насоса 1 (Wi)
Давление на входе насоса 2, P 1 (бар)
Давление на выходе насоса 2, P 2 (бар)
Входная электрическая мощность насоса 2 (Wi)

Два насоса параллельно: 70 об / с
Положение клапана открыто	0%	25%	50%	75%	100%
Объем (л)
Время (с)
Давление на входе насоса 1, P 1 (бар)
Давление на выходе насоса 1, P 2 (бар)
Входная электрическая мощность насоса 1 (Wi)
Давление на входе насоса 2, P 1 (бар)
Давление на выходе насоса 2, P 2 (бар)
Входная электрическая мощность насоса 2 (Wi)

Два насоса параллельно: 80 об / с
Положение клапана открыто	0%	25%	50%	75%	100%
Объем (л)
Время (с)
Давление на входе насоса 1, P 1 (бар)
Давление на выходе насоса 1, P 2 (бар)
Входная электрическая мощность насоса 1 (Wi)
Давление на входе насоса 2, P 1 (бар)
Давление на выходе насоса 2, P 2 (бар)
Входная электрическая мощность насоса 2 (Wi)

9.2. Расчеты

• Если использовался объемный мерный резервуар, рассчитайте расход по:

• Исправьте измерение повышения давления (выходное давление) на насосе, добавив 0,07 бар, чтобы учесть разницу в 0,714 м по высоте между точкой измерения выходного давления насоса и фактическим выходным соединением насоса.
• Преобразуйте показания давления из бар в Н / м ² (1 бар = 10 ⁵ Н / м ² ), затем рассчитайте манометрический напор из:

• Рассчитайте гидравлическую мощность (в ваттах) по уравнению 6, где Q выражается в м ³ / с, в кг / м ³ , g в м / с ² и H _м в метрах.
• Рассчитайте общий КПД по уравнению 7.

Примечание:

— Общий напор для последовательно включенных насосов рассчитывается по уравнению 8b.
— Общий напор для параллельно включенных насосов рассчитывается по уравнению 9b.
— Общая электрическая входная мощность для насосов, включенных последовательно и параллельно, равна (Wi) _pump1 + (Wi) _pump2 .

• Обобщите свои расчеты в таблицах результатов.

Таблицы результатов

Одинарный насос: Н (об / с)
Положение клапана открыто	0%	25%	50%	75%	100%
Расход, Q (л / мин)
Расход, Q (м 3 / с)
Давление на входе насоса 1, P 1 (Н / м 2 )
Скорректированное давление на выходе насоса 1, P 2 (Н / м 2 )
Насос 1 Входная электрическая мощность (Вт)
Напор насоса 1, Нм (м)
Гидравлическая мощность насоса 1, Вт ч (Вт)
Общий КПД насоса 1, η 0 (%)

Два насоса в серии: N (об / с)
Положение клапана открыто	0%	25%	50%	75%	100%
Расход, Q (л / мин)
Расход, Q (м 3 / с)
Давление на входе насоса 1, P 1 (Н / м 2 )
Скорректированное давление на выходе насоса 1, P 2 (Н / м 2 )
Насос 1 Входная электрическая мощность (Вт)
Давление на входе насоса 2, P1 (Н / м2)
Скорректированное давление на выходе насоса 2, P2 (Н / м2)
Насос 2 Входная электрическая мощность (Вт)
Напор насоса 1, Нм (м)
Гидравлическая мощность насоса 1, Вт · ч (Вт)
Напор насоса 2, Нм (м)
Гидравлическая мощность насоса 2, Вт · ч (Вт)
Общий напор, Hm (м)
Общая гидравлическая мощность, Втч (Вт)
Общая входная электрическая мощность, Вт (Вт)
Общий КПД обоих насосов, η 0 (%)

Два насоса параллельно: N (об / с)
Положение клапана открыто	0%	25%	50%	75%	100%
Расход, Q (л / мин)
Расход, Q (м 3 / с)
Давление на входе насоса 1, P 1 (Н / м 2 )
Скорректированное давление на выходе насоса 1, P 2 (Н / м 2 )
Насос 1 Входная электрическая мощность (Вт)
Давление на входе насоса 2, P1 (Н / м2)
Скорректированное давление на выходе насоса 2, P2 (Н / м2)
Насос 2 Входная электрическая мощность (Вт)
Напор насоса 1, Нм (м)
Гидравлическая мощность насоса 1, Вт · ч (Вт)
Напор насоса 2, Нм (м)
Гидравлическая мощность насоса 2, Вт · ч (Вт)
Общий напор, Hm (м)
Общая гидравлическая мощность, Втч (Вт)
Общая входная электрическая мощность, Вт (Вт)
Общий КПД обоих насосов, η 0 (%)

Используйте предоставленный шаблон, чтобы подготовить лабораторный отчет для этого эксперимента.Ваш отчет должен включать следующее:

• Таблица (ы) исходных данных
• Таблица (и) результатов
• График (ы)
  • Постройте напор в метрах по оси Y против объемного расхода, в литрах / мин по оси X.
  • Постройте график зависимости гидравлической мощности в ваттах по оси Y от объемного расхода в литрах / мин по оси X.
  • Отобразите эффективность в% по оси Y относительно объемного расхода, в литрах / мин по оси X на ваших графиках.

На каждом из приведенных выше графиков покажите результаты для одного насоса, двух насосов, включенных последовательно, и двух насосов, включенных параллельно — всего три графика.Не соединяйте экспериментальные точки данных и используйте наилучшее соответствие для построения графиков

• Обсудите свои наблюдения и любые источники ошибок при подготовке характеристик насоса.

Устройство плавного пуска для насоса для питьевой воды (схема подключения, пример поиска неисправностей)

Введение в приложение

В этой статье будет проанализирован реальный пример электрического распределительного щита для насоса для питьевой воды, содержащего устройство плавного пуска в качестве одного из основных компонентов .Помимо объяснения электрической схемы и логики работы, будут описаны некоторые технические проблемы, которые возникли во время запуска и эксплуатации.

Схема подключения и устранение неисправностей устройства плавного пуска для насоса для питьевой воды.

Колодезный насос устанавливается под землей на дне вертикальной узкой трубы длиной около 30 метров. С этой глубины, чистая вода передается по трубопроводу, построенного над землей в большой резервуар-накопитель в верхней части стали из несущей конструкции в виде башни.

Расход насоса определяется его конструкцией и гидравлическим сопротивлением трубопровода. Это сопротивление состоит из двух компонентов:

• Статическое: , ​​которое определяется разницей в высоте между резервуаром как точкой назначения и насосом как точкой источника; и
• Динамический: , ​​который определяется трением внутренних стенок трубопровода для данной скорости потока. Никакого управления потоком с помощью электрических средств не требовалось, поэтому в использовании частотно-регулируемого привода не было необходимости.

Содержание:

1. Основы устройств плавного пуска
2. Пример электрической схемы
3. Пример устранения неполадок
   1. Проблема
   2. Решение

PREMIUM Требуется членство

Для этой технической статьи / руководства требуется Премиум-членство . Получите доступ ко всем техническим статьям премиум-класса по высоковольтному / среднему / низкому напряжению, руководствам по электротехнике и документам. Ознакомьтесь с преимуществами каждого плана и выберите план членства, который лучше всего подходит для вас или вашей организации.

Вы можете выбрать годовой план членства Plus, Pro или Enterprise.

СПЕЦИАЛЬНОЕ ПРЕДЛОЖЕНИЕ — Получите 15% скидку на премиальный план PRO, используйте код скидки: UX21M

Войти Зарегистрироваться

Насосные и подъемные станции сточных вод компании Pollution Control Systems

Канализационные / канализационные подъемные станции, также называемые насосные станции, используются для перекачивания сточных вод или сточных вод с более низкой на более высокую отметку, особенно там, где высота источника недостаточна для гравитационного потока и / или когда использование гравитационного транспорта приведет к чрезмерным земляным работам и более высоким затратам на строительство.

PCS предоставляет подъемные станции из стали, стекловолокна и бетонных блоков (бетон — это другие) и ТОЛЬКО мощностью до 5 лошадиных сил и 4-дюймовым выпуском.

Насосная станция сточных вод может использоваться в целях экономии или для устранения неадекватных гидравлический напор, когда очевидно, что никакое другое решение нецелесообразно. Например, может быть более экономичным использовать насосную станцию ​​для сточных вод, чтобы перекачивать или поднимать сточные воды через гребень и пропускать их самотеком на очистные сооружения или поднимать сточные воды для прохождения через систему очистки сточных вод самотеком.

Эти блоки, часто называемые подъемными станциями, обычно изготавливаются в виде собранных на заводе комплектных систем. К ключевым элементам насосных или подъемных станций относятся приемный колодец для очистки сточных вод (колодец), оборудованный подъемными насосами и трубопроводом с клапанами, распределительная коробка и панель управления оборудованием с системой сигнализации.

ПОДЪЕМНЫЕ СТАНЦИИ ПОГРУЖНЫХ СТОЧНЫХ ВОД

Подъемная станция погружного типа может использоваться на установках с низким расходом и низким напором.Для этого применения доступны два типа насосов: насосы для измельчения и насосы для перекачки твердых частиц.

Правильно спроектированный мокрый колодец необходим для эффективной и бесперебойной работы насоса или подъемной станции. Цель мокрого колодца — обеспечить возможность автоматической работы подъемной станции с простым управлением. Не рекомендуется использовать мокрый колодец для каких-либо других целей, например, резервуара для сточных вод. Влажный колодец должен быть как можно меньше, чтобы минимизировать время задержания сточных вод.Если сточные воды остаются во влажном колодце слишком долго, может возникнуть септическое действие. Тем не менее, мокрый колодец должен быть достаточно большим, чтобы исключить чрезмерный запуск и остановку насоса подъемной станции.

Преимущества погружных подъемно-насосных станций заключаются в том, что они обычно дешевле, чем сухоблочные станции, и работают без частого обслуживания насосов. Погружные подъемные / насосные станции обычно не включают в себя большие надземные конструкции и имеют тенденцию сливаться с окружающей средой.

НАСОС И СРОК СЛУЖБЫ ПОДЪЕМНОЙ СТАНЦИИ

По большей части, заказчик может рассчитывать на срок службы от 15 до 20 лет или более от стальных подъемников. В большинстве случаев этого более чем достаточно, поскольку ожидаемые скорости потока обычно рассчитаны только на десять лет расширения. Стальные подъемные станции покрыты эпоксидной краской с высоким содержанием твердых частиц и дополнительно защищены анодами для предотвращения катодного воздействия.

Если требуется бетонная конструкция (не предоставленная PCS), PCS может предоставить комплект оборудования для установки в бетонную конструкцию в полевых условиях подрядчиком по установке.

.
