Что такое байпас в электрике?
Чтобы найти ответ на поставленный вопрос, разберемся для начала со значением этого слова. Байпас – технический термин, происхождение которого обязано английскому слову «bypass» – «обходить», по сути, оно означает резервный (обводной) путь для среды, если речь идет о трубопроводах.
В качестве типичного примера байпаса можно привести всем знакомую систему водяного отопления, где перед каждым радиатором устанавливаются краны, обеспечивающие подачу теплоносителя в теплообменник или позволяющие исключать его при необходимости из общей системы. Для сохранения работоспособности всей системы предусматривают установку байпасов в виде перемычек между входной и выходной трубой подключения радиаторов до установки запорных кранов. Такое обходное устройство системы отопления обеспечивает отключение потока теплоносителя в отдельных батареях отопления, не препятствуя при этом его циркуляции во всей системе.
Аналогичным образом ведет себя байпас в электрике, построенный в виде обходных схем, как правило, он используется в приборах электропитания.
Другим примером может служить необходимость временного обхода стабилизатора напряжения при подключении нагрузки, превышающей его предельную мощность (сварочного аппарата, электрического насоса большой мощности и т.д.). В таких случаях функция байпаса, подключаемая в ручном либо автоматическом режиме, считается незаменимой.
Примеры применения байпаса в электрике
В электрике функция байпас встречается преимущественно в схемах питания электрических приборов. К таким можно отнести:
- стабилизаторы напряжения;
- ИБП;
- преобразователи частоты для питания электродвигателей;
- УПП (плавный пуск электродвигателей).
Часть из них работает в ручном режиме, например при необходимости исключить стабилизатор при планировании включения мощной нагрузки, перевод в режим байпас производится при помощи специальных переключателей, другая часть срабатывает автоматически.
Кроме того при помощи механических переключателей могут включаться обводные схемы в случае организации внешнего байпаса, сам коммутирующий элемент при этом может находиться внутри распределительного щита. Схема электрическая внешнего байпаса позволяет полностью исключать отключаемое устройство, например, при необходимости проведения профилактических работ или его ремонте.
Примером автоматического переключения на прямые схемы электропитания электронных устройств могут служить системы с электронными байпасами, у которых включение режима обхода является функциональным алгоритмом. Так автоматическое устройство плавного пуска электродвигателя с байпасом переключается на прямое питание от сети при выходе двигателя на рабочие обороты, поскольку необходимость его дальнейшей работы просто отпадает. Автоматическим выходом в обводной режим может быть оснащен и электронный стабилизатор напряжения, в случае, когда питающая сеть показывает стабильные параметры на протяжении продолжительного времени.
Таким образом, байпас избавляет от ряда проблем связанных с электропитанием различного оборудования, поэтому при приобретении, например, стабилизатора напряжения следует отдавать предпочтение моделям, имеющим режим «Bypass».
Смотрите также другие статьи :
Устройство автоматического выключателя
Тепловые и электромагнитные расцепители во всех автоматических защитных устройствах включены последовательно. Кроме того ни один автомат не обходится без контактной группы состоящей из дугогасительных контактов либо имеющих отдельную камеру, гасящую электрическую дугу, возникающую при защитном отключении.
Подробнее…Разница между ВА и Вт
В зависимости от оборудования величина cos ϕ может колебаться в широких пределах, причем за удовлетворительное значение принято считать величину коэффициента мощности в 0.65 – 0.8. Уметь перевести ВА в ватты необходимо для того, чтобы реально оценить мощность того или иного прибора.
Зачем нужен контактор байпаса в УПП
Устройство плавного пуска (УПП) используется для плавного разгона и остановки электродвигателя. В этих режимах работу пускателя обеспечивают тиристоры. В нормальном режиме на двигатель подается полное напряжение, при этом УПП должен представлять из себя три проводника с минимальными потерями.
После пуска двигателя тиристоры переводятся в открытое состояние, КПД пускателя падает и он начинает греться, поскольку сопротивление открытых тиристоров больше, чем сопротивление медного проводника. Чтобы этого избежать, в устройствах плавного пуска применяют контакторы байпаса. В случае встроенного байпаса обычно используют термин «шунтирующий контактор». Байпас включается в тот момент, когда заканчивается разгон и тиристоры максимально открываются. Моментом включения управляет встроенный контроллер.
Различают встроенные и внешние контакторы на две и три фазы.
1. Встроенный контактор на 3 фазы. Этот вариант встречается довольно часто и применяется, как правило, в УПП высокой ценовой категории. В данном случае не требуется никаких внешних деталей, достаточно подключить к УПП силовые провода и цепи управления. Ниже приведена схема с тиристорами по трем фазам, которые после разгона шунтируются встроенными контактами.
2. Встроенный контактор на 2 фазы. В более простых моделях устройств плавного пуска применяется управление (тиристоры и шунтирующие контакторы) по двум фазам. Третья фаза представляет собой шину, которая может использоваться лишь для измерения тока электродвигателя. Этот вариант управления более привлекателен по цене, но менее безопасен, поскольку даже при полной остановке двигателя контактор остается под фазным напряжением, и обслуживающий персонал подвергается опасности поражения электрическим током. Схема силовой части в данном случае может выглядеть так:
3.
4. Внешний контактор на 2 фазы. Данная схема практически не применяется и может рассматриваться только теоретически.
Выводы
Использование контактора байпаса является обязательным, если он не встроен в устройство плавного пуска. При отсутствии или неисправности контактора последствия могут быть разными. В лучшем случае двигатель остановится, а УПП выдаст ошибку, в худшем – пускатель выйдет из строя.
При покупке УПП следует ориентироваться не только на цену. Внимательно ознакомьтесь с описанием и схемой включения силовой части пускателя. Ведь, если цена устройства низкая, возможно, потребуются дополнительные расходы на внешний байпас.
Другие полезные материалы:
Схемы подключения устройств плавного пуска
Общие сведения об УПП
Как выбрать электродвигатель
Обзор устройств плавного пуска SIEMENS
| № | Прайс лист ШВБ |
| 1 | ШВБ BIR для ИБП 10кВа, 15кВа, 20кВа по схеме 1+0 |
| 2 | ШВБ BIR для ИБП 30кВа по схеме 1+0 |
| 3 | ШВБ BIR для ИБП 40кВа по схеме 1+0 |
| ШВБ BIR для ИБП 60кВа по схеме 1+0 | |
| 5 | ШВБ BIR для ИБП 80кВа по схеме 1+0 |
| 6 | ШВБ BIR для ИБП 100кВа по схеме 1+0 |
| 7 | ШВБ BIR для ИБП 120кВа по схеме 1+0 |
| 8 | ШВБ BIR BIR для ИБП 140кВа по схеме 1+0 |
| 9 | ШВБ BIR для ИБП 160кВа по схеме 1+0 |
| 10 | ШВБ BIR для ИБП 200кВа по схеме 1+0 |
| 11 | ШВБ BIR для ИБП 10кВа, 15кВа, 20кВа по схеме 1+1 |
| 12 | ШВБ BIR для ИБП 30кВа по схеме 1+1 |
| 13 | ШВБ BIR для ИБП 40кВа по схеме 1+1 |
| 14 | ШВБ BIR для ИБП 60кВа по схеме 1+1 |
| 15 | ШВБ BIR для ИБП 80кВа по схеме 1+1 |
| 16 | ШВБ BIR для ИБП 100кВа по схеме 1+1 |
| 17 | ШВБ BIR для ИБП 120кВа по схеме 1+1 |
| 18 | ШВБ BIR для ИБП 140кВа по схеме 1+1 |
| 19 | ШВБ BIR для ИБП 160кВа по схеме 1+1 |
| 20 | ШВБ BIR для ИБП 200кВа по схеме 1+1 |
| 21 | ШВБ BIR для ИБП 10кВа, 15кВа, 20кВа по схеме 2+1 |
| 22 | ШВБ BIR для ИБП 30кВа по схеме 2+1 |
| 23 | ШВБ BIR для ИБП 40кВа по схеме 2+1 |
| 24 | ШВБ BIR для ИБП 60кВа по схеме 2+1 |
| 25 | |
| 26 | ШВБ BIR для ИБП 100кВа по схеме 2+1 |
| 27 | ШВБ BIR для ИБП 120кВа по схеме 2+1 |
| 28 | ШВБ BIR для ИБП 140кВа по схеме 2+1 |
| 29 | ШВБ BIR для ИБП 160кВа по схеме 2+1 |
| 30 | ШВБ BIR для ИБП 200кВа по схеме 2+1 |
Байпас в системе отопления.
Байпас на батарее: фотоВ процессе работы систем отопления довольно часто возникает потребность в установке циркуляционного насоса. В результате такого усовершенствования параллельно с контуром насоса устанавливается байпас в системе отопления. Прежде чем его поставить, необходимо знать, зачем нужен байпас в отопительной системе. Кроме того, данное приспособление может использоваться при ремонтных работах.
Байпас и его функции
Трубопровод с запорным клапаном или параллельный контур, который соединяется с выходом и входом насоса, радиатора или другого устройства в системе, называется обходной трубой или байпасом. В общем-то, байпас в системе отопления – это обход рабочего элемента. В процессе его работы в радиатор перестанет поступать теплоноситель, так как он потечет мимо него.
Как правило, байпас применяют для регулирования подачи тепла в различных помещениях. При комбинации с температурным датчиком он будет срабатывать в нужное время. В случае замены радиаторов система отопления подключается к котлу или любому другому источнику горячей воды через байпас.
Характеристики
Устанавливая байпас в системе отопления, важно придерживаться некоторых параметров. К примеру, пропускная способность должна быть не менее, чем трубопровода на входе. Другими словами, недопустимо уменьшение диаметра. Но это только в том случае, если на самом байпасе отсутствует кран.
Важно, чтобы установленные краны были одинакового типа, к примеру, шаровые. В зависимости от места установки байпас может работать в разных режимах. Управление постоянным режимом осуществляется посредством терморегуляторов. Помимо этого, он может функционировать лишь при запуске отопительной системы для обеспечения быстрого прогрева радиаторов.
Разновидности
В зависимости от системы отопления, в которой планируется использовать обходную трубу, различают несколько видов:
- Обратный клапан, байпас. Подобная схема применяется для циркуляционных насосов и периодически функционирует, когда это требуется. После запуска насоса от переизбытка давления открывается клапан и пропускает теплоноситель.
В случае отключения насоса клапан автоматически закрывается. Здесь главное — помнить, что клапан может выйти из строя в результате попадания в него ржавчины или окалины. - Байпас без клапана. Благодаря такому устройству можно осуществлять на участке ремонт без отключения отопительной системы. Кроме того, байпас позволит подключиться к отопительной системе в помещении, где ранее не было радиаторов.
В случае отключения насоса клапан автоматически закрывается. Здесь главное — помнить, что клапан может выйти из строя в результате попадания в него ржавчины или окалины.Монтаж
Как было сказано выше, при установке байпаса нужно соблюдать определенные требования. Диаметр трубы байпаса должен быть несколько меньше, чем размер подающего и обратного трубопровода. В результате поток воды по законам гидравлики пойдет на пути наименьшего сопротивления, в обход отопительного прибора. Устанавливать байпас в системе отопления следует как можно ближе к отопительному прибору и на максимально возможном расстоянии от стояка.
При наличии инструментов и некоторых навыков байпас можно собрать самостоятельно или просто приобрести в специализированном магазине уже готовый.
При установке байпаса допускается заменить шаровые краны на более удобные терморегуляторы, чтобы регулирование температуры осуществлялось в автоматическом режиме. Чтобы добиться максимально эффекта, в середину байпаса следует врезать классический шаровой регулировочный кран.

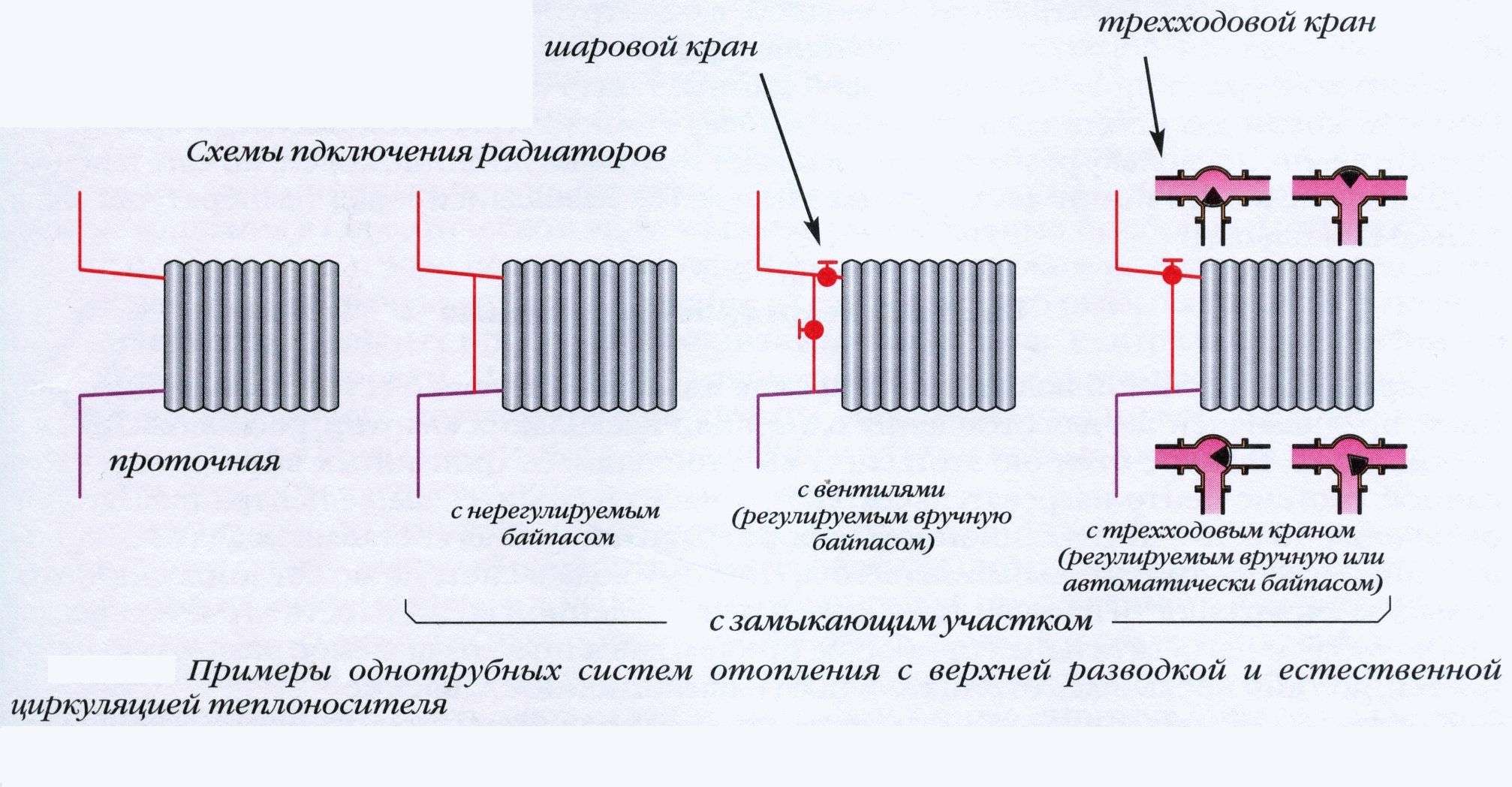

Байпас при однотрубной системе
В отопительной системе байпас является обыкновенной перемычкой, используемой для регулирования расхода теплоносителя. Максимальную актуальность он приобретает при однотрубной отопительной системе, где сглаживает все имеющиеся недостатки. Конструктивно схема байпаса представляет собой трубное соединение (перемычка), сообщающее между собой подающий трубопровод с горячей водой, который входит в отопительный прибор, с линией, выходящей из радиатора (обратный трубопровод).
Шаровые краны ставятся на линии подающего трубопровода в радиатор, на линии его выхода из отопительного прибора, а также на линии байпаса. Краны необходимы для возможного отключения радиатора в случае проведения на нем ремонтных или иных работ, без остановки работы отопительной системы, которая в данный период времени переходит на работу через байпас на батарее, минуя сам прибор.
Байпас на линии сетевого насоса
Применение байпаса в отопительной системе на линии сетевого циркуляционного насоса позволяет работать всей системе как с принудительной циркуляцией теплоносителя, так и при естественной циркуляции, например, в случае аварийного отключение в доме электроэнергии.
Если на отопительной системе предусмотрен байпас для циркуляционного насоса, то как, правило, на основной линии системы параллельно насосу вместо шарового крана может устанавливаться специальный обратный клапан. Его нормальным состоянием является открытое, в случае аварийного отключения электрической энергии он моментально закрывается, таким образом, работа отопительной системы переключается на естественную циркуляцию.
Байпас возле котла
В данном случае байпас устанавливают рядом с котлом – непосредственно на обратном трубопроводе системы отопления. Устанавливать его следует на месте с наименьшей температурой в системе. Подобное расположение обратного трубопровода не допускает того, чтобы перегревался радиатор, байпас, сетевой циркуляционный насос, а также предотвращает возможное образование воздушной пробки.
Конструктивно этот байпас устанавливают на горизонтальной плоскости, при этом его диаметр должен соответствовать диаметру обратного трубопровода.
Автоматический байпас
Байпасы данного типа активизируются в случае сбоя отопительной системы, без вмешательства человека. К примеру, при прекращении функционирования сетевого циркуляционного насоса, в случае внезапного отключения электрической энергии перекрываются запорные устройства, расположенные на байпасе, открывается вентиль трубопровода, который расположен между выходным и входным патрубками.
В результате теплоноситель начинает двигаться по основной магистрали, а отопительная система переключается на естественную циркуляцию жидкости. Естественно, что в такой ситуации предпочтительней использовать автоматический байпас для циркуляционного насоса.
Диаметр байпаса
В случае если при подключении отопительного прибора будет использоваться байпас аналогичного диаметра, что и трубопроводы основной магистрали, в него будет поступать теплоноситель с небольшой интенсивностью.
В связи с этим в данном случае применяется конструкция меньшего диаметра. К примеру, при подводке 3/4″ устанавливают обводной трубопровод 1/2″.
Заключение
Байпас в отопительной системе, в особенности в случае применения сетевого циркуляционного насоса, можно назвать одним из наиболее важных элементов. Его монтаж должен осуществляться при соблюдении всех предусмотренных технологией правил.
В современных системах отопления байпас играет существенную функцию для обеспечения их нормального действия, именно поэтому его установка должна быть правильной и спланированной.
