Автоматический полив участка своими руками
Ежегодно владельцы загородных участков сталкиваются с тем, что газон, радовавший глаз свежей зеленью весной, к концу мая теряет свою яркость и постепенно становится буро-желтым, хотя еще только лето и до осени далеко. Чтобы решить эту проблему, нужно поливать газон минимум раз в неделю. Это достаточно трудоемкое занятие, требующее регулярных затрат сил и времени. Альтернативное решение — автоматический полив участка по технологии Rain Bird.
Планируете самостоятельно разработать проект для загородной территории и смонтировать систему собственными руками? Тогда эта статья будет вам полезна. Автоматический полив Rain Bird поможет организовать равномерное и своевременное увлажнение газона, чтобы избежать высыхания травы и постепенно укрепить корневую систему.
В этой статье мы расскажем, как самостоятельно разработать проект, а затем смонтировать своими руками систему автополива на дачном участке. Ее правильное использование позволяет равномерно и своевременно полить газон, избежать появления высохшей травы и укрепить корневую систему.
Преимущества автоматической системы полива:
| Вы экономите воду. За счет программируемого контроллера автополив осуществляется в момент, когда испарения не очень велики. Регулярное и своевременное орошение газона помогает растениям оставаться красивыми и здоровыми. Превосходный результат уже после нескольких использований. | |
| Вы экономите деньги. Благодаря системе автоматического полива Rain Bird растения поливаются согласно их потребности во влаге. Это исключает дополнительные траты по уходу за травой. Дополнительные меры просто не потребуются. Своевременный полив и стрижка травы — это основа ухода за газоном, позволяющая добиться его великолепного вида надолго. | |
Вы экономите время. Технология автоматического полива избавляет вас от ряда хлопот и забот, связанных с уходом за растениями и садом. Забудьте об этом. Теперь у вас больше времени для отдыха и общения с близкими. Наслаждайтесь выходными или отпуском в полной уверенности, что ваш газон получает должный уход и контроль. |
Скачать информационную брошюру — Автоматический полив своими руками
Cкачать краткий курс проектирования и монтажа систем автополива

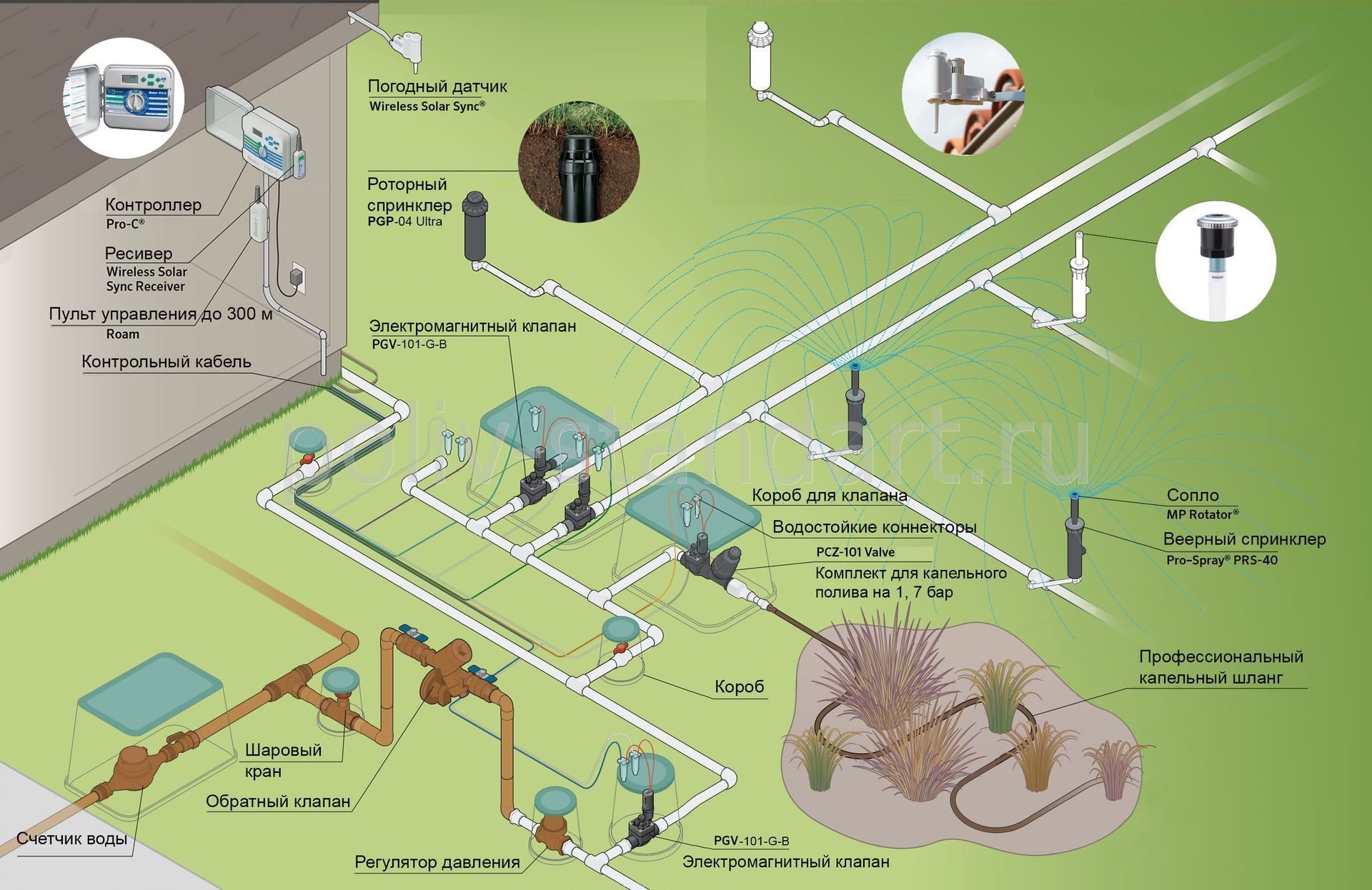

Схема для проектирования автоматического полива
На предложенной ниже схемы вы сможете рассмотреть элементы системы автоматического полива, а также места их использования на загородной территории.
Статические оросители для автоматического полива небольших участков
Статические оросители используются для полива кустарников, клумб и небольших газонов. Их устанавливают на одном и том же уровне с грунтом. В момент появления давления воды, шток оросителя выдвигается, а при окончании поливочных работ автоматически задвигается обратно.
Радиус полива — от 1,2 до 7,6 метров, рабочее давление — 1–2,1 бара.
Вращающиеся форсунки позволяют эффективно распределить воду циклическими струями с малым количеством осадков.
Они размеренно разбрызгивают воду, снижая эрозию и размыв почвы.
Роторы для автоматического полива средних и малых участков
Роторы рекомендуются для территорий с небольшой или средней площадью. Давление воды поднимает шток на поверхность. Так осуществляется полив. Шток автоматически опускается после завершения работ. Сектор полива можно регулировать в диапазоне от 40 до 360°.
Технология позволяет создать «дождевую завесу» для оптимального распределения воды. Это гарантирует качественный уход за газоном. Роторы с обратными клапанами используются, чтобы избежать заболачиваний на территориях с перепадами высот.
| Применение клапанов |
Технология создания дождевой завесы помогает правильно распределять воду для полива, что гарантирует отличное качество газона. Роторы с обратными клапанами позволяют избегать заболачивания на участках с перепадо высот.
Клапаны
Специальные электромагнитные клапаны управляются с помощью контроллера и открываются для подачи воды к оросителям.
Клапан Low Flow DV DRIP был разработан прицельно для систем капельного орошения.
Даже при незначительном расходе воды устройство отлично функционирует. Электромагнитные клапаны DV и HV — удачный вариант для небольших территорий частных домовладений.
| Применение клапана | |||
| LFV – Low Flow | HV | DV |
Контроллеры для автополива
С помощью контроллера сигнал на открытие подачи воды или ее закрытие передается клапанам системы.
Таймеры, устанавливаемые на водопроводном кране, характеризуются простотой настройки и программирования. Они эффективно регулируют даже минимальный расход воды.
Автоматические системы включают в себя устройства отключения полива, которые срабатывают во время дождя. Эти элементы оценивают уровень атмосферных осадков и при необходимости автоматически блокируют подачу воды, позволяя ее экономить и исключить риск переувлажнения почвы.
Автополив микроорошение
- Эмиттеры. Самопробивные эмиттеры Rain Bird расходуют от 2 до 68 л/ч. Это гарантирует идеальный полив грядок, кустарников, деревьев и клумб. Для того чтобы сделать монтаж более удобным, используйте инструмент XM-TOOL.
- Капельный шланг. Он предназначен для капельного орошения и представлен в двух вариантах — для укладки над или под землей. Элемент подходит для орошения грядок, деревьев и кустарников, а также живых изгородей.
- Пусковые комплекты микроорошения. В их составе есть фильтр, регулятор давления и электромагнитный клапан с небольшим расходом.
- Микрооросители. Такие устройства рекомендуются для полива кустов, цветников и клумб.
Микрооросители подключаются с помощью раздаточной трубки диаметром 6 мм. Радиус полива регулируется.
Микрооросители подключаются с помощью раздаточной трубки диаметром 6 мм. Радиус полива регулируется.Комплектующие для автоматического полива Rain Bird
Все элементы для самостоятельного монтажа системы автополива можно заказать в компании «Газон Сервис Irrigation». Мы поможем подобрать подходящие комплектующие от насосов и роторных дождевателей до электромагнитных клапанов и блоков управления. Изучите каталог продукции Rain Bird и создайте оптимальную систему орошения загородного участка.
Скачать информационную брошюру — Автоматический полив своими руками
Cкачать краткий курс проектирования и монтажа систем автополива
наверх
Система полива своими руками — 2 лучших варианта!
Ручной полив участка со временем превращается в обременяющую задачу, выполнять которую хочется все меньше и меньше. Решить проблему поможет автоматическое либо автоматизированное орошение. С проектированием системы и монтажом всех ее составляющих можно справиться собственными силами.
Выбираем источник водоснабжения
Мы приводим инструкции по монтажу двух систем полива: масштабной автоматической с использованием программируемого контроллера и скромной неавтоматизированной, обустроенной на основе бочки.
Прежде чем приступать к обустройству любой из двух рассматриваемых систем, нужно выбрать источник воды и подходящее для конкретной ситуации насосное оборудование. Воду можно брать из:
- главного водопровода. Самый удобный вариант. Если ваш дом оснащен собственным водоснабжением, достаточно попросту врезать в него главную трубу системы полива. Никакие насосы в большинстве ситуаций устанавливать не приходится;
- скважины. Требуется установка погружного либо поверхностного (в зависимости от глубины источника) насоса;
Насос для скважины
- колодца. В систему включается поверхностный или погружной насос;
Поверхностный насос
- бочки или другой емкости для воды. В установке насоса, как правило, нет необходимости;
- природного источника (река, озеро, пруд и т. д.). Тип насоса и его мощность выбираются в соответствии с условиями конкретной ситуации.
д.). Тип насоса и его мощность выбираются в соответствии с условиями конкретной ситуации.Узнайте, какой выбрать насос для полива огорода, а также рассмотрите разновидности и процесс монтажа, в нашей статье.
Цены на электрические водяные насосы
Электрические водяные насосы
Таблица. Насос Малыш, используемый для перекачки воды из открытых водоемов, колодцев и скважин. Характеристики
| Насос Малыш, характеристики | Показатели |
|---|---|
| Тип насоса | Бытовой вибрационный погружной |
| Сила потребляемого тока | 3 А |
| Мощность | 165 Вт |
| Забор воды | Нижний |
| Напор | 40 м |
| Производительность | 432 л/мин |
| Длина кабеля | 10-40 м |
| Непрерывная работа | Не более 12 часов подряд |
| Необходимость отключения питания на 15-20 минут | Через каждые 2 часа |
| Подклключение | К гибкому шлангу |
Делаем полноценный автоматический полив
Автоматическое орошениеЧертим план
Начнем с оформления плана участка.
В масштабе обозначим на нем основные элементы нашей усадьбы: дом, веранду, подъезд, уличную печь и т.д. – так мы сможем определить допустимую площадь действия дождевателей.
На схеме отмечаем точку водозабора. В случае если источников воды несколько, и они расположены в разных местах участка, выбираем кран, находящийся примерно посередине. В такой ситуации мы сможем обеспечить приблизительно равную длину линий полива
Выбираем метод орошения
Определяем количество водыВ рассматриваемом примере система обустраивается для полива большого газона и нескольких грядок, а также участка с кустарниками и деревьями. Вы же можете корректировать планировку с учетом особенностей вашего участка.
Часть с газоном и клумбами будем поливать с помощью выдвижных дождевателей. При включении они поднимаются над поверхностью, а после завершения полива опускаются и становятся практически незаметными.
Для второй части нашего участка подобный вариант орошения не подходит: насаждения слишком высокие, а ширина участка небольшая.
Осциллирующие дождевателиВажное замечание! Использовать дождеватели для полива участков, ширина которых составляет менее 2 м, не рекомендуется. Такие устройства имеют слишком большой радиус действия, что может доставить ряд неудобств.
Для полива этой части насаждений мы укладываем капельную линию. Она представляет собой трубу необходимой длины с отверстиями, обустроенными по всей протяженности. Такую трубу можно закопать либо попросту уложить между грядками.
Цены на пистолеты, насадки, дождеватели для шлангов
Пистолеты, насадки, дождеватели для шлангов
Составляем схему полива
Отмечаем на плане нашего участка точки установки дождевателей и радиусы их покрытия. Придерживаемся такого порядка проектирования:
- по углам участка устанавливаем дождеватели для полива на 90 градусов;
- вдоль границ территории устанавливаем устройства, орошающие пространство на 180 градусов вокруг себя;
- по углам участка возле различных зданий и построек устанавливаем дождеватели на 270 градусов;
- по площади устанавливаем устройства, поливающие на 360 градусов.
Количество дождевателей подбираем так, чтобы радиусы покрытия устанавливаемых рядом приборов пересекались. При таком размещении устройств ни одно растение не будет обделено влагой. Однако этот метод актуален только для больших участков, имеющих правильную форму.
В нашем примере площадь участка сравнительно небольшая, при этом он имеет узкую полосу вдоль жилого дома. Поэтому мы составляем проект в следующем порядке:
- сначала отмечаем места установки дождевателей, имеющих наибольший радиус действия. Их мы будем использовать для полива основной части сада;
- по узкой стороне участка отмечаем места для дождевателей с более скромным радиусом орошения;
- в местах, куда не достают дождеватели, планируем укладку капельной линии.
Важно! Перепроверьте проект. Убедитесь, что все насаждения будут получать воду.
Проверяем водозабор на пропускную способность
Готовый план позволяет нам установить нужное количество дождевателей.
Однако перед монтажом системы мы должны узнать, хватит ли производительности источника водоснабжения для эффективного обслуживания обустраиваемой системы. Делаем это следующим образом:
Теперь определяем, сможет ли водозабор обеспечивать одновременную работу всех запланированных линий полива. Потребность дождевателей остается одинаковой и определяется в соответствии с площадью их покрытия. В нашем примере мы устанавливаем:
- устройства на 180 градусов с площадью покрытия до 200 м2— 2 штуки. Потребность каждого прибора в воде составляет 12, в сумме – 24;
- дождеватели на 270 градусов с площадью покрытия до 200 м2– 2 штуки. Потребность каждого составляет 14, итого – 28;
- устройство на 180 градусов с покрытием до 50 м2– 1 штука. Потребность – 7;
- прибор на 270 градусов с покрытием до 50 м2– 1. Потребность – 9;
- дождеватель на 90 градусов с площадью покрытия до 50 м2– 1. Потребность в воде – 6.
В сумме потребность наших оросительных устройств в воде составляет 74. Водозабор способен выдать только 60. Подключить все устройства к одной линии для одновременного использования не удастся. Для решения проблемы делаем две линии дождевателей. Одна будет использоваться для обслуживания больших устройств, другая – для маленьких.
Для капельного полива делаем третью линию. Она требует индивидуального управления, т.к. основные линии включаются примерно на полчаса каждые сутки, а капельные же должны работать не меньше 40-50 минут, в зависимости от особенностей грунта и потребностей насаждений.
Подключать капельную линию и дождеватели к общей линии нельзя. При подобном обустройстве системы будет либо слишком обильно поливаться участок, обслуживающийся дождевателями, либо же территория с капельным поливом не сможет получать жидкость в достаточном объеме.
Автоматизируем систему
Заказываем материалыДля регулирования работы системы устанавливаем программируемый контроллер.
При помощи этого устройства мы сможем настроить время включения и выключения орошения. Для сохранности устройства его рекомендуется устанавливать в помещении, к примеру, в подвале.
Возле крана водоснабжения устанавливаем входную колонку для подсоединения системы, а также специальную монтажную коробку для размещения отсекающих клапанов по количеству линий полива. У нас их 3. Каждый клапан соединяем с контроллером с помощью двухжильного кабеля. От клапанов отводим по одной оросительной линии. Подобное обустройство системы позволит запрограммировать ее на включение каждой оросительной линии по отдельности.
Система автоматического поливаМы обустроили линии следующим образом:
- одну отвели для питания больших дождевателей. Для изготовления самой линии использовали 19-миллиметровые трубы, для отводов к дождевателям – трубы 16-миллиметрового диаметра;
- вторую пустили на маленькие дождеватели, обслуживающие площадь до 50 м2. Трубы использовали аналогичные;
- третью линию выделили для капельного орошения. Для изготовления этой линии использовали 19-миллиметровую трубу. Далее мы подсоединили к ней специальную капельную трубу. Она выполнена в виде двух замкнутых петель. Конец капельной трубы мы подключили к питающей трубе.
Для изготовления этой линии использовали 19-миллиметровую трубу. Далее мы подсоединили к ней специальную капельную трубу. Она выполнена в виде двух замкнутых петель. Конец капельной трубы мы подключили к питающей трубе.Для повышения эффективности полива мы включили в состав системы датчик дождя. Он не позволит поливу включаться во время осадков. Датчик подключаем к контроллеру по прилагающейся инструкции. Непосредственно контроллеры в большинстве случаев включаются в обыкновенную розетку, что очень удобно.
Подключаем и настраиваем полив
Первый шаг. Размещаем на участке элементы полива и соединяем их между собой с помощью специальных соединителей и разветвителей. Следим, чтобы в трубы не попадала земля.
Дождеватель можно установить в любом нужном местеКонструкция соединителей очень проста — с работой легко справится даже женщинаВторой шаг. Подключаем собранную систему к водоснабжению и делаем пробный запуск. Выставляем дождеватели в нужных направлениях.
Если все в порядке, переходим к выполнению земляных работ.
Третий шаг. Выкапываем по ходу трубопровода 200-250-миллиметровую канаву.
Четвертый шаг. Засыпаем дно траншеи слоем щебенки. Засыпка возьмет на себя функции дренажной подушки, обеспечивающей отведение остатков воды.
Пятый шаг. Аккуратно укладываем трубы и прочие элементы системы в канаву.
Аккуратно укладываем трубы и прочие элементы системы в канавуШестой шаг. Выполняем обратную засыпку траншеи.
Седьмой шаг. Включаем систему для проверки. Регулируем дождеватели.
Восьмой шаг. Программируем контроллер на включение и выключение орошения в необходимое время. Помним: линии должны работать поочередно, включать их одновременно можно только при достаточной пропускной способности водозабора.
Монтаж насосной группы и емкостиМонтаж контроллера и автоматикиПолив подключен и настроен. Можем принимать его в постоянную эксплуатацию. В будущем регулярно проверяем состояние и правильность работы элементов оросительной системы.
Бюджетный вариант полива
Пример схемы капельного поливаПример схемы капельного поливаСхема простого капельного поливаСистема капельного поливаНет необходимости в обустройстве масштабного автоматического полива? Тогда используйте простой бюджетный вариант на основе бочки.
Первый шаг
Делаем подставку для бочки. Используем профилированную трубу или швеллер. Оптимальная высота опоры – 1,5-2 м. Опорные стойки должны быть наклонены друг к другу под таким углом, чтобы размеры верхней рамы позволяли устойчиво уложить нашу бочку. Соединяем опоры горизонтальными перемычками внизу, посередине и вверху. Роем 70-80-сантиметровые ямы для установки опор, выставляем конструкцию, засыпаем 10-15 см высоты каждой ямы щебенкой и заливаем бетон. Важно! На время застывания бетона фиксируем опоры распорками.
Бочка на каркасеКапельный полив — бак с водойВторой шаг
Готовим емкость для воды. Подойдет любая целая и не ржавая бочка. В верхней части бочки врезаем патрубок для подключения шланга.
Через него бочка будет наполняться водой. Второй конец данного шланга подключим к водозабору. В нижней части также обустраиваем патрубок. К нему подключаем шланг для полива. Оба шланга укомплектовываем кранами для включения-выключения подачи воды. Укладываем бочку на опору. Для большей надежности закрепляем ее с помощью хомутов, болтов и гаек.
Третий шаг
На плане участка указываем места, нуждающиеся в поливе. Чертим схему системы орошения с указанием всех разветвителей, соединителей, заглушек, кранов, труб, шлангов и прочих элементов.
Четвертый шаг
Собираем систему орошения. Самый простой и удобный вариант – купить готовый комплект для обустройства капельного полива. Также такую систему можно сделать самостоятельно. Для этого достаточно подготовить нужное количество труб или шлангов, проделать по их длине отверстия, соединить элементы в единую систему с помощью соединителей и разветвителей, а затем выполнить подключение к шлангу, выходящему из бочки.
Тройник в системе капельного полива растенийВариант устройства полива с капельными лентамиСхема ленты для капельного поливаУзнайте, как установить баню бочку своими руками, изучив пошаговую инструкцию для умелых хозяев дома, в нашей статье.
Принцип действия такого полива предельно прост: вы открываете кран на выпускном шланге, вода устремляется по всем разветвлениям, выходит сквозь отверстия и поливает насаждения.
Как сделать систему капельного полива самомуСистема капельного поливаРаспылитель для поливаУмная теплицаКапельный полив своими рукамиУдачной работы!
Видео – Система полива своими руками
Что такое автополив? Схема устройства систем автоматического полива / НПФ КАСИОР
Хотя автоматическая система полива является достаточно сложным инженерным сооружением, схема ее построения достаточна проста.
Схема устройства системы автоматического полива
От источника водоснабжения вода поступает в блок водоподготовки, который обеспечивает необходимые для работы системы параметры по дебиту и давлению воды.
С помощью магистрального трубопровода вода из блока водоподготовки поступает в блок автоматического распределения воды (БР) на гребенку электромагнитных клапанов, где распределяется по линиям полива. Количество блоков распределения в системе полива может быть разным и зависит от размера участка.
Блок автоматического распределения воды
Каждый клапан в гребенке с помощью проложенного под землей низковольтного многожильного кабеля управляется программатором-контроллером, установленном в блоке автоматического управления (БУ).
К каждому клапану подключены трубопровод, от которого берет начало та или иная линия полива, обеспечивающая полив определенной зоны участка.
В соответствии с заранее заданной программой времени начала полива, его длительности и повторяемости, контроллер отдает сигналы на открытие или закрытие электромагнитных клапанов, которые и обеспечивают программно-заданную работу подключенных к ним линий.
На линиях полива смонтированы оконечные устройства, с помощью которых осуществляется непосредственная подача воды к растениям.
В зависимости от того, какой тип оконечных устройств смонтирован на линиях полива, различают:
1. Системы капельного полива
Предназначены для дозированного прикорневого полива растений, который осуществляется посредством микротрубки с проходными капельницами производительностью 2 л/час. Капельницы устанавливаются на высоте от 20 до 50 мм от уровня грунта с помощью специальных стоек и трубки Д6.
Микротрубка с проходными капельницами
2. Системы дождевального полива
Предназначены для мелкодисперсного полива участка территории (газона, цветника и т.д.). Могут быть наземного или подземного расположения. Дождеватели устанавливаются таким образом, чтобы взаимным перекрытием их секторов полива избежать неорошаемых зон. В случае наличия экранирующих элементов ландшафта (стволов деревьев и т. д.), дождеватели располагаются так, чтобы исключить «мертвые» зоны.
Расход воды через дождеватель зависит от его конструкции, давления в системе подачи воды и сектора орошения.
Дождеватели
3. Смешанные системы
В смешанных системах автоматического полива используются все виды полива, включая ручной из водозаборных колонок подземного расположения, находящихся под постоянным давлением.
|
Водозаборная колонка |
Гидропистолет |
Армированная труба |
схема, план, материалы, система управления и установка полива
Ручной полив со временем становится очень утомительной и трудной работой, которая каждый день отнимает много времени. Кроме того, на дачных участках часто все участки поливаются одновременно, что приводит к падению уровня воды в системе и дополнительному затягиванию времени полива. Решить проблему можно при помощи обустройства автоматической системы полива: это не слишком сложная задача, и с ней вполне можно справиться с очень небольшими затратами.
Как организовать на даче автоматический полив своими руками?
Содержание:
Основные виды автоматического полива
В дачном и загородном хозяйстве можно использовать несколько видов дождевателей, которые подходят для разных видов растений. Они существенно различаются по стоимости и по сложности установки.
Самыми распространенными являются следующие типы:
- Классические статические дождеватели. Вода выходит из розетки на небольшой радиус орошения, поэтому использовать их стоит только для маленьких клумб и газонов. У них есть и еще один минус: большая часть воды скапливается вокруг самого оросителя.
- Роторные дождеватели. Они вращаются, обеспечивая максимальное распространение своды вокруг себя, при этом из-за специальной насадки вода разбрызгивается мелкими каплями, и она не повредит растениям. Чем больше мощность напора, тем более широким будет радиус.
- Система капельного полива. Она подает воду в прикорневую зону под листья растений: это избавит их от попадания капель на листочки и от появления солнечных ожогов. Специальные капельницы позволят подавать к корням ограниченное количество воды, чтобы не допустить их загнивания.
- Туманообразующие спринклеры. Они разбивают подток воды на очень мелкие капли, больше напоминающие туман. Такие системы полива используют преимущественно в теплицах, они позволяют создавать и поддерживать определенный микроклимат. В помещении теплицы постоянно будет влажно, при этом такие спринклеры не допустят переувлажнения корней.
Она подает воду в прикорневую зону под листья растений: это избавит их от попадания капель на листочки и от появления солнечных ожогов. Специальные капельницы позволят подавать к корням ограниченное количество воды, чтобы не допустить их загнивания.При разработке схемы нужно учитывать, где и какие растения вы предполагаете выращивать. Если для газонов выгоднее установка роторных систем, то для грядок предпочтительнее капельный полив и т. д. Для каждого вида растений желательно создать подходящие условия. чтобы не только не навредить, но и получить хороший результата.
Схема и план
Первый этап работы по обустройству автоматической системы – составление плана, учитывающего расположение точек водозабора и зеленых насаждений.
Самый простой способ полива растений – использование резиновых шлангов, однако из-за попадания струи воды в почву ее придется постоянно рыхлить, а это дополнительная утомительная работа.
Более простое и эффективное решение – капельный полив, для которого по участку устанавливаются спринклеры (дождеватели).
Работы по составлению плана автоматического полива желательно начинать сразу при покупке участка до того, как на нем появятся зеленые насаждения. Однако если это не было сделано сразу, придется строить план в соответствии с уже существующим раскладом.
Для работы с планом потребуется обычная бумага-миллиметровка с разметкой. На ней нужно нарисовать расположение всех важных элементов: жилого дома, беседок, хозяйственных построек, мангала и т. д. Кроме того, на плане отражается расположение насосной станции и всех зеленых насаждений, которые система будет поливать. Если участок пока не засажен, то можно сначала продумывать систему полива, под которую будет удобно расположить цветники и грядки.
В идеале насосная станция должна располагаться в центральной части участка, это позволит прокладывать магистрали для подачи воды на одинаковую длину, и давление во всей системе будет равномерным. Количество и расположение дождевателей определяется радиусом их действия. Если, к примеру, он составляет 25 метров, нужно расчертить на плане расположение спринклеров и радиус их работы в идее кругов.
Это позволит обеспечить полноценный полив каждой зоны, и в одну точку не будет попадать слишком много воды.
Последний этап проектировки – перенесение плана с бумаги на участок. Для этого необходимо использовать шнур и колышки: ими обозначаются все трубопроводные магистрали, а колышки устанавливаются там, где будут стоять спринклеры. Это позволит оценить правильность расположения системы.
Материалы
Правильно разработанная схема позволит рассчитать, сколько материалов потребуется для установки системы полива на участке.
Она включает в себя следующие основные элементы:
- Трубопровод. Для орошения участка можно приобрести обычные пластиковые или металлопластиковые трубы: они долго служат, не подвержены коррозии, и с их помощью можно обеспечить долговечную работоспособную систему. Оптимальный материал – полиэтилен низкого давления, сечение труб вблизи насосной станции должно быть больше, чем вблизи спринклеров.
- Насосная станция с набором фильтров. Мощность насоса зависит от площади орошения, расчет можно провести, используя инженерные таблицы, которые можно найти в сети. Установка фильтров необходима, так как в воде всегда присутствует определенное количество песка и других примесей, и нефильтрованная вода быстро выведет систему из строя.
- Регуляторы давления и электромагнитные клапаны. Они позволят поочередно запускать спринклеры в работу. Контроллер будет обеспечивать открывание и закрывание клапанов, и это позволит проводить капельный полив разных зон по очереди.
- Спринклеры с правильно подобранным радиусом полива. Наиболее распространенным и доступным по цене является спринклер роторного типа – он будет обеспечивать равномерный полив благодаря вращению.
Кроме того для сбора системы потребуется приобрести соединительные элементы для трубопровода, а также инструменты для прокладки труб по участку. Чем он больше, тем больше земляных работ предстоит, поэтому для ускорения процесс на большом участке лучше пригласить помощников.
Расчет пропускной способности
Важно определиться, сколько оросителей сможет работать одновременно, для этого необходимо рассчитать пропускную способность трубопроводной системы. Для расчета можно использовать обычное 10-литровое ведро и шланг, диаметр которого составляет 3/4 дюйма, а длина – 1 метр. Вода открывается на полную мощность, и необходимо посчитать, за какой промежуток времени система сможет наполнить 10-литровое ведро. При этом нужно учитывать, что в дневное время напор в системе водопровода выше, чем в ночное, и это тоже повлияет на пропускную способность.
После этого необходимо измерить расстояние от точки водоразбора до последнего оросителя.
Каждые 15 метр – это дополнительная секунда к полученному значению. Используя эти данные и таблицу, приложенную к оросителю, можно посчитать, какое количество воды ему потребуется для работы.
По таблицам, приложенным к дождевателям, рассчитывается общее количество воды, которое потребуется для их одновременного использования. Если количество воды, которую дает точка водоразбора, недостаточно, количество оросителей придется сократить, либо можно постараться уменьшить расстояние от них до насосной станции. Это позволит увеличить давление в системе, и можно подключить всю желаемую технику. Очень часто план приходится переписывать несколько раз, чтобы найти оптимальное решение, подходящее под конкретные условия.
Выбор системы управления
Для регулировки и настройки системы капельного полива используется контроллер – это электронное устройство, которое устанавливается в доме и позволяет осуществлять управление поливом и программирование системы на работу в определенные часы.
Его можно поместить в подвале поблизости от источника водоснабжения. В монтажную коробку также помещаются отсекающие клапаны, их задача – регулировать работу оросительных линий, чтобы обеспечить подачу воды в одном направлении.
Система должна быть оснащена датчиком дождя, который будет автоматически отключать полив в дождливую погоду.
Это позволит избежать избыточной влаги в почве и напрасного расхода воды и электричества. Датчик дождя работает на автономных элементах питания, их мощность составляет 9 В.
Если вы обустраиваете систему орошения для газона на нем можно установить автоматические выдвижные дождеватели: они будут незаметными в течение дня, появляясь только непосредственно во время полива. Это позволяет придать газону более естественный вид и при этом обеспечить его стабильное водоснабжение.
Установка системы автоматического полива
Как только все необходимые элементы завезены на участок, можно приступать к подготовке оросительной системы, которая полностью избавит вас от забот, связанных с поливом растений.
Работа включает в себя несколько основных этапов:
- Земляные работы на участке. Они предполагают прокладку канав согласно схеме, чтобы уложить в них трубопроводную систему. В норме глубина траншеи должна составлять около 1 метра, чтобы трубопровод располагался ниже уровня промерзания грунта. Естественно, такая работа окажется слишком трудоемкой для владельца обычного дачного участка, поэтому обычно траншеи копаются на глубину примерно 30 см.
- Важно! При этом трубы должны располагаться под небольшим уклоном, а в самых низких точках должны быть установлены дренажные клапаны. Это необходимо, так как если трубы будут располагаться в промерзающем слое грунта, перед наступлением зимнего сезона всю воду из системы придется сливать.
- Монтаж насосной станции и присоединение трубопроводной системы к насосу. После установки насоса и прокладки системы трубопровода необходимо осуществить ее пробный запуск. Это промывка труб с одновременной проверкой исправности системы. Если были обнаружены протечки, их нужно устранить до запуска основной системы в работу. До завершения работ и установки дождевателей трубы закрываются заглушками, иначе они могут оказаться забитыми грунтом.
- Устанавливается распределительная гребенка с системой вентилей, после этого в помещении в доступном месте ставится контроллер.
- В систему устанавливаются дождеватели: каждый производитель такой техники предоставляет инструкцию по установке, она может несколько отличаться. Когда система собрана, траншеи нужно закопать, грунт выравнивается. Со стороны будут заметны только дождеватели, участок будет выглядеть аккуратно.
- Монтируются фильтры, электромагнитные клапаны, они соединяются с контроллером и электросистемой дома. После этого необходимо запрограммировать контроллер и провести пробный пуск оборудования.
Если были обнаружены протечки, их нужно устранить до запуска основной системы в работу. До завершения работ и установки дождевателей трубы закрываются заглушками, иначе они могут оказаться забитыми грунтом.Если система собрана верно, радиус действия дождевателей будет минимально перекрывать друг друга, это позволит обеспечить полноценный полив по всей территории.
Хотя установка потребует больших трудозатрат, в дальнейшем она позволит забыть о постоянной работе с ведрами и лейками, а летний отдых на даче превратится в настоящее удовольствие.
Несколько советов по организации полива
Зная, как сделать автоматический полив на даче, необходимо соблюдать несколько правил, которые позволят сделать систему долговечной и максимально работоспособной.
Правильный уход за оросительной системой позволит значительно сократить затраты на ремонт, и она будет работать бесперебойно.
Есть несколько простых советов:
- Фильтры желательно проверять 2 раза в месяц в течение всего дачного сезона. Это позволит обеспечить стабильную работу системы, а также избежать загрязнения труб грязью, песком и илом. Это позволит предотвратить засор труб и дождевателей, и система окажется более долговечной.
- Почва в местах, где установлены спринклеры, не должна оседать. Если грунт просело, его необходимо вовремя выравнивать.
- Важно правильно готовить систему к зимнему сезону. Когда вы собираетесь покинуть дачу, необходимо слить всю воду из оросительной системы, после чего датчик дождя отсоединяется и убирается в теплое помещение. Кроме того, необходимо демонтировать электромагнитные клапаны. Систему рекомендуется продуть воздухом под высоким давлением, чтобы избежать любых засоров.
- Головки оросителей также нуждаются в постоянной проверке. Нужно следить, чтобы работали все отверстия, а если они засорились, все загрязнения аккуратно убираются мягкой кисточкой. Это позволит обеспечивать качественный полив и не допускать увеличенного давления в системе.
- Важно не только постоянно следить за исправностью системы автоматического полива, но и правильно организовывать водоснабжение растений. Полив проводится по определенному графику, желательно выбрать для этого вечерние часы. Избыток воды вреден для корней растений: газон в норме поливается примерно раз в три дня, полив не должен проводиться реже одного раза в неделю. Воды должна смачивать грунт примерно на 30 см, повторный полив проводится после подсыхания земляного кома.
- Если стоит дождливая погода, и в почве достаточно влаги систему необходимо отключить. Однако преимущество автоматической системы в том, что хозяевам необязательно проводить на даче много времени. Датчик дождя не допустит переувлажнения почвы, а когда погода вновь станет теплой, система вновь приступит к работе без участия человека.
Если грунт просело, его необходимо вовремя выравнивать.
Воды должна смачивать грунт примерно на 30 см, повторный полив проводится после подсыхания земляного кома.Больше информации можно узнать из видео.

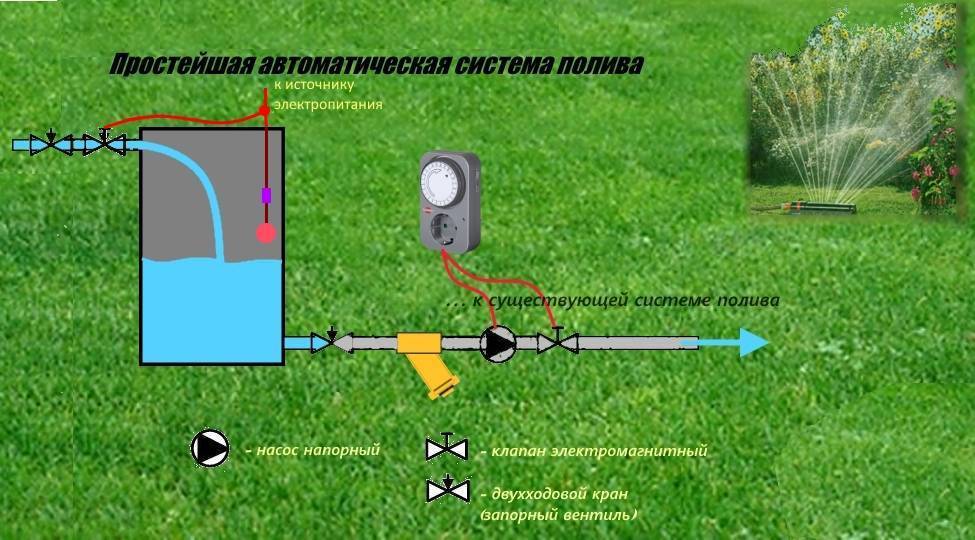

Схема подключения системы полива на участке. Подробное описание
Схема подключения системы полива на участке
В данной статье мы обсудим схему подключения автоматического полива к существующей магистрали трубопровода.
Эта схема подходит ко всем типам источника воды — подключение можно использовать как для глубинного насоса, так и для поверхностного. Также таким образом можно подключить систему полива к городской магистрали.
Нажмите для увеличения схемы подключения системы полива
|
Первым делом нужно выделить отдельную ветку трубы для системы полива. Это можно сделать при помощи тройника. Тип тройника подберите в зависимости от существующей обстановки.
Нам необходимо будет перекрывать систему полива для чистки фильтра, ремонта неисправностей, а так же на зиму, соответственно следующим элементом подключения будет шаровый кран. Если подключение совершается непосредственно в кессоне скважины, для предотвращения коррозии, краны лучше использовать пластиковые. Влажная среда негативно воздействует на все латунные соединения.
Узел консервации системы полива на зиму
Следующее, что нам нужно – узел консервации системы поливу на зиму. Для этого мы используем седловой хомут Irritec, Unidelta или STP с внутренней резьбой 1/2″. Такие хомуты позволяют в тесном пространстве делать врезку в трубу. Кто не знает – всем советуем.
Для установки седловой врезки, необходимо скрутить между собой две части хомута, и сделать отверстие в трубопроводе при помощи сверла. Сверлить нужно осторожно, чтобы пластиковая стружка не засорила трубопровод. В хомут вкручиваем шаровый кран 1/2″ ВР х 1/2″ЗР. В кран, в свою очередь, вкручиваем быстросъем для компрессора с резьбой 1/2″ НР.
Когда придет зима, такой узел позволит легко подключить компрессор к системе полива и продуть магистральный трубопровод, а также каждую зона полива отдельно.
Выбор и установка фильтра для полива
Следующий шаг – установка фильтра грубой очистки.
Даже если у вас идеально чистая вода со скважины, мы рекомендуем его к установке. В своей работе мы используем итальянского производителя Irritec. Мы советуем именно такой фильтр по двум причинам: 1. Тип материала – пластик, идеально подходит для влажной среды. 2. Картридж фильтра не нужно менять, его можно обслуживать. Картридж изготовлен с плотно сжатых между собой пластиковых дисков с насечками, которые при желании можно извлечь и почистить.
Дисковые фильтры классифицируются по размерам и по количеству пропускаемой воды. Для трубы диаметром 32 мм достаточно будет и фильтра с резьбой 1″, но мы советуем поставить фильтр на 1 1/4″. Такой диаметр резьбы будет иметь меньшие потери на трение воды, а также его придется реже обслуживать за счет больших размеров. После фильтра желательна установка дополнительного крана для удобства обслуживания.
Подключение к источнику воды на этом закончилось, следующее что нам необходимо – смонтировать для наглядности примитивную систему полива, состоящую с одной зоны полива.
Магистральная труба должна подойти к электромагнитному клапану, с другой стороны клапана будет выходить уже зональная труба. Вода там будет под давлением только тогда, когда контроллер полива подаст сигнал клапану на открытие.
Подключение электромагнитного клапана
В системах полива, не зависимо от производителя в 95% случаев, используются пластиковые электромагнитные клапаны, соленоиды которых работают от переменного напряжения 24В. Исключение есть только для объектов с высоким давлением магистрали (где используются латунные клапаны), а также в случаях, когда необходимо установить автономный контроллер, работающий от постоянного напряжения. Большинство клапанов для частного сектора имеют с обеих сторон внутреннюю резьбу в 1 дюйм для подключения.
Для укрытия клапана в земле, используйте клапанный бокс Irritec Mini — если будете монтировать без них.
Подключение проводов ЭМ клапана совершайте согласно инструкции контроллера для полива.
Схема подключения дождевателей
Диаметр резьбы дождевателей составляет 1/2″ ВР. Для монтажа дождевателей используйте штуцерные колена Hunter HSBE и гибкий шланг Hunter Flex SG. Советуем не использовать более дешевых аналогов гибкому шлангу. Дело в том, что Flex SG достаточно дорогой для шланга и многие монтажники хотят тут сэкономить. Гибкий шланг Hunter специально разработан для длительной эксплуатации, защиты от вибраций, воздействий большого веса на дождеватель, сохраняет плотный контакт с соединителем спустя многие годы. Обязательно рекомендуем к установке.
Дождеватели на концах трубы обычно монтируют при помощи ПЕ колена с резьбой 1/2″НР, которое вкручивается непосредственно в корпус. Но мы рекомендуем даже в таких местах использовать гибкую подводку. Вы вспомните это, когда необходимо будет переместить форсунку с места на место.
Все резьбовые пластиковые соединения обязательно уплотняйте фум лентой.
Для металлических соединений рекомендуем использовать паклю.
Рекомендуем почитать по теме:
Как рассчитать систему полива под оборудование Hunter?
Клапаны системы полива. Значение. Виды. Функции
Автоматический полив Хантер — лучшее из Америки
Что такое датчики в системе полива и зачем они нужны?
Полив участка — 130 фото вариантов современных автоматических систем
С наступлением лета все дачники задаются вопросом полива на приусадебном участке. Много лет поливали растения из шланга, ведер и леек, однако теперь присутствуют более удобные способы ухода за участком. Сейчас существует несколько видов полива, которые выполнят это энегрозатратную работу за Вас, потратив меньше ресурсов и дав Вам время для релакса и отдыха на даче.
Краткое содержимое статьи:
Принципы полива садового участка
Для того, чтобы земельный участок был равно увлажнен, применяют разные типа садового полива.
Эффективность систем полива напрямую зависит от того, насколько оборудование качественно, правильной проектировки схемы полива и правильной установки системы.
Ресурсы систем автополива
- автономное регулирование активации и дезактивации системы, силы подачи воды;
- поэтапный полив отдельных зон участка;
- зависимость от погодных условий: чувствительность дождя и снега, заморозков.
Виды систем полива
Растения могут быть включены в структуру автополива, если они высажены на подоконнике, на грунте или в теплице.
Дождевателями. Вода распыляется по почве, имитируя дождь, часто такое распыление используется для газонов. Часто подобное распыления является чрезмерно обильным для некоторых видов растений.
Капельный прикорневой полив. При таком способе полива вода подается прямо к корню растения каплями или же небольшими струйками воды.
Этот метод полива часто используют для овощных или ягодных культур в огороде и теплице, уменьшенный вариант такого полива может быть применен на подоконнике.
Подземное внесение воды. Этот тип полива очень схож с предыдущим, отличие в том, что в данном случае используются шланги из более прочного материала.
Устройства и оборудование
Главное оборудование, используемое в конструкциях полива, одинаково:
- насос;
- фильтр;
- резевуар для регулирования температуры воды;
- редуктор;
- магистральный трубопровод;
- участковый трубопровод.
Несомненным же различием является то, как подается вода: в виде моросящего дождя или напрямую к корню растения.
Как сделать полив на даче самостоятельно
Регулярный полив обеспечивает насыщение влагой культуры в независимости от того, следите Вы за этой системой или же нет, в дождливую погоду техника адаптируется и прекращает автополив. Поэтому приехав отдохнуть на дачу, в любое время вы получите цветущие и здоровые растения на своем дачном участке.
Вы можете контролировать полив растений через смартфон, определяя распрыскивание воды на разное время, вплоть до года.
Эта система способна к сравнительной экономии электроэнергии и воды, что обеспечивает сбережение не только собственно Ваших сил.
Вместе с поливом Вы можете удобрять растения, а значит, значительно облегчить свой труд и своих близких. Для исправной работы этой структуры требуется лишь изредка проверять ее исправность, соответствующим образом подготавливать к зиме.
Этапы проектирования и установки полива
Изготовление доскональной схемы полива
Это основополагающий элемент Вашего будущего проекта конструкции автополива, данную услугу Вы можете купить у специалистов или же изготовить самостоятельно. Следует изобразить Ваш дачных участок в масштабе 1:100, фиксируя точное расположение на нем дома, различных хозяйственных объектов, качель, беседок, заборов, деревьев, огородных культур, клумб и прочих расположенных в Вашем саду растений и культур.
Так как каждое растение требует определенное влагопотребление, ее избыток может спровоцировать гибель овоща или фрукта.
Постарайтесь поставить воду в середине участка, таким образом, благодаря ориентировочно одинаковой протяженности водных каналов, ориентировочный нажим воды в системе сопоставим на всей ее протяженности.
После того, как Вы составили подробную схему своего участка следует избрать тип водоснабжения для отдельных его частей. Предпочтительно для газонов и зерновых культур использовать дождевание, для кустов и ягод в приоритете капельный тип полива.
Определение количества воды, пропускаемого системой орошения
Теперь нужно выяснить, какое максимальное число одновременно функционирующих дождевателей на Вашем участке. Это определяет и действие оросительных каналов в системе: смогут ли они функционировать одновременно или же потребуется запускать поочередно.
Для того чтобы узнать пропускную способность потребуется шланг длиной 1 м и диаметром 19 мм. Требуется зафиксировать в секундах за какое время наполнится этим шлангом десятилитровое ведро воды.
После этого подсчитываем расстояние непосредственно от самого крана до отдаленного дождевателя так, что через 15 метров к общему времени еще по 2 секунды добавляем.
Все полученные значения нужно сложить вместе и сравнить с таблицей, прилагаемой к системам орошения. Так Вы сможете определить допустимое количество дождевателей.
Выбор оборудования
Нужно найти и правильно выбрать оборудование, как правило, размеры оборудования варьируются от размера самого участка.
- пластиковые трубы;
- соединители;
- дождеватели;
- капельные шланги;
- автоматические клапаны;
- насос;
- резервуар для воды;
- датчики дождя или влажности почвы;
- программируемый контроллер.
Проведение монтажа системы
Для начала работы следует подготовить каналы для орошающих траншей. В соответствии со схемой копаем траншеи, выкапываем орошающие каналы, кладем трубы, ставя на них заглушки, дабы земля не оказалась в них.
Так же изготовляем оросительную гребенку коробки для вентилей, в доме ставим контроллер.
Так же провода требуется протянуть на улицу и уложить в траншею под трубу, оставляя при этом достаточные петли, дабы снизить возможность критического напряжения, посредством влагонепроницаемых соединителей провода подключаем к гребенке.
Далее требуется установить дождеватели согласно ранее определенной схеме, выполнить конструкцию капельного полива сада. Для того чтобы это осуществить встраиваем капельницы к основной ветке полива или же подводим полив для каждого отдельного куста при содействии иных трубок и распрыскивателей. Закапываем траншеи.
Далее в настройках контроллера рассчитываем по необходимости частоту поливки цветов, овощей и фруктов и размера воды для них. Обусловленность типом поливаемого растения расход воды будет разным: для цветов и некоторых видов овощей он составит до 2 литров в час, кустарникам и деревьям понадобиться больший объем воды – до 8 литров в час.
Так же важно учитывать тип почвы, меньшее количество воды потребуется для глинистых почв.
Сделав автополив самостоятельно, вы сможете отдыхать каждый вечер или вовсе уехать с дачного участка, а осенью же получать богатый урожай, а также обилие красок кустарников.
Если система кажется Вам сложной для выполнения, вы всегда можете обратиться за помощью к специалистам, вплоть до того, что всю конструкцию смонтируют и установят, Вам же нужно будет лишь периодически контролировать ее работоспособность. Практичность и внешний вид Вы можете оценить, посмотрев фото полива на участке.
Сделайте сад местом Вашего отдыха, а не необходимостью оставлять все силы и время в борьбе за скудный урожай из-за засухи или иных погодных неприятностей.
Фото полива участка
youtube.com/embed/o5pZuLA1doQ?rel=0&controls=0&showinfo=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»/>
Пост опубликован: 31.10
Присоединяйтесь к обсуждению: Copyright © 2021 LandshaftDizajn.Ru — портал о ландшафтном дизайне №1 ***Сайт принадлежит Марии КозакМонтаж системы автоматического полива газона своими руками
Система автоматического полива газона
Система автоматического полива газона
О системе автоматического полива растений мы уже говорили, предоставляя вашему вниманию ее сущность, составные части, а так же наиболее качественных производителей. Хотелось бы добавить, что монтаж системы автоматического полива своими руками является весьма трудоемким процессом, требующим массы расчетов, денежных затрат на покупку составляющих системы автополива, а так же времени на осуществление монтажа.
Несмотря на это, создание автоматического полива газона своими руками позволяет сэкономить достаточно много денег, а так же набраться опыта в данной сфере, что пригодиться в будущем для самостоятельного ремонта и обслуживания системы, что так же сэкономит ваши деньги.
Как сделать систему автоматического полива газона своими руками?
Создание системы автоматического полива газона своими руками
Составляющие элементы системы автополива газона
Как мы уже говорили, создание системы автополива газона является трудоемким процессом, но если вы все же настроились на данную работу, необходимо приобрести следующие элементы системы автоматического полива газона:
- Насосная станция
- Фильтры тонкой очистки
- Регуляторы давления
- Электромагнитные клапана
- Трубы ПНД
- Дождеватели
- Контроллеры
Кратко рассмотрим предназначение и нюансы выбора каждого из элементов автоматической системы полива газона.
Насосная станция необходима для того, что бы создать достаточное для полива газона давление, т.к. зачастую центральный водопровод не обеспечивает такое давление. Выбор насосной станции, как и других элементов системы автоматического полива газона, необходимо осуществлять после составления проекта и расчета необходимого потребления воды. На основе всех этих данных подбирается оптимальная производительность насосной станции, которая сможет обеспечить полив всего участка либо его части (если площадь полива большая).
Фильтр тонкой очистки. Очень часто источником водоснабжения дачи служит самодельная скважина на участке. Если осуществлять полив газона водой со скважины без предварительной очистки воды, дождеватели быстро выйдут из строя, т.к. забьются мелкими песчинками. Фильтр тонкой очистки поможет избавиться от этой проблемы.
Регуляторы давления используют в том случае, если система автоматического полива газона состоит из поливальных головок (дождевателей) различного вида.
В этом случае каждый дождеватель имеет свое определенное рабочее давление, которое и устанавливается с помощью регулятора давления. Так же данные элементы полива используются при создании системы капельного полива растений.
Электромагнитные клапана вместе с контроллерами необходимы для того, что бы можно было поочередно поливать определенные зоны участка. К примеру, если газон имеет большую площадь и производительности насосной станции не хватает для полива всего газона, можно осуществить полный полив в 2-3 шага, поочередно поливая каждую секцию. С помощью контроллера устанавливается время открытия/закрытия определённого электромагнитного клапана, который подает воду на дождеватель.
Трубы ПНД (полиэтилен низкого давления) являются транспортной магистралью воды от источника водоснабжения к дождевателям. Для создания системы автоматического полива газона своими руками необходимо выбирать трубы различного сечения от источника водопровода к дождевателю с уменьшением сечения.
Дождеватели являются исполнительным органом системы автополива газона. Они находятся в почве и выдвигаются на 15-20 см вверх во время полива газона, после чего снова прячутся. Существуют статические и роторные дождеватели. Первые осуществляют полив определенного сектора, а роторные вращаются и заливают газон вокруг себя на определенный (рабочий) радиус.
Дождеватели, спрятанные в почве
Создание проекта автоматической системы полива газона
Проект автоматической системы полива газона
Составляющие элементы системы автополива газона
Для удобства восприятия информации разобьем этот этап на под этапы:
1. Составляем план газона. Первым делом необходимо начертить схему всего участка с указанием площадки газона, которую будем поливать. Так же на схеме указываем, какие участки сада поливать не допускается (к примеру, зоны отдыха, садовые постройки, ограждение и т.д.). Ну и в результате разбиваем поливаемую площадку на несколько прямоугольников.
2.Расчитываем пропускную способность трубопровода. Для этого измеряем диаметр трубы источника водоснабжения (к нему мы будем подсоединять трубопровод системы автоматического полива газона). Исходя из определенного диаметра, устанавливаем табличную пропускную способность трубы (в Интернете есть специальные таблицы), после чего перекрываем все разветвления и устанавливаем производительность нашей трубы опытным путем (количество литров в минуту). На основании этого подбираем оптимальный диаметр трубопровода для системы автоматического полива.
3. Определяем место дождевателей на участке. Т.к. на сегодняшний день дождеватели имеют различный радиус действия, вплоть до 25 метров, подбираем количество и место установки дождевателей на участке. Для этого на имеющемся плане газона, циркулем в масштабе отчерчиваем круги (радиусы действия выбранных вами дождевателей). Каждый дождеватель имеет свое рабочее давление, расход воды и небольшую погрешность в рабочем радиусе. Давление в трубопроводе мы уже рассчитали, только следует учитывать, что по всему трубопроводу образуются небольшие потери давления (10-15%), их необходимо учитывать при установке регулятора давления.
Исходя из расхода воды одного дождевателя, подбираем необходимое количество поливочных головок на основании производительности насосной станции и количества секций по поливу газона. Отмечаем группы одновременно работающих дождевателей на плане (к ним в дальнейшем будет подсоединен один электромагнитный клапан).
4. Определение места установки электромагнитных клапанов и контролеров. Как мы уже сказали, к одной группе дождевателей (секции полива) необходимо подсоединить один электромагнитный клапан. Разветвление трубопровода на секции полива рекомендуется осуществлять в одном месте, что бы все электромагнитные клапана находились вблизи друг друга (для удобства ремонта и обслуживания). Если вы выбираете контроллер автоматического управления системой полива газона, место его установки должно быть защищенным и в то же время с этого места должна хорошо просматриваться вся система полива.
5. Планировка главного трубопровода и разветвлений. Последним этапом создание проекта автоматической системы полива газона является планировка «сетки» трубопровода.
Этот этап является ответственным, т.к. неправильная планировка закладки труб может привести к большим потерям давления, расходу материала (а это повышенные денежные расходы) и слабой эффективности работы полива. На проекте полива газона линиями размечаем места прокладки магистральной трубы и разветвлений. Обращаем ваше внимание на то, что трубы должны как можно реже перегибаться и прокладываться к дождевателям по наикратчайшему пути. Еще один важный момент – диаметр трубы. Магистральная труба должна быть большего диаметра, чем разветвляющийся от него трубопровод.
6. Проверка проекта. Созданный проект автоматического полива газона необходимо еще раз проверить, что бы зона действия дождевателей обеспечивала полив всего газона, производительности насосной станции хватало на полив и т.д. После окончательной проверки можно подбивать смету на материалы и оборудование, после чего идти за покупками и осуществлять монтаж системы автоматического полива газона своими руками.
Монтаж и первый запуск системы автоматического полива газона своими руками
Итак, сначала размечаем территорию газона согласно имеющемуся плану: отмечаем место прокладки труб, установки дождевателей и т.
д. Далее по размеченным линиям вырываем траншеи под закладку трубопровода. Лучше всего, если глубина траншеи ниже глубины промерзания грунта (около 1 метра), но в этом случае повышается трудоемкость работ. Разрешается укладывать трубы на глубину 30 см, но с небольшим уклоном и созданием дренажных клапанов в найнизших точках (для стока воды с системы во время зимней консервации системы). Далее на поверхности вся трубопроводная магистраль и клапаны соединяются (с помощью фитингов) и укладывается в траншею. Не спешим засыпать траншею, сначала подаем воду в трубопровод и проверяем герметичность системы (заодно и очищаем трубопровод от грязи), если все нормально, накручиваем дождеватели и засыпаем готовую систему автоматического полива газона.
Ну и, в конце концов, регулируем направление полива дождевателей и наслаждаемся системой полива газона созданной своими руками! Остается только обслуживать систему (чистить фильтры, поливочные головки, а так же консервировать всю систему на зимний период).
Нормы полива газона
Еще одна вещь, которую вы должны знать – нормы полива газона (общепринятые рекомендации по поливу газона), они гласят следующее:
- Полив газона должен осуществляется 1 раз в 3 дня, максимум 1 раз в неделю.
- Поливать газонную траву необходимо в вечернее либо утреннее время, т.к. вода в это время не так быстро испаряется. Лучше всего поливать газон вечером.
- Достаточным является полив газона, если почва насытилась водой на глубину 30-50 см.
- Запрещается поливать газон открытой струей, необходимо использовать насадки-распылители ( к системам полива газона это не относится, там установлены дождеватели)
- На 1 м2 воды необходимо от 12 до 15 литров воды, если меньше – газону будет недостаточно влаги, больше – переизбыток, трава начнет гнить.
Вот и все, что вы должны знать о монтаже системы автоматического полива газона своими руками, а также об уходе за газонной травой!
Все об автоматических системах полива
Многие люди рассматривают возможность установки автоматической системы полива (спринклеров) для полива газонов по нескольким простым причинам; а именно они устали от:
- Таскание садовых шлангов.
- Перегиб шлангов на них.
- Попадание шлангов под автомобильные шины и т. Д.
Но есть и другие причины для перехода на систему автоматического полива. Ниже мы рассмотрим некоторые из этих причин, по которым домовладельцы задумываются о том, чтобы навсегда отказаться от этих надоедливых садовых шлангов и установить дождеватели на лужайке.
Плюсы и минусы оросителей
Системы автоматического полива удобны, особенно для путешествующих. Единственный минус, который можно перечислить для них, — это то, что изначально они стоили дороже, чем альтернатива. Но при правильной установке и программировании они могут даже сэкономить вам деньги в долгосрочной перспективе и помочь в экономии воды. Необходимо заменить мертвую газонную траву и растения, а это может быть дорого; Если автоматизация может сэкономить вам эти расходы, значит, она уже окупается.
Но плюсы установки спринклеров могут выходить за рамки этого. Полив из шланга или с помощью вибратора приводит к потере воды.
Ни один из методов не воздействует на корни растений с какой-либо значительной степенью точности. Автоматические системы полива можно запрограммировать на сброс более точного количества воды в заданную область, что способствует экономии воды (что экономит ваши деньги).
Необходимое оборудование
В состав такой спринклерной системы входят четыре основных компонента:
- Таймер или «контроллер»
- Ирригационные клапаны
- Подземный трубопровод
- Головки дождевальные
В системах капельного орошения есть оборудование, которое сбрасывает воду по-разному и оплачивается отдельно.Даже среди спринклерных оросительных систем существуют различные типы «головного» оборудования для слива воды. «Распылительные» головки и «роторные» головки — два из наиболее распространенных.
Какие дождевальные головки лучше всего использовать?
Подумайте, как факторы топографии и размера газона влияют на выбор типа оросительной головки.
Давайте подробнее рассмотрим два распространенных типа головок дождевателей для газонов:
- Распылительные или фиксированные распылительные головки
- Головки ротора
Эксперт по автоматическому поливу Джесс Страйкер сравнивает спринклерную головку с фиксированным распылением с «душевой форсункой», поскольку она не меняет схему распыления.Напротив, он отмечает, что роторные типы «работают, вращая потоки воды вперед и назад или по кругу над ландшафтом». Чтобы усилить различие, он вызывает звук, знакомый большинству читателей: «Вы, вероятно, знаете этот спринклер лучше всего по отчетливому звуку, который он издает при работе — takea, takea, takea, tic, tic, tic, tic, tic, takea, takea, takea и т. д. »
Головки оросительных оросителей иногда предназначены для выскакивания из земли при активации спринклерной системы, в то время как другие держатся на трубах, которые все время остаются над землей.Распылительные головки выпускают большой объем воды за относительно короткий промежуток времени, что придает им — на жаргоне ирригации — «высокую норму внесения».
По этой причине спринклерные системы с распылительными головками лучше всего подходят для ровных поверхностей, а не на склонах. Если вам все же необходимо использовать распылительную головку на склоне, запрограммируйте систему дождевания таким образом, чтобы вода сбрасывалась в течение нескольких более коротких периодов. Это поможет вам избежать бесполезного стока.
Напротив, оросительные головки роторного типа имеют меньшую норму внесения, поэтому их проще использовать на склонах.Роторные головки также наносят воду более равномерно, чем распылительные головки, что делает их более подходящими для полива больших площадей. Для людей, желающих орошать большие площади газонов, логичным выбором будут спринклерные системы с роторными головками.
Почему типы дождевателей имеют значение при орошении газонов
Независимо от того, используете ли вы дождеватели с распылительной головкой или с роторной головкой для конкретной области полива газонов, имеет значение из-за разницы в нормах внесения.
Прежде всего, будьте последовательны в выборе типов разбрызгивателей, которые вы используете (то есть распылительных головок или роторных головок) в определенных областях.Смешивание головок в одной и той же области приводит к чрезмерному поливу некоторых частей вашего газона только для того, чтобы обеспечить достаточное количество полива для других частей. Целью орошения газонов является нацеливание на распределение воды настолько точно, насколько это позволяет система.
Когда нужно поливать сад, а не лужайку
Если вместо полива лужайки вы хотите поливать огород, цветочную бордюру или другую грядку, лучше всего удовлетворить ваши потребности, установив систему капельного орошения.Такая система в этих случаях более эффективна, чем другие методы полива, потому что она позволяет вам воздействовать на корневые зоны самих растений, а не произвольно распылять воду вокруг. Конечно, вы можете стоять там с садовым шлангом и поливать каждое отдельное растение, но это не очень эффективное использование вашего времени.
Системы капельного орошения и водосбережения
Системы капельного орошения, на самом базовом уровне, состоят из ряда труб, в которых через определенные промежутки времени расположены отверстия.Расположение открытых ям подбирается таким образом, чтобы обеспечить наиболее эффективный орошение конкретных садовых грядок, в которых будут зарыты системы капельного орошения, что способствует экономии воды. Если у вас есть грядка, в которой многолетние растения расположены с интервалом в два фута, то в трубке будут соответствующие отверстия с интервалом в два фута, через которые будет сливаться вода. Вы не тратите впустую воду с системами капельного орошения, потому что вы не поливаете промежуточную область между растениями. Капание происходит только там, где находятся растения.
Спринклеры, в отличие от систем капельного орошения, сначала распыляют воду в воздух, прежде чем она достигнет земли. Ветер может уносить переносимую по воздуху воду, распределяя ее в другом месте, а не туда, куда он был предназначен, — неэффективность, не способствующая экономии воды.
Системы капельного орошения предотвращают эту ненужную потерю воды, направляя воду прямо к корням.
Системы капельного орошения часто устанавливают на участках, где растут цветы или кустарники (то есть на отдельных элементах с промежутками между ними), в отличие от газона.Системы капельного орошения позволяют более точно воздействовать на корни растений, чем дождеватели, что приводит к лучшему здоровью растений и лучшему сохранению воды.
Зоны орошения
Так называемые «зоны орошения» — это элемент ландшафтного дизайна орошения, который позволяет вам точно планировать распределение воды, тем самым сокращая отходы и экономя ваши деньги.
Предпосылка концепции «зон орошения» достаточно проста. Перед установкой системы вам необходимо решить, что область A вашей земли должна получать X количества воды, а область B — Y и т. Д.После того, как вы установили зоны орошения, вы запрограммируете свою систему соответствующим образом. Это одно из достоинств систем автоматического полива: вы можете более точно определять распределение воды, чем полив вручную или с помощью осцилляторов.
Разграничение зон орошения ландшафта — это вопрос, который следует учитывать при посадке — задолго до самого проектирования орошения. Установите для растений отдельные грядки в зависимости от того, сколько воды им нужно. Если вы посадите вместе растения с одинаковыми потребностями в поливе, вы сэкономите воду.Вы также улучшите здоровье растений, не допуская чрезмерного полива одного растения из-за того, что один из его более голодных соседей. Эту стратегию посадки иногда называют «ксерискейпированием». Засухоустойчивые кустарники будут населять одну ландшафтную оросительную зону, засухоустойчивые многолетники — другую и так далее.
Газон сам по себе является ландшафтной зоной орошения. Район с южной экспозицией требует большего полива, чем район с северной экспозицией.
Датчики дождя
Растения жаждут летом больше, чем весной и осенью, поэтому запрограммируйте таймер полива соответствующим образом, а не всегда оставляйте таймер полива на одной и той же настройке.
Это будет способствовать экономии воды, равно как и полив в нужное время суток и отключение таймеров полива с датчиками дождя.
Время суток, когда вы поливаете, является фактором экономии воды. Если вы запрограммируете таймеры полива на раннее утро, вы потеряете меньше воды на испарение, чем если бы вы поливали в жару.
Для оптимального сохранения воды необходимо будет отключить таймер полива вашей автоматической системы, если в вашем районе будут проливные дожди в ночь перед тем, как ваша система будет запрограммирована на работу.Вы только без надобности увеличиваете свой счет за воду. Если вам не нужно беспокоиться о ручном переключении системы в таких случаях, установите датчик дождя на крыше. Датчики дождя можно подключить к автоматическим системам, отключив их после дождя.
Тип почвы
Тип почвы влияет на то, как вы поливаете газон. Прочтите больше, чтобы узнать о типах почвы и о том, как определить, какой у вас тип.
Самостоятельная установка спринклера?
Установкой спринклерных систем должны заниматься профессионалы, если вы не умеете делать сложные вычисления.
Если вы все же решите установить дождевальную установку своими руками, сначала ознакомьтесь с любыми правилами проверки полива, которые могут быть в вашем городе.
С другой стороны, установка системы капельного орошения достаточно проста, чтобы ее можно было рассматривать как проект ландшафтного дизайна своими руками.
Затраты на установку профессионального полива
Стоимость профессиональной оросительной установки будет зависеть от размера и сложности вашего газона. Но для среднего газона профессионально установленная спринклерная система должна стоить от 2000 до 3000 долларов.[Источник: Professional Turf Services, Спрингфилд, Массачусетс, США]
Самостоятельно можно приобрести системы капельного орошения по минимальной цене в некоторых магазинах товаров для дома Lowe’s. Наборы недорогие, сборка проста, и вы можете установить их всего за один день (требуется несколько инструментов). Можно купить даже автоматические таймеры для ваших систем капельного орошения по цене всего от 25 до 50 долларов.
Автоматический полив | SSWM — Найдите инструменты для устойчивой санитарии и управления водными ресурсами!
Информационный бюллетень Корпус блока
Автоматизация ирригационных систем относится к работе системы без ручного вмешательства или с минимальным его вмешательством.Автоматизация ирригации оправдана, когда большая орошаемая площадь разделена на небольшие сегменты, называемые поливными блоками, и сегменты орошаются последовательно, чтобы соответствовать расходу, доступному из источника воды. Существует шесть высокотехнологичных систем автоматизации, которые описаны ниже.
Система на основе времени
Контроллеры времени полива, или таймеры, являются неотъемлемой частью автоматизированной системы полива. Таймер — незаменимый инструмент для подачи воды в необходимом количестве в нужное время.Таймеры могут привести к недостаточному или чрезмерному поливу, если они неправильно запрограммированы или количество воды рассчитано неправильно (CARDENAS-LAILHACAR 2006). Время работы (время полива — часы в день) рассчитывается в зависимости от необходимого объема воды (потребность в воде — литры в день) и среднего расхода воды (расход воды — литры в час). Таймер запускает и останавливает процесс полива (RAJAKUMAR et al. 2008 и IDE n.y.).
Система на основе объема
Предварительно установленное количество воды может быть внесено в полевые сегменты с помощью автоматических дозирующих клапанов с регулируемым объемом (RAJAKUMAR et al.2008 г.). Пример метода орошения на основе объема описан в ZELLA et al. (2008).
Системы с разомкнутым контуром
(адаптировано из BOMAN et al. 2006)
В системе с разомкнутым контуром оператор принимает решение о количестве поливаемой воды и времени полива. Контроллер запрограммирован соответствующим образом, и вода подается по желаемому графику. В системах управления разомкнутым контуром для целей управления используется либо продолжительность полива, либо заданный объем внесения.Контроллеры с разомкнутым контуром обычно поставляются с часами, которые используются для запуска полива. Прекращение полива может быть основано на заранее установленном времени или может быть основано на указанном объеме воды, проходящей через расходомер.
Системы с замкнутым контуром
(адаптировано из BOMAN et al. 2006)
В системах с замкнутым контуром оператор разрабатывает общую стратегию управления. Как только общая стратегия определена, система контроля берет на себя и принимает подробные решения о том, когда и сколько воды применять.Этот тип системы требует обратной связи от одного или нескольких датчиков. Решения по поливу и действия выполняются на основе данных с датчиков. В этом типе системы обратная связь и управление системой осуществляются непрерывно. Контроллеры с обратной связью требуют сбора данных о параметрах окружающей среды (таких как влажность почвы, температура, радиация, скорость ветра и т. Д.), А также о параметрах системы (давление, поток и т. Д.).
Простая версия системы управления с обратной связью — это контроллер полива.Датчик влажности прерывает процесс полива. Когда влажность почвы опускается ниже определенного порога, датчик замыкает цепь, позволяя контроллеру запитать электрический клапан, и начинается полив. Источник: BOMAN et al. (2006)Система обратной связи в реальном времени
В этом приложении орошение основано на реальных динамических потребностях самого растения; корневая зона растения эффективно отражает все факторы окружающей среды, действующие на растение.Работая в пределах контролируемых параметров, растение само определяет степень необходимого орошения. Различные датчики, тензиометры, датчики относительной влажности, датчики дождя, датчики температуры и т. Д. Контролируют график полива. Эти датчики обеспечивают обратную связь с контроллером для управления его работой (RAJAKUMAR et al. 2008).
Компьютерные системы управления ирригацией
Компьютерная система управления состоит из комбинации аппаратного и программного обеспечения, которое действует как супервизор с целью управления ирригацией и других связанных с этим методов, таких как удобрение и техническое обслуживание.Как правило, компьютерные системы управления, используемые для управления системами орошения (например, системы капельного орошения), можно разделить на две категории: интерактивные системы и полностью автоматические системы. Подробнее об этом читайте в RAJAKUMAR et al. (2008).
Плата управления, показывающая таймеры, датчики-контроллеры влажности почвы, проводку электромагнитных клапанов и расходомеры-регистраторы данных. Источник: CARDENAS-LAILHACAR (2006)Помимо этих высокотехнологичных решений, существуют также эффективные методы без энергоснабжения.Оптимизация системы механически с помощью силы тяжести может автоматизировать процесс орошения. Примерами являются описанные здесь небольшие и самодельные системы капельного орошения или системы, описанные ниже.
Автоматическая система полива с использованием микроконтроллера
Орошение определяется как искусственное поливание земли или почвы. Процесс орошения может использоваться для выращивания сельскохозяйственных культур в период недостаточного количества осадков и для сохранения ландшафта.Автоматическая система полива выполняет работу системы, не требуя участия людей вручную. Каждая система орошения, такая как капельная, дождевальная и наземная, автоматизируется с помощью электронных устройств и детекторов, таких как компьютер, таймеры, датчики и другие механические устройства.
Автоматическая система полива
Автоматическая система полива выполняет свою работу достаточно эффективно и положительно влияет на место, где она установлена. После установки на сельскохозяйственном поле подача воды к посевам и питомникам становится простой и не требует поддержки человека для постоянного выполнения операций.Иногда автоматический полив также может выполняться с использованием механических приспособлений, таких как глиняные горшки или системы полива из бутылок. Реализовать ирригационные системы очень сложно, потому что они очень дороги и сложны по своей конструкции. Принимая во внимание некоторые основные моменты при поддержке экспертов, мы реализовали несколько проектов по системе автоматического полива с использованием различных технологий.
В этой статье мы описываем около трех типов ирригационных систем, которые работают автоматически, и каждая система является усовершенствованием предыдущей при переходе от первой системы к следующей и так далее.
1. Автоматическая система полива для определения влажности почвы
Схема автоматической системы полива от www.edgefxkits.comПроект автоматической системы полива по определению влажности почвы предназначен для разработки системы полива, которая включает или выключает погружные насосы с помощью реле для выполнения этого действия по измерению содержания влаги в почве. почва. Основное преимущество использования этой системы орошения — уменьшение вмешательства человека и обеспечение правильного орошения.
Микроконтроллер выступает в качестве основного блока всего проекта, а блок питания используется для подачи питания 5 В на всю схему с помощью трансформатора, схемы мостового выпрямителя и регулятора напряжения. Микроконтроллер 8051 запрограммирован таким образом, что он получает входной сигнал от чувствительного материала, который состоит из компаратора, чтобы знать изменяющиеся условия влажности в почве. OP-AMP, который используется в качестве компаратора, действует как интерфейс между чувствительным материалом и микроконтроллером для передачи условий влажности почвы, а именно.влажность, сухость и т. д.
Блок-схема ирригации на основе содержания влаги в почвеКак только микроконтроллер получает данные от чувствительного материала, он сравнивает данные, как запрограммировано, генерируя выходные сигналы и активируя реле для управления погружным насосом. Устройство обнаружения осуществляется с помощью двух жестких металлических стержней, которые вставляются в сельскохозяйственное поле на некотором расстоянии. Необходимые соединения этих металлических стержней связаны с блоком управления для управления работой насоса в соответствии с содержанием влаги в почве.
Эта автоматическая система полива может быть дополнительно усовершенствована за счет использования передовых технологий, потребляющих солнечную энергию от солнечных батарей.
2. Система автоматического полива на солнечных батареях
Схема системы автоматического полива на солнечной энергии от www.edgefxkits.comНа приведенном выше рисунке для работы системы требуется энергия от коммунальных предприятий. Как расширение вышеупомянутой системы, эта система использует солнечные панели для питания цепи. В сельском хозяйстве правильное использование автоматического метода полива очень важно из-за некоторых недостатков реального мира, таких как нехватка воды в наземных резервуарах и нехватка осадков.Уровень воды (уровень грунтовых вод) снижается из-за непрерывного извлечения воды из земли и, таким образом, постепенно приводит к нехватке воды в сельскохозяйственных зонах, постепенно превращая их в бесплодные земли.
В указанной выше ирригационной системе солнечная энергия, вырабатываемая солнечными панелями, используется для работы ирригационного насоса. В схему входят датчики влажности, построенные с использованием микросхемы OP-AMP. OP-AMP используется в качестве компараторов. В почву вставляют две жесткие медные проволоки, чтобы определить, влажная она или сухая.Схема контроллера заряда используется для зарядки фотоэлементов для подачи солнечной энергии на всю цепь.
Блок-схема системы автоматического полива на солнечной энергииДатчик влажности используется для определения состояния почвы — чтобы узнать, влажная она или сухая, и входные сигналы затем отправляются на микроконтроллер 8051, который управляет всей схемой. Микроконтроллер программируется с помощью программного обеспечения KEIL. Когда состояние почвы «сухое», микроконтроллер отправляет команды драйверу реле, и двигатель включается и подает воду на поле.А если почва намокнет, мотор отключается.
Сигналы, которые посылаются от датчиков к микроконтроллеру через выход компаратора, работают под управлением программы, которая хранится в ПЗУ микроконтроллера. На ЖК-дисплее отображается состояние насоса (включен или выключен), подключенного к микроконтроллеру.
Эта автоматическая система полива может быть дополнительно усовершенствована за счет использования технологии GSM для управления переключением двигателя.
3. Система автоматического полива на базе GSM
В наши дни фермеры круглосуточно трудятся на сельскохозяйственных полях. Они выполняют свои полевые работы на утреннем участке и орошают землю в ночное время с периодическими интервалами. Задача орошения полей становится для фермеров довольно сложной из-за отсутствия регулярности в их работе и небрежности с их стороны, потому что иногда они включают двигатель, а затем забывают выключить, что может привести к потере воды.Точно так же даже забывают включить ирригационную систему, что опять же приводит к порче посевов. Чтобы решить эту проблему, мы внедрили новую технику с использованием технологии GSM, которая объясняется ниже.
Система автоматического полива на основе GSMСистема автоматического полива на основе GSM — это проект, в котором мы получаем обновленную информацию о состоянии операций, проводимых на сельскохозяйственных полях, посредством SMS с помощью модема GSM. Мы также можем добавить другие системы, такие как ЖК-дисплеи, веб-камеры и другие устройства с интеллектуальным управлением.В этом проекте мы используем светодиоды для индикации.
В этом проекте мы используем датчик влажности почвы, который используется для определения уровня влажности в помещении — чтобы узнать, сухой он или влажный. Датчик влажности сопряжен с микроконтроллером. Сигналы входных данных от датчика влажности отправляются на микроконтроллер, и на основании этого он активирует двигатель постоянного тока и включает двигатель с помощью драйвера двигателя. После намокания почвы мотор автоматически отключается.Состояние сельскохозяйственных полей можно узнать по индикации светодиода (LED) или по сообщению, отправляемому на модем GSM, установленный на поле. Одновременно можно отправлять сообщения через мобильный телефон через модем GSM. Таким образом, оросительным двигателем можно управлять с помощью мобильного телефона и GSM-модема.
Это три оросительные системы, в которых используются разные технологии, которые полезны людям, усердно работающим на сельскохозяйственных полях.
(PDF) Система автоматического полива
IJSART — Том 4 Выпуск 5 — МАЙ 2018 ISSN [ONLINE]: 2395-1052
Страница | 557 www.ijsart.com
Автоматическая система полива
Раджкумар Мистри1, Мадхуприя Кри.Singh3, Eckta3
1 Ассистент профессора, Отдел ECE
2, 3 Отдел ECE
1, 2, 3 Технологический институт RTC, Ранчи
Реферат. Полив растений является наиболее важной культурной практикой
и одним из трудоемкие задачи в повседневной эксплуатации
теплицы. Системы полива облегчают задачу
по доставке воды растениям, когда они в ней нуждаются. Знание того, когда и сколько поливать
, является двумя важными аспектами процесса полива
.Для удобства работы садовода создана автоматическая система полива растений
. Существуют различные типы
, использующие автоматическую систему полива, которая использует спринклерную систему
, трубку, форсунки и другие. В этой системе используется спринклерная система полива
, потому что она может поливать растения, расположенные в горшках
. В этом проекте используется плата Arduino, которая состоит из микроконтроллера
ATmega328. Он запрограммирован таким образом, что
будет определять уровень влажности растений и при необходимости подавать воду
.Этот тип системы часто используется для общего ухода за растениями
, как часть ухода за маленькими и большими садами
. Обычно растения необходимо поливать два раза в день,
утром и вечером. Таким образом, микроконтроллер должен иметь код
, чтобы поливать растения в саду или на ферме примерно два раза за
день. Людям нравятся растения, их преимущества и чувство, связанное с их выращиванием. Однако для большинства людей
становится непросто сохранить жизнь и здоровье.Для решения этой задачи
мы разработали прототип, который делает растение
более самодостаточным, поливая себя из большого резервуара для воды
и обеспечивая себя искусственным солнечным светом. Тип pro-To
сообщает статус своего текущего состояния, а также напоминает
пользователю о необходимости наполнить резервуар для воды. Система автоматизации
предназначена для помощи пользователю. Мы надеемся, что благодаря этому прототипу
люди будут получать удовольствие от растений без проблем
, связанных с отсутствием или забывчивостью.
Ключевые слова — Arduino, ЖК-дисплей 16×2, датчик влажности,
водяной насос, релейный модуль
I. ВВЕДЕНИЕ
Основной целью этого проекта было обеспечить водой
растений или садоводство автоматически с помощью микроконтроллера
(Arduino Uno). Мы можем автоматически поливать растения
, когда собираемся в отпуск, или нам не нужно беспокоить моих соседей
. Иногда соседи слишком много поливают из
, и растения все равно умирают.
искусственное поливание земли или почвы Используется для помощи в выращивании
сельскохозяйственных культур, уходе за ландшафтами и
восстановлении нарушенных почв в засушливых районах и в периоды
недостаточного количества осадков. Когда возникает зона, вода течет
по боковым линиям и в конечном итоге попадает на оросительный электрод
(капельный) или головки механического устройства. Несколько спринклеров
имеют впускные отверстия с трубной резьбой на самом нижнем из них, что позволяет подсоединять к ним фитинг и трубу.
Спринклеры обычно используются в верхней части головки, заподлицо
с поверхностью земли. Поскольку метод капания
снизит огромные потери воды, он стал популярным методом
, что снизило затраты на рабочую силу и повысило урожайность. Когда компоненты
активированы, все компоненты будут считаны, и
подаст выходной сигнал на контроллер, а информация
будет отображаться пользователю (фермеру).Показания датчика
аналоговые по своей природе, поэтому вывод ADC в контроллере преобразует
аналоговых сигналов в цифровой формат. Затем контроллер получит доступ к информации
, и когда двигатели будут включены / выключены, на ЖК-панели будет отображаться
, а окна последовательного монитора
. Существует множество систем для полива
сбережений различных культур, от базовых до более
технологически продвинутых.Например, в одной системе
состояние полива растений контролировалось, а полив
планировался на основе температур, присутствующих в почвенном составе растения
.
II. ЦЕЛЬ
Основной целью этого проекта было автоматическое обеспечение
водой растений или садоводства с помощью микроконтроллера
(Arduino Uno). Мы можем автоматически поливать растения
, когда собираемся в отпуск, или же
не должны беспокоить моих соседей. Иногда соседи
поливают слишком много, и растения все равно умирают.
III. СУЩЕСТВУЮЩАЯ СИСТЕМА
Автоматическая система полива растений с использованием микроконтроллера
ATMEGA328P запрограммирована так, что
подает сигналы прерывания на двигатель через реле. Датчик почвы
подключен к плате Arduino, которая определяет содержание влаги в почве
. Каждый раз, когда происходит изменение влажности почвы на
, датчик определяет
изменения, подавая сигнал на микроконтроллер, чтобы можно было активировать насос (двигатель)
.Системы автоматического полива
удобны, особенно для путешествующих. Если
установлено и правильно запрограммировано, автоматические системы полива могут даже
Автоматическая система полива растений с использованием Arduino Uno
Когда я и моя семья уезжаем в отпуск, я беспокоился о своих растениях, потому что им регулярно нужна вода. Я перебрал несколько вариантов решения этой проблемы, так как растениям требуется вода в зависимости от уровня влажности почвы. Итак, я создал автоматическую систему полива растений с использованием Arduino UNO .
В этой системе датчик влажности почвы определяет уровень влажности почвы. Если почва высыхает, датчик определяет низкий уровень влажности и автоматически включает водяной насос для подачи воды на растение. Когда растение получает достаточно воды, а почва намокает, датчик определяет достаточное количество влаги в почве. После этого водяной насос автоматически остановится.
Я использовал самодельный водяной насос в этой системе с двигателем постоянного тока на 5 вольт. Я мог бы использовать водяной насос на 12 В в системе, но для его работы потребуется модуль реле.Итак, чтобы уменьшить всю эту аппаратную сложность, я сделал водяной насос на основе двигателя постоянного тока, используя комбинированную схему диода, транзистора и регистров, которая управляет двигателем постоянного тока в соответствии с кодом Arduino.
Описание схемы: 1. Двигатель постоянного тока с водяным насосом:Я использую двигатель постоянного тока для создания водяного насоса. Двигатель постоянного тока имеет два вывода: один положительный, а другой — отрицательный. Если мы подключим их напрямую к плате Arduino, это повредит плату. Чтобы решить эту проблему, используется транзистор NPN для управления коммутационной активностью двигателя в соответствии с кодом.
Вывод 13 Arduino (обозначенный в коде как WATERPUMP) используется для включения и выключения транзистора. Согласно коду для управления скоростью двигателя нам нужно ввести значение от 0 до 255 в Serial Monitor. Я использовал значение 200 для скорости двигателя.
2. Датчик влажности почвы:Датчик влажности почвы состоит из двух проводов, которые используются для измерения объема воды в почве. Эти провода позволяют току проходить через почву и, в свою очередь, вычисляют значение сопротивления для измерения уровня влажности.Если в почве больше воды, почва будет проводить больше электричества, что означает меньшее значение сопротивления наряду с высоким уровнем влажности. Таким же образом, если в почве меньше воды, почва будет проводить меньше электричества, что означает высокое значение сопротивления при низком уровне влажности.
Чтобы получить обновленную версию этой системы, посетите мой блог https://arduinounomagic.blogspot.com/2018/10/smart-plant-watering-system-using.html
Системы автоматического полива — Greenscapes
Помните — в оросительных системах нет мозгов, только часы.
В автоматическом режиме ирригационные системы могут расходовать большое количество воды. Часы не могут провести тест на ходьбу и не могут узнать, когда на лужайке хочется пить. Только ВЫ можете определить, когда нужно поливать газон, а не часы. Защитите свой газон и воду в вашем районе, следуя приведенным ниже советам по ответственному использованию оросительной системы.
Наймите подходящего подрядчика.
Независимо от того, устанавливаете ли вы новую систему, имеете проблемы с существующей системой или просто хотите получить рекомендации по разумному использованию системы, вы сэкономите воду, головную боль и деньги, наняв подходящего подрядчика по орошению.Не все подрядчики равны! Обязательно используйте один, сертифицированный Ассоциацией ирригации и / или EPA WaterSense ™. Также обратите внимание на эти руководящие принципы найма подрядчиков, предлагаемые Ассоциацией ирригации.
Начните с правильного дизайна.
Проектирование водосберегающей ирригационной системы — это специализированная область, требующая обучения и сертификации. Если вы заботитесь об экономии воды, не доверяйте эту работу кому-либо! Профессиональный дизайнер по ирригации оценит условия вашего участка и подготовит профессиональные планы, отвечающие потребностям вашего ландшафта, используя самое эффективное доступное ирригационное оборудование.Если вы планируете установить новую автоматическую систему полива, используйте сертифицированного дизайнера, сертифицированного Ассоциацией ирригации и / или EPA WaterSense ™.
Поддерживайте вашу систему в рабочем состоянии.
Несбалансированные спринклерные системы могут испортить воду и нанести вред вашему газону. Немедленно устраняйте утечки и сломанные головки — они могут тратить более 12 галлонов в минуту! Убедитесь, что спринклерные головки работают при надлежащем давлении, используя головки со встроенными регуляторами давления.Правильное обслуживание также продлит срок службы многих компонентов полива. У Ирригационной ассоциации есть дополнительные инструкции по обслуживанию ирригационной системы.
Проверяйте систему каждые 2-3 года.
Сертифицированный аудитор по ирригации проведет серию тестов и анализов, а затем предложит предложения по изменениям в проекте, установке или эксплуатации ирригации. Внедрение этих изменений сэкономит вам деньги и избавит от головной боли, а также решит проблемы с горячими точками дерна, поникшими кустарниками, заболачиванием и эрозией.
Лучшая настройка для систем автоматического полива — «Выкл.».
Не доверяйте автоматическому таймеру. Запрограммируйте систему на запуск каждое утро на рассвете, но держите ее выключенной, пока она вам не понадобится. Это позволит вам следить за своим газоном и погодой; а затем принять активное решение о поливе. Это самый простой способ ответственного использования вашей системы, и именно так профессиональные управляющие газонами используют системы орошения. Когда вы решите, что вашей лужайке нужна вода, включите систему перед сном.Не забудьте выключить его на следующее утро, чтобы он не запускался автоматически на следующий день. Напомните себе, что нужно выключить систему, положив записку рядом с зубной щеткой или кофейной кружкой, пока у вас не появится привычка.
Переместите системный контроллер в удобное для вас место.
Если ваш контроллер спрятан в задней части подвала, будет сложно не забыть использовать его ответственно. Переместите его (это не дорого) на видное место, чтобы вам было легче.
Установите «датчик дождя», чтобы предотвратить полив во время дождя.
Вам определенно понадобится один из них, потому что ваш цикл полива будет происходить на рассвете, когда вы, возможно, спите. Убедитесь, что датчики не закрыты свесом крыши или другим препятствием. Также доступны датчики влажности почвы, но они должны быть установлены в каждой зоне орошения и тщательно откалиброваны — для получения дополнительной информации обратитесь к специалисту по ирригации, сертифицированному Ассоциацией ирригации и / или EPA WaterSense ™.
Рассмотреть возможность перехода на подземное капельное орошение.
Капельное орошение направляет воду непосредственно к корням (вызывая меньше болезней и меньше сорняков и насекомых)
и использует примерно на 25-30% меньше воды, чем наземные дождеватели. Переход на этот тип системы доступен по цене и может быть выполнен без повреждения газона. Регулярный аудит и обслуживание этих систем профессионалом особенно важны, поскольку они скрыты и не видны.Спросите специалиста по ирригации, сертифицированного Ассоциацией ирригации и / или EPA WaterSense ™, подходит ли ваш газон для этой системы.
Используйте «умные» контроллеры.
Погодные контроллеры орошения, часто называемые «умными» контроллерами, могут сократить потребление воды на 15 процентов. Эти контроллеры максимизируют эффективность орошения, непрерывно отслеживая условия на участке (например, влажность почвы, дождь, ветер, уклон, почву и температуру) и поливая ландшафт нужным количеством воды в зависимости от этих факторов.Для получения дополнительной информации обратитесь к специалисту по ирригации, сертифицированному Ассоциацией ирригации и / или EPA WaterSense ™.
Повторно использовать дождевую воду для орошения.
Ежегодно на крышу площадью 2000 квадратных футов в Массачусетсе выпадает 55 000 галлонов дождя. Соберите эту свободную воду для орошения ландшафта с помощью подземной цистерны, такой как Rainwater Recovery ™. Эти системы сбора урожая могут вместить до 30 000+ галлонов и могут быть подключены к вашей автоматической системе полива.
Автоматический полив | Орошение | Вода | Управление фермерским хозяйством
Автоматический полив — это использование устройства для управления ирригационными сооружениями, поэтому изменение потока воды из заливов может происходить при отсутствии ирригатора.
Автоматизация может использоваться несколькими способами:
- для запуска и остановки орошения через выходы канала подачи
- для запуска и остановки насосов
- для перекрытия потока воды из одной зоны орошения — либо залива, либо участок канала и направление воды в другое место.
Эти изменения происходят автоматически без каких-либо прямых усилий вручную, но вам может потребоваться время на подготовку системы к началу полива и обслуживание компонентов, чтобы она работала должным образом.
Преимущества автоматического полива
Преимущества автоматического полива:
- сокращение трудозатрат
- своевременный полив — растения поливают по мере необходимости
- управление более высокой скоростью потока
- точное отключение воды по сравнению с ручной проверкой
- уменьшил сток воды и питательных веществ
- уменьшил затраты на транспортные средства, используемые для проверки полива.
Недостатки автоматического полива
Недостатками автоматического полива являются:
- затраты на приобретение, установку и обслуживание оборудования
- надежность оросительной системы (из-за человеческой ошибки при настройке)
- повышенное обслуживание каналов и оборудование, чтобы убедиться, что оно работает должным образом.
Перед установкой автоматического полива
Планы хозяйства с учетом орошения
Разработайте план всей фермы для вашей собственности.
Во время разработки плана фермы подумайте об автоматическом орошении в процессе планирования, чтобы с самого начала можно было включить некоторые функции, необходимые для автоматизации. Это может включать в себя проектирование каналов для автоматизации каналов, если это возможно, или использование выходных секций и других структур каналов, которые подойдут для автоматизации на более позднем этапе.
Установка автоматического полива
Когда дело доходит до установки системы полива, есть несколько способов начать работу.
- Автоматизируйте участки, выбранные для орошения в ночное время, чтобы можно было достичь соответствующей скорости полива.
- Автоматизируйте участки, которые трудно орошать, — участки с короткими крутыми бухтами, которые требуют более частого использования ирригатора или частой смены.
На что следует обратить внимание
Автоматизация подходит не только для участков фермы, прошедших лазерную сортировку. Области, не обработанные лазером, также можно автоматизировать. Это может включать автоматизацию конструкций каналов для орошения участков без лазерной обработки.
Использование информации из всего плана фермы — конструкции каналов, которые будут использоваться при проведении работ по развитию, — могут быть приобретены и использованы для автоматизации этих участков без лазера. Это можно сделать, зная, что конструкции будут пригодны для использования после завершения работ по развитию.
Выбор лучшего автоматизированного полива
Все системы автоматизации имеют преимущества и недостатки, которые необходимо учитывать при принятии решения, какая система подойдет для схемы полива для конкретного участка.Не существует системы, которая была бы лучшей для всех свойств.
Если требуется система, которую можно перемещать по территории и, возможно, использовать на других объектах, то вам следует подумать о переносимых системах.
Если вам нужна система, в которой компоненты закреплены и которая может следовать одной и той же последовательности полива при каждом поливе, то фиксированная система будет более подходящей.
При выборе лучшей системы для собственности вам необходимо принять во внимание:
- стоимость системы
- резервное обслуживание системы
- какая система лучше всего подойдет для вашей собственности и схемы орошения.
Типы автоматических систем полива
Пневматическая система
Пневматическая система — это постоянная система, активируемая датчиком отсека, расположенным в точке отключения. Когда вода попадает в датчик, она создает давление в воздухе, который подается по трубопроводу к механизму, который активирует открытие и закрытие оросительных сооружений.
Переносная система таймера
Переносная таймерная система — это временная система, которая использует электронные часы для активации открытия и закрытия оросительных сооружений.Из-за своего портативного характера обычно покупаются 4 или 5 единиц для перемещения по территории всей собственности.
Гибрид таймера или датчика
Как следует из названия, эта система представляет собой гибрид портативных систем таймера и датчиков.
Подобно портативному таймеру, он использует электронное устройство для активации открытия и закрытия оросительных сооружений.
Эта система имеет дополнительную функцию, заключающуюся в том, что ирригатор может размещать подвижный датчик в нижней части отсека. При контакте с водой передает радиосигналы на таймеры на выходах, чтобы открыть или закрыть конструкции.Затем он отправляет радиосообщение на приемник, чтобы землевладелец знал, что вода достигла точки отсечения в заливе.
Диспетчерский контроль и сбор данных (SCADA)
Системы автоматизации, использующие SCADA, состоят из персонального компьютера и программного пакета для планирования и управления поливом по радиоканалу.
Сигналы отправляются с компьютера на модули управления в загоне для открытия и закрытия оросительных сооружений с помощью линейных приводов.
Бухты открываются и закрываются по расписанию.Некоторые системы имеют возможность автоматически изменять время открытия розетки в отсеке, если питание канала нестабильно.
Системы на основе SCADA имеют дополнительное преимущество, заключающееся в возможности запускать и останавливать оросительные насосы и двигатели.
Автоматизация схемы полива
Схема полива может быть автоматизирована в одном из двух мест — на участках канала или на отдельных выходах пролива.
Автоматизация секций каналов
В этой системе структура каналов автоматизирована, что позволяет изменять уровень канала.У выходных отверстий нет открывающихся или закрывающихся конструкций, а каждый набор выходных отверстий устанавливается на определенном уровне (например, набор подоконников).
Этот метод автоматизации требует, чтобы в системе каналов было больше падения, чтобы учесть изменение уровня воды между различными участками.
Это изменение уровня воды необходимо для предотвращения попадания воды в ранее орошаемые заливы, когда необходимо орошать другую секцию.
На многих фермах эта осень недоступна, поэтому такой способ автоматизации во многих случаях не подходит.
Автоматизация отдельных сливных отверстий
Этот метод автоматизации включает в себя управление выходными отверстиями для изменения потока воды на орошаемые участки.
Эта система автоматизации наиболее часто используется в областях, где нет достаточного падения для автоматизации участков канала.
Доступные автоматические устройства одного и того же типа могут быть настроены для управления либо автоматизацией секций каналов, либо автоматизацией розеток ячеек.
.
