Монтаж строительных деревянных подмостей (козлов) своими руками

1. Отрежьте 5 досок на верхнюю площадку подмостей по 1470мм.

2. Отрежьте 2 доски для изготовления полочки под верхней площадкой. Длина досок 1480мм. Они длиннее верхней площадки на 10 мм, чтобы прикреплённые в дальнейшем ноги шли немного под углом.

3. Отрежьте 3 поперечных доски по 500мм.

4. Прикрепите доски верхней площадки к поперечинам. Для этого поставьте на ребро две крайние поперечины (500мм), разложите на них пять досок верхней площадки.

Выровняйте доски по краям.

Прикрутите доски в ребро поперечин по краям. Затем найдите середину верхней площадки подмостей и скрутите по центру. (Используйте саморезы 5Х70мм).

Обратите внимание, что края досок верхней площадки лучше крепить двумя саморезами, а центр одним.

5. Снизу прикрепите две полочки (саморезы 5Х70мм). На них в дальнейшем будет очень удобно класть различный инструмент, чтобы он не путался под ногами при работе.

Вид сбоку.

6. Отрежьте 4 ноги для подмостей по 1150мм.

7. Прикрутите ноги подмостей в раскос. Расстояние между наружными гранями ног возле верхней площадки должно быть 500мм, а у основания 600мм (саморезы 5Х70мм).

8. Переверните подмости и обрежьте концы ног козлов, торчащие над верхней площадкой, как показано на рисунке (три обрезано, один торчит).

9. Прикрутите косые поперечины (1700мм) накрест снаружи (саморезы 5Х70мм). Торчащие концы обрежьте.

10. Прикрутите косые поперечины (700мм) короткие накрест изнутри (саморез 4Х50мм).

Затем прикрутите ступеньку (500мм) с двух коротких сторон на расстоянии 360мм от верхней грани крышки до верхней грани ступеньки (саморез 4Х50мм).

После этого прикрутите по две бабышки (100мм) для второй ступеньки на коротких сторонах на расстоянии 720мм от верхней грани (саморез 4Х50мм) и на них прикрутите вторую ступеньку (570мм) (саморез 5Х70мм).

11. Прикрутите две прямые поперечины на большие стороны (1580мм) (саморез 4Х50мм).

После этого подрежьте ноги, чтобы они были одинаковой длины.

12. И последний этап — зашкурьте наждачной бумагой места спила.

Ваши рабочие строительные деревянные подмости (козлы), сделанные своими руками готовы к работе! На их изготовление ушло всего лишь 100 минут.

Про дизайн и ремонт частного дома

Такие процессы, как строительство и ремонт достаточно сложно представить без использования таких приспособлений, как подмостья или козлы. Они представляют собой вспомогательные конструкции, имеющие ряд важных достоинств. При этом они должны быть достаточно прочными и устойчивыми, чтобы выдерживать существенные нагрузки. Однако они должны быть еще и достаточно легкими с конструкцией, которую можно легко разобрать и перевезти.

Поговорим подробнее о том, что представляют собой строительные подмостья или козлы, как правильно их выбрать.

Конструкция строительных козел

Прежде чем начать изготавливать строительные козлы своими руками, выбираем материалы для изготовления. Существуют три основных материала, из которых изготавливаются козлы:

Так как металлические трудны в создании и достаточно затратные по материалам, рассмотрим деревянные козлы.

После выбора материала стоит понять условия их использования. Если это стационарные или редко передвигаемые подмостки, то стоит создавать одноразовый помост. Если же козлы планируется часто перемещать, выбираем складные козлы.

Прежде чем начать столярные работы, создаём чертёж и просчитываем требуемую высоту. Стандартной для комфортной работы взрослого мужчины является высота 80–90 см.

Для готового изделия высотой 85 см, нужны ножки длиной 95 см.

Длину нужно выбирать такой, чтобы при наложении сверху доски для строительной площадки, балка выступала минимум на 5–7 см с каждой стороны, а лучше взять с запасом.

Конструкция предельно проста, в открытом состоянии напоминает букву «А», и имеет возможность использоваться как на небольшую высоту, так и с помощью двух козел на полную высоту.

Характеристика

Строительный козел – это специальный универсальный тип приспособлений, который используется как при строительных работах, так и в бытовой сфере. По-другому они называются подмости. Основной сферой применения приспособлений являются строительно-ремонтные работы на небольшой высоте. Конструкция состоит из каркаса, который включает в себя две опоры и поперечную перекладину между ними.

Данная особенность обеспечивает прочность и монолитность строительных козлов.

Наиболее распространенный материал изготовления – это трубный профильный металл, состоящий из сплава алюминия, а также дерево. Некоторые модели могут выдержать нагрузку до половины тонны. Эксплуатация происходит попарно, между козлами устанавливают рабочую площадку, где располагается человек. Настил также имеет достаточно места для размещения рабочего инвентаря.

К преимуществам данных конструкций для проведения многочисленных работ можно отнести следующие:

• выдерживание больших нагрузок;
• простота эксплуатации;
• отсутствие помех при работе.

К недостаткам строительного козла можно отнести отсутствие вмонтированных приспособлений для безопасности рабочего, поэтому при неправильной эксплуатации могут возникнуть неприятные ситуации, связанные с падением или травмами.

Монтаж

Для монтажа понадобится:

• Схема,
• Рулетка ( для замеров деревянных полотен перед началом работы),
• Пила (используется для того, чтобы распиливать доски),
• Карандаш (для разметки),
• Дрель ( для скрепления досок при помощи шурупов, при работе с электрическим инструментом необходимо знать и следовать технике безопасности),
• Шурупы,
• Болты, гайки и т. д.
• Уголок столяра,
• Деревянный материал.

Обратите внимание! Выбирать материал необходимо без трещин и сучков. Если они не соответствуют, то ни в коем случае не рекомендуется использовать такой материал.

Схема сборки

Необходимо положить на плоскую поверхность пять деревянных оснований 1500х100х30, и три с размерами 500х100х30 мм. Доски с меньшими размерами поставьте реберной стороной, чтобы расстояние между ними не превышало 1,5 м. Третью необходимо расположить, ровно между ними. Доски побольше в количестве двух штук уложить поверх меньших в форме прямоугольника. Доска посередине длина у которой 0,5 метра необходимо выровнять пользуясь рулеткой. Далее обязательно проверьте, ровна ли конструкция и соедините все при помощи саморезов.

• На перевернутую конструкцию уложите еще две доски в форме прямоугольника, соедините. Получается настил, либо площадь для работы.
• Возьмите еще четыре деревянных полотна с размерами 1100х100х30 и прикрепите их с торцов. Получается конструкция чем-то напоминающая стол.
• Следующим этапом необходимо произвести усиление конструкции досками 1700х100х30мм и 1500х50х30мм. Их необходимо прикрепить так, чтобы противоположные усиления находились в разных диагоналях.
• И последний пункт крепление лесенки. Для более удобной работы ступени снизу можно сделать с небольшим выступом. Длину лестницы подбираете из индивидуальных предпочтений.
• Все, ваши козлы готовы. Но для безопасных строительных и ремонтных работ их необходимо проверить. Для этого располагаем на поверхности какие либо предметы с большим весом, если козлы выдержали значит можно не бояться и смело их применять в монтаже.

Разновидности

Благодаря современным возможностям и технологиям в магазинах можно купить подмостки разного вида. Данные конструкции могут иметь различные размеры, способ сборки, материал производства, а также оснащаться разными дополнениями. Первым видом считаются обычные строительные подмостки. Они производятся по типу табуретов, но по более усовершенствованной технологии. Данный тип конструкции относится к складным, так как его можно разобрать на отдельные элементы. При этом самой крупной деталью считается рабочий настил.

Современные варианты строительных козел имеют настилы, что могут устанавливаться на различных высотах. Это стало возможным благодаря особенностям боковин, которые имеют вид лестниц. Обычно данные приспособления много весят, так как они рассчитываются на работу нескольких людей одновременно. Габариты такой конструкции немалые. Профессиональный строительный козел имеет такие размеры: 150 (200) см – ширина и 180 см – высота. Этот вариант конструкции идеально подойдет для работы на больших объектах, а вот для квартиры он считается довольно громоздким. Часто в комплектацию строительного козла входит лестница, ограничитель, колесики со стопорами.

Вторым видом является трансформер. Это идеальное приспособление для квартирных работ, которое довольно компактно, когда собрано. К основным характеристикам строительного козла данного вида можно отнести небольшой вес, практичность, удобство при использовании и транспортировке. Благодаря особенностям конструкции данным вариантом можно воспользоваться не только на идеально ровной поверхности, а также при наклоне и даже на ступеньках. Такие подмостки часто используют как альтернативу лестнице.

Подмостки-трансформеры имеют высоту не более 100 см, ширину – 50 см. В разложенном состоянии габариты составляют не более 160 см, а в сложенном козел легко поместится в автомобильный багажник. По материалу изготовления строительные козлы делятся на алюминиевые, деревянные и комбинированные. Также в продаже можно встретить малярные подмостки с габаритами 50 на 100 см.

Немалой популярностью пользуются складные столярные козлы, которые характеризуются устойчивостью положения, что обеспечивают точки для опоры заготовок.

Столярные работы

• На ножках сделайте разметку, срежьте с двух сторон лишнее дерево, под углом 80

  0

  . Разрезы должны быть параллельны.

• Используйте готовую ножку, как пример, и сделайте остальные.

• Проверьте, чтобы концы верхней доски, которая будет держать на себе помост, были под углом в 90

  0

  .

• На досках будущих распорок, с одного конца отмерьте угол в 80

  0

  , а с другого в 100

  0

  . Отрежьте.

• Заготовки готовы, теперь прорезается место для верхней доски. Для этого сложите две готовые ножки в такое положение, которое они будут принимать в открытом виде, прочертите угол в 90

  0

  , и отрежьте. По этой ножке прорезаются все остальные.

• Ножки соединяются как ножницы, в них просверливается ось вращения, в которой не до конца закручиваются болты, позволяя ножкам открываться и закрываться.

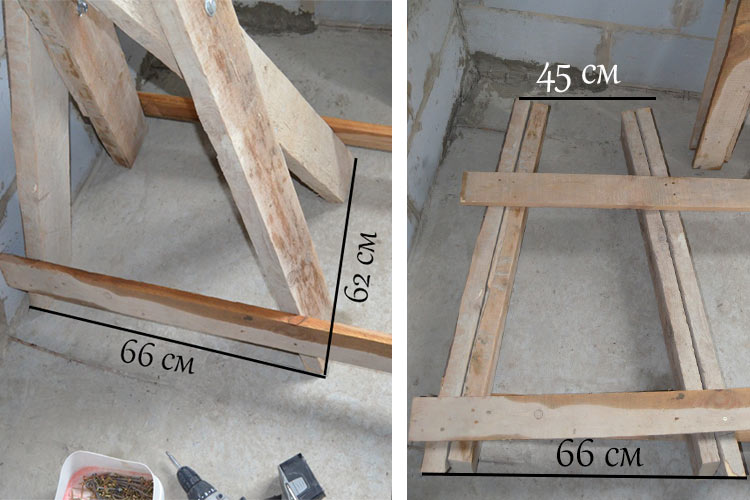

• Осталось только сделать распорки между готовыми ножками, две с широкой стороны, и одна с узкой. После чего на нижние распорки закрепите стяжной ремень.

• Одна опора будущей строительной площадки готова, по такой же схеме собирается вторая.

Разборные козлы — лёгкий и недорогой способ создать строительную площадку, которая достаточно долговечна, мобильна, и способна выдерживать вес взрослого мужчины, а также строительных материалов.

Особенности козлов из металла

Если у вас нет возможности или желания монтировать деревянные козлы самостоятельно, можно приобрести металлические. Они более устойчивы для любых видов работ.

Разновидности металлических лесов:

• Штыревые,
• Хомутовые,
• Рамные,
• Клиновые ( имеют одни из самых сложных соединений, в форме дисков приваренных к прямым стойкам и трубам. Замок располагается на диске, клин входит в отверстие. Преимущество таких лесов то что их очень легко подвергнуть сборке и разборке, и перенести в другое место.)

Выбирать строительные козлы необходимо очень внимательно, учитывая сложность будущей работы, степень нагрузки и стоимость.

Так же можно приобрести материалы для самостоятельного монтирования, либо уже изготовленные детали, которые остается лишь скрепить между собой.

Козлы строительные: какие бывают и как сделать самостоятельно

Почти каждые ремонтные и строительные работы не обходятся без выполнения каких-либо операций на высоте. Рост среднестатистического человека не позволяет достать до потолка. Поэтому приходится использовать различные приспособления. Для выполнения точечных работ подойдет стремянка или даже обычный табурет. Но когда работы нужно выполнять на большой площади, при этом перемещаясь, то их будет недостаточно. Тогда на помощь приходят строительные козлы.

Если раньше средства подмащивания изготавливали только вручную, то сегодня их можно купить в магазине уже готовые. Магазинные козлы обычно изготовлены из алюминия, благодаря чему они одновременно легкие и прочные. Можно встретить как складные козлы, так и монолитные конструкции. Но у всех таких козел есть один огромный недостаток — они довольно дорогие. Именно поэтому тема изготовления строительных козел своими руками всегда остается актуальной.

Как мы уже отметили, козлы строительные или подмости бывают двух видов:

• 1. Складные. Их преимуществом является высокая мобильность, компактность при хранении после окончания работ. Но с такими средствами подмащивания следует обращаться с крайней осторожностью. Перед выполнением работ на них, нужно убедиться в их очень устойчивости.
• 2. Не складывающиеся. Они более надежные, так как в готовом виде представляют собой единую конструкцию.

Алюминиевые козлы сделать самостоятельно довольно сложно и очень затратно. Да и по стоимости материалов самодельная конструкция получится даже дороже, чем из магазина. Дерево — наиболее практичный и дешевый материал.

Для того чтобы собрать деревянные подмости, понадобятся следующие материалы:

• чертеж;
• рулетка;
• ножовка или электролобзик;
• столярный уголок;
• карандаш простой;
• шуруповерт;
• саморезы;
• доски;
• болты, шайбы и гайки (для разборных козел).

Читать еще: Чем растворить силиконовый герметик?

Выбирать пиломатериалы нужно сухие и ровные, без трещин, сколов и сучков. Если они не соответствуют таким характеристикам, то годятся только на дрова.

Для деревянных козел высотой 110 см понадобятся пиломатериалы следующих размеров:

• 1700х100х30 мм — 2 шт.;
• 1500х100х30 мм — 7 шт.;
• 1500х50х30 мм — 2 шт.;
• 1100х100х30 мм — 4 шт.;
• 700х100х30 мм — 2 шт.;
• 500х100х30 мм — 7 шт.

• 100х100х30 мм — 4 шт.

Саморезов нужно будет:

• 4х50 — не менее 32 штук;
• 4х80 — не менее 8 штук.

Метизы нужно подготовить с запасом, так как при сборке они могут погнуться и станут непригодными.

Перед началом работы подготовьте все доски согласно приведенному выше списку. Сделать это можно как самостоятельно, так и заказать на распилке. Для себя желательно составить чертеж, чтобы иметь представление о создаваемом объекте.

Чтобы козлы получились надежными и удобными, нужно следовать следующей схеме изготовления:

• 1. Сложите рядом на ровной поверхности пять досок 1500х100х30 мм и три доски 500х100х30 мм. Поставьте две короткие доски на ребра, чтобы расстояние между их краями было 1500 мм. Третью такую же доску поставьте посередине, отмерив расстояние на глаз. Уложите две длинные доски поверх коротких так, чтобы получился прямоугольник. Центральную доску длиной 500 мм выровняйте при помощи рулетки, чтобы она оказалась точно посередине. Проверьте ровность конструкции, уложите еще две доски 1500 мм и соедините их все между собой шурупами.
• 2. Возьмите еще две доски 1500х100х30 мм. Переверните уже собранную конструкцию короткими досками вверх. Уложите длинные доски поверх, образовав прямоугольную рамку. Соедините все саморезами. Получится настил или рабочая поверхность.
• 3. Подготовьте четыре доски 1100х100х30 мм. Прикрутите их к рабочей поверхности с торцов. Получилась конструкция, похожая на стол.
• 4. Усиливаем конструкцию косыми поперечинами из досок 1700х100х30 мм и 700х100х30 мм и прямыми 1500х50х30 мм. Они прикручиваются к ножкам таким образом, чтобы проекции расположенных противоположно усилений пересекались (попросту говоря, находились в разных диагоналях).
• 5. Последним этапом прикручиваются ступеньки, функцию которых будут выполнять доски 500х100х30 мм. Для удобства нижние ступеньки делаются с выступом, поэтому две такие доски прикручиваются к ножкам козел с колодками (бруски 100х100х30 мм). Высоту ступенек можно выбрать на свое усмотрение.

Итак, строительные козлы готовы. Так как работы даже на небольшой высоте представляют опасность, то изготовленная конструкция требует испытания. Для этого сверху нужно поместить груз больше того, который будет воздействовать на конструкцию во время работы. Подойдут любые тяжелые предметы. Если козлы прошли испытание — то смело можно ими пользоваться.

Это самая простая конструкция строительных козел. При необходимости можно также самостоятельно изготовить и более сложные подмости. В этом случае без чертежа не обойтись. Вот один из таких примеров:

Набор инструментов и расходных материалов для изготовления такой конструкции идентичен, разница состоит лишь в их количестве. Стоит отметить, что таких козел потребуется как минимум два. Все зависит от площади рабочей поверхности. Следует помнить, что материал для поверхности нужно выбирать как можно толще, чтобы она могла выдержать работающих на ней людей.

Изготовление строительных козел совсем несложная работа. Для этого нужны всего лишь инструменты и немного материалов. Преимущество самостоятельной сборки козел — их можно сделать таких размеров, каких нужно.
