Согнуть алюминиевую трубу: Как согнуть алюминиевую трубу — Алюмин-Про, Москва

как загнуть, выпрямить трубку своими руками

Содержание:

Алюминиевые изделия в настоящее время очень разнообразны и востребованы, что свидетельствует о том, что этот материал эффективен и незаменим во многих областях жизни. Одной из самых популярных разновидностей продукции данного типа является алюминиевая труба.

Особенности алюминиевых труб

Алюминиевые трубы отличаются малым весом, пластичностью, стойкостью к коррозии, химическим и температурным воздействиям (способны переносить колебания температуры от +150 до -279 градусов).

Кроме того, эти изделия имеют высокую электро- и теплопроводность, не содержат вредных токсинов и способны служить длительное время. Из алюминиевых трубок своими руками можно изготовлять самые разные конструкции.

Алюминиевые трубы классифицируют по следующим параметрам:

1. Форме сечения. Они могут быть круглой, квадратной, прямоугольной и фасонной форм.
2. Способу изготовления. Бывают холоднодеформированными, прессованными и сварными.
3. Длине. Мерные, немерные, имеющие кратную мерность и бухтовую фасовку.
4. Химическому составу (марка АI). Могут иметь высокую или техническую чистоту.

Чтобы сделать сплав более прочным, в него добавляются определенные примеси: однако при этом степень его пластичности уменьшается. Пластичность алюминиевых изделий делает их более удобными для механической обработки. Сгибание алюминиевой трубы отличается значительной простотой, и может быть проведено самостоятельно. Чтобы достичь цельности и невредимости сгибаемого изделия, важно заранее ознакомится с технологией данного процесса.

Как согнуть алюминиевую трубу

Сгибая прямую алюминиевую трубу под любым углом, мы тем самым деформируем структуру металла. Происходит сжимание внутреннего слоя профиля, и растягивание внешнего. Для алюминия характерна довольно низкая степень плотности, поэтому в результате сгибания данные изделия травмируются довольно незначительно.

Что касается легированного алюминия, то по причине большей плотности процедура сгибания изготовленных из него труб отличается большей сложностью.

Благодаря гибкости алюминиевые трубы хорошо подходят для изготовления самых замысловатых конструкций, при сохранении их сечения и целостности. Сгибать такие изделия можно ручным способом, для чего применяются нехитрые механизмы или специализированные приспособления. Заготовка при этом может разогреваться или оставаться холодной. Обычно на этот фактор влияет размер, вид и структура сгибаемой трубы, толщина ее стенок и сложность выбранной конфигурации.

Гибка алюминиевых труб в одной плоскости может иметь вид отвода, скобы, утки и калача. Заготовки, имеющие два сгиба в 135 градусов, называются уткой, три сгиба – скобой (параметр центрального угла – 90 градусов, крайнего – 135 градусов). Изгиб в виде полуокружности называется калачом, а сгиб в 45-135 градусов – отводом.

Осуществляя сгибание, важно придерживаться следующих рекомендаций:

1. При наличии у алюминиевой трубы сварного шва во время сгибания он не должен попасть ни на вогнутую, ни на выпуклую линию изгиба, перпендикулярно деформируемой поверхности.
2. На изделиях диаметром 15-20 мм при выборе величины радиуса сгиба за ориентир берется показатель наружного диаметра, который удваивают.
3. Заготовки, обладающие диаметром более 25 мм, оснащаются радиусом сгиба, равной величине наружного диаметра, умноженного на 3.

Вне зависимости от выбранного варианта гибки, главная задача — не допустить, чтобы в процессе гибки появились какие-то дефекты. Решая задачу, как согнуть алюминиевую трубу в домашних условиях, важно понимать, что в этом случае все зависит от правильности выбора способа и инструмента, а также соблюдении правил безопасности.

Как работать с трубогибом в домашних условиях

Трубогибами называют специальные механизмы, для которых характерен различный принцип действия. С их помощью реализуется ручная и механическая гибка труб профильного и круглого сечения в условиях производства или дома.

Существуют следующие виды ручных трубогибов, подходящих для сгибания пластичных тонкостенных изделий из алюминия, обладающих малым диаметром:

• Рычажный. Этот механизм еще называют станком Вольнова. Для закладки заготовки в нем предусмотрена специальная форма. Сам процесс сгибания не требует нагревания трубы, и осуществляется рычажной силой. Форма соответствует определенному диаметру.
• Арбалетный. Конструкция, в которой закрепляют заготовку, оснащена гнущим сегментом, осуществляющим продавливание середины трубы с противоположной от концов стороне.
• Пружинный. Перед изгибанием труба оснащается пружиной, которую закладывают внутрь изделия. Далее заготовку могут разогревать, или применять холодный метод сгибания. По окончанию процедуры пружину необходимо извлечь.

При помощи станочной гибки существует возможность решения вопроса как согнуть, и как выпрямить алюминиевую трубку самого различного диаметра и формы. Риск ее повреждения сведен практически к нулю.

Данные механизмы могут иметь электромеханический или гидравлический принцип работы, что гарантирует получение точного результата работы, согласно выдвигаемым требованиям.

Также есть способы, как загнуть трубу без трубогиба, что весьма удобно, когда под рукой нету необходимого инструмента.

Способы гибки

В данном оборудовании могут применяться такие способы гибки:

• Проталкивание. В этом случае алюминиевую трубу толкают между роликами станка: на один из роликов возлагается задача отклонять заготовку. Таким образом достигается получение дугообразного изгиба, при очень незначительном радиусе искривления. Величина радиуса изгиба определяется умножением на 6 диаметра трубы.
• Прокат. Алюминиевую трубу диаметром от 10 до 100 мм прокатывают сквозь гибочные ролики, которые должны строго соответствовать диаметру изгибаемой трубы. Для осуществления этой операции применяют трехвалковый трубогиб, который способен выполнять сгибания в виде кольца, спирали и дуги. С его помощью можно обрабатывать как круглый, так и прямоугольный профиль. Прокатка осуществляется в несколько заходов.
• Обкатывание. Для сгибания задействуется обкатная головка трубогиба, которая сгибает заготовку под давлением. На участках без давления происходит прогибание трубы в противоположную сторону. Нагревание обкатывание не сопровождается. Чтобы заготовка не сжималась, нужно следить за соблюдением минимального радиуса сгиба: она равняется умноженному на три радиусу трубы.
• Сгибание давлением. Тут для прессовки применяются штампы, деформирующие заготовки с внешней стороны, или гидроформирование, когда для сгибания изнутри в границах формы труба заполняется водой или маслом под давлением.

Самостоятельное сгибание алюминиевой трубы

Вначале определяют, трубу какой марки, диаметра и толщины стенок требуется согнуть. Если подобную процедуру требуется проводить время от времени, то лучше сразу обзавестись ручным трубогибом, благо, в продаже имеется огромный выбор различных моделей данного приспособление.

Кроме того, существуют и другие методы гибки труб в домашних условиях, особенно если речь идет о разовых мероприятиях:

1. Перед тем, как загнуть алюминиевую трубу в домашних условиях, в нее забивается сухой, мелкий, просеянный песок. На концы заготовки требуется одеть заглушки в виде чопов, после чего проводится медленное сгибание заготовки. Это можно делать даже вручную, однако один конец для удобства лучше закрепить хомутом. После того, как заготовка согнута, с нее высыпают песок: он необходим для сохранения округлой формы трубы. Если работа проводится в зимнее время, вместо песка можно использовать замороженную внутри воду. По окончанию процедуры деталь помещается в теплые условия для оттаивания льда.
2. Если требуется согнуть трубу со слабым уровнем пластичности (из дюралюминия), то при использовании способа с песком потребуется также наличие газовой горелки. Один конец трубы в таком случае зажимают в тиски, горелка же служит для равномерного разогревания участка изгиба до температуры +250 градусов. Для проверки оптимальности нагревания к трубе подносится кусок бумаги: появления дыма будет знаком готовности изделия к последующему изгибанию. При его проведении важно не спешить. Многократное нагревания того же участка трубы недопустимо.
3. В этом случае вначале происходит изготовления из древесины полукруглого шаблона, толщина которого должна превосходить диаметр заготовки. Сообщив ему нужный радиус изгиба, заготовку закрепляют на плоскости при помощи струбцин и болтов. Впритык к шаблону крепят доску, имеющую идентичную толщину и уклон: важно добиться хорошей плотности укладки трубы между ними. Заложив один конец трубы к направляющей доске по касательной относительно полукруга, вторым ее концом нужно проводить загибающие движения вокруг шаблона. Таким образом можно гнуть пластичные трубы диаметром до 40 мм на довольно значительные радиусы.
4. После того, как в трубу засыпан песок, она кладется двумя концами на две устойчивые опоры: место сгиба должно провисать. Этому участку и сообщается нужный радиус при помощи резиновой киянки. Особенно удобно таким образом изгибать квадратные алюминиевые трубы.
5. Участок заготовки, где проводится сгибание, изнутри оснащается пружиной из стали: на ее конец привязывается проволока. После приобретения трубой нужной формы пружину вытаскивают за эту проволоку. При необходимости, место сгибания можно разогреть.

Проводя подобные операции, важно помнить, что гибка ведет к изменению длины трубы, поэтому нужная длина участка выставляется уже после его сгибания. В целом, согнуть алюминиевую трубу в домашних условиях вполне возможно, главное подобрать для этого нужный инструмент, и строго следовать рекомендациям.

Как согнуть трубу из алюминия без трубогиба в домашних условиях своими руками

Как согнуть алюминиевую трубу в домашних условиях

Алюминиевая труба представляет собой изделие, полое внутри, которое имеет срез в форме квадрата, круга, прямоугольника и т.д.

Изделия из алюминия имеют много преимуществ, популярны среди потребителей. Их широко применяют в различных сферах.

Иногда требуется сделать из трубопроката фигурное изделие, для этого надо знать, как согнуть алюминиевую трубу в домашних условиях без трубогиба.

Содержание статьи:

Особенности производства, свойства алюминиевых труб

Трубопрокаты из алюминия производят разными способами

К ним относят:

1.прессование из алюминиевых заготовок с помощью круглого сечения.

2.холодное деформирование: прошивка, калибровка, вытяжка.

3.в основе метода принцип проката стальных изделий из листа или штрипса: сварочный метод

Технология производства позволяет изготавливать изделия эконом класса с высоким качеством. Особенностью материала считается малый вес. Плотность алюминия свыше трех раз меньше, нежели стали: 2.7 к 7.85 т / м3.

К основным достоинствам металла относят такие свойства, как:

1.высокий уровень износостойкости.

2.способность сопротивляться влаге.

3. высокий показатель гибкости, пластичности.

4.выносит сильные морозы.

5.легко поддается сварке.

6.высокая степень электропроводности, теплопроводности.

7.материал экологически чистый.

8.не образует коррозию.

К недостаткам относят низкий уровень прочности. Зато материал легко деформировать, при этом его основные свойства не изменятся. Высокий показатель пластичности разрешает выполнять идеи из сложных инженерных решений. Трубопрокаты часто изготавливаются из различных сплавов алюминия и магния, алюминия и меди, алюминия и цинка. Данные металлы имеют высокую прочность, но отличаются переносимостью к силовым воздействиям.

Внимание! Трубы легко транспортировать, потому что легкие. Изделия имеют доступную цену, их монтаж отличается легкостью.

Где применяют алюминиевые изделия

Алюминиевые изделия не нуждаются в обслуживании. Трубопрокаты имеют много положительных качеств, поэтому их применяют в строительной сфере, промышленности:

1. с помощью изделий производят мебель, оборудование для рекламы, торговли.

2.из изделий изготавливают беседки, перилла, оградки, прочие детали, необходимые для хозяйства в частном доме.

3.изделия применимы для сельского хозяйства. Высокий уровень сопротивляемости образованию коррозии, износостойкости позволяют применять алюминиевые трубы для обустройства дренажа. Сельхоз растения тоже не влияют негативно на алюминий.

4.при строительстве навесных фасадов применяют гнутые трубы.

5.буровые вышки имеют в своем составе алюминиевые детали. Изделия имеют высокую пропускную способность, поэтому в системах не появляются заторы. Алюминиевый материал способен выдерживать агрессивную среду углеводорода.

6.с помощью труб прокладывают канализационные коммуникации. Среда сточных вод не разлагает алюминиевые изделия.

7.изделия устанавливают в системах вентиляции, потому что они легко деформируются, режутся с помощью болгарки.

8.в качестве декораций в виде решеток, каркасов для витрин, обшивки стен.

Внимание! Из-за эстетичного внешнего вида изделия из алюминиевого материала применяют, чтобы создавать предметы для интерьера.

Процесс изгибания

…сложности

Чтобы применять изделия из алюминия для создания мебельных предметов, нужно научиться придавать материалу изгибы правильно. Хоть материал имеет высокую пластичность, но может повести себя непредсказуемо, особенно, если изделия пустотелые. При гибке труб можно столкнуться со сложностями, которые возникают из-за разных факторов:

1.если обрабатывать изделия, чтобы повысить уровень сопротивляемости коррозии, повышается прочность, при этом снижается уровень пластичности.

2.если изделия изготовлено с помощью метода горячей экструзии с выдавливанием, то трубопрокат становится чувствительным к напряжениям во время изгибов.

3.сплавы, содержащие марганец, также дюралюмины отличаются низким уровнем пластичности.

Перед изгибанием изделия следует определить марку сплава, условия для его первичной термообработки. При отсутствии сертификата на изделия проверку осуществляют следующими способами:

1.изучают маркировку на концах трубопроката, сверяют со справочником.

2.простукивают молотком, при наличии звонкого звука изделие изготовлено из материала высокой твердости.

3.если материал сплава мягкий, то он налипает на напильник.

Внимание! Изделия из дюралюминия имеют особое свойство: если об них потереть руку, то она не окрасится.

Способы сгибания

Существуют разные технологии, чтобы изогнуть алюминиевые изделия. К основным относят:

1.изделие можно обработать на трубогибе, который имеет эластичный дорн, к примеру, из резины.

2.с помощью устройства для сгибания холодным методом одним переходом, если диаметр трубы менее двадцати миллиметров.

3.при сгибе трубы большого диаметра, заготовку следует нагреть. Для этого применяют дроны резинового или составного типа.

4.можно уменьшить зону с растягивающим напряжением при помощи перемещающегося ролика.

Деталям можно придать различный внешний вид:

1.в виде утки (изделие имеет два изгиба в 135 градусов)

2.в виде скобы (три изгиба по центру с прямым углом, по краям 135 градусов).

3.в виде отвода (изгибы с углами 45 градусов и 135).

виде калача (в форме полукруга).

Внимание! Процесс изгиба требует аккуратности, не стоит допускать дефектов, для этого важно правильно выбрать инструмент.

Необходимое оборудование

Чтобы изгибать трубы, применяют разные устройства. Трубогибы имеют отличия в принципе действия. Инструмент легко использовать в домашних условиях. С помощью него можно изгибать трубы круглой формы, профильного типа. Выделяют следующие разновидности трубогибов:

1. пружинный вид. Внутрь пружины вставляют деталь для сгиба. Выбирают способ обработки изделия: холодный, термообработка, под конец процесса удаляют пружину.

2.рычажный вид, по-другому называется механизмом Вольнова. В форму, имеющую соответствующий диаметр закладывают заготовку. Трубу не нужно прогревать. Рычажная сила позволяет согнуть трубу.

3.арбалетный вид. Заготовку помещают в устройство, которое имеет гнущий сегмент. Труба продавливается внутри конструкции.

С помощью трубогиба можно нет только сгибать, но и выпрямлять алюминиевые изделия, которые имеют разную конфигурацию, диаметр. Во время процесса повредить деталь практически невозможно.

Трубогиб использует различные способы воздействия на металл. К ним относят:

1.способ проталкивания. Изделие из алюминия проталкивается сквозь ролики, один его отклоняет. В итоге образуется изгиб в виде дуги, имеющая небольшой радиус.

2.способ проката. Если труба имеет от одного до десяти сантиметров в диаметре, то ее можно прокатывать между специальными роликами, которые должны быть равны размеру заготовки. В основе лежит трехвалковый инструмент, с помощью которого изгибают за пару заходов. Инструмент придает форму круга, дуги, спирали. Изгибанию поддается профильная труба и круглая.

3.с помощью давления. Для изгиба применяют штампы, которые придают изгиб изделию снаружи. Способ гидроформирования – второй вариант метода. Под высоким давлением в трубу заливается вода, либо масло.

4.способ обкатывания. В основе лежит обкатная деталь трубогиба, которая может изогнуть изделие под давлением. Деталь не нужно прогревать. На участках с отсутствием давления трубопрокаты прогибаются в другую сторону.

Внимание! При отсутствии специального инструмента алюминиевые изделия легко изгибаются подручными способами.

Как согнуть трубу дома

Если в доме нет инструмента, то можно согнуть трубопрокат дома самостоятельно. Чтобы изогнуть изделие своими руками, можно применить такие приемы, как:

1.для уменьшения хрупкости материала, также силы нагрузки, место для изгиба следует прогреть, применяя газовую горелку. С помощью простой бумаги надо проверить готовность детали к деформированию. Бумагу держат над местом нагрева, пока не покажется дым. В это время можно придавать детали другую форму. Анодированный алюминий нельзя деформировать таким методом.

2.для начала делают заготовку шаблона, который имеет такой же радиус, каким должен быть изгиб. Шаблон вытачивают из деревянного куска, смазанного креозотом. Изделия прикрепляют к шаблону, скрепив детали крепко. С помощью резинового молотка, несильно ударяя, придают нужную форму детали.

3.алюминиевая трубка с сечением до двадцати миллиметров обрабатывается без оборудования. С внешней стороны изделия надевается стальная пружина. В изделие засыпается песок, вставляется прут из металла. Держась за стрежень по краям, производят сгиб согласно шаблону.

4.наполняют изделие с помощью песка, заготовку с двух сторон крепят на две опорные плоскости. Применяя молоток из резины, формируют сгиб на участке, который провисает. Если необходимо выполнить сгиб на прямоугольной детали, то данный способ незаменим.

Основные ошибки при работе

До того, как приступить к работе, надо провести чистку изделия от грязевых отложений. Для этого не рекомендуется применение абразивной щетки. Работы проводят с аккуратностью, чтобы не содралась окисная щетка.

Внимание! После придания изгиба изделие может изменить первоначальную длину. Поэтому необходимый размер отрезка следует формировать после проведения всех мероприятий по сгибанию.

Если для сгибания используется газовая горелка, то по достижению нужной пластичности сразу производят изгибание детали, пока она не остынет. Если трубы искривлены полностью, то не стоит обрабатывать данные трубы. Это говорит о низком уровне качества изделия. Изделия для изгиба не должны иметь заусенцы, сколы, трещины.

Как согнуть алюминиевую трубу — ручная и машинная гибка

Чаще всего гнут такие марки алюминия, как АД0, АД31, АД33 и т.п., а также и дюралюминий типа Д1. Далее читайте как можно согнуть алюминиевую трубу.

Как согнуть алюминиевую трубу — этот вопрос не может показаться странным для людей, которые уже имели дело с гибкой алюминия (и, в частности, сплавов на его основе). Данный металл, несмотря на высокую пластичность, капризен при деформировании, особенно в пустотелых сечениях. Между тем, алюминиевые трубы часто встречаются как элементы трубопроводных соединений.

Популярные марки алюминия для гибки

Сложности гибки как чистого алюминия, так и сплавов на его основе, связаны со следующими обстоятельствами:

1. В процессе получения металл, в большинстве случаев, проходит искусственное или естественное старение. Вообще-то, оно применяется с целью стабилизации структуры исходного металла, но для алюминия и его сплавов необходимость такой термической обработки состоит еще и в создании на поверхности прочной пленки основного оксида Al₂O₃. Такая пленка придает продукции необходимую коррозионную стойкость, но, с другой стороны, повышает прочность, и, что существеннее, снижает пластичность.
2. Алюминиевый трубный прокат производится по нескольким технологиям — прокаткой, горячей экструзией и выдавливанием. Последние два способа получают все большее распространение, однако, именно после них прокат существенно упрочняется, а его чувствительность к напряжениям изгиба возрастает.
3. При любых способах гибки профилей, в силу физических особенностей процесса, постоянно изменяется месторасположение так называемой «нейтральной линии» — виртуальной кривой, которая разделяет между собой зоны с напряжениями сжатия (которые примыкают к внутренней поверхности изгибаемой заготовки), от зон с напряжениями растяжения, располагающимися на внешней поверхности гиба. Поэтому трубы из алюминия и его сплавов чаще трескаются не по внутреннему, а по внешнему радиусам.
4. Широкое практическое применение получили трубчатые профили не только из чистого алюминия (например, марок АД0, АД31, АД33 и т.п.), но также и из дюралюминов типа Д1 или Д16, а также из сплавов алюминия с марганцем. Все эти составляющие снижают пластичность исходных заготовок. Поскольку в быту химический состав начального проката часто игнорируется, то неудачи при гибке, в частности, по сложному пространственному контуру, вполне возможны.

В связи с этим, перед гибкой алюминиевых труб следует точно определить марку сплава и условия его предварительной термообработки. Если сертификат на продукцию отсутствует, то подобную проверку можно выполнить несколькими способами:

• Изучить маркировку, которая обычно приводится на торцевых участках трубы, а затем, по доступным справочникам (хотя бы того же «Справочника конструктора- машиностроителя» Анурьева, т.1), уточнить необходимые показатели пластичности;
• Легким простукиванием изделия молоточком: с повышением твердости материала звук становится более звонким;
• Более мягкий сплав налипает на напильник (характерно, в частности, для АД0 и АМг6), а более твердый — отслаивается от собственной основы;
• Все дюралюмины (а особенно Д16) изначально обладают низкой коррозионной стойкостью, поэтому часто реализуются с поверхностным покрытием по методу анодирования. Такие заготовки допустимо гнуть лишь на небольшие углы;
• Дюралюминиевые трубы не пачкают руки при контакте.

Особенности гибки алюминиевых профилей

Перед получением гнутого профиля требуется подготовить исходные данные, касающиеся:

1. Максимально допускаемого значения для внутреннего радиуса гибки трубчатой заготовки r_min.
2. Приемлемого изменения формы поперечного сечения трубы после деформирования (особ

Алюминиевые трубы: способы сгибания — cvetprokat.com.ua

Алюминиевые трубы мягкие и пластичные, поэтому они легко поддаются сгибанию. Необходимость в сгибании трубы может возникнуть в ходе ремонтных и строительных работ, декорирования помещений и прилегающих территорий, установки водопроводного, отопительного, газопроводного оборудования.

Гнуть алюминиевые трубы можно с использованием специального оборудования или вручную в домашних условиях. Выбор метода обработки зависит от твердости металла, сложности форм, которые нужно получить, толщины стенок и размеров изделия. Метод стоит выбрать таким образом, чтобы во время сгибания на трубе не появились трещины, сплющивания, надломы и другие дефекты, а также чтобы сохранилась ее форма в месте изгиба.

Гибка труб при помощи оборудования

Специальное оборудование для гибки называется трубогиб.

Ручными трубогибами пользуются, чтобы согнуть тонкостенные алюминиевые трубы с маленьким диаметром. Эти приспособления бывают 3 видов:

• Арбалетные. Такие устройства сгибают трубы путем продавливания их середины;
• Рычажные (механизм Вольнова). В этих трубогибах есть специальные формы, сделанные под нужный диаметр. Труба помещается в форму и сгибается силой рычага;
• Пружинные. В трубу закладывают стальную пружину, которую нагревают или оставляют холодной. Затем трубу сгибают и извлекают пружину.

Станочные методы сгибания бывают 4 типов. Они позволяют сгибать трубы с разными диаметрами и толщинами стенок, при этом параметры гибки можно задавать с высокой точностью. Выделяют такие станочные методы:

• Прокат труб через специальные гибочные ролики. Прокатывание следует проделать несколько раз;
• Сгибание давлением. Для этого метода используют штампы, делая таким образом деформацию снаружи, а также подачу воды под давлением, что сгибает изделие изнутри;
• Проталкивание труб между роликами, один из которых отклоняет изделие в нужную сторону. Таким способом можно получить изгиб трубы с небольшим радиусом искривления;
• Обкатывание трубы с помощью обкатной головки трубогиба.

Гибка труб без оборудования

Есть несколько способов согнуть трубу, если у Вас нет трубогиба:

• Заполнить трубу мокрым песком в месте изгиба, закрепить один из ее краев и согнуть (можно даже руками, если металл мягкий). После обработки извлечь песок;
• Если металл твердый, заполните изделие песком, подогрейте в месте сгиба и медленно согните;
• Поместить внутрь трубы пружину из стали с привязанной к ней проволокой. Согните изделие, после чего держа за проволоку извлеките пружину из него.

На станке или вручную выполняйте сгибание аккуратно, чтобы не повредить трубу. Также Вы можете заказать профессиональную гибку при покупке труб в нашей компании «Цветпрокат Украина»

Сгибание алюминиевой трубы в домашних условиях

Сгибать трубу из алюминия считается не простым занятием, но вполне реальным. При сгибании медной трубы, её предварительно нужно набить песком. Делается это для того, чтобы не возникли трещины. Кроме того, песок поможет сохранить округлость трубы в месте изгиба. Медь считается крепким материалом, а вот алюминий гораздо пластичнее.Справиться с изгибом алюминиевых труб можно с помощью газовой горелки. Но такой способ не позволит согнуть оцинкованные трубы. Первым делом следует надёжно закрепить трубу и раскалить место изгиба. Готовность трубы проверяется при помощи листа бумаги. Для этого необходимо бумагу поднести к нагреваемому месту. Если она загорится, значит можно приступать к изгибу трубы.

В том случае, если вы решите изогнуть трубу с квадратным сечением, то с данной задачей вам помогут справиться две опоры и резиновая киянка. Последний инструмент нужен для изгиба трубы, а опоры потребуются для фиксации изделия. Кстати если вам нужны плиты из алюминия переходите на сайт http://samara.samalco.ru/katalog/alyuminievye_plity/

Сначала трубу необходимо заполнить водой или песком. Вода используется только в зимнее время, поскольку при замерзании она создаст демпфирующий каркас. Затем следует закупорить трубу деревянными кольцами.

При сгибании профильной трубы можно употреблять такой же метод. Если вы решили придать трубе правильную форму, тогда внутрь неё необходимо поместить пружину. За один край пружина должна быть привязана проволокой, для её дальнейшего изъятия.

В настоящий момент достаточно известными считаются арбалеты (трубогибы). Благодаря данной конструкции можно качественно согнуть трубу из алюминия. В том случае если у вас нет данного устройства, то можно применить плоскопараллельную пластину со специальным пазом для изгибания трубы. Также на данном оборудовании имеется хомут для фиксации трубы. Благодаря данному способу можно изогнуть трубы до четырёх сантиметров в диаметре.

Помимо этого, трубу из алюминия можно изогнуть с помощью металлической плиты и просверленных в ней отверстий. В данные отверстия следует вмонтировать штифты под необходимым радиусом изгиба. С помощью данной методики можно согнуть трубу с разным диаметром.

Если вы решили согнуть тонкостенную алюминиевую трубу, тогда это можно сделать прямо на колене. Но не забудьте до места изгиба вмонтировать пружину, которая будет держать стенки. После изгиба пружину нужно будет вытянуть.

В настоящее время самым известным устройством для сгибания алюминиевых труб считается оборудование Вольнова. При помощи такого оборудования можно согнуть трубы до 25 миллиметров в диаметре.

Как согнуть трубу: 10 способов самостоятельной работы

Время от времени в быту приходится деформировать металлические трубы различной конфигурации и длины. Как согнуть трубу без трубогиба, если нет возможности его приобрести, или стационарно установить? Тем не менее, существуют достаточно простые технологические приёмы, позволяющие имеющимися подручными средствами изогнуть металлическую (алюминиевую, медную и даже стальную) трубу своими руками, причём не только круглого поперечного сечения, но даже и профильную.

Почему не стоит получать такие изделия при помощи обычного молотка и наковальни

Чаще всего гибка труб выполняется с целью обеспечения сантехнических коммуникаций или внутренней разводки водопроводной сети в доме. Высокое значение момента сопротивления полого элемента не просто увеличивает усилие, но и сопровождается значительной деформацией внутреннего периметра. Такая труба, возможно, и пропустит через себя поток жидкости, но с огромным гидросопротивлением¸ которое в итоге приведёт к преждевременному разрушению арматуры. Не говорим уже о том, что сам вид такого изделия не может вызывать эстетического удовольствия.

Обычная гибка труб при помощи молотка (либо кувалды – если есть желание согнуть профильную трубу с большим периметром) и наковальни с надлежащим качеством невозможна. Дело в том, что при сосредоточении изгибающей нагрузки по внешней поверхности трубы, внутренний её периметр никаким силовым фактором не уравновешивается. В результате возникают опасные растягивающие напряжения, которые становятся причиной появления многочисленных складок, трещин и гофров.

Таким образом, для качественного результата следует создать в зоне гиба подпирающее усилие, благодаря которому в зоне деформации создастся объёмное напряжённое состояние. Последнее повышает пластичность, и позволяет выполнять деформирование без опасности разрушения.

Применение горячего метода

Для подогрева металла пригодна паяльная лампа, строительный фен, включенный на максимальной температуре нагрева, или газовая горелка. В качестве наполнителя используют песок. Он не допускает разрыв стенок во время сгибания, появления вмятин и выпучивания металла. Чтобы наполнитель не высыпался, рекомендуется на торцах установить временные заглушки.

Важно! Необходимо следить за температурой накала, перегрев чреват плавлением металла. Метод уместен для труб с сечением свыше 10 см.

Рассмотрим, как согнуть трубу в домашних условиях без трубогиба из алюминия. К нагретой поверхности подносят лист бумаги. Если он воспламенился, подогрев следует прекратить. Индикатором достаточного нагрева на стальных конструкциях является покраснение до состояния окалины. Следует помнить, что металл прогревается по всей длине, поэтому работу необходимо выполнять в резиновых перчатках.

Особенности сгиба полипропиленовых заготовок без трубогиба

Необходимость сгибания полипропиленовой трубы возникает очень редко, так как выполнять подобные действия с материалом не рекомендуется.

Однако если без этого процесса не обойтись, то можно воспользоваться следующими методами:

• Нагревание места изгиба. Для достижения желаемого результата лучше всего использовать строительный фен, нагревание следует довести до температуры 1500С. Затем можно сгибать изделие, придавая ему нужную форму. Выполнять все действия необходимо в перчатках, устойчивых к высоким температурам. Важно помнить одно правило: сгиб выполняется в сторону менее толстой стены, то есть утолщенная стенка полипропиленовой заготовки должна размещаться с внешней стороны изгиба. После полного остывания изделия следует внимательно осмотреть его. На поверхности не должны наблюдаться вмятины или трещины.
• Второй метод – холодное сгибание. Полипропиленовую трубу можно согнуть руками, но сгиб должен иметь радиус, не превышающий 8 диаметров заготовки. В противном случае материал просто сломается.

Используем наполнители — песок и воду

Полости заполняют водой без примеси. На торцы крепят заглушки, затем замораживают в морозильной камере либо на морозе. Выгибание проводят после прогрева газовой горелкой. Процедуру нельзя использовать для изделий с оцинкованным напылением, иначе оно повредится.

Такой вариант подходит для изделий большого сечения либо с квадратной конфигурацией. Если его нужно выгнуть под небольшим углом, лучше в качестве наполнителя взять песок. После тщательного прогрева по всей поверхности деталь выгибают, постукивая киянкой. Оцинкованные конструкции сгибают без нагрева.

Важно! При заполнении полости сыпучим наполнителем, его нужно утрамбовывать, чтобы внутреннее пространство было заполнено без пустот. При закрытии заглушки оставляют запас, чтобы по окончанию процедуры ее легче было снять.

Альтернативные способы сгибания

К счастью, для сгибания труб вовсе не обязательно иметь под рукой специальное оборудование. Народная смекалка уже давно изобрела не один способ добиться желаемого результата без использования трубогиба.

Используем болгарку

На участке, где требуется сделать загиб трубы при помощи болгарки делается несколько поперечных распилов. Чем меньше должен быть радиус изгиба, тем большее количество распилов понадобится. В большинстве случаев достаточно трех. Далее, профильная труба без особых усилий сгибается, а места пропилов завариваются при помощи сварки.

Если заваренные участки аккуратно зашлифовать, то полученное изделие будет выглядеть очень достойно. Никаких складок или сильной потери прочности на месте сгиба не возникнет. А вот идеальной округлости такой способ не даст, ведь загиб будет состоять из нескольких прямых участков, расположенных под углом друг к другу.

Способ с применением пружины

Для изготовления пружины понадобится стальная проволока сечением 2 мм. Проволока загибается по форме профиля с таким расчетом, чтобы сторона каждого сегмента была на несколько миллиметров меньше, чем соответствующая сторона профиля трубы и могла свободно перемещаться по ее внутренней протяженности.

Далее, пружина просто вставляется в трубу, и сгибается до необходимого радиуса. Для облегчения процедуры сгиба участок трубы можно разогреть.

Обратите внимание! Чтобы не возникло проблем с удалением пружины из полости профильной трубы после процедуры сгибания, к ближайшему ее концу следует надежно прикрепить кусок проволоки.

Заполняем трубу песком

Этот способ поражает простотой и эффективностью, ведь все необходимые материалы в буквальном смысле лежат под ногами:

• Предварительно подготавливаем два деревянных клинышка, которые смогут плотно закрыть полость трубы.
• Деревянный клин плотно забиваем в конец трубы.
• Заполняем трубу песком, предварительно просеянным и просушенным.
• Вбиваем второй клин.

Рекомендуем ознакомиться: Спирально-навивные конструкции воздуховодов

Далее, один из концов трубы фиксируется и производится сгибание. Для облегчения процедуры участок трубы также можно нагреть. По окончании работ клинья удаляются, а песок высыпается.

Использование плотной песчаной подушки поможет предотвратить деформации, обеспечив ровный и прочный сгиб.

Поможет обыкновенная вода

Один конец профильной трубы закрывается заглушкой, после чего в полость заливается вода. Непременное условие – наличие отрицательной температуры, достаточной для замерзания жидкости. После замерзания воды труба без особых проблем согнется, а место сгиба будет красивым и прочным.

Это важно! Метод подходит для труб из цветных металлов, не подверженных коррозии.

Применение шаблонов

При необходимости прогиба в нескольких плоскостях либо под разным радиусом для сверки используют шаблон. Его изготавливают из проволоки. В качестве рисунка можно использовать саморезы. Их применяют для криволинейных перегибов. Саморезы вкручивают в жесткое основание, придавая нужную конфигурацию.

Выгибание выполняют постепенно, прикладывая изделие к шаблону для сверки. Проверку иногда приходится выполнять многократно. При прогреве поверхности следует учитывать минимально допустимый размер на изгиб. Его высчитывают с учетом сечения детали. Наименьший размер для перегиба составляет 3 диаметра. Длина нагреваемого участка зависит от радиуса изгиба:

• 90⁰ — 6 диаметров;

• 60⁰ — 4 диаметра;

• 45⁰ — 3 диаметра.

Участок прогиба рекомендуется отметить на поверхности мелом. При подогреве следует контролировать участки на качество прогрева. При недостаточной температуре при прогибе возникают складки. Оптимальная температура накала металлических деталей – появление окалины. Если поверхность перегрелась, ее осторожно остуживают водой.

Сгибание профильных изделий посредством трубогиба

Чтобы придать нужный радиус изгиба профильной трубы, применяют специальный слесарное устройство под названием «трубогиб». Опорой станка служит устойчивая станина из металлопроката с закрепленным сверху подвижным металлическим колесом. Во время перемещения вдоль грани жестко закрепленного отрезка, подвижным колесом происходит загиб трубы в нужном направлении.

Трубогибы классифицируются по способу привода:

• С ручным приводом. Этот способ применяется для изгиба трубы небольшого поперечного сечения.
• Электрический. Станки с электрическим приводом оправданы в тех случаях, когда требуется сгибать большое количество профильного проката с большими габаритами. Изгибаемые элементы получаются с ровными и гладкими краями.

Для того как согнуть профильную трубу в единичном количестве, а также для выполнения одноразовых работ покупать собственный трубогибочный станок нецелесообразно и нерентабельно.

Стоит подумать об аренде устройства или, о самостоятельном изготовлении устройства своими руками.

Валки

Многие строители интересуются, как согнуть трубу в домашних условиях без трубогиба подручными средствами. Детали диаметром до 10 мм выгибают с помощью валиков, не нагревая. Изделие прочно фиксируют в тисках. Сгибая, упор производят на тиски, одновременно придавливая валиком. Для заготовок с сечением 40 мм обязателен подогрев, сгибать их с помощью валков трудоемко.

Валки также используют в рычажном трубогибе домашнего производства. Заготовка продвигается по двум роликам, расположенным горизонтально, а с помощью центрального валка выполняют перегиб. Приспособление уместно для прогиба арочного типа. Сгиб получается равномерным большого радиуса.

Как согнуть трубу из металлопластика

Итак, давайте начнем с того, что разберем, как сгибать металлопластиковые трубы. Обычно при установке подобных труб на них нужно сделать достаточно много плавных изгибов. Это поможет максимально тщательно использовать все возможности такого изделия.

Как сделать изгиб предельно плавным и ровным? Все достаточно просто, нужно лишь прочитать приведенные ниже варианты:

Итак, первый, и наиболее легкий вариант – плавное ручное сгибание трубы. Если Вы решили изгибать трубу таким способом, обязательно помните о том, что изгиб на каждые 2 сантиметра должен парировать в районе 20 градусов, или хотя бы в их пределах. Именно так можно сделать все необходимые на изделии изгибы.

Следующий способ посложнее, но при этом он не менее эффективен. Для того, чтобы согнуть трубу таким образом, нужно заготовить несколько кусочков проволоки достаточно маленького размера, с помощью которых нужно до упора заполнить все внутреннее пространство трубы. За счет полного заполнения трубы проволокой изгибы получатся максимально ровными и плавными.

Это два самых простых и наиболее распространенных способа, если Вам интересны более сложные варианты, обратитесь в интернет. Там, к счастью, различных способов достаточно.

Совет! Если Вам кажется, что у Вас не получится согнуть изделие максимально качественно и без изъянов, лучше обратитесь к профессионалам своего дела. Таким образом Вы сэкономите не только свое время, но и изделие. Более того, подобная работа стоит относительно недорого.

Пружины

Метод хорошо зарекомендовал себя для деталей с квадратным сечением, но пригоден он и на трубах другой конфигурации. Необходима пружина такой же формы, как и сам профиль.

Пружинный механизм можно изготовить из твердой стальной проволоки. Диаметр прутка зависит от толщины стенок. Пружину подбирают в соответствии с сечением детали, свободно входить внутрь и выниматься. Перед выгибанием металл прогревают, затем прогибают, удерживая клещами.

Важно! Откорректировать радиус прогиба можно болванкой.

Труба профильная – что это такое

Разновидность металлического проката – профильная труба прямоугольного или квадратного сечения находится в топе продаж стальных конструкций. Внешний вид профтрубы отличаются от своих «соседей по цеху» круглых металлических трубных изделий прямоугольной или квадратной формой поперечного сечения.

По конструктивному строению профилированный трубопрокат представляет собой линейные полые изделия с толщиной стенок от 1 до 8 мм с различными линейными размерами поперечного сечения и удельным весом. За счет специфической прямоугольной формы в сечении появляются четыре ребра жесткости, обеспечивающие дополнительную прочность. Этим фактом объясняется увеличенная способность эксплуатации под действием внушительных статических нагрузок и поперечных усилий. Полости квадратных труб не предназначены для заполнения и транспортировки жидкостями и газообразных веществ.
Из профильных труб изготавливают несущие элементы, опорные балки, а также каркасы для перегородок.

Основные характеристики

Профильные трубы изготавливаются сваркой листового металла или путем проката на специальных валках. Главными документами, регламентирующими производство и реализацию, являются нормы ГОСТ. Чтобы не ошибиться и правильно выбрать трубный прокат, рекомендуется ознакомиться с главными его техническими характеристиками:

• Тип поперечного сечения. Среди основных типов профилей самыми востребованными являются геометрическая форма в виде квадрата, прямоугольника или овала. Параметры типов профилей являются главными классификаторами общего сортамента трубных изделий.
• Линейные размеры сечения. Для прямоугольных изделий важны геометрические показатели поперечного сечения — ширина и высота, а также длины профильного проката.
• Величина толщины стенок. Показатель влияет на область применения трубопроката, степень его надежности, массу изделия, а также качество конструкции в целом.
• Удельный вес или масса. Значение этого параметра принимается во многих инженерных расчетах при определении допустимой нагрузки несущих конструкций.

Информационная таблица сортамента профильных труб квадратного сечения

Размеры поперечного сечения, мм	Толщина стенок, мм	Удельный вес, кг/м
15 х 15	1,0	0,479
15 х 15	1,5	0,707
15 х 15\	2,0	0,926
20 х 20	1,0	0,620
20 х20	1,5	0,930
20 х20	2,0	1,225
25 х 25	1,0	0,793
25 х 25	1,5	1,225
25 х 25	2,0	1,554
30 х 30	1,0	0,942
30 х 30	1,5	1,401
30 х 30	2,0	2,296
40 х 40	1,0	1,24
40 х 40	1,5	1,849
40 х 40	2,0	2,447
50 х 50	1,0	2,34
50 х 50	1,5	3,10
50 х 50	2,0	3,66
60 х 60	1,0	2,8
60 х 60	1,5	3,72
60 х 60	2,0	4,63

• Табличные данные применяют для определения важного показателя удельного веса 1 метра погонного трубу.

Простые способы гибки труб

Метод прогиба с нагревом неуместен для заготовок из нержавейки, меди, металлопластика и полипропилена.

Профильные

Профильный металлопрокат – изделия с квадратной, овальной или прямоугольной конфигурацией. Их очень сложно прогнуть, не нарушив технические параметры. Оптимальный вариант – сваркой с предварительным подрезанием стенок болгаркой в нескольких местах на сгибе. Сначала выполняют пропилы, сгибают деталь до желаемого радиуса, затем сваривают швы. Детали небольшого диаметра можно запаивать специальным паяльником.

Нержавеющие или стальные

Изделия из нержавейки нельзя гнуть посредством нагревания. Для снижения вероятности деформации используют различные наполнители: мелкозернистый песок, замерзшую воду либо калибрующую пробку. Жесткие наполнители позволяют сберечь форму заготовки, упругие – меньше растянуть наружную стенку. Для получения равномерного изгиба устанавливают ограничители и внутри, и снаружи детали.

Важно! Чтобы избежать насечек и изъянов от калибровочной пробки, применяют смазку: машинное масло либо мыльную антикоррозийную эмульсию.

Медные и алюминиевые

Алюминий и медь достаточно мягкие. Выгибание можно выполнять холодными методами и с подогревом. В качестве наполнителя пригоден песок, вода, пружина или канифоль. Горячий метод лучше всего подходит для заготовок с небольшим диаметром.

Металлопластиковые

Металлопластиковые заготовки сгибаются без нагрева руками, достаточно приложить усилия. Необходимо следить, чтобы не образовывался перегиб. Допустимое значение — 15⁰ на каждые 2 см.

Изделия легко выгибаются с помощью проволоки, которую вводят в обе полости, равномерно заполняя полость. Допускается горячий метод. Заготовку прогревают газовой горелкой или строительным феном, постепенно сгибая. Температуру нагрева контролируют бумажным листом. Прогревание следует длить до тех пор, пока лист не задымит.

Полипропиленовые

Выгибать полипропиленовые детали рекомендуется только в случае крайней необходимости. Поверхность прогревают строительным феном до температуры 150⁰С, сгибают в перчатках вручную без подручных средств. Таким методом можно сгибать заготовки с радиусом, равным 8 диаметрам детали.

Видео: Советы мастеров по гибке разных труб

Важно! Толстая стенка при изгибе должна располагаться с внешней стороны, более тонкая – на изломе.

При выборе метода выгибания следует обратить внимание на материал детали, ее диаметр и необходимый радиус изгиба. Не все материалы допускают выполнение процедуры посредством нагрева. Предварительно рекомендуется попрактиковаться на ненужных остатках. Следует помнить, что с помощью подручных средств получить идеальный изгиб невозможно. Для толстостенных изделий лучше взять трубогиб.

Методы сгибания трубы под прямым углом

Металлические изделия отличают особой прочностью, однако особое воздействие на этот материал позволяет придать ему необходимую форму.

Согнуть металлическую трубу самостоятельно можно несколькими способами:

• С помощью колышков. При таком способе сгибания возрастает риск образования дефектов трубы или ее поломки. Решить проблему помогает заполнение внутренней полости сухим мелким песком. Предотвратить его высыпание можно с помощью заглушек на обоих концах трубы. После этого можно приступать к непосредственному сгибанию трубного изделия. Заготовку вкапывают в землю и методом рычага стараются выполнить сгибание. Для проверки своих сил можно потренироваться на не пригодных стройматериалах аналогичного состава. Такой способ становится решением задачи, как согнуть тонкую трубу, например, диаметром 16-20 мм. Допускается применять этот прием и для более толстых конструкций, но стоит помнить, что это будет более трудно. Особенно важно помнить, что не все материалы можно сгибать указанным методом. Оцинкованные изделия требуют использования других способов.
• Методом нагревания. Изменить форму алюминиевых или стальных трубопроводов можно при нагревании. Конструкция заполняется песком и закрепляется в тисках. С помощью газовой горелки нагревается участок трубы, где планируется выполнить сгиб. Определить предел температуры нагревания алюминиевых труб можно следующим образом: бумажный листок, поднесенный к нагреваемому участку, должен начать дымиться (про

Особенности процесса гибки

Каждый металл обладает своими особенностями, без их учета невозможно придать трубному материалу сложную форму. На изгибаемую трубу воздействуют радиальные и тангенциальные силы. Первые деформируют сечение, а последние способствуют появлению складок. Основное требование к окончательному результату — сечение трубы должно остаться без изменений, а на стенках не должно быть гофр.

Гибка позволяет свести к минимуму число сварных швов при прокладке трубопроводов со всяческими отводами.

Свойства пластикового трубопровода

Все пластиковые трубы можно поделить по материалу их изготовления: они производятся из полимеров, полиэтилена, поливинилхлорида. Перечисленные материалы обладают хорошими гигиеническими показателями, поэтому отлично применяются для обустройства сети теплоснабжения, а также для организации водопровода в квартире.

Не всегда получается самостоятельно согнуть материал, поэтому приходится использовать популярные методы

Чтобы согнуть самостоятельно пластиковую трубу необходимо подробнее узнать о ее свойствах:

1. Кольцевая жесткость. Высокие показатели жесткости ПВХ позволяют выдерживать атмосферное давление в 120 атмосфер.
2. Стойкость к нагреванию. Пластик устойчив к нагреву, поэтому его применяют для обустройства водопровода с горячей и холодной водой, а также для организации трубопровода с отоплением. При нагреве пластик удлиняется только на 5%.
3. Низкая устойчивость к морозу. Из-за малой сопротивляемости морозу, материалы не выдерживают температуру ниже -15 градусов, поэтому требуют дополнительной термоизоляции.
4. Высокая проницаемость свет. Окрашенная в различные цвета ПВХ труба устойчива к ультрафиолету.

Изделия из ПВХ для обустройства трубопровода выпускаются в различных диаметрах
При нагревании пластиковую трубу можно аккуратно согнуть, потому, как она обладает хорошими показателями эластичными. Изделия из гнущегося поливинилхлорида при производстве могут изначально сматывать в кольца – в таком виде они поступают в продажу.

Условия для сгиба ПВХ трубы

Пластик отлично сгибается, если на него воздействовать определенными показателями температуры. Важно соблюсти несколько условий для изгиба:

• разогревание участка до 75 градусов в том месте, где будет произведен изгиб;
• воздействие на элемент с помощью парообразных веществ.

Чтобы не покупать массу ненужных фитингов, которые требуют внимательности при установке, мастера зачастую используют различные методики изгиба. При работе с нагретым воздухом, который будет воздействовать на пластик, следует проявлять осторожность: можно не только полностью сжечь место нагрева, но и обжечь руки. В данном деле важно производить манипуляции аккуратно и постепенно.

Полипропилен и поливинилхлорид отлично поддаются сгибанию

Бывает сложно добиться идеального изгиба, поэтому перед тем, как приступить к работе, рекомендуется тщательно продумать все будущие повороты трубопровода. Заранее стоит потренироваться сгибать изделие на небольшом отрезке.

Угловые трубогибы

К угловым трубогибам мы относим все множество подобных инструментов, в котором зафиксированная труба обтягивается вокруг подобранного для ее сечения башмака. Они могут быть ручными, механическими, гидравлическими, да хоть атомными – суть от этого не поменяется.

Неважно как было создано усилие, важен сам принцип работы. А чтобы лучше его понять советуем посмотреть следующее видео.

Как видите, работать на таком оборудовании действительно несложно, а предусмотренный конструкцией транспортир позволит точно изготовить заданный угол. Единственный минус – это громоздкость. Действительно заслуживающие внимание образцы в большинстве своем или стационарны, или же стоят немалых денег.

Сгибаем металлическую трубу

Сделать это не просто, но вполне реально. Почти для всех металлических труб используют один и тот же метод. Например, при сгибании медной, что бы избежать надлома и неправильной деформации, ее набивают песком.

Песок помогает сохранить форму сечения на сгибе. Но, медь — металл довольно мягкий, и при сгибании медной трубки сложностей возникнуть не должно. А как быть с алюминиевой или стальной профильной трубой? Тут уже ни как не обойтись без газовой горелки.

На заметку! Оцинкованные трубы таким способом гнуть не рекомендуется.

Труба должна быть зафиксирована в тисках. Ее надо предварительно нагреть в месте сгиба. Готовность к сгибанию можно проверить так: если труба алюминиевая, нужно поднеси к нагретому месту листок бумаги, он должен воспламениться или задымить.

Сгибание заготовок из пластика

Чтобы изогнуть трубопровод из пластика, вам нужно сделать следующее:

1. В ДВП вырезаем шаблон, который поможет придать пластиковой трубе нужную конфигурацию. Шаблон стоит тщательно отшлифовать наждачкой, чтобы не было зазубрин и неровностей.
2. Далее из силикона на формовочной машине делается оправа для заготовки из пластика. Она позволит закрепить отрезок трубопровода в шаблоне и защитит его от царапин, сколов и вмятин.
3. Помещаем пластиковый элемент в подготовленную оболочку из силикона.
4. Затем деталь фиксируется в оправе и помещается в формовочную машину.
5. Во время нагревания заготовки пластик будет размягчаться и оседать в оправу. В итоге заготовка приобретёт нужную конфигурацию.
6. После этого стоит подождать четверть часа, пока пластик немного затвердеет, вынуть трубу из оправы и дать ей окончательно остыть.

Услуги по гибке труб круглого сечения, прутков и арматуры

ИЗГОТОВЛЕНИЕ КОЛЕЦ ДИАМЕТРОМ 1600ММ ИЗ ТРУБЫ ВГП ДУ 40ММ х 3ММ

Материал:
Стальная  круглая труба ВГП ДУ40х3

Изделие :
Кольца диаметром 1600мм из трубы ДУ40х3мм


для заказа звоните : +7 (812) 603-49-80

или пишите на почту : [email protected]
Используемое оборудование :
Трехвалковый трубогиб , сварка

12.11.2019

ПРОИЗВОДСТВО ДЕТАЛЕЙ ИЗ СТАЛЬНОГО КРУГА 25мм

Материал:
круг 25мм

Изделие :
Детали из стального круга 25мм
для заказа звоните : +7 (812) 603-49-80

или пишите на почту : [email protected]
Используемое оборудование :
Трехкоординатный дорновый трубогиб с ЧПУ

19.02.2019

ПРОИЗВОДСТВО ТОРГОВЫХ СТОЕК ДЛЯ ПРИКАССОВОЙ ЗОНЫ ИЗ ЭЛ-СВ ТРУБЫ 16х1,5мм

Материал:
эл-св труба 16х1,5мм

Изделие :
Торговая стойка для прикассовой зоны из эл-св трубы 16х1,5мм
для заказа звоните : +7 (812) 603-49-80

или пишите на почту : [email protected]
Используемое оборудование :
Трехкоординатный дорновый трубогиб с ЧПУ

31.01.2019

ИЗГОТОВЛЕНИЕ ОТВОДОВ 90° ИЗ КРУГЛОЙ СТАЛЬНОЙ ЭЛЕКТРОСВАРНОЙ ТРУБЫ 25х2мм

Материал:
Электросварная круглая стальная труба 25х2мм

Заказчик:
Строительная компания

Изделие :
Отводы 90° из стальной электросварной трубы 25х2мм

Используемое оборудование :
Трехкоординатный дорновый трубогиб с ЧПУ

28.01.2019

ИЗГОТОВЛЕНИЕ ЗАГОТОВОК ИЗ ТРУБЫ 25х25х2мм И ПРУТКА 6мм ДЛЯ ДАЛЬНЕЙШЕЙ СБОРКИ

Материал:
труба 25х25х2, пруток м6

Изделие :
Заготовки для дальнейшей сборки изделия


для заказа звоните : +7 (812) 603-49-80

или пишите на почту : [email protected]
Используемое оборудование :
Сварочный аппарат, трубогиб ЧПУ, станок для гибки прутка ЧПУ


04.12.2018

ИЗГОТОВЛЕНИЕ ОТВОДОВ ИЗ СТАЛЬНОЙ ТРУБЫ Г/Д 114х6мм

Материал:
Трубы г/д 114х6мм

Изделие :
Отводы из стальной трубы г/д 114х6мм


для заказа звоните : +7 (812) 603-49-80

или пишите на почту : [email protected]
Используемое оборудование :
Трубогиб с индукционным нагревом,

18.10.2018

ПРОИЗВОДСТВО КОЛЕЦ ДЛЯ ДАЛЬНЕЙШЕЙ СБОРКИ ИЗДЕЛИЯ ИЗ СТАЛЬНОГО ПРУТКА 6ММ

Материал:
Стальной пруток 6мм

Изделие :
Кольца для дальнейшей сборки изделий


для заказа звоните : +7 (812) 603-49-80

или пишите на почту : [email protected]
Используемое оборудование :
Станок для гибки прутка ЧПУ

15.10.2018

ИЗГОТОВЛЕНИЕ КАБЕЛЬ КАНАЛОВ ДЛЯ ЗАКЛАДНЫХ НА СТРОИТЕЛЬНЫЙ ОБЬЕКТ ИЗ КРУГЛОЙ ОЦИНКОВАННОЙ ТРУБЫ 89х4мм

Материал:
Стальная оцинкованная круглая труба 89х4мм

Изделие :
Кабель канал для закладных на строительный обьект из круглой трубы 89х4мм


для заказа звоните : +7 (812) 603-49-80

или пишите на почту : [email protected]
Используемое оборудование :
Индукционная гибка

02.10.2018

ГИБКА КРОНШТЕЙНОВ ЛАМП ДЛЯ ДАЛЬНЕЙШЕЙ СБОРКИ ИЗ ЭЛЕКТРОСВАРНОЙ КРУГЛОЙ ТРУБЫ 20х1.5мм

Материал:
Стальная электросварная круглая труба 20х1.5

Изделие :
Гибка кронштейнов ламп для дальнейшей сборки из круглой трубы 20х1.5мм


для заказа звоните : +7 (812) 603-49-80

или пишите на почту : [email protected]
Используемое оборудование :
Трехвалковый трубогиб , сварка

19.05.2018

ПРОИЗВОДСТВО ЗМЕЕВИКА ДЛЯ ПОЛОТЕНЦЕСУШИТЕЛЯ ИЗ НЕРЖАВЕЮЩЕЙ ТРУБЫ 25х2мм

Материал:
Нержавеющая зеркальная труба 25х2мм

Изделие :
Змеевик для полотенцесушителя из нержавеющей трубы 25х2мм


для заказа звоните : +7 (812) 603-49-80

или пишите на почту : [email protected]
Используемое оборудование :
Трехкоординатный дорновый трубогиб с ЧПУ

25.04.2018

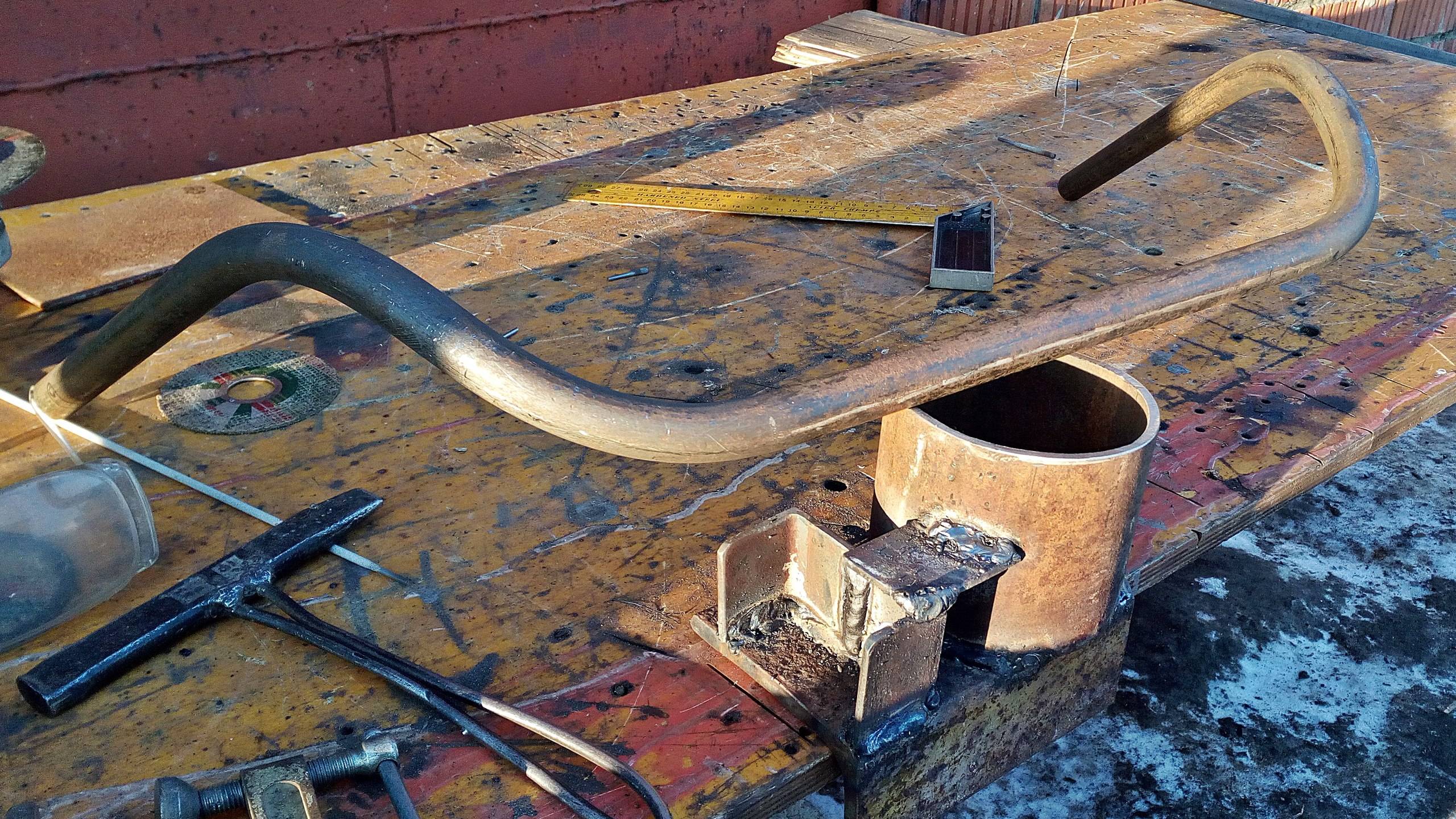

КРОНШТЕЙН ДЛЯ УЛИЧНОГО ФОНАРЯ ИЗ СТАЛЬНОЙ ТРУБЫ 60х3мм

Материал:
Стальная труба 60х3мм

Изделие :
Кронштейн для уличного фонаря из стальной трубы 60х3мм


для заказа звоните : +7 (812) 603-49-80

или пишите на почту : [email protected]
Используемое оборудование :
Трехвалковый трубогиб , сварка

19.04.2018

ТРУБОСТОЙКА (ГУСАК) ДЛЯ ВВОДА ЭЛЕКТРИЧЕСТВА ИЗ СТАЛЬНОЙ ТРУБЫ 32х2мм

Материал:
Стальная эл-св  круглая труба 32х2мм

Изделие :
Трубостойка (гусак) для ввода электричества из трубы 32х2мм

для заказа звоните : +7 (812) 603-49-80

или пишите на почту : [email protected]

Используемое оборудование :
Трехкоординатный дорновый трубогиб с ЧПУ , сварка



05.04.2018

ИЗГОТОВЛЕНИЕ СПИРАЛЬНОГО ВОДОНАГРЕВАТЕЛЯ БАССЕЙНА ИЗ СТАЛЬНОЙ ТРУБЫ ВГП25х3.2мм

Материал:
Стальная труба ВГП25х3.2мм

Изделие :
Спиральный дровяной водонагреватель для бассейна из стальной трубы ВГП 25х3.2мм


для заказа звоните : +7 (812) 603-49-80

или пишите на почту : [email protected]
Используемое оборудование :
Трехвалковый трубогиб , сварка

02.04.2018

ИЗГОТОВЛЕНИЕ ОТВОДОВ ИЗ КРУГЛОЙ АЛЮМИНИЕВОЙ ТРУБЫ 35х2мм

Материал:
Алюминиевая круглая труба 35х2мм

Заказчик:
Производственная организация

Изделие :
Отводы из алюминиевой трубы 35х2мм

Используемое оборудование :
Трехкоординатный дорновый трубогиб с ЧПУ

15.12.2017

ИЗГОТОВЛЕНИЕ РУЧЕК ДЛЯ ЩИТОВ ИЗ КРУГЛОЙ СТАЛЬНОЙ ЭЛЕКТРОСВАРНОЙ ТРУБЫ 25х2мм

Материал:
Электросварная круглая стальная труба 25х2мм

Заказчик:
Торговая сеть

Изделие :
Ручки для щита из  стальной электросварной трубы 25х2мм

Используемое оборудование :
Трехкоординатный дорновый трубогиб с ЧПУ

27.11.2017

ИЗГОТОВЛЕНИЕ КРОНШТЕЙНОВ ФОНАРЯ ДЛЯ УЛИЧНОГО ОСВЕЩЕНИЯ ИЗ СТАЛЬНОЙ ЭЛЕКТРОСВАРНОЙ ТРУБЫ 60х3мм

Материал:
Круглая стальная электросварная труба 60х3мм

Заказчик:
Строительная организация

Изделие :
Кронштейн фонаря для уличного освещения

Используемое оборудование :
Трехвалковый трубогиб

26.10.2017

ПРОИЗВОДСТВО ОТВОДОВ ДЛЯ Ж/Д ЦИСТЕРН ИЗ СТАЛЬНОЙ БЕЗШОВНОЙ ТРУБЫ 32х3мм

Материал:
Круглая стальная безшовной труба 32х3мм

Заказчик:
Предприятие по производству Ж/Д цистерн

Изделие :
Отвод

Используемое оборудование :
Трехкоординатный дорновый трубогиб с ЧПУ

17.10.2017

ПРОИЗВОДСТВО ЗАГОТОВОК ДЛЯ СТУЛЬЕВ ИЗ ЭЛЕКТРОСВАРНОЙ КРУГЛОЙ ТРУБЫ 25х2мм

Материал:
Круглая стальная электросварная труба 25х2мм

Заказчик:
Мебельная фабрика

Изделие :
Заготовки для сборки стульев

Используемое оборудование :
Трехкоординатный дорновый трубогиб с ЧПУ

02.10.2017

ПРОИЗВОДСТВО РУЧЕК ДЛЯ ТЕЛЕЖКИ ИЗ КРУГЛОЙ МАТОВОЙ НЕРЖАВЕЮЩЕЙ ТРУБЫ 25х2мм

Материал:
Круглая матовая нержавеющая труба 25х2мм

Заказчик:
Частный заказчик

Изделие :
Ручки для тележки

Используемое оборудование :
Трехкоординатный дорновый трубогиб с ЧПУ

25.09.2017

ИЗГОТОВЛЕНИЕ ЗМЕЕВИКА ДЛЯ ДРОВЯНОГО ВОДОНАГРЕВАТЕЛЯ БАССЕЙНА ИЗ КРУГЛОЙ ТРУБЫ ВГП 25

Материал:
Стальная труба ВГП 25

Заказчик:
Частный заказчик

Изделие :
Змеевик для дровяного водонагревателя бассейна из  25 ВГП ТРУБЫ

Используемое оборудование :
Трехвалковый трубогиб , сварочный аппарат

11.09.2017

ПРОИЗВОДСТВО РУКОЯТОК ДЛЯ ГАЗОНОКОСИЛКИ ИЗ ЭЛЕКТРОСВАРНОЙ КРУГЛОЙ СТАЛЬНОЙ ТРУБЫ 25х2мм

Материал:
Электросварная круглой стальная труба 25х2мм

Заказчик:
частный заказчик

Изделие :
Рукоятка для газонокосилки из электросварной круглой стальноя трубы 25х2мм

Используемое оборудование :
Трехкоординатный дорновый трубогиб с ЧПУ

23.08.2017

ПРОИЗВОДСТВО ЗМЕЕВИКА ДЛЯ СПИРАЛЬНОГО ВОДОНАГРЕВАТЕЛЯ БАССЕЙНА ИЗ КРУГЛОЙ ТРУБЫ 25х2мм

Материал:
Электросварная круглая труба 25х2мм

Заказчик:
частный заказчик

Изделие :
Змеевик для спирального водонагревателя бассейна из круглой трубы 25х2мм

Используемое оборудование :
трехвалковый трубогиб

04.08.2017

ИЗГОТОВЛЕНИЕ КОМПЛЕКТУЮЩИХ ДЕТАЛЕЙ ИЗ ГОРЯЧЕКАТАНОЙ СТАЛЬНОЙ ТРУБЫ 60х5мм

Материал:
горячекатаная стальная труба 60х5мм

Заказчик:
производственная компания

Изделие :
Комплектующие детали из горячекатаной стальной трубы 60х5мм

Используемое оборудование :
трехвалковый трубогиб

27.07.2017

ИЗГОТОВЛЕНИЕ КОЛЬЦА ДЛЯ КАЧЕЛЕЙ ИЗ СТАЛЬНОЙ ТРУБЫ 45х2 мм

Материал:
стальная труба 45 мм, стенка 2 мм
Заказчик:
частный
Изделие :
Кольцо для качелей из стальной трубы 45×2 мм
Используемое оборудование :
трехвалковый трубогиб

Подробнее

19.05.2017

ИЗГОТОВЛЕНИЕ ДУГ ДЛЯ ДАЛЬНЕЙШЕЙ СБОРКИ КЛЕТКИ ДЛЯ ПТИЦ ИЗ АЛЮМИНИЕВОЙ ТРУБЫ 18х1.5мм

Материал:
алюминиевая труба 18 мм, стенка 1,5мм
Заказчик:
частный
Изделие :
дуги для изготовления клетки для птиц из алюминиевой трубы 18х1.5мм
Используемое оборудование :
трехвалковый трубогиб

Подробнее

15.05.2017

ИЗГОТОВЛЕНИЕ ОТВОДОВ ДЛЯ МАШИНОСТРОЕНИЯ ИЗ БЕСШОВНОЙ ГОРЯЧЕКАТАНОЙ СТАЛЬНОЙ ТРУБЫ 34х3мм

Материал:
бесшовная горячекатанная стальная труба 34х3мм
Заказчик:
организация по ремонту грузового транспорта
Изделие :
отводы
Используемое оборудование :
Трехкоординатный дорновый трубогиб с ЧПУ

Подробнее

12.05.2017

ПРОИЗВОДСТВО ЗАГОТОВОК ДЛЯ ПЕРЕДВИЖНЫХ НАПОЛЬНЫХ ВЕШАЛОК ДЛЯ ОДЕЖДЫ ИЗ ЭЛЕКТРОСВАРКОЙ ТРУБЫ 20Х2 ММ

Материал:
Электросварная труба стальная диаметром 20мм стенка 2 мм .
Заказчик:
Торговая компания
Изделие :
Заготовки для передвижных напольных вешалок для одежды
Используемое оборудование :
Трехкоординатный дорновый трубогиб с ЧПУ

Подробнее

21.04.2017

ПРОИЗВОДСТВО ЗАГОТОВОК ДЛЯ СТУЛЬЕВ ИЗ АЛЮМИНИЕВОЙ ТРУБЫ 25мм СТЕНКА 2мм

Материал:
круглая алюминиевая труба диаметром 25мм стенка 2мм
Заказчик:
Частный
Изделие :
Заготовки для стульев
Используемое оборудование :
Трехкоординатный дорновый трубогиб с ЧПУ

Подробнее

19.04.2017

ПРОИЗВОДСТВО ЗАГОТОВОК ДЛЯ ТОРГОВОГО ОБОРУДОВАНИЯ МАТЕРИАЛ: ТРУБА 20Х1,5

Материал:
круглая электросварная труба диаметром 20мм стенка 1,5 мм
Заказчик:
Торговая компания
Изделие :
Заготовки для торгового оборудования
Используемое оборудование :
Трехкоординатный дорновый трубогиб с ЧПУ

Подробнее

17.04.2017

ПРОИЗВОДСТВО ДУГ ДЛЯ РАЗДВИЖНОГО ПАРНИКА ИЗ ПОЛИКАРБОНАТА. ТРУБА 30мм СТЕНКА 2мм

Материал:
круглая электросварная труба диаметром 30мм стенка 2 мм
Заказчик:
Частный
Изделие :
Заготовка для раздвижной створки из трубы
Используемое оборудование :
трехвалковый трубогиб

Подробнее

12.04.2017

ПРОИЗВОДСТВО ЗАГОТОВОК ДЕТАЛЕЙ ОБОРУДОВАНИЯ ДЛЯ ИНВАЛИДОВ МАТЕРИАЛ: 30Х2 БЕСШОВНАЯ

Материал:
Электросварная труба стальная сечением 30мм стенка 2 мм .
Заказчик:
Производственная компания
Изделие: Заготовки деталей оборудования для инвалидов
Используемое оборудование :
Трехкоординатный дорновый трубогиб с ЧПУ

Подробнее

03.04.2017

ПРОИЗВОДСТВО ЗАЩИТНЫХ ОГРАЖДЕНИЙ ДЛЯ АВТОВЫШКИ ИЗ ЭЛЕКТРОСВАРНОЙ ТРУБЫ ДИАМЕТРОМ 32 мм СТЕНКА 2мм

Материал:
Электросварная труба стальная диаметром 32мм стенка 2 мм .
Заказчик:
Строительная компания
Изделие: Стальные защитные ограждения для автовышки из электросварной трубы диаметром 32 мм, толщина стенки 2 мм
Используемое оборудование : трехкоординатный дорновый трубогиб с ЧПУ

Подробнее

29.03.2017

ПРОИЗВОДСТВО ЗМЕЕВИКОВ ИЗ ЭЛЕКТРОСВАРНОЙ ТРУБЫ ДИАМЕТРОМ 25мм СТЕНКА 2мм

Материал:
Электросварная труба стальная диаметром 25мм стенка 2 мм .
Заказчик:
Мебельная компания
Изделие: змеевики для дальнейшей мех обработки , распила

Используемое оборудование :
трехвалковый трубогиб

Подробнее

25.03.2017

ПРОИЗВОДСТВО ДУГ ПОД 90О ИЗ БЕСШОВНОЙ ГОРЯЧЕДЕФОРМИРОВАННОЙ ТРУБЫ ДИАМЕТРОМ 60мм СТЕНКА 4мм

Материал:
Бесшовная горячедеформированная труба стальная диаметром 60мм стенка 4 мм . Радиус гиба — 1500мм
Заказчик:
Производственная компания
Изделие: Металлические дуги

Используемое оборудование :
трехвалковый трубогиб

Подробнее

24.03.2017

ПРОИЗВОДСТВО НОЖЕК ДЛЯ ИЗГОТОВЛЕНИЯ ТАБУРЕТОВ ИЗ СВАРНЫХ ТРУБ 20мм СТЕНКА 2мм

Материал:
Электросварная труба стальная диаметром 20мм стенка 2 мм .
Заказчик:
Мебельная компания
Изделие: Металлические ножки для сборки табурета
Используемое оборудование : трехкоординатный дорновый трубогиб с ЧПУ

Подробнее

23.03.2017

ПРОИЗВОДСТВО ДВЕРНЫХ РУЧЕК ИЗ ТРУБЫ 25мм СТЕНКА 2мм

Материал: Электросварная труба стальная диаметром 25мм стенка 2 мм .
Заказчик:
Компания по производству входных и межкомнатных дверей
Изделие: Дверная ручка
Используемое оборудование : трехкоординатный дорновый трубогиб с ЧПУ

Подробнее

17.02.2017

ПРОИЗВОДСТВО ЗАГОТОВОК ДЛЯ СБОРКИ ФАН-БАРЬЕРОВ (МОБИЛЬНЫХ ОГРАЖДЕНИЙ)

Материал: нержавеющая сталь диаметром 35мм стенка 1.5 мм .
Заказчик :
Строительная компания
Изделие :
заготовки для сборки фан-барьеров (мобильных ограждений )
Используемое оборудование:
трехкоординатный дорновый трубогиб с ЧПУ

Подробнее

20.12.2016

ПРОИЗВОДСТВО СТАЛЬНЫХ АНТИВАНДАЛЬНЫХ КАБЕЛЬ-КАНАЛОВ ДЛЯ ЖИЛОГО МНОГОКВАРТИРНОГО ДОМА ИЗ ЭЛЕКТРОСВАРНЫХ ТРУБ 25мм СТЕНКА 2мм

Материал:
Электросварная труба стальная диаметром 25мм стенка 2 мм .
Заказчик: Строительная компания

Стальной антивандальный кабель-канал для жилого многоквартирного дома

Используемое оборудование : трехкоординатный дорновый трубогиб с ЧПУ

Подробнее

15.12.2016

Стратегии гибки алюминия 6061-T6

Вопрос: У нас возникли проблемы с гибкой алюминия 6061-T6 без трещин, и я хотел бы знать, не могли бы вы дать нам несколько советов?

Ответ: Алюминий 6061-T6 закален и известен тем, что его трудно гнуть. С точки зрения гибки, всегда лучше сгибать эти детали в отожженном состоянии, а затем закалять их до нужного состояния. В любом случае, это идеальный вариант, но в действительности многие детали поступают на листогибочный пресс в далеко не идеальном состоянии.Увы, это жизнь оператора листогибочного пресса.

Алюминий T6 упрочнен атмосферным осадком, что представляет собой форму искусственного старения, при которой частицы внутри металла равномерно распределяются по его зеренной структуре. Как только частицы рассредоточиваются, они препятствуют дальнейшему перемещению зерна, тем самым упрочняя металл.

Для образования этих осадков алюминий нагревают с использованием обработки на твердый раствор при высоких температурах и в заданное время, а затем закаливают для быстрого охлаждения.Этот тип отверждения обычно выполняется в вакууме инертной атмосферы при температурах от 900 до 1150 градусов по Фаренгейту. Процесс может занять до четырех часов, в зависимости от характеристик материала.

Общие рекомендации по алюминию

При гибке алюминия помните, что чем меньше ваш внутренний радиус изгиба, тем больше вероятность появления трещин в детали. Также знайте, что для достижения наилучших результатов и меньшего количества трещин на внешней стороне сгиба линия сгиба должна проходить поперек или диагонально по отношению к волокнам материала, когда и где это возможно.

В идеале конструкторы деталей должны знать, что когда дело доходит до марок алюминия, 3003 и 5052 гнутся, а 6061 — нет. Это, конечно, обобщение, так как есть способы сформировать 6061. Способность алюминиевой серии изгибаться имеет тенденцию к уменьшению по мере того, как вы перемещаетесь вниз по списку температур, от отожженного до T4 и T6. Изгиб этих закаленных сплавов возможен, но это очень сложно и, скорее всего, потребует большого радиуса изгиба, чтобы избежать растрескивания на внешней стороне изгиба. Если не соблюдать осторожность, можно полностью сломать линию изгиба.

Выбор правильного угла матрицы

Как и при воздушном формовании любого другого материала, при формовании алюминия вы выбираете подходящую ширину штампа в зависимости от толщины материала и отношения радиуса к толщине.

Если вы просмотрите каталог инструментов, вы, вероятно, обнаружите, что количество вариантов ширины матрицы довольно велико от 0 до 0,5 дюйма, и каждая обычно режется с включенными углами от 88 до 90 градусов. Для матриц шириной от 0,5 до 1 дюймау вас меньше вариантов, и включенный угол матрицы составляет от 90 до 88 и 85. Между 1 и 2 дюйма ваши варианты ширины снова уменьшаются, а включенный угол матрицы закрывается еще больше, с 78 до 73 и даже меньше (см. Рисунок 1 ).

Почему разные углы матрицы для гибки на воздухе? Чем больше ширина штампа, тем значительнее будет упругая отдача. Таким образом, включенный угол матрицы соответственно уменьшается, чтобы протолкнуть материал вокруг носика пуансона, помогая уменьшить упругость.Это перегибает материал. Когда давление сбрасывается, материал возвращается к желаемому углу.

В какой-то момент матрица становится слишком узкой, и пуансон не имеет зазора, необходимого для изгиба. Одним из вариантов может быть установка пуансона снизу, но не для модели 6061-T6 толщиной 0,25 дюйма, которую, опять же, очень сложно сформировать.

Как бы то ни было, для других материалов и других толщин вырубка пуансона может быть способом «заставить его работать». Пуансон опускается в матрицу до положения «меньше толщины материала».Опустив пуансон и штамп таким образом и применив дополнительный тоннаж, вы сможете достичь заданного угла плюс упругий возврат, хотя и со значительно увеличенным усилием формования.

Другая (и обычно лучшая) стратегия — это гибка на воздухе с помощью штампа с разгрузкой (см. Рисунок 2 ). Этот вид матрицы обеспечивает зазор, необходимый для того, чтобы пуансон мог глубже проникнуть в пространство матрицы. Углы снятия штампа могут быть очень узкими, в некоторых случаях до 60 градусов.

Тем не менее, если вы хотите избежать растрескивания, соблюдайте минимальный радиус изгиба в 0.6061-T6 толщиной 25 дюймов, который довольно велик (см. Рис. 3), избегайте изгиба под острыми углами. Допустим, у вас есть распечатка, на которой написано, что вам нужно согнуть деталь под внешним углом 100 градусов, то есть внутренним углом всего 80 градусов. Когда вы изгибаете 6061-T6 толщиной 0,25 дюйма, при изгибе под внешним углом всего 86 градусов может возникнуть трещина. Скорее всего, вы никогда не доберетесь до 90 градусов, а тем более до внешнего угла в 100 градусов.

Нагревательный алюминий

За 40 с лишним лет работы в торговле я согнул довольно много алюминия 6061-T6.Я избегал растрескивания за счет большого радиуса относительно толщины материала. И я иногда выполнял трехступенчатое сгибание: сгиб на 2 градуса перед центральной линией сгиба, сгиб на 2 градуса сзади сгиба, а затем сгиб на 86 градусов по центру.

Я тоже нагрел деталь. Раньше меня учили «грязному» способу размягчения алюминия, и это один из лучших приемов, которые я знаю. Он включает в себя нагрев детали кислородно-ацетиленовой горелкой следующим образом:

1. Расстроить ацетиленовую горелку и покрыть сажей участок, который будет изгибаться.

2. Включите O2 и поставьте кончик бутона розы на обычное пламя.

3. Нагрейте деталь равномерно, пока черная сажа не исчезнет.


Это должно отжечь 6061-T6 (или другой «T») в материал T-0. Это делает алюминий настолько гибким, насколько это возможно.

Обратите внимание, что алюминий не меняет цвет при нагревании, поэтому ожоги становятся серьезной проблемой. Кроме того, поскольку алюминий поступает с мельницы, при охлаждении на нем образуется покрытие — оксид алюминия.Мельница не заботится об этом состоянии поверхности, потому что это естественное покрытие, которое защищает алюминий от элементов во время транспортировки и хранения.

Несмотря на то, что это покрытие является защитным, оно создает еще одну проблему для тех, кто занимается самоотжигом материала: оксид алюминия плавится при более высокой температуре, чем алюминий в корпусе. Вы должны проявлять особую осторожность, так как алюминий будет плавиться изнутри. Вы можете проделать отверстие в материале до того, как увидите какие-либо видимые признаки плавления.

Обычная температура для формовки составляет около 500 градусов по Фаренгейту. Знайте, что если вы нагреете материалы достаточно, чтобы согнуть их, вы можете изменить состояние основного материала, и в этом случае вам нужно будет повторно его закалить.

Bending Acute

Рассмотрим сложную работу. Допустим, вы изгибаете алюминий 6061-T6 толщиной 0,25 дюйма до внешнего угла 100 градусов (внутреннего угла 80 градусов). Чтобы упростить задачу, вы должны начать с материала 6061 в мягком состоянии T-0.Вы, вероятно, будете гнуть воздух, используя 3,0-дюймовый. отверстие штампа с облегченным профилем. Опять же, эта форма дает пуансону необходимый зазор и требует гораздо меньшего тоннажа, чем потребовалось бы для забивания.

По завершении работы вы отправляете детали на отпуск, возможно, фиксируя сформированные компоненты, чтобы снизить вероятность их деформации в процессе отпуска.

Подробнее 3003… Пожалуйста,

Для получения дополнительной информации по этому вопросу введите на изготовителе «Применение правила 20 процентов к алюминию 6061».com панель поиска.

Формование алюминия 6061 не невозможно, но проектировщики деталей должны знать, что для оператора листогибочного пресса это не идеальный материал. Хорошие операторы пресса выполнят свою работу, но они предпочли бы другой сорт алюминия. Когда оператор увидит алюминий 5052 или, что еще лучше, алюминий 3003 на распечатанной детали, это, вероятно, будет намного лучше.

Стив Бенсон — член и бывший председатель Совета по технологиям высокоточного листового металла Международной ассоциации производителей и производителей.Он является президентом ASMA LLC, [email protected]. Бенсон также реализует программу сертификации листогибочных прессов FMA, которая проводится по всей стране. Для получения дополнительной информации посетите www.fmanet.org/training или позвоните по телефону 888-394-4362. Последняя книга автора «Основы изгиба» теперь доступна в книжном магазине FMA по адресу www.fmanet.org/store.

Гибка алюминиевых трубок — советы, хитрости и помощь своими руками

Итак, вы решили взяться за проект, связанный с гибкой алюминиевых трубок, не так ли?

Что ж, молодец.

Алюминий — прочный и легкий материал, который можно использовать в миллионах различных применений, будь то гибка трубы, квадратной трубы, прямоугольной трубы или круглой трубы.

Но есть несколько вещей, которые вам нужно знать, прежде чем начать. Некоторые ссылки на этой странице являются партнерскими ссылками, и как партнер Amazon я могу заработать небольшую сумму на соответствующих покупках, если вы в конечном итоге купите что-то через одну из них.

Гибка алюминиевых трубок — что нужно знать перед началом работы

Первое, что вам нужно знать при гибке алюминиевых трубок, это то, что они обычно доступны в двух разных классах — 6061-T6 и 6063 -T5.

И это важно знать ДО того, как вы начнете свой проект.

Алюминий 6061-T6 — это, скорее, конструкционная труба, и часто используется по умолчанию, когда дело касается различных работ и конструкций, которые вы можете увидеть. Важно знать, что он хрупкий и чаще всего трескается, если вы пытаетесь согнуть его с небольшим радиусом.

Конечно, иногда это может сойти с рук, так как закалка будет незначительно отличаться, и вы можете обойтись без алюминиевых трубок без трещин, но я обнаружил, что для получения стабильных результатов вам необходимо использовать гибкую трубку. оценка.

Вот что такое 6063-T5 — гибкие алюминиевые трубки. 6063-T5 на самом деле более доступен для размеров труб, чем для труб.

Так что, если у вас есть такая возможность, просто закажите и используйте 6063-T5.

Если у вас нет такой возможности, есть несколько способов обойти ее.

Вы можете отправить его в цех, который занимается отжигом, и они будут готовить ваш алюминий при определенной температуре, пока он не отожжется до определенного сорта. Если бы вы пошли по этому пути, вы бы просто сказали им, что хотите отжечь его до состояния 6063-T5.

Затем, как только вы вернете детали, их можно будет гнуть по мере необходимости.

После этого вы либо оставите его в отожженном состоянии, либо отправите в компанию, которая при необходимости вернет его в состояние 6061-T6.

Другой альтернативой является то, что вы можете попробовать отжечь его вручную, нагревая его горелкой, а затем сгибая. Это может потребовать некоторой практики, поэтому убедитесь, что вы используете отходы, а не рабочие детали, если вы просто пробуете это.

Лучшие производители трубогибочных машин

Что касается различных производителей трубогибочных машин, вы можете купить самые разные машины.

От импортных товаров из Китая до машин, произведенных в Северной Америке или Европе, есть множество вариантов.

Но первым шагом на пути является выбор типа трубогибочного станка, который вам нужен, поскольку разные производители выпускают разные типы и модели, когда речь идет о трубогибочных станках.

И в большинстве случаев вы сможете сгибать трубу и трубу на своем гибочном станке, если у вас есть возможность купить совместимые штампы, подходящие под размер материала, который вы пытаетесь сгибать.

Имея это в виду, давайте рассмотрим несколько различных типов производителей трубогибочных машин и различные доступные варианты машин.

Трубогиб малого диаметра — Компактные трубогибы напольного типа

Один из основных вариантов выбора трубогиба (или трубогиба) малого диаметра — это взглянуть на различные существующие компактные трубогибы.Теперь они обычно бывают либо в виде крепления на верстаке, либо в виде напольного крепления на пьедестале.

Для себя я бы всегда выбирал напольное крепление, так как мне нравится, чтобы мой рабочий стол был чистым, и на моем рабочем столе уже установлены тиски.

Поэтому я всегда склонялся к напольному креплению на пьедестале. Вы можете перемещать их, или вы можете прикрепить их к полу, установив болты в бетонный пол вашего магазина. Если вы все же хотите переставить гибочный станок, вы можете просто приварить тяжелую пластину к основанию гибочного станка, чтобы обеспечить немного большей устойчивости, если вы не хотите привинчивать его к полу.

Сейчас эти типы гибочных станков чаще всего используются для гибки плоского металла, но с его помощью также можно сгибать круглую заготовку.

Лучше всего иметь штампы с вогнутой формой, достаточно большие, чтобы соответствовать диаметру материала, который вы собираетесь сгибать.

И затем, если вы пытаетесь согнуть трубу или трубу, материал может захотеть раздавиться вокруг изгиба, если вы пытаетесь изгибать действительно узкий радиус изгиба. В этом случае вам, возможно, придется заполнить трубу или трубу песком и закрыть концы, либо приварив какой-либо материал на каждом конце, либо нарезав концы трубной резьбой и закрыв их колпачком.

Опять же, эти типы гибочных станков часто подходят для труб или изгибов труб малого диаметра. Возможно, вы сможете согнуть материал примерно на 1,5 дюйма или около того, так как ваше ограничение по размеру — это сила, которую вы можете создать вручную, используя механическое усилие гибочного станка и вашу собственную силу.

Таким образом, их преимущество в том, что это довольно универсальные маленькие станки, поскольку вы не ограничены только гибкой трубы или трубы, но вы также можете гнуть плоский и цельный металл.

Если вы пойдете по этому пути, я бы порекомендовал KAKA Industrial UBM-30 компактный металлический гибочный станок напольного типа, поскольку он поставляется с 14 различными штампами и включает в себя красивую маленькую спиральную гибочную головку, которую вы можете использовать для создания декоративных плоских металлических изгибов.Если у вас ограниченный бюджет, вы всегда можете приобрести Compact Floor Bender от Erie Tools, который поставляется с 7 штампами. Но штампы дорого обрабатывать или покупать самостоятельно, поэтому гибочный станок Kaka предлагает хорошее соотношение цены и качества, если вы собираетесь делать больше металлических фабрик и гибок в будущем.

A Трубогибочная машина — Гидравлические трубогибы и трубогибы

Следующее оборудование, которое вы можете использовать, более специализированное, — это трубогибочная машина.А это ваши гидравлические трубогибы и трубогибы.

Они специально разработаны для изгиба трубы или трубы с помощью гидравлического поршня, если вы помещаете материал напротив двух вертикальных упоров, центрируя материал поверх матрицы, где вы хотите изгиб, а затем включаете гибочный станок.

Это довольно недорогие станки — их можно приобрести менее чем за 150 долларов, но на самом деле они не являются точными.

Не поймите меня неправильно, это отличные машины, но делать изгибы под определенным углом сложно — они лучше всего подходят для изгибов, которые довольно свободны, когда речь идет о допусках, или просто для стандартных изгибов на 90 или 45 градусов.

Здесь можно купить приличную технику.

Гидравлические трубогибы

Если вы хотите делать более точные изгибы и выполнять более сложные изгибы, такие как изгибы до 180 градусов, вам необходимо приобрести гидравлические трубогибы.

И с их помощью вы можете установить степень изгиба и повторные изгибы, и вы можете получить возможность изгибать гораздо более тяжелый стеновой материал, поскольку вы больше не полагаетесь только на механическое преимущество и собственную грубую силу, пытаясь вручную согнуть трубу или трубу. .

Гидравлический трубогибочный станок Cadillac — это гидравлический ротационный ленточнопильный станок Baileigh RDB-125. На нем можно сгибать алюминиевые трубки с внешним диаметром примерно до 2,5 дюймов (!)

А с кольцевым калибром, он идеально подходит для любого вида повторяющейся гибки деталей, которую вы хотите выполнить.

Еще одна приятная вещь заключается в том, что вы можете иметь дело напрямую с производителем, а они производятся в США, поэтому получение штампов или дополнительных инструментов, как правило, не проблема.

Обычно что-то вроде этого примерно такого же размера, как и большинство домашних мастеров, но для промышленности вы можете выбрать станки с ЧПУ с вращательной вытяжкой и гибочные станки с полным ЧПУ, а также можете заняться гибкой оправки, чтобы изготавливать матрицы с действительно узким радиусом без каких-либо сморщивание.

Продажа алюминиевых трубогибов

Когда вы изгибаете алюминиевую трубку, необходимо учитывать несколько важных моментов. Что хорошо? Качественные трубогибы для алюминиевых труб и подходящие инструменты делают свою работу. Также поможет некоторый опыт гибки и профессиональные уловки. Давайте посмотрим на алюминиевую трубу более внимательно и на то, что вам нужно, чтобы купить алюминиевые трубогибы на продажу.

Форма алюминиевой трубки

Алюминиевая трубка бывает разных форм и размеров.Часто материал алюминиевых трубок не круглый. Популярна гибка прямоугольной или квадратной алюминиевой трубы, которую изгибают с помощью толкателя или оправки. Сдавленный изгиб покажет обрушение внутренней области изгиба, как у ножки стула в школьной столовой. Изгиб оправки сохранит первоначальную форму алюминиевой трубки. Продаваемые алюминиевые трубогибы и инструменты, специально разработанные для гибки алюминиевых труб, становятся ключевыми. Инструменты особенно важны, если вы хотите сохранить форму и эстетику алюминиевой трубки на изгибе.

Держатели на алюминиевых трубогибах для продажи

Обычно оправка удерживается в фиксированном положении, а алюминиевая трубка натягивается на нее. Алюминиевая труба, как и большинство материалов, подвергающихся нагрузке на изгиб, должна растягиваться по внешнему радиусу изгиба. Точно так же сжатие алюминиевой трубы происходит на внутреннем радиусе изгиба. Чтобы сохранить овальность алюминиевой трубки, оправка воспринимает силу, действующую на трубку во время изгиба. Для сгибания алюминиевого материала используется хромированная оправка.Грязесъемник завершает процесс изгиба, устраняя любые складки на внутренней части изгиба алюминиевой трубки.

При гибке определенных алюминиевых трубок может потребоваться только оправка. Также часто называют хвостовиком оправки. Требование к оправке будет определяться уравнением коэффициента стенки. Фактор стенки вместе с радиусом и степенью изгиба будет определять, требуется ли оправка для алюминиевой трубы. В итоге, вы хотите приобрести алюминиевые трубогибы с оправкой, если вы знаете, что хотите сохранить его форму.

Станки для старения и трубогибы из алюминия

Существуют специальные материалы, которые лучше работают при изгибе. В случае алюминиевой трубы старение всегда вызывает беспокойство. Закалка из-за старения означает, что алюминиевая трубка тем тверже, чем дольше она сидит. Это также означает, что становится труднее сгибаться. По этой причине алюминиевая труба подвержена разрушению материала (т. Е. Растрескиванию) в процессе изгиба. По мере того, как алюминиевая трубка садится и затвердевает, удлинение уменьшается.Всегда рекомендуется согласовывать порядок подачи алюминиевой трубки, чтобы она при поступлении гнулась вверх. При большем радиусе и изгибе менее 90 градусов существует некоторая свобода действий в нагрузке на материал алюминиевой трубки. Однако чем меньше радиус, тем больше вероятность возникновения проблем при изгибе алюминиевой трубы.

А как насчет алюминиевой трубки 6061?

Наиболее распространенным сплавом алюминиевых труб, который используется при гибке на трубогибах, является сплав 6061.Это термообрабатываемый сплав с различными уровнями прочности на разрыв. 6061-T0 имеет лучший процент удлинения при изгибе и часто используется при выполнении работ с алюминиевыми трубами с изгибами с малым радиусом. Подумайте о деталях самолета. 6061-T6 имеет наименьшее удлинение и часто используется для работ с большим радиусом. Поскольку 6061-T6 имеет гораздо меньшее удлинение, часто в пределах 12%, некоторые работы могут потребовать отжига перед гибкой. Независимо от того, изгибаете ли вы T0 или T6, ваш опыт в гибке алюминиевых трубок будет иметь большое значение для понимания свойств и напряжений изгиба этого материала.

Позвоните или напишите по электронной почте Hines Bending Systems сегодня и спросите о выставленных на продажу станках для гибки алюминиевых труб. Мы поможем вам на каждом этапе пути. От установки алюминиевого трубогиба до обучения и обслуживания. Позвольте экспертам в области гибки Hines Bending поделиться секретами, которые сделают ваши алюминиевые гибки успешными.

Facebook Youtube Twitter

📱 🚁Вертолет ›КАК ИЗГИБАТЬ АЛЮМИНИЕВУЮ ТРУБУ БЕЗ ИЗГИБОВ

ЧАСЫ

1 страница 29852 просмотры

Опубликовать ответ

19.10.2006 18:23 14 лет назад

cadwarrior р-р Ветеран Канада	КАК ГНОВИТЬ АЛЮМИНИЕВУЮ ТРУБКУ БЕЗ перегиба Есть у кого-нибудь трюк, как согнуть алюминиевую трубку, не перегибая ее ??? для масштабного шасси на реактивном рейнджере Благодарность!
ПОДЕЛИТЬСЯ ЭЛЕКТРОННОЙ ПОЧТОЙ В ЛЕЧЕНИИ Attn: RR Quote

10-19-2006 18:34 PM 14 лет назад

нивлек rrProfessor Норфолк Англия	Наполните его песком.В конце дня темнеет.
ПОДЕЛИТЬСЯ ЭЛЕКТРОННОЙ ПОЧТОЙ ЛИЧНОСТИ Attn: RR Quote

10-19-2006 18:42 PM 14 лет назад

Скотт SR р-р Ветеран SEAFORD	Вы берете пружину двери крыльца и вставляете ее внутрь и отгибаете, она не перегибается, а когда вы закончите, просто вытащите пружину. Если вы работаете над чем-то меньшим, просто возьмите пружину меньшего размера. Теперь вы знаете, что я должен УБИТЬ ВАС. Это коммерческая тайна.Повеселись . Дайте мне знать, как вы разбираетесь. Скотт-старший> <> **** Поддержите наши войска ****> <>
ПОДЕЛИТЬСЯ ГАЛЕРЕЯ ЭЛЕКТРОННОЙ ПОЧТЫ PM Attn: RR Цитата

19.10.2006 06: 44 PM 14 лет назад

cadwarrior р-р Ветеран Канада	Спасибо за все твои уловки !!, попробую оба и опубликую здесь результат! Благодарность Vincent
ПОДЕЛИТЬСЯ ЭЛЕКТРОННОЙ ПОЧТОЙ В ЛЕЧЕНИИ Attn: RR Quote

10-19-2006 18:46 PM 14 лет назад

Скотт SR р-р Ветеран SEAFORD	Я использовал пружины в течение многих лет, это старый настоящий трюк сантехников> Скотт-старший.> <> **** Поддержите наши войска ****> <>
ПОДЕЛИТЬСЯ ГАЛЕРЕЯ ЭЛЕКТРОННОЙ ПОЧТЫ PM Attn: RR Цитата

10-19-2006 21:19 PM 14 лет назад

Professorwiz rrVeteran Ливония, Мичиган — США	Я слышал, как насыпают его кусочком песка, но не пробовал. Держите нас в курсе. Я пытался согнуть 7/8 дюйма стенкой 0,060 дюйма, я ни с кем не проверял, пока не согнул и не смял свой материал.Излишне говорить, что у меня еще не было возможности попробовать это снова … Русс
ПОДЕЛИТЬСЯ ПАМЯТЬ В ПОЧТЕ ГАЛЕРЕЯ Attn: RR Цитата

10-20-2006 02:06 14 лет назад

лезвие с разрывом rr Ученик Орландо, Флорида

Я все это пробовал. песок работает нормально, если вы можете плотно упаковать его и закрыть концы. он не даст ему полностью разрушиться. но он не даст вам большого изгиба, потому что песчаный брусок не держит круглую форму.песок с правильным трубогибом будет вашим лучшим шансом. пружина работает хорошо. попробуйте разную толщину проволоки, если возможно, чтобы добиться нужного результата. трубогиб снова станет вашим лучшим другом. если вы сгибаете закаленный материал, такой как 6061-t6, вы можете попробовать отжигать область изгиба. Метод проб и ошибок — единственный способ получить идеальный изгиб. …… но дорогая

ПОДЕЛИТЬСЯ ПАМЯТЬ В ПОЧТЕ ГАЛЕРЕЯ Attn: RR Цитата

21.10.2006 05:22 14 лет назад

NicheRotors rrNovice Суррей, Великобритания

Столкнувшись с той же проблемой изгиба труб для масштабного набора ходовой части, я сделал пару приспособлений, чтобы убедиться, что все наборы были одинаковыми и каждая ножка была симметричной.Я сделал несколько снимков здесь: http://www.fraser-ker.com/neasham/Model_D_Stage_3.htm Я попробовал песочный метод, но в итоге на полу образовался беспорядок, и без приспособления каждый изгиб был уникальным. J.

ПОДЕЛИТЬСЯ НА ГЛАВНУЮ ЭЛЕКТРОННУЮ ПОЧТУ Attn: RR Цитата

21.10.2006 05:58 14 лет назад

951_Powerstroke rr Ветеран Корона, Калифорния	NicheRotors Черт возьми, эти салазки выглядят великолепно.Вы прошли «лишнюю милю», чтобы сделать их идеальными. Молодец. Джей Конечно, я умею летать на этой штуке, но если увидишь, как я бегу, постарайся не отставать !!
ПОДЕЛИТЬСЯ ЭЛЕКТРОННОЙ ПОЧТОЙ ГАЛЕРЕЯ ГЛАВНОЙ СТРАНИЦЫ Attn: RR Цитата

21.10.2006 12:31 PM 14 лет назад 23.10.2006 04:26 14 лет назад 23.10.2006 05:00 14 лет назад

Havoc rrElite Veteran Ky.	Вы можете нагреть сплав висмута и заполнить трубку.Дайте ему застыть, а затем согните его, как будто это твердое тело. Затем просто нагрейте трубку до 120F, и она потечет обратно.
ПОДЕЛИТЬСЯ ГАЛЕРЕЯ ЭЛЕКТРОННОЙ ПОЧТЫ PM Attn: RR Цитата

23.10.2006 16:13 14 лет назад

cadwarrior р-р Ветеран Канада	NicheRotors Спасибо за фотографии !, действительно чистая работа !!
ПОДЕЛИТЬСЯ ЭЛЕКТРОННОЙ ПОЧТОЙ В ЛЕЧЕНИИ Attn: RR Quote

11-02-2006 11:37 AM 14 лет назад 30-11-2006 23:22 14 лет назад

azzi_b rrNovice rotherham, England

Я сделал это со льдом, чтобы наполнить водой — положил в морозильную камеру, затем согнул — не нужны никакие причудливые металлы или что-то еще

1 страница 29852 просмотры

Опубликовать ответ

9 Тема Подписаться

Вторник, 25 мая — 23:45 — Авторские права © 2000-2021 RunRyder ЭЛЕКТРОННАЯ ПОЧТА • Включить файлы cookie

Гибка стальных труб | Гибка алюминиевых труб

Гибка труб — один из наиболее распространенных процессов формования при производстве металлических деталей для различных отраслей промышленности.Фактически, изгибание труб считается основной операцией по формированию труб и трубопроводов в качестве конечного продукта или как часть системы. Однако перед выполнением этой операции следует учесть некоторые аспекты.

Свойства, которые следует учитывать при гибке труб

• Предел текучести. Оборудование должно быть способно выполнять изгиб. Требуемое усилие во многом зависит от типа стали и ее предела текучести.
• Толщина стенки. При гибке труб и трубок толщина внутренней и внешней стенок гиба меняется.Внутренняя стенка становится толще, а внешняя — тоньше. Некоторые машины обеспечивают поддержку, чтобы избежать проблем с поперечным сечением, таких как складки на внутренней стенке. Если поддержка не предоставляется, необходимо принять меры, чтобы эти изменения толщины не стали проблемой.
• Радиус изгиба. Поставщики обычно предоставляют рекомендации по минимально достижимому радиусу без нарушения целостности трубы. Это зависит от типа материала. Достижение этого минимума требует внимания и опыта.

• Зависимость радиуса изгиба от толщины стенки. Существует связь между минимальным радиусом изгиба, который может быть достигнут, и толщиной стены. Это важно, потому что трубы и трубы могут выйти из строя, если радиус слишком мал по сравнению с толщиной стенки.
• Величина удлинения материала. Относительное удлинение можно описать как разницу между пределом текучести и пределом прочности материала при растяжении. Большая разница означает большое удлинение, что приводит к лучшим свойствам формуемости.

Гибка стальных труб Сталь

— один из самых популярных металлов в обрабатывающей промышленности, в первую очередь углеродистая и нержавеющая стали.

Трубы и трубы из углеродистой стали широко распространены из-за их прочности и формуемости. Кроме того, углеродистая сталь дешевле, что делает ее правильным выбором, когда нет других особых требований, таких как более высокая коррозионная стойкость или сложные условия эксплуатации, которые могут включать очень высокие давления и температуры.

Другие важные свойства этого материала включают:

• Низкая температура плавления.
• Высокая пластичность.
• Высокая прочность.
• Хорошее распределение тепла.

Благодаря описанным выше свойствам трубы из углеродистой стали используются во многих различных областях. Примеры включают транспортировку жидкостей под низким давлением, оборудование, спринклеры, электрические трубопроводы и изделия из тонкой стали, среди прочего.

С другой стороны, трубы и трубы из нержавеющей стали полезны в местах, где неизбежна коррозия.Этот материал обеспечивает высокую стойкость к неизбежным химическим процессам.

Наконечники для гибки стальных труб

Однако при гибке стальных труб необходимо устранить некоторые неисправности.

• Изгибы часто требуют малого радиуса. Поскольку внешняя стенка изгиба становится тоньше, в результате может получиться искаженный изгиб. Чтобы предотвратить это, рекомендуется использовать оправку для поддержки. Вот почему в таких ситуациях не рекомендуется изгибать пресс или плунжер.Наиболее подходящим методом гибки является гибка на оправке, аналогичная гибке с вращательной вытяжкой, но с добавлением оправки для поддержки внутренней части трубы.

Гнутый выхлоп на оправке и без оправки

• Иногда из-за необходимого радиуса сталь превышает пределы упругости. Это может привести к деформации в виде горбинки или морщин. Чтобы предотвратить образование неровностей и морщин, рекомендуется использовать гибку с вращательной вытяжкой или трехвалковую гибку.
• При гибке труб из нержавеющей стали важно помнить, что для гибки некоторых нержавеющих сталей требуется примерно на 50% больше энергии, чем для углеродистых сталей. Следовательно, машины должны быть настроены соответствующим образом.

Гибка алюминиевых труб

Подобно тому, как это происходит с различными типами стали, выбор алюминиевых трубок в основном зависит от области применения. Возможность получения качественных результатов при гибке алюминиевых труб зависит от многих факторов.

Одним из таких факторов является марка алюминия. Самые чистые сорта алюминия почти не представляют проблем для любого процесса формования. Эти алюминиевые трубы очень мягкие и легко сгибаются. Самое главное, что они обладают большой пластичностью и удобоукладываемостью. Нарушение их целостности в процессе гибки — не проблема.

При этом есть алюминиевые сплавы, свойства которых делают их лучшим вариантом для гибки труб и для более специфических применений.

На основании свойств, описанных ранее, эти марки алюминия идеально подходят для гибки труб:

• 3003 серии.
• 5052 серии.
• 6061 серии.

При гибке алюминиевых труб мы обнаруживаем те же проблемы, что и с углеродистой и нержавеющей сталью, поэтому рекомендации очень похожи.

Однако эти проблемы труднее предотвратить для некоторых типов тонкостенных алюминиевых труб и труб. Если морщины и / или сплющивание все еще появляются на этих алюминиевых трубках и трубках, можно использовать методы набивки песком. Заполнение трубок песком или любым другим несжимаемым материалом и закрытие концов перед выполнением изгиба.

Также важно, чтобы у вашего производителя были подходящие трубогибочные машины.

Хотите гнуть трубы и вырезать их лазером? Мы здесь чтобы помочь вам!

Custom Pipe and Tube Bending Services Company

Wagner предлагает индукционную, роликовую и вращательную гибку труб для промышленного, коммерческого, развлекательного и архитектурного применения. Мы специализируемся на производстве круглых, квадратных и прямоугольных труб из стали, нержавеющей стали, латуни, бронзы и алюминия.Также доступны функции короткого касательного или многогранного сгиба по всей длине.

Валковая гибкаМы предоставляем возможности, которые включают гибку труб малого диаметра и дуговую гибку более 180 градусов.

Минимальная необходимая длина касательной составляет от 8 дюймов на каждом конце до 2 дюймов трубы (наружный диаметр 2,38) и 18 дюймов на каждом конце для материала более 2 дюймов. Длина дуги ограничена длиной заготовки материала за вычетом минимальной длины касательной. Когда возможно, гибы всех радиусов объединяются и прокатываются как одна большая длина, а затем при желании разделяются после прокатки.

Вот характеристики наших возможностей гибки валков:

• • Размеры труб: 3/4 ″, 1 ″, 1-1 / 4 ″, 1-1 / 2 ″, 2 ″, 3 ″ и 4 ″.

• • Размеры трубок с внешним диаметром: 1,25 дюйма, 1,50 дюйма, 2,00 дюйма, 2,50 дюйма, 3,00 дюйма, 3,50 дюйма, 4,00 дюйма, 4,50 дюйма и 5,00 дюйма.

• • Квадратные и прямоугольные размеры трубок: от 3/4 ″ до 3 ″ — простой или жесткий путь — см. «Поворотное изгибание».

• Уголки конструкционные и швеллер.

При указании гибки рулона требуется следующая информация:

• • Радиус и угол центральной линии (CLR) или

• • Радиус центральной линии (CLR) и длина дуги или

Все указанные выше размеры относятся к средней линии изгиба. Вы также можете указать размеры, основанные на внутреннем или внешнем радиусе, если исходные радиусы используются последовательно.

Минимальная необходимая длина касательной составляет:

• • 8 ″ каждый конец через 2 ″ размер трубы — 2.375 ″ диаметр

• 18 дюймов на каждом конце для материала больше 2 дюймов.

Длина дуги ограничена длиной заготовки материала за вычетом минимальной длины касательной. По возможности, все изгибы с одинаковым радиусом объединяются и прокатываются как одна большая длина, а после прокатки разделяются.

Поворот на 90 градусов Алюминиевая трубка 6061

Изгибы оправки Verocious под углом 90 градусов, алюминий 6061 — фрезерная обработка Номер детали: 06. Цена: 18 долларов.28–90,30 долл. США Verocious 90-градусные алюминиевые отводы на оправке представляют собой оправку, согнутую на оправке из алюминиевой трубы T6061 калибра 16 (толщина стенки 0,065), обработанной на заводе. Гладкие и точные во всем, эти высококачественные изгибы под углом 90 градусов идеально подходят для трубопровода промежуточного охладителя или впускных трубок.Эта трубка, обработанная фрезерованием, требует небольшой подготовки перед сваркой, а после изготовления ее легко анодировать или полировать. Алюминиевые изгибы Verocious Motorsports производятся прямо здесь, в США — Покупайте Proud, покупайте American! Сведения о безопасности: Prop 65 Предупреждение: (38,1 мм) (76,2 мм) (76,2 мм) (63,5 мм) (101,6 мм) (63,5 мм) (76,2 мм) (114,3 мм) Номер детали VMS Внешний диаметр трубки Нога (A) Нога (B) Отвод Радиус (R) Стенка Толщина 06-075100-3X3 0.75 дюймов (19,05 мм) 3,00 дюйма (76,2 мм) 3,00 дюйма (76,2 мм) 1,00 дюйма (25,4 мм) 16 ga. (0,065 дюйма) 06-100100-6X6 1,00 « (25,4 мм) 6,00″ (152,4 мм) 6,00 « (152,4 мм) 1,00″ (25,4 мм) 16 ga. (0,065 дюйма) 06-100200-6X6 1,00 дюйма (25,4 мм) 6,00 дюйма (152,4 мм) 6.00 « (152,4 мм) 2,00″ (50,8 мм) 16 ga. (0,065 дюйма) 06-125125-6X6 1,25 дюйма (31,75 мм) 6,00 дюйма (152,4 мм) 6,00 дюйма (152,4 мм) 31,75 мм 16 ga. (0,065 дюйма) 06-138150-6X6 1,38 дюйма (35,052 мм) 6,00 дюйма (152,4 мм) 6,00 дюйма (152,4 мм) 16 га. (0,065 дюйма) 06-150150-6X6 1,50 дюйма (38,1 мм) 6,00 дюйма (152,4 мм) 6,00 дюйма (152,4 мм) 1,50 дюйма 16 ga. (0,065 дюйма) 06-150300-6X6 1,50 дюйма (38,1 мм) 6,00 дюйма (152,4 мм) 6,00 дюйма (152,4 мм7 3,002 16 ga. (0,065 дюйма) 06-163163-6X6 1.63 дюйма (41,402 мм) 6,00 дюйма (152,4 мм) 6,00 дюйма (152,4 мм) 1,63 дюйма (41,4 мм) 16 ga. (0,065 дюйма) 06-163250-6X6 1,63 дюйма (41,402 мм) 6,00 дюйма (152,4 мм) 6,00 дюйма (152,4 мм) 63,5 мм 16 ga. (0,065 дюйма) 06-175175-6X6 1,75 дюйма (44,45 мм) 6,00 дюйма (152,4 мм) 6.00 « (152,4 мм) 1,75″ (44,45 мм) 16 ga. (0,065 дюйма) 06-175250-6X6 1,75 дюйма (44,45 мм) 6,00 дюйма (152,4 мм) 6,00 дюйма (152,4 мм) 63,5 мм 16 ga. (0,065 дюйма) 06-175300-6X6 1,75 дюйма (44,45 мм) 6,00 дюйма (152,4 мм) 6,00 дюйма (152,4 мм) 16 ga. (0,065 дюйма) 06-188188-6X6 1,88 дюйма (47,752 мм) 6,00 дюйма (152,4 мм) 6,00 дюйма (152,4 мм) 1,88,75 мм 16 ga. (0,065 дюйма) 06-188250-6X6 1,88 дюйма (47,752 мм) 6,00 дюйма (152,4 мм) 6,00 дюйма (152,4 мм) 16 ga. (0,065 дюйма) 06-200200-6X6 2.00 « (50,8 мм) 6,00″ (152,4 мм) 6,00 « (152,4 мм) 2,00″ (50,8 мм) 16 ga. (0,065 дюйма) 06-200300-6X6 2,00 дюйма (50,8 мм) 6,00 дюйма (152,4 мм) 6,00 дюйма (152,4 мм) 3,00 дюйма (76,2 мм) 16 ga. (0,065 дюйма) 06-200400-6X6 2,00 дюйма (50,8 мм) 6,00 дюйма (152,4 мм) 6.00 « (152,4 мм) 4,00″ (101,6 мм) 16 ga. (0,065 дюйма) 06-213250-6X6 2,13 дюйма (54,102 мм) 6,00 дюйма (152,4 мм) 6,00 дюйма (152,4 мм) 63,5 мм 16 ga. (0,065 дюйма) 06-213400-6X6 2,13 дюйма (54,102 мм) 6,00 дюйма (152,4 мм) 6,00 дюйма (152,4 мм) 4,002 16 ga. (0,065 дюйма) 06-225225-6X6 2,25 дюйма (57,15 мм) 6,00 дюйма (152,4 мм) 6,00 дюйма (152,4 мм) 2,25 мм 16 ga. (0,065 дюйма) 06-238250-6X6 2,38 дюйма (60,452 мм) 6,00 дюйма (152,4 мм) 6,00 дюймов (152,4 мм) 16 ga. (0,065 дюйма) 06-238300-6X6 2.38 дюймов (60,452 мм) 6,00 дюймов (152,4 мм) 6,00 дюймов (152,4 мм) 3,00 дюйма (76,2 мм) 16 ga. (0,065 дюйма) 06-250250-6X6 2,50 дюйма (63,5 мм) 6,00 дюйма (152,4 мм) 6,00 дюйма (152,4 мм) 2,50 мм 16 ga. (0,065 дюйма) 06-250400-6X6 2,50 дюйма (63,5 мм) 6,00 дюйма (152,4 мм) 6.00 « (152,4 мм) 4,00″ (101,6 мм) 16 ga. (0,065 дюйма) 06-275300-6X6 2,75 дюйма (69,85 мм) 6,00 дюйма (152,4 мм) 6,00 дюйма (152,4 мм) 3,00 мм 16 ga. (0,065 дюйма) 06-300300-6X6 3,00 дюйма (76,2 мм) 6,00 дюйма (152,4 мм) 6,00 дюйма (152,4 мм7 3,00 дюйма) 16 ga. (0,065 дюйма) 06-300450-6X6 3,00 дюйма (76,2 мм) 6,00 дюйма (152,4 мм) 6,00 дюйма (152,4 мм) 4,50,3 мм 16 ga. (0,065 дюйма) 06-350350-4X8 3,50 дюйма (88,9 мм) 4,00 дюйма (101,6 мм) 8,00 дюйма (203,2 9024 мм) 9025 9025 (88,9 мм) 16 ga. (0,065 дюйма) 06-350450-5X8 3.50 дюймов (88,9 мм) 5,00 дюймов (101,6 мм) 8,00 дюймов (304,8 мм) 4,50 дюйма (114,3 мм) 16 ga. (0,065 дюйма) 06-350700-6X6 3,50 дюйма (88,9 мм) 6,00 дюйма (152,4 мм) 6,00 дюйма (152,4 мм) 7,007 мм 16 ga. (0,065 дюйма) 06-400400-4X11 4,00 дюйма (101,6 мм) 4,00 дюйма (101,6 мм) 11.00 « (279,4 мм) 4,00″ (101,6 мм) 16 ga. (0,065 «) 06-400600-6X8 4,00″ (101,6 мм) 6,00 « (152,4 мм) 8,00″ (203,2 мм) 6,00 « (152 16 ga. (0,065 дюйма) 06-450450-5X9 4,50 дюйма (114,3 мм) 5,00 дюйма (127,0 мм) 9,00 дюйма (228,6247 мм) 16 ga. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
