принцип работы и схема ее обустройства и подключения

Содержание:

  1. Принцип работы скважины
  2. Водоснабжение из скважины

Скважины на загородных участках иногда являются единственной возможностью организовать подачу воды в дом. Колодцы уже не обеспечивают потребности современных людей, слишком мало они могут дать воды. А вот скважины могут обеспечить водой достаточно большой дом или несколько домов. Конечно, все будет зависеть от того, какую скважину решено бурить: песчаную или артезианскую. Есть у них определенные различия, особенно это касается мощности водоносного пласта. Поэтому перед тем как начать бурение, надо разобраться в таком вопросе, как правильно организуется скважина на воду – принцип работы и схема ее подключения.

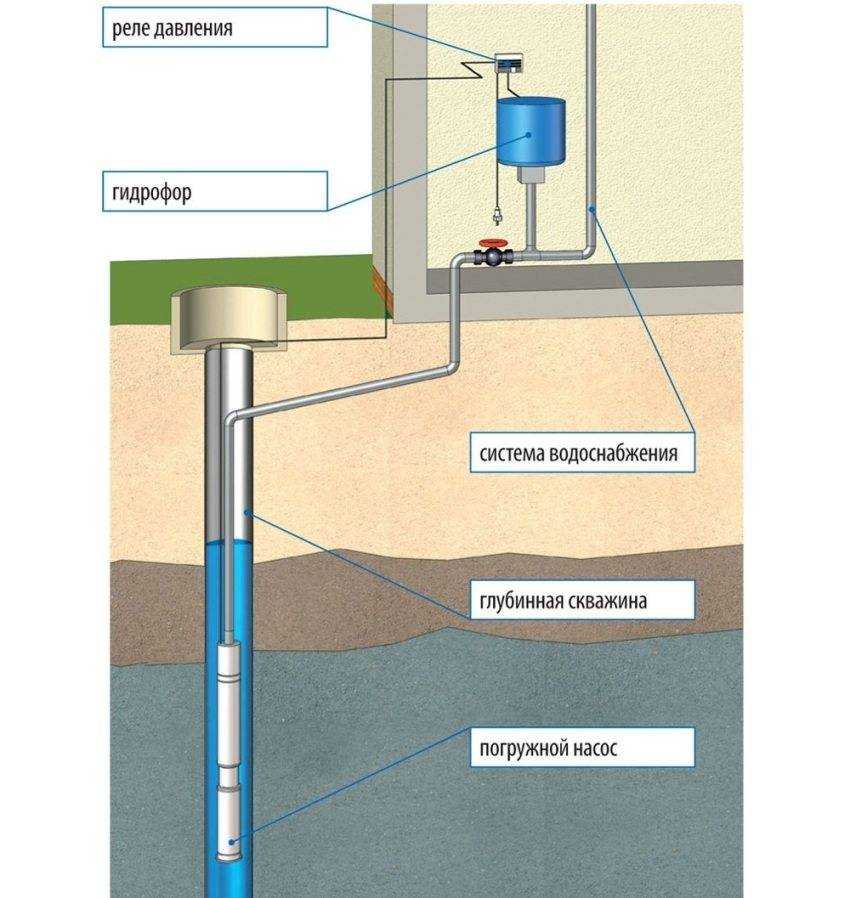

Схема скважины на воду

Принцип работы скважины

Принцип работы скважины на воду достаточно прост.

  • В пробуренную в грунте скважину устанавливается осадная труба: стальная или пластиковая, на конец которой насаживается сетчатый фильтр.
    Он будет удерживать большие примеси, которые находятся в воде, а именно песок и мелкие камушки.
  • В трубу опускается насос, который качает воду на поверхность.
  • Вода поступает в приемный резервуар, где частично примеси оседают.
  • Далее производится ее подача в водопроводную сеть.

Обсадная труба устанавливается обязательно, потому что без нее стенки скважины со временем начнут обрушаться, засыпая вход в водоносный пласт. То есть, скважина перестанет функционировать.

Что касается фильтра, то это могут быть разные элементы. К примеру, стальная оцинкованная сетка, обмотанная вокруг трубы и закрепленная хомутами, мелкие отверстия в самой трубе и так далее.

Насос может опускаться в скважину, а может быть установлен на поверхности грунта, а в саму скважину опускается только шланг. То есть, схема подключения скважины будет зависеть от выбранного насоса. И здесь нельзя говорить о том, что какой-то из этих двух вариантов лучше. У обоих есть свои преимущества и недостатки.

К примеру, поверхностный насос легче обслуживать, он всегда ни виду. Глубинный, наоборот, не видно, что позволяет скрыть всю скважину, тем самым обеспечив необходимый ландшафтный дизайн участка.

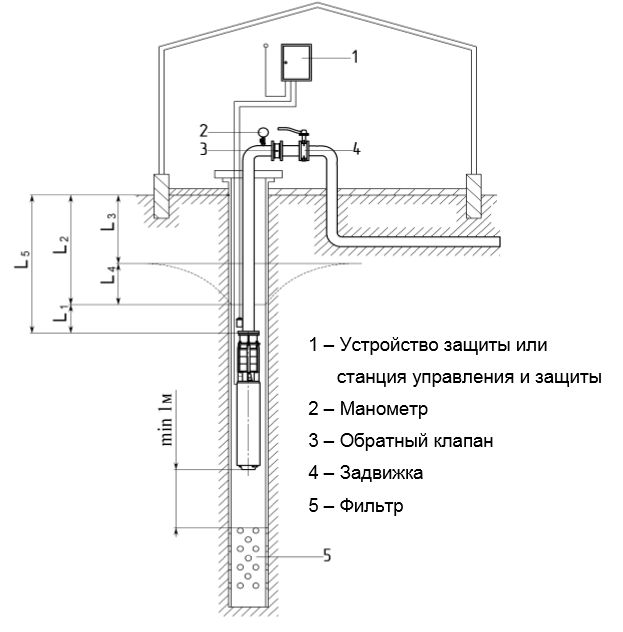

Принцип работы

Разновидности скважин

Принцип работы скважин у всех одинаковый, но при ее сооружении многое будет зависеть от того, какого типа скважину планируется бурить на загородном участке. Важность данной позиции заключается в том, что каждый тип скважины бурится на определенную глубину.

  • Абиссинский колодец имеет глубину до 20 м.
  • Песчаная скважина бурится до 50 м.
  • Артезианская до 300 м.

Получается так, что строение скважины у всех видов одинаковое – это вертикальный ствол, но чисто конструктивно они отличаются друг от друга. Чем же?

Абиссинский колодец – это забивная скважина. То есть, обсадные трубы забиваются в землю при помощи кувалды. Скважину на песок надо бурить, используя ручные или электрические установки и инструменты.

Именно данную разновидность можно провести своими руками, не привлекая специалистов, чем часто и пользуются загородные жители.

Разновидности скважин

По сути, песчаная скважина – это вертикальный ствол, в который устанавливается обсадная труба одинакового диаметра. Что не скажешь об артезианской разновидности. Этот вид может обустраиваться по-разному.

  • Однотрубная система. То же самое, что и песчаная с установкой труб одинакового диаметра.
  • Двухтрубная. Это когда сначала буриться скважина до известкового пласта, и в нее устанавливается труба большего диаметра. А ниже бурение производится до водоносного слоя, куда вставляется труба меньшего диаметра. Обычно верхняя труба – стальная, нижняя – пластиковая. Все дело в том, что верхние пласты обычно подвижные и пластик может не выдержать их нагрузку.
  • Телескопическая. Это когда в скважину устанавливаются трубы разных диаметров. И чем ниже в недра, тем меньшего диаметра труба должна быть установлена. И таких ступенчатых установок может быть более трех.
  • С кондуктором. Обычно такую конструкцию скважины на воду используют в тех случаях, если на участке присутствуют плывуны. Это насыщенный водою грунт, обычно песчаный. Он подвижный, поэтому может нанести деформацию обсадной трубе, что станет причиной вывода скважины из строя. Кондуктор – это труба большого диаметра (800-1200 мм), которая устанавливается на толщину слоя плывунов. Она стальная с большой толщиною стенки, так что выдержит достаточно приличные нагрузки. Нередко кондуктор используют в качестве кессона, благо диаметр трубы это сделать позволяет.

Двухтрубная обсадка

Схема скважины артезианской одна из самых сложных. Своими руками ее не пробурить, слишком большая у нее глубина. Плюс, приходится проходить буром твердые пласты, вручную этого не сделать. Здесь требуется спецтехника и опыт специалистов.

Внимание! Стоимость услуг бурения артезианской скважины значительна, но пробурив именно ее, можно гарантировать, что загородный дом или несколько домов будут обеспечены чистейшей водой в течение 50 лет, как минимум. При этом скважина будет выдавать до 10 м³/час воды, что хватит не на один дом.

И все же основная масса загородных жителей выбирает песчаные скважины. Они просто дешевле в производстве работ, к тому же ее можно пробурить своими руками. Но у нее есть свои отрицательные показатели.

  • Вода из такой скважины не всегда чистая и пригодная для питья. Придется устанавливать систему водоподготовки, а это почти такие же затраты, как бурение артезианской разновидности.
  • Песчаный водоносный слой маломощный, из него можно получить максимум 4-5 м³/час.
  • Прослужит она не более 15 лет. И нет гарантии, что на участке найдется еще место, где можно будет пробурить скважину на песок. А если у соседей пробурена точно такая же скважина, то объема воды водоносного пласта может не хватить и на 5 лет.

И хотя строение скважины на песок гораздо проще, специалисты рекомендуют организовывать водозабор из артезианской.

Схема артезианской скважины

Водоснабжение из скважины

Схема водоснабжения из скважины также не отличается особой сложностью. В нее входит несколько видов оборудования, которые выполняют только им присущие функции.

  • Насос.
  • Кессон.
  • Оголовок.
  • Гидроаккумулятор.

Скважинный насос

Насос

Конечно, основным элементом скважины на воду является насос. Как уже было сказано выше, он разделяется на глубинный и поверхностный. Если выбирается для откачки воды первый вариант, то диаметр обсадной трубы подбирается по диаметру насоса. Но в свою очередь данный размерный показатель будет зависеть от мощности прибора. Поэтому сначала подбирается мощность насосного агрегата, зависящая от требований потребления воды, которые устанавливает хозяин загородного дома. По мощности выбирается диаметр, а уже в последнюю очередь подбирается сечение обсадной трубы.

Внимание! Зазор между глубинным насосом и стенками обсадки должно составлять 2-4 см.

Необходимо отметить, что глубинные насосы разделяются на скважинные и погружные. Второй вариант является бюджетным, но маломощным.

Его чаще всего используют для подачи воды наружу из колодцев. Если скважина имеет небольшую глубину до 15 м, а требования к объему подаваемой воды не жесткие, то можно использовать именно эту разновидность. Скважинные насосы по всем параметрам и показателям лучше погружных.

Если принято решение использовать поверхностный насос, то в основном его подбирают по мощности. В данном случае зависимости мощностного показателя и диаметра обсадной трубы нет. Потому что в скважину будет опускаться шланг, его диаметр в пределах 18-50 мм, что меньше диаметра любой обсадной трубы.

Поверхностный насос

Кессон

Обычно кессоны устанавливаются для того, чтобы оградить скважину от погодных нагрузок, подпочвенных вод, расположенных близко к поверхности земли, и замерзания. Плюс ко всему кессон может использоваться в качестве технологического помещения. То есть, в него можно установить гидроаккумулятор, электрические блоки управления и автоматики насоса, обратный клапан.

В строении скважины кессон играет немаловажную роль, это видно из его назначения. Но не всегда этот защитный резервуар используют. За счет него можно сократить расходы, сделав своими руками что-то похожее на защитный утепленный блок, построенный из обычных строительных материалов: кирпича, досок и утеплителя. Такой блок закрывается скатной утепленной съемной крышкой, что позволяет провести обслуживание и скважины, и поверхностного насоса, и гидроаккумулятора.

Кессон

Оголовок

Элемент, который отвечает за санитарное состояние самой скважины. Он собой закрывает плотно вход обсадной трубы, так что можно гарантировать, что ни мусор, ни подпочвенные воды, ни атмосферные осадки в скважину не попадут. При этом оголовок является несущим элементом. На него подвешивается скважинный насос, через него пропускаются шланг для откачиваемой воды и электрический кабель, питающий током насос.

Многие игнорируют оголовок, закрывая ствол скважины различными предметами. К примеру, отрезанной пластиковой бутылкой. Делать этого нельзя. Не нужно экономить на этом устройстве, стоит он недорого, но это гарантия герметичности скважины. И когда разговор заходит о конструкции скважины на воду, то в том числе подразумевается и установка оголовка.

Оголовки

Гидроаккумулятор

Сегодня в схему подключения скважины обязательно устанавливается гидроаккумулятор. Хотя еще совсем недавно обходились и без него, устанавливая любой резервуар, в который закачивалась вода из скважины, где она отстаивалась. В резервуаре создавался определенный объем воды, который использовался на случай отключения подачи электричества, за счет чего останавливался насос.

Но чтобы из такого резервуара вода подавалась в водопроводную систему дома, требовался дополнительный насос, или резервуар приходилось устанавливать в чердачном помещении. Его высота установки создавало давление в водопроводной сети. Такая схема подключения скважины была достаточно сложной и не эффективной.

Гидроаккумулятор решил данную проблему. Эта металлическая емкость внутри имеет резиновую оболочку, в которую и закачивается вода из скважины. Между стенками резервуара и оболочкой закачен воздух под определенным давлением. При закачивании воды в резиновую оболочку, она расширяется, что приводит к увеличению давления воздуха. Если электроэнергия отключена, насос не работает, но воздух под давлением давит на оболочку, а та в свою очередь на воду. Так создается напор внутри водопроводной системы дома.

Гидроаккумулятор

Все элементы, входящие в схему водоснабжения из скважины, могут располагаться внутри кессона или внутри дома в специально отведенном помещении. Кстати, это может быть и подвал. Главное, чтобы температура внутри этого помещения не опускалась ниже ноля.

Дополнительные элементы

Есть несколько элементов, которые обеспечивают удобство эксплуатации скважины.

  • Обратный клапан, который сдерживает обратный ток воды из водопроводной системы. Он обычно начинает работать, когда останавливается насос.
  • Кран для прокачки. Его используют только, если появилась необходимость откачать мутную воду из скважины. Обычно это случает на первом этапе эксплуатации, и если водоносный слой за счет межсезонья снизил свой уровень. В такие моменты насос может выкачать основной объем воды, и со дна начинает подниматься ил. Как только уровень поднимется, в первую очередь надо будет откачать мутную воду.
  • Манометр, который контролирует давление воды в водопроводной трубе. Он обычно связан с реле, которое отключает или включает насос при повышении или падении давления соответственно.

Элементы водопроводной сети в подвале дома

Казалось бы, что схема скважины не такая уж и сложная. Но из описания видно, что состоит она не только из труб и насоса. Чтобы гарантировать полное соответствие локальной водопроводной сети центральному водопроводу надо обязательно использовать все вышеописанные элементы. Без них нельзя говорить о современном водопроводе, как таковом.

конструкция, схема и принцип работы скважины на воду

Конструкция скважины на воду напрямую влияет на срок службы источника. Правильный подбор и установка оборудования обеспечит долгую и бесперебойную работу системы. Мы расскажем, как подобрать обсадные трубы и фильтры для разных типов источников.

Виды водоносных горизонтов в Московской области

В Подмосковье можно найти 3 вида водоносных горизонтов.

Грунтовые воды

Ближе всего к поверхности залегают грунтовые воды. На этот слой раньше своими руками копали колодцы. Первый водоносный слой дает мало воды, и качество жидкости плохое. Она загрязнена химикатами, тяжелыми металлами и органическими отходами.

Межпластовые воды

Еще глубже залегают межпластовые воды. Они находятся между двумя пластами породы, которая плохо пропускает жидкость. Качество воды лучше, чем в первом слое. Но жидкость может быть загрязнена металлами и солями.

Артезианский слой

Напорный или артезианский слой находится между двумя водонепроницаемыми породам. В нем жидкость находится под давлением. Когда буровая машина пробуривает верхний пласт, жидкость поднимается по стволу.

Напорные скважины на воду обладают высокой продуктивностью. Они могут давать до 5000-7000 литров за час. Источник питания горизонта находится за десятки или сотни километров от устья. Качество жидкости очень хорошее.

Таблица глубин водоносных горизонтов в Подмосковье

В таблице приведена средняя глубина залегания 3 видов водоносных горизонтов:

Тип водоносного горизонтаНа какую глубину пробуривать
Грунтовыйот 1 до 5 м
Межпластовый безнапорныйот 12 до 25 м
Напорныйот 30 до 100 м (максимум до 450 м)

Мы рекомендуем использовать для добычи воды напорный горизонт. Напорные скважины могут работать до 50 лет. Напорный горизонт дает воду, в составе которой почти нет мелкодисперсных частиц. Обсадная колонна не будет заиливаться, даже когда система простаивает.

Прочие виды источников часто заиливаются, быстро исчерпывают свой ресурс. Они будут служить максимум 12-15 лет. Исключением являются только скважины на глубокий песок (песчаник). Они могут служить до 20-25 лет.

Грунтовые и межпластовые воды сильно загрязнены. Воду из некоторых источников опасно пить, ее можно использовать только для технических целей. Напорные источники дают воду хорошего качества. Иногда ее можно пить без дополнительной очистки.

От чего зависит конструкция водоносной скважины

Устройство скважины состоит из нескольких основных элементов:

  1. Ствол. Вертикальная полость, в которую ставится обсадная колонна.
  2. Обсадные трубы. Трубы из металла или пластика, которые удерживают стенки шахты.
  3. Скважинный кондуктор. Он защищает трубы при бурении на сложных грунтах.
  4. Устье. Устьем называется верхняя часть трубы, которая остается на поверхности.
  5. Забой. Нижняя часть шахты, где на трубы устанавливаются скважинные фильтры.
  6. Статическое зеркало. Глубина, на которой останавливается водяной столб после подъема.
  7. Перфорированный фильтр — это элемент конструкции, который не дает крупным и мелким песчинкам попадать в ствол.

Конструкция обсадных труб и фильтров зависит от водоносного горизонта, на который проводится бурение. Далее мы расскажем, какое оборудование применяют для каждого вида источников.

Что такое абиссинская скважина-игла

Абиссинские скважины берут воду из межпластового ненапорного слоя. Средняя глубина ствола: 12-15 метров. Устройство конструкции требует установки трубы малого диаметра: не более 50-70 мм. Из-за узкого ствола подобная конструкция называется иглой.

Характеристики абиссинских источников:

  • При бурении машина проходит сквозь песок и гравий.
  • Дебит: 300-500 литров за час.
  • Возможно устройство иглы в подвале жилого здания.
  • Бурение абиссинской иглы занимает 1 день.
  • Для работы используют малогабаритную буровую машину.
  • Возможно создание иглы по ударно-канатному принципу.
  • Срок эксплуатации: до 10 лет.

Абиссинскую иглу можно использовать для летнего снабжения участка. Тогда оборудование нужно будет консервировать на зиму и запускать весной.

Абиссинские источники подходят для полива растений. Но для стабильного водоснабжения они не подходят. Слишком короткий срок службы и маленький дебит.

Конструкция абиссинской скважины иглы

При бурении создается шурф, в который забивается обсадная колонна. Обсадная труба изолирует ствол от попадания дождевой и талой воды. На нижней части трубы располагается копьевидный наконечник с фильтром. Фильтровая зона с отверстиями защищена металлической сеткой.

Фильтр не дает песчинкам попадать в иглу. Длина копьевидного наконечника: до 20 см. Колонна собирается из труб длиной 2-3 м. Они крепятся друг к другу резьбовыми соединениями. Места стыков полностью герметичны. В месте выхода обсадной трубы на поверхность иногда заливают бетонный цоколь.

Для подъема воды необходимо установить ручной насос или поверхностный всасывающий насос. В иглу нельзя установить погружное оборудование из-за малого диаметра. Если абиссинская игла должна работать зимой, оборудование следует разместить в теплом помещении.

Что такое скважины на первый песок

Первый водоносный песок находится на уровне 5-30 метров. На большинстве участков бурение на песок проводится за 1 день. Но линзы воды в песке залегают неравномерно. Первые несколько попыток бурения могут оказаться неудачными.

Песчаный горизонт в среднем дает 500 литров за час. Этого количества не хватит для снабжения большого коттеджа. Песчаные источники подходят для дачных домиков, для полива растений на участке. Уровень водоотдачи нестабилен, зависит от погоды и сезона.

Первый песок бывает загрязнен органическими отходами, удобрениями, бактериями, металлами и их солями. Прежде чем пить воду, рекомендуется провести анализ и подобрать систему фильтров. Источник может прослужить 10-15 лет. Но средний срок службы источников: 5-7 лет.

Конструкция песчаной скважины

Устройство песчаных источников проводится по простой схеме. Для многих участков в Московской области характерен разрез грунта:

  1. Плодородный слой почвы.
  2. Суглинок.
  3. Серая глина.
  4. Водоносный песок.
  5. Черная глина.
  6. Сухой известняк.
  7. Водоносный известняк.

Обсадная колонна проходит первые четыре слоя и упирается в черную глину. Конструкция состоит из одной трубы. Для песчаных источников подходят трубы нПВХ 125 мм. Фильтр устанавливается в песке. Для фильтрации воды применяется галунный фильтр с мелкой сеточкой. Стандартная длина сетки: 1-2 метра. Погружной насос всегда ставится выше фильтра.

Песчаные источники быстро заиливаются, особенно когда ими долго не пользуются. На фильтре скапливаются частицы песка. Самые мелкие песчинки проникают сквозь сетку и попадают внутрь ствола. Для защиты от песчинок фильтр осыпают снаружи щебнем или гравием. Но эта мера лишь замедляет процесс.

Чем отличаются скважины на первый песок и глубокий песок

В некоторых районах Московской области есть глубокий песок или песчаник. В нем также залегает питьевая вода, которую можно добывать. Средняя глубина залегания песчаника: 40-80 метров.

Прежде чем попасть в песчаник, вода проходит песок и глину. Они выступают в роли природного фильтра, который очищает воду от загрязнений.

Бурение на глубокий песок проводится в тех районах, где напорный горизонт залегают слишком глубоко (100 и более метров). Выбрав этот слой для добычи воды, можно сэкономить на работах.

Скважины на песчаник дают воду 20-25 лет. Качество воды хорошее, но анализы могут показать избыток солей жесткости. Эта проблема легко решается установкой фильтров.

При бурении на песчаник применяются те же способы обсадки, что и при бурении на известняк.

Что такое артезианские скважины

Напорный горизонт залегает между двумя пластами известняка. После вскрытия горизонта вода поднимается по стволу. Если давление внутри ствола сильное, она может дойти до поверхности и выплескиваться наружу. Такие источники называют самоизливными.

Преимущества бурения напорной скважины:

  • Источник будет давать воду минимум 50 лет.
  • Напорный горизонт дает до 5000-7000 литров за час.
  • Уровень водоотдачи всегда стабилен.
  • Хорошее качество добытой воды.
  • Один источник может обеспечить несколько домов.
  • Низкая себестоимость одного литра.
  • Вложения в источник окупятся за время его эксплуатации.

Для напорных систем подходят насосы, работающие по погружному принципу. При обустройстве устанавливается оголовок, адаптер или кессон.

Варианты конструкции артезианской скважины

Однотрубная конструкция. Устанавливается одна труба с открытым стволом. Мы устанавливаем трубы нПВХ 125 мм. Вариант для почвы, легко поддающейся обработке.

Двухтрубная конструкция. Ставятся две обсадные трубы: внутренняя — пластиковая и наружная — металлическая. Вариант для грунта с сильными подвижками слоев.

Однотрубная конструкция с кондуктором. Кондуктор ставится на обсадную трубу при прохождении сыпучих пород или плывунов.

Двухтрубная конструкция с кондуктором. Вариант установки труб для сложных грунтов: сыпучие породы, плывуны.

Простая телескопическая конструкция. Состоит из нескольких моделей обсадных труб разного диаметра. При погружении широкие трубы сменяются более узкими трубами. Вариант служит для прохождения валунов, супесей, твердого известняка.

Сложная телескопическая конструкция. Диаметр обсадных труб сужается дважды. Вариант для труднопроходимых валунов или сыпучих пород.
