Байпас в системе отопления - зачем нужен, как работает + установка

Невозможно себя чувствовать комфортно даже в очень красиво оформленном доме, если в нем холодно. Поэтому первоочередной задачей любого домовладельца является устройство эффективной системы отопления. Причем, она должна обеспечивать создание именно приятного микроклимата в помещениях, поскольку ситуация, когда «нечем дышать» от жары не менее неприятна, чем и холод в доме. Способ избежать всех этих отопительных «крайностей» придуман уже очень давно. Инженерами разработано такое простое, но очень практичное устройство, как байпас в системе отопления. Именно с его помощью можно очень точно регулировать подачу теплоносителя в радиаторные батареи, если речь идет о водяной отопительной системе.

Что такое байпас?

Наверное, каждый уважающей себя мастер по монтажу отопительных систем обязательно поясняет клиентам, что такое байпас с точки зрения простого обывателя. А, как известно, повторение – мать учения, поэтому и мы буквально в двух словах охарактеризуем этот важный конструкционный элемент отопительной системы.

Байпас – это перемычка в виде отрезка трубы, которая устанавливается между прямой и обратной проводкой обычного радиатора отопления. Поперечный диаметр байпаса на один калибр должен быть меньше диаметра труб подводки. Как правило, для устройства байпаса используют трубу на полдюйма.

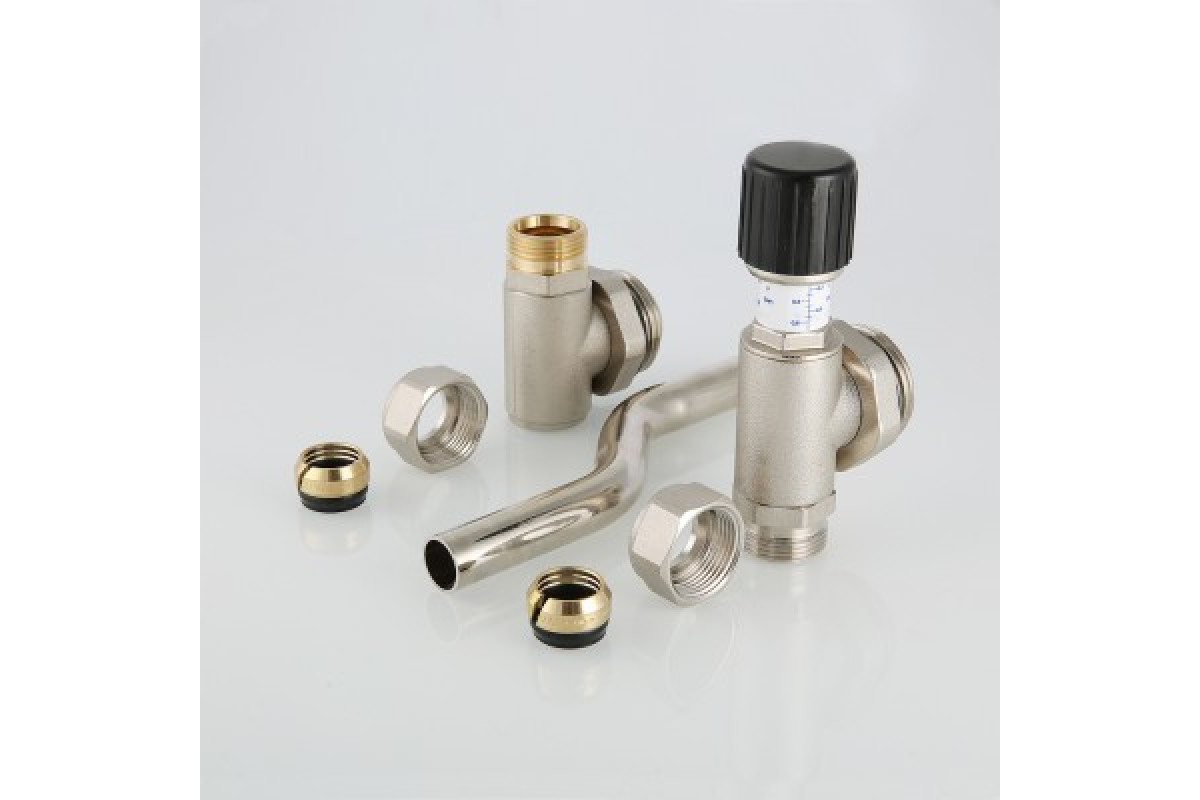

Такой байпас можно купить в любой магазине, причем недорого

Примеры использования байпаса

Пример #1 — регулировка теплоносителя

Функциональным предназначением байпаса является возвращение в стояк избытка теплоносителя из батареи отопление, когда посредством ручного или автоматического терморегулятора изменяется его количество. Другими словами через байпас теплоноситель транспортируется параллельно запорной и регулирующей арматуре. Без наличия этого элемента невозможно производство ремонта батареи, когда отопительная система находится в рабочем состоянии. Также байпас ускоряет процесс наполнения или опорожнения системы.

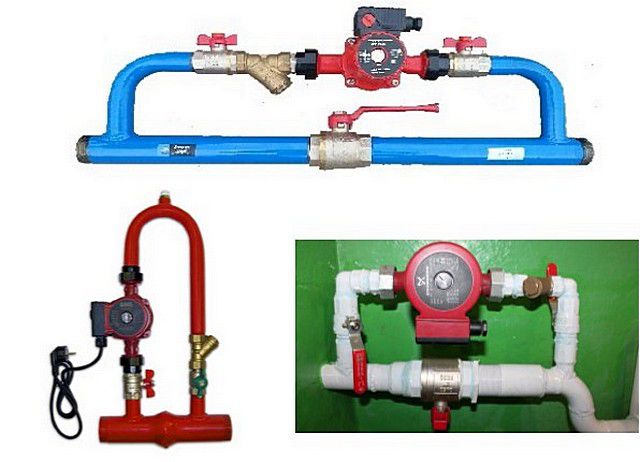

Вот таким образом байпас может быть внедрен в отопительную систему

Пример #2 — работа системы без электричества

Монтаж байпаса в систему отопления особенно актуален при устройстве современных отопительных систем, подразумевающих использование циркуляционных насосов. Люди, впервые сталкивающиеся с монтажом отопления, часто задают вопрос мастерам или консультантам в магазинах: «Как система будет работать, если пропадет электричество?». Ведь все привыкли, что стандартный напольный котел, эксплуатируемый в былые годы, не был связан с электричеством. А оснащение отопительной системы циркуляционным насосом делает ее энергозависимой.

Вот именно, в таких ситуациях и приходит на выручку байпас. Его роль при этом очень проста – в момент отключения электроэнергии в сети, потребитель должен перекрыть краны подачи теплоносителя на насос и открыть кран на центральной трубе. Кстати, это может произойти в автоматическом режиме, если использован байпас с клапаном. Эти простые манипуляции переводят отопительную систему в режим естественной циркуляции.

Установка приборов на байпасе должна выполняться по направлению к теплоносителю в такой последовательности:

  • фильтр;
  • обратный клапан;
  • циркуляционный насос.

Важно заметить, что введение байпаса в стояк возле циркуляционного насоса должно выполняться с задействованием запорных клапанов. А сам элемент лучше установить горизонтально. В этом случае система будет защищена от скопления воздуха.

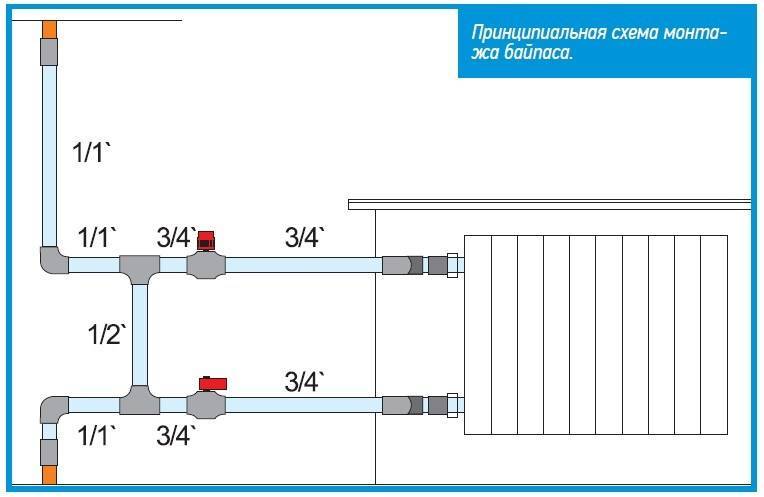

Схематические изображение обводной трубы, вмонтированной в отопление

Пример #3 — реанимация однотрубного отопления

Да, однотрубная система отопления на сегодня является морально устаревшей, но ее еще довольно часто можно встретить в зданиях советской постройки. Причем, бывают такие чудеса, когда подобное отопление функционирует очень эффективно и в квартирах зимой, просто жарко. Исправить ситуацию также поможет установка байпаса. В этой работе в принципе ничего сложного нет, но все же стоит соблюсти некоторые условия:

  • Байпас должен располагаться на максимальном удалении от вертикального участка трубы, то есть как можно ближе к батарее.
  • Обводную трубу можно изготавливать непосредственно на месте монтажа – потребуются труба, тройник и производство сварочных работ. А можно такой элемент приобрести в готовом виде и выполнить монтаж на резьбовых соединениях.
  • Входное отверстие радиатора и байпас должны быть разделены регулировочным вентилем или радиаторным терморегулятором.

Установив такой прибор вы получите банальный «регулятор температуры в доме».

Влияние обводной трубы на энергозатраты

Установка байпас однозначно положительно отразится на сокращении расходов энергоносителя. Если сравнивать работу отопительной системы с задействованием замыкающего участка и обычной проточной, то первая будет характеризоваться уменьшением объема подаваемого в батарею теплоносителя на 30-35%. Это значит, что теплоотдача радиатора уменьшится в пределах 10%.

На практике эти изменения не выглядят кардинальными, если действительно система отличается переизбытком тепла. Кроме того, если типоразмер батарей отопления подобран правильно, то существует определенный запас эффективности, а это те же 10-15%.

Вот и получается, что такая простая, даже примитивная на первый взгляд деталь, как байпас является универсальным инструментом для создания в доме приятной среды обитания, притом, что счета за потребление энергоносителей будут радовать домовладельцев небольшими суммами.

Оцените статью: Поделитесь с друзьями!

функции байпаса в отопительной системе, типы насосов и байпасы, установка байпаса

Байпас представляет собой обводную линию, по которой может проходить вода.

В нашей статье рассмотрим, для чего применяют байпас, а также функции и правила установки устройства.

Содержание:

  1. Функции байпаса в отопительной системе
  2. Типы насосов и байпасы
  3. Установка байпаса
  4. Байпас в котельной
  5. Особенности байпасов

Функции байпаса в отопительной системе

Байпас представляет собой трубопровод, который используется для протока воды в обход какого-либо участка магистрали.

В отопительной системе его устанавливают в следующих местах:

  1. В водяных теплых полах его устанавливают на распределительном коллекторе.
  2. В однотрубной системе отопления устанавливают байпас на радиатор в качестве перемычки.

Независимо от того горизонтальная или вертикальная схема отопления у вас устроена отдача тепла от одной батареи влияет на следующую и т.д. Если байпас отсутствует в системе, то максимальное количество тепла будет в первом радиаторе, а в последующие будет подаваться все меньшее количество.

Для того чтобы избежать такой ситуации необходимо возле каждой батарей подающую и обратную трубу соединить перемычкой. А она в свою очередь направляет определенное количество носителя тепла в обход батареи.

При помощи байпаса одинаковое количество тепла будет распределяться по всем радиаторам отопления.

Еще байпас необходим для обслуживания и проведения ремонта системы. В том случае если необходимо отсоединить и снять прибор отопления, то можно перекрыть два крана, которые установлены на входе и выходе носителя тепла. В таком случае вода пойдет в обход через перемычку.

В системе водяного теплого пола функции байпаса отличаются. Обводная линия является частью узла трехходового клапана. Функцией узла является нагрев носителя тепла до требуемой температуры. А он попадает в греющие контуры теплого пола.

В контурах температура не может быть больше 45°. А в подающей магистрали она может достигать 80°.

При обычной работе горячая вода из системы поступает к полу в небольшом количестве. А остальная часть носителя тепла проходит через байпас и смешивается с холодной водой из коллектора. А затем возвращается к котлу. Так как в коллекторе и магистрали большая разница температур, то байпасная линия работает постоянно. Поэтому без байпаса невозможно нормальная работа системы водяного теплого пола.

Типы насосов и байпасы

При устройстве данного прибора нужно обратить внимание на тип насоса, который используется в системе отопления. Устанавливается узел на главную магистраль.

Насосы выделяют двух видов:

  1. «Мокрый». В таком типе роторная крыльчатка устроена в воде. Насос мокрого типа можно устанавливать на обратной и подающей трубе.
  2. «Сухой». Ротор в таком насосе не контактирует с теплоносителем. Недостатком насоса сухого типа является шум при работе. Поэтому использовать его желательно в котельной с хорошей звукоизоляцией. Устанавливать узел можно на обратном трубопроводе.

Установка байпасов

Устанавливать перемычку в однотрубной системе можно в процессе устройства отопительной системы для ее качественной работы.

Устройство байпаса несложный процесс. Установить байпасную линию с циркуляционным насосом самостоятельно можно после изучения схемы, а также необходимо приобрести самый простой комплект инструментов. А также для простоты монтажа рекомендуется приобретать готовый узел в сборе. Тогда не придется собирать каждую деталь отдельно.

Байпасы устанавливают также на полотенцесушителях. Процесс монтажа не составит труда. Для установки потребуется купить отводы, краны, тройники, а также для соединения можно использовать металлопластиковые трубы.

Байпас в котельной

Для обвязки отопительных котлов иногда необходима обводная линия. Рассмотрим случаи, когда необходима ее установка:

  • В твердотопливных котлах для организации малого контура циркуляции.
  • Для насоса как байпас.

На обходной трубе часто устанавливают насос. И причем не всегда это необходимо. Однотрубная и двухтрубная отопительная система с принудительной циркуляцией не сможет работать без насоса. Поэтому для того чтобы вода протекала по прямой линии необходим байпас.

А в системе с естественной циркуляцией повышается эффективность работы. Для этого устанавливают байпас с обратным клапаном на прямой. При непредвиденном отключении электричества произойдет автоматическое переключение на естественное движение воды.

Байпас часто устанавливают в твердотопливном котле. Он позволяет теплогенератору нагреться до 50оС для того чтобы избежать коррозии на стальных стенах топки.

До тех пор пока теплоноситель не нагреется до нужной температуры, клапан не будет пускать холодную воду из системы в котел. Затем клапан открывается и пропускает холодную воду и происходит ее смешивание с горячей. В таком случае на стенках топки не будет образовываться конденсат, а, следовательно, не будет образовываться коррозия.

А также байпас необходим в водоснабжение. Если необходимо провести ремонт или замену полотенцесушителя в ванной комнате. Без байпаса это сделать будет проблематично. В многоэтажном доме вы создадите множество неудобств. Поэтому рекомендуется заранее установить перемычку при устройстве нагревателя.

Особенности байпасов

У байпасов можно выделить некоторые особенности:

  • При монтаже байпаса необходимо обратить внимание на диаметр узла. Он должен быть меньше, чем диаметр подводящего трубопровода;
  • Для устройства байпаса лучше всего использовать гайки-американки. Они позволяют быстро разбирать вентили и насос в случае проведения какого-либо ремонта;
  • Для того чтобы избежать завоздушивания в системе узел можно устанавливать только по горизонтали;
  • Необходимо установить заглушки в верхней и нижней части трубы;
  • Узел можно изготовить своими руками. Для этого необходимо приобрести тройник, кусок трубы и сварочный аппарат. Но также можно купить готовые элементы и при помощи резьбовых контактов их собрать;
  • Необходимо установить терморегулятор или регулировочный кран между отверстиями байпаса и входа батареи;
  • Устанавливать байпас нужно рядом с радиатором, но подальше от стояка. Самое подходящее место будет там, где температура не очень большая. А также срок службы байпаса уменьшится, если его установить рядом с отопительным котлом;
  • Особую муфту необходимо устроить на обходную трубу. Это необходимо для ее легкого снятия по резьбе во время ремонта.

Если самостоятельно установить байпас вы не можете, то можно пригласить специалиста. При правильной установке байпаса вы заметите существенную выгоду.

Читайте также:

что это такое и какова польза от его присутствия

Качественная система отопления в доме очень важна в условиях отечественного климата. Установка отопительной системы позволяет поддерживать температуру на заданном уровне, даже если за окном мороз или осенняя слякоть. С каждым годом на рынке появляются все новые системы для обогрева жилищ, отличающиеся более высокой эффективностью и усовершенствованной конструкцией. Но практически в каждом варианте этого оборудования присутствует байпас. Что это такое и зачем нужен этот узел?

Байпас выступает как основной элемент регулировки температуры в батареях. Этот узел представляет собой перемычку, которая сделана в виде трубы. Установка производится между прямой и обратной трубами отопительной магистрали. Посредством байпаса осуществляется регулировка теплоносителя в радиаторах. При выборе байпаса очень важно понимать особенности его работы и то, насколько он подойдет к вашей системе отопления.

Байпас: что это такое?

Основное назначение этого элемента отопительной магистрали – возвращение в стояк батареи лишнего теплоносителя. Проще говоря, посредством этого элемента обеспечивает транспортировка воды до регулирующей запорной арматуры.

  • При отсутствии этого устройства намного труднее осуществлять ремонт батареи в периоды, когда система находится в рабочем состоянии.
  • Установка этого элемента позволяет обеспечить работоспособность отопительной магистрали в периоды отсутствия электричества (если ваша отопительная система связана с электрокотлом).

Если в доме произошло отключение электроэнергии, то необходимо перекрыть краны, посредством которых осуществляется подача теплоносителя в насос, а потом открывается кран на центральной трубе. Если в отопительной магистрали использовать байпас с клапанами, вам не придется перекрывать краны вручную. Этот процесс будет происходить в автоматическом режиме.

Разновидности байпаса:

  • с обратным клапаном;
  • без клапана.

Байпасы, которые снабжены обратным клапаном, используются для циркуляционного насоса в отопительной магистрали. Их применяют, когда в этом возникает необходимость. При включении насоса происходит открывание клапана, и, в условиях повышенного давления, происходит пропуск теплоносителя. При выключении насоса происходит закрытие клапана. Отметим, что клапан закрывается в автоматическом режиме. Если получилось так, что на байпас попала окалина, то это может привести к тому, что он потеряет работоспособность.

Используя в составе отопительных магистралей байпас без клапана, можно выполнять работы в одной части системы без необходимости её полного отключения. Установка насосного оборудования без клапана позволяет осуществить подключение к системе отопления в том месте, где отсутствовал радиатор.

Автоматический байпас

Если вы решили установить в свою систему отопления автоматический байпас, то необходимо выбирать этот элемент с тем расчетом, чтобы он был на один размер меньше, чем труба стояка. Если не придерживаться этого правила, после установки прекратится циркуляция теплоносителя. Это произойдет по причине того, что гидравлическое сопротивление батареи будет больше, чем в байпасе.

Отметим, что установка автоматической модели должна производиться вместе с циркуляционным насосом. В такой связке они работают в автономном режиме даже в тех случаях, когда происходит отключение электроэнергии. Их работа осуществляется за счет естественной циркуляции.

Установка байпаса

Установку байпаса в отопительной магистрали лучше не проводить своими силами. Эти работы должны выполнять квалифицированные специалисты. Они смогут качественно установить этот элемент системы отопления. После установки мастера выполнят проверку системы на брак, а если имеются дефекты и протекание, то устранят их.

Установка байпаса должна производиться как можно ближе к радиатору и, одновременно, как можно дальше от стояка. Если в этом есть необходимость, то после установки байпаса можно смонтировать дополнительный кран. Благодаря ему будет обеспечена полноценная циркуляция теплоносителя при помощи радиатора, а не за счет байпаса.

Помимо основных функций этот элемент еще может выступать в качестве терморегулятора. С его помощью можно осуществлять регулировку уровня горячей воды. Установка прибора выполняется в направлении движения теплоносителя.

При выполнении монтажных работ сначала производится установка фильтра. Затем выполняется монтаж обратного клапана. И, в самом конце работы, производится установка циркуляционного насоса. Если вы твердо решили выполнить установку байпаса, то не стоит покупать самые дешевые устройства. Прежде всего, этот элемент системы отопления должен быть качественным и надежным. Обратите внимание на следующие параметры:

  • товар был сертифицированным – продавец должен предоставить сертификат соответствия;
  • поры в местах сварных швов должны отсутствовать;
  • при откручивании соединений с резьбой не должно возникать затруднений.

Байпас в системе отопления

На участках отопительной системы, где диаметр труб сужается и сокращается скорость потока, можно установить шаровые вентили. Если говорить об их конструкции, основными элементами в ней являются корпус и металлический шар. Последний имеет отверстие определенного диаметра. Установка такого вентиля исключает снижение просвета при его открытии.

Если шаровой вентиль потерял работоспособность, его сразу нужно заменить на новый, поскольку ремонту он не подлежит. В том случае, если шаровые вентили эксплуатируются в течение продолжительного срока, может произойти их закипание. Во избежание этого в течение всего времени использования необходимо проворачивать эти элементы арматуры.

Сокращение затрат на электричество благодаря байпасу

Установка байпаса нужна не только для того, чтобы система отопления полноценно работала, но и для снижения затрат на электричество. Если провести сравнение работы системы отопления проточного и замыкающего типа, то последняя будет отдавать теплоносителя на 33% меньше, а у радиатора теплоотдача уменьшится на 10%.

Используя байпас в системе отопления, можно значительно сократить затраты на электричество и при этом обеспечить теплую атмосферу в частном доме.

Особенности использования байпаса

В конструкции современных систем отопления имеется встроенный насос, который может работать и без байпаса, но все же устройство в частных домах таких систем отопления дает владельцу определенные преимущества:

  • обеспечивается эффективное распределение воды по радиаторам. Необходимость в насосе возникает в том случае, если отопительная магистраль включает большое количество батарей, а трубы имеют большую протяженность;
  • неточность уклона труб во время прокладки никак не влияет на параметры работы таких систем отопления;
  • скопление воздуха в системе отопления не оказывает отрицательного влияния на ее работу.

Ранее системы отопления в частных домах монтировались без насоса. Сейчас можно в такую систему установить насос и обеспечить повышение качества работы без замены остального оборудования.

Плюсы применения байпаса

Присутствие в составе систем отопления байпаса помогает справиться со многими проблемами в процессе эксплуатации:

  • ошибками, которые были допущены при устройстве системы;
  • отсутствием нормальной циркуляции теплоносителя в системе отопления.

Установка перемычки возможна на радиаторы, но в этом случае использовать их можно только в однотрубной системе отопления. Монтаж байпаса выполняется между проводящей и обратной трубой. После этого появится возможность регулировки нагревания радиатора.

Заключение

Если вы обустраиваете систему отопления в собственном доме, следует подумать об установке байпаса. Он является важным элементом и должен присутствовать в каждом доме. Устройство помогает регулировать температуру радиатора отопления. Также оно позволяет удалить из батареи излишнее количество теплоносителя в стояк.

Если возникла необходимость в ремонте участка системы отопления, то без этого элемента просто не обойтись. Приобрести байпас можно в любом магазине. А вот его установку следует доверить профессионалам. Они смогут выполнить качественный монтаж и проверить работоспособность системы по завершении установочных работ.

Оцените статью: Поделитесь с друзьями!

Байпас в системе отопления

Что такое байпас

Точный перевод с английского простого термина «bypass» обозначает перенаправление в обход основной магистрали или трубопровода. Фактически это просто обводная труба, позволяющая обойти какой-то проблемный участок или узел. В системе отопления дома байпасная труба играет роль не менее важную, чем предохранительный клапан или батареи.

Зачем нужен обводная байпасная труба? Ремонт гидравлических узлов системы отопления всегда был сопряжен с большими вспомогательными работами, а ремонт отопления в зимний период зачастую превращался просто в пытку. Поэтому сервисные мастера, специализирующиеся в ремонте насосов и узлов системы отопления дома, рекомендуют использовать конструкцию для всех батарей и котла, если таковой в доме имеется.

Разновидности байпаса

Специалисты, используя термин байпас в отоплении дома, чаще всего подразумевают перемычку главного насоса системы индивидуального обогрева жилья. В реальности байпас используется немного шире в следующих вариантах:

  • Перепускная труба, позволяющая отключить из гидравлического контура труб неработающий циркуляционный насос котла индивидуальной системы отопления;
  • Устройство, дающее возможность вывести из системы отопления и не использовать при работающем отоплении любой узел системы – аккумулятор тепла, сушилки, батареи отопления.

Совет! Байпас является незаменимым инструментом, особенно в случаях нестабильного электропитания, или если батареи отопления находятся в аварийном состоянии.

В последнем случае прорыв свища на радиаторе может привести к затоплению соседей этажом ниже в многоквартирном доме. Байпасная магистраль, особенно в исполнении с обратным клапаном, позволит предотвратить большие неприятности.

Практические конструкции байпасной трубы

Несмотря на внешние различия, принцип и устройство байпаса практически идентичны, как для батареи центрального отопления в квартире, так и для электрического насоса, перекачивающего теплоноситель индивидуального отопления дома.

Как не замерзнуть при работающем индивидуальном отоплении

Первое назначение системы байпас в индивидуальном отоплении отнюдь не в повышении экономичности или эффективности отопительных приборов. Байпас, прежде всего, нужен для предупреждения выхода из строя индивидуального котла и разморозки батарей при отключении электроэнергии в следующих ситуациях.

Если у вас в индивидуальной системе отопления стоит малоинерционный котел на природном газе, его работа контролируется и обеспечивается газовой автоматикой и насосом прокачки теплоносителя. При отключении электроэнергии котел и насос остановятся, батареи будут остывать, вплоть до полного размораживания. При использовании твердого топлива остановка циркуляции грозит не только размораживанием радиаторов, а прежде всего перегревом или прогаром теплообменника котла, что нередко случается в условиях частного дома.

Установка байпасной магистрали с обратным клапаном позволяет организовать движение теплоносителя в системе отопления по принципу самотека, когда более тяжелый холодный теплоноситель вытеснял из теплообменника более легкий. Но для этого нужно, чтобы трубы, котел и батареи отопления были приспособлены для работы в условиях естественной циркуляции теплоносителя.

Как работает байпас в индивидуальном отоплении частного дома

Конструктивно байпасная система представляет: перепускную трубу с двумя ручными шаровыми клапанами, посадочным местом под циркуляционный насос и фильтром;

Устанавливается байпас непосредственно на патрубок для входа в котел холодной воды. В штатном режиме работы теплоноситель засасывается работающим циркуляционным насосом и выталкивается в котел для нагрева. При остановке мотора его крыльчатка создает сильное сопротивление потоку жидкости и в отдельных случаях способна даже закупорить трубу. Чтобы организовать полноценное протекание в ручном режиме, перекрываются краны, и поток теплоносителя направляется напрямую.

Для работы байпасного обвода и смены направления потока было бы достаточно одного крана. Чтобы получить возможность демонтировать главный насос, необходим второй кран, который также отсечет его от труб систем отопления.

К такой системе существует два основных требования:

  • Установка магистрали с насосом в верхнем положении для уменьшения завоздушивания линии;
  • Краны для переключения потоков жидкости и патрубки выбираются на четверть дюйма меньше диаметра основной обводной магистрали.
  • Наличие в линии байпаса качественного фильтра для удаления ржавчины и загрязнений.

Автоматический байпас с шариковым обратным  клапаном

В работе байпаса важным является своевременно выполнить переключение, зачастую от этого зависит работоспособность отопительного котла и всей системы. В отличие от байпасной схемы с ручным переключением, автоматический обратный клапан позволяет перенаправить поток за пару секунд. В обычном режиме напор жидкости на выходе из насоса прижимает шарик к седлу клапана, тем самым блокирует поток в обходном канале. При остановке насоса напор исчезает, и рабочий элемент обратного клапана освобождает обходную магистраль для движения жидкости самотеком.

Байпас в системе центрального отопления дома

Система обводного байпасного канала может быть полезной не только в системах индивидуального отопления. Установка прибора может быть выполнена как в двухтрубной, так и в однотрубной системах. Наиболее эффективным байпасная система будет в двухтрубной системе.

Кроме возможности ремонта батарей и всей арматуры системы отопления в доме, байпас позволяет довольно точно регулировать количество горячей воды, перепускаемой через радиатор. Подобные системы работают примерно по одной схеме, как для двухтрубных, так и для однотрубных линий центрального отопления. В современных двухтрубных системах отопления установка и применение байпаса является обязательным требованием СНиП отопления. Это делается для экономии горячей воды в системе отопления. При относительно высокой температуре воздуха на улице и работе батарей на полную мощность в помещении может возникнуть перегрев. Раньше избыток тепла ликвидировали с помощью открытых настежь окон, теперь с целью экономии ресурсов температуру батареи можно снижать байпасом.

К сожалению, подобная регулировка возможна только в одном направлении. Повысить температуру батареи байпасом практически невозможно. Поэтому для однотрубной системы ваша экономия на энергии позволит добавить тепла в квартирах на верхних и нижних этажах.

Байпасный обвод уже стал незаменимым для сушилок в ванных комнатах. В такие теплообменники энергии подается с избытком для поддержания надлежащего температурного режима, поэтому есть необходимость в ручной регулировке нагрева.

Байпасная конструкция  позволяет довольно быстро и эффективно выполнять заполнение системы и удалять воздушные пробки.

Изготовить и установить байпасную трубу можно собственными силами. Обводную линию можно спаять из алюминий-пропиленовой или металлопластиковой труб, добавив пару тройников и кранов для горячей воды.

Общая оценка влияния байпаса на экономию энергии

Наличие байпасной системы в системе индивидуального отопления позволяет экономить электроэнергию, но способ экономии требует реализации специального режима работы циркуляционного насоса. В этом режиме насос включается на 30-60 сек на максимальной мощности. По достижении оптимальных 2-3 м/с мотор отключается, и теплоноситель движется по инерции еще 2-2,5 мин по обходной линии. Общие затраты электроэнергии на привод насоса уменьшаются на 40-50%.

Кроме экономии электроэнергии, котел с байпасной линией потребляет на 10% меньше газа.

Использование байпасной магистрали не является единственным способом организовать отопление в режиме самотека. Основной проблемой является устройство улитки центробежного насоса. В промышленных центробежных насосах уже довольно давно используется конструкция с дополнительным объемом улитки и утопленным рабочим колесом. Такая схема обладает минимальным сопротивлением потоку, и при остановке мотора поток жидкости протекает без потерь.

Заключение

Практичность и полезность байпасной конструкции подтверждена в десятках тысяч установленных приборов. Современные газовые и твердотопливные котлы в обязательном порядке оснащаются приборами обводной линии. Старые котлы переоборудуются с установкой байпасной магистрали, как изготовленной собственноручно, но чаще — промышленного изготовления, с сертифицированными клапаном и датчиком жидкости.

что это такое, для чего нужен, виды, установка

Каждая отопительная система представляет собой сложную конструкцию, которую нужно правильно спроектировать, смонтировать и отладить. Большинство хозяев интересуются всеми важными элементами магистрали, пытаются понять, что такое байпас в отоплении и для чего он нужен, ведь без подробного рассмотрения можно упустить некоторые моменты. Имея определенные знания, получится избежать проблем в момент эксплуатации контура, а не довести дело до аварийно-опасных ситуаций.

Не менее важно для каждого человека обезопасить себя от найма неопытных мастеров, по внешнему виду которых это понять довольно сложно, зачастую такие халтурщики пытаются взять завышенную плату за пустяковую работу.

Чтобы вы были в курсе происходящего, подробно опишу назначение и устройство байпаса, выделю распространенные типы приспособлений и распишу их по отдельности. Существует несколько схем, прежде чем переходить к работе с полотенцесушителем, циркуляционным насосом, радиаторами или теплыми полами, нужно тщательно проработать все важные нюансы.

СодержаниеПоказать

Что такое байпас и для чего нужен

Байпас-это резервный путь движения теплоносителя системы отопления  или ГВС при возникновении аварийного состояния или других ситуаций. Еще проще-это отрезок трубы определенного размера, который вваривается в систему водоснабжения или отопления.

Для реализации работ подбирается самое выгодное для контура место, это должна быть ключевая точка. Инженерное решение можно назвать важным, ведь благодаря ему существенно облегчается ремонт и обслуживание приборов и повышается эффективность отопительной магистрали в доме.

Чтобы снять прибор, нужно лишь воспользоваться перемычкой на батарее отопления однотрубного типа, демонтаж производится без полного слива жидкости с контура, для этого предназначен байпас.

Устройство и принцип работы

Отрезок трубы такого типа мастера между собой называют обводом, который служит для перенаправления теплоносителя в обход какой-либо точки, это может быть:

  1. Радиатор.
  2. Насос.
  3. Разветвление.
  4. Полотенцесушитель.

Зачастую отрезок крепится с помощью пайки или сварки одним концом к трубе, которая входит в магистраль, а другим врезается на отводящий контур. Обязательно устанавливается шаровой кран на байпасе, вентиль или задвижка на усмотрение хозяина жилища. Благодаря таким практичным элементам поток жидкости можно перекрыть полностью или регулировать поступление в определенное приспособление.

Устройство. Фото с сайта: oboiman.ru

Изначально такие обходные трубы использовали для произведения ремонтных работ без прекращения функционирования котла и всей системы отопления в целом. Но по истечении времени элемент стали считать обязательным для оснащения однотрубных магистралей, ему было присвоено название байпас.

На личное усмотрение владельца жилья или заказчика монтируется обводное приспособление в двухтрубную систему, эти манипуляции профессионалы считают необязательными.

Виды перемычек

Существует три типа байпаса, их можно различить по механизмам, отвечающих за запорную функцию, выглядит список так:

  1. Для управления применяется механическое воздействие.
  2. Нерегулируемые, статичные модели.
  3. Элементы, снабженные автоматикой.

Каждый из представленных видов имеет свои особенности, касающиеся конструкции, способы применения также несколько отличаются. Чтобы подробно разобраться во всех мелких моментах и понять, какой нужен байпас, стоит рассмотреть каждый вариант исполнения по отдельности.

С ручным регулированием

Для регулировки в этой ситуации применяется шаровой кран, подобный тип обхода обрел широкую популярность потому, что в момент открытия проходимость трубы полностью соответствует общепринятым требованиям, а при необходимости путь можно без проблем отсечь.

Отсутствие гидравлического сопротивления благотворно сказывается на функционале магистрали, а с помощью дополнительного элемента получится регулировать напор жидкости.

Специалисты советуют обратить внимание на один нюанс, кран на байпасе со временем может прикипеть, чтобы избежать таких негативных последствий, необходимо периодически его проворачивать, не допуская простоя конструкции.

Зачастую тип подключения, который в дальнейшем будет регулировать ручной байпас, используют для подключения батарей в однотрубном контуре или при обвязке циркулярного насоса.

Автоматический

Из известных видов можно выделить:

  1. Клапанный.
  2. Инжекционный.

Подобные агрегаты получится заметить в магистрали гравитационного вида, поскольку для хорошей работы отопления не потребуется установка оборудования, отвечающего за принудительное передвижение теплоносителя. Клапанный тип приспособления служит для предотвращения беспрепятственного движения жидкости в обратную сторону.

Инжекционный байпас

Из недостатков стоит выделить повышенную чувствительность главного элемента к чистоте воды, внести неполадки в процесс циркуляционного насоса с байпасом могут такие неприятные загрязнения как:

  1. Накипь.
  2. Ржавчина.
  3. Металлическая стружка.
  4. Окалины.

Инжекционная модель функционирует по принципу гидроэлеватора, в момент запуска насосного оборудования некоторая часть диффузора патрубка входа заполняется жидкостью, где она ускоряется. В момент разряжения за счет сужения трубы теплоноситель с обхода затягивается и направляется уже с другой скоростью благодаря передаче кинетической энергии.

При выключенном насосе магистраль может плодотворно работать в естественном режиме, вода спокойно проходит через обвод, подобные конструкции намного реже засоряются, это обусловлено отсутствием точно подогнанных деталей.

Нерегулируемый

На такой составляющей системы отопления нет дополнительного оборудования, оно выглядит как обычная обходная труба. Режим становится неуправляемым, жидкость проходит через просвет в магистрали постоянно, подобные элементы были предусмотрены для подключения радиаторов.

В схеме с вертикальной установкой байпаса в системе отопления нужно учесть некоторые нюансы, диаметр сечения обхода должен быть немного меньше трубы контура. Горизонтальный тип врезки потребует соблюдения других требований, ведь горячая вода будет стремиться вверх, перемычку нужно создать с таким же диаметром как магистраль, а патрубок, подходящий к батарее меньшего сечения.

Схемы байпаса в системе отопления

Существует несколько алгоритмов действий, направленных на монтаж байпаса с насосом и без него. Чтобы полностью разобраться в вопросе, нужно уделить внимание расположению обхода и нюансам произведения манипуляций по отдельности для каждого случая.

На радиаторе отопления

Применять элемент в двухтрубных и коллекторных разводках нет необходимости, решение будет максимально эффективным только при реализации однотрубной системы отопления.

Поскольку в последнем типе подключения радиаторы располагаются на магистрали последовательно, то при эксплуатации контура без обходной трубы первая батарея обязательно заберет большую часть тепла на себя и станет очень горячей.

В момент внедрения байпаса на батарее отопления достигается разделение потока на две части, первая уходит в приспособление, а вторая сохраняет температуру воды и поступает на выход, чтобы донести энергию до следующих приборов цепи.

На полотенцесушитель

Если мыслить рационально, то элемент, которым оснащается гигиеническая комната, мало чем отличается от обычной батареи. Одной из важных задач будет организация прохождения теплоносителя в обход конструкции, ведь в момент поломки нужно отсечь перемычку полотенцесушителя для его ревизии, в этом помогут краны.

При возникновении повышенного давления этот момент можно быстро отрегулировать, и приспособление в ванной будет защищено от гидроударов, что благотворно отразится на сроке службы.

Для циркуляционного насоса

Применение обхода будет полезным в системе с самотечным движением теплоносителя, где дополнительно вмонтирован циркуляционный насос для разгона потока в принудительном порядке. В момент отключения дополнительного оборудования система сможет продолжить эффективно работать за счет обходного элемента, если установка байпаса произведена правильно, нужно учесть уклон и диаметр трубы.

Закрытые системы отопления также часто оснащают приспособлением, этим достигается единственная цель, снятие насоса без слива воды из магистрали, поскольку в отсутствии прибора, отвечающего за принудительное движение жидкости, контур не сможет работать.

Разводка теплых полов

Часть смесительного узла применяется постоянно, вопрос, как сделать байпас в систему отопления, достаточно важен, ведь водяные теплые полы не смогут продуктивно функционировать. Поскольку жидкость на подаче может подыматься до 80 градусов, а в контуре полов она не должна быть больше 45 градусов, то потребуется внедрение специального узла.

Такие разводки всегда дополняют трехходовым клапаном, который отвечает за дозирование подачи горячей жидкости с котла. Оставшийся поток попадает в перемычку и смешивается с остывшим теплоносителем, возвращаясь для дальнейшего цикла.

С твердотопливным котлом

В этой ситуации специалисты формируют малый контур для циркуляции жидкости, обвод необходимо подключить к подаче и трехходовому клапану обратки другим концом. Специальный элемент в процессе эксплуатации смешивает остывшую воду с горячим потоком из перемычки, на пути к котлу температура теплоносителя остается в пределах 50 градусов.

Если не учесть необходимость такого приема, то холодные массы при попадании в твердотопливный агрегат вызовут образование конденсата на стенках корпуса. Со временем этот эксцесс станет причиной возникновения коррозии и снижению показателя, касающегося срока службы аппарата.

Как установить байпас своими руками на радиатор отопления

Чтобы не допустить ошибок при самостоятельном произведении работ, существует 5 правил как сделать байпас, которых эксперты и мастера советуют строго придерживаться, выглядят они так:

  1. Если речь идет о многоквартирном доме, то перемычка создается без обратных клапанов или запорной арматуры. Единственное, что можно предпринять – это уменьшить сечение на 1 типоразмер.
  2. Чтобы регулировать батареи лучше использовать ручные или автоматические термостаты. Для сетей, которые полностью централизованы, продают специальные полнопроходные типы агрегатов.
  3. Перемычка на насос ставится в обязательном порядке, если речь идет о частной постройке с энергозависимым отоплением гравитационного вида.
  4. При сборке смесительных узлов следует обратить внимание на клапан байпаса, насос должен оказаться именно со стороны выхода, другие варианты исполнения неработоспособны.
  5. Трехходовой вентиль с термоголовкой продуктивно работает только с выносным датчиком для замера температуры.

Разобравшись в том, что такое байпас в отоплении и для чего он нужен, каждый хозяин сможет сделать правильный вывод. Если такие приспособления не установлены, то стоит их предусмотреть, но в процессе монтажа не будет лишним воспользоваться советами опытных мастеров.

Байпас в системах отопления дома

Общий вид устройства

Содержание:

За создание и поддержание в доме или квартире оптимального температурного режима отвечает в первую очередь отопительная система.

Любой человек когда-либо испытывал не комфортные ощущения от того, что в квартире было или слишком жарко, или слишком холодно.

Во избежание возникновения таких проблем следует внимательнейшим образом подойти к процессу установки и дальнейшего обслуживания системы отопления в Вашей квартире.

Если в Вашем случае речь идет о водяной системе отопления, то рациональным решением будет обеспечение регулирования поставки воды в радиаторы. Тогда весьма хорошим выходом станет установка такого узла, как обводной трубопровод или, другими словами, байпаса.

Что такое байпас и для чего его используют

Байпас помогает при съеме радиаторов отопления

Байпас для отопительной системы — это обводной трубопровод, который необходим, прежде всего, для транспортировки теплоносителя параллельно запорной и регулирующей арматурной установки.

Именно без этого элемента невозможно выполнить ремонт отопления без приостановления подачи теплоносителя в трубах. Помимо этого, байпас также может помочь ускорить процесс заполнения и опорожнения водной отопительной системы.

Но самая главная функция байпаса – это регулировка подачи теплоносителя в отопительное кольцо.

Двухтрубная отопительная система изначально предполагает подключения к двум веткам трубопровода:

  • Подающего направления – в данном случае она подает теплоноситель в радиаторные отсеки
  • Обратного направления – тогда она возвращает охлажденный теплоноситель из радиаторных отсеков

Используя подобную схему обогревательного кольца можно с легкостью отрегулировать объем теплоносителя, подаваемого в трубопроводы каждого конкретно взятого отопительного устройства.

В современных приборах это происходит автоматически при помощи встроенных терморегуляторных приборов. На любом современном отопительном устройстве присутствует уникальный терморегулятор, который, срабатывая на изменения в температурном режиме окружающего пространства, самостоятельно подает необходимый объем теплоносителя в радиаторные отсеки.

Необходимо запомнить то, что наличие индивидуального терморегулятора на отопительных устройствах есть обязательным и поэтому является нормативной единицей государственных коммунальных инстанций.

Другой вариант регулирования поставки воды в отопительные трубы, так называемый, механический, состоит в приобретении и установке байпаса. Как и в первом варианте с терморегулятором, байпас также необходимо установить вблизи каждого из радиаторов, принцип действия которого в ручной регулировке поставки воды с помощью запорно-регулирующей арматурной установки.

Важно: В случае если в доме или квартире установлен котел старого образца, то для преумножения показателя коэффициента полезного действия непосредственно его и всей отопительной системы в общем, проводят монтирование циркулярного насоса.

Для этого с помощью газосварки вырезают необходимый определенный участок трубы и монтируют циркулярную установку вместе со всеми необходимыми для стабильной и бесперебойной работы элементами. Неоспоримым плюсом циркулярной установки также является значительное сокращение расходов на обогрев своей квартиры или частного дома.

Байпас и однотрубная система отопления дома

Случаются ситуации, в которых технически устаревшая однотрубная система отопления, функционирует весьма стабильно.

Тогда в жилом помещении возможна довольно жаркая температура, и отопительную систему также необходимо оснащать обводными трубопроводами. Под этим подразумевается установка замыкающих узлов возле каждого из радиаторов.

В жизни это имеет следующие нюансы и особенные детали:

Шаг 1: Производится установка байпаса (обводной трубы), необходимого для поставки воды из подвода (верхнего трубопровода) в отвод (нижний трубопровод). В данной ситуации радиаторный отсек полностью перекрывается и вода (теплоноситель) направляется к соседям по дому. Следует учесть также, что при выборе обводной трубы она должна быть на размер меньше основного трубопровода.

Шаг 2: Выбирая участок, где в дальнейшем будем располагаться обводная труба, необходимо в обязательном порядке позаботиться о том, чтобы он находился максимально далеко от верхнего участка трубы и как можно ближе к самому радиатору.

Шаг 3: Далее устройство монтируется непосредственно на месте предполагаемой установки с помощью либо трубы и тройников, либо методом газосварки. Помимо перечисленных вариантов, обводную трубу возможно приобрести в специализированном магазине стройматериалов либо сантехники.

Шаг 4: В промежутке входного отверстия между обводной трубой и радиатором необходимо обязательно установить вентиль регулировки или же индивидуальный терморегулятор. Зависимо от того, что предпочтет человек, устанавливающий или регулирующий отопительную систему квартиры, разнится и степень автоматичности подачи воды.

Шаг 5: Также необходимо обратить свое внимание на то, что объем поставляемой в систему отопления воды при монтировке замыкающего узла уменьшится порядка на 30 — 35%. А это может спровоцировать понижение коэффициента теплоотдачи непосредственно самого радиатора примерно на 10%.

Вышеуказанный нюанс никаким образом не окажет отрицательного влияния на КПД, так как отопительная система и без этого выделяет избыточное количество тепла.

О том, какие есть виды байпасов и в чем основное преимущество их установки вы можете узнать из этого видео:

Наиболее оптимальным и рациональным решением будет установка современной отопительной системы, в которой все трубы и их оставляющие будут спрятаны в обшивке стен и пола.

При этом специалисты советуют воспользоваться продукцией ведущих торговых марок с уже готовыми элементами, которые необходимо только смонтировать.

что это такое, для чего нужен, принципы работы и установка байпасного клапана + видео

Даже самые незначительные сбои в работе инженерных коммуникаций потенциально могут перерасти в острые проблемы и, как результат, стать причиной серьезного дискомфорта для всех домочадцев. Именно поэтому осмотрительные хозяева стараются всеми силами предупредить подобные неудобства, устанавливая в своих жилищах разного рода вспомогательные устройства. Один из них – байпас, активно эксплуатирующийся в системах отопления и водоснабжения. О нем далее и пойдет речь: разберемся, что это за приспособление, каковы принципы его работы, в чем его плюсы и зачем он нужен. А напоследок расскажем и покажем видео, как выполняется установка байпасного клапана своими руками.

Конструкция и принцип действия

Конструктивно байпас представляет собой трубу-перемычку с запорно-регулирующей арматурой. Его главная задача – создавать параллельный поток рабочей жидкости в обход определенного прибора инженерной системы. Иными словами байпас создает обводную линию.

Принцип работы устройства чрезвычайно прост: при нормальном функционировании системы отопления или водоснабжения перемычка свободно пропускает через себя поток жидкости, но как только этот поток необходимо ограничить, запорный элемент байпаса закрывается, и жидкость начинает проходить в обход определенного отрезка системы. Такая блокировка возможна за счет разницы диаметров самого байпаса и подводящей трубы – первый всегда меньше второго.

Размещение байпаса

Использование байпаса дает немало преимуществ. Во-первых, существенно упрощается обслуживание систем отопления и водоснабжения. Во-вторых, при большом количестве батарей отопления увеличивается общее КПД системы и уменьшаются расходы энергии. В-третьих, исчезает проблема завоздушивания труб и батарей из-за их разгерметизации. В-четвертых, появляется возможность использовать оборудование даже в нештатных и аварийных ситуациях. Как все эти преимущества становятся реальностью? Выясним, познакомившись с особенностями применения перемычек в разных инженерных системах. Но перед этим узнаем, какими бывают современные байпасы.

Разновидности байпасов

Байпасы классифицируют по двум критериям:

  • тип запорной арматуры;
  • назначение.

По первому признаку различают два вида байпасов:

  1. С краном. Механический вариант байпаса, управление которым осуществляется посредством ручного открывания и закрывания крана. Последний, как правило, расположен по центру трубы-перемычки. Байпасы могут оснащаться двумя типами кранов: шаровым и трехходовым. Друг от друга они отличаются лишь конструкцией, а вот принцип работы обоих кранов практически одинаковый.

    Разновидности байпасов

  2. С клапаном. Автоматический байпас, работающий в автономном режиме и не требующий регулировки со стороны пользователя. Клапан представляет собой резиновый шар повышенной плавучести. Такой байпас используется вместе с циркуляционным насосом: при его включении клапан под давлением открывает путь для носителя, а при выключении – автоматически закрывает.

Важно! Автоматический байпас с клапаном можно устанавливать только в тех системах отопления и водоснабжения, где используется исключительно чистый носитель – окалина, накипь, ржавчина и другие грязные примеси при попадании на клапан могут спровоцировать его деформацию, вследствие которой запорный механизм перестанет полностью закрываться.

Исходя из назначения, байпасы делятся на:

  • радиаторные – устанавливаются на подходах к батареям отопления и используются для их отключения при необходимости;
  • насосные – монтируются вместе с насосами и используются или для изменения их режима работы, или для полного отключения;

Особенности применения

Чаще всего байпасы используются для таких целей:

  • Обслуживание отдельных приборов без остановки всей системы. Если по каким-то причинам нужно снять оборудование в системе отопления или на линии водопроводной сети, например, для его ремонта или замены, следует просто перекрыть краны входа и выхода рабочего носителя и тогда жидкость пойдет по байпасу, а вы сможете без последствий демонтировать необходимый прибор.
Байпас в системе отопления
  • Усовершенствование работы однотрубной схемы отопления. Главный минус однотрубной системы – неравномерное распределение теплоносителя: так как батареи здесь подключены последовательно, то по мере движения рабочая жидкость остывает и последним приборам достается уже почти холодный носитель. Чтобы этого избежать, перед каждым радиатором устанавливается байпас – благодаря ему определенная часть носителя двигается в обход батарей и в результате доходит горячей даже к дальнему прибору.

Совет. Аналогичным образом можно регулировать теплоотдачу радиаторов и в двухтрубной системе – просто перекройте кран в выбранном месте, и горячий носитель будет двигаться в те зоны, которые действительно нуждаются в обогреве.

  • Поддержание работы системы отопления без электропитания. Если в системе используется электрический насос, то, логично, что при отключении электропитания, он перестанет работать и остановит процесс отопления. Но байпас спасет и в этой ситуации: перекрыв подающий кран насоса и пустив ход носителя через перемычку, можно активизировать естественную циркуляцию жидкости и восстановить работоспособность системы.

Установка байпаса

Чтобы выполнить грамотный монтаж байпаса, следует обязательно учитывать следующие правила и нюансы:

  • диаметр перемычки должен быть уже диаметра трубы, к которой она подключается, иначе носитель попросту не будет попадать в подводящее устройство;
  • байпас должен быть максимально удален от стояка – его располагают как можно ближе к прибору, который он будет обслуживать;
  • перемычка должна располагаться горизонтально, чтобы избежать эффекта завоздушивания;
  • перед началом монтажа нужно слить весь носитель из системы.

Непосредственно установка может выполняться двумя способами.

Установка байпаса

Первый – посредством сварки. Сначала снимите прибор, который будет перекрывать байпас – чаще всего это батарея, поэтому будем рассматривать процесс на ее примере. Затем в наиболее удобном месте подводящей трубы сделайте отверстия по диаметру перемычки, плотно вставьте ее и приварите. Далее на резьбу, где раньше был радиатор, установите запорную арматуру. В финале приставьте батарею на новое место, подсоедините к системе и зафиксируйте кронштейнами на стене.

Второй – с помощью муфт. Тут также сначала снимите прибор. Потом на входную трубу посредством заводских муфт накрутите байпас, а на противоположных краях установите запорную арматуру. Далее перенесите крепления снятого прибора, поставьте его на новое место, подключите и зафиксируйте кронштейнами.

Как видите, на первый взгляд простейший отрезок трубы, выполняющий роль обводной перемычки, может подсобить во многих ситуациях. Байпас успешно закрывает самые различные потребности в системах водоснабжения и отопления – от поддержания работы в критические моменты до защиты оборудования, так что без его установки полноценное функционирование инженерных коммуникаций будет очень затруднено.

Что такое байпас: видео

Байпас: фото

Система байпасного масляного фильтра AMSOIL

Как работает байпасная фильтрация

Байпасная фильтрация моторного масла включает вторичный масляный фильтр, предназначенный для удаления почти всех загрязняющих веществ из моторного масла. Байпасные фильтры имеют большую пропускную способность и удаляют гораздо более мелкие частицы, чем полнопоточные фильтры, включая сажу. Байпасные фильтры снижают износ двигателя и увеличивают объем масла, но их высокая эффективность означает, что они также имеют более высокие ограничения и должны использоваться вместе с полнопоточным фильтром.

Байпасные фильтры работают путем фильтрации масла по принципу «частичный поток». Они потребляют примерно 10 процентов мощности масляного насоса за один раз и улавливают чрезвычайно мелкие, вызывающие износ загрязняющие вещества, которые полнопоточные фильтры не могут удалить. Байпасные фильтры имеют высокий перепад давления, в результате чего масло проходит через них очень медленно и позволяет удалять более мелкие загрязнения. Это называется байпасной фильтрацией, потому что масло течет из байпасного фильтра обратно в поддон, минуя двигатель.Этот непрерывный процесс в конечном итоге делает все масло аналитически чистым, снижает долговременный износ и может значительно увеличить интервалы замены масла.

Щелкните здесь, чтобы просмотреть демонстрационное видео о характеристиках байпасного фильтра AMSOIL для дизельных двигателей.

Полнопоточные фильтры более открыты и свободнее, чем байпасные фильтры, поэтому они способны поддерживать поток масла, которым смазывается двигатель. Поскольку они более текучие, они менее эффективны при удалении мелких частиц.Полнопоточные фильтры AMSOIL Ea® могут эффективно удалять частицы размером до 20 микрон.

Байпасные фильтры фильтруют только небольшой процент масла в системе в любой момент времени. Более плотная и эффективная фильтрующая среда обеспечивает улучшенное удаление мелких частиц. Обходные фильтры Ea эффективно удаляют загрязнения (эффективность 98,7%) размером до 2 микрон.

При совместном использовании полнопоточный и байпасный фильтры обеспечивают комплексную защиту от износа как от крупных, так и от мелких частиц, а также от кратковременного и длительного износа.Кроме того, увеличивается емкость фильтра и продлевается срок службы фильтров.

Абсолютная эффективность байпасных масляных фильтров AMSOIL EaBP самая высокая эффективность из всех байпасных Масляный фильтр, доступный для автомобилей, легких грузовиков и тяжелых условий эксплуатации. Период.

AMSOIL Bypass Systems

Если вы ведете автомобиль с дизельным двигателем, это скорее всего инструмент, а не игрушка. Дизели - это рабочие лошади, которые обычно буксируют и тянут.Редко они являются пригородным транспортным средством, предназначенным только для езды по городу или для отпуска на дальние расстояния. Если вы используете его для путешествий, это может быть больше похоже на автомобиль для отдыха, например, на автофургон, чем на грузовик или фургон. Поскольку ваш дизель - рабочая лошадка, он должен продолжать работать, а надежность и долговечность являются ключевыми критериями для бесперебойной работы вашего бизнеса.

Долговечность и долговечность могут означать разницу между прибылью и безубыточностью, поэтому поддержание стабильной работы дизеля может повлиять на вашу прибыль.Что, если бы синтетическое моторное масло AMSOIL могло продлить срок службы вашего дизельного топлива и сократить время простоя и затраты на замену масла? Разве это не стоило бы исследовать?

AMSOIL предлагает байпасную систему фильтрации масла , которая может увеличить время и мили между заменами масла. Эта расширенная услуга позволяет дольше держать автомобиль в дороге по работе или во время длительного отпуска. Все это происходит без дополнительного риска снижения защиты двигателя вашего автомобиля.

Система байпасной фильтрации масла имеет две конфигурации: с одним байпасным фильтром или с двойным байпасным фильтром. Оба предлагают отличную защиту, и основным отличием будет доступное пространство в моторном отсеке для установки удаленной фильтрации.

Система с одним байпасом

В системе фильтрации с одним байпасом используется удаленный фильтр, который забирает масло из масляного порта под давлением (например, крепления узла подачи давления масла на двигателе) или переходной пластины масляного фильтра.Перепускной фильтр можно разместить в любом месте моторного отсека, в котором достаточно места для навинчиваемого масляного фильтра и крепления. Выносной фильтр задерживает ~ 10% масла в двигателе для дополнительной фильтрации твердых частиц, а также удаляет более мелкие частицы, чем стандартный полнопоточный масляный фильтр. Стандартные масляные фильтры двигателя будут отфильтровывать частицы размером до 20 микрон, а навинчиваемый байпасный фильтр будет отфильтровывать частицы размером до 2 микрон. Эта дополнительная фильтрация сохранит ваше масло в чистоте и не позволит более мелким частицам вернуться в двигатель, чтобы изнашивать подшипники внутри двигателя или турбонагнетателя (если у вас есть турбонагнетатель с масляным охлаждением двигателя).Помимо фильтрации, удаленный байпасный фильтр увеличивает емкость масла и обеспечивает дополнительное охлаждение масла, когда оно покидает двигатель, проходит через фильтр, а затем возвращается в масляный поддон двигателя.


Система двойного байпаса

Система двойного байпаса перемещает полностью медленный масляный фильтр в удаленное место с байпасным фильтром для удобной замены масляного фильтра. Вместо полнопоточного фильтра на двигателе добавлен адаптер, который позволяет маслу выходить из двигателя и перемещаться к месту расположения системы фильтрации.После фильтрации масло возвращается в тот же адаптер и возвращается в двигатель. Благодаря системе двойного байпаса он также увеличивает объем масла для всей системы смазки и обеспечивает дополнительную возможность охлаждения при движении масла к двигателю и от двигателя. Возможности фильтрации такие же, как и у байпасного одиночного фильтра, и отфильтровывают частицы размером до 2 микрон.

Выбор конкретного приложения

AMSOIL предлагает специализированные комплекты перепуска масла для некоторых автомобилей Ford, Dodge / Ram, Chevrolet / GMC, Nissan, других тяжелых условий эксплуатации, а также универсальный комплект.


Если у вас двигатель Ford объемом 7,3 л или 6,7 л, у вас есть выбор между системой двойного или одиночного байпаса. Для двигателей 6,4 л и 6,0 л можно приобрести единый байпасный комплект. Если у вас есть Chevrolet или GMC с двигателем 6,6 л, вам доступен вариант с двойным или одинарным байпасным фильтром. Продукты Dodge и Ram имеют полный комплект с одинарным байпасом, доступный для двигателей 6,7 л и двигателей 2004–2007 гг. 5,9 л. Для двигателя Nissan 5.0L доступен вариант с одним байпасным фильтром.Для тяжелых условий эксплуатации AMSOIL предлагает одиночную байпасную систему фильтрации с большим удаленным байпасным фильтром.
Помимо опции с одним фильтром, AMSOIL имеет байпасную систему DUAL-GUARD, которая добавляет два байпасных фильтра в сочетании с обычным полнопоточным масляным фильтром для дополнительной фильтрации. Если ваш автомобиль не входит в список конкретных перечисленных комплектов, вы можете выбрать универсальные конфигурации с одним или двумя байпасами, которые можно установить на любой автомобиль. Узнайте больше о приложении для вашего конкретного автомобиля здесь.

Установка системы байпаса

Каждый автомобиль немного отличается из-за ограниченного пространства под капотом. AMSOIL предлагает универсальную систему перепуска масла, которую можно адаптировать к любому автомобилю независимо от марки и модели. Ваше местоположение должно быть как можно ближе к двигателю и полнопоточному фильтру, чтобы снизить вероятность утечек моторного масла и потери давления масла. Также держитесь подальше от выхлопных газов двигателя, так как тепло, излучаемое выхлопной системой, может повредить компоненты байпасной фильтрации.Место установки должно быть в зоне, свободной от вибрации, и вдали от потенциального контакта с дорожным мусором или внедорожными препятствиями. Это защитит систему от возможных повреждений, а уменьшенная вибрация не вызовет нагрузку на крепление.

Ваш дизель - это инструмент, который позволяет вам работать и поддерживать бизнес. Обеспечение бесперебойной работы - небольшая часть прибыльного бизнеса. Продукты AMSOIL имеют комплекты байпаса, которые увеличивают фильтрацию моторного масла до 2 микрон, что может продлить срок службы с большей защитой.Свяжитесь с BuyGreatOil.com, чтобы обсудить комплект, разработанный для вашего конкретного автомобиля, и то, как установить его под капотом для максимальной защиты. Это может снизить общие затраты на замену синтетического масла и продлить срок службы вашего автомобиля.


Купите комплект для обходной фильтрации Amsoil здесь Блог о домашней безопасности

- Обход датчика сигнализации в системе домашней безопасности Блог о домашней безопасности

- Обход датчика сигнализации в системе домашней безопасности

Похоже, в вашем браузере отключен JavaScript. Чтобы максимально использовать возможности нашего сайта, обязательно включите Javascript в своем браузере.

  • Дом
  • Блог
  • Обход датчиков сигнализации в системе домашней безопасности
Назад в блог

29 марта 2012 г.

Больше от этого автора

Обход датчиков сигнализации в системе домашней безопасности

Эта публикация обновлена ​​30 декабря 2019 г.

Что означает «обход» в системах охранной сигнализации?

Обойти датчик означает отключить датчики в одной части вашего дома, оставив при этом активными остальные датчики.Обойденные датчики деактивируются, даже если ваша система поставлена ​​на охрану. Это позволяет вам и вашей семье свободно перемещаться по деактивированной зоне, не вызывая тревог.

Для защиты жизни наших клиентов пользователи Frontpoint не могут обходить датчики безопасности, такие как датчик CO или датчик дыма и тепла.

Причин, по которым люди обходят безопасность

датчиков

Если вы частично деактивируете часть своей системы безопасности, разве это не противоречит цели наличия системы? Неа.Поговорим почему.

Существует множество причин, по которым вы можете захотеть это сделать, например:

  • Допустим, вы ремонтируете свою кухню. По крайней мере, в течение нескольких дней к вам будут приходить и выходить работники. Конечно, вы по-прежнему хотите обеспечить безопасность своего дома в течение этого времени, но вам также не нужно проходить этапы отмены ложной тревоги каждый раз, когда рабочий использует дверь вашей кухни, чтобы забрать припасы из своего грузовика. Решение? Временно отключите дверные датчики на кухне.Таким образом, ваш дом останется защищенным - ваши камеры видеонаблюдения все еще работают, датчики окна спальни все еще активированы - но вам не придется иметь дело с ненужными сигналами тревоги.
  • Другой пример. Допустим, вы сидите с собакой у взрослого немецкого дога вашего друга в течение нескольких дней. Поскольку «Пятно» весит более 40 фунтов, он активирует ваш датчик движения, когда проходит через гостиную. Вы не хотите отменять ложную тревогу после ложной тревоги просто потому, что Спот так много делает.Итак, вы просто выбираете обход датчика движения в гостиной, пока не закончите сидение с собакой.
  • Пример третий. Жаркими летними ночами вы любите подышать свежим воздухом в спальне, но у вас есть оконный датчик, установленный на окне вашей спальни. Вы хорошо разбираетесь в домашней безопасности, поэтому знаете, как поставить систему на охрану на ночь и защитить свой дом, пока вы спите. Но как только вы поставите систему на охрану, ваш будильник сработает, когда вы откроете это окно. Таким образом, вы решили отключить этот конкретный датчик оконной сигнализации.Вы продолжаете защищать свой дом и получаете приятный летний бриз.

Хотите узнать больше о датчиках системы безопасности? Прочтите наш блог « Как работают современные датчики проникновения и движения ».

Шаг датчика обхода передней точки

Датчики обхода для пользователей Frontpoint Hub:

Пользователи могут обходить датчики с помощью Frontpoint Hub через приложение Frontpoint или веб-сайт Frontpoint:

  1. Откройте приложение Frontpoint или веб-сайт и войдите в систему, чтобы увидеть свою систему.
  2. В раскрывающемся меню выберите «Система безопасности».
  3. Нажмите ссылку «Обход датчиков», и вы увидите список датчиков, которые можно обойти.
  4. Нажмите кнопку с кружком справа от элемента списка, который хотите выбрать. После выбора он станет зеленым.
  5. Коснитесь галочки в правом верхнем углу, чтобы сохранить эти изменения.
  6. Датчики можно проходить любое количество раз без срабатывания сигнализации. И они будут автоматически отключены от статуса байпаса при следующем снятии системы с охраны.
Пользователи Frontpoint могут легко обходить датчики через приложение Frontpoint или веб-сайт Frontpoint, которые обмениваются данными с концентратором и клавиатурой.

Датчики обхода для пользователей панели управления Frontpoint

Байпас может быть инициирован, если датчик был намеренно открыт или если есть неисправность для устройства (тампер датчика, неисправность датчика или низкий заряд батареи системы). Есть три способа обойти датчики с помощью панели управления Frontpoint:

Включите систему и отключите датчик, когда дверь / окно уже открыты:

  1. Откройте дверь или окно, которые вы хотите обойти, и оставьте их в открытом положении.
  2. Поставьте систему на охрану с панели управления в режиме «Остаться» или «Нет на месте».
  3. Нажмите кнопку обхода на панели управления, как только он начнет протестовать против открытия определенного датчика.

Включите систему и отключите определенный датчик на двери / окне, которые в данный момент закрыты:

Вы также можете обойти датчики движения или другие датчики, не относящиеся к дверям / окнам, используя этот метод.

  1. Поставьте систему на охрану с панели управления в режиме «Стоять» или «Нет на месте».Затем в быстрой последовательности выполните следующие действия во время задержки на выход:
  2. Нажмите «Обход» на Панели управления, введите свой 4-значный код и нажмите OK.
  3. Выберите датчик, который нужно обойти.
  4. Нажмите OK для подтверждения, когда выбранный датчик будет найден. Панель сообщит «Sensor Name Bypassed», если это будет выполнено успешно.

Поставить систему на охрану без выполнения каких-либо действий, автоматический обход всех открытых датчиков:

  1. Откройте и оставьте открытыми нужный датчик (и).
  2. Поставьте систему на охрану либо в режиме Stay, либо в Away.
  3. Панель управления будет устно опротестовать открытие указанного датчика (ов) в течение примерно 4 минут.
  4. Панель автоматически обойдет все открытые датчики и продолжит активировать остальные датчики.

Обратите внимание, что для всех трех способов обхода датчиков с помощью панели управления, после снятия системы с охраны обход будет очищен.

Другая полезная информация от

Frontpoint

Системы сигнализации

продолжают развиваться, и это очень хорошо для домовладельцев: эти современные чудеса не только делают больше, чем когда-либо, но они также проще и интуитивно понятны в использовании.И хотя технологическая платформа домашней безопасности расширилась и теперь включает интерактивный мониторинг, интеллектуальное домашнее видео и даже функции домашней автоматизации, есть еще некоторые основные функции системы охранной сигнализации, которые мы должны помнить - и которые мы хотим использовать, когда того требует ситуация. .

Благодаря системам охранной сигнализации, которые безопаснее, умнее, проще и доступнее, Frontpoint - это больше, чем просто еще одна сигнальная компания - мы являемся признанным лидером в области беспроводной домашней безопасности на всей территории США. Вы всегда можете рассчитывать на то, что мы предоставим вам прямую информацию вместе с обслуживанием мирового класса, независимо от того, используете ли вы обход датчика или настраиваете свою систему Frontpoint для отправки вам текстовых сообщений или электронных писем или видеоклипов с активацией движения с ваших беспроводных камер.

Frontpoint делает семьи более безопасными и объединяет их в повседневной жизни. Мы революционизируем индустрию домашней безопасности более десяти лет. И мы только начинаем. Чтобы купить домашние системы безопасности своими руками, ознакомьтесь с нашими пакетами безопасности . Если у вас есть вопросы или вы хотите обсудить предложение, свяжитесь с нами по телефону 1-877-602-5276.

Домашняя безопасность с наивысшим рейтингом от 10 долларов в месяц *

+ БЕСПЛАТНАЯ камера дверного звонка

Хорошо понял.Оставайтесь на странице. Покинуть страницу.

0) {%> 0) {%> 0) {%> 0) {%> 0 || данные.itemsToAdd.length> 0) {%> 0) {%> 0) {%>

Продукт, указанный ниже, будет удален

Икс

0) {%>

План ниже будет удален

0) {%>

Пакеты ниже будут удалены

0) {%> 0) {%>

продуктов включены:

0) {%>

  1. Икс
Выбрать пакет 0) {%>

Аддон ниже будет добавлен

0) {%>

Будет добавлен план ниже

Отправляя электронное письмо, вы соглашаетесь с тем, что Frontpoint и партнеры могут связываться с вами по указанному адресу электронной почты с целью предоставления вам информации о продуктах, услугах и ценах Frontpoint, и это согласие не требуется для совершения покупки у нас.

Система обхода несовершеннолетних

Система обхода несовершеннолетних Wells Projects была завершена в 1989 году. Система обхода была разработана для направления молоди, мигрирующей вниз по течению. стальной головкой и лососем от турбин в водосбросы. Эффективность обхода составляет 92,0% для весенних мигрантов и 96,2% для летних мигрантов (Skalski et al., 1996) и является наиболее эффективная система обхода на главном водостоке реки Колумбия.Система была разработан путем модификации верхних частей водосбросов 2, 4, 6, 8 и 10. Каждый водосброс состоит из трех участков. Система байпаса изменяет две внешние водосливные секции с прочными стальными ограждениями и середина секция со стальным барьером с прорезями. Щелевой барьер имеет отверстие шириной 16 футов и глубиной 72 фута. Во время обхода эксплуатации, шлюзы на водосбросах 2, 4, 6, 8, 10 открыты приблизительно один фут, когда работает соседний генераторный агрегат.Водосбросы 2 и 10 также имеют конфигурацию, позволяющую проходить через любой из них. через люки для ледяного мусора или через нижние люки. Поскольку большинство молодь лосося и стальной головы мигрирует у поверхности с помощью обходной системы они успешно минуют плотину Уэллс и избегают воздухозаборники турбины, расположенные ниже байпасного входа. Система байпаса эксплуатируется ежегодно с середины апреля до конца августа.Поскольку все 11 водосбросов могут понадобиться во время аварийных операций, обходные барьеры спроектированы таким образом, чтобы разрушаться при открытии затворов водосброса более шести футов.

[Верх страница]

Обводные системы канализации на месте | Mobile Mini

  • Ошибка пользователя : «0» - недопустимый ключ массива рендеринга в Drupal \ Core \ Render \ Element :: children () (строка 97 из core / lib / Drupal / Core / Render / Элемент.php ).
     Drupal \ Core \ Render \ Element :: children (массив, 1) (строка: 402)
    Drupal \ Core \ Render \ Renderer-> doRender (Массив,) (Строка: 200)
    Drupal \ Core \ Render \ Renderer-> render (Массив) (Строка: 501)
    Drupal \ Core \ Template \ TwigExtension-> escapeFilter (Object, Array, 'html', NULL, 1) (Строка: 784)
    __TwigTemplate_d655a1fa5690ba61f6bc0ca8a8288a8ec3aad7aca7f00fc4a248273701eee088-> doDisplay (массив, массив) (строка: 453)
    Twig \ Template-> displayWithErrorHandling (Массив, Массив) (Строка: 420)
    Twig \ Template-> display (Array) (Строка: 34)
    __TwigTemplate_a76d086a4d6d073c8ee89aa8865d9eef52a45078c5d0c09ecb570483638bfd6a-> doDisplay (массив, массив) (строка: 453)
    Twig \ Template-> displayWithErrorHandling (Массив, Массив) (Строка: 420)
    Twig \ Template-> display (Array) (Строка: 432)
    Twig \ Template-> render (Массив) (Строка: 64)
    twig_render_template ('themes / mobilemini / templates / layout / page.html.twig ', Массив) (Строка: 384)
    Drupal \ Core \ Theme \ ThemeManager-> render ('страница', массив) (строка: 431)
    Drupal \ Core \ Render \ Renderer-> doRender (Массив,) (Строка: 200)
    Drupal \ Core \ Render \ Renderer-> render (Массив) (Строка: 501)
    Drupal \ Core \ Template \ TwigExtension-> escapeFilter (Object, Array, 'html', NULL, 1) (Строка: 142)
    __TwigTemplate_432d495e45a6a82d537e95c39976de504a4f0897299e66a00ddd9fee8df47b20-> doDisplay (массив, массив) (строка: 453)
    Twig \ Template-> displayWithErrorHandling (Массив, Массив) (Строка: 420)
    Twig \ Template-> display (Array) (Строка: 432)
    Twig \ Template-> render (Массив) (Строка: 64)
    twig_render_template ('themes / mobilemini / templates / layout / html.html.twig ', Массив) (Строка: 384)
    Drupal \ Core \ Theme \ ThemeManager-> render ('html', массив) (строка: 431)
    Drupal \ Core \ Render \ Renderer-> doRender (Массив,) (Строка: 200)
    Drupal \ Core \ Render \ Renderer-> render (массив) (строка: 147)
    Drupal \ Core \ Render \ MainContent \ HtmlRenderer-> Drupal \ Core \ Render \ MainContent \ {closure} () (строка: 573)
    Drupal \ Core \ Render \ Renderer-> executeInRenderContext (Объект, Объект) (Строка: 148)
    Drupal \ Core \ Render \ MainContent \ HtmlRenderer-> renderResponse (массив, объект, объект) (строка: 90)
    Drupal \ Core \ EventSubscriber \ MainContentViewSubscriber-> onViewRenderArray (Object, 'kernel.view ', Объект)
    call_user_func (массив, объект, 'kernel.view', объект) (строка: 111)
    Drupal \ Component \ EventDispatcher \ ContainerAwareEventDispatcher-> dispatch ('kernel.view', Object) (строка: 156)
    Symfony \ Component \ HttpKernel \ HttpKernel-> handleRaw (Object, 1) (строка: 68)
    Symfony \ Component \ HttpKernel \ HttpKernel-> handle (Объект, 1, 1) (Строка: 57)
    Drupal \ Core \ StackMiddleware \ Session-> handle (Object, 1, 1) (строка: 47)
    Drupal \ Core \ StackMiddleware \ KernelPreHandle-> handle (Object, 1, 1) (строка: 191)
    Drupal \ page_cache \ StackMiddleware \ PageCache-> fetch (Object, 1, 1) (строка: 128)
    Drupal \ page_cache \ StackMiddleware \ PageCache-> lookup (Объект, 1, 1) (Строка: 82)
    Drupal \ page_cache \ StackMiddleware \ PageCache-> handle (Объект, 1, 1) (Строка: 50)
    Drupal \ ban \ BanMiddleware-> handle (Object, 1, 1) (строка: 54)
    Drupal \ block_page_by_ip \ BlockPageByIPMiddleware-> handle (Object, 1, 1) (строка: 47)
    Drupal \ Core \ StackMiddleware \ ReverseProxyMiddleware-> handle (Object, 1, 1) (строка: 52)
    Drupal \ Core \ StackMiddleware \ NegotiationMiddleware-> дескриптор (Объект, 1, 1) (Строка: 23)
    Stack \ StackedHttpKernel-> handle (Объект, 1, 1) (Строка: 708)
    Drupal \ Core \ DrupalKernel-> handle (Объект) (Строка: 19)

  • Ошибка пользователя : «0» - недопустимый ключ массива рендеринга в Drupal \ Core \ Render \ Element :: children () (строка 97 из core / lib / Drupal / Core / Render / Element.php ).
     Drupal \ Core \ Render \ Element :: children (массив, 1) (строка: 402)
    Drupal \ Core \ Render \ Renderer-> doRender (Массив,) (Строка: 200)
    Drupal \ Core \ Render \ Renderer-> render (Массив) (Строка: 501)
    Drupal \ Core \ Template \ TwigExtension-> escapeFilter (Object, Array, 'html', NULL, 1) (Строка: 784)
    __TwigTemplate_d655a1fa5690ba61f6bc0ca8a8288a8ec3aad7aca7f00fc4a248273701eee088-> doDisplay (массив, массив) (строка: 453)
    Twig \ Template-> displayWithErrorHandling (Массив, Массив) (Строка: 420)
    Twig \ Template-> display (Array) (Строка: 34)
    __TwigTemplate_a76d086a4d6d073c8ee89aa8865d9eef52a45078c5d0c09ecb570483638bfd6a-> doDisplay (массив, массив) (строка: 453)
    Twig \ Template-> displayWithErrorHandling (Массив, Массив) (Строка: 420)
    Twig \ Template-> display (Array) (Строка: 432)
    Twig \ Template-> render (Массив) (Строка: 64)
    twig_render_template ('themes / mobilemini / templates / layout / page.html.twig ', Массив) (Строка: 384)
    Drupal \ Core \ Theme \ ThemeManager-> render ('страница', массив) (строка: 431)
    Drupal \ Core \ Render \ Renderer-> doRender (Массив,) (Строка: 200)
    Drupal \ Core \ Render \ Renderer-> render (Массив) (Строка: 501)
    Drupal \ Core \ Template \ TwigExtension-> escapeFilter (Object, Array, 'html', NULL, 1) (Строка: 142)
    __TwigTemplate_432d495e45a6a82d537e95c39976de504a4f0897299e66a00ddd9fee8df47b20-> doDisplay (массив, массив) (строка: 453)
    Twig \ Template-> displayWithErrorHandling (Массив, Массив) (Строка: 420)
    Twig \ Template-> display (Array) (Строка: 432)
    Twig \ Template-> render (Массив) (Строка: 64)
    twig_render_template ('themes / mobilemini / templates / layout / html.html.twig ', Массив) (Строка: 384)
    Drupal \ Core \ Theme \ ThemeManager-> render ('html', массив) (строка: 431)
    Drupal \ Core \ Render \ Renderer-> doRender (Массив,) (Строка: 200)
    Drupal \ Core \ Render \ Renderer-> render (массив) (строка: 147)
    Drupal \ Core \ Render \ MainContent \ HtmlRenderer-> Drupal \ Core \ Render \ MainContent \ {closure} () (строка: 573)
    Drupal \ Core \ Render \ Renderer-> executeInRenderContext (Объект, Объект) (Строка: 148)
    Drupal \ Core \ Render \ MainContent \ HtmlRenderer-> renderResponse (массив, объект, объект) (строка: 90)
    Drupal \ Core \ EventSubscriber \ MainContentViewSubscriber-> onViewRenderArray (Object, 'kernel.view ', Объект)
    call_user_func (массив, объект, 'kernel.view', объект) (строка: 111)
    Drupal \ Component \ EventDispatcher \ ContainerAwareEventDispatcher-> dispatch ('kernel.view', Object) (строка: 156)
    Symfony \ Component \ HttpKernel \ HttpKernel-> handleRaw (Object, 1) (строка: 68)
    Symfony \ Component \ HttpKernel \ HttpKernel-> handle (Объект, 1, 1) (Строка: 57)
    Drupal \ Core \ StackMiddleware \ Session-> handle (Object, 1, 1) (строка: 47)
    Drupal \ Core \ StackMiddleware \ KernelPreHandle-> handle (Object, 1, 1) (строка: 191)
    Drupal \ page_cache \ StackMiddleware \ PageCache-> fetch (Object, 1, 1) (строка: 128)
    Drupal \ page_cache \ StackMiddleware \ PageCache-> lookup (Объект, 1, 1) (Строка: 82)
    Drupal \ page_cache \ StackMiddleware \ PageCache-> handle (Объект, 1, 1) (Строка: 50)
    Drupal \ ban \ BanMiddleware-> handle (Object, 1, 1) (строка: 54)
    Drupal \ block_page_by_ip \ BlockPageByIPMiddleware-> handle (Object, 1, 1) (строка: 47)
    Drupal \ Core \ StackMiddleware \ ReverseProxyMiddleware-> handle (Object, 1, 1) (строка: 52)
    Drupal \ Core \ StackMiddleware \ NegotiationMiddleware-> дескриптор (Объект, 1, 1) (Строка: 23)
    Stack \ StackedHttpKernel-> handle (Объект, 1, 1) (Строка: 708)
    Drupal \ Core \ DrupalKernel-> handle (Объект) (Строка: 19)

  • Ошибка пользователя : «0» - недопустимый ключ массива рендеринга в Drupal \ Core \ Render \ Element :: children () (строка 97 из core / lib / Drupal / Core / Render / Element.php ).
     Drupal \ Core \ Render \ Element :: children (массив, 1) (строка: 402)
    Drupal \ Core \ Render \ Renderer-> doRender (Массив,) (Строка: 200)
    Drupal \ Core \ Render \ Renderer-> render (Массив) (Строка: 501)
    Drupal \ Core \ Template \ TwigExtension-> escapeFilter (Object, Array, 'html', NULL, 1) (Строка: 784)
    __TwigTemplate_d655a1fa5690ba61f6bc0ca8a8288a8ec3aad7aca7f00fc4a248273701eee088-> doDisplay (массив, массив) (строка: 453)
    Twig \ Template-> displayWithErrorHandling (Массив, Массив) (Строка: 420)
    Twig \ Template-> display (Array) (Строка: 34)
    __TwigTemplate_a76d086a4d6d073c8ee89aa8865d9eef52a45078c5d0c09ecb570483638bfd6a-> doDisplay (массив, массив) (строка: 453)
    Twig \ Template-> displayWithErrorHandling (Массив, Массив) (Строка: 420)
    Twig \ Template-> display (Array) (Строка: 432)
    Twig \ Template-> render (Массив) (Строка: 64)
    twig_render_template ('themes / mobilemini / templates / layout / page.html.twig ', Массив) (Строка: 384)
    Drupal \ Core \ Theme \ ThemeManager-> render ('страница', массив) (строка: 431)
    Drupal \ Core \ Render \ Renderer-> doRender (Массив,) (Строка: 200)
    Drupal \ Core \ Render \ Renderer-> render (Массив) (Строка: 501)
    Drupal \ Core \ Template \ TwigExtension-> escapeFilter (Object, Array, 'html', NULL, 1) (Строка: 142)
    __TwigTemplate_432d495e45a6a82d537e95c39976de504a4f0897299e66a00ddd9fee8df47b20-> doDisplay (массив, массив) (строка: 453)
    Twig \ Template-> displayWithErrorHandling (Массив, Массив) (Строка: 420)
    Twig \ Template-> display (Array) (Строка: 432)
    Twig \ Template-> render (Массив) (Строка: 64)
    twig_render_template ('themes / mobilemini / templates / layout / html.html.twig ', Массив) (Строка: 384)
    Drupal \ Core \ Theme \ ThemeManager-> render ('html', массив) (строка: 431)
    Drupal \ Core \ Render \ Renderer-> doRender (Массив,) (Строка: 200)
    Drupal \ Core \ Render \ Renderer-> render (массив) (строка: 147)
    Drupal \ Core \ Render \ MainContent \ HtmlRenderer-> Drupal \ Core \ Render \ MainContent \ {closure} () (строка: 573)
    Drupal \ Core \ Render \ Renderer-> executeInRenderContext (Объект, Объект) (Строка: 148)
    Drupal \ Core \ Render \ MainContent \ HtmlRenderer-> renderResponse (массив, объект, объект) (строка: 90)
    Drupal \ Core \ EventSubscriber \ MainContentViewSubscriber-> onViewRenderArray (Object, 'kernel.view ', Объект)
    call_user_func (массив, объект, 'kernel.view', объект) (строка: 111)
    Drupal \ Component \ EventDispatcher \ ContainerAwareEventDispatcher-> dispatch ('kernel.view', Object) (строка: 156)
    Symfony \ Component \ HttpKernel \ HttpKernel-> handleRaw (Object, 1) (строка: 68)
    Symfony \ Component \ HttpKernel \ HttpKernel-> handle (Объект, 1, 1) (Строка: 57)
    Drupal \ Core \ StackMiddleware \ Session-> handle (Object, 1, 1) (строка: 47)
    Drupal \ Core \ StackMiddleware \ KernelPreHandle-> handle (Object, 1, 1) (строка: 191)
    Drupal \ page_cache \ StackMiddleware \ PageCache-> fetch (Object, 1, 1) (строка: 128)
    Drupal \ page_cache \ StackMiddleware \ PageCache-> lookup (Объект, 1, 1) (Строка: 82)
    Drupal \ page_cache \ StackMiddleware \ PageCache-> handle (Объект, 1, 1) (Строка: 50)
    Drupal \ ban \ BanMiddleware-> handle (Object, 1, 1) (строка: 54)
    Drupal \ block_page_by_ip \ BlockPageByIPMiddleware-> handle (Object, 1, 1) (строка: 47)
    Drupal \ Core \ StackMiddleware \ ReverseProxyMiddleware-> handle (Object, 1, 1) (строка: 52)
    Drupal \ Core \ StackMiddleware \ NegotiationMiddleware-> дескриптор (Объект, 1, 1) (Строка: 23)
    Stack \ StackedHttpKernel-> handle (Объект, 1, 1) (Строка: 708)
    Drupal \ Core \ DrupalKernel-> handle (Объект) (Строка: 19)

  • Предупреждение : explode () ожидает, что параметр 2 будет строкой, массивом, указанным в Drupal \ location \ Service \ LocationService-> getLocationsByQuery () (строка 450 из модулей / custom / location / src / Service / LocationService .php ).
     Drupal \ location \ Service \ LocationService-> getLocationsByQuery (массив, '5') (строка: 339)
    Drupal \ location \ Service \ LocationService-> getNrLocationsForCategories ('5', '381', NULL, '6') (строка: 73)
    Drupal \ branch \ Plugin \ Block \ BranchesForCategories-> build () (Строка: 171)
    Drupal \ block \ BlockViewBuilder :: preRender (Массив)
    call_user_func_array (Массив, Массив) (Строка: 100)
    Drupal \ Core \ Render \ Renderer-> doTrustedCallback (Array, Array, 'Обратные вызовы Render #pre_render должны быть методами класса, реализующего \ Drupal \ Core \ Security \ TrustedCallbackInterface, или быть анонимной функцией.Обратный вызов был% s. Поддержка этой реализации обратного вызова устарела в 8.8.0 и будет удалена в Drupal 9.0.0. См. Https://www.drupal.org/node/2966725 ',' silentd_deprecation ',' Drupal \ Core \ Render \ Element \ RenderCallbackInterface ') (строка: 781)
    Drupal \ Core \ Render \ Renderer-> doCallback ('# pre_render', Array, Array) (Строка: 372)
    Drupal \ Core \ Render \ Renderer-> doRender (Массив) (Строка: 444)
    Drupal \ Core \ Render \ Renderer-> doRender (Массив,) (Строка: 200)
    Drupal \ Core \ Render \ Renderer-> render (Массив) (Строка: 501)
    Drupal \ Core \ Template \ TwigExtension-> escapeFilter (Object, Array, 'html', NULL, 1) (Строка: 73)
    __TwigTemplate_a76d086a4d6d073c8ee89aa8865d9eef52a45078c5d0c09ecb570483638bfd6a-> doDisplay (массив, массив) (строка: 453)
    Twig \ Template-> displayWithErrorHandling (Массив, Массив) (Строка: 420)
    Twig \ Template-> display (Array) (Строка: 432)
    Twig \ Template-> render (Массив) (Строка: 64)
    twig_render_template ('themes / mobilemini / templates / layout / page.html.twig ', Массив) (Строка: 384)
    Drupal \ Core \ Theme \ ThemeManager-> render ('страница', массив) (строка: 431)
    Drupal \ Core \ Render \ Renderer-> doRender (Массив,) (Строка: 200)
    Drupal \ Core \ Render \ Renderer-> render (Массив) (Строка: 501)
    Drupal \ Core \ Template \ TwigExtension-> escapeFilter (Object, Array, 'html', NULL, 1) (Строка: 142)
    __TwigTemplate_432d495e45a6a82d537e95c39976de504a4f0897299e66a00ddd9fee8df47b20-> doDisplay (массив, массив) (строка: 453)
    Twig \ Template-> displayWithErrorHandling (Массив, Массив) (Строка: 420)
    Twig \ Template-> display (Array) (Строка: 432)
    Twig \ Template-> render (Массив) (Строка: 64)
    twig_render_template ('themes / mobilemini / templates / layout / html.html.twig ', Массив) (Строка: 384)
    Drupal \ Core \ Theme \ ThemeManager-> render ('html', массив) (строка: 431)
    Drupal \ Core \ Render \ Renderer-> doRender (Массив,) (Строка: 200)
    Drupal \ Core \ Render \ Renderer-> render (массив) (строка: 147)
    Drupal \ Core \ Render \ MainContent \ HtmlRenderer-> Drupal \ Core \ Render \ MainContent \ {closure} () (строка: 573)
    Drupal \ Core \ Render \ Renderer-> executeInRenderContext (Объект, Объект) (Строка: 148)
    Drupal \ Core \ Render \ MainContent \ HtmlRenderer-> renderResponse (массив, объект, объект) (строка: 90)
    Drupal \ Core \ EventSubscriber \ MainContentViewSubscriber-> onViewRenderArray (Object, 'kernel.view ', Объект)
    call_user_func (массив, объект, 'kernel.view', объект) (строка: 111)
    Drupal \ Component \ EventDispatcher \ ContainerAwareEventDispatcher-> dispatch ('kernel.view', Object) (строка: 156)
    Symfony \ Component \ HttpKernel \ HttpKernel-> handleRaw (Object, 1) (строка: 68)
    Symfony \ Component \ HttpKernel \ HttpKernel-> handle (Объект, 1, 1) (Строка: 57)
    Drupal \ Core \ StackMiddleware \ Session-> handle (Object, 1, 1) (строка: 47)
    Drupal \ Core \ StackMiddleware \ KernelPreHandle-> handle (Object, 1, 1) (строка: 191)
    Drupal \ page_cache \ StackMiddleware \ PageCache-> fetch (Object, 1, 1) (строка: 128)
    Drupal \ page_cache \ StackMiddleware \ PageCache-> lookup (Объект, 1, 1) (Строка: 82)
    Drupal \ page_cache \ StackMiddleware \ PageCache-> handle (Объект, 1, 1) (Строка: 50)
    Drupal \ ban \ BanMiddleware-> handle (Object, 1, 1) (строка: 54)
    Drupal \ block_page_by_ip \ BlockPageByIPMiddleware-> handle (Object, 1, 1) (строка: 47)
    Drupal \ Core \ StackMiddleware \ ReverseProxyMiddleware-> handle (Object, 1, 1) (строка: 52)
    Drupal \ Core \ StackMiddleware \ NegotiationMiddleware-> дескриптор (Объект, 1, 1) (Строка: 23)
    Stack \ StackedHttpKernel-> handle (Объект, 1, 1) (Строка: 708)
    Drupal \ Core \ DrupalKernel-> handle (Объект) (Строка: 19)

  • Система байпаса турбины

    - Система сброса пара турбины

    Система обхода турбины (TBS) или система сброса пара турбины обеспечивает эксплуатационную гибкость, так что установка может принимать определенные изменения нагрузки без нарушения системы пароснабжения атомной электростанции (NSSS).

    Функция байпасной системы турбины состоит в том, чтобы отводить избыточную энергию из системы теплоносителя реактора путем отвода установленного процента от номинального основного потока пара непосредственно в главные конденсаторы , т. Это тепло отводится в конденсатор через клапаны сброса пара. Мощность системы зависит от конкретной конструкции установки, но может составлять около 40-50% от номинальной выработки пара. Клапаны сброса пара автоматически открываются при внезапном снижении нагрузки турбогенератора или отключении турбины, что вызывает повышение давления в системе.

    Фактически, байпасная система турбины обычно корректирует давление в системе блока преобразования энергии. Например, во время снижения нагрузки турбины (например, из-за отказа 1/3 конденсатных насосов) система автоматического управления реактором не может снизить тепловую мощность реактора так быстро, как должна уменьшаться мощность турбины. В этих условиях возникает дисбаланс мощности (NSSS / турбина-генератор), при котором мощность реактора превышает нагрузку вторичной системы (т.е. к теплоносителю реактора добавляется больше тепла, чем отводится вторичной обмоткой через парогенераторы).Этот дисбаланс мощности вызывает повышение давления внутри парогенераторов, что приводит к повышению температуры теплоносителя реактора. Поскольку температура на входе в ядро ​​ограничена, система байпаса турбины предназначена для установления баланса между первичным контуром и вторичным контуром, который ограничивает это нежелательное повышение температуры.

    TBS - это , а не система безопасности , поскольку он не требуется для безопасного отключения, так как предохранительные и предохранительные клапаны работают в аварийных условиях.Не требуется, чтобы байпасная система турбины работала как теплоотвод для предотвращения или смягчения постулируемых аварий. Отказ TBS во время снижения нагрузки или отключения турбины может привести к срабатыванию предохранительных клапанов и, возможно, предохранительных клапанов.

    См. Также: NUREG-0800, Стандартный план рассмотрения отчетов по анализу безопасности атомных электростанций: LWR Edition

    Система байпаса турбины также используется в режиме регулирования давления во время охлаждения, нагрева и запуска установки.Например, перед синхронизацией генератора с сетью реактор должен работать в « режиме мощности » (например, при 30% номинальной мощности), в то время как производство пара переходит в конденсатор. Перепускные клапаны турбины закрываются автоматически, когда пар поступает в турбину.

    Система байпаса турбины - схема

    Ссылки:

    Физика реактора и теплогидравлика:
    1. Дж. Р. Ламарш, Введение в теорию ядерных реакторов, 2-е изд., Аддисон-Уэсли, Рединг, Массачусетс (1983).
    2. Дж. Р. Ламарш, А. Дж. Баратта, Введение в ядерную инженерию, 3-е изд., Прентис-Холл, 2001, ISBN: 0-201-82498-1.
    3. У. М. Стейси, Физика ядерных реакторов, John Wiley & Sons, 2001, ISBN: 0-471-39127-1.
    4. Гласстон, Сесонске. Nuclear Reactor Engineering: Reactor Systems Engineering, Springer; 4-е издание, 1994 г., ISBN: 978-0412985317
    5. Тодреас Нил Э., Казими Муджид С. Ядерные системы Том I: теплогидравлические основы, второе издание.CRC Press; 2 издание, 2012 г., ISBN: 978-0415802871
    6. Зохури Б., МакДэниел П. Термодинамика в системах атомных электростанций. Springer; 2015, ISBN: 978-3-319-13419-2
    7. Моран Михал Дж., Шапиро Ховард Н. Основы инженерной термодинамики, пятое издание, John Wiley & Sons, 2006, ISBN: 978-0-470-03037-0
    8. Кляйнштройер К. Современная гидродинамика. Springer, 2010 г., ISBN 978-1-4020-8670-0.
    9. Министерство энергетики США, ТЕРМОДИНАМИКА, ТЕПЛООБМЕН И ПОТОК ЖИДКОСТИ.Справочник по основам DOE, том 1, 2 и 3. Июнь 1992 г.
    10. U.S. NRC. NUREG-0800, Стандартный план рассмотрения отчетов по анализу безопасности атомных электростанций: LWR Edition

    См. Выше:

    Турбогенератор

    Произошла ошибка при настройке пользовательского файла cookie

    Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.


    Настройка вашего браузера для приема файлов cookie

    Существует множество причин, по которым cookie не может быть установлен правильно.Ниже приведены наиболее частые причины:

    • В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
    • Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались. Чтобы принять файлы cookie с этого сайта, используйте кнопку "Назад" и примите файлы cookie.
    • Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
    • Дата на вашем компьютере в прошлом.Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
    • Вы установили приложение, которое отслеживает или блокирует установку файлов cookie. Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

    Почему этому сайту требуются файлы cookie?

    Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу.Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.


    Что сохраняется в файле cookie?

    Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

    Как правило, в файле cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
