Собираем насосную станцию самостоятельно. | САН САМЫЧ

Здравствуйте, уважаемые читатели «Сан Самыча». Сегодня мне бы хотелось рассказать вам о том, как возможно собрать насосную станцию, и в каких случаях оправдана сборка насосной станции из разрозненных частей, которые можно купить в магазине.

Почему собирают насосную станцию сами.

Прежде всего, как мне кажется, насосную станцию стоит собирать самостоятельно, если у вас уже есть какие-то из её составных частей, обычно наиболее дорогих. Это – насос и гидроаккумулятор. Потому что стоимость насоса – это, примерно, половина стоимости насосной станции, соответственно, гидроаккумулятор – примерно треть. То есть, не имеет смысла покупать новую насосную станцию, если у вас раздавило зимой гидроаккумулятор или сгорел по какой-то причине насос. Можно купить отдельно и то, и другое, и просто заменить то, что у вас сломалось, благо крепежи насоса и крепежная площадка гидроаккумулятора, как правило, стандартные и соединить одно с другим можно без особого труда.

Другой причиной собирать насосную станцию самостоятельно, может послужить несоответствие ваших требований и характеристик оборудования готовой насосной станции. Например, вам нужен насос с большим напором или расходом воды, чем у предлагаемых вам насосных станций, а то, что устраивает вас по характеристикам, не устраивает – по стоимости или по надежности. Или габариты насосной станции слишком велики для места, куда вы собираетесь её поставить, или вас не устраивает емкость гидроаккумулятора, ну и т.д. Только нужно  иметь в виду, что итоговая стоимость насосной станции вполне может быть намного больше той, что вы планировали.

Третий, наиболее распространенный вариант, когда вы вынуждены собирать распределенную насосную станцию из-за очень глубокого залегания воды или приличной удаленности от дома источника воды. Как правило, в этом случае используют мощный погружной насос, а гидроаккумулятор с блоком автоматики ставят где-нибудь дома.

Так ли нужен гидроаккумулятор?

 Резонный вопрос: можно ли обойтись без гидроаккумулятора? В принципе, это возможно, но с обычным блоком автоматики насос будет включаться и выключаться очень часто, реагируя даже на незначительный расход воды. Ведь количество воды в напорном трубопроводе невелико, и малейший расход воды приведет к быстрому падению давления и такому же быстрому нарастанию его при включении насоса. Именно из-за того, чтобы насос не включался по каждому вашему «чиху», ставят гидроаккумулятор, хотя бы небольшой. Так как вода – вещество не сжимаемое, в гидроаккумулятор накачивают воздух, который, в отличие от воды, хорошо сжимается и выступает своеобразным демпфером, регулирующим накопление и расход воды. Если воздуха в гидроаккумуляторе нет или слишком мало, то и сжиматься будет нечему, то есть не будет накопления воды.

В идеале, емкость гидроаккумуляторов должна быть лишь немного меньше дебета вашего источника воды, и насос, в этом случае, будет включаться лишь при израсходовании какого-то, довольно приличного запаса воды, т.е. очень редко, но надолго. Но тогда это будет очень дорогая по стоимости накопительная схема.

Сейчас в продаже появились насосные станции с улучшенными блоками автоматики со встроенной защитой от сухого хода, которые плавно запускают и останавливают насос, регулируют его мощность в зависимости от заданного давления. Считается, что гидроаккумулятор, в принципе, им не нужен. Но все это хорошо работает только при отсутствии перепадов напряжения, чем наша глубинка и дачные поселки похвастать не могут. И, к сожалению, стабилизаторы не всегда спасают от этой беды. К тому же цена такой станции очень часто намного выше обычной, что, как мне кажется, себя не оправдывает.

Готовые системы автоматики.

Вистан.

Из всех готовых систем автоматики для насосных станций особенно выделяется наша отечественная разработка Вистан, предназначенная исключительно для организации насосной станции на базе вибрационного насоса. Я не сторонник применения вибрационных насосов в системах водоснабжения частных и дачных хозяйств, но не могу не уделить внимание этому устройству из-за  большой популярности «Малышей», «Ручейков» и т.д. на постсоветском пространстве.

Вистан и схема его подключения.

В интернете очень много лестных отзывов об этом устройстве. В жизни, к сожалению, не все так радужно. Итак, вкратце.

Достоинства:

— Специальная разработка для вибрационных насосов;

— Автоматически поддерживает давление в системе на уровне 1,5-2,0 бар;

— Имеет встроенную защиту от сухого хода;

— Имеет встроенный стабилизатор напряжения, может работать с напряжением от 160 до 250 Вольт;

— Может работать без гидроаккумулятора, плавно изменяет мощность насоса;

— Плавный пуск и останов насоса;

— Имеет защиту по превышению электрического тока: плавкий предохранитель на 5 Ампер;

— Автоматически возобновляет работу при восстановлении параметров: напряжение в сети, появление давления воды на напоре насоса (сухой ход).

— Простота монтажа и демонтажа схемы: производитель рекомендует использовать гибкую подводку на ½ дюйма.

Недостатки:

— Насос должен создавать давление на входе в устройство не меньше 3,0 бар: не всякий вибрационный насос способен на это, учитывая разницу по высоте между зеркалом воды в колодце (скважине) и местом расположения Вистана.

— Расход воды ограничен внутренним сечением гибкой подводки, или нужно ставить гидроаккумулятор.

— Защита по сухому ходу решена своеобразно: устройство отключает насос, если давление на входе не поднимается выше 0,8 бар за 10 секунд. Т.е. вода на самом деле есть, и насос исправно её качает, просто ему не хватает сил поднять давление до необходимого.

— Нет возможности регулировать давление в системе.

— Высокая цена устройства по сравнению со стоимостью вибрационных насосов. Стоимость набора «Вистан + насос» сопоставима по стоимости готовой насосной станции не самого плохого качества (а китайские, раза в полтора дешевле).



В целом, этот вариант организации насосной станции подойдет дачникам, привыкшим к своим вибрационным насосам и не избалованным благами цивилизации на даче. К тому же, систему легко собрать весной перед использованием и разобрать осенью, забрав все хозяйство с собой в город и не боясь, что её украдут или разорвет морозами. Для более серьезной системы водоснабжения дома это устройство, впрочем, как и использование вибрационного насоса, вряд ли подойдет.

Блок автоматики для центробежных насосов.

 Для организации насосной станции на основе центробежного насоса, неважно погружного или поверхностного, необходим блок автоматики. Самое простое – это собрать его самому, используя покупные элементы: коллектор, реле давления, манометр. Но можно купить и готовый блок, на котором все это уже будет установлено. Останется только лишь установить его на напоре насоса в удобном для обслуживания месте.

Различные фирмы предлагают большое разнообразие таких блоков, отличающиеся по комплектации и стоимости. Самые простые и недорогие, включают в себя только необходимые элементы, названные выше. Чуть подороже будут стоить блоки, в которые добавлен датчик сухого хода. Самыми же навороченными считаются блоки автоматики, которые самостоятельно, регулируя мощность насоса, поддерживают заданное давление в системе, а также имеют несколько (до трех) защит от разных неприятных вещей (сухой ход, перегрузка насоса, разрыв напорного трубопровода).

Коллектор.

Собственно, каждый волен делать свой выбор. Кому-то проще собрать такой блок самому, кому-то проще его купить. Как мне кажется, единственный недостаток таких блоков, кроме цены, это как раз их блочность. Т.е. если что- то сломается в составе такого блока автоматики, то менять придется весь блок, а это иногда бывает накладно.





Схемы насосных станций.

 Самая распространенная схема насосной станции это когда все её элементы собраны вместе, как написал один из читателей: «насос на бочонке». В этом случае блок автоматики ставится на напоре насоса, а к гидроаккумулятору вода отводится по отдельной трубе или гибкой подводке. Получается, что можно поставить в разных местах насос и гидроаккумулятор (ГА), просто заменив отвод к ГА на более длинный.

Но лучшим вариантом будет поставить блок автоматики на ГА, соединив коллектор блока с насосом трубой. Тогда мы получаем распределенную насосную станцию, где насос может стоять, например, в колодце (или в скважине для погружного насоса), а ГА находится в теплом доме.

 Продолжая усовершенствовать нашу схему, можно найти наиболее удобное место для блока автоматики. Мне таким местом представляется распределительный коллектор холодной воды, где блок автоматики будет поддерживать постоянное давление (ведь именно это нам и нужно). Гидроаккумулятор, в этом случае, можно поставить под ванну или в любое другое свободное место ванной комнаты, а от насоса будет подходить напорный трубопровод. Сам же насос можно поставить поближе к источнику водоснабжения и подальше от дома, чтобы не слышать его шум, или купить погружной насос (опять же никакого шума в доме).

Таким образом, разместив элементы насосной станции в тех местах, где это удобно и не бросается в глаза, вы получите максимальный комфорт при эксплуатации водоснабжения дома: «как в квартире». Главное не забыть, что и куда вы запихнули.

Правила сборки насосной станции своими руками

Отвечая на вопрос, как собрать насосную станцию своими руками, необходимо понимать, из каких частей она состоит, и почему ее так называют. Начнем с того, что насосная станция – это оборудование по перемещению воды по водопроводу в определенном количестве с определенным давлением. И самое главное, чтобы вода в водопроводе быть обязана постоянно в независимости от условий эксплуатации самого оборудования. Поэтому насосная станция (своими руками собранная) – это в первую очередь насос, во вторую очередь накопительная емкость, в третью блок автоматики, всасывающие рукава, запорная арматура и трубы.

Простейшие насосные станции своими руками

Выбор элементов для насосной станции

Начинать надо с того, что в состав насосной станции могут входить разные насосы: скважинные, погружные или поверхностные. Главная их задача – заниматься водозабором из гидротехнического сооружения. Но тут надо выбрать и сам источник воды.

  • Если вода будет использоваться только для бытовых нужд и полива зеленых насаждений, то источником можно выбрать открытый естественный или искусственный водоем.
  • Если вода будет использоваться для питья и приготовления пищи, то придется выкапывать колодец или бурить скважину.

Из открытых водоемов воду качать можно поверхностными насосами или погружными. То же самое касается колодцев и неглубоких скважин. Из артезианских воду качать можно только глубинными (скважинными) насосами. То есть, сначала определяетесь с источником воды, затем делаете выбор по марке насоса.

Водозабор из открытого источника

Накопительная емкость

Все приходит в сравнении, поэтому о накопительных емкостях надо говорить в двояком смысле. Сегодня на рынке емкости этого вида представлены двумя моделями: обычные баки из металла или пластика и гидроаккумуляторы. Поэтому перед тем как собрать насосную станцию, надо определиться с выборов между двумя этими приборами.

Накопительные баки используются уже давно. Это обычный резервуар с поплавковым датчиком уровня воды. Чтобы он создавал давление в системе водопровода, необходимо емкость установить выше уровня установки потребителей. И чем выше, тем больше будет давление на выходе из кранов, смесителей и других сантехнических приборов.

Накопительный бак

Но тут есть один момент. Монтаж на высоте не всегда возможен, хотя для этого приспосабливают чердачные помещения. Правда, они не всегда являются отапливаемыми, поэтому придется сам бак и подводящие к нему трубы утеплить, что увеличит себестоимость проводимых операций.

В этом плане гидроаккумулятор проще. Это готовое устройство, создающее автоматически давление внутри водопроводной сети. Его можно установить в любое место в независимости от высоты. Горизонтального типа гидроаккумуляторы изготавливаются с готовыми станинами под насосы, так что последние можно установить прямо на бак, что уменьшает место монтажа всей насосной станции.

У гидроаккумуляторов есть и другие положительные качества.

  • Они выравнивают давление при запуске насоса, что защищает водопроводную разводку от гидроударов.
  • С их помощью снижается количество включений и отключений насоса. А это влияет на продолжительность его эксплуатации.
  • И, конечно, это определенный запас воды, на случай выхода из строя насоса или отсутствия подачи электричества на него.

Что касается цены, то у гидроаккумулятора она выше, чем у пластиковой бочки. Но это разовые вложения, которые себя окупят быстро. Поэтому специалисты рекомендуют при сборке самодельной насосной станции выбирать все же гидроаккумулятор.

Гидроаккумуляторы

Блок управления

Нельзя устанавливать насосную станцию, не использовав блок автоматики. Ведь разговор идет о современном водопроводе, а значит, все в нем должно работать в автоматическом режиме. Человек должен лишь провести настройку данного режима. А все остальное система должна делать сама.

В принципе, стандартный блок автоматического управления насосной станции – это реле давления, его-то и надо будет настроить, и манометр, который показывает давление воды в системе. В самом релейном блоке всего лишь два контакта, которые включают или отключают насос для насосной станции. Они подключены к пластинам, на которые давят металлические пружины. Но перед тем как настроить насосную станцию, необходимо разобраться именно с этим блоком.

  • Большая пружина отвечает за высокое давление воды, она и отключает насос.
  • Малая, наоборот, отвечает за низкое давление, поэтому с ее помощью агрегат включается.

Настройка блока автоматики

Поджимая или ослабевая гайки над пружинами, производится настройка, при которой выставляется порог высокого и низкого давления. По сути, вся насосная станция работает по вот такому принципу.

Производится запуск насосной станции. Вода начинает поступать в гидроаккумулятор и в саму водопроводную систему. В баке создается давление до 6 атм., потому что вода собой заполняет резиновую грушу, между которой и стенками металлического корпуса резервуара закачен воздух под давлением 1,5 атм. При сжимании воздуха его давление увеличивается больше.

Если в блоке управления был выставлен показатель 4,5 атм., то насос отключится, как только воздух в гидроаккумуляторе достигнет этого значения. Конечно, при этом вода полностью резиновую мембрану не заполнит. Она заполнит ее при давлении 6 атм. То есть, настройка давления будет влиять на количество закачиваемой воды.

То же самое относится и к нижнему порогу давления. То есть, если данный предел будет преодолен, насос тут же включится, и вода будет поступать в гидроаккумулятор. Все очень просто.

Внимание! Если говорить о правилах выбора блока автоматики, то специалисты рекомендуют выбирать тот, в опции которого дополнительно входит отключение насоса при холостом ходе.

Кстати, в плане выбора горизонтального или вертикального гидробака. Никакой разницы нет, обе модели собраны по одной и той же конструкции, поэтому работают по одному и тому же принципу. Здесь предпочтение надо отдавать в плане места, которое вертикальный образец занимать будет меньше.

Регулировка давления насосной станции производится только после изучения характеристик насоса. Особенно это актуально перед повышением давления необходимого для его включения, чтобы понять сможет ли насос такое давление развить. Если нет, то станция не сможет выключиться, поскольку такого давления достигнуть невозможно, и реле тоже не сработает по этой же причине. Как правило, характеристики насоса указываются в паспорте или на упаковке. Единицей измерения берут метр водяного столба, который равен примерно 0,1 бар. При регулировке не рекомендуется закручивать гайки до крайнего положения – это может вывести реле из строя.

Насосная станция с вертикальным гидроаккумулятором

Сборка самодельной насосной станции

Понятно, что собрать насосную станцию для частного дома своими руками – проблема не самая серьезная. Сложность будет зависеть от выбранных элементов. Если был выбран скважинный насос, то в первую очередь придется его установить в скважину, что уже не так просто, как может показаться на первый взгляд. Ведь это подключение трубы, питающего электрического кабеля. После чего к насосу крепится трос, а уже после вся эта сборная конструкция опускается в ствол сооружения.

С поверхностным агрегатом проще. Для него главное – теплое помещение, где температура не опускается ниже +5С. Это может быть даже подвал дома. Его устанавливают на прочное основание, а затем подключают к другим элементам насосной станции. Вся трубная разводка в обоих случаях – это пластик. Для удобства проведения обслуживания, ремонта и чистки каждый элемент необходимо с двух сторон отрезать запорной арматурой на съемных крепежах, к примеру, установку надо проводить на американки.

Насосная станция и с накопительным баком, и с гидроаккумулятором

Обязательными элементами в домашнем водопроводе считаются фильтры: грубой очистки лучше установить до насоса, тонкой после гидроаккумулятора или накопительного бака. Обязательно надо предусмотреть сливной кран, который лучше установить ближе к канализации. Пользоваться им придется нечасто, но при проведении ремонтных работ на некоторых участках придется сливать воду из водопровода.

Обязательно, перед тем как запустить насосную станцию и сам домашний водопровод, необходимо проверить все на предмет протечек. Для этого через любой потребитель вода из ведра заливается в систему, пока она не заполнится. Обычно так делают, если водопроводная трасса не очень длинная и разветвленная. В принципе, все, можно включать насос и пользоваться водопроводом. На этом можно считать, что ответ на вопрос, как из насоса и бака сделать насосную станцию, получен.

схемы установки, монтаж и подключение


Насосная станция – отличное оборудование, позволяющее автоматизировать процесс забора воды из колодца. Комплекс технических устройств активизирует запуск системы при необходимости в пополнении запасов и отключит агрегаты в нужный момент. Невероятно повысится степень комфорта. Ведь и за городом необходимо наслаждаться достижениями цивилизации, согласны?

Однако невероятно полезное оборудование недостаточно просто купить, надо знать, как производится установка и подключение. Мы предлагаем вам прочитать статью, в мельчайших подробностях освещающую все вопросы. Эти сведения пригодятся всем собственникам загородного жилья, неважно, подключается ли насосная станция своими руками или для ее монтажа приглашены наемные работники.

В нашей статье вы ознакомитесь с разновидностями насосов, применяемых в системах забора грунтовой воды. Также здесь приведены все возможные варианты расположения оборудования и подключения к автономному водопроводу. Информация подкреплена схемами, фото-материалами и видео.

Содержание статьи:

Назначение и устройство насосной станции

Станция насосного оборудования выполняет сразу две функции – подает воду в систему водоснабжения дома и автоматически поддерживает в ней заданное давление.

Это позволяет прокладывать разветвленную сеть водопровода и подключать к нему бытовую технику – душевую кабину, бойлер, посудомоечную и стиральную машину.

Типовая конструкция станции включает:

  • Насос;
  • Гидроаккумулятор;
  • Блок автоматики;
  • Входной сетчатый фильтр – необходим для исключения попадания в систему частиц примесей и возможных загрязнений;
  • Трубопроводы, шланги и необходимые фитинги.

Чтобы предотвратить отток жидкости из системы при остановке насоса или снижении давления, в зоне забора воды устанавливается обратный клапан. Необходим также источник забора воды. Для этого устраивают колодец или скважину.

Возможно использование резервуара (бассейна) с привозной водой и открытых водоемов, если характеристики агрегата позволяют проводить перекачку загрязненной жидкости.

Галерея изображений

Фото из

Насосная станция в полной заводской сборке

Насосная станция для забора воды из скважины-иглы

Насосная станция в схеме водоснабжения из колодца

Откачка воды из открытого природного водоема

Насосная система в паре с погружным насосом

Компоненты насосной системы для глубокой скважины

Реле давления и манометр для насосной станции

Насосная станция как повышающий давление агрегат

Если забор осуществляют из естественного водоема (пруда, реки, озера), воду применяют только для хозяйственных нужд и полива.

Если извлечение воды производится из колодца или скважины, требуется провести анализ. Согласно результатам исследования определяется принадлежность воды к питьевой или хозяйственной категории.

Насосная станция представляет собой компактное и в то же время функциональное оборудование, которое обеспечивает стабильное водоснабжение частного дома

Более подробно об устройстве и принципе работы насосной станции вы можете прочесть в .

Виды применяемых насосов

Готовые – это установки с поверхностным насосом, осуществляющим забор жидкости из скважины за счет разрежения. В конструкцию самого насоса может быть включен , или быть выносным – в этом случае его располагают в скважине.

Однако при сборке и монтаже насосной станции своими руками можно использовать также погружной или скважинный насос, особенно если он уже имеется в наличии.

Чаще всего используют готовые насосные станции, в которых все основные элементы уже собраны друг с другом и настроены. При установке достаточно подключить питающий кабель, водозаборный и напорный трубопроводы

Модели с внутренним эжектором

Установки с встроенным эжектором способны осуществлять подъем воды лишь с небольшой глубины – до 8 м. Но при этом обеспечивают мощный напор, превышающий 40 м.

Не боятся попадания воздуха, поэтому наполнять систему водой перед началом работы необязательно – станция сначала прокачает воздух, а затем начнет подавать воду.

Отличаются хорошей производительностью и надежностью. Недостатком является высокий уровень шума, в связи с чем в доме их монтируют только при наличии подсобных звукоизолированных помещений.

При монтаже станции с поверхностным эжекторным насосом необходимо учитывать не только глубину зеркала воды, но и горизонтальный участок подводящего трубопровода

Модели с внешним эжектором

Станции с выносным эжектором обустраивают при необходимости забора жидкости с большой глубины – 20…50 м. В этом случае эжектор опускается в скважину (колодец), как часть заборного узла. К нему подводят два шланга от установки – напорный и вакуумный (всасывающий).

По первому жидкость подается в эжектор и формирует область разрежения в камере всасывания, второй – поднимает вверх воду из скважины. Характеризуются такие агрегаты низким уровнем шума. Они не потребляют много электроэнергии, но и КПД у них достигает всего 30-40 %.

Использование внешнего эжектора позволяет создать в водоподающей трубе необходимый для транспортировки воды напор и существенно увеличить глубину ее забора

Погружной тип насосов

Системы с погружным (скважинным) насосом практически не производит шума, забор воды может осуществляться с любой глубины и при достаточном удалении скважины или колодца от здания. Не боится небольших протечек в трубопроводе и подсоса воздуха.

Однако погружные насосы достаточно дороги. Они требуют чистой воды – установка мощной фильтрационной системы решает проблему, но в этом случае потребуется регулярно ее чистить. Ремонт и обслуживание затруднены необходимостью подъема агрегата на поверхность.

Не подходят для источников с наличием примесей в воде более 2 г на 1 м3 – фильтры быстро забиваются и насос перестает функционировать (+)

Устройство и принцип работы гидроаккумулятора

Стартовый ток насоса превышает рабочий в 3-5 раз и оказывает разрушительное действие на его конструкцию. Поэтому ресурс насоса зависит от количества включений. Чтобы уменьшить их в систему обязательно устанавливают мембранный .

В системе водоснабжения дома он выполняет следующие функции:

  • Предохраняет насос от износа и повышает срок его эксплуатации – благодаря запасу жидкости в мембранном отсеке количество включений агрегата значительно снижается.
  • Поддерживает в водопроводе постоянное давление и предохраняет от перепадов напора.
  • Исключает появление гидроударов в системе, разрушительно действующих на подключенные приборы и трубопроводную арматуру.
  • Обеспечивает некоторый запас воды на случай отключения электропитания.

Прибор представляет собой герметичный сосуд, внутренний объем которого разделен  эластичной мембраной на две емкости. Одна из них заполняется воздухом, а вторая предназначена для накачивания воды.

Находящийся под давлением воздух в гидробаке выдавливает воду и некоторое время поддерживает напор даже при отсутствии электричества

Работает гидробак следующим образом. Вода нагнетается в эластичную емкость до достижения верхнего порога давления. Затем насос отключается.

Напор в системе поддерживается за счет воздушной прослойки в гидроаккумуляторе, уплотненный воздух играет роль демпфера. Когда объем воды уменьшается (расходуется потребителями), и давление доходит до нижней заданной границы – снова включается насос и наполняет гидробак водой.

Выбирают гидроаккумулятор на основании расчетов, в которых учитывают число проживающих, количество точек потребления воды, максимально допустимое число включений насоса и его мощность, требуемое давление в системе.

Недостаточный рабочий объем бака приведет к постоянному включению насоса и его износу. Емкость с запасом грозит застоем воды и снижением ее качества, вредным воздействием на внутреннюю поверхность мембраны.

Галерея изображений

Фото из

Гидроаккумулятор в схемах насосных станций

Гидроаккумулятор для системы объемом до 150 л

Горизонтально ориентированные гидроаккумуляторы

Вертикальный гидробак в системе водоснабжения

Блок управления насосной станцией

Стандартный набор устройств управления насосной станцией состоит из штуцера, реле давления и манометра и устанавливают на напорный трубопровод.

Манометр служит для контроля текущего давления в системе, а реле является важнейшим элементом управления насосной станцией. Оно управляет подачей воды в напорную емкость по заданным параметрам и обеспечивает автоматический режим работы насоса, включая и выключая его.

Основные рабочие элементы реле – это пружины минимального и максимального давления, срабатывающие при достижении в сети давления заданной настройками величины. При низком давлении пружина разжимается и замыкает контакт, включающий двигатель насоса.

Превышение давления сжимает ее, а при достижении максимального порога контакт размыкается. Насос выключается и подача воды прекращается.

Блок автоматики – более сложное устройство, располагающее расширенными возможностями. Кроме коммутации электрических цепей при реагировании на повышение и понижение давления блок автоматики защищает систему от сухого хода.

Галерея изображений

Фото из

Реле давления для управления насосной станцией

Компоненты и устройство реле давления

Блок управления насосным оборудованием

Расширенный функционал блока автоматики

При выборе устройства управления для станций, откачивающих воду из неглубоких выработок, лучше отдать предпочтение варианту с защитой от сухого хода.

Он предохранит насос от перегревания и отключит его, если по каким-либо причинам (попала грязь, уровень жидкости в источнике опустился ниже заборного узла) в систему перестала поступать вода.

Чувствительными элементами реле давления являются две пружины. Большую настраивают на минимальное давление, малую – на разницу между минимальным и максимальным

Работа насосной станции происходит циклами, каждый из которых можно разделить на два этапа:

  1. Включается насос и поднимает воду из источника. Она заполняет систему и гидробак до момента, когда давление превысит верхний порог. После этого реле давления отключает двигатель насоса и подача воды прекращается. Насосная станция переходит в спящий режим.
  2. При включении потребителей (открытие кранов, использование водопотребляющей техники) вода поступает из емкости гидроаккумулятора. Расход жидкости из гидробака осуществляется до момента снижения давления до нижнего порога. Это вызывает новое включение насоса и подъем воды.

Количество циклов в час не должно превышать ограничение на максимальное количество включений, допустимое для используемого насоса.

Преимущества применения насосной станции

Устройство автономного водоснабжения в своем доме обеспечивает независимость и комфорт.

Насосная станция дает следующие преимущества:

  • Повышает эффективность системы водоснабжения.
  • Повышает безопасность эксплуатации оборудования и трубопроводов.
  • Обеспечивает некоторый (зависит от емкости гидробака) запас воды и ее подачу даже при отключении электроснабжения.
  • Поддерживает постоянное давление и стабильность напора воды.
  • Увеличивает долговечность подключенных к системе водоснабжения приборов и бытовой техники.
  • Автоматический режим работы (своевременное включение и выключение насосного агрегата) снижает износ оборудования и затраты на электроэнергию.
  • Возможность выбора места монтажа агрегата.
  • Имеет компактные габаритные размеры и небольшой вес.
  • Несложно монтировать.

В сельской местности, коттеджных и дачных поселках коммуникационные сети водоснабжения нередко грешат низким давлением и нестабильным напором.

В этом случае насосную станцию можно подключить к уже существующему магистральному водопроводу – это решит проблемы с падением давления и отсутствием напора в водопроводе.

Применение насосной станции в схеме автономного водоснабжения не только позволит существенно повысить уровень комфорта жилищных условий, но и существенно увеличить рабочий ресурс установленных в водопровод устройств

Технология монтажа насосной установки

Прежде, чем приступить к монтажным работам, предстоит определиться с местом размещения насосного оборудования.

Шаг #1 – выбор места расположения

При планировании размещения агрегата, следует учитывать, что:

  • Расположение насосной станции в непосредственной близости от источника воды обеспечивает стабильное всасывание и ровную работу оборудования.
  • Место установки должно быть сухим и теплым, хорошо вентилируемым.
  • Оборудование не должно касаться стен.
  • Необходимо обеспечить свободный доступ для ремонтных работ и профилактических осмотров.

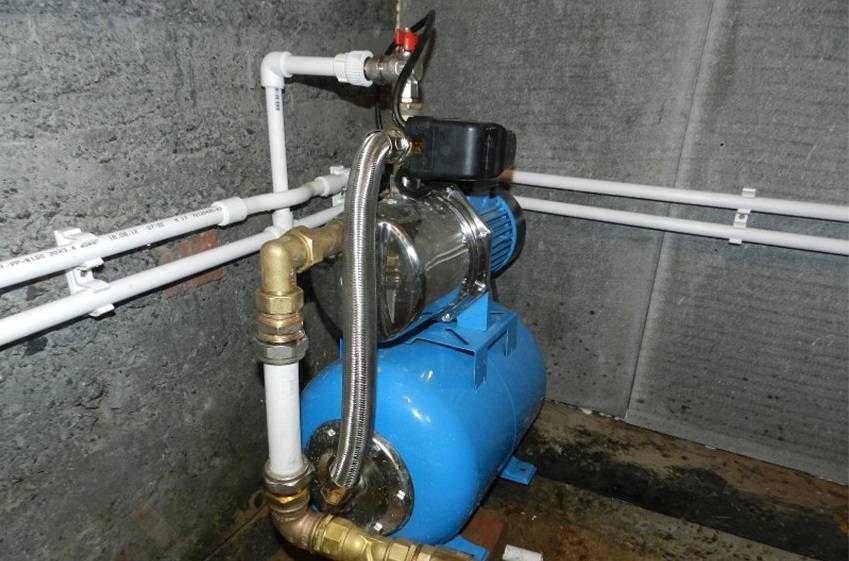

Вариант установки насосной станции с поверхностным перекачивающим агрегатом, особенно с внутренним эжектором, следует тщательно продумать, так как такая система имеет высокий уровень шума.

Существует несколько вариантов монтажа. Давайте разберем их детальнее.

Вариант #1 – в доме

Самое оптимальное место для правильного функционирования станции – это отапливаемое помещение. Идеально, если в доме имеется звукоизолированная котельная.

Крайний вариант – это установка оборудования в комнатах общего пользования (коридоре, ванной, в прихожей, кладовой). Но в этом случае его размещают подальше от спален и обеспечивают звукоизоляцию – например, делают кожух или шкаф.

Лучшим вариантом устройства насосной станции можно считать ее установку в отдельном помещении в доме с пробуренной прямо под зданием скважиной

Вариант #2 – в подвале

Довольно часто насосную станцию оборудуют в цокольном этаже или подвале. Однако необходимо позаботиться о создании оптимальных условий для размещения установки – помещение должно быть звуко-, тепло- и гидроизолированным.

Можно устроить специальный короб в подполе, с доступом к оборудованию через люк.

Теплый обустроенный подвал с хорошей гидро- и звукоизоляцией и вентиляцией идеально подходит для установки насосного оборудования

Вариант #3 – в колодце

Насосную станцию устанавливают на специально устроенной платформе в колодце. Глубина поверхности установки должна быть такой, чтобы все оборудование находилось ниже уровня промерзания. Сам колодец сверху утепляют.

Недостаток такой схемы – затрудненный доступ к оборудованию.

При достаточной ширине и глубине колодца, а также мощности насоса, станцию можно установить в колодце на специальном кронштейне или площадке

Вариант #4 – в кессоне

Вокруг скважины устраивают помещение достаточной для последующего обслуживания ширины, заглубленное ниже уровня промерзания почвы. У поверхности земли кессон закрывают и утепляют, оставляя лишь небольшой люк для обслуживания.

Устройство приямка позволит применять насос со встроенным эжектором в том случае, когда глубина зеркала воды от поверхности земли составляет 9-11 метров.

Установка агрегата в кессоне скважины обеспечивает защиту от промерзания оборудования и полную шумовую изоляцию

Вариант #5 – в отдельном сооружении или пристройке

В этом случае шума слышно в доме не будет. Однако просто утеплить такое помещение будет недостаточно, потребуется еще и обогрев. Это ведет к дополнительным расходам на электроэнергию и проведение системы отопления.

При установке станции с проблемы с шумоизоляцией нет. Все элементы системы, кроме самого насоса, устанавливают в любом отапливаемом помещении дома.

Установка насосной станции в обустроенном на улице павильоне оградит от главного недостатка этого вида оборудования – шума во время работы

Определившись с местом установки станции насосного оборудования, приступают к ее монтажу.

Шаг #2 – проведение подготовительных работ

Готовят прочное основание под перекачивающий агрегат – бетонное кирпичное или деревянное, поверхность под установку выравнивают. Можно использовать специальный металлический кронштейн.

Поскольку насос довольно сильно вибрирует при работе, в соединениях трубопровода образуются люфты, появляются течи. Для снижения вибрации, а также ее разрушительного действия, под опоры насоса укладывают резиновые подкладки или коврик, а саму установку надежно закрепляют – привинчивают ножки анкерными болтами.

Главное условие бесперебойной работы станции насосного оборудования – беспрепятственное поступление жидкости от источника.

Основной проблемой, которую необходимо решить при круглогодичном водообеспечении – это . Поэтому под трубопровод роют траншею – от фундамента до колодца или кессона (приямка) скважины.

Траншея должна быть прямой в плане, желательно без поворотов и загибов, чтобы не снижать давление. Чтобы исключить воздействие отрицательных температур на трубы, их закапывают ниже уровня промерзания почвы в данной местности.

При формировании траншеи необходимо учесть уклон 0,03 в сторону водозабора для слива жидкости из трубопровода в период консервации.

При близко расположенных грунтовых водах водопровод прокладывают выше критического уровня, но в этом случае его утепляют и дополнительно используют греющий кабель. Также серьезная теплоизоляция и обогрев потребуется, если водопровод выводится выше уровня земли.

Если трубопровод проходит по воздуху, или залегает неглубоко, то необходим обогрев и серьезное утепление

Шаг #3 – сборка водозаборного узла

Водозаборный узел зависит от типа используемого насоса.

  • При стандартной схеме подключения – станция с поверхностным насосом и встроенным эжектором – это подсоединенный к полипропиленовой трубе через муфту обратный клапан с сетчатым фильтром.
  • Установка с внешним эжектором. На всасывающее отделение эжектора накручивают обратный клапан с сетчатым фильтром, сверху подсоединяют две трубы.
  • При использовании погружного (скважинного) насоса, фильтр грубой очистки входит в его конструкцию. Поэтому к агрегату присоединяют обратный клапан, и трубу. Насос имеет приличный вес, поэтому его подвешивают на прочный трос.

Опускают узел на необходимую глубину, учитывая, что минимальное расстояние от него до дна источника составляет 1 м при использовании поверхностных насосов и 0,5 м для погружного (скважинного).

Также следует иметь в виду, что уровень водяного зеркала меняется в течение года – летом он понижается. Если глубина всасывания на грани, то в этот период можно лишиться водоснабжения полностью.

В зависимости от диаметра скважины конструкция эжекторного узла различается. Циркуляция воды происходит либо по двум трубам, либо по принципу труба в трубе

Шаг #4 – монтаж поверхностных элементов станции

Принципиально схемы установки насосной станции будут различаться в зависимости от того, какой перекачивающий агрегат применяется.

Основное правило: любой дополнительный прибор устанавливают через шаровые краны с американкой и обратные клапаны. Это позволит снять устройства для замены или ремонта без необходимости слива всей воды из системы.

Следует предусмотреть и возможность слива воды из системы – для этого в трубопроводе формируют отвод установкой тройника, к которому подключают сливной кран.

На подающий трубопровод желательно установить фильтр грубой очистки. На напорный (в линию, ведущую к потребителям) – фильтр тонкой очистки.

Монтаж готовой станции поверхностного типа не вызывает сложностей, так как основные элементы системы уже соединены друг с другом. Она представляет собой гидроаккумулятор с установленным на нем электронасосом и блоком управления.

Помимо основной арматуры, в такую систему устанавливают устройство для заполнения ее водой перед первым запуском. Аналогично сливному устройству, в трубопровод вводят тройник с подключенным шаровым краном и воронкой.

При сборке трубопровода все соединения следует уплотнять льном, лентой ФУМ или уплотнительной пастой, чтобы не допускать подсоса воздуха в систему

Подробнее об особенностях выбора насосной станции и рейтинг лучших предложений на рынке по мнению владельцев оборудования вы можете посмотреть .

В остальных случаях элементы системы монтируют самостоятельно. При установке поверхностной станции, трубопровод (либо два трубопровода, если используется выносной эжектор)от скважины подсоединяют к насосу.

Далее устанавливают гидроаккумулятор и блок управления. Для станции со скважинным насосом это будут все основные поверхностные элементы в схеме. Удобнее всего для этого использовать 5-ти выводной штуцер, который монтируют в напорный трубопровод в удобном месте. В него вкручивают реле давления и манометр.

К боковому входу штуцера подсоединяют гидроаккумулятор. Для удобства обслуживания его подключают через шаровой кран с американкой и устраивают слив.

Проводят подключение потребителей к насосной станции. Чаще всего первым элементом становится раздающий коллектор холодной воды.

Такая система менее чувствительна к попаданию воздуха, однако все стыки должны быть герметичны

Шаг #5 – первый запуск станции

Электрический двигатель насоса имеет большую мощность, поэтому лучше обеспечить станцию насосного оборудования собственной линией электропитания, устроить заземление и установить стабилизатор напряжения.

Проверяют давление воздушной камеры гидроаккумулятора. Оно должно быть на 10 % меньше, чем давление включения насоса. Однако такую настройку делают в рабочем режиме. Предварительно же необходимо добиться следующих значений: для гидробака емкостью 20-30 л – 1,4…1,7 бар, емкостью 50-100 л – 1,7…1,9 бар.

Перед первым запуском установки с поверхностным насосом рабочую часть системы заполняют водой. Для этого выкручивают заглушку из заливного отверстия, расположенного в верхней части насоса.

Если в трубопроводе предусмотрена заливная воронка, лучше воспользоваться ей. Заливают жидкость до полного заполнения, пока она не начнет выливаться. Затем отверстие (вентиль) плотно закрывают.

При наполнении системы жидкостью через заливочное отверстие насоса удобно пользоваться обычной воронкой

Последовательность запуска:

  1. Насос подключают к электросети.
  2. Вентиль заливной воронки трубопровода с поверхностным насосом немного приоткрывают, чтобы удалить остатки попавшего в систему воздуха.
  3. Включают агрегат – в течение 2-3 минут из выходного отверстия напорного трубопровода (или открытого крана водопровода) должна потечь вода.
  4. Если жидкость не потекла, насосное оборудование выключают, доливают воды в систему и включают снова.

После удачного запуска оборудование следует «обкатать» и, если требуется, отрегулировать настройки гидроблока и реле давления.

Основные правила эксплуатации

После ввода насосной станции в эксплуатацию проводят ее периодическое обслуживание. Необходимо своевременно очищать фильтр грубой очистки. Без этого производительность установки постепенно снижается, вода идет рывками, а полностью забитый фильтр приведет к режиму работы «на сухую» и отключению системы.

Частота очищения зависит от содержания примесей в перекачиваемой воде.

Информацию о часто встречаемых поломках насосной станции и о способах их устранения вы можете прочесть .

Раз в месяц, либо после длительного простоя, зимней консервации или ремонтных работ, проверяют давление в воздушном отсеке гидроаккумулятора. Если необходимо, воздух подкачивают.

При использовании станции только в летний период, необходимо до наступления заморозков слить из системы всю воду.

Выводы и полезное видео по теме

Основные правила подключения насосной станции продемонстрирует видео:

Ролик-инструкция о настройке и эксплуатации насосной станции:

Как сделать насосную станцию на базе погружного насоса:

Правильная установка насосной станции обеспечивает частный дом водоснабжением с параметрами, не уступающими городской квартире – постоянное давление и достаточный напор.

Чтобы система работала максимально эффективно, перед выбором и монтажом оборудования следует обратится за консультацией к специалисту и выполнить оценочный расчет.

Если вы имеете опыт самостоятельной сборки и установки насосной станции, пожалуйста, поделитесь своими знаниями в комментариях к этой статье. Если же у вас возникли вопросы после прочтения материала, не стесняйтесь задать их в комментариях ниже.

Насосная станция своими руками — из чего собрать и как запустить

Для обеспечения стационарного водоснабжения в загородном доме оптимальным решением является установка насосной станции. Такое устройство обеспечивает стабильный напор воды в трубопроводе, а отдельные модели способны работать даже в случае отключения электроэнергии. Но, не всегда предлагаемые в магазинах модели устраивают покупателя по цене и характеристикам. В этом случае есть вариант собрать такой аппарат своими руками. Насосная станция своими руками, при наличии необходимых деталей, является более дешевым и более удобным в плане конструктивных решений.

Прежде чем отвечать на вопрос «Как собрать насосную станцию?», следует определиться с тем целесообразно ли ее собирать самому.

Сборка домашней насосной установки своими силами будет выгодной в нескольких случаях:

  1. Тогда, когда уже имеется хотя бы один из гавных компонентов устройства. Главными комплектующими насосных станций являются насос для воды и гидроаккумулятор. Эти две комплектующие составляют две третьих стоимости всей станции. Если оба элемента придется покупать, то самодельная установка окажется дороже заводской модели.
  2. Вторым моментом является несоответствие технических характеристик и габаритов купленного устройства параметрам места установки. Например, если бак гидроаккумулятора не достаточно объемный, или производительности, приемлемого по цене устройства, не хватает на всю сантехнику. В этом плане собранный самостоятельно агрегат является более гибким.
  3. Еще одной причиной собрать автоматическую установку для частного дома самому является большая глубина скважины или ее чрезмерное отдаление от дома. В этом случае используется насос погружного типа, а бак и двигатель устанавливаются внутри помещения. Заводские варианты такие конструкции не выпускают.

Проанализировав все указанные моменты, можно понять, выгодно ли собрать свой насосный агрегат, или же проще и дешевле купить заводскую модель с прилавка.

Основные моменты сборки насосной станции

Как сделать насосную станцию? Для начала стоит определится с местом расположения, обозначить путь до точки забора воды и его расстояние, подготовить соответствующим образом скважину или колодец и место установки. На основе полученных данных составляется схема расположения и основные комплектующие.

Конструкция автоматической насосной установки

Прежде всего, при самостоятельной сборке установки для водоснабжения, нужно подобрать необходимый насосный аппарат для забора воды. В зависимости от типа источника подойдет, либо поверхностный колодезный агрегат, либо погружной скважинный аппарат.

Следующим элементом насосной станции является гидравлический аккумулятор. Он состоит из двух камер, разделенных эластичной мембраной. Нижняя камера напрямую соединяется с насосным аппаратом. Во время его работы камера заполняется водой, растягивая мембрану. Когда насос отключается, мембрана возвращается в исходное положение и тем самым проталкивает воду дальше в трубопровод. Гидроаккумулятор поддерживает постоянное давление в линии и предотвращает гидравлический удар.

Обязательным моментом для всех насосных станций является блок автоматики. Эта деталь отвечает за самостоятельное включение и выключение агрегата. Наиболее простым вариантом является реле давления с манометром. Такое реле устанавливается на гидравлический бак и контролирует работу электронасоса. Когда давление на мембрану ослабевает – датчик срабатывает и аппарат включается, закачивая в бак воду.

Желательно систему также укомплектовать специальным фильтром тонкой очистки. Устанавливается такой элемент на трубопроводе после насосной станции. Он используется для очистки жидкости от примесей и грязи.

Перед агрегатом также устанавливается фильтрующий элемент. Только на этом участке стоит фильтр грубой очистки. Он задерживает крупные частицы, которые могут повредить узлы электронасоса (при использовании поверхностного варианта).

На всасывающем патрубке агрегата важно установить вертикальную заливную горловину. Она необходима для запуска устройства в первый раз, а также в том случае, если было произведено обслуживание. А чтобы усилить напор в магистрали, на всасывающий патрубок поверхностных моделей устанавливается эжектор для насосной станции.

Все элементы самодельного устройства соединяются между собой с помощью трубопровода. Оптимальным вариантом являются трубы из полиэтилена или полипропилена.

Варианты без гидравлического бака

Чтобы сэкономить часть средств можно сделать автоматическую станцию без гидроаккумулятора. Только в этом случае не будет происходить выравнивание давления в магистралях, что приведет к частым включениям устройства. Как результат – комплектующие агрегата быстро придут в негодность.

Решением могут стать современные модели, которые отличаются встроенным стабилизатором. Он отвечает за защиту от сухого хода, а также за плавное включение. Но, эффективная работа насоса обеспечивается только при стабильном напряжении. К тому же стоимость таких моделей на порядок выше стандартных станций с баком.

Поэтому, если позволяет помещение и средства, лучше собирать агрегат с встроенным гидравлическим баком.

Насосная станция своими руками с погружным (глубинным) насосом, как сделать? (видео)

Установка насосного агрегата

Когда насосная станция своими руками собрана, важным моментом является правильный монтаж устройства. На этом этапе снова необходимо вернуться к расчетам. Внимание при этом сосредотачивается на трех основных показателях:

  1. Дебет скважины. Величина показывает, сколько жидкости способен выкачать электронасос за конкретный показатель времени.
  2. Объем воды, который необходим для обеспечения семьи. Сюда, как правило, входят расходы каждого члена семьи, сантехника, полив и другие потребности. Данный показатель необходим для того, чтобы определить нет ли излишнего дебита. Если он есть, мощная помпа здесь может быть заменена устройством менее производительным.
  3. Глубина источника и расстояние до кранов. От этого показателя зависит напор аппарата.

Из этих величин определяются характеристики станции, после чего начинается монтаж.

Этапы установки

Первым этапом установки является монтаж прочной основы. Для этого есть два варианта в зависимости от типа расположения:

  • бетонная подушка при установке в помещении;
  • приямок возле источника.

В первом случае в помещении выкапывается квадратная яма с глубиной 10-15 см. Дно устилается песчаной подушкой. Сверху на песок укладывается арматура и связывается между собой. Сверху все заливается бетоном. Основа готова к установке через 3-4 недели подсыхания.

Как сделать приямок для насосной станции? Такой тип основы целесообразно построить тогда, когда монтаж станции проводится впритык к колодцу или скважине. В этом случае возле источника выкапывается котлован, глубиной 1,5-2 м. Глубина позволит защитить устройство от морозов. На дно ямы выкладывается опалубка. В середину засыпается песок, дальше щебень. Третьим слоем выступает бетон. Сохнуть такая подушка должна несколько недель в тени. Стены приямка желательно выложить из кирпича.

Следующий этап предполагает монтаж всех элементов. Электронасос с баком соединяется посредством шланга. Таким же способом фиксируют и остальные узлы. Основным моментом при этом является правильный подбор сечения трубы.

Собранная насосная станция своими руками устанавливается на основу  на резиновые прокладки. Они подставляются под опоры, после чего прикручиваются к подушке болтами. Это снизит шум и вибрацию, в следственно и износ узлов.

Следующий, интересующий вопрос: «Как подключить насосную станцию к скважине?». Подключение насосной станции к скважине проводится после тщательного осмотра узлов. Каждое соединение обязательно герметизируется.

Перед подключением насосной станции к скважине, желательно оборудовать впускной трубопровод обратным клапаном. На этом же участке необходимо установить запорный кран. Точно такие же манипуляции проводятся с выпускным патрубком, который соединяется с водопроводной магистралью.

Последним этапом установки является проверка устройства. Для этого через заливную горловину все узлы заполняются водой. Дальше открываются запорные краны, и производится запуск электродвигателя. В таком режиме агрегат должен поработать не менее 20 минут. При этом необходимо постоянно контролировать устройство.

Регулировка параметров подачи проводится с помощью блока автоматики.

Обслуживание автоматического насосного агрегата

В процессе эксплуатации самодельный аппарат постоянно подвергается нагрузкам, которые могут привести к поломкам системы. Наиболее распространенными причинами неисправностей являются:

  • отсутствие воды внутри системы;
  • прекращение подачи электрической энергии;
  • неисправность электронасоса;
  • проблемы с гидроаккумулятором;
  • неисправность автоматического механизма управления.

К счастью, конструкция устройства достаточно простая, что позволяет самостоятельно произвести ремонт насосной станции своими руками.

Отремонтировать аппарат если он работает, а жидкость не идет, можно в таком порядке:

  1. Проверить систему на наличие достаточного количества жидкости. При необходимости восполнить запасы.
  2. Если проблема не решилась, следует обратить внимание на обратный клапан электронасоса, если он работает не корректно, нужно произвести замену, а заодно проверить герметичность швов.
  3. Также причиной может быть засоренная примесями крыльчатка. В этом случае аппарат разбирается и чиститься изнутри.

Если станция включается, но подача воды происходит рывками – проблема в гидравлическом баке. Прежде всего, необходимо проверить внешнюю поверхность емкости на наличие повреждений и трещин. Если такие имеются – необходима замена бака. Если же, поверхность герметичная, следует придавить ниппель в изголовье аккумулятора. Вытекающая оттуда вода является верным признаком порванной мембраны и необходимо заменить только ее.

Если аппарат не включается вообще, то причиной могут быть:

  • отсутствие электричества;
  • перегорела проводка;
  • повреждена обмотка двигателя или сам мотор.

Прежде всего, проверяется наличие напряжения в сети. После этого весь кабель, сантиметр за сантиметром, осматривается на наличие повреждений. Дальше разбирается электронасос и осматривается двигатель.

Если поврежден мотор – ремонт своими руками нецелесообразен и проще купить новое устройство.

В случае, когда устройство включается и не вращается крыльчатка – есть два варианта решения проблемы. В первом случае крыльчатка остановилась и прилипла к корпусу. Исправить положение можно, повращав некоторое время колесо руками. Если же это не помогло – сгорел конденсатор и его необходимо заменить.

Сборка и подключение насосной станции с всасывающим и погружным насосом

Вода в нашем доме один из главных критериев, по которому его можно назвать благоустроенным. Если помнить, что без воды человек может прожить меньше всего, меньше лишь без воздуха, то важность водоснабжения вашего дома приобретает первостепенный характер.  К сожалению, вода из наших колодцев уже не всегда применима к использованию в качестве питьевой, но потребность в мытье посуды, полов,  стирки белья, собственной помывки, а также  применения воды для других технических нужд вы все равно никуда не пропадет. Причем, потребление воды может оказаться настолько большим, что обеспечить ее подачу в ваш дом старым проверенным дедовским способом, с помощью коромысла и ведер будет очень тяжело и к тому же займет у вас массу времени. Благо прогресс не стоит на месте. Сегодня нам уже зачастую предлагают готовые решения, которые могут обеспечить водоснабжение нашего дома водой. Такими решениями являются насосные станции. Именно о насосных станциях с погружным  и всасывающим насосом мы и поговорим в нашей статье.

Устройство насосной станции и ее выбор

Основными составляющими насосной станции являются следующие элементы:

  • центробежный насос, посредством которого осуществляется забор воды из колодца и направляется в дом по трубопроводу;
  • гидроаккумулятор, который нивелирует гидравлический удар;
  • реле для контролирования давления в системе;
  • электродвигатель, соединяющий насос и реле давления;
  • монометр, позволяющий следить за уровнем давления;
  • система водозабора с обратным клапаном, которая находится непосредственно в колодце;
  • магистраль, объединяющая насосное и водозаборное оборудование.

Выбор насосной установки будет зависеть от эксплуатационных задач, количества проживающих людей в доме, и режима работы. Сегодня можно приобрести бытовое или промышленное оборудование, но поскольку речь идет о частном доме, то 1 вариант является более предпочтительным. Посредством бытового насоса можно полностью обеспечить жильцов достаточным количеством воды для различных целей: бытовых, гигиенических, сельскохозяйственных и даже отопления.

Производительность устройства должна зависеть от количества проживающих человек на участке. Например, если за сутки 1 человек потребляет примерно 50 л воды, то для семьи, состоящей из 3 человек, потребуется установка, которая будет ежедневно справляться с перекачиванием 150 л воды. Что касается режима работы, то рекомендуется обустройство автоматической насосной станции, так как она будет более удобной и практичной.

Схема подключения скважинного насоса

Подробная схема подключения выглядит следующим образом.

Рис. 5 Схема соединений при организации системы водоснабжения с погружным скважинным насосом

  1. Насос глубинный скважинный. Обычно используется модели с центробежным принципом действия. Такие устройства имеют высокий КПД и позволяют поднимать воду со значительных глубин в зависимости от количества нагнетающих давление рабочих колес.
  2. Гидроаккумулятор емкостью не менее 50 л. Поддерживает в водопроводной системе постоянное давление и предохраняет ее от гидроударов.
  3. Обратный клапан 1″ (может быть с сетчатым фильтром) удерживает воду в системе, облегчая запуск электронасоса.
  4. Два последовательно соединенных 5-ходовых фитинга. Основной элемент сантехнической арматуры, предназначенный для подключения нескольких устройств с различным диаметром и видом резьбового соединения.
  5. Реле давления с внутренней или наружной резьбой. Основной элемент для обеспечения автоматической работы системы водоснабжения. Осуществляет подключение скважинного насоса и его отключение.
  6. Фильтр тонкой очистки воды 5SL или 10SL со сменными картриджами.
  7. Датчик сухого хода. Подсоединение скважинного в отличие от других видов (колодезных, дренажных с поплавковым выключателем) требуют защиты от работы в пространстве без воды, охлаждающей их двигатель.
  8. Аксиальный манометр.
  9. Заглушки на свободные выводные отверстия в 5-ходовых фитингах на 1″ и 1/4″
  10. Заглушки на свободные выводные отверстия в 5-ходовых фитингах на 1″ и 1/4″
  11. Запорный шаровый кран на 1″, перекрывающий подачу воды в дом
  12. Металлопластиковая муфта 32х1″ Ш и муфта металлопластиковая 32х1″ ЦШ.
  13. Армированная металлопластиковая труба 32х1″.
  14. Угловой патрубок размером 32х1″ Г.
  15. Соединительная муфта диаметром 1″ ШШ.
  16. Армированный соединительный шланг угловой 1″х800 высокого давления.
  17. Воздухоудалитель с краном Маевского или заглушкой 1″. Служит для регулировки давления в гидроаккумуляторе.
  18. Соединение быстроразъемное 1″ (американка).
  19. Система слива воды: состоит из штуцера 3-х выводного и шарового крана 1” РГШ.
  20. Стабилизатор электрического напряжения. Устройство обеспечивает стабильную работу системы водозабора и предохраняет насос.
  21. . Защищает скважину от попадания грязи и мусора, служит опорой для крепления насоса.
  22. Термоусадочная муфта.
  23. Стальной трос для крепления электронасоса к оголовку.
  24. Специальный водоустойчивый кабель для подвода напряжения питания к погружному скважинному электрическому насосу.
  25. Металлопластиковые финтинги и трубы, ведущие в дом.

Схема подключения насоса для скважины не слишком сложна, поэтому работы можно сделать своими руками при помощи недорогого инструмента. Для запуска понадобится простейшая автоматика в виде реле и гидробака. Применение высокотехнологичных устройств управления упростит задачу установки и повысит удобство пользования системой, правда цена таких приборов довольно высока.

Советуем почитать: Погружной скважинный насос

Возможно вам также будет интересно почитать:

Пользуясь сайтом oBurenie.ru вы автоматически соглашаетесь с политикой конфиденциальности для использования любых доступных средств коммуникации таких как: комментарии, чат, форма обратной связи и т.д.

Выбираем место установки станции

Правильно разместить станцию — первоочередная задача. С одной стороны, в отапливаемом и сухом помещении условия идеально подходят для долгой и бесперебойной работы гидротехнического оборудования. С другой, периодический шум от включения насоса имеет мало общего с комфортом.

Если между домом и точкой забора воды или недалеко от нее есть подсобное помещение, то установку лучше выполнить там. По возможности следует сократить протяжённость линии между скважиной и насосной станцией. Потому устанавливать насос с гидроаккумулятором (ГА) нужно не дальше 14–16 м от скважины или колодца при заглублении зеркала воды около 7–10 м.

Если скважина сильно удалена от дома,

потребуется устройство технического колодца — кессона. Для его устройства рядом со скважиной копается котлован, размеры которого должны позволять разместить насос, ГА, систему первичной фильтрации и обвязку трубами. Человек, спустившись в кессон, должен иметь доступ ко всем соединениям и функциональным элементам для их обслуживания.

К станции необходимо подвести полиэтиленовую трубу (ПНД) диаметром, равным входному патрубку насоса, другой конец которой опускается в скважину или колодец, комплектуется обратным клапаном и фильтром грубой очистки.
При прокладке трубы не упустите важный момент — она должна быть уложена ниже глубины промерзания или утеплена.

Где и как установить насосную станцию

Насосная станция может быть установлена в двух местах:

  • Кессон;
  • Помещение в доме.

Правильнее устанавливать станцию в доме (подвал, небольшое отдельное помещение в самом доме).

Если вы устанавливаете насосную станцию в подвале, позаботьтесь о том, чтобы она не стояла на полу (в случае небольшого затопления подвала станция может пострадать). Лучше всего поставить станцию на подставку, полку, стул, небольшой стол. Также постарайтесь, чтобы станция не касалась стен подвала, чтобы от ее шума по ним не шла вибрация в дом.

Кессон не очень подходит с точки зрения обслуживания насосной станции (нужно одеваться, выходить во двор, спускаться в кессон и только потом обслуживать станцию). Куда удобнее спуститься в подвал.

Где установить насосную станцию

Планируя подключение насоса к колодцу для обеспечения дома бесперебойной подачей воды, необходимо подыскать место для расположения оборудования. Выбранное место должно отвечать следующим требованиям:

  • близкое расположение колодца;
  • сухое, теплое и хорошо проветриваемое помещение;
  • наличие достаточного пространства для проведения ремонтных и профилактических работ;
  • хорошая звукоизоляция, способная снизить шум, производимый оборудованием.

Чаще всего насос размещают в подвале или специально обустроенном помещении в доме. Но также устройство нередко устанавливают в кессоне или специально оборудованном колодце. Помещение в доме или подвале необходимо подготовить путем проведения гидро- и звукоизоляции, а также обеспечить оптимальные температурные условия.

Кессон является хорошим местом для размещения автономной станции, так как в нем будет поддерживаться оптимальная температура для его работы, а шум не доставит хлопот домочадцам

Но для обеспечения необходимых условий важно правильно рассчитать глубину расположения кессона. Насосная станция в колодце специального типа устанавливается на заранее обустроенный выступ, но в данном случае сложно создать требуемые условия для бесперебойной работы оборудования

Подключение и настройка оборудования

Качество работы насосной станции во многом зависит от правильности ее подключения. Первым делом нужно установить оборудование на подготовленном месте, подложив под него резиновый коврик, который будет поглощать вибрации, образуемые в ходе перекачивания воды. Затем к насосу подключают проведенные трубы при помощи металлического уголка и муфты с наружной резьбой диаметром 1 дюйм, прямого крана американка и обратного клапана.

В последнюю очередь к оборудованию присоединяют трубу водопроводной сети, подключенную к коммуникационной сети в доме. Как правило, для нее предусмотрено отверстие в верхней части насоса. Трубу присоединяют под углом 90º посредством комбинированной муфты и крана американка, но для более надежной фиксации места соединений запаивают. В завершение устройство подключают к электросети.

Когда все работы будут выполнены, подключенный насос необходимо проверить на предмет работоспособности. Для этого делают пробный старт с полным заполнением водопроводной системы. При автоматическом режиме работы станции устанавливается допустимый уровень давления — не более 3 атмосфер. После достижения максимального значения оборудование выключается, что исключает вероятность возникновения поломки. На данном этапе процесс подключения насосной станции к колодцу завершен.

Где можно установить насосную станцию

Для повышения эффективности подачи воды в жилье нужно подбирать не только сам агрегат, но еще и наиболее подходящий участок для его монтажа. При правильном подходе можно повысить эффективность системы локального водоснабжения, но для этого следует руководствоваться следующими критериями:

  • при установке оборудования как можно ближе к колодцу снижаются потери мощности, а вода подается заметно более стабильно;
  • для нормальной работы устройства необходимо обеспечить теплый микроклимат, следить за уровнем влажности и организовать эффективную систему вентиляции;
  • не рекомендуется определять насосный агрегат в тесное помещение, так как на всякий случай лучше заранее обеспечить свободный доступ к технике при возникновении необходимости ремонта или обслуживания;
  • учитывая, что высокопроизводительная техника издает довольно много шума по мере функционирования, то желательно организовать и звукоизоляцию в помещении.

Выбирая схему как подключить насосную станцию к колодцу самому, нужно предварительно подобрать подходящее место для этой цели. Из возможных вариантов можно рассмотреть лишь несколько:

  1. Расположение в отдельном помещении. Лучше всего, конечно, организовать котельную, где будет установлено такое оборудование.Отдельная постройка для размещения насосной станции рядом с колодцем
  2. Установка на кухне, в коридоре или подвале, одним словом, на участке помещения. В этом случае оборудование будет соседствовать с другой техникой или предметами быта. Но и такой вариант предполагает необходимость утепления комнаты, в особенности, если планируется монтаж в подвале.
  3. Приямок или кессон. Чтобы оборудование получало достаточное количество тепла от почвы, установка производится ниже уровня промерзания грунта.
  4. Монтаж насосной станции в колодце на специальной площадке.Пример того, как можно разместить оборудование в колодце

В каждом из этих вариантов присутствуют и положительные, и отрицательные моменты, однако, если грамотно подойти к тепло- и звукоизоляции помещения, то функциональность оборудования от этого только выиграет, так как будет исключен риск нестабильной работы.

Как установить насосную станцию для колодца в частном доме своими руками: Пошаговая инструкция +Видео

Дома в частном секторе редко имеют подключение к центральной системе водоснабжения, по этой причине собственники недвижимости организуют собственные источники воды. Мало организовать место забора жидкости, ее требуется транспортировать в дом, для этого устанавливается насосная станция.

Часто возникает вопрос, можно ли произвести монтаж своими силами?

Следуя определенной инструкции и зная все «подводные камни» вполне реально. В статье пойдет речь о таком источнике, как колодец, и какая схема подключения насосной станции к колодцу.

Содержание статьи:

Общие сведения

Функции насосной станции

  1. Поднятие ресурса из колодца
  2. Круглосуточная транспортировка жидкости к каждой точке водопотребления
  3. Устранение воздушных пробок
  4. Обеспечение и поддержание требуемого давления в системе
  5. Доставка воды при отключении насоса в определенный отрезок времени (ремонт, отключение электричества).

Насосная установка отличается от обычных агрегатов для откачки жидкости тем, что ей не требуется бесперебойная работа. Она автоматически включается, когда уровень воды в гидроаккумуляторе стал минимальным, и отключается, если он поднялся до требуемой отметки. Таким образом, оборудование меньше изнашивается.

Элементы насосной установки

Установка – это не один большой агрегат, она состоит из многих устройств, каждое из которых выполняет заданную функцию. Только правильно собранная система, гарантирует качественную и продуктивную работу.

Основные устройства станции

Насос

В большинстве случаев для установки используют самовсасывающий или центробежный агрегат с наземной установкой. Насос монтируется с остальным оборудованием установки, в колодец опускается только шланг для откачивания воды.

Фильтр механической очистки

Фильтр исключает попадание в насос твердых частиц, что содержаться в откачиваемом ресурсе. Устанавливают его на погружаемое в воду основание шланга.

Обратный клапан

Купирует движение воды в обратном направлении.

Гидроаккумулятор

Гидроаккумулятор – это металлический бак, разделенный внутри на две секции мембраной. В одной части находится жидкость в другой воздух.

Жидкость накапливается в гибробаке и растягивает мембрану, воздух сжимается под образующимся натиском, когда насос отключается, воздух выталкивает воду, так она попадает в трубопровод.

Гидробак

Обеспечивает постоянный напор воды и страхует от гудроударов.

Автоматический блок

Контролирует включение и отключение насоса. Встроенное реле автоматически включает насос, как только уровень давления достигает минимальной точки, и также самостоятельно отключает устройство при требуемых параметрах. Измеряет давление в трубах манометр.

К сведению. Стандартная насосная станция с поверхностным насосом способна транспортировать жидкость не более чем с глубины в 10 метров.

При более глубоком источнике используются погружные насосы или насосная станция дополняется эжектором.

Монтаж своими руками

Параметры

Перед сборкой насосной станции, следует выяснить все параметры для системы водоснабжения.

Дебет скважины – отвечает за то сколько воды станция сможет откачать за определенный отрезок времени.

Формула

Объем требуемой жидкости – водопотребление.

Определяется легко. Средний показатель потребления воды в сутки одним человеком составляет 200 литров. Это число умножается на количество постоянно проживающих.

Пример

Постоянно проживает 4 человека, 200*4=800

Итог: 800 литров воды в среднем потребуется доставить в сутки. Объем водопотребления равен 800л. Он не должен превышать дебета источника.

Внимание! Если в летнее время предусмотренная поливка садовых культур или газона, объем потребления следует увеличить.

Характеристика источника

Главный критерий – это глубина источника. От нее и архитектуры дома зависят многие факторы выбора насосной станции.

Следует учесть все параметры. Тогда можно подобрать установку, которая сможет транспортировать воду из самой нижней части источника до самой верхней точки здания.

Как выбрать место для установки

Место установки один из важнейших вопросов. Чтобы станция работала с должной производительностью и без перебоев, помимо качественной сборки, требуется грамотно подобрать для нее место.

  1. Насосная станция устанавливается на максимально близком расстоянии от колодца.
  2. Монтаж производится в отапливаемом помещении, чтобы избежать замерзания зимой.
  3. Насосная станция должна иметь свободный доступ для ревизии и ремонта.

В большинстве случаев агрегат устанавливается в цоколе или отдельной оборудованной пристройке. Если позволяет место и глубина, то можно произвести монтаж в колодце.

Установка вне дома решает проблему с шумом, что создает станция при работе.

Трубы от дома до станции прокладывают ниже уровня промерзания почвы, если это невозможно, то хорошо утепляют магистраль.

Сборка

Сборка и подключение насосной станции займут достаточно много времени.

  1. Наконец шланга для забора жидкости устанавливается фильтр и обратный клапан.
  2. Другой конец шланга подсоединяется к насосному входному патрубку
  3. Насос соединяется с гидробаком при помощи шланга.
  4. На гидробак устанавливается реле.
  5. После выполнения всех соединений, агрегат монтируется к водопроводной магистрали при помощи гибкого шланга или отрезка трубы.
  6. Станция подключается к электропитанию. Проводится первичный запуск.

На вход и выход насосной станции обязательно монтируются запорные краны, чтобы в случае необходимости перекрыть воду и осуществить требуемые действия, будь то ремонт или техническое обслуживание.

ЭБУ насосной установки можно дополнить датчиками температуры насоса и наличия воды.

Особое внимание при запуске установки стоит уделить реле давления. Его требуется отрегулировать, установив максимальный и минимальный параметр давления. Осуществляется это с помощью специальных пружин, сжатие которых регулируется винтами. Если все сделать правильно, автоматика будет работать без нареканий и давление в системе стабильным.

Важно! Насосная станция устанавливается на абсолютно ровную поверхность, для достижения этой цели используется деревянный щит, бетонная стяжка или бетонный блок. Перекосы не допустимы.

Сэкономить бюджет, можно не только самостоятельно установив оборудование, но и сделав гидробак.

Потребуется

  • Накопитель для воды, как минимум объемом 30 литров. Изготовить его можно из пластиковой бочки, металла. Основным требованием являются гладкие внутренние стенки и прочность.
  • Мембрана нужного размера
  • Реле давления
  • Прибор для измерения давления
  • Переходники
  • Шаровые краны.

Итоги

Четко следуя пошаговой схеме сборки и подключения агрегата, можно получить гарантию продуктивной работы насосной станции.



Насосная станция своими руками: регулировка, подключение (установка)

Для обеспечения стационарного водоснабжения в загородном доме оптимальным решением является установка насосной станции. Такое устройство обеспечивает стабильный напор воды в трубопроводе, а отдельные модели способны работать даже в случае отключения электроэнергии.

Но, не всегда предлагаемые в магазинах модели устраивают покупателя по цене и характеристикам. В этом случае есть вариант собрать насосную станцию своими руками. Такое устройство, при наличии необходимых деталей, является более дешевым и более удобным в плане конструктивных решений.

Содержание

Целесообразность самостоятельной сборки

Прежде чем отвечать на вопрос «Как собрать насосную станцию?», следует определиться с тем целесообразно ли ее собирать самому.

Базовая комплектация насосной станции

</p>

Сборка домашней насосной установки своими силами будет выгодной в нескольких случаях:

  1. Тогда, когда уже имеется хотя бы один из гавных компонентов устройства. Главными комплектующими насосных станций являются насос для воды и гидроаккумулятор. Эти две комплектующие составляют две третьих стоимости всей станции. Если оба элемента придется покупать, то самодельная установка окажется дороже заводской модели.
  2. Вторым моментом является несоответствие технических характеристик и габаритов купленного устройства параметрам места установки. Например, если бак гидроаккумулятора не достаточно объемный, или производительности, приемлемого по цене устройства, не хватает на всю сантехнику. В этом плане собранный самостоятельно агрегат является более гибким.
  3. Еще одной причиной собрать автоматическую установку для частного дома самому является большая глубина скважины или ее чрезмерное отдаление от дома. В этом случае используется насос погружного типа, а бак и двигатель устанавливаются внутри помещения. Заводские варианты такие конструкции не выпускают.

Проанализировав все указанные моменты, можно понять, выгодно ли собрать свой насосный агрегат, или же проще и дешевле купить заводскую модель с прилавка.

Основные моменты сборки

Как сделать насосную станцию? Для начала стоит определится с местом расположения, обозначить путь до точки забора воды и его расстояние, подготовить соответствующим образом скважину или колодец и место установки. На основе полученных данных составляется схема расположения и основные комплектующие.

Конструкция автоматической насосной установки

Прежде всего, при самостоятельной сборке установки для водоснабжения, нужно подобрать необходимый насосный аппарат для забора воды. В зависимости от типа источника подойдет, либо поверхностный колодезный агрегат, либо погружной скважинный аппарат.

Принцип работы гидроаккумулятора

</p>

Следующим элементом насосной станции является гидравлический аккумулятор. Он состоит из двух камер, разделенных эластичной мембраной. Нижняя камера напрямую соединяется с насосным аппаратом. Во время его работы камера заполняется водой, растягивая мембрану. Когда насос отключается, мембрана возвращается в исходное положение и тем самым проталкивает воду дальше в трубопровод. Гидроаккумулятор поддерживает постоянное давление в линии и предотвращает гидравлический удар.

Обязательным моментом для всех насосных станций является блок автоматики. Эта деталь отвечает за самостоятельное включение и выключение агрегата. Наиболее простым вариантом является реле давления с манометром. Такое реле устанавливается на гидравлический бак и контролирует работу электронасоса. Когда давление на мембрану ослабевает – датчик срабатывает и аппарат включается, закачивая в бак воду.

Желательно систему также укомплектовать специальным фильтром тонкой очистки. Устанавливается такой элемент на трубопроводе после насосной станции. Он используется для очистки жидкости от примесей и грязи.

Перед агрегатом также устанавливается фильтрующий элемент. Только на этом участке стоит фильтр грубой очистки. Он задерживает крупные частицы, которые могут повредить узлы электронасоса (при использовании поверхностного варианта).

На всасывающем патрубке агрегата важно установить вертикальную заливную горловину. Она необходима для запуска устройства в первый раз, а также в том случае, если было произведено обслуживание. А чтобы усилить напор в магистрали, на всасывающий патрубок поверхностных моделей устанавливается эжектор для насосной станции.

Все элементы самодельного устройства соединяются между собой с помощью трубопровода. Оптимальным вариантом являются трубы из полиэтилена или полипропилена.

Варианты без гидравлического бака

Чтобы сэкономить часть средств можно сделать автоматическую станцию без гидроаккумулятора. Только в этом случае не будет происходить выравнивание давления в магистралях, что приведет к частым включениям устройства. Как результат – комплектующие агрегата быстро придут в негодность.

Насосные станции с гидробаком и без него

</p>

Решением могут стать современные модели, которые отличаются встроенным стабилизатором. Он отвечает за защиту от сухого хода, а также за плавное включение. Но, эффективная работа насоса обеспечивается только при стабильном напряжении. К тому же стоимость таких моделей на порядок выше стандартных станций с баком.

Поэтому, если позволяет помещение и средства, лучше собирать агрегат с встроенным гидравлическим баком.

Как сделать насосную станцию с погружным (глубинным) насосом? (видео)

Установка насосного агрегата

Когда насосная станция своими руками собрана, важным моментом является правильный монтаж устройства. На этом этапе снова необходимо вернуться к расчетам. Внимание при этом сосредотачивается на трех основных показателях:

  1. Дебет скважины. Величина показывает, сколько жидкости способен выкачать электронасос за конкретный показатель времени.
  2. Объем воды, который необходим для обеспечения семьи. Сюда, как правило, входят расходы каждого члена семьи, сантехника, полив и другие потребности. Данный показатель необходим для того, чтобы определить нет ли излишнего дебита. Если он есть, мощная помпа здесь может быть заменена устройством менее производительным.
  3. Глубина источника и расстояние до кранов. От этого показателя зависит напор аппарата.

Из этих величин определяются характеристики станции, после чего начинается монтаж.

Этапы установки

Первым этапом установки насосной станции своими руками является монтаж прочной основы. Для этого есть два варианта в зависимости от типа расположения:

  • бетонная подушка при установке в помещении;
  • приямок возле источника.
    Пример схемы монтажа насосной станции

В первом случае в помещении выкапывается квадратная яма с глубиной 10-15 см. Дно устилается песчаной подушкой. Сверху на песок укладывается арматура и связывается между собой. Сверху все заливается бетоном. Основа готова к установке через 3-4 недели подсыхания.

Как сделать приямок для насосной станции? Такой тип основы целесообразно построить тогда, когда монтаж станции проводится впритык к колодцу или скважине. В этом случае возле источника выкапывается котлован, глубиной 1,5-2 м. Глубина позволит защитить устройство от морозов. На дно ямы выкладывается опалубка. В середину засыпается песок, дальше щебень. Третьим слоем выступает бетон. Сохнуть такая подушка должна несколько недель в тени. Стены приямка желательно выложить из кирпича.

Следующий этап предполагает монтаж всех элементов. Электронасос с баком соединяется посредством шланга. Таким же способом фиксируют и остальные узлы. Основным моментом при этом является правильный подбор сечения трубы.

Сделанный собственными руками агрегат на основу лучше всего устанавливать на резиновые прокладки. Они подставляются под опоры, после чего прикручиваются к подушке болтами. Это снизит шум и вибрацию, в следственно и износ узлов.

Следующий, интересующий вопрос: «Как подключить насосную станцию к скважине?». Подключение насосной станции к скважине проводится после тщательного осмотра узлов. Каждое соединение обязательно герметизируется.

Перед подключением насосной станции к скважине, желательно оборудовать впускной трубопровод обратным клапаном. На этом же участке необходимо установить запорный кран. Точно такие же манипуляции проводятся с выпускным патрубком, который соединяется с водопроводной магистралью.

Последним этапом установки является проверка устройства. Для этого через заливную горловину все узлы заполняются водой. Дальше открываются запорные краны, и производится запуск электродвигателя. В таком режиме агрегат должен поработать не менее 20 минут. При этом необходимо постоянно контролировать устройство.

Регулировка параметров подачи проводится с помощью блока автоматики.

Обслуживание автоматического насосного агрегата

В процессе эксплуатации самодельный аппарат постоянно подвергается нагрузкам, которые могут привести к поломкам системы. Наиболее распространенными причинами неисправностей являются:

Тестирование насосной станции на стенде

</p>

  • отсутствие воды внутри системы;
  • прекращение подачи электрической энергии;
  • неисправность электронасоса;
  • проблемы с гидроаккумулятором;
  • неисправность автоматического механизма управления.

К счастью, конструкция устройства достаточно простая, что позволяет самостоятельно произвести ремонт насосной станции своими руками.

Отремонтировать аппарат если он работает, а жидкость не идет, можно в таком порядке:

  1. Проверить систему на наличие достаточного количества жидкости. При необходимости восполнить запасы.
  2. Если проблема не решилась, следует обратить внимание на обратный клапан электронасоса, если он работает не корректно, нужно произвести замену, а заодно проверить герметичность швов.
  3. Также причиной может быть засоренная примесями крыльчатка. В этом случае аппарат разбирается и чиститься изнутри.

Если станция включается, но подача воды происходит рывками – проблема в гидравлическом баке. Прежде всего, необходимо проверить внешнюю поверхность емкости на наличие повреждений и трещин. Если такие имеются – необходима замена бака. Если же, поверхность герметичная, следует придавить ниппель в изголовье аккумулятора. Вытекающая оттуда вода является верным признаком порванной мембраны и необходимо заменить только ее.

Разборка насосной станции

</p>

Если аппарат не включается вообще, то причиной могут быть:

  • отсутствие электричества;
  • перегорела проводка;
  • повреждена обмотка двигателя или сам мотор.

Прежде всего, проверяется наличие напряжения в сети. После этого весь кабель, сантиметр за сантиметром, осматривается на наличие повреждений. Дальше разбирается электронасос и осматривается двигатель.

Если поврежден мотор – ремонт своими руками нецелесообразен и проще купить новое устройство.

В случае, когда устройство включается и не вращается крыльчатка – есть два варианта решения проблемы. В первом случае крыльчатка остановилась и прилипла к корпусу. Исправить положение можно, повращав некоторое время колесо руками. Если же это не помогло – сгорел конденсатор и его необходимо заменить.

Здравствуйте, уважаемые читатели «Сан Самыча». Сегодня мне бы хотелось рассказать вам о том, как возможно собрать насосную станцию, и в каких случаях оправдана сборка насосной станции из разрозненных частей, которые можно купить в магазине.

Почему собирают насосную станцию сами.

Прежде всего, как мне кажется, насосную станцию стоит собирать самостоятельно, если у вас уже есть какие-то из её составных частей, обычно наиболее дорогих. Это – насос и гидроаккумулятор. Потому что стоимость насоса – это, примерно, половина стоимости насосной станции, соответственно, гидроаккумулятор – примерно треть. То есть, не имеет смысла покупать новую насосную станцию, если у вас раздавило зимой гидроаккумулятор или сгорел по какой-то причине насос. Можно купить отдельно и то, и другое, и просто заменить то, что у вас сломалось, благо крепежи насоса и крепежная площадка гидроаккумулятора, как правило, стандартные и соединить одно с другим можно без особого труда.

Другой причиной собирать насосную станцию самостоятельно, может послужить несоответствие ваших требований и характеристик оборудования готовой насосной станции. Например, вам нужен насос с большим напором или расходом воды, чем у предлагаемых вам насосных станций, а то, что устраивает вас по характеристикам, не устраивает – по стоимости или по надежности. Или габариты насосной станции слишком велики для места, куда вы собираетесь её поставить, или вас не устраивает емкость гидроаккумулятора, ну и т.д. Только нужно  иметь в виду, что итоговая стоимость насосной станции вполне может быть намного больше той, что вы планировали.

Третий, наиболее распространенный вариант, когда вы вынуждены собирать распределенную насосную станцию из-за очень глубокого залегания воды или приличной удаленности от дома источника воды. Как правило, в этом случае используют мощный погружной насос, а гидроаккумулятор с блоком автоматики ставят где-нибудь дома.

Так ли нужен гидроаккумулятор?

 Резонный вопрос: можно ли обойтись без гидроаккумулятора? В принципе, это возможно, но с обычным блоком автоматики насос будет включаться и выключаться очень часто, реагируя даже на незначительный расход воды. Ведь количество воды в напорном трубопроводе невелико, и малейший расход воды приведет к быстрому падению давления и такому же быстрому нарастанию его при включении насоса. Именно из-за того, чтобы насос не включался по каждому вашему «чиху», ставят гидроаккумулятор, хотя бы небольшой. Так как вода – вещество не сжимаемое, в гидроаккумулятор накачивают воздух, который, в отличие от воды, хорошо сжимается и выступает своеобразным демпфером, регулирующим накопление и расход воды. Если воздуха в гидроаккумуляторе нет или слишком мало, то и сжиматься будет нечему, то есть не будет накопления воды.

В идеале, емкость гидроаккумуляторов должна быть лишь немного меньше дебета вашего источника воды, и насос, в этом случае, будет включаться лишь при израсходовании какого-то, довольно приличного запаса воды, т.е. очень редко, но надолго. Но тогда это будет очень дорогая по стоимости накопительная схема.

Сейчас в продаже появились насосные станции с улучшенными блоками автоматики со встроенной защитой от сухого хода, которые плавно запускают и останавливают насос, регулируют его мощность в зависимости от заданного давления. Считается, что гидроаккумулятор, в принципе, им не нужен. Но все это хорошо работает только при отсутствии перепадов напряжения, чем наша глубинка и дачные поселки похвастать не могут. И, к сожалению, стабилизаторы не всегда спасают от этой беды. К тому же цена такой станции очень часто намного выше обычной, что, как мне кажется, себя не оправдывает.

Готовые системы автоматики.

Вистан.

Из всех готовых систем автоматики для насосных станций особенно выделяется наша отечественная разработка Вистан, предназначенная исключительно для организации насосной станции на базе вибрационного насоса. Я не сторонник применения вибрационных насосов в системах водоснабжения частных и дачных хозяйств, но не могу не уделить внимание этому устройству из-за  большой популярности «Малышей», «Ручейков» и т.д. на постсоветском пространстве.

Вистан и схема его подключения.

В интернете очень много лестных отзывов об этом устройстве. В жизни, к сожалению, не все так радужно. Итак, вкратце.

Достоинства:

— Специальная разработка для вибрационных насосов;

— Автоматически поддерживает давление в системе на уровне 1,5-2,0 бар;

— Имеет встроенную защиту от сухого хода;

— Имеет встроенный стабилизатор напряжения, может работать с напряжением от 160 до 250 Вольт;

— Может работать без гидроаккумулятора, плавно изменяет мощность насоса;

— Плавный пуск и останов насоса;

— Имеет защиту по превышению электрического тока: плавкий предохранитель на 5 Ампер;

— Автоматически возобновляет работу при восстановлении параметров: напряжение в сети, появление давления воды на напоре насоса (сухой ход).

— Простота монтажа и демонтажа схемы: производитель рекомендует использовать гибкую подводку на ½ дюйма.

Недостатки:

— Насос должен создавать давление на входе в устройство не меньше 3,0 бар: не всякий вибрационный насос способен на это, учитывая разницу по высоте между зеркалом воды в колодце (скважине) и местом расположения Вистана.

— Расход воды ограничен внутренним сечением гибкой подводки, или нужно ставить гидроаккумулятор.

— Защита по сухому ходу решена своеобразно: устройство отключает насос, если давление на входе не поднимается выше 0,8 бар за 10 секунд. Т.е. вода на самом деле есть, и насос исправно её качает, просто ему не хватает сил поднять давление до необходимого.

— Нет возможности регулировать давление в системе.

— Высокая цена устройства по сравнению со стоимостью вибрационных насосов. Стоимость набора «Вистан + насос» сопоставима по стоимости готовой насосной станции не самого плохого качества (а китайские, раза в полтора дешевле).

В целом, этот вариант организации насосной станции подойдет дачникам, привыкшим к своим вибрационным насосам и не избалованным благами цивилизации на даче. К тому же, систему легко собрать весной перед использованием и разобрать осенью, забрав все хозяйство с собой в город и не боясь, что её украдут или разорвет морозами. Для более серьезной системы водоснабжения дома это устройство, впрочем, как и использование вибрационного насоса, вряд ли подойдет.

Блок автоматики для центробежных насосов.

 Для организации насосной станции на основе центробежного насоса, неважно погружного или поверхностного, необходим блок автоматики. Самое простое – это собрать его самому, используя покупные элементы: коллектор, реле давления, манометр. Но можно купить и готовый блок, на котором все это уже будет установлено. Останется только лишь установить его на напоре насоса в удобном для обслуживания месте.

Различные фирмы предлагают большое разнообразие таких блоков, отличающиеся по комплектации и стоимости. Самые простые и недорогие, включают в себя только необходимые элементы, названные выше. Чуть подороже будут стоить блоки, в которые добавлен датчик сухого хода. Самыми же навороченными считаются блоки автоматики, которые самостоятельно, регулируя мощность насоса, поддерживают заданное давление в системе, а также имеют несколько (до трех) защит от разных неприятных вещей (сухой ход, перегрузка насоса, разрыв напорного трубопровода).

Коллектор.

Собственно, каждый волен делать свой выбор. Кому-то проще собрать такой блок самому, кому-то проще его купить. Как мне кажется, единственный недостаток таких блоков, кроме цены, это как раз их блочность. Т.е. если что- то сломается в составе такого блока автоматики, то менять придется весь блок, а это иногда бывает накладно.



Схемы насосных станций.

 Самая распространенная схема насосной станции это когда все её элементы собраны вместе, как написал один из читателей: «насос на бочонке». В этом случае блок автоматики ставится на напоре насоса, а к гидроаккумулятору вода отводится по отдельной трубе или гибкой подводке. Получается, что можно поставить в разных местах насос и гидроаккумулятор (ГА), просто заменив отвод к ГА на более длинный.

Но лучшим вариантом будет поставить блок автоматики на ГА, соединив коллектор блока с насосом трубой. Тогда мы получаем распределенную насосную станцию, где насос может стоять, например, в колодце (или в скважине для погружного насоса), а ГА находится в теплом доме.

 Продолжая усовершенствовать нашу схему, можно найти наиболее удобное место для блока автоматики. Мне таким местом представляется распределительный коллектор холодной воды, где блок автоматики будет поддерживать постоянное давление (ведь именно это нам и нужно). Гидроаккумулятор, в этом случае, можно поставить под ванну или в любое другое свободное место ванной комнаты, а от насоса будет подходить напорный трубопровод. Сам же насос можно поставить поближе к источнику водоснабжения и подальше от дома, чтобы не слышать его шум, или купить погружной насос (опять же никакого шума в доме).

Таким образом, разместив элементы насосной станции в тех местах, где это удобно и не бросается в глаза, вы получите максимальный комфорт при эксплуатации водоснабжения дома: «как в квартире». Главное не забыть, что и куда вы запихнули.

Содержание:

Отвечая на вопрос, как собрать насосную станцию своими руками, необходимо понимать, из каких частей она состоит, и почему ее так называют. Начнем с того, что насосная станция – это оборудование по перемещению воды по водопроводу в определенном количестве с определенным давлением. И самое главное, чтобы вода в водопроводе быть обязана постоянно в независимости от условий эксплуатации самого оборудования. Поэтому насосная станция (своими руками собранная) – это в первую очередь насос, во вторую очередь накопительная емкость, в третью блок автоматики, всасывающие рукава, запорная арматура и трубы.

Простейшие насосные станции своими руками

</p>

Выбор элементов для насосной станции

Начинать надо с того, что в состав насосной станции могут входить разные насосы: скважинные, погружные или поверхностные. Главная их задача – заниматься водозабором из гидротехнического сооружения. Но тут надо выбрать и сам источник воды.

  • Если вода будет использоваться только для бытовых нужд и полива зеленых насаждений, то источником можно выбрать открытый естественный или искусственный водоем.
  • Если вода будет использоваться для питья и приготовления пищи, то придется выкапывать колодец или бурить скважину.

Из открытых водоемов воду качать можно поверхностными насосами или погружными. То же самое касается колодцев и неглубоких скважин. Из артезианских воду качать можно только глубинными (скважинными) насосами. То есть, сначала определяетесь с источником воды, затем делаете выбор по марке насоса.

Водозабор из открытого источника

</p>

Накопительная емкость

Все приходит в сравнении, поэтому о накопительных емкостях надо говорить в двояком смысле. Сегодня на рынке емкости этого вида представлены двумя моделями: обычные баки из металла или пластика и гидроаккумуляторы. Поэтому перед тем как собрать насосную станцию, надо определиться с выборов между двумя этими приборами.

Накопительные баки используются уже давно. Это обычный резервуар с поплавковым датчиком уровня воды. Чтобы он создавал давление в системе водопровода, необходимо емкость установить выше уровня установки потребителей. И чем выше, тем больше будет давление на выходе из кранов, смесителей и других сантехнических приборов.

Накопительный бак

</p>

Но тут есть один момент. Монтаж на высоте не всегда возможен, хотя для этого приспосабливают чердачные помещения. Правда, они не всегда являются отапливаемыми, поэтому придется сам бак и подводящие к нему трубы утеплить, что увеличит себестоимость проводимых операций.

В этом плане гидроаккумулятор проще. Это готовое устройство, создающее автоматически давление внутри водопроводной сети. Его можно установить в любое место в независимости от высоты. Горизонтального типа гидроаккумуляторы изготавливаются с готовыми станинами под насосы, так что последние можно установить прямо на бак, что уменьшает место монтажа всей насосной станции.

У гидроаккумуляторов есть и другие положительные качества.

  • Они выравнивают давление при запуске насоса, что защищает водопроводную разводку от гидроударов.
  • С их помощью снижается количество включений и отключений насоса. А это влияет на продолжительность его эксплуатации.
  • И, конечно, это определенный запас воды, на случай выхода из строя насоса или отсутствия подачи электричества на него.

Что касается цены, то у гидроаккумулятора она выше, чем у пластиковой бочки. Но это разовые вложения, которые себя окупят быстро. Поэтому специалисты рекомендуют при сборке самодельной насосной станции выбирать все же гидроаккумулятор.

Гидроаккумуляторы

</p>

Блок управления

Нельзя устанавливать насосную станцию, не использовав блок автоматики. Ведь разговор идет о современном водопроводе, а значит, все в нем должно работать в автоматическом режиме. Человек должен лишь провести настройку данного режима. А все остальное система должна делать сама.

В принципе, стандартный блок автоматического управления насосной станции – это реле давления, его-то и надо будет настроить, и манометр, который показывает давление воды в системе. В самом релейном блоке всего лишь два контакта, которые включают или отключают насос для насосной станции. Они подключены к пластинам, на которые давят металлические пружины. Но перед тем как настроить насосную станцию, необходимо разобраться именно с этим блоком.

  • Большая пружина отвечает за высокое давление воды, она и отключает насос.
  • Малая, наоборот, отвечает за низкое давление, поэтому с ее помощью агрегат включается.
Настройка блока автоматики

</p>

Поджимая или ослабевая гайки над пружинами, производится настройка, при которой выставляется порог высокого и низкого давления. По сути, вся насосная станция работает по вот такому принципу.

Производится запуск насосной станции. Вода начинает поступать в гидроаккумулятор и в саму водопроводную систему. В баке создается давление до 6 атм., потому что вода собой заполняет резиновую грушу, между которой и стенками металлического корпуса резервуара закачен воздух под давлением 1,5 атм. При сжимании воздуха его давление увеличивается больше.

Если в блоке управления был выставлен показатель 4,5 атм., то насос отключится, как только воздух в гидроаккумуляторе достигнет этого значения. Конечно, при этом вода полностью резиновую мембрану не заполнит. Она заполнит ее при давлении 6 атм. То есть, настройка давления будет влиять на количество закачиваемой воды.

То же самое относится и к нижнему порогу давления. То есть, если данный предел будет преодолен, насос тут же включится, и вода будет поступать в гидроаккумулятор. Все очень просто.

Внимание! Если говорить о правилах выбора блока автоматики, то специалисты рекомендуют выбирать тот, в опции которого дополнительно входит отключение насоса при холостом ходе.

Кстати, в плане выбора горизонтального или вертикального гидробака. Никакой разницы нет, обе модели собраны по одной и той же конструкции, поэтому работают по одному и тому же принципу. Здесь предпочтение надо отдавать в плане места, которое вертикальный образец занимать будет меньше.

Регулировка давления насосной станции производится только после изучения характеристик насоса. Особенно это актуально перед повышением давления необходимого для его включения, чтобы понять сможет ли насос такое давление развить. Если нет, то станция не сможет выключиться, поскольку такого давления достигнуть невозможно, и реле тоже не сработает по этой же причине. Как правило, характеристики насоса указываются в паспорте или на упаковке. Единицей измерения берут метр водяного столба, который равен примерно 0,1 бар. При регулировке не рекомендуется закручивать гайки до крайнего положения – это может вывести реле из строя.

Насосная станция с вертикальным гидроаккумулятором

</p>

Сборка самодельной насосной станции

Понятно, что собрать насосную станцию для частного дома своими руками – проблема не самая серьезная. Сложность будет зависеть от выбранных элементов. Если был выбран скважинный насос, то в первую очередь придется его установить в скважину, что уже не так просто, как может показаться на первый взгляд. Ведь это подключение трубы, питающего электрического кабеля. После чего к насосу крепится трос, а уже после вся эта сборная конструкция опускается в ствол сооружения.

С поверхностным агрегатом проще. Для него главное – теплое помещение, где температура не опускается ниже +5С. Это может быть даже подвал дома. Его устанавливают на прочное основание, а затем подключают к другим элементам насосной станции. Вся трубная разводка в обоих случаях – это пластик. Для удобства проведения обслуживания, ремонта и чистки каждый элемент необходимо с двух сторон отрезать запорной арматурой на съемных крепежах, к примеру, установку надо проводить на американки.

Насосная станция и с накопительным баком, и с гидроаккумулятором

</p>

Обязательными элементами в домашнем водопроводе считаются фильтры: грубой очистки лучше установить до насоса, тонкой после гидроаккумулятора или накопительного бака. Обязательно надо предусмотреть сливной кран, который лучше установить ближе к канализации. Пользоваться им придется нечасто, но при проведении ремонтных работ на некоторых участках придется сливать воду из водопровода.

Обязательно, перед тем как запустить насосную станцию и сам домашний водопровод, необходимо проверить все на предмет протечек. Для этого через любой потребитель вода из ведра заливается в систему, пока она не заполнится. Обычно так делают, если водопроводная трасса не очень длинная и разветвленная. В принципе, все, можно включать насос и пользоваться водопроводом. На этом можно считать, что ответ на вопрос, как из насоса и бака сделать насосную станцию, получен.

Не забудьте оценить статью:

Голосов: 1 Средняя оценка: 5,00 из 5

—>

Собрать насосную станцию своими руками придется еще и в том случае, если оснащение неожиданно вышло из строя. При этом необходимо руководствоваться рекомендациями, приведенными в настоящей публикации. И все, что для этого потребуется, перечислено ниже.

Содержание статьи

Состав оборудования насосной станции

Чтобы вода из скважины или колодца попала в дом или на приусадебный участок, система должна быть оснащена насосом с достаточной мощностью.

Существует 2 типа таких устройств:

  1. Поверхностная насосная станция. Это комплекс, который включает все необходимые элементы для обеспечения бесперебойной подачи воды автономной системой водоснабжения.
  2. Погружной насос. Это помпа, которая опускается в воду в источнике, и будучи включенной втягивает воды, поднимает ее на поверхность и передает по трубопроводу к потребителям.

Те, кто задумался, как собрать насосную станцию своими руками, должны понимать, что это не только насос.

Помимо всасывающего жидкость агрегата в комплекс входит:

  • манометр;
  • гидробак;
  • блок управления;
  • реле давления воды;
  • фильтр грубой очистки.

Каждый элемент выполняет свою функцию. Но только будучи включенными в единый комплекс они формируют автономную систему подачи воды из скважины или колодца.

Как смонтировать насосную станцию самостоятельно

При кажущейся простоте процедура создания насосной станции – довольно сложный процесс, который требует, чтобы были выдержаны следующие требования:

  1. Дебит скважины или колодца должен быть достаточным, чтобы обеспечить все потребители необходимым количеством воды, даже если все их включить одновременно на полную мощность.
  2. Трубопровод должен иметь достаточную пропускную способность, чтобы не создавать избыточного давления в одних узлах, и не быть несостоятельных на выходе. Сечение рассчитывается исходя из производительности станции водоснабжения.
  3. Производительность не может быть недостаточной, чтобы поднять воду с глубины источника на поверхность и передать ее по трубам к самому удаленному потребителю. Производительность – количество жидкости, прокачиваемой за час.

Если говорить упрощенно, насосная станция, собранная собственными руками, должна предполагать соответствие требований потребления и фактических рабочих параметров. При этом нужно правильно ее разместить.

Важно, чтобы источник был в непосредственной близости, чтобы в рабочем состоянии станция была способна быстро закачать требуемое количество жидкости.

Оборудование размещается в помещении, кессоне или другом месте, где не бывает отрицательных температур, если она будет работать круглый год. При этом необходимо, чтобы все узлы были доступны для демонтажа, ремонта и обслуживания.

Виды применяемых насосов

Основных типов два:

  1. Наружная насосная станция для колодца или скважины. Предполагается, что в качестве втягивающего устройства использован центробежный насос, который приводится в действие посредством электродвигателя. Оборудование устанавливается на поверхности, а водозаборник со шлангом опускается в источник. Преимущество – возможность беспрепятственного обслуживания. Недостаток – шум и вибрация.
  2. Насосная станция с погружным насосом. Все элементы, кроме скважинного насоса, находятся на поверхности. Сам насос погружается в жидкость, а вода передается наверх через шланг. Преимущество – эффективное естественное охлаждение жидкостью, возможность использования в других целях. Минус – для обслуживания насос придется поднимать на поверхность.

На какой бы тип не пал выбор, главное – правильно подобрать компоненты, исходя из потребностей жильцов и участка, возможностей источника, а также технических характеристик каждого узла. В любом случае потребуется донные фильтр или система предварительной грубой очистки, чтобы ил, глина и песок не попадали внутрь рабочей камеры насоса.

Монтаж системы не требует инженерного образования или специальных навыков, если правильно подобрать компоненты.

Используемые источники:

  • https://nasosovnet.ru/station/nasosnaya-stantsiya-svoimi-rukami.html
  • http://sansamuch.ru/sobiraem-nasosnuyu-stanciyu-sami/
  • http://otepleivode.ru/vodosnabzhenie/nasosyi/nasosnaya-stantsiya-svoimi-rukami.html
  • https://vodatyt.ru/nasosnaya-stanciya/sobiraem-svoimi-rukami.html

насосно-подъемных станций

НАСОСНЫЕ ПОДЪЕМНЫЕ СТАНЦИИ

Широкий спектр стандартных насосных станций (PLS) компании Wastech

используется для перекачки промышленных сточных вод, химикатов, растворителей, суспензий и других технологических жидкостей.

Насосные подъемные станции могут иметь одностороннюю (один насос) или дуплексную (два насоса) конфигурацию и включать в себя панель управления.

?
Насосные подъемники

В процессе очистки сточных вод жидкости можно транспортировать из одного места в другое с помощью различных средств.Возможно, самый простой способ перекачки жидкости — это самотечный слив. Однако бывают случаи, когда гравитационные дренажные системы не работают или они непрактичны. В этих случаях системы насосных подъемников могут перемещать сточные воды из одной области в другую.

Вертикальные насосно-подъемные станции используются, когда нет заметных твердых частиц и сточные воды необходимо перекачивать из отстойника на более высокую высоту. В этих подъемных станциях используются вертикальные центробежные насосы, установленные на крышках резервуаров для перекачки сточных вод.Вертикальные насосные подъемные станции Wastech включают пластиковые резервуары из полипропилена или полиэтилена, один насос в симплексной системе или два насоса в дуплексной системе, узел многоточечного реле уровня и промышленную панель управления серии Wastech IPCP. Wastech предлагает эти панели управления с системой вертикального подъема насосов как часть пакета, тогда как многие другие производители требуют, чтобы эти панели управления приобретались отдельно. Панель управления позволяет насосу или насосам работать в автоматическом режиме на основе переключателей уровня или в ручном режиме.

Когда сточные воды содержат твердые частицы, пневматическая насосная подъемная станция может быть более эффективной, чем вертикальная насосная подъемная станция. В этих подъемных станциях используются двухдиафрагменные насосы с пневматическим приводом, поскольку они больше подходят для перекачивания шламов и жидкостей с взвешенными твердыми частицами. Системы подъемных насосных станций для растворителей работают аналогично пневматическим насосным станциям, но они специально разработаны для работы с растворами горючих углеводородов. Эти станции оснащены реле уровня и соленоидными клапанами насосов, которые предназначены для предотвращения взрывов.Насос, бак и реле уровня изготовлены из нержавеющей стали для работы с растворителями.

Wastech Controls and Engineering также может спроектировать и изготовить индивидуальную насосную подъемную станцию, отвечающую вашим конкретным потребностям. Все, включая геометрию, размер, материалы и логику управления, можно настроить в соответствии с индивидуальными требованиями заказчика. Позвоните сегодня, чтобы узнать больше о стандартных продуктах или узнать, как большой штат инженеров Wastech может работать с вами над созданием индивидуальной системы.

Погружные насосные станции, насос подъемной станции

Врезка

  • 4′-12 ‘диаметром до 40’ в длину.
  • Эпоксидная смола из каменноугольной смолы 32 мил
  • Направляющие рельсы и базовые колена установлены на заводе
  • Работает с любым погружным насосом
  • Гибкость в соответствии с вашими потребностями

Малый подводный аппарат

Подойдет ли погружная насосная станция USEMCO вашим потребностям? Конечно, будет, потому что каждая погружная насосная станция построена в соответствии с вашими требованиями.Вы выбираете производительность, насосы, регуляторы уровня (поплавок или датчик) и клапаны.

Быстрая доставка и простая установка

Забудьте все, что вы когда-либо знали о длительных сроках поставки и дорогостоящей сборке на месте… Ваша погружная насосная станция USEMCO может быть доставлена ​​через 6-8 недель после размещения заказа. Он полностью собран и протестирован нашими специалистами перед отправкой. Обычные насосные станции требуют, чтобы ваш участок раскопок был открыт в течение нескольких недель.С помощью погружной насосной станции USEMCO это время можно легко сократить до одного или двух дней. Ваша насосная станция USEMCO поставляется в целости и сохранности и готова к работе по прибытии на место работы. Вы сэкономите время и деньги!

Гарантия единственного источника

Гарантия USEMCO обеспечивает лучшую защиту, доступную на сегодняшний день — на погружную насосную станцию ​​USEMCO предоставляется гарантия от внешних утечек или сквозной ржавчины. Кроме того, вы получаете дополнительную безопасность от USEMCO в качестве единого гаранта для всех жизненно важных компонентов вашей насосной станции; клапаны, помпа, люки и пульты управления.

Характеристики

  • Антифлотационная пластина надежно фиксирует погружную насосную станцию ​​USEMCO, когда условия не позволяют использовать бетонную подушку.
  • Легкие алюминиевые люки с устройством принудительного открывания.
  • Выпускной патрубок значительно ниже линии замерзания означает, что вы можете не беспокоиться о замерзании.
  • Встроенная клапанная камера является самодренажной, что упрощает обслуживание.
  • 2 года гарантии от протечек или сквозной ржавчины.

Вы выбираете

  • Вместимость
  • Двойная или тройная насосная камера
  • Поплавковые или погружные датчики уровня контроля
  • Дополнительный трубопровод аварийного байпаса

Канализационная насосная станция, Канализационная насосная станция, Насосные станции

USEMCO Затопленное всасывание Насосные станции, расположенные ниже уровня земли, предназначены для постоянного пребывания людей и не классифицируются как ограниченное пространство для обычного входа.

Предварительно упакованные стальные затопленные всасывающие насосные станции для сточных вод разрабатываются по индивидуальному заказу в соответствии с вашей уникальной конструкцией системы.

Модели диаметром от 8 до 14 футов

Насосные станции всасывающих сточных вод с затопленными ямами диаметром 8–14 футов предназначены для дуплексных и тройных насосов, непрерывного пребывания человека и обеспечивают оператору чистую защищенную среду. Варианты дизайна USEMCO включают многоуровневые рабочие зоны, переходные платформы и трубы для обслуживания оборудования.

Рекомендуемый диаметр дуплексной насосной станции
Расход Рекомендуемый диаметр
0-500 галлонов в минуту 8 футов
500-900 галлонов в минуту 9 футов
900-1200 галлонов в минуту 10 футов
1200-1800 галлонов в минуту 11 футов
1800-2500 галлонов в минуту 12 футов
2500-2800 галлонов в минуту 13 футов
2800-3100 галлонов в минуту 14 футов

Арахисовый дизайн

Насосные станции всасывающих сточных вод, затопленные арахисом, полностью собраны на заводе, протестированы и доставлены на площадку готовыми к установке.

Изогнутая конструкция стены добавляет станции прочности и пространства

Двухэтажные станции позволяют входить с уровня земли по лестнице коммерческого уровня. Первый уровень — это диспетчерская, а второй — бювет .

Стандартное оборудование включает насосы, органы управления, освещение, осушитель, нагреватель, нагнетатель, отстойник, алюминиевую лестницу и потолочные подъемные проушины. Крышка входной трубы оснащена автоматической выдвижной лестницей и устройством принудительного открывания.Типичные варианты насосов для сточных вод: сборные, с гибкой муфтой или с горизонтальным клиноременным приводом.

Электрические элементы управления могут находиться на станции или над землей, используя приводы с регулируемой скоростью или контроллер постоянной скорости с возможностями SCADA для обоих. Варианты катодной защиты включают протекторную гальваническую систему с магниевыми анодами или систему подаваемого тока. Популярные варианты — это подъемники для людей, разработанные ANSI, которые соответствуют стандартам разрешений во всех 50 штатах, дополнительная труба для снятия оборудования, монорельсовые подъемники или мостовые краны.

Насосные и бустерные станции Нью-Джерси | Лифтовая станция и центробежный ремонт

Rapid Pump and Meter Service Co., Inc. в Патерсоне, штат Нью-Джерси, предлагает широкий спектр услуг и продуктов для насосных станций и систем водоснабжения и канализации, включая концептуальный дизайн, выбор продукта, применение продукта, продажу и производство, установку , мониторинг, тестирование, ремонт и обслуживание. Мы обслуживаем всех производителей насосов, как действующих, так и устаревших.

Если вам нужен ремонт двигателя насоса, ремонт центробежных насосов, ремонт насосов подъемных станций, техническое обслуживание насосов для сточных вод или установка насосов для сточных вод и бустерных станций, мы поможем вам.

Насосные станции — варианты обслуживания

Услуги насосной станции, которые мы предлагаем, включают следующее:

У наших сотрудников по продажам и проектированию есть отпуск, а также опыт предоставления комплексных услуг по перекачке, вкл.концептуальный дизайн, применение продукта, выбор продукта, установка, тестирование, мониторинг, обслуживание и ремонт всех типов систем водоснабжения.

Мы обслуживаем и продаем все основные марки насосов, а также модернизируем или ремонтируем большинство существующих насосных систем. Мы также поставляем и устанавливаем электродвигатели или моторные приводы, коробки передач и системы управления. Мы используем новейшие системы управления и приводы с регулируемой скоростью, чтобы максимально повысить эффективность управления системой и насоса. Мы специализируемся на предоставлении полного спектра услуг насосных станций, в том числе:

  • Размер
  • Концептуальный проект
  • Чертежи 3D CAD
  • Комплексные инженерные услуги
  • Расчет конструкций
  • Применение продукта
  • Выбор продукции
  • Установка
  • Тестирование
  • Мониторинг
  • Профилактическое обслуживание
  • Запуск
  • Устранение неисправностей
  • Услуги под ключ
  • Экстренное реагирование
  • Электронные полевые службы
  • Обзоры и анализ расхода
  • Анализ вибрации
  • Выравнивание
  • Калибровка измерителей и КИП
  • Фитинги
  • Динамическая балансировка
  • Система управления и аренда насосов
  • Сварка
  • Производство
  • Перемотка двигателя
  • Системы SCADA
  • Модернизация насосной станции

Канализационные насосные станции (подъемные станции)

Мы являемся региональными экспертами в области систем перекачки сточных вод, включая все марки и модели насосов, двигателей и устройств управления для канализационных станций.Мы также предлагаем изделия с индивидуальным дизайном. Мы с удовольствием оценим, отремонтируем и проведем техническое обслуживание вашей насосной станции для сточных вод — всего один звонок. При необходимости мы можем модернизировать вашу насосную станцию.

  • Размер
  • Типовой проект
  • Установка
  • Техническое обслуживание канализационной насосной станции
  • Проектирование и строительство специальной насосной станции для сточных вод
  • Модернизация канализационной насосной станции
  • Вход в замкнутое пространство
  • Полностью интегрированные комплектные системы насосных станций
  • Собранные и предварительно собранные трубопроводы
  • Погружные насосы по индивидуальному заказу
  • Системы управления насосной станцией сточных вод
  • Индикаторы аварийного сигнала высокого уровня
  • Электрические компоненты канализационной насосной станции
  • Системы направляющих рельсов / Автосцепки / Системы опор
  • Системы измельчения насосной станции сточных вод
  • Подъемники канализационных насосных станций
  • Вентиляторы канализационных насосных станций
  • Воздуходувки насосной станции сточных вод

Измельчители сточных вод / Насосы для измельчения и измельчения сточных вод

Мы обслуживаем и продаем измельчители сточных вод во всем диапазоне размеров для удовлетворения любых потребностей, включая погружные центробежные насосы и насосы для измельчения с прямым вытеснением.Мы обслуживаем все насосы для измельчения сточных вод и продаем насосы для измельчения и измельчения сточных вод ведущих брендов, известные своим высоким качеством и надежностью:

  • Насосы для измельчения сточных вод
  • Насосы Vaughan Chopper
  • Шредерные насосы
  • Насосы-измельчители
  • Насосы для сточных вод и обезвоживания
  • Отстойники
  • Сточные насосы
  • Водяные насосы
  • Фонтанные насосы Mag Drive

Насосные станции для очистки сточных вод

Мы признанные специалисты в области проектирования, производства, монтажа, технического обслуживания и ремонта насосных станций для измельчения сточных вод.

  • Насосы для измельчения сточных вод
  • Емкости для канализационных насосных станций
    • Раковины из стекловолокна
    • Полиэтилен высокой плотности (HDPE)
    • Полиэстер, армированный стекловолокном (FRP)
    • Бетонные бассейны
  • Системы управления измельчителем сточных вод
  • Панели сигнализации насосной станции очистителя сточных вод
  • Установки Muffin Monster
  • Уровнемеры
  • Вход в замкнутое пространство

Мы являемся самым надежным дистрибьютором насосов, насосных станций, городских насосов, насосных станций, насосов для сточных вод и насосных станций.Наши обширные внутренние помещения, включая производственные и механические цеха, позволяют нам предлагать услуги «под ключ» для всех типов систем подачи воды. Мы обслуживаем и продаем основные производители насосов, а также модернизируем или ремонтируем существующие насосные системы на заказ. Также мы поставляем и устанавливаем электродвигатели или приводы двигателей, коробки передач и пульты управления. Мы используем новейшие технологии управления двигателями и приводы с регулируемой скоростью, чтобы максимизировать управление системой и эффективность насосов, в том числе:

  • Концептуальный проект
  • Применение продукта
  • Выбор продукции
  • Установка
  • Тестирование
  • Мониторинг
  • Техническое обслуживание
  • Запуск
  • Устранение неисправностей
  • Электронные полевые службы
  • Обследования и анализ расхода
  • Анализ вибрации
  • Выравнивание
  • Калибровка измерителей и КИП
  • Фитинги
  • Динамическая балансировка

Техническое обслуживание и ремонт насосов имеют решающее значение для работы любой насосной станции.Мы — ваш лучший ресурс по ремонту насосных станций:

  • Продажа, ремонт, установка и обслуживание предприятий водоснабжения и канализации в течение 50 лет
  • Разнообразный опыт и технические знания
  • Обширная база знаний в области электротехники, электроники и механики
  • Rapid Response — самое быстрое и полное обслуживание в отрасли
  • Круглосуточная служба экстренной помощи 7 дней в неделю
  • Полностью оборудованный цех
  • Обширный сервисный парк
  • Ремонт насосов
  • Ремонт панели управления
  • Ремонт трубопроводов и клапанов
  • Ремонт системы направляющих
  • Ремонт электрических компонентов насосной станции
  • Ремонт вентилятора
  • Ремонт нагнетательного вентилятора
  • Собственное
    • Токарная обработка
    • Фрезерный
    • Прецизионное шлифование
    • Сварка
    • Обработка
    • Помощь в проектировании САПР
    • Производство трубопроводов
    • Производство сосудов под давлением
    • Производство конструкций

Модернизация и модернизация насосной станции

Когда условия перекачки меняются и вам требуются трубы и насосы большего или меньшего размера, мы предоставляем экспертные знания для проектирования полной экономичной модернизации насосной станции:

  • 50 лет лидера в отрасли перекачки сточных вод
  • Тысячи довольных клиентов
  • Надежные, качественные продукты и услуги
  • Услуги под ключ
  • Безупречный дизайн, сборка и установка
  • Модернизация подземной насосной станции
  • Новые незасоряющиеся насосы
  • Клапаны новой насосной станции
  • Новый трубопровод насосной станции
  • Новая система направляющих
  • Новые панели управления насосной станцией
  • Частотно-регулируемые приводы (ЧРП)
  • Электрические компоненты модернизированной насосной станции
  • Замена или модернизация барботажных систем
  • Насосы для зон, подверженных наводнениям
  • Снижение затрат на техническое обслуживание

Насосные станции под ключ

Мы обеспечиваем проектирование, строительство, монтаж и обслуживание погружных, мокро-сухих и вертикальных подъемников под ключ на:

  • Питьевая вода
  • Сточные воды
  • Ливневые воды
  • Сырая вода
  • Чистая вода
  • Промышленные отходы
  • Технологическая вода
  • Оборотная вода
  • Очистка воды / сточных вод

Мы предлагаем специально разработанные и комплектные бустерные насосные станции для удовлетворения ваших конкретных потребностей в перекачке:

  • Новые насосы или ремонт насосов
  • Панели управления
  • Преобразователи частоты (ЧРП)
  • Электрические компоненты новой насосной станции
  • Бесконтактные адаптеры
  • Погружные вертикальные турбинные насосы
  • Тихие высокоэффективные двигатели
  • Современная панель управления
  • Запорные клапаны
  • Доступ для старших классов
  • Экономичный
  • Легкий и компактный
  • Полная сборка
  • В упаковке
  • Протестировано на заводе
  • Система управления насосами IQ

Rapid Pump & Meter Service Co., Inc. предоставляет контракты на обслуживание ирригационных систем, включая все насосы, трубы и клапаны. Мы предоставляем различные услуги по обслуживанию ирригационных систем:

  • Спринклерные оросительные системы
  • Системы поверхностного орошения
  • Системы капельного орошения
  • Комбинированные оросительные системы

Обладая 50-летним опытом работы в сфере насосов и счетчиков, мы гарантируем, что размер вашего скважинного насоса будет соответствовать самым большим требованиям, которые вы предъявляете к эксплуатации.Осуществляем полную установку и тестирование под ключ:

  • Новые насосы или ремонт насосов
  • Всасывающий и нагнетательный трубопровод
  • Клапаны для скважинных насосов
  • Панели управления скважинным насосом
  • Преобразователи частоты (ЧРП)
  • Электрические компоненты скважинного насоса
  • Насосы скважинные
  • Погружные насосы
  • Дозирующие насосы
  • Буровые насосы
  • Струйные насосы

Установки ливневых вод

Мы оказываем всестороннюю помощь в проектировании систем защиты от паводков и ливневых вод, а также в управлении.Мы обеспечиваем тщательное соблюдение всех нормативных требований, таких как Национальная система устранения выбросов загрязняющих веществ (NPDES). Наши установки для ливневых вод включают:

  • Градуировка для дренажа
  • Системы контроля наводнений
  • Очистка ливневых вод
  • Системы отвода ливневых вод
  • Гидрология и гидравлический анализ
  • Ливневые желоба
  • Насосные станции ливневых вод
  • Очистка ливневых вод
  • Помощь в получении разрешений NPDES
  • Лучшие методы управления (BMPS)
  • Планы предотвращения загрязнения ливневыми водами (SWPPPS)

Насосные установки для сухих карьеров

Rapid Pump & Meter Service Co., Inc. обеспечивает установки насосов для сухих карьеров и модернизацию существующих традиционных насосных станций в сухих карьерах. В том числе:

  • Погружные насосы для сухой ямы
  • Восстановление / ремонт насоса для сухой карьера
  • Профилактическое обслуживание
  • Установка всасывающего и нагнетательного трубопроводов
  • Клапаны для сухого карьера
  • Панели управления насосом для сухой шахты
  • Преобразователи частоты (ЧРП)
  • Инвертор I.Q. Приводы
  • Электрические компоненты карьерного насоса
  • Запуск и тестирование
  • Монтажные работы
  • Устранение неисправностей
  • Установка под ключ
  • Экстренное реагирование
  • Электронные полевые службы
  • Обзоры и анализ расхода
  • Анализ вибрации
  • Услуги по лазерной центровке
  • Аренда насоса для сухой шахты
  • Сварочные услуги
  • Производство
  • Помощь при проектировании AutoCAD
  • Демонстрация продукции и обучение
  • Системы мониторинга насосов
  • Сборный железобетон
  • Стекловолокно
  • Полиэтилен
  • Индивидуальный дизайн

Мы предоставляем индивидуальное оборудование и системы управления технологическим процессом для муниципальных, промышленных, водопроводных и канализационных систем.Доступны системы управления всех типов, включая релейную логику и цифровые приводные системы с управлением ПЛК и операторскими интерфейсами. Все панели управления сертифицированы по UL.

Для насосных станций доступно множество принадлежностей, в том числе:

  • Лестница безопасности
  • Корзины для мусора
  • Солнечные энергетические системы
  • Мониторы для замкнутого пространства
  • Освещение насосной станции
  • Подъемники и Давы
  • Гидранты
  • Трубопроводные системы
  • Железнодорожные поисковые системы
  • Изготовление металлоконструкций на заказ
  • Аварийные генераторы
  • Дозвонщики сотового телефона
  • Системы сигнализации и мониторинга
  • Системы SCADA

Защитные решетки и оборудование

Мы обеспечиваем широкий спектр изготовления и монтажа металлоконструкций и прочей стали для промышленного и муниципального рынков.Защитные ограждения из конструкционной стали и алюминия имеют решающее значение для защиты объектов, а антресоли добавляют ценное пространство помещениям по очень разумной цене. Наши услуги по изготовлению металла включают:

  • Сетка
  • Стальные лестницы
  • Лестницы
  • Болларды
  • Антресоли
  • Ворота безопасности
  • Перила и ограждения
  • Защита от падения
  • Брызговики Influent

Имеются конструкции люков для широкого спектра требований заказчика:

  • Люки монтируемые
  • Люки на болтах
  • Вставные люки
  • Широкий выбор форм и размеров люков и задвижек
  • Люки безопасности OSHA
  • Алюминий / Сталь / Нержавеющая сталь
  • Широкий выбор оборудования на складе или на заказ
  • Подъемники стационарные или съемные

Ремонт и продажа насосов

Мы — ваш главный поставщик услуг по ремонту, модернизации и продаже насосов и насосных систем.Помимо предоставления услуг по ремонту и установке насосных станций, мы также предлагаем широкий ассортимент принадлежностей для насосных станций для оснащения ваших насосных станций.

Для получения дополнительной информации о широком спектре услуг по ремонту насосов и других услуг по насосным станциям, которые мы предлагаем, включая техническое обслуживание и установку, позвоните нашей команде в Северном Нью-Джерси сегодня по телефону 973.345.5600 или свяжитесь с нами через нашу контактную форму.

% PDF-1.5 % 292 0 объект > эндобдж xref 292 86 0000000016 00000 н. 0000002606 00000 н. 0000002708 00000 н. 0000003377 00000 н. 0000003520 00000 н. 0000003967 00000 н. 0000004425 00000 н. 0000004887 00000 н. 0000005383 00000 п. 0000005432 00000 н. 0000005604 00000 н. 0000005718 00000 н. 0000005817 00000 н. 0000006212 00000 н. 0000006744 00000 н. 0000007007 00000 н. 0000007496 00000 н. 0000007751 00000 н. 0000008285 00000 н. 0000008666 00000 н. 0000009170 00000 н. 0000010023 00000 п. 0000010210 00000 п. 0000010987 00000 п. 0000011627 00000 н. 0000012216 00000 п. 0000012886 00000 п. 0000013547 00000 п. 0000014019 00000 п. 0000014275 00000 п. 0000014826 00000 п. 0000015427 00000 п. 0000016118 00000 п. 0000020152 00000 н. 0000044568 00000 п. 0000071775 00000 п. 0000075683 00000 п. 0000099293 00000 н. 0000099347 00000 н. 0000099382 00000 п. 0000099460 00000 н. 0000124934 00000 н. 0000125264 00000 н. 0000125330 00000 н. 0000125446 00000 н. 0000125481 00000 н. 0000125559 00000 н. 0000150435 00000 н. 0000150758 00000 н. 0000150824 00000 н. 0000150940 00000 п. 0000151010 00000 н. 0000151102 00000 н. 0000166949 00000 н. 0000167227 00000 н. 0000167488 00000 н. 0000167515 00000 н. 0000167894 00000 н. 0000169573 00000 н. 0000169612 00000 н. 0000169690 00000 н. 0000169815 00000 н. 0000170078 00000 н. 0000170156 00000 п. 0000170417 00000 н. 0000171983 00000 н. 0001

8 00000 н. 0001

2 00000 п. 0001
  • 6 00000 п. 0001912294 00000 п. 0001912720 00000 н. 0001914511 00000 п. 0002401499 00000 п. 0002403291 00000 п. 0002995384 00000 н. 0002998207 00000 н. 0003001030 00000 п. Aup =

    9VAC25-790-380.Перекачка сточных вод.

    Артикул 2
    Канализационные насосные станции

    A. Особенности. Насосные станции для сточных вод должны располагаться как можно дальше от существующих или предполагаемых застроенных жилых районов, и должна быть обеспечена всепогодная дорога. Станции должны иметь соответствующую зону контролируемого или ограниченного использования вокруг них. В таких зонах следует предотвращать использование в жилых помещениях или деятельность человека с высокой плотностью населения или деятельность, связанную с приготовлением пищи. Условия для контроля шума и контроля запаха, а также архитектурный проект станции должны соответствовать требованиям площадки.Площадки для станций должны быть достаточного размера для будущего расширения или добавления, если применимо. Все механическое и электрическое оборудование, которое может быть повреждено или выведено из строя в результате контакта с водой или погружения в нее (двигатели, оборудование управления, воздуходувки, переключатели, подшипники и т. Д.), Должно быть физически расположено в зоне воздействия 100-летнего наводнения / волнения или защищено иным образом. от 100-летнего ущерба от наводнений / волн. Все станции должны быть спроектированы таким образом, чтобы они оставались полностью работоспособными во время 25-летнего паводка / воздействия волн.

    1. Там, где может возникнуть необходимость перекачивать неочищенные (неочищенные) или осевшие сточные воды перед удалением песка, особое внимание следует уделить конструкции мокрого колодца. Нагнетательный трубопровод должен быть спроектирован таким образом, чтобы предотвратить оседание песка в нагнетательных линиях, когда насосы не работают.

    2. Должно быть предусмотрено не менее двух насосных агрегатов. Если предусмотрены два агрегата, каждый должен быть способен обрабатывать потоки, превышающие ожидаемый максимальный поток или как минимум в 2-1 / 2 раза превышающий средний расчетный поток, в зависимости от того, что больше.Если предусмотрено три или более агрегата, они должны быть спроектированы с учетом фактических условий потока и должны иметь такую ​​производительность, чтобы при отключении любого одного агрегата оставшиеся агрегаты были способны обрабатывать максимальный поток сточных вод или минимум 2. -1/2 среднего расчетного расхода, в зависимости от того, что больше. Если ожидается, что станция будет работать с расходом менее чем в два раза превышающим средний расчетный расход в течение продолжительного периода времени, в проекте должны быть учтены меры, принимаемые для предотвращения заражения из-за длительного времени выдержки неочищенных сточных вод в мокром колодце.

    3. Насосные станции очистных сооружений должны быть спроектированы таким образом, чтобы сточные воды поступали на очистные сооружения примерно с той же скоростью, что и на насосной станции. Должно быть предусмотрено не менее двух насосных агрегатов. Насосные станции очистных сооружений — это те станции, которые сбрасывают в очистные сооружения без рассеивания потока через систему самотечного сбора. Если используются только два насосных агрегата, они должны иметь регулируемую скорость и размер, чтобы насосы обеспечивали от 1/2 до 2-1 / 2-кратного среднего расчетного расхода или максимального расхода, в зависимости от того, что больше, за исключением случаев выравнивания расхода. используется в соответствии с данной главой.Если насосы постоянной скорости должны использоваться без выравнивания, либо (i) не менее трех насосов, каждый из которых имеет производительность примерно в 1-1 / 4 раза выше среднего расчетного расхода, либо (ii) два насоса, каждый из которых имеет производительность примерно При необходимости для передачи максимального потока должен быть предусмотрен 1-1 / 4-кратный средний расчетный расход, при этом производительность третьего насоса в 2-1 / 2 раза превышает средний расчетный расход. Для конкретных применений могут быть рассмотрены многоскоростные насосы вместо насосов с регулируемой скоростью.Эти критерии для притока не будут применяться к таким очистным сооружениям, где предусмотрена возможность удержания на несколько дней, например, в стабилизационных прудах или в аэрируемых лагунах.

    4. Насосам, перекачивающим неочищенные сточные воды, должны предшествовать легкодоступные штанговые стойки с чистыми отверстиями, не превышающими 2-1 / 2 дюйма, если не используются пневматические эжекторы или не установлены специальные устройства для защиты насосов от засорения или повреждения. Если размер установки оправдывает себя, рекомендуется использовать механически очищаемую решетку с измельчителем или устройством для измельчения.Если экраны расположены под землей, должны быть предусмотрены удобные условия для работы с экранами. Для более крупных или более глубоких станций предпочтительны дублирующие блоки защиты надлежащей мощности. Перед насосами, перекачивающими неочищенные сточные воды, могут потребоваться перехватчики или разделительные бассейны.

    5. Насосы, в которых твердые частицы проходят через рабочее колесо (колеса), должны пропускать сферы диаметром не менее трех дюймов. Насосное оборудование, имеющее встроенные экраны для предотвращения прохождения твердых частиц через рабочее колесо, должно пропускать сферы диаметром не менее двух дюймов.Насосное оборудование, которому предшествует измельчающее оборудование, должно пропускать твердые частицы, выходящие из измельчающего механизма.

    6. Насосы должны быть размещены таким образом, чтобы при нормальных условиях запуска они запускались с положительным напором на всасывании, за исключением случаев, предусмотренных для всасывающих насосов. Каждый насос должен иметь индивидуальную всасывающую и всасывающую линии. Конструкция мокрого колодца должна быть такой, чтобы не было турбулентности вблизи водозабора. Диаметр всасывающего и нагнетательного трубопроводов насоса должен быть не менее четырех дюймов, за исключением случаев, когда это позволяет конструкция специального оборудования.Расчетная скорость в трубопроводе насоса не должна превышать (i) шесть футов в секунду во всасывающем трубопроводе и (ii) в нагнетательном трубопроводе — восемь футов в секунду. Все насосы должны иметь линию сброса воздуха на напорном трубопроводе насоса.

    7. Клетки управляющих поплавков должны быть расположены так, чтобы на них не влияли потоки, поступающие в мокрый колодец, или всасывание насосов. Поплавковые трубки не допускаются ни во влажный, ни в сухой колодец. Пневматическое управление с пневматическим приводом является предпочтительным для всех насосных станций для сточных вод.Должны быть предусмотрены условия для автоматического переключения используемых насосов (что называется опережающим режимом), если не будет обеспечена надлежащая эксплуатация и техническое обслуживание для защиты от отказа насоса.

    8. С целью определения уровней жидкости для аварийных сигналов, высокий уровень жидкости в мокром колодце определяется как уровень сточных вод во влажном колодце выше нормальных рабочих уровней, такой, что либо: (i) резерв сточных вод во входящем может произойти канализация, или (ii) может произойти переполнение, или (iii) может потребоваться активация резервного насоса (ов).В случае дуплексной насосной станции с ограниченным объемом мокрого колодца схема аварийной сигнализации должна включать активацию во время одновременной работы обоих насосов, инициируемую при запуске второго чередующегося насоса (называемого запаздывающим насосом).

    9. Соответствующие запорные клапаны должны быть размещены на каждой всасывающей и нагнетательной линиях каждого насоса для нормальной изоляции насоса. На каждой напорной линии между запорным клапаном и насосом должен быть установлен обратный клапан. На всасывающей стороне всасывающих или погружных насосов нет необходимости размещать запорный клапан.Периодические проверки клапанов должны быть предусмотрены в программах текущего обслуживания.

    10. Системные насосные станции должны иметь возможность установки расходомеров при необходимости. Следует рассмотреть возможность установки таких устройств на насосных станциях системы, расход которых может повлиять на правильную работу очистных сооружений.

    11. Надлежащее освещение для всей насосной станции должно быть обеспечено в соответствии с VOSH и другими применимыми нормами и стандартами.

    12. Насосные станции должны быть спроектированы в соответствии со строительными нормами штата и с тем, чтобы свести к минимуму неблагоприятные последствия вандализма. Насосные станции должны быть оборудованы надежным внешним выключателем, расположенным над уровнем земли, где это возможно.

    B. Вентиляция должна быть обеспечена в соответствии с требованиями VOSH и должна соответствовать данной главе для замкнутых пространств внутри насосных станций в течение всех периодов, когда станция обслуживается людьми. Если насос постоянно установлен под землей, требуется механическая вентиляция, которая должна быть устроена таким образом, чтобы независимо вентилировать сухой колодец.

    1. Как минимум, вентиляция мокрого колодца должна осуществляться с помощью вентиляции с надлежащей сеткой, конец которой должен быть повернут вниз или снабжен «грибовидной» крышкой. Вентиляционное отверстие должно быть не менее четырех дюймов в диаметре. Если экраны или механическое оборудование, которые могут потребовать периодического обслуживания и осмотра, расположены во влажном колодце, то они должны механически вентилироваться во время доступа обслуживающего персонала.

    2. Не должно быть взаимосвязи между вытяжным потоком влажного колодца и системами вентиляции сухого колодца.В ямах глубиной более 15 футов желательно иметь несколько входов и выходов. Заслонки не должны использоваться на вытяжных или свежих воздуховодах, и необходимо избегать мелких сеток или других препятствий в воздуховодах, чтобы предотвратить засорение. В климатических условиях, где чрезмерная влажность или низкая температура являются проблемами, следует рассмотреть возможность установки автоматического оборудования для обогрева и осушения.

    3. Выключатели для работы вентиляционного оборудования должны быть маркированы и удобно расположены над уровнем земли и возле входа в насосную станцию.Следует также уделить внимание автоматическому контролю, в котором используется прерывистый режим работы. Привод вентилятора должен быть изготовлен из неискрящего материала в соответствии с применимыми нормами и стандартами.

    4. Там, где может возникать проблема тепловыделения от двигателей насосов, следует рассмотреть возможность автоматического охлаждения и вентиляции для отвода тепла от двигателя.

    5. Вентиляция мокрых колодцев в соответствии с требованиями ВОШ может быть как непрерывной, так и прерывистой. Вентиляция, если она постоянная, должна обеспечивать не менее 12 полных воздухообменов в час; в случае перебоев — не менее 30 полных воздухообменов в час.Такая вентиляция должна осуществляться механическими средствами.

    С. Водоснабжение. Между любым источником питьевой воды и насосной станцией для сточных вод не должно быть перекрестных соединений, которые при любых условиях могут вызвать загрязнение источника питьевой воды. Любая подача питьевой воды на станцию ​​должна соответствовать условиям, установленным в Правилах водоснабжения штата Вирджиния (12VAC5-590). Если условия не требуют установки одобренного устройства предотвращения обратного потока в зоне пониженного давления на линии подачи воды к насосным станциям, в каждом конкретном случае могут рассматриваться другие одобренные устройства.

    Д. Сервис. Должны быть приняты меры для облегчения демонтажа насосов, двигателей и другого оборудования без прерывания работы системы при обеспечении всех необходимых средств безопасности рабочих.

    1. В соответствии с требованиями VOSH, должны быть обеспечены подходящие и безопасные средства доступа к сухим колодцам и влажным колодцам, содержащим оборудование, требующее осмотра или обслуживания. Рекомендуется соблюдение всех применимых требований VOSH и Единых государственных строительных норм и правил. Все лестницы должны иметь нескользящие ступеньки.

    2. Если пол сухого или влажного колодца находится более чем на 10 футов ниже входа, особое внимание должно быть уделено таким средствам безопасности, как подъемники с привязью, лестничные клетки, винтовые лестницы или промежуточные площадки. Промежуточные приземления не должны превышать 10 футов вертикальных интервалов.

    E. Колодцы мокрые. Правильное проектирование мокрых колодцев имеет важное значение для эффективной работы насосной станции.

    1. Мокрые колодцы на основных насосных станциях и в колодцах, расположенных в критических зонах, следует разделить на две секции, должным образом соединенные между собой, чтобы облегчить ремонт и очистку.

    2. Размер мокрого колодца и настройки управления должны быть спроектированы и эксплуатироваться таким образом, чтобы избежать накопления тепла в двигателе насоса из-за частого запуска и избежать септических условий из-за чрезмерного времени выдержки.

    3. Должны быть приняты меры для предотвращения осаждения твердых частиц. При использовании филе влажного колодца должно иметь минимальный наклон один к одному к дну бункера. Горизонтальная площадь дна бункера не должна быть больше, чем необходимо для правильной установки и функционирования входного отверстия.

    Бывший 12VAC5-581-440, полученный из тома 18 реестра Вирджинии, выпуск 10, эфф. 27 февраля 2002 г .; изменен и принят как 9VAC25-790-380, Virginia Register Volume 20, Issue 9, eff. 12 февраля 2004 г.

    Надземные подъемники ReliaSource® 6×6

    Маленькая, но мощная, наша самая компактная насосная станция для сточных вод выполняет свою работу.

    Опрятный и аккуратный низкий силуэт, который органично сочетается с окружающей средой, единственное, что выделяется в наземной подъемной станции ReliaSource ® 6×6, — это ее надежная работа.Эта комплексная перекачивающая система сочетает в себе мощную перекачку для тяжелых условий эксплуатации с качественной конструкцией и множеством удобных функций, которые год за годом обеспечивают соответствие вашим требованиям к работе с тяжелыми твердыми частицами. Как и все подъемные станции ReliaSource, наша надземная модель 6×6 полностью настраивается, предварительно спроектирована и поставляется в собранном виде с завода. Просто добавьте мощность и подключите трубопроводы, чтобы обеспечить надежную работу в течение десятилетий.

    ReliaSource — это подъемные станции, на которые можно положиться. Гарантированно.

    Подъемные станции

    ReliaSource включают в себя наземные и подземные насосные станции, которые на 100% спроектированы, изготовлены, собраны и предварительно протестированы экспертами Gorman-Rupp на наших современных объектах. Это означает, что, когда вы выбираете подъемную станцию ​​ReliaSource для удовлетворения ваших потребностей в обработке сточных вод и твердых частиц, вы выбираете максимальную надежность, долговечность и гарантированную стоимость.

    Компания Gorman-Rupp разработала линейку комплектных комплектных подъемных станций ReliaSource, чтобы исключить дорогостоящие перерывы в обслуживании, вызванные использованием некачественных компонентов подъемных станций.Поместив имя Gorman-Rupp на всю подъемную станцию, от насосов до кожухов, органов управления и клапанов, мы можем разработать качественную насосную систему с нуля. Мы можем доставить его к вам, готовым к немедленной установке. Мы можем упростить ваши потребности в запасных частях и обслуживании. И мы можем гарантировать ваши инвестиции на долгие годы с лучшей в отрасли гарантией.

    Компания Gorman-Rupp произвела более 16 000 насосных станций за последние 50 лет, а наша команда дистрибьюторов мирового класса тесно сотрудничала с тысячами муниципалитетов по всему миру, что сделало нас проверенными экспертами в разработке, спецификации и обслуживании комплектных комплектных подъемных станций.Если вам нужна подъемная станция, которая работает должным образом и год за годом удовлетворяет вашим требованиям по обработке сточных вод и твердых частиц, сделайте ReliaSource своим единственным источником удовлетворения потребностей лифтовых станций уже сегодня.

    .
  • Добавить комментарий

    Ваш адрес email не будет опубликован.
