своими руками, передний с рулевым управлением, самодельный с рулем, чертежи и размеры, как сделать, задний, отзывы владельцев, видео, схемы

Многие фермеры используют мотоблоки для работы на своих полях. Адаптер для мотоблока дает возможность ускорить ее выполнение. Этот агрегат используется как прицеп, который передвигается на колесах и присоединяется к мотокультиватору. К устройству можно добавить навесное оборудование, монтировать кресло. Часто огородники сами изготавливают такой агрегат.

Назначение

Адаптер к мотоблоку создали для удобства обработки огорода. Если приделать к нему навеску, то можно расширить сферу применения устройства:

  • убирать сено;
  • выравнивать поверхность почвы;
  • транспортировать грузы;
  • боронить землю;
  • очищать участок от снега.

Адаптер — это устройство, которое предназначено для передвижения на мотокультиваторе. С помощью него можно управлять агрегатом, сидя в кресле, и при этом обрабатывать почву. Прицеп к мотокультиватору Нева снабжен рулевым управлением. Он позволяет упростить использование мотоблока.

Можно устанавливать разные насадки для сбора урожая, плуг, косилку и т.д.

Такой прицеп ускоряет работы в поле. С помощью данной конструкции можно увеличить скорость культиватора с 5 до 10 км/ч. Рассмотрим устройство адаптера. Адаптер к мотокультиватору состоит из:

  • рамы;
  • сиденья оператора;
  • двух колес;
  • оси;
  • сцепного механизма.

После присоединения адаптера мотокультиватор выглядит и используется как мини-трактор. Для создания адаптера на культиватор с передним рулевым управлением нужна рама. На ней устанавливают сиденье оператора. Раму фиксируют на шасси.

Сидение фиксируют к раме. Так оператору будет легче управлять культиватором. Система колес поможет передвигать агрегат по участку. Бывает 2 вида колес: металлические (используются в поле) и резиновые (применяют для движения по дороге).

Сцепка для мотоблока изготавливается из стали или чугуна посредством сварки. Она присоединяет тележку к культиватору. Лучшим считают П-образную систему крепления. С такой конструкцией устройство будет устойчивым.

Технические характеристики:

  1. Наибольшая скорость перемещения на мотоблоке с прицепом равна 12 км/ч.
  2. Наибольшая грузоподъемность — 100 кг.
  3. Диаметр колеи составляет 67 см.
  4. Габариты равны 130х70х71 см.
  5. Вес устройства — 22 кг.
  6. Гарантийный срок работы — 5 лет.

Разновидности адаптеров для мотоблока

Адаптер к мотоблоку бывает нескольких типов. Конструкцию различают по методу сцепки:

  1. Прочное соединение с мотокультиватором. В аппарате имеется отдельный руль. Управляемые колеса расположены спереди или сзади (возможны оба варианта).
  2. Подвижное соединение. При этом все время меняется угол между культиватором и тележкой. Поворот требует больших усилий, из-за того что место соединения подвижно.

Устройства подразделяются также по наличию ведущих колес на:

  1. Передние. Узел сцепки находится сзади.
  2. Задние. Узел сцепки расположен спереди.

Прицепы подразделяют на:

  • простые;
  • универсальные.

Кроме огородных работ универсальные пригодятся для перевозки урожая.

Прицепы делят по величине дышла:

  • короткое;
  • длинное.

К мотоблокам небольшой мощности прикрепляют конструкции с коротким дышлом. К мощным культиваторам присоединяют прицепы с длинным дышлом.

Существуют 2 разновидности прицепов: на 1 ось или на 2 оси. Эти сцепки созданы заводом изготовителем. На заводе рассчитали такую конструкцию и монтировали на нее фаркоп. Под сидением была установлена рессора, предназначенная для плавного хода машины по каменистой поверхности.

На АПМ изготовлены специальные подножки, тормоз, который нажимается стопой для остановки культиватора. На адаптер монтировали пневматические шины, которые обеспечивают плавный ход на большой скорости.

Купить прибор в спецмагазине можно в разобранном виде в упаковке. Собирать его несложно. Для этого существует инструкция. Для сборки устройства не нужны дополнительные знания и навыки. После надо проверить, как работает конструкция.

Если все узлы работают хорошо, можно приступать к эксплуатации устройства. При покупке конструкции нужно выбрать также мягкую подкладку для сиденья. Тогда работа водителя станет более удобной. Большой популярностью у фермеров пользуются адаптер ХорсАМ ИС 1 к мотоблоку Магнум, адаптеры к культиваторам ПНО-1, АМ-3 К, БУМ-3, КТЗ-03.

С рулевым управлением

Качественный адаптер с рулем для мотоблока делает проще управление культиватором. Такой мотоблок по своим функциям сравним с мини-трактором, только является более экономичным в потреблении топлива. У стандартного агрегата АПМ от завода-изготовителя «Красный Октябрь» нет руля.

Управление осуществляется при помощи руля культиватора. Но другие изготовители выпускают агрегаты с рулевым управлением. Тележка предназначается для более удобной работы на культиваторе, поэтому наличие руля сделает управление более простым.

С подвижным сочленением

При подвижной сцепке прицепа с мотокультиватором угол вертикальной оси между тележкой и культиватором меняется. Сделать такой аппарат легче, но при повороте надо будет прилагать больше сил. Этот тип прицепа уступает в геометрических характеристиках: радиус поворота становится больше.

Передние и задние адаптеры

Существует несколько видов прицепов в зависимости от того, какие колеса ведущие:

  1. Передний привод. Агрегат фиксируют сзади мотоблока. Это простая и наиболее популярная модификация. Она дает возможность легко управлять культиватором и выполнять большой объем работ.
  2. Задний привод. Агрегат находится спереди культиватора. Эта конструкция дает возможность выполнять работы, когда применяется навеска, расположенная сзади культиватора.
  3. Полный привод. Прицеп может находиться как спереди, так и сзади мотокультиватора. Такая конструкция отличается от предыдущих тем, что вращаются не 2 колеса, а сразу все 4. Такое устройство выполняет функции мини-трактора. При этом увеличивается маневренность конструкции, ее проходимость, осуществляется дополнительное сцепление с почвой. Привод 4х4 считается самым эффективным.

Задний адаптер является самым распространенным видом прицепов для мотоблока. Его можно использовать в качестве тележки (грузоподъемность около 100 кг), для агрегатирования с навесным оборудованием для вспахивания, косьбы, уборки снега и т.д.

Прицеп с рулевым управлением позволяет делать маневры на различной местности, облегчая работу оператора. Управлять конструкцией, используя руль самого культиватора, может быть неудобно и опасно. При работе на поле с неравномерным рельефом или на огороде, лучше использовать прицеп с рулем для мотоблока, так как им легче управлять.

Для того, чтобы сделать задний адаптер своими руками, подойдут легкодоступные материалы. Основа конструкции прицепа – рама, она может быть изготовлена из металлопрофиля или металлической трубы. Узел сцепки может быть подвижным или жестким. Во втором случае потребуется изменение самого культиватора, поэтому создание подвижной сцепки является менее сложным.

Задний адаптер используется для проведения работ, которые требуют постоянного наблюдения (окучивание грядок), поэтому конструкция обязательно включает в себя сидение для удобства оператора. Также облегчает работу наличие рулевого управления, которое делается из рулевых механизмов любых транспортных средств.

Как сделать адаптер к мотоблоку своими руками

Огороднику или фермеру, который хочет повысить объемы работ, можно сделать адаптер для мотоблока своими руками. Рассмотрим, как сделать передний адаптер с рулем самому. Для этого изготавливается рама, к ней приваривается рычаг, потом создается сцепной узел, после этого изготавливают механизм поворота прицепа, затем надо приварить раскосы.

Таким образом можно выполнить самодельный полноприводный прицеп как к небольшим, так и к тяжелым мотоблокам. Подробнее пошаговую инструкцию по самостоятельному изготовлению прицепа рассмотрим ниже.

Схема и элементы конструкции

Чтобы изготовить адаптер своими руками, чертежи и схемы данного устройства нужно выполнить прежде всего. А по готовой схеме с указанием всех деталей, узлов, элементов конструкции и их габаритов будет легче приступить к самостоятельному изготовлению агрегата.

Необходимые материалы и инструменты

Рассмотрим, что понадобится для создания аппарата.

Материалы и инструменты:

  1. Два колеса с осью. Радиус колес должен быть 15-18 дюймов. Можно взять колеса от автомашины.
  2. Подшипники для колесной и рулевой системы. Металлический профиль уголок или швеллер, металлическая труба.
  3. Гайки винты, шайбы.
  4. Смазка: солидол.
  5. Сварочный аппарат, дрель со сверлом, провода, диски.
  6. Болгарка.
  7. Отвертка, гаечный ключ, шуруповерт.
  8. Рама для поворота культиватора при помощи руля.

Чертежи и размеры

Сначала нужно выполнить чертеж. Первым делом рассчитывают кинетическую схему. Потом выполняют основную схему, на которой указаны размеры всех деталей. По этой схеме будут изготавливаться все части, узлы и крепежи конструкции. Перед тем как начинать создание агрегата, нужно уточнить все данные, имеющиеся на схеме, и проверить их соответствие показателям всех заготовок.

Руль на мотоблок своими руками

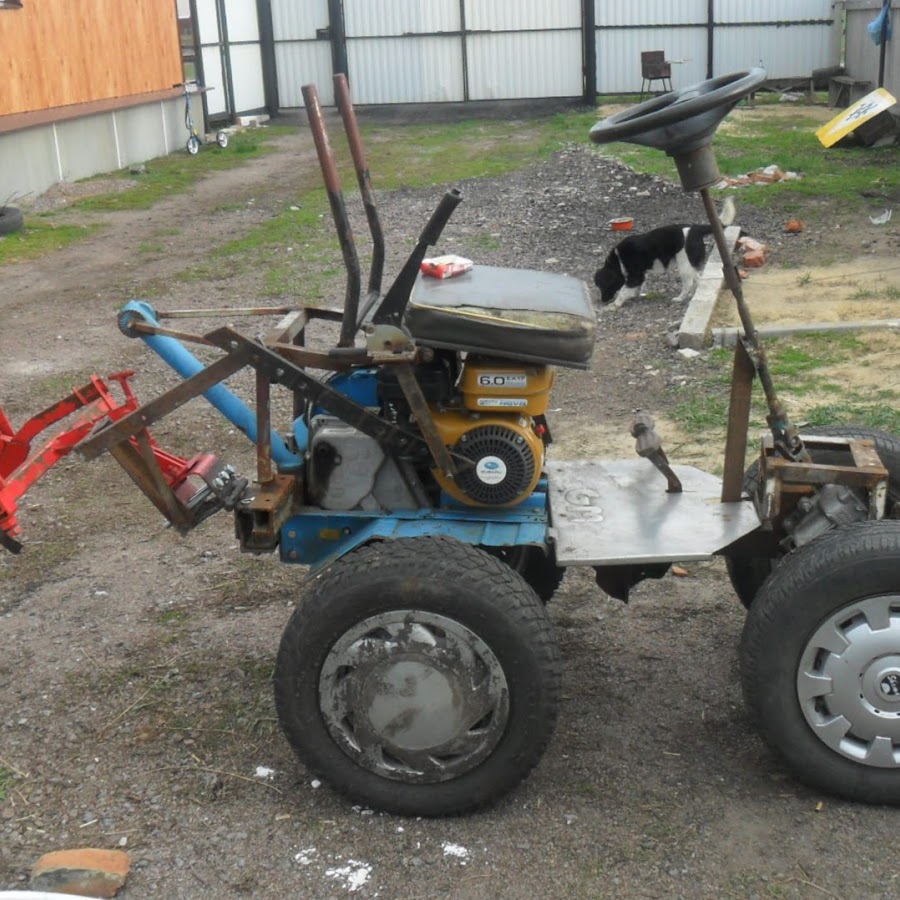

Адаптер для мотоблока с рулевым управлением облегчает маневрирование, делает конструкцию более устойчивой. Сделать руль для мотоблока своими руками достаточно легко при наличии базовых навыков сварки.

Создать конструкцию можно из рулевого механизма от автомобиля, лучше использовать рулевую колонку с сошкой от грузовых машин, тракторов. Сошку можно использовать в качестве сцепки заднего адаптера с культиватором. Рулевая сошка незаменима, если конструкция прицепа не предполагает рулевых рычагов. При изготовлении адаптера с рулем для мотоблока можно сделать шаровую опору, позволяющую колесу свободно поворачиваться в горизонтальной плоскости.

Если оборудование используется для вспахивания земли или других сложных работ, то рулевое управление и механизм соединения прицепа и мотоблока лучше сделать независимыми, так как возникнет большая нагрузка на узел сцепки.

Сборка адаптера для мотоблока

Вначале делают раму. Ее выполняют из кусков металла необходимой длины. Металл режут болгаркой и соединяют детали сваркой или винтами.

Потом выполняют ходовую часть. Когда мотор культиватора расположен спереди, тогда ширину колеи определяют базовые колеса. Задние прикрепляют к раме при помощи оси. Ее нужно выполнить из трубы необходимого диаметра. На ее концы присоединяют втулки с подшипниками.

Затем на них монтируют колеса. Когда мотор культиватора находится сзади, ширина колеи должна быть больше. Иначе конструкция не сможет удерживать равновесие во время работы. Тогда базовые колеса культиватора нужно снять и фиксировать их на широкий мост.

Чтобы изготовить самостоятельно руль, не нужно снимать рукоятку автомашины. Если использовать рукоятку от культиватора, можно будет управлять всей конструкцией при помощи мотоциклетного руля. Но при этом трудно будет сдавать назад. Поэтому лучше всего монтировать прочную рулевую колонку.

Рассмотрим изготовление рамы для прицепа мотокультиватора. Если взять раму из цельного металла, управление будет направлено на переднюю ось агрегата. Можно смастерить раму на шарнирах, при этом колонка руля будет поворачиваться на переднюю раму полностью. Чтобы этого добиться, следует к передней раме монтировать шестерню.

Вторую шестерню монтируют на рулевую колонку. Затем изготавливают сиденье для тракториста. Его можно взять с автомашины. Сиденье размещается на раме посредством сварки. Оно может регулироваться. Это особенно необходимо для переднего типа устройства. Теперь крепится сиденье для водителя.

Чтобы присоединить прицеп к мотоблоку с плугом, следует установить кронштейн. Для работы с косилкой надо сделать гидросистему. Для работы на устройстве нужно приварить фаркоп от автомашины к задней части, где расположена металлическая рама. Насос можно позаимствовать с какого-либо агрегата для сельхозработ.

Сцепку для культиватора выполняют П-образной формы. Для этого нужен швеллерный профиль. Сцепку устанавливают под рулевой колонкой. При этом надо просверлить отверстия, которые отмечены на чертеже. Через них монтируют кронштейн и штырь. Компоненты выполняют из стали высокого качества. Также можно выполнить гусеничный механизм.

Таким образом, все необходимые детали и узлы адаптера для культиватора изготовлены. Теперь необходимо собрать всю конструкцию. После этого ее нужно проверить и опробовать в работе. Если все узлы действуют нормально, то можно приступать к эксплуатации агрегата.

Отзывы владельцев

На форумах владельцы адаптеров высказывают свое мнение об использовании данной конструкции, о ее характеристиках и о том, как можно самостоятельно изготовить устройство. Приводим отзывы некоторых владельцев этой техники.

Сергей Петрович, 53 года, фермер

Несколько лет при использовании мотоблока приходилось все время ходить за ним и держать за рукоятку. Наш участок находится на большом удалении от дома. Поэтому по совету друзей мы приобрели адаптер, который снабжен рулевым управлением и сиденьем. Теперь стало удобно работать. Повысилась производительность труда. Кроме того, при помощи нового приспособления можно перевозить урожай на большие расстояния.

Виктор, 42 года, дачник

Большие трудности испытывали при уборке снега зимой. Для этой цели мы применяли мотоблок и снегоуборщик, который на него навешивается. Мой сосед помог изготовить чертежи и собрать конструкцию адаптера для мотоблока. После изготовления устройства работы по уборке снега стали намного легче. Прицеп получился прочным и надежным.

Какой вид адаптера для мотоблока Вы считаете более удобным?

Как сделать руль на мотоблок своими руками

Мотоблок является механизированным помощником огородника, который позволяет сократить трудозатраты и здоровье пользователя. Если такое устройство дополнено адаптером с рулевым управлением, то оно увеличивает комфортабельность управления и еще больше сокращает физическую нагрузку.

По сути, адаптер позволяет превратить мотоблок в подобие мини-трактора. Из материала данной статьи вы узнаете устройство адаптера, его назначение, разновидности, нюансы установки и тонкости эксплуатации.

Устройство и назначение

Конструкция адаптера для мотоблока есть не что иное, как нехитрое приспособление-прицеп или тележка с рамой и сиденьем для оператора, которую подсоединяют к мотоблоку. Данное устройство удобно тем, что при дополнении к мотоблоку оно существенно повышает его функционал, но при этом не требует постановки на учет, как в случае с трактором. Система снабжается колесами, а также может предусматривать крепеж навесного оборудования. С помощью данного агрегата можно трансформировать мотоблок в устройство для перевозки грузов.

Адаптер может быть заводским либо изготовленным самостоятельно. Однако вне зависимости от этого его устройство будет состоять из основных рабочих элементов. Отличия будут определяться типом агрегата. Модель оборудуется рулевым колесом, что существенно упрощает управление техником в процессе работы. Сама конструкция может быть длинной и короткой. Учитывая легкость класса, изделие может крепиться не только к двум, но и одному колесу мотоблока.

Конструкция адаптера предусматривает наличие рулевого привода, который выполняют в виде отдельного узла, а также жесткой сцепки, отвечающей за соединение с мототехникой.

Использовать адаптер с рулевым управлением можно для уборки сена, выравнивания поверхности почвы, транспортировки грузов, вспашки, рыхления и окучивания грунта, а также очищения участка от снега. Однако в каждом случае стоит понимать: для конкретной цели придется применять и дополнительное навесное оборудование.

Зачастую приобретают плуг, борону, окучник, косилку, снегоуборщик, картофелекопалку и картофелесажалку. В остальном же устройство можно назвать комфортабельным – оператор в нем располагается сидя.

Устройство состоит из рамы, сиденья для пользователя, двух колес, оси и механизма сцепки. Сиденье крепится к раме, которую закрепляют на шасси. Колеса адаптера для мотоблока с рулевым управлением могут быть разными, что зависит от назначения техники. Например, варианты из металла применяют для работы с почвой, резиновые аналоги используют для передвижения по дороге.

Соединяясь с мотоблоком, получается полноценная конструкция с четырьмя колесами. Несмотря на то что она не подчиняется регламенту (не регистрируется) и на таком агрегате нельзя ездить по дорогам общего пользования, техника незаменима в быту для любого хозяина частного дома с приусадебным участком.

Отличительной особенностью адаптера для мотоблока с рулевым управлением является тот факт, что здесь предусмотрено управление как передних, так и задних колес. Сама же техника достаточно проста в управлении.

Сцепной механизм адаптера изготавливают из стали либо чугуна посредством сварки. Он позволяет зафиксировать тележку к мотоблоку. При этом лучшей системой считается П-образный вариант крепления, который на практике доказал свою устойчивость. Весит адаптер в среднем 20-22 кг, может иметь грузоподъемность до 100 кг. Скорость передвижения его вместе с мотоблоком может превышать 10 км/ч.

Преимущества и недостатки

Адаптерное рулевое управление мотоблоком удобно тем, что:

  • исключается потребность хождения за мототехникой;
  • происходит полная реализация тягового потенциала мотоблока;
  • увеличивается функционал сельскохозяйственного оборудования;
  • упрощается перевозка агрегата до конкретного участка обработки;
  • облегчается управление – больше не требуются большие усилия оператора;
  • конструкцию по необходимости можно разбирать;
  • осуществляется достаточный баланс по всем осям.

К недостаткам относят увеличение расхода топлива, которого после переделки уходит в полтора раза больше. Однако эти потери себя оправдывают простотой управления и сбережением колоссального количества времени, которое тратит огородник при работе с землей.

Разновидности

Классифицировать адаптеры с рулевым управлением можно по типу расположения колес. Рулевую передачу выполняют в формате отдельного узла. Колеса, выполняющие опцию рулевого привода, могут располагаться спереди и сзади. Что касается положения рулевого привода, то это зависит от особенностей конструкции и запчастей, ведь в процессе эксплуатации не избежать ремонта и замены износившихся деталей.

Модели, у которых адаптер располагается спереди, называют разновидностями с передним рулевым управлением. В таких модификациях двигатель является своего рода тягачом всего агрегата. Если адаптер располагается сзади, а мотоблоку приходится его тянуть за собой, такое устройство называют заднеприводным. Другими словами, если адаптер находится перед мотоблоком – это изделие переднего типа, а если сзади – то заднего.

Выбор того или иного варианта покупатель осуществляет сам, исходя из собственных предпочтений.

Например, передний вариант больше подходит для рыхления и вспашки обрабатываемой почвы. Здесь, помимо силы мототехники, нет необходимости в обзоре участка. Если же нужно окучить выращиваемую культуру, то для таких целей лучше подходит задний аналог.

Однако можно присмотреться к варианту, где адаптер находится ближе к ведущей оси. Вес оператора в этом случае будет создавать дополнительную нагрузку, не позволяя мотоблоку выскакивать из земли во время работы техники.

Исходя из разновидности, можно классифицировать адаптеры на кузовные и бескузовные. Первые предусматривают перевозку грузов, вторые больше подходят для обработки почвы. В зависимости от мощности агрегата стыкуют адаптеры с мотоблоком посредством длинного либо короткого дышла. Первые модификации применяют на тяжелой технике, вторые используют на легкой.

Как установить?

Рассмотрим принцип установки адаптера с рулем на примере модели для мотоблока КтЗ с рулевой колонкой. Стыкование адаптера с мотоблоком начинается с установки прицепа на штырь мототехники, который находится в ее передней части. Узел закрепляют шплинтом. После этого нужно переставить газ на место под сидение, перенося его с родным тросом. Для этого используют ключ на 10 и отвертку, снимают рычаг управления газа, убирают верхнюю заглушку под сиденьем, прокладывают трос. При необходимости меняют болт, поскольку в зависимости от модели адаптера он может оказаться больше чем нужно.

Далее болты затягивают ключом на 10. При переставлении газа следят за тем, чтобы тросик нигде не мешал. С мотоблока снимают руль и отцепляют тросики сцепления и разблокировки редуктора. Далее снимают руль, используя для удобства работы подставку. Убрав руль, снимают опору, приступают к установке педалей. На данном этапе работы пользуются тросом с переходной пластиной, которая входит в комплектацию адаптера.

Пластину устанавливают на крыло мотоблока и фиксируют болтом с гайкой. Рычаг, прикрученный к тросику, ставят на место кронштейна ролика. После этого ставят второй тросик, закрепляют его и прицепляют за установленный кронштейн, фиксируют до момента, допускающего хождение тросика.

Теперь нужно установить передний ход на правую педаль. Снимать ее для этого не нужно. Попутно регулируют узлы, проверяя натяжение переднего хода. После этого устанавливают реверс.

Рекомендации по эксплуатации

Вне зависимости от типа собранного и соединенного изделия, начинать работу с ним нужно с учета правил техники безопасности. Перед тем как завести двигатель, нужно провести визуальный осмотр оборудования на предмет исключения видимых повреждений и неисправностей. Нельзя добавлять топливо в топливный бак, когда включен двигатель.

Если при включении слышится посторонний нехарактерный шум, нужно остановить двигатель и выявить причину неполадки.

Нельзя пользоваться бензином несоответствующих марок либо топливом, смешанным с маслом и иными примесями. Перед каждым запуском нужно контролировать уровень масла, поскольку именно это нередко является причиной остановки двигателя.

С целью продления срока службы мототехники новое изделие нужно подвергнуть обкатке. Она будет способствовать безотказности функционирования мотоблока.

В процессе нее обычно происходит проработка рабочих поверхностей деталей. Продолжительность обкатки, как правило, разнится у изделий разных марок и модификаций. У некоторых разновидностей она может составлять до 20 часов и более. В это время не стоит нагружать технику в максимальном объеме.

Одной из рекомендаций является замена масла по прошествии первых пяти часов работы. Что касается прогревания двигателя, то делать это нужно на средних оборотах без нагрузки примерно три минуты.

Исходя из модификации мотоблока, первые часы его работы нужно эксплуатировать агрегат на первой передаче (при среднем положении рычага газа). Важно стараться избегать не только максимальных, но и минимальных оборотов. По окончании использования техники нужно проверить затяжку резьбовых соединений.

Что касается обрабатываемой почвы, в первые часы лучше обрабатывать несложный грунт. Кроме того, нужно учесть, что на каменистой и глинистой почве обкатку не делают.

Перед работой нужно осмотреть участок и убрать камни, а также крупный мусор. В целом же, работая с мототехникой, нужно постоянно следить за поддержанием ее чистоты, проверять прочность крепления доступных элементов адаптера и мотоблока, в том числе и навесного оборудования.

Нельзя забывать подтягивать ослабление креплений. Нужно помнить и о своевременном техническом обслуживании.

Техническое обслуживание и хранение

Как правило, проверять уровень масла нужно при каждом включении, заменять его – не реже раза в полгода. Проверку воздушных фильтров выполняют перед непосредственным включением агрегата. Чистят его по мере загрязнения либо раз в три месяца. Чистку отстойника выполняют раз в полгода. При необходимости замены расходных элементов стараются покупать оригинальные детали либо аналогичные им по качественным характеристикам.

Именно они будут способствовать продлению срока службы сельскохозяйственного оборудования и не станут причиной поломки двигателя. Что касается очистки воздушного фильтра, то это необходимо для поддержки рабочего состояния карбюратора.

Нельзя использовать для этого растворитель с низкой точкой возгорания, так как это огнеопасно и может привести не только к пожару, но и ко взрыву. Использовать технику без воздушного фильтра нельзя, ведь от этого происходит ускоренный износ двигателя.

Ремонт выполняют в хорошо проветриваемом помещении при выключенном двигателе. При этом нужно обеспечить достаточный уровень вентиляции в рабочем помещении. Выхлопные газы опасны для здоровья человека, их вдыхание может привести к летальному исходу. Хранить мототехнику нужно в сухом проветриваемом помещении.

Во время летнего сезона не рекомендуется оставлять ее на улице, а особенно – если основа сиденья оператора выполняется не из пластика, а из древесины. В целях продления качественных и эксплуатационных характеристик при хранении агрегата на улице нужно накрывать его брезентовым чехлом.

Если не планируется пользоваться сельхозтехникой более трех месяцев, из топливного бака выливают бензин, проводят его очистку, проверяют положение рычага газа. По необходимости отсоединяют колеса.

Об адаптере к мотоблоку с рулевым управлением – следующее видео.

Любая деятельность на земельном участке занимает массу времени и сил. По этой причине огородники все чаще применяют спецтехнику — такую, как мотоблоки. Однако сделать все посредством этого агрегата невозможно. Без специального адаптера вам не удастся перепалывать или окучивать землю, а также очищать территорию от снега и строительного мусора. Тележка с сиденьем для мотоблока в наше время стоит довольно внушительных денег. Впрочем, есть выход. Сегодня мы поговорим о том, каким образом можно выполнить самодельный адаптер для домашнего мотоблока без каких-либо особых усилий.

Описание адаптера для мотoблока

Адаптер представляет собой специальный модуль для перемещения на мотоблоке. С его помощью вы будете иметь возможность управлять агрегатом в сидячем положении и вместе с тем возделывать землю. К примеру, адаптер к мотоблоку МТЗ обладает рулевым управлением. Его вполне возможно выполнить своими руками. Тому, как это можно сделать, посвящен один из разделов статьи ниже. А пока поговорим о назначении этого навесного оборудования.

При помощи адаптера можно значительно упростить применение этой домашней техники. Вы получите возможность менять насадки для окучивания или посадки картофеля, плоскореза, плуга и остальных приспособлений. Также адаптер ускоряет абсолютно любые огородные работы. Иначе говоря, если применять такое приспособление на практике, то скорость рабочих сил возрастет с 5 до 10−11 км/ч.

Особенности конструкции адаптера

Данное навесное оборудование включает в себя:

  • раму;
  • сиденье для посадки шофера;
  • пару колес;
  • колесную ось;
  • устройство для сцепки.

То есть адаптер производит впечатление тележки, которая крепится к основной технике. Вследствие этого она делается похожей на минитрактор.

Теперь поговорим о каждой составляющей подробно.

  • Чтобы выполнить передний адаптер для мотоблока с рулевым управлением своими руками, в обязательном порядке требуется рама. К ней крепится кузов или сиденье для шофера. Монтируется рама на шасси.
  • Для комфорта эксплуатации к раме прикрепляется сиденье для водителя. Так задумано для того, чтобы было приятно и легко управлять техникой в процессе огородных работ.
  • Колеса и колесная ось упростят оператору огородные работы при помощи этого маленького трактора.
  • Выделяют два типа колес для домашнего трактора — резиновые и металлические. Металлические колеса могут использоваться для надежной работы на полях. Резиновые колеса оснащены глубоким протекторным рисунком. Так они могут позволить оператору передвигать агрегат по грунтовым дорогам и, при необходимости, по бездорожью. Во всяком случае, колеса на адаптер поставляются при покупке в комплекте к самой технике. Но если пользователь пожелает их поменять — нужно обратить внимание на их тип и размер.
  • Устройство для сцепки (крепления) с мотоблоком. Крепление для агрегата МТЗ изготавливается из стали или чугуна, с применением сварочных работ. Сцепка представляет собой один из существенных составляющих узлов. Она осуществляет надежное соединение к части с мотором прицепного оборудования. Наиболее употребляемым считается П-образный узел крепления, ведь благодаря этому приспособлению транспортное средство оказывается более устойчивым.

Инструкция по изготовлению адаптера

Теперь расскажем о том, как самостоятельно выполнить для своего маленького трактора передний адаптер с рулевым управлением.

Для производства адаптера для мотоблока с рулевым управлением вам будут необходимы такие материалы:

  • Два одинаковых колеса на оси. Радиус колес колеблется в границах 15−18 дюймов. Могут сгодиться колеса даже от старой советской «Волги».
  • Подшипники для рулевой колес и колонки.
  • Сталь для рамы (швеллер, труба или уголок).
  • Элементы крепежа (шайбы, болты, гайки).
  • Смазочные материалы (литол или солидол).
  • Расходные материалы (сверла, электроды, диски для болгарки).
  • Комплект гаечных ключей.
  • Болгарка.
  • Сварочный аппарат.
  • Дрель.

Перед началом работ важно учесть, что колеса должны иметь не очень большой или маленький радиус.

Алгоритм действий

Приступаем к изготовлению навесного оборудования для мотоблока.

Прежде всего понадобятся чертежи, в соответствии с которыми будет выполняться крепление и изготовление всех частей. Чертеж схемы адаптера к мотоблоку от МТЗ можете выполнить самостоятельно, тем более если вы обладаете надлежащими навыками. Если же опасаетесь допустить погрешность в расчетах, то можно обратиться к материалам в Сети на специализированных сайтах или форумах. По ним, согласно отзывам и практике, вполне можно самостоятельно выполнить самый бесхитростный адаптер для мотоблока.

Важно! Прежде чем начать работы по чертежам, в обязательном порядке проконтролируйте соответствие размеров и цифр.

Для изготовления рулевого адаптера для мотоблока потребуется рама со втулкой и вилкой. Это обеспечит свободное вращение мотоблока посредством руля.

  1. Все будет начинаться с изготовления рамы. Выполнить ее можно из нарезанных кусков выбранной стали требуемой длины. Металл можно разделить болгаркой и скрепить элементы электросваркой или болтами.
  2. Далее сооружаем ходовую часть. Если мотор вашего мотоблока располагается впереди, следовательно, размер колеи необходимо обуславливать основными колесами. Задние устанавливаются к раме при помощи оси. Создать ее можно из фрагмента трубы подходящей ширины. На концах данной трубы запрессовываем подшипники со втулками. На них и будут устанавливаться колеса. Если двигатель мотоблока располагается сзади, то тогда ширина колеи обязана быть больше, в противном случае минитрактор не будет способен нормально держать ход в период работы. В подобной ситуации базовые колеса мотоблока оптимальнее будет снять и заново установить, но уже на более просторный мост.
  3. Чтобы сделать руль к агрегату, не требуется дополнительно снимать рукоятки у автомобиля или мотоцикла. Хватит использования рукоятки. Иначе говоря, у оператора будет возможность управлять минитрактором рулем, который на вид напоминает мотоциклетный. Впрочем, с ним оператору не удастся нормально сдавать назад. Именно поэтому предпочтительнее будет смонтировать рулевую колонку на минитрактор.
  4. При эксплуатации цельнометаллической рамы рулевое регулирование будет интегрироваться с передней осью мотоблока. Можно изготовить шарнирно-сочлененную опору, тогда управляющая колона будет вращать переднюю полураму целиком. Для этого мастеру понадобится прикрепить зубчатую шестерню к передней полураме. Вторую шестерню устанавливают на рулевую колонку.
  5. Сиденье, которое можно предварительно снять с какого-нибудь легкового автомобиля, нужно приварить к раме салазки. Мастеру необходимо проследить, чтобы оно регулировалось, в особенности при управлении передним адаптером, прикрепленным к мотоблоку.
  6. Если вы намереваетесь применять минитрактор для работы с плугами и культиваторами, то вам потребуется дополнительное приваривание кронштейна. Для работы с навесным приспособлением необходимо смонтировать вспомогательную гидравлическую систему. Насос для нее можно без проблем демонтировать с сельскохозяйственной техники. Если вам предстоит работа с полуприцепами, то необходимо позаботиться о дополнительной приварке фаркопа к задней части рамы. Он также успешно может быть позаимствован от легкового автомобиля.
  7. Крепление (сцепку) можно выполнить своими руками. Для этого понадобятся чертежи, которые легко разыскиваются в статьях по верхним результатам нужной темы. А мы поговорим о том, как именно осуществить сцепку.

Чтобы сделать сцепку П-образного типа, потребуется металлический швеллер подходящей толщины и размера. Сцепку крепят к мотоблоку под рулевую колонку через предварительно просверленные отверстия в определенных местах. В них вставляют кронштейн и штыри. Важно проследить за тем, чтобы детали были качественными, это позволит избежать ненужных проблем в будущем и траты времени в настоящем. Все детали должны быть произведены из качественной высокопрочной стали.

На этом монтаж переднего адаптера на мотоблок типа "Нева" окончен. После завершения сборки останется только в обязательном порядке смазать минитрактор и подвергнуть проверке на предмет функционирования. После этого сборку адаптера можно оценивать как завершенную. Теперь можно благополучно заниматься требуемыми работами по земельным участкам с помощью новой техники.

Работа на мотоблоке с рулевым управлением

Скажем несколько слов об особенностях управления мотоблока с рулем, и почему при сборке рекомендуется выполнять именно такой вариант. Не зря этот тип обычных и самодельных машин так популярен, ведь он имеет массу преимуществ:

  • оператору не придется тратить свои силы на хождение за минитрактором;
  • тяговый потенциал техники реализуется на все сто процентов;
  • такой минитрактор более маневренный и функциональный;
  • теперь для того чтобы обработать участок в отдалении от дома, не придется дополнительно перевозить мотоблок — на нем можно будет просто доехать, как на обычном автомобиле или тракторе;
  • управление более облегченное и удобное, чем у других видов;
  • теперь не потребуется держать в руках на весу всю массу этого тяжелого и громоздкого аппарата,
  • появляется возможность быстро собрать и разобрать агрегат;
  • детали управления значительно не модифицируются при переделке;
  • хорошая сбалансированность по весу по осям.

Не будем здесь упоминать шумность работы и прочие характерные особенности, в принципе, всех тракторов. Скажем только об одном характерном недостатке — не очень надежной устойчивости, которая связана с подвижной сцепкой. Однако плюсы, конечно, более впечатляющие.

Виды адаптеров для мотоблока

Существует несколько видов адаптеров для минитракторов, в том числе и для самодельных.

  1. С подъемным рычагом. Представленный вид подвесного оборудования упростит управление, передвижение по площадке.
  2. Для транспортировки грузов. Они снабжены особыми кузовами, способны выдерживать максимальную нагрузку.
  3. С длинным или коротким дышлом. Короткий тип — для легковесного типа, длинный — для тяжелого механизма.
  4. С телескопическим дышлом. Эта конструкция предусматривает регулировку ширины.

Разделяют данную технику и по виду конструкции:

Адаптер с рулевым управлением

Представленный вид предполагает жесткую фиксацию на мотоблоке. Рулевая передача выполняется в формате отдельного самостоятельного узла. Кроме того, пара колес, которая выполняет роль рулевого привода, устанавливается как спереди, так и сзади. Каждый из них ориентируется под личные предпочтения. Положение рулевого привода также связано с запасными частями, ежедневным применением. Управлять «домашним» мини-трактором с самодельным адаптером ничуть не труднее, чем, к примеру, квадроциклом.

Адаптер с подвижной сцепкой

Подразумевает подвижное соединение прицепа к мотоблоку. Этой системой труднее управлять, но сделать такой модуль своими руками гораздо проще. При повороте предполагает больше усилий. Крепление модуля бывает так же заднее и переднее. Даже примитивное строение мотоблока предполагает распределение нагрузок. Потому рекомендуют сиденье в модуле размещать вблизи ведущей оси. Под весом оператора колеса мотоблока будут придавливают к грунту, что в процессе движения не допускает пробуксовки.

В конструировании адаптера и работе с минитрактором нет ничего сложного. Это доступно любому, кто задался целью заполучить на свой участок домашний трактор, который будет ежедневно облегчать труд человека. Так что пробуйте проектировать, строить и создавать — и обрабатывайте землю с удовольствием.

Сконструированный передний адаптер на мотоблок своими руками облегчит работы по обработке приусадебного участка и огорода. Дополнительное приспособление трансформирует мотокультиватор в мини-трактор. При необходимости производят установку на преобразователь таких сельхозорудий, как плуг, выкапыватель, сажатель, окучиватель.

Виды передних адаптеров для мотоблока

Преобразованные технические устройства бывают таких типов:

  1. С телескопическим типом дышла. Благодаря этой детали ширина адаптера для мотоблока регулируется.
  2. С дышлом различной длины. Короткий хомут предназначен для легко весовых приспособлений, длинный подходит для тяжелых механизмов.
  3. Предназначение техники — перевозка грузов. Модели имеют особый кузов, который способен выдержать повышенную нагрузку.
  4. С подъемным рычажным механизмом. Техникой, которая имеет подвесное оборудование легко управлять и передвигаться.

Адаптер с рулевым типом управления

Как сделать рулевой адаптер для мотоблока? Вид конструкции, в котором предусмотрен руль, должен иметь жесткую фиксацию. Рулевую передачу выполняют отдельным самостоятельным блоком. Пару колес и ось, которая служит рулевым приводом, устанавливают в передней и задней части. Места фиксации подбирают исходя из индивидуальных особенностей. Местоположение рулевого механизма зависит от вида запчастей. При сборке, рекомендуется выполнить именно такую улучшенную модель.

Мотокультиватор с рулевым управлением имеет много положительных качеств:

  • оператор не будет тратить силы при передвижении за агрегатом;
  • техника обладает маневренностью и повышенной функциональностью;
  • тяговая сила реализуется на все 100%;
  • на мотоблоке можно доехать до рабочего места, без применения дополнительной техники;
  • легкость в управлении по сравнению с другими вариантами.

Назначение

Основной задачей техники с передним адаптером является ускорение и облегчение обработки огорода.

Если присоединить к устройству дополнительные приспособления, можно расширить круг применения:

  • убрать сено;
  • обработать землю – произвести посадку и сбор;
  • очистить территорию от снега;
  • выровнять поверхность почвы;
  • перевести мелкогабаритный груз.

Преимущества и недостатки

После того как мотоблок прошел модернизацию, конструкторы отмечают положительные качества переднего адаптера:

  • простота в эксплуатации;
  • раскрытие тягового ресурса — имеющиеся способности увеличиваются;
  • расширяются возможности работ – обработка почвы ускорится;
  • при надобности агрегат разбирается и собирается;
  • хорошая сбалансированность по весу и осям;
  • на устройстве можно передвигаться.

К недостаткам относится то, что при наличии подвижной сцепки происходит ухудшение устойчивости.

Адаптер на мотоблок состоит из таких конструкционных элементов:

  1. Каркас сооружают центральный или лестничный. В качестве материала подойдут металлические трубы, уголки. В конструкционной модели должны быть предусмотрены вилка и втулка, которые обеспечат свободный поворот прицепа. Встречаются преобразованные транспортные средства, в которых объединены агрегатное устройство и прицеп. В таком варианте следует сделать новую подставку для трансмиссии и мотора.
  2. Системы подвески бывают осевыми, мостовыми, поворотными, портальными. Сооружается без применения упругих фрагментов.
  3. Для кузова применяют стальной лист.
  4. Сцепное устройство является важным элементом преобразователя, он делает мотоблок устойчивым и надежно соединенным. Сцепной узел изготавливается из штыря 15 см.
  5. Сидение – рабочее место водителя.
  6. Рулевое управление используется с жестким соединением. Его сооружают собственными руками или приобретают в специальном магазине. Народные умельцы устанавливают рулевую тягу и рейку от автомобиля «ВАЗ» или «Волга».

Алгоритм действий

Чтобы приступить к сборке дополнительного оборудования для мотокультиватора, понадобится чертеж, в соответствии с которым будут выполнены элементы крепления и сооружение фрагментов. Если есть специальные навыки и опыт самодельный адаптер на мотоблок и чертеж можно выполнить самостоятельно. В случае опасения допустить ошибку, следует брать готовые чертежи. Перед конструированием рекомендуется проконтролировать и сверить соответствие габаритов и цифр.

Инструменты и расходные материалы:

  • металлические уголки, профиль квадратный;
  • подшипники для рулевого колеса и колонки;
  • листы из металла;
  • пара колес, желательно на оси;
  • сверла, электроды, диски для болгарки;
  • крепежные элементы;
  • гаечные ключи различных размеров;
  • сварочный электроаппарат;
  • смазочные составы – солидол;
  • болгарка;
  • шуруповерт;
  • дрель.

На подготовительном этапе следует произвести подбор кинематической схемы, в которой предусмотрены показатели равновесия всей конструкции. Также должно быть предусмотрено предупреждение перегрузки. Рекомендуется использовать готовые чертежи адаптера с рулем к мотоблоку.

Ход работ:

  1. Начало работ – изготовление рамы. Выполняется конструкция из нарезанных частей выбранного стального стройматериала. Металл нарезают нужной длины при помощи болгарки. Скрепляются фрагменты болтами или сваркой.
  2. Отрезок квадратного металлического профилированного изделия 1,8 м приваривают к металлопрофилю длиной 60 см. Элементы располагают перпендикулярно. Данный фрагмент послужит креплением для шин. Стойка колеса должна составлять в высоту не менее тридцати сантиметров.
  3. Приваривают распорки к основному каркасу и втулкам колес. Размер каркаса составляет 40х40 см, он может изменяться в зависимости от индивидуального проекта.
  4. К краю рамы приваривают профиль. Осевые трубы скрепляют болтами.
  5. К каркасу сваркой присоединяют рычаг управления. Чтобы увеличить показатели мощности при управлении, рычаг сооружают с одним или несколькими коленами с длиной 70-80 сантиметров. Коленные фрагменты скрепляют болтами. Размеры адаптера для мотоблока, рекомендуется сверять с чертежами и схемами, ведь они помогут создать безошибочную конструкцию своими руками.
  6. В качестве подставки под сиденье служит труба длиной 30-40 см, ее приваривают к основному каркасу. С сиденьем для водителя техникой легче управлять в процессе огородных работ.
  7. Сцепную часть механизма приваривают к мотоблоку сзади. Крепление изготавливают из стального либо чугунного материала. Для соединения запчастей применяют электросварочный аппарат. Крепеж является важным составляющим узлом, который осуществляет надежную сцепку. Наиболее подходящим является П-образный соединительный узел. Благодаря этой запчасти транспорт становится устойчивым.
  8. Колеса на адаптер к мотоблоку подойдут двух типов – резиновые или металлические. Последний вариант используют для проведения работ в полевых условиях. Резиновое колесо имеет глубокий протектор, что позволит передвигаться по грунтовому дорожному полотну и при необходимости проезжать по бездорожью. Радиус колес подходит от 15 до 18 дюймов. Подходят колеса от отечественного автопрома – «ВАЗ», «Москвич».
  9. Полученное устройство обрабатываю грунтовкой и красят. Такая методика позволит предотвратить появление коррозии металла.

Видео-обзор переднего адаптера

Изготовление переднего адаптера — видео

Как Сделать Руль На Мотоблок

Обрабатывать участок с большой площадью, на котором значимая часть местности отводится под огород, обходясь только подручными инструментами – сложная задачка. Работы по рыхлению, рытью, также прополке огорода вручную отымают много сил и времени. Отлично, когда есть возможность приобрести мотоблок, который станет неподменным ассистентом на участке. Но облегчить работы на земле, можно и сделав мотоблок своими руками.

Что вообще можно соорудить своими силами?

Рынок мотоблоков промышленного производства предлагает покупателям достаточно широкий ассортимент продукции на хоть какой вкус. Но цены на такую сельхозтехнику способны осилить далековато не многие. Потому на огородах в сельской местности достаточно нередко можно повстречать самодельный мотоблок, который по эксплуатационным характеристикам ни чуть ли не уступает заводскому аналогу.

Создавая универсальные конструкции, народные умельцы в большинстве случаев употребляют детали старенькых байков и металлолом

Морально устаревшие модели байков часто служат основой для производства разных самоделок и нужных в хозяйстве средств малой механизации.

Так как самодельные мотоблоки часто создаются из подручных старенькых материалов, то и в качестве мотора агрегата достаточно нередко применяется узнаваемый многим мотор пилы «Дружба».

На базе самодельных мотоблоков умельцы делают более важные в сельском хозяйстве инструменты, например: плуги, также окучники для окучивания кукурузы либо картофеля

Один из таких мастеров – изобретатель Валентин Архипов, который является создателем производства целого ряда нужных устройств и строительства различной приусадебной техники.

Профессиональный конструктор сделал многофункциональное устройство, при помощи которого можно не только лишь пахать и боронить землю, да и сажать, окучивать клубневые культуры, также собирать сбор и сгребать ботву

Потому продумывая, как сделать мотоблок своими руками, лучше приостановить собственный выбор на этом испытанном и удачно используемом варианте. С обычным и комфортным в работе сельхозагрегатом сумеет совладать хоть какой человек.

Чем хороша именно эта конструкция?

Аналогов схожей модели существует не один десяток, но в сопоставлении с ними уникальная модель мотоблока калужского мастера имеет ряд неопровержимых преимуществ.

  • Шарнирное соединение. Обрабатывающие инструменты и тягачи большинства схожих моделей имеют жесткое соединение, что усложняет маневрирование агрегата и затрудняет тем работу с ним. Детали данного сельхозагрегата соединены средством шарниров. Это дает возможность в процессе работы по мере надобности поменять направление движения, не вынимая плуга из борозды.
  • Смещение оси к направлению движения. Многие хозяева, при обработке грунта с применением мотоблока сталкивались с таковой трудностью, что в процессе продвижения вперед под действием сопротивления земли, агрегат уводит в сторону. Для выравнивания же борозды следует прикладывать много усилий. Чтоб восполнить таковой занос, мастер расположил ось плуга под маленьким углом в сторону движения. При пахоте конструкция мало повернута на лево. Необходимое положение всегда можно отрегулировать 3-мя шарнирами тяги.
  • Уровень данной глубины пахоты. Если в других моделях глубина распашки поддерживается методом опускания либо подъема плуга, то при работе с этим мотоблоком она производится автоматом. Регулирование осуществляется за счет конфигурации угла плуга по отношению к борозде. Конструкция оборудуется полевой доской, которая выступает в качестве подъемной силы при зарывании плуга. Если же, напротив, сошник возникает над поверхностью земли, то мгновенно возрастает его угол атаки, под действием которого он вновь погружается в грунт на заданную глубину.

Конструктивные особенности агрегата

Устройство мотоблока представляет собой самоходную машину на 2-ух колесах, оборудованную движком, снятым с мотороллера ВП-150М. Предпосылкой выбора конкретно этого мотора послужило то, что он имеет такое конструктивное решение, с помощью которого осуществляется принудительное остывание головки цилиндра воздухом.

Таковой мотор от мотороллера способен работать при меньших скоростях на достаточно огромных нагрузках

Для строительства мотоблока мастер использовал взятые с мотороллера тросы управления, подвески мотора, также двойную дугу рамы, ручки и цепи. Другие детали конструкции были промышленного производства

Раздельно конструктор сделал сваренную из труб П-образную раму и выточенную на токарном станке колесную ось. Сделал он также для основной и регулирующих тяг 3 самодельных шарнира. Они будут употребляться в качестве соединяющих частей меж самим мотоблоком, его рулем и плугом.

На раме агрегата средством сварки прикреплена железная труба, оканчивающая осью, которая нужна для воплощения натяжения идущих к коробке мотора тросов. Само натяжение осуществляется средством качающегося коромысла, в качестве ручки переключения передач которого выступает приваренный отрезок металлической трубы.

Шаг цепей, используемых для сотворения устройства, составляет 12,7 мм и 15,9 мм. Число зубьев у звездочек: выходной вал – 11, вторичный вал – 20 и 60, ходовая ось – 40.

Как это все дело работает – пример

Приятный пример внедрения мотоблока:

Пошаговая технология сборки устройства

Сборку конструкции начинают с обустройства ходового вала. Для этого к нему прикрепляют корпус с подшипниками, приваривают звездочку и монтируют обгонные муфты, которые в процессе работы будут производить функцию дифференциала. После чего конструкция оборудуется колесами и рамой. На закрепленную раму устанавливают телескопическую тягу, плуг и руль.

Главные элементы ходового вала: 1 – вал, 2 – звездочка, 3 – крышка, 4 – корпус подшипника, 5 – опорная площадка, 6 – подшипник № 308, 7 – корпус обгонной муфты, 8 – ось собачки, 9 – собачка,10 – храповик, 11 – подшипник № 307, 12 – шайбы, 13 – колесо, 14 – пружина собачки

Сельскохозяйственный мотоблок оборудован особыми колесами, которые в отличие от резиновых аналогов, способны обеспечить наилучшее сцепление с грунтом.

Такие железные колеса не забиваются землей. При соприкосновении с грунтом они не уплотняют его, а напротив разрыхляют

Для соединения рамы агрегата с подвеской мотора и рамой самого мотороллера употребляют две дугообразные трубы. Меж ними предвидено место для размещения топливного бака.

Для обустройства мотора употребляется кронштейн, завершающийся металлической осью длиной в 150 мм. Кронштейн приваривают консольно к П-образной раме конструкции. На саму ось подвешивают мотор с подвеской. Собранную конструкцию соединяют с дугообразными дугами рамы. Только после чего монтируют вторичный вал, протягивают тросы управления и натягивают цепи.

Главные элементы узла управления: 1 – соединительная ось, 2 – планка, 3 – труба, 4 – ручки

Соединительные элементы конструкции: 1 – основная тяга, 2 – регулирующая тяга

Как можно модернизировать самодельный мотоблок?

Мотоблок Архипова многофункционален. Его можно использовать в качестве плуга, или же культиватора. Для этого довольно съемные детали для плуга поменять деталями со снятыми отвалами для культиватора. Мотоблок по мере продвижения будет заглублять борозды в землю и укладывать в их картофельные клубни. Чтоб запахать клубни необходимо только установить на место отвалы и пройтись агрегатом меж высаженными рядами.

Сельхозагрегат комфортен и при сборе урожая. Используя различные отвалы можно изменять ширину захвата. Агрегат неплох и тем, что способен собирать пропущенный картофель и оставшуюся после уборки ботву растений. Для этих целей его оборудуют граблями либо бороной.

Универсальную конструкцию можно использовать не только лишь для проведения сельскохозяйственных работ. Зимой его с фуррором используют для уборки снега. Верный ассистент понадобится и для уборки дорожек придомовой местности. Установив на мотоблок валик с круглой щеточкой и дополнительную звездочку, владелец облегчит для себя работу по расчистке тротуаров.

Назначение

Основной задачей техники с фронтальным адаптером является ускорение и облегчение обработки огорода.

Если присоединить к устройству дополнительные приспособления, можно расширить круг внедрения:

  • убрать сено;
  • обработать землю – произвести посадку и сбор;
  • очистить местность от снега;
  • выровнять поверхность земли;
  • перевести мелкогабаритный груз.

Виды передних адаптеров для мотоблока

Перевоплощенные технические устройства бывают таких типов:

  • С телескопическим типом дышла. Благодаря этой детали ширина адаптера для мотоблока регулируется.
  • С дышлом различной длины. Маленький хомут предназначен для просто весовых приспособлений, длиннющий подходит для томных устройств.
  • Назначение техники — перевозка грузов. Модели имеют особенный кузов, который способен выдержать завышенную нагрузку.
  • С подъемным рычажным механизмом. Техникой, которая имеет навесное оборудование просто управлять и передвигаться.

Алгоритм действий

Чтоб приступить к сборке дополнительного оборудования для мотокультиватора, пригодится чертеж, в согласовании с которым будут выполнены узлы крепления и сооружение фрагментов. Если есть особые способности и опыт самодельный адаптер на мотоблок и чертеж можно выполнить без помощи других. В случае опаски допустить ошибку, следует брать готовые чертежи. Перед конструированием рекомендуется проконтролировать и сверить соответствие габаритов и цифр.

Преимущества и недостатки

После того как мотоблок прошел модернизацию, конструкторы отмечают положительные свойства фронтального адаптера:

  • простота в эксплуатации;
  • раскрытие тягового ресурса — имеющиеся возможности растут;
  • расширяются способности работ – обработка земли ускорится;
  • при надобности агрегат разбирается и собирается;
  • отменная сбалансированность по весу и осям;
  • на устройстве можно передвигаться.

К недочетам относится то, что при наличии подвижной сцепки происходит ухудшение стойкости.

Адаптер на мотоблок состоит из таких конструкционных частей:

Делаем передний адаптер на мотоблок

своими руками

Адаптер с рулевым типом управления

Как сделать управляющий адаптер для мотоблока? Вид конструкции, в каком предусмотрен руль, обязан иметь жесткую фиксацию. Управляющую передачу делают отдельным самостоятельным блоком. Пару колес и ось, которая служит управляющим приводом, устанавливают в фронтальной и задней части. Места фиксации подбирают исходя из личных особенностей. Положение управляющего механизма находится в зависимости от вида запчастей. При сборке, рекомендуется выполнить конкретно такую усовершенствованную модель.

Мотокультиватор с управляющим управлением имеет много положительных свойств:

  • оператор не будет растрачивать силы при передвижении за агрегатом;
  • техника обладает маневренностью и завышенной функциональностью;
  • тяговая сила реализуется на все 100%;
  • на мотоблоке можно доехать до рабочего места, без внедрения дополнительной техники;
  • легкость в управлении по сопоставлению с другими вариациями.

Инструменты и расходные материалы:

  • железные уголки, профиль квадратный;
  • подшипники для управляющего колеса и колонки;
  • листы из металла;
  • пара колес, лучше на оси;
  • сверла, электроды, диски для болгарки;
  • крепежные элементы;
  • гаечные ключи разных размеров;
  • сварочный электроаппарат;
  • смазочные составы – солидол;
  • болгарка;
  • шуруповерт;
  • дрель.

Мотоблок с рулевым управлением: преимущества и особенности конструкции

Мотоблок, конечно, упрощает всю работу на огородах, но если коснуться огромных участков, то ходить и управлять им долгое время очень утомляет. По этой причине огромное количество хозяев этой техники переделывают ее в таковой для себя мини-трактор. Многие конструируют неописуемо комфортные и удобные аппараты, прикрепляя к мотоблоку адаптер с управляющим управлением. На данный момент мы с вами поделимся, как это можно сделать и что для этого необходимо.

Особенности адаптера для мотоблока

Адаптер – особое приспособление для езды на мотоблоке. Используя его, вы можете сразу вести мотоблок и обрабатывать почву.

Работа с мотоблоком существенно упростится, если вы будете использовать адаптер. Вы можете поменять насадки, зависимо от того, какую работу для вас нужно выполнить – окучивание, посадка, прополка, транспортировка. С помощью этого устройства все процессы ускорятся вдвойне.

Этот агрегат позволяет комфортабельно расположиться на сидение, которым оно оборудовано. Сейчас вы сможете заниматься хозяйственными делами, но с большей толикой комфорта. На рынке представлены управляющие адаптеры. Но их можно сделать без помощи других.

Область применения

Адаптер превращает мотоблок в универсальный, функциональный механизм. Используя это оборудование, оператор может находиться в сидящем положении. Принципиально увидеть, что он присваивает мотоблоку устойчивость и в целом упрощает процесс выполнения работы.

Вначале зафиксированное подвесное оборудование, не будет передвигаться ввысь либо вниз при движении.

Большенными преимуществами обладает механизм с управляющим управлением. Больше не надо использовать ручки мотоблока. Сейчас есть особый управляющий узел, который позволяет развивать скорость до 5 км/час.

При использовании вкупе с навесным оборудованием можно расширить диапазон выполняемых работ:

  • уборка листьев, снега, местности;
  • окучивание грунта;
  • выравнивание земли;
  • перевозка грузов различных габаритов.

Как сделать адаптер на

мотоблок своими руками

Сейчас тяжело отыскать человека, который бы не использовал мотоблок при обработке собственного участка. Предстоящее усовершенствование техники привело к изобретению специального устройства, при помощи которого мотоблок просто преобразуется в комфортабельный минитрактор. При всем этом появилась возможность делать полевые работы сидя, что существенно облегчило труд сельчанина. Таковой механизм именуется адаптер для мотоблока.

Мотоблок с рулевым управлением

При таком методе агрегат будет размещаться за спиной водителя и жёстко крепиться к фронтальному адаптеру. Как следует, возрастет коэффициент сцепления ведущих колёс с почвой. Это, в свою очередь, повысит тяговое усилие, что даст возможность работать с хоть каким навесным оборудованием. Для таких тестов идеальнее всего подойдёт лёгкий мотоблок «Салют», имеющий массу около 75 кг и мощность 6,5 л. с.

В данном случае пригодится управляющая колонка с редуктором. Но это для этого варианта, если рискнёте смастерить мотоблок с фронтальным управляющим управлением. Эта процедура намного труднее и кропотливее, чем обычное сочленение, но зато итог повеселит — получится мотоблок с рулём и сидением, а под руками окажутся все нужные рычаги.

При изготовлении пригодятся не только лишь руль и редуктор, да и управляющие тяги с лемехами. Непременно необходимы будут педали акселератора, сцепления и тормоза, расположенные под ногами. Их соединяют со штатными элементами управления самодельными тягами либо железными тросиками.

С правой стороны сидения устанавливают рычаг для поднятия либо опускания подвесного оборудования, также ручку стояночного тормоза. На фронтальные колёса ставят крылья с фонарями. И минитехника, наконец, приобретает законченный вид мотоблока с фронтальным адаптером.

Необходимо подчеркнуть, что. При всем этом адаптер имеет хорошие технические свойства, дозволяющие полностью оценить плюсы работы на собственной минитехнике.

Передние и задние адаптеры

Фронтальный адаптер по собственной конструкции похож на управляющий. Но механизм сцепления размещен сзади. Таковой вид конструкции очень комфортен, потому что она может разбираться и просто транспортироваться.

В заднем схема расположения оборотная фронтальному – сцепка впереди агрегата, соответственно, сам адаптер оказывается сзади.

Фронтальный в большинстве случаев употребляют на тех работах, где сила агрегата играет главную роль, а конкретно – вскапывания, рыхления.

Алгоритм действий

Приступаем к изготовлению подвесного оборудования для мотоблока.

Принципиально! До того как начать работы по чертежам, в неотклонимом порядке проконтролируйте соответствие размеров и цифр.

Для производства управляющего адаптера для мотоблока будет нужно рама со втулкой и вилкой. Это обеспечит свободное вращение мотоблока средством руля.

  • Все будет начинаться с производства рамы. Выполнить ее можно из нарезанных кусков избранной стали требуемой длины. Металл можно поделить болгаркой и скрепить элементы электросваркой либо болтами.
  • Дальше сооружаем ходовую часть. Если мотор вашего мотоблока размещается впереди, как следует, размер колеи нужно обуславливать основными колесами. Задние инсталлируются к раме с помощью оси. Сделать ее можно из куска трубы подходящей ширины. На концах данной трубы запрессовываем подшипники со втулками. На их и будут устанавливаться колеса. Если движок мотоблока размещается сзади, то тогда ширина колеи должна быть больше, в неприятном случае минитрактор не будет способен нормально держать ход в период работы. В схожей ситуации базисные колеса мотоблока оптимальнее будет снять и поновой установить, но уже на более просторный мост.
  • Чтоб сделать руль к агрегату, не требуется дополнительно снимать ручки у автомобиля либо байка. Хватит использования ручки. По другому говоря, у оператора будет возможность управлять минитрактором рулем, который с виду припоминает мотоциклетный. Вобщем, с ним оператору не получится нормально сдавать вспять. Вот поэтому лучше будет смонтировать управляющую колонку на минитрактор.
  • При эксплуатации цельнометаллической рамы управляющее регулирование будет встраиваться с фронтальной осью мотоблока. Можно сделать шарнирно-сочлененную опору, тогда управляющая колона будет крутить переднюю полураму полностью. Для этого мастеру пригодится прикрепить зубчатую шестерню к фронтальной полураме. Вторую шестерню устанавливают на управляющую колонку.
  • Сидение, которое можно за ранее снять с какого-либо легкового автомобиля, необходимо приварить к раме салазки. Мастеру нужно проследить, чтоб оно регулировалось, в особенности при управлении фронтальным адаптером, прикрепленным к мотоблоку.
  • Если вы намереваетесь использовать минитрактор для работы с плугами и культиваторами, то для вас будет нужно дополнительное приваривание кронштейна. Для работы с навесным приспособлением нужно смонтировать вспомогательную гидравлическую систему. Насос для нее можно без заморочек демонтировать с сельскохозяйственной техники. Если для вас предстоит работа с полуприцепами, то нужно позаботиться о дополнительной приварке фаркопа к задней части рамы. Он также удачно может быть позаимствован от легкового автомобиля.
  • Крепление (сцепку) можно выполнить своими руками. Для этого пригодятся чертежи, которые просто разыскиваются в статьях по верхним результатам подходящей темы. А мы побеседуем о том, как конкретно выполнить сцепку.

Чтоб сделать сцепку П-образного типа, будет нужно железный швеллер подходящей толщины и размера. Сцепку укрепляют к мотоблоку под управляющую колонку через за ранее просверленные отверстия в определенных местах. В их вставляют кронштейн и штыри. Принципиально проследить за тем, чтоб детали были высококачественными, это дозволит избежать ненадобных заморочек в дальнейшем и растраты времени в реальном. Все детали должны быть произведены из высококачественной прочной стали.

На этом установка фронтального адаптера на мотоблок типа «Нева» окончен. После окончания сборки остается исключительно в неотклонимом порядке смазать минитрактор и подвергнуть проверке на предмет функционирования. После чего сборку адаптера можно оценивать как завершенную. Сейчас можно благополучно заниматься требуемыми работами по земляным участкам при помощи новейшей техники.

Адаптер с подвижной сцепкой

Предполагает подвижное соединение прицепа к мотоблоку. Этой системой сложнее управлять, но сделать таковой модуль своими руками еще проще. При повороте подразумевает больше усилий. Крепление модуля случается так же заднее и фронтальное. Даже примитивное строение мотоблока подразумевает рассредотачивание нагрузок. Поэтому советуют сидение в модуле располагать поблизости ведущей оси. Под весом оператора колеса мотоблока будут прижимают к грунту, что в процессе движения не допускает пробуксовки.

В конструировании адаптера и работе с минитрактором нет ничего сложного. Это доступно хоть какому, кто задался целью заполучить на собственный участок домашний трактор, который будет раз в день облегчать труд человека. Так что пробуйте проектировать, строить и создавать — и обрабатывайте землю с наслаждением.

С рулевым управлением

Управляющий адаптер предоставляет возможность перевоплотить обычный мотоблок в реальный мини-трактор. Мощность мотора остается постоянной, но существенно возрастет количество выполняемых функций.

Крепление получается благодаря сцепке, которая располагается перед адаптером.

В конструкцию входят последующие элементы:

  • пара колес;
  • механизм сцепления;
  • тормоз и газ;
  • сидение оператора;
  • рама.

Сзади находится механизм, к которому по мере надобности может крепиться подвесное дополнительное оборудование.

Мотоблок «НЕВА» классической сборки: разбираем конструкцию

Первая серийная партия мотоблоков российского производства была выпущена в 1985 году на заводе «Красный Октябрь». Это была модель «НЕВА» МБ1. В 1989 году на рынке появилась вторая модель - МБ2. На протяжении нескольких десятилетий это был самый надежный мотоблок, произведенный в России. С тех пор российский рынок малой сельхозтехники значительно вырос, однако мототехника «НЕВА», по-прежнему, пользуется популярностью среди владельцев земельных участков и деревенских жителей. Согласно проведенным опросам, при оценке техники «НЕВА» покупатели отмечают «надежность мотоблока» и «качество сборки мотоблока».

Мотоблоки «НЕВА» классической серии

К категории бензиновых мотоблоков классической сборки относятся такие модели, как МБ Компакт, МБ2 и МБ23. Данные изделия называются «классическими» потому, что их основу составляют шестеренчато-цепные редуктора с количеством передач 2-вперед и 1-назад в повышенном диапазоне и 2-вперед и 1-назад в пониженном диапазоне. На вопрос, какой мотоблок лучше, можно ответить, что следует ориентироваться на личные предпочтения. Купить мототехнику «НЕВА» можно в магазинах наших дилеров. Цены изделий могут отличаться в зависимости от региона.

Модель МБ Компакт - это:
• обработка небольшого участка под посадку,
• перевозка грузов (до 150 кг) по относительно ровным дорогам;
• кошение травы на окультуренных участках;
• уборка свежевыпавшего, а также зернистого мягкого снега

Модель МБ2:
• обработка участка средней площади под посадку,
• перевозка грузов (до 250 кг)* по пересеченной местности;
• кошение травы на заросших участках;
• уборка мокрого, рыхлого и плотного лежалого снега

Модель МБ23:
• обработка участка большой площади под посадку,
• перевозка грузов (до 250 кг)* по пересеченной и холмистой местности;
• кошение травы на сильно заросших участках;
• уборка тяжелого снега, сугробов

*Что касается веса перевозимого груза, то производитель телег для мотоблоков «НЕВА» ограничивает грузоподъемность до 250 кг. Однако по факту данные агрегаты могут перевозить и больший вес.

Из чего складывается надежность мотоблока «НЕВА»?

Надежность мотоблока определяют, в первую очередь, два параметра - это качество комплектующих и качество сборки. Мы тщательно следим за тем, чтобы оба этих параметра соответствовали высоким стандартам. В этой статье мы предлагаем разобраться в том, из чего состоит бензиновый мотоблок «НЕВА» классической серии (на примере мотоблока МБ2).
1. РЫЧАГ СЦЕПЛЕНИЯ
Рычаг сцепления легко нажимается и быстро включает сцепление. Благодаря удобной форме, его легко удерживать в рабочем положении длительное время. После нескольких часов работы с мотоблоком ладонь не устает держать рычаг, прижатым к рукоятке. Также с таким рычагом удобно работать зимой, т.к. он «не остывает» на морозе до такой степени, чтобы морозить пальцы. Страна производства - Италия.

2. ТРОС ВКЛЮЧЕНИЯ СЦЕПЛЕНИЯ
Основу троса включения сцепления составляет оцинкованный стальной сердечник, помещенный в гибкий металлический кожух в плотной полиэтиленовой оболочке. Сердечник троса является плетеным, многопрядным (19 прядей), что говорит о его надежности и устойчивости к механическим нагрузкам. Продуманная конструкция изделия максимально защищает его от внешних повреждений и ржавчины.

3. РЫЧАГ РАЗОБЩЕНИЯ ПОЛУОСЕЙ
Рычаг разобщение полуосей легко нажимается и моментально отключает левое колесо. Благодаря удобной форме, его легко удерживать в рабочем положении. Также с таким рычагом удобно работать зимой, т.к. он «не остывает» на морозе до такой степени, чтобы морозить пальцы. Страна производства - Италия.

4. ТРОС УПРАВЛЕНИЯ РАЗОБЩЕНИЕМ ОСЕЙ
Основу троса управления разобщением осей составляет оцинкованный стальной сердечник, помещенный в гибкий металлический кожух в плотной полиэтиленовой оболочке. Сердечник троса является плетеным, многопрядным (19 прядей), что говорит о его надежности и устойчивости к механическим нагрузкам. Продуманная конструкция изделия максимально защищает его от внешних повреждений и ржавчины.

5. ТРОС ГАЗА
Сердечник троса является одножильным, то есть надежным, прочным, долговечным. Изготовлен сердечник из пружинной стали, благодаря этому он принимает первоначальную форму, невзирая на существенный изгиб, кручение или динамическое нагружение. Также он имеет антикоррозийное цинковое покрытие. Гибкий металлический кожух в плотной полиэтиленовой оболочке служит сердечнику троса надежной защитой. Трос газа данной конструкции обеспечивает четкое управление оборотами двигателя. Таким образом, пользователь легко включает и выключает двигатель.

6. РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
Рычаг переключения передач расположен на редукторе. Шестерни, участвующие в переключении, имеют закругления на торцах зубьев, что повышает легкость и четкость переключения передач. Фиксатор обеспечивает надежную фиксацию выбранной передачи.

Продуманность системы рулевого управления мотоблока «НЕВА»

7. РУЛЬ
На бензиновых мотоблоках «НЕВА» МБ2 руль состоит из отдельных рукояток, вместе сочленения соединенных между собой механизмом, позволяющим регулировать их в вертикальной плоскости. Также составной частью руля является рулевая колонка, прикрепленная к основанию изделия с помощью стойки руля. Руль на мотоблоках «НЕВА» МБ2 может менять положение в горизонтальной плоскости (вверх-вниз) с шагом 15 градусов. Благодаря этому, каждый пользователь настроит удобное для себя положение руля.

На мотоблоках «НЕВА» МБ Компакт и МБ23 руль представляет собой цельную конструкцию, прикрепленную к основанию изделия с помощью стойки руля. Рулевая колонка приближена к центру массы мотоблока, что существенно облегчает управление. Руль регулируется по высоте и углу поворота.


Руль на мотоблоке «НЕВА» МБ2
Руль на мотоблоке «НЕВА» МБ Компакт, МБ23
8. КРЫЛЬЧАТАЯ ГАЙКА
Крыльчатая гайка имеет эргономическую конструкцию, обеспечивающую удобный хват ладонью. Позволяет отрегулировать руль вручную без применения инструментов. Имеет импортное происхождение (не Китай).

9. БОЛТ ФИКСАЦИИ ПОЛОЖЕНИЯ ПОВОРОТА РУЛЯ
Болт с внутренним шестигранником диаметром 14 мм обеспечивает хорошую надежную фиксацию рулевой колонки.

10. СТОЙКА РУЛЯ
Стойка руля соединяет рулевую колонку с углами рамы мотоблока. Отличается прочностью и надежностью конструкции. Изготовлена из металла толщиной 8 мм.

Прочность конструкции мотоблока «НЕВА»

11. РАМА
У бензиновых мотоблоков «НЕВА» МБ2 рама представляет собой неразрезную конструкцию параллельных углов. Данная конструкция существует уже более тридцати лет и на протяжении этого времени практически не менялась. Рама имеет большой запас прочности. Кроме того, она снимает часть нагрузки с редуктора.

У моделей «НЕВА»  МБ Компакт и МБ23 рама представляет собой раздельную конструкцию, состоящую из подмоторной платформы и сцепного устройства. Преимущество данной конструкции заключается в приложении усилия от руля к редуктору (к центру массы изделия), что облегчает управления.

12. ШТЫРЬ ДЛЯ НАВЕСНОГО ОБОРУДОВАНИЯ И ГРУЗОВ
Штырь предназначен для быстрой установки на бензиновый мотоблок активного навесного оборудования (косилка, щетка, лопата-отвал, снегоуборщик, дровокол, измельчитель веток), а также грузов-утяжелителей. Наличие нескольких отверстий дает возможность подобрать оптимальный вариант установки агрегатов. Труба изготовлена из конструкционной стали. Имеет цинковое покрытие, препятствующее образованию коррозии.

13. ОГРАНИЧИТЕЛЬ ГЛУБИНЫ КУЛЬТИВАЦИИ
Ограничитель устанавливается в хвостовой части мотоблока. Предназначен для ограничения глубины культивации и скорости движения при обработке почвы. Фиксируется на различной высоте в зависимости от типа обрабатываемого грунта. Специальный фиксатор позволяет легко и быстро изменять положение ограничителя. Ограничитель отличается прочностью (толщина металла составляет 10 мм). Покрашен порошковой краской, надежно защищающей от коррозии. Установка подходящей глубины культивации не требует применения дополнительного инструмента.

14. КРОНШТЕЙН СЦЕПКИ
Металлический кронштейн сцепки надежно держит ограничитель глубины культивации. Имеет прочную надежную конструкцию. Удобно фиксируется в сцепной скобой. Для установки не требуется использование дополнительного оборудования.

15. СЦЕПНАЯ СКОБА
Сцепная скоба служит для присоединения сменного прицепного оборудования, не требующего активного привода (плуг, окучник, картофелесажалка, картофелекопалка, тележка и т.п.). Отличается прочностью (толщина металла составляет 8 мм), выдерживает большие нагрузки.

16. БЕНЗИНОВЫЙ ДВИГАТЕЛЬ
Бензиновые двигатели являются одноцилиндровыми, четырехтактными. Имеют все необходимые сертификаты качества и безопасности. Мотоблоки «НЕВА» выпускаются с двигателями Briggs&Stratton (США), Yamaha (Япония), Honda (Япония), Kasei (Китай), Zongshen (Китай). Купить двигатели можно в нашем фирменном магазине, а также у наших региональных дилеров. Цену изделий Вы можете уточнить в местах продаж.

Надежность трансмиссии мотоблока «НЕВА»

17. РЕДУКТОР
Редуктор в мотоблоках «НЕВА» является механическим, шестеренчато-цепным, маслонаполненным. Корпус редуктора выполнен из алюминиевого сплава, отличается надежностью и не подвержен коррозии. Редуктор обеспечивает 2 передачи вперед и 1-назад. При перестановке приводного ремня в ручьях на ведущем и ведомом шкивах обеспечивается второй диапазон передач - 2 передачи вперед и 1-назад, но в пониженном диапазоне. Таким образом, общей сложностью мотоблоки «НЕВА» классической сборки имеют 4 передние и 2 задние передачи.



18. ШКИВ СЦЕПЛЕНИЯ
Шкив сцепления представляет собой металлический ролик с шарикоподшипником. Шарикоподшипник обеспечивает легкое вращение ролика, тем самым способствуя стабильной работе всего механизма. Шкив сцепления имеет большой диаметр, благодаря чему скользящий по его ручью ремень в меньшей степени перегибается в натянутом положении, что значительно снижает вероятность разрыва ремня.

19. ВЕДУЩИЙ ШКИВ (ВАЛ ОТБОРА МОЩНОСТИ)
Алюминиевый ведущий шкив небольшого диаметра способен передать больший крутящий момент от двигателя, чем стальной шкив, тем самым увеличивая тягу мотоблока. Таким образом, агрегат с легкостью справляется с выполнением таких тяжелых работ, как вспашка, окучивание, выкапывание корнеплодов. Наличие на шкиве 2-х или 3-х ручьев (в зависимости от модели мотоблока) с разным диаметром позволяет изменять передаточное отношение ременной передачи перестановкой ремня на тот или иной ручей. Таким образом, можно вручную поменять диапазон передач с пониженного на повышенный и обратно.

20. КЛИНОВОЙ РЕМЕНЬ
Клиновой ремень без замены работает до 300 часов. Обеспечивает надежное сцепление. Иначе говоря, не скользит по шкиву во время включения рабочего режима. Отличается высоким КПД для ременной передачи. А это значит, что потери мощности и расход топлива у бензинового мотоблока «НЕВА» минимальны.

21. ШКИВ РЕДУКТОРА
Алюминиевый ведомый шкив большого диаметра передает больший крутящий момент от двигателя, тем самым увеличивая тягу мотоблока. Таким образом, агрегат с легкостью справляется с выполнением таких тяжелых работ, как вспашка, окучивание, выкапывание корнеплодов. Наличие на шкиве двух ручьев с разным диаметром позволяет изменять передаточное отношение ременной передачи перестановкой ремня на тот или иной ручей. Таким образом, можно вручную поменять диапазон передач с пониженного на повышенный и обратно.

Качество мотоблока «НЕВА» классической сборки проверено временем. Уже многие поколения пользователей оценили качество сборки мотоблока и надежность его конструкции. О том, почему у бензиновых мотоблоков «НЕВА» цена выше, чем у аналогов, читайте в этой статье. Купить продукцию нашего бренда можно у наших торговых представителей в регионах.

Адаптер для мотоблока своими руками

Представить современное сельское, домашнее, садовое хозяйства без таких агрегатов, как мотоблок и культиватор, невозможно. Благодаря своей механической силе, они упрощают жизнь человека, выполняя часть его физических функций.

Использование навесного оборудования и дополнительных инструментов увеличивает количество возможных выполняемых мотоблоком работ. Одним из таких приспособлений является адаптер.

Особенности адаптера для мотоблока

Адаптер – специальное приспособление для езды на мотоблоке. Используя его, вы сможете одновременно вести мотоблок и обрабатывать почву.

Адаптер для мотоблока поможет превратить его в мини-трактор

Работа с мотоблоком значительно упростится, если вы будете использовать адаптер. Вы сможете менять насадки, в зависимости от того, какую работу вам необходимо выполнить – окучивание, посадка, прополка, транспортировка. При помощи этого устройства все процессы ускорятся вдвойне.

Этот агрегат позволяет комфортно расположиться на сиденье, которым оно оборудовано. Теперь вы можете заниматься хозяйственными делами, но с большей долей комфорта. На рынке представлены рулевые адаптеры. Однако их можно изготовить самостоятельно.

Устройство и принцип работы

По сути, адаптер представлен в виде тележки, которая присоединяется к мотоблоку. После чего конструкция превращается в мини-трактор. Основные детали такого агрегата:

  • рама, к которой крепятся другие составляющие элементы;
  • сиденья водителя с рычагом подъема;
  • 2 колеса;
  • устройство сцепления;
  • колесной оси.

В данном видео проведем разбор переднего адаптера:

Рама

Является одним из важнейших элементов устройства, так как к ней с соединяются другие элементы. Поэтому она должна быть изготовлена из качественных и прочных материалов.

Водительское сиденье

Одним из главных преимуществ адаптера является комфортное кресло для оператора.

Колеса

Представлены колеса 2 видов – металлические и резиновые. Первые используются для тяжелых видов работы на поле. Вторые рассчитаны на езду по грунтовой дороге.

Устройство сцепления

Сцепка отвечает за соединение навесного оборудования и самого механического агрегата. Это крепление определяется как одно из самых важных, поэтому изготовляется из высокопрочных металлов – стали или чугуна.

Длина такого устройства составляет около 2 метров, ширина – 80 сантиметров.

В зависимости от сцепления, можно рассматривать такие варианты конструкции:

  • с подвижным сцеплением. Такое устройство наиболее легкое. Сцепление здесь расположено в передней части, однако управление в таком случае сложнее, поскольку необходимо разворачивать весь силовой агрегат;
  • с рулевым управлением. Сцепление здесь жесткое, а управление происходит за счет механического рулевого узла. Такое управление легче в использовании, однако труднее в производстве.

Для мотоблоков разной производительности предназначены разные адаптеры. На механизмы с небольшой мощностью – с коротким креплением, на мощные – с длинным.

Область применения

Адаптер превращает мотоблок в универсальный, многофункциональный механизм. Используя это оборудование, оператор может находиться в сидячем положении. Важно заметить, что он придает мотоблоку устойчивость и в целом упрощает процесс выполнения работы.

Изначально зафиксированное навесное оборудование, не будет перемещаться вверх или вниз при движении.

Большими преимуществами обладает механизм с рулевым управлением. Больше не нужно использовать ручки мотоблока. Теперь есть специальный рулевой узел, который позволяет развивать скорость до 5 км/час.

При использовании вместе с навесным оборудованием можно расширить спектр выполняемых работ:

  • уборка листьев, снега, территории;
  • окучивание грунта;
  • выравнивание земли;
  • перевозка грузов разных габаритов.

Виды адаптеров

В зависимости от крепления к устройству, мотоблоки могут быть:

  • задними – сцепка размещается в передней части, а поэтому сам адаптер – в задней части;
  • передними – сцепка – в задней части, соответственно, он располагается перед агрегатом, однако с рулем управления.

За областью использования:

  • укороченные – небольшие за габаритами. Используются с агрегатами, предназначенными для выполнения легких работ;
  • удлиненные – габаритные и тяжелые, используются с мотоблоками тяжелого типа.
В зависимости от выбранного мотоблока вы можете подобрать адаптер подходящий ему

В зависимости от кузова:

  • кузовные – в наличии присутствует кузов для транспортировки грузов разных габаритов;
  • бескузовные – используются исключительно для сцепления с мотоблоком.

Помимо вышеперечисленной классификации, их можно также условно разделить на простые и универсальные. Последние используются, кроме своего прямого назначения, еще для перевозки грузов.

С рулевым управлением

Рулевой адаптер предоставляет возможность превратить обыкновенный мотоблок в настоящий мини-трактор. Мощность двигателя останется неизменной, однако значительно увеличится количество выполняемых функций.

Крепление происходит благодаря сцепке, которая размещается перед адаптером.

В конструкцию входят следующие элементы:

  • пара колес;
  • механизм сцепления;
  • тормоз и газ;
  • сиденье оператора;
  • рама.

Сзади присутствует механизм, к которому при необходимости может крепиться навесное дополнительное оборудование.

С подвижным сочленением

Такие агрегаты называют еще адаптер-переломка. Это самое легкое и экономично в изготовление устройство. Подвижное сцепление размещается в передней части. Недостатком считается то, что приходится поворачивать весь механизм, без использования дополнительного управления. Из-за этого радиус и угол поворота будут больше.

Передние и задние адаптеры

Передний адаптер по своей конструкции похож на рулевой. Однако механизм сцепления расположен сзади. Такой вид конструкции очень удобен, так как она может разбираться и легко транспортироваться.

В заднем схема расположения обратная переднему – сцепка впереди агрегата, соответственно, сам адаптер оказывается сзади.

Передний чаще всего используют на тех работах, где сила агрегата играет ключевую роль, а именно – вскапывания, рыхления.

Внимание! Задний прекрасно подойдет для окучивания, так как оператор должен внимательно следить за процессом.

Изготовление адаптера к мотоблоку своими руками

Если конструкцию мотоблока можно назвать простой, то этого не скажешь про процесс его изготовления. При разработке самодельного адаптера к мотоблоку нужно обратить внимание на схему чертежей и размеры адаптера, которые играют ключевую роль в дальнейшей разработке.

Прежде всего, нужно иметь при себе следующие инструменты и деталями:

  • сварка;
  • дрель;
  • напильник;
  • пила;
  • шуруповерт;
  • металлические пластины;
  • 2 колеса;
  • уголки из металла
  • крепления.

При разработке чертежа будущего адаптера для мотоблока своими руками, необходимо учесть, какие составляющие элементы входят в конструкцию:

  • рама;
  • подвеска;
  • портал;
  • сцепное устройство;
  • сиденье;
  • рулевое управление.

Этапы сборки:

  • проектирование схемы – в самом начале необходимо все рассчитать так, чтобы все системы и механизмы находились в равновесии, и предотвратить случаи перегрузки системы. Можно пользоваться уже начерченными схемами, однако можно сделать ее самостоятельно;
  • создание основных деталей – во время практической реализации чертежа необходимо обратить особое внимание на поворот кузова. Он должен происходить легко, без помех. В основе рамы – металлические трубы и уголки. Кузов адаптера изготовляют из металлической пластины;
  • установка водительского кресла. Оно размещается на балке на расстоянии 80 сантиметров от передней ее части. Конструкция может дополняться регулировкой сиденья, дополнительными рычагами.

Конструкцию также можно дополнить дополнительными сельскохозяйственными инструментами:

  • плугом;
  • выкапывателем;
  • окучниками;
  • щетками.

Вспашка мотоблоком с адаптером: инструкция

Качество вспахивания значительно улучшается, если делать это вместе с адаптером. Функциональные возможности агрегата возрастают до уровня трактора. Процесс вспахивания проходит легко, но размеренно. Для обработки целины лучше подойдут устройства с весом свыше 100 килограмм.

Обработка грунта происходит в несколько этапов. Лучше всего обрабатывать сырой грунт. Важно, каждый год менять направление, в котором происходит вспахивание.

виды, особенности и советы по созданию своими руками

Любая деятельность на земельном участке занимает массу времени и сил. По этой причине огородники все чаще применяют спецтехнику - такую, как мотоблоки. Однако сделать все посредством этого агрегата невозможно. Без специального адаптера вам не удастся перепалывать или окучивать землю, а также очищать территорию от снега и строительного мусора. Тележка с сиденьем для мотоблока в наше время стоит довольно внушительных денег. Впрочем, есть выход. Сегодня мы поговорим о том, каким образом можно выполнить самодельный адаптер для домашнего мотоблока без каких-либо особых усилий.

Описание адаптера для мотoблока

Адаптер представляет собой специальный модуль для перемещения на мотоблоке. С его помощью вы будете иметь возможность управлять агрегатом в сидячем положении и вместе с тем возделывать землю. К примеру, адаптер к мотоблоку МТЗ обладает рулевым управлением. Его вполне возможно выполнить своими руками. Тому, как это можно сделать, посвящен один из разделов статьи ниже. А пока поговорим о назначении этого навесного оборудования.

При помощи адаптера можно значительно упростить применение этой домашней техники. Вы получите возможность менять насадки для окучивания или посадки картофеля, плоскореза, плуга и остальных приспособлений. Также адаптер ускоряет абсолютно любые огородные работы. Иначе говоря, если применять такое приспособление на практике, то скорость рабочих сил возрастет с 5 до 10−11 км/ч.

Особенности конструкции адаптера

Данное навесное оборудование включает в себя:

  • раму;
  • сиденье для посадки шофера;
  • пару колес;
  • колесную ось;
  • устройство для сцепки.

То есть адаптер производит впечатление тележки, которая крепится к основной технике. Вследствие этого она делается похожей на минитрактор.

Теперь поговорим о каждой составляющей подробно.

  • Чтобы выполнить передний адаптер для мотоблока с рулевым управлением своими руками, в обязательном порядке требуется рама. К ней крепится кузов или сиденье для шофера. Монтируется рама на шасси.
  • Для комфорта эксплуатации к раме прикрепляется сиденье для водителя. Так задумано для того, чтобы было приятно и легко управлять техникой в процессе огородных работ.
  • Колеса и колесная ось упростят оператору огородные работы при помощи этого маленького трактора.
  • Выделяют два типа колес для домашнего трактора — резиновые и металлические. Металлические колеса могут использоваться для надежной работы на полях. Резиновые колеса оснащены глубоким протекторным рисунком. Так они могут позволить оператору передвигать агрегат по грунтовым дорогам и, при необходимости, по бездорожью. Во всяком случае, колеса на адаптер поставляются при покупке в комплекте к самой технике. Но если пользователь пожелает их поменять — нужно обратить внимание на их тип и размер.
  • Устройство для сцепки (крепления) с мотоблоком. Крепление для агрегата МТЗ изготавливается из стали или чугуна, с применением сварочных работ. Сцепка представляет собой один из существенных составляющих узлов. Она осуществляет надежное соединение к части с мотором прицепного оборудования. Наиболее употребляемым считается П-образный узел крепления, ведь благодаря этому приспособлению транспортное средство оказывается более устойчивым.

Инструкция по изготовлению адаптера

Теперь расскажем о том, как самостоятельно выполнить для своего маленького трактора передний адаптер с рулевым управлением.

Для производства адаптера для мотоблока с рулевым управлением вам будут необходимы такие материалы:

  • Два одинаковых колеса на оси. Радиус колес колеблется в границах 15−18 дюймов. Могут сгодиться колеса даже от старой советской «Волги».
  • Подшипники для рулевой колес и колонки.
  • Сталь для рамы (швеллер, труба или уголок).
  • Элементы крепежа (шайбы, болты, гайки).
  • Смазочные материалы (литол или солидол).
  • Расходные материалы (сверла, электроды, диски для болгарки).
  • Комплект гаечных ключей.
  • Болгарка.
  • Сварочный аппарат.
  • Дрель.

Перед началом работ важно учесть, что колеса должны иметь не очень большой или маленький радиус.

Алгоритм действий

Приступаем к изготовлению навесного оборудования для мотоблока.

Прежде всего понадобятся чертежи, в соответствии с которыми будет выполняться крепление и изготовление всех частей. Чертеж схемы адаптера к мотоблоку от МТЗ можете выполнить самостоятельно, тем более если вы обладаете надлежащими навыками. Если же опасаетесь допустить погрешность в расчетах, то можно обратиться к материалам в Сети на специализированных сайтах или форумах. По ним, согласно отзывам и практике, вполне можно самостоятельно выполнить самый бесхитростный адаптер для мотоблока.

Важно! Прежде чем начать работы по чертежам, в обязательном порядке проконтролируйте соответствие размеров и цифр.

Для изготовления рулевого адаптера для мотоблока потребуется рама со втулкой и вилкой. Это обеспечит свободное вращение мотоблока посредством руля.

  1. Все будет начинаться с изготовления рамы. Выполнить ее можно из нарезанных кусков выбранной стали требуемой длины. Металл можно разделить болгаркой и скрепить элементы электросваркой или болтами.
  2. Далее сооружаем ходовую часть. Если мотор вашего мотоблока располагается впереди, следовательно, размер колеи необходимо обуславливать основными колесами. Задние устанавливаются к раме при помощи оси. Создать ее можно из фрагмента трубы подходящей ширины. На концах данной трубы запрессовываем подшипники со втулками. На них и будут устанавливаться колеса. Если двигатель мотоблока располагается сзади, то тогда ширина колеи обязана быть больше, в противном случае минитрактор не будет способен нормально держать ход в период работы. В подобной ситуации базовые колеса мотоблока оптимальнее будет снять и заново установить, но уже на более просторный мост.
  3. Чтобы сделать руль к агрегату, не требуется дополнительно снимать рукоятки у автомобиля или мотоцикла. Хватит использования рукоятки. Иначе говоря, у оператора будет возможность управлять минитрактором рулем, который на вид напоминает мотоциклетный. Впрочем, с ним оператору не удастся нормально сдавать назад. Именно поэтому предпочтительнее будет смонтировать рулевую колонку на минитрактор.
  4. При эксплуатации цельнометаллической рамы рулевое регулирование будет интегрироваться с передней осью мотоблока. Можно изготовить шарнирно-сочлененную опору, тогда управляющая колона будет вращать переднюю полураму целиком. Для этого мастеру понадобится прикрепить зубчатую шестерню к передней полураме. Вторую шестерню устанавливают на рулевую колонку.
  5. Сиденье, которое можно предварительно снять с какого-нибудь легкового автомобиля, нужно приварить к раме салазки. Мастеру необходимо проследить, чтобы оно регулировалось, в особенности при управлении передним адаптером, прикрепленным к мотоблоку.
  6. Если вы намереваетесь применять минитрактор для работы с плугами и культиваторами, то вам потребуется дополнительное приваривание кронштейна. Для работы с навесным приспособлением необходимо смонтировать вспомогательную гидравлическую систему. Насос для нее можно без проблем демонтировать с сельскохозяйственной техники. Если вам предстоит работа с полуприцепами, то необходимо позаботиться о дополнительной приварке фаркопа к задней части рамы. Он также успешно может быть позаимствован от легкового автомобиля.
  7. Крепление (сцепку) можно выполнить своими руками. Для этого понадобятся чертежи, которые легко разыскиваются в статьях по верхним результатам нужной темы. А мы поговорим о том, как именно осуществить сцепку.

Чтобы сделать сцепку П-образного типа, потребуется металлический швеллер подходящей толщины и размера. Сцепку крепят к мотоблоку под рулевую колонку через предварительно просверленные отверстия в определенных местах. В них вставляют кронштейн и штыри. Важно проследить за тем, чтобы детали были качественными, это позволит избежать ненужных проблем в будущем и траты времени в настоящем. Все детали должны быть произведены из качественной высокопрочной стали.

На этом монтаж переднего адаптера на мотоблок типа "Нева" окончен. После завершения сборки останется только в обязательном порядке смазать минитрактор и подвергнуть проверке на предмет функционирования. После этого сборку адаптера можно оценивать как завершенную. Теперь можно благополучно заниматься требуемыми работами по земельным участкам с помощью новой техники.

Работа на мотоблоке с рулевым управлением

Скажем несколько слов об особенностях управления мотоблока с рулем, и почему при сборке рекомендуется выполнять именно такой вариант. Не зря этот тип обычных и самодельных машин так популярен, ведь он имеет массу преимуществ:

  • оператору не придется тратить свои силы на хождение за минитрактором;
  • тяговый потенциал техники реализуется на все сто процентов;
  • такой минитрактор более маневренный и функциональный;
  • теперь для того чтобы обработать участок в отдалении от дома, не придется дополнительно перевозить мотоблок — на нем можно будет просто доехать, как на обычном автомобиле или тракторе;
  • управление более облегченное и удобное, чем у других видов;
  • теперь не потребуется держать в руках на весу всю массу этого тяжелого и громоздкого аппарата,
  • появляется возможность быстро собрать и разобрать агрегат;
  • детали управления значительно не модифицируются при переделке;
  • хорошая сбалансированность по весу по осям.

Не будем здесь упоминать шумность работы и прочие характерные особенности, в принципе, всех тракторов. Скажем только об одном характерном недостатке — не очень надежной устойчивости, которая связана с подвижной сцепкой. Однако плюсы, конечно, более впечатляющие.

Виды адаптеров для мотоблока

Существует несколько видов адаптеров для минитракторов, в том числе и для самодельных.

  1. С подъемным рычагом. Представленный вид подвесного оборудования упростит управление, передвижение по площадке.
  2. Для транспортировки грузов. Они снабжены особыми кузовами, способны выдерживать максимальную нагрузку.
  3. С длинным или коротким дышлом. Короткий тип — для легковесного типа, длинный — для тяжелого механизма.
  4. С телескопическим дышлом. Эта конструкция предусматривает регулировку ширины.

Разделяют данную технику и по виду конструкции:

Адаптер с рулевым управлением

Представленный вид предполагает жесткую фиксацию на мотоблоке. Рулевая передача выполняется в формате отдельного самостоятельного узла. Кроме того, пара колес, которая выполняет роль рулевого привода, устанавливается как спереди, так и сзади. Каждый из них ориентируется под личные предпочтения. Положение рулевого привода также связано с запасными частями, ежедневным применением. Управлять «домашним» мини-трактором с самодельным адаптером ничуть не труднее, чем, к примеру, квадроциклом.

Адаптер с подвижной сцепкой

Подразумевает подвижное соединение прицепа к мотоблоку. Этой системой труднее управлять, но сделать такой модуль своими руками гораздо проще. При повороте предполагает больше усилий. Крепление модуля бывает так же заднее и переднее. Даже примитивное строение мотоблока предполагает распределение нагрузок. Потому рекомендуют сиденье в модуле размещать вблизи ведущей оси. Под весом оператора колеса мотоблока будут придавливают к грунту, что в процессе движения не допускает пробуксовки.

В конструировании адаптера и работе с минитрактором нет ничего сложного. Это доступно любому, кто задался целью заполучить на свой участок домашний трактор, который будет ежедневно облегчать труд человека. Так что пробуйте проектировать, строить и создавать - и обрабатывайте землю с удовольствием.

Улучшаем мотоблок | Своими руками (Усадьба)

Зачастую доработать конструкции некоторых деталей и узлов используемых агрегатов можно самостоятельно. Вот несколько возможных вариантов.

Рулевое управление

В рулевом управлении МБ есть узел, с помощью которого можно подбирать высоту руля сообразно росту водителя. Регулировка сопряжена с одним неудобством: следует только ослабить зажимы 4, как правая и левая направляющие трубки 5 и 6 соскальзывают вниз. После этого установить руль на требуемую высоту можно только вдвоем: один человек держит направляющие, второй закручивает ручки-барашки. Чтобы можно было выполнять эту операцию одному, приладил дополнительную деталь – перемычку 7, состоящую из двух половин. В обеих частях просверлил отверстие d 6 мм и закрепил их на трубках руля 2-мя болтами 8 с гайками, соединив в одно целое. Теперь спокойно регулирую высоту руля в одиночку, одной рукой поддерживая за перемычку руль, второй затягиваю ручки-барашки.

При фрезеровании почвы из-за повышенной вибрации резиновые ручки 9 часто соскакивают с руля. Но я этот недостаток устранил. В окончания металлических трубок руля запрессовал деревянные пробки 10 длиной 30 мм. Затем надел резиновые ручки и прижал их шурупами 11 с шайбами 12.

Рис.1

Рис. 1 1 – труба к двигателю мотоблока, 2, 2 а – правая и левая зубчатки руля, 3 – двусторонняя зубчатка, 4 – гайки-барашки, 5, 6 – правая и левая направляющие, 7 – перемычка, 8 – болты с гайками (2 шт.), 9 – резиновая ручка, 10 – деревянная пробка, 11 – шуруп, 12 – шайба, 13 – стягивающая шпилька

Пластины вместо кольца

Непроизвольному сходу шкива с оси коленвала мотоблока препятствует стопорное кольцо, расположенное в канавке (прорези) вала. Для снятия шкива нужно сначала удалить кольцо. Сделать это непросто. Поскольку кольцо приходится буквально выковыривать, вероятность его поломки достаточно велика.

Чтобы в будущем такая неприятность не повторилась, решил вместо нового кольца поставить две стопор-пластины. Сняв размеры, сделал их из стали толщиной 1,5 мм по ширине и глубине канавки.

Надев на ось 1 шкив 4, заправляю одну пластину 3 в канавку, а окончательную посадку произвожу легкими ударами по выступу пластины 6. Аналогично поступаю и со второй половиной. Затем зажимаю пластины болтами 2 в отверстиях, просверленных в шкиве, с нарезанной резьбой. Отверстия в стопор-пластинах имеют продолговатую форму. Она позволяет, слегка ослабив болты, отодвинуть пластины в сторону и быстро снять шкив.

Рис.2



Рис. 2 1 – ось коленчатого вала, 2 – болт М6 (2 шт.), 3 – стопорные пластины (2 шт.), 4 – шкив, 5 – шайба (2 шт.), 6 – выступ

Рис.2

Снегоход из мотоблока, мотоцикла и бензопилы своими руками: инструкция для мастеров. Изготовление снегохода своими руками

Снегоход - уникальный автомобиль для повседневного использования зимой. Используется для передвижения по заснеженной местности во время научных экспедиций, экскурсий, походов, охоты на животных, защиты территории. Такое изделие можно приобрести в специализированном магазине или изготовить своими руками. Если готовые конструкции имеют достаточно высокую цену, а позволить себе такую ​​покупку может не каждый человек, то самодельные - более доступная альтернатива из подручных материалов и оборудования.

Самодельный снегоход можно сделать своими руками из имеющейся техники. Для этих целей специалисты рекомендуют использовать: бензопилы

  • ;
  • мотоблоки;
  • мотоциклов.

Важно! Чтобы сделать портативный снегоход в домашних условиях, обязательно нужно иметь навыки работы со слесарными инструментами.

Чертежи, варианты готовых работ

Проектирование снегохода необходимо начинать с создания чертежа желаемого изделия.Он поможет в изготовлении практичного и функционального оборудования, которое прослужит не один год.


Вариант готовой работы

Если можно использовать готовые чертежи для создания снегохода из мотоблока или мотоцикла, то для конструкции из бензопилы они не предусмотрены, так как каждый инструмент имеет свои технические характеристики и особенности .

Снегоход бензопила

Совет. Снегоход может быть как гусеничным, так и лыжным.

Перед тем, как приступить к изготовлению снегохода из бензопилы, нужно выбрать технику, которая будет обладать всеми необходимыми характеристиками.Оптимальный вариант для этой цели - бензопила Дружба, Урал и Штиль (мощность этих инструментов идеальна для создания скоростных снегоходов).

Важно! Двигатель и коробка передач - это основные части бензопилы, которые используются в процессе.

Конструкция снегохода состоит из четырех частей:

  1. Гусеницы.
  2. Коробки передач.
  3. Двигатель.

Бензопила Урал

Сборка самодельного снегохода осуществляется не по какой-то предложенной схеме или типовому чертежу, а исходя из материалов и инструментов, которые есть в распоряжении мастера.

Инструкция по сборке снегохода из бензопилы

Сборка изделия - довольно интересное занятие. Он состоит из нескольких последовательных шагов, которые необходимо выполнять осторожно и ответственно.

  • Первый этап - сборка рамы-основы будущего самодельного снегохода. Для работы вам потребуются стальные уголки (размер - 50 х 36 см) или стальные листы (толщина - не менее 2 мм). Средняя часть конструкции изготавливается из углов, а передняя и задняя - из листов.

Консультации. Чтобы придать конструкции необходимую жесткость, металл загибают под углом 90 градусов.

  • Осторожно проделайте два сквозных отверстия для размещения вала гусеницы и направляющих колес гусеницы (натяжители установлены с обеих сторон лонжеронов).

Важно! Переднее устройство специально разработано для натяжения второй ступени натяжного ролика, а также помогает в регулировке самой гусеницы.

  • К нижней части лонжеронов аккуратно привариваются специальные кронштейны (фиксируются на одинаковом расстоянии друг от друга), в их открытые пазы устанавливаются опорные ролики.
  • Ролики (в резиновых крышках) расположены по пяти осям, каждая из которых прикреплена к нижней стороне открытых канавок.
  • Между каждым из элементов устанавливаются специальные дюралюминиевые втулки (они изготавливаются из подходящей трубы).

Консультации. Чтобы не тратить время на изготовление катков и осей для них, их можно позаимствовать у старого оборудования для копания картофеля.

  • Сами оси кронштейнов крепятся гайками и контргайками (они предназначены для усиления рамы снегохода, удержания лонжеронов на определенном расстоянии друг от друга).
  • Из трех металлических уголков делаются стойки для крепления подготовленного редуктора бензопилы, и устанавливается промежуточный вал цепной передачи.
  • Сиденье пользователя устанавливается на подготовленный каркас (для этого используется подходящий бокс или автокресло), оно фиксируется в зоне между серединой и задней частью конструкции.

Снегоход с бензопилой
  • На передней части рамы сделано отверстие под рулевое колесо, оно выполнено из трубы с приваренными ручками управления.
  • В местах крепления стоек снегохода устанавливаются металлические косынки (они укрепляют конструкцию, делают ее более прочной и надежной).

Важно! Чтобы будущий самодельный снегоход имел хорошую проходимость по заснеженной местности, он оснащается гусеничным механизмом.

  • Вал привода снегохода изготавливается из металлической трубы, в которую вставлен специальный круглый фланец для крепления шестерен.
  • Для создания рулевого управления используется оборудование от старых мотоциклов или мопедов с трехрычажным управлением.

Готовый снегоход легкий, легко помещается в багажник автомобиля при транспортировке на дальние расстояния. Его элементы управления настолько просты и понятны, что им с легкостью может пользоваться даже ребенок.

Снегоход от мотоблока

Мотоблок - еще один вариант техники, которая используется в процессе изготовления снегохода своими руками. Его дизайн практически не нужно переделывать, так как он изначально многофункциональный.

Снегоходы от мотоблока бывают трех типов:

  • колесные;
  • на гусеницах;
  • совмещ.

Мотоблок

Перед тем, как приступить к работе с мотоблоком, нужно определиться с типом будущей конструкции. От него будет зависеть сложность магистерской работы, а также длительность всего процесса.

Конструирование снегохода из мотоблока

Важно! Для создания колесного снегохода переделывать рулевую систему не нужно, особое внимание стоит уделить только раме устройства и лыже.

  • Рама снегохода изготавливается из металлических труб или уголков (должна быть прямоугольной формы).
  • К готовой базе крепится ящик или сиденье для размещения водителя.
  • Лыжи изготавливаются отдельно из уголков и листового металла, приваренного к раме.
  • Готовая конструкция крепится к мотоблоку, используется по прямому назначению.

Чертеж: мотоблок

Снегоход из мотоцикла: Справочник мастера

Сделать снегоход из мотоцикла не так уж и просто. Если сборка предыдущих изделий практически не вызывает затруднений, то с такой конструкцией придется помучиться.Для работы вам потребуются не только инструменты, материалы и оборудование, но и навыки работы со сварочным аппаратом и другим оборудованием.

Важно! Мотоциклы «Урал», «Иж» и «Днепр» - самые подходящие модели для изготовления снегохода своими руками.

Конструкторская техника снегохода

  • Подходящая рама сделана из металлических труб разного диаметра и стальных уголков. Его основание выполнено в виде прямоугольника (его размеры 150 х 43.2 см).
  • Балка рулевая изготовлена ​​из металлических уголков (размеры 50 х 50 х 5 мм), ее части обшиты плотными металлическими накладками. Готовая конструкция устанавливается в горизонтальном положении на сверлильный станок.

Мотоцикл Иж
  • Рама и готовая балка обработаны на стыках, подготовлены специальные пазы для надежной фиксации элементов.
  • Передняя балка рамы имеет прочный уголок.
  • Прикрепите сиденье к каркасу конструкции.
  • В лонжеронах проделаны отверстия.
  • Между рулевой и средней частью приварен швеллер.
  • Выбрать подходящую звездочку гусеницы и резиновую ленту для дальнейшей установки (подходящие размеры - 2200 х 300 мм, толщина - не более 10 мм).
  • Сама гусеница тщательно обшита нейлоном, чтобы материал не расслаивался во время использования.

Снегоход от мотоцикла
  • Установлена ​​трансмиссия, состоящая из передней и задней оси.Передний - ведущий, состоит из трубчатого вала, гусеничной звездочки и роликов (сами звездочки закреплены на сквозных болтах). Конструкция заднего моста состоит из гусеничного барабана и трубчатого вала.
  • Лыжи приварены к конструкции снегохода (для их изготовления используются стальные листы и металлические уголки).

Система управления самодельным снегоходом с мотоцикла довольно сложна по конструкции. В его состав входят: продольная тяга

  • ;
  • Боковая тяга.

Из представленной информации можно сделать вывод: самодельный снегоход из элементов мотоблока, бензопилы или мотоцикла - это реальность. Сделать это сможет любой мастер. Для продуктивной работы требуются только определенные навыки, оборудование, инструменты и материалы.

Самодельный снегоход: видео

Подарите нашему человеку двигатель - и он сделает из него мотоблок, трактор, лодку или самодельный снегоход. Все зависит от климатической зоны, в которой проживает «Кулибин».А поскольку территория, на которой почти полгода лежит снежный покров, в нашей стране довольно обширна, вопрос «как сделать снегоход» вполне актуален.

Самодельные снегоходы прошлого сезона - видеообзор.

Есть даже модели, разработанные народными мастерами, а затем выпускаемые небольшими партиями.

Важно! Все предложенные в материале конструкции не являются транспортными средствами с точки зрения Закона. На них можно передвигаться на свой страх и риск и рисковать по безлюдным заснеженным пространствам, а вовсе не по дорогам, в том числе зимним.

Снегоход своими руками можно сделать по одной из концепций

По пневматике

По сути, это минитрактор с оригинальными колесами. Благодаря большой площади контакта с поверхностью преодолевает даже рыхлый снег. Обычно его делают из мотоцикла или мотоблока.

Важно! Не путайте этот автомобиль с плавучими квадроциклами на аналогичных колесах. У снегоходов разное соотношение общей массы и плавучести пневмоколес.

Классический дизайн

С гусеницей и управляемыми лыжами. Проверенный годами проект - сложность изготовления самой гусеницы. Автомобиль получается универсальным, легко перемещается по любым дорогам, в том числе по пересеченной местности. В некоторых случаях самоделки превосходят многие промышленные образцы.

Использование ведущего колеса

В данном случае колеса с грунтозацепами. Так работает пароварка.Преимущество конструкции - относительная простота изготовления. Недостаток - недостаточное сцепление с поверхностью гребного винта, возможно проскальзывание на труднопроходимой местности. Такие модели неплохо получаются из мопедов и мотоциклов, давая вторую жизнь «донорам».

Снегоход

Самый простой в реализации самодельный снегоход. Достаточно поставить тележку на опорные лыжи и установить тяговый винт на любой подходящий мотор. Помимо некоторых сложностей, связанных с технологией изготовления ходового винта, проблем в конструкции больше нет.Недостаток в том, что эта конструкция перемещается только по относительно ровной поверхности. Еще одна проблема в том, что при малой мощности двигателя трудно двигаться против ветра.

По типу донора или использованию разных типов двигателей самодельные снегоходы делятся на следующие типы:

  • С двигателем от бензопилы. Малая мощность не позволяет перемещать на таком транспортном средстве большой вес. Поэтому снегоходы с бензопилой обычно одноместные;
  • Мопед или мотоцикл.Проект довольно прост в изготовлении. Двигатель рассчитан на определенную нагрузку, осталось только переделать приводной элемент и заменить переднее колесо на лыжи;
  • Снегоход от мотоблока. Конструкция довольно сложная, но по надежности практически не уступает заводской. Двигатель рассчитан на продолжительную работу под нагрузкой, в комплект входит коробка передач, расширяющая возможности автомобиля. Кроме того, силовую установку можно снимать на летний сезон, а мотоблок использовать по прямому назначению;
  • Снегоход своими руками на базе легкового автомобиля или с мотором от легкового автомобиля.Для их изготовления требуется довольно редкий вид самоделок, профессиональное оборудование и сложные инженерные расчеты. Но снегоходы, сделанные на базе автомобиля, отличаются повышенным комфортом, безопасностью и надежностью.

В отдаленных районах, где необходимо преодолевать большие расстояния, рыбакам и охотникам нужен собственный транспорт. Из-за высокой на сегодняшний день цены многие не могут его приобрести и пытаются сконструировать самодельный снегоход своими руками. Строить непросто, но если приложить максимум терпения и усилий, то справиться с этой проблемой не составит труда.

Каркасная конструкция

Перед тем, как приступить к сборке снегохода, сначала нужно выбрать материал. Самодельный каркас проще всего сделать из деревянных брусков. В результате получается очень легкая и достаточно прочная конструкция, которая считается самой дешевой и простой в изготовлении. Для этого вам понадобится:

  1. Деревянные бруски.
  2. Листовой металл.
  3. Ножницы по металлу.
  4. Дрель и дрель.
  5. Пила ручная.
  6. Болты и гайки.

Преимущества возведения такого сооружения неоспоримы. В случае поломки деревянную модель легко отремонтировать вдали от деревни. В лесу под рукой легко найти материал, который можно использовать для ремонта. Но главное преимущество в том, что этот снегоход редко проваливается под лед и не тонет в воде.

Деревянная конструкция

Известно, что деревянные бруски и доски не обладают особой прочностью на своих местах

соединения.Поэтому перед началом строительства необходимо сделать дополнительные уголки из металла. Для этого возьмите листовой металл и ножницами вырежьте квадратные пластины по ширине брусков. В них рулеткой размечаются места для болтов, а затем сверлом просверливаются четыре отверстия. После этого пластины сгибают пополам строго под 90 градусов. Это будут отличные приспособления, чтобы надежно удерживать деревянные бруски в углах самодельного каркаса.

Обычно начинают строительство после того, как сделают чертеж с точными размерами.И уже на них ножовкой срезают четыре бруска, а по углам сверлом просверливают отверстия под болты. Затем их укладывают на ровную поверхность пола в виде правильного прямоугольника. На стыки прикладываются металлические уголки, вставляются болты и плотно затягиваются гайками.

Для крепления двигателя и гусениц к раме устанавливаются еще две поперечины из штанг с отверстиями под болты на концах. Но перед этим сначала делают уголки для крепления. Они вырезаны из треугольных листов железа и просверлены в углах..

Лучше сделать сразу восемь штук и положить их сверху и снизу. Тогда крепеж будет более прочным и надежным в эксплуатации.

Когда они будут готовы, поперечины вставляются внутрь рамы, а треугольники кладутся сверху. В них просверливаются отверстия ровно по размеру сверлом через стержни. Затем туда вставляются длинные болты и плотно затягиваются гайками. На этом будет готов прочный деревянный каркас, который долго прослужит на самодельном устройстве.

Строительством самодельных изделий из металла заниматься гораздо сложнее. Здесь нужны специальные инструменты и приспособления, которые могут быть недоступны каждому. Их покупка или аренда потребуют значительных затрат. Однако это здание будет намного прочнее и долговечнее деревянного. ... Здесь вам понадобится:

Кроме того, для изготовления металлического каркаса потребуются более прочные материалы. Их обязательно придется покупать в магазине, так как сегодня их больше нигде не найти.А новый самодельный снегоход из старых деталей строить не особо хочется из-за плохой надежности. Следовательно, здесь будут использоваться только хорошие материалы:

  1. Трубы металлические.
  2. Железный уголок.
  3. Листовая сталь.
  4. Канал.

Как правило, перед тем, как приступить к постройке каркаса, нужно сделать несложный чертеж. По его параметрам нарежьте трубы болгаркой и с помощью сварочного аппарата соедините их в прямоугольник.Внутрь рамы вставьте из угла еще пару перегородок для установки двигателя и гусениц. Если сделать их из швеллера, то конструкция получится намного прочнее и надежнее в эксплуатации.

После этого нужно просто отрезать от металлической трубы две небольшие втулки.

А затем приварите их к углам передней части, где будут вставлены оси лыж. Металлический каркас готов и можно приступать к сборке, а также установке основных узлов и агрегатов.

Подвесное оборудование

Чтобы ваш снегоход был быстрым и крепким, нужен хороший двигатель на раме. Если установить маломощный мотор, то такая конструкция будет плохо двигаться. А еще нужно правильно рассчитать гусеницу. Если участок будет слишком маленьким, он утонет в большом количестве снега и не потянет даже по ровной местности. Особое внимание следует уделить лыжам, которые должны обеспечивать хорошую устойчивость и безопасность при движении на высоких скоростях.

Резиновая гусеница своими руками

Сделать ваш самодельный снегоход хорошей резиновой гусеницей очень важно для легкой навигации по снегу.Сделать такое устройство своими руками непросто и лучше приобретать его в магазине целиком с роликами. Установить на самодельную конструкцию стандартную заводскую гусеницу несложно. Для этого достаточно закрепить на раме приводной вал и ролики с подшипниками. Если финансовая ситуация не позволяет купить устройство целиком, то самые дорогие детали несложно изготовить самому. Для этого потребуется:

  1. Лента конвейерная.
  2. Пластиковая труба.
  3. Болты, шайбы и гайки.

Самодельная гусеница для дешевого снегохода изготавливается обычно с помощью тонкой конвейерной ленты. Для этого по ширине роликов отпиливаются заготовки из пластиковой трубы. Затем их разрезают по длине на две равные части и просверливают отверстия для маленьких болтов. После этого половинки пластиковых трубок крепятся к конвейерной ленте болтами, шайбами ​​и гайками. Гусеница готова и нужно приступить к дальнейшему строительству .

Самодельные лыжи

Не секрет, что зимой кататься по глубокому снегу намного удобнее. Они также служат в качестве устройства управления снегоходом. Сделать деревянную конструкцию несложно, но для этого подходят только прочные березовые или дубовые доски. Их нужно хорошо просушить, строгать, а затем прогреть и загнуть концы. Сделать лыжи из металла несложно. Для этого нужно отрезать от листовой стали две пластины и по бокам приварить тонкий уголок.

Чтобы лыжи свободно вращались, к ним привариваются металлические стойки из труб. В рабочем состоянии они удерживаются в передних втулках рамы, где легко могут вращаться .

Шайбы или большие гайки привариваются к верхней части подкосов, куда вставляются тяги для управления снегоходом.

Само рулевое колесо сделать своими руками несложно, а то проще снять со старого мотоцикла. Таким образом, остается только установить мотор, а также водительское сиденье и можно двигаться по дороге.

Как только в нашей стране начинается зима, с учетом климата двухколесная техника убирается в гараж до весны.Использовать машину для передвижения иногда невозможно из-за сильного снегопада. И здесь на помощь всем автомобилистам, желающим двигаться по заснеженной дороге, приходит снегоход на гусеницах, который можно сделать из мотоблока своими руками.

Не у всех есть возможность докупить транспортное средство, но каждый может самостоятельно сконструировать самодельный гусеничный снегоход из мотоблока.

Достоинства и особенности самодельного снегохода

  • Автомобиль имеет механический привод и гусеничный мотоблок, за рулем которого вы не застрянете в сугробах.
  • Рулевое управление идет от лыж, а система рулевого управления находится спереди, поэтому вы можете легко управлять ею.
  • Цена при покупке конкретного автомобиля важна. Поэтому, если посчитать, стоимость изготовления снегохода своими руками будет в пять раз ниже, чем покупка его у производителя. А еще дешевле выйдет за счет наличия мотоблока и других запчастей.
  • Надежность - там, где не проезжает человек и не проезжает машина, снегоход с легкостью преодолеет все препятствия.
  • Если снегоход сделан вручную, то к выбору деталей конструктор подходит очень внимательно. Делая все самостоятельно, вы несете ответственность за качество своего дизайна. Кроме того, уделив большое внимание деталям механизма, вы сделаете снегоход универсальным.

Устройство самодельного снегохода-мотоблока

Это востребованное изобретение, которое можно сделать самому, имея качественные запчасти. Мотоблок взят частично (отдельные части) или используется полностью.Если вы решили использовать его не полностью загруженным, вам нужно приварить к нему базовую раму с задней осью, рулевой вилкой и колесами. Самым сложным этапом в этом случае является превращение рабочего вала мотоблока в приводную шестерню.

Наиболее практичным и универсальным решением при производстве самоходной техники станет использование деталей от мотоблока. С готового мотоблока нужно только снять рулевую вилку и двигатель.

Двигатель можно разместить в задней части конструкции.

Перед тем, как приступить к самостоятельному изготовлению конструкции, нарисуйте чертеж, соберите весь необходимый материал, подготовьте инструмент, и можно приступать. Конструкция достаточно простая и с ней справится любой человек; техническое образование и какие-либо навыки для этого не требуются.

Если вы не окончили инженерный факультет и вам сложно составить чертеж, воспользуйтесь нашим.

Чертеж простой рамы самодельного снегохода

На чертеже изображена рама, которая вам понадобится при изготовлении снегохода.

Мотоблок в самодельном гусеничном снегоходе - это основная деталь, за счет которой ваш автомобиль будет двигаться.

Если все сделано правильно по чертежу, получится снегоход на гусиной основе.

Чертеж рамы снегохода на гусеницах

Изготовление гусеничного снегохода своими руками

Перед началом работы определитесь с инструментом. Мы можем со 100% уверенностью сказать, что вам нужно: различные отвертки, молоток, сварка, трубогиб (если нет готового каркаса).

Перед тем, как подготовить чертеж собственного снегохода, ознакомьтесь со стандартной комплектацией.

  1. Рама. У каждого снегохода есть рама: чем сложнее конструкция, тем надежнее и прочнее должна быть рама. Оптимальный вариант - взять с квадроцикла, скутера или мотоцикла. Если такой детали нет, можно сварить самостоятельно из труб диаметром не менее 40 мм.
  2. Сиденье. Посадка на снегоходе должна быть устойчивой, так как сама конструкция достаточно низкая.

Условие: сиденье должно быть из водонепроницаемого материала.

  1. Двигатель. Выбирая двигатель, обращайте внимание на его мощность. Если вы хотите мощный снегоход, то двигатель должен быть таким.
  2. Резервуар. Емкость объемом 10-15 литров, сделанная из металла, идеально подходит для топливного бака.
  3. Катание на лыжах. Если у вас нет готовых лыж, которые можно приспособить для снегохода, вы можете сделать их самостоятельно из дерева.Лучше, если это будет хотя бы девятислойная фанера.
  4. Руль. Выбирая руль, думайте о своем удобстве. Лучше всего, если он будет позаимствован у двухколесного агрегата.
  5. Гусеницы. Изготовление гусениц, пожалуй, самая сложная часть всей самоходной машины.
  6. Привод. Чтобы гусеницы вращались, вам нужен привод - лучший способ сделать это - использовать цепь от мотоцикла.

Рама

Если готовой рамы в наличии нет, то ее легко сварить из профильной трубы, а при помощи трубогиба придать форму.

Если вы не можете самостоятельно произвести расчеты и составить чертеж, то, например, воспользуйтесь чертежом с нашего сайта.

После сборки рамы обработайте ее антикоррозийным средством и покрасьте качественной краской, которая выдержит как влагу, так и мороз.

Гусеницы

Каждый, кто ранее самостоятельно проектировал гусеничный мотоблок, отмечает: изготовление гусениц - самый сложный процесс в самодельном изделии.

Проще всего их соорудить из автомобильных покрышек.Этот вариант самый выгодный - качественный и невысокий. Деталь изготавливается по замкнутому кругу, поэтому разрыва шины произойти не может.

Гусеницы для снегохода из покрышки (покрышки)

Инструкция по изготовлению Caterpillar:

  • От автомобильной покрышки: берем покрышку и срезаем бока (лучше это делать острым ножом). Подрезать нужно так, чтобы осталась гибкая часть с протектором.

Этот снегоход я сделал буквально за пару выходных в гараже на даче.Хотя его конструкция на первый взгляд выглядит очень простой, тем не менее по проходимости по глубокому рыхлому или мокрому снегу он не уступает большинству промышленных снегоходов.

Несколько лет назад я сделал для своей девятилетней дочери снегоход с самодельной гусеницей из конвейерной ленты и пластиковых водопроводных труб в качестве проушин. Сначала возникли сомнения в надежности такой гусеницы и в том, как пластиковые детали будут вести себя на морозе. Но за двухлетнюю зимнюю эксплуатацию поломок и сильного износа труб не произошло.Это вдохновило меня на создание для себя легкого снегохода с такой же самодельной гусеницей.

Прекрасно понимая, что чем меньше вес снегохода и чем больше площадь опоры гусеницы, тем лучше будет его проходимость по рыхлому и глубокому снегу, я постарался сделать конструкцию максимально легкой.
Принцип работы снегохода очень прост (рис. 1). Внутри гусеницы установлены четыре колеса, которые при движении катятся по конвейерной ленте, на которой закреплены проушины.А привод гусеницы от мотора осуществляется цепью через ведомый вал со специальными ведущими звездочками. Я взял их со снегохода «Буран». «

С двигателем от обычного мотоблока с автоматическим сцеплением мощностью всего 6 л.с. ты не разгонишься быстро. Я собирался кататься на снегоходе не по накатанным гусеницам, а по рыхлому снегу, поэтому отказался от мягкой подвески гусеницы и лыж, чтобы уменьшить вес снегохода и упростить всю конструкцию.

Сначала сделал гусеницу. Пластиковая водопроводная труба диаметром 40 мм была разрезана на заготовки для проушин длиной 470 мм. Затем каждую заготовку распиливали дисковой пилой по длине на две равные части.
Используя инструмент, показанный на рис. 2, циркулярной пилой по дереву разрезал пластиковые трубы на проушины по длине.

Проушины крепились к конвейерной ленте двумя мебельными болтами диаметром 6 мм с большой полукруглой головкой. При изготовлении гусеницы очень важно выдерживать одинаковое расстояние между проушинами, иначе они будут наезжать на зубья ведущих звездочек и гусеница начнет соскальзывать и соскальзывать с катков.

Для сверления отверстий в конвейерной ленте под крепежные болты диаметром 6 мм сделал приспособление. Просверлил отверстия в ленте сверлом по дереву со специальной заточкой.

С помощью такого приспособления можно просверлить в конвейерной ленте сразу 6 отверстий для крепления трех проушин гусеницы.

В магазине купил четыре надувных резиновых колеса от садовой тележки, две ведущие звездочки от снегохода «Буран» и два закрытых подшипника № 205 ведущего вала гусеницы.

Попросил токаря сделать карданный вал гусеницы и подшипники для подшипников. Рама снегохода изготовлена ​​мною из квадратных труб 25х25 мм.

Поскольку оси поворота лыжи и руля находятся на одной линии и в одной плоскости, вы можете использовать непрерывную рулевую тягу без шариковых концов.

Лыжные рукава изготовить легко. Я приварил водяные патрубки 3/4 дюйма к передней поперечине. В них он вкрутил патрубки с наружной резьбой, к которым приварил сошки рулевой рейки лыж.

Рекомендую использовать лыжи от детского снегоката «Аргомак». Они легче и эластичнее, но должны быть оснащены уголками для крепления к поворотной стойке снегохода и металлическим подрезом внизу - для лучшего управления снегоходом при движении по корке или утрамбованному снегу.

Натяжение цепи регулируется переключением двигателя.

Снегоход очень прост в управлении. Когда двигатель набирает обороты с помощью дроссельной заслонки на руле, включается автоматическое центробежное сцепление, и снегоход начинает движение.Поскольку расчетная скорость снегохода невысока (всего около 10-15 км / ч) и зависит от плотности снега, снегоход не оборудован тормозами. Достаточно снизить обороты двигателя и снегоход останавливается.

Я поделюсь несколькими советами, которые могут оказаться полезными при повторении этой конструкции.

1. Я разрезал гусеничную трубу по дереву дисковой пилой сначала с одной стороны, затем с другой. Так получается ровнее, чем разрезать сразу обе стены.Обработка небольших заготовок удобнее. Если сразу отрезать длинную трубу вдоль, то в этом случае пластик расплавится и пильный диск зажмет.

2. Гусеницы могут быть любой ширины. И каждый дизайнер вправе выбрать, что ему удобнее: сделать широкую, но короткую гусеницу или узкую и длинную. Только помните, что с большой гусеницей снегоход не будет хорошо управлять и двигатель будет загружен больше, а с маленькой гусеницей в рыхлом глубоком снегу он может провалиться.

3. На некоторых моих фотографиях видно, что внутри гусеницы установлены пластиковые «бочки». Это направляющие упоры для салазок, которые должны предотвращать соскальзывание гусеницы с роликов. Но при эксплуатации снегохода гусеница не соскальзывала с катков даже без пробуксовки, поэтому нельзя устанавливать «бочки», что снизит вес снегохода.

4. В конце зимы полностью разобрал снегоход, чтобы определить его вес.Масса его отдельных агрегатов оказалась следующей: гусеница - 9 кг;
карданный вал в сборе - 7 кг; две пары колес с осями - 9 кг; двигатель и руль - 25 кг;
пара лыж - 5 кг; Рама
- 15 кг;
двухместное сиденье со стойками - 6 кг.
В сумме все вместе весит 76 кг.
Вес некоторых деталей можно уменьшить еще больше. Все-таки вес саней с гусеницей такого размера вполне удовлетворительный.

Геометрические размеры моего снегохода следующие: длина рамы снегохода 2 м; расстояние между осями опорных колес (катков) - 107 см; ширина дорожки - 47 см.Расстояние между проушинами гусеницы зависит от толщины конвейерной ленты и его нужно подбирать опытным путем (у меня получилось 93 мм).
Я не привожу точных размеров и чертежей деталей снегохода, так как каждый, кто собирается повторить конструкцию, сосредоточится на тех деталях и компонентах, которые они могут приобрести или изготовить самостоятельно.

фото, видео, рекомендации. Гусеницы на машину или танк из нивы и УАЗ

своими руками В труднодоступных местах, где требуется выезжать на большие расстояния, рыбакам и охотникам нужен собственный транспорт.Из-за высокой на сегодняшний день цены многие не могут его приобрести и пытаются сконструировать самодельный снегоход своими руками. Строить непросто, но если приложить максимум терпения и усердия, то справиться с этой проблемой не составит труда.

Каркасная конструкция

Перед тем, как приступить к сборке снегохода, сначала нужно выбрать материал. Самодельный каркас проще всего сделать из деревянных брусков. В результате получается очень легкая и достаточно прочная конструкция, которая считается самой дешевой и простой в изготовлении. Для этого вам понадобится:

  1. Деревянные бруски.
  2. Листовой металл.
  3. Ножницы по металлу.
  4. Дрель и дрель.
  5. Пила ручная.
  6. Болты и гайки.

Преимущества возведения такого сооружения неоспоримы. В случае поломки деревянную модель легко отремонтировать вдали от деревни. В лесу под рукой легко найти материал, который можно использовать для ремонта. Но главное преимущество в том, что этот снегоход редко проваливается под лед и не тонет в воде.

Деревянная конструкция

Известно, что деревянные бруски и доски не обладают особой прочностью на своих местах

соединения. Поэтому перед началом строительства необходимо сделать дополнительные уголки из металла. Для этого возьмите листовой металл и ножницами вырежьте квадратные пластины по ширине брусков. В них рулеткой размечают места для болтов, а затем сверлом просверливают четыре отверстия. После этого пластины сгибают пополам строго под 90 градусов.Это будут отличные приспособления, чтобы надежно удерживать деревянные бруски в углах самодельного каркаса.

Обычно начинают строительство после того, как сделают чертеж с точными размерами. И уже на них ножовкой срезают четыре бруска, а по углам сверлом просверливают отверстия под болты. Затем их укладывают на ровную поверхность пола в виде правильного прямоугольника. На стыки прикладываются металлические уголки, вставляются болты и плотно затягиваются гайками.

Для крепления двигателя и гусениц на раму устанавливаются еще две поперечины из стержней с отверстиями под болты на концах.Но перед этим сначала делают уголки для крепления. Они вырезаны из треугольных листов железа и просверлены в углах. .

Лучше сделать сразу восемь штук и положить их сверху и снизу. Тогда крепеж будет более прочным и надежным в эксплуатации.

Когда они будут готовы, поперечины вставляются внутрь рамы, а треугольники кладутся сверху. В них просверливаются отверстия ровно по размеру сверлом через стержни.Затем туда вставляются длинные болты и плотно затягиваются гайками. На этом будет готов прочный деревянный каркас, который долго прослужит на самодельном устройстве.

Строительством самодельных изделий из металла заниматься гораздо сложнее. Здесь нужны специальные инструменты и приспособления, которые могут быть недоступны каждому. Их покупка или аренда потребуют значительных затрат. Однако это здание будет намного прочнее и долговечнее деревянного. ... Здесь вам понадобится:

Кроме того, для изготовления металлического каркаса потребуются более прочные материалы. Их обязательно придется покупать в магазине, так как сегодня их больше нигде не найти. А новый самодельный снегоход из старых деталей строить не особо хочется из-за плохой надежности. Следовательно, здесь будут использоваться только хорошие материалы:

  1. Трубы металлические.
  2. Железный уголок.
  3. Листовая сталь.
  4. Канал.

Как правило, перед началом строительства каркаса нужно сделать несложный чертеж.По его параметрам нарежьте трубы болгаркой и с помощью сварочного аппарата соедините их в прямоугольник. Внутрь рамы вставьте еще пару перегородок из уголка для установки двигателя и гусениц. Если сделать их из швеллера, то конструкция получится намного прочнее и надежнее в эксплуатации.

После этого нужно просто отрезать от металлической трубы две небольшие втулки.

А затем приварите их к углам передней части, где будут вставлены оси лыж.Металлический каркас готов и можно приступать к сборке, а также установке основных узлов и агрегатов.

Подвесное оборудование

Чтобы ваш снегоход был быстрым и крепким, нужен хороший двигатель на раме. Если установить маломощный мотор, то такая конструкция будет плохо двигаться. А еще нужно правильно рассчитать гусеницу. Если участок будет слишком маленьким, он утонет в большом количестве снега и не потянет даже по ровной местности. Особое внимание следует уделить лыжам, которые должны обеспечивать хорошую устойчивость и безопасность при движении на высоких скоростях.

Резиновая гусеница своими руками

Сделать ваш самодельный снегоход хорошей резиновой гусеницей очень важно для легкой навигации по снегу. Сделать такое устройство своими руками непросто и лучше приобретать его в магазине целиком с роликами. Установить на самодельную конструкцию стандартную заводскую гусеницу несложно. Для этого достаточно закрепить на раме приводной вал и ролики с подшипниками. Если финансовая ситуация не позволяет купить устройство целиком, то самые дорогие детали несложно изготовить самому.Для этого потребуется:

  1. Лента конвейерная.
  2. Пластиковая труба.
  3. Болты, шайбы и гайки.

Самодельная гусеница для дешевого снегохода изготавливается обычно с помощью тонкой конвейерной ленты. Для этого по ширине роликов отпиливаются заготовки из пластиковой трубы. Затем их разрезают по длине на две равные части и просверливают отверстия для маленьких болтов. После этого половинки пластиковых трубок крепятся к конвейерной ленте болтами, шайбами ​​и гайками. Гусеница готова и нужно приступить к дальнейшему строительству .

Самодельные лыжи

Не секрет, что зимой кататься по глубокому снегу намного удобнее. Они также служат в качестве устройства управления на снегоходе. Сделать деревянную конструкцию несложно, но для этого подходят только прочные березовые или дубовые доски. Их нужно хорошо просушить, строгать, а затем прогреть и загнуть концы. Сделать лыжи из металла несложно. Для этого нужно отрезать от листовой стали две пластины и по бокам приварить тонкий уголок.

Чтобы лыжи свободно вращались, к ним привариваются металлические стойки из труб. В рабочем состоянии они удерживаются в передних втулках рамы, где легко могут вращаться .

Шайбы или большие гайки привариваются к верхней части подкосов, куда вставляются тяги для управления снегоходом.

Само рулевое колесо сделать своими руками несложно, а то проще снять со старого мотоцикла. Таким образом, остается только установить мотор, а также водительское сиденье и можно двигаться по дороге.

Многие жители северных широт и мест с плохой проходимостью занимаются разработкой и сборкой различной техники с повышенной проходимостью. Гусеничные вездеходы - не исключение. Есть много разных вариантов создания такой техники. Но самая проблемная проблема для конструкторов квадроциклов - изготовление гусениц.

Можно, конечно, использовать их заводское производство, но полностью собрав вездеход своими руками, хочется иметь и гусеницы собственного производства.На сегодняшний день существует несколько вариантов создания таких гребных винтов, которые по своим техническим характеристикам практически не отличаются от заводских.

Вариант простой гусеницы

Самая простая версия для снегоходов, изготавливается из обычной роликовой гильзы и конвейерной ленты. Более того, для его изготовления не требуется специального оборудования и инструментов. В этом случае работу можно проводить практически посередине гостиной.

Чтобы конвейерная лента прослужила долго, необходимо обшить ее края леской с расстоянием между стежками около одного сантиметра.Это занятие очень похоже на шитье ткани со швеей. В любом случае такая строчка предотвратит распускание ленты во время движения. Скрепить концы между собой можно любым подходящим способом. Для этого может подойти шарнир пианино, или просто сшитый, но вряд ли он прослужит долго.

Толщина конвейерной ленты зависит от мощности силового агрегата. Если на вездеход установить двигатель от мотоцикла советского производства, то отлично зарекомендовала себя лента толщиной 0,8 - 1 см, применяемая на конвейерах в сельском хозяйстве.Для придания гусенице жесткости необходимо на ее внутренней части прикрепить втулочно-роликовую цепь. Это можно сделать с помощью болтов или жесткой стальной проволоки. Главное, чтобы цепь плотно ложилась на поверхность конвейерной ленты.

Изготовленные таким образом гусеницы отличаются долговечностью, хотя и просты в изготовлении. Кроме того, при необходимости ремонт можно легко провести даже в полевых условиях.

Гребной винт

Многие владельцы снегоходов используют обычные автомобильные покрышки в качестве гусениц для своего оборудования.Для этих целей нужны шины от грузовиков, при этом стоит выбирать их с требуемым рисунком, чтобы в будущем не усложнять себе работу.

Для изготовления гусеничного привода из покрышки необходимо обрезать у нее борта, оставив только часть с протектором. Это мероприятие требует больших усилий и терпения, так как для работы нужен только хорошо заточенный сапожный нож.

Чтобы немного упростить изготовление, необходимо периодически смачивать нож мыльной водой, что облегчит процесс разрезания резины.Некоторые люди используют для этих целей специально разработанные устройства. Также можно использовать электрический лобзик с прикрепленной к нему пилкой с мелкими зубьями. Также его нужно полить мыльной водой.

Первым делом нужно вырезать бортики из покрышки. Далее, при необходимости, в получившейся гусенице требуется удалить несколько внутренних слоев. Это сделано для придания ему мягкости. Если рисунок протектора вам не подходит, то стоит приступить к нарезке нового, что является довольно кропотливой задачей.

У этого типа гусеничных проушин есть одно явное преимущество перед предыдущей версией. Поскольку он неразъемный, без соединений, то надежность у него намного выше. Из отрицательных моментов можно отметить небольшую ширину колеи, но для ее увеличения можно сращивать две-три покрышки.

Гусеницы ленты

Простота изготовления таких гусеничных гребных винтов все больше привлекает владельцев вездеходов к использованию их на своей технике. Ремни с клиновидным профилем собираются в единую конструкцию с помощью проушин, которые приклепываются или привинчиваются к ремням.

В итоге оказывается, что в полотне гусеницы уже есть отверстия для звездочки. Для этого ремни необходимо укладывать друг на друга с близкими интервалами.

Изготовление гусеницы для вездехода

Под вездеходом понимается транспортное средство с вездеходом. К ним относятся тракторы, снегоходы, внедорожники и танки. Так как это часто бывает из подручных средств передвижения. По идее, для этого используются мотоциклы или скутеры, но в конечном итоге получается автомобиль, который не боится ни бездорожья, ни грязи.Повышенная проходимость вездехода во многом зависит от его гусеничных гребных винтов, которые ставятся на колеса.

В этой версии гусеница будет иметь четыре полосы шириной 5 сантиметров. Их нужно вырезать из обычной конвейерной ленты. После этого выполните соединение с боковыми сторонами с помощью профиля в форме буквы Р. Далее необходимо изготовить балансиры. С помощью штампа нужно изготовить детали в пол колеса из листовой стали.После этого необходимо сделать ступицы из бронзы. Полуколеса следует соединить шестью болтами. Балансиры изготовлены.

Следующим шагом будет производство валов для опорных барабанов гусеницы. В них следует проделать отверстия для подшипников. Барабаны могут быть изготовлены из дюралюминиевых заготовок. Соединяя их между собой, необходимо вставить резиновую звездочку. Оказывается, гусеница приводится в движение ведущей звездочкой с цепной передачей. Он установлен на задней вилке.
После этого следует собрать всю гусеницу в единое целое.

Вертикальная дуга должна быть снабжена стальной втулкой, через которую проходит ось колеса. К выступу этой втулки прикреплен механизм, фиксирующий конструкцию задней вилки. К оставшимся ушам вездехода крепятся гусеничные балансиры. Пропульсивная установка готова к работе.

Как видите, сделать гусеницу можно разными способами, главное иметь терпение и желание.

Этот снегоход я сделал буквально за пару выходных в гараже на даче.Хотя его конструкция на первый взгляд выглядит очень простой, тем не менее по проходимости по глубокому рыхлому или мокрому снегу он не уступает большинству промышленных снегоходов.

Несколько лет назад я сделал для своей девятилетней дочери снегоход с самодельной гусеницей из конвейерной ленты и пластиковых водопроводных труб в качестве проушин. Сначала возникли сомнения в надежности такой гусеницы и в том, как пластиковые детали будут вести себя на морозе. Но за двухлетнюю зимнюю эксплуатацию поломок и сильного износа труб не произошло.Это вдохновило меня на создание для себя легкого снегохода с такой же самодельной гусеницей.

Прекрасно понимая, что чем меньше вес снегохода и чем больше площадь опоры гусеницы, тем лучше будет его проходимость по рыхлому и глубокому снегу, я постарался сделать конструкцию максимально легкой.
Принцип работы снегохода очень прост (рис. 1). Внутри гусеницы установлены четыре колеса, которые при движении катятся по конвейерной ленте, на которой закреплены проушины.А привод гусеницы от мотора осуществляется цепью через ведомый вал со специальными ведущими звездочками. Я взял их со снегохода «Буран». «

С двигателем от обычного мотоблока с автоматическим сцеплением мощностью всего 6 л.с. ты не разгонишься быстро. Я собирался кататься на снегоходе не по накатанным гусеницам, а по рыхлому снегу, поэтому отказался от мягкой подвески гусеницы и лыж, чтобы уменьшить вес снегохода и упростить всю конструкцию.

Сначала сделал гусеницу. Пластиковая водопроводная труба диаметром 40 мм была разрезана на заготовки для проушин длиной 470 мм. Затем каждую заготовку распиливали дисковой пилой по длине на две равные части.
Используя инструмент, показанный на рис. 2, циркулярной пилой по дереву разрезал пластиковые трубы на проушины по длине.

Проушины крепились к конвейерной ленте двумя мебельными болтами диаметром 6 мм с большой полукруглой головкой. При изготовлении гусеницы очень важно выдерживать одинаковое расстояние между проушинами, иначе они будут наезжать на зубья ведущих звездочек и гусеница начнет соскальзывать и соскальзывать с катков.

Для сверления отверстий в конвейерной ленте под крепежные болты диаметром 6 мм сделал приспособление. Просверлил отверстия в ленте сверлом по дереву со специальной заточкой.

С помощью такого приспособления можно просверлить в конвейерной ленте сразу 6 отверстий для крепления трех проушин гусеницы.

В магазине купил четыре надувных резиновых колеса от садовой тележки, две ведущие звездочки от снегохода «Буран» и два закрытых подшипника № 205 ведущего вала гусеницы.

Попросил токаря сделать карданный вал гусеницы и подшипники для подшипников. Рама снегохода изготовлена ​​мною из квадратных труб 25х25 мм.

Поскольку оси поворота лыжи и руля находятся на одной линии и в одной плоскости, вы можете использовать непрерывную рулевую тягу без шариковых концов.

Лыжные рукава изготовить легко. Я приварил водяные патрубки 3/4 дюйма к передней поперечине. В них он вкрутил патрубки с наружной резьбой, к которым приварил сошки рулевой рейки лыж.

Рекомендую использовать лыжи от детского снегоката «Аргомак». Они легче и гибче, но их необходимо снабдить уголками для крепления к поворотной стойке снегохода и металлической подрезкой внизу - для лучшего управления снегоходом при движении по корке или утрамбованному снегу.

Натяжение цепи регулируется переключением двигателя.

Снегоход очень прост в управлении. Когда двигатель набирает обороты с помощью дроссельной заслонки на руле, включается автоматическое центробежное сцепление, и снегоход начинает движение.Поскольку расчетная скорость снегохода невысока (всего около 10-15 км / ч) и зависит от плотности снега, снегоход не оборудован тормозами. Достаточно снизить обороты двигателя и снегоход останавливается.

Я поделюсь несколькими советами, которые могут оказаться полезными при повторении этой конструкции.

1. Трубу для гусениц по дереву разрезаю дисковой пилой сначала с одной стороны, потом с другой. Так получается ровнее, чем разрезать сразу обе стены.Обработка небольших заготовок удобнее. Если сразу отрезать длинную трубу вдоль, то в этом случае пластик расплавится и пильный диск зажмет.

2. Гусеницы могут быть любой ширины. И каждый дизайнер вправе выбрать, что ему удобнее: сделать широкую, но короткую или узкую и длинную. Только помните, что с большой гусеницей снегоход не будет хорошо управлять и двигатель будет загружен больше, а с маленькой гусеницей в рыхлом глубоком снегу он может провалиться.

3. На некоторых моих фотографиях видно, что внутри гусеницы установлены пластиковые «бочки». Это направляющие упоры для салазок, которые должны предотвращать соскальзывание гусеницы с роликов. Но при эксплуатации снегохода гусеница не соскальзывала с катков даже без пробуксовки, поэтому нельзя устанавливать «бочки», что снизит вес снегохода.

4. В конце зимы полностью разобрал снегоход, чтобы определить его вес.Масса его отдельных агрегатов оказалась следующей: гусеница - 9 кг;
карданный вал в сборе - 7 кг; две пары колес с осями - 9 кг; двигатель и руль - 25 кг;
пара лыж - 5 кг; Рама
- 15 кг;
двухместное сиденье со стойками - 6 кг.
В сумме все вместе весит 76 кг.
Вес некоторых деталей можно уменьшить еще больше. Тем не менее, вес саней с гусеницей такого размера вполне удовлетворительный.

Геометрические размеры моего снегохода следующие: длина рамы снегохода 2 м; расстояние между осями опорных колес (катков) - 107 см; ширина дорожки - 47 см.Расстояние между проушинами гусеницы зависит от толщины конвейерной ленты и его нужно подбирать опытным путем (у меня получилось 93 мм).
Я не привожу точных размеров и чертежей деталей снегохода, так как каждый, кто собирается повторить конструкцию, сосредоточится на тех деталях и компонентах, которые они могут приобрести или изготовить самостоятельно.

Сделать снегоход своими руками намного проще, чем кажется. Для этого потребуется желание, несколько деталей от простаивающего в сарае или гараже оборудования, самодеятельность в работе с металлом и немного времени.Покупные агрегаты, скорее всего, тоже потребуются, но стоимость снегохода или снегоката с мотором, собранным за несколько вечеров, будет намного дешевле покупного.

Общие правила строительства

Самоделки для езды по снегу разнообразны по внешнему виду, размерам, компоновке, мощности и даже по принципу движения. Но в каждой версии есть узлы, которые обеспечивают необходимые для снегоходов свойства, а именно:

  1. Не падать в снег.
  2. Двигайтесь по поверхности с минимальным трением в нужном направлении.

Очевидно, что вероятность проваливания в снег и сила трения зависят от веса агрегата, площади контакта, формы поверхности контакта со снегом. Конечно, состояние снега имеет свое влияние, но это необходимо учитывать.

Для выполнения основного назначения в конструкции снегохода всегда присутствуют следующие компоненты:

Изготовление самодельных изделий упрощает доступность деталей от специализированной техники.Часто везут запчасти от снегоходов Буран или любых инструментов и транспортных средств с мотороллерами, мотоциклами, мотоблоками. Простор для творчества при создании каждого узла огромен. Для каждой детали существует множество разнообразных и проверенных решений.

Простые детские снегоходы

Самый простой способ сделать опору - это подложить под раму широкие лыжи. Вариант создания снегоходов особенно привлекателен тем, что для их сборки используется детский снегокат и инструмент с мотором малой мощности - например, отвертка, ручная газонокосилка-триммер или бензопила на 2 лошадиные силы.

Детский снегоход из бензопилы собирается без усиления его рамы, но для перевозки взрослых в зимней одежде стоит добавить конструкции прочности.

Ледяные снегоходы

Прогулка по реке зимой - скользкое занятие. Однако если заменить снегоход на сани и прикрепить к ним двигатель мощностью 4-5 л.с. от бензопилы «Дружба», то получится безопасное средство передвижения по льду:

Эффективность и скорость ледовых санок значительно увеличиваются. выше, чем у других дизайнов.Но по рыхлому снегу такая конструкция пойдет с большим трудом.

Колеса надувные

По затратам времени второй по привлекательности дизайн после снегоходов и санок - самодельный снегоход из бензопилы на широких надувных камерах от колес грузовика или трактора. Для прочности на их поверхность наносится равномерный слой жидкой резины или приклеивается другой гибкий и водостойкий материал. По кругу на равном расстоянии друг от друга поперек патронника надевают цепи или жестко прикрепляют перекладины для увеличения тяги. Диски для колес можно взять напрокат на велосипед , мотоцикл или сделать своими руками.

Если в надувной конструкции нет полозьев, то она сможет ездить даже без снега по грунту. На такие вездеходы рамы могут устанавливаться вместе с двигателями от мотоциклов Иж, Урал или Днепр. Недостатки конструкции - габариты, масса и высокая степень уязвимости колес, но на популярности скоростной самодельной пневматики это никак не сказывается.

Гусеничный

Стойки Caterpillar используются чаще других, одновременно выполняя функцию гребных винтов.Причина - высокая эффективность и надежность. Такая конструкция обеспечивает высокую скорость при сохранении устойчивости и маневренности. Есть несколько вариантов, как сделать гусеницы для снегохода своими руками:

  • из конвейерной ленты;
  • из грузовых шин;
  • от приводных клиновых ремней.

Поперек конвейерной ленты необходимо закрепить болтами пластиковые или ПВХ трубы, разрезанные по оси, диаметром не более дюйма.

С таким световым прибором справится даже ребенок.

Старые грузовые шины с зимним протектором также можно использовать в качестве гусениц, если срезаны боковины. Перекладины в них не нуждаются, но края придется подметать линией с шагом в сантиметр, иначе шина быстро помнется.

Приводные ремни, как и конвейерная лента, должны иметь выступы. Несколько параллельных ремней, из 2 и более, соединяют поперечными прочными проушинами, прикрепляя их к ремням заклепками или винтами. Расстояние между соседними крюками должно быть равно шагу ведущей звездочки.

Гусеницы, изготовленные из конвейерных лент или ремней, часто укрепляются цепью , которая увеличивает надежность и долговечность гребного винта.

Эти снегоходы сочетают легкость с надежным приводом.

Одна из разновидностей гусеничных снегоходов - моторизованная собака, названная в честь ее сходства с ездовой собакой. В ущерб маневренности облегчили конструкцию, увеличилось тяговое усилие. Но это самый эффективный механизм для буксировки снега.

Чтобы изменить направление движения, нужно приложить значительные усилия со смещением центра тяжести моторизованной собаки.

Приведенные на чертеже основные размеры сборки двухместного снегохода помогут сделать поездку комфортной. Остальные габариты будут зависеть от наличия запчастей, схемы сборки.

При движении дискомфорт от встречного ветра снимается установкой мотоциклетного стекла и брызговиков на ноги.Но полностью закрыть такой транспорт от холодного ветра невозможно. Для комфорта вам нужна полностью закрытая кабина, а это означает больший вес и более мощный двигатель.

Снегоход с автомобильным двигателем предназначен для дальних поездок на большие расстояния. Благодаря теплоизоляционному материалу кузова поездка сравнима с комфортом автомобиля.

И самый простой способ добиться комфорта - просто поставить заднеприводный автомобиль на широкие опоры, такие как лыжи, гусеницы или пневмокамеры, а также запустить привод стандартных колес на гребные винты снегохода и прикрепить передние колеса. лыжи к рулевой сошке.

Не лишним будет при изготовлении предусмотреть сменную схему замены колес на лыжи и наоборот, если использовать запчасти для переделки.

Модернизация самодельных снегоходов

Прокатившись на простом снегоходе, собранном своими руками, невозможно не задуматься об улучшении транспорта. В первую очередь можно уменьшить влияние морозного ветра. Для этого обычно используют готовые обтекатели, лобовые стекла - например, как в популярном «Буране»:

В короткие зимние дни свет от фары мотоцикла или автомобиля не раз пригодится.Для того, чтобы лампа светила, нужен генератор. Для мини-конструкций достаточно установить велосипедный генератор с приводом от мотор-редуктора. Скоростным автомобилям потребуется более мощное освещение.

Нет предела совершенству. После сборки снегоход можно до бесконечности дооснащать всеми новыми аксессуарами для повышения производительности, комфорта и надежности. В сети существует множество форумов на эту тему, позволяющих перенести свой и с учетом чужого опыта проектирования зимнего транспорта.

Внимание, только СЕГОДНЯ!

Для передвижения большинства мотоблоков используются обычные колеса. Пропускная способность аппарата в таких случаях крайне мала. Благо есть несколько хороших способов превратить мотоблок в вездеход или снегоход. Для этого достаточно сделать самодельных гусениц.

Методы производства и материалы

Выбирая материал для будущей гусеницы своими руками, следует учитывать вид работ, для которых они предназначены.Изделие должно быть не только чрезвычайно прочным, но и легким, чтобы с ним было легко обращаться.

Первым делом установите на мотоблок дополнительные колеса так, чтобы с каждой стороны было по паре. На них будут установлены будущие агрегаты, длина которых будет равна длине окружности каждого колеса плюс расстояние между их осями, умноженное на два. Все колеса должны быть одного диаметра.

Наиболее популярным сырьем для изготовления гусениц своими руками является:

  1. Конвейерные ленты и роликовые цепи.
  2. Отработанные автомобильные шины.
  3. Цепи и ремни.

Каждый метод предполагает свои действия.

Конвейерная лента и цепь

Способ изготовления агрегата из этих материалов, по мнению большинства, самый простой. Не требует большого количества инструментов и материалов. Рекомендуется учитывать следующие советы:

Конструкция шин

Помимо изделия из транспортной ленты, из покрышки можно сделать гусеницу своими руками.Нет необходимости сшивать и зацеплять что-либо друг с другом, так как шина уже имеет закрытую конструкцию со специальным протектором сцепления.

Обычные шины для легковых автомобилей не подойдут. Вам нужно найти товары для грузовиков или тракторов, которые имеют ярко выраженный рисунок протектора.

Технологию изготовления такого агрегата можно разделить на три основных этапа:

Стоит внимательно изучить рисунок протектора. Он должен быть четко выражен, чтобы максимизировать проходимость мотоблока за счет увеличения тяги гусеницы к поверхности.

Ремни и цепи

В этом методе используются стандартные клиновые ремни. Они крепятся друг к другу с помощью заклепок, которые на них кладутся. Такая гусеница сделана из двух частей одинаковой цепи и ремней. Алгоритм действий следующий:

Таким образом, можно получить прочную и качественную гусеницу своими руками из ремней и цепей. Этот способ самый трудоемкий из всех представленных.

Колея колеи

Дорожки - это основная часть любого трека.К счастью, покупать их в специализированных магазинах необязательно. Сделать их своими руками из различных материалов довольно просто. Главное, что нужно учитывать - это уровень нагрузки, которую планируется приложить к мотоблоку. Можно делать треки из:

  • пластиковые трубы;
  • деревянных брусков;
  • металлических треков.

Для изготовления гусениц из пластиковых труб понадобится водопровод №. 40. Разрезан на сегменты, длина которых равна ширине гусеницы.После этого каждый такой отрезок разрезают по длине на две половины. Справиться с этим поможет циркулярная пила с пильным полотном.

Когда все гусеницы готовы, их можно зацепить за основную конструкцию. Для этого используются мебельные болты №6 и большие полусферические заглушки. С помощью этих болтов каждый сегмент крепится к самой конструкции.

Таким образом получается отличная рельефная колея для мотоблока, позволяющая проезжать в сложных местах даже зимой.

Трасса из деревянных брусков подходит для легких нагрузок, так как прочность конструкции не так велика. Чтобы сделать гусеницу из этого материала, вам потребуются березовые блоки такого же размера и длины, равной ширине гусениц.

Основное преимущество гусеницы с деревянными брусками в качестве гусениц - доступность материалов, легкость всей конструкции и возможность быстро произвести ремонт.

Неудивительно, что самыми распространенными и надежными являются звенья гусеницы металлические, ведь уровень их прочности достаточно высок.Чаще всего используются металлические трубы или профиль, который разрезают на отрезки подходящей длины и прикрепляют к дорожке так же, как и в предыдущих способах.

Главный недостаток данной конструкции - большая масса и сложность ремонта. Если в процессе эксплуатации одна из гусениц прогнется, потребуется много усилий для ее замены.

Сделать гусеницу для мотоблока своими руками не так уж и сложно, хотя на это уходит изрядное количество времени. Важно отнестись к процессу максимально бережно и правильно проводить все расчеты.Также необходимо оценить степень нагрузки, с которой работает мотоблок, и выбрать для изделия наиболее подходящие материалы.

BCS 739 - 11HP - Земляные инструменты

Наши мотоблоки могут комплектоваться различными опциями по колесам. Самыми популярными являются ВЕС КОЛЕС, БОЛЬШИЕ КОЛЕСА и ПЕНОЗАПОЛНЕНИЕ колес. Вот краткий обзор плюсов и минусов этих опций:

ВЕС КОЛЕС: Любое орудие, для выполнения работы которого требуется большое тяговое усилие колес (например, бульдозерные отвалы, прицепные плуги, культиваторы, глубокорыхлители, обжимные катки и т. Д.) всегда будет работать лучше, если трактор просто будет больше весить ... потому что более тяжелый трактор может генерировать больше тяги. Лучше всего прибавить этот вес к колесам, потому что добавление веса к колесам не изменяет БАЛАНС машины ... грузы прикреплены к «опоре» трактора, то есть к оси. Наши "Вешалки для штанги " являются наиболее популярным вариантом для этого, поскольку они используют стандартные 1-дюймовые пластины для утяжеления штанги с центральным отверстием для фактического веса ... и вы можете найти их где угодно и использовать веса такие же тяжелые, как и новые! (См. Этот элемент на странице Аксессуары, страница , раздел «Колеса».)

ПРОФИ: Вариант вешалки для штанг стоит недорого, и гири легко и быстро снимаются и снимаются с вешалок. Если используемое орудие требует дополнительной тяги трактора, наденьте грузы; если вам нужен более легкий и маневренный трактор (например, для кошения), снимите утяжелители. Столбы могут оставаться на тракторе даже при отсутствии грузов.

МИНУСЫ: Если выбраны «длинные» подвески, они действительно выступают на пару дюймов за края колес.

КОЛЕСА БОЛЬШЕГО РАЗМЕРА: На большинстве моделей тракторов вы можете перейти на колесо большего размера следующего размера, просто оплатив разницу в стоимости между двумя размерами (цены на колеса указаны на нашем Тракторе Страница аксессуаров , раздел Колеса.

ПРОФИ: Увеличенный клиренс под трактором, меньше шансов «выйти на дно» на пересеченной / неровной местности. Также немного увеличивает путевую скорость (например: переход с колес 5x10x20 дюймов на колеса 5x12x22 дюймов увеличивает путевую скорость примерно на 10%).

МИНУСЫ: Изменяет угол наклона трактора / агрегата, что может быть недостатком для некоторых приспособлений, в частности серпов и снегоуборочных машин. В некоторых случаях для «выравнивания» угла навесного оборудования можно использовать удлинитель ВОМ. Кроме того, увеличение путевой скорости может вызвать серьезную нагрузку на двигатель при использовании навесного оборудования, которое может "максимально увеличить" мощность двигателя в некоторых условиях (косилки, снегоуборочные машины) ... если машина движется на 10% быстрее из-за более крупных колес, двигатель вынужден работать на 10% больше.

КОЛЕСА С ПЕНОПОЛИНЕННЫМ НАПОЛНИТЕЛЕМ

Эта опция означает, что воздух в шинах был заменен прочной резиной (закачивается в колеса в виде пены, но затвердевает в довольно прочную резину).

ПРОФИ: Никогда не спустится шина - никогда. Нулевое обслуживание шин. Кроме того, вы получаете некоторую тягу за счет дополнительного веса твердой резины (дополнительный вес для каждого размера шины указан на странице Аксессуары, страница , раздел «Колеса»)

МИНУСЫ: Вы не можете удалить этот лишний вес - никогда.Вес трактора будет постоянно увеличиваться на 25-40%. Если вы стремитесь к минимальному уплотнению почвы, это может быть проблематично. Кроме того, дополнительный вес увеличивает тормозной путь ... дополнительная инерция затрудняет остановку трактора (особенно это заметно при кошении и особенно на спуске). Можно добавить, что колесо, заполненное пеной, также невозможно снять с обода, не разрезав шину пополам, но поскольку шины не будут изнашиваться на такой тихоходной машине в любом случае через 30 с лишним лет, это не так. действительно проблема.Наконец, компания, которую мы используем для наполнения шин пеной, не всегда выполняет «безупречную» работу с точки зрения внешнего вида ... то есть шины / диски иногда забрызгиваются или капают с помощью наполнителя из пенопласта (темно-коричневый материал). . Если внешний вид этого остатка вас беспокоит, он действительно отслаивается с небольшим усилием…

Характеристики и конструкция прицепа мотоблока с рулевым колесом - Знание

В настоящее время все мотоблоки Китая являются мотоблоками. Он не может превратиться в одну и ту же машину, он негибкий, у него нет мобильности, это всего лишь единичный транспорт, и его нельзя сбрасывать и выгружать.С этой целью разработан мотокультиватор с рулевым колесом, который отличается простой конструкцией, невысокой стоимостью, безопасностью и надежностью, удобством использования, гибкостью в эксплуатации и саморазгрузкой.

Верхний и нижний концы рулевого колеса тракторного прицепа с рулевым колесом соединены с тяговым валом Т-образного типа, оснащенным коническими роликоподшипниками, а верхняя часть имеет верхний провод, проходящий через крепежную пластину для воздействия на него. сальник подшипника для регулировки зазора подшипника, Т-образная тяга Боковой конец вала фиксируется гайкой после конического роликового подшипника и седла тягового подшипника, и зазор роликового подшипника можно регулировать.Передний конец шасси рамного типа сварен и соединен с гнездом тягового подшипника, а задний конец сварен с нижней рамой прицепа.

Рулевой механизм рулевого управления тракторного прицепа с рулевым колесом имеет направленное и цепное соединение с рамным шасси. Рулевой механизм соединен с рулевым колесом карданом и рулевым колесом. Нижнее коромысло рулевого управления соединено с рулевой тягой, а рулевая тяга - с рулевой тягой.Другой конец прикреплен к кронштейну рулевого управления.

Цепной тип заключается в том, что рулевое колесо соединено карданным шарниром и рулевым валом, а звездочка находится в зацеплении с шатуном в середине рулевого вала, а рулевой вал жестко соединен с рамой. Тип шасси за нижнее гнездо подшипника, гнездо подшипника и шарикоподшипник, ровный Полоса крепится к обоим концам рулевой балки штифтом. www.changfutractor.com

Связанные отраслевые знания

Сопутствующие товары

Toro Recycler 22 Внутри.Briggs & Stratton Large это руководство Скорость переключения рулевого колеса Бензин Прогулка позади себя

Самый эффективный метод анализа механизма лезвия щетки Учебное пособие для 2021–2022 годов - Есть участки земли, где важная газонокосилка не подрезает их. Если вы столкнетесь с тем, что вам нужно регулярно прорезать небольшую кустарник, заросший двор и заросшие сорняками тропы, возможно, пришло время для этого руководства инвестировать в важный самоходный механизм, входящий в заднюю часть механизма лезвия щетки.Независимо от того, пользуетесь ли вы газонокосилками и чистыми резаками или нет, специалисты Sunbelt всегда рядом, если вам нужна помощь в аренде местного резака Stroll Behind Clean Cutter. Используйте критические обзоры и другую информацию здесь, чтобы оценить лучшие чистые лезвия. Важная и прочная косилка легко справится с заросшими сорняками или кустами, с которыми обычный триммер или косилка не справятся сами. Случалось, что вы делаете покупки для самого эффективного Идти пешком За стиркой Подержанный резак для дохода? Основное преимущество кустореза - гибкие линии реза.Круглосуточно Наши тракторы просты в эксплуатации.

Тем не менее, скорость подвижности важного механизма лезвия щетки для волос обычно не является важным фактором скорости, поскольку почти все лезвия щетки для волос обычно не перемещаются быстрее, чем хорошее небольшое количество миллилитров в час. Я просто должен признать, что в течение моего периода, проведенного на сборе урожая, я на самом деле не имел никаких знаний о тракторах Брэнсона, и признаться в хорошей предвзятой мысли о том, на что может в конечном итоге походить маленький трактор мощностью 40 долларов лошадиных сил.Мы рекомендуем покупать мотокосы у Amazon, мирового лидера в области розничной торговли в Интернете.

Чистые клинки - обычно тяжелые звери. Качество стрижки может ухудшиться, если трава отталкивается от лезвия воздушной подушкой. Что это значит, так это то, что он предлагает пользователю много места для маневра, когда дело доходит до торговли с множеством давно забытых пятен кисти или при торговле с травой, которая может вырасти слишком высокой для других щеток. Самые популярные и удобные варианты поставляются с насадкой для бритвы и головкой для триммера, что позволяет вам более аккуратно выполнять зачистку, чтобы помочь атаковать преимущества и сорняки в сочетании с понижением более тяжелых мечтаний.

Makita на самом деле известна тем, что производит бесщеточные двигатели высшего уровня качества, и этот механизм лезвия щетки для волос является небольшим исключением. В этом, как и в почти всех обзорных статьях о кусторезах, мы рекомендуем вам сосредоточиться на максимальном размере, который кисть может вырезать, как указано производителем. Оживленные внутренние улицы, великолепная замковая среда, причудливые зеленые коттеджи с овощами и большие поля для карьеры конного спортсмена - это лишь некоторые из мест, которые ждут ваших косилок.Свишер хотел создать важное устройство для уменьшения стирки в движении, которое было бы наиболее эффективным изнутри и в то же время было бы легким для великолепного в настоящее время, и твердые функции в конечном итоге были продуктивными в прошлом, но всегда отсутствовали в некоторых областях.

Двигатель обладает достаточной мощностью и позволяет легко использовать 6-футовое навесное оборудование. Кроме того, полезно оценить, насколько легко обслуживать механизм подметальных ножей. Сделайте это возможным для моей семьи, начав с указания: «Я получаю удовольствие от этого ножевого механизма Husqvarna Sweep».Тем не менее, это привело к бесчисленным впечатляющим улучшениям во всем перемещении за моющими лезвиями, которые вы наверняка не узнаете, какие средства искать. Honda HRX217HZA: Оптимальная газонокосилка на пропане. Эта модель Remington получила нашу награду как лучшая мотокосилка в этом обзоре.

Еще одна важная вещь, которую нужно гарантировать, - это то, что ваш кусторез имеет отличное гашение вибрации. Мощный двигатель работает на газе, а это значит, что вам не придется тратить намного больше на бензиновую газонокосилку.Двигатель Viper выдает большой крутящий момент, вращая диапазоны стрижки на высоких скоростях для эффективной и чистой стрижки очень длинной травы, ежевики и другой дворовой пыли на вашем пути. При выборе компактного трактора John или Kubota Deere теперь необходимо учитывать несколько факторов. Вы можете оценить двигатель и выполнить рекомендации по работе в руководстве пользователя, чтобы узнать, с чем может справиться отдельная стирка подержанного резака.


подано в Techgarage

Садовых тракторов на усадьбе

Я забираюсь на сиденье и нажимаю педаль сцепления.Затем я сдвигаю воздушную заслонку вперед, убеждаюсь, что рычаг переключения передач находится в нейтральном положении, выдвигаю ручную подачу газа и нажимаю пусковой выключатель. Трактор оживает и переходит в знакомое мурлыканье. Я возвращаю воздушную заслонку в открытое положение, немного увеличиваю ручную подачу и медленно выключаю сцепление. Буровая установка катится вперед, компенсируя провисание между ней и плугом, зацепленным за 3 точки. Теперь полностью выключите сцепление, и я быстро прорезаю глубокую борозду по идеально прямой линии рядом с другими уже обработанными бороздами.Это земледелие, как и мои предки с тех пор, как изобрели трактор, за исключением того, что моя машина лишь немного больше моей ездовой косилки, а мое «поле» - это мой огород размером 30 на 50 футов.

Мы все знаем сценарий. Есть некоторые проекты приусадебного хозяйства, которые выходят за рамки возможностей ручных инструментов, которые мы использовали, но они не оправдывают финансовых вложений в трактор и сельскохозяйственные орудия - даже небольшой подержанный трактор и подержанное оборудование. [Но это намного доступнее, чем, скажем, покупка яхты Viking на продажу.] Использовать дрова для обогрева и даже приготовления пищи намного приятнее, если вы можете легко переместить источник топлива из поленницы в дровяной ящик, не перегружая спину. Выравнивание земли для создания более приятного и удобного газона или озеленение кормовых участков для привлечения диких животных может стать хобби, а не рутинной работой.

Есть еще одна альтернатива этой крупной инвестиции в трактор… садовый трактор. Эти мини-рабочие лошадки компактны, мощны и чрезвычайно рентабельны для тех, кто хочет выполнять сложные работы на открытом воздухе, не вдаваясь в полноценное сельское хозяйство.Они могут легко перевезти за один раз больше древесины, чем кто-либо может тащить тачку. Они вспахивают и обрабатывают почву быстрее и проще, чем мотоблок. С садовым трактором вы можете выравнивать подъездную дорожку, толкать или метать снег, убирать солому на лужайке или закладывать корм для диких животных. Они прочнее и намного полезнее, чем газонный трактор, но значительно меньше и удобнее, чем полноразмерный трактор, для серьезного садовода или поселенца, желающего по-настоящему обработать землю. Садовые тракторы могут делать то же, что и полноразмерные тракторы, только в меньшем масштабе.

Садовые тракторы превосходят газонокосилки по конструкции и возможностям. Обратите внимание на легкий задний бампер косилки по сравнению с тяжелой конструкцией трактора и трехточечной навеской.

На самом деле, у меня есть полноразмерный трактор, но я часто оставляю его в гараже в пользу перестроенного садового трактора Sears Vari 1979 года выпуска. Машина небольшая, и ее легко поднимать и снимать. Орудия прочные - я ни разу не сломал ни одного, несмотря на интенсивное использование, - но они все еще достаточно малы, и я могу легко перемещать их вручную.И мой садовый трактор не заделывает свежую почву в нашем саду, как это делает полноразмерный трактор. У меня также есть квадроцикл, и, хотя он по размеру и мощности ничем не уступает садовому трактору, он не оборудован трехточечным навесным оборудованием и косилкой. Хороший подержанный садовый трактор - недорогой, надежный и приятный помощник по хозяйству.

Садовые тракторы впервые появились в начале 1900-х годов как двухколесные машины, облегчающие работу на небольших фермах.Мотоблоки могли обрабатывать почву, косить серпом высокую траву или валить небольшие деревья с помощью горизонтального пильного полотна. С годами они превратились в машины с сиденьем, а затем со временем исчезли в славе в то время, когда люди выбирали либо жить в пригороде с ухоженными газонами, либо оставаться в деревне и заниматься сельским хозяйством на полную ставку. Жителям пригородов не нужно было обрабатывать почву, кроме как подстригать пышную зеленую траву, и поэтому они стали использовать более легкие и менее дорогие тракторы для газонов. В настоящее время большинство новых газонокосилок имеют двигатель сзади и никоим образом не похожи на трактор.С другой стороны, фермеры были вынуждены постоянно повышать производительность, чтобы оставаться прибыльными и защищать свою землю от кредиторов. Даже для мелких фермеров это означало все больше и больше машин, способных выполнять вдвое больше работы за половину времени, потому что, в конце концов, они не могли позволить себе нанять больше рабочих и съесть уменьшающуюся норму прибыли. К концу 1900-х гг. Между двумя группами - горожанами и фермерами - почти не было золотой середины.

Здесь вы можете увидеть, насколько садовый трактор по размеру сравнивается с газонокосилкой или квадроциклом.Но не позволяйте размеру вводить вас в заблуждение, потому что эти маленькие рабочие лошадки очень крутые.

Но за последнее десятилетие все изменилось. Группа из нас выбирает покинуть пригород и занять место в деревне на земле, которую мы можем обрабатывать, работать, нюхать и снова чувствовать. Пару лет назад существующее движение начало набирать серьезный импульс. Суть этого шага заключалась в том, чтобы начать «есть на месте» или потреблять только продукты, выращенные или выращенные в непосредственной близости. Что может быть местнее, чем ваш собственный задний двор или «задние 40 акров».Все больше и больше людей предпочитают отвернуться от бетонных джунглей и вернуться в деревню, а не только «едят местных» людей, которых, кстати, обычно называют «локаворами». Некоторые из тех, кто остался в пригороде, предпочитают превратить часть этих ухоженных задних дворов в сады, где они снова могут иметь некоторое представление о том, откуда берутся их продукты. В любом случае скромный садовый трактор - это спящая рабочая лошадка, которую стоит рассматривать.

Название «садовый трактор» обозначает стиль компактного четырехколесного трактора с ездой на колесах.Хотя большинство садовых тракторов оборудованы площадкой для косилок, они намного превосходят любую ездовую газонокосилку. Они построены более прочно, с более прочной стальной рамой и имеют трансмиссию и задний дифференциал (мост), которые могут выдерживать большие нагрузки. Основное видимое отличие заключается в том, что садовый трактор будет оснащен 3-точечной или другой системой, позволяющей устанавливать навесное оборудование, такое как плуги, диски, борона, культиваторы, грабли для газонов, культиватор, серповидная косилка и т. Д. Большинство из них также оборудован для работы с отвалом для снега, бульдозерным отвалом, ковшом для грязи, а также с ременным или самоходным снегоуборщиком для установки спереди.И не забудьте о сверхпрочной стальной деке косилки, которая быстро подключается и отключается внизу.

Под капотом находится одно- или двухцилиндровый бензиновый двигатель, а также обычно аккумулятор и топливный бак.

Давайте кое-что проясним. Обсуждаемые нами садовые тракторы - это не среднеразмерные, 3-цилиндровые дизельные, полноприводные, малотоннажные тракторы иностранного производства, которые наводнили рынок в последние годы. Хотя эти тракторы могут найти свое место на рынке фермерских хозяйств, их новая стоимость часто высока - сравнима с хорошими подержанными полноразмерными тракторами (от 4000 долларов и выше).Подержанный садовый трактор можно найти по цене от 400 долларов. Наиболее часто используемые орудия будут стоить от 25 до 250 долларов. Например, на прошлой неделе я продал дополнительный плуг Brinley за 60 долларов.

Большинство садовых тракторов работают на одно- или двухцилиндровых газовых двигателях. Двигатель будет располагаться перед водителем под капотом из листового металла. Часто здесь также можно найти топливный бак и аккумулятор. Большинство садовых тракторов имеют от трех до пяти скоростей, включая реверс. Многие имеют дополнительную двухскоростную заднюю ось или понижающую коробку передач впереди задней части.Эта опция уменьшения значительно увеличивает мощность на колесах. Большинство тракторов, хотя технически они и являются антиквариатом, имеют удобство электрического стартера. У большинства также есть фары для работы до или после наступления темноты.

Плуг - это лишь одно из длинного списка навесного оборудования, которое можно купить или заставить работать с садовым трактором. Вы также можете найти диски, культиваторы, съемники, катки для газонов, лезвия, снегоочистители, серповидные косилки и многое другое.

Цель этой истории - не исследовать историю многих компаний, производивших садовые тракторы.Просто позвольте сказать, что в дополнение к Wheelhorse, Gravely, Bolens и Simplicity (названия, синонимичные с садовыми и газонными тракторами), более крупные производители тракторов, включая International Harvester, John Deere, Case, Massey-Ferguson и Ford, баловались садовыми тракторами. рынок. Ранее я упоминал, как садовые тракторы превратились из мотоблока с двумя колесами. Эти более ранние машины были гигантским скачком в мощности и удобстве, когда они были впервые представлены. Теперь вы могли использовать машину вместо лошади, чтобы вспахивать сад, тянуть диск и выполнять некоторые мелкие фермерские и садовые работы, которые раньше требовали больше труда, чем было удобно вручную, но меньше, чем требовалось для команды. животных.Прошло не так много лет, пока у двухколесных рабочих лошадок выросли передние колеса, а рули превратились в рулевое колесо и сиденье, а затем превратились в садовый трактор с ездовым двигателем. Многие из этих небольших машин все еще существуют и доступны по разумной цене.

На приборной панели садового трактора обычно находятся выключатель зажигания, выключатель света, ручное управление дроссельной заслонкой / воздушной заслонкой и датчики. В этой модели также есть стояночный тормоз. Брелок рассказывает настоящую историю.

Подсоединение навесного оборудования к садовому трактору - простая задача, с которой может справиться практически любой человек любого возраста и состояния здоровья.Задние орудия, такие как плуг, диски, культиватор, каток для газона, съемник, отвал для гравия или другие, соединяются с двумя нижними подъемными рычагами и верхней тягой, такая же трехточечная установка, как и у более крупного трактора. У некоторых садовых тракторов есть простой рычаг для подъема и опускания орудий, в то время как другие модели, такие как моя машина Sears 1979 года, поставляются с опцией дополнительного небольшого электрического исполнительного двигателя или вспомогательного механизма подъема, который приводится в действие с помощью тумблера на тумблере. панель приборов. Снегоуборочные машины и другое переднее навесное оборудование обычно крепятся болтами или штифтами с помощью ремня, который проходит через прорезь в передней решетке.

Мой трактор модифицирован для установки съемного кронштейна, который позволяет мне подвешивать тяжелый стальной тракторный груз перед машиной. Несколько недель назад я случайно перевернул свой маленький трактор назад, таща полноразмерный грузовой прицеп (тот, который я обычно тащу за грузовиком, чтобы тащить трактор или квадроцикл), полный дров, вверх по насыпи. Авария произошла из-за моей глупости из-за того, как я прикрепил прицеп к трактору. К счастью, мягкое сиденье с полной спинкой, которое я установил на маленький трактор, удерживало его в вертикальном положении и позволило мне спастись невредимым.Хотя авария с опрокидыванием могла быть намного хуже, даже со смертельным исходом, она только доказала удивительную мощность этих маленьких тракторов. Это также доказало, насколько они крутые.

После моего инцидента я снова встал, вытер траву и грязь и на мгновение потрепал свое ушибленное эго, затем схватился за передний бампер трактора и просто потянул его обратно к земле. Двигатель завелся, и с тех пор не теряет ни секунды. Как и при использовании любого силового оборудования, независимо от его размера, безопасность всегда должна быть в центре внимания оператора.

Среди длинного списка трехточечных принадлежностей для садовых тракторов есть такие съемники, как этот. Вы также можете купить или приспособить катки для газонов, аэраторы с пробками, сеялки и опрыскиватели. Большинство садовых тракторов рассчитаны на использование брюшной косилки с ременным приводом.

Я упомянул несколько навесного оборудования и дополнительных принадлежностей, которые поставляются с садовыми тракторами, но этот список можно продолжать и продолжать. Я также видел и владею некоторыми хромированными аксессуарами. Некоторые производители также предлагали колесные утяжелители, дополнительные грузы, такие как тот, который у меня есть для передней части, чтобы добавить дополнительную прижимную силу, зонтики и даже преобразователи для добавления сдвоенных колес сзади.Если у вас есть сварщик или основные инструменты в магазине, вы можете сделать или приспособить к одной из этих маленьких рабочих лошадок практически все, что угодно. Я видел трехточечные переноски, двойные переделанные колеса для передних колес, косилки с цепным механизмом, косилки для чистовой обработки, рулонные дуги, хозяйственные прицепы и сани, цепи для шин, пресс-подборщик для мини-сена и даже пилу для распиловки дров, которая установлен спереди и сходился на ленту, как на старинной лесопилке. В детстве у моего дедушки была аналогичная пила, установленная на передней части одного из его тракторов, которую мы использовали для распиливания дров на нужную длину.

Чтобы работа, которую вы выполняете на своей земле, продолжает расти, и мы все знаем, что она, кажется, растет из года в год, подумайте о хорошем запасе старинных садовых тракторов, которые можно найти по разумным ценам. Поищите в Интернете (особенно обзоры садовых тракторов), у дилеров подержанной газонной и садовой техники или попробуйте магазины небольших двигателей. На эти машины стоит взглянуть.

Безопасное кошение склонов - давайте разберемся с холмами.

Обновлено в марте 2018 г.Я читал много отзывов с жалобами на то, что тракторы для газонов не могут косить на холмах. «У них недостаточно тяги». «Я должен использовать цепи противоскольжения». «У меня есть несколько довольно крутых холмов на территории, а трактор стоит настолько высоко, что на холмах с более чем 15 градусов это небезопасно. Так что я не мог косить половину лужайки ».

Пора перестать жаловаться и стать искренним. Вы не сможете косить весь газон газонным трактором или устройством нулевого поворота, если есть уклоны.

Спасибо, Торо, за это фото

Правда: газонокосилки и тракторы с нулевым поворотом не предназначены для кошения на склонах крутизной более 15 градусов.Все они говорят вам об этом в руководстве. Существуют косилки, предназначенные для стрижки холмов, но самая дешевая на рынке стоит более 10 000 долларов. Хорошие находятся в диапазоне от 20 000 до 50 000 долларов.

Быть более комфортным на склоне - не моя цель. Моя цель - не катить трактор и не совершать нулевой поворот. Катя трактор, не стоит скашивать лишнюю траву. Это просто трава.

Если он слишком крутой для стрижки, превратите его в ландшафтную клумбу или зону дикой природы.

Будьте в безопасности:

  • На крутых склонах ИДТИ МЕДЛЕННО.
  • При кошении на склоне холма следите за передним колесом, идущим в гору, чтобы убедиться, что оно оставляет в траве прочное углубление. Если это не так, МЕДЛЕННО сверните под гору.
  • Всегда имейте запасной выход при кошении или движении по пересеченной местности, чтобы в случае отказа машины, отказа тормозов или и того, и другого вы могли уехать в безопасное место.
  • Держите тормоза правильно отрегулированными и обслуживайте.
  • Помните, что при подъеме по крутому склону трактор легко и быстро перевернется на вас.Если передняя часть все же поднимается, задние колеса обеспечивают движущую силу, чтобы перевернуть ее назад.
  • Вообще говоря, тормоза предназначены для остановки, а НЕ замедления при использовании трактора, для этого и предназначен трансмиссия. Если вы нажмете левую педаль, вы включите стояночный тормоз, и задние колеса заблокируются. В большинстве случаев это не удержит вас на холме, вместо этого вы соскользнете с холма.
  • Упомянутое выше «GO SLOW» означает регулировку скорости с помощью коробки передач. Выберите более низкую или низшую передачу, с гидросистемой, сделайте то же самое, поддерживайте высокие обороты (обороты двигателя).

Может ли трактор косить эту гору? НЕТ!

Нулевые повороты не утяжелены для кошения холма. Особенно старые косилки с нулевым поворотом. Они перевернут назад.

  • Если вы не можете пройти по склону задним ходом или чувствуете себя неловко на нем, не косите его с помощью навесной машины.
  • Косите трактором для уклонов вверх и вниз, а не поперек.
  • Следите за ямами, выбоинами, ухабами, камнями или другими скрытыми объектами. Неровная местность могла опрокинуть машину.
  • Выберите низкую путевую скорость, чтобы вам не пришлось останавливаться или переключаться на спуске.
  • Не косите мокрую или влажную траву. Шины могут потерять сцепление с дорогой.
  • Не косить засушливую траву. Шины потеряют сцепление с дорогой.
  • При спуске по склону всегда держите машину включенной. Не переключайтесь на нейтраль и не двигайтесь по инерции.
  • Избегайте трогания с места, остановки или поворота на склоне.
  • Все движения по склонам должны быть медленными и постепенными.
  • Будьте особенно осторожны при работе на машине с травосборниками или другим навесным оборудованием; они влияют на устойчивость машины.Не используйте их на крутых склонах.
  • Не пытайтесь стабилизировать машину, поставив ногу на землю.
  • Не косите возле обрывов, канав и насыпей.

Дека 46 дюймов с 2 ножами на тракторах для газонов не имеет зазора между задней частью деки и задними шинами для установки цепей противоскольжения.

Если у вас есть Walk Out Basement , угол слишком крутой, чтобы косить из стороны в сторону или вверх по склону. Косите вниз по склону, объезжайте до вершины склона и косите вниз.Да, для этого вам, возможно, придется объехать дом десяток раз, но это единственный способ. Никогда не пытайтесь косить или подниматься на холм

Даже не думайте об использовании багажника, установленного сзади, на холмах. На обоих тракторах и на нулевых поворотах, что делает их заднюю часть слишком тяжелыми.

Даже не думайте о пылесосе для листвы / газона на склонах. Трансмиссии в тракторах для газонов недостаточно тяжелые, и вы сломаете трансмиссию. У садового трактора на заднюю навеску может быть слишком большой вес.Выдуйте листья к подножию холма с помощью ручной воздуходувки или рюкзака, а затем соберите их пылесосом.

Опрокидывание с заболоченного дерна

Не косить возле обрывов, канав и насыпей. Не косите возле пруда. Первые 6–10 футов дерна у кромки воды заболочены, и ваша косилка погрузится в воду и опрокинется.

Соблюдайте правила, изложенные в руководстве оператора. Но помните, что невидимая дыра на спуске, неровность или деревянная палка на подъеме могут быстро увеличить уклон и стать причиной аварии.

Ремни безопасности и ROP не спасут, если будет вода

Что есть сегодня в наличии Для домовладельца:

Заметили сдвоенные колеса у квадроцикла?

Мотовездеход выходит из заболоченного газона

Существует очень мало бытовых косилок, специально предназначенных для стрижки склонов. Вот несколько из них:

Косилки Acrease с крыльями и косилки для грубой стрижки: Косилки Acrease могут косить склоны. На коммерческих моделях используются двигатели полного давления, которые не взорвутся на склонах более 15 градусов.Имейте в виду, что эти косилки тяжелые, и вам понадобится тяжелый трактор, чтобы тянуть их. На самом деле я использовал два в тандеме, чтобы косить 10-футовую дорожную канаву (Swisher T-60 Trailmower 14,5 л.с. предназначена только для уклонов 15 градусов. Двигатели смазываются разбрызгиванием и взрываются на склонах более 15 градусов)

Тягач Craftsman 4WD.

Husqvarna:

Ходовая часть Husqvarna HU800AWD All Wheel Drive

Есть несколько тракторов с блокировкой заднего дифференциала от Craftsman Pro, Cub Cadet и Husqvarna, которые обеспечивают лучшее сцепление с дорогой на подъемах и спусках, но они по-прежнему рассчитаны только на 15 градусов.

Существуют и другие косилки для работы на склонах, но все они имеют коммерческую ценность. Standon Mowers 60 дюймов и больше, такие как Wright Stander, способны косить под углом более 15 градусов. Коммерческие косилки Toro Walk-Behind с T-образным рулевым управлением также работают хорошо. Конечно, есть специальные косилки для склонов, такие как KutKwick, и новые косилки-роботы.

Последние мысли

Многие люди не читают руководство оператора или считают эти предупреждения «просто рекомендациями».«Даже при температуре ниже 15 градусов все еще есть способы опрокинуть газонокосилку или газонокосилку с нулевым поворотом. В течение многих лет, когда я занимаюсь коммерческой стрижкой, у меня было слишком много звонков на близком расстоянии, и я все время использую свой «Pucker-meter» все время. Сиденье в ваших штанах - это лучшая мера - правда. Это долгий, медленный и тщательный опыт обучения. Вы должны узнать свою машину и узнать, как лучше всего подходить к различным местностям. Двигаться медленно и низко - всегда хорошо.

Если что-то не так, если холм кажется слишком крутым, если трактор не работает, я его не косу.

(это последнее из отчетов потребителей)

Что мы проверили, что нашли. Мы сравнили несколько ездовых косилок с нулевым радиусом поворота, продаваемых потребителям, с газонным трактором на склонах от 5 до 20 градусов. Мы использовали типичную скорость кошения 4,5 миль в час как по сухой, так и по мокрой траве, поднимаясь и опускаясь, как и следует с большинством ездовых машин. Все идет нормально.

Проблемы начались, когда мы сделали крутой поворот вниз от 10 до 15 градусов. Гонщики с нулевым поворотом потеряли большую часть своего рулевого управления, занося прямо в смоделированные опасности.Все могло остановиться вовремя, когда был задействован тормоз, хотя остановка влечет за собой манипулирование двумя рычагами, которые также выполняют рулевое управление. Это менее интуитивно понятно, чем ножной тормоз трактора. И хотя модели с нулевым поворотом управляются управляемо на более медленных скоростях, экономия времени является основным преимуществом для машин с нулевым поворотом.

Риск опрокидывания

Опрокидывание - еще одна проблема для всех райдеров, которая, согласно оценкам, основанным на данных CPSC, стала причиной более 15 000 травм и 61 смерти, связанных с этими машинами в 2007 году.Коммерческие тракторы и ездовые косилки часто включают в себя дугу безопасности, называемую защитной конструкцией при опрокидывании (ROPS), и ремень безопасности. Оба должны работать вместе, чтобы защитить и ограничить оператора в случае опрокидывания. Но даже такой подход оставляет много места для ошибок.

  • Выберите трактор с передним рулевым управлением, а не райдер с нулевым радиусом поворота, если вы косите на склонах от 10 до 15 градусов или больше. (10-градусный уклон поднимается примерно на 20 дюймов через каждые 10 футов.) Если у вас уже есть ездовая косилка с нулевым радиусом поворота, обязательно косите на холмах медленно.И косите только на сухой траве, чтобы обеспечить максимальное сцепление с дорогой.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
